Содержание

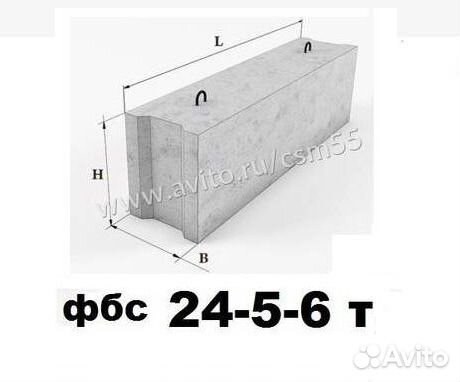

Блок бетонный для стен подвалов ФБС24.3.6-Т

Изделия, имеющие маркировку ФБС, активно используются в строительной отрасли еще с советских времен. В современной Москве они не утратили своей востребованности. Их основной сферой применения является строительство многоэтажных жилых домов. Это прочные изделия, которые отличаются плотной структурой и используются в нагруженных конструкциях.

Сырье и способ изготовления

Основным сырьем, из которого производятся блоки фбс фбс 24 3 6, является тяжелый морозостойкий бетон, силикатный или керамзитобетон. Для получения высокой прочности, в процессе производства изделие проходит процедуру пропарки и просушки. При изготовлении блоков ФБС используется специализированное оборудование в виде виброформ, бетоносмесителей, погружных вибраторов.

Процедура изготовления включает в себя несколько этапов:

На основе цемента, заполнителя и воды готовится бетон.
Состав смешивается посредством бетоносмесителя принудительного типа.
Далее смесь должна пройти процедуру вибропрессования, после которой смесь должна находиться в специальной форме еще сутки.
Когда блок извлекается из формы, ему необходим набор прочности, который длится 7 дней. Только после этого материал может поступать в продажу.

Таким образом, изготавливается блок фбс 24 3 6 т цена которого будет несколько выше, чем аналогичного пустотелого изделия.

Об особенностях применения

Сегодня блоки фбс 24 3 6 находят широкое применение в строительной сфере. Здесь их используют для:

Обустройства ленточных блочных фундаментов, которые характеризуются высокой прочностью. Это могут быть основания для многоэтажных домов административного, жилого и промышленного значения.
Также блоки ФБС могут использоваться в качестве стен для подвальных помещений.

Иногда их используют для строительства гаражей и подсобных помещений.

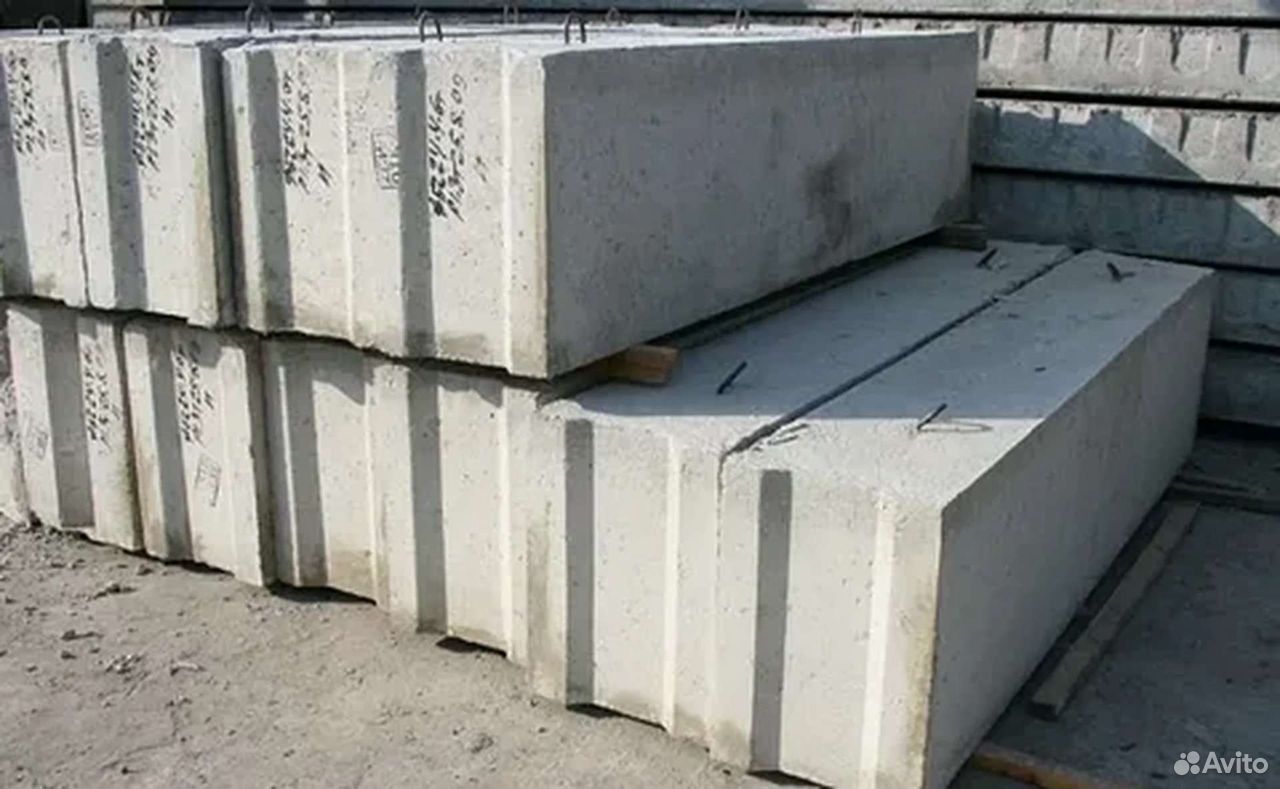

Специфика хранения и транспортировки

Для того чтобы блок фбс 24 3 6 не утратил высоких технических характеристик, необходимо обеспечить ему правильные условия хранения. Хранить такие изделия необходимо в вертикальном положении, что позволит избежать их деформации. Каждый блок должен быть уложен для хранения на специальную деревянную подкладку. Такие подкладки называют инвертарными, их толщина должна быть не менее 3 см.

Транспортировать бетонные блоки необходимо, предварительно прочно закрепив их в кузове автомобиля, поскольку любые смещения в процессе транспортировки могут быть чреваты сколами. Осуществлять погрузку и разгрузку таких изделий в Москве необходимо с использованием спецтехники.

Как сделать заказ

Если вы хотите заказать блок фбс 24 3 6 т в Москве, то компания ЖБИКОМ способна предложить вам максимально удобные условия для сотрудничества. На нашем сайте вы сможете заказать блоки фбс 24 3 6, цена которых вас приятно удивит.

Оформить заказ вы можете любым удобным для вас способом: воспользовавшись формой на нашем сайте, отправив нам электронное письмо или же связавшись с менеджером по телефону.

видео-инструкция по монтажу своими руками, можно ли выложить подвальное помещение из керамзитобетонных, гипсоблоков, ГОСТ, цена, фото

При строительстве подвалов и цокольных этажей очень важно правильно выбрать строительный материал, так как от этого зависит прочность и долговечность всего дома. Одним из наиболее популярных материалов являются бетонные блоки.

Далее мы рассмотрим, чем они привлекательны, а также, какие существуют альтернативы бетону.

Строительство подвала из бетонных блоков

Особенности бетонных блоков

Общие сведения

Документом, регламентирующим изготовления данного изделия, является ГОСТ 13579 78 на блоки стен подвалов.

Согласно данному стандарту, бетонные блоки бывают трех типов:

ФБС – сплошные;
ФБВ – сплошные с вырезом, предназначенным для пропуска коммуникаций и перемычек под потолками подземных помещений.
ФБП – пустотные блоки.

Обычно строят подвал из блоков ФБС,так как это наиболее крепкий и надежный материал.

Бетонные ФБС блоки

Достоинства

Большая популярность бетонных панелей связана с рядом их достоинств:

Невысокая цена.
Долговечность. Современная технология изготовления позволяет служить им в течение 50-60 лет без капитального ремонта.
Высокая скорость возведения конструкции. Строительство можно выполнить в несколько раз быстрее, чем при использовании кирпича или других материалов. Связано это с тем, что изделие имеет большие размеры, а также не требуется ожидать застывания бетона.
Можно использовать в любых климатических зонах, так как перепады температуры практически не оказывают воздействие на бетон.

Обладает хорошими звукоизоляционными свойствами.
Бетон не горит.
Является экологически чистым изделием.
Бетон хорошо сочетается с другими строительными материалами.
Существует большой выбор форм и размеров изделия, что позволяет подобрать наиболее оптимальный вариант в каждом отдельном случае.

Монтаж ФБС блоков

Недостатки

Надо сказать, что наряду с достоинствами, имеются и некоторые недостатки:

Стены, залитые бетоном самостоятельно, обойдутся процентов на 20-30 дешевле.
Крупные бетонные блоки хоть и ускоряют строительство, но требуют для этого использование специальной строительной техник, так как уложить их вручную нереально даже нескольким людям.
Поэтому блоки бетонные для стен подвалов по ГОСТу имеют специальные петли из горячекатаной стержневой арматуры, за которые их можно зацепить крючком крана.Соответственно, использование техники влечет за собой дополнительные расходы.

При укладке панелей имеются швы, которые подвержены воздействию окружающей среды. Поэтому стыки необходимо обрабатывать гидроизоляцией для фундаментов и подвалов. Кроме того, швы пропускают холод, в результате чего необходимо проводить работы по утеплению.
Монолитная конструкция боле прочная, чем выложенная из блоков.

Краткая инструкция по возведению подвала выглядит следующим образом:

В первую очередь на дне котлована выполняется монолитная бетонная плита.
Затем укладываются блоки и скрепляются цементным раствором.
Сверху выполняется обвязка цоколя дома монолитной плитой или кирпичной кладкой.
С наружной и внутренней стороны производится обработка гидроизоляционным материалом.

Совет!
В качестве гидроизоляции можно использовать битумную мастику, поверх которой клеится рубероид.

Гипсоблок

Альтернатива бетонным блокам

Гипсоблок

Многие застройщики стараются найти более выгодное и простое решение, чем бетонные блоки. К примеру, зачастую их интересует, как можно выложить подвал из гипсоблока, шлакоблока или других материалов? Чтобы ответить на этот вопрос, необходимо посмотреть характеристики изделий.

К примеру, использовать гипсоблоки однозначно нельзя, так как они не предназначены для строительства несущих стен, а тем более в подвале. К тому же изделие не переносит повышенную влажность.

Шлакоблок

Шлакоблок более прочен, чем гипсоблок, и в то же время он очень дешевый. Не удивительно, что у многих застройщиков возникает желание построить подвал из шлакоблоков.

Однако,имеется много ограничений:

Нельзя использовать пустотелый шлакоблок.
Изделие не терпит влагу, поэтому его можно использовать только в сухих грунтах, с глубоким уровнем протекания грунтовых вод. При этом необходимо выполнить горизонтальную и вертикальную гидроизоляцию.
Возводить подвалы из шлакоблоков можно только при строительстве зданий с небольшой нагрузкой, к примеру, гаражей.

Отсюда следует, что шлакоблок тоже далеко не самый оптимальный вариант для строительства подвала.

Пеноблоки

Не лучшим решением является и подвал из пеноблоков.

Существует несколько видов данного строительного материала, которые предназначены для разных целей:

D100 – D300 – применяется для ненесущих внутренних перегородок.
D400, D500 –можно использовать для теплоизоляции, к примеру, для заполнения стен в каркасных зданиях.
D600 – D900 – используется в качестве конструкционно-теплоизоляционного материала;

D1000 – D1200 – можно использовать при возведении стен строения.

Отсюда следует – чем больше плотность изделия, тем большую нагрузку оно может выдержать. Однако, в любом случае, материал не предназначен для возведения фундамента.

На фото – керамзитобетонный блок

Керамзитобетон

Более оптимальным вариантом, чем все предыдущие, являются стены подвала из керамзитобетонных блоков.

Изделие обладает следующими достоинствами:

Хорошая прочность, так как при изготовлении керамзитобетона используют смесь глины, цемента песка и воды. Поэтому строение получится безопасным и устойчивым.
Керамзитобетон позволяет снизить вес строения.
Обладает низкой теплопроводностью, поэтому хорошо держит тепло внутри помещения даже в самые большие морозы.
Керамзитобетон является экологически чистым материалом.

Материал довольно крупный, поэтому возводить стены своими руками быстрее и легче, чем из кирпича.
Невысокая стоимость.

Как и любой другой материал, керамзитобетон имеет некоторые недостатки:

Керамзитобетон менее прочен, чем обычный бетон, поэтому нагрузка на него должны быть ограниченной.В качестве основания его лучше использовать только для одноэтажных зданий.
В результате высокой пористости, необходимо тщательно выполнять гидроизоляцию стен подвала.

Обратите внимание!
Покупать керамзитобетон следует от проверенного производителя, так как повышенная пористость может привести к обрушению стен.

Вывод

Из всего вышесказанного следует, что бетонные блоки являются наиболее оптимальным вариантом для строительства подвала.

Конечно, можно использовать и другие материалы, но они уступают бетону в прочности. Поэтому, если вы хотите возвести большой капитальный дом с надежным подвалом, выбор очевиден.

Дополнительную информацию по данной теме можно получить из видео в этой статье.

Отличная статья 0

Монтаж стен подвала

Монтаж стен подвала. Блоки стен подвала (стеновые блоки) или фундаментные стеновые блоки ленточных фундаментов начинают монтировать после проверки положения уложенных фундаментных блоков и устройства гидроизоляции. В качестве изоляции расстилают два слоя рубероида, склеенных битумной мастикой, или в зависимости от указаний проекта — слой раствора толщиной 20 … 30 мм по очищенной поверхности фундаментов. Он одновременно служит выравнивающим слоем.

Стеновые блоки маркируют буквами и цифрами. Например, ФС4-24 или ФС4-4, где буквы ФС обозначают вид блока — фундаментный стеновой; первая цифра — номинальную ширину, а последующие — длину (все в дециметрах).

Если разметка осей не сделана на фундаментах при составлении исполнительной схемы, то перед монтажом стеновых блоков размечают основные и межсекционные оси здания и границы стен, которые фиксируют на фундаментах соответствующими рисками.

Далее по монтажной схеме размечают на фундаментах положение стеновых блоков первого (от фундаментов) ряда, отмечая места вертикальных швов.

Подготовка рабочего места заключается в том, что звеньевой и монтажник приносят к месту монтажа ящик с инструментами, очищают поверхность фундаментов от мусора и устанавливают ящик с раствором на расстоянии 2 … 2,5 м от стены, чтобы можно было, не переставляя его на новое место, смонтировать 3 .. .4 блока.

Монтаж начинают с установки маячных блоков в углах и местах пересечения стен на расстоянии 20 … 30 м друг от друга. Блок, поднятый за две петли, краном подают к месту установки. На высоте 20 … 30 см от места установки блок останавливают, разворачивают в проектное положение и опускают на постель из раствора. В правильности установки маячных блоков по осям удостоверяются по осевым рискам, а по высоте — по визиркам. Если блок установлен неправильно, его снова поднимают, очищают нижнюю грань от раствора и восстанавливают растворную постель, добавляя раствор у той стороны постели, в которую наклонился блок. При подготовке постели поверхность блоков очищают от мусора и смачивают водой, раствор подают и разравнивают лопатой. Лучшее качество постели получается, когда раствор разравнивают рейкой по рамке, что обеспечивает горизонтальность постели и фиксирует ее толщину.

Установив маячные блоки, натягивают на уровне их верха и на расстоянии 2 … 3 мм от боковой грани шнур-причалку и закрепляют его скобами (см. схему ниже, поз.а). Рядовые блоки устанавливают на растворе по шнуру-причалке. Опуская блок на место, его направляют, придерживая за стропы или верхнее боковое ребро (см. схему ниже, поз. б). Нельзя браться рукой за торец блока со стороны установленного блока — можно прижать руку монтируемым блоком.

Положение рядовых блоков контролируют по шнуру-причалке, отвесу, визированием на ранее установленные блоки и по разметочным рискам на фундаментах. Если блок занял неправильное положение, его смещают монтажными ломами в нужном направлении (см. схему ниже, поз. в).

Монтаж блоков стен подвала

Категория: Кирпичная кладка

Монтаж блоков стен подвала

До начала монтажа нивелированием определяют отметку верха смонтированных фундаментных плит. Затем переносят положение разливочных осей здания и размечают места для установки маячных блоков.

Монтаж стен подвала начинают с маячных блоков, укладываемых в углах, в местах примыкания и пересечения стен, на протяженных участках через 15…20 м.

Рис. 1. Установка фундаментных плит 1 – промежуточные блоки; 2 – маячные блоки; 3 – причалка- 4 -смещение оси фундамента

Рис. 2. Монтаж блоков стен подвала 1 — маячные блоки; 2 — причалка; 3 – смонтированный участок стен подвала; 4 – уложенные фундаментные плиты

Рис. 3. Установка маячных блоков стен подвала а — ориентирование и опускание; б — рихтовка; 1 — фундаментные плиты; 2 — слой раствора; 3 — установочная риска; 4 — проволока, фиксирующая ось здания; 5 — отвес

Рис. 4. Установка блоков стен подвала а – задепка вертикальных швов; б – рихтовке рвдового блока; е – скоба для закрепления причалки; 1 – ящик с раствором- 2 – причалки- 3 скоба; 4 — фундаментная плита; 5 — растворная постель

Установка маячных блоков включает в себя:
– подготовку растворной постели толщиной 2…3 см;
– наводку и опускание блока на слой раствора;
– рихтовку блока до совмещения разметочных рисок.

Выверку в плане контролируют отвесом, проектирующим ось здания на установочную риску на верхней грани блока, горизонтальность блока проверяют уровнем.

Промежуточные блоки стен подвала устанавливают по натянутой причалке, закрепленной скобой к верхней грани маячного блока. Укладывают блоки на слой раствора, соблюдая перевязку швов (не менее 1/4 длины). После выверки блока тщательно заполняют раствором вертикальные швы. Продольные и поперечные стены подвалов соединяются между собой за счет перевязки блоков. Для ввода санитарно-технических устройств между блоками оставляют зазоры, заделываемые затем кирпичом или бетоном.

Рис. 5 схема измерения отклонений при монтаже блоков стен подвала 1 – отклонение углов и поверхностей стен от вертикали; 2 – отклонение отметки опорной поверхности; 3 – отклонение рядов от горизонтали на 10 м длины; 4 – смещение оси конструкции; 5 – толщина горизонтальных швов; 6- толщина вертикальных швов

Кирпичная кладка — Монтаж блоков стен подвала

Использование блоков ФБС при строительстве дома

Сплошные фундаментные блоки ФБС — распространенный и надежный строительный материал. Должны соответствовать требованиям специального государственного стандарта, по которому выделяют три типа:

1. Сплошные (ФБС).

2. Сплошные с вырезом для укладки перемычек и пропуска коммуникаций (ФБВ).

3. Пустотные (ФБП).

Бетонные блоки предназначены для выполнения стен подвалов и технических подпольев зданий, а самые распространенные из них — сплошные блоки ФБС — допускается использовать и для фундаментов.

Имеют большое количество типоразмеров, что позволяет выполнять их раскладку с обеспечением перевязки швов, а также подбирать в соответствии с толщиной возводимой конструкции. Поэтому их действительно часто используют при выполнении не только ленточных фундаментов, но и стен подвала.

Конструкции должны эксплуатироваться при температуре не выше +50 °С и не ниже –70 °С.

Материалы и маркировка изделий

В качестве материалов для изготовления блоков используют разные виды бетона:

тяжелый бетон;
керамзитобетон;
плотный силикатный бетон.

Средняя плотность должна быть не менее 1800 кг/м3.

Армирование ФБС не предусмотрено, так как прочность бетона достаточна без закладывания арматурных стержней. Арматурные изделия используются только в качестве монтажных петель.

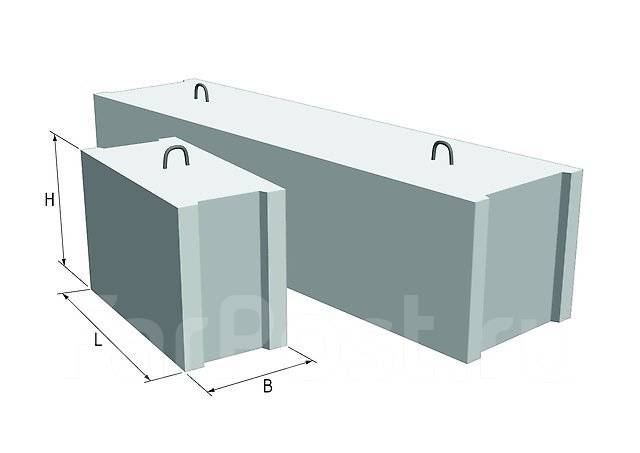

Для маркировки различных типоразмеров применяется условное обозначение. Структуру условного обозначения можно рассмотреть на примере:

ФБС12.4.6-Т,

где ФБС — тип, в данном случае: фундаментный блок сплошной;

12 — длина (округленно), в дм;

4 — ширина, в дм;

6 — высота (округленно), в дм;

Т — вид бетона, в данном случае: тяжелый.

Основные характеристики

Класс бетона по прочности на сжатие должен быть не более В15 и не менее: В3,5 — для тяжелого бетона и керамзитобетона; В12,5 — для плотного силикатного бетона.

Вся продукция должна соответствовать требованиям ГОСТ 13579-78 «Блоки бетонные для стен подвалов». В ГОСТе указано, что морозостойкость и водонепроницаемость бетона должны быть назначены по проекту в соответствии с условиями эксплуатации и климатическим районом строительства.

Выделяют следующие категории бетонной поверхности по ГОСТ 13579-78:

А3 — лицевой слой, под окраску;
А5 — лицевой слой под отделку керамическими плитами;
А6 — лицевой слой без отделки;
А7 — нелицевой слой, невидимый в процессе эксплуатации.

Использование в строительстве

Их применение существенно оптимизирует работу на строительной площадке. Так, при выполнении стен подвалов, нет необходимости раскладывать арматуру, выставлять опалубку и заливать бетон, как в монолитных конструкциях. Достаточно привезти необходимое количество уже готовых блоков и установить их в соответствии с проектом. Укладываются, как правило, с перевязкой швов и соединяются специальным раствором. На торцах предусмотрены специальные прямоугольные выемки, благодаря которым выполнить вертикальный шов кладки значительно легче.

По верхней грани уже готовой стены устраивают армирующий пояс. Поднимать их тоже не вызывает сложности, так как в каждом уже предусмотрены монтажные петли. Необходимо выполнять гидроизоляцию.

Основные преимущества использования

При возведении бетонных или железобетонных конструкций всегда приходится выбирать между конструкциями в сборном и монолитном исполнении. Чему отдать предпочтение? Рассмотрим некоторые преимущества применения в строительстве уже готовых бетонных блоков:

прочность — ФБС обладают высокой несущей способностью, сопоставимой с аналогичными конструкциями из монолитного железобетона;
увеличение темпов строительства — использование готовых блоков, количество и типоразмеры которых определены заранее, существенно сэкономит время на возведение конструкции;
заводское качество — изготовление на заводе обеспечивает более точную геометрию и надлежащее качество выполнения бетонной смеси и изделия в целом.

Недостатки

Различные варианты возведения конструкций имеют как положительные, так и отрицательные стороны. Применение в строительстве блоков ФБС также не является исключением. Можно отметить следующие недостатки:

большой вес — ФБС весят достаточно много, поэтому в процессе работы потребуется специальная строительная подъемная техника;
гидроизоляция — швы кладки блоков недостаточно герметичны, поэтому необходимо предусмотреть надежную гидроизоляцию с внешних сторон возводимых конструкций.

Покупка фундаментных блоков

В нашем магазине вы можете приобрести фундаментные блоки различных типоразмеров. Компания «Строй-Центр» гарантирует, что вся наша продукция обладает высоким качеством. Заказать бетонные блоки вы можете непосредственно в нашем магазине или по телефону. Для вашего удобства также предусмотрена возможность оставить онлайн-заявку на приобретение товара.

Гидроизоляция подвала изнутри — полезные статьи

Технология герметизации швов из блоков ФБС

Рисунок 2. Гидроизоляция швов блоков ФБС

Расштрабить швы, зачистить поверхность.
Остановить протечки с помощью «КТтрон-8» (Водяная пробка).
Зачеканить межблочные швы ремонтным составом «КТтрон-2» (Шовный)

Гидроизоляция подвала изнутри проникающей гидроизоляцией КТтрон-1

Рисунок 3. Обработка поверхности стен подвала проникающей гидроизоляцией

Перед нанесением «КТтрон-1» поверхность необходимо обильно увлажнить
Лишнюю воду убрать при помощи сжатого воздуха или ветоши
Обработать все поверхности гидроизоляцией «КТтрон-1» (Проникающая) на 2 раза
Толщина каждого слоя должна быть примерно 0,5 мм, что соответствует расходу 0,6-0,8 кг/м²
Расход зависит от качества поверхности

Во втором случае, когда сквозь блоки вода не сочится, но существует угроза трещинообразования, применяют эластичную обмазочную гидроизоляцию КТтрон-10 2К.

Гидроизоляция подвала в условиях возможности появления микротрещин

Рисунок 4. Герметизация шва в условиях возможного образования трещин

После обработки швов (см. рисунок 2) нанести обмазочную гидроизоляцию «КТтрон-10 2К» (Эластичную) с армированием стеклосеткой мелкоячеистой (5х5 мм). Прилегающие к швам поверхности захватить на 100 мм в каждую сторону

Рисунок 5. Межблочный шов на стене

Рисунок 6. Шов примыкания (стена-пол)

Рисунок 7. Покрытие стен подвала эластичной гидроизоляции КТтрон-10 2К

Обмазать все поверхности гидроизоляцией «КТтрон-10 2К»(эластичной) не менее двух слоев.
Раствор необходимо наносить послойно при помощи шпателя, кисти или пневмораспылитеем с общей толщиной 2-4 мм.
Толщина каждого слоя должна быть не более 1,5 мм, что соответствует расходу до 2,3 кг/м².
При слишком большой толщине за один рабочий проход возможно образование на наружной поверхности усадочных трещин.
При нанесении гидроизоляции «КТтрон-10 2К», работающей на отрыв, общая толщина гидроизоляционного слоя должна быть 4 мм.

Для полноценной эксплуатации подвала следует обеспечить защиту нанесенной гидроизоляции. По полу устраивают цементно-песчаную стяжку, толщиной не менее 30 мм, а стены покрывают гидроизоляционной штукатуркой «КТтрон-6».

Блоки ФБС для фундамента, стен подвала и цоколя

Любой застройщик хочет иметь хороший фундамент, а одним из лучших и надежных является ленточный. Но не всегда климатические условия и сроки строительства позволяют заливать монолитный ленточный фундамент, ведь только на конструирование опалубки может уйти несколько дней, а еще предстоит собрать и связать арматуру, потом бетонировать и ждать пока фундамент наберет хотя бы 50% прочности. Весь процесс может занять около двух-трех недель. Хорошо, если есть такой запас времени, а если его нет? Альтернатива есть: бетонные блоки — ФБС. С помощью них строится сборный (блочный) ленточный фундамент.

Возводить фундамент из блоков ФБС своими руками недорого, а конструкция при соблюдении технологии монтажа получается достаточно высококачественной. Как правило, это вертикальное ленточное сооружение получаемое возведением направленных стен из крупных бетонных блоков и их установкой на железобетонную монолитную подушку.

К плюсам относится возведение фундамента из сборных конструкций заводского изготовления, доступных сегодня для многих индивидуальных застройщиков по цене, -качественных, привлекательных по внешнему виду и имеющих так же ряд других преимуществ. А так же возможность самостоятельного изготовления блоков ФБС для возведения основания дома. Возможность изготовления бетона для фундамента своими руками с соблюдением пропорций и технологии изготовления.

Следует отметить устойчивость материала фундаментов из блоков ФБС к агрессивным средам и морозам в связи с возможностью добавления в бетон при изготовлении блоков и раствор при монтаже блоков различных морозостойких и иных присадок. Это даёт возможность возведения фундамента в районах суровыми климатическими условиями и сильными перепадами температур (ХМАО, ЯНАО).

Производители в Тюмени предлагают огромный выбор моделей блоков ФБС с разными размерами, конфигурацией и составом бетона. К достоинствам следует отнести отсутствие реакции на агрессивные среды и возможность возведения блоков на грунте с повышенной кислотностью. К недостаткам стоит отнести: большие размеры блоков и их вес; для укладки иногда требуется наличие специальной техники; наличие шипов в конструкциях, незащищенных от воздействия извне; быстрое приведение блоков в негодность при отсутствии своевременного прокладывания гидроизоляционного материала или обмазки битумом; утечки через швы тепла и просачивания холода, что потребует дополнительного проведения теплоизоляции стен подвала или полов по грунту.

Возведение фундамента, этапы.

Перед тем, как возводить фундамент из блоков ФБС, необходимо позаботиться о выборе места под строительство и проведении геологоразведочных работ (определение уровня грунтовых вод, глубины промерзания и вида грунтов в основании фундамента, их пучинистости и просадочности)!

Возведение фундамента – поэтапное:

Подборка блоков под размеры здания и фундамента, а также элементов для их соединения между собой, арматуры для армопоясов или армошвов, а при необходимости и изготовления перемычек.
Проверка наличия отверстий в конструкциях при покупке материалов для подвода коммуникаций. В случае неправильного расположения отверстий, возможно, придется бурить новые, а это уже дополнительные расходы денежных средств. Проще при раскладке фундаментных блоков оставить отверстия (зазоры) для выпуска и подвода коммуникаций, чем потом проделывать отверстия в бетоне (марки 100). Заполнять зазоры можно кладкой из полнотелого керамического кирпича (красного)!
Создание разметки котлована при наличии подвала или траншей для будущего возведения фундамента. Не забывайте про необходимость снятия растительного слоя! Для котлована потребуется арендовать экскаватор, поскольку ручное выполнение такой работы обременительно
Установка в котлован или траншею деревянных колышков обозначающих наружный и внутренний контуры монолитной железобетонной подушки для будущего фундамента, обустройство внутреннего дренажа.
Подготовка почвы для укладки блоков на специальную железобетонную подушку. При высокой несущей способности грунтов блоки ФБС можно укладывать по бетонной, песчаной или щебёночной подготовке толщиной 100мм выступающей на 100мм в обе стороны за грань фундамента! Для выравнивания основания под подушку используется песок крупной фракции, сверху кладется слой щебня, ставится опалубка и фиксируется арматура для соблюдения минимального защитного слоя бетона.
Заливается подушка бетоном из специального миксера и оставляется примерно на семь дней до полного застывания раствора. Требуется регулярное смачивание водой.
Устанавливаются блоки ФБС. Для опускания в котлован потребуется наличие строительного крана, а также несколько помощников.
Проводится гидроизоляция, как правило, из битумной мастики. Наносится один слой с внутренней стороны и два слоя снаружи.
По верху фундаментной подушки прокладывается армированный пояс из монолита с целью лучшего распределения нагрузки на фундамент, при необходимости установки опор под несущие балки. Для стен по верху фундамента обычно изготавливается армированный пояс или шов под цоколь из полнотелого керамического кирпича.

Рабочие чертежи блоков из тяжёлого бетона даны в серии 1.116-1.Выпуск1. В серии есть пояснительная записка, где указано:

Для изготовления блоков используется бетон М-100, что соответствует классу бетона В7,5. Стандартная ширина блоков 300мм, 400мм, 500мм и 600мм. Высота блоков 280мм или 580мм, так как блоки укладываются с перевязкой швов на кладочном растворе. Толщина горизонтальных и вертикальных швов из цементно-песчаного раствора 20мм. Поэтому длина блоков 880мм, 1180мм, 2380мм.

Если покупать готовые блоки следует учитывать, что условное обозначение блока ФБС 12.4.6 — Т ГОСТ 13579-79 соответствует длине блока 1180 мм, ширине 400 мм, высоте 580 мм. Блок сплошной из тяжёлого бетона. В обозначении блока указывают размеры блока в дециметрах.

Таким образом, при устройстве фундамента из блоков ФБС получается вполне надежная конструкция. ФБС – материал достаточно тяжелый, и укладывать его в одиночку сложно, без привлечения помощников не обойтись. Возможно, придется привлечь строительную технику для возведения фундамента. Но, несмотря на мелкие недочеты, блок ФБС сегодня завоевал широкую популярность на строительном рынке среди потребителей.

На (рисунке) разметке контура подушки в нашем случае цифры обозначают:

Обноска (из дерева) для разметки ленты.
Проволока (шнур разметки) обозначает наружный и внутренний контур подушки!
Колышки.
Место расположения подушки. Проволока или шнур разметки крепится к гвоздям частично забитым в обноску (смотреть картинки). Точки пересечения осей или в нашем случае контуров фундаментной подушки переносят на дно котлована или траншеи с помощью отвеса и забивают колышки.

КОНСТРУКЦИЯ БЕТОННОЙ КЛАДКИ ПОДВАЛ

ВВЕДЕНИЕ

Подвалы позволяют владельцу здания значительно увеличить полезную жилую, рабочую или складскую площадь при относительно низких затратах. Старые представления о подвалах оказались устаревшими из-за современной гидроизоляции, улучшенных дренажных систем и естественного освещения, например, оконных колодцев. Другие потенциальные преимущества подвалов включают возможность расширения полезной площади, повышение стоимости при перепродаже и убежище во время штормов.

Исторически простые (неармированные) бетонные стены из кирпича использовались, чтобы эффективно противостоять нагрузкам со стороны грунта. Однако в настоящее время армированные стены становятся все более популярными как способ использования более тонких стен, чтобы противостоять большому давлению обратной засыпки. Независимо от того, является ли стена гладкой или армированной, успешное выполнение стены подвала зависит от качественного строительства в соответствии с конструктивным решением и техническим заданием проекта.

МАТЕРИАЛЫ

Бетонные блоки

Бетонные блоки для каменной кладки должны соответствовать Стандартным техническим условиям для несущих бетонных блоков, ASTM C90 (см.8). Могут быть указаны определенные цвета и текстуры, чтобы обеспечить законченный интерьер подвала. При желании гипсокартон можно установить и на планки обрешетки. Эмпирическое правило для оценки количества бетонных блоков кладки для заказа: 113 блоков на каждые 100 футов ² (9,3 м ²) площади стены. Эта оценка предполагает использование строительных швов дюйма (9,5 мм).

Миномет

Раствор выполняет несколько важных функций в бетонной кладке стены; он связывает блоки друг с другом, герметизирует стыки от проникновения воздуха и влаги и соединяется с арматурой, стяжками и анкерами, так что все компоненты работают как структурный элемент.

Раствор

должен соответствовать Стандартным техническим условиям для строительного раствора для каменной кладки, ASTM C270 (ссылка 9). Кроме того, большинство строительных норм и правил требуют использования строительного раствора типа M или S для строительства стен подвала (ссылки 2, 4, 5, 9, 13), потому что растворы типов M и S обеспечивают более высокую прочность на сжатие. В таблице 1 перечислены пропорции раствора.

В типичной бетонной кладке используется около 8,5 футов ³ (0,24 м ³) раствора на каждые 100 футов ² (9,3 м ²) площади каменной стены.Эта цифра предполагает минометные швы толщиной дюйма (9,5 мм), подстилку облицовочного раствора и 10% -ный допуск на отходы.

Таблица 1 — Объемные пропорции раствора (Ссылка 12)
Раствор
В железобетонной кладке раствор используется для соединения арматуры и кирпичной кладки. Затирка должна соответствовать Стандартным техническим условиям на затирку для каменной кладки, ASTM C476 (см.10) с пропорциями, указанными в таблице 2. В качестве альтернативы соблюдению требований к пропорциям, приведенным в таблице 2, можно указать, что цементный раствор имеет минимальную прочность на сжатие 2000 фунтов на квадратный дюйм (13,8 МПа) в течение 28 дней. В раствор следует добавить достаточно воды, чтобы он имел осадку от 8 до 11 дюймов (от 203 до 279 мм). Высокая осадка позволяет раствору быть достаточно текучим, чтобы течь по арматурным стержням и в небольшие пустоты. Это изначально высокое соотношение воды и цемента значительно снижается, поскольку кирпичи поглощают избыток воды в смеси.Таким образом, раствор приобретает высокую прочность, несмотря на изначально высокое водоцементное соотношение.
Таблица 2 — Пропорции раствора по объему (Ссылка 10)
СТРОИТЕЛЬСТВО
Перед укладкой первого ряда кладки верхнюю часть основания необходимо очистить от грязи, грязи, льда или других материалов, которые уменьшают сцепление раствора с основанием.Обычно это можно сделать с помощью щеток или щеток, хотя чрезмерное количество масла или грязи может потребовать пескоструйной обработки.
Каменщики обычно сначала кладут углы подвала, чтобы легко сохранить выравнивание. Это также позволяет каменщику спланировать, где необходимы разрезы для оконных проемов или соответствовать плану здания.
Чтобы компенсировать неровности поверхности фундамента, первый слой кладки укладывается на стык раствора, толщина которого может составлять от до ¾ дюйма (от 6,4 до 19 мм).Этот начальный стык постели должен полностью засыпать первый ряд кладки, хотя раствор не должен чрезмерно выступать в ячейки, которые будут залиты.
Все остальные швы из раствора должны иметь толщину примерно дюйма (9,5 мм) и, за исключением частично залитой цементным раствором кирпичной кладки, должны обеспечивать только облицовку облицовки каменной кладкой. В частично залитой заделкой конструкции перемычки, прилегающие к залитым раствором ячейкам, заделываются строительным раствором, чтобы предотвратить попадание раствора в незаращенные ядра. Швы головок должны быть заполнены сплошным слоем на толщину, равную толщине лицевой оболочки агрегатов.
Вогнутые стыки с уплотнением обеспечивают максимальное сопротивление проникновению воды. На внешней стороне стены швы из раствора можно разрезать заподлицо, если необходимо нанести грунтовочные покрытия.
При использовании арматуры швов ее следует размещать непосредственно на блоке с нанесением раствора на арматуру обычным способом. Между внешней поверхностью стены и арматурой стыка должен быть предусмотрен слой раствора толщиной не менее дюйма (15,9 мм). Крышка строительного раствора толщиной ½ дюйма (12.7 мм) необходим на внутренней стороне стены. Для дополнительной защиты от коррозии рекомендуется горячее цинкование швов.
Подробные сведения о конструкции см. На рисунках 1-4.
Рис. 1 — Подвал / фундаментная стена (поз. 1)
Бетонные блоки, обычно 8 дюймов. единицы. Для некоторых условий грунта и засыпки могут потребоваться большие размеры.
Раствор, как правило, тип S. Швы должны быть обработаны для улучшения герметичности, если внешняя сторона не зачищена.
Вертикальные арматурные стержни, если требуется. Арматуру следует размещать рядом с проемами, в углах и на максимальном расстоянии, определяемом в результате структурного анализа. Позиционеры удерживают вертикальные стержни в правильном положении.
Арматура для стыков или горизонтальные арматурные стержни для помощи в борьбе с растрескиванием при усадке и в сейсмических расчетных категориях C, D, E и F.См. TEK 14-18B (ref. 7) для получения дополнительной информации о требованиях к сейсмической арматуре.
Раствор с минимальной прочностью на сжатие 2000 фунтов на квадратный дюйм (13,8 МПа) в сердцевинах, содержащих арматуру. Уплотните раствор путем образования луж или вибрации, чтобы уменьшить количество пустот.
Цельный залитый и армированный верхний слой для распределения нагрузок от верхних стен и повышения устойчивости к почвенным газам и насекомым.
Анкерные болты. Обычно анкерные болты длиной 7 дюймов (178 мм) и диаметром ½ дюйма (12,7 мм) располагаются на расстоянии не более 4 футов (1 дюйм).2 м) по центру. Анкерные болты значительно увеличивают сейсмостойкость и устойчивость к сильному ветру.
Бетонный фундамент. Опоры распределяют нагрузки на поддерживающий грунт. Бетон должен иметь минимальную прочность 2500 фунтов на квадратный дюйм (17,2 МПа) и иметь толщину не менее 6 дюймов (152 мм), хотя многие проектировщики предпочитают, чтобы толщина фундамента была равна толщине стены и в два раза шире толщины стены. Использование двух стержней №4 (или больше) увеличивает возможность охвата слабых мест.
Бетонная плита, обычно не менее 2500 фунтов на квадратный дюйм (17.2 МПа), толщиной 4 дюйма (101 мм). Расстояние между усадочными швами не должно превышать примерно 15 футов (4,6 м). Сварная сетка, расположенная рядом с центром плиты, увеличивает прочность и плотно удерживает незапланированные усадочные трещины. Сварную проволочную сетку следует разрезать по усадочным швам.
Агрегатная база. Основание из промытого заполнителя от 4 до 6 дюймов (от 102 до 152 мм) (от до 1 ½ дюйма (от 19 до 38 мм) в диаметре) равномерно распределяет нагрузки плиты на нижележащий грунт, обеспечивает ровную чистую поверхность для укладки плиты, и позволяет включить систему разгерметизации почвенного газа.
Замедлитель пара. Непрерывные или наложенные внахлест листы из полиэтилена толщиной 6 мил (152 мм), ПВХ или аналогичного материала уменьшают повышающуюся влажность и блокируют проникновение почвенного газа через плиту. Замедлители образования пара могут быть размещены сверху на основе заполнителя, чтобы повысить эффективность системы газового барьера почвы, или под заполнителем, чтобы уменьшить трудности с укладкой бетона и трудностями отверждения.
Водонепроницаемая или влагонепроницаемая мембрана. Гидроизоляция, в которой не возникает гидростатического давления. При высоком уровне грунтовых вод и медленном дренировании почвы или при высоком уровне газообразного радона следует рассмотреть возможность использования водонепроницаемых мембран, таких как прорезиненный асфальт, модифицированный полимером асфальт, бутилкаучук и / или дренажные плиты.
Фундамент водосточный. Перфорированная труба собирает и отводит грунтовые воды от подвала. Сливы должны быть расположены ниже верхней части плиты и должны иметь уклон от здания к естественному водостоку, ливневой канализации или отстойнику.
Засыпка со свободным сливом. Не менее 12 дюймов (305 мм) промытого гравия или другого материала обратной засыпки со свободным дренажем следует укладывать вокруг дренажа для облегчения дренажа. Покройте верх гравия фильтрующим геотекстилем, чтобы предотвратить засорение.
Засыпка. Засыпку следует укладывать после того, как стена наберет достаточную прочность и будет правильно закреплена или поддержана.
Ненарушенная почва. Грунт под фундаментами и плитами не должен быть нарушен или утрамбован.
Высший класс. Окружающая почва должна иметь уклон в сторону от здания, чтобы отводить воду от стен. Верхний слой почвы от 4 до 8 дюймов (от 102 до 203 мм) должен иметь низкую проницаемость, чтобы вода медленно впитывалась в почву.
Напольная диафрагма. Напольная диафрагма поддерживает верхние части каменных стен и распределяет на них нагрузки от надстройки.
Мигает. Вверху подвальных стен следует установить гидроизоляцию, чтобы вода не попадала в стену.
Рисунок 2 — Типичная деталь опоры (Ссылка 1)
Рис. 3. Типовое подключение к полу (поз. 1)
Рис. 4. Подробная информация о компоновке стандартного угла
Армированная кладка
Для армированной каменной конструкции арматурные стержни должны быть правильно расположены, чтобы они были полностью функциональными.В большинстве случаев вертикальные стержни устанавливаются по направлению к внутренней стороне стен подвала, чтобы обеспечить максимальное сопротивление давлению почвы. Позиционеры стержней вверху и внизу стены предотвращают смещение стержней во время заливки швов. Между стержнем и лицевой панелью блока должно оставаться пространство не менее ½ дюйма (12,7 мм) для крупнозернистого раствора и дюйма (6,4 мм) для мелкого раствора, чтобы раствор мог полностью стекать вокруг арматурных стержней.
По мере того, как блоки поглощают воду из смеси, в растворе могут образовываться пустоты.Соответственно, после укладки цементный раствор должен быть заложен или уплотнен, чтобы устранить эти пустоты и увеличить связь между раствором и каменными блоками. Большинство норм допускают образование луж раствора, когда он помещается в лифты менее 12 дюймов (305 мм). Подъемники более 12 дюймов (305 мм) должны быть механически уплотнены, а затем повторно уплотнены примерно через 3–10 минут.
Склеивание поверхностей
Другой метод возведения стен из бетонной кладки состоит в том, чтобы высушить блоки штабеля (без раствора), а затем нанести раствор для поверхностного связывания на обе стороны стены. Строительный раствор для поверхностного склеивания содержит тысячи мелких стеклянных волокон. Когда раствор наносится должным образом до необходимой толщины, эти волокна, наряду с прочностью самого раствора, помогают создавать стены, сопоставимые по прочности с стенами из обычной кирпичной кладки. Стены с поверхностным склеиванием обладают преимуществами превосходных гидроизоляционных покрытий на каждой стороне стены и простоты строительства.
Стены, уложенные сухой кладкой, следует укладывать в первый слой строительного раствора, чтобы выровнять первый слой.Для поддержания ровного хода используйте шлифовальный камень для сглаживания небольших выступов на поверхности блоков и вставляя прокладки через каждые два-четыре хода.
Устойчивость к проникновению воды
Защита подземных стен от проникновения воды предполагает установку барьера для воды и водяного пара. Непроницаемый барьер на внешней поверхности стены может предотвратить попадание влаги. Барьер является частью комплексной системы предотвращения проникновения воды, которая включает в себя надлежащую конструкцию стен и установку водостоков, желобов и надлежащую планировку.
Строительные нормы и правила (ссылки 2, 4, 5, 9, 13) обычно требуют, чтобы стены подвала были гидроизолированы для условий, когда гидростатическое давление не возникает, и гидроизолированы там, где может существовать гидростатическое давление. Гидроизоляция уместна там, где дренаж грунтовых вод хороший, например, там, где есть гранулированная засыпка и система дренажа грунта. Гидростатическое давление может возникать из-за высокого уровня грунтовых вод или из-за плохого дренирования засыпки, например из-за тяжелых глинистых грунтов. Материалы, используемые для гидроизоляции, обычно эластичны, что позволяет им перекрывать небольшие трещины и выдерживать незначительные движения.
При выборе водонепроницаемой или влагонепроницаемой системы следует учитывать степень сопротивления гидростатическому напору воды, характеристики поглощения, эластичность, устойчивость во влажной почве, устойчивость к плесени и водорослям, устойчивость к ударам или проколам, а также стойкость к истиранию. Полное обсуждение систем гидроизоляции, гидроизоляции и дренажа включено в TEK 19-3B (ref. 6).
Все системы гидроизоляции и гидроизоляции должны применяться к чистым стенам, свободным от грязи, грязи и других материалов, которые могут уменьшить сцепление между покрытием и бетонной кладкой.
Отвод воды от стен подвала значительно снижает давление, которому стены должны противостоять, и снижает вероятность проникновения воды в подвал в случае выхода из строя системы гидроизоляции (или гидроизоляции). Исторически сложилось так, что перфорированная труба при правильной установке считается удовлетворительной. При размещении на внешней стороне стен подвала перфорированные трубы обычно укладывают в щебень для облегчения дренажа. Чтобы предотвратить попадание мелкозернистого грунта в канализацию, поверх гравия часто кладут фильтровальную ткань.
Дренажные трубы также могут быть размещены под плитой и присоединены к отстойнику. Трубы через фундамент или стену отводят воду с внешней стороны стены подвала.
Дренажные и гидроизоляционные системы всегда следует проверять перед засыпкой, чтобы убедиться, что они правильно расположены. Любые сомнительные качества изготовления или материалов должны быть отремонтированы на этом этапе, поскольку ремонт после засыпки сложен и дорог.
Засыпка
Одним из наиболее важных аспектов строительства подвала является то, как и когда правильно засыпать.Перед засыпкой стены должны быть правильно укреплены или уложен первый этаж. В противном случае стена, которая рассчитана на опору сверху, может треснуть или даже разрушиться из-за большого давления почвы. На рисунке 5 показана одна из схем крепления, которая широко использовалась для стен жилого подвала. Для высоких стен или большого давления обратной засыпки может потребоваться более прочное крепление.
В качестве материала засыпки должен использоваться свободно дренирующийся грунт без крупных камней, строительного мусора, органических материалов и мерзлой земли.Насыщенные грунты, особенно насыщенные глины, как правило, не должны использоваться в качестве засыпных материалов, поскольку влажные материалы значительно увеличивают гидростатическое давление на стены.
Материалы для засыпки следует укладывать в несколько подъемников и каждый слой уплотнять небольшими механическими трамбовками. При укладке засыпных материалов следует соблюдать осторожность, чтобы не повредить дренажную, гидроизоляционную или внешнюю изоляционную систему. Таким образом, следует избегать скольжения валунов и грунта с крутых склонов, поскольку создаваемые высокие ударные нагрузки могут повредить не только дренажные и гидроизоляционные системы, но и стены.Аналогичным образом, тяжелое оборудование не должно эксплуатироваться на расстоянии около 3 футов (0,9 м) от любой системы подвальных стен.
Верхний слой материала обратной засыпки от 4 до 8 дюймов (от 102 до 203 мм) должен быть грунтом с низкой проницаемостью, чтобы дождевая вода медленно впитывалась засыпкой. Уклон должен иметь уклон от фундамента не менее 6 дюймов (152 мм) в пределах 10 футов (3,1 м) от здания. Если земля имеет естественный уклон в сторону здания, можно установить неглубокую канаву для перенаправления стоков.
Рис. 5 — Типичные распорки для бетонного фундамента
Строительные допуски
Спецификации каменных конструкций (исх.8) определяет допуски для строительства бетонной кладки. Эти допуски были разработаны, чтобы избежать структурных повреждений стены из-за неправильного размещения.
Размеры элементов в поперечном сечении или по высоте
…………………………………….-Дюйма (6,4 мм), + ½ дюйма (12,7 мм)
Толщина шва: слой ……………………… .. ± дюйма (3,2 мм)
головка ……………………………… ..- дюйма (6,4 мм), + ⅜ дюйма (9,5 мм)
Элементы
Отклонение от уровня: стыки кровати ……………………………………….
± ¼ дюйма(6,4 мм) на 10 футов (3,1 м), ± ½ дюйма (12,7 мм) макс.
верхняя поверхность несущих стен …………………………………………… ..
± ¼ дюйма . (6,4 мм), + ⅜ дюйма (9,5 мм), ± ½ дюйма (12,7 мм) макс.
Отклонение от отвеса …………. ± дюйма (6,4 мм) 10 футов (3,1 м)
……………………………………… ± дюйма (9,5 мм) на 20 футов (6,1 м)
…………………………………………… ± ½ дюйма (12,7 мм) максимум
Соответствует линии ………………… . . ± дюйма (6,4 мм) на 10 футов (3,1 м)
………………………………………… ± дюйма ( 9,5 мм) на 20 футов (6,1 м)
…………………………………………… ± ½ дюйма (12,7 мм) максимум
Выравнивание колонн и несущих стен (нижнее и верхнее)
……………………………………………………………….. ± ½ дюйма (12,7 мм)
Расположение элементов
Показано на плане …………… .. ± ½ дюйма (12,7 мм) на 20 футов (6,1 м)
………………………………………………. ± ¾ дюйма ( 19,1 мм) максимум
Указано на отметке
………………………………………. ± дюйма (6,4 мм) в высоту этажа
…………………………………………… . ± ¾ дюйма (19,1 мм) максимум
Изоляция
Тепловые характеристики кирпичной стены зависят от ее коэффициента сопротивления R, а также от тепловой массы стены. R-значение описывает способность противостоять тепловому потоку; более высокие значения R дают лучшие изоляционные характеристики.Значение R определяется размером и типом кирпичной кладки, типом и количеством изоляции, а также отделочными материалами. В зависимости от конкретных условий участка и предпочтений владельца изоляция может быть размещена на внешней стороне блочных стен, в сердцевине пустотелых блоков или внутри стен.
Термическая масса описывает способность таких материалов, как бетонная кладка, накапливать тепло. Стены из кирпичной кладки остаются теплыми или прохладными еще долгое время после отключения тепла или кондиционирования воздуха, сохраняя комфорт в интерьере.Тепловая масса наиболее эффективна, когда изоляция размещается снаружи или внутри блока, где кладка находится в непосредственном контакте с внутренним кондиционированным воздухом.
Для наружных утепленных каменных стен обычно используется жесткая теплоизоляция из плит, приклеиваемая к грунтовой стороне стены. Изоляция требует защитной отделки там, где она обнажена выше класса, для сохранения прочности, целостности и эффективности.
Стержни из бетонной кладки могут быть изолированы вставками из формованного полистирола, наполнителями из вспененного перлита или вермикулита, либо вспененной изоляцией. Вставки могут быть размещены в сердцевинах обычных блоков каменной кладки, или они могут использоваться в блоках, специально разработанных для обеспечения более высоких значений R.
Внутренняя изоляция обычно представляет собой изоляцию, установленную между планками обшивки, отделанную гипсокартоном или обшивкой. Изоляция может быть волокнистым войлоком, жесткой плитой или волокнистой выдувной изоляцией.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Отделка интерьера
Блок с разделенными гранями, насечками, полировкой и рифлением дает владельцам и дизайнерам дополнительные возможности для стандартных поверхностей блоков.Цветные элементы можно использовать во всей стене или по частям, чтобы добиться определенного рисунка.
Хотя конструкция с шахматными вертикальными швами из раствора (непрерывная связь) является стандартной для строительства подвала, появление непрерывных вертикальных швов из раствора (наборный рисунок соединения) может быть достигнуто за счет использования насеченных элементов или армированной каменной конструкции.
Естественное освещение
Благодаря модульной структуре бетонной кладки окна и оконные колодцы различных форм и размеров могут быть легко размещены, обеспечивая подвалам теплое и естественное освещение.Для дополнительной защиты и конфиденциальности стеклянные блоки могут быть встроены вместо традиционных стеклянных окон.
Список литературы
Руководство по проектированию и строительству подвала с использованием бетонной кладки, TR-68A, Национальная ассоциация бетонных кладок, 2001.
Национальный строительный кодекс BOCA. Country Club Hills, IL: Building Officials and Code Administrators International, Inc. (BOCA), 1999.
Строительные нормы и правила для каменных конструкций, ACI 530-02 / ASCE 5-02 / TMS 402-02.Сообщено Объединенным комитетом по стандартам кладки, 2002 г.
Международный жилищный кодекс. Falls Church, VA: International Code Council, 2000.
.
Международный строительный кодекс. Falls Church, VA: International Code Council, 2000.
.
Предотвращение проникновения воды в бетонные стены низкого качества, TEK 19-3B. Национальная ассоциация бетонщиков, 2012.
Положения по сейсмическому проектированию каменных конструкций, TEK 14-18B, Национальная ассоциация бетонных каменных кладок, 2009.
Технические условия для каменных конструкций, ACI 530.1-02 / ASCE 6-99 / TMS 602-02. Сообщено Объединенным комитетом по стандартам кладки, 2002 г.
Стандартный строительный кодекс. Бирмингем, Алабама: Международный Конгресс Южного Строительного Кодекса (SBCCI), 1999.
Стандартные технические условия на раствор для каменной кладки, ASTM C476-01. Американское общество испытаний и материалов, 2001.
Стандартные технические условия для несущих бетонных блоков, ASTM C90-01. Американское общество испытаний и материалов, 2001.
Стандартные технические условия на строительный раствор для каменной кладки, ASTM C270-00. Американское общество испытаний и материалов, 2000.
Единый Строительный Кодекс. Уиттиер, Калифорния: Международная конференция строителей (ICBO), 1997.
NCMA TEK 03-11, доработка 2001 г.
NCMA и компании, распространяющие эту техническую информацию, не несут никакой ответственности за точность и применение информации, содержащейся в этой публикации.
Заливка бетона по сравнению со стенами из блоков
Вся полость, созданная при добавлении фундамента, должна быть чем-то заполнена, чтобы бетонная плита, на которую нужно залить, не осела. Фотография предоставлена: Дэйв Лич
Заливанный бетон против стен из блоков СОВЕТЫ
УВАЖАЕМЫЙ ТИМ: В чем разница между бетонными блоками и залитыми бетонными фундаментными стенами? Какой из них лучше? Участок, на котором я собираюсь строить, имеет сезонно высокий уровень грунтовых вод.Какая из стеновых систем обеспечит сухой подвал? Дайан Дж., Редвуд-Фолс, Миннесота
ДОРОГАЯ ДИАНА: Думаю, было бы легче ответить на такой вопрос, как: Действительно ли великолепный восход солнца прекраснее великолепного заката? Дело в том, что оба строительных материала — бетонный блок и заливной бетон — могут дать превосходные фундаментные стены, если они установлены правильно.
Слишком часто строители и субподрядчики не осознают ограничения некоторых материалов для каменной кладки.Когда это происходит, разрушение фундамента — обычное явление.
Сопутствующие материалы
Сборные железобетонные фундаменты заслуживают вашего внимания
Водонепроницаемые ВСЕ фундаменты — неважно, какой из них вы делаете
Бесплатные и быстрые предложения
НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ и БЫСТРЫЕ СТАВКИ от местных подрядчиков по строительству фундаментов.
Бетонный блок бетонный!
Первое, что нужно понять, это то, что бетонный блок сделан из заливного бетона. Основными ингредиентами бетонного блока являются: портландцемент, щебень и песок.Это те же ингредиенты, которые вы найдете в заливном или литом бетонном фундаменте.
Единственная разница между двумя готовыми изделиями — это размер щебня. Обычно вы увидите гравийные камни размером с большой сочный виноград в залитом бетонном фундаменте. В бетонном блоке может быть гравий размером не больше обычного зеленого горошка или сушеного изюма.
НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ на бетонный блок-фундамент.
Заливной или монолитный бетон
Заливные бетонные основания прочны насквозь.Это происходит по умолчанию, когда пластиковый бетон перетекает из автобетоносмесителей в фундаментные опалубки. Плохое качество изготовления может привести к появлению ямок в заливном фундаменте. Подрядчики используют специальные вибрационные инструменты, чтобы предотвратить это.
Типичный фундамент из бетонных блоков не прочный. Бетонные блоки, которые используются для строительства блочных фундаментов, по своей природе являются пустотелыми.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ на залитый бетонный фундамент.
Сделайте стены из блоков прочными
Когда бетонные блоки уложены друг на друга, вы можете смотреть вниз через центр фундамента.После того, как бетонные блоки будут уложены, пустоты можно заполнить раствором на цементной основе или заливным бетоном, содержащим мелкий щебень.
Бетон, используемый для заполнения пустот в блоках, должен иметь мелкий гравий, чтобы он мог легко течь во все узкие пустоты. Чтобы максимизировать прочность, пустоты должны иметь стальные стержни 1/2 дюйма, центрированные в пустотах от низа стенок блока до верха. Поместите эту сталь через каждые 2 фута по центру.
Если так поступает строитель, то стены из заполненных бетонных блоков почти идентичны стенам из литого бетона.
НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных подрядчиков по строительству фундаментов.
И то, и другое слабо, если согнуто
Но просто сделать это недостаточно, чтобы удовлетворить меня, сотрудников кодекса и инженеров-строителей. Бетон и предметы из бетона или цемента, как правило, обладают фантастической прочностью на сжатие.
Это означает, что когда вы сжимаете бетон, он становится очень прочным. Часто он измеряется в тысячах фунтов на квадратный дюйм.
Но тот же самый материал обычно имеет только одну десятую прочности, когда вы прикладываете к нему натяжение.Напряжение — это сила изгиба или растяжения.
Вы можете легко это представить. Представьте, что вы заливаете плиту толщиной 4 дюйма, шириной 10 футов и длиной 40 футов, которая поднимается на три фута в воздух и опирается на каждый конец.
Он согнется в центре под собственным весом и расколется намного раньше, чем если бы вы попытались его переехать!
Массивное давление грунта
Засыпанный грунт у стены создает напряжение, поскольку грунт прижимается к стене. Низкокачественная почва создает напряжение в фундаменте, поскольку по мере строительства дома к нему добавляется все больше и больше веса.
Плохой дренаж вокруг дома создает давление, поскольку тонны воды скапливаются в почве.
Вот почему вода с крыши НИКОГДА не должна стекать по земле возле фундамента.
Смешно использовать брызговики в основании полного подвала. Вода с крыши должна быть отведена подальше от дома к самому низкому месту на участке или в утвержденную ливневую канализацию.

Сталь = Прочность
Вы можете укрепить стены из заливного бетона и бетонных блоков, добавив арматурную сталь.Часто можно встретить горизонтальные стальные стержни, размещенные в нижних и верхних секциях залитых фундаментных стен.
Эта сталь обычно находится на высоте одного фута от низа фундаментной стены и на фут ниже от вершины.
Обычно стальной элемент состоит из двух рядов и непрерывен по всему фундаменту. Когда стальные стержни перекрывают друг друга, это должно быть не менее 16 дюймов.
Эта сталь часто имеет предел прочности на разрыв 40 000 фунтов на квадратный дюйм. Эта горизонтальная сталь помогает предотвратить появление вертикальных трещин в случае падения или подъема фундамента.
Горизонтальную проволочную сетку можно также поместить в стыки раствора между слоями бетонного блока, чтобы добиться того же результата в стене из бетонных блоков.
Вертикальная сталь
Вертикальная арматурная сталь также очень важна. Эта сталь может быть помещена как в заливной бетонный фундамент, так и в стену из бетонных блоков, в которой пустоты будут заполнены цементным раствором или мелким гравийным бетоном.
Арматурная сталь должна быть диаметром полдюйма, и эти стержни должны быть соединены с залитым бетонным основанием, на котором опирается фундамент.Эту сталь следует размещать каждые два фута по центру.
Не является водонепроницаемым
Ни одна из стеновых систем не будет водонепроницаемой. Если вам нужен сухой подвал или подвал, вы должны нанести систему гидроизоляции фундамента на внешнюю часть стен фундамента после того, как они будут построены.
Есть много разных систем, но моей любимой, когда я строил, был прорезиненный асфальт под названием Tuff-n-Dry. После распыления материала на стены его толщина составляла около 1/8 дюйма. Если бы фундамент действительно треснул, этот материал мог бы растянуться и перекрыть трещину до 1/4 дюйма, я полагаю.Спецификации сегодня могут быть другими.
Жидкий асфальт часто распыляют на новую фундаментную стену. Это как слой краски и очень тонкий. Это НЕ гидроизоляция. Это просто пароизоляция.
Дренажная плитка
Кроме того, система дренажных трубопроводов должна быть у основания стены рядом с нижним колонтитулом.
Эта труба покрыта двумя или тремя футами промытого гравия. Затем гравий покрывают шестидюймовым слоем соломы или листом битумной бумаги, прежде чем на него кладут грязь.Солома и битумная бумага предотвращают засорение гравия илом из взбитой грязи обратной засыпки. Вода, которая протекает через почву и попадает в трубу, затем сливается на дневной свет, если дом построен на наклонном участке. Если дом построен на ровном участке, водосточная труба часто выходит в отстойник.
НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных подрядчиков по строительству фундаментов.
Колонна 439
Строительный блок Fleetwood — серый блок

С помощью современных строительных технологий можно укладывать бетонные стены из кирпича. вверх даже в неблагоприятных условиях.
ПОДСТАВКА БЕТОННОГО БЛОКА ПРЕИМУЩЕСТВО
VERSATILE- Изменения могут быть внесены в любое время без задержек производства, которые стоят больше времени и денег.
ОТДЕЛКА- Бетонные блоки для каменной кладки предлагаются в различных вариантах отделки, текстуры и цвета, исключающие необходимость в дополнительных покрытиях стен.
НИЗКАЯ СТОИМОСТЬ — Возьмите от 2000 до 3000 долларов дополнительно, чтобы использовать альтернативу систему и вложите эти деньги в то, что вы видите.
ENERGY EFFICIENT- Блочные подвалы летом не требуют кондиционирования воздуха и минимальное отопление зимой для поддержания комфортных условий.
ПРОЧНОСТЬ И ПРОЧНОСТЬ- Бетонная кладка выдержала испытание временем, более 100 лет надежной эксплуатации. Один блок может выдержать 60 тонн!
УСТОЙЧИВОСТЬ — Бетонные стены возводятся на твердом бетоне, армированном сталью. нижние колонтитулы, в отличие от некоторых стен, построенных из камня, которые могут оседать и вызывать стрессовые трещины по всему дому.
REINFORCEABLE- Полости в бетонном блоке легко адаптируются к вертикальным стальная арматура в местах чрезмерного давления грунта.
ИЗОЛЯЦИЯ ЛЕГКО — Блок имеет лучше «R» и «U» факторов, чем заливка бетона. Это факт. Таким образом, используется естественно, без каких-либо утеплитель, бетонный блок всегда будет теплее. Тем не менее, строитель может добавить изоляцию на внешняя часть стены подвала, используя тепловую массу и достигая любого R желаемое значение, тем самым создавая исключительно энергоэффективную основу.
DRY AND QUIET- Стены из бетонных блоков дышат. Они сухие. Залил бетонные стены потеют. Блочные стены поглощают звук. Залитые бетонные стены отражают шум обратно в дом.
СВОБОДА ОТ ФОРМ И ОГРАНИЧЕНИЙ- Бетонный блок является модульным строительная система. Это означает, что размер и форма вашего подвала не ограничены размер формы, как с заливными или сборными бетонными стенами. Дверные и оконные проемы могут быть легко настраивается в соответствии с вашими потребностями.Строители могут быстро и недорого настроить подвалы согласно участку и потребностям покупателя. Наконец, только блочные стены дают покупатели жилья получают удовлетворение от того, что их фундаментные стены подвала построены вручную местным трудом — без форм и без машин. Все больше и больше сознательных покупателей ожидают качественной ручной работы и отказываются от «сборных и штампованных» опалубка.
Помните, что когда вы строите из бетонных блоков, вы строите на все цели.
Какие трещины в стене подвала являются структурными, косметическими или просто нормальными?
Трещины в стенах подвала
Горизонтальные, вертикальные и диагональные трещины в стене подвала могут быть структурной проблемой, проблемой утечки или и тем, и другим, а также дорогостоящим ремонтом. Поэтому важно знать, какие из них главные, а какие второстепенные.
Серьезность частично зависит от таких факторов, как размер трещины, расположение, форма и направление трещины.
Четыре основных типа подвальных стен
Нет ничего необычного в том, что в стенах подвала появляются трещины, независимо от их типа.
Залитые бетонные стены — это наиболее распространенный тип подвальных стен, возводимых сегодня в США. Обычно они строятся путем заливки бетона в металлические или деревянные формы, а затем формы удаляются после того, как бетон затвердел или затвердел.
Стены из кирпичного блока — построены из прямоугольного блока, часто называемого бетонным блоком или шлакоблоком.Этот тип стены — вторая по распространенности стена, используемая сегодня для подвалов.
Стены из сборного железобетона — это бетонные стены, возведенные за пределами строительной площадки, доставленные на строительную площадку и затем установленные на месте.
Кирпич, камень и глиняная плитка — эти типы стен часто встречаются в старинных и старых домах. Из-за возраста и конструкции этих стен они, как правило, имеют больше трещин и протечек, чем другие стены.
Трещины в стенах из кирпичных блоков часто появляются в местах затирочных швов, которые обычно слабее, чем сам блок.Трещины могут быть прямыми, угловыми или ступенчатыми.
Из двух наиболее распространенных типов стен, бетонные стены часто считаются более прочными, а стены из кирпичных блоков могут считаться более экономичными в строительстве; однако оба типа считаются хорошими или приемлемыми стенами для строительства подвала.
Основные причины трещин в стенах подвала
Большинство трещин в стенах подвала возникает по следующим причинам.
Боковые нагрузки и давления, давящие на стену подвала.
Перемещение фундамента из-за почвы или других проблем.
Гидростатическое давление, связанное с влажными почвами, высоким уровнем грунтовых вод и другими водными проблемами.
Процесс «усадки» бетона, особенно при первой заливке.
Усадочные трещины
Усадочные трещины очень распространены, особенно в наливных бетонных стенах. Это тонкие, тонкие, тонкие трещины, которые не проходят сквозь стену, а очень неглубоки или лежат на поверхности.Обычно они не движутся непрерывно или по прямым линиям, но имеют тенденцию изгибаться и иметь перерывы в ряде мест.
Когда бетон (в основном смесь песка, заполнителя, цемента и воды) сначала смешивается вместе, добавляется больше воды, чем требуется для гидратации, процесса химического отверждения, который часто называют процессом отверждения. Эта дополнительная вода рассеивается или испаряется, вызывая напряжение в бетоне, которое вызывает усадку бетона. Таким образом, возникают усадочные трещины.
Бетон, заливаемый при низких температурах, имеет меньше усадочных трещин, чем бетон, заливаемый в горячем состоянии; и в целом, чем больше воды добавлено при первом смешивании, тем больше будет растрескивание при усадке.Примерно 1/3 трещин от усадки возникает в первые 10 дней, 1/2 — в первый месяц, и большинство из них возникает в течение года.
Инженеры обычно считают, что трещины от усадки имеют скорее косметический, чем структурный характер.
Вертикальные трещины
Вертикальные трещины в стене подвала могут быть вызваны несколькими типичными проблемами.
Есть два типа вертикальных трещин, которые обычно не считаются структурными проблемами. Их:
Холодные стыки
Усадочные трещины
Холодные стыки в стене подвала не являются структурными трещинами
Домовладельцы часто думают, что это холодный стык, который на первый взгляд может выглядеть как трещина, но на самом деле это не так.Холодный шов — это заливка одной партии бетона, которая начала затвердевать или затвердела, а затем другая партия бетона заливается против предыдущей партии.
Время между двумя заливками может составлять несколько часов, день или даже недели или месяцы. Подрядчики часто планируют холодные швы в определенных местах бетонной стены или плиты.
Холодные швы в стенах подвала могут протекать, если не была проведена надлежащая гидроизоляция.
Управляющие суставы — Усадочные суставы
Более новые залитые бетонные стены подвала могут иметь прямой вертикальный контрольный шов (иногда называемый усадочным швом), идущий от низа стены к верху стены.Эти управляющие суставы намеренно помещены туда для сокращения; Таким образом, когда бетон сжимается или сжимается, он треснет в этом контрольном стыке. Можно сказать, что они хотят контролировать, где появится трещина, если это произойдет.
Эти контрольные стыки могут появляться примерно через каждые 20–30 футов периметральной стены и предназначены для снятия внутреннего напряжения. Как и холодные швы, они обычно не вызывают проблем со структурой, но могут иметь склонность к протечкам, если не была проведена надлежащая гидроизоляция.
Вертикальные усадочные трещины
По мере того, как бетон, заливаемый на стену, дает усадку, в ней появляются усадочные трещины, большинство из которых небольшие, однако, если в бетонной смеси было слишком много воды или если стена длинная, вы можете получить несколько вертикальных усадочных трещин. шириной 1/16 или 1/8 дюйма.Если есть контрольные стыки, в них могут появиться трещины.
Если основание стены подвала треснуло, смещается или вращается
Если в основании стены подвала есть трещина, то в стене подвала может быть вертикальная трещина рядом или на одной линии с трещиной в основании. Эта трещина может идти частично или полностью от низа стены до верха стены.
Если опора вращается или наклоняется, то могут быть вертикальные трещины.Если одна сторона трещины в стене смещена от другой стороны трещины, это вызывает больше беспокойства.
Вертикальные трещины вверху шире, чем внизу
Вертикальные трещины, ширина которых сверху шире, чем снизу, может указывать на растрескавшееся основание и дифференциальную осадку. Обычно считается, что эти типы трещин вызывают большее беспокойство, чем некоторые другие типы вертикальных трещин. (Прочтите о регулировке дифференциала)
Если основание треснуло и одна сторона сместилась вниз, то основание трещины обычно меньше ширины трещины наверху, а если трещина смещена, возникает еще большая проблема.
Чрезмерное усилие, из-за которого стена отрывается от угла
Если участок стены подвала оказывает на него большее давление, чем предусмотрено, он может иногда вызывать трещину возле угла подвала, поскольку перпендикулярная стена в углу обеспечивает дополнительную прочность угловой области.
Вертикальные трещины в углу стены подвала от воды и замерзания
Водосточные желоба часто сбрасывают воду по углам дома, и это может привести к чрезмерному скоплению воды в почве на этих участках.Если рядом с этими углами есть вертикальные трещины и нет горизонтальных трещин; и происходит промерзание этой насыщенной водой почвы, после чего может произойти вертикальное растрескивание. (Прочтите о том, как замерзающая вода в почве повреждает фундамент и стены подвала)
В этом случае улучшение дренажа и площади разгрузки водосточной трубы может помочь уменьшить дальнейшее растрескивание.
Горизонтальные трещины
Как правило, горизонтальные трещины возникают не из-за осадки или подъема фундамента вверх, а из-за проблем, которые создают боковое давление на стену подвала.
Пять основных причин горизонтальных трещин:
Засыпка грунта сразу после заливки фундамента
Нагрузка — вес оборудования или транспортных средств у стены подвала
Проблемы с загрузкой почвы
Влагозагрузка и гидростатическое давление
Морозное пучение и линзы льда
Проблемы с арматурой
Выпуски обратной засыпки
При строительстве нового дома подрядчики обычно работают в сжатые сроки и иногда слишком торопятся.Хорошим примером этого является случай, когда подрядчик засыпает зазор между новой стеной подвала и краем ямы, вырытой для подвала, до того, как стена станет достаточно прочной, чтобы выдержать вес грунта.
Бетонная стена подвала обычно не набирает полную структурную прочность в течение примерно 28 дней. Если подрядчик засыпает землю грунтом слишком рано, давление грунта на стену создает поперечное напряжение, что приводит к образованию трещин. Эти трещины скорее будут горизонтальными, чем вертикальными.
Слишком быстрое или слишком сильное уплотнение
При засыпке пространства у стены подвала важно добиться хорошего уплотнения. Некоторые из проблем, связанных с плохим уплотнением, заключаются в том, что рыхлый наполнитель для уплотнения удерживает больше воды, чем хорошо уплотненный грунт. Это увеличивает гидростатическое давление на стены подвала и вызывает больший ущерб, когда почва замерзает или образует ледяные линзы.
Нагрузка в верхней части стены
Там, где есть подъездная дорожка или парковка рядом с фундаментом дома или рядом с ним, может возникнуть проблема с нагрузкой, в результате чего в стенах подвала образуются горизонтальные трещины.Вес транспортных средств или тяжелого оборудования, сидящих или движущихся рядом с фундаментом, оказывает давление на грунт, которое затем увеличивает существующее боковое давление на стену подвала в этой области. Это дополнительное давление, в зависимости от его величины, может привести к горизонтальным трещинам.
Эти трещины обычно возникают в верхней 1/3 части стены подвала.
Горизонтальные трещины из-за попадания воды и почвы
Погрузка в почву
Вес грунта, давящего на стену подвала, может иногда вызывать горизонтальные трещины.Свидетельством того, что это проблема, может быть то, что стена изогнута или наклонена внутрь. В случае нагрузки грунтом наибольшее давление на стену, как правило, приходится на нижнюю треть стены.
Если дом находится на склоне холма, то сторона подъема часто будет иметь большее боковое давление, чем сторона спуска.
Гидростатическое давление / нагрузка по воде
Сильно заполненный водой грунт может оказывать значительное давление на стену подвала. Гидростатическое давление является не только одной из основных причин протечки фундамента, но и одним из ключевых факторов бокового давления в ящике.Двумя основными виновниками являются высокий уровень грунтовых вод и плохой дренаж; Кроме того, протечки канализации и водопровода могут также способствовать или вызывать гидростатическое давление.
Расширяющиеся грунты
В домах с глинистой почвой у стены подвала часто возникают значительные трещины при намокании почвы; поскольку эти почвы увеличиваются в объеме, когда они влажные, и оказывают огромное боковое давление на стену подвала. (Прочтите о расширяющихся почвах и о том, что вы можете сделать, чтобы уменьшить урон от них)
Обратите внимание на высолы — это показатель влажности на внешней стороне стены.
Иногда, если вы видите на стене белое порошкообразное или сахаристое вещество, это может указывать на то, что существует проблема с влажностью.Этот белый материал называется высолами, и он часто счищается или отваливается, если вы потрете его рукой. Обычно это всего лишь тонкий слой, но в тяжелых случаях он может составлять 1/8 дюйма или больше. (Подробнее о проблемах с высолами)
Помните — если стена изгибается от давления, оказываемого на внешнюю часть стены, а затем давление снимается или прекращается, стена обычно остается изогнутой, потому что по мере того, как стена движется внутрь, почва заполняет эту область, которая удерживает изгиб. внутрь; таким образом, стенка не сдвигается наружу, чтобы снова выпрямиться при снятии давления.
Горизонтальные трещины от морозного пучения и линз льда
На большей части территории Соединенных Штатов есть климатические условия, при которых почвы рядом с стеной подвала будут замерзать: иногда эта почва может замерзать и оттаивать несколько раз в год. Влажные или насыщенные водой почвы при замерзании значительно расширяются.
Этот процесс замораживания оказывает огромное давление на стены подвала, до такой степени, что они могут треснуть, наклониться или прогнуться, и обычно, когда они трескаются, это будет горизонтальная трещина.В некоторых случаях могут быть вертикальные трещины, и если это так, они обычно находятся в угловых частях подвала. (Подробнее о том, как и почему промерзание почвы повреждает фундаменты и фундаменты)
Горизонтальные трещины в стене блока
Горизонтальные трещины в блочной (кирпичной) стене подвала вызываются многими из тех же проблем и сил, что и при заливке бетонной стены.
При взгляде на стену из блоков есть несколько вещей, на которые следует обратить внимание, в том числе горизонтальные трещины в средней трети области, а также горизонтальные трещины возле нижнего ряда блоков.В средней части проверьте, нет ли трещин, которые открылись на 1/8 дюйма или более, и не прогнулась ли стена в этой средней части. Если стена прогибается на 3/8 дюйма или более, ряд инженеров предложат дальнейшее исследование.
Другой проблемой, вызывающей беспокойство, может быть трещина на линии подагры над несколькими первыми нижними рядами стены блока или если кажется, что нижний ряд блоков сдвинулся; если бетонный пол имеет трещину, параллельную горизонтальным трещинам в стене, то есть дополнительные проблемы.
Диагональные и ступенчатые трещины
Диагональные трещины в стене, залитой по месту, могут быть в большей степени связаны с перемещением грунта, оседанием, расширяющимися грунтами или даже с проблемами уплотнения основания.
Диагональная трещина, идущая от вершины залитой на месте стены, которая спускается к основанию угла стены, может быть результатом бокового давления на верхнюю и / или среднюю часть стены, особенно если есть свидетельства того, что стена наклоняется. внутрь в верхней области рядом с верхней частью трещины.Кроме того, в стене может быть поврежден подоконник первого этажа, или внешняя стена каркасного дома может быть смещена (не прилегая прямо к верхней части фундаментной стены.
Другой сценарий может заключаться в том, что стена подвала была засыпана до того, как был обрамлен первый этаж дома, что помогает предотвратить движение внутрь или наклон стены подвала, вызывающее диагональную трещину.
Чрезмерные боковые нагрузки, сопровождающиеся неравномерной оседкой, также могут привести к диагональному растрескиванию.
Трещины в углу окна и двери подвала
Усадка — одна из основных причин появления трещин в углах окон и дверей, особенно в залитых бетонных стенах. Вторая причина трещин на дверных и оконных углах — это напряжение, так как в этих областях может быть значительное напряжение.
Напряжение в этих угловых областях часто возникает при смещении или перемещении фундаментов и / или стен подвала. Очень маленькие трещины на этих участках, как правило, не вызывают особого беспокойства у многих инженеров, однако широкие трещины вызывают беспокойство у инженера.
Небольшие куски бетона, падающие со стены
Если небольшие куски бетона падают со стены подвала, проблема может быть в стальной арматуре в стене или в анкерных болтах, встроенных в стену наверху стены. Со временем ржавая арматура ухудшает конструктивную прочность стены, но вначале проблема обычно возникает из-за проникновения влаги в стену.
Подрядчики по бетону часто называют отслаивание кусков бетона отслаиванием.
Землетрясения, наводнения и геотехнические события
Когда стены подвала подвергаются землетрясениям или наводнениям, они могут сдвинуться или потрескаться. Конструктивно они могут выдержать только такое давление со стороны событий такого типа. Если вы покупаете дом, который пережил необычное движение или наводнение, разумно более внимательно посмотреть на наличие повреждений. (Прочтите, что искать, если дом пережил наводнение)
Дома, расположенные на участках с ползущими склонами или обширными грунтами, могут потребовать особого внимания, если начинают появляться трещины или верхняя часть стены подвала неровная.(Читайте о ползучести на склоне)
Инженеры-строители
Это может быть трудным и запутанным при анализе того, что вызывает трещины, протечки и повреждение стены подвала, потому что существует очень много различных условий, переменных и обстоятельств, которые влияют на стену. Поэтому консультация с квалифицированным инженером-строителем поможет понять существующие трещины и то, что происходит в доме.
Ключевой совет домовладельца по предотвращению и уменьшению растрескивания стен
Многие из распространенных проблем, связанных с трещинами и утечками в стенах подвала, связаны с влажностью.Плохой или неправильный дренаж — это, вероятно, самая важная вещь, с которой может справиться большинство домовладельцев. Чем меньше влаги у фундамента и стены подвала, тем лучше.
Ниже приведены несколько идей, которые домовладельцы могут захотеть проверить или улучшить.
Проверьте, не уклоняется ли почва от дома. Основное правило состоит в том, что почва наклоняется в сторону от дома и опускается на 6 дюймов на 10 футов; дальше лучше. Не должно быть мест, где будет стоять вода или лужи.
Все дворики, дорожки и подъездные пути отводятся от дома, а не к нему? Убедитесь, что вода отводится подальше от дома.
Крыша. Куда уходит вода с крыши, когда идет дождь или тает снег на крыше? Есть ли водостоки и в хорошем ли они состоянии? Достаточно ли размера желоба для отвода воды? Желоба чистые?
Носики вниз. Водосточная труба должна быть подключена к дренажному трубопроводу, который будет отводить воду на достаточное расстояние от стены подвала. Желательно на ул. Запрещается сливать воду рядом с фундаментом или рядом с ним.
Проверочные системы полива сада и плантатора.Избегайте чрезмерного полива и ремонтируйте протекающие трубы. Улавливают ли ванночки воду?
Чем меньше влаги и чем дальше источники влаги от стен подвала, тем лучше.
1 . Стены подвала нередко имеют трещины, и в целом, чем старше дом, тем больше вероятность появления трещин. Многие трещины мелкие, а некоторые даже нормальные; т.е. усадочные трещины.
2 . Просто глядя на трещину, не глядя на общую картину, трудно полностью понять серьезность трещины или трещин.Поэтому имейте в виду, что вам следует сделать шаг назад и посмотреть на весь дом.
3 . Поскольку многие проблемы со стенами и трещинами связаны с влажностью и дренажем, было бы разумно проверить, насколько хорош дренаж в вашем доме и нуждается ли он в улучшении.
Необходимо срочно исправить изогнутую или выпуклую стену подвала, и вот почему
Если под вашим домом есть подвал, это самая важная часть фундамента вашего дома.
Все остальное в доме покоится — прямо или косвенно — на стенах вашего подвала.Если один из них ослабевает, это ставит под угрозу стабильность всей вашей конструкции. Стена с горизонтальными трещинами, изгибом или выпуклостью — это большой предупреждающий знак, к которому следует немедленно обратиться.
Теперь я знаю, о чем вы думаете: «Это статья, опубликованная фондом! Конечно, это заставит меня действовать быстро! Это в их интересах «. И вы не ошиблись. Но вот простой факт: я призываю вас действовать быстро, потому что также отвечает вашим интересам.Если вы задержитесь, ущерб и расходы на ремонт возрастут в геометрической прогрессии.
Ранняя стадия изгиба стены: трещины ступенчатой лестницы приводят к длинной горизонтальной трещине.
Этот снимок был сделан менеджером проекта Acculevel во время обычной встречи для бесплатной оценки.
Что заставляет стену прогибаться?
В большинстве случаев изгиб стенки вызывается гидростатическим давлением . Это давление возникает, когда почва вокруг вашего дома насыщена водой.Почва расширяется и прижимается к основанию.
Эти условия типичны в Индиане во время таяния снегов и весенних дождей, но также могут быть вызваны плохим дренажем вокруг вашего дома. Если ваши водосточные трубы сливают дождевую воду ближе к дому, или если вы живете в условиях высокого уровня грунтовых вод, вам может потребоваться отвод воды из подвала в дополнение к ремонту стен. У нас есть руководство, в котором подробно рассматривается гидроизоляция. Если вам нужна дополнительная информация
Хотите более быструю диагностику? Посетите наш Устройство проверки симптомов для получения дополнительной информации.
Какие есть варианты?
Худший сценарий? Ваша стена рушится.
Знаю, знаю — паникер никто не любит, но наклонная стена не исправит сама себя. Вы также не можете быть уверены, что он выдержит возрастающее внешнее давление. Сама по себе поврежденная стена будет разрушаться, пока не рухнет. В этот момент структура вашего дома нарушается, и пребывание в нем может поставить под угрозу вашу семью.
Возможно, вам придется съехать, пока он не будет восстановлен, что может занять недели или месяцы, в зависимости от серьезности разрушения.Обрушившаяся стена подвала может расколоть пол, сломать балки и балки, потрескать гипсокартон, сломать водопроводные трубы — потенциальный ущерб будет обширным и далеко идущим.
Позже — стена выгнулась внутрь и начинает выпирать.
Этот снимок был сделан менеджером проекта Acculevel во время обычной встречи для бесплатной оценки.
Оптимальный сценарий? Вы действуете быстро, что экономит ваши деньги и стресс.
Если вы исправите это вовремя, вы предотвратите эти катастрофические обстоятельства.Треснувшую или слегка искривленную стену можно отремонтировать малоинвазивными методами. Если стена сильно прогибается или выпирает, ремонт будет стоить больше денег и создаст больше беспорядка, но все равно будет намного меньше, чем обломки рухнувшей стены.
Важно принять меры, пока его еще можно отремонтировать.
Как отремонтировать стены с трещинами, прогибами или выпуклостями
Есть несколько способов исправить стену до ее обрушения.Лучший способ для вашего дома будет зависеть от того, насколько велик ущерб. Если стена только потрескалась или прогиб менее 2 дюймов, ремни из углеродного волокна — идеальное решение. Если стена более сильно прогибается или выпирает, вам следует проверить анкеры для стен и винтовые затяжки. У нас есть подробное руководство по ремонту фундамента, в котором рассказывается подробнее.
Что делать, если у вас потрескались или прогнулись стены подвала
Найдите опытную местную благотворительную компанию и назначьте встречу.Перед тем, как подписать контракт на любую услугу, вы должны всегда проверять, что компания имеет хорошую репутацию, застрахована и аккредитована Better Business Bureau.
Если вы живете в Индиане или близлежащих штатах, обратитесь в Acculevel. Основанная в 1996 году, мы специализируемся на ремонте фундаментов и гидроизоляции подползников. Если вы заметили горизонтальные трещины в подвале или у вас наклонная стена, вы можете запросить бесплатную смету. Опытный руководитель проекта оценит условия вашего пространства для обхода и порекомендует вам лучший курс действий, чтобы ваш дом оставался крепким и здоровым на долгие годы.
Мы также создали бесплатный инструмент, который может использовать любой домовладелец, чтобы узнать, что может вызывать проблемы в вашем доме и как это исправить. Выявите проблемы, изучите решения и получите совет о том, как и когда действовать, с помощью нашего средства проверки симптомов.
Трещины в стенах из бетонных блоков
Представьте, что вы просыпаетесь дома, готовые к новому дню. Вы идете в ванную, чтобы начать готовиться — а над дверью есть трещина.
Вы паникуете? Не обязательно.Как новые, так и старые дома могут стать жертвами трещин в стенах. В частности, стены из бетонных блоков могут образовывать трещины по ряду причин. Прежде чем потянуться за телефоном, не торопитесь и осмотрите обнаруженную трещину. Некоторые трещины — это просто раздражение, в то время как другие — симптомы более серьезной проблемы — и, обладая небольшими знаниями, вы можете заметить разницу.
Поиск трещин в помещении и поиск трещин на открытом воздухе
Трещины в стенах появляются неспроста. Тем не менее, трещины на внутренних стенах часто имеют другие причины, чем трещины на внешних стенах.Внутренние трещины в стенах из бетонных блоков могут образовываться по ряду причин, в том числе:
Долгосрочные вакансии в доме
Неисправность трубопровода
Утечки
Структурные проблемы
Стены снаружи вашего дома могут треснуть по многим из тех же причин. Однако, если вы заметили, что ваши внешние стены трескаются, возможно, вы имеете дело с:
Избыточный вес дома
Оседание
Избыточная влажность
Быстро меняющаяся погода
Неадекватная установка гипсокартона
Хорошая новость в том, что не все трещины в стенах заслуживают паники.Если вы заметили, что ваша треснувшая стена наклоняется или пропускает воду, тогда вам стоит обратиться к подрядчику из Денвера, штат Колорадо. Если трещина — это просто эстетическая неприятность, вы можете закрыть ее самостоятельно, не беспокоясь о структуре вашего дома.
Типы трещин в бетоне
Стены из бетонных блоков могут стать жертвой различных типов трещин. Эти типы включают:
Вертикально — Вертикальные трещины в бетонном блоке, как правило, появляются по мере того, как бетон застывает.Процесс сблизит частицы и создаст трещины, которые зачастую слишком малы, чтобы вызвать какие-либо проблемы. Однако, если вашей внешней гидроизоляции недостаточно, чтобы закрыть эти трещины, вы вскоре можете столкнуться с утечкой. Чтобы предотвратить образование вертикальных трещин, обязательно используйте обильное количество бетона во время процесса заливки, чтобы лучше учесть усадку во время стадии отверждения.
По горизонтали — Если опоры в ваших стенах недостаточно прочны, чтобы выдержать вес бетона, вы можете заметить, что ваши стены начинают прогибаться.В этих случаях вы, вероятно, также увидите, как начинают развиваться горизонтальные трещины. Эти трещины являются признаком стресса, и если они будут продолжать расти, вам захочется обратиться за помощью к подрядчику, чтобы определить, какие решения поддержки доступны для вас.
Диагональ — Диагональные трещины могут образовываться по тем же причинам, что и вертикальные трещины. Если вы заметили диагональную трещину в дополнение к изгибу стены, скорее всего, в ваших стенах есть расколотые опоры. Если у двери или окна появилась диагональная трещина, можно винить в этом усадку бетона, как и в случае с вертикальными трещинами.Однако если у вас диагональная трещина, широкая кверху и тонкая к низу, возможно, ваш фундамент оседает. Эти трещины могут пропускать воду, но они не являются признаком неисправности опор. Вместо этого ваш фундамент может расширяться и сокращаться в зависимости от погоды. Трещина будет результатом такого быстрого изменения.
Лестница-Ступень — Стены из бетонных блоков часто растрескиваются вдоль линий блоков. Если вы заметили трещину от ступенек, подумайте о ней так же, как о диагональной трещине.
Трещины в бетонных блоках: что делать
В большинстве случаев вам не нужно беспокоиться о мелких трещинах, которые появляются в стене из бетонных блоков. Однако если вы заметите трещину, сопровождающуюся заражением, протечками или плесенью, вам нужно будет проверить свою стену на предмет структурных дефектов. Знайте, что лучше всегда принимать превентивные меры.
Гидроизоляция фасада вашего дома может помочь защитить ваши стены надолго. Если вы заметили образование вертикальных или диагональных трещин, попросите подрядчика осмотреть ваш фундамент, так как у вас может быть фундаментальная утечка на руках в дополнение к любым утечкам, вызванным трещиной в стене.Процесс гидроизоляции также может помочь защитить любые опоры из зеленого дерева от контакта с водой и дальнейшего ослабления.
Тем не менее, не полагайтесь на гидроизоляцию как на быстрое решение. Если вы думаете, что ваши стены прогибаются из-за трещины, как можно скорее обратитесь к профессионалу. Местные подрядчики в Денвере, штат Колорадо, смогут сообщить вам, что происходит с вашей стеной и какие потенциальные решения помогут вам сохранить ценность вашего дома. +
Цементный блок и вода в плохом состоянии
Цементный блок и вода не смешиваются.Стена подвала из шлакоблока обычно бывает влажной, когда водосточный желоб переливается и просачивается в землю. Просверлите отверстие в цементном блоке, сделайте стену водонепроницаемой и приподнимите землю, чтобы вода уносилась от дома. Не допускайте гидроизоляции стены подвала с внутренней стороны изделия.
Стены подвала из цементных блоков препятствуют внутреннему ремонту. Первая проблема с блочной стеной заключается в том, что она в основном пустотелая. Если вы предотвратите протекание воды изнутри стены, она заполнит водой только внутреннюю часть блоков.Когда вода просачивается в стену, она будет течь боком через пустоты в растворе. Рано или поздно он найдет место для утечки, и вы устраните утечку там.
Все эти ямочные работы не уберут воду из стены. Если оставить его там, блок и раствор станут слабее. Крошечные щели будут оставаться влажными и будут способствовать росту плесени и грибка.
Просверлите отверстия в основании стены примерно через каждые четыре фута. Мелкие отверстия, достаточные, чтобы попасть в «паутину» блока.Это позволит слить всю накопленную воду на пол. Пока вы ожидаете воды, это будет контролируемое наводнение от нуля до нескольких галлонов. Еще одна вещь, которую выполняют эти сливные отверстия, — это то, что они действуют как система раннего предупреждения, если вода снова попадет в стену.
Пока ваша стена осушается, выйдите на улицу и найдите источник просачивающейся воды. Неправильное озеленение позволяет воде течь к дому? Все эти камни и камни вдоль стены могли накапливать и накапливать воду.Вылейте достаточно воды вдоль стены, и рано или поздно она найдет способ просочиться внутрь.
Эту ситуацию можно исправить, удалив камни и повысив уровень почвы вокруг дома.
