Дерево – это экологически чистый материал, который активно используется строительства жилых домов. Спрос на такие сооружения не падает, а напротив, растет. Обусловлено это экологической безопасностью проживания в нем, красивыми формами и дизайном оцилиндрованного бревна или бруса. С точки зрения электромонтажа сооружения тоже должны быть безопасными. Проведение электрики в деревянных домах – дело непростое, имеет много технических нюансов.

Требования к электропроводке в деревянном доме

Электропроводка в деревянном доме должна быть защищена от возгораний

В сравнении с кирпичными и железобетонными постройками, деревянные имеют один весомый недостаток – высокую степень пожароопасности. К выбору кабелей, электрических устройств и условиям установки применяются повышенные требования.

Более чем в 50% случаев возгораний или пожаров в деревянных домах причиной служат грубые нарушения в работе электромонтажников.

Ознакомиться с основными требованиями к электропроводке нужно по нескольким причинам: чтобы контролировать работу наемных сотрудников, которые могут оказаться недобросовестными, а также выполнять некоторую часть монтажных работ самостоятельно.


Требования к электропроводке в деревянных сооружениях:
  • Технические характеристики электрических приборов и используемых кабелей должны удовлетворять потребности техники из каждой отдельной группы. Пренебрежение этим правилом может привести к самовозгоранию кабеля из-за большой нагрузки, на которую он просто не рассчитан.
  • Кабель-канал в обязательном порядке должен облагаться несгораемой защитой, чтобы исключить при возгорании переход пламени с кабеля на конструкции, изготовленные из дерева или прочих воспламеняемых материалов.
  • Эксплуатировать клеммные соединения, провода и кабели при регулярном перегревании строго запрещается, это может привести к замыканию.
  • Использование приборов аварийного отключения, выключателей и розеток должно осуществляться с учетом возложенных на них нагрузок.

При выборе материалов для проведения электричества не стоит полагаться на отзывы в интернете или рабочих электромонтажников. Ориентироваться нужно лишь на нормативную документацию разделов ГОСТов, СНиПов и ПУЭ.

Подготовка проекта электроснабжения

Примерный план электропроводки в доме

Прежде чем приступать к составлению специального проекта, нужно получить технические условия в РЭС. Они станут основой для выполнения строительных работ.

Начинать следует с расчета общей мощности всей бытовой техники и электрических приборов. Далее по приведенному алгоритму начинает разрабатываться схема электроэнергии в доме своими руками:

  • Составление технического плана всего домостроения. Схематически изображаются все места расположения переключателей, розеток, осветительных приборов, а также бытовой техники, требующей отдельного подключения.
  • Для каждой точки «забора» электроэнергии должен подбираться соответствующий тип кабеля. Если, например, применяется переключатель с двумя клавишами и розетки с заземлением, к ним должен подводиться исключительно трехжильный кабель.
  • Схематически при разводке проводки в деревянном доме указываются места расположения распределительных коробок. Одну коробку рекомендуется использовать для двух рядом расположенных (смежных) комнат.
  • В частном доме или на даче при составлении схемы разводки отражается мощность каждого бытового прибора. Если техника оснащена электродвигателем, величина указывается с учетом пусковой мощности.
  • Все осветительные приборы подключаются к одной группе, а другие, более мощные электрические приборы – к другой. Предполагается подключение кабелей через отдельные автоматы.
  • На схеме отмечается интервал между линией прохода кабеля и дверным проемом, окнами, а также расстояние от мест подведения электричества до пола и потолка. Это необходимо, чтобы во время выполнения ремонта, не были повреждены коммуникации.

В завершение рассчитывают максимальную мощность всех электрических приборов, которые включены одновременно. Вычисляют на вводный автомат номинальную нагрузку.

Важность составления схемы проводки своими руками

Выбор сечения провода производится в соответствии с предполагаемой мощностью используемых приборов

Выполнение всех схем и набросков позволяет с высокой точностью рассчитать количество требуемых материалов и инструментов, а также предупредить технические сложности, которые часто возникают во время выполнения прокладки электричества в деревянном доме.

Выбор провода и устройств

Чтобы самостоятельно и правильно в частном доме провести разводку кабелей, можно воспользоваться данными из таблицы или же самостоятельно проводить сложные математические расчеты.

Таблица соотношения площади сечения кабеля к нагрузке:

Выбор вводного кабеля и автоматикиСопоставив данные в таблице, подбирают кабель с такой площадью сечения, которая соответствует мощности электрических приборов в каждой отдельной группе.

Произведя расчеты номинальной нагрузки, можно вычислить сечение вводного кабеля. Если проводится обновление, а не первичное проведение электроэнергии, не стоит забывать о замене кабелей на вводе. Распространены случаи, когда его сечения попросту недостаточно для больших мощностей и это приводит неизбежно к возгоранию.

Для замены вводного кабеля необходимо обратиться в РЭС. Как правило, замену проводят одновременно с установкой прибора учета потребления электроэнергии и его опломбировки.

Если говорить о вводных автоматах, то при трехфазной сети требуется трехполюсный автоматический выключатель. Одно- или двухполюсные выключатели монтируют при однофазном питании, они разрывают нейтраль и фазу.

Особенности монтажа и современные возможности защиты

Ввод электропитания в деревянный дом

Установка наружной и внутренней системы электроэнергии в частном деревянном доме должны быть выполнены в соответствии со всеми нормами, прописанными в ГОСТе, ПУЭ и т.д.

Если строго следовать правилам и рекомендациям, обращать внимание на особенности монтажа, всю работу можно проделать самостоятельно своими руками.

Монтаж проводится в несколько этапов:

  1. Выполнение проекта, а также вычисление суммарной мощности всех электрических приборов, которые будут работать в доме.
  2. Выбор и приобретение всех необходимых инструментов и материалов. Особенно тщательно следует подбирать кабеля, выключатели и розетки, электроприборы.
  3. Проведение ввода питания в помещение, его подсоединение к автомату защиты, завершающие этапы – монтаж прибора учета и распределительного электрического щита.
  4. Проведение внутренней разводки кабеля.
  5. Монтаж осветительных приборов, розеток и переключателей.
  6. Монтаж установки УЗО и системы заземления.

Завершающий этап – обязательное проведение испытательных работ, которые позволят убедиться в полной работоспособности всей системы.

Способы прокладывания проводки в деревянных домах

Залог безопасной жизни домочадцев – правильно подобранная и установленная внутренняя проводка. Некачественные работы часто становятся причиной возгораний в деревянных коттеджах.

Существует два способа прокладки проводов – скрытый и открытый.

Особенности скрытой проводки

Скрытая проводка в деревянном доме

Монтаж скрытой проводки в деревянных сооружениях – процесс трудоемкий и финансово затратный. Но несмотря на эти весомые недостатки, большая часть домовладельцев отдают предпочтение именно этому способу.

Чаще всего скрытая проводка начинает закладываться еще на этапе строительства. С целью безопасности провода заключают в оцинкованные или металлические трубки. С помощью специальных отверстий осуществляется подвод к переключателям, розеткам и осветительным приборам.

Для защиты от возгораний и обеспечения максимальной безопасности требуется использовать самозатухающие материалы.

Открытый монтаж

Особенность работ заключается в том, что кабеля прокладываются по поверхности стен, потолков и т.д., а не в них. Существует большой ассортимент конструкций, которые позволяют скрыть кабель, например, ПВХ-короб или ретро-кабель.

Провода закладываются в специальные самозатухающие каналы, что снижает вероятность возникновения пожаров. Такие короба часто используют в домах, которые обшиты вагонкой и оцилиндрованными бревнами, где стенам свойственна ровная поверхность.

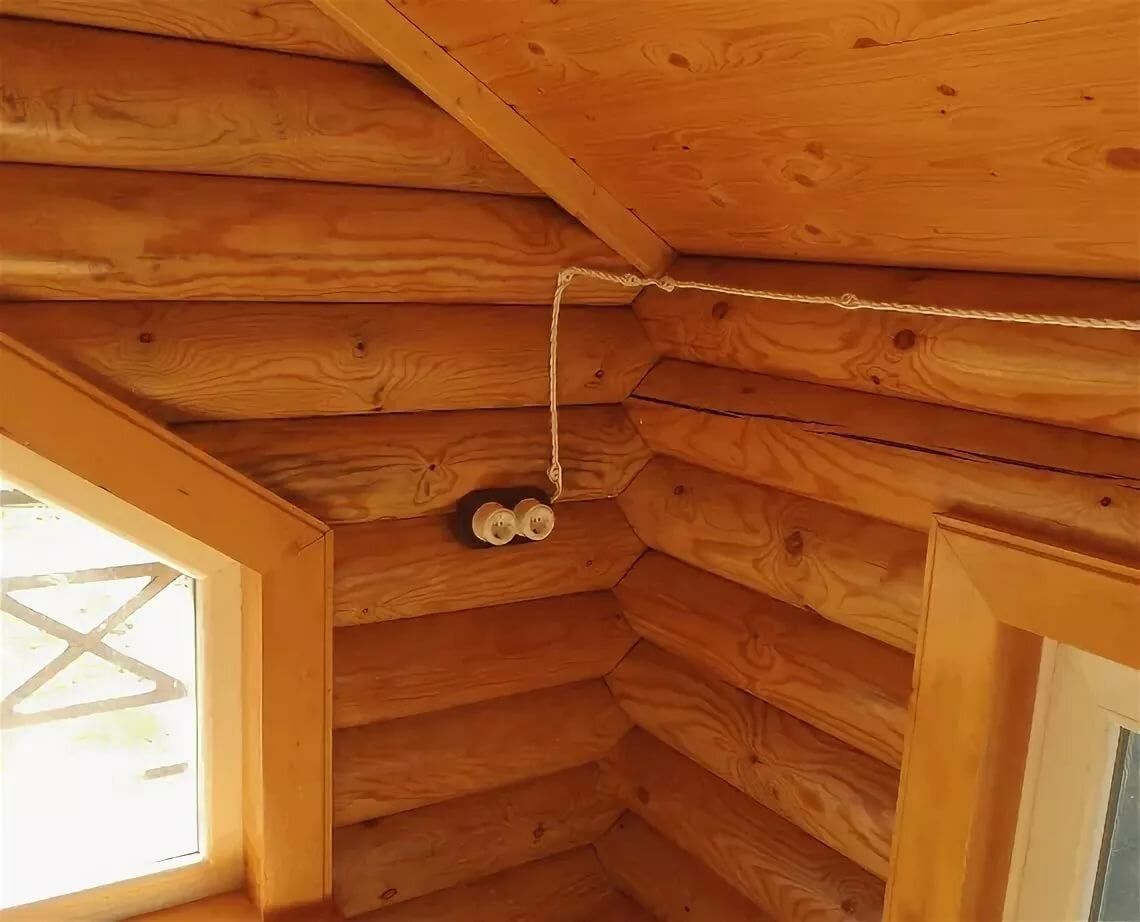

Ретро-кабель визуально напоминает витый шнур и крепится к поверхности специальными керамическими клипсами. Этот способ монтажа считается безопасным, поскольку наружная изоляция состоит из пластика и натурального шелка.

Ввод электрического кабеля в помещение

Заводить питающий кабель можно двумя способами – под землей или по воздуху. Последний способ отнимает меньше времени и более бюджетный, однако ненадежный. Необходимо использование самонесущих изолированных проводов. Обязательным условием при воздушном заведении вводного кабеля является монтаж в стенах несгораемой гильзы.

Подземный кабель заключается в металлическую трубу, которая защищает его от агрессивных факторов окружающей среды. Такой способ прокладки предварительно должен быть согласован с РЭС.

Установка распределительного щитка

Распределительный щиток

Корпус электрического щитка монтируется в том месте, где он отображен на схеме. Подключение осуществляется следующим образом:

  1. В распределительном щитке устанавливают прибор учета.
  2. На специальный профиль, изготовленный из металла, монтируют вводный автомат. К двухполюсному виду автоматов подключают нейтраль и фазу.
  3. На вход вводного автоматического выключателя подключают ранее соединенные выходные клеммы.
  4. Кабель заводят в помещение и подключают к прибору учета с помощью зажимов.
  5. К рейке подключают УЗО, заземление, автоматы разных групп питания и т.д.

Для зажимов электрических приборов можно использовать исключительно одножильные кабели.

Заземление и УЗО

Заземление частного дома

Заземление и УЗО – комплекс мероприятий, направленных на безопасное пребывание домочадцев дома, а также предотвращение перегорания бытовой техники.

УЗО – это специальное устройство, которое при нештатных ситуациях автоматически отключает электроэнергию в доме. Устанавливается в распределительном щитке. Для обеспечения заземления нужно соединить всю бытовую технику с металлическим корпусом с землей. Для этого на этапе строительства стоит продумать проведение трехжильной системы проводки, где сразу предусмотрено и заземление.

Испытание работоспособности и распространенные ошибки

После окончания всех работ, чтобы убедиться в исправности проводки, нужно вызвать сотрудников из электролаборатории. С помощью специального оборудования они смогут произвести комплекс всех необходимых замеров, например, проверку УЗО и прогрузку автоматов, сопротивление изоляции, сопротивление петли фаза-ноль и заземляющего проводника. По окончании испытаний домовладельцу будет предъявлен протокол, который подтверждает исправность и полную пригодность проводки в помещении. При опломбировке часто просят предъявить прибор учета.

На внутреннюю стенку распределительного щитка следует наклеить конечный результат схемы электропроводки – в случае появления поломок наглядность поможет в решении проблемы.

Самая распространенная ошибка – пренебрежение правилами личной безопасности при работе с электроэнергией. Это несет угрозу не только здоровью, но и жизни человека.

Пошаговая инструкция проведения электропроводки в деревянном доме своими руками

Электрическая прокладка проводки в деревянном доме своими руками трудоемкая и достаточно сложная работа, которая требует мастерства и солидных теоретических знаний. Идеальным решением будет зарезервировать место под электрические кабели еще на этапе закладки фундамента, тогда действительно есть возможность соблюсти все правила, сделать эффективную и безопасную сеть. А вот если дом уже построен и нет возможности продумать все заранее, то лучше обратится к специалистам и у них узнать, как сделать разводку электропроводки в доме своими руками. Компания «Электромонтаж ПРО» имеет богатый опыт в работах связанных с электричеством. Следовательно, мы можем помочь вам в составлении схемы проводки в деревянном доме своими руками. Звоните: +7 499 955-56-52.

Схемы проведения проводки в доме своими руками

Своими руками в частном деревянном доме можно осуществить монтаж электропроводки несколькими способами:

  1. скрытый монтаж;
  2. открытый в гофрированных трубах;
  3. открытый в кабель-каналах;
  4. проводка открытым кабелем;

Остановимся подробнее на каждом из них, дабы разобраться в деталях того, как сделать проводку в каркасном доме своими руками.

Скрытая проводка стальными трубами в деревянном доме своими руками

Данный способ при монтаже проводки своими руками в частном доме является самым надежным. Главным его отличием является помещение проводов в металлические трубы (в основном они выполнены из стали). Последние убираются под обшивку, тем самым их становится не видно. Далее начинается работа по установке щитка, коробок для розеток или выключателей и т. п. После чего следует позаботиться о заземлении, и лишь затем затянуть кабель в трубы и запаять концы. И уже в последнюю очередь осуществляется разделка проводов и проверка системы.

Основные требования к скрытой проводке стальными трубами:

  • изнутри все трубы должны быть покрашены или оцинкованы;
  • проводке не должно быть тесно — оптимально, чтобы свободное от кабеля место составляло больше 50%;
  • труба монтируется под небольшим углом к плоскости пола;
  • соединение стыков проводится с уплотнением — на практике используются специальные пластиковые заглушки.

Если какие-то моменты остались непонятны, то всегда можно посмотреть видео о проводке электричества в дом своими руками или позвонить по телефону +7 495 240-91-98.

Открытая проводка гофрированными трубами в частном деревянном доме своими руками

Если эстетический вид помещения не играет решающей роли или стены настолько неровные, что другие способы монтажа исключены, можно сделать своими руками открытую проводку в деревянном доме гофрированными трубами. Производятся они из негорючего пластика и специальными стяжками (клипсами) крепятся вдоль стены.

Во-первых, обязательно сделайте точный расчет перед началом работ с электропроводкой в частном доме своими руками. Во-вторых, наметьте места крепления труб к стенам (потолку) и проделайте необходимые отверстия. В-третьих, нарезку труб и кабеля осуществляйте с запасом в 10 см. В-четвертых, проложите трубы и кабель, а затем закрепите их скобами. В-пятых, завершите все работы коммутацией проводов, установкой выключателей и розеток, проверкой смонтированной системы и подключением электроприборов.

Открытый монтаж электропроводки в деревянном доме своими руками: проводка в кабель-каналах

Пожалуй, этот способ провести электропроводку в каркасном загородном доме своими руками можно назвать самым популярным и, к тому же, недорогим — по наблюдению специалистов «Электромонтаж ПРО». В нем провода помещаются в специальные узкие коробки. У них достаточно эстетичный вид, они легко монтируются вдоль любой стены, например оштукатуренной или деревянной. К плюсам данного способа относят аккуратный внешний вид помещения и относительную дешевизну материалов. Кроме того, заменить поврежденный участок не составит труда, ведь все на виду.

Основные этапы прокладки проводов в кабель-каналах:

  1. составление подробной схемы электропроводки в частном загородном доме своими руками, закупка материалов;
  2. монтаж нижней части коробки, которая служит негорючей прокладкой между проводом и стеной;
  3. закладка проводов;
  4. монтаж верхней части канала, закрывающей провод;
  5. проверка системы, подключение электроприборов.

Как провести своими руками проводку в доме открытым кабелем?

При соблюдении определенных норм возможна электрификация дома открытым кабелем. Принцип прокладки такой же, как у остальных видов открытого монтажа, однако требования к материалам более жесткие. Именно поэтому перед тем как приступить к составлению схемы проводки в квартире своими руками, обратите особое внимание на эти требования. Сам электрокабель должен быть достаточно толстый, прочный, с хорошей изоляцией, под него делается специальная негорючая прокладка, которая исключит непосредственное соприкосновение кабеля с потолком и стенами. По правилам он должен находиться не менее чем в 1 см от стены, поэтому электрокабель обычно крепят на изолирующих фарфоровых роликах. Этот вид монтажа также используется при проводке в гараже своими руками, о чем свидетельствуют схемы.

Инструкция о том, как провести проводку в доме своими руками на видео

Для вашего удобства компания «Электромонтаж ПРО» предлагает посмотреть пошаговую инструкцию, как провести проводку электричества в доме своими руками на видео.

Сравнение типов проводки в частном доме при монтаже своими руками

Давайте сравним два основных способа прокладки электрики (наглядно это можно будет увидеть в видео о том, как провести проводку в доме своими руками).

  1. Скрытый тип с соблюдением всех необходимых мер предосторожности обходится дороже, но считается более надежным.
  2. Открытый способ менее трудоемкий, однако приходится прилагать усилия, чтобы придать эстетический вид помещению.
  3. При необходимости заменить часть проводки скрытый способ монтажа вызовет значительные затруднения.

Хозяин, бюджет которого не ограничен, возможно, выберет скрытый монтаж, тщательно распланировав прокладку электросети еще на этапе постройки дома. Но чаще всего домовладелец сталкивается с ситуацией, когда времени на благоустройство не очень много, а дом уже построен. Тогда выход один — открытая проводка. Но помните, что независимо от способа, делать электропроводку в деревянном доме своими руками лучше пошагово. Это поможет вам не столкнуться с еще более серьезными проблемами в будущем.

Почему не стоит проводить электрическую проводку в деревянном доме своими руками?

Из-за неправильного монтажа, превышения нагрузки в сети, некачественных материалов, повреждения изоляции, происходят короткие замыкания. Дерево легко воспламеняется, деревянная пыль иногда забивается в каналы, дом может дать усадку, и провода будут деформированы. Отсюда следует, что заниматься прокладкой проводки в деревянном доме своими руками — это огромный риск и лучше вызвать специалистов. Электрики компании «Электромонтаж ПРО» имеют необходимую квалификацию и отвечают за качество выполненных работ. Для их вызова на дом звоните: +7 499 955-56-52.

Вы все еще хотите самостоятельно заняться проводкой, после того как узнали все нюансы работы? Тогда не будем вас задерживать и напоминаем об изучении заранее схем и видео об электропроводке в частном дачном доме своими руками. Будьте аккуратны и внимательны!

как провести электропроводку в деревянном доме. ⋆ Руководство электрика

Содержание статьи

Монтаж электропроводки в деревянном доме можно выполнить и самому. Главное – все правильно рассчитать. Что нужно знать при монтаже электропроводки в частном деревянном доме – об этом в статье.

Каждый хозяин частного дома когда-нибудь сталкивался с таким требующим решения вопросом, как монтаж электропроводки в деревянном доме с нуля или с частичным монтажом, который вызван необходимостью замены, например, старых проводов. Поменять провода надо, допустим, из-за возросшей нагрузки или за-за того, что отслужили они свое и дальше эксплуатировать их становится опасно.

Считается, что лучше всего доверить электроработы высококвалифицированным специалистам. Но даже при минимуме первоначальных знаний электропроводка в деревянном доме – вопрос, который возможно разрешить самостоятельно. Электропроводка в деревянном доме своими руками – реально. Главное – придерживаться определенных требований, каковыми являются правила монтажа электропроводки в деревянном доме.

Требования таковы:

  • исключить по максимуму возможность возгорания кабеля, если произойдет короткое замыкание, исключить вероятность того, что огонь захватит деревянные конструкции;
  • применять провода на каждом участке в соответствии с потребляемой мощностью и обязательно с учетом максимальных нагрузок;
  • полностью исключить случаи поражения током от проводов людей и животных. Это возможно лишь при идеальном состоянии проводки.

Необходимо для монтажа электропроводки ознакомиться с общими правилами устройств электроустановок. Сокращенно – ПУЭ. В них обстоятельно расписаны требования, предъявляемые к работе с электрооборудованием, в том числе:

  • выбор проводников по нагреву, экономической плотности тока и по условиям короны;
  • выбор электрических аппаратов и проводников по условиям короткого замыкания;
  • правила защиты, оснащения сетей автоматикой.

В ПУЭ дано и много другой важной информации, из которой вытекает одно из главных требований при монтаже проводки в деревянных конструкциях – скрытая электропроводка должна монтироваться исключительно с применением кабелей с негорючей изоляцией.

Перед самостоятельным проведением работ не поленитесь полистать книжечку. Неукоснительное соблюдение описанных там требований – залог безопасности вашего жилища, вашей семьи, вас лично.

Требования ПУЭ пригодятся и тогда, когда вы не осмелитесь самостоятельно заняться электропроводкой, а пригласите для этого специалиста. Зная требования, будучи подготовленным теоретически, вы проконтролируете, как работает мастер, которого вы наняли, сделаете замечания, если что-то пошло не так, сможете избежать лишних затрат.

Составляем план и схему.

Прокладка электропроводки в деревянном доме начинается с составления плана и принципиальной схемы подключения освещения и розеток. Не стоит пропускать этот этап, надеясь на свою память и подбирая необходимые кабель, автоматы, узо и другие материалы на вскидку.

План установки электро изделий.

На плане вы отобразите места размещение розеток, выключателей, люстр, бытовых приборов, распределительных коробок и пр. Это позволит просчитать общее количество энергопотребителей, устройств, определиться с методом их подключения, понять, сколько метров провода нужно, сколько дополнительного материала, понять, какого сечения провод нужен на определенных участках. А, проведя по плану разметку непосредственно на месте, рассчитать длину провода.

Схема подключения дачного дома на 220 В.

  1. Вводной автомат — 25 А.
  2. Счетчик двух тарифный — 220 В.
  3. Автомат на 1 группу розеток — 16 А.
  4. УЗО на 1 группу розеток — 25 А.
  5. Автомат на 2 группу розеток — 16 А.
  6. УЗО на 2 группу розеток — 25 А.
  7. Автомат на освещение 1 группа — 10 А.
  8. Автомат на освещение 2 группа — 10 А.

Определяем силу тока.

Чтобы понять, какого сечения кабель нужен, на какую нагрузку должны быть рассчитаны автоматы, УЗО, необходимо знать силу тока в местной электросети. Рассчитывается она делением суммарной мощности бытовых приборов, используемых в доме, измеряемой в Вт, на напряжение (В).

Формула для расчета   I = P / V

Пример.

Допустим, в дачном деревянном доме, состоящем из прихожей, кухни, гостиной, ванной и туалета, а так же холла, двух спален, кабинета, планируется тринадцать светодиодных ламп ≈ по 30 Вт, двадцать розеток. Кроме того, предполагается пользование электро чайником мощностью 1600 Вт, микроволновкой мощностью 1000 Вт, холодильником мощностью 400 Вт. Компьютер 250 и три телевизора по 300 Вт. При таком энергопотреблении к дачному деревянному дому достаточно подвести напряжение 220 В. Считаем потребляемый ток из сети 20,64 А. При подсчете стандартное потребление не превышает 25 Ампер.

  • Р = (30*13) + 1600 + 1000 + 400 + 250 + (300*3) = 4540 Вт.
  • I = 4540 / 220 ≈ 20,64 + 10% ≈ 22,7 Ампер.

Как правило, в большинстве домов максимальное потребление не доходит до 25 А. Но, если вы предполагаете в дальнейшем пользование дополнительными приборами значительной мощности, можно ориентироваться на 25 А и более.

От этого параметра отталкиваются, когда выбирают необходимые материалы. Но нужно считать с некоторым запасом. То есть при токе потребления 16 А нельзя использовать предохранитель с таким же пороговым значением. Оно должно быть больше, чем расчетное.

Определяем сечение кабеля.

Зная значение силы тока, определяем сечение кабелей. Выбирают провода для деревянного дома, руководствуясь теми же требования, что и для конструкций из других – менее горючих материалов – кирпича, бетона. Если сечение провода не соответствует нагрузкам, возможны короткое замыкание и даже пожар. Так, при расчетном токе 16,5 А и планируемой закрытой разводке необходим кабель сечением минимум 2 кв. мм. Для 25 Ампер – 4 кв. мм. Кабель подбирается в зависимости от групп распределения и в соответствии с планируемой нагрузкой:

  • при подключении розеток используется медный – сечением 2,5 кв. мм. Мощность общая не может превышать 4,6 кВт;
  • для осветительных приборов берется – сечением 1,5 кв. мм. Мощность группы не может быть больше 3,3 кВт;
  • для приборов большой мощности – с сечением 4 кв. мм. Учтите, что приборы с большим уровнем потребления мощности подключаются только в отдельную розетку. Категорически запрещено соединять эту розетку еще с какой-то группой.

Медь или алюминий?

Для деревянного дома настоятельно рекомендуется только медный кабель. И вот почему. У медного кабеля, если сравнивать его с алюминиевым, лучшая проводимость. Медная начинка выдерживает большую нагрузку по сравнению с алюминиевой того же сечения. У медного кабеля большая химическая стойкость, большая механическая прочность. Да и служит он дольше алюминиевого, хотя и стоит подороже.

Кабель для ввода электричества в дом.

Для электропроводки внутри дома подойдет кабель марки ВВГнг(А) или ВВГ– Пнг(А). Буквы ВВГ означают винил, винил, голый. Это говорит о том, что присутствует изоляция на каждом проводнике и есть общий слой изоляции. Голый означает, что он без дополнительной брони. Цифровой код после марки означает количество жил, площадь сечения.

Для ввода электричества по воздуху применяют кабель марки СИП-4 или СИП-2а. Во втором случае в кабеле есть необходимая для заземления несущая нулевая жила. СИП – это кабель с многопроволочными алюминиевыми жилами, которые изолированы светостабилизированным полиэтиленом. Благодаря этому кабель стоек к солнечным лучам. Не страшна ему непогода.

Для ввода кабеля под землей подходят марки ВБбШв или в полиэтиленовой изоляции ПвБШв. Это бронированный медный кабель.

На пальцах. В нашей ситуации внутри дома на освещение пойдет кабель с медной начинкой сечением от 0,75 до 1,5 кв. мм, на розетки, в которые не предусмотрено включение приборов большой мощности, – 2,5 кв. мм, на розетки, рассчитанные для подключения приборов большой мощности, – 4 кв. мм. К дому электричество подводим кабелем СИП-2 с сечением 16 кв. мм.

По этажам или виду?

Всех энергопотребителей условно можно распределить по нескольким группам. Деление произвольное, как удобно вам, например, по этажам дома или по виду энергопотребителей. Так, по виду потребителей это:

  • освещение;
  • розеточная группа;
  • силовая группа, куда относятся стиральная машина, бойлер, котел.

Каждую из них, будь то линия электропроводки осветительных и отдельных групп, групп розеток, необходимо подвести к внутреннему распределительному щитку. Именно с него начинается электроснабжение дома, если вводной распределительный щит расположен на улице.

Без автоматов, УЗО не обойтись

Для группы или розетки нужно предусмотреть отдельный автоматический выключатель. Его мощность должна соответствовать сечению проводящего провода. Делается это, чтобы автоматический выключатель разомкнул цепь раньше, чем начнет тлеть провод и плавиться изоляция. То есть автовыключатель защищает провода, кабели, электроприборы от последствий нештатных ситуаций. Для групп освещения мощность автомата – 10‒16 А, для отдельной группы, а также индивидуальной розетки ‒ 16, 25, 32 А. Количество автоматических выключателей может быть различным.

Можно поделить всю электросеть дома на определенные зоны. Допустим, отдельно выделить зону кухни, ванной или нескольких комнат. Можно поставить автоматы на группы. Например, на все розетки, к которым не предусмотрено подключение бытовых электроприборов большой мощности. Номинальную мощность автоматов рассчитывают по каждой зоне или группе отдельно. Чем меньше номинальная мощность, тем выше безопасность при пользовании бытовой техникой.

На пальцах. В нашей ситуации достаточно поставить два автомата по 16 А отдельно на все розетки, отдельно – на все лампочки и отдельно на розетку, куда будут подключаться приборы большой мощности.

Использование в электропроводке деревянного дома УЗО – устройства защитного отключения – обязательно. УЗО защищают от тока утечки человека и животных. Этот выключатель дифференциального тока мгновенно сработает, когда произошла утечка электрического тока. Чаще всего в домах применяются УЗО с порогом срабатывания не более 30 мА. Во влажных помещениях – 15 или даже меньше – 10 мА. Для групп выключателей и сети освещения – УЗО на 16 мА, на розетки – на 20 мА. Применяются и так называемые противопожарные УЗО. Они срабатывают при токе утечки в 300–500 мА. Такой ток утечки может привести к возгоранию.

Выбираем светильники.

Определившись с кабелем, УЗО, автоматическими выключателями, самое время подумать о светильниках. Они должны быть безопасными, работать без скачков напряжения. Наиболее популярны и гармоничны в деревянных домах светильники с элементами, выполненными из натуральных материалов. Это:

  • светильники с деревянными элементами;
  • керамическими абажурами;
  • из ткани;
  • люстры с ковкой.

Неплохо будут смотреться в интерьере из дерева рефлекторные или галогеновые лампы, вертикальные и горизонтальные шинные системы.

Выбирая приборы освещения, следует заранее подумать, как будет проложена внутренняя электропроводка в деревянном доме. Тем более электропроводка по деревянному потолку, где в основном и располагаются осветительные приборы. Хотя кардинально этот вопрос можно было решить и раньше.

Наружная или скрытая?

Возможно три варианта, как провести электропроводку в деревянном доме:

Но есть свои нюансы при этом. Наружная электропроводка – самый легкий способ подвести электричество. Для соблюдения правил монтажа проводки провода закрепляют в кабель-каналах либо в фарфоровых изоляторах. Такой вид проводки не всегда вписывается в интерьер, а чаще всего даже портит его, так как обыграть наружную электропроводку, сделав ее частью интерьера, достаточно сложно, хотя и возможно. Кабель-каналы подбираются в таких случаях под цвет стен помещения.

При скрытой электропроводке кабель закладывают в металлические трубы, обязательно заземляют. Именно в металлические. Полиэтиленовые подчас очень нравится грызунам. Особенность такого вида проводки – ее не видно. Она не нарушает гармонии деревянного дома. А если соблюдены все необходимые правила монтажа электропроводки в деревянном доме, то и безопасна на все сто.

А вот беспроводная технология в деревянном доме применяется редко.

Подводим кабель.

Как сделать электропроводку в деревянном доме самому так, чтобы результат радовал долгие годы? После теоретического этапа по составлению плана, принципиальной схемы, подсчетов, чего сколько необходимо, и приобретения материалов пора приступить к части чисто практической – непосредственно монтажу.

Ввод кабеля по воздуху.

Первый вопрос, который необходимо решить при этом, – ввод кабеля в строение. Для этого есть два способа:

  • воздушный;
  • подземный.

Наиболее надежным считается подземный. Кабель полностью скрыт, так как располагают его на глубине не менее 80 см. Проход через фундамент, ввод в строение осуществляется в металлических толстостенных гильзах. Подземный ввод кабеля больше применяется при новом строительстве. В уже построенный дом легче провести кабель воздушным путем.

Причем не только легче, но и дешевле. Для этого используется провод сечением не менее 16 мм. У него высокопрочная оболочка, сделанная из сшитого полиэтилена. Такой провод устойчив к инфракрасному излучению, не страшны ему температурные перепады. Внутрь дома такой кабель не заходит. Проводящую линию с внутренней линией скрепляют специальными соединительными герметичными жимами. Они дают надежный контакт, исключают окисление и возгорание. Для отрезка от подключения линии к домовой стене до вводного распредустройства используется уже другой – ВВГнг. Там, где он проходит сквозь стены, перекрытия, его упаковывают опять же в металлические гильзы.

Ввод кабеля под землёй.

Защитный автомат устанавливается при этом одним из двух способов:

  • установить защитный автомат перед входом кабеля в здание. Порог срабатывания при этом выбирается выше, чем у установленного на вводном распредустройстве;
  • приборы учета расходуемой электроэнергии, автомат устанавливаются вообще вне дома – на внешнюю стену строения или на столб внешней электролинии, от которой дом будет запитываться.

Какой из способов подойдет – решать вам исходя из трудозатрат, материальных затрат.

Устанавливаем распределительный щит.

Электрощит.

Линия ввода в дом приводит к распределительному щиту. Он представляет собой щит из металла или пластика и оснащен специальными местами для крепления счетчика потребляемой электроэнергии, если он не вынесен наружу, Din-рейкой для автоматических выключателей, УЗО, шинами и контуром заземления. Его размер зависит от количества устанавливаемых на него модулей. Сколько ставить автоматов и УЗО, вы уже просчитали, когда составляли план и принципиальную схему.

Распределительный щит монтируют только в вертикальном положении. Делается это на расстоянии 1,2–1,5 м от пола. Хорошо, если под щитком будет негорючая поверхность. В деревянном доме такую можно обустроить в подсобном помещении. Задняя часть щитка крепится к стенке саморезами. На Din-рейку устанавливают УЗО, счетчик, автоматы. Все модули располагают по убыванию силы тока. Это более удобно, впоследствии позволяет выполнять подключение быстрее.

Делаем разметку.

Разметка электропроводки.

Прежде чем непосредственно приступить к монтажу проводки, необходимо сделать разметку – разметить на стенах основные линии проводов от распредщитка до потребителей энергии, разметить все повороты, ответвления, проходы через стены. При разметке необходимо соблюдать ряд правил:

  • провода на стене нужно монтировать только параллельно или перпендикулярно полу;
  • горизонтальные участки должны проходить на 20 см ниже потолка. Это снизит вероятность повредить проводку;
  • на поворотах проводки необходимо соблюдать угол в 90 градусов;
  • если провод должен пройти через перекрытия, путь от соединительной коробки до потребителя энергии должен быть кратчайшим.

Размечать трассу можно с помощью специального шнура, а можно пойти и по пути наименьшего сопротивления – использовать для этого мел, уголь, краску, даже цветные карандаши.

Делая разметку, размечайте места разветвления проводки, спуски проводов к выключателям осветительных приборов, розеткам. В таких местах вы расположите соединительные коробки. При планируемом монтаже скрытой электропроводки отмечайте на стене места для установочных коробок, в которых будут размещены выключатели и розетки.

Стандартные требования к размещению выключателей – на высоте 1,5 или 0,5–0,8 м от пола. Расстояние от выключателя до дверного косяка независимо от его материала должно быть более 0,1 м. Высота расположения розеток может быть любой. Главное здесь – удобство. В районе столов розетки должны находиться выше крышки. Для кухонного стола расстояние – не менее 0,9 м, что вызвано как удобством, так и безопасностью.

Для разметки места расположения потолочного светильника, который планируется повесить в центре комнаты, проведите линии, соединяющие противоположные углы комнаты. Точку их пересечения с помощью отвесов перенесите на потолок. Затем разметьте линию, которая соединит светильник с местом подключения.

От щитка – к точкам подключения.

Следующий шаг – непосредственно прокладывание кабеля от щитка распределения до точек подключения энергопотребителей, то есть разводка электропроводки. В деревянном доме при выполнении такой работы необходимо неукоснительно соблюдать некоторые правила.

Главное – не допускать использование скруток. Часть кабеля от диавтомата до точки потребления должна быть из цельного куска, для чего сначала нужно нанести разметку на стену. Затем рулеткой замерить расстояние, а только потом отрезать необходимое количество провода с запасом 15–20 см. Когда же без соединения кабеля не обойтись, обычные скрутки использовать категорически запрещено. Тогда применяют клеммные колодки или пружинные клеммы.

Как уже говорилось, для прокладки внутренней электропроводки есть два способа. Менее затратный по силам и деньгам – устройство наружной электропроводки. Главное правило здесь – провода никогда не прикасаются к деревянным поверхностям. Самый простой вариант, когда проводник с сечением до 6 кв. мм крепится на стену специальными клипсами-скобами из негорючего пластика. Желательно, чтобы кабель был с медной жилой, у которой двойная и даже тройная оплетка. Если у кабеля обычная изоляция, такая проводка кладется на негорючую прокладку.

Более эстетично выглядит кабель, проложенный в подходящих по размеру полимерных кабель-каналах. Такие каналы могут быть для одного провода, могут – для нескольких. Можно подобрать подходящие к интерьеру помещения кабель-каналы.

Возможно размещение проводов в металлической гофротрубе. Ее диаметр до 2 см. Для прокладки применяются клипсы. Они позволяют оставить расстояние между стеной и кабелем. Гофра чаще применяется там, где необходим поворот провода. Для прямых участков идет металлическая либо полимерная труба. Кстати, все металлические элементы необходимо для безопасности заземлять.

Монтаж скрытой электропроводки в деревянном доме – задача трудоемкая. И опять же необходимо соблюдать ряд правил, которые диктуются нормами безопасности. Это:

  • размещение электропроводки в трубе преимущественно стальной, металлической гофре. Причем внутренняя поверхность их должна быть оцинкована. Если кабель голый, без дополнительной защиты, прокладывать его категорически запрещается;
  • при горизонтальном прокладывании трубы ее размещают с уклоном. Делается это, чтобы конденсат стекал в нижнюю часть уложенной трубы. Иногда в местах, где часто скапливается влага, просверливают несколько отверстий, небольших по диаметру;
  • участки трубы на поворотах изготавливают из элементов на резьбе, которые соединяются сваркой или пайкой;
  • в местах соединения кабелей устанавливаются только металлические распределительные коробки.

Монтируем розетки, выключатели.

Подрозетники

Исключительно из металла в деревянном доме – это одно из основных требований – изготавливаются подрозетники, которые должны быть заземлены. Розетки, выключатели устанавливают в коробки, выполненные из металла, под которые необходимо высверлить в дереве гнезда по нужному размеру. Место входа трубы в коробку герметизируют. На выходе трубы из коробки устанавливают заглушку, которая выполнена из пластика. То есть труба и коробка должна представлять единое целое.

И не забыть о заземлении.

Только тогда обеспечивается непрерывность цепи металлической конструкции по всему дому, и тогда будет достаточно заземления лишь на распределительном щите. А заземление сети в деревянном строении необходимо как ни в каком другом, так как предохраняет элементы цепи от перегрева и возможного искрения, то есть обеспечивает пожарную и электрическую безопасность. Если же есть разрывы, необходим дополнительный заземляющий провод. Его соединяют с помощью пайки с каждой коробкой и трубой. Этот вариант требует гораздо больше сил, потому лучше все-таки добиться непрерывности цепи металлической конструкции по всему строению.

Заземление дома.

Правильная электропроводка в деревянном доме – гарантия безопасности, долгих лет ее службы, отсутствия необходимости все переделывать.

Как сделать проводку в деревянном доме? — ИзбаДеЛюкс

К монтажу электрической проводки в деревянном доме предъявляются особые требования из-за горючести древесины, из которой возведен коттедж. Многие владельцы деревянных домов не решаются заниматься ее прокладкой или заменой самостоятельно. Так ли сложно провести электрику в срубе своими руками или без привлечения специалиста не обойтись? Ответы на этот и другие вопросы об электричестве в частном деревянном доме ждут вас в статье. Поехали!

Содержание

  1. Особенности монтажа электропроводки в доме из дерева своими руками
  2. Варианты электропроводки: плюсы и минусы
  3. Чем опасна скрытая электропроводка?
  4. Схема и план
  5. Пошаговая подготовка схемы проводки своими руками
  6. Варианты прокладки электропроводки в деревянном доме
  7. Подбор аппаратуры и кабелей
  8. Способы монтажа
    1. Открытая (наружная) проводка в доме из бруса
    2. Подземный монтаж проводки
    3. Воздушный монтаж проводки
  9. Вход линии электричества в дом
  10. Установка распределительного щитка
  11. Контур заземления и другие меры безопасности
  12. Порядок монтажа
  13. Завершение электромонтажных работ
  14. Распространенные ошибки
  15. Заключение

Особенности монтажа электропроводки в доме из дерева своими руками

Несмотря на то, что современная прокладка электропроводки в жилых и промышленных зданиях сопровождается установкой автоматического оборудования, предназначенного для предотвращения замыканий и возгораний, правила безопасности монтажа линий электричества в деревянных домах остаются неизменными.

Одно из «старых», но действенных правил – использование изолирующего материала между кабелями и стеной. Раньше в роли изоляции выступала асбестовая прокладка. Сегодня ее функции выполняет эстетичный короб из негорючего материала, а также гофрированные металлические или пластиковые шланги.

Варианты электропроводки: плюсы и минусы

Проводка  деревянного дома  из клееного бруса может монтироваться двумя способами:

  1. Открытая (наружная) электропроводка, установка кабелей проводится поверх стен и потолка.

  1. Скрытая (внутренняя) электропроводка, прокладка кабелей осуществляется в металлических трубах внутри стен и потолков.

Скрытый тип монтажа электропроводки обладает такими преимуществами:

  • Все элементы разводки скрыты и не нарушают эстетику стен;
  • Выключатели и розетки утапливаются в стены и не выпирают;
  • При правильно выполненной разводке увеличивается степень пожарной безопасности всего строения;
  • Замена кабеля в металлической трубе достаточно простая;
  • Уменьшается риск механического повреждения проводки;
  • Нет выступающих проводов, которые на себе собирают пыль и паутину;

Чем опасна скрытая электропроводка?

При скрытой проводке нет возможности увидеть возможные механические повреждения изоляции кабеля и общего состояния проводки, например ее старения и появления микротрещин. Во время усадки деревянного дома, возможно, не хватит запаса длины кабеля и может произойти разрыв линии.

Скрытый монтаж прокладки электрической проводки имеет следующие недостатки:

  • Нет возможности для регулярной проверки и мониторинга состояния изоляции;
  • Достаточно сложно будет, происходит процесс масштабирования электросхемы;
  • Технически сложный монтаж, который эффективен только во время возведения стен;
  • Необходимость по всему дому создавать фальш-конструкции, которые будут закрывать магистрали изолирующих труб;
  • Достаточно большая стоимость работ и материалов;
  • Дополнительные затраты на специализированный инструмент.

Открытый способ прокладки электромагистралей по дому предоставляет такие преимущества:

  • Лёгкая и простая прокладка кабеля;
  • Вся проводка в доступе для мониторинга состояния проводки, также несложно произвести замену испорченного участка;
  • Достаточно простая масштабируемость всей электросистемы, можно легко добавить и убрать розетки или выключатели;
  • Дешевая стоимость работ по монтажу.

Минусы внешней проводки:

  • Страдает эстетический вид стен;
  • Возможны риски механического повреждения силового кабеля;
  • Необходимы сквозные отверстия в стенах при переходе между помещениями.

Схема и план

Монтажная схема необходима для обоих способов прокладки кабелей. В первом случае она помогает в работе, а во втором (при скрытой прокладке) пригодится для ремонтных работ, разделения линии электроснабжения при необходимости.

Для составления схемы возьмите план всех помещений. Отметьте на нем предполагаемые места установки крупной мебели, бытовых приборов, работающих от сети. Это исключит ситуации, когда розетка оказалась на стене за шкафом-купе или для установки посудомоечной машины, ее приходится переносить в другое место.
Разделите группы линий электроснабжения для освещения и для розеток. Розеточные линии лучше разделить, особенно, если они ведут на кухню, в ванную, где используются бытовые приборы высокой мощности.

Внимание! Разделение силовых линий оставляет возможность использовать бытовые приборы, даже если одна из линий перегорела. Обслуживание сгоревшей линии можно провести без отключения электричества во всем коттедже.

Схема электрической проводки для деревянного дома может выглядеть следующим образом.

Пошаговая подготовка схемы проводки своими руками

  1. Для подготовки схемы разводки электропроводки в частном доме возьмите обычный лист бумаги и начертите план всех помещений.
  2. Обозначьте места расположения мебели, бытовых приборов, сантехники.
  3. Отметьте места для монтажа розеток.
  4. Отдельно отметьте розетки с защитой от водных брызг (в ванной, на кухне).
  5. Укажите место расположения распределительного щита.
  6. Отметьте, где расположены распределительные коробки.

Эта схема нужна вам исключительно для проведения монтажа. В проверяющие надзорные органы она не предоставляется.

Варианты прокладки электропроводки в деревянном доме

Выше уже упоминалось, что прокладывается электричество в доме из бруса закрытым и открытым способом. Остановимся подробнее на их плюсах, недостатках, специфике монтажа.

Подбор аппаратуры и кабелей

Для монтажа электрической проводки и точного составления схемы необходимо подобрать материалы и инструменты.

Для работы понадобится:

  • Электрический щит. Для дома из дерева желательно приобрести металлический щит.
  • Трехжильные кабели ВВГ разного сечения.
  • Гофрированные полурукава и трубки, металлические трубы;
  • Кабель-каналы, предназначенные для монтажа проводки внешнего типа;
  • Распаечные коробки;
  • Колодки для соединений и зажимные клеммы;
  • Термоусадочные трубки разного диаметра, изолирующая лента;
  • Монтажные коробки для выключателей, розеток;
  • Плафоны осветительных приборов, выключатели, розетки;
  • Автоматические переключатели для электрической проводки;
  • Вводное оборудование для заведения электрической проводки внутрь дома;
  • Электрический счетчик.

Кроме этого понадобятся монтажные инструменты с прорезиненными ручками, резиновые перчатки. Подбирать материал желательно средней цены. Низкая стоимость материалов часто говорит об их невысоком качестве и недолговечности.

Способы монтажа

Провести кабель проводки в дом можно двумя способами: подземным и воздушным.

Открытая (наружная) проводка в доме из бруса

Наружная проводка в срубе монтируется проще, поэтому выполнения работы достаточно иметь минимальный опыт прокладки электросети.

Начните монтаж электрики в деревянном доме с прикрепления распределительных коробок. Зафиксируйте кабель-каналы, в которые будут вкладываться провода. Прикрепите розетки и включатели согласно предварительно составленной схеме.

Чтобы провода, включатели и розетки гармонировали с отделкой стен и общей стилистикой деревянного дома, подберите их под цвет дерева или в стиле ретро. Такие решения можно увидеть на многочисленных фото электропроводки в деревянном доме в

Плюсы:

  1. Простой и быстрый монтаж в сравнении с внутренней прокладкой проводов.
  2. Придает особый колорит брусовому дому.
  3. Легкое обслуживание и замена деталей при необходимости.

Минусы:

  1. Нужно подбирать розетки и включатели, подходящие по стилю интерьеру дома.
  2. Необходимость предусмотреть расположение линий электросети, чтобы мебель, техника не мешала пользоваться ими.
  3. Желательно подбирать короб для кабелей, который оптимально впишется в интерьер комнат.

Подземный монтаж проводки

От столба линии электропроводки роется траншея для кабеля. Глубина траншеи должна быть не менее восьмидесяти сантиметров.

Там, где кабель входит в почву, а также в фундамент устанавливаются толстостенные металлические трубки, в которые протягивается кабель.

Место входа кабеля герметизируется с помощью мастики. Такой способ ввода подходит для проведения электрической проводки скрытым способом.

Воздушный монтаж проводки

От столба линии электропередач используется кабель сечением больше шестнадцати миллиметров. Используется самонесущий изолированный провод (СИП). Этот кабель ведется только до ввода в дом. Использовать его внутри помещения запрещено. От этого кабеля к распределительной коробке применяется ВВГнг типа. Он дополнительно помещается в гофрированную трубу.

В месте ввода электрических кабелей в дом обязательно используется металлическая гильза. Она защитит стены от возгорания в случае выхода проводки из строя, а также сами кабели проводки от грызунов.

Дальнейшая разводка электрической проводки осуществляется двумя способами: скрытым или открытым.

Наиболее рациональным  и удобным способом считается монтаж  проводки открытым способом.

Он в свою очередь выполняется несколькими методами:

  • В стиле «ретро»;

  • Путем крепления проводов напрямую к стене;
  • Монтаж проводов в гофре в малозаметных местах в комнатах;
  • Проводка по стенам в кабель-канале;
  • Проводка с помощью электротехнического плинтуса;
  • Прокладка кабелей в пластиковом декоративном плинтусе.

Вход линии электричества в дом

Ввод электричества в деревянный коттедж выполняется двумя способами: под землей и по воздуху. Проще в монтаже воздушный способ, но безопаснее подземный. Под землей кабель защищен от повреждений, а линии электричества входят в помещение через фундамент. Для этого в нем прокладываются толстостенные трубы. Этот способ удобен для строящегося дома. Если жилье уже возведено, остается только воздушный способ. Для деревянных строений используется вводный кабель в негорючей оплетке.

Профессионалы рекомендуют установку защитного автомата на фасаде жилого дома перед входом линии в помещение, чтобы обезопасить его от возгорания из-за короткого замыкания и перегрузок.

Установка распределительного щитка

Распределительный щиток — металлический ящик, в котором установлены нулевая шина и шина контура заземления DIN-рейка. Также в нем устанавливается счетчик расхода электрической энергии с пломбой и вводный защитный автомат. Щиток закрывается металлической или пластиковой дверцей.

Из распределительного щитка линии электричества идут к точкам потребления – розеткам и включателям.

Автоматы в щитке должны иметь такую входную мощность, чтобы сработать при перегрузке даже на самом слабом участке домашней электросети.

Контур заземления и другие меры безопасности

Монтаж контура заземления — обязательная часть установки электропроводки в деревянном доме. Самым эффективным способом монтажа считается модульно-штырьевой. Для его использования нужно приобрести готовые заземляющие системы, обработанные антикоррозийным покрытием. Если их покупка кажется дорогостоящей можно использовать металлический уголок или арматуру.

По периметру дома вырывается траншея, в которую устанавливаются вертикальные заземлители и помещается треугольный контур заземления. Следующий этап – установка выводного устройства заземляющей системы.

Далее заземление подключается к тоководу, а тот к общей системе. К готовой системе заземления подключается электрическое оборудование.

К мерам противопожарной безопасности кроме монтажа заземления относятся:

  1. использование коробов и шлангов из негорючих материалов;
  2. соблюдение правил монтажа, аккуратная работа с кабелями, исключающая их повреждение;
  3. неразрывность заземления по всему контуру;
  4. наличие системы уравнивания электрических потенциалов.

Порядок монтажа

  • Начальным этапом монтажа проводки является подготовка места для включателей и розеток. На место монтажа светильников, розеток и выключателей необходимо прикрепить металлические пластинки. На эти пластинки устанавливаются электротехнические приборы.
  • Следующий этап – проведение проводов наружным или скрытым способом. Не зависимо от выбранного способа все места соприкосновения проводов и дерева (места прохождения через стены) следует обезопасить металлическими цилиндрами.
  • Третий этап – подключение проводов согласно схеме электропроводки дома.
  • Подключение к электрическому щитку. Прежде чем подключить провода к щитку, нужно проверить правильность их монтажа, а  также отсутствие короткого замыкания, оценить сопротивление заземления и изоляции.

Завершение электромонтажных работ

Завершающим этапом монтажа электропроводки является проверка правильности работы электросети. Тестировать проводку на предмет того, отвечает ли она нормам или нет должны профессиональные электрики. Если хозяева дома не обладают достаточным опытом электромонтажа, ответ на вопрос, как лучше: самому сделать проводку в деревянном доме или доверить эту работу мастеру, очевиден.

Распространенные ошибки

Монтируя электропроводку своими руками важно избежать следующих типичных ошибок:

  • Монтаж без схемы электропроводки, составленной заранее.
  • Коммутация всех линий проводки в помещении в одном узле.
  • Применение некачественных материалов.
  • Расчет электропроводки с уже заложенным в него «запасом». Рассчитываться электропроводка должна без запаса. Запас мощности закладывается на стадии покупки материалов. Он не должен превышать двадцати процентов от расчетных данных. Например, кабель может иметь сечение на 20% большее, чем сечение, указанное в расчете.
  • Для подключения электроприборов высокой мощности (до 3.5 кВт) используются обычные розетки. Для оборудования с большей мощностью требуется отдельный кабель, идущий от щитка. Использование более мощной розетки без отдельного кабеля от щитка является ошибкой.
  • Заниженное сечение кабеля на ввод в дом. Оно нередко становится причиной возгорания проводки из-за токовой перегрузки.
  • Прокладка кабельной линии в непосредственной близости от поверхности стен (при скрытой проводке). В результате, вбивая гвоздь в стену, человек может получить поражение электрическим током.
  • Соединение высоко- и низковольтных проводов в одной коробке.
  • Использование небезопасной скрутки, ведущей к оплавлению проводов.
  • Соединение алюминиевых жил с медными. Если соединение неизбежно, лучше использовать для этой цели специальные клеммы.
  • Работа под напряжением.
  • Расположение распределительных коробок на средней или нижней части стен.

  • Нарезка проводов на куски. При монтаже может оказаться, что до места расположения розетки не хватает нескольких сантиметров, и других кусков нужной длины в наличии нет.
  • Использование одних и тех же марок кабелей и проводов для уличного и внутреннего монтажа.
  • Несоблюдение цветовой маркировки проводов.
  • На разрыв выключателя к цепи ведет нулевой, а не фазный провод, как это должно быть.
  • Установка распределительных коробок там, где их легко повредить, где к ним будут иметь доступ дети.
  • Отсутствие обжимной гильзы у многопроволочного провода, монтируемого в винтовой зажим.
  • Неправильное заземление провода.
  • Неправильное подключение устройства защитного отключения.

Заключение

Планируя монтаж электропроводки, нужно озаботиться не только тем, как красиво сделать скрытую электрическую проводку в доме, но и тем, чтобы ее монтаж в деревянном доме был максимально безопасным и удобным для проверки и обслуживания.

Все монтажные работы должны производиться с учетом пожароопасности деревянных строений

Монтаж электропроводки в деревянном доме своими руками

Деревянные дома давно, несколько тысяч лет назад, доказали свою актуальность и не вызывают сомнений в практичности и обоснованной цене. По-настоящему адаптировать к условиям комфортного проживания деревянные конструкции начали все же относительно недавно. Электричество в принципе есть энергия небезопасная, а в деревянном доме, и подавно. Поэтому, занимаясь электрификацией постройки из дерева нужно жестко соблюдать определенные правила, о которых мы сегодня поговорим.

Содержание:

  1. Правила электропроводки в деревянном доме
  2. Монтаж электропроводки в деревянном доме, схема
  3. Прокладка кабелей, закрытая и ретро электропроводка
  4. Открытая проводка

Правила электропроводки в деревянном доме

Монтаж электропроводки в деревянном доме своими руками имеет определенные особенности и отличия от электрификации каменных построек. Безопасность — вот что должно стоять во главе угла при проектировании и проведении электрификации деревянных домов.

О правилах и тонкостях прокладки электрических коммуникаций можно говорить долго, тем не менее, есть ряд основных правил, которые просто необходимо неукоснительно соблюдать:

  1.  Все проводники электрического тока должны быть тщательно изолированы с помощью негорючего материала.
  2. Крайне нежелательно использовать алюминиевые проводники, стоит отдать предпочтение медным жилам.
  3.  Электропроводка должна быть преимущественно открытого типа.
  4.  Экономить на материалах и устройствах не стоит. Китайский бюджет приводит к частым поломкам и непредвиденным авариям.
  5. Расчет толщины кабеля необходимо выполнять максимально точно, учитывая 30% запас.
  6.  Необходимо постоянно сверяться с нормами и стандартами, установить автоматику в распределительном щитке.

Базируясь на этих простых правилах, можно выполнить монтаж безопасно и качественно.

Монтаж электропроводки в деревянном доме, схема

Схема разводки — это начальный и, пожалуй, один из основных этапов электрификации деревянного здания. Проект разводки можно составить своими руками, если есть достаточные знания в бытовой электротехнике. Это можно сделать и без образования, главное проконсультироваться с людьми, которые занимаются этим постоянно. Без схемы монтаж проводки займет море времени и может принести массу неприятных сюрпризов.

Поэтому, вначале — схема разводки и ее основные правила:

  1. Любая электроточка должна находиться в пределах досягаемости, к ней в любой момент можно подступиться для обслуживания и ремонта. Выполнив этот пункт, можно значительно упростить себе жизнь в дальнейшем.
  2.  Схема разводки электроточек должна быть согласована с общим планом дома, в том числе, с планировкой расстановки мебели — нельзя допускать, чтобы мебель перекрывала доступ к выключателям и розеткам.
  3. Все выключатели устанавливаются на одинаковой высоте, удобной пользователю. Сегодня нет жестких норм по их размещению. Розетки должны быть спланированы так, чтобы не было необходимости в использовании дополнительных удлинителей. Розетку размещают на высоте 30-40 см от уровня пола. Есть определенные нормативы по размещению розеток — на 6 квадратах должна быть 1 розетка. Тем не менее, это не относится к кухне, где их должно быть минимум 3 штуки, независимо от площади. Розетка не должна быть смонтирована ближе, чем полметра до металлических конструкций.
  4. Не допускается монтаж диагональных линий проводки. Вся проводка должна быть смонтирована строго вертикально или горизонтально.
    Размещение линий проводки: 100 мм от карнизов и балок, на 150 мм ниже уровня потолка.
    Размещение спусковых линий: 150 мм от проемов и окон, но при нижней разводке расстояние 150 мм сохраняется, применительно к поверхности пола.
  5.  Все провода прокладываются в гофрированных изоляционных рукавах и трубах, а все соединения выполняются в распределительных коробках.
    Конечно, конкретный план разрабатывается по месту и для определенного дома, но приблизительная схема представлена на рисунке.

Прокладка кабелей, закрытая и ретро электропроводка

Ретро электропроводка используется уже довольно редко или в тех случаях, когда нагрузки на линию небольшие, площади маленькие, а бюджет ограничен. Она представляет собой прокладку провода прямо по стене и фиксацию его на керамических изоляторах роликах. При применении хорошего провода, такая проводка довольно практична и стоит недорого — не нужно покупать короба, металлорукав, гофрорукав и прочие средства изоляции. Но при сложных схемах монтажа она не сможет обеспечить достаточный уровень функциональности.

Можно проводить скрытую проводку в трубах, но в этом случае придется применять протяжку проводов сталистой проволоки по трубам. Кроме того, что это не совсем удобно, в некоторых случаях приходится вносить коррективы и добавлять провода, или наоборот, удалять. А в этом случае такие меры будут проблематичны. К тому же нужно разбить всю линию на конкретные участки, а после соединить в одну цельную линию, что несколько снижает скорость монтажа.

Открытая проводка

Открытая электропроводка совсем не означает, что провода будут постоянно в поле зрения. Есть для этого специальные электроплинтусы, которые могут прятать весь провод, а при необходимости открывать к нему доступ. Также, кроме плинтуса, есть еще несколько вариантов, о которых мы еще не говорили:

  • прокладка в каналах;
  • скобяная проводка;
  • прокладка в гофре.

Наиболее эффективным стал электроплинтус, поскольку внутри его корпуса осуществляется надежная фиксация, которая позволяет быстро и легко электрифицировать деревянный дом или дачу.

Монтаж электропроводки цена которого зависит от площади и количества потребителей, может смело проводиться своими руками, выполняя основные правила безопасного подключения и соединений.

Электропроводка в деревянном доме своими руками пошаговая

Главная > Ремонт > Электропроводка в деревянном доме своими руками пошаговая

Деревянные дома имеют ряд безусловных преимуществ: минимальные материальные затраты, высокая скорость строительства. С течением времени, «мода» на деревянные дома только увеличивается, в них устанавливается вся необходимая электронная и бытовая техника, а освещение соответствует современным тенденциям. Требования к безопасности высокие, так как такой дом боится огня, поэтому, нужно знать все необходимые правила, чтобы сохранить свое имущество и жизнь.

Монтаж проводки в деревянном доме производится согласно ПУЭ (правила устройства электрических установок). Поскольку электрический кабель является потенциальным источником возгорания, а в деревянных домах пожары могут привести к огромной потере материальных средств владельца, необходимо обезопасить свое жилище от чрезвычайных ситуаций по полной программе. Благо, наличие качественных изоляционных материалов для электрических проводников на полках магазинов имеется в большом количестве. Электропроводка в деревянном доме своими руками — вполне допустима.

В деревянном доме можно произвести монтаж электрической проводки двумя способами: открытым и скрытым. Первый потребует меньше времени и затрат на установку, также при дальнейшей замене участков проводки не создаст дополнительных трудностей у электрика. Второй способ подразумевает прокладывание электропроводов в изоляционных трубах через внутренние пустоты стен, в выпиленных пазах, под плинтусом, или под штукатуркой.

Поскольку стены деревянных домов чаще не штукатурятся, а декорируются листами гипсокартона, или вовсе остаются естественными (стена из сруба — вполне может удовлетворять потребности владельца в вопросе создания атмосферы уюта), электрические кабели в металлических трубах размещаются под деревянной или гипсокартонной обшивкой, или в специальных пазах, пропиленных циркуляркой, фрезером, или фрезерной насадкой на обычный шуруповерт.

Второй способ более энергозатратен для мастера, выполняющего прокладку проводки. Также стоит отметить, что в пожелания многих хозяев домов входит пункт: монтаж электрического щита должен быть выполнен скрытым способом, вмонтирован в деревянную стену. Безусловно, все это экономит пространство помещения и выглядит более современно. Обладая необходимыми навыками для работы с электрическими линиями и имея подходящий материал с инструментом, не сложно произвести монтаж проводки своими руками.

Основные требования к проводке в деревянном доме:

  1. Электрические проводники должны быть изолированы, наибольшее распространение имеют кабели ВВГнг и NYM.
  2. Допускаются только медные электрические провода.
  3. Наличие автоматического выключателя и УЗО на щитке.
  4. Электрические провода скрытой проводки обязательно должны находиться в металлической трубе. В деревянных домах запрещается использование металлического рукава в ПВХ изоляции.
  5. Должен осуществляться правильный расчет нагрузки на электропроводку и соответственно использоваться электрический кабель с подходящим сечением. Запас токовой нагрузки должен составлять 30%.
  6. Не стоит скупиться при выборе электрического кабеля и дополнительных материалов — китайские подделки дешевле, но гораздо ниже качеством, особенно опасно использовать их, если планируется производиться скрытая электропроводка в деревянном доме.

После того, как совершены расчеты сечения электрического кабеля, выбран способ прокладывания проводки, необходимо перейти к составлению схемы. Для этого удобно использовать план-схему дома. На схеме отмечается точное расположение всех элементов энергосети во всех помещениях: электрический щиток, электросчетчик, розетки и т.д.

Пример правильно составленной схемы:

Общие рекомендации по составлению схемы:

  1. Распределительный щит лучше монтировать в коридоре на высоте, недоступной для детей.
  2. Розетки можно устанавливать на любой высоте от пола, ограничений в их расположении нет. Учитывайте расположение в помещениях мебели и электротехники, чтобы выбрать оптимальное место для монтажа розеток.
  3. Выключатели для удобства располагаются у дверного проема комнаты на доступной высоте.
  4. Электрический кабель прокладывается горизонтально поверху, или понизу. Все переходы выполняются строго под углом 90 градусов.

Монтаж электропроводки

После прохождения первого шага, когда все расчеты произведены, схема составлена, необходимые материалы закуплены, – можно начинать монтаж электропроводки в деревянном доме. Для начала нужно определиться с месторасположением щитка и вариантом подвода к нему кабеля от ЛЭП. Существует два способа: подземный и воздушный. Первый вариант — наиболее надежный, а второй — менее ресурсозатратный. Затем производится монтаж электрической проводки в доме и монтаж установочных изделий: розеток, выключателей, светильников.

Наружная линия кабеля

Воздушный вариант может подвергаться авариям из-за воздействия природной стихии: сильный порыв ветра может оборвать электрическую линию, падение близстоящих деревьев или опорного деревянного столба так же приведет к разрыву кабеля.

Наружный вариант электрической проводки требует, чтобы расстояние от линии электропередач до объекта составляло не больше 25 метров. В случае, если расстояние превышает допустимое — нужно устанавливать дополнительный опорный столб.

Для подземного варианта копается траншея глубиной 60-80 см, кабель должен уходить под землю в трубе высотой от грунта не менее двух метров, и по такой же трубе входить в помещение. Не обязательно, чтобы электрический кабель под землей по всей длине проходил через трубу, это требуется только на входе и выходе. Принцип наглядно продемонстрирован на картинке.

Монтаж электрощита

Внутренний электрический щиток должен быть в несгораемом корпусе и находиться на удалении 0.5 метра от легковоспламеняющихся материалов. Снабжается входным автоматом и устройством защитного отключения. Рекомендуется располагать электрический щиток на высоте, недоступной детям. Электрический щиток, скрытый под деревянной обшивкой или встроенный в структуру деревянной стены, имеет высокий эстетический уровень, но сложность установки так же высока.

Открытая электропроводка

Такой способ значительно упрощает в дальнейшем ремонт и обслуживание электрической сети. Открытая электропроводка в деревянном доме распространена из-за легкости в установке и бюджетной стоимости материалов. Монтаж кабеля производится по периметру деревянных стен в кабельных каналах, в гофре, на изоляционных роликах, или в плинтусе. Проводка электрического кабеля должна располагаться строго в горизонтальном или вертикальном направлении.

Скрытая электропроводка

Электрический кабель размещается в металлической трубе или металлическом рукаве над подвесными потолками, проходит через внутренние пустоты деревянных перегородок, под половыми досками. Важно использовать провода с показателем индекса НГ (не распространяющие горение). Рекомендуется защищать металлические рукава и трубы от коррозии. Распределительные коробки используются металлические, с трубами они соединяются сваркой. Скрытая проводка в деревянном доме — это не работа для новичка. Нужно обладать навыками владения дополнительными инструментами и уметь хорошо все распланировать, чтобы избежать трудностей при ремонте электрической проводки, который может потребоваться через какое-то время.

Подключение розеток и выключателей

Когда трасса электрической проводки проложена, можно приступать к установке выключателей и розеток. Обязательно, для обеспечения пожарной безопасности, размещать их не на деревянном основании, а в металлических подрозетниках и специальных «стаканах» для выключателей, — то есть изолировать негорючими материалами. В помещениях повышенной влажности, нужно использовать выключатели и розетки со степенью защиты — IP-44 — это обезопасит от попадания воды на проводник. С монтажом светильников проблем быть не должно.

После завершения монтажа электрической проводки, подключив в щитке УЗО и автомат выключения, можно становиться в очередь на приемо-сдаточные испытания в Госэнергосети.

Оцените статью:

Электропроводка в деревянном доме своими руками: схема, пошаговая инструкция

Качественно выполненная схема электропроводки в частном доме, помимо выполнения поставленного функционала обязана также обеспечивать высокий уровень безопасности для всех, кто находится в помещении, проживает, в частности для владельца объекта. Чтобы гарантировать все эти параметры, потребуется привлекать к работе специалистов, электропроводка в деревянном доме, для которых является основной сферой деятельности. Второй вариант это выполнить все операции своими руками, сведя к минимуму затраты времени, усилий, материалов, различного рода ресурсов. Но, когда принято решение не использовать мастеров, нужно принять во внимание, что разводка электропроводки в частном доме потребует соблюдения всех правил монтажных и строительных работ.

Комплекс работ по укладке электропроводки

Чтобы свести воедино все операции, которые включает в себя электропроводка в деревянном доме своими руками, пошаговая инструкция представлена в полном объеме, стоит рассмотреть детальную последовательность, согласно ей и выполняются работы:

  • Проектировочные операции, в составе которых выполняется анализ параметров мощности установленного оборудования, используемых электрических механизмов
  • Подбирается кабельная продукция, электронная аппаратура, производится расчет монтажных элементов по заблаговременно отмеченной нагрузке, на расчетном периоде.
  • В помещение дома подсоединяется вводный выключатель автоматического типа, а также обязательного электрического счетчика, монтируется распределительное оборудование, специальный щит.
  • Прокладывается комплект кабелей, осуществляется последующая их разводка по намеченным точкам, согласно предварительно составленного проектного плана.
  • На последующем этапе работ устанавливается необходимое количество выключателей, розеток, осветительной и прочей аппаратуры.
  • Монтируется обязательный комплект элементов заземления, УЗО и прочих элементов систем защиты, актуальной при обслуживании потребителей.
  • На конечной стадии выполнения работ проводятся испытания, проверка работоспособности оборудования, всех систем, анализ функционирования агрегатов, кабелей, правильность выполнения подводки.

Важно! Проектировочные работы выполняются самостоятельно либо с привлечением специалистов. Наиболее актуальным и правильным выбором станет второй вариант, а именно работа со специалистами, для чего необходимо точно знать расценки на монтаж электропроводки в частном доме.

Проектирование конструкции

На этапе проектировочных работ отдельное внимание уделяется анализу возможных нагрузок, которые на себя принимает конструкция, каждый отдельный элемент в процессе эксплуатации. Подбирается тип выключателя исходя из необходимости последующего использования, что, следовательно, характеризуется регламентов стандартов. Обязательно в расчет принимается количество и наименование установленного оборудования в помещениях, возможность их последующего совместного использования и качественного функционирования. Обязательно выполняется анализ перегрузок при последующей работе, что вызывает необходимость корректного выполнения работ по проектировке систем.

Выбор системы электропитания

Когда выполняется электропроводка в доме своими руками пошагово, важно пристальное внимание уделить вопросам выбора вводного кабеля. Главным параметром в данном случае является анализ максимальной мощности системы электропитания. Меняется весь комплект установленных кабелей, увеличивается до требуемых параметров номинал выключателей. На следующем этапе осуществляется замена вводного кабеля, в котором важно правильно рассчитать его сечение. При недостаточном сечении, подаче на оборудование большой нагрузки, осуществляется возгорание, которое приведет к неисправности системы и при этом потребует пересмотра всей электрической системы. Вместе с заменой вводного кабеля электропроводка в доме требуется монтажа электрического счетчика, его последующее опломбирование.

Монтаж электропроводки в деревянном доме своими руками, в частности, монтаж в систему вводного выключателя предусматривает обеспечение защиты групповых автоматов на случай короткого замыкания, возникшего в системе. Но важно выполнить настройку электропитания таким образом, чтобы при максимально возможной нагрузке она работала качественно и без сбоев. Если же объект запитан от сети трехфазного типа, устанавливается соответствующий выключатель. Когда необходимо оборудовать однофазную сеть, электропроводка в частном доме предусматривает включение одно либо двухполюсного элементов.

Порядок, который предусматривает электропроводка в деревянном доме своими руками, включает обязательный монтаж выключателя после счетчика. Как вариант, можно попробовать установить агрегат до счетчика, но обязательно на данном этапе опломбировать последний. Устанавливаются вводной автомат, система УЗО в щиток, при этом металлический корпус дополнительно заземляется. Аппаратура монтируется на рейку, монтаж проводится в полном соответствии с существующей схемой.

Важно: желательно распределить розетки и выключатели равномерно на одинаковом расстоянии друг от друга, для чего правильно выполняется просчет нагрузок.

Прокладка кабеля в деревянном доме

Электропроводка в доме своими руками (кабель) прокладывается следующим образом:

  • Перед  началом выполнения работ обязательно следует определиться с выбором и монтажом трассы осуществляется установок распределительной коробки, распределяются последующие места для монтажа розеток и прочего оборудования, выключателей. Обязательно отдельно рассчитывается место под монтаж осветительных приборов.
  • Прокладка в металлический рукав либо трубу осуществляется в том случае, когда планируется осуществить полную обшивку стен и наличие выходящей проводки станет визуально непривлекательным элементом. Пластиковую гофротрубу в данном случае нельзя использовать, в противном случае возможно ее повреждение, выход из строя в результате механического воздействия. Гофротруба может также возгореться, что, правда, возникает в исключительных случаях.
  • Готовится кабельная трасса, мастер также выполняет штробы. Относительно мест соединения элементов используются специальные распределительные коробы, с расчетом, что может быть получен легкий доступ к кабелю даже после выполнения обшивки стен.
  • Электропроводка в деревянном доме, правила которой обусловлены нормами безопасности, требуют проходки через стены, посредством использования металлических гильз с установленными в конструкции заглушками. При необходимости монтажа розеток, подлежат монтажу гильзы несколько иного типа.
  • Трубы подбираются строго с тем условием, что внутренний диаметр конструкции заполняется в пределах не более чем 40%. Оптимальным решением станут медные трубы, которые хоть и не отличаются дешевизной и доступностью, но тем не менее отлично поддаются гибке, отлично обрабатываются их срезы. В данном случае срезы чистятся и шлифуются, что делается аккуратно, не деформируя конструкцию. Металлорукав для электропроводки в деревянном доме специально устанавливают с целью дополнительной защиты оборудования, отдельных эле

Монтаж электропроводки в деревянном доме - дизайн и безопасность? | | Своими руками

Устройство электрической сети в доме из горючего материала сопряжено с определенными трудностями. В основном они касаются выбора кабелей и способа их прокладки. Как обеспечить безопасность и при этом не внести диссонанс в интерьер?

Жители городских квартир привыкли к тому, что электрические кабели скрыты от глаз и надежно защищены бетонными конструкциями - это практически не грозит повреждением, а короткое замыкание по вине перегрузки и нарушенной изоляции не приведет к возгоранию.

При строительстве загородного деревянного дома хозяева тоже стремятся прятать проводку, но возникают большие проблемы. Прежде чем обсуждать их с установщиками, необходимо ознакомиться с нормативными документами.

Несмотря на желание спрятать проводку (1), проще и безопаснее проложить ее открытым, используя изделия для потолочного монтажа (2-4)

ЭЛЕКТРОПРОВОДКА - ПРАВИЛА

На строительных площадках и форумах электромонтажных компаний есть многочисленные ссылки на стандарты (ПУЭ, ППБ и ПТЭЭП) без ссылки на конкретные страницы и параграфы этих документов.Исправим эту ситуацию.

В ПУЭ («Правила устройства электроустановок ») 7 редакция электропроводки в деревянных домах косвенно касается п. 7.1.38: «Электрические сети, проложенные за незащищенными подвесными потолками и в перегородках, считаются скрытая электропроводка. и их следует проводить: за потолками и в пустотах перегородок из горючих материалов - в металлических трубах, обладающих способностью локализации (т. е., способность выдерживать КЗ жил кабеля без перегорания. - Ред.), так и в закрытых коробках »(очевидно, тоже металлических. - Ред.). Стоит отметить, что ПУЭ-7 являются не в комплекте и не учтены многие нюансы проводки.

Более подробное руководство по прокладке проводов и кабелей можно найти в ПУЭ 6 издания, в котором в основном руководствуются практикой. Сокращенный вариант таблицы из раздела 2.1 («Электропроводка») настоящего стандарта, дополненный сведениями из некоторых параграфов этой же главы, мы приводим в статье.Также следует упомянуть, что п. 2.1.23 предписывает, что доступ к точкам подключения и разветвителям должен быть сохранен, то есть распределительные коробки должны монтироваться открыто.

Кроме того, действует ГОСТ Р53315-2009 «Продукция кабельная. Требования пожарной безопасности», в разделе 6 которого установлено требование к применению в жилых помещениях кабеля с маркировкой BBGng-LS (в негорючей изоляции, с пониженным дымовыделением).

При любом способе прокладки кабелей цепи должны быть оборудованы автоматами и УЗО, тщательно рассчитывая номиналы этих устройств

ПРАКТИЧЕСКАЯ РЕАЛИЗАЦИЯ - ПРОВОДКА КАБЕЛЕЙ

Сегодня в бревенчатых домах кабели прокладывают тремя основными способами - в скрытых металлических трубах, на открытых изоляторах и в воздушных кабельных каналах. Они отличаются внешним видом проводки, а также стоимостью материалов и работ.

Скрытая проводка в стальных и медных толстостенных трубах выполняется, как правило, на этапе сборки сруба. Этот метод значительно увеличивает объем столярных работ, выполняемых поэтапно совместными усилиями строителей и электромонтажной компании. Задача усложняется необходимостью учитывать усадку стен и возможность ржавления труб при контакте с влажной древесиной.Кроме того, приходится использовать специальные врезные розетки и выключатели с металлическими чашками, которые как минимум вдвое дороже обычных и часто поставляются только по запросу.

Открытая проводка на изоляторах прекрасно сочетается с рублеными стенами (особенно при отделке в классическом стиле и кантри). Скрученные провода (бывают нескольких цветов) и керамические изолирующие стаканы совсем недешево, но затраты на них компенсируются простотой монтажа.

Провода на изоляторах и выключателях под старину прекрасно сочетаются с деревянными стенами (9). Гофрированная труба (10), в отличие от скрученного металлического шланга (12), может обладать способностью локализации и применяться в деревянном доме. Его соединение и фиксацию следует производить с помощью резьбовых соединений (11) и хомутов (13)

.

Если обойтись без стилизованных розеток и выключателей, цена которых начинается от 1100 рублей, и использовать обычные накладные изделия, то стоимость электромонтажа будет в 2-3 раза ниже, чем со скрытой разводкой. При необходимости открытая сеть легко может быть дополнена новыми линиями.

Недостаток разводки на изоляторах заключается в том, что она плохо защищена от механических повреждений, поэтому ее следует устанавливать на высоте не менее 2 м от пола (п. 2.1.52 ПУЭ-7) и обустраивать все цепи в доме. с устройствами защитного отключения (УЗО) с током утечки не более 30 мА.

Открытая прокладка в кабельных каналах. Это самый простой и доступный вариант. Коробки из ПВХ обеспечивают быстрое затухание кабеля при коротком замыкании и защищают его от внешних воздействий. Сегодня многие производители выпускают серию электромонтажных изделий, кабельных каналов и специальной фурнитуры, позволяющей эстетично и безопасно провести открытую электропроводку в доме из бревна или бруса.

Что касается зданий из СИП-панелей и других «каркасов» (которые часто также относят к деревянным домам), то безопаснее всего проводить электромонтаж в толщине трехслойного внутреннего покрытия стен из гипсокартона. При этом в среднем слое делают кабельную мелочь, при этом последняя отделяется от горючей конструкции негорючим материалом толщиной 10 мм - в полном соответствии с ПУЭ-б.В местах расположения розеток и выключателей необходимо провести пробу увеличенной глубины и закрыть горючий утеплитель, например, толстым слоем гипсовой штукатурки.

Избегайте близости и контакта проводки, даже защищенной, с горючими парами и гидроизоляционными материалами

БЕЗ ПРОВОДА

Существенно упростить разводку в деревянном доме и сделать разводку более безопасной при тушении пожара помогут беспроводные переключатели и регуляторы. Среди них - одноканальные и многоканальные радио- и ИК-датчики, работающие от батареек (замена батареек требуется каждые 5-10 лет), устройства, преобразующие энергию нажатия в радиосигнал, а также мобильные «устройства», для которых установлены специальные программы для управления домашней электрикой.Такие решения можно использовать для управления конкретными устройствами или их группами (например, жалюзи или освещение) или войти в систему «умный дом», которая контролирует всех электриков в помещениях и на территории приусадебного участка.

ВЫБОР СПОСОБА ПРОВОДКИ КАБЕЛЕЙ И КАБЕЛЕЙ НА ОСНОВЕ И КОНСТРУКЦИЯХ ИЗ ГОРЯЧИХ МАТЕРИАЛОВ В УСЛОВИЯХ ПОЖАРНОЙ БЕЗОПАСНОСТИ (ПО ПУЭ-6)

Тип провода или кабеля

Тип проводки и способ монтажа

Открыть

электропроводка

Незащищенные провода; Защищенные провода * и кабели в оболочке из горючих материалов

На роликах, изоляторах ** или с футеровкой из негорючих материалов ***

Провода и кабели защищенные в оболочке из негорючих и твердых горючих материалов

Непосредственно над поверхностью

Незащищенные и защищенные провода и кабели в оболочке из горючих, твердых горючих материалов

В трубах и ящиках из негорючих материалов

Скрытый

электропроводка

Незащищенные провода; Защищенные провода и кабели в оболочке из горючих материалов

С облицовкой из негорючих материалов и последующей штукатуркой или защитой со всех сторон сплошным слоем из других негорючих материалов

Провода и кабели защищенные в оболочке из твердых горючих материалов

С футеровкой из огнестойких материалов

То же из негорючего

Непосредственно над поверхностью

Незащищенные провода и кабели в оболочке из горючих, негорючих и негорючих материалов

В трубах и воздуховодах из трудногорючих материалов - с футеровкой из негорючих материалов и последующей штукатуркой; в трубах и ящиках из негорючих материалов - непосредственно


Читайте также: Как правильно сделать электропроводку в деревянном доме своими руками


КУЛЬТУРА ЭЛЕКТРОУСТАНОВКИ

Чрезвычайно важно, чтобы проводку в доме монтировали не инженеры-строители, а профессиональные электрики, знакомые с требованиями норм. Они контролируют качество комплектующих, рассчитывают номинал защитных устройств, собирают экран, надежно изолируют соединения и выполняют монтаж электроустановок в соответствии с проектом.

Элегантный, но дорогой ретровинк (1А) используется нечасто. Увы, вместо этого электрики прокладывают кабели скрытые в ПВХ-гильзах (15,17) или даже без защиты в пустотах конструкций (16, 18)

ЭЛЕКТРОПРОВОДКА В ДЕРЕВЯННОМ ДОМЕ СВОИМИ РУКАМИ - ВИДЕО

© Автор: Владимир Григорьев

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками - домохозяину!»

  • Цветочный контейнер своими руками из дерева - чертеж Как сделать деревянную тару для ...
  • Растворы для обработки и опрыскивания рассады своими руками Как приготовить растворы для рассады ...
  • Как заработать на вредителях сада и огорода своими руками - народные средства защиты Настои и отвары от вредителей. ..
  • Укладка доски пола - таблица расчета Как рассчитать толщину досок и ...
  • Как помочь деревьям после: урагана, града, ливней и жары: таблица памятка ЭЛЕМЕНТ В САДЕ: УСТРАНЕНИЕ ПОСЛЕДСТВИЙ ...
  • Современные источники света вместо лампочек Чем осветить дом вместо лампочек ...
  • Лесные угодья - заготовка и смеси своими руками Как заготовить листовую землю + ...

    Подписаться на обновления в наших группах и поделитесь.

    Давай дружить!

  • Как провести подземное электричество к навесу

    От определения того, сколько вольт и ампер необходимо для сарая, до определения того, может ли существующее электроснабжение обеспечить это, и до рытья траншеи, соответствующей нормам, для кабелепровода, питание хозяйственной постройки, вероятно, является работой для профессионала.

    В этом видео, Электрик This Old House Скотт Карон показывает нам, как он выполняет свою работу.

    шагов для подачи электроэнергии в сарай:

    1. Определите, какие потребности в электроэнергии будут иметь пристройку.Потребуется ли ему питание 240 В или достаточно 120 В? Какие будут электрические нагрузки? Это определяет размер питающей проволоки, а также размер нового автоматического выключателя, необходимого на главной панели дома. Этот сарай требует 240 В и 60 ампер.
    2. Найдите главную панель дома и определите, достаточно ли поступающей мощности для удовлетворения потребностей пристройки, а также достаточно ли места для установки нового автоматического выключателя.
    3. Добавление дополнительной панели рядом с главным выключателем в доме упрощает подключение проводки.
    4. Выйдя на улицу, пора рыть траншею. Прежде чем начать земляные работы, Скотт набирает 811 - универсальный номер Call Before You Dig. Эта служба отправляет техника, который определит местонахождение и отметит все существующие подземные коммуникации, чтобы они не были повреждены копанием. Эта услуга не только бесплатна, но и требуется по закону.
    5. Копание траншеи достаточно глубокой (для мощности 240 В код требует, чтобы кабелепровод был как минимум на 18 дюймов ниже поверхности) при использовании траншейной машины намного быстрее.Однако даже эта машина не может пройти через выступ или скалу, поэтому позже потребуется еще один шаг.
    6. Чтобы защитить канал от острых камней, в траншею помещают несколько дюймов песка. Важно вырыть траншею достаточно глубоко, чтобы даже с дополнительным материалом канал имел глубину 18 дюймов и более.
    7. Использование кабелепровода из ПВХ диаметром 1 ½ дюйма оставит достаточно места для протягивания проводов. Для фиксации стыков используется специальный клей.
    8. Там, где требуются плавные изгибы, тепло от специальной пропановой горелки используется для размягчения пластиковой трубы, достаточной для ее изгиба.Как только канал остынет, новая форма станет постоянной.
    9. Вся труба проложена в траншее, она покрыта защитным слоем песка. На песке Скотт наклеивает красную ленту с предупреждением, чтобы в будущем всех, кто здесь копает, предупредить о наличии подземной энергии.
    10. В одном месте, где траншеекопатель столкнулся с уступом и не смог выкопать достаточно глубоко, поверх трубопровода кладут слой бетона толщиной 2 дюйма, песок и предупреждающую ленту.
    11. После установки всех каналов траншея засыпается грязью, которая вышла из нее.С небольшим количеством семян травы, мульчирующей соломой, водой и временем земляная земля снова превратится в лужайку.
    12. Первый шаг в установке проводов в трубу - это протянуть электротехническую ленту с одного конца до другого. Здесь полезно иметь помощника, в данном случае домовладельца, чтобы знать, когда рыболовная лента достигает дальнего конца.
    13. Пропуская рыбную ленту через канал, Скотт привязывает веревку длиной ¼ дюйма к концу рыболовной ленты и тянет ее обратно к дальнему концу.
    14. В кабелепроводе код требует использования отдельных проводников, а не кабеля в оболочке (типичная домашняя проводка, где два или три проводника плюс заземляющий провод обернуты вместе во внешней оболочке). Здесь, поскольку это цепь 240 В, два проводника на 120 В, одна нейтраль и земля привязаны к веревке и протянуты через кабелепровод. Все провода тяжелые, калибра 6, для подачи требуемых 60 ампер.
    15. Внутри сарая соединительная коробка прикреплена к кабелепроводу в том месте, где он проходит через стену. Отдельные провода от кабелепровода присоединяются к кабелю с неметаллической оболочкой того же диаметра, поскольку его легче проложить внутри сарая к новой субпанели. С этим проводом большого сечения используются специальные соединители с винтовыми зажимами.
    16. В дополнительной панели клеммы заземления и нейтрали разделены, в отличие от главной панели в доме, где они соединяются вместе. Отдельный стержень заземления вбивается в землю за пределами навеса, и к нему подключаются клеммы заземления.
    17. Заземляющий и нейтральный провода подключаются к соответствующим клеммам, а один горячий провод подключается к каждой шине.
    18. Выключатели и ограничитель перенапряжения устанавливаются на субпанели, а кабина подключается с использованием типичных методов внутренней проводки.
    19. Вернувшись в дом, провода от кабелепровода соединяются с проводами от кабеля в неметаллической оболочке в распределительной коробке, как это было сделано в сарае. Оттуда кабель идет к новой панели, которая была установлена ​​под существующей главной панелью. Установлен двухполюсный выключатель на 60 ампер, и навес может быть включен.

    Когда работа будет завершена, сарай будет иметь внутреннее и внешнее освещение, розетки и настроен для установки будущей станции зарядки электромобилей.


    инструментов:

    Электромонтаж в деревянном доме

    Электромонтаж в деревянном доме

    Сегодня в дачной застройке наблюдается рост удельного веса деревянных построек, поскольку они имеют множество преимуществ.Однако, помимо положительных качеств, есть и отрицательные черты: быстрая горючесть и горючесть. Поэтому качественная разводка в деревянном доме имеет большое значение, а монтажные работы требуют особых навыков.

    Содержание

    • Дизайн - основа успеха
    • Наружная проводка, установка
    • Установка оборудования в щит
    • Схема внутренней сети
    • Открытый метод установки
    • Скрытые особенности проводки
    • Маркировка устройств , экраны, кабель
    • Установка выключателей и розеток
    • Проход через деревянные поверхности
    • Как выбрать электрический кабель
    • Измерение сопротивления проводки

    Дизайн - основа успеха

    Электромонтаж в деревянном доме начинается с разработки документа, такого как проект электропроводки. На этом этапе выбирается способ прокладки силового кабеля и способы установки выключателей, диммеров, розеток и светильников. Подойти к этому занятию нужно с большой ответственностью, ведь дальнейшее безопасное проживание в коттедже зависит от выбранного способа разводки.

    Расположение электропроводки в деревянной конструкции следует заложить еще на стадии проектирования

    Для начала рекомендуется пригласить на дом специалиста электромонтажной компании, который осмотрит все комнаты в доме, укажет места установки выключателей, диммеров и розеток.Хозяевам нужно определиться, каким методом будет проложена проводка в деревянном доме. В таких постройках допускается прокладка внутренней электропроводки в плинтусах с кабельным каналом, воздуховодами из ПВХ, гофрированными и жесткими трубами из ПВХ, металлическими трубами, металлическими шлангами.

    Наружная проводка, установка

    После утверждения проектной документации проводятся электромонтажные работы. Первостепенной задачей является прокладка кабеля от ЛЭП до щита, установленного в доме. Прокладывайте кабель по воздуху или под землей.Чтобы узнать больше, нужно набрать в Google «фото разводки в деревянном доме» и просмотреть предложенные результаты.

    Воздуховод для прокладки внешней проводки самый эффективный и экономичный

    Воздуховод достаточно быстрый и экономичный. В этом случае используется самонесущий изолированный кабель, имеющий другое сечение и количество жил. Выбор кабеля зависит от мощности и количества фаз.

    Подземная техника более трудоемкая и дорогая, но имеет много преимуществ.Кабель расположен в земле, поэтому не портит внешний вид конструкции. Срок службы провода довольно большой, так как вероятность его повреждения меньше. Для подземного устройства линии при подведении электричества к деревянному дому применяется силовой медный провод.

    Установка оборудования в щит

    Завершив внешний электромонтаж деревянного дома, принято подводить ввод кабеля через металлическую гильзу в помещение.Для приема электроэнергии и ее распределения в доме используется вводно-распределительный щит, который необходимо установить в безопасных местах, чтобы обеспечить свободный доступ.

    Щиток нельзя устанавливать в помещениях с повышенной влажностью.

    Устройства защитного отключения и автоматические выключатели устанавливаются в щит. Особое внимание уделяется подбору автоматики. Рекомендуется использовать продукцию только известных и надежных производителей.

    Схема внутренней сети

    Внутренняя разводка в деревянном коттедже считается залогом безопасности жителей.Неквалифицированная проводка очень часто становится причиной пожаров. Существует два способа прокладки проводки внутри деревянной конструкции - открытый и скрытый. По этим названиям понятен внешний вид данных транзакций ..

    Открытый способ монтажа

    Из двух способов безопаснее вскрыть проводку в деревянном доме. К тому же выполнение таких электромонтажных работ обойдется дешевле. Провода укладываются на внутреннюю поверхность здания, прикрепляются к потолкам, стенам и другим элементам конструкции.Спрятать кабель можно разными способами: используя ретро-кабель или поместив его в коробку из ПВХ.

    Открытая проводка в деревянном доме: кабель укладывается в самозатухающие каналы.

    Электропроводка прокладывается в самозатухающих каналах. Современный ассортимент такой продукции позволяет подобрать желаемый цвет коробки, имитирующей дерево, под любой дизайн. Такие коробки обычно используются в домах из вагонки и бревна, где стены имеют ровную поверхность.

    Электропроводка в коттедже с помощью ретро-плетеного кабеля - еще один способ укладки материала снаружи.Кабель имеет вид скрученного шнура и закреплен на керамических изоляторах. Такой способ монтажа считается безопасным, так как кабель имеет внешнюю изоляцию из натурального шелка и две из ПВХ-пластика. Главное преимущество - зазор между поверхностью и кабелем. Кроме того, такой вид проволоки способен украсить любой сруб.

    Особенности скрытой электропроводки

    Скрытая электропроводка характеризуется достаточной недоступностью проводов при модернизации и ремонте жилья, более высокими ценами на услуги и значительно большим требуемым временем на выполнение работ. Однако львиная доля покупателей предпочитает эту технику, ссылаясь на эстетическую привлекательность. Владельцы деревянных коттеджей не хотят портить интерьер и дорогой вид отделкой своего дома электрическими панелями и проводами.

    Скрытая проводка в деревянном доме обычно прокладывается на этапе сборки дома. Для соответствия всем стандартам безопасности кабель должен быть заключен в окрашенную металлическую или оцинкованную трубу. Все подъемники к осветительным приборам, выключателям и розеткам выполнены в специальных отверстиях.

    Скрытая проводка в деревянном доме - очень сложный и дорогостоящий процесс, оправданный только эстетикой

    При прокладке электрических сетей в деревянных домах рекомендуется соблюдать определенные требования и использовать специальные материалы для обеспечения максимальной безопасности и защиты от пожаров. . В перекрытиях деревянного дома кабель укладывают в трубы из негорючего пластика и следят за тем, чтобы не было механического воздействия на трубу и кабель.

    Скрытая проводка может располагаться в заземленных металлических шлангах и металлических трубах.Бревенчатые дома подвержены «усадке», поэтому рекомендуется учитывать это, не позволяя бревнам влиять на проводку в металлических шлангах. Проволока проходит через стену через специальные металлические гильзы. Оба способа монтажа электропроводки имеют свои достоинства и недостатки, поэтому часто практикуется комбинированный способ электромонтажа.

    Маркировка устройств, экранов, кабеля

    После выполнения проекта электроснабжения необходимо разметить кабельные линии и места для размещения выключателей, розеток, диммеров, щитов и светильников.При разметке нужно соблюдать осторожность, чтобы в будущем не пришлось переделывать выполненную работу. Электропроводку в деревянном доме следует планировать так, чтобы кабельные трассы не мешали установке мебели.

    Проволока в кабельных каналах будет смотреться максимально гармонично и эстетично. Вы можете подобрать любую картину из дерева любого оттенка. К таким каналам сразу нужно покупать тройники, заглушки, переходники. И хотя цена на эти детали вдвое выше, чем на сами коробки, экономить нецелесообразно, так как несовместимые места коробок никто не совмещает идеально.

    Разметка электропроводки в деревянном доме

    При покупке каналов следует обращать внимание на толщину стенок и короба замка. Выполняя монтаж проводов в миниатюрных коробках, имеющих тонкие стенки и двойные замки, электротехнические компании не думают, что в большинстве ситуаций обслуживание электропроводки в таких коробках провоцирует поломку замков при открытии крышки канала.

    Чтобы добавить кабель в коробку, придется покупать новые каналы и заново выполнять электропроводку и коробки.Двойной замок требует использования специализированного инструмента, которым можно открыть крышку, но абсолютно не все электрики задумываются об этом. Лучше выбирать короб с технологически выдержанной геометрией профиля, большими стенками и одинарным замком.

    Установка выключателей и розеток

    Когда схема подключения в деревянном доме изучена, а разметка кабельных линий завершена, можно браться за разводку выключателей и розеток. Все выключатели, диммеры и розетки, основания для бра и светильники должны иметь металлическую платформу для крепления к потолку или стене электромонтажного изделия, поскольку электромонтаж электрооборудования на металлических платформах является наиболее пожаробезопасным вариантом.

    Установка выключателей и розеток в деревянном доме

    После установки всех площадок следует заняться установкой кабельных коробов. Каким бы точным ни был глаз специалиста, все электромонтажные работы должны выполняться с использованием уровня.

    Проход по деревянным поверхностям

    Вся проводка, проходящая через деревянные стены, перегородки, фундаменты, должна выполняться по металлическим трубам, которые называются вводами. Перед тем как приступить к электромонтажу провода через горючие стены, рекомендуется просверлить их, после чего вставить в отверстие металлическую втулку так, чтобы ее края выступали не менее чем на 1 сантиметр с обеих сторон горючего основания.

    Прохождение провода через деревянные поверхности

    Рекомендуется обратить особое внимание на то, чтобы такие рукава по краям были снабжены пластиковыми рукавами, которые могут защитить провод от порезов при монтаже и дальнейшей эксплуатации системы электроснабжения, другими словами, они уберегут изоляцию кабеля от повреждений. После этого кабельный канал нужно смонтировать таким образом, чтобы конец металлической гильзы входил в коробку.

    Как выбрать электрокабель

    Для прокладки электропроводки в деревянном доме нужен определенный кабель.Провод для питания частного дома следует покупать с индексом «NG», что означает «кабель, не поддерживающий горение», и с обозначением «LS», что означает «пониженное дымовыделение». Для электромонтажа в деревянном доме предпочтительнее выбирать провод, отвечающий всем существующим требованиям пожарной безопасности, а также имеющий все необходимые сертификаты качества.

    Выбор электропровода для деревянного дома

    Выбор сечения разводки напрямую зависит от мощности, которую потребляет электрооборудование.Обычно дизайнеры закладывают в световых проектах 3 на 1,5 миллиметра, а на розеточные группы - 3 на 2,5 миллиметра. Для организации электроснабжения электроплит понадобится провод, сечение которого не менее 6 квадратных миллиметров. На кабеле лучше не экономить. Линии отводов должны быть рассчитаны с минимальным количеством розеток, расположенных в одной группе. Если от экрана к блоку проложен провод, состоящий из 4 выводов, то больше к нему подключать ничего не рекомендуется. Только тогда проводка прослужит долгие годы.Связь сечения кабеля и мощности электроприборов можно найти в соответствующих таблицах.

    Измерение сопротивления проводки

    После выполнения таких работ, как устройство электромонтажа в деревянном доме, нужно сразу измерить сопротивление изоляции проводки.

    Измерение сопротивления проводки в деревянном доме

    Данная манипуляция проводится для того, чтобы не повредить изоляцию жилы при установке. Такие электрические замеры рекомендуется проводить раз в 3 года, чтобы защитить деревянный дом и его легковоспламеняющиеся основания от коротких замыканий в электропроводке.

    Таким образом, проблема монтажа электропроводки заключается в следующем: часто неопытные мастера считают, что кабель в деревянной конструкции должен быть таким же, как и в простой квартире. Это недопустимо, ведь электропроводка здания из дерева должна отличаться повышенными характеристиками пожарной безопасности. Если выполнять монтажные работы по приведенной выше инструкции, проводка в вашем коттедже прослужит долгие годы.

    8 доступных генераторов своими руками, которые ваша электрическая компания презирает

    Невозможно перечислить все причины, по которым вы хотите построить генератор своими руками.

    Может быть, вы готовитесь к долговременной чрезвычайной ситуации и хотите, чтобы генерировал собственную электроэнергию, если сеть выйдет из строя.

    Может быть, вы живете в хижине в дикой местности, поддерживаемой землей, поддерживает Мать-природа.

    Возможно, вы мечтаете о автономной независимости и самостоятельности.

    Может быть, вы хотите сэкономить несколько долларов на счете за электричество или даже полностью избавиться от него.

    Может быть, вам не хочется тратить деньги на что-то вроде генератора энергии Patriot.

    Или, может быть, вы хотите сделать это ради чистого удовольствия от создания функциональной науки.

    Независимо от причины, цель всегда одна и та же; для производства и потребления собственного электричества.

    Теперь для жизни вне сети электричество не требуется. Вы можете отключиться от сети без него. Без него люди выживали по всему миру на протяжении десятков тысяч лет.

    Это можно разбить лагерь и прокормиться без электричества.Вместо лампочек используйте свечи. Забудьте о печи, используйте тепло камина. Вместо духовки используйте дровяную печь и толстые одеяла. Вы можете сделать это с правильным набором книг по выживанию и ноу-хау лесника.

    Но электричество значительно облегчает жизнь. И большинство согласятся, что от этого становится лучше.

    Например, холодильник и морозильная камера - очень трудные приспособления для жизни в нашем современном обществе.

    Но электричество - это средство выживания, как и любой другой, просто нематериальное и нематериальное. Но чрезвычайно полезно.

    Электричество - это универсальный инструмент, который помогает достичь многих целей, связанных с выживанием. Тепло, свет, готовка, развлечения, общение, строительство.

    Приложения бесконечны.

    Самое приятное то, что для создания генераторов своими руками не требуется интеллект Никола Тесла.

    Или даже степень в области электротехники.

    Вы можете купить генераторы энергии и установить их у себя в собственности. Или вы можете построить свой собственный.Генераторы своими руками - чрезвычайно полезные инструменты. И они могут даже способствовать повышению устойчивости вашего автономного форпоста.

    Создание собственного генератора - это навык, который имеет огромное значение в ситуации «SHTF». Даже если вы не планируете делать генератор своими руками сегодня, просто знание того, «как» - это ценный навык, которым вы должны обладать.


    В качестве способа познакомить вас с навыками выживания, мы раздаем наш # 78 Item Complete Prepper Checklist. Нажмите здесь, чтобы получить бесплатную копию .

    Принципы производства электроэнергии

    Прежде чем мы перейдем к различным генераторам, которые вы можете построить своими руками, давайте рассмотрим общую концепцию. Все электрические генераторы основаны на одних и тех же основных принципах. Итак, это действительно важные концепции, которые необходимо понять.

    Каждый раз, когда вы используете электричество, вы используете энергию, полученную откуда-то еще. Будь то угольная электростанция, водопровод или ветер, энергия исходит из другого вида энергии.

    Вы конвертируете один вид энергии ( ветровая, водяная, геотермальная, горения) в другой (, электричество, ).

    Так как же превратить энергию движущейся воды в электрическую энергию, хранящуюся в батарее?

    Независимо от того, какие именно генераторы вы собираетесь построить своими руками, эти две детали очень важны: статор и ротор.

    Статор - это неподвижная оболочка, в которой находится ротор, который вращается внутри статора. Ротор наполнен магнитами, которые при вращении внутри статора генерируют электрический ток.

    Этот ток улавливается встроенными катушками статора и передается в накопитель.

    Теперь для хранения электроэнергии, вырабатываемой статором и ротором, вам понадобится аккумулятор.

    Есть много коммерческих аккумуляторов, предназначенных исключительно для хранения энергии собственного производства. По сути, чем больше батарея, тем больше энергии вы можете сохранить.

    Если вы планируете часто использовать генератор, я бы порекомендовал приобрести большую батарею. Один со значительным потенциалом хранения энергии. А еще лучше - набор последовательно соединенных батарей.

    Если вам нужно электричество от сети для зарядки фотоаппарата и фонарика, идеально подойдут небольшие батарейки.

    Теперь можно собрать собственную батарею, но лично я бы предпочел вернуть старую батарею к нормальной жизни. Это проще и менее опасно.

    Если вы хотите узнать, как восстановить старые батареи, ознакомьтесь с этим курсом по восстановлению батарей EZ.


    В качестве способа познакомить вас с навыками выживания, мы раздаем наш # 78 Item Complete Prepper Checklist. Нажмите здесь, чтобы получить бесплатную копию .

    Изготовление самодельных генераторов своими руками - 8 лучших решений

    Есть несколько способов снять шкуру с кошки. Правильно? Если вы хотите электричество своими руками, вы можете смотреть в небо, смотреть на море, смотреть в землю, заглядывать в свой гараж…

    Потенциал производства электроэнергии есть повсюду.

    Это хорошо, потому что в любой ситуации есть возможность выработки электроэнергии. Вам просто нужно понять, как это использовать.

    По этой причине я составил очень краткий, но исчерпывающий список генераторов DIY.

    1 - Велогенератор:

    Я поставил его первым, потому что это очень простая идея.

    Поворачивая шестерни ( или колесо ) вашего велосипеда, вы превращаете его в ротор. Таким образом, вы можете одновременно производить электричество и тренироваться.

    Нужно вскипятить воду? Нет проблем, потратите двадцать минут на самодельный велосипедный генератор - и готово!

    Нужна лампа для чтения? Нажмите на педаль во время чтения, и у вас будет свет, пока вы находитесь на велосипеде!

    Очевидно, это требует физического труда.Вы не будете обогревать большой дом с помощью велосипедного генератора. Но если вам нужно электричество для небольших быстрых задач, велосипедный генератор - отличный способ решить эту проблему.

    Для этой установки вам даже не понадобится целый велосипед - вы можете собрать велосипедный генератор своими руками, используя старые детали велосипеда. Таким образом, нет необходимости разбирать любимый велосипед.

    В следующем видео они используют двигатель беговой дорожки для преобразования энергии ног в электрические вольты, а вот где вы можете получить двигатель беговой дорожки.


    2 - Гидроэлектрический генератор:

    Я собираюсь пойти дальше и назвать гидроэнергетику ЛУЧШИМ вариантом в этом списке. Потому что он надежен, стабилен и чрезвычайно эффективен.

    Гидроэлектроэнергия используется тысячи и тысячи лет. Древние греки были впервые приписаны превращению движущейся воды в измельченную пшеницу. Они не использовали электричество, но они использовали энергию. Они превратили проточную воду в полезное занятие по производству муки.

    Какая именно концепция производства гидроэлектроэнергии?

    Гидравлические колеса - самый популярный способ получения гидроэлектроэнергии. Помещая колесо в движущуюся воду, движение воды передается прялке. Затем это колесо прикрепляется к ротору. И энергия накапливается статором перед передачей в батарею.

    Многие ручьи и реки текут с почти постоянной скоростью. Таким образом, гидроэлектроэнергия вырабатывается круглосуточно, без перерыва - эффективно и рационально.

    К сожалению, построить и установить действующую гидроэлектростанцию ​​самому сложно. Не невозможно, но требует большой предусмотрительности, подготовки и планирования.

    И, конечно же, поблизости нужен проточный водоем. Таким образом, они не зависят от местонахождения, что делает их относительно редкими.


    3 - Энергия ветра:

    Сразу после гидроэнергетики ветер является одним из лучших вариантов.

    Основная идея та же - большие лопасти улавливают импульс ветра и передают его на ротор / статор.

    К сожалению, ветряные турбины представляют проблему для обычного Джо. Обычно они требуют постоянного ухода и обслуживания.

    Вот почему большинство крупных ветряных электростанций имеют команду высококвалифицированных инженеров. Их специально обучили управлению этими ветряными турбинами. Но становится легче.

    Самым важным аспектом установки ветряной турбины является инвестирование в эффективную установку ротора / статора. Установка турбины, позволяющая улавливать как можно больше ветра.

    Однако это действительно работает только в ветреных регионах. Ветер не принесет вам никакой пользы, если вы живете в месте, где воздух постоянно неподвижен ( или даже непредсказуемо ).

    Если вы хотите, чтобы ваш ветряной электрогенератор, сделанный своими руками, окупился, вам понадобится много стабильных и надежных ветров.


    А вот подробное видео, как превратить старую аккумуляторную дрель в ветряную турбину.


    Дополнительным преимуществом энергии ветра и воды является то, что они экологически устойчивы.Использование этих природных ресурсов (ветер и поток воды ) для производства электроэнергии не приводит к выбросу загрязняющих веществ в процесс.


    В качестве способа познакомить вас с навыками выживания, мы раздаем наш # 78 Item Complete Prepper Checklist. Нажмите здесь, чтобы получить бесплатную копию .

    4 - Ручной генератор:

    У меня есть фонарик, который не требует зарядки и замены батарей. Это ручной фонарик.

    Все, что вам нужно сделать, это повернуть ручку, пока вы не создадите достаточное трение, чтобы привести вещь в действие.Это основной тип ручного кривошипного генератора, и тот, который вы можете построить, аналогичен ему.

    Это электрическое поколение похоже на велосипедный генератор. Он преобразует энергию человека в электрическую. Другими словами, вы получаете то, что вкладываете в это.

    Если вам нужно экономить калории из-за недостатка еды, ручной генератор - плохой выбор. Но если вы потерялись в море и вам нужно подать сигнал о помощи, вам очень поможет ручной генератор света.

    Это ситуативно - ручные генераторы - не лучший вариант, , но они подойдут в крайнем случае.

    Вот видео о том, как превратить старую аккумуляторную дрель в ручной генератор, сделанный своими руками.


    5 - Компостный теплогенератор

    Как насчет выработки тепла из отходов?

    Тепло - это не электричество , однако тепло - это форма энергии, которая очень полезна.

    Также интересно иметь возможность использовать компостные материалы ( древесной щепы, скошенной травы, мульчи, сена и т. Д. ) для генерирования большого количества тепла. Тепло можно использовать для обогрева небольшого дома, теплицы, или даже для обогрева джакузи.


    Единственное предостережение: вам необходимо запустить насос для циркуляции воды. Таким образом, хотя эта установка создает тепло, для ее работы требуется некоторое количество энергии.


    6 - Генератор атмосферной энергии

    Наша атмосфера полна этой потенциальной электрической энергии, ожидающей использования. Но вот в чем проблема: как использовать эту энергию для использования и потребления?

    Можно генерировать небольшие количества «бесплатной» энергии, но ничего из того, что я знаю, не было изобретено для этого в больших масштабах .Однако это источник энергии, за которым нужно следить, потому что в нашем современном мире постоянно создаются и разрабатываются новые изобретения.


    7 - Солнечная энергия

    Все знают о солнечной энергии, и на самом деле многие дома полностью или частично питаются от солнечной энергии.

    Сейчас солнечные лучи свободны, но собирать их и преобразовывать в полезную энергию - нет.

    Тем не менее, вы можете значительно сократить расходы на установку солнечной системы, если поймете, как она работает и как построить свою собственную солнечную энергосистему.


    Если вы заинтересованы в правильной настройке системы для самостоятельной работы с солнечной энергией, , посмотрите The Backyard Revolution.

    • Неважно , если у вас нет денег, чтобы потратить на нелепую готовую систему стоимостью 20 тысяч долларов.
    • Неважно, , если у вас нет времени или терпения, чтобы пройти через испытания и ошибки.
    • Неважно, , если вы никогда раньше ничего не строили ( даже стул IKEA )

    Это просто, легко и дешево - это, возможно, лучший генератор DIY на рынке сегодня!

    Щелкните здесь, чтобы узнать больше

    8 - Биогазовый генератор

    Общая идея биогазового генератора довольно проста.Вам просто нужен источник органических отходов, таких как сельскохозяйственных отходов, , навозов, , коммунальных отходов, , растительного материала, сточных вод, , зеленых отходов, или пищевых отходов, . Затем вы берете эти органические отходы и помещаете их в большой контейнер или резервуар, который называется варочным котлом.

    В варочный котел вы заполняете его органическим материалом и водой в определенном соотношении.

    При разложении органических отходов выделяется тепло и газ.

    Этот биогаз может затем приводить в действие генератор , который затем преобразует дешевый ( часто бесплатный ) биогаз «отходы» в электричество.


    Если это похоже на установку, которую вы хотите получить с помощью чертежей для сборки, обратите внимание на генератор свободы.

    Электричество своими руками для выживания

    Очевидно, что электричество облегчает жизнь. Качество жизни людей во всем мире резко возросло, когда они стали общим ресурсом.

    Но для иллюстративных целей вот краткий список приложений электричества для выживания:

    Тепло -

    Во-первых, наиболее важным использованием электричества для выживания является способность генерировать тепло.Особенно в зимние месяцы и в более прохладных регионах.

    Наличие метода быстрого и эффективного обогрева вашего убежища меняет правила игры.

    Приготовление пищи -

    Благодаря электричеству вам не придется разжигать огонь каждый раз, когда вы хотите готовить. Также вам не нужно держать под рукой большой запас сухих дров (, хотя я очень рекомендую его ).

    Но жизнь проще, если использовать конфорки, электрические сковороды, тостеры или мультиварки. Все это значительно упрощает приготовление еды.

    Это еще более важно, чтобы уметь готовить пищу в критической ситуации.

    Освещение -

    Аварийные свечи и газовые фонари вызывают ностальгию и работают в более короткие сроки. Но все мы знаем, что это не самый эффективный или самый действенный способ осветить комнату.

    Современные светодиодные электрические лампы потребляют очень мало энергии и служат очень долго. Есть также много вариантов перезаряжаемых фонарей, фонариков и ламп.Это эффективно и безопасно для окружающей среды.

    Развлечения -

    Хотите верьте, хотите нет, но развлечения могут быть столь же ценным средством выживания, как и свежие продукты, потому что они сохраняют ваше рассудок, что бесценно в ситуации выживания. Черт возьми, здравомыслие - ценный ресурс в любой ситуации.

    Зарядка мобильного телефона или небольшого радиоприемника может превратить жалкие обстоятельства в более терпимые.

    Конечно, библиотека книг о выживании и игральных карт на выживание также является развлечением без использования электричества.

    Пленка / Фотография -

    Камеры и оборудование для съемки используют электричество и для работы нужны батареи. Поэтому, если вам нужно дождаться выстрела, вам, возможно, придется использовать небольшой генератор энергии своими руками для зарядки и питания вашего оборудования.

    Torturing Your Enemies -

    Вы смотрели фильм Taken? Ну, в нем Лиам Нисон использует автомобильный аккумулятор, чтобы пытать и допросить похитителей своей дочери. Это довольно жестоко - , но, черт возьми, свою работу он выполняет.

    В любом случае, если вам нужна форма «расширенного допроса», электричество ее предлагает.


    В качестве способа познакомить вас с навыками выживания, мы раздаем наш # 78 Item Complete Prepper Checklist. Нажмите здесь, чтобы получить бесплатную копию .

    Последнее слово

    Электричество - один из самых эффективных инструментов выживания, когда-либо использовавшихся человеком. Это облегчает жизнь на Земле. Мы используем его для достижения бесконечного количества целей.

    И что самое приятное, энергия повсюду - просто ждет вас и ваши домашние генераторы .

    Извлеките его из ветра или воды, используйте свою физическую силу или перенесите ее из другого источника энергии.

    Если вы поймете концепцию сбора энергии, вы далеко пойдете. Если вы запомните эти принципы, у вас будет возможность построить генератор с нуля практически в любом месте.

    Теперь это уверенность в себе.


    В качестве способа познакомить вас с навыками выживания, мы раздаем наш # 78: Полный контрольный список для подготовки к работе. Нажмите здесь, чтобы получить бесплатную копию .
    Помни: готовься, адаптируйся и побеждай,
    «На всякий случай» Джек

    P.s. Вы знаете, где находится ближайший ядерный бункер от вашего дома?

    В США есть много абсолютно бесплатных природных ядерных убежищ. И один из них находится возле вашего дома.

    Щелкните здесь, чтобы увидеть ближайший к вашему дому природный ядерный бункер?

    Нажмите на изображение выше, чтобы узнать, где вам нужно укрыться.

    Связанные

    Разъяснения по перемонтажу | Домостроение

    В худшем случае неисправная электрическая часть может стать серьезной опасностью пожара и привести к травмам или поражению электрическим током. Вот почему электрика была внесена в строительные нормы согласно Части P. Существующие схемы электропроводки не покрываются, но если вы внесете существенные изменения или дополнения в электропроводку в своем доме, правила вступят в силу.

    Если вы подумываете о покупке недвижимости , возраст которой превышает 25 лет, важно перед покупкой проверить, что проводка обновлена.В идеале вы получите представление о том, какие работы требуются, и оценку вероятной стоимости, чтобы вы могли принять это во внимание при оценке осуществимости проекта и того, сколько предложить.

    Даже если у вас уже есть недвижимость, которую вы ремонтируете, важно заранее знать, потребуются ли какие-либо работы по ремонту, так как они могут сильно разрушить ткань и декор здания, и поэтому их лучше завершить на раннем этапе. перед выполнением любых работ по повторной штукатурке или косметическому ремонту.

    ( БОЛЬШЕ : Полное руководство по ремонту дома)

    Когда нужен ремонт?

    Посетите выставку «Домостроение и ремонт»

    Вам нужен совет экспертов и вдохновение для вашего проекта? Получите два бесплатных билета на выставку Homebuilding & Renovating Show

    • . Если в течение последних 25–30 лет в доме еще не проводились ремонтные работы, скорее всего, его потребуется обновить, по крайней мере, частично, чтобы привести его в соответствие с текущими стандартами. Электропроводка может быть потенциально опасной и не соответствовать требованиям современной жизни.
    • Если вы планируете капитальную реконструкцию, которая представляет собой существенное изменение, как это определено Строительными нормами, вполне вероятно, что вам придется перемонтировать часть, если не все, собственности, включая модернизацию потребительского блока (блока предохранителей).
    • Если вы расширяете свой дом или перестраиваете чердак или гараж, это будет новая работа, и поэтому вся новая проводка должна соответствовать Части P: Электробезопасность, а вся существующая проводка должна быть улучшена, чтобы гарантировать что он может безопасно переносить дополнительные нагрузки, он заземлен в соответствии с текущими требованиями и что перекрестное соединение является удовлетворительным.
    • Если вы расширяете или модернизируете, остальную существующую проводку не нужно модернизировать, за исключением случаев, когда модернизация требуется в соответствии с требованиями к энергоэффективности Строительных норм, т. Е. Средствами управления центральным отоплением.

    ( БОЛЬШЕ: Руководство по строительным нормам )

    Как узнать, была ли реконструирована ваша собственность

    Вы должны быть в состоянии определить, ремонтировали ли дом недавно, осмотрев открытые части проводки и по счетчику электроэнергии и блок предохранителей (теперь известный как потребительский блок).Вы можете попросить сделать это, когда вам покажут недвижимость, которую вы собираетесь купить, или осмотрев свой дом. Если имеется старый блок предохранителей с большими предохранителями из белой керамики , то велика вероятность того, что в доме необходимо полностью переустановить проводку.

    С двумя или более наборами цепей может быть очень трудно узнать, все ли они были отключены при выполнении работы, и это небезопасно. Еще одним сигнальным признаком того, что может потребоваться повторная проводка, является сочетание различных типов розеток и переключателей .Это может указывать на частичную замену проводки, особенно если есть свидетельства того, что проводка монтируется на поверхности, проходящая вдоль плинтусов и вверх по стенам.

    В некоторых редких случаях собственности, которая не обновлялась десятилетиями, вы все еще можете найти пример старых круглых штыревых розеток или оригинальных тележек , оба из которых являются верным признаком необходимости повторного монтажа.

    Еще одна подсказка - это цвет и стиль кабельной разводки , которую вы должны видеть на осветительной арматуре вокруг блока предохранителей.В современных электрических установках используется кабель с изоляцией из ПВХ серого или белого цвета, а современный потребительский блок будет иметь автоматические выключатели и устройства защитного отключения (УЗО).

    Что делать, если он не был перепрограммирован?

    Если не используется проводка типа с современным покрытием из PVCu типа , то, вероятно, потребуется повторная проводка. Если вы видите какие-либо старые кабели с резиновой изоляцией , кабели с тканевой изоляцией (использовавшиеся до 1960-х годов) или кабели с свинцовой изоляцией (использовавшиеся до 1955 года), то их необходимо заменить, поскольку изоляция может гнить и / или сломаться, что приведет к к короткому замыканию: опасность пожара и потенциальное поражение электрическим током .

    Может потребоваться замена даже старого кабеля PVCu, если он не является кабелем с двойным заземлением (со вторым заземляющим кабелем, проложенным внутри внешнего рукава), но это может быть очевидно только в том случае, если вы сможете снять выключатель или лицевую панель розетки и внимательно присмотреться.

    Проверка этого при просмотре, конечно, не рекомендуется, если вы не можете сначала отключить сеть.

    Если у вас есть какие-либо сомнения, предположите, что требуется полная замена проводки, и внесите соответствующий бюджет. Возможно, систему можно улучшить за меньшие деньги, улучшив заземление и перекрестные соединения.

    Если вы продолжите проект, то перед обменом контрактами вы можете попросить квалифицированного электрика провести обследование и точно выяснить, какие работы требуются.

    • Электрик обычно берет 100–150 фунтов стерлингов за обследование с устным отчетом.
    • Полное электрическое обследование с письменным отчетом, вероятно, будет стоить 250–350 фунтов стерлингов.

    Перед началом ремонтных работ

    Ремонт дома - грязная и разрушительная работа.Это происходит в два этапа: первый ремонт, когда кабели и проводка установлены, и второй ремонт, когда все соединяется или приводится в действие «под напряжением», когда устанавливаются лицевые стороны розеток, выключателей и светильников. Эти провода проходят повсюду: под полом, сквозь стены и через потолок, поэтому первое исправление лучше проводить без ковров или мебели, чтобы можно было поднять половицы и прорезать потолки. Чтобы установить новые розетки и выключатели на юридически правильной высоте, в штукатурке, как правило, тоже нужно загонять.

    Вот почему так важно спланировать, что и где происходит в каждой комнате, прежде чем начинать первый этап ремонта, чтобы вы знали, где вам нужно освещение, точки подключения и любые другие электрические элементы. Добавление в середине процесса требует больших затрат и времени.

    Один из способов подготовиться - это нарисовать план вашего дома с каждой комнатой на миллиметровой бумаге и отметить расположение кроватей, диванов, кухонных принадлежностей и так далее. Затем вы можете рассмотреть необходимое освещение и выключатели. Такие мелочи, как освещение под шкафом и прикроватное освещение, легко сделать, если спланировать его с самого начала, но затратить на это дорого.Обдумывая задачи, настроение и особенности освещения, помните о дымовой и тепловой сигнализации, садовых розетках RCD и внешнем охранном освещении.

    Сегодня мы являемся сверхпотребляющим обществом, привязанным к «технологиям». С точки зрения электрики это декоративная подсветка, объемный звук, высокоскоростной Wi-Fi, кухонные гаджеты и телевизоры в ванной. Электрические цепи должны соответствовать поставленной задаче, и вы должны планировать ее заранее. Вы хотите, чтобы кабель Ethernet был в каждой комнате для обеспечения бесперебойной работы Wi-Fi (или, возможно, только в жилых помещениях и спальнях)? Хотите колонки в каждой комнате или систему безопасности?

    Полная переустановка проводов обычно происходит, когда дома пусты, но для закаленных домовладельцев можно жить в одной комнате, пока вокруг вас будут дела.Если вы не можете выехать, накройте от пыли мебель и дорогие предметы, желательно перенести электрическое оборудование в отдельную комнату, так как это не входит в обязанности вашего электрика. Попросите электрика установить новый потребительский блок и подготовить жилую комнату с временным запасом розеток.

    Ремонтные работы

    Стоимость повторного монтажа, включая первое и второе исправление со стандартными розетками и выключателями и исключая осветительную арматуру, должна составлять около 1000-1500 фунтов стерлингов для расширения кухни.Средняя стоимость переустановки трехместного полувагона в Великобритании составляет 3500 фунтов стерлингов; цена будет варьироваться в зависимости от того, где вы живете. Другие переменные включают размер дома, доступность / пустоту собственности, а также сложность и стандарт отделки.

    Однако очень часто можно избежать полной перепрограммирования; при условии, что существующие кабели надежны и способны выдерживать любые дополнительные нагрузки, их также можно модернизировать, добавив современный потребительский блок, надлежащие устройства заземления и перекрестные соединения.

    Ремонт кухни может занять два дня, полуфабрикат с тремя кроватями, вероятно, два дня на первое исправление, затем то же самое снова на второе исправление. Для большей собственности потребуется гораздо больше времени.

    Если требуются ремонтные работы, они должны проводиться на первом этапе ремонта (перед штукатуркой) одновременно с любыми работами по центральному отоплению и сантехнике. Новые кабели нельзя монтировать на поверхности, поэтому установка потребует подъема напольных покрытий и половиц, а также, возможно, плинтусов, прокладывания каналов в стенах и, возможно, в некоторых потолках, недоступных сверху.Вся эта работа приведет к серьезным сбоям, поэтому лучше не пытаться жить без работы, если это возможно.

    Помимо установки новой кабельной разводки, первый этап ремонта будет включать установку новых задних коробок для всех розеток и выключателей. Помимо переналадки всех цепей питания и освещения, это хорошая возможность перенастроить современные системы управления центральным отоплением, сигнализацию, детекторы дыма и дверные звонки, добавить наружное освещение и розетки, а также перенастроить телефонные и телевизионные розетки.Также стоит изменить схему подключения розеток и выключателей, чтобы убедиться, что она соответствует вашим потребностям и потребностям современных покупателей.

    Подумайте об указании двусторонней или даже трехсторонней коммутации для коридоров, лестничных площадок и других помещений с более чем одним основным доступом. Для дорогостоящей недвижимости рассмотрите возможность добавления отдельной цепи на 2 А с отдельным переключением для настольных и стандартных ламп в основных гостиных и основных спальнях. Также, возможно, стоит подумать о добавлении автоматизированного освещения, кабелей для домашних сетей, кабелей для динамиков и других современных технологий.

    Если необходимо переместить подключение к электросети и счетчик, это должно быть выполнено местной электроэнергетической компанией. Будет взиматься плата, и потребуется уведомление за несколько недель.

    После завершения первого этапа ремонта собственность может быть повторно оштукатурена или стены и потолки заполнены и отремонтированы, а пол заменен. Вторая работа по ремонту может быть продолжена установкой розеток и переключателей, осветительной арматуры, потребительского блока и электромонтажа любых электрических вентиляторов, плит, вытяжек, электрических душей и погружного нагревателя, если есть накопитель горячей воды.

    Если вы работаете над старинным зданием с использованием традиционных материалов, таких как дубовый каркас, глыба или массивная каменная кладка, убедитесь, что ваш электрик знает об этом и работал с такими зданиями.

    ( БОЛЬШЕ: Описание электрических розеток )

    Проверка заземления

    Заземление, также известное как уравнивание потенциалов и перекрестное соединение, необходимо для обеспечения безопасности любой электрической установки. Даже если ваш проект ремонта не требует перенастройки электропроводки, убедитесь, что кухня и ванные комнаты заземлены.Заземление гарантирует, что в случае возникновения неисправности, в результате которой металлическая сантехника, ванна, краны, радиаторы или кожух котла окажутся под напряжением, то есть через них пройдет ток, это не приведет к поражению электрическим током.

    Причина, по которой отсутствие заземления часто упускается из виду, заключается в том, что оно не влияет на работу электрических цепей в доме. Чтобы убедиться, что ваш проект заземлен, найдите под раковиной или ванной металлические зажимы вокруг медных труб с прикрепленным кабелем заземления с зелеными и желтыми полосами.Все трубы, входящие и выходящие из котла и систем отопления, нуждаются в заземлении.

    Если вы строите здание с пластиковой трубой вместо медной, вам не нужно заземлять приборы, но вам нужно заземлить сетевой кран. Если это не так, то организуйте выполнение этой работы, поскольку это важнейшее требование безопасности.

    Электрооборудование во влажных зонах

    Существуют особые ограничения на электромонтажные работы во влажных зонах, где существует наибольшая опасность поражения электрическим током. Использование розеток не допускается, кроме розеток для бритвы, которые должны быть расположены вдали от зоны брызг от душа.Переключатели в ванной должны работать с шнуром питания или переключатели ИК-типа с питанием от батареи или только с сигнальным кабелем очень низкого напряжения, например Cat5e.

    Электрические приборы, которые будут использоваться во влажных или сырых местах (за исключением точек для бритвы), включая электрические душевые, осветительные приборы и вентиляторы, должны иметь уровни влажности и механической защиты, известные как IP или номера защиты от проникновения. Рейтинг IP состоит из букв IP, за которыми следуют два символа. Первый определяет степень защиты от частиц или твердых предметов.Второй указывает степень защиты от жидкостей.

    Компания I.E.E. Нормы электропроводки (BS 7671: 2001 Раздел 601) содержат обязательные требования для зон, в которых есть ванна или душ. Эти стандарты безопасности измеряются по зонам, причем требования для каждой зоны основаны на предполагаемой степени риска поражения электрическим током. Существует четыре категории зон: 0, 1, 2 и 3.

    Зона 0: Внутри ванны или душа. Все используемые здесь фитинги должны соответствовать требованиям SELV (макс. 12 В) и иметь степень защиты IPX7 (защита от погружения в воду).

    Зона 1: Над ванной или душем на высоте 2,25 м. Требуется минимальный рейтинг IPX4.

    Зона 2: Площадь, простирающаяся до 0,6 м за пределами ванны или душа и над ванной или душем, если более 2,25 м. Требуется рейтинг IP не ниже IPX4.

    Зона 3: Везде за пределами зон 0, 1 и 2. Если водяные струи не должны использоваться для очистки, применяются общие правила BS7671. Для получения подробной информации обратитесь к I.E.E. Правила электромонтажа (BS 7671: 2001, раздел 601).

    Для последней версии I.E.E. правила посетите сайт www.theiet.org

    Самостоятельная работа

    Электромонтажные работы своими руками, работы по замене проводки и изменения в электроустановках подпадают под действие Части P строительных норм: Электробезопасность. Вы по-прежнему можете внести незначительные дополнения или изменения в существующие схемы, например, добавить новую розетку или осветительную арматуру без необходимости подачи заявки на строительные нормы и правила, при условии, что они не находятся во влажной зоне, такой как кухня или ванная, на открытом воздухе или подключены. непосредственно в потребительский блок.Ремонт, замена и техническое обслуживание не подлежат уведомлению.

    Вы по-прежнему можете самостоятельно провести другие работы по замене проводки, в том числе во влажных помещениях, но вы должны подать заявление о Строительных нормах (текущая стоимость около 150 фунтов стерлингов, включая плату за осмотр) и организовать проверку работ до и после завершения квалифицированным электрик на учете в одной из схем дееспособных лиц. Проверит соответствие работ нормам и выдадут сертификат безопасности.Не все электрики предлагают эту услугу, и многие не готовы подписывать чужую работу. Такой подход сопряжен с риском как с точки зрения безопасности, так и с финансовой точки зрения.

    Помните, что правила прокладки кабелей требуют, чтобы все кабели, проложенные в стенах, проходили от розеток вертикально или горизонтально. Это действительно помогает последующим профессионалам, которые могут ввинчивать в стены крепления для карнизов, радиаторов, стеллажей или кухонных шкафов. Некоторые любители прокладывают кабель под углом через стены, чтобы сэкономить немного кабеля, не осознавая потенциальную опасность, которую это может вызвать.

    Поиск электрика для выполнения электромонтажа

    Как и во многих других профессиях, работа электрика делится на первое и второе ремонтные работы.

    • Первое исправление касается всей проводки, включая цепи и задние коробки для питания, освещения (внутри и снаружи), бритвы, проводную охранную сигнализацию, детекторы дыма и дверные звонки, а также телефон, телевизор, данные, динамик, центральное отопление органы управления и другие скрытые кабели.
    • Второе исправление включает подключение потребительского блока, добавление осветительных приборов, лицевых панелей для выключателей и розеток, подключение котла, погружного нагревателя и регуляторов центрального отопления.

    Электрики обычно предпочитают работать на условиях поставки и ремонта, то есть они предоставляют рабочую силу и материалы (проводка, задние коробки и т. Д.). По крайней мере, на первом этапе ремонта многие оптовые торговцы электроэнергией будут продавать только торговлю. Для второго ремонта большинство электриков будут рады, если вы предоставите свои собственные розетки, выключатели и осветительную арматуру, хотя вы должны сообщить им, что собираетесь это сделать.

    Электрики обычно работают по фиксированной цене, хотя обычно согласовываются расценки за каждую дополнительную розетку, выключатель или осветительный прибор.Цена будет рассчитываться на основе измеренных ставок в зависимости от ожидаемого времени выполнения работ, количества цепей и количества точек питания, осветительных приборов и выключателей.

    Они также примут во внимание, будет ли это новая постройка или расширение, и в этом случае они могут просто отремонтировать схемы, или ремонт, и в этом случае им, возможно, придется поднять полы и разобрать штукатурку, чтобы скрыть проводка, которая, следовательно, занимает больше времени и стоит дороже.

    Вы можете попытаться снизить расходы с помощью дружелюбного электрика, подготовив для него все необходимое, например, вычистить штукатурку, поднять половицы и в целом облегчить доступ, чтобы сэкономить время.Если и вы, и ваш электрик в начале работ знаете о разделении задач, компетентный ремонтник может выгнать штукатурку именно туда, где им нужны розетки и выключатели, купить выключатели, розетки и освещение и, возможно, даже помочь с ремонтом. установка.

    Деревянный экран DIY для скрытия служебных ящиков

    • Pinterest
    • Facebook
    • Twitter

    Привет, ремоделахолики! Я Таша, и я веду блог в Designer Trapped in a Lawyer’s Body.Возможно, вы помните мою первую публикацию о том, как превратить устаревшую культивированную мраморную раковину с помощью бетона, и мою публикацию о том, как мы построили нашу собственную дверь-ширму, чтобы получить именно тот вид, который мы хотели. Что ж, я снова вернулся в этом месяце, чтобы научить вас, как сделать экран своими руками, чтобы скрыть ваши уродливые ящики с утилитами.

    Мой блог посвящен экономным проектам «сделай сам», простым поделкам и счастливым советам по дому. А иногда я берусь за проект DIY, потому что у меня нет другого выбора. Проект, которым я делюсь с вами сегодня, является одним из таких проектов.Видите ли, в нашем доме эти неприглядные ящики и провода были у черного входа, а это вход, который мы используем чаще всего! К сожалению, нет хорошего решения, чтобы скрыть их, которое мы могли бы найти, поэтому мы придумали собственное, и нам просто нравится, как оно получилось.

    Наше стремление спрятать хозяйственные ящики было первым из многих шагов, которые мы предприняли, чтобы улучшить задний вход в наш дом. Откровенно говоря, наш черный ход не мог быть менее привлекательным, когда мы начинали. Не верите мне? Просто посмотрите сами.Это то, с чего мы начали.

    К счастью, нетрудно найти вдохновение для образа, которого мы хотим достичь. Нам нравятся идеи, представленные в 10 лучших идеях для уютного крыльца и домашнего милого дома с ограниченным бюджетом: веранды, патио и подъезды. Итак, мы решили приступить к работе, и наша деревянная ширма, сделанная своими руками, чтобы скрыть наши хозяйственные коробки, была первой в нашем списке.

    Это проект средней сложности, требующий от вас некоторых базовых знаний в области обработки дерева и распилов.Но, если у вас уже есть несколько базовых проектов DIY, я уверен, что вы справитесь с этим.

    Как построить деревянную ширму, чтобы скрыть ящики для служебных принадлежностей и прорези для глаз

    Перед тем, как начать этот проект, убедитесь, что у вас есть четкое представление о требованиях вашей местной коммунальной компании в отношении свободного пространства и доступа к счетчикам. Экран съемный, жалоб от нашей компании не поступало. Если вас беспокоит доступ, вы всегда можете откинуть переднюю панель на петлях.

    Использованных материалов:

    • Фанера {количество зависит от размера проекта}
    • 2 x 2 шк. {Сумма зависит от размера проекта}
    • Морилка
    • Атмосферостойкий полиуретан
    • Лента малярная
    • Шпатлевка для дерева

    Используемых нами инструментов:

    • Гвоздь Brad
    • Пила настольная
    • Ленточная пила
    • Циркулярная пила

    Шагов:

    Во-первых, взгляните на диаграммы ниже, которые обеспечат хороший визуальный контекст для шагов, описанных ниже.

    1) Потратьте некоторое время на оценку и планирование вашего проекта. Мы определили, какой высоты и ширины мы хотим, чтобы наш экран был, а затем выяснили, какие разрезы нам нужно сделать. Я обещаю, что предварительное планирование в конечном итоге сэкономит вам время.

    2) Как только вы определите, какой высоты и ширины будет ваш экран, вырежьте горизонтальные планки для передней части экрана из фанеры. Имейте в виду, что вам нужно сделать передние планки достаточно длинными, чтобы закрывать края боковых панелей.Нам также приходилось иметь дело с лестницей, поэтому мы должны были учитывать это при вырезании нижней части экрана.

    3) Вы будете использовать четыре 2 x 2 в качестве вертикальных опор для экрана, поэтому затем отрежьте их до нужной длины.

    4) Наконец, вырежьте боковые панели из фанеры до нужного размера.

    5) После того, как вся древесина будет распилена, протрите ее, а затем добавьте атмосферостойкий полиуретан. Не буду врать, этот шаг требует времени. Просто послушайте хорошую музыку или аудиокнигу для этого шага.

    6) Как только верхний слой из поли высохнет, можно приступать к сборке. Начните с прикрепления передних планок к двум вертикальным рейкам 2 x 2 с помощью гвоздезабивателя. Обязательно оставьте небольшой выступ, чтобы передние планки закрывали края боковых панелей. Мы использовали кусок дерева той же толщины, что и наши боковые панели, чтобы обеспечить правильное расстояние между передними планками.

    7) Затем прикрепите боковые панели с помощью гвоздезабивателя. Обратите внимание, что мы заклеили края дерева малярной лентой перед тем, как прибить их.Вы увидите, почему на шаге 12 🙂

    8) Затем прикрепите 2 х 2 к задней вертикальной кромке каждой боковой панели.

    9) Наконец, если ваш экран такой же широкий или шире, чем наш, вам может потребоваться вырезать четыре угловых скобы, чтобы добавить прочности и устойчивости вашему экрану. Мы вырезаем нашу из такой же фанеры с помощью ленточной пилы, но вы также можете использовать лобзик или даже циркулярную пилу. Мы прикрепили две угловые скобы к верхним углам экрана и две к нижним углам (см. Схему в начале инструкции).

    10) Поскольку лестница мешала нашему экрану, нам пришлось сделать наши 2 x 2 достаточно длинными, чтобы закрепить их в деревянной лестнице. Итак, нам пришлось вырезать квадрат того же размера, что и наши 2 x 2, чтобы через них можно было разместить опоры экрана, чтобы сделать его прочным. Мы сделали это, обрисовав форму 2 x 2 на верхней и нижней ступеньках. Затем мы просверлили небольшое отверстие с помощью сверла, а затем большее отверстие с помощью лопастной коронки. Затем мы выровняли его с помощью ручного долота. Если вам посчастливилось иметь плоскую поверхность в нижней части экрана, вам не следует беспокоиться об этом шаге.

    11) Используйте 2 х 2, чтобы сделать деревянные планки для каждой стороны задней части экрана, чтобы прикрепить его к вашему дому. Это позволит вам легко снять его, приподняв, если вам когда-нибудь понадобится доступ к ящикам с утилитами, но это предотвратит смещение экрана во время сильного ветра или шторма. Мы не слышали никаких жалоб от нашей электрической компании на возможность считывания показаний нашего счетчика, поэтому они должны либо сами снимать экран, либо заглядывать через планки! Но опять же, если нам нужно удалить его, его очень легко убрать с дороги! Если вас это беспокоит, вы всегда можете откинуть переднюю решетчатую панель на петлях, чтобы облегчить доступ.

    12) Наконец, смешайте немного морилки с шпатлевкой и заполните отверстия, оставленные гвоздями. Затем отклейте ленту, и вы получите идеально подобранные и залатанные отверстия, не создавая беспорядка! Видите, как вам пригодится трюк художника с лентой?

    Мы добавили несколько адресов к нашему, чтобы немного приукрасить его. Нам очень нравится готовый результат. ТАКОЕ улучшение с того момента, с которого мы начали. Что вы думаете?

    Я хотел бы, чтобы вы зашли в мой блог «Дизайнер в ловушке тела юриста», чтобы узнать, как мы сделали самодельную деревянную доску для дома, висящую над деревянной ширмой.Пока вы там, не забудьте изучить некоторые из других наших бережливых проектов ремонта, например, как мы покрасили наши кухонные шкафы без шлифовки или грунтовки или как мы создали потрясающую прачечную всего за 71 доллар из своего кармана. В нашу прачечную входят окрашенные виниловые полы {да, вы можете ПОКРАСИТЬ виниловые полы!}. Я надеюсь скоро увидеть вас в моем уголке блогов!

    Если вы хотите сохранить этот проект, чтобы вернуться к нему позже, я буду рад, если вы прикрепите его и поделитесь им на Facebook!

    ——————————————–

    Больше способов скрыть уродство и повысить привлекательность сдерживания:

    краска шлакоблок

    обновить жалюзи виниловые

    покрасьте входную дверь

    и больше идей обуздания!

    • Pinterest
    • Facebook
    • Twitter
    Remodelaholic является участником программы Amazon Services LLC Associates, партнерской рекламной программы, разработанной для предоставления сайтам средств для получения рекламных сборов за счет рекламы и ссылок на Amazon.com. Пожалуйста, ознакомьтесь с нашим полным раскрытием здесь.

    В рубриках: До и после, Автор, Гостевые блоггеры, Инструкции, Учебники с метками: Авторы, ограничить обращение, DIY, Экстерьеры, Учебники

    О Таше
