проекты с мастерской и планировка подвала с отдельным входом

Автор roman На чтение 5 мин Просмотров 8.2к. Опубликовано

Для любого автомобилиста гараж со смотровой ямой – это место, где он может пропадать часами, а то и днями. Днище подварить, проверить не появились ли новые дыры в глушителе, выяснить откуда льётся масло. Куда же без ямы? Свою ласточку необходимо обследовать со всех сторон. Да и подвал не помешает.

Надёжное хранилище для консервации и овощей. Так что, если уж строить гараж, то нужно выжать из этой идеи как можно больше пользы. Составление грамотного проекта – первый и самый важный шаг навстречу к успешной его реализации.

Строительство подвала в гараже

Основное требование к любому подвальному помещению – оно должно быть сухим, удобным в пользовании и прослужить долгое время.

Смотровая яма в гараже.

Следовательно, на этапе проектирования следует уделить особое внимание следующим вопросам:

  1. Архитектура совмещения подвала и гаража.
    Расположение входа (люк или проход через смотровую яму).
  2. Конструкция подвала, погреба или смотровой ямы.
    Прослеживание зависимости между весом автомобиля, размерами гаража, местностью, глубиной промерзания почвы, уровнем залегания грунтовых вод, типом грунта и конструктивными решениями.
  3. Изоляция.
    Выбор специального материала.
  4. Система вентиляции для обеспечения циркуляции воздуха.
  5. Электроснабжение.

Преимущества строения:

  • незаменимое место хранения предметов, которым в доме просто нет места, и, которые в любой момент могут понадобиться;
  • можно использовать как «место зимовки» припасов;
  • если размеры подвала позволяют – возможность переоборудования под мастерскую для отдельных работ;
  • гаражный бокс с подвалом и смотровой ямой всегда будет в цене.

Дом с подвалом и гаражом

Проекты подобных домов весьма спорные. С одной стороны, значительно увеличивается стоимость постройки, с другой, это упрощает жизнь. И места для хранения чего-либо больше, и машина под боком. Но в конечном итоге, возможность реализации подобного проекта больше зависит от факторов геологии.

А именно:

  1. Тип грунта.
    При работе с отдельными видами грунта не обойтись без участия дорогостоящей спецтехники.
  2. Высота залегания грунтовых вод.
    Чем выше уровень – тем выше стоимость работ по гидроизоляции.

Идея дома с подвалом и гаражом достаточно интересна. Но без качественной вентиляции, гидроизоляции и отопления, зона отдыха, спортзал, котельная, размещенные в подвале, рискуют превратиться в болото. Подобный проект необходимо тщательно продумать и просчитать.

Варианты исполнения

Схема смотровой ямы.

Существует немало примеров проектов гаражей с подвальным помещением и смотровой ямой. Рассмотрим некоторые из них:

  1. Погреб углублен, вход со смотровой ямы. Очень распространённый вариант, часто используется в гаражных кооперативах.
  2. Раздельный вход для подвала и гаражный бокс. Чаще используется для капитальных сооружений.

Более подробно остановимся на первом варианте.

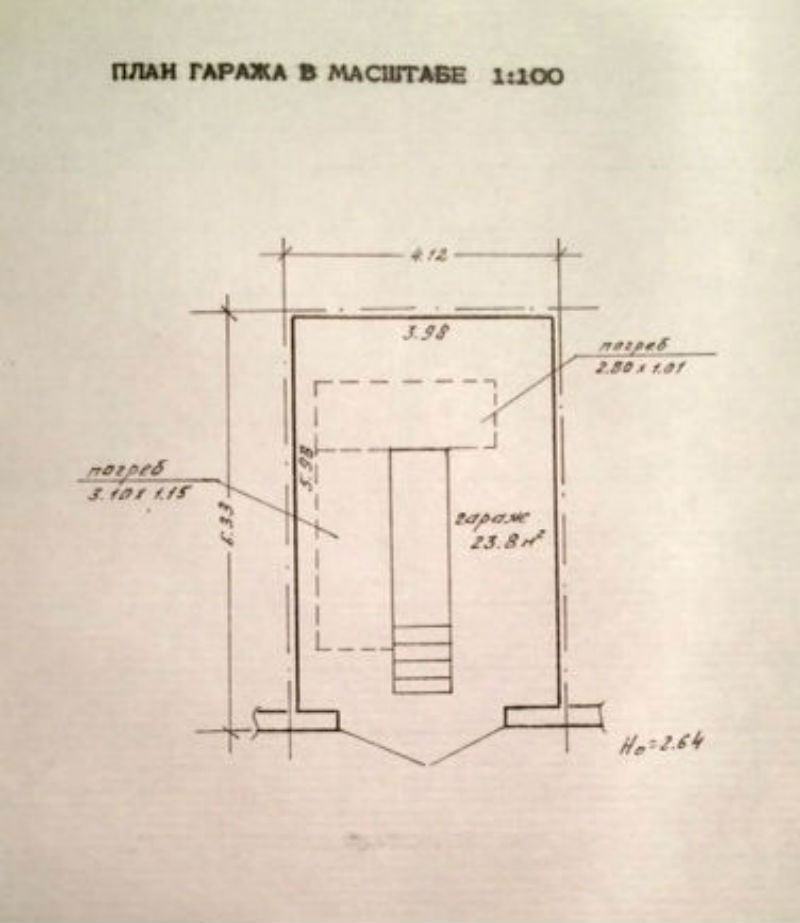

Проект гаража с подвальным помещением и смотровой ямой

Размеры подвального помещения лучше планировать в соответствии с габаритами гаража, а стены делать толще, так как они будут представлять собой фундамент для стен гаражного бокса. Предпочтительный материал: монолитные железобетонные блоки или бетонированные конструкции.

Рассмотрим этапы постройки гаража, касающиеся подвального помещения.

Пол и стены подвала

На поверхность, застывшего на дне гаража битума, застилается водонепроницаемый материал, например:

  • рубероид – материал прост в монтаже, дешевый;
  • еврорубероид – более дорогой материал, имеет два слоя из гранитной посыпки и полиэтиленовой плёнки;
  • полимерные мембраны – не ограниченный срок эксплуатации, материал стойкий к химическим, температурным и механическим воздействиям, необходимо привлечение специалистов для применения в строительстве;
  • проникающая гидроизоляция – блокирует проникновение влаги в бетон, передовое средство;
  • «жидкая резина» – битумно-полимерный состав, представляет собой эластичную резиноподобную сплошную мембрану.

Стены погреба также необходимо защитить от влаги специальными материалами, рассмотренными выше. Внутреннюю поверхность покрыть слоем штукатурки.

Вентиляционная система

Обустройство смотровой ямы и подвала в гараже.

Наличие рабочей и эффективной системы вентиляции предотвращает скопление влаги и появление сырости. Дерево не будет гнить, а на металле вы еще не скоро увидите ржавчину.

Различают два вида вентиляции подвала гаража:

  1. Простая.
    Вентиляция происходит естественным образом, потоком воздуха – сквозняком. Необходима установка двух труб – вытяжной и приточной. Способ более дешевый и надёжный.
  2. Принудительная.
    Реализована в виде вентиляторов, питающихся от электросети.

Теперь можно приступать к возведению стен гаражного бокса и изготовлению кровли.

Составление плана

Продумайте место строения, оно не должно находиться:

  • на низменных участках – высокая вероятность притоков;
  • рядом с деревьями – корневища могут повредить постройку;
  • над теплотрассой или другими подземными коммуникациями.

Документы проекта

Документация – неотъемлемая часть проектирования.

В комплект документов должны входить:

  • схематическое положение постройки на участке и эскиз в масштабе;
  • планы помещений со всеми замерами и расположением дополнительных конструкций;
  • чертеж фундамента и каркаса постройки;
  • перечень необходимых материалов и инструментов;
  • стоимость материалов и работы;
  • пояснения к документам.

Итог

Проект гаража с подвалом и смотровой ямой реально воплотить в жизнь, достаточно лишь учесть геологические факторы, выбрать оптимальный материал и с уверенностью начать работу. Эта идея окупит себя сполна при должной реализации. Кто-то скажет, что легче привлечь специалистов.

Но создать подобное собственными руками куда интереснее и, кстати, намного дешевле.

Подвал под гаражом своими руками пошагово

Этот вид погреба не занимает много места на участке (а даже его экономит), спуститься в него можно хоть зимой когда вокруг сугробы (обычный погреб бы ещё пришлось откапывать). Так же такой погреб не нужно утеплять.

При стройке этого погреба нужно выполнять два главных правила:

  • Должна быть полная водонепроницаемость;
  • Хорошая вентиляция.

Проводить установку подвала лучше одновременно с возведением самого гаража. Так как при этом удобнее будет подобрать вариант закладки, установить вентиляцию и гидроизоляцию.

Если на момент установки подвала, гараж давно построен – то это будет несколько сложнее.

Как сделать подвал под гаражом

Перед постройкой гаража нужно прежде всего изучить грунт, и его возможности (точнее узнать как глубоко находятся грунтовые воды) и можно ли сделать яму примерно 300-350 см.























Если собрались строить гараж вместо с погребом – то лучше использовать ленточный фундамент (при этом случае часть стен станет на замену самому фундаменту).

В целом же обычно саму яму для подвала делают глубиной от 150 до 300 сантиметров.

Если же на вашей местности высокий уровень грунтовых вод, то устройство подвала нужно делать из монолитного бетона, который обладает высокой плотностью и сопротивляемостью воде.

Как выкопать яму в гараже под подвал

Прежде всего, нужно заняться котлованом (до этого лучше решить, как будет использоваться яма, как погреб для консервации или как смотровая яма для автомобиля).



















От назначения ямы зависят и размеры, если яма под подвал чаще всего таких же размеров, как и сам гараж, то смотровая яма должна иметь четкие размеры.

Например, для смотровой ямы длина должна составлять длину самого автомобиля 100 см, ширина – должна вмещать колесную базу автомобиля (хотя если вы пока не знаете, какой будите покупать автомобиль) – то можно взять стандартную ширину – от 750 до 800 мм.

Глубина ямы – это рост хозяина гаража + 100-150 мм. Лучше сделать яму глубже, чем стоять, согнувшись потом.

Когда у нас уже готов котлован по вашим размерам, нужно приступать к его бетонированию.

Но для начала дно ямы хорошенько утрамбовывают (можно использовать специальную машину) и засыпают слой гравия толщиной 100 мм. Сверху на гравий засыпают песок (слоем 50 мм).

Если у вас достаточно влажный грунт, поверх песка ещё укладываем глину (она будет дополнительной гидроизоляцией).

Поверх глины (или песка) настилают поэтиленовую пленку.

Только после этого можно начинать заливку бетона (и не забывайте его проармировать).

Фундамент под гараж с подвалом

На этапе подготовительных работ мы рассчитываем параметры фундамента, закупаем нужные материалы (и возможно покупаем или берем в аренду оборудование).

























Высота подвала обычно делают от 170 до 180 см.

После выполнения всех расчетов нужно сделать разметку для фундамента.

Вообще-то разметка нужна для правильных земельных работ.

С помощью разметки можно обнаружить некоторые ошибки, которые были допущены при рассчетах

Обычно делают разметку с помощью колышков, на которые закрепляют веревку.

Как сделать фундамент с подвалом: изготовление опалубки.

Теперь переходим к опалубке, для опалубки чаще берут доски (толщина 2. 5 см). Что уменьшить впитываемость самих досок их состругивают со стороны фундамента и немного замачивают в воде.

После того как доски подготовлены из них делают щитки и устанавливаются в траншеи (фиксация происходит за счет распорок и откосов).

После этого нужно заняться армированием, берут прутья толщиной 8-12 мм, которые сваривают между собой. Прутья, которые устанавливают вертикально лучше устанавливать через 50 см.

После того как готов арматурный каркас и установлен внутрь опалубки, производим заливку цемента.

Берем цемент М400 и выше (цемент, щебень, вода 1:4:1) и заливаем в траншею. После заливки фундамента (14-20 дней) опалубку снимают.

Подвал под гаражом своими руками

Гараж очень удобное место для хранения почти ненужных вещей. В квартире на это места практически нет, поэтому многие используют помещение гаража. И стоит отметить, что количество вещей, которые могут когда-то пригодиться, переходит все пределы. В гараже их собирается столько, что уже и автомобиль заезжает с трудом. Выход есть, наряду со смотровой ямой, которая в гараже просто необходима, построить подвальное помещение. Сделать это совсем нетрудно, но пошаговая инструкция поможет сделать это правильно.

Шаг №1. Изучение геологии

В первую очередь перед строительством подвала следует ознакомиться с особенностями грунта и уровнем грунтовых вод. Это поможет определить целесообразность оборудования подвала и стоимость этих работ.Если грунт каменистый или уровень грунтовых вод довольно высокий, то затраты на его строительство вырастут в геометрической прогрессии. В этих случаях не обойтись без специального оборудования и помощи специалистов.

При постройке подвала внутри существующего гаража все особенности геологии уже известны, они были досконально изучены при возведении дома для автомобиля. Если строительство ведется впервые, то нужно обратить внимание на все нюансы.

Шаг №2. Определение размеров будущего подвала.

Здесь следует отметить, что если гараж только строится, то вполне целесообразно сделать котлован по его размерам, тогда стены подвала одновременно будут служить фундаментом. Если гараж уже стоит и в нем не предусмотрено подвальное помещение, размеры подвала будут немного скромнее. От стен строения нужно будет отступить примерно

Минимальная высота сооружения должна соответствовать росту хозяина плюс запас в 150 – 200 мм, чтобы человек мог перемещаться по подвалу свободно.

Шаг №3. Эскизы будущего подвала

Перед началом строительства следует набросать чертеж будущего хранилища с реальными размерами. Это позволить выбрать оптимальный способ закладки основания, продумать качественное выполнение гидроизоляционных работ и обустройство вентиляционной системы, сделать планировку помещения и рассчитать реальное количество строительных материалов необходимых для его постройки.

Шаг №4. Земляные работы

Преимущество строительства подвального помещения на открытой местности заключается в том, что работы можно максимально автоматизировать. Земляные работы выполнить при помощи экскаватора. В гараже работы по разработке котлована придется выполнять вручную, с последующей транспортировкой лишнего грунта за пределы гаража.

Если подпочвенная вода находиться выше уровня пола подвала нужно позаботиться о водопонижении высоты грунтовых вод на время проведения строительных работ, герметичности подвального помещения и его тщательной последующей гидроизоляции.

Шаг №5. Устройство пола подвала

Глубина под подвальное хранилище должно на 300-350 мм быть глубже отметки будущего пола. Сначала нужно устроить основание пола. Для этого необходимо засыпать дно котлована щебнем мелкой фракции и тщательно его утрамбовать. Далее, так называемую подушку залить горячим битумом.

После его застывания изготавливается арматурная сетка и заливается тяжелым бетоном. Толщина пола должна быть не менее 200 мм.

Шаг №6. Возведение стен

Материал для стен в подвальном помещении зависит от особенностей грунта. Если подвал строится в сухих грунтах, то для стен прекрасно подойдет полнотелый красный кирпич. Можно использовать шлакоблоки, но исключения их взаимодействия с влагой, которая вызывает пагубные последствия, лучше с наружной стороны покрыть стены гидроизоляционными материалами.

В мокром грунте используется железобетон. Идеальным материалом послужат фундаментные блоки.

Однако их применение возможно только при наличии свободного подъезда и грузоподъёмного механизма, в противном случае можно сделать монолитные стены путем заливки бетона в подготовленную опалубку.

Изготавливается она из дерева. Доски скрепляются гвоздями, смотри фото. Далее, устанавливается конструкция из арматуры. Следует отметить, что высота каждого слоя заливаемого бетона должна быть не более 400 мм.

После заливки первого слоя, устанавливается опалубка для следующего по тем же размерам.

Шаг №7. Устройство потолка

При перекрытии подвала нужно помнить, что его потолок служит полом гаража, поэтому он должен быть прочным и надежным, способным выдержать вес автомобиля. В строящемся гараже, подвальное помещение можно перекрыть готовыми заводскими плитами, в существующем целесообразно залить монолитный потолок. Для этого необходимо установить опалубку, изготовить и смонтировать армированную сетку и залить тяжелым бетоном. Толщина плиты должна быть не менее 200 мм.

Шаг№8. Гидроизоляционные работы

Гидроизоляция подвала это довольно ответственное мероприятие. Если пренебречь этими работами, то в результате получится помещение непригодное для хранения чего-либо. Если подвал находится в сухих и плотных грунтах, то сложная система гидроизоляции не нужна.

Достаточно выполнить нанесение на стены и пол слоя горячей битумной мастики.

Гидроизоляционная система в мокрых грунтах требует более серьёзного подхода. Самая надежная — это наружная гидроизоляция.Устроить ее, можно применив рулонные материалы или обмазочные полимерные мастики, жидкую резину и жидкое стекло.

Внешняя поверхность стен оштукатуривается для выравнивания поверхности гидроизоляционным составом лучше с армированием. В качестве штукатурного состава лучше применять растворы известных компаний Ceresit, IVSIL, Xypex Cemical Corporation, BASF, Saint-Gobain WEBER-VETONIT, Бастион, «Ирмаст-Холдинг», «Пенетрон-Россия».

После этого наносится слой гидроизоляции (рубероид, полимерные мембраны, битумсодержащие мастики или другие обмазочные средства, предназначенные для гидроизоляции фундаментов).

В дальнейшем стена подвала еще раз оштукатуривается.

Дно траншеи засыпается песком и утрамбовывается, потом необходимо закрепить полотно геотекстиля, перекрывая дно траншеи и обратную ее стенку. После нужно засыпать щебень крупной фракции и монтируется полихлорвиниловая труба, выполняющая роль дренажа. Грунтовая вода выводится в специально подготовленный сточный колодец.

Сверху трубы укладывается слой щебня 100-150 мм и закрывается полотном геотекстиля.

Возле бетонной стены нужно уложить слой глины, она будет служить гидрозамком, а траншею засыпать песком и утрамбовать, чтобы грунт не усаживался.

В случае если по каким-то причинам наружную гидроизоляцию выполнить не удаётся, ее производят изнутри.

Шаг № 9. Вентиляция

Не менее ответственное мероприятие устройство воздухообмена в подвальном помещении. Можно пойти по простому пути и организовать в подвале естественную вентиляцию. Сделать это нетрудно, но естественный воздухообмен не даёт нужного эффекта, хотя имеет право на жизнь.

Более надежный это принудительный вариант вентиляции. Выполнить такой вид воздухообмена можно простым добавлением в вытяжной канал естественной вентиляции электрического вентилятора. Это позволит поддерживать в помещении подвала нормальную температуру и влажность вне зависимости от времени года или неблагоприятной погоды.

Монтаж вентканалов осуществляется следующим образом:

Приточный канал располагается на высоте 150-200 мм от уровня пола, его обратный конец выводится на улицу, на высоту 200-300 мм. Вытяжной канал необходимо разместить максимально под потолком и вывести наружу на полметра над уровнем гаражной крыши.

Как говорилось выше, в вытяжной воздуховод устанавливается электрический вентилятор. Чтобы исключить образование конденсата из-за перепада температурных режимов наружную часть вентканалов необходимо утеплить.

Во избежание попадания осадков внутрь воздуховода на его оголовке рекомендуется установить грибок,

а для защиты от грызунов предохранительные металлические сетки.

Шаг №10. Устройство лестницы

При строительстве подвала вместе с гаражом можно использовать готовый ж/б лестничный марш, если всё проходит в существующем гараже, то лучше изготовить её из подручных материалов своими руками.

Это может быть металл

или дерево. Однако при изготовлении не следует забывать о ее надежности, безопасности и удобстве.

Шаг №11. Освещение

Система освещения подвального помещения не представляет никакой сложности. Нужно учесть два нюанса.

Включатель должен располагаться в помещении гаража,

а светильник должен быть влагозащищенного исполнения.

Шаг №12. Отделочные работы

Стены подвала необходимо оштукатурить водоотталкивающей цементной смесью типа Церезит, См-11, Осовит Стартвэлл, предварительно закрепив тонкую металлическую сетку дюбелями. После того как поверхность высохнет можно побелить ее известью, которая обладает защитными и дезинфицирующими свойствами или окрасить акриловыми и силикатными красками, содержащими антисептические присадки, предварительно обработав и поверхность грунтовкой глубокого проникновения.
