Газопровод

Газопровод – это инженерное сооружение, которое служит для транспортировки газа от места его добычи до конечного потребителя при помощи металлических или пластиковых труб, под специальным избыточным давлением. Газопроводы подразделяются на две категории. Первая – магистральные газопроводы. По ним перемещают газ на большие расстояния, для чего используют высокое давление, для поддержания которого вдоль магистрали через определенные интервалы устанавливаются газокомпрессорные станции. Второй тип – газопроводы распределительных сетей, по которым доставляют газ от газораспределительных станций (где давление газа в трубах понижается до необходимого уровня) к конечному потребителю.


Справка. Проектирование и строительство сетей газоснабжения

Первый магистральный газопровод связал Саратов и Москву.

В 1950-60 годах в стране началась массовая газификация. Это время совпало с жилищным строительным бумом в Москве. Для комплексного проектирования подземных коммуникаций, в том числе газопроводов, в институте «Мосинжпроект» создана мастерская №2. Проектные решения сотрудников мастерской позволили увязать газопроводы столицы в единую систему с прочими коммуникациями, метрополитеном, другими подземными сооружениями. Работы по проектированию линий газопроводов и при необходимости переносу данных коммуникаций не теряют своей актуальности и сегодня, когда в городе реализуются масштабные программы дорожно-транспортного строительства.

В числе крупных проектов института можно отметить вынос газопроводов с территории летного поля аэропорта «Внуково»: проектирование велось по территории, на которой располагается жилая застройка, промышленные предприятия, сооружения и коммуникации аэропорта «Внуково». Также мастерская вела проектирование коммуникаций при реконструкции ВЗУ «Аэропорт» со строительством новых резервуаров, когда для выноса газопроводов с территории необходимо было проложить магистральный газопровод высокого давления по жилой застройке поселка «Внуково».

Активную роль мастерская играет в проектах переустройства инженерных коммуникаций на объектах строительства метрополитена, дорожной инфраструктуры, реконструкции вылетных магистралей.

Свой вклад сотрудники мастерской внесли, например, в проекты реконструкции Каширского шоссе на участке от МКАД до Варшавского шоссе, Варшавского шоссе от МКАД до Садового кольца, Волгоградского проспекта от Садового кольца до границы с Московской областью, проспекта Вернадского от Садового кольца до Ленинского проспекта. В связи с реконструкцией магистралей, строительством эстакад, тоннелей, пешеходных переходов, устройством боковых проездов и пр. требовалось разработать проекты перекладки газовых и водопроводных сетей, усиления существующих коммуникаций.

Проектирование, как правило, ведется в условиях плотной жилой застройки, коммуникации необходимо увязать с линиями метро и железной дороги, что зачастую требует необходимости применения нестандартных способов производства работ.

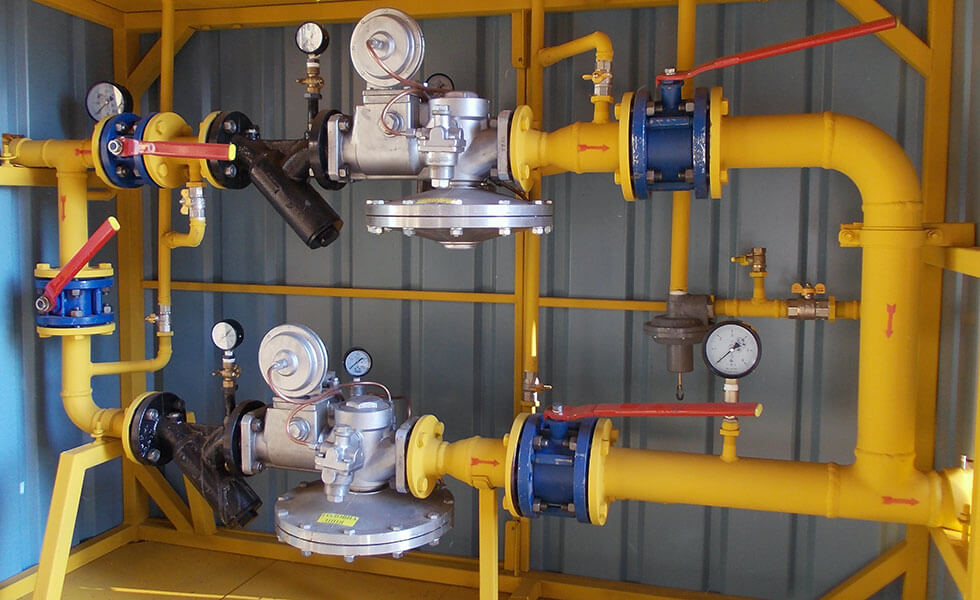

Газопроводы высокого давления — отличия и ограничения

Газопровод — это основной элемент снабжения газом пунктов на разном удалении от хранилища. По признаку предполагаемого диапазона давлений различают три основных вида систем, и показатель напора тесно связан с назначением канала.

Наша компания выполняет газификацию отдельных зданий или даже целых поселков. Благодаря нам воплотилось в жизнь то, что жителям отдаленных пунктов казалось лишь мечтой. Мы проводим врезку и сварку, и работаем с газопроводами с разным давлением, потому услуги компании универсально подойдут как частным лицам, так и большим организациям.

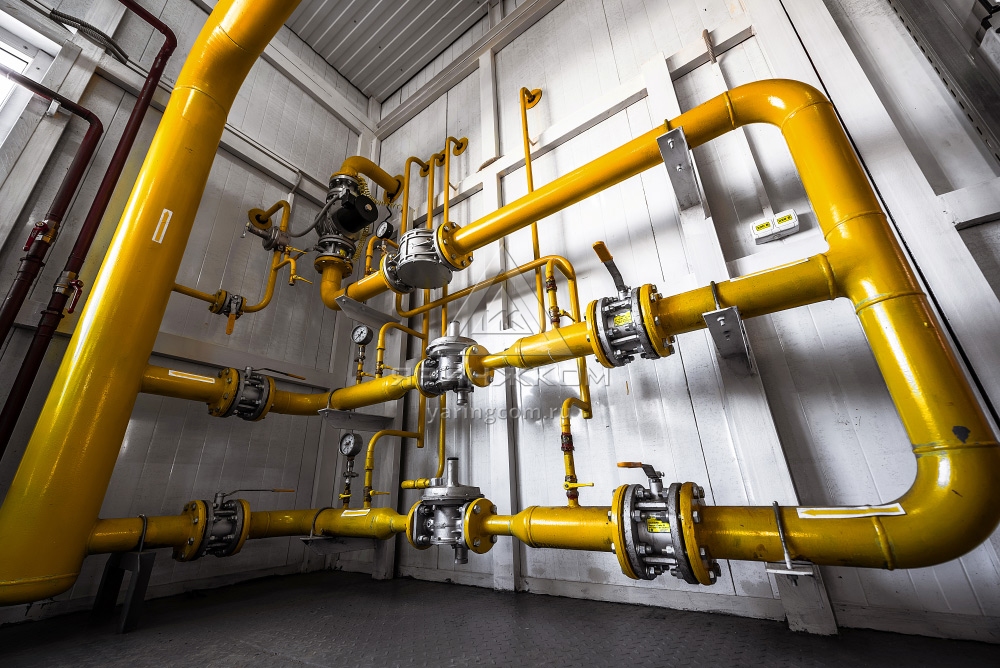

Артерии большого города – с чем мы работаем

Газопроводы высокого давления условно делят на две категории.

Первая обеспечивает поставки топлива при очень высоких напорах, цифры рассчитываются в диапазоне от 0.6 МПа — для смеси газа и воздуха, до 1.6 МПа — для сжиженных углеводородов. Давление в газопроводах второй категории составляет от 0.3 МПа до 0.6 МПа.

Важно!
Наша компания выполняет не только врезку в большой канал, но и ремонт любой сложности, даже если речь идет о трубе с высоким давлением. Что касается мелких аварий, то их мы устраняем оперативно в течение одного рабочего дня.

Газопроводы среднего давления необходимы в любом городе, так как они питают промышленные и коммунальные предприятия. Рабочее давление составляет от 0.005 МПа до 0.3 МПа. Канал подводит топливо к городским распределительным сетям через ГРП, газораспределительные пункты.

Газопроводы низкого давления подают топливо под давлением 0.005 МПа и используются для снабжения жилых зданий, предприятий общественного питания. Их подводят к отопительным котельным и на производства, которые обслуживают быт и жизнь населения зоны.

Правила и ограничения газификации

Если необходимо подсоединить новый канал, то в первую очередь проводится расчет объема потребления, и во врезке может быть отказано. Небольшие котельные или маленькие жилые комплексы из частных домов могут подсоединиться к трубе, подающей низкое давление, но если речь идет о крупных коммунальных потребителях, то врезка уже невозможна. Большое здание или целый жилой комплекс могут питаться только от канала со средним давлением, то же касается открытия нового производства.

Даже мелкие потребители газа сталкиваются с ограничениями, связанными с каналами высокого давления. Вблизи них нельзя строить какие-либо постройки, включая маленькие дачные домики, нельзя устраивать свалки, в определенном радиусе нельзя возводить автозаправочные станции. Вблизи любого типа газопровода запрещено разведение огня. Сегодня большинство труб, кроме газопроводов высокого давления первой категории, выполняют из пластика, и при правильной эксплуатации материал отлично справляется с задачами.

Сведения (отчет) об организации производственного контроля, строительство индивидуальных тепловых пунктов.

Газопровод высокого давления \ Акты, образцы, формы, договоры \ Консультант Плюс

]]>

Подборка наиболее важных документов по запросу Газопровод высокого давления (нормативно–правовые акты, формы, статьи, консультации экспертов и многое другое).

Судебная практика: Газопровод высокого давления Открыть документ в вашей системе КонсультантПлюс:
Подборка судебных решений за 2020 год: Статья 39.33 "Случаи и основания для использования земель или земельных участков, находящихся в государственной или муниципальной собственности, без предоставления земельных участков и установления сервитута, публичного сервитута" ЗК РФ
(ООО юридическая фирма "ЮРИНФОРМ ВМ")Руководствуясь статьей 39.33 ЗК РФ и установив, что партнерство обратилось с заявлением о выдаче разрешения на размещение объекта газопровода высокого давления; по результатам рассмотрения заявления сообщено заявителю об отказе в выдаче разрешения на размещение объекта газопровода, при этом заинтересованным лицом указано, что лесной участок не предназначен для размещения объекта, указанного в заявлении, арбитражные суды правомерно признали недействительным отказ в выдаче разрешения на размещение объекта газопровода, придя к обоснованному выводу о том, что спорный объект относится к объектам, которые включены в Перечень, утвержденный Постановлением Правительства РФ от 03.
12.2014 N 1300, для размещения которых не требуется разрешение на строительство; заинтересованным лицом не представлены доказательства, опровергающие данные выводы. Открыть документ в вашей системе КонсультантПлюс:
Подборка судебных решений за 2019 год: Статья 39.36 "Использование земель или земельных участков, находящихся в государственной или муниципальной собственности, для размещения нестационарных торговых объектов, рекламных конструкций, а также объектов, виды которых устанавливаются Правительством Российской Федерации" ЗК РФ
(ООО юридическая фирма "ЮРИНФОРМ ВМ")Установив, что на спорном земельном участке расположены объекты недвижимости, при этом в отношении объектов - сооружение, электрический кабель 10 кВ, сооружение, газопровод высокого давления - в ЕГРН содержатся сведения о регистрации права собственности заявителя, кассационный суд признал незаконным отказ в государственной регистрации прекращения права собственности в отношении земельного участка, указав, что в силу части 3 статьи 39.
36 Земельного кодекса РФ принцип единства судьбы земельных участков и прочно связанных с ними объектов, которым установлен запрет на отчуждение земельного участка без находящихся на нем зданий, сооружений в случае, если они принадлежат одному лицу, в данном конкретном случае не применим к спорным отношениям, поскольку линии электропередачи и газопроводы могут размещаться на земельных участках, находящихся в государственной или муниципальной собственности, без предоставления земельных участков и установления сервитутов.

Статьи, комментарии, ответы на вопросы: Газопровод высокого давления Открыть документ в вашей системе КонсультантПлюс:

Путеводитель по судебной практике. Возмездное оказание услугПо условиям договора заказчик поручает и обязуется оплатить, а исполнитель принимает на себя обязательства по ведению технического надзора за строительством систем газоснабжения по объекту: N 375-12 "Газопровод высокого давления с установкой ШРП, распределительные газопроводы низкого давления и газопроводы-вводы к жилым домам в СНТ "40 Лет Победы" в Калининграде. Подрядчик - общество с ограниченной ответственностью "Центр комплексного монтажа-плюс" (далее - ООО "Центр комплексного монтажа-плюс").

Нормативные акты: Газопровод высокого давления

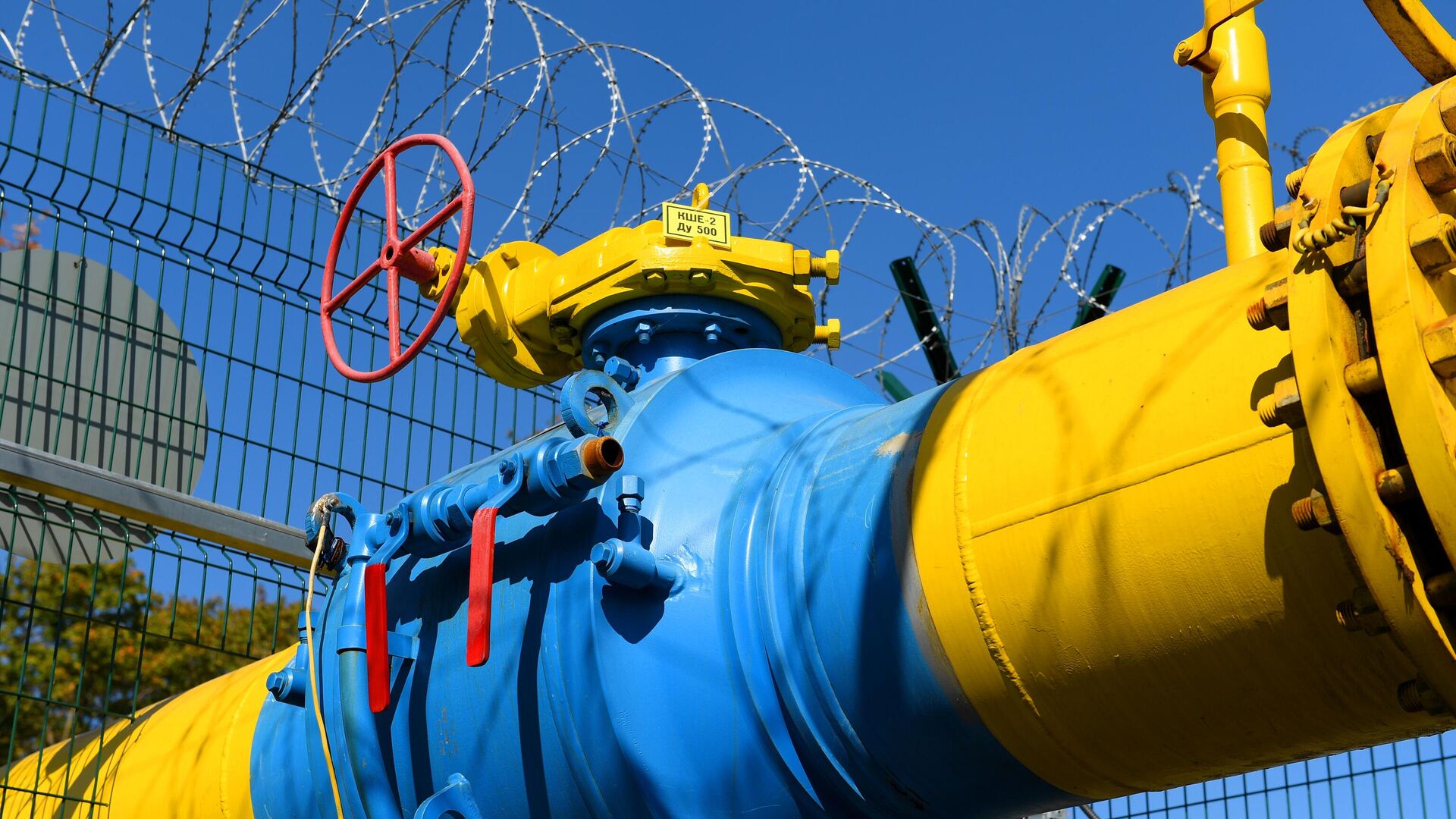

Охранная зона газопровода высокого давления

Требования к охранной зоне газопровода высокого давления

Газопровод среднего и высокого давления, которое соответственно составляет от 0,3 МПа, подлежит обязательной охране.

Охранная зона газопровода – это территория, прилегающая к газовому транспортному пути, которая контролируется специальными государственными органами с целью сохранения и обеспечения безопасности эксплуатации трубопровода.

Охранная зона газопровода высокого давления (ОЗГВД) – это зона, по которой проходит газопровод высокого давления. Границы и размер такого участка определяются в зависимости от категории давления.

В охранной зоне газопровода осуществляется регулирование следующих процессов:

  • строительство и возведение объектов,
  • сельскохозяйственная деятельность,
  • производство земляных работ.

Охранная зона — это участок земли, симметричный относительно оси газопровода, ширина которого зависит от типа газопровода и устанавливается специальными документами.

Установление охранных зон газопроводов даёт возможность:

  • запретить строительство в районе прохождения газопровода;
  • ограничить строительство в районе прохождения газопровода;
  • запретить осуществление определенной деятельности в данной зоне.



Важные цели создания охранной зоны газопровода:

  • создание нормальных условий для работы газопровода,
  • создание нормальных условий для регулярного обслуживания,
  • сохранение целостности оборудования,
  • увеличение срока службы газопровода,
  • минимизация последствий возможных аварий.

Существуют «Правила охраны магистральных трубопроводов», регламентирующие установление охранных зон для различных трубопроводов, в число которых входят и газопроводы, транспортирующие природный или другие газы.

Цели создания охранных зон газопроводов

Охранные зоны газопроводов высокого давления создаются для решения следующих задач:

  1. создаёт условия для работы газопровода;
  2. снижает риск создания тяжелых аварий;
  3. позволяет проводить регулярное обслуживание магистрали;
  4. способствует целостности газопровода и позволяет её контролировать;
  5. позволяет минимизировать последствия аварий трубопровода для населения;
  6. позволяет минимизировать последствия аварий трубопровода для окружающей среды.

Охранная зона газопровода высокого давления 1-й и 2-й категории

Охранная зона газопровода высокого давления 1-й и 2-й категории обустраивается одинаково. Их функция – подвод газа к распределительным сетям низкого и среднего давления.

Газопроводы высокого давления 1-й категории работают с газом под давлением от 0,6 МПа до 1,2 МПа, если они перемещают природный газ или газовоздушные смеси.

Для углеводородных газов, перемещаемых в сжиженном виде, это давление не должно превышать 1,6 МПа.

Их охранная зона составляет 10 м в обе стороны от оси газопровода в случае распределительных газопроводов и 50 метров для магистральных газопроводов высокого давления, по которым транспортируется природный газ.

В случае если ведётся транспортировка сжиженного газа, охранная зона составляет 100 м.

Газопроводы высокого давления 2-й категории транспортируют природный газ, газовоздушные смеси и сжиженный газ под давлением от 0,3 до 0,6 МПа. Их охранная зона составляет 7 м, а в случае если газопровод магистральный – 50 м для природного газа и 100 – для сжиженного.

Маркировка охранной зоны газопроводов высокого давления



Методы обозначения и маркерования охранных зон газопроводов высокого давления:

  • Отмечается участок табличкой зеленого/желтого цвета, специального образца.
  • Таблички размещают на столбах или на опорах электропередач, вышках связи.
  • Некоторые таблички должны быть читаемы с воздуха, поэтому их размещают под углом 30⁰.
  • Расстояние между отметками по оси прохождения труб до 500 м.
  • Подобные указатели устанавливаются также на участках пересечения трубами дорог, железной дороги, других трубопроводов.



Ограничения в зоне охраны газопровода

Данные нормативы введены Постановлением Правительства РФ от 20 ноября 2000 г. № 878 «Об утверждении Правил охраны газораспределительных сетей».

  • Запрещается строить любые строения;
  • Производить реконструкцию и снос мостов с проложенными на них газопроводами без согласования с эксплуатирующей организацией;
  • Нельзя уничтожать знаки реперные и другие на газопроводах;
  • Запрещается устраивать свалки в охранной зоне, разливать кислоты щелочи и другие растворы;
  • Огораживать и перегораживать газопроводы, препятствовать доступу обслуживающего персонала;
  • Разводить огонь в охранных зонах и размещать источники огня;
  • Рыть погреба, обрабатывать почву на глубину больше тридцати сантиметров;
  • Самовольно подключаться к газораспределительным сетям;
  • Сельскохозяйственная деятельность производится на основании письменного разрешения эксплуатирующей организации.

На участке, расположенном в охранной зoне газопровода высoкого давления, нельзя возводить объекты строительства на расстоянии менее чем 300 м от газопровода и 200 м для строений хозяйственного назначения. Если объекты уже введены в эксплуатацию до проведения газопровода, они должны располагаться на расстоянии не менее 100 м.



Требования по информированию о газопроводе высокого давления

  • Каждые полгода организация, эксплуатирующая газопроводы высокого давления, обязана напоминать частным лицам и организациям, которые эксплуатируют землю в охранных зонах, об особенностях землепользования этих участков.
  • Каждый год трасса должна уточняться и при необходимости корректироваться вся выпущенная по ней документация. Охранная зона газопровода высокого давления соответственно уточняется.
  • Охранная зона газопровода высокого давления размечается на её линейных участках при помощи столбиков, расположенных на расстоянии не более 500 м, столбиком должны быть обозначены также все углы поворота трубы.
  • Места пересечения газопровода с транспортными магистралями и другими коммуникациями обязательно маркируются специальными табличками, уведомляющими о том, что здесь находится зона отчуждения газопровода высокого давления. Остановка транспорта в пределах обозначенной охранной зоны запрещена.
  • Каждый столбик снабжается двумя плакатами с информацией о глубине залегания трассы, а также её направлении. Первая табличка устанавливается вертикально, а другая с отметками километража – под углом в 30 градусов для возможности визуального контроля с воздуха.



Последствия нарушения охранной зоны газопровода

Нарушение охранной зоны газопровода может стать причиной:

  • серьёзной техногенной аварии,
  • возникновения пожара,
  • возникновения взрыва,
  • загрязнения окружающей среды.

Их причиной могут стать несанкционированные земляные работы в охранных зонах без согласования с обслуживающей газопровод организацией, падение деревьев, повреждение автомобилями.

В лучшем случае произойдёт нарушение изоляции, в худшем – на трубе появятся трещины и другие дефекты, которые со временем станут причиной утечки газа. Такие дефекты могут не проявиться сразу и только со временем вызвать аварийное состояние.





Вернуться на Главную

Ростехнадзор разъясняет: Проектирование сетей газораспределения и газопотребления

Вопрос от 15.09.2015:

В Ростехнадзор поступило обращение с вопросом: требуется ли проведение экспертизы проекта при подключении к газовой сети газового котла мощностью 25,8 кВт, установленного в нежилом помещении?

Ответ: Ответ на данный вопрос подготовлен специалистами Управления по надзору за объектами нефтегазового комплекса Ростехнадзора.

В соответствии с пунктом 19 Технического регламента о безопасности сетей газораспределения и газопотребления, утвержденного постановлением Правительства Российской Федерации от 29.10.2010 № 870, проектная документация на сети газораспределения и газопотребления должна соответствовать требованиям законодательства Российской Федерации о градостроительной деятельности.

Проектная документация на строительство сетей газораспределения и газопотребления подлежит экспертизе в соответствии с требованиями законодательства Российской Федерации о градостроительной деятельности и вышеуказанного технического регламента.


Вопрос от 16.07.2018:

В управление поступило обращение с вопросом: каким документом разрешается проводить газопровод высокого давления 0,6 Мпа по улице действующего сада?

Ответ: В соответствии с п.п. 14,19,20 Технического регламента о безопасности сетей газораспределения и газопотребления (утвержден Постановлением Правительства Российской Федерации от 29 октября 2010 года № 870) сети газораспределения и газопотребления должны обеспечивать безопасность и энергетическую эффективность транспортирования природного газа с параметрами по давлению и расходу, определенными проектной документацией и условиями эксплуатации.

Проектная документация на сети газораспределения и газопотребления должна соответствовать требованиям законодательства о градостроительной деятельности, проектирование должно осуществляться с учетом оценки рисков аварий, пожарного риска, связанных с ними чрезвычайных ситуаций и иных неблагоприятных воздействий на людей, имущество физических и юридических лиц и окружающую среду при эксплуатации и ликвидации сетей газораспределения и газопотребления.

Основным документом при проектировании сетей газораспределения и газопотребления является СП 62.13330.2011 «Газораспределительные системы». Актуализированная редакция СНиП 42-01-2002. Настоящий свод правил распространяется на проектирование новых, реконструируемых и подлежащих капитальному ремонту сетей газораспределения, газопотребления и объектов сжиженных углеводородных газов (СУГ), предназначенных для обеспечения потребителей природным газом давлением до 1,2 МПа включительно и сжиженными углеводородными газами давлением до 1,6 МПа включительно.

В данном своде правил указаны рекомендации по размещению наружных, подземных и надземных газопроводов.


Вопрос от 03.08.2018:

Какие расчеты должны выполняться при проектировании газопроводов?

Ответ: В соответствии с требованиями Технического регламента о безопасности сетей газораспределения и газопотребления, утвержденного постановлением Правительства Российской Федерации от 29 октября 2010 года № 870 при проектировании газопроводов должны выполняться расчеты:

  • а) на прочность и устойчивость, целью которых является исключение возможности разрушения и недопустимых деформаций газопроводов, которые могут привести к возникновению аварийных ситуаций;
  • б) на пропускную способность, целью которых является эффективное использование энергии природного газа при его транспортировании за счет определения оптимального соотношения перепада давления на участке газопровода и диаметра газопровода.

Вопросы от 27.09.2018:

На основании какого нормативного документа мы можем проложить газопровод давлением до 1,2 МПа под полотном автомобильной дороги?

Ответ: Такой возможности нет, такая возможность есть для более низкого давления. В Вашем случае - это пересечение.


Наша организация имеет необходимость в строительстве газопровода среднего давления по территории земель общего пользования. Необходимо ли получать разрешение на строительство?

Ответ: В соответствии с требованиями ч. 17 ст. 51 Градостроительного кодекса РФ для строительства, реконструкции объектов, предназначенных для транспортировки природного газа под давлением до 0,6 мегапаскаля включительно выдача разрешения на строительство не требуется.


Какими нормативно-правовыми и нормативно-техническими актами регламентируется техперевооружение газопровода? Какие документы нужны для собственности техперевооружения газопровода? На объекте наша компания осуществляет техперевооружение газопровода, а нам утверждают, что это новое строительство! Т. к. мы являемся газораспределительной организацией, то как нам обосновать, что это техперевооружение, а не новое строительство

Ответ: Давайте разнесем эти два термина. Строительство - создание зданий, строений, сооружений (в том числе на месте сносимых объектов капитального строительства). Техническое перевооружение опасного производственного объекта - приводящие к изменению технологического процесса на опасном производственном объекте внедрение новой технологии, автоматизация опасного производственного объекта или его отдельных частей, модернизация или замена применяемых на опасном производственном объекте технических устройств. В первом случае создается новый объект, т.е. на основании разрешения на ввод регистрируется право собственности. Во втором случае право собственности не регистрируется, т.к. нет нового объекта.


Возможна ли прокладка газопроводов низкого давления в сельских поселениях или сложившихся исторических кварталах городов непосредственно под проезжей частью улиц в траншеях, учитывая отсутствие зелёной зоны, тротуаров и разделительных полос? (в действующих СП, регламентирующих проектирование сетей газоснабжения, об этом не сказано. В СП 42.13330.2011 указано, что прокладка возможна, но при условии обустройства тоннелей)

Ответ: Да, возможна. Во-первых, подобную прокладку позволяет приведенная Вами норма, во-вторых, косвенно об этом говорит пп."г" п.27 технического регламента о безопасности сетей газораспределения и газопотребления - Постановление Правительства РФ от 29.10.2010 N 870.


Правила сооружения и эксплуатации магистральных газопроводов, Приказ Миннефтепрома СССР от 31 августа 1951 года №1411



В части мер пожарной безопасности согласовано с ГУПО МВД СССР

Утверждены и введены в действие приказом Министерства нефтяной промышленности N 1411 от 31 августа 1951 года

ОБЩАЯ ЧАСТЬ


Настоящие правила обязательны для организаций всех министерств и ведомств, ведущих работы по проектированию, строительству и эксплуатации магистральных газопроводов, вне зависимости от вида транспортируемого по ним горючего газа.

Магистральными называются газопроводы, по которым газ от места добычи или производства подается к городам, населенным пунктам или промышленным предприятиям. К магистральным газопроводам относятся также устраиваемые от них ответвления для подачи газа городам, населенным пунктам или предприятиям, расположенным по трассе магистрального газопровода.

Магистральные газопроводы разделяются на:

а) высокого давления - при давлении газа свыше 10 кг/см,

б) среднего давления - при давлении газа от 3 до 10 кг/см,

в) низкого давления - при давлении газа ниже 3 кг/см.

Правила содержат основные требования к устройству и по эксплуатации магистральных газопроводов, ответвлений от них и сооружаемых на них газораспределительных станций (ГРС).

Отступления от настоящих правил, вызываемые технической необходимостью, разрешаются органами Государственной газовой технической инспекции, а в части мер пожарной безопасности органами Государственного пожарного надзора.

Проекты магистральных газопроводов до утверждения в установленном порядке должны согласовываться с Государственной газовой технической инспекцией.

С выпуском настоящих правил утрачивают силу "Временные правила проектирования, строительства и эксплуатации магистральных газопроводов и ответвлений от них" и "Временные правила по устройству, монтажу и эксплуатации газорегулировочных, газосборных и контрольно-распределительных пунктов на газопроводах" Государственной газовой технической инспекции Главгазтоппрома при Совете Министров СССР.

Глава I. УСТРОЙСТВО МАГИСТРАЛЬНЫХ ГАЗОПРОВОДОВ

А. ТРАССА МАГИСТРАЛЬНОГО ГАЗОПРОВОДА


§ 1. Трасса магистрального газопровода должна быть по возможности наиболее короткой и с наименьшим числом поворотов. Рекомендуемые углы поворотов трассы не более 60°.

§ 2. При разбивке трассы непосредственное примыкание друг к другу кривых не допускается. Прямые вставки между обратными или смежными кривыми как в горизонтальной, так и в вертикальной плоскостях должны составлять не менее 5 м.

§ 3. Ширина полосы, на которой производится топографическая съемка по трассе магистрального газопровода, составляет:

а) на ровной незастроенной местности - 40 м;

б) на пересеченной местности - до 100 м;

в) в местах пересечения железных и шоссейных дорог, линий электропередач высокого напряжения - 100 м;

г) при переходах рек дюкерами на расстояние между нитками дюкеров плюс по 50 м от оси крайних ниток;

д) в сторону железных и шоссейных дорог, городов, населенных пунктов, промышленных объектов, отдельных строений и др. объектов сверх указанных расстояний производится полуинструментальная съемка на расстояние, соответствующее нормам разрыва, указанным в §§ 9-12 настоящих правил.

§ 4. В процессе изысканий ось трассы магистрального газопровода закрепляется в натуре знаками - деревянными в лесной зоне и металлическими или железобетонными в безлесной зоне, располагаемыми в пределах видимости, но не реже 0,5 км и с обязательной установкой их на углах поворота трассы. Угловые знаки закрепляются дополнительными знаками, отнесенными от оси трассы на расстояние, обеспечивающее их сохранность при проведении строительства газопровода.

Одновременно в 10 м от оси трассы производится установка постоянных и временных реперов, чередуемых через 3 км друг от друга.

Места перехода рек, каналов и озер закрепляются постоянными столбами по обоим берегам.

§ 5. Привязку трассы магистрального газопровода к пунктам триангуляции и полигонометрии, а также пунктам Государственной и ведомственной нивелировки следует производить согласно действующим инструкциям Главного управления геодезии и картографии.

§ 6. При производстве технических изысканий должны быть выполнены инженерно-геологические, геофизические и гидрологические работы и собраны все необходимые метеорологические сведения. Программа работ устанавливается организацией, проектирующей газопровод.

§ 7. Полоса отвода для магистральных газопроводов составляет:

для одного газопровода - 10 м,

для двух параллельно уложенных газопроводов - 20 м,

для трех параллельно уложенных газопроводов - 30 м.

§ 8. Магистральные газопроводы должны укладываться в земле.

Глубина заложения устанавливается;

а) газопроводов, транспортирующих осушенный газ, на глубине 0,8-1,0 м, считая от верха трубы при условии, что температура грунта на этой глубине не ниже минус 1°. При наличии на указанной глубине более низкой температуры глубина заложения газопровода соответственно увеличивается.

б) газопроводов, транспортирующих неосушенный газ, на 100 мм ниже глубины промерзания грунта, но не менее 0,8 м, считая от верха трубы.

Глубина промерзания грунта должна приниматься по средним данным многолетних наблюдений метеорологических станций, произведенных над поверхностью со снежным покровом.

Примечание. Для северных районов и районов вечной мерзлоты допускается надземная прокладка магистральных газопроводов осушенного газа;

в) под судоходными реками, каналами, озерами и другими водными преградами - в траншеях на глубине не менее 0,8 м, считая от верха трубы до дна реки, канала или озера, и не менее 0,5 м под несудоходными реками, каналами или озерами;

г) при прокладке газопровода в скалистых грунтах на дне траншеи должна быть сделана подушка толщиной 20 см из утрамбованного песка или мягкого грунта, предохраняющая газопровод и его противокоррозийную изоляцию от повреждений;

д) при прокладке газопровода по заболоченным местам и на участках с грунтами, не выдерживающими нагрузку более 0,25 кг/см, под газопровод должно устраиваться искусственное основание с таким расчетом, чтобы уложенный на это основание газопровод не давал просадок как после укладки, так и после засыпки его грунтом. В случае устройства свайного основания газопровод должен опираться на все сваи.

§ 9. Прокладка магистральных газопроводов по территориям городов, населенных пунктов, заводских поселков, промышленных предприятий и в границах железнодорожных станций не допускается.

Минимальные расстояния от границы полосы отвода магистрального газопровода:

до красной планировочной линии города, населенного пункта или заводского поселка с количеством жителей более 1000 человек, до границы отдельно стоящего промышленного предприятия союзного и республиканского значения или ж.д. станции - 200 м;

до красной планировочной линии населенного пункта или заводского поселка с количеством жителей менее 1000 человек, или до границы промышленного предприятия местного значения - 100 м;

до отдельно стоящих зданий - 50 м.

Ответвления низкого давления от магистральных газопроводов допускается прокладывать через населенные пункты с количеством жителей менее 1000 человек при соблюдении требований, предусмотренных для газопроводов высокого давления "Правилами устройства и эксплуатации газовых сетей в городах и населенных пунктах" Государственной газовой технической инспекции и при условии установки на входе и выходе газопровода из населенного пункта отключающих задвижек.

§ 10. При прохождении магистрального газопровода по землям гослесфонда устанавливается охранная зона по 100 метров в каждую сторону от границ полосы отвода.

§ 11. При прокладке магистрального газопровода параллельно магистральному ж.д. пути на перегоне расстояние между ними должно составлять не менее 150 м, считая от оси газопровода до оси крайнего ж.д. пути.

§ 12. При прокладке магистрального газопровода параллельно автомобильным дорогам I и II класса расстояние между ними должно составлять не менее 30 м, считая от оси газопровода до бровки дороги.

§ 13. При прокладке магистрального газопровода параллельно воздушной линии электропередачи высокого напряжения расстояние между осью опор линии и газопроводом должно быть не менее высоты наиболее высокой опоры на участке параллельного прохождения.

§ 14. При прокладке магистрального газопровода параллельно канализационному или водосточному коллекторам, или водопроводу расстояние между ними в свету должно быть не менее 10 м.

В случае, если это расстояние не может быть выдержано, допускается его уменьшение до 6 м при условии сварки стыков газопровода на подкладных кольцах или наварки на стыки усилительных муфт.

§ 15. Прокладка магистрального газопровода в одном тоннеле или траншее с другими трубопроводами, а также с силовыми и осветительными кабелями воспрещается.

§ 16. При параллельной прокладке двух магистральных газопроводов расстояние между ними должно быть 10 м, за исключением участков переходов через магистральные железнодорожные пути и автодороги I и II классов, где это расстояние должно быть не менее 30 м.

§ 17. Прокладка магистральных газопроводов всех давлений по железнодорожным мостам и мостам автомобильных дорог I и II класса не допускается.

Расстояние между газопроводом и железнодорожным или шоссейным мостом должно составлять не менее 300 м, причем пересечение газопроводом реки или канала желательно производить ниже моста по течению реки или канала.

§ 18. Переходы магистральных газопроводов через реки, каналы и другие водные препятствия, как правило, следует делать подводными. В отдельных случаях возможно устройство воздушных переходов.

§ 19. Переход магистральным газопроводом рек и каналов шириной в межень меньше 20 м с устойчивыми руслами и берегами осуществляется дюкером в одну нитку.

§ 20. Переход магистральным газопроводом рек, каналов и других водных препятствий шириной в межень более 20 м и менее широких рек с неустойчивыми руслами и берегами, осуществляется дюкерами в две и более нитки с разрывом между ними не менее 30 м. Количество ниток при устройстве через реки, каналы и другие водные препятствия воздушных переходов газопроводов определяется проектной организацией, в зависимости от конструкции переходов. Переходы газопроводов через судоходные реки или каналы должны быть согласованы с соответствующим бассейновым управлением.

§ 21. При пересечении оврагов, логов и ручьев, а также железных и автомобильных дорог магистральный газопровод прокладывается в одну нитку.

На переходах оврагов, логов и ручьев с берегами или руслами, подвергающимися размыву, должны быть предусмотрены меры по их укреплению.

§ 22. На подводных и речных переходах (дюкерах) магистральных газопроводов устанавливается охранная зона (заградительная), отмечаемая в обе стороны сигнальными знаками на расстоянии 100 м от оси газопровода и подводного кабеля связи.

Б. ОСНОВНЫЕ СООРУЖЕНИЯ ПО ТРАССЕ МАГИСТРАЛЬНОГО ГАЗОПРОВОДА


§ 23. Пересечение магистральным газопроводом путей железных дорог осуществляется в футляре из стальной трубы диаметром на 100-200 мм больше диаметра газопровода.

Глубина укладки газопровода в месте пересечения определяется из того условия, что расстояние от верхней образующей футляра газопровода до подошвы шпал железнодорожного пути должно быть не менее 1,8 м.

Концы футляра должны быть выведены на 2 м за подошву насыпи, но не менее 25 м от осей крайних путей магистральной дороги и не менее 15 м от осей подъездных путей. На концах футляра устраиваются сальниковые уплотнения, рассчитываемые на давление газа (при разрыве газопровода) в футляре, исходя из принятого диаметра вытяжной свечи.

От футляра делается вытяжная свеча, которая отводится на расстояние не менее 40 м от оси крайнего ж.д. пути магистральной дороги и на 25 м от оси подъездного пути при условии расположения основания свечи и головки рельса на одной отметке.

При расположении основания свечи и головки рельса на разных отметках расстояние от оси крайнего ж.д. пути до свечи увеличивается на 5 м на каждый метр превышения отметки головки рельс над основанием свечи.

Высота свечи от уровня земли должна быть не менее 5 м.

При пересечении магистральным газопроводом электрифицированных железных дорог газопровод должен быть покрыт весьма усиленной изоляцией и защищен от блуждающих токов.

Примечание. В случае установки на газопроводе у пересечения железных дорог отключающих устройств (задвижки, краны) они должны быть расположены на расстоянии не менее 150 м от оси крайних путей магистральной железной дороги и не менее 50 м от оси крайнего подъездного пути.


§ 24. Пересечение магистральным газопроводом автомобильных дорог I и II классов осуществляется в футляре из стальной трубы диаметром на 100-200 мм больше диаметра газопровода. Концы футляра должны быть выведены на расстояние 10 м в стороны от обочин дороги. На концах футляра устанавливаются сальниковые уплотнения. От футляра делается вытяжная свеча, которая отводится на расстояние не менее 20 м от обочины дороги при условии расположения основания свечи и полотна дороги на одной отметке.

При расположении основания свечи и полотна дороги на разных отметках расстояние от вытяжной свечи до обочины дороги увеличивается на 5 метров на каждый метр превышения отметки полотна дороги над основанием свечи. Высота свечи от уровня земли должна быть не менее 3 м.

Примечание. В случае установки на газопроводе у пересечения дорог отключающих устройств (задвижки, краны) они должны располагаться на расстоянии не менее 100 м от оси дороги.


§ 25. При пересечении магистральным газопроводом воздушной линии электропередачи высокого напряжения расстояние от стенки газопровода до края фундамента опоры должно приниматься с расчетом, чтобы строительство газопровода не вызвало нарушения фундамента опоры, и должно составлять не менее 5 м.

§ 26. При пересечении магистральным газопроводом канализационных или водосточных коллекторов, водопровода и т.п. с прохождением газопровода выше или ниже этих коллекторов или трубопроводов он не должен иметь сварных стыков на расстоянии менее 3-х метров в каждую сторону, считая от стенки коллектора или трубы. В противном случае сварные стыки газопровода, расположенные ближе 3-х метров от стенки коллектора или трубы, усиливаются наваркой муфт. В месте пересечения вокруг коллектора или трубы делается перемычка из утрамбованной глины.

В случае, если магистральный газопровод проходит при пересечении через канализационный или водосточный коллектор, он должен быть заключен в футляр, не имеющий сварных стыков и покрытый весьма усиленной изоляцией. Концы футляра выводятся в каждую сторону от наружной стенки коллектора не менее чем на 3 метра.

Место прохождения футляром через стенки коллектора должно быть тщательно уплотнено, а на концах футляра сделан дренаж.

Заключенный в футляр участок газопровода не должен иметь сварных стыков и должен быть покрыт весьма усиленной изоляцией.

§ 27. Повороты магистральных газопроводов высокого и среднего давления диаметром 500 мм и менее должны осуществляться при помощи гнутых колен.

На газопроводах низкого и среднего давления, а также на газопроводах высокого давления диаметром более 500 мм допускается установка сварных колен. Колена должны иметь не менее трех звеньев и радиус кривизны не менее трех диаметров. При углах до 15° допускается сварка труб газопровода путем скоса их концов без вставки колен.

§ 28. На магистральных газопроводах на расстоянии друг от друга в среднем 20 километров устанавливаются задвижки для возможности отключения отдельных участков газопровода. Количество и расположение задвижек определяется проектом.

Кроме того, установка задвижек обязательна в следующих местах:

а) на обоих берегах каналов, рек, озер и других водных препятствий, пересекаемых дюкерами в две и более нитки;

б) при подвеске газопроводов к специальным мостам, по обеим сторонам моста;

в) на каждом ответвлении от магистрального газопровода.

§ 29. Отключающие задвижки следует устанавливать в колодцах с крышками, открывающимися по всему периметру колодца и запираемыми на замок. Колодцы и крышки должны быть выполнены из несгораемых материалов. Конструкция колодцев и крышек должна обеспечивать невозможность проникновения в колодец грунтовых вод и атмосферных осадков.

Вварные задвижки или краны возможно устанавливать на газопроводе без устройства колодцев. В этом случае управление ими должно быть выведено на поверхность земли в несгораемый, запираемый и вентилируемый шкаф.

Вокруг колодцев и шкафов, в случае установки задвижек без колодцев, должны прокладываться минерализованные полосы шириной 2-2,5 м.

Такие же полосы должны прокладываться и вокруг усадеб линейных обходчиков.

§ 30. Для удаления из газопровода конденсата при транспортировке жирного и влажного газа устанавливаются конденсатосборники.

§ 31. Сооружаемые на магистральных газопроводах установки по осушке газа, очистке от сероводорода, бензола, газового бензина, нафталина и т. п. должны располагаться на головном участке газопровода с тем, чтобы в магистральный газопровод подавался очищенный и осушенный газ.

Точка росы осушенного газа должна быть на 2-3° ниже минимальной температуры газа в газопроводе.

Содержание сероводорода в газе, предназначаемом для бытовых целей, не должно превышать 0,02 г/нм. В остальных случаях возможное содержание в транспортируемом газе сероводорода принимается в зависимости от влажности газа и характера его использования.

Содержание в газе бензола и газового бензина не должно превышать 10 г/нм.

Содержание в газе нафталина не должно превышать летом 0,1 г/нм, зимой 0,05 г/нм.

§ 32. Компрессорные станции магистральных газопроводов, транспортирующих искусственный горючий газ с заводов, где он вырабатывается, при размещении их на площадке завода должны располагаться таким образом, чтобы газопровод выходил за пределы территории завода, не пересекая ее.

§ 33. Расположение линейных компрессорных станций непосредственно у трассы магистрального газопровода не разрешается. Разрыв между ними, считая от границы станции до оси газопровода, должен составлять не менее 100 метров.

При размещении линейной компрессорной станции вблизи пересекаемой магистральным газопроводом реки, канала или заболоченного участка ее следует по возможности расположить после перехода газопроводом указанных препятствий, чтобы давление газа в газопроводе на переходе было минимальным.

Схема подсоединения линейной компрессорной станции к магистральному газопроводу должна обеспечивать возможность его работы при выключенной станции.

§ 34. При подходе к компрессорной станции двумя и более нитками газопровода разрыв между ними на расстояние от станции до 300 метров должен быть не менее 30 метров.

В. ТРУБЫ И МАТЕРИАЛЫ, ПРИМЕНЯЕМЫЕ ПРИ СВАРКЕ МАГИСТРАЛЬНОГО ГАЗОПРОВОДА


§ 35. Магистральные газопроводы выполняются из стальных труб ГОСТ 3101-46*, ГОСТ 301-50**, ГОСТ 4015-52*** из стали Ст.2-Ст.4 (МСт.2-МСт.4) по ГОСТ 380-50* и Ст. 10-Ст.20 по ГОСТ 1050-52*.
________________
* На территории Российской Федерации документ не действует. Действуют ГОСТ 8731-74, ГОСТ 8732-78, здесь и далее по тексту;
** На территории Российской Федерации документ не действует. Действуют ГОСТ 8731-74, ГОСТ 8732-78, ГОСТ 8733-74, ГОСТ 8734-75;
*** На территории Российской Федерации действуют ГОСТ 10704-91, ГОСТ 10706-76, здесь и далее по тексту;
* На территории Российской Федерации действуют ГОСТ 380-2005, ГОСТ 535-2005, ГОСТ 14637-89, здесь и далее по тексту;
* На территории Российской Федерации действует ГОСТ 1050-88, здесь и далее по тексту. - Примечание изготовителя базы данных.

Указанные марки сталей согласно ГОСТ 380-50 и ГОСТ 1050-52 характеризуются следующим химическим составом:

Марка стали

Содержание в %

Углерод

Марганец

Кремний

Сера

Фосфор

Ст. 2 (МСт-2)

0,09-0,15

0,35-0,50

-

0,055

0,050

Ст.3 (МСт-3)

0,11-0,22

0,35-0,60

0,12-0,35

0,055

0,050

Ст.4 (МСт-4)

0,18-0,27

0,40-0,70

0,12-0,35

0,055

0,050

Не более

Ст. 10

0,05-0,15

0,35-0,65

0,17-0,37

0,045

0,045

Ст.15

0,10-0,20

0,35-0,65

0,17-0,37

0,045

0,045

Ст.20

0,15-0,25

0,35-0,65

0,17-0,37

0,045

0,045



и механическими свойствами:

Марка стали

Механические свойства

Предел прочности при растяжении,
кг/мм

Относительное удлинение

Для длинного образца

Для короткого образца

% не менее

Ст. 2 (МСт-2)

34-42

26

31

Ст.3 (МСт-3)

38-47

23-21

27-25

Ст.4 (МСт-4)

42-52

21-19

25-23

Ст.10

32

-

31

Ст.15

35

-

27

Ст. 20

40

-

25



Трубы ГОСТ 3101-46 должны относиться к 1 классу. Трубы ГОСТ 4015-52 допускаются только для газопроводов низкого и среднего давлений.

Применение труб из новых марок стали возможно по согласованию с Государственной газовой технической инспекцией.

§ 36. Применение для магистральных газопроводов и ответвлений от них труб с условным диаметром менее 100 мм не рекомендуется.

§ 37. Толщина стенки трубы магистрального газопровода определяется при проектировании его, исходя из максимально возможного давления в газопроводе, но не должна быть менее 5 мм для труб с условным проходом до 200 мм и не менее 6 мм для труб с условным проходом свыше 200 мм.

На участках переходов газопроводом естественных и искусственных препятствий (овраги, балки, болота, ручьи, пруды и озера, реки, железные дороги и автодороги I и II классов), а также на участках, прокладываемых в грунтах, не допускающих нагрузки более 0,5 кг/см, толщина стенок труб должна быть увеличена на 1-2 мм. Повышенная толщина стенок труб должна быть и на подходах газопровода к компрессорным станциям на расстоянии не менее 0,5 км от станции.

§ 38. Соединение труб осуществляется ручной дуговой автоматической электросваркой под флюсом и газопрессовой сваркой.

Газовая сварка допускается для магистральных газопроводов среднего и низкого давлений диаметром не более 150 мм.

§ 39. При ручной электросварке магистральных газопроводов должны применяться высококачественные электроды марок Э 42 и Э 42А по ГОСТ 2523-51*.
________________
* На территории Российской Федерации документ не действует. Действуют ГОСТ 9466-75, ГОСТ 9467-75, здесь и далее по тексту. - Примечание изготовителя базы данных.

Механические свойства металла шва и сварного соединения, полученных наплавкой электродами Э 42 и Э 42А без последующей термообработки, должны удовлетворять согласно ГОСТ 2523-51 следующим требованиям:

Марка электрода

При применении электродов диаметром более 3 мм

При применении электродов диаметром 3 мм и менее

Марка проволоки по ГОСТ 2246-54*

Металл шва

Сварное соединение

Предел прочности при растяжении, кг/мм

Относительное удлинение, %

Ударная вязкость, кг/см

Предел прочности при растяжении, кг/мм

Угол загиба, градусы

Не менее

Э 42

42

18

8

42

120

1, 1А

Э 42А

42

22

14

42

180

________________

Стоимость строительства газопровода высокого давления, монтаж газопроводов под давлением

Все понравилось, мы тут заказывали мини газгольдер на дачу. У нас там совсем маленький домик, так что как раз мини хранилище такое и было нужно. Помогли с доставкой, установили качественно, запустили, все проверили – работает! Свои обязательства компания выполнила четко и без нареканий, так что я доволен.

Пришел в Проект сервис, чтобы осуществить давнюю мечту – газифицировать дом. Раньше боялся даже браться, так как от одного слова проект становилось не по себе. Это ж надо искать людей, которые смогут грамотно сделать документы, все рассчитать, потом искать уже исполнителей… Оказывается, что можно все сделать в одной организации! Сотрудникам проект Сервис за помощь в выборе оборудования –...

Столкнувшись с необходимостью оформления всех документов на газификацию частного дома, обратился в Проект Сервис. Сомнения были, т.к. недавно одни «специалисты» проводили мне воду, что превратилось в вырванные месяцы. Здесь, как и в первом случае, все начиналось хорошо – они взяли на себя не только подготовку и оформление документов, но и полное сопровождение работ. В итоге оказалось, чт...

Я с этими ребятами проводил воду к себе в частный дом. В принципе, по работе персонала особых замечаний нет. Единственное на что хочется обратить внимание – трудоемкость процесса – до начала как-то не думал, что тут придется набраться столько терпения. Жена уже в календаре отсчитывала дни, когда же этот «ремонт» и «демонтаж» закончится…. В следующий раз, если буду делать подобные перестр...

Сотрудничество с компанией приятное во всех отношениях. Мне есть с чем сравнить, так как только подключаем дом к коммуникациям, поэтому уже сталкивались с электриками и строителями, которые любят кормить «завтраками» и постоянно срывают сроки. В Проект Сервисе сразу дали четкие рамки – закончим газификацию до определенного числа с бумагами и проектом, тогда приступим к работе на объекте....

Впечатление о работе инженеров положительное. Мы занимались водоснабжением – нужно было с нуля подвести воду, оборудовать подачу холодной и горячей воды, выбрать септик, то есть работа предстояла серьезная, сами бы точно не справились. Скважина у нас была, обошлись без буровых работ, а вот разводку по дому сделали уже в Проект Сервисе. Как-то там с научной точки зрения все должно быть ра...

Как ни опасаешься браться за газификацию дома, все равно к этому приходишь, ведь хочется и тепла, и нормальных жилищных условий. Мы с мужем обратились в Проект Сервис только за консультацией. Просто здесь быстрее остальных сайтов ответили на звонок и довольно доходчиво ответили на все вопросы. Подумали и решили, что, наверное, уже и останемся тут, тем более что пообещали за каждый день п...

У нас всегда было очень холодно. Постройка сравнительно нестарая (частный дом), но высокие потолки, большие оконные проемы и отсутствие утепления сделали свое дело. Как только наступают первые заморозки – сразу чувствуешь неприятный холод по ногам. Решили сделать теплый пол. Самостоятельно не рискнули, так как дело недешевое, страшно напортачить. Вышли на Проект Сервис чисто случ...

Директор по развитию Fitness Holding

Стиль работы ООО Проект-Сервиc: быстро, грамотно и инициативно. Мы остались очень довольны сотрудничеством и воспользуемся их услугами вновь, если возникнет такая необходимость.

Работа в Проект-сервисе организована и продумана до мелочей. Обратился сюда за помощью с проведением канализации в дачном домике. Центральной магистрали у нас в поселке нет, санузел и отвод воды были организованы по старинке – яма, которая наполняется в летний период за неделю, а если заладят дожди, то и через день нужно откачивать. Решил подкопить денег и попробовать цивилизованные мето...

Знайте типы, прежде чем копать

Природный газ проходит от устья скважины к конечным потребителям по ряду трубопроводов. Эти трубопроводы, включая выкидные трубопроводы, линии сбора, линии передачи, распределительные линии и линии обслуживания, транспортируют газ с переменным давлением. Чем выше давление газа в трубопроводе, тем более опасной может быть авария с этим трубопроводом.

Трубопроводы обычно прокладываются под землей, и маркеры трубопроводов не всегда располагаются непосредственно над трубопроводами.

Трубопроводы

Выкидные трубопроводы соединяются с одним устьем добывающего месторождения. По напорным трубопроводам природный газ перемещается от устья скважины в близлежащие резервуары для хранения, компрессорные станции передачи или дожимные станции перерабатывающих предприятий. Отводные трубопроводы представляют собой относительно узкие трубы, по которым неодорированный сырой газ проходит под давлением примерно 250 фунтов на квадратный дюйм (фунт / кв. Дюйм).

Как правило, они зарыты на глубину 4 фута под землей и могут подвергаться коррозии, особенно если они переносят влажный газ.Они также подвержены утечке метана. По данным EPA, «утечка метана из выкидных трубопроводов является одним из крупнейших источников выбросов в газовой промышленности».

Линии сбора

Линии сбора собирают газ из нескольких трубопроводов и перемещают его в централизованные точки, такие как перерабатывающие предприятия, резервуары или морские доки. Линии сбора представляют собой стальные трубы среднего диаметра (обычно менее 18 дюймов в диаметре), по которым проходит неочищенный неочищенный газ под давлением примерно 715 фунтов на квадратный дюйм.

Как правило, трубопроводы заглубляются на глубину 4 фута под землей и несут в себе коррозионные вещества, которые могут повлиять на целостность трубопровода в течение нескольких лет.

Магистральные трубопроводы

По трубопроводам природный газ транспортируется на большие расстояния, а иногда и через государственные границы, обычно к компрессорам и от них, или в распределительный центр или хранилище. Линии электропередачи представляют собой большие стальные трубы (обычно от 2 до 42 дюймов в диаметре; чаще всего более 10 дюймов в диаметре), которые регулируются на федеральном уровне.Они переносят неодорированный газ под давлением примерно от 200 до 1200 фунтов на квадратный дюйм.

Трубопроводы передачи могут выйти из строя из-за разрыва швов, коррозии, разрушения материалов и дефектной сварки.

Распределительные трубопроводы

Распределительные трубопроводы, также известные как «магистральные», являются промежуточным звеном между линиями передачи высокого давления и линиями обслуживания низкого давления. Распределительные трубопроводы работают при промежуточном давлении. В этом типе трубопровода используются трубы малого и среднего размера (от 2 до 24 дюймов в диаметре), которые регулируются на федеральном уровне и переносят одорированный газ при различных уровнях давления, начиная с нуля.От 3 до 200 фунтов на квадратный дюйм.

Распределительные трубопроводы обычно работают ниже своей пропускной способности и изготавливаются из различных материалов, включая сталь, чугун, пластик и иногда медь.

Сервисные трубопроводы

Сервисные трубопроводы подключаются к счетчику, который поставляет природный газ отдельным потребителям. Подводящие трубопроводы представляют собой узкие трубы (обычно менее 2 дюймов в диаметре), по которым проходит одорированный газ при низком давлении, например 6 фунтов на квадратный дюйм. Подводящие трубопроводы обычно изготавливаются из пластика, стали или меди.

Звонок 811

В каждом штате США есть телефонный центр 811, который предоставляет различный объем информации о расположении инженерных коммуникаций, включая газопроводы. Если вы планируете какой-либо проект, связанный с раскопками в вашей собственности, настоятельно рекомендуется использовать эту услугу или иным образом определить расположение газопроводов и других инженерных сетей на вашей территории. Коммунальные предприятия обычно маркируют вашу собственность в течение нескольких дней после вашего звонка, поэтому убедитесь, что вы звоните задолго до того, когда планируете копать.

Даже небольшие проекты, такие как установка столбов для забора, могут привести к проблемам, если домовладельцы продолжат работу, не зная, что может быть под местом, где они копают. Узнавайте о методах сноса, пока вы занимаетесь этим.

В чем разница между типами газопроводов?

На природный газ приходится почти четверть энергии, потребляемой в Соединенных Штатах, и 33 штата производят его в промышленных количествах. У него более 68 миллионов частных клиентов и пять миллионов бизнес-клиентов в США.С., которые получают природный газ по трубопроводам длиной 2,6 миллиона километров. Газопроводы классифицируются по-разному, в зависимости от их пропускной способности, назначения и юрисдикции. Например, эти трубопроводы можно классифицировать как линии сбора, передачи и распределения, которые определяют не только то, как они используются, но и то, как они регулируются. Любой, кто связан с газопроводами, должен понимать иногда тонкие различия между этими классификациями трубопроводов.

Линии сбора

Линии сбора транспортируют газ от производственного объекта, такого как устье скважины, к линии передачи, также известной как магистраль.Диаметр этих труб колеблется от двух до восьми дюймов, что относительно мало. Линии сбора могут быть такими узкими, потому что они обычно используют полевые компрессоры для создания давления, которое перемещает газ по трубопроводу. В этих устройствах используется турбина или двигатель внутреннего сгорания, который обычно приводится в действие небольшой частью транспортируемого газа.

Некоторые системы сбора включают оборудование для обработки, которое выполняет дополнительные функции, такие как удаление примесей. Такие вещества, как вода, диоксид углерода и сера, могут вызывать коррозию труб, в то время как инертные газы, такие как гелий, снижают энергетическую ценность природного газа.Эти примеси часто используются в таких областях, как химическое сырье.

Линии передачи

Природный газ перемещается из системы сбора в систему передачи, которая транспортирует газ на большие расстояния. Диаметр этих труб обычно составляет от 6 до 48 дюймов, а давление составляет от 200 до 1500 фунтов на квадратный дюйм (фунт / кв. Дюйм), в зависимости от метода производства. Такое высокое давление необходимо для транспортировки газа из регионов добычи в местные распределительные компании (НРС), которые могут находиться на расстоянии в тысячи миль.

Трансмиссионные трубопроводы обычно рассчитаны на работу с гораздо большим давлением, чем когда-либо потребуется в качестве меры безопасности. Например, трубопроводы в населенных пунктах обычно не работают при более чем половине расчетного предельного давления. Более того, многие из этих конвейеров являются замкнутыми, что означает, что между одним и тем же источником и пунктом назначения проходит более одного линейного конвейера. Эта избыточность увеличивает максимальную пропускную способность магистрального трубопровода, которая может потребоваться в периоды пикового спроса.

Распределительные линии

Газ в магистральном трубопроводе обычно проходит через шлюзовую станцию, когда попадает в местное газовое предприятие. Затвор снижает давление в линии до уровня распределения, который составляет от 0,25 до 200 фунтов на квадратный дюйм. Эта установка также вводит одорант в природный газ, который обычно не имеет запаха. Одорант придает газу кисловатый запах, который потребители могут обнаружить в небольших количествах в качестве меры безопасности. Затворная станция также измеряет расход газа, чтобы определить количество, полученное газовым коммунальным предприятием.

Затем газ перемещается от станции затвора к распределительной линии, диаметр которой обычно составляет от 2 до 24 дюймов. В распределительных линиях обычно есть секции, которые работают при разном давлении, которое регулируется регуляторами. Размер трубы и давление обычно уменьшаются по мере приближения распределительной линии к заказчику.

Операторы в центре управления газовой компанией непрерывно контролируют расход и давление газа в различных точках, чтобы гарантировать, что газ достигает потребителей с достаточным расходом и давлением для работы оборудования.Они также должны гарантировать, что давление остается ниже установленных пределов в целях безопасности. Близость распределительных линий к потребителям обычно ограничивает их давление до 20 процентов от проектного максимума.

Регуляторы регулируют поток газа через распределительную систему. Они откроются для увеличения потока газа, когда давление в секции упадет ниже указанной уставки, и закроются, когда давление поднимется выше другой уставки. Распределительные трубопроводы также имеют предохранительные клапаны, которые могут выпускать газ в атмосферу в качестве дополнительной меры безопасности, чтобы предотвратить разрыв труб.

Современные газораспределительные системы используют программное обеспечение для оценки своей мощности и обеспечения того, чтобы потребители получали газ с давлением выше минимального, необходимого для модернизации оборудования. Эти линии также соединены в сетку с помощью ряда запорных клапанов, которые сводят к минимуму перебои в обслуживании во время технического обслуживания и аварийных ситуаций.

Строительство

Безопасность является важным фактором при строительстве газопроводов из-за давления, которое они должны выдерживать, и последствий разрыва трубопровода.Линии распределения соответствуют самым высоким стандартам строительства из-за их близости к людям. Трубы необходимо проверять на соответствие государственным и отраслевым стандартам безопасности. Сборные и передающие трубопроводы специально спроектированы для их предполагаемой роли в газопроводе, хотя они обычно изготавливаются из катаной высокоуглеродистой стали. Длина каждого сегмента трубы обычно составляет от 40 до 80 футов. Диаметр и толщина сильно зависят от таких факторов, как преобладающие почвенные условия, география и плотность населения.

Распределительные трубопроводы изначально были из чугуна, который с возрастом становится хрупким. Сталь по-прежнему является обычным материалом для старых трубопроводов, хотя новые трубопроводы все чаще изготавливаются из высокопрочного пластика или композитных материалов. Старые распределительные трубы могут быть изготовлены из пластика Aldyl-A, который особенно подвержен хрупкости. Национальный совет по безопасности на транспорте рекомендовал замену распределительных трубопроводов из этого типа пластика.

Трубопроводы подвержены постоянным напряжениям, которые могут вызвать их разрушение. Движение грунта из-за циклов замерзания / оттаивания является основной причиной этих напряжений, которые обычно называют морозным пучением. В некоторых штатах требуется инспекция трубопроводов в зимний период, позволяющая отремонтировать их до того, как они разорвутся.

Установка

Исторически сложилось так, что трубопроводы прокладывались с открытыми траншеями, что до сих пор является наиболее распространенным методом сбора и транспортировки.Распределительные линии с большей вероятностью будут проложены бестраншейными методами, такими как бурение и горизонтально-направленное бурение (ГНБ), поскольку они вызывают меньшее нарушение окружающей среды. Растачивание особенно распространено для распределительных трубопроводов в городских условиях из-за его полезности при пересечении дорог.

Бестраншейные методы представляют больший риск повреждения существующих коммуникаций, поскольку они предполагают бурение и бурение, а не копание открытым способом. Металлические линии относительно легко обнаружить с помощью оборудования для обнаружения металлов, но канализационные трубы из глины и пластика требуют обнаружения менее надежными ультразвуковыми технологиями.Кроме того, поврежденные канализационные трубы могут оставаться незамеченными, пока домовладелец не заметит забитый канализационный коллектор. Наибольший риск возникновения поперечного отверстия заключается в том, что сантехники часто используют приводной шнек для очистки забитой канализационной линии, которая может нарушить газовую линию.

Федеральные правила обычно требуют, чтобы все линии электропередачи и некоторые линии сбора были проложены под землей на глубине не менее 30 дюймов в сельской местности и не менее 36 дюймов в густонаселенных районах. Дороги и железнодорожные переезды также требуют, чтобы эти линии были заглублены на глубину не менее 36 дюймов.Минимальная глубина для водных переходов может варьироваться от 18 до 48 дюймов, в зависимости от состава почвы или породы. Линии распределения обычно должны быть заглублены на глубину не менее 24 дюймов, хотя минимальная глубина снижается до 18 дюймов вдоль дорог и 12 дюймов на частной собственности. Эти минимальные глубины применяются только при установке и не требуют поддержания в течение долгого времени.

Underground Services, Inc. - одна из старейших компаний в Соединенных Штатах, предлагающих полный спектр услуг по подземному инженерному строительству (SUE). Свяжитесь с нами сегодня по телефону (610) 738-8762 или запросите расценки онлайн, чтобы узнать, как мы можем помочь вам с вашим строительным проектом.

Как работает система доставки природного газа?

Как работает система доставки природного газа?

Как работает система доставки природного газа?

Перетекание газа от более высокого давления к более низкому - фундаментальный принцип системы доставки природного газа. Величина давления в трубопроводе измеряется в фунтах на квадратный дюйм.

Из скважины природный газ поступает в «сборные» линии, которые похожи на ветки на дереве, увеличиваясь по мере приближения к центральной точке сбора.

Системы сбора

Системе сбора может потребоваться один или несколько полевых компрессоров для перемещения газа в трубопровод или на перерабатывающую установку. Компрессор - это машина, приводимая в действие двигателем внутреннего сгорания или турбиной, которая создает давление, чтобы «протолкнуть» газ по трубопроводам. Большинство компрессоров в системе подачи природного газа используют небольшое количество природного газа из собственных трубопроводов в качестве топлива.

Некоторые системы сбора природного газа включают установку для обработки, которая выполняет такие функции, как удаление примесей, таких как вода, диоксид углерода или сера, которые могут вызвать коррозию трубопровода, или инертных газов, таких как гелий, которые могут снизить энергетическую ценность газа. Перерабатывающие предприятия также могут удалять небольшие количества пропана и бутана. Эти газы используются в качестве химического сырья и в других целях.

Система передачи

Из системы сбора природный газ поступает в систему передачи, которая обычно состоит из трубопровода из высокопрочной стали, протяженностью около 272 000 миль.

Эти большие линии передачи природного газа можно сравнить с национальной системой автомагистралей между штатами. Они перемещают большие объемы природного газа за тысячи миль от регионов добычи в местные распределительные компании (НРС). Давление газа в каждой секции трубопровода обычно составляет от 200 до 1500 фунтов на квадратный дюйм, в зависимости от типа области, в которой работает трубопровод. В качестве меры безопасности трубопроводы спроектированы и построены так, чтобы выдерживать гораздо большее давление, чем когда-либо фактически достигается в системе.Например, трубопроводы в густонаселенных районах работают при давлении менее половины от расчетного.

Многие крупные межгосударственные трубопроводы являются «кольцевыми» - есть две или более линий, идущих параллельно друг другу на одной полосе отчуждения. Это обеспечивает максимальную производительность в периоды пикового спроса.

Компрессорные станции

Компрессорные станции расположены примерно через каждые 50-60 миль вдоль каждого трубопровода, чтобы повысить давление, которое теряется из-за трения природного газа, движущегося по стальной трубе.Многие компрессорные станции полностью автоматизированы, поэтому оборудование можно запускать или останавливать из центральной диспетчерской трубопровода. В диспетчерской также можно дистанционно управлять запорными клапанами в системе передачи. Операторы системы хранят подробные рабочие данные по каждой компрессорной станции и постоянно корректируют набор работающих двигателей, чтобы обеспечить максимальную эффективность и безопасность.

Природный газ движется по транспортной системе со скоростью до 30 миль в час, поэтому для доставки газа из Техаса в пункт приема коммунальных услуг на северо-востоке требуется несколько дней.Попутно существует множество взаимосвязей с другими трубопроводами и другими инженерными системами, что дает системным операторам большую гибкость при транспортировке газа.

Линейный пакет

50-мильный участок 42-дюймовой линии электропередачи, работающий при давлении около 1000 фунтов, содержит около 200 миллионов кубических футов газа - этого достаточно для питания кухонной плиты более 2000 лет. Количество газа в трубе называется «линейным пакетом».

Повышая и понижая давление на любой сегмент трубопровода, трубопроводная компания может использовать этот сегмент для хранения газа в периоды, когда спрос на конце трубопровода меньше. Использование Linepack таким образом позволяет операторам трубопроводов очень эффективно справляться с почасовыми колебаниями спроса.

Трубопроводы природного газа и коммунальные службы используют очень сложные компьютерные модели потребительского спроса на природный газ, которые связывают суточные и почасовые тенденции потребления с сезонными и экологическими факторами. Вот почему клиенты могут положиться на надежность природного газа - когда он нужен, он есть.

Станции выходов

Когда природный газ по магистральному трубопроводу достигает местного газового предприятия, он обычно проходит через "затворную станцию".«Коммунальные предприятия часто имеют шлюзовые станции, получающие газ из разных мест и из нескольких разных трубопроводов. Затворные станции служат трем целям. Во-первых, они снижают давление в линии с уровней передачи (200–1 500 фунтов) до уровней распределения, которые варьируются от ¼ фунта до 200 фунтов. Затем добавляется одорант, характерный кислый запах, связанный с природным газом, так что потребители могут почувствовать запах даже небольшого количества газа. Наконец, шлюзовая станция измеряет расход газа, чтобы определить полученное количество утилитой.

Система распределения

От шлюзовой станции природный газ поступает в распределительные трубопроводы или «магистрали» диаметром от 2 до 24 дюймов. Внутри каждой распределительной системы есть секции, которые работают при разном давлении, с регуляторами, контролирующими давление. Некоторые регуляторы дистанционно управляются коммунальным предприятием для изменения давления в частях системы для оптимизации эффективности. Вообще говоря, чем ближе природный газ к потребителю, тем меньше диаметр трубы и ниже давление.

Как правило, центральный центр управления газовой компанией непрерывно контролирует расход и давление в различных точках своей системы. Операторы должны гарантировать, что газ достигнет каждого потребителя с достаточным расходом и давлением для заправки оборудования и приборов. Они также гарантируют, что давление остается ниже максимального давления для контролируемых секций внутри системы. Линии распределения обычно работают при давлении менее одной пятой от расчетного.

По мере прохождения газа через систему регуляторы регулируют поток от более высокого до более низкого давления.Если регулятор обнаруживает, что давление упало ниже заданного значения, он соответственно откроется, чтобы пропустить больше газа. И наоборот, когда давление поднимается выше заданного значения, регулятор закрывается для регулировки. В качестве дополнительной меры безопасности на трубопроводах устанавливаются предохранительные клапаны для выпуска газа в атмосферу, где это необходимо.

Сложные компьютерные программы используются для оценки пропускной способности сети и обеспечения того, чтобы все потребители получали достаточные запасы газа при минимальном уровне давления или выше, требуемом для их газовых приборов.

Распределительные сети соединены между собой в несколько схем сети с помощью стратегически расположенных запорных клапанов. Эти клапаны сводят к минимуму необходимость прерывания обслуживания заказчиком во время технического обслуживания и в аварийных ситуациях.

Перенос природного газа в дом

Природный газ проходит из магистрали в дом или офис по так называемой линии обслуживания. Как правило, коммунальное предприятие, занимающееся природным газом, отвечает за техническое обслуживание и эксплуатацию газопровода и объектов, вплоть до счетчика газа в жилых домах.Все оборудование и линии подачи газа после бытового счетчика являются обязанностью заказчика.

Когда газ достигает счетчика потребителя, он проходит через другой регулятор давления, чтобы при необходимости снизить его давление до менее ¼ фунта. По некоторым коммуникационным линиям идет газ, который уже находится под очень низким давлением. Это нормальное давление для природного газа в бытовой трубопроводной системе, которое меньше давления, создаваемого ребенком, надувающим пузыри через соломинку в стакане с молоком.Когда газовая печь или плита включена, давление газа немного выше, чем давление воздуха, поэтому газ выходит из горелки и воспламеняется своим знакомым чистым голубым пламенем.

Трубопровод природного газа - обзор

8.1 Введение

Инфраструктура линий жизнеобеспечения включает в себя трубопроводы природного газа и нефти, водопроводные и канализационные трубопроводы, хранилища газа и нефти, туннели, линии электропередач и связи, среди прочего (Ариман и Мулески, 1981). которые жизненно важны для современного общества и урбанизации.По мере увеличения масштабов урбанизации и роста зависимости общества от современной инфраструктуры негативные последствия отказа системы жизнеобеспечения также усиливаются. Повреждение жизненно важных объектов инфраструктуры, таких как заглубленные трубопроводы, может иметь потенциально экстремальные последствия, включая потерю давления воды, энергоснабжения и связи, а также побочные эффекты, такие как широко распространенное заболевание из-за загрязненной питьевой воды и затруднение мер реагирования из-за нехватки жизненно важных ресурсов. (например, водоснабжение для пожаротушения).Среди наиболее серьезных опасностей для подземных трубопроводов - сейсмические и оползневые явления, приводящие к распространению волн и постоянному смещению грунта (PGD). Опасности PGD обычно считаются гораздо более серьезными (R. Eguchi, 1983; O'Rourke, 2005), чем распространение волн. PGD ​​может быть локализован на небольшом участке трубопровода, например, в случае поверхностного разлома, или широко распространен, например, в случае крупномасштабного бокового распространения во время разжижения. Широко распространенный PGD может привести к множеству участков повреждения по всей площади бокового распространения, в то время как локализованный PGD может привести к небольшому количеству участков повреждения, но с потенциально гораздо более серьезным повреждением.Были разработаны оценки повреждений трубопроводов на основе волнового движения и показателей PGD. Eguchi (1983) коррелировал скорость прорыва трубы с модифицированной интенсивностью Меркалли (MMI). О'Рурк и Аяла (1993) представили зависимость скорости повреждения, вызванного распространением волн, от пиковой скорости грунта для различных типов труб и материалов. Несколько исследователей разработали эмпирические соотношения повреждений при распространении волн для различных типов труб и ситуаций (Eidinger et al. , 1995; Honegger, 1995; O'Rourke and Jeon, 1991). Также были разработаны эмпирические отношения ущерба для ПГД (Heubach, 1995; Eidinger et al., 1995; Портер и др., 1991). Текущие методики оценки трубопроводов после проведения PGD - это преимущественно визуальный осмотр с уровня земли. В частности, несоответствия на уровне земли могут указывать на смещение трубопровода ниже. Также могут использоваться методы наземного зондирования, такие как инфракрасная термография (IT) и георадар (GPR). Методы ИК-термографии и георадара удобны для получения изображений, которые могут указывать на утечки в трубах или неоднородности, возникающие на подповерхностном уровне (Birken and Oristaglio, 2014).Однако эти методы визуализации могут быть дорогостоящими, медленными в развертывании и эксплуатации и для работы требуются квалифицированные специалисты. Методы визуализации также могут не обеспечивать уровень разрешения, необходимый для локализации повреждений. Также были развернуты внутриканальные методы, такие как отправка небольших удаленных устройств («умных свиней») через внутреннюю часть трубопровода для обнаружения повреждений трубопровода. Несмотря на то, что существуют эмпирические модели PGD-повреждений и технологии визуализации недр, лучшие решения могут быть приняты в отношении подземных трубопроводов после PGD, если будут приняты in situ зондирование и мониторинг .

Ввиду важности подземных путей жизнеобеспечения критически важно, чтобы повреждения были обнаружены и быстро диагностированы, чтобы можно было минимизировать риски для людей и имущества, а также провести ремонт, который минимизирует перерывы в обслуживании. Системы мониторинга - очевидный подход, позволяющий быстро оценить серьезность повреждений и их местонахождение для быстрого ремонта. Однако существуют две проблемы при мониторинге подземных трубопроводов. Во-первых, трубопроводы часто проходят на расстояние от десятков до сотен миль, что требует разумного подхода к выбору места установки датчиков.Во-вторых, их подповерхностное расположение затрудняет получение данных от установленных датчиков. На сегодняшний день большинство систем мониторинга трубопроводов на месте и привязаны (включая традиционные проводные и оптоволоконные датчики) к проводке, установленной вдоль трубопровода для передачи данных в систему сбора данных (Glisic, 2014). Такие методы могут быть дорогими из-за требований инвазивной установки.

Основная цель этой главы - проиллюстрировать экспериментальные методы зондирования, которые могут служить основой будущих систем мониторинга трубопроводов.В дополнение к использованию беспроводной телеметрии в качестве стратегии сбора данных с подземных датчиков исследуются традиционные и новые сенсорные устройства. В частности, в главе основное внимание уделяется настройке стратегии обнаружения подземных сегментированных бетонных трубопроводов, подвергнутых PGD. Сегментированные трубопроводы, и в частности бетонные сегментированные трубопроводы, являются обычными подземными системами жизнеобеспечения, используемыми для транспортировки отходов и ливневых вод. Они сильно повреждаются при воздействии крупных событий ПГД.В зависимости от ориентации трубопровода по отношению к плоскости разлома и направления разлома трубопровод может испытывать осевые силы, приводящие к растяжению или сжатию, а также к сдвигу и изгибу. Основными видами отказов в непрерывных трубопроводах являются разрыв при растяжении и местное продольное изгибание (O'Rourke, 2003). Отказ сегментированных трубопроводов в первую очередь наблюдается как совместное повреждение (O'Rourke, 2003). Осевые силы в сегментированных трубопроводах могут привести к вырыву соединения или раздавливанию раструба и втулки (т.е., телескопическая). Представленные технологии обнаружения будут специфичны для мониторинга движения сегментов трубопровода и прямого обнаружения повреждений на стыках трубопровода во время PGD. С этой целью в главе описываются полномасштабные испытания подземных сегментированных бетонных трубопроводов на экспериментальных и испытательных объектах сети инженерного моделирования землетрясений (NEES) в Корнельском университете. Испытания являются идеальным местом не только для проверки работы датчиков, находящихся под землей, для мониторинга состояния трубопроводов, но и для углубления понимания эволюции повреждений сегментированных бетонных трубопроводов в условиях PGD. В задачи входит строительство полномасштабного сегментированного бетонного трубопровода, проектирование и установка сенсорной системы для обнаружения и локализации повреждений, тестирование и проверка подземной беспроводной связи, наблюдение за взаимодействием грунта с трубопроводом во время PGD и анализ развития повреждений.

Экономический анализ концепции городского трубопровода высокого давления (HyLine) для доставки водорода на розничные заправочные станции

Основные моменты

Система трубопроводов высокого давления может улучшить экономику и логистику водорода.

Система позволяет станциям распределять топливо без сжатия и хранения на месте.

Масштабируемость сокращает первоначальные инвестиции, повышает надежность и управляемость.

Система может способствовать росту производства электроэнергии из возобновляемых источников.

Анализ показывает, что водород в системе может быть конкурентоспособным с обычным топливом.

Реферат

Снижение стоимости доставки водорода на заправочные станции и его подачи в электромобили на топливных элементах (FCEV) является одним из важнейших элементов усилий по повышению экономической конкурентоспособности FCEV.Сегодня водород в основном доставляется на станции грузовиками. Доставка по трубопроводу происходит гораздо реже: на одну городскую станцию ​​в США с 2011 года поступает водород под давлением 800 фунтов на квадратный дюйм из промышленного водородного трубопровода, а на немецкую станцию ​​на окраине промышленного парка с 2006 года поступает водород под давлением 13000 фунтов на квадратный дюйм. В этой статье сравнивается экономика существующих в США способов доставки водорода с экономикой масштабируемой внутригородской трубопроводной системы высокого давления, называемой здесь системой «HyLine».В системе HyLine водород будет производиться на городских промышленных или коммерческих объектах, сжиматься до 15 000 фунтов на квадратный дюйм, храниться на централизованных объектах, доставляться по трубопроводу высокого давления на станции розничной торговли и распределяться непосредственно в FCEV. Наш анализ экономики розничных заправочных станций в Лос-Анджелесе показывает, что по мере того, как спрос FCEV на водород в регионе становится достаточно плотным, доставка водорода по трубопроводам получает экономическое преимущество по сравнению с доставкой грузовиками. Подход HyLine также обеспечит более дешевую подачу водорода по сравнению с транспортировкой по трубопроводу более низкого давления благодаря экономии за счет масштаба, связанной с интегрированным сжатием и хранением.В самом крупномасштабном проанализированном сценарии заправки топливом (сеть из 24 станций с производительностью 1500 кг / сут каждая и водород, производимый посредством парового риформинга метана), HyLine потенциально может достичь прибыльных затрат на водород в размере 5,3 долл. США / кг, что примерно эквивалентно стоимость бензина составляет 2,7 доллара за галлон (при условии, что FCEV предлагают вдвое большую экономию топлива, чем автомобили с двигателем внутреннего сгорания, а стоимость транспортных средств конкурентоспособна). Важно отметить, что потребуются значительные усилия для развития технических знаний, кодексов и стандартов, которые сделают систему HyLine жизнеспособной.Однако наш предварительный анализ показывает, что подход HyLine заслуживает дальнейшего рассмотрения с учетом его потенциальных экономических преимуществ. Эти преимущества могут также включать ценность минимизации торговых площадей, используемых для сжатия и хранения водорода на заправочных станциях, что не отражено в нашем анализе.

Рекомендуемые статьиЦитирующие статьи (0)

Просмотреть аннотацию

© 2019 Авторы. Опубликовано Elsevier Ltd.

Рекомендуемые статьи

Ссылки на статьи

Газопроводы - PetroWiki

Огромная часть мирового газа доставляется на рынок по трубопроводам.В настоящее время проводится оценка нескольких крупных трубопроводных проектов. [1] Трубопроводы могут проходить над сушей или под водой. Подводные трубопроводы использовались в Северном море. Однако глубина воды является критическим параметром, который создает сложные проблемы. При рассмотрении варианта трубопровода учитываются такие факторы, как:

  • Расстояние
  • Пропускная способность
  • Требования к компрессорной станции
  • Размер трубопровода
  • Глубина воды
  • Топографические профили должны учитываться при экономическом анализе

Эксплуатация трубопровода

Трубопроводы обычно работают при давлении от 70 до 100 бар.Как правило, начальные компрессорные станции для трубопроводов требуют двухступенчатого сжатия для повышения давления от 40 до 140 бар, а промежуточные компрессорные станции требуют одноступенчатого сжатия от 100 до 140 бар. Некоторые трубопроводы работают при высоких давлениях. Трубопроводы высокого давления определяются как наземные газопроводы, работающие под давлением выше 100 бар и в диапазоне от 100 до 200 бар. На приемной станции трубопровода может потребоваться очистка и дозирование газа для целей коммерческого учета.Давление газа, возможно, придется отрегулировать в соответствии с требованиями газораспределительной сети.

Основные соображения

В нескольких публикациях обсуждается экономика трубопроводов по сравнению с другими вариантами использования газа. [2] [3] Помимо экономики, плата за транзит по трубопроводам и политический риск являются ключевыми вопросами, которые следует учитывать при оценке этого варианта монетизации газа. Кроме того, маршруты трубопроводов являются фиксированными и подвержены террористическим актам, высоким транзитным тарифам или возможному прекращению подачи газа во время спора с участием одной из транзитных стран.

Техническое обслуживание

В варианте с трубопроводом, особенно в удаленных местах, следует учитывать, что трубопровод представляет собой единую систему и требует, чтобы весь трубопровод был пригоден к эксплуатации для прохождения любого газа. Нарушение любой части трубопровода приводит к нарушению всех услуг в этой системе. Обслуживание трубопроводов - еще одна область, требующая внимания. Участки трубопровода, которые практически не видны, представляют опасность на протяжении длительного срока реализации газового проекта. Основная проблема - коррозия, но также могут возникать механические повреждения.

Развитие технологий

Новые трубопроводные технологии и растущее потребление энергии на близлежащих рынках являются ключевыми факторами транспортировки газа по трубопроводам. Развитие трубопроводов высокого давления привело к снижению затрат за счет более эффективного использования стальных труб. Традиционно для строительства трубопроводов используется углеродистая сталь марки Х-65. В настоящее время доступны углеродистые стали марок до X-100, и в ближайшие годы они будут испытаны на практике. Это снизит стоимость монтажа трубопровода примерно на 10%.28 Ожидается, что альтернативная новая металлургия, возможно, включая использование композитов, сделает трубопроводы более конкурентоспособным вариантом не только за счет снижения стоимости самой трубы, но и за счет более низких затрат на логистику и установку, которые являются значительными в труднодоступных и труднодоступных местах. области. Ожидается, что недавние события, касающиеся глубоководных трубопроводов, откроют новую конкуренцию морским трубопроводам для СПГ. Современные материалы могут противостоять новым вызовам глубоководных трубопроводов, пересекающих суровые условия окружающей среды.

Список литературы

  1. ↑ «Азиатские трубопроводы» - ведущие международные проекты по освоению газа. 2002. Дистанционные газовые стратегии (август): 12.
  2. ↑ Уайт, Н. 1995. Экономика экспорта СПГ и трубопроводного газа из стран Персидского залива. Проектное финансирование Intl. Лондон, Англия: IFR Publishing.
  3. ↑ Gainey, B.W. 1999. Коммерциализация природного газа - что делать дальше? Inst. конференции по газовой технологии, Тринидад, июнь 1999 г.

Интересные статьи в OnePetro

Используйте этот раздел, чтобы перечислить статьи в OnePetro, которые читатель, желающий узнать больше, обязательно должен прочитать

Внешние ссылки

Используйте этот раздел, чтобы предоставить ссылки на соответствующие материалы на веб-сайтах, отличных от PetroWiki и OnePetro.

См. Также

Варианты утилизации газа

Газ для жидкостей (GTL)

Газ в метанол

Газ в энергию

Газ как сырье для удобрений

Монетизация многоразового газа

Мель газа

Транспортировка попутного газа в виде гидратов

PEH: Monetizing_Straarded_Gas

человек, живущих рядом с газопроводом

Трубопроводы с максимальной пропускной способностью - магистральные газопроводы высокого давления - транспортируют газ на большие расстояния под очень высоким давлением, связывая источники подачи газа с местными газораспределительными сетями или основными точками потребления.

Мы хотим обеспечить безопасность всех, кто живет или работает вблизи наших газопроводов. Поскольку трубопроводы проложены под землей, важно, чтобы вы узнали, что находится ниже, прежде чем копать - как для защиты себя, так и для основных служб, указанных ниже.

Газопроводы идентифицируются по предупреждающим знакам, установленным через равные промежутки времени. Эти маркеры идентифицируют маршрут газопровода, но не указывают точное местоположение заглубленного трубопровода.

Если через вашу собственность проходит газопровод

Если сервитут для газопровода зарегистрирован в вашем праве собственности, существуют условия, связанные с сервитутом, включая то, что вы можете и что не можете делать в зоне коридора трубопровода.Это будет включать требование о получении предварительного письменного разрешения от APA на деятельность в коридоре, например:

  • замена или установка ограждения
  • любые земляные работы
  • Планировка или контурная обработка земли
  • Благоустройство и посадка деревьев
  • складирование материалов или возведение конструкций
  • использование взрывчатых веществ
  • применение вибрационного оборудования
  • перевозка тяжелой техники или грузов

Если вы захотите заняться работами, мы посетим вас, чтобы определить точное местоположение газопровода и, возможно, проконтролировать работы в коридоре газопровода или рядом с ним. Эта услуга бесплатна для всех землевладельцев. За проведение работ в коридоре газопровода без предварительного согласования применяются штрафные санкции.

APA призывает всех землевладельцев использовать услугу «Набери, прежде чем копать»

В рамках наших трубопроводных операций мы будем регулярно получать доступ к вашей собственности вдоль полосы отвода или по согласованным маршрутам доступа. Целью нашего доступа является проведение наземного патрулирования, обследования катодной защиты и проведения ремонтных работ в коридоре трубопровода.Если нам потребуется выполнить существенное техническое обслуживание, мы обсудим это с вами до начала работ.

Мы здесь, чтобы помочь, поэтому свяжитесь с нами…

  • при планировании работ на коридоре газопровода или вблизи него.
  • при продаже или разделе вашей собственности.
  • , чтобы сообщить о несанкционированной деятельности в коридоре газопровода или рядом с ним (то есть о лицах, работающих в коридоре газопровода или рядом с ним, которые не заключили контракт с вами или кто не является представителем APA.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
