Снова потек гидроаккумулятор, печаль. | Из квартиры в дом

Если у вас есть собственная скважина, вы точно знаете что это такое. Гидроаккумулятор — накапливает запас воды, позволяет создавать равномерное давление в трубах и бережет водяной насос.

Интересно, хотя бы один производитель, может изготовить гидроаккумулятор, который будет работать без проблем хотя бы год?! Тот что на фото, куплен новым 4 месяца назад, и вот сегодня он протек внутрь — лопнула мембрана.

За два неполных года это уже третий. Первый также незаметно протек внутрь и прикидывался исправным, пока однажды не прогнил насквозь. Ремонтировать смысла уже не было, распилил надвое, сделал две полезные вещи: мусорное ведро и очаг.

Второй, купленный взамен сгнившего, пришлось сдать сразу после установки — обнаружил утечку воздуха прямо по сварному шву. И вот сегодня третий, мочало — начинай сначала. Все три — разных производителей, настроены были правильно, реле давления отрегулировано. Ну что же такое!

Вот так. Появилось непонятно откуда маленькое отверстие в резине.

Вот так. Появилось непонятно откуда маленькое отверстие в резине.

Каждый раз при замене мембраны нужно снова закачивать воздух.

Каждый раз при замене мембраны нужно снова закачивать воздух.

В нашей стране добывают нефть со дна ледовитого океана, люди летают в космос, изобретено высокоточное оружие, позволяющее попасть за тысячу километров в метровую цель, но бл..ь не могут сварить обычную бочку из куска железа так, чтобы она не протекала!!! У меня все.

Еще почитать на канале:

Построили дом с нуля за три месяца!

Наш дом 130 м2 — планировка.

Сколько стоит содержание дома 130 м2.

Превратили целину в газон, чего это стоило.

Пристроили террасу к дому, что получилось.

Жизнь с террасой — она другая!

Нам в доме лучше чем в квартире!

Опасности многоквартирных домов.

Плиточник с авито, цена ошибки.

Детская комната 10 м2, много или мало?

Купили квартиру без денег в кармане.

Накопительный бак для холодной воды, как выбрать и установить

Зачастую для дома нужен водяной накопительный бак. При снабжении водой с помощью насоса из скважины или из колодца, в системе обязательно подобное устройство – гидроаккумулятор. Он является помощником №1 для насоса. При снабжении от центрального водовода, гидроаккумулятор, строго говоря, не нужен. Но в обоих случаях, хозяева непрочь обзавестись запасом воды в накопительном баке в объеме литров на 250. Рассмотрим, как это достигается.



Запас воды в доме – какой объем

Многие сходятся во мнении, что средний подходящий объем запаса воды в накопительном баке – 250 литров. Этого хватает для массового расхода, например, на мытье автомобиля и уборку, на наполнение ванны…  В то же время вода не будет застаиваться, будет более быстрый ее обмен и прибытие свежих порций.   150 – 200 литров обычно маловато (но при хорошем колодце сойдет), особенно при не частой подаче воды в дом от водовода – раз в сутки или реже. В таком случае рекомендуется подобрать объем ближе к 300 литрам.



Какой накопительный бак выбрать

Металлические из нержавейки, или покрытые эмалью водонакопительные емкости дорогие. Их используют, в основном для хранения большого запаса горячей воды. Для холодной воды чаще подходят баки (со знаком пищевые) из полипропилена. Но здесь важно выбрать качественную вещь, не из «пахнущей пластмассы», которая годится только для сугубо технической воды.

Такие накопительные баки снабжаются одной большой горловиной и могут быть разных форм. Чаще пластиковые емкости для использования в качестве водонакопителя выбирают приземистыми, с большой площадью опоры.



Типичные места установки и схемы обвязки водонакопительных баков

  • Можно поступить просто, и установить водонакопительный бак в подсобке, в санузле под потолком. Возможна его подвеска на тросах к прочным балкам перекрытия, или же на сварной подставке.
    Подачей воды — врезка вверху, здесь же контрольный спуск в канализацию, врезка внизу – забор воды.
    Из бака всегда самотеком обеспечится струйка в кранах.
Самые разные способы установить накопительный бак понадежнее…
  • Можно увеличить высоту на метр — другой и установить бак для воды на чердаке (мансарде). Если это не отапливаемое, то несложно достигнуть незамерзания, укрыв в кожухе из пенопласта (деревянный каркас обклеенный) который сопрягается с утеплением перекрытия. Под баком непосредственно удаляется все значительно мешающее доступу тепла из дома. Автоматизировать заправку водонакопителя можно поплавковым выключателем, что достигается и самостоятельно.



  • Установка на полу или в подвале. Здесь нужен насос, который и создаст давление в сети водоразбора. Включается обычно кнопкой. Возможно также, он снабжается своим гидроаккумулятором и реле включения, что значительно упрощает пользование водой именно из бака.
Вода в дом подается из бака с помощью насоса с аккумулятором



Гидроаккумулятор

Гидроаккумулятор не только обеспечивает редкие включения снабжающего насоса, но и может служить резервом воды. Чем больше прибор, тем лучше, но и цена растет значительно. Важно, что в нем может храниться вода питьевого качества – герметичная система. Обычная схема для дома – насос – фильтр – гидроаккумулятор – пищевая вода. Сюда же подключается после насоса второе ответвление – накопительный бак, который заполняется под контролем человека, но разбор может быть организован как угодно, в том числе и с дополнительным насосом.

Установка промежуточного водонакопителя в ХВС. Заполнение бака ведется вручную, после включения в работу клапана на входе (и насоса в колодце…) Разбор оборудуется насосом с гидроаккумулятором на ту же сеть.



Водонагреватель

Зачастую в домах, как и в квартирах не мудрствуя лукаво, устанавливают водонагреватели электрические закрытого типа, которые также служат накопителями воды на всякий случай.

Установка проста, — зато теплая вода может быть и вне отопительного сезона, независимо от отопления….

Дополнительно – как сделать ГВС в доме





Водоснабжение в загородном доме: зачем нужен гидроаккумулятор

Про водоснабжение в загородном доме

Без воды трудно представить любое домовладение и обеспечение водой является одним из важных условий для качества проживания, как за городом, так и в самом городе. Но в городе эта проблема решается довольно легко – как правило, магистрали для водоснабжения позволяют произвести подключение и получить воду в необходимом объеме.

Для этого есть специальные насосные станции и системы распределения воды, в которых на постоянном уровне поддерживается должный уровень давления, необходимого для комфортного использования водных ресурсов.

За городом также реализуются варианты с центральным водоснабжением, и также устанавливаются системы автоматической подачи воды, используются водонапорные башни и другие гидротехнические сооружения.

Но за городом не всегда есть возможность подключения к центральной магистрали, да и качество центрального водоснабжения может быть неудовлетворительным.

Гидроаккумулятор и водоснабжение в загородном доме

Поэтому, многие владельцы загородного жилья выбирают вариант индивидуального снабжения. Для этого используют колодец в своем огороде, либо устраивают скважину и с помощью глубинного насоса «поднимают» воду для нужд своего хозяйства.

Как правило, такая система более сложная с точки зрения устройства. Кроме самой скважины, насоса, системы управления, может понадобиться гидроаккумулятор 50 литров, или другая емкость, обеспечивающая стабильность работы системы.

Использование гидроаккумуляторов в большинстве случаев необходимо как раз для стабилизации работы насосного оборудования. С их помощью удается получить плавное регулирование давления в трубопроводе и исключить аварийные ситуации, связанные с появлением воздуха в ней.

Самый простой аккумулятор для воды позволяет исключить частое включение насоса, стабилизирует давление в системе и помогает избавиться от гидроударов.

Большие гидроаккамуляторы

Кроме того, гидроаккумулятор 100 литров это уже и значительный запас воды для нужд хозяйства. В случае, если подача электричества прекратиться, использование резерва воды будет кстати. Также такая емкость позволяет обеспечить бесперебойную работу отопительного оборудования, в частности подпитку котла отопления водой.

Сравнивая работу емкости для воды с гидроаккумулятором, многие пользователи отмечают преимущества аккумулятора в плане качества распределения воды. Также поддержания должного давления в системе, и возможность его установки в удобном месте, а не только в самой высокой точке дома.

Еще статьи

Похожие записи

Избавляемся от слабого напора холодной воды раз и навсегда!

Некоторые люди довольно часто сталкиваются с такой проблемой, когда напор воды очень слабый  и этого напора не хватает на выполнение самых простых бытовых задач: стирки, принятия душа, мытья посуды и так далее. Что же делать в такой ситуации и как можно увеличить напор воды у себя дома?

Существует два способа избавиться от слабого напора воды : первый – покупка и установка специального усилительного насоса, второй – организация специальной накопительной ёмкости, в которой круглосуточно будет накапливаться вода.

Способ 1: Монтаж повышающего насоса

Первый способ избавления от слабого напора холодной воды больше подходит для квартир, нежели для жилых домов. Его суть заключается в том, чтобы приобрести специальный усилительный(повышающий) насос и подключить его в самой первой квартире на вашем стояке. Таким образом, один насос сможет слабого напора холодной или горячей воды во всех квартирах, которые подключены к этому стояку, что может вызвать несказанную радость большинства ваших соседей. Также, есть ещё один вариант, который подойдёт далеко не каждому. Усилительный насос можно подключить в вашей квартире только в том случае, если ваша квартира последняя на стояке, в таком случае напор воды увеличится только у вас, у остальных соседей он останется прежним. Больше вариантов подключения подобных насосов в квартире нет. Очень многие люди, которые сталкивались с подобными проблемами с водопроводом, совершали одну и ту же ошибку, подключая усилительный насос в своей квартире, при том, что квартира не последняя на стояке.  Таким образом, запитав этот насос и включив несколько приборов, требующих высокий напор воды, вы будет выкачивать воду по трубам не только снизу, но и сверху, то есть, вы на некоторый промежуток времени вовсе лишите своих соседей воды, что им точно не понравится.
Итак, варианта решения проблемы с помощью усилительного насоса два – либо подключить его у самого начала стояка, либо в своей квартире, если вы подключены последним к этому стояку.

Но как же дела будут обстоять за городом в дачных домах? Что делать, если вода из скважины или колодца поднимается к вам очень медленно?

Способ 2: Монтаж накопительной емкости

В этой ситуации от слабого напора холодной воды дачников спасёт сооружение специальной накопительной ёмкости, которая будет накапливать в себе воду и подавать её под большим напором в дом. Подключение её будет несколько сложнее, чем подключение усилительного насоса, поэтому придётся немного поработать. Весь процесс сборки, для удобства, будет разделён на этапы.



Этап 1: Определяемся с характеристиками

Для начала, стоит определиться, как вода будет поступать в вашу накопительную ёмкость. Чаще всего, для этих нужд используются дешёвые и маломощные погружные насосы, которые будут доставлять воду наверх. Далее нужно определиться с объёмом той самой накопительной ёмкости, чтобы слабый напор холодной воды не потревожил нас в ненужный момент. Это каждый должен сделать индивидуально, исходя из того, сколько людей в доме будут пользоваться водопроводом, сколько домов будет подключено к этой системе, какова интенсивность использования водопровода и так далее. Накопительная ёмкость может представлять собой бак, либо бочку, любых размеров, форм и объёмов, поэтому здесь всё просчитывается индивидуально. Также накопительная ёмкость может быть собрана из нескольких обыкновенных бочек, скоммутированных между собой у самого дна.

Этап 2: Монтируем поплавок

Далее нужно будет подумать, как прекратить подачу воды в накопительную ёмкость в случае её наполнения. Для этого можно использовать специальные поплавки, которые вполне похожи на поплавки из бачков унитазов. Принцип их работы максимально прост: они одеваются на трубку, через которую вода поступает в накопительную ёмкость, далее, когда вода ёмкость наполняется, начинается подниматься поплавок, и, поднявшись до определённого уровня, он перекрывает воду. Но не стоит надеяться на его надёжность, лучше всего сразу сделать аварийный слив воды, просто проделав сверху накопительной ёмкости отверстие, через которое, в случае чего, будет вытекать лишняя вода, вставить в это отверстие какой-нибудь шланг или трубку и пустить её в канализацию.

Этап 3: Подключение питания

На этом этапе избавления от слабого напора холодной воды нужно продумать, как в случае заполнения накопительной ёмкости отключить питание первого насоса, который подаёт в неё воду. Для этого можно использовать гидроаккумулятор, подключив его между насосом и ёмкостью. Таким образом, в силу своей конструкции, гидроаккумулятор отключит питание насоса, когда ёмкость заполнится водой.

Этап 4: Доставляем воду в дом

Приближаясь к завершению всей работы от избавления слабого напора холодной воды, нужно подумать о том, как забирать воду из ёмкости. Как вариант, это можно сделать с помощью ещё одного насоса и ещё одного гидроаккумулятора, подключенных, таким же образом, как и первый насос с первый гидроаккумулятором. То есть, сначала подключится насос, потом – гидроаккумулятор, который будет отключать насос, когда вода в доме не расходуется. Либо эту проблему можно решить, купив небольшую насосную станцию, которая сможет заменить связку насоса и гидроаккумулятора, но будет стоить немного дороже.

Итог

Таким образом, подключив эту систему, вода из скважины будет подниматься первым насосом и передаваться в накопительную ёмкость. Там она будет накапливаться, и, если накопительная ёмкость заполнится, то поток воды перекроет специальный поплавок, а первый насос отключится гидроаккумулятором. Далее, вода из ёмкости будет доставляться в дом с помощью второго насоса. Если в доме отключатся все приборы, потребляющие воду, то второй гидроаккумулятор отключит питание второго насоса. Либо, если используется насосная станция, то она сама отключится автоматически. Вот так вы и избавитесь от

слабого напора воды.

Такая система пользуется огромным спросом у людей, живущих за городом, или дачников, потому что эта система надёжная и может прослужить несколько десятков лет без перебоев в работе.

Под конец, хочется отметить, что это далеко не все способы избавления от слабого напора холодной воды, ведь каждый случай – индивидуален, и где-то нельзя будет применить вариант с накопительной ёмкостью, а где-то не получится применить вариант с усилительным насосом. Помимо всего этого, опытные люди могут внести сами какие-либо изменения в саму конструкцию нашего сооружения, могут изменить способы выкачки воды из ёмкости, либо могут изменить способ перекрытия воды с первого насоса, который доставляет воду из скважины – можно пересмотреть весь механизм и усовершенствовать его.

Здесь приведена лишь самая стабильная версия данной системы, которая пригодится для частного использования, но с трудом может функционировать на производственных зданиях или цехах.

А что делать, если слабый напор холодной воды только в одном кране, а в других все нормально? Тогда решить проблему можно куда проще. Посмотрите это видео:

Читайте так же:

Какое давление воды должно быть в системе водоснабжения

Для нормальной эксплуатации водопроводных кранов, сантехнических приборов и бытовой техники необходимо, чтобы вода в трубах находилась под определенным давлением. Оно прописано в государственных стандартах и строительных правилах, действующих в нашей стране.

При устройстве автономной системы подачи воды и в случае установки чувствительной к давлению техники в квартире потребитель должен самостоятельно позаботиться о поддержании нужного давления с помощью специального оборудования.

Оптимальное давление воды

В сантехнической сфере, как и во многих других отраслях, принято измерять давление жидкости в барах и в атмосферах. Они означают следующее:

  • 1 бар равен 10 метрам водяного столба или 1 технической атмосфере;
  • 1 техническая атмосфера означает давление, которое оказывает вес в 1 кг на площадь в 1 квадратный сантиметр.

Давление воды в водопроводе регулируется строительными нормами и правилами (СНиП) под номером 2.0401–85. Согласно этому документу, давление должно находиться в следующих рамках:

  • Для холодного водоснабжения — от 0,3 до 5 бар;
  • Для горячего водоснабжения — от 0,3 до 4,5 бар.

Вода в трубах, проложенных внутри многоэтажных многоквартирных домов, находится на уровне от 4 до 4,5 бара. Владельцы коттеджей и дач, если это необходимо, могут создавать давление воды в трубах на уровне до 7,5, а иногда до 10 бар. Нужное значение устанавливается в зависимости от требований конкретного бытового или сантехнического оборудования.

Производители насосов и клапанов, других регулирующих устройства настраивают свою продукцию так, чтобы оно создавало давление в 1,4–2,8 бара. Но это значение можно менять самостоятельно.

Рекомендуемое давление для различных устройств

Увеличивать давление в сравнении с минимальной отметкой в частных домах и квартирах нужно в том случае, если это нужно для работы некоторых сантехнических устройств. Например:

  • Для эксплуатации ванны-джакузи нужно подавать воду давлением в 4 бара;
  • Для работы смесителя, душа, крана, системы ликвидации возгорания нужно создавать давление в 1,5 бара;
  • Для стиральной машины достаточно напора на входном патрубке в пределах 2 бар;
  • Для работы автоматической системы полива на приусадебном участке нужно 5 бар.

Таким образом, средним значением для частного дома можно считать давление в 4 бара. В этом случае гарантируется надежная и долговечная эксплуатация пластиковых и металлопластиковых труб, фасонных элементов, запорных кранов и регулирующих клапанов. Если увеличивать давление до отметки в 6,5 бар, существует риск выхода из строя некоторых элементов трубопровода.

Иногда возникает необходимость в понижении давления. Например, если водоснабжение ведется из фонтанирующих артезианских скважин, жидкость может подаваться с давлением в 10 бар. В этом случае очень высок риск поломки запорно-регулирующих устройств и появление протечек в местах резьбовых соединений. Поэтому необходимо устанавливать понижающие редукторы.

Способы измерения давления в трубопроводы

Для замеров давления воды в водопроводе используются манометры. В некоторых устройствах, которые потребляют воду из водопровода, уже встроены манометры. К ним, например, относятся отопительные котлы.

Для контроля общего давления в водопроводе квартиры или дома манометр устанавливается на входной трубе рядом с центральным перекрывающим краном. После считывания показателей их нужно сравнить с действующими ГОСТ и СанПиН, чтобы убедиться в соответствии установленным нормам.

Контролировать давление в водопроводных трубах необходимо с определенной периодичностью. Слишком высокое давление выводит из строя оборудование, а низкое — не дает ему нормально работать.

Помимо стационарных устройств для измерения давления используют портативные. С их помощью можно обнаружить локальные колебания давления в определенных сегментах трубопроводах. ИХ можно устанавливать в местах соединения труб с различным оборудованием или в местах присоединения отдельных сегментов к центральной трубе. В этом случае можно будет локализовать место падения давления, обнаружить проблему и оперативно устранить ее.

Почему может изменяться давление в трубопроводе

Наиболее частной проблемой для частных домов является снижение давления относительно номинального. Проблем у сложившейся ситуации может быть несколько:

1. Засорение трубопроводных коммуникаций. Если забор воды ведется из песчаной скважины, колодца или природного водоема, вместе с жидкостью в трубу может попасть часть грунта, песка, глины. Также давление падает из-за засорения фильтрующего оборудования. В любом случае для устранения проблемы необходимо промыть трубы или сетки фильтров, регенерировать или заменить загрузки (картриджи) фильтрующих устройств.

2. Разгерметизация соединений или потеря целостности трубами. Давление может падать из-за утечек воды в местах соединений элементов друг с другом или появлении трещин в стенках. Необходимо выявить протечку и заменить поврежденный сегмент или выполнить повторное соединение.

3. Поломки регулирующих и запорных устройств. Интенсивная и долгая эксплуатация водопроводного оборудования может привести к появлению дефектов. Наиболее часто изнашиваются зубчатые элементы, винты, рабочие колеса, поршни, запорные заслонки. Они же могут неправильно работать из-за скопления твердых нерастворенных частиц, минеральных отложений. В результате механизмы переключения начинают работать неправильно, вследствие чего наблюдаются скачки давления. Также запорные устройства могут потерять герметичность, что приведет к утечке и потере напора.

4. Неправильный монтаж или эксплуатация.  Отклонение давления воды от нормативного может быть вызвано ошибками в монтаже или нарушением технологии эксплуатации сантехнического оборудования. Вследствие этого возможны потери воды.

5. Изменение характеристик источника водоснабжения. В автономном водопроводе давление воды зависит от того, как работает гидротехническое сооружение. Например, песчаная неглубокая скважина со временем заиливается, что приводит к быстрому засорению фильтра всасывающего насоса. Восстановить давление можно путем прочистки скважины, но рано или поздно нужно будет задуматься об устройстве нового гидротехнического сооружения.

6. Малый дебит скважины. Давление в водопроводе может периодически падать при интенсивном использовании воды вследствие превышения расхода над дебитом. Для предотвращения подобных неприятностей обычно предусматриваются накопительные емкости.

7. Маленькая мощность насоса. Иногда давление воды может падать из-за неправильно подобранного насоса. Если это так, он не может создать нужное давление для всех потребителей при активном использовании кранов и сантехнических устройств. Также насос малой мощности иногда не может поднять с нужным напором воду из глубокой скважины.

8. Одновременное включение большого количества потребителей. При планировании водопровода необходимо учитывать не только постоянный, но и пиковый расход воды на объекте. В этом случае удастся избежать потери давления воды в том случае, если откроется сразу несколько кранов, включится набор воды в бачки унитазов, начнет заполнятся стиральная машина и ванна.

С проблемами слишком высокого давления потребители сталкиваются намного реже. Чаще всего это связано с покупкой и установкой слишком мощного насосного оборудования или завоздушивания труб для транспортировки воды.

Как понизить давление

Для предотвращения повреждений оборудования при увеличении давления воды можно использовать такие устройства:

  • Реле давления, которое нужно настроить на значение в 4–5 бар. Не следует устанавливать уровень в 1,5 бара, чтобы сантехническое оборудование работало нормально.
  • Предохранительные клапана, которые стравливают лишнюю воду при быстром и сильном повышении давления.
  • Установка автоматических устройств контроля давления. Они самостоятельно повышают и понижают давление без участия потребителя.

Как повысить давления

При недостаточном давлении воды необходимо использовать следующие устройства:

1. Насос для повышения давления. Он устанавливается в том случае, если дебит скважины достаточный для удовлетворения нужд всех потребителей в доме. Устройство обеспечивает нужное давление при подаче воды на высокие этажи или в удаленные от скважины помещения.

2. Циркуляционные насосы. Устанавливается для перекачивания воды и увеличения ее давления. Обычно насосы имеют автоматические блоки управления, которые активируют их при понижении давления.

3. Гидроаккумуляторы. Если приток воды в скважине небольшой, использовать насос для повышения давления нельзя. В этом случае необходимо позаботиться о наличии гидроаккумулятора. Это герметичная емкость, разделенная полимерной мембраной на две части — с водой и воздухом. Воздух находится в одной части гидроаккумулятора под давлением. При потере давления он выгибает мембрану и компенсирует давление. Одновременно с этим защищает от гидроудара при включении насоса. Мембрана при резком повышении давления воды прогибается и защищает сантехническое оборудование в магистрали.

4. Накопительная емкость. Используется для обеспечения нормального и постоянного давления воды в водопроводе. Представляет собой большую бочку или металлический ящик, установленный на возвышении. Он наполняется насосом из скважины или другого источника, после чего забор воды ведется из него. Емкость можно устанавливать и  в других местах. В этом случае ставится насос, который производит закачку воды в водопровод из нее, а не из источника водозабора.

Правильно спроектировать систему подачи воды в дом или на дачу могут только профессионалы. Наша компания предлагает услуги по проектированию систем очистки воды для ее подачи в частный дом, коттедж, на дачу. У нас работают инженеры с профильным образованием, которые составят проект системы с учетом действующих СНиП и ГОСТ, обеспечат подачу воды с нужным давлением независимо от объема потребления.

Насос для повышения давления воды в квартире: выбор, установка

Достаточно часто жители многоэтажек и частных домов сталкиваются с проблемой недостаточного давления в водопроводе. По этой причине затрудняется работа газовых котлов, колонок, стиральных и посудомоечных машин. Чтобы обеспечить нормальный напор, необходимо установить насос для повышения давления воды в квартире. Вместе с экспертами онлайн-журнала Homius.ru рассмотрим разновидности, особенности выбора и самостоятельной установки оборудования, повышающего давление воды.

Повышающий давление насос для водопровода

Содержание статьи

В каких случаях используется повышающий давление насос для водопровода

Известно, что системы водонапорных магистралей содержат в себе большое количество кранов и разветвлений, а также изгибов труб. Из-за этого происходит падение давления, которое значительно ниже значений, установленных в нормативной документации для городских сетей. Слабый напор воды в большинстве случаев также может быть по причине износа насосного оборудования.

Так, мощность напора должна быть не менее 4 атмосфер. На практике этот показатель гораздо меньше. В таблице представлены некоторые значения норм давления водопроводной системы для работы бытовой техники и прочего оборудования.

Таблица 1. Минимальные показатели давления воды работы для бытовой техники

Проблему недостатка напора можно решить, если установить в жилище циркуляционный насос для воды. Такое оборудование часто применяют жители верхних этажей многоквартирных домов. Пики большого потребления воды отмечаются в утренние и вечерние часы, поэтому обитатели многоэтажек испытывают трудности с её получением. Это влечёт за собой невозможность использования водонагревательного оборудования, а также сбои в работе систем автономного отопления.

Врезка насоса в домашней водопроводной системе

Повысительную водонапорную технику также устанавливают в тех случаях, когда давление в различных точках потребления в пределах одной квартиры различается, или полностью отсутствуют комфортные условия для проживания (вода течёт тонкой струйкой постоянно, нет возможности включить стиральную машину, отопление, прочее).

Совет! Не во всех случаях проблема с напором холодной и горячей воды решается при помощи насосного оборудования. Очень часто он бывает слишком низким по причине засорения водопроводной системы либо поломки. Прежде чем купить насос для повышения давления воды, необходимо убедиться в отсутствии аварийной ситуации, а при необходимости устранить её либо заменить повреждённый участок магистрали.

Классификация насосов для воды высокого давления

По типу управления

Многие люди не знают, как увеличить давление воды в квартире и правильно выбрать повысительное оборудование для этих целей. Прежде всего, следует знать, что устройства для обеспечения необходимого напора различаются по типу управления.

Они могут работать в автоматическом и ручном режиме. В первом случае в насосе установлен датчик давления водного потока, который регулирует его работу. Как только открывается кран, включается насосная установка. Следует знать, что такое оборудование значительно надёжнее ручных аналогов, поскольку в нём имеется защита от включения в сухом режиме (при отсутствии напора воды).

Насосная установка с автоматическим управлением

Что касается ручных установок, они работают в непрерывном режиме. Это обязывает периодически следить за оборудованием, а при необходимости отключать его, чтобы избежать перегрева. К существенному минусу таких станций следует отнести высокое потребление электроэнергии и непродолжительный ресурс механизмов.

Ручные насосы обычно врезаются в трубопровод и подключаются к бытовой электросети. Если открыть вентиль, сработают контакты реле, которые включают питание на насосное устройство. В свою очередь, это приводит к увеличению напора в магистрали. Также есть проточные установки, которые монтируют непосредственно к месту забора воды или перед различными видами техники для усиления их работы.

Установка для повышения напора воды

По допустимой температуре воды в трубах

Практически каждая насосная станция повышения давления в магистрали рассчитана на определённую рабочую температуру воды. Она не может превышать отметку в 60°С. Насос подключается к квартирной разводке, усиливает давление в системе, после чего вода подогревается при необходимости с помощью бойлеров, колонок, котлов и других установок. Среди моделей насосов существует оборудование, работающее от холодной либо горячей магистрали водоснабжения. Также есть универсальные конструкции станций, которые функционируют, независимо от типа подключения и температуры жидкости.

По виду охлаждения двигателя

Поскольку для изменения силы давления воды в магистралях применяются электродвигатели, это требует задействования охлаждающих систем. Насосные аппараты бывают с «мокрым», а также «сухим» якорем. В первом случае оборудование имеет небольшие габариты и устанавливается непосредственно на трубу магистрали.

«Мокрые» насосы в отличие от «сухих» аналогов работают практически бесшумно, поскольку в ходе перекачки воды выполняется смазка вращающихся частей механизма. Если в нагнетающем компрессоре имеется «сухой» якорь, его вал оснащён крыльчаткой, благодаря которой корпус охлаждается воздушным способом. Такие насосы отличаются повышенной производительностью, и их используют, если требуется обеспечить нормальное давление одновременно для нескольких водозаборных точек (потребителей). Важно знать, что конструкция «сухих» насосов принципиально отличается от других видов. Ротор устройства вынесен за пределы конструкции агрегата, к тому же у него имеется отдельная воздушная охлаждающая система. При этом полностью исключается взаимодействие якоря электромотора с водной средой.

Насос с «сухой» охлаждающей системой

На какие технические характеристики нужно обращать внимание при выборе водяного насоса высокого давления

Мощность

Чтобы правильно купить насос, повышающий давление в водопроводе, следует обращать внимание на его мощность. Именно этот показатель определяет производительность устройства и возможности. При выборе моделей необходимо также знать, что техника с большой мощностью в квартирах не всегда оправдана.

Если требуется установить вспомогательное оборудование для квартиры, достаточно будет приобрести насос мощностью до 0,25 кВт. Такая техника экономно расходует электроэнергию и отменно справляется с поставленными задачами. Если жилище большое и необходимо обеспечить водоснабжение одновременно на несколько точек, можно использовать установки мощностью до 0,5 кВт. В частных домах, как правило, применяют насосные станции от 1 кВт и выше.

Высота подъёма воды

Каждая установка повышения давления рассчитана таким образом, чтобы подавать воду на определённую высоту. Этот момент стоит обязательно учитывать при выборе модели, особенно если предстоит монтаж на верхних этажах высотного дома. Данный показатель можно узнать у продавцов продукции, который указывается в техническом паспорте оборудования.

Размер

Габариты насосного оборудования также играют не последнюю роль при выборе модели. Многие люди в целях экономии пространства предпочитают устанавливать компактные аппараты. Если трубопровод не засорён и нет аварии в магистрали, но отсутствует давление, следует задуматься о покупке насосной станции самовсасывающего типа с гидроаккумулятором.

Компактная насосная установка для квартиры

Шум

При выборе модели насоса следует обращать внимание на уровень шума оборудования. Для квартир можно приобрести установку с «мокрым» ротором, которая будет работать практически беззвучно. Если удастся сделать монтаж насосной станции на чердаке, в таком случае в помещениях не будет слышно, как включается и выключается агрегат.

Как увеличить напор воды в квартире

Когда стоит выбрать насосную станцию повышения давления воды

Насосная станция может потребоваться, если на последние этажи высоток не поступает вода. Также данное оборудование используют для монтажа водопроводной системы в частном доме. Станция представляет собой центробежное оборудование, предназначенное для увеличения и стабилизации давления воды в магистралях трубопровода. В баке имеется резервуар определённого объёма, который наполняется посредством насоса. Как только запас воды в нём заканчивается, срабатывает реле, и жидкость поступает в гидроаккумулятор. На практике установлено, что чем больше объём резервуара, тем надёжнее работает оборудование, поскольку включение и выключение установки осуществляется нечасто.

Насос с гидроаккумулятором

Статья по теме:

Насосная станция для частного дома. Для чего нужна насосная станция, ее достоинства и недостатки, принцип работы, критерии выбора, опопулярных моделей и производителей, цены, тонкости установки своими руками — читайте в нашей публикации.

Почему стоит выбрать для квартиры насос с водяным охлаждением

Многие люди предпочитают устанавливать в своей квартире агрегаты с водяным типом охлаждения. Это связано с тем, что насосы, повышающие давление воды в водопроводе с «мокрым» якорем, имеют компактные габариты, обладают невысоким уровнем шума и просты в обслуживании.

Компактный агрегат с водяным типом охлаждения

Помимо этого, подключение этого оборудования не представляет особых сложностей. Вначале в питающей магистрали вырезается отрезок трубы определённой длины, после чего монтируется агрегат, который функционирует по принципу проточного насосного оборудования. Установка выполняется непосредственно перед местом забора воды либо техникой (котлом, стиральной машиной, прочее), чтобы обеспечить для её работы нужный напор.

Лучшие модели водяных насосов для повышения давления в квартире

Повысительный насос Wilo

Если необходимо установить надёжный насос повышения давление воды в квартире, следует обратить внимание на продукцию компании Wilo. В частности, модель PB201EA имеет водяный тип охлаждения, а вал изготовлен из нержавеющей стали.

Насос Wilo PB201EA c «мокрым» ротором

Корпус агрегата изготовлен из чугуна и обработан специальным антикоррозионным покрытием. Соединительные патрубки из бронзы обеспечивают длительный эксплуатационный ресурс. Также стоит отметить, что агрегат PB201EA обладает бесшумной работой, имеет автоматическую защиту от перегрева и большой моторесурс. Оборудование легко монтируется, однако, следует помнить, что возможна только горизонтальная установка этого устройства. Wilo PB201EA также предназначен для перекачивания горячей воды.

Насос повышения воды Grundfos

Среди моделей насосного оборудования следует выделить продукцию компании Grundfos. Все агрегаты обладают большим эксплуатационным сроком, хорошо выдерживают достаточно большие нагрузки, а также обеспечивают продолжительную бесперебойную работу водопроводных систем.

Насосная станция Grundfos самовсасывающего типа

Модель MQ3-35 представляет собой насосную станцию, при помощи которой можно решить проблемы с давлением воды в трубах. Установка управляется автоматически и не требует дополнительного контроля. В конструкцию агрегата входят:

  • гидроаккумулятор;
  • электродвигатель;
  • реле давления;
  • блок автоматической защиты;
  • насос самовсасывающего типа.

Помимо этого, агрегат оснащён датчиком расхода воды, что обеспечивает высокую экономичность при эксплуатации. К основным преимуществам станции следует отнести высокую износостойкость, длительный срок службы и бесшумную работу. Обратите внимание, что агрегат MQ3-35 предназначен для холодного водоснабжения. Повысительные насосы также оборудованы сравнительно небольшими накопительными резервуарами, которых, тем не менее, хватает для выполнения бытовых задач.

Действующая насосная станция Grundfos в системе водоснабжения

Насос Comfort X15GR-15 с воздушным типом охлаждения

Чтобы циркуляционный насос для водоснабжения мог работать и в ручном, и автоматическом режиме, советуем обратить внимание на модель агрегата Comfort X15GR-15. Корпус данного устройства изготовлен из нержавеющей стали, поэтому агрегат не боится влаги и может функционировать в любых условиях.

Насос Comfort X15GR-15 с воздушным типом охлаждения

На роторе установлена крыльчатка, которая обеспечивает отменное воздушное охлаждение. Агрегат обладает компактными размерами, не требует специального обслуживания, а также экономно расходует электроэнергию. Если нужно, его можно использовать для перекачки потоков горячего водоснабжения. К недостаткам установки следует отнести громкую работу силового агрегата.

Насосная станция Джилекс Джамбо H-50H 70/50

Насосная станция Jambo 70/50 H-50H оснащается центробежной насосной установкой, гидроаккумулятором с горизонтальным размещением и реле потового давления. В конструкции оборудования имеется эжектор и асинхронный электродвигатель, которые обеспечивают стабильную работу установки.

Джамбо 70/50 H-50H

Корпус домашней водопроводной насосной станции имеет антикоррозионное покрытие. Автоматический блок управления обеспечивает простую эксплуатацию оборудования, а встроенная защита от перегрева исключает возможность поломки агрегата. К минусам агрегата можно отнести громкую работу, а также отсутствует защита от «сухого» хода. Чтобы устройство нормально функционировало, рекомендуется выполнять установку в помещениях с хорошей вентиляцией и невысокой температурой.

Jemix W15GR-15А

Среди моделей повысительных насосов c воздушным типом охлаждения ротора следует выделить Jemix W15GR-15A. Корпус агрегата обладает повышенной прочностью, поскольку изготовлен из чугуна. Составные части конструкции электродвигателя сделаны из алюминиевого сплава, а элементы привода из особо прочной пластмассы.

Jemix W15GR-15A

Насосное оборудование отличается высокой производительностью, а также может эксплуатироваться во влажных помещениях. Возможен ручной и автоматический контроль работы агрегата. При необходимости установку можно подключить к горячему водоснабжению. К существенным недостаткам следует отнести быстрый нагрев элементов устройства и шумность.

Монтаж оборудования: рекомендации по установке насосных станций

Видео «Особенности установки циркуляционного насоса своими руками»:

Рассмотрим особенности проведения монтажных работ на примере циркуляционного насоса. Подключение агрегата не представляет особых сложностей, поэтому данную работу можно выполнить самостоятельно. Прежде всего, необходимо выполнить врезку агрегата на входе водопровода.

Разметка трубопровода перед врезкой насоса

После замера необходимо из водопровода вырезать отрезок трубы нужной длины. Прежде чем приступать к выполнению монтажа, следует перекрыть подачу воды.

Схема подключения насоса к водопроводу

Совет! Врезку агрегата необходимо выполнять в том положении, которое рекомендует изготовителем.

Насос необходимо установить на подготовленный участок водопровода, для чего следует использовать водозапорную арматуру, фитинги и прочие соединительные элементы, которые подбираются в зависимости от выбранной схемы. Места резьбовых соединений рекомендуется обработать герметиком.

Завершённая врезка агрегата

По завершении установки нужно подключить насос к электросети в соответствии с рекомендациями, описанными в инструкции производителя. Крайне важно соблюдать правила техники безопасности во избежание травматизма.

Схема подключения повысительного насоса к бытовой сети

После проведения монтажных работ необходимо протестировать работу агрегата, оценить качество давления воды. При необходимости устранить недостатки сборки и повторить проверку.

Статья по теме:

Гидроаккумулятор для систем водоснабжения. В публикации мы рассмотрим устройство, принцип работы, разновидности, критерии выбора, обзор производителей и моделей, расчет необходимого объема, секреты установки.

Где можно купить насос для повышения давления воды − средние цены

Насосное оборудование можно приобрести в интернет-магазинах у официальных дилеров, а также в специализированных супермаркетах. При покупке агрегатов желательно потребовать от продавца сертификат качества на продукцию. В таблице ниже представлены популярные модели повысительных насосов для квартиры и средние расценки на них.

Таблица 2. Расценки на некоторые модели насосов

Уважаемые читатели нашего онлайн-журнала! Предлагаем принять участие в обсуждении методов монтажа насосного повысительного оборудования и поделиться своим опытом с другими людьми.



Предыдущая

ИнженерияДля чего нужен коаксиальный дымоход для газового котла: принцип работы и самые популярные марки котельного оборудования

Следующая

ИнженерияЭкран на батарею отопления: нюансы изготовления и принцип работы

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Детальная схема водоснабжения частного дома с гидроаккумулятором

Размещение в загородном доме будет комфортным только при наличии надежной системы водоснабжения. Устроить это можно разными способами. Чаще всего в коттеджах и частных домах используются трубопроводы колодезной воды с насосом и гидроаккумулятором. О том, как собираются такие системы, и поговорим дальше в статье.

Проект

Прежде всего, необходимо составить чертежи будущего водопровода.Выполняя дизайн, нужно определиться:

  • С водоснабжением. Это может быть колодец или колодец.
  • Тип оборудования системы. В схему водоснабжения частного дома с гидроаккумулятором обязательно входит насос, а иногда и газовая колонка. Также необходимо будет подобрать подходящие по диаметру трубы.

Источник

Организовать подачу воды в дом из обычного колодца — во многих случаях самый простой способ.В этом случае, скорее всего, не потребуется привлекать специалистов и заказывать дорогостоящее оборудование. Глубина колодца обычно не превышает 10-15 метров. А значит можно и самому копать. Минус у этого источника только один — вода в нем во время паводков или проливных дождей может быть не слишком чистой.

Просверлить песочницу во дворе дома или в саду еще проще. Земляных работ в этом случае придется выполнять гораздо меньше, чем при строительстве колодца.Глубина колодцев этого типа может составлять 10-45 метров, но обычно не превышает 15. Однако у такого источника водоснабжения есть довольно серьезный недостаток — не слишком большой срок службы. Использовать колодец «на песке» можно будет не более восьми лет.

Самый дорогой и в то же время самый надежный источник воды — артезианская скважина. Срок его службы практически неограничен. Вода в артезианских колодцах очень чистая, потому что залегает глубоко в слое известняка. Кроме того, у таких источников есть еще одно важное преимущество.Вода из артезианской скважины выходит на поверхность самостоятельно — под давлением. Поэтому в некоторых случаях отопление и водоснабжение частного дома можно организовать даже без использования насоса.

Внешняя магистраль

Подача воды в дом из колодца или колодца осуществляется по пластиковой или полипропиленовой трубе, прокладываемой от колодца или колодца, обычно в подвал дома. Чтобы в здание проложить магистраль, проделайте дыру в фундаменте. Его необходимо тщательно утеплить.Иначе зимой вода замерзнет. Для утепления используйте кусок минеральной ваты, вставленный в ниппель.

Ствол уложен в траншею глубиной не менее 70 см. На дно последнего сначала засыпается песок. Затем укладывается сама труба. Траншея выкапывается под небольшим углом. Это предотвратит застаивание воды в трубе.

Насос

Схема водоснабжения частного дома с гидроаккумулятором, в этот элемент обязательно входит. Насос обычно устанавливается в подвале дома.При его выборе в первую очередь следует обращать внимание на высоту подъема водяного столба. Рассчитать необходимое очень просто. Для этого на глубину колодца или колодца прибавляем 30 точек. Высота, на которую насос может поднимать воду, указана в прилагаемом к нему техническом паспорте. Например, если колодец или колодец имеет глубину 15 м, необходимое количество воды составит 15 + 30 = 45 метров.

Также при выборе помпы нужно учитывать такой параметр, как ее производительность. Чтобы выяснить, какое оборудование лучше всего подходит для системы, необходимо добавить расход воды всех потребителей: раковины, душевые кабины, ванны, сливной бак и т. Д. Насос в системе с колодцем может использоваться, в том числе погружной насос.

Необходимость гидроаккумулятора

Только с применением расширительного бака можно организовать надежное автономное водоснабжение частного дома. Схема, в которую входит гидроаккумулятор, отличается массой достоинств.Расширительный бак в водопроводе выполняет несколько функций:

  • Сбрасывает избыточное давление;
  • Накапливает воду;
  • Позволяет исключить слишком частые запуски насоса, что значительно продлевает срок службы насоса;
  • Снижает гидравлический удар внутри системы;
  • Обеспечивает рабочее давление воды в сети при выключенном насосе.

Как правильно выбрать гидроаккумулятор

Оптимальным вариантом для систем отопления одно-двухэтажных не слишком больших домов является расширительный бак на 24 литра. Для коттеджа объем придется рассчитывать отдельно.

Насос

в бытовых системах не рекомендуется включать чаще одного раза в минуту. Для крупногабаритных домов обычно используются модели производительностью около 30 л / мин. Аккумулятор заполнен только наполовину. Поэтому для обеспечения бесперебойной подачи воды ее вместимость в этом случае должна быть порядка 80-90 литров.

Обвязка внутри дома

Заканчивается монтаж водопровода частного дома с прокладкой магистралей и подключением потребителей.Внутри здания можно использовать две схемы расположения труб:

  • Тройник обыкновенный. К достоинствам этого метода можно отнести, прежде всего, простоту монтажа. В этом случае труба проводится по периметру дома. К нему с помощью тройников присоединяются все необходимые потребители. Недостаток такой системы — неровная голова. В кранах, ближайших к гидроаккумулятору, он будет намного больше, чем в дальних.
  • Коллектор. Смонтировать такую ​​систему сложнее. Однако в этом случае давление во всех точках дома будет одинаковым. При использовании такой схемы подключения в здании устанавливается общий коллектор, и от него уже заводятся трубы для каждого потребителя.

Колонна

На современном рынке существует несколько видов оборудования, предназначенного для установки в доме горячего водоснабжения. Обогреватели могут работать от электричества или от газа. Первые проще в установке, но их эксплуатация обходится дороже.Газовые модели стоят недешево, но также считаются более экономичными. Иногда нагрев воды в частном доме производят с помощью двухконтурного котла.

Установка помпы и гидроаккумулятора

Итак, какова схема водоснабжения частного дома с гидроаккумулятором, мы выяснили. Теперь посмотрим, как правильно сделана сама сборка. Начать монтаж частного водопровода с установки помпы и гидроаккумулятора:

  • Для втягивания воды в шахту источника (примерно на 2/3 ее глубины) труба опускается.
  • Ствол диаметром 10-15 см подают по вырытой в колодец или колодец. Все части соединяются при помощи фитингов и тройников.
  • С другой стороны, к трубе подключается насос необходимой мощности.
  • Под ним установлен гидроаккумулятор. К штуцерам расширительного бачка крепятся манометр и реле давления. Когда насос работает, напор в гидроаккумуляторе увеличивается. Как только давление достигнет заданного значения, реле отключит нагнетание.Когда воду используют жители дома, давление снова упадет. В этом случае реле снова включит насос. Некоторые разновидности гидроаккумуляторов устанавливаются на чердаке или втором этаже. В таких моделях поплавок отвечает за включение / выключение помпы.

Трасса магистралей

Далее разберемся, какая схема водоснабжения частного дома. В дачных малоэтажных домах, как и в городских квартирах, система обычно собирается с использованием недорогих и в то же время надежных полипропиленовых труб.Электромонтаж осуществляется в несколько этапов:

  • К тройнику, установленному сразу за гидроаккумулятором, подключаются две трубы (через тройник). В дальнейшем будет подавать воду на хозяйственные нужды.
  • Вторая магистраль подключена к коллектору.
  • Трубы отправлены каждому покупателю.

Схема горячего водоснабжения частного дома включает еще одну магистраль. Он отводится от второй трубы и проходит через колонну или котел.

Правила подключения потребителей

Сантехника должна быть размещена вокруг ванной таким образом, чтобы им было удобно пользоваться. Минимальное расстояние между раковиной и унитазом — 20 см. Перед ванной и стиральной машиной должно быть не менее 70 см свободного пространства. Унитаз устанавливается в непосредственной близости от стояка канализации. Чем дальше он расположен, тем больше вероятность засорения. Водоснабжение и канализация частного дома при соблюдении этих правил окажется надежным и удобным в эксплуатации.

Также следует учесть, что согласно нормам СНиП не допускается расположение ванной и туалета над кухней или жилым помещением нижнего этажа.

Завершающий этап

Схема водоснабжения частного дома с гидроаккумулятором включает множество элементов. После того, как все они подключены, необходимо проверить оборудование. Для этого включите помпу. Затем проводится визуальный осмотр системы. Если есть утечки или другие проблемы, проводятся корректирующие работы.В необходимом порядке также проверяется работоспособность реле гидроаккумулятора.

Канализация

Использованная вода в частных домах обычно отводится в септик. На всех этажах установлен вертикальный стояк. К нему подключаются лежаки, а уже к ним, через сифоны — раковины и ванну. Уличный ствол, соединяющий стояк с септиком, прокладывается на глубине 70 см (во избежание промерзания сточных вод) под углом. При его сборке следует постараться сделать как можно меньше колен.В противном случае канализация будет часто забиваться. В целях безопасности можно пропустить электрический нагревательный кабель по внешней магистрали.

Водоснабжение и водоотведение частного дома — системы не являются конструктивными и могут быть устроены самостоятельно. Но они будут надежными, удобными и долговечными только при неукоснительном соблюдении всех необходимых технологий. Если хозяева дома не уверены в собственных силах, конечно, лучше всего их обслужат специалисты.

Отличия дорогих и дешевых аккумуляторов. Какой выбрать гидроаккумулятор: вертикальный или горизонтальный

Гидроаккумулятор — это металлический сосуд, в одной части которого находится вода, а в другой — сжатый воздух, что позволяет аккумулировать гидравлическую энергию и в нужный момент передавать ее в систему.

Другими словами, это устройство, которое создает давление в гидравлической системе и позволяет воде течь под давлением, когда вы открываете кран.

Аккумуляторы бывают двух типов — мембранные и баллонные.

Баллонный аккумулятор — это металлический резервуар, внутри которого находится резиновый баллон, а расстояние между стенками металлического резервуара и резиновым баллоном заполнено сжатым воздухом. Он находится в резиновом баллоне, и собирается вода. При заполнении водой резиновый баллон расширяется, воздух снаружи сжимается и давление на его стенки увеличивается. Когда давление в гидросистеме падает или когда вы открываете клапан, сжатый воздух начинает давить на резиновую бутылку с водой в баке и выталкивает воду в гидросистему.При падении давления до определенного уровня автоматика включает насос и закачивает воду в резиновый цилиндр гидроаккумулятора.

Мембранный аккумулятор отличается от баллона тем, что пространство металлического бака разделено на 2 части резиновой эластичной мембраной. В этом случае в одну часть бака закачивается вода, а в другую — сжатый воздух. По принципу действия мембранный гидроаккумулятор ничем не отличается от баллонного — сжатый воздух выталкивает воду в гидросистему при понижении давления.

Мембрана или баллон. Какой выбрать?

Городское различие между этими двумя типами гидроаккумуляторов состоит в том, что в баллонном типе вода контактирует только с резиновым баллоном, а в мембранном типе — с внутренней стороной металлического резервуара, это создает угрозу коррозии. Кроме того, баллонные аккумуляторы служат дольше и просты в обслуживании. Вроде выбор очевиден.

Горизонтальный или вертикальный аккумулятор? Что выбрать?

Разницы в горизонтальном и вертикальном расположении гидроаккумулятора в технических аспектах не существует.Поэтому при покупке ориентируйтесь на размер помещения, в котором вы его установите, т.е. покупайте тот вид, который удобнее вписывается в ваш интерьер.

Какой объем гидроаккумулятора предпочтительнее?

Самый распространенный объем гидроаккумулятора 50 литров. Этого хватит на семью из 3-7 человек. Производительность насоса не должна превышать 3,5 м3 / ч.

Для количества членов семьи более 7 человек лучше выбрать гидроаккумулятор объемом 100 литров, с производительностью насоса до 5 м3 / час.Если вы живете один или вместе, то вам будет достаточно купить гидроаккумулятор объемом 20-24 литра. Производительность насоса составит до 2 м3 / час.

Гидроаккумуляторы используются для поддержания постоянного давления и компенсации скачков давления в гидравлической системе (для предотвращения гидравлических ударов). Самая качественная марка гидроаккумуляторов — Reflex.

«Выбираем гидроаккумулятор», БЦ «ПОИСК», расскажи друзьям: 20 мая 2017 г.

Для обеспечения стабильной работы водопровода и продления срока службы насоса необходим гидроаккумулятор.Он компенсирует перепады давления воды, тем самым снимая нагрузку с насосного оборудования. Кроме того, устройство собирает запасы воды в баке и следит за тем, чтобы не было перебоев в ее подаче. Последняя функция похожа на котел, но без нагрева.
Гидроаккумуляторы для систем водоснабжения
Для бытового использования такой баллон — вещь необходимая и полезная. Но чтобы устройство в точности оправдало возлагаемые на него надежды, стоит вначале изучить теорию, как выбрать гидроаккумулятор для водопровода.
Тип гидробака — мембранный или цилиндровый
Первое, с чего нужно начать, — это определиться с типом необходимого гидробака. Бывают двух типов: мембранные и баллонные. Назначение каждого представления, а также плюсы и минусы устройств показаны в таблице ниже.
Баллонные и мембранные аккумуляторы
Горизонтальный или вертикальный резервуар — что лучше?
Чтобы полностью ответить на этот вопрос, необходимо сначала рассмотреть некоторые конструктивные особенности устройств.Итак, как бы ни был расположен цилиндр, для его бесперебойной работы необходимо периодическое обслуживание. Этот процесс заключается, помимо прочего, в удалении воздуха из салона. В вертикальных моделях такая манипуляция осуществляется за считанные секунды, вам всего лишь потребуется:
найти резьбовую пробку в верхней части корпуса;
откручиваем и отпускаем лишний газ.
В горизонтальных случаях действие выполняется иначе и точно имитирует спуск воздуха в централизованных системах отопления.Газ выходит из баллона по специальной трубке до того момента, пока не потечет вода. Примером горизонтальной модели является Zilmet Ultra-Pro 300 V.

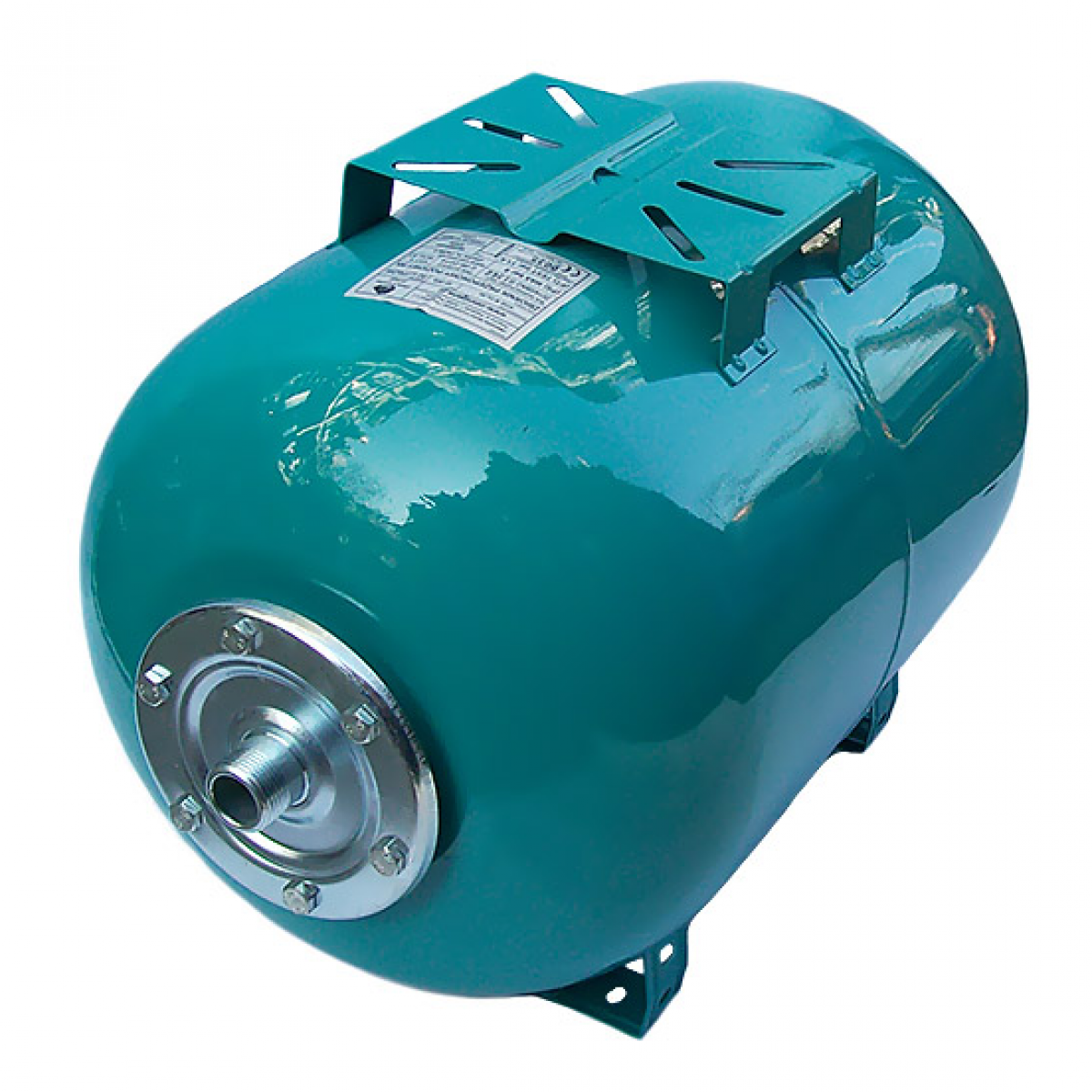

Горизонтальные и вертикальные аккумуляторы
Еще одно различие между горизонтальными и вертикальными сэмплами заключается в их объеме. Для тех, кому нужен «хранитель» запасов воды, больше подойдут варианты с вертикальным расположением баллона.

В коллекции таких устройств есть резервуары емкостью до 1000 литров.

Горизонтальные образцы менее вместительны, но благодаря своей компактности их легко установить. Их можно расположить в любом месте дома, рядом с насосной станцией или газовым котлом.

Выбор гидробака по объему
В большинстве случаев для домашней системы можно установить мембрану с запасом по объему воды. Но если для установки большого резервуара недостаточно места, вам придется выбрать лучший вариант с подходящей емкостью для всех запросов (пример маленького резервуара: Imera VA12).Чтобы вычислить это, вовсе не обязательно перечитывать горы литературы в поисках сложных математических формул; достаточно определить основную цель покупки.

Их назначают только 3:

1. Увеличьте производительность насоса. Согласно техническим характеристикам насосов для систем хозяйственного водоснабжения количество их включений и выключений за час не должно превышать 30 раз. Чтобы уменьшить это количество, пригодится как раз гидроаккумулятор. Для тех пользователей, которые часто открывают кран, не используя большое количество воды, подойдет бак максимальной вместимостью 80-100 литров.В этом случае можно набрать чайник или ведро вообще без помпы.

А чтобы обеспечить себя горячей водой, нужен бойлер. Прочтите перед покупкой: Как выбрать водонагреватель электрический

2. Создайте резервный запас воды. Особенно актуально в районах с перебоями в централизованной подаче воды или электричества. Чтобы обеспечить себя жидкостью, не попадая в зависимость от «коммунальных услуг», лучшим решением будет покупка гидробака объемом 100 литров и более.Здесь при выборе вместительности также стоит учитывать количество пользователей (душевая кабина, кухня, стиральная машина и т. Д.).

3. Для стабилизации давления в системе. Одна из основных функций гидроаккумулятора. Приобретая его только для этой цели, модели на 30 литров будет вполне достаточно. Такая «малышка» устанавливается рядом с помпой, предохраняя систему от износа от гидроудара.
Если самостоятельно определить, сколько литров должно быть в баллоне, невозможно, то консультанты специализированных магазинов помогут легко решить эту дилемму.

Аккумуляторы разного объема

Как рассчитать необходимое давление воздуха в гидроаккумуляторе?
На корпусе каждого гидробака указано его рабочее давление. Этот показатель рассчитан для пустого баллона и является одним из важнейших показателей бесперебойной работоспособности устройства.

При подключении устройства к общей системе водоснабжения его внутреннее давление начинает напрямую зависеть от этого же показателя насосного оборудования.Таким образом, разница между этими параметрами не должна превышать 1,5-3 бар (давление насоса больше). Значения проверяются с помощью манометра, подключенного к ниппелю.

Если результат теста слишком большой, эту проблему можно решить с помощью обычного автомобильного насоса для нагнетания воздуха.

Общие рекомендации
Важным моментом при выборе гидроаккумулятора (гидробака) для водопровода является материал самой мембраны. Он должен быть изготовлен из экологически чистых материалов, прочен и эластичен.При покупке не лишним будет уточнить возможность замены детали и где ее можно приобрести. В противном случае при малейших дефектах придется покупать новый гидробак.

И наконец — выбранная модель обязательно должна иметь специальные документы, подтверждающие возможность ее использования в системах питьевого водоснабжения.

В системе автономного водоснабжения должен быть гидроаккумулятор, выполняющий сразу несколько важных функций: поддержание постоянного давления в системе водоснабжения, уменьшение количества пусков колодезного насоса, небольшой запас воды при сбой питания.Как выбрать оптимальную модель гидроаккумулятора именно для вашей системы водоснабжения?

Объем аккумулятора

Не покупайте гидроаккумулятор, ориентируясь на то, что установили ваши друзья или соседи по даче. Возможно, для вас эта модель окажется малоэффективной. Объем гидроаккумулятора (как и всего остального оборудования!) Следует подбирать только на основании результатов гидравлического расчета. Количество моделей на рынке достаточно велико.

Есть ли оптимальный объем гидробака? Как мы уже говорили, только гидравлический расчет может точно указать конкретную модель гидрооборудования, наиболее подходящую для ваших условий.Но количество типовых объемов в разных моделях гидробаков не так уж и велико. То есть, если по результатам расчета вам понадобится емкость объемом 51,5 литра, то найти такую ​​емкость в продаже невозможно. Вам будет рекомендовано приобрести гидравлический бак на 60 л. Лишние литры объема не повредят, и даже позволят немного увеличить подачу воды и уменьшить количество запусков помпы.

Опыт инженеров по подбору и установке водоподъемного оборудования говорит нам следующее:

  • в системе водоснабжения на трех потребителях, при производительности скважинного насоса 2 куб.м / час может быть установлен гидроаккумулятор на 25 л.
  • в системе с количеством потребителей 4-8 и производительностью насоса 3,0-3,5 куб.м / час оптимальным является гидробак объемом 60 литров.
  • , если количество потребителей более 10 и производительность насоса 5 куб.м / час, то оптимальный объем бака будет 100 литров.

Аккумулятор увеличенного объема?

Большой объем резервуара снижает количество пусков скважинного насоса, что положительно сказывается на его сроке службы.Однако нет необходимости чрезмерно увеличивать объем гидробака, если нет частых отключений электроэнергии, то есть вы не собираетесь забирать воду из бака, когда насос не работает. Учтите также, что большая емкость будет стоить дороже и может не поместиться в предназначенном для нее месте в доме или в кессоне.


Можно ли увеличить объем гидроаккумулятора?

Неправильный гидравлический расчет, изменение параметров водоснабжения или электроснабжения может потребовать увеличения объема уже установленного гидроаккумулятора.Сделать это можно довольно просто — установив один или несколько гидробаков помимо основного. Это возможно, поскольку суммируются объемы всех стоящих в системе гидроаккумуляторов. То есть два 50-литровых бака примерно равны по эффективности одному 100-литровому баку.


Оптимальное давление в гидроаккумуляторе

Давление воздуха в гидробаке при отсутствии воды — один из основных рабочих параметров. Этот параметр для каждого аккумулятора свой и указан в его техническом паспорте.Допускаются небольшие отклонения от номинального значения, но следует избегать значительного превышения или понижения давления, так как сокращается срок службы резинового цилиндра (мембраны). Для работы водопровода давление насоса должно быть не менее чем на 0,5 бар выше рабочего давления воздуха в гидроаккумуляторе.

На номинальное давление может влиять высота здания. Например, если гидроаккумулятор находится в подвале двухэтажного дома, то минимальное давление в водопроводе должно составлять 2 бара.Давление 1 бар нужно для подъема воды на высоту 10 м, еще 1 бар — для создания необходимого давления воды в кране у потребителя. В нашем случае 10 м — это средний перепад высот подвала и второго этажа. С учетом давления 0,5 бар, создаваемого скважинным насосом, рабочее давление в гидроаккумуляторе должно быть равно 1,5 бар.


Значения давления включения / выключения скважинного насоса могут быть установлены программно в блоке автоматического управления.Датчик служит реле давления. Правильно выставленные значения давления снизят частоту включения помпы и поддержат необходимое давление в системе водоснабжения. Эффективная работа гидроаккумулятора происходит, если разница между давлением включения и выключения насоса составляет от 1,5 до 4,5 бар.

Цилиндр или мембрана?

Аккумуляторы делятся на два основных типа — мембранные и баллонные. Принцип действия обоих типов схож — эластичная пленка из резины расширяется или сжимается под действием давления воды и сжатого воздуха.Основное отличие состоит в том, что в мембранном резервуаре вода, поступающая из колодца, контактирует с металлическими стенками резервуара, что потенциально может привести к коррозии. В резервуаре с резиновым баллоном вода контактирует только с самим баллоном, не касаясь металлических стенок. Отсутствие условий для развития коррозии продлевает срок эксплуатации баллонного аккумулятора.


Дополнительное удобство заключается в том, что баллон, в отличие от мембраны, является сменной деталью. Проведение замены не вызовет никаких сложностей — это под силу даже неспециалисту.В результате обслуживание аккумулятора с баллоном обойдется дешевле. Учитывая перечисленные выше факторы практичности и надежности, баллонные гидроаккумуляторы — лучшее решение для индивидуального водоснабжения.

Немаловажный фактор при выборе гидроаккумулятора — стоимость запчастей. Обратите внимание на то, что некоторые производители могут без надобности завышать цены на комплектующие. Например, резиновый баллон может стоить половину или даже больше стоимости всего гидроаккумулятора.

Вертикальный или горизонтальный?

С точки зрения физических процессов, происходящих в аккумуляторе, его вертикальная или горизонтальная ориентация не имеет значения. Выбирайте вертикальный или горизонтальный форм-фактор исходя из удобства размещения оборудования в доме или кессоне. По статистике для насосных станций чаще выбирают горизонтальные насосные гидроаккумуляторы из-за простоты монтажа. Для скважинных насосов — вертикальные, так как они занимают меньше места при установке в кессоне.


гидроаккумулятор горизонтальный и вертикальный

Отличия дешевых и дорогих гидроаккумуляторов

Учитывая условия работы гидроаккумулятора — постоянное давление и контакт с водой, более дорогие модели обеспечивают не только повышенную герметичность и надежность всех узлов, но и экологичность.

    Пробурена скважина
  • на питьевую воду. Поэтому резиновый цилиндр гидроаккумулятора должен быть выполнен из качественного материала, который не будет вызывать попадание вредных веществ в воду.Только если вы планируете использовать воду исключительно в технических целях, вы не можете уточнить, из чего именно сделан баллон или мембрана.
  • фланец на баллоне может быть изготовлен из нержавеющей стали или из более дешевого оцинкованного металла. Нержавеющая сталь не только прослужит намного дольше, но и не будет источником вредных для человека химических соединений.

Резиновая емкость и фланец легко заменяются. Поэтому, если вы сомневаетесь в достоверности информации о качестве материалов, используемых в гидроаккумуляторе, эти детали можно заменить самостоятельно.

Основным отличием моделей таких устройств является конфигурация. Аккумуляторы бывают:

Однако такие устройства отличаются не только внешним видом. Для изделий емкостью 100 л и более проблема удаления скопившегося в баке воздуха более актуальна, а для моделей с разной конфигурацией решается по-разному:

  • Если речь идет о вертикальной модели, то в таких гидроаккумуляторах обычно верхняя часть снабжена резьбовым отверстием.На этой резьбе установлен клапан, позволяющий стравливать лишний воздух.
  • Для горизонтальных моделей эта функция реализована иначе. Поскольку ориентация корпуса не позволяет установить верхний воздухоотводчик, он используется с шаровым клапаном и ниппелем для сброса давления. Через этот ниппель и удалите воздух из баллона.

Функциональные отличия

Помимо метода удаления воздуха, выбор между горизонтальными и вертикальными гидроаккумуляторами может быть обусловлен другими факторами:

  • Если помимо нормализации давления в системе прибор используется еще и как резервуар для хранения воды, то лучше приобрести вертикальный резервуар.Ассортимент вертикальных моделей намного шире, к тому же в линейке проще найти изделия большого объема. Например, в каталоге интернет-магазина Альфатеп представлен вместимостью 500 литров — такой запас обеспечит вашему дому необходимую автономность.
  • Если нет необходимости делать запас воды, то можно приобрести компактный горизонтальный гидроаккумулятор. Установка таких моделей занимает меньше времени: для установки требуется меньше места, а само изделие можно закрепить на полу или повесить на стену (обычно конструкция монтажных планок допускает оба варианта).

Сегодня нам с читателем предстоит разобраться, для чего нужен гидроаккумулятор в водопроводе и как он работает. Кроме того, познакомимся с несколькими схемами водоснабжения, в которые входит данное устройство. Итак, приступим.

Что это такое

Гидроаккумулятор — это резервуар из черной или нержавеющей стали, разделенный эластичной мембраной (обычно грушевидной формы) на два отсека. Один из них в процессе работы наполняется водой, второй — воздухом.

Любопытно: на заводе воздушный отсек часто заполняется азотом. Бескислородная среда исключает коррозию стенок резервуара.

Если он используется для создания резерва воды или в качестве буферной емкости в системе с насосом, применяется простое правило: чем больше — тем лучше.

Но при выборе мембранного расширительного бака необходим расчет с учетом расширения воды в диапазоне рабочих температур.

При расчетах не забываем о том, что общий объем и вместимость мембранного бака различаются примерно вдвое. На практике его объем обычно принимают равным 1/10 объема котла.

Настройка и ремонт

Типичный отказ мембранных баков — разрыв эластичной мембраны — уже упоминался выше.

Для ремонта необходимо:

  1. Отключить изделие от водопровода;
  2. Выкрутите винты, удерживающие фланец, невыпадающим или рожковым ключом;

  1. Удалите старую мембрану и поставьте на ее место новую;

  1. Соберите мембранный бак и снова подсоедините его.

Регулировка гидроаккумулятора для систем водоснабжения осуществляется через стандартный штуцер с контролем давления по манометру.

Чтобы уменьшить давление, просто нажмите на ниппель и выпустите воздух; для его увеличения бак прокачивают велосипедным или автомобильным насосом (в качестве альтернативы — компрессором).

Важный момент: в системе с насосом и автоматическим выключателем давление воздуха в гидроаккумуляторе должно быть на 10% ниже давления включения насоса.В случае несоблюдения этого правила нас ждут кратковременные перебои в подаче воды в момент опорожнения мембранного бака.

Схемы подключения

Как устроить водопровод с гидроаккумулятором? Ответ предсказуемо зависит от функций последнего.

Накопление воды

Бак подключается к водопроводу в любой точке. На входе водопровода монтируется обратный клапан, который срабатывает при падении давления в основной системе водоснабжения и препятствует сливу воды в гидроаккумуляторе.

Ресивер в системе с насосом

Аккумулятор подключается к водопроводу в любой точке. Обратный клапан тоже в этом случае нужен. Инструкции по установке определяются типом насоса: у погружного насоса он устанавливается на напорном патрубке, на поверхности всасывающего патрубка. В последнем случае желательна установка перед клапаном фильтра грубой очистки.

Насосная и резервная мощность

Достаточно распространенная схема резервного водоснабжения, реализованная, в частности, в авторском доме — подача воды насосной станцией из накопительной емкости.

Зачем в этой схеме нужен гидроаккумулятор? Мы уже выяснили: он стабилизирует давление во внутреннем водопроводе при включении насоса и делает его включение более редким.

Соединение бака и насосной станции имеет ряд тонкостей:

  • Поплавковый клапан (такой же, как в бачке унитаза) обеспечивает автоматическое наполнение резервного бачка из основной системы водоснабжения. Клапан устанавливается в боковой стенке бака чуть ниже крышки;

  • Вход насосной станции соединен со вставкой на дне резервуара;
  • Площадь между баком и насосом должна быть не менее внутреннего диаметра всасывающего патрубка.В противном случае это ограничит производительность насосной станции;

  • Между баком и насосом должен быть обратный клапан. Без него вода в мембранном баке под давлением будет стекать обратно в бак сразу после выключения насоса;

  • Поплавковый клапан подключается к водопроводу. После него (но перед вводом напорной линии насоса) устанавливается второй обратный клапан или шаровой кран.В последнем случае водопровод переключают с водопровода на бак вручную; но при закрытом кране вода во внутренний водопровод будет подаваться только из бака.

Совет: постоянное обновление воды в емкости не даст ей застаиваться и приобретать неприятный запах.

Боевой гидроудар

Предназначен для защиты от гидравлических ударов, мембранный бак устанавливается на водопровод, на сантехнические и бытовые приборы, подключенные к воде.В случае разводки коллекторной воды допускается установка на коллектор.

Расширительный бак ГВС

Предназначен для компенсации теплового расширения воды, мембранный бак подключается к водопроводу после котла или непосредственно перед ним.

Кроме него в системе должны присутствовать еще два элемента армирования:

  1. Обратный клапан перед котлом. Поможет сэкономить нагретую воду при отключении подачи воды.Клапан ставится перед расширительным бачком;
  2. Клапан предохранительный. Обычно ставится сразу после возврата и дублирует функции расширительного бачка, сбрасывая излишки воды под угрожающе высоким давлением в водопровод. В частности, это предотвратит повреждение котла и трубопровода при разрыве эластичной мембраны расширительного бачка.

Есть ли в такой системе мембранный бак?

Нет.Лишняя вода вполне может быть слита через предохранительный клапан. Однако при значительном объеме бойлера количество сливаемой в канализацию воды будет рассчитываться в литрах, что несколько расточительно.

Заключение

Надеемся, что смогли ответить на все вопросы, накопившиеся у уважаемого читателя. Видео в этой статье наглядно показывает, как установить гидроаккумулятор для водных систем своими руками. Успехов!

Принцип работы, устройство, схема, расчет, установка, подключение.Видео по теме

Гидроаккумулятор — это устройство, исключающее необходимость включения водяного насоса при открытии крана в доме. Аккумулятор также называют ресивером, который представляет собой емкость для наполнения водой. Емкость наполнена водой, которая изначально расходуется при открытии крана в доме. Установка гидроаккумулятора в водопровод не представляет никаких сложностей, однако для этого существует ряд различных схем, позволяющих произвести правильное подключение.

Аккумулятор и его особенности

Аккумуляторы представляют собой емкость с металлическим корпусом, внутри находится резиновая груша. Этот баллон действует как мембрана, позволяющая наполнять ресивер до определенного давления. Насос закачивает воду в ресивер до определенного давления. Как только давление достигает определенного уровня, насосу подается сигнал на отключение электродвигателя. В дальнейшем подача воды осуществляется из ресивера, и как только давление падает до минимального значения, на электродвигатель подается сигнал на включение и откачку воды.

В контейнере резиновая мембрана фиксируется фланцем. Фланец снабжен входным патрубком, а во внутренней конструкции гидроаккумулятора, помимо резиновой груши, есть еще воздух. Этот воздух находится между внутренней стенкой стального цилиндра и внешней поверхностью колбы. Когда вода закачивается в емкость, резиновая оболочка расширяется, и воздух сжимается. Этот воздух служит защитой для резиновой груши, а также для стального резервуара:

  1. Противодействует дальнейшему расширению резиновой оболочки, предотвращая ее разрыв.
  2. Исключает контакт воды с внутренними стенками бака, тем самым исключая возникновение коррозии. Это дает возможность в несколько раз продлить срок службы стального резервуара.

За счет сжатого воздуха в конструкции гидроаккумулятора обеспечивается необходимое давление.

Из чего состоит аккумулятор?

Конструкция гидроаккумулятора проста, но в то же время представляет собой сложный механизм, избавляющий от необходимости включать насос каждый раз при открытии крана в доме, чтобы набрать кружку воды.

Аккумуляторы имеют разный объем, поэтому в зависимости от емкости ресивера позволяют исключить включение помпы при открытии крана для наполнения кружки или ведра водой.

Конструктивно гидроаккумулятор можно разделить на следующие составляющие:

  1. Это стальная основа, напоминающая расширительный бачок. Этот резервуар рассчитан на рабочее давление от 1,5 до 6 атмосфер. Однако значение давления можно увеличить до 10 атмосфер, но только при условии кратковременного воздействия.Иначе бак может не выдержать и взорвется.
  2. Это эластичная мембрана, которая крепится к входному отверстию бака и находится непосредственно внутри ресивера. Вода поступает внутрь баллона через входной фланец с клапаном. Этот фланец крепится к горловине аккумуляторного бака.
  3. Находится на противоположной стороне впускного клапана. Основное назначение ниппеля — он служит для нагнетания воздуха в конструкцию корпуса ресивера.

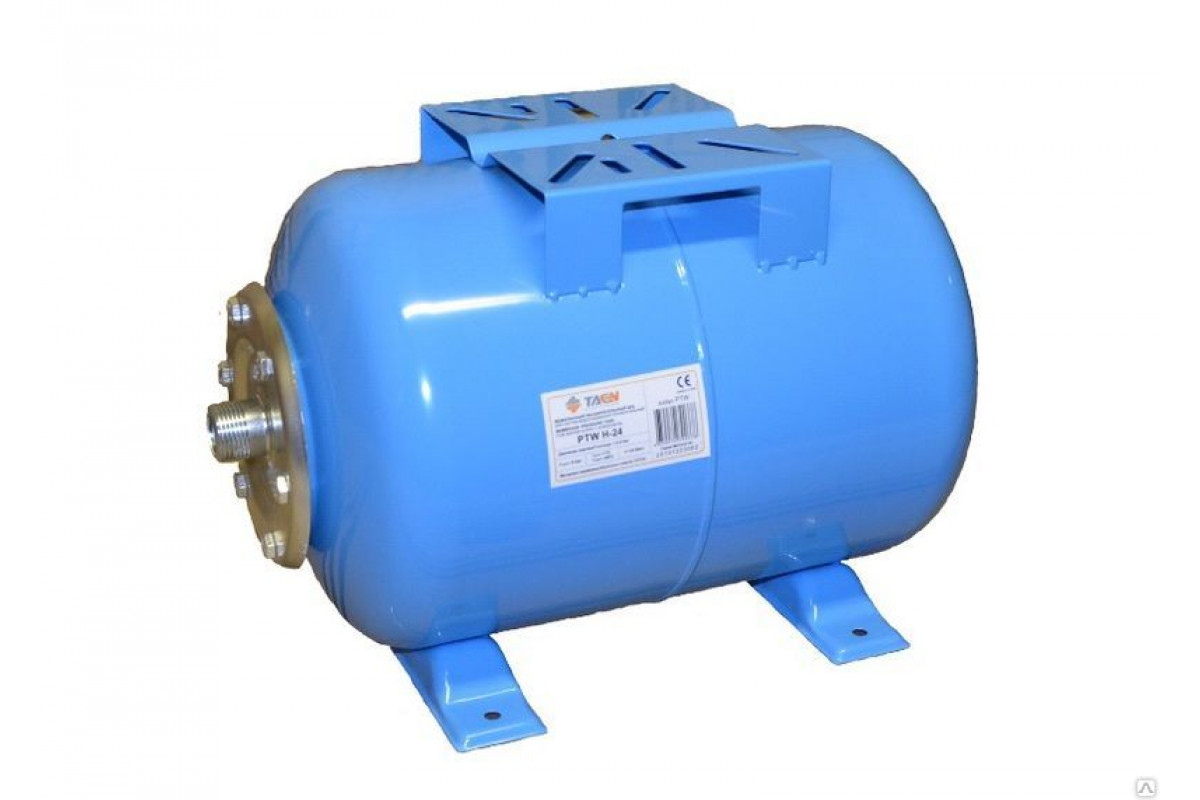

Для удобства использования бака к его металлическому основанию приварены ножки.Кроме того, для удобства использования гидроаккумулятора рядом с ним расположен электродвигатель с помпой. Для уменьшения расхода при подключении насоса к резервуару электродвигатель расположен в основном на верхней части гидроаккумулятора. Для этого к резервуару вверху приваривается опорный кронштейн.

Это интересно! В зависимости от емкости ресивера кронштейн крепления насоса может располагаться вверху, что характерно для крупнотоннажных устройств, или внизу для мелкосерийных изделий.

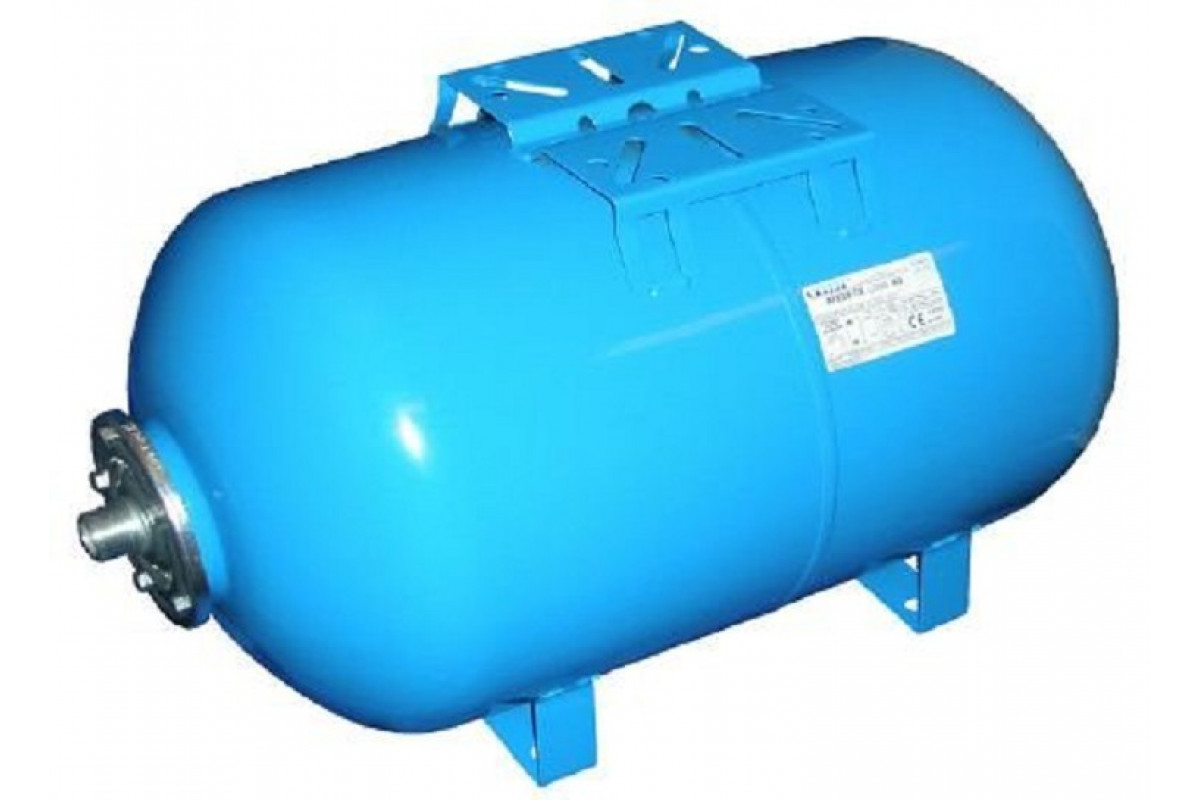

Аккумуляторы бывают также вертикальные и горизонтальные. Если горизонтальный предназначен непосредственно для установки вместе с насосом, то вертикальный — для его отдельной установки.

Где используются аккумуляторы

В зависимости от места эксплуатации гидроаккумуляторы также можно разделить на следующие типы:

  1. Продукция, используемая в основном в системах холодного водоснабжения.
  2. Устройства, предназначенные для работы в системе горячего водоснабжения.
  3. Расширительные баки в системах отопления.

Ресивер в системе холодного водоснабжения используется исключительно для накопления жидкости и подачи ее в дом. Это приложение позволяет избежать гидроудара в сети, а также исключить ненужное включение агрегата. Использование ресивера не только продлевает срок службы электродвигателя, подключенного к насосу, но и экономит энергию. Ведь каждый раз при запуске электродвигателя потребляется большой ток.Если двигатель будет включаться каждый раз при открытии крана в доме, то за месяц налетает приличная сумма денег.

Гидроаккумуляторы, предназначенные для подачи горячей воды, имеют конструкцию, идентичную обычным устройствам, с одним отличием. Разница в том, что резиновая мембрана рассчитана на высокие температуры.

Это интересно! Если в доме установлен электрокотел, то для горячего водоснабжения нет необходимости устанавливать отдельный насос с гидроаккумулятором.Гидроаккумуляторы для горячего водоснабжения устанавливаются в квартирах, где горячая вода подается централизованно.

Расширительный бак в системе отопления служит для компенсации его объема в случае расширения воды. В качестве расширительного бака часто используют стальную емкость открытого типа, которая на четверть заполнена водой.

Как работает гидроаккумулятор?

Перед тем, как подключить гидроаккумулятор к водопроводу, необходимо понять принцип его работы.Принцип работы заключается в выполнении следующих задач:

  1. Через подачу воды ресивер наполняется водой, а точнее резиновой мембраной. Подача воды может осуществляться не только из водопровода, но и из колодца или колодца.
  2. Регулирующее реле, отвечающее за нижний и верхний пороги давления, отключает питание электродвигателя с насосом, как только установленный параметр достигает определенного значения.Давление в ресивере можно выставить самостоятельно, но нежелательно, чтобы этот параметр превышал 6 атмосфер.
  3. Как только резиновый резервуар наполняется до определенного давления, насос отключается. При открытии крана в доме вода расходуется из ресивера. Чем больше воды будет израсходовано, тем быстрее давление упадет до нижнего предела.
  4. Как только давление в баке упадет до более низкого значения, сработает реле, которое подаст сигнал электродвигателю на включение насоса.Вода закачивается до верхнего порога давления, после чего двигатель снова выключается.

Если необходимо использовать большой объем воды, например, если человек наполняет ванну или принимает душ, насос будет работать непрерывно, пока кран не будет закрыт. Чем меньше резервуар, тем чаще электродвигатель срабатывает для наполнения ресивера. Выбирая ствольную коробку, следует учитывать, что каждая деталь имеет свои ресурсы. Чем больше объем ресивера, тем меньше износ насоса, фланца клапана и двигателя.Если объем ресивера незначительный, а воду приходится использовать очень часто, то срок службы рабочих элементов будет напрямую зависеть от того, как часто возникает потребность в воде.

Это интересно! Дополнительная фиксация гидроаккумулятора к полу не требуется, так как на устройство не действуют внешние нагрузки. Чтобы обеспечить устойчивость ствольной коробки, достаточно установить ее на собственные ножки. В зависимости от конструкции изделия у изделия может быть 3 или 4 ножки.

Особенности выбора емкости ресивера

Емкость бака следует выбирать произвольно с учетом некоторых особенностей. Большой объем бака имеет много преимуществ, но не забывайте о стоимости. Ведь чем больше емкость бака, тем дороже его стоимость. Но даже если финансовые возможности позволяют человеку приобрести бак емкостью 500 литров, то делать это нужно не всегда.

При покупке нужно учитывать такой параметр, как размер изделия.Обычно гидроаккумуляторы устанавливают в колодцах или ямах. Если размер ямы небольшой, то установить большую емкость не получится. Его можно установить в доме, но стоит ли жертвовать свободным пространством — решать покупателю.

Это интересно! Гидроаккумуляторы емкостью более 50 литров закупаются в основном для установки в подвалах многоэтажных домов. Для частного сектора обычно вполне достаточно устройства емкостью до 25 литров.

При выборе ресивера достаточно сообщить продавцу оборудования такую ​​информацию, как тип жилья (квартира или дом), количество проживающих и наличие приусадебного участка. Ведь зачастую, помимо расхода воды на хозяйственные нужды, ее также расходуют на орошение. Чем больше площадь приусадебного участка, тем больший объем ресивера лучше приобрести. Обычно, если вам нужно полить садовый участок, то следует установить гидроаккумулятор емкостью не менее 50 литров.

Это интересно! Даже если вы ошиблись с выбором гидроаккумулятора, то его не стоит менять на другой (большей емкости), тем более что он перестанет приниматься во время его эксплуатации. Всегда можно установить дополнительную емкость, которая будет наполняться водой параллельно.

Как подключить гидроаккумулятор к водопроводу

Существуют разные схемы подключения гидроаккумулятора к насосу и водопроводу, поэтому для начала нужно определиться, где будет располагаться насос: в колодце или это будет погружное изделие в колодце.

Схема подключения с использованием поверхностного насоса

Перед подключением гидроаккумулятора необходимо проверить давление воздуха в баллоне. Значение давления должно быть меньше показаний насоса при его включении, которое задается на реле, до параметра до 1 бар. Для подключения гидробака к насосу вам потребуется приобрести следующие детали:

  • Фитинг на 5 выводов.
  • Реле давления.
  • Манометр.
  • Герметик.
  • Буксир.

Это интересно! Для обеспечения надежного соединения рекомендуется использовать паклю с герметиком. Использование ФУМ-ленты снижает надежность соединения, поэтому рекомендуется отдавать предпочтение первым двум вариантам вместе.

При подключении водопровода с гидроаккумулятором особое внимание следует обратить на штуцер с 5 выходами. Через эту деталь осуществляется подключение таких изделий, как помпа, реле и манометр.Оставшаяся розетка предназначена для подключения водопровода.

На начальном этапе сбора контура нужно при помощи жесткого шланга подсоединить штуцер к емкости. После этого монтируется регулируемое реле давления воды, а также манометр для определения величины давления. Следует обратить внимание на реле, отвечающее за верхний и нижний пороги давления. Это механическое реле, закрытое снаружи пластиковой крышкой.Под крышкой находится 4 контакта, которые называются «сетевой» и «насосный». Благодаря этим надписям перепутать подключение сети и помпы просто невозможно. Однако, если вы не уверены в правильности своих действий, вам необходимо обратиться к электрику.

На завершающем этапе подключается помпа, после чего проводится проверка на герметичность из-под штуцеров. При подключении не допускайте попадания влаги. Чтобы герметик не терял своих свойств, наносить его следует исключительно на сухие стыки, в противном случае лучше отдать предпочтение ленте ФУМ.Принципиальная схема подключения гидроаккумулятора следующая:

Электросхема с погружным насосом

Из названия понятно, что схема с погружным насосом будет существенно отличаться от особенностей подключения гидроаккумулятора при установке изделия в колодец. Погружной насос устанавливается в водной среде. Это может быть колодец или колодец, из которого вода подается прямо в гидроаккумулятор. В такой системе не обойтись без обратного клапана.

Это интересно! Обратный клапан исключит возврат воды из резиновой мембраны обратно в колодец. Обратный клапан — это деталь, которая позволяет воде течь только в одном направлении.

Обратный клапан устанавливается на выходе из насоса. К выходу обратного клапана, подключенного к гидроаккумулятору, крепится патрубок. Здесь же монтируется фитинг с пятью выводами, к которому подключаются дополнительные элементы. От ресивера в дом прокладывается труба, по которой будет течь вода.При установке насоса, установленного в колодце, следует учитывать, что агрегат не должен доходить до забоя колодца примерно на 30 см. Кроме того, при выборе скважинного насоса следует выбирать изделие хорошего качества, чтобы вы не нужно ремонтировать или заменять его ежегодно.

Это интересно! Если размер колодца позволяет, то при подключении гидроаккумулятора к водопроводу через погружной насос рекомендуется использовать ресиверы емкостью не менее 33 литров.Преимущество погружных насосов — возможность использовать воду без учета ее стоимости.

Схематично обвязка скважины выглядит следующим образом:

Схема подключения нескольких гидравлических баков

Часто встречаются случаи, когда хозяева приходят к выводу, что одного аккумулятора мало. В этом случае нет необходимости заменять имеющийся гидробак, так как можно прибегнуть к установке двух гидроаккумуляторов. Установка последующих или последующих гидробаков производится параллельно с установленным.

Нет необходимости перенастраивать существующую систему, и реле будет контролировать давление в баке, на котором оно установлено. У такой системы есть свои преимущества, одно из которых — высокая степень жизнеспособности. Если один из гидравлических баков поврежден, система продолжит функционировать благодаря остальным устройствам.

Кроме того, если вы купили один бак на 50 литров, чего было недостаточно, то гораздо проще приобрести другой бак такой же емкости, чем поменять его на 100 литровый бак.Стоимость 100-литрового бака будет выше, чем покупка двух 50-литровых баков. Установить два 50-литровых бака намного проще, чем установить один, у которого диаметр вдвое больше.

Как правильно настроить водопровод с двумя и более ресиверами? Принцип аналогичен представленным выше вариантам, только на вход первого нужно будет прикрутить тройник. Вход от насоса соединяется со свободным выходом от тройника, а вторая емкость — с оставшейся.После подключения подключения можно проверить схему.

Схема подключения на насосной станции

Важно рассмотреть вопрос, как подключить гидробак на насосной станции? На насосных станциях установлено определенное количество насосов, которые работают в зависимости от расхода воды. Чем больше потребителей откроют краны, тем больше насосов будет введено в работу. Чтобы исключить постоянное включение насосов по расходу воды, на насосных станциях используются гидроаккумуляторы.С их помощью можно продлить срок службы агрегатов, а также компенсировать скачки давления, возникающие в системе.

Еще одним важным преимуществом использования гидробаков на дожимной насосной станции является то, что потребителю обеспечивается бесперебойная подача воды даже в случае отключения электроэнергии. Как только отключится электричество, насосы не будут работать, поэтому вода не будет подаваться потребителям. Подача воды в ресивер позволяет снабжать потребителей необходимым количеством воды до появления электричества.

Это интересно! Подача воды при отключении электроэнергии напрямую зависит от таких параметров, как мощность ресивера на насосной станции, а также количества потребителей.

Схема установки гидроаккумулятора на насосной станции имеет следующий схематический вид:

Измерение давления, и какое оно должно быть в ресивере

Давление в гидроаккумуляторе — это интересный вопрос, так как от него зависит множество различных факторов.От правильно выставленного давления в гидробаке зависит не только давление воды в кране, но и такие факторы:

  • Срок службы резиновой мембраны. Чем выше давление, тем короче будет срок его службы.
  • Срок службы трубопроводов, по которым вода подается в дом. При высоком давлении трубопроводы могут выйти из строя и повредить их.
  • Уменьшен срок службы смесителей и кранов, так как вода под высоким давлением будет течь.

Напор должен быть оптимальным, иначе придется постоянно ремонтировать водопровод в доме.Для нормального функционирования бытовой техники необходимо поддерживать давление в режиме от 1,4 до 2,8 атмосферы. Чтобы продлить срок службы диафрагмы, исключив ее разрыв, давление следует установить ниже резервуарного значения на 0,1-0,2 атмосферы. Это значит, что если давление в баллоне 1,5 атмосферы, то в системе оно должно быть не менее 1,6 атмосферы. Эти параметры устанавливаются непосредственно на реле. Для этого в релейном устройстве есть соответствующий регулятор. Значение давления можно измерить только с помощью манометра, установленного в системе.Такой напор оптимален для водоснабжения частного одноэтажного дома.

Это интересно! Величина значения такого параметра, как давление, зависит от того, будет ли напор воды в доме на первом и втором этажах одинаковым.

Если дом двухэтажный, то давления 1,5 атмосферы будет недостаточно. Когда вы открываете кран на первом этаже, насос будет перекачивать воду с меньшей скоростью на второй этаж. Чтобы компенсировать расход воды, необходимо увеличить давление.Существует специальная формула расчета давления воды для двухэтажного дома. Эта формула выглядит так:

где, Hmax — высота самой высокой точки водозабора. Необходимо измерить высоту от уровня расположения трубопровода до крана, находящегося на втором этаже.

Подставив измеренное значение в формулу, следует рассчитать давление, которое потребуется для нормального водоснабжения двухэтажного дома. Если в доме установлена ​​джакузи, то необходимое значение давления следует подбирать исключительно опытным путем.Если подбор давления опытным путем показывает необходимость установления значения более 6 атмосфер, то устанавливать его запрещается. Это приведет к преждевременному выходу из строя ресивера или его взрыву.

Как правильно выбрать аккумулятор

На какие параметры важно обращать внимание при регулировании давления в системе сейчас известно, осталось выяснить, как выбрать сам ресивер. Основной рабочий орган любой ствольной коробки — это не стальной бак, а резиновая мембрана.Срок службы гидроаккумулятора зависит от качества этого продукта. Для изготовления мембран используются разные виды каучука, но наиболее эффективным материалом является изобутан. Чем дольше служит резиновая основа, тем дольше срок службы стального корпуса. Ведь если «груша» пропустит воду, начнется процесс коррозии металла. Вскоре стальной резервуар заржавеет и придет в негодность.

Это интересно! Если вы хотите сэкономить при выборе ресивера, то лучше его вообще не покупать.У качественных моделей срок службы более 5 лет, а вот изделия неизвестного производителя служат не более 1 года.

Вторая важная часть ствольной коробки — фланец. Для изготовления этой детали часто используется оцинкованный металл. На качественных изделиях толщина металла более 1 мм. Если ресивер оснащен фланцем с толщиной стенки 1 мм или меньше, срок службы изделия не превышает одного года. При этом продавец может дать гарантию на товар сроком на 1 год, в течение которого выходит из строя фланец.Отремонтировать фланец не представляется возможным, поэтому остается только два пути: купить новый фланец и заменить его самостоятельно или приобрести новый гидроаккумулятор.

Это интересно! Выбирая изделие, обязательно обращайте внимание на толщину фланца. Чем толще фланец, тем дольше срок службы гидроаккумулятора.

Цвет изделия значения не имеет, со временем краска начинает отслаиваться. Производители качественных аккумуляторов заявляют, что срок их службы составляет не менее 10-15 лет, однако, как показывает практика, обычно этот срок не превышает 10 лет.Чтобы изделие прослужило долгие годы, нужно не только покупать качественный товар, но и проводить ежегодное профилактическое обслуживание.

Гидроаккумуляторы продаются как отдельно, так и вместе с электродвигателем с помпой. Если у вас нет помпы для водоснабжения, то лучший вариант — купить насосную станцию ​​в сборе. Однако собранная конструкция обойдется немного дороже, чем покупать все изделия по отдельности. Покупая гидроаккумулятор, не забывайте о дополнительных компонентах, без которых установка устройства невозможна.

Системы водоснабжения могут быть разной степени сложности, но все они требуют управления. Для облегчения ручного управления используются специальные устройства для автоматизации пуска и останова. Их называют реле давления гидроаккумулятора. С их помощью насосное оборудование можно включать и выключать при изменении уровня напора воды.

Устройство устанавливает самые низкие и самые высокие показатели давления, при которых активируется его работа.

Работа реле основана на принципе: если показатель давления (P) опускается до нижнего предела, то его контакты размыкаются и открывается доступ для протекания электрического тока к насосной установке; если давление достигает верхнего предела, то контакты размыкаются, насос обесточивается.

Индикатор реле, выполненный в виде чувствительной мембраны, изгибающейся под действием воды, реагирует на изменение P. Это заставляет контактный механизм реагировать замыканием или размыканием.

Пружина используется для сопротивления воде, действующей на диафрагму. Его можно регулировать в соответствии с потребностями системы, условиями эксплуатации насоса. Реле давления для гидроаккумулятора регулируется с помощью гайки: если требуется выдерживать большее давление, то гайку затягивают сильнее, если нужна более высокая чувствительность мембраны, то гайку ослабляют.

В механизме используется еще одна пружина — перепад давления. Он позволяет регулировать разницу между верхним и нижним порогами. Настройка проводится по аналогии с первым случаем, для увеличения разницы между максимальным и минимальным порогами требуется сильная компрессия, для уменьшения потребуется затухание.

Реле подключается к источнику питания, насосному устройству с помощью 2 пар контактов. Для подключения к трубопроводу используется специальное резьбовое соединение, чаще всего это резьба диаметром 1/4 дюйма.

Сегодня на российском рынке представлен широкий выбор моделей реле давления для гидроаккумулятора. Покупатель может выбрать товар исходя из требований системы и финансовых возможностей. Все устройства можно разделить на три основных типа в зависимости от их принадлежности к той или иной ценовой группе.

  1. Самый дорогой … К этому классу следует отнести Grundfos FF 4-4, Grundfos FF 4-8, характеризующиеся максимальным давлением 4,8 атмосферы (последние цифры в маркировке указывают значение наивысшего допустимого показателя).Модели просты по конструкции и не требуют специальных знаний для эксплуатации. Регулируются они довольно просто, но подключаются только к слабому току. Обычный блок питания 220 В для них не подходит. Трудности, которые могут возникнуть при организации питания, довольно высокая цена делают эти модели менее популярными. За модель Grundfos FF 4–4 нужно будет заплатить около 3 тысяч рублей, за Grundfos FF 4–8 около 8000 рублей. Покупатель оплачивает часть стоимости продвигаемого бренда.
  2. Реле давления в средней ценовой категории. Модели MDR 5-5 и MDR 5-8 имеют верхний предел в 5 и 8 атмосфер. Предназначен для установки на мембранный резервуар. Таким образом, они особенно удобны для настройки и использования. Они более адаптируемы, так как могут подключаться к электросетям с напряжением 220 В (однофазный тип насоса) и 380 В (трехфазный тип). Продукция надежна и имеет высокие токовые характеристики. Неплохое решение, если нужно создать компактную качественную систему, простую в обслуживании.Однако тем, кто ищет бюджетный вариант, эти изделия могут показаться дорогими. За MDR 5-5 нужно будет заплатить около 2100 рублей, за MDR 5-8 около 2900 рублей.
  3. Бюджетные реле … В качестве примера рассмотрим устройства MDR 5-5, реле PM-5 производства Италии. Эти реле давления для гидроаккумулятора отлично выполняют возложенные на него функции, но цена на несколько порядков ниже, чем у продукции первой ценовой группы. ПМ-5 можно купить примерно за 330 рублей, что делает его популярным среди пользователей домашних станций.Надежен в эксплуатации, возможно питание от сети 220 Вт. К недостаткам можно отнести то, что их подключение осуществляется по более сложной схеме, чем MDR. Также у них более низкие допустимые токовые нагрузки, нет возможности подключения к напряжению 380 В.

Реле любой ценовой категории при правильном использовании отлично справляются со своими функциями. Важно заранее предвидеть загрузку системы и подбирать продукт именно по этим параметрам.Выбор можно сделать самостоятельно или с помощью специалистов.

Схема подключения реле гидроаккумулятора

Если вы приобрели насос в сборе, то, скорее всего, реле уже установлено и настроено на нем, поэтому нет необходимости подключать и настраивать. Если вы собираете систему на месте, то вам придется установить и настроить реле самостоятельно.

Купленный прибор необходимо подключить к трубопроводу, источнику питания, насосному устройству.

Самый простой способ подключения — включение в схему с помпой, гидроаккумулятором.

Подключение осуществляется в строгом порядке: водопровод, помпа, электроснабжение. Производится предварительный расчет водоснабжения: определяется средний уровень напора водяного потока, обеспечиваемый действием гидроаккумулятора. Для большей точности измерений установка измерительного прибора (манометра), контрольных устройств (реле) осуществляется максимально близко к гидроаккумулятору.Чаще всего их крепят к патрубку накопителя с помощью специально разработанной пяти выпускной арматуры. Присоединение к насадочным отверстиям осуществляется по следующей схеме:

  1. К двум выходам подключаются водопроводные трубы: к первому — труба, направленная к потребителю; ко второму — труба, направленная к насосному оборудованию.
  2. 1 выход стыковки с гидронасосом.
  3. Приборы подключаются к паре небольших отверстий: реле, манометр.

Реле давления для гидроаккумулятора имеет специальное отверстие диаметром 1/4 дюйма. Он имеет резьбу и предназначен для подсоединения к трубопроводу, поэтому его следует навинтить на фитинг. Заранее продумайте необходимость гидроизоляции. Между фитингом и резьбовой частью должен быть достаточный зазор для размещения гидроизоляционного компонента. Герметичность соединения обеспечивается различными способами, например, с помощью ленты ФУМ.

Также следует осторожно подключать электрические кабели, вставляя их в специальные отверстия для кабелей, имеющиеся в реле.Первый провод — для подачи электричества в розетку, второй — на помпу. После того, как кабели будут пропущены через отверстия, потребуется снять корпуса устройства и подключить контакты к клеммам с учетом полярности, заземления. Провода подключаются по следующей схеме:

  1. Провод, идущий к источнику питания, протягивается в специальное отверстие в корпусе.
  2. Далее делится на фазу, нейтраль, на некоторых проводах может быть заземлитель.
  3. Концы жил, зачищенные от изоляционного материала, подсоединяются к клеммам.

Аналогичным образом подключается провод, ведущий к насосу.

После успешного подключения можно приступать к настройке устройства.

Настройка реле давления для гидроаккумулятора

Подключенное устройство еще не готово к работе: сначала необходимо его настроить, а это значит, что для реле регулируются индикаторы давления включения и выключения.

На заводе каждый прибор имеет заводские настройки по умолчанию. Описание этих параметров записывается в паспорт, который идет в комплекте с устройством.

Эти показатели задаются в следующей формулировке: пуск при понижении до 1,4-1,8 Б, отключение при повышении более 2,5-3 Б.

Для применения необходимых показателей необходимо точно определить требуемые значения в обслуживаемой системе. Определение этих показателей следует проводить еще на этапе расчета всего комплекта водопровода, до того, как будет выбрано оборудование: насосы, гидроаккумуляторы и другие комплектующие.

Реле установлено с открытым корпусом, поэтому сначала снимите его. Производится регулировкой натяжения пружины. Для большего удобства обе пружины промаркированы буквенными обозначениями, которые отображаются на корпусе.

  1. P — пружина регулировки уровня пусковых указателей P, имеет больший размер.
  2. ? P — обозначение пружины, предназначенной для регулирования разницы между нижним и верхним уровнями P.

Регулировка осуществляется осторожным поворотом стяжной гайки, поэтому подготовьте ключ заранее.При повороте в направлении часовой стрелки пружина сжимается, что увеличивает силу ее действия. Например, если регулировать пружину Р, то при ее сжатии настройка реле будет осуществляться таким образом: показатель давления, при котором будет срабатывать реле, увеличится. Если вы хотите уменьшить силу установленного давления, осторожно поверните гайку против часовой стрелки. Это ослабит пружину и уменьшит силу ее действия: будет установлено меньшее значение давления срабатывания.

Аналогичным образом осуществляется установка индикатора разницы давления запуска и остановки работы. Чтобы увеличить диапазон между верхним и нижним P, поверните гайку в направлении часовой стрелки, одновременно сжимая пружину. Чтобы уменьшить этот диапазон, ослабьте пружину, повернув ее в обратном направлении.

Порядок настройки релейного механизма осуществляется по следующей схеме:

  1. Откройте кран, система должна заработать, начнется потребление.Вы увидите, как уменьшается значение P для трубопровода. Это будет продолжаться до тех пор, пока уровень давления не достигнет нижнего установленного значения. После этого реле сработает, контакты замкнутся, помпа выключится. В этот момент обратите внимание на манометр, зафиксируйте показатель давления в момент включения помпы.
  2. Закройте кран. Подача воды прекратится, а насос продолжит работу. Это вызовет повышение давления в системе. Как только давление достигнет максимального значения, установленного для системы, реле сработает.В этом случае контакты соединятся, питание на помпу перестанет поступать, и она отключится. Обратите внимание на манометр, фиксируя его показания в этот момент.
  3. Теперь необходимо сравнить значения давления, которые были определены экспериментально в моменты пуска / останова, и заводские значения, указанные в документации на устройство.
  4. Если вы видите: показания P не совпадают, то используйте гаечный ключ: поворачивая гайку, затяните или ослабьте большую пружину.Если необходимо увеличить показатель, установленный на реле для включения, то затяните пружину. Если нужно его уменьшить, то ослабьте. Будьте осторожны, чтобы не повернуть более одного оборота.
  5. Пункты 1, 2, 3, 4 повторять до тех пор, пока не будет установлено необходимое давление.
  6. Если вы обнаружите, что установленное давление отключения не соответствует желаемому, поверните маленькую пружину. Вы должны затянуть гайку, чтобы увеличить значение, ослабить, чтобы уменьшить его.
  7. Повторите шаги 1, 2, 3, 5, чтобы получить желаемое значение.

При расчете водопровода необходимо учитывать не только давление воды, но и давление воздуха. Который всегда есть в гидравлических баках и трубах. Перед добавлением воды в систему необходимо измерить давление воздуха. Сделать это можно с помощью автомобильного насоса с манометром.

При эксплуатации системы следует помнить, что в ней всегда будет воздух, поэтому следует время от времени контролировать ее параметры.Это обеспечит более стабильную работу системы: она будет работать в установленных вами параметрах.

Давление воздуха необходимо поддерживать на постоянном уровне, это положительно скажется на производительности и долговечности оборудования. Для сохранения стабильности измерение следует производить раз в 3 месяца, при этом необходимые параметры должны поддерживаться на расчетном уровне.

Однако можно использовать более простую схему действий.

После настройки реле давления гидроаккумулятора, выставив показатели на высший, наименьший пределы, запускаем подачу воды.В процессе эксплуатации необходимо будет периодически снимать индикаторы манометра в моменты пуска, останова оборудования. Если показатели изменятся, значит, изменилось давление воздуха в баллоне, потребуется прокачка с помощью помпы.

Контроль давления воздуха в контейнерах так же важен, как и контроль уровня давления воды. Настраивать верхний индикатор давления на реле после наполнения системы водой нет смысла, так как в этом случае суммарное значение давления воздуха и воды будет фиксированным.Впоследствии при настройке реле у вас возникнут трудности, показания будут неверными, система не будет работать четко.

Заполнение системы водой следует производить только после завершения измерений давления воздуха, только после этого реле настраивается по значениям нижнего, верхнего давления.

Эти параметры необходимо определять точно с учетом того, что все элементы системы (шланги, гидроаккумуляторы, сантехника, водопроводные краны) имеют определенный запас прочности.Превышение этих показателей может привести к поломке системы.

Также следует учесть некоторые нюансы при настройке реле давления гидроаккумулятора. Если установлено неоправданно высокое верхнее значение, то мощности накачки может не хватить.

Чем ниже задано нижнее значение, тем больше воды можно перекачать перед отключением системы, но излишне низкое значение приведет к слабому давлению воды в системе. Поэтому минимальное рекомендуемое значение для отключения насоса не равно 0.8-0,9 атмосферы.

Правильная установка реле давления на гидроаккумулятор обеспечивает комфортное использование водопровода в течение длительного периода эксплуатации.

Любая система водоснабжения, даже идеально собранная из самого качественного оборудования, может иметь неисправности.

Самая частая проблема — это снижение давления в системе, из-за которого вода не может достичь точки водоснабжения.

Для решения этой проблемы используется устройство, аккумулирующее воду и содержащее сжатый воздух.

Именно благодаря последнему и работает: вода всасывается насосом в гидроаккумулятор, после чего за счет давления воздуха выталкивается в систему. Это позволяет напору воды в водопроводе всегда быть на одном уровне.

Чтобы все работало без сбоев, нужно правильно подключить агрегат к источнику воды — колодцу, колодцу или водопроводу. Сделать это самому можно несколькими способами.

Установка с погружным насосом

Схема подключения гидроаккумулятора к скважинному насосу.(Нажмите для увеличения) Если вода в систему водоснабжения берется из колодца, то насос, перекачивающий воду в гидроаккумулятор, находится под землей.

Главной особенностью такой схемы подключения является наличие в системе обратного клапана.

Благодаря этому устройству откачиваемая вода не сможет стекать обратно в колодец.

Обратный клапан устанавливается перед подключением остальных элементов системы. Он устанавливается непосредственно на насос одним концом, а другой подключается к трубопроводу, ведущему к гидроаккумулятору.

происходит в следующем порядке:

  1. Глубина, на которую должен быть опущен насос, измеряется таким образом, чтобы он не достиг дна колодца или ствола скважины примерно на 30 см. Для измерения используется веревка с грузом.
  2. Насос с подсоединенным клапаном опускается в колодец и фиксируется страховочным тросом.
  3. Патрубок от насоса, выходящий на поверхность, подсоединяется через штуцер.
  4. Дополнительно к арматуре подключаются гидроаккумулятор, водопровод и система управления.Таким образом, требуется пятиходовой фитинг.

Примите во внимание: очень важно сделать все соединения герметичными, для чего можно использовать Ленту ФУМ или обыкновенную паклю, пропитанную герметиком.

Установка с поверхностным насосом

Если вода закачивается в систему из водопровода и насос не нужно погружать в воду, его можно установить рядом с самой батареей.

По сути схема подключения не меняется, но есть некоторые нюансы, которые важно знать.

Перед подключением необходимо рассчитать рабочее и минимальное давление. Для разных систем может потребоваться другой индикатор давления воды, но давление 1,5 атм является стандартным для небольших систем водоснабжения с небольшим количеством точек забора воды.

При наличии в системе оборудования, требующего высокого давления, этот показатель можно увеличить до 6 атм, но не более, так как более высокое давление будет опасно для труб и их соединительных элементов.

Определение критического давления

По рабочему значению определяется, какое минимальное давление должно быть, то есть такой показатель, при котором насос начнет работать.

Это значение устанавливается с помощью реле, после чего необходимо измерить давление в пустом гидроаккумуляторе.

Результат должен быть на 0,5 — 1 атм ниже критического значения. После этого система собирается.

Его центр, как и в предыдущем случае, будет пятиходовой арматурой, к которой они подсоединяются друг за другом:

  • сам аккумулятор;
  • труба от насоса, подключенного к источнику воды;
  • хозяйственного водоснабжения;
  • Реле
  • ;
  • Манометр
  • .

Подключение реле давления

Для правильной работы реле его необходимо не только правильно подключить к арматуре, но и настроить.

Для работы требуется электричество.

С устройства снимается верхняя крышка, под которой находятся контакты для подключения реле к сети и к насосу.

Контакты обычно подписаны, но могут быть помечены или не помечены. Если вы не уверены в том, где что подключено, лучше всего проконсультироваться с профессиональным электриком.

Насосная станция

Насосная станция — это комплекс оборудования, включающий мощное насосное оборудование, гидроаккумулятор и устройства управления.

В результате схема подключения в этом случае не отличается от подключения к обычному насосу.

Если станция рассчитана на большие объемы воды — например, если от одного колодца подводится несколько домов — подключение несколько усложняется.

В данном случае используется несколько насосов и две арматуры — к одному подключается насосная система, а ко второму — первый штуцер и остальное оборудование.

Аккумулятор можно подключать не только к колодцу или водопроводу для водопровода, но и к системе отопления. Функции агрегата в этом случае будут несколько другими, хотя принцип работы не меняется.

Посмотрите видео, в котором специалист подробно объясняет, как своими руками подключить гидроаккумулятор к водопроводу:

Важнейшим элементом насосной станции является гидроаккумулятор.

Схема подключения его к колодцу зависит от степени автономности водопровода и отсутствия или наличия водонагревателя в водопроводной сети.

Рассмотрим возможные варианты установки, а также устройство и типы аккумуляторов.

В простейшем варианте гидроаккумулятор (ГА) представляет собой емкость, установленную на определенной высоте (над любым из потребителей) и оснащенную датчиками уровня.

Примером такого устройства является водонапорная башня, питающая водопроводную сеть в сельском поселении.

В системах автономного водоснабжения частных домов такой ГА обычно устанавливают на чердаке.

Давление в кранах обеспечивается весом столба жидкости, датчики уровня или поплавковый выключатель контролируют работу насоса.

В современных насосных станциях используются более совершенные ГА, которые можно устанавливать на любом уровне — даже ниже точек водозабора. Объем такого устройства разделен на две части: в одну перекачивается вода из водопровода, в другой находится воздух с некоторым избыточным давлением (прокачивается насосом через обычную золотник).

Обе части разделены упругим элементом, поэтому при заполнении одной из них водой объем второй уменьшается, соответственно давление воздуха в ней увеличивается. Именно давление воздуха выполняет ту же функцию в таком HA, что и сила тяжести в водонапорной башне — оно обеспечивает давление в системе.

Структурно ГА делятся на два типа:

  1. Мембрана: объемы воды и воздуха в таких резервуарах разделены резиновой мембраной.Есть мембранные баки, предназначенные для использования в закрытых системах отопления. Они рассчитаны на более низкое давление, чем HA для водоснабжения, и, кроме того, в них используется технический каучук, а не пищевой каучук. Во избежание недоразумений принято красить ГА для отопления в красный цвет, а для водоснабжения — в синий.
  2. Баллон: в такой накопитель вставляется резиновый мешок с фланцем, который подключается к водопроводу. Таким образом, в баллоне ГА вода вообще не контактирует с металлическими стенками тела.Кроме того, замена баллона несложна и легко может быть проведена пользователем, в то время как в некоторых моделях для замены мембраны необходимо обращаться в сервисный центр.
При первом запуске необходимо очень осторожно подавать воду в баллон GA. Стенки резинового мешка могут немного слипаться, тогда сильное давление разорвет его.

По объему ГА может сильно различаться — от 24 до 1000 литров и более.При этом следует учитывать, что в паспорте указан общий объем резервуара, включая воздушную камеру.

Что касается объема воды, который может вместить бак, он будет зависеть от настроек реле давления для количества впрыскиваемого воздуха.

Итак, когда реле настроено на 1 атм / 2 атм (давление включения / выключения) и давление воздуха 0,8 атм (проверено с пустым баллоном), 30 литров воды поместятся в 100-литровый ГА.

Если давление отключения повышено до 2.5 атм, объем хранилища увеличится до 38,5 л.

В ГА объемом более 100 литров в верхней части водяной камеры установлен клапан для выпуска воздуха, который во время работы выделяется из жидкости и постепенно накапливается. Баки с меньшим объемом такого клапана не имеют, и для того, чтобы избавиться от скопившегося воздуха, их необходимо периодически опорожнять.

GA может иметь горизонтальное и вертикальное исполнение. Устройство и принцип работы у обеих разновидностей полностью идентичны, выбор той или иной модели зависит исключительно от простоты монтажа.

Аккумулятор имеет чрезвычайно простое устройство; Вы также можете подключить его самостоятельно. — рекомендации по выбору и установке, внимательно прочтите.

Место в водопроводе

Если бы работу бытового водопровода обеспечивал только один насос, его нужно было бы включать каждый раз, как только один из пользователей открывает кран.

Такой режим привел бы к быстрому освоению ресурса электродвигателя, так как момент пуска для него наиболее сложен.

В паспорте насоса даже указывается такой параметр, как максимально допустимая частота коммутации.

Даже для самых прочных электродвигателей это не более 15 пусков в час, для всех остальных — 10 и меньше.

Это как раз причина использования GA. В нем накапливается не только вода, но и давление, необходимое для комфортного использования водопровода. При этом режим работы помпы выглядит совершенно иначе: дольше работает, но — главное — реже включается.

Попутно мембранный или баллонный аккумулятор выполняет еще одну важную функцию: он действует как демпфер, сглаживающий удары воды.

Однако в системах водоснабжения ГК требуется не всегда. Вот случаи, в которых вы можете обойтись без него:

  1. Если вода потребляется длительными циклами: типичный пример — полив огорода. Здесь ГА не просто не нужно — оно противопоказано. Доступная вода будет израсходована очень быстро, и для ее пополнения придется часто включать насос.При отсутствии ГА агрегат будет спокойно работать в стабильном режиме.
  2. Если насос оборудован новейшей автоматикой, в которой предусмотрена функция плавного пуска двигателя и регулирования его мощности в зависимости от давления в системе.
Частота коммутации не влияет на срок службы такого насоса. Считается, что станция на базе такого блока ГА может не быть оборудована.

Схема подключения гидроаккумулятора для систем водоснабжения

Способ подключения ГА будет зависеть от особенностей и назначения насосной станции.Рассмотрим три варианта.

Вариант 1

Насос подает воду из колодца, колодца или накопительной емкости, при этом организована подача только холодной воды.

В этом случае ГА устанавливается внутри дома в любом удобном месте.

Обычно это реле давления и манометр соединяются с помощью пятивыводного штуцера — отрезка трубы с тремя ответвлениями, который врезается в водопровод.

Для защиты GA от вибрации он соединяется с фитингом с помощью гибкого переходника. Для проверки давления в воздушной камере, а также для удаления воздуха, скопившегося в водяной камере, необходимо периодически опорожнять ГА. Воду можно слить через любой кран, но для удобства сливной кран можно прорезать тройником в подающий трубопровод где-нибудь рядом с резервуаром.

Вариант 2

Дом подключен к централизованному водопроводу, для повышения напора используется насосная станция. При таком способе применения станция GA подключается перед насосом.

В данном случае он предназначен для компенсации падения давления во внешней линии в момент пуска электродвигателя. При такой схеме подключения объем ГА определяется мощностью насоса и величиной скачков давления во внешней сети.

Установка гидроаккумулятора — схема

Вариант 3

К водопроводу подключен накопительный водонагреватель. ГА следует подключать перед котлом.В этом варианте его можно использовать для компенсации увеличения объема воды в нагревателе из-за теплового расширения.

Схема подключения гидроаккумулятора к погружному насосу

В том случае, если напорная характеристика погружного насоса позволяет поддерживать приемлемое давление в точках водоснабжения в сочетании с достаточной производительностью, ГА подключается по обычной схеме с использованием пяти- или трехвыводного штуцера.

Однако скважины очень глубокие и часто недостаточно велики для установки насоса достаточной мощности (например, 3-дюймовые скважины).

Подключение гидроаккумулятора своими руками

В таких случаях используется следующая схема:

  1. В колодце установлен погружной агрегат, мощности которого хватает только на то, чтобы поднять воду на поверхность.
  2. У колодца, на поверхности или в земле устанавливается ГА в виде простой емкости, оснащенной датчиками уровня. Эти датчики контролируют работу погружного насоса.
  3. Самовсасывающий насос устанавливается возле накопительного бака (если он закопан в землю) или нормального всасывания (если ГА установлен на поверхности), который подает воду непосредственно в систему хозяйственно-питьевого водоснабжения.В этом случае в доме устанавливается мембрана или баллон GA, а насос управляется реле давления.
Объем ГА, устанавливаемого сразу после погружного насоса, не следует делать слишком большим, иначе вода в нем будет застаиваться.

Схема подключения реле давления к гидроаккумулятору

Обычно в реле давления бытовых насосных станций две группы контактов, но иногда попадаются модели с одной.

Каждая группа состоит из двух пар, при этом обе пары закрываются или открываются одновременно. Контакты в каждой паре помечены, например, как «Линия / Нагрузка» или «Линия / Двигатель».

В принципе, нет необходимости следовать этим обозначениям. Можно даже, например, подключить жилы провода от сети к контакту «Линия» одной пары и контакту «Нагрузка» другой.

Главное, чтобы обе жилы не соединялись с контактами одной пары — это приведет к короткому замыканию.К оставшимся двум контактам подключите жилы провода, идущего к двигателю помпы. Желательно, чтобы цвета кос проводов, подключенных к одной паре, совпадали. Перед тем как вставить шнур питания в розетку, убедитесь, что он не включен в розетку.

Для подключения заземляющего провода (обычно он имеет желто-зеленую оплетку) на корпусе реле имеется винт, помеченный соответствующим знаком.

При подключении провода от реле к двигателю помпы, жилу в синей оплетке нужно подключить к «нулевому» контакту, а в красном или черном — к «фазному» контакту.

Часто для надежности заземляющие контакты помпы и реле соединяются между собой, но в этом нет необходимости.

Реле давления в системе водоснабжения с глубинным насосом

Площадь сечения жил провода должна соответствовать мощности электродвигателя. Для медного провода сечение выбирается из расчета 1 кв. Мм на каждые 8 ​​А тока. Для определения силы тока в однофазной сети мощность электродвигателя необходимо разделить на 220.Так, например, в цепи электродвигателя мощностью 1,5 кВт будет протекать ток 1500/220 = 6,8 А.

Важно не путать значения диаметра жилы провода и его площади поперечного сечения, так как эти значения могут быть сопоставимы. Так, например, площадь поперечного сечения сердечника диаметром 1,5 мм составляет 1,76 квадратных метра. мм.

Следует учесть, что подключение электрической части необходимо проводить только после подключения реле давления к водопроводу.

На сегодняшний день отсутствие централизованного водоснабжения перестало быть такой большой проблемой. Большое разнообразие насосного оборудования позволяет без особого труда устроить автономную систему водоснабжения. , установка и ремонт, читайте дальше.

Схема водоснабжения частного дома с накопительной емкостью Вы найдете в теме.

Видео по теме


Принцип работы, устройство, достоинства и недостатки

Гидроаккумулятором называют такое устройство, из-за которого необходимо включать водяной насос при открытии крана в доме.Гидроаккумулятор еще называют ресивером, который представляет собой емкость для наполнения водой. Емкость заполнена водой, которая изначально вытесняется при открытии крана в доме. Установка гидроаккумулятора в водопровод не представляет никаких сложностей, но для этого есть несколько разных схем, позволяющих выполнить правильное подключение.

Гидроаккумулятор и его особенности

Гидроаккумуляторы представляют собой емкость с металлическим корпусом, внутри находится резиновая груша.Эта груша играет роль мембраны, позволяющей наполнять ресивер до определенного давления. Насос заставляет закачивать воду в ресивер до определенного давления. Как только значение давления достигает определенного уровня, в насос подается питание на отключение электродвигателя. В дальнейшем расход воды осуществляется от ресивера, и как только давление снижается до минимального значения, подается сигнал на включение электродвигателя и откачку воды.

В баке резиновая мембрана фиксируется с помощью фланца.Фланец снабжен входным патрубком, а во внутренней конструкции гидроаккумулятора помимо резиновой груши еще есть воздух. Этот воздух находится между внутренней стенкой стального цилиндра и внешней поверхностью груши. При загрузке в емкость для воды резиновая оболочка расширяется, и воздух сжимается. Этот воздух защищен как для резиновой груши, так и для стального резервуара:

  1. Противодействует дальнейшему расширению резиновой оболочки, защищая ее от разрыва.
  2. Исключает контакт воды с внутренними стенками бака, тем самым исключая возникновение коррозии. Это позволяет в несколько раз продлить срок службы стальной емкости.

За счет сжатого воздуха в конструкции гидроаккумулятора обеспечивается необходимое давление.

Что такое гидроаккумулятор

Конструкция гидроаккумулятора проста, но вместе с тем представляет собой сложный механизм, позволяющий исключить необходимость включения помпы каждый раз при открытии крана в доме для того, чтобы набрать водяной круг.

Гидроаккумуляторы имеют разный объем, поэтому в зависимости от бака ресивера исключают включение насоса при открытии крана для наполнения кружки или ведра воды.

Конструктивно гидроаккумулятор можно разделить на следующие составляющие:

  1. Это стальная основа, напоминающая расширительный бачок. Этот бак рассчитан на рабочее давление от 1,5 до 6 атмосфер. Однако значение давления можно увеличить до 10 атмосфер, но только при условии кратковременного воздействия.В противном случае танк может не выдержать, и произойдет его взрыв.
  2. Это эластичная мембрана, которая крепится к входному отверстию бака и находится непосредственно внутри ресивера. Вода в грушу попадает через заборный фланец с клапаном. Этот фланец крепится к горловине бака гидроаккумулятора.
  3. Находится на противоположной стороне впускного клапана. Основное назначение ниппеля — он служит для нагнетания воздуха в конструкцию корпуса ресивера.

Для удобства использования емкости к металлическому основанию приварены ножки.Кроме того, для удобства использования гидроаккумулятора рядом с ним расположен электродвигатель с помпой. Для уменьшения расхода насоса с баком электродвигатель расположен в основном в верхней части гидроаккумулятора. Для этого к Баку сверху приваривается опорный кронштейн.

Это интересно! В зависимости от емкости ресивера кронштейн крепления насоса может располагаться вверху, что характерно для устройства большой емкости, или внизу — для продуктов небольшого объема.

Гидроаккумуляторы бывают также вертикальные и горизонтальные. Если горизонталь предназначена непосредственно для установки вместе с насосом, то вертикаль служит для ее отдельной установки.

Где используются гидроаккумуляторы

В зависимости от места эксплуатации гидроаккумуляторы также можно разделить на следующие типы:

  1. Продукция эксплуатируется в основном в системе холодного водоснабжения.
  2. Аппараты, предназначенные для работы в системе горячего водоснабжения.
  3. Расширительные баки в системах отопления.

Ресивер в системе холодного водоснабжения служит исключительно для накопления жидкости и подачи ее в дом. Такое приложение позволяет избежать наводок в сети, а также исключить ненужное включение агрегата. Применение ресивера не только продлевает срок службы электродвигателя, подключенного к насосу, но и экономит электроэнергию. Ведь каждый раз при запуске электродвигателя потребляется большой ток.Если двигатель включать каждый раз при открытии крана в доме, то месяц — это приличная сумма денег на электроэнергию.

Гидроаккумуляторы, предназначенные для горячего водоснабжения, имеют идентичную конструкцию с обычными устройствами, за исключением одного отличия. Эта разница заключается в том, что резиновая мембрана рассчитана на высокие температуры.

Это интересно! Если в доме установлен электрокотел, то устанавливать насос с гидроаккумулятором для горячего водоснабжения не нужно.Гидроаккумуляторы для подачи горячей воды устанавливаются в квартирах, где осуществляется централизованная подача горячей воды.

Расширительный бак в системе отопления служит для компенсации его объема в случае расширения воды. В качестве расширительного бака используется стальная емкость открытого типа, которая заполняется водой.

Как работает гидроаккумулятор

Перед тем, как подключить гидроаккумулятор к водопроводу, необходимо разобраться с принципом его работы.Принцип работы заключается в выполнении следующих задач:

  1. За счет водоснабжения ресивер заполняется водой, а точнее резиновой мембраной. Подача воды может осуществляться не только из водопровода, но и из колодца или колодца.
  2. Регулирующее реле, отвечающее за нижний и верхний порог давления, отключает питание двигателя с насосом, как только указанный параметр достигает определенного значения. Прием в ресивере можно настроить самостоятельно, но нежелательно, чтобы этот параметр превышал 6 атмосфер.
  3. Как только резиновый бак наполняется до определенного давления, насос отключается. При открытии крана в доме идет расход воды из ресивера. Чем больше будет израсходована емкость по воде, тем быстрее будет снижение давления до нижнего предела.
  4. Как только давление в баке упадет до нижнего значения, сработает реле, которое подаст сигнал на мотор для включения насоса. Впрыскивается вода до верхнего порога давления, после чего двигатель снова выключается.

Если есть необходимость использовать большой объем воды, например, если человек наполняет ванну или принимает душ, насос будет работать постоянно, пока кран не будет закрыт. Чем меньше емкость, тем чаще будет срабатывать электродвигатель для наполнения ресивера. Выбирая ресивер, стоит учесть, что каждая деталь имеет свои ресурсы. Чем больше объем ресивера, тем меньше будет износ насоса, фланца с клапаном и электродвигателя. Если объем ресивера незначительный, а воду приходится использовать очень часто, срок службы рабочих элементов будет напрямую зависеть от того, как часто будет возникать потребность в воде.

Это интересно! Дополнительная фиксация гидроаккумулятора к полу не требуется, так как устройство не влияет на внешнюю нагрузку. Чтобы обеспечить стойкость ствольной коробки, достаточно установить ее на собственные ножки. В зависимости от дизайна изделия ножек изделия может быть 3 или 4.

Особенности выбора емкости ресивера

Выбирать танк из танка следует произвольно, учитывая некоторые особенности. Большой объем бака имеет множество преимуществ, но не стоит забывать и о стоимости.Ведь чем больше емкость бака, тем дороже его стоимость. Но даже если финансовые возможности позволяют человеку купить бак на 500 литров, то это удается не всегда.

При покупке нужно учитывать такой параметр, как размер изделия. Обычно гидроаккумуляторы устанавливают в колодцах или пеках. Если размер ямы незначительный, то установить большую емкость не получится. Его можно установить в доме, но стоит ли жертвовать свободным местом, решать исключительно покупателю.

Это интересно! Гидроаккумуляторы емкостью более 50 литров приобретаются в основном для установки в подвалах многоэтажных домов. Для частного сектора обычно достаточно устройства, емкость которого до 25 литров.

При выборе ресивера достаточно сообщить продавцу оборудования такую ​​информацию, как тип жилья (квартира или дом), количество жильцов и наличие гамперной площади. Ведь часто помимо траты воды на бытовые нужды, ее расходуют еще и на полив.Чем больше площадь приусадебного участка, тем лучше приобретать приемник большего объема. Обычно при необходимости поливать чердак следует установить гидроаккумулятор емкостью не менее 50 литров.

Это интересно! Даже если вы ошиблись с подбором гидроаккумулятора, менять его на другой (большей емкости) не стоит, тем более что в процессе эксплуатации он уже не берется. Всегда можно установить дополнительный резервуар, который будет наполняться водой параллельно.

Как подключить водопровод к водопроводу

Существуют разные схемы подключения гидроаккумулятора к насосу и системе водоснабжения, поэтому для начала нужно определиться, где будет располагаться насос: в колодце или это будет погружное изделие в колодце.

Схема подключения с использованием поверхностного насоса

Перед подключением гидроаккумулятора необходимо проверить давление воздуха в баллоне. Значение давления должно быть меньше показаний насоса при его включении, что отображается на реле, до параметра на 1 бар.Для подключения гидросистемы к насосу вам потребуется приобрести следующие детали:

  • Фитинг с 5 выходами.
  • Реле давления.
  • Манометр.
  • Герметик.
  • Буксир.

Это интересно! Для обеспечения надежного соединения рекомендуется использовать пропуск герметика. Использование фум-ленты снижает надежность соединения, поэтому рекомендуется отдавать предпочтение именно первым двум вариантам вместе.

При подключении водопровода с гидроаккумулятором особое внимание нужно обратить на штуцер с 5 выводами.Через эту часть этот продукт подключается как насос, реле и манометр. Остающийся вывод предназначен для подключения водопровода.

На начальном этапе сбора схемы штуцер нужен для подключения к резервуару с помощью жесткого шланга. После этого монтируется регулируемый напор воды, а также манометр для определения величины напора. Следует обратить внимание на реле, которое отвечает за верхний и нижний порог давления. Это механическое реле, закрытое снаружи пластиковой крышкой.Под крышкой 4 контакта, которые называются «Сеть» и «Помпа». Благодаря этим надписям невозможно перепутать подключение сети и помпы. Однако, если вы не уверены в правильности своих действий, вам необходимо обратиться к электрику.

На завершающем этапе подключается помпа, после чего проводится проверка на наличие протечек из-под компаундов. При установке соединений необходимо избегать присутствия влаги. Чтобы герметик не потерял своих свойств, его следует наносить исключительно на сухие составы, в противном случае лучше отдать предпочтение Фум-ленте.Схематично схема подключения гидроаккумулятора следующая:

Схема подключения с погружным насосом

Из названия понятно, что схема с погружным насосом будет существенно отличаться от особенностей подключения гидроаккумулятора при установке изделия в колодец. Погружной насос устанавливается в водной среде. Это может быть колодец или колодец, из которого вода поступает прямо в гидроаккумулятор. В такой системе не обойтись без использования обратного клапана.

Это интересно! Обратный клапан исключит возврат воды из резиновой мембраны обратно в колодец. Обратный клапан — это деталь, позволяющая пропускать воду только в одном направлении.

Установка обратного клапана осуществляется на выходе из насоса. К выходу реверсивного клапана крепится патрубок, который подключается к гидроаккумулятору. Также монтируется штуцер с пятью выводами, к которому подключаются дополнительные элементы.От ресивера в доме проводится прокладка трубы, по которой будет течь вода. При установке насоса, установленного в колодце, следует учитывать, что агрегат не должен доходить до дна колодца примерно на 30 см. Кроме того, выбирая скважинный насос, следует выбирать изделие хорошего качества, чтобы не приходилось ремонтировать или заменять его каждый год.

Это интересно! Если позволяет размер колодца, при подключении гидроаккумулятора к водопроводу через погружной насос рекомендуется использовать ресиверы емкостью не менее 33 литров.Достоинством погружных насосов является возможность использования воды без учета ее стоимости.

Схематично схема обвязки колодца имеет следующий вид:

Схема подключения нескольких гидробусов

Нередко случаются случаи, когда хозяева приходят к выводу, что одного гидроаккумулятора мало. В этом случае нет необходимости заменять имеющийся гидроаккумулятор, так как можно прибегнуть к установке двух гидроаккумуляторов.Монтаж последующих или последующих гидробоков осуществляется параллельно установленным.

Уменьшать существующую систему не нужно, и реле будет контролировать давление в баке, на котором оно установлено. У такой системы есть свои преимущества, одно из которых — большая степень жизнеспособности. В случае повреждения одного из гидросистем, система продолжит работу за счет остальных устройств.

Кроме того, если вы купили один бак на 50 литров, чего было недостаточно, то гораздо проще приобрести другой бак аналогичной емкости, чем его заменить на 100-литровый бак.Стоимость бака на 100 литров будет выше, чем на приобретение двух баков по 50 литров. Найти два 50-литровых бака намного проще, чем установить один, диаметр которого вдвое больше.

Как правильно настроить водопровод с двумя и более ресиверами? Принцип аналогичен тем вариантам, которые были представлены выше, только на входе первого нужно будет пристегнуть тройник. Вход насоса соединен со свободным выходом тройника, а оставшаяся вторая емкость.После подключения подключения можно протестировать схему.

Схема подключения к насосной

Важно вопрос, как подключить гидронасос на насосную станцию? Насосные станции имеют определенное количество насосов, которые работают в зависимости от расхода воды. Чем больше потребителей открывают краны, тем больше насосов включается в работу. Чтобы исключить постоянное включение насосов при водопотреблении, на насосных станциях применяют гидроаккумуляторы.С их помощью можно продлить срок службы агрегатов, а также компенсировать скачки давления, возникающие в системе.

Еще одним важным преимуществом использования гидробрусов на подъемной насосной станции является то, что потребителю осуществляется бесперебойное водоснабжение даже при отключении электричества. Как только отключат электричество, насосы работать не будут, поэтому воду потребителям не подадут. Запас воды в ресивере позволяет обеспечивать потребителей необходимым количеством воды до появления электричества.

Это интересно! Подача воды при отключении электричества напрямую зависит от таких параметров, как мощность приемника на насосной станции, а также количества потребителей.

Схема

Схема установки гидроаккумулятора на насосной станции имеет следующий схематический вид:

Измерение давления, и какое оно должно быть в ресивере

Давление в гидроаккумуляторе — вопрос интересный, так как от него зависит множество разных факторов.От должного заданного давления в гидравлической панели зависит не только давление воды в кране, но и такие факторы:

  • Срок службы резиновой мембраны. Чем больше давление, тем меньше будет срок его службы.
  • Срок службы трубопроводов, по которым вода подается в дом. При высоком давлении трубопроводы могут не выдержать, что приведет к поломке.
  • Уменьшение срока службы смесителей и кранов, так как вода будет находиться под высоким давлением.

Напор должен быть оптимальным, иначе придется постоянно ремонтировать водопровод в доме. Для нормального функционирования бытовой техники необходимо поддерживать давление от 1,4 до 2,8 атмосферы. Чтобы продлить срок службы мембраны, исключив ее разрыв, давление должно быть ниже резервуарного значения на 0,1-0,2 атмосферы. Это значит, что если давление в баллоне составляет 1,5 атмосферы, то в системе оно должно быть не менее 1,6 атмосферы.Эти параметры отображаются прямо на реле. Для этого на релейном устройстве есть соответствующий регулятор. Вы можете измерить значение давления только с помощью манометра, установленного в системе. Такой напор оптимален для водоснабжения частного одноэтажного дома.

Это интересно! От значения значения такого параметра, как давление зависит, будет ли давление одинаковым в доме на первом и втором этаже.

Если дом двухэтажный, то давление 1.5 атмосферы не хватит. При открытии крана на первом этаже вода будет подаваться насосом на второй этаж с меньшим расходом. Чтобы компенсировать расход воды, нужно увеличить значение напора. Существует специальная формула расчета давления воды для двухэтажного дома. Эта формула имеет следующий вид:

где, Hmax — высота наивысшей точки водозабора. Необходимо измерить высоту от места расположения трубопровода до крана, находящегося на втором этаже.

Подставив измеренное значение в формулу, следует рассчитать давление, которое понадобится для нормального водоснабжения двухэтажного дома. Если в доме установлена ​​джакузи, то подбирать необходимое значение давления крайне экспериментально. Если подбор давления экспериментальным путем покажет необходимость установления значения более 6 атмосфер, то устанавливать его запрещается. Это приведет к быстрому выходу из строя ствольной коробки или взрыву.

Как выбрать гидроаккумулятор

На какие параметры важно обращать внимание при регулировании давления в системе теперь известно, осталось выяснить, как выбрать сам ресивер. Основной рабочий корпус любого ресивера — это не стальной резервуар, а резиновая мембрана. Срок службы гидроаккумулятора зависит от качества этого продукта. Для производства мембран используют разные виды резины, но наиболее эффективным является материал из изобутана. Чем дольше прослужит резиновая основа, тем больше срок службы и стальной корпус.Ведь если «груша» пропустит воду, начнется процесс коррозии металла. Вскоре стальной бак заржавел и уже будет непригоден для эксплуатации.

Это интересно! Если вы хотите сэкономить при выборе ресивера, то лучше его вообще не покупать. У качественных моделей срок службы более 5 лет, а вот продукция неизвестного производителя служит не более 1 года.

Вторая по важности часть ствольной коробки — фланец.Часто для изготовления этой детали используется оцинкованный металл. На качественных изделиях толщина металла более 1 мм. Если ресивер снабжен фланцем, толщина стенок которого составляет 1 мм и менее, то срок службы не превышает одного года. Продавец может дать гарантию на товар сроком на 1 год, за который происходит выход из строя фланца. Ремонт фланца невозможен, поэтому есть только два пути: купить новый фланец и заменить его самостоятельно или купить новый гидроаккумулятор.

Это интересно! Выбирая изделие, обязательно обращайте внимание на толщину фланца.Чем толще фланец, тем выше срок службы гидроаккумулятора.

Цвет изделия значения не имеет, так как со временем краска начинает лезть. Производители качественных гидроаккумуляторов заявляют, что срок их службы составляет не менее 10-15 лет, однако, как показывает практика, обычно этот срок не превышает 10 лет. Для того, чтобы изделие использовалось на долгие годы, нужно не только покупать качественный товар, но и проводить ежегодную профилактику.

Гидроаккумуляторы продаются как в отдельном виде, так и с электродвигателем с насосом.Если у вас нет насоса для воды, оптимальный вариант — купить насосную станцию ​​в сборе. Однако конструкция обойдется несколько дороже, чем покупать все товары по отдельности. Покупая гидроаккумулятор, не забывайте о дополнительных компонентах, без которых установка устройства невозможна.

Для домашнего автономного водоснабжения важно обеспечить стабильное давление в сети. Это снизит неэффективную работу насоса. Также при открытии крана вода пойдет сразу, без задержек.

Пуск водопроводов в систему водоснабжения невозможен. Подобные явления разрушают не только водопровод, но и соседние агрегаты, например, теплообменник бойлера или демонтированные посудомоечные машины. Чтобы избавиться от каких-либо негативных факторов, нужно знать, как подключить гидроаккумулятор к погружному насосу.

Конструкция гидроаккумуляторов

Внешний вид этих устройств, как правило, выбирается в синем или синем оттенке, чтобы отличаться от расширительных баков, имеющих внешнюю красную поверхность.Составными частями гидроинструмента являются такие позиции:

  • металлический корпус;
  • мембрана из прорезиненного материала;
  • крышка с клапаном для заполнения полости жидкостью;
  • ниппельный узел для перекачки сжатого воздуха;
  • ножек с отверстиями для крепления болтов, обеспечивающих устойчивость на ровной площадке.

Гидроаккумуляторами называют металлические полые сосуды, внутри корпуса которых закреплена мембрана. Это водный привод.Полость мембраны заполнена либо чистым воздухом, либо смесью инертных газов. Чтобы знать, как правильно выбрать гидроаккумулятор для колодца и водопровода, необходимо учитывать, что рабочее давление внутри залитой мембраны составляет около 1,5 атм. Это значение поддерживается в течение всего периода работы устройства.

Расчетная схема

Перед подключением гидроаккумулятора к системе он заполняется инертным газом или простым воздухом. Эта операция выполняется с помощью штатного автомобильного насоса.Если значения произошли, достаточно размешать через ниппель лишнего воздуха.

При попадании воды внутрь резервуара предотвращается разрыв груши. Он также способствует регулированию давления в системе.

Есть три самых популярных гидравлических аккумулятора:

  • Холод. Применяется на трассах с холодной водой. Эффективно работает при защите от износа и при разглаживании гидротерм.
  • Горячий. Выполняет все те же функции, что и холод, но способен выдерживать агрессивную температурную среду.
  • Для отопления. Этот вид актуален только в системах отопления закрытого типа.

Аккумулятор работает

Схема подключения гидроаккумулятора включает в себя цепь от водоснабжения насоса, магистральный трубопровод и сам аккумулятор жидкости. Подача воды осуществляется непосредственно внутрь резиновой мембраны, расположенной в полости металлического изделия. Процедура останавливается после достижения паритета значений давления.

Как правило, значения манометра в такой ситуации составляют 1-3 атм.Переходя в режим работы оператора, автоматика отключает насос.

Когда потребитель открывает кран или запускает посудомоечную машину, скопившаяся в аккумуляторной полости вода перемещается в водопровод, так как давление стало меньше, чем в гидроаккумуляторе. Происходит это постепенно, и на этапе, когда уровень давления в полости достигает определенной уставки (настройку делает производитель или потребитель товара), включается реле подключения топливного насоса. Следующее заполнение мембраны водой происходит через нее.Такие циклы происходят практически постоянно. Перед тем, как настраивать гидроаккумулятор и реле, следует ознакомиться с подробной инструкцией.

Интересует, как подключить гидроаккумулятор для водоснабжения, многие забывают о важности его объема. Большие размеры резервуаров позволяют реже пользоваться насосом, потому что при малых потоках воды вы каждый раз не кормите. Разница давлений между максимальным и минимальным значением достаточно велика.

Применение поверхностного насоса

Чтобы знать, как правильно установить гидроаккумулятор в водопровод, стоит изучить пошаговую вспомогательную инструкцию:

  • Все начинается с проверки давления воздуха внутри газовой полости аккумуляторной батареи.Значение необходимо довести до такой цифры, чтобы оно было на 0,2 … 1,0 меньше минимального значения, установленного производителем реле.
  • Работы ведутся с арматурой, имеющей 5 выходов, так как гидроаккумулятор необходимо будет подключить к манометру, реле, насосу. Последний выход актуален для подключения сантехнической трубы.
  • Фитинги, подключенные к процедуре с баком. Для этого вам понадобится жесткий шланг, имеющий в конструкции верхний воздушный клапан.
  • С необходимым усилием перетягиваем остальные приспособления так, чтобы нить не продевалась.

После установки модуль необходимо протестировать под высоким давлением для выявления возможных утечек в соединениях.

Прежде чем настраивать гидроаккумулятор и подключать к нему реле, отвечающее за регулировку давления, необходимо будет ознакомиться с установочными метками. Контакты подписаны как «сеть» и «насос». Нежелательно ошибиться с подключением электрика, чтобы не вывести агрегат из строя.

Поскольку сосуд работает под высоким давлением, то необходимо соблюдать максимальную герметичность во всех резьбовых соединениях.Это подойдет для использования ленты FMU или технического льна. Они способны удерживать состав до нескольких атмосфер, что типично для бытовых гидравлических систем.

Выбрать модель

В продаже есть модели бытовых гидроаккумуляторов от 24 л до 1000 литров. Необходимо отталкивать от того, какой поток жидкости нужен, а также используется ли система для полива.

Как правило, вместимость 24 грейфера для нужд двух человек. В расчет берется кухня, туалет и полив небольшой площади.При повышенных требованиях рекомендуется использовать полости объемом 50 литров. В этом случае посчитайте количество потребителей. Емкость может быть изменена в любой удобный момент на большую величину по объему, потому что соединительные узлы в большинстве моделей имеют одинаковые параметры резьбы.

Использование насосных станций

Если нет возможности собрать отдельные элементы в цепочку, можно приобрести насосную станцию. Это полностью собранный агрегат, в который входят:

  • насос центробежный поверхностный;
  • Измеритель давления
  • ;
  • реле автомат.

При подключении гидроаккумулятора необходимо полностью обесточить технику. Рабочее давление 2-2,5 атм, после закачки которого необходимо проверить оборудование на герметичность и хорошее включение.

Зачем вам еще один гидроаккумулятор?

Дополнительный гидроаккумулятор обеспечивает наиболее оптимальный режим работы. Дело в том, что в центробежном насосе, как и в любых других, при более частом включении 6-7 раз в минуту выходит из строя в 3-4 раза быстрее.Встроенный гидроаккумулятор предназначен для выравнивания разницы давлений между включенным и выключенным агрегатом, а дополнительный позволит компенсировать разницу, стабилизировать работу оборудования при частом включении и повысить давление в системе.

Вертикально или горизонтально?

Конструкция как вертикального, так и горизонтального гидроаккумулятора абсолютно идентична, поэтому выбор любого из них — сугубо личный вопрос. Какая из них подходит для тех или иных условий, одна должна быть установлена.При небольшом количестве свободного места предпочтительнее вертикаль.

Где купить насосы, насосные станции и комплектующие?

Все элементы, необходимые для водоснабжения, продаются в строительных и специализированных магазинах. Заказывать их в сети тоже модно, но внимательно проверять работоспособность оборудования.

Обязательно сделайте гарантию. Сложные устройства, в число которых входят поверхностные и глубинные насосы, часто не являются причинами, независимыми от потребителя.

Видео: Почему в водопроводе гидроаккумулятор?

Для непрерывной качественной работы часто встречаются гидроаккумуляторы с погружными насосами на дачах и в частных домах без централизованного водоснабжения. О преимуществах использования гидроаккумулятора мы также расскажем.

Для распознавания гидроаккумуляторы имеют разный цвет: красный — для обогрева; Синий — для холодного и горячего водоснабжения.

Гидроаккумулятор представляет собой металлический контейнер, разделенный мембраной на две условные части: диафрагму или цилиндр.

Гидробук с диафрагменной мембраной состоит из:


Гидрокниги с мембраной баллонного типа состоят из:


Гидравлические агрегаты предназначены для:

  • холодное водоснабжение;
  • горячее водоснабжение;
  • систем отопления.

Различают горизонтальные и вертикальные гидроаккумуляторы.

Чаще всего для загородных домов используют гидробику вертикальную. У них есть ножки, а также специальное крепление на корпусе для подвешивания на стену.Займите маленькое место.

Горизонтальные гидросистемы чаще всего используются в насосных станциях с наружными насосами. В этом случае на бак устанавливается помпа, что прилично экономит место.

Гидроаккумулятор с мембраной имеет более длительный срок службы, чем гидравлический из оцинкованной стали

Нужен ли гидроаккумулятор для погружного насоса?


Если гидроаккумулятор не установлен, насос будет постоянно включаться, как только кран откроется.В связи с этим увеличивается вероятность появления гидроудара. Hydroat образуется при скачкообразном повышении давления, которое появляется из-за частых включений.

Следовательно, важность гидроаккумулятора очевидна. Гидроаккумулятор имеет несколько наименований, он называется гидравлической трубкой, расширительным или мембранным баком.

Нормальное давление в гидроаккумуляторе от 1,4 до 2,8 атм. Давление в системе должно превышать давление бака на 0,1 атм. Если вам необходимо самостоятельно рассчитать, какое давление в гидроаккумуляторе необходимо настроить, то воспользуйтесь следующей формулой:

Гидравлическое давление = (максимальная высота точки слива +6) / 10

Схема подключения гидроаккумулятора

В систему водоснабжения входят: насос, гидроаккумулятор, реле давления, обратный клапан, смачивающая арматура, система фильтрации, манометр, трубопровод и, конечно же, электроэнергия.

Обратный клапан позволяет накапливать воду в гидронасосе от погружного насоса.

Устанавливается на насос до включения всего контура гидроаккумулятора в следующей последовательности:

  • Опускаю насос в колодец;
  • Необходимо закрепить страховочный трос, удерживающий насос;
  • Соединить все элементы схемы с помощью задней примерки;
  • Необходимо настроить реле давления.

Реле давления

Реле давления играет важную роль в работе гидроаккумулятора, а также всей системы дома. Для работоспособности и правильной работы реле необходимо настроить.

Для этого вам необходимо:


Схема водоснабжения с погружным насосом и гидроаккумулятором после подключения работает так:


Частота включения помпы напрямую зависит от объема гидроаккумулятора.Не забывайте это учитывать при выборе емкости.

Схема подключения нескольких гидроаккумуляторов к погружному насосу

Если при использовании гидроаккумулятора вам понадобится еще одна емкость для накопления воды, можно установить еще несколько подходящих для вас гидробарелей параллельно.

Второй и последующие баки подключаются просто, с помощью резьбового тройника. Насос подключается к одному входу (положительный штуцер), а к другому — новый гидробацион.

При подключении нескольких гидроаккумуляторов не требуется перенастраивать систему.

Также наибольшее количество гидросистем продлит срок службы вашего насоса, т.к. включать его придется реже.

Водопровод частного дома просто обязан быть надежным и обеспечивать дом бесперебойной водой в любых климатических условиях. С горем пополам получается из централизованного водопровода и там, где есть возможность к нему подключиться, частники обеспечиваются водой круглый год.В тех же случаях, когда такой возможности нет, необходимо организовать водопровод своими руками, а схема подключения элементов системы зависит от массы факторов.

Назначение современного гидроаккумулятора

Долговечность, эффективность и бесперебойность водопровода полностью зависят от схемы подключения. Гидроаккумулятор считается одним из основных элементов системы. От правильности выбора схемы его обвязки и будет зависеть КПД всего комплекса.- Обеспечение стабильности подачи воды, стабильности давления воды в системе и обеспечения необходимого резервного объема воды в зависимости от модели и типа устройства.

В принципе, все гидроаккумуляторы устроены одного типа. Их работа построена на взаимодействии сжатого воздуха и воды. Сжатый воздух оказывает давление на массу воды с помощью резиновой мембраны, тем самым поддерживая необходимый уровень во всей системе. Это может быть полезно при перебоях в подаче электроэнергии или из-за рассеяния водяного насоса при нестабильном давлении в системе.

Виды и марки гидроаккумуляторов

Схема подключения гидроаккумулятора для систем водоснабжения напрямую зависит от типа гидроаккумулятора, поэтому просто необходимо рассмотреть их хотя бы схематично. Несмотря на практически одинаковый принцип работы, все гидроаккумуляторы могут иметь некоторые конструктивные особенности, напрямую влияющие на их физическое расположение и, как следствие, на схему подключения:


А вот тип расположения гидроаккумулятора как раз напрямую зависит от типа подачи насоса.Таким образом, горизонтальные модели в основном используются для выносных, выносных насосов и пары с погружными вертикальными гидроаккумуляторами. Из отечественных производителей гидроаккумуляторов наиболее популярными, но не самого высокого качества считаются гидроаккумуляторы jilex, а от европейских брендов — reflex и cytlemet.

Функции гидроаккумулятора

Также необходимо более подробно коснуться основного, тогда схемы подключения и необходимость каждой из них будут намного понятнее.

  1. Стабилизация давления в водопроводе. Давление создает насос, а гидроаккумулятор играет роль конденсатора в электрической цепи. Он накапливает воду, но подает ее строго под заданным давлением, вне зависимости от того, какое давление создает гидронасос и какого он типа. Это продлевает ресурс дорогостоящего насоса, поскольку его не нужно включать и выключать каждый раз, когда пользователь открывает кран.
  2. Накопление, накопление минимального запаса воды при перебоях с подачей энергии.В зависимости от модели гидроаккумулятора он может накапливать определенное количество воды и какое-то время работать автономно, без участия помпы. Минимальный объем аварийного гидроаккумулятора — 100-120 литров.
  3. Впереди и демпфирование гидравлического человека. Очень полезная функция гидроаккумулятора. Дело в том, что при относительно нестабильном напряжении в сети может возникнуть ситуация, когда электродвигатель насоса резко увеличит давление в системе, что может привести к выходу из строя подключенных бытовых приборов и нагрева.Гидроаккумулятор исключает скачки давления и возникновение гидроаккумулятора.

Схема подключения гидроаккумулятора к насосам

В зависимости от типа насоса, как мы уже говорили ранее, схемы подключения гидроаккумулятора к насосам могут быть разными. Кратко рассмотрим основные из них.

  1. Схема подключения глубинного насоса и гидроаккумулятора предполагает установку гидроаккумулятора после насоса. В этом случае установка обратного клапана будет обязательной, чтобы вода под давлением, создаваемым в устройстве, не выталкивалась обратно в колодец.Объем гидроаккумулятора рассчитывается исходя из уровня расхода воды. Среднее количество включений помпы по паспорту около 10, поэтому исходя из этих данных выбирается гидроаккумулятор соответствующего объема.
  2. Поверхностный насос с гидроаккумулятором подключается несколько иначе. С точностью до наоборот. Вода, всасываемая насосом, сначала проходит через накопительную емкость, после чего подается к потребителю. Такая схема подключения позволяет регулировать нижний порог давления и верхний.Чтобы их знать, нужно в каждом конкретном случае отталкиваться от среднего давления системы, которое продиктовано приборами и количеством точек потребления. В этой цепочке необходимо учитывать схему подключения реле давления гидроаккумулятора, на котором задаются граничные параметры.
  3. Кроме этих схем, есть еще подключения гидроаккумулятора в составе насосной станции, с подъемным насосом, а также схема подключения устройства системы отопления.Отличаются они незначительно, в основном наличием дополнительных элементов, например расширительного бачка, дополнительных электронных клапанов и регуляторов.

Зная эти схемы, хотя бы в общих чертах, вы можете обеспечивать свой дом водой круглый год и на стабильно высоком уровне. Главное — выбрать хороший гидроаккумулятор.

Гидроаккумуляторная башня в паромных доках Бритон, Ферри Бритон, Нит Порт, Талбот

История

Британский закон о паромных доках был принят в 1851 году, а порт был открыт в 1861 году.Его инженером был Исамбард Кингдом Брюнель, который умер в 1859 году до завершения проекта. Он состоял из внутреннего плавучего дока и внешнего приливного бассейна, между которыми находился затвор с гидравлическим приводом. Гидравлическая энергия генерировалась из соседнего машинного отделения, от которого сохранилась башня. Док закрылся в 1959 году, после чего внутренний плавучий док заилен, над ним частично пристроены высокоуровневые А48 и М4, а вход в него засыпан.

Внешний вид

Здание сохранилось в виде ракушки без крыши, внешние стены которой в значительной степени покрыты растительностью.Это высокая трехступенчатая башня квадратная в плане из скального камня с выступающим цоколем и карнизом, выступающим на консольном столе. Со стороны W, обращенной к докам, в средней ступени находится окно с круглой головкой, часть остекления в виде железной рамы остается на месте. На противоположной стороне Е — аналогичное окно средней ступени с замковыми и импостовыми блоками, а на нижнем этаже — дверной проем с круглой головкой с аналогичными деталями. Обе стороны N и S имеют узкие отверстия на уровне цоколя, заблокированные на стороне S.

Внутри есть пара близко расположенных деревянных балок сразу под верхней частью стены, а под ней, в стенах N и S, находятся заполненные гнезда для 3 других подобных пар балок. Хотя у постройки нет крыши, на ее вершине лежит треугольная панель бывшей неглубокой шатровой крыши.

Причины включения в листинг

Внесен в список за промышленный археологический интерес, связанный с инновационными шлюзовыми воротами Брунеля с камерами плавучести, а также за групповую ценность со стенами дока.

Запланированный древний памятник Gm445 (НЭП).

Внешние ссылки

Внешние ссылки взяты из соответствующих листинговых организаций и, если применимо, из Викиданных. Идентификаторами Викиданных могут быть связанные здания, а также это конкретное здание. Если вы хотите добавить или обновить ссылку, вы необходимо будет сделать это, отредактировав запись в Викиданных.

Рекомендуемые книги

Давление в магистрали холодной воды. О давлении воды в трубах

У многих жителей водопроводная система ассоциируется с рядом труб, расположенных в стенах, и кранов, по которым идет вода.А также большинство людей не знают обо всех сложностях сети связи.

Рабочее давление в водопроводе — один из основных показателей эффективной работы водопровода. Все сантехнические устройства могут нормально работать только при стабильном давлении воды.

Слабая голова, представляющая себя медленно текущей водой из крана, указывает на низкое давление в сети связи. В частности, этот фактор беспокоит граждан, владеющих квартирами на верхних этажах, и жителей загородных домов.

Слабый напор останавливает работу стиральных и посудомоечных машин, душевых кабин и ванн. В данной статье будут рассмотрены вопросы о нормах давления, максимально допустимом и минимально допустимом показателе.

Нормальные показатели

Агрегат для измерения давления в водопроводных трубах в квартире и в частном доме — 1 бар, что равно 1 0197 атмосфер. Этот показатель полностью соответствует массе водяного столба на высоте 10 м.

Для коммуникационной сети требуется рабочее давление 4 бара, что в свою очередь соответствует весу водяного столба высотой 40 м.

Данный показатель обеспечит водопотребителям все этажи, включая самый верхний. Но следует отметить, что стабильность индикатора бывает крайне редко. Тем более, что давление в 4 бара встречается не так часто. Типовая система водоснабжения подразумевает давление в пределах 2,5-7,5 бар.

Сильное давление и соответственно повышенный показатель давления приводит к сбоям в водопроводе, к тому же некоторые сантехнические устройства выходят из строя при 6,5 бар.

И обратно большое давление не выдерживает 10 атмосфер для силовых только сварных соединений и фитингов промышленного назначения различной конической резьбы.Как раз и высокое, и низкое давление приводит к сбоям в работе водопроводной системы.

Некоторое сантехническое оборудование начинает работать при определенном индикаторе, например, джакузи будет работать только при 4 бар. Душ I. Стиральная машина Создайте давление от 1,5 бар.

С учетом этих особенностей, 4 бара считаются нормальным индикатором. Эта граница имеет минимальные риски повреждения соединений труб и узлов и достаточна для работы различных сантехнических устройств.

Давление для автономной системы водоснабжения

Автономная система водоснабжения работает совершенно иначе и общепринятые нормативы здесь не имеют особого значения.

В данном водопроводе можно установить любой показатель давления, начиная от минимально допустимого, при котором вода течет практически по самопроверке (1-6 бар). В случае автономного водоснабжения здесь все решает собственник.

Минимально допустимое давление для загородного дома — 1.5 бар. Позволяет одновременно включать как минимум два сантехнических устройства. Максимально допустимый показатель зависит от особенностей водоисточника и производительности насосного оборудования.

Но чаще всего проблема слабого напора волнует жителей загородных домов, поэтому многих интересуют способы повышения напора в водопроводной системе.

Способы улучшения

Повышение давления в автономном водоснабжении возможно: накопительной емкостью или насосным оборудованием.У этих методов есть свои достоинства и недостатки.

Насосное оборудование

Способ подходит как для квартир с централизованным водоснабжением, так и для загородных коттеджей, дачных участков с автономным водоснабжением. Дополнительное насосное оборудование применяется только в том случае, если основное устройство не соответствует необходимым требованиям.

Это возможно при удаленном расположении колодца или недостаточной мощности подачи воды на второй этаж. Дополнительный насос устанавливается на входе в домашнюю разводку.

В приборе должен быть датчик давления воды, который запускает его с нормальным индикатором и отключается при отсутствии потребителя. Чаще всего используется вибрационный насос, который отличается слабой чувствительностью к повышенному содержанию воздуха.

Станция накопительной емкости

Этот метод работает по совершенно другому принципу: насосное оборудование качает воду в накопительную емкость, которая функционирует при стабильном давлении 1,5-2 атмосферы.Это значит, что жидкость закачивается до появления нужного индикатора, затем насос отключается.

Водопровод в данном случае потребляет воду под строгим контролем напорного редуктора, параметры которого устанавливаются перед эксплуатацией. Насос в такой системе подойдет как вибрационный, так и центробежный.

Для нагнетания давления в гидроаккумулятор используется внутренний или внешний эжектор, создающий сброс в трубопроводе. Этот способ не применяется в квартирах из-за шумной работы и некоторых особенностей дизайна.

Давление водопровода — важный показатель, от которого зависит работа большинства устройств. Но есть методы его увеличения, которые применимы как в городской, так и в сельской местности.

Одной из систем, создающих комфортные условия для жизни, является водоснабжение. От того, как он функционирует, зависит работоспособность некоторых бытовых приборов, а также мы можем принимать обычные водные процедуры. Каким должен быть напор воды в водопроводе и как его увеличить или уменьшить мы и поговорим.

Давление воды: стандарты и реальность

Для нормальной работы сантехники и бытовой техники требуется подача воды с определенным давлением. Это давление принято называть давлением воды. Надо сказать, что для разных типов оборудования требуется разное давление. Так что стиральная и посудомоечная машины, душ, краны и смесители работают нормально при 2 атмосфере. Для работы джакузи или гидромассажа требуется не менее 4 атм. Так что оптимально давление воды в водопроводе 4 атм или около того.

Для бытовой техники и сантехники Еще есть такой показатель, как предельно допустимое давление. Это предел, который может выдержать данное оборудование. Если говорить о частном доме, то на этот параметр можно не обращать внимания: у вас личное оборудование тоже рабочее и выше 4 атм, ну максимум 5-6 атм. Выше в таких напорных системах просто не бывает.


Единицы измерения давления — Пересчет и соотношение

Для сетей централизованного водоснабжения установлены нормативы рабочего давления Вода в водопроводе многоквартирного дома — 4-6 атм.По реальным оценкам он колеблется от 2 атм до 7-8 атм, иногда бывают скачки до 10 атм. Очень сильно поднимается после или во время ремонтных работ, и делается это специально. Существует так называемая опрессовка — проверка надежности и герметичности системы высоким давлением. С помощью такой проверки выявляются все слабые места — появляются протечки и они устраняются. Неприятный момент — у некоторых устройств может быть нижний предел прочности, в результате они тоже будут «слабым местом», а их ремонт обычно дорогого стоит.

Бывает в многоэтажках и обратная ситуация — давление воды в водопроводе слишком низкое. В такой ситуации просто не включается бытовая техника, а из крана течет тонкая струйка воды. Такое положение может возникнуть в моменты пиковых нагрузок — утром и вечером, когда большая часть жителей пользуется водопроводом. Примерно такая же ситуация может возникнуть на дачах или в частных домах, подключенных к централизованному водопроводу. Решение этой проблемы есть, и не одно.

Способы повышения давления в водопроводе

Низкое давление в водопроводе Хотя не так опасно, как чрезмерно высокое, но очень неприятно — очень неудобно под тонкой проточной водой. К тому же не работает бытовая техника, что тоже не доставляет радости. Есть два способа увеличить давление воды:

  • установить увеличение помпы;
  • поставил насосную станцию.

Если увеличение установки подъемного насоса еще просматривается, значит, насосная станция с трудом настраивается.Часто бывает необходимо врезать его в водопровод, и часто несложно поставить накопительную емкость на пару кубиков. Правда, при необходимости всему найдется место — лишь бы вода шла с нормальным напором.

Если низкое давление есть только у вас в квартире, скорее всего, вы засорили фильтр, стоящий у входа, и его нужно почистить. Есть второй вариант — трубы бьют. Тогда вам придется их поменять.


Если давление на всем стояке или даже в доме низкое, стоит обратиться в контрольную кампанию.Если звонки и устные заявления не помогают, можно написать коллективное письмо. Его подписывают все жильцы, обратитесь к УК и зарегистрируйтесь. Письмо должно быть в двух экземплярах. Один остается в УК, второй — с печатью и аффилированным входящим номером и датой получения — кем-то из арендаторов. По идее, вы должны ответить в течение месяца или принять меры по устранению неполадок. Если нет никаких действий, с этим письмом вы можете связаться с Комитетом по защите прав потребителей.

Водяной насос

Данное оборудование повышает давление в сети на 1-3 атм. Ставится в разрыв трубопровода. Сбой обычно сразу после счетчика, обеспечивающего стабильную работу водопроводных кранов. Если также необходимо обеспечить нормальное функционирование бытовой техники (стиральной и посудомоечной машины), то насос повышения давления ставится прямо на открытие, ведущее к технике.

Как он работает? Включается при наличии ручья (кран открылся или машина стала набирать воду).Отключите, если поток воды прекратится. Так что работайте автоматические модели. Но есть ручные или комбинированные — которые могут работать как в ручном, так и в автоматическом режиме. МКПП не слишком удобны и экономичны, хотя и дешевле. Но комбинированный может пригодиться, если возникла необходимость поднять давление, а оно выше предела помпы. Потом включите его принудительно вручную.

Как снизить давление в водопроводе

Для обеспечения всей техники нормальной работы и стабильного давления желательно поставить редуктор.Это небольшое устройство, которое размещается после фильтра грубой очистки (с большой ячейкой), но перед фильтром тонкой очистки (с ячейкой тонкой очистки). Он нивелирует скачки давления в сантехнике, «срезая» превышение определенного порога.


Редуктор давления воды — устройство для понижения и стабилизации давления в системе

Редукторы давления бывают разные, выбирать их нужно в зависимости от существующей ситуации. Критерии выбора:

  • Максимальное давление в системе не должно превышать паспортного давления редуктора.
  • Чтобы прибор работал в нужном диапазоне.
  • Необходимо учитывать минимальное давление, при котором редуктор начинает работать (от 0,1 бар до 0,7 бар).
  • Температура среды, с которой может работать устройство. Для установки в систему горячего водоснабжения требуется температура не ниже 80 ° С.
  • Как можно расположиться в космосе. Есть модели, которые устанавливаются вертикально, есть горизонтально, есть универсальные, но они стоят дороже.

Более дорогие модели редукторов давления воды могут иметь встроенные манометры или фильтры. Если у вас нет этих устройств, возможно, имеет смысл приобрести такое комбинированное устройство. Но, по опыту, проще обслуживать отдельные устройства (исключение — манометр, он может быть встроенным).

Открываешь кран, а вода льется лениво. Не включается газовая колонка, не работает омыватель. Принять душ — проблема. Причина всех этих неприятностей — отсутствие напора, или, говоря техническим языком, недостаточное избыточное давление воды.В статье мы рассмотрим способы увеличения напора воды в доме.

Согласно правилам водоснабжения в доме малоэтажной застройки вода должна течь с избыточным давлением более 1 атмосферы (атм), и это с максимально планируемым водоотделением. На каждый этаж выше первого добавлено избыточное давление 0,4 атм. Таким образом, если ваш участок застройки приближается к одноэтажной застройке, то вы вправе потребовать от коммунальных служб минимум 1 атм при входе в дом, если двухэтажный — 1.4 атм, если трехэтажный — 1,8 атмосферы и так далее — чем выше, то избыточное давление должно быть больше. В реальности все это часто не соблюдается. А требовать от коммунальных служб соблюдения этих стандартов в частном секторе сложно. Коммунальные службы обязаны подавать воду для домашнего потребления, а вода для полива в проектах водоснабжения не учитывается. Соответственно, его не хватает.

Но не только чрезмерное потребление воды становится причиной низкого давления.В старых сетях водоснабжения трубы забрасываются внутрь отложений солей, которые выпадают в осадок из воды, и реальный пропускной участок трубопроводов уменьшается. Иногда напор в поселке обеспечивает водонапорная башня, и ее высота оказывается недостаточной для создания нормального напора на участках, расположенных выше рельефа. Кроме того, бывает, что гидравлическое сопротивление магистрали слишком велико, например, если водозабор и его трубопроводы давно построены, а затем увеличился населенный пункт, а расстояние подачи стало больше.Износ оборудования Центральной насосной станции Также становится причиной пониженного давления.


Все причины низкого избыточного давления делятся на две категории:

  1. Воды объективно достаточно, но напор низкий. Это происходит при недостаточной высоте водонапорных башен и неисправных насосах водоснабжения.
  2. Воды мало. Такая ситуация возникает при изоляции воды до воды, засорении трубопроводов, колодцев с малым запасом воды и т. Д.

Решение зависит от вашего конкретного случая. Рассмотрим оба варианта.

Воды достаточно. Как увеличить давление

Самый простой I. дешевый вариант — Установка напорного походного насоса. Он использует резервуар для воды, расположенный перед ним, в качестве резервуара для воды. Если открыть кран водораздела, вода начнет просачиваться через насос. Датчик потока обнаруживает это и включает в себя насос кабины. Для потребителя это выглядит так: сначала из крана течет слабая струя воды, но через 2-3 секунды давление повышается до необходимого.Проточные насосы можно устанавливать как на весь дом, так и на отдельные краны и приборы, например, перед газовой колонкой.


Насос проточный «Дожмы» Недорогой и простой в установке, но при наличии стиральной машины не поможет. В автоматической стиральной машине на форсунке подачи воды устанавливается клапан, настроенный под соответствующее давление. Когда нет давления, клапан не работает, вода не течет через насос, и он не включается.Также устраиваются посудомоечные машины и некоторые типы газовых колонок и накопительных обогревателей. Для работы таких устройств необходимо постоянное высокое давление воды в системе. При этом используется гидроаккумулятор. Иногда его еще называют «Гидробак» или «Расширительный бак», но это неправильное название.


Устройство гидроаккумулятора: 1 — штуцер резьбовой; 2 — фланец; 3 — корпус; 4 — опорные стойки; 5 — эластичная мембрана; 6 — воздушный клапан; 7 — вода; 8 — сжатый воздух; 9 — опорная плита для насоса

Гидроаккумулятор представляет собой прочный стальной корпус, внутри которого расположены две полости — воздушная и водяная, разделенные эластичной мембраной.В воздушной полости находится сжатый воздух (1,5-2 атмосферы). В водяную полость насос нагнетается водой, давление в ней больше, чем у сжатого воздуха. Воздух сжимается еще сильнее, и вода занимает часть объема гидроаккумулятора. Обратный клапан, отрегулированный на 6-7 атмосфер, не дает воде вернуться обратно в систему. Реле давления связывает гидроаккумулятор с подкачивающим насосом.


Как это работает: насос через обратный клапан вставляется в воду-ускоритель воды до тех пор, пока избыточное давление в системе не достигнет нужного значения (обычно 6-7 атмосфер).Когда вы открываете кран или включаете водяной бытовой прибор, вода начинает течь под большим давлением. Вода из гидроаккумулятора израсходована, давление в ней падает. При достижении минимального давления, которое устанавливается на 0,6–1 атм выше первичного давления сжатого воздуха, срабатывает реле давления, включающее насос. Насос работает до тех пор, пока давление воды не достигнет максимума, после чего отключается. Затем цикл повторяется.

Насос подключается реже, если объем гидроаккумулятора достаточно велик, и насос прослужит вам дольше.Выбирая гидроаккумулятор, следует учитывать, что он реально для водоснабжения не более половины его номинального объема.

Мало воды. Что делать

Если вода объективно отличается для обеспечения нормального напора и необходимого расхода — другого варианта нет, кроме включения в контур водоснабжения промежуточной накопительной емкости. Расчетная мощность равна расходу воды в вашем доме за один-два дня. Рассчитать это довольно просто: на мытье посуды и приготовление пищи до 100 литров воды в день, на одно принятие душа — 70-120 литров, на 50-60 литров на человека уходит 50-60 литров, на принятие ванны — 150. -350 л.В большинстве случаев достаточно 1–1,5 кубометра.


Подходящий материал для накопительного бака — пищевая нержавеющая сталь, пищевой алюминий или диетический пластик. Баки устанавливают обычно либо на чердаке дома, либо в подвале. Плюс при установке на чердаке — вода будет поступать самоуничтожением даже при отключении электричества. Минус — высокая нагрузка на конструкцию здания и необходимость тщательного утепления. К тому же протечки чреваты серьезными последствиями, так как может сливаться весь резервуар.Если емкость находится в подвале, в случае отключения электричества придется идти к ней ведром.


Водоснабжение С. Накопительная емкость: 1 — скважинный насос; 2 — обратный клапан; 3 — запорная арматура наливной емкости; 4 — сетчатый фильтр; 5 — электроклапан; 6 — поплавковый клапан; 7 — водозаборный клапан с обратным клапаном; 8 — насосная станция с гидроаккумулятором; 9 — Сетчатый фильтр; 10 — электрический поплавок; 11 — клапан отключения насосного узла; 12 — клапан прямого водоснабжения

Накопительный резервуар в магистральном водопроводе оборудован поплавковым клапаном — примерно так же, как и унитаз.При подаче воды из собственной скважины устанавливается поплавковое реле уровня жидкости, которое включает в себя скважинный насос с низким уровнем воды в резервуаре и отключает его до достижения максимального уровня. Если у колодца небольшой дебит, подключите второй контур управления, разрешив скважинному насосу включить команду из бака только при достаточном уровне воды в колодце, и отключив его, если водяное зеркало опустится ниже допустимого. Обе релейные ветви приходят к выключателю, что обеспечивает правильную работу системы.Обычно наполнение резервуара происходит ночью, а резервуар днем ​​опорожняется.

Мы надеемся, что теперь вы сможете определить, какая система вам нужна, и построить ее самостоятельно.

В закладки

Водоснабжение частного дома

Основные причины выхода из строя водопровода в частном доме — коррозия, отложение солей или повышенное артериальное давление. Если учесть, что в последние годы в новостройках домов и коттеджей вместо металлических труб используются в основном пластиковые трубы, не подверженные коррозии, то остается только две причины вывода водопровода.

Схема водоснабжения Частный дом: 1. Погружной скважинный насос. 2. Кессон. 3. Гидроаккумулятор с реле давления. 4. Блок управления насосом. 5. Механическая очистка фильтров. 6. Фильтр Defelseer. 7. Фильтр-умягчитель. 8. Механическая безопасность фильтра. 9. Раствор для регенерации умягчителя. 10. Ультрафиолетовый стерилизатор. 11. Водонагреватель. 12. Система подготовки питьевой воды. 13. Местные очистные сооружения.

Приобретение технического паспорта труб. Убедитесь, что они рассчитаны на какое допустимое давление и какое давление рекомендуется поддерживать в системе, в которой они будут применяться.Учтите, что необоснованное повышение давления в системе водоснабжения из-за увеличения ее работы также приведет к неоправданным затратам электроэнергии на насос, протекающий в систему.

Давление воды в водопроводе

Строительная организация, с которой заключен договор на строительство коттеджа, возможно, предложит свои услуги и по устройству водопровода. Прежде чем соглашаться, спросите, есть ли у нее опыт выполнения подобных работ и сколько из них уже выполнено.Не поленитесь и поговорите с владельцами, которые воспользовались услугами этой организации для вас.

Важным показателем в системе водоснабжения является рабочее давление в трубах.


Итак, для нормальной работы крана на кухне среднее давление должно быть не менее 0,5 бар. В зависимости от типа трубопровода и материала труб давление в системе может незначительно отличаться от среднего. При получении водопровода обязательно убедитесь, какое рабочее давление в системе и соответствует ли оно требованиям.

Если установку системы планируете выполнить самостоятельно, то перед началом работ следует ознакомиться с основными требованиями к системе водоснабжения и правилами ее монтажа, которые обеспечат выполнение этих требований.

Гидроаккумуляторы и расширительные баки


Наверное, усадьба будет обеспечена не только водопроводом дома. При проектировании водопровода, системы пожаротушения, горячего водоснабжения, фильтрации сточных вод следует предусматривать.Будет отдельный рукав для полива сада, и, конечно же, система отопления. В самой системе водоснабжения гидроаккумуляторы необходимо устанавливать в системах пожаротушения и фильтрации, а также в расширительных баках других систем. Кроме того, при отборе горячей и холодной воды А на выходе горячей воды следует установить расширительные баки, предназначенные для компенсации возможных гидропотоков от котла системы отопления.

Расширительные баки в системе подачи горячей воды, как и предохранительные клапаны, предназначены для защиты котла от избыточного давления.В системе пожаротушения гидроаккумуляторы используются для хранения дополнительного объема воды в случае пожара. В системе хозяйственно-бытового водоснабжения гидроаккумуляторы следует рассчитывать на давление до 6 бар, что соответствует подъему воды на высоту до 60 м.

Ранее было сказано, что система отопления должна быть оборудована защитными устройствами. Считаем необходимым рассказать в этой статье и о них.


Гидроаккумуляторы бывают разных размеров, поэтому, прежде чем приступить к созданию водопровода, нужно определиться, какой размер гидроаккумулятора подойдет именно вам.

В системе отопления теплоноситель, поступающий с обратной линии в котел на отопление, при изменении температуры на каждые 10 ° C увеличивается в объеме на 0,3%, то есть, например, при нагреве теплоносителя на 70 ° C , ее объем станет больше почти 3%. Из-за того, что жидкость несжимаема, такая надстройка при отсутствии компенсационного расширительного бачка обязательно приведет к разрушению трубопровода. Не рекомендуем устанавливать компенсационный бак открытого типа.

Такой бак делает систему отопления открытой, то есть работающей на низком давлении, а, следовательно, недостроенной. Это происходит при испарении охлаждающей жидкости. Из-за доступа кислорода через открытый резервуар металлические трубы вызывают сильную коррозию. Закрытый компенсатор может быть установлен в любом месте системы отопления, а открытый только в его верхней части, поэтому бак должен быть изолирован. Все это делает открытый танк дорогим удовольствием.


В гидроаккумуляторах создается специфический запас воды, который при необходимости можно подавать в водопровод.Они могут быть закрытого или открытого типа, причем все недостатки компенсационных баков открытого типа, указанные для баков системы отопления, присущи и открытым гидроаккумуляторам. Резервуары обеспечивают защиту системы водоснабжения от опасного для нее явления — гидроэнергетики. Гидроакустика может возникнуть при пропадании мощности двигателя помпы, а также при резком открытии и закрытии крана для отбора воды.

В этом случае возникающие динамические нагрузки могут многократно превышать статические нагрузки, рассчитанные для конкретной системы водоснабжения.На место отбора воды рекомендуется устанавливать небольшие расширительные бачки стандартного бака на 0,2 литра.

Конструкция гидроаккумулятора

Основным элементом гидроаккумулятора закрытого типа является мембрана.

Принцип работы мембраны внутри резервуара следующий. Мембранная камера внутри резервуара заполнена воздухом. При первом включении насоса при наполнении бака объем газа в мембранном баллоне уменьшается, а его давление, соответственно, увеличивается.Эта сила передается на реле давления, управляющее включением и отключением насоса. Реле рассчитано на определенную сумму, превышение которой приводит к отключению помпы.


При естественном отборе воды из водопровода давление понижается и реле снова включает насос. Если в системе нарушена система, герметичность трубопровода и давление будет меньше установленного, то это реле, имея нормально разомкнутые контакты, не включит насос.Для предотвращения аварийной ситуации Реле с нормально замкнутыми контактами отключит насос, если давление в мембранной части бака превысит установленное максимальное значение.


Правильный подбор объема гидроаккумулятора существенно влияет на продолжительность его работы, ведь от этого зависит частота срабатывания мембраны. На практике установлено следующее: если в водопроводе не более трех точек водозабора, достаточно одного гидроаккумулятора емкостью 24 литра; Если точек отбора больше 3, достаточно бака емкостью 50 литров.Если в доме есть канализация, санузел и другие устройства, потребляющие воду, то необходимо произвести расчет объема бака.

Примечание. При расстоянии от уровня воды до гидроаккумулятора, не превышающем 8 м, можно использовать насосную станцию, которая обеспечит как подачу воды, так и регулировку давления в системе водоснабжения. А насосная станция с нагнетательным насосом обеспечит подачу воды с глубины не более 40 м.

Давление воды в трубах

Расчет давления


Для измерения давления в трубах можно использовать манометр для измерения давления воды в водопроводе.

Обозначьте максимальное и минимальное давление в мембранном объеме резервуара как Rmax и Pmin соответственно. Их разница, Δp, будет пропорциональна максимальному количеству воды, поступающей из гидроаккумулятора. Чем больше разница, тем эффективнее работает гидроаккумулятор. Но следует учитывать, что с увеличением ΔP вероятность разрыва мембраны увеличивается.

Давление воздуха в мембранной камере должно обеспечивать подъем воды на максимальную высоту трубопровода в коттедже.Если эта высота составляет 10 м, то соответствующее давление составляет 1 бар. Минимальное давление для включения насоса должно быть на 0,2 бар больше, то есть rmin = 1,2 бар.

Для обеспечения надежного отбора воды в самой высокой точке отбора замеряем расстояние от нее до места установки гидроаккумулятора (например, 10 м или 1 бар) и считаем, что перепад давления в кране должен быть не менее 0,5 бар. То есть pmin = 1 + 0,5 = 1,5 бар, а не 1,2 бар, как было определено ранее.

Для определения Pmax необходимо исходить из напорной характеристики насоса, учитывать гидравлическое сопротивление трубопровода, учитывать возможные вариации сетевых напряжений, влияющих на производительность насоса, и учитывать изменение производительность насоса во время работы.


Схема пружинного (слева) и мембранного (справа) манометра. Весна; 1. Полая трубка, 2. Стрелка, 3. Зубчатый сегмент, 4. Рычаг; 5. Фитинг.Мембрана: 1. Пластинчатая мембрана, 2. Стержень, 3. Зубчатый сегмент, 4. Шестерня со стрелкой, 5. Циферблат.

Это довольно сложный расчет, но практика проверена, что в системах водоснабжения таких построек, как коттеджи, достаточно, чтобы Δp было равно 1 или 1,2 бар. Следовательно: pmax = pmin + 1,2 = 1,5 + 1,2 = 2,7 бар. Также рекомендуется, чтобы максимальное давление было на 30% меньше давления насоса. Следовательно, исходя из произведенного расчета, необходимо выбрать насос, обеспечивающий минимальное давление воды, равное: РНК = 1.3 pmax = 1,3 ∙ 2,7≈3,5 бар. Определить, какое давление в системе можно с помощью манометра.

Желательно измерять динамическое давление, то есть давление при движении воды по трубам. Для этого они должны быть максимально открыты, не менее двух кранов, и вода из них должна стекать. Большие изменения динамического давления в течение дня указывают на некоторые отклонения от нормального функционирования водопровода. Давление в системе горячего водоснабжения зависит от температуры воды и может существенно отличаться от динамического давления холодной воды.

Измеряя давление, следует учитывать погрешность, которую допускает измерительный прибор. Ошибка зависит от класса устройства, указывающего на устройство. Например, высоким считается класс 0,6, что соответствует пределам допустимой погрешности, равным 0,6% от показания прибора. Для хозяйственных нужд достаточно и класса 1,5.

Инструкции по эксплуатации


Проверку работоспособности системы и состояния оборудования необходимо проводить не реже одного раза в год.В первую очередь проверьте наличие протечек. После их устранения по манометру, находящемуся на основном (нижнем) гидроаккумуляторе, проверьте давление. Он должен быть равен Rmin. Если давление меньше требуемого значения более чем на 10%, то с помощью любого компрессора повышаем давление до значения, при котором реле переключения должно включать насос. В момент срабатывания реле (отключения насоса) вы измеряете давление отключения.

Не должно отличаться от Pmax более чем на 10%.Теперь открываем один из кранов и снова проверяем давление, при котором включается насос, и, закрыв кран, фиксируем давление, при котором насос отключился.

Опасность гидравлического удара

Необходимо рассказать еще несколько о причинах возникновения гидроудара и его последствиях. Вода, движущаяся в трубах, как и любой груз, имеет инерцию, и в результате резкого перекрытия траектории движения лицевые слои начинают уплотняться под действием массы воды, которая еще продолжает движение.


Таблица диаметров труб для горячей и холодной воды.

Давление воды на стенки труб (ударная волна), которое нарастает, постепенно перемещается в трубах в сторону, обратное движение воды. Когда процесс сжатия остановится, начнется движение движущейся волны в обратном направлении. Не приводим расчетов, отметим, что скорость распространения ударной волны зависит от материала трубы, ее диаметра и толщины. Например, в чугунных трубах диаметром 50 мм и толщиной 7 мм скорость распространения составляет 1348 м / с, а в трубах диаметром 600 мм и толщиной 18 мм скорость составляет 913 РС.


Для сравнения: скорость распространения ударной волны в резиновых трубках всего 30 м / с. Интересно знать эти значения, но последствия, возникающие после воздействия ударной волны, например, на насос. Это вполне реальная ситуация: остановка насоса, подававшего воду в расположенный над ним резервуар. Продолжая движение вверх, зона повышенной плотности будет удалена от насоса, а возле нее образуется пространство, в котором вода будет менее плотной.

Далее, отраженная от пласта, зона с повышенной плотностью вернется к насосу. Если не предусмотреть защиту в виде обратного клапана, насос начнет вращаться в обратном направлении. Здесь новая опасность заключается в том, что если обратный клапан закроется очень быстро, снова появится ударная волна, но распространяющаяся в обратном направлении.

Для исключения возникновения обратной волны время закрытия клапана (Т) должно быть соизмеримо с временем движения волны до и от резервуара, то есть Т = 2L / V, где L — расстояние от насос в резервуар, м; V — скорость распространения ударной волны, с, которая, как известно, зависит от материала и размеров труб, а для гибкого шланга составляет 30 м / с.Для уменьшения вариантов обратного клапана применяются клапаны.

Основной характеристикой нормального функционирования воды в системе является наличие оптимального давления. Однако поддерживать хороший напор удается не всегда, особенно при наличии различных устройств, подключенных к водопроводу. Есть несколько способов завершить напор воды. Узнаем об их особенностях и технологии исполнения.

Давление воды в сантехнике: оптимальное значение и причины

Для того, чтобы определить способ увеличения воды в системе водоснабжения, следует прежде всего выяснить причину снижения давления воды.Чаще всего причинами уменьшения обводненности являются:

  • наличие протечек или аварий на месте транспортировки воды;
  • наличие в трубах инородных отложений, препятствующих нормальной циркуляции жидкости;
  • наличие неисправного фильтра очистки воды;
  • проблемы с отключением арматуры.


При централизованном водоснабжении в доме довольно часто снижается напор воды из-за некачественных водовозов.Например, в целях экономии электроэнергии отключают один или несколько насосов, которые повышают давление. При повреждении труб на определенных участках трубопровода давление воды также снижается.

Поэтому, если у вас резко снизилось давление воды в системе, в первую очередь спросите у соседей, не было таких проблем. Если давление снизилось не только у вас, то обратитесь к водопроводу прямо в вашем районе. Минимальное значение давления воды в одноэтажной конструкции должно составлять один бар.Эта информация зафиксирована в юридической документации и должна выполняться всеми коммунальными службами.

Между водопроводом, идущим в дом, устанавливают манометр, с помощью которого можно будет контролировать давление воды в системе.

Если проблема снижения воды в системе коснулась только вас, то нужно проверить насосную станцию ​​на ее работоспособность. Чаще всего забивается глубокий фильтр, очищающий воду перед попаданием в дом.

Кроме того, следует осматривать фильтры, обеспечивающие тонкую очистку, они подключают бытовую технику к водопроводу.Проблемы с этими типами фильтров приводят к неправильной работе стиральных машин, бойлеров, насосов и т. Д.


Если фильтры исправны, обойдите весь дом и проверьте на разных участках давление в водопроводе. Возможен вариант появления протечки внутри контура. Для определения этого сечения необходимо измерить давление на разных участках водопровода и определить наименьшее значение. После устранения протечки давление должно повыситься.

Насос, водонепроницаемость под давлением: особенности выбора и установки

Искусственные методы повышения давления включают, прежде всего, установку насоса. В каждой системе водоснабжения под давлением подбирается индивидуальное насосное оборудование, при выборе какие факторы учитываются как:

  • продолжительность основной системы;
  • диаметр труб водопровода;
  • этажей в доме;
  • количество потребляемой воды.

Выбор напорных насосов Обратите внимание на их производительность и мощность. Эти показатели являются основными при покупке данного оборудования. Кроме того, насос должен быть изготовлен из высокопрочных материалов, не склонных к коррозии.

Есть возможность приобрести волновой насос. Эти модели не рекомендуется устанавливать в частных домах, где есть дополнительная техника, потребляющая воду.

Стоимость насоса для увеличения воды в системе зависит от пропускной способности устройства.Ориентировочная цена оборудования колеблется от 40 до 200 долларов. Некоторое оборудование комплектуется дополнительными автоматизированными механизмами, например, датчиком расхода. С его помощью возможно автоматическое включение оборудования при открытии кранов.


Таким образом, уровень потребления энергии в системе снижается. Стоимость оборудования также определяется степенью его защиты от влаги и дополнительных компонентов, присутствующих в воде. Обратите внимание на модели с качественной системой фильтрации.Для изготовления корпуса устройства используется алюминий, чугун или нержавеющая сталь.

Рекомендуем приобретать технику в фирменном магазине того или иного производителя. Покупая товар напрямую, вы не только сэкономите, но и получите бесплатную гарантию и дополнительный инструмент обслуживания.

Также, выбирая оборудование для повышения давления воды, обратите внимание на разницу моделей по способу управления:

    Устройства
  • с ручным режимом работы обеспечивают постоянную работу устройства на протяжении всего времени, контролируют включение и выключают необходимое устройство самостоятельно;
  • автоматические подкачивающие устройства — датчик расхода такого устройства регулирует включение и выключение устройства, также есть защита от включения в сухой режим, продолжительность работы такого устройства больше, чем у ручного насоса Также он характеризуется экономичный расход электроэнергии, но имеет более высокую стоимость.


В соотношении с типом охлаждения корпуса насосного оборудования различают два варианта насосов:

  • при выборе насоса с охлаждением лопастей вала звуки, которые издаются во время работы оборудования, достаточно тихие, а КПД механизма находится на высоком уровне;
  • , когда насос охлаждается жидкостью, обеспечивается полная бесшумная работа.

Важную роль при выборе насоса следует уделять его габаритам.Если комната небольших размеров, то установка огромного инструмента будет неуместной. Некоторые насосы используются только для горячей и холодной воды. Остальные устройства подходят для любого типа водоснабжения.

В общем, выбирая оборудование определитесь с его характеристиками:

  • назначение насоса;
  • принцип оборудования;
  • Характеристики оборудования
  • чаще всего указываются в инструкциях;
  • Размер инструмента
  • ;
  • сумма покупки;
  • наличие дополнительных функций.

Основными характеристиками являются работоспособность и давление, которое может создать насос в системе. Именно они определяют тип приобретаемой техники.


Как увеличить давление воды в частном доме

Давление воды в водопроводе определяется количеством бытовых приборов, использующих воду. Например, если в доме есть стиральная машина, раковина и ванна, то давления в две атмосферы хватит.Однако, если в доме есть бассейн или шикарное джакузи, это значение нужно увеличить вдвое.

Кроме того, давление в системе должно быть таким, чтобы обеспечить подачу воды сразу в несколько водонепроницаемых точек. Принимая душ и умываясь, у вас не должно возникнуть дискомфорта, связанного со снижением давления.

Если на участке собственное водоснабжение, то есть подача воды осуществляется из колодца или из колодца, то мощность насоса должна быть намного выше, чем при подаче воды из централизованного водоснабжения.

Производительность насоса должна обеспечивать подъем воды из колодца и подачу ее в дом. При этом в доме должен быть обеспечен оптимальный напор воды в системе. Эти показатели напрямую зависят от количества потребляемой жидкости. Чем больше воды расходуется в доме, тем выше должна быть производительность насоса.


В процессе эксплуатации частного водопровода различают два варианта водопотребления:

1.Скважина отличается наличием дебита, при котором присутствует слабый напор или его нет вовсе. При этом есть возможность удовлетворить потребность в воде двух, трех человек в семье. Поскольку источник быстро опорожняется, давление снижается. Для этих целей используются дополнительные средства апгрейда.

2. Дебит скважины превышает расход воды на среднестатистическую семью. Если есть насос, производительность которого сдерживает давление, происходит чрезмерное повышение давления до шести атмосфер.Таким образом, образуются утечки и аварийные ситуации.

Выбирая насосное оборудование для частных колодцев, необходимо руководствоваться расходом и расходом воды. Мы рекомендуем в качестве ориентира в летнее время года выбирать дневное потребление воды.



Способы увеличения давления воды в доме

В качестве способов повышения давления в водопроводе выберите установку двух устройств:

1. Вкладыши в насос водопровода — данная операция выполняется при вводе общего водопровода в дом или квартиру.Установка насосов перед циферблатами разбора воды значительно увеличивает давление в системе. Компактные насосы позволяют автоматически или вручную настраивать их работу. Но этот способ позволяет увеличить давление на небольшое значение в 1-1,5 атм.

2. Для устранения более серьезных проблем с напором, а также для организации временного автономного водоснабжения рекомендуется установка насосной станции. В этом случае устанавливается накопительная емкость, вода в которой накапливается заранее и подается в систему с помощью насосного оборудования.

Насосная станция с гидроаккумулятором требует значительных вложений, кроме того, необходимо подготовить много места для размещения. Также необходимо потратиться на покупку накопительной емкости, размер которой должен в десять раз превышать суточный расход воды. Однако в этом случае вы получите постоянный идеальный напор и водоснабжение даже при периодическом отключении воды.


Стабилизация давления воды в частном доме

Среди основных способов повышения давления в системе выделяют установку насосной станции или насоса.Первый вариант актуален, если давление в системе практически отсутствует.

Насосная станция позволяет значительно повысить давление в системе. Электрический поршневой двигатель перекачивает воздух из водяной батареи. В образовавшееся вакуумное пространство попадает вода из колодца или водопровода. Установка такой станции в многоэтажном доме позволяет получать постоянный качественный напор. Однако такие станции довольно громоздки и для их установки необходимо получить специальные документы для разрешения на выполнение работ.

Если в системе минимальный напор воды, достаточно установить в квартире обычный насос. Устанавливается на трубу, входящую внутрь квартиры. Автоматика начинает работать при включении воды, ручные модели предполагают постоянное включение и выключение насоса.

Для подключения помпы к системе вам понадобится паяльник, предназначенный для соединения друг с другом. На впускной патрубок в определенной квартире перекрывается кран водопровода.Далее заделываются трубы и датчик расхода. На концах обрезанных трубок устанавливается соединительная арматура, на которую накручивается насос с датчиком. Включите насос в сеть, и откройте кран.


Еще один вариант увеличения напора — установка помпы непосредственно перед устройством подачи воды. Для этого в первую очередь следует изучить технические характеристики устройства, определяющие максимальное давление для его работы.

Далее необходимо приобрести насос центробежного типа, производительность которого сопоставима с максимальным давлением. Отметим, что центробежные насосы очень похожи на насосное оборудование, устанавливаемое для циркуляции теплоносителя в системах отопления. Однако принцип работы и производительность у них разная.

Кроме помпы стоит приобрести приборы в виде шарового крана и гибкой разводки. Учтите, что диаметр шланга должен соответствовать резьбе насосного оборудования.Также потребуется вытяжная лента, можно использовать герметизацию стыков.

Начало работ следует с перекрытия крана водопровода на квартиру или дом. Далее определяется место установки насоса, чаще всего его крепят на стене с помощью пластиковых дюбелей. В любом случае перед установкой оборудования ознакомьтесь с его инструкцией.


На стене выполнить разметку точек крепления насоса и установить его. Насос одевает датчик потока, который контролирует процесс включения и выключения устройства.Далее монтируются резьбовые соединения, не забудьте установить резиновые планки. Они идут в комплекте с оборудованием. Впускной патрубок насоса соединен с водопроводной трубой.

После сборки прибора проверьте его работоспособность. Установите насос и включите воду, при наличии сублима заглушите соединения фумалента. Не забудьте заземлить устройство. Автоматически проверять работу устройства. Посмотрите на манометр, на котором присутствует давление в водопроводе. Оптимальным считается давление 2-3 атмосферы.

% PDF-1.6 % 8492 0 объект> эндобдж xref 8492 124 0000000016 00000 н. 0000009467 00000 н. 0000009605 00000 н. 0000010031 00000 п. 0000010076 00000 п. 0000010209 00000 п. 0000010246 00000 п. 0000010268 00000 п. 0000010429 00000 п. 0000010582 00000 п. 0000010771 00000 п. 0000011816 00000 п. 0000011878 00000 п. 0000012459 00000 п. 0000012515 00000 п. 0000013566 00000 п. 0000025931 00000 п. 0000026192 00000 п. 0000026781 00000 п. 0000071859 00000 п. 0000072098 00000 п. 0000120997 00000 н. 0000121244 00000 н. 0000121338 00000 н. 0000121431 00000 н. 0000121524 00000 н. 0000121617 00000 н. 0000121803 00000 н. 0000121916 00000 н. 0000122031 00000 н. 0000122105 00000 н. 0000122184 00000 н. 0000122291 00000 н. 0000122336 00000 н. 0000122537 00000 н. 0000122624 00000 н. 0000122669 00000 н. 0000122755 00000 н. 0000122973 00000 н. 0000123060 00000 н. 0000123104 00000 н. 0000123200 00000 н. 0000123295 00000 н. 0000123339 00000 н. 0000123498 00000 н. 0000123542 00000 н. 0000123641 00000 н. 0000123685 00000 н. 0000123829 00000 н. 0000123873 00000 н. 0000124030 00000 н. 0000124135 00000 н. 0000124179 00000 н. 0000124309 00000 н. 0000124508 00000 н. 0000124624 00000 н. 0000124668 00000 н. 0000124777 00000 н. 0000124954 00000 н. 0000125080 00000 н. 0000125124 00000 н. 0000125225 00000 н. 0000125325 00000 н. 0000125369 00000 н. 0000125462 00000 н. 0000125505 00000 н. 0000125549 00000 н. 0000125689 00000 н. 0000125733 00000 н. 0000125892 00000 н. 0000125936 00000 н. 0000126078 00000 н. 0000126122 00000 н. 0000126241 00000 н. 0000126285 00000 н. 0000126435 00000 н. 0000126479 00000 н. 0000126523 00000 н. 0000126567 00000 н. 0000126719 00000 н. 0000126763 00000 н. 0000126807 00000 н. 0000126851 00000 н. 0000126895 00000 н. 0000126940 00000 н. 0000127048 00000 н. 0000127093 00000 н. 0000127196 00000 н. 0000127241 00000 н. 0000127345 00000 н. 0000127390 00000 н. 0000127489 00000 н. 0000127534 00000 н. 0000127636 00000 н. 0000127681 00000 н. 0000127783 00000 н. 0000127827 00000 н. 0000127927 00000 н. 0000127971 00000 н. 0000128081 00000 н. 0000128125 00000 н. 0000128232 00000 н. 0000128276 00000 н. 0000128376 00000 н. 0000128420 00000 н. 0000128520 00000 н. 0000128564 00000 н. 0000128668 00000 н. 0000128712 00000 н. 0000128756 00000 н. 0000128801 00000 н. 0000128901 00000 н. 0000128946 00000 н. 0000129048 00000 н. 0000129093 00000 н. 0000129196 00000 н. 0000129241 00000 н. 0000129342 00000 п. 0000129387 00000 н. 0000129485 00000 н.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
