Здравствуйте дорогие друзья!

Сегодня мы с вами рассмотрим, как спроектировать подобный элемент, входящий в состав кухонного гарнитура.

Для начала нужно понимать, что вытяжки бывают самых разнообразных конструкций:

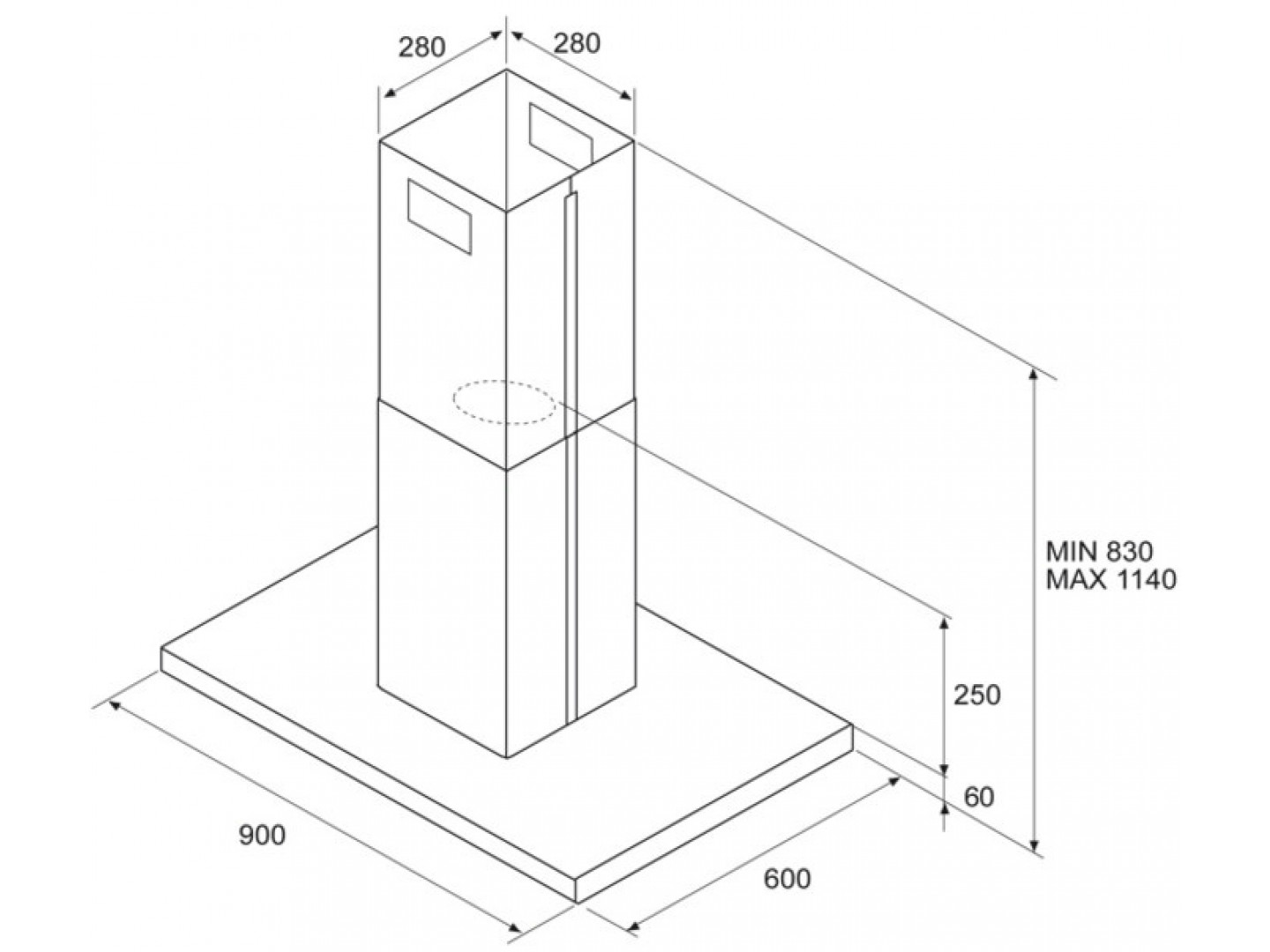

Островные, встраиваемые, настенные.

Все они конструктивно отличаются между собой. Так же, по-разному устанавливаются, обладают разной эффективностью.

Но в данном случае нас интересует два их вида: обыкновенная встраиваемая (та, которая крепится к днищу короба), и телескопическая (которая монтируется особым образом).

Мы с вами рассмотрим устройство модулей под эту технику.

Вся рассматриваемая нами техника изготавливается по определенным стандартам. (для монтажа в модули, ширина которых, например, 500 или 600 миллиметров).

Минимальная глубина модуля под вытяжку, должна быть 280мм.

Итак, под обычную (накладную) вытяжку, проектируется простой модуль, равный ее ширине

Его высота определяется таким образом, чтобы хозяйке этой кухни было бы удобно вытяжкой пользоваться.

Обычно, эта техника располагается не ниже 650 и не выше 850 мм (плюс-минус 50мм) от поверхности плиты.

Для того, чтобы удобнее было выводить гофру из модуля в вентиляционное отверстие, его верхний горизонт может быть меньшим по глубине, чем нижний.

К примеру, если нижний имеет глубину 300мм, то верхний – 120мм.

Это делается по трем причинам:

1. Разницы в глубине горизонтов (180мм), вполне достаточно для свободного размещения гофры, которая входит в “душник” на стене.
2. Экономится немного материала
3. Есть возможность вставить заднюю стенку с полкой (а это скроет все “внутренности”, и создаст дополнительную жесткость).

На последнем пункте мы остановимся подробнее.

Дело в том, что в обычном варианте (да, напомню, что задняя стенка, как правило, отсутствует), при открытии дверцы, мы получим не совсем эстетичный вид.

Внутри – пустота, в нижнем горизонте – отверстие, из которого выходит гофра… Смотрится не очень.

А вот если сделать заднюю стенку (из того же ЛДСП) между горизонтами и полку – то и вид у короба станет более эстетический, и на полку можно что-то не большое положить.

Итак, запишем размеры:

• Высота – 500мм
• Ширина – 600мм
• Глубина – 300мм

Запишем деталировку:

• Нижний горизонт – 568 на 300 – 1шт
• Верхний горизонт – 568 на 120 – 1шт
• Бок – 500 на 300 – 2шт
• Задняя стенка – 468 на 568 – 1шт (здесь можно высоту и ширину уменьшить на 1мм для удобства установки).
• Полка – 568 на 100 – 1шт.

Ну и фасады могут быть разные – два распашных, или один, который открывается сверху вниз (на лифтах).

Как видно, верхний горизонт, глубиной 120мм не только обеспечивает место под гофру (сзади), но и наличие полки в 100мм:

120-16-100=4 (мм) – зазор от полки до передней грани бока, где 120мм – глубина верхнего горизонта, 16мм – толщина задней стенки, 100мм – глубина полки.

Для крепления вытяжки, в ней есть специальные отверстия по углам (с резьбой), в которые нужно вкрутить специальные болты (которые, как правило, идут в комплекте).

Но чем “заморачиваться” с разметкой нижнего горизонта под этот крепеж, проще сделать в нем ряд отверстий под саморезы 30х4, и ими “на живую” все стянуть.

Телескопическая вытяжка крепится в короб по аналогичной схеме, за исключением того, что нижний горизонт крепится «по установке»

Дело в том, что ее встраиваемая часть должна находиться внутри модуля.

Она так же крепится к его нижнему горизонту, который, в свою очередь, получается приподнятым (на высоту встраиваемой части).

А сама установка этой техники происходит довольно просто.

Сначала собранный модуль устанавливается на вытяжку.

Затем, «по месту» устанавливается нижний горизонт (с предварительно сделанным отверстием под гофру), и фиксируется его фактическое местоположение.

Затем на этом уровне делаются отверстия в боках короба, и он фиксируется.

Все расчеты, в данном случае, аналогичны с теми, что мы рассматривали в начале, за исключением размеров задней стенки.

Она напрямую будут зависеть от габаритов встраиваемой техники.

Небольшое уточнение.

Если на модуль планируется фасад на подъемниках (лифтах), то нужно учитывать его внутреннее пространство под установку этой фурнитуры (особенно это касается газовых лифтов).

И еще, внимательно размечайте фасады под петли (в случае, если они будут распашными).

На последней фотографии видно, что нижняя петля всегда смещена вверх, что обусловлено особенностью конструкции.

А на сегодня все.

Встретимся в новых статьях.

На сегодня все, спасибо за внимание!

Размеры кухонных вытяжек

Каких размеров должна быть вытяжка для кухни?

Одним из критериев выбора вытяжки для кухни являются ее размеры. Они бывают разными, но так как они стандартизированы, то выбрать подходящую модель будет не сложно, особенно, если вам поможет компетентный продавец-консультант. И все же, кое-какие правила и нюансы лучше знать до совершения покупки.

Ширина купола = ширина плиты?

Ширина — это первое, на что нужно обратить внимание, выбирая размер вытяжки, так как именно она значительно влияет на эффективность сбора частиц жира, запахов, испарений. Каких же размеров должна быть вытяжка над плитой, чтобы даже при работе в слабом режиме, а значит при меньшей энергозатратности, износе и шуме, она была все равно эффективна?

• Ориентируйтесь на правило: вытяжка должна быть равна плите, а в идеале – шире. Если ширина вытяжки будут меньше, чем варочной поверхности, или она будет расположена не над плитой, а чуть смещена, то качество очистки воздуха заметно снизится;
• Если плиту вы еще не выбрали, то ориентироваться нужно на расстояние между навесными шкафами или размеры навесного модуля, в который будет установлена встраиваемая вытяжка. Если место позволяет, то выбирайте вытяжку 60, 80 или 90 см.

Кухонные вытяжки имеют следующий размерный ряд: 30 см, 45 см, 50 см, 60 см, 80 см, 90 см, 100 см и 120 см в ширину. Логично, что размерный ряд плиты или встраиваемой варочной панели примерно такой же. Самая ходовая ширина купола – 60 и 90 см, так как в таком размере они лучше всего подходят для стандартной плиты с четырьмя конфорками. А вот габаритные вытяжки с зонтом в 100 и 120 см нужно будет поискать, так как спрос на них невелик, ведь это скорее не кухонные, а профессиональные модели.

Ориентироваться нужно на размер именно рабочей вытяжной поверхности, а не на размер зонта вытяжки. Очень часто бывает так, что сам купол широкий, а вот рабочая вытяжная поверхность маленькая. Пример такой вытяжки справа.

Встраиваемая модель, в данном случае, окажется более практичной за счет выдвижного элемента, увеличивающего площадь улавливания.

А на следующих фото видно, каких размеров бывает встраиваемая вытяжка, слева – модель шириной 30 см.

Глубина купольной и встраиваемой модели

Глубина вытяжки важна так же, как и ее ширина, ведь как уже было отмечено, чем больше площадь рабочей втягивающей поверхности, тем результативнее очистка воздуха кухни. Стандартные параметры глубины соответствуют типовым вариантам ширины, это: 30, 45, 50, 60, 80, 90, 100, 120 см. Глубина вытяжной рабочей поверхности должна быть равна или больше глубины плиты или встраиваемой варочной панели. Купол же может быть больше глубины навесных модулей, но не больше глубины столешницы.

А вот глубина вытяжки для встраивания регулируется, но ее корпус, конечно, должен соответствовать глубине навесных шкафов кухни, как показано на фото ниже.

Какой должна быть высота?

Вытяжки для кухни бывают различными и по высоте. Максимальная высота купольной модели – 125 см.

На фото ниже представлены примеры приборов разной высоты (листайте вправо).

Высота прибора обязательно выбирается в зависимости от общей высоты помещения и высоты кухонного гарнитура. Техникой безопасности регламентировано минимальное расстояние между вытяжной поверхностью и плитой. Как правило, эта величина равна 65-75 см. Уменьшение этой величины чревато воспламенением и порчей техники из-за постоянных высоких температур. Встраиваемая или купольная вытяжка должны находиться на расстоянии более 65 см от электроплит, а для газовых плит эта величина равна 75 см.

Особенности монтажа

На выбор места установки напрямую влияют конструкционные особенности понравившейся модели. Настенная либо потолочная конструкции не скрываются шкафами и устанавливаются точно над плитой, при этом для воздуховода часто используются специальные маскирующие короба.

А вот модель для встраивания потребует изготовления соответствующей мебели.

Учтите, что для установки вытяжки нужны будут трубы, розетка и электрокабель, короба, монтажная фурнитура и элементы крепления. Не обойтись и без воздуховода – это может быть гофрированные трубы или гладкостенный рукав.

Гофрированные трубы отличаются тем, что их можно изгибать под любым углом.

Имейте в виду, что изгиб воздуховода свыше 90 градусов недопустим.

Не забывайте, что существуют специальные короба, позволяющие скрывать воздуховод, интегрировать коммуникации в любой кухонный дизайн.

Диаметр воздуховода напрямую зависит от того, каким выполнено выходное отверстие в доме, а длина трубы определяется в зависимости от удаленности прибора, от проема в стене или от вентиляционной шахты.

Если же речь идет об установке встраиваемой вытяжки, то здесь все нужно выполнять в соответствии с инструкцией по монтажу. Основными критериями при монтаже прибора для встраивания являются:

1. Выдвижная панель устройства всегда оставляется видимой;
2. Выходное отверстие всегда соединяется с вентшахтой.

Если нет возможности такого соединения или воздухоотводящие трубы проложить невозможно, то можно установить рециркуляционную модель – среди них тоже есть варианты, предназначенные для встраивания.

(Оцените материал! Уже проголосовало:40 средняя оценка: 4,63 из 5) Загрузка…

Читайте также:

kitchendecorium.ru

Размеры вытяжки для кухни: все параметры, стандарты и особенности расчётов

На кухне во время готовки и после неё необходимо обеспечить нормальную циркуляцию воздуха, чтобы избавиться от побочных продуктов – пара, газа и запахов пищи. С этой целью применяется электрическое вытяжное устройство, располагаемое, как правило, над плитой или варочной поверхностью. Его габаритные размеры подбираются исходя из существующих требований СнИП, а также из обсчёта оптимальных параметров мощности устройства. Как подобрать соответствующие размеры вытяжки, чтобы она функционировала ещё и как вентилирующее устройство, рассказывается в данной статье.

Требования к вытяжным системам для кухни

Основной параметр, на который следует ориентироваться, подбирая себе вытяжку — производительность, напрямую связанная с мощностью. Приобрести соответствующее своим вкусовым предпочтениям, но слишком маломощное оборудование – значит, выбросить деньги на ветер, данное решение в корне неверно. При выборе оптимальной вытяжки руководствуются нормами СнИП, в которых указаны следующие параметры:

• производительность для электроплиты с двумя конфорками – 60 м3/час;
• с тремя конфорками – 75 м3/час;
• с четырьмя конфорками – 90 м3/час;
• для газовой плиты – 100 м3/час.

Стоит учесть, что габариты вытяжки не прямо пропорциональны её производительности, при её выборе следует руководствоваться паспортными данными, приведёнными в прилагаемой инструкции.

Минимальная производительность рассчитывается по следующей формуле:

P=12*S*H

Где P – производительность в м3/час, S – площадь помещения, H – его высота. Коэффициент 12 вводится согласно нормам, установленным СЭС.

По дизайну и размерам выбор остаётся за покупателем, главное, чтобы устройство отвечало требованиям пожарной безопасности.

Подбор ширины вытяжки

Данный параметр влияет исключительно на внешний вид прибора и мало связан с его производительностью. Современные устройства производятся шириной от 350 до 1200 мм, с габаритами в 35, 45, от 50 до 120 см с шагом 10 сантиметров. Подбор размеров обычно обусловлен габаритами плиты либо другого устройства, над которым она монтируется, и привязывается именно к ним. Кроме того, руководствуются не размерами всего корпуса, а конкретно вытяжной поверхности.

По большей части размеры плит, следовательно, и вытяжек зависят от квадратуры кухни. Так, для кухонных помещений квадратурой менее 12 м2, подходят небольшие плитки на две конфорки, с рабочей поверхностью 45 см, для более просторных помещений, до 18 м2, подойдут уже 60-см плиты.

Глубина устройства

Данный параметр более всего важен для купольных и встраиваемых вариантов устройства. Для купольных вытяжек оптимален вариант равных ширины и глубины устройства, тогда как у встраиваемых вытяжек глубина варьируется в зависимости от выдвижной части. Монтируя приборы такого типа, в первую очередь во внимание принимают габариты навесных шкафов и дистанцию, на которой они расположены.

Какая нужна высота для вытяжки на кухне

Высоту прибора подразумевают в двух ракурсах – высота самого устройства и высота монтажа над плитой либо другим устройством.

Если говорить о геометрических размерах, тогда отталкиваются от того, как высоко расположена вентиляция, к которой подсоединяется устройство, и как высоки потолки. Если же говорить о высоте над плитой, здесь действует следующее правило и стандартные требования:

• для электроплиты данный размер должен составлять как минимум 65 см;
• для газовой плиты – 75 см;
• для устройств с изменяемым в горизонтальной плоскости наклоном – 55 см.

При установке следует располагать устройство правильно, оно не должно находиться на уровне глаз. При наличии сенсорного дисплея на нём, высота подбирается так, чтобы обеспечить комфортное его использование.

Оптимальные размеры встраиваемых и подвесных вытяжек для кухни

В современных многоэтажках де-факто стандартом становится использование приборов шириной 60 см. Сегодня большая часть моделей, как подвесных, так и встроенных, оптимизированы именно под этот стандарт. Разрабатываются модели самых различных дизайнов, в том числе наклонные и угловые, что позволяет каждому подобрать что-то по своему вкусу.

Нередко для вытяжки встраиваемого типа приходится подбирать мебельную гарнитуру нестандартных размеров, поэтому достаточно часты случаи, когда кухню приходится изготавливать на заказ. Это несколько дороже, чем приобрести мебель типового размера, зато с точки зрения дизайна значительно грамотнее.

При выборе устройства, играющего роль очищающего воздух и вентилирующего приспособления, следует произвести оценку его производительности, выбрав более мощную вытяжку. В тексте указывалось ранее, не всегда габариты являются показателем производительности. Посему, подбирать прибор надо, исходя как из его производительности, так и из того, как он впишется в уже существующий интерьер.

setafi.com

Оптимальный размер вытяжки для кухни: рекомендуемая ширина, глубина и высота прибора

Для того чтобы создать на кухне гармоничный ансамбль мебели и оборудования, необходимо с точностью до миллиметра высчитать ширину каждого элемента интерьера.

Вытяжка — непременный атрибут современного кухонного гарнитура. Она нужна для отвода пара и газов, образующихся при приготовлении пищи. Также большинство моделей способны работать в режиме проветривания помещения.

Нормы и требования к вытяжным системам для кухни

Главный критерий выбора вытяжной системы — производительность. Покупка подходящего по дизайну, но маломощного оборудования — бесполезная трата денег. Такая вытяжка способна стать лишь элементом декора. Узнать необходимую производительность оборудования несложно. Для этого ориентируются на нормы, разработанные СЭС и утвержденные в СНиП.

Есть два способа расчета требуемой производительности вытяжной системы.

Первый

Ориентируются на п. 9.2 СНиП 31-01-2003, в соответствии с которым кратность воздухообмена на кухне должна соответствовать:

• с двухкомфорочной электроплитой — 60 м3/час;
• с трехкомфорочной электроплитой — 75 м3/час%
• с 4-х комфорочной — 90 м3/час;
• с газовой — 100 м3/час.

Невозможно предугадать, сколько времени в день будет занимать приготовление пищи, в течение которого потребуется работа вытяжки. В пору осенних заготовок и накануне праздничных дней это может быть 10-12 часов в сутки. В соответствии с приведенными выше нормами, для отвода паров и газов от двухкомфорочной электроплиты потребуется вытяжная система мощностью не менее 600 м3/час. Это оборудование среднего ценового диапазона.

Важно понять, что размер вытяжки для кухни не определяет ее мощность.

Второй метод расчета производительности прибора более точный:

Требуемый показатель находят по формуле

P=S*H*12,

где:

• P — производительность устройства;
• S — площадь помещения, в котором оно будет установлено;
• H — высота помещения;
• 12 — коэффициент воздухообмена, установленный СЭС.

Относительно геометрических размеров и дизайна вытяжных систем требований и норм не существует. При определении этих параметров ориентируются на правила пожарной безопасности и рекомендации специалистов.

Подбираем оптимальную ширину вытяжки

Размеры вытяжки больше важны для дизайна помещения, и никак не влияют на работоспособность и технические характеристики этого оборудования. Поэтому найти оптимальную ширину техники можно только в комплексе с размерами варочной плиты и кухонного гарнитура.

Современные вытяжки могут быть шириной от 35 до 120 см. Главным критерием выбора являются габариты плиты. Производители бытовой техники предлагают модели вытяжек шириной:

• 35 см;
• 45 см;
• 50 см;
• 60 м;
• 80 м;
• 90 см;
• 100 см;
• 120 см.

Модельный ряд встраиваемых варочный панелей имеет такие же характеристики. Но полноценные газовые или электроплиты чаше всего выпускают шириной 50-60 см. Вытяжки с такими параметрами — самые востребованные. В среднем, для правильного выбора оборудования ориентируются на две рекомендации:

1. Важны размеры вытяжной, рабочей поверхности прибора, а не габариты его корпуса.
2. Ширина вытяжной поверхности должна соответствовать аналогичному геометрическому показателю плиты.

Наиболее удачны в этом отношении встраиваемые модели.

За счет выдвижной панели площадь устройства увеличивается. Что касается подвесных, стандартная ширина вытяжки для кухни — 60 см. Она оптимальна для помещений площадью 12-18 м2. Техника с такими параметрами гармонично вписывается в гарнитур, так как стандартная ширина тумб и навесных шкафов тоже 60 см.

В малогабаритных кухнях наиболее удачным выбором будет двухкомфорочная встраиваемая варочная панель и расположенная над ней кухонная купольная или плоская вытяжка шириной 45 см.

Глубина устройства

Еще один параметр, на который необходимо обращать внимание — глубина прибора. Она наиболее важна для моделей купольного и встраиваемого типа. Первые имеют квадратное сечение, и такой выбор неслучаен. Когда глубина равна ширине, площадь вытяжной поверхности наилучшим образом соответствует размерам верхней панели электрической или газовой плиты.

Со встраиваемыми моделями иная ситуация. Глубину этих аппаратов можно изменять за счет выдвижного элемента устройства.

При монтаже таких вытяжных систем в первую очередь учитывают габариты навесных шкафов и расстояние между ними.

Крупногабаритные вытяжные системы шириной от 90 см наиболее удачны для больших помещений. Например, кухонь, совмещенных со столовой. Здесь, как правило, устанавливают гарнитуры, состоящие из множества элементов, в том числе, угловых. На фоне обилия мебели внушительные размеры мощного вытяжного устройства становятся менее заметными.

Какой должна быть высота прибора?

Высоту вытяжки рассматривают в двух аспектах:

• как непосредственно геометрический параметр прибора;
• как высоту установки над плитой.

В первом случае ориентируются на дизайн помещения и решают, какая модель будет наиболее удачна: купольная или островная. Учитывают и расстояние до вентиляционного отверстия, к которому нужно будет подсоединить воздуховод прибора.

Для монтажа наиболее важно правильно выбрать высоту расположения вытяжки над поверхностью плиты.

Это важный показатель, от которого зависят такие характеристики эксплуатации, как эффективность отвода пара и газов и удобство использования рабочей зоны.

Существуют выверенные практикой и рекомендованные в соответствии с техникой безопасности правила выбора высоты установки вытяжной системы.

1. Встраиваемые и навесные модели устанавливают над электрическими плитами на расстоянии 65 см.
2. Над газовыми — на расстоянии 75 см.
3. Для вытяжек наклонного типа (регулируемых по горизонтали) — на уровне 50-55 см.

Уменьшение высоты установки чревато неприятностями, связанными с риском воспламенения вытяжной панели, ее деформации и выхода прибора из строя.

Есть и другой важный критерий выбора высоты расположения вытяжного оборудования. Это рост людей, которые будут чаще других пользоваться плитой и рабочей зоной на кухне. Важно, чтобы прибор находился выше уровня глаз. Для человека ростом до 180 см оптимальны приведенные выше показатели монтажа.

На выбор местоположения вытяжки также влияют конструкционные особенности модели. Приборы настенного или потолочного монтажа устанавливаются точно над поверхностью плиты. Выстраиваемые вытяжки требуют наличия соответствующей мебели. Не следует забывать и о том, что для подключения прибора потребуется провести электропроводку и установить розетку.

При выборе высоты установки вытяжной системы учитывают и способ управления ею. Для моделей с сенсорным дисплеем важно, чтобы он находился на удобном для всех взрослых членов семьи уровне.

Оптимальные размеры встраиваемых и подвесных вытяжек для кухни

Вытяжка шириной 60 см — оптимальное решение для типовых кухонь в многоэтажных домах. Торговая сеть предлагает множество моделей подвесного и встраиваемого типа с шириной, равной 60 см. Дизайн приборов самый разный, что позволяет найти наиболее подходящую конструкцию. При выборе встраиваемой вытяжки учитывают параметры выбранного кухонного гарнитура. Стандартные наборы мебели могут не подойти. С кухней на заказ таких проблем не возникнет.

Если вытяжная система должна выполнять не только функцию очищения воздуха, но и вентиляции помещения, выбирают мощные модели. Как правило, они отличаются внушительными габаритами. Но также есть много высокопроизводительных приборов с небольшими геометрическими параметрами. Лучшей моделью будет та, которая гармонично впишется в дизайн кухни.

Определяемся с оптимальным размером труб воздуховода

Большое значение для эффективной работы вытяжной системы имеет сечение воздуховода, посредством которого осуществляется вывод паров и газов в вентиляционный стояк. Логично устанавливать прибор непосредственно под отверстием вентканала. В этом случае трасса воздуховода будет короткой, а работа вытяжки — наиболее эффективной. Но такой монтаж не всегда возможен.

Если отверстие вентиляционного стояка расположено на некотором расстоянии от выходного патрубка прибора, их соединяют трубами так, чтобы трасса имела как можно меньше поворотов под прямым или острым углом.

Виды воздуховодов:

• гофрированные пластиковые или алюминиевые диаметром 80, 100 и 120 мм;
• пластиковые круглого (125 и 150 мм) или прямоугольного сечения (55х110, 60х122, 60х204 мм) с комплектующими (соединительными элементами).

Единственное правило выбора диаметра воздуховода заключается в следующем: сечение трубы должно соответствовать сечению выходного патрубка прибора или превышать его.

Монтаж трассы может быть открытым или скрытым. Первый вариант предпочтительнее, так как обеспечивает легкость обслуживания системы.

Воздухововод необходимо крепить к стене или потолку через каждые 100-150 см. Для этой цели используют хомуты (для гофрированных труб) или специальные кронштейны (для пластиковых). Для предотвращения проникновения в помещение запахов из вентиляционного стояка, устанавливают обратный клапан.

Для того чтобы на кухне всегда был свежий воздух, необходимо правильно рассчитать требуемую мощность вытяжной системы. Не менее важно выбрать прибор таких размеров, чтобы воздухообмен в помещении был максимально эффективным. При монтаже вытяжки учитывают рекомендуемые специалистами показатели высоты относительно электрической или газовой плиты.

Апр 7, 2018Т С

ventilsystem.ru

Как выбрать размеры вытяжки

Кухонная вытяжка – неотъемлемая составляющая кухни. Качественная работа вытяжки для кухни обеспечивает комфорт процесса приготовления пищи. Размеры вытяжек для кухни не связаны с эффективностью их работы, но правильное соотношение величины устройства с величиной плиты необходимо.

Кухонная вытяжка — главный элемент каждой кухни

Попробуем разобраться в широком ассортименте выбора габаритов устройств, узнать чем характеризуются стандартные вытяжки. Сделать правильный выбор прибора для себя, в соотношении размер – качество.

Стандартные устройства. Размеры

Для полноценной работы кухонных вытяжек размеры не являются основополагающими. Вытяжки для кухни могут иметь разную ширину, от 30-40 см до 110-120 см. Оборудование стандартной величины – это приборы имеющие ширину от 50–60 см до 90 см. Производители вентиляционных систем предлагают большой выбор размеров, но важно помнить о правильном соотношении ширины прибора и ширины кухонной плиты. Ширина вытяжки – ее главная величина, она влияет на производительность, эффективность поглощения жира, загрязненного воздуха и влаги.

Оборудование шириной от 45–50 до 60–90 см считают эталоном популярности среди потребителей на рынке бытовой техники. Выбор величины прибора зависит от площади кухни, ширина его рабочей поверхности и размеры плиты должны совпадать. Если ширина прибора не будет соответствовать рабочей поверхности плиты, то есть будет меньше ее – нарушится эффективность поглощения испарений, лишняя влага будет оседать на стенах и потолке.

Распространенный вариант установки оборудования, когда кухонные вытяжки и плиты одинаковой величины. Главная задача – поглощение загрязненного воздуха и устранение излишней влаги, поэтому выполнения данной задачи будет эффективнее при захвате ею всех испарений варочной поверхности.

Соответствие габаритов электроплит и вытяжек

Плиты также имеют стандартные размеры. Плита шириной 50 см и 60 см – приемлема для кухни, имеющей среднюю площадь. Установочный этап монтажа оборудования предполагает соотнесение габаритов прибора, плиты и остальной кухонной мебели. Оборудование должно легко закрепиться в проемах навесных шкафов, в зависимости от места установки. Если прибор встраивается в навесной шкаф, его величина должна совпадать с величиной шкафа, для упрощения монтажа и подключения устройства к электросети, что облегчает присоединительный этап установки.

Лучший вариант — вытяжка покрывает всю поверхность плиты

Лучший вариант, когда устройство полностью покрывает рабочую поверхность плиты. Если плита имеет ширину 60 см, к ней подойдет прибор, имеющий ширину 80 см, тогда устройство может выполнять свои функции на меньшей скорости, что уменьшит энергозатраты, снизит шумовой уровень, устройство прослужит дольше. Если на кухне установлена профессиональная варочная панель, кухонной вытяжки стандартной величины будет мало, для эффективной очистки воздуха подойдет устройство больших размеров до 110-120 см.

Важно помнить, что выбирать устройство и плиту нужно обдуманно, изначально исходя из площади кухни.

Для маленьких кухонь подойдут маленькие вытяжки, величиной 30 и 45 см. Их строение и технические характеристики не уступают большим устройствам, они легко встраиваются в малогабаритные кухни, качественно выполняя свои основные функции. Для маленькой кухни с низким потолком лучше подобрать плоскую модель устройства, она имеет небольшие габариты и малозаметна в помещении.

Глубина и высота вытяжек, безопасность установки

При выборе устройства следует обратить внимание не только на его ширину, глубина и высота прибора также имеют значение. Стандартные показатели глубины равны ее ширине и колеблются от 30 см до 110-120 см. Глубина устройства должна совпадать с величиной рабочей поверхности плиты. При установке возможно превышение высоты купола прибора относительно глубины навесных шкафов-модулей, но не превышение высоты купола относительно глубины столешницы.

Во встраиваемых приборах глубина может регулироваться, но корпус устройств должен совпадать с глубиной навесных шкафов. Высота устройств не одинакова, глубокая вытяжка с воздуховодом может иметь максимальную высоту купола – 125 см. Высоту устройства следует выбирать исходя из общей высоты кухни и остальной мебели. Важно помнить:

• расстояние между вытяжкой и поверхностью плиты должно быть 65–75 см;
• для купольных устройств расстояние составляет – 65 см от электрической плиты;
• для встраиваемых устройств расстояние составляет – 75 см от газовой плиты;
• неправильную установку устройства покажут решетки прибора, независимо от очистки, они изменят цвет под воздействием высоких температур (при несоблюдении безопасности расстояния).

Расстояние между вытяжкой и плитой должно составлять минимум 65 см

Если безопасное расстояние не сохранено, это чревато возгоранием и быстрым изнашиванием аппаратуры под воздействием высокой температуры. Устанавливая прибор ниже безопасного расстояния, на уровне 45-50 см, создаются неблагоприятные условия для перегрева двигателя, его поломки. Если оборудование устанавливается выше – его производительность равна нулю. При выборе оборудования нужно обратить внимание на размеры кухонной мебели. Вытяжное оборудование должно легко крепиться в проемах навесных модулей.

Вид модели

Встраиваемые модели имеют выдвижную часть, она увеличивает объем поглощения загрязненного воздуха. Данная особенность придает прибору компактности, не снижая работоспособности.

1. Необходимо учитывать размер варочной поверхности при монтаже островной и угловой моделей.
2. Необходимо правильно рассчитать высоту для установки купольных приборов, имеющих длинный воздуховод.

Выбирая пристенную модель необходимо учитывать дополнительные составляющие процесса установки: соотношение роста человека и величины электроплиты.

1. При монтаже пристенного прибора на каждые 10-11 см роста человека ширина устройства также увеличивается на 10-11 см, для сохранения максимального обзора и экстракционной характеристики прибора.
2. Получается схема: при среднем росте человека – 164-165 см, ширина электроплиты будет составлять – 70, ширина будет составлять – 90.
3. При росте человека – от 174–176 см, ширина будет – 100. Если рост человека – 184–186 см, ширина устройства будет составлять – 110.
4. При росте человека – от 186–190 см, ширина устройства будет составлять – 110–120. Большим спросом пользуется пристенная модель устройства, шириной – 90.

Выбирая любую вытяжку следует ориентироваться на площадь ее рабочей поверхности, не на площадь купола (зонта), поскольку некоторые современные модели сконструированы таким образом, что в них эти параметры имеют некоторые отличия.

В простых моделях купол может быть визуально больше рабочей поверхности прибора, но его глубина соответствует ширине устройства. Зная площадь помещения, размеры электроплиты, характеристики величины устройства можно с легкостью подобрать оптимальный тип модели для своей кухни.

vozduhstroy.ru





---

Контакты

Официальное представительство Elikor Эликор в Москве

Электронная почта:[email protected]

Единый тел. +7 495 268-02-32

Нужно ли встраивать вытяжку? | Статьи GranFest

Вытяжка – важный компонент оборудования безопасного и функционального кухонного пространства. Однако многие хозяйки считают такие приборы не совсем эстетичными и стараются их спрятать. Именно для таких случаев предусмотрено встраиваемое оборудование.

Особенности встраиваемых вытяжек

Достоинства. Чтобы понять, нужно ли встраивать вытяжку, важно изучить ее особенности и возможности. Прежде всего следует помнить, что ее установка не предполагает радикального изменения внешнего вида помещения. Другие ее особенности:

• в отличие от купольных и наклонных вытяжек, встраиваемые модели практически не видны. Вам не придется переживать о совместимости дизайнов. На первый план выходят только размеры и производительность;
• благодаря компактным размерам встраиваемая техника не занимает много полезного пространства. Она может стать идеальным решением в условиях ограниченной площади малогабаритных кухонь стандартных городских квартир;
• разнообразие. Учитывая востребованность встраиваемой техники, производители предлагают ее в широком ассортименте;
• сниженное потребление электроэнергии и невысокая шумность. Эти плюсы объясняются небольшими размерами приборов;
• функциональность. Наряду с основной задачей – удаление загрязнений и запахов – современное оборудование обладает и другими возможностями. К полезным функциям относят возможность настройки длительности работы, интенсивности забора воздуха и др.

Недостатки. К основному минусу встраиваемых вытяжек многие пользователи относят сравнительно невысокую мощность, которая обусловлена компактными размерами моделей. Именно поэтому к ее выбору следует подойти максимально ответственно. Другим недостатком встраиваемых приборов относят сравнительно высокую стоимость.

Встраиваемая вытяжка LEX LEX Hubble 600 White

Виды вытяжек по месту встраивания

В навесной шкаф. Этот вариант выбирает большинство отечественных потребителей. Это классическое решение позволят скрыть вытяжку и получить дополнительное место для хранения. При желании вокруг отводящего воздуховода (если он предусмотрен конструкцией) можно обустроить полки. Монтируемые в навесные шкафы вытяжки могут быть стационарными (неподвижными) или слайдерными. В последнем случае можно выдвинуть панель с фильтрующим элементом и увеличить площадь забора загрязненного воздуха.

В столешницу. Инновационное решение, которое наверняка оценят любители технических новинок и свободы на кухне. Такие модели могут встраиваться непосредственно на варочную поверхность или максимально близко от нее. При установке мощного двигателя загрязненный воздух интенсивно втягивается в отверстие вытяжки. Более интересный вариант – выдвигающиеся модели. В рабочем положении они возвышаются над столешницей. Это позволяет устанавливать менее мощные двигатели, что способствует снижению уровню шума. Важный критерий для такого оборудования – применение термостойких материалов.

В потолок. Наименее распространенный вариант, который чаще всего используется на кухнях с островом. Он может быть реализован при обустройстве многоуровневого потолка, некоторые модели подходят для установки в натяжные конструкции. В этом случае важно выбрать высокомощное оборудование, которое обеспечит качественное удаление копоти, жира и др. Монтаж вытяжки к потолку считается трудоемким и затратным.

Отвод или рециркуляция

В зависимости от особенностей обработки воздушного потока различают проточные и рециркуляционные вытяжки. От этого зависит сложность установки и последующего обслуживания оборудования. Также важно помнить, что существуют комбинированные модели, в которых сочетаются возможности обоих типов изделий.

Рециркуляционные вытяжки. Их также называют бесканальными. Конструкция предполагает забор воздуха с копотью и гарью, очистку и возвращение в помещение. Для удаления загрязнений используется многоступенчатая система. Первая стадия – грубая очистка. Она производится с помощью жироуловителей. Они представляют собой фильтры из бумаги (одноразовые), полимеров или металла (сетки). Изделия многоразового использования требуют регулярного мытья. Металлические элементы можно загружать в посудомоечную машину. Далее поток поступает на фильтры тонкой очистки, которые содержат активированный уголь. После них воздух становится совершенно чистым. Такие вытяжки отличаются:

• простотой монтажа – отсутствием необходимости обустройства отводящей магистрали;
• высокой эффективностью;
• экологичностью – не происходит удаление воздуха в атмосферу.

Проточные вытяжки. Такие модели конструкционно проще, но они требуют обустройства отводящего воздуховода. Втянутый в вытяжку загрязненный поток поступает на жироулавливающий фильтр. После частичной очистки он выбрасывается в атмосферу. Производительность вытяжек такого типа на 30–35 % выше, чему рециркулирующих аналогов. Несмотря на усложненный монтаж, такие модели более востребованы. Также их плюс – отсутствие угольного фильтра, который необходимо своевременно менять.

Встраиваемая вытяжка LEX LEX GS BLOC G 600 Black

Внимание на размеры

Ширина. Одним из важных параметров является ширина встраиваемой вытяжки. Она должна соответствовать размеру варочной поверхности или быть чуть больше. В противном случае не все испарения будут втягиваться, их часть распространится по кухне, поэтому теряется смысл ее установки. В продаже имеются модели шириной:

• 55–60 см. Это стандарт, который подходит для большинства плит с четырьмя конфорками. Их можно увидеть на большинстве кухонь. Исходя из размеров такие модели просто спрятать в навесной шкаф;
• 75–80 и более (до 120) сантиметров. Они предназначены для широких, крупногабаритных варочных поверхностей на 5 и конфорок. Такие модели обычно устанавливают в просторных помещениях;
• 35–45 см. Можно приобретать для небольших плит на 2-3 конфорки.

Другие важные параметры. При подборе встраиваемой вытяжки следует обратить внимание на размеры жироулавливающего фильтра. Чем он больше, тем лучше. От этого зависит частота его очистки или замены.

Глубина. Для встраиваемых в шкаф вытяжек этот показатель зависит от конструкционных особенностей. По мнению многих пользователей, удобны изделия глубиной 25–30 см, которые оснащены телескопической (слайдерной) панелью. В рабочем состоянии их величина увеличивается до 40–60 см.

На что еще обратить внимание

Мощность и производительность. Встраиваемые вытяжки не относятся к энергоемкому кухонному оборудованию. Именно поэтому следует большее внимание уделять не мощности, а производительности. Последний параметр характеризует способность модели обеспечивать эффективный воздухообмен. Согласно действующим нормам, оборачиваемость воздушных масс в кухне зависит от типа плиты. При установке электрической варочной поверхности минимальное число полных очисток в час должно составлять 12, газовой – 20. Следовательно, чтобы рассчитать нужную производительность, выполняются следующие расчеты:

• определить объем помещения;
• полученное значение умножить на 12 (20) – в зависимости от имеющейся плиты;
• результат увеличить на 25–30 %, чтобы учесть возможные потери, которые возникают при движении воздуха через фильтры и воздуховод.

Уровень шума. Этот параметр определяет комфорт нахождения на кухне, когда вытяжка работает. Чтобы шум не раздражал, следует выбирать наиболее тихий вариант. Производители постоянно совершенствуют приборы и предлагают их с показателем не более 55 дБ. Также стоит учитывать, что при встраивании в шкаф частично шумы заглушает мебель. Чтобы понять уровень звуковой нагрузки, приведем несколько фактов:

• шум в 35 дБ соответствует шепоту человека, находящемуся на удалении в 5 метров;
• 45 – тихо играющей музыке;
• 50 – негромкой беседе двух людей, стоящих в 3 метрах от слушателя.

Дополнительный функционал. Для комфортного использования встраиваемой вытяжки также следует обращать внимание:

• на тип управления. Современные модели оснащаются сенсорными дисплеями. Более дешевые – механическими кнопками либо слайдерами;
• интенсивность подсветки. Для ее организации используются светодиоды, галогенные или лампы накаливания. От количества и вида источника зависят интенсивность и тон подсветки.

Особенности монтажа

Высота установки. При монтаже важно соблюдать рекомендованную высоту. Она зависит от типа варочной панели. Для электрических плит расстояние между низом вытяжки и нагревательными элементами должно составлять не менее 60–65 см. В случае установки над газовыми конфорками этот показатель увеличивается до 70–80 см. Рекомендованные параметры обычно указываются в технической документации к вытяжному оборудованию.

Обустройство воздуховода. При установке проточной вытяжки требуется обустройство вытяжного канала. Для этого применяются:

• полимерные коробы. Они могут быть квадратного либо прямоугольного сечения. Такие изделия просты в уходе и не шумят. Их недостаток – осложненный монтаж из-за необходимости использования специальных колен, которые меняют направление движения магистрали;
• металлические воздуховоды. Это недорогой и удобный для монтажа вариант. Гофрированные трубы легко складываются, растягиваются, изгибаются. Но при прохождении через них воздуха может возникать шум наподобие шелеста листьев. Это связано с наличием неровностей. Кроме того, очистка «гармошки» обременительна, и со временем во впадинах накапливается много загрязнений.

Встраиваемая вытяжка позволяет организовать качественное удаление из кухни загрязнений и запахов. Отдав предпочтение такому варианту техники, можно не переживать о совместимости дизайнов. Ведь она будет практически незаметна. Главное – правильно подобрать модель по производительности и размерам, а также учесть особенности монтажа. Широкий ассортимент представлен в каталоге компании GranFest™. Удачного вам выбора!

На какой высоте от плиты лучше установить вытяжку

Когда выбор вытяжки сделан, и коробка с покупкой уютно расположилась у вас на кухне, возникает не менее ответственная задача. Монтировать агрегат, угадав с высотой. Иначе можно получить плачевные последствия.

• Повесите низко — устройство будет нагреваться, а вы — биться о него головой и нервничать при снятии и чистке фильтров. Низкая высота вытяжки чревата и воспламенением копоти, частичек пыли, оседающих на ее фильтрах.
• Повесите высоко — она не справится с неприятным запахом и мельчайшими капельками жира. Вы опять же будете нервничать, включать устройство на полную мощь, жаловаться от большого шума и огромных расходов электричества.

Читайте также: Как правильно выбрать вытяжку на кухню?

При расчете расстояния вытяжки над плитой надо учесть рост хозяйки (хозяина, а также старшего сына, который однажды захочет приготовить ужин), площадь и планировку пространства, дизайн кухни, мощность вытяжки. Но самые главные факторы расчета — конструктивные особенности устройств и конструкция плиты — это и есть 2 главный варианта, по которым рассчитывается высота установки. О них мы и поговорим.

Конструктивные особенности устройств

---

---

---

От типа зависит многое: разные вытяжки требуют своего подхода, который начинается с монтажа. Вспомним отличия вытяжек. Выберите свой вариант и продолжайте читать.

1. Купольные вытяжки (они же настенные). Главное отличие типа, по которому его узнаешь среди остальных — выступающие из рельефа стены зонт и труба (они схожи с дымоходом камина). Нередко такие вытяжки выбирают для дополнения уютного интерьера.

Большинство моделей элементарны в установке — оттого их часто встречаешь на современных кухнях. Популярности настенным вытяжкам придает их многорежимность: в вытяжном режиме устройства прогоняют воздух через фильтр, улавливающий жир, и выводят его за пределы помещения, а при рециркуляции очищают воздушное пространство, возвращая его в помещение. Такая особенность у бюджетной модели PYRAMIDA CASA 50K.

Читайте также: Как чистить вытяжку? Как чистить фильтр от вытяжки — 5 важных аспектов

2. Встраиваемые вытяжки — совсем другой случай. Учитывая неприметный внешний вид, устройство не дополняет интерьер, не бросается в глаза и не занимает пространства: каждый хозяин видит в этих особенностях достоинство и недостатки. Но в числе неоспоримых преимуществ агрегатов находится практичность — все до одного комплектующие закреплены в единую конструкцию мебели.

Читайте также: Установка вытяжки на кухне: 4 главных шага

С эстетизмом от невидимых глазу шнуров и свисающих проводов тоже не поспоришь — они спрятаны внутрь. Известна встраиваемая вытяжка и оптимальной работой: она оперативно и эффективно удаляет загрязнения. Хороший вариант — Eleyus BONA ІI LED с экономными лампами, работы которых хватит на 25 тыс. часов.

3. Островные вытяжки. Если в двух словах сказать об особенностях устройства — вспомним о креплении к потолку. В этом они отличаются от вышеуказанной техники, обладающей стеновым креплениям. Островную вытяжку легко узнать по внешнему виду: горизонтальная конструкция без изгибов и дополнений бывает стационарной, динамичной. Последний вариант особенно практичный: его возвращают в исходное положение после очистки воздуха в кухне, освобождая тем самым пространство.

Помимо свободного пространства на кухне этот тип бытового прибора имеет высокую производительность, мгновенно и с минимальными энергозатратами удаляя запахи готовящихся блюд. Элегантная внешность бросается в глаза, а продуманная эксплуатация с дистанционным управлением позволяет почувствовать себя на кухне, как на отдыхе. Хороший представитель техники — Siemens LF 457CA60 с электронным управлением.

4. Наклонные вытяжки — едва ли не самая популярная позиция товаров. Если ознакомиться с характеристиками техники, понимаем, почему. На кухне с таким устройством вы увидите не громоздкую вытяжку, а стильное приспособление, выполненное по чуть ли не дизайнерскому образцу. Плоская техника с рабочей наклонной плоскостью дополняет дизайн лучше многих декоров! Привлекательность сочетается с качественной работой: из-за того, что всасывание отходов, газа, копоти и дыма происходит без усиленной работы двигателя, техника не шумит и сокращает энергозатраты.

Хозяйки считают именно такую вариацию техники своей персональной «палочкой-выручалочкой». Конструкция наклонной вытяжки будто создана для девушек, которые привыкли делать одновременно несколько дел: переключать режимы дистанционно, «играться» с режимами работы, включая и выключая вытяжку и ее освещение на солидном расстоянии. Многие из них признали PYRAMIDA KZ 60 со стильным дизайном и низким расходом энергии достойным дополнения своего пространства.

Особенности варочной поверхности

---

---

Не уточнив типа кухонной плиты, вы не узнаете, на какой высоте от нее устанавливать вытяжку, ведь именно их горючие отходы задают темп и скорость работы вытяжного шкафа. Опять же, вспоминаем разновидности плит с особенностями и набором функций.

1. Индукционная поверхность — сочетание преимуществ для работы на кухне. Современные версии техники оснащены электронным таймером, датчиками и разнообразными настройками, контролирующими приготовления снеди. Она сама подбирает температуру для лучшей жарки, самого полезного тушения и варки. Экономит полезные вещества в продуктах, тем самым не нанося вреда здоровью человека.

Читайте подробнее: Индукционная плита — как работает, как выбрать, как пользоваться. 4 причины купить

Эстетика индукционных плит (например, ROTEX RIO220-G) заключается в том, что они всегда чисты: сбежавшее молоко не пригорит, а суп не оставит разводов. Такие плиты безопасны — нагревается только место приготовления, остальная площадь остается комнатной температуры. Пара и жара от работы такой плиты куда меньше, чем от обычной — а значит, она может стоять почти вплотную, не перегружая вытяжку работой, даже если повесите на минимальной высоте от электроплиты.

2. Газовая плита. Преимущества этого классического варианта кухонной техники не понаслышке знакомы многим. Тут и относительная доступность электричества (с этим утверждением можно поспорить в последнее время, но все же оно не настолько неверно), точная регулировка огня и простота обслуживания.



В некоторых моделях, как у GRETA 1470-00, детали изготовлены из жаропрочных и ударопрочных материалов. Еда в них готовится быстро и равномерно благодаря духовому шкафу с конструкцией из волокна теплоизоляции. Однако, как хороши бы ни были газовые плиты, для вытяжек у них есть дополнительное задание: очищение не только от запаха еды, но и от продуктов горения газа. Устанавливать устройство над ней нужно еще скрупулезнее, чем обычно.

Читайте также: ТОП-11 газовых кухонных плит с газовой духовкой

3. Галогенная плита — сокращенное название  поверхности с Hi-Light конфорками. Среди ее достоинств — вовсе не приметный дизайн и экономия пространства: такими преимуществами больше не удивишь. А вот то, что конфорки нагреваются за 1 секунду, обладая при этом высокой мощностью и сопутствующими «бонусами», стоит восхищения. Такое устройство обладает ультра скоростью приготовления, сохраняя микроэлементы, которые не успевают разрушаться от долгого томления, варения, тушения.



Конфорки остывают за секунду, с того момента, как вы убрали посуду. Это означает экономию электричества и минимум работы для вытяжки — целесообразно устанавливать ее на минимально допустимой высоте от плиты.

Интересно почитать: ТОП-10 варочных поверхностей в 2017 году: обзор

Рассчитываем высоту вытяжки

---

---

Итак, когда мы вспомнили, с какой техникой имеем дело, переходим к главному. Пора узнать, на какой высоте она будет стоять от нашей плиты. Но и тут возникает резонный вопрос: какое расстояние вымеривать? Запомните, что мы мерим:

• с наклонной вытяжкой, как ELEYUS Titan A, поступаем так: отмеряем расстояние от нижней точки части до конфорок;
• с купольными и встроенными — расстояние между фильтром и конфорками.

Не ограничивайтесь расстоянием между вытяжкой и плиткой, пока не удостоверитесь, что вам будет удобно работать. Чтобы точно было комфортно хозяйничать на кухне, визуализируйте, где лучше повесить вытяжку и встаньте у столешницы, прикинув ее высоту и то, насколько корпус выступит от стены (глубину). Это и будет правильное расстояние.

Общая рекомендация: допустимо уклониться в обе стороны на 5-10 сантиметров.

Расстояние от газовых поверхностей куда больше, чем от электроплит. Как мы уже выяснили, из-за открытого огня и продуктов переработки газа. Теперь подберем оптимальный показатель, учитывая разный тип вытяжек.

Наклонные вытяжки

Самое безопасное и удобное расстояние — вешать такие приборы:

• на высоте до 65 сантиметров от плиты, работающей на газу;
• и немного пониже от электроповерхности — расстояния в 45 сантиметров будет в самый раз!

Перейдем к прочим моделям вытяжек, описанных выше. К их установке над плитой все пожелания одинаковы — второй вариант.

Здесь показатели будут такими:

• держите их от газовой плиты на расстоянии не менее 75 сантиметров;
• от электроплиты достаточно отступить на 65 сантиметров.

Резюмируя сказанное, отметим, что вопрос расположения вытяжки над плитой оказался проще, чем казалось вначале. Электроплиты более «лояльны» к технике — они не обременяют вытяжки излишним жаром и риском воспламенения, расстояние к электро поверхностям может быть совсем небольшим. С газовыми аналогами дела обстоят чуть по-другому: но, хорошо запомнив параметры, где должна висеть техника, и в этой ситуации у вас не возникнет вопросов. Просто устанавливайте вытяжку повыше, и спокойно пользуйтесь радостям цивилизации!

Смотрите видео по теме: Как установить вытяжку на кухне

Размеры вытяжки для кухни.

Модели кухонных вытяжек

В наше время кухня считается не укомплектованной, если в ней отсутствует вытяжка. Данный элемент бытовой техники является неотъемлемым. Он необычайно полезен в приготовлении пищи, ибо ввиду его отсутствия запах гари и другие неприятные запахи распространились бы далеко за пределы комнаты. В случае если на вашей кухне еще нет вытяжки, вам стоит определиться с оптимальным вариантом. А выбирать, к счастью, есть из чего, ведь на принятие правильного решения влияет далеко не один фактор.

Зависимость ширины вытяжки от плиты

Размеры вытяжки для кухни не могут быть подобраны произвольно, в противном случае она будет неэффективной или расходовать излишнюю энергию. Немаловажным аспектом является ширина вытяжки для кухни. Можно сказать, что это основополагающий фактор в выборе данного устройства.

Необходимо осознавать тот факт, что вытяжка должна быть шире плиты. Не равной ей и не меньшей, а именно шире. В том случае если у вас еще нет плиты, но вы хотите определиться с шириной, то можно ориентироваться по пространству между навесными шкафами.

Важно также учитывать то, что ширина берется не самого корпуса, а вытяжной поверхности. Например, вытяжка 50 см может иметь воздухозаборник 40 см. Поэтому перед приобретением измерьте ширину своей плиты и только после этого отправляйтесь за покупкой.

Ассортимент вытяжек на рынке

В целом на рынке есть огромное разнообразие устройств шириной от 45 до 120 см. Поэтому запросто удастся подобрать необходимую. Вытяжка 45 см устанавливается над узкими плитами, которые меньше этого значения. Данные модели не так сложно найти, как 120-сантиметровые. Последние предназначены для огромных плит, которые намного реже встречаются в быту. Стандартные размеры устройства равняются 60 и 90 см. Их отыскать проще простого.

Выбор глубины

В размеры вытяжки для кухни входит также глубина. Такой параметр учитывается только для встраиваемой и купольной модели. Данная величина не менее важна, чем ширина. Выше говорилось, что с увеличением площади всасывающей поверхности увеличивается и производительность, которая, в свою очередь, измеряется в м³/ч. Примечательно, что параметры глубины аналогичны размерам ширины. Так, вытяжка 45 см подразумевает то, что глубина ее также будет равняться 45 см.

Приобретая вытяжку, необходимо учитывать, что ее глубина должна быть большей, чем такой же параметр самой плиты. А также допускается, что купол больше навесных модулей, но меньше глубины непосредственно столешницы.

Со встраиваемыми моделями проще, ведь их глубина поддается регулированию. Но, конечно же, есть и обратная сторона медали, а именно то, что ее корпус должен подходить к вместительности навесных шкафов.

Выбор высоты

Как говорилось раньше, размеры вытяжки для кухни определяются довольно четко, а регулировка данной установки по высоте начинается с потолка. В первую очередь перед покупкой стоит измерить высоту с низу до верха, после чего промерить тот же параметр самой плиты и, как нетрудно догадаться, дальше необходимо первое значение отнять от второго.

Однако нужно брать во внимание модель плиты. Если изделие электрическое, то ее высота такой и остается, а вот если газовое, то необходимо добавить еще 10 см. Это происходит потому, что ориентировочная высота огня имеет именно такие показатели, а вытяжку необходимо поднять на достаточное расстояние от него, чтобы избежать возгорания.

Итак, разобравшись с расстоянием от плиты до потолка, необходимо переходить к выбору вытяжки. Обычно оптимальная высота установки над плитой указывается в самой инструкции, но если таковой нет, то дистанция должна быть свыше 65 см. Однако удалить устройство на максимальное расстояние тоже не удастся, здесь уже играет роль другой параметр – мощность всасывания.

Модели вытяжек

Выше сказано, что бывает много различных вытяжек. Но они различны не только по своим габаритным параметрам, но и по конструкции, области применения и принципу действия.

Базовая конструкция обыкновенной вытяжки выглядит так:

• корпус;
• фильтр;
• воздухосборник.

Как можно заметить, конструкция проста, но инженеры постоянно экспериментируют и делают различные модификации. Именно поэтому рынок заполнился огромным количеством разновидностей вытяжек.

В первую очередь хотелось бы обозначить, что абсолютно все модели делятся на отводящие и рециркуляционные. Первые подразумевают под собой наличие воздуховода, через который будет выводиться втягиваемый воздух, а вторые, напротив, пропускают воздух через фильтр и подают его же обратно в помещение.

Все виды вытяжек можно разделить по конструктивным особенностям.

1. Подвесные. Устанавливаются внизу шкафчика или же полки строго над плитой и имеют плоский вид.
2. Встраиваемые. Данная вытяжка монтируется непосредственно в шкаф над плитой.
3. Настенные. Устанавливаются строго над плитой и закрепляются на стене.
4. Угловые. Применяются в случае, если плита стоит в углу помещения.
5. Островные. В быту не распространены, устанавливаются чаще всего на кухне в ресторанах. Имеют большую массу и высокие характеристики, крепятся в центре помещения.

Это краткое описание каждой модели, сейчас же разберем все более детально.

Подвесные вытяжки

Подвесные вытяжки имеют стандартную конструкцию, состоящую из фильтра, вентилятора и корпуса. Крепятся они непосредственно на стену в том месте, где расположена плита. Конструкция является самостоятельной, так как нет необходимости в подводе вентиляционной трубы. Подвесная вытяжка – узкая, что позволяет ее поместить даже в том случае, когда пространства на кухне практически не осталось.

Если говорить о плюсах данной модели, то в первую очередь стоит упомянуть дешевизну. Среди всех конкурентов данный тип самый доступный и, исходя из этого, наиболее популярный. А также нельзя не отметить внешний вид устройства, оно чаще всего выполняется в современном стиле, а конструкция позволяет дизайнерам придумывать все более изощренные варианты. Данную вытяжку также легко устанавливать. Ее монтаж занимает мало времени и не требует больших знаний в этой области. Из недостатков можно отметить низкую мощность и сильный шум.

Наибольшим недостатком считается то, что фильтры очень быстро засоряются. Из-за чего требуется довольно частая их замена, а исходя из этого — лишние затраты.

Встраиваемые вытяжки

Данная модель вытяжки, так же как и подвесная, устанавливается строго над плитой, но главное ее отличие заключается в месте установки. Она монтируется прямиком в специальный шкафчик. Из этого получается, что видна лишь всасывающая область, а труба скрывается за дверцами.

Есть еще второй вариант установки встраиваемой вытяжки: он подразумевает монтаж в выдвижную панель. В нерабочем состоянии ее будет не видно совсем, показывается она лишь при включении. Еще есть телескопические вытяжки кухонные, которые отличаются тем, что способны выдвигаться, тем самым увеличивая площадь всасывающей поверхности.

По преимуществам встраиваемая вытяжка отличается от подвесной качеством изготовления и надежностью. Однако в противовес идет ее высокая цена, но на рынке присутствуют и относительно дешевые варианты.

Примечательно то, что, приобретая встраиваемую модель, вам не нужно будет переживать за расстояние от места установки до воздуховода. Ее приобретение станет отличным решением проблемы, когда плита находится на большом расстоянии от вентиляции.

Угловые вытяжки

Угловые вытяжки, как говорилось выше, используются лишь в том случае, если плита установлена в углу помещения. Данная модель бывает различных типов, а именно:

• проточная;
• циркулярная;
• комбинированная.

Хоть в перечне и указано, что бывают циркулярные, но чаще всего угловые модели – это вытяжки для кухни с отводом. Кроме того, есть иные немаловажные нюансы. Примечательно, что размеры угловых вытяжек для кухни разнообразны. Можно найти от минимального до максимального. Но наиболее популярна вытяжка 50 см. Стилистических вариаций данной модели неисчислимое множество, что позволяет выбрать именно ту, которая отлично будет смотреться на вашей кухне.

К недостаткам можно было бы причислить шум во время работы. Однако если приобрести вытяжку малой мощности для маленькой кухни, этого не наблюдается, и только в том случае, когда необходима модель с большой мощностью, шум может достигать отметки в 60 дБ.

Конечно же, это не все разновидности устройств, но перечислены были наиболее популярные и качественные. Можно добавить, что существуют еще купольные и островные модели.

Вывод

Подводя итоги, можно с уверенностью сказать, что размеры вытяжки для кухни разнообразны, и с легкостью на рынке можно найти модели как для маленьких помещений с малыми плитами, так и для больших, которые находятся в ресторанах.

Помимо всего прочего, есть множество различных моделей, которые различаются своей конструкцией, принципом действия и методом установки. Этот факт позволяет приобрести более удачный вариант вытяжки.

А также не может не радовать то, что одни и те же модели могут различаться по стоимости. Это позволяет приобрести вытяжку практически любой категории покупателей.

Как правильно рассчитать размеры вытяжки – Газета «Право»

На сегодняшний день огромный выбор разнообразной бытовой техники, имеющий различные параметры и размеры. Мощность прибора, способ его установки, методы функционирования покупатель выбирает обычно без проблем, то ориентироваться с правильным размером труднее. В каждую кухню подходит вытяжка, имеющая определенные параметры.

Это нужно, чтобы, вытяжка идеально подошла к варочной панели и хорошо выполняла свои функции – удаляла разные не приятные и посторонние запахи и примеси, чистила воздух в помещении. Если размер будет выбран не верный, она не выполнит свои функции в полной мере. Из данной статьи можно узнать как же правильно выбрать размер кухонной вытяжки, какие нюансы при этом необходимо учитывать.

Ширина вытяжки

Это первый момент, на который нужно обратить внимание, так как от него зависит, как эффективно будут собираться жировые остатки, впитываться запахи и испарения. Общее правило, выбирая вытяжку нужно смотреть на размер плиты, в идеале она должна быть немного шире. Если будет наоборот и плита будет шире габаритов вытяжки или несколько смещена относительно варочной панели, воздух не будет так эффективно очищаться.

Если плита еще не выбрана, лучше ориентироваться на размер пространства между навесным шкафом или модулем, в который будут монтировать вытяжную технику. Лучше всего если позволяет пространство, выбирать вытяжку размером от 60 до 90 см. Размеры вытяжек примерно равны от 30 до 120 см по ширине. Такой же и размер варочной плиты или варочной панели встроенного типа. Самая популярная ширина вытяжных куполов 60- 90 см, в таком параметре они оптимально подойдут для плиты, которая имеет четыре конфорки.

Самые редкие вытяжки имеют параметр 100-120 см, найти их достаточно трудно, так как чаще применяются в профессиональной сфере. При выборе необходимо обращать обязательно внимание на величину рабочую, которая предусмотрена в вытяжке, величина вытяжного зонта при этом в расчет не берется. Достаточно часто встречается купол довольно внушительной величины, а поверхность, которая непосредственно выполняет свои функции маленького размера.

Как определиться с глубиной вытяжки

Эти параметры берутся в расчет для воздухоотводной системы купольного и встраиваемого типа. Купольные вытяжки современных образцов, как правило, имеют квадратную форму, то есть их глубина будет полностью соответствовать их ширине. На сегодняшний день, представлены следующие размеры глубины – начиная от 45 см и заканчивая 90 см. Квадратным формам предпочтение дается не случайно, так как варочные поверхности имеют одинаковый параметр ширины и глубины.

Это делается по тому, что плита не может быть больше размером, чем площадь рабочей поверхности вытяжки. Если модель встраивоемого типа, то это намного проще, так как глубина может отрегулироваться во время планировки. Нужно учитывать только ее корпус, он должен быть такой, какие по размеру навесные шкафчики.

низкие цены, большой ассортимент, отзывы

Встраиваемые вытяжки 45 см: компактность и эффективность

Еще каких-то пару десятков лет назад главными элементами кухни считались плита и холодильник. Сегодня же благодаря техническому прогрессу этот коротенький список значительно расширился. Люди привыкли окружать себя умной техникой, среди которой вытяжка занимает далеко не последнее место. Она помогает быстро очистить воздух на кухне и тем самым избавляет вас от множества неприятных запахов (гари, дыма, табака, рыбы, пищевых отходов и много другого). Еще одним немаловажным достоинством вытяжки является предотвращение оседания жира на поверхности корпусной и мягкой мебели, что значительно продляет срок ее службы.

Преимущества малогабаритных вытяжек для кухни

Представленные в каталоге нашего интернет-магазина небольшие встраиваемые вытяжки (45 см), отлично подойдут для обустройства малогабаритных кухонь. В отличие от подвесных вытяжек компактная встраиваемая техника поможет эффективно очищать воздух в комнате, не отнимая драгоценных сантиметров площади.

Еще одно бесспорное преимущество встраиваемых вытяжек шириной 45 см – это их практические бесшумная работа, чего не скажешь об обычных отдельно стоящих агрегатах.

Несмотря на компактность, большинство представленных моделей обладают достаточно высокой производительностью. Полная очистка воздуха в кухне с помощью вытяжки оптимальной мощности происходит в течение 5 минут.

У нас вы можете приобрести вытяжку с интуитивно понятным электронным или удобным механическим управлением, модель для отвода или циркуляции воздуха с различным числом скоростей, черного, белого или серебристого цвета.

Цены на вытяжки разных марок могут различаться, но в любом случае в нашем магазине они остаются привлекательными для широкого круга потребителей. Приобрести на нашем сайте понравившуюся модель с доставкой по Москве и России вы можете прямо сейчас, связавшись с менеджером магазина или заполнив специальную форму заказа.

Перед тем как окончательно определиться в выборе, рекомендуем ознакомиться с отзывами покупателей, которые уже успели оценить по достоинству ту или иную модель. Эта информация обязательно вам пригодится. А более подробное описание вам может предоставить наш консультант. Звоните и заказывайте недорогую удобную встраиваемую вытяжку шириной 45 см!

«Зона захвата»

Range Hood | Реконструкция

«Зона захвата» вытяжек должна охватывать большую часть поверхности вытяжки. Дэвид Макналти предпочитает, чтобы вытяжка выступала на 3 дюйма за левый и правый края варочной панели. Например, если он выберет 36-дюймовую варочную панель, он выберет 42-дюймовую вытяжку.

Также важна глубина вытяжки. МакНалти говорит, что если верхняя часть диапазона или диапазон находится в 30 дюймах от задней стены, укажите вытяжку глубиной 21 дюйм или даже глубину 24 дюйма — или что-то большее, в зависимости от требований домовладельца к приготовлению пищи.

Кен Д’Андреа, дизайнер из Northbay Kitchen amp; Ваня, Петалума, Калифорния, особенно озабочена воздействием тепла на мебель. Он уменьшает глубину шкафов по обеим сторонам вытяжки, чтобы уберечь их от тепла и влаги. Например, если вытяжка имеет глубину 39 дюймов, соседние навесные шкафы имеют глубину 36 дюймов.

МакНалти говорит, что высота вытяжки должна учитывать рост поваров. «Клиент ростом 6 футов 8 дюймов не может видеть варочную панель, если вытяжка слишком низка.Если рост клиентов превышает 6 футов, вместо стандартной 30-дюймовой высоты я поставлю ее на 33 дюйма », — говорит МакНалти. Когда он действительно поднимает высоту выше стандартной, он выбирает более мощный вентилятор, способный справиться с высокой температурой. и смазывать.

Broan-NuTone

Попался: Используйте колпак, достаточно глубокий, чтобы закрыть все задние конфорки и, по крайней мере, половину передних конфорок. Не выбирайте изделия для вентиляции над варочной панелью или нестандартные конструкции, которые покрывают менее трех четвертей зоны приготовления пищи.

Свыше стандарта: Увеличьте ширину или глубину вытяжки, чтобы уравновесить монтажную высоту, превышающую стандартную, или когда требования к приготовлению пищи превышают обычные. Не устанавливайте вытяжку, которая выступает за линию шкафов под ней.

Правильная высота: Установите бленду на минимально допустимой высоте для максимального захвата, соблюдая рекомендации производителя по минимальным требованиям к высоте — обычно от 18 до 24 дюймов.Не устанавливайте вытяжку, которая будет препятствовать доступу пользователя к варочной панели.

Кухонные вытяжки, соответствующие требованиям ADA

КАПОТЫ, СООТВЕТСТВУЮЩИЕ ADA:

ВСЕ, ЧТО НЕОБХОДИМО ЗНАТЬ

Что такое ADA?

В 1990 году был принят Закон об американцах с ограниченными возможностями (ADA), запрещающий дискриминацию в отношении людей с ограниченными возможностями в сфере занятости, транспорта, общественных помещений, связи и правительственной деятельности.Раздел III этих руководящих принципов гарантирует, что никому не будет отказано в полном и равном пользовании товарами, услугами, удобствами или жилыми помещениями в общественных местах, коммерческих объектах, транспорте, предоставляемых государственными организациями и частными организациями, которые предлагают экзамены или курсы, связанные с лицензированием. и сертификация.

ADA-совместимые и вытяжные шкафы

Что касается конструкции устройства, рекомендации ADA могут применяться различными способами, чаще всего для обеспечения полного доступа людей с ограниченными возможностями к устройствам.В отношении кухонных вытяжек вступают в силу рекомендации ADA при обсуждении доступности элементов управления.

Традиционные вытяжки являются автономными, с переключателями вентилятора и света, расположенными спереди или под вытяжкой. При установке на кухонной плите или варочной панели эти переключатели вытяжки недоступны для некоторых пользователей, поскольку находятся на высоте не менее 60 дюймов от пола.

В соответствии с разделами 308 и 309 Руководства ADA переключатели вытяжки (или «рабочие детали») должны располагаться на высоте от 15 до 48 дюймов над полом.Если есть какое-либо препятствие (например, шкаф или плита), требования к высоте меняются в зависимости от глубины препятствия. Если глубина составляет 20 дюймов или меньше, элементы управления все равно должны быть 48 дюймов или меньше. Если глубина превышает 20 дюймов, органы управления должны располагаться не выше 44 дюймов от пола.

Требования к кухне ADA гласят, что элементы управления вытяжкой должны устанавливаться отдельно от самой вытяжки. Поэтому в вытяжках, соответствующих требованиям ADA, элементы управления устанавливаются дистанционно сертифицированным электриком, а устройства подключаются для работы от специального настенного выключателя.В соответствии с разделом 309 Руководства ADA, дистанционный переключатель вытяжки должен работать одной рукой и не требует сильного захвата, сжатия или скручивания запястья. Большинство элементов управления вытяжкой работают аналогично переключателю света или удобному ползунку.

Вытяжки, соответствующие требованиям ADA By Summit

Summit производит несколько линий вытяжек различных размеров, каждая из которых оснащена дистанционными настенными выключателями, которые должны быть установлены в соответствии с рекомендациями ADA.

Бесконтактные вытяжки под шкафом

Для квартир и других помещений без воздуховодов серия Summit ADAh27 предлагает экономичное решение для вентиляции.Эти бесканальные вытяжки всегда в наличии и доступны в белом, черном и из нержавеющей стали для варочных поверхностей шириной 18 дюймов, 20 дюймов, 24 дюймов, 30 дюймов и 36 дюймов. Сделано в США.

Посмотреть модели

Европейские настенные вытяжки

Вытяжки из нержавеющей стали для настенного монтажа с изогнутыми или трапециевидными навесами доступны в размерах 24, 30 и 36 дюймов. Они предназначены для использования в воздуховодах, но могут быть преобразованы в режим рециркуляции с помощью набора угольных фильтров.

Посмотреть модели

Кабриолет Вытяжки под шкаф

Серия Summit ADAh26 включает трансформируемые вытяжки под шкафом белого, черного и из нержавеющей стали. Это модели по специальному заказу, доступные в различных размерах: 18 дюймов, 20 дюймов, 24 дюйма, 30 дюймов и 36 дюймов. Сделано в США.

Посмотреть модели

Вытяжки — несколько последних мыслей

При выборе вытяжки важно выбрать правильный размер.CFM … или кубические футы воздуха, перемещаемого в минуту … используются для измерения размера вытяжки. При выборе вытяжки / воздуходувки необходимо учитывать тип плиты, размер кухни и воздуховоды. Давайте посмотрим, как определить требования CFM

Электрическая плита / Диапазон — Один простой расчет требует 100 кубических футов в минуту на каждый погонный фут ширины печи. Например, для электрической плиты шириной 30 дюймов ваша вытяжка должна быть рассчитана на 250 кубических футов в минуту или выше. Это рассчитывается исходя из ширины печи (30 дюймов равняется 2.5 погонных футов) умножить на 100 кубических футов в минуту на погонный фут.

Газовая плита — По сравнению с электрической плитой, газовая плита выделяет значительно больше тепла. Следовательно, требуется бленда большего размера. Первым шагом в определении необходимого CFM является подсчет БТЕ для всех горелок. Обычно мощность каждой газовой горелки составляет от 5 000 до 15 000 БТЕ. Мощность газовой варочной панели с четырьмя конфорками обычно составляет около 40 000 БТЕ. Разделите общее количество БТЕ на 100 кубометров в минуту.Для стандартной газовой варочной панели потребуется вытяжка / вентилятор на 400 кубических футов в минуту (40 000 ÷ 100).

Размер кухни — Вам также необходимо учитывать размер вашей кухни. Чем больше комната, тем больше вытяжка. Согласно отраслевым рекомендациям, воздух на кухне должен переворачиваться 15 раз в час. Это раз в четыре минуты. Чтобы определить CFM, возьмите объем комнаты (ширина x длина x высота), умножьте на 15 обменов в час, а затем разделите на 60 минут в час.Для комнаты размером 12 x 16 футов с потолками 9 футов необходимый CFM составляет 432 (12 x 16 x 9 x 15 ÷ 60 = 432).

Воздуховоды — Поскольку воздух проходит через воздуховоды и по углам, его продвижение затруднено. Это необходимо учитывать при выборе размера вентилятора вытяжки. Руководящие принципы призывают добавлять 1 кубический фут в минуту на каждую ногу воздуховода и 25 кубических футов в минуту за каждый поворот. Если капот вентилируется через крышку на крыше, необходимо добавить дополнительные 40 кубических футов в минуту.

После расчета CFM с использованием этих различных методик определите размер вытяжки в соответствии с максимальным требованием CFM, а затем добавьте его для воздуховодов.В результате вы получите вытяжку подходящего размера для вашей домашней вытяжки.

Если у вас есть дополнительные вопросы о модернизации или вытяжке, зайдите в наш выставочный зал в Кармеле, штат Индиана, и поговорите с одним из наших дизайнеров. Они будут рады помочь.

Перед покупкой новой вытяжки

В: Нужно ли подключать или подключать вытяжку жестко?
Все вытяжки для настенного монтажа сегодня поставляются с проводом с вилкой, вам необходимо предусмотреть розетку за крышкой дымохода, см. Схему выше.

Q: Ширина капюшона соответствует заявленным размерам?
Нет. Они на 1/8 «и 1/4» меньше, чем указано в списке, так что они правильно помещаются в отверстие этого номинального размера.

Q: Как лучше всего прикрепить вытяжку к стене и где вырезать 6-дюймовую вытяжку (7 или 8 дюймов для некоторых вытяжек) и установить вилку на 120 В?
Вытяжки очень тяжелые и должны быть надежно прикрепленным к каркасу стены Не вешайте вытяжку только на гипсокартон или штукатурку. Используйте локатор шпилек, чтобы найти шпильки и сделать отметки для винтов. Используйте сверло (меньшее, чем стержень винта) и предварительно просверлите отверстия для винтов. Не используйте сверло слишком большого размера; это может привести к отрыву вытяжки от стены и причинению травмы. Используйте дерево 2×4 на шпильках для опоры вытяжки. Для получения дополнительной информации щелкните схему ниже:

Q: Есть ли у меня в коробке все, чтобы установить вытяжку?
В большинстве случаев ДА. Сначала проверьте высоту потолка и посетите веб-сайт.Мы всегда говорим, какой должна быть высота потолка, чтобы подошли крышки (для вытяжек настенного типа) и рама внутри (для всех вытяжек островного типа). Большинство вытяжек поставляются с декоративными крышками для потолков высотой до 9 футов. Пристройки к более высоким потолкам доступны за дополнительную плату.
Вам потребуется электрическая вилка, жесткий воздуховод диаметром 6,7 или 8 дюймов, идущий наружу, и заглушка с демпфером или без него (если вытяжка выходит наружу). Гибкий воздуховод, поставляемый в коробке для некоторых устройств, не является основным воздуховодом.Вы должны использовать алюминиевый гибкий воздуховод для окончательного соединения вытяжки с жестким воздуховодом, выходящим только наружу.

В: Что лучше — с воздуховодом или без него?
Вытяжки должны выводиться наружу дома. В то время как фильтры без воздуховодов улавливают часть жира и запахов от обычной готовки, влажность, дым и тепло будут возвращаться обратно в дом. Если фильтры без воздуховодов не заменяются регулярно, в конечном итоге эффект улавливания жира и запаха перестанет защищать ваш дом от загрязнений.

Вопрос: Внутренние и внешние воздуходувки?
Внутренние воздуходувки вытяжного шкафа являются неотъемлемой частью самой вытяжки — они не находятся в участке воздуховода или снаружи здания, как и внешние нагнетатели вытяжного шкафа (нагнетатели вытяжного шкафа с выносным диапазоном могут быть либо встроены в участок воздуховода, либо внешними по отношению к нему. здание). Как правило, вытяжные вытяжные вентиляторы, устанавливаемые снаружи, являются наиболее тихими и эффективными — намного проще втянуть воздух, чем подтолкнуть его — также намного проще работать с внешним вентилятором, чем с встроенным вентилятором в потолке или, например, софитом.Другой важный компонент — воздуховод. Если ваш воздуховод имеет ограничения из-за большого количества изгибов или обжатия трубы, воздуходувке придется работать тяжелее и будет шумно. Внутренние воздуходувки дешевле, чем внешние системы, однако они более шумные, потому что двигатель находится прямо внутри вытяжки.

Q: Как далеко я могу проложить воздуховоды, чтобы вытянуть вытяжку?
Для максимальной производительности держите воздуховод прямым и коротким. Используйте кратчайший маршрут с наименьшим возможным количеством поворотов.Повороты на 45 ° лучше, чем на 90 °. Обязательно используйте внешнюю крышу или настенный колпак. В случае сомнений проконсультируйтесь с квалифицированным проектировщиком / установщиком, разбирающимся в вентиляции, или свяжитесь с нами.

Q: Могу ли я проложить воздуховод вниз?
Ни одна из частей воздуховода не должна проходить так, чтобы отработанный воздух стекал вниз. Поскольку тепло выхлопных газов увеличивается, принудительное движение воздуха вниз вызовет повышенное статическое давление. Неправильно установленная труба воздуховода вызовет чрезмерное статическое давление (сопротивление воздуха), что может привести к дребезжанию, вибрации и шумам от ударов воздуха, а также к недостаточной вентиляции.

Q: Какая высота вам нужна?
Определить правильную высоту вытяжки может быть несложно, если вы знаете высоту потолка. Предположим, например, что ваши потолки имеют высоту 9 футов, то есть 108 дюймов. Затем вы возьмете 108 дюймов и вычтете 36 дюймов для высоты вашего диапазона, в результате чего у вас останется 72 дюйма. Затем вам нужно будет определить, на какой высоте вы хотели бы снять вытяжку с варочной панели. Мы рекомендуем подвешивать на высоте 24-30 дюймов над варочной поверхностью с максимальной установленной высотой 36 дюймов над варочной поверхностью.Мы рекомендуем повесить вытяжной колпак на высоте 24–30 дюймов над варочной поверхностью для оптимальной производительности, поэтому давайте просто скажем, что вы решили повесить его на 30 дюймов над варочной поверхностью. У вас осталось 72 дюйма, поэтому вычтите 30 дюймов для расстояния между вашей варочной поверхностью и нижней частью вытяжки, и теперь общая высота вытяжки составит 42 дюйма.

Q: Какая ширина вам нужна?
Идеальная ширина вытяжки должна быть на шесть дюймов шире, чем поверхность для приготовления пищи, поэтому свисать на три дюйма с каждой стороны.Наличие вытяжки шире, чем диапазон, обеспечивает дополнительную зону захвата, обеспечивая более эффективную вентиляцию. Если пространство ограничено, вытяжка должна быть не меньше ширины варочной поверхности. Островные блоки менее просты, чем настенные блоки, требующие дополнительных 6 дюймов зоны захвата из-за сквозняков в комнате. Соблюдение этих рекомендаций обеспечит оптимальную работу вытяжного шкафа.

Q: Вытяжка какой глубины вам нужна?
Глубина вытяжки должна идеально покрывать поверхность кухонной плиты спереди и сзади.Наши обычные вытяжки обычно имеют размер 20 дюймов, стандартные модели настенных вентиляционных отверстий PROFESSIONAL имеют глубину от 24 до 27 дюймов в зависимости от требований к поверхности для приготовления пищи, в то время как наши островные модели имеют стандартную глубину 27 дюймов.

Q: Вытяжка какого стиля вам нужна?

Выбор подходящей вытяжки может быть таким же, как выбор правильной одежды, это вопрос личных предпочтений и стиля. Вытяжка для кухни, вероятно, будет одним из центральных элементов вашей кухни, что сделает ее одним из важных элементов дизайна.При выборе дизайна примите во внимание несколько вещей, в том числе то, является ли остальная часть вашего дома традиционным, современным или даже деревенским. Лучшая форма для работы вытяжек — это вытяжка пирамидальной формы, так как она способствует всасыванию. Такие модели, как Tofino, Vega, PS29, Victory Twister MAX… и т. Д., Являются наиболее эффективными.

В: Могу ли я вытянуть вытяжку на чердак, а не через крышу или стену?
Нет. Никогда не выпускайте воздух в помещения внутри стен, потолков, чердаков, в подвесные помещения или гаражи.Влага и жир скапливаются в помещении и представляют огромную опасность возгорания. Это особенно важно, поэтому мы настоятельно рекомендуем вам обратиться к профессиональному установщику для установки такого типа.

Q: Какое значение CFM является вашим максимальным значением? А как насчет других скоростей?
При первой и самой низкой настройке производительность составляет около 200 куб. Футов в минуту. CFM постепенно увеличивается до максимального значения до 750 CFM.

Q: Сколько кубических футов в минуту мне нужно для моей плиты или варочной поверхности?
Для обычных электрических и газовых плит или варочных панелей мы предлагаем полную линейку вытяжек, которые могут удовлетворить ваши потребности в приготовлении пищи с желаемыми функциями.Для газовых плит с высокой выходной мощностью или варочных панелей рекомендуется минимальная скорость вентиляции 1 куб. Фут / мин на 100 БТЕ.

Q: А лучший фильтр?
Дефлекторные фильтры всегда являются лучшими в использовании и являются обязательными для систем нагнетания с более высокой производительностью. Сетчатые фильтры, как правило, подходят для применений с более низким CFM или более электрических, включая индукционные. Перегородочные фильтры работают тише, чем сетчатые фильтры, а также обладают дополнительным преимуществом, поскольку лучше подходят для локализации пожара. Все фильтры вытяжки необходимо регулярно мыть — чем больше, тем лучше — мытье не повредит их.

В: На какой высоте я должен устанавливать вытяжку над плитой?
Для наиболее распространенных установок требуется диапазон 24–32 дюйма между нижней частью вытяжки и верхней частью варочной панели. Это обеспечит лучшую зону улавливания варочных примесей. Для воздуходувок большой мощности расстояние от варочной поверхности до нижней части вытяжки должно составлять не менее 24 дюймов для электрических (индукционных) варочных панелей и мин. — 30 дюймов для газовых плит, если иное не указано для конкретной вытяжки или плиты. Установленная высота основания вытяжки над варочной поверхностью не должна превышать 31 дюйм как для настенных, так и для островных устройств.Рекомендуемый минимум для серии Victory 198 и 218 — 28 дюймов над варочной поверхностью. Вытяжка должна быть расположена по центру над варочной поверхностью. Это обеспечит наилучшую зону улавливания кухонных примесей. Для получения дополнительной информации обратитесь к местным строительным нормам и стандартам.

Q: Что означают рейтинги CFM?
CFM означает кубические футы в минуту. Это единица измерения, используемая для описания объема воздуха, «всасываемого» вытяжкой за одну минуту. Чем выше число CFM , тем большее количество воздуха выпускает вытяжка.Рекомендуемая минимальная производительность вытяжки составляет от 150 до 160 куб. Футов в минуту. Для газовых плит с высокой выходной мощностью или варочных панелей рекомендуется скорость вентиляции 1 куб. Фут / мин на 100 БТЕ. Для высокопроизводительных вытяжек может потребоваться отдельная система вентиляции; пожалуйста, обратитесь к вашим местным строительным нормам и стандартам для получения более подробной информации.

В: Какой размер отверстия для воздуховода мне нужен для подключения вытяжки?
Для большинства наших вытяжек требуется открывание наружу на 6, 7 или 8 дюймов. Если у вас нет доступа на улицу, вы должны использовать наш комплект для бесконтактной рециркуляции

Q: Могу ли я уменьшить размер воздуховода?
Мы не рекомендуем уменьшать размер воздуховода, поскольку это снижает CFM и увеличивает шум и вибрацию.

Q: Могу ли я снять элементы управления вытяжкой и установить их отдельно от вытяжки?
Изменение продукта приводит к аннулированию гарантии и сертификации производителя.

Q: Пожалуйста, дайте мне больше информации о угольных фильтрах (только версия для фильтрации)
Этот фильтр нельзя мыть или заменять. Его используют для улавливания неприятных запахов, возникающих при приготовлении пищи. Его следует установить на защитную решетку двигателя и заменять каждые 4 месяца. При снятии поверните фильтр против часовой стрелки, пока он не выйдет из своего положения.Угольный фильтр не входит в комплект. Заказывается отдельно.

Q: Некоторые инспекторы строительства требуют «подпиточный воздух» для вытяжек более 500 куб. Футов в минуту. Что такое «Макияж на воздухе»?
Когда вытяжка работает, она втягивает воздух изнутри дома наружу и создает или способствует созданию небольшого вакуума в доме. Возникающее в результате отрицательное давление может быть серьезным. Если отрицательное давление достаточно велико, оно может привести к тому, что печь и другие устройства для сжигания топлива будут вытягивать в дом опасные газы, такие как CO.Все вытяжные вентиляторы, включая сушилки для одежды, должны иметь достаточный приток воздуха. Воздух, необходимый для этого, называется воздухом для подпитки.
Хотя системы подпитки не являются обязательными во всех регионах, в некоторых регионах приняты законы, гарантирующие установку систем подпитки, и домовладельцам важно проконсультироваться с местными строительными нормами. Установка вытяжной вытяжки позволяет эффективно менять воздух, что улучшает качество среды, в которой вы живете. Даже если система подпиточного воздуха не требуется или не является обязательной для конкретного применения, простое открытие окна наружу может эффективно помочь в этом процессе.Это то, что нужно учитывать во многих современных герметичных домах. Уточните у своего строительного инспектора, нужен ли вам блок подпиточного воздуха. Пожалуйста, посмотрите видео ниже

Как сделать индивидуальную кухонную вытяжку

Используйте рулетку, чтобы определить желаемую высоту, ширину и глубину вытяжки — обязательно примите во внимание размер вытяжного вентилятора, расположение вентиляционного отверстия на крыше или внешней стене и размер лайнера, если он используется.Следуя плану вытяжки (Изображение 1), составьте список вырезов фанеры и кусков тополя. Чтобы не было видно кромок фанеры, арка, нижняя часть боковых панелей и боковые стороны передней панели будут сделаны из тополя, так как эти края будут видны; остальные куски — фанера. Совет: Вместо фанеры можно использовать МДФ 3/4 «. Так как МДФ гладкий, нет необходимости использовать тополь для краев.
Отрежьте древесину по размеру с помощью настольной пилы или циркулярной пилы и торцовочной пилы. Если этих инструментов нет в наличии, их обычно можно бесплатно обрезать до нужного размера в хозяйственных магазинах.Нижняя часть будет удерживать вытяжной вентилятор, поэтому необходимо вырезать отверстие по размеру. Измерьте вытяжной вентилятор и перенесите измерения на вырезанный снизу кусок, отметив его карандашом (Изображение 2). Просверлите внутреннюю область, отмеченную для вырезания, с помощью сверла 1/4 дюйма (Изображение 3). Вставьте лобзик в отверстие и вырежьте по отмеченной линии (Изображение 4). Слегка отшлифуйте края, чтобы сгладить. Перед сборкой установите вытяжной вентилятор в вырез. вытяжка на следующем этапе.

Используя приспособление для отверстий и сверло, снабженное сверлом для отверстий, просверлите отверстия в кусках тополя, которые соединяются с передней и боковыми панелями (Изображение 1).Соберите переднюю и боковые панели согласно плану (изображения 2 и 3). Стрелки указывают примерное расположение винтов с отверстиями для карманов; отверстия должны быть просверлены в стороне, которая не будет видна, когда вытяжка будет завершена. Если есть видимые зазоры, нанесите пальцем небольшое количество шпатлевки для дерева. Отшлифовать панели по швам до получения однородной массы. Затем просверлите отверстия кармана в нижней части и прикрепите к боковым панелям винтами в соответствии с планом (Изображение 4). Убедитесь, что высота установки правильная для правильной установки вытяжного вентилятора.Добавьте две передние скобы и две задние скобы с винтами с отверстиями для карманов, следуя плану (Изображение 5). Размещение распорок не должно быть точным, поскольку они не будут видны, но убедитесь, что задние распорки не мешают работе вытяжного вентилятора или воздуховода. При сборке используйте стержневые зажимы, чтобы удерживать детали на месте. Совет: Используйте обрезки дерева в качестве распорки, чтобы скобки оставались квадратными при сборке.

Поместите вытяжку на заднюю сторону и установите переднюю панель на место сверху, чтобы стороны выровнялись.Панно должно идеально подходить, если замеры и разрезы выполнены правильно. При необходимости обрежьте переднюю панель по размеру. Примечание: Не устанавливайте переднюю панель на этом этапе. Удерживайте вытяжку на месте для «сухой посадки» (Изображение 1). Внесите необходимые корректировки. Помните, что герметик может закрыть небольшие швы и щели. Совет: Измерьте каждую деталь несколько раз перед резкой, чтобы снизить риск ошибок.

С помощью комбинированного квадрата отметьте верх и стороны арки на МДФ 1/4 дюйма или луане, чтобы сделать шаблон.Оставьте примерно 2 дюйма с каждой стороны арки и 2 дюйма от верхней части тополевой доски, чтобы оставались отверстия для карманов. Используйте овальный поднос или блюдо в качестве шаблона для кривой (Изображение 1). Прикрепите МДФ к рабочей поверхности или доске с помощью пружинных зажимов для стабилизации и разрежьте по линии дуги лобзиком (Изображение 2). Зашлифуйте края гладкими. Разместите шаблон над нижней частью передней панели и зафиксируйте его зажимами. Используйте фрезер, оснащенный битой для выравнивания заподлицо с подшипником со стороны хвостовика, и дайте ему пройти по шаблону, чтобы вырезать арку (Изображение 3). Совет: Если фрезера нет в наличии, можно использовать лобзик, но рез будет не таким гладким.

Установите вытяжку сверху и сдвиньте вытяжной вентилятор на место. Если вы используете лайнер, также установите лайнер в этот момент (Изображение 1). Закрепите шурупами по дереву 1-1 / 4 дюйма или оборудованием, предоставленным производителем. Найдите положение шпилек в задней стене кухни с помощью искателя гвоздей или молотка и небольшого гвоздя. Вы также можете «услышать» шпильки, постучав по гипсокартону и прислушиваясь к твердому телу. -звучный глухой удар.Отметьте шпильки карандашом чуть выше того места, где будут крепиться подтяжки. Поднимите кухонную вытяжку на место и вставьте шурупы 1-1 / 4 дюйма через задние распорки в стойки. Вставьте винты через обе задние распорки во все места стоек, чтобы прикрепить к стене (Изображение 2). При установке на кухне, где шкафы примыкают к вытяжке , вставьте пару шурупов в смежные рамы шкафа через боковые панели. Наконец, подсоедините вытяжной вентилятор к воздуховоду в соответствии с инструкциями производителя.

Отрежьте две части тополя 1 «x 4» до желаемой ширины полки с помощью торцовочной пилы.Измерьте высоту молдинга, выбранного для обрезки полки (лучше всего молдинг от 4 до 6 дюймов). Сложите отрезанные куски тополя для полки и измерьте общую толщину обеих досок. Вычтите это число из высоты обрезки. Разорвите (разрежьте по длине) доску до заданного размера, чтобы она действовала как распорка и как анкер для полки. Например, если обрезка составляет 4 дюйма, а толщина двух досок тополя составляет 1 1/2 дюйма, то доску следует разрезать до 2 1/2 дюйма. Отрежьте рваную доску по длине полки. Вырежьте два небольших кусочка из отходов, чтобы они поместились в стороны.Скрепите детали и прибейте вместе гвоздями, чтобы собрать коробку с открытой лицевой стороной (Изображение 1). Используйте комбинированный квадрат, чтобы определить правильное размещение на передней панели (Изображение 2). Закрепите прихваткой с помощью чистового гвоздя. Прикрепите заднюю часть коробки к передней панели вытяжки с помощью шурупов для дерева 1-1 / 4 дюйма (Изображение 3). Совет: Продольные пропилы выполняются с помощью стола или циркулярной пилы. Если эти инструменты недоступны, разрежьте куски размер в строительном магазине.

Обрежьте концы отделки под углом 45 градусов до такой же ширины, как полка (Изображение 1).Измерение следует проводить от самой короткой точки обвязки, чтобы она соответствовала правильной посадке. Отрежьте боковые части боковых полок одним скошенным углом 45 градусов и одним прямым. Насухо установите переднюю и боковые стороны на полку (Изображение 2) перед тем, как прибить гвоздями, когда вы выровняете их (Изображение 3).

Установите переднюю панель на вытяжку и закрепите гвоздем с помощью гвоздя (Изображение 1). Измерьте ширину и глубину вытяжки и обрежьте молдинг по размеру. (Подробности см. В Руководстве по вырезу коронки для торцовочной пилы).Прибейте молдинг коронки на место с помощью финишного гвоздя (Изображение 2). Совет: Соедините две детали вместе под углом перед тем, как закрепить их гвоздями, чтобы обеспечить постоянный угол.

Направляющая для торцовочной пилы:
* Фаска угловой пилы должна быть повернута влево под 33,9 градуса для всех разрезов
ВНУТРЕННИЙ угол, ЛЕВАЯ сторона — Расположите верхнюю часть профиля напротив упора торцовочной пилы, угол, установленный вправо на 31,6 градуса, левая сторона закончена кусок.
ВНУТРЕННИЙ угол, ПРАВАЯ сторона — Расположите нижнюю часть молдинга напротив упора торцовочной пилы, угол установите слева на 31.6 градусов, левая сторона — готовая деталь.
НАРУЖНЫЙ угол, ЛЕВАЯ сторона — Расположите нижнюю часть молдинга напротив упора торцовочной пилы, угол установите слева на 31,6 градуса, правая сторона — готовая деталь.
НАРУЖНЫЙ угол, ПРАВАЯ сторона — Расположите верхнюю часть молдинга напротив упора торцовочной пилы, угол, установленный прямо на 31,6 градуса, правая сторона — готовая деталь.

( Примечание: Левая и правая стороны, упомянутые выше, относятся к левой или правой стороне угла, а не к левой или правой стороне вытяжки.)

Заполнить отверстия от гвоздей и небольшие швы шпатлевкой для дерева. Нанесите небольшое количество на кончик пальца и протрите отверстие или шов. С помощью пистолета для герметика нанесите герметик для окраски на швы вокруг полки, короны и кромки (Изображение 1). Проведите небольшую бусинку по шву и разгладьте влажным пальцем или хлопчатобумажной тканью. Дайте герметику и шпатлевке высохнуть. Отшлифуйте любые шероховатые участки наждачной бумагой с более тяжелым зерном (с меньшим номером) до мелкой зернистости. Вытрите пыль слегка влажной тканью.Загрунтуйте всю вытяжку, нанеся качественную грунтовку с помощью 2-дюймовой кисти для створок и 6-дюймового валика из поролона. Дайте грунтовке высохнуть и затем нанесите один-два слоя краски так же, как грунтовку (Изображение 2).

10 Easy Pieces: низкопрофильные вытяжки

Вытяжка незаменима: она удаляет запахи, тепло и жир с вашей кухни. В последнее время мы восхищались низкопрофильными вентиляционными отверстиями (особенно теми, которые можно спрятать под кухонным шкафом, который парит над вашей плитой).

Большинство моделей, которые мы здесь показываем, являются трансформируемыми: они могут быть либо вентилируемыми, то есть прикрепленными к вентиляционному отверстию или воздуховоду, по которому воздух выходит наружу, либо невентилируемым, путем добавления опции рециркуляции с угольными фильтрами, очищающими воздух.(См. Больше в Реконструкция 101: Вердикт по сравнению с вытяжками с вентиляцией и без вентиляции). Большинство из них бывают разных размеров; в целях сравнения мы в основном сосредоточились на моделях шириной 36 дюймов.

Вверху: 2-моторная вытяжка Bertazzoni Professional Series стоит 1824 доллара в US Appliance за 36-дюймовую модель. Вытяжка может быть установлена ​​под шкафом или на стене и оснащена двумя трехскоростными двигателями, обеспечивающими высокую мощность очистки воздуха. Только нержавеющая сталь. Вверху: 36-дюймовая выдвижная вытяжка Bosch серии 500 на Amazon стоит 714 долларов.Когда он не используется, он скользит заподлицо со шкафами, а передняя часть сделана из нержавеющей стали, а также готова к работе с панелями. Вверху: высокотехнологичная модернистская 36-дюймовая настенная вытяжка Dacor стоит 2699 долларов в магазине AJ Madison. У него есть кнопка автоматического подключения к Wi-Fi, которая позволяет удаленно управлять им со смартфона. Доступен в исполнении из графитовой нержавеющей стали (на рисунке) и нержавеющей стали. Вверху: 36-дюймовая вставная вентиляционная вытяжка Miele очень тонкая, чтобы поместиться под 12-дюймовым шкафом, и доступна в нержавеющем или белом цвете. Вентилятор имеет четыре настройки, включая «интенсивный» уровень.В Miele это 1699 долларов. Вверху: 36-дюймовая трансформируемая вытяжка под шкафом Whirlpool имеет галогенное рабочее освещение (включая ночник) и кнопочное управление. Он переключается на бесканальный режим работы без комплекта для переоборудования; 499 долларов в AJ Madison. Вверху: декоративная 36-дюймовая подкладка для настенной вытяжки Fisher & Paykel сохраняет низкий профиль под вашей мебелью. Легко снимаемые фильтры можно мыть в посудомоечной машине. Это 799 долларов в AJ Madison. Вверху: 30-дюймовая вытяжка без воздуховода Broan разработана для установки без воздуховода, имеет хорошую цену и получает высокие оценки по отзывам покупателей; 81 доллар.46 на Amazon. Вверху: козырек Gaggenau серии 200 из нержавеющей стали имеет размеры 35 3/8 дюйма и стоит 1999 долларов в WDC Appliances. Выше: XO Under Cabinet Glide-Out Range Hood стоит 599 долларов за 30-дюймовую модель и 649 долларов за 36-дюймовую модель в AJ Madison. Выше: 36-дюймовая вытяжка для установки под шкаф Viking Professional 5 Series стоит 1099 долларов за 36-дюймовую модель из нержавеющей стали (1899 долларов за специальные цвета, включая графитовый серый и яблочно-красный) в AJ Madison. Эта модель имеет мощный вентилятор и две галогенные лампы с регулируемой яркостью.Покупка диапазонов? Смотрите наши сообщения:

Насколько высоко вы вешаете вытяжку?

Вы должны серьезно отнестись к вентиляции.

Я проходил мимо этой вытяжки сегодня утром по дороге в спортзал.

Вытяжные вытяжки всегда были последним прибором, который вы покупали после долгих часов, когда подчеркивали тип и марку вашего ассортимента.

Во многих отношениях вентиляция — это самый важный прибор, который вы покупаете.

Тем не менее, большинство не воспринимают это всерьез — даже производители.

Недавние исследования показывают, что воздух в наших домах хуже, чем на улице. Плохая вентиляция — одна из главных причин курения.

IAP (Внутреннее загрязнение воздуха) и IAQ (Качество внутреннего воздуха) теперь являются терминами, описывающими воздух в наших домах.

Хорошо спланированная вентиляция может уменьшить проблему загрязнения воздуха в вашем доме.

Из этой статьи вы узнаете, как высоко подвесить вытяжку. Затем мы покажем вам, как правильно вентилировать.

Приступим.

На какой высоте можно повесить вытяжку?

Газовая плита

Для газовой плиты вытяжка должна располагаться на расстоянии не менее 30 дюймов от плиты до нижней части вытяжки.

Для безопасного и эффективного приготовления пищи он не должен выходить за пределы минимума или максимума.

Существуют различные факторы, которые следует учитывать для нескольких типов вытяжек, например, находится ли вытяжка над наружным или внутренним блоком.

Профессиональные диапазоны

Если вы размещаете вытяжку выше профессионального диапазона, ваш диапазон должен быть в пределах 30–36 дюймов от вытяжки.

Поскольку профессиональные плиты имеют высокую мощность, это обеспечивает максимальную зону улавливания всего дыма и угарного газа, выделяемого из печи.

Капюшоны с навесом

Для профессионального приготовления пищи на газе наиболее распространенной вытяжкой является 18-дюймовая вытяжная вытяжка (показанная выше), которая рекомендуется на 30-36 дюймов выше допустимого диапазона.

Вытяжки для дымохода

Для вытяжки дымохода (показанного выше) потребуется минимум 30 дюймов между диапазоном и нижней частью самой вытяжки.

Вставки в шкаф

Другой часто встречающийся тип вентиляции выше газовой плиты — это вставка внутри деревянной мебели (показана выше).

Для этого типа требуется расстояние 36 дюймов от поверхности печи.

Микроволновая печь сверх установленного диапазона

Если вы посмотрите на схему микроволн с широким диапазоном действия GE Profile, приведенную ниже, они измеряют расстояние от пола до верха микроволн на расстоянии 66 дюймов.

Ваша микроволновая печь будет примерно на 16-18 дюймов над плитой.

Над грилем

Если вытяжка располагается над наружным блоком, вытяжка должна находиться на высоте 36-42 дюймов над поверхностью гриля или варочной панели.

Подробнее: как вентилировать уличный гриль

Электроприготовление

Для приготовления пищи на электрической тяге вытяжка должна находиться на расстоянии 24-32 дюймов от плиты до нижней части вытяжки.

Для микроволновых печей с большим радиусом действия высота от плиты не имеет значения, поскольку пламя отсутствует.

Между тем, для индукционного приготовления вытяжка должна находиться на высоте 28-36 дюймов над варочной панелью.

Шестьсот кубических футов в минуту — это довольно стандартный вариант для индукционной варки, если только ваша вытяжка не превышает диапазон, превышающий 42 дюйма, тогда вам нужно будет перейти на 900-1500 кубических футов в минуту.

Для большинства индукционных и электрических приготовлений вы можете выбрать вытяжку под шкафом, вытяжку для настенного монтажа или островную вытяжку, например, с нисходящим потоком.

Как правильно вентилировать

Вентиляция состоит из четырех элементов, CFM, зоны захвата, размера воздуховода и участка воздуховода.

Давайте исследуем каждый.

куб. Футов в минуту

CFM — это кубический фут в минуту или сколько кубиков воздуха извлекается в минуту.

Воздуходувка 900 куб. Фут / мин означает, что в минуту удаляется 900 кубов воздуха. Это примерно небольшая комната с воздухом.

Сколько вам нужно CFM?

Зависит от того, как вы готовите и что у вас есть для плиты.

Если вы любите жарить на гриле, сковороде, жарить или использовать вок, то для удаления запаха и жира от такого типа готовки в больших объемах требуется от 900 до 1500 куб.

Для кипячения воды вам может потребоваться всего 400 кубических футов в минуту или меньше.

Типы воздуходувок

Внутри: расположен внутри вытяжки, его легче обслуживать, но вы слышите больше шума.

Снаружи: Наружные воздуходувки можно приобрести за более высокие CFM. Они также работают тише, но вы все равно слышите, как воздух проходит через воздуховод.

Однако их непросто починить зимой, и иметь огромную шляпку-гриб из нержавеющей стали на вашем доме — не совсем красиво.

In-Line: При установке на участок воздуховода у вас будет более тихая работа внешнего вентилятора без большого двигателя снаружи вашего дома.

Совет

Pro: если вы планируете встроенный нагнетатель, вам необходимо построить дверцу доступа на случай, если вам понадобится обслуживание.

Зона захвата

Захват — наиболее неправильно понимаемый аспект вентиляции. Это примерно высота, ширина и глубина капюшона.

Дым помещается в камеру, затем выпускается. Его не сразу высасывают из вашего дома. Для готовки в больших объемах купите вытяжку глубиной не менее 24 дюймов.

Мощные горелки большинства газовых плит расположены спереди на глубине около 24 дюймов.

Воздуховод

В идеале, вы должны держать вентиляционный канал ниже 30 футов, потому что чем длиннее и изогнутее воздуховод, тем менее эффективным будет вентилирование.

Некоторые воздуховоды имеют тенденцию идти на 60-70 футов. Большинство из них, например нисходящие, не работают.

Каждый поворот изгиба эквивалентен 6-8 футам воздуховода, поэтому вам следует переосмыслить путь воздуховода, если воздуховод превышает один оборот изгиба.

Наилучший путь к воздуховоду — вертикальный, прямой и короткий. Следующее лучшее — горизонтальное и короткое.

Размер воздуховода

Размер воздуховода очень похож на зону захвата. Из воздуховодов большего размера будет выводиться больше дыма, поэтому используйте не менее 6 дюймов. На более крупных воздуходувках CFM вам понадобится 8 или 10 дюймов.

Используйте только жесткий воздуховод. Смазка может попасть в стыки гибкого воздуховода. Это противоречит кодексу во многих штатах.

Подпиточный воздух

Для нового строительства любое вентиляционное отверстие более 400 кубических футов в минуту требует эквивалентного возврата свежего воздуха.

Просто в новостройке.Просто запланируйте использование подпиточного воздуха как части системы отопления, вентиляции и кондиционирования воздуха.

Код в Массачусетсе находится в 10 футах от противоположной стены, если вы хотите его модернизировать.

Подробнее: что такое Make-Up Air?

Вытяжки, которых следует избегать

Нисходящие потоки

ЛУЧШИЙ Нисходящий поток за варочной панелью

Ошибки вентиляции — большая часть наших веб-семинаров. На нашем веб-семинаре «Устройства, которые вам не следует покупать» было показано, что спад является устройством номер один, которого вам следует избегать.

Нисходящие потоки реверсируют гравитацию и имеют нулевую зону захвата. Большинство мощных горелок сейчас находятся на переднем крае диапазона, но нисходящий поток отстает от диапазона.

Подробнее: можете ли вы установить нисходящую вентиляцию за диапазоном?

Микроволновые печи дальнего действия

Микроволновая печь Samsung Over-the-Range для автономной газовой плиты

Микроволновые печи с расширенным диапазоном действия позволяют централизовать приготовление пищи. Я люблю их как концепт, но их CFM всего 310 с небольшой площадью захвата.

Вы можете подумать о вытяжке и разместить микроволновую печь в другом месте.

Подробнее: выходят ли сверхвысокие микроволновые печи из моды?

Вытяжки Cirrus

BEST Cirrus Вытяжка в потолок

Эти вытяжки новые, в итальянском стиле и красивые. Однако при установке вытяжки на потолке часть дыма будет рассеиваться до того, как будет удалена.

Если много готовить, то рассмотрел бы другие варианты.

Основные выводы

Разобраться, как повесить вытяжку, довольно просто. Правильно вентилировать гораздо труднее.

Вы должны правильно спланировать CFM, зону захвата и соответствующим образом спланировать воздуховод.

Дополнительные ресурсы

Получите Руководство по покупке Yale Ventilation с функциями, характеристиками и внутренними советами для каждой марки и типа вытяжки. Более 1 миллиона человек прочитали Йельский гид.
