Буржуйка в гараж своими руками

Гараж можно иметь и не будучи автолюбителем. Часто, гараж — место для общения с друзьями, мастерская, даже производственный цех, который требует обогрева в холодное время года. Гаражи не оборудованы централизованным отоплением. Поэтому обогрев гаражного помещения важен как для человека, работающего в нём, так и для самого помещения. Соблюдение температурного режима в теплом диапазоне, поддержание влажности помещения на должном уровне, положительно сказываются на долговечности гаража. Покупать котёл, и монтировать систему отопления в гараже — достаточно дорогое удовольствие. Намного экономнее и практичнее оборудовать его печью — буржуйкой, сделанной своими руками. Тем более что в дружном гаражном коллективе всегда можно найти необходимые материалы, инструменты и приспособления.

Для чего используется

Следует заметить, что установка буржуйки в гараже не предусматривает особых инженерных изысканий. А вот её самостоятельное изготовление потребует навыков владения электроинструментом и сварки металла.

Однозначными плюсами такой печки есть то, что она имеет компактные размеры, может быть изготовлена для твёрдого и для жидкого топлива, быстро обогревает помещение и хорошо поддерживает в нём тепло. Как дополнительные функции буржуйки можно выделить следующее: использование её для готовки еды, использование в качестве сушилки одежды и обуви.

При соблюдении элементарных норм пожарной безопасности, у такой печки практически нет недостатков.

Конструкция и принцип действия

У твердотопливной буржуйки простейшей конструкции нет каких-либо замысловатых элементов. По сути, это металлическая ёмкость с двумя основными отсеками.

Основной материал, используемый для её изготовления — это металл. Так как он должен обеспечивать устойчивость к высоким температурам, метал следует подбирать толстостенный. Будь то бочка, старый газовый баллон, кусок трубы или отдельные заготовки из листового металла.

Используйте для изготовления буржуйки только стальные элементы. Алюминиевые, латунные, чугунные (кроме колосника) материалы не подойдут. Возникнет проблема их монтажа, связанная с особенностями сварки различных металлов. А также температура плавления этих металлов может оказаться неподходящей.

Основной отсек (топка) — это ёмкость, в которой происходит процесс горения, а значит она должна быть достаточно большой, с доступом воздуха, оттоком дыма и других летучих продуктов горения, но при этом конструктивно подходить под место установки.

Второй основной отсек — это зольник (поддувало). Зольник располагается под отсеком горения, связан с ним отверстиями сеточного типа или колосником из толстого металла (прута, арматуры). Служит зольник для удаления пепла из отсека горения естественным способом. Пепел под своим весом сыпется в отсек зольник через отверстия. Непосредственно из зольника пепел удаляется вручную.

На зольнике целесообразно установить дверцу, регулируя зазор которой можно управлять интенсивностью воздушного потока, поступающего в топку. Дверцу в топке же следует закрывать после загрузки и розжига дров.

Основные отсеки: топка и зольник

В верхний лист вваривается патрубок, через который происходит отток дыма. К этому патрубку приваривается металлическая труба, выводящая дым на улицу.

Чертеж и схема: расчёт основных параметров

Основным параметром, обеспечивающим правильную отдачу тепла от сгораемых продуктов в топке — не в дымоход, а в помещение, есть правильно подобранный диаметр дымохода.

Рассчитать сечение трубы дымохода можно исходя из объёма топки. Оптимальное соотношение в числовом выражении должно составлять 1 к 2,7. Этот показатель взят из расчётных параметров печей металлических и кирпичных. Он является номинальным и общепринятым.

Такое соотношение просчитать очень просто. Вычисляем объём топки. Например, 70 литров. Тогда сечение необходимой трубы составит 182 мм. (70 * 2,7 = 189 мм ближайшее по ГОСТу — 182 мм). Этот расчёт означает, что такое сечение трубы оптимально обеспечит отток дыма в дымоходе и достаточное сопротивление для сохранения тепла в буржуйке.

Эффективная отдача тепла является основным параметром буржуйки. Остальное — это конструкционные особенности. Которые зависят от места установки и фантазии конструктора. Имеется в виду объем печки, её габариты, наличие ножек или подставки, вертикальное или горизонтальное положение.

Максимально эффективная конструкция, спроектированная с учётом теплотехнологических особенностей представлена на следующей схеме:

Одна из наиболее эффективных моделей. Печь «Инженера Логинова»

На схеме наглядно представлены конструкционные элементы из листового металла с размерами, процесс движения горячего воздуха и продуктов горения в разрезе печи. А также на схему нанесены наименования основных элементов.

Необходимые материалы и инструменты

Сборка конструкции буржуйки предусматривает работу с металлом. Для подготовки элементов конструкции необходимы следующие инструменты:

• болгарка с набором отрезных и зачистных кругов для нарезки и обработки заготовок из металла различной толщины.
• сварочный аппарат для сварки элементов конструкции.
• слесарный инструмент: молоток, струбцины, клещи и пр.
• электродрель с набором свёрл по металлу. Для проделывания технологических и монтажных отверстий.

А также понадобится мерительный инструмент: линейка, чертилка, угольник, уровень. Для того чтобы ваше изделие вышло ровным и имело эстетический вид.

Линейки, угольники и уровни лучше использовать металлические. В процессе обработки и сварки металл нагревается и может испортить мерительный инструмент из неметаллических материалов.

Если принято решение соорудить буржуйку из листового металла, то его толщина должна быть не менее 4 мм. Колосник следует изготавливать из арматуры или прута сечением не менее 12 мм. Так обеспечивается долговечность и безопасность изделия.

Следите за качеством сварки конструкции колосника. Обваривайте прут с двух сторон. Слабый сварочный шов может перегореть за короткое время.

Не всегда есть возможность покупать металлопрокат для нового изделия. Зато, наверняка, в гаражном кооперативе можно по дешёвке найти старый пропановый баллон, кусок трубы, металлическую бочку и тому подобное. Главное, подобрать ёмкость для топки с достаточно толстой стенкой. Дальше, если габариты топки устраивают, включаем фантазию, или максимально придерживаемся вышеуказанной схемы.

При подготовке конструкционных элементов, резке металла, сварочных работах необходимо соблюдать правила безопасности. Работу выполнять следует в спецодежде, обязательно в защитных очках. Сварочные работы производить на свежем воздухе или в хорошо проветриваемом помещении.

Подготовительные работы

Перед сборкой печки необходимо определиться с её размерами и местом установки в гараже. Стандартных рекомендаций по этому поводу нет. Нужно учитывать такие факторы, как удобство конструкции, понимать физические процессы обогрева помещения и теплоотдачи, приток воздуха в помещении и его вентиляция. Чем больше площадь нагреваемой поверхности буржуйки, тем быстрее прогревается помещение гаража. Но габариты буржуйки не должны быть ущербом для площади гаража. Это важно и из соображений пожарной безопасности, ведь вся конструкция печи нагревается до пожароопасных температур.

Часто буржуйки рекомендуют устанавливать в дальнем углу гаража, а дымоотвод делать в противоположной стороне. Таким образом, достигается наибыстрейший прогрев помещения, за счёт длинной конструкции трубы дымохода производится большая теплоотдача. Минус такой конструкции — наклон трубы дымохода. Угол наклона не должен быть меньше 30 градусов. Идеальное положение — вертикально вверх. Обеспечивая лучшую теплоотдачу, приходится жертвовать эффективностью дымоотвода. При этом повышается риск утечки дыма в помещение гаража. Швы такой трубы следует проверить на герметичность до момента установки на место.

Такой принцип размещения буржуйки больше бы подошёл для подвального помещения, чем для гаража.

Оптимально размещать буржуйку в удобном месте.

Само место необходимо подготовить. На пол необходимо уложить металлический лист или небольшую бетонную плиту, края которых должны выходить за габариты буржуйки минимум на 200 мм. Это обусловлено пожарной безопасностью. А также необходимо убрать легковоспламенимые материалы на максимально возможное расстояние от буржуйки.

Фотогалерея: где в гараже лучше поставить буржуйку

Расположение у ворот

Расположение в дальнем углу

Расположение у ворот

Как сделать буржуйку в гараж своими руками: пошаговые действия

Изготовление простейшей, но эффективной буржуйки представлено на примере буржуйки из трубы.

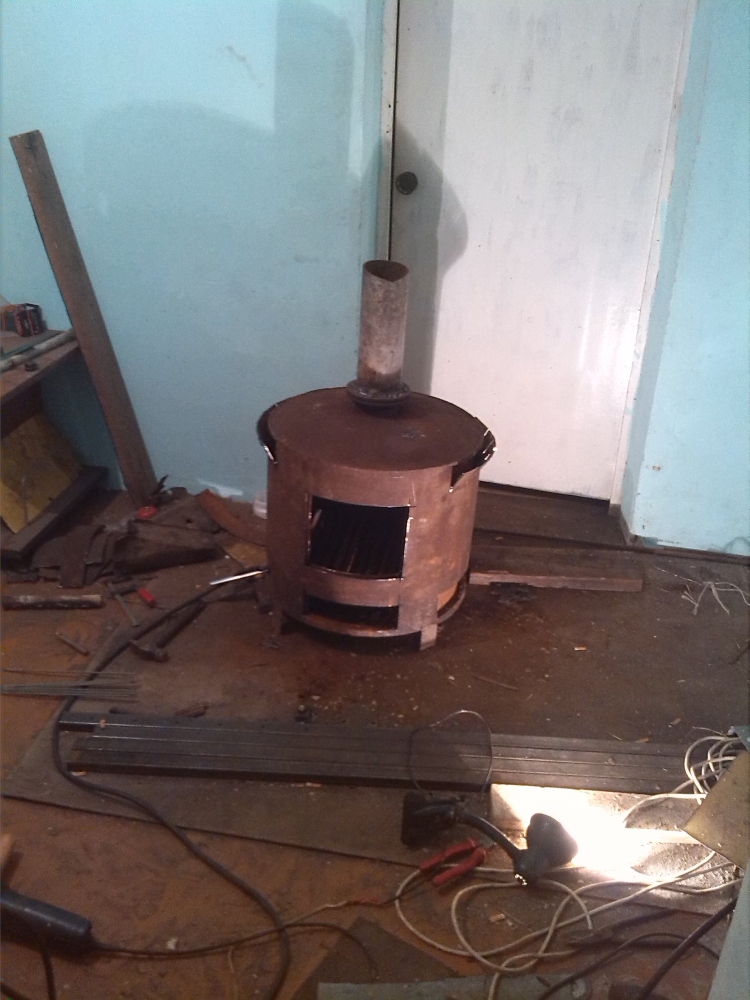

Конструкция на основе трубы

1. на подготовленной ёмкости для топки необходимо разметить и вырезать два прямоугольных отверстия. Вырезанные сегменты выбрасывать не стоит — это будут дверцы для отсеков топки и зольника.
   Для их крепления понадобятся петли. Уплотнения выполняются металлической полосой по периметру дверей.
2. в ёмкости топки, на высоте 100 мм от нижней кромки дверцы размещены упоры для колосника. Такие упоры удобно изготавливать из уголка с полкой 40 – 50 мм, на который ложится конструкция колосника. Колосник из обычной металлической сетки не подойдёт, он быстро прогорит. Поэтому используют пруты диаметром не менее 12 мм.
3. колосник сваривается из прутов арматуры по схеме сетки.
4. после проделывания сварочных работ внутри трубы, можно заваривать её торцы — дно и потолок буржуйки.
5. для устойчивости печи к днищу приваривают ножки.
6. в потолке буржуйки проделывают отверстие дымохода диаметром, соответствующим сечению патрубка дымохода. Приваривают патрубок.
7. приваривают петли и навешивают дверци. Оборудуют замки или крюки для запирания дверей.
8. сварочные швы следует обработать болгаркой с зачистным кругом, для придания изделию эстетического вида.
9. также изделие можно покрасить жаростойкой краской.

Такую буржуйку часто изготавливают из газового баллона:

Видеоролик взят с интернет-ресурса Youtube, используется в качестве ознакомительного материала и не является рекламой.

Изготовление буржуйки из газового баллона самостоятельно.

Видео: как самостоятельно сделать гаражную печку

Прямоугольная буржуйка изготавливается преимущественно из листового металла. Имеет те же основные отсеки, что и буржуйка из трубы или бочки. Процесс изготовления прямоугольной буржуйки не более трудоёмкий, чем рассмотренный выше пример. В некотором смысле прямоугольное исполнение практичнее. На такой буржуйке можно разогреть пищу. Такая печь устойчивее.

Прямоугольная буржуйка

Схема-чертёж с указанием размеров такой печки приведён ниже.

Модель из листового металла

Так называемая модель «Труба в трубе» сочетает в себе топку и дополнительную оболочку вокруг топки. Такая конструкция увеличивает площадь нагреваемого металла, благодаря чему быстрее нагревается воздушное пространство вокруг печки. Теплоотдача проходит эффективнее.

Схема такой буржуйки приведена ниже.

Схема сборки «Труба в трубе»

На этой схеме видно как подходящий воздушный поток получает тепло от горящего материала, и выходит через технологические отверстия вверху буржуйки. Такая конструкция называется тепловой пушкой. Некоторые гаражные инженеры устанавливают под буржуйкой вентилятор, обеспечивая тем самым принудительный отток горячего воздуха. За счёт такого дополнения эффективность обогрева увеличивается, но возрастает также и потребность в топливе, так как топка охлаждается воздухом.

При выполнении сварочных швов, нужно следить за их герметичностью. Это важно для безопасности.

Выполнять резку металла следует с применением защитных средств. Соблюдать правила безопасности при работе электроинструментом.

Конструкция буржуек во многом зависит от фантазии инженера и от его практических навыков работы с металлом. Некоторые «Кулибины» доводят искусство монтажа буржуек до совершенства:

Буржуйка из гаража Джорджа Лукаса

Особенности эксплуатации

Для эффективной и безопасной эксплуатации буржуйки необходимо знать и соблюдать несколько простых правил.

1. Необходимо выдерживать расстояние от буржуйки до ближайших стен помещения. Минимально допустимое расстояние составляет 300 мм, но оптимально будет установить печь на расстоянии 500 мм от стен гаража. Ориентироваться нужно исходя из местных условий.
2. Монтаж дымохода должен быть выполнен с выводом на улицу. Нельзя монтировать дымоход в систему общей вентиляции. В местах прохода дымоходной трубы через стену или потолок нужно выполнять изоляцию строительных конструкций негорючим материалом, например, асбестом.
3. Обогреваемое помещение также следует утеплить. От уровня теплоизоляции строения зависит эффективность обогрева такой печкой. Дымоход, выведенный наружу, рекомендуется утеплять для уменьшения теплопотерь.

   Утепление дымоотводной трубы

4. Устанавливать буржуйку на пол не рекомендуется. Под неё нужно подложить лист металла для предотвращения возгорания от просыпавшихся углей.
5. Для своевременной ликвидации опасности пожара, разместите в непосредственной близости с буржуйкой ящик с песком или огнетушитель, а лучше и то, и другое.
6. Заготовки дров и нарубленные готовые дрова размещайте в отдельном от буржуйки месте.
7. Сушить одежду и обувь прямо на конструкции буржуйки запрещено. Она нагревается до пожароопасных температур. Лучше для этих целей натянуть верёвку рядом с буржуйкой на высоте не менее 1,5 м от печки.

При соблюдении этих рекомендаций, можно быть уверенным в безопасной эксплуатации буржуйки.

Чистка и ремонт

Очистку печи от пепла следует производить аккуратно. Просыпавшиеся раскалённые частицы могут стать причиной пожара. Но также следует помнить о том, что буржуйка может быть сильно горячей. Зольник рекомендуется чистить после каждого длительного горения. Чистить дымоход также необходимо. Лучше делать это перед наступлением холодов, чтобы лишний раз не мёрзнуть.

Ремонт печки заключается в основном в восстановлении прогоревших металлических элементов конструкции. Стенки топки можно обваривать металлом в прогоревших местах. Прогоревший колосник лучше изготавливать новый.

Остальные элементы практически не выходят из строя.

Несомненно, сконструировать и собрать буржуйку — достойное и интересное задание для любого владельца гаража. Главное, соблюдать правила безопасности при сборке конструкции и правила пожарной безопасности при установке и эксплуатации буржуйки.

Оцените статью: Поделитесь с друзьями!

Буржуйка для гаража своими руками

Печь-буржуйку для обогрева помещений начали широко использовать еще лет сто назад. После того как появилось центральное отопление, металлические буржуйки перекочевали из квартир и домов на дачи и в гаражи.

Одним из самых существенных недостатков буржуйки, можно считать условия ее теплоотдачи. Ее тепло ничем не аккумулируется и почти все уходит через трубу наружу. Такая печь эффективна только вблизи места установки и только во время горения топлива.

Для того чтобы повысить эффективность работы буржуйки, нужно использовать теряемое тепло. Максимальные потери происходят через дымоход, который при работающей буржуйке раскаляется.

Дымоход можно превратить в нагревательный элемент, изменив его прямую форму на ступенчатую, благодаря чему увеличивается площадь теплоотдачи.

В данной статье мы расскажем как сделать буржуйку для гаража своими руками из различных материалов. Самый простой выход – это взять за основу старый газовый баллон (в котором развозили газ пропан). За неимением баллона можно использовать 40-литровую молочную флягу или любую другую металлическую заготовку.

Из газового баллона

Начинать работы нужно с чертежа, но не на бумаге, а на самом баллоне. Маркером размечается будущая дверца топки и поддувало. Дверца должна быть расположена по центру баллона, а поддувало – в его нижней части. Расстояние между ними выдерживается не более 10 см, и по середине проводится замкнутая линия. По ней болгаркой баллон разрезается на две части.

Из 16-миллиметровой арматуры сваривается решетка, которая приваривается к нижней половине, после чего обе части баллона снова стыкуются.

В местах, предназначенных для петель, делаются надрезы. Затем там привариваются петли, и вырезается дверца. Такая же операция проводится и с поддувалом.

Остается обустроить дымоход. Для этого болгаркой срезается вентиль, а на его место приваривается металлическая труба, диаметр которой должен быть 80-90 мм. Дымоход врезается в систему гаражной вытяжки или выводится через стену наружу.

Из баллона

Из молочной фляги

Схема буржуйки из фляги

Металлический бидон – отличная вещь в хозяйстве, пригодная для хранения красок, моторных масел, горючего. Конструкция фляги идеально подходит для изготовления из нее печки-буржуйки, но в качестве отопительного прибора она окажется не настолько долговечной как хотелось бы, стенки у нее недостаточно толстые. С уверенностью можно сказать, что ее хватит на 2-3 сезона.

Как самостоятельного изготовления буржуйки нужно выполнить несколько операций.

Для начала надо разметить, а потом вырезать в нижней части бидона, почти у самого дна, отверстие для дымохода. В завершающей стадии работ труба прихватывается сваркой. Диаметр дымохода выбирается от 8 до 12 см. Удлиняется дымоход после того, как печь будет изготовлена и установлена.

Крышка бидона – это уже готовая дверца печи с удачной защелкой, в ней остается только просверлить несколько поддувальных отверстий, диаметр которых может быть 15-18 мм. Делается это в нижней части крышки.

Из уголка или обрезков труб изготавливаются 4 ножки равной длины, которые затем симметрично привариваются к нижней части бидона. Перед дверцей можно постелить металлический лист, чтобы случайно упавший уголек не попал на легковоспламеняющийся материал.

Ручки фляги – удобная штука для переноски буржуйки с места на место, взявшись за них можно легко вытряхнуть накопившуюся в печке золу. Именно для этой операции дымоход лучше сделать разъемным.

Ну, вот и все, остается только испытать новую печку.

Установка

Использование буржуек, сделанных в домашних условиях, равно как и любых других отопительных установок, требует четкого соблюдения техники безопасности. Изначально следует осуществить выбор места для установки буржуйки. Этот агрегат, как показывает практика, лучше устанавливать в углу, а именно возле стен, противоположных по расположению к воротам гаража.

Не устанавливайте буржуйку ближе чем на 1,5 м к месту расположения автомобиля. Стоит учесть, что все быстровоспламеняющиеся материалы и изделия должны быть расположены в удалении от буржуйки также минимум на 1,5 м.

Печку лучше обложить со всех сторон кирпичными стенками. Так, будет исключена вероятность прикосновения к раскаленной печи, а также будет аккумулироваться тепло, вырабатываемое от ее топки. Таким образом, вы увеличите КПД устройства в несколько раз.

Увеличение КПД печи

Если стены гаража выполнены из дерева, то между ними и печкой должно быть определенное расстояние, а именно не меньше 100 см. Кроме того, во избежание воспламенения постройки, стены возле буржуйки следует обложить асбестовыми листами/кирпичом или иными огнеупорными материалами.

В качестве основания под буржуйку можно использовать лист из стали, имеющий толщину 1–2 см. Еще вариант – залейте бетонную стяжку. Благодаря этим действиям вы сможете предотвратить распространение огня, если вдруг из топки выпадут угольки/искры и т. д.

Для использования буржуйки в гараже следует предварительно сделать в нем качественную приточную вентиляцию. Свежий воздух должен поступать сюда в достаточном объеме, что обеспечит нормальное горение огня. В качестве вентиляции вполне может служить небольшой зазор между землей и гаражными воротами. В противном случае вам придется делать специальный канал для своевременного притока воздуха в гараж, что не очень выгодно с экономической точки зрения.

Буржуйка сильно раскаляется при горении в ее топке огня, поэтому нельзя оставлять около нее легковоспламеняющиеся материалы, такие как древесина, масла и смазки, бензин и т. д. Это может привести к катастрофе.

С конфоркой

Если оснастить буржуйку баком для воды, то печь можно будет использовать для ее подогрева. Установив на ней конфорки, у вас будет возможность осуществлять также подогрев еды.

На всю работу по изготовлению печи-буржуйки уйдет не более 2 часов, а радоваться результатам своего труда можно будет несколько сезонов.

Видео

Удачный пример создания буржуйки из подручных средств в видеоформате:

Чертежи

Предложенные нами чертежи и схемы помогут вам разобраться в принципе изготовления буржуйки для обогрева гаража:

Схема ракетной буржуйки

Схема-чертеж буржуйки из газового баллона

Схема буржуйки двойного дожига

Пиролизная

фото и видео-инструкция по изготовлению

Гараж — излюбленное место многих автолюбителей. Владельцы автомобилей стараются облагородить помещение, сделать его более практичным и уютным. В зимнее время года в неотапливаемом гараже проблематично проводить много времени, поэтому многие мастерят самодельные буржуйки для обогрева. Конечно, можно купить готовый отопительный прибор, но сделать печь самому будет дешевле и экономичнее.

Буржуйка подходит для обогрева гаража в холодное время года. Она намного экономичнее электрических отопительных приборов, а ее установка и монтаж не требуют серьезных строительных навыков.

Буржуйка в гараже: плюсы и минусы

Автолюбители устанавливают самодельную буржуйку в гараже по нескольким причинам:

• печь обогревает помещение зимой;
• на буржуйке можно приготовить пищу или разогреть чайник;
• самодельный отопительный прибор при дизайнерском подходе может стать украшением гаража.

Советуем подробнее прочитать почему дымит буржуйка и найти ответы на интересующие вопросы.

Печь-буржуйка в сравнении с другими отопительными приборами обладает рядом преимуществ:

• Для растопки можно использовать разнообразное топливо — дрова, угли, строительные отходы, нефтепродукты, отработанное масло и др.
• Главное достоинство буржуйки — скорость обогрева помещения. Благодаря высокому КПД и мощности печь нагреет гараж площадью 50-60 кв. м. за 15-20 минут.
• Печь равномерно распределяет тепло вне зависимости от места, где она находится.
• Буржуйка является экономичным отопительным прибором. К примеру, отопление гаража буржуйкой обойдется в несколько раз дешевле, нежели электрическим обогревателем.
• Дополнительное преимущество буржуйки в гараже — возможность приготовить или разогреть еду. Создавая печь самому, достаточно закрепить на верхней ее части варочную поверхность из металла.
• Самодельная печь обойдется автолюбителю практически бесплатно, если в гараже завалялись ненужная бочка, лист металла и труба.

Ранее мы уже писали статью про установку буржуйки для обогрева и рекомендовали добавить ее в закладки.

Печь-буржуйка гармонично впишется в интерьер любого гаража. Кроме функции обогрева отопительный прибор имеет «режим приготовления пищи». В верхней части буржуйки устанавливают варочную панель, где можно подогреть чайник или приготовить еду.

Недостатками буржуйки в гараже являются:

• необходимость устройства дымохода в гараже;
• периодическая чистка дымоотводной трубы;
• необходимость постоянной подачи топлива;
• невозможность аккумулировать тепло.

Рекомендуем изучить по данной теме также:

Инструкция по изготовлению печки-буржуйки из металлической бочки

Все имеют представление о буржуйке как о железном ящике в форме прямоугольника, на котором располагается дверца для закладки дров, а также дымовая труба, зачастую прикрепленная к самому ящику сверху. Раньше все так и было. Самое твердое топливо сгорало в такой конструкции очень быстро, при этом практически все тепло, которое она выделяла, выходило в трубу. В то время как греющую часть, использовали трубу, которую, как правило, прокладывали через все помещение. Однако время не стоит на месте и в таком вопросе произошли существенные изменения.

Разновидности гаражных печей

Чтобы сделать печь-буржуйку для гаража своими руками, в первую очередь нужно ознакомиться с возможными моделями. Наиболее популярными видами гаражных печей являются кирпичная и железная буржуйки. Не уступают им и отопительные приборы из подручных средств — из бочки, газового баллона и т.п. Также печки делят в зависимости от используемого топлива — дровяная, угольная, на отработанном масле и др.

Рекомендуем подробнее прочитать про изготовление буржуйки из колесных дисков и найти ответы на интересующие вопросы.

Буржуйки «на отработке» часто встречаются именно в гараже, ведь ненужное машинное масло в больших количествах всегда есть у каждого автолюбителя. Такая печь не выделяет неприятных запахов и вредных испарений. Буржуйка на отработанном масле способна быстро обогреть небольшое помещение гаража. По своей мощности ее можно сравнить с электронагревателем. Эта буржуйка подходит для тех, кто не хочет дополнительно тратить время на чистку зольника, проветривание и т. д. Ведь во время работы печи масло полностью выгорает, а вероятность взрыва или воспламенения практически исключена.

Буржуйка на отработанном масле — популярная модель среди гаражников. Зачастую ее установка связана с тем, что у автолюбителей всегда под рукой отработанное машинное масло.

Интересно! Для работы буржуйки «на отработке» в час требуется 1-1,5 литра масла.

Топить дровяную печь можно покупными заготовками или обычными дровами. Уровень КПД такой буржуйки достаточно высок. Если древесины под рукой не оказалось, можно подавать и древесный уголь.

Интересно! Буржуйка стандартных размеров (70*50*35 см) на дровах способна одноразово вместить в себя не более 3 кг топлива.

Буржуйка в гараже на дровах. В качестве топлива можно использовать небольшие готовые бруски, поваленные ветки и деревья, древесный уголь.

Буржуйка на отработанных нефтепродуктах

Печь на отработанном нефтепродукте представляет собой устройство, состоящее из двух камер. В первой сгорает масло, а во второй — образовавшиеся газы вместе с воздухом.

Совет! В качестве топлива часто используют нефтяное машинное масло, солярка, дизельное топливо, керосин, мазут, трансформаторное или трансмиссионное масла. Ни в коем случае нельзя жечь ацетон и бензиновые растворители.

Как выглядит такая буржуйка на отработанном масле и её основные составляющие

Чтобы сварить такую печь, мастеру понадобится не более 2-3 часов. Она изготавливается из следующих материалов:

• труба для дымохода;
• топливный бак/готовый металлический ящик;
• листовой металл.

Видео: обзор буржуйки для гаража

Из инструментов понадобятся:

• сварочный аппарат;
• болгарка;
• зубило;
• кувалда;
• рулетка, маркер/мел;
• молоток;
• перфоратор;
• заклепки.

Важно! Все сварочные работы рекомендуется проводить в специальной одежде и защитных очках.

Чертеж буржуйки «на отработке». На рисунке изображено два отдела, в первом осуществляется подача и горение масла, во втором — горение газов вместе с воздухом.

Чтобы сделать такую печь своими руками, следует действовать поэтапно:

• Сначала делают чертеж буржуйки для гаража. На рисунке схематично отмечают все детали и заготовки с размерами.
• В качестве топливного отдела используют готовый бак или металлический ящик с вырезанным отверстием для подачи топлива. К баку при помощи сварочного аппарата крепят ножки.
• Верхний отдел делают в форме вытянутого цилиндра. С нижней камерой его соединяют при помощи трубы. Для этого в ящике вырезают небольшой круглый проем. Все стыки проверяют на герметичность. В трубе проделывают отверстия (10 мм в диаметре) для поступления в канал вторичного воздуха.
• Дымоотвод делают в верхней части конструкции под наклоном на высоте нескольких метров.
• Верхнюю поверхность буржуйки можно использовать в качестве «кухонной плиты». Это самое горячее место в печи.
• Чтобы разжечь печку, в камеру заливают несколько литров «отработки», добавляют немного печного топлива, кладут бумагу и поджигают. По мере необходимости масло доливают небольшими частями.

Прочитайте статью о возведении мини-буржуйки и найдите ответы на интересующие вопросы.

Совет! Чтобы печка прослужила на несколько лет дольше, на верхнюю платформу крепят трехмиллиметровый стальной лист.

Буржуйку на отработанном масле изготавливают из металлического ящика или бака. Верхняя камера обязательно должна быть цилиндрической формы.

Самодельная металлическая буржуйка

Чугунная или стальная печь для гаража наиболее распространена среди автолюбителей. Ее делают из металлического ящика или ненужной бочки/баллона и трубы с диаметром не менее 3 см.

Важно! Толщина металла не должна быть меньше 5 мм.

Алгоритм действий:

• В первую очередь мастерят металлический ящик с вырезанными отверстиями под топку.
• К нему приваривают подставку/ножки.
• Далее оборудуют место для вывода золы. Для этого мастерят решетку с прорезями (можно использовать арматуру).
• Под пластиной устанавливают ящик, где будет скапливаться зола.
• Дымоходную трубу устанавливают под наклоном в 30 градусов в боковой или верхней части буржуйки.

При желании металлическую буржуйку можно покрыть жаростойкой краской и подключить свою систему отопления

Советы и рекомендации

Опытные мастера советуют устанавливать буржуйку в углу гаража, а дымоходную трубу выводить на противоположную сторону. Таким образом достигается максимальная теплоотдача. Чтобы тепло не уходило вместе с дымом, трубу нужно тянуть под углом 30 градусов. По возможности рекомендуется избегать горизонтальных прямых участков.

Расположение дымоотвода должно быть ступенчатым. Чем меньше прямых горизонтальных участков, тем лучше.

Под печь кладут металлический лист. Установка буржуйки в гараже требует наличия приточной вентиляции и системы вытяжки.

Самодельная буржуйка станет практичным дополнением для любого гаража. Благодаря функции равномерного распределения тепла устанавливать печь можно в любом месте, но специалисты рекомендуют монтировать отопительный прибор в углу.

Печь для гаража своими руками: лучшие 4-ре самодельных варианта

К сожалению множества автолюбителей, центральное отопление для гаражей, расположенных далеко от дома, технологиями не предусмотрено. В холодное время года температура в помещении становится, мягко говоря, не комфортной, а в сильные морозы — попросту невыносимой. Стандартный электрический обогреватель с проблемой практически не справляется: счета за электроэнергию растут, а количество тепла остается почти неизменным. Выход из ситуации — сделать печь для гаража своими руками.

Гараж — место специфическое. Это помещение с ограниченным пространством, в котором автовладелец порой проводит очень много времени. Поэтому к устройству печки для гаража предъявляются такие требования:

• компактные размеры;
• возможность использования твердого или жидкого топлива;
• способность быстро разогреваться;
• способность длительно поддерживать высокую температуру в помещении;
• простая конструкция;
• относительно невысокая цена материалов;
• удобство в эксплуатации и обслуживании.

Проверку на соответствие этим требованиям выдерживает небольшая печь из огнеупорного кирпича, некоторые разновидности буржуек, а также агрегаты, в которых используют отработанные материалы.

Планируя изготовление печки в гараж своими руками, не стоит забывать о вопросах безопасности. Отопительное оборудование не должно заметно снижать количество кислорода в помещении и выделять при нагреве опасные вещества. Кроме того, следует предотвратить возможность возгорания окружающих печку материалов.

Вариант #1 — надежный и эффективный кирпич

Кирпичные печи в гаражах встречаются не часто, поскольку вариант это достаточно трудоемкий. Такое устройство занимает небольшую площадь, примерно 2Х2,5 кирпича. Для кладки берут огнеупорный кирпич, а также замешивают раствор из песка, огнеупорной глины и шамотного порошка.

При изготовлении кирпичной печи для гаража используют специальный шамотный кирпич, а во время замешивания раствора рекомендуется добавлять шамотный порошок

Для топочной камеры используют шамотный кирпич на уровне второго, третьего и четвертого рядов кирпичной кладки. Высота такой кирпичной печи обычно равна девяти кирпичам. Для отвода печных газов устраивают кирпичный дымоход, в который вставляют гильзу из нержавеющей стали. Выводят дымоход, как правило, через крышу.

Начинающим строителям, решившим возвести в гараже кирпичную печку, следует обсудить нюансы проекта с опытным печником — ведь это целая наука, достойная отдельной профессии. Если при работе будут допущены значительные огрехи, кладку придется разрушить и полностью переделать.

Кирпичные печи широко используются не только для отопления гаража, но и для обеспечения теплом домов. Сложить их можно самостоятельно. На нашем сайте представлены подробные инструкции и статьи, посвящённые этой теме. Например, эта: https://aqua-rmnt.com/otoplenie/kirpichnye-pechi-svoimi-rukami-sekrety-remesla.html.

Вариант #2 — самодельная буржуйка

Изготовить печь своими руками для гаража проще всего из металла, т. е. сделать обычную буржуйку. Для этого используют листовой металл, металлическую трубу или бочку. Из металлического листа проще сделать агрегат кубической формы, а из трубы или бочки, разумеется, получится цилиндрическая буржуйка. Толщина металла в любом случае должна быть не менее 5 мм. Подходящая для изготовления буржуйки металлическая труба должна быть достаточно широкой, не менее 300 мм диаметром.

Чтобы сделать буржуйку для гаража своими руками, понадобится листовой металл или подходящая по размеру металлическая емкость, а также уголок, трубы и другие материалы

Вывод дымоходной трубы предпочтительнее организовать сверху, однако иногда это удобнее делать с задней стенки. В последнем случае необходимо позаботиться, чтобы уклон дымохода составлял не менее 30 градусов. Для эффективного отвода отработанных газов предпочтительно использовать металлическую трубу диаметром 120 мм и более. На первых метрах дымоходная труба должна быть достаточно толстой — 2-3 мм. Более тонкий материал при постоянном нагревании быстро прогорит.

Непосредственно под топкой следует организовать место для вывода золы. Для этого используют горизонтальную металлическую пластину с прорезями. Размеры прорезей зависят от размеров буржуйки и вида топлива. Для небольшой печки, работающей на угле и мелких дровах размеры прорезей должны составлять 10-12 мм, а для большой дровяной печи следует сделать прорези не менее 40 мм.

Под перегородкой устанавливают съемный ящик, который периодически вычищают по мере накапливания золы. Для ящика используют трехмиллиметровую листовую сталь. Чтобы повысить КПД буржуйки, перпендикулярно к ее бокам приваривают металлические пластины толщиной 5 мм. Таким образом увеличивается площадь соприкосновения воздуха с обогревающим агрегатом и помещение нагревается быстрее.

Подробную инструкцию по монтажу печи-буржуйки для дачи и гаража вы найдёте в нашей следующей статье: https://aqua-rmnt.com/otoplenie/bani-i-garazh/pechka-burzhujka-svoimi-rukami.html.

При раскрое листового металла следует учитывать толщину собственно материала, а также толщину диска болгарки. Интересный вариант изготовления буржуйки из газовых баллонов представлен в видеоматериале:

Вариант #3 — печка на отработанном масле

Дрова и уголь доступны не везде, а вот некоторым количеством отработанного машинного масла обладает каждый автолюбитель. Поэтому агрегат, в котором используется такое масло, очень популярен. Хотя его конструкция несколько сложнее, чем у буржуйки, можно без проблем изготовить такую печку для гаража своими руками.

Печь на отработке для гаража состоит из двух отделов, в первом из которых сгорает отработанное масло, а второй предназначен для горения образовавшихся газов, смешанных с воздухом

Печь на отработке представляет собой Н-образное устройство, состоящее из:

• топливного бака;
• камеры дожигания;
• температурной камеры;
• дымохода.

Пары, образующиеся при сгорании основного топлива, поступают в следующую камеру и смешиваются в ней с воздухом. Здесь происходит дополнительное горение при очень высокой температуре, что обеспечивает высокую эффективность работы устройства.

Изготавливают печь на отработанном масле из листового металла. Для нижнего бака можно использовать готовый металлический ящик, к которому следует приварить ножки. В нем необходимо сделать отверстие с металлической заслонкой. В него подают топливо, а заслонкой регулируют подачу первичного воздуха.

Верхняя камера имеет цилиндрическую форму. Она соединена с баком металлической трубой, в которой сделаны отверстия диаметром 10 мм для поступления вторичного воздуха. Дымоход в такой печке следует устанавливать исключительно сверху.

В такой печи можно использовать самые разные виды отработки: соляровое масло, трансмиссионное, нефтяное, трансформаторное, а также керосин, дизтопливо, мазут и т. п. Однако применение таких легковоспламеняющихся веществ, как ацетон, бензин или растворители недопустимо, хотя небольшое количество бензина можно использовать при розжиге печи.

Подробнее про такой вариант печи у нас написано в статье: Печка буржуйка своими руками для дачи и гаража — инструкция для самостоятельного изготовления

Вариант #4 — дровяная печь длительного горения

Особенность печи длительного горения в том, что дрова в нее не нужно подкладывать в течение 10-15 и даже 20 часов. Достигается такой результат с помощью полной загрузки топливом и специальной заслонки. Тяга в печи становится умеренной, после чего дрова не горят, а скорее медленно тлеют. Интенсивность горения регулируется с помощью продуха.

В печи длительного горения дрова не горят, а тлеют, что позволяет обогревать гараж в течение 10-20 часов, не добавляя дрова в топку

Для изготовления печи длительного горения рекомендуется использовать уже готовую металлическую бочку объемом 200 литров. Верхнюю часть бочки срезают и делают в ней отверстие под дымоходную трубу. Кроме того, следует сделать отверстие для 100-миллиметровой трубы, через которую будет поступать воздух. Чтобы обеспечить эффективную тягу и полное удаление продуктов сгорания топлива, диаметр дымохода печи длительного сгорания должен быть не менее 150 мм.

Подробнее про дымоход для такой печки читайте в статье: Как правильно сделать дымоход для буржуйки: устройство простейшего дымоотвода по шагам

Затем изготавливают груз. Это круг, вырезанный из листового металла, к которому приваривают пару кусков швеллера. Размеры круга должны позволять ему свободно двигаться внутри бочки. Затем вырезают отверстие, к которому приваривается отрезок 100-миллиметровой трубы. В качестве альтернативы бочке можно использовать достаточно длинный отрезок металлической трубы большого диаметра. Чтобы сделать дно, к краю трубы можно приварить не круглый, а квадратный кусок металла, чтобы сделать конструкцию более устойчивой.

Груз вставляют в бочку, а сверху ее накрывают крышкой. При этом труба для подачи воздуха вставляется в вырезанное для нее отверстие. Остается вырезать два люка: для подачи в печь дров и для удаления золы. Люки закрывают металлическими крышками. Готовую печь длительного горения обычно устанавливают на специальный кирпичный фундамент.

Оцените статью: Поделитесь с друзьями!

Буржуйка в гараж своими руками + видео

Для многих автолюбителей гараж — это не просто место, где можно оставить свою машину. Многие проводят достаточно много свободного времени в гараже для ремонта авто или просто для душевных посиделок с друзьями. Но в холодную пору находиться продолжительное время в таком месте очень трудно. Однако выход найти можно всегда. Поставив буржуйку в гараж, сделанную своими руками, можно даже в сильные морозы с комфортом отдыхать в гараже. К тому же, такую печь можно изготовить из разных материалов, которые найдутся практически у каждого хозяина.

Преимущества печи буржуйки

Отапливаемое помещение имеет достаточно ограниченное пространство. Поэтому буржуйка в гараж подойдет как нельзя лучше. Помимо компактных размеров, данная печь имеет следующие положительные стороны:

• Быстрый обогрев;
• Возможность использования как жидкого, так и твердого топлива;
• Отапливаемое буржуйкой помещение долго удерживает тепло внутри;
• Для строительства и установки не требуются дорогостоящие материалы и особые навыки.

Инструменты для изготовления буржуйки в гараж

Чтобы качественно сделать буржуйку в гараж необходимо обзавестись следующим минимальным набором инструментов:

• Сварочный аппарат. Рекомендуется использовать инструмент с силой не менее 200 ампер;
• Маска и костюм для сварки;
• Специальный молоток для отделения шлака;
• Болгарка;
• Стандартный молоток, плоскогубцы и зубило;
• Стальная щетка;
• Дрель со сверлами;
• Рулетка для необходимых измерений.

Материалы для изготовления буржуйки в гараж

Для гаражной буржуйки может сгодиться обычный газовый баллон, металлические листы, стальные баки и трубы. Также можно соорудить своими руками печь из кирпича. Однако этот метод требует значительно больше усилий и потраченных средств.

Установка дымохода

Перед установкой любой печи следует соорудить дымоход, который будет выводить наружу все продукты сгорания. Чтобы понять, как сделать дымоход для буржуйки в гараже необходимо определиться с его типом. Существует три варианта установки дымохода, каждый из которых имеет свои преимущества и недостатки.

Первый вариант, когда некоторая часть трубы находится внутри, а остальная выходит через боковую стену, используется чаще всего. В этом случае внутренняя труба также играет роль в обогревании и служит в качестве батареи. К тому же, сделать вывод через стену достаточно легко.

На второй схеме показана труба, которая полностью проходит внутри гаража и выводится наружу через крышу. Несмотря на то, что буржуйка с таким дымоходом лучше обогревает помещение, делают его гораздо реже. Это объясняется тем, что процесс более трудоемкий. К тому же при некачественном заделывании щелей между дымоходом и кровлей, возможны протекания.

Третий вариант установки дымохода своими руками не такой эффективный при отдаче тепла, зато гораздо безопаснее. Из-за того, что труба сразу выводится наружу, риск возникновения пожара снижается практически к нулю. Но на этом его достоинства заканчиваются, а недостатки, к сожалению, нет. Такой тип быстро остывает и вытягивает тепло из печи. Вследствие чего, для качественного отопления гаража необходимо больше времени и горючего.

Определившись с местом установки буржуйки и методом выхода дымохода, необходимо составить чертеж или примерный рисунок. Пример показан на рисунке ниже.

Совет! При самостоятельной установке лучше использовать прямые трубы, так как диагональные детали изготовить своими руками гораздо тяжелее.

После выбора дымохода можно переходить к строительству буржуйки.

Печь на отработке

Машинное масло после использования также может пригодиться. С его помощью можно значительно утеплить гараж. Но для этого потребуется соорудить специальную буржуйку, которая несколько отличается от других типов.

Такой вариант подходит в том случае, если нет возможности использовать уголь или дрова.

Предупреждение! Стоит учесть, что машинное масло при горении выделяет специфический запах, с которым не в силах справиться даже хорошая вытяжка.

Основной компонент для изготовления – лист стали толщиной 5 мм. Именно из него будут вырезаться детали, из которых и будет производиться буржуйка. Кроме этого, потребуется металлическая труба, с помощью которой будут созданы части печи, а также дымоход.

Не составит особого труда поставить буржуйку в гараж своими руками, используя данный чертеж, на котором указаны параметры всех необходимых деталей.

Порядок изготовления буржуйки в гараж

Начинать работу необходимо с нанесения разметки на поверхность листа. Важно, чтобы все данные были точными. После этого, болгаркой вырезаем все детали и зачищаем их от сколов.

Порядок работы выглядит следующим образом:

• После вырезания компонентов, необходимо заняться трубой. Подобрав необходимый размер, по всей поверхности просверливаются дыры. Данная деталь служит соединяющим звеном между верхней и нижней частью печи.
• После сооружения верхнего бака в нем делается круглое отверстие (слева от центра), которое необходимо для соединения буржуйки с дымоходом. Нижняя сторона бака, напротив, имеет отверстие с правой стороны. К нему будет монтирована соединительная труба.
• Когда верхний бак готов, к нижней части приваривается труба.
• После этого можно начинать монтаж нижней части. После вырезания деталей из листа, в верхнем кругу необходимо проделать два отверстия. Первое – по центру, которое будет соединять. Второе – в стороне, с установленной подвижной крышкой. Через это горлышко, в буржуйку будет подаваться топливо.
• После приделывания к нижней части ножек и ее соединении с трубой, печь практически готова. Остаются лишь последние штрихи. Перед присоединением к дымоходу, следует зачистить швы и покрыть буржуйку жароустойчивой краской. Эти действия не только придадут более приемлемый внешний вид, но и уберегут поверхность от коррозии.

Важно! Использовать можно только нефтяное, соляровое и трансформаторное масла. Использования таких горючих средств как бензин, ацетон и прочее категорически запрещено

Буржуйка из газового баллона

Старый и ненужный газовый баллон необязательно выкидывать. Из него можно своими руками изготовить эффективную печку буржуйку для гаража с высоким уровнем теплоотдачи.

Первое, что необходимо сделать – отрезать лишние части болгаркой.

Предупреждение! Чтобы во время работы баллон не взорвался, следует полностью выпустить газ и слить конденсат.

Делать это лучше на открытом воздухе, так как конденсат имеет резкий и неприятный запах, который очень долго выветривается из помещения. Окончательно удалить газ поможет вода. Для этого необходимо наполнить емкость под завязку, перевернуть и слить всю воду. После этого можно смело начинать работу.

Для начала следует определиться с вариантом установки. Их всего два:

• Вертикальный;
• Горизонтальный

Для гаража одинаково подойдут оба варианта.

Горизонтальная буржуйка в гараж

Порядок работы при изготовлении печи-буржуйки для гаража:

• Производство горизонтальной печи начинается с отрезания верхней части баллона. После чего внутрь монтируется колосниковая решетка.
• Изготовить эту решетку запросто можно своими руками. Для этого используется арматура. Если таковой нет, можно заменить крупной проволокой, которая сгибается в виде змейки. К ней же, внутри, привариваются колосники.
• Затем можно переходить к монтированию передней части буржуйки. Для этого необходимо взять стальной лист, с минимальной толщиной 4 мм, и вырезать круг, размер которого должен соответствовать диаметру самого баллона. На получившемся кругу необходимо проделать 2 отверстия. Первое будет служить для подачи топлива, а второе, для поступления воздуха в камеру горения.
• Затем на крышку устанавливаются петли, на которые монтируется дверца. Для улучшения качества, рекомендуется обтянуть ее асбестоцементным шнуром.
• Полученная конструкция приваривается к баллону.
• Заключительным этапом будет установка трубы для соединения с дымоходом. Для этого, в задней части буржуйки делается отверстие, в которое и будет установлена труба. После этого детали свариваются между собой. Печь готова.

Вертикальная печь-буржуйка

Такая самодельная буржуйка для гаража, изготовленная своими руками, несколько удобнее в использовании. Но при этом необходимо больше приложенных усилий для ее изготовления.

Перед началом работы, на баллоне необходимо провести разметку будущих отверстий. Выглядят чертежи следующим образом.

Размеры могут быть произвольными. Главное, чтобы отверстия имели прямоугольную форму. В таком случае процесс горения будет несколько лучше.

После этого, с помощью болгарки можно вырезать отверстия.

Теперь необходимо установить внутрь решетки. Проще это сделать, отрезав верх будущей буржуйки. Однако можно обойтись и без этого. Можно вставить ее через только что проделанные отверстия. Стоит отметить, что это будет несколько сложнее.

Когда данная процедура выполнена, можно заниматься установкой дверцы. Процесс происходит точно так же, как и при монтаже горизонтальной буржуйки.

Заключением станет проделывание сверху отверстия под дымоход и последующее приваривание к трубе.

Подобная буржуйка в гараж своими руками отлично горит на дровах и другом твердом топливе. С ее помощью даже в сильные морозы можно с комфортом возиться с автомобилем, или просто с удовольствием провести свободное время.

Печь-буржуйка из старой бочки

Помимо газового баллона можно использовать старые металлические бочки. Принцип работы практически такой же. Так же, как и предыдущий вариант, поставить в гараж буржуйку можно как вертикально, так и горизонтально.

Дополнительную информацию о том, как своими руками сделать качественную печь для собственного гаража, можно получить из видео.

Выполняя все правила безопасности, с построением печи справится даже начинающий мастер. А при наличии полного комплекта инструментов, процедура займет не так много времени.

Простая эффективная буржуйка из бочки своими руками

Пришло время позаботиться о тепле и уюте в своем гараже. Если у вас еще нет никакого отопления в каких-либо постройках, то эта статья будет вам очень полезна. Сегодня мы расскажем и покажем вам, как сделать простое отопление в гараже из подручных материалов за считанные копейки. Вашему вниманию хотим представить подробную пошаговую инструкцию, как сделать буржуйку в гараж своими руками. За основу всей конструкции мы возьмем бочку, примерно 100 литров, со стенкой 4 мм. Этого будет вполне достаточно для того, чтобы обогревать среднестатистический гараж или любую другую постройку во дворе.

Как говорится – «Готовь сани с лета», так и мы будем изготавливать печку до начала холодов. Такая идея пришла спонтанно. На металлоприемке была обнаружена добротная бочка, и сразу возникла мысль сделать из нее буржуйку. Отопление в гараже – это очень хорошо для автомобиля или для человека, который проводит много времени за ремонтом автомобилей. Такая печь – самая простая конструкция для отопления помещения. Для ее изготовления не нужно много материала. Почти все можно найти у себя в хозяйстве или на ближайшей металлоприемке. Не будем мучить вас долгими и томными разговорами, а приступим к самому процессу изготовления отопительного прибора в своем гараже.

Изготовление буржуйки из металлической бочки

Для изготовления такой печи необходима бочка с толщиной стенки не менее 4 мм. Температура внутри печи будет достигать 700 и выше градусов тепла. Бочка с тонкой стенкой быстро деформируется от таких температур. Лучше брать с запасом, чтобы предотвратить деформацию металла.

Какие же материалы понадобятся нам для изготовления буржуйки из металла своими руками?

• Бочка металлическая со стенкой не менее 4 мм – 1 шт.
• Арматура или прутки, диаметром не менее 25 мм – 4 метра.
• Материал для крышки печи – лист железа 700х500 мм, толщина 4 мм.
• Труба дымохода, диаметр 150 мм — у нас получилось 12 метров вместе с изгибами.

Необходимые инструменты:

• УШМ.
• Шуруповерт.
• Сварочный аппарат.
• Перфоратор.

ШАГ 1: вырезаем дверцы. Первым делом нам нужно взять нашу печь буржуйку, и определиться где будут дверцы. Делаем их две штуки.

Первую дверцу делаем на расстоянии 50 см от низа бочки, а вторую на 100 мм выше дверцы зольника. Этого будет вполне достаточно для удобной загрузки топливных материалов, и очистки зольника от пепла. Вырезаем дверцы как показано на фотографии. Подготовьте несколько отрезных дисков для этой работы.

ШАГ 2: изготовление колосника. Для изготовления колосника в буржуйке своими руками мы будем использовать арматуру 25 мм диаметром. Нарезаем необходимые отрезки арматуры и привариваем их на участке между дверцей топливника и зольника. Расстояние между прутками выдерживаем 20 мм. Надежно привариваем их сварочным аппаратом и переходим к следующему шагу.

ШАГ 3: верхняя крышка. Для изготовления верхней крышки буржуйки в гараж будем использовать лист металла 700х500 мм, толщиной 4 мм. Перед этим в ней нужно будет проделать отверстие под дымоход. Привариваем крышку к бочке. Хорошо провариваем шов, чтобы в дальнейшем не было утечки дыма в неположенном месте.

ШАГ 4: петли и ручки. Теперь сделаем так, чтобы открывались и закрывались дверцы буржуйки в гараж своими руками. Привариваем петли к корпусу печи и устанавливаем на них дверцы. Здесь лучше использовать мощные цилиндрические петли. Они способны выдержать большие температуры и не деформироваться. Также нужно сделать ручки на дверцы, и какой-то крючок, чтобы фиксировать дверцы в закрытом положении.

ШАГ 5: установка печи в гараж. Пришло время определиться с местом расположения нашей недорогой буржуйки в помещении. Устанавливать ее будем в дальнем углу, чтобы печь не стояла возле ворот, и не было потерь тепла на улицу. Устанавливаем печь, надежно фиксируем ее на полу, и начинаем строить дымоход.

Вот мы и закончили делать нашу простую печь из подручных материалов. Как видите, для того чтобы сделать простое отопление в помещении, не нужно никаких замысловатых приспособлений. Просто берем и делаем эффективную буржуйку своими руками, и наслаждаемся теплым помещением. Все, что вам будет нужно для поддержания тепла – это дрова или топливные брикеты. Мы же строим свою буржуйку под дрова, так как с этим делом у нас нет никаких проблем. Теперь, как самодельная печь установлена на свое место, можно заняться изготовлением правильного дымохода.

Дымоход для буржуйки из металлической бочки в гараж

Правильный дымоход – залог теплого помещения. Какую бы правильную вы не построили печь, если дымоход будет неправильный, то у вас не получиться нормально разжечь печь. Для изготовления дымохода мы купили готовые трубы и изгибы нужной нам длины. Имея все это в своем ассортименте, работа выполнится быстро. Сейчас мы расскажем и покажем вам, как сделать правильный дымоход для буржуйки своими руками.

ШАГ 1: крепим трубу к крышке. Первым делом нужно установить и зафиксировать дымоход в верхней крышке печи. Плотно вставляем трубу в крышку заподлицо и привариваем ее. Это будет несъемная часть. Далее все будет держаться на гофрированных соединениях и саморезах.

ШАГ 2: делаем дымоход. Выстраиваем всю конструкцию, как было запланировано в чертеже буржуйки своими руками. Трубы соединяем по всем правилам, и впираемся в то, что нужно сделать вывод трубы наружу.

ШАГ 3: отверстие в стене. Теперь пришло сделать отверстие в стене под вывод дымохода буржуйки. В запланированном месте мы начали проделывать отверстие перфоратором, и обнаружили наличие проводки. Было решено удлинить провода и пустить немного в обход дымохода. Выключили автомат, разрезали провода, удлинили и проложили на 50 мм ниже трубы дымохода. Устанавливаем необходимое колено в отверстие и продолжаем работу по установке буржуйки в гараж своими руками.

Делаем отверстие в стене

Убираем провода

ШАГ 4: заканчиваем с дымоходом. После того, как мы проделали отверстие в стене и установили туда подходящее колено, необходимо соединить весь дымоход между собой. Вырезаем необходимый отрезок труб и устанавливаем его на свое место. После этого переходим к заключительной части изготовления дымохода

Вставляем трубу в отверстие

Дымоход в гараже

Крепим колено дымохода

ШАГ 5: финал. Теперь нужно сделать наружную часть дымохода буржуйки из трубы. Здесь нужно знать, что чем больше колен находится в системе, тем выше дымоход должен быть. В нашем случае дымоход должен быть выше крыши на 500 – 700 мм выше крыши. Только в таком случае у нас будет хорошая тяга и правильный отвод продуктов горения в печи.

Загружаем дрова в буржуйку, поджигаем и проверяем, все ли мы правильно сделали. Для отопления нашего гаража мы будем использовать дрова. Этот горючий материал доступный и недорогой. Нас полностью устраивает КПД дров. Можно попробовать использовать топливные брикеты, но у нас их нет поблизости, а дровами торгует каждый второй, кому не лень.

Вот такая полезная пошаговая инструкция у нас получилась. Можно сделать много видов самодельных печей, но мы остановились на самом простом и бюджетном варианте.  Сегодня мы рассказали и показали вам, как сделать буржуйку своими руками из подручных материалов.

как сделать и установить, чертежи, фото и видео

Если установлена буржуйка в гараж, можно не только заниматься уходом за железным конем круглый год, но и устраивать посиделки с друзьями зимой. В магазинах есть разные по размерам и конструкции модели, но стоят немало. Поэтому автолюбители делают буржуйку своими руками из подручных материалов.

Особенности и принцип работы буржуйки

В отличие от классической печи для буржуйки не нужен фундамент, сложный дымоход, площадка. Топить можно дровами, опилками, щепками, торфом, углем, отработанным машинным маслом. Простая конструкция и монтаж доступны для самостоятельного изготовления людьми с базовыми знаниями работы с металлом. За счет небольших габаритов и массы самодельная буржуйка легко размещается даже в маленьком гараже.

По сравнению с кирпичной печью буржуйка быстро остывает. Поэтому для поддержания комфортной температуры придется ее топить все время пребывания в гараже. Металл сильно нагревается, что может привести к ожогу при случайном прикосновении.

Принцип работы буржуйки такой же, как у классической печи:

• воздух, необходимый для сгорания топлива, поступает в топку через поддувало;
• образующееся тепло нагревает стенки;
• продукты горения удаляются через дымоотводную трубу за счет естественной тяги;
• скорость сгорания топлива регулируют положением дверки поддувала.

Принцип работы буржуйки

На дровах или отработанном масле

В зависимости от размеров буржуйкой на отработке отапливают не только маленькие, но и большие помещения. Кроме машинного можно использовать другие виды масла и солярку.

К достоинствам печки на отработке относятся:

• не нужно отвлекаться на подкидывание дров, одной заправки хватает надолго;
• за счет 2-хэтапного сжигания эффективность выше, чем у дровяного аналога;
• буржуйка на отработке не дымит при любой погоде.

Из недостатков отмечают:

• шум;
• при сгорании отработка выделяет специфичный запах, поэтому требуется установка вентиляции;
• необходимость частой очистки камеры сгорания и дымоотводной трубы;
• трудность удаления коксованного слоя, образующегося при сгорании масла, из нижней камеры.

Основным достоинством буржуйки на дровах считается возможность использования любого твердого топлива. Из недостатков следует учитывать:

• КПД низкий, так как значительная часть тепла вылетает в трубу;
• необходимость регулярного подкидывания дров, разбивания головешек, следить, чтобы угольки не выскакивали из топки;
• затраты времени на подготовку топлива;
• малый диапазон регулирования процесса горения.

Характеристики печки на отработке лучше, но по правилам пожарной безопасности помещение для ее установки должно быть оборудовано приточно-вытяжной вентиляцией. Выполнение этого требования для частников затруднительно, поэтому делают буржуйку в гараж своими руками на дровах.

Разновидности конструкций

Придумано немало конструкций буржуек для гаража, поэтому выбрать подходящий вариант исходя из имеющегося материала нетрудно. Чертеж составляют самостоятельно с учетом особенностей помещения или берут готовый из интернета. Конструкцию в зависимости от размера гаража делают горизонтальной или вертикальной.

Классическую буржуйку делают из листового железа. Проще всего сделать печку из железной бочки, но срок службы конструкции недолог, так как тонкие стенки быстро прогорают. Вариант из газового баллона или трубы прослужит значительно дольше за счет большей толщины металла. Несложные конструкции для гаражей делают из старых колесных дисков и железных бидонов.

Изготовление классической печки-буржуйки

Так как сделать буржуйку нужно прямоугольной формы, потребуется листовой металл толщиной не менее 3 мм. Работу выполняют в следующем порядке:

1. Из листа вырезают заготовки.
2. Боковые стенки сваривают с дном.
3. Приваривают заднюю стенку.
4. Внутри намечают границы раздела пространства на зольник, топку, дымооборот. На расстоянии 10 -15 см от дна приваривают 2 уголка для установки съемного колосника, который собирают из арматуры диаметром 10 — 15 мм.
5. В верхней части приваривают 2 прутка, на которые будет укладываться отражатель из металлического листа для дымооборота. Между ним и стенкой должен оставаться зазор для прохода дыма.
6. Приваривают крышку с отверстием под гильзу диаметром 15 — 20 см для установки дымоотводной трубы.
7. Для удобного извлечения колосника и отражателя во время чистки дверку с защелкой и ручкой делают размером, близким к ширине буржуйки.
8. Снизу корпуса печи приваривают ножки из трубы диаметром 20 — 50 мм высотой 8 — 10 см.
9. Дымоотвод делают из 3 отрезков трубы диаметром 15 — 18 см, соединенных под углом 45°.
10. В отверстие крышки вваривают гильзу.
11. Перед креплением в дымоход устанавливают поворотную заслонку размером меньше, чем внутренний диаметр трубы.

После установки буржуйку регулируют по высоте. Трубу выводят наружу через отверстие в стене или крыше. Упрощенные конструкции собирают без колосника и отражателя.

Буржуйка из трубы или бочки своими руками

Такую печь делают горизонтальной или вертикальной конструкции. Диаметр трубы или бочки выбирают в зависимости от размера свободного места в гараже. Вертикальный вариант собирают в следующей последовательности:

1. На боковой поверхности в местах размещения топки и поддувала вырезают 2 прямоугольных отверстия.
2. Из вырезанных кусков делают дверки, приварив обрамление из металлических полосок. Устанавливают защелки и ручки.
3. Внутри, отступив 10 см от нижнего края дверцы топки, приваривают кронштейны из уголков под колосник, сделанный из арматуры.
4. У конструкции из трубы заваривают торцы.
5. Снизу приваривают ножки
6. В верхней части вырезают отверстие для дымохода.
7. Приваривают петли, навешивают дверцы.
8. Присоединяют дымоотводную трубу.

Сборка горизонтального варианта немного отличается:

1. Дверку для топки из вырезанного куска устанавливают на торце.
2. Поддувала нет, вместо него ниже дверки сверлят отверстие диаметром 20 мм.
3. Для установки печки из уголков или труб делают подставку.
4. Съемный колосник делают из листа металла такой ширины, чтобы центр был на расстоянии 7 см от самой удаленной точки боковой поверхности корпуса. Для прохождения воздуха по всей площади листа просверливают отверстия.
5. Если буржуйка из трубы, сзади вверху приваривают патрубок для дымохода. На бочке сначала чертят круг нужного диаметра, затем под углом 15⁰ делают радиальные разрезы. Получившиеся сектора отгибают вверх. К ним заклепками крепят патрубок.

Печь-буржуйка из газового баллона

Для удаления остатков газа с баллона откручивают вентиль, заполняют водой, оставляют на ночь. После слива воды приступают к работе:

1. Верхнюю часть, где был вентиль, срезают, вместо нее приваривают заглушку.
2. Если делают горизонтальную буржуйку для гаража своими руками, на дне прорезают квадратное отверстие, из вырезанного металла делают дверку для топки.
3. После приваривания петель навешивают дверцу.
4. Вместо колосника для прохода воздуха на дне будущей печи просверливают отверстия.
5. Из тонкого металла делают короб, который будет одновременно зольником и поддувалом. Приваривают под отверстиями, навешивают дверцу.
6. Корпус устанавливают на ножки.
7. В задней части сверху вырезают отверстие, приваривают дымоотводную трубу.

Для разогрева пищи сверху устанавливают рамку из металлических прутьев. Места хватит для размещения 2 предметов. Вертикальный вариант делают так же как из бочки.

Из колесных дисков

Из материалов, чтобы сварить буржуйку, кроме пары дисков потребуется еще отрезок трубы длиной 30 — 45 см близкого диаметра, лист металла, труба для отвода дыма. Собирается такая буржуйка просто:

1. Для подгонки диаметра трубы под размеры дисков на стыках срезают ребра. После сварки получается вертикальная конструкция.
2. На боковой поверхности делают проем для топки.
3. Из вырезанного куска делают дверку.
4. Для доступа воздуха в топку в нижнем диске вырезают квадратное отверстие со стороной 10 -12 см.
5. На верхнем диске сзади делают отверстие для дымоотводной трубы.
6. Для устройства зольника к дну приваривают металлический круг.
7. Чтобы на сделанной буржуйке своими руками разогревать пищу на верхнем диске устанавливают варочную панель из металла толщиной 4 — 5 мм.

Как установить правильно

Безопасность эксплуатации зависит от того как установлена буржуйка в гараже. Печь обычно размещают в дальнем от ворот углу на основании из негорючего материала: кирпичах, асбоцементной плите, керамической плитке. На пол около дверок кладут лист металла, чтобы искры и выпадающие угольки не вызвали пожара.

Расстояние от печи до автомобиля и легковоспламеняющихся веществ должно быть не менее 1,5 м. В деревянном гараже между буржуйкой и стеной оставляют пространство не менее 1 м. Стены возле печки покрывают негорючим материалом.

Полезные советы

Печь буржуйка будет удобной в эксплуатации, если прислушаться к рекомендациям специалистов:

1. Для проверки качества сварных соединений, первый розжиг проводят на улице.
2. Для обеспечения герметичности дымоход, проходящий внутри гаража, делают из цельносварной трубы без горизонтальных участков.
3. Рядом с печкой должен быть ящик с песком и огнетушитель.
4. Места прохода дымоотводной трубы через стену или потолок изолируют огнеупорным материалом.
5. Экран из кирпича, выложенный с 3 сторон печки предохранит от случайных ожогов и сохранит тепло после прогорания топлива. Расстояние от него до стенок буржуйки должно быть 5 — 7 см.

Несмотря на простое устройство, буржуйка считается самым надежным и дешевым способом обогрева гаража. В такой печи можно сжигать даже мусор. При выборе следует учитывать, что горизонтальные конструкции служат дольше вертикальных.

Печка в гараже своими руками + видео

Буржуйка из старой бочки

Для многих автомобилистов гараж — это не просто место, где можно оставить машину. Многие проводят много свободного времени в гараже для ремонта авто или просто для духовных посиделок с друзьями. Но в холодное время года находиться подолгу в одном месте очень сложно. Однако выход всегда можно найти. Поставив печку в гараж, сделанную своими руками, даже в сильные морозы можно с комфортом отдыхать в гараже.Причем эта печь может быть изготовлена ​​из разных материалов, которые есть практически у каждого хозяина.

Отапливаемое помещение ограниченного пространства. Так что печь в гараже — лучший вариант. Помимо компактных размеров, эта печь имеет следующие положительные стороны:

• Быстрый нагрев;
• Возможность использования как жидкого, так и твердого топлива;
• Печь, отапливающая помещение, долго сохраняет тепло внутри;
• Для строительства и монтажа не требуются дорогие материалы и специальные навыки.

Для того, чтобы превратить печь в гараж, необходим следующий минимальный набор инструментов:

• Сварщик. Рекомендуется использовать инструмент мощностью 200 ампер;
• Маска и костюм для сварки;
• Молоток специальный для отделения шлака;
• болгарский;
• Стандартный молоток, плоскогубцы и зубило;
• Стальная щетка;
• Сверло со сверлами;
• Рулетка нужных размеров.

Для гаражных печей могут использоваться обычные газовые баллоны, металлические листы, стальные резервуары и трубы.Также можно построить печь из кирпича своими руками. Однако этот метод требует гораздо больше усилий и затраченных средств.

Перед установкой любой топки следует соорудить дымоход, который будет выводить все продукты горения. Чтобы понять, как сделать дымоход для печи в гараже, необходимо определиться с его типом. Существует три варианта установки дымохода, каждый из которых имеет свои достоинства и недостатки.

Чаще всего используется первый вариант, когда часть трубы находится внутри, а остальная выходит через боковую стенку.В этом случае внутренняя трубка также играет роль в нагреве и служит батареей. К тому же вывод через стену сделать довольно легко.

На второй схеме показана труба, которая полностью находится внутри гаража и выводится наружу через крышу. Несмотря на то, что печь с таким дымоходом лучше утепляет помещение, делайте это реже. Это потому, что процесс занимает больше времени. Кроме того, при неправильной герметизации зазоров между дымоходом и кровлей возможна протечка.

Третий вариант — установка дымохода своими руками не так эффективно по теплоотдаче, но намного безопаснее. Благодаря тому, что труба отводится прямо, риск возгорания снижается практически до нуля. Но на этом его достоинства и недостатки, к сожалению, нет. Этот вид быстро остывает и отводит тепло от печи. Таким образом, для качественного обогрева гаража нужно больше времени и топлива.

Определив место установки печей и выход дымохода, необходимо сделать чертеж или черновой чертеж.Пример показан на рисунке ниже.

Совет! При установке лучше использовать прямые трубы в качестве диагональных деталей, чтобы руки были тяжелее.

После выбора дымохода можно приступать к сборке печей.

Моторное масло после использования тоже может пригодиться. С его помощью можно сильно утеплить гараж. Но для этого потребуется построить специальную печь, которая несколько отличается от других видов.

Этот вариант подходит в случае, если невозможно использовать уголь или дрова.

Внимание! Стоит учесть, что моторное масло при сгорании издает запах, с которым не справится даже хороший капот.

Основная деталь для изготовления листовой стали толщиной 5 мм. из него будут удалены части, которые будут производить печь. Кроме того, вам понадобится металлическая труба, которая будет составлять часть топки и дымохода.

Не составит труда поставить печь в гараже своими руками, используя чертеж, в параметрах которого указаны все необходимые детали.

Начните работу с разметки на поверхности листа. Важно, чтобы вся информация была точной. После этого болгаркой вырезаются все детали и очищаются от сколов.

Процедура работает следующим образом:

• После вырезания компонентов необходимо зафиксировать трубу. Выбор правильного размера по поверхности просверленного отверстия. Эта деталь служит связующим звеном между верхней и нижней частью топки.
• После постройки верхнего резервуара остается круглое отверстие (слева от центра), через которое вы хотите подключить печь к дымоходу. В нижней части бака, напротив, есть отверстие с правой стороны. Будет установлена ​​соединительная труба.
• Когда верхний бак готов, к низу привариваем трубу.
• Далее можно приступать к установке днища. После вырезания деталей из листа в верхнем круге нужно вырезать два отверстия. Во-первых, это центр, который соединится.Второй установлен с подвижной крышкой. Через эту горловину в печку подается топливо.
• После продления до низа ножки и ее соединения с трубой, печь почти готова. Это только последние штрихи. Перед присоединением дымохода следует очистить швы и покрыть термостойкой печной краской. Эти действия не только придают более приемлемый вид, но и защищают поверхность от коррозии.

Важно! Можно использовать только масло, дизельное топливо и трансформаторное масло.Строго запрещено использование таких легковоспламеняющихся сред, как бензин, ацетон и т. Д.

Старый и ненужный газовый баллон выбрасывать не нужно. Возможно своими руками сделать дельную печь-буржуйку для гаража с повышенным уровнем нагрева.

Первым делом нужно отрезать болгаркой лишнюю часть.

Внимание! Чтобы во время работы баллон взорвался, полностью выпустить газ и слить конденсат.

Лучше делать на открытом воздухе, так как конденсат имеет резкий и неприятный запах, который надолго уходит из помещения.Окончательно убрать газ поможет вода. Для этого необходимо наполнить емкость под завязку, перевернуть и слить всю воду. После этого можно смело приступать к работе.

Первым шагом является определение варианта установки. Их всего два:

Гараж одинаково хорош для обоих.

Печь горизонтальная в гараже ↑

Порядок исполнения при производстве печей для гаража:

• Изготовление горизонтальной печи начинается с резки верхней части цилиндра.После чего внутри монтируется решетка.
• Сделать эту сетку легко своими руками. Для этого клапан. В противном случае можно заменить большую проволоку, которая согнута в форме змейки. К ней изнутри приварили решетку.
• Далее можно переходить к монтажу передней части печки. Необходимо взять стальной лист толщиной не менее 4 мм и вырезать круг, размер которого должен соответствовать диаметру цилиндра. На получившемся круге необходимо проделать 2 лунки.Первый будет служить топливом, а второй — впуском воздуха в камеру сгорания.
• Затем на крышке монтируется петля, на которой крепится дверь. Для повышения качества рекомендуется покрыть его асбестовым шнуром.
• Полученная конструкция приваривается к цилиндру.
• Последний шаг — установка трубы для подсоединения к дымоходу. Для этого в задней части печки делается отверстие, в которое устанавливается труба. После этого детали привариваются друг к другу.Духовка готова.

Духовка-плита вертикальная ↑

Самодельная дровяная печь для гаража, сделанная своими руками, более удобная в использовании. Но для его изготовления требуется больше усилий.

Перед началом работ на резервуаре следует разметить будущие отверстия. Смотрите рисунки следующим образом.

Размеры могут быть произвольными. Что немаловажно, отверстия были прямоугольной формы. В этом случае процесс горения будет несколько лучше.

Затем с помощью болгарки прорезать отверстия.

Теперь вы устанавливаете решетку внутрь. У будущих печей верх легче срезать. Однако можно обойтись и без него. Вы можете вставить его через только что проделанные отверстия. Следует отметить, что будет сложнее.

Когда эта процедура будет завершена, можно будет устанавливать дверь. Процесс точно такой же, как и при установке горизонтальных печей.

Заключением будет пробивка верха отверстия под дымоход и последующая приварка к трубе.

Аналогичная печь в гараже своими руками отлично горящие дрова и другое твердое топливо. С его помощью даже в сильные морозы можно повозиться с машиной или просто весело провести свободное время.

Помимо газового баллона можно использовать старую металлическую бочку. Принцип работы практически такой же. Так же, как и в предыдущем варианте, ставить в гараж печь можно как вертикально, так и горизонтально.

Подробнее о том, как своими руками сделать качественную печь для собственного гаража, вы можете получить из видео.

Соблюдая все правила техники безопасности, со строительством печи справится даже начинающий мастер. А при наличии полного набора инструментов процедура не займет много времени.

Связанные с контентом

Печка «буржуйка» для гаража своими руками на тренировке и на дровах. Как сделать «буржуйку» для гаража своими руками?

Гаражное помещение требует особого обустройства. Это связано с тем, что в нем хранятся не только определенные продукты питания, но и транспорт.Необходимо сделать как качественную внутреннюю и внешнюю отделку, утепление, так и провести систему отопления. В гараже нужна постоянная оптимальная температура. Если в теплое время года отапливать помещение не нужно, то зимой вполне возможны сильные морозы, которые приведут к каким-то плачевным последствиям при хранении продуктов и автомобиля. Может появиться сырость, которая со временем вызовет появление плесени на стенах здания.

Оптимальная система отопления гаража

Сегодня существует огромное количество систем отопления, которые эффективно используются для обогрева гаража.Имеется оборудование:

• заводского производства;
• бытовая техника самодельная.

Можно использовать системы отопления на воде, на твердом и жидком топливе, на газе. Есть системы, работающие с электричеством. Несмотря на столь широкий ассортимент этой продукции, самодельная «буржуйка» была и остается очень популярной. Это самый оптимальный способ обогрева гаража, и он будет самым дешевым по затратам.

Окунемся немного в историю

Был такой прибор для обогрева помещения в начале 20 века.Буржуйка в то время была довольно дорогой, так как для работы требовалось природное твердое топливо — дрова. Если раньше такое оборудование могли позволить себе только обеспеченные люди, то сегодня «буржуйка» стала самым экономичным способом обогреть любое помещение.

Изначально конструкция этого типа представляла собой металлический цилиндр. Для его изготовления также широко использовалась металлическая большая коробка. Со временем конструкция стала улучшаться. Топливо стало доступнее, и теперь такое устройство можно найти как на даче, так и в гараже.

Способы изготовления «буржуйка»

Помимо того, что «буржуйку» для гаража своими руками можно сделать, существует еще и заводское производство этого оборудования. Современные производители стали разрабатывать такие модели «буржуйок», которые не только способны эффективно обогревать помещение, но и становятся его полноценным украшением.

Теперь оборудование может иметь не только нестандартную форму, но и на своей поверхности различные декоративные детали в виде кованых или литых металлических элементов.Все только по разработанному уникальному дизайну «буржуйки».

Виды «буржуйки» в зависимости от используемого топлива

Сегодня «буржуйку» для гаража можно сделать своими руками на отработке и на дровах. Это оборудование имеет определенные отличительные особенности и характеристики. Можно сделать самостоятельно как тот, так и другой его вид.

Разновидности конструкции «буржуйка»

Сделать «буржуйку» для гаража своими руками довольно просто.Для этого вам нужно только выбрать его основную форму.

Итак, это оборудование может быть:

Стационарные самодельные «буржуйки» для гаража представляют собой бетонные конструкции. Их используют для бесперебойного обогрева гаража. Они более массивные и тяжелые. Для их возведения необходимо сделать фундамент. Это оборудование способно довольно быстро нагреваться и длительное время отдавать тепло. Хозяину остается только поддерживать температуру в топке. Есть один, но существенный недостаток такой «буржуйки».«Она слишком много тратит горючего.

Чтобы сделать эту конструкцию более экономичной, необходимо будет построить ее из огнеупорного кирпича.

Самодельная« буржуйка »для гаража улучшенного типа есть Более простая конструкция. Выполнена из металла и имеет несколько отделений:

Также для удобного и эффективного использования данного оборудования предусмотрена съемная крышка. Как правило, для хорошей теплоотдачи при изготовлении «буржуйки» используют чугун. Обладает отличным отводом тепла.Обязательным элементом такой конструкции являются металлические ножки, обеспечивающие нормальную циркуляцию воздушных масс под оборудованием.

И та, и другая изготовленная «буржуйка» для гаража своими руками при отработке или на твердом топливе может работать.

Из чего сделано это оборудование?

Нередко самодельные «буржуйки» для гаража можно изготовить из металлических газовых баллонов. Это наиболее распространенный вид экономичного оборудования. По своей стоимости пустой газовый баллон будет в несколько раз ниже листового металла, из которого тоже можно сделать «буржуйки».Также в производстве широко используются простые металлические ящики. Они могут быть разных размеров, а для более эффективного обогрева помещения вместо одной дымоходной трубы к конструкции также привариваются дополнительные сварные швы, обеспечивающие оптимальный обогрев помещения.

Этапы изготовления самодельной буржуйки

Изготовление данного отопительного оборудования состоит из нескольких этапов. Необходимо продумать его размер и определиться, из чего он будет сделан. Далее составляется чертеж буржуйки для гаража.В нем указываются не только параметры всей конструкции, но и количество материала, использованного для ее возведения.

Сделать «буржуйку» для гаража своими руками довольно просто. Чертежи этого оборудования готовятся самостоятельно. Также можно прибегнуть к помощи специалистов.

Далее идет сварка конструкции и ее доводка.

Что нужно для изготовления этого оборудования?

Многие задаются вопросом, как сделать «буржуйку» для гаража своими руками.В этом нет ничего сложного. Для этого нужно выбрать оптимальный вариант материала и спецтехнику.

Итак, для постройки данного оборудования вам понадобятся:

• газовый баллон;
• металлических листов;
• трубы металлические;
• сварочное оборудование;
• Болгарский;
• служебные инструменты.

Самодельные печи для гаража также можно сделать из металлических бочек.

Процесс изготовления «буржуйки»

Итак, процесс работы начинается с маркировки металлического баллона или бочки.Чтобы печь-буржуйка хорошо отдавала тепло, необходимо предварительно выбрать подходящий размер. Оптимальным параметром баллона будет 50 литров. Что касается толщины стенок, то они должны быть не менее 2-3 мм. Если стенки конструкции более тонкие, то печь может «вести» процесс горения.

Необходимо с одной стороны отметить маркером, где именно будут располагаться дверца топки и нагнетатель. Размер топки должен быть таким, чтобы в ней свободно помещались дрова диаметром 10 см.Что касается размеров дверцы для воздуходувки, то она может быть любой. Самое главное, должна быть возможность правильно очищать оборудование от остаточных продуктов сгорания.

Высота воздуходувки должна быть не менее 3-4 см от дна цилиндра или бочки. Топку ставят на расстоянии от 5 до 10 см от воздуходувки.

С обратной стороны место под приварку металлической трубы для разводки тепла по помещению. Его размер должен быть не менее 100 мм.

После этого крышка баллона или бочки срезается болгаркой.Этим же инструментом вырезаются дверцы топки и воздуходувки строго по нанесенным меткам. Срезанная крышка бочки или цилиндра используется для создания специальной площадки, которая будет служить перегородкой между зольным отсеком и топкой. Внутри этого участка уже проделайте отверстия для установки решетки.

Далее внутрь бочки на высоте 2 см от дверцы зольного отсека приваривают металлические уголки. Именно на них и будет установлен сайт.

Колосники для «буржуйки» можно изготовить самостоятельно.Для этого используется мелкая фурнитура (10-12 мм). А можно купить уже готовые устройства такого типа.

Далее работа переходит на внешнюю поверхность. Там в вырезанные отверстия привариваются петли для дверей. Самое главное, чтобы двери закрывались плотно, и дым, образующийся при горении, не попадал в помещение.

Затем из металлического листа вырезается крышка от «буржуйки». Делает отверстие для дымохода. Если в процессе сварки образовались небольшие трещинки, то можно обработать их асбестом.Аналогичная работа проводится с трубой, обеспечивающей обогрев помещения.

По окончании монтажа всех узлов буржуйки стыки зачищаются шлифовальной машиной.

Тогда духовку нужно установить в гараже в безопасное место. Он не должен содержать горючих смесей или жидкого топлива во избежание процесса воспламенения. Далее идет растопка оборудования. С его помощью в системе определяют негерметичные соединения. Они устранены.После этого «буржуйка» готова к употреблению.

При изготовлении данного оборудования необходимо помнить, что оно должно эксплуатироваться только в соответствии с требованиями пожарной безопасности.

видов и самодельный вариант простейшего эффективного агрегата

Гаражная печь своими руками

По вопросам отопления гаражей зимой необходимо обращаться к собственникам построек, которые не подключены к централизованной сети или не подключены к ней. встроена в единую систему отопления на дачном участке.Нередко дополнительная гаражная печь выручает автомобилистов, у которых индивидуальная парковка для автомобилей отапливается с недостаточной эффективностью. Есть несколько способов борьбы с холодом, который негативно влияет на машину и мешает хозяину работать в гараже. Выбор подходящего варианта зависит от экономического состояния владельца автомобиля и типа конструкции для его хранения.

Содержание

• Зачем нужно отопление в гараже?
• Виды гаражных печей
• Преимущества дровяной печи

• Конструктивные элементы буржуйки

Печь «отработка»

Как сделать печь своими руками

Зачем нужно отопление в гараже?

Регламент регулирует температурный показатель, благоприятный для хранения автомобилей, он составляет 5 ° C и допускает отклонения в один градус.Что происходит с автомобилем при более низкой температуре, наверное, знает каждый автомобилист. Большинству из них, без сомнения, удавалось столкнуться с трудоемким запуском двигателя в холодную погоду, особенно заметным после долгой стоянки.

От воздействия низких температур может замерзнуть даже антифриз. Автолюбители, которые ежедневно используют простую воду для охлаждения и сливают ее ночью, не могут залить в радиатор горячую воду. От этого может замерзнуть на морозе блок цилиндров и головка этого агрегата может лопнуть.Оказавшись в очень холодной среде, кипящая вода через несколько мгновений замерзает и забивает каналы ледяными пробками.

Самодельная печка — экономичный эффективный вариант

Примитивный и дорогостоящий способ предотвратить эти неприятности — круглосуточная работа двигателя, что снижает ресурс двигателя и влечет за собой большие затраты. Тем более, что владельцу машины все равно потребуется прогреть трансмиссию паяльной лампой или элементарным костром. Ознакомившись со списком угроз и набравшись практического опыта, хозяин гаража приходит к естественному выводу: ему нужен заводской обогреватель или самодельная печь для гаража, поддерживающая постоянный температурный режим с параметрами, продиктованными стандартами.

Типы гаражных печей

На выбор оптимального метода отопления влияют два основных аспекта:

• период времени, в течение которого необходимо будет отапливать гараж;
• сумма, которую владелец может вложить в печь.

Если гараж является хозяйственной пристройкой жилого дома, имеет смысл оборудовать его отопительными приборами с последующим подключением к общей сети. В автономном гараже, расположенном вдали от жилых домов с коммуникациями, потребуется сделать индивидуальную систему.

Все современные отопительные агрегаты для гаражей, используемые сегодня, классифицируются исходя из разницы в принципе работы источника энергии. Можно обустроить здание, установив в гараже:

• Котел отопления газовый. Довольно производительное оборудование отличается доступной ценой, независимостью от источников питания. Однако на территориях, не имеющих доступа к сетям центрального газоснабжения, такой способ отопления невозможен. Опасность взрыва.
• Установки, поставляющие тепловую энергию за счет сжигания твердого топлива.Можно купить печь заводского производства зарубежного или отечественного производства, можно сделать простую печь для собственного гаража. Это наиболее рациональный метод отопления с точки зрения затрат и получаемого эффекта.
• Электронагреватели, привлекательной стороной которых является возможность выбора оборудования именно с нужной мощностью. Отрицательное качество систем с питанием от сети, энергопотребление при немаленькой зарядке.
• Топки для отработанного моторного масла.

Отопительное электрооборудование теперь представлено широким ассортиментом заводской продукции.Главный аргумент в их пользу — мобильность, которая позволяет устанавливать блоки в помещениях, требующих максимального обогрева, с максимальной скоростью. Владельцы гаражей, которые не слишком беспокоятся об энергопотреблении, могут купить в магазинах инфракрасные системы, маслоохладители или тепловые пушки.

Оборудование, выпускаемое производителями, оснащено устройствами, с помощью которых можно задавать направление теплового потока и регулировать мощность. Есть колеса для удобства перемещения оборудования, системы, обеспечивающие безопасность пользователей, предотвращающие преждевременный износ и поломку агрегатов.Тепловые пушки и инфракрасные обогреватели также входят в ассортимент газовых систем.

Обширный ассортимент заводских печей для гаража позволяет выбрать и купить агрегат любой мощности, перерабатывающий оптимальный для владельца вид топлива

Производительность и эффективность сочетаются с оборудованием, работающим на стандартном твердом топливе, которое использует уголь, специальные поддоны и дрова. Они производятся в широком ассортименте по отраслям. Системы отопления из жаропрочных материалов от производителей самым простым способом, описанным в инструкции, устанавливаются в местах, указанных производителями.Однако простейшая гаражная печь на дровах, сделанная своими руками, будет столь же производительной, только будет стоить в десятки раз дешевле.

Преимущества дровяной печи

Экономичная, самодельная дровяная печь проста в обслуживании, многие считают ее лучшим вариантом для обустройства автономно расположенных гаражей. Самая распространенная конструкция — буржуйка, установка которой требует соблюдения двух основных правил:

• Печь-буржуйка может использоваться только в помещениях с отверстиями, обеспечивающими приток воздуха, и трубопроводами, по которым осуществляется вытяжная вентиляция. .
• Необходимо установить отопительную конструкцию на территории гаража, вдали от легковоспламеняющихся предметов, элементов из дерева, мест для смазки, горючих расходных материалов.

Один из вариантов печки-буржуйки можно устанавливать только в гаражах с естественной или искусственной вентиляцией

Помимо экономичности и оперативности обогрева помещений, популярность данной конструкции оправдана следующими убедительными Достоинства:

• Крайне низкая стоимость оборудования и доступная стоимость топлива, необходимого для его работоспособности;
• возможность самостоятельно смонтировать производительную долговечную печь с минимальными финансовыми затратами;
• отличная эффективность при небольших размерах агрегатов;
• Дешевый монтаж
• Не трудоемкое обслуживание;
• отсутствие необходимости устройства специального фундамента под печь;
• возможность использовать изделие ручной работы для разогрева и приготовления пищи.

Недостатки этого метода тоже имеются. Основное среди них — довольно большой расход недорогого, но забирающего определенное количество топлива. Дрова быстро расходуются, поскольку металлическая конструкция не способна аккумулировать выделяемое тепло. Энергия, возникающая при сгорании дров, сразу же передается воздушной массе, но после того, как печь перестает топиться, металлический корпус очень быстро остывает.

Существует метод снижения затрат на топливо, заключающийся в модернизации конструкции.Печь-буржуйка потребует значительно меньше дров, если труба будет смонтирована в корпусе почти над дверью, а не традиционно у задней стены.

Из-за смещения положения сопла сначала нагреются стенки печи, а уже потом продукты сгорания попадут в трубу. При этом время выделения тепловой энергии увеличится, так как глинобетонный, утепленный металлический или кирпичный трубопровод остывает медленнее, чем металл корпуса.Кроме того, сократится время, необходимое для обогрева внутренних помещений гаража.

Конструктивные элементы буржуйки

Вариативность конструкций печей типа «буржуйка» определяет отсутствие четких регламентов. Каждый мастер делает это по своему усмотрению, в соответствии с личными предпочтениями. Но какую бы схему не предпочел производитель, все отопительные агрегаты этой разновидности имеют общие конструктивные элементы, это:

Конструктивная схема простейшей печи-буржуйки

• топка, являющаяся стандартной камерой сгорания, ее конфигурация и габариты не декларируются строгими канонами;
• решетка, устанавливаемая в основании конструкции, необходима для создания тяги и размещения дров;
• труба дымохода, она может быть изогнутой или спиральной, в случае использования стандартной прямой трубы следует учитывать, что длина прямых горизонтально установленных участков дымохода по строительным нормам не должна превышать 1 метр.
• зольник, расположенный под колосниковой решеткой, являющийся устройством для сбора золы.

Самая простая «буржуйская» печь состоит из металлического корпуса, снабженного дверцей для подачи топлива, и трубы, расположение которой определяет производитель. В качестве воздуходувки можно проделать в нижней части небольшие отверстия, они помогут создать хорошую тягу. Извилистость дымохода продиктована необходимостью уменьшить скорость движения горячего воздуха по трубе. Дым, задерживаясь в дымоходе, будет отдавать в комнату тепловую энергию, а не «вылетать в дымоход» с нежелательной быстротой.

Топка «отработка»

Основным преимуществом данного отопительного оборудования является использование самого дешевого, зачастую бесплатного топлива. Простой надежный агрегат работает без насадки и капельницы. Это очень дешевая печь — сделать ее своими руками в гараже несложно, также не проблема всегда найти для нее топливо.

Типовая схема печи для гаража на отработанном масле, размеры мастер может выбрать

Конструктивно печь для переработки отработанного масла представляет собой две емкости, соединенные перфорированной трубой.Нижний элемент объемом 12 л служит топкой и топливным баком. На верхней плоскости нижней части печки должно быть отверстие, оборудованное крышкой. Дырка нужна для заправки, крышка нужна для контроля работы самодельной техники. Открывая и закрывая крышку, владелец будет контролировать подачу кислорода, необходимого для горения, от чего зависит производительность нагрева.

Верхний бак и труба, соединяющая две основные части, играют роль нагревательных элементов печи.Этот самодельный прибор может нагреваться до 800-900 ° С. Чтобы емкости не выгорели, для их изготовления используется листовой металл толщиной от 4 до 6 мм. К верху печи приваривается труба, на которую устанавливается дымоход из стального оцинкованного сплава. Вся конструкция топки не должна быть монолитной, так как для удаления сажи с горелки потребуется снять верхнюю емкость.

Конструктивные элементы будущей печи для гаража, перерабатывающей отработанное масло

Как сделать печь своими руками

Для изготовления такого устройства чертежи, каких-либо глубоких технических знаний, профессиональных навыков нет обязательный.Агрегат будет потреблять до полутора литров в час, вся система весит не более 30 кг. Стандартные размеры без учета выхлопной трубы варьируются от 35 до 70 см. Чаще всего для изготовления вытяжки используется труба сечением 105 мм ..

Для тех, кто хочет знать, как правильно сделать печь в гараже, и как быть, чтобы работала самоделка. не вызывает проблем, есть несколько важных рекомендаций:

• Предпочтительная высота дымохода около 4 метров, что необходимо для формирования хорошей тяги.
• Работающую печь необходимо чистить каждые десять дней.
• Сажи будет намного меньше, если диаметр верхней трубы больше, чем размер выхлопного элемента.
• Установка должна быть установлена ​​на территории гаража так, чтобы не было близко расположенных взрывоопасных веществ, горючих предметов.

Для работы печки подходит масло любой степени очистки. Вполне подойдет неочищенный состав. Если договориться с хозяевами ближайших гаражей и поставить какую-то емкость для слива масла, то топливо для печки будет совершенно бесплатным.Использовать для отопления гаража можно трансмиссию, трансформатор, моторное масло, дизель, любое топочное масло.

Огромное количество печей для добычи полезных ископаемых, имеющих схожую конструкцию и работающих по единому принципу

Разжигается такая самодельная печь с помощью бумаги, заложенной в нижний бак, газеты, поверх которой заливается топливо. Содержимое закипит примерно через десять минут, процесс горения запускается из-за способности масла самовозгораться. Топливо заливается порциями по 5 литров.При использовании очищенных составов можно будет реже ухаживать за элементами конструкции, чему также будет способствовать увеличение сечения дымохода.

Функциональную, экономичную печь для гаражного строительства можно сделать своими руками с минимальными затратами. Без проблем, непомерных трудозатрат и профессиональных навыков начинающий мастер сможет сделать ее способной. Самодельные печи удобны в эксплуатации, производительны, безопасны в уходе.

23 Дровяные печи своими руками, чтобы согреться

Любите ли вы разбить лагерь, хотите, чтобы ваш крохотный дом был поджареным, или просто хотите печь для собственного двора, самодельная дровяная печь — это увлекательный проект с большим вознаграждением.

Дровяные печи помогут вам сэкономить электроэнергию и придадут еде восхитительный аромат дровяной печи (если вы используете ее для приготовления пищи). Они могут показаться устрашающими, но хорошая дровяная печь, сделанная своими руками, стоит потраченного времени и усилий.

Бюджетный

Источник

На первый взгляд вы не подумаете, что эта плита будет легкой в ​​использовании бумажником, но на самом деле это так.

Этот блоггер обнаружил, что он смог сделать свою печь по значительно меньшей цене, чем средняя дровяная печь, которую продают в розницу (он обнаружил, что это стоит около 300 долларов).

Как построить дровяную печь недорого с помощью утренних дел

Переработанный бензобак

Источник

Если у вас есть старый баллон с пропаном, у вас есть все необходимое для дровяной печи своими руками.

Ознакомьтесь с инструкциями, чтобы получить пошаговые инструкции по воссозданию этого профессионально выглядящего проекта DIY.

DIY Wood Burner Pot Belly Stove от Instructables

Обломки деталей

Источник

По словам этого мастера, он смог создать симпатичную маленькую дровяную печь на открытом воздухе примерно за 20 долларов!

Он использовал металлолом, который нашел возле своего гаража, много которого, вероятно, есть и у вас дома.

Дровяная печь, сделанная из лома от Instructables

Диски шин

Источник

Кто знал, что можно сделать дровяную печь из выброшенных дисков шин?

Блогер, который сделал эту печь, использует ее на открытом воздухе, но говорит, что она лучше всего подходит для постоянного места (а не для кемпинга), потому что она довольно тяжелая.

Дровяная печь своими руками из колесных дисков от подготовленной страницы

Для DIY Pro

Источник

Нет никакого способа приукрашивать это, вы собираетесь быть довольно опытными в DIY, чтобы сделать эту дровяную печь.

Но если у вас есть навыки, оно того стоит! Конечный результат не только великолепно выглядит, но также эффективен и надежен.

Сделайте свою собственную дровяную печь от Hill People Gear

Small & Mighty

Source

Самое лучшее в маленьком обогревателе — это то, что, если он построен правильно, он может обогреть действительно большое пространство, несмотря на его размер.

Этот блоггер создал небольшой обогреватель, который нанес серьезный удар. Его проект служит хорошим вдохновением для начинающего мастера по ремонту.

Дровяные печи своими руками от Manta Bushcraft Blog

Массовый обогреватель

Источник

Суровая правда об этом самодельном дровяном обогревателе заключается в том, что это проект не для всех. Чтобы получить такие ручные результаты, требуется много навыков.

Если вы готовы принять вызов, этот блоггер сделал этот обогреватель примерно за 600 долларов, но он сохраняет в семье уют даже в холодные 20-градусные ночи.

Самодельный нагреватель массы от Permies

Печь из листовой стали

Source

Эта печь сделана из листовой стали и выглядит красиво.Человек, который его сделал, говорит, что он не профессионал, а просто человек с мастерской.

Неясно, насколько легко сделать эту дровяную печь, но попробовать стоит, потому что она эффективна и отлично выглядит.

Дровяная печь из листовой стали от Instructables

Планы дровяной печи

Источник

Если у вас уже есть идея сделать свою собственную печь, но вам просто нужны некоторые планы, как это сделать — вот и все!

Идя по этому пути, вы можете проявить немного творчества и придать дизайну свой собственный стиль.

Самодельная дровяная печь от MOTHER

Высокое качество

Source

Это не хлипкая дровяная печь небольшого размера, сделанная своими руками. Это серьезный бизнес!

Блогер, создавший эту печь, изложил все шаги, которые он предпринял, чтобы построить ее. Вы можете ознакомиться с его руководством и посмотреть, справитесь ли вы с задачей создать свой собственный.

Постройте дровяную печь от Purple Sage Trading Post

Газовый баллон

Источник

Для этой дровяной печи вам понадобится старый газовый баллон и несколько других материалов меньшего размера.

По большей части, это довольно простой DIY, и вы будете готовы к работе со своей новой дровяной печью в кратчайшие сроки!

Дровяная горелка с газовым баллоном от Instructables

Компактная дровяная печь

Source

Это не маленькая самодельная печь в этом списке, но она по-прежнему компактна и выделяет много тепла!

Чтобы сделать это, вам понадобится газовый баллон, который нужно положить на бок, а не вертикально. Блогер столкнулся с некоторыми проблемами с воздушным потоком во время первоначальной сборки, но если вы прочитаете комментарии сообщества, вы сможете извлечь уроки из его ошибок, чтобы исправить свои с первого раза.

Дровяная горелка для газовых баллонов от Instructables

Красивая и вневременная

Source

Трудно поверить, что эта печь была построена менее чем за 200 долларов! Он великолепный, функциональный и даже из него получается хороший торт!

Нет никаких пошаговых инструкций по воссозданию этой модели, но она может послужить отличным источником вдохновения для тех, кто хочет получить немного больше от своей дровяной печи, сделанной своими руками.

Самодельная дровяная печь от Natural Building Blog

DIY Rocket Stove

Source

Этот дровяной обогреватель не только отлично работает, но и выглядит действительно круто.

Это дровяная печь «ракетного» типа, и ее легко изготовить в домашних условиях.

Самодельная самодельная дровяная печь на ракете от Sia Magazin

Резервуар с переработанным пропаном

Источник

Вот еще несколько примеров дровяных печей, которые можно сделать из выброшенного пропанового бензобака.

Техника у всех может быть похожа, но дизайн немного отличается. Это проект, в который вы можете внести что-то свое, чтобы сделать его своим.

Пропановый бак, сделанный из дровяной печи от Expo Cafe Peru

Гаражная дровяная печь

Источник

Если вы никогда не просматривали обучающее видео на YouTube, чтобы помочь вам разобраться в проекте, вы когда-нибудь делали проект своими руками?

Это видео не содержит пошаговых инструкций по воссозданию гаражной дровяной печи, но дает обзор, который поможет вам начать работу.

Моя супер дешевая горелка для дров для гаража — YouTube

Camp Stove

Source

Тебе все равно нужно есть, когда ты в кемпинге, верно? Вы можете сделать себе дровяную печь, чтобы готовить вкусные блюда во время черновой обработки.

Требуется небольшая электромонтажная работа, но он портативный и позволит вам хорошо поесть даже в лесу!

Doc’s Smity Camp Stove — Самодельная дровяная печь от Backpacking

Почтовый ящик Дровяная печь

Источник

У вас есть старый почтовый ящик, который вы больше не используете, но не хотите выбрасывать?

Из него можно сделать самодельную дровяную печь! Просто поверните ее на бок, прикрепите к ней какой-нибудь трубопровод для вентиляции, и у вас есть функциональная дровяная печь, сделанная своими руками.

Постройте самодельную дровяную печь с почтовым ящиком с помощью знаний ничего не весит

Дровяной гриль

Источник

Так что технически это не печь, но дровяной гриль определенно стоит иметь!

Вы можете приготовить хот-доги, гамбургеры, пиццу, кебаб и многое другое на гриле. Этот проект — простая задача.

Как сделать барбекю / гриль из старых колесных дисков от Eco Snippets

Cook Top Stove

Source

У этой дровяной печи есть верх, позволяющий легко готовить на ней, так что дело не только в тепле.

Подумайте обо всех блюдах, которые вы можете приготовить, используя это! Кроме того, он достаточно большой, чтобы вы могли готовить для себя и некоторых гостей.

Дровяная печь DIY 55 галлонов от дома и садоводства

Easy As It Gets

Source

Хорошо, это не самый эстетичный дровяной обогреватель в этом списке, но он, вероятно, один из самых простых.

Все, что вам нужно, — это старая банка из-под кофе, веточки и немного воображения, и у вас есть все необходимое для этого небольшого проекта.

Дровяная печь DIY от DIY Idea Center

Perfect Outdoor Stove

Source

Эта дровяная печь, работающая своими руками, хороша тем, что ее можно использовать для приготовления пищи или просто согревать вас, если вы хотите провести время на свежем воздухе в холодную ночь.

У него плоская верхняя часть, что позволяет легко готовить, и отверстие, предназначенное для согрева (которое также оказывается достаточно большим, чтобы приготовить зефир, просто говоря).

Дровяная печь DIY от Brilliant DIY

Электрический водонагреватель

Источник

По общему признанию, не у всех есть старый резервуар для воды, лежащий вокруг их дома, который они могут превратить в дровяную печь, но вы никогда не знаете, что вы можете найти в утильсырье площадка!

Так как он такой большой, человек, который изначально создал модель, в конечном итоге модифицировал ее, превратив в уличную печь для пиццы на дровах.

Превратите электрический резервуар для воды в уличный дровяной обогреватель от Instructables

Заключение

Создание дровяной печи своими руками, вероятно, не будет одним из тех проектов, в которых у вас есть все необходимые материалы, просто лежащие вокруг дома. Это не значит, что не стоит пытаться. Если вы начинающий домашний мастер, это прекрасная возможность перейти на следующий уровень мастерства.

Вне зависимости от масштаба и назначения дровяная печь обеспечит вам тепло и, если не что иное, место, где можно приготовить действительно хороший зефир.

24 Дровяные печи своими руками — Thehomesteadingboards.com

Вот 24 дровяных печи своими руками, которые может построить каждый. Некоторые проекты имеют более высокий рейтинг сложности, чем другие; но все они могут быть выполнены небольшим изменением дизайна, бартером или платой за помощь. Сделай сам не всегда означает, что ты сделаешь это на сто процентов.

Когда мы построили нашу коптильню почти шесть лет назад, мы спорили о том, что мы хотим использовать в качестве источника дыма.Мы с друзьями говорили об этом за пивом; когда вдруг один из них сказал, можно использовать пропановую печь!

Источник

Моя немедленная реакция лучше всего описана слева. Использование ископаемого топлива для наших курильщиков не соответствует нашей долгосрочной цели энергетической независимости. Когда он сказал пропановая печь, я подумал, что он имел в виду пропановую печь. Он быстро исправил мое недоразумение и рассказал мне о ледяной лачуге, которую он видел раньше. Владелец переделал старый баллон с пропаном в дровяную печь для своей хижины и даже добавил к ней кухонную поверхность.Эта мысль меня заинтриговала; это было то, из чего я мог получить двойное использование. Поэтому следующие несколько часов мы потратили на наброски различных идей того, как это должно выглядеть, и это был наш окончательный результат несколько недель спустя.

Фотография слева после шестичасового обжига, чтобы удалить всю старую краску с резервуара, прежде чем я перекрасил его с помощью высокотемпературного рустолеума. Я называю это своим маленьким коричневым бомбардировщиком. В качестве дымовой трубы мы использовали кусок трехдюймовой трубы глушителя, которая затем привязывалась к трубе, идущей в нашу коптильную камеру.Но хватит о нашем проекте; Давайте перейдем к 24 другим дизайнам.

Некоторые из них — не что иное, как водонагреватели; в то время как другие могут эффективно отапливать целые дома, используя принципы конструкции ракетных печей.

24Mini Camping Stove

CC Автор: 2.5

Мини-мангал Lazyman’s от воблера.

Мини-кемпинг-мангал горит около 15-20 минут, прежде чем при одной загрузке останется немного пепла. Учитывая его размер, он выделял много тепла и лишь немного дыма, когда начинал работать.Поскольку пламя гаснет, его будет легко поддерживать.

23Rocket Stove

CC Автор: 2.5

Rocket Stove by Andytompkins

Я люблю ракетные печи… Для тех, кто не знает, что это отличный способ готовить на дровах. Основной принцип — сжигать дрова горячим и быстрым способом, что более эффективно. Таким образом, вы изолируете огонь и направите тепло туда, где оно нужно… Кастрюлю! Рабочие перчатки очень важны, поскольку это требует большого количества снайперской работы с листовым металлом.

22Hack A Weber

CC Автор: 2.5

Взломайте Weber Rapidfire® от markyb

За эти годы я сделал несколько таких печей, вырезанных из жестяных банок и прочего металлолома. Когда я увидел Weber Rapidfire в моем местном хозяйственном магазине, он был по разумной цене (20 фунтов стерлингов в B&Q) и выглядел так, как будто он был готов для взлома действительно красивой дровяной печи.

21 Дровяная печь

CC Автор: 2.5

Дровяная печь от carsten888

Не используйте алюминий. он загорится, когда температура станет достаточно высокой для самовозгорания, плавления или действительно агрессивного горения с летящими горячими искрами.Положите внутрь немного картона или бумаги и сложите сверху маленькие палочки, чтобы поджечь.

20 Дровяная печь с резервуаром горячей воды

Public Domain

Водонагреватель в дровяной печи от ShutterBugger

Около 6 лет назад, когда стоимость отопления моего дома росла, я начал искать конструкции дровяных печей. В «Новостях Матери-Земли» (выпуск № 49 — январь / февраль 1978 г.) я нашел многообещающую статью об использовании выброшенных нагревателей горячей воды. Я использовал эту статью в качестве руководства.

19Миниатюрная походная плита

CC Автор: 2.5

Миниатюрная походная плита от Random_Canadian

Глядя на походные печи, я подумал, что мне нужна крошечная. Это миниатюрная походная печь на дровах (альтернатива чайному свету). Печка сделана из медных трубок лома и около 3х часов моего времени. Я использовал медную трубку 2 5/8 и основную медную водопроводную трубку.

Дровяная горелка для газовых баллонов

CC By: 2.5

Дровяная горелка для газовых баллонов от btop

Дровяные горелки для газовых баллонов очень просты в изготовлении, эффективны и идеально подходят для ночных вечеринок.Если вы перевернете их вправо, середина может начать светиться красным, вы можете поставить чайник сверху или срезать верх и добавить конфорку. Их действительно легко сделать.

17 Пограничная плита из газового баллона

CC Автор: 2.5

Сделайте Пограничную плиту из газового баллона от Beenay25

Недавно я увидел в сети печь пограничного типа и подумал, насколько она хороша для кемпинга. Я также думал, что цена была глупой, и что я мог сделать ее столь же хорошо почти за бесценок. Не могу не подчеркнуть, насколько важно безопасно пройти этот этап.В газовом баллоне не должно быть газа.

16 Ракетная печь космического корабля «Шаттл»

CC Автор: 2.5

Ракетная печь космического корабля «Шаттл» автор: msel

Намного проще круглой и практичной, здесь нет изоляционного материала. Если не использовать внешний стальной корпус, он очень быстро остывает. На ее создание у меня ушел один день. Если вы хотите построить, сгибая внешний стальной корпус, вы можете сделать это без особой сварки.

15 Подогреватель массы с ракетной печью

CC Автор: 2.5

Подогреватель массы с ракетной печью от Seniortrader

С помощью Google Translate: Топливо подвергается сильному нагреву.Тепло увеличивается в изолированном внутреннем дымоходе, завершая сгорание. Когда ракета достигает своего нормального рабочего тепла, дым не выходит из трубы. Я воспользовался опытом других.

14CNG Трубка Salamander

CC By: 2.5

Трубная печь Salamander для сжатого природного газа Rimar2000

Около двух месяцев назад я нашел брошенный на свалке (вид с большой надписью «ЗАПРЕЩАЕТСЯ ЗАГРУЗИТЬ») баллон со сжатым природным газом, несомненно принадлежащий одной из нескольких угнанных машин, которые в конечном итоге там сгорели.С трудом поднял, загрузил в багажник машины и привез домой.

13 Дровяная печь из листовой стали

CC By: 2.5

Дровяная печь из листовой стали от GarlicCharge

Я не профессиональный слесарь, а парень с инструментами и мастерской. Конечный результат был очень успешным … Плоская поверхность нагревается достаточно, чтобы готовить и / или кипятить чайник, и выдает примерно 4-5 кВт, когда он полностью нагреется до температуры.

12Ракетный нагреватель массы

CC Автор: 2.5

Как построить подогреватель ракетной массы с помощью велакреации

Если вы используете дрова для отопления дома, вам обязательно стоит подумать о создании RMH. Это будет иметь огромное значение для вашего дома и вашей поленницы. Этот дизайн можно изменить в соответствии с вашим пространством и потребностями. Или вы можете использовать изложенные нами принципы для создания своих собственных.

11 Бочковая печь

CC Автор: 2.5

Бочковая печь Строится с помощью Falling_stone

У меня есть несколько бочек из нержавеющей стали.Я решил, что возьму самую красивую и сделаю из нее печь. Это почти завершенный первый этап сборки барабанной печи. Я собираюсь добавить дополнительный барабан радиатора.

10 Горелка для баллонов с газом

CC By: 2.5

Горелка для баллонов с газом от Dw-fabriation

Я занимаюсь сваркой и производством, поэтому мне повезло, что у меня под рукой есть инструменты. Но если честно, основным инструментом для этой работы была болгарка. Я должен добавить, что я довольно привередливый и перфекционист, и затраченные часы могут выдать это.

9Pot Belly Stove

CC By: 2.5

Pot Belly Stove / Открытый дровяной обогреватель от qakaos

Вот моя версия типичного «уличного дровяного обогревателя», построенного во время каникул и подготовленного к зиме в Австралии. Это был отличный маленький проект, в котором я мог потратить 4 дня, сваривая все вместе! В моей сборке используются 3 старых тормозных барабана для грузовиков, стальной лом и обрезки водопроводных труб.

Горшок-печь из баллона с пропаном

Public Domain

Горшок-печь.Сделано из бензобака доктором Куи

Моя цель: построить дровяную печь для обогрева моего сарая, чтобы я мог возиться в холодные зимние месяцы и не замерзнуть насмерть. Я оценил профессионально построенные дровяные печи и нашел очень мало менее 400 фунтов стерлингов, в большинстве случаев около 600 фунтов стерлингов, поэтому я решил построить свою собственную печь.

7 Печь из лома

CC Автор: 2.5

Дровяная печь из лома от NutandBolt

Мой план состоял в том, чтобы сделать лучшую печь для плавления алюминия, но, обсуждая этот вопрос с моей женой, она хорошо отметила, сколько раз я буду использовать печь по сравнению с тем, сколько раз мы будем сидеть холодным днем ​​в саду с теплая дровяная печь.

6Minion Log Burner

CC Автор: 2.5

Minion Log Burner by doddieszoomer

Найдите пустой газовый баллон. Если он не совсем пустой, вы можете использовать гвоздь, чтобы удалить оставшийся газ. Когда он опустеет, я срезаю кран сверху. Затем заполните его водой, чтобы удалить оставшийся газ. Используйте волшебный маркер, чтобы выделить свой рисунок.

5Vader Газовая баллонная плита

CC Автор: 2.5

Газовая баллонная горелка Vader от doddieszoomer

Мне нравится использовать малярную ленту, чтобы удерживать биты на месте.Я отметил, куда пойдет петля, просверлил и нарезал метчиком 4 мм и прикрепил петлю с помощью крепежных винтов 4х10 мм. Мне легче просверлить, постучать и прикрепить петлю, пока бутылка еще не повреждена.

Газовая горелка для баллонов

CC By: 2.5

Газовая горелка для баллонов от doddieszoomer

Чтобы поднять конфорку над землей, я приварил три ножки, 3 ножки без раскачивания. Распыление краской для печи и барбекю. Что ж, первый огонь — это ошеломляющий успех, я действительно впечатлен тем, сколько тепла он выделяет… если бы я хотел сделать это снова, я бы сделал дверь меньше.

Горелка в форме поросенка

CC By: 2.5

Горелка в форме поросенка. автор: RuudvandeLooij

Добро пожаловать на создание моей версии газовой горелки на дровах. Я надеюсь, что вам всем это понравится, и что я дал некоторым из вас хорошую идею сделать оригинальную версию самостоятельно. В этом руководстве я не буду давать полное описание того, как правильно выполнять сварку.

2Babe BBQ

CC От: 2,5

Babe-BQ от abitdifferent

Я смотрел на несколько газовых баллонных плит, которые вдохновили меня, в основном это дровяная горелка с закрытой крышкой, дроссельная заслонка в носу предназначена для контроля тепла, с открытой крышкой это барбекю, работающее на древесном угле, это не все еще готово, но для его завершения требуются только гриль и пепельница.

1 Дровяная печь Боббы Фетта

CC Автор: 2.5

Дровяная печь Бобы Фетта от RushNafikov

Основным элементом шлема был старый баллон с пропаном. Остальные детали лицевой панели, основания, козырька и антенны представляли собой случайные металлические отходы. Краска представляла собой высокотемпературную краску для решетки из строительного магазина (серебряную и черную) и краску двигателя (красный и зеленый).

Одно слово предупреждения, многие проекты используют старые баллоны с пропаном в качестве основного материала для своей конструкции.Они дешевы, их много на складах металлолома, и они достаточно прочные, чтобы выдерживать высокие температуры, вызванные дровами. Проявите должную осмотрительность и убедитесь, что вы соблюдаете все рекомендуемые правила безопасности при разрезании баллона со сжатым газом. Это была одна из частей нашей сборки, с которой я не чувствовал себя комфортно; Я заплатил кому-то, чтобы тот разрезал для меня бак. Я даже зашел так далеко, что купил совершенно новый пустой баллон с пропаном за тридцать пять долларов; вместо того, чтобы рисковать использовать списанный бак. Будьте осторожны, люди.

Предыдущая статьяСамодостаточность равняется бедности? Следующая статья10 дней рождественских подарков

Наша семья переехала в штат Мэн 17 лет назад, чтобы перейти к более простому образу жизни после рождения дочери.Мы решили задокументировать все, что мы делаем около шести лет назад, чтобы поделиться своими проектами с людьми, которые тоже хотят немного сбавить обороты. Этот сайт был создан с целью обмена знаниями.

Установка котлована за пять шагов

Горшок на животе был традиционной плитой на протяжении всей американской истории. Многим людям нравится, когда их дома выглядят так, чтобы напоминать им однокомнатные школьные здания и универсальные магазины прошлых лет.Чтобы установить горшковую печь-колокольчик, выполните следующие пять шагов.

Шаг 1 — Выберите плиту

Перед тем, как установить горшковую печь, вам нужно выбрать правильный стиль для вашего дома и использования.

В свое время они были эффективны, но выбор старинной модели — не лучший вариант, если вы хотите использовать свою кастрюлю в качестве источника тепла. Антиквариат больше смотрится, чем функционально. Существуют реплики печей-чулок, построенных в соответствии с современными требованиями, которые сжигают уголь или древесину, или сжигают эффективную и чистую древесину или кукурузные гранулы.Со старинными моделями у вас нет выбора топлива.

Шаг 2 — Измерьте площадь для плиты

Вы должны иметь соответствующий зазор от любых горючих материалов, независимо от возраста печи, которую вы выберете для установки. Хотя, вероятно, существуют местные правила, которые вам необходимо учитывать, Национальная ассоциация противопожарной защиты имеет руководящие принципы, которые обычно составляют основу местных постановлений.

В этих рекомендациях указывается расстояние 36 дюймов от любых незащищенных деревянных конструкций, мебели или других горючих материалов и 18 дюймов от любых негорючих поверхностей.

Шаг 3 — Определитесь с тепловой защитой

Что-то, что нужно учитывать при установке горшка, — это тепловой экран. Эти куски металла или другого негорючего материала значительно снижают опасность возгорания печи. Использование теплозащитного экрана увеличивает безопасность и уменьшает необходимое расстояние, на котором печь должна находиться от стен и других предметов домашнего обихода.

Если вы решите установить теплозащитный экран на стене или на плите, то вы можете установить половину расстояния, которое должна находиться ваша горловина от стены или предмета мебели.Например, с теплозащитным экраном печь может находиться на расстоянии 18 дюймов от горючей стены или предмета мебели и девяти дюймов от негорючей поверхности.

Независимо от вашего выбора теплозащитного экрана, вам понадобится плитка, кирпич или металлическая поверхность, на которой можно разместить печь. Не ставьте плиту на что-либо, что может загореться при падении золы или угля, например, на ковер или виниловый пол.

Шаг 4 — Добавление вентиляции

Дровяная печь должна иметь соответствующую вентиляцию.Кодекс требует наличия дымохода с двойными стенками класса А. Если вы не знаете о дымоходах и вентиляции, либо прочтите руководство по безопасной вентиляции, либо наймите профессионала, который выполнит эту часть установки за вас.

Дымоход — важный этап в процессе установки, и при неправильной установке он может оказаться опасным и даже смертельным. Если угарный газ не выводится на улицу должным образом (или если пепел и горящие кусочки дерева или угля попадут в комнату или в стену), это может привести к трагическим последствиям.

Не экономьте на установке дымохода и наймите специалиста, если у вас есть какие-либо вопросы о вашей способности безопасно выполнить задачу.

Шаг 5 — Установка аксессуаров

Установка горшка — это не только обеспечение тепла, но и создание ауры. Завершите образ старинным декором из печной трубы, декоративными подставками и старинным чайником.

Вы готовы воссоздать блюда прошлых лет. Ваша недавно установленная кухонная плита наверняка прослужит вам долго и даже будет передаваться из поколения в поколение.

Как сделать булерьян своими руками

Сделать печь своими руками для обогрева небольших подсобных помещений, гаража и других нужд вполне реально. Имея навык работы со сваркой, немного металла и желание, вы легко сможете сделать булерьян своими руками. Эта статья предлагает практические советы и инструкции по установке.

Средний КПД булерьяна около 80% (показатели обычной буржуйки 10-15%), при минимальном расходе топлива он легко обогреет средний гараж.Вот только популярность и эффективность этого отопительного прибора ярко отражается на его цене, а это в среднем около 15 тысяч рублей. При желании такую ​​печь можно сделать своими руками, имея навык работы со сваркой и необходимыми инструментами.

Приборы:

1. Инверторный сварочный аппарат.
2. Угловая шлифовальная машина.
3. Дрель.
4. Различные инструменты под рукой (плоскогубцы, молоток, напильник и т. Д.).

Необходимые материалы:

1. Труба квадратная 50х50х4.0 — 27 мес.
2. Труба профильная 30х20х2,0 — 0,76 м.
3. Труба профильная 40х25х2,0 — 2 м.
4. Трубка? 15 мм — 60 см.
5. Листовой металл 5 мм — 3 м ² .
6. Листовой металл 100 мм — 0,1 м ² .
7. Труба? 95 × 5,0 — 1 м.
8. Провод? 10мм — 0,5м.
9. Петли гаражные — 2 шт.

Изготовление каркаса

Делим профильную трубу на отрезки по 1500 мм, из которых с помощью болгарки и сварочного аппарата делаем следующие детали:

Таких элементов понадобится ровно 18 штук.Четыре из них должны немного отличаться: с каждой нужно снять по одной насадке, которая представляет собой трубку диаметром 15 мм и длиной около 100 мм.

1 — движение воздуха; 2 — трубка? 15 мм

Складываем полученные заготовки друг на друга стопкой так, чтобы они образовали каркас в виде правильного шестиугольника, слегка прихватив сваркой.

Внимание! Детали с насадками должны быть внизу, по две с каждой стороны. Они будут подавать воздух в камеру дожигания.

Получившийся каркас аккуратно свариваем инвертором и зачищаем сварочные швы.

Изготовление камеры дожигания

Вырезать две заготовки из листовой стали толщиной 5 мм.

И свариваем их внутри получившегося контура, при этом формируя камеру дожигания. Не забывайте, что трубки с форсунками должны оставаться перед перегородкой, как раз на пути движения газа.

Обшиваем каркас железом

Из листового металла (3 мм) нарезаем стальные полосы 400х50 (18 шт.) И 350х50 (36 шт.). Обвариваем ими боковины нашего булерьяна. Следите за качеством работы — любой оставшийся зазор — это «лазейка» для дыма. В результате должна получиться некая шестигранная труба длиной 900 мм, разделенная на две камеры противопожарным сепаратором в соотношении 1: 3.

Давайте сделаем переднюю и заднюю стенки нашей печи из того же листового металла, что и полосы. для обшивки каркаса.

При помощи болгарки вырезаем два правильных шестиугольника со стороной 40 см. В той части, которая будет служить задней стенкой, наверху одного из углов, будет ли у нас отверстие для дымохода? 85 мм, которые после примерки должны полностью оказаться в меньшей камере — в форсажной камере.

В передней панели делаем отверстие по центру нижнего отсека в виде квадрата размером 250 × 250 мм. Именно через него дрова будут подаваться в топку.

После прорезания технических отверстий привариваем обе заготовки к своим рабочим местам.

Важно! Не забывайте в процессе работы болгаркой отшлифовать все сварочные швы. Во-первых, в дальнейшем во многих местах шлифовать будет проблематично, а во-вторых, после зачистки шва особенно хорошо видно его качество..

Изготовление дымохода

В качестве дымохода будем использовать толстостенную трубу (? 95 мм) длиной 50 см. Также необходимо сделать задвижку для дымохода, с помощью которой можно будет контролировать скорость движения уходящих газов. Для этого из листового металла вырезаем круг, соответствующий внутреннему диаметру дымохода (? 85 мм) по схеме. Также нам нужен провод? 10 мм.

Перед установкой дымохода на печь на расстоянии 70–100 мм от начала трубы в ее стенках просверливаем сквозное отверстие диаметром 1 см.Продеваем имеющуюся проволоку, предварительно согнутую буквой «Г». И к нему, прямо в дымоход, прихватываем саму заслонку.

Важно! В процессе работы следите за тем, чтобы случайно не приварить ее к стенке трубы, а также не оставить окалину внутри.

После установки клапана аккуратно привариваем дымоход к задней стенке Булерьяна, по краю проделанной ранее дыры.

Изготовление топочного люка

Приступаем к монтажу топочного люка.Горелочное отверстие на передней крышке по периметру «затягиваем» профилированной трубой 40 × 25 мм.

Из листового металла толщиной 10 мм вырезаем квадрат со сторонами 330 мм (это будет лицевая сторона двери). Отходим от края плиты 42 мм, рисуем на нем второй квадрат чуть меньшего размера со сторонами 246 мм и также ошпариваем профилированной трубой 40 × 25. Получившийся каркас привариваем к стальной крышке толщиной 5 мм. Дверь готова.

Воздуходувка или организация подачи воздуха в топку

Переходим к установке нагнетателя по аналогии с конструкцией дымохода, с той лишь разницей, что выдвижной лепесток здесь будет в виде цельного круглого -без вырезанной четвертины, а длина трубы? 95 всего 140 мм.

В уже изготовленной нами крышке делаем сквозное отверстие диаметром 95 мм и ввариваем в него нагнетатель. С его помощью удобно регулировать подачу воздуха в топку, а значит поддерживать интенсивность горения.

Установка навесов на дверцу топки

Перед тем, как приварить навес к дверке, ее необходимо настроить и обездвижил его сваркой в ​​2-3 местах. Затем по всей его площади на расстоянии 40 мм от торцов привариваем две профильные трубы 30х20х2 длиной 380 мм так, чтобы они выступали на 50 мм за периметр люка со стороны навесов.Именно к ним мы будем приваривать гаражные петли.

Совет: если шарнирные петли не доходят до лицевой плиты топки, можно также приварить к ней пару обрезков профильной трубы.

Установка замка

Для изготовления замка нам понадобится токарный станок, а в случае его отсутствия можно заказать замок для печи и приварить его к люку печи. Только после того, как замок будет приварен, можно срезать места сварки, обездвиживающие дверцу, и окончательно отшлифовать болгаркой все сварочные швы готовой печи.

По желанию заказчика для большей устойчивости крепятся к печи из профилированной трубы или металлического уголка на 4 опорные стойки.

Как видите, в технологии приготовления булерьян нет ничего сложного. Имея терпение, желание и необходимый инструмент, изготовить печь сможет каждый человек с минимальным опытом работы с металлом .
