Как паять медные трубы: выбор припоя и тонкости технологии

Содержание статьи

В том, что медные трубы опережают стальные, чугунные и ПВХ-трубы по гибкости, термостойкости и долговечности, секрета нет. Высокая цена материала окупается длительным сроком службы медных изделий. Зная, как паять медные трубы, можно сэкономить средства на монтаже.

Медь – отличный материал для пайки, ее поверхность при очистке не нуждается в использовании агрессивных веществ. Существует много легкоплавких металлов, создающих с медью хорошее сцепление (адгезию). При нагреве этот материал не нуждается в дорогостоящих флюсах, так как бурных реакций с кислородом воздуха при плавлении меди не происходит.

Достоинства пайки

Если возникла необходимость припаять медную трубку к железу, вооружайтесь паяльником, припоем и флюсом. Пайкой можно соединять трубы из разных металлов, а также металлы и неметаллы. В процессе пайки основной металл не деформируется, поэтому заданные размеры и форма труб остаются без изменений. Не возникает коробления и внутренних напряжений.

Перед пайкой обезжирьте место стыковки (внутри и снаружи) для улучшения адгезии материала трубы и припоя

При необходимости соединение можно распаять. Медные изделия более гибкие и устойчивые к внешним воздействиям, они легко выдерживают высокое давление и их можно монтировать закрытым способом. При пайке получается высокая прочность соединения.

Как запаять медную трубку в домашних условиях

Капиллярная пайка была разработана специально для меди. Бывает низко- и высокотемпературной. Время монтажа такого соединения: 2-3 минуты. Для получения капиллярного эффекта между трубой и фитингом используют зазор в 0,4 мм. Припой равномерно распределяется по всей площади монтажного зазора.

• Низкотемпературным методом

Олово, свинец и их сплавы являются легкоплавкими припоями. Температура теплоносителя: менее 130 градусов. При капиллярной пайке зазор варьируется по величине и может достигать 0,5 см (для большого диаметра). При сильном нагреве медь теряет твердость, поэтому низкотемпературный вид пайки считается предпочтительным.

Такой паяльник позволяет соединить трубы низкотемпературным методом

• Высокотемпературным способом

Используется тогда, когда температура теплоносителя превышает 130 градусов. Этот вид пайки требует высокого профессионализма от специалиста – трубу легко пережечь.

Здесь нужны припои из серебра и меди, меди и фосфора. Этим методом можно соединять трубы в уже установленной системе. Охлаждение водой не применяется, так как медь в этом случае переходит в мягкое состояние. С течением времени прочностные характеристики отожженного металла повышаются.

Высокотемпературная пайка

Потребуется специальный режущий инструмент для меди, фаскосниматель, расширитель для труб, молоток, уровень, рулетка, газовая горелка, электропаяльник, твердоплавкий и легкоплавкий припой, флюс (необходим, чтобы удалить оксидную пленку и не допустить окисления).

Последовательность действий

1. Предварительная подготовка труб: очищение поверхностей, удаление оксидной пленки флюсом.

Флюс – это химическое вещество, которое помогает распределить припой равномерным слоем, очищает основной металл от окислов и загрязнений. При его выборе учитывается вид металла и припоя. Многокомпонентные флюсы более эффективны, они позволяют получить еще более качественную пайку.

Профессиональное оборудование для пайки

Вещество наносят только на место соединения трубы с раструбом, а не вовнутрь его. Сразу после нанесения флюса трубы соединяют, чтобы на рабочую поверхность не попали посторонние частицы. Поверните трубу в фитинге, чтобы флюс распределился равномерно, остатки химического вещества удаляются тряпкой. Труба готова к нагреву.

2. Вставка трубы в муфту. После нужно будет пропаять два стыка. Или торец одной трубы соединяется с торцом другой, тогда обработать нужно один стык.
3. Нагрев труб (до температуры немного ниже температуры плавления). Включают горелку, используя уменьшающее пламя (оно создает максимальную температуру) и нагревают соединение. Используйте паяльник для медных труб или горелку с пьезоподжигом – она удобна в работе.
4. Введение припоя в зазор. Для меди существует большой выбор припоев. Разогретый материал помещают в зазор между соединяемыми трубами и расплавленной массой оборачивают стык между трубами. Температура начала плавления припоя всегда меньше, чем у основного материала. Припой растекается, достигнув определенной температуры. Важно, чтобы рабочая поверхность была не окисленной и чистой.
5. Кристаллизация припоя. В этот момент важно сохранять соединение неподвижным. Когда припой остынет, в месте соединения возникнет герметичное уплотнение. После пайки проводят технологическую промывку для удаления загрязнений и остатков флюса.

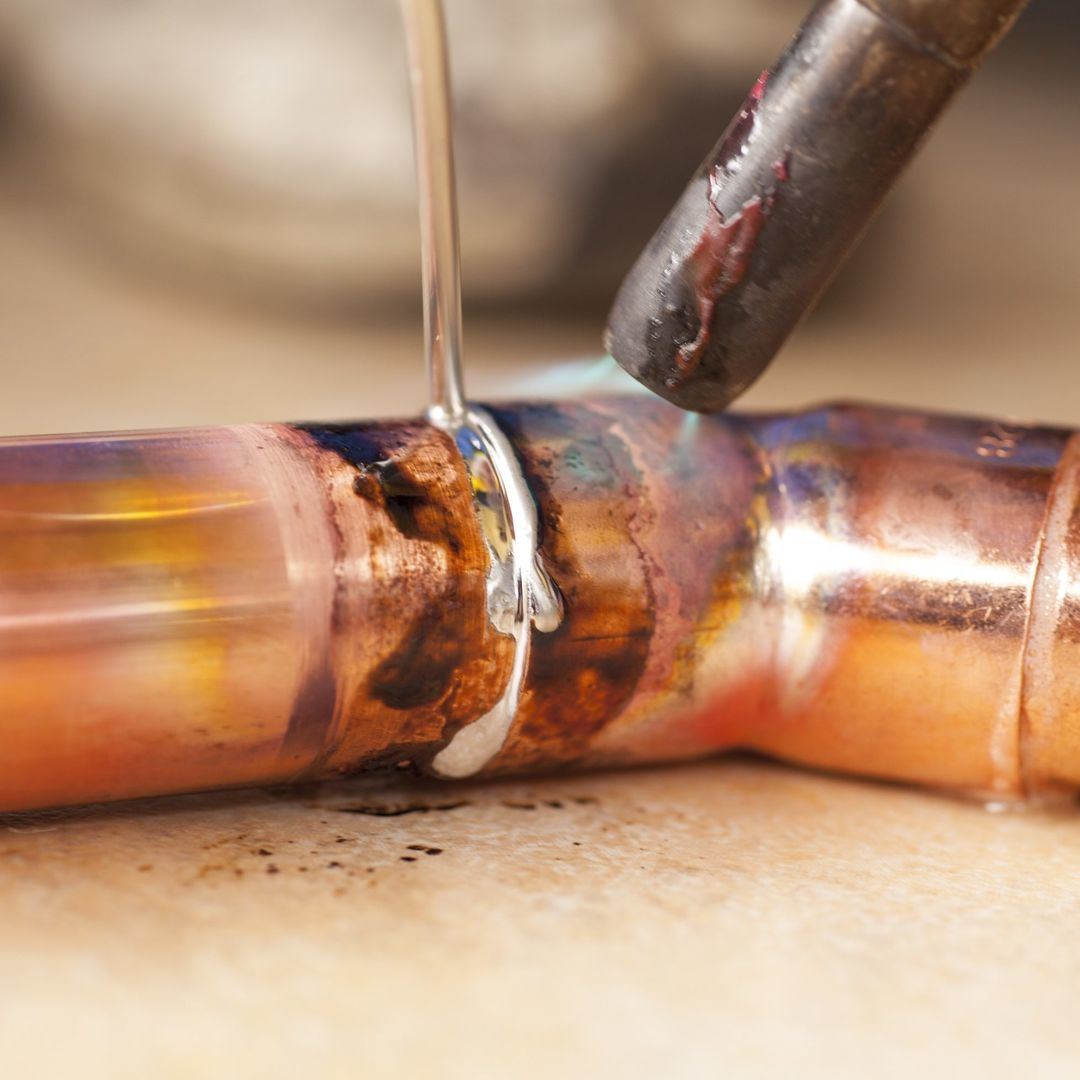

В монтажный зазор наносят припой. Если диаметр трубы большой, дополнительно вводят припой с противоположной стороны

Важные моменты

Чтобы запаять дырку в медной трубе, необходим мягкий припой (например, оловянно-свинцовый), и спиртово-канифольный флюс. Вырежьте заплатку нужного размера, обработайте ее и трубу шкуркой. Слейте воду из трубопровода и паяльником прогрейте соединяемые детали. Затем в зазор добавьте припой.

Во время работы необходим приток воздуха. Дым, идущий от припоя и флюса, вреден.

Чтобы выполнить процесс правильно, важно знать, чем запаять медную трубку. Используют: серебро с медью и цинком, медь с фосфором. В питьевом трубопроводе не применяют свинцовые припои ввиду их токсичности.

Флюс не используют при соединении медных труб с помощью медно-фосфорных припоев.

Перед началом пайки необходимо продуть кислородный и пропановый шланги. Поджигание горелки начинается с пропановой линии, затем добавляют кислород. Нагрев труб должен быть равномерным с каждой стороны. По окончании работы перекрывают сначала кислород, а затем пропан.

Видео-инструктаж: как паять медные трубы

Пайка – физико-химический процесс, при котором возникает неразъемное соединение между деталью и жидким припоем. Присадочный материал расплавляется, растекается, заполняет собой щель между соединяемыми элементами и кристаллизуется. Пайке можно подвергнуть любые металлы и сплавы.

Понравилась статья? Поделитесь ей:

Пайка медных труб водопровода своими руками: технология пайки и видео

Установка системы трубопроводов из меди похожа на монтаж любого домашнего трубопровода, как, к примеру, из металлопластика или полипропилена. Но один из основных вопросов, как паять медные трубы своими руками, требует более подробного рассмотрения.

Сегодня технологии предоставляют большой ассортимент стройматериалов для сантехнических работ: медь, сталь, пластик разных видов и т. д. Их отличают стоимость, физические свойства, возможности применения и особенности монтажа, но определить худший или лучший материал невозможно. Трубы из меди для трубопровода довольно дороги, и требуют к себе большего внимания во время эксплуатации, но надежны, экологически безопасны и универсальны, а также удобны для монтажа своими руками.

Монтаж медного трубопровода

Установка отопительной системы или трубопровода из меди, практически ничем отличается монтажа отопления или трубопровода из других материалов.

На начальном этапе нужна продуманная схема трассы, с тщательно выверенными соединениями и углами. Не забывайте: схема обязана иметь соединение с трубами главного стояка через дополнительные выводы для будущей сантехники, приборы учета, шаровые краны.

Выбор размеров и типов медных труб: неотожженные и отожженные, с резьбой 3/4 либо 3/8, со стенками разной толщины. От этих показателей будет зависеть масса медной трубы, а соответственно, и вес всей конструкции трубопровода в общем, но смысл монтажа в целом не поменяется.

Выбор техники крепления: обжимные фитинги или пайка. Выбор будет только за вами, но коротко скажем: надежность крепления фитингов не отличается хорошими показателями. Это крепление все время требует контроля, а фитинги – периодической подтяжки, при этом, если паять медные трубы – это значит обеспечить им непременную герметичность и долговременную.

Основное различие – это технология пайки при помощи мягкого припоя: она требует специального оборудования и определенных навыков.

Техника пайки мягким припоем

Прежде чем паять, нужно сказать пару слов о теории: если процедура пайки будет осознанной, то и многие нюансы будут ясными в процессе выполнения работ, поэтому есть смысл посмотреть пайка медных труб видео.

В домашних условиях при монтаже трубопровода применяется так называемая «мягкая» пайка: участки пайки разогреваются до 240-310С, что дает возможность мягкому припою (как правило, олову) расплавиться, но такие температуры небезопасны и для меди, потому это действие обязано быть недолговременным и направленным.

Зачистка перед процессом пайки – это не просто эстетическая манипуляция, а непременное условие, которое даст возможность удалить продукты окисления на металле и наиболее эффективно сделать пайку меди.

При мягкой пайке появляется капиллярный эффект, когда раскаленный припой, мягкий для пайки, равномерно растекается по всей плоскости соединения вне зависимости от того, в каком положении установленная деталь – вертикальном или горизонтальном.

Оптимальный зазор между стенками фитинга и трубы строго регламентирован – 0,10-0,15 миллиметров: расстояние больше, потребует большего количества припоя либо не создаст капиллярного эффекта, меньшая – образует препятствие для нормального растекания олова.

Материалы и инструменты для пайки

Газовая горелка – это основной инструмент для пайки. Есть множество видов горелок, выбор лучше всего остановить на горелке с пьезоподжигом и возможностью регулировать пламя. Также понадобятся:

• Флюс для пайки – это паста, которой обрабатывают поверхность фитинга и трубных изделий, чтобы она разъела оксидные пленки на поверхности соединяемых частей, защитила медное основание от окисления при нагревании и обеспечила влажность поверхностей во время растворения припоя.
• Припой для пайки – как правило, это олово в форме катушек или прутков проволоки.
• Труборез и труборасширитель – устройство для увеличения диаметра труб при установленных деталях одна в одну.
• Фаскосниматель – инструмент для удаления фаски, избавления от вероятных заусенцев.
• Фитинги – соединительные части разных конфигураций.
• Стальная щетка и ершик для чистки внешней и внутренней сторон труб и фитингов.

Инструмент для пайки труб из меди не отличается исключительностью и дороговизной. Но требует определенных усилий, чтобы получить навыки по использованию: лучше всего потренироваться на кусках труб, чтобы понять тонкости метода и технологии.

Инструкция пайки мягким припоем

Внимание: край трубы и непосредственно труба обязаны быть идеально ровными и прямыми – от этого будет зависеть качество крепления деталей, потому для резки труб лучше всего использовать труборез.

1. При помощи труборасширителя сделайте больше диаметр фитинга, при помощи фаскоснимателя – очистите края трубы.
2. Ершиком отполировать внутреннюю часть фитинга, щеткой наружную часть трубы.
3. Кисточкой нанести на фитинг и трубу пасту для пайки – флюс – и тут же присоединить детали, избегая попадания какого-либо вида загрязнений.
4. Горелкой для пайки аккуратно прогревать соединение, перемещаясь по всей плоскости. Критерий хорошего прогрева – изменение цвета пасты.
5. Завершить нагревание соединяемых деталей, нанести припой по всей поверхности соединения. Пламенем горелки нельзя трогать проволоку припоя: припой обязан расплавиться на медной поверхности трубы, именно от ее температуры без вмешательства огня.
6. Подождать естественного остывания стыка – без каких-либо средств для охлаждения.
7. Непременно убрать остатки пасты с труб влажной губкой. Ее воздействие нужно лишь при пайке: она разрушает защитный слой основания меди.

Внимание: детали при пайке и временно после нее обязаны быть хорошо зафиксированы, так как паять трубы из меди можно лишь в неподвижном положении.

Стык на месте крепления деталей обязан быть плотным и ровным. Проверить результат можно будет лишь при включении достаточного давления воды в трубопроводе, но, если пайка прошла хорошо, надежность соединения никак не снижается от температуры воды, вероятных перепадов давления или от времени.

Крепление медных труб с другими материалами

Существует несколько важных нюансов, связанных с возможностями соединения медных конструкций с изделиями из других металлов:

• Крепление меди и оцинкованной стали может негативно сказаться на состоянии трубопровода из оцинкованной стали: химические реакции между цинком и медью приводят к разрушению первого.
• Крепления меди со сталью, пластиком и латунью безопасны и не образуют коррозии металлов.

Потому если есть необходимость крепления медной и оцинкованной труб, то его можно сделать лишь с помощью латунного фитинга и лишь в одном направлении: по циркуляции воды от оцинкованной в медную трубы.

Медные трубы крепятся с пластиковыми или стальными лишь с помощью латунных отжимных фитингов. Основное крепление системы происходит с помощью зажимного кольца и зажимной гайки фитинга: они прикручиваются на стандартное количество оборотов, указанное в техническом сопровождении фитинга, и непременно периодически проверяются во время эксплуатации на наличие вероятных протечек или ослаблений.

Мифы о медном трубопроводе

Из-за отсутствия привычки к меди в роли материала для систем газо-, водоснабжения и отопления, у современного отечественного потребителя есть определенное недоверие к данному металлу. Есть два мифа:

• Трубы из меди опасны при контакте с хлорированной водой. Безусловно, медь, начиная реакцию с элементами хлора, окисляется, но появляющаяся внутри трубопровода пленка, наоборот, защищает трубы от различных химических действий и абсолютно безопасна для организма человека.
• Медный трубопровод дорого стоит и непрактичен, невзирая на высокую стоимость. Непрактичность объясняют вероятным окислением наружной стороны труб, при этом внутри медные трубы также окисляются, но коррозии совершенно неподвержены. Более дорогая цена медных труб с лихвой покрывается долговечностью материалов и простотой установки своими руками.

Но такие мифы можно разрушить только многолетней практикой. Не зря этот металл применяли в системах водопровода еще несколько веков назад, и до сих пор в европейских странах медь имеет заслуженное признание. За счет удобства установки и качества материалов, медные трубы для домашнего водопровода более предпочтительны, и непременно найдут новых почитателей в нашей стране.

Оцените статью: Поделитесь с друзьями!

Как правильно паять медные трубы: технология, материалы, нюансы

Трубопроводы из меди используются в самых различных бытовых и промышленных областях. Этот материал прост в монтаже, а также весьма долговечен, что делает его особенно привлекательным при монтаже многих инженерных систем. Трубопроводы, использующие в основе медь, используются в водопроводных системах, газо- и нефтепроводах. Они состоят из нескольких металлических элементов, требующих надежного соединения. Именно пайка медных труб, выполненная с полным соблюдением технологии, обеспечивает качественное, герметичное присоединение составных частей.

Прежде чем запаять медную трубку своими силами, подготавливаются необходимые инструменты и материалы. Самостоятельный ремонт будет стоить намного дешевле, чем привлекать специалиста. Имея дома небольшой комплект инструментов, можно значительно сэкономить семейный бюджет.

Свойства медной продукции

Промышленность выпускает два типа трубных изделий из меди (не менее 95% основного материала): отожженного типа, не отожженные. Технология пайки медных труб зависит именно от их вида и использует соответствующее оборудование. Отожженные изделия проходят после формовки финальную термическую обработку при +600-700 °С. Она восстанавливает эластичные свойства, а также способствует повышению их характеристик – они могут выдерживать давление замерзшей воды.

При этом их прочность заметно понижается при увеличении температуры нагрева. Пайка медной трубы зависит от ее физических свойств. Не отожженные изделия выпускаются мерными штангами длиной 3, а также 5 м, отожженные – бухтами, содержащими трубы по 25 либо 50 м. Чтобы правильно припаять медную трубку в домашних условиях, рекомендуется просмотреть видео, объясняющее, как припаять элемент.

Технология пайки и этапы работ

При монтаже бытовых систем, предполагающих пайку медных трубок твердым припоем, может применяться и мягкий материал. Область соединения прогревается до +250-300 °С, что позволяет припою равномерно растекаться по поверхности. При этом не допускается длительное воздействие данных температур на материал.

Использование мягкого спаивания предусматривает возникновение капиллярного эффекта. Припой равномерно растекается на всей обрабатываемой области вне зависимости от ее положения. Между фитингом и трубкой максимальный зазор рекомендуется выдерживать не более 0,1-0,15 мм. Именно эти значения обеспечат надежную фиксацию соединения при использовании припоя.

Технология паяния методами, которые используют низкотемпературное воздействие, применяется наиболее широко. Он используется при монтаже комплексов отопления и водопроводов, которые эксплуатируются при температуре до +110 °С. Процесс пайки медной трубы высокотемпературным методом использует твердые припои, а также применяется в сетях, предназначенных для высокого давления, с повышенными термальными нагрузками.

Подготовительный этап

На первоначальном этапе выполняется подготовка рабочего места для пайки медных труб, а также расположение необходимого инструмента и приспособлений. Обязательно наличие зажимов либо вспомогательных приспособлений. Соединение спаиваемых деталей должно иметь плотное прилегание. Края спайки медных труб обязательно обрабатываются напильником, абразивом либо шлифовальной шкуркой для создания ровного среза. Данная операция проводится как с внешней поверхностью, так и с внутренней трубной частью.

Выбор необходимых инструментов и материалов

Выполнение трубных соединений из меди предполагает использование определенного оснащения. К нему относится паяльник для медных труб либо горелка, соответствующий припой и флюс, механический труборез, приспособление для снятия фасок, разнообразные детали для соединений (фитинги), а также вспомогательное оборудование.

Инструменты, необходимые для пайки, не отличаются высокой стоимостью и требуют всего лишь небольшой практики для использования. Перед началом основных работ желательно провести небольшую тренировку на обрезках для получения необходимых навыков. Это предоставит возможность освоить технологию со всеми нюансами выполнения ремонта.

Припои и флюсы

Для надежного соединения трубочек из меди применяют специальный припой для спаивания, а также флюс для обезжиривания области соединения. Этот состав обеспечивает прочное и герметичное соединение соединяемых участков. При использовании твердого и мягкого припоев в быту применяются составы с оловом, содержащие висмут, медь, серебро, сурьму. Наиболее качественными считаются соединения с серебром, однако они имеют высокую стоимость.

Вспомогательные материалы

Пайка медных труб невозможна без использования дополнительных принадлежностей. К главным элементам относится труборез либо ножовка с полотном по металлу. Для точного позиционирования изделия используется плотницкое стусло.

Для зачистки кромок применяются ершики, а также щетки, шлифовальная шкурка. С ее помощью обрабатываются как внутренние края изделия, так и внешние. Регулировать необходимый температурный режим можно феном, направляя струю горячего воздуха в рабочую область.

Процесс и методы пайки

Ремонт трубопроводных комплексов предполагает использование системы при термических нагрузках до +110 °С. При этом соединение элементов выполняется при значениях гораздо больших данного значения – +250-300 °С. Именно за счет пайки медных труб своими руками при данных температурах герметично соединяет стыковочные детали. Использование обычного паяльника недостаточно для промышленных ремонтов, поэтому на производстве применяются газовые горелки.

На начальном этапе соединяемые элементы закрепляются, подготавливаются их соединяемые кромки. После обработки флюсом выполняется спаивание соединяемых частей. По окончании процесса место скрепления остужается, защищается для удаления остатков флюса.

В зависимости от технологических особенностей выполняется низкотемпературное спаивание либо высокотемпературное воздействие на деталь. Эта разница заключается в использовании термической обработки до +250 °С или же выше данного значения.

Как правильно паять медь газовой горелкой

Ремонт трубопроводов в домашних условиях производится специальными горелками ручного типа, создающими воздушный поток достаточно высокой температуры (порядка +1100 °С). Качественный инструмент имеет специальный вентиль для регуляции длины пламени, а также функцию пьезоподжига. К примеру, пайка радиатора кондиционера с таким оснащенным прибором выполняется легко и быстро.

При использовании полупрофессиональных, а также бытовых моделей следует внимательно относиться к температурным показателям и вовремя отключать прибор. Эти элементы не предназначены для длительного использования.

Техника пайки паяльником

Перед тем как спаивать медные трубки паяльником следует зачистить соединяемые области. По завершении механической обработки наносится флюс при помощи кисточки, и детали соединяются. Небольшое прокручивание позволит материалу равномерно распределиться по поверхности. Для закрепления медных труб используется паяльник. Электропаяльником обрабатываются скрепляемые участки для равномерного распределения припоя. По окончании процедуры соединяемый участок охлаждается и освобождается от излишков флюса.

Низкотемпературная пайка

Выполнение спаивания изделий из меди методом низкотемпературного метода производится пропановыми горелками. Чтобы понять, как правильно проводить пайку медных трубок с их помощью, следует ознакомиться с технологическим процессом. Температурный нагрев места соединения достигает порядка +2500 °С. Контактируемый участок находится в постоянном движении, что предоставляет возможность его равномерного прогревания. Использование капиллярного эффекта значительно ускоряет процесс и делает его более качественным.

Высокотемпературная пайка

Данный метод используется при показателях температуры порядка +7000-9000 °С. Пайка медных трубок осуществляется газовыми горелками в любом пространственном положении. При этом теплота равномерно распределяется по всему обрабатываемому участку. При температурной разнице соединяемых элементов припой перемещается к основному источнику теплоты, минуя соединительный зазор.

Достоинства сварного метода соединения

Выполнив пайку медных трубок своими руками с соблюдением технологии, соединению можно обеспечить высокую долговечность и прочностью. При этом соединения весьма доступны и просты в эксплуатации. Перед тем как спаять медные трубки в бытовых условиях, рекомендуется ознакомиться с технологией работ. Трубкой, спаянной в домашних условиях, можно надежно пользоваться десятилетиями. Использование разнообразных сварочных режимов предоставляет возможность для выбора приемлемых условий сварного соединения.

Меры безопасности

Спаивание трубопроводов из меди требует соблюдения мер безопасности как при использовании электроинструмента, так и при работе с газовым оборудованием. Заранее позаботьтесь об элементарных средствах пожаротушения, защитной амуниции.  В месте проведения работ следует оборудовать хорошую вентиляцию. Любые работы необходимо проводить исключительно в соответствующей спецодежде.

как паять своими руками твердым припоем

Решили использовать медные трубы в обустройстве системы водопровода? Хотите создать в ванной интересный стиль стимпанк, но не знаете, как паять медные трубы? Руководство по выполнению работ для новичков предложено в материале ниже.

Медь, хоть и отличается высокой стоимостью в отличие от полимеров, все же представляет собой качественный материал для устройства водоснабжающей коммуникации. К преимуществам меди можно отнести высокую прочность, эстетическую привлекательность, неподверженность коррозии, склонность к эксплуатации при высоком давлении и отличную теплопроводность. Медный трубопровод будет работать верой и правдой не один десяток лет.

Немного о меди

Медь — мягкий металлический сплав, который еще в древние времена с удовольствием использовали чеканщики для своих работ. Сегодня медь не менее востребована. Трубы из такого сплава — неотъемлемая часть систем отопления и кондиционирования. Водопровод также может быть устроен с использованием медных элементов.

Для монтажа магистрали используют метод пайки, в процессе которого элементы меди соединяются с припоем. Этот материал из мягких видов металлов расплавляется под воздействием определенных температур и формирует единое герметичное соединение.

Важно: пайка медных труб своими руками — задача не сложная. Главное правильно подобрать припой и определить температуру пайки. При этом стоит знать, что при своей высокой стоимости медные трубы не требуют дополнительных соединительных элементов. То есть медь можно соединить в единую магистраль и при этом сэкономить на покупке фитингов, муфт и пр.

О том, как паять медные трубы, и как это сделать правильно в домашних условиях, в нашем материале ниже с подробной видео-инструкцией.

Методы паяния труб из меди

Пайка медных труб своими руками может проводиться двумя методами:

Рекомендуем к прочтению:

• Низкозмпературный способ. Самый часто используемый в домашних условиях. Здесь пайка происходит с использованием мягкого припоя из олова, свинца или их сплавов с добавлением серебра. Температура пайки может достигать максимум 450 градусов при выполнении работ.
• Высокотемпературный метод. Его еще называют пайка медных труб твердым припоем. В этом случае чтобы расплавить припой и добиться соединения элементов магистрали нужно достичь температуры нагрева горелки в пределах 600-900 градусов.

Инструменты, необходимые для выполнения работ

Чтобы грамотно спаять медные трубы системы водопровода, необходимо запастись таким набором инструментов:

• Труборез. Необходим для идеально ровного реза участков трубы перед пайкой. Благодаря такому инструменту внутренний просвет трубы и её окружность при резке не нарушаются.
• Фаскосниматель. Используется для зачистки края среза и его закругления вовнутрь трубы для качественного стыкования водопроводной магистрали из нескольких кусков трубы.
• Труборасширитель. Его применяют в том случае, если спаивание медных труб водопровода будет проводиться без применения фитингов и муфт. Труборасширитель расширяет один конец трубы до нужного диаметра таким образом, чтобы в него плотно входит отрез другой тубы.
• Щетка и ерш для качественной зачистки спаянных труб от окиси.
• Отражатель. Рабочий элемент, который крепят на сопло горелки, чтобы пламя не повредило другие близрасположенные предметы.
• Газовая горелка. Именно она подаёт пламя на участок спаиваемой тубы.

О том, какую именно горелку нужно подготовить, разбираем ниже.

Горелка газовая

Для того чтобы правильно спаять водопроводные трубы из меди, нужно заготовить соответствующий тип горелки. Они делятся на несколько видов:

• Приспособление с одноразовым баллоном для бытового применения;
• Горелка с установленным стационарным баллоном;
• Ацетилен-кислородная горелка, пригодная для пайки труб из меди. Именно её и нужно отыскать для выполнения работ.

В свою очередь горелка для плавления припоя и пайки меди может отличаться мощностью. Выбирать нужно в зависимости от того, каким припоем вы будет работать (мягким или твёрдым).

• Для пайки мягким припоем можно брать маломощную полупрофессиональную горелку с газом термофеном. Такой инструмент развивает температуру до 650 градусов при горении пламени. Отличительная особенность такого приспособления в том, что здесь можно регулировать температуру подачи пламени, и она при этом будет оставаться заданно-стабильной.
• Пайку медных труб водопровода твёрдым припоем можно проводить только профессиональными горелками.

Припой

Для выполнения надёжной пайки необходимо приобрести припой. Он бывает двух видов — твёрдый и мягкий.

Рекомендуем к прочтению:

• Твёрдый припой производят в форме длинных стержней. Такой припой можно использовать для пайки труб горячего водопровода, газоснабжения, кондиционирования или для магистрали, работающей при высоком давлении. Температура пайки такого припоя достигает 900 градусов. Самыми распространенными видами твёрдого припоя считаются медно-фосфорный самофлюсующийся сплав Cu94 P6 и сплав Cu92 P6 Ag2 с добавкой серебра из фосфора и меди.

Важно: такой твёрдый припой имеет в своём составе 6%-ную добавку фосфора, что снижает температуру пайки до 750 градусов.

• Припой мягкий производят в форме тонкой проволоки диаметром 2-3 мм. Такой припой применяют при пайке водопровода своими руками в быту.
• Существует также специальная паста, именуемая флюс. Выпускается в банках. Её необходимо использовать для качественной очистки стыков труб, снятия окиси со шва после пайки и улучшения характеристик плавления припоя. При этом флюс бывает как для пайки при высоких температурах (свыше 450 градусов), так и для пайки при низких температурах (до 450 градусов).

Важно: флюс способствует лучшему сцеплению припоя с медью.

Помимо всех инструментов, припоя и флюса необходимо также подготовить фитинги, если есть необходимость осуществлять повороты и изгибы водопроводной магистрали. Все фитинги имеют регламентированный диаметр и соответствуют ГОСТ. Стоимость фитингов и переходников достаточно демократична.

Выполняем пайку труб

Технология пайки медной магистрали выглядит таким образом:

• Труборезом отрезаем нужные участки трубы и зачищаем края фаскоснимателем.
• Если будет использоваться фитинг, то и его края, и края тубы качественно обезжириваем. Если фитинг не используется, то край одной трубы расширяем труборасширителем.
• Примеряем детали для обзора ровности стыков.
• Теперь края туб обрабатываем тонким слоем флюса со стороны стыков.

Важно: если будет проводиться высокотемпературная пайка с использованием самофлюсующегося припоя, то здесь флюс не нужен.

• Теперь включаем газовую горелку и качественно прогреваем трубы в местах стыков до заданной температуры.
• После этого в места зазоров укладываем припой. При этом стоит следить за тем, чтобы припой плавился строго от нагретой трубы, а не от пламени горелки. Края туб тщательно прижимаем.
• После того как тубы остынут, удаляем остатки флюса и окиси с медной поверхности тряпочкой.

Важно: стоит знать, что прогревание тубы и плавление припоя происходят в течение 5 минут. Поэтому важно не перегреть трубы.

Совет: если паяются два близко расположенных друг к другу участка трубы, то уже обработанную часть магистрали нужно охладить смоченной в холодной воде ветошью. Иначе есть риск, что спаянное соединение при нагреве следующего участка трубы разойдётся под воздействием высокой температуры.

Избегаем ошибок

При пайке медных туб мастера-новички часто допускают ряд распространенных ошибок. Таковыми являются:

• Слабый прогрев элементов магистрали, вследствие чего плавление припоя происходит неполностью. Такое соединение разрушится при любой нагрузке.
• Чрезмерный перегрев медного сплава, наоборот, ведет к разрушению слоя флюса. Это, в свою очередь, приведет к образованию окиси и окалины на поверхности металла. Такой эффект также приведет к разрушению соединения.
• Игнорирование мер безопасности. Поскольку работа ведется с химическими элементами и при высоких температурах, то следует надевать защитные перчатки и маску.
• Собираясь проверить соединение, стоит убедиться, что туба в месте пайки остыла.
• При процедуре пайки стоит обеспечить хорошую вентиляцию помещения. Этого требует технология выполнения работ, поскольку пайка выполняется с применением агрессивных кислотных веществ.
• Защитная одежда из грубой ткани также не будет лишней, поскольку есть риск попадания на тело искр пламени и частичек припоя, что может привести к ожогу.

Совет: если сомневаетесь в правильности прогрева труб до нужной температуры, пригласите опытного мастера для получения практики. Профессионал точно знает, в течение какого времени медь прогревается до определенных температур.

Видео: технология спаивания медных туб

Как запаять медную трубку газовой колонки: как согнуть медную трубку

Очень часто люди, имеющие в своей квартире бытовой газ, задаются вопросом, как запаять медную трубку, которая по разным причинам может быть повреждена. Микроотверстия появляются чаще всего по причине превышения срока службы колонки. Однако, такие вещи вполне возможно выполнить своими силами. Что вам понадобится в этой работе:

• флюс паяльный;
• паяльник;
• припой;
• наждачка;
• растворитель и всякая ветошь.

Для начала надо подготовить саму колонку к восстановительным работам. Кроме того, вам необходимо знать, как развальцевать медную трубку в домашних условиях подручными средствами. Вам следует купить припой не текучий и тугоплавкий какой-нибудь популярной марки. Можно использовать проволочный с канифолью, как вариант. Также потребуется флюс, не требующий промывки.

Как паять медные трубы

---

Перед началом работ спускаем всю воду из теплообменника, открутив накидную гайку с подающей воду трубы. Остатки жидкости следует продуть насосом или обычным пылесосом. Приготовьте паяльник мощностью не менее 100 Вт. Здесь следует уточнить, каким припоем паять медные трубы, используйте распространенную марку ПОС-61или аналогичный. Зачищайте наждачной бумагой место пайки до устранения зеленого оттенка. Затем, протрите растворителем зачищенное место, для удаления пятен и остатков пыли. Обмотайте концы трубок ветошью, чтобы не обжечься и приступайте.

Для тех, кто интересуется не столько вопросом ремонта теплообменника, сколько вопросом «как заглушить медную трубу», описываемая процедура также поможет. Запаяв окончание, вы тем самым надежно закупорите изделие от пропускания жидкости. Продолжим, залудите место пайки и смажьте флюсом, затем паяльником с нанесенным на него припоем прижмите место пайки. Наложите облуженную проволоку на прогретое место стыка, желательно дополнительно добавить припой. Когда все остынет, можно проверять подав воду.

Как согнуть медную трубку

---

Есть несколько способов согнуть медную трубку в спираль, либо просто под определенным углом. Компания «Региональный дом металла» рекомендует выполнять процедуру с помощью пружины из качественной стали с большим количеством витков. Пружина должна свободно проворачиваться внутри трубки и иметь длину несколько больше, чем длина сгибаемого изделия.

Так как согнуть медную трубу можно несколькими способами, помимо пружины, вы можете использовать газовую горелку. Вы можете придать необходимую форму, когда цвет трубы заметно изменится, что будет свидетельствовать о достаточной степени нагрева.

При помощи пайки вы устраняете не только протечку, но и решаете вопрос как соединить медные трубки между собой без использования фитингов.

Пайка медных трубок газовой горелкой и твердым припоем: Виды и инструменты +Фото и Видео

Соединение металла при помощи припоя применяется с древних времен. Многие мастера стараются самостоятельно выполнять подобные работы, дабы сэкономить деньги и быть уверенными в качестве выполненной работы. Пайка медных труб при помощи газовой горелки заставит поволноваться даже доку.

Неправильный монтаж, может привести к не герметичности трубы, и даже к пожару. Если четко следовать инструкции, правильно подобрать нужный качественный материал и надлежащие инструменты, оборудовать рабочее место, то можно избежать всех казусов.

Как сделать качественную пайку медных труб расскажем в статье.

Содержание статьи:

О навыке и умении пайки

Конечно, не обязательно обладать умением пайки, но приобрести это навык желательно. Медные трубы сейчас применяются редко для оборудования системы водопровода из-за своей дороговизны. Несмотря на это, они считаются лучшим материалом.

Медь гибкая, долговечная, легко поддается пайке. Медную систему можно бетонировать, с ней ни чего не случиться. Все затраты окупятся одним сроком службы. К тому же умение паять пригодится не только для создания водопроводной системы.

Как паять медные трубы

С чего начать газовую пайку медных труб?

Существует два вида пайки

• 1.высокотемпературная
• 2.капиллярная низкотемпературная

Принцип

Пайка медных изделий при высокой температуре – это монтаж деталей при температуре превышающей + 450 градусов. Припоем выступают тугоплавкие материалы: медь или серебро. Они создают очень твердое и качественное соединение не подверженное температурному воздействию.

Твердая и мягкая пайки

Особенность данного припоя в том, что остывать он должен естественным образом, без воздействия вспомогательного охлаждения. Именно это дает высокое качество соединения.

Такую пайку называют – твердой. Такой вид соединения применяют для изделий 12 -159 мм диаметром. Высокотемпературная пайка идеально подходит при монтаже отопительной системы.

Главное из достоинств, что можно подсоединить дополнительный отвод не прибегая к демонтажу.

Низкотемпературная – мягкая пайка

Этот вид пайки производится ниже +450 градусов. Для припоя применяют такие металлы, как олово или свинец. Соединительный шов может быть от 7 мм до 50 мм. Из-за использования данного вида припоя, называют пайку мягкой. Конечно оно не такое прочное, как при пайке выше +450 градусов, но так же обладает своими преимуществами.

Мягкую пайку хорошо применять для монтажа деталей с не большим диаметром.

Низкотемпературная пайка более безопасная.

Возможен монтаж низкотемпературной пайкой труб для системы отопления, при соблюдении условия, что температура отопительной магистрали будет ниже +130 градусов.

Инструмент для пайки

Изначально надо подготовить все необходимое для работы.

1. Флюс. Он необходим для смазки деталей перед монтажом и удаления оксидов, увеличения адгезии, понижается натяжение. Вид флюса зависит от типа спайки.
2. Припой. Вид металла припоя зависит от выбранного варианта пайки. Высокотемпературная пайка: серебро или медь. При мягком соединении: олово или свинец.

Любой вид припоя производится в проволочном виде 3мм диаметром. Для сварки при высокой температуре, на упаковке присутствует надпись «Lead Free» то есть без свинца.

3. Труборез. Им нарезаются детали необходимой величины.

Важно подобрать инструмент надлежащего качества. Медь — мягкий металл, использование плохого инструмента может привести к деформации материала.

4. Фаскосниматель. Им удаляются все заусенцы.
5. Газовая горелка с узконаправленным пламенем.

Оборудование работает на пропане и бутане или на чистом бутане.

Также соединение можно производить электрическим паяльником для такого типа соединения. Этот способ допускается для любого вида пайки.

6. Маркер или карандаш. То чем оставлять разметки.
7. Рулетка, молоток, уровень

Очередность выполнения операций пайки газовой горелкой

1. Отрезаем изделие по замеру. Деталь держим четко перпендикулярно к инструменту для ровного среза. Зажимаем изделие и делаем вращательные движения труборезом. В конце очередного оборота натяжной болт затягиваем на одну треть. Заусенцы при правильно выполненном срезе образуются только внутри изделия. В итоге получается труда с минимальной неровностью.
2. Снимаем все заусенцы. Иначе детали не соединятся герметично и плотно.
3. По тому же принципу готовим другую деталь.
4. Вставляем детали одну в другую. Смотрим, все ли подходит.
5. Зачищаем
6. Обезжириваем.
   Обратите внимание, размер соединения ровняться диаметру трубы.

7. Смазываем флюсом поверхности изделий. Кисточкой или другим приспособлением, внимательно наносим реагент на внешнюю поверхность изделия, равномерно распределяем. Лишний флюс не допустим.
8. После нанесения флюса детали надо соединить, очень оперативно, чтобы исключить попадание соринок. Соединяем с помощью вращения, до упора.
9. При низкотемпературной пайке – пламя горелки должно попадать точно на стык. Образующееся пятно надо все время перемещать, для равномерного нагрева. Припоем периодически касаемся шва. Когда детали разогреты до нужной температуры, он начнет плавиться. Как процесс плавки начался, убираем горелку. Даем припою растечься.
   Обратите внимание, данный вид соединения, не допускает нагрева припоя, металл соединения плавиться от тепла деталей.

10. Как только припой заполнит стык, даем остыть.

Важно. Не допустить перегрева меди. В этом варианте флюс утратит свойства, что негативно отразится на качестве выполненной работы.

11. Высокотемпературная пайка газовой горелкой производится аналогично. Только рекомендуется разогревать детали быстро. Оптимальное пламя ярко – синее. Как только медь станет темно-бордового цвета – это знак качественного прогрева. В это момент наносим припой. Он должен быстро расплавиться от температуры деталей и заполнить все зазоры.

Для более комфортного нанесения припоя, его можно подогреть горелкой.

12. После выполнения работы. Даем остыть. Естественным образом.
13. Остывшую поверхность тщательно очищаем от остатков флюса.

ВНИМАНИЕ!!!! Не трогайте изделие, пока оно не остынет. Можно получить сильный ожог. Не брызгайте на него воду, что бы проверить температуру. Остывшую трубу видно по цвету.

БЕЗОПАСНОСТЬ

• Не берите детали голыми руками. Мель обладает высокой теплопроводностью. Используйте специальные инструменты или защитные перчатки
• Очень аккуратно работайте с флюсом. Агрессивный состав. Если попал на кожу. Промойте большим количеством воды.
• Одежда. Ни какой синтетики и легковоспламеняющихся тканей.
• Флюс при нагревании испаряется. Пары ядовиты. Оденьте респиратор. Помещение должно быть проветриваемым.
• Всю конструкцию соберите на полу и только после этого начинайте монтаж.

Для того чтобы избавиться от лишних припоя и флюса с внутренней поверхности изделия, промойте их водой разной температуры.

Частые ошибки при совершении пайки медных труб газовой горелкой

• Внешние недостатки на соединительных частях
• Плохая очистка труб
• Малая ширина зазора
• Плохой прогрев
• Не равномерно нанесен флюс
• Перегрев. Сгорание флюса
• Ожоги при проверке трубы
• Нарушение норм безопасности

Прежде чем начать работать, попробуйте соединить несколько мелких деталей 3-4 шт. Это значительно повысит уровень.



Пайка медных труб. Какой бывает припой и способы пайки

Если вам кажется, что паять медные трубы – это задание непосильное, то вы ошибаетесь. Тем не менее, нужно соблюдать определенные правила выполнения работ, так как соединение медных труб требует точности и внимания к каждой мелочи.

Медные трубы сегодня очень часто используются в системах отопления, а также горячего и холодного водопровода. Потому нужно знать, как паять медные трубы.

Чаще всего для сварки медной трубы используется капиллярная сварка. Способ сварки говорит сам о себе. В процессе соединения труб, жидкость, которой смазываются свариваемые части, поднимается вверх по капилляру. При этом преодолевается сила тяжести. Именно так припой, который используется для сварки, равномерно распределяется по поверхности соединения.

Чтобы соединение было качественным, необходимо до блеска зачистить поверхности. В качестве смазки используются специальные флюсы-пасты. Можно не намазывать ими всю поверхность трубы. Например, достаточно будет намазать пастой трубу в нижней части спайки.

Полученная система медных труб будет качественной и надежной очень много лет. Систему можно даже залить бетоном, что недопустимо в случае резьбового соединения. Медные трубы паяются специальным припоем при температуре 450 градусов. Можно увеличивать температуру, но тут важно не превысить ее до уровня плавления материала. Сварка осуществляется силами адгезии, которые образуются при нагревании припоя и свариваемых поверхностей. Под воздействием капиллярных сил припой распределяется по поверхности сваренных частей.

Подбор материалов и оборудования

Для пайки медных труб понадобится набор для сварки меди, припой (твердый), газовая горелка, которой будет нагреваться труба.

Важно обращать внимание на такие показатели:

• максимальный диаметр свариваемых труб;
• жидкость, которая будет протекать в дальнейшем по трубам;
• цена, которая будет заплачена за выполнение работ и покупку материалов.

Инструменты

Прежде чем начинать варить медные трубы, необходимо провести их разметку. С помощью специального инструмента нарезаются куски нужной длины. Существует большое количество труборезов. В каждом случае подбирается инструмент, исходя из диаметра заготовки, которую нужно отрезать. Очень важно приобретать или использовать только качественные труборезы. Инструмент должен проводить не только отрез, но и снимать фаску. Чем качественнее ножницы, тем дороже они будут стоить.

Далее необходимо снять фаску на трубе. С помощью такой операции можно снять небольшие заусеницы с краев. Дело в том, что визуально они могут быть и не видны. Но при наполнении труб жидкостью увеличится давление. А это может привести к тому, что в местах, где были заусеницы, появится течь. Рекомендуется использовать круглый фаскосниматель. Чаще всего паяются трубы до 36 миллиметров в диаметре. Именно на столько и рассчитан этот инструмент.

Фаскосниматель

С помощью расширителя увеличивается диаметр. Такая операция проводится при сварке труб без фитингов. Фитинги для медных труб стоят дорого, потому использование расширителя труб позволяет сэкономить средства. Когда труба будет расширена слегка, в нее вставляется другой конец. От того, какой у нее диаметр зависит выбор расширителя.

Очень важно подобрать правильный припой. Выбираем мягкие припои из красной бронзы или же из латуни. Для работы еще понадобится флюсовая паста. Для капиллярной пайки используются твердые припои. Такая сварка отлично подойдет для труб, которые будут проводить горячую воду или газ ( в системах холодильного оборудования и кондиционеров).

Самый эффективный вид припоя является тот, в котором содержится серебро. По праву сегодня данный метод сварки считается самым надежным. Отлично подходит для систем горячего и холодного водоснабжения, для газовых систем.

И, тем не менее, качество пайки зависти не от припоя и пасты. Все определяет температура и степень подготовки поверхностей. Но чтобы не беспокоиться о качестве, и как говориться, сделать работу «наверняка», можно применять фосфорно-медные припои. Они предотвращают появление зазоров, микротрещин в шве за счет того, что из места сварки полностью выводится кислород. Однако запрещается использовать данный припой для сварки металлов, которые в своем составе содержат более десяти процентов никеля.

Пайка медных труб своими руками

Прежде чем начинать пайку, нужно провести чистку поверхности. Важно отметить, что для зачистки поверхности не используются абразивные материалы типа наждачной бумаги. Нужно использовать только специальные щетки.

Чтобы сварка прошла качественно и надежно, нужно высушить и обезжирить поверхность. В противном случае припой может распадаться при воздействии давления и температуры, которая будет присутствовать в трубах при их работе.

В системах, которые не будут проводить жидкости и газы при температуре свыше 110 градусов, использовать фитинги не обязательно. Как уже говорили, труба расширяется с помощью труборасширителя. Трубу нужно расширить так, чтобы второй конец вошел в нее примерно на длину, равную диаметру изделия. Зазор на швах должен составлять 0,12 миллиметров.

Труба нагревается открытым огнем. Припой нагревать не нужно. Не преувеличивайте температуру плавления металла! Достаточно нагревать две соединенные трубы, а потом поднести припой, который сам расплавится от жара и равномерно затечет в соединение. Капиллярный процесс позволяет затекать припою в трубы. Однако ему помогает гладкая поверхность, которую мы заранее подготовили.

Итак, при пайке медных труб нужно нагревать изделия медленным огнем, который позволяет быстро и равномерно прогреть соединения. Поверхности обезжириваются и высушиваются. Тщательно проверяются зазоры. Наносить припой нужно по минимуму, однако, важно проконтролировать, чтобы его хватило для шва.

При проведении работ очень важно соблюдать технику безопасности. Во-первых, работы выполняются с открытым огнем. Если работа выполняется в помещении, то необходимо обеспечить защиту легковоспламеняющихся предметов. Под трубу подкладывается асбестовый щит. При нагревании труб и припоя выделяются некоторые газы, вредные для здоровья.

Потому важно, чтобы окна в помещении были открыты при проведении работ.

Что касается собственной безопасности: все работы проводятся в перчатках. Трубы нагреваются до высоких температур. Если случайно прикоснуться к ним, то можно получить сильный ожог.

Самостоятельно провести сварку работ впервые может быть очень тяжело. Для качественного выполнения работ рекомендуется пройти теоретический курс. Кроме того, можно на отдельных, так сказать, черновиках проверить свои навыки. В конце работы нужно проверять все соединения труб сначала визуально, а потом в деле. Для этого в систему подается жидкость. Если появилась течь, то работу нужно переделать.
При малейшем сомнении в собственных силах, необходимо доверить работу профессионалом. Иначе дорогостоящие материалы и время будут испорчены.

Как паять медные трубы

Хотя существует множество проектов по благоустройству или ремонту дома, которые лучше всего доверить обученным и опытным специалистам, пайка и замена медных труб в вашем доме не обязательно должна быть одной из них. Процесс пайки выглядит немного устрашающе для начинающего самостоятельного проекта, но это довольно простой процесс, если вы будете следовать нескольким основным инструкциям.

Обратите внимание, что вы обязательно должны следовать инструкциям по безопасности на протяжении всего этого руководства.

Требуются припасы

• Защита глаз
• Тяжелые перчатки
• Противопожарная ткань
• Огнетушитель
• Медная труба
• Фитинги для медных труб
• Резак для труб
• Инструмент для удаления заусенцев
• Проволочная щетка
• наждачная бумага с зернистостью 120 или мелкая наждачная бумага стальная вата
• Пропановая горелка и регулятор со встроенным воспламенителем
• Бессвинцовая паяльная паста (также известная как «флюс») с флюсовой щеткой
• Паяльная проволока
• Ветошь

Подготовьте трубы и фитинги

Прежде чем приступить к какой-либо части этого проекта, обязательно наденьте защиту для глаз.

Отрежьте трубы до длины

1. Зажмите трубу между отрезным кругом и направляющим колесом трубореза. Для более длинных трубок заправьте другой конец под колено, чтобы оно было устойчиво.
2. Поверните резак, чтобы надрезать трубу по всему периметру.
3. Затяните ручку резака на четверть оборота. Снова надрежьте трубу со всех сторон; это сделает линию подсчета очков немного глубже.
4. Затяните ручку резака еще на четверть оборота и надрежьте трубу в третий раз.Продолжайте затягивать и надрезать, пока труба не отломится; это займет около восьми ходов.

Очистить и залить флюсом трубы и фитинги

1. Используйте инструмент для удаления заусенцев или проволочную щетку, чтобы развернуть внутреннюю часть трубы. Заусенец — это небольшой выступ меди, который образуется, когда он вдавливается в трубу, когда вы ее режете. Если вы не удалите его, он может затруднить поток воды по трубе или вызвать утечку.
2. Используйте наждачную бумагу, наждачную бумагу или стальную мочалку, чтобы очистить внешнюю поверхность трубы и ту часть фитинга, которая будет соединяться с трубой. В чистом состоянии труба должна быть блестящей. Как только это будет сделано, не прикасайтесь к трубе голыми руками, чтобы не оставлять жир для тела на поверхности. Это может помешать закреплению припоя без утечек.
3. Нанесите кистью тонкий слой флюса на последний дюйм трубы.
   Совет по безопасности: не наносите флюс пальцами! Это кислота, которая может вызвать повреждение кожи, глаз и других мягких тканей.
4. Нанесите флюс на внутреннюю поверхность фитингов, где они будут соединяться с трубой.
5. Вставьте трубу в фитинг до упора на всю глубину фитинга.
6. Сотрите излишки флюса тряпкой.

Паять трубы и фитинги вместе

Перед тем, как приступить к этим действиям, наденьте толстые перчатки и убедитесь, что вы все еще пользуетесь защитными очками. На всякий случай убедитесь, что поблизости есть огнетушитель.

1. Накройте любую легковоспламеняющуюся поверхность возле рабочего места противопожарной тканью.
2. Отрежьте от 8 до 10 дюймов припоя; согните последние 2 дюйма под углом 90 градусов.
3. Зажгите пропановую горелку с помощью встроенного запальника.
4. Установите синий конус пламени примерно на 1 1/4 дюйма.
5. Держите резак так, чтобы его наконечник касался фитинга. Перемещайте его вперед и назад, чтобы равномерно нагреть фитинг. Не нужно топить трубу горелкой; об этом позаботится тепло от арматуры. Вы должны услышать шипение флюса при нагревании металла.
6. Поместите конец паяльной проволоки в стык на противоположной стороне фитинга от пламени горелки. По мере того, как металл нагревается, проволока становится жидкой и течет в стык, заполняя пространство.
7. Заполняйте стык до тех пор, пока припой не начнет стекать; для этого потребуется от 1/2 до 3/4 дюйма припоя, в зависимости от размера трубы и фитинга.
8. Дайте паяному соединению остыть от 30 до 45 секунд перед приложением любого давления. Удалите излишки припоя.
9. Установите трубу и проверьте ее на герметичность.Если он протекает, снимите его, разобрать трубу и фитинг, а затем спаяйте их.

Если вы паяете уже вставленную трубу, обязательно слейте воду и тщательно высушите внутреннюю часть перед пайкой; пропановая горелка может помочь ускорить это, если применяется осторожно.

Как паять медную трубу (важные советы !!)

Сжечь дом дотла…

Это первое, что приходит на ум, когда думаешь о пайке медной трубы?

Может быть, я единственный, кто так думает, лол.

В первый раз мне пришлось паять трубу в отсеке для балок на нашей кухне.

В нашей трубе образовалась мелкая дыра, и потолок медленно превратился в кашу.

Пайка на удивление проста, если вы изучите все основы.

Я уверен, что после прочтения или просмотра сегодняшнего руководства вы сможете паять медь за 1 час или меньше.

Эти инструменты и принадлежности делают пайку намного проще.

Изучение того, как паять медную трубу, начинается с резки и подготовки.

Итак, приступим: D

Резка и подготовка медных труб (это веселее, чем Lego)

Для резки медных труб используется множество различных инструментов.

Два моих любимых инструмента — труборез AutoCut и Ridgid № 15.

Инструменты AutoCut зажимаются на трубе, и вы просто поворачиваете их в соответствии со стрелкой.

У них нет развертки для удаления заусенцев. Так что вам придется делать это с помощью отдельного инструмента для развёртывания.

Ridgid № 15 (который я дал в другом руководстве) режет медную трубу и имеет расширитель.

Отлично подходит для труб на открытых пространствах, а инструмент AutoCut отлично подходит для труб в узких местах.

Всегда расширяйте медную трубу изнутри, а затем очищайте ее металлической щеткой или наждачной бумагой.

Продуйте трубу, чтобы убедиться, что все медные биты удалены.

Никогда не кладите только что очищенную трубу.

Грязь на трубе будет мешать пайке.

Нанесите тонкий слой флюса на внешнюю сторону медной трубы.

Я говорю «тонкий», потому что вы не хотите, чтобы избыток флюса попадал внутрь трубы, это может привести к точечной коррозии и, в конечном итоге, к утечкам через мелкие отверстия.

Проволочной щеткой очистите внутреннюю поверхность любого фитинга и выдуйте его.

Снова нанесите тонкий слой флюса на внутреннюю часть фитинга.

Соберите вместе трубы и фитинги.

Убедитесь, что трубы максимально плотно прилегают к фитингам.

Теперь вы готовы приступить к пайке.

Woohoo, пусть начнется веселье !!

Пайка медной трубы (играть с огнем всегда весело!)

Огнетушители необходимы при пайке.

Как бы я ни любил играть с огнем, я все же не хочу сжечь свой дом.

Противопожарные экраны помогут предотвратить возгорание гипсокартона или шпилек, но они могут тлеть.

Если вы видите дым, идущий из отсека для шипов, опрыскайте его водой, чтобы предотвратить пожар.

Безопасность прежде всего!

Пропановые горелки доступны по цене и подходят для любых паяльных работ своими руками.

Синий конус — самая горячая часть пламени.

Установите конус на 1-2 дюйма трубы за фитингом. Нагрейте этот отрезок трубы примерно 10 секунд.

Затем поместите пламя сразу за чашкой фитинга.

Перемещайте пламя вперед и назад, чтобы нагреть всю площадь фитинга.

При этом постоянно промажьте переход фитинга / трубы припоем.

Сгорать флюс очень просто. D

Нанесение припоя мазками гарантирует, что вы потратите наименьшее количество тепла, необходимого для пайки ваших труб.

Не волнуйтесь, я покажу вам, как это сделать, в моем видео.

Мне очень хотелось, чтобы в видео было много замечательных советов, поэтому оно получилось немного длинным.

Вы будете паять примерно через 1 час 😀

Что дальше

Мой самый большой совет — практиковаться, практиковаться, практиковаться.Серьезно, сумка с 90-градусной фурнитурой стоит всего 4 доллара.

Купите 2-футовую секцию медной трубы и прикрепите 8-10 фитингов, и вам будет очень удобно паять медную трубу.

Если вы все еще не хотите паять медь, вы можете узнать, как починить трубу, используя эти советы.

Возьмите наше бесплатное руководство, если вы делаете ремонт ванной комнаты своими руками — в нем рассказывается, как отремонтировать ванную комнату за 10 дней или меньше

Отправить мне руководство

Как всегда, спасибо за чтение, просмотр и участие наше потрясающее сообщество.

Задайте свои вопросы ниже, и мы будем рады помочь.

Ура,

P.S. В нашем интернет-магазине есть отличные товары для домовладельцев, занимающихся ремонтом ванных комнат. Вы найдете душевые системы, инструменты для укладки плитки и многое другое.

Как паять медные трубы. Припой для медных труб

Внимание! Перед тем, как приступить к техническому обслуживанию или ремонту, внимательно прочтите и усвойте всю информацию по безопасности.При пайке труб и работе с флюсом надевайте защитные очки и перчатки. Флюс — токсичное вещество. Некоторое оборудование может рассчитывать на подачу холодной воды. Примите соответствующие меры для отключения любого оборудования, на которое может негативно повлиять отключение подачи воды. Такое оборудование включает, помимо прочего, бойлер или другую систему отопления.

Примечание. Поскольку вы работаете с пламенем, часто в замкнутом пространстве, помните о легковоспламеняющихся материалах рядом с местом, где вы работаете. В некоторых случаях может потребоваться установка негорючего теплозащитного экрана между паяным соединением и горючим материалом поблизости.Перед тем, как начать свой проект, узнайте у местных властей применимые нормы о работе, которую вы хотите выполнить, и о необходимости разрешений.

Когда медные трубы соединяются вместе, между двумя частями остается очень маленький зазор. Когда трубы нагреваются и припой соприкасается с ними, припой плавится и втягивается в зазор за счет капиллярного действия. Как только зазор заполнен и тепло удалено, припой образует уплотнение и образует водонепроницаемое соединение. Паять трубы становится легко, если вы освоитесь.Главное — понять, что вы нагреваете трубы, а не припой. Нагретая медь плавит припой. Следуйте инструкциям в этом руководстве, и вы сможете делать водонепроницаемые швы. Рекомендуется несколько раз попрактиковаться с некоторыми запасными частями, пока не почувствуете себя уверенно.

Удалите все заусенцы с внутренней и внешней стороны трубы с помощью инструмента для удаления заусенцев.

Небольшие заусенцы могут привести к множеству проблем в сроке службы системы водоснабжения.

Очистите трубу снаружи. Если медь не чистая, припой может не сцепиться должным образом

Очистите внешнюю поверхность медной трубы до блестящего блеска с помощью щетки для чистки медных труб или просто используйте стальную мочалку или наждачную бумагу. Если медь не чистая, припой может не сцепиться должным образом и соединение может протечь.

Очистите внутреннюю часть фитинга с внутренней резьбой

Очистите внутреннюю часть фитинга с внутренней резьбой так же, как на шаге 1.

Нанесите бескислотный флюс как на внешнюю часть фитинга с наружной резьбой, так и на внутреннюю часть фитинга с внутренней резьбой

Нанесите бескислотный флюс как на внешнюю часть фитинга с наружной резьбой, так и на внутреннюю часть фитинга с внутренней резьбой. Флюс дополнительно очищает медь, а также помогает предотвратить окисление при нагревании трубы. Если труба окислится, соединение может протечь.

Надежно соедините две части вместе

Надежно соедините две части. Разверните около четырех дюймов припоя и распрямите его. При нанесении припоя вы будете использовать рулон или емкость в качестве ручки. Зажгите факел и приложите пламя к стыку. Переместите пламя, чтобы нагреть трубу на противоположной от вас стороне.

Когда флюс начнет пузыриться и брызгать, прикоснитесь концом припоя к стыку

Когда соединение перестанет принимать припой, оно будет накапливаться за пределами соединения и начнет стекать. На этом этапе следует проявлять осторожность. Нарушение соединения во время его охлаждения может привести к сухому соединению, также известному как утечка. Когда стык затвердеет, его можно протереть. Это та часть, где помогает опыт / практика. Некоторые люди используют сухую тряпку, чтобы шов можно было очистить, но не охлаждать до такой степени, чтобы образовался сухой / негерметичный шов.

Примечания:

1) Всегда проверяйте герметичность после охлаждения трубы.

2) Если вы перегреваете медь, она окисляется, и это препятствует слипанию припоя.

3) Если соединение протекает, вы должны открыть соединение, удалить весь припой и начать заново, очистив металл и нанеся флюс. Возможно, будет проще начать с новой фурнитуры.

4) Всегда используйте бессвинцовый припой.

5) Убедитесь, что трубы полностью высохли, иначе это будет мешать склеиванию припоя.

6) Если вы не можете полностью остановить поток воды из трубы, над которой вы работаете, возможно, будет невозможно нагреть трубу до достаточно горячего состояния. Возьмите кусок белого хлеба (без корочки) и набейте им трубку. Это задержит воду на минуту или две. После этого хлеб безвредно растворяется в трубе и легко вымывается.

7) Для специальных деталей могут потребоваться разборки уплотнений или других компонентов. Пожалуйста, прочтите все инструкции от каждого производителя.

8) При запотевании шаровых кранов лучше направлять пламя в сторону от детали, так чтобы шаровой кран запотел как можно быстрее.

Если вы используете газ MAPP вместо пропана, он горит намного сильнее и нагревает медь очень быстро по сравнению с пропаном. Если вы привыкли к пропану, потренируйтесь с MAPP перед началом работы.

Практическое руководство. Припаивание фитингов для медных труб

Водопроводчик-монтажник

Соединения выполняются между секциями железной трубы с помощью резьбовых фитингов.Однако стенки медной трубы слишком тонкие и мягкие для нарезания резьбы, поэтому используется другой вид фитинга, называемый фитингом для пота. Это называется так, потому что процесс соединения различных элементов с помощью припоя включает их нагревание пропановой горелкой до тех пор, пока они не потеют.

Для пайки фитингов не требуется особого волшебства, хотя само присутствие пропановой горелки делает эту процедуру, которую необходимо выполнять осторожно. Создание плотного соединения без утечек — это больше вопрос тщательной подготовки деталей, чем навыков или опыта.

ШАГ 1
Полировка труб и фитингов. Отдельные отрезки трубок, соединяющих элементы водопроводной системы, соединяются на фитингах. Фитинги бывают разных конфигураций, включая колена, Ц, сорокапятку, муфты и другие. Однако независимо от того, какую примерку вы потеете, первым шагом к процессу является сглаживание и полировка стыкуемых участков.

Разметьте расположение труб и фитингов и отрежьте трубы до нужной длины.Убедитесь, что концы обрезаны под прямым углом. Используйте универсальный нож, чтобы срезать заусенцы с порезов.

На каждом стыке отполируйте внешнюю сторону трубы с помощью сантехнической ленты (также называемой наждачной бумагой, она продается узкими полосками). Еще один удобный вариант для полировки поверхностей труб перед их запотеванием — это синтетическая тканая абразивная подушечка. Продаются как губки для зачистки, они напоминают салфетки для мытья посуды, но очищают и осветляют медь несколькими легкими движениями.

Отполируйте отверстия фитингов, используя щетку для очистки труб.Полировка обеих поверхностей имеет решающее значение: дефекты, оставшиеся на соединяемых поверхностях, могут позже привести к утечкам, потому что припой не будет склеиваться должным образом.

STEP 2
Залить фитинги флюсом. Нанесите водопроводный флюс на внутреннюю часть каждого припаиваемого фитинга. Используйте одну из недорогих флюсовых щеток, предназначенных для этой задачи, так как она сохраняет ваши пальцы и руки в чистоте. Флюс имеет консистенцию тонкой смазки и при нагревании втягивает припой в фитинг. Вставьте трубу в фитинг, поверните ее, чтобы флюс равномерно распределился, и сотрите излишки выдавленного флюса.

ШАГ 3
Зажигание резака. Теперь вы готовы к факелу. Я всегда ношу перчатки при использовании фонарика. Это небольшая мера предосторожности, и на этом этапе вся работа, требующая большой ловкости пальцев, завершается.

Чтобы зажечь резак, слегка приоткройте вентиль; вы услышите легкое шипение выходящего газа. Форсунка устроена так, что кислород из атмосферы помещения втягивается во впускные отверстия, смешиваясь с пропаном. Зажгите пламя искровым инструментом или зажигалкой с открытым пламенем.

ШАГ 4
Обогрев фитинга. Горячая точка в пламени находится не ближе всего к соплу, как ошибочно думают многие, а примерно на полпути по его длине. Расположите горелку так, чтобы пламя непосредственно нагревало арматуру (а не трубу). Подходов к этому почти столько же, сколько и водопроводчиков, но мой любимый прием — держать горелку в одном положении, при этом средняя точка пламени нагревает ту часть фитинга, которая наиболее удалена от стыка (стыков). потел.Это помогает гарантировать, что все соединение будет горячим при нанесении припоя. Одним из аспектов, по поводу которого нет разногласий, является необходимость защиты окружающих легковоспламеняющихся поверхностей. За фитингом следует положить лист огнестойкого материала, чтобы защитить их.

ШАГ 6
Нанесение припоя. Пусть флюс будет вашим ориентиром: когда он пузырится и начинает испаряться, температура плавления припоя достигнута. Прикоснитесь припоем к трубе. Если он тает при контакте, будьте уверены, он достаточно горячий.

Уберите пламя с фитинга перед нанесением припоя (припой плавит тепло фитинга, а не пламя горелки). Если возможно, нанесите припой сверху, чтобы сочетание силы тяжести и капиллярного действия могло втянуть припой в соединение. Возможно, вам придется нанести припой на несколько точек вокруг стыка.

Выполните все соединения на фитинге сразу (как на тройнике с тремя трубами или коленом с двумя). Трубка остается довольно горячей в течение нескольких минут, поэтому не прикасайтесь к ней голой кожей.

После того, как все фитинги остынут, проверьте линии. Если фитинг протекает, вы не можете вернуться и просто нанести еще припой. С сожалением вынужден сообщить, что стык необходимо повторно нагреть до размягчения припоя; затем стык нужно разобрать, элементы очистить, флюсовать, нагреть и снова спаять.

Как припаять медную трубу

Для пайки любых медных труб, независимо от размера, они должны быть ЧИСТЫМИ И НЕ СОДЕРЖАТЬ ВОДЫ.

Перед тем, как начать, посмотрите это короткое обучающее видео о том, как припаять медную трубу:

Очистить трубопровод от воды может быть очень сложно.Первое, что нужно сделать, это найти точку слива под трубой, которую вы хотите припаять. Иногда на длинных горизонтальных участках вода может скапливаться в трубе. Вы можете слегка приподнять трубу к месту слива или, если вы не можете сдвинуть ее с места, прикрепите шланг к концу паяемой трубы и выдуйте воду.

Вам понадобится:

Бессвинцовый припой (для труб с питьевой водой)

Флюс

Паяльная лампа

Нагревательный мат

Мокрая тряпка

Смотровое зеркало

(Для очистки трубы используйте проволочную вату или кухонный тампон и хороший кислотный флюс)

СОВЕТ: Используйте перчатки, потому что, если флюс попадет в любой незначительный порез, он может ужалить.Очистите трубу со скребком снаружи и нанесите кисточкой флюс. Некоторые сантехники любят наносить немного флюса на внутреннюю часть фитинга, но это может вызвать отложение флюса внутри трубы и, в конечном итоге, могут возникнуть утечки.
Вставьте очищенную и флюсовую трубу в фитинг и расположите нагревательный мат так, чтобы защитить любые поверхности поблизости. Зажгите паяльную лампу и отрегулируйте пламя, чтобы оно было стабильным и не слишком сильным. Осторожно нагрейте фитинг. Через несколько секунд, в зависимости от нагрева пламени, коснитесь конца припоя на фитинге.Если он достаточно горячий, припой должен расплавиться и стечь по фитингу. Обычно дюйма расплавленной припойной проволоки должно быть достаточно для создания водонепроницаемого уплотнения на 15-миллиметровой трубе. Погасите фонарик и положите его в безопасное место, так как сопло будет горячим. Осмотрите стык своим зеркалом. Вы должны увидеть тонкий припой вокруг фитинга. Если вы довольны, протрите стык от флюса мокрой тряпкой — старый флюс на трубе станет зеленым. Подождите, пока ваш фитинг остынет, и проверьте его на водонепроницаемость

.

Наконечники для пайки медных труб

Как припаять медную трубу — вы делаете это, когда расплавляете твердый припой и позволяете ему течь в крошечный зазор между трубкой и фитингом.Красные стрелки указывают на припой серебристого цвета. Авторские права 2018 Тим Картер

«Самая большая ошибка новичка в пайке меди состоит в том, что они позволяют теплу горелки расплавить припой. НЕ делайте этого».

Контрольный список для пайки медных труб

• Медные трубки и фитинги должны быть чистыми
• Размешайте флюсовую пасту
• Используйте бессвинцовый припой
• Медь должна быть нагрета, чтобы она расплавила припой, а НЕ пламя горелки
• Посмотрите следующее видео:

Как паять медную трубу — САМЫЙ ВАЖНЫЙ СОВЕТ ИЗ ВСЕХ

Самая большая ошибка новичка при пайке меди состоит в том, что они позволяют теплу горелки расплавить припой.Не делай этого. Вы должны нагреть медную трубку и фитинг в течение десяти или пятнадцати секунд, прежде чем коснуться припоя к горячей меди.

Горячая медь расплавит припой , а не горелку.

Для пайки медной трубы необходимо нагреть медную трубу и припаиваемый фитинг до достаточной температуры. Когда медь достаточно горячая, она втягивает припой в соединение за счет капиллярного притяжения. Вы не поверите, но припой действительно будет стекать в гору.

Какой фонарик лучше всего использовать?

Простая пропановая горелка с навинчивающимися баллонами подойдет для пайки труб диаметром до 3/4 дюйма.

Это отличный комплект фонарика. Это газ MAP, который горит сильнее, чем пропан. К фонарю подойдет обычный баллон с пропаном. НАЖМИТЕ ЗДЕСЬ или фото, чтобы доставить его к вам домой в считанные дни. ПОСМОТРЕТЬ видео ниже.

Сантехники обычно используют ацетиленовые горелки по двум причинам. Ацетилен горит сильнее, чем пропан, что позволяет сократить время пайки.Ацетилен доступен в больших резервуарах, которые крепятся к удобным шлангам и легким горелкам. Если вам нужен ацетилен, вам просто нужно отправиться в большой магазин сантехники или в место, где обслуживают сварщиков.

Какие типы припоя я могу купить?

Припой, который доступен в версиях с выводами и без свинца, прикрепляется к трубе на молекулярном уровне.

Это припой с содержанием свинца 50 процентов. Посмотрите на цифры на конце катушки. НЕ используйте этот припой для водопроводных труб для питьевой воды.НАЖМИТЕ ЭТО ФОТО, чтобы купить припой для использования в свинцовом стекле, паяльных проводах и других проектах.

Это бессвинцовый припой. Используйте ДАННУЮ ПАЙКУ для медной трубы, по которой проходит питьевая вода. НАЖМИТЕ ФОТО СЕЙЧАС, чтобы доставить его к вам домой в считанные дни.

Как работает припой?

Припой прикрепляется к медной трубе при нагревании. Это очень похоже на то, как свариваются два куска стали.

Поверхность паяного соединения фактически становится сплавом, в котором смешиваются медь и припой.

Почему нужно чистить медь?

Медная труба должна быть чистой, чтобы атомы меди могли легко связываться с атомами расплавленного припоя. Припой НЕ БУДЕТ СВЯЗАТЬСЯ, если медь окислена или загрязнена.

Для этого медь должна быть очень чистой и без окисления. Очистить медную трубу можно разными способами. Вы можете использовать грубую стальную вату, наждачную бумагу и / или проволочную щетку. Специальные круглые проволочные щетки бывают разных размеров для очистки внутренней части медных фитингов и клапанов.Просто поверните щетки или трубку, чтобы очистить их. Даже если вы приобретете новую медную трубу, ее тоже следует очистить. Вам нужно только осветлить область, на которую будет наноситься припой.

Почему мне нужно использовать флюс?

Флюс — это химическое вещество, которое помогает при пайке. Флюс предотвращает окисление меди при нагревании меди горелкой.

На самом деле он заканчивает работу по очистке, которую вы начали с наждачной бумагой и щетками. Кроме того, он предотвращает окисление трубы при ее нагревании.Можно паять без флюса, но это действительно сложно! Флюс наносится как на трубу, так и на фитинг с помощью удобной миниатюрной кисточки. Чтобы быть эффективным, вам не нужны огромные суммы. Кроме того, как только вы начинаете нагревать трубу, 90 процентов ее выкипает и испаряется.

Какие бывают типы припоя?

Припой обычно бывает трех типов: 50% свинца / 50% олова; 95 процентов олова-сурьмы / 5 процентов свинца; и бессвинцовый припой.

Любая водопроводная труба должна быть припаяна припоем, содержащим не более 5 процентов свинца.По возможности используйте бессвинцовый припой. Припой на 50 процентов свинца используется для медных дренажных линий. Он плавится при более низкой температуре и способен перекрывать большие промежутки при охлаждении. Это удобно при работе с медными трубами и фитингами большого диаметра (до 4 дюймов!). Покупая припой, НЕОБХОДИМО обращать на это внимание. Роллы весом в 1 фунт выглядят очень похоже. Внимательно посмотрите на этикетку, так как вы можете купить не ту.

Как зажечь факел?

Сантехнические фонари можно зажечь спичками, зажигалками или, желательно, кремневым бойком.Некоторые горелки имеют встроенные воспламенители. Посмотрите это видео:

НАЖМИТЕ ЗДЕСЬ, чтобы приобрести фонарик, который я использую на видео выше.

Спички и зажигалки могут быть опасными, так как вы можете их не тушить. Кремневый ударник производит искры, которые воспламеняют пламя. Кроме того, одного кремня в отбойнике может хватить домовладельцу на 10 и более лет! Температура пламени важна. Вам нужно установить пламя на средний или высокий уровень, чтобы получить достаточно тепла для расплавления припоя. Если ваше пламя отрегулировано правильно, оно будет гореть синим цветом разных оттенков.Вы заметите в центре пламени более темную синюю секцию, которая подходит к точке. Это самая горячая часть пламени. Вы прикладываете эту часть пламени к медной трубе.

Как нагреть медную трубу?

Не бойтесь нагревать обе стороны трубы. Поверните горелку вокруг стыка для равномерного распределения тепла. Когда я использую свою ацетиленовую горелку и паяю трубу диаметром 1/2 дюйма, я обычно могу нагреть трубу до нужной температуры за 10 секунд или меньше. Пропановая горелка может занять от 15 до 20 секунд.

Как предотвратить возгорание при использовании фонарика?

Вы предотвратите возгорание, используя тонкий кусок листового металла в качестве теплозащитного экрана. Поместите экран между медной трубкой и чем-либо легковоспламеняющимся.

Всегда смотрите за пределы трубы. Чрезвычайно высокие температуры выходят за пределы видимых частей пламени.

Можно легко опалить пиломатериалы или провода. Если вы выполняете пайку возле старых пиломатериалов или в местах балок возле вертикальных стен, вы можете легко поджечь свой дом.Будьте осторожны и используйте пламегасители. Это огнестойкие ткани или простые куски листового металла, которые поглощают и / или отклоняют тепло.

Всегда имейте под рукой 5-галлонное ведро воды на случай, если вы начнете пожар. Если у вас в доме еще есть вода, и рядом с вами может быть заряженный садовый шланг, это лучший вариант.

Нажмите здесь , чтобы посмотреть видео о пайке медных труб и фитингов.

Как нанести припой?

По мере нагрева трубы и фитинга вы увидите, что флюс закипает и испаряется.Как только флюс перестанет кипеть, труба станет достаточно горячей для пайки. Отодвиньте резак и прикоснитесь припоем к трубе.

Расплавление припоя может занять от 2 до 3 секунд. Если труба расположена горизонтально, нанесите припой на верхнюю часть трубы. Припой мгновенно покатится.

Если вы все выполнили правильно, капля припоя окажется на дне стыка. Вы можете стряхнуть расплавленный припой старой тряпкой.

Обдув стык позволит ему остыть.Будет жарко, но быстро протрите стык старой тряпкой, чтобы удалить остатки флюса. Это также полирует припой. Внимательно проверьте соединение, чтобы увидеть, нет ли вокруг всего соединения серебряной полосы. В таком случае ваше первое паяное соединение может быть идеальным. Как я бы сказал по работе «Еще одна качественная установка!»

Колонка В353

Сводка

Название статьи

Как припаять медную трубу — это действительно просто — отличное видео здесь

Описание

Вам нужно знать, как припаять медную трубу. Я мастер-сантехник и могу показать вам, как это сделать, за три минуты или меньше.

Автор

Тим Картер

Имя издателя

AsktheBuilder.com

Логотип издателя

Узнайте, как паять медные трубы

Узнайте, как легко паять медные трубы. Протрите суставы горелкой Bernzomatic Hose Torch.

* Этот пост спонсируется The Home Depot и содержит партнерские ссылки, и я получу компенсацию, если вы сделаете покупку после нажатия на мои ссылки.

Медные трубы очень распространены в домашних условиях в основном из-за их гибкости, долговечности и устойчивости к бактериям. Знание того, как паять или соединять медные трубы и фитинги, может оказаться очень полезным в крайнем случае или при наличии бюджетных ограничений.

ВОТ ТО, ЧТО ВАМ НУЖНО

ИНСТРУМЕНТ

Для этого проекта комплект горелки для шланга Bernzomatic MAP-Pro — отличное универсальное решение. Он идеально подходит для пайки, пайки, а также термообработки.В этот комплект входит фонарик для шланга весом 14,1 унции. Баллон MAP-pro и кобура для топлива. У него есть воспламенитель с автоматическим запуском, что делает его очень простым в использовании. Топливо также можно прикрепить к ремню с инструментами с помощью кобуры ремня для горючего, что снижает вес руки от резака. Пламя также регулируется, и вы можете заблокировать его для непрерывного использования.

НАЧНИТЕ ПОЗНАКОМИТЬСЯ С ФАКЕЛОМ.

Присоедините резак для шланга к топливному баллону, скручивая баллон, а не шланг.Полностью откройте регулирующий клапан, повернув ручку против часовой стрелки. Как только он перестанет нажимать, направьте факел от себя и нажимайте кнопку зажигания, пока не возникнет пламя.

Верхняя кнопка — это кнопка блокировки работы. Это заблокирует пламя.

Вы можете отрегулировать высоту пламени, повернув регулировочный клапан в верхней части топливного цилиндра.

Поместите топливный баллон в держатель топлива.

КАК ПАЙТЬ ИЛИ ЗАПОЛНЯТЬ ТРУБУ

Убедитесь, что размер фитинга соответствует размерам ваших труб.

Очистите трубу и фитинг

Подготовьте трубу и фитинг, осторожно отшлифуя их наждачной бумагой. Шлифуйте, пока поверхность трубы не станет гладкой. Вы также можете использовать металлическую щетку. Выровняйте внутреннюю часть фитинга.

Нанесите флюс

Используя кислотную щетку, нанесите флюс на медную трубу и внутри фитинга.

Вставьте трубку в медный фитинг и поверните ее, чтобы флюс полностью распространился.

Подготовка припоя

Возьмите припой и разверните его до нужной длины. Обычно это около 10 дюймов.

Выпейте трубку.

Зажгите фонарик и равномерно распределите тепло по всей трубе и фитингу.

Вы увидите, как флюс начинает пузыриться по мере нагрева трубы. Обязательно полностью нагрейте обе стороны трубы.

Нанесите припой

Не снимая пламени, коснитесь припоем трубы.Он должен начать таять. В противном случае труба недостаточно горячая.

Нанесите припой на трубу и фитинг и устраните пламя.

Осмотрите пайку вокруг фитинга.

Осмотрите припой вокруг трубы и фитинга. Посмотрите вокруг соединения. Не трогайте его, потому что труба очень горячая. Убедитесь, что в припое нет пузырьков или отверстий, через которые может вытекать вода.

Очистите фитинг.

Протрите трубу и фитинг тряпкой и проволочной щеткой удалите излишки припоя.

Выключите и уберите фонарь

Когда вы закончите, выключите зажигание. Закройте регулирующий клапан, полностью повернув его по часовой стрелке. Снимите резак с баллона и храните комплект в хорошо вентилируемом месте, температура которого не превышает 120 градусов (F).
