Как уплотнять соединения в трубопроводах отопления и водоснабжения

В продаже можно встретить много различных материалов, которые предназначены для уплотнения стыков трубопроводов. Возникает вопрос, — какой из материалов в каких случаях должен применяться? А также, — как правильно использовать тот или иной уплотнитель?

Часто имеется возможность применить сразу два или несколько уплотнителей для резьбы, тогда требуется уточнение — что предпочесть. Приведенные рекомендации должны помочь разобраться в этих вопросах, и найти решение, которое обеспечит достаточную надежность соединения труб и фитингов на резьбе на весь период эксплуатации.

Льняная подмотка

Лен — дешевый материал для резьбовых стыков, создающий весьма качественное уплотнение. Единственное, — не во всех случаях его можно применять.

Он предназначен для соединений металлических деталей, так как создает значительную плотность. Он весьма прочный, усилия, прилагаемые ключами, к двум соединяемым деталям, требуются значительные.

Поэтому льном не уплотняются:

пластмассовые детали – момент затяжки превышает крепость материала, детали будут смяты, разрушены, по крайней мере, резьба.
детали, в которых металлическая муфта с резьбой заделана в пластмассовую (полипропиленовую) оболочку, ввиду опасности проворота (расстыковки).

Для всех металлических изделий лен является материалом №1 для подмотки резьбовых стыков.

Дальше рассмотрим, как его правильно применить.

Лен «на сухую» не применяется, его необходимо смазывать специальной сантехнической пастой. Она наносится либо непосредственно на резьбу, либо на намотанный лен.

Народный опыт также подсказывает, – вместо пасты можно применить подсолнечное масло, качество стыковки при этом не уменьшается, по крайней мере таких сведений нет.

Из льна выделяется прядь и накручивается по резьбе по каждому ручью. Намотка выполняется плотно и аккуратно. Торчащих волосков не должно быть.

Первые два витка не заполняются, а в конце резьбы делается буртик.

Специальная сантехническая нить

Особая нитка для уплотнений, высокой прочности (нельзя порвать руками) намотанная на катушки, продается в магазинах. Ее главный недостаток – высокая цена, в остальном у нее сплошные достоинства.

Она может применяться на любых деталях, момент затяжки, по сравнению с льном меньше, поэтому можно подматывать и пластик.
Она весьма качественно уплотняет и может применяться даже на рваной резьбе.

Если бы не стоимость этого материала, то для стыков применялась бы только такая сантехническая нить.

Подмотка выполняется точно также, как и льном – два первых витка резьбы остаются пустыми, чтобы детали можно было стыковать, а затем ведется намотка по каждому ручью резьбы, в конце накрутки – двойной слой, т.е. буртик.

Фум-лента

Фум-лента мало подходит для создания надежных соединений на трубопроводах. Материал весьма не прочный, достаточной плотности в резьбовом соединении металлических изделий с ним не возникает. Но для пластиковых соединений, которые будут демонтироваться, например летний трубопровод для полива, фум-лента – самый подходящий уплотнитель.

С фум-лентой соединяемые детали можно завернуть усилием руки. При этом возникает небольшая плотность стыка по резьбе, чтобы некоторое время протечек не возникало. Незначительное усилие при закручивании не обеспечивает достаточной плотности, не дает гарантии, что данный стык не даст течь. Для стационарных соединений, особенно если они будут малодоступны в процессе эксплуатации, рекомендуется использовать другие материалы.

Отопление в доме может быть сделано самостоятельно — главные вопросы монтажа

Если произойдет проворот соединения с фум-лентой, которое уже находится в работе, то, скорее всего, возникнет течь. Это серьезный недостаток, учитывая, что для вращение не нужны большие усилия.

На бытовом уровне фум-лента может использоваться, (и популярна ввиду дешевизны, удобства пользования, и малых усилий), для соединений которые находятся на виду – при подключении душевых, кранов, и т.

п.
Какую схему отопления лучше всего применить в частном доме

Сантехнический клей герметик для резьбовых соединений

Материал специальный, не совсем дешевый, уплотняет хорошо, случаи протечки, после его правильного применения не зафиксированы. Но только после неправильного….

Очевидным недостатком клея герметика является то, что качество стыка будет зависеть от «человеческого фактора» больше, чем при подмотках. Дело в том, что на жирных поверхностях клей нормально не работает.

Откуда возьмутся жирные поверхности? Это может быть просто неаккуратность, — капнули маслом на резьбу или руками в масле протерли деталь. Детали могут храниться в смазанном состоянии (касается в первую очередь стальных). Но главное – при нарезке резьбы применяется смазка. Вот после такой операции на стальных деталях клей герметик совершенно не подходит.

Нужно обратить внимание, что есть образцы клея, с которыми расстыковка труб требует нагревания более 100 градусов. Такой нагрев часто сложен, не безопасен, пластик может повреждаться, и т.д. Поэтому клей-герметик еще подбирается по обстоятельствам.

Применяется клей просто. Наносится только непосредственно перед стыковкой, выдавливается из тюбика на резьбу и размазывается пальцем по всей резьбе без пропусков.

В каких случаях стоит отдать предпочтение клею?

При соединении пластиковых деталей с металлическими, клей окажется предпочтительней. Но такое соединение встречается не часто.
Второй случай, — когда доступ к месту стыковки будет затруднен. Такое соединение лучше посадить на клей, причем смазка выполняется обильно без экономии, на обеих стыкуемых деталях.

Читайте о проблемах пайки полипропиленового трубопровода, — как сделать монтаж правильно и надежно

Особенности намотки

Намотка на резьбу требует большой аккуратности исполнения. Резьба должна заполняться ровным слоем без пропусков, в каждом ручье должен находиться уплотняющий материал. Он укладывается до конца резьбы, где из него формируется буртик.

Основное уплотнение резьбовых соединений возникает на последних двух витках резьбы. На деталях, чаще, последние два витка резьбы не прорезаны на всю глубину. Поэтому, в этом месте материал расклинивается между двумя деталями весьма плотно.

Неплохо, если при выполнении работ организовать дополнительный (перекрестный) контроль качества выполнения подмотки льном. Это особенно актуально, когда выполняется сразу несколько десятков подобных соединений.

Выводы

Для тех, кто постоянно занимается монтажем, рекомендуется всегда иметь при себе лен, сантехническую нить и клей-герметик, чтобы оперативно и качественно выполнить любое соединение. Применять все это рекомендуется в соответствии с приведенными выше советами.

При выполнении работ дома своими руками, когда делается что-то простое и находящееся на виду, можно воспользоваться дешевой фум-лентой, но нужно мотать побольше. При монтаже целых систем своими руками, на металле лучше использовать лен (с постным маслом), а при небольших объемах работ еще лучше использовать нить. Следует уделять максимум внимания качеству намотки на резьбу.

Что никогда не нужно применять для уплотнения резьбовых соединений:

Не нужно применять простой силикон, он предназначен для фланцевых соединений.
Не нужно применять краски, белила, сурик, которые толка дают чуть, но зато делают соединения полуразборными – это давно устарело.

Также читайте подробнее о подборе диаметра трубопровода для системы отопления в частном доме

способы, достоинства, недостатки и особенности применения

На чтение 6 мин. Просмотров 250 Опубликовано 20.08.2018 Обновлено 20.08.2018

Разнообразие товаров для герметизации в торговой сети настолько велико, что покупатели порой не могут выбрать, чем лучше уплотнить резьбу на водопроводной трубе при ремонте. Однако универсального уплотнителя нет, нужно понимать, какой из материалов окажется более подходящим в конкретной ситуации.

Льняной уплотнитель

Лен — самый дешевый уплотнитель, однако работать с ним сложно

Для обработки льна используют сантехпасту, иначе на трубе горячего водоснабжения (ГВС) он истлевает и рассыпается, холодного водоснабжения (ХВС) – гниет. Обработанное пастой резьбовое соединение водопровода разрешается юстировать (корректировать положение поворотом назад) на угол до 45°, детали легче накручиваются, резьба защищена от коррозии.

Достоинства:

самая низкая цена;
льном уплотняют резьбу всех размеров;
подойдет поверхность в любом состоянии: грязная, мокрая, ржавая, с повреждениями.

Недостатки:

с льняным уплотнителем работать сложно и долго;
руки, трубы и инструмент всегда грязные от волокон льна и пасты;
при затягивании и разбухании создает напряжения в резьбе.

Лен хорош для герметизации соединения металлических труб и фитингов, но с тонкостенными деталями и мелкой резьбой надо работать осторожно. Из комбинированных элементов лучше брать те, у которых пластиковая часть выполнена из более эластичного полипропилена.

Герметизировать льном соединения деталей, целиком изготовленных из пластика, нельзя – из-за большого момента затяжки возможно повреждение стенок и срыв резьбы.

ФУМ лента

ФУМ лента подойдет для мелкой неповрежденной резьбы

Преимущества фторопластового уплотнительного материала:

мягкий, детали легко закручиваются и легко отворачиваются, можно не бояться срыва или нарезания новой резьбы металлом по пластику из-за сильного уплотнения;
чистота резьбовой поверхности не имеет значения;
почти не пачкает.

Недостатки:

даже при небольшом смещении соединения возможна протечка;
при неверном закручивании выровнять резьбу подачей назад нельзя, попытка приведет к протечке, соединение можно только разобрать и собрать заново с повторной намоткой ленты.

Новичкам ФУМ лента для герметизации труб водопровода создает больше всего проблем. Ее целесообразно использовать во временных инженерных системах или там, где незначительное нарушение герметичности некритично, например, в дачном водопроводе.

Для уплотнения подойдут детали из любого материала с некрупной резьбой в хорошем состоянии. Материал безопасен при герметизации тонкостенных фитингов. Противопоказано уплотнять лентой резьбу на водопроводной трубе при возможных сдвигах, в зоне действия ударных нагрузок или вибрации.

Сантехническая нить

Сантехническая нить подойдет для герметизации труб с любой резьбой и в любом состоянии

Состоит из полиамидных микроволокон с покрытием на основе силикона. Очень прочная, невозможно порвать руками.

Преимущества:

одинаково хорошо герметизирует любую резьбу: старую, с коррозией, мокрую, поврежденную;
после уплотнения возможна юстировка на угол до 180°;
момент затяжки меньше, чем при использовании льна, легко собирать и разбирать;
пачкается меньше ФУМ ленты.

Недостаток: в несколько раз дороже льна, по цене сопоставима с ФУМ лентой.

Работать с нитью может даже непрофессионал, в техническом отношении это самый простой уплотнитель. Можно применять без ограничений на всех видах соединений, особенно удобна для резьбы с мелким шагом. Для пластиковых деталей нить надо использовать достаточно аккуратно.

Силиконовая лента

При помощи силиконовой ленты можно моментально ликвидировать течь

Объединяет в себе достоинства указанных материалов. От ФУМ ленты отличается в лучшую сторону устойчивостью к вибрациям и возможностью юстировки на угол до 180°.

Недостатки:

нельзя использовать на узких и тонких резьбах;
стоит гораздо дороже нити и ФУМ ленты.

Рекомендуется использовать силиконовую ленту для герметизации труб водопровода и фитингов из металла и пластика с крупной резьбой.

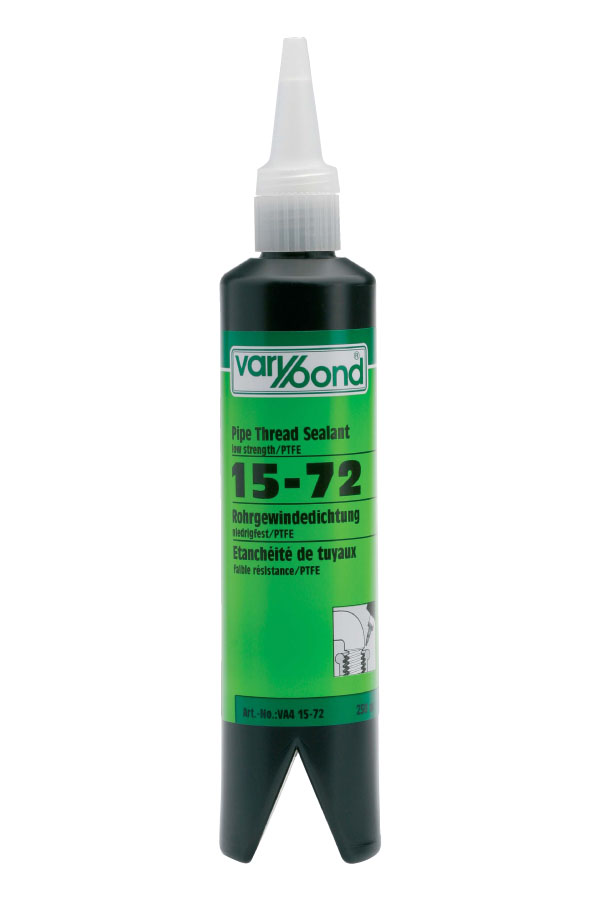

Анаэробный клей-герметик

Уплотнитель последнего поколения застывает только после закручивания, твердеет в пределах 20 минут.

Вязкость, скорость твердения и сила фиксации составов бывает разная. Чем жиже клей, тем на более мелкую резьбу он рассчитан. Соединение, смонтированное с помощью анаэробного герметика сильной фиксации, разбирается только при нагреве.

Преимущества:

наиболее быстрый монтаж;
собирается без ключей, одними руками;
заполняет все межрезьбовое пространство;
при закручивании не происходит перекоса, нагрузка на резьбу передается равномерно;
до начала схватывания возможна юстировка на любой угол;
соединение не придется дотягивать, как в случае со льном, лентами или нитью;
нет торчащих частей уплотнителя;
защищает от коррозии;
устойчивость к повышенному напору воды.

Недостатки:

самый дорогой уплотнитель;
место соединения должно быть идеально чистым и обезжиренным;
пользоваться водопроводом можно только после отверждения герметика;
сложная разборка соединения;
после нагрева при демонтаже на стыке разнородных материалов может возникнуть течь;
пачкает руки.

Применяется для сборки новых резьбовых соединений, изготовленных без использования смазки. Анаэробный герметик для труб водоснабжения удобен при монтаже соединений в труднодоступных местах. Учитывая сложность разборки, лучше использовать для узлов, которые разбирать не планируется.

Холодная сварка

Пластилинообразный двухкомпонентный состав на основе эпоксидной смолы при соединении обеих частей превращается в сильнейший клей.

Преимущества:

некоторые виды холодной сварки допускается наносить на влажную поверхность и под водой;
полученной массе можно придать нужную форму и обработать после застывания.

Недостаток — высокая цена.

Холодная сварка незаменима, когда надо устранить течь, а времени на разборку или возможности перекрытия водопровода нет. Обычно это решение носит временный характер.

Холодной сваркой можно восстановить резьбу или отколовшуюся часть. Достаточно нанести массу на поврежденное место, навернуть, а потом открутить стыкующийся элемент и дождаться отверждения.

Уплотнительные прокладки и кольца

Резиновые уплотнительные кольца используют для герметизации кран-букс, фитингов и шлангов с накидной гайкой

Применяются в том случае, если у одной из деталей есть ограничительный буртик, в который упирается торец второй. Между соприкасающимися поверхностями ставят прокладку, если буртик внутренний, и кольцо, если внешний. Герметизации резьбы не требуется, напротив, это считается ошибкой.

Кольца и прокладки из мягкого силикона лучше использовать для ХВС, а в системе ГВС ставить уплотнители из термостойкой резины или паронита.

Преимущество — скорость монтажа: достаточно установить прокладку или надеть кольцо и закрутить. Недостаток: из-за требования к наличию буртика используются в узком сегменте.

Кольцами и прокладками уплотняют соединения при установке фитингов и шлангов с накидной гайкой, кран-буксы в смесителях.

Ни один из рассмотренных материалов не способен заменить все остальные. Всегда лучше держать под рукой набор из нескольких уплотнителей и пускать их в ход в зависимости от ситуации.

лён, лента ФУМ, нить, герметики — Добродушный Сантехник

Примеры из жизни

Выбор уплотнителя при монтаже коллектора

Разберём пример. Пусть у нас имеется коллектор на холодную воду на 9 отводов:

мойка
питьевой фильтр
ванна
душ
раковина
посудомойка
унитаз
бойлер (водогрей)
стиралка

Перед коллектором — фильтр грубой очистки, счётчик, обратный клапан, редуктор давления, магистральный фильтр. На горячей воде то же самое, но отводов коллектора поменьше. На каждый отвод коллектора надо закрутить американку, потому что другого материала нет. (Частая ситуация вдали от мегаполисов).

Так вот на всю эту группу с навеской на стену и с чисткой резьбы со льном, я трачу почти весь день, с фумлентой или нитью, чуть меньше. С анаэробным герметиком у меня на всё про всё уходит 2 часа.

Лён: Весь день

Фум или нить: Поменьше

Анаэроб: Два часа

И получается, что хоть тюбик уплотнителя изначально стоит дороже, за счёт выигранного времени он окупается четыре-пять раз.

За счёт чего такая экономия?

Всё просто. Лён, ленту и нить после намотки на резьбу необходимо скрутить ключами. Это занимает время. Анаэробным же герметиком: намазал, руками скрутил до упора или до нужного угла и всё — положил сохнуть. Вы не тратите время на затяжку ключами. Остатки клея вытираете тряпочкой. А вот лишний лён или нить надо вырезать, на что также требуется время. (Фум-лента удаляется проще, чем лён или нить).

Как видите, цена анаэробного герметика компенсируется значительной экономией времени. Остаются два недостатка этого уплотнителя:

Невозможно уплотнить старую нечищенную необезжиренную резьбу. Если сильно обобщать, то, по факту, анаэроб предназначен для новых систем и не годится для ремонта старых.
Сложно, а иногда и невозможно, без нагрева разобрать соединение. Зависит от типа клея-герметика.

В остальном — это идеальный уплотнитель для новых систем. Почему у меня в инструментальной сумке всегда все уплотнители? Дело в том, что невозможно точно сказать, что именно придётся уплотнять и в каком объеме на объекте.

Ещё один пример из жизни

Задача:

Имеется дом и колодец. Нам надо установить погружной насос, провести ПНД трубу от насоса в дом и развести по дому.

Решение:

Лён

Первый металлический ПНД фитинг с насосом я соединяю с помощью льна (экономим деньги клиента, т.

к. на насосе резьба дюйм с четвертью).

С другой стороны, ещё выгоднее тут было бы использовать анаэробный клей-герметик: соединения новые, закрутить легко. Но на этом соединении я не использую анаэробный герметик, чтобы при гарантийном ремонте насоса не возникло сложности с демонтажом. Так как уплотнив анаэробом, выкрутить футорку из насоса будет очень непросто, а иногда и невозможно. На практике, насосы сдавать по гарантии не приходилось, но, если владельцу системы придётся это делать, то у него на одну проблему будет меньше и в адрес мастера не полетят матюки.

Фум-лента

Далее у нас в земле от колодца идёт ПНД труба в дом. В доме труба заканчивается пластиковым фитингом. Резьба пластикового фитинга встречается с металлическим тройником. Резьба один дюйм. Герметик на пластиковой резьбе неприменим. Льном или нитью можно тоже уплотнить без особого труда, но очень аккуратно. Я такую резьбу уплотняю фум-лентой. Идеальный уплотнитель для такого соединения из-за мягкости и податливости: не срежет пластиковую резьбу и не нарежет поверх новой резьбы металлическим фитингом.

Лён или нить

Потом у нас есть обратный клапан, фильтр самопромывной, манометр, коллектор и гибкая подводка для гидроаккумулятора. Манометр, гибкую подводку гидроаккумулятора и обратный клапан собираем на лён или нить. Делается это с той целью, чтобы у заказчика не возникло проблемы при замене этих элементов, если они выйдут из строя. Гибкая подводка через лет 15 потечёт. В обратный клапан попадёт камешек и он перестанет работать и его придётся раскручивать и т. д. Такие случаи реально были в моей практике. Манометр тоже может выйти из строя и для облегчения замены лучше не уплотнять его анаэробом.

По сути, все соединения из примера выше можно было бы собрать только на лён, только на фумленту или уплотнительную нить. Но благодаря наличию разных уплотнителей, мне удаётся добиться оптимально соотношения скорости сборки и цены соединений. Без ущерба качеству самих соединений.

Если же вы решите собрать всё на герметик и в будущем планируете разобрать соединение или допускаете такую возможность — используйте зелёный тюбик. Если разборка не планируется и диаметр велик, то красный вам в помощь.

На заметку: при нагреве соединения до 150 °С любой анаэробный герметик отпускается.

Чем уплотнить резьбу на водопроводной трубе. Экзотические методы уплотнения резьб

Вы знаете, чем уплотняют резьбы на таких изделиях, как например готовая к работе водопроводная насосная станция? Точно не льном. И очень сомневаюсь, что лентой или нитью. Полагаю, все описываемые методы не подходят для производства, поскольку подразумевают ручной труд. Я не очень хорошо представляю себе станок, который бы уплотнял резьбовое соединение общепринятым для нас (простых людей) методом.

Так чем же уплотняют резьбы на производстве? Не знаю точно, но подозреваю, что каким-нибудь клеем. А узнать было бы очень и очень интересно. И в основном хотелось бы узнать, можно ли этот клей купить в магазине? И если можно, то в каком? Я в жизни ничего похожего ни на одном прилавке не видел, хотя, конечно, интересовался.

Важно!

Текст про клеи устарел. С момента его написания я уже видел в продаже специальные герметики и в комментариях есть подробная и хорошо изложенная информация от профессионалов. Можно считать вопрос про клеи полностью закрытым. Почему полностью? Потому что я испробовал их и мне, кстати, очень понравилось. Подробности в специальной статье .

А поскольку вопрос о клее остается открытым, лента имеет больше недостатков, чем достоинств, нить жутко дорогая и это тоже не единственный ее недостаток, то приходится пользоваться льном, у которого баланс между достоинствами и недостатками вполне приличный и больше в сторону достоинств перевешивает. Больше того! Я предлагаю начинающим сантехникам не мучиться и выбирать для работы именно лен. Не беспокойтесь! Это современно, надежно и весьма почетно. Напомню, что сам об этом беспокоился, но профессиональный сантехник меня на эту тему весьма успешно успокоил.

Уплотнение резьбы металл-пластик. Как герметизировать пластиковую резьбу на трубе

От качества герметизации труб зависит работа всей системы, поэтому сантехники уделяют большое внимание этому вопросу. Сборка систем водоснабжения, теплоснабжения, канализации и так далее осуществляется благодаря резьбовым соединениям. При недостаточном уплотнении мест соединения труб происходит утечка воды или газа, что может привести к печальным последствиям.

Основные методы герметизации

Существует большое разнообразие способов герметизации резьбовых соединений, которые отличаются используемыми материалами. Ниже представлены распространенные варианты.

Использование синтетической полимерной нити. Материал можно использовать при разных климатических условиях, так как он выдерживает перепады температур.
Герметизация с помощью прокладки из резины, паронита или силикона используется в определенных ситуациях, когда давление не превышает указанных значений.
Применение синтетического лена. Такое сырье применяют из-за дешевизны, практичности и эффективности.
Использование фум-ленты. Материал тонкий, легкий и удобный в применении. Используют его при небольшом давлении, иначе можно сорвать резьбу.
Нанесение резьбового герметика. С помощью специального геля можно добиться хорошей герметизации. Материал выдерживает изменения температурного режима, подходит для разных видов соединений и служит на протяжении указанного срока.

Как добиться хорошей герметизации?

Для герметизации пластиковой трубы важно выбрать правильный материал. Как уже указывали ранее, можно использовать синтетический лен, фум-ленту, резьбовой герметик, синтетическую полимерную нить или же прокладку из какого-нибудь материала. При этом важна и техника выполнения, поэтому стоит обратиться к специалистам. Нельзя, чтобы герметик был слишком толстым, так как не получится прокрутить болты. Также недостаточно плотное нанесение материала приведет к плохому соединению.

Герметизация резьбы пластиковых труб — это ответственная задача, которая предполагает выбор качественного материала, обмотку сырья вокруг места соединения и прокручивание болта. В зависимости от размера резьбы можно использовать различные материалы и методы герметизации. Каждый человек сам выбирает, каким именно способом ему воспользоваться, чтобы исключить утечку сырья, например, воды.

Чем уплотнить пластиковую резьбу. Лента фум

Начну с ленты фум, это наверное самый распространённый уплотнительный материал! Обычно использую её для герметизация резьбовых соединений небольшого диаметра 3/4, 1/2 и меньше и почти всегда для пластиковых резьб. Лента бывает разной толщины, от 0,075 до 0,2 мм и больше, ширина тоже разная. Для работы я использую толстую ленту, делаю 3-4 витка на резьбу, диаметр которых указан выше.

Не опытному мастеру работать с лентой сложнее всего и сколько нужно наматывать, вам точно ни кто не скажет, так как для этого нужно писать целую статью! Именно поэтому я стараюсь с ней меньше работать, так как соединения уплотнённые лентой, чаще всего текут, достаточно немного не домотать или перемотать и все, проблем не избежать. Я использую один тип ленты, знаю точно сколько нужно намотать и течи возникают очень редко, обычно покупаю ленту без корпуса, на фото ниже можете посмотреть какую. Если опыта у вас мало, то перед использованием советую потренироваться!

Несколько советов по работе с лентой:

Наматывать нужно только по ходу резьбы (на затягивание) если наматывать против, то она у вас просто сползёт и соединение потечёт однозначно!

Обязательно наматывайте с небольшим усилием, что бы лента проваливалась в резьбу и немного тянулась!
Я рекомендую делать последний виток чуть выше резьбы, в нахлест, такой приём поможет избежать сползания ленты!

Не нужно наматывать слишком много, некоторые думаю что это наоборот лучше, будьте уверены, лента обязательно сползёт! Наматывать слишком мало, тоже не рекомендуется!

Огромный минус ленты фум это то, что резьбовые соединения уплотнённые ей, не поддаются юстировки, это значит, что если вам понадобится например немного открутить кран, что бы выровнять его, то соединение обязательно потечет!

Герметик для крана.

Анаэробный герметик для сантехники

Представляет собой вязкий гель, который полимеризируется внутри соединения — там, где нет доступа кислороду. После монтажа превращается в твердый полимер. В процессе нанесения охватывает полностью всю резьбу, распространяется ровным слоем по каждому витку. Гель не растекается, наносить его очень удобно. Для этого анаэробные гели герметики выпускают в тюбиках со специальным горлышком – герметик наносят на резьбу прямо из тюбика или используют для этого миниатюрную кисточку.

Анаэробный гель подходит для уплотнения металлических и фланцевых резьбовых соединений. Не рекомендуется использовать его на пластике, хотя есть и такие успешные примеры. Тем не менее, наиболее эффективен этот герметик именно на металле.

Среди преимуществ анаэробных гелей: защита от коррозии, простой монтаж (занимает 2-3 минуты), быстрая герметизация (от 5 до 15 минут), устойчивость к антифризам, ударам, перепадам температур и давления.

Сборка соединения происходит вручную, для этого не нужен ключ. Демонтаж возможен, независимо от срока давности сборки — на скорость демонтажа влияет только вид герметика, его состав. Есть гели с облегченным демонтажем, а есть те, что требуют нагрева сантехническим феном или горелкой. В любом случае разобрать соединение даже в труднодоступном месте можно при первой необходимости.

Анаэробный гель прекрасно подходит для сборки новых систем. Проще всего использовать этот герметик на чистой резьбе, где нет загрязнений. Однако и плачевное состояние резьбы не является ограничением

Поверхность очищают, обезжиривают и приступают к нанесению герметика.

Сантехническая нить. Как наматывать сантех нить типа Тангит

Для герметизации резьбовых соединений сантехнических коммуникаций рационально и удобно использовать полиамидные или фторопластовые нити пропитанные специальными смазками, которые и придают нити влагоустойчивость , а так же защищают наружную поверхность резьбы от коррозии. К тому же — это и современное, менее трудоёмкое и надёжное решение вопроса уплотнения резьбовых соединений в сантехнике.

Для грамотного и качественного уплотнения и герметизации резьбового соединения стоит строго соблюдать технологический процесс выполнения данной операции, что в противном случае приведёт к течи соединения и его короткому сроку эксплуатации. Кончик нити укладываю в начало витка резьбы на трубе, таким образом, чтобы нить полностью легла в бороздку между гребнями резьбы до самого её дна.

Тангит Унилок — разрекламированная импортная нить. Но неоправданно дорогая. Я пользуюсь российскими аналогами.

При этом основополагающим фактором является направление резьбы. Стоит строго учесть, что наматывание нити осуществляется по ходу резьбы. В сантехническом деле это немаловажный фактор, так как в зависимости от производимых соединений и подключений санитарно-технических приборов к коммуникациям водопровода и отопления существуют и левые и правые направления резьбы. В противном случае, при скручивании деталей, нить просто выдавит завинчиваемой деталью из соединения. Определившись с направлением наматывания уплотнительной нити произвожу её укладку равномерным плотным первым слоем на всём протяжении резьбы. Затем в три растянутых витка возвращаюсь к началу наматывания нити, то есть снова к началу резьбы и повторяю операцию.

Такими повторениями намотки достигаю требующегося слоя герметизирующего уплотнителя из нити, позволяющего с натягом производить саму операцию свинчивания резьбового соединения. Оканчивая намотку последнего слоя уплотнения возвращаю нить к началу резьбы и обрезаю её острым ножом. Это действие важно для того, что бы при начале соединения накручиваемая деталь изначально плотно прижала окончание нити и не позволило ей в дальнейшем расслабляться. Так как в зависимости от производителя нити её диаметры значительно разнятся по отношению друг к другу, рекомендовать количество наматываемых слоёв не имеет смысла и ориентироваться нужно лишь на степень плотности скручиваемых деталей.

Намотка нити крест-накрест, как в инструкции

Равномерное и плотное по ощущениям усилие при данной операции говорит о результате качественного соединения и оптимального налаживания нити. Скручивая детали резьбового соединения разводным или рожковым ключом сразу ощущаешь разумное усилие при этом действии, от руки детали ни в коей мере свинчиваться не должны. Выпирание и выдавливание нити из соединения свидетельствует о переизбытке уплотнителя и чревато получением дефекта на одной из соединяемых деталей, зачастую накручиваемая деталь просто-напросто может лопнуть. Отсутствие усилий при свинчивании говорит о недостатке наложения уплотнительной нити на резьбу и такое соединение однозначно будет не герметичным и даст гарантированную течь.

Кажущаяся на первый взгляд простота производства данного действия на самом деле требует серьёзного подхода к его выполнению. Ведь от качества герметизации зависит надёжность работы всей системы и отсутствие возникновения аварийных ситуаций при дальнейшей её эксплуатации.

Уплотнение трубной цилиндрической резьбы. Уплотнения резьбовых соединений.

К сожалению не одно из резьбовых соединений не обладает абсолютной герметичностью, особенно это актуально для газопроводов и трубопроводов высокого давления. Для решения задач герметизации резьбовых соединений применяются различные уплотнения.

1. Льняная прядь.

Льняная прядь со свинцовым суриком на олифе до сих пор очень распространенный способ герметизации резьбовых соединений. Практически на этом методе базируется весь монтаж водопроводов, систем отопления и газопроводов, поскольку так указано в СниП для сантехнических систем и для газоснабжения. Существуют и другие методики использования льняной пяди, например, в сочетании с различными герметиками и пастами, основная задача которых – предотвратить коррозионные процессы в резьбовом соединении и продлить срок службы уплотнения. Нередко используется железный сурик, который, в отличие от свинцового сурика, не защищает поверхность резьбы стальных фитингов от коррозии. Так же известна подмена такого вида уплотнения на «сухую прядь», то есть безо всякой краски, что вызывает значительную коррозию резьбы, особенно в случае применения на системах отопления и водоснабжения.

Недостатки использования данного метода герметизации очевидны – сложность и необходимость тщательного соблюдения технологии, большие усилия затяжки фитингов при сборке, низкая технологичность. При высоких температурах, например при уплотнении систем отопления, возможно тепловое разрушение волокон льна. Также в ряде случаев недостатком может являться затрудненный демонтаж соединения.

Тем не менее, льняная прядь по-прежнему используется в основном из-за низкой себестоимости и доступности.

2. Герметики.

Герметичность достигается путем заполнения межвиткового пространства резьбового соединения специальным веществом, подобранным в соответствии с условиями эксплуатации системы. В целом, на сегодняшний день, герметики являются оптимальным методом герметизации, сочетающим удобство монтажа, антикоррозионную защиту и эффективность. Можно разделить на три основных класса: незатвердевающие герметики, затвердевающие герметики и анаэробные герметики.

2.1. Незатвердевающие герметики.

Представляют собой вязкие пасты, изготовленные на основе синтетических смол и полимеров с наполнителями. Эффективно защищают металлические поверхности от коррозии, и прекрасно работают не только в резьбовых соединениях. Могут применяться в условиях вибрации. Могут использоваться в сочетании с различными прокладочными материалами. Очевидным преимуществом является лёгкость монтажа и демонтажа соединения. Не рекомендуется использование незатведевающих герметиков для соединений с высоким давлением, перепадами давлений и температур. Не подходят для работы в условиях агрессивных и взрывоопасных сред.

Рис.2 Незавердевающий герметик «Multipak»

Таблица 1. Примеры незатведевающих герметиков

Наименование	Производитель	Характеристики
Loctite 5922	Henkel	Спиртовой раствор модифицированной резины с наполнителями. Формирование прокладок по месту. Уплотнение фланцев, фитингов и других соединений. Рабочая температура: от -50° до + 200°С.
Permatex 80633	Permatex	Сохраняет пластичность, как при высоких, так и при низких температурах. Устойчив к воздействию большинства производственных жидкостей. Рабочая температура: от -54° до + 149°С.
MULTIPAK	Unipak	Может использоваться при давлении максимум (макс давление 4,4 бара и температуре не более +70°C), питьевой воды (макс давление 16 бар и температуре не более +85°C), отопления (макс давление 7 бар, Т макс 130°C).
ROCOL FOLIAC GRAPHITE PJC.	Ragosine Oil	Герметик на основе растительного масла, обогащенный графитом для металлических резьбовых и фланцевых соединений. Используется в тех случаях, когда необходимо осуществлять подачу воздуха, пара, воды и газа при высоких и низких давлениях. В первую очередь используется для уплотнения соединений под давлением пара, воздуха и воды до 97 бар. Применяется в широком диапазоне рабочих температур от -20°C до +450°C.
Permabond P2	Permabond	Герметик на водной основе, предназначенный для предварительной обработки резьбовых соединений. Наиболее часто используется для герметизации резьбовых трубных соединений и заглушек, фитингов гидравлических и воздушных тормозных систем, клапанных блоков.

Любое резьбовое соединение в отоплении или водоснабжении требует применения различных средств герметизации. Без них резьбовое соединение просто начинает подтекать, что вызывает различные неприятные последствия. В этой статье я расскажу вам о различных способах уплотнения резьбы и их применимости в разных условиях работы. Начнем от простого к сложному.

Этот способ, пожалуй, самый старый из всех. Здесь в качестве герметизирующего материала применяются льняные пряди, которые для простоты последующей разборки смазываются специальной пастой. Это довольно трудоемкий и непростой способ для новичка в сантехнике, но если хотите, то можете попробовать. Для того, чтобы понять как правильно наматывать льняные пряди на резьбу, предлагаю вам посмотреть следующее

Пригоден такой способ и для водоснабжения и ограниченно для отопления (температура эксплуатации не должна превышать 90º С) но уплотнять им пластиковые резьбы (как у ПНД фитингов) нельзя. При намокании лён намокает и расширяется, при этом пластиковый фитинг может лопнуть. Также, не рекомендовано использовать льняное уплотнение в системах отопления, в которых залита низкозамерзающая жидкость.

Аббревиатура ФУМ расшифровывается как фторопластовый уплотнительный материал. ФУМ выдерживает температуру от -200º С до 240º С и давление до 30 атмосфер. Поэтому может применяться как в системах отопления так и на водопроводных сетях. ФУМ годится для незамерзающих теплоносителей и прочих агрессивных сред. Для уплотнения резьб на газовых трубах используется специальная газовая ФУМ-лента (она толще водопроводной) . Этот способ герметизации очень простой, лично я предпочитаю герметизировать резьбу именно ФУМ-лентой, но это дело навыка и вкуса. Предлагаю вашему вниманию следующее видео по данному вопросу:

Для тех кому лень скручивать лён в жгуты и потом мазать его пастой придумали уплотнительную нить. Нить может быть изготовлена из разных материалов:

Производители смазывают нить специальной смазкой, состав которой они не раскрывают. По моему мнению, фторопластовая нить по качеству лучше и я рекомендую вам именно ее, несмотря на то, что она дороже полиамидной нити. Если хотите узнать как правильно наматывать нить, то смотрите следующее видео:

Этот вариант самый простой — намазал резьбу герметиком, закрутил и ждешь пока застынет герметик. Но применять его можно только на сухую резьбу. Кроме этого, производитель рекомендует обезжирить резьбу бензином или растворителем. В продаже имеются различные виды герметиков. Делятся они, обычно, по цветам (зеленый, синий, красный, фиолетовый, белый итд. ), но смотреть при покупке нужно не на цвет тюбика, а на характеристики, которые на нем написаны:

Анаэробные герметики применяются в системах водоснабжения, отопления и газопроводах. Диапазон рабочих температур обычно лежит в пределах от-60º до 150° С. Герметики устойчивы к воздействию агрессивных сред и могут применяться вместе с незамерзающими теплоносителями.

В этой статье я рассказал вам максимально кратко о разных способах уплотнения резьбовых соединений. Помните, что выбор уплотнительного материала зависит от условий эксплуатации (температура, давление и так далее), поэтому перед тем как что-то использовать прочитайте инструкцию. Это обезопасит вас от всяких недоразумений. На этом все, пишите вопросы в комментариях, пользуйтесь кнопками социальных сетей.

Как уплотнить резьбовое соединение труб

Уплотнение резьбы — вопрос очень важный, поскольку нам всем необходимо быть уверенными, что наши соединения труб не протекут в самый неподходящий момент.

Какие уплотнители для резьбовых соединений выбрать?

Большие магазины предложат нам самые разнообразные материалы для уплотнения резьбовых соединений. Опишем наиболее распространенные из них, чтобы сделать правильный выбор.

Материалы для уплотнения резьбовых соединений

Льняная пенька, краска;
фум-лента;
полиамидная или фторопластовая нити;
паста;
герметик анаэробный.

Льняная пенька, паста

Лен, паста

Все помнят стыки батарей с трубами с торчащей пенькой, которую приходилось тщательно замазывать краской. Так вот, сейчас этот метод стыковки труб канул в лету. На смену ему пришли новые синтетические материалы, которые служат дольше, и выглядят более презентабельно.

И все же не стоит окончательно сбрасывать со счета этот метод, поскольку такое соединение достаточно надежно. Недостатком его является то, что им нельзя изолировать трубы из пластика, поскольку лен при намокании разбухает и может разорвать резьбовое соединение.

Вторым минусом пеньки является её «мертвая хватка». Разъединить такое соединение бывает крайне сложно без его разрушения. Не применяется этот метод изоляции, если в отопительной системе планируется использовать незамерзающую жидкость.

Фторопластовый уплотнительный материал (ФУМ-лента)

ФУМ- лента

Это новая разработка позволяет не переживать по поводу соединений труб отопления, поскольку ФУМ-лента выдерживает температуры от -200 до+240°С и давление до 30 атмосфер. Ваши водопроводные и отопительные системы надежно соединены, в том числе и с антифризом. Монтировать такие соединения — одно удовольствие, поскольку лента гладкая и скользит при накручивании трубы. Демонтаж тоже не представляет проблем.

И вместе с тем в этом состоит и минус фум-ленты: она не годится для соединений, которые находятся под воздействием вибрации или иных механических воздействий, поскольку может также легко раскрутиться и дать протечку. То есть, резьбовые соединения вентилей и кранов лучше монтировать другими способами.

Сантех-нить

Сантехнить

Названия могут быть разными (Тангит, например). Это уплотнительные нити синтетического происхождения, преимущественно фторопластовые и полиамидные. Этот синтетический материал полностью заменяет льняное волокно по своим параметрам, а по антикоррозийности даже лучше, так как защищает резьбовое соединение от коррозии. Выдерживает температуры до 130°С и давление 16 атм. Пожалуй, единственный минус — относительно высокая стоимость данного материала.

Невысыхающие пасты

Это пасты на основе смол и разных наполнителей, которые не высыхают. Плюс состоит в том, что этот материал прост в монтаже. Для монтажа просто нанесите его на резьбу. Минус же состоит в том, что сфера его применения достаточно узка: это стыки, которые находятся под низким давлением и невысоких температурах. Под воздействием высоких температур и давления паста будет выдавлена и соединение разгерметизируется.

Монтаж и демонтаж соединения достаточно прост, так как паста не высыхает.

Высыхающие пасты

Высыхающие пасты лишены недостатков невысыхающих паст. Прекрасно герметизируют и держат соединения. Минус же состоит в том, что этот материал не подходит для соединения резьб с большим зазором, поскольку паста со временем дает усадку и соединение начнет подтекать.

Анаэробный герметик

Мы добрались, пожалуй, до самого предпочитаемого материала уплотнителя резьбовых соединений. Он лишен недостатков своих предшественников, надежно держит соединение, легок в применении: достаточно просто нанести его на резьбу и закрутить детали. Может работать в системах с антифризом. При покупке анаэробного герметика обратите внимание на его технические параметры, такие как

время полимеризации,
диапазон рабочих температур,
диаметр резьбы,
усилие при демонтаже.

Мы рассмотрели виды уплотнителей резьбовых соединений, используемых при монтаже отопительных, водопроводных и канализационных систем, достоинства и недостатки, рабочие характеристики, пригодность. Надеемся, вам теперь будет просто сделать правильный выбор.

Приглашение в магазин «Скобяная лавка»

Приглашаем вас в магазин строй- хозтоваров «Скобяная лавка» в Находке, где вы сможете найти инструменты, оборудование для ремонта и эксплуатации вашего дома, дачи, квартиры. Также найдете нужные вам гвозди, шурупы и другие скобяные изделия. Мы строим бани, туалеты, беседки, колодезные срубы, дачные домики из натуральной древесины. Печное литье любых форм и размеров удовлетворит самый взыскательный вкус. Магазин находится по адресу: улица Угольная, 59.

Герметизация трубных соединений — сравнение материалов

Надежность и долговечность отопительной системы напрямую зависит от качества резьбовых соединений. Сегодня на рынке большой выбор уплотнителей резьбовых соединений. В статье мы расскажем о существующих герметиках и уплотнителях, отметим их особенности и способы применения.

Виды уплотнителей для труб

Из большого разнообразия материалов, предназначенных для герметизации резьбы, можно выделить следующие:

лен;
клей-герметик;
силикон;
нить;
фум-лента.

Лен

Многие пользователи используют лен для того, чтобы произвести уплотнение резьбы в сантехнике. Этот материал подходит для всех деталей из металла: чугунных, стальных, латунных.

Не рекомендуется применять лен для пластиковых фитингов и арматуры, выполненной из металла и пластика. Все дело в том, что герметизация трубных соединений посредством льна, изначально предполагает качественное уплотнение. Для этого нужно приложить усилие и хорошо его затянуть.

Пластиковые элементы затянуть будет очень трудно. Скорее, удастся попросту сорвать резьбу, нежели создать герметичное соединение с прокладкой льна.

Лён сантехнический

Сантехническая нить

Сантехническая нить — это хороший уплотнитель, который отличается высоким качеством и отменными показателями прочности. Ее можно применять для герметизации трубных соединений, выполненных из металла, пластика, металлопластика.

Единственный ее недостаток — это высокая стоимость, по сравнению с другими видами уплотнителей. А в остальном — это надежный герметик.

Сантехническая нить Хенкель Тангит Уни-лок

Клей-герметик

Клей подходит практически для любых резьбовых соединений. В процессе работы с этим материалом важно соблюдать одно условие — прежде чем наносить его на поверхности деталей, их нужно хорошо обезжирить.

Что касаемо, изделий, выполненных из стали, то данное условие может стать серьезным препятствием для применения герметика. Обусловлено это тем, что нарезка резьбы обычно выполняется непосредственно на месте монтажа. Для улучшения работы инструмента используются специальные смазки. А вот убрать их с поверхности металла в рабочей обстановке очень сложно, а иногда и вовсе сделать это не удается.

Если же пренебречь этим требованием и нанести анаэробный герметик на загрязненную маслом стальную поверхность, то вы получите ненадежное соединение, которое очень быстро деформируется.

Еще одно ограничение, касаемое применения резьбового клея, — это способ его удаления. Дело в том, что в процессе демонтажа соединений с герметиком необходимо произвести нагрев деталей. Изделиям из металла эта процедура не страшна, а вот изделия, выполненные из пластика или металлопластика, могут быть повреждены.

Стоит сказать, что нагрев деталей при демонтаже предусмотрен только у определенных видов герметика. Поэтому, нужно внимательно читать информацию, представленную на упаковке товара.

Таким образом, герметик можно использовать для любых резьбовых соединений, исключение составляют изделия из стали. Осуществляя выбор герметика, нужно принимать во внимание тот факт, что рано или поздно детали придется демонтировать, поэтому для изделий из пластмассы и металлопластика стоит выбирать клей, для нанесения которого не требуется предварительный нагрев деталей.

Клей-герметик анаэробный Фиксант энкор

Фум-лента

Данный уплотнительный материал начал использоваться сравнительно недавно, по сравнению с другими герметиками. Строит фум-лента — недорого, но высокой прочностью похвастаться она не может, т.к. рвется материал при небольших усилиях.

По словам производителей, фум-лента — это отличный уплотнитель, но как показывает практика, качество соединений оставляет желать лучшего.

Выбирая уплотнитель резьбового соединения в квартире или доме, от идеи использовать фум-ленту лучше отказаться и отдать предпочтение более надежным герметикам. А например, на дачном участке, в огороде фум-ленту использовать можно. Здесь не предъявляется таких жестких требований в плане надежности и долговечности.

Фум-лента

Как герметично соединить трубы льном?

Приступая к герметизации резьбовых соединений, важно быть очень аккуратным. Аккуратность – это залог того, что никаких протечек не будет. Для работы необходимо обзавестись специальной пастой, которая наносится на резьбу или на уже намотанный лен.

У этой пасты есть один явный — минус, она пачкается, вытереть руки от нее достаточно непросто. В связи с этим, у монтажников завелось такое правило: изначально на резьбу наматывается лен, после этого проверяется качество намотки (важно, чтобы не было неровностей) и после этого наносится паста. Соединение должно быть без торчащих волосков, первые два витка остаются свободными, чтобы можно было без опасений накрутить муфту на наружную резьбу. И к концу резьбы образуется некий валик или утолщение.

Дюймовая резьба имеет коническую форму. И весь процесс уплотнения осуществляется на двух последних нитках. Они не до конца прорезанные, и по размеру меньше, чем остальные витки. На них происходит уплотнение, заклеивается уплотнительный материал посреди двух деталей. И после этого наносится паста.

Уплотнение сантехнической нитью

Обязательным условием для нанесения нити — это резьба с насечками. Если резьба гладкая, то следует применять ключ для нанесения насечек. Нить наматывается, начиная с третьего витка. Несмотря на то, что на нитке и написано, что можно мотать как угодно, лучше всего намотку выполнять аккуратно, таким образом, чтобы не было свободных мест.

После этого резьба должна иметь свободные первые два витка, так же как и в случае со льном, и уплотнение на последних двух витках. Если процедура выполнена верно, с точным соблюдением технологии, герметизация резьбовых соединений будет надежной и прослужит долго.

Нанесение клея-герметика

Одновременно нанести его на несколько соединений, как в случае со льном, не удастся. Поэтому клей наносится на резьбу сразу перед соединением «колбаской», которая потом хорошо размазывается по всей резьбе. Это необходимо для того, чтобы не было зазоров, через которые потом может просочиться вода.

При работе с клеем возникает ряд сложностей. После герметизации соединения резьбу необходимо проверить. Поэтому клей применяют нечасто, а только в самых крайних случаях. Например, когда необходимо соединить пластиковую деталь с металлической, в таком случае герметизация клеем — это единственно верное решение.

Когда есть вероятность, что соединение может потечь, а добраться до него просто, также нужно использовать герметизирующий клей. По словам производителя, лучше наносить клей только на одну деталь. Однако, как показывает практика, это совсем не так.

Если вы осуществляете герметизацию резьбового соединения, к которому будет ограничен доступ, то нужно хорошо нанесите клей пальцем на муфту и резьбу, чтобы нигде не было неокрашенных участков.

Клей обычно имеет синий или красный цвет, поэтому на участках он будет хорошо заметен. Важно, чтобы все ручьи были заполнены и тогда детали можно соединять.

Если все действия были выполнены верно, тогда соединение будет надежным и прочным.

Для деталей, выполненных из стали, в качестве уплотнителя для труб клей лучше не применять.

Таким образом, для того, чтобы осуществить правильный монтаж отопительной системы, нужно применять уплотнительные материалы, соответствующие составу изделий, используемым в системе отопления.

Для стальных деталей лучше отдавать предпочтение льну, для изделий из пластика и металлопластика отличным вариантом станет сантехническая нить, а для соединений, которые находятся в труднодоступных местах, лучше использовать клей-герметик.

Герметизации резьбовых соединений: tvin270584 — LiveJournal

Герметизация резьбовых соединений – вещь довольно серьезная. Этот тот момент, на который следует обращать пристальное внимание в любом случае, без исключения.

Ведь резьбовые соединения в сантехнике применяются практически везде. На водопроводах нового образца еще можно встретить продвинутые фитинги на основании клеевых соединений, пайки или специальных обжимных инструментов, но даже в этом случае резьба по-прежнему не выходит из моды.

А что уже и говорить про более древние системы водоснабжения, коими оборудовано абсолютное большинство современных зданий.

В этой статье мастер сантехник ответит на вопрос, чем можно загерметизировать резьбовые соединения, при этом не затрачивая на этот процесс слишком много ресурсов.

Зачем нужна герметизация?

Многие сразу же могут задаться вопросом, а зачем собственно надо дополнительно герметизировать резьбу? Ведь нужно-то всего лишь хорошенько затянуть гайки, да убедиться в том, что нигде нет протечек.

Однако не все так радужно. Это только кажется, что резьба на трубе или фитинге – штука надежная и монолитная. Конечно, затянув ее должным образом, в первое время вы забудете о каких-либо неприятностях, но так будет не всегда.

Перепады температур, которые часто происходят, особенно в системах отопления, заставляют материал трубы сжиматься и разжиматься. Изменения незаметны человеческому глазу, и протекают слишком медленно, чтобы их обнаружить. Что впрочем, не мешает им создавать слабые, но продолжительные давления.

Аналогичным образом действуют вибрации от водопровода. Они постепенно расшатывают резьбу, ослабляя ее. И это только два основных фактора, а ведь есть еще и побочные. Вплоть до качества самого металла.

Вывод впрочем, здесь только один. Рано или поздно резьба ослабнет. Если не проверять качество затяжки, одновременно дотягивая его до нужных положений, то это произойдет скорее рано.

Хорошо если вы сразу же обнаружите протечку, оперативно ее устраните и останетесь довольны. В таком случае вам удастся избежать серьезных неприятностей.

А что если труба находится в недоступном месте? Либо же слишком близко к бытовой технике или дорогой аппаратуре, то есть при появлении протечки сразу же возникает существенная опасность.

Да и не будете же вы каждую неделю бегать с ключом по квартире, проверяя, затянута ли очередная обжимная гайка на угловом фитинге должным образом.

Избежать подобных ситуаций можно. Причем разными способами. Обратимся же к ним с подробным разбором.

Способы герметизации

Выделяют сразу несколько вариантов, с помощью которых резьбовые соединения можно сделать действительно надежными. Вряд ли они смогут функционировать десятки лет без обслуживания (если не использовать современные решения), но все же существенно упростят вам жизнь.

На практике становится ясно, что единожды уплотнив соединение даже простейшим способом с применением обычного льна, для сантехники бытового образца этого становится достаточно.

Итак, основные способы герметизации включают в себя:

уплотнение льном и его производными;

уплотнение фум-лентой;

использование тефлоновой нити;

применения анаэробных гелей.

Каждый способ имеет свои плюсы и минусы. Выделить их все сложно, но мы все же попытаемся.

Если коротко, то лен – «дедовский», древний способ. Им пользовались еще тогда, когда про анаэробный гель никто и не знал. Фум-лента и тефлоновая нить – образцы заменители льна, они хороши, но далеко не в каждой ситуации.

Ну а герметизирующий гель имеет свой ряд свойств, которые следует рассматривать более широко, поэтому его нюансы мы в полной мере раскроем чуть дальше.

Видео

В сюжете — Чем уплотнять сантехническую резьбу.

Теперь разберем каждый способ по отдельности.

Использование льна

Уплотнение льном резьбовых соединений – техника достаточно старая, но все еще не потерявшая актуальность. Ее преимущества заключаются в чрезвычайной дешевизне, доступности и приемлемой эффективности.

Наши дедушки использовать льняной уплотнитель без дополнительной обработки. Максимум что над ним могли проделать, так это обмазать смолой. В итоге получался довольно цепкий и прочный герметичный материал, который легко монтировать на резьбу, затрачивая при этом минимальное количество времени.

Сейчас же сами по себе льняные нити в ходу появляются редко. Их заменяют льном с обработкой силиконом, специальными пастами и т.д. Отметим, что далеко не все образцы таких уплотнителей пригодны для использования на пищевых водопроводах.

Тот же лен обработанный силиконом, по отзывам многих мастеров, негативно влияет на качество жидкости, поэтому с ним надо быть осторожнее.

Процесс самой герметизации тут довольно простой. Наматываем лен на резьбу, стараемся каждый виток заполнить нитью. Затем фиксируем ее и закручиваем соединение.

Видео

Применение фум-лент и тефлоновых нитей

Фум-лента – уплотнитель из полиэтилена марки со столь длинным названием, что мы даже не будем указывать его здесь. Все что вам нужно знать о фум-ленте – это то, что она является прекрасным решением, когда нужно загерметизировать стыки на обычных сантехнических водопроводах.

Она в меру дешева, экологически безопасна, легко монтируется и также легко удаляется. Большой плюс лент такого типа в том, что они никак не влияют на качество резьбы и не разлагаются в процессе взаимодействия с металлом. В то время как некоторые образцы льна могут повышать скорость коррозии металлов.

Фум-ленту просто наматывают на резьбу, а затем зажимают путем закручивания соединения.

Из недостатков следует отметить ее не слишком надежную фиксацию. При излишних вибрациях или нагрузках лента может разрушиться, или выскользнуть из резьбы. Вот почему сантехники не рекомендуют применять ее там, где на трубопровод приходятся нагрузки выше средних.

Видео

Применение тефлоновых нитей

Тефлоновая нить – являет собой нейлоновую или тефлоновую нить с пропиткой уникальными составами. Она во многом схожа со льняными нитями и так же проста в применении. Но отличается повышенной прочностью, долговечность и безопасностью по отношению к носителю внутри трубопровода.

Видео

Герметизирующие гели

Анаэробные или герметизирующие гели – герметики высшего порядка. Гель используется для герметизации и защиты любых соединений, в том числе и резьбы на болтах, различного рода механизмах и т.д.

Сфера их применения очень широка. Многие производители автомобилей обрабатывают такими материалами практически все резьбовые детали, чтобы убедиться в их герметичности и надежности.

Гель не только защищает соединение от протечек, он также существенно уплотняет его, повышая порог предельных нагрузок.

Если обычный болт можно раскрутить, вращая его головку с давлением до 3-4 Нм, в крайнем случае до 6 Нм, то болт обработанный гелем не раскрутишь и при давлении в 10 Нм. А если применяется в работе гель высокой прочности, то разобрать такое соединение будет под силу далеко не каждому.

Иногда решить ситуацию помогает только нагрев. Рассказы о сорванной резьбе и неимоверных усилиях при попытке без предварительной подготовки открутить обычный болт на раме движка – отнюдь не легенды, а суровая реальность.

Принцип действия

Анаэробный гель состоит из нескольких ингредиентов. В большинстве своем речь идет о полимерах высокой прочности, что способны застывать в определенном состоянии.

В закрытом виде, без контакта с воздухом, гель может содержаться достаточно длительный промежуток времени.

При контакте с воздухом он начинает затвердевать, но очень медленно, что дает человеку возможность применить его по назначению. Истинный же процесс фиксации начинается в момент, когда гель соприкасается с обеими сторонами резьбы, при этом не контактируя с воздухом.

Процесс нанесения герметика на резьбу фитингаПроцесс нанесения герметика на резьбу фитинга

В этот момент он быстро застывает, становится чрезвычайно твердым. Резьба как бы замоноличивается или склеивается. В итоге раскрутить даже обычный болт становится делом крайне сложным.

Производители выпускают множество моделей герметиков такого типа. Популярнейший и самый удобный способ их деления – по цвету.

Бывают герметики:

синие;

красные.

Синий гель – герметик средней прочности. Он существенно затрудняет процесс ослабления резьбы. А по большому счету обработанная резьба сама уже не ослабится, разве что при взаимодействии с продолжительными и довольно серьезными нагрузками.

Даже для того, чтобы просто раскрутить ее, придется приложить немалые усилия. Сопротивление синего герметика все же можно преодолеть вручную.

А вот красный уже нельзя. Вернее, можно, но только при дополнительном нагреве. Гель красного образца практически склеивает конструкции. Механическим нагрузкам вещество не поддается. Его рекомендуют применять на трубопроводах с сильными вибрациями и колебаниями.

Единственный верный и простой способ ослабить действие геля – нагреть его. На непродолжительный период он ослабнет, станет текучим. В остальном же такое соединение можно назвать сверхпрочным и чрезвычайно надежным.

Метод уплотнения

Работать с анаэробными гелями легко и просто. Вам нужно проделать всего лишь несколько этапов.

Этапы работы:

Очистить резьбу, подготовить все детали.

Нанести герметик на резьбу.

При необходимости размазать его по всем каналам. В некоторых случаях размазывать герметик нет смысла, так как он и так распространится по плоскости резьбы в момент ее закручивания.

Закрутить деталь, формируя соединение.

Прождать несколько минут.

Проверить соединение на прочность.

Если открутить фитинг со средним давлением нельзя, значить герметик схватился и все в порядке. Такую резьбу уже мало что сможет ослабить, поэтому вы можете быть полностью спокойны. Непредвиденных протечек и прочих неприятностей точно не будет.

Видео

Источник
http://santekhnik-moskva.blogspot.com/2018/03/germetizatsii-rezbovykh-soyedineniy.html

Как использовать герметик для трубной резьбы: основное руководство

Узнайте об удобстве и назначении герметика для трубной резьбы

Труба с резьбой избавляет монтажников от трудоемких и требующих больших навыков методов соединения труб, таких как отбортовка, стыковая сварка, пайка и пайка. Однако, в отличие от других фитингов, резьбовые соединения труб сами по себе не образуют герметичных уплотнений . Резьба, особенно под давлением, оставляет пространство для утечки жидкостей. Вот тут и пригодятся герметики для трубной резьбы.

Смазка для труб, герметик для стыков труб, уплотнение для трубной резьбы — все это разные названия продуктов , используемых для создания герметичных уплотнений в резьбовых соединениях труб . Герметики для трубной резьбы:

Заполнить зазоры в резьбе, чтобы жидкость не вытекла
Смажьте резьбу, чтобы она плавно ввинчивалась
Химически стабильны, не разрушаются при экстремальных температурах и не растворяются в обычных растворителях

В этой статье мы отвечаем на распространенные вопросы о герметиках для трубной резьбы, в том числе о разнице между пастой и ленточным герметиком , , является ли герметик для резьбы таким же, как клей ПВХ (это не так!) PTFE и Teflon ™ (нет ни одного).Затем мы покажем вам, как нанести герметик для трубной резьбы для создания водонепроницаемых соединений на резьбовых трубах.

Получите все необходимое для уплотнения трубной резьбы в QRFS. Пастообразный резьбовой герметик, аппликаторные щетки и лента из ПТФЭ.

Что такое герметик для трубной резьбы? Ответы на общие вопросы

Прежде чем мы перейдем к использованию герметика для трубной резьбы, давайте разберемся с некоторыми общими вопросами по этому поводу. А именно ответим:

Что такое резьбовой герметик?
Что такое ПТФЭ?
Есть резьбовой герметик клей?
В чем разница между PTFE и Teflon ™?

Что такое резьбовой герметик?

Проще говоря, резьбовой герметик — это материал, который заполняет зазоры на резьбовых соединениях труб , предотвращая утечку жидкостей.Помимо создания герметичных уплотнений, герметики для трубной резьбы также смазывают резьбу, что ускоряет сборку.

Герметики для трубной резьбы бывают двух основных видов — пасты и ленты. Паста-герметик наносится кистью или пальцем как на наружную, так и на внутреннюю резьбу. Иногда их называют смазкой для труб или смесью для стыков труб . Пасты-герметики могут иметь разные ингредиенты. Некоторые используют PTFE. Другие состоят из смеси минералов, канифоли и спиртов.

Некоторые герметики для трубной резьбы анаэробны, то есть высыхают только в отсутствие воздуха и в присутствии металла. Другие герметики вообще не предназначены для высыхания. Прочтите инструкции к продукту, чтобы убедиться, что вы используете правильный герметик для правильного применения.

Ленточные герметики для резьбы — беспроблемная альтернатива пастообразным герметикам. Ленточные герметики не содержат растворителей; вместо этого герметик превращается в пленку и продается в рулонах разной ширины, толщины и плотности. Ленточные герметики наносятся просто путем обертывания ленты и вдавливания ее в резьбу, и они сделаны из ПТФЭ.

Что такое ПТФЭ?

Многие резьбовые герметики изготавливаются из ПТФЭ, но что это? Политетрафторэтилен (сокращенно ПТФЭ) — это фторполимер, другими словами, пластик, содержащий атомы фтора. К его полезным свойствам относятся:

Температура плавления около 620 ° F (327 ° C) — для большинства применений ПТФЭ не плавится
Гидрофобный — не растворяется в воде и не намокает
Химически инертный — ПТФЭ не растворяется и не разрушается в обычных органических растворителях, таких как ацетон, скипидар, гексан или жидкость для зажигалок.
Низкое трение — ПТФЭ скользкий, поэтому его обычно используют для предотвращения прилипания.

Помимо резьбы на трубах, PTFE также обычно покрывает поверхность сковородок с антипригарным покрытием.Те же свойства, которые делают его идеальным для герметизации и смазки трубной резьбы, делают его подходящим для приготовления пищи без прилипаний.

Политетрафторэтилен — это полимер (сочетание многих одинаковых молекул; большинство пластиков являются полимерами) тетрафторэтилена.

Есть резьбовой герметик клей?

Нет! Несмотря на слово «лента» и необходимость высыхания или отверждения некоторых герметиков, герметики для трубной резьбы не являются клейкими. Помните, преимуществом трубы с резьбой является простота сборки и разборки .Герметик для трубной резьбы имеет двойное назначение. Он герметизирует резьбу, но также смазывает . Это позволяет легко собирать и разбирать их.

Клей для труб и герметик для трубной резьбы в основном противоположны. Клей для труб используется для закрепления «скользящих» стыков ПВХ. Клей ПВХ на самом деле несколько «плавит» наружную и внутреннюю трубы, поэтому они сливаются. Если надеть его на ПВХ с резьбой, вы испортите резьбу.

В чем разница между PTFE и Teflon ™? Что лучше?

PTFE был впервые обнаружен Роем Дж. Панкеттом в 1938 году, когда он изучал галоидоуглероды в поисках нового хладагента для DuPont. Teflon ™ — торговая марка PTFE . It и PTFE — это одно и то же химическое вещество под разными названиями . Есть немного больше причин для покупки герметика с маркировкой «Тефлон» вместо герметика с маркировкой «ПТФЭ», чем для покупки лекарств известных марок вместо обычных.

Как наносить герметик для трубной резьбы

Нанести герметик для резьбовых соединений легко, но есть и правильные, и неправильные (и лучшие и худшие) способы сделать это. Независимо от того, используете ли вы клейкую ленту или клейкую ленту, есть два общих правила:

Набить резьбу
Не допускайте попадания герметика внутрь трубы

А теперь перейдем к делу.Вот как наносить ленту из ПТФЭ и смазку для труб.

Как наносить ленту из ПТФЭ

Наклейте ленту из ПТФЭ только на наружную резьбу . Выполните следующие действия:

Очистить наружную и внутреннюю резьбу от грязи и масла
Прижмите немного ленты к последней резьбе
Оберните ленту по часовой стрелке вокруг резьбы, удерживая ее плотно
Нанесите 3-5 оберток (сколько будут спорить разные мастера)
Оторвите ленту и вдавите ее в резьбу
Вверните резьбу в фитинг.Всегда следуйте инструкциям производителя по затяжке резьбовых фитингов.

Лучше видеть, чем делать. В этом видео объясняется, как наклеить ленту из ПТФЭ, чтобы не выглядеть дураком (или подмастерьем):

На случай, если вы пропустили, вот крупный план правильного и неправильного способов намотки ленты из ПТФЭ:

Убедитесь, что вы правильно приклеили ленту из ПТФЭ. Не заворачивайте против часовой стрелки и не заворачивайте свободно!

ПТФЭ ленты достаточно.Но некоторые люди ругаются, используя ленту из ПТФЭ и трубную смазку . Идея состоит в том, что небольшое количество времени и денег, потраченных на двойное уплотнение, экономит ремонтные работы в дальнейшем. Другие торговцы настаивают на том, что никогда не следует комбинировать клейкую ленту и клейкую ленту. В любом случае, вот как нанести смазку для труб.

Как наносить трубную смазку

Нанести смазку для труб просто. Главное, чтобы завалило потоки . Кисть — это хорошо, но и палец тоже подойдет. Выполните следующие простые шаги:

Очистить наружную и внутреннюю резьбу от грязи и масла
Тщательно перемешайте смазку для труб, чтобы паста и растворитель соединились.
Используйте кисть или палец, чтобы покрыть только наружную резьбу .Заполните резьбу, но избегайте попадания пасты внутрь трубы
Вверните наружную резьбу в фитинг. Некоторое количество пасты просочится; это нормально. Всегда следуйте инструкциям производителя по затяжке резьбовых фитингов

Опять же, лучше увидеть, как это сделано. Это видео демонстрирует применение трубной смазки:

Как видите, если вы решите использовать как смазку для труб, так и ленту из ПТФЭ, лента идет на первую . Нанесите пасту на ленту.Если вы наносите клей на ленту, рисуйте по часовой стрелке, чтобы не распутать ленту. Помните, что некоторая смазка для труб должна высохнуть, и для этого требуется контакт с металлом. Это означает, что его нельзя использовать с лентой.

При использовании трубной смазки или ленты из ПТФЭ с пластиковыми трубами соблюдайте осторожность, чтобы не перетянуть их. Смазка, обеспечиваемая герметиком для трубной резьбы, облегчает слишком сильную затяжку и растрескивание фитинга.

Герметик для трубной резьбы останавливает протечки, смазывает резьбу

Независимо от того, используете ли вы смазку для труб или ленту из ПТФЭ, герметик для трубной резьбы незаменим для любого применения труб с резьбой.Резьбовой герметик служит двум целям: он создает непроницаемое для жидкости уплотнение , заполняя зазоры в резьбе, и упрощает сборку и разборку, смазывая резьбу . Герметик для трубной резьбы — это не клей и не клей, а наоборот.

ПТФЭ, общее название тефлона ™, является обычным материалом для герметиков для трубной резьбы, поскольку он химически инертен, скользкий и стабилен при экстремальных температурах. Герметики из ПТФЭ могут иметь форму удобных лент, а также паст (иногда называемых трубной смазкой).Смазка для труб также может быть изготовлена из других веществ, кроме ПТФЭ.

Подготовьтесь к следующему проекту. Приобретите на нашем веб-сайте герметизирующую ленту из ПТФЭ и герметик для труб из ПТФЭ — идеальный вариант для монтажа труб пожаротушения. У нас также есть спринклерные головки для коммерческих и жилых помещений, спринклерные ключи и другие необходимые вам инструменты.

Если у вас есть вопросы или вам нужна помощь в размещении заказа, позвоните нам по телефону +1 (888) 361-6662 или по электронной почте [электронная почта защищена].

Этот блог изначально был размещен по адресу QRFS.ком / блог . Если эта статья вам помогла, посетите нас по адресу Facebook.com/QuickResponseFireSupply или в Twitter @QuickResponseFS .

Материалы, представленные на сайтах «Мысли в огне» и QRFS.com, включая весь текст, изображения, графику и другую информацию, представлены только в рекламных и информационных целях. Каждое обстоятельство имеет свой уникальный профиль риска и требует индивидуальной оценки. Содержание этого веб-сайта никоим образом не исключает необходимости в оценке и совете специалиста по безопасности жизнедеятельности, услуги которого следует использовать во всех ситуациях.Кроме того, всегда консультируйтесь со специалистом, например, инженером по безопасности жизнедеятельности, подрядчиком или местным органом власти, имеющим юрисдикцию (AHJ; начальник пожарной охраны или другое государственное должностное лицо), прежде чем вносить какие-либо изменения в вашу систему противопожарной защиты или безопасности жизни.

Уплотнение резьбы | SERTO AG

Цилиндрическая / параллельная резьба (G)

Диаметр резьбы постоянен по всей длине. Его можно без усилия вкрутить в цилиндрическую ответную часть до упора.Этот вид ниток подходит для крепления. У него нет герметизирующей функции. Например, вся резьба SERTO между накидной гайкой и корпусом соединения имеет цилиндрическую форму. Они плотно прижимают компрессионную втулку и, следовательно, трубку к корпусу соединения. Дополнительное уплотнение необходимо, если цилиндрическая резьба будет использоваться в качестве наружной резьбы. Это реализуется либо с помощью металлической уплотнительной кромки (DIN 3852-2, форма B и форма A с дополнительной уплотнительной шайбой), либо с помощью мягкого уплотнения.

Преимуществом этой резьбы является метод уплотнения: благодаря упору установленный штуцер имеет определенную глубину ввинчивания, которая не меняется даже после повторной сборки. Сама пломба выдерживает несколько сборок. Однако для хорошего уплотнения необходимы качественный материал и плоская уплотнительная поверхность.

Коническая / коническая резьба (R)

Диаметр резьбы увеличивается с каждым витком резьбы. Крутящий момент увеличивается, если он ввинчен в цилиндрическую резьбу.Согласно теории
, эта комбинация уплотняет за счет сжатия и заклинивания двух частей фитинга. Из-за производственных допусков эффект уплотнения
достигается только с помощью герметизирующей ленты (ленты из ПТФЭ) или нанесения герметика. Из-за менее сложных требований к производству и качеству коническая резьба дешевле, чем цилиндрическая резьба. При использовании, особенно в случае повторной сборки
, становится очевидным слабое место: герметик необходимо повторно наносить для каждой сборки.Из-за того, что невозможно точно определить толщину герметика, монтажная глубина штуцера может быть разной. Предварительно собранные трубки могут быть слишком длинными или короткими. Для формованных компонентов, таких как угловые соединения или тройники, коническая резьба является преимуществом, поскольку
можно регулировать выравнивание компонента.

Резьба BSP (британский стандарт для труб) (G) также известна как трубная резьба Уитворта в честь ее изобретателя. Диаметр резьбы указан в дюймах, угол наклона фланца составляет 55 °, и это наиболее распространенная резьба, которая используется в Европе и компанией SERTO.В версии BSPT резьба коническая. В SERTO размеры резьбы указаны на шестиугольниках. (например: 1/8)
Трубная резьба American NPT (Национальная трубная резьба) представляет собой коническую наружную / внутреннюю резьбу, которая определена в стандарте ANSI B 1.20.1. Внешний диаметр указан в дюймах. Размер резьбы дополнен NPT на шестиугольниках SERTO. (например: 1/8 NPT)
Метрическая резьба ISO (Mz), также известная как стандартная резьба, является всемирно стандартизированной резьбой.Диаметр резьбы указан в мм. Маркировка на шестиугольниках SERTO, например: M8x1.

Выдержка из обновленной версии 41

Методы герметизации | Адапталл

Портовые фитинги — Коническая и параллельная резьба

При работе с фитингом порта первым шагом к идентификации резьбы является определение того, является ли резьба параллельной или конической. Параллельность означает, что стенки резьбы прямые; в то время как конусность означает, что стенки резьбы, если продолжить продольно, в конечном итоге встретятся.Уплотнение необходимо использовать для всех параллельных фитингов в порте, за исключением фитингов Cutting Face, однако они встречаются довольно редко. Важно отметить, что BSPT (труба британского стандарта — коническая) может уплотняться в параллельный порт BSP, а метрическая коническая резьба может входить в параллельный метрический порт.

Этот первый шаг поможет вам исключить несколько возможных типов резьбы, а также, возможно, раскрыть метод герметизации. Для параллельной резьбы в порте фитинг обычно уплотняется в верхней части резьбы с помощью уплотнительного кольца или уплотнения.Фитинг с конической резьбой обычно уплотняется за счет заклинивания резьбы металл-металл. Перед установкой наносится резьбовой герметик, чтобы уменьшить утечки на конической резьбе.

Наружная коническая X Коническая внутренняя резьба	Параллельная наружная резьба X Параллельная внутренняя резьба	Наружная коническая X Параллельная резьба
Уплотнения через резьбовые клинья	Уплотнения через уплотнительное кольцо / склеенное уплотнение	Уплотнения через резьбовые клинья
BSPT	БСПП	M-BSPT X F-BSPP (только порт / фиксированная розетка)
Конус метрический	Метрическая	M-метрический конус X F-метрический (только порт / фиксированная внутренняя резьба)
NPT	SAE Уплотнительное кольцо Boss

Расширяющееся седло против конического седла против шарового седла

Способность правильно определять посадочные места, фаски и их соответствующие углы также может быть преимуществом для общей идентификации фитинга.Расширяющиеся седла относятся к выступающему «конусу» на наружной резьбе, а также к соответствующему перевернутому конусу на внутренней резьбе. Фаска — это термин, обозначающий скошенную изнутри уплотнительную поверхность внутри наружной резьбы, которая сопрягается с коническим гнездом с внутренней резьбой и обычно имеет угол 30 ° / 60 °. Обратите внимание, что язык является взаимозаменяемым, т.е. фаски также могут называться перевернутыми расклешенными сиденьями и наоборот.

Под шаровыми седлами
, однако, понимается сферическая уплотнительная поверхность внутри внутренней резьбы (только вертлюг), которая уплотняется с фаской на внутренней стороне наружной резьбы.Все эти системы уплотнения имеют общую черту, заключающуюся в том, что в местах соприкосновения охватываемой и охватывающей поверхностей (не включая резьбу) создается уплотнение металл-металл.
Расширяющееся седло Конусное седло Шаровое седло
JIC БСПП Метрическая (внутренняя поворотная)
JIS DIN DKO Метрическая NPSM (седло шарика из латуни)
Komatsu NPT (Вертлюг с внутренней резьбой NPSM)
Метрический китайский GB 37/74
Торцевое уплотнение против уплотнения босса
Фитинги с торцевым уплотнением и с уплотнением бобышки используют герметичное уплотнительное кольцо для создания уплотнения.Разница в том, что фитинги с торцевым уплотнением имеют уплотнительное кольцо, расположенное в области с канавками на конце наружной резьбы, а фитинги с торцевым уплотнением имеют уплотнительное кольцо, расположенное в основании наружной резьбы. Соответствующий фитинг с внутренним торцевым уплотнением имеет плоскую уплотнительную поверхность, которая входит в зацепление с уплотнительным кольцом в охватываемом фитинге и сжимает его, когда фитинги соединяются с резьбой, и создает уплотнение. С другой стороны, фитинги с внутренней резьбой Boss Seal имеют рифленую «бобышку» перед первой резьбой, которая обеспечивает герметизацию уплотнительного кольца на наружной резьбе, тем самым создавая уплотнение.
Самым популярным типом фитингов с торцевым уплотнением является уплотнительное кольцо с торцевым уплотнением, однако его можно легко спутать с фитингами с торцевым уплотнением HIAB или GB, которые также используют торцевое уплотнение. Самым популярным типом фитингов с уплотнением бобышки является уплотнительное кольцо бобышки, однако его можно легко спутать с метрическим стандартом ISO 6141, в котором используются метрическая резьба и уплотнение бобышки.
Типы фитингов с торцевым уплотнением Типы фитингов с уплотнением бобышки
Уплотнительное кольцо Торцевое уплотнение SAE Уплотнительное кольцо Boss
HIAB Метрическая система ISO 6141
Китайское торцевое уплотнение, метрическое, GB
Уплотнение металл к металлу
Одним из более редких методов герметизации фитинга в порту является герметизация металла по металлу, также известная как режущая поверхность или тип B.Эта конструкция создает уплотнение с помощью острой «режущей грани» в основании наружной резьбы, которая врезается в плоские поверхности или «пятно», окружающие порт, когда фитинг затягивается и затягивается.
Тип B с режущей кромкой доступен в BSPP (ISO 1179-4) и метрических (ISO 9974-3) размерах, хотя его обычно ошибочно идентифицируют как обычный BSPP или метрический фитинг с портом с отсутствующим уплотнением. Найдите на фитинге с наружной резьбой приподнятую внешнюю часть, где могла бы проходить шайба или уплотнение; если он существует, это означает, что фитинг является режущей гранью.
Трубные обжимные фитинги 24 ° DIN
Фитинги
DIN имеют конический угол горловины 24 ° внутри наружной резьбы. Для обеспечения соединения трубки трубная гайка затягивается поверх метрической резьбы (для установки рекомендуются закаленные корпуса фитингов для предварительной сборки), заставляя втулку или врезное кольцо зажимать трубку. За счет того, что гайка надежно прикреплена к трубному фитингу, оба сжимают врезное кольцо, которое удерживает узел на месте и создает уплотнение. Этот тип уплотнения также включает фитинги Kobelco, которые, по сути, представляют собой метрическую резьбу серии L с резьбой 1.Шаг резьбы 5 мм для всех размеров.
Фитинги и аксессуары
DIN 24 ° относятся к одному из трех классов давления : серия LL для сверхлегких условий эксплуатации, серия L для легких условий эксплуатации и серия S для тяжелых условий эксплуатации.
Метрические компрессионные фитинги 24 ° Типы
Труба DIN
Kobelco
Японский металлургический завод (JSW)
Французский ГАЗ
Уголки уплотнительной поверхности
Угловые уплотнительные поверхности на фитингах могут использоваться для облегчения идентификации фитингов.Есть несколько способов определить этот угол, например, с помощью измерителя угла или профильного проектора.
Внутренняя фаска 24 ° Внутренняя фаска 30 ° Внешний отбортованный, 30 ° 37 ° Внешний отбортованный Внешний отбортованный под углом 45 ° Нет /
Плоский
DIN Метрическая БСПП Komatsu JIC SAE 45 ° ORFS
Kobelco DIN 7631 Метрическая система JIS GB Метрическая система (китайский) AN 45 ° ORB
JSW NPTF / NPSM ISO 6149 Метрическая система
Французский ГАЗ BSPP и метрический порт
Китайское торцевое уплотнение, метрическое
BSPT
Завод Инжиниринг | Рекомендации по выбору герметика для трубной резьбы
Стивен Дж.Ваккаро 1 марта 1998 г.
Если заглянуть в ящик для инструментов любого специалиста по техническому обслуживанию или в кладовку завода, скорее всего, обнаружится какой-то герметик для трубной резьбы. Но поиск герметизирующего материала ближайшего трубного стыка может привести к серьезным проблемам, включая утечки, повреждение трубопроводной системы, загрязнение и простой оборудования.
Как следует из названия, герметики для труб, также известные как составы для стыков труб, герметизируют резьбовые фитинги труб и блокируют путь утечки по резьбе.
Виды герметиков
В настоящее время используются три основных типа герметиков для труб: тефлоновая лента, смазка для труб и анаэробные соединения на основе смол. Опыт специалиста и доступность продукта определяют, какой из них использовать. У каждого типа есть свойства, по которым можно рекомендовать его использование.
Лента тефлоновая
Назначение этой белой, не прилипающей ленты — служить смазкой при сборке резьбовых частей трубопроводной системы. Присущая материалу скользкость облегчает сборку.
Строго говоря, тефлоновая лента не является герметиком для резьбы (рис. 1). Лента может закупоривать путь резьбы, но на самом деле она не прилипает к поверхностям, как это должен делать настоящий герметик. При установке ленту нужно аккуратно наматывать по направлению нитей, иначе она распутается и порвется.
Преимущества . Тефлоновую ленту можно наносить быстро и без проблем. Он обеспечивает достаточную смазку, чтобы компоненты трубопроводной системы можно было легко собрать без повреждения резьбы.Продукт удобен в переноске и хранении, имеет неограниченный срок годности.
Недостатки . Тефлоновая лента не прилипает к боковым сторонам резьбы и не обеспечивает надежного уплотнения. Поскольку лента тонкая и хрупкая, она склонна к разрыву при сборке и затяжке труб. Кусочки оторванной ленты могут попасть в жидкостную систему, засоряя клапаны, сетки и фильтры. Тефлоновая лента может сместиться во время регулировки трубы, что приведет к образованию путей утечки.
Рекомендуемое использование .Этот материал, широко используемый в сантехнике, подходит для сборки стандартных водопроводных труб и фитингов. Тефлоновая лента не обладает устойчивостью к вибрации, и ее следует избегать в системах высокого давления.
Трубный допинг
Смазка для труб используется в промышленности на протяжении десятилетий. Материал опирается на растворитель-носитель и затвердевает при испарении растворителя. Образовавшееся уплотнение плотно прилегает ко всем пластиковым и металлическим трубам и эффективно блокирует пути утечки.
Так как смазка для труб содержит растворители, она имеет тенденцию к усадке со временем по мере растворения растворителя.Это условие создает возможность для смазки отрываться от стенок резьбы или растрескиваться, что приводит к возникновению утечек. Трубная смазка обычно наносится на детали с резьбой с помощью кисти или шпателя.
Преимущества . Трубные смазки недороги и относительно просты в использовании. Их химический состав совместим со всеми материалами труб, включая пластик. Смазка для труб быстро затвердевает и обеспечивает уплотнение от умеренного до сильного.
Недостатки . Смазки для труб на основе растворителей могут потерять свою эффективность в результате теплового старения.Когда уплотнение сжимается и трескается, могут возникнуть утечки. Эта возможность особенно актуальна для систем, которые подвергаются значительной вибрации. Смазки для труб могут не обладать достаточной стойкостью к растворителям.
Рекомендуемое использование. Смазки для труб на основе растворителей обеспечивают надлежащее уплотнение в приложениях, где не ожидается высоких температур и давлений. Трубные присадки обладают минимальной устойчивостью к вибрации. Они приемлемы, когда установка системы трубопроводов не требует регулировки компонентов более чем через несколько минут после сборки.
Анаэробные смоляные соединения
Анаэробные смоляные смеси используют другой химический состав отверждения, чем смеси для труб на основе растворителей, и не содержат растворителей. Отверждение начинается, когда герметик оказывается в пределах резьбы металлического трубного соединения, и воздух исключается.
Без содержания растворителя отвержденный материал не дает усадки и трещин, а также сохраняет свои герметизирующие свойства даже после теплового старения. Благодаря своему химическому составу, соединения анаэробных смол обладают превосходной стойкостью к температурам и растворителям.
Преимущества . Анаэробные соединения заполняют пустоты между резьбой труб, создавая уплотнение (рис. 2). Компаунды затвердевают медленно, что дает дополнительное время для корректировки компонентов трубопроводной системы без повреждения уплотнения. После отверждения составы образуют прочное уплотнение, устойчивое к воздействию температуры, давления, растворителей и вибрации.
Хотя некоторые герметики создают соединения, затрудняющие разборку, стыки, запечатанные анаэробными смолами, можно разобрать с помощью стандартных ручных инструментов.Многие анаэробные герметики для резьбовых соединений содержат тефлон или аналогичные смазочные материалы, которые облегчают сборку и снижают вероятность повреждения компонентов трубопроводной системы.
Недостатки. Из-за их химического состава перед использованием необходимо проверить совместимость анаэробных смол с пластиковыми трубами и фитингами. Хотя эти составы затвердевают в достаточной степени для многих немедленных применений, следует соблюдать 24-часовой период, прежде чем активировать системы высокого давления или допустить значительные удары или вибрацию.Анаэробные смолы трудно удалить с одежды или перчаток.
Рекомендуемое использование. Этот класс герметиков обеспечивает самую прочную и долговечную герметизацию, доступную в настоящее время. Они рекомендуются для температур до 300 F, давления до 10 000 фунтов на квадратный дюйм и там, где будет встречаться вибрация. Эти герметики — лучший выбор, когда установщикам необходимо внести незначительные изменения в систему трубопроводов.
— Отредактировал Джозеф Л. Фощ, старший редактор, 847-390-2699, [email protected]
Подробнее
Автор готов ответить на вопросы о герметизации трубной резьбы и применении анаэробных составов. С ним можно связаться по телефону 860-571-5414.
Ключевые концепции
Приложение определяет герметик.
Лента не герметизирует по-настоящему; он смазывает.
Лекарство может затвердеть и стать хрупким.
Анаэробика должна быть совместима с материалом трубопровода.
Факторы выбора герметика для труб
Материал трубы
Температура
Давление жидкости в трубе
Внешние воздействия, например, вибрация
Резьбовые уплотнения — Крепежные детали и фитинги: Все уплотнения
Резьбовые уплотнения были разработаны для уплотнения резьбы крепежных винтов, шпилек и подобных предметов.Они выполнены в виде единой детали, резиновый уплотнительный элемент впрессован в металлический фиксатор. В них используется принцип контролируемого удержания эластомера, допускающий контакт металлических поверхностей прилегающих поверхностей.
Большинство жидкостных систем имеют крепежные детали, которые необходимо герметизировать. Конструкции уплотнения застежки Parker, входящие в состав Stat-O-Seals® и Thread Seals®, содержат эластомерный уплотнительный элемент, отформованный внутри металлического фиксатора (шайбы). Несмотря на то, что он напоминает простую концепцию канавки под уплотнительное кольцо, пресс-форма для уплотнения крепежа предлагает множество преимуществ.Parker Lock-OSeal ® идеально подходит для уплотнения небольших и миниатюрных размеров. Это двухкомпонентное комбинированное уплотнение, включающее отдельно отформованное уплотнительное кольцо, установленное внутри металлической шайбы. Также доступны другие специальные уплотнения для крепежа.
Предназначен для уплотнения стержня болта непосредственно под головкой
Серия 600: Предназначены для герметизации крепежных деталей стандартной серии
NAS1523 Series: приложения, требующие соответствия NAS1523
Серия 610: Предназначены для уплотнения метрических креплений от 5 мм до 22 мм.
Предназначен для герметизации непосредственно на резьбе крепежа
Серия 750: предназначена для уплотнения большинства резьб UNC и UNF.
Серия 800: Предназначены для уплотнения стержня болта непосредственно под головкой
Идеально подходит для запечатывания малых и миниатюрных размеров
Специальные комбинации материалов, недоступные в качестве уплотнения Stat-O-Seal серии 600
Комплекты уплотнителей
250 Lock-O-Seals для герметизации прямых трубных фитингов и фитингов типа банджо
Продукты питания, напитки и приложения, связанные с FDA
Крепежные детали и уплотнения по индивидуальному заказу
Сборка пластиковых фитингов с резьбой | LASCO Фитинги
Правила сборки пластиковых фитингов с резьбой
Сегодня миллионы миль пластиковых трубопроводов с резьбовыми соединениями обеспечивают надежное обслуживание без утечек.Однако небольшой процент этих резьбовых пластиковых фитингов может протечь или сломаться. Причина тому — неправильная сборка резьбовых соединений.
Вот что можно и чего нельзя делать при сборке стыков из ПВХ:
Не затягивайте шарниры слишком сильно, «повернув их еще на один оборот для уверенности». Затяните пальцами плюс один или два оборота — не более.
Не оборачивайте тефлоновую ленту, тефлоновую пасту или смазку для труб для придания объема или смазки стыка. Используйте герметик для резьбовых соединений.
Не используйте «более прочные» резьбовые фитинги Schedule 80, полагая, что они могут решить проблему раскола из-за чрезмерной затяжки.
Используйте только резьбовые фитинги Schedule 40 с трубами и фитингами Schedule 40.
Не затягивайте слишком сильно.
Затяните пальцами плюс один или два оборота.
На фитингах с наружной резьбой из ПВХ каждая последующая резьба имеет диаметр немного больше, чем предыдущая. Внутренние резьбы постепенно уменьшаются.Это называется конусом, и величина конуса указывается (1¾ градуса) в американском национальном стандарте B2.1. Все производители труб добровольно следуют этим стандартам, чтобы гарантировать своим клиентам, что они получают качественные материалы.
Поскольку резьба сужается, дополнительные витки вызывают растяжение или «деформацию» охватывающей части. Это разорвет фитинг с внутренней резьбой так же, как клин, забитый кувалдой, разрубит пень.
Степень деформации увеличивается по мере уменьшения размера трубы.Поэтому резьбовые соединения меньшего диаметра легче разделить, чем резьбовые соединения большего диаметра. Также легче перетянуть фитинги меньшего диаметра, потому что их сопротивление крутящему моменту меньше. В таблице 1 приведены уровни деформации и растягивающего напряжения в зависимости от диаметра трубы.
«Напряжение» (растягивающее напряжение) — это сила деформации наружной резьбы, умноженная на сопротивление ПВХ. Сопротивление ПВХ составляет 400 000 фунтов на квадратный дюйм (psi). Напряжение на один оборот после затяжки вручную для однодюймовой трубы из ПВХ составляет.00447, поэтому напряжение на оборот составляет 1788 фунтов на квадратный дюйм. Таким образом, однодюймовое резьбовое соединение из ПВХ, затянутое на четыре оборота после затяжки вручную, будет развивать растягивающее напряжение 7152 фунтов на квадратный дюйм. Соединение неизбежно выйдет из строя, поскольку напряжение превышает предел прочности ПВХ на разрыв 7000 фунтов на квадратный дюйм, даже без добавления растягивающего напряжения, вызванного давлением внутри ирригационной системы (максимум до 2000 фунтов на квадратный дюйм).
Таблица 1
Уровни деформации и растяжения ПВХ Резьбовые соединения
(График 40 и 80)

Затяжка от руки + 2 оборота
Размер
Деформация / ток
Напряжение / поворот
Максимально допустимое
Гидростатическое напряжение
(IPS)
(дюйм / дюйм)
(фунт / кв. Дюйм)
(фунт / кв. Дюйм)
½
0.00588
2352
6704
¾
0,00461
1844
5688
1
0,00447
1788
5576
1 ¼
0.00349
1396
4792
1 ½
0,00302
1208
4416
2
0,00239
956
3912
2 ½
0.00287
1148
4296
3
0,00234
936
3872
4
0,0018
720
3440
Правильный способ сборки резьбового соединения из ПВХ — схема 40 или 80 — затягивать вручную плюс один-два оборота, но не более.Два оборота после затяжки вручную плюс напряжение системы давления находится в пределах прочности на разрыв одного дюйма ПВХ. ([1,788 фунтов на квадратный дюйм x 2] + 2000 фунтов на квадратный дюйм = 5 576 фунтов на квадратный дюйм).
Не используйте тефлоновую ленту, тефлоновую пасту или смазку для труб. Обязательно используйте герметик.
Тефлоновая лента, тефлоновая паста и трубная смазка предназначена для металлических труб и фитингов. Соединения фитингов металл-металл затянуть труднее, чем пластмассовые; поверхности имеют тенденцию к истиранию без использования таких смазок, как тефлон или смазка для труб.Пластиковая арматура в этой смазке не нуждается.
Когда тефлоновая лента оборачивается вокруг пластиковой наружной резьбы, она увеличивает напряжение и напряжение при растяжении. Большинство установщиков имеют тенденцию неправильно наматывать ленту нескольких толщин вокруг наружной резьбы, что еще больше увеличивает пятно и напряжение.
Тефлоновая паста и смазка для труб, как и тефлоновая лента, делают резьбовые соединения скользкими. Их использование на фитингах из ПВХ может вызвать перенапряжение.
При работе с резьбовыми пластиковыми фитингами необходимо использовать соответствующий герметик.Правильный герметик для резьбовых соединений не затвердевает, совместим с пластиком и не добавляет скользкости.
Незатвердевающий состав под давлением воды нагнетается в потенциальные места утечки, тем самым выполняя функцию истинного уплотнения. Ленты и отверждающие пасты допускают появление утечки, когда соединение откручивается, механически изгибается или расширяется при повышении температуры.
Герметик должен быть совместим с пластиком. Герметики для труб многих марок содержат масла, растворители или носители, которые могут повредить пластик.Соответствующий герметик должен быть сертифицирован производителем, чтобы быть безвредным для материала фитинга и не загрязнять жидкость в трубе.
И, наконец, герметик не должен смазывать соединение до такой степени, что допускается чрезмерное затягивание. Всем этим требованиям удовлетворяют несколько герметиков, представленных на рынке.
Не используйте резьбовые фитинги Schedule 80 в системе Schedule 40. Используйте одинаковые резьбовые фитинги Schedule с теми же трубами и фитингами Schedule.
Многие монтажники систем пластиковых трубопроводов, которые сталкиваются с проблемами при разделении, полагают, что фитинги Schedule 40 являются слабыми.Они делают вывод, что проблему можно решить, перейдя на «более сильную» арматуру Schedule 80. В этом рассуждении есть несколько заблуждений.
Во-первых, все проблемы, связанные с чрезмерной затяжкой, применимы к системам Schedule 80 в той же степени, что и к Schedule 40. Хотя стенки резьбовых фитингов с внутренней резьбой Schedule 80 толще, толщина стенки не влияет на уровни напряжений и деформаций. См. Таблицу 1.
Во-вторых, установщики считают, что системы Schedule 80 сильнее, потому что они имеют более высокое номинальное давление, чем системы Schedule 40.Это верно только при сравнении систем с компонентами, скрепленными вместе с растворителем. См. Таблицу 2. Если ввести хотя бы одну трубу или ниппель с резьбой из ПВХ, номинальные характеристики всей системы должны быть снижены на 50 процентов.
Таблица 2
Максимальное номинальное статическое давление * ПВХ типа 1120 при 73 ° F
Размер
График 40
График 80

(IPS)
Сварка растворителем
Сварка растворителем
Резьбовое соединение
½
600
850
425
¾
480
690
345
1
450
630
315
1¼
370
520
260
1½
330
470
235
2
280
400
200
2½
300
420
210
3
260
270
185
4
220
320
160
Это снижение рейтинга связано с уменьшением толщины стенки фитинга за счет резьбы.Кроме того, большинство пластиков, включая ПВХ, «чувствительны к надрезам». Когда гладкая стенка пластмассовой детали надрезается, деталь теряет значительную часть своей первоначальной прочности, точно так же, как толстый лист стекла ломается по нанесенной на ее поверхности линии. Поэтому наличие даже одного резьбового фитинга в системе требует сокращения на 50%.
Помня о том, что можно и чего нельзя делать, можно избежать многих ненужных головных болей и затрат, связанных с неправильно установленными системами.
Тип резьбы фитинга из ПВХ
В производстве фитингов из ПВХ используется множество различных стилей резьбы.Ниже объясняются некоторые из наиболее часто используемых стилей резьбы и их чувствительность к изгибающим нагрузкам. Охватываемые стили включают стандартную V-образную резьбу, контрольную резьбу и резьбу ACME.
Стандартная «V» резьба
Большинство пластиков, включая ПВХ, чувствительны к надрезам. Стекло, поскольку это очень чувствительный к зазубринам материал, является очень хорошим примером.
Для резки стекла на поверхности делается зарубка. Выемка создает высокую концентрацию напряжений или концентрацию напряжений, что обозначено красной областью на диаграмме выше.Приложение изгибающей нагрузки приведет к разрушению стекла по пазу напряжения или надрезу.
Резьба может создавать одинаковые концентрации напряжений, создавая связанные типы концентраторов напряжений, которые могут привести к трещинам. Типичная машинная и трубная резьба имеет профиль, основанный на V-образной выемке.
Напряжение, возникающее в точке «V», функционально снижает прочность резьбы. Вот почему рабочее давление фактически снижается на 50% в системах, в которых используются пластиковые фитинги с резьбой, по сравнению с системами, в которых используются только фитинги без резьбы.
Поперечная резьба
Некоторые производители производят поворотные шарниры с альтернативным стилем профиля резьбы, называемым резьбой «Buttress». Они продвигают косые зазубрины на своих нитях как добавку прочности. Правда в том, что эти «контрфорсы» резьбы все еще имеют V-образную выемку в основании профиля резьбы, что, следовательно, делает ее чувствительной к изгибающим нагрузкам. Прочность этой арматуры по-прежнему существенно снижена.
Резьба ACME
Резьба ACME имеет конфигурацию, в которой отсутствует V-образная выемка.Это специальная резьба, которая обеспечивает зазор с трубами любого диаметра, обеспечивая при этом высокую прочность. Резьба ACME менее чувствительна к изгибающим нагрузкам из-за отсутствия V-образной выемки.
Поворотные шарниры и соединения
LASCO имеют конструкцию резьбы ACME. Этот элемент конструкции обеспечивает высокое качество детали, которая менее подвержена поломке. Дополнительной особенностью резьбы в стиле ACME является то, что она обеспечивает «свободное» и «легкое» перемещение вплоть до надлежащего зацепления. Эта особенность предотвращает «заедание», «блокировку» или «заедание», которые характерны для деталей с резьбой из ПВХ.
Резьбовые пластиковые в системах
LASCO Fittings Inc. включила эту статью Института пластмассовых труб о пластиковых резьбовых соединениях в системах. Обсуждаются рекомендации по добавлению резьбовых пластиковых фитингов в систему.
Хотя резьбовые термопластические системы не рекомендуются для систем высокого давления, схем трубопроводов, где утечки могут быть опасными, или для труб большого диаметра (более 2 дюймов), они имеют два определенных преимущества. Их можно быстро разобрать для временного демонтажа и использовать для соединения пластмассовых и непластиковых материалов.Следующие рекомендации по выполнению резьбовых соединений в термопластичных трубах и фитингах должны соблюдаться и адаптированы из Института пластиковых труб:
Нарезать резьбу только на трубы с толщиной стенки, равной или большей, чем у трубы Списка 80.
Для труб с номинальным давлением из ПВХ и ХПВХ уменьшите номинальное давление трубы с резьбой наполовину по сравнению с трубой без резьбы.
Для нарезания резьбы используйте только трубные фильеры, предназначенные для пластика. Держите матрицы чистыми и острыми.Не режьте ими другие материалы.
Тиски для удержания трубы во время нарезания резьбы и трубный ключ должны быть спроектированы и использоваться таким образом, чтобы труба не была повреждена. Рекомендуются ленточные ключи. При необходимости в конец трубы можно вставить деревянные заглушки, чтобы предотвратить деформацию стенки трубы.
Для нарезания резьбы можно использовать следующую общую процедуру: — Используйте матрицу с соответствующими направляющими, чтобы матрица заводилась и двигалась под прямым углом к оси трубы.Любые заусенцы или острые края на направляющей, которые могут поцарапать трубу, должны быть удалены. — Не используйте смазочно-охлаждающую жидкость. Однако иногда капля масла может попадать на резак. Это предотвращает дребезжание и способствует получению чистых и гладких нитей.
Перед сборкой резьбу следует смазать и загерметизировать незатвердевающей смазкой для труб.
При выполнении резьбовых соединений следует соблюдать осторожность, чтобы не перетянуть соединение. Как правило, достаточно сделать один-два оборота после затяжки вручную. Дальнейшее затягивание может привести к разделению пластмассовых деталей с внутренней резьбой.
Переходы от пластиковых трубопроводов могут быть выполнены с помощью фланцев, резьбовых соединений или штуцеров. Фланцевые соединения ограничены 150 фунтами на квадратный дюйм, а резьбовые соединения ограничены 50% номинального давления трубы.

ИНСТИТУТ ПЛАСТИКОВЫХ ТРУБ (PPI) Подразделение Общества пластмассовой промышленности, Inc.

250 Park Avenue, Нью-Йорк, Нью-Йорк 10017 (212) 687-2675
Почему не работают резьбовые соединения
Чтобы понять, что происходит при затяжке резьбового соединения, мы должны понимать механику затяжки соединения.Во-первых, давайте рассмотрим, что происходит, когда стандартное соединение болта и гайки затягивается, чтобы скрепить два объекта вместе. Подумайте о соединении болтами двух стальных стержней. Когда гайка натягивается на болт, гайка вращается свободно, и гайка легко вращается по длине резьбы. Поскольку стальные стержни зажаты вместе, гайка больше не «свободно вращается», но обеспечивает сопротивление вращению или крутящему моменту.

крутящий момент 45 фунтов на болте 3/8 дюйма дает силу растяжения 7000 фунтов

Чем больше поворачивается гайка, тем больше сопротивление или крутящий момент.Дополнительное вращение гайки и ее перемещение по резьбе прикладывает усилие зажима к стальным стержням. Увеличение крутящего момента частично компенсируется сжатием, прилагаемым к стальным стержням. При этом гайка пытается протянуть головку болта через отверстие в штанге. Вытягивание болта или растяжение — ключевая часть успешных болтовых соединений. Во многих высокотехнологичных приложениях мера зажимного усилия определяется удлинением или растяжением болта как более точная величина, чем показание крутящего момента.Прочность на растяжение стального вала, болта в этом примере и его удлинения более согласованы, чем показания крутящего момента болтов и гаек, которые могут иметь ржавчину, смазку, несовершенную резьбу и процедуру затяжки. Но для установщика герметичность соединения обычно принимается как сопротивление гайки вращению или крутящий момент, необходимый для ее дальнейшего вращения. Это означает, что ощущение плотного соединения является результатом приложения нагрузок, которые деформируют или растягивают соединительные элементы.
Теперь, используя информацию, которую мы только что рассмотрели, давайте объясним, что происходит, когда затягивается соединение с конической трубной резьбой. Так же, как болт и гайка, до появления зажимных усилий коническая резьба «свободно вращается» до тех пор, пока не исчезнет зазор между наружной и внутренней резьбой. По мере того, как два компонента скрепляются друг с другом на большее количество оборотов, внутренние силы увеличиваются.
Национальная трубная резьба имеет конус в 1¾ °, что означает, что каждая наружная резьба немного больше в диаметре, чем предыдущая, а внутренняя резьба постепенно уменьшается.Для трубной резьбы 1 дюйм угол конуса означает, что каждая смежная резьба составляет 0,0055 дюйма, или примерно толщину этой страницы, различается диаметром. По мере того, как наружная и внутренняя резьбы проходят «свободный ход», части заклиниваются вместе, в результате чего охватывающая деталь растягивается, а охватываемая часть слегка сжимается. Этот конус означает, что, когда резьба затягивается вручную, любое дополнительное заклинивание двух частей вызовет деформацию охватывающих частей. Поскольку практически все материалы сильнее при сжатии, чем при растяжении.Даже если и охватываемая, и охватывающая резьбовые части имеют одинаковую прочность или материал, охватывающая часть будет растягиваться до разрушения до того, как охватываемая часть разрушится под нагрузкой сжатия. . Помните, что герметичность соединения — это результат сопротивления материалов растяжению. Сталь имеет предел прочности на растяжение или сопротивление растяжению примерно в семь раз больше, чем ПВХ, что означает, что пластиковое соединение будет иметь гораздо меньший крутящий момент или ощущение на ощупь, чем металлические фитинги.
Диаметр шага
Это означает, что для каждого поворота после затяжки вручную или «свободного хода» охватывающая часть растягивается больше, чем сжимается охватываемая часть.Наибольшее напряжение, развиваемое в резьбовом соединении конической трубы, приходится на делительный диаметр.
Шаговый диаметр — это точка, которая находится посередине между впадиной и вершиной резьбы. Именно на делительном диаметре резьбового соединения начинается любая трещина или разрушение, которые затем распространяются наружу через стенку фитинга. Поскольку трещина возникает на промежуточном диаметре, любая дополнительная толщина стенки компонента с внутренней резьбой обеспечивает слабую защиту от отказа из-за чрезмерной затяжки.
Чтобы понять, почему наибольшие нагрузки приходятся на делительный диаметр, мы должны увидеть, как распределяются нагрузки от заклинивания. Давайте для этого примера возьмем трубную резьбу диаметром 1 дюйм! Деформация — это изменение диаметра при каждом обороте резьбового соединения, в этом примере делительный диаметр увеличивается на 0,0055 дюйма на каждый полный оборот. Поскольку делительный диаметр на конце внутренней резьбы составляет 1,230, а увеличение диаметра на 0,0055 дюйма за каждый оборот, это дает деформацию 0,00447 дюйма / дюйм. Принимая во внимание, что изменение делительного диаметра на внешней стенке фитинга размером 1.673 будет 0,00329 дюйма / дюйм
Обратите внимание, что растяжение на внешнем диаметре охватывающей части меньше, чем на делительном диаметре, что указывает на то, где находится наибольшая деформация. Напряжение или растягивающее напряжение — это сила, создаваемая развивающейся деформацией, умноженная на сопротивление материала для увеличения, в данном случае ПВХ. Поскольку сопротивление растяжению или модуль упругости ПВХ составляет 400 000 фунтов на квадратный дюйм. Это означает, что нагрузка на эту резьбовую часть размером 1 дюйм на делительном диаметре составляет; .00447 x 400 000 или 1788 фунтов на квадратный дюйм / оборот. Поэтому с ПВХ, имеющим предел прочности на разрыв 7000 фунтов на квадратный дюйм, легко увидеть, что всего несколько оборотов после затяжки вручную или «свободного хода» могут привести к выходу из строя фитингов из ПВХ. Если мы затянем соединение на 3,9 оборота от руки, мы превысим прочность ПВХ и вызовем его растрескивание.
Правильный способ сборки резьбового соединения из ПВХ — Schedule 40 или 80 — затянуть вручную плюс один-два оборота, не более. Два оборота после затяжки вручную плюс напряжение системы давления находится в пределах прочности на разрыв одного дюйма ПВХ.Рабочее давление трубы из ПВХ основано на уровне напряжения 2000 фунтов на квадратный дюйм. Это означает, что резьбовое соединение с внутренней резьбой 1 дюйм подвергается кольцевому напряжению 7,364 фунтов на квадратный дюйм при затяжке всего за три оборота после затяжки вручную и ниже номинального рабочего давления трубы. Как видите, в этом случае соединение находится на грани отказа.
(1788 фунтов на квадратный дюйм x 3) + 2000 фунтов на квадратный дюйм = 7364 фунта на квадратный дюйм
В таблице ниже показано напряжение на один виток, число оборотов до отказа и деформации, возникающие в резьбовых соединениях труб другого размера.Важно отметить, что наиболее распространенные резьбовые соединения, менее 1 дюйма, могут треснуть фитинг из ПВХ с внутренней резьбой всего за несколько оборотов после затяжки вручную.
Как же, спросите вы, правильно сделать пластиковое соединение фитинга? Во-первых, мы должны признать, что часть с внутренней резьбой должна быть самой прочной. Если соединение выполнено из разных материалов, таких как металл и ПВХ, то часть с наружной резьбой должна быть пластиковой, чтобы обеспечить наименьшую вероятность выхода из строя соединения.Если соединение полностью пластмассовое и используется герметик для резьбы, его химический состав должен быть совместим с используемыми материалами. Поскольку герметик или ленты, содержащие тефлон ^®, уменьшают трение, они будут маскировать нагрузки и напряжения, прикладываемые во время последовательности затяжки. Из-за зазора между впадиной или впадиной и выступами сопряженной резьбы существует небольшой спиральный путь утечки, который увеличивает длину резьбового соединения. Этот путь утечки должен быть загерметизирован, и это причина использования герметика для резьбы.Обратите внимание, что я не сказал «смазка». Смазывающие свойства резьбовых герметиков могут скрывать сопротивление, которого монтажник ожидает при затяжке соединения. Это приводит к чрезмерной затяжке, чтобы получить «ощущение» отсутствия утечек, при этом возникает чрезмерное напряжение, связанное с заклиниванием охватываемого и охватывающего компонентов вместе.
Процедура изготовления герметичных соединений, которые не вызовут разъединение фитингов, проста! Затяните соединение вручную, а не вручную, затем затяните еще на 1-2 оборота. Этот метод обеспечивает герметичное соединение без чрезмерного напряжения внутри соединения.Важно понимать, что герметик для трубной резьбы; особенно те, которые сделаны с тефлоном ^®, смазывают резьбу и вводят установщика в заблуждение, полагая, что соединение не туго.
Лучшие заменители тефлоновой ленты
При ремонте или установке сантехники или труб важно герметизировать резьбовые соединения герметиком. Герметик предотвращает утечку через соединения.
Одним из наиболее часто используемых герметиков в сантехнике является тефлоновая лента.Обычно перед подсоединением фитинга его оборачивают вокруг резьбы приспособления.
Таким образом, создаваемое соединение плотно закрыто от утечки. Однако использование тефлоновой ленты не всегда является лучшим герметиком в некоторых ситуациях.
Недостатки тефлоновой ленты
Тефлоновая лента — широко используемый сегодня герметик для резьбовых соединений. Обычно его дважды оборачивают вокруг трубной резьбы. После упаковки он отрезается от основного рулета. Затем прикрепляется фитинг.
Использование тефлоновой ленты подходит для большинства сантехнических работ. Однако в некоторых случаях резьба трубы может быть повреждена, так что получить плотное уплотнение сложно.
Расстояние между соединенными резьбами может быть таким большим, что вода просачивается через соединение.
В некоторых случаях может не хватить места для намотки ленты. В таких ситуациях вам понадобится альтернативный герметик для создания плотного соединения.

Трубный допинг
Смазка для труб, также называемая герметиком / компаундом для стыков труб, представляет собой форму жидкости, которая используется для уплотнения резьбы точно так же, как лента.

Как уплотнять соединения в трубопроводах отопления и водоснабжения

Льняная подмотка

Специальная сантехническая нить

Фум-лента

Сантехнический клей герметик для резьбовых соединений

Особенности намотки

Выводы

способы, достоинства, недостатки и особенности применения

Льняной уплотнитель

ФУМ лента

Сантехническая нить

Силиконовая лента

Анаэробный клей-герметик

Холодная сварка

Уплотнительные прокладки и кольца

лён, лента ФУМ, нить, герметики — Добродушный Сантехник

Примеры из жизни

Выбор уплотнителя при монтаже коллектора

Ещё один пример из жизни

Чем уплотнить резьбу на водопроводной трубе. Экзотические методы уплотнения резьб

Чем уплотнить резьбу на водопроводной трубе. Экзотические методы уплотнения резьб

Уплотнение резьбы металл-пластик. Как герметизировать пластиковую резьбу на трубе

Основные методы герметизации

Как добиться хорошей герметизации?

Чем уплотнить пластиковую резьбу. Лента фум

Герметик для крана.

Сантехническая нить. Как наматывать сантех нить типа Тангит

Уплотнение трубной цилиндрической резьбы. Уплотнения резьбовых соединений.

Как уплотнить резьбовое соединение труб

Материалы для уплотнения резьбовых соединений

Льняная пенька, паста

Фторопластовый уплотнительный материал (ФУМ-лента)

Сантех-нить

Невысыхающие пасты

Высыхающие пасты

Анаэробный герметик

Приглашение в магазин «Скобяная лавка»

Герметизация трубных соединений — сравнение материалов

Виды уплотнителей для труб

Лен

Сантехническая нить

Клей-герметик

Фум-лента

Как герметично соединить трубы льном?

Уплотнение сантехнической нитью

Нанесение клея-герметика

Герметизации резьбовых соединений: tvin270584 — LiveJournal

Как использовать герметик для трубной резьбы: основное руководство

Узнайте об удобстве и назначении герметика для трубной резьбы

Что такое герметик для трубной резьбы? Ответы на общие вопросы

Как наносить герметик для трубной резьбы

Герметик для трубной резьбы останавливает протечки, смазывает резьбу

Уплотнение резьбы | SERTO AG

Цилиндрическая / параллельная резьба (G)

Коническая / коническая резьба (R)

Методы герметизации | Адапталл

Портовые фитинги — Коническая и параллельная резьба

Расширяющееся седло против конического седла против шарового седла

Торцевое уплотнение против уплотнения босса

Уплотнение металл к металлу

Трубные обжимные фитинги 24 ° DIN

Уголки уплотнительной поверхности

Завод Инжиниринг | Рекомендации по выбору герметика для трубной резьбы

Резьбовые уплотнения — Крепежные детали и фитинги: Все уплотнения

Сборка пластиковых фитингов с резьбой | LASCO Фитинги

Правила сборки пластиковых фитингов с резьбой

Тип резьбы фитинга из ПВХ

Резьбовые пластиковые в системах

Почему не работают резьбовые соединения

Диаметр шага

Лучшие заменители тефлоновой ленты

Недостатки тефлоновой ленты

Трубный допинг

Ответить Отменить ответ
