Детальная информация об установке розеток и выключателей. Инструкция по сборке электрощита

Установка розеток и выключателей

Электроустановочные изделия – розетки и выключатели могут монтироваться открытым или скрытым способом.

Открытый способ

Используется в нескольких случаях: по соображениям дизайна и стилистики, во избежание загрязнения помещения строительным мусором и пылью и при присоединении дополнительных энергопотребителей. Проводка в данном случае также осуществляется открытым способом. Процесс такой установки значительно более простой, чем при скрытом монтаже. В этом случае нет необходимости сверлить в стене отверстия и монтировать установочные коробки.

  • Розетку или выключатель разбираем. Нижнюю часть крепим к стене с помощью шурупов или дюбелей. К колодке розетки/выключателя подводим провода и закрепляем на нижней части. Сверху накрываем всю конструкцию пластиковой крышкой, прикручиваем ее винтами.
  • Если электрическая проводка заключена в кабель-канал, то установка розетки/выключателя еще проще.
    Используем специальные вставки (суппорты) на поверхности кабель-каналов. Корпус многих моделей розеток/выключателей оснащен специальными отверстиями со вставками для подключения кабель-каналов.
Скрытый способ

Используется как наиболее подходящий для современной квартиры. Скрытая проводка незаметна, а электроустановочные изделия не выдаются от стены на несколько сантиметров как при открытом способе, экономя пространство. В этом случае необходим предварительный монтаж установочных коробок (подрозетников) – о чем мы писали ранее.

    • После того, как подрозетник установлен, закрепляем в нем колодку розетки/выключателя. Выполняем одним из двух способов. В первом случае – с помощью шурупов, которые вставляются в сквозные отверстия колодки, совпадающие с отверстиями подрозетника. Закручиваем шурупы, фиксируя колодку к подрозетнику. Во втором случае – с помощью лапок колодки. Завинчивая винты с зубчатыми подвижными лапками, добиваемся надежной фиксации колодки в подрозетнике.
    • Закрепляем сверху защитный пластиковый корпус.
    • Для монтажа нескольких розеток используем подрозетники на 2 колодки. Комбинируя их в различных вариациях, получаем группу розеток, располагающихся как вертикально, так и горизонтально. Для придания законченного вида установленной группе розеток используем многогнездовые рамки, эстетично окаймляющие розетки и их группы.

  • Колодка электроустановочного изделия имеет три контакта: «фаза», «ноль», «земля». Соответственно к этим контактам подключаем провода электропитания: «фаза» к «фазе», «ноль» к «нолю» и «земля» к заземляющему контакту. Указанные контакты во время монтажа располагаем снизу электроустановочного изделия. При этом провода направляем вверх. Для фиксации проводов используем более надежный винтовой зажим или более простой в работе пружинный. Лишний провод, если он остался, скручиваем и прячем на дно подрозетника.
  • Розетки подключаем к электропитанию одним из следующих способов. Первый способ – каждую розетку подключаем к отдельному проводу, идущему от распределительной коробки. Второй способ шлейфовый – последовательно подключаем провода каждой розетки к контактам предыдущей.
  • При монтаже выключателей учитываем следующие особенности. Следим за правильным расположением клавиш, чтобы нажатие производилось на их верхнюю часть, а не нижнюю. Некоторые типы выключателя (например, при использовании диммера) имеют отметки, к какому контакту подключать входящий провод, а к какому – отходящий. При подключении проводов строго следуем данным указаниям.

Распайка щита с предохранителями

Электрический щит, устанавливаемый в многоквартирном доме, может быть как скрытым, так и накладным. Скрытый щит монтируется в нишу и является более современным и эстетичным. Накладной же щит может быть установлен более просто, без предварительной подготовки места, путем крепления с помощью дюбелей или саморезов.

Прежде чем перейти к сборке электрощита, рассмотрим, что входит в его состав:

  • Электропитание квартир осуществляется с помощью проводов и кабелей. Как правило, это трехпроводная сеть: «фаза», «ноль» и заземление.
  • Электросчетчики – служат для измерения электроэнергии, потребляемой электроприборами в каждой из квартир.
  • Предохранители – служат для автоматического отключения цепи при ее перегрузке или коротком замыкании. Предохранители устанавливаются на фазный и нулевой провода. В случае перегрузки или замыкании плавкая вставка предохранителя расплавляется и размыкает электрическую цепь. После отключения плавкая вставка предохранителя подлежит замене.
  • Автоматы – служат для осуществления тех же функций, что и предохранители. Однако по сравнению с ними, они имеют многоразовый характер, могут быть отключены и включены вручную. В случае нарушения работы сети, срабатывает электромагнитный элемент, освобождается защелка, которая удерживает пружину автомата и автомат отключается. В дальнейшем его можно вручную снова включить.
  • УЗО – устройство защитного отключения – служит для отключения электросети при неполадках в работе электроприборов или самой сети.
  • Также возможно размещение в щите системы интернета и охранной сигнализации.

Распайку электрощита должен осуществлять только сертифицированный специалист. Для осуществления этих работ обязательно пригласите мастера из проверенной организации, например, строительной компании «ТопДом». Только в этом случае будет обеспечена безопасность, надежность и эстетическая составляющая электромонтажных работ.

Распайку электрического щита осуществляем следующим образом:

  • Грамотно составляем электрическую схему, с учетом особенностей электрической проводки, потребляемой мощности, количества электрических групп, потребляемой мощности каждой из групп.
  • Для сборки щита используем нужное количество автоматов, которые крепим на DIN-рейку. На щите удаляем заглушки для ввода и вывода проводов и кабелей. Распайка щита будет правильной только в случае грамотной коммутации автоматов.
  • Используем следующую схему электрощита с учетом потребляемой электроэнергии: питающее напряжение подаем на вводной автомат, далее на электросчетчик, далее на УЗО, далее на автоматы розеточной группы (25А) по количеству потребителей: стиральная машина, кондиционер, бытовые розетки и т.
    д., далее на автомат освещения (16А). В данную схему при необходимости включаем дополнительные отходящие электрические группы.
  • Данная схема может быть использована для каждой квартиры многоквартирного дома с электропитанием 220В либо для загородного особняка.

Розетки и выключатели, схемы подключения и установка розеток

73

Уже трудно найти жилье, где бросается в глаза разложенный по полу телевизионный кабель. Все потому что современный телевизоры получают сигнал через tv розетку. От качества сигнала зависит качество изображения на экране телевизора. Как правильно подключить телевизионный кабель к розетке, чтобы минимизировать помехи …

73

Диммеры широко используются в современном освещении. Данные устройства позволяют регулировать уровень освещения, создавая приятную атмосферу в доме. Подключение диммера не составляет особого труда, но иногда вызывает трудности у новичков. В статье рассмотрим несколько схема подключения регуляторов …

445

Думаю, многие из вас даже не задумывались о таком вопросе, куда должна смотреть клавиша выключателя освещения? Ведь сам выключатель можно установить двумя способами: включение будет вверх или вниз. Как правильно должен включаться свет и есть ли разница как управлять освещением. Основное правило электриков включение …

369

Всем известно, что освещение управляется с помощью выключателей. При подключении выключателя необходимо соблюдать определенную последовательность. Выключатель должен размыкать фазу. Это правильная схема подключения, которая упоминается в 7-м издании ПУЭ. В чем опасность, если выключатель размыкает ноль …

158

У Вас бывали ситуации, когда после работы заходишь в квартиру нажимаешь клавишу выключателя, но свет не загорается. Причем по всем признакам напряжение в доме присутствует. Причин может быть несколько, одна из них неисправность выключателя. Чтобы устранить поломку нужно знать как правильно разобрать выключатель освещения …

302

Для правильного подключения электрической вилки необходимо знать, куда подключать фазный и нулевой провод. Если вилка имеет два контакта (без заземления) расположение фазы и нуля не имеет значения. В данной статье рассмотрим, как правильно разобрать и подключить электровилку, чтобы она долго служила и не повреждалась …

333

Со времен СССР мы привыкли, что уровень напряжение в домашней сети составляет 220 Вольт. Сегодня в паспортных характеристиках современных электроприборов можно увидеть норму напряжения 220 – 240 Вольт. Если замерить мультиметром напряжение в розетке можно увидеть цифры от 210 до 240 Вольт. Какая норма должна быть …

82

Если вы столкнулись с проблемой неисправности розетки необходимо разобраться с причиной. Проблема может быть локальной, когда не работает одна розетка или глобальной когда перестают работать розетки во всей квартире или нескольких комнатах. В первую очередь следует определиться приходит ли напряжение …

281

Надежная электропроводка залог безопасности. Для подключения розеток используют кабели с монолитной жилой. Каким должно быть сечение кабеля для подключения розеток в обычных комнатах и там где сосредоточена мощная техника, например кухня. На что следует обратить внимание при расчете мощности …

335

Удлинители и переноски есть в каждом доме. Их использование не только предоставляет массу неудобств, но и портит интерьер. Чтобы забыть об удлинителях, необходимо рассчитать количество розеток для всей квартиры и их место расположения. Наибольшее количество точек для подключения бытовой техники сосредоточено на …

221

Когда пропадает освещение, мы первым делом грешим на перегорание лампы. Но одной из причин отсутствие освещения может быть неисправность самого выключателя. Как понять что проблема в нем? Его нужно проверить на работоспособность. Сделать это можно несколькими способами. Наиболее простой с использованием отвертки …

404

Все бытовые розетки рассчитаны на напряжение 220 Вольт и силу тока 16 Ампер. Эти параметры соответствуют средней мощности электроприбора включаемого в розетку. Но почему в розетке именно переменный ток, а не постоянный, для некоторых пользователей это загадка. В данной статье попробуем разобраться с этим …

648

Этап чистового монтажа начинается с установки выключателей и розеток. При подключении розетки многие сталкиваются с дилеммой, куда же подключить фазный провод на правую клемму или на левую. В данной статье мы постараемся разъяснить правильное подключение фазы и есть ли разница в этом вопросе …

345

Покупая ту или иную технику, мы часто сталкиваемся с проблемой ее подключения к сети. Одно дело если мы покупаем переносной предмет, который можно подключить к любой свободной розетке. Дорогие читатели сайте «Электрик в доме» в данной статье мы обсудим установку и подключение розетки для стиральной машинки …

160

При скрытом монтаже электропроводки все розетки и выключатели устанавливаются в подрозетники. Для установки рекомендуется выбирать как можно глубже коробки, так в ней можно оставить больший запас кабеля для подключения розетки. Сам процесс установка розетки в подрозетник не требует каких то …

489

Трудно сегодня представить квартиру или дом без современного телевизора. В отличие от кинескопных собратьев современные модели могут быть толщиной не более 5 см. В связи с этим появилась возможность из размещения не только на подставке или тумбе, но и закрепить на стене или в нише …

Самостоятельный монтаж электрических розеток и выключателей в доме

Содержание:

1. Требования и рекомендации при установке электрических выключателей и розеток

2. Необходимые инструменты и оборудование

3. Монтаж и подключение электрической розетки или выключателя

 • Как самостоятельно установить электрический выключатель или розетку со скрытой проводкой

 • Как самостоятельно подключить электрические розетки и выключатели с внешней проводкой

 • Замена старой электрической розетки или выключателя

4. Рекомендации по выполнению проводки к местам установки нового электромонтажного оборудования

Если вы читаете эту статью, значит, вас заинтересовало, как можно самостоятельно, без привлечения профессионального электрика, либо установить и подключить новые электрические выключатели и розетки, либо выполнить замену старых на более современные и качественные приборы. О типах электрических розеток и выключателей, а также о том, как их правильно подобрать для установки в том или ином помещении вашего жилища, я рассказывал в статье «Как правильно сделать самостоятельный выбор розеток и выключателей». Так что в этой статье расскажу только о том, как правильно и безопасно выполнить установку электрических выключателей и розеток, а также их подключение к электрической сети.

Для начала давайте поговорим о требованиях, которые должны быть обязательно соблюдены при монтаже розеток или выключателей.

Требования и рекомендации при установке электрических выключателей и розеток

Согласно действующим нормативным документам по электробезопасности, как розетки, так и выключатели освещения обязательно должны устанавливаться таким образом, чтобы расстояние между ними или другим электромонтажным оборудованием, установленном в данном помещении, должно составлять 50 см и более.

При этом высота установки розетки или выключателя от уровня пола не регламентируется и выбирается вами, исходя лишь из соображений эстетики и удобства пользования. В последнее время розетки все чаще устанавливают так же, как и в Европе – на высоте не более 40 см от уровня пола, а вот выключатели освещения европейцы устанавливают на высоте не более 1 м, поскольку так выключателем смогут пользоваться даже маленькие дети!

Однако в кухне устанавливать розетки необходимо на уровне 1 м от пола и выше, чтобы после расстановки мебели они не оказались в недоступных для использования местах, поскольку могут закрываться шкафами гарнитура. При этом для кухни, ванной комнаты и любого другого помещения с повышенной влажностью воздуха обязательно подключайте розетки и выключатели освещения только с подсоединением их к заземляющему проводу или через УЗО (о том, почему это жизненно важно для вашей безопасности, я рассказывал в своем материале «Подключение однофазного УЗО своими руками»). При этом важно помнить, что если ваше помещение с повышенной влажностью имеет площадь менее 8 метров квадратных, то в нем установка электрических розеток и выключателей категорически запрещена! Для помещений подобного типа с площадью, превышающей данный норматив, необходимо соблюдать следующее требование: любое электромонтажное оборудование может быть установлено от ванны, душевой кабины или раковины (кухонной мойки) на расстоянии от 60 см и более!

Кстати, для помещений с повышенной влажностью рекомендуется монтаж электрических розеток, которые имеют специальную пыле- и влагозащиту.

И самое главное требование – любые работы с токоведущими проводами электросети (а именно с ними приходится работать при подключении розеток и выключателей) должны производиться при обесточенной электрической цепи вашего дома (квартиры). Для этого нужно не только выключить общий рубильник, обесточивающий электрическую сеть, но и вывесить предупреждающую табличку «Не включать! Работают люди!», чтобы кто-нибудь не привел рубильник в рабочее положение, подав электрический ток в цепь.

Теперь о том, какой инструмент вам понадобится для выполнения монтажных работ.

Необходимые инструменты и оборудование

Установка электрического выключателя или розеток потребует от вас наличия нехитрого набора инструментов, в который входит:

• отвертка-индикатор, с помощью которой вы сможете убедиться об отсутствии тока в проводах проводки;

• крестообразная и плоская отвертки (либо та, либо та понадобится в зависимости от головок крепежа);

• электрическая дрель со сверлом по бетону (по дереву) при установке розетки или выключателя на поверхности стены или с насадкой-коронкой по бетону/дереву для изготовления отверстия в стене под подрозетник диаметром 74 мм;

• молоток;

• бокорезы.

Кроме того, необходимо приобрести:

• дюбели пластиковые с саморезами для фиксации на стене площадки/ монтажной коробки под розетку или выключатель;

• специальные подкладки-площадки для установки розетки или выключателя с внешней проводкой. Они продаются, как для одинарной, так и для двойной розетки;

• подрозетники (монтажные коробки) для установки розеток или выключателей, скрытых в стене;

• непосредственно электрические розетки и выключатели освещения.

Монтаж и подключение электрической розетки или выключателя

Давайте поговорим о том, как выполнить монтаж электрооборудования подобного типа впервые, поскольку замена строго оборудования (розетки или выключателя) на новое выполнить проще, чем установить новую розетку (выключатель).

Для начала необходимо выполнить прокладку проводки к месту расположения новой розетки или выключателя. Однако, как это делается, вы сможете прочитать в другой статье «Как выполнить монтаж электропроводки в доме». Затем производите выравнивание стен одним из выбранных вами способов. После этого можно приступать к установке розеток/выключателей. Рассмотрим, как выполняется монтаж такого электрооборудования двух различных типов.

1. Как самостоятельно установить электрический выключатель или розетку со скрытой проводкой

Обычно, как это было отмечено немного ранее, возможность установить новые розетки или выключатели со скрытой проводкой появляется после укладки керамической плитки на стену, отделки стен гипсокартоном или различными декоративными панелями (ПВХ или МДФ), поскольку в этом вы легко сможете выполнить скрытую проводку. После установки декоративной отделки стен провода выводятся через нее наружу (через обычное отверстие, выполненное с помощью электродрели со сверлом). Концы торчащих проводов должны быть обязательно заизолированы с помощью специальной пластиковой ленты. Перед началом работ по монтажу нового электрооборудования, как уже говорилось выше, обязательно обесточьте всю электрическую цепь в доме. После чего, используя отвертку-индикатор, убедитесь в абсолютном отсутствии напряжения на проводах, с которыми вы будете работать (при поочередном касании жалом отвертки к оголенным концам проводов лампочка в отвертке не должна загораться).

С помощью электрической дрели и насадки-коронки (по бетону или по дереву, что зависит от материала, в котором необходимо выполнить отверстие) в месте выхода электрических проводов выполняете углубление под монтажную коробку. Если подрозетник устанавливается в жестком материале (в бетоне или в кафельной плитке), то он будет сидеть в углублении достаточно жестко и не потребует дополнительной фиксации в стене. Хотя с помощью электродрели и сверла по бетону можно предварительно (перед установкой монтажной коробки в стену) выполнить по центру углубления отверстие под пластиковый дюбель. После этого в отверстие устанавливается пластиковый дюбель, затем – монтажная коробка, которая закрепляется в стене с помощью самореза, вкручиваемого до упора в пластиковый дюбель. Только учтите, что при установке подрозетника в гипсокартон необходимо использовать специальные монтажные коробки под гипсокартон.





После установки монтажной коробки необходимо подключить провода к розетке или выключателю. Делается это довольно просто. Для начала необходимо с помощью бокорезов снять с небольших участков проводов (около 5 мм) изоляцию. После этого снимите декоративную панель с розетки/ выключателя. Теперь приступайте к подключению проводов.

В зависимости от производителя (отечественный или зарубежный) различается способ подключения проводов. Так, в импортных приборах такого типа подключение электрической розетки/выключателя осуществляется с помощью либо винтовых зажимов (таких же, как и в клеммной колодке), либо с помощью зажимов с подпружинной пластиной (без винтов). Отечественные же производители выпускают электрические выключатели и розетки, в которых провода зажимаются винтом с квадратной шайбой, которая прижимает конец токоведущего провода к контактной пластине.

После подключения проводов розетка или выключатель устанавливается в монтажную коробку и вращением распорных винтов, расположенных по одному с каждой стороны розетки/выключателя, закрепляете ваше электрическое оборудование в подрозетнике. На заключительном этапе остается лишь установить на место декоративную панель, после чего в электрическую цепь подается ток (рубильник на электрощитке переводится в рабочее положение) и проверяется работоспособность розетки путем включения в нее какого-либо электроприбора, а выключателя – включением соответствующего осветительного прибора.

2. Как самостоятельно подключить электрические розетки и выключатели с внешней проводкой

Новые выключатели и розетки такого типа можно устанавливать, когда вы только захотите. И подготовка к их установке (прокладка электропроводки к месту установки оборудования) ничем не отличается от подобной процедуры при установке розеток/выключателей для скрытой проводки. Однако прибегают к такому методу установки только в том случае, когда нет никакой возможности выполнить скрытую проводку, например, на деревянных стенах или на бетонных стенах, оклеенных обоями. Выглядит такая проводка не очень эстетично, поэтому ее нужно закрывать пластиковыми декоративными каналами.

Далее порядок установки розетки/выключателя будет следующий:

• обязательно обесточьте электрическую цепь дома, отключив рубильник на распределительном электрощитке;

• если монтаж осуществляется на бетонной стене, то с помощью дрели и сверла необходимо выполнить в месте установки электрооборудования отверстия под пластиковые дюбели;

• в готовые отверстия в стене вставьте пластиковые дюбели (если необходимо, то используйте для их установки молоток);

• с помощью саморезов, вкручивая их в дюбели, закрепите на стене площадку нужного размера (поменьше, если розетка одинарная, и побольше, если розетка двойная);

• снимите декоративную панель с розетки/выключателя;

• подключите розетку/выключатель к проводам, как это было описано в п. 1;

• закрепите розетку с помощью саморезов на пластиковой площадке, зафиксированной на стене;

• установите на место декоративную панель;

• запитайте электрическую цепь дома, вернув рубильник на электрощитке в рабочее положение, и проверьте работоспособность только что установленного электромонтажного оборудования.

Как видите, все достаточно просто. Только обязательно нужно соблюдать правила техники безопасности.

Замена старой электрической розетки или выключателя происходит еще проще, ведь в данном случае у вас уже имеется готовая проводка, а также место под установку нового электромонтажного оборудования.

В данном случае необходимо:

• обесточить электрическую цепь дома, отключив рубильник на распределительном электрощитке;

• снять декоративную панель со старой розетки/выключателя;

• выкрутив распорные винты, вынуть розетку/выключатель из монтажной коробки (если это розетка/выключатель для скрытой проводки);

• выкрутив крепежные винты, отсоединить розетку от монтажной площадки-прокладки, закрепленной на стене (если это розетка/выключатель для наружной проводки);

• отсоединить электрические провода от клеммных зажимов розетки/выключателя;

• заменить старую монтажную коробку/площадку (если это необходимо) новой;

• снять декоративную панель с новой розетки/выключателя;

• подсоединить провода к клеммным зажимам;

• установить розетку/выключатель в монтажную коробку/на площадку, выполнив ее фиксацию с помощью распорных/крепежных винтов;

• установить на место декоративную панель;

• запитать электрическую цепь дома, вернув рубильник на электрощитке в рабочее положение, и проверить работоспособность только что установленного электромонтажного оборудования.

В заключение хочу дать несколько рекомендаций о выполнении новой электрической проводки для подключения электромонтажного оборудования.

Рекомендации по выполнению проводки к местам установки нового электромонтажного оборудования





Учтите, что:

• если вы хотите установить новую электрическую розетку, то к ней необходимо проложить либо 2 провода (ноль и фазу), либо 3 провода (ноль, фазу и заземление);

• если вы хотите выполнить установку и подключение нового электрического выключателя, то к месту его монтажа необходимо протянуть только один (фазный) провод, который будет проходить от распределительной коробки до осветительного прибора. При этом в месте установки выключателя данный провод необходимо разрезать с помощью бокорезов и подсоединить к клеммным зажимам. При необходимости включения освещения в помещении вы с помощью выключателя сможете замкнуть разорванный фазный провод, подав, таким образом, электрический ток в цепь;

• если же вы хотите установить двойной выключатель, то к нему необходимо протянуть от распределительной коробки один фазный провод, а от него – два идущих, например, к люстре, с разрывом проводов в месте монтажа данного электромонтажного оборудования.

Вот и все! Постоянно помните о технике безопасности при работе с электрическим оборудованием, следуйте моим рекомендациям и у вас все получится идеально! Удачи в ремонте!

Советы по установке розеток и выключателей в доме

«Обычно мы только после окончания работы понимаем, с чего ее надо было начать», — это высказывание удачно описывает всякий ремонт, а в особенности установку розеток и выключателей.

Казалось бы, закончен ремонт, осталось убрать и расставить мебель, и тут (о ужас!) понимаешь: розетки не там, где нужны, их загораживает мебель. А новые розетки — это новые провода в стене, а значит, надо срывать и снова клеить обои, и так по кругу.

Идеальный вариант — продумать размещение электроприборов и мебели еще на этапе планирования ремонта. Чтобы в следующий раз не наступить на те же грабли, я делал пометки, и моя записная книжка пополнилась разными неочевидными решениями по электрике, которыми я с удовольствием делюсь с читателями!

Установка розеток и выключателей

1, Выключатель в прихожей, который выключает в квартире всё!
Замечательная идея! Ведь часто бывает, что уже оделся, обулся, и тут выясняется, что на втором этаже горит свет… Или едешь на работу и думаешь: «Выключил ли я утюг?»

Решить все эти проблемы одним махом очень соблазнительно, главное, чтобы холодильник выключался отдельно, а то придется очень часто выбрасывать испорченные продукты.

2. Розетки в откосах
Розеток, как известно, много не бывает. Розетки в откосах пригодятся, если поверхность подоконника выполняет функцию кухонной рабочей зоны, если кухня маленькая и нужно экономить каждый сантиметр свободного места, если рядом с окном находится стол.

У меня, к примеру, на подоконнике стоит блендер, в котором я ежедневно делаю смузи. А розетки нет… Протянули удлинитель, который портит весь вид.

А перед Новым годом ты скажешь себе спасибо за эту розетку, когда будешь украшать окно в детской (а может, и на кухне) новогодними гирляндами.

3. Выключатели у кровати
И не только у кровати, а везде в проходных местах. Этот лайфхак давно не нов, я его постоянно встречаю в гостиницах, но многие про него забывают, когда делают ремонт.

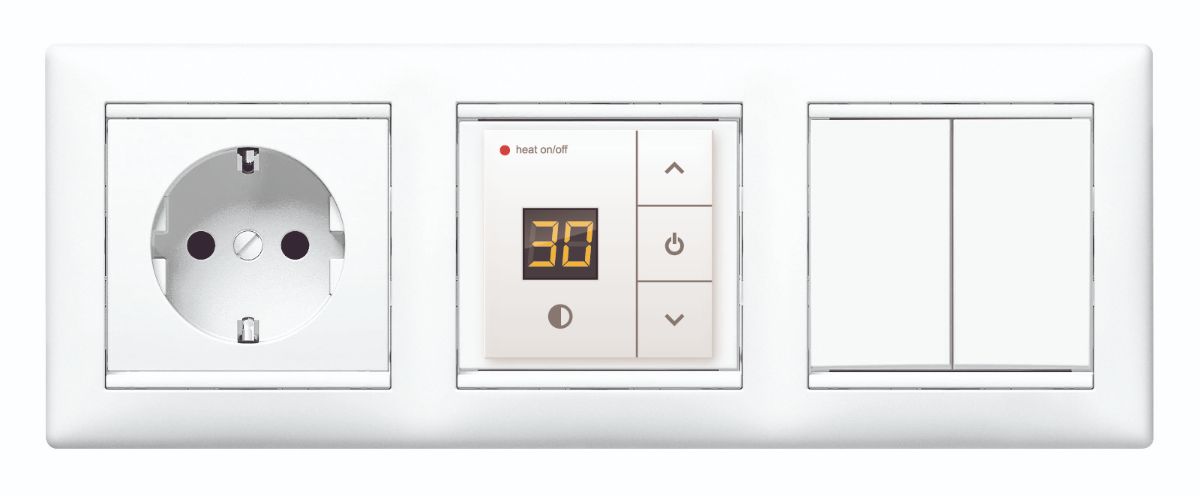

4. Регулятор для теплого пола — на уровне глаз
Именно на этой высоте его удобно настраивать. Почему же все строители стараются установить его ближе к полу?

5. Полноценное освещение на балконе
Делаешь освещение лоджии — не забудь про выключатель. А то получается: вышел на балкон, увидел, что темно, и нужно возвращаться в комнату, чтобы включить свет.

6. Больше розеток в ванной
Фен, стиральная машина, а, может, еще и сушильная, электробритва, электрическая зубная щетка… Для всего нужны розетки, которые, кстати, можно спрятать в шкафчик.

7. Розетки для пылесосов
У многих не один пылесос, а два: обычный и робот. Для всех этих помощников нужна розетка, причем на определенном уровне: для обычного пылесоса 30–40 см от пола и в каждой комнате, для робота — в прихожей, с учетом места для подзарядки.

8. Розетка для зарядки гаджетов на кухне
Обязательно ее предусмотри! Представь, что ты готовишь по рецепту с планшета, а планшет разрядился! А у тебя свободной розетки на кухне нет… А теперь будет!

Если речь идет о розетках, предусмотренных под мелкую бытовую технику типа блендера или кофемолки, то подумай заранее, сколько бытовых приборов могут потребоваться тебе при готовке. Если затрудняешься в этом вопросе, то воспользуйся одной из наших рекомендаций.

На каждый погонный метр рабочей поверхности должна быть минимум одна розетка. Это не значит, что розетки должны быть установлены через каждый метр, они вполне могут быть сгруппированы вместе по несколько штук.

Можно поступить еще проще и установить на кухонном «фартуке» по 2–3 розетки над каждой свободной столешницей. Обычно это две или три группы розеток. Не забудь одну или две розетки расположить в зоне обеденного стола. Пригодится, если возникнет необходимость зарядить сотовый телефон или подключить, например, ноутбук.

9. Спрячь розетки в шкафах
Если на кухонном фартуке уже много розеток и это смотрится некрасиво, спрячь их, например, на дно навесных шкафов.

10. Розетки для компьютера
Подумай, за каким компьютером ты работаешь: для настольного компьютера понадобится 3–4 розетки, для ноутбука нужно сделать розетку во всех местах, где ты обычно с ним сидишь: рядом со столом, креслом, диваном.

Правильная разводка электропроводки в квартире — основа уюта и благополучия. Поэтому так важно точно знать, где проложить проводку, а где разместить розетки и выключатели.

Монтаж розеток и выключателей на различных поверхностях. Статья vse-e.com / Новости

Существуют два способа монтажа розеток и выключателей – скрытый (внутри конструкций) и наружный. Эти варианты применимы как для промышленной, так и для бытовой проводки. Для того или иного вида монтажа выпускаются, соответственно, специальные распределительные коробки, розетки, выключатели и другая фурнитура. Установка происходит таким образом, чтобы не только вписаться в дизайн интерьера, но и обеспечить удобство и безопасность. Любая электрическая фурнитура и электропроводники должны соответствовать ряду требования, среди которых:
— качественные контакты, которые обеспечат прохождение электроэнергии через них без наличия больших потерь напряжения;
— токоведущие жилы и другие элементы конструкции, которые будут находиться под напряжением, должны иметь хорошую изоляцию;
— обязательным является наличие всех мер безопасности, например, ограниченный доступ посторонних, защита от пожара, удобное управление.

Розетки и выключатели – установка при скрытой проводке

При наличии кирпичных, бетонных, пенобетонных стен

В старых домах, построенных в прошлом веке, специально создавались внутри каналы и отверстия для монтажа электропроводки и сопутствующей фурнитуры. Такой способ имел как ряд преимуществ, так и ряд недостатков или сложностей. Сегодня многие владельцы подобных квартир стараются менять изжившую себя проводку, на новую. В новых, строящихся зданиях в основном самостоятельно проводят прокладку. При этом, распространенная ситуация, когда бетонные или кирпичные стены не имеют внутренних полостей для проведения монтажа кабеля. В данном случае, есть два варианта решения вопроса: либо проложить электролинию открытым способом (что чаще делается в помещениях технического назначения), либо штробить стены для внутреннего монтажа. В домашнем обиходе используется очень много самой разнообразной бытовой техники. В результате, потребуется установка не одной, а сразу нескольких розеток, то есть блоков. Чтобы сделать их монтаж, используются подрозетники. Они могут быть как единичные, так и групповые, собранные в нужную конструкцию. После завершения работ по установочному отверстию, в него вводят подрозетник с кабелем и фиксируют конструкцию раствором. После застывания раствора, можно приступать к монтажу розетки. Её можно закрепить с помощью распорной скобы с лапками, либо использовать винтовое крепление, предусмотренное в современной продукции. Второй вариант отличается большей прочностью и надежностью.

При наличии стен, покрытых гипсовой или керамической плиткой

Наличие плитки довольно часто составляет сложности при необходимости качественно и аккуратно установить розетку или выключатель. Так как хрупкие стены могут повреждаться, образовывать неаккуратные трещины в процессе монтажа.
При знании технологии, наличии специального инструмента такую работу можно провести довольно легко. Так, просверливаются отверстия в керамике с помощью специальных сверл или коронок с алмазным напылением. Коронку лучше покупать при наличии постоянной работы такого типа, т.к. это довольно дорогое удовольствие. А вот специальные сверла должны присутствовать в обиходе всегда. Перво-наперво, на поверхности отмечается место монтажа розетки, используя карандаш, циркуль и линейку. Далее сверлятся центры и снимаются по всей окружности фаски. Это поможет сделать сверло- балеринка. Используя молоток и стамеску, долото или зубило, выбиваютлишнюю часть плитки. Все этапы проводятся предельно аккуратно, с ощущением прикладываемой силы удара. После завершения этого действия, выравнивают стенки окружности наждачным кругом.
Следующим действием будет высверливание отверстия в оголившейся бетонной стене. Сначала используется сверло малого диаметра, а потом более широкое. Так можно избежать ощутимой вибрационной нагрузки на около лежащую керамическую плитку. Излишки бетона в отверстии снимаются ручным способом. Самый подходящий инструментарий – профессиональный перфоратор. А вот дрель может немного затянуть процесс по времени.
Далее сверлятся отверстия внутри полости для проведения кабеля. Если на этом месте уже была розетка, то работа значительно упрощается. Вводится кабель и с помощью любого импровизированного крючка проводится его захват и вывод из отверстия. Кабель заводят в установочную коробку свободным концом. Сюда же подводят остальные провода через перемычки. Вся сложенная таким образом конструкция устанавливается с нажатием в полость стеновую, где уже находится шпаклевочный раствор. Часто для лучшего крепления, в коробке ломаются предохранительные перегородки отверстия и заполняются бетоном.
После застывания всей конструкции в растворе, проводят подключение клеммников и сбор розетки. Сверху устанавливается наружная крышка и фиксируется винтовым соединением.
Для того, чтобы розетка была рабочей, необходимо подключить кабель и с обратной стороны. Если соблюдать все правила, то данное мероприятие подразумевает соединение проводов внутри коробок или щитков. Но это не всегда необходимо, особенно там, где просто немного дорабатывается основная схема без изменения общего дизайна комнаты. Приемлемое исключение из правил – это проведение сращивания внутри стеновых полостей. Эта работа требует аккуратности и внимательности, чтобы избежать каких-либо проблем в работе в будущем.
Концы соединений проводников укрепляют термоусаживающими трубками. При наличии медных и алюминиевых жил, соединение проводят с использованием стальных клемм с винтами. Прямое подключение чревато окислительными процессами и увеличением переходного сопротивления.
Зачищенные концы провода вставляются к клеммные колодки и закрепляются винтами. Образуется плотное контактное соединение, при этом нельзя допустить нарушение целостности металлической части электропроводника. Сверху на место соединения термоусаживающая трубка. Её нагревают либо с использованием строительного фена, либо с помощью обычной зажигалки.
Финальная часть монтажа подразумевает проверку работы розетки под напряжением. Любой подключенный электроприбор желательно проверить в действии, а не «в холостую», что поможет выявить скрытые дефекты.

При наличии стен из гипсокартона

Тонкостенные конструкции, такие как гипсокартон или фанера и её производные требуют особого вида монтажа. Здесь используется отдельная технология. Чтобы установить конструкцию в гипсокартоне, прорезают отверстие в стене, используя обычный нож или специальную круговую пилу. Круговая пила – это, по сути, особая насадка на дрель, которая поможет избежать неровных краев, как при резке ножом.
Далее коробка вводится в отверстие и закручиваются крепежные винты. Винты, в свою очередь, пододвинут пластины-фиксаторы, расположенные с внутренней стороны, и плотно прижмут корпус коробки к отделочному материалу. После производится ввод кабеля и разделка его концов. Подключение розетки производится стандартно.

Розетки и выключатели – установка при открытой проводке

Важным моментом при выборе такого вида монтажа является выбор добротного кабеля или провода с высококачественной изоляцией токонесущих жил, так как в данном случае проводник может быть подвергнут случайным механическим нагрузкам или повреждениям. Чтобы прикрепить розетку к строительной конструкции, используются обычные деревянные подрозетники. Это пластины разной формы, изготовленные и пропитанные специальным противопожарным составом в заводских условиях. Кроме дерева используется пластик, полистирол и другие виду материалов, не распространяющих горение. Крепление на стене подразумевает использование шурупов или клея. Деревянные подрозетники дополняют прокладками из негорючего паронита.
Корпус выключателя или розетки монтируют с помощью шурупов. Верхняя крышка должна быть снятой. Крепеж должен быть прочным, чтобы не происходило расшатывание всей конструкции в процессе эксплуатации. Но также и нельзя допускать очень сильного закручивания, чтобы не возникло расклинивания материала корпуса.
Крышка корпуса не должна передавливать проводник. Чтобы этого не произошло, в конструкции выламываются небольшие участки, обозначенные подпрессовками — перемычками. Наличие крепкого, качественного корпуса позволяет это сделать просто, без повреждений и особых усилий, используя обычный нож.

Автор: МЕГА КАБЕЛЬ

Требования по установке розеток и выключателей.

При строительстве нового жилья или проведения капитального ремонта в Вашем доме или квартире, как правило, встает вопрос о необходимости проведения большого количества электромонтажных работ. Это и ввод линии электропитания, создание контура заземления и выравнивание потенциалов, монтаж распределительного щита и установка прибора учета потребления энергии, прокладка электрических сетей внутри дома и монтаж распределительных коробок, а так же подключение и установка осветительных приборов, и, наконец, монтаж установочного электрооборудования — розеток и выключателей.

На самом деле, это работа для высококвалифицированных электриков, но, если Вы имеете хотя бы основные навыки строительных и электромонтажных работ, то вполне можете, например, установить розетки и выключатели самостоятельно. И вот тут, помимо базовых знаний по строительству и электромонтажу, Вам необходимы знания о том, где и на какой высоте можно устанавливать розетки и выключатели. Есть официальные документы, регламентирующие расположение и подключение электротехнических устройств внутри помещений (ПУЭ) и неофициальные рекомендации. Сразу оговоримся, что единых точных стандартов по установке розеток и выключателей не существует. Те же правила устройств электроустановок (ПУЭ), представляют собой общие требования по установке электрооборудования и направлены на соблюдение противопожарной и электрической безопасности.

На сегодняшний день, многие пользуются так называемыми «европейскими стандартами». Хотя это не совсем стандарты, а, скорее, европейские традиции по установке. Носят, они, неофициальный рекомендательный характер, при этом, не выходя за рамки требований ПУЭ.

Расположение розеток и выключателей в комнатах

Рекомендации по расположению и высоте установки розеток и выключателей в жилых помещениях

Розетки устанавливаются на высоте +/- 0.3м (но не выше 1 метра согласно ПУЭ) от поверхности пола. Так же возможна установка особых типов розеток в специальных плинтусах с кабель-каналами из несгораемых материалов. Если в семье есть дети, желательно устанавливать розетки с защитными шторками. Шторки закрывают контакты розетки и открываются только при вставлении вилки в розетку. Такое устройство розетки защитит детей от удара электрическим током.

Выключатели устанавливаются на 0.8-0.9 м от высоты пола и на расстоянии 10 см от дверного проема со стороны дверной ручки, что позволяет без проблем включить или выключить свет свободно опущенной вниз рукой.

В жилых комнатах должно быть установлено не меньше одной розетки на каждые полные и не полные 4 метра периметра комнаты. Допускается установка сдвоенных розеток, но при этом она считается одной розеткой.

В коридорах квартиры устанавливается не меньше одной розетки на каждые полные и неполные 10 м2 площади.

Расположение розеток и выключателей в ванной комнате

В ванной комнате возможна установка только специальных розеток, для влажных помещений, с уровнем защиты не ниже IP44. Устанавливается такая розетка на расстоянии не меньше 0.6 м от ванны или двери душевой кабины. Для удобства пользования, не стоит монтировать розетки очень близко к полу. Для подключения фена, электробритвы и других приборов, лучше всего устанавливать розетки на высоте 1-1.5м от уровня пола. Установка розетки непосредственно в душевой кабине запрещена!

Установка выключателей в ванной комнате не рекомендуется. Однако, если Вы все-таки решили поставить выключатель в ванной, то устанавливать его необходимо, согласно ПУЭ, на расстоянии не менее 0.6 м от дверного проема душевой кабины. Поскольку электричество во влажной среде наиболее опасно, лучше всего устанавливать выключатели на внешней стене ванной комнаты.

Расположение розеток и выключателей на кухне

Современная кухня — особое помещение. Помимо достаточно большой влажности, она представляет собой максимальную концентрацию всевозможной бытовой техники, которая, как правило, используется одновременно. А это существенно увеличивает суммарную нагрузку на линии электропитания. Поэтому на кухне необходимо устанавливать гораздо большее количество розеток, чем в комнате. Так же будет не лишним предусмотреть отдельные выключатели, например, для дополнительного освещения рабочего пространства над разделочным столом, мойкой или плитой.

Высота установленных розеток на кухне зависит исключительно от удобства пользования, максимальной безопасности и защищенности от влаги. Вариантов размещения розеток и выключателей бесконечное множество и обуславливается Вашим кухонным гарнитуром и количеством, находящийся на кухне бытовой техники. План прокладки электропроводки и размещения бытовой техники на кухне всегда составляется индивидуально, и обязательно учитывает общие требования по электробезопасности.

Пример размещения розеток и выключателей на кухне

  • для электроплиты (варочной поверхности) и духовки устанавливают специальные силовые розетки (штепсельные), которые рассчитаны на максимальный ток 32-40 А и подсоединяются непосредственно к щиту на отдельный автоматический выключатель;
  • минимальное расстояние от розеток до газопровода должно составлять не менее 50 см;
  • розетки для подключения кухонной бытовой техники располагают в 10 см от столешницы (это примерно в 1,15 м от пола, но можно установить их на высоту до 1,4 м). В то же время, розетки и блоки из розеток не устанавливаются над варочной поверхностью или мойкой. Их необходимо отнести в сторону на 25-30см;
  • розетки не размещают непосредственно за установленным прибором, а выносят их в сторону, вверх или вниз. При этом, расстояние от установленного прибора до питающей его розетки должно быть не более 100 см;
  • на кухне должно быть установлено не менее четырех розеток, а установленная на кухне сдвоенная розетка считается двумя розетками.

Сейчас очень большую популярность приобрели специальные раскладные или раздвижные модули розеточных блоков — в виде выдвигающихся вверх «колонн» или открывающихся «книжек» с розетками. При применении таких розеточных блоков и стена остается «чистая», а розетки «достаются» только по мере необходимости.

Поскольку все официальные документы устанавливают лишь некоторые ограничения, то, учитывая все выше описанные требования, в своем доме Вы можете устанавливать розетки и выключатели по своему собственному «стандарту», который будет соответствовать всем Вашим требованиям. Максимальное удобство, эргономичность и безопасность — вот самые главные «стандарты».

Компания «Электромонтаж-ST» быстро, качественно и с гарантией произведет установку розеток и выключателей в Вашей квартире или доме.

Материалы, близкие по теме:

Как правильно спланировать электрику в квартире — советы по обустройству — Дом и уют

То, насколько комфортно и удобно вам будет жить в квартире, в большой степени зависит от продуманной организации электрики. Постарайтесь заранее учесть главные правила, чтобы больше об этом не вспоминать.

Спальня

✓

Розетки у кровати

У кровати должно быть минимум две розетки с каждой стороны. Традиционно их располагают над прикроватными тумбочками. Нижний край розетки в идеале — на 10-15 см выше тумбочки.

✓

Розетки для ТВ

Организуйте две розетки: одну для телевизора и одну интернет-розетку. Разместить их лучше за телевизором или телевизионной тумбой. Рекомендуемая высота — около 130 см, так они будут скрыты за техникой.

✓

У рабочего стола

Если ваша функциональная рабочая зона находится в спальне, то над письменным столом рекомендуется организовать минимум четыре розетки на расстоянии 10-15 см от столешницы.

✓

Выключатели и розетки рядом с дверью

Рядом с дверью должен находиться выключатель общего освещения и одна розетка для подключения пылесоса и другой мелкой бытовой техники. Расположите их со стороны ручки закрытой двери и убедитесь, что они не будут спрятаны за мебелью. Стандартная высота от выключателя до пола — 75-90 см, розетки — 30 см от пола и 10 см от дверного проема.

Гостиная

✓

Розетки рядом с зоной отдыха

Ориентируйтесь на 1-2 розетки по обе стороны дивана для осветительных приборов и техники. Если около дивана расположены тумбочки, планируйте разместить розетки между ними и диваном. Розетки должны быть на высоте 15-30 см от пола, но не выше дивана.

✓

Розетки у окна

Многие любят уютно устроиться у окна с книгой. Предусмотрите 1-2 розетки в этой зоне для осветительных приборов, чтобы потом не портить общий «пейзаж» проводами и удлинителями.

✓

Выключатели и розетки рядом с дверью

Здесь действуют те же принципы, что и в спальне: высота выключателя до пола — 75-90 см, розетки — 30 см от пола и 10 см от дверного проема.

Кухня

✓

Продумайте количество техники и организацию освещения

Определите количество и ориентировочное расположение бытовой техники на вашей кухне. Это касается не только крупной, но и мелкой техники: чайник, кофемашина, тостер и т.д.

В организации освещения заранее определите, понадобятся ли розетки для встроенной подсветки шкафов и рабочей зоны.

✓

Розетки для встраиваемой техники

Каждый элемент — это отдельная розетка. Как минимум их должно быть три: для холодильника, вытяжки, плиты. Розетки можно расположить за стенками соседних шкафов, для вытяжки — над кухонными шкафами.

Нижний ряд розеток рекомендуется установить на высоте 7-10 см от приборов. Розетку, предназначенную для вытяжки, установите на высоте 5-6 см от верхнего ряда шкафов.

✓

Розетки для мелкой бытовой техники

Сколько будет таких розеток напрямую зависит от количества техники, но обязательный минимум — 3 розетки. Лучше всего установить их над столешницей. Над плитой и мойкой не рекомендуется — им может повредить влияние влаги и высоких температур. Высота — 10-30 см от стола или 105-110 см от пола.

✓

Розетки для ТВ и других приборов

Не помешает одна дополнительная розетка у двери, например, для пылесоса. Установите ее на высоте не менее 30 см от пола. Могут понадобиться также еще две — для ТВ и интернет-розетка. Их расположение зависит от места для телевизора и диагонали экрана. Средняя высота от пола — 100-130 см.

✓

Выключатель общего освещения

Вам понадобится один выключатель общего света, расположенный на стороне ручки закрытой двери. Высота от пола — 75-90 см, расстояние от дверного косяка — 10-15 см.

Если вы решили сделать отдельную подсветку обеденного стола, то для нее лучше сделать отдельный выключатель — рядом со столом или в одной зоне с общим выключателем.

✓

Выключатели встроенного освещения

Их тоже необходимо предусмотреть при планировании электрики на кухне — по одному выключателю и одной розетке в общей раме для освещения встроенных шкафов и рабочей поверхности. Расположить их лучше непосредственно в местах самого источника света. Для встроенных шкафов на высоте 5-10 см над шкафом, для рабочей зоны — 10-30 см над столешницей.

Ванная комната

✓

Розетки рядом с раковиной

Рядом с раковиной должна быть минимум одна розетка для мелких приборов: фена, бритвы и т. д. Также позаботьтесь о розетке для подсветки зеркала над раковиной. Высота розетки от пола — не меньше 60 см. На таком же расстоянии она должна находиться от ближайшего источника воды.

✓

Розетки рядом с ванной или душем

Если ванна или душ с гидромассажем, вам может понадобиться дополнительная розетка рядом с их подключением. Она не должна быть ниже выводов коммуникации водоснабжения. Примерная высота от пола — 110-115 см.

✓

Выключатель общего света

Для ванной комнаты достаточно одного выключателя общего света со стороны ручки закрытой двери или в коридоре на высоте 80 см от пола и на расстоянии 10 см от дверного косяка.

✓

Розетки для бытовой техники

Также позаботьтесь о розетках для стиральной машины, водонагревателя и полотенцесушителя. Лучше всего расположить розетки за встроенной техникой, главное, чтобы они не были рядом с вводом коммуникаций водоснабжения и слива.

Высота от пола зависит от места расположения и типа техники, чаще всего — это 100 см от пола.

Прихожая

✓

Количество розеток и выключателей

Количество розеток зависит от того, какая техника и осветительные приборы будут в вашей прихожей: лампы, бра, пылесос, сушилка для обуви, wi-fi-роутер.

Обычно в прихожей достаточно одного выключателя, но, если планировка вашей прихожей решена в виде буквы «Г», не помешает дополнительный выключатель для освещения темной зоны.

✓

Расположение розеток

Розетки в прихожей должны быть удалены от окон и дверей не менее, чем на 10-15 см, от пола — на 30 см. Он не должны быть закрыты мебелью и не находиться рядом с газовыми трубами и вытяжными каналами.

Позаботьтесь о дублирующих выключателях

Дублирующие выключатели сделают жизнь в доме проще и удобнее, а интерьер — эргономичнее. В спальне такой выключатель лучше оборудовать рядом с кроватью, в гостиной — рядом с зоной отдыха.

На кухне не помешают дополнительные выключатели подсветки рабочей столешницы, обеденной зоны и встроенных шкафов. В ванной комнате нелишними станут дополнительные выключатели подсветки зеркала.

Уделите внимание вопросам безопасности

Особенно это актуально для «мокрых зон» в квартире: кухни и ванной. Для этих территорий лучше выбирать влагозащитные розетки и не устанавливать их в непосредственной близости со смесителями и ниже уровня выводов коммуникаций.

Также стоит приобрести розетки с защитными крышками, особенно если в доме есть маленькие дети.

Розетки для акустической и ТВ-техники

Заранее продумайте

✓

Количество техники

✓

Специфику транслирования и его характеристики — это повлияет на количество слаботочных розеток

✓

Расположение техники

Если технику планируется разместить на мебели, то розетки можно расположить одной группой на высоте 25-30 см от пола. Если вы решили повесить телевизор или акустическую систему на стену, то группу розеток для подключения рекомендуется расположить за телевизором на высоте 120 см от пола.



Строго следуйте плану ремонтных работ

Работа с электрикой возможна после демонтажа старых перегородок и установки новых, но до начала отделочных работ. В противном случае приготовьтесь потратить время, деньги и нервы на восстановления покрытия стен и пола.

Заранее подумайте об актуальности домашней автоматизации

Основное различие в монтаже классической и «умной» электрики — это специфика прокладки кабеля. Во втором случае от всех устройств к щитку проводится специальный кабель, таким образом организуется координация всех устройств.

После разводки трансформация обычной электрики в «умную» — достаточно трудоемкий процесс.

Определитесь с местом для датчиков «теплого пола»

Если вы решили организовать в квартире электрический «теплый пол», не забудьте добавить к розеткам и выключателям специальные датчики.

Устанавливайте датчик рядом с помещением, где будет «теплый пол». Планируйте размещение выключателей: в плане эстетики и функциональности самый удобный вариант — монтаж датчика в одной рамке с выключателем.

Сейчас читают

Правильное освещение в маленькой квартире: основные правила

Как сделать квартиру безопасной для здоровья

Долговечный ремонт: какие материалы выбрать

Розетки и переключатели | Традиционные, современные и сделанные на заказ розетки и выключатели для вашего дома, офиса или гостиницы

Быстрый поиск — популярные покрытия

Отделка Античная латуньЧерныйМедьСтарая бронзаПолированная латуньПолированный хромПолированная медьСатиновый хромСатиновый никельНержавеющая стальБелый

Продукция Напольная розеткаИнтеллектуальный диммерLED DimmerLight SwitchРозетка с USB-зарядкойКоммутируемая розеткаToggle / Dolly Switch

Выбирайте из широкого ассортимента выключателей света, одинарных и двойных розеток, диммеров, антенных розеток, телефонных розеток, ответвлений с предохранителями и многого другого. Просто начните с выбора отделки . ..


Нужны большие розетки и переключатели?

Наш ассортимент розеток и выключателей большого размера идеально подходит, когда вам нужно еще немного. От 95 мм и выше. Просто заменяет стандартную фурнитуру, поэтому никаких специальных работ не требуется.

Посмотреть все розетки и переключатели большого диапазона>


Серия розеток и переключателей Studio

Характерная ромбовидная накатка на элементах управления, отделка цельной металлической деталью в виде монет на винтах делают переключатели и диммеры Studio изысканным выбором для вашего дома и офиса.

Узнайте больше о The Studio Range.

Квадратные розетки и переключатели без винтов

Гладкая, чистая конструкция с четкими квадратными углами и низким профилем делает линейку розеток и выключателей Screwless Square одной из самых умных среди доступных на рынке розеток и выключателей. Они просто потрясающе выглядят.

См. Линейку безвинтовых квадратов.


Сделайте электричество в вашем доме умным

Интеллектуально управляйте всем освещением, штепсельными розетками и отоплением в вашем доме с помощью Lightwave RF.

Узнайте о преимуществах умного дома Lightwave и преимуществах использования Lightwave.

Работает с

См. Розетки и диммеры серии Lightwave Smart.


Другие идеи отделки разъемов и выключателей

Не ограничивайтесь полированным хромом или латунью, вдохновляйтесь некоторыми из наших прекрасных отделок, представленных ниже — просто нажмите на образец, чтобы увидеть стили розеток и переключателей в этой отделке.

Бронза — некоторые из наших красивых и тонких бронзовых отделок розетки и выключателя

Pewter & Old Metals — красота металла и идеальное решение для старинной собственности.

Coppers — потрясающая медь с современной и традиционной отделкой

Необычная отделка — чтобы добавить немного другой


Розетки напольные

Напольные розетки, соответствующие вашему стилю интерьера, с 16 вариантами отделки на выбор. Не удалось найти совпадение, значит, у нас есть версия для покраски, поэтому вы можете точно подобрать краску в своей комнате.

Кроме того, теперь у нас также есть розетки для пола, которые можно вставить в розетку, а крышка закрывается ровно, оставляя выходящий кабель.Или выберите из нашего ассортимента деревянного шпона, который будет гармонировать с вашим деревянным полом.

Посмотреть линейки розеток>


Ретро-индустриальный

Традиционно отлитые, эти розетки и выключатели отражают современность прошлого как дань ретрофутуризму.

Изготовлены вручную из переработанных металлов, каждый из которых сам по себе является произведением искусства. Очень стимпанк.

Посмотреть ретро-индустриальные диапазоны>


RetroTouch, определяемый дизайном

Розетки и выключатели

RetroTouch идеально подходят для тех, кто ищет доступный и стильный способ отделки дома, офиса или гостиницы. Они современные, изысканные, британский дизайн и придают особый шарм завершению дизайнерского образа интерьера.

Уникальный дизайн выключателей света умело сочетает в себе новейшие технологии с тщательно продуманным внешним видом. Каждый блок оснащен стеклянными панелями различных привлекательных дизайнов, которые подходят как для современного, ультрасовременного, так и для классического интерьера. Узнайте больше и посмотрите полный ассортимент>


Привести форму!

Ищете что-то немного другое? Не ищите ничего, кроме нашего ассортимента розеток и выключателей определенной формы.Эти культовые тарелки доступны в форме круглого диска или овальной формы и доступны в 6 различных вариантах отделки.

Уникальная форма этих тарелок, несомненно, привлечет внимание и создаст креативную формулировку для улучшения вашего интерьера. Эти фасонные пластины подходят к существующей настенной коробке, поэтому их легко и быстро установить.

Диапазон форм просмотра.


Не в Великобритании?

Если вам нужны розетки и выключатели стандарта Великобритании и вы не живете в Великобритании, мы можем помочь.

Все, что вам нужно сделать, это связаться — по электронной почте, в чате или по телефону — и мы будем рады помочь вам найти идеальные розетки и выключатели.

Клиенты выбирают розетки и переключатели в Дубае, на Мальте, на Карибах, на Кипре, в Бахрейне, Малайзии и других странах.

Почему розетки и переключатели?
  • Выберите из более чем 80000 розеток и выключателей
  • Традиционный и современный дизайн
  • Множество уникальных дизайнов пластин на выбор
  • Изготовлено в соответствии с высшими стандартами Великобритании
  • Износостойкая, долговечная, превосходная отделка
  • Многослойные лаки для длительной защиты
  • Каждый продукт собран вручную и упакован в индивидуальную коробку
  • Более 98% нашей продукции разрабатываются и производятся в Великобритании

Используйте меню выше, чтобы выбрать отделку от популярных хромированных и латунных материалов до розеток и переключателей в диапазонах бронзы, черного, белого, деревянного, двойного и прозрачного акрила.


Как установить HS200 на вашу электрическую линию?

Если вы не видели видео по настройке, рекомендуется следовать видео по настройке, чтобы самостоятельно установить HS200.

Вот ссылка на видео настройки: https: //www.tp-link.com/support/download/hs200/v1/

Прежде чем мы начнем, обратите внимание, что ваша розетка применима:

Как я могу установить HS200, если моя розетка электросети содержит только 3 линии?

Для HS200

Дайте знать сначала о линии электропередачи.Как известно, передача энергии обычно осуществляется по трехфазной четырехпроводной схеме.

Линия под напряжением / нагрузкой: Между линией A / B / C и линией N будет генерироваться напряжение (100 ~ 240 В), мы называем линии под напряжением / нагрузкой A, B и C.

Нейтральная линия: Из-за трехфазного равновесия (линии A, B и C соединены вместе на линии N), ток не течет через линию N, мы называем ее нейтральной линией.

Линия заземления: Поскольку земля является хорошим проводником, мы используем линию для соединения корпуса устройства / электрического прибора и земли, чтобы избежать опасности поражения электрическим током, мы называем линию линией заземления.

Как правило, электрическая линия подводит к вам две линии под напряжением, одну нейтральную линию и одну линию заземления для установки розетки или переключателя.

Теперь давайте установим интеллектуальный переключатель TP-Link в вашу электрическую линию.

Примечание: Если вы не знакомы с основными электрическими работами, не устанавливайте выключатель самостоятельно, а позвоните профессиональному электрику , чтобы он вам помог.

Шаг 1 ： Убедитесь, что ваша электрическая линия соответствует следующим электрическим требованиям:

  1. A нейтраль линия.(Если в настенной коробке нет нейтральной линии, СТОП установите выключатель и проконсультируйтесь с профессиональным электриком ).
  2. A однополюсный переключатель (интеллектуальный переключатель TP-Link не является трехпозиционным переключателем).

3. Поскольку интеллектуальный коммутатор TP-Link необходимо настраивать с помощью Wi-Fi, его можно устанавливать только в неметаллические лицевые панели и в сухих помещениях.

Если вы выполнили электрические требования, следуйте приведенным ниже инструкциям по электрическому монтажу.

Шаг 2: Отключите питание на автоматическом выключателе, который управляет переключателем света. Используйте тестер напряжения, чтобы убедиться, что напряжение отсутствует.

Шаг 3 ： Снимите лицевую панель и выключатель света, затем найдите под напряжением / нагрузкой , нейтраль и линии заземления .

Шаг 4 ： Подключите проводку интеллектуального коммутатора с помощью прилагаемых разъемов, как показано ниже.

Подключите каждый из двух черных проводов от коммутатора к имеющимся линиям под напряжением через гайку и оберните изолентой гайки, чтобы убедиться, что медный провод
полностью скрыт. Зеленый провод на переключателе (линия заземления) на Линия заземления , Белый провод на переключателе (нейтраль) на нейтраль .

Примечание: Следующие сценарии подключения могут быть опасными или незаконными.

  1. Если нейтральная линия недоступна. Не устанавливайте!
  2. Никогда Подключите нейтраль к любым линиям коммутатора Switch .

Шаг 5 ： Прикрепите Smart Switch к настенной коробке с помощью двух прилагаемых винтов и защелкните прилагаемую настенную пластину или прикрепите имеющуюся.

Примечание: Прилагаемая настенная пластина предназначена только для установки в одиночную монтажную коробку.

Шаг 6 ： Подайте питание на интеллектуальный коммутатор через автоматический выключатель и наслаждайтесь работой.

Видео настройки для справки:

https://www.youtube-nocookie.com/embed/amGCqK97UT4

Чтобы узнать больше о каждой функции и конфигурации, перейдите в центр загрузок , чтобы загрузить руководство для вашего продукта.

Как заменить электрические розетки и переключатели

Перед началом электромонтажных работ ознакомьтесь с местными правилами на предмет ограничений и разрешительных требований.Согласно NEC, количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

Начиная с NEC 2011 года, большинство новых и заменяемых розеток должны быть защищены от несанкционированного доступа.Это требование разработано для защиты маленьких детей от травм путем предотвращения вставки посторонних предметов, кроме электрических вилок, в контакты розетки. Некоторые исключения из этого требования включают настенные розетки, которые находятся на высоте более 62 дюймов от уровня пола, и большие розетки для бытовых приборов, расположенные вне досягаемости.

Старый переключатель можно заменить на переключатель того же типа, или вы можете заменить однополюсный переключатель на реостатный диммер, если он управляет одобренным осветительным прибором. Старые переключатели могут не иметь клеммы заземления, а в распределительной коробке может отсутствовать заземляющий провод.В этих случаях, если это заземленная металлическая коробка, клемма заземления на новом переключателе должна быть подключена к ней. В противном случае следует использовать непроводящую лицевую панель, чтобы избежать прямого контакта с металлом на переключателе при включении света. См. Ниже информацию о NEC 2008 года об отсутствии провода заземления в распределительной коробке.

Новые настенные розетки и выключатели будут иметь два типа контактов: винты клемм по бокам и отверстия сзади. Винты могут быть предназначены для крепления проволоки с крючками к устройству, когда ее заводят домой, или они могут использоваться для затягивания зажима вокруг конца прямого провода.

Отверстия в задней части устройства используются для вставки прямого провода во внутренний зажим. Отверстия будут помечены, чтобы указать, какой размер провода они могут принять.

И переключатели, и розетки доступны для цепей на 15 и 20 ампер, поэтому обязательно используйте заменяющее устройство подходящего размера для схемы, над которой вы работаете.

В более старом доме устройства и проводка могут быть устаревшими, и вы найдете незаземленные или даже незаземленные и неполяризованные розетки.Всегда используйте розетки подходящего типа для замены существующей на замену. Например, не заменяйте незаземленную розетку на новую, заземленную, если нет заземляющего провода.

2008 NEC на отсутствие провода заземления в распределительной коробке

404,9 (B) Исключение. « Если в корпусе переключателя с защелкой отсутствуют средства для подключения к заземляющему проводу оборудования или если метод подключения не включает или не предусматривает заземляющий провод оборудования, для целей замены разрешается использовать переключатель с защелкой без подключения к заземляющему проводнику оборудования. Только.

Выключатель мгновенного действия, подключенный согласно положениям этого исключения и расположенный в пределах досягаемости от земли, земли, проводящих полов или других проводящих поверхностей, должен быть снабжен лицевой панелью из непроводящего негорючего материала или должен быть защищен прерывателем цепи замыкания на землю. «

Анатомия выключателя света

Существует 3 основных типа настенных выключателей, с которыми вы можете столкнуться в большинстве ситуаций. Однополюсный переключатель является наиболее распространенным, и его можно определить по двум винтовым клеммам, а в случае новых устройств — по третьей клемме заземления.

Второй наиболее распространенный тип переключателя в жилых домах — это трехпозиционный переключатель. Их можно определить по трем клеммным винтам и четвертому зеленому винту для подключения заземляющего провода. Трехпозиционный переключатель используется для управления освещением из двух мест, например, вверху и внизу лестничного пролета.

Еще один переключатель, который вы можете найти в своем доме, — это 4-позиционный переключатель. У них есть четыре клеммных винта и пятый зеленый для заземляющего провода. Четырехпозиционные переключатели используются между двумя 3-позиционными переключателями для управления освещением из 3 или более мест.Это может быть удобно, если у вас есть большая комната с несколькими входами, требующая управления освещением из нескольких мест.

Удаление старого устройства

Отключите электричество на сервисной панели цепи, над которой вы будете работать. Проверьте цепь с помощью заведомо исправной лампы или другого электрического устройства, чтобы убедиться, что она выключена. Щелкните выключателем, чтобы убедиться, что лампа не загорается, или используйте вольтметр, чтобы проверить провода и убедиться, что цепь отключена. Снимите крышку, а также верхний и нижний винты, крепящие монтажную ленту к выпускной коробке.Это длинные винты, и их легче открутить с помощью дрели, если она у вас есть.

Возьмитесь за верхний и нижний кронштейны и вытащите устройство из розетки, чтобы можно было достать его по бокам и сзади. Если вы собираетесь утилизировать старое устройство, полностью открутите клеммные винты. Это значительно упростит освобождение загнутых концов проводов. Оставьте провода загнутыми в крючки, если вы будете использовать клеммные винты для подключения нового устройства. Если вы будете использовать отверстия в задней части, обрежьте провода прямо под крючком, чтобы у вас был прямой кусок, который можно было вставить в отверстия.Снимите примерно ½ дюйма изоляции с меди, чтобы выполнить соединение.

Если существующая розетка или выключатель подключается через отверстия на задней панели, вставьте ювелирную отвертку или инструмент аналогичной формы в прорезь рядом с каждым отверстием, чтобы ослабить давление зажима, и вытяните провод.

Установка нового устройства

Присоедините провода к новому выключателю, соединяющему источник горячего питания с одной клеммой, а провод, идущий к свету, с другой. На розетке черный провод от источника идет на горячие винты цвета латуни, а белый — на нейтральные винты серебристого цвета.Если в розетке есть два набора проводов, храните их в наборах, используя верхние клеммы для одного и нижние клеммы для другого набора. Расположите крючки так, чтобы они указывали по часовой стрелке, а изоляция доходила до самого винта. Не оставляйте оголенный провод между клеммой и изоляцией. Затяните винты, чтобы зажать провода. То же самое касается зажимов, которые натягиваются на прямой провод, на них не должно быть обнаженной меди.

Если вы используете отверстия в задней части, вставляйте их в соответствующие отверстия, пока зажим не зафиксируется и не зафиксирует их на месте, и не останется обнаженной меди.Потяните за каждый провод, чтобы убедиться, что он надежно подключен. Подключите заземляющий провод к клемме заземления на устройстве и к любым клеммам заземления в розетке. Если имеется несколько заземляющих проводов, свяжите их все вместе короткими отрезками провода, известным как косичка, для подключения к клеммным винтам. Нет отверстия в розетке или переключателе для заземляющего провода, только винт.

Оставьте устройство свободно свисающим, чтобы оно ни с чем не соприкасалось, и проверьте его, чтобы убедиться в правильности проводки, прежде чем устанавливать его в розетку.Включите выключатель и снова включите питание на коробке выключателя, чтобы проверить цепь освещения. Используйте анализатор розеток, чтобы проверить правильность подключения розетки. Если возникла проблема с проводкой, снова выключите питание и устраните проблему.

Если проводка правильная, выключите питание и установите устройство в розетку. Осторожно сложите провода, чтобы они поместились в коробку, и надавите на устройство ладонью, пока оно не сядет ровно и не совместится с монтажными отверстиями. Заверните винты монтажной планки и сдвиньте заменяющее устройство влево или вправо по мере необходимости, чтобы выровнять его в коробке, когда вы затягиваете их.Установите крышку, снова включите цепь и снова проверьте устройство.

Еще подобное на Do-It-Yourself-Help.com

Высота установки выключателей света. Высота установки выключателей и розеток от пола. Стандартная высота для установки выключателей и розеток.

При проведении капитального или мелкого ремонта в квартире или в загородном доме часто проводится замена инженерных коммуникаций.

В этом случае особенно актуален вопрос, на каком расстоянии от пола делать розетки и устанавливать выключатели света.

Расположение электрических розеток и выключателей


Электромонтаж в земле

На следующем фото показаны раскопки, подготовленные для подключения к электросети, и ответвления к автоматическим воротам и, возможно, домофону. Прокладывая кабели в землю, убедитесь, что правильно пометили их концы. Второе важное дело — укрыть проложенные ранее электрические кабели голубой фольгой. Эта практика является предупреждением об электропроводке котлована во время последующих раскопок.Иллюзия в том, что мы все запомним и как это было закопано и установлено.

К сожалению, мастера и электрики должны следить за каждым этапом строительства. Вы хотите чего-то хорошего или хотя бы получить это. На следующем фото показаны две синие сваи, которые подводятся к главному выключателю в доме. После проверки местности, то есть обливания одной лисы водой из распределительного устройства выяснилось, что вода текла с двух свай и к тому же была грязной. Это значит, что под фундамент повреждаются сваи.Когда это произошло и на какой стадии строительства?

В результате планирования мы сможем рассчитать достаточное количество устройств и предотвратить последующую нехватку источника питания для конкретного устройства. Не менее важным моментом при планировании расположения электроприборов является расстояние от пола до розетки. Неправильно подобранная высота сделает их последующее использование неудобным и, возможно, небезопасным.

Однако известно, что теперь необходимо выкопать землю, возможно, для того, чтобы выковать фундамент и устранить неисправность.При планировании электромонтажа рекомендуется заранее решить, какая дверь будет открыта, чтобы установить переключатели и разъемы с правой стороны. На практике гнездо пригодится во всех углах комнаты. Стоит учесть «бонусные» кабели. Например, кабели громкоговорителей от телевизора до угла стены спрятаны под штукатуркой там, где будут громкоговорители. Другой пример — слепой мониторинг или установка сигнализации.

  • В основном на основе стандартных зон установки.
  • Эксперименты и сокращения всегда плохо заканчиваются.
  • Лучше иметь одну розетку больше, чем одну розетку.
  • Но не переусердствуйте.
В абонентском распределительном щите предусмотрено отдельное освещение и отдельные цепи для подключения разъемов, размер которых соответствует количеству светильников и розеток, установленных в доме абонента. Допустимый ток проводимости означает постоянное значение силы тока, которое проводник может выдержать без постоянной температуры, превышающей определенное значение.По номинальному току — допустимый ток проводимости, на котором предусмотрена электроустановка. Ток перегрузки означает любой ток, превышающий номинальный, создаваемый в безупречной электрической цепи. Короткое замыкание по току — это перегрузка по току, вызванная незначительным дефектом импеданса между точками, которые потенциально могут различаться во время нормальной работы. Под дефектным током понимается ток, возникающий в результате проникновения или загрязнения изоляции. «Замыкание на землю» означает ток короткого замыкания, протекающий в землю.Под электрической колонкой понимается соединительная часть, соединяющая ответвление с электроприводом потребителя. Электрическое соединение — часть системы распределения электроэнергии между электрической сетью и выходными клеммами электросчетчика. 2


Итак, открываем раздел, в котором указаны требования к устройству электропроводки в жилых домах, и видим следующее:

  1. Расстояние розеток и выключателей от пола в жилых помещениях составляет не то же самое.. Розетки устанавливаются на высоте 20-30 см от поверхности пола, а устройства управления освещением — выше.

Важно: если в семье есть маленькие дети, в обязательном порядке необходимо установить под вилку домкраты, снабженные специальными защитными шторками.

Выдержки из правил электромонтажа

Электрическое соединение означает соединительный элемент между линией распределения электроэнергии и ответвлением. Электрическое подключение может быть под землей.Разветвительная выемка означает ответвление, к которому подключается электрическое соединение между колонной и установленными электрическими элементами, и где осуществляется защита электрической колонки от перегрузки и короткого замыкания. Изоляционные полы — это полы из материалов, которые по своей природе изолируют, или полы из изоляционных материалов, установленных на неизолированных опорах.

  1. На вопрос, как далеко от пола устанавливаются розетки в кухонных помещениях, ЭМИ также дает четкий ответ на высоте 1.3 м от поверхности пола. Но следует учитывать, что это правило можно изменить в соответствии с расстановкой и высотой мебели.

Важно: следует помнить о требованиях, изложенных в п. 7.1.50 ПУЭ: наименьший зазор от электрического разъема до газопровода должен быть не менее 0,5 м.

Условия, которым должен соответствовать персонал при установке в помещении. Выполнение внутренних электроустановок должно производиться персоналом энергоснабжающих предприятий или персоналом других уполномоченных органов.Несоблюдение правил из-за электропроводки и факта запуска электроустановок других единиц или лиц, кроме тех, которые предусмотрены в предыдущих статьях, наказывается в соответствии с законом, из-за тяжести совершенного преступления и последствий, которые могут результат этих работ.

  1. Теперь попробуем разобраться, какое расстояние от розетки до пола должно быть в помещении с повышенной влажностью. Согласно техническим нормам в ванных комнатах, душевых и саунах установка электроприборов должна производиться на высоте 1 метр от поверхности пола.


Технические условия на выполнение внутренних установок Любые новые работы, улучшение, разделение или модификация внутренних установок 3. Начнутся только после того, как электроэнергетическая компания утвердит заявку на начало работ и план установки, который формируется предварительное досье. Предварительный установочный файл будет подготовлен авторизованным электриком в двух экземплярах и будет включать: общий план здания, в котором будет проводиться внутренняя установка; индикация положения электрощита; мощность и количество ламп и электроприборов, предназначенных для установки в этих помещениях.

Важно: Не устанавливайте электрические розетки непосредственно в душе и парной.

Еще один важный момент: в соответствии с п.7.1 правил электроустановок расположение розеток и выключателей должно осуществляться на расстоянии не менее 0,6 метра от двери душевой кабины. Причем подключение электроприборов в помещениях с повышенной влажностью должно осуществляться через устройства защитного отключения (УЗО).

Проведя анализ возможности и условий подключения к электрической распределительной сети будущего абонентского салона, поставщик утверждает представленный план. Один экземпляр остается у поставщика, а другой возвращается подрядчику, который может приступить к работе. При этом следует учитывать, что энергоблок может проектировать, выполнять отраслевые работы и обеспечивать электроэнергией только здания на дорогах общего пользования. После завершения установок, предусмотренных в предварительном файле, и завершения подключения заявитель заполнит и отправит поставщику через уполномоченного электрика установщика окончательное досье на установку, которое будет включать: запрос на подключение; Это означает, что установка соответствует применимым стандартам, нормам и правилам; план квартиры по отношению к остальной части дома и ориентация на улицу, назначение каждой комнаты; принципиальная электрическая схема с указанием расположения ламп, выключателей, розеток и щитов; Схема разводки с разрезом электрических проводов на выходе распределительного щита.


Ситуация за рубежом

В соответствии с британским стандартом BS7671:

  • Розетки можно устанавливать на расстоянии 450-1200 мм от поверхности пола.
  • Нет ограничений по количеству электроприборов в помещении.

В соответствии со стандартами, изложенными в Национальном электротехническом кодексе США (NEC), а именно в разделе 210.52 (A) (1):

Где правильно установить в детской

При выполнении внутренних электромонтажных работ необходимо принять меры защиты меры против прямого поражения электрическим током и травм от поражения электрическим током при непрямом контакте в соответствии с «Правилами охраны труда».В зависимости от характера оборудования и конкретных условий эксплуатации в зависимости от характера оборудования и конкретных условий эксплуатации будут недоступны: электрическая изоляция всех токопроводящих элементов, входящих в рабочие цепи тока; использование защитных чехлов; обеспечение надежно закрепленных корпусов на опорах, через которые в отверстия не могут попасть живые элементы вручную; расположение на обычно недоступных высотах. четыре.

  1. Розетки следует устанавливать на расстоянии не менее 6 футов (1.8 м) друг от друга. Расстояние рассчитывается по стенам по линии пола. Таким образом, первый разъем можно установить через 1,8 метра от дверного проема, следующий — через такой же промежуток и так по периметру, постепенно переходя из комнаты в комнату.
  2. Розетки устанавливаются на высоте 30,5-41 см (12-16 дюймов). Расчет высоты ведется от пола, раковины в ванной или от кухонной столешницы. Однако эти параметры могут быть пересмотрены исходя из особенностей дизайн-проекта и характеристик используемой мебели.

Особенности расположения переключателей


Для защиты от косвенного поражения электрическим током элементы, которые обычно не находятся под напряжением, но могут находиться под напряжением из-за сбоя установки, будут обеспечены соответствующими мерами защиты. Для этого бытовая техника будет ассоциироваться с охраной. Нулевой защитный провод устанавливается отдельно между клеммой нулевой защиты распределительного устройства и розеткой защитного контакта, расположенной в месте, где нет электроизоляционного пола.Нулевой защитный зажим платы будет подключен отдельным нейтральным проводом к нулевому зажиму клеммной колодки.

Когда мы разобрались с разъемами, попробуем определиться, какая инструкция по установке переключателей. Сегодня на специализированных форумах есть множество аргументов в пользу той или иной высоты установки электроприборов. Какое единственно правильное мнение?

В советское время установка бытовых рубильников производилась на уровне глаз взрослого человека, который равен 170-180 см.Сегодня стандарты монтажа соответствуют так называемым европейским стандартам. По этим правилам высота установки составляет 80-90 см от уровня пола.

Соединение между защитным нулевым выводом и ветвями нерва и нулевой электрической сетью будет достигаться одним нулевым рабочим и защитным проводником при следующих условиях: нейтральный проводник соединения должен иметь сечение с более высокой степенью Более сечение фазного проводника; соединение нейтрального провода должно быть подключено к нейтральному проводу электрической распределительной сети двух различных соединений и к распределительному щиту в ответвлении через два разных зажима; нейтральный провод должен быть закреплен таким образом, чтобы соединение с зажимом не касалось механически сети или ответвления; рейка усиления, к которой подключается соединение, должна быть подключена к нулевому проводу сети.

Если установка рубильника производится в непосредственной близости от двери, зазор от него до дверной коробки должен быть не менее 10 см. Считается, что такое расположение намного удобнее, чем эталон советских времен.

В Правилах устройства электроустановок (ПУЭ) конкретные параметры удаленности выключателей от пола не указываются.

Для выполнения внутренних электромонтажных работ должны использоваться соответствующие материалы и приспособления.Окружающая среда, опасность поражения электрическим током и опасность пожара. Если комнату или комнату в комнате можно разделить на несколько категорий, будут приняты особые меры защиты. Избегайте размещения электрических установок по тому же маршруту, что и трубы других установок. Запрещается непосредственно устанавливать на легковоспламеняющихся строительных элементах проводов, пластиковых трубах и электроприборах.

Установка этих материалов и устройств на элементы конструкции из горючих материалов допускается только в том случае, если они вставлены из негорючих материалов.При необходимости будут использоваться: слои штукатурки толщиной не менее 1 см: полосы асбеста, превышающие 3 см с обеих сторон, провода или трубки; Негорючие пространства, которые распределят элементы электроустановки на расстоянии не менее 3 см от горючих элементов. Аналогичные меры следует предпринять и в случае подземной штукатурки.

Несмотря на это, в обязательном порядке следует учитывать следующие рекомендации:

  • Пункт 7.1.48. Бытовые электроприборы следует устанавливать от дверных проемов душевых кабин на расстоянии не менее 0.6 мес.
  • Пункт 7.1.50. Бытовые электроприборы, в том числе домкраты и рубильники, устанавливают от газопровода на расстоянии не менее 50 см.

Важно: Соблюдение правил монтажа необходимо не только для безопасности и эффективности работы электроприборов.
При новом подключении к электросети неправильное размещение электроприборов в доме или квартире может вызвать проблемы при оформлении разрешительной документации.

Запрещается переключение дымоходов и дымоходов элементами электроустановок.Если проход между комнатами в разных условиях, они будут склоняться в комнату с более суровыми условиями. И закройте изолирующей маской. Пересечение строительных элементов из горючих материалов с элементами электроустановки будет осуществляться путем защиты щелей от негорючих материалов. Избегайте прокладки труб на перекрытиях мостов. Не устанавливайте выключатели и розетки в ванных комнатах. Их необходимо устанавливать за пределами этих помещений.

Исключение составляют бритвенные станки.Если установлен аналогичный разъем, он будет запитываться от специального одобренного изолирующего трансформатора, который имеет дополнительную изоляцию на вторичной стороне. Розетка обычно устанавливается на корпус трансформатора. Розетку рекомендуется оборудовать специальным выключателем, который позволяет подключать изолирующий трансформатор к сети только при использовании розетки. Эти розетки обычно устанавливают возле зеркала на высоте 2 м от пола.

Заключение

Больше полезной и интересной информации вы сможете найти, посмотрев видео в этой статье.»>

Заключение

Более полезную и интересную информацию вы можете найти, посмотрев видео в этой статье.

При ремонте и замене электропроводки возникает вопрос: какой должна быть высота розеток от пола? Как установить переключатели высоко? Есть какие-то правила, регулирующие это?

Есть ли какие-то правила?

В современных квартирах чаще всего можно увидеть один из двух вариантов:

  • советский — выключатель на высоте 160-180 см, розетки — 90 см,
  • европейский — выключатель на уровне 90 см, розетки на высоте 30 или 90 см.

Единых нормативов по размещению электрооборудования в квартирах нет. Есть рекомендации СНиП и ПУЭ, но это только рекомендации, а не строгие требования. Регулируется расположение розеток и выключателей в местах, где их неправильная установка может быть опасной, например, в ванной, душевой или на кухне возле газопровода.


Важно только, чтобы высота розеток и выключателей была такой, чтобы не было опасности повреждения и попадания воды.Поэтому, где их устанавливать, в большинстве случаев решать вам.

«Европейский стандарт»

Этим названием обозначено расположение электрооборудования в новых домах с ремонтом. Обычно выключатель располагается на высоте 90 см от пола, розетки — на высоте около метра и дополнительно на расстоянии 30 см от пола.

Не регулируется никакими стандартами; просто многие считают его более удобным, чем советский, который был принят в старых домах.Низко расположенным выключателем могут пользоваться даже дети, а розетки, установленные вплотную к полу, позволяют скрыть провода и удобно расположить оборудование с короткими шнурами питания.


Существует еще американский стандарт, согласно которому

  • розетки на высоте 30,5-41 см от уровня пола, рабочие поверхности,
  • , расстояние между ними 180 см, считая от дверного проема.
ПУЭ

регламентирует установку электрических розеток в ванных и душевых, а также их расположение относительно газопровода.


  • От душевой двери электрические розетки должны находиться на расстоянии не менее 0,6 м.
    • №
  • Запрещается их установка в банях, саунах, санузлах, душевых, кроме душевых и санузлов в квартирах и гостиничных номерах.
  • Электрооборудование от газопроводов размещается на расстоянии не менее 0,5 м.
  • Розетка в ванной подключается через устройство УЗО (устройство защитного отключения).
  • Каждая группа розеток в квартире по правилам также должна иметь свое УЗО.

Требования ГОСТ и СП

Расстояние от розетки до двери душевой кабины по ГОСТу также должно быть не менее 0,6 м.

Устанавливать розетки в квартирах и домах необходимо с соблюдением следующих правил:

  • на каждые 4 м периметра жилого помещения устанавливается одна электрическая розетка, а в коридорах — одна на каждые 10 кв.
  • расстояние до кондиционеров и электроплит не регламентируется,
  • в частном и односемейном доме количество розеток определяет заказчик (собственник).


В кухонной бытовой технике много, поэтому розеток должно быть достаточно, чтобы не приходилось включать устройства, особенно мощные, через удлинитель. Традиционно их размещают на трех уровнях: 10-15 см, 110-120 см и 200-250 см от пола.

Для приборов, которые располагаются на столе или на других рабочих поверхностях, то есть для микроволновки, тостера, мультиварки и подобного малогабаритного оборудования, розетки размещают на высоте 20 см от рабочей поверхности или 110-120 см. от уровня пола.Этот уровень обусловлен габаритами кухонных гарнитуров, столешницы которых обычно имеют высоту 0,9 метра.

Рекомендуется устанавливать с защитными крышками возле гнезда электрической розетки. От раковины их делают на расстоянии примерно 80 см.


Для стиральных и посудомоечных машин и холодильников — 10-20 см от пола.

Розетки для кухонной вытяжки и светильников, встраиваемые в мебель, должны располагаться на высоте 2-2,5 м от пола, на расстоянии не менее 20 см от центра вытяжки.Расположенные на этом уровне розетки не видны с пола, они прячутся за шкафчиками, и чтобы добраться до них, достаточно просто встать на стул. Это удобно, так как они используются нечасто.

Розетки для встраиваемой техники обычно размещают на высоте 0,3-0,6 м от пола; вам не нужно устанавливать их непосредственно за оборудованием, чтобы к ним было легко получить доступ. Обычно для этого вырезают задние стенки шкафов и тумбы, но в современной мебели есть цоколь высотой около 12 см.В нем удобно размещать розетки, что примерно в 10 см от пола.

На кухне необходимо расположить розетки для электроприборов таким образом, чтобы не происходило перегрузок. Если установлены стиральная и посудомоечная машины, их можно подключить к одному УЗО, но включать их одновременно нежелательно. Для холодильника нужна отдельная линия с заземлением, подключать через удлинитель не стоит.

Примерное расположение розеток на кухне показано на рисунке.Если позволяет место, предусмотрите дополнительные углы, над обеденным столом, а если на кухне есть телевизор, то там, где он будет.


Ванная

Влажность в ванной всегда повышенная, поэтому здесь используется электрооборудование с повышенной влагозащищенностью — не ниже IP44, электрические розетки должны иметь брызгозащищенную крышку. Выключатели обычно устанавливают не внутри, а снаружи ванной.

Согласно Правилам установки электрооборудования, розетка должна находиться на расстоянии не менее 60 см от двери душевой кабины, такое же расстояние должно сохраняться от раковины.

Высота пола выбирается любой удобной, но нельзя ставить розетки в ванной на высоте менее 15 см от пола, чтобы в них не попала вода при возможной протечке.


Спальня

В спальне выключатели общего освещения удобно поставить по обе стороны от двухспальной кровати на высоте 0,7 м, чтобы можно было пользоваться, не вставая с места. Также рядом набор розеток, в которых можно включить лампы или светильник, стоя на прикроватных тумбочках, или поставить телефон на зарядку.

Еще одна на высоте 0,15-0,2 м над туалетным столиком для подключения фена, щипцы для завивки тоже пригодятся. Если спальня выполняет другие функции, розеток потребуется больше.


Прочие помещения

Если в комнате стоит рабочий, письменный или компьютерный стол, то розеток должно хватить для размещения всего необходимого оборудования и настольной лампы. Их устанавливают на высоте 0,15-0,2 м над столешницей и 30 см над полом.Для компьютера, телевизора, принтера и подобной стационарной техники розетки лучше разместить за ним. Это следует учитывать при разработке плана размещения этого электрооборудования.

В длинном коридоре переключатели желательно ставить на обоих концах. Устанавливая выключатель возле двери, учитывайте, в какую сторону он открывается.


Макет

Перед началом ремонтных работ укажите место для установки каждой розетки и выключателя.Необходимо составить схему, где будут указаны все электроустановки и каналы для проводов. Это поможет избежать ситуации, когда выключатель находится за шкафом или провод не доходит до электрической розетки.

На плане нужно указать

  • мест прохождения водо- и газопроводов,
  • окна и двери
  • размещение всей мебели,
  • местонахождение бытовой техники с наименованием,
  • дорожек электропроводки по стенам,
  • все розетки, в том числе телефонные, кабельный интернет.
  • Все это нужно спланировать до того, как будут пробиты каналы в стенах.


Розетки и выключатели в разных комнатах

В помещениях различного назначения имеются рекомендации ПУЭ по размещению электрооборудования.

  • В производственных помещениях розетки делают на высоте 0,8-1 м от пола и на высоте 1,5 м, если провода подводятся сверху.
  • В детских учреждениях — розетки и выключатели на высоте 1.8 мес.
  • В остальных помещениях розетки устанавливают на высоте не более 1 м, выключатели — от 80 до 170 см.


Заключение

Размещение розеток и выключателей — это скорее вопрос удобства. Расстояние от пола строго не нормируется, но регулируются другие аспекты, такие как расстояние от душевых, раковин, газовых труб, от пола в ванной, связанные с электробезопасностью. Перед размещением электроустановок желательно составить схему, чтобы после завершения ремонта не было неприятных сюрпризов.

Как установить настенную розетку в цепи трехходового переключателя | Руководства по дому

В связи с ростом числа электрических устройств, используемых сегодня в домашних условиях, расширение существующих цепей настенных розеток или установка новых являются обычными проектами, предпринимаемыми электриками, работающими по принципу «сделай сам». Есть несколько способов подачи питания на недавно установленные розетки: вы можете подключиться к существующей розетке, вы можете запустить новую цепь с сервисной панели или вы можете подключиться к цепи выключателя света.Национальный электротехнический кодекс разрешает этот метод, если точка, в которой вы выполняете соединения, содержит нейтральный проводник цепи.

Выключите автоматический выключатель, защищающий цепь выключателя света, к которой вы будете подключаться. Найдите распределительную коробку, в которой кабель, идущий от сервисной панели, входит в цепь переключателя. По соглашению, электрики всегда подводят этот кабель к распределительной коробке, ближайшей к панели.

Убедитесь, что питание отключено и цепь безопасна для работы, поднеся бесконтактный тестер напряжения к крышке переключателя.Если цепь безопасна, тестер молчит.

Отметьте на стене место, где вы хотите установить розетку. Используйте электронный прибор для поиска стоек, чтобы убедиться, что вы не будете сверлить или врезать в стену. По соглашению, выпускные коробки устанавливаются так, чтобы верх коробки находился на 15 дюймов выше линии готового пола, но устанавливайте коробку так, чтобы высота соответствовала высоте, уже установленной в комнате.

Приложите проем коробки «старые работы» к стене и обведите его.Просверлите отверстие в каждом углу контура. Завершите удаление выреза лобзиком или кольцевой пилой.

Снимите крепежные винты с переключателя света и вытащите его из коробки. Отсоедините черный провод от темного винта на переключателе, ослабив винт клеммы. Отрежьте петлю на конце этой проволоки. Удалите 3/4 дюйма изоляции с помощью приспособлений для зачистки проводов.

Снимите крепежные винты с переключателя света и вытащите его из коробки. Отсоедините черный провод от темного винта на переключателе, ослабив винт клеммы.Отрежьте петлю на конце этой проволоки. Удалите 3/4 дюйма изоляции с помощью приспособлений для зачистки проводов.

Вставьте конец кабеля в отверстие на коробке «старой работы». Вставьте коробку в проем в стене и закрепите, повернув крепежные винты с барашком по часовой стрелке.

Удалите внешнюю оболочку кабеля универсальным ножом. Снимите 3/4 дюйма изоляции с черного и белого изолированных проводов. Используйте плоскогубцы, чтобы сделать петли на концах оголенных концов этого провода, а также на оголенном медном проводе заземления.

Присоедините черный и белый провода к розетке, поместив их петли под латунные и посеребренные винты по часовой стрелке и затянув винты на проводе. Таким же образом прикрепите оголенный медный провод под винтом зеленого цвета. Установите розетку в коробку. Установите крышку на место.

Снимите оболочку кабеля и зачистите провода в том месте, где они входят в распределительную коробку. От другого куска кабеля отрежьте 6-дюймовый черный провод, чтобы сделать косичку.Снимите 3/4 дюйма изоляции с обоих концов. Сделайте петлю на одном конце.

Подсоедините черный гибкий провод к двум черным проводам в коробке, удерживая их зачищенные концы рядом и навинтив гайку. Таким же образом подключите новый белый провод к двум в коробке. Повторите то же самое для оголенных проводов заземления.

Подсоедините петлю на гибком проводе под темным винтом на переключателе. Установите выключатель в коробку. Включите автоматический выключатель.

Ссылки

Ресурсы

Биография писателя

Базируется в Колорадо-Спрингс, штат Колорадо.Джерри Уолч пишет статьи для рынка DIY с 1974 года. Его работы публиковались в журналах «Family Handyman», «Popular Science», «Popular Mechanics», «Handy» и других изданиях. Уолч проработал 40 лет в сфере электротехники и получил степень младшего специалиста прикладных наук в области прикладных технологий электротехники в колледже Элвина.

Лучшие 10 лучших установщиков розеток и выключателей рядом с вами

Обученные и сертифицированные электрики работают над установкой розеток и выключателей, поэтому вам не придется ставить под угрозу вас и общую безопасность вашего дома.Они могут собрать проводку и кабель, подключить их к источникам питания и сразу после этого проверить, правильно ли подается электричество. Думаете заказать услугу по установке выключателя? Вот что вы можете ожидать:

Установка PowerPoint

Перед установкой ваших устройств важно обеспечить достаточное количество точек питания для поддержки потока электроэнергии. Электрики могут помочь вам спланировать, установить, заменить или добавить электрические розетки, чтобы максимально увеличить площадь вашей территории. Они начинают с осмотра вашего дома, чтобы определить конкретные места, где вам, вероятно, понадобятся розетки.Процесс установки обычно включает:

  • отвинчивание защитных пластин
  • повторное тестирование источника питания
  • подключение дополнительных кабелей к существующим электрическим розеткам и их протягивание в разные места
  • повторное подключение кабелей к новой электрической розетке или розетке
  • установка выключателя света

Выключатели света отвечают за подключение электрического освещения к источнику питания. Если вам нужно заменить существующий выключатель света, ваш электрик может отключить его за вас.Однако имейте в виду, что новый переключатель должен иметь те же функции, что и старый.

Мы можем помочь установить новые выключатели света, если вы строите новый дом или ремонтируете ванную комнату или кухню. Процесс в основном включает в себя перемонтаж и подключение новых кабелей к источнику питания, а также установку новых лицевых панелей. Если вам нужно многоцелевое электрическое освещение, вы также можете запросить установку диммерного переключателя.

Установка электрических розеток на открытом воздухе

Профессиональные электрики также могут установить внешние розетки на вашем балконе, патио или газоне.Таким образом, будет проще и безопаснее подключать бытовую технику, особенно если вы планируете создать кухню на открытом воздухе или площадку для барбекю.

Также важно учитывать размер ландшафта, состояние конструкции и все оборудование, которое вы планируете использовать. Электрики могут обращаться с дрелью, подключать кабели от внутренней к наружной стене и соответствующим образом перемонтировать ваши новые наружные электрические розетки.

Как подключить комбинированный переключатель и розетку? Электромонтаж комбинированного устройства

Схемы и установка комбинированного коммутационного устройства и розетки

Что такое комбинированный переключатель / розеточное устройство и как его подключить?

Комбинированное устройство — это комбинация выключателя и розетки в одном корпусе.Встроенный переключатель может быть подключен для управления розеткой в ​​корпусной коробке. Переключатель также может быть подключен через перемычку, где переключатель будет управлять дополнительной точкой нагрузки, например точкой освещения.

Перед монтажом комбинированного устройства необходимо знать основные различия между Combo GFCI и комбинированной розеткой переключателя. На линейных клеммах обычного комбинированного переключателя и розетки есть отрывной язычок на плавниках, тогда как его нет в комбинированном устройстве GFCI или AFCI. Кроме того, на комбинированном переключателе / ​​розетке GFCI есть кнопки тестирования и сброса, и одна сторона может использоваться как линейный (источник) терминал, а вторая — как терминалы нагрузки i.е. те точки нагрузки, которые необходимо защитить, должны подключаться к клеммам нагрузки GFCI.

В комбинированном устройстве Switch и Outlet узкое лезвие предназначено для линии (горячего), а более широкое лезвие — для нейтрального. На линейной (горячей) стороне имеется неповрежденный язычок плавника, который может быть удален, если переключатель необходим для управления дополнительной нагрузкой, в противном случае можно добавить перемычку между клеммой нагрузки переключателя и клеммой нижней линии (при удалении разрыва fin tab), следовательно, он будет управлять розеткой в ​​корпусе.

В сегодняшних уроках по электромонтажу мы покажем, как подключить и установить комбинированный выключатель и розетку в жилых районах для управления точкой освещения, добавив розетку к существующему комбинированному устройству, подключив выключатель и розетку из разных источников, добавив Комбинированный переключатель / розетка с защитой GFCI и используйте переключатель в комбинированном устройстве для управления розеткой в ​​нем.

Подключение лампочки с комбинированным переключателем и розеткой

На этой простой схеме подключения комбинированный переключатель и розетка подключены к источнику переменного тока 120 В через выключатель.Отрывной выступ ребра не поврежден, поэтому линия (горячая) подключена к (единственной) латунной клемме на стороне линии. Нейтраль подключена к нейтральной серебряной клемме. Латунная клемма нагрузки переключателя и нейтраль подключена к лампочке.

Таким образом, встроенный переключатель управляет точкой освещения и розеткой, может использоваться для других нагрузок и может быть подключен через вилки.

Кроме того, не забудьте правильно выполнить заземление в соответствии с местными кодами.

Соответствующая проводка:

Подключение розетки к комбинированному переключателю и розетке

На этой схеме подключения встроенный переключатель в комбинированном устройстве управляет точкой освещения, тогда как розетка может использоваться для других нагрузок. Чтобы добавить дополнительную розетку к комбинированному устройству, просто подключите клеммы линии, нейтрали и заземления, как показано на рисунке ниже. Используйте тугие гайки для соединения кабелей и проводов.

Связанные сообщения:

Подключение комбинированного устройства, в котором коммутатор и розетка управляются разными источниками

На этой схеме подключения встроенный переключатель управляется отдельным источником (т.е. провода от разных СВ), а розетка подключена ко второму источнику. Для этого просто удалите перемычку между линейными клеммами и подключите верхнюю клемму к первому источнику, а нижнюю линейную клемму — к второму источнику.

Нижняя нейтраль должна быть подключена к двум нейтральным проводам источника, а нагрузка переключателя должна быть подключена к точке нагрузки, то есть к вентилятору, лампочке и т.д. Ваш существующий или новый комбинированный выключатель-розетка, то такое подключение проводки невозможно.

Связанные сообщения:

Подключение комбинированного устройства, в котором встроенный переключатель управляет розеткой в ​​нем

В этом проводном соединении встроенный переключатель управляет розеткой розетки в корпусе комбинированного устройства. Для этого просто удалите перемычку между двумя горячими клеммами (горячая сторона). Теперь возьмите перемычку и соедините клемму нагрузки переключателя и нижнюю клемму под напряжением со стороны линии (как показано на рисунке ниже). Наконец, подключите нейтральный и заземляющий провод, как показано на рис.

Таким образом, встроенный переключатель управляет включением / выключением розетки в комбинированном устройстве. Обратите внимание, что если между двумя линейными клеммами нет отрывного выступа, это соединение невозможно.

Подключение комбинированного переключателя и розетки с защитой GFCI

Как обсуждалось в предыдущем посте, любая розетка розетки, переключатель и комбинированное устройство, подключенные к стороне нагрузки GFCI, защищены от замыканий на землю.

Как показано на следующей схеме подключения, комбинированный выключатель и розетка, обычная розетка и выключатель подключены к стороне нагрузки GFCI, следовательно, все они защищены GFCI.

Имейте в виду, что если мы подключим все эти розетки и переключимся к линии GFCI, они вообще не будут защищены от GFCI.

Общая информация об электрических розетках:

Примечание: мы использовали красный для горячего, черный для нейтрального и зеленый для заземления только в целях иллюстрации. Следуйте цветовым кодам проводки в вашем регионе в соответствии с NEC, IEC и т. Д.

  • Используйте провода калибра 14 и 12 для автоматических выключателей на 15 А и 20 А.
  • 15A и 20A GFCI можно установить только на автоматические выключатели 15-20A и 20A (не 15 и 30A) соответственно.
  • Латунные винты должны быть подключены к горячему (линейному, фазовому или фазному) проводу (черному, коричневому или красному).
  • Серебряные винты должны быть подключены к нейтральному проводу (белый или синий)
  • Зеленый винт должен быть подключен к заземляющему проводу (зеленый / желтый или оголенный)
  • Если на розетках нет винтов с цветовой кодировкой, обратитесь к руководству пользователя или обратитесь к лицензированному электрику.
  • Нейтральный провод не требуется для проводки розеток 240 В.
  • Если в розетке четыре контакта, тогда необходим нейтральный провод, а четыре провода от выключателя должны быть подключены к розетке i.е. 2 горячая линия (линия 1 и линия 2), нейтральный и заземляющий провод.
  • Используйте переключатель с подходящим напряжением и силой тока с соответствующим размером провода и MCB подходящего размера в соответствии с номинальной нагрузкой.

Меры предосторожности:

  • Выключите главный прерыватель цепи, чтобы убедиться, что источник питания ВЫКЛЮЧЕН, прежде чем подключать электрическую розетку.
  • Обратитесь к авторизованному и лицензированному электрику для установки розетки, если вы не уверены в электрических схемах.
  • Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
