Кирпичные перегородки по всем правилам

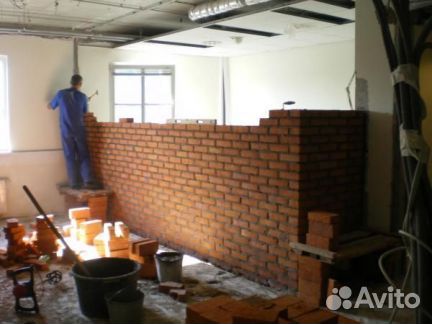

Кладка перегородок из кирпича

Кладка перегородок из кирпича довольно популярна. Это не сложная работа и ее выполнить можно полностью своими руками. В этом случае и цена будет значительно ниже.

Мы сегодня рассмотрим, как делаются кирпичные перегородки, какой материал выбрать и ка сделать. Так же отдельные моменты выполнения работы вы можете посмотреть на видео в этой статье и фото.

Из чего можно сделать межкомнатную перегородку

Схема внутренней кирпичной перегородки может быть довольно разной, здесь все зависит, что вы хотите получит в конечном итоге. Но здесь еще и надо правильно подобрать материал.

Ведь можно сделать перегородки из силикатного кирпича, но можно применит и огнеуупорный материал. Здесь все зависит о типа строения.

Огнестойкость кирпичной перегородки 120 мм

На выбор материала влияют некоторые факторы:

  1. Если это квартира, имеющая не прочное основание, то есть смысл остановиться на легкой перегородке, выполненной из гипсокартона.
    Причем, гипсокартонные перегородки очень хорошо смотрятся в любой квартире и с любым основанием. Кроме того, их просто монтировать, и они не оставляют после себя много мусора, а также, их можно установить за очень короткое время. Единственный их недостаток – это слабая прочность, не позволяющая применять, по отношению к ним, больших механических нагрузок.
  2. Если в доме имеется прочное основание, то можно выбрать надежной кирпич для перегородок, несмотря на то, что придется немного потерпеть, ведь мусора будет очень много, да и времени на такое строительство придется затратить не мало.
  3. Чтобы несколько ускорить работы по возведению перегородки, можно остановиться на варианте использования соответствующих пено- или газобетонных блоков. Это будет несколько быстрее, потому что блоки имеют гораздо большие размеры, по сравнению с кирпичом.

Внимание: Выбирая перегородки кирпичные или газобетон, надо сразу обратить внимание на несущие стены. Ведь газобетон гораздо легче от кирпича. Соответственно и нагрузка будет ниже.

В любом случае есть смысл ознакомиться с требованиями строительных норм. Это пригодится не только для самостоятельных работ, но и в случае приглашения специалистов.

Предел огнестойкости кирпичных стен и перегородок достаточно высокий, поэтому пожарники к вам точно не будут иметь претензий.

Перегородка из кирпича

Если использовать полнотелый кирпич, то в 1-м квадратном метре кладки в полкирпича будет иметь вес около 300кг. Не трудно посчитать, перегородка кирпичная площадью в 5 квадратных метра – это 1500кг. И если имеется слабое основание, то от такой затеи лучше отказаться, в пользу более легкой перегородки из гипсокартона.

Зная площадь будущей перегородки, не трудно посчитать количество необходимых строительных материалов, используя такой подход:

  • Площадь одного кирпича равняется: 13,5х7,5 см с учетом толщины швов.
  • Для 20-ти кирпичей необходимо будет около 40кг песка.
  • 1кг цемента марки М500 потребуется для 4-х кг песка.
  • Кирпичная перегородка оштукатуривается с обеих сторон слоем раствора, толщиной 10 мм.

Перегородки межкомнатные из кирпича характеризуются и трудоемкой работой, если учитывать еще и штукатурные работы. Кроме того, она получится очень тяжелой, что не всегда устраивает, если основание не очень прочное.

Итак:

  • Что касается стоимости такой перегородки, то по цене она будет очень затратной, тем более, что придется нанимать нескольких мастеров: каменщиков для кладки и штукатуров для оштукатуривания перегородки. Конечно, это будет несколько дешевле, если перегородку построит самостоятельно.
  • Достоинство такой перегородки – это ее прочность, что позволяет вешать на нее самые тяжелые предметы. Для условий с повышенной влажностью, желательно применять красный кирпич. Здесь имеются в виду такие помещения, как санузлы, кухни, подвалы и т. д.

Выполнение работы.

На что обращаем внимание

При строительстве кирпичных перегородок следует придерживаться определенных правил:

  • Следует учитывать, что перегородка из кирпича имеет внушительный вес и для ее строительства нужно иметь надежное основание. Если такого основания нет, то его можно подготовить, путем заливки бетонным раствором с обязательным армированием.
  • Кирпичная кладка требует наличия цементно-песчаного раствора соответствующей густоты. Если он будет слишком густым, то в результате получатся очень толстые швы, а их толщина должна лежать в пределах 10-12 мм. Если раствор будет очень жидким, то он просто будет выдавливаться из швов, что негативно скажется на качестве кирпичной кладки. Как правило, цементно-песчаный раствор готовят следующим образом: к 4-м частям песка добавляется 1 часть цемента марки М400 и 1 часть воды. С водой нужно быть очень осторожным, чтобы не переусердствовать. Как правило, вода добавляется небольшими порциями, до получения нужной густоты.
  • Чтобы надежнее связать перегородку с несущей стенкой, в последней стене необходимо проделать вертикальную штробу глубиной до 50 мм, в которую закладываются крайние кирпичи перегородки.
  • Перед монтажом перегородки, наверх основания укладывается гидроизоляционный и звукоизолирующий слой из пары слоев рубероида.
  • Технология кирпичной кладки предусматривает перевязку швов. При кладке в полкирпича применяется вертикальная перевязка швов: вертикальные швы предыдущего ряда должны находиться на середине среднего кирпича последующего ряда. Для этого начинают укладывать кирпич или из половинки, или из целого кирпича. При этом, с каждым рядом последовательность будет меняться: если первый ряд начали укладывать целым кирпичом, то следующий – из половинки, далее опять с целого, а последующий опять с половинки и так до самого потолка.
  • Чтобы увеличить прочность кирпичной перегородки, можно осуществлять ее армирование, использовав стальную проволоку, диаметром 4-6 мм. Такую процедуру можно повторять через 4-5 рядов кладки. Как показывает практика, кирпичная перегородка имеет достаточную прочность и при небольших пролетах стены, можно обойтись и без армирования. Главное, чтобы перегородка надежно сцеплялась с основными стенами.
  • При определенных условиях, особенно, когда температура окружающей среды выше +20°С, лучше класть мокрый кирпич. Это позволяет без проблем производить корректировку кирпича, потому, что он не впитывает в себя влагу из раствора. Для этого достаточно намочить кирпич в какой-либо посуде.
  • Поскольку кирпичную перегородку нужно будет штукатурить, то к качеству швов высокие требования не предъявляются, а наоборот, такая кладка выполняется с не полным заполнением швов, чтобы лучше держалась штукатурка.

Если придерживаться таких рекомендаций, то конечный результат будет на много качественней, а время, затраченное на возведение перегородки будет минимальным.

Последовательность строительства

Кирпичная перегородка своими руками сделать не так и сложно. Для начала надо просто определиться с параметрами конструкции.

Ведь к примеру кирпичная перегородка на лоджии должна быть как можно тоньше. И в этом случае лучше кирпич класть на ребро. Так же стоит определить и сопряжение кирпичной стены и перегородки, ведь крепление должно быть надежным.

Схема кладки кирпичной перегородки

Внимание: Для облегчения конструкции вполне можно применить перегородочный кирпич пустотелый. В это случае вы снизите нагрузку на несущие стены.

Строительство данной конструкции необходимо вести в такой последовательности:

  • Разметка. Этому начальному этапу следует сделать серьезное внимание, чтобы не пришлось впоследствии все переделывать. Для этого нужно произвести точные замеры, учитывая толщину перегородки вместе со слоем штукатурки и сделать соответствующие пометки на полу и на противоположных стенах.
    На стенах, желательно нарисовать вертикальные линии, использовав строительный уровень – это облегчит дальнейшие работы.
  • Под первый ряд обязательно нужно положить слой гидроизоляции, после чего на нее накладывается раствор. Для того, чтобы перегородка не смогла «уйти в сторону» между промежуточными стенами натягивается веревка. Поскольку перегородка будет штукатуриться, то особых требований к ровности швов не предъявляется, а вот вертикальность стены должна контролироваться постоянно. Чем точнее будет выложена стена, относительно вертикального уровня, тем надежнее она будет.
  • Класть кирпичи можно, использовав следующий прием. Раствор накладывается на кирпич слоем около 2-х см, при этом он не должен доходить до краев кирпича, примерно на 3 см. После этого кирпич ложится на раствор и придавливается с одновременным движением вперед. При этом, уложенный кирпич сгребает часть раствора и своим торцом удерживает его, тем самым заполняя вертикальный шов раствором. Используя такой прием, можно получить пустошовные швы, что идеально подходит для поверхности, предназначенной для штукатурки
  • За один день можно поднять перегородку на высоту не более 1,5 метра, во избежание ее нарушения. Ведь вес кирпичной перегородки солидный, а раствор еще полностью не схватился и это может привести к деформации стены.
  • Если в перегородке предусмотрен какой-либо проем, например, дверной, то над проемом следует уложить бетонную перемычку или сделать опалубку и залить бетоном, с обязательным армированием, с помощью металлического каркаса, сваренного из арматуры. Основное условие, чтобы перемычка не выходила за пределы кирпичной кладки и не нарушала рядность. В процессе обустройства проема следует придерживаться всех размеров и контролировать вертикальность конструкции. Для того, чтобы продолжить работу над перемычкой, нужно дать время для того, чтобы бетон хорошо схватился.
  • Учитывая то, что межкомнатная перегородка не относится к элементам несущей конструкции, то между ней и потолком следует организовать компенсационный шов, толщиной около 2-х см. Другими словами, если до потолка осталось 2 см, то кладка прекращается. Пустое пространство необходимо заложить войлоком и обмазать штукатуркой. Как правило, верхний ряд приходится заполнять боем кирпича, поскольку целый кирпич не помещается.
  • Крепление кирпичных перегородок к перекрытию можно делаться просто раствором. Но если это к примеру дерево, тогда стоит просто поставить закладные и после этого сделать крепление в шов.

Устройство кирпичных перегородок совершенно не сложно и инструкция поможет вам ее сделать без особых проблем.

видео уроки, схемы, фото инструкция

Перегородка из кирпича предназначена для разделения одной комнаты на несколько с целью повышения их пожаробезопасности, звукоизоляции или изменения функциональности. Обладает высокой прочностью и несущими способностями, поэтому внутри или на поверхности возможна укладка коммуникаций: трубы, электропроводка, кабели связи.

Оглавление:

  1. Когда возводятся перегородки?
  2. Виды кирпича
  3. Методы кладки
  4. Как сделать шумоизоляцию?
  5. Способы повышения огнестойкости

Основные функциональные назначения

Выполняют следующие функции:

  • Звукоизолирующую, которая позволит снизить внутри помещений акустические и структурные внешние шумы.
  • Теплоизоляционную, в случае применения утеплителей с необходимыми техническими характеристиками.
  • Огнестойкую, позволяющую предотвратить распространение огня на определённое время.
  • Отделения комнат с повышенной влажностью (санузлы и кухни) и/или температурой (мастерские, котельные).

Нюансы возведения перегородки

Кирпичная кладка создает нагрузку на каждый погонный метр в несколько сотен килограмм (зависит от толщины и высоты). Поэтому важно убедиться в том, что возводимая конструкция будет иметь надежное основание:

  • в частных домах предусматривают вспомогательный фундамент на этапе проектирования;
  • в многоэтажных зданиях монтаж допускается только на ЖБИ перекрытия, если общий вес будет значительно ниже предельных нагрузок.

Монтаж перегородки возможен в соответствии с требованиями СП 15. 13330.2012:

  • толщина перекрытия из камня или бетона не менее 12 см, из ЖБИ – от 6 см;
  • высота помещения до 6 м;
  • толщина несущих стен более 12 см.

Если максимальная высота превышает 6 м, то такая конструкция относится к самонесущей и к ней предъявляются более жесткие требования по техническим параметрам и применяемым материалам.

Подходящие типы кирпичей

Межкомнатные перегородки могут быть возведены с применением следующих видов:

  • Керамического, обладающего высоким пределом прочности и стойкостью к влаге. Выпускается полно- и пустотелым, доступен широкий выбор цветовых оттенков и фактур. Его недостатком является возможное появление на поверхности солевых налетов.
  • Силикатного, отличающегося дешевизной, оптимальными прочностными характеристиками, морозостойкостью и долговечностью. К недостаткам относят высокое влагопоглощение и массу.

Применение керамических блоков выгодно для строительства конструкций с уникальными декоративными свойствами, при необходимости минимизации нагрузки на основание, с целью эксплуатации в условиях повышенной влаги. Силикатные перегородки уместно возводить в жилых и подсобных помещениях с большим запасом прочности перекрытий, а также в случае ограниченного бюджета.

Строительство ненесущих стен будет упрощено, а срок эксплуатации максимально возможным при выборе кирпичей надлежащего качества, соответствующего требованиям СП 15.13330.2012:

  • отклонения по длине и ширине –не более 4 мм, а по высоте – до 2 мм;
  • предельное искривление геометрии блока (граней и ребер) – до 3 мм;
  • не допустимо наличие сколов, трещин, солевых отложений и других дефектов.

Способы кладки кирпича

Минимальная толщина стенки должна составлять более 60 мм. Допустимо применение таких схем:

  • в ребро (65 мм), позволяющая максимально сэкономить на строительстве и сохранить пространство помещений;
  • в полкирпича (120 мм), благодаря которой можно получить прочную и надежную стену, обладающую высокой несущей способностью.

Армирование стен и перегородок из кирпича при размещении в ребро или монтаже коммуникаций и подвесных конструкций является обязательным. Связано это с необходимостью равномерного распределения нагрузки и исключения разрушения.

Армирование проводится стальными прутками диаметром 2-6 мм или сеткой с размерами ячеек от 30х30 до 60х60 мм. Рекомендуется их равномерное размещение с интервалом в 4-5 рядов. При этом армирующий слой надежно крепится к несущим стенам и полу на дюбели или заводится в них на глубину не менее 8-10 см. Если планируется нанесение штукатурки, то металлические элементы делаются выступающими за пределы кладки на 2-3 мм.

Армирование прутками и сеткой выполняется по принципу создания стыковочных швов, толщина которых должна на 2 мм превышать диаметр металлического слоя. Их подбирают так, чтобы расход цемента был минимальным и кирпичные перегородки имели достаточную прочность.

Как добиться необходимого уровня шумоизоляции?

Звукоизоляция позволяет обеспечить оптимальную акустическую обстановку в помещениях. Поэтому конструкции должны быть спроектированы и возведены с учетом следующих требований:

  • необходима структурная жесткая отвязка от несущих стен и перекрытий с применением специальных звукоизоляционных мембран, а также крепежных элементов;
  • толщина перегородки должна быть по возможности больше, а сама конструкция – массивнее, не допускается наличие трещин и любых других дефектов;
  • рекомендуется применение шумоизоляционных материалов.

Правильно выполненная звукоизоляция сооружения с толщиной в 150 мм позволяет добиться уровня поглощения воздушных шумов до 47 дБ.

Как повысить показатель огнестойкости?

Во многом зависит от выбранного типа блоков:

  • керамические межкомнатные перегородки сохраняют огнестойкость до +900°С, они не плавятся, не рассыпаются и не растрескиваются после пожара, но повторное возгорание они не выдержат и разрушатся;
  • силикатная кирпичная кладка сохраняет структуру при температурах до +700°С, но выше данного значения ухудшаются эксплуатационные характеристики и возникает охрупчивание.

Огнестойкость должна учитываться в проекте строительства и реализовываться конструктивно, поскольку в случае допущенных ошибок их технически исправить достаточно сложно. 65 мм стена выдерживает пожар в течение 45 минут, а 120 мм – в 4 раза дольше. Если строительство было выполнено из пустотелых блоков, то показатель снижается на 0,5 и 1 час соответственно.

Улучшить показатель можно так:

  • армированием с применением тугоплавкой стали;
  • выполнить бетонирование или оштукатуривание внешних поверхностей;
  • при помощи защиты огнеупорными покрытиями или слоями;
  • строительство перегородок осуществлять с монтажом минераловатных теплоизоляционных материалов;
  • кирпичная кладка должна быть выполнена так, чтобы толщина поперечного сечения была больше и обеспечивала необходимый уровень пожаробезопасности.

Огнестойкость также повышается, если строительство стены не предусматривает применения легко воспламеняемых и горючих материалов.

Технологические особенности кладки

Выделяют следующие особенности кладки перегородок:

1. монтаж кирпича проводится при температуре выше +5°С;

2. рекомендуемая толщина цементного шва составляет 10-12 мм;

3. в растворе требуется использование цемента марки М400;

4. армирование нижнего и верхнего слоев выполняют прутками с диаметром 6-8 мм;

5. высота швов должна быть одинаковой;

6. укладка рядов выполняется по 3-4, после чего работа прерывается до момента схватывания раствора;

7. все этапы работ должны сопровождаться обязательным контролем ровности рядов;

8. если высота последнего ряда меньше размера кирпича, то пространство заполняют раствором цемента с применением армирования;

9. если в помещениях могут возникать резкие скачки температур, то необходимо использование деформационных швов в местах контакта с несущими стенами.
