Котел отопления своими руками чертежи: Как сварить своими руками котёл отопления чертежи, виды, фото и видео

Автор

Содержание

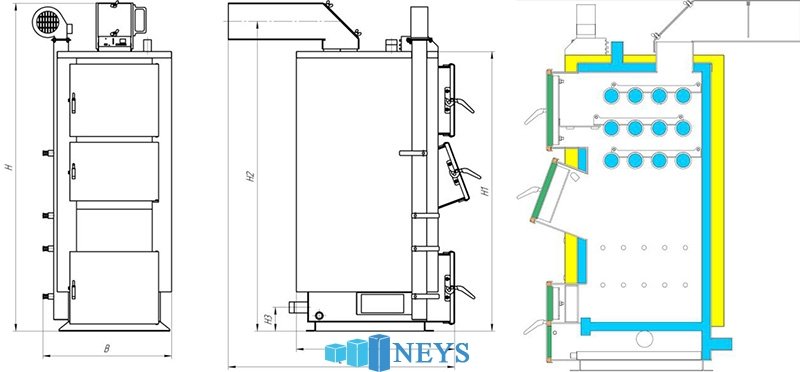

Котлы отопления своими руками чертежи

Перед каждым хозяином коттеджа поднимается вопрос: что сделать, чтобы модернизировать систему квартиры. Абсолютно в каждом регионе Российской Федерации необходимо зимой отапливать квартиру. Каждому россиянину известно, что топливо для отопления постоянно дорожает. Невозможно вообразить существование жителя в нашей стране без обогревающего комплекса коттеджа. На www портале собрано множество систем обогрева коттеджа, использующих абсолютно уникальные принципы получения тепловой энергии. Перечисленные схемы отопления рекомендуется реализовывать комбинационно или самостоятельно.

Твердотопливный котел для обогрева помещения может изготавливаться из металлических листов или труб, иметь теплообменники разной формы (см. фото). Те и другие варианты можно достаточно легко соорудить своими руками.

Для этого достаточно запастись болгаркой, но при этом желательно уметь ей пользоваться, а также иметь хоть элементарные навыки по кирпичной кладке.

Швы во время сварочных работ обязательно должны быть герметичными, так как по трубам будет циркулировать вода под высоким давлением, поэтому если нет уверенности в собственных силах, работы лучше всего доверить профессионалам.

Как уже упоминалось, существует несколько видов твердотопливных котлов, которые имеют разную конструкцию и оснащаются различными теплообменниками. Каждый из них имеет свои «плюсы» и «минусы» перед остальными. В статье будет рассмотрено два основных их вида – горизонтальный и вертикальный (см. чертежи), а также рассмотрено как их можно сделать своими руками. Топить такие котлы можно будет как небольшими дровишками, так и достаточно большими поленьями, длиной до 65 сантиметров.

Установить твердотопливный котел лучше всего на даче и в доме в селе, потому как в нем можно предусмотреть варочную поверхность и место, где можно было бы готовить корм для животных. Конечно, конструкцию можно возводить и без них. Стоит отметить, что кирпич для сооружения котла используется не случайно, ведь именно он способен после окончания топлива еще некоторое время отдавать тепло и нагревать помещение.

Создание горизонтального котла

Горизонтальный твердотопливный котел лучше всего соорудить из металлических труб по схеме. Он являет собой соединение прямоугольных и круглых элементов сечением 4х6 сантиметров и диаметром 4 или 5 сантиметров с толщиной стенок 4 миллиметра соответственно, предварительно отрезанных на необходимую длину. Прямоугольные трубы при этом используются для облегчения стыка элементов. Такой теплообменник устанавливается в заранее подготовленный каркас из кирпича. Причем последний обязательно должен быть огнеупорным.

Сооружение вертикального котла

Вертикальный котел, как видно из названия, размещается вертикально. Его рекомендуется делать в том случае, если конструкция предназначается исключительно для обогрева помещения.

В крайнем случае, на нем можно установить только небольшую варочную поверхность. Так, в первом варианте дымовую трубу нежно будет сделать посредине или сбоку, а втором – только сбоку, так как ее место займет варочная поверхность (см. чертежи). Теплообменник такого твердотопливного котла лучше всего соорудить из листов стали, толщиной примерно 4 миллиметра. Стоит отметить, что чем толще будут листы, тем дольше конструкция будет нагреваться и остывать.

Чтобы сделать работу вертикального твердотопливного котла более эффективной «обратку» лучше всего установить в передней части конструкции, например, как это показано на чертежах. Для этого к боковым стойкам, которые можно соорудить из металлических труб, необходимо приварить трубу квадратного сечения 5х5 сантиметров. Причем размещаться она должна на уровне колосниковой решетки, как это показано на схеме.

Монтаж теплообменника, топливника и дымовой трубы

Теплообменник что вертикального, что горизонтального котла должен размещаться на заранее подготовленном прочном основании из бетона, на котором сверху из кирпича выложена поддувальная камера и установлена колосниковая решетка (см. видео).

После того, как теплообменник прочно установлен вкруг него своими руками делается кладка в полкирпича и монтируются нижняя и верхняя дверцы. Первая предназначена для удаления отходов, а вторая – для загрузки дров (см. фото).

Дымовая труба созданной конструкции должна иметь высоту более 5 метров, начиная от колосниковой решетки (см. схему). Труба при этом может идти как с самого котла, так и сооружаться на отдельном основании рядом с ним. Стоит отметить, что строительство этого элемента должно осуществляться одновременно со строительством остальной конструкции. В ином случае после завершения всех строительных работ можно просто установить керамическую, металлическую или асбоцементную дымовую трубу.

Мы предоставили наиболее важную информацию, а что с ней делать — решать вам!

Источник: http://stroimdelaem.ru/tverdotoplivnyj-kotel-otopleniya/

Содержание

Чертежи, советы и рекомендации… ↑

Пиролизный газогенераторный котел

Всё это богатство начинают искать, когда встают перед лицом животрепещущей задачи инженерно-технического свойства. Таковой является и задача изготовления своими руками системы отопления в собственном доме. Можно ли самостоятельно изготовить полноценный эффективный отопительный котел? — спрашивают наши читатели. Конечно, можно. Никто не осмелится утверждать, что это просто. Но это возможно.

И в этом убеждают весьма основательные и вполне квалифицированные советы и видеоматериалы тех наших «самодельщиков», кто решил поделиться своими наработками с другими. Наработки эти у всех разные и, соответственно, заслуживают разного внимания — у кого-то действительно ценные советы по постройке отопительного котла, а кто-то находится в «первом приближении» к решению задачи.

Шахтный твердотопливный котел своими руками ↑

Когда перед нами со всей очевидностью встал вопрос о том, как и чем топить наш загородный дом, ответ появился скоро. Стало очевидно, что наиболее оптимальным будет изготовить твердотопливный шахтный котел длительного горения собственными силами. О том, как это удалось, смотрите видео.

Источник: http://teplolivam.ru/otoplenie/kotly/otopitelnyj-kotel-svoimi-rukami. html

Различные варианты отопления загородного дома имеют своих сторонников и противников. В настоящее время наблюдается постоянный и устойчивый рост стоимости основных видов топлива, что подталкивает потребителей обращаться к наименее дешевым вариантам. Наиболее оптимальным, доступным для рядового жителя нашей страны является использование дров в качестве топлива. При этом, в отличие от газа и электричества, не требующих постоянного внимания, печи и котлы на твердом топливе необходимо периодически загружать новыми порциями, что значительно снижает их удобство в эксплуатации. Одним из способов оптимизации применения дровяных колов является оснащение их печами длительного горения. Раскроем технологию самостоятельного изготовления котла длительного горения  на страницах этой статьи.

Следует отметить, что при нормальном горении дров периодичность загрузки новых порций топлива составляет в среднем 2-3 часа. Для увеличения этого времени до 20-30 часов при тех же объемах загрузки необходимо получить не горение топлива в котле, а его активное тление путем ограничения количества поступающего в зону горения воздуха.

Делаем котел своими руками

Предлагаемый вариант котла длительного горения изготавливается из куска толстостенной стальной трубы диаметром 300 миллиметров и длиной около 850. в верхней части вварен отводок из трубы диаметром 100 миллиметров. Длина его не превышает 40 сантиметров.

Весь секрет показанной конструкции котла в использовании своеобразного ограничителя зоны горения топлива, который уплотняет дрова и не позволяет избыточному количеству кислорода участвовать в реакции.

Приспособление представляет собой отрезок трубы диаметром 60 миллиметров, длина которого чуть больше общей длины печи и равна 900 миллиметров. К нижнему торцу ограничителя приваривается стальной диск диаметром 270 миллиметров с крыльчаткой из шести дугообразных лопастей. Внутренний диаметр трубы ограничен двадцатью миллиметрами с целью ограничения количества воздуха, поступающего в зону горения.

Верхняя часть нашей печи длительного горения закрывается съемной круглой крышкой, в которой выполнено центральное отверстие, диаметр которого чуть больше наружного диаметра штока ограничителя, что позволяет ему свободно перемещаться внутри топливного прибора.

В нижней части корпуса печи необходимо изготовить небольшое прямоугольное отверстие, оснащенное открывающейся дверцей. Оно используется для периодического удаления продуктов сгорания топлива. Необходимо отметить, что в связи с невысокой скоростью горения, дрова сгорают более полно, что ведет к значительному снижению образования золы в камере сгорания котла, а так же копоти в самой печи и дымоходе.

Тепло, образующееся при сгорании топлива может направляться для обогрева  жидкого теплоносителя, которым заполнена система отопления дома.  Возможны несколько вариантов передачи тепла от тлеющего топлива. Первый, более простой в реализации — создание водяной рубашки вокруг всей зоны горения. Данную конструкцию можно сравнить с термосом, внутри которого находится  топливо, а между внутренней и наружной стенками циркулирует теплоноситель.

Второй же вариант подразумевает подвод жидкости непосредственно внутрь поршня, прижимающего дрова в процессе работы печи. Данная конструкция технически  достаточно сложна в реализации и эксплуатации.   На рисунке ниже изображен теплообменник банной печи, которая не имеет подвижных конструктивных элементов. Поэтому вполне приемлемо располагать его непосредственно в зоне горения дров.

К баку присоединяются трубопроводы, по которым подается и отводится вода.

Принципиально схема работы самодельного  котла длительного горения выглядит следующим образом.

Заложенная через загрузочное отверстие большого диаметра, расположенное выше середины корпуса печи партия дров поджигается в верхней своей части. Непосредственно над топливом располагается ограничитель, опирающийся на дрова коническим хвостовиком. Величина этой части играет главную роль в регулировании объема зоны непосредственного горения. Раздвижная телескопическая труба, в описанном нами изделии заменена на единый шток увеличенной длины. По мере горения дров к котле и опускания дров ограничитель подачи воздуха постепенно опускается в нижнюю часть печи. Он же, в зависимости от величины опускания штока, может играть роль сигнализатора дозагрузки очередной партии топлива. В качестве последнего могут быть использованы не только дрова, но и уголь, брикетированный торф, а также приобретающие все большую популярность в последнее время пеллеты.

Для более полной информации по  изготовлению своими руками элементов описанного вида твердотопливных котлов предлагаем вниманию домашних мастеров чертеж деталей печи длительного горения.

Для увеличения нажмите на картинку

На нем более подробно указаны основные габаритные и посадочные размеры не только корпуса котла, но и других деталей. Для облегчения представления о форме и расположении некоторых элементов конструкции в чертеж включены несколько разрезов и сечений.

Описанная нами самодельная конструкция твердотоплевного котла длительного горения может найти широкое применение не только у владельцев частных домов, но и у цветоводов и овощеводов. Ее использование может позволить получить практически круглый год высокие урожаи цветов и овощей в отапливаемых теплицах. При этом в отличие от парников, отапливаемых электроэнергией или газом, себестоимость продуктов, выращенных с использованием твердотопливных котлов будет значительно снижена. В случае установки теплиц в непосредственной близости от жилого дома возможно подключение ее к общедомовой системе отопления.

Теперь посмотрим процесс закладки дров и розжига такой печки.

Комментируйте, задавайте вопросы, подписывайтесь на новые статьи — нам интересно ваше мнение 🙂

Источник: http://nashakrepost.ru/masterim-svoimi-rukami/kotel-dlitelnogo-goreniya.html

Смотрите также:
26 октября 2021 года

Котел отопления своими руками чертежи и принцип работы

В последние несколько лет для обогрева помещений в загородных коттеджах активно применяются котлы, работающие на природном топливе. Все они функционируют за счет постепенного нагревания теплового устройства. Именно такие конструкции наделены целым перечнем преимуществ, среди которых стоит отметить безопасность для окружающей среды, небольшие размеры, отсутствие посторонних шумов во время эксплуатации, а также самое главное – возможность проведение монтажа в загородных домах. Изготовители устанавливаемого оборудования такого рода выпускают котлы разной конфигурации, позволяющие обогревать абсолютно все помещения даже самого большого дома.

Но в таком случае нельзя забывать о том, что газ считается токсичным веществом, из-за чего выбор приборов должен проводиться с особой тщательностью и внимательностью. Монтаж котла – это дело непростое, требующее определенных навыков и умений. Все работы важно проводить в определенной последовательности, чтобы ни в коем случае не нарушать целостность теплового устройства. Независимо от типа выбранного оборудования, вам обязательно понадобится схема установки газового котла в частном доме.

Можно ли провести установку своими руками?

Если вы приняли решение выполнять все работы самостоятельно, то обязательно учитывайте, что это дело весьма сложное, непростое и требующее определенных навыков. Мастера, которые предлагают свои услуги по установке такого рода оборудования, в обязательном порядке должны проходить обучение, после окончания которого они становятся сертифицированными специалистами. Но не секрет, что человеку, который настроен сделать все качественно и на совесть, по силам абсолютно все.

Благодаря наличию схем руководства обустройство газовых котлов, а также проведение различных коммуникаций в частном доме предоставляет возможность самостоятельно и без какой-либо помощи справляться с поставленной задачей. Это особенно актуально в тех ситуациях, когда бюджет строительных или ремонтных работ ограничен и не подразумевает дополнительных трат. Устройство настенного котла

Разновидности газовых котлов для частного дома

  • На сегодняшний день такое газовое оборудование имеет несколько разновидностей. Классификация происходит по нескольким критериям:
  • сфера применениея
  • показатели мощности;
  • принцип установки;
  • тип тяги и т.д.

Кроме того, важно отметить, что одноконтурные котлы сегодня монтируются только для того, чтобы должным образом обогревать помещения дома, а вот двухконтурное оборудование позволяет, кроме прогрева, обеспечить ваш коттедж горячей водой. Схема обустройства котла одноконтурного типа

Конструкции, которые имеют небольшую мощность, различают по одноступенчатому признаку, а оборудование средней мощности, соответственно, по двухступенчатому. Большинство производителей стараются оборудовать изделия специальным датчиком, позволяющим контролировать, а также при необходимости и регулировать мощность. Котловые установки закрытого типа функционируют за счет вентиляционной тяги. Также в последнее время начали появляться в продаже газовые котлы, имеющие естественную тягу – как правило, либо атмосферные, либо открытого типа. Установку оборудования можно осуществить двумя путями – на стену с применением теплообменников или же на пол (оптимально для чугунных и стальных котлов). Самым правильным решением для использования в доме по мнению специалистов в области строительства является проточный автоматический котел, оборудованный бойлером. Он способен обеспечить равномерный прогрев комнат во времена затяжных зимних морозов, а также обеспечит ваш дом водой для бытовых и гигиенических нужд. Конструкция обогревательного оборудования

Необходимо отметить, что автоматика – это весьма удобная вещь, которая позволяет должным образом поддерживать и отслеживать работу котла. Кроме того, она предоставляет возможность регулировать температурный баланс в помещениях и на улице, устанавливать программу до минимального уровня в том случае, если вы и ваша семья решит отлучиться, к примеру, в отпуск или командировку. Обустройство тепловой установки с таким типом управления позволит вам экономить до 50 процентов природного раза, если проводить сравнение с другими, аналогичными по принципу работы конструкциями. Но существует одна определенная закономерность и недостаток одновременно, который заключается в зависимости от электроснабжения. Это значит лишь то, что домашняя котельная не будет способна должным образом обогревать все помещения в частном доме. Поэтому на этапе монтаже котла необходимо учитывать различного рода форс-мажорные обстоятельства. Гидравлическая обвязка тепловых установок

Покупая установку, следите за тем, чтобы у производителя были все необходимые документы, а комплектация соответствовала той, что была заявлена. Скорее всего, для проведения всех работ вам будет необходимо приобрести подходящие крепежные детали.

Руководство по установке газового оборудования

Можем вас заверить, что простой газовый котел для отопления помещений частного дома вы можете соорудить самостоятельно и без привлечения опытных мастеров. Но работы по подключению устройства к общей системе правильней всего поручить квалифицированным специалистам, чтобы уберечь себя от возможных ошибок и несостыковок. Для выхлопа газов нужно создавать отдельный газоход. Важно заметить, что многие люди ошибочно путают его с дымоходом. Его длина, согласно нормативно-технической документации, должна быть не больше чем три метра, а отрезок трубы, которая соединяет дымоход и котловое оборудование – не больше 25 сантиметров. Процесс установки котлов и вспомогательных элементов

Каким должно быть помещение, подходящее для монтажа?

Помещение для монтажа котла должно отвечать целому ряду требований. Если вы решите, что их выполнять совершенно необязательно, то будьте готовы к тому, что пожарные инспекции могут предъявить вам штраф в установленном законе размере. Если вы систематически будете отказываться от выполнения полученных рекомендаций, вы рискуете стать виновником аварийной ситуации из-за того, что установка выйдет из строя.

Специалисты в области строительства настоятельно рекомендуют проводить установку газового оборудования в помещениях, не предназначенных для жизни. Самый лучший вариант – чуланы, чердачное или подвальное помещение. Кроме того, если площадь участка частного дома располагает необходимой площадью, правильней всего соорудить небольшую вентилируемую пристройку. Все остальные нюансы месторасположения определяются индивидуально в зависимости от типа котла.

Нормативно-техническая документация категорически запрещает проводить установку котлов двухконтурного типа на кухне или вне стен дома. Обязательно нужно учитывать общую мощность котлов и вспомогательного оборудования. Если она не превышает 150 кВт, то вы можете проводить обустройство на любом из этажей вашего коттеджа. Если котел и другие установки имеют мощность в пределах 150-350 кВт, то установка предоставляется возможной только в подвальных помещениях, либо на первом этаже самого сооружения. Комната, которую вы собираетесь выделить под котельную, должна освещаться, но только естественным светом. Поэтому настоятельно рекомендуется создавать оконные проемы, а также форточки для периодического проветривания. Есть целый ряд требований, которые выдвигаются к параметрам двери в помещение. Она должна быть в ширину не менее 0,8 м. Возьмите во внимание то, что СНиП указывает размеры самого дверного полотна, а не дверного проема! В момент монтажа обязательно оставьте хотя бы минимальную щель между дверной конструкцией и полом, чтобы обеспечить дополнительную циркуляцию воздуха.

Все, что нужно знать о монтаже газового оборудования

Установка газового оборудования для загородного дома сопровождает все этапы, связанные с котлом – от оформления сопроводительной документации на его покупку до создания системы вентиляции воздуха.

Первым делом, разумеется, важно подобрать наиболее подходящую установку, после чего в местных службах владелец частного дома заключает договор на подачу газа. Именно эта служба предоставит проект газификации сооружения, а также чертежи, необходимые для правильной установки котла. Наиболее популярный и простой тип такого оборудования – это котел-водогрейка. Конструктивно он имеет только газовую горелку, а также теплообменник. Именно к последнему подсоединяется подача воды и природного газа, а выхлоп продуктов горения выходит через дымоход.

Монтажные работы бывают двух типов, в зависимости от выбранного вами места расположения котла, а именно – настенный и напольный. Самой популярным вариантом для частных домов является первый, поэтому детально разберем именно его:

    • Стена, на которой будет выполнено устройство, тщательно обрабатывается и покрывается специальным шаром огнеупорного материала, дабы предотвратить процесс возгорания, если котел внезапно выйдет из строя.
    • Параллельно с этим ведется подготовка оборудования к монтажу. Вся конструкция и стенки трубок тщательно очищаются резким напором воды, чтобы исключить возможность попадания внутрь мелких соринок, пыли и прочего строительного мусора.
    • Проводится фиксация трубок для подачи воды к фильтру, а также запорной арматуры.
    • Обустраивается система для отвода продуктов горения. Дымоход частного дома должен быть меньше, нежели диаметр установки. Наиболее подходящий вариант – конструкция из стали цилиндрической формы. Дымоход должен иметь отверстие для периодической чистки.

  • Происходит проверка тяги. Если она будет недостаточно хорошей, то подачу газа необходимо как можно быстрее остановить до выяснения первоначальной причины.
  • Осуществляется установка котла в газопровод. Это возможно сделать посредством врезки оборудования. Настоятельно не рекомендуется проводить такие работы самостоятельно, лучше всего обратитесь к мастерам газовой компании, с которой вы сотрудничаете.
  • Подсоединяется оборудование к системе электропитания и запускается в работу автоматика, которая защитит оборудование от сбоев и ошибок в работе.

Особенности эксплуатации

Согласно информации, которую подает СНиП, установка такого оборудования возможна только в сухих нежилых помещениях. Это обусловлено тем, что высокий уровень влажности может стать причиной размножения инородных веществ и образований в воздухе, и пары газа – не исключение. И именно поэтому такие строгие требования выдвигаются к процессу обустройства.

Для улучшения производительности теплообменника специалисты в области строительства советуют защитить его от воздействия пыли и соринок мусора. С этой задачей может помочь справиться фильтр тщательной очистки. До начала обогревательного периода необходимо провести проверку работоспособности системы. Чтобы предотвратить сбои, такая проверка должна проводиться как можно чаще. Кроме того, по мере загрязнения важно осуществлять профилактическую чистку дымохода и фильтров горелки.

чертежи и инструкция по сборке

В каждом доме должно быть уютно и комфортно, но какой же уют без тепла? Для этого в домах оборудуют отопительную систему, которая выглядит в виде сложной разводки труб и котла.

Именно в котле находится теплоноситель, который нагревается и при помощи насосного оборудования проходит по трубам через радиаторы, отдавая часть тепла, и охлажденным возвращается обратно в котел. И действие вновь повторяется.

В наше время компании, выпускающие оборудование для систем отопления, предлагают широкий выбор вариантов нагревательных приборов. От дорогостоящих моделей до приемлемых по цене простому обывателю.

Но низкая цена, как правило, не подразумевает качество и долгий срок службы. В связи с этим некоторые потребители заинтересовались вопросом: как сделать котел отопления своими руками?

Постараемся помочь вам дельными советами и рекомендациями с предоставлением фото разных форм котлов.

Разновидности

Во-первых, стоит определиться с моделью котла, которая подойдет вашему жилищу. Это зависит от вида топлива, которое вы собираетесь использовать.

Разновидности моделей делят на:

Газовые

Это наиболее сложные по конструкции модели и очень похожие между собой. Для установки газового котла необходимо получить разрешение в службе газа, которая легко может воспротивиться его установке, ссылаясь на то, что нужно пройти опрессовку котла в их лаборатории.

Но имея акт проверки лаборатории, разрешение вам выдадут.

Электрические

Самые простые в изготовлении своими руками. Для этого достаточно взять бак и оснастить его ТЭНом, двумя патрубками, которые соединяются с контурами подачи и обратки. Нет необходимости устройства дымохода и камеры сгорания.

Но есть всё же два отрицательных момента: электроэнергия стоит дорого и при перепадах напряжения падает мощность котла и температура теплоносителя.


Твердотопливные

Самый популярный и оптимальный вид котлов в самостоятельном исполнении для дачных домиков. А дрова – самое дешевое топливо.

Жидкотопливные

Этот вариант очень трудоемкий. Потребуется строительство отдельного склада у дома, для хранения топливных ресурсов в соответствии с противопожарными нормами.

От него до помещения котельной нужно провести трубопровод с обязательным утеплением. В котле установить определенную горелку, которая требует непростой настройки.

Сооружение твердотопливного котла собственными силами

Чтобы сделать самостоятельно котел в частном доме, нужно обладать навыками и знаниями сварщика.

Для начала вам потребуется вооружиться следующими инструментами: сварочным агрегатом, автогеном, шлифовалкой, измерительным прибором в виде рулетки, мелком или маркирующим средством, молотком.

И приобрести необходимые материалы: трубы диам. 425, 100 и 25 мм, металл 4 мм, сгон для соединения диам. 25 мм – 2 шт., средние навесы, уголки из стали 25 мм, арматура диам. 8 мм.

Обратите внимание!

Без проектных набросков тоже не обойтись. Нужные чертежи котлов можно найти на определенных сайтах Всемирной паутины или в технических изданиях, но главное с подходящими размерами.

Подготовка к сооружению корпуса

Первым делом стоит подготовить необходимые детали. Короб высотой 100-120 см делается из трубы большего диаметра. Разрезаем её по указанным размерам и шлифовалкой зачищаем края.

Затем нужно прорезать квадратные окошки для топки (20х10 см) и поддувала размером 20х3 см, располагая друг над другом, но топка сверху.

От поддувала до низа корпуса должно быть 5 или 7 см, до топки вверх – 5 см. Края тоже следует обработать. Отрезанную часть трубы используйте как дверцу топки, зачистив края.

Теперь нужно прорезать отверстия для установки патрубков диам. 25 мм: одно для подачи, другое для обратки, расположенные друг напротив друга. Обратку делают сбоку на 0,15 м выше топки. Отверстие для теплоподачи прорезается на уровне 0,05 м от верха короба, и привариваются сгоны.

Обратите внимание!

Следующим этапом вырезаются три круга из металла: два диам. 425 мм и один диам. 412 мм. Круг меньшего диаметра будет располагаться внутри корпуса. По центру всех кругов проделывается отверстие диаметром немного более 10 см.

Дымоходная часть делается из трубы диам. 10 см длиной 120-130 мм. А в качестве ножек используется труба диам. 25 мм в количестве 4 отрезков по 5 см. Из арматуры изготавливается решето для сборника золы диам. 412 мм.

Сбор конструкции котла

К кругу диам. 412 мм при помощи сварки крепится дымоход. После этого во внутренней части корпуса, вверх на 30-35 см от отверстия топки, привариваются на время упоры из арматуры. Поверх них устанавливается круг с дымоходом.

Следующий момент очень важен – это сварка круга с корпусом. Шов нужно сделать двухсторонний и качественный, так как он соединяет топку и бак для воды.

С обратной внутренней стороны дымохода устанавливается арматурная решетка. Делаются упоры из уголков, которые нужно приварить между топкой и поддувалом, и поместить на них решетку.

Обратите внимание!

В завершении сваркой прикрепляем круг диам. 425 мм к низу котла, привариваем ножки и петли для установки дверцы топки.

Проверка работоспособности котла

Когда ваше творение полностью готово, нужно пройти тестирование. Закройте один сгон, а в другой налейте воду. Если сварочные швы не пропускают воду, значит сварочные работы выполнены качественно.

Не стоит опасаться, что во время работы появится течь. Подключите котел к отопительной конструкции дачного домика, соединив сгоны с патрубками теплоносителя. Дымоходная труба должна располагаться вертикально вверх. В пределах чердака её необходимо утеплить.

Вот и пришло время первой топки. Для этого используйте не слишком много дров, чтобы протопить сам котел и дымоход. При скачке температуры может появиться конденсат, который может стать дегтем и сузит диаметр, что повлечет уменьшение тяги.

Во время топки нужно отрегулировать зазор в поддувало, обеспечив нужный размер для пропуска воздуха.

Верх закладки обычно располагается в 20 см от внутреннего круга для оптимального прогорания дров и угля. А дым и гарь будут выходить через дымоход.

Принцип действия

Думаем, вы уже и сами поняли, что котел — это та же печка на дровах. Энергия от сгорания дров прогревает теплоноситель над самой камерой сгорания.

Теплоноситель нагревается от внутреннего круга и дымохода, проходящего сквозь водяной резервуар. Корпус нагревается и аккумулирует остывание при отключении котла.

Горячий теплоноситель перемещается вверх и через верхний отсек перемещается в контур отопительной системы. А возвращается, охлажденным, через патрубок снизу в котел.

Установку котла на дровах можно сделать кубической формы из металла в 4 мм, но это более трудоемкий процесс, особенно отдельной сборки топки.

В корпусе помещают камеру сгорания, а теплоноситель сможет циркулировать между стенок. Такой вариант эффективен, но сложен в сооружении из-за большого количества сварных швов.

Теперь, при необходимости, вы можете сами соорудить котел для дачного дома!

Фото котла своими руками

В статье подробно рассказывается как по чертежам сделать котел медленного и сверхдлительного горения своими руками. Процесс, только на первый взгляд кажется трудным и неповторимым, но следуя инструкциям из статьи, у Вас получиться сделать ничуть не хуже, чем у мастеров, главное внимательно смотреть видео.

Чертеж простого котла длительного горения

Такая конструкция твердотопливного котла довольно проста. Теплообменник может быть выполнен из листовой стали в виде «водяной рубашки». Для максимальной эффективности теплоотдачи и увеличения площади контакта с пламенем и горячими газами ее конструкция предусматривает наличие двух отражателей (выступов вовнутрь).

В данной конструкции теплообменник представляет собой комбинирование «водяной рубашки» вокруг камеры сгорания и дополнительного щелевидного регистра из листового металла в верхней ее части.


1 — дымовая труба; 2 — водяная рубашка; 3 — щелевой теплообменник; 4 — загрузочная дверка; 5 — дрова; 6 — нижняя дверка для поджига и чистки; 7 — колосники; 8 — дверка для регулирования подачи воздуха и чистки зольника.

Несмотря на повсеместную газификацию котлы на дровах продолжают широко использоваться в загородных домах. Обустроить отопительную систему на основе твердотопливного котла вполне реально своими силами. Достаточно понимать принцип работы оборудования, следовать технологии изготовления и придерживаться всех норм пожарной безопасности.

Дровяное отопление: преимущества и недостатки

Твердотопливные котлы — популярный способ обеспечения автономного отопления частного дома, дачи, гаража, складов и объектов промышленного назначения. Дровяные котлы обладают рядом существенных преимуществ по сравнению с устройствами, работающими на специальном топливе:

  1. Материал, используемый для топки, имеет приемлемую стоимость и позволяет сократить расходы на энергоресурсы.
  2. Дрова — экологически чистое топливо, которое не вызывает аллергических реакций и других заболеваний.
  3. Котел на дровах прост в эксплуатации.
  4. Высокая скорость нагрева помещения — после включения котла тепловой эффект наступает в течение нескольких минут.
  5. Твердотопливные котлы на дровах независимы. Их работа не требует подключения газовой системе/электрической промышленной системы.
  6. Топка дровами — эстетична, поэтому такие котлы часто устанавливают, как в небольших дачных домиках, так и элитных коттеджах.
  7. Кроме отопления, печки/котлы на дровах могут обеспечить дом горячей водой без дополнительных расходов. Котел будет подогревать бойлер с водой, который одновременно отыграет роль водяного радиатора отопления.

Самодельный котел на дровах: фото

К недостаткам таких устройств можно отнести:

  1. Подверженность металлического корпуса котла к коррозийным процессам.
  2. Необходимость регулярной чистки оборудования от продуктов сгорания топлива (золы).
  3. Непродолжительный период горения и отопления от одной загрузки.

Разновидности котлов на дровах

Котлы на дровах для дома зависимо от способа подачи разделяют на два типа: автоматические и ручные. К первому виду относят котлы на пеллетах. Топливо укладывается в специальные бункеры и оттуда подается для сжигания. Устройство может функционировать в автоматическом режиме длительное время.

К дровяному котлу можно подключить электрическое оборудование — это позволит сократить частоту участия человека в отопительном процессе. Устройства работают параллельно, и электрокотел поддерживает минимальный температурный режим воды.

Альтернативный способ снизить участие человека — использование аккумуляторного бака. Система функционирует в автоматическом режиме — за день в баке накапливается тепло, а ночью энергия расходуется.

Дровяные котлы с ручной загрузкой можно разделить на три вида:

  1. Традиционные котлы. Устройство имеет стандартную конструкцию — камера топки расположена снизу. Такие котлы трудоемки в обслуживании.
  2. Пиролизные котлы. Оборудование функционирует по принципу разделения топлива на твердые и газообразные компоненты. Преимущества пиролизных устройств: высокий КПД, незначительное образование золы и сажи. Однако такие котлы требуют использования сухой древесины влажностью не более 20%.
  3. В котлах на дровах длительного горения сгорает верхний слой топлива, а оставшаяся часть медленно тлеет. Отличительная особенность котлов — высокий уровень КПД и возможность регулирования потребляемой мощности. Аппарат можно обслуживать один раз в сутки.

Устройство котла на дровах

Дровяной котел изготавливается из термостойкого материала, устойчивого к воздействию высоких температур. Основными элементами котла являются:

  • камера горения;
  • зольная камера;
  • дымоход — трубы вывода воздуха наружу, проходящие через емкость с водой/паром.

Зольная камера и камера горения разделены колосниковыми решетками. Обе камеры закрываются специальными заслонами и дверцами.

Котел на дровах своими руками

Чертеж котла на дровах

Простой дровяной котел можно изготовить самостоятельно без применения сложного технологического оборудования. Основная суть технологии — преобразование процесса горения дров в процесс тления.

Схема котла на дровах


Между двумя кожухами (внутренним и внешним) находится прослойка воздуха. Холодный воздух поступает снизу, нагревается от стенок внутреннего кожуха и перемещается вверх через отверстие во внешнем корпусе. Горячий воздух обогревает помещение.

Подготовка инструментов и материалов

Дровяной котел можно изготовить из следующих материалов:


Инструменты для выполнения работы:

  • сварочный аппарат;
  • дрель;
  • болгарка;
  • электроды;
  • молоток и зубило.
Руководство по сборке

Разберем пошагово, как сделать котел на дровах:


Установка и ввод в эксплуатацию

Для достаточной циркуляции воздуха котел должен быть установлен выше уровня пола на 20-30 см. К основанию котла следует приварить «ножки» из стальных элементов. Под котел желательно уложить огнеупорный фундамент.

Работа по подключению котла к отопительной системе происходит в два этапа:

  1. Трубы подачи и обратки системы отопления врезать в корпус котла, используя специальные патрубки.
  2. В водяной бак врезать дымоотводящую трубу.

Перед подключением котла необходимо позаботиться о выполнении условии техники безопасности. Вокруг котла возвести кирпичный экран высотою порядка 1 м — стена повысит эффективность обогрева и защитит от небрежных прикосновений к раскаленному металлу. Между отопительной установкой и кирпичным экраном должно быть расстояние около 30 см.

Порядок вода котла в эксплуатацию:

  1. С установки снять крышку и теплорассеивающий диск.
  2. На воздухоподающей трубе открыть воздушную заслонку.
  3. Плотно уложить дрова в топку не выше уровня дымохода. Сверху дров насыпать немного мелких щепок.
  4. Дрова полить небольшим количеством жидкости для розжига. Растопить печь.
  5. Котел накрыть теплорассеивающим диском и закрыть крышкой.
  6. Когда топливо разгорится заслонку можно прикрыть.

Самодельный котел на дровах: видео

Самым оптимальным источником отопления для отдаленных районов без газификации и электрификации является твердотопливный котел длительного горения. Благодаря надежности, экономичности и эффективности он нередко используется для оснащения загородных домов и коттеджей.

Как работает агрегат

Обычные твердотопливные котлы способны проработать на одной закладке около 6-7 часов. Если по истечении этого времени в топку не подбросить очередную порцию топлива, это приведет к снижению температуры в доме. Причина кроется в циркуляции основного тепла в помещении по принципу свободного движения воздуха: после нагревания он поднимается вверх и выходит на улицу. Тепловой ресурс одной закладки дров прибора длительного горения рассчитан на 24-48 часов. В отдельных моделях горение поддерживается почти неделю.

Секрет здесь в следующем: в отличии от традиционных котлов, схема котла длительного горения включает в себя не одну, а две камеры сгорания. Первая из них предназначена для сжигания топлива, вторая – для поступивших из первой камеры газов. Качество процесса во многом зависит от своевременной подачи воздуха, для чего в конструкции имеется вентилятор. Подобный подход является инновационным: его впервые представила литовская компания Stropuva в 2000 году, после чего чертежи твердотопливных котлов длительного горения были взяты на вооружение ведущими производителями котельного оборудования.


На сегодняшний день агрегаты, работающие по этому принципу, являются наиболее недорогим и практичным вариантом обогрева домов в местностях, лишенных газификации. Сутью работы приборов данного типа выступает горение верхнего топлива. Обычно месторасположением топки является нижняя часть: как следствие, холодный воздух после нагревания имеет возможность подниматься вверх. Котлы длительного горения очень похожи на пиролизные: выделение основной порции тепла происходит не от сгорания твердых брикетов, а от выделившегося при этом газа.

Для сгорания внутри конструкции имеется специальное закрытое пространство. Камеры соединены между собой телескопической трубой, по которой выделившийся газ из первого отделения поступает во второе. Процесс его дожига сопровождается смешиванием с холодным воздухом, нагнетаемым вентилятором. Эта процедура проистекает без пауз, до полного перегорания топлива. Она отличается достаточно высоким температурным режимом – до +1200 градусов.

Камера для сжигания твердого топлива имеет более обширные размеры: ее объем иногда достигает 500 дм 3 . В нее можно загружать уголь, опилки, дрова, паллеты. Стабильное нагнетание воздуха обеспечивается встроенным вентилятором. Процесс горения характеризуется очень медленной скоростью расхода топлива. Как следствие, экономичность котельного оборудования резко возрастает.

Причина медленного прогорания заключается в нагнетании воздуха, в результате чего прогорает только верхняя часть топливной закладки. Увеличение подачи воздуха происходит только после полного перегорания верхнего слоя. В продаже имеется целый ряд нагревательных приборов, сутью работы которых является один и тот же чертеж котла длительного горения на дровах. Разная степень их экономичности и эффективности объясняется различием размеров, материалов изготовления и наличием дополнительных функций. Для работы универсальных ТТ котлов можно использовать любое топливо, что значительно упрощает их обслуживание. Наиболее экономичными моделями считаются дровяные ТТ котлы.

Конструкционные особенности и устройство

Камера для закладки топлива любого котла длительного горения отличается внушительными размерами. Это параметр напрямую влияет на время перегорания топливной закладки. В настоящее время встречаются две успешно конкурирующие между собой технологии, реализуемые в ТТ котлах: речь идет о приборах Булерьян и Стропува. Дороговизна и сложность изготовления чертежа котла длительного горения своими руками ставит определенные препятствия на пути распространения последнего из них на территории нашей страны. В отличии от него, метод Булерьян широко используем народными умельцами для самостоятельной организации отопления загородных домов.

Чертеж котла длительного горения на твердом топливе Булерьян состоит из следующих узлов:

  1. Металлического корпуса, закрывающего внутренние камеры.
  2. Нижней камеры для сжигания топлива.
  3. Верхней камеры для сжигания газа.
  4. Дверцы для закладки дров. Она расположена в верхней части конструкции из-за больших размеров нижнего отсека для закладки ресурса.
  5. Дымового патрубка. Он находится в верхней части котла и подключен к дымоходу.
  6. Зольная камера. Расположена внизу котла и предназначена для его чистки.

Также имеется еще одна любопытная деталь. Как известно, в обычных печах функция поддувала выполняется зольником: именно через него поступает необходимый для горения воздух. В случае с Булерьян зольный отсек делается полностью герметичным: каналом подачи воздуха здесь является верхняя воздушная камера. Для регулировки подачи кислорода в верхней части этой камеры имеется заслонка. По ходу сгорания дрова в топке постепенно оседают, что приводит к опусканию распределителя. Таким образом обеспечивается беспрерывная подача свежего воздуха.

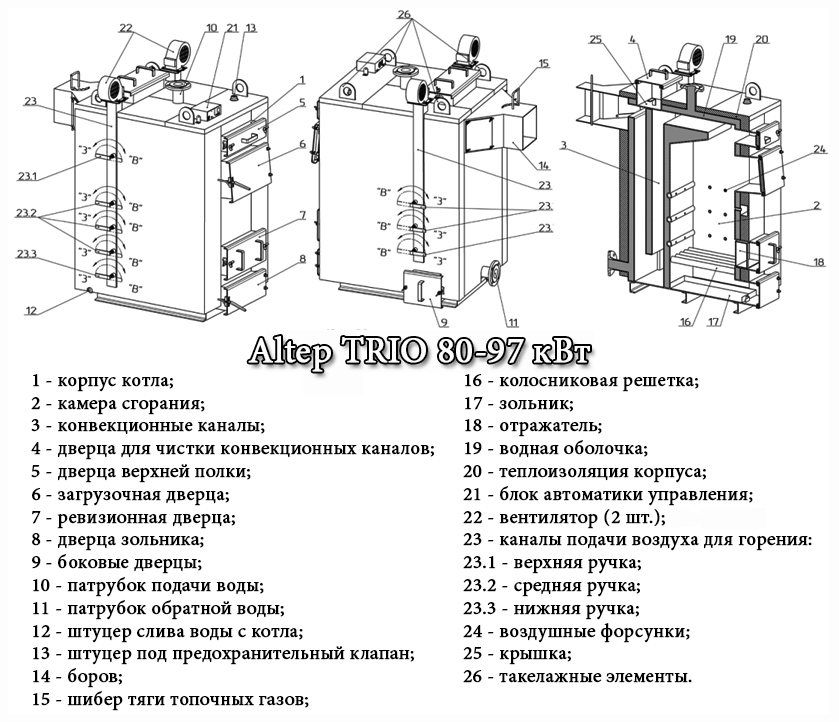

Устройство твердотопливного котла длительного горения следующее:

  • Топка. Главный конструкционный элемент любого котла или печи. Предназначается для сжигания в нем топлива.
  • Отдел для дожига газа. Здесь догорают газы, поступившие из топки.
  • Зольник. Отсек для сборки пепла. Он нуждается в регулярной чистке.
  • Дымоход. Канал для отведения за пределы жилища продуктов сгорания.

Сильные и слабы стороны

Крупные габариты и сложность выполнения своими руками чертежа твердотопливного котла длительного горения делает благоприятным использование подобных приборов только в крупных коттеджах. Что касается небольших дач, то для них рекомендуется выбирать более экономичные варианты.

Основными достоинствами ТТ котлов длительного горения являются:

  • Высокий КПД (около 95%)
  • Автономность отопления.
  • Экономичность.
  • Надежность и долговечность.
  • Высокая эффективность.
  • Доступность топлива.
  • Экологичность.
  • Широкий выбор топлива (уголь, дрова, опилки, паллеты).

Имеются также недостатки:

  • Большие габариты.
  • Необходимость оборудования отдельной котельной.
  • Сложное устройство котла длительного горения на дровах.
  • Нужда в постоянно обслуживании.

Котлы данного типа имеют достаточно приличную стоимость, однако такие конструкции можно изготовлять и самостоятельно.

Преимущества самодельных агрегатов:

  1. Дешевизна.
  2. Универсализм в плане используемого топлива.
  3. Возможность последующих доработок с целью увеличения эффективности и добавления мощности.

Сложнее всего – сделать конструкцию цилиндрической: для этого необходимо использовать вальцовочный станок. Если его нет, существует вариант со старыми пропановыми баллонами. Также сгодится любая труба подходящего сечения: толщина металлических стенок должна быть не менее 5 мм. В деревнях привыкли довольствоваться небольшими кирпичными печами, демонстрирующими хорошую эффективность при обогреве одноэтажных домов и дач. Если же требуется отапливать обширный коттедж, то в таком случае потребуется большой запас топлива. Кроме того, не избежать больших перепадов температуры по мере удаления от печи, да и ухаживать за ней намного сложнее, чем за твердотопливным котлом.

Приступая к изготовлению котла длительного горения своими руками, необходимо вооружиться следующими советами:

  • Чтобы в процессе эксплуатации прибора можно было использовать любое топливо, топочную камеру лучше сделать из жаропрочной легированной стали. Несколько удешевить бюджет работ помогает применение бесшовной стальной трубы марки 20.
  • Перед тем, как заносить самодельный агрегат в приготовленную для него котельную, рекомендуется протестировать его на улице, оснастив временным дымоходом. Это даст возможность проверить надежность обогревателя и убедиться в правильности сборки корпуса.
  • Основная камера, изготовленная из газового баллона, в состоянии обеспечить продолжительность на протяжении 10-12 часов, т.к. дров в нее входит немного. Изначально небольшое внутреннее пространство пропанового баллона уменьшается после удаления крышки и зольника. Для увеличения показателей котла его можно изготовить из двух баллонов. Это позволит получить достаточно большую топочную камеру для обогрева обширных помещений и увеличить время между закладками дров.
  • Дверца зольника должна герметично закрываться, что не даст внешнему воздуху просачиваться внутрь камеры. Это достигается укладкой по периметру дверцы асбестового шнура. Если в котле имеется дополнительная дверца для дозагрузки топлива без съема крышки, она также герметизируется подобным образом.

Стандартные твердотопливные используют дрова, антрацит, опилки, брикеты, торф, каменной и бурый уголь. Особые претензии к качеству топлива обычно не предъявляются. Однако желательно, чтобы топливный материал был максимально сухим, что даст гарантию высокого КПД.

Правила безопасности

Для достижения хорошей эффективности, долговечности и экономичности самодельных котлов длительного горения, в ходе их эксплуатации необходимо соблюдать основные рекомендации по пожарной безопасности:

  • Следить, чтобы температура внутри контура не превышала граничных показателей.
  • Питающий трубопровод запрещается оснащать запорным вентилем.
  • В непосредственной близости от котла не должны храниться легковоспламеняющиеся материалы.
  • Вентиляция в помещении должна быть полностью исправной.
  • Прибор можно устанавливать только в отдельной комнате (котельной). Этот момент продумывается во время реализации подготовительных мероприятий.

Оборудование котельной является самым лучшим вариантом, так как ТТ котлы работают несколько иначе, чем обычные печи на дровах. Кроме того, внешне прибор не представляет эстетического интереса, и скорее всего будет нарушать общий интерьер. Так как использование твердого топлива сопровождается появлением грязи, лучше всего установить котел в нежилой комнате.

Небольшие приборы мощностью не более 35 кВт допускаются размещать в основном помещении: для удобства место монтажа можно оградить кирпичным простенком. Комната, где будет расположен котел, должна иметь хорошую вентиляцию. Очень важно организовать стабильный приток кислорода с улицы.

Как сделать твердотопливный котел длительного горения своими руками

Для работы понадобятся такие инструменты:

  • Сварочный аппарат.
  • Приспособления для обработки металла.
  • Электродрель.
  • Уровень и рулетка.
  • Маркер.
  • Болгарка.
  • Перчатки и защита для глаз.

Также нужно приготовить такие материалы:

  • Пустой газовый баллон.
  • Металлический лист.
  • Асбестовый шнур.
  • Стальную трубу диаметром 60 мм.
  • Металлические петли и ручки.
  • Металлический уголок и вытяжку.
  • Базальтовое волокно.

Работа над корпусом чертежи

Пустой пропановый баллон оснащается разметкой, согласно чертежам твердотопливного котла длительного горения своими руками. Изготовляется прямоугольное отверстие для дверцы зольника, предназначенное для удаления пепла. Сверху баллона по окружности проводится ровная линия под срез шляпки: обрезка осуществляется с помощью болгарки.


В центральной части выполняется разметка ниши для вывода дымохода: размеры этого отверстия должны превосходить сечение трубы. В крышке проделывается отверстие и наваривается металлическое кольцо, плотно обхватывающее дымоотводный канал. Кольцо из металла толщиной 4-5 мм используется для обваривания баллона изнутри и снаружи. На него впоследствии будет одеваться крышка.

Дымоход внизу оснащается металлическим кругом, выполняющим функцию распределителя воздуха. Крепежные элементы навариваются по линии среза баллона поверх предварительно проложенного асбестового шнура. При креплении срезанной верхушки важно, чтобы она свободно снималась. Для удобства ее можно оснастить металлической ручкой.

Дымоходный патрубок

В верхней части баллона намечают отверстие под патрубок, согласно чертежам твердотопливного котла своими руками. Для вырезания дымоходной трубы используется болгарка: приварив патрубок поверх вырезанного отверстия, одевают основной корпус дымохода.

Зольник

Для вырезания отверстия под зольник используется ранее нанесенная разметка. Дверца изготовляется отдельно из листового металла: ее фиксацию на корпус скобами. Чтобы дверцу было удобно открывать и закрывать, она оснащается импровизированной ручкой из металлического стержня или толстой проволоки.


Система подачи воздуха

Вооружившись параметром внутреннего диаметра баллона, его переносят на металлический лист, уменьшив на 5 см. По нанесенной разметке болгаркой вырезают круг. Далее из металлического уголка изготовляется шесть равных отрезков, длина которых должна равняться ½ диаметра круга. В этом качестве можно применить крыльчатку, имеющую острые лопасти. При приваривании металлических элементов важно сохранить одинаковое направление.


Теплообменник

При изготовлении теплообменника проще всего использовать принцип водяного контура. Выбор его параметров полностью зависит от желаний мастера. Размеры теплообменника будут напрямую влиять на объем топлива, загружаемого за один раз: чем он больше, тем длиннее паузы между закладками дров. Для изготовления корпуса прибора используются металлические листы толщиной 5-6 мм: их хорошо проваривают на всех стыках. Верхняя и нижняя часть корпуса оформляется патрубками для коммутации трубы подачи и обратки. Центральная часть должна иметь отверстие для загрузки топлива.

Окончательная сборка и монтаж

Для того, чтобы установить дверцу зольника, на корпусе вначале нужно наметить и вырезать нишу для доступа внутрь камеры. Далее в этот проем монтируются герметично закрывающаяся дверца. Баллон вставляется внутрь теплообменника. Используя сварочный аппарат, бак тщательно проваривают сверху: это дает возможность достичь абсолютной герметичности корпуса, с расположенной внутри топкой круглой формы.

Во время работы самодельного котла длительного горения с водяным контуром важно достичь дозированной подачи воздуха. Топливо загружают максимально плотно: пустоты между слоями должны быть сведены к минимуму. Бывает так, что плотная укладка поленьев разного размера затруднена: в таком случае оставшиеся ниши заполняют бумагой или стружкой. Плотность твердотопливной закладки напрямую влияет на продолжительность ее горения.


Порядок загрузки топлива в ТТ котел:

  1. Вначале нужно извлечь ограничитель подачи воздуха.
  2. Провести закладку дров через специальное отверстие, предварительно смазав их жидкостью для быстрого розжига.
  3. Ограничитель установить на прежнее место.
  4. Далее следует зажечь спичку и бросить ее в топку.
  5. Убедившись в том, что топливо начинает постепенно разгораться, дверцу плотно закрыть.

В процессе перегорания топлива будет наблюдаться постепенная усадка трубы внутрь баллона. Высота ее положения дает точную информацию о количестве дров в топке. Схема котла на угле практически ничем не отличается.

Тестирование прибора

Работы по сооружению котла удобнее всего реализовать в теплое время года прямо на улице. Там же рекомендуется провести испытание готовой конструкции, присоединив к ней временный дымоход. В тех случаях, когда планируется отапливать обширные помещения, для изготовления обогревателя рекомендуется использовать два установленных друг на друга баллона.

Монтаж в доме

Вопрос пожарной безопасности котла является очень серьезным моментом. Для его установки лучше предусмотреть отдельную комнату или угол, отделив его кирпичной кладкой. Так как поверхность котла металлическая, высока вероятность получения ожогов при неосторожном прикасании к ней. Важно также, чтобы в месте монтажа была возможность удобно вывести дымоход на улицу (через кровлю или стену). Для свободного доступа к прибору пространство в 50 см по окружности от него освобождается от любых предметов.

Правила установки:

  • Сооружение кирпичного основания. Оно должно состоять из двух сплошных рядов из кирпича, и соответствовать размерам на твердотопливный котел длительного горения.
  • Расстояние от топочной двери до стены — не менее 125 см. Расстояние между боковыми частями и стеной должно быть не менее 700 мм.
  • Между топочной дверцей и стеной соблюдается дистанция не менее 125 см. Пространство между сторонами котла и стеной — не менее 70 см.
  • Если для сооружения стен использовалась древесина, участки соприкосновения котла и перекрытия дополнительно оформляются металлической или базальтовой защитой. То же самое касается участков выведения дымохода наружу сквозь стены или потолок.
  • Котел устанавливают на фундаменте строго по уровню. При этом выходной патрубок должен располагаться на одной линии с дымоходом, в противном случае возможны нарушения тяги по ходу эксплуатации (прочитайте также: » «).
  • Все соединительные узлы необходимо уплотнить герметиком.

Автономное отопление набирает большую популярность не только у владельцев частных или загородных домов, но также и у жителей многоэтажных домов. Не все могут позволить купить себе дорогой газовый котел, к тому же, работы по его монтажу также влетят в немалую копеечку. Самодельные отопительные котлы на дровах – это отличная альтернатива газовому котлу. Водяной котел отопления на дровах является наиболее эффективным в небольших частных или загородных домах. Такие котлы позволят не только организовать отопительную систему, но и систему горячего водоснабжения.

Водяной котел отопления на дровах

Большинство современных котлов работает на таком топливе, как газ, но не всегда дом имеет доступ к газовой магистрали и не всегда владелец дома может позволить себе купить дорогое оборудование. Отопительный котел на дровах поможет решить проблему обогрева дома. Электрический котел тоже стоит довольно дорого, к тому же, для мощного котла нужна более мощная проводка, да и электричество на сегодняшний день не стоит дешево.

Создаем котел отопления на дровах своими руками

Иногда подобные устройства ничем не уступают промышленным моделям – как по показателям эффективности, так и по параметрам мощности. В домашних условиях при соблюдении определенных правил и обладая нужным опытом и знаниями, можно изготовить водяной котел отопления на дровах сложнейшей конструкции, который по своим рабочим характеристикам способен превзойти и устройство, собранное в заводских условиях.

Изготовление котла также будет зависеть и от того, насколько точно будут произведены расчеты.

Для того чтобы изготовить проточный котел отопления на дровах, потребуются такие материалы, которые несложно достать, и которые нередко находятся у владельцев частных домов под руками. Особое внимание необходимо уделить таким моментам, как расчет рабочей температуры котла, толщина метала и другим. Если металл будет слишком тонким или рабочая температура котла будет чрезмерно высокой, то металл может выгореть.

Самодельный котел для водяного отопления на дровах можно изготовить и из старых или списанных котлов, которые ранее использовались в котельной или в паровозах. Таким образом, вы получите устройство, которое уже соответствует многим заданным условиям. Отопительный котел водяного отопления своими руками можно изготовить и из такого устройства, как готовая печь на дровах. Можно пройтись по пунктам, где принимают металлолом, по ближайшим свалкам, и получить котел за небольшую сумму или совершенно бесплатно. Самодельные котлы водяного отопления обойдутся тогда во много раз дешевле, чем котел, собранный на заводе.

Достоинства самодельного дровяного котла:

  • Высокая экологичность.
  • Высокий показатель КПД;
  • Доступное топливо и низкая стоимость котла;
  • Безопасность котла;
  • Простые условия эксплуатации;
  • Автономность установки.

Типы самодельных отопительных котлов на дровах

Самое главное различие между самодельными котлами данного типа от заводских устройств состоит в способе сгорания топлива. Классический вариант такого котла имеет только одну камеру сгорания, в которую помещается топливо.

Пиролизные котлы для водяного отопления дома – это такие устройства, которые оснащены двумя камерами и поэтому обладают более высокой теплоотдачей.

В верхней камере такого котла будет происходить сгорание газов, которые поступают из нижней камеры, которая предназначена для сгорания в ней дров. Такие водяные котлы отопления обладают более высокими показателями КПД. Обогреть дом посредством такого котла намного легче и быстрее.

Для пиролизных котлов необходимо использовать в качестве топлива дрова, у которых показатель влажности не должен превышать 20%. В противном случае дрова просто не будут гореть, и система отопления не будет функционировать.

Расходные материалы и инструменты, необходимые для установки самодельного котла

После того, как были проведены все расчеты, можно приступать к монтажу отопительной системы. Для этого понадобятся следующие инструменты и материалы:

  • Стальные трубы;
  • Прут с сечением в 20 мм;
  • Профильные трубы;
  • Центробежный вентилятор;
  • Различные гайки и болты;
  • Лист из стали;
  • Кирпич шамотный.

Самодельные водяные котлы для отопления могут быть исполнены различным образом. Для этого необходимо обладать такими знаниями:

  • Как правильно и точно выбрать место для топки самодельного котла;
  • Как наиболее верно рассчитать рабочие параметры теплообменника;
  • Вычислить наиболее эффективный и оптимальный вариант водоснабжения.

Можно найти довольно много информации, в том числе и от тех умельцев, которые уже установили в своем доме водяной котел отопления своими руками.

Любой вариант организации отопительной системы, найденный вами, можно усовершенствовать или переделать под свои нужды. Самое главное – это сделать правильный расчет и установить верным образом котел для парового отопления или водяного.

Установка котла

Если выполнены все расчеты и конструкция котла полностью завершена, можно приступать к его установке. В роли расчетного устройства возьмем способ Беляева. Внутренний объем устройства должен быть одинаковым, а вот объем рубашки теплообменника можно увеличить для того чтобы улучшить показатель эффективности котла. После того, как самодельный котел для водяного отопления будет монтирован в уготованное для него место, его необходимо будет присоединить к водяному контуру. Далее следует визуальная проверка, если заделаны все стыки и если все нормально, можно попробовать запустить котел водяного отопления на дровах.

Наиболее эффективная отдача тепловой энергии начнется тогда, когда котлы водяного отопления войдут в газогенераторный режим. Для того чтобы обогреть помещение, такому котлу потребуется от 20 до 30 минут.

Если установка завершена, котлы водяного отопления на дровах можно покрасить краской, обладающей хорошей огнеупорностью. Это придаст конструкции эстетичный и привлекательный вид.

Если водяной котел отопления был собран правильным образом, и все расчеты отопительной системы были осуществлены с максимальной точностью, то такие водонагревательные котлы для отопления будут более эффективными, чем газовые котлы с низким уровнем КПД или электро-дровяные агрегаты. Дровяные паровые котлы отопления более экономичные, а также с их помощью можно распределить тепло в помещении наиболее удобным для вас образом.

Самодельный котёл для отопления частного дома: чертежи, фото, пошаговая инструкция

March 10, 2019  |  Просмотров: 347

Дом у многих ассоциируется с теплом и уютом. Если уют создаётся за счёт усердия хозяйки, то задача обеспечить родную обитель комфортной температурой полностью ложится на плечи хозяина. По этой причине некоторые домовладельцы решаются на создание собственной системы отопления. Причём делают почти всё своими руками. Иногда самодельный котёл может быть на порядок лучше заводского аналога.

Добавьте тепло и уют в свой дом

Виды котлов

Если с выбором водяного отопления в доме определиться легко из-за практического отсутствия конкурентов, то выбирать котёл не так-то просто. Существует несколько разновидностей таких агрегатов. Вот основные из них:

  1. Твёрдотопливные котлы. Самые распространённые и востребованные. Работают на любом твёрдом топливе. Имеют высокий коэффициент полезного действия. Надёжные и сравнительно безопасные. К недостаткам можно отнести, трудоёмкое обслуживание аппарата и экологическую неблагонадёжность.
  2. Газовые котлы. Не уступающие по популярности предыдущим, а в некоторых регионах и намного их превосходящие. Очень эффективные, экологически чистые, не требуют большого внимания по уходу. К недостаткам относят большой расход топлива и его стоимость.
  3. Электрические котлы отопления. Тоже очень удобные котлы в обслуживании и эксплуатации. Экологически самые чистые, так как нет горения — нет вредных выбросов. Однако оплата такого отопления может стать непосильной ношей для семьи. Расход электричества очень большой, поэтому мало кто решается на установку такого котла в своём доме.

В данном видео рассмотрим отопление дома:

Кроме основного топлива, на конструкцию оборудования подобного типа сильно влияет способ циркуляции воды. Он может быть двух видов:

  1. Естественный. В этом случае система отопления делается так, что вода, заполняющая систему, за счёт нагревания в котле циркулирует самостоятельно по трубам и радиаторам, а остывая, опять возвращается в котёл.
  2. Принудительный. Подача остывшей воды в котёл осуществляется с помощью специального насоса.
Кроме ярко выраженных представителей определённых групп, существует большое количество гибридных созданий. Многие умельцы объединяют разные системы отопления и создают универсальные проекты.

Правильный выбор

Чтобы сделать правильный выбор, домовладельцу надо хорошо оценить свои возможности и потребности, а также проанализировать все доступные самодельные отопительные котлы. На что в первую очередь обращают внимание:

  1. Площадь и объём помещений для обогрева. Чем больше показатели, тем мощнее понадобится обогреватель.
  2. Стоимость энергоресурсов. При ограниченном бюджете просчитывают расходы топлива и его стоимость. Выбирают оптимальный вариант.
  3. Инженерные особенности устройства оборудования. Если собираются делать самодельный котёл для водяного отопления, то хорошо изучают его конструкцию и схему сборки, чтобы убедиться, что не будет проблем с подбором и изготовлением деталей и всего сооружения.
  4. Обслуживание системы. Сразу знакомятся с тем, как обслуживать самодельные котлы отопления выбранной конструкции, чтобы впоследствии не пришлось столкнуться с дополнительными проблемами.
  5. Мнение потребителей. Исследуют отзывы о котлах тех, кто ими пользовался или пользуется не один год.
  6. Анализ промышленных аналогов. Не стоит сразу сбрасывать со счетов образцы серийного производства. В некоторых обстоятельствах переплата за такой аппарат очень быстро окупается.

Взвесив все за и против, а также личные обстоятельства, обычно принимают взвешенное решение. Главное — не спешить и не делать поспешных, необдуманных шагов. Мудрое решение этого вопроса будет долгие годы служить залогом комфортных жизненных условий в доме.

Схема изготовления

Решившиеся на самостоятельное осуществление сложного проекта должны помнить, что системы отопления частного дома с самодельными газовыми котлами не столь надёжны, как промышленные образцы. Чаще всего делают котёл на твёрдом топливе или электрический. Кто-то решается объединить оба варианта в один.

Чтобы сделать самодельный котёл для отопления, домовладельцам стоит хорошо всё продумать и составить план действий от начала до конца. Вот примерная схема всех основных работ при выполнении подобного проекта:

  1. Чертежи системы отопления и котла. Их либо заимствуют у тех, кто уже делал котёл своими руками, или делают самостоятельно, рассчитывая все параметры будущего сооружения.
  2. Материалы и инструменты. Для осуществления проекта сразу находят и приобретают все нужные материалы. Для котла обязательно понадобится толстостенный металл (не менее 5 мм) или чугун. Многие используют трубы, радиаторы, бочки и другие ёмкости из такого металла. Из инструментов основной для таких работ — это сварочный аппарат со всеми вытекающими из этого последствиями.
  3. Основные блоки и детали. Начинают изготовление отдельных деталей и блоков будущего сооружения.
  4. Сборка. На этом этапе собирают все детали и блоки в единое целое.
  5. Проверка. После полной сборки делают пробный запуск системы и проверяют на наличие недостатков. Сразу их устраняют по ходу выявления.
  6. Окончание работ. На этой стадии красят трубы и другие части сооружения. Если применялась кирпичная кладка, наружную часть могут заштукатурить и побелить. Осуществляют дизайнерское оформление.
Самостоятельное изготовление отопительной системы в доме отнимает много времени и сил. Однако такая система может доставлять хозяину дополнительную радость от чувства гордости, что он сумел осуществить такой сложный проект.

Котел Hurst | Модели котлов | План просмотров

Все документы доступны для скачивания.

Брошюра по ассортименту котлов Hurst

Промышленные котельные системы

Hurst Boiler, Inc. — ведущий производитель газовых, масляных, древесных, угольных, твердых топлив, твердых отходов, биомассы и гибридных топливных паровых и водогрейных котлов.

Морские котлы Scotch

Котлы 200 серии

Конструкция двухходового котла исключает наличие огнеупорных перегородок между проходами дымовых газов. Минимальное обслуживание благодаря прочной конструкции для очень длительного срока службы. Эффективность позволяет сжигать масло № 5 и № 6 при полном сгорании с низким тепловыделением.

Котлы серии 250

Двухходовой шотландский судовой котел с полувлажным обратным потоком.Двухходовая конструкция исключает наличие огнеупорных перегородок между проходами дымовых газов. Во многих случаях КПД равен 3- и 4-ходовым котлам.

Котлы мощностью 250Вт серии

КОТЛ ВЫСОКОГО ДАВЛЕНИЯ мощностью от 20 до 2500 л. с. От 670 до 83 688 МБТЕ / час. Пар до 86250 PPH. Двухпроходный шотландский морской дизайн с гидробакетом

Котлы серии 300

Трехходовой шотландский судовой котел с сухой обратной связью.Задний дымовой ящик снабжен съемным соединителем для дымовой трубы и имеет задние двери с откидной крышкой и петлями.

Котлы серии 400

Судовой трехходовой котел с мокрым ротором использует новейшие технологии HVACR и идеально подходит для всех коммерческих и промышленных применений. Он обеспечивает топливную экономичность, превышающую большинство четырехходовых конструкций. Не имея большой огнеупорной задней двери, эти котлы позволяют одному техническому специалисту легко получить доступ ко всем трубам.

Котлы серии 500

мощностью от 30 до 1500 л. с. От 1004 до 50 213 МБТЕ / час; Пар 15-300 фунтов на квадратный дюйм; Вода до 60 фунтов на квадратный дюйм 4-Х ПРОХОДНОЙ ШОТФАНСКИЙ МОРСКОЙ ДИЗАЙН с мокрой конструкцией Доступен с низким уровнем выбросов NOx, МОДУЛЬНАЯ УПАКОВКА

, УСТАНОВЛЕННАЯ НА СКИДКЕ

Конструкция Wetback устраняет дорогостоящие износостойкие огнеупорные задние двери и перегородки между проходами дымовых газов.

Котлы серии LPW

Котел жаротрубный трехходовой шотландский модернизированный.Разработан для минимальных зазоров, где установка и площадь пола являются проблемой. Долговечные характеристики начинаются с самого толстого корпуса сосуда в своем классе, а также большого объема топки для максимальной эффективности сгорания.

Котлы серии LPE

КОТЛ НИЗКОГО ДАВЛЕНИЯ. Модифицированный трехходовой шотландский паровой котел. Разработан для прохождения через стандартную дверь размером 36 x 80 дюймов. Долговечные характеристики начинаются с самого толстого корпуса сосуда в своем классе, а также большого объема топки для максимальной эффективности сгорания.Монтаж на салазках и модульная упаковка.

Специальные котлы Огайо

Трехходовой шотландский морской котел с мокрой спиной. Очень большая печь для низкого тепловыделения.

Котлы евросерии

Доступно 8 моделей мощностью от 100 до 2000 л.с. Давление пара до 15-300 фунтов на квадратный дюйм. Секция горячего водоснабжения I и Секция IV

Котлы серии LPX

Котел двухходовой морской модернизированный.Разработан для минимальных зазоров, где установка и площадь пола являются проблемой. Долговечные характеристики начинаются с самого толстого корпуса сосуда в своем классе, а также большого объема топки для максимальной эффективности сгорания.

Противоточная серия

Новое противоточное устройство

Hurst повышает эффективность котла без увеличения площади поверхности теплопередачи и падения давления дымовых газов в котле.

Thermalmaster

Hurst Boiler рада объявить об одобрении патента на новый революционный противоточный котел Hurst Boiler Thermal Master, в конструкции которого предусмотрены функции для повышения эффективности котла.

Котельные установки на салазках

Hurst Boiler предлагает индивидуальные комплекты блоков котлов премиум-класса для всех типов паровых и водогрейных котлов.

Блоки салазок для систем паровых и водогрейных котлов

Hurst Boiler предлагает индивидуальные комплекты блоков котлов премиум-класса для всех типов паровых и водогрейных котлов.

Гибридная конденсационная система с горячей водой

Инновационная конструкция включает в себя сверхтяжелые стальные котлы Hurst и систему рекуперации тепла с высоким расходом, которая обеспечивает желаемое повышение эффективности.

StackMaster

Внутренний стековый экономайзер Hurst — это устанавливаемое на заводе устройство, которое предназначено для повышения эффективности работы котла и сокращения его эксплуатационных расходов в течение всего срока службы котла.

Синхронизированное управление тягой

Системы последовательного регулирования тяги используются для поддержания предсказуемого и надежного давления дымовых газов на выходе из котла.

Котлы топочные

Котлы 45 серии

Трехходовая топка. Самая толстая котельная сталь в отрасли. Эффективность и гибкость — газ, нефть, тяжелая нефть и комбинация газ / нефть. Доступен с конфигурацией с низким уровнем выбросов NOx.

Котлы серии 100

Трехходовая топка.Самая толстая котельная сталь в отрасли. Эффективность и гибкость — газ, нефть, тяжелая нефть и комбинация газ / нефть. Доступен с конфигурацией с низким уровнем выбросов NOx.

Котлы вертикальные

4VT Циклон горячей воды

Циклонный водогрейный котел обеспечивает исключительно высокий КПД, низкие затраты на топливо и чрезвычайно прочную конструкцию.

Циклонный паровой цикл 4VT

Циклонный паровой котел обеспечивает исключительно высокий КПД, низкие затраты на топливо и чрезвычайно прочную конструкцию.

VIX серии

Вертикальная конструкция пожарных трубок отличается высокоэффективными ребристыми пожарными трубами X-ID. Монтируемые на салазках комплектные системы легко устанавливаются.Серия VIX предлагает меньшую площадь основания, чем большинство типичных вертикальных котлов.

УКВ серии

Гибридный котел VHF (вертикальный ручной) является последним достижением компании Hurst, отражающим наши постоянные разработки в области технологии твердотопливных котлов.

Котельные системы на биомассе

Типы систем отопления на биомассе

Три способа оптимизации сжигания твердого топлива

Преимущества биомассы

Типы топлива из биомассы

Теплотворная способность древесины

Системы питательной воды

Кормораздатчик

Для всех типов паровых котлов с давлением до 300 фунтов на кв. Дюйм.Системы питательной воды с открытой вентиляцией. Полностью подключен к трубам и проводам. Промышленный рейтинг. Готовы к установке от 30 до 1000 галлонов. (Большие размеры по запросу).

Оксимайзер

Компактные деаэраторные системы, от 5000 до 200000 PPH. Обеспечивает питательную воду до 0% CO2 и 0,005 см3 / л кислорода.

Система рекуперации тепла с обдувом поверхности

Высокотемпературная вода, очищенная от «поверхностной» продувочной системы котла, несет ценную тепловую энергию, которая обычно теряется в канализацию.Система рекуперации тепла котла Hurst может регенерировать эту потерянную энергию и передавать ее подпиточной воде котла для повышения общей эффективности.

Сепараторы продувки

Интегрированные системы управления

Котлы на твердом топливе

Котлы на твердом топливе: уголь

Чертежи твердого топлива в плане

Котлы на твердом топливе: дрова

Котлы на твердом топливе: ТЭЦ

Hurst Boiler & Welding Co, Inc.

100 Boilermaker Lane
Кулидж, GA 31738-3765

Местный тел .: 229-346-3545

© 2021 г. Hurst Boiler & Welding Co, Inc. Все права защищены.

Лучистое отопление | Министерство энергетики

Системы лучистого отопления поставляют тепло непосредственно к полу или панелям в стене или потолке дома. Системы во многом зависят от лучистой теплопередачи — доставки тепла непосредственно от горячей поверхности к людям и объектам в помещении с помощью инфракрасного излучения.Лучистое отопление — это эффект, который вы ощущаете от тепла горячей плиты через всю комнату. Когда лучистое отопление расположено в полу, его часто называют лучистым подогревом пола или просто подогревом пола.

Лучистое отопление имеет ряд преимуществ. Он более эффективен, чем обогрев плинтуса, и обычно более эффективен, чем воздушное отопление, поскольку исключает потери в воздуховоде. Люди, страдающие аллергией, часто предпочитают лучистое тепло, потому что оно не распространяет аллергены, как системы принудительной вентиляции.Гидравлические (жидкостные) системы потребляют мало электроэнергии, что является преимуществом для домов, не подключенных к электросети, или в районах с высокими ценами на электроэнергию. Гидравлические системы могут использовать широкий спектр источников энергии для нагрева жидкости, включая стандартные газовые или мазутные котлы, дровяные котлы, солнечные водонагреватели или комбинацию этих источников. Чтобы узнать больше о различных типах источников энергии и системах распределения тепла для отопления дома, ознакомьтесь с нашей инфографикой Energy Saver 101 о домашнем отоплении.

Несмотря на свое название, лучистое напольное отопление во многом зависит от конвекции, естественной циркуляции тепла в помещении, когда воздух, нагретый от пола, поднимается вверх.Системы лучистого теплого пола существенно отличаются от излучающих панелей, используемых для отделки стен и потолка. По этой причине в следующих разделах излучающий теплый пол и излучающие панели рассматриваются отдельно.

Теплый пол с подогревом

Существует три типа излучающих полов: излучающие полы (воздух является теплоносителем), электрические излучающие полы и водяные полы (гидронные)

теплых полов. Вы можете дополнительно классифицировать эти типы по установке. Те, которые используют большую тепловую массу бетонной плиты пола или легкого бетона поверх деревянного чернового пола, называются «мокрыми» установками, а те, в которых установщик «заживает» трубы излучающего пола между двумя слоями фанеры или прикрепляет трубы. Под чистым полом или черным полом называют «сухой монтаж».«

Типы лучистого теплого пола

Сияющие полы с воздушным отоплением

Воздух не может удерживать большое количество тепла, поэтому теплые полы в жилых помещениях не рентабельны, и их редко устанавливают. Хотя их можно комбинировать с солнечными системами воздушного отопления, эти системы страдают очевидным недостатком, заключающимся в том, что они производят тепло только в дневное время, когда тепловая нагрузка обычно ниже. Неэффективность попытки обогреть дом с помощью обычной печи путем прокачки воздуха через полы ночью перевешивает преимущества использования солнечного тепла в течение дня.Хотя в некоторых ранних системах солнечного нагрева воздуха в качестве теплоносителя использовались камни, этот подход не рекомендуется (см. Системы солнечного нагрева воздуха).

Электрические теплые полы

Электрические лучистые полы обычно состоят из электрических нагревательных кабелей, встроенных в пол. Также доступны системы с электрическими матами, устанавливаемыми на черный пол под напольным покрытием, например плиткой.

Из-за относительно высокой стоимости электроэнергии электрические излучающие полы обычно рентабельны только в том случае, если они включают в себя значительную тепловую массу, такую ​​как толстый бетонный пол, и ваша электроэнергетическая компания предлагает тарифы на время использования.Нормы времени использования позволяют «заряжать» бетонный пол теплом в непиковые часы (примерно с 21:00 до 6:00). Если тепловая масса пола достаточно велика, тепло, накопленное в нем, будет поддерживать комфорт в доме в течение восьми-десяти часов без дополнительных электрических подключений, особенно когда дневные температуры значительно выше, чем ночные. Это экономит значительную сумму денег по сравнению с отоплением по пиковым тарифам на электроэнергию в течение дня.

Электрические излучающие полы также могут иметь смысл для пристройки дома, если нецелесообразно расширять систему обогрева в новом помещении.Однако домовладельцам следует изучить другие варианты, такие как тепловые насосы с мини-сплит-системой, которые работают более эффективно и имеют дополнительное преимущество в виде охлаждения.

Hydronic Radiant Floors

Гидравлические (жидкостные) системы — самые популярные и экономичные системы лучистого отопления для климата с преобладанием отопления. Системы водяных теплых полов перекачивают нагретую воду из бойлера по трубам, проложенным под полом. В некоторых системах управление потоком горячей воды через каждый контур трубопровода с помощью зонирующих клапанов или насосов и термостатов регулирует температуру в помещении.Стоимость установки водяного излучающего пола варьируется в зависимости от местоположения и зависит от размера дома, типа укладки, напольного покрытия, удаленности участка и стоимости рабочей силы.

Типы напольного устройства

Независимо от того, используете ли вы нагревательные кабели или трубки, методы установки электрических и водяных излучающих систем в полах одинаковы.

Так называемые «мокрые» установки заключают кабели или трубы в твердый пол и являются старейшей формой современных систем теплого пола.Трубку или кабель можно заделать в толстую бетонную фундаментную плиту (обычно используемую в «плиточных» домах на ранчо, у которых нет подвалов) или в тонкий слой бетона, гипса или другого материала, установленного поверх чернового пола. Если используется бетон, а новый пол не на твердой земле, может потребоваться дополнительная опора пола из-за дополнительного веса. Чтобы определить несущую способность пола, проконсультируйтесь с профессиональным инженером.

Толстые бетонные плиты идеально подходят для хранения тепла от солнечных энергетических систем, которые имеют переменную тепловую мощность.Обратной стороной толстых плит является их медленное тепловое время отклика, что делает такие стратегии, как ночные или дневные задержки, трудными, а то и невозможными. Большинство специалистов рекомендуют поддерживать постоянную температуру в домах с такими системами отопления.

Благодаря недавним инновациям в технологии полов, так называемые «сухие» полы, в которых кабели или трубы проходят в воздушном пространстве под полом, стали популярными, в основном потому, что сухой пол быстрее и дешевле в строительстве. .Поскольку сухие полы предполагают обогрев воздушного пространства, система лучистого отопления должна работать при более высокой температуре.

Некоторые «сухие» установки включают подвешивание труб или кабелей под черным полом между балками. Этот метод обычно требует просверливания балок перекрытия для установки трубы. Под трубками также должна быть установлена ​​светоотражающая изоляция, чтобы направлять тепло вверх. Трубы или кабели также могут быть проложены над полом между двумя слоями черного пола.В этих случаях трубки для жидкости часто вставляются в алюминиевые диффузоры, которые распределяют тепло воды по полу, чтобы нагреть пол более равномерно. Трубки и диффузоры крепятся между планками обрешетки, которые выдерживают вес нового чернового пола и готовой поверхности пола.

По крайней мере, одна компания улучшила эту идею, создав фанерный материал для чернового пола, изготовленный со встроенными в них канавками для труб и алюминиевыми пластинами рассеивателя тепла. Такие продукты также позволяют использовать вдвое меньше труб или кабелей, потому что теплопередача пола значительно улучшена по сравнению с более традиционными сухими или влажными полами.

Напольные покрытия

Керамическая плитка — наиболее распространенное и эффективное напольное покрытие для лучистого теплого пола, поскольку оно хорошо проводит тепло и добавляет теплоаккумулятор. Можно также использовать обычные напольные покрытия, такие как винил и листы линолеума, ковровые покрытия или дерево, но любое покрытие, изолирующее пол от комнаты, снизит эффективность системы.

Если вам нужно ковровое покрытие, используйте тонкий ковер с плотной набивкой и установите как можно меньше коврового покрытия.Если в некоторых комнатах, но не во всех, есть напольное покрытие, тогда в этих комнатах должен быть отдельный контур для труб, чтобы система обогревала эти помещения более эффективно. Это связано с тем, что вода, текущая под крытым полом, должна быть более горячей, чтобы компенсировать напольное покрытие. Деревянный пол должен быть ламинированным, а не массивным, чтобы уменьшить вероятность усадки и растрескивания древесины в результате высыхания под воздействием тепла.

Панели излучающие

Настенные и потолочные излучающие панели обычно изготавливаются из алюминия и могут нагреваться либо электричеством, либо трубками, по которым проходит горячая вода, хотя последнее вызывает опасения по поводу утечек в настенных или потолочных системах.Большинство имеющихся в продаже излучающих панелей для домов имеют электрическое отопление.

Как и любой другой тип электрического отопления, излучающие панели могут быть дорогими в эксплуатации, но они могут обеспечивать дополнительное отопление в некоторых комнатах или могут обеспечивать теплом дополнительный дом, когда расширение традиционной системы отопления нецелесообразно.

Панели

Radiant имеют самое быстрое время отклика среди всех отопительных технологий, и — поскольку панелями можно индивидуально управлять для каждой комнаты — функция быстрого отклика может привести к экономии затрат и энергии по сравнению с другими системами, когда комнаты нечасто заполняются.Входя в комнату, человек может увеличить температуру и почувствовать себя комфортно в течение нескольких минут. Как и в любой другой системе отопления, установите термостат на минимальную температуру, которая предотвратит замерзание труб.

Панели излучающего обогрева

работают в зоне прямой видимости — вам будет наиболее комфортно, если вы окажетесь близко к панели. Некоторые люди находят потолочные системы неудобными, потому что панели нагревают им верхнюю часть головы и плечи более эффективно, чем остальную часть тела.

Wood Boiler встречает Modern Hydronics

Когда я сижу здесь в этот холодный декабрьский день, я вспоминаю, почему гидроника остается главной системой отопления здесь, на холодном и снежном Северо-востоке. Они обеспечивают тепло, которое не может воспроизвести никакая система принудительной подачи воздуха. Я могу засвидетельствовать это, так как в настоящее время живу в доме, который отапливается с помощью системы теплового насоса с принудительной подачей воздуха. Температура внутри дома сейчас составляет 72 градуса по Фаренгейту, но я все еще чувствую холод. Такова природа принудительного воздуха. Я собираюсь установить в своем доме несколько панельных радиаторов, но это одна из тех вещей, к которым я еще не дошел.

Когда я думаю обо всех гидравлических системах, которые я установил, на ум приходит именно одна. Возможно, это одна из самых интересных работ, которые я сделал на сегодняшний день. В некотором смысле это гибридная система. Он использует несколько источников топлива и имеет несколько типов излучателей. Двумя источниками тепла являются конденсационный газовый котел HTP и высокоэффективный дровяной котел Econoburn, подключенный к буферному резервуару на 1000 галлонов. В доме сочетаются лучистые полы с подогревом, плоские радиаторы и высокоэффективный плинтус.

Когда ко мне впервые обратился домовладелец, работа казалась достаточно простой. Он хотел установить дровяной котел и связать его с существующей системой лучистого отопления. Как это часто бывает, все не так просто, как кажется, и эта работа не была исключением из этого правила.

Обстановка была великолепна. Это был красивый бревенчатый дом, расположенный в горах. Только звуки природы уловили слух.

Бревенчатые дома создают ауру комфорта и уюта, но на самом деле их очень трудно отапливать.Бревна со временем сжимаются и трескаются, изменяя скорость проникновения воздуха.

Когда я вошел в подвал и впервые увидел систему, мое сердце немного упало. Я понял, что нам нужно будет сделать немало ремонта, прежде чем мы сможем успешно подключить новый дровяной котел.

Вот список того, что я обнаружил не так в существующей системе:

  • Вода текла по радиационной трубке 180 F
  • Излучающая трубка была установлена ​​с тонкими пластинами теплопередачи из фольги.
  • Трубопровод и проводка ГВС выполнялись как зона нагрева, что означает отсутствие приоритета ГВС.
  • Котел не работал по кривой ODR.
  • Перепутаны подающие и обратные трубопроводы котла.
  • В некоторых областях было недостаточное излучение, из-за чего паркетные полы сильно нагревались.

К счастью для меня, домовладелец был инженером-механиком на пенсии, и он понимал важность исправления всех этих ошибок.Мне нравится работать с инженерами, поскольку они склонны разбираться в нюансах механического мира. Мы решили, что сначала исправим все эти проблемы, прежде чем продолжить установку Econoburn. Он снял изоляцию с пола и установил тяжелые прессованные алюминиевые теплообменные пластины, а я исправил остальные ошибки. Я не завидовал этой работе!

После всего этого пришло время перейти к чертежной доске. Как и в случае с каждой такой работой, необходимо выполнить точный расчет тепловой нагрузки.Этот был немного жестче большинства из-за массивных бревенчатых стен. Я нанял парня, чтобы тот вошел с воздуходувкой и проверил дом на предмет проникновения. Это был единственный способ получить точный номер ACH. Это также позволило домовладельцу увидеть, где может потребоваться дополнительная защита от атмосферных воздействий. С помощью расчета тепловой нагрузки для каждой комнаты я смог увидеть, сколько излучения требуется для каждой комнаты.

Одна из целей этого проекта заключалась в том, чтобы каждая зона в системе требовала одинаковой температуры воды.Мы также хотели получить как можно более низкую температуру подаваемой воды, чтобы максимизировать эффективность газового котла и увеличить теплопроизводительность буферных резервуаров. Мы обнаружили, что нам пришлось добавить дополнительное отопление к большинству областей, отапливаемых сияющим полом. Мы установили смесь Buderus, плоских радиаторов и высокоэффективного плинтуса Heating Edge, чтобы дать комнатам дополнительный импульс, в котором они нуждались.

Когда в доме все было решено, пришло время заняться установкой дровяного котла.Дровяной котел был установлен в сарае, поэтому нам потребовалось около 200 футов подземного трубопровода. Для подземных трубопроводов мы выбрали R-flex от Watts Radiant. Это одна из лучших подземных трубопроводных систем, производимых в настоящее время, и с ней неплохо работать, если погода не слишком холодная. Однако это не работа для одного человека! Котел Econoburn отличается от большинства котлов своим двухступенчатым сгоранием. Он горит очень горячим и чистым.

Вторая ступень может гореть при температуре до 2000 F, не выделяя видимого дыма.Хитрость, однако, в том, что как только вы ее зажжете, лучше дать ей гореть, пока все дрова в топке не исчезнут. Это способствует наиболее чистому горению и максимальной эффективности. Единственный способ достичь этой цели — подключить его к буферным резервуарам. Это позволяет хранить БТЕ от котла в буферном баке, чтобы впоследствии использовать их для центрального отопления или производства горячей воды. Вы сжигаете еще одну порцию дров в котле, чтобы заправить баки, когда температура упадет ниже допустимой уставки.Это что-то вроде зарядки аккумулятора.

В данном случае мы переделали два пропановых бака емкостью 500 галлонов в качестве буферных. К ним приварили ножки и установили отводы. Мы разместили их в вертикальном положении и установили черновую обвязку.

Домовладелец позже построит вокруг них стену, обшитую фанерой снаружи и заполненной стекловолоконной изоляцией внутри.

Схема трубопроводов котла и буферных баков представлена ​​ниже.

Схема трубопроводов для соединений внутри дома представлена ​​ниже.

После того, как схемы будут заполнены, работа с трубопроводом будет легкой. Самой большой проблемой было создание системы управления, которая объединила бы эти две системы. Я не смог найти ни одного стандартного элемента управления, который обладал бы всеми функциями, необходимыми для работы этой системы. Ответ был: блок релейной логики, связанный с парой элементов управления Tekmar и несколькими временными контроллерами ETC. Я с энтузиазмом начал рисовать схему блока релейной логики, которая должна была стать мозгом всей операции.Я очень быстро понял, что это не произойдет за один день. После пары дней ломки моего мозга диаграмма, наконец, была завершена. Я очень надеялся, что это сработает! Я скрестил пальцы. Завершенный блок релейной логики имел более 50 входов / выходов и был связан с регулятором котла Tekmar 256 и регулятором смешения Tekmar 361.

Работа системы следующая:

Звоните по телефону

Термостат отправит сигнал на нагрев в реле зоны Taco и включит циркуляционный насос соответствующей зоны.Концевой выключатель TT на реле зоны Taco закроется, посылая сигнал на логический блок реле. Сигнал будет направлен на регулятор ODR, который будет смотреть на температуру наружного воздуха и сравнивать ее с температурой буферного бака. Если температура буферного бака слишком низкая, сигнал будет отправлен на клеммы TT внутреннего газового котла и позволит ему обеспечить отопление. Газовый котел будет следовать внутренней кривой ODR, а также управлять циркуляционным насосом котла. В случае, если температура буферного резервуара повышается для удовлетворения требований ODR, сигнал на клеммах TT на газовом котле будет отключен, и сигнал будет отправлен на контроль смешивания.Управление смешиванием будет приводить в действие буферный контур, чтобы отводить тепло от буферных резервуаров. Регулятор смешивания имеет встроенную кривую ODR. Он будет изменять скорость буферного контура для достижения целевой температуры воды в системе, рассчитанной по кривой ODR, относительно температуры наружного воздуха.

Позвонить в ГВС

Если логика реле xox получает запрос на ГВС от косвенного водонагревателя, она отключит запрос на центральное отопление от концевого выключателя реле зоны Taco.Он также отправит сигнал на приоритетные терминалы TT на реле зоны Taco, который отключит все циркуляторы зоны. Он подает питание на циркуляционный насос ГВС через реле B. Затем он отправляет сигнал на статистику ГВС на буферных емкостях. Если температура буферного бака составляет 160 F или выше, оно активирует реле A и переключает циркуляционный насос буфера на полную скорость. Если температура буферного бака упадет ниже 160 F, буферный циркуляционный насос выключится, и на клеммы TT ГВС газового котла будет послан сигнал для обеспечения нагрева ГВС.

Звонок из Freeze Stat A

Когда этот вызов становится активным, это означает, что температура воды в трубопроводе дровяного котла упала ниже 34 F. Он отправит сигнал на реле G и включит циркуляционный насос дровяного котла и контур замораживания A. Это позволит воде циркулировать через дровяной котел и удалите остаточное тепло из буферных резервуаров. Контур замораживания A необходим для обхода смесительного клапана Caleffi, который при этой температуре находится в положении обхода. Этот вызов не повлияет на работу по обогреву помещения.

Звонок из Freeze Stat B

Когда этот вызов становится активным, это означает, что температура буферного бака упала ниже 34 F. Это отправит сигнал в блок управления реле и активирует реле L и реле D. Это отключит все запросы на центральное отопление и ГВС. Затем он активирует газовый котел, буферный циркуляционный насос (на полной скорости) и контур замораживания B. Это позволит использовать газовый котел для подачи нагретой воды в буферные резервуары и предотвращения их замерзания.После прекращения вызова внутренняя система возобновит нормальную работу.

Самая лучшая часть всего проекта заключалась в том, что все работало!

Схема центрального отопления

(Боюсь, еще одна наспех скинутая страничка …)

Люди часто спрашивают меня схемы центрального отопления, показывающие, как трубопроводы расположены в системе центрального отопления.

Существует почти бесконечное количество вариаций, но есть четыре основных типа;

Гравитация

Однотрубный

Полугравитация

Полностью накачанный

Первые два полностью устарели в бытовом отоплении и встречаются редко.Два других — обычное дело.

Недавние изменения в Строительных нормах и правилах сделали полугравитацию несовместимой, поэтому полностью откачанная конструкция является единственной компоновкой, подходящей в настоящее время для новых установок. Строительные нормы и правила теперь также регулируют замену котлов и фактически требуют преобразования полугравитационных систем в полностью насосные при каждой замене котла.

Со временем я добавлю сюда красивые аккуратные диаграммы каждого типа, но пока у меня есть только несколько диаграмм (показанных ниже), собранных из различных источников.Еще раз не законченная страница, но некоторая приблизительная информация лучше, чем ничего, надеюсь, вы согласитесь 😉

Полугравитация

Это компоновка системы, наиболее часто устанавливаемая с 1960-х по 1990-е годы. Котел нагревается, и вода циркулирует за счет естественной конвекции («силы тяжести») и нагревает водонагреватель. Чтобы это работало, HWC должен быть установлен выше, чем котел. Управление радиаторами осуществляется путем включения и выключения насоса, это делается автоматически с помощью комнатного термостата.Как вы понимаете, бойлер (и, следовательно, функция горячей воды) должен быть включен, прежде чем отопление заработает. Это учитывается типом программатора, установленного на полугравитационных системах — можно выбрать только горячую воду, но не только центральное отопление. Центральное отопление можно выбрать только тогда, когда выбрана горячая вода.

Оригинал этой диаграммы опубликован компанией Honeywell на их странице с описанием того, как перейти от полугравитации к полностью откачанной, здесь http: //content.honeywell.com/uk/homes/FAQ/@Semi-gravity%20conversion.pdf, и его стоит прочитать. (Если кто-то из компании Honeywell возражает против того, чтобы я воспроизвел его здесь, свяжитесь со мной, и я удалю его.)

Полностью накачан

Здесь мощность котла поступает на пару клапанов с электроприводом (или на один трехходовой клапан), и каждый клапан управляется термостатом. Когда комнатный термостат или термостат водонагревателя требует тепла, его эквивалентный клапан с электроприводом открывается и также включает котел. Преимущества этой системы заключаются в том, что котел остается выключенным и холодным, когда ни один из термостатов не требует тепла (что приводит к экономии топлива и сокращению выбросов CO2), и водонагреватель больше не нужно располагать над котлом.Их можно установить бок о бок, например, в одном шкафу или установить подвесной бойлер в бунгало со шкафом для вентиляции / накопителя горячей воды на одном уровне.

Компоновочная схема системы воспроизведена из руководства по установке Keston Celsius 25. (Если кто-нибудь из Кестона возражает против того, чтобы я воспроизвел его здесь, свяжитесь со мной, и я удалю его.)

Обратите внимание на отсутствие насоса на этой схеме. Это потому, что этот конкретный котел имеет встроенный насос в подающей трубе.Для большинства котлов требуется установка отдельного насоса снаружи непосредственно перед клапанами с электроприводом. Два клапана в потоке к цилиндру и радиаторам на этой схеме будут моторизованными клапанами, управляемыми термостатами цилиндра и помещения.

‍

Полугравитационный с термостатическим контролем зоны

Я украл эту диаграмму из инструкций по установке Honeywell «Sundial C Plan». План C — это метод установки термостатического управления как в зоне горячего водоснабжения, так и в зоне нагрева помещения в полугравитационной системе.Необычный. Основным преимуществом этого является то, что, как и в полностью насосной системе, котел отключается, когда оба термостата удовлетворены, что обеспечивает повышенную экономию топлива. (Обратите внимание, что питающий и расширительный бак и соединения трубопроводов не показаны на схеме.)

Важно использовать 28-миллиметровую версию двухходового клапана с электроприводом V4043, потому что, в отличие от 22-миллиметровой версии, она имеет двухходовой переключатель, который срабатывает при открытии клапана, а не простой переключатель включения / выключения 22-миллиметрового клапана. Двусторонний переключатель важен для метода подключения, который заставляет эту систему работать.Для получения полной информации о конструкции C Plan и подключении вы можете загрузить инструкцию по установке в формате PDF с веб-сайта Honeywell UK здесь. Вам нужно будет зарегистрироваться.

Комбинированная система

На этой схеме показано, насколько проста система отопления, подключенная к комбинированному котлу. Ни внешнего насоса, ни баков, ни внешнего расширительного бака, ни моторизованных клапанов, и во многих случаях пункт 6 также не требуется. (В настоящее время производитель устанавливает автоматический байпасный клапан внутри большинства комбинированных котлов.) Неудивительно, что ленивые инженеры-теплотехники отдают предпочтение системе отопления с комбинированным котлом, а не нормальному бойлеру и водонагревателю.

‍

Гравитация

Это мой собственный грубый набросок традиционной гравитационной системы. Это то же самое, что и старая угольная система, но с газовым котлом, вставленным вместо оригинального угольного котла на кухне. Там нет насоса (очевидно), и все это установлено с использованием труб огромного диаметра, потому что единственной движущей силой для циркуляции является естественная конвекция.Горячая вода менее плотная, чем холодная, поэтому она поднимается до верха системы. Вода внутри радиаторов охлаждается, поскольку она отдает тепло для обогрева дома и падает на дно системы, где повторно нагревается котлом и снова поднимается наверх. Старые немодифицированные гравитационные системы обычно являются прямыми, что означает, что вода из кранов и водонагревателя — это та же вода, которая циркулирует через радиаторы. Внутри HWC нет отдельного напорного бака и нагревательного змеевика, как в современных системах.

Однотрубная система

Это схема устаревшей однотрубной насосной системы. Есть несколько подобных систем, которые еще используются, но, как правило, они приближаются к 50-летнему возрасту или устанавливаются самим установщиком с очень старой книгой о том, как установить центральное отопление.

Первоначально устанавливались однотрубные системы и добавлялись к угольным кострам с задними котлами. Вокруг дома была установлена ​​петля из трубы, и насос закачивал горячую воду по петле. Некоторая часть горячей воды прошла в радиаторы естественной конвекцией или по счастливой случайности и сделала радиаторы теплыми (но никогда не ГОРЯЧИМИ).Когда газовые котлы начали устанавливать в обычных жилых домах, формат был скопирован, но быстро вытеснен «двухтрубным» методом, поскольку все радиаторы нагревались должным образом. Как вы можете видеть на диаграмме, охлажденная вода из каждого радиатора разбавляет горячую воду в контуре трубы, поэтому последний рад в системе не имеет надежды на то, чтобы нагреться должным образом. Я знаю это, потому что в моей спальне в доме, в котором я вырос, был последний рад …

С технической точки зрения любой наблюдательный человек заметит, что насос на этой схеме установлен в обратном направлении, поэтому качает не в ту сторону.Его надо качать справа налево, обратно в котел!

Syracuse, NY Полные системы теплого пола | DIY In Floor Heat

Krell Distributing предлагает следующее для вашего проекта:

  • Проектирование системы
  • Макеты системы
  • Сборная зонная плата
  • Неограниченная техническая поддержка
  • Полная система или любая ее часть Система — Сделай сам или обратитесь к профессионалу. в системе теплого пола самостоятельно.Мы упрощаем эту задачу, предлагая бесплатное руководство по установке, которому необходимо следовать при компоновке вашей системы отопления. Мы также предлагаем доступные инструменты для теплого пола на продажу и бесплатную неограниченную техническую поддержку.

    Покупка у разных продавцов может означать приобретение критически важных компонентов вашей самодельной системы лучистого теплого пола в разное время, что откладывает реализацию вашего проекта. Эти разные компоненты также могут иметь проблемы совместимости. Будет ли трубка PEX, полученная из одного источника, работать с котлом, который у вас есть в другом месте? Как ваш насосный модуль будет работать с бойлером, который не упакован для работы с модулем?

    Krell Distributing исключает этот тип работы наугад, позволяя вам сосредоточиться на сборке вашей самодельной системы лучистого теплого пола вместо того, чтобы заставлять компоненты работать вместе.

    Кроме того, Krell Distributing предлагает нашим клиентам доступные инструменты для теплого пола на продажу и бесплатную неограниченную техническую поддержку, предоставляя вам материалы и знания, необходимые для завершения вашего проекта.

    С помощью наших готовых насосных модулей стало проще сделать теплый пол «сделай сам». изготовленный на заказ сборный насосный модуль.Модуль насоса является ключом к работе вашей системы лучистого теплого пола, и каждый модуль насоса настраивается по-разному в зависимости от того, что вы пытаетесь сделать в своем проекте.

    Наша опытная команда работает с каждым клиентом, чтобы определить конкретные потребности и цели их проекта. После того, как мы обсудим ваши планы, наша команда создаст индивидуальный сборный насосный модуль для вашей самодельной системы лучистого теплого пола. Это избавляет вас от нескольких этапов процесса, упрощает ваш проект и дает вам возможность быстрее завершить его.

    Получите у нас свой котел с водяным теплым полом

    Krell Distributing предлагает широкий выбор котлов на продажу. Наш ассортимент котлов включает газовые котлы, котлы низкого давления, жидкие котлы и электрические водогрейные котлы.

    Найдите ниже котел, подходящий для вашего проекта.

    Обзор котлов на продажу

    Krell Distributing — ваш поставщик труб PEX

    Трубы PEX служат в качестве системы распределения для вашего излучающего напольного отопления. Трубка PEX устанавливается поперек области, которая должна быть нагрета, обеспечивая гибкий и надежный метод равномерного распределения тепла по поверхности.

    Свяжитесь с нами, чтобы запросить у Krell Distributing расценки на трубы из полиэтиленгликолята.


    Получите ценовое предложение

    Ноу, как установить теплый пол с помощью нашего руководства по установке

    А также предоставит вам трубы из PEX, котел, сборный насосный модуль, доступные инструменты для теплого пола на продажу, бесплатно техническая поддержка со стороны наших опытных экспертов и другие материалы, которые вам понадобятся для вашего проекта, Krell Distributing предлагает клиентам бесплатное руководство по установке лучистого тепла.Это руководство по установке является вашим подробным руководством по установке лучистого теплого пола.

    Загрузите копию нашего бесплатного руководства по установке сегодня.

    Загрузить Руководство по установке

    Если вы хотите сделать теплый пол «сделай сам», а не головной болью, свяжитесь с нами сегодня

    Только Krell Distributing делает так просто. Готовы приступить к работе над своим проектом?


    Свяжитесь с нами

    Система водяного отопления — Процедура проектирования

    При проектировании системы водяного отопления можно использовать следующую процедуру:

    1. Рассчитайте теплопотери в помещениях
    2. Рассчитайте мощность котла
    3. Выберите нагревательные элементы
    4. Выберите тип, размер и режим работы циркуляционного насоса
    5. Составьте схему труб и рассчитайте размеры труб
    6. Рассчитайте расширительный бак
    7. Рассчитайте предохранительные клапаны

    1.Расчет потерь тепла

    Рассчитайте потери тепла при передаче через стены, окна, двери, потолки, полы и т. Д. Кроме того, необходимо рассчитать потери тепла, вызванные вентиляцией и проникновением наружного воздуха.

    2. Мощность котла

    Мощность котла может быть выражена как

    B = H (1 + x) (1)

    , где

    B = мощность котла (кВт)

    H = общие тепловые потери (кВт)

    x = запас на нагрев — обычно используются значения в диапазоне 0.От 1 до 0,2

    Подходящий котел необходимо выбрать из производственной документации.

    3. Выбор комнатных обогревателей

    Номинальные характеристики радиаторов и комнатных обогревателей можно рассчитать как

    R = H (1 + x) (2)

    , где

    R = рейтинг обогреватели в помещении (Вт)

    H = потери тепла из помещения (Вт)

    x = запас на обогрев помещения — общие значения в диапазоне 0.От 1 до 0,2

    Нагреватели с правильными характеристиками должны быть выбраны из производственной документации.

    4. Калибровка насосов

    Производительность циркуляционных насосов может быть рассчитана как

    Q = H / (h 1 — h 2 ) ρ (3)

    где

    Q = объем воды (м 3 / с)

    H = общие тепловые потери (кВт)

    h 1 = энтальпия потока воды (кДж / кг) (4 .204 кДж / кг. o C при 5 o C, 4,219 кДж / кг. o C при 100 o C )

    h 2 = энтальпия возвратной воды (кДж / кг)

    ρ = плотность воды на насосе (кг ( 3) можно приблизить к

    Q = H / 4.185 (t 1 -t 2 ) (3b)

    где

    t 1 = температура подачи ( o C)

    89 286 906 t60 = температура обратки ( o C)

    Для циркуляционных систем низкого давления — LPHW напор от 10 до 60 кН / м 2 и сопротивление трению основной трубы от 80 до 250 Н / м 2 на метр труба обычная.

    Для насосных циркуляционных систем высокого давления — HPHW напор от 60 до 250 кН / м 2 и сопротивление трению основной трубы от от 100 до 300 Н / м 2 на метр трубы является обычным явлением.


    Циркуляционная сила в гравитационной системе может быть рассчитана как

    p = hg (ρ 1 — ρ 2 ) (4)

    где

    p = давление циркуляции в наличии (Н / м 2 )

    h = высота между центром котла и центром радиатора (м)

    g = ускорение свободного падения = 9.81 (м / с 2 )

    ρ 1 = плотность воды при температуре подачи (кг / м 3 )

    ρ 2 = плотность воды при температуре обратки (кг / м 3 )

    5. Размеры труб

    Полная потеря давления в системе трубопроводов горячей воды может быть выражена как

    p t = p 1 + p 2 (5)

    где

    p t = общая потеря давления в системе (Н / м 2 )

    p 1 = = основная потеря давления из-за трения (Н / м 2 )

    p 2 = незначительная потеря давления из-за фитингов (Н / м 2 )

    м В качестве альтернативы основная потеря давления из-за трения может быть выражена как

    p 1 = il (6)

    , где

    i = сопротивление трения основной трубы на длину трубы (Н / м 2 на метр трубы)

    l = длина трубы (м)

    Значения сопротивления трению для фактических труб и объемных расходов могут быть получены из специальных таблиц, составленных для труб или трубок.

    Незначительную потерю давления из-за фитингов, таких как изгибы, колена, клапаны и т.п., можно рассчитать как:

    p 2 = ξ 1/2 ρ v 2 (7)

    или как выражается как «напор»

    h потери = ξ v 2 /2 g (7b)

    где

    ξ = незначительный коэффициент потерь 63

    905 = потеря давления (Па (Н / м 2 ), psi (фунт / фут 2 ))

    ρ = плотность (кг / м 3 , снаряды / фут 3 )

    v = скорость потока (м / с, фут / с)

    h потеря = потеря напора (м, фут)

    g = ускорение свободного падения ( 9.81 м / с 2 , 32,17 фут / с 2 )

    6. Расширительный бак

    Когда жидкость нагревается, она расширяется. Расширение воды, нагретой от 7 o C до 100 o C , составляет приблизительно 4% . Чтобы избежать расширения, создающего давление в системе, превышающее расчетное давление, обычно расширяющуюся жидкость направляют в резервуар — открытый или закрытый.

    Открытый расширительный бак

    Открытый расширительный бак применим только для систем горячего водоснабжения низкого давления — LPHW.Давление ограничено самым высоким расположением бака.

    Объем открытого расширительного бачка должен быть вдвое больше предполагаемого объема расширения в системе. Приведенная ниже формула может использоваться для системы горячего водоснабжения с нагревом от 7 o C до 100 o C (4%):

    V t = 2 0,04 V w (8 )

    где

    V т = объем расширительного бака (м 3 )

    V w = объем воды в системе (м 3 )

    Закрытый расширительный бак

    В закрытом расширительном баке давление в системе частично поддерживается сжатым воздухом.Объем расширительного бачка можно выразить как:

    V t = V e p w / (p w — p i ) (8b)

    где

    V т = объем расширительного бака (м 3 )

    V e = объем, на который увеличивается объем воды (м 3 )

    • 0 p w = абсолютное давление резервуара при рабочей температуре — рабочая система (кН / м 2 )

    p i = абсолютное давление холодного резервуара при наполнении — нерабочая система ( кН / м 2 )

    Расширяющийся объем может быть выражен как:

    V e = V w (ρ i — ρ w ) / ρ w (8c)

    где

    V w = объем воды в системе (м 3 ) 69 = плотность холодной воды при температуре наполнения (кг / м 3 )

    ρ w = плотность воды при рабочей температуре (кг / м 3 )

    Рабочее давление системы — p w — должно быть таким, чтобы рабочее давление в наивысшей точке системы соответствовало температуре кипения на 10 o C выше рабочей температуры.

    p w = рабочее давление в наивысшей точке

    + разница статического давления между наивысшей точкой и резервуаром

    +/- давление насоса (+/- в зависимости от положения насоса)

    7. Выбор предохранительных клапанов

    Предохранительные клапаны для систем с принудительной циркуляцией (насос)

    Настройки предохранительного клапана = давление на выходной стороне насоса + 70 кН / м 2

    Предохранительные клапаны для систем самотечной циркуляции

    Настройки предохранительного клапана = давление в системе + 15 кН / м 2

    Чтобы предотвратить утечку из-за ударов в системе, обычно настройка составляет не менее 240 кН / м 2 .

    Основное водяное центральное отопление — трубопровод радиатора

    одинарная труба — подача и возврат — микроотверстие

    Система водяного центрального отопления состоит в основном из бойлера, радиаторов и соединительных трубопроводов. Котел нагревает воду, и (обычно) насос направляет воду по трубопроводу и радиаторам обратно в котел. Возможны различные варианты расположения котла, трубопроводов и подводки к радиаторам; у каждой системы есть свои преимущества и недостатки.

    На этой странице объясняется циркуляционный трубопровод; другие части системы см. На соответствующих страницах (см. Справа).

    Трубопровод

    Существуют 3 основных вида трубопроводов, соединяющих котел с радиаторами:

    • Петля однотрубная
    • Подающий и возвратный трубопровод
    • Микроотверстие

    Обычно трубопровод устанавливается под радиатором. Для подвесных деревянных полов это не представляет большой проблемы, поскольку трубы могут быть проложены под половыми досками, при этом стояки к каждому радиатору проходят через отверстия в половицах.Трубопровод обычно проходит между балками или поперек балок через прорези в верхней части балок. За исключением микротрубок, трубопроводы должны поддерживаться под досками пола, чтобы избежать чрезмерного веса, который должен поддерживаться самими трубопроводами.

    Этот метод установки нецелесообразен, если в здании используются сплошные полы. Такие установки обычно имеют подающие трубы высокого уровня с отводными трубами, питающими один или соседние радиаторы. Если потолок комнаты подвешен, трубопровод обычно устанавливается между балками потолка сверху, это может быть невозможно, если каждый этаж представляет собой отдельное жилище.

    Третий вариант — провести подводящие трубы вокруг верхней части стены чуть ниже потолка с отводными трубами. На самом деле никогда не бывает желательно прокладывать питающие трубы на уровне пола, проблемы возникают там, где трубы должны пересекать дверные проемы, хотя трубы могут подниматься вокруг дверной коробки или закапываться под полом.

    Если на чердаке необходимо установить подающие трубы высокого уровня, трубопровод должен быть изолирован. Обычно не считается необходимым изолировать трубопроводы под подвесными перекрытиями, однако есть потенциальные (в целом небольшие) возможности для экономии энергии, если бы это было необходимо.

    Если уровень циркуляционной системы трубопроводов выше радиаторов, трубопровод должен включать выпускные клапаны, чтобы позволить любому воздуху в системе быть выпущенным.

    Петля однотрубная

    Однотрубный контур, как следует из названия, представляет собой одиночный контур трубопровода, идущий от котла и возвращающийся к котлу. Каждый радиатор «сидит» на трубе, при этом оба радиатора подсоединяются к одной и той же трубе. Когда нагретая вода из котла подается по трубе, естественная конвекция (горячая вода поднимается) заставляет нагретую воду подниматься в радиатор, вытесняя более холодную воду обратно в трубу.

    Основным недостатком такой конструкции является то, что первый радиатор нагревается сильнее, чем второй и т. Д., А последний радиатор будет значительно холоднее, так как вода будет отдавать большую часть своего тепла предыдущим радиаторам вдоль участка трубопровода.

    В принципе количество радиаторов, которые могут быть установлены в однотрубном контуре, неограниченно, но чем больше установлено радиаторов, тем сильнее охлаждение между первым и последним радиаторами.

    Эти системы часто используются в промышленных зданиях, где контурная труба может быть очень большой, системы все еще можно найти в старых жилых помещениях, но они, как правило, являются устаревшими установками и не считаются эффективными.

    Подающая и обратная трубы.

    Эта система более эффективна, чем однотрубный контур. Нагретая вода из котла подается с одной стороны каждого радиатора (подающая труба), а другой конец каждого радиатора подключается к отдельной общей обратной трубе. Это означает, что температура воды, поступающей в каждый радиатор, более или менее одинакова, поэтому каждый радиатор должен нагревать окружающую среду на одинаковую величину.

    Клапан сброса давления (или автоматический перепускной клапан) подключается между подающей и обратной трубами, это позволяет насосу перекачивать воду из котла, если все радиаторы должны быть отключены.

    Из-за ограничения потока, налагаемого радиаторами, количество радиаторов ограничено в основном размером циркуляционного насоса. Стандартный насос для бытового использования, вероятно, сможет питать до 12 радиаторов.

    Еще одно ограничение вызвано размером трубопровода — обычно основные трубы к котлу и от котла большие (не менее 22 мм), а трубопроводы меньшего размера (15 мм) отводятся для питания ряда радиаторов. Количество радиаторов, которые можно пропустить через эти 15-миллиметровые трубы, будет зависеть от длины 15-миллиметровых участков — чем длиннее участок, тем меньше радиаторов.На рисунке выше показаны две ветви, каждая из которых питает два радиатора.

    Трубопровод Micro Bore

    В системе с микропроцессором используются обычные трубопроводы для подачи от котла к коллекторам и от коллекторов обратно к котлу на обратной стороне. От каждого коллектора небольшой трубопровод (обычно 8 мм) соединяется с несколькими радиаторами. Длина трубопровода между коллекторами и каждым радиатором обычно не превышает 5 метров.

    Можно использовать специальный радиаторный фитинг, чтобы и подающая, и обратная микротрубки были подключены к одному и тому же концу каждого радиатора (как два верхних радиатора на иллюстрации).В качестве альтернативы, трубопровод может входить в два конца радиаторов (как два нижних радиатора на иллюстрации).

    Опять же, имеется предохранительный клапан (или автоматический перепускной клапан) между подающей и обратной трубами котла для защиты котла в случае выключения всех радиаторов.

    Преимущество микропроцессорной системы состоит в том, что трубы меньшего размера содержат меньше воды, поэтому меньше тепла теряется на каждом участке трубы. Кроме того, трубопровод с микропроцессором можно легко согнуть во время установки и не требует такого же количества соединений.

    Недостатки заключаются в том, что они очень малы, трубы могут легко заблокироваться из-за внутренних отложений, и насосу необходимо преодолевать повышенное сопротивление при циркуляции воды из котла, поэтому насос более подвержен износу.

    В районах с жесткой водой известковый налет может накапливаться в любых циркуляционных трубопроводах, особенно это касается микропроцессорных циркуляционных систем, поэтому необходима подходящая добавка или устройство для смягчения воды.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
