Содержание

плюсы и минусы установки в частном доме

Содержание

Дрова как вид топлива
Устройство котла водяного отопления
Преимущества и недостатки отопления дровами

Введение

Испокон веков люди использовали дрова для отопления своего жилища. С появление альтернативных видов топлива таких как газ, дизель и электричество, они стали отходить на второй план, но по прежнему являются одним из основных видов топлива в нашей стране. В данной статье мы рассмотрим котел отопления на дровах, преимущества и недостатки использования дров как вида топлива, а также особенности установки отопительных устройств данного типа.

Прежде чем перейти к рассмотрению котлов на дровах с водяным контуром, давайте сначала рассмотрим этот вид топлива повнимательнее. В чем же секрет их особой популярности в России и какие минусы их использования в отопительной системе вашего частного дома или дачи.

На российском рынке уже наметился топ лидеров, среди моделей работающих на пеллетах. Именно им и посвящен данный обзор. Итак, давайте начнем.

Дрова как вид топлива

Как известно, дрова представляют собой части ствола деревьев, предназначенные для сжигания с целью получения тепла и света. Данный вид топлива получил широкое распространение в нашей стране не случайно, т.к. большая ее часть покрыта лесами различных пород.

Фото 1: Сосновые дрова для твердотопливного котла

Дрова хвойных и лиственных пород обладают разной теплотворностью. Первые дают меньше тепла и значительно быстрее сгорают. К тому же они занимают больше места ввиду их низкой плотности. Лиственные напротив, горят жарко и долго. Именно поэтому, владельцы загородных домов, по возможности стараются заготавливать дрова лиственных пород.

В отличии от нефти и газа, дрова являются возобновляемым источником энергии. Эта их особенность, в ряду прочих и принесла им такую популярность.

Один кубический метр дров по теплотворности равен 200 литрам нефти и 200 кубам газа. Еще одним существенным их плюсом является низкая зольность в районе 1-2%.

К недостаткам дров можно отнести их низкую теплотворность по сравнению с тем же газом или углем. Еще одним их минус это повышенная влажность. Процесс испарения воды крадет часть полезного тепла, уменьшая при этом общую теплотворность.

Фото 2: Установка водогрейного котла в котельной загородного дома

Заготовка дров на весь отопительный сезон не простая задача. Лес подходящей породы валят, срезают сучки и затем распиливают ствол дерева на коротки части называемые «чурки». В последствии чурки колют специальным топором называемым «колун» на отдельные поленья, которые затем складывают в поленницы специально оборудованном месте под навесом.

Холодными зимами дровами топят печи в доме и бане, а также используют в отопительных котлах центрального отопления. Давайте рассмотрим, что из себя представляет водогрейный твердотопливный котел, каково его устройство и конструктивные особенности.

Вернуться к оглавлению

Устройство котла водяного отопления

Водонагревательные котлы представляют из себя чугунные или стальные устройства, путем сжигания в которых твердого топлива, происходит нагрев теплоносителя в специальном резервуаре, который в свою очередь циркулирует по замкнутой системе отопления и обогревает помещение.

Фото 3: Принцип работы котла на дровах с водяным контуром

Котлы на дровах самые простые и дешевые устройства которые только можно купить из твердотопливных теплогенераторов. Конструктивно они состоят из следующих узлов и агрегатов:

Загрузочная камера

Загрузочная камера или топка как ее еще называют представляет собой отсек с дверцей, в котором размещается закладка дров. Особенностью котла на дровах, в отличии от угольных или пеллетных, является наличие топки большего размера, позволяющей вмещать довольно габаритные поленья.
Зольник

Зольник (поддувало) расположен в нижней части котла отопления, непосредственно под топкой, и служит для сбора продуктов сгорания твердого топлива в виде золы. Для обеспечения очистки, поддувало оборудовано дверцей.
Колосник

Колосник представляет из себя решетку из стали или чугуна, разделяющую топку и зольник. Сквозь отверстия в колосниковой решетке зола, образовавшаяся в результате горения ссыпается в зольник. Также через эти отверстия происходит подача воздуха в камеру сгорания, улучшая тягу и подпитывая горения.
Теплообменник

Конструктивно, теплообменник это емкость сложной формы, внутри которой находится теплоноситель, чаще всего вода. Сложность его формы обусловлена тем, чтобы обеспечить максимальный теплосъем внутри котла. Разнообразие его конструкций достаточно велико. Каждый производитель старается привнести свое новшество, способное увеличить эффективность котла. Наиболее распространенным видом теплообменника является водяная рубашка.
Дымоход

В процесс сгорания дров в устройстве отопления, происходит выделение летучих продуктов, которые необходимо выводить в атмосферу. Для этих целей и служит дымоход в твердотопливном котле. Отдав максимум энергии теплоносителю, летучие газы устремляются по дымовой трубе наружу. Правильная установка и расчет дымохода чрезвычайно важен, т.к. продукты сгорания дров содержат ядовитые соединения и попадание их в жилое помещение может привести к печальным последствиям.

Как видите отопительный прибор прост. Дополнительно, в современных ТТ котлах применяются различные дополнительные устройства повышающие эффективность их работы, такие как: регуляторы тяги, дымососы и т.д. Также существуют как одноконтурные так и двухконтурные модификации, с возможностью осуществления горячего водоснабжения.

Фото 4: Камера котла для загрузки дров

Принцип действия водяных котлов отопления заключается в следующем. Котел устанавливается в помещении, заполняется теплоносителем и подключается к подающей и обратной линии отопительной системы. В топку загружается порция дров и поджигается. Сгорая, дрова нагревают теплоноситель, который движется по трубам к радиаторам в различных частях дома.

Отдав тепло помещениям он возвращается обратно в котел, где подогревается и процесс повторяется. Зола скапливается в зольнике, откуда затем удаляется в процессе чистки котла. Дымовые газы выводятся наружу через дымоход.

Вернуться к оглавлению

Преимущества и недостатки отопления дровами

Высокая популярность дровяного отопления, обусловлена наличием у этого топлива ряда преимуществ. Давайте рассмотрим их плюсы:

Самое важное и весомое достоинство дров – это их доступность. Если взглянуть на нашу страну из космоса, то можно увидеть, что ее территория сплошь покрыта густыми лесами. Почти все районы компактного проживания людей находятся в местах с избытком древесины, тогда как электросети и газовые магистрали дотянулись далеко не до всех населенных пунктов.
Вторым их несомненным плюсом является низкая цена. Выбирая котел для отопления своего дома, для многих из нас, его стоимость носит определяющий характер.
Поэтому даже при наличии электричества и подведенного газа, многие предпочитают купить недорогой котел на дровах, вместо более дорого электрического или газового.
Следующие достоинство – это простота установки. Котел на дровах не требует дорогостоящих согласований и разрешений на установку. Просто покупаете, подключаете и пользуетесь.
Простота конструкции. Как видно из предыдущего раздела, устройство котла очень простое. Именно поэтому многие умельцы самостоятельно изготавливают самодельные котлы на твердом топливе своими руками.

Фото 5: Монтаж и обвязка водонагревательного котла на дровах на даче

О преимуществах отопления дровами му поговорили. Теперь о недостатках. А они есть и очень существенные:

Первое о чем хочется сказать – это большой расход дров. Так как это топливо с маленькой калорийностью, то даже для того чтобы отопить небольшой деревянный дом, потребуется внушительная поленница. Что уж тут говорить о современных частных домах и коттеджах площадью в несколько сотен квадратных метров.
Второе – это низкая эффективность. Конструкция такого прибора не позволяет извлечь максимум энергии из топлива, поэтому часть его улетает в трубу. КПД котла на дровах с водяным контуром находится в пределах 70-80%.
Дрова в котле быстро прогорают. Чтобы поддерживать комфортную температуру в помещениях, необходимо днем и ночью дежурить возле котла, постоянно подкидывая новую порции топлива в топку. Согласитесь, не очень приятная перспектива, а автоматизировать подачу дров у вас вряд ли получится.
Необходимость в помещении для установку как самого котла отопления, так и для хранения огромного запаса дров. Отопительный прибор из соображений безопасности должен быть вынесен в построенную для него котельную. Поленницу также нужно оборудовать неподалеку, чтобы топливо всегда было в шаговой доступности.

Вот вкратце об особенностях этих приборов. Больше информации о работе отопительных котлов на дровах смотрите в следующем видео:

Вернуться к оглавлению Заключение

Вот, что хочется сказать в заключении. Дровяные котлы в их традиционном виде подходят лишь для отопления небольших домов. Для более серьезных задач нужно выбирать устройство более современное и способное решать задачу комфортного отопления больших площадей.

конструктивные особенности при изготовлении своими руками

В отличие от природного газа, дизельного топлива или электроэнергии — дрова являются общедоступным ресурсом. В регионах, обладающих значительными лесными ресурсами стоимость, по которой можно купить дрова, обуславливается порой лишь сложностью их доставки до потребителя, а цена киловатта тепловой энергии, получаемого в процессе сжигания дров, значительно меньше стоимости такого же киловатта, полученного от сжигания газа, мазута, дизельного топлива, или с помощью электрического нагрева. И такое положение дел характерно практически для всей территории нашей страны.

В этих условиях применение дровяных котлов для отопления становится не только возможным, но и выгодным с точки зрения снижения затрат. Одним из видов дровяных котлов, являются котлы длительного горения с водяным контуром. Использование таких котлов позволяет максимально эффективно распределять тепло по дому с помощью системы водяного отопления.

История металлических отопительных котлов и печей

Литые чугунные дровяные печурки, камины и котлы на дровах для нагрева воды используются человеком уже несколько сотен лет. Но особенности чугуна, как материала, не позволяли формировать на базе таких котлов эффективные системы водяного нагрева. Чугунным изделиям довольно трудно придать сложную форму, а сам материал настолько чуток к быстрому перепаду температур, что может внезапно трескаться, делая эксплуатацию отопительных котлов из чугуна сложной и опасной.

Какие ещё виды отопительных систем используются для обогрева дома?
В данной статье можно узнать о преимуществах конструкции кирпичной печи с водяным контуром.

Тут рассказывается о принципе действия тепловых насосов.
А здесь как своими руками создать самую эффективную буржуйку: https://gidpopechkam.ru/pechki/burzhujki-chertezhi.html

Современное состояние

С развитием технологий сварки стали, стало возможным производство дровяных котлов и каминов из тугоплавких сортов стали со сложной внутренней структурой. Эта возможность позволяет нам сегодня купить и своими руками установить у себя дома котлы сложных форм, с эффективными внутренними водяными контурами, или системой труб — теплообменников. КПД у таких котловых систем значительно вырос, срок службы увеличился, а неприхотливость и надежность в эксплуатации стали на порядок лучше.

При этом и современные дровяные отопительные камины, котлы и печи из стали, которые можно купить на рынке, не имеют сложных электронных систем контроля горения и обеспечения работы оборудования. Если, в каких-то моделях электронные системы контроля и присутствуют, то в минимально необходимом, для обеспечения безопасной эксплуатации, количестве. Конечно, это момент положительно сказывается на цене таких котлов отопления.

На базе снабженного водяным контуром котла на дровах, своими руками можно сделать весьма качественную систему отопления загородного дома.

Конструкция котла

топочной камеры
колосника
камеры для сбора продуктов сгорания (зольной камеры)
теплообменника (водяного контура)

Топочная камера — это сердце дровяного котла, или камина. В ней происходит сгорание древесины и выделение тепла. Летучие продукты сгорания попадают из топочной камеры в дымоход, выводящий их наружу. Поступление необходимого для горения воздуха в топочную камеру осуществляется через нижнее поддувало (зольник), или через регулируемые жалюзи в топочной дверке. Также топочная камера снабжена дверкой для загрузки топлива. Она может быть выполнена как из материалов корпуса котла, так и из стекла, как, например, у камина.

В нижней части топочной камеры расположен колосник. Через него оставшиеся от сгорания древесины угли и зола попадают в камеру для сбора твердых продуктов сгорания.

В зольной камере предусмотрена дверка, которая используется для очистки её от несгоревших остатков и для регулировки интенсивности горения путем усиления или уменьшения притока свежего воздуха в нижнюю часть топочной камеры. Вы можете делать это и своими руками и с помощью специального механического термостата, регулирующего приток свежего воздуха в камеру сгорания в зависимости от достижения заданной температуры жидкости в водяном контуре.

Теплообменником может служить водяной контур, являющийся как бы вторым корпусом топочной камеры. В таком варианте нагреваемая котлом жидкость циркулирует вокруг топки, изолируя её от наружного корпуса отопительного котла на дровах. Такой теплообменник весьма эффективен с точки зрения быстроты прогревания жидкости и уменьшения нецелевых потерь тепла, но при его повреждении по любой причине, ремонт этого контура может быть весьма затруднителен.

Также в качестве теплообменника может быть использована система труб, проходящих во внутреннем пространстве котла в местах наиболее эффективной отдачи тепла топочной камерой. Такая система является более удобной в ремонте, чем система сплошной водяной рубашки, т.к. каждую трубу, или всю систему труб, можно легко вытащить и заменить на исправную.

Внутреннее пространство котла

Топочная камера, система теплообменников, изолируется от наружного корпуса негорючими материалами с низким коэффициентом теплопроводности. Это может быть асбест, минеральная вата, шамотная глина, керамический наполнитель и т.п. материалы.

Такая теплоизоляция преследует две цели:
— во-первых, за счет уменьшения теплоотдачи корпуса котла в окружающее пространство, значительно увеличивается КПД самого котла, в плане эффективности нагрева рабочей жидкости;
— во вторых, повышается безопасность эксплуатации самого котла, при установке его в помещении с подверженными возгоранию материалами конструкций строения дома.

Отопление современного дома котлом

И своими руками и с помощью подрядчика сегодня каждый домовладелец имеет возможность купить и организовать систему отопления загородного дома на базе дровяного котла. При этом котел, или камин, с водяным контуром, расположенный в одном из помещений дома, или даже в отдельно расположенном строении бойлерной, будет эффективно отапливать изолированные друг от друга стенами и перекрытиями помещения дома. Котел, сконструированный именно для нагрева воды, способен на протяжении многих отопительных сезонов надежно справляться с задачами отопления.

При этом система может быть организована как с принудительным перекачиванием теплоносителя, так и с его естественной, не зависящей от внешнего источника питания, циркуляцией.

Системы, не зависящие от внешнего источника питания, на первый взгляд, кажутся более привлекательными, в первую очередь, за счет полной автономности использования. Но при таком варианте компоновки системы, очень трудно добиться равномерного нагрева всех помещений. Почти всегда, в таких системах, в одних помещениях будет излишне жарко, а в других тепла будет не хватать.

Для системы с принудительной циркуляцией теплоносителя, конечно, нужен внешний источник энергии, расходуемой для работы насоса, перекачивающего теплоноситель, но потребность в энергии такого насоса очень незначительна, и, в случае нарушения внешнего электропитания, может быть легко компенсирована использованием резервных источников питания. Аварийные генераторы и резервные источники питания в любом случае необходимы в каждом доме на случай его отключения от общей электросети и аварийно запитать от них еще и циркуляционный насос не составит большого труда. Зато, равномерная циркуляция теплоносителя позволит поддерживать удобную температуру во всех помещениях дома, что, конечно, значительно сказывается на удобстве и комфортности проживания в нем.

Одним из вариантов водяных котлов для отопления дома, являются котлы т. н. длительного горения.

Это могут быть пеллетные котлы, использующие в качестве топлива не обычные дрова, а специально приготовленные дровяные пеллеты, являющиеся продукцией сублимации отходов производств, использующих в своем цикле древесину.

Кроме этого, котлы длительного горения создаются и для обычных дров. В этом случае сложная система внутренних дымоходов затрудняет и подавляет стремительный процесс горения, увеличивая интервалы между загрузками очередной партии дров в топку и позволяя увеличить КПД котла за счет более рационального использования энергии выделяющейся при сгорании дров.

Перед тем как купить котел для Вашего дома, требуется определенная подготовка помещения. Тяжелый вес котла позволяет осуществить установку только на специально подготовленное основание. В качестве такого основания может служить специальная бетонная площадка. Под сам котел и перед ним целесообразно укладывать лист толстого металла, чтобы исключить возможность вываливания тлеющего, или горящего топлива на способные воспламенится предметы, расположенные снизу от котла. Расположенные вблизи котла, стены и потолок бойлерной комнаты необходимо надежно изолировать от теплового воздействия со стороны котла. В помещении должна быть предусмотрена надежная система вытяжки и пожарная сигнальная система, на случай задымления помещения.

Система дымохода для вашего будущего котла должна быть правильно сконструирована и исполнена. Очень важна правильная изоляция дымоходных труб от деревянных конструкций помещения. Температура продуктов сгорания, которые попадают в дымоход при интенсивном горении, достигает многих сотен градусов, и ненадлежащая тепловая изоляция труб дымохода может привести к пожару.

Правильно организованный дымоход очень важен и для эффективности работы самого котла. Если окончание трубы дымохода будет расположено слишком низко, в топке котла может формироваться недостаточная тяга, и процесс горения будет отличаться от того, который конструктивно закладывался производителем котла. Окончание трубы дымохода должно располагаться выше 50 сантиметров надо уровнем конька крыши. В этом случае при любых погодных условиях будет обеспечена правильная тяга в дымоходе.

В нижней части дымохода обязательно нужно предусмотреть и сделать сборник для конденсата, который образуется внутри труб дымохода при их остывании. Если этого не сделать избыточная влага будет попадать внутрь котла и вызывать его коррозию, что, конечно, снизит срок его службы.
В общем, ничего сложного, или особенного в системе отопления дома на базе водяного котла нет. Её можно легко спроектировать и собрать своими руками. В этом случае котел возможно без существенных затрат (так цена установки небольшая), врезать в уже существующую отопительную систему, используя его как запасной, или, даже, как главный источник получения тепла в доме.
По статистике Центрального НИИ организации и информатизации здравоохранения, в России одной из самых распространенных причин смертности населения является пищевое отравление, в т.ч. от копчённых продуктов. Чтобы обезопасить себя, можно либо отказаться от употребления данного вида пищи, либо начать изготавливать её самостоятельно.
В следующих статьях мы расскажем как самостоятельно изготовить коптильню для холодного копчения в домашних условиях, а также дымогенератор для холодного копчения.
Контроль и безопасность
Конечно, каждая отопительная система нуждается в средствах контроля и автоматики. Особенно это важно, если вы делаете эту систему своими руками и она располагается внутри дома, где любая неисправность может служить причиной пожара, способного привести к потерям имущества и даже человеческим жертвам.
Сложные многоуровневые системы контроля процесса горения, способные обеспечить максимальную безопасность котла, или камина существуют, но оборудование, на котором они применяются, как правило, стоит дорого и не все его себе могут позволить купить. Но и у простых и недорогих дровяных котлов существуют системы защиты и контроля.
Самая простейшая система, о которой уже говорилось выше, состоит из несложного термостата, измеряющего температуру теплоносителя в рабочем контуре котла и регулирующего за счет механической передачи, заслонку, отвечающую за процесс доступа свежего воздуха в топку. Когда температура рабочей жидкости достигает заданного параметра, тяга свежего воздуха сокращается, и процесс горения замедляется. При падении температуры ниже заданного предела, заслонка приоткрывается, и горение дров в топке становится интенсивнее. Такая система делает эксплуатацию котла не только безопаснее, за счет регулировки температуры теплоносителя и ликвидации возможности его закипания в контуре нагрева, но и позволяет эффективнее использовать топливо, сокращая его ненужный расход на избыточный нагрев рабочей жидкости.
В некоторых котлах, с более сложной системой контроля, процесс горения регулируется с помощью приточного вентилятора, нагнетающего воздух в топку и плавно регулирующего процесс горения в соответствии с заданными параметрами. Такая система автоматики не только делает процесс горения более плавным и безопасным, а отопление дома более равномерным, но и позволяет реже осуществлять очередную загрузку дров в топку котла.
Особенности эксплуатации подобных котлов
невысокая цена (может себе позволить каждый домовладелец)
длительный срок эксплуатации
надежность (при правильной эксплуатации там просто нечему ломаться)
доступность и низкая стоимость топлива
настройка и обслуживание своими руками (не требует высокой квалификации)
относительно невысокое КПД (по сравнению с котлами на газу, или дизельном топливе)
требуется периодическая загрузка дров (один раз в 3-8 часов)
Как видим, такие котлы имеют как свои плюсы, так и свои минусы. Однако, то что они повсеместно распространены в нашей стране, говорит о том, что использование такого оборудования для нагрева дома в зимний период весьма эффективно.
как работает водяное отопление, устройство водяного отопления
Водяное отопление очень востребовано в нашей стране. Ведь в большие морозы необходимо устроить качественную отопительную систему. Водяное отопление показало себя с лучшей стороны. Печное отопление не такое эффективное. А также оно требует постоянного присутствия при эксплуатации.
Содержание:
1. Как работает водяное отопление
2. Выбор отопительного оборудования
3. Схемы отопления
3.1 Схема однотрубного отопления
3.2 Схема двухтрубного отопления
4. Устройство водяного отопления
Как работает водяное отопление
Водяное отопление дома представляет простой принцип работы. Поэтому многие и отдают предпочтение такой отопительной системе. В замкнутой цепи котел подогревает воду до требуемой температуры, а затем нагретая вода движется по трубам и поступает в радиаторы отопления. Таким образом, происходит обогрев помещения. Затем вода возвращается обратно в котел.
Помимо труб, радиаторов и котла водяное отопление включает в себя и другие элементы: расширительный бачок, циркуляционный насос, терморегулятор, манометр, предохранительные клапаны и отводчик воздуха.
Благодаря расширительному баку в отопительной системе отсутствует воздух, а также он отводит излишне нагретую воду. При помощи циркуляционного насоса поддерживается непрерывное движение воды в отопительной системе. А также отапливаться помещение будет быстрее, так как скорость нагрева температуру будет увеличиваться.
Выбор отопительного оборудования
Устроить водяную отопительную систему можно при помощи отопительного оборудования: твердотопливного, электрического или газового котла. Самым востребованным является газовое оборудование. За счет экономного и недорого топлива. Но не у всех есть возможность проведения газа, поэтому хорошей заменой будет твердотопливный или электрический котел.
Несомненно, твердотопливные котлы более выгодные по сравнению с электрическими. Дрова, уголь или пеллеты обходятся намного дешевле, чем электричество. Да и к тому же при отключении электроэнергии вы рискуете остаться без отопления. Но для дачного дома такой вид отопительного котла отлично подходит.
Для маленьких домов водяная отопительная система обойдется дорого и не скоро окупится. Для небольших помещений выгоднее будет использовать электрические обогреватели. Если у вас большой дом, то необходимо использовать мощный электрокотел. В таком случае это негативно скажется на работе других электрических приборов. Тогда лучше использовать твердотопливный или газовый котел.
Схемы отопления
Разделяют два типа схемы водяного отопления: одноконтурная и двухконтурная. Рассмотрим подробнее каждую схему.
Схема однотрубного отопления
Данная схема используется только для обогрева дома. Такая отопительная система стоит недорого, она проста в устройстве и эксплуатации. При данной схеме можно отапливать дом не более 100 кв. м. В однотрубную систему отопления входят следующие элементы:
Радиаторы, которые могут быть алюминиевыми, чугунными или стальными;

Одноконтурный котел;

Однотрубная разводка стальными или полимерными трубами;

Атмосферная вытяжка.

Данную систему можно усовершенствовать и преобразовать в двухтрубную. Сделать это можно при помощи вентилей для регулировки температуры, которые устанавливаются на радиаторах отопления, а также при использовании циркуляционного насоса.
Если вы хотите получать горячую воды для бытовых нужд, то можно оборудовать одноконтурную систему. Для этого надо пересмотреть устройство бойлера или газовой колонки.
А также вы можете преобразовать систему в двухконтурную, которая будет отапливать дом и подогревать воду.
Схема двухтрубного отопления
Данная схема отопления является оптимальным вариантом для частного дома. Для небольшой семьи котел может подогревать необходимый объем воды. Желательно применять воду умягченную или водопроводную. Вода из скважины не подходит для данной системы.
Можно использовать один контур для отопления, а второй для нагрева воды. Такая система является выгодной ведь в теплое время года вам не нужно отапливать дом. Поэтому вы сможете пользоваться только контуром для нагрева воды. Для такого контура тратится малая часть мощности котла. Примерно 25% от всей мощности.
Устройство водяного отопления
В первую очередь необходимо установить котел отопления. Его нужно устроить на цементно-песчаной подставке. Трубу, которая отводит продукты сгорания необходимо подсоединить к дымоходу. Для хорошо сцепления необходимо заделать места стыков глиной или жаростойкой мастикой. Важно чтобы она противостояла высоким температурам и не растрескивалась.
Далее устанавливают радиаторы отопления. Если вы расположите их под подоконниками, то создадите тепловой барьер, который предотвратит проникновение холода через окна. Установить батарею отопления не составит труда самостоятельно. Обычный радиатор вешается на заранее установленный в стене кронштейн. Его устраивают с помощью дюбелей.
Но хоть установка радиатора задача довольно-таки простая, все равно следует соблюдать некоторые правила монтажа:
Для того чтобы носитель тепла мог проходить по всей системе без препятствий необходимо устанавливать все радиаторы горизонтально и на одном уровне.

Перед установкой радиатора необходимо выполнить разметку стен.

Распаковать радиатор лучше после установки, чтобы не повредить его при монтаже.

Расстояние от батареи до стены должно быть 2 см. А расстояние до пола должно составлять от 7 до 15 см.

После того как устройство радиаторов отопления закончено, можно перейти к разводке труб и устройству сопутствующих узлов.
Сливной патрубок необходимо установить в нижней части отопительной системы. А расширительный бак наоборот необходимо установить в самой высокой части дома. Но устроить его необходимо выше на 3 м, чем котел отопления. Если вы хотите установить систему с принудительной циркуляцией, то на данном этапе устраивают циркуляционный насос. Если насос выйдет из строя, то обводный участок трубопровода примет всю нагрузку на себя.
Для того чтобы произвести ремонт любого оборудования без затрагивания других элементов системы необходимо установить краны, которые оградят каждый прибор.
Если в вашей системе отопления есть несколько стояков, то обязательно устанавливается балансировочный вентиль в тех местах, где происходит разводка трубопроводов. Вентиль устанавливается для регулирования разницы гидравлического сопротивления в разных частях системы отопления.
После того как вы узнали все особенности водяной отопительной системы вы можете устроить ее самостоятельно. Устанавливать все элементы системы необходимо в строгой последовательности и с соблюдением требований безопасности. Если вы выбрали газовый котел для системы отопления, то первое подключение должно выполняться квалифицированным специалистом.
Читайте также:
Чем хорош котел для дачи на дровах

Чтобы правильно подобрать котел для дачи на дровах, потребуется изучение предлагаемых производителями вариантов отопительного оборудования. На выбор будут влиять особенности эксплуатации здания, выбранный тип системы отопления и другие аспекты.
Виды дровяных котлов для обогрева дачного дома
Если разобраться, производители предлагают всего два решения вопроса отопления. У каждого варианта есть свои преимущества и недостатки. Решение, относительно подбора оборудования, принимают исходя из особенностей эксплуатации здания.
Обогрев дачного дома выполняют следующими способами:
Жидкостное отопление дачи.
Конвекционный обогрев помещений.

Для каждого варианта используется котел, отличающийся конструкцией и принципом работы.
Устройства жидкостного отопления
Водогрейные отопительные дровяные котлы для дачи работают следующим образом:
Топочная камера непосредственно контактирует с теплообменником, по которому циркулирует теплоноситель.
Теплообменник подключен к водяному контуру системы отопления.
Нагретый теплоноситель отдает тепло помещению через радиаторы, после чего возвращается обратно в теплообменник.

Котлы для отопления дачи на дровах с водяным контуром, эффективное решение вопроса обогрева больших строений с несколькими комнатами. Выгодное решение в случае постоянного проживания в доме в течение всего отопительного сезона.
Устройства конвекционного обогрева
Котлы конвекционного типа, используют принцип циркуляции воздушных потоков. Через топочную камеру проходят трубы, по которым осуществляется забор холодного и отвод горячего воздуха. Конвекционные отводы погружены в топку на две трети от своей длины, что позволяет увеличить скорость нагрева воздуха.
Тепло начинает поступать в помещение через несколько минут после растопки. Недостатком конвекционного отопления являются ограничения, связанные с распределением воздушных потоков. Препятствия на пути теплого воздуха, снижают эффективность нагрева. Подробнее об особенностях конвекционных дровяных котлов «Бренеран», «Бутакова» и т.п. описывается на сайте.
Как выбрать дачный котел на дровах
Выбор дровяного котла для отопления дачи, станет проще, если классифицировать все предлагаемое оборудование на несколько групп, по типу теплообменника, используемому принципу работы и предназначению:
Тип теплообменника – существует два варианта исполнения. Стальные котлы стоят в 2-3 раза дешевле чугунных, но чувствительны к перегреву теплоносителя (в твердотопливных моделях случается достаточно часто) и подвержены коррозии. Средний срок эксплуатации 10-15 лет.
Чугунные аналоги имеют большой вес и стоят дороже, но в качестве преимуществ выделяют стойкость к термическим ударам и способность теплообменника сохранять целостность при закипании теплоносителя. Срок службы чугунных котлов 30-35 лет.
Принцип работы – традиционные котлы работают по типу обычной дровяной печи, с единственным отличием, внутрь встроен водяной теплообменник. Недостатком конструкции является большой расход топлива и необходимость подкладывать дрова каждые 3-4 часа.
Газогенераторный дровяной котел для отопления дачи, имеет более сложное устройство. В конструкции предусмотрено две камеры сгорания. В первой происходит сжигание дров, во второй дожиг углекислого газа, полученного в процессе газогенерации. Отопление дачи котлом на дровах длительного горения, требует дозаправки топливом не ранее чем через 6-8 часов. Некоторые модели способны проработать в автономном режиме несколько суток.
За счет длительной работы от одной закладки, бытовые дровяные пиролизные (газогенераторные) котлы длительного горения для дачи, являются одним из лучших вариантов решения вопроса отопления.
Предназначение – помимо нагрева теплоносителя для системы отопления, котел с двумя контурами, способен подогревать воду, которую можно использовать для душа, мытья посуды, приема ванной и т. д.
Одноконтурный аналог предназначен исключительно для обогрева помещения. Обычно, такие теплогенераторы имеют большую мощность и справляются с обогревом помещений до 400 м² и выше.
Водяной обогрев дачи дровяным котлом, будет эффективным, при условии правильного выбора отопительного оборудования. При подборе подходящей модели, потребуется помощь консультанта.
Как установить дровяной котел на даче
Котельная дачи на дровах, является местом повышенной пожароопасности. При установке дровяного котла, соблюдаются правила ППБ, а также СНиП, связанные с эксплуатацией твердотопливного отопительного оборудования. Нормы касаются как помещения, используемого под котельную, так и проведения работ, связанных с оборудованием и подключением теплогенератора.
Правила установки дровяного котла на даче включают в себя следующее:
Котлу, для нормальной работы, требуется беспрепятственный приток свежего воздуха. Котельную оснащают приточно-вытяжной вентиляцией. Если котел имеет мощность свыше 50 кВт, установка допускается исключительно в отдельном помещении, с общим объемом свыше 8 м³.
Монтаж осуществляется на ровное негорючее основание. Допускается облицовка стен и пола негорючими отделочными материалами: кафель, штукатурка.
Подключение дымохода требует особой осторожности. В месте прохождения плит перекрытия и кровельного пирога, предусматривают противопожарные разделки, зазоры заполняют негорючей теплоизоляцией. На оголовок дымохода, устанавливают дефлектор и искрогаситель.
Энергозависимые котлы подключают к электросети через автоматы, напрямую к щитовой. Дополнительно устанавливают стабилизатор напряжения и источник бесперебойного питания.

Помимо правильного монтажа, отопление дачи с помощью твердотопливного котла на дровах, требует грамотного подбора подходящей радиаторной системы, типа теплоносителя и дымоходной трубы.
Выбор системы подключения радиаторов
Подключение к батареям выполняется несколькими способами. Тип разводки выбирают, в зависимости от технических параметров здания и отопительного оборудования. Оптимальную схему подбирают по следующим критериям:
Циркуляция теплоносителя – используется принудительная и естественная циркуляция. Первый вариант обеспечивает равномерный прогрев системы отопления, независимо от отдаленности от котла. Недостатком принудительной циркуляции, является зависимость от наличия электроэнергии.
Системы с естественным движением теплоносителя, требовательны к качеству разводки и подключения радиаторов. Несоблюдение уклонов и большое количество углов, приводит к снижению теплоэффективности и появлению холодных неотапливаемых зон.
Количество труб – отопительные котлы для дачного дома на дровах с водяным контуром, подключаются к одно- и двухтрубной системе. Однотрубная схема заключается в последовательном подключении радиаторов на подающий трубопровод. Обратка соединяется только с последней батареей. Недостатком решения является снижение теплоотдачи с каждым новым радиатором отопления.
Двухтрубная схема предусматривает подсоединение к каждой батарее как подающего, так и обратного трубопровода. Решение обеспечивает более равномерный прогрев всего водяного контура, но требует размещения сразу двух труб (по полу и под потолком) ухудшая внешний вид комнат.

Подробная информация, относительно разновидностей, преимуществ и недостатков различных схем обогрева, находится в статьях о системах отопления с принудительной и естественной циркуляцией.
Какой тип теплоносителя лучше для дачного котла
Выбор теплоносителя зависит от нескольких факторов:
Вода – если дачу планируется использовать для постоянного проживания, оптимальным выбором теплоносителя будет обычная вода. Жидкость быстро прогревается и имеет высокую теплоотдачу, увеличивающуюся по мере эксплуатации. Рекомендуется использовать тот же самый теплоноситель из года в год и не сливать систему отопления летом.
Антифриз – применение специальных наполнителей оправдано в случаях сезонного проживания, в теплое время года и временного посещения дачи зимой. Незамерзающая жидкость сохраняет текучесть даже при температуре -15°С., что достаточно, чтобы предотвратить размерзание системы.
В качестве недостатков незамерзающей жидкости, выделяют ее текучесть. Любой, плохо собранный стык, обязательно даст течь. Поэтому, если планируется использовать антифриз, потребуется тщательно проверить все соединения системы.
Дымоход для дачного дровяного котла
Твердотопливные котлы относятся к оборудованию, использующему высокотемпературный нагрев теплоносителя. При сжигании дров, температура горения находится на уровне 450-550°С. Дровяные водогрейные котлы длительного горения для дачи, использующие принцип газогенерации или пиролиза, нагнетают температуру в топочной камере свыше 600°С.
Устанавливаемая дымоходная труба, должна выдерживать рабочую температуру свыше 450°С и кратковременный нагрев до 1000°С (наблюдается при возгорании скопившейся сажи). Исходя из технических характеристики различных систем дымоотведения, для ТТ котлов, оптимально подойдут следующие варианты:
Сэндвич труба – имеет идеально круглое или овальное сечение, увеличивающее силу тяги, хорошую теплоизоляцию. Отличается простотой монтажа. Подключение к котлу потребует не более 3-4 часов. Срок службы 10-15 лет.
Керамическая труба – дымоход имеет длительный срок службы (не менее 50 лет), сводит к минимуму конденсатообразование, устойчив к воздействию агрессивной среды. В качестве недостатков – это большой вес готового дымохода, высокая стоимость.

Кирпичный, асбестовый и обычный стальной дымоход, использовать для подключения к твердотопливным котлам не рекомендуется.
Чем лучше отапливать дачный дом – конвекторами или дровяным котлом
У каждого варианта есть свои преимущества. Конвекторы, не требуют использования жидкостного теплоносителя, контура отопления. Сразу после включения конвектора, в помещение начинает поступать теплый воздух.
Для эффективного обогрева потребуется установить по конвектору в каждую комнату, что не всегда является экономически целесообразным. Конвекторы оптимальный вариант для дач, которые планируется посещать всего несколько раз за отопительный сезон.
Подобрать дровяной котел длительного горения для системы отопления дачи, рационально, если планируется проживать в помещении в течение всей зимы, или каждую неделю по несколько суток. Такое решение имеет следующие преимущества:
Топить котел дровами потребуется не чаще чем через 6-8 часов.
С помощью одного котла, будет отапливаться все здание, независимо от количества комнат и общей площади.
Стоимость котла и работы по оборудованию отопительной системы дачного дома, будет дешевле, чем приобретение и эксплуатация конвекторов, установленных в каждой комнате (с учетом затрат электроэнергии).
Использование антифриза позволит пользоваться системой отопления всего несколько раз в году, не боясь разморозки трубопровода.

Положительные отзывы о котлах на дровах, позволяют сделать выбор их пользу. Конвекторное отопление экономически невыгодно, особенно при условии постоянного проживания на даче.
Выбираем дровяной котел длительного горения с водяным контуром
Дровяной котел длительного горения с водяным контуром
Котел длительного горения на дровах с водяным контуром для отопления дома подбирается для конкретного помещения, с учетом всех условий работы отопительного оборудования.
Как выбрать котел на дровах?
Следует обязательно обратить внимание на следующие обстоятельства.
1. Производительность должна быть подобрана, в зависимости от площади, которую он должен отопить.
2. Нужно учесть теплоизоляцию дома.
3. Выбрать оборудование с хорошим коэффициентом полезного действия.
Масса котла зависит от толщины его стенок, которая прямо пропорциональна количеству лет службы. Если его стенки имеют толщину 2 миллиметра, то гарантированный срок работы составит до трех лет.
При толщине стенок 5 миллиметров он прослужит до тридцати лет. Нужно проанализировать, какой размер дров будет использоваться. Если применять короткие поленья, то больше сил и средств уйдет просто на их заготовку.
Дровяной пиролизный котел длительного горения для работы на поленьях

Важный параметр – электроснабжение дома. Все автоматические твердотопливные котлы не будут работать, если в доме пропадет электроэнергия. В то же время котлы с автоматикой позволяют удлинить срок горения дров. Дерево практически полностью сгорает, с образованием небольшого количества пепла.
Дрова должны удобно закладываться в топку, зола легко выгружаться, теплообменник поддаваться очистке. Оснащение должно быть установлено в помещении с отдельным входом, или в подвале. Здесь желательно предусмотреть место для хранения и подсушивания топлива.
Чем выше влажность дров, тем будет ниже производительность котла.
В простых и дешевых моделях аппаратов топливо быстро прогорает в течение трех часов, температура теплоносителя не регулируется. В более дорогих моделях – все эти недостатки устранены.
Виды твердотопливных котлов длительного горения с водяным контуром
Такое оборудование позволяет загруженным дровам гореть более длительное время. Эти котлы могут подавать не только теплоноситель в систему отопления, но и нагревать горячую воду, используемую в бытовых целях. Все это повышает комфортность проживания в загородном доме. Ведь постоянное наличие горячей воды в кране делает домашнюю работу более легкой.
Бытовые модели компактны. Они не занимают много места, и могут быть установлены в любом помещении. Главное, чтобы оно было пожаробезопасным и оснащенным вытяжной вентиляцией. Основание под оборудование должно быть устроено из бетона. На пол нужно уложить лист металла. Расстояние до стен помещения соблюдать не меньше 30 сантиметров.
Самый дешевый вариант – это простой традиционный котел, в котором подача воздуха происходит естественным нерегулируемым путем через зольник. Водяной контур нагревается через змеевик. Но такой котел не относится к оборудованию длительного горения. Дрова быстро прогорают, в среднем за три часа. Регулировать температуру теплоносителя невозможно.
Более современные котлы для водяного отопления, с удлиненным процессом сгорания топлива более экономичны, работают дольше без загрузки. Их делают в нескольких основных вариантах.
1. Котлы с удлинённой топкой и дозированной подачей воздуха в зону горения вентилятором, который управляется автоматически, учитывая показания датчиков. При этом дерево тлеет.
2. Котлы, в которых горелка осуществляет поджог топлива сверху вниз, это тоже удлиняет время горения дров.
3. Агрегаты с использованием пиролиза, имеющие две камеры сгорания.
Котлы с дозированной подачей воздуха и разным типом горелок
Пиролизный котел длительного горения Viessmann Vitoligno 100-S

1 — блок управления котлом;
2 — трубчатая водяная рубашка;
3 — объемная камера сгорания;
4 — подача первичного воздуха в котел;
5 — подача вторичного воздуха в камеру;
6 — заслонка первичного воздуха;
7 — заслонка вторичного воздуха;
8 — камера сгорания газов из карбид кремния;
9 — шамотный кирпич;
10 — прочистная дверца.
Некоторые модели имеют датчики температуры и вентилятор, который принудительно подает заданное количество воздуха, создавая искусственный эффект активного тления. Теплоноситель нагревается от горения дров и сгорания угарных газов. При этом экономится топливо в размере 10-15%, удлиняется время прогорания одной закладки дров.
Пиролизные котлы
Их топка состоит из двух отделов. Дрова загружаются на колосники, дверцы закрываются и запускается дымосос. Он формирует такую температуру в первом отделении, которая позволяет дровам медленно тлеть, при недостатке кислорода. Такая работа позволяет дровам сгорать в три раза медленнее.
Большую долю тепла дает горение газов, которое в обыкновенных котлах просто уходит через дымоход. Загружать топку нужно реже. Топливо сгорает почти полностью. Можно закладывать более крупные поленья, а значит меньше времени тратить на подготовку дров.
Эти котлы экономически более выгодны. Использовать в них можно только сухое топливо, с влажностью до 20%. Аппараты энергонезависимые, но в некоторых моделях предусмотрена установка электрических ТЭНов, например, в твердотопливных котлах Куппер. Смотрим фото ниже.
Пиролизный котел «Куппер» «Теплодар»

Этапы функционирования пиролизного котла:
— дрова загружаются на решетку и поджигаются;
— дверцы герметически закрываются;
— открывается заслонка подачи воздуха;
— процесс подачи воздуха контролируется автоматически, циркуляция газов стабилизируется;
— в топочную камеру подается такое количество воздуха, которое позволяет дровам медленно гореть.
Кислорода меньше обычного, поэтому образуется газ СО, а не СО2. Это генераторный газ, который пригоден для повторного горения с высвобождением тепла. Он тяжелее воздуха, поэтому опускается в нижнюю камеру, где утилизируется с дополнительным выделением тепла.
Так как топливо сгорает более полно, уменьшается количество вредных веществ, выбрасываемых в атмосферу.
Но требования к герметичности и работе системы автоматики более высокие. Цена данного оборудования больше, чем обычного. Нужно выбирать надежного производителя пиролизных котлов, который делает качественное оборудование, с правильным расчетом данного процесса.
Обычно топка котла имеет двойные стенки, или специальный змеевик, внутри которых циркулирует теплоноситель. Второй вариант лучше для ремонта или замены, при выходе из строя. Котлы могут производить теплую воду для бытовых нужд. Это может быть оборудование с контуром отопления и контуром горячего водоснабжения. Или в состав котла должен входить дополнительный агрегат – бойлер.
Недостатки дровяных котлов
1. Коэффициент полезного действия котлов на дровах составляет 70-80%, при большом расходе топлива. Это самый низкий показатель из всех типов отопительного оснащения. Дрова нужно загружать постоянно. В самых простых системах это нужно делать через каждые три часа. В котлах длительного горения такую процедуру выполняют через 8 – 12 часов.
2. При каждой загрузке нужно освобождать поддон от золы. Периодически чистить котел, следить за работой систем вентиляции. От дров много пыли, сажа и пепел также загрязняют окружающую среду. Поэтому для системы такого отопления должно быть отдельное помещение.
Котел длительного горения Дон

Подключение, параллельно с дровяным, электрического или газового котла
Твердотопливный котел на дровах не требует больших затрат. К его водяной системе отопления можно также подключить электрический или газовый котел. Если температура воды понизится, автоматически включится это оборудование, и не даст системе остыть или замерзнуть, если дровяной котел некому запустить. Ведь обслуживание такого оснащения дело трудоемкое. Нужно постоянно пополнять запасы твердого топлива, следить, чтобы дрова были сухими, загружать поленья, очищать его от золы.
Газовый котел нежелательно устанавливать в одной комнате с твердотопливным, потому что это сложное оборудование боится пыли и загрязнения.
Установку и монтаж системы отопления лучше доверить специализированной организации, которая произведет расчеты параметров системы, подберет нужный котел, сделает монтаж оборудования и разводку труб по дому, установит расширительное и бойлерное оборудование.
Подключение коммуникаций требует наличия специального сварочного и паяльного снаряжения. Необходимо правильно обустроить дымоход, помещение котельной. Пусть это сделают специалисты. Они дадут гарантию на работу оборудования в комплексе. При заводских изъянах в работе отопительного снаряжения, оно может быть заменено или возвращены деньги. В случае самостоятельной установки, это будет сделать непросто.
Самый главный плюс такого отопления в том, что котел длительного горения на дровах с водяным контуром недорогое в эксплуатации, удобное и выгодное оборудование для любого загородного дома, коттеджа, здания в несколько этажей. Срок окупаемости оборудования несколько лет, а работать оно будет долго и надежно, используя самое дешевое топливо. Смотрим видео.
Читайте также:
Самодельные котлы для водяного отопления частного дома, как сделать газовый агрегат своими руками
Котлы необходимы для нагрева теплоносителя в системе отопления частного дома и иногда – водопроводной воды, если не имеется бойлера. Обычно для решения этих задач используется оборудование фабричного производства, когда от хозяина требуется лишь выполнить монтаж системы и проконтролировать ее работу.
В некоторых случаях устанавливаются самодельные котлы, причем их сборка осуществляется «с нуля». Сложность конструкции зависит от планируемого к использованию топлива. Ниже будут рассмотрены только твердотопливные и электрические котлы, поскольку самодельные газовые и дизельные агрегаты опасны, и их установка дома запрещена.
Для чего нужны котлы ручной сборки
Котлы, собранные своими руками, обходятся дешевле своих фабричных аналогов, но не превосходят их по уровню КПД. Принцип работы оборудования основан на том, что сгорающее топливо выделяет тепло, которое уже поступает в теплообменник и нагревает циркулирующую воду. В этом самодельные изделия ничем не отличаются от фабричных.
Главный недостаток котлов, собранных по индивидуальным чертежам – это отсутствие гарантии. В случае с оборудованием заводского производства хозяин может быть уверен, что техника будет работать, а если нет – ее можно вернуть или заменить. За качество работы самодельного котла отвечает только тот, кто его собрал и установил в своем доме. В случае поломки придется за свой счет ремонтировать оборудование.
Для отопления самостоятельно изготовленным котлом рекомендуется использовать только безопасные виды топлива – дрова, уголь, пеллеты, электричество. Очень опасны самодельные газовые и дизельные котлы — их монтировать в жилых помещениях не стоит.
Более того, компетентные органы не разрешат врезку собранного своими руками оборудования в контур газовой трубы, а если обнаружат нарушение, потребуют привлечения хозяина к административной ответственности.
Несмотря на недостатки, у котла ручной сборки есть неоспоримое достоинство – эксплуатационные характеристики оборудования можно сделать такими, чтобы они в точности соответствовали потребностям хозяев дома.
Твердотопливные котлы
Наибольшей популярностью пользуются самодельные котлы отопления, работающие на твердом топливе. Они имеют простую конструкцию, которая во многом перекликается с устройством обычной печи. Собранные самостоятельно твердотопливные котлы универсальны, они могут работать как на угле, так и на дровах, а также пеллетах.
На эффективность работы оборудования влияют такие факторы, как полнота сгорания топлива и конструкция теплообменника. Интересно, что температура сгорания обратна КПД: чем она выше, тем коэффициент полезного действия ниже, поэтому нужно позаботиться о том, чтобы огонь был слабым. Кроме того, небольшая температура обеспечит лучшую сохранность трубопровода. Самые лучшие самодельные котлы, работающие на твердом топливе, имеют на выходе температуру до 120-150С°.
Электрические котлы
Электрические котлы для обогрева частного дома могут иметь различную конструкцию. Самый простой вариант – установить ТЭН прямо в системе отопления. Тогда исчезает необходимость в изготовлении отдельно стоящего котла.
Правда, труба, где ТЭН монтирован, должна иметь большой диаметр. Заодно рекомендуется сделать ее съемной, чтобы было легче обслуживать нагревательные элементы.
Интересны электродные котлы, когда для выработки тепла электрический ток пропускают прямо через жидкость. Тепловая энергия производится в результате хаотического движения ионов. В воде при этом должна содержаться соль.
Самостоятельно изготовить электродный котел намного сложнее, чем работающий на ТЭН: ведь ток оказывает прямое воздействие на воду, из-за чего требуется принять серьезные меры по электробезопасности.
Самые распространенные угрозы – электродуговой пробой теплоносителя, что практически равно короткому замыканию, а также накопление электролизного газа в контуре системы.
Сборка
Проще всего сконструировать твердотопливный котел. При его сборке используются жаростойкие сорта стали – они прочнее, чем обычный стальной лист, который на открытом огне прогорает и быстро изнашивается.
Тем не менее, жаростойкая сталь стоит дорого, и на практике в котлах кустарной сборки применяется редко. Еще один вариант – чугун: этот материал отлично переносит жар, хотя работать с ним тяжело. Оборудование для изготовления чугунной печи есть только на специализированных предприятиях.
На водяной циркуляции
Твердотопливный самодельный котел для водяного отопления с классической компоновкой имеет камеру сгорания с колосниками – монтированными горизонтально стальными полосами металла, заменяющими цельнометаллическое дно. Топливо закладывается поверх колосников, а оставшийся после его сгорания пепел проваливается между ними в расположенную ниже камеру. К последней присоединен дымоходный канал, предназначенный для отвода дыма. Каждый раз перед началом очередной топки пепел из этой камеры нужно выгребать.
Рядом с камерой сгорания — обычно со стороны дымоходного канала — располагается емкость для нагрева воды, подключенная к контуру трубопровода частного дома: в нижнюю часть емкости поступает охлажденная вода, которая по мере нагрева поднимается вверх. Поток воздуха в камеру сгорания нагнетается вентилятором. Котел оснащен двумя дверками: верхняя предназначена для загрузки топлива, нижняя – для чистки камеры под колосниками. Также эта камера необходима для циркуляции воздуха.
На принципе пиролиза
Другую конструкцию имеют пиролизные котлы. У них имеется дополнительная верхняя камера, куда попадают газы, выделяемые в процессе сгорания дров. Там газы догорают, производя дополнительное тепло.
Пиролизный самодельный котел имеет больший КПД по сравнению с устройством традиционного типа.
Для отопления загородного дома, состоящего из нескольких комнат, подойдет аппарат с ТЭН, состоящий из трубы диаметром 21,9 см и длиной около 50 см. Такое приспособление будет экономным, ведь киловатты энергии не будут расходоваться впустую. Кроме того, устройство очень компактно.
Если ТЭН предполагается установить в отдельном корпусе, то лучше сделать котел с небольшими габаритами. В случае если котел применяется для подогрева проточной воды, это правило не действует. Ведь тогда нужно иметь запас жидкости, а для этого требуется больший резервуар.
Для работы котла не нужна выделенная линия электропитания, его можно подключать к бытовой сети вместе с другими электроприборами. В отличие от электродного оборудования, отопительный котел с ТЭН безопасен, ведь теплоноситель изолирован от тех частей устройства, которые находятся под напряжением. Если оснастить агрегат регулятором, то появится возможность настраивать температуру нагрева воды с высокой точностью – это главное преимущество электрического котла перед твердотопливным.

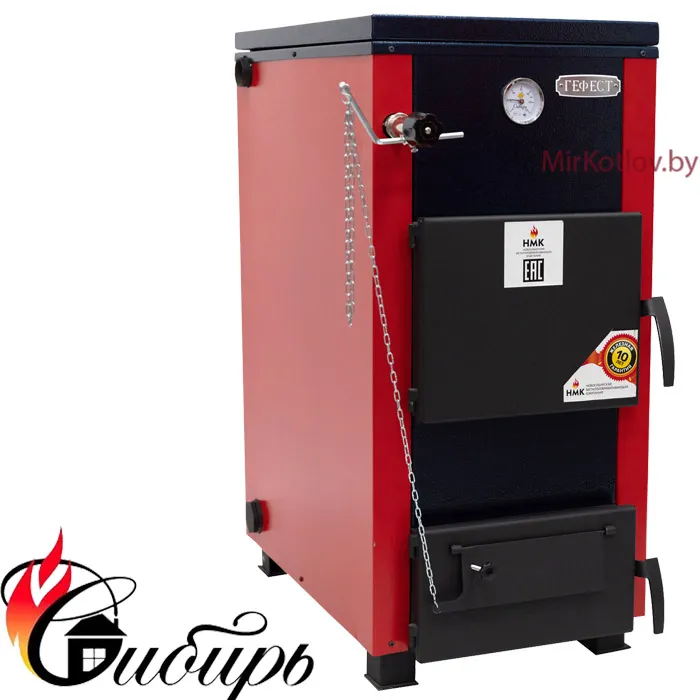

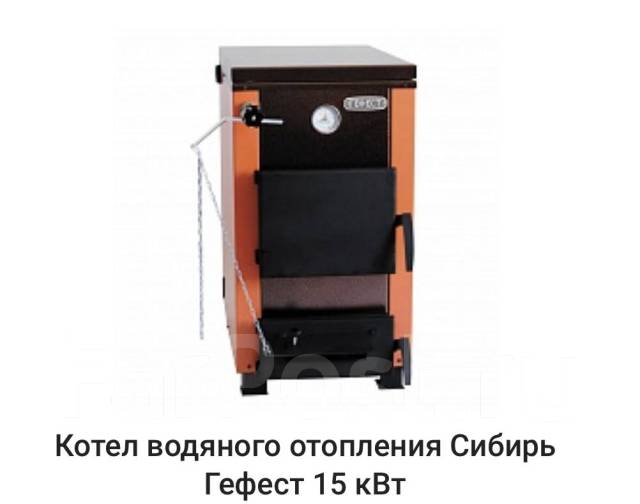

Котел водяного отопления Сибирь КВО 15 кВт
Котел водяного отопления «Сибирь КВО» 15 кВт представляет собой универсальный отопительный прибор, предназначенный для отопления загородных домов и других помещений площадью до 150 м2. Именно этот котел является первенцем, среди своих собратьев семейства КВО. С введения этого котла в серию начал свое динамичное развитие завод «НМК».
Котел «Сибирь КВО» 15 кВт функционирует на твердом топливе: дрова, прессованные брикеты, уголь и предназначен для систем отопления загородных домов, оборудованных водяным отоплением с естественной или принудительной циркуляцией.
Инженеры завода «НМК» рекомендуют устанавливать данный котел в открытую систему отопления с рабочим давлением не более 1 Бар.
Котел «Сибирь КВО» 15 кВт является котлом с универсальным расположением элементов подключения к системе отопления. На данный котел также возможно установить автоматический регулятор тяги подачи воздуха.
Котел «Сибирь КВО» 15 кВт является демократичным и доступным вариантом для отопления: надежность в эксплуатации и возможность использовать его в качестве печи для приготовления пищи, делают его удобным и многофункциональным котлом. Мы постарались учесть Ваши пожелания и объединить все лучшее в данном котле и совместить функциональные характеристики с надежностью.
Преимущества:
Компактность: габариты котла позволяют установить его в практически любые помещения.
Экономичность: специально разработанная конструкция котла позволяет максимально использовать тепловую энергию при сгорании топлива, при этом стальную плиту можно использовать для приготовления пищи и подогрева воды.
Простота монтажа: для повышения удобства монтажа котла и подключения его к системе отопления, котлы выпускаются в различных вариантах выхода дымохода и патрубков «подачи» и «обратки» воды.
Совместимость с любой системой дымохода. Прямоугольное сечение дымохода удобно как при встраивании котла в кирпичную трубу, так и при переходе на круглую трубу типа «сэндвич» с использованием переходников с шибером.
Удобство и простота в эксплуатации. Большие размеры дверки позволяют быстро загрузить и разжечь дрова. Через большие чугунные конфорки плиты можно загружать уголь из ведра. Большая топочная камера позволяет использовать дрова длиной до 60 см.
Информативность: температуру воды в котле показывает биметаллический термометр, встроенный в корпус.
Использование блока ТЭНов. Возможность подключения блока ТЭНов с терморегулятором позволяет оставлять котел на долгое время, при этом он автоматически включится и будет поддерживать положительную температуру в системе отопления.
Долговечность: бесперебойная работа котла гарантирована в течение десяти лет. Прочное полимерное покрытие защищает котел от ржавчины, царапин, легко моется в процессе эксплуатации. Запатентованная конструкция стальной плиты из 12 мм жаропрочной стали увеличивает срок ее службы до 10 лет в отличии от чугунного аналога.
Технологичность: за счет внедрения водяного колосника достигнута максимальная теплоотдача носителю и увеличена скорость передачи тепла в систему.
Инновационность: предусмотрена возможность установки регулятора тяги, как дополнительная опция.
Паспорт изделия (1.pdf, 11,653 Kb) [Скачать]
Котлы
против водонагревателей: в чем разница?
Для большинства людей горячая вода — не предмет роскоши; это незаменимая вещь для повседневных дел, таких как приготовление пищи, купание и стирка. Таким образом, вашему дому совершенно необходима эффективная система водяного отопления, такая как бойлер или водонагреватель. Но … в чем именно разница между бойлером и водонагревателем?
Котел — это то же самое, что водонагреватель? Нет, не совсем так. Оба они, как следует из названия, нагревают воду.Однако бойлеры и водонагреватели делают это по-разному.
В этой статье мы определим их, исследуем их функции и различные типы каждого из них и, надеюсь, поможем вам решить, какой из них лучше всего подходит для вас.
Что такое котел?
Название вводит в заблуждение, потому что бойлер на самом деле не кипятит воду. Вместо этого бойлер превращает воду в пар. Котлы можно использовать не только для нагрева воды, но и для обогрева дома и даже для выработки электроэнергии.
Котлы очень быстро нагревают воду и, как и водонагреватели, доступны в баке и без бака. Однако, в отличие от водонагревателей, в некоторых котельных установках есть накопитель горячей воды.
(Примечание: когда речь идет о бойлерах, в баках хранится холодная вода, а в цилиндрах — горячая.)
Различные типы бойлеров
Комбинированный — комбинированные котлы поставляют тепло для вашего дома и горячее водоснабжение. . Здесь нет ни бака для холодной воды, ни баллона с горячей водой, поэтому требуется мало места.И он обеспечивает неограниченное количество горячей воды.
Система — системный котел не требует резервуара для холодной воды, но имеет резервуар для горячей воды. Вода поступает прямо из магистрали, затем нагревается и хранится в вашем баллоне. Емкость горячей воды ограничена ее размером — из которых есть варианты — и если она закончится, вам придется подождать, пока эта холодная вода нагреется и снова будет храниться.
Обычный — обычный бойлер имеет как резервуар для холодной воды, так и резервуар для горячей воды, поэтому он занимает гораздо больше места.Он отлично подходит для больших домов, где может быть открыто несколько кранов одновременно. Одним из примеров может быть, когда один человек моет посуду, другой принимает душ или стирает стирку.
Конденсационные — конденсационные котлы — это не тип котла, а скорее атрибут, который может иметь котел. Конденсационные котлы иногда более энергоэффективны, чем другие типы, поскольку они сохраняют тепло, которое уходит из дымоходов — для удаления токсичных газов, образующихся при нагревании воды газом — присутствующего в неконденсирующихся котлах.Другие типы котлов также могут одновременно быть конденсационными котлами.
Обслуживание котла
Правильное техническое обслуживание продлит ваш котел как можно дольше. Если вы обслуживаете котел самостоятельно, вам следует сосредоточить внимание на следующих областях:
Содержите вентиляционные отверстия и дымоходы в чистоте, если они у вас есть
Проверяйте уровень воды ежемесячно — отсутствие воды может нанести серьезный ущерб
Проверка на утечки
Удаление накипи — горячая вода приводит к образованию накипи, которую вам необходимо очистить
Смазывайте движущиеся части каждые шесть месяцев
Промывайте всю воду каждые шесть месяцев и тщательно очищайте
Финансы Следующий проект благоустройства дома
Готовы ли вы к следующему ремонту дома?
Далее, давайте объясним, что такое водонагреватель. Не путать с бойлерами, водонагреватели служат иным целям, чем бойлеры.
Что такое водонагреватель?
Водонагреватели более просты, чем бойлеры, так как у них всего одна задача: нагревать питьевую воду. Эта вода затем используется для душа, стиральных машин, мытья посуды и многого другого.
Различные типы водонагревателей
Двумя основными типами водонагревателей являются обычные водонагреватели и водонагреватели без резервуара, но есть также несколько других типов водонагревателей, описанных ниже.
Обычные: обычные водонагреватели имеют резервуар, в котором вода хранится и нагревается с помощью газа или электричества. Свежая холодная вода поступает через дно резервуара и нагревается до определенной температуры, при которой она остается готовой к использованию.
Tankless : безбакерные водонагреватели, также известные как водонагреватели «по запросу», нагревают воду очень быстро, что компенсирует отсутствие накопления горячей воды. Более того, им требуется меньше места.К другим типам водонагревателей относятся:
Тепловой насос / гибрид — тепловой насос или гибридный водонагреватель часто более энергоэффективен, чем другие виды водонагревателей, поскольку они используют тепло земли или воздуха. Но имейте в виду: из-за этого водонагреватели такого типа не подходят для использования в холодных помещениях.
Solar — предназначены для использования с солнечными тепловыми панелями (которые не производят электричество), которые забирают тепло от солнца и передают его на ваш водонагреватель.Их лучше всего использовать в более теплых и солнечных регионах.
Обслуживание водонагревателя
Как и бойлеры, водонагреватели требуют технического обслуживания для более эффективной работы и продления срока их службы. Это означает регулярный слив, промывку, удаление отложений и т. Д. — самостоятельно или профессионально.
Для тщательного шестиэтапного технического обслуживания водонагревателя This Old House рекомендует следующие шаги. (В статье также есть фотографии для каждого шага, которые должны значительно помочь вам, если вы планируете выполнять работы по техническому обслуживанию самостоятельно).
Проверьте клапан — убедитесь, что ваше питание отключено, а водяной клапан закрыт. На короткое время приподнимите язычок, слейте немного воды и отпустите. Подача воды должна прекратиться. Если этого не произошло, возможно, необходимо заменить клапан.
Проверьте анодный стержень — главное, что вы ищете, это кальций. Если он покрыт, его нужно очистить.
Слейте воду из резервуара и удалите осадок — слейте воду в ведро, затем слейте в резервуар немного свежей воды, чтобы она смешалась с осадком на дне.Повторяйте, пока вода в ведре не станет чистой.
Отрегулируйте температуру (опция) — более низкая температура сэкономит вам деньги. Найдите шкалу температуры сбоку резервуара и поверните отверткой с плоским жалом.
Изолируйте трубы — изоляция горячей трубы поможет сохранить тепло, а изоляция от холода предотвратит образование конденсата в теплую погоду. Убедитесь, что изоляционная пена для труб соответствует диаметру ваших труб.
Изолируйте обогреватель — при помощи изолирующего покрытия накройте все, кроме органов управления и верхней части масляных или газовых обогревателей.Закрепите края к резервуару лентой из фольги.
Вам нужен бойлер или водонагреватель?
У всех имеющихся вариантов бойлеров и водонагревателей столько же сходств, сколько и различий. Поэтому сложно выбрать подходящий вариант для вашего дома и ваших индивидуальных потребностей.
В конечном итоге все сводится к индивидуальным обстоятельствам и выбору. Вот некоторые важные факторы, которые следует учитывать при выборе бойлера или водонагревателя:
Какой климат в месте вашего проживания?
Сколько места у вас есть для его хранения?
Сколько человек будет пользоваться вашей системой водоснабжения?
Вам нужен доступ к горячей воде по запросу?
Одна константа заключается в том, что при надлежащем уходе и техническом обслуживании любая система водяного отопления, которую вы выберете, легко прослужит вам от 10 до 20 лет — или даже больше! Ознакомьтесь с этим ресурсом от Energy. gov за серьезную поломку всех типов систем водяного отопления, включая ожидаемый срок службы каждой из них. (К вашему сведению, котлы называются «косвенными».)
Конечно, вы могли бы сэкономить время, деньги и проблемы и полностью отказаться от горячей воды. В конце концов, кто не любит холодный душ в середине декабря?
Если вы не предпочитаете холодный душ, но подумываете о замене бойлера или водонагревателя, вас, вероятно, беспокоят расходы, связанные с покупкой системы водяного отопления для вашего дома.Заполните нашу форму из 5 вопросов, чтобы в течение 30 минут (или меньше) получить одобрение вариантов финансирования ремонта дома Ygrene. В отличие от холодного душа, они не причиняют ни малейшей боли. А при более низких процентных ставках, чем другие традиционные варианты финансирования, у вас могут остаться деньги на что-то более интересное, чем бойлер или водонагреватель!
Моноблочные водогрейные котлы (серия HW, VW)
Все комплектные водогрейные котлы Caloritech ™ имеют 100% -ный КПД, при этом более 98% потребляемой энергии передается непосредственно в воду. Они бывают 5 разных серий HWB Горизонтальный водогрейный котел Caloritech ™ HWB в корпусе предназначен для использования там, где требуется чистый, безопасный, бесшумный и надежный источник горячей воды, и идеально подходит для использования в двухэнергетических системах: электрическом-масляном или электрическом-газовом. VWB Компактный вертикальный водогрейный котел Caloritech ™ VWB разработан для использования в системах водяного отопления и идеально подходит для использования в системах с двумя источниками энергии: электрический-масляный или электрический-газовый. VWBG Упакованный водогрейный котел Caloritech ™ VWBG имеет корпус из оцинкованной стали и предназначен для использования в таких областях, как комфортное отопление, подогрев воды для бытовых нужд, защита от замерзания и технологический обогрев.Он также подходит для нагрева воды в посудомоечных машинах, расходных материалов для душа / раковины и для подогрева бассейнов. Эти котлы идеально подходят для использования в системах с двумя источниками энергии: жидкий или газовый. VWBC Упакованный водогрейный котел Caloritech ™ VWBC имеет внутреннюю футеровку из напыленной меди для использования в системах водяного отопления, где требуется чистый, безопасный, бесшумный и надежный источник горячей воды более высокой степени чистоты, а оцинкованный резервуар не подходит. Типичные области применения включают технологическое отопление, контуры теплопередачи, комфортное отопление (институциональное и коммерческое), защиту от замерзания, промышленное и коммерческое резервное оборудование, коммерческие посудомоечные машины, лучистые полы с подогревом, коммерческие бассейны, водонагреватель для бытовых нужд, автомойки, прачечные самообслуживания и многое другое.Эти котлы идеально подходят для использования в системах с двумя источниками энергии: жидкий или газовый. VWBF Упакованный водогрейный котел Caloritech ™ VWBF имеет стальной корпус без покрытия и предназначен для использования в тех случаях, когда чистота воды не является важной проблемой, например, для комфортного отопления, нагрева воды для бытовых нужд, защиты от замерзания и технологического нагрева. Эти котлы идеально подходят для использования в системах с двумя источниками энергии: жидкий или газовый.
различных типов котлов | Паровой и водогрейный котел | Как работают электрические, газовые и масляные котлы | Разновидности котельных систем отопления
Независимо от того, хотите ли вы установить котел в своем доме, вам нужно знать, какой тип котла установлен в доме, который вы хотите купить, или просто хотите узнать больше о своем собственном бойлере Hot Point Heating И кондиционер здесь, чтобы помочь.Системы котельного отопления бывают разных категорий и разновидностей, каждая из которых обладает отличительными характеристиками, которые лучше всего подходят для уникальных целей.
Паровой котел
Как водогрейные, так и паровые котлы используют теплообменник в качестве инструмента для нагрева воды и ее распределения по трубопроводной системе, соединенной с радиаторами по всему дому. Паровые котлы работают за счет использования давления и силы тяжести для подачи горячего пара к радиаторам и цикла охлажденной конденсации обратно в котел для повторного нагрева. Процесс работает как таковой:
Котел частично заполнен водой.
Вода нагревается и превращается в пар.
Давление в системе увеличивается.
Пар поднимается по трубам вверх в радиаторы.
При повышении давления в радиаторах открывается вентиляционное отверстие.
Когда пар достигает вентиляционного отверстия, оно закрывается.
Головка радиатора излучает тепло в комнату.
Пар остывает и конденсируется в воду.
Охлажденная вода возвращается в котел для повторного нагрева.
Паровым котлам необходим предохранительный клапан и отсечка по низкому уровню воды. Большинство паровых котлов имеют ручной клапан, позволяющий при необходимости добавлять воду в систему. Следите за указателем уровня воды, чтобы поддерживать необходимый уровень воды. Всегда внимательно следите за системой отопления вашего котла и выполняйте техническое обслуживание котла своими руками, чтобы поддерживать его в хорошем рабочем состоянии.
Стук может указывать на неисправность в системе.Свяжитесь с нашими специалистами по ремонту котлов, если у вас возникнут проблемы с паровым котлом.
Водогрейный котел
Водогрейные системы отопления зависят от давления, объема и температуры, чтобы обеспечить эффективное и безопасное нагревание радиаторов в вашем доме. Он использует один или несколько насосов для циркуляции нагретой воды по дому. Вот как работают водогрейные котлы:
Термостат требует тепла.
Сработала масляная или газовая горелка, нагревая воду в бойлере.
Насосы либо начнут перекачивать воду через систему, либо будут ждать, пока вода не нагреется до желаемой температуры.
Нагретая вода расширяется. Лишний объем направляется в расширительный бачок.
Тепло исходит от горячей воды в радиаторах.
Вода остывает.
Охлажденная вода возвращается в котел самотеком или отдельным насосом.
Охлажденная вода возвращается в котел для повторного нагрева.
Следует отметить, что водогрейные котлы — это не то же самое, что водонагреватели. Водонагреватели нагревают воду для душа, посудомоечной машины или водопроводной воды. Водогрейные котлы можно использовать для нагрева водопроводной воды в отдельном баке, но вода для нагрева радиаторов и для нагрева водопроводной воды хранится отдельно.
Котел на природном газе
Газовые котлы работают на природном газе, который перекачивается по газопроводу, проходящему под домом, по трубопроводу от прилегающей дороги.В сельских газовых котлах иногда используется пропан из большого резервуара, расположенного за пределами дома, поскольку в большинстве сельских районов нет магистрального газопровода.
Природный газ регулируется датчиком температуры и термопарой для минимизации расхода топлива. Газ используется для поддержания горения контрольной лампы, которая нагревает нагревательные змеевики в бойлере, передавая тепло воде в резервуаре.
Электрокотел
Электрические котлы не используют ископаемые виды топлива, такие как газ или нефть, для обеспечения теплом вашего дома. Электрические котлы остаются очень популярными, потому что они чрезвычайно эффективны и экологичны. Выхлопные газы не уносят ценное тепло в атмосферу. У них нет потребности в магистральном газе или топливе, что выгодно для сельских пользователей. Затраты на установку ниже, а электрические котлы тише и занимают меньше места.
Но это еще не все подливка. Электрокотлы имеют следующие недостатки:
Электроэнергия в основном вырабатывается угольными, газовыми и нефтяными электростанциями, что частично сводит на нет немедленную «зеленую» привлекательность
Стоимость электроэнергии выше, чем природного газа или нефти
Может не иметь достаточно большого резервуара для больших участков
Отключение электроэнергии означает, что у вас нет тепла!
Масляный котел
Жидкотопливные котлы (иногда их называют мазутными котлами) — это водные отопительные системы, работающие на жидком топливе.Они чаще встречаются в сельских районах страны с более ограниченным доступом к природному газу. Отдельный масляный бак, часто содержащий топочный мазут, смешанный с домашним биодизелем, закачивает смесь в масляный котел, чтобы нагреть воду внутри и направить горячий воздух или воду по трубам в вашем доме.
Старые котлы на жидком топливе могут быть очень энергоэффективными. Если ваш масляный котел имеет естественную тягу, постоянное запальное освещение или тяжелый теплообменник, он, вероятно, не очень безопасен для окружающей среды.Хотя возможно дооснащение, вам необходимо подумать о полной замене устройства. Если вам нужна помощь в выборе того, что для вас более рентабельно, специалисты по ремонту котлов Hot Point Heating & Cooling всегда готовы ответить на ваши вопросы.
Конденсационный котел
В конденсационных котлах
используются два отдельных теплообменника: один для нагрева воды перед ее выходом в радиаторы, а другой для повторного нагрева воды, возвращающейся из трубопроводов в доме. Конденсационные котлы используют потенциал энергии выхлопных газов для предварительного нагрева возвратной воды в котел. В результате значительно повышается энергоэффективность по сравнению с аналогом без конденсации.
Для получения дополнительной информации о конденсационных котлах и их многочисленных преимуществах обратитесь к нашему руководству по принципу работы конденсационных котлов.
Юго-Восточный Висконсин Эксперты по котлам предоставляют круглосуточные услуги экстренной помощи
Специалисты по ремонту котлов в Hot Point Heating & Air Conditioning знают вашу котельную систему и принципы ее работы. Независимо от того, какие подозрительные стуки, удары или протечки вы обнаружите, доверяйте нашим специалистам по HVAC, которые быстро прибудут на место и обеспечат своевременный ремонт.
Наши фиксированные цены гарантируют, что вы не заплатите ни копейки сверх указанной вами суммы. Вы не найдете более надежной службы HVAC на юго-востоке Висконсина.
Свяжитесь с сервисными специалистами Waukesha HVAC сегодня для установки или ремонта систем водяного отопления.
Водонагреватели, ремонт котлов — UGI Heating, Cooling & Plumbing
НАГРЕВАТЕЛИ И КОТЛЫ ГОРЯЧЕЙ ВОДЫ
СЛУЖИТ МЕСТНЫМ СЕМЬЯМ, КАК ВАШИ, БОЛЕЕ 100 ЛЕТ!
Водонагреватели — КАК ОНИ РАБОТАЮТ
Водонагреватель — это барабан, наполненный водой.Вода в водонагревателях охлаждается и нагревается с помощью нагревательного элемента. Вода в барабан подается по трубам, соединяющимся с домом. Домашние действия, такие как принятие душа, стирка или мытье посуды, требуют использования водонагревателя. Термостат установлен в диапазоне от 120 до 180 градусов (F). Процесс нагрева продолжается до тех пор, пока вода не достигнет заданной температуры. Как только эта температура будет достигнута, вода станет доступной для использования по всему дому.
Также можем помочь с установкой расширительного бачка водонагревателя.
Щелкните здесь, чтобы узнать больше.
Водогрейные котлы — КАК ОНИ РАБОТАЮТ
Когда температура в помещении падает ниже уставки на термостате, запускается процесс включения котельной системы. Сигнал от регулятора термостата поступает в котловую установку. Когда это происходит, там, где это возможно, открываются зональные клапаны, и циркуляционный насос начинает подавать нагретую воду в различные места.Эти места включают стоячие радиаторы, радиаторы плинтуса и, в некоторых случаях, змеевик с горячей водой, расположенный в воздуховоде. Если вам нужна помощь с ремонтом котла, позвоните нам по телефону 1-833-980-3496 .
Когда температура воды внутри котла ниже уставки на регуляторе аквастата, включается горелка. Горелка будет нагревать котловую воду до тех пор, пока она не достигнет наивысшего предела в диапазоне от 180 до 200 градусов (F). Циркуляционный насос продолжает выталкивать нагретую воду изнутри котла, заставляя более холодную воду возвращаться в котел для повторного нагрева.Датчик, расположенный на передней части котла, позволяет видеть температуру и давление воды. Температура никогда не должна превышать 200 градусов (F). Давление никогда не должно превышать 30 фунтов на квадратный дюйм (psi).
Когда вода выталкивается из котла, она проходит через воздухозаборник, воздухоотделитель или продувку воздухом. Это действие предназначено для удаления воздуха, взвешенного в горячей воде, что помогает устранить шумную работу системы и предотвращает связанное с воздухом излучение, которое может препятствовать правильному нагреву.Автоматические дозаторы воды будут непрерывно добавлять воду, когда это необходимо, чтобы поддерживать систему заполненной, чтобы избежать необходимости частого ремонта котла. Расширительный бак будет откачивать лишнюю воду, образовавшуюся в процессе нагрева. Наличие значения сброса имеет решающее значение для сброса избыточного давления в случае перегрева или содержания большого количества воды.
Горячая вода проходит через стояк или радиатор плинтуса. Это передает тепло окружающему воздуху за счет конвекции и теплового излучения.Как только комнатный термостат определит и достигнет желаемой температуры, циркуляционный насос отключится. Горелка будет продолжать нагревать воду внутри котла, чтобы поддерживать ее в пределах диапазона, установленного регулятором предельного значения.
Следует связаться с квалифицированным специалистом по ремонту котлов UGI по отоплению, охлаждению и сантехнике в следующих случаях:
Работа горелки шумная или задымленная
Чрезмерный шум воздуха
Капает вода на предохранительном клапане
Капание воды на соединениях трубопроводов
Запах нагретого масла или природного газа
Ваша команда UGI по отоплению, охлаждению и сантехнике работает круглосуточно и без выходных, чтобы помочь решить любые проблемы.
Свяжитесь с нами сегодня или позвоните по телефону 1-833-980-3496
Хотя мы с радостью обслуживаем все марки и модели, ниже приведены предпочтительные бренды, которые с гордостью устанавливает UGI Heating, Cooling & Plumbing.
Водогрейные котлы — Chipkin Automation Systems
Их также называют водяными котлами . Они часто используются в жилых и коммерческих зданиях для отопления. Они обычно производятся в виде портативных устройств небольшого размера для бытового применения, тогда как устройства большого размера используются в промышленных целях.
Для работы водогрейных котлов можно выбирать из множества видов топлива, таких как пропан, электричество и т. Д., Но чаще всего используется природный газ из-за его экономической эффективности. Эти котлы чрезвычайно долговечны и обладают долгим сроком службы. Кроме того, их использование менее сложно по сравнению с другими системами отопления. Однако процедура установки гидротехнических котлов стоит довольно дорого.
Как и паровые котлы , водогрейные котлы также существуют в двух различных конфигурациях: i.е. конфигурация жаротрубного котла и конфигурация водотрубного котла . Жаротрубные котлы также называют котлами кожухотрубного типа из-за их конструкции.
Основные компоненты
Ниже перечислены основные компоненты, используемые в конструкции водогрейных котлов:
Термостат, который в основном используется для регулирования тепла и температуры внутри системы.
Газовый клапан для регулирования расхода топливного газа
Манометр, который в основном используется для индикации давления воды в котле.
Клапан подачи воды для добавления воды в систему котла.
Редукционный клапан для понижения давления внутри системы.
Вентиляционное отверстие, позволяющее выпускать избыточный воздух из системы.
Расширительный бак, позволяющий расширять воду при нагревании.
Клапан регулирования расхода для регулирования расхода котловой воды
Клапан сброса давления для регулирования давления
Циркуляционный насос, который обычно представляет собой электрический насос с электроприводом, используемый для циркуляции воды по всей системе.
Сливной клапан
Рабочий
В типичной системе водогрейного котла топливо вводится в бак под давлением, где происходит процесс сгорания. В систему включено устройство контроля температуры, называемое термостатом , которое контролирует температуру топлива. В бак под давлением подается вода в сочетании с регулируемым количеством воздуха, что инициирует процесс горения топлива. Затем продукты сгорания проходят по трубе к цилиндру, в котором находится вода.За счет тепла, подаваемого горячими газами, вода внутри системы нагревается. Затем полученная горячая вода распределяется с помощью электрического насоса. Нагретая вода по другой трубе направляется во все части здания, требующие тепла.
В системах водяного отопления вся система обычно делится на разные зоны нагрева в здании. Этот метод зонирования дает следующие преимущества:
В результате достигается эффективное отопление.
Это делает жизнь очень комфортной.
Облегчает эксплуатацию котла.
Предлагает чрезвычайно экономичное решение для обогрева.
Лучистое отопление — один из старейших методов нагрева горячей воды. Обычно его применяют из-за его высокоэффективного нагревающего эффекта. С появлением новых технологий излучающие трубопроводные системы стали особо прочными и недорогими. « Пластиковые трубы (которые являются более экономичным выбором, чем другие материалы для трубопроводов) позволили домовладельцам удобно обогревать полы, стены, подъездные пути и бассейны с помощью воды.”Распределение нагретой воды внутри гидравлической котельной системы может происходить с помощью следующих методов:
Радиаторы
Плинтусы
Конвекторы и
Вентиляционные системы, также называемые гидро-воздушными системами
Типы систем водогрейных котлов
Доступны четыре основных типа систем водогрейных котлов, которые указаны ниже:
Закрытая система: В этих типах систем вода, которая испаряется и превращается в пар, снова используется путем конденсации пара. вернуться в жидкую форму.Это означает, что 100-процентное повторное использование воды происходит в закрытых системах.
Открытая система: В этих системах вода нагревается, но испарившаяся вода не возвращается для повторного использования внутри системы.
Однотрубная система: В этих системах используются две трубы. Одна труба используется для подачи нагретой воды в нужное место, а вторая труба используется для возврата холодной воды обратно в котел с помощью моторизованного насоса.
Гравитационная система: Это старые системы кипячения горячей воды, в которых вода после нагрева возвращается обратно под действием силы тяжести. Следовательно, в этих системах циркуляционные насосы не требуются.
Основные характеристики
Ниже приведены важные особенности, связанные с использованием систем водогрейных котлов:
Хотя установка систем водогрейных котлов является чрезвычайно дорогостоящей, но они часто являются используются для отопления из-за их высокой эффективности и стоимости по сравнению с системами с воздушными котлами.
Поскольку системы водогрейных котлов состоят из алюминиевых пластин и медных труб, они, как правило, используют меньше металла для своей конструкции и, следовательно, занимают сравнительно меньшую площадь.
Гидравлические котлы обычно имеют небольшие и однородные значения температуры по сравнению с котлами с принудительной подачей воздуха. Более того, в этих системах включение-выключение обычно предотвращается из-за способности труб плинтуса улавливать тепло и выделять его в течение более длительных периодов времени.
Другой важной особенностью водогрейных котлов является то, что они сушат воздух внутри системы лишь в очень небольшой степени.
«Котел Hydronic не выделяет аллергены, пыль, ожоги или плесень от любых продуктов, попадающих в жилое пространство. Это всегда преимущество, особенно для семьи, чувствительной к аллергии ».
Механизм трубопровода в системе водогрейного котла является исключительным, и его правильная установка в значительной степени отвечает за правильную работу котла.
Одинарная гидравлическая котельная на дом обычно оказывается достаточной для обеспечения необходимого теплового эффекта, если только это не большой трехэтажный дом.
Водогрейные котлы в основном используются для отопления жилых домов, как правило, в северных частях Европы.
Гидравлические котельные системы в основном применяются в качестве системы центрального отопления внутри зданий для обогрева помещений, которые в остальном очень холодные.
«Типичный водогрейный котел работает всю зиму с температурой воды, определяемой Aquastat , или настройкой нижнего предела (Aquastat подобен термостату, который определяет температуру воды внутри котла и отключает горелку, когда вода достаточно горячая).”
Техническое обслуживание
Очень важно проводить периодическое техническое обслуживание типовой системы водогрейного котла; в противном случае котел может взорваться, что приведет к пожару или взрыву. Баллон, используемый внутри котельной системы, необходимо регулярно опорожнять и очищать, чтобы избежать засорения труб из-за излишков минеральных отложений. Это накопление минералов происходит из-за присутствующих в воде нитратных компонентов.
Необходимо регулярно смазывать трубы смазкой.Кроме того, трубы необходимо регулярно проверять на предмет утечек. Кроме того, датчик давления, встроенный в систему, необходимо тщательно проверять на предмет любых отклонений давления. Чтобы обеспечить правильную работу котла, необходимо, чтобы котел был проверен и сертифицирован квалифицированным специалистом по котлам.
Ссылки
1. Пластиковые трубки
2. Преимущества гидравлического котла
Источники
Oilheat America
статей в электронном журнале
ehow
Выбор отличного котла: паровой, горячей воды или конденсации
Хотя печь сегодня является наиболее распространенным типом отопительной системы в домах, она не может обеспечить себе весь мир зимнего комфорта.У многих домовладельцев есть котлы, чтобы обеспечить тепло своим домам. Энергоэффективность и комфортное тепло котла — будь то радиаторы, обогреватели плинтуса или элементы в полу — делают их привлекательными альтернативами воздушным обогревателям.
Сегодня доступны разные типы котлов, и мы рассмотрим три основных: паровой, водогрейный и конденсационный.
Котлы паровые
Изначально все котлы были паровыми. В конце концов, именно благодаря кипячению воды для превращения ее в пар эти нагреватели получили свое название! Сегодня паровые котлы все еще используются, и они могут обеспечить самый высокий уровень тепла для помещения.Однако для большинства домов такое количество тепла не требуется, и более энергоэффективным вариантом является водогрейный или конденсационный котел.
Водогрейные котлы
Это тип водонагревателя, который есть в большинстве домов в Северной Америке. Используя природный газ, электричество, масло или пропан, системы повышают температуру воды до высоких уровней, но не до уровня кипения. Они потребляют гораздо меньше энергии, чем паровые котлы, потому что им не нужно нагреваться до таких высоких температур.В большинстве домов тепла от водогрейного котла более чем достаточно для удовлетворения потребностей в комфорте.
Конденсационные котлы
Эти котлы работают на газе или масле и могут работать с большей эффективностью, чем стандартные водогрейные котлы. Причина этого в том, что они конденсируют водяной пар из выхлопных газов для рекуперации энергии, которая в противном случае была бы потрачена впустую. Это похоже на конденсационную печь, которая также экономит энергию. Конденсационные котлы становятся популярными в Европе и набирают обороты в США.S. Если у вас установлен конденсационный котел, вы можете иметь право на получение федерального налогового кредита и скидок от местных энергетических компаний.
Нужна помощь в выборе модели котельной в Парамусе, штат Нью-Джерси? Свяжитесь с профессионалами Advanced Mechanical Services сегодня!
Теги: котлы, монтаж систем отопления, Paramus
Понедельник, 26 сентября 2016 г., 10:55 | Категории: Отопление |
Водогрейные котлы и обогреватели | Zojirushi.com
Водогрейные котлы и обогреватели
VE Hybrid
Водогрейный котел и обогреватель
CV-JAC40 / 50
Водогрейные котлы и обогреватели
VE Hybrid
Водогрейный котел и обогреватель
CV-DCC40 / 50
Водогрейные котлы и обогреватели
Micom
Водонагреватель и обогреватель
CD-NAC40 / 50
Водогрейные котлы и обогреватели
Panorama Window®
Водогрейный котел и обогреватель Micom
CD-LFC30 / 40/50
Водогрейные котлы и обогреватели
Micom
Водонагреватель и обогреватель
CD-WCC30 / 40
Водогрейные котлы и обогреватели
Micom
Водонагреватель и обогреватель
CD-WHC40
Водогрейные котлы и обогреватели
Micom Super Boiler
CW-PZC22 / 30
Водогрейные котлы и обогреватели
Коммерческий
Водогрейный котел и обогреватель
CD-LTC50
Водогрейные котлы и обогреватели
Очиститель лимонной кислоты
для электрических водогрейных котлов
CD-K03EJU
Ой! Нет продуктов, соответствующих вашему запросу.
