крепление, размеры, установка, что это такое?

Мауэрлат представляет собой пояс, который служит для укрепления стропил. Его укладывают по всему периметру строения на верхнем торце несущей стены.

Чаще всего для укладки мауэрлата используют древесину. Если будет установлен каркас из металла, то в качестве основы под крышу выступит швеллер, двутавр или другие изделия из металла.

Мауэрлат — что это?

Прежде чем приступать к формированию крыши, необходимо узнать, для чего нужен мауэрлат.

Он является частью стропильной системы. Назначение данной конструкции состоит в равномерном распределении нагрузки стропил по всей поверхности кровли.

Монтаж мауэрлата обязательно должен проводиться в строениях из пенобетона, блоков или кирпича.

Установка мауэрлата выполняется еще по одной причине — с помощью этой конструкции крыша присоединяется к стенам здания.

Вопросы, как и зачем устанавливать систему, нельзя игнорировать, особенно если в данной местности присутствуют сильные ветра.

Если стены выполнены из блоков или кирпича, то по верху стены следует залить армированный пояс из бетона. В нем следует установить анкеры, к которым будет крепиться система.

После застывания бетона в мауэрлате необходимо сделать отверстия, диаметр которых должен быть меньше диаметра анкеров. Это необходимо для более плотного соединения конструкции со стеной.

У строений, выполненных их дерева, в качестве мауэрлата может выступать венец сруба, но если дом каменный, то верхний слой из дерева необходимо закреплять анкерами.

В домах из дерева конструкцию фиксируют деревянными нагелями. Она должна быть единой для всей длины стены, а не состоять из частей.

Если таким способом элемент установить невозможно, то крепление мауэрлата к стене должно выполняться с помощью большего количества креплений.

Специалисты рекомендуют использовать деревянный брус, у которого сечение составляет 100 х 150 мм или 150 х 150 мм.

Перед тем как закрепить мауэрлат, дерево следует обработать антисептическим средством. Оно защитит материал от гниения и негативного влияния насекомых.

Отдельные элементы собираются в единую конструкцию с помощью прямого замка. Его размеры зависят от сечения брусьев. В замок забиваются гвозди, которые соединяют звенья между собой.

В целом система получается достаточно крепкая. Конструкция впоследствии будет служить основой для крепления стропил.

Функции конструкции

Что такое мауэрлат, представить несложно. Каждый дом имеет фундамент, а конструкцию мауэрлата можно считать фундаментом крыши, который объединяет кровлю и стены строения.

Одна из функций конструкции — служить опорой для стропильных ног. Нагрузка от крыши распределяется по всей верхней части стены.

При выборе конструкции крыши следует учитывать погодные условия.

Если в холодное время года выпадает много осадков в виде снега, то рекомендуется делать остроконечную крышу — она будет снижать тяжесть подтаявшего снега.

Его сила будет направлена не на основание крыши, а в сторону. Мауэрлат в таких крышах необходим, ведь кладка стен может разрушиться под давлением распирающей силы, если стропила будут прикреплены к стене.

Стоит помнить о весе кровли. Он также оказывает давление на стены строения. Если есть мансарда, то для нее также необходимо формировать слой тепло- и гидроизоляционного материала.

Часто на крышах закрепляют водонагревательные приборы, антенны, солнечные батареи, которые утяжеляют кровлю. Установленный мауэрлат принимает вес на себя и распределяет равномерно по краям стен.

Еще одна функция конструкции — удержание кровли. Закрепленный мауэрлат располагается по периметру крыши. Ее наклон снижает парусность, но совсем ее не убирает.

По этой причине важно чтобы мауэрлат был достаточно прочным. К стенам конструкция крепится таким образом, чтобы ее невозможно было оторвать.

Видео:

Иногда фронтоны кровли делают кирпичными, как и стены. В этом случае вес кровли разгружается. Мауэрлат для крыши можно установить на боковых стенах и закрепить внутри фронтов.

Стоит уделить внимание материалу, который используется для формирования основы кровли.

Если выбирается древесина, то следует остановить свой выбор на хвойных породах. Материал нужно обязательно обработать специальным средством, который защитит дерево от насекомых и влаги.

Длина деревянной балки должна быть равна длине стены. Если такого элемента нет, то следует взять две балки, равные по длине, так укладываемый мауэрлат будет лучше выдерживать вес кровли.

Для формирования основания под крышу элементы не обязательно должны быть из дерева. Для стропильной системы можно взять швеллер или стальные балки.

Видео:

Крепление мауэрлата к кирпичным стенам

Класть мауэрлат на кирпичное строение следует по всему периметру. При этом система должна быть уложена близко к внутреннему краю.

Снаружи выполняется небольшой выступ, который будет защищать конструкцию от негативного влияния природных явлений.

Способы крепления мауэрлата могут быть различными. В процессе кладки следует определиться с выбором крепления кровли, так как подготовительные мероприятия для установки крыши будут проходить в определенном порядке.

При обвязке проволокой за 3-4 ряда следует закрепить катанку и поместить ее в стену.

Рекомендуется оставлять такую длину, чтобы вся толщина мауэрлата была надежно зафиксирована. Необходимо сделать столько закладок проволоки, сколько будет установлено стропил.

При креплении крыши с помощью анкеров в кладке кирпича необходимо высверлить отверстия для болтов.

Чаще всего количество элементов крепежа совпадает с числом стропил. Болты вбиваются в отверстия и хорошо затягиваются.

Существует еще один вариант крепления мауэрлата для односкатной крыши с использованием пробок. Предварительно их следует обработать составом против развития гнили, плесени.

Пробки следует заложить в кладку кирпича. Место расположения креплений определяет мастер. Пробки рекомендуется устанавливать за один ряд до края стены.

Любой вариант предполагает их расположение как можно ближе к наружному краю.  Система закрепляется к пробкам скобами.

Перед тем как положить кровлю, можно заложить в кладку части арматуры. Они должны быть закреплены в кладке, которая проходит за несколько рядов до края стены.

Ее следует согнуть в виде буквы «Г», короткий край которой должен составить 25 см или немного больше. Этот край следует укладывать в нижний ряд кладки.

Фото:

Длинная часть арматуры должна выступать вертикально. Часть, которая выступает над кладкой, должна быть такая, как сечение мауэрлата, плюс 25 см.

После этого в брусе нужно сделать отверстия в тех местах, где будет проходить арматура. Когда брус будет установлен на концы арматуры, их следует загнуть и зафиксировать скобами.

Как крепят конструкцию к бетонным блокам?

Перед тем как крепить мауэрлат к ячеистобетонным блокам, следует обязательно залить бетонный армопояс.

В опалубку необходимо заложить металлические шпильки, на которых присутствует резьба. Диаметр одной из них должен составить 10 мм или немного больше. Снизу шпильки следует приварить поперечную балку.

Прежде чем устанавливать элементы, необходимо определить их количество. Все крепления следует равномерно распределить по периметру верха стены.

Из армопояса шпильки должны выступать на высоту, равную толщине бруса и плюс несколько сантиметров. Эти дополнительные сантиметры необходимы для затяжки с помощью шайбы и двух гаек.

При разметке бруса следует учитывать расположение стропил. Крепление шпильками должно проходить в центре между двумя стропилами. Нельзя чтобы шпильки находились прямо в месте крепления опоры.

Резьбу на шпильках специалисты рекомендуют обмотать скотчем. В этом случае во время работ с бетоном они останутся чистыми.

После того как армопояс затвердеет, можно укладывать брус. В нем необходимо сделать отверстия, в которые будут устанавливать концы шпилек.

Брус аккуратно вставляют в крепления и затягивают гайками. Спустя несколько дней гайки надо подтянуть и закрепить контргайкой.

Перед тем как сделать конструкцию, надо обработать брусья специальным составом в несколько этапов. Впоследствии древесина не будет гнить, ее не испортят насекомые и плесень.

Независимо от выбранного способа крепления под брусья надо уложить гидроизоляцию. При установке мауэрлата размеры бревна должны быть четко определены.

Видео:

Длина элементов должна соответствовать длине стены. Сращивать между собой брусья необходимо болтами, винтами или гвоздями. Углы рекомендуется усилить, закрепив скобами.

Как выполняется крепление анкерными болтами?

Если планируется сформировать армированный пояс и закрепить уложенный мауэрлат анкерными болтами, то следует провести предварительные работы.

Специалисты считают, что создание армопояса является правильным решением. Этот элемент способствует укреплению коробки строения.

С его помощью можно сделать венец стен ровным. Вся конструкция становится более жесткой, если армопояс выполнен правильно.

Если мауэрлат необходимо крепить к газобетону, то без формирования армопояса не обойтись. Ведь блоки не отличаются твердостью, в них невозможно вмонтировать анкерные крепления.

Оптимальный вариант формирования армопояса на таком материале — использование блоков, имеющих форму «U».

Их следует установить по периметру строения так, чтобы получился целостный желоб. На блоках, которые установлены по бокам, следует сделать пропил, тем самым устраняя промежутки между элементами конструкции.

После того как блоки уложены, необходимо собрать арматурный каркас. Чаще всего применяют арматуру, сечение которой 12 мм.

Она должна быть перевязана поперечными перемычками. Ее следует уложить в желоб и залить бетоном.

Стоит подготовить такое количество бетонного раствора, чтобы его хватило на весь желоб. Процедуру прерывать не рекомендуется, чтобы конструкция получилась монолитной.

Анкеры закрепляют  с помощью проволоки. Элементы должны устанавливаться ровно, чтобы вся система была более прочной.

Количество анкеров не должно быть меньше количества стропильных ног. Важно предварительно определить, где будут крепиться стропила.

Видео:

Места установки анкеров не должны совпадать с точками соединения стропильных ног.

После того как бетон застынет, анкеры будут надежно закреплены в нем и привязаны к армопоясу.

В мауэрлате необходимо сделать отверстия, которые будут совпадать с расположением анкеров. Конструкция устанавливается на крепления, после чего затягивается двумя гайками и шайбой.

Если есть сомнения в том, как правильно крепить мауэрлат, то следует проконсультироваться с профессиональными мастерами.

Крепление мауэрлата на шлакоблоки

Мауэрлат — это деревянная конструкция, через которую производится крепление крыши к стенам дома и на которую крепится система из стропил крыши. Обычно это деревянный брус из хвойных пород. Древесина бруса должна быть не менее второго сорта. Для изготовления используется сосна или лиственница.

Размеры бруса могут быть: 150х150мм.; 150х100мм.; 80х180мм.; 100х100 мм.; 200х200 мм.

Перед тем как закрепить деревянный брус мауэрлата, его необходимо пропитать антисептическим средством. Это поможет предотвратить возможное загнивание древесины на шлакоблоке.

Если вы сами выбираете древесину, нужно учесть знания передаваемые из поколения в поколение — дерево срубленное зимой дольше не гниет, а срубленное в конце месяца лучше сохраняется, чем срубленное в начале месяца.

Способы крепления к стене:

  • крепление анкерными болтами;
  • крепление проволокой;
  • крепление шпильками.

Крепление к шлакоблочной стене



Крепление анкерными болтами

При строительстве дома из кирпича или шлакоблоков, лучше использовать самое надежное крепление мауэрлата — с помощью анкерных болтов, закрепленных в армопоясе.
Армопояс представляет собой самодельную железобетонную конструкцию. Она состоит из каркаса, выполненного из металлической арматуры и проволоки. Этот каркас погружен в смесь из цемента, песка и щебня. Другими словами, армопояс — это железобетонная конструкция.

Здесь может возникнуть сомнение, по поводу необходимости создания армопояса в том случае если дом строится из шлакоблоков, которые, сами по себе, создают достаточно прочную конструкцию. Все дело в том, что мауэрлат крепится к стенам здания анкерными болтами, а крепление анкерных болтов на блоки — категорически запрещено. Это может привести к растрескиванию и разлому даже шлакоблока.

Армопояс повысит сопротивление конструкции здания к действующим деформирующим нагрузкам: ветер, усадка дома, сезонные колебания фундамента, точечные нагрузки от плит или балок. При заливке армопояса необходимо знать, что он заливается как единое целое. Он не должен иметь разрывов.

Сможет ли мауэрлат выполнить свою несущую функцию зависит от того, как правильно выполнен армопояс, к которому он прикреплен. Прочность же армопояса зависит от того — как была установлена опалубка при его создании.

Крепление мауэрлата можно начинать после снятия опалубки, когда бетон полностью застыл — это значит через 4 или 5 дней после заливки бетона.

Нужно заранее решить сколько анкеров вы будете устанавливать для крепления мауэрлата на шлакоблочные стены. Число анкеров должно быть не меньше числа стропил, которые будут крепиться к мауэрлату. Не нужно забывать и то, что расположение анкерных болтов не должно совпадать с расположением стропильных ног. Это снизит жесткость конструкции. Желательно, чтобы анкера располагались посредине между стропильными брусками.

Очень трудно замуровать анкерные болты в бетон так, чтобы они стояли строго вертикально и на одинаковом расстоянии друг от друга. Для этого необходимо заранее разметить расстояние между анкерами, учитывая расположение стропил и то, что анкера должны располагаться на расстоянии от 0,8 до 1 метра. Металлические штыри — должны выступать над поверхностью бетона не менее чем на 20 см.

Некоторые строители крепят анкера к кускам арматуры, которые выступают в местах размещения болтов. Крепление происходит с помощью сварки.

Для того, чтобы просверлить отверстия в мауэрлате строго в том месте где будут располагаться анкера можно использовать два способа:

  • Взять доску, закрепить ее на крайние анкера и разметить расположение будущих отверстий. Затем перенести эту разметку на мауэрлат;
  • Расположить мауэрлат над анкерами и ударить по нему кувалдой. Получится разметка для просверливания отверстий. Они должны быть чуть меньше чем диаметр болта.

Прежде, чем крепить мауэрлат к стене нужно изолировать бетонную поверхность от деревянного бруса. Для данной изоляции используется два слоя рубероида, полиэтилена или другого гидроизолирующего материала. Гидроизолирующий материал должен быть не поврежденным. Мауэрлат надевается на болты и прижимается, как можно плотнее к стене.

Крепление с помощью проволоки

Для этого метода закрепления используется стальная проволока с сечением от 4 до 6 мм. Ее скручивают в несколько раз и закладывают в кладку стены на расстоянии одного шлакоблока от уровня расположения мауэрлата. Проволоку можно закрепить на арматуре армапояса — это усилит прочность соединения стены с деревянным брусом. Длины проволоки должно хватить на прохождение через отверстия в брусе или для полного его обхвата и для связки концов. При использовании проволоки напротив каждого крепления сверлятся два отверстия на высоте от 25 до 30 см. В эти отверстия продевается проволока, затягивается и закрепляется, тем самым прижимая мауэрлат к стене.

Крепление с помощью шпилек

Крепление мауэрлата строительными шпильками возможно только в том случае, если строящийся дом маленький. Металлические шпильки представляют собой Г — образные металлические изделия, которые вмуровываются в кладку стены. Шпилька должна быть погружена в стену на 45 см и выступать над стеной и над нанизанным на нее мауэрлатом на 30 см. Шпильку необязательно вмуровывать в кладку стены. Ее можно, как и анкера, залить в бетон при сооружении армопояса. Это придаст креплению большую прочность. Резьба шпилек должна быть чистой.

Крепление мауэрлата к газобетону проволокой, анкерными болтами и шпильками

Тот, кто интересовался строительством частного дома или тем более сам возводил такие строения, знает, что такое мауэрлат и насколько важно его правильное крепление для всей конструкции в целом. Для тех же, кто мало знаком пока со строительным делом, поясним, что мауэрлат – это особая деревянная конструкция, предназначение которой – принятие основной нагрузки от крыши и ее равномерное распределение по стенам дома. Именно к нему крепятся ноги стропил, и им обеспечивается конструкционная устойчивость всей крыши.

Схема крепления мауэрлата к газобетону.

Надежное и грамотное крепление мауэрлата к стенам – это ответственная операция, так как от ее точности зависит не только прочность всей крыши, но и ее долговечность. На самом деле мауэрлат может быть даже в виде двутавровой стальной балки или швеллера, если стропила на крыше также представляют собой металлическую систему, но такие случаи, особенно в частном строительстве, крайне редки.

Надежность крепления к газобетону напрямую зависит от точности всех предварительных расчетов и техники установки. Минимальное сечение деревянного бруса или бревна составляет 10х10 см, но лучше больше. Если в качестве мауэрлата планируется использовать бревно, то его необходимо стесать с одной стороны настолько точно, чтобы оно плотно прилегало к верхней грани стены из газобетона.

Подбор материала и расчет параметров

Установка мауэрлата несет в себе две основные функции:

  1. Равномерное распределение нагрузки от крыши на все несущие стены дома.
  2. Крепление конструкции крыши к коробке сооружения.

В качестве основы используется деревянный брус размером от 10х10 до 15х15 см.

В качестве основы берется деревянный брус размером, как уже говорилось выше, от 10х10 до 15х15 см. Лучше всего брать брус из лиственных пород дерева, который предварительно должен пройти антисептическую обработку. Все брусья должны равномерно покрыть весь верх стен, а для надежного скрепления их между собой используется прямой замок. При этом замок лучше дополнительно усилить, вбив для скрепления гвозди.

В итоге у вас получится единая жесткая система, когда брусья надежно скрепляются с двумя соседними и образуют надежную опору для будущих стропил. Брусья всегда чуть уже, чем кладка из газоблоков, поэтому их нужно сдвигать к внутреннему краю, чтобы оставалось свободное пространство между брусом и внешним краем стены не менее чем в 5 см шириной. В некоторых случаях по внешнему краю укладывают ряд кирпичей, в которые и будут упираться боковины мауэрлата.

Помните, что, прежде чем перейти к креплению мауэрлата к газобетону, необходимо будет проложить между деревом и стеной качественную гидроизоляцию.

Разновидности крепления мауэрлата

Всего существует несколько способов, как крепить мауэрлат к газобетону. В силу того что данный крепеж должен быть максимально прочным и не допускать даже малейших сдвигов конструкции, в современной строительной технологии используются несколько высоконадежных видов фиксации этих элементов между собой. Это крепление с помощью:

  • надежной стальной проволоки;
  • вмурованных в армированный пояс анкеров;
  • металлических шпилек, торчащих из железобетонного пояса.

Рассмотрим данные виды крепления к газобетону подробнее.

Крепление стальной проволокой

Крепление мауэрлата проволокой: 1 — Стяжка, 2 — Мауэрлат, 3 — Гидроизолятор, 4 — Стропило, 5 — Проволока, 6 — Крепеж.

Еще при укладке стен, за два-три ряда до ее верха, между кирпичами просовывают стальную проволоку таким образом, чтобы кирпичами фиксировалась ее середина.

Оба конца должны быть такой длины, чтобы их хватило для надежного закрепления бруса к стене. Для этого проволока должна пройти сквозь отверстие в мауэрлате и надежно стянута.

Число таких связок не регламентируется, но их количество лучше приравнивать к числу ног стропил.

Крепление анкерными болтами

Для лучшего крепления мауэрлата опытные строители советуют соорудить армированный пояс. Помимо того что с таким бетонным поясом крепление к брусу будет удобным и надежным, армопояс еще и увеличивает прочность всей коробки в целом, делает ее более жесткой. Кроме того, армированный пояс позволяет идеально точно выровнять по горизонтали верхнюю границу стен, что крайне важно для обеспечения и прочности, и надежности.

Крепление мауэрлата анкерными болтами.

Если стены дома выстроены из газобетона, то крепление мауэрлата невозможно без армопояса, так как сам газобетон – слишком мягкий материал, чтобы обеспечить надежность фиксации анкерных болтов, шпилек или иных крепежных элементов.

Соорудить армированный пояс лучше всего с помощью особых U-образных блоков, которые выкладывают по верхней грани стен таким образом, чтобы образовалась единая и непрерывная линия желоба. На углах используются блоки со спиленной боковиной, чтобы линия желоба не прерывалась. Именно в этот желоб устанавливают арматуру из 12 и 6 мм (поперечных) прутьев. После установки арматурного каркаса желоб заливают бетонной смесью, при этом делают это непрерывно и за один заход.

Но еще до заливки бетоном в желоб армированного пояса устанавливаются анкеры с резьбой. Крепятся они с помощью вязальной проволоки. Их крепления должно быть максимально ровными, для этого используется натянутый шнур или леска. Анкеры должны быть как можно ближе к верхней поверхности бетона и к брусу соответственно, при этом стоять максимально перпендикулярно к линии мауэрлата.

Количество креплений не регламентируется, но их число должно быть не меньше, чем количество стропил, при этом нужно разместить их так, чтобы они не оказались ими накрыты, поэтому постарайтесь разметить точки крепления как можно точнее.

Крепление мауэрлата с гидроизоляцией.

После застывания бетонного раствора анкеры оказываются надежно закрепленными в его толще. Такое крепление является наиболее надежным из всех мыслимых вариантов.

После окончательного просыхания на бетонный пояс и анкеры укладываются брусья таким образом, чтобы анкеры проникали в заранее просверленные в дереве отверстия. После этого крепление происходит с помощью закручивания гаек с шайбами.

Чтобы точно вычислить места для будущего отверстия под анкерные болты, нужно уложить брус поверх болтов, а затем ударить несколько раз киянкой или ее аналогом сверху. В древесине появятся вмятины от контакта с болтами, вот на этом месте и нужно сверлить отверстия.

Иногда для экономии делают не сплошной бетонный пояс по всей длине стены, а отдельные бетонные подушки. То есть делают аналог ям в кирпичной кладке, куда укладывается арматура и заливается бетон по той же технологии, что и пояс. Там также необходимо прикрепить к арматурным прутьям анкерные гнезда.

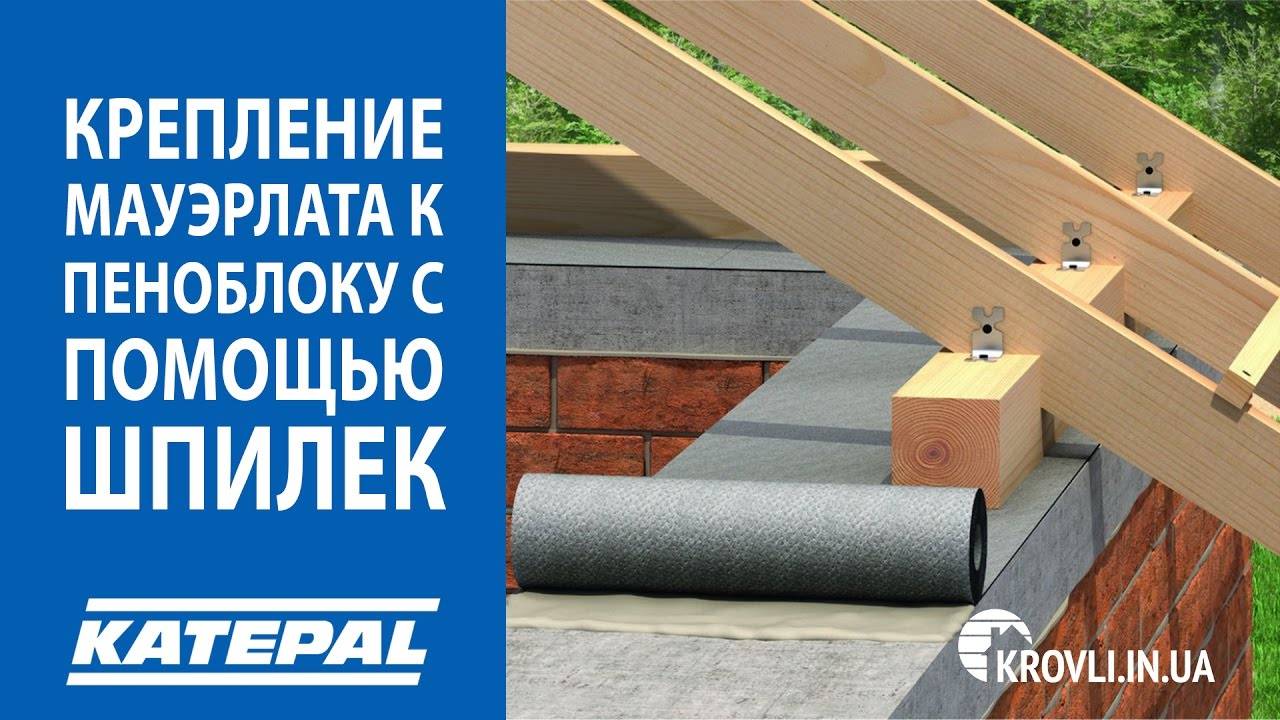

Крепление металлическими шпильками

Крепление мауэрлата металлическими шпильками.

Если у вас небольшой дом и давление на него со стороны крыши не предполагается слишком большим, то для скрепления стен с брусом мауэрлата можно использовать более легкий вариант крепления – вмурованные в стену шпильки. Эти шпильки представляют собой стальные крепления в виде болтов с поперечным ответвлением или основанием в виде квадрата со сторонами от 5 см.

Еще на стадии возведения кирпичной кладки в стену вмуровываются данные шпильки, их устанавливают за один или два ряда до окончания строительства. Свободная длина шпилек должна быть достаточной, чтобы пройти через брус или зафиксировать контргайки.

Дальнейшая технология напоминает фиксацию с помощью анкерных болтов. Также отмечаются места для просверливания отверстий, устанавливаются брусья и закручиваются гайки.

Важность гидроизоляции при монтаже

Выбрав один из предложенных вариантов крепления, проведите точный подсчет необходимых вам крепежных элементов и их будущее местоположение. Помимо этого, необходимо провести одно важное мероприятие.

Это обеспечение хорошей гидроизоляцией.

Между стеной и деревом бруса должно быть уложено несколько слоев подходящей гидроизоляции.

Это может быть как простой рубероид или полиэтилен, так и дорогостоящие современные материалы. Необходимость в такой изоляции крайне важна, так как без нее в месте контакта будет скапливаться влага, которая способна в кратчайшие сроки разрушить всю структуру древесины. Только после укладки выбранной изоляции можно продолжать монтаж мауэрлата.

Крепление мауэрлата | Новости в строительстве

Крепление мауэрлата к каменной или бетонной стене осуществляется посредством анкерных болтов,которые монтируются  в железобетонный пояс,во время заливки.

Мауэрлат это брус сечением не менее 100 х 150 миллиметров,который устанавливается на стены в тех местах, где стропила соприкасаются с ними. На мауэрлат опираются стропила крыши и в данном случае, он воспринимает на себя передаваемую от них нагрузку и  равномерно ее  распределяет по всей площади стен.
Так как мауэрлат и стропила между собой крепятся жестко различными способами,например с помощью скобы,то получается что посредством мауэрлата, осуществляется привязка кровли к стенам.

Для надежной привязки крыши к стенам дома,к соединениям стен с мауэрлатом предъявляют особые требования.
Например,сечение мауэрлата должно быть не меньше 100 х 150 миллиметров,крепление мауэрлата со стеной должно быть очень надежной,способной выдержать сильные порывы ветров и другие.

Учитывая важную и ответственную роль мауэрлата в привязке крыши к стенам дома,для его устройства выбирают самую лучшую древесину,без пороков и червоточины.
Кроме этого, до установки на стены проводят антисептирование мауэрлата и стропил, проводят обработку специальными химическими составами для уменьшения воспламеняемости древесины.

Рассмотрим случай крепления мауэрлата к каменной стене,с помощью анкерных болтов.Для закрепления анкерных болтов по верху стен, на всю их ширину устанавливают опалубку и заливают железобетонный пояс высотой 30-40 сантиметров.

После заливки бетона и нивелирования его в горизонтальном положении,устанавливают анкерные болты.Анкерные болты устанавливают с шагом 1.5-2.5 метра,вдоль натянутого ровно по середине ж/б пояса шнура.Высота анкерного болта должна быть больше толщины мауэрлата минимум на 1.5-2.0 сантиметра.

Крепление мауэрлата с помощью анкерных болтов

Фото-1.Анкерный болт в ж/б поясе.







После снятия опалубки со стены, остаются анкерные болты замурованные в  железобетонный пояс.









Фото-2.Сверление отверстий в мауэрлат.



Для крепления мауэрлата к стене с помощью анкерных болтов,сверлим отверстия.Внутренний диаметр отверстия в мауэрлате должен быть  на 1-2 миллиметра больше внешнего диаметра анкерного болта.







]Отверстия в мауэрлате должны в точности совпадать с установленными анкерными болтами в бетоне.

Фото-3. Установка и крепление мауэрлата.







Крепление мауэрлата к стене осуществляется путем затягивания гайки анкерного болта,для этого используем гаечный ключ.









Крепление мауэрлата к стене

Если дом выполнен из клееного бруса или бревенчатый, тогда мауэрлат устанавливается по верхнему венцу и крепится непосредственно к бревнам.Способы крепления мауэрлата к бревнам разные, но основные из них можно перечислить.

1.Крепление мауэрлата можно производить стальными нагелями или деревянными.

2.Металлическими уголками или металлическими скобами.

3.Мауэрлат может привязываться к бревнам металлической проволокой -катанкой,диаметром 4-6 миллиметров.

В зависимости от формы крыши и материала стен,мауэрлат укладывается по периметру стен или только на две противоположные внешние стены.В случае когда стены каменные и имеют каменные фронтоны,мауэрлат укладывается только на внешние стены,которые не имеют фронтона.Если дом бревенчатый,тогда мауэрлат укладывается по всему периметру стен.Способы крепления мауэрлата с каменной или кирпичной стеной -несколько.

Фото-4.Закрепление мауэрлата с помощью проволоки диаметром 4 мм.

Кроме выше перечисленного анкерного соединения существует также и проволочное закрепление мауэрлата с кладкой.На стадии возведения стен под верхними рядами закладывается проволока с помощью которой мауэрлат привязывается к стенам.Обычно мауэрлат привязывается к стенам проволокой через каждые 1.5 метра.







Фото-5. Крепление мауэрлата с помощью проволоки диаметром 6 мм.



Проволоку -катанку стягивают в тугой узел с помощью монтировки или гладкой арматуры.Кстати, таким же образом стягивают проволоку диаметром в 4 мм.







Еще один способ крепления мауэрлата со стеной состоит в том, что на стадии возведения стен под верхними рядами кладки закладывают пробки деревянные размером с одного кирпича.Предварительно пробки обрабатываются влагозащитным составом и могут закладываться в кладку:

1.Прямо под мауэрлатом.

2.Ниже места укладки мауэрлата через ряд кирпичной кладки.

3.Ближе к наружному краю стены, но прямо под мауэрлатом.

Во всех случаях крепление мауэрлата к пробкам проводят с помощью металлических скоб. Под мауэрлат всегда нужно укладывать изолирующий материал минимум в два слоя,независимо от способа крепления мауэрлата к стенам.В роли изолирующего материала используют рулонные материалы типа рубероида или толя.

***** РЕКОМЕНДУЕМ выполнить перепост статьи в соцсетях! *****

Мауэрлат, крепление мауэрлата

Мауэрлат – это основание для стропил, связь между несущими стенами и стропильной системой, представляет собой сплошное крепкое бревно или брус крепко связанный с несущей стеной. Монтаж мауэрлата – первое действие при построении стропильного каркаса.

В связи с тем, что на крышу вашего дома будут воздействовать разного рода нагрузки (снег, дождь, ветер), её следует надёжно прикрепить к несущим стенам. В противном случае она может просто улететь, сложиться, "съехать" одним словом. Для того чтобы этого не случилось к монтажу мауэрлата следует подойти очень ответственно.

Материал для изготовления мауэрлата

В качестве материала для изготовления мауэрлата чаще всего используется пиломатериалы хвойных пород дерева (в основном сосна) в виде бруса с возможными размерами: 150х100 мм, 150х150 мм, 80х180 мм. Можно также использовать очищенное от коры бревно диаметром 180 мм, один бок которого обрезается, для более плотного прилегания к стене.

Правильное крепление мауэрлата к стене

Крепление мауэрлата к стене может производится при помощи:

  1. деревянных или стальных нагелей;
  2. кованых скоб;
  3. металлических уголков;
  4. проволоки катанки диаметром от 4 до 6 мм;
  5. анкерных болтов;
  6. закладных шпилек с резьбой;
  7. закладных кусков арматуры.

Каждый из этих из этих способов крепления мауэрлата выбирается в зависимости от того, из чего построены стены вашего дома.

Монтаж мауэрлата на деревянные стены

Если дом бревенчатый или из клееного бруса, то мауэрлат укладывается по его верхнему венцу и крепится к брёвнам. Также в рубленых домах или домах из брусьев в качестве мауэрлата допускается использование верхнего венца, а в домах с деревянным каркасом им может служить верхняя обвязка каркаса.

Монтаж мауэрлата на кирпичные стены

В доме со стенами из кирпича мауэрлат укладывается по периметру стен, ближе к внутреннему краю и защищается снаружи невысоким выступом стены. О месте для укладки, и способе крепления бруса-мауэрлата следует подготовиться на стадии кладки стены. В зависимости от способа крепления мауэрлата подготовительные работы могут проходить по одному из следующих сценариев:


  1. Обвязка проволокой. За три ряда до верхнего ряда кирпичной кладки между кирпичами закладывается проволока-катанка и вмуровывается в стену. Длина проволоки должна быть достаточной, что бы потом можно было обвязать брус. Количество закладок проволоки-катанки должно быть не меньше, чем количество стропильных ног.
  2. Крепление с помощью анкерных болтов. Непосредственно к кирпичной кладке, после высверливания отверстий в количестве равному количеству стропильных ног, забиваются и затягиваются анкерные болты.
  3. Закладка деревянных пробок. В размер одного кирпича в кирпичную кладку закладываются деревянные пробки, предварительно обработанные антисептиком. Пробки могут закладываться ниже места укладки бруса, через ряд кирпича, непосредственно под мауэрлатом, рядом с мауэрлатом, но ближе к наружному краю стены. Монтируемый мауэрлат крепится к заложенным пробкам с помощью металлических скоб. Количество креплений не менее количества стропильных ног.
  4. Закладка в кирпичную кладку кусков арматуры. В процессе возведения стен в кирпичную кладку на глубину не менее трёх рядов вмуровываются куски арматуры. Арматура (диаметр не менее 10 мм) сгибается в Г-образную форму. Короткий край (не менее 25 см) согнутой арматуры закладывается в нижние ряды кладки, длинный край должен вертикально торчать из кладки в месте осевой разметки будущего мауэрлата. Длинна выступающего из кладки куска арматуры должна быть равна толщине мауэрлатного бруса плюс 25 см. Затем в брусе высверливаются отверстия, и он одевается на торчащие куски арматуры. Далее арматура загибается и фиксируется к брусу скобой из гвоздя. Количество креплений равно количеству стропильных ног.

Монтаж мауэрлата на стены из ячеистобетонных блоков

В возводимых строениях, стены которых состоят из ячеистобетонных блоков или сборных панельных конструкций, перед монтажом мауэрлата производится обязательная заливка армопояса. При укладке арматуры в опалубку армопояса (съёмная из щитов или U-образные ячеистые блоки) закладываются шпильки с нарезанной резьбой (диаметр не менее 10 мм) и приваренной снизу поперечиной.

Шпильки необходимо распределить равномерно. Их должно быть не меньше, чем количество стропильных ног. Длина, на которую выступает шпилька из армопояса, должна быть равна толщине бруса мауэрлата плюс 3-4 см для затяжки через шайбу и 2 гайки. При разметке мест расположения будущих резьбовых креплений требуется наметить и места установки стропильных ног на мауэрлат. Будет идеально, если крепление будет располагаться в середине промежутка между стропильными ногами, и нельзя допускать, что бы резьбовое соединение совпало с местом опоры.

Перед заливкой бетона в армопояс резьбу на закладных шпильках следует замотать малярным скотчем, для предотвращения её загрязнения при бетонных работах. Брус можно укладывать после набора прочности армопоясом. Перед укладкой мауэрлата, в нём просверливаются отверстия под шпильки. Брус устанавливается на место и затягивается гайками. Через 2-3 дня гайки резьбовых соединений следует дотянуть и затянуть контргайкой.

Независимо от способа крепления, под брус обязательно укладывается слой гидроизоляции, на который впоследствии кладётся мауэрлат. Это может быть два слоя рубероида или один слой гидроизола. Брус мауэрлата следует тщательно обработать антисептиком в три этапа.

Брус или бревно для мауэрлата выбирается максимальной длины для уменьшения количества стыковых соединений. Сращивание брусьев производится косым прирубом с креплением болтами, гвоздями или винтами (саморезами или глухарями). Углы собранной рамы мауэрлата следует усилить скобами или пластинами.


Крепление мауэрлата анкерными болтами. Крепление мауэрлата к газобетону проволокой, анкерными болтами и шпильками


Крепление мауэрлата на шлакоблоки

Мауэрлат — это деревянная конструкция, через которую производится крепление крыши к стенам дома и на которую крепится система из стропил крыши. Обычно это деревянный брус из хвойных пород. Древесина бруса должна быть не менее второго сорта. Для изготовления используется сосна или лиственница.

Размеры бруса могут быть: 150х150мм.; 150х100мм. ; 80х180мм.; 100х100 мм.; 200х200 мм.

Перед тем как закрепить деревянный брус мауэрлата, его необходимо пропитать антисептическим средством. Это поможет предотвратить возможное загнивание древесины на шлакоблоке.

Если вы сами выбираете древесину, нужно учесть знания передаваемые из поколения в поколение — дерево срубленное зимой дольше не гниет, а срубленное в конце месяца лучше сохраняется, чем срубленное в начале месяца.

Способы крепления к стене:

  • крепление анкерными болтами;
  • крепление проволокой;
  • крепление шпильками.

Крепление к шлакоблочной стене



Крепление анкерными болтами

При строительстве дома из кирпича или шлакоблоков, лучше использовать самое надежное крепление мауэрлата — с помощью анкерных болтов, закрепленных в армопоясе.Армопояс представляет собой самодельную железобетонную конструкцию. Она состоит из каркаса, выполненного из металлической арматуры и проволоки. Этот каркас погружен в смесь из цемента, песка и щебня. Другими словами, армопояс — это железобетонная конструкция.

Здесь может возникнуть сомнение, по поводу необходимости создания армопояса в том случае если дом строится из шлакоблоков, которые, сами по себе, создают достаточно прочную конструкцию. Все дело в том, что мауэрлат крепится к стенам здания анкерными болтами, а крепление анкерных болтов на блоки — категорически запрещено. Это может привести к растрескиванию и разлому даже шлакоблока.

Армопояс повысит сопротивление конструкции здания к действующим деформирующим нагрузкам: ветер, усадка дома, сезонные колебания фундамента, точечные нагрузки от плит или балок. При заливке армопояса необходимо знать, что он заливается как единое целое. Он не должен иметь разрывов.

Сможет ли мауэрлат выполнить свою несущую функцию зависит от того, как правильно выполнен армопояс, к которому он прикреплен. Прочность же армопояса зависит от того — как была установлена опалубка при его создании.

Крепление мауэрлата можно начинать после снятия опалубки, когда бетон полностью застыл — это значит через 4 или 5 дней после заливки бетона.

Нужно заранее решить сколько анкеров вы будете устанавливать для крепления мауэрлата на шлакоблочные стены. Число анкеров должно быть не меньше числа стропил, которые будут крепиться к мауэрлату. Не нужно забывать и то, что расположение анкерных болтов не должно совпадать с расположением стропильных ног. Это снизит жесткость конструкции. Желательно, чтобы анкера располагались посредине между стропильными брусками.

Очень трудно замуровать анкерные болты в бетон так, чтобы они стояли строго вертикально и на одинаковом расстоянии друг от друга. Для этого необходимо заранее разметить расстояние между анкерами, учитывая расположение стропил и то, что анкера должны располагаться на расстоянии от 0,8 до 1 метра. Металлические штыри — должны выступать над поверхностью бетона не менее чем на 20 см.

Некоторые строители крепят анкера к кускам арматуры, которые выступают в местах размещения болтов. Крепление происходит с помощью сварки.

Для того, чтобы просверлить отверстия в мауэрлате строго в том месте где будут располагаться анкера можно использовать два способа:

  • Взять доску, закрепить ее на крайние анкера и разметить расположение будущих отверстий. Затем перенести эту разметку на мауэрлат;
  • Расположить мауэрлат над анкерами и ударить по нему кувалдой. Получится разметка для просверливания отверстий. Они должны быть чуть меньше чем диаметр болта.

Прежде, чем крепить мауэрлат к стене нужно изолировать бетонную поверхность от деревянного бруса. Для данной изоляции используется два слоя рубероида, полиэтилена или другого гидроизолирующего материала. Гидроизолирующий материал должен быть не поврежденным. Мауэрлат надевается на болты и прижимается, как можно плотнее к стене.

Крепление с помощью проволоки

Для этого метода закрепления используется стальная проволока с сечением от 4 до 6 мм. Ее скручивают в несколько раз и закладывают в кладку стены на расстоянии одного шлакоблока от уровня расположения мауэрлата. Проволоку можно закрепить на арматуре армапояса — это усилит прочность соединения стены с деревянным брусом. Длины проволоки должно хватить на прохождение через отверстия в брусе или для полного его обхвата и для связки концов. При использовании проволоки напротив каждого крепления сверлятся два отверстия на высоте от 25 до 30 см. В эти отверстия продевается проволока, затягивается и закрепляется, тем самым прижимая мауэрлат к стене.

Крепление с помощью шпилек

Крепление мауэрлата строительными шпильками возможно только в том случае, если строящийся дом маленький. Металлические шпильки представляют собой Г — образные металлические изделия, которые вмуровываются в кладку стены. Шпилька должна быть погружена в стену на 45 см и выступать над стеной и над нанизанным на нее мауэрлатом на 30 см. Шпильку необязательно вмуровывать в кладку стены. Ее можно, как и анкера, залить в бетон при сооружении армопояса. Это придаст креплению большую прочность. Резьба шпилек должна быть чистой.

Похожие статьи

kamedom.ru

Разновидности крепления мауэрлата к газобетону

Тот, кто интересовался строительством частного дома или тем более сам возводил такие строения, знает, что такое мауэрлат и насколько важно его правильное крепление для всей конструкции в целом. Для тех же, кто мало знаком пока со строительным делом, поясним, что мауэрлат — это особая деревянная конструкция, предназначение которой — принятие основной нагрузки от крыши и ее равномерное распределение по стенам дома. Именно к нему крепятся ноги стропил, и им обеспечивается конструкционная устойчивость всей крыши.

Схема крепления мауэрлата к газобетону.

Надежное и грамотное крепление мауэрлата к стенам — это ответственная операция, так как от ее точности зависит не только прочность всей крыши, но и ее долговечность. На самом деле мауэрлат может быть даже в виде двутавровой стальной балки или швеллера, если стропила на крыше также представляют собой металлическую систему, но такие случаи, особенно в частном строительстве, крайне редки.

Надежность крепления к газобетону напрямую зависит от точности всех предварительных расчетов и техники установки. Минимальное сечение деревянного бруса или бревна составляет 10х10 см, но лучше больше. Если в качестве мауэрлата планируется использовать бревно, то его необходимо стесать с одной стороны настолько точно, чтобы оно плотно прилегало к верхней грани стены из газобетона.

Подбор материала и расчет параметров

Установка мауэрлата несет в себе две основные функции:

  1. Равномерное распределение нагрузки от крыши на все несущие стены дома.
  2. Крепление конструкции крыши к коробке сооружения.

В качестве основы используется деревянный брус размером от 10х10 до 15х15 см.

В качестве основы берется деревянный брус размером, как уже говорилось выше, от 10х10 до 15х15 см. Лучше всего брать брус из лиственных пород дерева, который предварительно должен пройти антисептическую обработку. Все брусья должны равномерно покрыть весь верх стен, а для надежного скрепления их между собой используется прямой замок. При этом замок лучше дополнительно усилить, вбив для скрепления гвозди.

В итоге у вас получится единая жесткая система, когда брусья надежно скрепляются с двумя соседними и образуют надежную опору для будущих стропил. Брусья всегда чуть уже, чем кладка из газоблоков, поэтому их нужно сдвигать к внутреннему краю, чтобы оставалось свободное пространство между брусом и внешним краем стены не менее чем в 5 см шириной. В некоторых случаях по внешнему краю укладывают ряд кирпичей, в которые и будут упираться боковины мауэрлата.

Помните, что, прежде чем перейти к креплению мауэрлата к газобетону, необходимо будет проложить между деревом и стеной качественную гидроизоляцию.

Разновидности крепления мауэрлата

Всего существует несколько способов, как крепить мауэрлат к газобетону. В силу того что данный крепеж должен быть максимально прочным и не допускать даже малейших сдвигов конструкции, в современной строительной технологии используются несколько высоконадежных видов фиксации этих элементов между собой. Это крепление с помощью:

  • надежной стальной проволоки;
  • вмурованных в армированный пояс анкеров;
  • металлических шпилек, торчащих из железобетонного пояса.

Рассмотрим данные виды крепления к газобетону подробнее.

Крепление стальной проволокой

Крепление мауэрлата проволокой: 1 — Стяжка, 2 — Мауэрлат, 3 — Гидроизолятор, 4 — Стропило, 5 — Проволока, 6 — Крепеж.

Еще при укладке стен, за два-три ряда до ее верха, между кирпичами просовывают стальную проволоку таким образом, чтобы кирпичами фиксировалась ее середина.

Оба конца должны быть такой длины, чтобы их хватило для надежного закрепления бруса к стене. Для этого проволока должна пройти сквозь отверстие в мауэрлате и надежно стянута.

Число таких связок не регламентируется, но их количество лучше приравнивать к числу ног стропил.

Крепление анкерными болтами

Для лучшего крепления мауэрлата опытные строители советуют соорудить армированный пояс. Помимо того что с таким бетонным поясом крепление к брусу будет удобным и надежным, армопояс еще и увеличивает прочность всей коробки в целом, делает ее более жесткой. Кроме того, армированный пояс позволяет идеально точно выровнять по горизонтали верхнюю границу стен, что крайне важно для обеспечения и прочности, и надежности.

Крепление мауэрлата анкерными болтами.

Если стены дома выстроены из газобетона, то крепление мауэрлата невозможно без армопояса, так как сам газобетон — слишком мягкий материал, чтобы обеспечить надежность фиксации анкерных болтов, шпилек или иных крепежных элементов.

Соорудить армированный пояс лучше всего с помощью особых U-образных блоков, которые выкладывают по верхней грани стен таким образом, чтобы образовалась единая и непрерывная линия желоба. На углах используются блоки со спиленной боковиной, чтобы линия желоба не прерывалась. Именно в этот желоб устанавливают арматуру из 12 и 6 мм (поперечных) прутьев. После установки арматурного каркаса желоб заливают бетонной смесью, при этом делают это непрерывно и за один заход.

Но еще до заливки бетоном в желоб армированного пояса устанавливаются анкеры с резьбой. Крепятся они с помощью вязальной проволоки. Их крепления должно быть максимально ровными, для этого используется натянутый шнур или леска. Анкеры должны быть как можно ближе к верхней поверхности бетона и к брусу соответственно, при этом стоять максимально перпендикулярно к линии мауэрлата.

Количество креплений не регламентируется, но их число должно быть не меньше, чем количество стропил, при этом нужно разместить их так, чтобы они не оказались ими накрыты, поэтому постарайтесь разметить точки крепления как можно точнее.

Крепление мауэрлата с гидроизоляцией.

После застывания бетонного раствора анкеры оказываются надежно закрепленными в его толще. Такое крепление является наиболее надежным из всех мыслимых вариантов.

После окончательного просыхания на бетонный пояс и анкеры укладываются брусья таким образом, чтобы анкеры проникали в заранее просверленные в дереве отверстия. После этого крепление происходит с помощью закручивания гаек с шайбами.

Чтобы точно вычислить места для будущего отверстия под анкерные болты, нужно уложить брус поверх болтов, а затем ударить несколько раз киянкой или ее аналогом сверху. В древесине появятся вмятины от контакта с болтами, вот на этом месте и нужно сверлить отверстия.

Иногда для экономии делают не сплошной бетонный пояс по всей длине стены, а отдельные бетонные подушки. То есть делают аналог ям в кирпичной кладке, куда укладывается арматура и заливается бетон по той же технологии, что и пояс. Там также необходимо прикрепить к арматурным прутьям анкерные гнезда.

Крепление металлическими шпильками

Крепление мауэрлата металлическими шпильками.

Если у вас небольшой дом и давление на него со стороны крыши не предполагается слишком большим, то для скрепления стен с брусом мауэрлата можно использовать более легкий вариант крепления — вмурованные в стену шпильки. Эти шпильки представляют собой стальные крепления в виде болтов с поперечным ответвлением или основанием в виде квадрата со сторонами от 5 см.

Еще на стадии возведения кирпичной кладки в стену вмуровываются данные шпильки, их устанавливают за один или два ряда до окончания строительства. Свободная длина шпилек должна быть достаточной, чтобы пройти через брус или зафиксировать контргайки.

Дальнейшая технология напоминает фиксацию с помощью анкерных болтов. Также отмечаются места для просверливания отверстий, устанавливаются брусья и закручиваются гайки.

Важность гидроизоляции при монтаже

Выбрав один из предложенных вариантов крепления, проведите точный подсчет необходимых вам крепежных элементов и их будущее местоположение. Помимо этого, необходимо провести одно важное мероприятие.

Это обеспечение хорошей гидроизоляцией.

Между стеной и деревом бруса должно быть уложено несколько слоев подходящей гидроизоляции.

Это может быть как простой рубероид или полиэтилен, так и дорогостоящие современные материалы. Необходимость в такой изоляции крайне важна, так как без нее в месте контакта будет скапливаться влага, которая способна в кратчайшие сроки разрушить всю структуру древесины. Только после укладки выбранной изоляции можно продолжать монтаж мауэрлата.

dekormyhome.ru

Крепление мауэрлата | Новости в строительстве

Крепление мауэрлата к каменной или бетонной стене осуществляется посредством анкерных болтов,которые монтируются  в железобетонный пояс,во время заливки.

Мауэрлат это брус сечением не менее 100 х 150 миллиметров,который устанавливается на стены в тех местах, где стропила соприкасаются с ними. На мауэрлат опираются стропила крыши и в данном случае, он воспринимает на себя передаваемую от них нагрузку и  равномерно ее  распределяет по всей площади стен.Так как мауэрлат и стропила между собой крепятся жестко различными способами,например с помощью скобы,то получается что посредством мауэрлата, осуществляется привязка кровли к стенам.

Для надежной привязки крыши к стенам дома,к соединениям стен с мауэрлатом предъявляют особые требования.Например,сечение мауэрлата должно быть не меньше 100 х 150 миллиметров,крепление мауэрлата со стеной должно быть очень надежной,способной выдержать сильные порывы ветров и другие.

Учитывая важную и ответственную роль мауэрлата в привязке крыши к стенам дома,для его устройства выбирают самую лучшую древесину,без пороков и червоточины.Кроме этого, до установки на стены проводят антисептирование мауэрлата и стропил, проводят обработку специальными химическими составами для уменьшения воспламеняемости древесины.

Рассмотрим случай крепления мауэрлата к каменной стене,с помощью анкерных болтов.Для закрепления анкерных болтов по верху стен, на всю их ширину устанавливают опалубку и заливают железобетонный пояс высотой 30-40 сантиметров.

После заливки бетона и нивелирования его в горизонтальном положении,устанавливают анкерные болты.Анкерные болты устанавливают с шагом 1.5-2.5 метра,вдоль натянутого ровно по середине ж/б пояса шнура.Высота анкерного болта должна быть больше толщины мауэрлата минимум на 1.5-2.0 сантиметра.

Крепление мауэрлата с помощью анкерных болтов

Фото-1.Анкерный болт в ж/б поясе.







После снятия опалубки со стены, остаются анкерные болты замурованные в  железобетонный пояс.









Фото-2.Сверление отверстий в мауэрлат.



Для крепления мауэрлата к стене с помощью анкерных болтов,сверлим отверстия.Внутренний диаметр отверстия в мауэрлате должен быть  на 1-2 миллиметра больше внешнего диаметра анкерного болта.







]Отверстия в мауэрлате должны в точности совпадать с установленными анкерными болтами в бетоне.

Фото-3. Установка и крепление мауэрлата.







Крепление мауэрлата к стене осуществляется путем затягивания гайки анкерного болта,для этого используем гаечный ключ.









Крепление мауэрлата к стене

Если дом выполнен из клееного бруса или бревенчатый, тогда мауэрлат устанавливается по верхнему венцу и крепится непосредственно к бревнам.Способы крепления мауэрлата к бревнам разные, но основные из них можно перечислить.

1.Крепление мауэрлата можно производить стальными нагелями или деревянными.

2.Металлическими уголками или металлическими скобами.

3.Мауэрлат может привязываться к бревнам металлической проволокой -катанкой,диаметром 4-6 миллиметров.

В зависимости от формы крыши и материала стен,мауэрлат укладывается по периметру стен или только на две противоположные внешние стены.В случае когда стены каменные и имеют каменные фронтоны,мауэрлат укладывается только на внешние стены,которые не имеют фронтона.Если дом бревенчатый,тогда мауэрлат укладывается по всему периметру стен.Способы крепления мауэрлата с каменной или кирпичной стеной -несколько.

Фото-4.Закрепление мауэрлата с помощью проволоки диаметром 4 мм.

Кроме выше перечисленного анкерного соединения существует также и проволочное закрепление мауэрлата с кладкой.На стадии возведения стен под верхними рядами закладывается проволока с помощью которой мауэрлат привязывается к стенам.Обычно мауэрлат привязывается к стенам проволокой через каждые 1.5 метра.







Фото-5. Крепление мауэрлата с помощью проволоки диаметром 6 мм.



Проволоку -катанку стягивают в тугой узел с помощью монтировки или гладкой арматуры.Кстати, таким же образом стягивают проволоку диаметром в 4 мм.







Еще один способ крепления мауэрлата со стеной состоит в том, что на стадии возведения стен под верхними рядами кладки закладывают пробки деревянные размером с одного кирпича.Предварительно пробки обрабатываются влагозащитным составом и могут закладываться в кладку:

1.Прямо под мауэрлатом.

2.Ниже места укладки мауэрлата через ряд кирпичной кладки.

3.Ближе к наружному краю стены, но прямо под мауэрлатом.

Во всех случаях крепление мауэрлата к пробкам проводят с помощью металлических скоб. Под мауэрлат всегда нужно укладывать изолирующий материал минимум в два слоя,независимо от способа крепления мауэрлата к стенам.В роли изолирующего материала используют рулонные материалы типа рубероида или толя.

Просмотров: 195

РЕКОМЕНДУЕМ выполнить перепост статьи в соцсетях!

stroivagon.ru

Крепление мауэрлата

Содержание:

Крепление мауэрлата: мауэрлат представляет собой деревянное крепление, которое укладывают на армопояс либо верхний ряд кладки из кирпича. Мауэрлат имеет металлическую конструкцию. Посредством его выполняют крепление мауэрлата к коробке сооружения стропил. Основное предназначение мауэрлата – распределение по несущей стене от стропильных ног сосредоточенной нагрузки.

Крепление мауэрлата можно осуществить тремя способами:

  •  при помощи строительных шпилек;
  •  при помощи анкерных болтов;
  •  стальной проволокой.

Шпильки имеют Г-образную форму. Их погружают в кирпичную кладку на глубину 450 миллиметров. При этом над мауэрлатом оставляют выступ 30 миллиметров. Крепление упрочняют опорной бетонной подушкой толщиной не более 400 миллиметров, высотой – не более 220 миллиметров. Заливая бетонный раствор, следят, чтобы резьба строительных шпилек не загрязнилась, иначе процесс накручивания гаек усложнится. Для осуществления точной разметки мауэрлата, кладут его на острие шпилек и ударяют тяжелым предметом. На местах ударов появятся отметины. Их можно просверлить перьевым сверлом.

К армопоясу мауэрлат крепят анкерными болтами. Это очень надежное и стойкое крепление. В первую очередь, в мауэрлате сверлят отверстия для его насадки на анкера. Для разметки отверстий выбирают ровную деревянную поверхность и накладывают на нее болты. Далее прикладывают доску к нижней грани мауэрлата. Высверливают в нем отверстия в соответствии с разметками на доске. Готовый мауэрлат насаживают на анкерные болты. Потом на них прикручивают шайбу либо приваривают арматуру.

Мауэрлат прикрепить к стене можно очень простым способом. Берут скрученную в несколько раз стальную проволоку шириной 4-6 миллиметров и закладывают ее в кладку из кирпича. При этом соблюдают от уровня мауэрлата расстояние в 5-6 рядов. Как только кирпичная кладка наберет прочность, проволоку продевают через деревянные брусочки. Ее концы скручивают, прижимая при этом к стене мауэрлат.

к содержанию ↑

Советы по креплению мауэрлата:

  • Болты после насаживания мауэрлата рекомендуется подтягивать ключом. Сначала их подтягивают не до конца, позже – до упора.
  • Мауэрлат можно дополнительно соединить болтами либо соединительными листами жести.
  • Анкеры устанавливают в столбики, укрепляющие аттиковую стену, перед затвердением в них бетона. Позже на них насаживают просверленный мауэрлат.

jmsi.ru

Мауэрлат как крепится к стене газобетона: способы плюсы минусы

Мауэрлат –конструкция, призванная принять и равномерно распределить нагрузку, создаваемую крышей и воспринимаемую стенами. С его помощью обеспечивается устойчивость крыши, при условии, что крепление мауэрлата было произведено по всем правилам. Для этого нужно знать, что такое мауэрлат, как крепится к стене газобетона, а также в какой последовательности должны выполнять работы.

Нужен ли мауэрлат?

Без мауэрлата возможна установка кровельных систем на каркасные дома, а также постройки, возведенные из бруса и бревен. У них функцию этого конструктивного элемента может выполнить верхний венец бревен или верхний брус. Для зданий из газобетона это недопустимо, а потому установку мауэрлата необходимо производить в обязательном порядке.

С его помощью можно:

  • существенно укрепить коробку здания;
  • повысить жесткость монтируемой крыши;
  • выровнять в горизонтальной плоскости верхний венец стены;
  • обеспечить крепление кровельной конструкции и стен здания.

Толщина мауэрлата зависит от конструктивных особенностей монтируемой кровли. Чаще всего для его изготовления используется брус, размером 150 х 150, 150 х 100 или 80 х 180 мм. Допустимо также использование очищенных от коры и обрезанных с одной стороны бревен. Обрезка производится с целью обеспечения максимального прилегания конструкции с поверхности стены.

Влажность используемой древесины должна соответствовать нормативным требованиям. При использовании «сырой» древесины должна быть предусмотрена возможность регулировки гайки анкера один раз в пятилетку. После высыхания бруса усадка влажной древесины будет происходить менее интенсивно, а потому подтягивание гайки надо будет производить реже.

Подготовленная древесина подвергается специальной обработке антисептическим составом, чтобы максимально защитить конструкцию от гниения и поражения насекомыми. Перед укладкой бревно стоит обернуть гидроизоляционным материалом, например, битумно-полимерным. От использования рубероида лучше отказаться.

Если монтируется металлический каркас, для изготовления мауэрлата используется прокат: швеллер или двутавр. Его можно подвергнуть обработке антикоррозионными составами.

Вернуться к содержанию

Особенности установки мауэрлата

Укладку мауэрлата необходимо производить таким образом, чтобы до внешнего края стены оставалась некоторое расстояние. Как правило, порядка 5 см. Иногда предусматривается выступ, в который должна упираться монтируемая конструкция. Впоследствии кровельная система должна будет прикрепить к данной конструкции.

Для увеличения срока службы конструкции, изготавливаемой из древесины, обязательно предусматривается гидроизоляция. Для этого используется рубероид или любой другой гидроизоляционный материал.

Вернуться к содержанию

Способы крепления к газобетонной стене

Предпочтительны вариантом можно назвать установку элемента по всему периметру стены. Для соединения отдельных элементов в единое целое желательно использовать прямой замок, размеры которого напрямую зависят от геометрических параметров используемого бруса. Для надежности в замок дополнительно забиваются гвозди для образования жесткой цельной системы, к которой впоследствии крепятся стропила.

Чтобы закрепить мауэрлат можно воспользоваться несколькими способами:

  • химическим;
  • механическим.

В первом случае используется специальные крепежные капсулы. Химическое вещество, проникнув внутрь материала, обеспечивает надежную фиксацию мауэрлата. При этом улучшается состояние верхнего слоя и повышается степень тепло и гидроизоляции. Капсулы, используемые для крепления, отличаются доступной стоимостью.

Для изготовления мауэрлата необходимо использовать только качественные материалы. У древесины не должно быть сучков. Гидроизоляционный слой не должен иметь повреждений, что достигается путем использования специального инструмента.

При механическом креплении необходимо соблюдать определенный порядок действий:

  1. дюбеля вставлены в подготовленные заранее отверстия;
  2. ввинчен крепежный элемент;
  3. в газобетон прочно вдавлены зубья гарпуна;
  4. расширена поверхность;
  5. произведено крепление.

Крепление мауэрлата должно производиться таким образом, чтобы соседние звенья не были связаны друг с другом. Это позволяет повысить устойчивость конструкции. Однако механическое крепление предполагает создание усилия распирания, что может спровоцировать некоторые проблемы по краю конструкции.

Вернуться к содержанию

Крепление с помощью анкерных болтов и армопояса

Для зданий, построенных из газоблоков, наличие армопояса обязательно, так как этот строительный материал недостаточно прочный, что может вызвать определенные трудности при монтаже крепежа, особенно анкерных болтов. Поэтому вопрос о том, нужен ли мауэрлат, в данной ситуации не актуален: без него просто не обойтись.

Крепежные элементы для мауэрлата должны быть заложены заранее. Для устройства армированного пояса желательно использовать U-образные блоки, с помощью которых можно сформировать характерный желоб по всему периметру наружной стены. Для исключения образования промежутков угловые блоки пропиливаются.

Сборку арматурного каркаса производят с использованием 12-миллиметровой арматуры, которая перевязывается 6-миллиметровыми перемычками. К заложенному внутрь желоба каркасу крепятся анкера с резьбой. Они должны занять определенное пространственное положение, которое контролируется с помощью натянутой лески или шнура. Анкера располагают под прямым углом к мауэрлату как можно ближе к верхнему брусу.

Узлы крепления должны располагаться по всему периметру стены. Их количество напрямую зависит от числа стропил: как минимум их должно быть столько же или больше. Располагать крепления необходимо таким образом, чтобы избежать контакта со стропилами в будущем. С целью уменьшения финансовых затрат возможна заливка не цельного армопояса по всему периметру стены, а только отдельных бетонных подушек.

После того, как арматурный каркас вместе с анкерными болтами будет заложен в сформированный заранее желоб, производится заливка бетона. Для формирования монолитной конструкции процесс заливки нельзя прерывать. Работы должны производиться непрерывно вдоль наружной стены. Желоб должен быть заполнен бетоном за один проход.

После полного высыхания бетона анкеры будут надежно зафиксированы в заданном пространственном положении. При этом очень важно обеспечить их точное позиционирование во время застывания раствора.

Как только бетон наберет необходимую прочность, производится укладка брусьев на бетонный пояс и анкеры, которые должны оказаться внутри заранее просверленных в дереве отверстий. Затем закручиваются гайки для крепления брусьев.

Для определения местоположения отверстий в брусе, его предварительно укладывают сверху на болты, а затем оказывают силовое воздействие, достаточное для появления вмятин на древесины. В этих местах просверливаются отверстия, предназначенные для анкеров.

Вернуться к содержанию

Крепление с помощью металлических шпилек

При небольшой площади дома и незначительном давлении на стены, можно рассмотреть вариант использования замурованных в стену шпилек. Шпилька для крепления мауэрлата имеет квадратное поперечное сечение с шириной минимум 5 см или поперечное ответвление.

Шпильки в нужном пространственном положение фиксируются в последнем или предпоследнем ряде газобетона. При этом их выступающая часть должна иметь длину, достаточную для прохода бруса или фиксирования контргайки. Как правило, это минимум 3 см.

Как только шпильки займут отведенное им место производится установка брусьев с просверленными насквозь отверстиями. Когда последние займут необходимое им пространственное положение, производится закручивание гаек.

Если от заливки монолитного армопояса решено отказаться, используют опорные подушки. При длине 40 см такие подушки имеют высоту около 22 см. Чтобы предотвратить загрязнение резьбы до начала заливки бетона резьбу шпилек оборачивают строительным скотчем.

Таким образом, мауэрлат к газобетону прикрепить можно по-разному. Какая система крепежа должна использоваться в конкретном случае, зависит от особенностей монтируемой кровли и используемых крепежных элементов.

Не нашли ответов в статье? Больше информации по теме:

dachaorg.ru

Крепление мауэрлата к газобетону проволокой, анкерными болтами и шпильками

Разновидности крепления мауэрлата к газобетону

Тот, кто интересовался строительством частного дома или тем более сам возводил такие строения, знает, что такое мауэрлат и насколько важно его правильное крепление для всей конструкции в целом. Для тех же, кто мало знаком пока со строительным делом, поясним, что мауэрлат – это особая деревянная конструкция, предназначение которой – принятие основной нагрузки от крыши и ее равномерное распределение по стенам дома. Именно к нему крепятся ноги стропил, и им обеспечивается конструкционная устойчивость всей крыши.

Схема крепления мауэрлата к газобетону.

Надежное и грамотное крепление мауэрлата к стенам – это ответственная операция, так как от ее точности зависит не только прочность всей крыши, но и ее долговечность. На самом деле мауэрлат может быть даже в виде двутавровой стальной балки или швеллера, если стропила на крыше также представляют собой металлическую систему, но такие случаи, особенно в частном строительстве, крайне редки.

Надежность крепления к газобетону напрямую зависит от точности всех предварительных расчетов и техники установки. Минимальное сечение деревянного бруса или бревна составляет 10х10 см, но лучше больше. Если в качестве мауэрлата планируется использовать бревно, то его необходимо стесать с одной стороны настолько точно, чтобы оно плотно прилегало к верхней грани стены из газобетона.

Подбор материала и расчет параметров

Установка мауэрлата несет в себе две основные функции:

  1. Равномерное распределение нагрузки от крыши на все несущие стены дома.
  2. Крепление конструкции крыши к коробке сооружения.

В качестве основы используется деревянный брус размером от 10х10 до 15х15 см.

В качестве основы берется деревянный брус размером, как уже говорилось выше, от 10х10 до 15х15 см. Лучше всего брать брус из лиственных пород дерева, который предварительно должен пройти антисептическую обработку. Все брусья должны равномерно покрыть весь верх стен, а для надежного скрепления их между собой используется прямой замок. При этом замок лучше дополнительно усилить, вбив для скрепления гвозди.

В итоге у вас получится единая жесткая система, когда брусья надежно скрепляются с двумя соседними и образуют надежную опору для будущих стропил. Брусья всегда чуть уже, чем кладка из газоблоков, поэтому их нужно сдвигать к внутреннему краю, чтобы оставалось свободное пространство между брусом и внешним краем стены не менее чем в 5 см шириной. В некоторых случаях по внешнему краю укладывают ряд кирпичей, в которые и будут упираться боковины мауэрлата.

Помните, что, прежде чем перейти к креплению мауэрлата к газобетону, необходимо будет проложить между деревом и стеной качественную гидроизоляцию.

Разновидности крепления мауэрлата

Всего существует несколько способов, как крепить мауэрлат к газобетону. В силу того что данный крепеж должен быть максимально прочным и не допускать даже малейших сдвигов конструкции, в современной строительной технологии используются несколько высоконадежных видов фиксации этих элементов между собой. Это крепление с помощью:

  • надежной стальной проволоки;
  • вмурованных в армированный пояс анкеров;
  • металлических шпилек, торчащих из железобетонного пояса.

Рассмотрим данные виды крепления к газобетону подробнее.

Крепление стальной проволокой

Крепление мауэрлата проволокой: 1 — Стяжка, 2 — Мауэрлат, 3 — Гидроизолятор, 4 — Стропило, 5 — Проволока, 6 — Крепеж.

Еще при укладке стен, за два-три ряда до ее верха, между кирпичами просовывают стальную проволоку таким образом, чтобы кирпичами фиксировалась ее середина.

Оба конца должны быть такой длины, чтобы их хватило для надежного закрепления бруса к стене. Для этого проволока должна пройти сквозь отверстие в мауэрлате и надежно стянута.

Число таких связок не регламентируется, но их количество лучше приравнивать к числу ног стропил.

Крепление анкерными болтами

Для лучшего крепления мауэрлата опытные строители советуют соорудить армированный пояс. Помимо того что с таким бетонным поясом крепление к брусу будет удобным и надежным, армопояс еще и увеличивает прочность всей коробки в целом, делает ее более жесткой. Кроме того, армированный пояс позволяет идеально точно выровнять по горизонтали верхнюю границу стен, что крайне важно для обеспечения и прочности, и надежности.

Крепление мауэрлата анкерными болтами.

Если стены дома выстроены из газобетона, то крепление мауэрлата невозможно без армопояса, так как сам газобетон – слишком мягкий материал, чтобы обеспечить надежность фиксации анкерных болтов, шпилек или иных крепежных элементов.

Соорудить армированный пояс лучше всего с помощью особых U-образных блоков, которые выкладывают по верхней грани стен таким образом, чтобы образовалась единая и непрерывная линия желоба. На углах используются блоки со спиленной боковиной, чтобы линия желоба не прерывалась. Именно в этот желоб устанавливают арматуру из 12 и 6 мм (поперечных) прутьев. После установки арматурного каркаса желоб заливают бетонной смесью, при этом делают это непрерывно и за один заход.

Но еще до заливки бетоном в желоб армированного пояса устанавливаются анкеры с резьбой. Крепятся они с помощью вязальной проволоки. Их крепления должно быть максимально ровными, для этого используется натянутый шнур или леска. Анкеры должны быть как можно ближе к верхней поверхности бетона и к брусу соответственно, при этом стоять максимально перпендикулярно к линии мауэрлата.

Количество креплений не регламентируется, но их число должно быть не меньше, чем количество стропил, при этом нужно разместить их так, чтобы они не оказались ими накрыты, поэтому постарайтесь разметить точки крепления как можно точнее.

Крепление мауэрлата с гидроизоляцией.

После застывания бетонного раствора анкеры оказываются надежно закрепленными в его толще. Такое крепление является наиболее надежным из всех мыслимых вариантов.

После окончательного просыхания на бетонный пояс и анкеры укладываются брусья таким образом, чтобы анкеры проникали в заранее просверленные в дереве отверстия. После этого крепление происходит с помощью закручивания гаек с шайбами.

Чтобы точно вычислить места для будущего отверстия под анкерные болты, нужно уложить брус поверх болтов, а затем ударить несколько раз киянкой или ее аналогом сверху. В древесине появятся вмятины от контакта с болтами, вот на этом месте и нужно сверлить отверстия.

Иногда для экономии делают не сплошной бетонный пояс по всей длине стены, а отдельные бетонные подушки. То есть делают аналог ям в кирпичной кладке, куда укладывается арматура и заливается бетон по той же технологии, что и пояс. Там также необходимо прикрепить к арматурным прутьям анкерные гнезда.

Крепление металлическими шпильками

Крепление мауэрлата металлическими шпильками.

Если у вас небольшой дом и давление на него со стороны крыши не предполагается слишком большим, то для скрепления стен с брусом мауэрлата можно использовать более легкий вариант крепления – вмурованные в стену шпильки. Эти шпильки представляют собой стальные крепления в виде болтов с поперечным ответвлением или основанием в виде квадрата со сторонами от 5 см.

Еще на стадии возведения кирпичной кладки в стену вмуровываются данные шпильки, их устанавливают за один или два ряда до окончания строительства. Свободная длина шпилек должна быть достаточной, чтобы пройти через брус или зафиксировать контргайки.

Дальнейшая технология напоминает фиксацию с помощью анкерных болтов. Также отмечаются места для просверливания отверстий, устанавливаются брусья и закручиваются гайки.

Важность гидроизоляции при монтаже

Выбрав один из предложенных вариантов крепления, проведите точный подсчет необходимых вам крепежных элементов и их будущее местоположение. Помимо этого, необходимо провести одно важное мероприятие.

Это обеспечение хорошей гидроизоляцией.

По материалам сайта: http://1poderevu.ru

fix-builder.ru

Крепление мауэрлата к газобетону своими руками, видео технологии

Сооружение конструкций из газобетона находится на пике популярности, предпосылок к снижению не прослеживается. Этот материал обеспечивает возведение ровных стен с довольно небольшой массой и высокими термоизоляционными характеристиками в максимально короткие сроки. При всех плюсах есть и существенный минус – хрупкость, поэтому крепление мауэрлатного бруса часто ставит в тупик застройщиков.

Оглавление:

  1. Для чего нужен мауэрлат?
  2. Способы монтажа
  3. Крепление без армирования
  4. Полезные рекомендации

Назначение элемента

Представляет собой брус, являющийся промежуточным звеном, связывающим воедино стены с кровлей. Несет большую функциональную нагрузку. Укладывается по периметру газобетонной стены сверху здания.

  1. Основное назначение – уравновешивание нагрузки, получаемой от стропил, по всей поверхности кровли. Перпендикулярное давление особо опасно для стен из блоко-кирпичного стройматериала.
  2. Мауэрлат бывает из дерева и металла. Во втором варианте используют: двутавр, швеллер или уголок.
  3. Система стропил собирается из материала, аналогичного конструктивному элементу.

Правильный выбор технологии крепления бруса к стене позволяет решить ряд проблем, влияющих на долговечность и прочность.

  • Строители используют два способа: с армопоясом и без него.
  • Из-за технических характеристик газобетона классический метод, исключающий армирование, чаще всего непродуктивен в пористой структуре блоков.

Присоединение ног стропил к мауэрлату фиксирует всю систему, создавая устойчивость конструкции крыши.

Методы закрепления

Газобетонный блок не может длительное время выдерживать высокие точечные нагрузки и постепенно деформируется.

1. Давление, передаваемое в точках опоры стропильными ногами брусу, преобразуется им, распределяясь по всей поверхности одинаково.

2. Брусья, используемые при монтаже:

  • укладывают по всей стене;
  • обрабатывают антисептиками;
  • при необходимости соединяют и фиксируют.

3. Размещение мауэрлата выполняется так, чтобы между крепежом и срезом боковины осталось 5 см промежутка.

4. В начале работ между деревянными деталями и стенами из газобетона необходимо установить гидроизоляцию.

Средство крепежа Способ применения Преимущество
Металлическая проволока Арматура закладывается при формировании 2-3 заключительных рядов, фиксируется в газоблоках. Она должна выступать по сторонам на длину, необходимую для обхвата элемента. Конструкцию можно использовать без армопояса.
Анкеры В верхнем ряду кладки формируют желоб из U-образных блоков. В них перпендикулярно линии бруса располагают скобы, которыми затем крепится арматура с сечением 6-12 мм. Каркас из металлического прутка бетонируется. Число анкеров должно соответствовать количеству стропильных ног. После застывания цементного раствора они будут готовы надежно держать брусья. Крепежные приспособления вводят в заранее подготовленные отверстия, крепеж фиксируют гайками. Упрощается процесс крепления мауэрлата, выравнивается горизонтальная поверхность стены из газобетона, увеличивается прочность кровли.
Шпильки Изделия применяют только при условии, что это стена одноэтажного дома с малым весом кровли. Шпильки – стальные болты, имеющие квадратное основание около 5 см ширины. Они заделываются при закладке рядов. Усиливает прочность крыши, позволяет правильно выполнить крепление без армопояса.
Капсулы химических реагентов Монтаж за счет проникновения спецвеществ в поры газобетонной поверхности. Являются клеящим химсоставом, включающим синтетические компоненты. Проникнув в бетон, они застывают. Не влечет деформации газоблоков и структуры дерева, что важно для участков, расположенных с края.

Монтаж армопояса важен в районах с большим количеством зимних осадков, высокой сейсмической активностью. Стена дома из газобетона не может надежно удерживать металлические шпильки и анкеры. В остальных случаях допускается строительство без него.

Технология крепежа без армирования

В зависимости от проекта монтаж выполняется с применением:

  • деревянных брусьев сечением от 10х10см и выше;
  • двутавровой балки с Н-образным профилем;
  • металлического П-образного швеллера.

Для правильного расчета размеров мауэрлата необходимо учитывать:

  • сырье, используемое для кровли и стропил;
  • конструктивные особенности кровли;
  • природно-климатические условия;
  • метрические параметры объекта;
  • наличие помещений под крышей.
Крепление Материалы Технология
Анкер Крепеж длиной 30-50 см; рубероид; мауэрлат. Для гидроизоляции между стеной и брусом сухим способом укладывается полоса рубероида, полностью закрывающая торец. Чтобы не было помех для стропил, намечаются участки установки их ног и между ними места для анкеров. Перьевидным сверлом выбираются сквозные отверстия нужной глубины. Крепеж вставляется, забивается до упора в древесину, затягивается соответствующим ключом, плотно прижимая мауэрлат к торцу.
Жидкий дюбель Реагент; рубероид; мауэрлат; штыри (обрезки арматуры). В правильно установленном брусе и стене сверлится отверстие нужного размера, заполняется реагентом, затем туда вставляется металлический штырь. После застывания фиксация лучше, чем при других методах.
Шпильки Элементы крепежа «ласточкин хвост» с размерами, соответствующими толщине блоков; гидроизолирующий материал; брус. Стена из газобетона просверливается с шагом 100-150 см. Шпилька фиксируется безусадочным раствором. Прокладывается слой гидроизоляции, поверх которой насаживается брус. Крепеж по резьбе затягивается гайками, а в точках примыкания – хомутами или другими приспособлениями.
Кронштейн Крепеж; анкерные болты или саморезы; рубероид; мауэрлат. Схема подготовки к работе такая же, как при фиксировании анкером. Фиксируется при помощи анкерных стержней, саморезов. Некоторые модификации позволяют сделать соединение без анкеров. На протяжении 5 лет требуется ежегодное подтягивание.

Насколько надежным будет соединение стены из газобетона с мауэрлатом, выполненное без армированного пояса, сказать сложно. Исследований на эту тему не проводилось, а строители расходятся во мнении.

Рекомендации по монтажу без армопояса, плюсы и минусы

Согласно СНиП, газобетон имеет низкую прочность, может не выдержать сильную внешнюю нагрузку. Поэтому установка мауэрлата без дополнительного бетонного закрепления возможна только в особых случаях. К таковым относятся:

  • сечение бруса, используемого при возведении конструкции, не превышает 200 мм;
  • для усиления деревянных элементов будут применяться металлические крепежи, такие как уголки, монтажные ленты;
  • проектируемая стропильная система не включает в себя распорные нагрузки.

Крепление несущего бруса к стенам без армопояса ускоряет и удешевляет строительство.

  1. Древесина лиственных пород лучше всего подходит для мауэрлата.
  2. Сечение бруса всегда меньше ширины газоблоков, поэтому его кладут с внутренней стороны конструкции. Чтобы не было пустоты, с внешней стороны объекта делают кирпичную кладку.
Метод Плюсы Минусы
Химические реагенты Срок службы >50 лет; не разрушает структуру стройматериалов; можно устанавливать без армопояса; высокая адгезия удерживает детали крепче механических аналогов. Разрушается при высокотемпературном воздействии; для установки требуется делать отверстий в 2 раза больше, чем при других методах.
Шпильки Применяется при невозможности возведения армированного пояса (брус выполняет его функции). Разрешен только для легкой кровли на небольших объектах.
Кронштейн и анкер Схема идентична; элементы имеют антикоррозийное покрытие, что гарантирует долгий срок службы. В течение нескольких лет происходит усадка и требуется подтягивание.

Закрепление мауэрлата без армопояса обеспечивает надежную фиксацию крыши и равномерное распределение нагрузок. Но при строительстве сооружения со сложной кровельной системой стоит воспользоваться нормативными рекомендациями и установить армопояс.




Как укрепить мауэрлат дом из газобетона. Как прикрепить мауэрлат к стенке плода? Крепление на анкеры механического типа без армопояш

Как правило, под такие несущие элементы конструкции заливается сплошной железобетонный пояс. Однако некоторые строители-любители видимо из соображений времени и материалов пытаются найти способы закрепить Маурилалат на газобетоне без Армопояса. Посмотрим, насколько это возможно, и стоит ли прибегать к такому решению.

Несколько слов о важности мауэрлата

Что такое мауэрлат и для чего он нужен? Человек, которого настаивали в вопросах строительства, это мудрое слово часто ничего не говорит. Между тем, речь идет об одной из самых важных опорных деталей здания.

Что такое фундамент - знаете, наверное, все. Так что по функциональности Маурилалат можно сравнить с фундаментным поясом. Правда, он отвечает за нагрузки, передаваемые от всего здания в целом, а мауэрлат - только за те, которые образуются в процессе эксплуатации всей конструкции кровли - стропильной системы, кровли, изоляционного «пирога», внутренней обшивки кровли. кататься на коньках (если есть) и Т.С.


А нагрузки здесь могут быть немалые, и что самое опасное - иметь прогон, перпендикулярный поверхностям стен стен, то есть работать над их разрушением. Все дело в углах кровельных стержней - именно это и дает такое расширение векторов приложения сил, как от тяжести самой конструкции крыши, так и от внешних нагрузок - снега и ветра.

Особо опасные аналогичные точечные нагрузки, передаваемые от стропильных ног для стен, выложенных из кусков - кирпича или каменных блоков (в том числе газобетона).Итак, необходимо максимально распределить падающую нагрузку по всей длине стены. И, опять же, по аналогии с фундаментной лентой, с этим может справиться мощный деревянный брус, который плотно опирается на всю стену в торце стены.


Второе замечательное качество Maurolalat - это значительное облегчение монтажных работ при установке прочной системы. Согласитесь, крепить каждую стропильную ногу к капитальной стене гораздо сложнее, чем, как говорится, «дерево к дереву».«При наличии Maurolalat очень широкие возможности применения различных сложных схем, от« глухих »до мобильных, с использованием разнообразных креплений.


В качестве мауэрлата обычно применяется деревянный брус сечением от 100 × 100 мм и выше (как правило, в зависимости от массивности конструкции кровли выбирают 100 × 150 × 200 мм, 150 × 200 мм. ). Очень часто в принципе делают ставку на клетчатую, но действенное правило - толщина мауэрлалата должна быть не менее двух толщин стропильных ног.

Ширина - в зависимости от толщины стены, на которую устанавливается. При этом брус старается расположить так, чтобы его не приходилось лететь вместе с поверхностью стены ни снаружи, ни внутри. Так проще защитить древесину от негативного воздействия внешней среды, утеплить это довольно сложно с точки зрения обеспечения нормальной теплоизоляции узла. Это правило не является обязательным, но если вы читаете советы мастеров, то все они практически в один голос советуют оставлять от края не менее 50 мм с каждой стороны.


Можно сделать мауэрилалат и бревна, но такое решение не рассматривается как оптимальное - операция крепления к стене, а затем врезка стропильных ног значительно усложнится и, соответственно, потребует повышенных навыков в столярные изделия.

Понятно, что в связи с высокой ответственностью этого элемента конструкции кровли, для таких целей стараются выбирать наклонную древесину первого сорта, не имеющую кривизны, тяжелой замесы, трещин, признаков биологического разложения. , и другие дефекты.


Для мауэрлата рекомендуется отборная древесина твердых пород. Но найти такой материал непросто, поэтому чаще всего используют качественную сосну, но лишь подвергая ее очень придирчивому выбору: экономия на качестве в этом случае категорически не допускается.

Кстати, Маурилалат не может быть деревянным. Например, если стропильную систему планируется создать из сборных или сварных металлических ферм, стальная балка будет применяться как мауэрлалат - обычно швеллер или двухсторонний.Однако в практике частного строительства такие решения нечасты - «классикой» остается дерево.

Мауэрлат нельзя наносить на стены из бруса или бревна (его роль будет выполнять последний ряд - верхняя обвязка), а на каркасные дома - по той же причине. Иногда отказываются от мауэрлата, когда стены возводятся из прочных, стойких точечных и распиловочных нагрузок материала (например, бетона), а при этом конструкция кровли предполагает крепление стропила к внешнему концу балки перекрытия.Для стен, сложенных из штучных материалов, без мауэрлата обойтись ни в коем случае не удастся.

Понятно, что для того, чтобы мауэрлат полностью выполнял свои функции, надежность его крепления на стене не должна вызывать никаких опасений. С бетонными, каменными, кирпичными стенами - проще, так как есть много способов надежно закрепить брус на торце стены. Например, при кладке керамического или силикатного кирпича делают закладки из деревянных брусков. Это позволяет использовать обычные стальные кронштейны для крепления Maurolalate.Но выполнять такие закладки из газобетона - занятие совершенно бесперспективное, можно даже не пробовать, так как никакой надежности обеспечено не будет. Необходимо поискать другие пути, о которых пойдет речь далее в статье.


На стенах из газобетона мауэрлат рекомендуется выполнять по «замкнутой схеме», то есть в виде каркаса, полностью охватывающего весь периметр здания - достигается максимальная надежность конструкции .Однако это не всегда возможно - например, когда Fronton показывает из тех же пеноблоков. Следовательно, тем надежнее нужно выполнять крепление планки к торцу стены.

Как рассчитывается балочная стропильная система?

В ходе презентации мы уже отправляли читателю размер стропильной стопы - от этого в определенной степени зависит сечение мауэрлата. Но с учетом углов крутизны и всех выпадающих нагрузок - читайте в специальной публикации нашего портала.

Как без рукавов прикрепить мауэрлат к стене из газовой смеси?

Прежде всего, строителю, перед которым возникла аналогичная проблема, следует четко ответить на вопрос - «Неужели у меня нет возможности заливать железобетонный пояс, чтобы не было проблем в принципе?» Почему? - Да, потому что ни один из предложенных ниже вариантов не лишен определенных недостатков. К тому же возможность установки мауэрлата без Армопояса довольно сомнительна и принимается с большим количеством оговорок.


Сколько не ищите, вряд ли удастся найти четкие критерии, когда специалисты внятно говорят - да, на этой газосиликатной стене можно обойтись без армированного бетона. Есть только много всяких «если», в которых вроде бы можно надеяться на успех такой установки.

Цены на газобетон

газовая кнопка

  • Если дом или хозяйственная постройка небольшого размера (критериев оценки, увы, нет).
  • Если кровля имеет не слишком сложную и тяжелую конструкцию (допустим, речь идет о простых из, например, профнастила или металлочерепицы - все остальные кровельные материалы вместе с их обрешеткой будут тяжелее).
  • Если климатические условия района строительства не предполагают большой снеговой нагрузки и ветрового давления (а где гарантия, что погодной аномалии не произойдет?).
  • Если конструкция стропильной системы позволит минимизировать распиловочную нагрузку. Это может быть предоставлено:

- Применение подвесных подушек, жестко натянутых горизонтальных сказок.

- с использованием утилизирующих стропил, с обязательной опорой в точке соединения конька, если в месте соединения стропильных ног между собой предусмотрено шарнирное соединение, а монтажный узел к мауэрлату подразумевает использование подвижных, скользящие составы.


Короче говоря, список условий для того, чтобы попытаться обойтись без Армопояса (и без полной уверенности в успехе), достаточно велик. И, наверное, нужно десять раз подумать, прежде чем выбрать этот путь.

Однако в Интернете есть несколько способов установить Maurolala Brusa прямо на газосиликатную стену без заливной брони. Попробуем в них разобраться.

Крепление мауэрлата на проволоку

Один из самых простых способов, который часто применяется при строительстве кирпичных стен.В этом случае примерно за 4 ÷ 5 рядов до окончания кладки между рядами укладываются балки из стальной проволоки диаметром около 3 мм (3 ÷ 4 жилы в балке) так, чтобы они смотрели наружу снаружи и с внутренней стороны стены. Длина выпуска этих «болванок» обеспечивает покрытие мауролалата, установленного на конце кладки, и позволяет без проблем очистить и затянуть проволочную петлю. Шаг перемещения таких выходных закладок обычно выбирается равным шагу рафалинга, чтобы узлы крепления мауэрлата учитывались между соседними быстрыми парами.


По готовности стены на ее торцевую подгонку. Затем брус устанавливается сверху, выравнивается, а затем создается и затягивается проволочная петля. Герметичность обычно осуществляется с помощью ломика (крепления), добиваясь максимально плотного прижатия бруса к стене.


Казалось бы - вот оно, простейшее решение. Однако посмотрите: Все показанные примеры относятся только к кирпичной стене. Написано, что этот метод полностью работает с газосиликатными блоками, только прокладку проволоки «болванками» проводят примерно в два ряда до конца кладки.

Написано написать, но ни одного достоверного доказательства надежности такого метода с газосиликатными стенами найти в интернете не удалось.

По личным ощущениям - не будет провода при больших нагрузках, а тем более - при возможной вибрации, например при сильном ветре, работать «ножовкой», постепенно взламывая газосиликатный блок (который может резать ручной ножовкой)? Ведь это нарушение целостности кладки и ослабление фиксации мауэрлата на стене со всеми вытекающими отсюда последствиями.

Короче не все так просто ...

Крепление стержня анкерами или дюбелями

Казалось бы - самый простой и надежный способ, проверенный практикой и временем. Все так, но только если речь не идет о газосиликате. Повышенная хрупкость этого материала вполне может преподнести сюрприз, когда при затяжке анкера или завинчивания дюбеля образуется трещина или даже озноб.

Конечно, в продаже в наше время можно найти немалый ассортимент крепежа, рассчитанный именно на газобетонные стены.Но, согласитесь, одно дело смонтировать мебель, предметы интерьера или даже каркас для утепления стен - и совсем другое мощное, которое становится основой всей конструкции крыши.


Учитывая, что удерживающие свойства газосиликата невысокие, придется приобретать анкеры максимальной длины - около 300 ÷ 500 мм, чтобы с учетом толщины мавролалата можно было «прилипнуть» " через стену. Но стоимость таких длинных мощных анкеров немалая, поэтому об этом тоже нужно помнить.

Работы по установке мауэрлата на анкеры ведутся примерно в такой последовательности:

Иллюстрация
Прежде всего, необходимо обеспечить надежную гидроизоляцию между газосиликатным и штабелированным брусом. В противном случае очаг сырости неминуемо появится в месте контакта древесины с другим строительным материалом в результате биологического разложения.
Для гидроизоляционного барьера вполне подойдет шаг из качественного раннероида - его ставят так, чтобы он полностью перекрывал весь торец стены.
Если немного ходит по бокам - не страшно, так как эта простая потом обрезается.
Укладывать полосу можно сухим способом, то есть без использования битумной мастики.
После этого Маурилалат кладется на стену стены.
В данном примере используется качественная доска 50х150 мм, что, кстати, смотрится заглядыванием в толщину. Но принцип крепления от этого не меняется.
Брус укладывается ровно на свое место, как предусмотрено проектом, выравнивается.
Требуемая разметка выполнена.
В принципе, в данном случае все сводится к наметке участков установки стропильной стопы - тогда между ними могут располагаться анкеры крепления мауэрлата - и взаимного натяжения не будет.
Место крепления стропильных ног намечено. Анкеры
можно расположить произвольно, повторяя шаг стропила.
Вот он анкерный болт.
Сразу в этом примере наверху газиликатной стены Армопуа все еще затоплен, поэтому мастер использует относительно небольшие анкеры, диаметром 12 мм и длиной 150 мм. В зрелом бетоне такое крепление обеспечит требуемую надежность.
Но если Армопояса нет, придется ставить самую длинную застежку - аж до полуметра.
Далее сверлом устанавливают сверло в форме страха на дереве (в данном случае диаметром 12 мм), и просверливают сквозные отверстия в БРУСе Мауэрлала, до конца стены.
Рекомендуется сразу укладывать опилки, чтобы они не упали обратно в канал.
После этого идет перфоратор со сверлом на 12. Прямо через отверстие в дереве сверлит канал для анкера в материале стены.
После того, как отверстие готово, в него вставляется анкер.
Далее забивается анкерный молоток обязательно на всю длину, до шайбы под гайку под гайку в дереве.
И последнее действие остается: с помощью соответствующего ключа затянуть все анкеры, плотно прижав брус мауэрлата к торцу стены.

Будет ли это соединение надежным? С бетоном - однозначно да. С газосиликатом напрямую - вопрос сложный даже с большой длиной анкера. В любом случае ни одного исследования или результатов изучения опыта по этому вопросу в Интернете найти не удалось - ни положительного, ни отрицательного.

Я сосредотачиваюсь на другом моменте. Часто длины бруса для того, чтобы выложить мауэрлат на стене одним отрезком, не хватает, и приходится прибегать к сращиванию. Опытные плотники умеют выполнить очень интересные и надежные замковые соединения, а непрофессионалу достаточно будет сделать соединительный узел «в Полтереве». Обязательное условие: на этом месте тогда нужно будет предусмотреть - анкер или шпильку для затяжки места соединения.

Цены на профнастил

профессор


Аналогичный подход и в углах стыка брусков соседних стен - замковое соединение с последующей затяжкой выбранного крепежа.

Кроме того, чтобы связать все стороны мауэрлата с максимально жестким каркасом, отрабатывают соединение по углам с помощью стальных скоб. На одной из схем выше это хорошо показано.

Еще один совет - если на стене две секции перекладины, то следует стремиться к тому, чтобы они были примерно одинаковой длины. Например, по стене длиной 8,5 метров лучше использовать штанги не 6 + 2,5 , например, 4,2 + 4,3 г.

Технологические новинки - Химические анкеры

Десяток лет назад об этих инновационных методах крепления деталей из различных материалов мало кто слышал. Сегодня химические анкеры широко представлены в продаже, однако назвать их общедоступными по цене - пока невозможно.

Кстати, такие технологии крепления у многих домашних мастеров осуществлялись без специальных химических анкеров - речь идет о тех случаях, когда в отверстие заливалась смесь отвердителя эпоксидной смолы, а затем вставлялась деталь - надежный подключение было проведено.


Реклама, сопровождающая такие химические анкеры, придает им высочайшее качество прочности. Правда, претензии потребителей уже можно встретить, хотя, возможно, они связаны с тем, что очень много некачественных подделок такой химии. А если говорить об авторитетных производителях таких материалов, то вам следует ориентироваться в «Сормат», «Hilti», «Nobex», «Fischer», «Tox», «TecSeal», «Tecfix», «Technox», «Kew». "и некоторые другие.

Сами химические анкеры могут различаться по принципу использования.

  • Итак, один вид имеет капсульное (ампульное) расположение.

В анкер вставляется ампула, содержащая одно- или двухкомпонентный состав, который начинает быстро затвердевать после смешивания и контакта с воздухом.

После закладки ампулы в отверстие вставляется сам якорь (шпилька) и забивается на нужную глубину. При движении якорь разрушает ампулу, колбаса заполняет все пространство канала. В том числе между стенками и витками ниток шпилек.При нормальной температуре воздуха через 25 ÷ 45 минут состав полностью полимеризуется, застывает, обеспечивает надежное удержание и неподвижность анкера даже при значительной нагрузке.

  • Другой вид химических анкеров предполагает использование картриджей (туб) с полимерным составом (чаще - двухкомпонентным) и специального пистолета-дозатора. Пистолет похож по конструкции на тот, который мы обычно наносим с силиконовыми герметиками или «жидкими гвоздями». А некоторые виды химических якорей рассчитаны прямо на простейшие пистолеты.

Дополнительно могут применяться дополнительные устройства в зависимости от материала стены. Например, давайте посмотрим, как устанавливается химический анкер, разработанный специально для пористого бетона.

Рисунок Краткое описание работы
На иллюстрации показаны возможные компоненты комплекта химических анкеров «Фишер» - это сами патроны с разной скоростью застывания составов, пистолеты-дозаторы.
Канал под любой химический анкер всегда нужно беречь от пыли - для этого есть специальный насос для продувки и откачки, щетки разного диаметра.
Сверло со специальной насадкой позволяет проделывать конические отверстия (именно то, что нужно для пористого бетона).
Ну, наконец, различные переходники, переходные направляющие, сетчатые гильзы под изнашивающиеся стенки, а сами анкеры разной длины.
В данном случае интересует тема статьи именно газосиликатная стена - пористый бетон.
Начинается бурение канала под анкер.
Для этого используйте специальную дрель с круглым упором-ограничителем и сферической насадкой.
Вначале просверливается прямое отверстие - до упора в ограничитель.
Ограничитель упирался в стенку, и из-за сферической формы сопла отверстие начинает иметь коническую форму - как показано на рисунке.
По готовности канала Метла ставится ровно и аккуратно, чтобы случайно не сорвать шишку, вынимаемую из лунки.
После этого возьмите ручной насос - необходимо тщательно очистить канал от пыли. Продувка начинается с полного погружения зонда насоса в отверстие.
Затем проходной зонд постепенно удаляется из канала, не останавливая продувку.
При необходимости отпустить перемычку соответствующего диаметра.
Такую операцию продувки следует повторить не менее четырех раз - наличие пыли резко снижает надежность химического анкера.
В идеале нужно стремиться к тому, чтобы канал был абсолютно чистым.
После очистки в отверстие вставляется пластиковая муфта.
Он «улучшит» край отверстия и, самое главное, обеспечит положение вставленного анкера (шпилек) перпендикулярно поверхности стены.
Подготовка к работе «Химия».
Патрон вставлен в пистолет, носик-миксер прикручен.
Небольшой тираж состава наносится на любую поверхность - необходимо убедиться, что все компоненты полностью перемешаны - это покажет ровный цвет уходящей смеси.
После этого в муфте, ограничивающей отверстие, запускается излив, и начинается заполнение полости композитным составом.
Обычно полость заполняется примерно на ее объема.
Далее анкер-шпилька берется на необходимую длину и аккуратно ввинчивается (в прямом смысле слова) в пластиковую массу, заполняя коническую полость - для этого на данном этапе имеется достаточное усилие пальцев.
Важно следить за тем, чтобы штифт занимал перпендикулярное положение стенки - направляющая муфта помогает, но все равно не мешает.
Стойка прикручивается до упора в стену.
Осталось подождать всего 45 минут - и при нормальной температуре (около +20 ° С) анкер будет готов к испытанию нагрузки.

Что еще говорит о преимуществах химических анкеров:

  • Крепление считается высокопрочным, долговечным - срок службы оценивается в 50 лет.
  • Используемый полимерный композит полностью инертен к атмосферному, биологическому и химическому воздействию.
  • При установке такого анкера внутри пористого бетона отсутствуют распиливающие нагрузки, то есть практически исключен риск появления трещин или скола.
  • В то же время проникновение композита в газобетонный канал, примыкающий к ведущему каналу, обеспечивает максимальную степень химического сцепления дюбелей со стеновым материалом.

Ну а теперь - о недостатках.Их немного, но судите сами:

  • Стоимость химических дюбелей высока, а крепление мауэрлата обойдется в весьма внушительную сумму. Более того, для нашей задачи нужны очень глубокие каналы с их полным заполнением композитом - так что картриджей потребуется изрядное количество.
  • Химические анкеры не отличаются высокими температурами. Понятно, что при температуре мауэрлата выше 100 градусов в принципе брать негде, но тем не менее ...
  • Никаких достоверных данных о сроках и результатах эксплуатации химических анкеров для крепления Мауролалата к газобетону без Армопоя - не выявлено.То есть есть предположения, что вроде бы неплохо - но результатов тестов пока нет. Может ты хочешь быть первым?
Видео: Демонстрация работы с химическим анкером фирмы «HILTI»

Крепление Maurolalat на шпильке

Если еще до монтажа мауэрлата с торца стены выступают на нужное расстояние друг от друга - процесс монтажа упрощается до предела.


  • Маркеры укладки переносятся на брус - для этого достаточно поставить мауэрлат сверху и немного потянуть - от шпилек останутся следы, которые станут центрами сверления отверстий.
  • Далее гидроизоляционная лента «накачивает» эти шпильки.
  • Затем прокатывают пруток с просверленными отверстиями.
  • На шпильки надеты широкие шайбы, гайки голые - и есть вполне понятная процедура лазания мауэрлата до торцевой части стены.

Все очень просто, но кроме одного - а как в газобетонной стене, ударные шпильки. Здесь начинаются трудности.

Есть такие насадки - глубокие, около 500 мм, в пенобетонной кладке будет заброшено отверстие диаметром примерно на 3-4 мм больше диаметра шпильки.Затем канал заливается кладочным клеем или цементным молочком. После этого его вводят в него до упора стилета - и в таком виде оставляют до полного схватывания раствора.

Это было легко, казалось бы, но некоторые мастера, опробовавшие такой метод, явно не в восторге от него - растворы могут давать усадку, сложно избежать пустотных участков, да и качество такого узла все же не самое высокое. Некоторые крепежи можно разделить от динамической нагрузки или вибрации, и это чревато обычным ослаблением конструкции, появлением трещин на газосиликатных блоках - со всеми вытекающими печальными последствиями.

Другой вариант - инсультная установка. В этом случае их приваривают перпендикулярно металлическим пластинам, которые будут устроены в шве кладки перед установкой последнего ряда газосиликатных блоков. Форма тарелок большой роли не играет - например, они могут быть такими, как показано на рисунке.


Главное, чтобы пластины создавали опору для шпильки и одновременно работали против тянущей нагрузки. При таком подходе в блоках верхнего ряда заранее, перед установкой их в кладку просверливаются отверстия, затем там запрягаются шпильки, при необходимости «ритмичные» края блока, чтобы он не попал в пластина из толщины пластины.После этого выполняется кладка - и по готовности стены сразу идет серия закладных шпилек для крепления мауролалата.


Плиты скрываются в швах кладки, а шпильки становятся удобными помощниками для надежной фиксации мауэрлата.

Тем не менее, максимально надежный монтаж закладных обеспечивается только при заливке армированного пояса.

Разумно ли отказываться от набивки Армопоя?

А теперь, наоборот, прямой вопрос читателю - а насколько серьезны ваши устои, чтобы отказаться от этой простой, но очень надежной, проверенной, гарантирующей прочность созданной конструкции крыши операции по Заливке Армопояса? Давайте еще раз посмотрим, насколько это просто и понятно, прежде чем принимать окончательное решение.

Процесс набивки армированного ремня - ничего сложного!
Рисунок Краткое описание работы
Если посмотреть всевозможные инструкции и руководства, посвященные строительству домов из газобетонных блоков, то вопрос крепления бруса мауэрлат торцом стен без железобетонного пояса даже не рассматривается.
И только где-то в тексте может быть скромное упоминание: в виде исключения, например, для небольших хозяйственных построек, с крышами небольшой площади, если климатические условия региона не предполагают сильных снеговых и ветровых нагрузок, и т.п.
Одним словом практически на ваш страх и риск.
Неужели так сложно залить Армопуа, чтобы однажды уйти от этой зависимости - «если»?
Кстати, ничего особо сложного в этом нет, то есть такого, что не смог бы сделать даже начинающий строитель, нет.
Производители строительных материалов из газобетона представили в своем ассортименте особый вид блоков, предназначенный для последнего ряда кладки. Они имеют характерную форму, для которой название U-образное (для сходства с этой буквой латинского алфавита).
По сути, из газобетона в заводских условиях сделали некоординатную опалубку под заливку армированного пояса.
Посмотрите на иллюстрацию - на ней показаны П-образные блоки из пенобетона различных размеров.
Самый маленький блок (толщиной 200 мм) имеет симметричную форму, у всех остальных одна стенка толще другой. Эта утолщенная стена должна смотреть в сторону улицы - она ​​выполняется шире из соображений максимального сохранения теплоизоляционных качеств.
Размер «канала» под сам армированный пояс не такой уж и большой, то есть бетона много не понадобится, да и дачному дому средней стоимости будет легко самостоятельно прямо на место работы. Причем заливать его все равно придется вручную, так как автобетононасос в этом случае не будет помощником - слишком узкая и маленькая «лента».
Количество бетона для этой операции будет описано ниже.
Казалось бы, зачем вообще думать о способах, как можно без Армопоя - не лучше ли сразу начать заливать его в заливку?
Однако многих останавливает то, что П-образные блоки, на которых меньше материала при производстве, в то же время значительно дороже, так как обычно продаются поштучно.Но оказывается, что такие блоки можно делать и самостоятельно, используя стандартные стены, или вообще без них, применяя другие технические решения.
Итак, П-образные блоки можно вырезать из стандартных стен.
Для начала, естественно, проводится разметка - ширина вырезанного фрагмента ...
... и его глубины.
Проведенные линии, по которым будут выполняться разрезы.
В данном случае мастер решил вырезать «швеллер» шириной 120 и глубиной 160 мм. Этого для усиленного ремня будет достаточно.
Если возводились стены из газосиликатных блоков, то наверняка у мастеров есть инструмент для их резки.
Это обычно мощная ручная ножовка с большим зубом.
Начинает выполнять прорези по очерченным линиям - до глубины «канала».
Чтобы добиться ровности паза по глубине, блок попеременно опускают, добиваясь необходимого пикирования пил сначала с помощью одной...
... а потом с другой стороны.
Кстати, рисунка у нас нет, но, судя по заверениям мастеров, такую ​​ровную и такую ​​же по глубине прорезь можно провести циркулярной пилой.
Правда выпуск пил может быть недостаточным (нужна глубина пропила не менее 100 мм) - вот, наконец, можно поработать ручной ножовкой. Что не вариант?
Блок с проделанными пазами надевается «на зад».
Далее перфоратор. В его патрон вставляется машина - диаметр не так важен (обычно скорее 8 ÷ 12 мм), а вот длину лучше взять побольше, около 400 мм, чтобы просверленное отверстие доходило примерно до середины блока.
Линия, определяющая дно «созданного канала», просверливается рядом отверстий с расстоянием между их центрами около 15 мм.
Затем блок переворачивается, и аналогичная операция выполняется на противоположной стороне.
После этого обычно бывает достаточно легкий удар молотка - и осколок выпадает из блока с трех сторон.
Кстати, эти фрагменты, если они не раскололись, выбрасывать не стоит - они еще могут пригодиться в процессе строительства.
А для заполнения армированного ремня есть вот такой самодельный П-образный блок.
При необходимости оставшиеся неровности можно прорезать долотом...
... Жилье Крошево и Пыль ...
... и отправьте готовый блок на место их хранения до начала кладки.
После того, как подготовлено достаточное количество самодельных П-образных блоков, переходите к кладке последнего ряда стены.
Работа обычно начинается с угла.
Клей для газобетона готовится из сухой смеси.
Выполняется последовательное отображение блоков.
Все как при обычной укладке - сначала наносим клеевой слой нужной толщины ...
... Затем этот слой разглаживается и распределяется зубчатым шпателем ...
... а затем устанавливается еще один газосиликатный U-образный блок.
Работа продолжается аналогичным образом, пока не будет выложен весь диапазон - пока не образуется «Канал» под заливкой Армопояса.
Особое внимание на углах и в местах примыкания к стенам - здесь придется подумать, как послушать U-блоки, чтобы «канал» для Армопояса не прерывался.
На иллюстрации показан один вариант, но возможны и другие решения.
Кому-то такой подход может показаться излишне трудоемким и к тому же сопровождаться большим количеством отходов.
Что ж, в какой-то мере правильно, и для создания опалубки для Армопоя вполне возможно применить другие приемы. Вот один из них.
Для создания стен из этой своеобразной несъемной опалубки в данном случае используются газосиликатные блоки меньшей толщины - их часто называют хорошими.
Например, можно применить блоки толщиной 100 мм - для создания внешней стены.
Ряд этих блоков укладывается на клей по внешнему контуру стены (на рисунке показан только пример установки).
Любой аркпуп в силу специфических теплотехнических качеств бетона всегда превращается в мощный «мост холода».
Чтобы уменьшить этот недостаток, желательно сразу предусмотреть слой утеплителя - уложить вдоль внешней стены несъемную опалубку (если это позволяет ширина стенового блока) экструдированный пенополистирол толщиной около 50 мм.
На противоположной стороне стенка нашей «опалубки» образует тонкий блок толщиной 50 или 75 мм.
Эта серия также устанавливается на газосиликатный клей.
В итоге получается вот такая картина - канал для дальнейшего заполнения армированного ремня (на иллюстрации показан с уже уложенным арматурным каркасом).
Кстати, можно немного уменьшить глубину «Канала», если он окажется слишком большим.На дно, также на клей, можно положить вырезанные из хороших блоков фрагменты, с таким расчетом, чтобы глубина получилась в районе 150 ÷ ​​180 мм - этого вполне достаточно.
Также есть варианты.
Например, с одной стороны, тот же газосиликатный блок 100 мм и слой утеплителя, а с другой - это просто деревянная (или OSP) опалубка, прижатая к поверхности или выставленная ровно до конца. со стены.
Но вариант и вообще без использования газосиликатных блоков. Деревянная опалубка устанавливается с двух сторон.
А снаружи по опалубочным доскам уложена полоса пенополистирола толщиной 100 мм и шириной, соответствующей высоте «канала», созданного для Армопоя.
Этот вариант, так сказать, живой - с уложенным утеплителем по внешнему периметру опалубки.
Хотя утепление в данном случае не является обязательным, пренебрегать им не стоит - об этом уже говорилось выше.
А вот на межкомнатных стенах он не нужен - если еще планируется заливка армированного пояса, то с двух сторон будет только деревянная опалубка.
После того, как опалубка (в любом ее варианте) выставлена, переходим к стыковке арматурного каркаса.
Как правило, для Аропояса под Маурилалат слишком сильное армирование не требуется - достаточно четырех стержней периодического профиля (класс A-III) диаметром 10 мм.
Пространственное положение арматурных стержней может быть обеспечено различными способами.
«Классик», конечно же, это хомуты из гладкой или гофрированной арматуры сечением 6 или 8 мм. - примерно как на ленточном фундаменте.
Но часто эту схему упрощают - она ​​все равно «тяжелая» наверху стены. Если посмотреть на представленные примеры, то многие мастера используют весьма нестандартные решения.
Это, например, нарезанные квадраты из готовой арматурной сетки сварного шва для стяжки - и их использование в качестве своеобразных схем зажима.
Связь производится в обычном порядке - с помощью стальной вязальной проволоки.
И эта картина получается после увязки аккуратной пространственной конструкции из четырех продольных стержней арматуры.
А вот еще оригинальное решение.
Судя по всему, у собственника есть возможность недорого (или даже задача) получить отходы производства металлических изделий. Такому творчеству можно только позавидовать!
Как бы то ни было, правила стыковки арматуры, особенно в участках усиления (продольное соединение стержней, витков, прилегающих участков), никто не отменяет.Поэтому делаются соответствующие загибы, соенбиты, зажимы и т. Д. - Все по правилам ленточного фундамента.
Кстати, обратите внимание на крайне важный нюанс. Наличие армированного ремня практически не оставляет трудностей для последующего монтажа Мауролалата - спелый бетон отлично удержит даже обычные распорные анкеры. И все же перед заливкой бетона можно проделать еще одну операцию - заранее установить шпильки, прикатав их Армокаркасом.
После того, как ремень замерзнет, ​​мастера сразу изготовят готовый надежный крепеж для бруса.
Вариантов установки шпилек тоже несколько.
Например, в нижней части канала просверливается направляющее отверстие, а сама пяточка соединяется с усиливающей конструкцией перемычки (как показано на рисунке).
Шпилька может располагаться и смещаться от осевой линии Армопояса - все зависит от ее ширины и планируемого места укладки Мауролата.
На рисунке показано, как закладываются стержни продольной арматуры.
Здесь показано, как для экономии сегментов резьбовых шпилек их просто приваривают к зажимам поперечной арматуры. Правда, владеть навыками электросварки уже очень хорошо.
Если внизу шпильки прикрутить гайку и надеть широкую шайбу, надежность полученного крепежа значительно повысится.
После полного созревания прикрученной бетонной ленты вытащить такую ​​шпильку будет практически невозможно.
Шаг рулевого управления принято принимать как шаг будущего монтажа стропильных ног.
При этом желательно, чтобы эти сборки Мауролалата были стропильными - чтобы они не мешали дальнейшим монтажным операциям.
После установки и соединения шпилек, а верхнюю резьбовую часть вместе с гайкой с газом рекомендуется закрыть стрейч-пленкой - чтобы резьба не задевала при заливке бетона.
Необходимо проследить стержни арматуры для определенного снятия со стен самодельной «опалубки» - для создания защитного слоя бетона.
Для этих целей можно применить специальные вкладыши - они обеспечат необходимый просвет и снизу, и сбоку.
Готовится бетонный раствор.
Как правило, для такого аропоя достаточно марки бетона М200 (но не ниже).
В доме среднего размера большого количества бетона для этих целей не нужно - можно обойтись самостоятельным производством в бетономешалке.
Затем готовый раствор подается наверх (ведра), и постепенно они заполняются «Каналом» Армопоя.
Очень важно добиться того, чтобы при заливке не оставалась пустота.
Для этого залитый бетон тщательно «выщипывают», то есть протыкают по всей длине залитый участок арматуры или остроконечной деревянной рейки - это позволит пузырькам воздуха.
После «пробки» раствор максимально уплотняют кельмой или шпателем, выравнивая при этом поверхность использованной ленты.
Так последовательно продолжайте по всей длине создаваемого ремня.
Ремень затоплен и выровнен.
На этой иллюстрации показан вариант без шпилек - владелец предполагает использование обычных распорных анкерных креплений для крепления мауэрлата.
Но вариант - с привязанной ипотекой.
После набивки пояса и его окончательного созревания для мастеров, которые займутся стропильной системой - уже готовый крепеж.
В любом случае Аропоясе нужно дать время для качественного созревания - желательно, чтобы дальше роботы были чем через месяц после заливки.

Как и было обещано выше - несколько вспомогательных материалов:

Армирование ленточного фундамента - как правильно?

В таблице уже упоминалось, что принципы пространственного армирования пояса осени аналогичны фундаментному поясу - особенно в вопросах армирования в местах пересечения, регулировки и углов.Подробности приведены в специальной публикации нашего портала. И в другой статье приведены. Плюс в обеих статьях есть удобные калькуляторы для расчета материалов.

И, наконец, калькулятор, который поможет быстро и точно определить необходимое количество бетона М200 для заливки арматуры и количество компонентов для его изготовления.

Одним из важнейших нюансов технологии строительства дома из газобетона является крепление мауэрлата.Характеристики блоков не позволяют выдерживать высокие точечные нагрузки, без принятия проектных мер стены просто разрушатся. Правильно выполненное крепление подразумевает закладку Армопояса, этот этап пропускать не рекомендуется. В случае невозможности его организации мауэрлат идет прямо со стеной и фиксируется с помощью проволоки, анкеров, шпилек или копильонов. Способ определяется заранее, при отсутствии опыта этот вид строительных работ лучше доверить специалистам.

Возможные способы крепления

В зависимости от типа схемы обвязки выбирается один из двух вариантов крепления Мауролалата к газобетону: заливка монолитного ж / б пояса по периметру здания или размещение крепежных элементов непосредственно в кладке или блоках. Первый способ помимо обеспечения максимальной надежности способствует перераспределению нагрузок, выравнивает стены и защищает их от деформаций, в том числе усадки.Наличие Армопояса обязательно при ведении строительства в районах с сейсмической активностью, возведении домов из газобетона в один этаж, применении тяжелых кровельных материалов, сложной формы кровли.

Стандартная инструкция по его закладке включает в себя следующие шаги:

  • Подготовительный: расчет крепежа и выбор промежутка между ними. Основным ориентиром является схема размещения стропила: при равном количестве точек крепления к мауэрлату не должно совпадать с точками закручивания.
  • Укладка П-образных блоков поверх последнего ряда по периметру стены из газобетона. Они выполняют роль опалубки, рекомендуемая ширина от 25 см.
  • Монтаж арматурного каркаса из прутков толщиной 10 мм. На этом этапе происходит укладка шпилек для крепления мауэрлата с интервалом не более 1 м, строго вертикально, с вязальной проволокой к основным рядам. Особое внимание уделяется углам, в этих местах металлические стержни прогибаются на длину не меньше ширины ремня.Аналогичные действия повторяются по периметру несущих стен, включая фасадные и перегородки.
  • Устройство изоляционной прослойки из уплотненного пенополистирола. Он расположен ближе к внешнему краю стены из газобетона.
  • Заливка внутренней полости бетоном со степенью хранения не ниже М200, герметизация, удаление излишков и тщательное выравнивание верхнего слоя. Полиэтиленовое покрытие и стандартный влажный уход в первые дни.

Можно приступить к следующему этапу привязки стен мауэрлата к стенам из газобетона. Все опалубочные конструкции снимаются (используются при заливке монолитной железобетонной подушки по периметру и ширине, такое исполнение характерно для кирпичной кладки, но иногда применяется для домов из газосиликата). Далее поверх верхней стороны, контактирующей с будущим мауэрлатом, маркируются 2 слоя гидроизоляции, этот этап невозможен.На обработанных антисептиками и антипиренами и хорошо просохшей деревянной планке обозначены точки крепления. Проще всего это сделать, приложив его к Армопоясу поверх шпилек и ударив кувалдой, отверстия просверливаются по диаметру стержней (не менее 14 мм). После этого остается только прикрепить мауэрлат к топливобетонной стене и затянуть гайками или шайбами.

Завершающие этапы работы выполнить сложно, сил потребуется минимум 2 человека.Помимо капитальных стен Армопояс монтируется на любые секции, в основе которых лежат элементы кровли (например, стойки для коньков или подстилки). При отсутствии опыта стоит просмотреть видеоинструкцию по теме «Как исправить мауэрлат». Если необходимо устранить ошибки, возникшие в процессе кладки, лучше обратиться к специалистам хотя бы за советом. Монтаж стропил возможен только по окончании всех работ по закреплению мауэрлата и проверки качества соединений.

Как крепится мауэрлат к стене при отсутствии Армопояса?

Укладка монолитной ленты не всегда возможна, в некоторых случаях прибегают к другим методам расточки бруса. Проще всего зафиксировать на 3-4 ряда до верха стальной проволокой между блоками. Его длина подбирается с учетом сечения мауэрлата: при складывании должно хватить на обхват и скручивание. Шаг зависит от расстояния между быстрыми конструкциями.К этому варианту часто обращаются при креплении бруса к стене одноэтажного дома из газобетона.

Для легких и малогабаритных зданий насадка мауэрлата подходит также для резьбовых шпилек из оцинкованной или нержавеющей стали. Их монтируют в кладку на 1-2 ряда до верхнего края, минимально допустимая величина пучков таких изделий в стену из газобетона - в 2 раза больше высоты блока. Стандартная длина улицы - в пределах 1 м, диаметр - от 8 до 24 мм.При необходимости затем обрезаются выступающие участки.

Крепление мауэрлата деревянными прутьями возможно как при бронировании Армопояса, так и без него. Они обработаны антисептиками и хорошо просушены длинными пробками. Их монтируют в стену из газобетона ближе к верхнему краю и соединяют с мауэрлатом с помощью скоб. Альтернативный вариант - их закладка между блоками, количество штук не меньше количества стропил.

Высокая надежность крепления обеспечивается анкерами: механическими или химическими.В первом случае метод заключается в вкручивании раскладных дюбелей сечением в пределах 12-14 мм в газобетон. Второй - использовать химические анкеры (капсульные или в виде трубки с составами на основе полимерных смол). Минимальная глубина прокладываемой ямы - 2 ряда кладки.

Основным преимуществом Анчоровки является возможность фиксации Мауролалате без сложных организационных мероприятий в процессе кладки газоблоков, достаточно просто провести самостоятельно.Тем не менее, лучшие результаты наблюдаются в самой фиксированной технике, то есть либо закладываемой одновременно с армопоясом, либо фиксируемой с помощью химических составов (в последнем случае сварочные работы запрещены рядом с составами). К минусам метода можно отнести высокую стоимость: из всех технологий приставка без якоря Армопояс будет стоить дороже всего, и чем надежнее, тем выше будут затраты на результат.

К нарушениям технологии монтажа мауэрлата своими руками относят:

  • Отсутствие водонепроницаемого слоя между брусом и верхом стены.Предпочтение отдается современной битумно-полимерной мастике, бюджетный вариант - каучукоид, полиэтиленовая пленка для этих целей не подходит из-за малой прочности. Минимальное количество слоев гидроизоляции - 2.
  • Посадка мауэрлата, не обработанного антисептиками (контактная сторона остается незащищенной) или использование не сухой древесины.
  • Установка анкеров или сливов под углом, соединение ненадежное.
  • Неправильно подобранная фурнитура для каркаса, отсутствие нахлеста (рекомендуемый минимум, при необходимости продолжение стержней - 20 см), плотное прилегание металла к стенам из газобетона (хорошо подходят пластиковые стойки для обеспечения необходимые 5 см).

При использовании необработанного дерева мауэрлат фиксируют гайкой, периодически проверяют надежность креплений, при необходимости подтягивают. Эта операция проводится не реже одного раза в год в течение 4-5 лет, до окончания усадочных процессов. Полностью использованную и установленную штангу практически не нужно подтягивать, ее осмотр проводится во избежание.


Частное и общественное строительство требует использования конструктивных элементов разной сложности.При возведении домов из газобетона используют специальный элемент - мауэрлат. Есть особая технология, описывающая крепление мауэрлата к газобетону без армопояша. Такой способ строительства значительно увеличивает надежность и срок службы будущих объектов.

Особенности конструкции

Технология строительства домов из газобетона совершенствуется по объективным причинам - на рынке материалов спрос на газобетонные блоки растет с каждым днем.Особенности строительства домов из этого материала позволяют в кратчайшие сроки провести качественную застройку. Дом из ячеистого бетона обладает хорошими теплоизоляционными характеристиками, а также имеет относительно небольшую конструктивную массу.

Газобетон имеет недостаток, связанный с трудностью крепления элементов конструкции друг к другу. Пористое основание стен сложно соединить с основным каркасом, и строителям приходится искать дополнительные решения.Мауэрлат - это конструктивный элемент, соединяющий стены здания и крышу. Решить проблему помогает армопой из железобетона, но некоторые домовладельцы применяют метод крепления Муролата к газобетону без Армопоя.

Особенность конструкций из газобетона в том, что пористому бетону сложно выдерживать точечное давление устойчивых элементов. Маурилалат - важный элемент конструкции, выполняющий нагрузочную функцию. В отличие от фундамента мауэрлат несет нагрузку только на кровельную часть здания - крышу, внутреннюю часть конька и теплоизоляционные слои.

Работа с металлическим или деревянным мауэрлатом помогает перераспределить давление на стены. Крепление Моэролалат также облегчает монтажные работы, связанные с установкой элементов сплава.

Алгоритм вычислен

Работы по установке нужного материала могут быть выполнены с использованием следующих модулей:

  • Опоры деревянные;
  • Металлический профиль.

Сечение для деревянного бруса подбирается в формате 10 см * 10 см.Если крыша имеет особо большие размеры, рекомендуется использовать модули большего размера (10 см * 15 см, 15 см * 15 см, 15 см * 20 см). Существует определенная пропорция, в соответствии с которой маурелалат выполняется для эксплуатации - толщина материала должна быть равна 2 толщинам стропильных опор.

Изготовление мауролалы от Breven возможно, но не оправдывает затраченных усилий - сечение бревна затруднительно для корректировки конфигурации стропильных компонентов.Характеристики древесины, выбранной для работы, также должны соответствовать высоким стандартам. Монтаж Maurolat осуществляется при помощи дерева, проверенного на износостойкость и отсутствие механических повреждений.

Оптимальным вариантом считается древесина лиственных пород высокого качества, обработанная специальными составами. Также возможно использование металлического профиля для работы с креплением на крышу. Проведение таких работ сопровождается использованием швеллера или затвора, пропитанного антикоррозийными веществами.

Основные ценности

Специалист, занимающийся установкой Мауролалат без Армопояса, должен произвести правильный расчет основных параметров.При эксплуатации учитываются следующие значения:

  • Площадь застройки;
  • Тип кровельной системы;
  • Особенности кровельного материала;
  • Зона сейсмической активности;
  • Влияние климата.

Выделяют разные конструктивные формы кровли, но наиболее распространенной является бартальная кровля. В качестве примера выгодно произвести расчет для работы на такой кровле. Объем мауселата измеряется по формуле В = п * с, где п. - Периметр настила, а S. - сечение бруса или V = N / R , где N. - масса бруса, а R. - Плотность дерева.

Способы крепления

Крепление мауэрлата к газобетону без Армопоя может осуществляться по нескольким технологиям. Работы по креплению к газобетонным блокам проводятся с помощью специальных элементов.

Химические анкеры

Этот метод основан на использовании химических смол с адгезионными свойствами.Жидкий дюбель или другая химическая паста отлично соединяет пористую поверхность газобетона и металлических профилей. В малогабаритных постройках допускается фиксация уголков с помощью ширм, кронштейнов и саморезов. Анкерное крепление повышает уровень защиты конструкции.

Работа с химическими составами подразумевает следующий перечень действий:

  • Заполнение отверстия клеящей массой;
  • Крепление металлического каркаса;
  • Контроль замороженного состава.

Отмечено, что армированные таким образом уголки отличаются большой прочностью и длительным сроком службы (до 50 лет). Запрещается проводить сварочные работы с неподвижными металлическими профилями, так как химические анкеры чувствительны к высоким температурам.

Шпильки для крепления

Строительные шпильки идеально подходят для небольших зданий, где крепление Maurolalat выполняется для того, чтобы оно выполняло функцию армированного ремня.

Работа со шпильками подразумевает следующий перечень действий:

  • Сверление отверстий на расстоянии 1.5 м;
  • Крепление шпилек цементным составом;
  • Монтаж гидроизоляционного слоя;
  • Установка мауэрлата;
  • Крепление прутка кованое скобами;
  • Устройство кровли над сооружением.

Проволока стальная

С помощью стальной проволоки определенной толщины можно добиться аналогичного результата в монтажных работах. Использование такого метода предполагает следующую последовательность действий:

  • Поджаривание витой проволоки в стены здания;
  • Контроль правильного положения проволоки в газобетоне;
  • Контроль свободного прохождения проволоки через штангу;
  • Расчет необходимого количества элементов в соответствии с количеством стропил.

Возможна установка стропил на стены из малогабаритных блоков из ячеистого бетона, которые могут выполняться с помощью специальных укрепленных балок - скоб. Кронштейны металлические с антикоррозийным покрытием. Крепление происходит проволочной стяжкой, шурупами, пластинами и перфорированной лентой.

При устройстве кровли одним или несколькими стержнями необходима установка стропильной системы. Однако укладывать стропила прямо на стены нельзя - для этих целей используется мауэрлат, перераспределяющий нагрузку.Если стены здания возводятся из такого пористого материала, как газобетон, проложить армирующий пояс под Мауларлат не всегда возможно. В этой статье мы расскажем о том, как крепить мауэрлат к газобетону без армопояша различными методами, подробно опишем технологию и тонкости этого процесса.

Что понадобится мауэрлат

Итак, мауэрлат - очень важный элемент конструкции, который принимает на себя основную массу стропильной системы и равномерно распределяет ее по плоскости несущих стен.Как правило, он изготавливается из материала, аналогичного стропилам - чаще всего из деревянного бруса. Однако для стропильной системы потребуется Маурилалат из диодеавы или швеллера.

Для изготовления Мауролалата используются такие материалы:

  • Brux из дерева сечением 100х100 мм, 150х150 мм, а также 200х300 мм. В этом случае можно взять древесину лиственных пород, прошедшую антисептическую обработку. Барная стойка укладывается по периметру здания.Стыковка бревен замковым методом или гвоздями. Деревянные каркасы для крыш выбрасываются чаще всего в частном строительстве.
  • Прокатные профили - двутавры в форме буквы Н или швеллеры в форме буквы н используются незначительно. При этом высота стальных профилей может варьироваться в пределах 7-12 см.


Какой бы материал вы ни выбрали, он выполняется на поверхности стен. Способов крепления мауэрлата к газобетону может быть несколько. После закрепления этого элемента производится установка стропильных ног.Стоит отметить, что мауэрлат не только перераспределяет нагрузку, но и предотвращает строповочную систему в горизонтальной плоскости.

Поскольку газобетон - достаточно хрупкий материал и плохо переносит повышенную нагрузку, многие мастера предпочитают заливать армирующий пояс по верхнему краю стен. Однако для снижения затрат и затрат на трудоустройство есть несколько способов, как починить мауэрлат без армопояса. Также стоит знать, нужен ли мауэрлат перед Армопоясом, каковы преимущества и недостатки.

Обращаем ваше внимание, что от перекрытия до верхней грани мауролата должно быть не менее 30-50 см, чтобы пространство под крышей можно было хорошо вентилировать, а доступ к прорвавшимся конструкциям был обеспечен для предотвращения и ремонта.

Способы крепления к газобетону

Стоит отметить, что укладывать мауэрлат на газобетон намного сложнее, чем, скажем, на кирпичную стену. Его обычно ставят с отступом от внешнего края стены на 5 см.

Элементы можно использовать для укладки и крепления Maurolalat:

  • проволока стальная;
  • Анкерные болты
  • ;
  • анкеры химические;
  • шпильки из стали.

Крепление мауэрлата на арматурный пояс или на кирпичную стену осуществляется анкерными болтами.


После того, как брус установлен, его притягивают стропильной ногой и загрунтовывают стальным витым сечением 3 мм. На 6 см ниже планки нужно установить короткую, на которой будут закреплены остатки проволоки.Как вариант, для надежной фиксации проволоку можно обернуть вокруг перекрытия плиты.

Если речь идет о кровле сложной конструкции, то крепление бруса мауэрлата к газобетону рекомендуется производить вовсе не на ленточном бетонном поясе. Это обеспечит не только большую надежность конструкции, но и равномерно распределит нагрузку.

Разрывы от Maurolalat фиксируются с помощью косой ленты с последующей фиксацией на гвоздях или болтах. Скобы или стальные пластины придают угловым соединениям дополнительную жесткость.

Запирающий мауэрлат с проволочной аппликацией

Перед тем как загонять мауэрлат в газобетон с помощью стальной проволоки, его необходимо предварительно закрепить в толщине стены. Это нужно делать при кладке последних рядов газоблоков - под них кладется проволока.

Техника установки таким способом выглядит так:

  1. За пару рядов до окончания кладки между блоками кладут скрученную из нескольких более тонких проволок, сечением 6 мм.
  2. В толщине кладки в этом случае будет размещен центральный отрезок проволоки, а концы будут свисать с обеих сторон кладки. Длина концов должна быть такой, чтобы их хватило на рыхлое облако вокруг перекладины.
  3. Отрезков проволоки должно хватить на стяжку всех опор рафтинга.

Крепление на шпильках

Крепление мауэрлата к газобетону без армопояса на шпильках целесообразно только в тех случаях, когда в небольших квадратных домах планируется использовать легкие кровельные материалы.Следовательно, ожидаемая нагрузка на стены будет небольшой.

Кроме того, в этой ситуации мауэрлат-бар будет выполнять роль Армопояса. Хотя по поводу такого типа монтажа мауэрлата на газобетон существуют противоречивые мнения, все же практика показывает, что он вполне годен для жизни. Такой прием обеспечивает достаточный уровень надежности и устойчивости кровельных конструкций.


Для работы понадобятся опоры:

  • металлические шпильки СРТ-12, которые еще называют «передним хвостом»;
  • брус сечением 20х30 см - правда, толщина зависит от размеров элемента постройки.

Последовательность работ по укладке мауэрлата на газобетон без армопояса выглядит так:

  1. По всей длине несущей стены в ее верхней части удалить сверло на расстоянии 100-150 см.
  2. В готовые отверстия ставятся шпильки для мауэрлата, и они фиксируются неизменяемым раствором или цементным молочком.
  3. На стену из блоков укладывается гидроизоляция из двойного слоя каучукоида. В месте расположения шпилек в материале протыкают отверстия так, чтобы он плотно охватывал поверхность металла.Этот этап позволяет защитить древесину от гниения из-за влаги.
  4. Далее в мауэрлате просверливаем углубления по диаметру шпилек с шагом, совпадающим с их расположением.
  5. Теперь мауэрлированный брус надевается на шпильки и фиксируется гайками с помощью шайб.
  6. После установки штанг заклинившие концевые детали стягивают металлическими скобами.
  7. Далее выполняется установка непосредственно стропильных ног.

Несколько иначе будет выглядеть процесс крепления кровли к газобетону, если шпильки вмонтировать в арматурный пояс.

Последовательность действий следующая:

  1. Перед заливкой цементной смеси в опалубку шпильки устанавливаются под арматурные покрытия с шагом до 1 м.
  2. Закрепите их на каркасе вязанной проволокой или пластиковой стяжкой.
  3. Совместите расположение шпилек по всем осям.
  4. Опалубка с арматурой и шпильками залита цементным составом.
  5. После полной заливки арматурного ремня на выступающие шпильки, брус мауэрлата надевается и затягивается гайками.

Применение химических анкеров

Под химическим якорем подразумевается нагнетаемая жидкость на основе полимерной смолы, которая быстро замерзает и прочно фиксирует металлические стержни в толще мауролалата.

Достоинством этого материала является отсутствие возбуждающего напряжения, поэтому хрупкий газобетон не разрушается. Если механические анкеры фиксируют детали путем нарезания дюбеля, то клеевой состав химического анкера заполняет поры газобетона и удерживает стержень в неподвижном состоянии.


Процесс крепления жидких дюбелей выглядит так:

  1. В газоблоке просверливают углубление под анкер. Размер выемки должен быть больше, чем под обычный анкерный болт.
  2. Пыль и мусор удаляются из ямки, например, пылесосом.
  3. В отверстие заливается клеевой состав.
  4. Далее вставляется клей металлическим стержнем с резьбой - шпилькой М 12-14 или отрезком фурнитуры.
  5. Полная кристаллизация полимерной композиции происходит за 1/3 часа, если температура среды выше 20.
  6. Как только клей замерзнет, ​​шпилька будет надежно зафиксирована. Примечательно, что такая застежка прочнее механической.

Установка мауэрлата для кровли на стену из газобетона жидкими дюбелями имеет ряд несомненных преимуществ:

  • Крепление не теряет прочности более 50 лет.
  • Благодаря полимерной структуре клея этот способ крепления широко применяется на краях стен, где есть опасность разбрызгивания блоков.
  • Химический анкер отличается хорошей химической стабильностью.
  • Даже сырая погода и мокрая поверхность куртки не мешают закрепить эти застежки.
  • Монтаж кровли Мауролалате на газобетонные блоки можно проводить без заливки армоляции, так как надежность крепления химического анкера намного выше, чем механического.
  • Химический состав анкера идеально сочетается с пористой структурой газоблоков.
  • Для установки жидких дюбелей проемы должны быть меньшей глубины, чем у механических анкеров - глубина 2-3 ряда.

Тем не менее, на анкерах, установленных этим способом, сварочные работы проводить нельзя - перегрев металлического стержня приведет к нарушению полимерной структуры материала, от чего он потеряет прочность.

Крепление на анкеры механического типа без армопояша

Наконец, последний способ крепления Maurylalat к ячеистому бетону - использование традиционных механических анкерных болтов.

В состав якоря входят:

  • стержень стальной внутренний с резьбой;
  • внешний корпус - распорная часть механизма.


Принцип анкера заключается в постепенной деформации внешнего корпуса по мере затягивания гайки на болте. Таким образом, болт надежно фиксируется в просверленном отверстии.

Установка анкерных креплений происходит так:

  1. По последнему ряду блоков вдоль стен уложить бруски.
  2. По длине планки с шагом в 1 м проделываются отверстия для крепления болтов. Учтите, что анкеры обязательно задевают углы постройки и расположение двух отрезков бруса.
  3. Специальный коричневый цвет через уложенный мауэлалат в газоблоке проделывается отверстием на глубину входа анкера. При этом глубина проема должна быть не меньше толщины 2-3 рядов кладки.
  4. Анкерный болт вставляется в углубление.Желательно использовать изделия длиной не менее 50 см и резьбой 12-14 м.
  5. В конце болт надевается на шайбу и максимально плотно затягивает гайку. В результате сжатия корпус анкера сжимается и разрезает материал. Так болт надежно закреплен в толще стены.

При регулировке скатной кровли монтаж стропильной системы нельзя производить непосредственно на стенах здания. Дополнительным элементом, воспринимающим нагрузки от стропил и передающим их на стены, станет мауэрлат.Обычно это специальный брус, который укладывается по периметру стен. Поскольку он воспринимает серьезную нагрузку от кровли, очень важно надежно закрепить мауэрлат на стене. В случае с кирпичными или бетонными стенами все просто и понятно. Но как же крепление мауэрлата к газобетону без армопояша, ведь сам газоблок достаточно рыхлый и пористый, поэтому не может обеспечить прочную фиксацию крепежа? Именно об этом мы и поговорим в нашей статье.

Функциональное назначение Мауэрлат.

Обычно для изготовления мауэрлата используется тот же материал, что и для соло-системы. Чаще всего его делают из деревянного бруса. Однако, если стропильная система из металла, то эта конструктивная часть может быть выполнена швеллерной или кучной.

Обычно этот элемент изготавливают из следующих материалов:

  • Брус деревянный разделочный 100x100 мм, 150x150 мм или 200x300 мм. Пиломатериал изготавливается из древесины твердых пород и проходит обязательную антисептическую обработку.Изделие размещается по периметру на стенах конструкции. Стыки фиксируются гвоздями или прямым замком. В частном строительстве чаще всего используется деревянная конструкция кровли.
  • Реже для этих целей используют прокатные профили - серию с П-образным сечением или ворох с П-образным сечением. Высота профиля определяется расчетом и может быть в пределах 70-120 мм.

К стенам крепится пруток или стальная балка.Для этого можно использовать разные способы крепления. Рядом с мауэрлатом разгрузят рафтинг-ноги. У них есть нагрузка на этот элемент, который в свою очередь, равномерно распределяясь, передает ее на стены здания. Кроме того, этот брус удерживает стропильную систему от смещения.

Важно: Так как газобетон выдерживает длительные точечные нагрузки, постепенно разрушается, перед укладкой Мауролалат рекомендуется соорудить монолитный армированный пояс.

Однако есть способы укладки этого конструктивного элемента на стены из газобетона без армопояса.Также стоит помнить, что верхняя грань мауэрлата должна располагаться на высоте не менее 30-50 см от поверхности перекрытия. Это обеспечит эффективную вентиляцию нижнего белья, а также облегчит осмотр и ремонт конструкций крыши.

Способы крепления

Крепление мауэрлата к газобетону намного сложнее, чем к кирпичной стене

Крепление мауэрлата к газобетону намного сложнее, чем к кирпичной стене.Как правило, это изделие размещается на расстоянии 50 мм от внешнего края стены. Для крепления Maurolat могут использоваться следующие крепежные элементы:

  • проволока стальная;
  • анкерные крепежи, вмонтированные в кладку;
  • специальные химические анкеры;
  • Стальные шпильки
  • .

ВАЖНАЯ ИНФОРМАЦИЯ: Анкеры используются для крепления эталонной древесины к армированной ленте или кирпичным стенам.

После установки штанги стропильную ногу притягивают к стене с помощью скрутки из скрученной металлической проволоки диаметром 3 мм.Для закрепления проволоки ниже планки на 6 см монтируется стальная короткая. Вместо этого крепление проволоки можно выполнить к плитам внахлест. При устройстве сложной кровли рекомендуется выполнять железобетонный пояс, что позволит постройке получить дополнительную жесткость и более равномерно распределять нагрузку с кровли на стены дома.

Для скрепления отдельных частей мауэрлата в единую конструкцию используют косую скобу с последующим приклеиванием гвоздями, шурупами или болтами.Для усиления угловых частей конструкции используются стальные пластины и кронштейны.

Использование проволоки для крепления стержня

Если для крепления будет использоваться проволока, будет использоваться проволока, то нужно позаботиться еще на этапе выполнения кладки стены. Проволоку необходимо укладывать в футбольный мяч стен при выполнении нескольких последних рядов. При этом придерживайтесь такой последовательности действий:

  1. При кладке газобетонных блоков в два-три ряда до конца кладки стен между элементами укладывают стальную проволоку сечением 6 мм, которая состоит из нескольких скрученных более тонких проволок.
  2. В это же время в кладке запускают среднюю часть крепежа. Его концы должны говорить из-за стен. Длина этих концов должна быть такой, чтобы проволоку можно было свободно проводить по уложенному брусу.
  3. Количество используемых проволок должно быть равно количеству скрепленных стропил.

Крепление шпильками

Крепление Maurolalat К стене из газобетона с помощью шпилек допускается при монтаже легких кровель на небольших домах.Материалы, из которых формируется кровельный пирог, должны быть максимально легкими и не передавать значительные нагрузки на остальные конструктивные части здания.

Эта методика не подходит в том случае, когда Армопояс не работает. В такой ситуации брус сам будет выполнять функции армирующего пояса. Этот способ вызывает довольно противоречивые отзывы специалистов, но на практике очень хорошо себя зарекомендовал, обеспечивая высокую надежность и устойчивость кровли.

Для крепления бруса к газобетону потребуются следующие элементы:

  • шпильки с маркировкой СРТ-12, именуемые «Ласточкин Хвост»;
  • деревянный брус сечением 20х30 см (размеры этого элемента зависят от толщины наружных стен).

Выполняйте работы в следующем порядке:

  1. В стенках газоблока просверливают отверстия с шагом 100-150 см.
  2. Вставить пятки в отверстия и зафиксировать цементным молочком или не тонущим раствором.
  3. Далее нужно выполнить гидроизоляцию. Для этого на стену укладываются два слоя каучукоида. В месте расположения шпилек в материале нужно проделать отверстия, чтобы обеспечить его плотное прилегание к стенам. Гидроизоляция защитит деревянный брус от насыщения влагой и последующей гнили, которая может исходить от стен.
  4. На том же этапе, когда были установлены шпильки, отверстия, подходящие под диаметр пятки, были просверлены в мауэрлате.
  5. Затем брус доводится до шпилек поверх гидроизоляции, устанавливаются шайбы и затягиваются гайками.
  6. После монтажа штанги концы, в которых стыкуются отдельные фрагменты штанги, стягивают скобами из кованой стали.
  7. Теперь можно переходить к монтажу стропильной системы.

Если шпильки будут крепиться в Аропоясе, то работа следующая:

  1. Перед заливкой Армопояса в него ставят шпильки с шагом не более 100 см.
  2. Крепятся с помощью вязальной проволоки к армирующему каркасу ремня. Вместо проволоки для крепления шпилек можно использовать пластиковые стяжки.
  3. Проверена правильность установки водосливов по горизонтали и вертикали.
  4. Бетон заливается в опалубку Армопояса.
  5. После замораживания подготовленная древесина продвигается через отверстия на выступающих концах шпилек и притягивает орехи к поверхности.

Химический анкер

Этот продукт еще называют жидким дюбелем, инъекционной массой или приклеенным анкером.По сути, это клей с высокими клеящими характеристиками, который изготавливается на основе синтетической полимерной смолы. Благодаря химическому контуру металлический стержень и основание могут быть надежно закреплены.

Важно: В отличие от других крепежных элементов, жидкий дюбель не создает напряжений в материале, что особенно опасно для хрупкого газобетона по краям стен.

В отличие от механических анкеров, фиксация которых основана на применении шлифовальных усилий и вырезании дюбеля из полимеров, химический анкер фиксируется за счет того, что клей проникает в поры газобетона на значительную глубину и прочно фиксирует стержень в стене.

Установка химического анкера выполняется в такой последовательности:

  1. Сначала просверливает отверстие с помощью анкера. Однако его размер должен быть немного больше, чем у обычного анкерного болта.
  2. С помощью специального стержня или сжатого воздуха из канала удаляются пыль, мусор и металлическая крошка.
  3. В подготовленное отверстие в стене залит специальный химический клеевой состав.
  4. После этого туда вставляется стальной стержень - шпилька с резьбой М 12-14.Также для этих целей можно взять обрезки фурнитуры подходящего диаметра.
  5. Клеевой состав набирает необходимую прочность за 20 минут при температуре окружающей среды примерно 20 ° С.
  6. После замораживания химического состава стержень надежно фиксируется в стене. Причем прочность крепления намного выше, чем у механического метода.

Преимущества использования жидкого дюбеля:

  • Срок службы такой застежки более 50 лет.
  • Этот способ крепления можно использовать на краю стены, не опасаясь, что он может расколоться.
  • Крепежные детали обладают довольно высокой химической стойкостью.
  • Крепление допускается производить на влажном материале, то есть монтаж можно проводить даже в дождливую погоду.
  • Работы по устройству мауэрлата и устройству кровли можно производить без использования армированного ремня, так как химический анкер намного прочнее хрупкого материала, чем механический дюбель.
  • Этот способ идеален для работы с газобетоном.
  • Глубина отверстия может быть меньше, чем при установке механического анкера, который необходимо заглушить в 2-3 ряда кладки.

Единственный недостаток данного способа фиксации - со стержнем, прикрепленным к жидкому дюбелю, нельзя приваривать, так как полимерный материал разрушается от нагрева, снижается прочность фиксации.

Механический анкер (анкерный болт)

Это довольно распространенный способ крепления бруса к стенам.Анкерный болт состоит из следующих частей:

  • распорка внешняя;
  • Стержень с внутренней резьбой
  • .

Фиксация происходит за счет того, что в момент навинчивания гайки на штангу конструкция проставки деформируется таким образом, что надежно фиксирует изделие в просверленном в стене отверстии.

Работы по установке механического анкера выполняются в таком порядке:

  1. Подготовленный брус укладывается по периметру стен.
  2. Далее по всей длине этого изделия просверливаются отверстия для установки анкерных болтов. Шаг лунок - 1 м. Важно постараться, чтобы места установки анкеров обязательно попадали в углы постройки и расположение двух концов планки.
  3. После этого с помощью сверла через подготовленные в мауэрлате отверстия в стенах просверливаются отверстия на глубину, равную длине анкера. Не допускается делать глубину установки анкера менее 2-х и даже 3-х рядов кладки.
  4. Анкерный болт установлен в отверстие. Для этих целей лучше брать изделия длиной не менее 50 см с резьбой М 12 или 14.
  5. После этого изнашивается шайба и плотно закручивается гайка. В результате стальной или пластиковый дюбель сдавливается так, что он плотно вдавливается в материал и фиксирует болт в стене.

Главная »Дизайн» Как укрепить мауэрлат дома из газобетона. Как прикрепить мауэрлат к стенке плода? Крепление на анкеры механического типа без армопояш.

Крепление стропильной ноги к газобетону.Крепим Маурилалат к топливобетонной стене, все пути

Вопрос, как крепить мауэрлат к газобетону без Армопоя, достаточно редок, потому что такое соединение в строительстве - скорее нонсенс. Чтобы понять это, нужно разобраться, зачем нужен Армопояс, и что представляет собой Маурилалат и его назначение.

Газобетон есть?

Но в первую очередь отметим, что строительство домов из газобетона на пике популярности, и спрос на этот стройматериал растет.Итак, многие сталкиваются с ним, когда едят в собственном доме. Что нужно знать о газобетоне:

  • относится к категории пористых материалов;
  • хорошие теплоизоляционные качества;
  • не самое низкое влагопоглощение;
  • хорошая несущая способность;
  • низкая прочность.

Это последняя характеристика, определяющая возможность или невозможность укладки мауэрлата на газобетон. Потому что пористая структура материала не позволяет сильно его нагружать, особенно точечную.

Что касается самого мауэрлата, то это конструкция, которая размещается на верхних поверхностях стен. Фактически он выполняет функции ленточного фундамента, распределяя равномерную нагрузку с крыши на стены дома. Изготавливается в основном из деревянного бруса с минимальным сечением 100х100 мм. Следует добавить, что этот элемент кровли упрощает крепление стропильной системы к стенам.

Армопояс: особенности конструкции

Теперь об Армопоясе. Его основная задача - это гора мауэрлата.А если в конструкции дома нет, то есть определенные проблемы, связанные именно с застежкой Mauerlat Brous. Есть несколько способов крепления. Их хорошо используют строители, если дома возводятся из более прочных материалов: кирпича, камня, бетонных блоков.

Способы крепления

Итак, с основными элементами, обозначенными вопросом, как крепить Маурилалат к газобетону, ознакомился. Осталось разобраться со способами и понять одну важную идею.И мысль в том, что предлагаемый крепеж нужно брать с большим количеством оговорок. Потому что установка Мауролалата на блоки из газобетона без заливки с армирующим поясом - мероприятие достаточно сомнительное.

И сколько бы вы не искали технологий, все они окажутся как минимум доступными. И при каждом варианте есть огромное количество противопоказаний. И хотя есть много информации о некоторых порталах, которые кладут Маурилалат на газобетон и уплотняют его, все в один голос уверяет, что есть определенные критерии, которые необходимо учитывать.

Например:

  • Вы можете использовать этот метод (без армопоя), если построены конструкции небольших размеров;
  • , если крыша простой конструкции, покрытая легкими кровельными материалами;
  • , если в конструкции стропильной системы используются висячие стропила, которые натягиваются надежными стяжками между собой;
  • , если втулки установлены, ведущие вдоль оси укладки конька.

Кстати, последний вариант лучше всего подходит для данной ситуации.Поскольку часть нагрузки от крыши будет ложиться на опору под коньком, это снизит нагрузку на стены. И все же перед тем, как устанавливать мауэрлат на газобетон, необходимо хорошо подумать, а стоит ли проводить этот процесс без заливки Армопояса.

Вариант № 1

Крепление мауэрлата к газобетону без армопояша лучше всего проводить с помощью стальной проволоки диаметром 4-5 мм, которую скручивают в 2-4 слоя. Этот метод часто используется при укладке бруса Мауэрлант на кирпичную кладку.Как проходит этот процесс. Есть несколько жестких требований:

  • в кладку из газобетонных камней в третьем или четвертом ряду до конца кладки необходимо уложить проволоку, то есть поверх проволоки уложить 3-4 ряда блоков;
  • Длина скрутки должна быть такой, чтобы с двух сторон она подходила к лестничному мауэрлату, он перегружал его и закручивал, создавая крепление;
  • Шаг укладки проволочной скрутки равен шагу монтажа стропильных ног.

Пример крепления мауэрлата Брус на проволоку

Перед укладкой мауэрлата без армопояса на стены из газобетона необходимо полить стены для гидроизоляции. Проще всего разложить каучукоид в два слоя. После этого брус укладывается в штабель. Он должен быть выровнен либо на внешней поверхности стены, либо на внутренней. Определяется горизонталь. После этого проволочные оплетки затягиваются с монтажом. Главное, чтобы стяжка была прочной и плотной.


Пример правильно протянутой проволочной оплетки с креплением

Вроде как решение проблемы. Но поговорим толково. Сильная затяжка газосиликатных блоков может привести к растрескиванию материала, особенно это будет заметно при эксплуатации кровли, когда на нее будут действовать ветровые нагрузки. От них проволока будет работать как пила. Но именно этим инструментом нарезаются блоки, когда их нужно подогнать под требуемые размеры.

То есть такой вариант при кажущейся правильности использования вызывает большие сомнения.И чем сильнее мауэрлат затянет проволоку, тем быстрее он будет резать блоки.

Вариант №2.

Установка мауэрлата брю без армопояса с помощью анкеров и дюбелей. Для крепления здесь предлагается использовать анкер длиной не менее 30 см, лучше 50. Внешний вид У них такой:

Как происходит этот процесс:

  1. На стены после гидроизоляции их верхних торцов укладывают маурилалат.
  2. Через каждые 1-1,2 м в нем, а также одновременно в топливных блоках, проделываются отверстия сверлом и сверлом, диаметр которых подбирается под диаметр дюбеля для анкера.
  3. Петушиные дюбели.
  4. Вкручивают анкерные болты.

Для крепления мауэрлата к газобетону без армопояса лучше использовать анкер диаметром не менее 12 мм. И еще - под гайку подберите шайбу большего диаметра.

Итак, сам метод можно считать надежным. Если это касалось армирующего пояса из бетонного раствора, сомнений не было. Это стопроцентно надежное крепление. С газобетоном даже при использовании длинномерного анкера нет уверенности, что крепление такого типа выдержит серьезные нагрузки, исходящие от конструкции кровли.Одно дело закрепить на газобетонной полке, шкафу или телевизоре, другое дело, когда нагрузка с кровли составляет не одна тонна различных материалов.

Вариант №3.

Крепление Мауэрлат К. стена из газобетона С переливами. В нем используется шпилька диаметром не менее 12 мм. Укладывается стенами при кладке блоков ниже последнего ряда на 2-3 блока. Получается, что стенки шпилек будут зацеплены за стенку с двух сторон. Поэтому его длина выбирается в ширину стены из газобетона.

В этом случае мауэрлат на газобетон укладывают так же, как и в предыдущих случаях. Но крепление производится методом скрутки проволоки. На концах стальных «косичек» делают петли, которые надевают на концы шпильки. Т.е.:

  • сначала надеть одну петлю, например, на внешний конец застежки;
  • затягивается гайкой М12 с уложенной под нее широкой шайбой;
  • витая проволока
  • проедает стенку соответственно и маурилалат;
  • свободная петля на противоположном конце вставляется в свободный конец шпильки;
  • затяжка с гайкой и шайбой;
  • требуется крепление, которое выполняется закручиванием скрутки над бруском мауэрлата, то есть притягивается последняя к стене.

Надо отдать должное такому способу крепления Maurolat к стене, построенной из газоблоков. По многим позициям он надежнее. Во-первых, проволока не контактирует с обедненным материалом. Таким образом, нет никакой нагрузки от ее скручивания, которая могла бы ее разрезать. Во-вторых, шпилька укладывается, не нарушая целостности блоков, что очень важно для топливобетонного материала. Но даже такой вариант не гарантирует стопроцентной надежности крепежа.

Вариант №4.

Сегодня необходимо говорить об инновационных способах крепления, ведь научно-технический прогресс не стоит на месте и предлагает нам новые материалы, повышающие прочность крепления. Это так называемые химические якоря. По сути, это все тот же металлический прибор, который вставляется в стену. Но вместо металлического дюбеля в отверстие заливается двухкомпонентный клеевой состав, который при контакте с воздухом быстро полимеризуется, образуя твердый состав.В него вставляется стальной анкер, пока материал еще не затвердел.

Сегодня производители предлагают две разновидности химических дюбелей:

  1. Готовый двухкомпонентный состав в тент, который для удобства подачи смеси наносится на пистолетную насадку.
  2. Состав в стеклянной капсуле, которую нужно вставить в подготовленное отверстие. Затем в него вставляется якорь, который может сломать капсулу, тем самым смешав два компонента между собой и создав условия контакта с воздухом.

Процесс крепления мауэрлалата таким способом в точности повторяет технологию с обычными анкерами и металлическими дюбелями, которая рассматривалась в варианте 2. Только вместо стального дюбеля в подготовленное отверстие вставляется либо капсула, либо состав навеса. льется. Самое главное в последнем случае - вставить анкер сразу после заполнения монтажного отверстия двухкомпонентным химическим составом.

Следует добавить, что химические анкеры сегодня предлагают разновидности именно для газобетонных материалов.Именно их нужно использовать для крепления.

Теперь по поводу надежности крепежа. Это один из самых надежных вариантов. Но никакой информации о том, что кому-то это уже понравилось, нет. Следовательно, вы можете строить только догадки. Хотя теоретически все должно работать.

Вариант №5.

Здесь все те же шпильки, только они будут устанавливаться вертикально и выполнять функции анкеров. Он сварен стальными полосами толщиной 5 мм, шириной 50 мм, длиной равной ширине стены.Устройство устанавливается на этапе устройства стены ниже верхней плоскости торца на 2-3 блока. Поэтому важно точно определить длину шпилек. Указание по установке - лента поперек стены. Вариант лучше использовать, если стены поднимаются из двух блоков, поэтому между блоками будут предусмотрены стойки, не нарушая их целостности.

Хороший вариант крепления, один из лучших, но при одном условии - масса крыши не должна быть большой.Нагрузка на стены в этом случае наклонная, поэтому крепеж работает на изгиб. Чем шире будет полоска в конструкции крепления, тем лучше.

Обобщение по теме

Есть несколько вариантов крепления мауэрлата без заливки армуоа. Сложно сказать, как поведет себя вся конструкция, будут ли крепежи надежными. Поэтому не стоит рисковать и избегать трат. Залейте Армопояс и все ваши проблемы решатся одновременно.

В конструкции небольшого дома из газоблоков с простой скатной крышей нет особой необходимости заливать армирующую ленту, гораздо дешевле и быстрее крепить мауэрлат к пенобетону без Армопоя.Технология удешевляет время, строительство происходит быстрее, но не получается проще, так как такой способ крепления мауэрлата непосредственно на стене требует аккуратности и аккуратности.

Особенности крепления мауэрлата к газобетону без армопояша

Проще говоря, не зная технологических приемов правильного монтажа, лучше не рисковать и воспользоваться классическим способом, с разводкой арматуры и ленты бетонирования. С другой стороны, проблема только в соблюдении технологии, секретов в этом нет, и при должном терпении и аккуратном закреплении деревянного бруса без Армопоя не составит большого труда.

В первую очередь необходимо знать условия, при которых можно крепить мауэрлат к газобетону без Армопоя:

  • В конструкции каркаса кровли стропила не должна создавать дополнительную режущую нагрузку на верхний край крыши. стены;
  • Здание и крыша в первую очередь ориентированы на землю, поэтому потоки ветра создают минимальное давление на кровельные стержни;
  • Наклон крыши выбран достаточно большим, чтобы зимой сильный снежный покров выдавил стропила и мауэрлат за верхний край стен.

Совет! Способ крепления мауэрлата без Армопоя нужно выбрать до того, как будут выложены стены. Необходимо принять решение до того, как будут размещены последние три ряда блоков. Именно на уровне третьего-сверху в строю уложен предпоследний слой стеновой арматуры, который удобно использовать для того, чтобы закрепить брус прямо на стене из газобетона.

Ситуация со стропилами станет более понятной, если посмотреть на схему ниже.

Подвешивание балок стропила После установки и выравнивания на коньке и мауэрлате обязательно соединить, затянуть горизонтальными щетками.

Если балка рукава находится на лыжной трассе с помощью петли, то пятку стропила, которая опирается на поверхность мауэрлалата, необходимо закрепить на скользящей резиновой смеси. В противном случае под тяжестью кровли деревянный брус свалится с поверхности.

Веские аргументы против Армопояса

Большинство мастеров, занимающихся строительством зданий из газобетона, уверены, что устройство Армопояша решит все проблемы с устройством мауэрлата и кровли.На самом деле это не совсем так, по одной простой причине - будущий дом строится из крайне непрочного газобетона. Поэтому нельзя переносить на стены из газобетона приемы и технологии Армопояса, успешно работающие на кирпичных, блочных и бетонных зданиях.

Принципиальных возражений против Аропояша всего два:

  • Во-первых, при любой схеме производителя аропояза можно закрепить только верхний ряд газобетона, поэтому крыша тоже имеет ограничения, как в случай, когда этого ремня нет.Бетонный каркас хорошо перераспределяет нагрузку подвеса, но все усилия от Армопояса приходится только на верхний ряд газобетона, отсюда и появление трещин на верхнем крае стен;
  • Поддерживать Маурилалат на Аропоясе - значит создавать огромные проблемы с мостом холода в той части крыши, где пенобетон хуже всего. Слабо помогает даже укладка слоя утеплителя из ЭППС, нужно искать способы устроить производство по удалению конденсата из Армопояса.

Третий аргумент против бетона связан с затратами. Сводка царской ленты оставит сумму примерно трети части сметы на возведение фундамента. Для дома 4х8 м это примерно 60-100 тысяч рублей. Понятно, что скрепить мауэрлат и каркас крыши на мауэрлат, жестко связанный армоцементами бетона, намного проще. Иногда мастера-кровельщики даже отказываются класть крышу по газобетону без Армопоя, но технологически это вполне возможно.

Как крепить мауэрлат к газобетону без армопояша

Существует несколько надежных и проверенных методов, позволяющих надежно закрепить брус мауэрлант на пенобетонных стенах. Рекомендуемые варианты:

  • Использование разливов с закладными элементами;
  • Укладка бруса стальной отожженной проволокой;
  • Схемы, позволяющие закрепить пиломатериал химией;
  • Использование пайки.

К сведению! Помимо перечисленных вариантов, закрепите Маурилалат с помощью анкерных болтов.

Крепление мауэрлата к газобетону без армопояш Анкеры

Это единственный способ, от использования которого нужно сразу отказаться, без Армопояса лучше не рисковать.

Анкерное крепление отлично работает на Армопоясе из бетона, кирпича, шлакоблока, но из-за небольшой площади поверхности контактной втулки крепеж может вырвать из корпуса газобетона первый сильный ветер .

Для крепления мауэрлата анкерами потребуется в три раза больше точек крепления, на каждую из которых придется нанести дорогостоящий клеевой состав.Стоимость такого крепежа будет не меньше стоимости традиционных армуров, а пользы для бетона практически нет.

Шпилька крепления

Самый простой способ построить дом из хоз. Без армирующего ремня, чтобы скрепить деревянный брус закладным элементом А шпильки с резьбой не менее М16. Способ очень похож на вариант с анкером, но отличается глубиной и диаметром стержня с резьбой, который нужно будет закрепить в газобетонном блоке.

В этом способе вложения есть один нюанс. Перед укладкой последних трех рядов коробчатых блоков необходимо провести намеченные линии установки будущего резьбового крепежа Maurolat. Обычно просто наносят на стены вертикальные линии. Далее под уложенную стальную арматуру кладут закладные элементы, чаще всего это стальные пластины толщиной 5 мм с приваренной гайкой М16. Оставшиеся ряды газобетона выкладываются на стенах в обычном порядке.

Для того, чтобы закрепить стойки в стене потребуется:

  • Просверлить вертикальное отверстие диаметром 20-25 мм до уровня плит, уложенных в газобетон, обычно необходимо просверлить коричневый до метра глубины;
  • Вкрутите стержень с резьбой в гайку с пластиной;
  • Чтобы правильно закрепить шпильку, ее нужно будет выровнять по уровню и выставить в отверстии;
  • После того, как удалось выровнять и закрепить все стержни, свободное пространство заливается бетоном или клеевой смесью.

Через день можно наносить мауэрлат прямо на газобетон. Это единственный способ закрепить мауэрлат на стене с минимальными затратами и максимальной степенью надежности. Другой вариант установки мауэрлата на газобетон без армирования приведен на видео

Установка мауэрлата на наглый

Понятно, что не всегда предусмотрительно закладывать плиты в стены из пенобетона, а горизонтально прошить шуртен до застежки просто невозможно.Если ящик из газобетона имеет небольшие размеры, то партия мауэрлата без Армопояса может быть столярной, с применением пайки.

Технология практически ничем не отличается от предыдущего способа. Изначально в мауэрлате, уложенном на газобетон, просверливаются центровочные отверстия, брус обыкновенными самозатяжками высовывается на поверхность стен. Это позволяет правильно выровнять и бороться с мауэрлатом до окончательного крепления.

Под брус последовательно наносится гидроизоляция, укладывается каучукоид, после чего можно просушивать отверстия 25-30 мм под пайкой дуба на глубину 70-80 см.Осталось залить клеем и закрепить стержни. У стержней срезаются верхушки, столярный саморез вклинивается внутрь, позволяя разделить раструбы и тем самым жестко закрепить мауэрлат. На первый взгляд такой способ производит впечатление самого ненадежного, но практика установки мауэрлата говорит об обратном. Особенно, если вспомнить, что большая часть брусчатых домиков собирается с помощью пайки.

Крепление химическими анкерами

О новом способе Позволяет закрепить брус или доску практически в любом месте стены из газобетона.Для удержания в Maurolalat используются резьбовые анкеры, но они заворачиваются не в корпус из газобетона, а в специальную полость, залитую быстротвердеющей смолой.

Сделайте предварительную разметку на стенах точек, в которых планируется строительство бруса. Далее демонтируются доски мауэрлата, а в газобетоне просверливаются отверстия для устройства химических пробок. Чтобы анкерный болт прочно держался в толще газобетона, необходимо, чтобы диаметр пробковой полости был не менее 35 мм.

Полость под заливкой самонаклоняющейся смолы вырезается специальным приспособлением. Наклонный фрезер представляет собой сверло с загнутым под углом 15 ° на режущей кромке. Насадка устанавливается на сверло и последовательно в несколько проходов просверливается полость под трубку конической формы.

Перед закреплением анкера отверстие продувается воздухом. Вы можете использовать ручной насос для накачки шин или любое подобное устройство. Далее на отверстия необходимо закрепить пластиковую насадку, через которую шприц давится смолой, смешанной с отвердителем.

Через 10 минут необходимо завершить анкерный болт, выровнять его по вертикали и временно закрепить до окончательного затвердевания пластика. Перед установкой анкера нужно тщательно очистить от пыли и обезжирить растворителем. Еще час мауэрлат можно закрепить на газобетоне. Достоинством химических анкеров является простота технологии и высокая надежность крепления без использования Армопояса. Минусом остается дороговизна самонаклоняющейся смолы и невозможность скрепить мауэрлат при температуре ниже 15 o C.

Крепление Маурилалата к газобетонной проволоке

Для крепления Маурилалата к стенам из газобетона не потребуются дорогостоящие материалы или специальные инструменты. Достаточно иметь электрическую дверцу с длинным сверлом с насадкой, ножницами для резки проволоки и строительным стержнем диаметром 5 мм. Иногда его дополнительно используют с проволокой толщиной 2 мм для перевязки арматуры.

Совет! Если стены из газобетона кладут другие мастера, а расположение арматуры неизвестно, также будет нелишним воспользоваться ручным прибором для поиска скрытой проводки.

Достоинством этого метода является исключительная простота процесса. Чтобы закрепить планку Mauerlalat на стене, достаточно соединить проволочную петлю и натянуть древесину на опорную поверхность, как на видео

Перед тем, как приступить к установке, вам необходимо решить две задачи. Во-первых, необходимо будет сразу установить на стены толстый и очень тяжелый брус и сразить отдельные детали мауэрлата за один проход.

Во-вторых, необходимо будет выбрать линию и расположение отверстий для сверления.Лучшим вариантом считается просверливание отверстий ниже уровня укладки последнего армирующего слоя. Однозначно не подходят участки стен над оконными и дверными проемами.

Перед закреплением Маурилалата отрежьте провод и зажгите, чтобы он стал более мягким и пластичным. Материал пропускается в отверстие и накручивается на угловой край мауролалата путем монтажа, оставшиеся усы срезаются ножницами.

Некоторые мастера перед креплением бруса надевают проволочную спиральную пружину, намотанную из кусков прутьев толщиной 2 мм.Самодельная труба вставляется в просверленное отверстие в газобетоне, чтобы избежать резания материала стены сильным натяжением крепежа. Метод не гарантирует стопроцентной сохранности газобетона при неправильной балансировке стропила, но не дает проволочной оплетке разрезать стену, как ножовкой, при порывах ветра.

Так как под мауэрлатом нет прочного бетона Армопояса, особое внимание следует уделить правильной и равномерной затяжке гаек на шпильках или анкерах.Обычно застежки заворачивают на ключ, соблюдая правило диагонали. То есть каждая следующая точка для гаек должна располагаться на противоположной стороне стены от предыдущей гайки.

Заключение

Выбор способа крепления мауэрлата к газобетону без Армопоя необходимо производить с учетом толщины стен, размеров здания и конструкции крыши. Для бани лучшим вариантом будет проволочная застежка, для небольшого коттеджа на даче можно использовать химанкетер или шпильки.Двухэтажные дома лучше строить с армирующими арматурами из стального проката.

Крыша с объемом устройства Монтаж стропильной системы нельзя производить непосредственно на стене здания. Дополнительным элементом, воспринимающим нагрузки от стропил и передающим их на стены, станет мауэрлат. Обычно это специальный брус, который укладывается по периметру стен. Поскольку он воспринимает серьезную нагрузку от кровли, очень важно надежно закрепить мауэрлат на стене.В случае кирпичных или бетонных стен Все просто и понятно. Но как же крепление мауэрлата к газобетону без армопояша, ведь сам газоблок достаточно рыхлый и пористый, поэтому не может обеспечить прочную фиксацию крепежа? Именно об этом мы и поговорим в нашей статье.

Функциональное назначение Мауэрлат

Обычно для изготовления мауэрлата используется тот же материал, что и для соло-системы. Чаще всего его делают из деревянного бруса.Однако, если стропильная система из металла, то эта конструктивная часть может быть выполнена швеллерной или кучной.

Обычно этот элемент изготавливают из следующих материалов:

  • Брус деревянный разделочный 100x100 мм, 150x150 мм или 200x300 мм. Пиломатериал изготавливается из древесины твердых пород и проходит обязательную антисептическую обработку. Изделие размещается по периметру на стенах конструкции. Стыки фиксируются гвоздями или прямым замком. В частном строительстве чаще всего используется деревянная конструкция кровли.
  • Реже для этих целей используют прокатные профили - серию с П-образным сечением или ворох с П-образным сечением. Высота профиля определяется расчетом и может быть в пределах 70-120 мм.

К стенам крепится пруток или стальная балка. Могут использоваться разные методы крепления. Рядом с мауэрлатом разгрузят рафтинг-ноги. У них есть нагрузка на этот элемент, который в свою очередь, равномерно распределяясь, передает ее на стены здания.Кроме того, этот брус удерживает стропильную систему от смещения.

Важно: Так как газобетон выдерживает длительные точечные нагрузки, постепенно разрушается, перед укладкой Мауролалат рекомендуется соорудить монолитный армированный пояс.

Однако есть способы укладки этого конструктивного элемента на стены из газобетона без армопояса. Также стоит помнить, что верхняя грань мауэрлата должна располагаться на высоте не менее 30-50 см от поверхности перекрытия.Это обеспечит эффективную вентиляцию нижнего белья, а также облегчит осмотр и ремонт конструкций крыши.

Способы крепления

Крепление мауэрлата к газобетону намного сложнее, чем к кирпичной стене

Крепление мауэрлата к газобетону намного сложнее, чем к кирпичной стене. Как правило, это изделие размещается на расстоянии 50 мм от внешнего края стены. Для крепления Maurolat могут использоваться следующие крепежные элементы:

  • проволока стальная;
  • анкерные крепежи, вмонтированные в кладку;
  • специальные химические анкеры;
  • Стальные шпильки
  • .

Важно: Для крепления опорной балки к армированному поясу или кирпичной стене используются анкеры.

После установки штанги стропильную ногу притягивают к стене с помощью скрутки из скрученной металлической проволоки диаметром 3 мм. Для закрепления проволоки ниже планки на 6 см монтируется стальная короткая. Вместо этого крепление проволоки можно выполнить к плитам внахлест. При устройстве сложной кровли рекомендуется выполнять железобетонный пояс, что позволит постройке получить дополнительную жесткость и более равномерно распределять нагрузку с кровли на стены дома.

Для скрепления отдельных частей мауэрлата в единую конструкцию используют косую скобу с последующим приклеиванием гвоздями, шурупами или болтами. Для усиления угловых частей конструкции используются стальные пластины и кронштейны.

Использование проволоки для крепления стержня

Если для крепления будет использоваться проволока, будет использоваться проволока, то нужно позаботиться еще на этапе выполнения кладки стены. Проволоку необходимо укладывать в футбольный мяч стен при выполнении нескольких последних рядов.При этом придерживайтесь такой последовательности действий:

  1. При кладке газобетонных блоков в два-три ряда до конца кладки стен между элементами укладывают стальную проволоку сечением 6 мм, которая состоит из нескольких скрученных более тонких проволок.
  2. В это же время в кладке запускают среднюю часть крепежа. Его концы должны говорить из-за стен. Длина этих концов должна быть такой, чтобы проволоку можно было свободно проводить по уложенному брусу.
  3. Количество используемых проволок должно быть равно количеству скрепленных стропил.

Крепление шпильками

Крепление Maurolalat К стене из газобетона с помощью шпилек допускается при монтаже легких кровель на небольших домах. Материалы, из которых формируется кровельный пирог, должны быть максимально легкими и не передавать значительные нагрузки на остальные конструктивные части здания.

Эта методика не подходит в том случае, когда Армопояс не работает. В такой ситуации брус сам будет выполнять функции армирующего пояса.Этот способ вызывает довольно противоречивые отзывы специалистов, но на практике очень хорошо себя зарекомендовал, обеспечивая высокую надежность и устойчивость кровли.

Для крепления бруса к газобетону потребуются следующие элементы:

  • шпильки с маркировкой СРТ-12, именуемые «Ласточкин Хвост»;
  • деревянный брус сечением 20х30 см (размеры этого элемента зависят от толщины наружных стен).

Выполняйте работы в следующем порядке:

  1. В стенках газоблока просверливают отверстия с шагом 100-150 см.
  2. Вставить пятки в отверстия и зафиксировать цементным молочком или не тонущим раствором.
  3. Далее нужно выполнить гидроизоляцию. Для этого на стену укладываются два слоя каучукоида. В месте расположения шпилек в материале нужно проделать отверстия, чтобы обеспечить его плотное прилегание к стенам. Гидроизоляция защитит деревянный брус от насыщения влагой и последующей гнили, которая может исходить от стен.
  4. На том же этапе, когда были установлены шпильки, отверстия, подходящие под диаметр пятки, были просверлены в мауэрлате.
  5. Затем брус доводится до шпилек поверх гидроизоляции, устанавливаются шайбы и затягиваются гайками.
  6. После монтажа штанги концы, в которых стыкуются отдельные фрагменты штанги, стягивают скобами из кованой стали.
  7. Теперь можно переходить к монтажу стропильной системы.

Если шпильки будут крепиться в Аропоясе, то работа следующая:

  1. Перед заливкой Армопояса в него ставят шпильки с шагом не более 100 см.
  2. Крепятся с помощью вязальной проволоки к армирующему каркасу ремня. Вместо проволоки для крепления шпилек можно использовать пластиковые стяжки.
  3. Проверена правильность установки водосливов по горизонтали и вертикали.
  4. Бетон заливается в опалубку Армопояса.
  5. После замораживания подготовленная древесина продвигается через отверстия на выступающих концах шпилек и притягивает орехи к поверхности.

Химический анкер

Этот продукт еще называют жидким дюбелем, инъекционной массой или приклеенным анкером.По сути, это клей с высокими клеящими характеристиками, который изготавливается на основе синтетической полимерной смолы. Благодаря химическому контуру металлический стержень и основание могут быть надежно закреплены.

ВАЖНО: В отличие от других крепежных элементов Жидкий дюбель не создает при осмотре напряжения материала, что особенно опасно для хрупкого газобетона по краям стен.

В отличие от механических анкеров, фиксация которых основана на применении шлифовальных усилий и вырезании дюбеля из полимеров, химический анкер фиксируется за счет того, что клей проникает в поры газобетона на значительную глубину и прочно фиксирует стержень в стене.

Установка химического анкера выполняется в такой последовательности:

  1. Сначала просверливает отверстие с помощью анкера. Однако его размер должен быть немного больше, чем у обычного анкерного болта.
  2. С помощью специального стержня или сжатого воздуха из канала удаляются пыль, мусор и металлическая крошка.
  3. В подготовленное отверстие в стене залит специальный химический клеевой состав.
  4. После этого туда вставляется стальной стержень - шпилька с резьбой М 12-14.Также для этих целей можно взять обрезки фурнитуры подходящего диаметра.
  5. Клеевой состав набирает необходимую прочность за 20 минут при температуре окружающей среды примерно 20 ° С.
  6. После замораживания химического состава стержень надежно фиксируется в стене. Причем прочность крепления намного выше, чем у механического метода.

Преимущества использования жидкого дюбеля:

  • Срок службы такой застежки более 50 лет.
  • Этот способ крепления можно использовать на краю стены, не опасаясь, что он может расколоться.
  • Крепежные детали обладают довольно высокой химической стойкостью.
  • Крепление допускается производить на влажном материале, то есть монтаж можно проводить даже в дождливую погоду.
  • Монтаж мауэрлата и благоустройство кровли можно производить без армированного ремня, поскольку химический анкер крепче фиксируется в хрупком материале, чем механический дюбель.
  • Этот способ идеален для работы с газобетоном.
  • Глубина отверстия может быть меньше, чем при установке механического анкера, который необходимо заглушить в 2-3 ряда кладки.

Единственный недостаток данного способа фиксации - со стержнем, прикрепленным к жидкому дюбелю, нельзя приваривать, так как полимерный материал разрушается от нагрева, снижается прочность фиксации.

Механический анкер (анкерный болт)

Это довольно распространенный способ крепления бруса к стенам.Анкерный болт состоит из следующих частей:

  • распорка внешняя;
  • Стержень с внутренней резьбой
  • .

Фиксация происходит за счет того, что в момент навинчивания гайки на штангу конструкция проставки деформируется таким образом, что надежно фиксирует изделие в просверленном в стене отверстии.

Работы по установке механического анкера выполняются в таком порядке:

  1. Подготовленный брус укладывается по периметру стен.
  2. Далее по всей длине этого изделия просверливаются отверстия для установки анкерных болтов. Шаг лунок - 1 м. Важно постараться, чтобы места установки анкеров обязательно попадали в углы постройки и расположение двух концов планки.
  3. После этого с помощью сверла через подготовленные в мауэрлате отверстия в стенах просверливаются отверстия на глубину, равную длине анкера. Не допускается делать глубину установки анкера менее 2-х и даже 3-х рядов кладки.
  4. Анкерный болт установлен в отверстие. Для этих целей лучше брать изделия длиной не менее 50 см с резьбой М 12 или 14.
  5. После этого изнашивается шайба и плотно закручивается гайка. В результате стальной или пластиковый дюбель сдавливается так, что он плотно вдавливается в материал и фиксирует болт в стене.

Закрепить мауэрлат на газобетон достаточно просто. Первостепенную роль играет тщательная подготовка всех компонентов: деревянных брущевок, крепежа, арматурного каркаса, надежной гидроизоляции.Давайте посмотрим на порядок работы.

Крепление мауэрлата к газобетону

Перед непосредственным скреплением, Мауролалат должен подготовить основу. Армирующий пояс - необходимое условие При устройстве кровли, если стены сделаны из газобетона или другого подобного материала.

Железобетонная обвязка полагает, что предупреждает обжатие газобетонных блоков и позволяет равномерно распределять динамические и статические силы, исходящие от крыши, полностью по площади стены.

Постановка арматурного ремня

Минимальный размер бетонной ленты 200х150 м. Крепится с внутренней поверхности стены.

Этапы установки :

  • Сооружить опалубку по периметру дома. ФРОНТОНЫ обработать обязательно;
  • U-образных блоков образуют железобетонный пояс;
  • из арматуры толщиной 10 мм собрать каркас. Арматуру необходимо выполнить 4 см;
  • для жесткого крепления мауэрлотаты на газобетон с интервалом в 1м, установлены шпильки.Их диаметр - 14мм;
  • блока заливают бетон марки М-200;
  • через неделю можно снимать детали опалубки и крепления Maurolat.

Важно : На этапе подготовки к началу работ строителям требуется рассчитать количество шпилек и будущее расстояние между ними. Точки крепления деревянной конструкции к стропилам и место соединения с армирующим поясом следует расположить в разных местах.Убедитесь, что количество стропильных ног и проливов одинаково.

Подготовка деревянной конструкции

Brux обработано перед укладкой антисептиком Древесина предотвращает гниение. Бревно или брусок 100х100 мм или 150х150 мм обматывают гидроизоляционным материалом. Для этого подойдет битумно-полимерный гидроизоляционный материал. Рубероид не применяется.

Качественные материалы позволят создать прочную конструкцию. На дереве не должно быть сучков и трещин.Влажность должна соответствовать строительным нормам.

Если девелопер использует «сырую» древесину, необходимо предусмотреть регулировку гайки анкера .

Данная операция производится 1 раз в год в течение 5 лет. В этот период происходит интенсивная усадка влажной древесины. По мере высыхания стержней подтягивать гайку вверх придется все меньше и меньше.

На этом фото визуально можно увидеть один из способов крепления мауэрлата на стены из газобетона.

Как крепить мауэрлат к газобетону?

Используйте анкер с шайбой и гайкой.Форма анкеров: Т- и Г-образная. Резьба: M12 или M14. Согласно международным строительным нормам, в сейсмических зонах между соседними анкерами шаг не должен превышать 1 - 1,2 м.

Крепеж механический

Процедура :

  • дюбеля вставляются в подготовленные отверстия;
  • винтовой крепеж;
  • зуба гарпуна прочно вдавлены в газобетон;
  • поверхность расширяется;
  • конструкция надежно закреплена.

Отличный вариант Установки Maurelala на газобетоне имеют только один недостаток - дороговизну. 1 якорь и специальный дюбель с гарпуном стоит более 3 тысяч рублей.

Еще одно видео, как крепить Маурилалат к газобетону.

Установка Maurolat

Другой способ крепления мауэрлата в газобетонных стенах. Нужна капсула с химикатом . Стоимость его намного ниже - 150 руб. за единицу.

Надежная фиксация конструкции достигается за счет проникновения химических веществ в поры материала.Дополнительно бетонная поверхность приобретает тепло- и гидроизоляцию.

Завершающий этап

После монтажа мауэрлата на газобетон установка стропильной конструкции . Есть два пути.

Первый вариант

  • в досках, они заменены на 1/3 глубины доски;
  • гвоздей и металлических уголков позволят надежно закрепить стропила;
  • гвоздя (2шт.) Поперечина забивается с бортов;
  • сверху забивается дополнительный гвоздь;
  • Крепежные уголки
  • окончательно фиксируют стык.

Второй вариант

  • в рафиле, не проводилось;
  • снизу, специальная опорная планка, упирающаяся в мауэрлат;
  • гвоздя забиты как в первый раз.

Контрольный стержень имеет длину 1 м. Второй вариант подходит для стропил, имеющих небольшую высоту.

Крепление вяжущего бруса возможно только после точных расчетов и заготовок из качественных материалов. Покупка бруса ненадлежащего качества с повышенной влажностью может привести к нарушению прочности конструкции.

Для крепления мауэрлата к топливобетонной стене используйте анкер со специальными дюбелями или химический метод установки. Обязательно выполнить Теплоизоляция армирующей ленты из экструдированного пенополистирола.

Соблюдение требований позволит закрепить Маурилалат и создать прочную стропильную конструкцию.

Один из важнейших нюансов Технологии строительства дома из пенобетона - это крепление Мауролата. Характеристики блоков не позволяют выдерживать высокие точечные нагрузки, без принятия проектных мер стены просто разрушатся.Правильно выполненное крепление подразумевает закладку Армопояса, этот этап пропускать не рекомендуется. В случае невозможности его организации мауэрлат идет прямо со стеной и фиксируется с помощью проволоки, анкеров, шпилек или копильонов. Способ определяется заранее, при отсутствии опыта работы этого вида строительных работ лучше доверять специалистам.

Возможные способы крепления

В зависимости от типа схемы обвязки выбирается один из двух вариантов крепления Мауролалата к газобетону: заливка монолитного ж / б пояса по периметру здания или размещение крепежных элементов непосредственно в кладке или блоках.Первый способ помимо обеспечения максимальной надежности способствует перераспределению нагрузок, выравнивает стены и защищает их от деформаций, в том числе усадки. Наличие Армопоя требуется при ведении строительства в районах с сейсмической активностью, строительстве домов из газобетона в один этаж, использовании тяжелых кровельных материалов, сложной формы кровли.

Стандартная инструкция по его закладке включает в себя следующие шаги:

  • Подготовительный: расчет крепежа и выбор промежутка между ними.Основным ориентиром является схема размещения стропила: при равном количестве точек крепления к мауэрлату не должно совпадать с точками закручивания.
  • Укладка П-образных блоков поверх последнего ряда по периметру стены из газобетона. Они выполняют роль опалубки, рекомендуемая ширина от 25 см.
  • Монтаж арматурного каркаса из прутков толщиной 10 мм. На этом этапе происходит укладка шпилек для крепления мауэрлата с интервалом не более 1 м, строго вертикально, с вязальной проволокой к основным рядам.Особое внимание уделяется углам, в этих местах металлические стержни прогибаются на длину не меньше ширины ремня. Аналогичные действия повторяются по всему периметру несущих, включая фронтоны и перегородки.
  • Устройство изоляционной прослойки из уплотненного пенополистирола. Он расположен ближе к внешнему краю стены из газобетона.
  • Заливка внутренней полости бетоном со степенью хранения не ниже М200, герметизация, удаление излишков и тщательное выравнивание верхнего слоя.Полиэтиленовое покрытие и стандартный влажный уход в первые дни.

Можно приступить к следующему этапу привязки стен мауэрлата к стенам из газобетона. Все опалубочные конструкции снимаются (применяются при заливке монолитной железобетонной подушки по периметру и ширине, такое исполнение характерно для кирпичной кладки, но иногда применяется для домов из газосиликата). Далее поверх верхней стороны, контактирующей с будущим мауэрлатом, маркируются 2 слоя гидроизоляции, этот этап невозможен.На обработанных антисептиками и антипиренами и хорошо просохшей деревянной планке обозначены точки крепления. Проще всего это сделать, приложив его к Армопоясу поверх шпилек и ударив кувалдой, отверстия просверливаются по диаметру стержней (не менее 14 мм). После этого остается только прикрепить мауэрлат к топливобетонной стене и затянуть гайками или шайбами.

Завершающие этапы работы выполнить сложно, сил потребуется минимум 2 человека.Помимо капитальных стен Армопояс монтируется на любые секции, в основе которых лежат элементы кровли (например, стойки для коньков или подстилки). При отсутствии опыта стоит просмотреть видеоинструкцию по теме «Как исправить мауэрлат». Если необходимо устранить ошибки, возникшие в процессе кладки, лучше обратиться к специалистам хотя бы за советом. Монтаж стропил возможен только по окончании всех работ по закреплению мауэрлата и проверки качества соединений.

Как крепится мауэрлат к стене при отсутствии Армопояса?

Укладка монолитной ленты не всегда возможна, в некоторых случаях прибегают к другим методам расточки бруса. Проще всего зафиксировать на 3-4 ряда до верха стальной проволокой между блоками. Его длина подбирается с учетом сечения мауэрлата: при складывании должно хватить на обхват и скручивание. Шаг зависит от расстояния между быстрыми конструкциями.К этому варианту часто обращаются при креплении бруса к стене одноэтажного дома из газобетона.

Для легких и малогабаритных зданий насадка мауэрлата подходит также для резьбовых шпилек из оцинкованной или нержавеющей стали. Их монтируют в кладку на 1-2 ряда до верхнего края, минимально допустимая величина пучков таких изделий в стену из газобетона - в 2 раза больше высоты блока. Стандартная длина улицы - в пределах 1 м, диаметр - от 8 до 24 мм.При необходимости затем обрезаются выступающие участки.

Крепление мауэрлата деревянными прутьями возможно как при бронировании Армопояса, так и без него. Они обработаны антисептиками и хорошо просушены длинными пробками. Их монтируют в стену из газобетона ближе к верхнему краю и соединяют с мауэрлатом с помощью скоб. Альтернативный вариант - это их кладка между блоками, количество штук не меньше количества стропил.

Высокая надежность крепления обеспечивается анкерами: механическими или химическими.В первом случае метод заключается в вкручивании раскладных дюбелей сечением в пределах 12-14 мм в газобетон. Второй - использовать химические анкеры (капсульные или в виде трубки с составами на основе полимерных смол). Минимальная глубина прокладываемой ямы - 2 ряда кладки.

Основным преимуществом Анчоровки является возможность фиксации Мауролалате без сложных организационных мероприятий в процессе кладки газоблоков, достаточно просто провести самостоятельно.Тем не менее, наилучшие результаты наблюдаются в самой фиксированной технике, то есть либо встраиваемой одновременно с Армопоясом, либо фиксируемой химическими составами (в последнем случае запрещены сварочные работы рядом с составами). К минусам метода можно отнести высокую стоимость: из всех технологий приставка без якоря Армопояс будет стоить дороже всего, и чем надежнее, тем выше будут затраты на результат.

К нарушениям технологии монтажа мауэрлата своими руками относят:

  • Отсутствие водонепроницаемого слоя между брусом и верхом стены.Предпочтение отдается современным битумно-полимерным мастикам, бюджетный вариант представляет собой каучукоид, полиэтиленовая пленка для этих целей не подходит из-за малой прочности. Минимальное количество слоев гидроизоляции - 2.
  • Посадка мауэрлата, не обработанного антисептиками (контактная сторона остается незащищенной) или использование не сухой древесины.
  • Установка анкеров или сливов под углом, соединение ненадежное.
  • Неправильно подобранная фурнитура для каркаса, отсутствие нахлеста (рекомендуемый минимум, при необходимости продолжение стержней - 20 см), плотное прилегание металла к стенам из газобетона (хорошо подходят пластиковые стойки для обеспечения необходимые 5 см).

При использовании необработанного дерева мауэрлат фиксируют гайкой, периодически проверяют надежность креплений, при необходимости подтягивают. Эта операция проводится не реже одного раза в год в течение 4-5 лет, до окончания усадочных процессов. Полностью использованную и установленную штангу практически не нужно подтягивать, ее осмотр проводится во избежание.

Маурилалат крепление к силикатному блоку без армопояса. Как крепить мауэрлат к газобетону без армоджоа? Несколько хитрых советов.Назначение и размеры Armopleois

Для непосвященного в капитальном строительстве пользователя маловероятно, что Маурилалат есть, какую роль он играет в строительстве и так далее. Поэтому вопрос о том, как проводят мауэрлат к газобетону, вообще понимают неправильно.

Однако использование такой технологии - решение актуальное и очень эффективное. С его помощью можно решить ряд существенных проблем, способных снизить долговечность и прочность конструкции.

Еще нужно отметить более экономичный вариант указанного способа крепления. Если нужно прикрепить мауэрлат к газобетону без армоджойса, то в этом случае заливают не твердый Армопояс, а делают бетонные подушки в нужных местах. Это крепление для пеноблоков тоже достаточно надежное.

2.3 Металлические шпильки

Если есть небольшой дом, а также небольшое давление на крышу для крепления стен из блока Maurolalate Slog Block, можно использовать облегченный метод - металлические шпильки, зашнурованные в стену.Это стальные крепления в виде болтов на основе квадрата со сторонами более 5 см.

Если при выполнении кладки шлакоблока в стену шпильки перепутаны, их необходимо установить в один-два ряда до верхнего края. Шипов должно хватить, чтобы пройти через планку.

Последующая фиксация аналогична креплению мауэрлата к шлакоблоку с помощью анкерных болтов.

2.4 Гидроизоляция при установке

Определившись со способом крепления, необходимо рассчитать крепеж и его расположение.Если вам нужно закрепить мауэрлат на газоблок без Армопоя, то подойдет первый вариант - стальная проволока.

Закрепить мауэрлат на газобетон достаточно просто. Первостепенную роль играет тщательная подготовка всех компонентов: деревянных брусков, крепежа, арматурного каркаса, надежной гидроизоляции. Давайте посмотрим на порядок работы.

Крепление мауэрлата к газобетону

Перед непосредственным скреплением, Мауролалат должен подготовить основу. Армирующий пояс - обязательное условие при устройстве кровли, если стены выполнены из газобетона или другого подобного материала.

Железобетонная обвязка полагает, что предупреждает обжатие газобетонных блоков и позволяет равномерно распределять динамические и статические силы, исходящие от крыши, полностью по площади стены.

Постановка арматурного ремня

Минимальный размер бетонной ленты 200х150 м. Крепится с внутренней поверхности стены.

Этапы установки :

  • Сооружить опалубку по периметру дома.ФРОНТОНЫ обработать обязательно;
  • U-образных блоков образуют железобетонный пояс;
  • из арматуры толщиной 10 мм собрать каркас. Арматуру необходимо выполнить 4 см;
  • для жесткого крепления мауэрлотаты на газобетон с интервалом в 1м, установлены шпильки. Их диаметр - 14мм;
  • блока заливают бетон марки М-200;
  • через неделю можно снимать детали опалубки и крепления Maurolat.

Важно : На этапе подготовки к началу работ строителям требуется рассчитать количество шпилек и будущее расстояние между ними.Точки крепления деревянной конструкции к стропилам и место соединения с армирующим поясом следует расположить в разных местах. Убедитесь, что количество стропильных ног и проливов одинаково.

Подготовка деревянной конструкции

Brux обработано перед укладкой антисептиком Древесина предотвращает гниение. Бревно или брусок 100х100 мм или 150х150 мм обматывают гидроизоляционным материалом. Для этого подойдет битумно-полимерный гидроизоляционный материал.Рубероид не применяется.

Качественные материалы позволят создать прочную конструкцию. На дереве не должно быть сучков и трещин. Влажность должна соответствовать строительным нормам.

Если девелопер использует «сырую» древесину, необходимо предусмотреть регулировку гайки анкера .

Данная операция производится 1 раз в год в течение 5 лет. В этот период происходит интенсивная усадка влажной древесины. По мере высыхания стержней подтягивать гайку вверх придется все меньше и меньше.

На этом фото визуально можно увидеть один из способов крепления мауэрлата на стены из газобетона.

Как крепить мауэрлат к газобетону?

Используйте анкер с шайбой и гайкой. Форма анкеров: Т- и Г-образная. Резьба: M12 или M14. Согласно международным строительным нормам, в сейсмических зонах между соседними анкерами шаг не должен превышать 1 - 1,2 м.

Крепеж механический

Процедура :

  • дюбеля вставляются в подготовленные отверстия;
  • винтовой крепеж;
  • зуба гарпуна прочно вдавлены в газобетон;
  • поверхность расширяется;
  • конструкция надежно закреплена.

Отличный вариант Установки Maurelala на газобетоне имеют только один недостаток - дороговизну. 1 якорь и специальный дюбель с гарпуном стоит более 3 тысяч рублей.

Еще одно видео, как крепить Маурилалат к газобетону.

Установка Maurolat

Другой способ крепления мауэрлата в газобетонных стенах. Нужна капсула с химикатом . Стоимость его намного ниже - 150 руб. за единицу.

Надежная фиксация конструкции достигается за счет проникновения химических веществ в поры материала.Дополнительно бетонная поверхность получает тепло- и гидроизоляцию.

Завершающий этап

После монтажа мауэрлата на газобетон установка стропильной конструкции . Есть два пути.

Первый вариант

  • в досках, они заменены на 1/3 глубины доски;
  • гвоздей и металлических уголков позволят надежно закрепить стропила;
  • гвоздя (2шт.) Поперечина забивается с бортов;
  • сверху забивается дополнительный гвоздь;
  • Крепежные уголки
  • окончательно фиксируют стык.

Второй вариант

  • в рафиле, не проводилось;
  • снизу, специальная опорная планка, упирающаяся в мауэрлат;
  • гвоздя забиты как в первый раз.

Контрольный стержень имеет длину 1 м. Второй вариант подходит для стропил, имеющих небольшую высоту.

Крепление вяжущего бруса возможно только после точных расчетов и заготовок из качественных материалов. Покупка бруса ненадлежащего качества с повышенной влажностью может привести к нарушению прочности конструкции.

Для крепления Maurolalat к стене из топливобетона используйте анкер со специальными дюбелями или химический метод монтажа. Обязательно выполнить Теплоизоляция армирующей ленты из экструдированного пенополистирола.

Соблюдение требований позволит закрепить Маурилалат и создать прочную стропильную конструкцию.

Мауэрлат - специальный деревянный, реже металлический конструкционный элемент кровли. Он необходим для равномерного распределения давления кровли на несущие опоры, а также для крепления стропильного каркаса к стене из газобетона.От того, насколько точна и долговечна, зависит надежность и долговечность всей конструкции.

Маурилалат должным образом выполняется из бревна или бревна размером не менее 10х10 см, обработанных асептическими растворами, просушенных, без трещин и сучков. В том случае, если используется необработанная древесина, то обязательным условием является наличие регулировочной гайки анкера, которую в последующем один раз в год в течение 5 лет подряд необходимо подтягивать.

Редко разрешается использовать швеллер или балку для постройки, но в этом случае стропила должны быть металлическими, а нагрузка на газобетон увеличивается в разы, а приставки в основном необходимы, да и стоимость такого проект не впишется во все рамки бюджета.

Направляющая для крепежа

Изначально для равномерного распределения давления на каркас здания сооружается железобетонный пояс, чтобы избежать вспашки пенобетона. Представляет собой бетонную ленту размером 20х15 см, проходящую по периметру топливобетонной стены.

Армирующий пояс строится по следующей схеме:

  • Сборка опалубки по верху стены.
  • Размещение П-образных блоков внутри деревянного каркаса.
  • Стержень арматурной 10 мм.
  • Установка с привязкой к арматурной рамке резьбонарезного станка диаметром 14 мм для надежного крепления Мауролала на расстоянии 1 м друг от друга.
  • Заливные формы бетонного раствора марки М-200.

Важным моментом технологии подготовки крепления является расчет количества шпилек и их расположения. Количество рафтинговых ног и креплений должно быть одинаковым. Устанавливайте их таким образом, чтобы не пересекаться с местами соединения Мауролалат со стропильной системой.Высота подбирается с учетом величины планки плюс 4 см.

Через неделю опалубка снята и лента готова к дальнейшей работе. Крепления замешиваются в бетон, привязаны к арматурному каркасу, обеспечивая максимально надежное соединение из возможных. На шпильки накладывается брус, на последних штампуются места крепления. Просверливаются отверстия нужного диаметра. Маурилалат плотно надевается на застежки и фиксируется шайбами ​​и гайками.

Есть варианты, когда вместо ремня рейнчинга собирается так называемая монолитная подушка. Его длина, как правило, не более 40 см, а также содержит арматурный каркас с привязанным анкером, бетонную смесь. Эта особенность характерна в основном для кирпичных стен.

Как исправить мауэрлат без Армопоя?

Если возведение арматурного пояса практически невозможно, то крепление к стене одноэтажного дома из газобетона осуществляется без него.

Существует несколько видов крепежа, которые можно выполнить своими руками с помощью: стальной проволоки

  • ;
  • анкера;
  • шпильки;
  • копия

Также последующее крепление Мауролалата к газобетону может осуществляться двумя способами:

1. Механический - с помощью болтов с резьбой М 12-14 и дюбелей со специальными гарпунами. После прикручивания элементов дюбельные детали расширяются в ячеистые блоки из газобетона, надежно захватывая их внутри.Отрицательная сторона этого метода - дороговизна оборудования.

2. Химическая - Используются специальные капсулы с клеевым составом из полимерной смолы. Этот вариант более доступен по цене. Суть метода заключается в том, что химический реагент, растекаясь в порах газобетона, прочно захватывает металлический стержень со стеной. При этом глубина подготовленного отверстия должна составлять 2–3 слоя кладки.

Химический анкер дает более стойкое соединение по сравнению с механическим.Такие подходят для использования в тонкостенных конструкциях, так как не дают резки. Таким образом обеспечивается дополнительная гидро- и теплоизоляция газобетона. Единственный недостаток - невозможность проведения сварки из-за разрушения полимерной смолы под действием высоких температур.

Лучший вариант крепления без армопояша и самый простой - стальная проволока. В этом случае схема действий следующая: За 3-4 ряда блоков до края стены он складывается пополам и проходит под кирпичи так, чтобы концы свободно выходили наружу.Длина тетивы рассчитывается с запасом, чтобы ее хватило, чтобы через просверленные отверстия в планке на расстоянии 25-30 см закрутить как можно плотнее. Количество обвязки должно соответствовать количеству стропил.

Анкерное крепление применяется при отсутствии армирующего ремня, но чаще всего используется в комплекте с его конструкцией. Тогда технология монтажа будет отличаться заменой бетонных шпилек на установку анкеров гарпунными дюбелями после постановки раствора или с подвязкой к арматурному каркасу.

Крепление шпильками выполняется, когда конструкция и кровля небольших размеров и давление на опору не предполагает больших нагрузок. По отдельности этот процесс выполняется с помощью болтов или специальных металлических стержней М-образной или Т-образной формы длиной не менее 1 м и диаметром 8-24 мм. Подобные стальные элементы встраиваются в стену за 2-3 ряда кладки до верхнего края.

Важно: Вывод стержня осуществляется на величину, равную двум высотам мауэрлата.После заливки кладки кладется брус, притягивающий к газобетону орехи.

Инструкция по креплению опоры с молекулами подразумевает использование деревянных пробок, предварительно обработанных гидроизоляционными средствами. Такие устройства монтируются в стену из газобетона или крепятся под камнем. Маурилалат фиксируется металлическими скобами. Количество креплений должно быть равно количеству стропил.

Советы и общие инструкции

1. Создание дополнительной оси жесткости;

2.Препятствие к деформации и нарушению геометрии конструкции при сезонной усадке;

3. Выровнять поверхность стен по горизонтали, например, под неровности кладки;

4. Равномерное распределение статической нагрузки на каркас здания.

При использовании шпилек и анкеров важно правильно подготовить отверстия. Отверните строгую вертикаль для надежной фиксации. В частности, химический метод прыжков, при котором после сверления требуется тщательная очистка и промывка отверстий для лучшего схватывания реагента.В некоторых случаях в сверле создается конусообразное расширение для ввода большего количества клеящей массы и, соответственно, более прочного соединения.

Одно из важных условий: гидроизоляция из битумно-полимерного материала перед креплением деревянной опоры. Рубероид в этом случае применяется реже, как полиэтиленовая пленка. Дело в том, что при соприкосновении материалов дерево - бетон происходит активный процесс гниения деревянной детали. В силу этого рекомендуется укладывать мауэрлат современными гидроизоляционными материалами в два слоя.

Работы по устройству кровельной системы, надежное крепление конструкции к стене из газобетона провести достаточно проблематично, особенно при отсутствии должного опыта строительства. Поэтому такое мероприятие, начиная с проектирования будущей кровли, лучше доверить профессиональным подрядчикам.

Крепление Maurolalat к газобетону или пенобетону обычно производится с помощью армирующего ремня, который находится в верхней части стеновых конструкций.Именно он становится опорой для мауэрлата и придает большую прочность всему дому.

Что такое Армопояс

Как известно, газобетон отличается высокой чувствительностью к местным нагрузкам. То есть, когда допустимое давление сверла, используемого для создания отверстий в блоке, больше, вероятность того, что он превратится в трещины или вообще расколется. Армопояс оборудован для предотвращения таких изменений, а также позволяет избежать раскалывания и деформации блоков, к которым приводит неравномерное давление общей массы.

Что нужно знать

Мауэрлат выполняет функции соединения строительной коробки, а также разделения нагрузки на все стены. Для изготовления крепежа в основном используется дерево. Оптимальный вариант - баран из твердых пород дерева, поверхность которого покрыта антисептическим составом.

Желательно, чтобы крепление Мауролалата к стене из газобетона было прочным по всему периметру стеновых конструкций. Для фиксации отдельных предметов используется прямой замок подходящего размера.Гвозди забиваются до жесткости, в результате стержни образуют единую систему крепления стропила, связанную с соседними элементами. Бруски должны находиться с внутренней стороны кладки, а снаружи - не менее 5-6 см. Для опоры мауэрлат изготавливается кирпичным парапетом по внешнему краю стены, отдельные части которого крепятся с помощью прямого замка.

МЕТОДЫ МУЭРЛИРОВКИ НА СТЕНАх AZHET

Возможно использование нескольких методов, подходящих для различных условий:

  • фиксация монтируется в прокладку с помощью шпилек;
  • анкерная фиксация на базе Армопояса;

В последнем варианте провода уложены между кирпичами таким образом, чтобы средняя часть располагалась под ними, а внешние стороны находились снаружи.Длины должно хватить на свободные детали через брус и последующую стяжку. Количество обвязки должно соответствовать количеству стропил. С помощью металлической проволоки крепится мауэрлат на стене.

Армированный пояс

Крепление Мауролалата к газобетону Армопоясян является наиболее предпочтительным, так как блоки отличаются недостаточно плотной структурой и сложностью установки фиксаторов любого типа. Стоит отметить преимущества использования армированного ремня.В первую очередь, это выравнивание верхней части стен и усиление всей конструкции дома, чтобы устроить хомуты для мауэрлата заранее. Проще всего выполнить П-образные блочные элементы в виде желоба по периметру наружных стеновых конструкций, при этом не должно быть перерыва. Далее его формируют в угловых частях. Для сборки каркаса используется арматура с поперечными перемычками, затем она помещается в желоб с последующим заливкой бетонной смесью.Для обеспечения монолита массу заливают за один прием. Перед этим на армированный пояс закрепляют якорь с проволокой. Особое значение имеет тщательное соблюдение. Шпильки также закрепляются на каркасе лески в соответствии с натянутым шнуром, в вертикальном положении. Также, как и в случае использования, количество стропильных ног и анкерных фиксаторов должно совпадать. Необходимо заранее определиться с оптимальным расположением элементов во избежание совпадения с местами крепления стропил.

Крепление мауэрлата к газобетону

Этот вариант оптимален для небольших зданий и крыш, имеющих легкую конструкцию, когда на крышу и стены нет значительной нагрузки. Шпильки бывают двух видов: это болты, образующие единую конструкцию со стальным квадратом, или элементы в виде М-образной формы. Их закрепление производится несколькими рядами до верха, при этом длины должно хватить на стопорную гайку и толщину планок. Процесс аналогичен анкерному методу: при замораживании кладки брус надевается на шпильки и фиксируется гайками.Есть и другие способы крепления мауэрлата к газобетону, но они используются реже из-за меньшей надежности.

Достаточная жесткость и надежность крепления формируется за счет привязки болтов к раме и их дополнительного выравнивания бетоном. Достаточно надеть мауэрлат на шпильки и с помощью гаек натянуть на блоки.

При необходимости прикрепить мауэрлат к газобетону используют монолитные трубы и подушки в стенах. Их размеры должны быть в пределах 400 мм, они представляют собой углубление с конструкцией небольшой толщины небольшой толщины или металлическими стержнями, на нем закрепляются анкеры.

Функции

Использование анкеров и водосливов требует предварительного создания отверстий. Может возникнуть ряд трудностей. Например, крепеж может быть недостаточно ровным, даже при условии использования шнура и уровня, сложнее всего работать с жидким бетоном. Первым делом устанавливается точная нахождение крепежа, на доске с ровной поверхностью отмечаются точки верхних частей болтов, впоследствии переносятся на мауэрлат, в котором просушиваются соответствующие отверстия.Далее на стену крепится брус. Основание стропил фиксируется на болтах, дополнительно используются шайбы и гайки.

Крепление Maurolalat к газобетону должно производиться после выбора метода уплотнения и предварительного расчета количества и расположения зажимов. В первую очередь образуется надежная изоляция между бетоном и деревом. Это необходимо из-за развития интенсивного загнивания дерева, для предотвращения этого процесса наносится материал для гидроизоляции, уложенный в два слоя.В нем могут выступать как современные варианты, так и привычные, например полиэтилен или каучуконоид.

При использовании проволоки достаточно проделать отверстия на расстоянии не более 35 см для всех крепежных элементов, чтобы проволока повернулась, при этом концы закручиваются таким образом, чтобы получить максимальное соединение стены и Мауэрлалат.

Стоит отметить, что их нельзя использовать с болгаркой, так как этот инструмент не подходит для обработки дерева. Несоблюдение этого правила может привести к травмам во время эксплуатации.

Раздвижная пара

Установка стропила производится после плотной фиксации мауэрлата. Стропильная конструкция может иметь шарнирную или жесткую фиксацию, выбор подходящего варианта зависит от требований, предъявляемых к монтажным узлам Maurolalate к газобетону, общей конфигурации и типа конструкции (навесная или плоская).

Вариант петли может иметь другое сопряжение. Наиболее распространено крепление с жесткой парой, при этом нет возможности смещения и поворотов.Также используется для подвижной пары, обеспечивая движение балки и вращение относительно перекладины. Последний вариант снижает расширение древесины, вызванное температурным воздействием, и усадку здания, все препятствует передаче подвесных нагрузок на конструкции стен.

Для создания скользящего сопряжения используются три техники:

  • использование специального металлического крепежа для соединения стропил;
  • распад цветка за пределы стен и фиксация пластиной;
  • Создание стропильной доски и установка ее на мауэрлат с помощью уголка, кронштейна или гвоздей.

Жесткое спаривание

Без него редко встречаются бетонные и деревянные постройки, а также конструкции из бруса. В связи с тем, что и каркасные, и деревянные дома отличаются заметной усадкой, при отсутствии возможности одновременного смещения здания и крыши существует вероятность появления значительного напряжения, вызывающего повреждение конструкции. стен и стропил. Для создания жесткой пары необходимы опорные стержни длиной 1 метр, закрепленные на гвоздях и стальных уголках.Древесина должна быть ограничена конструкцией мауэрлата в соответствии с напорной линией. Это позволяет предотвратить перпендикулярные смещения. Уголки и гвозди устраняют поперечное смещение, при этом последние следует вбивать под углом с обеих сторон, чтобы они пересекались в планке. Третий гвоздь вбивается в балку, которая должна иметь вертикальное направление.

Заключение

Крепление мауэрлата к газобетону имеет свои характерные особенности, которые следует учитывать при обустройстве, таким образом можно предотвратить проблемы с эксплуатацией кровли.При отсутствии опыта и соответствующих знаний для создания проекта и последующего монтажа системы растр желательно обратиться к профессионалам, гарантирующим надежную кровлю, которая защитит дом от холода и атмосферных осадков на долгие годы. Во время строительства на этом этапе работы не нужно экономить, так как это может повлечь дополнительные финансовые вложения и временные затраты.

Возможный сплав по стене из газобетона. Крепление бруса анкерами или дюбелями

Фургент конструкции стропил: существует три основные схемы совмещения типов крепления стропил к коньковой дорожке и к мауэрлату, которые защищают стены газобетонного дома от передачи рабочей нагрузки от одиночной системы.Кроме того, прокатные стропила позволяют увеличить полезную высоту мансардного этажа: при данной схеме устройства стропило не нуждается в риглельной затяжке.

1 Вариант крепления верной стропы. «Жесткое» низ - «свободный» верх.

Низ рафала В данной схеме он закреплен жестко (с одной степенью свободы): стропильная ступня опирается на мауэрлат словом (зубом), либо разметкой с вкладышем опорной планки, либо упором опорной балки в Маурилалате.Хуже вариант с выстрелом стропил, так как в этом случае ослабляется вынос стропильной стопы за пределы мауэрлата. Лучше вариант с подачей снизу опорной (упорной) планки, так как сечение стропильной стопы в этом случае не уменьшается. Опорную планку, гвоздевое крепление которой будет испытывать смещение к использованию, лучше закрепить помимо боковых боковыми металлическими волнами или деревянными накладками. Мауролалат имеет стропильную ногу, дополнительно затягивается проволочная петля, которая крепится либо к мауэрлату, либо к анкре в опорном поясе, либо в анкере внахлест.Эта петля защищает крышу от подъема сильных порывов ветра. Стропила крепится гвоздями через стальные уголки как на прямых, так и на деревянных брусках.

Верх рафала При данной схеме есть две степени свободы: поворот и смещение. Нога для рафтинга опирается на лыжную трассу через закрытые металлом пластины с горизонтальной опорной поверхностью с обеих сторон пластины опухоли с обеих сторон. Стропила крепятся коньковой балкой (брус) на легкоплавких стальных скобах (изогнутых штампами в разных плоскостях) или с помощью петлевых пластин (ползунов).Между собой в этом варианте конструктивные конструкции не скрепляют! Стропила располагаются рядом друг с другом и ни в коем случае не должны уходить друг от друга. Недостатком такой конструкции является раскрытие конькового узла под нагрузкой на стропила. Такую схему в винтажном односкатном исполнении можно использовать в конструкциях односкатной кровли пролетом до 5 метров.

Мауэрлат

- Конструкция принимает и равномерно распределяет нагрузку , создаваемую кровлей и воспринимаемую стенами.С его помощью обеспечивается устойчивость кровли при условии, что монтаж Мауролата производился по всем правилам. Для этого нужно знать, что такое мауэрлат, как крепится к стене из газобетона, а также в какой последовательности следует работать.

Мауэрлат нужен?

Без мауэрлата возможна установка кровельных систем на каркасные дома, а также постройки из бруса и бревна. У них особенность этого конструктивного элемента может выполнять верхний венец бревна или верхний брус .Для построек из газобетона это недопустимо, и поэтому монтаж мауэрлата нужно проводить в обязательном .

С его помощью вы можете:

  • значительный укрепить строительный ящик ;
  • увеличить жесткость смонтированной крыши;
  • выровнять в горизонтальной плоскости верхний венец стены;
  • обеспечивают крепление кровельной конструкции и стен здания.

Толщина маузерласта зависит от конструктивных особенностей монтируемой крыши.Чаще всего для его изготовления используется брус размером 150 х 150, 150 х 100 или 80 х 180 мм. Также допустимо использование бревен, очищенных от коры и обрезанных с одной стороны. Обрезка производится для обеспечения максимального прилегания конструкции к поверхности стены.

Влажность используемой древесины должна соответствовать нормативным требованиям. При использовании «сырой» древесины должна быть предусмотрена возможность регулировки гайки анкера один раз в пятилетке . После высыхания бруса усадка влажной древесины будет происходить менее интенсивно, а значит, натягивание гаек должно быть менее вероятным.

Подготовленная древесина подвергается специальной обработке антисептический состав Для защиты конструкции от гниения и повреждения насекомыми. Перед укладкой бревна стоит обернуть гидроизоляционным материалом, например, битумно-полимерным. От использования каучукоида лучше отказаться.

Если монтируется металлический каркас, для изготовления мауролалата используется прокат: камерная служба или двухсторонняя. Может обрабатываться антикоррозийными составами.

Особенности установки мауэрлата

Укладка Maurelala должна производиться таким образом, чтобы оставалось определенное расстояние до внешнего края стены. Как правило, около 5 см. Иногда предусматривается выступ, в который должна капать смонтированная конструкция . Впоследствии к этой конструкции придется пристроить кровельную систему.

Для увеличения срока службы конструкции из дерева обязательно предусматривается гидроизоляция.Для этого используется раннероид или любой другой гидроизоляционный материал.

Способы крепления к топливобетонной стене

Предпочтительным вариантом можно назвать установку элемента по периметру стены. Для соединения отдельных элементов в единое целое желательно использовать прямой замок , размеры которого напрямую зависят от геометрических параметров используемых ГРМ. Для надежности замок дополнительно забивают гвоздями для образования жесткой прочной системы, к которым впоследствии крепятся стропила.

Для закрепления мауэрлата можно использовать несколько способов:

В первом случае использовано специальных крепежных капсул . Химикат, проникая внутрь материала, обеспечивает надежную фиксацию мауэрлата. Это улучшает состояние верхнего слоя и увеличивает степень тепло- и гидроизоляции. Капсулы, используемые для крепления, отличаются стоимостью.

Для изготовления мауэрлата необходимо использовать только качественные материалы.В дереве не должно быть суки. Слой гидроизоляции не должен иметь повреждений, что достигается с помощью специального инструмента.

При механическом креплении необходимо соблюдать определенную процедуру:

Дюбель
  1. вставляется в заранее подготовленные отверстия;
  2. крепеж прикручен;
  3. зуба гарпуна плотно вдавлены в газобетон;
  4. расширенная поверхность;
  5. литой.

Монтаж Maurolalat должен производиться таким образом, чтобы соседних звеньев не были связаны друг с другом .Это позволяет повысить устойчивость конструкции. Однако механическое крепление связано с созданием усилий для отбора проб, которые могут спровоцировать некоторые проблемы на краю конструкции.

Крепление анкерными болтами и арматурой

Для построек из газоблоков, наличие Армопояса обязательно. Так как этот строительный материал недостаточно прочен, что может вызвать определенные трудности при монтаже крепежа, особенно анкерных болтов. Поэтому вопрос, нужен ли мауэрлат, в данной ситуации не актуален: без него точно не обойтись.

Крепежные элементы для Maurolat необходимо уложить заранее. Для устройства армированного ремня целесообразно использовать П-образные блоки , с помощью которых можно сформировать характерный желоб по всему периметру наружной стены. Чтобы исключить образование зазоров, угловые блоки одеты.

Сборка арматурного каркаса производится с помощью 12-миллиметровой арматуры, которая поставляется с 6-миллиметровыми перемычками. Анкер с резьбой крепится к проложенному внутри водосточному желобу.Они должны занять определенное пространственное положение, которое контролируется с помощью натянутой лески или шнура. Анкер ставят под прямым углом к ​​мауэрлату как можно ближе к верхней щетке.

Крепежные узлы должны располагаться по всему периметру стены. Их количество напрямую зависит от количества стропил: как минимум, их должно быть столько же или больше. Крепление необходимо таким образом, чтобы в будущем не было контакта со стропилами. С целью снижения финансовых затрат можно заливать не сплошной Армопояс по периметру стены, а только отдельные бетонные подушки .

После того, как арматурный каркас вместе с анкерными болтами будет залит в заранее сформированный бетон, производится бетонирование. Чтобы сформировать монолитную конструкцию, процесс заливки нельзя прерывать. Работы следует вести непрерывно вдоль наружной стены. Желоб нужно заливать бетоном за один проход.

После полного высыхания бетона анкеры надежно фиксируются в заданном пространственном положении. В то же время для очень важно обеспечить их точное позиционирование во время соло .

Как только бетон наберет необходимую прочность, на бетонную ленту укладываются стержни и анкеры, которые должны быть внутри заранее просверлены в дереве отверстий. Затем затяните гайки крепления штанг.

Чтобы определить расположение отверстий в стержне, его предварительно кладут поверх болтов, а затем обеспечивают силовой эффект , достаточный для появления вмятин на дереве. В этих местах высверливают отверстий, предназначенных для анкеров .

Для непосвященного в капитальном строительстве пользователя маловероятно, что Маурилалат есть, какую роль он играет в строительстве и так далее.Поэтому вопрос о том, как проводят мауэрлат к газобетону, вообще понимают неправильно.

Однако использование такой технологии - решение актуальное и очень эффективное. С его помощью можно решить ряд существенных проблем, способных снизить долговечность и прочность конструкции.

Еще нужно отметить более экономичный вариант указанного способа крепления. Если нужно прикрепить мауэрлат к газобетону без армоджойса, то в этом случае заливают не твердый Армопояс, а делают бетонные подушки в нужных местах.Это крепление для пеноблоков тоже достаточно надежное.

2.3 Металлические шпильки

Если есть небольшой дом, а также небольшое давление на крышу для крепления стен из блока Maurolalate Slog Block, можно использовать облегченный метод - металлические шпильки, зашнурованные в стену. Это стальные крепления в виде болтов на основе квадрата со сторонами более 5 см.

Если при выполнении кладки шлакоблока в стену шпильки перепутаны, их необходимо установить в один-два ряда до верхнего края.Шипов должно хватить, чтобы пройти через планку.

Последующая фиксация аналогична креплению мауэрлата к шлакоблоку с помощью анкерных болтов.

2.4 Гидроизоляция при установке

Определившись со способом крепления, необходимо рассчитать крепеж и его расположение. Если вам нужно закрепить мауэрлат на газоблок без Армопоя, то подойдет первый вариант - стальная проволока.

Газобетон, так же как и пенобетон, имеет пористую структуру, что вызывает определенные трудности при укладке Мауролат.Поскольку установка мауэрлата обязательна на зданиях, построенных из пенобетона, пенобетона и т. Д. Ниже, ниже приведен ряд способов крепления мауэрлата к таким материалам.

Поскольку мауэрлат способствует удержанию кровли на стенах здания, его необходимо надежно закрепить на них.

Крепление Maurolalat к газобетону следующими способами:

  • Проволока стальная . При кладке стен на два - три ряда между блоками стальная проволока диаметром 0.Укладывается 6 миллиметров. После этого один конец проволоки вставляется в отверстие мауролалата и скручивается с другим. Следует учесть, что длины проложенной проволоки должно хватить для фиксации мауэрлата. Рекомендуется укладывать проволоку в количестве, равном количеству стропил.
  • Металлические шпильки . Такой способ крепления мауэрлата обычно применяется на небольших постройках. Суть крепежа такова: на один ряд до конца стены между блоками укладываются шпильки с приваренными металлическими филами не менее 5х5 сантиметров.
    После этого на шпильки через отверстия устанавливается мауэрлат и прижимается к стене гайками с шайбами. Длина стен над стеной должна быть на толщину бруса мауэрласт плюс не менее 5 см для затяжки гаек с шайбами. Также рекомендуется укладывать шпильки с шагом 1-1,5 метра.
  • Анкерные болты . Крепление анкерных болтов муеролала к газобетону - один из самых надежных из всех предложенных способов. Поскольку газобетон - хрупкий материал, то для крепления мауэрлалы анкерными болтами конструкция Армопоя необходима.
    Армопояс позволит не только изготавливать крепеж мауэрлата, но и укреплять и надежно связывать стены здания, одновременно снимая с них подвесную нагрузку с кровли. Строительство Армопояс может осуществляться двумя способами:
    • Использование U-образных блоков.
    • С деревянной опалубкой.

В первом и повторном способах используется арматура диаметром не менее 6 мм, которая укладывается в построенный голод и заливается бетоном.Заливку бетона для Армопояса необходимо производить сразу без перерыва по всему периметру несущих стен здания.

Перед заливкой Армопояса на анкерные болты его рамы необходимо крепить бетон. Крепления болтов могут быть выполнены из вязальной проволоки или с помощью сварочного аппарата. Количество анкерных болтов должно быть не меньше количества стропил. После установки болтов и заливки Армопояса через пару дней, когда бетон будет укреплен установкой Мауролалат.

Ни в коем случае нельзя прерывать арму, так как полностью утрачивается его крепежный эффект и он не снимет расширяющуюся нагрузку со стенок кровли.

Анкерные болты необходимо устанавливать точно на резьбу так, чтобы они находились посередине Maurolala Bruus. Независимо от способа крепления мауэрлата, под него необходимо укладывать гидроизоляционный материал.

Постановка арматурного ремня

Для строительства Армопояса потребуются следующие материалы:

  • Песок, щебень и марка М-400 для приготовления бетона.
  • Арматура диаметром от 6 до 12 мм для возведения каркаса Армопояса.
  • П-образные блоки или доски для изготовления опалубки.
  • Молоток и гвозди (для деревянной опалубки).
  • Бетономешалка, так как вручную не получается перемешать раствор для бетона.

Организация Армопоеза состоит из следующих этапов:


Если для изготовления Армопояса используется деревянная опалубка, то нижние щетки, которыми она скрепляла ее стены, остаются в бетоне.На качество ремня этот факт ни на что не влияет, так что можно не переживать по этому поводу. Бетон для Армопояса можно сделать самостоятельно или приобрести готовым - это облегчит его обустройство.

Заготовка деревянной конструкции

Для изготовления деревянной опалубки под Armopleomas потребуются следующие материалы:

  • Доска толщиной менее 30 мм и высотой не менее 20 сантиметров.
  • Молоток и гвозди.
  • Укрытия деревянные.
  • Ножовка по металлу.
  • Рулетка.

Также для удобства вместо молотка и гвоздей можно использовать отвертку с саморезами.

Строительство деревянной опалубки для Армопояса выглядит следующим образом:

  • По ширине стены умещается деревянных укрытий на расстоянии 1 метра друг от друга.
  • После укладки стержней К ним прикрепляются доски с обеих сторон стены.
  • Верх сисек Столкнулся друг с другом деревянными брусками также на расстоянии 1 метра друг от друга.
  • Комплект досок на стыках Надежно соединить нужно с помощью деревянных брусков или небольшой разделочной доски.

Как крепить мауэрлат к газобетону?

В тех случаях, когда конструкция Армопояса невозможна, скрепление мауэрлалата производится следующими способами:


Для крепежа механических анкеров Mauerlata потребуются следующие инструменты:

  1. Ударная дрель.
  2. Анкер клиновой.
  3. Специальная помпа для удаления стружки из отверстия.

Монтаж с механическими анкерами состоит из следующих этапов:

  1. В заранее размеченных местах на стене просверливаются отверстия.
  2. Готовые ямы очищаем от бетонной стружки специальным насосом.
  3. В отверстия вставляется клиновой анкер и производится затяжка.
  4. После установки анкеров на стены необходимо укладывать гидроизоляционный материал и можно устанавливать мауэрлат.

С помощью клиновых анкеров можно безопасно и быстро произвести монтаж мауэрлата. Единственный минус такого способа крепления Maurolat - это цена анкеров примерно от 2500 рублей . кусочек.

  • Химический способ крепления мауэрлата. Для крепления Мауролалата используется жидкий анкер (химический анкер) химическим способом. Химический якорь. Это жидкая смесь полимерной синтетической смолы, поставляется во флаконах под пистолетом в качестве герметика.
    Клеящаяся масса анкера глубоко проникает в структуру материала и надежно скрепляет металлический элемент со стеной.

    Преимущество химических анкеров в том, что они не создают забивающего эффекта, как в механических, такая особенность позволяет использовать их хрупкие материалы, такие как негазированный бетон, семерка и т. Д.

Для установки Maurolat с помощью химических анкеров необходимы следующие инструменты:

  1. Ударная дрель.
  2. Сверла по бетону.
  3. Пистолет под капсулу жидких якорей.
  4. Жидкая якорная капсула.
  5. Анкерные болты металлические.
  6. Компрессор для подачи сжатого воздуха.
  7. Гайки с шайбами.
  8. Плотные перчатки для защиты рук от клеевой смеси.

Вместо компрессора можно использовать специальный насос для очистки дырок от мусора.

Способ крепления мауэрлала химическим способом состоит из следующих этапов:

  1. На последнем ряду стены , где будет установлена ​​ударная дрель Mauelalat для просверливания отверстия диаметром чуть больше анкерного болта.
  2. Из готового отверстия в стене Необходимо удалить пыль и сколы бетона. Сделать это можно с помощью компрессора, сдував тупым воздухом всю пыль и грязь.
  3. В очищенное отверстие пистолетом Залить клеевую смесь анкера, после чего вставить металлическую деталь. Заполнение отверстия клеевой смесью необходимо на 60%, чтобы избежать ее вытекания при вставке анкерного болта.
  4. Через 45 минут после установки Химические анкеры могут установить Maurolat.

Количество химических анкеров должно минимизировать количество стропил. Отверстия под мауэрлат необходимо просверливать посередине блока глубиной 70% его высоты.

Также не рекомендуется производить сварку с металлической частью химического анкера, так как высокая температура разрушает состав полимерной смолы. Химический анкер имеет длительный срок службы более пятидесяти лет и высокую устойчивость к атмосферным воздействиям.

Суммировать

  • Для надежного и качественного крепления мауэрлат к газобетону необходимо использовать Армопояс.
  • Опалубка для Армопояса Можно сделать из досок или П-образных блоков.
  • Армопояс Мауэрлат помимо крепления Обеспечивает снятие подвесной нагрузки со стен кровли.
  • В случаях, когда применить Армопояса невозможно, крепление мауэрлата к газобетону может производиться механическими или химическими анкерами.
  • Вне зависимости от типа крепежа Мауэрлат Уменьшенный, необходимо укладывать гидроизоляционный материал.

Мауэрлат - специальный деревянный, реже металлический конструкционный элемент кровли. Он необходим для равномерного распределения давления кровли на несущие опоры, а также для крепления стропильного каркаса к стене из газобетона. От того, насколько точна и долговечна, зависит надежность и долговечность всей конструкции.

Маурилалат должным образом выполняется из бревна или бревна размером не менее 10х10 см, обработанных асептическими растворами, просушенных, без трещин и сучков.В том случае, если используется необработанная древесина, то обязательным условием является наличие регулировочной гайки анкера, которую в последующем один раз в год в течение 5 лет подряд необходимо подтягивать.

Редко разрешается использовать швеллер или балку для постройки, но в этом случае стропила должны быть металлическими, а нагрузка на газобетон увеличивается в разы, а приставки в основном необходимы, да и стоимость такого проект не впишется во все рамки бюджета.

Направляющая для крепежа

Изначально для равномерного распределения давления на каркас здания сооружается железобетонный пояс, чтобы избежать вспашки пенобетона.Представляет собой бетонную ленту размером 20х15 см, проходящую по периметру топливобетонной стены.

Армирующий пояс строится по следующей схеме:

  • Сборка опалубки по верху стены.
  • Размещение П-образных блоков внутри деревянного каркаса.
  • Стержень арматурной 10 мм.
  • Установка с привязкой к арматурной рамке резьбонарезного станка диаметром 14 мм для надежного крепления Мауролала на расстоянии 1 м друг от друга.
  • Заливные формы бетонного раствора марки М-200.

Важным моментом технологии подготовки крепления является расчет количества шпилек и их расположения. Количество рафтинговых ног и креплений должно быть одинаковым. Устанавливайте их таким образом, чтобы не пересекаться с местами соединения Мауролалат со стропильной системой. Высота подбирается с учетом величины планки плюс 4 см.

Через неделю опалубка снята и лента готова к дальнейшей работе.Крепления замешиваются в бетон, привязаны к арматурному каркасу, обеспечивая максимально надежное соединение из возможных. На шпильки накладывается брус, на последних штампуются места крепления. Просверливаются отверстия нужного диаметра. Маурилалат плотно надевается на застежки и фиксируется шайбами ​​и гайками.

Есть варианты, когда вместо ремня рейнчинга собирается так называемая монолитная подушка. Его длина, как правило, не более 40 см, а также содержит арматурный каркас с привязанным анкером, бетонную смесь.Эта особенность характерна в основном для кирпичных стен.

Как исправить мауэрлат без Армопоя?

Если возведение арматурного пояса практически невозможно, то крепление к стене одноэтажного дома из газобетона осуществляется без него.

Существует несколько видов крепежа, которые можно выполнить своими руками с помощью: стальной проволоки

  • ;
  • анкера;
  • шпильки;
  • копия

Также последующее крепление Мауролалата к газобетону может осуществляться двумя способами:

1.Механический - с резьбовыми болтами М 12-14 и дюбелями со специальными гарпунами. После прикручивания элементов дюбельные детали расширяются в ячеистые блоки из газобетона, надежно захватывая их внутри. Отрицательная сторона этого метода - дороговизна оборудования.

2. Химическая - Используются специальные капсулы с клеевым составом из полимерной смолы. Этот вариант более доступен по цене. Суть метода заключается в том, что химический реагент, растекаясь в порах газобетона, прочно захватывает металлический стержень со стеной.При этом глубина подготовленного отверстия должна составлять 2–3 слоя кладки.

Химический анкер дает более стойкое соединение по сравнению с механическим. Такие подходят для использования в тонкостенных конструкциях, так как не дают резки. Таким образом обеспечивается дополнительная гидро- и теплоизоляция газобетона. Единственный недостаток - невозможность проведения сварки из-за разрушения полимерной смолы под действием высоких температур.

Лучший вариант крепления без армопояша и самый простой - стальная проволока.В этом случае схема действий следующая: За 3-4 ряда блоков до края стены он складывается пополам и проходит под кирпичи так, чтобы концы свободно выходили наружу. Длина тетивы рассчитывается с запасом, чтобы ее хватило, чтобы через просверленные отверстия в планке на расстоянии 25-30 см закрутить как можно плотнее. Количество обвязки должно соответствовать количеству стропил.

Анкерное крепление применяется при отсутствии армирующего ремня, но чаще всего используется в комплекте с его конструкцией.Тогда технология монтажа будет отличаться заменой бетонных шпилек на установку анкеров гарпунными дюбелями после постановки раствора или с подвязкой к арматурному каркасу.

Крепление шпильками выполняется, когда конструкция и кровля небольших размеров и давление на опору не предполагает больших нагрузок. По отдельности этот процесс выполняется с помощью болтов или специальных металлических стержней М-образной или Т-образной формы длиной не менее 1 м и диаметром 8-24 мм.Подобные стальные элементы встраиваются в стену за 2-3 ряда кладки до верхнего края.

Важно: Вывод стержня осуществляется на величину, равную двум высотам мауэрлата. После заливки кладки кладется брус, притягивающий к газобетону орехи.

Инструкция по креплению опоры с молекулами подразумевает использование деревянных пробок, предварительно обработанных гидроизоляционными средствами. Такие устройства монтируются в стену из газобетона или крепятся под камнем.Маурилалат фиксируется металлическими скобами. Количество креплений должно быть равно количеству стропил.

Советы и общие инструкции

1. Создание дополнительной оси жесткости;

2. Препятствие к деформации и нарушению геометрии конструкции при сезонной усадке;

3. Выровнять поверхность стен по горизонтали, например, под неровности кладки;

4. Равномерное распределение статической нагрузки на каркас здания.

При использовании шпилек и анкеров важно правильно подготовить отверстия. Отверните строгую вертикаль для надежной фиксации. В частности, химический метод прыжков, при котором после сверления требуется тщательная очистка и промывка отверстий для лучшего схватывания реагента. В некоторых случаях в сверле создается конусообразное расширение для ввода большего количества клеящей массы и, соответственно, более прочного соединения.

Одно из важных условий: гидроизоляция из битумно-полимерного материала перед креплением деревянной опоры.Рубероид в этом случае применяется реже, как полиэтиленовая пленка. Дело в том, что при соприкосновении материалов дерево - бетон происходит активный процесс гниения деревянной детали. В силу этого рекомендуется укладывать мауэрлат современными гидроизоляционными материалами в два слоя.

Работы по устройству кровельной системы, надежное крепление конструкции к стене из газобетона провести достаточно проблематично, особенно при отсутствии должного опыта строительства.Поэтому такое мероприятие, начиная с проектирования будущей кровли, лучше доверить профессиональным подрядчикам.

Козырьки и козырьки. Внешняя и внутренняя лестница. Аксессуары

Схема крепления рафал

Мауэрлат - часть кровли любого сооружения, представляющая собой брус, который укладывается поверх наружной стены по периметру.

Его назначение - равномерное распределение нагрузки от кровельной системы на всю поверхность несущих стен.Он может быть деревянным или металлическим. В случае использования Мауэрлалата Металла берут готовую продукцию: Часы, швеллер, уголок.

Для выполнения своей функции мауэрлат должен быть надежно прикреплен. Есть два способа: Крепление мауэрлата к газобетону без армопояш и с помощью армопояса.

Крепление мауэрлата с армопоясом

Используя газобетон в качестве основного материала для кладки стен, необходимо понимать, что он не сможет выдержать нагрузку стропильной системы И кровли, поэтому создание армоплеа обязательно.

Назначение и размеры рукавов

Армопояс - закрытая конструкция из железобетона, проходящая по периметру конструкции. Назначение Армопояса:

  • предотвращающие деформацию несущих стен;
  • придает дополнительную жесткость конструкции из газобетона;
  • Равномерное распределение нагрузки по поверхности стен.

Армопояс - это фундамент кровельной системы.Размеры Armopleois зависят от ширины стен, для газобетона ширина ArvaniPOSOS составляет примерно 25 см, а крайний диапазон выкладывается П-образными блоками, которые в дальнейшем будут играть роль опалубки для заливка бетонным раствором.

Важно! АРМИАСС должен быть сплошной монолитной конструкцией!

Подготовленная опалубка перед бетонированием

Техника Армопояш:

  1. Устройство опалубки по периметру сооружения.
  2. Создание армооотика из бетонных блоков.
  3. Сборка рамы из фурнитуры.
  4. Установка шпилек для крепления.
  5. Залить блоки бетонным раствором.
  6. Разъедание опалубки после заливки бетона.

После того, как армопояс будет готов, и опалубку можно снимать непосредственно к монтажу из Мауролата.

Как крепить мауэрлат к газобетону

От HIS правого крепления От опоры стен и стропильной системы здания зависит ее устойчивость к внешним воздействиям, срок службы, шумо- и гидроизоляционные характеристики и прочность.

Мауэрлат должен быть из того же материала, что и стропильная система. Если используются металлоконструкции, то в качестве мауэрлата применяются металлические балки, шаляры, уголки. Для деревянной рафальной системы мауэрлат будет из деревянных балок. Сечение балки зависит от расчетной нагрузки, типа кровли и диаметра стропильных балок.

Перед установкой деревянного мауэрлата. На газобетонных блоках необходимо обработать деревянные бруски антисептическим раствором, защищающим древесину от насекомых и гниения.Также бруски целесообразно обернуть слоем гидроизоляционного материала. Для этого можно использовать водостойкий, эластоисмол, гидрохотлоизол, стеклянную астму. Эти материалы не будут подниматься по конструкции и создавать дополнительный слой влагоизоляции.

Маурилалат крепится к стенам из газобетона с помощью анкеров, шпилек или металлической проволоки. При укладке БРУСЕВ необходимо соединять их в местах стыков металлических скоб.

Схема крепления с проливом (справа) и скобами (слева)

Далее необходимо произвести крепление стропила к мауэрлату.Подключение происходит письмом, стуком, промыванием, но должно занимать не более 25% планки. Крепление выполняется с помощью саморезов, болтов, уголков, металлических пластин и монтажной пены.

Основные способы крепления, начиная с более предпочтительных:

  • Застежка на шпильке. Этот вид крепления может быть использован при строительстве как простых одноэтажных построек, так и вспомогательных помещений: бань, летних кухонь, гаражей, домовладений, небольших загородных домов.Этот способ крепления шпильками предпочтительнее для большинства построек.
  • Крепление химическими анкерами. Добавление прутков в газобетон осуществляется специальным химическим клеевым составом: «Жидкий дюбель», наклеенный анкер и др. Состав изготовлен на основе полимеров и содержит клеи в виде синтетических смол. В газобетонной стене отверстие делается как под обычный анкер, который заполняется клеевым составом, затем в подготовленное отверстие вставляется стержень (арматура), который затем устанавливается компанией Maurylalat.Прочность такой конструкции довольно высока, однако при большом периметре мауэрлат будет стоить дорого.
  • Проволока стальная крепежная. Этот способ можно использовать, если еще на этапе кладки стен между газобетонными блоками остается металлическая проволока с металлической проволокой. В мауэрлате проделываются отверстия, куда вставляется проволока и делается обвязка. Очень важно, чтобы количество обвязки проволокой было не меньше количества литых стропил.

Крепление Мауролалата к стене из газобетона без армопояша

В соответствии со СНиП крепление без предварительного устройства Армопояса допускается только в исключительных случаях.Газобетон - недостаточно прочный материал и не выдержит снеговой нагрузки распорки, а также динамической ветровой нагрузки, поэтому аропояс обязателен!

В некоторых случаях возможно крепление Мауролалата к стенам из газобетонных блоков без устройства Армопоя. Это значительно снижает стоимость и ускоряет строительство. Однако это возможно при соблюдении следующих условий:

  • в качестве основы используется легкий деревянный брус сечением не более 20 см;
  • брус будет усилен металлическими элементами: замками, гвоздями, металлическим профилем;
  • снеговые и ветровые нагрузки в вашем регионе незначительны;
  • конструкция стропильной системы исключает распорные нагрузки.

Маурилалат располагается на расстоянии 0,5-1 см от внешнего края несущей стены и для крепления его на пенобетон, шпильки, химические анкеры или стальную проволоку.

Для непосвященного в капитальном строительстве пользователя маловероятно, что Маурилалат есть, какую роль он играет в строительстве и так далее. Поэтому вопрос о том, как проводят мауэрлат к газобетону, вообще понимают неправильно.

Однако использование такой технологии - решение актуальное и очень эффективное.С его помощью можно решить ряд существенных проблем, способных снизить долговечность и прочность конструкции.

Необходимо отметить более экономичный вариант реализации указанного способа крепления. Если мауэрлат нужно крепить к газобетону без Армопоя, то в данном случае это не сплошные армоэма, а бетонные подушки делают в нужных местах. Это крепление для пеноблоков тоже достаточно надежное.

2.3 Металлические шпильки

При наличии небольшого дома, а также небольшого давления на крышу для крепления стен из шлакоблока из мауролалата можно использовать облегченный метод - металлические шпильки, прошнурованные в стену.Это стальные крепления в виде болтов на основе квадрата со сторонами более 5 см.

Если при выполнении кладки шлакоблока в стену шпильки перепутаны, их необходимо установить в один-два ряда до верхнего края. Шипов должно хватить, чтобы пройти через планку.

Последующая фиксация аналогична креплению мауэрлата к шлакоблоку с помощью анкерных болтов.

2.4 Гидроизоляция при установке

Определившись со способом крепления, необходимо рассчитать крепеж и его расположение.Если вам нужно закрепить мауэрлат на газоблок без Армопоя, то подойдет первый вариант - стальная проволока.


Частное и общественное строительство требует использования конструктивных элементов разной сложности. При возведении домов из газобетона используют специальный элемент - мауэрлат. Есть особая технология, описывающая крепление мауэрлата к газобетону без армопояша. Такой способ строительства значительно увеличивает надежность и срок службы будущих объектов.

Особенности конструкции

Технология строительства домов из газобетона совершенствуется по объективным причинам - на рынке материалов спрос на газобетонные блоки растет с каждым днем. Особенности строительства домов из этого материала позволяют в кратчайшие сроки провести качественную застройку. Дом из ячеистого бетона обладает хорошими теплоизоляционными характеристиками, а также имеет относительно небольшую конструктивную массу.

Газобетон имеет недостаток, связанный с трудностью крепления элементов конструкции друг к другу. Пористое основание стен сложно соединить с основным каркасом, и строителям приходится искать дополнительные решения. Мауэрлат - это конструктивный элемент, соединяющий стены здания и крышу. Решить проблему помогает армопой из железобетона, но некоторые домовладельцы применяют метод крепления Муролата к газобетону без Армопоя.

Особенность конструкций из газобетона в том, что пористому бетону сложно выдерживать точечное давление устойчивых элементов. Мауэрлат - важный конструктивный элемент, выполняющий нагрузочную функцию. В отличие от фундамента мауэрлат несет нагрузку только на кровельную часть здания - крышу, внутреннюю часть конька и теплоизоляционные слои.

Работа с металлическим или деревянным мауэрлатом помогает перераспределить давление на стены.Крепление Моэролалат также облегчает монтажные работы, связанные с установкой элементов сплава.

Алгоритм вычислен

Работы по установке нужного материала могут быть выполнены с использованием следующих модулей:

  • Опоры деревянные;
  • Металлический профиль.

Сечение для деревянного бруса подбирается в формате 10 см * 10 см. Если крыша имеет особо большие размеры, то рекомендуется использовать модули большего размера (10 см * 15 см, 15 см * 15 см, 15 см * 20 см).Существует определенная пропорция, в соответствии с которой маурелалат выполняется для эксплуатации - толщина материала должна быть равна 2 толщинам стропильных опор.

Изготовление мауролалы от Breven возможно, но не оправдывает затраченных усилий - сечение бревна затруднительно для корректировки конфигурации стропильных компонентов. Характеристики древесины, выбранной для работы, также должны соответствовать высоким стандартам. Монтаж Maurolat осуществляется при помощи дерева, проверенного на износостойкость и отсутствие механических повреждений.

Оптимальный вариант Рассмотрим высококачественную древесину твердых пород, обработанную специальными составами. Также возможно использование металлического профиля для работы с креплением на крышу. Проведение таких работ сопровождается использованием швеллера или затвора, пропитанного антикоррозийными веществами.

Основные ценности

Специалист, занимающийся установкой мауэрлата без армопояса, должен произвести правильные расчеты основных параметров. При эксплуатации учитываются следующие значения:

  • Площадь застройки;
  • Тип кровельной системы;
  • Особенности кровельного материала;
  • Зона сейсмической активности;
  • Влияние климата.

Выделяют разные конструктивные формы кровли, но наиболее распространенной является бартальная кровля. В качестве примера выгодно произвести расчет для работы на такой кровле. Объем мауселата измеряется по формуле В = п * с, , где п., - периметр настила, а с. - сечение бруса или В = н / п , где н. - масса древесины, р., - плотность дерева.

Способы крепления

Крепление мауэрлата к газобетону без Армопоя может осуществляться по нескольким технологиям.Крепление к газобетонным блокам Проходите с помощью специальных элементов.

Химические анкеры

Этот метод основан на использовании химических смол с адгезионными свойствами. Жидкий дюбель или другая химическая паста отлично соединяет пористую поверхность газобетона и металлических профилей. В малогабаритных постройках допускается фиксация уголков с помощью ширм, кронштейнов и саморезов. Анкерное крепление повышает уровень защиты конструкции.

Работа с химическими составами Подразумевает следующий перечень действий:

  • Заполнение отверстия клеящей массой;
  • Крепление металлического каркаса;
  • Контроль замороженного состава.

Отмечено, что армированные таким образом уголки обладают высокой прочностью и долговечностью (до 50 лет). Запретить сварочные работы С фиксированными металлическими профилями, как химические анкеры. Чувствительность к высоким температурам.

Шпильки для крепления

Строительные шпильки идеально подходят для небольших зданий, где крепление Maurolalat выполняется для того, чтобы оно выполняло функцию армированного ремня.

Работа со шпильками подразумевает следующий перечень действий:

  • Сверление отверстий на расстоянии 1.5 м;
  • Крепление шпилек цементным составом;
  • Монтаж гидроизоляционного слоя;
  • Установка мауэрлата;
  • Крепление прутка кованое скобами;
  • Устройство кровли над сооружением.

Проволока стальная

С помощью стальной проволоки определенной толщины можно добиться аналогичного результата при монтажных работах. Использование такого метода предполагает следующую последовательность действий:

  • Поджаривание витой проволоки в стены здания;
  • Контроль правильного положения проволоки в газобетоне;
  • Контроль свободного прохождения проволоки через штангу;
  • Расчет необходимого количества элементов в соответствии с количеством стропил.

Возможна установка стропил на стены из малогабаритных блоков из ячеистого бетона, которые могут выполняться с помощью специальных укрепленных балок - скоб. Кронштейны металлические с антикоррозийным покрытием. Крепление происходит проволочной стяжкой, шурупами, пластинами и перфорированной лентой.

Для правильного монтажа и монтажа стропильной системы кровли, грамотного распределения больших нагрузок на постройку строители прибегают к использованию важного элемента - мауэрлата.Мауэрлат - это деревянное или металлическое крепление, которое закрепляется в верхней части стен. При этом он должен быть надежно закреплен.

Если строители применяют стропила из металла, то нужен мауэрлат из диодавы. Он крепится к стене из газобетона без армопояша и выполняет две функции:

  • распределяет нагрузки, которые передаются на стены конструкции;
  • Металлический мауэрлат атакует сплавные элементы кровли.

Подбор строительных материалов

При изготовлении деревянных мауэлалятов используют бруски.В то же время специалисты советуют крепление из лиственных деревьев обработать специальными антисептическими средствами. Бруски следует ставить по периметру стены. Чтобы соединить их между собой, специалисты устанавливают замок, который необходимо закрепить с помощью гвоздей. Из него получится прочная цельная деревянная конструкция. Важно, чтобы ее размер был меньше ширины стены из газобетона. Штанга должна быть закреплена на внутренней поверхности таким образом, чтобы между внешним срезом и держателем оставался промежуток в пять сантиметров.Иногда строители используют кирпич в качестве защитного пояса с внешней стороны стены. Перед началом монтажных работ необходимо обеспечить между стенами и брусками гидроизоляцию.

Варианты крепления

Существуют способы, с помощью которых можно безопасно закрепить Маурилалат на пенобетоне. Необходимо, чтобы крепление было зафиксировано максимально надежно, это поможет избежать смещения крыши. В строительстве принято фиксировать элемент с помощью следующих средств:


Гидроизоляция при установке

Между мауэрлатом и стеной конструкции необходима гидроизоляция.Для этого можно использовать полиэтилен, строительные материалы в рулонах или современные средства гидроизоляции. Подобные работы крайне важны при строительстве здания, в противном случае в области соприкосновения материалов может образоваться конденсат, способный разрушить мауэрлат. Защита от проникновения влаги - это этап отключения установки.

Нюансы монтажных работ


Основание используется как основание от 10х10 до 15х15 см.

Специалисты считают, что предпочтительнее устанавливать прочную деревянную конструкцию по периметру поверхности стены.В этом случае нужно сделать деревянные бруски в единый мауэрлат с замком. Его размеры будут зависеть от характеристик штанги. После того, как вы определитесь с типом крепления конструкции к газобетону, вы рассчитаете расположение и количество элементов, можете приступать к монтажу. Прежде всего, к рабочим нужно подготовить рабочее место, обеспечив утепление пространства между мауэрлатом и бетонной кладкой. Важно помнить, что в местах соприкосновения деревянных брущевок и бетонной поверхности древесины происходит гниение.Гидроизоляционные строительные материалы, уложенные под конструкцию мауэрлата, позволят избежать разрушительного воздействия влаги. Для хорошей гидроизоляции используется два плотных слоя материала. Можно использовать раннероид или более дорогие средства.

Кроме того, следует учитывать, что при установке шпильки или анкера нужно проделывать отверстия в поверхности из газобетона. Но эта задача сложнее, чем может показаться на первый взгляд. Сложность заключается в том, что на строительном уровне невозможно установить крепления точно в вертикальном положении, особенно в жидкой бетонной смеси.Поэтому для начала необходимо определить, где будут располагаться болты, и насколько далеко они будут отклоняться от бетона. Для этого специалисты используют гладкую деревянную доску. Он отмечает точное расположение болтов. Для этого доску прикладывают к крайним болтам и отмечают, где должны быть другие. После этого строители переносят точки прямо на брус, просверливают отверстия по отмеченным точкам. Затем вы должны расположить отверстия на закрепленных болтах и ​​затянуть деревянную цирюльницу гайками.С металлической проволокой работать намного проще. Для этого в брузе просверливаются 2 отверстия, расстояние между которыми должно быть около тридцати сантиметров.

В заготовленные лунки рабочие проделывают металлическую проволоку, закручивая наконечники.

Крепление Maurolalat к газобетону или пенобетону, как правило, производится с помощью армирующего пояса, расположенного на верхних стеновых конструкциях. Именно он становится опорой для мауэрлата и придает большую прочность всему дому.

Что такое Армопояс

Как известно, газобетон отличается высокой чувствительностью к местным нагрузкам.То есть при превышении допустимого давления сверло, используемое для создания отверстий в блоке, с большей вероятностью закроет трещины или вообще расколется. Армопояс оборудован для предотвращения таких изменений, а также позволяет избежать раскалывания и деформации блоков, к которым приводит неравномерное давление общей массы.

Что нужно знать

Мауэрлат выполняет функции соединения строительной коробки, а также разделения нагрузки на все стены. Для изготовления крепежа в основном используется дерево.Оптимальный вариант - баран из твердых пород дерева, поверхность которого покрыта антисептическим составом.

Желательно, чтобы крепление Мауролалата к стене из газобетона было прочным по всему периметру стеновых конструкций. Для фиксации отдельных элементов используется прямой замок подходящего размера. Гвозди забиваются до жесткости, в результате стержни образуют единую систему крепления стропила, связанную с соседними элементами. Брусья должны быть с внутренней кладкой, а снаружи - не менее 5-6 см.Для опоры Мауролалат делается кирпичный парапет по внешнему краю стены, отдельные части которого крепятся с помощью прямого замка.

МЕТОДЫ МУЭРЛИРОВКИ НА СТЕНАх AZHET

Возможно использование нескольких методов, подходящих для различных условий:

  • фиксация монтируется в прокладку с помощью шпилек;
  • анкерная фиксация на базе Армопояса;

В последнем варианте проволока прокладывается между кирпичами таким образом, чтобы средняя часть находилась под ними, а внешние стороны находились снаружи.Длины должно хватить на свободные детали через брус и последующую стяжку. Количество обвязки должно соответствовать количеству стропил. С помощью металлической проволоки крепится мауэрлат на стене.

Армированный пояс

Крепление Мауролалата к газобетону Армопоясян является наиболее предпочтительным, так как блоки отличаются недостаточно плотной структурой и сложностью установки фиксаторов любого типа. Стоит отметить преимущества использования армированного ремня.В первую очередь, это выравнивание верхней части стен и усиление всей конструкции дома, чтобы устроить хомуты для мауэрлата заранее. Проще всего выполнить П-образные блочные элементы в виде желоба по периметру наружных стеновых конструкций, при этом не должно быть перерыва. Далее его формируют в угловых частях. Для сборки каркаса используется арматура с поперечными перемычками, затем она помещается в желоб и заливается бетонной смесью.Для обеспечения монолита массу заливают за один прием. До этого на армированном поясе Заколдовал якорь с проволокой. Особое значение имеет тщательное соблюдение. Шпильки также закрепляются на каркасе лески в соответствии с натянутым шнуром, в вертикальном положении. Также, как и в случае использования, количество стропильных ног и анкерных фиксаторов должно совпадать. Необходимо заранее определиться с оптимальным расположением элементов во избежание совпадения с местами крепления стропил.

Крепление мауэрлата к газобетону

Этот вариант оптимален для небольших зданий и крыш, имеющих легкую конструкцию, когда на крышу и стены нет значительной нагрузки.Шпильки бывают двух видов: это болты, образующие единую конструкцию со стальным квадратом, или элементы в виде М-образной формы. Их закрепление производится несколькими рядами до верха, при этом длины должно хватить на стопорную гайку и толщину планок. Процесс аналогичен анкерному методу: при замораживании кладки брус надевается на шпильки и фиксируется гайками. Есть и другие способы крепления мауэрлата к газобетону, но они используются реже из-за меньшей надежности.

Достаточная жесткость и надежность крепления формируется за счет привязки болтов к раме и их дополнительного выравнивания бетоном. Достаточно надеть мауэрлат на шпильки и с помощью гаек натянуть на блоки.

При необходимости прикрепить мауэрлат к газобетону используют монолитные трубы и подушки в стенах. Их размеры должны быть в пределах 400 мм, они представляют собой углубление с конструкцией небольшой толщины небольшой толщины или металлическими стержнями, на нем закрепляются анкеры.

Функции

Использование анкеров и водосливов требует предварительного создания отверстий. Может возникнуть ряд трудностей. Например, крепеж может быть недостаточно ровным, даже при условии использования шнура и уровня, сложнее всего работать с жидким бетоном. Первым делом устанавливается точная нахождение крепежа, на доске с ровной поверхностью отмечаются точки верхних частей болтов, впоследствии переносятся на мауэрлат, в котором просушиваются соответствующие отверстия.Далее на стену крепится брус. Основание стропил фиксируется на болтах, дополнительно используются шайбы и гайки.

Крепление Maurolalat к газобетону должно производиться после выбора метода уплотнения и предварительного расчета количества и расположения зажимов. В первую очередь образуется надежная изоляция между бетоном и деревом. Это необходимо из-за развития интенсивного загнивания дерева, для предотвращения этого процесса наносится материал для гидроизоляции, уложенный в два слоя.В нем могут действовать как современные варианты, так и привычные, например полиэтилен или каучукоид.

При использовании проволоки достаточно проделать отверстия на расстоянии не более 35 см для всех крепежных элементов, чтобы проволока повернулась, при этом концы закручиваются таким образом, чтобы получить максимальное соединение стены и Мауэрлалат.

Стоит отметить, что их нельзя использовать с болгаркой, так как этот инструмент не подходит для обработки дерева. Несоблюдение этого правила может привести к травмам во время эксплуатации.

Раздвижная пара

Установка стропила производится после плотной фиксации мауэрлата. Конструкция Stropil может иметь шарнирную или жесткую фиксацию, выбор подходящего варианта Зависит от требований, которые должны быть сконфигурированы монтажные узлы Maurolalat для газобетона, общей конфигурации и типа конструкции (подвесная или ярусная).

Вариант петли может иметь другое сопряжение. Наиболее распространено крепление с жесткой парой, при этом нет возможности смещения и поворотов.Также используется для подвижной пары, обеспечивая движение балки и вращение относительно перекладины. Последний вариант Уменьшает расширение древесины, вызванное температурным воздействием, и усадку здания, все это предотвращает передачу подвесных нагрузок на стеновые конструкции.

Для создания скользящего сопряжения используются три техники:

  • использование специального металлического крепежа для соединения стропил;
  • распад цветка за пределы стен и фиксация пластиной;
  • Создание стропильной доски и установка ее на мауэрлат с помощью уголка, кронштейна или гвоздей.

Жесткое спаривание

Без него редко встречаются бетонные и деревянные постройки, а также конструкции из бруса. В связи с тем, что и каркасные, и деревянные дома отличаются заметной усадкой, при отсутствии возможности одновременного смещения здания и крыши существует вероятность появления значительного напряжения, вызывающего повреждение конструкции. стен и стропил. Для создания жесткой пары необходимы опорные стержни длиной 1 метр, закрепленные на гвоздях и стальных уголках.Древесина должна быть ограничена конструкцией мауэрлата в соответствии с напорной линией. Это позволяет предотвратить перпендикулярные смещения. Уголки и гвозди устраняют поперечное смещение, при этом последние следует вбивать под углом с обеих сторон, чтобы они пересекались в планке. Третий гвоздь вбивается в балку, которая должна иметь вертикальное направление.

Заключение

Крепление мауэрлата к газобетону имеет свои особенности, которые необходимо учитывать при обустройстве, таким образом можно предотвратить проблемы с эксплуатацией кровли.При отсутствии опыта и соответствующих знаний для создания проекта и последующего монтажа системы растр желательно обратиться к профессионалам, гарантирующим надежную кровлю, которая защитит дом от холода и атмосферных осадков на долгие годы. Во время строительства на этом этапе работы не нужно экономить, так как это может повлечь дополнительные финансовые вложения и временные затраты.

Способы крепления и соединения стропильных ног

Прочность кровли - это общая прочность и качество всех ее компонентов: стропил, балок, ската и обрешетки.Как и насколько жестко и грамотно эти элементы взаимосвязаны. Ведь разобраться с сечением и расчетом нагрузки на крышу способен практически каждый из нас, а как закрепить стропила так, чтобы крыша была уверена, что кровля верна и правда не меньше полувека ?

На самом деле это целая наука, и в каждом виде кровельного узла есть свои плюсы и минусы, причем один и тот же тип крепления может по-разному влиять на прочность разных крыш.Так что подойдем к этому вопросу со всей ответственностью!

Виды стропильных систем по уровню нагрузки на узлы

Есть два вида стропил - часовые и подвесные. Основные конструктивные особенности:

Подвесные стропила отличаются тем, что они всегда опираются верхними концами друг в друга и под их местом стык не является опорой. А чтобы уравновесить нагрузку с кровли, к нижней части их стропил подключают еще один элемент - стяжной.

Получается правильный треугольник, растягивание которого работает только нижним элементом. Еще одна балка в крыше, куда также необходимо крепить стропила, называется Legene. Он расположен горизонтально и поддерживает лыжную трассу.

Типы опорных узлов по твердости

Это места крепления стропил к элементам кровли и называются опорным узлом:

Опорный узел не всегда статичен - иногда необходимо сделать подвижным, если на какой-либо конструктивный элемент есть непостоянные нагрузки.Это похоже на колесо в машине, которое сжимается, крутится, сжимается и вращается.

Нечто подобное реализовано в опорных узлах, только степень свободы может отличаться от них - от нулевой, когда сам узел уже закреплен, до трехкратного, т.е. Максимум:

  • Опорный узел с нулевой степенью свободы. Оба конца в этом случае плотно скреплены уголками с двух сторон. Прокрутка на балке или мауэрлате с таким узлом двигаться вообще нельзя.
  • Шарнирный узел с одной степенью свободы.В этом случае луч имеет возможность вращаться по кругу.
  • Шарнирный узел с двумя степенями свободы. Теперь, помимо кругового вращения, есть еще смещение возможности. Предусматривает специальное крепление стропил к мауэрлату или балкам, при этом нужно только установить ползунки или санки.
  • Шарнирный узел с тремя степенями свободы Позволяет перемещать балку и по горизонтали, и по вертикали. Правда, здесь может быть круговое вращение, а может и не быть.

Сравнить крепеж

Уголки металлические, применяемые для крепления стропил к мауэрлату, балкам и стенам:

Виды металлических пластин

Отметим, что существует всего два типа таких пластин: гвоздевые и перфорированные.

Перфорировано много отверстий под болты и саморезы, и именно с их помощью такие пластины крепятся к дереву. Преимущество перфорированных плит в том, что они способны соединить нужные элементы стропильной системы практически под любым углом. Более того, такие плиты легко режутся под нужный размер. Установите перфорированные пластины с обеих сторон соединений.

Ногтевые пластины сами по себе шалить. Эта застежка применяется только в заводских условиях, либо при наличии специального пресса.Дело в том, что молотком такой плиты в стропилине вас гнать не будет - это необходимо для грамотного равномерного давления.

Дополнительные элементы

Иногда, кроме тех же металлических уголков и гвоздей, дополнительно используются опорные стержни:


А так:


Если в узловых соединениях используется стальной плоский или фасонный крепеж, то:

  • Толщина деревянных элементов должна быть не менее 5 см. Все за счет саморезов.
  • Во-вторых, здесь нельзя применять простые гвозди - только саморезы или сушеные, которые просто не вылезут. Особенно, если древесина для стропила имеет влажность более 18%, т.е. всасывается не полностью, а после высыхания этого материала узловые связи всегда ослабляются.
  • В-третьих, возьмите гвозди диаметром не менее 4 мм и длиной не менее 40 мм.
  • По возможности всегда используйте два стальных уголка на одном узле. Просто разместите их симметрично.

Крепление к балкам перекрытия

Балки внахлест иногда выступают в качестве альтернативы затяжке.Чаще всего это бывает при постройке легких, чердака - так удобнее. Но монтировать стропила непосредственно к балкам перекрытия можно только в том случае, если вы уверены в надежности стен дома. Т.к. в этом случае нет мауэрлата, и, как следствие, нагрузка на стены распределяется неравномерно - теперь это точечно. И это, конечно, хуже.

Кстати, балки для перекрытий вовсе не обязательно брать толстые, просто сечение 5х15 см. Основная задача - сделать такое крепление, чтобы оно никак не начало скользить по балке.

Кстати, есть большая разница, как крепить одинаковые и одинаковые стропила к балкам перекрытия в односкатных и канальных крышах. Так вот, чем большую нагрузку испытывает крыша, крепление следует производить двойным зубом, а для одинарного стола вполне хватит и одного. Кстати, на двойном зубе обычно делают два шипа.

Наиболее прочная фиксация получается, если делать слово, и с дополнительным шипом, который также будет препятствовать боковым смещениям стропила из-за нагрузок.С другой стороны, важно при этом не ослаблять сам пучок. Поэтому вырез под стропила нужно делать не ближе 25 см от края (это тоже поможет избежать соколов), а глубиной всего 1 / 3-1 / 4 от толщины самого бруса:

Для того, чтобы из мауэрлата лепили стропильную ногу, в нем делается специальный раскоп. А в самом мауэрлате иногда делают другой, откликаются - так только надежнее, а упорный замок - жестко.

Правда, и сам мауэрлат от этого значительно ослабнет - учтите. Делать это с его помощью можно только тогда, когда мауэрлат из твердых лиственных пород и имеет хорошую прочность.


В одиночку только пазы стропильных ног не удержат, поэтому дополнительно обязательно используйте металлический крепеж. Если ваше соединение неподвижно, достаточно будет вбить под угол гвозди, а для более ненадежных конструкций использовать струбцины и металлические накладки. Также поможет кованая проволока, которая для этих целей монтируется в стене.

Другой вид крепления стропильных ног к балкам - болтовый:

  • Шаг 1. На конце балки, которая выполняет, сделайте треугольный вырез. Гипотенуза среза должна быть под тем же углом, что и угол наклона стропил.
  • Шаг 2. Под таким же углом промывают и нижнюю часть стропильной стопы.
  • Шаг 3. Надеваем стропу на балку с пропилом и фиксируем гвоздями.
  • Шаг 4. Перпендикулярно стропилу просверлите отверстие под болт - через болт, чтобы через болт можно было спускать из пропила в балке.
  • Шаг 5. На болт надеваем шайбу и гайкой плотно фиксируем весь узел.

По окончании крепления обязательно проверяем прочность всех соединений.

Крепление к стене

Но не во всех стропильных конструкциях используют Маурилалат. Тогда как крепить стропила к самой стене? Все просто: находим замену мауэрлату и работаем с ней.

Например, при каркасном строительстве мауэрлат балки каркаса, на котором выполняется обшивка:


Если вам по каким-то причинам необходимо крепить стропила прямо к стене, без мауэрлата, то необходимо сделать стяжку - доску или брус, которые будут соединять стропила в одно и принимать на себя часть напряжения.

Не всегда такое крепление вообще возможно. Например, пеноблоки и газоблоки плохи не только тем, что их влагу легко передать деревянными стропилами. Они вообще не держат застежки. Тот же гвоздь, забитый блоком на 10 см, руками вырвать легко - тогда как закрепить стропила? Плюс значительное давление со стороны рафтинговой кровельной системы на такие хрупкие стены. Поэтому здесь без мауэрлалата никак не обойтись.

Стропила крепим по мауэрлату

В любой стропильной конструкции крыши стропила нижний конец кладут на маурилалат, а верхние концы соединяют в коньке кровли.Мауэрлат - это особая планка, которую укладывают по периметру наружных стен. Он предназначен для опоры несущих стропил.

А теперь разберемся, когда стропила опираются на мауэрлат, а когда - только на стены:

  • Если стены из бетона, кирпича или пеноблока (в принципе, любые материалы, которые могут переходить во влагу), то на них невозможно описать рафтовые ноги. В противном случае быстро сгниет вся крыша. И поэтому мы используем брус, который называется Маурилалат, и отделяем его от самой стены любой рулонной гидроизоляцией.
  • В бревенчатых домах для стропил Маурилалат уже не нужен - достаточно сделать в верхней балке морщины и использовать дополнительное крепление в виде металлических уголков и кронштейнов.

И в зависимости от того, будет ли усадка дома, сделайте жесткую и подвижную приставку, сплавленную на мауэрлат.

Метод №1 - Жесткое крепление

Чтобы узел был прочным и крепким, у вас есть два пути. Первый - использовать специальные уголки с притаченными планками и специальные стяжки на быстрой ноге.Стропила здесь закреплена за уголки с двух сторон, поэтому больше не может двигаться:

Во втором методе, который более распространен, нужно забить ногти под углом к ​​другу. В Мауэрлате перекрещиваются, и третий гвоздь уже забит по вертикали:


Два гвоздя по бокам удерживают стропильную ногу от смещения влево-вправо, а верхний гвоздь уже притягивает стропило к самому мауэрлату.

Или используйте длинные шурупы вместо гвоздей:

Метод № 2 - Крепление с одной степенью свободы

Но в этой конструкции уже допускается определенное движение стропил под давлением со всей кровли:

Но сразу отметим, что если мы говорим о возможности горизонтального смещения, то совсем не то, что стропила будет буквально «кататься» по балке.Это всего лишь небольшая возможность сдвинуться на миллиметр из-за динамической нагрузки и изменений температуры и влажности. Более того, слайдер будет двигаться только с максимально допустимыми нагрузками, и обычным глазом вы не увидите таких изменений.

Возможность некоторого перемещения сохраняется и при присоединении узла узла - если их немного. Но стесненная сила с определенной силой не даст сдвинуть стропила.

Или еще один отличный наглядный пример:

Метод № 3 - Скользящее крепление

Скользящим называется такое крепление, которое имеет две степени свободы.Т.е., говоря простым языком, один из двух элементов имеет возможность смещения:

И в этом есть свой смысл. Так, те стропила, которые опираются в мауэрлат, и друг на друга, равномерно передают нагрузку от крыши и снега на стены. А вот те стропила, которые опираются на горизонтальную шерсть на Маурилалат и на лыжную трассу, называют верной конструкцией.

Как мы уже говорили, раздвижное крепление даже с тремя степенями свободы на самом деле не означает, что стропило будет разряжаться, чтобы ездить там на опоре.Все это только для невидимых физических законов.

Метод №4 - Крепление с большой степенью свободы

Это самое редкое крепление стропил к мауэрлату:


Обычно применяется только при серьезных динамических нагрузках на крышу.

Метод №5 - Соединение с валами

Из досок нужно сделать функции 50х100 мм в поперечном сечении кровли кровли так, чтобы оно было равно сцене плюс еще 0,5 м - для стыка со стропильной балкой.

Дальше все просто: скармливаешь соколов до стропильных ног и вытягиваешь их за крышу. Вам интересно, почему называется этот стропильный элемент? Чуть раньше их вырезали по форме лошади - для красоты. Да, и сегодня тоже часто.

Даже решившему самостоятельно построить дом, необходимо разобраться в другом. как крепить стропила к мауэрлату. Это один из самых ответственных составов, от правильности выполнения и надежности которого напрямую зависит срок службы кровельной конструкции и, конечно же, безопасность находящихся в доме людей.Именно поэтому важно досконально разбираться во всех нюансах соединения стропильных ног с другими элементами кровли, чтобы избежать трагических последствий.

Способ сочленения стропил мауэрлатом подбирается с учетом особенностей конкретной системы. Самое главное - обеспечить оптимальное распределение входящей нагрузки на вес кровельной конструкции в целом и непосредственно стропила стен конструкции.

Различают несколько основных составных узлов, основными среди которых являются, прежде всего, соединения стропильных ног с мауэрлатом, а также крепление брусьев к дополнительным конструктивным элементам с сохранением жесткости и общей прочности. крыши.

Непосредственно мауэрлат - это относительно толстый брус, закрепленный на верхней части внешней стены дома параллельно кровле. Как правило, для устройства используется мауэрлат последовательностью 150х150 мм. Крепление опорной системы к стене обычно выполняется с помощью оцинкованных шпилек.

Необходимость установки БРУСЭВ на мауэрлат возникает в процессе устройства верстовых и дистанционных конструкций. Подвесные и раскатные стропила устанавливаются на опорную систему с помощью скользящего или жесткого соединения.Подходящий способ подключения выбирается с учетом особенностей конкретной конструкции.

Слово для подключения надо делать прямо в рафироиде. Создание запястий в опорной системе нежелательно по той причине, что это может снизить опорную способность опорной балки и в целом способствовать снижению надежности системы.

При жестком соединении полностью исключается вероятность смещения элементов конструкции в любых направлениях.Для достижения необходимой жесткости крепление выполняется с помощью металлических уголков. Также это можно сделать, сделав специальные пропилы в стропильных ногах. Эти прорези в рафалинах дополнительно фиксируются скобами или шурупами, также можно использовать болты и другой крепеж.

При устройстве кровельных систем деревянных построек довольно часто выполняется наклонный и мауэрлат. Для его создания используются т.н. "санки". Это специальный крепеж, соединяющий элементы системы таким образом, чтобы стропильные ноги оставались определенной свободой, за счет чего в будущем можно предотвратить появление разного рода деформаций кровли при естественной усадке конструкции конструкции. натуральное дерево.

Уголок для соединения элементов конструкции

При выборе способа крепления стропила к мауэрлату следует ориентироваться на специфику конкретной кровли. В случае деревянных построек обычно используется подвижное соединение, во всех остальных случаях сочленение затруднено.

Если предпочтение отдается соединению с использованием специальных отрезов, работы следует начинать непосредственно с их подготовки. Вырезы Сделайте так, чтобы стропила без проблем установила своим горизонтальным сечением на Маурилалат, а угол наклона бруса соответствовал уклону кровельного ската.Для крепления одной планки будет достаточно трех гвоздей, два из которых следует вбить с обеих сторон рафирена под углом. Последний гвоздь Прокрутите в направлении вертикально сверху. Используйте провод для улучшения связи. В результате вы получите максимально прочное и жесткое соединение.

Самый распространенный способ соединения стропил мауэрлатом - это метод, предполагающий использование трубы-бруса и уголка. В этом случае работа начинается с того, что рафалин разрезается под нужным углом.Угол подбирается в соответствии с уклоном кровли, закрепленным в проекте.

Далее необходимо установить отрезок длиной около 100 см по краю опорной планки. Стропилин будет жестко просушиваться в эти линии по напорной магистрали. Конструкция рассматриваемой системы такова, что соединение будет максимально жестким, без сдвигов и других нарушений. Боковое крепление стропильной стопы к опорной системе выполняется металлическими уголками. Такие элементы крепления позволяют предотвратить поперечное смещение стринглина.Дополнительно специалисты рекомендуют усилить узлы крепления за счет специальной проволоки.

Существует несколько разновидностей уголков, которые можно использовать для сочленения рафалина с мауэрлатом. Наиболее распространенными являются уголки марок КР11 и КР21. Такие изделия имеют овальные отверстия под анкер, за счет чего вероятность обрыва крепежа значительно снижается под действием нагрузок или в процессе осадки конструкции. Используя фирменный уголок CR5, элементы дизайна можно прикрепить с большой несущей ценностью.Уголок марки CR6 имеет упрочненную конструкцию и используется для крепления тяжелых элементов.

Дополнительно применяются уголки марки МАК, для изготовления которых традиционно используется перфорированная сталь. С их помощью фиксируется основная опора и разного рода дополнительные элементы стропильной системы. Среди преимуществ такого крепежа необходимо отметить возможность использования традиционных саморезов и саморезов, а также отсутствие необходимости привлекать к монтажным работам специальное оборудование.

Также в наличии армированные уголки марки КМРП. Они предназначены для фиксации элементов конструкции под прямым углом. Такие изделия обеспечивают качественную фиксацию сплава. Такие углы можно регулировать, что делает работу максимально комфортной.

Порядок выполнения твердого компаунда

Крепление, как уже отмечалось, может быть выполнено по жесткой и скользящей технологиям.

Жесткое сочленение традиционно используется при креплении стропил наклонного типа.Такая работа требует обеспечения максимально прочной посадки рафироидов на опорный брус. Жесткое соединение не должно подвергаться никаким усилиям. Для получения желаемой жесткости можно использовать метод и полосы.

При скреплении с морщинами в первую очередь необходимо подготовить что-либо на каждом отдельном рафиле. Высота такой выемки должна быть не более 1/3 высоты планки. Каждые стропила следует перебить в подготовленный выемкой мауэрлат и закрепить двумя гвоздями, забитыми по бокам рафтинговой доски.Для дополнительной фиксации нужно забить третий ноготь, только уже вертикально. Такой способ получил широкое распространение и традиционно применялся при устройстве кровельных систем любого уровня сложности.

Помните, что Слово можно делать исключительно в рафалинах. Создать подобные «седла» в мауэрлате невозможно, т.к. из-за этого показатель его несущей способности будет снижен.

В соответствии со вторым способом крепления Стропилина к мауэрлату (метод планки) необходимо предварительно подготовить дополнительные бруски длиной 1 м.Они будут ощущаться в рафалах, и сразу деревянные бруски будут снова вставлены в поверхность Мауролалата. Крепятся бруки с помощью ранее обсужденных уголков.

Если один конец рафила фиксируется методом жесткого соединения, второй конец должен быть зафиксирован «скользящим». Свойства древесины таковы, что она имеет тенденцию изменять свой объем в зависимости от погодных явлений. А в том случае, если оба конца бруса закреплены жестко, это неизбежно спровоцирует повышение уровня нагрузок на стены и быстро приведет к нарушению их прочности и в целом деформации.

Характеристики скользящей смеси

Такое сочленение, как уже отмечалось, применяется при устройстве кровельных систем домов из дерева (брус, сруб и т. Д.). Жесткое сочленение запрещено использовать из-за всех тех же свойств древесины.

После того, как строительство будет завершено, материал за пару лет изменится в размерах, т.е. даст усадку Стропильные элементы тоже будут двигаться, так что о каких-либо жестких связях речи быть не может, т.к. из-за них стены дом просто деформируется.

Важно дать быстрым ногам немного свободы движений. Делается это с помощью уже упомянутого «Салазока». Также установка может производиться с помощью специальных уголков, имеющих продолговатое отверстие для крепления.

Стойки, болячки и бабки крепятся к рафалинам за счет хомутов и кронштейна. Дополнительно следует обеспечить крепление стропила к стенам здания с помощью проволочной скрутки. Благодаря им значительно снизится риск поломки кровельной системы при сильном ветре.

Какие еще крепежи используются для соединения?

Каждый существующий метод крепления предполагает использование соответствующих крепежных элементов. Например, со стальными уголками и толстой проволокой вы уже знакомы. Дополнительно различные армированные уголки, специальная лента, всевозможные болты, гайки и саморезы, крепеж специального назначения и т. Д.

В случае, если установка будет производиться на кронштейнах, выбивки в стропильных ногах не производятся. То есть этот способ позволяет получить максимально надежное и эффективное соединение.

Инструкция по креплению стропил к балкам

Важно знать не только порядок соединения Стропилина с мауэрлатом, но и особенности крепления этих элементов с другими частями кровельной конструкции. Один из таких моментов - соединение рафалина с балками. Последние упираются в стены дома и расположены в одной плоскости с рафалинами.

Для выполнения такого соединения необходимо вырубить на концах балок перекрытия специальные выемки, в которые будут вставляться бруски стропил.Чтобы обеспечить максимально плавную укладку поперечных балок, можно натянуть крайние стержни тетивы и сориентироваться по ней.

В этом месте обычно производится артикуляция по методу «Job». Для этого необходимо, прежде всего, подрезать верхний край стропила под углом. Угол обрезки должен быть таким же, как угол наклона кровельного ската. Чтобы облегчить работу, рекомендуется сделать шаблон и обрезать по нему все ноги сплава.Стропинг под коньком выполняется двумя гвоздями, которые забиваются под углом.

Кроме того, соединение может быть усилено деревянной или металлической подушкой, натянутой соответственно гвоздями или болтами. Стропилины крепятся коньком. Такая технология достаточно сложна в исполнении, поэтому в частных домовладениях практически не применяется.

Самым любимым и популярным у строителей вариантом установки в данном случае является артикуляция «Вансель». Стропилины скрепляются своими боковыми частями и стягиваются гвоздями или болтом.Также для соединения подходят специальные оцинкованные шпильки. Этот метод отличается особой простотой исполнения, благодаря чему пользуется такой большой популярностью.

При изготовлении компаундов, мауролат и стропильных ног последние часто необходимо удлинить. Стандартное значение длины пиломатериала - 6 метров. Если необходимо получить более длинные лучи, их необходимо увеличить. Есть три основных способа избавиться от рафалина.


Если для завершения соединений используются гайки с болтами, необходимо использовать специальные шайбы или пластину.Без них орехи могут просто «утонуть» в материале. Среди всех существующих составов крепеж с использованием гвоздей наименее надежен, поэтому использовать его рекомендуется только в крайних случаях.

От того, насколько правильно будет выполнено соединение бруса с мауэрлатом, напрямую зависит срок службы, качество и надежность кровли. Независимо от выбранного способа подключения нужно придерживаться основных правил. Прежде всего, плоскости элементов должны максимально плотно ложиться друг на друга.Добиться этого можно только аккуратным и аккуратным выполнением всех углублений и запястья.

Сплав - это основа, «каркас» любой кровли, поэтому подходить к ее устройству нужно со знанием дела. От правильности монтажа и фиксации основных элементов конструкции напрямую зависит ее срок службы и основные эксплуатационные характеристики. Поэтому будьте внимательны, соблюдайте рекомендации, полученные на каждом этапе установки, и все получится.Молодец!

Видео - Как крепить стропила к мауэрлату

Залог долгой и безотказной жизни в доме новой постройки - прочная и безопасная кровля. Основа его надежности - правильный расчет всех элементов выбранной стропильной системы и боевой установки. Качество монтажа основано на правильном выборе материалов, крепежа и способов соединения всех узлов конструкции.

Варианты крепления

Устройство любой кровли включает несколько основных элементов:

  • Стропильный каркас - главный опорный элемент кровли, можно сказать, ее каркас.
  • Диселет - кромки крыши, если продолжить анатомическую аналогию.
  • Кровельный пакет - покрытие верхней обшивки по тому же изображению.

Все разновидности рафтинговых систем в конечном итоге сводятся к двум основным классам:

Подвесной рафал

Этот тип кровельного устройства образован путем жесткого треугольного сопряжения ферментной конструкции из досок для сплава и нижнего натяжного барабана, который, в свою очередь, опирается на мауэрлат.Такое устройство создает нагрузку на стену здания, имеющую преимущественно вертикальную составляющую.

Конструкция с подвесными стропилами

Мауэрлат - это толстый эталонный брус, плотно закрепленный наверху стены и основание, служащее, по сути, фундаментом для стропильного каркаса. Он выполняет важную роль равномерного распределения по стенам дома как статических нагрузок от веса крыши и оборудования на ней, так и динамических воздействий снега, ветра, веса людей, работающих на крыше людей и т. Д.

Стропа

подвесного типа удерживаются на месте только за счет собственного веса, а их дополнительное сцепление со стеной выполняется исключительно для компенсации сдвигающих усилий при значительных ветровых нагрузках. Обеспечивается креплением нижней барабанной затяжки подвесных стропил к мауэрлату и, не представляя большой технической сложности, может выполняться любым доступным крепежом: скобами, углем, гвоздями, струбцинами и т. Д.

Слопилс

Конструкция со стропилами-рукавами

Щелевые стропила - вариант устройства кровли, когда брусья лежащего под углом стропила имеют на концах две точки опоры: Маурилалат и лыжную планку.Последний, в свою очередь, опирается через промежуточные стойки на внутреннюю стену дома или на толстый продольный брус - «матица».

Стропильная система полезного типа имеет более сложное распределение нагрузок: помимо вертикальной «гравитационной» здесь уже есть «скользящая» горизонтальная, «открывающая» угловая составляющая.

Ввиду сложности треугольника сил их компенсация должна обеспечивать надежное соединение стропильных ног с мауэрлатом.

Опорные узлы и крепление к ним

Одной из особенностей карусельной стропильной рамы является то, что ее элементы могут иметь между собой как неподвижные, так и подвижные шарнирные узлы-пары. Все три неподвижных каркаса каркаса обычно используются в кирпичных или каменных домах, где придают дополнительную жесткость прочным стенам здания.

Узлы крепления стропил к мауэрлату

Соединение верхних концов досок для рафтинга коньком или нижних мауэрлатом или тем и другим вместе часто выполняют шарнирно-перемещаемым.Это необходимо для уменьшения внутренних напряжений, возникающих в раме тележки, причиной которых может быть:

  • колебания температуры;
  • осадок в домашних условиях;
  • деформации деревянных конструкций, такие как скручивание или изгиб;
  • неравномерные нагрузки от ветра и снега.

Если работа под коньком на большой высоте, установка крепления не очень удобна, лучше выбрать верхнюю плотную пару для досок для сплава. Для самых нижних концов из них оставляют мало свободы продольного перемещения.

Крепление стропильной ноги

Нижний опорный блок стропила на Маурилалате обычно выполняется одним из двух способов:

  • Заливка - Вариант закрепления нижнего узла сцепления, когда стропила жестко опирается на брус.
  • Раздвижная - подвижное соединение, при котором строп скользит по брюшину, удерживая на нем только застежки.

Оба эти метода широко распространены и имеют свои особенности и разновидности.

Способы крепления с платьем и без

Конъюгация без промывки используется только с скользящим соединением . Нога сплава плавно ложится нижним краем на мауэрлат, удерживаясь только на застежке, чаще всего применяемой уголками. Такой вариант нельзя назвать абсолютно надежным при значительных нагрузках со стороны кровли, поэтому его применяют в основном для перекрытия небольших пролетов.

Для более надежного сочленения элементов нижнего узла в сплавной доске блокирующий зуб нагревается.Это можно сделать следующими способами:

  • С упором на внутреннюю сторону мауэрлата, образуя жесткое крепление на сжатие.

С акцентом на внутренности

С прибитой доской

В большинстве случаев его промывают выполнять в стропильной доске, а не в мауэрлате, чтобы не ослабить и не деформировать его.

Крепеж для ГРМ

В недалеком прошлом в качестве крепления элементов кровельного каркаса использовались традиционные скобы и гвозди, а в простейшем случае - обыкновенная проволока, сложенная в несколько рядов.Сегодня на строительном рынке можно найти крепежные детали различного типа для любых применений. Выпускаются промышленные и специализированные комплекты для использования в стропильных системах.

Гвозди, используемые в соединениях, во избежание выдергивания следует брать скрученными или со специальной насечкой.

Правила выполнения работ

  • Заготовку стропильной стопы необходимо положить на верхний край лыжной планки, а ее нижний угол совместить с внутренним краем Maurolala Brous.
  • Прикрепив кусок доски, служащий шаблоном, зачищаем по линии линии, параллельной верхней грани мауэрлата.
  • При необходимости упорный зуб упирается наружной или внутренней стороной.
  • Обрезать линии разметки.

При выполнении запаса необходимо строго соблюдать измеренные и обозначенные углы плотного примыкания всех плоскостей деревянных элементов конструкции.

  • Установить на место стропила, точно выровнять все вины.

Закрепи с выбранным способом крепления. Каждая из техник крепления имеет свои особенности для правильного исполнения:

  • Гвозди забиваются под углом через доску для сплава в мауэрлате по два с каждой стороны.

Сейчас в продаже специально для стропил. Появились «салазцы» с выдвижной пластиной. Они обеспечивают надежное соединение с полной компенсацией деформации.

После установки нижней части рафтинговой ноги можно приступить к соединению ее с балкой конька .

Строительство крыши занимает почти половину всего времени строительства дома. Да и материальные затраты на него примерно такие же. При этом малейшие ошибки, допущенные при проектировании и строительстве кровли, могут стать источником существенных проблем при ее эксплуатации.

Приступая к этому ответственному и сложному этапу строительных работ, необходимо тщательно и многократно проверять все записи и расчеты.При этом неплохо проконсультироваться со специалистами или обратиться в справочные издания.

Способы прилепки стропил к мауэрлату: Технология крепления с накидом и без


Соединение стропильных ног с мауэрлатом имеет много тонкостей. Но от них зависит прочность и надежность всей будущей кровли. Какие есть способы крепления,

Виды крепления стропил к мауэрлату без наплавки

Сплав - основной несущий элемент каркаса скатной кровли.От правильности фиксации зависит прочность и долговечность всей конструкции. Корневая система чаще всего используется, когда две рафтинговые опоры соединяются в верхней точке у конька, а нижние концы опираются на перекладину Мауролалате и закрепляются на ней. Есть разные варианты крепления несущих рафтинговых ног к этому горизонтальному брусу. В нашей статье мы рассмотрим крепление стропил без питья.

Разновидности фиксации

Выбор способа крепления стропильного элемента к мауэрлату зависит от того, какая используется стропильная система (наклонная или подвесная), а также от веса бруса, сложности конструкции и расчетных нагрузок.Для начала стоит сказать, что крепить стропила к мауэрлату Бруса можно двумя способами: жестким или подвижным креплением. Фиксацию без мытья можно произвести и на другом типе.

Застежка раздвижная

Раздвижная застежка состоит из двух элементов. Один из них может свободно перемещаться относительно другого. Кроме того, стропила к Brusa Maurolat могут быть прикреплены к открытому и закрытому пути. Рассмотрим их подробнее:

  1. При закрытом способе подгонки используется специальный уголок с проушиной, напоминающий щель.Этот предмет сначала прикрепляется к мауэрлату. Металлическая деталь с дырками начинается в глазу. Именно через эти отверстия проводится угол несущей ноги. За счет рыхлой вертикальной поверхности угла стропила при необходимости может немного сдвинуться, тем самым защищая стеновые конструкции стеновых конструкций от чрезмерной нагрузки и деформации.
  2. Открытый вариант крепления выполняется аналогично с той лишь разницей, что уголок петли не входит в проушину.К мауэрлату сначала прикрепляют уголок, а затем охлаждают верхнюю часть его полки для выполнения соединения.

Жесткое крепление

Если говорить о том, как выполняется жесткое крепление стропила к мауэрлату, то вариантов больше. Выбор того или иного способа производится с учетом особенностей монтажа кровельной системы, а также размеров и тяжести деревянных элементов конструкции.

Стропила на односкатной или многосемной системе могут быть прикреплены по:

  • металлические уголки разных размеров;
  • специальный крепеж LK.

Последний вариант крепления изготавливается любых типоразмеров, что позволяет легко подобрать его под габариты стропила. Для производства данного крепежа используется сталь толщиной 2-3 мм. Такие соединительные элементы обеспечивают максимальную жесткость и надежность фиксации.

Важно: Углы для соединения стропил мауэрлатом без промывки отличаются от углов, которые применяются при креплении с помощью накидки. У них увеличенные полки с большим количеством отверстий для шурупов.Для их изготовления используется более толстая сталь (3 мм).

Другие варианты крепления без питья

Если при выполнении однорядной кровли необходимо обеспечить высокую надежность и жесткость всей стропильной конструкции, можно использовать следующий вариант крепления. Ножка-носитель устанавливается между двумя досками, которые ремонтируются под нужным углом и дополнительно фиксируются металлическими уголками или застежками ЛК. Этот способ применяется, если стропильную ногу необходимо закрепить с заданным уклоном на небольшом расстоянии от поверхности мауэрлата.В этом случае крепление осуществляется к внешней вертикальной поверхности штанги.

Если стропила крепятся к мауэрлату небольшого сечения, то его укрепляют деревянными накладками необходимой толщины. Эти накладки крепятся к мауэрлату с помощью саморезов и гвоздей только там, где будут крепиться носители. Для крепления стропила используется прочная стальная проволока, которую прикручивают к стальному костылю, вбитому в стену.

Также для соединения стропил с мауэрлатом в одинарных и двойных системах можно использовать кронштейны.Для этого можно взять кронштейны разного размера и вбивать их в любых местах. Этот способ крепления достаточно распространен, так как позволяет получить прочное соединение всех элементов стропильной системы.

Совет: Для дополнительного усиления застежки и более прочной фиксации можно использовать перфорированную ТМ-ленту. Иногда без него просто невозможно обойтись.

Другой вариант крепления стропил без смыва, иногда реализуемый без мауэрлата. В этом случае опорные стойки упираются в балки перекрытия.Если говорить о варианте без питья, то стропила просто упираются до конца в балку. Для соединительных элементов используются болты и крепежные уголки из стали.

Подбор крепления в зависимости от типа системы

В зависимости от особенностей несущего каркаса дома и типа кровли выбирается тип стропильной системы. В каждой форме таких систем используются различные дополнительные элементы (затяжки, бэкапы, стойки и т. Д.).

При выборе способа крепления несущих ног без промывки необходимо учитывать тип стропильной системы. Наклонные и висячие:

  1. В наклонных системах часть нагрузки от крыши на стены перераспределяется на дополнительные опорные элементы. Это могут быть стойки, бабки, балки внахлест, стяжка. Чаще всего с таким видом стропильной системы делают однослойную кровлю. При этом рекомендуется использовать скользящий метод соединения стропила с мауэрлатом.Поскольку в этом случае конструкция крыши будет надежно защищена от деформаций, возникающих при усадке конструкции.

ВНИМАНИЕ: Этот способ крепления особенно актуален для новостроек, которые непременно дадут усадку под воздействием грунтов и перепадов температур.

  1. В подвесных рафальных системах не используются дополнительные подпорки, стойки и другие элементы для смещения части нагрузки с кровли. В этом случае вся нагрузка от кровельной конструкции ложится на брус мауэрлата.Именно поэтому в этих системах лучше использовать жесткое соединение, которое исключит вероятность каких-либо движений. Для частичной компенсации нагрузки на стены в таких системах используются стяжки, риглели и грунты.

Правила фиксации

Для получения надежного и прочного соединения опорных стоек с турником важно придерживаться следующих правил:

  • При использовании стальных уголков, пластин и других металлических деталей их необходимо надежно прикрутить к деревянным элементам несущей системы с помощью шурупов.
  • Если болты используются для соединения опорных ножек и других деревянных элементов каркаса крыши, то применяется специальная шайба для болта или металлическая пластина. Это не позволит гайке углубиться в корпус из дерева и ослабить несущий элемент каркаса крыши.
  • Соединение мауэрлата со стропилами при помощи одних гвоздей и саморезов считается ненадежным. Обязательно используйте металлические пластины и стальные уголки, которые улучшат сборку насадки.
  • В конструкции из дерева, ножки наклонной или подвесной системы лучше крестить на горизонтальную брашерку с подвижным ходом.Это особенно важно при значительном весе кровли, поскольку позволит избежать деформации конструкции крыши при усадке конструкции.

Как видите, существует множество способов соединения опорных ног с турником без запивания. При выборе того или иного варианта важно учитывать конструктивные особенности конструкции, материал стен, вес кровли, тип кровли, а также нагрузку, которую будет воспринимать каркас.

Крепление стропил к мауэрлату без опоры в односкатной кровле


Правила крепления и способы крепления стропил к мауэрлату без опоры. Раздвижное и жесткое крепление. Подбор крепления в зависимости от типа стропил.

Способы прилепки стропил к мауэрлату: основные способы и схемы крепления стропильных ног

Стропила - важнейшая часть кровельного каркаса. Ноги стропила передают назад к Маурилалату и несущим стенам дома.От чего зависит качество всей системы рафтинга и крыши в целом? Специалисты напоминают, что надежность любой кровельной конструкции будет зависеть, прежде всего, от качества крепления стропил к мауэрлату. Какие принципы и особенности этого процесса должен знать каждый начинающий строитель и как прикрепить стропила к мауэрлате своими руками, вы узнаете прямо сейчас.

Крепление стропил к мауэрлату: Некоторые «Матчи»

Для начала предлагаем рассмотреть иллюстрацию, на которой показаны два типа стропильных систем:

Место крепления стропильной стопы к основанию называется опорным узлом.Таких узлов в системе много, но мы подробно коснемся нижних креплений каркаса со стропилами. Ноги для маурилаля и рафтинга практически всегда деревянные, реже - из металла. Дерево выгоднее и удобнее, так как этот материал легкий по весу, прост в установке и долговечен при правильном монтаже и эксплуатации.

Типы опорных узлов по твердости

Опорных узлов - места крепления стропил к элементам кровли:

В случае железных соединений узлы фиксированные, жесткие (сварка или болты).Дерево - материал более мягкий и динамичный, который может разбухать, рассыпаться и деформироваться. В связи с этим специалисты рекомендуют выполнять опорные узлы с поправкой на возможные изменения формы древесины. Такие узлы могут иметь разные модификации:

  • Узел с нулевой подвижностью - Жесткое крепление с углами с обеих сторон, при котором крепление стропила к мауэрлату остается фиксированным.
  • Первая степень мобильности - Луч может вращаться по кругу.
  • Соединение второй степени подвижности - Круговое вращение со смещением, планируется установка специальных горок или салазок.
  • Мобильная связь третьей степени - Возможность горизонтального, вертикального и кругового движения.

Для любого узла, будь он мобильный или нет, следует применять как минимум два типа фиксации. Например, отрезные планки дополнительно фиксируются изнутри с помощью опорной планки, а динамические соединения укрепляются болтами и специальными стальными уголками.

О типах крепления Стропилина к основанию

Поговорим о современном креплении.Для прочности и долговечности опорных узлов применяют самые разные металлические крепежи: балочные держатели, равносторонние, крепежные, анкерные, армированные уголки, пластины, опоры, профили, соединители, анкеры и т. Д. Все эти детали изготавливаются из высокопрочной стали. качественный металл. Для динамических узлов (1,2 и 3 типа) используются ползунки, уголки и перфорированные пластины. Стационарные соединители, анкер и уголки используются для жесткого крепления.

Чаще всего используются такие крепления для стропильной системы:

Для самостоятельной установки больше других подходят перфорированные крепления, так как в них много отверстий под саморезы и болты.

Жесткие или подвижные соединения: что выбрать

Итак, мы отметили, что опорные узлы, соединяющие мауэрлат с досками, могут иметь разную степень подвижности: от «0» до «3». Нулевой градус - это жесткие насадки, исключающие любые изменения расположения балок.

Жесткие соединения: когда они нужны

Мауэрлат устанавливается при необходимости переноса распорки с стропила на несущие стены. Делается это в основном в домах из кирпича, панелей и блоков.Деформацию и пересыхание кровли в этом случае стараются исключить, чтобы не допустить изменения нагрузки на несущие стены. Здесь возникает необходимость в несъемном соединении стропильной системы с мауэрлатом.

Блоки неподвижных изображений, фиксированные с помощью

Многие специалисты рекомендуют делать соответствующие кованые места крепления стропил к балкам перекрытия для большей прочности и неподвижности соединительных узлов. Эти шарики необходимо плотно застелить мауэрлатом.Дополнительно такие узлы усилены болтами, анкерами и металлическими пластинами:

или длинные винты:

И еще один важный момент: размер кластера не должен превышать 1/3 его поперечного сечения. В противном случае стропильная система может потерять несущие способности:

Крепкие сучки без распиловки стропил

В вращающихся рафалинговых системах применяется метод крепления с помощью ударной планки. Рафалин прорезается в шаблоне и монтируется (чтобы получилась крыша с нужным уклоном) в месте подгонки к мауэрлату.Изнутри такие стропила усилены опорными брусьями и с двух сторон укреплены уголками к каркасу основания:

Другой вариант - не стыковой узел - жесткое крепление стропила, усиленное брусками-накладками с двух сторон. Две доски длиной не менее метра просверливают каждую стропильную ногу. Один конец таких опор срезан под углом, который соответствует примыканию кровли к кровле (включая стринглин). Доски крепятся к прорези к мауэрлату длинными болтами и армированными стальными уголками.Прутки прикрепляются к местам заранее, сначала по одной. Затем вплотную к обшивке с одной стороны монтируются сами стропила, которые сразу же укрепляются такой же обшивкой с другой стороны. Есть вариант установки сразу двух брусьев вагонки, а после - стропила, но этот способ применяется реже, так как требует более точных расчетов.

Когда нужно делать подвижные соединения?

Итак, мы подошли к узлам динамической поддержки - соединениям, которые могут менять свое положение.Для чего это? Помните о физических свойствах материалов - многие из них дают набухание или набухание. В первую очередь, это касается построек из чистого дерева - бруса, обрезки и т. Д. Натуральное дерево обязательно дает усадку, благодаря которой ваша кровля может не только деформироваться, но и основательно обрушиться. Чтобы избежать таких фатальных последствий, мастера рекомендуют выполнять строповое крепление рафтинговых ног мауэрлатом (или верхним венцом среза).

Обязательное условие при установке раздвижных узлов - опора стропильного каркаса на прочный коньковый брус.Поскольку опорные нижние узлы являются динамическими, то максимальной жесткости следует добиться на стержне кровли. Верхние кромки стропила очищаются для плотного соединения между собой и перекладиной конька, соединяются и усиливаются за счет взяток, металлических лент, пластин и уголков. Лучше соединить венцом из бревна, которое уже закреплено на коньке.

Что такое раздвижная застежка?

Подвижное соединение выполняется с помощью установки скользящей застежки, называемой «Салазкс» или «Чистка».Такой узел обеспечивает определенную свободу стропильных ног, что позволяет предотвратить деформацию кровельной системы после естественной усадки деревянных построек:

Вот какие бывают скользящие опоры:

Ли Ли тыкался в стропила, если дом из бруса: альтернативное мнение эксперта

Предлагаю набивку, но не стропила, а верхний венец. Во-первых, в этом случае снижается риск искривления стропила, во-вторых, уменьшается «мост холода», в-третьих, касательное давление на Маурилалат (верхний брус церкви) и в-четвертых упрощается - упрощается утепление кровли.Недостаток такого способа - при написании верхнего венца балки высота конька уменьшается, поэтому, если высоту потолка планируется поднять, следует предусмотреть на 1 корону больше. Но! Такие схемы подходят только для домов из дерева, так как в кирпичных и бетонных постройках мауэрлат должен быть целочисленным, чтобы сохранить несущие качества.

Как крепить стропила к балкам?

В простых домах, в основном каркасных, Маурилалат можно отменить. В этом случае к балкам перекрытия крепятся стропила.Самый надежный вариант сборки такой системы - подготовка рафтинговых ферм. Каждая ферма состоит из двух рафтинговых опор, соединяющего риглеля и нижнего натяжного. Для прочности фермы усилить центральными балками и шпильками:

Балки перекрытия укладываются в этом направлении так, чтобы стропильные фермы пересекали их перпендикулярно разным плоскостям. Затяжка выполняет основные несущие функции, крепится к балкам перекрытия анкерами, при помощи болтов, пяток и усиливается пластинами и металлическими уголками.

Можно крепить стропильные ноги прямо к балке, что дополнительно выполнит стягивающие функции. Для создания качественных опорных узлов в такой системе рекомендуется два способа:

  1. Соединение стропила с балкой двойным зубом - вымытым от балки и сливом стропильной стопы (по два стыковых отвода на каждой).
  2. Болт крепления и зажим. Может быть предусмотрено сквозное крепление, но если доски имеют большое сечение, то нет срока службы и детали соединяются длинными болтами.

Крепление стропил к мауэрлату: поэтапное описание

Для примера опишем процесс жесткого крепления стропила к мауэрлату на простой двускатной крыше.

I. Подготовка мауэрлата и стропил к работе

На этом этапе необходимо отрезать рафтинговые опоры заданной длины и сделать разметку их ступеней на основе. Оптимальная длина гребного шага стопы - 60-200 см. Также следует определить угол наклона стропила.

Мастер-класс по установке мауэрлата:

II. Создание промытого

Выполняем на каждой стропильной ноге по плотному стыку с основанием. Для повышения прочности можно предусмотреть на каркасе или рафироиде дополнительное пузырение и установить под каждую стропильную ногу упорный брус.

III. Установка стропил по мауэрлату

Ставить рафироиды необходимо, чтобы не повредить остальные элементы постройки (окна, стены и т. Д.)). Приносим доску с прорезью на балки и укладываем на лыжную планку. Сначала устанавливаем крайние рафтинговые ноги, между которыми нужно протянуть нить, чтобы выровнять все остальные рафалины.

IV. Крепление каждого стропила к мауэрлату

Теперь, когда все фермы установлены на свои места, нужно прочно закрепить опорные узлы. Мы используем для этого некоторые из предложенных креплений:

  • Гвозди + Стальные уголки с левой и правой стороны стыков между платой и основанием.
  • Стяжные болты или шпильки + Опора для бруса под шропилин.
  • Анкер или болты + уголки или стальные пластины и т. Д.

Две накладные доски по обе стороны от сантехнических ножек, установленные на заранее уложенные места мауэрлата, помогут укрепить крепление. Вы также можете использовать проволочное крепление в качестве усилителя прочности. Для этого нужно подготовить стальную скрутку из 2-3 проволок. Его длины должно хватить на то, чтобы стропильная стопа в месте стыка с мауэрлатом и фиксацией концов скрутки на металлическом костыле.В качестве костыля можно взять длинный стальной болт, который монтируется в стене на 30-40 см ниже Муролата, строго под узлом опоры.

Так же рассмотрим одну из дедушек - крепление скобами:

В чем секрет качества стропильной системы: три основных правила Мастера

  • Качественный пиломатериал - половина пути к успешному строительству. Мауэрлат и стропила не должны иметь трещин, червоточин и сучьев.
  • Не менее важна точность измерений, маркировка и равномерность положения насадок. Если все стропильные ноги одинаковой длины и сечения, то лучше подготовить выкройку для выполнения пропилов и подводок.
  • Питье на мауэрлате - потеря опорных функций на 50% и выше. Процент снижения силы зависит от глубины спины.

Когда система рафтинга готова, стоит очередь на установку обрешетки, утеплителя и настила рубероида.Но это еще одна интересная тема, о которой мы обязательно расскажем в следующей статье. А пока желаем качественных материалов, легкой работы и хороших помощников!

Крепление стропил к мауэрлату: Схемы и способы крепления стропил


Подробные схемы и способы крепления стропил к мауэрлату, пошаговые инструкции по установке опор для сплава и консультации специалистов.

Способы крепления стропильных ног к мауэрлату

Стропила - элементы каретки кровли.Маурилалат, основа стропильной системы, своего рода фундамент кровельной конструкции. Грамотное крепление стропил к мауэрлату обеспечивает надежность всей конструкции, исключает деформацию стропильной системы, не допускает обрушения кровли под тяжестью внешней нагрузки.

Maurylalat - Правильная установка

Маурилалат - это, по сути, фундамент кровли из бруса или бруса, парный по периметру, предназначен для обеспечения равномерной передачи нагрузки кровельной конструкции на стены и фундамент. здание.Чтобы крыша стояла прочно, требуется правильное крепление стропила к мауэрлату.

Важно! В деревянном доме из бруса или бревна мауэрлат служит верхней обвязкой стен, верхним венцом, пристроек к ней не требуется. В доме из кирпича, фанового или газобетонного блока обязательно устанавливается строительный камень Маурилалат.

Кирпичные или блочные стены плохо реагируют на нераспределенные нагрузки, сами блоки или кирпичи являются плохим материалом для крепления опор сплава.В таких стенах не крепится даже самый надежный крепеж, под нагрузкой он может разрезаться, в результате произойдет деформация стропильных ног и всей кровли.

Мауэрлат должен быть прочно прикреплен к верхним концам стен по всему периметру к оборудованному железобетонному поясу. Крепление бруса к бетону может быть очень надежным, если использовать правильный крепеж. В процессе заливки армированного ремня производится монтаж Мауролата. Это штифт, шпильки, анкер, уложенный в бетон, к которому затем крепится Мауролалат.

Важно! Концы шпилек крепления должны быть забиты снизу, расстояние между ними 1-1,5м, диаметр крепежа должен быть не менее 15мм. В бруске, который будет использоваться в качестве мауэрлата, проделывают технологические отверстия под крепление, верх насадки фиксируется болтами. Перед установкой Мауролала уложите слой гидроизоляционного материала.

После того, как основание смонтировано, можно приступать к работе с рафилами.

Обзор крепежа

Крепление при любых работах, связанных с возведением кровли - очень важный момент.Чтобы прикрепить к мауэрлату прочные и надежные стропила, используются различные металлические крепежи, а также применяется разная геометрия прошивки, промытая. Для крепления стропил применяют:

И многое другое от перфорированной ленты до шпилек. Использование того или иного вида крепления предполагает разную технику монтажа.

Если крепление стропил к мауэрлату производится с помощью кронштейнов, установка ЛК не требуется, анкер не требуется. Использование перфорированной ленты делает соединения сверхпрочными, крепление уголка является наиболее популярным, востребованным, так как его не нужно заделывать в древесину стропильной ноги, уголок легко монтируется с помощью самозатяжек.

Важно! На застежке экономить невозможно. Он должен быть качественным с антикоррозийным верхним слоем, оцинкованным. Ржавчина крепежа в балке разрушает ее.

Принципы соединения стропильных ног с мауэрлатом

Особенности конструкции кровли определяют способы крепления стропил к мауэрлату. На мауэрлат опираются специфические стропильные конструкции, а также те, в которых не применяются подкосы. На него можно опираться крышкой и подвесными стропилами, соединение может быть жестким и скользящим.

Такое соединение называется соединением стропильных ног и муролата, в котором невозможны смещения, смещения, изгибы элементов. Постоянство соединения достигается креплением с помощью уголка. В стропиле вырезается седло, это снижает прочность, поэтому его дополнительно укрепляют скобами, стягивают болтами, а также соединяют узел крепления с мауэрлатом скрученной проволокой в ​​местах расположения анкеров посмеявшихся в армированном бетонная опора.

Раздвижное крепление, Салазки для стропил к мауэрлату отличается от жесткого крепления тем, что допускает некоторое смещение стропильной ноги по отношению к основанию, позволяет избежать деформации и разрушения кровли при усадке, снеговых и ветровых нагрузках.

Важно! Если в процессе монтажа крепления жесткого типа стропильной ноги к мауэрлату требуется изготовление гнезда или насадки, такие элементы следует изготавливать на рафиле, а не на мауэрлате.Основание расслаблять нельзя.

Правильная опора стропил мауэрлатом обеспечивает надежность кровли, ее долговечность. При любом способе крепления, для крепления рафта на мауэрлате важно соблюдение трех основных моментов:

  1. правильное и точное написание, письмо, письмо и другие вещи для идеального соответствия элементов;
  2. применение шайб, гаек, гроверов для исключения расхода крепежного элемента в дерево;
  3. недопустимо использование футеровки, которая может время от времени менять форму, что приведет к перераспределению нагрузки и разрушению.

Правильная установка несущей системы крыши обеспечивает долговечность ее эксплуатации.

Типы соединения строп с мауэрлатом

Стропильная система состоит из множества элементов, но основные стропила среди них.

Важно! Как крепить стропила к мауэрлату, зависит от того, какие стропила используются (меняют, навешивают), от нагрузок и насколько используется массивная кровля.

Крепление может быть скользящим и жестким, закрытым и съемным.

Наиболее часто используемое соединение сплава с мауэрлатом:


Установка стропил на мауэрлат производится усовершенствованными уголками кр1, кр2. В их конструкциях есть технологические отверстия для крепления анкеров. Овальная форма отверстий снижает риск поломки анкерного болта при сушке конструкций конструкции. Также надежны уголки из Cr5, CR6, которые нужны для крепления стропил к мауэрлату с большой нагрузкой на массивную кровлю. Надежно прикрепите к мауэрлату стропила, если они имеют большое сечение, лучше перфорированные углы км.Такое крепление очень надежное, его не нужно резать, но нужен точный угол.

Важно! Для крепления под прямым углом используется усиленный КМР, из обычных углов он отличается вытянутым отверстием, используется для компенсации смещения кровли, сделано так, чтобы при таких процессах не повреждались элементы крепежа , особенно подходит там, где невозможно применить вставку одной детали к другой. Изготовлен уголок из прочной стали толщиной 2мм.

Еще один вид соединения - это установка между платами. Доски скрепляются, разглаживаются под нужным углом и фиксируются в нижней части углов.

Способы крепления стропил применяются также при обшивке из досок, проволочной скрутки, скоб, к мауэрлату. Эти виды креплений давно известны, популярны и экономичны.

Виды опорных стропил по мауэрлату

Базовые кровли строятся для жилых домов.Особого внимания при шумной конструкции требует опорный узел стропил к мауэрлату. Понятно, что для деревянной основы нужны деревянные балки.

Важно! Стропила необходимы правильной формы, без перемычек, калиброванные и фрезерованные со всех сторон. Поперечное сечение стропильной двойной крыши - 40х150мм, мауэрлата - 100х100мм.

От геометрии двуплексной крыши зависит тип крепежа. Монтажные стропила можно закрепить описанными выше способами. Стоит рассмотреть такие же навесные агрегаты для навесного оборудования к мауэрлату.

Шарнирный узел - это тип соединения, позволяющий балке перемещаться по окружности. Это происходит с помощью одного гвоздя или самореза, вкручиваемого в мауэрлат. Есть узел с одной, двумя и тремя степенями свободы. Узел с двумя степенями свободы позволяет перемещать балку по горизонтали, стропила крепятся к салазкам. При трех степенях подвижности узел устанавливается с помощью ползуна, специальной опоры для строповки стропил в вертикальном, горизонтальном положении, кроме того, стропила может вращаться по кругу.Для этого сделайте специальный шарнир, который крепят к основанию.

Важно! Самый типичный способ для бартальной кровли Использование узла с нулевой свободой. К углам с двух сторон прикрепляют стропило, оставаясь неподвижным.

Сложная геометрия канальной кровли предполагает использование обсыпанных стропил и подвесов. Купюры с опорой на основу эффективно с перфорированной лентой.

Щелевые стропила опираются на основание и другие опорные точки, тем самым снимая часть нагрузки.К ним можно примыкать боковые стойки, бабушкины коньки, стропила стягивали конструкцию, усиливая ее. Конструкции сорняков не опираются на основу, а скользят по ней. Подвесные стропила не опираются на основу кровли изнутри, они имеют опору на боковых несущих стенах.

Основные правила спаривания стропил с мауэрлатом

Для надежного соединения необходимо аккуратно прикрепить соединительные элементы, подобрать необходимые размеры. Надо аккуратно утилизировать, сделать из них не более трети основы.Используйте качественную планку за основу правого сечения.

Важно! Нельзя использовать для крепежа только гвозди и саморезы, такую ​​фиксацию нельзя считать надежной, необходимо использовать металлические крепежи разных типов.

Кровля будет прочной и долговечной, если грамотно провести расчеты, правильно подобран материал и правильно смонтировать узлы соединений.

Крепление стропил к мауэрлату двух кровель: способы, узлы, монтаж


Крепление стропил к мауэрлату двух крыш и других видов конструкций с разметкой и без нее.Описание креплений и соединений стропила с основанием крыши, а также полезные советы.


Предупреждение : Использование неопределенного константы WPlang - предполагается «WPlang» (это вызовет ошибку в будущей версии PHP) в /Var/www/krysha-expert..php. ОНЛАЙН 2580

Предупреждение : Count (): параметр должен быть массивом или объектом, который реализует счетный в /Var/www/krysha-expert..php. ОНЛАЙН 1802

Можно ли выделить в крыше какую-нибудь основную часть? Вряд ли получится, так как здесь каждый элемент выполняет свою функцию.Например, стропила - это часть крыши с коньком, которую можно назвать каркасом. Именно на них будет укладываться рубероид, монтировать остальные элементы. Именно от того, как будет собрана и установлена ​​сплошная система, будет зависеть окончательная форма кровли. Но если работы по созданию кровли ведутся самостоятельно, как закрепить стропила? На самом деле это довольно сложный этап работ, и даже от прочности и надежности будет зависеть и даже геометрическая правильность кровли.

Система рафтинга представляет собой каркас крыши со стержнями, собранными непосредственно из самих стропильных ног, а также из Мауролалата и скейт-перекладины. Мауэрлат - эталонный брус, который располагается по периметру верхней части стен дома, а лыжное колесо устанавливается непосредственно наверху крыши в месте соединения двух противостоящих рафтинговых опор под углом. имеет место.

Проектирование стропильной системы - важная задача, во время которой нужно правильно рассчитать ветровые и снеговые нагрузки, которые будут на кровле, а также учесть другие параметры.Первые показатели будут зависеть от климатического региона, в котором будет расположен объект. Далее на основании полученных данных рассчитывается толщина стен (несущих) дома, а также качество и тип материала самой кровли, рассчитывается угол наклона ее коньков и другие точки.

Внимание! Недостатки и допущенные при проектировании ошибки могут отрицательно сказаться на качестве кровли. В некоторых случаях они могут привести к быстрому обрушению или разрушению кровли.

В состав стропильной системы могут входить сами стропила, стяжки, которые будут располагаться между ними, прогоны, дополнительные опоры - так называемые подкладочные ноги - и другие элементы. Собранная система сплава обычно строится на том же мауэрлате или на балках перекрытия. Мауэрлат помогает равномерно распределить нагрузку по периметру стен. В этом главное отличие данного способа крепления. Если крепить стропильную систему на балках перекрытий, то есть без установки мауэрлата, основная нагрузка будет приходиться на точки крепления, а не распределяться равномерно по всем стенам.

На заметку! Последний вариант не подходит, если стены сделаны из кирпича, который со временем начнет разрушаться в местах, испытывающих максимальную нагрузку. Но для деревянного сруба такой способ вполне подойдет.

Таблица. Зависимость сечения стропильных ног от их длины и шага.

Шаг, см / длина, см 300 350 400 450 500 550 600
60 4x15 4x17.5 5x15 5x15 5x17,5 5x20 5x20
90 5x15 5x17,5 5x20 7,5x17,5 7,5x17,5 7,5x20 7,5x20
110 7,5x12,5 7,5x15 7,5x17,5 7,5x17,5 7,5x20 7,5x20 10x20
140 7,5x15 7.5x17,5 7,5x20 7,5x20 7,5x20 10x20 10x20
175 10x15 7,5x20 7,5x20 10x20 10x20 10x25 10x25
215 10x15 10x17,5 10x20 10x20 10x25 10x25 -

Система рафтинга - каркас крыши дома, который несет на себе и равномерно распределяет вес кровельного пирога, иногда отдавая до 500 кг / м2.Надежность этого своеобразного внешнего вида зависит от трех факторов: точности расчета, исходя из которого выбирается количество и сечение опорных элементов, материала, из которого он изготовлен, а также правильности технологии крепления. . Зная, как правильно закрепить стропила, можно значительно повысить несущую способность каркаса, сделав его более прочным и надежным. Ошибки монтажа, наоборот, приводят к ощутимой потере прочности и деформациям кровли.В этой статье мы расскажем об основных видах и способах крепления, с помощью которых можно качественно установить стропила своими руками.

Линии крыши дома - система соединенных между собой опорных элементов из дерева или металла, которые придают конструкции форму, перекос и равномерно распределяют ее вес между несущими стенами. Его основная составляющая - стропильные ноги, которые устанавливаются под углом балок, которые попарно соединяются по откосу, образуя в верхней точке коня.Существует две основных разновидности стропил:

.
  • Крышка. Щелевыми стропилами называют опорные элементы, имеющие в конструкциях кровли две точки опоры - на лыжной трассе и на Маурилаляте. Быстрая система этого типа используется в конструкциях, имеющих внутри одну или несколько несущих стен, которые могут быть «подвешенными» стропилами. Такое крепление стропил позволяет их разгрузить с помощью дополнительных вертикальных опор.
  • Подвешивание. Подвесными элементами называют элементы, имеющие только одну точку опоры, которая находится в месте крепления стропила к стене или мауэрлату.Быстрая система подвесного типа испытывает нагрузку не только на изгиб, но и на капание, поэтому она усилена горизонтальными компенсирующими элементами (риглелями, затяжками, схватками).

Примечание! Большинство наиболее популярных стропильных систем крепятся стропилами к мауэрлату. Мауэрлатом называют массивный брус или брус сечением 150х150 мм или 200х200 мм, уложенный вдоль несущих стен конструкции, на которые в дальнейшем будут опираться рафтовые опоры. Смягчает давление на стены дома, а также равномерно распределяет вес кровельного пирога.Прикрепите мауэрлат к ремню верхней стенки с помощью анкерных болтов или закопанной металлической щепы.

Основные соединительные узлы

Каркас сплава называется системой, потому что все его элементы тесно взаимосвязаны и закреплены, в результате чего конструкция крыши приобретает устойчивость, жесткость и высокую несущую способность. Каждый узел соединения между своими частями - уязвимое место, которое легко деформируется под нагрузкой, поэтому все крепления должны выполняться строго по технологии.Опытные мастера выделяют в конструкции кровли виды соединений:

.
  1. Крепление к брусу конька. Этот соединительный узел характерен только для револьверных рафтинговых систем, в которых верхняя часть рафтинговой ноги опирается на лыжную трассу, закрепленную на вертикальных стойках. Крепление к нему стропила можно производить при помощи металлических накладок, гвоздей или скользящих застежек-бегунков.
  2. Крепление к мауэрлату. Самым главным крепежным элементом стропильного каркаса является место соединения мауэрлата бруза с быстрыми ножками.Стропила тележки на нем можно использовать с гвоздями, металлическими уголками или деревянными брусками.
  3. Соединения строплены между собой. Для удлинения стропильных ног, если длина конька превышает стандартную длину пиломатериала, их собирают из нескольких элементов, соединенных между собой при помощи гвоздей, клея или металлических накладок.
  4. Соединение рафтинговых опор со вспомогательными опорными элементами. В конструкции стропильного каркаса стропила могут соединяться натягом, ригелем или трубопроводом для увеличения жесткости, прочности и несущей способности.

Учтите, что любые промытые для крепления стропил к балкам, мауэрлату или другим конструктивным каркасам каркаса приводят к снижению их прочности, поэтому опытные мастера рекомендуют соединять их между собой с помощью уголков и подкладок.

Способы фиксации

Решая вопрос, как крепить стропила к мауэрлату или беговой дорожке конька, необходимо правильно подобрать крепежную фурнитуру. На современном строительном рынке огромный ассортимент разнообразного дизайна и фурнитуры.Основными критериями выбора крепежа являются материал, из которого изготовлены стропила, их сечение, а также вид нагрузки, которой они подвергаются. Существуют следующие способы крепления стропил:


Опытные мастера считают, что наиболее надежным способом крепления стропила является использование металлических уголков, которые прочно соединяют между собой деревянные элементы, жестко фиксируя угол между ними. Уголок, перекрывающий стык стропильной стопы и коньковой планки или мауэрлата, служит своеобразным пространством между ними.

Разновидности крепежа

Дерево - натуральный материал, который в процессе выравнивания влажности и высыхания дает значительную усадку, из-за чего изменяются линейные размеры конструкции. Именно поэтому опытные мастера рекомендуют строить крышу для брущеров и срубов через год после постройки, когда процесс усадки переходит из пассивной фазы. Если жестко закрепить элементы деревянного каркаса, то после высыхания кровля дома может деформироваться.Поэтому для соединения стропил используются следующие виды крепежа:


Интересно, что существует несколько вариантов сочетания мобильных и фиксированных узлов подключения. Наиболее распространены стропильные системы с одним жестким и двумя скользящими креплениями, которые обеспечивают достаточную подвижность при высокой прочности и жесткости конструкции.

Виды крепежа

Среди опытных кровельщиков не травят споры, эффективнее выполняя крепление стропила к балкам перекрытия и мауэрлата.Однако в большинстве случаев загвоздка в том, что в этих условиях практичнее использовать - гвозди или саморезы. Оба этих элемента крепления имеют свои достоинства и недостатки:

  • Гвозди хороши тем, что для их забивания нужен только молоток, который есть на каждой ферме. Однако некоторые мастера жалуются на то, что вручную слишком долго забивают их. Стоит напомнить, что для крепления стропила используются специальные зубчатые гвозди, которые надежно соединяются с деревом.
  • Для сборки стропильного каркаса используются саморезы из оцинковки, которые не боятся коррозии. За счет резьбы они прочно ввинчиваются в толщу дерева, надежно фиксируя элементы между собой. Быстро и удобно прикрутите их с помощью переносной отвертки. Минус этого вида крепежа в том, что при демонтаже снимайте саморезы с дерева надолго и энергично.

Большинство опытных кровельщиков сходятся на том, что для крепления стропильных ног лучше использовать оцинкованные гвозди, длина которых на 5-3 мм больше толщины пиломатериала.Правильно подобранный крепеж - залог качественной и долговременной фиксации каркаса крыши, не подверженного ни механическим воздействиям, ни ветровой нагрузке.

Видеоинструкция

основных вариантов крепления. Крепление стропил к мауэрлату

Опытные строители прекрасно знают, что при возведении стропильной системы нет узлов, не играющих важной роли в обеспечении прочности конструкции.Это касается и способов крепления стропильной ноги к мауэрлату. Не будем останавливаться на характеристиках самого мауэрлата, способах его возведения и способах крепления. Исходные данные для всех вариантов крепления стропил к мауэрлатам стандартные - все они могут быть выполнены в соответствии с требованиями действующих строительных норм и правил.

Необходимо вкратце прояснить еще один вопрос - не всегда возможно прикрутить стропила к мауэрлатам.

Когда и почему не следует применять этот способ крепления стропильной системы?
На сложных вальмовых или двускатных крышах с разным углом наклона. Почему? Угол стропила (или кобылки, если она недостаточно длинная) от каждого ската крыши будет разным. Это значит, что при монтаже карниза крыши возникнут проблемы. Если вы хотите сделать карниз одинаковой ширины по всему периметру постройки, он будет располагаться на разной высоте на каждой стене.Если вы хотите сделать все карнизы одинаковой высоты, то они будут иметь разную ширину для каждой стены. Нам нужно помнить школьные уроки о треугольниках. Само собой разумеется, что и первый, и второй варианты для постройки неприемлемы. На таких постройках стропильные ноги следует крепить только к балкам перекрытия, это единственный способ сделать карниз одинаковым по ширине по всему зданию. А если крыша с эркером, то вариант крепления стропильных ног на мауэрлат даже теоретически рассматривать не имеет смысла.
Во время ремонта или ремонта старых или ветхих зданий. Опытные строители сразу определяют углы уклона откосов. Если в точках их пересечения линии кровельных покрытий образуют прямоугольный треугольник, то уклон откосов такой же, если волны покрытия не совпадают, стропила придется закрепить на балках.
Верхние ряды несущих стен находятся в таком плачевном состоянии, что к ним очень сложно прикрепить мауэрлат с необходимыми показателями прочности. Вам нужно либо разобрать несколько рядов кирпичей и уложить их обратно, либо бетонировать специальным армирующим поясом по всему периметру постройки и только после выполнения таких работ надежно закрепить мауэрлаты. Практика показывает, что делать такие работы экономически невыгодно, и времени это занимает гораздо больше, чем установка несущих балок на потолок.

Мы разобрались с этим вопросом, теперь следует рассмотреть несколько общих рекомендаций по креплению стропил.

Рекомендации по креплению стропил Описание Иллюстрации
Стропила никогда не следует распиливать или надрезать глубже одной трети ширины. Запомните это правило раз и навсегда. В сети можно найти образцы смытых стропил почти на половину ширины, это грубейшая ошибка. Спрашивается, зачем брать для стропил доску шириной 150 миллиметров, чтобы потом в наиболее нагруженном месте «срезать» ее половину? Какую несущую способность он будет иметь? Причем это правило касается не только точки крепления стропил к мауэрлату, но и абсолютно всех точек крепления стропильной системы.
Для каждого узла необходимо одновременно применять как минимум два метода крепления. В дополнение к пазам использовать металлические скобы или уголки, дополнить ненадежные пазы специальными упорами и т. Д.
Используйте шаблоны только в том случае, если вы полностью уверены, что все размеры и расстояния по всему периметру здания максимально идентичны. Нет такой уверенности - регулируйте каждую стропильную ногу отдельно.

И мы разобрались с этой темой, теперь уже можно рассматривать самые распространенные способы крепления стропильных ног к мауэрлату. Мы поговорим о трех: упорном (жестком), скользящем и слоистом методах пиления.

Жесткое крепление стропил

Самый надежный, трудоемкий и универсальный метод может быть выполнен путем распиловки или заделки удерживающих стержней на стропилах. Сначала рассмотрим вариант распила стропил.

Не беспокойтесь, если наклон склона немного изменится в результате отрезания ноги. Главное, чтобы все стропила были на одной линии. Перед тем, как вырезать стропильную ногу, нужно снять размеры места, где она подходит к мауэрлату, а это довольно сложно. Не будем выполнять различные математические вычисления, это долго и бесполезно, да и на практике с такой головой никто не возьмется.

Шаг 1. Предлагаем два варианта: сделать один универсальный шаблон для всех ног сразу или сделать надрезы для каждой отдельно.

Если с положением мауэрлата все в порядке, то лучше сделать шаблон, если есть проблемы, то придется подготавливать каждое стропило отдельно.

Шаблон может быть изготовлен из обрезной доски, куска ДВП или плотного картона. Проведите на нем линию по нижнему краю на расстоянии не более 1/3 ширины стропильной ноги. На всех стропильных ногах проведите одинаковую параллельную линию, отметьте места, где стропила подходят к мауэрлату, и проведите линию, перпендикулярную ему.

Теперь нужно проследить угол вертикальной и горизонтальной плоскостей надреза для одного прилегания к мауэрлату по всей поверхности. Сразу скажем, идеального варианта добиться не удастся, но неплотная посадка плоскостей в несколько миллиметров не играет решающей роли. Прикрепите шаблон к концу бруса мауэрлата под углом наклона пандуса. Пересечение вертикальной и горизонтальной линий должно быть ровно напротив ее угла.Нарисуйте получившийся треугольник, вырежьте намеченную часть.

Шаг 2. Проверить правильность шаблона в нескольких частях мауэрлата, пройтись по обеим сторонам конструкции. При необходимости немного изменить угол распиленной детали, нужно добиться максимально точной подгонки надреза по всему периметру.

Шаг 3. Прикрепите шаблон к стропилам, угловая точка верхнего упора должна находиться на всех стропилах на одинаковом расстоянии от их коньковой части.

Шаг 4. С помощью электрической пилы или ножовки сделайте пропил поперек стропильной ноги.

Выпиливайте очень аккуратно, не обрезайте оставшиеся нетронутые стропила по ширине. Если у вас недостаточный опыт работы с электроинструментом, лучше использовать ручные пилы. Пусть на это уходит больше времени и сил, но вероятность замужества значительно снижается. А если учесть время на переделку, то потеря производительности труда от ручного инструмента будет не такой большой.

Шаг 5. Выберите второй срез под углом.

Внимание: это самая сложная работа. Такую поверхность резать электропилой нежелательно, велики риски перекрытия. Работать нужно топором, топор должен быть очень острым. Работа с топором потребует не только сноровки, но и физической силы. Кстати, умение работать топором (кстати и не на уровне профессионала) всегда пригодится при постройке деревянной бани.

Шаг 6. Проверьте отпечаток, оставленный шаблоном, при необходимости исправьте. Можно подготовить сиденья сразу для всего комплекта стропильных ног, а можно выполнять работу по очереди. Все зависит от вашего мастерства и точности установки мауэрлата.

Шаг 7. Ставим стропильную ногу на место, фиксируем ее положение. Для крепления можно использовать самодельные скобы, металлические уголки или другие прочные приспособления.

Таким образом, нужно поставить два крайних стропила, натянуть веревку в нижней части между ними и поставить по очереди следующие.Имейте в виду, что для некоторых стропил потребуется многократная регулировка пятки. Чем больше у вас будет практического опыта, тем реже вам придется снимать / ставить стропильную ногу по размеру. Во время установки стропильной системы каждую пару ног следует временно закрепить с помощью различных деревянных распорок или распорок. Временное крепление снимается только после заливки обрешетки под кровельное покрытие.

Доска обрезная цена

Доска обрезная

Крепление стропильных ног полосой упорного бруса

Для маленьких ванн мы рекомендуем использовать этот метод - намного проще и быстрее.Что касается механической устойчивости конструкции, то она зависит от добросовестности всех работ. Такой способ крепления стропил могут использовать даже очень неопытные строители; дает возможность перемещать стропильные ноги в любом положении до тех пор, пока они не займут правильное положение и не зафиксируют узел на месте.

Шаг 1. Установите стропила фронтона на место, временно зафиксируйте их положение.

Шаг 2. Из широкой доски отрежьте кусок длиной не менее 40 см.Определите угол наклона упорного торца в мауэрлате. На доске делать верхние горизонтальные выемки не нужно, она не несет никакой нагрузки. Стропила выдержат вертикальную нагрузку. Чтобы увеличить площадь их упора на мауэрлат, необходимо в них подрезать сиденья на ширину стропил.

Не было кусков крепких досок - прибейте по два тонких стропила с двух сторон. Мы рекомендуем сажать их только на один сквозной крепеж (оптимально на длинный болт), не ослабляйте стропила большим количеством гвоздей или саморезов.

Шаг 3. Если у вас есть доски с обеих сторон стропил, то дополнительных приемов фиксации элемента от бокового опрокидывания использовать не нужно. Если доска находится на одной стороне, то вам нужно будет закрепить их металлическими уголками или скобами.

Надо сказать, что каждая стропильная система на любом здании изготавливается мастерами с индивидуальными особенностями. Все зависит от их опыта и предпочтений. И вы можете не придерживаться точности наших рекомендаций, принимать оригинальные решения на месте с учетом особенностей бани и наличия стройматериалов.

Работы по креплению стропил всегда следует проводить вдоль каната, следить за коньком и голенями. Если есть проблемы по высоте, то на мауэрлат поставьте деревянные упоры, во избежание скольжения прибейте их гвоздями или саморезами.

Цены на комплект фурнитуры

комплект метизов

Таким образом в деревянных срубах встраивают стропильную систему.

Дело в том, что каркас должен стоять под крышей, за это время он дает усадку.Усадка, в результате, немного меняет положение стропильной системы, в случае жесткого крепления стропильных ног обязательно появится либо деформация стропильной системы, либо нарушится устойчивость верхнего ряда сруба. . Именно в этом сериале исполняется роль мауэрлата. Для того чтобы увеличить площадь стропила и упора мауэрлата, нужно убрать острый край последнего. В противном случае из-за больших нагрузок брус будет вдавливаться в угол мауэрлата, и стропильная система начнет менять свое положение.Сделать это по периметру сруба будет неровно - стропила могут значительно нарушить их первоначальное положение, кровля станет волнистой. А это может нарушить его герметичность, в результате возникнут протечки со всеми очень негативными последствиями.

Раздвижные стропила можно устанавливать только при наличии упора в верхней части на коньковой балке и вертикальных упоров; Для увеличения устойчивости конструкции желательно дополнительно установить подкосы или переднюю бабку.Конкретное решение следует принимать с учетом размеров бани, строительного материала и архитектурных характеристик кровли.

Очень важно: если вы собираетесь фиксировать стропильные ноги скользящим способом, то узел фиксации верхних частей конька следует производить на шарнире. В верхней части стропильные ноги должны колебаться в осевом направлении, что дает им возможность в зависимости от величины усадки ванны изменять угол наклона стропильной системы.Таким образом поглощаются возможные вертикальные нагрузки.

Шаг 1. Установите ребро гребня в соответствии с размерами. Он должен располагаться ровно посередине ванны, иначе угол наклона откосов будет неравномерным. Какие сложности вызывает неодинаковый угол наклона откосов при строительстве карнизных свесов, мы уже рассказывали в статье выше.

Шаг 2. Монтаж начинают с установки крайних двускатных стропил.

Для раздвижного крепления необходимо приобрести специальные фиксаторы; их нужно установить с двух сторон каждого стропила.



Раздвижная стропильная опора - размеры

Шаг 3. Измерьте стропила по длине, определите конкретные места для их установки.

Шаг 4. Для увеличения плоскости соприкосновения стропильной ноги с мауэрлатом снимите угол балки. Можно снимать угол по всему периметру (сложный и длинный) или только в местах упора стропильных ног.Для этого сделайте в мауэрлате два пропила на расстоянии чуть больше ширины стропильной доски.

С помощью стамески осторожно удалить древесину в пропиле, разгладить ее поверхность. Советуем не пренебрегать этим советом, такой простой способ установки позволит значительно повысить устойчивость всей стропильной системы. Кроме того, нет необходимости применять другие методы защиты системы от продольных ветровых нагрузок.

Шаг 5. Осторожно установите стропила на подготовленные посадочные места, зафиксируйте их плавающими металлическими механизмами. Их необходимо устанавливать в таком положении, чтобы большая часть выступающего блока позволяла опускаться стропилам, именно в этом направлении происходит усадка.

Шаг 6. Протянуть канаты между крайними стропильными ногами фронтона по скату карниза, все оставшиеся стропила закрепить вдоль каната. При необходимости отрегулируйте длину конструкций.Одновременно с ногами зафиксируйте шарнирным соединением коньковые части стропильных ног.

Такое устройство стропильной системы считается наименее устойчивым. Несмотря на то, что силы, разгибающие стропильные ноги, намного меньше сил, действующих на изгиб, скользящие стойки являются самым слабым узлом во всей конструкции.

Практические советы. При малейшем сомнении в устойчивости построенной стропильной системы усилить ее. Неважно, каким образом усилена система, главное, чтобы она всегда имела достаточно большой запас прочности и надежности.Помните, что укрепить конструкцию после обнаружения проблемы намного сложнее, чем выполнить всю работу вовремя.

Есть еще один метод скольжения, он более надежен по прочности, но подходит только для ванн из цилиндрической бурсы или круглых плетей - метод скольжения с пропилом по дуге.

Чтобы было немного сложнее, каждое стропило в месте соприкосновения с верхним венцом каркаса нужно вырезать по дуге.Лучше всего для пиления использовать электрический лобзик. Глубина пропила - не более 1/3 ширины стропила. Метку можно снять с торца бруса, стропила сделать все равно. Такое соединение имеет дополнительную степень свободы, но при этом исключает осевые перемещения - повышается надежность всей стропильной системы.

Схема - стропила со скользящей опорой и пропилами

Цены на скользящую опору

подшипник скольжения

Применяется в случае ремонтных работ на сложных кровлях или недостаточной длины имеющегося бруса для изготовления стропил.Конечно, стропила можно соединить и таким образом увеличить длину. Но строителям не рекомендуется заниматься этими делами; при малейшей возможности избежать соединений стропильных ног нужно их использовать. Помимо того, что каждое соединение требует много времени и труда, оно всегда значительно снижает прочность стропила. Еще раз повторяем - несущие характеристики соединяемых стропил всегда намного меньше, чем у целых.

При возведении стропил лучше использовать слоистый метод, а подкровельную часть карниза с помощью обыкновенной кобылки сделать.

Шаг 1. Измерьте точную длину каждого стропила до упора в мауэрлате. Определите угол наклона упорной плоскости.

Стропила крыши - схемы

Сделайте напиток по отмеченной линии. Если ширина стропильной ноги позволяет, то промывку рекомендуется производить зубом. Зуб предотвратит скольжение стропил по мауэрлату. Если такой возможности нет, то внизу каждой стропильной ноги нужно прибыть упорные доски длиной около 40 сантиметров.Доски крепятся к стропилам гвоздями или шурупами.

Шаг 2. Для предотвращения поперечных колебаний и общего усиления стыка стропила дополнительно закрепляют металлическими уголками или скобами. Вбивать большие гвозди в торец не рекомендуется из-за высокого риска растрескивания древесины.

Шаг 3. Далее нужно заняться кобылкой за карнизы. Для этого подойдут обрезные доски толщиной более 30 миллиметров.Отрежьте их по длине с учетом предполагаемого свеса карниза и плотно прибейте к стропильным ногам. Все работы нужно производить только под веревкой, натянутой между крайними стропильными ногами фронтона.

Цены на металлические уголки

металлические уголки

Для стропильной системы выбирайте только самые качественные материалы, это не та конструкция, на которой можно сэкономить. Многие обычные архитектурные элементы имеют несколько дополнительных составляющих несущих конструкций, они дополняют и страхуют друг друга.Стропила работают «в одиночку», при нарушении устойчивости никакие другие элементы не берут на себя нагрузку.

Старайтесь завязывать сучки стыков стропил мауэрлатом в тех местах, где полностью отсутствуют естественные дефекты развития древесины, в том числе здоровые сучки. Твердость самих сучков велика, но вокруг них образуются вихри древесных волокон, и они уже не отличаются высокими показателями физической прочности.

Делайте разметку, особенно обрезку, очень осторожно.Для исправления ошибок можно использовать различные колодки, но это крайне нежелательно.

И последнее. Можно найти рекомендации поставить стропильную систему самостоятельно без помощников. Некоторые из простейших видов стропильных систем можно изготовить самостоятельно. Вопрос только в том, зачем это нужно? Зачем рисковать своим здоровьем, если в итоге не будет экономии времени и денег. И качество связи всех узлов заметно пострадает.

Видео - Крепление стропил к мауэрлату, раздвижная опора

Видео - Монтаж стропил

Видео - Сборка стропил

Видео - Быстрый монтаж стропильной системы

  • Основным препятствием для начинающих девелоперов, даже если речь идет о несложной кровле, может быть незнание того, что представляют собой узлы стропильной системы.Как их выполнить, чтобы получить прочную, надежную и устойчивую крышу?

    Начало проектирования скатной кровли - это выбор стропильной системы, которая должна служить несущей конструкцией. Тип конструкций определяется исходя из типа кровли.

    В одном случае стропила представляют собой балки или доски, которые действуют как «каркас» крыши, выдерживающий вес изоляционного и кровельного материала. В другом они могут быть составными и собираться из отдельных элементов, известных как стропильные ноги.

    Доска и балки должны пройти специальную пропитку - противопожарные и антисептические. Чем лучше это будет сделано, тем дольше прослужит.

    Композитные рамы делятся на два типа: многослойные и навесные. Выбор конкретной системы, помимо архитектурных предпочтений владельцев, зависит от некоторых параметров кровли:

    • его функционал,
    • количество испытанных нагрузок, в том числе связанных с климатическими особенностями региона.

    Подвесные стропила не имеют промежуточных опор, поэтому создают значительную расширяющую силу, которая передается на стены в горизонтальной плоскости. Чтобы его уменьшить, используйте стяжку (деревянную или металлическую), которая, соединив ножки, завершает треугольную конструкцию. Ноги в нем работают на изгиб и сжатие. Затяжка может располагаться в основании, и в данном случае она служит балкой перекрытия (такой вариант чаще встречается на чердаках), или выше.

    Чем выше расположение затяжки, тем она должна быть, с одной стороны, мощнее, а с другой - надежнее соединяться со стропильными ногами.

    Ландшафтный вид устраивают в домах со средней несущей стеной или столбчатыми промежуточными опорами. Их концы опираются на внешние стенки, средней частью - на опоры или внутреннюю стенку. В результате элементы работают по принципу балок - только на изгиб. Вес стропильной системы в случае многослойной при той же ширине дома меньше: она требует меньше пиломатериалов, а значит, денег стоит.

    При установке единой кровельной конструкции на несколько пролетов возможно чередование подвесных и многоярусных ферм: на участках без промежуточных опор устанавливают навесные, там, где есть многослойные.

    Как правильно установить стропильную систему

    Одним из условий надежности будущей конструкции является правильное расположение точек крепления стропильной системы.

    Стропила скатной крыши обычно имеют не менее трех точек опоры. Их количество может меняться в зависимости от размеров пролета. При ширине пролета до 10 м требуется одна дополнительная опора; при больших значениях их количество увеличивается.
    Конструкция подвеса также зависит от ширины пролета.Если он небольшой, затяжку обычно заменяют на ригель. При увеличении размаха затяжка начинает провисать, и ноги начинают гнуться.

    При пролете
    до 9 м подвесные стропила опираются на шпиндель - специальный вертикальный стержень. Концы ножек прикрепляются к ее верхнему концу скобами или хомутами, бабка стягивается хомутом.
    до 13 м - усиление осуществляется подкосами. Верхним концом они упираются в ногу, а длина ее между опорами не должна быть больше 5.5 м, а нижние концы в передней бабке.
    до 17 м, стойки в нижней части усилены с помощью арматуры, в верхней части используется стропильная система: на две шпиндельные бабки крепится стяжка и между ними устанавливается ригель.

    Как правильно прикрепить стропила

    При замене стропильной системы или установке в новом доме следует соблюдать определенные правила.

    Простое крепление ножки к балке может быть даже разрушительным - при приложении давления на стропило его конец начинает скользить по балке, что приводит к разрушению кровли .

    Для предотвращения скольжения и обеспечения надежности используются следующие типы соединений:

    • зуб с шипом,
    • зуб с упором,
    • упор на конец балки.

    Можно использовать два зуба - в зависимости от угла наклона. Для крепления, помимо этого соединения, используются еще и металлические уголки.

    Основные узлы каркаса крыши

    Приставка к балке

    • В пятке стропила делается зуб с шипом, в балке вырезается упор с соответствующим гнездом для шипа.
    • Глубина гнезда составляет примерно 25–30% толщины балки.
    • Пил производят на расстоянии 0,25–0,4 м, начиная от свисающего края балки.
    • Одиночный зуб выполняется, как правило, вместе с шипом, не допускающим бокового смещения. Поэтому такое соединение называется «шип-стопор».

    В случае полой кровли, угол наклона которой менее 35 °, стропильные ноги устанавливают так, чтобы площадь опоры на балку увеличивалась.Для этого используйте пропил с двумя зубьями:

    • в два шипа;
    • упор с шипом и без;
    • два шипа в замке.

    Все соединения в конструкции выполнены с помощью крепежа:

    • металл - шурупы, гвозди, болты с шайбами, разные уголки;
    • деревянные - балки, треугольные накладки (косынки), шипы.

    До Мауэрлата:

    Есть две технологии по которым.

    Жесткий - в данной версии между этими элементами конструкции полностью исключена возможность каких-либо воздействий (сдвигов, поворотов, изгибов, кручения).Для достижения аналогичного результата:

    • при креплении использовать уголки с подшитой опорной планкой;
    • на ножке выполняется седло (прорезь), получившееся соединение дополнительно закрепляется проволокой, гвоздями и скобами. Гвозди прибивают с боков, навстречу друг другу под углом (они пересекаются внутри мауэрлата), затем вбивают третий гвоздь в вертикальном положении. Это наиболее распространенный способ крепления.

    Раздвижной (шарнирный) - аналогичное сочленение, имеющее два уровня свободы, достигается за счет использования специальных креплений, позволяющих одному из сопрягаемых элементов свободно перемещаться (в заданных пределах).

    Можно выделить следующие варианты раздвижного крепления стропил и мауэрлата:

    • выполняется запила, после чего стропила кладут с надрезом на мауэрлат:
    • элементы соединены наискосок двумя гвоздями навстречу друг другу;
    • соединен одним гвоздем, который прибивается вертикально сверху вниз в тело опорной балки через ножку;
    • альтернативой гвоздям могут стать стальные пластины с отверстиями для гвоздей;
    • скрепляем доски к мауэрлату скобой;
    • освободить стропильную ногу за стеной и выполнить однократную фиксацию с помощью крепежных пластин;
    • использовать специальный стальной крепеж - «полозья».

    Во всех этих случаях поддержка ноги в мауэрлате обеспечена, но при перемещении элементы системы имеют возможность перемещаться относительно друг друга.

    Такое соединение особенно актуально для деревянных домов из бруса или бревна, которые со временем подвергаются усадке. Использование жесткого сопряжения может нарушить целостность стен.

    Стропильная система может быть «плавающей» или жестко закрепленной. Плавающий крепится на специальных кронштейнах, которые позволяют деревянному каркасу «садиться» одновременно с усадкой фронтонов и не позволяют им свисать с конькового бревна.

    Коньковый шарнир в сборе

    Есть три способа стыковки коньковой части.

    Стык
    Верхний край стропил срезается под таким же углом, что и угол наклона кровли, упирается в нужное стропило, находящееся с противоположной стороны, его нужно срезать таким же образом. Обрезка углов обычно выполняется по шаблону. Для крепления под коньком используются два гвоздя (150 ″) и более. Один гвоздь под углом забивается в верхнюю плоскость первого и второго стропил, при этом они должны входить в пропил противоположного.Коньковый стык дополнительно укрепляют, кладя сбоку деревянную пластину или металлическую пластину, которую притягивают болтами или гвоздями.

Основа любой кровли, от которой зависит ее надежность и прочность, - стропильный каркас. Долговечность и эффективность кровли будут зависеть от того, насколько хорошо соединены все ее конструктивные элементы. В статье далее мы рассмотрим, какие бывают крепления стропильной системы крыши, и в каких случаях они используются.

Схема стропильной системы

Создавая каркасную конструкцию, всегда следует помнить, что в процессе эксплуатации она будет подвергаться ветровым, снеговым и температурным нагрузкам.Но она также должна удерживать на себе обрешетку и кровельный пирог, которые имеют значительную массу. Поэтому важно правильно определить, какой крепеж для кровли нужен в том или ином случае.

В состав стропильного каркаса входят следующие детали:

  • Пиломатериал мауэрлат;
  • стропила;
  • конек;
  • пробега;
  • долины;
  • планки обрешетки.


Примечательно, что в процессе сборки каркасных конструкций используется как деревянный, так и металлический крепеж.Каждый из них будет актуален в том или ином случае. Чтобы разобраться, когда и какое крепление стоит использовать, рассмотрим основные узлы, составляющие стропильную систему.

Узловые соединения каркаса крыши

Главный узловой элемент всего каркаса - мауэрлат. Его делают из толстого бруса сечением 15 × 15 см и укладывают параллельно коньку по осям стен. Впоследствии на него будут опираться стропильные ноги. Основная задача мауэрлата - перераспределить массу деревянных конструкций (стропильных ног и реек), кровельного пирога и финишного покрытия на несущие стены и фундамент основного здания.Кроме того, он будет нести основную нагрузку от ветра и осадков. В связи с этим крепление мауэрлата к несущим стенам должно быть максимально прочным.


Крепить мауэрлат на стены можно 2 способами:

  1. Армирующий пояс заливается по периметру большого здания в верхней части стен. В него через каждые 2 метра устанавливаются металлические шпильки с резьбой М12. Впоследствии на эти штифты надвигается мауэрлат и затягивается шайбами ​​и гайками.Если дом небольшой, то брус мауэрлата укладывать вообще нельзя. Стропильные ноги будут крепиться непосредственно к вделанным в стену шпилькам.
  2. Достаточно надежное соединение можно получить с помощью стальной проволоки. Середину проволоки подводят под кирпичи за 3 ряда до окончания кладки. Проволока должна быть достаточно длинной, чтобы прочно притянуть мауэрлат к стене. Как и в первом случае, таким способом можно закрепить стропила, не кладя брус мауэрлата. Однако это создаст точечную нагрузку на стены, которая может нарушить их целостность.

Схема крепления стропил к балке мауэрлата скользящая и жесткая. В этом случае все будет зависеть от типа стропильной конструкции (навесная или многослойная), а также формы кровли.

Стыковка стропил мауэрлатом - крепление пластинами, уголки

Узловые элементы при стыковке стропил с мауэрлатом изготавливаются из дерева и могут быть такими:

  1. Ориентируйтесь прямо на мауэрлат.
  2. Зуб с упором и шипом.
  3. Зуб только с упором.

Одиночный врезной зуб выполняется при устройстве кровли с крутым уклоном (более 35º). Затем в мауэрлате вырезается гнездо, а в стропиле зуб и шип, что предотвратит горизонтальное смещение ноги. Если скат кровли более пологий, то под распил вырезается двойной зуб, однако это делается очень редко.


Для облегчения работ в последнее время все чаще стропила крепят металлическими уголками, что также значительно ускоряет процесс.Кроме того, можно использовать болты, скобы, пластины, зажимы и петли.

Часто стропила крепят жестко, забивая гвозди в мауэрлат под углом с двух сторон. В этом случае гвозди пересекаются внутри балки. Чтобы окончательно закрепить элемент, в центр забивают третий гвоздь. Чтобы жестко закрепить стропильную ногу и не допустить ее смещения в горизонтальной плоскости, используются металлические уголки крыши, которые фиксируются по бокам.

При строительстве дома из бруса или оцилиндрованного бревна применяется метод плавающего крепления.Это необходимо для того, чтобы в процессе усадки деревянного дома каркас немного сдвигался и не повредил несущие стены. Поэтому для крепления стропил используются специальные уголки, которые могут обеспечить подвижность. В них один из элементов закреплен жестко, а второй можно немного смещать.

Узел коньковый - крепежные соединения

В верхней части стропила могут стыковаться как на коньковой балке, встык или внахлест.

При установке "встык" предполагается, что концы стропил обрезаны под углом, совпадающим с уклоном крыши.На противоположном элементе делается точно такой же разрез, но в обратном направлении. В месте стыковки в стропила вбивают длинный гвоздь, который должен пройти через обе балки. Дополнительно в этом случае используются плиты для стропильной системы, которые придают стыку большую прочность. Это могут быть как деревянные, так и металлические пластины. Крепление перфорированной стропильной плиты производится болтами или гвоздями.

При фиксации внахлест стропила будут касаться боковых ребер. В этом случае принцип крепления останется аналогичным первому варианту.Если на коньковую балку опираются правильные ножки, для их фиксации используются болты или шпильки с резьбой с шайбами.


В некоторых случаях каркас фермы собирается из неразъемных ферм, обеспечивающих максимальную жесткость конструкции. При этом, чтобы крыша выдерживала повышенную ветровую нагрузку, потребуется установить достаточное количество диагональных элементов. Подтяжки и стропильные ноги, входящие в каркасную конструкцию, точно обеспечивают устойчивость фронтона.При установке подкоса его нижняя часть упирается в пол, а верхняя часть стыкуется с углом фронтона. Что касается подкоса, то его основная задача - минимизировать нагрузку на центральную часть стропил. Установите скобу под углом 45º. Для его крепления можно использовать стропильные скобы, а также пластины или струбцины.

Разновидности металлического крепежа и их характеристика

В старину строители использовали все виды деревянных креплений для сборки каркаса крыши - клинья, дюбеля, бруски и деревянные шпильки, накладки, кронштейны.Однако в настоящее время при строительстве все же предпочтение отдается металлическому крепежу. На рынке стройматериалов можно подобрать самые разнообразные уголки крепления стропил, а также другие детали, которые значительно ускорят процесс установки каркаса, а также сделают его намного удобнее.

Для производства крепежа обычно используется металл толщиной 1,5-3 мм, что придает изделиям достаточную прочность и выгодно отличает его от других материалов.Вы можете найти расходные материалы самых разных размеров для любых целей.


Среди разновидностей стропильного держателя можно выделить следующие устройства:

  • лента монтажная перфорированная;
  • опора для балок;
  • плиты и футеровки;
  • опоры для бруса;
  • Крепления
  • LK;
  • уголков КП;
  • скоб WB;
  • Саморезы
  • ;
  • кронштейн стропильный;
  • болта с гайками;
  • вязальная проволока.

Стоит отметить, что покупка перфорированного крепежа гарантирует вам надежность крепления любых стропильных элементов, независимо от их уклона, а также обеспечит жесткость всей конструкции в целом. Такой крепеж снабжен специальными отверстиями для затяжки шурупов, шурупов и болтов, через которые деревянные элементы крепятся друг к другу. Более того, такие изделия можно разрезать до нужного размера.

Крепеж также можно закрепить гвоздями.Но они используются только в промышленном производстве, когда есть возможность гнуть конусообразную часть застежки. Для таких работ используется оборудование, которое выполняет эту процедуру под давлением.

Уголки

КП доступны в большом количестве модификаций. Они сводят к минимуму возможность обрезания резьбы на болтах и ​​деформации стыков при естественной усадке каркаса. Такие детали можно закрепить на гвозди или шурупы своими руками, никаких специальных станков не требуется.


При сборке перекрытий деревянного дома из бруса или оцилиндрованного бревна возможно закрепление опорной балки с помощью кронштейнов WB.В этом случае не нужно будет делать обвязку на стропильной ноге, при этом ее несущая способность не снижается. Для фиксации крепежа используются анкеры, шурупы и гвозди.

Для соединения балок со стропилами в стропильной системе предназначается крепление ЛК. По своим характеристикам практически не отличается от кронштейнов WB, однако крепится только гвоздями или саморезами. Их широко используют при строительстве срубов.

Подводя итоги, отметим, что крепежные элементы являются неотъемлемой частью конструкции любой каркасной конструкции, в том числе кровли сруба.От качества таких расходных материалов зависит устойчивость всей конструкции и срок службы кровли и пирога. В связи с этим рекомендуем внимательно отнестись к процессу выбора стропильных креплений, чтобы избежать многих проблем в будущем.

Крепление стропил к мауэрлату - один из важнейших моментов при строительстве дома, в частности при устройстве кровли.

Вся сложная кровельная система опирается на мауэрлат, который является ее основой, так называемым фундаментом всей кровли.

Именно мауэрлат защищает несущие стены от перекосов, связанных с давлением кровли, равномерно распределяя нагрузку по всей длине стен.

Стропила, в свою очередь, являются основными конструктивными элементами кровли.

Основные узлы для крепления стропил к мауэрлату

Для начала стоит выделить основные монтажные элементы для установки кровельной системы.

Сюда входят:

  • уголки - используются при необходимости для надежной установки стропильных ног на мауэрлат.Можно сделать крепление более устойчивым. Плюс в том, что в деревянных деталях нет необходимости делать пропилы - уголки крепятся гвоздями «ерш» или саморезами;
  • кронштейны - из оцинкованной стали. Монтаж осуществляется без распиловки дерева, кронштейны крепятся анкерами, гвоздями или шурупами;
  • Лента монтажная перфорированная
  • - служит для дополнительной фиксации стыковочного узла, придавая прочности кровельной системе. Для установки требуются шурупы или гвозди;
  • крепежные изделия ЛК, «полозья» - используются для защиты кровли от деформации при проседании грунта и усадке здания;
  • болты с гайками, гвозди, стяжки, саморезы, некоторые другие элементы.

Все соединительные детали должны быть качественными и надежными - не экономьте на этом.

Необходимо исключить использование всевозможных прокладок, которые со временем могут деформироваться и выпадать.

Стропильная конструкция состоит из мауэрлата, ендов, стропильных ног, коньковых перегородок, балок, обрешетки.

Чтобы разобраться, как все составляющие соединены между собой, нужно определить, какие бывают узлы сцепления мауэрлата и стропил.

Для начала крепится мауэрлат по оси стены.Есть несколько способов связать себя.

Первый способ подходит при установке кровли большой площади. Для этого по всему периметру стены заливается бронепояс, в который сразу вставляются металлические штыри.

В этом случае мауэрлат будет крепиться к стене шпильками, которые проходят через балку и монтируются.

При втором способе мауэрлат крепится к стене с помощью проволоки. Для этого нужно уложить его между слоями кирпича (за 3-4 ряда до окончания кладки).

В этом случае можно закрепить стропило проволокой прямо к стене. Однако такое соединение может нарушить целостность стены.

Если узел крепится к балке, то в стропиле подготавливается «зуб с шипом», и этим втулкой в ​​балке нужно вырезать упор для шипа.

Пил делают на расстоянии 0,2 - 0,5 м, начиная с той части балки, которая свисает вниз. Одиночный «зуб» сделан с шипом, который не допустит смещения в стороны.

В случае скатной кровли, если степень наклона меньше 30 °, то стропильные ноги монтируют с увеличением опоры на балку.

Коньковое соединение бывает трех типов: встык, внахлест и соединение коньковой балки.

В первом случае одну часть стропил необходимо обрезать на такой же градус, что и уклон на крыше, а затем необходимо упереться в соответствующее стропило с обратной стороны (они должны быть обрезаны поровну).

Углы желательно обрезать по трафарету.Обычно для фиксации используют от 2 до 4 гвоздей. Стык закрепляют, поместив на него пластину из дерева или металла.

Установка на ребро конька аналогична предыдущему креплению. Отличие в том, что между срезанными под углом стропилами закрепляется коньковая балка. Узел этот сложный, по этой причине в строительстве практически не используется.

Перекрытие - самый популярный метод, хотя он похож на первый. Основное отличие в том, что соединение выполняется не сквозным, а внахлест.Стропила соединяются боковыми пропилами. Их втягивают гвоздями, болтами или булавками.

Схемы и способы крепления стропил к мауэрлату

Крепление стропил - один из важнейших моментов при устройстве кровли. Состояние кровли при разных обстоятельствах (снегопады, ливни, скачки температуры) будет зависеть от способа крепления опорных балок.

Схема жесткого крепления

Для двускатной и двускатной крыши применяется жесткая схема крепления стропильной системы к основанию.

Система этого крепления исключает возможность воздействия на стыки узлов. В процессе эксплуатации кровли сводятся к минимуму возможные смещения и деформации кровельной системы.

Высокая прочность основана на использовании металлических уголков. Дополнительно рекомендуется закрепить балку к основанию с двух сторон специальными уголками - это поможет предотвратить боковые смещения.

Монтаж стропильной системы выполняется под нужным углом, при этом необходимо задать конструкции определенный уклон, закрепив ее боковыми гвоздями.При использовании жесткой схемы часто используются анкеры и проволока.

Вариант раздвижного крепления

Всем известно, что древесина расширяется при высокой влажности и дает усадку в жаркую и сухую погоду.

По этой причине в строительстве деревянных домов чаще применяется не жесткой, а раздвижной схемы.

При использовании данной схемы фиксации в определенных случаях узлы стропильной конструкции могут смещаться в нужном направлении. Для использования этого крепления подходит двускатный вариант устройства крыши.

Для этой схемы существует несколько типов креплений. Итак, на стропильной ноге нужно сделать выемку, затем закрепить мауэрлат и брус, затем закрепить все гвоздями.

Причем делать это нужно так, чтобы гвоздь прошел через пучок и плотно сел в основание.

Другой вид фиксации - металлическими скобами и специальными пластинами. Часто используется элемент под названием «санки».

Несмотря на то, что схема называется раздвижной, все элементы конструкции надежно скреплены между собой, но при необходимости равномерно смещаются.

Применение данной схемы крепления связано с тем, что со временем грунт смещается и фундамент проседает - это приводит к нарушению каркаса кровли.

Схема скольжения помогает избежать ненужных изменений и разрушения конструкции крыши.

Как прикрепить стропила к мауэрлату? Это зависит от расположения несущих стен. Способы крепления стропил к мауэрлату делятся на слоистые и навесные.Плиты, в свою очередь, делятся на распорные и не распорные.

Наклонный способ крепления стропил

Использование устройства без стропил снижает нагрузку на несущие стены. На заранее закрепленной затяжке располагаются вертикальные стойки, которые будут точками опоры. Этот способ подходит для скатных и скатных крыш с основной несущей стеной.

Узел, поддерживающий стропила к мауэрлату, часто делают навесным (раздвижным). Если в стыках использовать подвижные петли, то конструкцию крыши можно опустить на несколько сантиметров.

Недвижимость очень пригодится в первые годы после окончания строительства, так как со временем новостройка обживается.

Если вместе с несущими стенами крыша не меняет своего положения, то стены здания могут подвергнуться деформации или разрушению. Этого не произойдет, если стропила крепить слоистым способом.

При использовании стропильных креплений дистанционной системы обязательно использование жестких креплений без использования петель.

В этой конструкции все соединения выполняются с помощью опорной планки. Получается, что верх прикрепленного стропила с другой стороны упирается в верх соответствующего стропила.

Как правильно закрепить стропила в этом случае? Крепеж к желаемому мауэрлату необходимо провести к стене.

Для этого подойдет жесткий каркас, закрепленный на стене анкерами или скобами, в углах которого нужно установить специальные уголки.

Такая конструкция подходит, если требуется кровля для небольших домов.Для больших зданий мауэрлаты устанавливают в специальные бетонные желоба с анкеровкой. Основная нагрузка в такой системе ложится на желоб и применяется при строительстве шлакоблочных домов.

Схема крепления к подвесу

Стропила подвесные предназначены для использования при строительстве зданий без несущих стен внутри. Опорой в этом случае выступают только внешние несущие стены.

Крепеж данной конструкции осуществляется сборкой жесткого типа.Другие варианты не подходят, так как стыковка стропил с мауэрлатом на стенах - единственная опора для всей односкатной или двускатной крыши.

Стропила, установка которых проходила висячим способом, оказывают сильную горизонтальную нагрузку на стены.

Для снижения давления используются затяжки (ригели). Их устанавливают в основании конструкции перпендикулярно стропилам. Прикрепленные ко всем балкам перекладины собирают вместе стропила.

Невозможно построить крышу с подвесными стропилами без затяжек.

Несколько важных нюансов

  • следует использовать только высококачественные материалы. На этом экономить не стоит, так как от надежности конструкции напрямую зависит долговечность кровли и безопасность обитателей дома. Небрежность при монтаже кровли чревата всевозможными смещениями или, что еще хуже, обрушением всей конструкции;
  • все работы нужно выполнять очень аккуратно, недопустимо использование различных прокладок;
  • не рекомендуется использовать установку стропил без мауэрлата, так как может быть риск перекоса и нарушения целостности стен дома;
  • наиболее подходящим методом является метод скользящей фиксации, который позволит избежать деформации стропильной системы в случае проседания грунта.

К обустройству кровли дома нужно подходить очень серьезно - не стоит спешить с креплением стропил к мауэрлату.

Перед началом строительных работ ферменная конструкция должна иметь четкий проект, необходимо сразу выделить все места стыковочных узлов.

Требуется достаточный запас всех крепежных элементов соответствующего качества. При таком подходе можно быть уверенным в надежности и долговечности кровли.

Основной стропильный элемент, именно к нему крепятся стропила. От правильности и надежности этого соединения зависит срок службы будущей кровли, каждого ее элемента. Следует отметить, что будущее дома зависит от качества конструкции крыши. Если что-то пойдет не так, дом может рухнуть, и в этом случае его обитатели будут ежедневно находиться в небезопасных условиях.

Предлагаем рассмотреть важные этапы проектирования кровельной системы.В этой статье вы найдете все о технологии крепления несущих элементов кровли, также мы рассмотрим надежное крепление стропил к мауэрлату.

Как прикрепить стропила к мауэрлату

При выполнении таких работ необходимо учитывать следующие нюансы:

  • Соединительные детали стропил и мауэрлата должны быть скреплены прочно и надежно;
  • В местах стыковки стропил с мауэрлатом необходимо делать точные пропилы, которые обеспечат хорошее плотное прилегание конструкций;
  • При выполнении таких работ необходимо приобрести пластины, металлические уголки, специальные кронштейны, болты, шпильки с резьбой.Обычно такие детали для стропил, распорок, растяжек и т. Д. Продаются в любом строительном магазине.
  • Обрезки фанеры идеальны в качестве накладки, могут заменить металлические пластины;
  • Если дом деревянный, то подойдет раздвижное стропильное крепление, так как дом такого типа приживается первые два года. Это крепление особенно подходит для домов с мягким типом кровли. Такие стропила крепят к брусу мауэрлата или к верхним боковым лагам.
  • Перед креплением стропил необходимо спилить нижнюю часть, где стропила будут примыкать к мауэрлату.То есть в этом случае седло находится в стропиле. Впоследствии он обеспечивает плотное прилегание к мауэрлату. Опора стропил на мауэрлат должна быть прочной. В этом случае поможет заранее подготовленный шаблон. Именно на нем и делаются надрезы. Такие пропилы делают при одинаковом угле наклона крыши на каждом стропиле.

Если углы на откосах разные, то промывка для каждого откоса также будет разной. В этом случае он не должен быть глубже ширины стропила.

  • Крепление стропильной ноги к мауэрлату должно быть прочным и надежным, то есть в будущем выдерживать все нагрузки кровельной системы, массу осадков и возможные порывистые ветра.

Крепление балок перекрытия к мауэрлату производится стальными уголками. В этом случае конструкция будет надежной. мауэрлат на вертикальном «стуле» выполняется по такому же принципу.


Опора стропильной ноги на мауэрлат должна быть правильной и прочной.От этого зависит надежность кровельной системы и срок ее службы.

Стоит отметить, что существуют различные способы крепления стропил к мауэрлату. Например, их можно прикрепить друг к другу гребнем. В этом случае крепление происходит встык, либо для соединения используются стальные пластины.

Стоит отметить, что элементы конструкции требуют точной опиловки, они должны плотно прилегать друг к другу. Такие моменты нужно особенно учитывать, если стропила находятся в диагональном положении.При их креплении необходимо использовать болты, пластины, уголки.

Как крепить стропила к мауэрлату

Некоторые считают, что стропила нужно крепить скрутками к пеноблокам или газоблокам. Стоит отметить, что это заблуждение. Дело в том, что брусчатка не всегда выдерживает все детали крепления.

Скрутки не смогут нормально удерживать мауэрлат, стропила и другие конструкции, так как они будут постоянно находиться под давлением.Возьмем, к примеру, 10-сантиметровый гвоздь, вбитый в стену. Если приложить определенное усилие, то снять его можно будет даже руками. Что уж говорить о скрутке, на которую будет давить со всех сторон.

Профессионалы советуют крепить стропила к кирпичным и другим видам каменных стен с помощью армированного ремня. Причем его ширина и высота должны составлять 20 сантиметров. Обычно к нему перед заливкой прикрепляют стержни с резьбой. В этом случае диаметр должен быть от 14 миллиметров, а шаг - 1 - 1.5 метров. Если выбрать шпильки небольшого диаметра, они не будут надежными из-за их способности гнуться.

Оптимальным вариантом будет использование шпилек, к основанию которых привариваются арматурные крестовины. В этом случае также можно использовать усиленную шайбу с гайкой. Крепление стропил будет максимально надежным.


При заливке армированного ремня профессионалы советуют корректировать вертикальное положение шпилек с помощью уровня. Таким образом, шипы на мауэрлат надеть будет легче.

Бывают случаи, когда шпильки вставляли в мауэрлат под углом, то есть неправильно. В этом случае нужно попробовать их просверлить, а затем правильно установить.

Как прикрепить стропила к мауэрлату

Сегодня существует несколько видов крепления стропил к мауэрлату. У всех есть свои особенности. Рассмотрим самые распространенные. На фото представлены различные крепления.

  • Кронштейны для балок WB.Эти кронштейны предназначены для крепления консолей опорных балок. В этом случае обычно занимаются устройством деревянных полов в домашних условиях, но они также применяются.

Кронштейны имеют ряд преимуществ. Во-первых, они не нуждаются в врезке в несущую балку. Таким образом, они не способны ослабить несущую способность конструкции.

Во-вторых, при работе с кронштейнами не требуется никакого профессионального оборудования или инструментов. Крепятся они простыми гвоздями, шурупами, анкерными болтами.

Обычно кронштейны изготавливаются из оцинкованной листовой стали, толщина которой составляет 2 миллиметра;

  • Крепление балок раздельного типа WBD. При этом балки могут быть нестандартных размеров.

Такое крепление стропил к мауэрлату также имеет немало преимуществ. Во-первых, нет необходимости врезать его в опорную балку, то есть как в предыдущем случае. Главное преимущество в том, что этот кронштейн можно использовать для брусьев нестандартной формы. В-третьих, такой крепеж также не требует дорогостоящего профессионального оборудования или инструментов.Крепление происходит такими же анкерными болтами, гвоздями, шурупами;


  • Универсальный соединитель также востребован при таких работах;
  • Штекерный соединитель;
  • Крепеж для стропил ЛК. Такой элемент отлично подходит для стропильной системы деревянных построек. Преимущества в этом случае такие же, как и для крепления первого варианта;
  • Лента монтажная перфорированная ТМ. Такая лента необходима для повышения несущей способности конструкции.Также с его помощью можно прикрепить и закрепить вспомогательные элементы крыши.

С помощью перфорированной монтажной ленты можно надежно соединить детали, важные элементы. Такую ленту, как и кронштейны, не нужно врезать в опорные балки. Крепится конструкция также обычными гвоздями и шурупами;

  • Уголок армированный Кр. Этот вид крепления предназначен для несущих элементов стропильной системы деревянного дома. С помощью этого уголка на мауэрлат укрепляют стропила, чтобы обеспечить надежность несущей конструкции.
  • Уголок КР11 и 21. Это улучшенные виды уголков. Обычно такие уголки используют профессиональные строители. Риск поломки болта при усадке здания или нагрузке на стропильную систему практически равен нулю;
  • Уголок КР5. Такая деталь отлично подойдет для крепления сложных, больших несущих конструкций;
  • Уголок КП 6. Этот уголок изготовлен из стали толщиной 3 мм. В детали есть овальное отверстие для фиксации анкерного болта на месте.Таким образом, при усадке дома, суровости кровельной системы с ним ничего не случится;

Этот уголок также широко используется профессионалами. Он предназначен для тяжелых конструкций;

Крепление стропил к крыше мансарды смотрите на видео:

Такой уголок не нужно врезать в конструкцию, не требует использования специального оборудования и инструментов, нужны только шурупы и гвозди;

  • Уголок армированный КМРП.Этот тип угла идеально подходит для стыков, имеющих угол 90 градусов. Более того, его можно регулировать. В такой конструкции присутствует штамповка, способная нести очень большие нагрузки к углу. Установка стропил на мауэрлат с помощью этого уголка сделает конструкцию прочной и надежной. Такая деталь имеет уникальное отверстие, то есть угол можно использовать даже при смещении опоры.
  • Встроенная поддержка;
  • Забивной крепеж для стоек;
  • Лента монтажная перфорированная ТМ.Этот вид ленты способен повысить несущую способность конструктивного элемента. Подходит как для крепления вспомогательных элементов, так и для их крепления.

С помощью такого скотча все элементы хорошо, прочно соединяются, отлично сцепляются между собой. В этом случае также нет необходимости вставлять ленту в несущую конструкцию балки. Монтажная перфорированная лента используется не только профессиональными строителями, так как не требует специальных инструментов или оборудования.Для его крепления подходят гвозди, шурупы;

  • Саморезы;
  • Гвозди оцинкованные, матовые, с конической головкой.

В любом случае устройство кровельной системы - один из самых серьезных и кропотливых процессов при строительстве дома. Поэтому такие работы лучше доверить настоящим мастерам своего дела.

.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
