Масляная печка на отработке своими руками: Печь на отработке своими руками из баллона – чертежи, схемы, видео

Видео: мини-печь капельного типа

Видео: печь «Инферно», часть 1 и часть 2

Розжиг и эксплуатация

Разжечь холодную печь на отработке — непростая задача. Пары масла горят только в нагретом состоянии. Поэтому приходится разжигать ее с помощью других горючих жидкостей — бензина, спирта. Их наливают тонким слоем поверх масла в поддоне и поджигают.

При горении они нагревают верхний слой отработки, начинается испарение масла, и печь запускается в рабочем режиме. После этого открывают вентиль на шланге подачи масла и настраивают его поступление в печь. Для остановки печи достаточно перекрыть вентиль. Подача топлива прекратится и, как только масло в поддоне прогорит, печь погаснет.

Чистку печи от нагара и сажи делают с помощью металлических ершей или мелкого гравия, закидывая его в дымовую трубу. Проходя по стенкам дымохода, гравий отбивает сажу, и она падает внутрь топочной камеры. Открывают дверку и выметают сажу щеткой. Потом вынимают поддон, вычищают из него осадок и упавшую сажу, гравий и другие загрязнения.

При правильной эксплуатации и соблюдении пожарной безопасности печь из газового баллона способна служить долгие годы. Ее не рекомендуется ставить в жилом помещении из-за неприятного запаха, сопровождающего горение отработки, но можно установить ее в котельной и подключить водяной контур. В этом случае печь капельного типа может использоваться для отопления частного дома.

принцип действия, схема, пошаговая инструкция

С целью обустройства автономной системы отопления многие народные умельцы создают самые различные конструкции. Одной из наиболее продуктивных является печь на отработанном масле, которой пользовались еще в советские времена. КПД этого обогревателя находится на высоком уровне, и даже стремительное развитие технологий не нарушает популярность изобретения.

История появления масляной печки

История происхождения масляной печки уходит своими корнями в далекие 60-е годы прошлого столетия, когда должность президента Советского Союза занимал Никита Сергеевич Хрущев. Как известно, именно этот человек открыл людям возможность покупать собственные автомобили, осуществил массовый запуск гаражных кооперативов, а также вовсю раздавал участки для развития предприятий. Множество изменений переживало и сельское хозяйство, которое становилось механизированным. И уже в эти времена стали появляться первые ростки экологического мышления.

Гаражные постройки и частные дачи нуждались в полноценном отоплении, а топливо, которое в настоящее время считается большой ценностью и носителем энергии, продавалось по невероятно низким ценам. Однако и тогда люди учились экономить, используя отработанное масляное сырье для различных бытовых целей. Ведь в советские времена за слив отработки можно было получить огромный штраф, который составлял 1\3 часть от месячной зарплаты.

В этом видео вы узнаете, как сделать безопасную печь на отработке:

Использовать в качестве источника тепла уголь было недешево, а газовые баллоны вообще являлись роскошью и экзотикой. Несанкционированная вырубка дров в лесу могла привести к криминальной ответственности, причем тогда все решалось без суда и следствия.

В таких обстоятельствах люди стали искать альтернативные способы обогрева бытовых помещений, что и привело к созданию первой печки на отработке (мазуте). Правда, в то время применялся обиходный варочный прибор — керогаз.

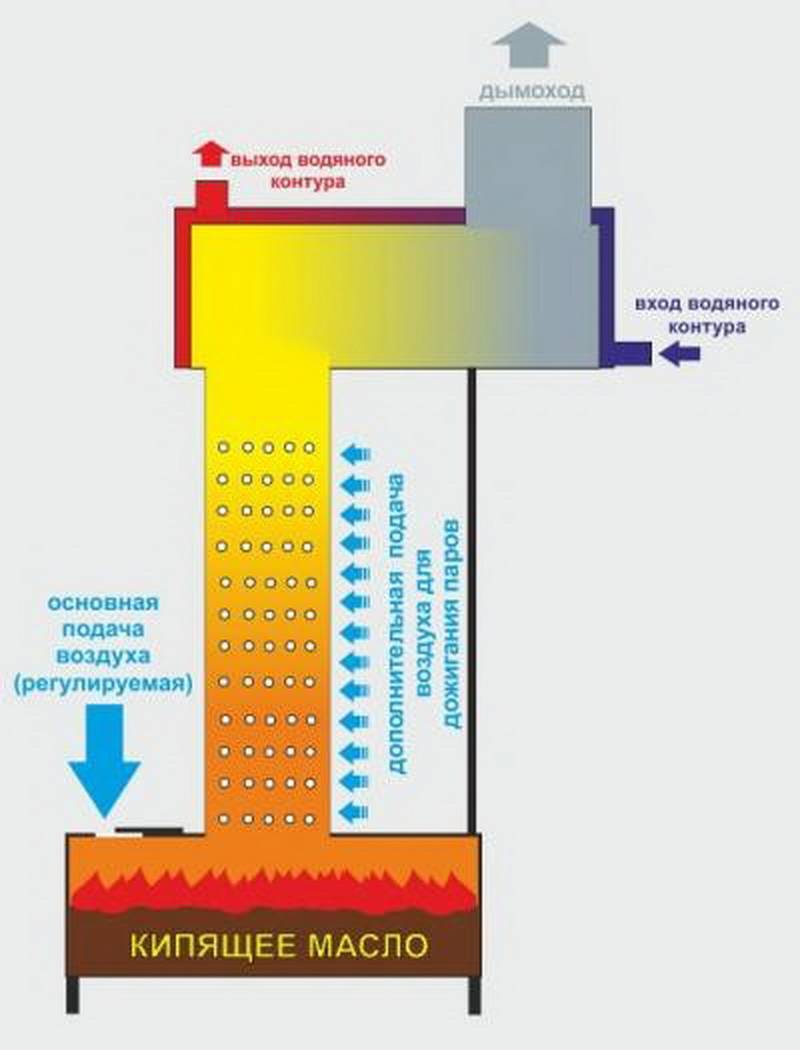

Принцип действия обогревателя обосновывался на дожигании испарившего керосина в специальном резервуаре. В отличие от примуса паяльной лампы, где осуществляется горение сильно нагретых паров, керогаз считался сравнительно безопасным для использования, а любые отклонения от рабочего режима сопровождались специфической вонью и копотью, поэтому вероятность аварий была минимальной.

Масляная печка функционировала по аналогичному принципу, только перед мастерами возникла необходимость полного сжигания загрязненного вязкого топлива в домашних условиях.

Еще одним прародителем обогревательной системы на масле стала газогенераторная установка. Ее активно использовали во время войны, когда лучшие топливные смеси отправлялись на фронт.

Сравнение с современными моделями

Что касается сегодняшних печей, то они вовсе не похожи на старые прототипы, за исключением буржуйки, которая сохраняет изначальный принцип работы. В шестидесятые годы прошлого века сгорание топлива до состояния углекислого газа и водяных паров не считалось чем-то вредным, чего нельзя сказать о нынешнем времени. Сейчас же любые парниковые газы являются опасным врагом экологии, поэтому люди стараются отказываться от систем, загрязняющих окружающую среду. Обеспечить полное дожигание отработки по-прежнему невозможно, но вот достичь максимальной экономичности вполне реально.

Также в далеком прошлом на рынке не было моторных масел с синтетическими добавками и хитроумными присадками, которые способны в несколько раз сократить расход топлива ДВС, но при неправильном сгорании выделяют канцерогены, токсические вещества и мутагены. Да и люди тогда были более устойчивы к различным окружающим воздействиям, а численность населения примерно в 2,5 раза была меньше, чем сейчас.

И в конце концов, советское машинное масло являлось натуральным нефтяным продуктом, изготовленным на основе насыщенных углеродов, которые не могли достигать высокой температуры горения. Это значит, что появление вредных и опасных окислов азоты в тех обогревателях практически исключалось. Современные установки выбрасывают такие вещества в значительных объемах, что заставляет искать более чистые и альтернативные решения.

Об окислах азота

Любые оксиды азоты — серьезная опасность для человеческого организма. В медицинской отрасли задействуется наиболее слабый из них — закись азота, при соблюдении строгой дозировки и постоянном наблюдении анестезиолога. Если соединить большое количество азота с кислородом, это приведет к непоправимым последствиям. Баки с окислителями для боевых ракет содержат в себе тетраокись азота N204 — довольно едким и ядовитым «собратом» гептила.

Если говорить о масляных печках, то в этом случае важно учитывать такие моменты:

1. При достижении температуры от 900°C объемы выкидываемых окислов азота достигают максимального уровня.
2. Если газовоздушная смесь содержит избыток кислорода, то при пиковых температурах он начинает «захватывать» частицы топливного состава, а образованные окислы азота перемещаются по дымовому тракту.
3. При температуре 600°C активность оксидов азота становится выше, чем у кислорода. Из печки выходит практически безвредный азот, углекислый газ и водяные пары.
4. При снижении температуры до отметки 400°C окислы приобретают вторую стадию стабильности. Окислить тяжелые органические вещества они уже не могут.

Характер и тонкости работы

Перед тем как создать печь на отработке капельного типа своими руками, важно разобраться с принципом работы системы-капельницы, а также провести несколько расчетов. Масляная печка представляет собой сложную отопительную установку, которая работает на тяжелом, плохо горящем и грязном топливе со специфическим составом. Чтобы достичь полного сгорания смеси, некоторые тяжелые составляющие нужно тщательно расщепить на более легкие. То есть, нужно окислить все добавки, которые не подвластны кислороду.

Процедура подобного расщепления может называться:

1. Пиролизом.
2. Плазменным расщеплением.

Для расщепления необходимо задействовать теплоту горения самой топливной смеси, что делает процесс самоподдерживающимся и саморегулирующимся. Однако до этого масло испаряют, а пары нагревают в температурном режиме 300-400°C. В результате произойдет нарастающий пиролиз, который выпалит буквально все сложные частицы. В домашних условиях этого достигают двумя путями.

Как сделать печь на отработанном масле:

Первый принцип

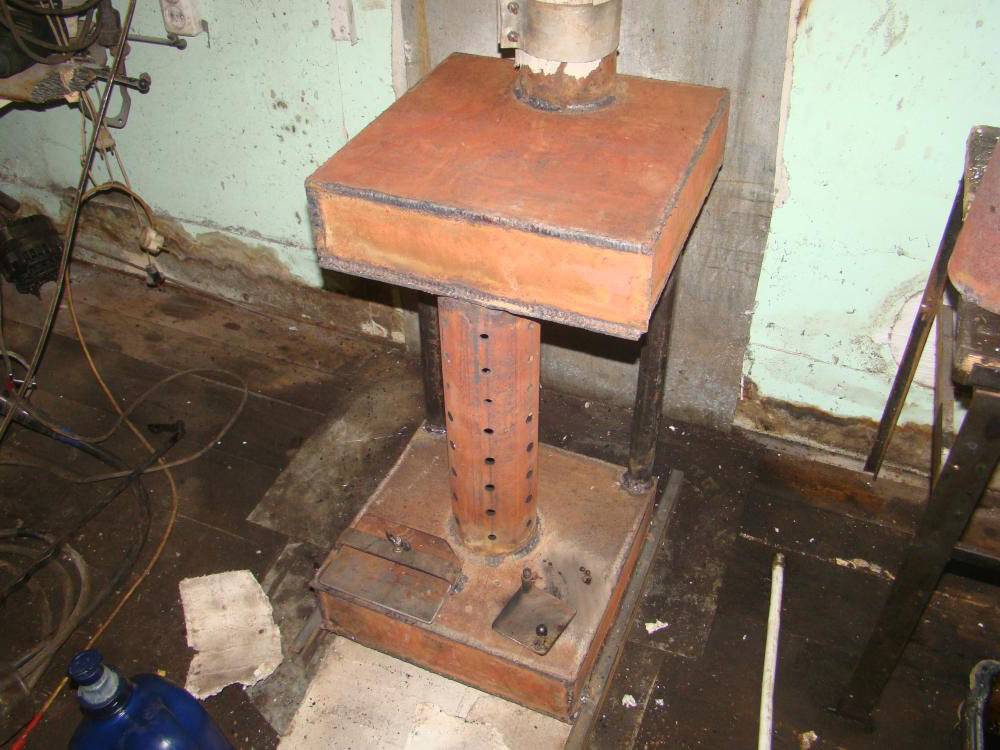

Первая методика плазменного расщепления подразумевает банальное сжигание масла в специальном резервуаре. Разогреваясь до определенной температуры, топливо переходит в газообразное состояние и начинает испаряться. Затем оно проходит через простую вертикальную трубу (допускаются трубы с изгибами).

Подача воздуха в емкость с горящим маслом осуществляется с помощью горловины со специальной дроссельной заслонкой. Ее задача заключается в регулировке интенсивности горения без изменения степени сгорания. Чтобы достичь этого, газовоздушную смесь нужно постоянно перемешивать.

На этапе подобной обработки в камеру сгорания периодически подают свободный приток воздуха. Для этого в резервуаре проделывают специальные дыры, а в качестве расширения над камерой сгорания используется либо колпак, либо неполная перегородка.

Чертежи печи на отработанном масле своими руками создаются за несколько минут. Главное, понимать основные особенности принципа и следовать за пошаговым руководством.

Недостатки технологии

Каждая печь, работающая по описываемому принципу, имеет массу недостатков.

Среди них следует выделить такие моменты:

1. Установка работает с открытым пламенем, а зона, к которой можно по неосторожности прикоснуться, раскаляется докрасна. Это значит, что размещать такие обогревательные системы в домах и жилых объектах категорически запрещено. А при монтаже конструкции в гаражных или других бытовых постройках появляется высокий риск пожарной опасности. Чтобы избежать непредвиденных последствий, необходимо дополнительно сооружать отбор и отвод тепла.
2. Увеличивать размеры самодельной печки для получения тепловой мощности больше 15 кВт бесполезно. Вместо требуемой продуктивности, придется бороться с сильной сажей и чадом.
3. Потушить печь при превышении допустимой степени горения непросто. Для этого нужно использовать углекислотный огнетушитель, но ни в коем случае не порошковый. Дело в том, что при контакте с раскаленным металлом порошок начнет взрываться.
4. Еще одним недостатком технологии являются весомые сложности отбора тепла для отопления или ГВС. Из-за чрезмерного остывания наружных частей внутренний температурный режим существенно меняется, что ухудшает показатели КПД, а также приводит к осаждению сажи. Получить большой тепловой потенциал от подобной системы, к сожалению, нельзя.
5. Заправка резервуара слишком обводненным составом может привести к мгновенному вскипанию, а затем и к взрыву печки.

Подробнее о двухконтурной печи:

Ну и подобная обогревательная система не способна полностью расщепить тяжелые фракции топлива, хотя в плане экономичности она вполне хороша. Любые оставшиеся частицы оседают в шлам в резервуаре, а через 4-5 топок их нужно доставать из емкости, что требует особых усилий.

Второй вариант

При изготовлении печи на масле своими руками по первому принципу можно столкнуться с различными минусами. Но народные умельцы нашли массу выходов из подобной ситуации и стали изобретать продуктивные установки, которые лишены таких минусов. Сегодня масляные печки активно используются в жилых помещениях, кухонном пространстве, гаражах и в любых других постройках. Правда, чтобы создать безопасный механизм придется серьезно потрудиться и проявить определенное мастерство.

Если учесть вышеизложенную информацию, то становится понятно, что главным источником повышенной опасности печки на саможоге является контейнер с кипящим топливом. Чтобы предотвратить непредвиденное возгорание смеси, ее нужно испарять каким-либо другим методом. При этом зону плазменного расщепления, сгорания и дожигания лучше объединить в факеле пламени, чтобы не влиять на функциональность печи. Также целесообразно сделать так, чтобы печь работала на обводненном источнике энергии. В результате появляется логическая необходимость создать горелку.

Горелки для отработки

Чтобы сделать печь на отработанном масле, важно заранее найти подходящие схемы, чертежи и пошаговые инструкции, а затем пошагово переходить от одного действия к следующему. В промышленных условиях практически любые топливные смеси сжигаются в форсунках. Достичь полного сгорания в факеле можно с помощью 2-3-ступенчатого образования топливовоздушной смеси. Роль форсунки заключается в окончательном сжигании всех частиц, включая льяльные воды судов.

Чтобы обеспечить стабильную работу механизма, важно не только правильно сварить и изготовить его, но и подобрать правильные материалы.

Также появится необходимость обустроить мини-цех подготовки топливной смеси, который состоит из таких частей:

• гомогенизатор;
• диспергатор;
• насосы;
• фильтрующие установки;
• системы подогрева.

Также следует подготовить систему автоматического управления всеми этими узлами, иначе функциональные возможности обогревателя окажутся под угрозой. При этом для отработанного масла и такая расширенная конструкция может оказаться недостаточно мощной. Объясняется этот парадокс наличием тяжелым битуминозных составляющих. С целью повышения продуктивности работы форсунку дополняют жаровым кожухом и камерой дожигания с теплоизоляционными элементами.

Как сделать горелку на отработке:

Горелка для отработки считается наиболее простым и доступным для самостоятельного создания вариантом масляного обогревателя. При желании можно изготовить обогревательную систему с высокими показателями КПД своими руками.

Сделайте нагреватель отработанного масла — Сделай сам

Я с интересом и некоторым беспокойством прочитал письмо Мэри Хаммерсмит в выпуске за февраль / март 2004 г. относительно нагревателя отработанного масла из выпуска за сентябрь / октябрь 1978 г. Я помог построить этот обогреватель в 1978 году. Я использовал его у себя дома и написал об этом оригинальную статью.

Вот ложка дегтя: когда эта печь была спроектирована и построена, большинство моторных масел было разработано для автомобилей с большим рабочим объемом и докаталитической эры.Поскольку требования экономии топлива и федеральные стандарты выбросов начали влиять на производителей автомобилей, им пришлось изготавливать двигатели меньшего размера и с большей нагрузкой, которые работали бы при более высоких температурах, чем старые двигатели, особенно с введением систем каталитического нейтрализатора в середине 1970-х годов. Впоследствии моторное масло иногда вспыхивало в картерах автомобилей, а в начале 1980-х годов в моторные масла по соображениям безопасности добавляли противовоспалительный агент. Это значительно повысило температуру сгорания масла.Естественно, производительность нагревателя отработанного масла пострадала, и первоначальная версия MOTHER EARTH NEWS перестала продавать планы, когда жалобы выявили проблемы.

Современные обогреватели для цехов отработанного масла используют технологию, отличную от нашей старой капельной горелки. Новые модели, одобренные UL и EPA, имеют специальные подогреватели и системы впрыска с насосом, которые испаряют топливо для эффективного сгорания при высоких температурах. Разница между горелкой на отработанном масле MOTHER EARTH NEWS и коммерческими моделями огромна, и я могу с достаточной степенью уверенности сказать, что EPA никогда бы не одобрило эту технологию, если бы она была произведена в промышленных масштабах.

Что это, зайка? Вы говорите, что стремительно растущие цены на нефть, электричество, уголь и другие виды топлива вынуждают вас искать менее дорогой способ обогреть свой магазин, гараж или дом предстоящей зимой?

Ну не царапай дальше! Потому что MOTHER EARTH NEWS здесь, чтобы рассказать вам о модной маленькой печи, которую разработали ее исследователи, которую почти ничего не стоит построить и которая еще дешевле в эксплуатации (поскольку она сжигает отработанное моторное масло, которое сжигают десятки тысяч станций технического обслуживания по всему миру). страна все равно отдаст бесплатно всем, кто ее утащит).

Это дешево, чисто и экологически безопасно!

Ага. Мы уверены, что вы, вероятно, уже испугались идеи сжигать «грязное старое» масло в картере в обогревателе, установленном прямо там, скажем, в вашей красивой чистой гостиной. Но обширные испытания, проведенные нашим исследовательским отделом, подтвердили две вещи: [1] сливное масло — при использовании в качестве топлива — может выделять значительное количество тепла, и [2] при подаче на правильно спроектированную горелку картерное масло сгорает и без остатка. и без какого-либо заметного запаха.

И цены точно не побьют! Старое моторное масло все еще доступно (в бочке емкостью 55 галлонов) по крайней мере на трех из четырех станций технического обслуживания на Североамериканском континенте. И хотя верно то, что на автомобильных гаражах и заправочных станциях теперь берут несколько центов за галлон отработанного масла, так же верно и то, что равное разбрызгивание окупится, если вы выбросите слитки из картера. Все это усредняет.

Более того, насколько это могут определить исследователи, ориентированные на экологию MOTHER EARTH NEWS, по крайней мере, по двум причинам даже планета получает выгоду от сжигания старого моторного масла в печи, которую вы видите здесь: [1] Каждый галлон отработанного сливного масла, который перерабатывается. «еще один раз» в качестве топлива примерно равняется всего на один галлон свежей нефти меньше, которую нужно выкачивать из земли и обрабатывать, и [2] переработка отработанного моторного масла таким образом создает гораздо меньше загрязнения, чем — как это обычно делается — «избавиться» от жидкости, вылив ее на свалку, в реку, озеро или океан.

Как построить масляную горелку за 500 долларов… за 36 долларов!

MOTHER EARTH NEWS (которая выделяет больше тепла, чем масляные печи стоимостью около 500 долларов, которые мы видели) может быть построена так недорого (примерно за 36 долларов), в основном потому, что ее основное «сырье» собирается из разряженного электрического водонагревателя. . Такие обогреватели доступны «бесплатно для перевозки» в переулках за бытовой техникой или в магазинах сантехники и отопления по всей территории США и Канады. Или, если вам нужен реальный выбор единиц, совершите короткую поездку за покупками в свой дружелюбный район или на свалку небольшого городка.

Просто убедитесь, что выброшенный водонагреватель, который вы берете, является моделью с электрическим обогревом (газовый обогреватель имеет вентиляционное отверстие, проходящее через его середину, что делает его слишком трудным для преобразования). И будьте осторожны, НЕ выбирайте обогреватель с оцинкованным резервуаром (очень легко идентифицируемым по его серебристому покрытию), поскольку оцинкованный металл при нагревании выделяет токсичные пары. (Производители водонагревателей говорят нам, что только около 10% устройств, когда-либо производимых здесь, в Соединенных Штатах, имеют оцинкованные резервуары.Так что посмотрите немного. Шансы девять к одному в вашу пользу.)

Прежде всего, НЕ пытайтесь заменить бак электрического водонагревателя на 55-галлонную бочку. Указанный нами танк — единственный вариант, по крайней мере, по четырем причинам:

[1] Металлические стенки заброшенного резервуара водонагревателя как минимум в два раза толще стенок 55-галлонной бочки. И эта более тяжелая масса металла будет [а] более эффективно накапливать и излучать тепло и [б] противостоять выгоранию гораздо эффективнее, чем более легкая обшивка барабана.Наши эксперименты, по сути, показывают, что ожидаемая продолжительность жизни печи или печи, сделанной из хорошего бака водонагревателя, может быть в пять раз больше, чем у сопоставимой печи или печи, построенной из бочки емкостью 55 галлонов. С осторожностью бак водонагревателя должен прослужить даже всю жизнь.

[2] Стандартные бочки емкостью 55 галлонов имеют некрасивые «подпругие ребра», которые только мешают, когда бочки просверливаются и разрезаются во время их преобразования в печи.Баки водонагревателя не имеют ребер, следовательно, никаких проблем, связанных с ними.

[3] Благодаря тонкой обшивке и ребрам, почти невозможно превратить 55-галлонную бочку в герметичную печь с «контролируемым сгоранием». С другой стороны, тяжелые стены и превосходная конструкция резервуара для водонагревателя практически гарантируют герметичность готового продукта.

[4] В наши дни рынок переработанных бочек настолько оживлен, что они иногда стоят до 7 долларов.00 каждый. А вот выброшенные водонагреватели могут бесплатно забрать любой, кто их утащит. А когда можно получить лучший продукт за меньшие деньги … почему бы и нет?

Выбирай, выбирай и планируй заранее

Практически любой бак электрического водонагревателя емкостью от 30 до 50 галлонов должен отлично работать, если его превратить в обогреватель, работающий на отработанном масле. Однако наш личный фаворит — это устройство на 40 галлонов (размером 20 дюймов в диаметре и 32 дюйма в высоту): с ним легко обращаться, из него получается красивая плита или печь, и, как правило, он помещается в квадратный шкаф из листового металла, который может быть довольно ловко разобрал некоторые внутренние детали масляной горелки.

Излишне говорить, что с любого выброшенного водонагревателя, который вы думаете о переработке, необходимо снять (его металлическое покрытие и изоляцию) «в полевых условиях», а его резервуар проверить на предмет чрезмерной коррозии или утечек (ищите пятна или полосы ржавчины. , обычно идущие от шва или сварного шва). Нет смысла тащить неисправный контейнер домой, а потом снова обратно на свалку.

ОК. У вас есть хороший, звуковой танк, который вам нравится? Отлично. Поставьте его на дно и представьте себе, как он будет выглядеть после того, как превратится в печь.Помните, что вам нужно, чтобы дверца доступа к готовому продукту была напротив (или как можно ближе к противоположной) шву резервуара и всем неприглядным деталям и отверстиям в элементах.

Имейте также в виду, что существует очень много различий в утилизированных баках водонагревателя. У некоторых просто естественно кажется, что все их приспособления находятся в нужных местах, в то время как у других нет. Это может означать, что вам придется немного отклониться от нашего дизайна, чтобы какой-либо конкретный переработанный контейнер сработал. (Это «блуждание», конечно, может пойти вам на пользу.Например: благодаря «странному» трубному фитингу, уже установленному на резервуаре, который мы нашли, единственный способ установить круглую дымовую трубу диаметром шесть дюймов на нашу готовую печь — это сжать вентиляционную трубу до тех пор, пока она не станет размером 5 X 7. -дюймовый овал в поперечном сечении. Конечно, это было немного больше, но это определенно придало нашей печи особый, «магазинный» вид!)

Чтобы помочь со сборкой, обратитесь к нашим схемам и фотографиям нагревателя отработанного масла.

Делаем это просто!

MOTHER EARTH NEWS специально разработала этот нагреватель отработанного масла как простой, собранный на болтах блок, который должен быть в состоянии собрать любой, даже достаточно знакомый с ручными (или электрическими) инструментами.СОВЕТ: Если у вас есть резак или есть к нему доступ, и вы знаете, как им пользоваться, вы, вероятно, обнаружите, что «выжигание их» — это самый быстрый и простой способ сделать резку по металлу, которую требует этот проект. В противном случае электрическая сабельная пила — предпочтительно модель для промышленного использования — является очень удобным инструментом (даже если вам придется арендовать ее на несколько часов по текущей ставке в 12 долларов в день).

Начните строительство печи с мелом мелом всех отверстий, которые показаны на диаграммах нагревателя отработанного масла, вам придется вырезать в стенках резервуара использованного водонагревателя, положить емкость на бок и поджечь или выпилить дверцу доступа.Затем поставьте бак вертикально и вырежьте отверстия для приточных и дымовых труб.

ВНИМАНИЕ: Не делайте отверстия для воздухозаборника и дымохода больше, чем это абсолютно необходимо (если вы сделаете их слишком большими, они будут пропускать воздух, и вам нужно будет только вернуться позже и заполнить трубы цементом для печи) . На самом деле, лучше держать отверстия на маленькой стороне (на всякий случай), а затем потратить несколько минут на их опиливание до нужного размера. На самом деле, в такой процедуре нет «потраченного впустую» времени, так как вам в любом случае захочется подпилить и сгладить каждую пропиленную или обожженную металлическую кромку готовой печи.

Теперь переверните резервуар наверх и просверлите отверстия в дне контейнера для стойки для труб, которая будет поддерживать узел горелки печи. Затем сформируйте ножки печи в тиски, поместите их на дно печи, просверлите ножки и дно печи и прикрутите ножки на место. Стойку для труб также следует закрепить болтами, пока резервуар находится в перевернутом положении.

Затем переверните старый бак водонагревателя правой стороной вверх (так, чтобы он стоял на новых «ножках») и используйте стандартные 3/4-дюймовые заглушки для труб, чтобы закрыть все отверстия для труб, которые были в контейнере, когда вы его нашли. .Пока вы занимаетесь этим, закройте отверстия для нагревательных элементов квадратными стальными пластинами размером 1/8 x 3 дюйма, прикрепленными болтами к обеим сторонам стенки резервуара, чтобы сформировать «бутерброды».

Смотрите! Мы говорили вам, что это сплоченный проект!

Суть дела

Сердцем нашего обогревателя помещения на отработанном масле является узел горелки. Он состоит из перфорированной шестидюймовой чугунной сковороды, круглого куска перфорированной стальной пластины толщиной 1/4 дюйма диаметром шесть дюймов и восьмидюймовой стальной сковороды, скрепленных вместе болтами. сэндвич (с трубными распорками между основными компонентами).Узел поддерживается четырехдюймовым ниппелем для трубы 3/4 дюйма и двумя напольными фланцами 3/4 дюйма.

Разумеется, каждая горелка должна иметь вентиляционное отверстие. В этом случае дымовая труба (или дымовая труба) из 6-дюймовой дымовой трубы проходит как минимум на шесть дюймов вниз в камеру нагрева. При желании этот дымоход может быть оборудован заслонкой (хотя мы не обнаружили необходимости в таком дополнении) .После того, как дымоход закреплен на месте (мы использовали болты и металлические язычки шириной 3/4 дюйма), обернуть 1/4 дюйма О.D. Оберните вокруг него мягкую медную трубку три раза, проведите нижний конец трубопровода в положение непосредственно над центром узла горелки печи и сформируйте в трубке желоб питателя.

Когда медная труба, которая обернута вокруг вентиляционной трубы, покрыта дымовой трубой на 12 дюймов (8 дюймов) большего размера, а отвод на 90 ° 4-дюймовой дымовой трубы установлен сбоку от 8-дюймовой трубы, так что чтобы он прилегал к нижнему концу медной трубки, образуется предварительный нагреватель. Эта особенность — одна из причин, по которой наша печь горит так эффективно и с таким чистым пламенем.

Затем к нижнему концу 4-дюймового колена прикрепляется 18-дюймовая дымовая труба длиной 4 дюйма и металлическая воронка или конус из листового металла (из «кожи» утилизированного водонагревателя) — с диаметром через его нижнее отверстие примерно равный диаметру горелочного узла печи — крепится к нижней части трубы.

После завершения весь этот узел «подогреватель, 4-дюймовая дымовая труба, воронка» может свободно перемещаться вверх или вниз по своему усмотрению, если только вы не зафиксируете его в оптимальном рабочем положении (выходное отверстие воронки должно быть ровным). примерно на дюйм выше верхнего края 8-дюймовой стальной сковороды).Без проблем. Небольшой воротник из листового металла, который опирается на верхнюю часть печи и который может быть плотно зажат вокруг 4-дюймовой дымовой трубы после ее подъема или опускания по мере необходимости, прекрасно заполняет счет как единственный запорный механизм, который вам понадобится.

Последние штрихи

Дверца масляной горелки упирается в раму, прикрученную к внутренней стороне ее проема. Он фиксируется выступом, прикрученным к внутренней стороне одного из его краев, и оконной защелкой, прикрученной к внешней стороне противоположного края.Короткий кусок углового железа, прикрепленный к двери для ручки, упрощает снятие всей сборки и замену в тех редких случаях, когда вы захотите снять ее. А полудюймовое отверстие, просверленное в центре дверцы и закрытое небольшой створкой из листового металла, прикрепленной к маленькому болту, служит глазком (через который вы можете проверить пламя своей печи, если у вас возникнут вопросы о его цвете, высота и т. д.)

Покрасьте готовую печь плоской черной краской Thurmalox 270, установите блок на место и прикрутите его болтами, заполните блок горелки измельченным асбестом (или, еще лучше, Insblock, асбестовым кирпичом, производимым E.P. Green Company и продается по всей стране), а дно печи засыпать песком. Вы даже можете добавить к новому обогревателю декоративного металлического орла, если хотите по-настоящему украсить его в гостиной! Подсоедините маслопровод с подачей самотеком и вытяните дымовую трубу в соответствии с утвержденными правилами подачи топлива и вентиляции, затем зажгите, сядьте и наслаждайтесь теплом!

Ага! Это действительно работает!

Если наше обширное тестирование этой печи является каким-либо показателем, вам придется пройти долгий путь, чтобы превзойти устройство как по экономичности, так и по теплопроизводительности.Создание прототипа, которое мы собрали, обошлось нам в 36,14 доллара, и мы купили почти все, что было в плите, за исключением бака водонагревателя, который составляет ее внутренности. Вы, вероятно, можете легко сократить эту цифру пополам, если у вас есть хотя бы приличный выбор печных труб, металлолома, шурупов, болтов и т. Д., Лежащих в магазине. В любом случае, однако, вам не понадобится больше одного хорошего дня, чтобы собрать весь этот проект … и в любой момент вы можете добавить один длинный день к 36 долларам.14 или меньше и придумайте плиту за 500 долларов, у вас неплохо получается!

Но, конечно, это только начало! Потому что единственное, что дешевле, чем строительство невероятно недорогой горелки для отработанного масла MOTHER EARTH NEWS, — это работа агрегата после его сборки!

Во-первых, печь выбрасывает очень много БТЕ (нет, у нас действительно нет никакого способа точно измерить ее тепловую мощность напрямую. Насколько мы можем подсчитать, горелка вырабатывает 21000 полезных БТЕ в час, которого хватит, чтобы обогреть хорошо утепленный домик).

Во втором случае печь отводит все это тепло, просто потягивая топливо (при настройке на максимальную эффективность установка потребляет менее одной кварты масла в час. Это очень выгодно по сравнению с одной третью галлона (или больше!) ), что горелка на коммерческом мазуте такого же размера (и очень дорогая!) ​​потребляла воду, когда наши исследователи проверили ее на нашей печи.

И, в-третьих, печь MOTHER EARTH NEWS была спроектирована для работы на «бесплатном для перевозки» отработанном картерном масле! Поэтому неудивительно, что мы полагаем, что наша маленькая жемчужина может окупить свою скромную первоначальную стоимость менее чем за две недели.После этого действует абсолютно бесплатно!

Есть причина такой эффективности

В наши дни, конечно, нелегко придумать такую ​​экономию, если только вы действительно не работаете над этим. Именно это и сделали наши исследователи.

MOTHER EARTH NEWS разрабатывалась несколько месяцев. Описанная здесь печь — это «шестое поколение» нашей оригинальной конструкции. Откровенно говоря: если есть более простой, легкий в сборке, более экономичный или более эффективный способ [1] рециркуляции отработанного моторного масла в [2] бесплатное тепло для предстоящей зимы, мы хотели бы знать об этом.Конечно, может быть, но до тех пор, пока кто-то не покажет это нам, мы считаем, что наша печь «скрепить ее за один день из материалов стоимостью 36 долларов и затем запустить ее на бесплатном топливе» — это идеальный вариант для вас ». мы собираемся согреться в предстоящие холодные месяцы.

Thurmalox 270 — потрясающая краска!

Это правда, что ребята из Исследовательского центра MOTHER EARTH NEWS долго и упорно трудились над созданием сверхпростой и сверхэффективной горелки для отработанного масла.И некоторые из людей здесь, в редакциях, думают, что исследовательская группа журнала, возможно, даже проработала немного дольше, чем необходимо, просто потому, что они боялись столкнуться с проблемой, с которой они знали — рано или поздно — им придется столкнуться: что они будут рисовать печь с того момента, когда она была закончена?

Как прекрасно знает команда магазина MOTHER EARTH NEWS, ответ на этот конкретный вопрос найти совсем не просто. Деннис Буркхолдер, в частности, нанёс больше слоев более разных видов и марок и составов «гарантированной, термостойкой, новой, улучшенной, космической (и дорогой)» краски на большем количестве испытательных печей — а затем наблюдал, как все это горит выключено, когда эти печи или обогреватели были зажжены в первый раз, — чем он думает.

Вкратце: огромное количество компаний сейчас продают ошеломляющее разнообразие «термостойких» (что бы это ни значило) красок, в которые — для всех практических целей — на самом деле не стоит окунать кисть.

Тогда легко понять, почему Деннис или кто-то еще в исследовательской лаборатории просто поставил баллончик с Thurmalox 270 — еще одной из тех «термостойких» (что бы это ни значило) красок — на полке, не проверенной, когда она пришел некоторое время назад. Очевидно, не было причин подвергать его специальной проверке.Очевидно, это было бы просто разочарованием, как и все остальные «термостойкие» (что бы это ни значило) краски, которые потерпели неудачу в прошлом.

И вот именно Деннис, роясь в поисках чего-нибудь, что можно распылить (а затем, конечно же, снять) новую горелку для отработанного масла, обнаружил, что образец тармалокса 270 спрятан на обратной стороне полки. «Можно попробовать, — рассуждал он. «Я знаю, что это не сработает, но тогда и ничто другое не сработает. Кроме того, это сэкономит нам время в поисках чего-то еще, что потерпит неудачу.»

Представьте себе удивление Денниса (и всех остальных!), Когда должным образом распыленный и должным образом вылеченный Thurmalox 270 не только не отслоился и не сгорел от новой печи MOTHER EARTH NEWS во время ее обширных испытаний, но даже не потрескался, безумно, безумно. или обесцветить! Привет! Эти парни из Дэмпни знают, что делают!

Быстрый телефонный звонок на завод компании в Массачусетсе выявил некоторые интересные факты: [1] Thurmalox 270 отличается и работает так же, как и он, потому что он основан на силиконе, [2] краска была специально разработана, чтобы выдерживать постоянные температуры 1200 ° F, и [3] он настолько хорош, что многие производители коммерческих печей используют его для окраски своих блоков на заводе.

Итак: вы можете купить другие «термостойкие» (что бы это ни значило) краски, произведенные другими компаниями, по 2 доллара за банку, а затем наблюдать, как они испаряются или отслаиваются, как свинья с чесоткой, когда вы впервые разводите огонь в своем доме. самодельная печь. Или вы можете выложить 6 долларов за банку за Thurmalox 270 и — если вы не достаточно небрежны, чтобы поцарапать горелку — никогда больше не придется красить свою шикарную печь.

Лично мы склонны брать Турмалокс.

Как зажигать и использовать плиту для отработанного масла

Пропитайте асбест в нижней сковороде керосином.Затем слегка смяв несколько футов туалетной бумаги и положите ее на песок в задней части (под дымоходом) основной камеры горелки. Зажгите бумагу и пропитанный асбестом и заблокируйте дверцу доступа.

Теперь подождите, пока быстро горящая бумага не начнет вытягивать горящий керосин, и керосин полностью не нагреет узел горелки. Затем откройте клапан на вашей линии отработанного масла (которая была проложена в соответствии с надлежащей практикой подачи топлива) так, чтобы от 3/4 до одной кварты масла (если вы хотите максимально нагреться) могло капать в горелку каждый час.

Вот и все! Пока вы продолжаете подавать в эту печь отработанное масло, оно будет гореть таким же чистым и не загрязняющим окружающую среду пламенем, как те дорогостоящие печи, которые потребляют это дорогое «настоящее» жидкое топливо.

Одной вспышки хватит на несколько недель … даже на всю зиму!

ВНИМАНИЕ: НИКОГДА НЕ ПЫТАЙТЕСЬ ЗАЖИГАТЬ ГОРЯЧУЮ ПЛИТКУ КЕРОЗИНОМ, НЕ ОТКРЫВАЙТЕ ДВЕРЬ ДОСТУПА ВО ​​ВРЕМЯ РАБОТЫ ПЕЧИ И НИКОГДА НЕ ИСПОЛЬЗУЙТЕ БЕНЗИН ИЛИ ДРУГОЕ ЛЕГКОГОРЮЧЕЕ ТОПЛИВО ДЛЯ ЗАПУСКА ПЕЧИ!

Ведомость материалов

Общая стоимость базовой печи без внешнего водопровода: 36,14 долларов США

Общая стоимость печи с наружной сантехникой, аксессуарами, отделкой, промышленной окраской и плановой стоимостью: 123,02 доллара США

Требуется инструмент

Электродрель
Сверла 1/8 «, 13/64», 1/4 «, 13/32» и 1/2 «
Промышленная сабельная пила (аренда 12 долларов в день) или резак
Авиационные ножницы
Отвертка
Тиски
Ножовка по металлу
Рулетка
Мел или карандаш
Молоток
Тиски или плоскогубцы
Четыре струбцины
Плоский или полукруглый напильник
Уровень
Квадратный
Резак для труб
Инструмент для развальцовки
Набор торцевых ключей
Трубный ключ

Первоначально опубликовано: сентябрь / октябрь 1978 г.

Как работает подогреватель отработанного масла? — NewAir

Самодельные старые масляные обогреватели имеют столько мест, где что-то может пойти не так, что это даже не смешно.На самом деле это не так. Если вам действительно нужен обогреватель отработанного масла, вам следует приобрести испытанный и сертифицированный. Вот несколько начальных критериев, о которых стоит подумать, если вы подумываете об одном:

►Нагреватель должен иметь внутренний воздушный компрессор. Этот компонент помогает маслу гореть чище и быстрее, с меньшим количеством золы.
►Поиск защитных устройств, таких как высокотемпературные автоматические выключатели, устройства прекращения пламени и т. Д.
► Горелки с ручным освещением опасны для запуска, поэтому ищите нагреватели с самовоспламенением.
►Нагреватель должен быть проверен и внесен в список признанных на национальном уровне сторонних лабораторий — списки UL и / или ETL — хорошее начало.
►Нагреватель нельзя использовать в зоне с любыми горючими материалами, включая бумагу или дерево, или в зоне с легковоспламеняющимися парами.
►Любой безопасный обогреватель, заполненный отработанным маслом, должен иметь минимальные зазоры, запас топлива и требования к электропроводке, которые ДОЛЖНЫ соблюдаться.
►Вы должны регулярно очищать нагреватель отработанного масла, в том числе удалять золу и материалы, образующиеся при сжигании масла.Зола представляет опасность пожара, а отложения могут быть токсичными. Таким образом, во время технического обслуживания вам необходимо всегда носить защитное снаряжение.
►Само отработанное масло необходимо хранить в соответствующих емкостях.
► Нагреватели, заполненные отработанным маслом, продаются с различными типами дымоходов, некоторые из которых более безопасны, чем другие. Например, опасны одностенные дымоходы. Они могут сильно нагреться внутри, что может привести к пожару.

Нагреватель отработанного масла будет стоить дороже, чем традиционный маслонаполненный обогреватель, потому что его компоненты и технологии более сложны для соответствия нормативным требованиям к горелкам.При проведении исследования вы можете обнаружить, что люди сочтут дополнительные расходы приемлемыми, поскольку вы экономите деньги на расходах на электроэнергию в течение всего срока службы устройства.

На самом деле это применимо только к крупным заводам и т. П., Которые имеют высокий выход отработанного масла. Для домашнего применения покупка подходящего нагревателя отработанного масла, который может стоить более 5000 долларов, не является рентабельным. Вы также должны учитывать тот факт, что вам все еще нужно электричество для работы обогревателя, а также не очень «бесплатное» масло для тепла, а также труд по обслуживанию обогревателя.Строить собственное устройство, которое может показаться более дешевой альтернативой, совершенно небезопасно. Есть причина, по которой испытанные в лаборатории нагреватели отработанного масла такие дорогие: их нужно правильно настраивать, чтобы не взорваться.

Масляная горелка отключает кнопку сброса, часто регистрируемые проблемы HVAC

Часто сообщаемые проблемы HVAC:

Авторские права © 1997 Hannabery HVAC. Все права защищены.

Масляная горелка продолжает срабатывать кнопку сброса:

Это будет маленькая красная кнопка на коробке у самой масляной горелки.Если ваша масляная горелка перестала работать, первое, что вы должны проверить, — это кнопку сброса. Если вы нажмете на нее, и горелка загорится, проблема была в этом. Если кнопка снова сработает, значит, возникла определенная проблема, и вам следует немедленно позвонить в сервисный центр.

Осторожно: не могу переоценить это достаточно … Не перезагружайте кнопку и игнорируйте проблему.

Что это за кнопка и почему она срабатывает?

Это предохранительное устройство.Он отключает горелку, когда считает, что возникла проблема. Он находится на главном элементе управления и подключен к ячейке кадра, которая по сути является датчиком освещенности. (То же, что включает наружный свет в сумерках.)

При запросе тепла при работающей горелке камера CAD улавливает свет пламени. Если он перестает воспринимать свет пламени, он вызывает срабатывание красной кнопки, отключая горелку до того, как можно будет нанести какой-либо значительный ущерб.

Теперь, почему датчик перестает регистрировать свет при работающей горелке?

Причин много, и почти все они требуют обращения в сервисную службу.И, пожалуйста, для вашей собственной безопасности, не говоря уже о качестве и эффективности, не пытайтесь самостоятельно ремонтировать или обслуживать масляные горелки. Напряжение на трансформаторе и / или зажигателе составляет примерно 10 000 вольт.

Ниже приведен список возможных причин. Пункты, отмеченные красным, обычно требуют обращения в службу поддержки. Тем не менее, элементы, отмеченные синим цветом, могут быть адресованы, а некоторые даже исправлены домовладельцем.

Помогите!

Красный = Профессиональное исправление | Синий = исправление домовладельца

• Неисправный или грязный аккумулятор
• Неисправность первичного управления
• Неисправный или слабый трансформатор розжига или воспламенитель
• Неисправный мотор горелки
• Неисправность топливного насоса
• Заблокирован масляный фильтр, сетчатый фильтр или форсунка
• Масляный клапан с задержкой не открывается (некоторые устройства)
• Трещины на электродах
• Электроды неправильно установлены
• Воздух в топливопроводе
• Горелка работает с очень сильным дымом
• Горелка заглушена
• Ослабленные электрические соединения
• Гибкая муфта повреждена
• Вода в масляном баке

• Нет масла — заправьте бак
• Дымоход заблокирован — почистить
• Закрытый масляный клапан — Открытый клапан
• Воздух в топливной магистрали, насос не заправлен — Заправьте насос, возможно, потребуется вызвать сервисный центр
