Обрешетка под профнастил: шаг, расчет, расстояние, монтаж

Профилированные металлические листы – это популярный материал для финишного покрытия крыш строений различного назначения. Производятся они с профилем в форме трапециевидной волны. Высоты гребня настила, применяемого для кровли, не должно быть ниже 3,5 см и данный параметр четко регламентирован ГОСТами и СНиПами. Достоинств у материала довольно много, например, можно отметить, такие качества, как легкость, высокая прочность и долговечность. Листы имеют двойное защитное покрытие, то есть оцинкованное и полимерное, что позволяет защитить поверхность кровли от негативных факторов внешней среды. Также можно отметить и тот факт, что изделия не выгорает на солнце, а значит, свой внешний вид крыша будет сохранять на протяжении всего срока эксплуатации.

Еще один важный момент для многих пользователей – это экономическая выгода подобного приобретения. Ведь стоимость материала ниже, как аналогичной продукции, так и многих других вариантов кровельных покрытий.

Кроме того, произвести самостоятельный монтаж не составит труда даже для пользователей, впервые сталкивающихся с этим изделием. Разумеется, прежде чем приступить к установке металлических листов, стоит внимательно изучить все особенности процедуры, уделив особое внимание такому вопросу, как обрешетка под профнастил. Так как во многом от данного элемента будет зависеть долголетие и прочность крыши строения. Именно поэтому стоит подробно рассмотреть этот элемент кровельного пирога, но прежде всего, стоит уделить внимание особенностям профилированного настила.

Особенности профнастила

Профилированное металлическое кровельное покрытие выпускается с различными вариантами профиля. Кроме того, изделие может отличаться не только геометрией волны, то есть формой и высотой гофры, расстоянием между волнами, но и такими параметрами, как монтажная ширина, материал изготовления, толщина листа, качество антикоррозийного покрытия и наличие различных декоративных полимерных слоев. Чтобы точно знать, какими свойствами обладает приобретаемый профнастил, достаточно взглянуть на его маркировку. Пользователям следует знать, что изделие выпускается в трех основных модификациях:

Несущий (маркируется литерой Н).
Стеновой (С).
Комбинированный или универсальный (НС).

Материал может отличаться своим предназначением, например, изделие может использоваться:

для монтажа кровельной системы;
для устройства межэтажных перекрытий;
для отделки фасадов;
для изготовления стеновых перегородок;
для установки в качестве ограждающих конструкций и так далее.

Потребители, планирующие сделать кровлю самостоятельно, должны разбираться в назначении выбираемой продукции. Маркируется материал буквенно-цифровым обозначением. Цифры в маркировке означают высоту профиля, толщину листа, монтажную ширину и длину материала в мм.

Расчет и монтаж обрешетки под профнастил

Обрешетка может выполняться из дерева, железобетонных плит либо из металла. При этом металлическая обрешетка под профнастил применяется в случае использования листов толщиной более 0,7 мм на кровлях с минимальным уклоном скатов.

Прежде чем приступить к составлению расчетов, стоит определиться с маркой используемого материала, а также распланировать уклон кровли для профнастила. Кроме того, во внимание необходимо брать ветровые и снеговые нагрузки, которые наблюдаются в конкретном регионе. Посмотреть коэффициент можно в специальных таблицах, которые имеются в свободном доступе на интернет-ресурсах. Правило будет действовать следующее: чем сильнее, чаще ветер и больше осадков, тем меньше шаг обрешетки под профнастил.

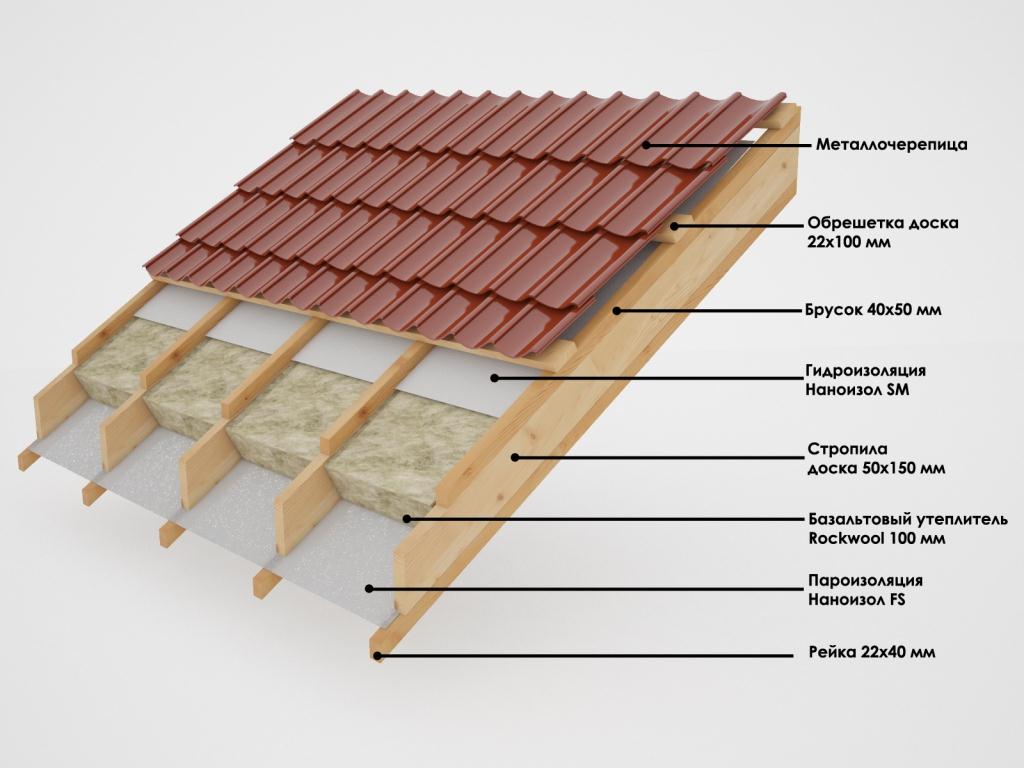

Каждый пользователь, планирующий самостоятельный монтаж профилированных листов, должен понимать, что обрешетка – это лишь верхний элемент кровельного пирога, к которому и производится непосредственное крепление декоративно-защитного покрытия крыши. Для фиксации самой обрешетки необходимо произвести монтаж конробрешетки, которая выполняется из доски толщиной 3-4 см. Последовательность монтажа следующая:

на стропильную систему стелется пароизоляционный материал;
вдоль стропильных ног набивается брус контробрешетки;
поперек контробрешетки монтируется обрешетка из бруса с квадратным сечением в 5 на 5 см или доски с толщиной от 30 на 100 с выбранным заранее шагом.

Чтобы основание для профилированного настила получилось максимально прочным и долговечным, стоит внимательно изучить технические требования из ГОСТов предъявляемые к обрешетке, а также другие регламентирующие документы. Важное правило, которого следует придерживаться в обязательном порядке – это применение антисептической, антипиренной и гидрофобизирующей обработок. Стоит иметь в виду, что обрешетка под профлист в местах соединения стропильных ног, в районе конька, в местах прохода вентиляционных труб, дымохода и мансардных окон должна быть двойной, именно такой подход обеспечит дополнительную герметичность кровли. Для расчета требуемого пиломатериала следует брать во внимание такие размеры, как ширина и длина скатов, а также планируемый шаг монтажа досок. Кроме того, к конечному результату стоит добавить 10% запас, который обязательно образуется при подрезе материала.

Чаще всего, выполняется обрешетка под профнастил своими руками из деревянных брусьев, а крепление производится при помощи гвоздей. При этом длина крепежных элементов должна быть как минимум в 3 раза больше толщины используемых досок обрешетки. Профлист фиксируется на досках обрешетки при помощи специальных саморезов для профнастила, снабженных резиновым уплотнителем под шляпкой. Крепление производится в углубление профиля на скатах кровли и в вершину волны на коньковом брусе. Монтаж начинается от торца крыши, каждый последующий лист укладывается с поперечным нахлестом не менее 5 см, а продольным от 20 см, читайте также: как покрыть крышу профнастилом своими руками.

Видео по теме:

Кровля из профнастила, смонтированная по всем правилам, прослужит много десятилетий и при этом на протяжении всего эксплуатационного периода сохранит свои прочностные и эстетические характеристики.

Посмотрите еще статьи:

Обрешетка под профнастил: шаг, расчет, сборка

Профнастил – очень популярный материал, используемый в основном для покрытия крыш частных домов. При его монтаже, разумеется, стоит соблюдать определенные рекомендации. К примеру, очень важно правильно рассчитать и смонтировать обрешетку под листы. В этой статье и разберемся во всех подробностях с тем, как правильно устроить основу под профнастил.

Основные параметры

При выборе вида обрешетки под профнастил, необходимо прежде всего определиться с материалом. Также нужно будет рассчитать шаг между элементами. Что касается материала, то для сборки основания под профлист обычно используется доска сечением не менее 30х100мм. Именно такой вариант пиломатериала может выдержать вес ходящего по крыше человека.

Шаг обрешетки под профнастил высчитывается в зависимости от разновидности самого листа, а также особенностей конструкции кровли. Каким именно образом смотрите в таблице:

Вид листа	Угол ската	Шаг обрешетки
НС-35	До 15 гр	50см
НС-35	Более 15 гр	100см
С-8	При любом наклоне	сплошная
Н-60	При наклоне больше 8 гр	Не более 3м
Н-75	При наклоне больше 8 гр	Не более 4м

Совет: При не слишком большом уклоне стоит сделать шаг в 40см. Для кровель со средним уклоном элементы обычно устанавливают на расстоянии в 65см. На крутых крышах этот параметр чаще всего составляет 1м.

Рассчитываем обрешетку

Для того чтобы узнать необходимое количество бруса, нужно вычислить площадь кровли. Для этого длину каждого ската умножают на ширину, а далее складывают полученные цифры. Выполнить необходимые расчеты при известном шаге элементов будет несложно.

Учесть следует лишь то, что у карниза и конька по два ряда обрешетки идут вплотную друг к другу. Такая конструкция обеспечивает максимально надежное крепление листов.

Важно: К полученной в конечном итоге цифре следует прибавить еще 10%. При раскрое некоторое количество материала обязательно уйдет в отходы.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

Выбираем породу дерева

Древесину для обрешетки можно брать практически любую. Однако больше всего для устройства основания под профнастил подойдут крепкие бук или ольха либо стойкие к воздействию воды ель и сосна. В любом случае перед началом монтажа все доски следует тщательно обработать противогнилостными составами. Также неплохо будет промазать их средством, повышающим огнеупорные свойства.

Разумеется, при выборе досок следует обращать внимание на их качество. Для обрешетки нельзя использовать деформированный или слишком сильно потрескавшийся материал.

Порядок и особенности монтажа

Итак, давайте посмотрим, как сделать обрешетку. Порядок установки ее следующий:

Перед началом монтажа кровлю желательно гидроизолировать. Полиэтиленовая пленка или гидроизоляционная мембрана с небольшим провисом монтируются прямо на стропила горизонтально. Нахлест между полосами должен составлять около 10-15см.
Крепить гидроизоляционный материал следует брусками небольшого сечения. С их использованием будет устроен вентиляционный зазор. При его наличии и обрешетка и весь кровельный пирог прослужат гораздо дольше.
Далее по краю карниза набивается торцевая доска. В последующем она будет закрыта ветровым уголком.
Затем по торцам кровли набиваются ветровые планки. За плоскость кровли сверху они должны выходить на высоту профиля листа.
Далее производится монтаж самой обрешетки.

Основные правила

Обрешетка под профнастил собирается с обязательным соблюдением всех положенных строительными нормами рекомендаций. Своими руками ее монтируют, не забывая о том, что:

К каждой ноге доска фиксируется на два гвоздя. Если использовать один, материал впоследствии может покоробиться.
Производят монтаж снизу вверх.
Располагать элементы следует строго горизонтально. Для выравнивания необходимо использовать натянутый шнур.
Стыковка досок производится строго на стропиле.
Нельзя стыковать доски на одном стропиле в смежных рядах.
При наличии металлических элементов крепеж обрешетки производится с использованием саморезов.

Соблюдая при сборке обрешетки нормативы, предписанные СНиП, можно устроить под профнастил очень качественное основание. Делайте все аккуратно, и ваша стальная кровля прослужит вам многие годы.

Видео по теме:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

Обрешетка под профнастил самостоятельно — Узнайте подробнее, как сделать лучше!

Правильно выполненная обрешётка под профнастил – гарантия прочности и надёжности крыши

Обрешетка под профнастил

В последнее время большинство строителей и застройщиков в качестве кровельного материала выбирают профнастил. Это качественный материал, способный защитить от действия осадков, бактерий и грибков и надолго сохранить здание.

Монтаж профнастила достаточно простой, но очень важно обязательно соблюдать все строительные нормы и технологии. При укладке профнастила основой основ будет правильная установка балок, стропильной системы и обрешётки.

По основанию крыши прокладывают деревянные или металлические балки. Они должны примерно на полметра выступать из стены. Основой для крыши служит сторпильная система, состоящая из:

Стоек вертикальных;
Подкосов наклонных;
Ног наклонных стропильных.

На рисунке можно увидеть схему монтажа обрешетки

Стропила устанавливают на расстоянии от 60 до 80 см друг от друга с учётом общей нагрузки здания под определённым углом наклона. Стропила изготавливаются из сухой древесины хвойных пород, чтобы исключить возможную деформацию конструкции. Угол наклона стропил в местах с повышенным снегопадом составляет 35-45 град. В местностях с более умеренными погодными условиями можно делать угол наклона от 20 градусов.

Особое внимание при монтаже профнастила следует уделить обрешётке. Она представляет собой специальную конструкцию, выполненную с учётом параметров крыши, которая и будет служить каркасом для профнастила. В качестве обрешётки применяют металлические элементы и деревянные брусья. Только правильно смонтированный каркас позволит кровле выдерживать повышенные ветровые и снеговые нагрузки.

Виды обрешетки для крыши

Для промышленных зданий чаще всего применяют металлические каркасы или обрешётку из металлических элементов. Кровля на промышленных зданиях, как правило, не имеет большого наклона, но довольно велики пролёты, поэтому обрешётка под профнастил должна быть прочной и надёжной, чтобы выдержать большие нагрузки.

При строительстве частных домов применяется деревянная обрешётка, выполненная из доски или бруса, обработанных антисептиком. Чаще всего используют доски размером 25-30х100 мм. Обрешётка монтируется только после укладки гидроизоляционного материала. Он поглощает влагу со стороны теплоизоляции и предотвращает попадание конденсата, который образуется на нижней поверхности кровельного листа вследствие атмосферных колебаний.

Обрешётка может быть:

С обычным шагом. Для этого между досками или брусками выдерживают расстояние от 20 до 40 см. Такой тип обрешётки наиболее часто применяется под профнастил.
Сплошная обрешётка. Зазор между досками составляет 10 мм во избежание повреждений вследствие усыхания или разбухания досок. Иногда в качестве сплошной обрешётки используют листовые материалы: ОСБ, фанеру или влагозащищённую ДСП. Этот тип обрешётки наиболее часто применяется для мелкоштучных материалов, например, черепицы или рулонных битумных покрытий.
Разреженная обрешётка. В этом случае шаг обрешётки составляет от 50 до 75 см, а иногда и больше.

Тип обрешетки зависит от двух параметров: какой марки используется профнастил, и какой угол наклона крыши. Например, если угол наклона крыши 15 градусов, тогда для профнастила С10 нужно выполнять сплошную обрешётку, для профнастила С21 – обычную обрешётку с шагом 300 мм, а для профнастила С 44 – разреженную обрешётку с шагом от 500 до 1000мм.

Пример обрешетки

Для обеспечения максимальной прочности крыши при больших нагрузках можно устанавливать двухслойную обрешётку. В нижнем ряду можно выполнить разреженную обрешётку, а в верхнем – обрешётку с обычным шагом или сплошную. Нижний ряд выполняется параллельно коньку крыши, а верхний располагается перпендикулярно ему. Двухслойная обрешётка также устанавливается при укладке толстого слоя утеплителя толщиной до 100 мм. В таком случае поперёк стропил последовательно прикрепляются два бруска размером 50х50 мм.

Обычная обрешётка выполняется из деревянного бруса размером 50х50мм, 60х60мм или 75х75мм. Можно выполнять обычную обрешётку из доски шириной не более 150 мм, а толщиной от 20 до 50 мм. Очень важно, чтобы ширина доски не превышала 15 см, иначе дерево склонно к повышенной деформации от действия различных температур и сырости.

В качестве крепления обрешётки используются гвозди или саморезы. При этом их длина должна быть равна двойной толщине обрешётки. К примеру, если используется брус 50х50мм, то следует брать крепёжные элементы длиной 100 мм. Обрешётка крепится в каждое стропило крыши. Брус и доски не должны иметь никаких дефектов и выступающих сучков.

Установка обрешетки под профнастил

Сначала нужно разметить расположение брусьев или досок обрешётки на крайних стропилах. Затем по всему скату промеряют места крепления доски ли бруса. Если на месте крепления бруса или доски обнаружено углубление или выпуклость, то её убирают стёсыванием или набиванием реек или рубероида необходимой толщины.

Укладку обрешётки начинают от конька. Расстояние между досками или брусками обрешётки под профнастил должно быть не менее 20 см и не более 40 см. Деревянную обрешётку чаще всего приходится сращивать по длине, потому что стандартная длина пиломатериалов обычно меньше, чем длина ската. Для этого края сращиваемых кусков сначала крепятся гвоздями, а потом устанавливаются на кровлю так, чтобы стык бруса приходился на стропила. В различных горизонтальных рядах стыки должны быть смещены. Для этого доски подрезают на определённую длину.

В торцах крыши устанавливаются ветровые доски. Их высота должна быть больше обрешетки на величину, равную высоте профиля профнастила.

Схема укладки материала

Профнастил крепится к обрешётке при помощи саморезов с покрытием из цинка. В качестве прокладки между ними используется резиновая шайба. На каждый квадратный метр покрытия необходимо не менее 5 штук саморезов. Между собой листы соединяются при помощи заклёпок.

Для того чтобы кровля служила долго, нужно заранее определить её назначение, тщательно выполнить все необходимые расчёты и правильно подобрать кровельный материал. При использовании профнастила нужно помнить, что чем больше высота профиля, тем большие нагрузки он сможет выдержать. При строительстве частных домов используется профнастил высотой 35 мм и толщиной 0,6-0,7 мм. Профнастил с меньшей высотой профиля устанавливается с меньшим шагом обрешётки для того чтобы обеспечить требуемую жёсткость и прочность крыши. Если обрешётка установлена правильно, то вес кровли распределится равномерно, она будет прочной и выдержит все капризы погоды.

Если через кровлю проходят дымовые трубы или различные парапеты, то под них устанавливается отдельная обрешётка. Для дымовой трубы она должна располагаться на расстоянии не менее 15 см.

Рекомендуется устанавливать обрешётку в сухую погоду, перед укладкой кровельного материала, так как намокшие доски или брусья могут деформироваться от избытка влаги.

Видео – крыша из профнастила своими руками

Шаг обрешетки под профнастил – Кровля крыши для дома

Автор Кровельщик На чтение 9 мин. Просмотров 200 Обновлено 05.08.2017

Обрешётка под профнастил для крыши

Очень удобным способом покрытия крыши является профилированный настил. Использовать этот универсальный строительный материал можно при сооружении жилых домов и дач, хозяйственных построек и гаражей, навесов и беседок. Он станет надёжной защитой для дома или другого сооружения. Но чтобы крыша из профнастила служила дольше, нужно подобрать обрешётку, а также её шаг.

Надо выбрать материал, это может быть как дерево для частных домов и дач, так и металлические сооружения для промышленных зданий и высотных многоэтажек.

Применение профилированного листа

Профилированный лист нашёл своё применение в сооружении:

«Сэндвич-панелей»;
Металлических заборов;
Отделки стен;
Кровля крыш;
Сооружение опалубки.

Часто можно заметить, что заборы вокруг строек возводят из профилированных листов. Объяснить такое решение можно тем, что профнастил лёгок в установке, нетребователен в уходе, а также долговечен.

Владельцы частных домов довольно часто огораживают территорию своего участка металлическими листами с рельефом.

На это влияет цена и надёжность при использовании забора как постоянной ограды.

Оцинкованные или с полимерным покрытием листы могут быть использованы при перекрытии крыш и их ремонта.

Способы крепления обрешётки под профилированный настил

Варианты крыши: односкатная и двускатная.

Основной составляющей частью обрешётки являются брусья, что укладываются под прямым углом к стропам.
Выбрав нужный шаг, брусья крепят болтами, скобами либо, наиболее часто, гвоздями. Правильно рассчитанная обрешётка продержит вашу кровлю очень долго.
Вдоль карниза должна быть расположена доска, которая толще основных обрешеточных брусьев.
Дополнительного укрепления требуют и особенности крыши, например, дымоход, окно, пожарный люд и другое. В этом случае стоит укрепить периметр выходов дополнительными досками.
Крепление профилированного настила происходит только после того, как было застелено изоляционное полотно и установлена вентиляционная система.
Толщину стоит рассчитать, беря во внимание высоту профнастила и длину креплений снаружи, что держат профиль.
Рекомендовано выбирать расстояние между шагами не более тридцати сантиметров. А с уменьшением угла наклона, то есть, чем менее крутая крыша, тем шаг обрешётки должен уменьшаться.
Берётся во внимание и то, насколько прочен и толст материал, в какой мере лёгок профнастил и при каких условиях погоды он должен держаться.
Стоит установить на торцах крыши ветровые доски. Они должны возвышаться над каркасом настолько, чтобы закрывать профнастил.
Длина шага во многом зависит от высоты крыши, града, снега и прочих осадков, что делают дополнительную нагрузку на крышу.
Чем длиннее была выбрана высота профиля, тем более высокая нагрузка на крышу может быть допущена.
Если крыша имеет скат не более пятнадцати градусов, то используют тип профнастила С20 (использование сплошной обрешётки и укладка профилированных листов производится внахлёст, двумя волнами).
При использовании листов типа С35, шаг обрешётки увеличивают до тридцати сантиметров, и укладка листов производится одной волной. Если при этом типе монтажа использовать шаг в 55 – 65 сантиметров, то надо готовиться к уменьшению критической нагрузки.
Тип профнастила С44 кладут при шаге обрешётки в шестьдесят пять сантиметров. При данном шаге можно использовать и высшие категории профилированного настила.
Использование антисептиков и других веществ, что могут защитить дерево от вредителей и неблагоприятных условий желательно, но необязательно. Они помогут вашей крыше простоять очень долго и не требовать дополнительного ремонта.
Для наиболее удобного монтажа следует использовать специализированные саморезы. Они имеют сверло на конце и обрезиненную основу под шляпкой. Выпускают данные саморезы всех цветов и окрасок, для того, чтобы подходить под ваш тип крыши.
Крепят профилированные листы на саморезы, гвозди или V-образные крепления. Использование гвоздей оправдано при облицовке стен и сооружении щитов защиты.
Укладка профилированного листа производится от нижних рядов к верхним.
Крепят листы к деревянной основе в углублениях между волнами.
Края нижнего ряда профилированного листа должны выступать, создавая карниз, на 15 – 20 сантиметров от стен здания. Это убережёт последние от повреждений и порчи облицовки.
Устройство обрешетки под профнастил требует использования деревянных брусьев или досок, уложенных вплотную либо вразрядку перпендикулярно стропилам.

Совет. Обработать края брусьев от заноз и сколов легче на земле, ещё до сбора конструкции. Также пропитка антисептиком легче осуществляется по разобранному каркасу, чем по смонтированному.

Выбор материалов для настила профилированного листа

В промышленных и высотных зданиях используются металлические брусья и перекрытия. Для частных домов стоит выбирать пиломатериалы.

Размеры среза деревянного бруса не должн быть меньше 50 на 50 миллиметров.
Стоит подсчитать количество материалов в местах выхода дымохода, окон или пожарных люков. Там расход дерева увеличивается в два раза. На краях крыши используется не одна, а сразу две доски, что придаёт покрытию дополнительной прочности.
Кроме брусьев можно пользоваться толстой доской с толщиной не менее пятидесяти миллиметров.
Материал должен быть сухой, без признаков деформации, а также не иметь дефектов.
Деревья можно выбирать такие как ель, сосна, бук, ольха.
Можно приобрести уже готовые материалы с пропиткой антисептиком и противопожарной смесью. Однако, уже готовые непропитанные брусья можно обработать покупными составами, которые обеспечат полную защиту за одну обработку.

Виды каркаса для обрешётки и особенности его конструкции

При выборе конструкции обрешётки важно учитывать угол наклона ската крыши, высоту гофры профилированных листов, и количество скатов (односкатная или двускатная крыша).

В следующей классификации будут приведены типы обрешётки от самого малого шага до самого большого шага между брусьями.

Сплошная обшивка из фанеры или OSB. При этом крышу полностью устилают деревянными листами, что будет служить основой для настила. Такой тип используется для настила мягких кровельных материалов типа рубероида.
Сплошная контробрешётка. Если обрешётка с большим шагом, то рейки, что идут по диагонали крыши, создают почти сплошной настил. Подходит для кровли многими кровельными материалами.
Сплошная обрешётка под полужесткие крупные настилы. Здесь доски настилают параллельно друг другу и вдоль крыши. Подходит для ровных листов металла или не гофрированного профнастила.
Разреженная обрешётка под малоразмерные, жёсткие кровельные материалы. Шаг обрешётки немного меньше листа материала. Подходит для малогабаритных гофрированных профнастилов.
Разреженная обрешётка под крупноразмерные жёсткие кровельные материалы. Шаг этого каркаса позволяет класть на два пролёта один лист материала.

Этапы монтажа обрешётки под профилированный настил

Расчёт затрат материала. Создав чертёж на бумаге, обмеряв метраж с учётом коньков, выступов и прочих особенностей крыши, можно рассчитать количество пиломатериалов, что уйдут на устройство обрешётки.
Подготовительный этап, выбор и закупка дерева.Убрав из предлагаемого ассортимента дефектные доски и брусья, стоит обратить внимание на ценовую категорию и качество. Оптимальными в этом плане станут хвойные породы (ель, сосна, кедр).
Обработка материалов противокоррозионными и противопожарными средствами. Так как обрешётка часто используется в тёплых помещениях, стоит задуматься о защите дерева от гноения и грибка. А ещё противопожарная безопасность требует обработки дерева противопожарным составом. Можно заказать как отдельно жидкость для обработки, так и уже заранее пропитанные элементы каркаса.
Продаются составы, что комбинируют в себе как гидрозащитные свойства, так противопожарные. Такой вариант сэкономит вам не только силы, но и деньги. Можно обработать обрешётку уже после установки или ещё до монтажа. В последнем случае намного легче проводить работы.
Монтаж и устройство каркаса. Перед монтажом каркаса кладут гидроизоляционный слой:

1. нанесите разметку под предполагаемое местоположение брусьев, и нижних коньков;
2. при крепеже брусков к деревянной основе, нужно пользоваться строительными гвоздями;
3. при крепеже брусков на бетонную основу или основу из цемента, используйте дюбеля;
4. для крепежа металлических составляющих, стоит использовать саморезы.

Все последующие элементы монтируйте снизу вверх. А для соблюдения параллельности досок, натягивайте шнур по разметке с разных сторон крыши.

Шаг обрешетки под профнастил С-8, П-18, МП-20, п-20, С-20, НС-35, Н-60, Н-75, С-44.

Крепление профилированного листа к обрешётке

Укладка профилированного настила довольно простой процесс. Укладывают его параллельно ходу карниза. Настилают только вдоль крыши и снизу вверх.

Для начала надо гидроизолировать и утеплить кровлю. Этим целям хорошо послужат ПВХ-мембраны, а также как утеплители – пенопласт и стекловата.
Укладка листов происходит внахлёст, что напрямую зависит от угла наклона крыши.
Все зазоры, что образовались при монтаже, следует хорошо пропитать битумной мастикой.
К дереву профилированные листы крепятся саморезами со сверлом на конце, под шляпками имеется обрезиненный участок. Сами шляпки окрашиваются в различные цвета, для соответствия окраске настила крыши.
Чтобы слой гидроизоляции работал исправно, стоит предусмотреть зазор между этим слоем и настилом профилированных листов. Он должен составлять 20 – 40 миллиметров. Достичь этого можно наложением реек из соответствующей толщиной прямо на слой изоляции.

Виды профилированного настила

Маркировки по ГОСТ 24045-94:

Кровельный. Высота волны будет разная, от 35 до 44 миллиметров. На этой разновидности профнастила будет нанесена маркировка «CH». Кровельный настил подойдёт для сооружения новой крыши и капитального ремонта старой. Поскольку он очень прочный, то выдерживает большие снежные нагрузки даже на горизонтальной крыше.
Стеновой. Волна будет высотой 35 – 44 миллиметра. Используется для обшивки стен, установки заборов и постройки малых конструкций. Хотя и допускается настил такого материала на крышу, но её уклон должен быть большим и обрешётка иметь сплошной вариант перекрытия. Но не стоит экономить, лучше выбрать тип накрытия «CH».

Разновидности профнастилов:

Комбинированный профнастил. Его используют как один из составляющих элементов для различных конструкций. Как несущий материал, его тоже можно использовать.
Профнастил оцинкованный. Не имея полимерного слоя, его нельзя использовать для сложных условий. Однако из-за прочности и небольшой цены, можно использовать как накрытие на крышу.
Крашеный профнастил. Это не только повышенная эстетичность, но и дополнительная защита от внешних воздействий. Можно использовать в любом типе сооружений, от отделки стен до покрытия крыши.
Профнастил из алюминия. Отличается повышенной устойчивостью к разрушительным факторам. Это было достигнуто покрытием оксидной плёнкой, она защищает крышу от повышенной влажности.
Опорный (несущий) профнастил. Из-за особой конструкции, эти виды настила выдерживают наибольшую нагрузку.
Кровельный профнастил. Можно использовать как накрытие, так и для облицовочных работ. Удобен в настиле крыши, так как его можно класть по методу укладки шифера.
Облицовочный (стеновой) профнастил. Используется как защита для стен и прочих конструкций, где используется обрешётка.

Выбирая тип обрешётки, стоит учесть не только желаемую форму крыши, но и тип накрытия, условия при которых она будет использоваться, а также вид материала, что будет ложиться на каркас. Рекомендуется выполнять расчет обрешетки под профнастил, в соответствии с параметрами, указанными производителем (они не выходят за пределы требований СНиП).

Обрешетка под профнастил

Прочность крыши из профнастила обеспечивается правильным подходом к выбору самого кровельного материала и правильно собранной стропильной системы, частью которой является обрешетка. И если при подборе профнастила приходится обращать внимание на толщину листа и размеры волны, то с обрешеткой все обстоит совершенно по-другому.

Во-первых, обрешетка – это система деревянных брусов или досок, расположенных перпендикулярно стропильным ногам, к которым они и крепятся гвоздями или саморезами.

Во-вторых, сами элементы обрешетки могут крепиться к деревянным, металлическим стропилам или устанавливаться на бетонное основание крыши, которое располагается под углом. К металлическим профилям обрешетка под профнастил крепится обычно при помощи вязальной проволоки.

Расчет и проектирование обрешетки под профнастил

Любой строительный процесс начинается с подбора и расчета необходимого материала. Это в полной мере относится и к обрешетке. Все дело в том, что профнастил – листовой кровельный материал, под которое нужно надежное основание. А так как профилированный лист имеет разную толщину, то есть, под нагрузками некоторые из них могут прогибаться, то и обрешетка под каждый вариант будет разной в плане расстояния между элементами.

К тому же многое будет зависеть и от угла наклона ската крыши. Специалисты утверждают, что чем больше уклон, тем меньше нагрузки, имеется в основном в виду снеговые, хотя ветровые, наоборот, увеличиваются. Поэтому стоит предельно внимательно отнестись к этим двум показателям. Вот некоторая зависимость всех трех значений, которые включены в свод норм и правил.

Если угол наклона кровельной системы имеет 15°, то для ее покрытия может быть использовано несколько типов профнастила.

С8 толщиною листа 0,5 мм. В этом случае придется сооружать сплошную обрешетку, то есть, без зазоров, доски должны быть прижаты друг к другу.
То же самое относится и к марке С10 и С20 толщиною 0,5 мм.
А вот С21 толщиною 0,5-0,7 мм может быть уложен на обрешетку, которая устанавливается с зазором между элементами до 30 см.
С такими же параметрами НС35 можно укладывать на обрешетку с зазором до 50 см.

Если угол наклона ската крыши превышает 15°, то здесь совершенно другие параметры конструкции обрешетки.

С10 с шагом обрешетки до 30 см.
С20 уже до 50 см.
С21 до 65 см.
НС35 до одного метра.

А вот такие мощные виды профнастила, как Н60 и Н75 с толщиною листа 0,7-0,9 мм, могут быть использованы в качестве покрытия крыши с углом наклона до 8°. И при этом шаг обрешетки под профнастил может быть установлен в первом случае до 3 м, во втором до 4 м.

Из всего вышесказанного можно сделать вывод, что, начиная проектирование кровельной системы здания, необходимо в первую очередь определиться с кровельным материалом, в нашем случае с профнастилом. Выбирается толщина профилированного листа, а также размеры волны. При этом обязательно учитывается угол наклона скатов кровли. Правда, необходимо отметить, что производители профнастилов в сопроводительной документации обязательно указывают условия монтажа конкретной модели. Рекомендации от производителя достаточно просты – производить расчет обрешетки только в соответствии с условиями и параметрами, которые указываются в сопроводительных документах. Кстати, они полностью соответствуют нормам и требованиям СНиП.

В частном домостроении, например, чаще всего выбирается профнастил с высотою гребня 35 мм и толщиною листа 0,7 мм. Это считается оптимальный вариант. Именно такой профнастил может монтироваться на обрешетку с шагом между ее элементами – 1,5 м. То есть, это приличная экономия на деревянных стройматериалах и возможность соорудить достаточно прочную кровельную конструкцию. Расчеты говорят о том, что такая крыша может выдержать нагрузку в 600 кг/м². Это приличный показатель, говорящий о том, что по такой крыше можно безбоязненно ходить. Правда, стоит профнастил с такими размерными показателями дороже. Но тут придется выбирать: или экономия, или безопасность с долгосрочной эксплуатацией.

Расчет количества необходимого пиломатериала

Рассчитать необходимое количество пиломатериала на обрешетку под профнастил достаточно просто.

Во-первых, измеряется ширина и высота ската.
Во-вторых, определяется шаг обрешетки по тем условиям, о которых говорилось выше.
В-третьих, необходимо обозначить, что у карниза и конька устанавливаются по два элемента, для того чтобы усилить данные участки.
В-четвертых, не забываем и о кровельных элементах. Это мансардные окна, вентиляционные и дымоходные трубы, слуховые окна и так далее. Вокруг них надо обязательно провести усиления примыкания к профнастилу. То есть, по периметру элементов устанавливается своеобразный короб из досок или брусов обрешетки.
В-пятых, обязательно к окончательному результату приплюсовывается 10% от общего объема. Все дело в том, что в строительстве без отходов не обойтись. Это в полной мере касается и такого процесса, как монтаж обрешетки под профнастил на крыше.
В-шестых, что касается самого пиломатериала. Обрешетка из профнастила может быть собрана или из брусков 50х50 мм, или из досок (обрезная или необрезная) толщиною 30х50 мм. Что касается вида древесины, то это может быть сосна, ель, ольха или дуб. Березовые доски лучше не использовать, они начинают быстро коробиться под действием смены влажности и температуры. Самое важное – пиломатериал должен быть хорошо просушенным.

Внимание! Рекомендуется после сборки стропильной системы все ее элементы, и обрешетку в том числе, обработать антисептическими и антипиренными растворами.

Первые будут противостоять появлению на древесине вредоносных микроорганизмов (грибки, плесень), вторые будут противостоять огню при пожарах.

Монтаж обрешетки под профнастил

Монтажный процесс укладки обрешетки на крышу из профнастила начинается с установки гидроизоляционного слоя, который крепится к верхним краям стропильных ног. Крепление может производиться металлическими скобами из степлера или мелкими гвоздиками с широкой шляпкой. Первый вариант быстрее.

Затем по стропилам укладываются деревянные бруски сечением 50х50 мм. Это будет сборка контробрешетки. Для чего она необходима? Для крыш из профнастила обязательно должна быть сооружена вентиляционная система, которая будет отводить из-под кровельного металлического материала влажные пары воздуха, проникающие сквозь несущую потолочную конструкцию. Элементы контробрешетки крепятся к стропильным ногам гвоздями, если используются металлические крепежные изделия, то применяются саморезы.

И вот теперь можно устанавливать и крепить обрешетку к контрообрешетке. Как уже было сказано выше, направление монтажа строго параллельно карнизу и коньку крыши. Чтобы облегчить монтаж, необходимо по установленному шагу завязать шпагат, концы которого крепятся к крайним стропилам. Важно – выдержать горизонтальность устанавливаемого шпагата. Есть вариант проще – вырезать из бруска отрезок, равный шагу обрешетке, с помощью которого определять место установки краев обрешеточных досок.

Внимание! Первый элемент обрешетки, который устанавливается у карниза крыши, должен быть немного выше всех остальных элементов.

К примеру, если обрешетка под профнастил собирается из досок толщиною 30 мм, то первая из них должна быть толщиною 50 мм.

Обязательно после сборки обрешеточной конструкции по краям монтируются ветровые планки из тех же досок. Установка производится на ребро. Высота верхнего края планки должна быть вровень с устанавливаемым профнастилом, а точнее сказать, ее край должен упираться в волну кровельного материала.

И еще несколько полезных советов.

Направление монтажа обрешетки – снизу-вверх.
Если в качестве элемента используются деревянные бруски, то крепление производится гвоздем в каждую стропилу. Если устанавливаются доски, то крепить необходимо двумя гвоздями по краям в ширину. Это простая необходимость, чтобы при нагрузках край доски не вывернулся.
Стыковать по горизонтали доски и бруски надо на стропиле, при этом каждый край крепится по отдельности.
Нельзя стыковать на одной стропиле элементы обрешетки, которые расположены на соседних рядах.

Обрешетка под профнастил, выбор, устройство и правильный монтаж кровли

Стальные гнутые профили — профнастил — изготовленный из тонкого металла стеновой и кровельный материал. Его качества:
— Прочность
— Универсальность
— Долговечность
— Легкость
— Огнеупорность

На лицевой стороне — защитное покрытие из полимера, на другой — защитный лак. Применяют профнастил для устройства кровли, стен, заборов, сэндвич-панелей.

Шаг и размер обрешетки под профнастил

Несмотря на прочность профнастила, свои лучшие качества он показывает, надежно закрепленный на правильно сделанном каркасе или обрешетке. Чем выше профиль листа, тем большие нагрузки он будет в дальнейшем выдерживать.

Каркас-обрешетка — основа любой крыши, для долговечности кровли из профнастила очень важен ее шаг. Если правильно рассчитать расстояние между брусьями, нагрузка на лист распределится равномерно, он не деформируется во время снегопадов и прочих механических воздействий.

Шаг обрешетки зависит от вида профнастила.

Для тонкого профлиста марки С устраивают сплошную обрешетку, где минимальный зазор составляет 10 см. Простым решением является применение листового материала — древесных плит, фанеры. Для прочных листов марки СН и Н можно сделать шаг между брусьями 50-70 см, получится обрешетка разреженная.

Самая прочная, но и самая дорогая кровля получится с использованием листов толщиной 0,6-0,7 мм, чей профиль 3,5 см. Шаг разреженной обрешетки может достигать 1,5 метра. Нагрузка, которую выдержит такое покрытие — до 600 кг на квадратный метр.

В целом работа ручным инструментом для разрезания профилированных листов очень трудоемка, отнимает много сил и времени. Это позволяет сделать вывод, что разрезание профнастила с использованием ручного инструмента неэффективно и невыгодно.

Выбор основания для профлиста разных марок:

Для гофрированного листа марки С20 обрешетка должна быть сплошной
С35 — шаг не более 30 сантиметров
С10 — сплошная обрешетка
С21 — стандартная, с шагом 30 см
С44 — подходит разреженная основа

Шаг обрешетки в зависимости от вида профнастила

Монтаж обрешетки под профнастил

Если здание будет отапливаться, то поверх стропил укладывают гидроизоляционную мембрану. Пленка раскладывается снизу вверх горизонтальными рядами. Нахлест позволит влаге свободно стекать по ней. На стропилах мембрана фиксируется степлером.

Обрешетка крыши под профнастил монтируется параллельно с фиксацией мембраны.

Чтобы увеличить площадь вентилируемого пространства, нельзя допускать натяжения мембраны, он должна слегка провисать.

Доски обрешетки обрабатывают антисептиками и антипиренами. Эта операция выполняется до начала монтажа, чтобы древесина пропиталась равномерно.

На всю длину стропил саморезами закрепляется опорный брус сечением 5х4 см. Можно использовать целый брус, фиксируя его через каждые 40 см или брать более короткие заготовки. Поперечную обрешетку делают из обрезной доски 2,5х15 см. С помощью натянутой лески контролируют, насколько ровно располагаются доски.

Если доски обрешетки приходится сращивать по длине, их стык должен приходиться на стропила, в соседних рядах стыки не должны быть на одном уровне.

Первая и последняя доски ската фиксируются непосредственно на краю стропил. Для тех досок, что будут между ними, выбирается шаг, удобный для фиксации профнастила выбранной марки. Для уверенности, можно пользоваться шаблоном нужной ширины.

Места, где будет люк для вентиляции, дымоход, укрепляют дополнительными досками, к которым прикрепляются уплотняющие фартуки.

Завершив работу с одной стороны кровли, переходят на второй скат. Закрепив обрешетку и мембрану там, последней фиксируют коньковую доску, прикрывающую такой же элемент другого ската. Чтобы правильно выполнить эту операцию, доску другого ската пристругивают рубанком.

Ветровая планка для профнастила на обрешетку должна быть толще остальных элементов обрешетки. Особенность ее крепления в том, что располагаться она должна в торце обрешетки, выступая на высоту кровельного листа.

Схема обрешетки под профнастил

Крепление профнастила на обрешетку

Удобно, когда длина кровельного листа соответствует длине ската крыши.

Заказывая профнастил, надо учитывать длину одного стропила, добавляя 5-7 сантиметров.

Доставленные листы не стаскивают, а снимают с пачки. Поднимать их на кровлю удобно с помощью направляющих брусьев. Монтаж профнастила своими руками начинается с ровной укладки первого листа, который определяет геометрию всей кровли. Выровнять его вдоль фронтона помогут маяки — временные рейки, выступающие вверх за карниз.

Закреплять лист на обрешетке лучше всего саморезами с резиновыми шайбами, места для них можно наметить заранее. Саморез должен мягко прижимать металлический покров, но не деформировать его. Установленный на место металлический лист, соединяется с соседним с помощью заклепок в цвет декоративного покрытия листа.

Внимание: на одном квадратном метре кровли должно быть 6-8 штук саморезов.

Если лист нужно подрезать, срез располагается у конька. В сторону карниза поворачивают срез, выполненный на заводе.

Ветровую планку и конек устанавливают сразу, чтобы позднее не пришлось перемещаться по профлисту, рискуя поскользнуться и помять металл. Для фиксации элементов конька используют длинные буры с резиновым уплотнителем. Пройдя через внешнюю волну профнастила, бур закрепляется в деревянном брусе.

Несмотря на прочность, профнастил, изготовленный из тонкого стального проката, нуждается в идеально ровном основании, обеспечивающем равномерное распределение нагрузки. Чем больше шаг обрешетки, тем толще должны быть брус или доска.

Видео о обрешетке под профнастил

Видео-инструкции по монтажу обрешетки с наглядным примером облегчит вам ее строительство. Последнее видео рассказывает о том, как правильно крепить профнастил на обрешетку.

виды, расчет шага и монтаж

Одним из вариантов отделки фасада здания, является использование профнастила. Обычно при решении вопроса, какой материал выбрать для покрытия крыши, выбирают именно профнастил, так как это надежный, прочный и доступный материал, что имеет невысокую стоимость.

Этот материал также может использоваться и для выполнения отделки стен, чаще всего этот вариант выбирают для торговых павильонов, офисов или складов, но таким образом, можно обновить или реконструировать и частный дом.

Профнастил является доступным материалом, монтаж которого достаточно простой и выполнить все работы по его установке можно своими руками.

Для того чтобы отделывать стены здания, используют профнастил с небольшой высотой профиля, обычно она составляет 2 сантиметров. Для покрытия крыши, можно брать материал и с более высоким профилем.

Если взять профнастил с более высоким профилем, то здание будет выглядеть громоздким и некрасивым. Толщина таких листов может быть разной, но для обшивки стен будет достаточно материала толщиной 0,5-0,6 мм. Использование более тонких листов нецелесообразно, так как они непрочные, а использование более толстых листов, сказывается на их цене и увеличивает стоимость материала.

Для чего необходимо делать?

Основной задачей материала кровли, является защита крыши дома от атмосферных осадков и с этим отлично справляется профнастил. Для того чтобы правильно и надежно установить такое покрытие, необходимо сделать обрешетку крыши.

Для изготовления обрешетки используются деревянные брусья и металлические элементы, под разные материалы ее шаг должен быть разным.

Рис.1. Двойная обрешетка под профнастил

Если предполагается, что на крышу будут действовать большие нагрузки, то может быть выполнена двойная обрешетка под профнастил. Сначала выполняют монтаж металлической обрешетки, а сверху на нее уже крепят брусья.

Такая конструкция позволяет сделать очень прочное и надежное основание, на которое крепится профнастил или кровельный материал с аналогичными характеристиками.

Если в вашем регионе зимой выпадает много снега, то соответственно увеличивается и нагрузка на крышу, поэтому шаг обрешетки, надо увеличивать, так вы сможете увеличить прочность и надежность всей конструкции. В этом случае, необходимо использовать профлист большей толщины.

Кровельный профлист отличается от обычного тем, что имеет специфические волны. Он способен выдерживать большие нагрузки, красиво выглядит, но стоит недорого, намного дешевле, чем металлочерепица.

Типы крыш из профлиста

Преимущества профилированного листа:

небольшой вес, поэтому нагрузка на стропильную систему будет минимальной;
возможность монтажа на крыши, что имеют небольшой угол наклона;
высокая прочность и долговечность;
высокая жесткость, за счет использования гофры, что позволяет его использовать не только для покрытия крыш и стен здания, но и для создания заборов.

Рис.3.Типы крыш.

Укладка профилированного листа выполняется на двухскатные или односкатные крыши, их угол наклона может колебаться в пределах от 0 до 60 градусов. В зависимости от угла наклона крыши и того, какой тип профилированного листа будет использоваться, зависит вид и шаг обрешетки.

На современном строительном рынке профлист представлен в широком ассортименте и цветовой гамме, что позволяет использовать его как для покрытия стен и крыш промышленных зданий, офисов и магазинов, так и частных домов.

Выбор типа крыши должен зависеть не только от вашего желания, при этом также надо учитывать климатические условия территории, на которой вы проживаете, тип материала, что будет использовать для покрытия крыши. От этого будут зависеть сложность и скорость выполнения работ, и надежность всей конструкции.

Какие бывают виды?

Для больших по площади зданий, а это обычно промышленные и торговые комплексы, обычно выполняется металлическая обрешетка.

Крыша на таких зданиях чаще всего имеет небольшой угол наклона и большие пролеты, поэтому монтаж обрешетки необходимо выполнять качественно и надежно, чтобы профлист мог выдержать большие нагрузки.

Для жилого дома конструкцию делают из деревянного бруса или досок, которые перед установкой обязательно необходимо обработать антисептиком.

Монтаж обрешетки под профлист выполняется после того, как уложат слой гидроизоляции, так вы предупредите появление конденсата на нижней части листа, что значительно продлевает срок его службы.

конструкция, что имеет обычный шаг, для данного материала он составляет 20-40 см;
сплошная конструкция предусматривает, что между соседними брусьями или досками обрешетки расстояние будет около 10 мм. Оставлять зазор между досками необходимо на случай их разбухания или усыхания. Сплошная обрешетка может быть выполнена и при помощи листов ОСБ или влагостойкой ДСП. Для профлиста такой вид не используется, он применяется в случае использования рулонного покрытия или мелкоштучного материала;
разреженная обрешетка предусматривает шаг 50-70 см и используется в том случае, если материал покрытия достаточно плотный и жесткий.

То, какой тип и устройство обрешетки выбрать в конкретном случае, будет зависеть от двух параметров: типа материала, что используется для покрытия крыши и угла ее наклона. Расчет обрешетки под профнастил выполняется с учетом наклона крыши.

Если угол наклона крыши 15 градусов и применяется профлист С-10, выполняется сплошная конструкция.Если используется лист С-21, то шаг может составлять 250-300 мм, а в том случае, если вы решите использовать профлист С-44, можно делать шаг между брусьями 50-70 мм. Если угол наклона крыши менее 12 градусов, то выполнять монтаж листов надо только с использованием силиконового герметика.

Если предусматривается, что на крышу будут создаваться большие нагрузки, то возможно использование варианта, когда выполняется двухслойная обрешетка.

Рис.4. Схема устр-ва обрешетки.

Снизу делается конструкция с шагом 50-70 см, а перпендикулярно ее устанавливают обычную обрешетку. Такой вариант монтажа обычно применяется в случае укладки утеплителя большой толщины, до 10 см, при этом поперек стропил последовательно необходимо прикрепить два бруса сечением 5х5см.

Для выполнения обрешетки, чаще всего используют деревянный брус сечением 5х5, 6х6, 7,5х7,5 см, также для этих целей можно использовать доски толщиной 2-5 см и шириной не больше, чем 15 см.

Рис.5. Зависимость шага обрешетки от угла ската кровли.

Для того чтобы крепить деревянные элементы между собой, могут быть использованы гвозди или саморезы.Чтобы крепление было прочным и надежным, длина крепежа должна составлять две толщины бруса, например, для бруса сечением 6х6 см длина гвоздей или саморезов должна быть 12 см.

Монтаж профнастила выполнять достаточно просто и легко, но при условии, что были правильно установлены балки, стропила и обрешетка.

Установка

Та доска или брус, что используются для обрешетки и проходит вдоль карниза, должна быть немного толще, чем остальные. Там, где будут проходить, например, дымоход или вентиляционные трубы, необходимо использовать дополнительные брусья. Для выполнения работ вам понадобится:

ножовка;
молоток;
гвозди или саморезы;
измерительные инструменты.

Сначала к стропилам прибивают нижнюю доску, для обеспечения вентиляции, под нее набиваются рейки, что расположены перпендикулярно.

Большинство специалистов рекомендует делать шаг обрешетки под профнастил 50 см. Ветровые доски устанавливают на торцах, они должны быть выше обрешетки на высоту профлиста. Обычно длины брусьев недостаточно и их приходится сращивать. Для этого они спиливаются под углом, сращиваются при помощи гвоздей и стык должен обязательно приходиться на стропило.

Рис.6. Способы крепления профлиста.

Лучше проводить монтаж указанной конструкции не при помощи гвоздей, а при помощи саморезов, так получается более жесткая и прочная обрешетка. Для крепления профлиста, надо использовать саморезы с резиновой шайбой. На 1 м2 листа устанавливают 5-7 саморезов.

При совершении выбора профлиста, надо ориентироваться на то, где и при каких условиях он будет использоваться. Чем выше его профиль, тем большую нагрузку он сможет выдержать. Если взять профлист толщиной 0,6-0,7 мм и высотой профиля 35см, то он сможет выдерживать до 600 кг на квадратный метр, и вы сможете спокойно по нему ходить.

Тип профлиста	Уклон крыши, град	Толщина профлиста, мм.	Шаг
С-8	Больше 15	0,55	обрешетка сплошная
С-20,П-20, МП-20	До 15	от 0,55 до 0,7	обрешетка сплошная
С-20,П-20, МП-20	Больше 15	от 0,55 до 0,7	До 50 см
НС-35	До 15	от 0,55 до 0,7	До 50 см
НС-35	Больше 15	от 0,55 до 0,7	До 100 см
С44	До 15	от 0,55 до 0,7	До 50 см
С44	Больше 15	от 0,55 до 0,7	До 100 см

Во время установки обрешетки, не забудьте установить брусья для крепления конька, лестниц, конструкций для снегозадержания, водосточные желоба. Крепить профлист надо только параллельно карнизу, свес должен быть около 40 см.

Перед укладкой листов, надо установить гидроизоляцию, обычно это ПВХ-мембраны и утеплить кровлю, для этого может быть использован пенопласт или минеральная вата. Чем меньше угол наклона кровли, тем больше зазор при укладке листов. Сделать обрешетку своими руками несложно, просто надо правильно рассчитать ее шаг и все работы проводить аккуратно и не спеша.

Смотрите видео-подборку по монтажу кровель:

A Полная разбивка вариантов обшивки наружных стен

Обшивка наружных стен укрепляет стеновую систему, обеспечивает основу для крепления сайдинга и обеспечивает уровень защиты от внешних элементов. Обшивка наружных стен бывает структурной или ненесущей. Структурная обшивка наружных стен связывает каркасные стойки вместе, делая стены устойчивыми к скручиванию и изгибу. Однако большинство структурных обшивок наружных стен не обладают изоляционной ценностью. Неструктурная обшивка наружных стен работает с оболочкой здания, обеспечивая дополнительную изоляцию.Неструктурная обшивка наружных стен также предотвращает проникновение воды или ветра и, в некоторых случаях, действует как лучистый барьер. Существует несколько вариантов обшивки наружных стен, как структурных, так и неструктурных, для жилых и коммерческих зданий.

ОПЦИИ КОНСТРУКЦИИ НАРУЖНОЙ ОБОЛОЧКИ

Структурная обшивка придает жилому или коммерческому зданию целостность и жесткость. Он обеспечивает поверхность для нанесения материалов, таких как сайдинг, и помогает защитить конструкцию от дождя, снега, ветра и т. Д.Пять распространенных вариантов структурной внешней обшивки включают деревянную основу, гипс, стекломат, цементную плиту и Barricade® Thermo-Brace®.

Конструкционная обшивка из древесины включает фанеру, ориентированно-стружечную плиту и вафельную плиту.
- Обшивка фанеры изготавливается из цельных деревянных листов, которые перекрестно ламинированы, что придает плитам прочность и жесткость. Это помогает при расширении и сжатии. Однако у фанеры могут быть слабые места, из-за которых в панелях могут образовываться пустоты.Фанера примерно на 15-19 процентов легче OSB. Фанера обладает хорошей влагостойкостью и быстро сохнет.
- Ориентированно-стружечная плита (OSB) — это прочная обшивка панели, сделанная из сотен тонких деревянных прядей, которые напрессованы на листы горячим способом с помощью клея из воска и смолы. OSB доступна в размерах до 8 футов в ширину и 16 футов в длину. Панели OSB плотные и твердые по всему изделию, без мягких пятен. OSB не дышит и не перераспределяет воду так же хорошо, как фанера. OSB зачастую дешевле фанеры.Однако цены более волатильны, они постоянно меняются.
- Обшивка из вафельного картона — это промышленный продукт, который изготавливается путем помещения небольших деревянных обрезков в гидравлический пресс и склеивания. Вафельный картон намного дешевле фанеры; однако она, как правило, более слабая и менее устойчивая к воде, чем фанера.

Конструкционная оболочка на основе гипса — это материал панельного типа, изготовленный из негорючего сердечника, в основном из гипса, с бумажной поверхностью на длинных краях, лицевой стороне и обратной стороне.Он также известен как гипсокартон, стеновая плита или гипсокартон. Обшивка из гипса огнестойкая, звукопоглощающая, прочная, экономичная и универсальная. Однако гипс сохраняет влагу, и его нельзя использовать на наружных стенах, в ванных комнатах, прачечных и других влажных помещениях.
Стекломат в оболочке похож на гипсокартон, но с внешней стороны вместо бумажного материала используется барьер из стекловолокна. Часто используется для коммерческих построек.
Конструкционная обшивка из цементной плиты — это портландцемент, армированный стекловолоконной сеткой, которая создает лист, который легко прикрепляется к стене.Цементные плиты негорючие и служат хорошей основой для плитки или других кладочных материалов.
Thermo-Brace — это структурная оболочка из высококачественных длинных волокон, специально обработанных водо- и атмосферостойких слоев, обеспечивающих превосходную стабильность размеров и прочность. Преимущества Thermo-Brace заключаются в том, что он сохраняет целостность стеновой системы и создает плотную ограждающую конструкцию. Плотная оболочка здания защищает стеновую систему от проникновения воды и воздуха и способствует постоянной изоляции.Фактически, все сорта Thermo-Brace были оценены и разрешены в качестве водостойкого барьера (WRB), отмеченного в разделе IRC R703.2 и IBC разделе 1404.2.

НЕКОНСТРУКТУРНЫЕ ВАРИАНТЫ НАРУЖНОЙ ОБОЛОЧКИ

Неструктурная обшивка внешней стены, также называемая изоляционной оболочкой, устанавливается на внешнюю стену, чтобы добавить изоляцию и обеспечить лучистый барьер. Монтаж обшивки в неструктурных наружных стенах осуществляется с внешней или внутренней стороны структурной обшивки.Изоляционная оболочка бывает разных значений R. Примерами неструктурной обшивки наружных стен являются плиты из пластика, пены, целлюлозного волокна, облицованные бумагой и фольгой.

Посетите Barricade Building Products для получения дополнительной информации об обшивке наружных стен.

Обшивка OSB | Обшивка стен OSB голубой лентой Georgia-Pacific

Как правильно хранить OSB во дворе или на стройплощадке?

Ответ

По возможности храните панели под крышей.Держите отшлифованные панели и продукты с хорошим внешним видом вдали от мест с интенсивным движением, чтобы не повредить поверхности. Используйте куски древесины, чтобы утяжелить верхнюю панель в штабеле, чтобы уменьшить коробление из-за влажности. Если ожидается влагопоглощение, разрежьте стальные ленты на пучках, чтобы предотвратить повреждение кромок.

Если панели необходимо хранить на улице, сложите их на ровной платформе, поддерживаемой не менее чем тремя полноприводными автомобилями, чтобы они не касались земли. Поместите один 4×4 в центре, а два других 4×4 на расстоянии 12–16 дюймов от концов.Никогда не оставляйте панели или платформу в непосредственном контакте с землей.

Неплотно накройте стопку пластиковыми листами или брезентом. Закрепите покрытие в верхней части штабеля, но держите его открытым и подальше от боковых сторон и дна, чтобы обеспечить хорошую вентиляцию. Плотные покрытия препятствуют циркуляции воздуха, а при воздействии солнечных лучей могут способствовать появлению плесени или грибка. (Источник: Совет разработчика APA U450: Хранение и обращение с панелями с товарными знаками APA)

Есть ли разница между рейтингами пролета OSB и фанеры?

Ответ

Нет, значения пролета для одинаковой толщины одинаковы.

Какова классификация по распространению пламени OSB?

В чем разница между панелями Structural 1 и Exposure 1?

Ответ

Структурный I относится к определенным специализированным характеристикам прочности и жесткости деревянных структурных панелей, в то время как термин «Воздействие 1» относится к долговечности клеевого соединения деревянных структурных панелей. Конструкция I, также называемая «STRUC I», может быть из OSB или фанеры и, по сути, является подкатегорией обшивки с рейтингом APA.Панели, обозначенные как Structural I, должны соответствовать всем производственным и эксплуатационным стандартам номинальной обшивки, а также некоторым дополнительным требованиям.

Преимущества структурной обшивки с рейтингом I по сравнению со стандартными панелями с номинальной обшивкой той же категории характеристик реализуются в определенных специализированных областях применения, таких как проектируемые стены со сдвигом и горизонтальные диафрагмы. Специализированные строительные ситуации, требующие монтажа кровельных панелей обшивки с осью прочности параллельно несущей конструкции также выгоду от использования Структурный я ножны.Structural I не дает дополнительных преимуществ для других традиционных строительных приложений. По поводу конкретных приложений проконсультируйтесь с профессиональным инженером.

Можно ли покрасить OSB?

Ответ

OSB можно красить масляной краской. Латексные краски не рекомендуются.

Можно ли использовать OSB для наружных работ?

Ответ

OSB

не рекомендуется для наружных работ. OSB считается панелью Exposure 1, что означает, что они могут использоваться для приложений, в которых могут ожидаться задержки строительства до обеспечения защиты.Но OSB не подходит для длительного воздействия погодных условий.

Что означает штамп на моей панели OSB?

Ответ

На каждой панели обшивки Georgia-Pacific вы должны найти марку APA. Этот штамп является вашей гарантией того, что продукт изготовлен в соответствии со строгой программой проверки и тестирования качества APA. Марка на панели также многое расскажет о панели — рейтинг пролета, степень воздействия, толщина панели и соответствие строительным нормам и правилам, которым панель соответствует.

Что означает «рейтинг пролета» панели OSB?

Ответ

В отметке уклона на панели вы найдете номинальный пролет. Когда два числа разделены косой чертой (например, 48/24), первое число представляет собой максимальное рекомендуемое расстояние между центрами опор в дюймах, когда панель используется для обшивки крыши с большим размером поперек опор. Второе число — это максимальное расстояние между центрами опор в дюймах, когда панель используется для чернового пола с большим размером опор.

Сколько листов в единице OSB?

Ответ

Количество панелей в единице OSB варьируется в зависимости от типа и толщины продукта. На изделиях для обшивки количество штук обычно наносится по трафарету на боковой стороне устройства. У других продуктов есть гофрированные боковые протекторы, которые должны указывать количество штук. Если вам нужен подсчет штук, но ни один из них не виден, обратитесь к врачу общей практики по телефону 800-284-5347.

Производится ли древесина GP из экологически рационально управляемых лесов?

Ответ

Фанерные панели из Джорджии-Тихоокеанский регион производятся из древесины, полученной через систему, сертифицированную третьей стороной в соответствии со стандартом закупок Sustainable Forestry Initiative®.

Безопасны ли фанера и OSB для международных перевозок при производстве ящиков и поддонов?

Ответ

Для предотвращения интродукции и распространения вредных организмов растений МСФМ 15 «Международные стандарты по фитосанитарным мерам» требует, чтобы поддоны из массивной древесины, отправляемые за границу, окоркались, обрабатывались нагреванием или фумигировали бромистым метилом и маркировались знаком соответствия. Поддоны, изготовленные из конструкционной древесины, не подпадают под действие правил ISPM 15.Это связано с тем, что процесс производства искусственной древесины уничтожает любые живые организмы в древесине. (Источник: «Производство коробок, ящиков и катушек», www.PerformancePanels.com)

OSB

против Flex Board: что нужно знать |

По всему Техасу появляются дома, построенные из гибких целлюлозно-волокнистых плит или недревесных конструкционных панелей. Эти дома, в основном сделанные из материала, напоминающего картон, уязвимы для полного сноса в сезон штормов. Фактически, прошлые торнадо стерли с лица земли целые дома, построенные из этих недревесных панелей.Ничего не подозревающие домовладельцы могут не знать об используемых материалах обшивки — вне поля зрения, вне памяти — вместо этого сосредотачиваясь на эстетике, такой как столешницы и цвета краски.

Чтобы помочь нам лучше понять науку и безопасность конструкционных панелей, менеджер по развитию бизнеса RoyOMartin Тони Роча встретился с Карин Биби, LEED AP и региональным менеджером отдела полевых услуг Американской ассоциации фанеры.

Tony: Прежде всего, я задам животрепещущие вопросы, которые нам часто задают в полевых условиях: что такое структурная панель и подходят ли гибкие плиты из целлюлозного волокна как таковые?

Karyn: Вообще говоря, структурная панель из дерева определяется IBC и IRC как фанера или OSB.Например, IRC сообщает следующее:

ДЕРЕВЯННАЯ КОНСТРУКЦИОННАЯ ПАНЕЛЬ: Панель, изготовленная из шпона; или деревянные пряди или вафли; склеиваются водостойкими синтетическими смолами или другими подходящими связующими системами. Примерами могут служить фанера, ориентированно-стружечная плита (OSB) или композитные панели.

Тони: Итак, домовладельцы хотят попросить у своих строителей деревянные конструкционные панели . Одно это слово может иметь значение, не так ли? Эти другие панели в строительной индустрии, используются ли они в качестве структурных панелей, не отвечающих этим требованиям?

Karyn: Дизайнер может указать продукт, которого нет в этом списке, в соответствии с положением об альтернативных средствах и методах, поскольку коды не предназначены для предотвращения использования каких-либо материалов.Он дает строителю право утверждать или отклонять альтернативный материал или метод, которые специально не упомянуты в кодексе.

Tony: Итак, эти гибкие плиты из целлюлозного волокна фактически используются в качестве структурных панелей для строительства домов, и чиновник в офисе имеет право по своему усмотрению интерпретировать этот код. Существуют ли случаи, когда строительный чиновник может не одобрить такой материал?

Карин: Строительное должностное лицо имеет право потребовать проведения испытаний в качестве доказательства соответствия.К счастью, в случае стенок с легким каркасом, работающих на сдвиг, в промышленности используются стандартные тесты для демонстрации эффективности структурных панелей по сопротивлению силам, вызываемым ветром (ASTM E564) и землетрясениями (ASTM E2126, метод C).

Пример повреждения дома, построенного из гибкого картона, от прямолинейного ветра

Тони: Итак, я домовладелец, который никогда не подумал бы спросить об обшивке стен и структурной опоре. Но меня беспокоит, как мой дом выдержит сезон штормов.Как я могу убедиться, что дом построен так, чтобы противостоять сильным ветрам и торнадо, насколько это позволит конструкция? С чего мне начать?

Karyn: Домовладелец может спросить своего строителя, какой материал обеспечивает устойчивость его дома к ветру или землетрясениям. Домовладельцам важно понимать, что внешняя облицовка обычно не действует как сопротивление ветру / землетрясениям. Например, кирпичный шпон, используемый для наружной отделки большинства домов, является отдельно стоящим и прикреплен к конструкции дома с помощью кирпичных стяжек.Кирпичные стяжки — это металлические или пластиковые ленты или провода, которые периодически прикрепляются к самой конструкции, а затем вставляются в стыки кирпичного раствора. Они требуются по кодексу, чтобы вертикальная облицовка кирпича не упала со здания. Кирпич — это архитектурная особенность дома. Обшивка, прикрепленная к каркасу (деревянные шпильки и пластины), обеспечивает сопротивление ветру и землетрясениям.

Tony: Таким образом, домовладельцы должны спросить строителей, какой материал обеспечивает сопротивление ветру в доме, и если строитель отвечает «кирпич», домовладелец должен спросить еще раз.Какие соображения следует учитывать в районах, подверженных большему риску ветровых или землетрясений?

Карин: Торнадо и прямой ветер порождают ветры, сопоставимые с ураганами, поэтому надежный дом — лучший подход в масштабах всей страны. Публикация APA «Строительство ветроустойчивых легких деревянных конструкций из каркаса» содержит рекомендации по проектированию зон, подверженных сильным ветрам, которые способствуют улучшению общих характеристик несущей конструкции и сосредоточены на хороших деталях соединения для соединения внешних стен, крыш и полов.

Тони: APA провело исследование торнадо в Техасе. Что показало ваше исследование и почему это исследование было таким важным?

Карин: У нас есть несколько недавних оценок ущерба (https://www.apawood.org/wind-weather-seismic). Мы проводим эти оценки, чтобы узнать, как работают деревянные каркасы и другие здания, чтобы в будущем мы могли строить более устойчивые конструкции. Наши оценки ущерба сосредоточены на характеристиках недавно построенных домов, потому что эти дома с большей вероятностью будут построены в соответствии с современными строительными нормами и имеют более современные особенности домашнего дизайна, такие как большие внутренние пространства и более открытые планы этажей, которые могут повлиять на сопротивление конструкции ветру / землетрясение силы.

Другой пример повреждения дома из гибкого картона прямолинейным ветром

«Чтение исследования торнадо в Техасе подтвердило мою веру в способность деревянных структурных панелей выдерживать высокие ветровые нагрузки, — заявил Тони, — но я был немного удивлен, увидев значительную структурную разницу между древесиной и гибкими плитами из целлюлозного волокна. В районах, подверженных риску сильных ветров, включая прибрежные районы Техаса, гибкие плиты из целлюлозного волокна не одобрены для использования в жилом или коммерческом строительстве.”

Мы считаем, что домовладельцы имеют право знать, какие материалы были использованы для строительства их домов, и мы призываем покупателей жилья стать информированными покупателями. Спросите своего строителя, какие материалы были использованы для обеспечения ветроустойчивости вашего дома.

Тони добавляет: «Зная, что мой дом обшит деревянными конструкционными панелями, я уверен, что мой дом выдержит возможные сильные ветры из-за штормов или торнадо. Спросите, был ли ваш дом построен из OSB или фанеры.Когда начнется следующая буря, ты будешь спать лучше по ночам «.

— Тони Роча, менеджер по развитию бизнеса

КАРИН БИБИ, P.E., LEED AP, — менеджер по западному региону отдела полевых услуг APA. Имея лицензию профессионального инженера в штате Калифорния, Карин окончила Университет Пердью со степенью бакалавра гражданского строительства. Карин наблюдает за полевым персоналом в Техасе, Калифорнии и Вашингтоне для улучшения конструкции деревянного каркаса от проектирования до строительства и оценки последствий стихийных бедствий.Карин написал несколько статей на тему ветро- и сейсмостойкости деревянных каркасных зданий, в том числе следующие: «Прямолинейный анализ повреждений ветром» для журнала Structure , «Техническое примечание: проект для передачи силы вокруг проемов (FTAO)» (Форма APA T555) и является соавтором Руководства APA / ICC к Положениям по креплению деревянных стен 2015 IRC . Она участвовала в оценке ущерба после нескольких торнадо и прямых ветров. Она является активным членом Ассоциации инженеров-строителей и бывшим президентом регионального отделения ICC в Сан-Диего.До прихода в APA Карин работала инженером-строителем в Сан-Диего, Калифорния.

Минимум фанеры для кровли | Home Guides

Боб Харинг Обновлено 6 декабря 2018 г.

Крыши обрамлены стропилами или фермами, которые представляют собой стропила, соединенные внутренними распорками, поэтому они устанавливаются как единый компонент. От пика крыши до карниза идут стропила. Они должны быть покрыты каким-либо типом обшивки или настила перед нанесением большинства отделочных кровельных материалов.Наиболее распространенными материалами для этого являются ориентированно-стружечная плита (OSB) или фанера, состоящие из слоев древесины, соединенных в панель. Фанеру, используемую для настила крыши, обычно называют обшивкой, и на ней имеется отметка, указывающая ее номинальные нагрузки и пролет, а также другие эксплуатационные факторы.

Фанера — это слои дерева

Фанера состоит из трех или более слоев тонкой древесины, склеенных вместе с чередованием волокон. Обычно он изготавливается в виде листов размером 4 на 8 футов, хотя для специальных целей доступны более длинные панели.Это гибкое, прочное и недорогое покрытие для крыш, потому что каждая панель покрывает 32 квадратных фута. Он бывает разной толщины от 1/4 дюйма до как минимум 1 дюйма; те, что выше 1/4 дюйма, обычно состоят из пяти слоев дерева. Материал легко режется с помощью циркулярной пилы или ручного режущего инструмента, оснащенного 3-дюймовым универсальным твердосплавным диском, что делает его популярным.

На толщину влияет множество факторов

Толщина фанеры, используемой для настила крыши, зависит от уклона крыши, расстояния между стропилами и веса другого материала, который должен быть помещен на настил, а также от расчетной «нагрузки» — количества давления, оказываемого различными силами и погодой, особенно массой снега или скоплений льда.Чем шире расстояние между стропилами, чем тяжелее черепица, чем ниже уклон и чем больше погодная нагрузка, тем толще должна быть фанера.

Минимальная толщина

Большинство крыш будут обшиты фанерой толщиной не менее 3/8 дюйма. Этого будет достаточно на крыше со стропилами, расположенными на расстоянии 16 дюймов друг от друга, с минимальной нагрузкой на крышу. Нагрузки будут зависеть от наклона крыши; чем ровнее крыша, тем больше нагрузка на одну из секций. Более крутые крыши будут иметь меньшую нагрузку на квадратный фут.

Наиболее распространенная толщина

Для стропил, расположенных на расстоянии 20 или более дюймов друг от друга, рекомендуется использовать фанеру толщиной 1/2 или 5/8 дюйма. Наиболее распространенное расстояние между стропилами составляет 24 дюйма, для этого рекомендуется 5/8-дюймовая фанера. Он выдерживает нагрузку на крышу в большинстве ситуаций и является стандартом для большинства кровель. Для крыш с очень большими нагрузками может потребоваться толщина 3/4 дюйма. Независимо от толщины фанера должна быть подходящей для наружного использования, с оценкой «Внешний вид» или «Экспозиция 1».

Washington Post

Если у вас есть вопросы о работе, связанной со строительным материалом — в данном случае металлической кровлей — всегда не забывайте читать письменные инструкции по установке, прилагаемые к нему.Иногда их можно найти на веб-сайте производителя. Было бы неплохо, если бы эти инструкции были серебряной пулей, отвечающей на все вопросы для всех ситуаций. К сожалению, иногда они бывают неполными и в них отсутствуют важные детали, которые могут помочь или сломать работу.

Фотография, которую вы прислали, была отличной. Это помогает мне понять, чего вы пытаетесь достичь. Самое большое неизвестное, потому что вы не упомянули об этом, заключается в том, будет ли эта крыша покрывать только открытый внутренний дворик или же готовую комнату, которая теперь является вашим открытым внутренним двориком.Это имеет огромное значение для конструкции крыши.
