Как сделать обрешетку под профнастил на крышу — устройство и расчет (фото, видео)

Профлист считается практичным, функциональным материалом, который позволяет в короткие сроки перекрыть крышу. Высокая механическая прочность, устойчивость к коррозии и другим внешним воздействиям делает это недорогое покрытие лидером в малоэтажном жилом и производственном строительстве. Так как профнастил достаточно прост в монтаже, он часто используется при сооружении кровли своими руками. Этот процесс не вызывает никаких сложностей, если грамотно выполнить устройство основания для кровельного материала. В этой статье мы расскажем, как правильно делается обрешетка под профнастил, как сделать расчет шага между рейками, а также выбрать долговечный материал.

Содержание статьи

Выбор материала

Обрешеткой называют основание, на которое настилают кровельный материал, изготовленное из деревянных реек или металлопрофиля, уложенных перпендикулярно стропильным ногам. Она равномерно распределяет нагрузку на стропильные ноги, предотвращая деформацию поверхности крыши.

Профлист монтируется на сплошную или решетчатую обрешетку в соответствии с техническими характеристиками материала. Для изготовления этого элемента стропильной системы используют:

  • Древесину. Натуральное дерево является наиболее распространённым материалом, из которого изготавливается обрешетка под профнастил. Оно легкое, прочное, благодаря чему позволяет создавать прочные, надежные конструкции. Устройство основания из дерева выполняется при помощи необрезной или обрезной доски шириной 150 мм и толщиной 40-50 мм. Недостаток деревянного основания заключается в том, что древесина горит, при контакте с водой гниет, постепенно теряя прочность. Чтобы продлить срок эксплуатации, доски обрабатывают огнебиозащитой.
  • Металл. В производственном строительстве для организации основания под профнастил часто используют металлопрофиль. Металлические конструкции не имеют ограничения по длине, а также обладают большей прочностью при меньшем весе. Устройство основания из металла позволяет увеличить шаг между элементами до 1-1,5 м.
    Металлические элементы при контакте с водой со временем покрываются ржавчиной, постепенно деформируясь. Однако, срок эксплуатации основания из металла больше, чем у деревянных конструкций.

Виды оснований для настила кровельного материала

Виды профнастила

Важно! Устройство кровли из профлиста начинается с настила обрешетки. Чтобы определить, материал, оптимальное сечение элементов и шаг между ними, нужно сделать расчет. Вычисления основываются на определении нагрузки, которая передает на основание крыши кровельный пирог.

Расчет шага

Профлист считается прочным, легким, устойчивым к механическим повреждениям материалом, жесткость которого увеличивают дополнительные вертикальные ребра жесткости. Чем больше высота волны профнастила, тем выше его несущая способность.

Как правило, обрешетка имеет простое устройство, которое зависит от типа и веса материала, а также от площади и угла наклона ската. Шаг обрешетки под профнастил регламентируется строительными нормами, расчет выполняется, исходя из уклона крыши:

  1. Если уклон крыши составляет 15 градусов или меньше, для профнастила монтируется сплошная обрешетка. Для кровельного материала, относящегося к несущему типу, допускается решетчатая конструкция с шагом до 400 мм.
  2. Если угол наклона скатов кровли находится в пределах 15-30 градусов, шаг между элементами обрешетку должен составлять 300-650 мм. Это наиболее распространённое устройство основания для настила профлиста, которое подходит для большинства крыш.
  3. Если уклон крыши превышает 30 градусов, шаг между элементами обрешётки для настила профлиста можно увеличить до 100 см.

Рекомендованный шаг основания для основных марок профлиста

Схема расположения реек обрешетки

Обратите внимание! Несущий профнастил, который обладает повышенной жесткостью, с высотой волны свыше 80 мм монтируется на обрешетку с шагом до 300-400 см, если угол наклона ската крыши превышает 8 градусов.

Правила монтажа

Чтобы понять, какая обрешетка потребуется для монтажа профлиста, необходимо определиться с видом материала. Несущие и универсальные марки с высотой волны от 35 мм, изготовленные на основе листа оцинкованной стали толщиной 0,6-0,7 мм, настилают на основание с шириной шага 1-1,5 м. При этом несущая способность такой крыши будет составлять 600 кг, благодаря чему ее можно легко обслуживать. Более дешевый стеновой профнастил с высотой волны менее 21 мм требует обустройства более надежного сплошного основания, так как листы кровельного материала не обладают достаточной прочностью, чтобы не деформироваться под весом снега. Обрешетка под профнастил организуется в соответствии со следующими рекомендациями:

  • Обрешетка крепится к рейкам контробрешетки, которые устанавливаются вдоль стропил и фиксируют гидроизоляционный материал.
  • Лучшими крепежными элементами для деревянной конструкции считаются гвозди, а для металлической – саморезы.
  • Монтаж обрешетки под профнастил начинают всегда снизу вверх. Первая доска, которая крепится вдоль карниза кровли называется основная. Она изготавливается из брусков с большей толщиной.
  • Рейки обрешетки должны располагаться строго горизонтально. Чтобы избежать «перекосов», опытные мастера на необходимой высоте натягивают трассировочный шнур.
  • Каждая рейка обрешетки крепится к стропильной ноге двумя гвоздями или саморезами для предотвращения выворачивания бруска под воздействием интенсивных нагрузок.

Устройство кровли из профнастила

Устройство обрешетки

Опытные мастера обращают внимание, что, если длина кровли больше, чем максимальная длина имеющегося металлопрофиля или рейки, можно сделать обрешетку из составных элементов. Однако, в этом случае запрещается соединять рейки соседних рядов на одной стропильной ноге.

Видео-инструкция

Шаг обрешетки под профнастил — узнайте какой нужен!

Последним и завершающим этапом строительства дома является перекрытие крыши, то есть постройка обрешетки и укладка специальных покрытий сверху. На данном уровне развития строительной индустрии основную роль в покрытии дома играет такой материал как профнастил. Он удобен, прочен, эффективен, обладает всеми основными свойствами для хорошей защитной функции крыши.

Шаг обрешетки под профнастил

Одним из важнейших этапов при установке профнастила является предварительная обрешётка, которая должна иметь правильную структуру и стабильно выполнять свою главную функцию – прочно закрепить материал, которым будет покрываться крыша. Обрешетка составляется из досок или брусков, устанавливаемых на прочную опору, затем эффективно скрепляется скобами. При правильной установке данного каркаса обрешетка будет прочной и мало подверженной влиянию плесневых процессов.

Основными материалами для обрешётки служат дерево и металлические каркасы. Дерево применяется для постройки крыш в частных домах. Металлический каркас, в свою очередь, используется для промышленных сооружений. Структура и материал обрешетки варьируются в зависимости от предполагаемой нагрузки на крышу, а так же от специфических особенностей постройки.

Варианты крепления обрешетки

Существуют два варианта кровель при укладке профнастила:

  • Первый – это односкатные крыши, которые в основном применяются для постройки хозяйственных сооружений.
  • Второй тип – двускатные, ими преимущественно покрывают жилые дома. Наклон крыши при различных видах построек изменяется от 0 до 60 градусов. Схема конструкции должна быть хорошо продумана и рассчитана.

Главными составляющими элементами обрешетки являются деревянные брусья, укладываемые перпендикулярными стропами с определенным шагом. Закрепляются преимущественно гвоздями. При правильно выполненной конструкции крыша будет прочна и нагрузку будет распределять равномерно.

Основную доску в обрешётке располагают вдоль по карнизу, ее толщина должна быть толще других досок. Помимо этого, туда, где будут выведены дополнительные элементы крыши, такие как дымоходы, вентиляция и пожарный люк, требуется прикрепить дополнительные доски. Сама же обрешетка крепится уже после того, как под профнастил был постелен изоляционный слой и выведена вентиляция. Расчет толщины проводится с оглядкой на высоту профлистов и длину крепежных элементов, удерживающих профиль снаружи.

Обрешетку рекомендовано делать с шагом тридцать сантиметров и менее, для правильного расчета шага нельзя забыть о сечении профиля и толщине материала, при уменьшении угла кровли расстояние между досками обрешётки должно также уменьшаться.

Таблица шага монтажа обрешетки в зависимости от угла кровли и толщины листа  профнастила

В торцах с обеих сторон требуется установить ветровые доски, предполагается их расположение выше основной обрешетки ровно на такое значение, на какое поднимется профнастил. Помимо вышеперечисленных факторов, на длину шага влияют климатические условия региона, подразумевающие определенные нагрузки от снега и града, а так же выбранный вами уклон крыши. Отдельно следует сказать о создании возможного зазора, направленного на борьбу с ветром. Выдерживаемая нагрузка прямо зависима от высоты профиля: чем более высота, тем большую нагрузку конструкция сможет выдержать.

Схема укладки материала

Если угол наклона крыши до пятнадцати градусов, обычно устанавливают профнастил типа С20, при этом используется сплошная обрешётка, а сами профильные листы кладутся внахлест, в две волны. При применении профилированного листа типа С35 обрешетка будет конструироваться с шагом в тридцать сантиметров и нахлестом в одну волну. Иногда возможен шаг в шестьдесят пять сантиметров, но при этом значительно снижается величина допустимой нагрузки. Шаг пятьдесят сантиметров используется для профнастила типа С44 или выше.

Для профилактики и сохранности деревянных элементов обрешетки доски следует обработать специализироваными антисептическими составами. Этот шаг сбережет древесину от распространения плесневого грибка, а также сохранит от насекомых и вредителей. Данное действие необязательно, но если вы хотите, чтобы ваша крыша служила дольше, рекомендовано использовать этот совет.

Основным крепежным материалом для закрепления профнастила на крыше является специально разработанный для данной цели саморез. Он представляет собой своеобразные болты со сверлом в конце, а так же обладает специальной резиновой прокладкой возле шляпки. Для поддержания стиля вашей крыши, шляпки на саморезах имеют цвета, сходные с цветами профнастила.

Крепление профнастила к обрешетке

Саморезы прикрепляют профнастил к обрешетке только в нижней части волны.Так же в качестве креплений возможно использовать кровельные гвозди и v-образные крепления. У каждого из способов есть свои преимущества и недостатки. Следует отметить, что гвозди хорошо исполняют свою функцию при креплении профнастила в качестве защитных щитов, а также для облицовки стен. V-образные крепления применяются для закрепления профильных листов в качестве потолка.

Схема монтажа обрешетки



Профильные листы укладываются по направлению от нижнего ряда к верхнему. Нужно помнить, что первый ряд листов должен выступать на восемь – пятнадцать сантиметров от стены, дабы защитить ее от нежелательного влияния влаги.

 Видео – монтаж обрешетки под профнастил размер шага

Обрешетка под профнастил: шаг, расчет, сборка

Профнастил – очень популярный материал, используемый в основном для покрытия крыш частных домов. При его монтаже, разумеется, стоит соблюдать определенные рекомендации. К примеру, очень важно правильно рассчитать и смонтировать обрешетку под листы. В этой статье и разберемся во всех подробностях с тем, как правильно устроить основу под профнастил.

Основные параметры

При выборе вида обрешетки под профнастил, необходимо прежде всего определиться с материалом. Также нужно будет рассчитать шаг между элементами. Что касается материала, то для сборки основания под профлист обычно используется доска сечением не менее 30х100мм. Именно такой вариант пиломатериала может выдержать вес ходящего по крыше человека.

Шаг обрешетки под профнастил высчитывается в зависимости от разновидности самого листа, а также особенностей конструкции кровли. Каким именно образом смотрите в таблице:

Вид листа Угол ската Шаг обрешетки
НС-35 До 15 гр 50см
НС-35 Более 15 гр 100см
С-8 При любом наклоне сплошная
Н-60 При наклоне больше 8 гр Не более 3м
Н-75 При наклоне больше 8 гр Не более 4м



Совет: При не слишком большом уклоне стоит сделать шаг в 40см. Для кровель со средним уклоном элементы обычно устанавливают на расстоянии в 65см. На крутых крышах этот параметр чаще всего составляет 1м.

Рассчитываем обрешетку

Для того чтобы узнать необходимое количество бруса, нужно вычислить площадь кровли. Для этого длину каждого ската умножают на ширину, а далее складывают полученные цифры. Выполнить необходимые расчеты при известном шаге элементов будет несложно.

Учесть следует лишь то, что у карниза и конька по два ряда обрешетки идут вплотную друг к другу. Такая конструкция обеспечивает максимально надежное крепление листов.

Важно: К полученной в конечном итоге цифре следует прибавить еще 10%. При раскрое некоторое количество материала обязательно уйдет в отходы.

Выбираем породу дерева

Древесину для обрешетки можно брать практически любую. Однако больше всего для устройства основания под профнастил подойдут крепкие бук или ольха либо стойкие к воздействию воды ель и сосна. В любом случае перед началом монтажа все доски следует тщательно обработать противогнилостными составами. Также неплохо будет промазать их средством, повышающим огнеупорные свойства.

Разумеется, при выборе досок следует обращать внимание на их качество. Для обрешетки нельзя использовать деформированный или слишком сильно потрескавшийся материал.

Порядок и особенности монтажа

Итак, давайте посмотрим, как сделать обрешетку. Порядок установки ее следующий:

  • Перед началом монтажа кровлю желательно гидроизолировать. Полиэтиленовая пленка или гидроизоляционная мембрана с небольшим провисом монтируются прямо на стропила горизонтально. Нахлест между полосами должен составлять около 10-15см.
  • Крепить гидроизоляционный материал следует брусками небольшого сечения. С их использованием будет устроен вентиляционный зазор. При его наличии и обрешетка и весь кровельный пирог прослужат гораздо дольше.
  • Далее по краю карниза набивается торцевая доска. В последующем она будет закрыта ветровым уголком.
  • Затем по торцам кровли набиваются ветровые планки. За плоскость кровли сверху они должны выходить на высоту профиля листа.
  • Далее производится монтаж самой обрешетки.

Основные правила

Обрешетка под профнастил собирается с обязательным соблюдением всех положенных строительными нормами рекомендаций. Своими руками ее монтируют, не забывая о том, что:

  • К каждой ноге доска фиксируется на два гвоздя. Если использовать один, материал впоследствии может покоробиться.
  • Производят монтаж снизу вверх.
  • Располагать элементы следует строго горизонтально. Для выравнивания необходимо использовать натянутый шнур.
  • Стыковка досок производится строго на стропиле.
  • Нельзя стыковать доски на одном стропиле в смежных рядах.
  • При наличии металлических элементов крепеж обрешетки производится с использованием саморезов.

Соблюдая при сборке обрешетки нормативы, предписанные СНиП, можно устроить под профнастил очень качественное основание. Делайте все аккуратно, и ваша стальная кровля прослужит вам многие годы.

Видео по теме:

Шаг обрешетки под профнастил — Кровля крыши для дома

Автор Кровельщик На чтение 9 мин Просмотров 930 Обновлено

Обрешётка под профнастил для крыши

Очень удобным способом покрытия крыши является профилированный настил. Использовать этот универсальный строительный материал можно при сооружении жилых домов и дач, хозяйственных построек и гаражей, навесов и беседок. Он станет надёжной защитой для дома или другого сооружения. Но чтобы крыша из профнастила служила дольше, нужно подобрать обрешётку, а также её шаг.

Надо выбрать материал, это может быть как дерево для частных домов и дач, так и металлические сооружения для промышленных зданий и высотных многоэтажек.

Применение профилированного листа


Профилированный лист нашёл своё применение в сооружении:

  • «Сэндвич-панелей»;
  • Металлических заборов;
  • Отделки стен;
  • Кровля крыш;
  • Сооружение опалубки.

Часто можно заметить, что заборы вокруг строек возводят из профилированных листов. Объяснить такое решение можно тем, что профнастил лёгок в установкенетребователен в уходе, а также долговечен.

Владельцы частных домов довольно часто огораживают территорию своего участка металлическими листами с рельефом.

На это влияет цена и надёжность при использовании забора как постоянной ограды.

Оцинкованные или с полимерным покрытием листы могут быть использованы при перекрытии крыш и их ремонта.

Способы крепления обрешётки под профилированный настил

Варианты крыши: односкатная и двускатная.

  • Основной составляющей частью обрешётки являются брусья, что укладываются под прямым углом к стропам.
  • Выбрав нужный шаг, брусья крепят болтами, скобами либо, наиболее часто, гвоздями. Правильно рассчитанная обрешётка продержит вашу кровлю очень долго.
  • Вдоль карниза должна быть расположена доска, которая толще основных обрешеточных брусьев.
  • Дополнительного укрепления требуют и особенности крыши, например, дымоход, окно, пожарный люд и другое. В этом случае стоит укрепить периметр выходов дополнительными досками.
  • Крепление профилированного настила происходит только после того, как было застелено изоляционное полотно и установлена вентиляционная система.
  • Толщину стоит рассчитать, беря во внимание высоту профнастила и длину креплений снаружи, что держат профиль.
  • Рекомендовано выбирать расстояние между шагами не более тридцати сантиметров. А с уменьшением угла наклона, то есть, чем менее крутая крыша, тем шаг обрешётки должен уменьшаться.
  • Берётся во внимание и то, насколько прочен и толст материал, в какой мере лёгок профнастил и при каких условиях погоды он должен держаться.
  • Стоит установить на торцах крыши ветровые доски. Они должны возвышаться над каркасом настолько, чтобы закрывать профнастил.
  • Длина шага во многом зависит от высоты крыши, града, снега и прочих осадков, что делают дополнительную нагрузку на крышу.
  • Чем длиннее была выбрана высота профиля, тем более высокая нагрузка на крышу может быть допущена.
  • Если крыша имеет скат не более пятнадцати градусов, то используют тип профнастила С20 (использование сплошной обрешётки и укладка профилированных листов производится внахлёст, двумя волнами).
  • При использовании листов типа С35, шаг обрешётки увеличивают до тридцати сантиметров, и укладка листов производится одной волной. Если при этом типе монтажа использовать шаг в 55 – 65 сантиметров, то надо готовиться к уменьшению критической нагрузки.
  • Тип профнастила С44 кладут при шаге обрешётки в шестьдесят пять сантиметров. При данном шаге можно использовать и высшие категории профилированного настила.
  • Использование антисептиков и других веществ, что могут защитить дерево от вредителей и неблагоприятных условий желательно, но необязательно. Они помогут вашей крыше простоять очень долго и не требовать дополнительного ремонта.
  • Для наиболее удобного монтажа следует использовать специализированные саморезы. Они имеют сверло на конце и обрезиненную основу под шляпкой. Выпускают данные саморезы всех цветов и окрасок, для того, чтобы подходить под ваш тип крыши.
  • Крепят профилированные листы на саморезы, гвозди или V-образные крепления. Использование гвоздей оправдано при облицовке стен и сооружении щитов защиты.
  • Укладка профилированного листа производится от нижних рядов к верхним.
  • Крепят листы к деревянной основе в углублениях между волнами.
  • Края нижнего ряда профилированного листа должны выступать, создавая карниз, на 15 – 20 сантиметров от стен здания. Это убережёт последние от повреждений и порчи облицовки.
  • Устройство обрешетки под профнастил требует использования деревянных брусьев или досок, уложенных вплотную либо вразрядку перпендикулярно стропилам.

Совет. Обработать края брусьев от заноз и сколов легче на земле, ещё до сбора конструкции. Также пропитка антисептиком легче осуществляется по разобранному каркасу, чем по смонтированному.

Выбор материалов для настила профилированного листа

В промышленных и высотных зданиях используются металлические брусья и перекрытия. Для частных домов стоит выбирать пиломатериалы.

  • Размеры среза деревянного бруса не должн быть меньше 50 на 50 миллиметров.
  • Стоит подсчитать количество материалов в местах выхода дымохода, окон или пожарных люков. Там расход дерева увеличивается в два раза. На краях крыши используется не одна, а сразу две доски, что придаёт покрытию дополнительной прочности.
  • Кроме брусьев можно пользоваться толстой доской с толщиной не менее пятидесяти миллиметров.
  • Материал должен быть сухой, без признаков деформации, а также не иметь дефектов.
  • Деревья можно выбирать такие как ель, сосна, бук, ольха.
  • Можно приобрести уже готовые материалы с пропиткой антисептиком и противопожарной смесью. Однако, уже готовые непропитанные брусья можно обработать покупными составами, которые обеспечат полную защиту за одну обработку.

Виды каркаса для обрешётки и особенности его конструкции

При выборе конструкции обрешётки важно учитывать угол наклона ската крыши, высоту гофры профилированных листов, и количество скатов (односкатная или двускатная крыша).

В следующей классификации будут приведены типы обрешётки от самого малого шага до самого большого шага между брусьями.

  • Сплошная обшивка из фанеры или OSB. При этом крышу полностью устилают деревянными листами, что будет служить основой для настила. Такой тип используется для настила мягких кровельных материалов типа рубероида.
  • Сплошная контробрешётка. Если обрешётка с большим шагом, то рейки, что идут по диагонали крыши, создают почти сплошной настил. Подходит для кровли многими кровельными материалами.
  • Сплошная обрешётка под полужесткие крупные настилы. Здесь доски настилают параллельно друг другу и вдоль крыши. Подходит для ровных листов металла или не гофрированного профнастила.
  • Разреженная обрешётка под малоразмерные, жёсткие кровельные материалы. Шаг обрешётки немного меньше листа материала. Подходит для малогабаритных гофрированных профнастилов.
  • Разреженная обрешётка под крупноразмерные жёсткие кровельные материалы. Шаг этого каркаса позволяет класть на два пролёта один лист материала.

Этапы монтажа обрешётки под профилированный настил

  1. Расчёт затрат материалаСоздав чертёж на бумаге, обмеряв метраж с учётом коньков, выступов и прочих особенностей крыши, можно рассчитать количество пиломатериалов, что уйдут на устройство обрешётки.
  2. Подготовительный этап, выбор и закупка дерева.Убрав из предлагаемого ассортимента дефектные доски и брусья, стоит обратить внимание на ценовую категорию и качество. Оптимальными в этом плане станут хвойные породы (ель, сосна, кедр).
  3. Обработка материалов противокоррозионными и противопожарными средствами. Так как обрешётка часто используется в тёплых помещениях, стоит задуматься о защите дерева от гноения и грибка. А ещё противопожарная безопасность требует обработки дерева противопожарным составом. Можно заказать как отдельно жидкость для обработки, так и уже заранее пропитанные элементы каркаса.
    Продаются составы, что комбинируют в себе как гидрозащитные  свойства, так противопожарные. Такой вариант сэкономит вам не только силы, но и деньги. Можно обработать обрешётку уже после установки или ещё до монтажа. В последнем случае намного легче проводить работы.
  4. Монтаж и устройство каркасаПеред монтажом каркаса кладут гидроизоляционный слой:
    1. нанесите разметку под предполагаемое местоположение брусьев, и нижних коньков;
    2. при крепеже брусков к деревянной основе, нужно пользоваться строительными гвоздями;
    3. при крепеже брусков на бетонную основу или основу из цемента, используйте дюбеля;
    4. для крепежа металлических составляющих, стоит использовать саморезы.
  1. Все последующие элементы монтируйте снизу вверх. А для соблюдения параллельности досок, натягивайте шнур по разметке с разных сторон крыши.

Шаг обрешетки под профнастил С-8, П-18, МП-20, п-20, С-20, НС-35, Н-60, Н-75, С-44.

Крепление профилированного листа к обрешётке

Укладка профилированного настила довольно простой процесс. Укладывают его параллельно ходу карниза. Настилают только вдоль крыши и снизу вверх.

  1. Для начала надо гидроизолировать и утеплить кровлю. Этим целям хорошо послужат ПВХ-мембраны, а также как утеплители – пенопласт и стекловата.
  2. Укладка листов происходит внахлёст, что напрямую зависит от угла наклона крыши.
  3. Все зазоры, что образовались при монтаже, следует хорошо пропитать битумной мастикой.
  4. К дереву профилированные листы крепятся саморезами со сверлом на конце, под шляпками имеется обрезиненный участок. Сами шляпки окрашиваются в различные цвета, для соответствия окраске настила крыши.
  5. Чтобы слой гидроизоляции работал исправно, стоит предусмотреть зазор между этим слоем и настилом профилированных листов. Он должен составлять 20 – 40 миллиметров. Достичь этого можно наложением реек из соответствующей толщиной прямо на слой изоляции.

Виды профилированного настила

Маркировки по ГОСТ 24045-94:

  • Кровельный. Высота волны будет разная, от 35 до 44 миллиметров. На этой разновидности профнастила будет нанесена маркировка «CH». Кровельный настил подойдёт для сооружения новой крыши и капитального ремонта старой. Поскольку он очень прочный, то выдерживает большие снежные нагрузки даже на горизонтальной крыше.
  • Стеновой. Волна будет высотой 35 – 44 миллиметра. Используется для обшивки стен, установки заборов и постройки малых конструкций. Хотя и допускается настил такого материала на крышу, но её уклон должен быть большим и обрешётка иметь сплошной вариант перекрытия. Но не стоит экономить, лучше выбрать тип накрытия «CH».

Разновидности профнастилов:

  • Комбинированный профнастил. Его используют как один из составляющих элементов для различных конструкций. Как несущий материал, его тоже можно использовать.
  • Профнастил оцинкованный. Не имея полимерного слоя, его нельзя использовать для сложных условий. Однако из-за прочности и небольшой цены, можно использовать как накрытие на крышу.
  • Крашеный профнастил. Это не только повышенная эстетичность, но и дополнительная защита от внешних воздействий. Можно использовать в любом типе сооружений, от отделки стен до покрытия крыши.
  • Профнастил из алюминияОтличается повышенной устойчивостью к разрушительным факторам. Это было достигнуто покрытием оксидной плёнкой, она защищает крышу от повышенной влажности.
  • Опорный (несущий) профнастилИз-за особой конструкции, эти виды настила выдерживают наибольшую нагрузку.
  • Кровельный профнастил. Можно использовать как накрытие, так и для облицовочных работ. Удобен в настиле крыши, так как его можно класть по методу укладки шифера.
  • Облицовочный (стеновой) профнастил. Используется как защита для стен и прочих конструкций, где используется обрешётка.

Выбирая тип обрешётки, стоит учесть не только желаемую форму крыши, но и тип накрытия, условия при которых она будет использоваться, а также вид материала, что будет ложиться на каркас. Рекомендуется выполнять расчет обрешетки под профнастил, в соответствии с параметрами, указанными производителем (они не выходят за пределы требований СНиП).

Обрешетка крыши под профнастил — варианты, расчет, монтаж своими руками

Профнастил – материал поистине универсальный. Он может применяться для создания различных строений, ограждений и, конечно, в качестве покрытия крыши. В этом плане он особенно хорош – дает возможность довольно быстро покрыть любое строение, а служит долго. Но чтобы такая кровля была действительно долговечной и надежной, важно озаботиться и тем, чтобы обрешетка крыши под профнастил была сделана по всем правилам.

Обрешетка крыши под профнастил

Содержание статьи

Что такое профнастил?

Этот гофрированный материал изготавливается из тонкой листовой стали, хромированной или оцинкованной с целью защиты листа от появления ржавчины. Его плотность и жесткость напрямую зависят от того, какой толщины заготовка использовалась, а также от параметров гофры. Материал отличается определенными достоинствами и недостатками.

Профнастил

Плюсы использования профнастила как кровельного материала:

  • легкость, благодаря чему стропильная система крыши и фундамент строения в целом будут испытывать минимум нагрузки;
  • простота монтажа;
  • дешевизна;
  • возможность использования на кровлях с небольшим уклоном;
  • долговечность и возможность сопротивляться воздействию некоторых негативных факторов внешней среды;
  • безопасность с точки зрения экологии.

Крыша из профнастила

Чем отличается профлист от профнастила

На заметку! Профнастил может быть применен при строительстве коттеджей, жилых домов, гаражей, навесов, боксов и т. д. Притом кровли можно делать как односкатные, так и двухскатные, с углом наклона сторон до 60 градусов.

Но материал не лишен и недостатков:

  • необходимость обустройства обрешетки кровли для крепления профнастила;
  • материал шумит во время дождя, а значит, потребуется обустройство звукоизоляции. В противном случае не будет возможности жить даже на обустроенном по всем правилам мансардном этаже;
  • материал с нарушенным защитным слоем быстро проржавеет.

Профнастил С44 для крыши

Профнастил НС35 для крыши

Профнастил НС44 для крыши — характеристики, схема

Профнастил Н57 для крыши — характеристики, схема

Крепить гофрированные листы к обрешетке нужно специальными саморезами с резиновыми уплотнителями. За счет этих элементов переживать о том, что материал начнет ржаветь, не придется.

Для крепления листов необходимо использовать устойчивые к коррозии саморезы

Цены на профнастил

Профнастил

Функции и виды обрешетки

Обрешетка, о которой уже говорилось выше – это деревянные доски, рейки размером около 30х100 мм, уложенные перпендикулярно стропилам и закрепленные на них при помощи саморезов либо гвоздей. Также обрешетка может быть выполнена из металла, но для частного строительства этот вариант используется крайне редко.

Элементы обрешетки под профнастил: 1 — стропило, 2 — контррейка, 3 — гидроизоляционная пленка, 4 — вертикальная обрешетка, 5 — начальная горизонтальная обрешетина, 6 — горизонтальная обрешетка, 16 — пароизоляционная пленка, 23 — лента

Главная функция – обеспечение надежности и прочности кровельной конструкции и возможность крепления кровельного материала. Если обрешетка не будет изготовлена, то вся крыша не будет достаточно прочной, а кровельное покрытие со временем испортится или вовсе не может быть смонтировано (в зависимости от того, какой вид покрытия используется).

Обрешетка необходима для обеспечения надежности и прочности кровельной конструкции

Если рассматривать в качестве кровельного материала профнастил, то он как раз и крепится на эту самую обрешетку. Также конструкция может быть использована для проведения различных коммуникаций, под ней монтируется необходимой ширины вентиляционный зазор, может быть уложен утеплитель.

На заметку! Обрешетка может быть сплошной или же выполняться с определенным шагом, то есть между досками обрешетки будет свободное пространство. Сплошная обрешетка обычно используется, когда крыша покрывается мягким материалом типа битумной черепицы. Также такой вариант обустраивается рядом с дымоходами и подобными конструкциями.

Схема устройства крыши

Таблица. Виды обрешетки.

ТипОписание

Обычный шаг

Наиболее часто использующийся вариант под профнастил. Расстояние между отдельными элементами составляет 20-40 см.

Сплошная

У такой обрешетки ширина щели между ее частями составляет всего 10 мм. Свободное пространство необходимо для того, чтобы избежать деформации деревянных элементов, которые могут менять свои физические параметры из-за колебаний влажности и температуры. В данном случае при строительстве кровли для конструирования обрешетки используются фанера, ДСП, ОСБ и подобные материалы. Для профлиста практически не применяется.

Разряженная

У такой обрешетки самый широкий шаг – 50-75 см, но может быть и больше.

Сплошная и разреженная обрешетка

Монтаж обрешетки производится после укладки гидроизоляционного и пароизоляционного материалов, которые будут защищать и кровлю от воды и собирать излишки влаги с поверхности утеплителя.

Эта деталь крыши может быть и двухслойной, когда поверх первой обрешетки снова монтируются рейки или доски, которые будут называться контробрешеткой. В этом случае нижняя обрешетка обычно делается разряженной, а верхняя – сплошной или с обычным шагом. Детали контробрешетки монтируются перпендикулярно элементам ранее выполненной обрешетки. Двухслойная обрешетка может быть использована, если есть необходимость положить толстый слой утепляющего материала.

Из разнообразия обрешёток под профнастил в индивидуальном строительстве чаще всего используют однослойную разреженную конструкцию

Как выбрать шаг?

На ширину зазоров между элементами обрешетки влияют:

  • тип кровельного материала;
  • толщина профлиста;
  • форма кровли и угол ее наклона;
  • климатические условия;
  • роза ветров;
  • прочие характеристики здания.

Выбор шага обрешетки

Самое главное – смотреть на толщину используемого профнастила, а также на угол наклона кровли. Согласно СНиП, если угол наклона ската не превышает 15 градусов, то крышу лучше «зашить» сплошной обрешеткой. В этом случае исключения могут быть допущены только для металлических конструкций, отличающихся большей прочностью, нежели деревянные. И то – даже в этом случае шаг не может превышать 40 см. Если уклон ската составляет 15-20 градусов, то обрешетка часто делается из деревянных элементов и имеет шаг около 30-65 см. При уклоне более 20 градусов шаг может составлять даже 1 м, но этот вариант подойдет только в случае, если профнастил сам по себе отличается высокой прочностью и отличным качеством. Ориентироваться при выборе варианта можно по таблице, приведенной на рисунке ниже.

Рекомендации по монтажу профнастила

На заметку! Как правило, при покупке профнастила можно почитать информацию непосредственно о каждом типе материала – производители предоставляют полную информацию о продукте, и рекомендуемые требования к укладке материала также будут присутствовать.

Требования к материалу

В частном строительстве обрешетка изготавливается обычно из дерева. Следует остановить свой выбор на ели, дубе, ольхе – главное, чтобы материал был прочным. Дерево должно быть просушенным, не иметь трещин, быть максимально ровным и аккуратным. Перед монтажом оно покрывается составами-антисептиками и препаратами против гниения.

Как правило, обрешетку делают из дерева

Для расчета необходимого количества дерева нужно знать такие показатели как ширина и длина ската кровли и непосредственно определить сам шаг. Далее используются самые элементарные математические подсчеты. Важно помнить, что вдоль карниза и конька обязательно прибиваются доски, а уже от них начинается отсчет шага. А в области труб, вентиляционных окон и прочих дополнительных элементов обрешетка должна быть усиленной.

На заметку! При подсчете количества дерева требуется учитывать, что часть материала может быть выброшена в виде обрезков. Поэтому к подсчитанному количеству требуется прибавить около 8-15% запаса.

Требования к обрешетке под профнастил

Что касается профнастила, то лучше купить материал с высотой гофры 35 мм и толщиной около 0,6-0,7 мм. Это оптимальный вариант с хорошим соотношением «цена-качество-прочность-надежность». Он обойдется дороже, чем профлист из более тонкой стали, но зато без проблем выдержит среднестатистические нагрузки, приходящиеся на крышу. При использовании профнастила с меньшей высотой профиля обрешетку придется делать с минимальным шагом или сплошную, иначе материал не прослужит долго и деформируется.

Цены на доски строительные

Доски строительные

Калькулятор. Материалы для обрешетки

Перейти к расчётам

Монтаж обрешетки

Шаг 1. Первым делом необходимо произвести все предварительные расчеты и закупить необходимый материал. Расчеты требуется делать максимально точными, чтобы избежать покупки излишнего количества материала. Но и меньше покупать не стоит – необходимо брать с запасом. Измеряются длина и ширина ската, после чего каждое из значений нужно разделить на выбранный шаг обрешетки. К этому количеству также нужно прибавить материал, который будет использоваться для создания обязательной сплошной обрешетки в области дымоходов и других подобных элементов. Весь материал должен быть обработан антисептиком и влагоотталкивающими веществами перед использованием – это убережет дерево от гниения, поражения плесенью и рядом паразитов.

Обработка древесины

Шаг 2. Требуется собрать все основные элементы каркаса кровли. То есть конек, стропила уже должны быть на месте, так как обрешетка и другие элементы монтируются непосредственно на них.

Далее собираются элементы каркаса

Шаг 3. После этого нужно уложить гидроизоляционный материал. Фиксация этого материала производится при помощи строительного степлера и скоб.

Укладка гидроизоляции

Шаг 4. Далее также нужно закрепить небольшие бруски 50х50 мм, которые прибиваются к стропилам. Кстати, за счет этих брусков и будет обеспечен тот самый вентиляционный зазор, который необходим для профлиста.

Крепление брусков

Шаг 5. В области конька необходимо проложить дополнительную полосу гидроизоляционного материала, которая будет закрывать коньковую часть и защищать ее от воды.

Гидроизоляция коньковой части

Шаг 6. Вдоль карниза необходимо закрепить крюки для монтажа водоотводящего желоба.

Крюки для монтажа водоотводящего желоба

Шаг 7. Далее можно приступать к монтажу самой обрешетки (контробрешетки). Доски крепятся к ранее прибитым брускам при помощи саморезов. Первыми устанавливаются элементы возле карниза, далее с определенным шагом – остальные части обрешетки.

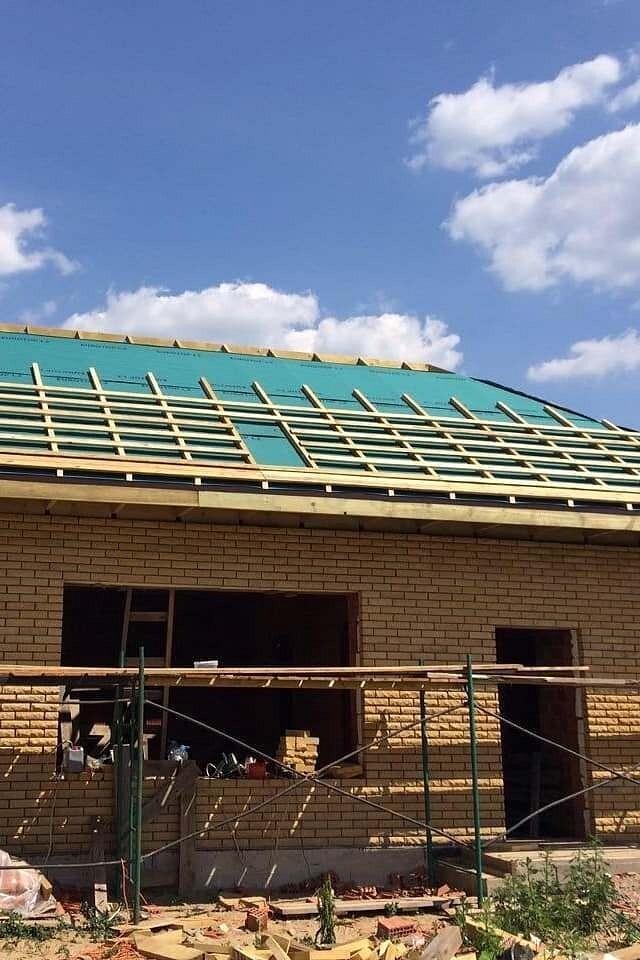

Монтируется обрешетка

Шаг 8. Для удобства на бруски можно нанести разметку, обозначающую шаг обрешетки. Или же можно воспользоваться бечевкой.

Использование бечевки

Шаг 9. Крепление досок нужно производить гвоздями или саморезами длиной в три раза больше, чем толщина используемой для обрешетки доски. В противном случае конструкция не выдержит ветровой нагрузки. Если обрешетку нужно сращивать по длине, то стыки должны быть расположены на опоре, в роли которой выступает брусок, закрепленный ранее на стропилах, к которому крепится непосредственно обрешетка. Не рекомендуется соединять параллельно два рядом расположенных ряда, то есть стыки требуется располагать, например, в шахматном порядке. Так кровля будет надежнее.

Стыки между брусками должны с каждым рядом смещаться

Шаг 10. Вдоль конька также нужно закрепить бруски обрешетки.

Бруски крепятся вдоль конька

Внимание! Доска, которая крепится вдоль карниза, должна быть толще, чем остальные, используемые для создания обрешетки.

Крепление профнастила

После того как обрешетка была смонтирована, можно приступать к креплению непосредственно самого профлиста к ней. Листы требуется обязательно закреплять специальными саморезами, имеющими резиновую прокладку. Подсчитать количество крепежных элементов не сложно – достаточно помнить, что на 1 м2 должно приходиться не менее 5 единиц саморезов.

Монтаж профнастила на металлическую обрешетку

Укладывать листы нужно снизу вверх так, чтобы верхний лист прикрывал краем нижний. Тогда излишки влаги не будут задерживаться на стыках, а будут стекать с кровли. Ширина нахлеста зависит от угла наклона кровли. Стыки листов промазываются битумной мастикой, которая обеспечит необходимый уровень гидроизоляции.

Таблица. Ширина нахлеста между листами профнастила.

Угол скатаПараметры нахлеста
Менее 15 градусовВ этом случае нахлест требуется сделать не менее 20 см по длине материала, а по ширине – не менее двух волн.
15-30 градусовПри таком угле наклона нахлест делается в 15-20 см, в этом случае нужно ориентироваться на ширину гофрированной части листа.
Более 30 градусовОптимальная ширина нахлеста – 10-15 см.

Требования к кровельным саморезам для профнастила

По краям ската кровли устанавливается торцевая планка, от свеса к коньку. При необходимости наращивания планки ее отрезки нужно укладывать с нахлестом друг на друга не менее 5-10 см. Притом она должна закрывать хотя бы одну волну профлиста.

Также не стоит забывать, что необходимо установить и коньковую планку, которая закроет стык двух скатов крыши. Нахлест при необходимости наращивания длины в этом случае должен составлять не менее 10 см, а стыки промазываются битумной мастикой. Между коньковой планкой и профнастилом в этой части кровли дополнительно прокладывается утепляющий материал.

Цены на различные виды кровельных коньков

Конек кровельный

Видео – Обрешетка крыши под профнастил

Обрешетка – один из важных элементов кровельной системы. Отказываться от нее в пользу экономии материала и удешевления строительства ни в коем случае нельзя – это грубейшее нарушение всех норм и впоследствии может привести к необходимости капитального ремонта кровли в ближайшее время. Сделать ее не так уж дорого и сложно, как кажется на первый взгляд.

Обрешётка под профлист своими руками- Инструкция +Видео

Итак, каркас крыши вашего дома готов, важным моментом является покрытие крыши кровельным материалом, но данный материал необходимо на что-то прикрепить и для этого к каркасу крыши монтируют обрешётку.

Кровельных материалов множество и к каждому материалу монтируется обрешётка со своими особенностями.

В статье далее мы опишем как сделать обрешетку под профлист.

[contents]

Для чего необходима обрешетка?

Если установка обрешетки сделана правильно, то это главное условие надёжности и прочности кровли. Обрешётка для профнастила монтируется не так уж и сложно, но тем не менее соблюдение правил и норм обязательно.

Обрешёткой называют как бы каркас, как правило это уложенные перпендикулярно стропильным ногам брусья из дерева.

За счёт прикрепления профнастила к обрешётке, даёт возможность распределения нагрузки на крышу по главным конструкциям здания.

При монтаже обрешётки необходимо соблюдать расстояние, оно будет зависеть от уклона крыши и осуществляется регулировкой строительных норм России такими способами.

  1. В том случае, если уклон крыши небольшой, то профнастил прикрепляют к сплошной обрешётке или крепят к обрешётке расстояние между брусьев которой должно составлять около 400 мм.
  2. Если уклон крыши является средним, то расстояние между брусьев должно составлять от полуметра до метра.
  3. Большой уклон крыши требует расстояния между брусьями обрешетки от 300 до 650 мм.

Каркас обрешётки под профнастил делится:

  1. Каркас у которого обычный шаг. Такая обрешётка является самой популярной;
  2. Сплошной каркас, имеющий самый маленький зазор между досками. Для такой обрешётки используют листовые материалы, например, ДСП или фанера;
  3. Разреженный каркас. Расстояние между брусьями составляет от 50 сантиметров.

Также величина шага обрешётки зависит от марки профнастила.

Лаги для обрешётки устанавливают только тогда, когда   выбран или лучше уже приобретён профнастил. Иначе придётся разбирать уже имеющуюся конструкцию, потому что шаг обрешётки может не соответствовать типу профлиста.

Обустройство обрешетки

Подготовительные работы

Расчёт пиломатериала

Чтобы рассчитать обрешётку под профнастил, нужно смерить длину и ширину ската кровли. Необходимо эти величины разделить в метрах на расстояние обрешётки, он выведен на основе марки профлиста и наклона крыши, после этих расчётов вы получите метраж пиломатериалов.

К этим параметрам необходимо добавить метры досок под обрешётку элементы конструкции (конька), мест примыкания крыши к слуховым окнам, а также к трубам дымовым и вентиляционным, после этого вы получаете нужное количество профиля.

Выбор и покупка досок

При покупке досок для крепления профнастила лучше всего отдать предпочтение дереву, которое хорошо просушили. Подходящие доски для каркаса под профнастил являются доски из хвойных пород дерева (ель, сосна).

Обработка досок

Обычно обрешётка под профнастил при эксплуатации подвергается повышенной влажности, это приводит к поражению грибками и микроорганизмов. Чтобы предотвратить вредное воздействие микроорганизмов и грибков, лаги из дерева обрабатывают антисептическими составами.

Доски необходимо обработать антипиренами и, если вы хотите сэкономить своё время и силы, то воспользуйтесь составом, который имеет свойства антипирена и антисептика.

Так же древесину можно обрабатывать и после того как соорудили каркас, но лучше всего доски для обрешётки обработать составами до сооружения каркаса, так вы будете уверены что все части доски не будут подвержены воздействию микроорганизмов и грибка.

Сооружение обрешётки

Обрешётку для профнастила устанавливают поверх пароизоляции и гидроизоляции крыши.

При крепеже досок обрешётки к деревянной основе используют гвозди.

При крепеже досок обрешётки к бетону или цементу применяют дюбеля.

В том случае, если в местах крепежа есть детали из металла используют саморезы.

Доска обрешётки, которую закрепляют вдоль карниза, должна быть более толстой, в отличие от других деталей. Толщина данной доски определяется высотой профиля и длиной крепежа.

Ветровые доски устанавливают с торцов кровли, их поверхность должна быть выше деталей обрешётки на параметр высоты профнастила.



Другие детали каркаса монтируются снизу — вверх. Чтобы проверить параллельно ли установлены брусья, натягивают верёвку.

Конечно обрешётку под профнастил вы сможете оборудовать своими руками, но не забывайте соблюдать все правила и учитывать все нюансы иначе вы можете допустить не поправимые ошибки.

В том случае, если нет уверенности в своих силах, то лучше всего наймите профессиональных рабочих.

Ну вот мы вам рассказали, как установить обрешётку под профнастил и

Надеемся, что данная статья была вам полезной. Желаем вам удачи и терпения!

Обрешетка под профнастил, выбор, устройство и правильный монтаж кровли

Стальные гнутые профили — профнастил — изготовленный из тонкого металла стеновой и кровельный материал. Его качества:
— Прочность
— Универсальность
— Долговечность
— Легкость
— Огнеупорность

На лицевой стороне — защитное покрытие из полимера, на другой — защитный лак. Применяют профнастил для устройства кровли, стен, заборов, сэндвич-панелей.

Шаг и размер обрешетки под профнастил

Несмотря на прочность профнастила, свои лучшие качества он показывает, надежно закрепленный на правильно сделанном каркасе или обрешетке. Чем выше профиль листа, тем большие нагрузки он будет в дальнейшем выдерживать.

Каркас-обрешетка — основа любой крыши, для долговечности кровли из профнастила очень важен ее шаг. Если правильно рассчитать расстояние между брусьями, нагрузка на лист распределится равномерно, он не деформируется во время снегопадов и прочих механических воздействий.

Шаг обрешетки зависит от вида профнастила.

Для тонкого профлиста марки С устраивают сплошную обрешетку, где минимальный зазор составляет 10 см. Простым решением является применение листового материала — древесных плит, фанеры. Для прочных листов марки СН и Н можно сделать шаг между брусьями 50-70 см, получится обрешетка разреженная.

Самая прочная, но и самая дорогая кровля получится с использованием листов толщиной 0,6-0,7 мм, чей профиль 3,5 см. Шаг разреженной обрешетки может достигать 1,5 метра. Нагрузка, которую выдержит такое покрытие — до 600 кг на квадратный метр.

В целом работа ручным инструментом для разрезания профилированных листов очень трудоемка, отнимает много сил и времени. Это позволяет сделать вывод, что разрезание профнастила с использованием ручного инструмента неэффективно и невыгодно.

Выбор основания для профлиста разных марок:

  • Для гофрированного листа марки С20 обрешетка должна быть сплошной
  • С35 — шаг не более 30 сантиметров
  • С10 — сплошная обрешетка
  • С21 — стандартная, с шагом 30 см
  • С44 — подходит разреженная основа

Шаг обрешетки в зависимости от вида профнастила

Монтаж обрешетки под профнастил

Если здание будет отапливаться, то поверх стропил укладывают гидроизоляционную мембрану. Пленка раскладывается снизу вверх горизонтальными рядами. Нахлест позволит влаге свободно стекать по ней. На стропилах мембрана фиксируется степлером.

Обрешетка крыши под профнастил монтируется параллельно с фиксацией мембраны.

Чтобы увеличить площадь вентилируемого пространства, нельзя допускать натяжения мембраны, он должна слегка провисать.

Доски обрешетки обрабатывают антисептиками и антипиренами. Эта операция выполняется до начала монтажа, чтобы древесина пропиталась равномерно.

На всю длину стропил саморезами закрепляется опорный брус сечением 5х4 см. Можно использовать целый брус, фиксируя его через каждые 40 см или брать более короткие заготовки. Поперечную обрешетку делают из обрезной доски 2,5х15 см. С помощью натянутой лески контролируют, насколько ровно располагаются доски.

Если доски обрешетки приходится сращивать по длине, их стык должен приходиться на стропила, в соседних рядах стыки не должны быть на одном уровне.

Первая и последняя доски ската фиксируются непосредственно на краю стропил. Для тех досок, что будут между ними, выбирается шаг, удобный для фиксации профнастила выбранной марки. Для уверенности, можно пользоваться шаблоном нужной ширины.

Места, где будет люк для вентиляции, дымоход, укрепляют дополнительными досками, к которым прикрепляются уплотняющие фартуки.

Завершив работу с одной стороны кровли, переходят на второй скат. Закрепив обрешетку и мембрану там, последней фиксируют коньковую доску, прикрывающую такой же элемент другого ската. Чтобы правильно выполнить эту операцию, доску другого ската пристругивают рубанком.

Ветровая планка для профнастила на обрешетку должна быть толще остальных элементов обрешетки. Особенность ее крепления в том, что располагаться она должна в торце обрешетки, выступая на высоту кровельного листа.

Схема обрешетки под профнастил

Крепление профнастила на обрешетку

Удобно, когда длина кровельного листа соответствует длине ската крыши.

Заказывая профнастил, надо учитывать длину одного стропила, добавляя 5-7 сантиметров.

Доставленные листы не стаскивают, а снимают с пачки. Поднимать их на кровлю удобно с помощью направляющих брусьев. Монтаж профнастила своими руками начинается с ровной укладки первого листа, который определяет геометрию всей кровли. Выровнять его вдоль фронтона помогут маяки — временные рейки, выступающие вверх за карниз.

Закреплять лист на обрешетке лучше всего саморезами с резиновыми шайбами, места для них можно наметить заранее. Саморез должен мягко прижимать металлический покров, но не деформировать его. Установленный на место металлический лист, соединяется с соседним с помощью заклепок в цвет декоративного покрытия листа.

Внимание: на одном квадратном метре кровли должно быть 6-8 штук саморезов.

Если лист нужно подрезать, срез располагается у конька. В сторону карниза поворачивают срез, выполненный на заводе.

Ветровую планку и конек устанавливают сразу, чтобы позднее не пришлось перемещаться по профлисту, рискуя поскользнуться и помять металл. Для фиксации элементов конька используют длинные буры с резиновым уплотнителем. Пройдя через внешнюю волну профнастила, бур закрепляется в деревянном брусе.

Несмотря на прочность, профнастил, изготовленный из тонкого стального проката, нуждается в идеально ровном основании, обеспечивающем равномерное распределение нагрузки. Чем больше шаг обрешетки, тем толще должны быть брус или доска.

Видео о обрешетке под профнастил

Видео-инструкции по монтажу обрешетки с наглядным примером облегчит вам ее строительство. Последнее видео рассказывает о том, как правильно крепить профнастил на обрешетку.


Металлический кровельный настил, рейка и подкладка

Последнее обновление: 23 декабря 2016 г., 16:18

Есть два основных варианта, когда речь идет о подложке, которая используется под металлической кровлей. Выбор — между установкой металлических кровельных панелей над обрешеткой или над сплошным настилом. В этой статье блога будут рассмотрены оба варианта.

Некоторые из первоначальных конструкций металлических кровель в этой стране были над деревянными. Латы также иногда называют «стропами», «стрингерами» или «прогонами».В основном это небольшие доски, проходящие горизонтально по фермам конструкции. Обычно они располагаются на определенном расстоянии друг от друга, а затем поверх них устанавливаются металлические панели. Этот вид применения, возможно, возник в Европе, хотя это также был обычный способ установки деревянной черепицы, который в то время был обычным явлением в Северной Америке. Обрешетка позволила деревянной черепице высохнуть с обеих сторон, чтобы она не удерживала влагу, которая могла бы привести к гниению и порче.

Стальные кровельные панели, установленные поверх деревянных реек.

Что должно быть под металлической кровлей?

Когда появилась алюминиевая кровля, выяснилось, что ее тоже можно установить поверх обрешетки. Это произошло из-за его высокого отношения прочности к низкому весу. Установка поверх обрешетки была дешевле, чем укладывание габаритных досок для создания гладкой поверхности. Кроме того, на крутых поверхностях крыши обрешетки служили своего рода «лестницей» для доступа на крышу. Это было в те дни, когда различные строительные леса и другое оборудование не стали общедоступными.

Другой вариант установки металлической кровли предусматривает установку «твердого настила», а затем к нему прикрепляют кровлю. Изначально сплошная настила означала плотно уложенные друг на друга объемные пиломатериалы. Сегодня это часто означает фанеру или ориентированно-стружечную плиту (OSB).

Металлическая крыша со стоячим фальцем, установленная на массивном настиле.

Поскольку в этой стране разрабатывались системы металлических кровель, начиная с панелей ручной формовки, а затем гофрированных листов машинного производства, основное внимание уделялось системам, которые можно было установить поверх реек.

С годами возникла проблема с металлической кровлей, устанавливаемой поверх обрешетки. Проблема заключается в скоплении конденсата на обратной стороне кровельных панелей. Если этого конденсата накапливается слишком много, это быстро создает опасную ситуацию для ядовитой плесени и других проблем в чердаке.

Многие люди задаются вопросом, почему эта конденсация не была проблемой для ранних металлических крыш, и обычно это не проблема для больших зданий. Для этого есть несколько причин, и обе они связаны с тем, что вызывает конденсацию.Конденсация возникает, когда теплый влажный воздух собирается в помещении и затем контактирует с прохладной поверхностью. Очевидно, что когда температура падает в ночное время, температура задней стороны металлической кровли также падает. При контакте с теплым влажным воздухом достигается «точка росы» и образуется конденсат.

В прошлые годы здания не были настолько герметичными, как сегодня. У них была более естественная вентиляция и поток воздуха, проходящий через ограждающую конструкцию здания. Сегодня, конечно, в целях повышения энергоэффективности мы стремимся сделать здания как можно более герметичными за счет использования энергоэффективных окон и дверей, а также различных паро- и воздушных барьеров, в том числе защитных пленок.В то же время, когда здания стали более герметичными, мы также внедрили больше внутренних источников влаги. Такие вещи, как водопровод, приготовление пищи, комнатные растения и печи без вентиляционных отверстий, вносят много влаги в интерьер дома. Если эта влага не отводится наружу надлежащим образом, а вместо этого предлагается возможность соприкоснуться с прохладной нижней стороной металлической крыши, возникнет конденсация и возникнут проблемы.

Даже сегодня в больших зданиях, таких как склады, фабрики или сараи, металлическая кровля может быть успешно установлена ​​поверх обрешетки, не опасаясь конденсации.Это связано с тем, что в этих зданиях создается меньше влаги (обычно), и они также обычно имеют большой естественный поток воздуха с частым открытием дверей, окон, люков в крыше и других вещей.

Однако, из-за проблем с конденсацией, в последние годы производители металлических кровель уклоняются от рекомендаций по установке поверх реек и вместо этого рекомендуют сплошной настил. Это особенно характерно для небольших зданий или жилых помещений.По мере того, как это произошло, было разработано много систем металлических крыш, которые необходимо устанавливать поверх сплошного настила, поскольку это в любом случае было тенденцией строительства. (Следует также отметить, что конструкция некоторых металлических кровельных систем требует, чтобы они крепились к ремешкам, а не к сплошному настилу. Однако, чтобы избежать проблем с конденсацией этих продуктов, обрешетки можно устанавливать над сплошным настилом, а не прямо к потолку. кровельные фермы.)

Может ли сильная вентиляция чердака и внутренняя пароизоляция компенсировать металлическую кровлю, установленную над обрешеткой, и предотвратить проблемы с конденсацией? Это всегда возможно, но большинство жилых домов не были спроектированы и построены с вентиляцией, близкой к той, которая потребовалась бы для этого.

Другой распространенный вопрос связан с тем, почему конденсация все еще не является проблемой, когда металлическая кровля устанавливается поверх сплошного настила. Ответ на этот вопрос зависит от нескольких факторов. Во-первых, между металлической кровлей и массивным настилом (или между металлической кровлей и любой существующей черепицей, поверх которой может происходить укладка) всегда следует устанавливать качественную подкладку. Эта подложка защищает настил или старую черепицу от конденсата, который может образоваться на обратной стороне металлической кровли.Хотя 30-фунтовый войлок по-прежнему считается подходящей основой для этого, многие подрядчики теперь также используют новые «синтетические» подкладки на полимерной основе для их максимальной прочности. В случае цветного металла, такого как алюминий, на тыльную сторону металла не будет воздействовать конденсат, который может образоваться между ним и подкладкой. Наконец, многие современные системы металлических кровельных покрытий для жилых домов имеют внутреннее воздушное пространство между металлом и поверхностью подкладки. Это воздушное пространство помогает предотвратить улавливание влаги и способствует выходу влаги из швов между металлическими панелями.

ЗАКЛЮЧЕНИЕ

В то время как многие старые металлические крыши или металлические крыши на больших зданиях были успешно установлены поверх реек, а не сплошного настила, для жилых помещений явно предпочтительнее, чтобы металлическая кровля всегда устанавливалась поверх твердого настила, чтобы избежать опасных и разрушительных проблем конденсации.

Остались вопросы?

Задайте вопрос справа или оставьте комментарий ниже, и наши сертифицированные специалисты по кровле будут рады помочь!

Кровельные планки, все, что вам нужно знать о кровельных планках

Если вы не занимаетесь кровельной промышленностью , вы, вероятно, не имеете ни малейшего представления о том, что такое кровельные рейки или обрешетка. Большинство людей думают, что крыши сделаны из материалов, которые они могут видеть. Они смотрят на крышу, видят черепицу и предполагают, что это кровельная система , но это не так.

Кровельная система состоит из слоев материалов, которые используются для создания прочной конструкции , которая может противостоять стихиям, а защищает здание . Частью слоев кровельной системы может быть обрешетка кровли .

Дополнительные сведения о кровельных обрешетках жизненно важны для всех, кто планирует кровельные работы, нуждается в ремонте кровли или участвует в какой-либо области строительства.Хорошее понимание того, как работает крыша, начинается с понимания каждого компонента кровельной системы и того, как он играет роль в обеспечении функционирования крыши в соответствии с высокими стандартами .

Что такое рейки

Давайте приступим непосредственно к определению. Кровельные рейки, иногда называемые обрешеткой для кровли , обеспечивают точку крепления материалов. Битумная черепица и плитка крепятся с использованием реек в качестве промежутка. Рейки не всегда используются в кровельной системе.

Кровельные рейки или обрешетки, также называемые кровельной рейкой, используются для обеспечения точки крепления для кровельных материалов , таких как черепица или черепица. Расстояние между обрешетками зависит от типа кровельного материала и укладывается горизонтально.

Расстояние между обрешеткой кровли сильно зависит от типа внешнего кровельного материала, который будет использоваться. Например, металлическая кровля будет крепиться к специальным металлическим кровельным рейкам.Швы обрешетки покрываются швом обрешетки, а затем металлические листы прикрепляются через определенные промежутки времени. Такие же интервалы нельзя использовать для битумной черепицы. Размер кровельного материала определяет расстояние между обрешетками.

Эта технология применяется с 1950-х годов. . Это проверенный и надежный метод кровли, который предпочитают многие проектировщики зданий. Он обеспечивает стабильные и надежные результаты . , который успешно используется в течение многих лет.

Понимание слоев крыши

Каждая крыша начинается с стропильной системы. Ферменная система представляет собой каркас крыши и часто изготавливается из дерева. Большинство домов имеют деревянные стропильные системы. После того, как фермы установлены, из дерева сооружается «настил».

Палуба — это площадка, к которой крепится другой кровельный материал. Палуба покрыта слоем защитных материалов, к которому в некоторых случаях непосредственно прикрепляется черепица или плитка.В остальных случаях устанавливают обрешетку, а к обрешетке прикрепляют черепицу, плитку или металлические листы.

Преимущества систем кровельных планок

Не на каждой крыше используется система реек. например, мембранная система не использует систему реек. Мембранная кровля — это плоская кровельная система. В соответствии с большинством строительных норм и правил вы не обязаны использовать кровельную кровельную систему. В некоторых случаях это необходимо, но в большинстве случаев использование обрешетки на крыше — это выбор, чтобы получить преимущества от использования этой системы .

В основном существует два варианта кровли: система с прямым креплением к настилу или система обрешетки на крыше. Система прямого крепления к настилу прикрепляет внешние материалы, такие как черепица или панели, непосредственно к «настилу» крыши. В некоторых ситуациях необходимо использовать систему обрешетки , например, в случаях, когда система отопления, вентиляции и кондиционирования находится на крыше, или в случае бетонной черепицы лучше всего использовать систему обрешетки .

Существует явных преимуществ использования реечной кровельной системы по сравнению с системой, предназначенной для установки непосредственно на настил:

  • В системе обрешетки крыши используется на крепеж меньше .Это означает, что на каждый квадрат меньше креплений, нарушающих нижний слой кровли. Кровля с прямым настилом может иметь до двухсот креплений, а кровля из реек — менее пятидесяти.
  • Системы прямого настила не обладают такими же ветровыми характеристиками и , как крыша из реек. Технология обрешетки кровли применяется с 1950-х годов, и было доказано, что она выдерживает более сильные ветры по сравнению с кровлей с прямым настилом.
  • Кровлю из реек легче обслуживать по сравнению с кровлей с прямым настилом.Крыши из планок легче доступны для ремонта . Кроме того, ими легче управлять при установке солнечных панелей.
  • Варианты кровли с обрешеткой
  • сокращают приток тепла на чердаке, что, в свою очередь, снижает нагрузку на систему HVAC и сокращает потери энергии.
  • Рейковые системы уменьшают образование ледяных завалов .
  • Крыша из обрешетки может уменьшить теплопотери и приток тепла .
  • Изоляция может быть добавлена ​​между слоями крыши, обрешеткой и внешней обшивкой крыши для повышения энергоэффективности .

Система кровельной обрешетки может сделать многое, чего не может сделать кровля с прямым настилом. Это может быть более энергоэффективный вариант , который уменьшает некоторые из распространенных проблем с кровлей. Тот факт, что используется на крепежных элементов меньше , должен быть достаточно большим аргументом в пользу продажи.

Каждый крепеж, проникающий через подкладку и настил, является фактором риска попадания влаги в крышу. В 9 случаях из 10 утечка может быть обнаружена в месте крепления. С крышей из обрешетки на меньше проникновение, , поэтому меньше риск.

Кровельные системы из планок могут выдерживать более сильный ветер , что означает меньший риск потери частей вашей крыши во время следующего шторма. Этот дополнительный уровень защиты — идеальное решение для чрезмерно ветреного климата .

Крыши с обрешеткой легче обслуживать. Они более прочные для кровельщиков, и при необходимости заменять части крыши также проще. Вместо того, чтобы снимать целые секции кровли, заменять подкладку и проделывать больше отверстий в крыше, внешний кровельный материал можно оторвать от обрешетки и заменить.

Энергоэффективность — большой бонус этих типов кровельных систем. Эти системы помогают сохранять прохладу летом и теплее зимой, даже если над настилом не используется дополнительная изоляция. Естественный поток воздуха помогает снизить температуру.

Вы можете действительно увеличить экономию , установив дополнительную изоляцию над палубой между обрешеткой. Вы можете легко снизить потребление энергии до 15%, просто добавив дополнительную изоляцию на крышу.

Есть добавленное преимущество с крышей из реек, позволяющей более эффективно использовать пространство на чердаке. Это будет прохладнее летом и теплее зимой с крышей из реек. Это может быть идеальное кровельное решение для самых разных ситуаций.

Перелив кровли

Batten также может быть успешно предъявлен иск для целей повторного кровельного покрытия. Установка обрешетки на крышу, находящуюся в аварийном состоянии, может снизить затраты . Вместо того, чтобы вырвать весь внешний слой кровельного материала и переустановить, обрешетка позволяет установить новую крышу поверх старой .

Использование этого метода для замены крыши может дать экономию средств и времени . Он также производит на мусора меньше на .Многие домовладельцы выбирают этот метод, когда есть такая возможность. Перекрыть крышу можно один раз за весь срок ее службы.

Это часто делается для замены старой изношенной крыши, которая имеет «хорошие кости» (без повреждений палубы) . Это также можно сделать, чтобы изменить эстетику дома. Перекрытие кровли с использованием реечной системы — это простой способ получить «новую» крышу без необходимости проходить весь процесс сноса.

Рейка также укрепляет крышу. Вы получаете все преимущества новой крыши без недельного строительного беспорядка.Это может быть отличное решение для владельцев недвижимости, которые ищут доступный способ заменить свою крышу.

Типы кровельных реек

Хотя обрешетки на крыше обычно изготавливаются из металла или дерева , они могут быть изготовлены из других материалов, таких как пластик или композит. Существует несколько различных типов обрешетки, некоторые из них сочетают в себе два материала, чтобы получить необходимый эффект .

Например, приподнятые рейки — это стандартные деревянные рейки, которые имеют пластиковую пластину (в некоторых случаях деревянную), прикрепленную к нижней стороне, чтобы «поднять» рейку до определенной заданной высоты .Подъемная рейка, используемая в , помогает повысить энергоэффективность .

Приподнятые рейки обычно используются для черепичных крыш. Они пропускают воздух и предотвращают попадание тепла, поглощаемого плиткой, на подкладку, а также предотвращают передачу тепла на чердак ниже. Пространство, образованное приподнятой обрешеткой, представляет собой естественную форму изоляции . Он также обладает дополнительным преимуществом, так как не допускает попадания влаги на настил крыши. Эти типы реек дороже других типов реек.

Традиционные деревянные рейки имеют стандартный размер 1 ″ x2 ″ x4 ″ и изготовлены из твердой древесины. Металлические рейки используются с металлическими кровельными панелями. Пластиковые рейки также широко используются в последнее десятилетие, но используются гораздо реже, чем другие типы реек.

План планки

Рейки можно раскладывать горизонтально или в виде штриховок. Как упоминалось ранее, расстояние между обрешетками во многом зависит от размера устанавливаемой черепицы, плитки или панелей. Расположение реек очень важно для конечного результата.

Большинство экспертов в области кровли согласны с тем, что единообразие планировок важно для отрасли, но в настоящее время стандартизации нет. Обычно рейки устанавливаются на 24 дюйма по центру, но это значение может варьироваться в зависимости от строительных норм . Гвозди или скобы 8d используются для крепления обрешетки к доскам настила.

Деревянные рейки — это экономичный вариант , который особенно важен при черепичной кровле.Бетонную плитку можно легко прикрепить к тесту, большинство из них имеют уже установленные крючки для этой цели. Проникновение гвоздей на дюйма может уменьшить количество проникновений в основание, что, конечно, может снизить риск протечек и проблем с влажностью .

Рейки обычно устанавливаются с зазором примерно через каждые четыре фута или около того. Этот метод установки обрешетки может помочь гарантировать, что если какая-либо вода попадет под действие силы дождя, вода найдет зазор и стечет по обрешетке и с крыши.

Пластиковые рейки имеют каналы, которые позволяют воде беспрепятственно проходить через обрешетку, а не под кровельный материал. Пластиковые рейки дороже из-за этого дополнительного элемента дизайна.

Почему рейки — отличный вариант для любой крыши?

Добавление реек к вашей кровельной системе может увеличить затраты, но эти дополнительные затраты могут быть в значительной степени окуплены за счет экономии энергии . Крыша из реек может служить дольше, быть более прочной, обеспечивает более высокий уровень энергоэффективности .

В некоторых вариантах кровли, таких как черепичная крыша, обрешетка является обязательной для обеспечения равномерного укладки черепицы и отсутствия лишних выступов, которые могут вызвать повреждение водой. Кровля из планок — отличный вариант для перелива кровли.

Это также отличный вариант, если вы планируете установить солнечные батареи на крыше в будущем. Солнечные панели могут быть опасны для прямых кровельных систем. Установка солнечной панели на кровлю из обрешетки означает, что настил и подкладка защищены от проникновения.

Рейки почти всегда используются на современных металлических крышах. Если вы хотите добавить к своей конструкции металлическую крышу, металлические рейки будут частью проекта. В случае металлических крыш долговечность во многом зависит от размещения реек.

Заключение

Большинство людей не задумывается о планках. Если вы не работаете в кровельной или строительной отрасли, вы, вероятно, никогда не задумывались о важности этих простых материалов и о том, как они могут повлиять на характеристики кровли .

Если вы подумываете о новой крыше, подумайте о том, какую ценность может добавить крыша из реек для вашей собственности. Вновь открываются варианты кровли из планок, чтобы помочь людям сэкономить энергию и добиться долговечности своей кровли, на которую они надеются.

Нужна ли металлическая крыша на рейках?

Домой | Информация о кровле | Нужна ли металлическая крыша на рейках?

25 сентября 2010 г. | Рубрики: Рейки или без обрешеток, Разное, Ответы на кровельные работы, Монтаж кровли

Q: Я удалил всю старую черепицу с досок крыши (не фанеру), крыша в отличной форме, и установил ледяной щит над крышей.Могу ли я установить металлическую крышу над ледовым щитом или мне также нужны рейки размером 1 х 4 через каждые 2 фута? Это крыша с низким уклоном, поэтому ледяной щит для дополнительной защиты.

Эд

A: Эд, это отличный вопрос. Спасибо, что связались со мной. Есть несколько мыслей:

1) Не все металлические кровли можно устанавливать поверх таких обрешеток. Прежде чем даже подумать об этом, убедитесь, что устанавливаемый вами продукт одобрен производителем для использования в этом типе приложений.
2) Практически все металлические крыши, которые могут быть установлены на обрешетках, также могут быть установлены на сплошном настиле с подкладкой. Что ж, есть некоторые исключения с некоторыми профилями для плитки и встряхивания, установленными на рейке, но это все.
3) Изделия Ice и Watershield являются пароизоляцией — они не дышат. Это делает вентиляцию чердака особой проблемой при использовании этих продуктов. Они могут удерживать влагу на чердаке, и тогда влага может найти место для конденсации.
4) Похоже, металлические панели, которые вы устанавливаете, вероятно, сильно соприкасаются с подкладкой, если только они не устанавливаются поверх реек.Так обстоит дело с большинством изделий с вертикальным швом.
5) Если у вас на чердаке нет хорошей вентиляции, то у меня есть некоторые опасения по поводу установки металлической кровли без обрешетки. Низкий уклон вашей крыши указывает мне на то, что, возможно, у вас не так много вентиляции. И имейте в виду, что для хорошей вентиляции требуется как приток свежего воздуха (обычно внизу крыши), так и вытяжка (обычно на коньке крыши или рядом с ним).
6) Установка металлических панелей без обрешетки может снизить температуру настила крыши в прохладные вечера.Это связано с тем, что металлические панели соприкасаются с подкладкой, которая соприкасается с настилом, и холод передается за счет проводимости. Это может привести к тому, что настил достигнет точки росы, и особенно, если на чердаке много влаги (из-за недостаточной вентиляции), это приведет к конденсации на чердаке. Прикрепление металлических панелей к обрешетке препятствует прохождению холода и может помочь избежать этой ситуации. Имейте в виду также, что у некоторых металлических крыш есть воздушные зазоры между металлом и подкладкой / настилом крыши… и эти воздушные зазоры могут служить той же цели, что и рейки в этом сценарии.

Надеюсь, это поможет.

Тодд Миллер всю свою карьеру проработал в сфере производства металлических строительных изделий. Он является президентом Isaiah Industries, организации, признанной одним из ведущих мировых производителей металлических кровель. Тодд в настоящее время является вице-президентом MRA (Ассоциация металлических кровель) и бывшим председателем MCA (Ассоциация металлических конструкций). Через свой веб-сайт он стремится поднять планку стандартов и практик, чтобы предоставить владельцам недвижимости лучшие продукты для успешных кровельных проектов.

Вы можете использовать цитаты из этой статьи при условии, что вы укажете обратную ссылку на исходную статью на этом сайте. Вы не можете перепечатывать эту статью полностью или даже значительную часть статьи без явного разрешения. Чтобы получить разрешение, щелкните здесь.

FAQ № 001 — Можно ли установить металлическую кровлю поверх существующей черепицы?

FAQ № 001 — Можно ли установить металлическую кровлю поверх существующей черепицы?

Многие металлические кровельные системы могут быть установлены поверх 1-2 слоев существующей битумной черепицы, что экономит время, рабочую силу и затраты на захоронение мусора.

Прежде чем вы решите установить металлическую крышу над существующей битумной черепицей, вам необходимо ответить на ряд важных вопросов:

1. Сколько слоев черепицы установлено в настоящее время?

Большинство строительных норм и правил разрешают монтировать металлическую крышу поверх 1-2 слоев черепицы, но не более. Перед установкой проверьте коды в вашем районе.

2. В хорошем ли состоянии кровельный настил (OSB, фанера)?

Если крыша имеет большие протечки или длительные протечки, ваш настил может быть в плохом состоянии, гниющим или мягким.Если вы не уверены, что ваша новая крыша будет прикреплена к прочному и надежному настилу, удалите черепицу и подкладку. Тщательно осмотрите настил и замените все участки, которые находятся в аварийном состоянии.

3. Опоясывающая черепица плоская или деформированная?

Если текущая черепичная крыша деформирована до такой степени, что вы видите высокие ряды изгибов, удалите их, чтобы они не переместились через новую крышу.

4. Рекомендует ли модель металлочерепицы переходить через черепицу?

В то время как большинство наших металлических кровельных панелей допускают перекрытие крыши, есть несколько моделей черепицы, тряски и шифера, которые препятствуют этому.

5. Рассматриваете ли вы плоскую сковороду со стоячим швом или 5V-обжим?

Металлические кровельные панели с широкими плоскими промежутками между ребрами жесткости с большей вероятностью будут перемещать ряды черепицы через панель, создавая эффект волнистости, называемый «масляным консервированием». Хотя консервирование маслом возможно даже после удаления черепицы, это менее вероятно. Мы рекомендуем бороздки на стоячем шве, чтобы почти исключить образование масляных консервов — также спросите о возможности использования подкладочных стержней из пенопласта под панелями, чтобы уменьшить вероятность этого.

После рассмотрения этих вопросов и уверенности в том, что крыша хорошо подходит для перекрытия крыши, вот несколько советов, которые помогут вам начать работу.

1. Перед установкой новой крыши вы захотите обрезать черепицу заподлицо с лицевой панелью у карниза (края водосточного желоба) и граблей (наклонный край). Это гарантирует, что они не будут видны и не будут мешать свету панелей и отделки новой крыши. Старый водосточный край, возможно, также потребуется отрезать, в зависимости от типа металлической кровли и металлической кровли, которая будет установлена ​​позже.

2. Установите подкладку между черепицей и новой металлической крышей. Это может быть синтетическая подстилка (предпочтительно), войлок весом 30 фунтов или двойной излучающий барьер; и не допускает попадания шероховатой поверхности черепицы на тыльную сторону металлической кровли.

3. На панелях со сквозным креплением или некоторых типах стоячих швов вы можете заменить или дополнить подкладку обрешеткой 1 × 4 или 2 × 4, проходящей через каждые 2 фута или около того вверх по крыше. Они обеспечивают воздушный зазор для дополнительной страховки, обеспечивают основу для ходьбы (особенно полезно на крутых крышах), а если ваши стропила изогнуты, их можно поднять, чтобы выпрямить крышу и устранить провисание.Хотя обрезки карниза и граблей всегда важны, они особенно важны при установке обрешетки 1 × 4 или 2 × 4, чтобы скрыть края обрешетки по периметру.

4. Даже если вы оставите черепицу, вам нужно будет удалить вентиляционный материал конька и заглушки. Кроме того, для круглых труб и проходов потребуется оклад металлической кровельной трубы. Металлическая кровля по-прежнему будет необходима вокруг дымоходов, световых люков и там, где крыша упирается в стену (боковая стенка, торцевая стенка).

Senco P 16 GA Конический степлер для токарной обработки шириной 50 мм | SN402P

ОСОБЕННОСТИ

ПРОМЫШЛЕННАЯ УБОРКА ПРОМЫШЛЕННОСТИ

Эксклюзивная конструкция устранения замятий сзади

ТЕХНОЛОГИЯ ЗАЩИТЫ ОТ ЗАМЯТИЙ

Минимизирует застревания, помогая минимизировать простои в работе

ВЕДУЩАЯ В ОТРАСЛИ ЭНЕРГЕТИКА

385 дюйм-фунт движущей силы

ДОКАЗАННАЯ ПРОЧНОСТЬ

Проверено испытанием на ударную нагрузку

ГИБКИЕ ОПЦИИ ТРИГГЕРА

Доступен в последовательном и триггерном режимах стрельбы

ДОСТУПНАЯ КРЫШКА АВТО

Доступна полностью автоматическая версия (SN402PA)

МАГНИЕВЫЙ КОРПУС

Легкий, но прочный

ВЫСОКАЯ СКОРОСТЬ РАБОТЫ

Срабатывает до 15 ~ 20 ЦИКЛОВ / СЕКУНДА

ДОСТУПЕН ДОЛГОЙ ЖУРНАЛ

Доступен с магазинами двойной длины (номер модели: SN402PLM)

СПЕЦИФИКАЦИЯ ИНСТРУМЕНТА

Вес 2.3 кг (5,0 фунта)
Высота 251 мм (9,9 дюйма)
Ширина 94 мм (3,7 дюйма)
Длина 363 мм (14,3 дюйма)
Рабочее давление 5 ~ 8 бар (70 ~ 120 фунтов на кв. Дюйм)
Приводная сила (фунты на 100 фунтов на кв. Дюйм) 397
Расход воздуха (л / сек при 90 фунт / кв. Дюйм) 0,9 (1,9 куб. Футов / мин)

СПЕЦИФИКАЦИЯ КРЕПЕЖА

Тип 16 GA.Senco P / Prebena WS
Грузоподъемность 160
Тип хвостовика Гладкий
Длина скоб 25 ~ 50 мм (1 «~ 2»)
Ширина короны скоб 26,4 мм (1-1 / 16 дюйма)
Диаметр скобы проволоки. 1,6 x 1,4 мм (0,062 x 0,055 дюйма)

Поддерживайте работу вашего производства 247

У нас есть запасные части для наших инструментов, чтобы обеспечить быструю доставку по всему миру, где бы вы ни находились.

Можно ли установить металлическую кровлю непосредственно на фанеру? — Руководство по эффективности дома

Металлическая кровля доступна по цене, долговечна и проста в установке. Но для того, чтобы решить, где и как его установить, необходимы некоторые знания о строительных материалах и их возможных подводных камнях. Вам нужно построить опорную конструкцию для металлической кровли или вы можете установить ее прямо на фанеру?

При установке металлической кровли, всегда следует использовать слой рубероида между металлической кровлей и фанерой.Также желательно использовать подкладку для защиты войлока. Возможно, вы сможете уложить его поверх вашей нынешней кровли, но перед этим вам необходимо уточнить местные строительные нормы и правила.

Давайте рассмотрим, как правильно установить металлическую кровлю поверх фанеры. Вы также узнаете, на что обращать внимание при определении того, достаточно ли устойчива крыша, чтобы на нее можно было установить металл.

Можно ли установить металлическую кровлю непосредственно на фанеру?

Металлическая кровля не должна устанавливаться непосредственно поверх голой фанеры .Вам не нужно устанавливать кровельную черепицу или другой кровельный материал, но фетровый лист поверх фанеры — это минимум . Вы также можете установить подкладной лист , чтобы защитить войлочный лист от возможных повреждений, вызванных металлической кровлей.

Если вы устанавливаете металлическую кровлю прямо на фанеру без защитных слоев, вы значительно увеличиваете вероятность протечки кровли. Вы также рискуете преждевременно загнить древесину, так как войлочный лист обеспечивает слой защиты от влаги, который сохраняет древесину сухой.Даже без сильного дождя между металлической кровлей и фанерой может скапливаться влага, что испортит древесину.

Промежуточный лист также является важным слоем. Эта гладкая промышленная бумага укладывается поверх войлока, чтобы защитить войлок от металлического кровельного материала. Металл может нагреваться под воздействием солнечных лучей и прилипать к войлочной пленке, пропитанной смолой. Когда металл расширяется или сжимается при изменении температуры, он может порвать или истирать войлочную пленку.

Как установить металлическую кровлю на фанеру

Установка металлической кровли на фанеру менее трудоемка и более доступна, чем черепичная крыша, но есть еще несколько шагов, которые вы должны предпринять при установке металлической крыши на фанеру, чтобы ваша крыша не протекала и выдержала испытание временем. .

При установке металлической кровли поверх фанеры выполните следующие действия:

  1. Осмотрите существующую крышу. Если фанера на вашей крыше не устанавливалась недавно, возможно, фанера гнилая или покоробилась. Вы должны сначала проверить мягкость и деформацию дерева.
  2. Устранить существующие повреждения. Если вы обнаружили гниль или коробление дерева, замените поврежденные листы фанеры. Это может быть трудозатратным, и у вас может возникнуть соблазн покрыть эти области, но вы резко сократите срок службы металлической кровли, если сделаете это.Удалите поврежденные листы и замените их новой фанерой.

Замена гнилой древесины имеет решающее значение, поскольку будет распространяться сухая гниль. Прилегающие участки здоровой фанеры со временем могут сгнить, и тогда винты, которые вы туда поместили, не удержат. Покоробленную древесину также следует заменить. Деформация означает, что древесина склонна к гниению, и это не даст вам уложить металлическую кровлю плоско. Ветер сможет проникнуть под кровлю и стащить ее с вашей крыши.

Убедитесь, что используете достаточно толстую фанеру.Фанера или OSB, которые вы используете для основы под металлической кровлей, должны иметь толщину не менее 7/16 дюймов. Такая толщина гарантирует, что древесина будет достаточно прочной, чтобы удерживать винты на месте и поддерживать металлическую кровлю. (Источник: Международная ассоциация домашних инспекторов).

  1. Установите войлочный влагобарьер. Войлочный барьер для влаги — это не тот войлок, который можно купить в магазине товаров для рукоделия. Этот войлок выпускается в толстых рулонах и пропитан асфальтом или гудроном. Барьер от влаги не позволит влаге и дождю повредить фанеру под ним.Это также поможет сохранить уплотнение в местах крепления шурупов к дереву.

Чтобы установить войлочную пленку, раскатайте ее и прикрепите к фанере с помощью промышленного степлера. Войлок можно разрезать коробчатым ножом, чтобы убедиться, что он подходит. Поднесите его как можно ближе к краю крыши, чтобы он не выступал за карниз. (Источник: McCoy Roofing)

  1. Установите разделительный лист. Промежуточный лист — это этап, который иногда пропускают, но вы не должны его пропускать.Эта плотная гладкая бумага защитит войлок от металлической пленки. Промежуточный лист также поставляется в рулонах. Если вы покупаете разделительный лист, вы можете найти его под рулонами подложки. Ваши местные строительные нормы и правила могут требовать, чтобы листы были огнестойкими.

Как и войлочный барьер для влаги, защитный лист можно разрезать коробчатым ножом и прикрепить с помощью степлера. После установки разделительного листа будьте осторожны при ходьбе по нему. На наклонной крыше может быть не только трудно поддерживать сцепление с дорогой, но и вы можете порвать лист скольжения и заставить его соскользнуть с места.

  1. Установить металлическую кровлю. Прежде чем вы сможете установить металлическую кровлю поверх защищенной фанеры, необходимо учесть еще несколько моментов. Вам необходимо убедиться, что металлические панели имеют квадратную форму, имеют достаточное сцепление с карнизом и используют правильные типы шурупов. Этот шаг следует выполнять только в том случае, если вы хорошо понимаете процесс.

Существует множество рекомендаций и подробных руководств по установке металлической кровли на фанеру, поэтому, если вы выполняете установку самостоятельно, обязательно изучите все тонкости установки.Вы можете начать с этого отличного видео на YouTube:

Этот ютубер также установил солнечные батареи на крыше.

Если вы устанавливаете металлическую кровлю самостоятельно, вы можете рассчитывать на значительные временные затраты. В зависимости от размеров крыши на установку легко можно потратить неделю и больше. На это время могут повлиять погодные условия, а также другие факторы, такие как наклон крыши.

Меры безопасности при установке металлической крыши

Любой, кто устанавливал крышу, может сказать вам, что работа на вершине наклонной крыши сопряжена с определенными опасностями.Падение — наиболее очевидная опасность, но также нередки травмы в результате прикосновения к острым металлическим краям и электроинструментам.

При установке металлической кровли всегда следует соблюдать несколько основных мер безопасности:

  • Защититесь от падений. Каждый раз, когда вы работаете над землей, вы должны привязать себя. Для металлической кровли это идет вдвойне, потому что металлическая поверхность более скользкая, чем черепица, у которой есть гранулы, предотвращающие скольжение.
  • Проверьте наличие опасных зон. Следует отметить участки крыши с гнилью древесины, зазорами в фанере или открытыми гвоздями или шурупами. Будьте особенно осторожны в этих областях.
  • Надежно разложите материалы и инструменты. Все необходимое следует размещать с учетом требований безопасности и удобства. Лестницы должны быть закреплены. Инструменты должны быть удобными и легко доступными. Кровельные материалы следует размещать там, где к ним можно получить доступ с минимальным риском.
    (источник)

Как долго прослужит металлическая кровля на фанере?

Если вы устанавливаете металлическую кровлю на фанеру, еще более важно, чтобы у вас было прочное основание для размещения металлической кровли.

Если вы убедитесь, что фанера находится в хорошем состоянии и хорошо защищена.

Единственное, что может повлиять на этот срок службы, — это сильные погодные условия или неправильная установка. (Источник: Совхоз)

Последние мысли

Можно установить металлическую кровлю поверх фанеры; однако вам необходимо внимательно осмотреть фанеру, чтобы убедиться, что она безопасна в использовании, и вы должны использовать подходящие материалы.Если прикрепить металл непосредственно к фанере без войлока или подкладки, он не прослужит так долго, как должен.

Убедитесь, что вы или нанимаемая вами кровельная компания использует надлежащую фанерную защиту и соблюдаете правильные шаги по установке, чтобы обеспечить полную защиту вашего дома. Это также обеспечит долговечность ваших инвестиций.

главных ошибок монтажников металлических крыш

Автор: Марк Робинс, Главный редактор Опубликовано: 1 февраля, 2019 (Фото любезно предоставлено Roof Hugger)

Установка металлической крыши — сложный процесс со множеством деталей.Когда металлическая крыша выходит из строя, хотя это может быть связано с ее конструкцией, более вероятно, что это связано с проблемами установки. Неправильная установка может вызвать утечку, значительное сокращение срока службы и потенциально повредить всю конструкцию. Ниже приведены некоторые из наиболее частых ошибок при установке и способы их избежать.

Базовая подготовка

Одно из первых условий успешного монтажа металлической кровли — это правильно и точно измерить длину и уклон кровли.Каждая панель должна быть обрезана до точного размера, иначе могут быть неточные порезы и неровные края, открытые для элементов, что приведет к ржавчине и разрушению кровельного покрытия. Металлические кровельные панели бывают самых разных толщин, форм и профилей. Так что «дважды отмерьте, один раз отрежьте», чтобы получить панели, которые соответствуют контурам крыши и обеспечивают водонепроницаемую посадку.

«Примите во внимание все проходы, бордюры и световые люки», — говорит Билл Лоусон, вице-президент по кровельным работам, Chamberlin Roofing and Waterproofing, Хьюстон.«Подтвердите все размеры полей перед заказом материалов и знайте время выполнения заказа, чтобы помочь начать проект и придерживаться графика. Перед изготовлением и установкой металлических панелей и окладов рекомендуется дважды проверить размеры. Проверьте технические характеристики на предмет гарантии водонепроницаемости и технических требований; следуйте стандартным инструкциям производителя для правильной установки. Планирование и координация до начала работ, а также четкое общение между руководством проекта и членами бригады во время строительства являются ключом к любому успешному проекту.”

«Крайне важно начать с правильного пути, что означает детальный анализ чертежей и конструкции и работу с производителем для обеспечения надлежащей детализации и обеспечения соответствия установки гарантийным требованиям», — говорит Чад Маклиш, вице-президент по оценке, Kalkreuth Roofing and Sheet Metal, Wheeling, W.Va. Марк Джеймс, консультант по маркетингу в Roof Hugger, Lutz, Fla., Считает, что некоторые из главных ошибок, которые делают подрядчики по установке металлических кровель, заключаются в том, что крепление крыши не было должным образом спроектировано производителем, и не была выбрана подходящая крыша. панельная система для начала.Кроме того, металлическая крыша хороша ровно настолько, насколько хороша основа, на которой она установлена. Перед установкой проверьте, нет ли сухой гнили и признаков повреждения водой на настиле крыши перед установкой. В противном случае крыша сломается или создаст зазоры для влаги при расширении и сжатии.

Крепежные детали и зажимы

Протечка, вероятно, самая частая проблема металлических кровель. Но металл не протекает; проникновения в металл течь. Одна из основных причин протекания металлической кровли и длительного ухода за кровлей — это плохо установленный крепеж кровли и неисправные уплотнительные шайбы.Ошибки здесь могут быть результатом:

• Чрезмерно затянутые крепежные детали

• Недостаточно затянутый крепеж

• Крепеж со смещением от центра

Во время установки всегда проверяйте шайбу, чтобы убедиться, что винты не затянуты слишком сильно или недостаточно. Затяните застежку так, чтобы резиновая шайба была полностью сжата, но, как правило, если шайба выступает наружу и видна, то застежка слишком тугая.

Крепежные детали должны ввинчиваться легко и с небольшим сопротивлением.Для этого используйте правильный гаечный ключ. Установка винта перпендикулярно металлической поверхности имеет решающее значение. Это позволяет крепежному элементу проникать в сталь с меньшим усилием и позволяет шайбе правильно уплотняться.

Кроме того, крепеж крыши следует вбивать в соответствующие зажимы и предварительно просверленные прогоны, а не в деревянную планку обрешетки. Древесина движется с другой скоростью, чем металл, и это несоответствие движений может привести к тому, что крепежные детали со временем выйдут из крыши, сломают покрытый герметик и образуют более удлиненные отверстия в панелях.Кроме того, неправильная герметизация шва и застежки может привести к появлению видимых ржавых креплений, которые могут испачкать панели.

Трэвис Лорд, менеджер по металлу, The Garland Co. Inc., Кливленд, говорит, что установка двухсекционного зажима в неправильном положении — слишком распространенная ошибка. «Многие металлические системы имеют зажимы, состоящие из двух частей, которые допускают ограниченное тепловое расширение и сжатие. Во время установки все зажимы должны быть установлены в одном и том же положении, из-за чего кровельщик должен угадывать, будет ли крыша расширяться или сжиматься.Неправильно установленные зажимы могут привести к заеданию, образованию масляных банок и порче герметика в швах ».

Джеймс советует при модернизации существующей фальцевой крыши определить, есть ли в существующей кровельной системе распорные зажимы с термоблоками или без них. «В противном случае стандартная модернизированная система подрамника не позволит надежно прикрепить к существующим прогонам крыши».

Гидроизоляция, швы и герметики

Гидроизоляция — это переходной материал, обеспечивающий водонепроницаемость между кровельными материалами, секциями крыши (переходы линии крыши, впадины, слуховые окна) и другим «не кровельным» материалом, таким как вентиляционные отверстия, дымоходы и световые люки.Швы металлической кровли должны быть полностью заделаны, а панели правильно уложены внахлест.

Неправильное крепление и неправильная герметизация гидроизоляции приведет к попаданию воды между системами кровли и конструкцией крыши. В худшем случае, неправильно установленный оклад может привести к срыву секций крыши при сильном урагане. Герметики и бутиловая лента изолируют воду, грязь и другой мусор, который может повредить металлическую крышу. Если они повреждены, отсутствуют или применяются неправильно, могут возникнуть утечки.Герметик следует наносить на нижнюю сторону панели или обшивки, где он защищен от элементов — открытые герметики со временем распадаются.

Коррозия

Металлическая крыша из оцинкованной стали или оцинкованной стали может подвергаться риску ржавчины и коррозии. Это происходит из-за воды и переносимых водой загрязнителей, но защитные покрытия могут предотвратить это. Однако любое повреждение покрытия увеличивает риск появления ржавчины. Если металлический кровельный материал разрезать во время установки, остается открытый край металла, который впитывает влагу.Это сразу же запустит процесс ржавления.

Для предотвращения истирания и царапин при установке:

• Перевозчики должны перемещать рулоны и панели с помощью соответствующих подъемных устройств.

• При профилировании убедитесь, что рулон не царапает часть станка.

• Инструменты или другие острые предметы не должны тереться или падать на панель.

• Избегайте ходьбы по панелям

Царапины можно легко исправить краской или ручкой для ретуши, соответствующей цвету крыши.Но если есть выемка, доходящая до сердцевины стали, эту металлическую панель или оклад следует немедленно заменить.

Когда некоторые разнородные металлы соединяются вместе, может иметь место отрицательное взаимодействие, которое вызывает гальваническую коррозию, которая в противном случае не произошла бы. Если застежка и фирменная подложка — это разные металлы, важно знать, как они будут реагировать при совместном использовании. Некоторые металлы могут быть очень коррозионными в таких ситуациях, серьезно снижая долговечность конструкции.Существует испытание на гальваническую коррозию для определения реакции разнородных металлов.

Масляные консервы

Масляная консервация металлической кровли — это наблюдаемая волнистость или коробление на плоских участках металлических панелей, которые обычно не влияют на структурную целостность кровли. Иногда это происходит из-за плохого качества металла или слишком малой толщины, но слишком часто это вызвано недостаточным или чрезмерным затягиванием крепежа крыши, которое заставляет металл растягиваться, тянуться и образовывать ямки в различных направлениях.Чрезмерно затянутый крепеж будет локально опускать облицовку и может вызвать деформации. Другие причины включают:

• Отсутствие выравнивания натяжения продукта

• Плохо отрегулированное или изношенное профилегибочное оборудование

• Неровное основание

• Ширина и шаг шва

Лоусон подчеркивает: «Уточните расстояние между зажимами и не начинайте установку панелей вне квадрата. [Также] оставьте место для теплового расширения на карнизе кровельных панелей, чтобы уменьшить консервирование масла.«Большинство панелей компенсируют поперечное тепловое расширение за счет изгиба перемычек и« натяжения »на боковых стенках. Когда панели перетягиваются, эти рельефные элементы затрудняются или устраняются, особенно для плоских панелей без гофров.

Субстрат часто является источником масличного консервирования. Подложка должна быть изготовлена ​​из материала или набора материалов, которые не будут прилипать к нижней стороне металла и ограничивать нормальные тепловые движения металла. Отклонение настила, изгибы, гребни и изгиб — все это вызывает напряжение в установке готовой панели.Основание настила должно быть на ровной поверхности. «Убедитесь, что основа не имеет дефектов, и при необходимости подкорректируйте панели», — отмечает Лоусон. Кроме того, «прокладки» между металлом и подкладкой могут предотвратить консервирование масла. Некоторые подкладки имеют поверхность, которая действует как лист скольжения.

Помощь

Лучшая защита от ошибок при установке металлической кровли — это тщательно обученная бригада монтажников. Такие ресурсы, как Ассоциация металлических строительных конструкций, Ассоциация подрядчиков и монтажников металлических конструкций и Национальная ассоциация подрядчиков кровельных работ, могут предоставить информацию о том, как безошибочно устанавливать проекты металлических крыш.Кроме того, у всех основных производителей металлических кровель есть руководства по установке, в которых даются практические советы по сборке крыш.

Джеймс рекомендует обращаться за помощью и общаться с другими строительными командами, участниками и поставщиками. «Слишком часто подрядчик не согласовывает проходки через крышу с другими видами деятельности, которые могут включать проходки труб, оборудование для отопления и кондиционирования воздуха, защиту от молний, ​​снегопад и все остальное, что может быть связано с новой металлической крышей.При этом не следует забывать о важности обучения других специалистов тому, как на самом деле ходить по металлической крыше, чтобы не повредить поверхность крыши ».

.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
