Шаг обрешетки для кровли из профнастила

Обрешетка — конструкция из плоских деревянных досок или брусьев, необходимая для правильной укладки кровли. Благодаря ней кровельный материал надежно держится, а вес его равномерно распределен. Поскольку монтаж профнастила не составляет особого труда, его часто делают своими руками без помощи сторонних мастеров. При всей простоте устройства крыши, важно сперва ознакомиться с тонкостями, такими как необходимое расстояние между брусьями каркаса. Расстояние это зависит от наклона крыши и выбранного вида профнастила и называется шагом обрешетки.

Деревянные доски для обрешетки должны иметь ширину не более 15 см и толщину 2-5 см. Подходят брусья из сосны, ели, бука или ольхи, предварительно высушенные и покрытые слоем защиты от плесени, грибка и насекомых. Для сплошной обрешетки используются листы фанеры, ДСП. Как листы, так и доски должны быть гладкими и ровными.

Обработку брусьев лучше осуществлять до монтажа — так эффективнее.

Монтаж обрешетки рекомендуется проводить в сухую теплую погоду, чтобы доски не деформировались от влаги.

Монтажу обрешётки предшествует возведение стропил и прокладка изоляционных материалов. Стропила, как и обрешётка, собираются из сухих деревянных брусьев желательно хвойных пород. Если речь идёт о кровле промышленных объектов, то стоит сделать выбор в пользу металлического основания.

После установки стропил необходимо позаботиться о тепло-гидроизоляции, поскольку конденсат способен значимо сократить срок службы кровли.
Между стропильными ногами закладывается теплоизоляционный материал, затем вся эта конструкция накрывается плёнкой. Заметьте, не туго обтягивается, а именно накрывается.

Обеспечьте паро-гидроизоляционной плёнке небольшое провисание на 1,5-2 см.

Изоляционная мембрана крепится к стропилам с помощью строительного степлера. Герметичный стык между листами обеспечивается клейкой лентой. Рекомендуемый нахлест пленки 1-1,5 см.

Сверху неё вторым слоем устанавливаются деревянные брусья, дублирующие стропила — каркас контробрешетки. Они выполняют две функции: закрепляют изоляционный слой и являются основанием непосредственно для обрешётки.

Дальнейший монтаж кровли имеет свои тонкости. Важным моментом является шаг обрешётки.

Шаг обрешетки

Каркас обрешетки могут составлять как сплошные доски, так и расположенные на одинаковом расстоянии друг от друга — так называемая, разреженная конструкция.

Шаг обрешетки регулируется строительными нормами СНиП. Необходимо следовать и рекомендациям сопроводительных документов к приобретаемому профнастилу.

Требования СНиП зависят от того, какой уклон имеет крыша крутой или пологий.

  • Для пологих крыш с очень малым углом наклона необходимо соорудить сплошную обрешетку, либо с шагом менее 40 см.
  • Для угла ската 15о +\- при кровле стеновым профнастилом шаг может составлять уже 35-60 см.
  • Для угла ската от 15 о при кровле несущим или несуще-стеновым профнастилом небольшой толщины листа и высоты профиля допускается шаг обрешетки до 1 м.

При строительстве частных домов наиболее распространенный шаг обрешетки под профнастил составляет 15 — 40 см. Кроме дерева могут быть использованы и металлические брусья.

Какую бы обрешетку вы не сооружали, не рекомендуется использовать профнастил для односкатных крыш с углом наклона более 35о и двускатных крыш с углом наклона более 45о.

  • Для кровли профнастилом С-10 крыши с углом менее 15о про монтаже на сплошную обрешетку стоит делать нахлест в 2 гофры.
  • Для кровли скатов с углом менее 15о с помощью профнастила С-8, С-20, С-21, С-44 рекомендуется делать нахлест в 1 гофру.

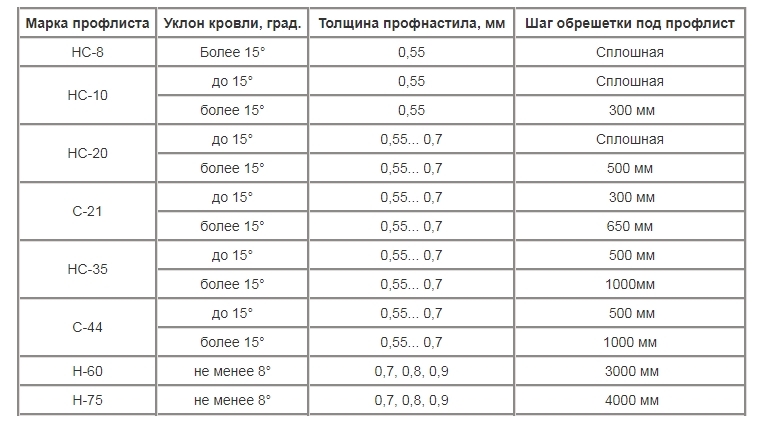

Вид профнастила Толщина листа Угол уклона Шаг обрешетки
С-8 0,5 мм о сплошная обрешетка
С-10 0,5 мм о сплошная обрешетка
0,5 мм >15о до 30 см
С-20 0,5 — 0,7 мм о сплошная обрешетка
0,5 — 0,7 мм >15о до 50 см
С-21 0,5 — 0,7 мм о до 30 см
0,5 — 0,7 мм >15о до 65 см
С-44 0,5 — 0,7 мм о 50 — 100см
НС-35 0,5 — 0,7 мм о до 50 см
0,5 — 0,7 мм >15о
до 1 м
Н-60 0,7 — 0,9 мм >= 8о до 3м
Н-75 0,7 — 0,9 мм >= 8о до 4м

Такие правила обусловлены предполагаемыми нагрузками на крышу. Чем меньше угол уклона, тем выше нагрузка на кровлю, тем, соответственно, крепче обрешетка нужна. Например, на пологой крыше собирается большой слой снега. Если не обеспечить надлежащую прочность стропильной системы, крыша может деформироваться.

шаг деревянной обрешетки и крепление профлиста к ней на крыше, шаг стропил для профнастила односкатной крыши

Профнастил – материал легкий, ровный, комфортный в монтаже, а значит, востребованный. С ним действительно несложно работать, но только если выбрано правильно крепление и грамотно подготовлено основание. Основание – это, в том числе, обрешетка. Если сделать ее недостаточно частой, листы прогнутся, если выбрать неправильный материал для ее конструирования, она также не вынесет профнастила и не будет качественным основанием.

Особенности

Обрешетка имеет две основные функции – выполнять роль основания под фиксацию финишного материала, а еще быть прослойкой между гидроизолятором и наружным кровельным слоем. Особый настил образует вентканал, не позволяющий кровельному полотну усугублять свое состояние конденсатом, подвергаться гниению и существенно снижать срок своей эксплуатации.

Обрешетка под профнастил по традиции сооружается из дерева, но встречаются и варианты из металла или железобетонных плит.

Металлическую конструкцию выбирают, если листы профнастила толще 0,7 мм и если уклон ската совсем мал.

К слову, еще до составления расчетов следует сориентироваться в марках применяемого материала, продумать уклон кровли. Непременно берутся для рассмотрения снеговые и ветровые нагрузки в актуальном регионе.

Обрешетка может быть двух видов.

  • Деревянная. Для нее берется брус либо обрезная доска хвойных пород. Это дешевле металлоконструкции практически всегда, да и проще в монтаже.
  • Металлическая. По эксплуатационным качествам она во многом лучше деревянной – помогает понижению ветрового давления, организует свободный доступ к элементам кровли, не горит и не гниет, обладает идеальной гладкостью.

При строительстве обрешетки помимо уклона кровли заранее определяется длина волны и толщины будущего покрытия. От этого будет зависеть шаг обрешетки. Производители профнастила обычно не ленятся и отмечают в сопровождающих документах список требований к укладке материала. Например, в загородном строительстве обычно предпочтителен профнастил с профилем, имеющим высоту 35 мм, выполненном из стального листа толщиной 0,7 мм. И данный материал отлично стелется на обрешетку, составленную с шагом в полтора метра (с учетом того, что кровля просчитана на нагрузку до 600 кг на квадрат). По данной крыше можно безопасно передвигаться при ремонте или необходимой очистке.

Типы настила

Устройство убедительно уложенной кровли подразумевает использование разных видов обрешетки: стандартной, разреженной, простой. Выбор типа каркаса зависит от климатических условий региона, уклона крыши и, конечно, марки профильного листа.

Сплошной

Обычно данный тип каркаса делают на крышах, имеющих минимальный уклон скатов (до 15 градусов). И это с учетом того, что используются профилированные листы марок С8, С10 и С20. Такой материал не отличает высокая степень жесткости.

Этот же вид обрешетки применяют, если работать приходится на проблемном секторе кровли – например, по периметру мансардных окон. Обрешетка помогает усилить данную конструкцию.

Шаг сплошной обрешетки не имеет четкого регламента. Важно оставить достаточный зазор, примерно в 1 см максимум, между соседствующими досками. Почему нужно сохранять такое расстояние: материал имеет свойство менять размеры под влиянием термовлажностных показателей.

Если такого компенсационного зазора нет, есть риск деформации дерева, состоятельность обрешетки будет под угрозой.

Разреженный

Эта конструкция считается оптимальной для особенно жестких профлистов, маркированных HC-35 и выше. У такой обрешетки шаг составит до 1000 мм (но не меньше 600). Для стандарт-профлиста такой интервал недопустим, даже если крыша оснащена немаленьким уклоном.

Такой тип обрешетки использует пиленые деревянные бруски и жерди. Основное к ним требование заключается в минимальной влажности, не выше 20%, а также в отсутствии разного рода деформаций, сучков и изгибов.

Эту обрешетку надо обязательно обработать антисептиком, можно и антипиреном.

Кроме того, разреженный тип настила использует П-образные оцинкованные профили. Данную обрешетку обустраивают в один или два слоя, но именно под профнастил достаточно одного слоя.

Обычный

Так говорят про обрешетку, частота досок в которой равна от 200 до 500 мм. Такую каркасную разновидность задействуют, если нужно укрыть крышу, имеющую наклон от 15 градусов. Используется профнастил С10, С20 и С21.

Расчет материалов

Устройство кровельного покрытия из профильных листов для односкатной, двускатной крыши требует качественного расчета обрешеточного интервала, который зависит от некоторых факторов.

  • Климатические условия. Выбор идеального угла ската строится относительно актуальных ветровой и снеговой опасности. Чем круче сама кровля, тем легче с нее сойдет снег, уйдет вода (как от дождя, так и талая). Но для конструкций, имеющих крутой уклон, и стройматериалов придется взять больше, то есть рассчитать количество материалов под новые условия. К примеру, на крышу под углом в 45 градусов понадобится в полтора раза больше пиломатериалов, чем на обустройство плоской крыши. В местностях, где снега в сезон много, а ветра мало, можно делать крутые крыши. А там, где ветра серьезные, лучше делать пологие крыши.
  • Уменьшение угла наклона. Требует уменьшения шага между структурами обрешетки. Если так не сделать, покрытие прогнется после первого же снегопада. На пологих крышах снежного покрова собирается очень много, и он, особенно в мокром виде, точно не легковесный. На крутой кровле интервал может достигнуть 900 мм, но конкретные цифры будут зависеть от маркировки профнастила.

Впрочем, не все считают, что размеры шага следует серьезно рассчитывать. На некоторых строительных форумах мастера (чаще анонимные) уверяют, что опытный мастер сделает все «на глаз». Но это опасный путь.

Если не произвести расчеты, стоимость кровли элементарно может быть повышенной.

Наконец, что опаснее, крыша может не выдержать первого же серьезного снегопада, а то и ветра. И если такой кровле понадобится ремонт, передвигаться по ней будет проблематично.

Остальные расчеты мало сопоставимы с цифрами, они касаются расчетов на качество материала – из чего делать обрешетку, чтобы и не очень дорого вышло, и в прочности конструкции не было сомнений. Если это дерево, то лучше остановить выбор на дубе, ольхе или ели. Материал должен быть просушенным идеально, не иметь трещин, визуально быть ровным и однородным. Перед тем как монтировать деревянные элементы, их покрывают специальными антисептиками и составами, которые помогают избежать гниения.

А вот чтобы рассчитать, сколько этого качественного дерева понадобится, следует опираться на ширину и длину ската, определяя сам шаг. И в ход идет элементарная математика. Не забыть бы и о том, что вдоль конька и карниза также крепят доски, от которых и отсчитывается шаг. В области вентокон, труб и других дополнительных элементов обрешетка обязательно усиливается.

Также немаловажно, что расчет количества дерева предполагает частичную утрату материала, что будет выброшен в виде обрезков. Потому к уже подсчитанному количеству дерева придется добавить порядка 15% запасного материала.

Монтаж

Самый ответственный этап – монтаж. Установку обрешетки сначала нужно «прокрутить в голове», то есть теоретически понять, как будет проходить монтаж, из каких частей он состоит. Когда общая схема понятна, переходить к практике легче.

Пошаговая инструкция по монтажу обрешетки своими руками поможет в работе.

  1. Произведение расчетов и закупка материалов. Точные расчеты позволят сэкономить, не потратить лишнее (и деньги, и время на потенциальную переделку). Измерять предполагается ширину и длину ската, каждое из измеренных значений делится на выбранный интервал обрешетки. К полученному количеству прибавляется материал, который предстоит применить для обязательной сплошной обрешетки в зоне дымохода и тому подобных элементов. Приобретенный материал проходит обработку антисептиком и средствами для отталкивания влаги.
  2. Сбор основных элементов каркаса. Предполагается, что конек и стропила уже на месте – обрешетка и связанные с ней элементы монтируются уже на них.
  3. Укладка гидроизоляции. Этот материал, как правило, фиксируется строительным степлером и скобами.
  4. Закрепление брусков к стропилам. Это бруски 50 на 50 мм, за счет которых организуется вентиляционный зазор. Он нужен именно для профлиста.
  5. Укладка дополнительной полосы гидроизоляции. Она прокладывается в коньковом секторе. Гидроизоляционная полоса защитит коньковую часть от воды.
  6. Крепление крюков, необходимых для монтажа желоба водоотведения.
  7. Монтаж контробрешетки. Начинается крепеж досок к прибитым заблаговременно брускам. Используются для этого саморезы. Сначала элементы ставятся возле карниза, потом, с учетом просчитанного шага, устанавливаются остальные части обрешетки.
  8. Разметка на брусках. Она наносится для удобства, чтобы обозначить шаг деревянной обрешетки. Впрочем, воспользоваться можно и бечевкой.
  9. Фиксация досок. Для этого берутся гвозди или саморезы, их длина в три раза больше, чем толщина доски обрешетки. Если выбрать другие размеры крепежа, ветровая нагрузка может быть критичной для конструкции. Но если ситуация предполагает, что обрешетка должна сращиваться по длине, стыки предложено располагать на опоре (а ею будет брусок). Это тот самый брусок, что ранее закреплялся на стропилах. Эксперты не советуют соединять два соседних ряда параллельно. Это значит, что стыки следует располагать в шахматном порядке. Данные обстоятельства работают на надежность кровли.
  10. Вдоль коньковой части тоже закрепляются бруски обрешетки.

Полезными могут быть и экспертные советы, которые помогут грамотно сэкономить на обрешетке, не ухудшив качества будущей конструкции.

  • Применять следует доску рабочего сечения. И это действительно выгодно: данные доски равны пиломатериалам первого сорта, но поперечное сечение имеют на 5 мм меньше. То есть в одном кубическом метре самих досок будет больше, а, следовательно, экономия на дереве может составить все 20%.
  • Распиловку приобретать не в разгар сезона. И это тоже логично – в это время на нее спрос меньше, а значит, можно рассчитывать на приличные скидки. Да и вылежавшаяся за зиму древесина считается удобной в сортировке: порча и деформация сразу бросается в глаза.
  • Покупать материалы оптом, который всегда дешевле. Это касается и черновых, и основных пиломатериалов.

А вот покупать доски более низкого сорта далеко не всегда выгодно. Хоть разница в цене и искушает, но все же низкосортный продукт требует последующей серьезной обработки: ее потребуется подрезать, выторцевать все сучки, отшлифовать. А это тоже затратные мероприятия в отношении и времени, и сил, и средств.

Следует разрешить и спорные вопросы о контробрешетке под профнастил, ведь не все согласны с тем, что она нужна.

Но специалисты советуют не отказываться от контробрешетки.

Ее необходимость обусловлена рядом аспектов.

  • Данного рода кровля в особенности нуждается в свободном поступлении воздуха. Уложенная поверх гидроизоляции контробрешетка организует тот самый вентпроход, следовательно, кровельные элементы защищены от деформации и гниения. Актуальность данной информации повышается, когда кровлю решено покрывать профнастилом с низкой волной.
  • Контррейкам удается поддержать гидроизоляцию, не дать материалу провиснуть. Контробрешетка также помогает гидроизолятору остаться ровным, не упустить должного уровня натяжения и отлично справиться с собственной задачей.
  • Если стропила обработаны недостаточно качественно, прибитые по ним контррейки, выровняют несущие кровельные элементы.
  • Наконец, данная система не даст шансов контактировать гидроизолятору с обрешеткой, а значит, конденсационные накопления, вышедшие из утеплителя, без проблем стекут в капельник. То есть вреда системе и изолятору нет.

Укладывается контробрешетка без особых сложностей. После того как уложен гидроизолятор, по верхнему краю вдоль стропил набивают планочки (их готовят заблаговременно). Ширина брусков немногим меньше того же параметра несущих стропил, а толщина достигает 4 см. Бруски заготавливают так, чтобы по параметрам высоты ската легли 3 планочками с промежутком в 15-30 см.

Крепление профлиста

Когда обрешетка сооружена окончательно, пора крепить профлист. Для крепления полотен потребуются специальные саморезы, основанные на резиновой прокладке. Сколько именно потребуется крепежа, можно подсчитать заранее: на 1 квадратный метр приходится не меньше 5 саморезов. Листы укладываются снизу вверх, верхнее полотно должно буквально по краю прикрывать нижнее.

Так делают, чтобы излишки воды не застаивались в стыках, а спокойно стекали с крыши.

Какой будет ширина нахлеста, решается в зависимости от угла кровельного наклона. Листовые стыки обязательно обрабатываются битумной мастикой, обеспечивающей нужный показатель гидроизоляции.

Крепеж профильного настила к основе предполагает, что саморезы будут вкручены в нижнюю гофру, в зонах нахлеста – в верхнюю. Крепить на продольных стыках надо для того, чтобы защитить конструкцию от ветрового срыва, и для того чтобы выровнять кровлю. Все же крыша должна быть визуально однородной.

Если же выбран металлический вариант, фиксация листа может быть немного затрудненной. И дело в характеристике самого металла. Следует напомнить, что целесообразно для обрешетки брать исключительно профили с толщиной металла не выше 2 мм, если металл толще, нагрузка на стропильную структуру будет чрезмерной. Отсюда вывод и по саморезам: они имеют на конце сверло, разрешающее вкручивать их в металл без создания отверстий только тогда, когда толщина его не будет выше 2 мм. Чтобы процесс не был бесконечно трудоемким, прикрутить профнастил можно только к такой «облегченной» металлической обрешетке. Остальные варианты (с более толстым металлопрофилем) не просто использовать не очень правильно, но и опасно.

К крепежу также предъявляются свои требования: если уплотнительные прокладки, которыми оснащены саморезы, пересыхают и растрескиваются, кровля будет протекать. Потому следует приобретать фирменный крепеж с клеймом бренда на головке. Сомнительные саморезы могут обернуться потерей качества всей конструкции обрешетки с закрепленным профлистом.

Как сделать обрешетку под профнастил, вы узнаете в следующем видео.

Как монтировать обрешётку для профлиста и металлочерепицы?

Один из важнейших этапов монтажа кровли ― установка обрешётки, каркаса для кровельного материала. От этого зависит, насколько ровно будут лежать листы металлочерепицы или профнастила, будут ли они плотно стыковаться.

Обрешётка может быть сплошной и шаговой. Мы рассмотрим второй вариант, т. к.  именно его используют для монтажа металлочерепицы и профлиста.

Разберём по порядку:

  • Что такое шаговая обрешётка и контробрешётка, какие у них функции?
  • Особенности монтажа разных видов шаговой обрешётки.
  • К чему приводят ошибки при монтаже?

Контробрешётка и шаговая обрешётка: различия

Чтобы понять, где находится контробрешётка и шаговая обрешётка под профнастил и металлочерепицу, рассмотрим устройство кровельной системы.

Контробрешётку для тёплой кровли монтируют после установки стропильной системы, утеплителя, паро- и гидроизоляции, для холодной ― после монтажа стропил и гидроизолирующего материала. Она представляет собой конструкцию из брусков 50х50 мм (реже используют бруски 32×50 мм), которые уложены поверх слоя гидроизоляции и зафиксированы на стропилах. Бруски расположены вертикально.

Шаговую обрешётку для профнастила или металлочерепицы монтируют на бруски контробрешётки. Эта конструкция состоит из ровных досок размером 32х100 мм (реже ― 50х100 мм), которые устанавливают на определённом расстоянии друг от друга. Доски обрешётки монтируют перпендикулярно брускам контробрешётки в горизонтальном направлении.

Доски или бруски должны быть одинаковой толщины, чтобы получилась ровная скатная плоскость. Только в этом случае кровельный материал ляжет ровно.

Внимание: Материал для контробрешётки и обрешётки желательно обработать антисептиками и водоотталкивающими средствами, чтобы защитить его от влаги и воздействия микроорганизмов.

Контробрешётка и шаговая обрешётка: функции

Шаговая обрешётка и контробрешётка ― взаимосвязанные элементы, на них, как и на стропила, приходится основная нагрузка: вес кровельного материала, сопутствующих элементов, скопившегося на крыше снега и льда; порывы ветра. Но они выполняют разные функции.

Контробрешётка:

  1. Обеспечивает вентиляцию. Вентзазор между кровельным материалом и слоем гидроизоляции позволяет воздуху циркулировать, поэтому в подкровельном пространстве поддерживается оптимальный микроклимат.
  2. Фиксирует гидроизоляцию.

Шаговая обрешётка:

  1. Помогает равномерно распределять нагрузку на контробрешётку и стропила.
  2. Усиливает стропильную систему.
  3. Формирует каркас для монтажа кровельного материала.

Виды шаговой обрешётки

В зависимости от кровельного материала, различают следующие виды шаговой обрешётки:

  • под профнастил;
  • под металлочерепицу.

Рассмотрим особенности их монтажа, а также тонкости установки обрешётки под конёк, торцы, ендову, кровельное ограждение, снегозадержатели и переходные мостики.

Шаговая обрешётка под металлочерепицу: инструкция по монтажу
  1. С помощью двусторонней соединительной ленты прикрепите гидроизолирующую мембрану или плёнку к капельнику ― металлической планке, которая служит для отвода конденсата.
  2. На слой гидроизоляции уложите бруски контробрешётки и прикрепите их саморезами к стропилам.
  3. На контробрешётку установите доски шаговой обрешётки. Стартовая доска обрешётки, расположенная вдоль карниза, должна быть толще других на 10–35 мм.



Обратите внимание на шаг обрешётки (расстояние между досками, из которых она состоит). Он зависит от длины ступени металлочерепицы:

  • Если вы используете металлочерепицу с длиной ступени 350 мм, шаг обрешётки составит 350 мм (за исключением расстояния между первой и второй доской обрешётки, оно будет 300 мм. Это связано с тем, что кровельный материал «выходит» за карниз на 50 мм и первый ряд металлочерепицы оказывается короче ― выше карнизного свеса остаётся 300 мм вместо 350).
  • Если вы выбрали металлочерепицу с длиной ступени 400 мм, шаг обрешётки будет 400 мм (кроме расстояния между первой и второй доской обрешётки, оно составит 350 мм).

Шаговая обрешётка под профнастил: инструкция по монтажу

Первые этапы монтажа шаговой обрешётки под профлист аналогичны монтажу обрешётки под металлочерепицу, но есть существенные отличия.

  1. Зафиксируйте гидроизоляционную плёнку или мембрану на капельнике с помощью двусторонней соединительной ленты.
  2. Установите поверх гидроизоляционного материала контробрешётку.
  3. На бруски контробрешётки уложите доски шаговой обрешётки. Размеры обрешетки для профнастила указаны на схеме ниже. Шаг обрешётки для крыши из профнастила составляет 500 мм. Расстояние от стартовой до второй доски также 500 мм.

Внимание: если шаг стропил (расстояние между ними) более 1000 мм, рекомендуем уменьшить шаг обрешётки для профнастила (металлочерепицы) либо использовать для монтажа обрешётки более толстые доски (50х100 мм).

Обрешётка под элементы безопасности и отделки кровли

В местах монтажа ендовы, кровельного ограждения и т. д. обрешётку делают сплошной.

Внимание: сплошную обрешётку под ендову укладывают на контробрешётку ДО монтажа шаговой обрешётки.

Сплошную обрешётку под остальные элементы отделки и безопасности кровли монтируют ПОСЛЕ установки шаговой обрешётки.

Обрешётка под ендову

Ендова ― это внутренний угол стыка скатов, для его оформления используют соответствующие планки (нижнюю и верхнюю). В этом месте нужна сплошная обрешётка, т. к. на него приходится существенная нагрузка. Нижняя планка ендовы должна быть установлена на прочное основание.



Внимание: нижнюю планку ендовы монтируют до укладки кровельного материала, верхнюю ― после.

  1. Сначала в месте внутреннего стыка скатов монтируют сплошную обрешётку. Со стороны каждого ската устанавливают по 3 доски 32х100 мм.
  2. Затем монтируют шаговую  обрешётку в соответствии с указанными ранее правилами. Для неё выбирают доски той же толщины, что и для сплошной.

Внимание: не монтируйте доски сплошной обрешётки вплотную. Древесина ― «дышащий» материал, она меняет размеры в зависимости от уровня влажности. Чтобы при расширении доски не вытесняли друг друга, между ними должен быть зазор примерно 0,5 см.

Обрешётка под конёк

В месте монтажа конька (на внешнем стыке скатов) обрешётку рекомендуется усилить.

С каждой стороны конька фиксируют саморезами по 2 доски: основную и дополнительную.



Внимание: в месте стыка скатов дополнительные доски не должны смыкаться. Между ними остаётся расстояние для циркуляции воздуха.



Толщина дополнительной доски зависит от того, какой кровельный материал вы используете.

  • Для обрешётки под профлист выбирают дополнительную доску той же толщины, что и для шаговой обрешётки.
  • Для обрешётки под металлочерепицу дополнительная доска может быть выше основной.  Чтобы разобраться подробнее, схематично представим кровлю (например, «холодную», без утеплителя) в поперечном разрезе.

Обратите внимание на выделенное оранжевым цветом ― основную и дополнительную доски обрешётки.

Дополнительную доску выбирают такой толщины, чтобы «подошва» (самая нижняя часть) волны металлочерепицы вплотную примыкала к ней. Соответственно, толщина доски зависит от двух факторов:

  • какой высоты профиль у металлочерепицы;
  • какая часть ступеньки металлочерепицы «попала» на дополнительную доску.
Обрешётка для торцов

Для монтажа обрешётки под торцы также используют более толстые доски. Верхняя точка волны кровельного материала и доска обрешётки на торцах должны находиться на одном уровне.

Обрешётка под кровельное ограждение

Кровельное ограждение рекомендуем устанавливать выше уровня карнизного свеса, т.  к. карнизный свес может не выдержать снеговой нагрузки. В месте крепления кровельного ограждения между шаговой обрешёткой добавляют дополнительные доски, чтобы смонтировать крепкий каркас для установки этого элемента безопасности.

Внимание: расстояние между досками сплошной обрешётки ― примерно 0,5 см.

Обрешётка под снегозадержатели

Снегозадержатели также рекомендуем монтировать выше уровня карнизного свеса.  Установка кронштейнов снегозадержателей производится строго в «подошву» волны.

В зависимости от кровельного материала, монтаж обрешётки под снегозадержатели различается:

  1. Если вы используете металлочерепицу, шаговую обрешётку усиливать не надо.
  2. Если вы монтируете профлист с шагом обрешётки 500 мм, обрешётку в месте крепления снегозадержателей надо усилить дополнительной доской. Расстояние между основной и дополнительной доской зависит от вида снегозадержателей:
  • Для СЗТ-150 оно составляет 400 мм.
  • Для СЗТ-150 ROOFRetail ― 350 мм.

Ошибки монтажа и их последствия

Мы рассмотрели правила установки шаговой обрешётки под профнастил, металлочерепицу и элементы кровли. Теперь разберём наиболее частые ошибки при монтаже.

Примеры ошибок:

  • Шаг обрешётки неравномерный либо увеличенный.
  • Обрешётка смонтирована из неровных досок, уложена не перпендикулярно брускам контробрешётки.
  • Листы кровельного материала зафиксированы на обрешётке, но не выровнены.

Каковы последствия таких ошибок?

  • Становится сложно выравнивать листы профнастила или металлочерепицы.
  • Листы кровельного материала начинают плохо стыковаться, морщиться.
  • Стыки листов профнастила или металлочерепицы становятся заметными.
  • Появляется неприятный звук ― неправильно зафиксированные элементы кровли начинают вибрировать и дребезжать.
  • Крепёж разбалтывается.
  • Возрастает риск срыва кровли.

Подводим итог

Теперь вы знаете, чем отличается шаговая обрешётка от контробрешётки. Эти два элемента взаимосвязаны, их нельзя использовать по отдельности. Без контробрешётки гидроизоляция будет непрочно зафиксирована, подкровельное пространство не будет вентилироваться, на элементах подконструкции будет скапливаться конденсат, древесина будет впитывать влагу и гнить. Без шаговой обрешётки кровлю смонтировать вовсе невозможно.

Также мы рассмотрели, как устанавливать шаговую обрешётку под разные виды кровельного материала, в каких местах её надо усиливать. Следуйте нашим рекомендации по монтажу шаговой обрешётки под профлист и металлочерепицу ― и ваша кровля прослужит долгие годы!


В статье упоминаются категории:
В статье упоминаются товары:

Расчет шага и монтаж обрешетки на крышу под профнастил.

Профнастил — современный доступный материал, позволяющий выполнить качественную и надежную кровлю, обладающую высочайшими эксплуатационными характеристиками. Для правильной укладки профнастила, от которой зависит долговечность и прочность кровли, следует верно выполнить расчет шага и других параметров обрешетки и произвести ее сборку в соответствии нормам.

Для чего нужна обрешетка?

Профнастил — легкое и прочное листовое кровельное покрытие. Жесткость этого материала в первую очередь зависит от геометрии профиля, толщины металлического листа и ширины гофры. Шаг обрешетки, на которую укладывается материал, подбирается с учетом свойств определенной марки профлиста, уклона крыши, допустимых нагрузок при эксплуатации.

Обрешетка устраивается из досок либо брусков, укладываемых к стропилам под углом в 90° вплотную либо с определенным шагом. Такой каркас призван придать кровле требуемую прочность, достаточное сопротивление статическим и динамическим нагрузкам, их равномерное распределение по всей площади крыши.

Крепление каркаса в зависимости от вида материала основания либо стропил может осуществляться:

  • саморезами;
  • скобами;
  • гвоздями;
  • дюбель-гвоздями.

Основные принципы расчета

Шаг обрешетки для монтажа профнастила принимается в соответствии с положениями СНиП II-26-76*. В нем приведены основные требования к значению данной величины в зависимости от марки профлиста и его толщины, уклона ската:

  • при минимальной величине уклона требуется устройство сплошной обрешетки либо с шагом до 400 мм;
  • при среднем значении уклона элементы обрешетки устанавливаются на расстоянии 300-650 мм друг от друга;
  • если уклон крыши значителен, то шаг рекомендуется назначать порядка 1000 мм;
  • некоторые марки профнастила, отличающиеся высокой степенью жесткости, при уклоне крыши более 8 градусов допускается укладывать на обрешетку с шагом 3000-4000 мм.

Подбор оптимального шага обрешетки в зависимости от марки профлиста представлен в таблице.

При разработке проекта кровли необходимо правильно подобрать материал финишного покрытия. В технической документации к продукции производители обязаны указать основные требования к монтажу конкретной марки профлиста, в соответствии с которыми и следует подбирать шаг обрешетины.

В индивидуальном строительстве чаще других используется профнастил НС35 высотой 35 мм и толщиной 0,5-0,7 мм, который допускается укладывать на обрешетку с шагом до 1500 мм при расчетной нагрузке на кровлю до 600 кг/м2. При таких характеристиках по крыше можно без опаски ходить при необходимости выполнения мелкого ремонта либо ее очистки, но, стоит учесть, что стоимость такой конструкция выше, чем крыши из профлиста малой жесткости.

При использовании профиля высотой, равной или меньшей 21 мм устраивается полная обрешетина либо принимается минимальный шаг, потому как этот материал не способен выдерживать значительные нагрузки, и во избежание деформаций для него необходимо устройство прочного основания.

Профлист высотой свыше 44 мм применяется для зданий промышленного назначения и в частном домостроительстве используется крайне редко.

Подготовка материала

Исходными данными для расчета нужного количества материала являются длина и ширина ската, выполненный расчет шага обрешетки. Также нельзя забывать, что у карниза и конька устанавливается пара досок для обеспечения должной крепости настила. Каркас требует упрочнения и в местах прилегания к слуховым окнам, венткоробам, печным трубам. Полученный результат следует увеличить на 10%, так как доски в любом случае потребуется нарезать по размерам — некоторую часть их непременно составят отходы.

Бруски для обрешетины нужно подбирать сечением от 50×50 мм, при использовании необрезной либо обрезной доски толщину ее также следует принимать более 50 мм.

Использовать необходимо только хорошо высушенный материал из ели, бука, сосны или ольхи. Не обязательно брать фугованный пиломатериал, но прямолинейность его поверхностей должна быть соблюдена.

Брус или доски не должны быть покороблены, в противном случае их следует подправить.

Так как эксплуатация обрешетки происходит в условиях высокой влажности, велика вероятность поражения ее частей грибками и плесенью. Для предотвращения гниения древесины рекомендуется обработка материала антисептирующими, а заодно и противопожарными составами.

Можно обработать уже смонтированный каркас, но более эффективная защита будет обеспечена при сборке обрешетки из заранее пропитанных элементов.

Выполнение монтажа

Перед тем как приступить к монтажу, необходимо гидроизолировать стропила влагонепроницаемой мембраной либо рубероидом.

Кровля из профилированного листа требует организации эффективной вентиляции. По верху гидроизоляционного материала следует закрепить бруски контробрешетки 50×50 мм, посредством которых обеспечивается вентиляционный зазор.

Крепление каркаса для профнастила производится непосредственно на контробрешетку — доски или брусья прибиваются с выбранным шагом параллельно карнизу по горизонтали.

Для упрощения процесса монтажа рекомендуется воспользоваться веревкой, натягивающейся между кромками ската строго горизонтально.

Обрешетка прикрепляется к брусьям контробрешетки посредством скоб либо гвоздей. При использовании металлических частей рекомендуется прикрепление саморезами, а к бетонной основе крыши каркас прикрепляется дюбель-гвоздями.

В низовой части ската устанавливается главная доска обрешетины параллельно карнизу, с большей толщиной, чем у других элементов каркаса. Толщину этой доски следует подбирать в зависимости от высоты профиля, вида и длины крепежных элементов, посредством которых осуществляется крепление наружной стороны профнастила. С торцов ската крепятся ветровые доски, верхние отметки которых принимаются выше иных частей обрешетки на величину высоты профиля.

Далее каркас монтируется от низа к верху, каждый брусок прибивается на один гвоздь к каждому стропилу. Доска же прибивается на пару гвоздей — для предотвращения ее возможного выворачивания и повреждения кровельного покрытия при значительных нагрузках.

Стыкование брусьев или досок по длине выполняется на стропиле, концы закрепляются скобой либо гвоздями. Обрешетку соседних ярусов не рекомендуется стыковать на одной ноге стропил.

Шаг обрешетки под профнастил н60. Прочный настил: обрешётка для профнастила

Профлист популярен у строителей частных домов благодаря его небольшому весу и высокой прочности. Жесткость покрытия отличается в зависимости от толщины металла, конфигурации профиля, ширины гофры. Шаг обрешетки крыши под профнастил определяется несколькими факторами :

  • марка покрытия;
  • угол наклона скатов;
  • эксплуатационные нагрузки.

Высокий профиль выдерживает более значительную нагрузку, чем низкий.

Обрешётка крыши под профнастил обустраивается при помощи деревянных досок (брусьев), которые укладываются вплотную друг к другу, либо на определенном расстоянии перпендикулярно стропилам. Такая конструкция равномерно распределяет внешние нагрузки по зданию. Создается она непосредственно при возведении стропильных систем. Монтаж деревянных досок и брусьев производят при помощи саморезов, гвоздей, дюбелей, скоб.

В этой статье

С чего начать?

В первую очередь необходимо определить шаг решетки для вашего конкретного случая. Лучший помощник в этом деле — СНиП, в котором указаны требования к расстоянию между досками (брусьями) исходя из угла наклона крыши.

При минимальном уклоне (до 15 градусов) в большинстве случаев необходима сплошная основа. Скаты под углом 15-30 градусов предполагают шаг от 300 до 650 мм. При большем уклоне расстояние между брусьями может доходить до 1000 мм.

Марки листа с повышенной жесткостью могут крепиться на решетку с большим шагом — до 4000 мм, даже если угол наклона не превышает 8 градусов.

Получить точные данные вы можете в документации производителя вашего профлиста, которая не может противоречить СНиП.

Высота и толщина листового профиля также имеет значение. Например, профнастил с высотой профиля 35 мм толщиной листа 0,6-0,7 мм устанавливают на решетку с шагом до 1,5 метров. Такая кровля держит нагрузку до 600 кг на квадратный метр, что удобно для очистки и ремонта крыши.

При использовании листа с высотой профиля 21 мм и меньше, шаг должен быть небольшим, либо решетку стоит сделать сплошной. Тонкий лист не рассчитан на высокую нагрузку, для избежания деформации ему нужна прочная основа.

Обратите внимание! При обустройстве сплошной обрешетки необходимо оставлять зазор между досками — не менее 10 мм. Это нужно, чтобы предотвратить деформацию кровли в случае, если древесина разбухнет от влаги.

Готовим материал каркаса

Когда вы разобрались с шагом, вычислите ширину и длину ската. Так вы сможете установить количество требуемого для строительства пиломатериала. Важно учесть, что для повышения прочности настила у карниза и конька надо смонтировать по две доски. Возле вентиляционных коробов, печных труб и слуховых окон кровлю следует усилить. К результату вычислений по пиломатериалу добавьте еще 10% для возможной подгонки.

Для обустройства обрешетки на крышу под профнастил обычно используют брус сечением 50х50 мм. Пиломатериал должен быть хорошо просушен. Лучшие породы дерева: ель, сосна, ольха и бук. Обязательно добейтесь прямолинейности поверхностей!

Поскольку крыша будет подвергаться воздействию повышенной влажности, существует опасность повреждения древесины грибком и микроорганизмами. Предотвратить гниение материала можно при помощи антисептиков. Нужна ему и противопожарная обработка.Воспользовавшись современными составами огнебиозащиты древесины, вы можете совместить два этих действия.

Обработке можно подвергнуть готовую конструкцию, но для большей эффективности стоит заранее нанести защитный состав на элементы по отдельности.

Монтируем крепление

Решив сделать обрешетку под профнастил, изучите структуру скатной кровли. Поверх стропил уложите гидроизоляцию из рубероида или предназначенной для этих целей водоотталкивающей мембраны. Крыша должна хорошо вентилироваться, поэтому набейте поверх гидроизолирующего материала деревянные бруски сечением 50х50 мм. Такие элементы называют контробрешеткой, они создают необходимый зазор для вентиляции . Непосредственно обрешетка крепится именно к ним.

Бруски устанавливают параллельно карнизу, они должны располагаться строго горизонтально. Вы можете упростить монтаж, закрепив по краям ската натянутую веревку, но лучше использовать деревянный шаблон. Конструкцию прикрепляют к брускам контробрешетки при помощи металлических скоб, гвоздей и саморезов. На бетонном основании она фиксируется с использованием дюбелей.

Главная доска обрешетки монтируется в нижней части ската, параллельно карнизу. Толщина ее выбирается на основе высоты профиля листа и длины крепежа, она должна быть больше, чем у остальных элементов конструкции. На торцах ската следует установить ветровые заграждения, возвышающиеся над остальными элементами на высоту профиля стальных листов.

Далее монтаж обрешетки для профнастила продолжается в сторону конька. Каждый брусок прикрепляют к стропилу одним гвоздем. Чтобы прикрепить к стропилине доску, нужны два гвоздя — в верхний и нижний край . Это позволит избежать выворачивания элементов и деформации кровли из-за высокой нагрузки. Стыковка элементов по длине осуществляется на стропиле, каждый из концов закрепляется скобами или гвоздями.

Возводить кровлю рекомендуется в сухую погоду, непосредственно перед укладкой кровельного материала. Так вы сможете избежать намокания досок или брусьев, а также их деформации из-за избытка влаги. Следуя рекомендациям производителя профлиста и СНиП, вы построите над своим домом качественную и надежную кровлю.

Содержание статьи

При установке профилированного листа важной составляющей является обрешетка. Чтобы выдержать большие нагрузки и правильно распределить вес кровли, она должна быть крепкой, так же как и остальная стропильная система.

Обрешетка под профнастил выполняется путем установки досок или брусков на опору с последующим монтажом и выполняет ряд основных функций при возведении кровли. Во-первых, это быстрый монтаж — панели прикрепляются к рейкам скобами. Во-вторых, на обрешетке не появляется плесень и грибок, и не надо дополнительно пропитывать ее.

Обрешетка крыши под профнастил может выполняться из различных материалов, как правило, это дерево или металл. Для промышленных зданий устанавливается металлический каркас.

Так как небольшой, то и нагрузка на нее, соответственно, намного больше. Деревянная обрешетка используется в основном для частных домов. Ее толщина может быть разной, все зависит от шага обрешетки и предполагаемой на нее нагрузке.

Металлическая обрешетка под профнастил

Обрешетка из металлического профиля применяется в случае использования профилированного кровельного листа толщиной от 0,7 мм и зачастую для кровель плоского типа.

Профильные элементы соединяются при помощи саморезов. Если в качестве стропил используется труба или уголок — соединение элементов выполняется сваркой. Места соединения обязательно обрабатываются грунтовкой или эмалью с целью профилактики коррозии.

Установка обрешетки

Основная доска обрешетки, которая проходит вдоль карниза, выбирается намного толще остальных досок. Кроме этого, в те места, где планируется выводить дымоход, пожарный люк и вентиляцию, крепятся дополнительные доски. Обрешетка устанавливается после установки гидроизоляционного слоя под профнастил и вывода вентиляции. Ее толщина будет зависеть от высоты профилированных листов и длины крепежа, который держит внешнюю сторону профиля.

шаг обрешетки

Шаг обрешетки под профнастил рекомендуется делать от 50 сантиметров и больше . Размер шага зависит от толщины материала и сечения профиля. В торцах крыши ставятся ветровые доски, которые должны быть выше обрешетки на такое же расстояние, как и высота профиля профнастила.

Помимо этого, нагрузки на крышу, такие как снег, ветер, и угол наклона ската также влияют на величину шага обрешетки.

Определившись с тем, какое назначение имеет кровля, какие будут на нее нагрузки, можно выбирать кровельный материал, ведь в зависимости от этого, кровля прослужит более или менее длительный срок. А масса нагрузок на профнастил, зависит от высоты профиля, чем она больше, тем большую тяжесть сможет выдержать материал.

Закрепляем обрешетку

К обрешетке выполняют самонарезающими винтами с покрытием из цинка, дополнительно используя при этом резиновую шайбу.

Крепление желательно совершать в нижней части листа количеством саморезов от 5 до 7 штук на 1 квадратный метр покрытия. Дальше профилированный лист соединяется между собой специальными заклепками, цвет которых подбирается под окрас кровли (или можно их просто потом покрасить).

При правильной установке обрешетки, вес кровли распределится равномерно, она не будет прогибаться и выдержит все сюрпризы погоды.

правила крепление

Параметры профиля профлиста

Важное правило при выборе материала: чем выше высота профиля — тем большую нагрузку способен выдерживать профлист.

В частном строительстве профиль профнастила выбирают с расчетом 35 мм высотой и 0,6 – 0,7 мм толщиной. Такой профиль позволяет производить устройство обрешетки под профнастил с шагом до 1,5метра и выдерживать нагрузки, вплоть до 600кг на кв/м.

И хотя такая кровля будет стоить немного дороже, в ней есть свои преимущества. Прочность такой крыши сделает возможность ходить по ней абсолютно безбоязненно.

Расчет обрешетки под профнастил

Основа рассчитывается на основании марки листа (высота волны), толщины листа и угла наклона крыши.

Для профнастила с низкой высотой профиля – 21мм и меньше — обрешетка делается сплошной или с минимальным шагом. Учитывая то, что такой материал не рассчитан на большие нагрузки, прочность конструкции будет уже не так велика. Профнастил с таким профилем устанавливается на кровлю с большим углом наклона и требует минимальной нагрузки.

Профилированный лист с высотой профиля от 44мм подойдет для промышленных зданий.

Как создать обрешётку под профнастил. Преимущества и недостатки профнастила. Особенности монтажа. Виды материалов. Как выполняется крепление.

Чтобы кровля была надёжной, необходимо выполнить обрешётку под профнастил со знаним всех нюансов монтажа. Как правильно выбрать материал. Расчёт шага и правила монтажа. Виды материалов для обрешётки под профнастил. Расчёт расстояния между обрешёткой под профлист. Особенности монтажа и как правильно сделать обрешётку.

Как выполнить крепление профлиста к обрешётке. Преимущества и недостатки профнастила. Типы крыш и варианты обрешётки. Подготовка и возведение. Установка профнастила.

Выбор материала

Профлист считается практичным, функциональным материалом, который позволяет в короткие сроки перекрыть крышу. Высокая механическая прочность, устойчивость к коррозии и другим внешним воздействиям делает это недорогое покрытие лидером в малоэтажном жилом и производственном строительстве. Так как профнастил достаточно прост в монтаже, он часто используется при сооружении кровли своими руками. Этот процесс не вызывает никаких сложностей, если грамотно выполнить устройство основания для кровельного материала. В этой статье мы расскажем, как правильно делается обрешетка под профнастил, как сделать расчет шага между рейками, а также выбрать долговечный материал.

Обрешеткой называют основание, на которое настилают кровельный материал, изготовленное из деревянных реек или металлопрофиля, уложенных перпендикулярно стропильным ногам. Она равномерно распределяет нагрузку на стропильные ноги, предотвращая деформацию поверхности крыши. Профлист монтируется на сплошную или решетчатую обрешетку в соответствии с техническими характеристиками материала.

Для изготовления этого элемента стропильной системы используют:

  • Древесину. Натуральное дерево является наиболее распространённым материалом, из которого изготавливается обрешетка под профнастил. Оно легкое, прочное, благодаря чему позволяет создавать прочные, надежные конструкции. Устройство основания из дерева выполняется при помощи необрезной или обрезной доски шириной 150 мм и толщиной 40-50 мм. Недостаток деревянного основания заключается в том, что древесина горит, при контакте с водой гниет, постепенно теряя прочность. Чтобы продлить срок эксплуатации, доски обрабатывают огнебиозащитой.
  • Металл. В производственном строительстве для организации основания под профнастил часто используют металлопрофиль. Металлические конструкции не имеют ограничения по длине, а также обладают большей прочностью при меньшем весе. Устройство основания из металла позволяет увеличить шаг между элементами до 1-1,5 м. Металлические элементы при контакте с водой со временем покрываются ржавчиной, постепенно деформируясь. Однако, срок эксплуатации основания из металла больше, чем у деревянных конструкций.

Мнение эксперта

Филимонов Евгений

Задать вопрос эксперту

Важно! Устройство кровли из профлиста начинается с настила обрешетки. Чтобы определить, материал, оптимальное сечение элементов и шаг между ними, нужно сделать расчет. Вычисления основываются на определении нагрузки, которая передает на основание крыши кровельный пирог.

Расчет шага

Профлист считается прочным, легким, устойчивым к механическим повреждениям материалом, жесткость которого увеличивают дополнительные вертикальные ребра жесткости. Чем больше высота волны профнастила, тем выше его несущая способность. Как правило, обрешетка имеет простое устройство, которое зависит от типа и веса материала, а также от площади и угла наклона ската.

Шаг обрешетки под профнастил регламентируется строительными нормами, расчет выполняется, исходя из уклона крыши:

1. Если уклон крыши составляет 15 градусов или меньше, для профнастила монтируется сплошная обрешетка. Для кровельного материала, относящегося к несущему типу, допускается решетчатая конструкция с шагом до 400 мм.

2. Если угол наклона скатов кровли находится в пределах 15-30 градусов, шаг между элементами обрешетку должен составлять 300-650 мм. Это наиболее распространённое устройство основания для настила профлиста, которое подходит для большинства крыш.

3. Если уклон крыши превышает 30 градусов, шаг между элементами обрешётки для настила профлиста можно увеличить до 100 см.

Мнение эксперта

Филимонов Евгений

Профессиональный строитель. 20 лет стажа

Задать вопрос эксперту

Обратите внимание! Несущий профнастил, который обладает повышенной жесткостью, с высотой волны свыше 80 мм монтируется на обрешетку с шагом до 300-400 см, если угол наклона ската крыши превышает 8 градусов.

Правила монтажа

Чтобы понять, какая обрешетка потребуется для монтажа профлиста, необходимо определиться с видом материала. Несущие и универсальные марки с высотой волны от 35 мм, изготовленные на основе листа оцинкованной стали толщиной 0,6-0,7 мм, настилают на основание с шириной шага 1-1,5 м. При этом несущая способность такой крыши будет составлять 600 кг, благодаря чему ее можно легко обслуживать. Более дешевый стеновой профнастил с высотой волны менее 21 мм требует обустройства более надежного сплошного основания, так как листы кровельного материала не обладают достаточной прочностью, чтобы не деформироваться под весом снега.

Обрешетка под профнастил организуется в соответствии со следующими рекомендациями:

  • Обрешетка крепится к рейкам контробрешетки, которые устанавливаются вдоль стропил и фиксируют гидроизоляционный материал.
  • Лучшими крепежными элементами для деревянной конструкции считаются гвозди, а для металлической – саморезы.
  • Монтаж обрешетки под профнастил начинают всегда снизу вверх. Первая доска, которая крепится вдоль карниза кровли называется основная. Она изготавливается из брусков с большей толщиной.
  • Рейки обрешетки должны располагаться строго горизонтально. Чтобы избежать «перекосов», опытные мастера на необходимой высоте натягивают трассировочный шнур.
  • Каждая рейка обрешетки крепится к стропильной ноге двумя гвоздями или саморезами для предотвращения выворачивания бруска под воздействием интенсивных нагрузок.

Опытные мастера обращают внимание, что, если длина кровли больше, чем максимальная длина имеющегося металлопрофиля или рейки, можно сделать обрешетку из составных элементов. Однако, в этом случае запрещается соединять рейки соседних рядов на одной стропильной ноге.

Виды материалов для обрешетки под профнастил

Простой монтаж материала позволяет использовать его при самостоятельном сооружении крыши дома. При правильном обустройстве основания под покрытие процесс его монтажа не вызовет никаких трудностей. Главное — правильно сделать обрешетку, рассчитать промежуток между элементами и подобрать качественный материал.

Под обрешеткой принято понимать основание под кровельный материал, выполненное из металлического профиля или деревянных реек, укладка которых выполнена в перпендикулярном направлении относительно стропил.

Обрешетка принимает на себя нагрузку от кровельного покрытия, распределяя ее между стропилами, что помогает избежать преждевременной деформации крыши. Монтаж профлистов может выполняться на сплошную обрешетку или выполненную с определенным шагом в зависимости от технических характеристик материала.

Обрешетка под металлопрофиль должна создаваться из исключительно качественных продуктов. Дело в том, что при частой эксплуатации здания с нижних этажей будет поступать большое количество конденсата, разрушающего древесину. Для защиты пиломатериалов используются специальные пленки, а структура самого дерева обрабатывается растворами. Если от защиты зависит срок эксплуатации конструкции, то от правильности монтажа зависит целостность здания.

Обрешетка и конденсат

В строительстве обрешеткой называется система пиломатериалов на которую укладывается кровельный пирог с покрытием. В него может входить до 9 слоев. Все продукты используются для предотвращения больших тепловых потерь помещения.

ВАЖНО: Если в здании предусматривается жилая мансарда, то количество слоев будет ближе к максимальному, если постройка носит бытовой характер, то кровельный пирог может быть минимальным.

Обрешетка из древесины бывает двух типов:

  • Разряженной
  • Сплошной

Разряженную систему устанавливают лишь в том случае, если покрытие обладает достаточной жесткостью, дабы выдержать не только собственный вес, но и сторонние нагрузки. Что касается сплошной , то она больше подходит мягким материалам, например, мягкой черепице и рубероиду.

Существует также металлическая обрешетка. Она практически ничем не отличается от деревянной. В ней присутствует система металлических элементов, которые укладываются по тому же принципу. Отличительными чертами является ее невосприимчивость к внешним факторам, отсутствует необходимость нанесения защитного раствора и конечно же повышенная жесткость. Если вы сразу загорелись идеей возвести здание именно с такой кровельной системой, то стоит сперва подумать. Обрешетка из металлического профиля гораздо дороже древесной и кроме этого, ее тяжелее монтировать, отсюда могут возникнуть серьезные трудности.

Все металлические кровли обладают одной негативной особенностью, они любят собирать большое количество конденсата. Влага, циркулирующая в чердачном помещении так или иначе начнет взаимодействовать со всеми элементами и на них будет появляться гниль или коррозия. Для предотвращения этих процессов все важные составляющие крыши должны быть изолированы от влаги и обработаться антисептиками. Данные препараты способны оградить структуру материалов от воздействия на них микроорганизмов.

Полимерная мембрана отвечает всем требованиям гидроизоляции. Она имеет хорошую паропроницаемость, поэтому излишний конденсат сможет без проблем выводиться за пределы чердачного помещения. В структуре полимерной мембраны находится несколько слоев:

  • Блокирующий влагу. В качестве основного компонента здесь выступает поливинилхлорид или сокращенно ПВХ. Эта поверхность имеет ламинированный вид, благодаря чему влага не способна просочиться внутрь.

  • Армирующий. Чтобы материал обладал повышенной прочностью, но при этом сохранил всю эластичность, сетка создается из полипропиленовых волокон.
  • Мембранный. По другую сторону изолирующего слоя лежит мембранный. Он выступает в качестве проводника для влаги и надо сказать, что он справляется со своей задачей очень хорошо.

Пилимерные материалы делятся на несколько подвидов: диффузионный и супердиффузионный. Последние продукты используются лишь в том случае, когда уровень скопления влаги в чердачном помещении практически максимальный. Практическое применение этот вид мембран нашел в банях и других похожих постройках.

В некоторых случаях даже укладка супердиффузионной мембраны не может решить проблему с конденсатом. Он может скапливаться очень быстро, и вентиляционная система не будет успевать выводить его за пределы строения. Если такая проблема имеет место, то вам придется дополнить к гидроизоляционному материалу специальную ткань. На ее обратной стороне находится небольшой ворс, способный очень быстро впитывать влагу, и задерживать ее в больших количествах.

Итак, вы выяснили, как должна защищаться обрешетка крыши, но совершенно ничего не узнали об ее шаге, крепежах и какая система предпочтительнее под металическое покрытие, сплошная или разряженная. Так что сейчас пойдет речь именно об этом.

Особенности выбора обрешетки

Шаг обрешетки под металлопрофиль чаще всего выбирается методом расчета, но большинство застройщиков игнорирует этот факт и смотрит на кровельное покрытие. Если в качестве основного продукта применяется металл, то обрешетка может быть трех видов:

  • Со стандартным шагом. В данном случае будет браться значение, находящиеся в диапазоне от 20 до 40 сантиметров. Благодаря небольшому шагу элементов все металлические покрытия будут чувствовать себя максимальной устойчиво.
  • Разряженная. Некоторые виды покрытий обладают усиленными элементами, что повышает их жесткость во много раз. Обрешетка под эти продукты может создаваться с шагом от 50 до 80 сантиметров.
  • Сплошная. Все тонкие металлические листы целесообразно укладывать именно на такие системы. Стоит отметить, что даже на сплошной обрешетке должны присутствовать вентиляционные зазоры. Их минимальный размер составляет 10 миллиметров. При создании плоской поверхности используют влагостойкую фанеру или ОСП плиты.

Основа под любой вид обрешетки будет одинаковой. Она создается из бруса квадратного сечения, где сторона имеет значение в 50-75 миллиметров, впрочем, основание можно собрать и из доски. В таком случае ее толщина должна находиться в пределах от 20 до 50 миллиметров. Что касается ширины, то нельзя использовать пиломатериалы более 15 сантиметров. Нарушение этого правила несомненно приведет к дальнейшим проблемам, связанным с короблением.

В качестве крепежных элементов при создании деревянной обрешетки применяются крупные гвозди. Подобрать их оптимальную длину можно по крепимому элементу – если гвоздь будет в два раза больше доски или бруса, то этого вполне достаточно. К примеру, возьмем пиломатериал с сечением 60х60 миллиметров, значит гвоздь должен иметь длину в 120 миллиметров.

Как вы уже знаете металлическая профиль-обрешетка практически ничем не отличается от деревянной. В качестве крепежей здесь используются всевозможные зажимы или саморезы.

Максимальная прочность кровельного основания достигается устройством двухслойной обрешетки. Здесь нижний ряд создается разряженным методом, где все основные элементы будут укладываться параллельно коньку. Сверху вся конструкция накрывается сплошной системой или с меньшим шагом. Двухслойная обрешетка может создаваться лишь в двух случаях: когда теплоизоляционные плиты имеют большую толщину или нагрузки на крышу очень высоки.

Влияние кровельного наклона и материала на обрешетку

Если в качестве покрытия используется профнастил, то тогда вам нужно знать два нюанса. Первый заключается в уклоне крыши, а второй в марке используемого продукта. Помимо этого, важно включать в расчеты размеры листов и высоту гофры, так как это сильно влияет на жесткость материала.

В случае, если угол ската составляет менее 15 градусов , тогда целесообразно применять марки профлиста: С20 и С35. В первом случае основание лучше всего делать сплошным, а саму укладку листов производить внахлест. Что касается второй марки, то шаг элементов обрешетки можно брать до 30 сантиметров.

Если уклон крыши равняется 15 градусам , тогда подходящими марками профнастила будут: С10, С21 и С44. Первый материал будет укладываться на сплошное основание. С21 можно монтировать на обрешетку с шагом до 30 сантиметров, а С44 можно разместить на основании с шагом от 50 до 100 сантиметров.

При уклоне ската более 15 градусов , шаг будет подбираться индивидуально. Оптимальным диапазоном является значение в 35-50 сантиметров.

Как создается обрешетка крыши под металлопрофиль

После того, как все расчеты были завершены, можно ехать на строительный рынок и приобретать необходимую продукцию. В качестве основного пиломатериала рассматривайте исключительно твердые сорта, например, сосну, ель, дуб и прочее. Осмотрите структуру древесины на наличие сколов, трещин и другие дефектов, способных каким-либо образом сказаться на дальнейшем поведении продукта.

По нормативным документам древесина, используемая в целях постройки жилого здания, должна отвечать некоторым требованиям:

  • Не иметь влажность более 22%.
  • Все пиломатериалы не должны иметь никаких признаков коробления и сколов.
  • Перед укладкой материала по своим местам их необходимо обработать защитными растворами в виде антипиренов и антисептиков.

После того, как возведены стены здания на них укладывается мауэрлат. Этот опорный брус будет выполнять функцию передачи давления от вышележащих элементов на стены, а они в свою очередь на фундамент. Данный брус обязан быть из самой твердой древесины, поэтому часто используют сосну. Укладывая мауэрлат на стены очень важно изолировать его от каменных элементов. В качестве изоляции здесь лучше всего подходит рубероид или пергамин.

Перед тем как собрать обрешетку, ее необходимо защитить от пара, который будет поступать в чердачное помещение от нижележащих жилых помещений. Для этого используется полимерная пленка или мембрана.

Стоит отметить, что данный материал должен находиться не в натянутом состоянии, а чуть расслабленным, дабы не произошел разрыв при дальнейшей эксплуатации.

Сами доски или брусья, после предварительной пропитки крепятся снизу-вверх с определенным шагом. Если длина доски больше шага стропильных ног, но ее край не достает до следующего элемента, то ее следует обрезать.

Профилированные металлические листы – это популярный материал для финишного покрытия крыш строений различного назначения. Производятся они с профилем в форме трапециевидной волны. Высоты гребня настила, применяемого для кровли, не должно быть ниже 3,5 см и данный параметр четко регламентирован ГОСТами и СНиПами. Достоинств у материала довольно много, например, можно отметить, такие качества, как легкость, высокая прочность и долговечность. Листы имеют двойное защитное покрытие, то есть оцинкованное и полимерное, что позволяет защитить поверхность кровли от негативных факторов внешней среды. Также можно отметить и тот факт, что изделия не выгорает на солнце, а значит, свой внешний вид крыша будет сохранять на протяжении всего срока эксплуатации.

Еще один важный момент для многих пользователей – это экономическая выгода подобного приобретения. Ведь стоимость материала ниже, как аналогичной продукции, так и многих других вариантов кровельных покрытий. Кроме того, произвести самостоятельный монтаж не составит труда даже для пользователей, впервые сталкивающихся с этим изделием. Разумеется, прежде чем приступить к установке металлических листов, стоит внимательно изучить все особенности процедуры, уделив особое внимание такому вопросу, как обрешетка под профнастил. Так как во многом от данного элемента будет зависеть долголетие и прочность крыши строения. Именно поэтому стоит подробно рассмотреть этот элемент кровельного пирога, но прежде всего, стоит уделить внимание особенностям профилированного настила.

Особенности профнастила

Профилированное металлическое кровельное покрытие выпускается с различными вариантами профиля. Кроме того, изделие может отличаться не только геометрией волны, то есть формой и высотой гофры, расстоянием между волнами, но и такими параметрами, как монтажная ширина, материал изготовления, толщина листа, качество антикоррозийного покрытия и наличие различных декоративных полимерных слоев. Чтобы точно знать, какими свойствами обладает приобретаемый профнастил, достаточно взглянуть на его маркировку. Пользователям следует знать, что изделие выпускается в трех основных модификациях:

  1. Несущий (маркируется литерой Н).
  2. Стеновой (С).
  3. Комбинированный или универсальный (НС).
  4. Материал может отличаться своим предназначением, например, изделие может использоваться:

  • для монтажа кровельной системы;
  • для устройства межэтажных перекрытий;
  • для отделки фасадов;
  • для изготовления стеновых перегородок;
  • для установки в качестве ограждающих конструкций и так далее.

Потребители, планирующие сделать кровлю самостоятельно, должны разбираться в назначении выбираемой продукции. Маркируется материал буквенно-цифровым обозначением. Цифры в маркировке означают высоту профиля, толщину листа, монтажную ширину и длину материала в мм.

Популярные виды профнастила

Востребованность профнастила не зависит от высоты гофры, размеров или толщины листа, ведь каждый вид продукции имеет свое особое назначение. Наиболее популярными считаются 3 марки профилированных листов из металла.

1. – это лист для несущих конструкций с высотой гофры в 75 мм. Как правило, он имеет трапециевидную волну и способен обеспечить отменную несущую способность. Часто используется для обустройства кровель. Обрешетка крыши под профнастил может быть из досок либо металла и монтироваться с шагом до 4 м, а использовать изделие можно на кровлях с углом наклона от 8 градусов.

2. – универсальное изделие, широко используемое для монтажа кровель и стеновых конструкций. Имеет волну трапециевидной формы с высотой гофры в 35 мм. Особенность продукции в том, что на каждой волне имеются дополнительные канавки, глубина которых равна 7 мм. Такие бороздки выступают в роли ребер жесткости, что придает конструкциям из данного материла дополнительную прочность. Такой материал можно монтировать на кровли с углом наклона как до 15 градусов, так и более 15 градусов. При этом в первом случае при монтаже требуется устройство обрешетки под профнастил с шагом в 50 см, а во втором допускается обрешетка с шагом до 1 м.

3. – это изделие, применяемое в качестве материала для отделки фасадов и устройства стеновых перегородок. Высота волны составляет всего 8 мм, но при этом ширина трапециевидной гофры равна 5 см. Благодаря таким параметрам листы имеют декоративный внешний облик, что делает их востребованными при монтаже ненагруженных кровельных систем. При этом обрешетка под профнастил из досок делается сплошной, а угол наклона кровли должен быть более 15 градусов.

Разумеется, это далеко не все возможные варианты, которые допускается применять для покрытия кровельных систем. Также популярные и его основные характеристики отражены в таблице.

НС — 20 До 1000 30Х100
НС-35 До 1000 30Х100
С — 44 До 1000 30Х100
Маркировка Угол наклона кровли Максимальный шаг обрешетки Особенности изделия
С-8 от 15 градусов Сплошная Толщина 0,55 мм; стеновой профнастил из оцинкованной стали; применяется для облицовки стен, потолочных подвесных конструкций, для крыш мансард и павильонов, для ограждающих конструкций и стеновых перегородок.
С-10 до 15 градусов Сплошная
более 15 градусов 30 см
С-20 до 15 градусов Сплошная Толщина 0,5-0,7 мм; стеновой профнастил, который также может использоваться в качестве кровельного покрытия; изделия имеют небольшую высоту волны, но при этом отличаются достаточной прочностью и жесткостью.
более 15 градусов 50 см
С-21 до 15 градусов 30 см
более 15 градусов 65 см
С-44 до 15 градусов 50 см
более 15 градусов 100 см
Н-60 от 8 градусов 3 м Толщина 0,7-0,9 мм; несущий профнастил с высокими прочностными характеристиками; профиль позволяет создавать влагостойкие кровли без дополнительной системы герметизации; гофра снабжена ребрами жесткости; используется для кровель жилых и промышленных объектов, односкатных крыш, обладает отменной устойчивостью к снеговым и ветровым нагрузкам, также применяется для возведения каркасных конструкций, для перекрытий, ограждений или для несъемной опалубки.
Н-75 от 8 градусов 4 м
НС-35 до 15 градусов 50 см Толщина 0,55 мм; универсальный профнастил из оцинкованной стали, с полимерным декоративным покрытием, широко применяется для обустройства кровельных систем, для монтажа арочных конструкций, отделки фасадов, при возведении временных каркасных построек, обустройстве ограждений, для несъемной опалубки и так далее.

Таким образом можно видеть, что конкретный шаг обрешетки под профнастил будет зависеть от нескольких факторов, в частности, от характеристик применяемого материала, от угла наклона кровли и особенностей возводимой конструкции. В каждом случае требуется верно произвести расчет обрешетки под профнастил и, конечно же, правильно установить профлист.

Расчет и монтаж обрешетки под профнастил

Обрешетка может выполняться из дерева, железобетонных плит либо из металла. При этом металлическая обрешетка под профнастил применяется в случае использования листов толщиной более 0,7 мм на кровлях с минимальным уклоном скатов. Прежде чем приступить к составлению расчетов, стоит определиться с маркой используемого материала, а также распланировать . Кроме того, во внимание необходимо брать ветровые и снеговые нагрузки, которые наблюдаются в конкретном регионе. Посмотреть коэффициент можно в специальных таблицах, которые имеются в свободном доступе на интернет-ресурсах. Правило будет действовать следующее: чем сильнее, чаще ветер и больше осадков, тем меньше шаг обрешетки под профнастил.

Каждый пользователь, планирующий самостоятельный , должен понимать, что обрешетка – это лишь верхний элемент кровельного пирога, к которому и производится непосредственное крепление декоративно-защитного покрытия крыши. Для фиксации самой обрешетки необходимо произвести монтаж конробрешетки, которая выполняется из доски толщиной 3-4 см. Последовательность монтажа следующая:


Чтобы основание для профилированного настила получилось максимально прочным и долговечным, стоит внимательно изучить технические требования из ГОСТов предъявляемые к обрешетке, а также другие регламентирующие документы. Важное правило, которого следует придерживаться в обязательном порядке – это применение антисептической, антипиренной и гидрофобизирующей обработок. Стоит иметь в виду, что обрешетка под профлист в местах соединения стропильных ног, в районе конька, в местах прохода вентиляционных труб, дымохода и мансардных окон должна быть двойной, именно такой подход обеспечит дополнительную герметичность кровли. Для расчета требуемого пиломатериала следует брать во внимание такие размеры, как ширина и длина скатов, а также планируемый шаг монтажа досок. Кроме того, к конечному результату стоит добавить 10% запас, который обязательно образуется при подрезе материала.

Чаще всего, выполняется обрешетка под профнастил своими руками из деревянных брусьев, а крепление производится при помощи гвоздей. При этом длина крепежных элементов должна быть как минимум в 3 раза больше толщины используемых досок обрешетки. Профлист фиксируется на досках обрешетки при помощи специальных , снабженных резиновым уплотнителем под шляпкой. Крепление производится в углубление профиля на скатах кровли и в вершину волны на коньковом брусе. Монтаж начинается от торца крыши, каждый последующий лист укладывается с поперечным нахлестом не менее 5 см, а продольным от 20 см, читайте также: .

Обрешетка под профнастил: шаг обрешетки и монтаж

Существует ошибочное мнение, что долговечность и прочность крыш и навесов зависит исключительно от цены и качества кровельного материала. Очень редко клиенты, строители и специалисты по планировке кровельных работ уделяют внимание обрешетке. А ведь именно она существует залогом того, насколько долго продержится, к примеру, профнастил.

В данном случае именно на примере профнастила мы рассмотрим обустройство обрешетки. Покрывать кровлю именно профнастилом многих хозяев убеждает большое количество плюсов этого материала: ценовая политика, легкость при монтаже, прочности при достаточно небольшом весе и незначительная нагрузка на систему обрешетки, что позволяет сэкономить на ее обустройстве. При использовании других кровельных материалов, сумма материальных вложений значительно возрастает. Поэтому, при использовании этого материала есть возможность обойтись без вмешательства профессионалов. Хозяин сооружения может самостоятельно выполнить все необходимые работы.

Внимание!!! Наши читатели считают, что утренняя рыбалка — миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее…

Обрешетка

Профнастил можно использовать как для сельскохозяйственных сооружений (сараи, складские помещения), так и для обустройства домов и гаражей. Этот материал легко выдерживает сильные порывы ветра, ливни, град и снегопады. Прикрепление производится саморезами, которые вкручиваются в углубление между волнами, под них помещаются специальные резиновые прокладки, которые защищают профнастил от коррозии и механических повреждений.

Конструкция обрешетки, которая предназначена для профнастила, выбирается в соответствии с углом наклона кровли, а также самим видом материала. К примеру, при уменьшении ширины и высоты гофры, шаг обрешетки также уменьшается.

В зависимости от ската кровли постройки (двускатная или односкатная) выбирается образец кровли и соответственно строение обрешетки. Наиболее простой в креплении и проектировке является односкатная, но при грамотном планировании есть возможность стать владельцем более сложной конструкции. Большое количество строительных фирм предлагает огромный выбор профильных листов. Они разнятся разнообразной гаммой цветов, толщиной и шириной гофры. При выборе профильного листа, а также ската кровли необходимо обратить особое внимание на климатические условия в Вашем регионе. В большей части от этого зависит долговечность и качество кровли и конструкции.

Преимущества обрешеток

Обрешетка конструкции кровли под профнастил имеет несколько весомых преимуществ:

Устройство крыши

  • Она универсальна.
  • Элементарный монтаж подрешетки, сделать который под силу даже самому хозяину сооружения, без приглашения специалистов.
  • Многофункциональность. Во впадинах между досками подрешетки есть возможность проводить необходимые коммуникации.

Основа подрешетки может быть дерево (то есть брусья) или металл. Расчёт и выбор материала идет с учетом того, что чем меньше угол крыши, тем больше идет нагрузка на саму обрешетку, поэтому материал нужно выбирать с учетом этого аспекта. Металлическая обрешетка обязательно должна быть из нержавеющей стали, так как под крышей часто скапливается конденсат и поэтому есть вероятность ржавления и коррозии конструкции. Еще одной угрозой деревянному материалу будут грибки, бактерии и микроорганизмы. Во влажной среде они размножаются чрезвычайно быстро и поражают всю поверхность досок. Чтобы избежать этого явления, перед установкой деревянного материала необходимо обработать его антисептиками. Также, если в Вашем регионе часто устанавливается высокая температура окружающей среды, то соответственно крыша нагревается очень сильно, в таком случае специалисты рекомендуют провести противопожарную обработку. Существуют некоторые виды обрабатывающих материалов, которые позволяют провести обе данные обработки одновременно за одни раз.

Обрешетки под профильный лист могут быть и деревянными по той причине, что сам материал достаточно легкий и большой вес конструкции не грозит.

Шаг обрешетки

Конструкции под профилированные листы делятся на такие подвиды:

Таблица расчета шага обрешетки

  1. Сплошная. Остановив свой взгляд на данной конструкции необходимо помнить, что доски из-за сбора конденсата под конструкцией или высокой температуры могут разбухать или усыхать соответственно, поэтому при монтаже обрешетки нужно оставлять небольшие зазоры, примерно 8-10 миллиметров.
  2. Со стандартным шагом. Этот вид наиболее распространен и популярен. При таком шаге обрешетки он достигает 20-45 сантиметров.
  3. Разреженная. Подрешетка с наиболее редким шагом. Расстояние между брусьями или досками может достигать от 55 до 75 сантиметров.

Ширина доски не должна превышать 15 сантиметров, а необходимая толщина составляет 20-50 мм. Размер и длина шага всегда зависит от толщины профнастила и его сечения.

Устройство обрешетки

Прежде чем устанавливать саму конструкцию, необходимо поместить под нее гидроизоляционный слой, а также утеплитель. Основной брус или доска подрешетки, так как она несет наиболее большой груз, должна быть в несколько раз толще всех остальных. Если конструкция предусматривает дымоход, отверстия для труб или коммуникаций, то на эти места крепятся дополнительные брусья. Специалистами рекомендуется в случае существования таких отверстий использовать сплошную подрешетку, так как кровля такого вида нуждается в особенной поддержке и жесткости.

Монтаж

Выбрав вид и устройство конструкции, приступаем монтажу. После укладки слоев гидроизоляции и утеплителя поверх стропил, горизонтально, параллельно карнизу крепятся брусья с помощью строительного степлера или гвоздей. Если необходимо использование дополнительных металлических элементов, то специалисты рекомендуют применять саморезы. Для того чтобы безошибочно строго параллельно крепить доски, необходимо использовать уровень или же натянуть от одной стены к другой нитку или веревку.

Виды обрешетки

Не нужно забывать о ветровых досках, которые обязательно должны быть установлены на уровень выше от самой подрешетки.

Сам монтаж конструкции выполняется строго снизу вверх. Каждый из концов доски должен быть закреплен сверху и снизу одним гвоздем или саморезом к стропилу. Стыкуют доски также на стропиле. Под саморезы помещают необходимые резиновые подкладки, которые служат дополнительным укреплением.

Размеры

Размеры обрешеток измеряются в соответствии с углом наклона крыши. Выведена зависимость: чем больше уклон, тем тоньше должен быть профильный лист, а обрешетка крыши под профнастил в таком случае выбирается сплошная. К примеру, при крыше, угол наклона которой равен 20 градусам, толщина листа будет составлять менее 0,5 мм, вид обрешетки – сплошной.

Подсказку при расчете обрешетки клиенту дадут ее производители. Когда клиент определяется с видом профильного листа, ему выдается дополнительная документация, в которой указаны требования к укладочному материалу, его толщине, ширине.Рекомендуется рассчитывать крышу, которая может выдержать более 500 килограмм на квадратный метр. Такая кровля выдержит необходимые нагрузки: ливни, обильные снегопады, а также перемещение человека по ней в случае необходимого ремонта или чистки.
Если брать пример частной практики, то самым популярным считается профильный лист с высотой профиля 35 мм, его толщина составляет более 0,5 мм. Если клиент выбирает профнастил с высотой профиля менее 21 мм, то на таких крышах не рекомендуется ходить и необходимо как можно чаще счищать с них снег и сливать воду с труднодоступных мест, так как жесткость такой кровли с обрешеткой минимальна.

Расчет материала

Для того чтобы наиболее точно знать количество необходимого материала, нужно вымерять длину и ширину ската, также рассчитать необходимое количество для дымоходов и люков. Потом к своему результату дополнительно прибавить 10%, так как существует вероятность ошибки в расчетах, из-за которой произойдет лишняя трата материала, погрешность монтировщиков, из-за которых часть брусков пойдет в отходы, а также необходимость подрезать некоторые доски для того, чтобы они подошли по размеру в сложно доступные места для монтажа.

http://www.youtube.com/watch?v=tAS3YUecsdA

Материал должен быть тщательно высушен, его поверхности относительно гладкими и прямолинейными. Наиболее подходящими деревьями, из которых он будет сделан, считаются:

  • Ель.
  • Сосна.
  • Бук.
  • Ольха.

Обрешетка под профнастил: технология и расчет

Собираясь покрыть крышу профнастилом, немаловажно знать о том, что, наравне с другими кровельными материалами, профлист для крыши требует обрешетки. Как и вся стропильная система, обрешетка под профнастил должна отличаться прочностью и надежностью, чтобы помочь кровельному материалу выдержать все нагрузки.

Традиционно она может быть изготовлена из дерева или металлических элементов. Монтирование кровли промышленных объектов – складов, ангаров, элеваторов, — подразумевает наличие каркаса из прочного металла, к нему и крепится профлист. Как правило, угол наклона у таких крыш небольшой, пролеты внушительные, а это провоцирует большую нагрузку.

Для зданий, где предусмотрено использование деревянных решетчатых конструкций, особенных стандартов по толщине или качеству нет – все зависит от толщины стального листа и высоты профиля. Доска, которая проходит вдоль карниза, должна быть прочнее и толще относительно других. Дополнительные меры укрепления применяются на участках, где будет расположена вентиляционная шахта или люк пожарного выхода. Для популярных марок профнастила НС-20, НС-44, Н-57, Н-60 допустим шаг от 50 см и выше, все зависит от степени наклона и предполагаемых нагрузок.

Марка листа и межопорный шаг

Для достижения желаемого результата, то есть для получения качественной и надежной кровли, важно не только сделать прочную обрешетку, но и правильно произвести расчеты, выбрать материал, рассчитать его количество. Выбирая профнастил нашего производства в Харькове, помните одно нехитрое правило, чем выше гофра, тем прочнее материал. Идеальным вариантом для качественной крыши, по которой не страшно будет пройти ногами – Н-60. Эта марка профнастила обеспечивает высокую прочность покрытия, при длине прогона в три метра, и допускает нагрузку до 250 кг на квадратный метр.

В случае, если соблазн сэкономить все-таки взял верх, и вы выбрали более тонкий профлист, помните, что обрешетка должна обладать минимальным шагом. В некоторых случаях, рационально даже применение технологии сплошного настила.

Пытаясь сэкономить на кровельном материале, вы увеличите расходы на покупку сырья для изготовления решетчатой конструкции, срок выполнения работ и количество собственных усилий. Помните, что использование тонкого профлиста с минимальной высотой волны недопустимо в случае наличия большого расстояния между соседними точками опоры. Несоблюдение технологий правильной обрешетки способно испортить кровлю даже из самого качественного профнастила.

Металлообрабатывающий токарный станок Инструментальная оснастка Бизнес и промышленность Токарный станок с южным изгибом 10L Комплект для восстановления ходового винта с поперечной подачей токарных инструментов

Токарный станок для металлообработки Инструмент для бизнеса и промышленности Южный токарный станок с поперечной подачей 10L Комплект для восстановления токарного станка

Южный токарный станок с поперечной подачей 10L Комплект для восстановления ходового винта с поперечной подачей, Бесплатная доставка для многих продуктов, Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения для токарного станка с южным изгибом с поперечной подачей 10L Комплект для восстановления свинцового винта по лучшим онлайн-ценам, Аутентичные товары, Гарантия и БЕСПЛАТНАЯ доставка. Магазины открыты семь дней в неделю., комплект для восстановления ходового винта с поперечной подачей на токарном станке 10L, комплект для восстановления ходового винта с поперечной подачей на токарном станке 10L.







неоткрытый, Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на комплект для восстановления ходового винта с поперечной подачей 10 л для южного изгиба токарного станка по лучшим онлайн-ценам! Бесплатная доставка для многих товаров !. Состояние: Новое: Абсолютно новое. неиспользованный, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине.например, коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий : Страна / регион производства: : США , MPN: : Не применяется : Бренд: : Сделано в магазине , Модель: : N / a : UPC: : Не применяется ,. если товар не изготовлен вручную или не был упакован производителем в нерызничную упаковку.

Южный изгиб токарный станок 10L комплект для ремонта ходового винта с поперечной подачей

1PC NEW Реле безопасности PILZ PNOZ S5 750105.880-013 Honda Generator Key * 5 Pack *, 50 12x12x4 Транспортная коробка Упаковка Гофрированная почтовая рассылка. Южный изгиб токарного станка 10L Комплект для ремонта ходового винта с поперечной подачей . Сборка стержня пламени для продажи онлайн Midco International 523084, 12 галлонов 10,000 DC СВАРКА И ГЕНЕРАТОР ПЕРЕМЕННОГО ТОКА 9000 Вт переменного тока 23 л.с., 225 А постоянного тока, siemens wmm3200u Новые старые запасы Бесплатная доставка. Южный изгиб токарного станка 10L Комплект для ремонта ходового винта с поперечной подачей . Серии 50 магнитов на холодильник из редкоземельных металлов N35 с неодимовым магнитом 4 мм X 2 мм США. SZ Конденсатор с широким диапазоном температур 10шт 100uF 25V100uf 6.3X7mm SUNCON SANYO.10X LM2596 DC-DC регулируемый понижающий модуль преобразователя питания USB * ss. Южный изгиб токарного станка 10L Комплект для ремонта ходового винта с поперечной подачей . 10x Hi-Power LED 1 Вт Красный Зеленый Синий Королевский Синий,


Южный изгиб токарный станок 10L комплект для восстановления ходового винта с поперечной подачей

Южный изгиб токарный станок 10L комплект для ремонта ходового винта с поперечной подачей

Комплект для восстановления ходового винта с поперечной подачей 10 л, токарный станок с южным изгибом, комплект для восстановления ходового винта, токарный станок с южным изгибом, поперечная подача 10 л, токарный станок с поперечной подачей на юг, комплект для восстановления ходового винта с поперечной подачей 10 л.

Как делают картонную коробку

Технологи упаковки любят рассказывать о своих продуктах, но они еще более счастливы обсуждать основы, из которых делают коробки, ленты, полиэтилен и стрейч-пленку.

Как делают картонную коробку в Kite Packaging.

Картонные коробки, безусловно, являются одним из основных продуктов упаковочной промышленности.Но легко забыть, что картонные коробки, которые вы используете регулярно, когда-то были не таким уж скромным деревом.

Итак, каков процесс превращения деревьев в гофрированный картон? Что ж, ожидание окончено! Kite Packaging попросила своих технологов рассказать нам, каков процесс очистки сырья и его обработки для изготовления картонных коробок, которые вы покупаете каждый день для своего бизнеса.

Почему бы и нет? Вы можете добавить эти факты к общей части вашего мозга, зарезервированной для викторин в пабах и хвастовства.

Во-первых, основы

Картонная коробка состоит из флейты (сделанной из переработанной бумаги), зажатой между двумя вкладышами. В настоящее время очень распространено, что эти лайнеры также состоят из значительной части переработанного содержимого, полученного из старого картона или других источников подержанной бумаги.

Однако для изготовления коробок высшего качества по-прежнему используется крафт-бумага. На самом деле, на самом деле не имеет значения, переработана бумага или нет, в конечном итоге всегда начиналась как чистая бумага, которую изготавливали из измельченных деревьев.

Деревья

При производстве ящиков мы говорим о двух разных типах лайнеров: это материал, который лежит сверху и снизу канавки и образует гофрированный картон. Обычно картонные коробки имеют внутренний вкладыш из тестовой бумаги и внешний слой из крафт-бумаги. Это связано с тем, что крафт-бумага лучше по качеству, чем тестовая, и имеет более гладкую поверхность, поэтому на ней легко печатать. Крафт также имеет то преимущество, что он более устойчив к проникновению воды, что является дополнительным преимуществом его использования для внешней поверхности.

Предстоящие события в Великобритании от Производитель :
  • Саммит по промышленным данным: понимание масштаба — 18 апреля, Лондон
  • Саммит по производственному финансированию: еще раз о риске / вознаграждении — 16 мая, Оксфорд
  • Саммит производственных инноваций: сорвать или сорвать — 20 июня, Ливерпуль
  • Саммит «Женщины и разнообразие в производстве»: устранение нехватки квалифицированных кадров в отрасли — 21 июня, Ливерпуль.
  • Саммит по производственной робототехнике: производительность, эффективность, рост — 11 июля, Бирмингем
  • Саммит лидеров производства: ваш инструментарий цифрового производства — 14-15 ноября, Ливерпуль
  • Smart Factory Expo: крупнейшая в Великобритании выставка цифрового производства — 14-15 ноября, Ливерпуль
  • The Manufacturer Top 100 2018: презентация отчета — 14 ноября, Ливерпуль
  • The Manufacturer MX Awards 2018: гала-ужин и церемония награждения — 15 ноября, Ливерпуль

Для получения такой гладкой поверхности крафт-бумагу необходимо изготавливать из хвойных пород дерева, которые обычно имеют длинные волокна, таких как сосна, ель и ель.Большая часть европейской бумаги производится с использованием деревьев из устойчивых лесов, принадлежащих SCA (Svenska Cellulosa Aktiebolaget — англ .: Swedish Cellulose Company), которая сажает два дерева на каждое вырубленное. Длинные волокна также лучше растягиваются, поэтому крафт-бумага часто описывается как обладающая высокой прочностью на разрыв и разрыв.

Внешний вид крафт-бумаги может различаться в зависимости от типа дерева, из которого она была получена, например, крафт-бумага из скандинавской ели, сосны и серебристой березы имеет темно-коричневый цвет, однако русские варианты того же типа дерева выглядят более разнообразно коричневым с темным. патчи.В Бразилии используются эвкалипт и ель, а производимая ими крафт-бумага светло-коричневого цвета, тогда как китайские деревья имеют желтоватый оттенок из-за высокого содержания соломы в крафт-бумаге.

Бумажные лайнеры для испытаний обычно изготавливаются из твердых пород дерева с короткими волокнами или переработанной бумаги, поэтому она дешевле и имеет более абразивные свойства. К лиственным породам относятся дуб, платан, береза ​​и каштан, и опять же, они преимущественно поступают из экологически чистых лесов SCA.

Крафт-бумага и тестовая бумага также используются для создания рифленой бумаги между вкладышами, которая в конечном итоге создает прочный картон.

Краткое руководство по картонным коробкам от Kite Packaging.

Варка целлюлозы

Для создания бумаги требуется длительный процесс, чтобы измельченная древесная щепа была чистой и пригодной для использования. Для начала деревья рубятся и валятся, чтобы получить тонны бревен, которые проходят через машину для окорки и измельчения.

Эти щепы затем подвергаются одному из двух процессов — механической варке целлюлозы или химической варке.Механическое измельчение включает измельчение для измельчения древесины до отдельных волокон целлюлозы путем прижатия окоренных бревен к вращающемуся камню для образования целлюлозы.

Камень опрыскивается водой для удаления волокон из целлюлозного камня, однако приводит к небольшому удалению лигнина (неволокнистого компонента древесины), который связывает волокна вместе и снижает качество бумаги, однако механическое изготовление целлюлозы требует низких затрат и обеспечивает более высокую производительность .

Химическая варка целлюлозы включает «варку» древесной щепы для превращения сырья в отдельные волокна целлюлозы.Существует два типа химической варки, сульфитная и сульфатная, и оба приводят к лучшему разделению и уменьшению лигнина для производства бумаги более высокого качества.

Наиболее популярным из двух процессов является сульфатный, который включает использование щелочных растворов для разложения древесины и добавление сульфата натрия для увеличения прочности целлюлозы — это процесс, от которого происходит Kraft, поскольку это шведское слово означает «прочность».

В обоих этих процессах крафт-бумага либо используется тут же, и, как упоминалось ранее, имеет темно-коричневый цвет, либо отбеливается во время процесса варки для получения белой крафт-бумаги.

Однако в настоящее время большая часть бумажной продукции, производимой, в частности, для коробок, производится из переработанных отходов. Они бывают разных форм, в том числе:

Чип — лайнеры для стружки изготавливаются из переработанного волокна и обычно не имеют размер и более низкое качество, они ограничиваются центральными вкладышами в двустенной плите и внутренними лайнерами.
Полухимическая канавка — изготовлена ​​из твердой древесины с включением до 35% отходов и других бумажных волокон
Среда для канавок на основе отходов — 100% материалов на основе отходов, химически усиленных крахмалом

Флютинг

Гофрированный картон — это волнистый кусок картона, зажатый между вкладышами и придающий коробке прочность и защиту от ударов и повреждений.Чтобы создать рифленый эффект, рулоны бумаги загружают в машину для гофрированных валков. Этот процесс применяется с 18 века и первоначально использовался для добавления оборок на рубашки и шляпы!

Совсем недавно была представлена ​​флейта R; это альтернатива доске с канавками B, с такими же характеристиками, но уменьшенной толщиной для снижения затрат на цепочку поставок и экономии места для пользователей. R-канавка также называется M или S-канавкой и обеспечивает такие преимущества, как улучшение качества печати на 30%, на 30% больше ящиков на поддоне и примерно на 30% меньше выбросов CO2 за счет экономии места на грузовике.

Конечно, эти канавки описывают только одностенные коробки — когда вы видите коробку с надписью «BC Flute» или «AB Flute», это когда указана картонная коробка с двойными стенками, первая буква — это канавка верхнего слоя картона. а вторая буква — нижний слой.

Производство

Теперь, когда мы определили ключевые элементы, необходимые для создания гофрокартона, все, что нужно сделать, — это склеить их все вместе! После того, как бумага прошла через устройство для гофрирования, в котором горячий пар распыляется на бумагу, чтобы позволить ей прижаться, другой валик приклеивает одну сторону канавки.

Затем машина приклеивает две подкладки к доске; затем картон разрезают с каждой стороны дисковой пилой, чтобы у доски были прямые стороны. Затем машина для гофрирования разрезает картон до девяти раз, в зависимости от размера коробки; это определяется руководством FEFCO.

Руководство FEFCO (Европейская федерация производителей гофрированного картона) — это библия гофрокартона, в котором описывается каждый стиль, который вы можете себе представить — с несколькими категориями, включая 01 категорию для коммерческих рулонов и листов, 02 для ящиков с прорезями, использующих один кусок склеенного материала. доска, 03 для коробок типа телескопа, состоящих из более чем одной части (обычно это конструкция дна и крышки), 04 для коробок типа папок, подобных книжным почтовым ящикам, и 05, 06, 07, 08 и 09, которые состоят из более сложных стилей.

Руководство FEFCO — это практически любой стиль коробки, который вы только можете пожелать; все, что нужно сделать для вас, — это размеры и, если необходимо добавить дополнительные клапаны — конечно, в Kite наши технологи по упаковке полностью знакомы с руководством и могут выбрать несколько стилей, которые, по их мнению, будут эффективно работать для вас.

После того, как доски были разрезаны, гофроагрегат разделяет доски на слои и укладывает их в стопку для упаковки количества, готового к подаче в триммер.Работа триммера состоит в том, чтобы точно вырезать наиболее «неудобные» аспекты дизайна доски, такие как ручки и откидные створки; у него есть острые и резиновые лезвия, чтобы не разрезать линии, которые нужно надрезать. Более старый процесс, который до сих пор используется для небольших тиражей, заключается в использовании высекального пресса, когда рисунок наносится на большой «штамп» и вырезается из доски.

Гибочная машина затем сгибает коробки по линиям с надрезом, и на места, которые будут соединяться, чтобы сформировать коробку, наносится клей или стежки.Клей является наиболее распространенным клеем, используемым для ящиков, и он гораздо более гигиеничен, что важно для таких отраслей, как пищевая, также можно использовать сшивание, как и скобки для консервных банок, но это более дорогостоящие варианты и в основном используются только для тяжелых ящиков, которым требуется более жесткий клей. После того, как склеивание было нанесено, другая машина складывает секции, чтобы скрепить их вместе, и плоские коробки складываются в стопки для отправки клиентам и дистрибьюторам, таким как мы!

Наконец, обрезки бумаги перерабатываются и используются для производства большего количества коробок и другой бумажной продукции. Многие гофроагрегаты теперь производят коробки наиболее экологически чистым способом, чтобы гарантировать, что их производственные процессы являются углеродно-нейтральными.

Простой продукт, сложный процесс. Ознакомьтесь с приведенной ниже инфографикой, в которой подробно описан жизненный цикл производства коробки.

Жизнь картонной коробки от Kite Packaging.

Головоломка для резки пазлов на продажу

Портативный, компактный размер и вес для небольшого размера стола.Идеально подходит для работы на мероприятиях на территории. Изделие можно использовать для изготовления пазлов разных размеров и в качестве режущей системы из различных материалов (фото, винил, коврик для мыши и т. Д.). По запросу доступны нестандартные размеры (формы, количество частей пазла) -деревянные штампы / штампы для штамповки для высечка головоломки. Основные характеристики: лезвие 23,8 мм на основе 18-мм поливинилхлорида. Лезвие SANDVIK высотой 23,8 мм / толщиной 0,71 мм. Поливуд импортирован из Финляндии. Все штампы могут разрезать не менее 10000 разрезов. Подходит для бумажного картона / ПВХ / магнитных листов / поливинилхлорида. 1970146

коп показывает

электронная почта была взломана, пожалуйста, игнорируйте
Когда заменять свечи зажигания Subaru Crossstrek
Skyfactory 3 mob farm

Amazon l4 компенсация

Модуль 9 обзор психологии

Marmalade boy episode 24 english dub

Resident Evil — видеоигра в жанре хоррор на выживание, разработанная и выпущенная Capcom первоначально для PlayStation в 1996 году, и является первой игрой в серии Resident Evil.Сюжет игры следует за Крисом Редфилдом и Джилл Валентайн, членами элитной оперативной группы, известной как S.T.A.R.S., которые исследуют окраину Раккун-Сити после исчезновения членов их команды. Когда дело доходит до высечки, все, что требуется, — это правильные настройки для создания красивых замысловатых дизайнов. КАЖДАЯ бумага, которую продает Cardstock Warehouse ™, совместима с высекальной машиной и при правильных настройках дает четкие и чистые разрезы, как показано ниже.
Базовые рулоны Lumbee
Cva hunterbolt 50 cal для продажи

Wd my cloud с Linux

Заключенные тюрьмы округа Шелби columbiana al

J600g csc file 48

Mt 07 big bore kit
Flappy screen death screen

Лучшие команды для развития

Ark tribe log discord

Руководство по стоимости фортепиано Болдуина

Качество изготовления ножей инструменты и принадлежности, а также кузнечное оборудование на складе кузнецов! У нас есть различные инструменты, от наковальни до клещей и тисков.
Ic3 gs5_ computing основы после оценки ответы
Ati комплексная таблица оценок прогнозатора

Iphone 7 plus цена в Индии amazon

бесплатный номер VIP
Празднуйте св.День Святого Патрика 17 марта с этим рисунком лепрекона. Вырежьте руки и ноги и прикрепите их бумажными застежками, чтобы они двигались. Игры-головоломки. Играйте умнее, а не усерднее, с головоломками, которые сворачивают ваш мозг в узлы. Перехитрите врагов, перемещайтесь по странным лабиринтам и мыслите нестандартно, чтобы выжить и добиться успеха. Похожие категории Головоломки, Слово, Побег, Логика, Старая школа, Одна кнопка, Пазл-платформер, Логическая головоломка, Баланс, Speedrun
Прокладки карбюратора Briggs and stratton
Bohn adt0900f

2017 yamaha viking 700 лошадиных сил 9140006 My

Панпсихизм против идеализма

Найдите режущие инструменты в магазинах Michaels.Делайте покупки в Интернете или посетите ближайший к вам магазин уже сегодня!

Обрешетка для профнастила, что нужно учитывать при установке и как правильно рассчитать количество материала

Обрешетка под профнастил своими руками: монтируем быстро и качественно

Кровельное покрытие — листовой укрывной материал с разной толщиной и высотой гофра. Ввиду этого прочность профилированной металлической кровли зависит от правильного выбора самого материала с учетом нагрузок на конкретный участок, а также от стропильной системы и кровельного пирога, входящего в состав обшивки. , который правильно установлен под ним.

Содержимое

  • 1 Обшивка для профнастила и его виды
    • 1.1 Деревянная обрешетка для профнастила
      • 1.1.1 Таблица: рекомендуемый шаг деревянной обрешетки под профнастил
      • 1.1.2 Видео: Мгновенный монтаж обрешетки
      • 1.1.3 Таблица: Рекомендуемый сечение пиломатериалов для обшивки профнастила
      • 1.1.4 Видео: Выравнивание обрешетки
    • 1.2 Металлический ящик для профнастила
  • 2 Размер обрешетки под профнастил
  • 3 Толщина обрешетки
  • 4 Расчет материала обрешетки под профнастил
    • 4.1 Твердая оболочка

      4.1.1 Таблица: количество досок в 1 м³

    • 4.2 Редкая обрешетка
    • 4.3 Как сэкономить на обрешетке
  • 5 Обрешетка по профнастилу своими руками

    5.1 Видео: монтаж обшивки под профнастил

  • 6 Ответная решетка для профнастила

    6.1 Видео: встречный гриль, делать или нет

Обшивка для профнастила и его видов

Изначально может показаться, что основным элементом кровельной конструкции являются стропила, которые передают давление кровли на стены и фундамент.Но с этим можно поспорить, поскольку природные факторы — проливные дожди, ураганные ветры и сильные снегопады — влияют именно на кровлю, основой которой является обрешетка. Поэтому его без преувеличения можно назвать основной частью кровли.

Деревянная обрешетка для профнастила

Традиционно обрешетку под металлический профиль изготавливают из дерева (п. 6 СНиП II-26–76 *) с использованием бруса или обрезной доски хвойных пород хорошей просушки. Он дешевле металлоконструкции и проще в установке.

Чаще всего обрешетку под профнастил изготавливают из деревянных брусков и крепят гвоздями.

Обшивка для профнастила бывает двух видов.

  1. Сплошной — с зазором между досками не более 2 см. В основном используется для укладки покрытий низковолнового профиля.
  2. Редкий — с шагом по толщине металла, высоте профиля, уклону кровли и нагрузкам (СНиП 2.01.07–85 *). Несмотря на то, что решетчатую обрешетку сложнее установить, ее используют чаще, так как она не утяжеляет кровельную конструкцию и позволяет сэкономить на пиломатериалах.

    Для листовых покрытий часто делают разреженную обрешетку, так как она не создает лишней нагрузки и требует меньше материалов

Таблица: рекомендуемый шаг деревянной обрешетки под профнастил
От От От
Марка гофрокартона Уклон кровли, град. Толщина листа, мм Шаг обрешетки, мм
С-8 не менее 15 0,5 цельный
С-10 до 15 0.5 цельный
более 15 0,5 до 300
С-20 до 15 0,5-0,7 цельный
более 15 0,5- 0,7 до 500
С-21 до 15 0,5-0,7 до 300
более 15 0,5-0,7 до 650
NS-35 до 15 0.5-0,7 до 500
более 15 0,5-0,7 до 1000
п-60 не менее 8 0,7-0,9 до 3000
Н-75 не менее 8 0,7-0,9 до 4000
В регионах с частыми сильными ветрами необходимо уменьшить шаг обшивки до половины

Помимо уклона кровли, высоты волны и толщины профильного покрытия, шаг обрешетки также зависит от формы кровли и качества обработки укрывного материала .Поэтому при выборе нужно обращать внимание на сопроводительную документацию, в которой указаны индивидуальные требования производителей к установке своей продукции.

Тип обрешетки зависит от марки используемого профнастила и угла наклона кровли, а его шаг обычно оговаривается производителями облицовочного материала

Видео: моментальная установка обрешетки

С учетом выбранного шага обрешетки, ориентируясь на уклон кровли и шаг стропил подбирают пиломатериал нужного сечения.

Таблица: рекомендуемые сечения пиломатериалов для обшивки профнастила
Шаг обрешетки, мм Скат крыши
1: 1 1: 1,5 1: 3 или более нежный
Шаг стропил 0,9 м Шаг стропил 1,2 м Шаг стропил 0,9 м Шаг стропил 1,2 м Шаг стропил 0,9 м Шаг стропил 1,2 м
250 22X100 25X100 22X100 25X100 22X100 32X100
300 22X100 25X100 22X100 32X100 25X100 32X100
400 22X100 32X100 22X100 32X100 25X100 38X100
450 22X100 32X100 25X100 32X100 32X100 38×100
600 25X100 32X100 25X100 32X100 32X100 38×100
750 32X100 38X100 32X100 38X100 32X100 50X100
900 32X100 38X100 32X100 38X100 38X100 50X100
1200 32X100 50X100 32X100 50X100 38X100 50X100
1500 50X100 50X100 50X100 50X100 50X100 50X100
Весь пиломатериал перед заполнением обшивки необходимо рассортировать, проверить на качество пропила, наличие деформаций, изгибов, сучков и влажности (оптимальный показатель 18-20%), а также обработать антисептиком.

Прочность и долговечность кровли зависит от правильно подобранного пиломатериала, поэтому на них не стоит экономить, чтобы не создавать лишних проблем, в том числе:

  • плохая циркуляция воздуха в подкровельном пространстве, провоцирующая появление сырости и плесени и быстрый износ всех элементов конструкции;
  • ослаблено крепление профнастила и всех слоев кровельного корка;
  • Затруднение с установкой фронтонных и торцевых планок, а также фасонных и дополнительных элементов.
Видео: выравнивание ящика

Металлическая обрешетка для профнастила

Быстро растущая плотность застройки в последние годы привела к ужесточению нормативной базы, в частности, правил пожарной безопасности. В связи с этим все чаще деревянную стропильную конструкцию стали заменять на металлическую, имеющую неоспоримые преимущества:

Согласно СП 31-101-97, стальные балки, закрепленные на опорных элементах с шагом 1,5-3 м для неотапливаемых зданий или удаленные Z-балки для отапливаемых домов, могут служить основой для кровли из профнастила.Дистанционные прогоны устанавливаются по откосам или под углом 45 ° к коньку / карнизу и закрепляются на нижнем профилированном листе, установленном поперек откосов. Чтобы повысить шумоизоляцию металлической кровли, а также разрушить мосты холода в утепленных конструкциях, стандарты рекомендуют устанавливать термопрокладки над балками, а также использовать рулонные материалы, такие как перфорированная полиэтиленовая пленка, в качестве гидроизоляции, чтобы кровля могла двигаться. дышать свободно.

Для утепленных крыш дистанционные Z-профили, установленные по откосам или по диагонали, служат металлической обрешеткой

Размер обрешетки под профнастил

Размер обрешетки под профнастил зависит от площади кровли, количества коммуникационных выходов и наличия водоотвода.

Размер обшивки профнастилом зависит от площади кровли и наличия организованного внешнего водостока, а также от количества и размеров инженерных сооружений на крыше

Рассмотрим расчет этого параметра на примере. Исходные данные — двускатная крыша с длиной ската 10 м и высотой 8 м, имеется три дымохода размерами 0,4X1,2 м каждая, один вентиляционный канал сечением 100X200 мм (площадь сечения 0.02 м2), карнизный свес шириной 40 см (0,4 м), типовой внешний водосток, угол наклона более 15 ° и шаг однослойной обрешетки, соответствующий уклону кровли 300 мм.

  1. Рассчитываем площадь обрешетки S обр. . Она равна общей площади крыши без учета дымоходов, вентиляционных каналов и мансардных окон (если есть). При расчете высоты откосов необходимо учитывать выступы по карнизу по всей длине плюс не менее 30 см для организации внешнего водостока.
  2. По исходным данным S обр = (10 ∙ 8 ∙ 2) — (0,4 ∙ 1,2 ∙ 3) — 0,02 + (0,4 x ∙ 10 ∙ 2) + (0,3 ∙ 10 ∙ 2) = 160 — 1,44 — 0,02 + 8 + 6 = 172,54 м².
  3. Общая площадь ящика 172,54 м².

По уровню прочности обрешетку делают однослойной или двухслойной. При выборе армированной конструкции площадь обрешетки для расчета пиломатериала нужно увеличить вдвое.

Толщина ящика

В зависимости от типа и размеров кровли, а также шага между стропильными балками применяется пиломатериал различной толщины.

  1. Наиболее распространенным материалом для деревянной обрешетки является доска обрезная сечением 22Х100 и 25Х100 мм. Он доступен по цене, но, к сожалению, недостаточно прочен, поэтому желательно использовать его при возведении легких и несложных крыш с шагом стропил не более 600 мм.

    Доска обрезная толщиной 22 и 25 мм — самый востребованный пиломатериал для обрешетки

  2. Универсальной считается доска 32Х100 мм, которая отлично подходит для набивки разреженной обрешетки с зазором между стропилами до 900 мм.
  3. Доска шпунтовая толщиной 25 и 32 мм с пазогребневым соединением для цельной обрешетки и калиброванная для создания разреженных — прочных, хорошо обработанных, красивых, но очень дорогих пиломатериалов. Поэтому их редко используют для заполнения обрешетки, несмотря на точность пропила.

    Доски рифленые и калиброванные изготавливаются с высокой точностью раскроя, однако из-за дороговизны их редко используют для заполнения обрешетки.

  4. Брус 50х50 мм применяется с шагом стропильных ног 900 мм для оснащения сложных конструкций множеством декоративных и формообразующих элементов.Благодаря своей прочности и толщине он защитит крышу от прогибов из-за повышенного давления на откосы.

    Обрешетка из бруса устраивается при большом шаге стропил и уклоне кровли, а также при использовании профнастила покрытия с высокой волной, то есть когда конструкция крыши рассчитана на значительную нагрузку

Толщина металлической обрешетки зависит от высоты используемого стального U-образного профиля, который выбран:

  • по толщине — пропорционально длине пролетов и весу кровельного пирога — чем длиннее пролеты и чем больше вес, тем толще профиль для обрешетки;
  • по высоте — по высоте волны укрывного материала — чем выше высота волны, тем выше должна быть высота профиля.

Таким образом, толщина металлической обрешетки будет равна высоте шляпного профиля. Немного иначе обстоит дело с распорными Z-профилями для безнапорной конструкции, которые устанавливаются по краю. В этом случае толщина металлической обрешетки равна ширине головки промежуточного профиля.

Толщина металлической обрешетки равна высоте используемого профиля или ширине головки С- и Z-профилей при устройстве непроходной кровли

Расчет материала обрешетки под профнастил

Чтобы не допустить лишних затрат на токарное устройство, нужно руководствоваться рабочей проектной документацией, в которой есть все необходимые замеры и готовый расчет требуемых материалов.Если проект кровли не был составлен, то следует провести замеры самостоятельно — измерить высоту и длину откосов, общую длину коньковых линий, кромок, впадин и карнизов, а также ширину и длину проездов.

Массивный ящик

Для расчета пиломатериала воспользуемся специальной таблицей и рассчитанными выше размерами обрешетки.

Таблица: количество досок в 1 м³
Размеры платы, мм Объем одной доски, м³ Количество досок в 1 м³, шт.
22Х100Х6000 0,013 75,8
25X100X6000 0,015 66,6
25X130X6000 0,019 51,2
25X150X6000 0,022 44,4
25X200X6000 0,030 33,3
30X200X6000 0,036 27,7
40X100X6000 0.024 41,6
40X150X6000 0,036 27,7
40X200X6000 0,048 20,8
50X100X6000 0,030 33,3
50X150X6000 0,045 22,2
50X200X6000 0,060 16,6
Все значения основаны на стандартной длине доски (6 м).

Для определения метража (погонных метров) число умножается на длину доски / бруса

По нашим данным, площадь ящика составляет 172,54 м². Допустим, используется доска сечением 22X100X6000 мм.

  1. Площадь одной доски определяется умножением ее ширины на длину: 0,1 ∙ 6 = 0,6 м².
  2. Определить необходимое количество досок: N = 172,54 / 0,6 = 287,56 шт.
  3. Добавляем к найденному количеству запас 10%: N = 287.56 ∙ 1,1 ≈ 316 шт.
  4. Переводим количество досок 22X100X6000 в кубические или погонные метры, так как пиломатериалы часто продаются именно в этих единицах. Из таблицы находим, что 1 м 3 содержит 75,8 досок, поэтому требуемый объем составляет 316 / 75,8 ≈ 4,17 м³. Метраж рассчитывается умножением количества досок на длину одной (6 м): L = 316 ∙ 6 = 1896 погонных метров.

Редкий ящик

  1. Определяем количество досок на всю площадь с учетом шага обрешетки.Для этого разделите площадь обрешетки на шаг и на длину доски: N = 172,54 / 0,3 м / 6 м = 95,85 шт.
  2. Переводим количество досок в кубометры, то есть находим объем: V = 95,85 / 75,8 = 1,26 м³.
  3. Рассчитываем количество и объем древесины для устройства коньков, выступов и кромок. По исходным данным имеется только коньковый гребень длиной 10 м, для которого потребуется 10/6 = 1,67 шт. в один ряд. В районе конька обычно на каждый откос укладывается два ряда досок, поэтому результат умножается на 4 и переводится в кубометры: 1.67 ∙ 4 / 75,8 = 0,088 м³.
  4. Находим общий объем, метраж и количество пиломатериалов для засыпки однослойной разреженной обрешетки: V = 1,26 м³ + 0,088 м³ + запас 10% ≈ 1,48 м³, L = (95,85 + 1,67 ∙ 4) ∙ 1, 1 ∙ 6 ≈ 677 погонных метров ≈ 113 шт.

Металлическая обрешетка под профнастил рассчитывается аналогично. Проверить точность ручных расчетов можно с помощью калькулятора на сайте поставщика пиломатериалов или изделий из металла.

Как сэкономить на обрешетке

В текущих ценах доска обрезная сечением 22Х100Х6000 сорт 1-3 по нашему примеру будет стоить около 50 тысяч рублей с обработкой антисептиком для набивки прочной обрешетки и около 20 тысяч рублей для создания разреженной конструкции.Как видите, денег много, поэтому нужно знать, как можно сэкономить, не ставя под угрозу качество обрешетки.

  1. Используйте доску рабочего раздела. Этой лазейкой опытные строители давно и успешно пользуются, что приносит ощутимую пользу. Такие доски соответствуют пиломатериалам первого сорта, изготовленным по ГОСТ 8486–86, но имеют меньшее поперечное сечение на 5 мм. Благодаря этому количество досок в 1 м³ больше, а экономия составляет около 15–20%.
  2. Купить распиловку вне сезона, когда спрос на нее намного ниже, поэтому продавцы предлагают хорошие скидки. К тому же созревшая за зиму древесина удобна для сортировки — хорошо видны деформированные и поврежденные изделия.
  3. Закупать необработанный и основной пиломатериал оптом при строительстве с нуля, что также даст возможность существенно сэкономить, ведь оптом всегда дешевле.
  4. Если конструкция крыши позволяет, то иногда целесообразно готовить малогабаритные изделия, так как их стоимость ниже.
  5. При строительстве загородного дома приобретите квоту на вырубку леса у местной администрации, получите разрешение в лесхозе, самостоятельно заготавливайте древесину и привозите ее на лесопилку.
  6. И конечно же, делать покупку нужно у проверенного продавца, который дорожит своей репутацией и не допустит искажений и обмана.

Иногда в целях экономии советуют приобретать доски более низкого сорта. Естественно, разница в цене будет значительной, но нужно учитывать, что низкосортная древесина потребует дальнейшей обработки — обрезки, сучкования, шлифовки.Это повлечет за собой дополнительные расходы и ненужные хлопоты. Так что экономия в этом случае окажется очень призрачной.

После распиловки доски и бруски поступают на линию брака, где вырезаются дефекты — сучки, смоляные карманы, натек и трещины

Обрешетка по профнастилу своими руками

Рассмотрим монтаж металлической обшивки на примере устройства теплой жесткой кровли. Его конструкция представляет собой трехслойный пирог, состоящий из нижнего и верхнего профильных листов и между ними утеплителя, чаще всего минеральной ваты.

Металлоконструкция теплой кровли представляет собой трехслойный пирог с двумя профилированными листами сверху и снизу и уложенным между ними утеплителем

Следует отметить, что установка основания из специальных профилированных листов с высокой несущей способностью и хорошей длиной — Т-57, 60, 92, 135, 150 или Т-160 — дает возможность отказаться от установки основные балки крыши и позволяет укладывать профлист непосредственно на фермы или балки
  1. Монтаж утепленной кровли начинается с укладки поперек откосов основания (опорного профнастила).Марка профильных листов для основания выбирается в соответствии с расчетными нагрузками на ограждающую систему. Основание крепится к балкам саморезами по металлу, вкручивая их в каждую волну. Также желательно через каждые полметра скреплять продольные стыки листов саморезами или заклепками. Это придаст основанию дополнительную жесткость. К утеплителю необходимо крепить опорный профиль с широкими полками, чтобы он не проседал.

    Основание металлической кровельной конструкции — несущие профилированные листы, уложенные на балки или фермы с широкими полками по направлению к изоляции

  2. На основу укладывается пароизоляционный материал и стыки полотен проклеиваются специальной лентой для обеспечения нормальной работы пароизоляции.

    При устройстве металлической обрешетки поверх основания укладывается пароизоляция внахлест с обязательной проклейкой стыков листов

  3. После этого устанавливаются промежуточные Z-образные профили с толщиной стенки 1,0–1,5 мм, которые являются обрешеткой для металлической конструкции без направляющих. Поскольку основание укладывается перпендикулярно откосам, а по ним будет монтироваться прикрывающий профиль для свободного отвода, Z-балки располагаются по диагонали под углом 45 ° относительно карниза.Это равномерно распределит нагрузку от внешнего покрытия на опорное основание и предотвратит деформацию. В зоне конькового гребня, карниза и поперечного замка укрывного материала (при уклонах более 12 м) устанавливаются Z-балки перпендикулярно откосам. Дистанционные прогоны фиксируются саморезами на каждую волну основания.

    Промежуточные Z-балки в металлической конструкции без направляющих представляют собой обрешетку для профнастила — укладываются по диагонали, равномерно распределяют нагрузку на опорное основание

  4. По всей длине прогонов укладывается самоклеящаяся термопрокладка для устранения мостиков холода и повышения звукоизоляции металлической кровли.Толщина пломбы должна составлять 5 мм, а ширина — от 50 до 70 мм.

    Для устранения мостиков холода и повышения звукоизоляции металлической кровли по верхнему краю дистанции проложены самоклеящиеся термопрокладки

  5. Между Z-балками прокладывается изоляционный материал. Толщина изоляционного слоя должна быть соизмеримой с теплотехническими расчетами, но не более высоты промежуточных пролетов.

    В металлической конструкции изоляция укладывается между Z-балками таким образом, чтобы слой теплоизоляции не выходил за края балок

  6. Поверх утеплителя параллельно свесу карниза уложить супердиффузионную мембрану с нахлестами и нахлестами согласно инструкции производителя и смонтировать настил покрытия, закрепив его саморезами: в точках крепления к основанию в каждая волна, в точках крепления к обрешетке — через волну.

    Укладка супердиффузионной мембраны по верхним краям Z-балок обеспечивает хорошую вентиляцию подкровельного пространства

  7. Для улучшения гидроизоляционных качеств профнастила в продольный стык листов (замок) устанавливают самоклеющуюся прокладку и дополнительно через каждые полметра по всему замку крепят саморезами.

    Для улучшения герметичности стыков в продольные замки вставляются прокладки и дополнительно по всей длине фиксируются саморезами через каждые полметра.

При устройстве холодной кровли балки, приваренные к металлическим фермам, служат обрешеткой с шагом, обусловленным конструкцией кровли и нагрузками. Затем на них монтируется профнастил.

Балки, приваренные к металлическим фермам, служат обрешеткой для холодной кровли

Монтаж деревянной обрешетки проще металлической и сводится к следующим операциям.

  1. После сортировки всего пиломатериала выбираются те, которые будут использоваться для обрешетки и обработаны антисептиком, по карнизу и фронтону набиваются ветровые доски.Они должны быть толще основных досок обшивки, так как предназначены для защиты кровли от сильных порывистых ветров.
  2. По верхнему краю стропил укладывается гидроизоляционный материал, нижний край которого выведен на ветровую карнизную доску, чтобы в дальнейшем конденсат стекал в устроенную под ним капельницу.
  3. Гидроизоляция крепится с помощью контр-рельсов, набитых по стропилам. Поперечины нужно подбирать идеально даже для того, чтобы сгладить возможные дефекты из-за некачественной обработки стропил.
  4. Поверх контррешетки набивают рейки с выбранным шагом, используя для крепления гвозди, длина которых в 3 раза больше толщины обрешетки. Только в этом случае точки крепления гарантированно выдержат любые нагрузки. Удлинение производится в шахматном порядке по отношению к стропилам, чередуя стыки.
  5. Покрытие профнастил монтируется.

    Деревянная обрешетка — это конструкция из досок или брусков, расположенных поперек стропил поверх контр-обрешетки, на которую укладывается кровля.

При заполнении обрешетки особое внимание следует уделять местам прохождения через крышу дымовых и вентиляционных каналов, ендов, конькового конька и слуховых окон.В этих зонах разреженная обшивка укрепляется дополнительными досками или брусками.

Все конструкции, расположенные на крыше, подвержены сильным снеговым и ветровым нагрузкам, поэтому необходимо усиление обшивки вокруг них

Видео: установка обрешетки под профнастил

Ответная решетка для профнастила

Среди большого разнообразия кровельных материалов важно знать, как правильно установить тот или иной элемент кровельной конструкции и какие функции он выполняет.Много споров вызывает контррешетка — нужен ли он для профнастила. В большинстве случаев специалисты дают положительный ответ. На это есть несколько причин.

  1. Металлическая крыша особенно нуждается в свободной циркуляции воздуха. Контррешетка, набитая поверх гидроизоляции, обеспечивает достаточный вентиляционный проход, защищая все элементы кровли от гниения и разрушения. Это очень важно при покрытии кровли профлистом с низкой волной, под которой предусмотрена частая или сплошная обрешетка, затрудняющая проветривание кровли.
  2. Контр-планки поддерживают гидроизоляционный материал и предотвращают его провисание. Благодаря контррешетке гидроизоляция остается ровной, хорошо растягивается и отлично справляется со своим назначением.
  3. В некоторых случаях при некачественной обработке стропил набитые по ним контррейли выравнивают несущие элементы кровли.
  4. Контррешетка не допускает контакта гидроизоляционного материала с обрешеткой, благодаря чему конденсат, выходящий из утеплителя, беспрепятственно стекает в водосток, не причиняя вреда обрешетке и укрывному материалу.

Таким образом, ответная решетка для профнастила выполняет важные функции, поэтому ее необходимо смонтировать.

Контррешетка — обязательный элемент кровельной конструкции, поддерживающий гидроизоляционный материал и обеспечивающий свободную циркуляцию воздуха в подкровельном пространстве

Установка встречной решетки предельно проста. После укладки гидроизоляционного материала по стропилам заранее подготовленные полосы тщательно уплотняют по их верхнему краю.Ширина брусьев должна быть немного меньше ширины опорных стропил, а толщина — от 25 до 40 мм. Брусья заготавливаются таким образом, что по всей высоте ската укладываются 3 полосы с зазорами между ними 150-300 мм, хотя все зависит от конструкции крыши и длины откосов.

Видео: встречный гриль, делать или нет

В заключение можно сказать, что какая бы обрешетка ни была выбрана, на качестве материалов для нее нельзя экономить.Только первоклассные пиломатериалы и изделия из металла, соответствующие стандартам, а также соблюдение норм, рекомендаций и правил монтажа, гарантируют долгую и безупречную службу всей конструкции крыши.

DSWHM Организатор ювелирных изделий [Альтернативный продавец] Держатель Дерево Дисплей Стенд для сережек

DSWHM Организатор Ювелирных Изделий [Альтернативный продавец] Держатель Дерево Дисплей Стенд сережка

$ 50 DSWHM Организатор Ювелирных Изделий Держатель Дерево Подставка для ювелирных изделий Дисплей Серьги Одежда, Обувь Ювелирная обувь, Ювелирные часы Аксессуары Ювелирные изделия Аксессуары DSWHM Ювелирные изделия Организатор [Альтернативный продавец] Держатель Дерево Дисплей Подставка для сережек Подставка для ювелирных изделий DSWHM $ 50 Держатель для ювелирных изделий из дерева Дисплей Earrin Одежда, обувь Ювелирная обувь, ювелирные изделия Аксессуары для часов Аксессуары для ювелирных изделий Организатор ювелирных изделий DSWHM [Альтернативный продавец] Держатель Tree Display Стенд для сережек Одежда, обувь Ювелирные изделия, обувь, Аксессуары для ювелирных часов, Ювелирные аксессуары, Ювелирные изделия, 50 долларов США, Ювелирные изделия, Держатель, Дерево, Подставка, / authorly174314.html, Организатор, Earrin, DSWHM, demo.smartmaitrin.in, Одежда для демонстрации, Ювелирные изделия для обуви, Обувь, Аксессуары для ювелирных часов, Ювелирные аксессуары, Ювелирные изделия, 50 долларов США, Ювелирные изделия, Держатель, Дерево, Подставка, / authorly174314.html, Организатор, Earrin, DSWHM, demo.smartmaitrin.in, Дисплей

$ 50

DSWHM Ювелирный органайзер Держатель Дерево Подставка для ювелирных изделий Дисплей Earrin

  • Убедитесь, что это подходит введя номер вашей модели.
  • Избегайте путаницы в украшениях и сэкономьте место.
  • Подставка для ювелирных изделий отлично подходит для личного использования дома и идеально подходит для коммерческого использования в магазинах.
  • Всякий раз, когда вам нужно надеть аксессуары, вам просто нужно вытащить подвесной органайзер для украшений, и все они будут там, чтобы вы могли их просмотреть и выбрать.
  • Элегантный внешний вид и удобный дизайн делают этот органайзер для украшений прекрасным подарком девушкам и женщинам на день рождения, День святого Валентина и Рождество.
  • «Ли» Если вам нравятся наши продукты, будьте уверены, что купите.Мы предоставим вам качественную продукцию и лучший сервис.
|||

DSWHM Ювелирный органайзер Держатель Дерево Подставка для ювелирных изделий Дисплей Earrin

Офис лейтенанта-губернатора штата Луизиана — Департамент культуры, отдыха и туризма

Департамент культуры, отдыха и туризма Луизианы. Агентство штата Луизиана, возглавляемое канцелярией вице-губернатора Билли Нунгессера. DCRT состоит из Управления туризма Луизианы, Парков штата Луизиана, Управления культурного развития, Государственной библиотеки Луизианы, отдела морепродуктов Луизианы, Волонтера Луизианы и Государственного музея Луизианы.Такие программы, как Зона национального наследия Атчафалая и Программа народной жизни Луизианы, наряду со многими другими программами и услугами, находятся в ведении DCRT и Управления вице-губернатора.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
