Автор Опалубка колонн:виды, устройство, монтаж и демонтаж
Что такое колонна и опалубка колонны
Фото Опалубка колоннКолонна — это столб, который состоит в опорной части сооружения или кровли. Они появились ещё в античные времена и актуальны и по сей день. Причем назначение колонн достаточно разнообразно. К основным функциям можно отнести опорную и декоративную.
По своей форме они бывают разных видов: цилиндрические, квадратные, прямоугольные и многогранные. От выбора формы зависит не только внешний вид, но и надёжность, прочность всей конструкции. Толщина и высота колонны зависит от архитектуры строящегося здания.
В зависимости от вида колонны к ней формируется опалубка, которая в дальнейшем будет использоваться как форма для их создания. Опалубка имеет большое значение для создания надёжной опоры, поэтому нужно тщательно подходить к её формированию. В основном применяют съёмные и несъёмные её варианты, которые отличаются друг от друга скоростью монтажа.
В настоящее время всё большую популярность обретают многоэтажные дома с монолитной конструкцией, а также масштабные сооружения с колоннами.
Их конструкция позволяет делать планировку нового этажа вне зависимости от предыдущего. В таких сооружениях всю конструкцию на себе держат монолитные железобетонные колонны. Как правило, их делают прямоугольной или квадратной формы. Размеры определяются возложенной на неё нагрузкой. В таких случаях особенно важно правильно подбирать опалубочные системы. Основные свойства, которыми должна обладать опалубка — это:
• Точные размеры;
• Надёжность и устойчивость;
• Отсутствие отверстий, через которые может просачиваться раствор;
• Внутренняя сторона опалубки, должна быть гладкой;
• Легко должен проводится демонтаж.
Виды опалубки колонн
В постройке различных домов и сооружений применяют разнообразную опалубку, обусловленную поставленными задачами. Опалубка делится на виды по кратности её использования:
• Одноразовая;
• Многоразовая;
• Несъёмная.
При изготовлении опалубки применяют различные материалы: в том числе дерево, пластик, металл, фанера.
Также существуют комбинированные опалубочные системы.
Одноразовая опалубка
Фото Опалубка колонн одноразоваяОдноразовая опалубка лёгкий и удобный способ формирования небольших колонн. Эта конструкция делается из картона. При производстве его накручивают по спирали несколькими слоями на бумажный вал. Далее его пропитывают клейким составом и полимерным материалом, после чего он становится водонепроницаемым и стойким. Чтобы возросла надёжность, внутрь опалубки можно положить плёнку поливинлхлорид, так же известную, как ПВХ.
Неоспоримые достоинства одноразовой опалубки из картона:
• Дешевизна;
• Простая сборка и разборка;
• Высокое качество верхнего слоя бетонной колонны;
• Маленький вес;
• Высокая стойкость.
Однако такой вид опалубки подходит больше для частного строительства. Для возведения многоэтажных жилых домов и объектов современной городской инфраструктуры нужны более прочные и надёжные опалубочные системы – многоразовая опалубка.
Многоразовая опалубка
Итак, современные строительные компании в основном применяют конструкцию многоразового пользования. Такой вид опалубки возможно применять при воздвижении нескольких колонн. Выделяется некоторая своеобразность при выполнении работ:
• Конструкцию сооружают только на строительном объекте;
• Заливают в опалубку бетонную смесь;
• Выдерживают в несколько дней для полного застывания раствора;
• Снимают опалубку и устанавливают в следующем месте.
Соблюдение и знание правил формирования колонны — это основы для работы с многоразовой опалубкой. Перед преступлением к таким работам надлежит рассчитать высоту конструкции, чтобы она получилась не больше высоты обозначенной формы. В работе с такой формой заливка будет не монолитна. В связи с этим стоит особенно тщательно осведомиться с требованиями и параметрами воздвижения такого вида конструкции с оглядкой на высоту изделия.
Конечно, такой вид является более дорогой нежели одноразовый из-за некоторых моментов:
• Необходимы траты на хранение конструкции;
• Требуется перевозка опалубки для монтажа и присмотр за ней;
• Нужно выделять средства на добавочные на услуги подъёмных механизмов.
И всё же на сегодняшний день многоразовая опалубка является единственным оптимальным решением для формирования колонн в масштабном строительстве. Кроме того, многих расходов можно избежать, взяв конструкцию в аренду у специализированных компаний.
Многоразовая опалубка по конфигурации делится на следующие виды:
• Универсальные щиты;
• Линейные щиты;
• Балочно-ригельная система;
• Пластиковая;
• Стальная.
Рассмотрим особенности каждого вида более подробно.
Универсальные щиты
Опалубка на универсальных щитах — продуктивный и распространённый метод воздвижения колонн в положении постоянного ведения монолитных работ. Металлическая конструкция владеет свойством формирования разного сечения колонн, что ставит большой плюс в пользу такого вида опалубки. Некоторые универсальные щиты так же используют в работе с опалубкой стен.
Щиты соединены между собой различными предметами фиксации. Могут использоваться, например, шкворни.
В горизонтальной проекции щиты имеют отверстия длиной около 45 мм, что способствует созданию колонн сечением от 250 до 1100 мм. В середину щитов помещают ламинированную фанеру. После того как раствор полностью застынет, опалубку убирают и переходят к следующей колонне.
Популярность такого вида обуславливается несколькими факторами:
• Простота и быстрота разборки и сборки;
• Функция формирования сечения колонны с поставленными нормами объекта;
• Долговечность и надёжность.
Линейные щиты
Формирование опалубки на линейных щитах применяется в условиях присутствия нужных по размеру щитов и составляющих элементов. Каждая конструкция подходит только к колоннам одного размера сечения. В данном виде осуществляется формирование квадратных и прямоугольных колонн с применением четырёх линейных щитов и угловых звеньев, что обеспечивает совершенный прямой угол колонны.
В основном используют щиты примерно стандартных размеров высоты от 3 м до 3,3 м, но если необходима чуть большая высота, конструкцию наращивают дополнительными щитами с размерами в половину от основных щитов.
Плюсы этой системы в том, что она приспосабливается и сочетается с другими элементами и конструкциями. Главным недостатком является узкая направленность, так как есть возможность формировать колонны только определённого поперечного сечения.
Балочно-ригельная система
Фото Балочно-ригиональная системаБалочно-ригельная система достаточно универсальна, с её помощью можно создавать колонны различной формы: квадратные, прямоугольные, круглые. В большинстве случаев её используют тогда, когда нет технической возможности установить другие виды опалубки.
При выполнении работ с этой опалубкой применяют три основных компонента: металлический щит, ригель из стали, балки разных размеров, а также крепления. Высота таких колонн может достигать 20 м, но она также зависит от их формы. Часто такую систему применяют в промышленном строительстве и воздвижении мостов. Балочно-ригельную опалубку также применяют для заливки стен и всевозможных вертикальных плит. Технология сборки достаточно простая и в ней сможет разобраться даже не специалист по этим видам работ.
Трое человек легко собирают конструкцию без вмешательства тяжёлой спецтехники.
Пластиковая опалубка
Опалубку из пластика применяют в работе с небольшими колоннами, так как пластик может не выдерживать высокое давление раствора. Она бывает квадратной, прямоугольной и круглой формы. Квадратные и прямоугольные формы состоят из пластиковых щитов, которые соединяются специальными креплениями. Круглая опалубка состоит из двух полусфер. Пластиковую опалубку отличает: недорогая цена, отсутствие прилипания к раствору и лёгкий демонтаж конструкции.
Стальная опалубка
Опалубка из стали являет из себя модулярную систему. Она состоит из симметричных секций. Соединение модулей осуществляется с помощью специальных замков. Бывают квадратной и цилиндрической формы. Основной параметр конструкции состоит в процессе работы, после её применения нужно чистить и смазывать секции. Данная конструкция обладает высокой массой, из-за этого необходимо использование специальных подъёмных механизмов.
Такую систему чаще всего применяют для формирования большого количества монолитных колонн или в связи с большим давлением бетонного раствора.
Несъёмная опалубка
Из-за того, что такой вид опалубки достаточно дорогой, она не так широко распространена в использовании. Большой плюс такого вида опалубки в том, что она универсальная, стойко держит перепады температур и влияние влаги на колонну. Элементы каркаса опалубки изготавливают на заводе из высокопрочного бетона или пенополистирола. Из пенополистирола по индивидуальным технологиям производят высоконадёжные тонкостенные продукты. Для сборки несъёмных элементов используют нехитрый замок на одной стороне паз, а на другой шип. Стыковочные швы заполняют монтажной пеной. Основная характеристика бетонного раствора для несъёмной опалубки в том, что в нём уплотняют поры с применением проката. Таким путём из бетона удаляют всю жидкость, и он становится очень крепким и морозостойким.
Монтаж и демонтаж опалубки колонн
Прежде чем приступить к монтажу нужного вам вида опалубки, нужно знать стандартные правила технологии строительства.
Опалубку устанавливают на ровную бетонную площадку. На бетоне делается разметка нужных вам размеров колонны. Обычно опалубку устанавливают на заранее приготовленный арматурный скелет. Все виды работ необходимо выполнять строго по документации. Последующие секции колонны необходимо осуществлять при помощи строительной туры или лесов. Когда высота круглой опалубки становится более 4-х метров, нужно прикреплять на колонну специализированный ригель для выравнивания всей постройки. Сформированную колонну нужно выровнять по вертикали, что делается при помощи раскосов и соединителя. Затем при помощи гаечных регуляторов и дополнительных инструментов равняют и закрепляют конструкцию. Когда колонна будет высотой более 3-х метров, то необходимо сделать окна, в которые будет подаваться раствор.
Но самое главное правило при демонтаже — необходимо дождаться, когда бетон полностью высохнет. До этого момента разбирать опалубочные системы и продолжать работу строго запрещено.

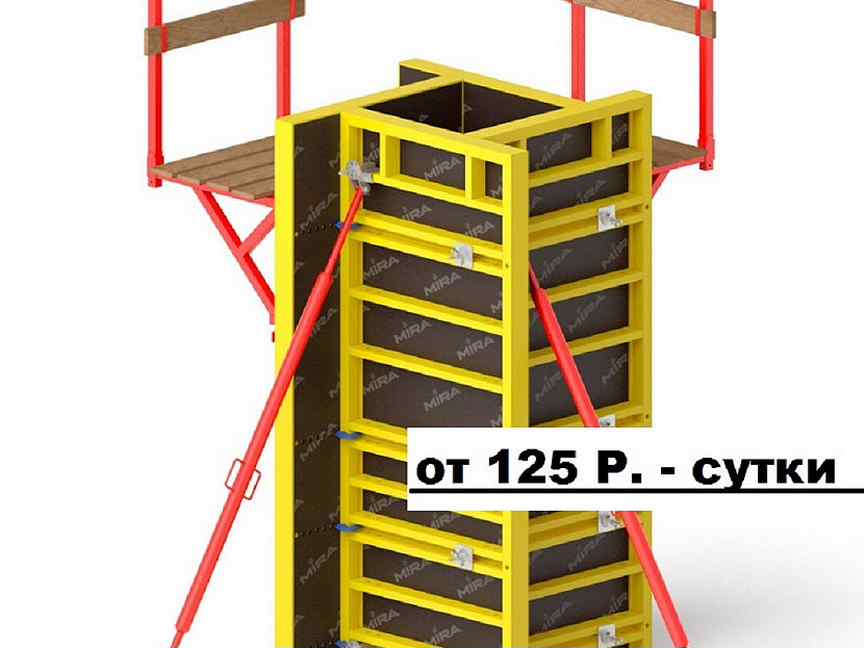

Аренда опалубки
Предпочтение в пользу нужного вам вида опалубки обуславливает цель ваших задач: объём работ, высота колонны, толщина сечения.
При масштабном строительстве применяются металлические опалубочные системы. Причем сегодня выгодно брать опалубку колонн в аренду. Это менее затратно и даёт возможность каждый раз выбирать конструкции под конкретные задачи. Специалисты специализированных компаний помогут рассчитать оптимальный тип и количество материалов, ориентируясь на ваши на требования, пожелания и бюджет.
Заказать услугу аренды опалубки колонн вы можете на нашем сайте по доступным ценам.
Опалубка колонн пошаговая инструкция по монтажу
Опалубка колон предназначается для формирования области квадратной или прямоугольной области, что позволит правильно монтировать колону. Существуют разные виды опалубки, которые предназначаются для определенных видов строительных работ. В данной статье мы рассмотрим особенности и параметры монтажа опалубки для колонн с подробной пошаговой инструкцией.
Оглавление:
- Виды колонн
- Предназначение опалубки и требования к изделию
- Опалубка для колонн: одноразовая, многоразовая, несъемная
- Установка опалубки колонн: особенности монтажа и демонтажа
- Пошаговая инструкция монтажа щитовой опалубки для колонн своими руками
- Инструкция монтажа балочно-ригельной опалубки
Виды колонн
Главным предназначением создания опалубки является формирование определенной формы для колонн нужной высоты и параметров.
Ранее, колоны использовались в качестве декоративного элемента зданий. Однако, в современном мире этот вид изделия предназначается в качестве опорных элементов для разных видов построек. Выделяют несколько видов колонн, что отличаются по геометрической форме:
- круглые или цилиндрические;
- квадратные;
- многогранные;
- прямоугольные.
Стоит отметить, что универсальная опалубка колонн осуществляется для разных видов колонн и предвидит установку стандартных щитов со специальными отверстиями под шкворень, шаг для которых имеет 5 см. Для фиксированной схемы монтажа необходимо крепить колону, используя четыре угловых элементы и некоторые замки для опалубки.
Предназначение опалубки и требования к изделию
Опалубку стен и колон осуществляют для заливки бетонного основания под опорные элементы.
Это необходимо для того, чтобы смесь не растекалась и после затвердения имела квадратную или иную форму. Без проведения этого этапа работ провести монтажа колонны практически невозможно. Специалисты выделяют некоторые требования к проведению опалубки:
- соблюдение размеров конструкции;
- устойчивость и прочность установленного изделия;
- образование формы, через которую не будет вытекать раствор;
- гладкая внутренняя сторона;
- проведение демонтажа не является трудоемким.
Опалубка для колонн: одноразовая, многоразовая, несъемная
Наиболее простым и удобным вариантом проведения работ является сооружение одноразовой опалубки. Это конструкция складывается из картона, который навивается по спирали. Изделие для опалубки имеет водоотталкивающие свойства, что не позволяют раствору пропитываться в структуру картона. Внутри картонной опалубки для колонн можно положить пленку ПВХ с более толстыми стенками.
Приблизительный диаметр такой опалубки может составлять от 20 до 115 см, а максимальная длина изделия может составлять 12 метров.
В зависимости от параметров колонны, высота опалубки может меняться, а также толщина стенок. Например, в нижней части конструкции толщина стенок может быть большей, что определяется максимальной нагрузкой бетонного раствора. Технология проведения работ не является сложной, при больших объемах установки можно использовать подъемные механизмы. Для выполнения монтажа может быть достаточно только двух человек.
Иным вариантом устройства опалубки колонн является сооружение многоразовой конструкции. Как правило, опалубку можно будет использовать несколько раз для монтажа нескольких колонн. Выделяют такие особенности выполнения работ:
- необходимость сооружения опалубки на строительной площадке;
- заливки в конструкцию раствора из бетона;
- выдерживание нескольких дней до полного высыхания бетона;
- снятие конструкции опалубки и установки ее в ином месте.
При выполнении таких работ необходимо помнить о соблюдении правил установки колонны.
При выборе многоразовой опалубки колонн и перекрытий необходимо просчитать высоту изделия, которая не должна быть выше обозначенных форм. При выборе такой формы опалубки, заливка уже не будет монолитной. Поэтому, стоит внимательно ознакомиться с требованиями и характеристиками осуществления этого вида опалубки с соблюдением высоты колонны.
Многоразовая опалубка является дорогостоящей, нежели одноразовая, что определяется такими параметрами:
- Нужные затраты на хранение конструкции.
- Транспортировка опалубки для установки иных видов колонн и уход за ней.
- Дополнительные растраты на использование услуг подъемной техники.
Существуют разные виды многоразовой опалубки:
- щитовая конструкция;
- балочно-ригельная;
- опалубка из стали;
- пластиковая конструкция;
Опалубка с использованием щитов предназначается для колонн квадратной формы. Щиты, сделанные из металла, необходимо скрепить между собой, используя разные предметы фиксации.
В середину щитов важно поместить фанеру ламинированную. Далее, заливается бетонный раствор после застывания, которого опалубку можно убрать и переместить на другую рабочую площадку.
Подобный вид выполнения работ имеет балочно-ригельная опалубка колонн, для выполнения которой нужно использовать такие изделия:
- щиты;
- ригели из стали;
- балки.
Данный вид конструкции позволит образовать надежную опалубку разной высоты. Как правило, такая схема используется для возведения круглых стен, колонн, мостов, а также для формирования больших вертикальных поверхностей. Технология выполнения опалубки напоминает схему сборки детского конструктора, а все детали фиксируются с помощью распорок.
Стальная опалубка колонн предназначается для изделий квадратной и круглой формы. Главная характеристика конструкции заключается в том, что после ее использования необходимо проводить чистку и смазку секций. Этот вид опалубки имеет большой вес, как и щитовой, поэтому для перемещения необходимо использовать услуги подъемных машин.
Более доступным и легким вариантом является пластиковая опалубка для колонн. Главным недостатком изделия считается ненадежность конструкции, а для осуществления работ потребуется обратиться за помощью специалистов. Работать с этим видом опалубки советуется осторожно и специальными инструментами, чтобы не повредить стенки. Все элементы пластиковой конструкции соединяют между собой с помощью разных деталей.
Существует еще один вид опалубки, который является несъемным. Применение этого вида конструкции осуществляется редко, однако, такая схема сооружения довольно популярная среди строителей. Все блоки и заготовки для сборки опалубки изготавливаются на специальных станках. Таким образом, создаются изделия с тонкими стенками, которые являются достаточно прочными и надежными.
Элементы для опалубки делаются из высокопрочного бетона. Технология приготовления раствора предвидит использование цемента, песка и воды. Особенность приготовления бетона заключается в уплотнении пор с применением проката.
Установка опалубки колонн: особенности монтажа и демонтажа
Прежде чем рассмотреть технологию монтажа для определенного вида опалубки, необходимо изучить стандартные характеристики выполнения работ. Перед установкой опалубки на поверхность из бетона, необходимо сделать разметку параметров колонны. Как правило, колонна должна устанавливаться вокруг заранее подготовленного каркаса из арматуры. Все работы важно осуществлять, используя проектную документацию. Щиты для опалубки необходимо собрать в г-образной форме, которые фиксируются с помощью гаек и шкворня или чрез уголок, то определяется типом колонны. Второй и другие ярусы сборки конструкции необходимо собрать, используя передвижную вышку-туру или строительные леса.
Если высота опалубки круглых колонн имеет показатель выше 4,2, то важно монтировать на колонну специальный ригель, который будет выравнивать конструкцию.
Установленную колонну необходимо проверить на вертикальное положение, что осуществляется с помощью раскосов или толперов. Раскос складывается из нижней и верхней области изделия, а также специального соединителя. Последний нужно монтировать в поверхность из бетона, далее, верхняя часть присоединяется к высшей точке фиксации колонны, а нижняя к нижней. Используя специальные инструменты и гайки колону следует выровнять и зафиксировать в вертикальном положении.
Особенность демонтажа опалубки можно делать, когда бетон окончательно высохнет. В первую очередь, необходимо удалить раскосы опалубки, после чего демонтируются замки с верхней части и убираются щиты.
Важно знать! Если высота монтированной колонны составляет больше трех метров, то бетоны раствор нужно подавать через специальное окно. В следующем ярусе необходимо снять один из щитов, что образует окно необходимых размеров. Далее, щит устанавливается на прежнее место, после чего бетонный раствор попадает через верхнюю часть опалубки колонны.
Пошаговая инструкция монтажа щитовой опалубки для колонн своими руками
Процесс установки необходимо начинать с разметки рабочей области. Важно, чтобы она совпадала с параметрами ранее возведенного каркаса и арматуры:
1. Монтаж рекомендуется начинать со щитов, размещенных по углах, что позволит образовать определенные маячки.
2. После этого, собирается опалубка из щитов с одной стороны, а все детали конструкции важно зафиксировать с применением замков.
3. Далее, установленную панель важно выровнять, используя специальные раскосы, и закрепляем в нужном положении в соответствии с проектной документацией.
4. Определив толщину заливки бетонной стены нужно установить следующую стену опалубки такой же технологией.
5. В верхней части опалубки важно монтировать ходовую консоль.
6. После выравнивания всех стен конструкции, можно приступать к дальнейшим работам по установке колонны и заливки основания.
Важно знать! Чтобы правильно установить щиты с одной стороны необходимо использовать ригеля, которые позволят выровнять опалубку.
Способ демонтажа заключается в осуществлении работ в обратном порядке: вначале удаляют ходовые консоли и раскосы толперы. После этого демонтируются замки с верхней области конструкции, и проводится удаление щитов опалубки.
Инструкция монтажа балочно-ригельной опалубки
Балочно-ригельная опалубка представляет собой конструкцию, которая складывается из балок и ригелей. Все детали скрепляются с помощью зажимов. Основным материалом, используемым в работе, является дерево, поэтому все работы не являются трудоемкими. Этот материал имеет низкую теплопроводность, в отличие от алюминиевой опалубки колонн.
Подобная схема сборки опалубки имеет много достоинств, что обозначается надежностью, прочностью и простотой, используемой конструкции. Проведение работ не требует значительных затрат, при этом, что опалубка считается универсальной. Используя, этот вид возведения конструкции, можно бетонировать колонны разных размеров. Также, используя балочно-ригельную схему опалубки можно возводить бетонные стены разных параметров.
Для укрепления и формирования опалубки рекомендуется использовать только шуруповерт и молоток.
Преимущества опалубки:
- применяется для установки колонн и стен разной высоты и размеров;
- предназначается для опалубки зданий разных форм, например, радиусных, круглых и наклонных без лишних растрат;
- позволяет получить хорошей качество бетона на поверхности опалубки;
- используя этот вид сборки конструкции, удастся уменьшить количество зазоров и стяжек;
- опалубка способна выдержать большую нагрузку бетона, примерно до 10 т/кв. м.
Подробная инструкция сборки балочно-ригельной опалубки имеет такую последовательность:
1. Подготавливаем рабочую площадку для установки опалубки.
2. Далее, помещаем шаблон, сделанный из брусьев и фанеры, но который укладываются ригеля под прямым углом.
3. На ригели перпендикулярно укладываются балки для опалубки необходимой длины.
4. Эти балки необходимо присоединить к ригелю, используя специальные зажимы.
5. Приблизительное расстояние между балками должна составлять от 20 до 40 см, что определяется проектной документацией.
Важно знать! При укладке балок необходимо следить за тем, чтобы они не совпали с точками для крепления под стяжные винты. На установленные балки нужно положить листы фанеры ламинированной, при этом место стыков должно находиться посредине балки. Фанера фиксируется к балкам с применением саморезов, которые вкручиваются через каждые 35-40 см. Длина крепежного изделия должна составлять 50 или 60 мм. Область установки саморезов можно зашпаклевать, что продлит срок годности фанеры для дальнейшего использования.
Существуют разные варианты монтажа опалубки, однако, не все работы можно осуществить своими руками. Технология установки для каждого типа конструкции определяется высотой и сечением колонн. Чтобы лучше изучить схему проведения работ по опалубке, рекомендуем посмотреть видео, представленное в конце статьи.
Опалубка колонн: устройство, установка и виды
Колонны могут быть не только декоративным элементом, но и опорой. Поэтому от правильного выбора формы для заливки зависит не только внешний вид, но и надежность всей конструкции.
Собранная из досок опалубка для колонны
Опалубку можно приобрести в специализированных магазинах, или сделать своими руками. Главное — правильно подобрать тип и размеры изделия.
Какие бывают опалубки для колонн?
По типу устройства форма для колонн (как впрочем, и для стен) бывает съемная и несъемная. Первые можно использовать многократно, но и стоимость их выше. Несъемная конструкция остается частью сооружения.
Форма может быть квадратной, цилиндрической или многоугольной. Для возведения конструкций различных конфигураций используется балочно-ригельная опалубка. Она состоит из унифицированных элементов, с помощью которых можно быстро собрать опалубку любой формы. Быстрая установка такой конструкции — ее основное преимущество.
По материалу изготовления опалубка для колонн может быть:
Устройство опалубки под колонну
Металлическая. Самая востребованная в масштабном строительстве, благодаря практичности и надежности. Жесткость конструкции позволяет выдерживать и высокую скорость бетонирования и вес бетона в нижней части. Металлическая опалубка, в свою очередь, может быть балочно-ригельная, щитовая и угловая. Недостаток — трудоемкий монтаж и расходы на транспортировку.
Деревянная. Чаще всего применяется в частном строительстве, благодаря доступности материала. Такую форму легко сделать своими руками из досок или фанеры, она используется для отливки квадратных колонн. Установка такой опалубки не требует особых навыков и специального инструмента.
Пластиковая. Преимущество этой формы — ее стоимость и низкая адгезия пластика с бетоном. Однако ее монтаж требует осторожности, виду хрупкости пластика.
Картонная опалубка колонн. Такая форма весьма популярна, так как по стоимости не имеет аналогов — самая дешевая. При этом эксплуатационные характеристики не уступают опалубкам из пластика. Единственный недостаток — форма одноразовая.
Стальная опалубка колонн используется для возведения крупных объектов, ее монтаж возможен только с применением спецтехники. Для частного строительства такую тяжелую опалубку под колонну практически не используют. Остальные виды опалубок вполне можно монтировать и демонтировать своими руками.
Читайте также: устройство фундамента под колонны стаканного типа.
к оглавлению ↑
Расчет количества бетона
Правильный расчет объема бетонной заливки очень важен. Пауза во время заливочных работ нежелательна, т.к. это может сказаться на прочности и однородности конструкции. Излишек бетонной смеси — напрасная трата средств.
Сборная пластиковая опалубка под колонну
Для того чтобы рассчитать объем готового раствора для заливки колонны с круглым сечением, нужно знать ее высоту и диаметр. Расчет производят по формуле V=π r2 h. Важно, чтобы оба параметра были выражены в одних единицах измерения. Как правило, производители бетона указывают на мешках объем готовой смеси в м3, поэтому и габариты колонны удобнее выражать в метрах.
Расчет для прямоугольной колонны выполняется по формуле V = abc , где a, b и c — высота, глубина и ширина колонны. Если же требуется произвести расчет объема для колонны неправильной формы (хоть подобное и редкость в строительстве), нужно найти площадь поперечного сечения, а затем умножить результат на высоту колонны.
К полученному результату нужно прибавить 5-10%, чтобы компенсировать неизбежные потери при приготовлении смеси, ее разливке и т.д. Исключение — установка колонны из железобетона, где армирующие элементы вытесняют небольшое количество бетонного раствора.
к оглавлению ↑
Балочно-ригельная опалубка под квадратные колонны — монтаж и особенности использования
Универсальная балочно-ригельная опалубка может использоваться как для возведения стен различной толщины, так и колонн разной конфигурации (квадратных, прямоугольных, круглых). Она обеспечивает высокое качество поверхности и соответствие заданным параметрам. Установка опалубки под колонну такого типа не требует применения тяжелой техники и выполняется следующим образом:
Подготавливается настил из ламинированной фанеры и брусьев, который будет служить площадкой для сборки опалубки.
Ригели укладываются на настил на расстоянии, предусмотренном в проектной документации.
Деревянные балки опалубки укладываются перпендикулярно на ригели и скрепляются специальными зажимами.
На балки саморезами крепится фанерный лист.
К верхним и нижним торцам деревянных балок крепится брус, который предупредит повреждение и обеспечит жесткую фиксацию.
По краям фанерного листа делаются отверстия, для стяжки.
Готовые щиты крепятся друг к другу с помощью стяжных винтов (замков).
Для того чтобы сделать форму под круглую колонну, между щитами вставляется шарнирная вставка.
Если балочно-ригельная конструкция используется для колонн высотой более 15 м, то необходимо использовать накладки для наращивания высоты балок.
Монтаж балочно-ригельной опалубки легко осуществляется двумя-тремя рабочими, при этом вся установка займет пару часов. Все комплектующие используются многократно, без потери качества. Такая опалубка применяется строительными фирмами, приобретать ее для разового строительства нецелесообразно. Для того чтобы сделать колонны своими руками в частном доме, логичнее использовать картонную форму, которую легко изготовить самостоятельно.
к оглавлению ↑
Этапы монтажа опалубки (видео)
к оглавлению ↑
Одноразовая опалубка под круглые колонны своими руками
Для того чтобы сделать картонную опалубку под колонну своими руками, понадобится сетка рабица и листы картона. Расчет необходимого количества материала выполняется по формуле S=2 π rh, где S это необходимое количество квадратных метров сетки и картона.
Из сетки скручивается каркас необходимого диаметра, внутрь которого помещаются и расправляются листы картона. Такая круглая конструкция не устойчива, ее установка требует использования деревянных подпорок. После застывания бетона, сетку снимают, колонну очищают от картона.
Своими руками можно изготовить и форму из пенопласта (ввиду высокой адгезии пенополистирола такая опалубка несъемная). Ее установка также требует применения подпорок, после застывания бетона колонну облицовывают походящими материалами.
Монтаж одноразовых конструкций занимает немного времени, что является их неоспоримым преимуществом. Однако следует помнить, что такие формы не выдерживают высокой скорости заливки. Также не следует использовать их для колонн высотой более 2 м., в этом случае лучше подойдет балочно-ригельная опалубка.
Для того чтобы быстро провести монтаж колонн, требуется грамотный расчет количества бетонной смеси, что позволит сэкономить средства и силы.
картонная и пластиковая опалубка для круглых труб и свай, одноразовые и несъёмные опалубки 300х300, 400х400 и других размеров
Огромное значение в архитектуре имеют колонны. Они воздвигаются как в больших, высотных зданиях, так и в не очень крупных, частных домах. Чаще всего подобные конструкции делают из бетона.
Что это такое?
Опалубка представляет собой некий каркас, в который заливается бетон. Нужна она для придания ему нужной формы. Это очень актуально в случае опалубки колонн, ведь от её правильной геометрии зависит устойчивость. Опалубка, как несложно догадаться, используется не только в профессиональных целях. Каждый человек, который намеревается поставить себе на участке колонны, обязательно столкнётся с ней. Такое приспособление уже давно присутствует в обиходе строителей, поэтому на сегодняшний день она делится на несколько видов и типов. Каждый из них имеет свои плюсы и минусы и отлично подходит для использования в том случае, для которого она и создавалась.
Виды опалубки
В зависимости от того, можно ли использовать опалубочную конструкцию ещё раз или нет, различают два вида: одноразовую и многоразовую. Каждая из них является вертикальной, поскольку используются для заливки стоячих бетонных конструкций.
Одноразовая
Суть такой вспомогательной конструкции в том, чтобы использовать её единожды. Безусловно, от этого вытекают различные плюсы и минусы такой опалубки. Стоимость её будет достаточно невысокой при возведении пары колонн. Достигается это путём использования более простых, а, значит, недорогих материалов. Огромным плюсом является условия хранения и перевозки деталей опалубки. Хранят их в виде материалов, которые легко перевезти на любое место, где запланирована стройка, а при необходимости перенести дату возведения колонн они не доставят дискомфорта в местах хранения, ведь будут занимать не очень много пространства.
Используется такой вид преимущественно для заливки монолитных колонн круглой формы. Дело в том, что круг – самое простая геометрическая форма. Тех материалов, из которых производится одноразовая опалубка, достаточно для того, чтобы выгнуть их в окружность. Для более сложных колонн потребуются более жёсткие и прочные материалы.
Минусами же данного вида является достаточно высокая цена при частом возведении колонн. Цена одной очень мала, однако, в случае оптовой покупки ситуация совсем меняется. Поэтому такой вид опалубки отлично подойдёт для частного строительства, где не требуется возводить большое количество колонн. Подвидом одноразовой опалубки является несъёмный тип. Он используется в качестве декоративного элемента в уже готовой колонне.
Используется крайне редко, но является достаточно уместным при правильном использовании.
Многоразовая
Опалубка такого вида отличается своей относительно высокой ценой, однако, она полностью отбивается при использовании её в целях, для которых она изначально и задумывалась – многоразовое возведение колонн. Конечно, очевидным плюсом этого вида является экономия денежных средств, путём большего платежа изначально для меньшей платы в будущем. Однако выгодно это будет тем, кто профессионально занимается заливкой колонн.
Покупатель многоразовой опалубки должен понимать, что обслуживание такой конструкции труднее, чем одноразовой. Так, опалубку многоразового использования труднее перевозить с места на место, а к этому добавляется и то, что её постоянно нужно будет где-то хранить. Несмотря на многие неудобства данного вида, огромным его преимуществом является возможность заливки колонн самых причудливых форм. Это то, что невозможно осуществить с одноразовым типом.
Она уместна даже для заливки труб под сваи, что можно осуществить и с одноразовой опалубкой, но выйдет это дороже, нежели с многоразовой.
Материалы
Опалубки также различаются по материалам их изготовления. В зависимости от того, из чего сделаны будут её детали, будут меняться и её свойства и назначение.
Картонная
Данный материал используется для изготовления одноразовых опалубок. Его простота позволяет достичь минимальной цены на такого рода продукцию. Иногда картон заменяется на специальную, пропитанную бумагу. Их обоих достаточно легко демонтировать после того, как бетон застынет. Минус бумажной опалубки заключается в том, что возвести сложные колонны с помощью картона будет проблематично, так что для таких задач его лучше не использовать.
Деревянная
Успешно практикуется в частном строительстве. Всё дело в доступности материалов – подойдут любые не очень крупные доски или обычная фанера. Сколотить форму заливки не составит никакого труда. Причём колонну можно сделать как круглую, так и с острыми краями в виде многоугольника. Но с учётом того, что это всё-таки дерево, причём не цельное, а состоящее из досок, то придётся использовать дополнительно какую-то прослойку между бетоном и опалубкой. Для строительной компании данный тип материала не подойдёт, так как возникнут трудности в хранении и перевозке составляющих.
Возведение же конструкции достаточно быстро, если требуется одна или две штуки, но в больших их количествах возникнут проблемы с тратой большого количества времени.
Металлическая
Незаменима в профессиональной стройке. Такая опалубка состоит из отдельных составляющих – щитов, которые собираются на месте стройки. При использовании так называемых универсальных щитов у работников имеется большой спектр задач, ведь количество щитов может быть любым, а значит, и высота возводимой колонны также может быть разнообразной. Такой материал позволяет возводить высокие и широкие колонны. Однако он вызывает сложности в хранении и перевозке деталей.
Опалубка из металла является многоразовым видом, а за счёт своей прочности она способна на долгий срок работоспособности.
Пластиковая
Данный тип, в отличие от металлических конструкций, не может выдерживать большое давление со стороны раствора. Поэтому он не применяется для заливки крупногабаритных колонн. Но данный материал очень лёгкий, поэтому он проще в своём монтаже. Также, помимо многоугольных типов колонн, с помощью данной опалубки можно заливать столбы круглой и овальной формы. В основном используется для профессиональных целей в постройке невысоких домов. Это обусловливает низкая цена на такие изделия.
Для больших колонн данный вид не подойдёт, так как есть вероятность, что опалубка просто не выдержит давления бетона.
Комбинированная
Можно сказать, что данный вид имеет своего родоначальника в виде металлической опалубки. По сути, комбинированная конструкция также состоит из стали или алюминия, но с добавлением деревянных элементов. Или, наоборот, держащие элементы могут быть сделаны из дерева, а их рёбра – из металла. В целом комбинации различных материалов делают либо для того, чтобы снизить цену товара, не понижая при этом качество, либо для увеличения надёжности опалубки без особого роста цены на неё.
Размеры
Бетонные конструкции имеют разные размеры. Для деревянных опалубок это не проблема – достаточно просто добавить больше досок и увеличить диаметр изделия. Но для металлических и комбинированных это важный пункт. Если щиты будут слишком маленькими, то использовать их для создания крупных и широких колонн не получится.
Размер щитов определяет наибольшая площадь многоугольника, который они могут образовать. Самыми популярными являются размеры 300х300 и 400х400. Высота же зависит либо от длины досок или пластика в случае одноимённых опалубок, либо от количества щитов в случае металлической опалубки.
Монтаж
Правильно выбранная опалубка – первый шаг к хорошим колоннам. Чтобы сделать её своими руками или на предприятии, следует выполнить небольшую и несложную инструкцию. Однако более точные действия можно предпринимать лишь на основе плана или чертежа. Это нужно для того, чтобы конечный результат был достойным.
Самое первое, что нужно сделать – это разместить опалубочную конструкцию в нужном месте. Если используются универсальные щиты, то сделать это будет слегка тяжелее. Вначале ставятся первые направляющие детали по диаметру будущей колонны. С помощью специальных инструментов – ригелей, раскосов они выравниваются. Данное действие производится и с последующими уровнями. Соединять щиты между собой нужно с помощью специальных замков.
Стоит учесть, что при возведении высоких конструкций придётся использовать строительные леса, а при возможности и необходимости – подъёмный кран. После того как опалубка установлена, начинается этап внедрения арматуры. Внутрь вставляются шесты, которые предназначены для укрепления будущего бетона. Они забиваются в землю до такого состояния, в котором они смогут стоять всё время заливания колонны.
По окончании монтажа опалубочных элементов можно заливать бетонную смесь. При использовании щитов данная задача упрощается для высоких колонн. Достаточно лишь каждый раз открывать щит, находящийся на нужном уровне, и лить бетон через него. Наполнить опалубку таким образом не составит большого труда.
Демонтаж начинается тогда, когда весь бетон застынет. Для этого потребуется снимать щиты один за другим, начиная сверху. С любой другой опалубкой это сделать легче, например, в случае с деревянной конструкцией достаточно лишь убрать доски, входящие в её состав. Опалубка для колонн – незаменимая вещь в строительстве. Она существует в самых различных видах, что позволяет использовать для конкретной задачи конкретную опалубку.
Её монтаж может производиться как частным лицом, так и строительной бригадой.
О том, как сделать опалубку для колонн своими руками, вы можете узнать из видео ниже.
Опалубка для колонн своими руками
27 марта 2019 г.
В монолитном строительстве вместо несущих стен, используют колонны различного сечения, которое рассчитывается в зависимости от несущей нагрузки. Высота колонны определяется согласно проекту здания. Для того чтобы сформировать колонну, потребуется опалубка, которую можно собрать своими руками. Для этого можно взять инвентарную опалубку или просто соорудить кустарным образом.
Чаще всего строители для этого берут фанеру и усиливают ее брусом. Колонна при этом выдерживает не большой объем бетона. Некоторые строители также используют обычную обрезную доску, которую стягивают стяжным винтом и гайкой, а вместо подкоса берут обычную телескопическую стойку. Это не простое решение, а главное — трудоемкое. Принимая его, нужно помнить, что стоимость материала одной колонны иногда равна стоимости аренды инвентарного комплекта. К тому же, колонну высотой более 3 м, заливать таким способом просто не получится, да и опасно.
Что еще нужно учесть?
Опалубку для колонны, сделанную своими руками, необходимо в обязательном порядке смазывать специальной смазкой эмульсол. Если пренебрегать этим правилом, демонтаж после заливки будет сделать сложно. Известны случаи демонтажа с помощью автокрана. Другим образом просто не получалось разобрать колонну.
Важный момент возникает при подаче бетона — человеку попросту не на чем стоять. В инвентарной опалубке колонн для этого существует кронштейн подмостей. На нем можно безопасно находится.
Из минусов возведения опалубки колонн своими руками можно отметить также её неуниверсальность. Самостоятельно не получится сформировать колонну различного сечения — для этого существует опалубка на универсальных щитах, в которых предусмотрены отверстия под шкворень. Она собирается методом мельница и надежно фиксируется шкворнями. В опалубке, которую вы делаете своими руками, отверстия также придется делать самому.
Если опалубка сделана из досок, то на самой колонне можно будет увидеть перепады и неровности. Их необходимо будет шлифовать алмазным диском, чтобы потом избежать большого слоя отделочных материалов.
Принимайте правильное решение, при выборе опалубки колонн. Желаем вам удачи!
ОПАЛУБКА КОЛОНН — FORMAT group
ОПАЛУБКА КОЛОНН
Колонна на универсальных щитах
(подмости условно не показаны)
При использовании универсальных щитов для опалубки колонн (для колонн сечением от 150х150 мм до 750х750 мм и высотой 3,0 м) комплект включает следующее оборудование:
| Наименование | Вес, кг | Количество |
|---|---|---|
| универс. элемент 0,90х3,30 м | 132 | 4 |
| шкворень усиленный | 0,9 | 16 |
| подкос винтовой двухуровневый 2,9 м | 22 | 3 |
| кронштейн подмостей | 7 | 2 |
| Гайка 100 | 0,5 | 16 |
якорь
ОПАЛУБКА ЛИФТОВЫХ ШАХТ
Распалубочные углы
Распалубочные углы применяются в системе стеновой опалубки для формирования прямого внутреннего угла в замкнутом или ограниченном пространстве (шахты, боксы и т.п.)
Перевод распалубочного угла из рабочего положения в монтажное и обратно осуществляется при помощи съемного механизма, расположенного в верхней части распалубочного угла, путем поворота гайки по часовой стрелке (или, соответственно, против часовой стрелки).
Распалубочные углы выпускаются высотой от 0,5 до 3,3 м. Параметры некоторых распалубочных углов указаны в таблице.
| Наименование | Вес, кг | Количество |
|---|---|---|
| распалубочный угол 3,30 м | 1,98 | 217 |
| распалубочный угол 3,00 м | 1,8 | 205 |
| распалубочный угол 1,50 м | 0,9 | 120 |
| распалубочный угол 1,20 м | 0,72 | 96 |
Схема работы комплекта из 4-х распалубочных углов показана на рисунке ниже. Подъем внутреннего комплекта опалубки осуществляется в транспортном положении при помощи подъемного крана и четырех строп.
Отверстия для установки анкерных стержней расположены на внутреннем профиле распалубочного угла на той же высоте, что и в линейных щитах.
Подкосы
Подкос винтовой является монтажным элементом и используется в системе опалубки в нужном положении щитов или панелей опалубки, выравнивании их в вертикальной плоскости.
Подкосы могут комплектоваться различными кронштейнами, предназначенными для крепления их к щитам опалубки. В настоящее время для комплектации используются кронштейны двух типов: универсальные и винтовые.
| Наименование | Высота*, м | Вес, кг |
|---|---|---|
| Подкос винтовой двухуровневый 4,5 м | 4,5 | 29 |
| Подкос винтовой двухуровневый 2,9 м | 2,9 | 22 |
Кронштейн подкоса универсальный
Кронштейн подкоса универсальный фиксируется на внутреннем профиле щита с помощью стержня, вставляемого в отверстие внутреннего профиля. Для крепления к кронштейну стоек подкоса применяется болтовое соединение.
Кронштейн подкоса винтовой
Кронштейн подкоса винтовой фиксируется на внутреннем профиле щита с помощью винта, вставляемого в отверстие внутреннего профиля и гайки, наворачиваемой на винт. Для крепления к винтовому кронштейну стоек подкоса также применяется болтовое соединение.
Фиксация винтового кронштейна.Кронштейн подмостей
Кронштейн подмостей используется в системе опалубки для организации настила с ограждением с целью повышения удобства и безопасности бетонных работ.
Вес 7 кг.
FORMRENT | Опалубка круглых колонн
Опалубка для круглых колонн – это формообразующая конструкция съемного типа. Опалубка для колонн из стали отличается прочностью и большим циклом заливок монолитных колонн, а одноразовая опалубка — это опалубка из плотного картона, которая после застывания монолита снимается и утилизируется.
Опалубка колонн стальная
Высота до 18 м
Диаметр колонны до 2.0 м
Нагрузка бетона до 150 Кн/м2
Служит до 400 циклов
Вес около 60 кг/м2
Цену уточняйте
Картонная опалубка колонн
Высота до 11 мм
Диаметр колонны до 0.6 м
Нагрузка бетона до 60 Кн/м2
Одноразовая опалубка
Вес от 1,8 до 9 кг/м
Цену уточняйте
Подкос двухуровневый
Порошковое покрытие
Длина верхней ветви до 6.08 м
Длина нижней ветви до 3.68 м
Все подкосы имеют большой диапазон регулирования -ход винтов 700 мм
Опалубка под круглые колонны описание
Колонны – наиболее узнаваемый и эффектный элемент архитектуры. Но очень часто колонны отвечают не только за эстетику, но и за восприятие нагрузки вышележащих элементов и передачи ее нижележащим, т.е. являются опорно-несущей конструкцией. Поэтому к возведению данного элемента нужно относится со всей серьезностью. Раньше колонны вытачивали из цельной породы, это был долгий и трудоемкий процесс. С появлением монолитного строительства создание колонн упростилось в разы.
Благодаря опалубочным системам можно создавать колонны разного размера и разного сечения (круглые, овальные, квадратные, прямоугольные и т.д.). Опалубка для круглых колонн бывает металлическая, пластиковая и картонная.
Стальная опалубка для круглых колонн:
Представляет собой блок, состоящий из двух или четырех полукруглых частей, которые соединяются между собой замками.
Нужная высота достигается за счет наращивания блоков.
Данная опалубка многоразовая и применяется при большом давлении бетонной смеси.
Надежна и проста в эксплуатации.
При монтаже необходима крановая техника.
Картонная (одноразовая) опалубка круглых колонн:
Представляет собой трубу из плотного ламинированного картона, изготовленной методом спиральной навивки на вал, которая одевается на арматурный каркас, после застывания бетона разрезается и утилизируется.
Применяется в мостостроении, мало-и многоэтажном строительстве, строительстве стадионов и торговых центров.
Проста в эксплуатации, устанавливается без крана.
Применяется как внутри, так и снаружи помещения.
Значительно дешевле других видов опалубки.
Колонны изготавливаются диаметром от 150 мм до 120 мм.
Опалубка круглых колонн фото
круглые-колонны
1/2
Стальная или картонная опалубка колонн?
Давайте разберемся, какая опалубка для колонн подойдет лучше, ведь и стальная и картонная опалубка помогает возводить монолитные колонны. Ниже представлены преимущества опалубки круглых колонн.
Стальная опалубка круглых колонн:
Практична и надежна — материал изготовления сталь с порошковой окраской.
Практически не подвержена механической деформации при монтаже и демонтаже.
Возможность возводить колонны любого диаметра и высоты.
Высокая оборачиваемость (около 400 циклов).
Используется в любых климатических поясах и при любых погодных условиях.
Выдерживает большое давление бетонной смеси.
Возможно изготовить любой диаметр колонны — от маленьких до больших.
Картонная опалубка для колонн:
Низкая цена колонны.
Быстрый монтаж и демонтаж.
Небольшой вес, монтируется и перемещается без использования спецтехники.
Экономия на транспортировке за счет легкого веса колонны.
Целостность конструкции, высокое качество поверхности (не требуются дополнительные отделочные работы).
Повышенная теплоизоляция.
Не смотря на материал изготовления, картонная опалубка обладает высокой прочностью.
Опалубку можно использовать как временную защиту колонн.
Экологичность.
Возможность изготовить на заказ нестандартное сечение.
Опалубка колонн монтаж
Монтаж стальной опалубки колонн происходит следующим образом:
Полукруглые щиты блока соединяются между собой замками.
За счет блоков наращивается нужная высота.
Устанавливаются подкосы, лестницы и платформы для бетонирования.
После застывания бетонной смеси происходит демонтаж опалубки.
Установка и демонтаж картонной опалубки колонн:
Картонная труба одевается вертикально на арматурный каркас
Снизу закрепляется деревянным венцом, сверху закрепляется с помощью специальных стальных манжет, оснащенных двумя анкерными стержнями (необходимы для вертикальной фиксации опалубки).
Устанавливаются подкосы.
Одноразовую опалубку колонн до 4 м следует заполнять бетоном из колокольчика (бадьи) с нормальной скоростью заливки. При высоте колонн более 4 м, следует подавать бетон через шланг бетононасоса. Бетонную смесь уплотняют вибратором изнутри колонны. Не допускается вибрирование колонны снаружи.
После застывания бетонной смеси, как правило не более 2-х суток, происходит демонтаж опалубки с помощью шнура, проложенного внутри опалубки (шнур разрывает картонную опалубку пополам и она легко отделяется от колонны).
Технические характеристики
Какая цена в Москве на опалубку колонн?
Как уже описывалось выше, стальная многоразовая опалубка представляет собой секции состоящие из двух или четырех полусфер, которые после застывания бетона демонтируются и применяются для следующей заливки. Эту опалубку можно взять в аренду и купить в Москве, она выдерживает большую статическую нагрузку, обладают высокой оборачиваемостью, устойчивы к деформации.
Новинка монолитного рынка — картонная опалубка для колонн продается в Москве и цена на нее значительно ниже стальной. Экологичная картонная опалубка утилизируется после монтажа. Она отличается низкой стоимостью и возможностью создать единую монолитную колонну без «швов». Удобна при массовой заливке идентичных колонн.
Цена картонной и стальной опалубки зависит от диаметра и высоты колонны. Предоставляется по запросу.
Как сделать заказ на опалубку колонн:
Нужна консультация специалиста или Вы хотите сделать заказ опалубки для круглых колонн? Вы можете позвонить нам по телефонам +7 (499) 322-77-41, +7 (925) 083-44-96 или заполните контактную форму и мы Вам ответим.
Закажите БЕСПЛАТНЫЙ расчет
Системная опалубка для колонн
Ссылки по теме
Доступные в настоящее время системы опалубки колонн, как правило, имеют модульную конструкцию и позволяют быстро собирать и устанавливать на месте, сводя к минимуму трудозатраты и время крана. Они доступны из стали, алюминия и даже из картона (не для повторного использования, а из переработанного) и имеют различные внутренние лицевые поверхности в зависимости от требуемой отделки бетона. Инновации привели к созданию регулируемых многоразовых форм колонн, которые можно закрепить на месте для получения колонн различных размеров
Преимущества
- Повышение скорости и эффективности строительства.
- Снижена потребность в квалифицированной рабочей силе за счет простоты сборки и разборки.
- Металлические опалубки легче собирать и возводить, чем традиционную опалубку.
- Одноразовые формы доставляются на место в уже собранном виде.
- Возможна качественная обработка поверхности.
- Высокотехнологичная система металлической опалубки позволяет точно подогнать под опалубку.
Безопасность
- Системы металлической опалубки могут иметь встроенные готовые к использованию площадки для бетонирования с ограждением и оборудованием для доступа, включая лестницы.Это снижает потребность в независимом доступе.
- Для систем с одноразовой опалубкой рабочие площадки для бетонирования должны быть установлены отдельно, чтобы обеспечить безопасный доступ к верхней части опалубки колонн.
- Доступны опалубочные системы, которые нужно обрабатывать только с одной стороны. Это может быть важным фактором безопасности для колонн, расположенных по краям и углам здания.
- Металлические системы обычно обеспечивают надежные сборки.
- Процесс сборки прост, что позволяет операторам на объекте ознакомиться с аспектами безопасности и здоровья.
- Обычно эти системы опалубки требуют минимального использования электроинструмента.
Прочие соображения
- Формы колонн разработаны для определенных максимальных давлений бетона. Нормы укладки бетона должны быть скорректированы, чтобы поддерживать давление бетона в указанных пределах.
- Собранная опалубка должна быть правильно закреплена у основания, чтобы избежать смещения и потери раствора во время бетонирования.
Дополнительную информацию об опалубке можно найти в разделе «Опалубка для современного эффективного бетонного строительства», опубликованном BRE.
Опалубка для современного эффективного бетонного строительства
Бетонные формы колонн [Проектирование и строительство]
Бетонные формы колонн разрабатываются от простых систем опалубки до более сложных систем, использующих современную конструкцию. Это экономит время и деньги.
Для укладки бетона должна существовать опалубка балок, плит и колонн. Без правильно спроектированной системы опалубки невозможно заливать бетон.Опалубка — это опалубка незрелого бетона, пока он не затвердеет.
Бетонные формы колонн могут быть изготовлены из различных материалов, таких как фанера, стальные плиты, древесина и т. Д. Чаще всего для опалубки колонн используется фанера, поскольку она доступна по разумной цене.
Однако, в зависимости от типа конструкции, в качестве опалубки бетонных колонн используются и другие материалы.
Например, сталь обычно используется в качестве системной опалубки, когда ее можно использовать многократно.Использование сборной опалубки, особенно при строительстве высотных зданий, позволит сэкономить время и стоимость строительства различными способами.
Рисунок 01: Опалубка колоннКроме того, выбор материалов для опалубки будет зависеть от размеров колонн. За счет увеличения размеров колонны со временем увеличивает теплоту гидратации .
Кроме того, размеры колонн тем больше, чем больше осевая нагрузка. В таких случаях также будет использоваться более высокая марка бетона.
В качестве меры по уменьшению градиента тепла и уменьшению потерь тепла используются опалубочные материалы с меньшей теплопроводностью.
Испытания на макете проводятся для определения изменения температуры при увеличении размеров конструктивных элементов.
В зависимости от проектной спецификации проекта проверяется температурный градиент, разная максимальная температура и максимальная внутренняя температура.
Как правило, максимальная температура в сердечнике может ограничиваться до 70 0 C, температурный градиент (потеря температуры на метр длины) может ограничиваться до 20 0 C, а максимальная разница температур между сердечником и поверхностью можно ограничить до 25 0 C.
Выбор опалубки также является одним из важных аспектов этого испытания. Тип материала, использованного в качестве опалубки в испытании, будет использоваться для строительства, если он удовлетворяет другим ограничениям, обсуждаемым в этом параграфе.
Проектирование опалубки бетонных колонн должно выполняться, когда высота заливки бетона значительно выше. Дизайн может быть выполнен на основе рекомендаций, содержащихся в различных стандартах. При установке опалубки необходимо выполнить несколько важных шагов.
- Выполните разметку и отметьте края опалубки на полу или на фундаменте. Затем приступайте к креплению опалубки.
- После установки проверьте опалубку на предмет ее вертикального выравнивания. Сделать это можно с помощью нанесенного на пол эффекта. Далее необходимо проверить состояние опор.
- Опалубку также необходимо проверять сразу после заливки бетона, чтобы убедиться в ее вертикальности.
Опалубка играет важную роль в твердении бетона . Нет требований, если бетон покрыт опалубкой.
В статье опалубка в Википедии содержится много информации об опалубке.
Опалубка колонн: альтернативы в проектировании и строительстве
Опалубка — важный аспект строительства железобетонных конструкций. Конструкция и конструкция опалубки колонн развивались на протяжении многих лет, предлагая множество альтернатив с точки зрения выбора материалов и процедур установки.Железобетонные колонны представляют собой вертикальные элементы сжатия, у которых отношение глубины к толщине меньше 4, в противном случае их следует описывать как стену со сдвигом. ACI 318 определил колонну как элемент с отношением высоты к наименьшему поперечному размеру, превышающим 3, и используется в основном для поддержки осевой сжимающей нагрузки.
Традиционно опалубки колонн полностью изготавливаются из деревянных досок или фанеры с опорными стойками, балками и распорками. В этом случае деревянные доски необходимо распилить по размеру колонны с учетом нахлеста кромок и / или закрытия.Доски обычно соединяются при помощи гвоздей. Если колонны в здании имеют разные размеры, повторное использование опалубки колонн становится трудным, а то и невозможным. Кроме того, во время демонтажа опалубка может быть повреждена.
Современные системы опалубки колонн, доступные прямо сейчас, являются модульными по своей природе и позволяют быстро производить сборку и монтаж на месте, сводя к минимуму трудозатраты и время крана. Они доступны из стали, деревянных панелей, пластика, алюминия и даже картона (не многоразового, а переработанного) и имеют различные внутренние лицевые поверхности в зависимости от требуемой отделки бетона.Инновации привели к созданию регулируемых многоразовых форм колонн, которые можно закрепить на месте для получения колонн различных размеров.
Современная композитная опалубка для колонн (Peri)Доступна композитная система, состоящая из деревянных панелей и стального каркаса, которая имеет преимущество легкости по сравнению со стальными системами опалубки. В строительных работах, где нет кранов, опалубка стальных колонн оказалась непривлекательной из-за веса. Однако доступны современные модульные пластиковые опалубки, которые предлагают подрядчикам легкие, гибкие и очень хорошие возможности повторного использования.
Стальная опалубка для колонн Пластиковая модульная опалубка для колоннОпалубка колонн также может быть изготовлена на месте с использованием фанеры толщиной 20 мм, деревянных шпилек (или двутавровых балок / балок) и зажимов. Доступны различные типы зажимов, которые могут быть изготовлены на месте путем приваривания резьбовых стержней к арматурным стержням Y16 мм, как показано на рисунке ниже. Для удержания панелей колонн и зажимов на месте можно использовать обрезки прутков Y25 мм или прочных деревянных элементов. Преимуществом этой системы является довольно высокий уровень повторного использования, но процесс установки и закрепления более утомителен по сравнению с другими типами модульной опалубки.
Последовательность строительства опалубки колоннБазовая последовательность строительства с использованием модульной опалубки для колонн следующая:
- Выполнена разметка колонн и установлены арматурные стержни.
- Бетонный кикер толщиной около 75 мм заливается в соответствующем месте.
- Опалубки колонн собираются и размещаются так, чтобы окружать арматуру колонны.
- Опалубка колонн затем жестко фиксируется и закрепляется подпорками.
- Перед началом бетонирования выполняются надлежащие проверки, чтобы убедиться, что колонны идеально прямые и выровнены.
- Бетонирование выполняется с минимальным нарушением положения опалубки.
- Опалубка колонн проверяется на вертикальность и соосность после бетонирования.
- Когда бетон достаточно затвердеет, опалубку снимают и перемещают в следующее положение вручную или с помощью крана. Одноразовые формы можно оставлять на месте в течение длительного периода, чтобы способствовать отверждению и увеличению прочности бетона перед снятием.
- Опалубки колонн рассчитаны на определенное максимальное давление бетона. Нормы укладки бетона должны быть скорректированы, чтобы поддерживать давление бетона в указанных пределах.
- Собранная опалубка должна быть правильно закреплена у основания, чтобы избежать смещения и потери раствора во время бетонирования.
- В некоторых металлических системах толкающие / толкающие стойки, используемые для стабилизации опалубки колонн, являются цельными.
- Некоторые системы можно перемещать на колесах, а не с помощью крана.
- Опалубку и оборудование доступа можно перемещать за одну операцию с некоторыми системами.
- Некоторые металлические системы можно легко отрегулировать по размеру и высоте в плане (путем наложения дополнительных панелей друг на друга).
Одним из наиболее важных параметров при проектировании вертикальной опалубки является боковое давление, оказываемое свежим бетоном на поверхность опалубки.Чем ниже пластическая вязкость и предел текучести свежего бетона, тем выше будет исходное боковое давление. Однако более высокие скорости затвердевания приведут к более быстрому снижению бокового давления. Боковое давление возникает только до тех пор, пока бетон находится в свежем состоянии.
Величина давления, оказываемого свежим бетоном, зависит от следующего;
- Глубина свежего бетона от верха (свободной поверхности) до рассматриваемой глубины.
- Удельный вес бетона (ρ c )
- Скорость укладки бетона (R)
- Температура бетона во время укладки (T)
- Удельный весовой коэффициент (C ρ ), который зависит от единицы измерения вес бетона
- Коэффициент химии (C c ), который зависит от типа вяжущих материалов
- Метод укладки бетона
Согласно Комитету ACI 347, формула для расчета максимального бокового давления, оказываемого свежей бетон на опалубке вертикальных колонн;
P макс = C ρ C c [7.2 + 785R / (T + 17,8)]
Удельный весовой коэффициент C ρ можно рассчитать с помощью приведенной ниже таблицы;
| Плотность бетона | Удельный весовой коэффициент (C ρ ) |
| Менее 2240 кг / м 3 | C ρ = 0,5 [1 + ρ c /2320], но не менее 0,8 |
| 2240-2400 кг / м 3 | C ρ = 1.0 |
| Более 2400 кг / м 3 | C ρ = ρ c /2320 |
Значение химического коэффициента C c можно выбрать из приведенной ниже таблицы;
| Тип цемента | Химический коэффициент C c |
| Типы I, II и III без замедлителей схватывания | 1.0 |
| Типы I, II и III | 1.2 |
| Другие типы или смеси, содержащие менее 70% шлака или 40% золы-уноса без замедлителей схватывания | 1,2 |
| Другие типы или смеси, содержащие менее 70% шлака или 40% золы-уноса с замедлителями схватывания | 1,4 |
| Другие типы или смеси, содержащие более 70% шлака или 40% летучей золы | 1,4 |
В Великобритании формула для расчета давления на опалубку в соответствии с отчетом CIRIA 108 представлена следующим уравнением: которое не должно быть больше гидростатического давления.
P макс = [C 1 √R + C 2 K √ (H 1 — C 1 √R)] γ
Где:
P max = Максимальное боковое давление на опалубку (кПа)
R = Скорость укладки (м / ч)
C 1 = Коэффициент размера и формы опалубки (1 для стен).
C 2 = коэффициент материалов, составляющих бетон (0,3 — 0,6).
γ = Удельный вес бетона (кН / м 3 ).
H 1 = Высота вертикальной формы (м).
K = Температурный коэффициент K = (36 / T + 16) 2
При проектировании опалубки колонн можно использовать следующие шаги;
- Определите все необходимые параметры конструкции, такие как размеры колонны, тип бетона, скорость укладки и температуру укладки.
- Рассчитайте расчетное боковое давление свежего бетона и нарисуйте диаграмму распределения бокового давления.
- Выберите подходящую фанеру (с известными механическими свойствами) для обшивки
- Выберите пробную деревянную опорную секцию (с известными механическими свойствами) и примите пробный интервал
- Определите изгибающий момент, сдвиг и прогиб фанеры, используя расчет диаграмма распределения давления.
- Определите изгибающий момент и сдвиг на опорных балках и сравните его с допустимым напряжением профиля.
- Спроектируйте стальные / деревянные хомуты и стяжные шпильки, проверив приложенные к ним напряжения.Сравните это с допустимыми нагрузками на стержни.
Качественная жесткая опалубка для колонн и уникальные коллекции.
Опалубка для колонн используется для опалубки и строительных работ. Они обеспечивают экономичные и конструктивно эффективные решения для многих строительных работ. Структурировать теперь просто, и вы можете найти широкий ассортимент высококачественных материалов. Опалубка для колонн Варианты на Alibaba.com. Они имеют высокую гарантию и гарантируют выдающееся качество.Они бывают разных видов, начиная от лесов с покрытием из ПВХ, поликарбоната или пластиковой опалубки. Опалубка колонн .Использование. Опалубка для колонн позволяет создавать надежные конструкции, поскольку они прочно удерживают конструкции вместе. Они обладают огромной прочностью и позволяют конструкции выдерживать очень тяжелые нагрузки. Alibaba.com предлагает высокое качество и стандарты. Опалубка для колонн для вашего бизнеса, дающая вам конкурентное преимущество. Высокое качество делает их прочными, позволяя конструкциям долго держаться.Они делают. опалубка для колонн , созданная с использованием новейших технологий и индивидуальных размеров, позволяющая использовать ее в специализированных условиях. Вы можете получить индивидуальный размер, чтобы ваша конструкция работала и опалубка была более эффективной.
Используем. опалубка для колонн для удержания поверхностей агрессивных плит и их сцепления. Они позволяют легко соединять опалубку, удерживая конструкции, обладающие высокой адгезионной прочностью. Они позволяют избежать разделения плит и опалубки. Опалубка для колонн удобна в использовании и может адаптироваться к требуемым конструкционным работам.Они стабильны и снижают затраты на техническое обслуживание конструкций и опалубки. Опалубка для колонн эффективна и значительно улучшает характеристики стыков дорожного покрытия.
Alibaba.com предлагает эти высококачественные, долговечные и первоклассные продукты по удивительной цене. Опалубка для колонн Ассортимент от сертифицированных производителей и поставщиков. Стержни экономичны и изготовлены с использованием передовых технологий, обеспечивающих высокую эффективность. Вы можете получить эти товары по нескольким предложениям и скидкам.
Какие места необходимо проверить при опалубке колонны? / Контрольный список для опалубки колонн. ~ ПАРАМЕТРЫ ВИДЕНИЯ
Ниже приведены 10 пунктов, которые следует проверить при выполнении работ по опалубке колонны перед бетонированием.
1. Качество опалубки:
Минимальная толщина фанеры должна составлять 12 мм. для жилых колонн. Для более тяжелых конструкционных колонн используется фанера толщиной 18 мм. или выше следует использовать, чтобы избежать выпуклости.
Фанера должна быть закреплена подходящей деревянной рейкой (Patti) и траверсой (Chavi) с соответствующими интервалами, как показано выше.Внутренняя поверхность формы для ставен должна быть чистой и гладкой, без налипших на нее частиц бетона.
2. Опалубочное масло:
Перед установкой опалубки колонн необходимо нанести опалубочное масло на внутреннюю поверхность фанеры. Масло помогает в легких работах по снятию опалубки и обеспечивает хорошее качество поверхности залитого бетона.
3. Вертикальность по отвесу:
Любые две смежные стороны заслонки должны быть проверены на вертикальность с помощью отвеса, как показано на изображении выше.Если вы проверяете отвес стороны AD , то сторону AB или DC следует проверять с помощью отвеса.
Трос, прикрепленный к отвесу, должен находиться на одинаковом расстоянии от поверхности фанеры при измерении в верхней и нижней частях ставни. Предположим, что если верхнее измеренное расстояние составляет X мм, то мы должны отрегулировать опалубку колонн, чтобы получить те же X мм. измерение в нижней части опалубки.
4.Угол поворота:
Все четыре угловых соединения заслонки колонны должны находиться под прямым углом друг к другу (изнутри). То же самое можно подтвердить с помощью инструмента «пробный квадрат». Если они образуют форму параллелограмма, ее следует скорректировать до угла 90 °.
| Попробуйте квадрат. |
5. Диагональ колонны:
Диагональ AC и BD должна проверяться от внутреннего угла фанеры.Всегда, размеры диагоналей AC и BD должны быть одинаковыми, чтобы гарантировать идеальную форму колонны.6. Положение колонны:
Положение заслонки колонны необходимо проверить, измерив необходимую длину от соседних колонн.
Если вы хотите подтвердить положение столбца A (как показано выше), необходимо проверить расстояние X и Y , чтобы выровнять столбец A в правильном положении.Выравнивание заслонки следует производить по обеим осям, как показано выше.
7. Зазоры или отверстия:
Если есть какие-либо зазоры или отверстия в опалубке, цементный раствор просачивается через эти зазоры во время вибрации. Так что, если вы обнаружите в опалубке оставшиеся отверстия, их следует как следует закрыть. Небольшие зазоры можно эффективно заполнить, используя листы резины или пенопласта.
8. Зажимы для опалубки:
Когда бетон заливается и вибрирует в формах для заслонок, они имеют тенденцию вздуваться и разъезжаться из-за уплотнения бетона.Зажатие опалубочного материала необходимо, чтобы прочно удерживать их на своем месте.Зажим для заслонки (Shikanja) или гайка-болт Система может использоваться для удержания чави, находящихся напротив друг друга.
| Зажим для опалубки. |
9. Уровень бетона:
Уровень заполнения бетона колонны должен быть перенесен с помощью трубок уровня и нанесен на опалубку.
10. Опора колонны:
Все опоры колонны должны быть правильно прибиты гвоздями к деревянным доскам или другим подобным опорам. Стойки следует проверять на прочность их захвата без каких-либо слабых движений при встряхивании.
Спасибо, что прочитали эту статью❤. Хорошего дня😄.
Опалубка колонн | Методика опалубки колонн
Чтобы плотно удерживать бетонную опалубку в надлежащем положении и для правильного расположения, перед установкой опалубки заливается бетонная подушка, известная как стартер.
Плотность будет приблизительно от 45 мм до 60 мм, а размеры будут точно соответствовать размерам выступающей колонны.
Стартер необходимо выдержать в течение дня или двух, чтобы он стал прочным, чтобы установить вокруг него опалубку.
Короб для колонн или опалубка для колонн изготавливается из листов фанеры или стальных листов с большим количеством ребер жесткости.
Тонкая пленка масла или смазки должна быть покрыта внутренней поверхностью опалубки, чтобы колонну можно было легко отсоединить после затвердевания бетона.
Опалубку следует укладывать в точном соответствии с ее вертикальностью, а диагонали следует проверять, чтобы убедиться в правильности размеров.
Опалубка должна быть полностью поддержана подпорками перед заливкой бетона, чтобы противостоять ее перемещению по горизонтали или вертикали во время бетонирования.
Зазоры вблизи швов, закрываемых опалубкой, следует заделать штукатуркой или деревянным бруском, чтобы избежать утечки жидкого навоза.
Соответствующее пространство должно быть организовано на внутренней стороне заслонки и усилено путем установки защитных блоков примерно 40 мм.
Ставни должны быть сняты через 24 часа. отливки и, если требуется их предварительно отсоединить, выдержать до шестнадцати часов.
Снятие ставней должно производиться аккуратно, без рывков, чтобы края колонн не были повреждены.
Следует соблюдать меры предосторожности при креплении и опорах опалубки колонны, чтобы ее нельзя было сдвинуть во время бетонирования.
Необходимо тщательно изучить диагонали опалубки, чтобы убедиться в правильности размеров.
Дополнительные сведения см. В следующей статье civilsnapshot.com
Опалубка колонн
| Опалубка колонн — Опалубка колонн. |
Справа изображение бетонной опалубки для колонны. Сразу за ним мы видим завершенную колонну с торчащими изогнутыми стартерными стержнями. верхней части, готовой к подключению к следующему этапу, подвесной пол плита.
готовая колонна осталась бы в бетонной опалубке на день или около того, затем сняли и сразу обернули вокруг него прозрачным пластиком, чтобы остановите его слишком быстрое высыхание. Это называется отверждением бетона.Подробнее об отверждении бетона здесь.
Опоры в землю залиты, и стартовые стержни будут выходить из-под ног, и на них будет закреплена арматурная колонна из стали.
плотник составляет две пары опалубочных ставен или форм, и гвозди их на месте вокруг арматура стальная.
Он уже снял куски брус на бетонную основу, чтобы позволить ему установите бетонную опалубку в правильном месте.Вы можете увидеть один в в нижнем левом углу фотографии крупным планом.
Он тогда забивает 75-миллиметровые гвозди, чтобы удерживать зажимы колонны, пока они не появятся. собрал и просто закусил. На фото изображена колонна зажимы разной длины. Комплект хомутов состоит из четырех отрезков из стали 75 x 8 с крючком на одном конце и внахлест прорези на другом конце, чтобы взять стальные клинья, которые делают работу.
| Опалубка колонны — металлические зажимы для колонн Acrow |
Вы можете видеть, что зажимы расположены попеременно вверх по колонне, поэтому что сила заклинивания меняет направление с каждым зажимом.Если они были зафиксированы одинаково, была бы тенденция ставить вкручиваем в колонку.
Используемые стойки — это стандартные стойки типа «Acrow». Которые бывают разных длины.
Стойки имеют большие и маленькие отверстия вверху и дно для соединения с другой фурнитурой и прибивания опор к подошве пластины внизу и держатели и т. д. вверху. Стальные опоры, подобные этим были разработаны для бетонной опалубки, но нашли свое применение во многих другие приложения из-за их универсальности.
к началу
Окна в глубоких формах
Там является требованием стандартов для бетонной опалубки и бетона. коды, которые смешали бетон не должен свободно падать на определенном расстоянии. Причина этого в том, что бетонные ингредиенты имеют тенденцию к разделяются, когда они падают.
Столбцы на этой картинке будут имеют нужно было иметь съемное окно в формах, скажем, на полпути вверх, то есть используется для заполнения нижней половины формы, затем окно возвращается в место и обычно расклинивает, потом заливается остальное.
Это не часто делают в наши дни из-за использования бетононасосов что позволяет последний участок напорного патрубка опустить в колонну и вывести медленно, по мере того, как бетон поднимается. Также смесь бетон предназначен для использования с насосом иначе.
То же вещь относится к стены конечно. Я помню, как ставил окна на полпути вверх стены которые были сужены, тоньше наверху. Трубка подачи насоса не иметь достаточно места из-за стали reo, чтобы спуститься внутрь форма без риска застрять.
Если вы делаете небольшие медленные заливки, скажем, смешиваете на месте, в высоких формах используйте окна. Помимо проблемы сегрегации, бетон как он падает сверху, прилипает к бокам формы и арматуры, может уже приняли его первоначальный набор, прежде чем добавлять остальные. Этот позже придает готовому бетону шелушащуюся поверхность.
Настройка формы столбца
Опалубка колонн — Другой метод для больших колонн с использованием стяжных болтов.Горизонтальные элементы в данном случае представляют собой стальные С-образные секции, к которым приварены пластины, приваренные поперек зазора для придания им жесткости. Еще раз обратите внимание, насколько близко друг к другу расположены нижние опоры.
позиционируйте форму точно над опорой. На фото справа они показаны.
к началу Низкотехнологичная бетонная опалубка для колонн
Вот метод, который использовался до стали на место происшествия вышли зажимы для колонн. По крайней мере, где я было. Легко составить несколько наборы из них. Вы можете спросить, зачем показывать устаревшее? Что ж, во многих частях мира все еще работают с самодельными вещами, и я говорю «хорошо с ними». Более того, этот метод можно использовать для блоков с одним столбцом или большего размера. |
