Перегородочный блок размеры: Блоки газосиликатные перегородочные: цена и размер

Автор

Содержание

виды, размеры, цена за штуку и куб

Из всех видов перегородочных материалов газосиликат признан оптимальным в плане стоимости, простоты монтажа и отличных изоляционных свойств. Разделительные конструкции из пористых блоков оказывают низкую весовую нагрузку, хорошо защищают помещение от шума и теплопотерь и достаточно успешно скрывают внутри коммуникации. Ценятся за высокую точность размеров и форм, стыковка и подгонка не представляет проблем. Сертифицированную продукцию данного типа предлагают купить многие отечественные производители, лучшие отзывы имеют бренды Ytong, El Block, Hebel и Вonolit.

Оглавление:

  1. Классификация и описание
  2. Толщина конструкции
  3. Габариты и стоимость

Виды и характеристики

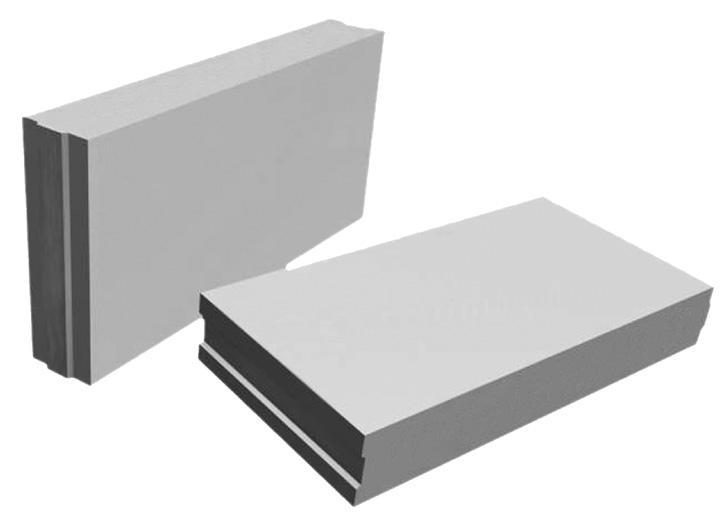

Данная разновидность представлена прямоугольными изделиями с плоскими торцевыми поверхностями без захватных карманов. В отличие от стеновых перегородочные газосиликатные блоки не имеют пазов или каких-либо элементов, упрощающих объем, из-за легкого веса в этом нет необходимости.

Исключения встречаются у кирпичей с шириной более 150 мм, но такую продукцию выпускают далеко не все производители.

Для закладки внутренних стен используются марки с плотностью в пределах D400-D600 со стандартными размерами: 600 или 625 мм по длине, 200 или 250 по высоте и от 50 до 200 по ширине. Отличия между ними проявляются в объеме и размере ячеек, но визуально их отследить сложно. Для проверки правильности выбора марки блок рекомендуется взвесить, при отклонении в меньшую сторону он считается теплоизоляционным и не подходит для перегородок.

Общими характеристиками являются:

  1. Хорошая прочность на сжатие. При минимальном классе В2,5 изделия выдерживают значительные весовые и механические нагрузки.
  2. Хорошие изоляционные свойства. Перегородки успешно поглощают структурные шумы и в разы выигрывают в этом плане у кирпича и ж/б.
  3. Соответствие нормам санитарной безопасности. Материал относится к экологичным и паропроницаемым и способствует поддержке хорошего микроклимата в помещениях.
  4. Огнестойкость. Газосиликатные блоки не горят, не выделяют токсинов и дыма при нагреве и выдерживают открытое воздействие пламени в пределах 2,5 ч.
  5. Простота монтажа и обработки. Легко поддаются распилу и подходят для закладки арок и перегородок со сложной конфигурацией.
  6. Низкую весовую нагрузку на перекрытия и основание. Элементы размером 600×250×100 мм весят не более 9 кг. В сравнении с кирпичом выигрывают в легкости как минимум вдвое. Потребность в армировании влияет на нагрузку незначительно, особенно при использовании стекловолоконных сеток.
  7. Хорошую геометрическую точность, отклонения от заявленных габаритов не превышают ±1 мм.
  8. Стойкость к промерзанию, биологическим угрозам и гниению. Для внутренних стен высокая марка морозостойкости (от 75 циклов) не актуальна, но она является косвенным подтверждением долговечности.

Такой перегородочный стройматериал востребован при возведении разделительных конструкций в частных домах, квартирах, офисах, гаражах и производственных помещениях и наружных ограждений (стен террас, крытых веранд). К ограничениям относят гигроскопичность (в условиях повышенной влажности газоблоки нуждаются в надежной защите) и низкую прочность на сжатие (длинные и высокие стены обязательно армируются, это же относится к конструкциям, возводимым на сейсмически активных участках).

Выбор толщины и факторы влияния

Теплоизоляционные характеристики в данном случае имеют второстепенное значение, при подборе размеров ориентируются на требования к прочности и потребности к акустическому комфорту. Полноценный расчет проводят редко (чаще всего – одновременно с составлением проекта дома), как следствие, при выборе толщины отталкиваются от нормативов.

Для возведения обычных межкомнатных перегородок рекомендуются газоблоки с шириной в пределах 100-150 мм (при минимальном классе В 2.5), для разделения отдельных квартир или помещений в домах для проживания с разными семьями – 200 (с той же прочностью).

К основным факторам влияния относят ожидаемые весовые нагрузки и длину внутренних стен. Так, для перегородок в пределах 3 м выбирается классическая однорядная кладка из газоблоков с шириной в 100 мм, свыше 3 – 150 и 200. На коротких пролетах (до 3 м) в армировании нет необходимости, при превышении этого значения ряды прокладываются сеткой. Межкомнатные перегородки высотой свыше 3,5 м и длиной более 8 в обязательном порядке усиливаются металлическими прутьями, для их скрытия изделия штробируются. При ширине кирпичей в пределах 150 мм достаточно 1 канала по центру ряда с последующей закладкой арматуры.

Вторым учитываемым фактором является коэффициент звукопоглощения. Согласно строительным требованиям конструкции должны обеспечивать индекс изоляции шума не менее 41 дБ в случае вариантов без дверей между кухней и остальными комнатами, 45 – для смежных с санузлами и от 50 – при разделении соседних квартир, лестничных клеток, общих коридоров или вестибюлей.

Плотность материала, кг/м3 Индекс изоляции шума, дБ, при толщине перегородок из газобетона или газосиликата в мм:
100 120 150 200 400
400 39 40 41 43 50
500 40 41 42 44 51
600 41 42 43 45 52
700 42 43 44 46 53

Точное значение данного показателя указывает производитель в прилагаемом сертификате, на практике разделительные конструкции возводят из элементов в пределах 100-150 мм, если иное не обосновано расчетом. При этом учитывается, что отделка штукатуркой или другими декоративными материалами увеличивает степень поглощения перегородочными газоблоками шума на 3-4 дБ как минимум. Строительные требования считаются выполненными как при условии подбора правильной толщины стен, так и при исключении влияния на них структурных шумов (наличии демпферной прослойки между конструкциями).

Последним учитываемым фактором является слабая несущая способность. При потребности в закреплении тяжелой техники или мебели в газосиликате используются дюбеля или анкерные системы длиной от 80 мм. В свою очередь это сказывается на выбираемых размерах блока, для их удержания ширина изделия должны быть в 3 раза большей. При условии использования сквозных шпилек учитывается общий вес подвешиваемых элементов, чересчур тонкие стены в таких случаях проламываются под его воздействием.

Размеры и стоимость

Ориентировочные расценки на данную продукцию с учетом габаритов и количества в 1 кубе приведены в таблице:

Производитель Марка плотности Размеры, мм Количество в кубе, шт Цена за штуку Цена за куб, рубли
El Block D500 600×250×75 88,89 38 3350
600×250×100 66,67 50
600×250×115 58 58
600×250×150 44,44 76
ДСК Грас D400 600×250×75 88,89 35 3100
D500 600×250×100 66,67 48 3200
D600 600×250×150 44,44 72
Вonolit D500 625×250×100 64 48 3050
Hebel D400 600×250×125 53,3 54 2850
Ytong 625×250×75 85,4 55 4700




Бетонные блоки перегородочные

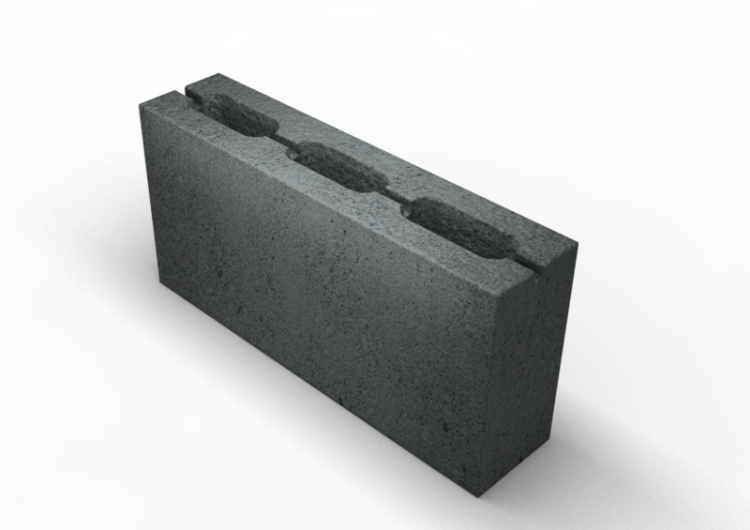

Перегородочный пустотелый бетонный блок СКЦ-3Л (80) плотность 1450
Характеристика Упаковка
размер, мм 390x80x188 кол-во штук в поддоне 130
масса, кг 9,7 кол-во штук в машине 10 тонн 1040
объемный вес, кг/м3 1450 кол-во штук в машине 27 тонн 2600
марка прочности, кг/см2 М100 кол-во штук в 1м2 (со швом/без) 12,5/13,5
морозостойкость, циклов Мрз 50 кол-во штук в 1м3 (со швом/без) 139/170
коэфф. теплопров., Вт/м 0С 0,74 упаковка поддон, стретч стяжка
Цена c НДС от

21.00 руб

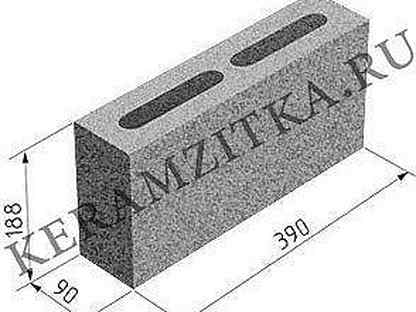

Перегородочный пустотелый бетонный блок СКЦ-3Л плотность 1500
Характеристика Упаковка
размер, мм 390x90x188 кол-во штук в поддоне 180
масса, кг 11
кол-во штук в машине 10 тонн 900
объемный вес, кг/м3 1500 кол-во штук в машине 25 тонн 2160
марка прочности, кг/см2 М100 кол-во штук в 1м2 (со швом/без) 12,5/13,5
морозостойкость, циклов Мрз 50 кол-во штук в 1м3 (со швом/без) 125/144
коэфф. теплопров., Вт/м 0С 0,74 упаковка поддон, стретч стяжка
Цена c НДС от

24.00 руб

Перегородочный полнотелый бетонный блок СКЦ-25Л плотность 2200
Характеристика Упаковка
размер, мм 250x120x188 кол-во штук в поддоне 192
масса, кг 12 кол-во штук в машине 10 тонн 768
объемный вес, кг/м3 2200 кол-во штук в машине 27 тонн 2112
марка прочности, кг/см2 М100 кол-во штук в 1м2 (со швом/без) 19,5/21
морозостойкость, циклов Мрз 50 кол-во штук в 1м3 (со швом/без) 148/177
коэфф. теплопров., Вт/м 0С 1,15 упаковка поддон, стретч стяжка
Цена c НДС от

29.00 руб

Перегородочный полнотелый бетонный блок СКЦ-3ЛК плотность 2200
Характеристика Упаковка
размер, мм 390x90x188 кол-во штук в поддоне 150
масса, кг 13 кол-во штук в машине 10 тонн 750
объемный вес, кг/м3 2200 кол-во штук в машине 25 тонн 1800
марка прочности, кг/см2 М150 кол-во штук в 1м2 (со швом/без) 12,5/13,5
морозостойкость, циклов Мрз 50 кол-во штук в 1м3 (со швом/без) 125/144
коэфф. теплопров., Вт/м 0С 0,90 упаковка поддон, стретч стяжка
Цена c НДС от

26.00 руб

Перегородочный пустотелый бетонный блок СКЦ-12Л плотность 1690
Характеристика Упаковка
размер, мм 390x120x188 кол-во штук в поддоне 120
масса, кг 13,5 кол-во штук в машине 10 тонн 600
объемный вес, кг/м3 1690 кол-во штук в машине 27 тонн 1800
марка прочности, кг/см2 М100 кол-во штук в 1м2 (со швом/без) 12,5/13,5
морозостойкость, циклов Мрз 50 кол-во штук в 1м3 (со швом/без) 96/114
коэфф. теплопров., Вт/м 0С 0,74 упаковка поддон, стретч стяжка
Цена c НДС от

34.00 руб

Перегородочный полнотелый бетонный блок СКЦ-39Л плотность 2080
Характеристика Упаковка
размер, мм 390x120x188 кол-во штук в поддоне 120
масса, кг 18,5 кол-во штук в машине 10 тонн 480
объемный вес, кг/м3 2080 кол-во штук в машине 27 тонн 1440
марка прочности, кг/см2 М100 кол-во штук в 1м2 (со швом/без) 12,5/13,5
морозостойкость, циклов Мрз 50 кол-во штук в 1м3 (со швом/без) 96/114
коэфф. теплопров., Вт/м 0С 1,15 упаковка поддон, стретч стяжка
Цена c НДС от

41.00 руб

Блок перегородочный из газобетона Б1 D600/B2.5

Блок перегородочный из газобетона Б1 D600/B2.5

Блок стеновой неармированный из газобетона автоклавного твердения ГОСТ 31360-2007. Предназначен для кладки внутренних и наружных, несущих и самонесущих стен и перегородок зданий и сооружений.

6 800 i3

Размер блока

625/100/250

Блоков в поддоне

48 шт.

Вес поддона

575 кг.

Объем поддона

0.75 м3

Размер поддона

625х1000мм

Количество м2 в поддоне

7,5м2

Блок перегородочный бетонный 90 мм, двух пустотный в Тольятти от компании Паллада

Описание

Характеристики

Информация для заказа



Блок перегородочный бетонный 90 мм, двухпустотный

В различных областях строительства широко используются всевозможные перегородочные блоки. Цена строительного материала является невысокой. К тому же, все затраты на покупку строительных материалов быстро окупаются благодаря практичности и высокой скорости возведения зданий и объектов.

Перегородочные блоки: главные особенности и разновидности

В строительстве могут использоваться различные перегородочные блоки. Но наибольшей популярностью у строителей пользуются блоки, толщиной 9 см. Они являются практически универсальным строительным материалом для возведения перегородок внутри зданий и объектов различного назначения.

Перегородочные блоки обладают рядом важных преимуществ:

●     небольшой удельный вес

●     отличная тепло- и звукоизоляция

●     нет необходимости использовать материал для сцеплени

Купить блок перегородочный по выгодной стоимости

Компания «Паллада» занимается собственным производством строительных материалов. Поэтому в нашем каталоге можно найти бетонные блоки, цена которых соответствует финансовым возможностям всех покупателей. При необходимости, наши специалисты готовы ответить на любые вопросы, которые касаются выбора и покупки перегородочных блоков.

Производитель  Паллада
Страна производительРоссия
ТипБетонный блок
Тип блокаПустотелый
Прочность на сжатие9 МПа
МорозостойкостьF50
Водопоглощение6 %
Пустотность  35 %
Вес9 кг
Цвет Серый
Длина390 мм
Ширина190 мм
Высота188 мм
Плотность1080
