Профнастил Н-114 ― наиболее прочный в линейке «Металл Профиль»

Профилированный лист Н-114 ― самый прочный и жёсткий в ассортименте «Металл Профиль». Буква «Н» сообщает, что перед нами несущий профнастил ― такой материал выдерживает серьёзные нагрузки в горизонтальной и вертикальной плоскости. Цифра «114» означает высоту профиля ― 114 мм, наибольшую в линейке «Металл Профиль».

Расскажем об этом материале подробнее:

  • Из чего производят профнастил Н-114?
  • Какие подвиды есть у профнастила Н-114, какими характеристиками они обладают?
  • В каких случаях профилированный лист типа «Н» высотой 114 мм ― оптимальный вариант?
  • Какие у него преимущества?

Из чего изготавливают профлист Н-114?

Профнастил Н-114 выпускается в двух вариантах: оцинкованный и с полимерным покрытием.

Первый изготовлен из оцинкованной стали. Второй можно схематично представить как «пирог» из нескольких слоёв. Обратите внимание: защитные слои покрывают сталь с обеих сторон, обеспечивая защиту от коррозии и эстетичный внешний вид материала.

Каждый слой выполняет свою функцию.

  • Стальная основа защищает профлист от механических воздействий (толщина стали влияет на прочность изделия и на цену. Чем толще профнастил Н-114 ― тем он жёстче и дороже).
  • Цинк, который покрывает сталь с обеих сторон, обеспечивает эффективную защиту от ржавчины.
  • Пассивирующий слой представляет собой оксидную плёнку ― это дополнительный антикоррозийный барьер.
  • Грунт соединяет цинковый слой с финишным (полимерным).
  • Полимерное покрытие (защитное либо защитно-декоративное). Для внутренней стороны профлиста используют стандартное защитное покрытие светло-серого цвета, для лицевой ― защитно-декоративное, вид и цвет которого выбирает заказчик. Например, внешняя сторона может быть покрыта Полиэстером. Он отличается широким выбором оттенков и доступной ценой, это один из самых востребованных вариантов в компании «Металл Профиль». Но, по желанию заказчика, профнастил можно изготовить в любом другом покрытии.

Профнастил Н-114: технические характеристики

Этот вид профлиста выпускается в двух версиях: с полезной шириной 600 и 750 мм. Расскажем о каждом варианте подробнее.

Профлист Н-114х600

Профилированный лист Н-114х600 производят на заводе «Металл Профиль» в Верхней Пышме. Он доступен к заказу только в Свердловской, Курганской, Оренбургской, Тюменской, Челябинской областях, Пермском крае, Республике Башкортостан, Республике Удмуртия, Ямало-Ненецком автономном округе, Ханты-Мансийском автономном округе.

  • Высота профиля ― 114 мм.
  • Полная ширина листа ― 646 мм (мы подразумеваем габаритную ширину).
  • Полезная ширина ― 600 мм. Зная этот параметр и размеры объекта строительства, вы сможете рассчитать расход профлиста Н-114.
  • Толщина стальной основы ― 0,7–1 мм. Такая толщина характерна для несущего профлиста, который должен выдерживать существенные нагрузки.

Так выглядит профнастил Н-114х600 в разрезе:

На рисунке буквами «А» и «В» обозначены лицевые стороны. У стороны А гофры с узкими гребнями (60 мм) и широкими подошвами (104 мм). У стороны В наоборот ― верхняя часть волн широкая (104 мм), а нижняя ― узкая (60 мм).

Гребни, подошвы и боковые стороны гофр усилены рёбрами жёсткости ― по 1 ребру на каждой стороне трапеции.

Профилированный лист Н-114х750

Этот вид профлиста Н-114 производят на заводе в Балакирево, он доступен к заказу в любом регионе.

Профнастил Н-114х750 отличается от Н-114х600 габаритами листа, размерами гофр и дополнительными рёбрами жёсткости. Рассмотрим его характеристики.

  • Высота профиля ― 114 мм.
  • Габаритная ширина листа ― 807 мм.
  • Рабочая ширина ― 750 мм.
  • Толщина стальной основы такая же, как у Н-114х600 - 0,7–1 мм.

Так выглядит профнастил Н-114х750 в разрезе:

По сравнению с Н-114х600, у профнастила Н-114х750 гофры более широкие. Также они усилены дополнительным ребром жёсткости ― на рисунке видно, что на гребне трапеций расположены 2 ребра жёсткости, а не 1.

Если вы выберете в качестве лицевой сторону А, то верхняя часть трапеций будет узкой (80 мм), а нижняя ― широкой (126 мм). У стороны В гофры отличаются узкой подошвой (80 мм) и широкими гребнями (126 мм).

Боковые стороны гофр также усилены рёбрами жёсткости.

Внимание: несмотря на конструктивные различия, у Н-114х600 и Н-114х750 одинаковая сфера применения.

Профнастил Н-114: область применения

Характеристики профнастила Н-114х750 и Н-114х600 определяют его сферу эксплуатации. Рельефный жёсткий профлист не используют для облицовки заборов или обшивки фасада ― на них не приходятся внушительные нагрузки, на которые рассчитан Н-114.

Из профлиста Н-114 монтируют крупные крыши с большими пролётами ― например, на ангарах, заводах, складах, стадионах. Для кровель используют лицевую сторону А (с узкими гребнями и широкими подошвами гофр). Н-114 можно монтировать на редкую обрешётку ― пролёты могут достигать 6 м. Это самонесущий профлист, он самостоятельно «держит» свой вес и отлично переносит снеговую нагрузку. Высокую несущую способность обеспечивают высокий профиль и дополнительные рёбра жёсткости.

Профлист Н-114 часто используют в качестве несъёмной опалубки. Материал выступает в качестве основы, которую заливают бетоном. После заливки профнастил не вынимают, поэтому опалубку и называют несъёмной.

Внимание: в процессе заливки профлист не должен деформироваться. Именно поэтому для несъёмной опалубки выбирают только прочный несущий материал, способный выдержать вес бетона.

Такую технологию используют при монтаже плит межэтажных перекрытий. Для этого профнастил для перекрытий Н-114 заливают бетонным раствором. В результате получается железобетонная плита, которая способна выдерживать статические и динамические нагрузки и равномерно распределять их на фундамент и каркас.

Для несъёмной опалубки обычно используют оцинкованный профлист Н-114 без полимерного покрытия.  Во-первых, профнастил скрыт под слоем бетона, декоративное покрытие незаметно. Во-вторых, материал практически не контактирует со внешней средой

, а значит, коррозия исключена, оцинковки достаточно и дополнительная защита от ржавчины не требуется. В-третьих, оцинкованный профлист дешевле, в данном случае переплата за полимерный слой будет лишней.

Также профнастил Н-114 применяют для монтажа несущих конструкций и каркасных строений.

Преимущества Н-114

  • Устойчивость к серьёзным нагрузкам. Высота профиля 114 мм, гофры с дополнительными рёбрами жёсткости, стальная основа толщиной 0,7-1 мм ― всё это обеспечивает высокую несущую способность профлиста Н-114. Пожалуй, самую высокую в линейке «Металл Профиль».
    Ниже представлена таблица расчёта х750 на 1 м2 для однопролётной крыши.
    Расчетная нагрузка q, кгс/м2

    Тип профиля

    Однопролетная схема

    Толщина, мм

    Расчетная длина L, см

    300

    320

    340

    360

    380

    400

    420

    440

    460

    480

    600

    Н-114-750

    0,7

    636

    559

    495

    442

    396

    358

    324

    296

    271

    248

    -

    0,8

    871

    816

    768

    711

    638

    576

    522

    466

    408

    359

    193

    0,9

    1113

    1009

    894

    797

    716

    646

    586

    523

    458

    403

    218

    1

    1276

    1121

    ​993

    886

    795

    718

    651

    ​581

    508

    448

    244

    Чтобы понять, какую нагрузку выдержит профлист Н-114, выберите толщину стали ― 0,7, 0,8, 0,9 или 1 мм ― и расчётную длину. Расчётная длина L ― это расстояние между стропилами, т. е. шаг стропил.
    Например, 1 м2 профлиста Н-114х750 толщиной 0,8 мм при шаге стропил 4,6 м выдержит нагрузку 408 кг.
  • Высокое качество. «Металл Профиль» сотрудничает только с надёжными поставщиками и предоставляет гарантию на все изделия. Специалисты компании работают на современном оборудовании и контролируют каждый этап производства.
  • Коррозийная стойкость. Антикоррозийный «пирог» из нескольких слоёв обеспечивает всестороннюю защиту от внешних воздействий.
  • Огнеупорность. Любые конструкции из профлиста Н-114 ― перекрытия, кровли, стены и др. ― пожаробезопасны, т. к. профнастил изготовлен из негорючего материала.
  • Экономичность. Профлист Н-114 напрямую от производителя (компании «Металл Профиль») ― гарантия доступной цены.
  • Экологическая безопасность. Стальная основа и полимерное покрытие не выделяют вредных соединений и абсолютно безвредны для здоровья человека.
  • Легкий монтаж. Для монтажа профнастила н114 не потребуются особые навыки и опыт строительных работ.
  • Простая эксплуатация. Вам не придётся постоянно подкрашивать профнастил, покрывать его защитными составами.
  • УФ-стойкость. Кровля из профнастила Н-114 с полимерным покрытием устойчива к выцветанию.
  • Неприхотливость. Профлист Н-114 можно использовать в любых климатических условиях. Он не боится мороза, жары, перепадов температур ― они не влияют на эксплуатационные свойства материала.

Вывод

Профлист Н-114 ― наиболее прочный в ассортименте «Металл Профиль». Он кардинально отличается от других видов профнастила.

Профилированный лист Н-114 используют только для крупных кровель с большими пролётами, несущих конструкций либо в качестве несъёмной опалубки. Декоративные качества второстепенны, его настоящая суперспособность ― великолепные прочностные характеристики. Он эффективно справляется с нагрузками, которые другой материал может просто не выдержать.

Если вы ищете надёжный прочный профлист для монтажа крупных промышленных или гражданских объектов ― выбирайте Н-114 производства «Металл Профиль»! В этом материале сочетаются отменные прочностные свойства, отличное качество и доступная цена.

В статье упоминаются категории:
В статье упоминаются товары:

таблица нагрузок для листов профнастила для строительства кровли и облицовки стен

Тип профиля

Пролет, м

Нагрузка при расчетной схеме, кг/м2

1 пролёт

2 пролёта

3 пролёта

4 пролёта

С8-1150-0,45

1

64

153

123

146

С8-1150-0,45

1,5

18

42

34

80

С8-1150-0,7

1

114

274

219

262

С8-1150-0,7

1,5

32

76

61

72

С20-1100-0,45

1,5

73

190

151

169

С20-1100-0,45

2

28

67

64

59

С20-1100-0,7

1,5

118

295

227

243

С20-1100-0,7

2

50

124

96

103

С21-1000-0,5

1,5

174

277*

335

263

С21-1000-0,5

2

69

167*

134*

135*

С21-1000-0,7

1,5

238

456*

458

437*

С21-1000-0,7

2

95

229*

183

176*

HC35-1000-0,5

1,5

483*

334*

396*

298*

HC35-1000-0,5

2

192*

242*

278*

189*

HC35-1000-0,7

1,5

650*

493*

570*

537*

HC35-1000-0,7

2

260*

362*

413*

142*

H57-750-0,7

3

216

270*

350*

295*

H57-750-0,7

4

82

184

158

171

H57-750-0,8

3

245

371

430*

409

H57-750-0,8

4

93

213

179

245

H60-845-0,7

3

235

234*

273

257

H60-845-0,7

4

89

160

181*

157

H60-845-0,8

3

278

282*

328

350

H60-845-0,8

4

106

199

206*

241

H60-845-0,9

3

313

335*

387*

420*

H60-845-0,9

4

119

241

230

286

H75-750-0,8

3

416

520

650

613

H75-750-0,8

4

177

292

342

325

H75-750-0,9

3

522

613

767

709

H75-750-0,9

4

198

345

382

396

h214-600-0,8

4

1075

513*

596*

см. прим.

h214-600-0,8

6

120

220

238**

см.прим.

h214-600-0,9

4

548

502*

588*

см.прим.

h214-600-0,9

6

135

283*

260**

см.прим.

h214-600-1,0

4

604

685*

830

см. прим.

h214-600-1,0

6

149

333

287**

см.прим.

Примечание:

1.      Толщина металлических облицовок принята 0,6 мм.

2.      Ширина опор не должна быть:

o    - для однопролетной балки - не менее 40 мм;

o    - для двухпролетной балки - внешних опор менее 40 мм, а внутренних менее 70 мм.

3.      Допускаемый прогиб принят L/100 пролета.

*Для повышения несущей способности настила предлагается усилить надопорные участки вкладышами из отрезков профилей того же типа

** В целях экономичности возможно применене конструкции, работающей на изгиба аналогично балке Гербера.



Монолитное перекрытие по профнастилу: расчет, устройство

  • Преимущества монолитного перекрытия по профлисту
  • Конструктивные особенности
  • Расчет перекрытия
  • Монолитное перекрытие по профнастилу своими руками
  • Сложно сегодня представить строительство, которое могло бы обойтись без применения бетонирования. Конструкции из железобетона присутствуют в фундаменте сооружений, в междуэтажных перекрытиях. Не лишним будет отметить, что в процессе строительства объектов разного назначения вместо сборного железобетона все чаще используют монолитный. В большей степени это касается зданий, имеющих металлический каркас.

    В индивидуальном строительстве особо распространено монолитное перекрытие по профнастилу. Такое решение подходит, к примеру, для сооружений, имеющих нестандартные пролеты или большое количество отверстий, проемов. Рабочий диапазон нагрузок достаточно широк. При эксплуатации несъемная опалубка для перекрытий из профлиста выступает также в роли дополнительного внешнего армирования, поскольку не позволяет бетону растечься в процессе застывания. Это существенно повышает прочностные характеристики возводимой конструкции и ее несущую способность.

    Такая конструкция представляет из себя пирог, состоящий из следующих прослоек:

    • балки;
    • профнастил;
    • гибкая арматура, выложенная по волне;
    • установленный вертикально стержневой анкер;
    • арматурная сетка;
    • стяжка по профлисту.

    Преимущества монолитного перекрытия по профлисту ↑

    • Организационные и финансовые издержки при устройстве перекрытия по профнастилу не особо высоки.
    • Геометрическая форма и размеры у них могут быть практически любыми.
    • Заливка перекрытия по профнастилу менее трудоемкая и не требует установки опалубки. Гребни профилированного металлического листа существенно уменьшают расход бетона, что зачастую становится важным аргументом в пользу выбора данного решения.
    • Монтаж системы довольно прост, и справиться с ним сможет и новичок.
    • За счет относительно небольшого веса профлистов монолитное перекрытие весит меньше, чем традиционные железобетонные конструкции с разборной опалубкой. И это при их довольно-таки высокой прочности. Таким образом такая система воздействует на фундамент с меньшей силой, что позволяет эффективно использовать ее при ремонте в ветхих зданиях. К тому же профлист позволяет добиться равномерного распределения всех усилий на фундамент.

    • Профнастил, став частью монолитной конструкции, фактически выполняет функции основного армирующего каркаса.
    • Конструктивная толщина бетонного перекрытия по профнастилу может различаться зависимо от мест применения, поэтому требует предварительного расчета.
    • Монтаж занимает значительно меньше времени.
    • Готовая плита перекрытия по профнастилу не менее прочна, чем остальные аналоги. Более того, металлопрофиль делает всю конструкцию даже более жесткой и надежной.
    • Профнастил для перекрытия может различаться по разновидности и марке.
    • Перекрытие огнестойкое: огнестойкость однопролетной плиты с внешним открытым армированием составляет примерно пол часа, а в случае многопролетных монолитных конструкций, армированных по пролету – от 45 минут.

    • Межэтажные металлические перекрытия имеют особое опалубочное усиление, дающее возможность сразу же получить потолок, которому не требуется дополнительная отделка или доработка.
    • Особенно часто конструкции этого типа используют для зданий, имеющих металлический каркас. Колонны связываются с перекрытием посредством арматуры, что делает каркас, более жестким и устойчивым.

    Конструктивные особенности ↑

    Такая конструкция – это цельная плита, забетонированная на профнастиле. Опорами для нее могут служить кирпичные стены и бетон, каркас из стали и железобетонные элементы.

    Монолитные системы могут иметь разную конструкцию, скажем, ребристые и безбалочные.

    • Ребристые, в свою очередь, могут быть:
    • с плитами по профнастилу. Каркасом для них служат балки, опирающиеся на колонны. Величина пролета варьируется в пределах 4–6 м. Что же касается толщины плиты, то она зависит от уровня нагрузки, а также размеров. Однако наиболее чаще встречается толщина в диапазоне 60–160 мм.
    • со второстепенными балками помимо плит. Толщина плит здесь – не более 120 мм. Стоимость монолитного перекрытия в этом случае выше, к тому же для его обустройства требуется больше времени.
    • В основе безбалочных конструкций лежит сплошная плита, опирающаяся на колонны.

    На заметку

    Если бетонируемая поверхность имеет проемы, то для армирования монолитного массива вокруг них в отверстия дополнительно приваривают арматуру.

    Расчет перекрытия ↑

    • Технология перекрытия по профлисту сводится к монтажу опалубка из металлопрофиля, поверх которого сооружен арматурный каркас.
    • Нагрузка, воздействующую на бетонную плиту, через монолитное перекрытие по металлическим балкам передается на опорные балки и фундамент.
    • Вид и марка профнастила для перекрытий, сечение металлических элементов арматуры и габариты бетонной полки зависят от длины  пролета между опорами и от эксплуатационной нагрузки. Для расчета толщины плиты чаще всего пользуются его отношением к величине пролета, равным один к тридцати. То есть, при длине пролета в 6 метров толщина бетонного слоя должна как минимум равняться 20 см.

    • Расчет монолитного перекрытия по профнастилу основывается на испытываемых им расчетных нагрузках, а также весе имеющихся конструкций и размерах сооружаемого здания. От этих параметров зависит, каким должен быть профиль и сечение металлических опорных балок каркаса, колонн, характеристики фундамента.
    • Системы данного типа относят к разряду конструктивно ответственных строй объектов, поэтому монтажные работы начинают только после подготовки соответствующей проектной документации. Последнюю, как и расчет прочностных характеристик  выполняют на основе соответствующих СниП, в частности касающихся стальных или ж/б (бетонных) конструкций.
    • Такой расчет достаточно сложен и трудоемок, поэтому проектировщики, как правило, прибегают к помощи специальных программ. Рабочая документация монолитного бетонного перекрытия по профнастилу включает план, чертежи опалубки, армирования (в основном в формате dwg), а также спецификацию материалов.

    Монолитное перекрытие по профнастилу своими руками ↑

    Подготовка ↑

    Заливка бетона по профлисту требует технически грамотного подхода к начальному этапу работы. Предварительно необходимо:

    • рассчитать усилия на основе точных размеров будущей постройки,

    Важно

    Очень важно заранее уточнить у производителя эксплуатационные характеристики профлистов.

    • рассчитать с требуемым запасом прочности материал, из которого изготавливают каркас;
    • подобрать вид металлопрофиля, определиться с размерами листа и толщиной материала;
    • провести расчет сортамента арматуры, которая предназначена для устройства несущего каркаса.

    Таким образом, подготовительный расчетный этап позволяет выяснить, какой необходим сортамент, номенклатуру металлических балок и колонн. Для колонн в качестве базового материала используют трубы из стали профильного сечения. Для изготовления балок используют металлические швеллера. От точности расчета монолитной системы зависит устойчивость всей конструкции.

    На заметку

    Шаг балок зависит в основном от вида используемого профнастила, точнее от высоты его профиля. Чем она  больше, тем меньшим выбирают шаг балок.

    Монтаж опалубки ↑

    При выборе длины профнастила учитывают ряд важных моментов:

    • чтобы лист в дальнейшем не прогибался, опор должно быть три вместо двух;
    • при коротких пролетах заливать бетон будет проще, так как давление при этом будет меньше.

    Для крепления профлиста на металлическую основу обычно пользуются специальными саморезами, оснащенными усиленным буром. Благодаря такому усилению, саморез с легкостью проникает в швеллер. Причем совсем необязательно его заранее просверливать. Не зря же такой крепеж называется еще бронебойным.

    Рекомендуем

    Учитывая достаточно большое количество точек крепежа, используйте для закручивания саморезов шуруповерт или дрель, которую выставляют  на небольшие обороты.

    Конструкция находится под воздействием очень высоких нагрузок, достаточно вспомнить, что бетон (чаще всего марки М-350) для заливки почти в 2,5 раза тяжелее, чем вода.  Надежность опалубки во многом зависит от способа крепления профлистов. Листы рекомендуется крепить в местах соприкосновения с балкой бронебойными саморезами с шагом порядка 40 см. В местах нахлестов также следует зафиксировать отдельные листы друг с другом. Крепление выполняют саморезами меньшего размера и меньшим шагом – порядка 25 мм. Завершив укладку профиля, приступают к армированию перекрытия по профнастилу.

    Специфика армирования ↑

    Наличие несъемной опалубки не обеспечивает плите дополнительную прочность, в то время как  в процессе эксплуатации бетон находится под воздействием больших нагрузок как на изгиб, так и на сжатие. Чтобы избежать возможных осложнений, сооружают внутренний каркас из металлических прутьев, которые укладывают во впадины профлиста. Выполняют также «верхнее» армирование, уложив трубы по гребням листов Таким образом, из продольных и поперечных составляющих создается объемный арматурный каркас. Его элементы либо сваривают, либо соединяют стальной проволокой.

    Заливка бетона ↑

    • До начала бетонных работ профнастил усиливают дополнительными подпорками, которые устанавливают между опорными балками в середине пролетов. Профлист после этого не будет выгибаться под весом удерживаемой бетонной смеси. Опоры убирают не раньше, чем заливка успеет набрать марочную прочность.
    • Бетон заливают поэтапно, так как забетонировать весь объем за раз проблематично. За рабочий день рекомендуется бетонировать конкретный пролет.
    • Бетон должен выстояться пока не достигнет рабочий прочности. Летом он созревает, то есть набирает марочное значение примерно на 80%, за 10–11 суток, зимой же – за месяц. Поскольку при отрицательной температуре бетон набирает прочность значительно дольше, то заливку рекомендуется проводить в теплое время года.
    • В жаркую погоду бетонную поверхность увлажняют водой, чтобы не дать ей растрескаться и обеспечить созревание состава.

    Рекомендуем

    Если при устройстве монолитной системы возможны заморозки, то правильнее изначально выбирать смесь с противоморозными добавками. Такая бетонная смесь набирает прочность и при отрицательной температуре. К тому же ряд специальных технологий позволяют значительно сократить время его схватывания. Конечно, стоимость состава при этом повышается.

    © 2021 stylekrov.ru

    Профнастил СКН-157*800, компания "Альянс Профиль"

    Вершиной развития ассортиментной линейки профнастила является профлист СКН-157х800. По прочности данному профнастилу нет равных. Высота его профиля составляет 157 мм, геометрия профиля разработана специально для достижения максимальной жесткости. Усиление при помощи рельефа и дополнительных канавок настолько велико, что профиль приобретает устойчивость к изгибу при колоссальных нагрузках.

    Характеристики профнастила СКН-157-800:

    Толщина материала варьируется в пределах от 0,8 до 1,5 мм. Все данные характеристики являются залогом непревзойденной надежности профнастила. Таким образом, СКН-157х800 применяется для решения сложнейших конструкторских задач, среди которых организация высоконагруженных перекрытий и строительство кровли с длиной пролетов до 6 м. При помощи профнастила конструируются наиболее прочные междуэтажные плиты перекрытий, профлист безупречно выполняет функции листовой арматуры сталебетонных перекрытий и несъемной опалубки.

    Профнастил СКН-157х800 может выступать в качестве диафрагмы жесткости металлического здания и обеспечивать его безопасную эксплуатацию, так как запас прочности профлиста позволяет выдерживать значительные ветровые и сейсмические нагрузки. Повышенная несущая способность профнастила представляет особую ценность при строительстве каркасных конструкций из стальных профлистов. Универсальность профлиста делает его очень удобным для использования материалом при конструировании быстровозводимых зданий: из профнастила строят стены, перекрытия и кровлю, в надежности которых можно быть уверенным, так как эффективность СКН-157х800 не только технически выверена, но и проверена временем на великом множестве строительных объектов.

    В ассортименте есть как оцинкованный вариант, так и оцинкованный профлист с полимерным покрытием. Полимерное покрытие призвано укрепить антикоррозионную защиту, обеспечиваемую слоем цинка. Покрытие предохраняет профлист от таких разрушающих факторов, как: механические повреждения, атмосферные осадки и ультрафиолетовое излучение. Химическая устойчивость компонентов полимерного покрытия к влиянию окружающей среды позволяет на долгие года сохранить безупречный внешний вид и насыщенный цвет профнастила. Сторону профлиста, на которой будет располагаться покрытие, выбирает заказчик. Профнастил также может быть изготовлен с полимерным покрытием на обеих сторонах. Оттенок профлиста можно выбрать из каталога цветов RAL.

    ГОСТ/Технические условия Высота профиля, мм Ширина полная, мм Ширина рабочая, мм Толщина листа t, мм Масса 1м. длины, кг Масса 1 кв.м., кг
    СТО 57398459-18-2006 (СТП/ПП/18) 157 865 800 0,8 10,7 13,38
    0,9 12,0 15,00
    1,0 13,2 16,5
    1,1 14,5 18,13
    1,2 15,7 19,63
    1,3 17,0 21,25
    1,4 18,2 22,75
    1,5 19,5 24,38

    Профнастил без стропил и обрешетки

    Например, довелось мне строить теще сарай. Ну как строить, восстанавливать, потому как старый сарай частично сгорел. В частности потому, что и стропила и обрешетка были деревянными. Сарай не большой, из шлакоблока, метров 6 в длину и около 3 в ширину. Почему сарай сгорел - отдельная тема, к статье отношения не имеющая.

    На более высокой стене коньковая балка (условно назовем ее так) уже была, а леса строительного под рукой не было. В принципе заказать и брус и доску сейчас не проблема. Но для этого надо найти ближайший склад, где в данный момент имеются необходимые пиломатериалы, оформить заявку, обеспечить доставку. На все про все день уходит. А потом еще пару дней, а то и больше, нужно потратить на возведение стропильной системы. А после этого все равно потребуется какой-то кровельный материал.

    На мой взгляд, для сарая - это слишком большая честь, к тому же свободного времени у меня не много, а вот кой-какие знания по сопромату есть и грех ими не воспользоваться. И тогда я решил вообще со стропильной системой не возиться, а добавить только мауэрлат (на это брус у меня был), соответствующим образом закрепив его, чтоб ветром крышу не сорвало. А затем крепить профнастил к коньковой балке и к мауэрлату.

    Сам расчет геометрических параметров профнастила занял не более 10 минут. Судите сами:

    Профнастил - однопролетная балка на шарнирных опорах. Длина пролета - 2.6 м. Впрочем планировался небольшой свес за край стены до 30 см, а значит балка консольная. Однако возиться с расчетом консольной балки не хотелось, тем более, что длина консоли относительно небольшая и сильно на расчеты не повлияет.

    Максимальная снеговая нагрузка в нашем районе - до 150 кг/м2. Ветровая нагрузка - до 60 кг/м2. Однако как правило ветровая нагрузка снеговую уменьшает, а не увеличивает, потому мауэрлат и нужно хорошо крепить к стене. Ни стропил, ни обрешетки нет, собственный вес профнастила 6-9 кг/м, т.е. мелочь по сравнению с основной нагрузкой. Конечно же есть еще монтажные нагрузки (ведь мне придется как-то перемещаться по профнастилу, чтобы его прикрепить), но в целом точечная (сосредоточенная) нагрузка от монтажника все равно меньше, чем возможная равномерно распределенная от снеговой нагрузки. Потому за расчетную была принята равномерно распределенная нагрузка 200 кг/м.

    При пролете 2.6 м максимальный изгибающий момент для 1 метра ширины профнастила составляет:

    М = ql2/8 = 200·2.62/8 = 169 кгм или 16900 кгсм

    тогда требуемый момент сопротивления сечения:

    W = M/R = 16900/2000 = 8.45 см3

    По сортаменту данным требованиям почти удовлетворяет профилированный настил С44-1000-0.7 с минимальным моментом сопротивления 8.3 см3, но я решил еще подстраховаться и остановил свой выбор на профнастиле Н57-750-0.6 или что-то типа того, сейчас уже точно не могу сказать. Дело было года 3 назад и менеджер компании, где я заказывал профнастил, что-то там мне толковал про разницу старых и новых стандартов, в частности про толщину листа. Впрочем на выбор цвета ушло гораздо больше времени, чем на приведенные здесь расчеты.

    Ну а профнастил стоит, чего ему сделается.

    Как рассчитать количество необходимого материала на забор

    Наличие приусадебного участка или коттеджа подразумевает необходимость установки ограждения. Существует ошибочное мнение, что составление сметы требуется только при масштабном строительстве. Но практика показывает, что грамотный подход к процессу возведения забора помогает избежать напрасных расходов и создать конструкцию, которая будет гармонично сочетаться с общим стилем участка и соответствовать установленным нормативам и требованиям.

    Смета на забор. Сколько стоит поставить забор?

    Составление проектно-сметной документации необходимо для тщательного расчета количества требуемого строительного материала, комплектующих и планирования предстоящих статей расходов. Еще до составления сметы рекомендуется разработать эскизный проект ограждения. Его разработка позволяет учесть факторы, влияющие на выбор конструкции фундамента и материалов.


    Чертеж составляется на основании плана участка с указанием мест установки ворот и калиток. Проект учитывает сведения о грунте в месте работ, глубину промерзания почвы, ветровую нагрузку, характерную для данного региона. На основании этих данных производятся расчеты нагрузок, подбираются строительные материалы и составляется смета.
    Стоимость работ во многом зависит от видов материалов: будет ли это декоративный деревянный забор для обозначения границ участка или надежная конструкция из металла, защищающая территорию от посторонних. Строительство невысокого деревянного забора обойдется значительно дешевле кованого, кирпичного или профильного ограждения.
    Основные факторы, учитывающиеся при составлении сметы и влияющие на стоимость проекта:
    • вид, качество и количество основного и вспомогательного строительного материала;
    • тип фундамента;
    • наличие декоративной отделки и фурнитуры, крепежа, опор;
    • конструктивные особенности ограждения;
    • высота и толщина забора;
    • необходимость демонтажа старой конструкции;
    • площадь территории;
    • характеристики грунта.
    Также в документации изучаются вопросы по проведению таких исследований, как:
    • наличие в пределах участка подземных коммуникаций, и при их наличии - порядок согласования работ с надзорными органами;
    • необходимость и порядок проведения буровых работ;
    • технологический процесс монтажа несущих и ограждающих конструкций, ворот;
    • транспортные издержки;
    • порядок проведения завершающих этапов: покраска, очистка.

    По своей сути, смета — это комплекс технической и коммерческой документации, на основании которой производится анализ и расчет рыночной стоимости материалов, монтажных работ, аренды техники и размера фонда заработной платы рабочих, занятых на строительстве. На основании проведенного анализа составляется калькуляция, по результатам которой определяется окончательная стоимость забора.
    Специалисты компании «Кровельсон» готовы оказать профессиональную помощь, как в процессе разработки сметы, так и на всех этапах строительства.

    Что нужно знать, чтобы рассчитать забор из профнастила?

    При расчете ограждения необходимо помнить, что его главными составляющими является фундамент, каркас и элементы, которыми закрываются проемы между опорами. Расчеты следует выполнять для каждого из элементов отдельно. Такие параметры, как высота, тип фундаментного основания и опорных столбов, горизонтальное или вертикальное крепление обшивки, определяются еще на этапе составления проекта.  Сколько листов профнастила нужно на забор? Для расчета количества профнастила нужно знать марку, длину, ширину листа и принцип крепления профиля. Листы могут крепиться на каркасе в вертикальном или в горизонтальном положении. Также монтаж может осуществляться сплошным полотном или в пролетах между опорами.


    Существует 4 способа крепления:
    1. Горизонтально без опорных промежутков — от длины профиля требуется учесть величину нахлеста в половину ширины опоры плюс 10-15 см. При расчете периметр территории делится на расстояние между опорами. Результат будет соответствовать требуемому количеству листов.
    2. Горизонтально между опорами — вычисления проводятся аналогично предыдущему варианту без учета нахлестов. Длина профиля берется меньше на 15-20 мм ширины пролета.
    3. Вертикально без промежутков — при расчетах учитывается полезная ширина листа, на основании чего устанавливается ширина пролетов. Нужно помнить, что стыки должны располагаться на опорах. Для определения количества листов суммируется их полезная ширина и 1 раз вычитается ширина столба.
    4. Вертикально между опорами — необходимо к фактической ширине 1 листа прибавить полезную ширину остальных профилей и 2 см для учета промежутков между столбом и обшивкой.
    Если перед началом работ составить подробную схему забора на плане участка, можно заранее определить эффективность расстановки опор и при необходимости сделать корректировку.

    Сколько штакетника нужно на 1 метр забора?


    Чтобы рассчитать количество штакетника на один метр, следует:
    • определить общую длину и высоту ограждения;
    • вычислить ширину планок и расстояние между ними;
    • число 100 разделить на сумму ширины полосы и промежутка между ними.
    В итоге вы узнаете количество полос, необходимых для монтажа на метровом промежутке ограждения. Для расчета на общем протяжении забора вместо числа 100 подставьте его полную длину. Умножив результат на высоту конструкции, вы сможете вычислить объем материала в погонных метрах.
    К примеру, ширина штакетника составляет 0,10 м, а длина ограждения  150 м. При расстоянии между полосами 0,07 м формула вычисления будет выглядеть так: 150/(0,10+0,07)=882,35 (883 шт.)

    Расчет крепежных элементов забора

    Точки фиксации профиля к ограждению размещаются на горизонтальных лагах, поэтому количество саморезов идентично количеству лаг. Специалисты рекомендуют устанавливать крепежи в каждую волну профиля по всей длине лаги.
    Общее количество крепежей можно рассчитать по формуле:
    N = n*m, где:
    n — количество волн;
    m — число лаг.
    Также следует принимать во внимание силу ветров в данной климатической зоне. При сильной ветровой нагрузке следует усилить крепление профлиста.

    Погонный метр профнастила на забор - это сколько, и как его рассчитать?

    Специальной единицей измерений при строительстве принято считать погонный метр. Этот метод позволяет существенно облегчить процедуру расчета, так как к учету принимается только длина материала, а ширина является постоянной величиной. Способ используется для измерений рулонных стройматериалов.
    Погонная величина для металлопрофиля на забор равна 1 м при условии, что постоянная высота листа составляет также 1 м. В случае, когда ограждение имеет бо́льшую высоту, метровых листов потребуется большее количество.
    Например, на участке с периметром 100 м устанавливается забор высотой 2 м. Чтобы определить количество листов, требуется размер периметра поделить на ширину листа, а чтобы узнать количество материала в метрах, длину умножаем на высоту ограждения. По результатам вычислений получается, что для возведения метрового забора нам потребуется 100 погонных величин профиля, а для двухметрового нужно 200 м этого же материала.

    Как рассчитать материал для забора? Общие требования к конструкции и расчёт основных материалов

    Ввиду отсутствия утвержденных в РФ нормативных актов, регулирующих правила возведения и параметры ограждений, при строительстве нужно руководствоваться требованиями СНиП, действующими в регионе.
    Основным условием считается недопустимость нарушения границ соседнего участка и прав их владельцев.
    При строительстве заборов применяются разные материалы. Самые востребованные — кирпич, доски, профнастил, штакетник и сетка-рабица. Проведение точных расчетов поможет избежать необоснованных расходов и задержек в работе. Рассмотрим примеры расчета на некоторые виды стройматериалов.

    Кирпич
    Для строительства забора длиной 120 м, площадью по высоте 264 м², длиной пролета 3 м из материала с размерами 250×120×88 мм на 1м² одинарной кладки используется 100 шт. кирпичей, а на 1 ряд опоры 380×380 мм — 4 шт. На основании этих данных можно узнать количество требуемого материала.
    Для возведения опоры высотой 2,2 м и толщиной 38 см общее количество кирпича рассчитывается следующим образом: 220/8,8=25 рядов, 25*4=100 шт. Также вычислим, сколько опор нужно установить на участке — 120/3=40 шт.
    На укладку 1 ряда пролета высотой 2 м и толщиной 166 мм нужно его длину поделить на длину кирпича: 300/25=12. Так мы сможем узнать, сколько рядов будет в пролете: 200/12=22,7. Умножаем число рядов на количество кирпича в 1 ряду: 22,7*12*2=545шт.
    Далее рассчитываем общее количество материала без учета ворот, калитки, толщины швов, что позволит при приобретении кирпича не закладывать расходы на запас.
    40*100+40*545= 22200 шт.

    Профнастил
    Для заборов с профнастилом используются листы марки «С» и «НС» толщиной не менее 0,7 мм. Размеры листа могут различаться в зависимости от вида профиля.
    Рассмотрим пример расчета количества листов с размерами 1200×2000мм для ограждения длиной 150 м. Полезная длина профлиста с такими параметрами составляет 1150 мм, именно эту величину нужно использовать в расчетах: 150/1,15=130,4 шт. (131 шт.)

    Штакетник
    Для расчета металлического или деревянного штакетника используется следующая формула:
    N=L/(S+d), где:
    L— длина ограждения;
    S — ширина планки;
    d — ширина зазора.
    Для примера определим количество штакетника для забора длиной 150 м с шириной доски 10 см и зазором 50 мм.
    150/(0,10+0,05)=1000 шт.

    Сетка-рабица
    Используется в основном для строительства временных заборов, вольеров. Как правило, продается в рулонах по 10 м. Чтобы понять, сколько сетки понадобится, нужно длину забора разделить на метраж рулона: 150/10=15 рул.

    Компания «Кровельсон» производит более 20 видов ограждений из металла. Жителям и строительным организациям Оренбурга и области мы предлагаем надежные и прочные заборы, изготовленные из:

    Всё необходимое для строительства ограждений можно приобрести на нашем сайте: цемент, арматуру, электроды для заливки фундамента опор, профтрубу, крепеж и многое другое. Также вы можете приобрести готовые 3D-заборы и модульные ограждения. Наши специалисты возьмут на себя все заботы, связанные с разработкой проектно-сметной документации, доставкой стройматериалов и монтаж конструкций любого вида сложности.

    Бетонное перекрытие по профнастилу: расчет, монтаж и заливка

    Создание бетонных конструкций за пределами заводов стало повсеместным явлением. Бетонируются фундаменты, несущие стены и перекрытия. Популярным в малоэтажном строительстве становится устройство железобетонных перекрытий по профнастилу. Конструкции, где профлист является несъемной опалубкой, имеют высокую несущую способность, прочность и другие достоинства.

    Преимущества перекрытия с профнастилом

    Применение профлиста (марка «Н») решает задачи строительства благодаря легкости, жесткости, прочности и коррозионной стойкости. Материал в профиль — волна, формирующая ребра жесткости, которые после отливки бетонной плиты повышают ее несущую способность и конструкции в целом. Лист является несъемной опалубкой, поэтому снижаются расходы арматуры и бетона.

    Если он связывается с бетоном, снимает на себя часть нагрузки с плиты перекрытия. Такие монолитные элементы могут опираться на легкий несущий каркас, что удешевляет формирование фундаментов (достаточно столбчатого варианта) строений. Снижаются расходы на стеновые материалы — применяются легкие и теплые газоблоки и пеноблоки. Бетонный раствор заливается на профнастил, не требующий сложной опалубки.

    При правильном уходе бетонная плита имеет высокие прочностные показатели, эффективно противостоит воздействию природных условий. Подобные железобетонные плиты имеют сниженную массу. Потолочная поверхность конструкций имеет готовый экстерьер, устойчивый к изменениям температурно-влажностного режима и действию огня. Материал опорной основы удобно транспортировать, он неприхотлив в эксплуатации и рассчитан на длительный период применения. На несущем каркасе профилированный лист монтируется просто, быстро, без применения грузоподъемной техники.

    Вернуться к оглавлению

    Расчет перекрытия

    Чертеж монолитного перекрытия по профнастилу.

    К проекту обязательно составляются чертежи, а расчеты делаются в соответствии с рекомендациями СНиП, СТО 0047 -2005 (лучше с помощью профессионалов). Учитываются габариты постройки, величина шага установки поперечных балок, их длина, нагрузка на них и на колонны, характеристики несущего профлиста (ширина, длина, толщина изделий, высота профиля). Следует исходить из того, что каждый лист вдоль своей длины должен опираться на 3 балки. Исходя из планируемой нагрузки на перекрытие, рассчитываются сечение арматуры и высота плиты.

    Ее толщина определяется из масштабного отношения 1:30, зависящего от расстояния между поперечными балками. Монолитная бетонная плита может иметь толщину от 70 до 250 мм. Вес, который будет иметь монолитное перекрытие, определит тип и количество металлических колонн, параметры их фундамента, тип балок, величину нагрузки на одну колонну. Глубина волн листового профиля влияет на расстояние между балками: чем она больше, тем чаще устанавливаются балки, так как увеличивается масса бетона в углублениях профиля при нецелесообразности увеличения толщины плиты.

    Сокращение шага пролета позволяет исключить прогиб листов. Следует учесть вес дополнительной полезной нагрузки, которую примет межэтажное перекрытие — за норму принято 150 кг/м2, которую следует увеличить на 33%. Общая величина эксплуатационной нагрузки рассчитывается с погрешностью до 0,5 кг.

    Из нее определяются размеры поперечного сечения и длина балок. Вертикальные стержневые анкеры позволяют объединить профилированные листы и железобетон, что передает им часть нагрузки. Для пролета шириной в 3 метра потребуется материал толщиной не менее 0,9 мм. На практике вычисления сведены в программное обеспечение, позволяющее формировать рабочую документацию.

    Вернуться к оглавлению

    Устройство монолитного перекрытия

    Возможные схемы расположения листов для монолитного перекрытия по профнастилу.

    Профилированные листы, арматура и бетон — составляющие, которые формируют монолитную бетонную плиту перекрытия. Такая конструкция, если она опирается на балочный каркас, распределяет нагрузку на колонны, а не на стены. Каждая колонна имеет свой фундамент. Другой вариант, когда поперечные балки не укладываются или, если устанавливаются, опираются на стены.

    В таком случае монолитному перекрытию предстоит нагружать стены сооружения и фундамент. Металлические балки — двутавр (швеллер). Их края укрепляются в «карманах» стен (колонн) и привариваются к закладным. К балкам листы могут крепиться на внутреннюю полку, тогда расстояние между опорами для коротких листов выбирается не более 1,5 м. На швеллеры/двутавры профилированный материал также может устанавливаться на внешнюю полку сверху так, чтобы можно было размещать листы длинной до 6-ти м.

    Они устанавливаются внахлест по длине. Под серединой листовых элементов размещается стационарная балка. Волны профиля должны быть перпендикулярны балкам, а расширениями гофра ориентируются вниз.

    При безбалочном варианте устройства гофролисты не будут иметь точек опоры посередине помещения. Обязательный элемент — объемное армирование, которое значительно повышает прочность монолита. Арматура соединяется сваркой с балками и колоннами. Для распределения раствора может ставиться внешняя съемная опалубка. Бетонирование формирует ровную поверхность плиты.

    Вернуться к оглавлению

    Монтаж перекрытий из профнастила

    Балочное перекрытие формируется креплением перфорированных листов на внутренние/внешние полки поперечных балок. Затем формируется опалубка, когда выбрано верхнее крепление листов. Параметры допустимого прогиба профлиста, составляющие 1:250, определяют длину пролета наката. До заливки бетона под поверхность профнастила подставляются временные опоры, обеспечивающие неподвижность конструкции.

    На настиле размещается металлическая арматура, выполняется бетонирование нижнего наката путем одного прохода по желобу. Поверхности потолка и пола выравниваются. После набора перекрытием прочности временные опоры снимаются. Монтирование безбалочного монолита предусматривает некоторые нюансы.

    Так, длинные армирующие пруты (с регулярной ребристой насечкой на поверхности) укладываются вдоль каждого углубления профилированных листов. Они проволокой вяжутся с металлической сварной сеткой, которая укладывается на профиль сверху. Заливка делается за один проход. После твердения сверху бетонное основание укрывается цементной стяжкой. Монтируется несущий профнастил марок от Н60 до Н114, обеспечивающий высотой профиля необходимую жесткость материала при толщине 0,8 – 1,5 мм.

    Профилированные листы крепятся саморезами-бурами длиной 3,2 см (шляпка 5,5 мм). Такие метизы закручиваются без предварительного сверления, пробуривая полку швеллера. Закручиваются они через 20 – 40 см (в каждую впадину профиля, прилегающую к балке), что обеспечивает точность и пространственную жесткость монтирования. Продольный нахлест листов на стыках делается только над поверхностью балок (величина 40 – 60 мм). Стыки прокручиваются саморезами через 2 см.

    Вернуться к оглавлению

    Армирование

    Армирование перекрытия по профнастилу.

    Внутренний металлический каркас в монолитном бетоне обеспечивает работу на сжатие, что обеспечивает марочную прочность плиты. Объемная арматурная структура формируется из плоской сварной сетки с ячейками 15 х 15 см и уложенных на дно каждого ребра жесткости продольных отрезков арматуры, которые объединяются вертикальными связями перевязочной проволокой или сваркой. Шаг объемной перевязки 20 см. Концы металлических прутков и сетки привариваются к балкам и колоннам.

    Для армирования берется стальной стержень диаметром 10 – 12 мм (марка А 400С). Сетка может создаваться из продольных прутков диаметром 12 мм и поперечных — 0,6 см. Чтобы профнастил сам стал внешней арматурой, на профиле создаются насечки («рифы»), которые сцепляют его с бетоном.

    Сталь внутри плиты защищается слоем бетона толщиной до 4 см. Для его создания используются специальные пластиковые фиксаторы, приподнимающие металлические стержни над поверхностью дна ребер жесткости на 20 – 40 мм. Сверху арматура покрывается бетоном также на 20 – 40 мм.

    Вернуться к оглавлению

    Заливка перекрытий по профнастилу

    По возможности перекрытие бетонируется за один раз сразу или целыми пролетами перекрытия. Если это невозможно, точно фиксируется график с учетом времени схватывания материала. Целесообразно пользоваться готовым бетоном марок от М300 и выше с мелкой фракцией щебня (до 5 мм), способной проникнуть в опалубке под арматуру. Вибропрессование обязательно.

    Бетонные работы делаются при положительных температурах воздуха, при отрицательных — бетон должен содержать антиморозные пластификаторы. Сначала раствор заливают в перфорации листа, а затем по площадке. При креплении листов на внутреннюю полку двутавра смесь заливается до уровня верхней полки.

    Раствор выравнивается гладилками и «железнится» сухим цементом для предохранения от внешних воздействий. Минимальная толщина безбалочного перекрытия 250 мм (считая от нижнего края профиля), в балочном исполнении — 70 – 80 мм (без учета высоты профиля). Уход за материалом включает регулярное увлажнение и укрывание влагоемкими материалами до набора 70% прочности (10 – 14 суток при 20 град.).

    В холодную погоду созревание камня значительно удлиняется, его поверхность следует утеплять. При оптимальных условиях созревания камня временные опоры убираются через 28 дней. Материал готов к последующей обработке.

    Вернуться к оглавлению

    Вывод

    Перекрытия из железобетона по профилированному листу — популярный способ изготовления монолитных плит в строительстве. При правильных расчетах и исполнении подобные конструкции обеспечивают высокие показатели надежности, прочности и долговечности на фоне снижения затрат и сокращения сроков работ.

    Профнастил из гофрированной стали, платформа B


    РАЗРАБОТАНО СТАЛЬНЫЕ ИЗДЕЛИЯ
    По цене Полный каталог продукции
    20 Technology Way • West Greenwich, RI 02817
    Бесплатный звонок: (800) 421-0314 • В РИ: (401) 272-4570 • Факс: (401) 421-5679
    Вернуться к категории продуктов
    Серый окрашенная поверхность
    вид на палубу B
    охватывает несколько
    поддерживает
    Смола и дерево
    Композитный пол
    Панели верхняя дека
    слой с дрель
    крепеж винтами
    (кроме C10 TEK
    винт что составляет
    привыкший закрепить B
    Палуба до
    поддерживает)
    В Палуба с белой нижней стороной обеспечивает преимущества освещения
    Размеры

    Заказать Онлайн, по телефону или по электронной почте

    ~ Добавить в корзину ~
    Щелкните по цене того товара, который вы хотите приобрести.

    Заказ Примечания: Для заказа материала укажите количество штук, калибр, отделку, и длина панели.
    К рассчитать цену на специальные длины, умножить ширину (3) на специальную длину (в футах) x цена за квадратный фут.
    $ 1000 минимальный заказ.
    Дополнительно Tek Fasteners - Модель C10 (12-24 x 1 1/4 Tek # 5) - 38,00 $ / сотку.
    Грузы в таблицах ниже приведены допустимые равномерные нагрузки в фунтах на квадратный фут (килопаскали).
    Для пролетами 4 фута 6 дюймов (1,37 м) и более, нагрузки в скобках указывают что допустимая общая нагрузка показана
    ограничивается динамической нагрузкой, производя прогиб, равный размаху / 240 плюс 10 фунтов на квадратный дюйм (0,5 кПа). Для пролетов менее
    чем 4 фута 6 дюймов(1,37 м), нагрузки, указанные в скобках, указывают, что допустимая Показанная общая нагрузка ограничена сетью
    наносить вред вместо того, чтобы сгибаться.
    Сервис Таблицы нагрузок (фунт-фут)
    Тип Номинал
    Толстый (дюйм. )
    ОДНОПРОЛЕТНЫЙ (фут)
    4,00 4,50 5,00 5,50 6,00 6.50 7,00 7.50 8,00 8,50 9,00 9,50 10,00
    22 0,030 150 (117) (88) (69) (55) (46)
    20 0. 036 183 145 (110) (85) (68) (56) (46)
    18 0.048 251 198 (154) (118) (94) (76) (63) (53) (45)
    16 0. 060 315 ​​ 249 (192) (147) (115) (93) (76) (64) (54) (47) (41)
    Тип Номинал
    Толстый (дюйм.)
    ДВОЙНОЙ ПРОЛЕТ (фут)
    4,00 4,50 5,00 5,50 6,00 6. 50 7,00 7.50 8,00 8,50 9,00 9,50 10,00
    22 0,030 152 121 98 81 69 59 51 44
    20 0. 036 186 148 120 100 84 72 62 54 47 42
    18 0.048 256 203 164 136 114 97 84 73 64 57 51 45 41
    16 0. 060 318 251 204 168 141 120 104 90 80 70 63 56 51
    Тип Номинал
    Толстый (дюйм.)
    ТРОЙНОЙ ПРОЛЕТ (футы)
    4,00 4,50 5,00 5,50 6,00 6. 50 7,00 7.50 8,00 8,50 9,00 9,50 10,00
    22 0,030 188 148 120 99 83 71 61 53 (46) (40)
    20 0. 036 229 181 146 121 102 87 75 65 (56) (48) (42)
    18 0.048 313 247 200 166 139 119 102 89 (76) (65) (57) (50) (44)
    16 0. 060 394 312 252 209 175 149 129 (112) (94) (80) (69) (60) (53)
    Сервис Таблицы нагрузок (кПа)

    Тип

    Номинал
    Толщина (мм)

    ОДНОПРОЛЕТ (мм)

    1200

    1350

    1500

    1650

    1800

    1950

    2100

    2250

    2400

    2550

    2700

    2850

    3000

    22

    0. 76

    7,42

    5,86

    (4,41)

    (3,43)

    (2,75)

    (2,27)

    20

    0.91

    9,04

    7,15

    (5,50)

    (4,25)

    (3,39)

    (2,77)

    (2. 31)

    (1,97)

    18

    1.21

    12,38

    9,78

    (7,72)

    (5,92)

    (4,67)

    (3,78)

    (3,12)

    (2,63)

    (2. 25)

    (1,95)

    16

    1,52

    15,59

    12,32

    (9.61)

    (7,34)

    (5,76)

    (4,64)

    (3,81)

    (3,18)

    (2,71)

    (2. 34)

    (2,04)

    Тип

    Номинал
    Толщина (мм)

    ДВОЙНОЙ ПРОЛЕТ (мм)

    1200

    1350

    1500

    1650

    1800

    1950

    2100

    2250

    2400

    2550

    2700

    2850

    3000

    22

    0. 76

    7,52

    5,97

    4,85

    4,02

    3,39

    2,89

    2,50

    2,18

    1.92

    20

    0,91

    9,19

    7,30

    5. 93

    4,92

    4,14

    3,53

    3,05

    2,66

    2,34

    2,07

    18

    1.21

    12,67

    10.01

    8,11

    6,70

    5,63

    4,80

    4,14

    3,60

    3. 17

    2,81

    2,50

    2,25

    2,03

    16

    1,52

    15,72

    12,42

    10.06

    8,32

    6,99

    5,95

    5,13

    4,47

    3,93

    3,48

    3,11

    2. 79

    2,52

    Тип

    Номинал
    Толщина (мм)

    ТРОЙНОЙ ПРОЛЕТ (мм)

    1200

    1350

    1500

    1650

    1800

    1950

    2100

    2250

    2400

    2550

    2700

    2850

    3000

    22

    0. 76

    9,27

    7,33

    5,94

    4,91

    4,12

    3,51

    3,03

    2,64

    (2.29)

    (1,99)

    20

    0,91

    11,31

    8,93

    7. 24

    5,98

    5,02

    4,28

    3,69

    3,22

    (2,79)

    (2.41)

    (2,10)

    18

    1.21

    15,47

    12,23

    9,90

    8,18

    6,88

    5,86

    5,05

    4,40

    (3.82)

    (3,26)

    (2,82)

    (2,47)

    (2,19)

    16

    1,52

    19,49

    15,40

    12.47

    10,31

    8,66

    7,38

    6,36

    5,54

    (4,69)

    (3,99)

    (3,43)

    (2.99)

    (2,63)

    Физический Недвижимость
    Номинал
    Толщина
    Проект
    Толщина
    Всего
    Глубина
    Масса Допустимая реакция Модули секций Момент
    инерции
    Подшипник 3 дюйма(76 мм) М + М-
    конец интерьер
    Тип дюйм дюйм дюйм фунт / фут 2 фунтов фунтов дюйм. 3 дюймов 3 дюймов 4
    (мм) (мм) (мм) (кг / м 2 ) (кН) (кН) (мм 3 ) (мм 3 ) (мм 4 )
    22 0.030 0,0300 1,49 1,68 485 954 0,178 0,185 0,148
    (0.76) (0,762) (37,7) (8,22) (7,08) (13,92) (9580) (9961) (202100)
    20 0.036 0,0358 1,49 2,01 649 1,433 0,217 0,226 0,189
    (0.91) (0,909) (37,8) (9,83) (9,47) (20,91) (11680) (12165) (258530)
    18 0.048 0,0479 1,50 2,66 1,037 2,631 0,297 0,304 0,273
    (1.21) (1,217) (38,1) (12,97) (15,14) (38,39) (15984) (16365) (372703)
    16 0.060 0,0595 1,51 3,33 1848 4 075 0,374 0,378 0,344
    (1.52) (1,511) (38,5) (16,22) (26,98) (59,47) (20131) (20302) (469816)
    Недвижимость основаны на ширине блока 12 дюймов.для британских единиц и единицы ширины 1000 мм для агрегатов S.I.
    Свойства в таблице были рассчитаны в соответствии со спецификацией AISI 1996 г. для проектирования холодной штамповки
    Стальные конструктивные элементы, учитывая сталь, произведенную в соответствии с ASTM A 653 СС класс 33,
    предел текучести = 33 тысячи фунтов на квадратный дюйм (230 МПа).
    Установка
    Сталь листы настила накладываются друг на друга из стороны в сторону и от длины к длине.Палуба крепится к предлагаемым методам колоды
    крепление опор с помощью винтов 12-24 x 1 ¼ "TEK # 5 (опция C10). Конец панелей настила должен иметь винт (C10)
    в каждой гофре, соприкасающейся с опорами, и они должны быть установлены в чередующиеся гофры там, где они встречаются с
    каналы по внутренней длине панели настила. ПРИМЕЧАНИЕ: Если винты используются для крепления деки к опорам,
    Рекомендуется 12-24 x 1 ¼ "TEK # 5.Если колода сварная, то Arc Puddle Сварные швы обычно самые эффективные и
    экономичный метод крепления стального настила к конструкционным опорам. Либо Сварочные стержни E60XX или E70XX -
    рекомендуется, а сила тока должна быть адаптирована к индивидуальным требованиям рабочего места: Американское общество сварщиков
    Необходимо соблюдать спецификации для сварки листовой стали в конструкциях.
    Профнастил из гофрированной стали, Палуба B, Профнастил антресоли, ResinDek, Крепежные детали для сверлильных шурупов, Антресоль Полы, панели настила,

    Оцинкованный настил B и настил крыши от вашего поставщика для погрузочно-разгрузочных работ оборудование.
    Назад в категорию продукции

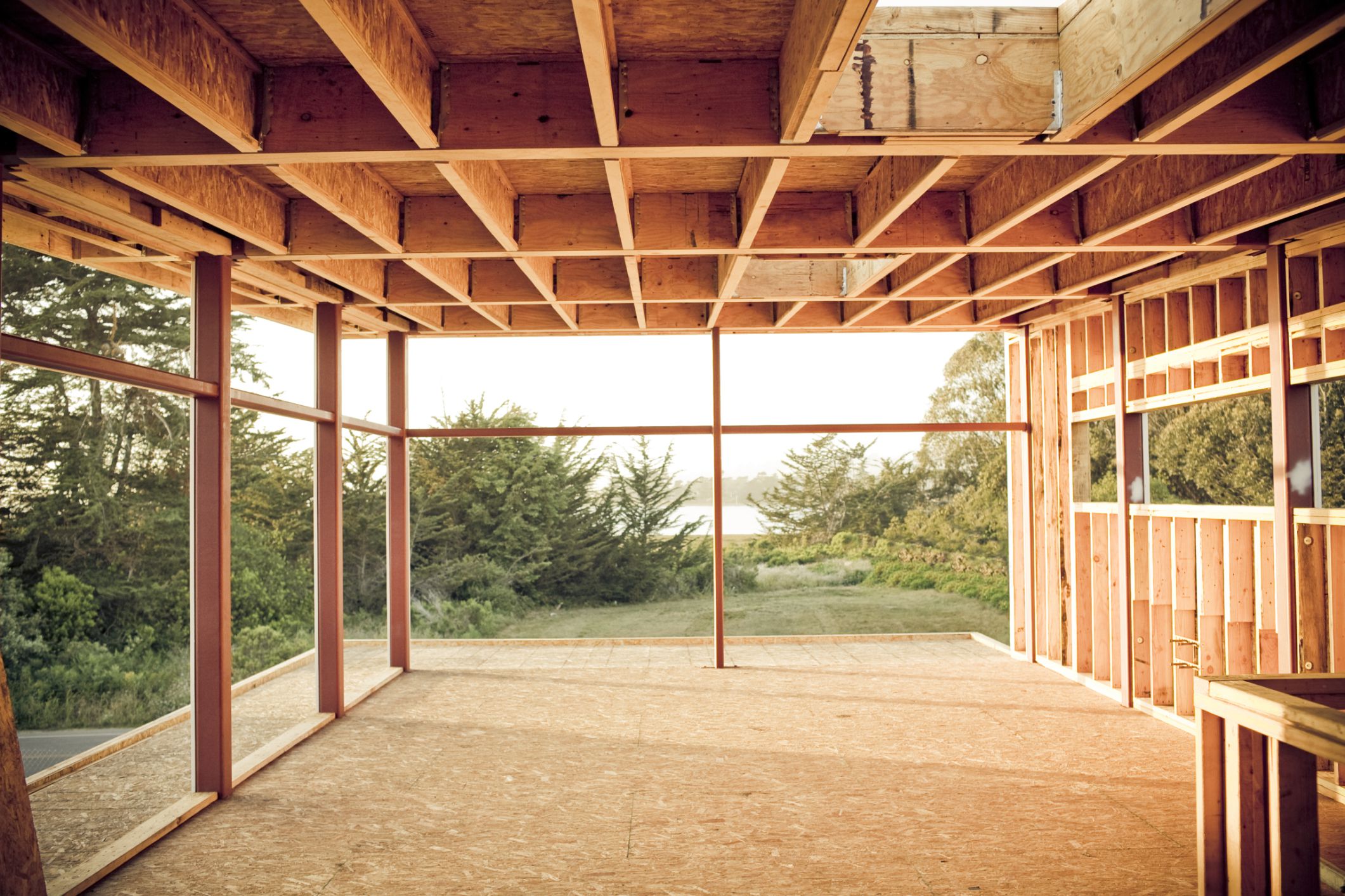

    Как мне узнать, какой размер прогона мне нужен?

    Прогон - один из самых важных инструментов в архитектуре.Это горизонтальная балка, которая обеспечивает структурную опору в зданиях, как правило, на крыше. Сами прогоны обычно поддерживаются стенами здания. Хотя они обычно используются в металлических зданиях, они иногда используются в конструкциях с деревянным каркасом. Пурлины бывают разных типов и размеров. Поэтому важно использовать правильный прогон.

    Типы Purlins

    Два наиболее распространенных типа прогонов:

    Деревянная обрешетка: Деревянная обрешетка обычно используется с цементным покрытием.Дерево хорошо сочетается с остальной частью конструкции, обеспечивая воздухопроницаемость помещения, ограниченного крышей. Это позволяет кому-то хранить в комнате органические материалы, такие как зерно или домашний скот. С другой стороны, деревянные прогоны могут гнить. Чтобы этого не произошло, важно перед установкой просушить прогоны.

    Стальная обрешетка: Другой вариант - стальная обрешетка. Это легкий луч, устойчивый, прямой и точный. Стальные прогоны расширяются и сжимаются, чтобы с легкостью выдерживать перепады температур.Эти прогоны обычно изготавливаются из оцинкованной стали, покрытой цинком для защиты от ржавчины. Наконец, они покрываются краской, обеспечивающей защиту от коррозии.

    Выбор правильного размера обрешетки

    Purlins бывают разных размеров и могут быть установлены различными способами. Эти факторы повлияют на выбор обрешетки. Различные методы установки называются системами запуска. Система прогона будет влиять на то, насколько далеко будет растягиваться каждая прогон.Некоторые из наиболее распространенных систем запуска включают:

    • Однопролетная система: одна обрешетка перекрывает всю длину конструкции
    • Система двойных прогонов: две прогоны поддерживаются на концах и в центре
    • Система с двойным перекрытием: две прогоны слегка перекрываются в центре, чтобы обеспечить дополнительную поддержку
    • Непрерывная внахлестка: прогоны поддерживаются с каждого конца и серией равномерно расположенных поддерживающих прогонов посередине.

    Когда вы узнаете систему прогонов, подумайте, сколько прогонов вам понадобится. Когда вы устанавливаете прогоны, имейте в виду, что они обычно располагаются на расстоянии 16 дюймов друг от друга. Это повлияет на то, сколько прогонов вам нужно. После того, как была выбрана система прогонов прогонов, пришло время выбрать размер прогонов. Размеры следующие:

    • Четырехдюймовый прогон может охватывать 12 футов
    • Шестидюймовый прогон может охватывать 18 футов
    • Восьмидюймовый прогон может охватывать 25 футов
    • Десятидюймовый прогон может охватывать 30 футов

    С этой информацией будет несложно произвести измерения и выбрать прогон правильного размера.Затем они могут быть установлены и служить опорой для крыши.

    Доверьтесь ADCO Metals для ваших кровельных нужд

    В ADCO Metals мы готовы помочь вам с вашими кровельными потребностями. Наши профессионалы найдут время, чтобы выслушать вас и ваши потребности. Затем мы будем работать с вами, чтобы найти решение. Свяжитесь с нами сегодня, чтобы узнать больше о том, чем мы можем вам помочь!

    10918

    Машины для испытания гофрированного картона, TLS, Techlab Systems

    Тестеры на разрыв, сжатие, CMT, RCT, ECT, PAT, FCT, SCT, Puncture, Cobb, SQT


    Наши испытательные машины для гофрированного картона представляют собой новейшее измерение в проверке результатов испытаний.Имея широкий спектр продуктов для проведения многочисленных испытаний, каждый получит возможность повысить эффективность и долговечность своего испытательного материала. Наше оборудование для испытаний гофрированного картона позволяет тестировать образцы гофрированного картона различной толщины, а также определять характеристики раздавливания, прокола, разрыва, SCT-сжатия, жесткости при четырехточечном изгибе и проницаемости. Мы можем удовлетворить потребности глобальных рынков, которые имеют широкий спектр продуктов, возможностей и бюджетных ограничений.

    Цифровой манометр для упаковки Быстрое, простое и точное оборудование для измерения размеров упаковки коробок, лотков для яиц или любой квадратной или прямоугольной формы упаковки.

    Стандартные функции

    • Прочная конструкция
    • Прочная и легкая алюминиевая конструкция
    • Безопасность использования
    • Простота использования
    • Диапазон измерения: от 0 до 1000 мм
    • Единицы измерения: мм / дюйм
    • Разрешение: 0,01 мм
    • Точность: 0.015 мм
    • Система измерения перемещений с абсолютным энкодером
    • Две L-образные опоры, между которыми помещается измеряемая упаковка
    • Эргономичная ручка для облегчения перемещения подвижной L-образной опоры


    Измеритель жесткости на 4-точечный изгиб

    ТЕПЕРЬ, с ноутбуком 15 дюймов + ПО для тестирования LYNX + Модуль управления LYNX с базовой статистикой, в комплекте

    Жесткость на изгиб - это соотношение между изгибающим моментом, приложенным к стандартному образцу в соответствии с ISO 5628 , и прогибом с в эластичной области.Жесткость гофрированного картона при изгибе имеет большое значение для достижения большой прочности при штабелировании и BCT в ящиках. Эту жесткость при изгибе в первую очередь определяет смесь толщины гофрированного картона и прочности на разрыв бумажной оболочки.

    4-PF-50 mode l 4-ТОЧЕЧНЫЙ ТЕСТЕР ЖЕСТКОСТИ ИЗГИБА позволяет:


    Тестер на разрыв "Mullen type"

    с портативным ПК + программное обеспечение в комплекте

    Для определения сопротивления разрыву бумаги и гофрированного картона.Согласно стандартам: DIN EN ISO UNE 2758 - DIN EN ISO UNE 2759 - SCAN P25 / P24 - TAPPI T403 / T807 / 810 PAPTAC D19P / D8 - BS 3137 - AP / AS 1301,403

    Стандартные функции

    Образцы Тестер на раздавливание

    С портативным ПК + программное обеспечение LYNX в комплекте

    Тестер на раздавливание используется для измерения прочности на сжатие образцов Бумага (лайнер и средний материал)
    Гофрированный картон: ECT - CMT - RCT - CCT- FCT - PAT.
    Согласно стандартам:
    ECT test : APPITA / AS 1301.444s, DIN EN ISO 3037, FEFCO 8, ISO 13821, SCAN P33, TAPPI T 811,
    TAPPI T 823, TAPPI T 838, TAPPI T 839
    FCT test : APPITA / AS 1301.429s, DIN EN ISO 3035, FEFCO No. 6, SCAN P32, TAPPI T 825
    RCT test : APPITA / AS 1301.407s , ISO 12192, SCAN P34, TAPPI T 822
    CMT test: APPITA / AS 1301.434s, ISO 7263, SCAN P27, TAPPI T809
    CCT test : SCAN P42, TAPPI T 843, UNE ISO 16945
    PAT test : APPITA / AS 1301.430s, FEFCO No. 11, TAPPI T 821

    Стандартные характеристики

    • Прочная конструкция

    • Простота использования

    • Диапазон усилия от 10 до 5000 Н (разрешение 0,01% = 0,5 Н)

    • Выбираемые единицы в Н - кг и фунтах

    • Статистика: макс. - мин. - среднее и стандартное отклонение

    • Интерфейс USB и замкнутый контур от ПК

    • Автоматический возврат нижней пластины после каждого теста

    • Защита от перегрузки

    • Совместимость с системой Integral Management LYNX Plus & Pro
    • Программное обеспечение для тестирования LYNX - базовый уровень
    • Модуль управления LYNX с базовой статистикой
    • Ноутбук в комплекте (сбор данных и управление)



    Тестер сжатия с коротким интервалом SCT

    Измеряет прочность на сжатие короткопролетных образцов бумаги и картона SCT в соответствии с международными стандартами.
    Разработан в соответствии со стандартами: ISO 9895 - TAPPI T826 - DIN 54518 - SCAN Q46 - UNE 57142 - BS 7325

    Стандартные функции

    • Цифровой дисплей

    • Совместимость с LYNX

    • Встроенный вывод данных RS232

    • Сила зажима 2300 ± 500 Н

    • Совместимость с программной системой LYNX для управления тестированием качества
    Medium Fluter "Concora type"

    Простое лабораторное устройство для моделирования деформирования средней бумаги для CMT
    . и CCT тесты.
    В соответствии со стандартами: ISO 7263 - DIN 53143 - TAPPI T809 - CPPA D24 - SCAN P27 ...

    Стандартные характеристики



    Тестер проколов Для определения сопротивления или энергии, поглощаемой гофрированным картоном, особенно тем, что используется для изготовления упаковочных материалов.

    Разработан в соответствии со стандартами: UNE ISO 3036 - SCAN P23 - DIN 53142 - TAPPI T-803 - FEFCO 5…

    Стандартные функции

    • Прочная стальная рама, предотвращающая любые вибрации во время испытаний (в результате предотвращаются потери энергии)
    • Сенсорный экран, 10 дюймов, порт USB
    • Плечо маятника с круговым углом 90º
    • Ударная голова в форме треугольной пирамиды
    • Механизм разблокировки, с предохранителем
    • Защитный экран.
    • Самозатягивающиеся захваты с регулируемым давлением закрытия для зажима образца.
    • 4 шкалы отсчета единиц в Джоулях
    • Разрешение считывания: 0,01 Дж (по 4 шкалам)
    • Совместим с нашим широко популярным программным пакетом системы управления тестированием LYNX

    Микрометр

    Эффективный инструмент для быстрого и точного определения толщины гофрированного картона.
    Согласно стандартам: DIN EN ISO NF UNE 3034 - FEFCO № 3 - SCAN P31 ...

    Стандартные функции

    • Диапазон: 0-15 мм
    • Разрешение: 0,01 мм (10 микрон)
    • Площадь контакта: 10 см2
    • Контактное давление: 20 кПа (200 г / см2)
    • Цифровой дисплей с функцией сброса на «0»
    • Ручной привод с помощью эргономичной ручки
    • Надежное и точное оборудование
    • Совместимость с системой качественного интегрального управления LYNX Plus и Pro


    Тестер размеров COBB

    Для определения водопоглощающей способности гофрированного картона.
    В соответствии со стандартами: ISO 535 - TAPPI T441 - NF Q 03 018 - NF Q 03 035 - FEFCO 7 - DIN 53132 - EN BS 20535 - SCAN P12 ...

    Стандартные функции

    Быстрый зажим образца (пружиной)

    Тестер открытого усилия


    Это оборудование быстро и точно определяет усилие, необходимое для раскрытия и открывания коробок и картонных ящиков.

    Стандартные функции


    Тестер качества гибки Score "SQT-10"


    В соответствии со стандартом: TAPPI T829 Это оборудование быстро и точно определяет усилие, необходимое для раскрытия и открытия коробок и картонных ящиков.

    Стандартные функции

    • Высокоточное оборудование
    • Весоизмерительная ячейка, нагрузка 50 Н
    • Считывание силы с памятью высшего значения
    • Автоматический возврат в исходное тестовое положение
    • Возможность проведения следующих испытаний с дополнительными устройствами:
      - Отслаивание склеенных линий - Открытие / отслаивание ящиков и коробок - Коэффициенты трения (статическое / динамическое) - Растяжение / сжатие…
    • Совместимость с интегрированной системой управления тестированием LYNX Plus и Pro
    • Программное обеспечение для тестирования LYNX - базовый уровень
    • Модуль управления LYNX с базовой статистикой
    • Ноутбук в комплекте (сбор данных и управление)

    Тестер качества гибки Score "SQT-50"

    NOW с 15-дюймовым ноутбуком + программная система LYNX в комплекте + LYNX Модуль управления с базовой статистикой

    В соответствии со стандартом: TAPPI T577

    Это оборудование быстро и точно определяет силу, необходимую для раскрытия и открытия коробок и картонных ящиков .

    Стандартные функции

    • Высокоточное оборудование
    • Весоизмерительная ячейка, нагрузка 50 Н
    • Считывание силы с памятью высшего значения
    • Автоматический возврат в исходное тестовое положение
    • Возможность проведения следующих испытаний с дополнительными устройствами:
      - Отслаивание склеенных линий - Открытие / отслаивание ящиков и коробок - Коэффициенты трения (статическое / динамическое) - Растяжение / сжатие…
    • Совместимость с интегрированной системой управления тестированием LYNX Plus & Pro
    • Программное обеспечение для тестирования LYNX - базовый уровень
    • Модуль управления LYNX с базовой статистикой
    • Ноутбук в комплекте (сбор данных и управление)


    Измеритель воздухопроницаемости / пористости "GURLEY" 4190N + 4320 модель

    Для быстрого и точного определения гладкости, воздушной пористости и мягкости (или сжимаемости) бумаги и картона с помощью метода GURLEY.Это самая популярная и традиционная модель для измерения пористости / воздухопроницаемости материалов средней стоимости. Материалы с более низкой воздухопроницаемостью также могут быть испытаны с использованием дополнительных пластин с меньшим диаметром отверстия.

    Согласно стандартам: TAPPI T460 - ASTM D 726 - APPITA / AS 1301-420 - BS 5926 - CPPA D.14 - ISO 5636/5 - NF Q 03-078 - SCAN P-19 y P-53

    Стандартные функции

    • Цифровое считывание в секундах (модель 4320)
    • Цилиндр градуированный 20 унций.и диаметром 1 квадратный дюйм.
    • Салида RS-232
    • Совместимость с интегрированной системой управления LYNX


    Измерители пористости / воздухопроницаемости "GURLEY" (стандартное и низкое давление)

    Для точного измерения гладкости и воздухопроницаемости (или пористости) таких материалов, как бумага и картон, ткани, пластмассы и мембраны.

    • Денсометры - общепринятый стандарт для измерения пористости таких материалов, как бумага, ткани, пластмассы и мембраны.
    • Все плотномеры измеряют время, необходимое для прохождения заданного объема и воздуха (от 25 до 400 куб. См) через стандартную площадь испытываемого материала под легким равномерным давлением.
    • Некоторые модели, такие как S-P-S Tester, также используются для измерения гладкости поверхности и мягкости (или сжимаемости) тестируемых материалов..
    • Доступны ручные и автоматические устройства.

    Согласно стандартам: TAPPI T460 - T536 - T490.

    Стандартные функции


    Измерители пористости / воздухопроницаемости "GURLEY" (высокое давление)

    Для измерения пористости, воздухопроницаемости или воздухонепроницаемости материалов с низкой проницаемостью.Типичные материалы включают бумагу с покрытием, пластмассы и мембраны. Блоки высокого давления рекомендуются в тех случаях, когда стандартный блок требует чрезмерного времени на регулировку.

    Согласно стандартам: TAPPI T-536-88 и ASTM D-726-58, метод B.

    Стандартные функции


    Измеритель гладкости и воздушной пористости «ГУРЛИ»

    Для точного измерения гладкости и воздухопроницаемости (или пористости) образцов бумаги и картона.

    Согласно стандартам: TAPPI T460 - T536 - T490.

    Стандартные функции


    Анализатор влажности

    Для точного измерения влажности бумаги и картона.Мы также можем использоваться в качестве точных весов для других целей в лаборатории.

    Стандартные функции

    • Реальная вместимость: 50 г
    • Разрешение: 0,001 г
    • Размер пластины: диаметр 80 мм
    • Галогенная кварцевая технология
    • Минимальная масса образца: 2 г
    • Разрешение по влажности: 0,01%
    • Время высыхания: 2-20 минут
    • Диапазон температур нагрева: от 50 до 160ºC
    • Автоматическая коррекция температуры
    • Выход RS-232
    • Совместимость с интегрированной системой управления LYNX Plus и Pro

    Прецизионные печи

    Для сушки образцов бумаги и картона с последующим определением содержания воды (% влажности) с помощью прецизионных весов.

    Стандартные функции

    ЛАБОРАТОРНЫЕ МУФЕЛЬНЫЕ ПЕЧИ

    Влагомер (переносной)

    Для измерения влажности или содержания воды в картоне из гофрированного картона

    Стандартные функции

    • Прямое считывание влажности в%
    • Работает со стандартной аккумуляторной батареей 9 В
    • Простота использования
    • С контактными электродами

    Горизонтальные стропила - максимальный пролет

    Максимальный пролет горизонтальных стропил по Дугласу для строительных конструкций и №1 и № 2 указаны ниже.

    Макс. собственная нагрузка (вес конструкции и фиксированные нагрузки) 15 фунтов / фут 2 . Живая нагрузка - это вес мебели, ветра, снега и т. Д.

    • 1 фунт / фут (фунт на / фут 2 ) = 47,88 Н / м 2
    • 1 фут = 0,3048 м
    • 1 дюйм = 25,4 мм
    • Макс. Динамическая нагрузка 20 фунтов / фут 2 (956 Н / м 2 )

      Максимальный диапазон (футы - дюймы)

      Номинальный размер
      Расстояние между стропилами, от центра к центру, OC
      (дюймы)
      Сорт пиломатериалов
      Selected Structural No.1 No. 2
      2 x 6 12 16 '- 4' ' 15' - 9 '' 14 '- 9'
      16 14 '- 11' 13 '- 8' 12 '- 9' '
      24 13' 11 '- 2' ' 10' - 5 '
      2 x 8 12 21 '- 7' 19 '- 11' 18 '- 8' '
      16 19' - 7 '' 17 '- 3' ' 16' - 2 '
      24 17' 14 '- 1' ' 13' - 2 '
      2 x 10 12 27' - 6 ' 24' - 4 ' 22' - 9 '
      16 25' 21 '- 1' 19 '- 9'
      24 20 футов - 9 дюймов 17 дюймов - 3 дюйма 16 дюймов - 1 дюйм
      2 x 12 12 33 дюйма - 6 дюймов 28 дюймов - 3 дюйма 26 дюймов - 5 дюймов
      16 29 футов - 5 дюймов ' 24' - 5 '' 22 '- 10'
      24 24 ' 20' 18 '- 8' '

      Макс.Динамическая нагрузка

      60 фунтов / фут 2 (2873 Н / м 2 )
      Максимальный диапазон (футы - дюймы)
      Номинальный размер
      (дюймы) 93 Расстояние между балками от центра до центра, OC
      (дюймы) 0 '' 900 07 24
      Сорт пиломатериалов
      Selected Structural No. 1 No. 2
      2 x 8 12 13 '- 7' ' 12' - 3 ''
      16 13 '- 7' 11 '- 9' ' 11'
      24 11 '- 7' 9 '- 8' 9 '
      2 x 10 12 19' - 1 ' 16' - 8 ' 15' - 7 дюймов
      16 17 дюймов - 4 дюйма 14 дюймов - 05 дюймов 13 дюймов - 6 дюймов
      14 '- 2' ' 11' - 9 '' 11 '
      2 x 12 12 23' - 3 '' 19 '- 3' 18 '
      16 20' - 1 '' 16 '- 8' ' 15' - 7 '
      24 16' - 5 ' 13' - 8 ' 12' - 9 '
      2 x 14 12 25' - 11 ' 21' - 7 ' 20' - 2 '
      16 22 '- 6' 18 '- 8' 17 '- 5'
      24 18 '- 4' 15 '- 3' 14 '- 3 '

      Односкатная крыша более 6 метров.Конструкция стропильной системы скатной кровли. Как рассчитать длину дуги для навеса из поликарбоната


      Предупреждение /var/www/krysha-expert..php на линии 2580

      Предупреждение /var/www/krysha-expert..php на линии 1802

      Предупреждение : Использование неопределенной константы WPLANG - предполагается "WPLANG" (это вызовет ошибку в будущей версии PHP) в / var / www / krysha-expert..php на линии 2580

      Предупреждение : count (): параметр должен быть массивом или объектом, который реализует Countable в /var/www/krysha-expert..php в строке 1802

      Предупреждение : Использование неопределенной константы WPLANG - предполагается "WPLANG" (это вызовет ошибку в будущей версии PHP) в /var/www/krysha-expert..php в строке 2580

      Предупреждение : count (): параметр должен быть массивом или объектом, который реализует Countable в / var / www / krysha-expert..php в строке 1802

      Односкатная крыша, пожалуй, самый простой вариант кровли. Этот вид конструкции идеально подходит для обустройства гаража, веранды, различных малогабаритных построек, но также может быть использован при строительстве небольшого жилого дома. Если вы знаете, как сделать односкатную крышу своими руками, какие материалы использовать и как правильно произвести монтажные работы, то привлекать к этим работам строителей нельзя.

      При выборе типа кровельной конструкции важно знать достоинства и недостатки каждого варианта.Только в этом случае можно будет определить тот, который идеален в единичном случае. Но, поскольку в данном материале речь идет о скатной крыше, следует описать ее достоинства и сказать несколько слов о недостатках.

      Достоинства скатной кровли:

      • максимальная простота конструкции - можно построить самостоятельно, обладая небольшими строительными навыками;
      • возможность использования любого рубероида;
      • небольшой парусности, что позволяет оборудовать такую ​​крышу даже в ветреных местах;

      Важно! При строительстве крыши в ветреных районах важно учитывать розу ветров.

      • легкий вес;
      • возможность сэкономить и на стройматериалах;
      • при необходимости даже под такой крышей можно оборудовать небольшой чердак.

      Но и скатная крыша не без изъянов. К ним относятся:

      • скромный внешний вид, хотя при желании даже такую ​​крышу можно превратить в настоящее произведение искусства;
      • , что чердак и чердак большими не получатся.

      Особенности конструкции

      Несмотря на то, что конструкция односкатной кровли довольно проста, при проектировании этого варианта все же необходимо учитывать ряд нюансов.Вообще, при разработке проекта односкатной кровли самое главное - правильно выбрать направление ската. Для этого достаточно знать розу ветров местности, где происходит строительство. Если крыша правильно сориентирована, то ей не страшен даже самый сильный ветер. А скопившийся на крыше мусор или снег будет просто унесен им.

      Проект дома с односкатной крышей

      Внимание! Если скатная крыша относительно направления ветра ориентирована неправильно, то велика вероятность, что ее просто оторвут.Данные о розе ветров можно найти в метеорологическом центре.

      Односкатные крыши могут быть как невентилируемыми, так и невентилируемыми. Первые часто устраивают над навесами и террасами. У них небольшой угол наклона - около 3-6 градусов. Можно отказаться от необходимости создания ряда дополнительных элементов конструкции, а значит, упростить саму конструкцию. Но ухаживать за такой кровлей нужно тщательнее - недостаточно просто расчистить снег, чтобы снизить снеговую нагрузку, важно проследить за тем, чтобы дерево было обработано влагозащитными составами.

      Вентилируемая кровля оборудуется в домах или саунах. Но здесь уже требуется сделать крышу немного иначе, так как в таких помещениях необходимо обеспечить особый микроклимат. В этом случае необходимо позаботиться об устройстве слоев гидроизоляции и вентиляции.

      В любом случае стропильная система скатной кровли довольно проста. То есть в этом случае в мауэрлате стропила упираются одним краем, устраивается фронтон, дающий возможность сделать определенный угол наклона.

      Конструкция стропильной системы будет зависеть от ширины кровли. То есть, если расстояние между опорами стропил около 4,5 м и меньше, то дополнительно укреплять ноги не нужно. Если пролет больше, до 6 м, то устанавливаются стропильные ноги. А если пролет 6-12 м, то в середине пролета устанавливается прогон под стропильные ноги, а с двух сторон от него монтируются стропильные ноги. Если пролет достигает 16 м, то требуется установка двух опор из балки, стоек и прокладки.

      Односкатная стропильная система пришла к нам из США и Европы. Воспользовавшиеся им жители отметили надежность и дешевизну, поэтому популярность этого вида быстро распространилась. Несмотря на то, что для строительства одного склона требовалось небольшое количество бруса, на такое сооружение решились немногие. Дело в том, что большинство застройщиков посчитали такую ​​систему слишком простой для жилых домов, а другая часть просто не смогла ее построить, чтобы доказать обратное. В этой статье я постараюсь объяснить вам, как легко и быстро создать такие системы и правильно выбрать скатные стропила односкатной кровли.

      Основа расчетов

      Несмотря на свою простоту, одна рампа должна соответствовать всем правилам установки. Ведь при совершении серьезных ошибок кровля деформируется, что неминуемо приведет не только к протечкам, но и к обрушению всей кровли.

      Для достижения максимальной устойчивости кровельной системы необходимо обратить внимание на четыре составляющих:

      1. Надежность крепления стропильных ног к опоре и коньку;
      2. Правильный подбор вспомогательных деталей для стропильной системы;
      3. Долговечные пиломатериалы и вспомогательные элементы;
      4. Стропильная ступенька.

      Не думайте, что соблюдая всего четыре точки, вы добьетесь наиболее устойчивой конструкции. Для этого вам придется использовать все известные методы и технологии.

      Значения для расчетов

      Невозможно проводить расчеты, не зная определенных показателей, правда? Поэтому, прежде чем начать, вам нужно убедиться, что у вас есть четыре основных значения.

    • Параметры кровельного материала
    • Ступенька для стропил
    • Наклон стропил
    • Помимо всех этих показателей, главной задачей любого проекта является расчет максимально допустимой нагрузки на крышу.В него входит довольно много значений и вот список элементов, масса которых особенно важна при расчете:

      • Стропила
      • Ящик
      • Торт кровельный

      Если вы далеки от строительной отрасли, то вам придется помнить, что расчет максимальной нагрузки на крышу состоит из двух частей. Первый учитывает все используемые материалы, а второй - снеговую нагрузку вашего региона. Его значение записано в специальном справочнике, который вы легко найдете в сети.

      Но даже на этом показатели не будут точными, потому что вы забыли о ветровой нагрузке и весе самого рабочего, который будет проводить монтажные работы и последующее обслуживание (ремонт, чистка).

      При разработке проекта строительной организацией используются сложные формулы сопромата, поэтому, если вы не хотите этим заморачиваться, можете воспользоваться рекомендациями опытных людей.

      Как рассчитать необходимое расстояние между стропилами

      Расстояние между стропилами односкатной крыши во многом зависит от предварительно рассчитанного максимально возможного уклона.Для определения этого значения необходимо иметь значение общей нагрузки, параметры крыши и данные о древесине стропильных ног.

      Оптимальный шаг стропильной стопы можно рассчитать по следующей методике:

      1. Прежде всего, вам нужно найти всю длину крыши. Это значение должно включать любые концы и выступы;
      2. Полученное значение делится на максимально допустимое расстояние между стропилами;
      3. Ответ округляется в большую сторону. Это число будет указывать на количество пролетов;
      4. Далее берем значение длины крыши и делим ее на пролеты.Так вы найдете лучший шаг;
      5. А чтобы найти количество стропильных ног, нужно прибавить к пролетам по единице.

      Это правило работает для подавляющего большинства крыш, но есть такие, которые нельзя рассчитать таким образом. Если у вас именно такой корпус, то на одном из концов придется обзавестись дополнительным стропилом.

      Кровельная система в зависимости от кровли

      Ни для кого не секрет, что чем больше масса кровли, тем больше стропил нужно установить.Большинство производителей этого материала в инструкции к своему изделию указывают оптимальное количество стропил и их размеры.

      Не стоит слепо доверять этой инструкции, только если вы не проживаете в центральной зоне России, потому что они написаны специально для этой территории. Перед тем, как разработать рисунок, необходимо внимательно изучить преобладающие ветры и нарисовать своеобразную розу, которая будет ориентиром для будущего строительства.

      Стоит отметить, что в регионах страны, где выпадает большое количество атмосферных осадков в виде снега, лучше всего создавать крутые крыши с уклоном 35-45 градусов.Это обеспечит быстрый естественный сбор снежного покрова с поверхности.

      В большинстве случаев стропильная система частных домов создается из бревен, диаметр которых составляет от 12 до 22 сантиметров, бруса или доски толщиной от 40 до 100 и шириной от 150 до 220 миллиметров.

      Стропильная система для профнастила

      Кровельный настил - достаточно легкий материал и в то же время обладает хорошими прочностными характеристиками. Поэтому пиломатериал небольшого сечения, но с частым шагом: 0.В качестве стропильных ног можно использовать 6 - 1,2 метра. Уклон кровли должен иметь уклон от 12 до 45 градусов.

      Необходимое сечение можно подобрать исходя из пролета между опорами. Если расстояние около 3 метров, то сечение можно взять 40х150 миллиметров, на 4 метрах это значение увеличивается до 50х180 миллиметров, а на 6 метрах необходимо использовать пиломатериалы сечением 60х200 миллиметров.

      Кстати обрешетка в этом деле тоже играет немаловажную роль.В том случае, когда стропильный шаг представляет собой достойное значение, придется использовать более широкие доски. Например, для шага 0,6 метра потребуются элементы сечением 25х100 миллиметров, а для 1,2 метра - 40х100.

      Обрешетка для профнастила оформляется разводным способом , а шаг ее элементов должен составлять 50-80 сантиметров. Однако эти значения могут выходить за рамки самой кровли. Вы также можете найти советы по размещению этих деталей в инструкции, прилагаемой к приобретенному материалу.

      Кровельная система под керамическую черепицу

      Керамическая черепица - уникальное кровельное покрытие. Он изготовлен из глины, что делает этот материал очень тяжелым. Проектируемые стропильные системы должны соответствовать следующим требованиям:


      В кровельной сфере всего 3 разновидности обрешетки. Один из них может располагаться под углом 12-60 градусов, а два других - под углом 20-45 градусов. В качестве элементов обрешетки под глиняную плитку чаще всего можно увидеть брус сечением 50х50 миллиметров.

      Стропила для металлочерепицы

      Благодаря тому, что металлические листы имеют значительно меньшую толщину, вам не придется устраивать серьезную стропильную систему.Поэтому смело можете следовать советам и рекомендациям производителей рубероида.

      Стоит сказать несколько слов о единственном нюансе, который позволит сэкономить пиломатериалы. Итак, он заключается в том, что минимальный шаг обрешетки можно увеличить до 1 метра. Это связано с размером листового материала. Когда металлочерепица втрое, то, как правило, она поддерживается обрешеткой лишь в нескольких местах, а при шаге стропил в 0,6 метра создать «экономичную» обрешетку невозможно, поэтому приходится ее менять. вместе со стропильной системой.

      Стропильная конструкция для ондулина

      Сегодня Ондулин уступил место более современным покрытиям, но, несмотря на это, девелоперы, у которых крыши были выложены асбестовым шифером, стали рассматривать этот материал как выгодную альтернативу. Изготовлен на основе битума и стекловолокна, имеет небольшой вес и высокое качество.

      Стропильная система под ондулин должна соответствовать следующим параметрам:

      • Уклон склона должен быть в пределах от 5 до 45 градусов;
      • При небольшом уклоне шаг стропил должен быть минимальным: 0.6 метров, а при более крутой крыше это расстояние увеличивается до 0,9 метра;
      • При плоской крыше допустим до 10 градусов необходимо устраивать сплошную обрешетку. Для этого лучше всего использовать влагостойкую фанеру, плиты OSB или обрезную доску сечением 30х100 или брус 40х50 миллиметров.

      Что касается сечения самих стропил, то оно подбирается по тем же правилам, что и для профнастила.

      Стропильная система для гофрированных асбоцементных листов (шифер)

      Удивительно, но каждый знает кровельный материал под названием «шифер», потому что подавляющее большинство частных домов покрыто именно этим продуктом.За счет жесткости и составляющих этот материал имеет достаточно солидный вес, поэтому необходимо соблюдать рекомендации по установке стропильной системы, чтобы она не разрушилась до начала эксплуатации.

      • Низкая герметичность готовой плоскости не позволяет использовать шифер с уклоном менее 22 градусов, это приведет к протечкам. Если вы не можете найти никаких рекомендаций по установке асбестоцементных листов (что маловероятно), то вы всегда имеете право воспользоваться прилагаемой к ондулину инструкцией;
      • Максимально возможный уклон стропил при шиферной кровле менее 60 градусов;
      • Оптимальный шаг стропил лежит в пределах от 0.От 8 до 1,5 метров. Здесь все будет зависеть от нагрузки и сечения пиломатериалов;
      • Как правило, деревянная система для шифера требует сечения ножек несколько большего размера, чем при легкой кровле. Примером может служить ситуация, когда шаг стропил 1,2 метра. Для стропил придется брать балку сечением 75х150 или 100х200;
      • Что касается обрешетки, то ее элементы также будут отличаться от шага стропильных ног. Если он будет до 1,2 метра, то пруток 50х50 миллиметров пойдет полностью, а с большим шагом - 60х60 миллиметров;
      • Шаг балки обрешетки следует выбирать так, чтобы один лист поддерживал 3 элемента.Сланец должен выходить за края на 15 сантиметров с обеих сторон. Например, если рассматривать асбестоцементный лист стандартных размеров (175 сантиметров), то можно использовать шаг обрешетки 80 сантиметров.

      Наверное, стоит вспомнить, что асбест - это вредное вещество , поэтому при работе с материалом, в котором содержатся его частицы, необходимо соблюдать технику безопасности. В котором говорится, что рабочий должен иметь при себе средства индивидуальной защиты.

      Стропильная система односкатная и двухскатная

      В последнее время все больше симпатий вызывает скатная крыша. Это и понятно, потому что материалы только дорожают, а я очень хочу сэкономить. Благодаря простой конструкции это возможно. Стропильная система одного ската довольно примитивна. Для этого нужно просто поставить балки на венец и закрепить. Конечно, не стоит забывать и об изоляционном материале.

      Максимальный уклон односкатной крыши может составлять 30 градусов, а пролет - 6 метров (это правило касается пиломатериалов).Самым оптимальным считается уклон 15-20 градусов. С этого ракурса ветровая нагрузка особого вреда не нанесет, а вот снежный покров доставит некоторые неудобства. Решением этой проблемы может стать размещение здания «на ветру», что позволит ему естественным образом убирать снежную массу с крыши.

      Альтернатива скатной кровле - скатная крыша. Он представляет собой ряд прямоугольников, соединенных между собой мауэрлатом и гребнем. Стоит отметить один интересный факт.Когда форма треугольника приближается к равнобедренной, его жесткость увеличивается. В связи с этим при уклоне крыши до 60 градусов можно допустить расширение шага между стропилами.

      Но не стоит заигрывать с расчетами, так как это может привести к увеличению парусности и расхода пиломатериалов. Самый оптимальный уклон откосов для двускатной системы - 45 градусов.

      Если вы решили возвести крышу самостоятельно, то вам пригодятся несколько советов, которые не только облегчат вам работу, но и увеличат срок эксплуатации вашей кровли в целом.

      • Правильный расчет конструкции - задача не из легких, но даже если она выполнена правильно, при неправильном креплении она может быть нарушена. Поэтому, монтируя стропильные ноги на место, выполняйте работу со всей ответственностью. Для повышения квалификации можно почитать информацию в сети, либо пригласить на сайт знающего человека;
      • Шаг стропильных ног никак не должен влиять на теплоизоляцию. Стоит помнить, что тарелки способны незначительно изменяться в размерах.Воспользуйтесь этим и засуньте их как можно плотнее. В строительном магазине есть стандартные размеры изоляционных плит в 60, 80, 100 и 120 сантиметров;
      • Для большинства крыш, уклон которых меньше 45 градусов, в расчет необходимо учитывать вес рабочего. Что касается более острых крыш, то в этом нет необходимости, поэтому можно уменьшить уклон стропил на 20%;
      • Воспользуйтесь современными технологиями и рассчитайте кровлю с помощью онлайн-калькуляторов.Все, что вам нужно сделать, это ввести точные параметры;
      • Нормативные документы по ветровой и снеговой нагрузке можно найти в сети или у мастеров на стройплощадке;
      • Любая древесина, используемая в строительстве, должна быть максимально высушена. Это позволит избежать ее деформации в будущем.

      Крыша здания - один из важнейших элементов всего здания. Если вы начнете экономить на кровельном пироге, то вскоре вам предстоит дорогостоящий ремонт, который коснется не только этого участка, но и всего здания.Поэтому, если вы хотите получить с комфортом максимальный срок эксплуатации, то не стоит использовать некачественные материалы.

      Сегодня фермы из профильной трубы по праву считаются идеальным решением для строительства гаража, жилого дома и хозяйственных построек. Прочные и прочные, такие конструкции недорогие, быстрые в исполнении, и с ними может справиться любой, кто хоть немного разбирается в математике и имеет навыки резки и сварки.

      А как правильно выбрать профиль, рассчитать колхоз, сделать в нем перемычки и установить, мы сейчас вам подробно расскажем.Для этого мы подготовили для вас подробные мастер-классы по изготовлению таких ферм, видеоуроки и ценные советы наших специалистов!

      Так что же такое ферма? Это конструкция, которая связывает опоры в одно целое. Другими словами, ферма относится к простым архитектурным сооружениям, среди ценных преимуществ которых мы выделяем следующие: высокая прочность, отличные эксплуатационные характеристики, низкая стоимость и хорошая устойчивость к деформации и внешним нагрузкам.

      В связи с тем, что такие фермы обладают высокой несущей способностью, их размещают под любыми кровельными материалами, независимо от их веса.

      Использование в строительстве металлических ферм из новых или прямоугольных замкнутых профилей считается одним из наиболее рациональных и конструктивных решений. И не зря:

      1. Главный секрет - в экономии за счет рациональной формы профиля и соединения всех элементов решетки.
      2. Еще одно ценное преимущество профильных труб для использования в их производстве ферм - это одинаковая устойчивость в двух плоскостях, замечательная обтекаемость и простота использования.
      3. При малом весе такие фермы выдерживают серьезные нагрузки!

      Фермы фермы различаются по очертанию поясов, типу сечения стержней и типам решеток.А при правильном подходе вы сможете самостоятельно сварить и установить ферму из профильной трубы любой сложности! Даже это:

      II этап. Получаем качественный профиль

      Итак, прежде чем составлять проект будущей фермы, сначала нужно определиться с такими важными моментами:

      • контуры, размеры и форма будущей кровли;
      • материал изготовления верхней и нижней зон фермы, а также ее решетки;

      Запомните одну простую вещь: каркас из профильной трубы имеет так называемые точки равновесия, которые важно определить для устойчивости всего хозяйства.И очень важно подобрать для этой нагрузки качественный материал:

      Фермы строятся из профильной трубы таких типов сечений: прямоугольного или квадратного. Они доступны в различных размерах и диаметрах сечения, с разной толщиной стенки:

      • Мы рекомендуем те, которые специально продаются для небольших зданий: они достигают длины 4,5 метров и имеют сечение 40x20x2 мм.
      • Если будете делать фермы длиннее 5 метров, то выбирайте профиль с параметрами 40х40х2 мм.
      • Для полномасштабного возведения кровли многоквартирного дома вам потребуются профильные трубы с такими параметрами: 40х60х3 мм.

      Устойчивость всей конструкции прямо пропорциональна толщине профиля, поэтому не используйте трубы для изготовления ферм, для которых они предназначены только для сварки стоек и рам - вот другие характеристики. Также обратите внимание, каким методом было изготовлено изделие: электросварным, горячедеформированным или холоднодеформированным.

      Если вы решили делать такие фермы самостоятельно, то берите квадратные заготовки - проще всего с ними работать. Получите квадратный профиль толщиной 3-5 мм, который будет достаточно прочным и близким по своим характеристикам к металлическим пруткам. Но если вы будете изготавливать ферму именно для козырька, то можно отдать предпочтение более бюджетному варианту.

      Обязательно учитывайте расчет снеговых и ветровых нагрузок в вашем районе. Ведь при выборе профиля большое значение имеет угол наклона ферм (с точки зрения нагрузки на него):

      Более точно спроектировать ферму из профильной трубы можно с помощью онлайн-калькуляторов.

      Отметим только, что самая простая конструкция фермы из профильной трубы состоит из нескольких вертикальных стоек и горизонтальных уровней, на которых можно прикрепить стропила к крыше. Вы можете купить такой каркас в готовом виде самостоятельно, даже под заказ в любом городе России.

      III этап. Рассчитываем внутреннее напряжение ферм

      Самая главная и ответственная задача - правильно рассчитать ферму из профильной трубы и выбрать нужный формат внутренней решетки.Для этого нам понадобится калькулятор или что-то подобное, а также табличные данные СНиПов, которые для этого есть:

      • СНиП 2.01.07-85 (удар, нагрузка).
      • СНиП п-23-81 (сведения о металлоконструкциях).

      Если возможно, ознакомьтесь с этими документами.

      Форма и угол наклона крыши

      Для какой крыши нужна ферма? Сарай, двускатный, куполообразный, арочный или шатровый? Самым простым вариантом, конечно же, является изготовление стандартного односкатного навеса.Но также можно самостоятельно рассчитать и изготовить достаточно сложные фермы:


      Стандартная ферма состоит из таких важных элементов, как верхняя и нижняя зоны, стойки, раскосы и вспомогательные распорки, которые еще называют шприцами. Внутри ферм есть система сеток; для соединения труб используются сварные швы, заклепки, специальные парные материалы и косынки.

      И, если вы собираетесь делать крышу сложной формы, то такие фермы станут для нее идеальным вариантом. Их очень удобно изготавливать по шаблону прямо на земле, а уже потом поднимать вверх.

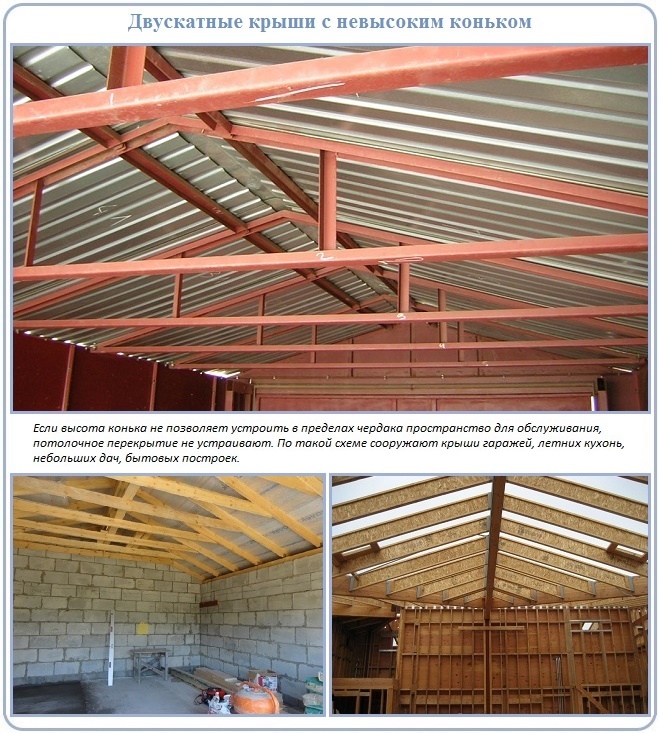

      Чаще всего при строительстве небольшого загородного дома, гаража или бытовки используются так называемые фермы Полонсо - особая конструкция треугольных ферм, соединенных затяжками, причем нижний пояс здесь приподнят.

      Фактически в этом случае для увеличения высоты конструкции нижний пояс делается обрывом, и тогда он составляет 0,23 от длины пролета. Для внутреннего пространства комнаты очень удобны.

      Итак, основных вариантов изготовления фермы в зависимости от уклона крыши можно выделить три:

      • от 6 до 15 °;
      • от 15 до 20 °;
      • от 22 до 35 °.

      Какая разница спросите вы? Например, если угол конструкции небольшой, всего до 15 °, то ферму рационально сделать трапециевидной формы. И при этом вполне можно снизить вес самой конструкции, взяв по высоте от 1/7 до 1/9 от общей длины полета.

      Тех. соблюдайте такое правило: чем меньше вес, тем больше высота фермы. Но если у нас уже будет сложная геометрическая форма, то нужно выбрать другой вид фермы и шпалер.

      Типы хозяйств и формы крыш

      Вот пример конкретных ферм для каждого типа кровли (односкатная, двускатная, сложная):

      Давайте посмотрим на типы ферм:

      • Треугольные фермы - классика создания фундамента для крутых крыш или навесов. Сечение труб для таких ферм необходимо подбирать с учетом веса кровельных материалов, а также эксплуатации самой постройки. Треугольные фермы хороши тем, что имеют простые формы, просты в расчете и исполнении.Их ценят за то, что они обеспечены естественным освещением под крышей. Но обратите внимание на недостатки: это дополнительные профили и длинные стержни в центральных сегментах решетки. И здесь вам придется столкнуться с некоторыми трудностями при сварке острых опорных углов.
      • Следующий вид - многоугольных ферм из профильной трубы. Они незаменимы при строительстве больших площадей. Их сварка уже имеет более сложную форму, а потому они не предназначены для легких конструкций.Но такие фермы отличаются большей экономией металла и прочностью, что особенно хорошо для ангаров с большими пролетами.
      • Durable также считается параллельной лентой фермы . Такая ферма отличается от других тем, что в ней есть все детали - повторяющиеся, с одинаковой длиной стержней, ремней и решеток. То есть стыков минимум, а потому рассчитать и приготовить такие проще всего из профильной трубы.
      • Отдельный вид - трапеция односкатная Колонная ферма.Такая ферма идеальна, когда необходима жесткая фиксация конструкции. У нее есть откосы (раскосы) по бокам и отсутствуют длинные стержни верхней обрешетки. Подходит для крыш, где надежность особенно важна.

      Вот пример изготовления ферм из профильной трубы как универсального варианта, подходящего для любых садовых построек. Речь идет о треугольных фермах, и вы наверняка их уже много раз видели:

      Треугольная ферма с перекладиной тоже довольно проста, и вполне подойдет для строительства беседки и бытовки:


      А вот арочные фермы намного сложнее в изготовлении, хотя они имеют ряд своих ценных преимуществ:

      Ваша основная задача - центрировать элементы фермы из металла от центра тяжести по всем направлениям, проще говоря, минимизировать нагрузку и правильно ее распределить.

      Поэтому выбирайте тот тип фермы, который больше подходит для этой цели. Помимо вышеперечисленного, популярны также ножничные фермы, асимметричные, П-образные, двустенные, фермы с параллельными поясами и фермы мансарды с опорами и без них. Фермы с видом на чердак:

      Типы сеток и точечная нагрузка

      Вам будет интересно узнать, что определенная конструкция внутренних решеток ферм выбирается вовсе не из эстетических соображений, а вполне практично: по форме кровли, геометрии перекрытия и расчету нагрузок.

      Вам нужно спроектировать свою ферму так, чтобы все силы были сосредоточены именно в узлах. Тогда в ремнях, раскосах и фермах не будет изгибающих моментов - они будут работать только на сжатие и растяжение. И тогда сечение таких элементов уменьшается до необходимого минимума, при этом существенно экономится материал. Да и саму ферму ко всему легко можно сделать на петлях.

      В противном случае сила, распределенная по стержням, будет постоянно действовать на ферму, и в дополнение к общему напряжению появится изгибающий момент.И здесь тогда важно правильно рассчитать максимальную величину изгиба для каждого отдельного стержня.

      Тогда сечение таких стержней должно быть больше, чем если бы сама ферма нагружалась точечными силами. Подведем итог: фермы, на которые равномерно действует распределенная нагрузка, состоят из коротких элементов с навесными узлами.

      Давайте разберемся, в чем преимущество того или иного типа решетки с точки зрения распределения нагрузки:

      • Треугольные решетчатые системы всегда используются в фермах с параллельными поясами и трапециевидных ферм.Его главное преимущество в том, что он дает наименьшую общую длину решетки.
      • Диагональ Система хороша с небольшой фермой высотой. Но расход материала на это значительный, потому что здесь весь путь усилия проходит через узлы и стержни решетки. Поэтому при проектировании важно уложить максимум стержней, чтобы длинные элементы были растянуты, а стойки сжимались.
      • Другой вид ферма решетка. Производится при нагрузках на верхний пояс, а также при необходимости уменьшения длины самой решетки.Здесь преимущество в сохранении оптимального расстояния между элементами всех поперечных конструкций, что, в свою очередь, позволяет выдерживать нормальное расстояние между прогонами, что будет практическим моментом для монтажа элементов кровли. Но создать такую ​​решетку своими руками - довольно трудоемкая задача с дополнительными затратами металла.
      • Cruciform Сетка позволяет распределить нагрузку на ферму сразу в обе стороны.
      • Другой вид решетки - крестовина , где распорки крепятся прямо к стене фермы.
      • И напоследок полусогнутые и ромбические решетки , самые жесткие из перечисленных. Здесь взаимодействуют сразу две брекет-системы.

      Мы подготовили для вас иллюстрацию, на которой мы собрали вместе все виды ферм и их сетей:

      Вот пример того, как сделать ферму с треугольной сеткой:

      Оформление фермы с диагональной решеткой выглядит так:


      Нельзя сказать, что один из типов ферм определенно лучше или хуже другого - каждый из них ценен меньшим расходом материалов, меньшим весом, несущей способностью и способом крепления.Фигура отвечает за то, какая схема нагрузки будет действовать на нее. А от вида решетки будет напрямую зависеть, какой будет вес фермы, внешний вид и сложность ее изготовления.

      Отметим еще такой необычный вариант изготовления фермы, когда она сама по себе становится частью или опорой для другой, деревянной:


      IV этап. Изготавливаем и устанавливаем фермы

      Дадим вам несколько ценных советов, как самостоятельно без труда сварить такие фермы:

      • Вариант первый: вы можете связаться с заводом-изготовителем, и они изготовят на заказ по вашему чертежу все необходимые отдельные элементы, которые вам нужно только приварить уже на месте.
      • Второй вариант: получить готовый профиль. Тогда вам останется только обшить фермы изнутри досками или фанерой, а в промежутке при необходимости уложить утеплитель. Но и обойдется этот способ, конечно, дороже.

      Вот, например, хороший видеоурок о том, как удлинить трубу с помощью сварки и добиться идеальной геометрии:

      Вот еще очень полезное видео о том, как разрезать трубу под углом 45 °:

      Итак, теперь мы подошли непосредственно к сборке самих ферм.В этом вам поможет пошаговая инструкция:

      • Шаг 1. Сначала подготовьте ферму. Их лучше заранее сварить прямо на земле.
      • Шаг 2. Установите вертикальные опоры для будущих ферм. Крайне важно, чтобы они были действительно вертикальными, поэтому проверьте их с помощью отвеса.
      • Шаг 3. Теперь возьмите продольные трубы и приварите их к опорным стойкам.
      • Шаг 4. Поднимите фермы и приварите их к продольным трубам. После этого важно очистить все стыки.
      • Шаг 5. Готовый каркас покрасьте специальной краской, предварительно очистив и обезжирив ее. В этом случае особое внимание уделите стыкам профильных труб.

      С чем еще сталкиваются производители таких ферм в домашних условиях? Во-первых, заранее продумайте опорные столы, на которые вы будете класть ферму. Далеко не лучшим образом бросить на землю - работать будет очень неудобно.

      Поэтому лучше поставить небольшие опорные перемычки, которые будут немного шире, чем нижний и верхний пояс фермы.Ведь вы будете вручную измерять и вставлять перемычки между ремнями, причем важно, чтобы они не упали на землю.


      Следующий важный момент: фермы из профильной трубы тяжелые по весу, поэтому вам потребуется помощь как минимум еще одного человека. К тому же помощь не помешает в такой утомительной и кропотливой работе, как шлифовка металла перед приготовлением. Также имейте в виду, что вам нужно будет вырезать фермы по большому количеству элементов, и поэтому мы рекомендуем вам либо приобрести, либо собрать самодельную машину, подобную той, что в нашем мастер-классе.Вот как это работает:

      Здесь вы шаг за шагом составите чертеж, рассчитаете решетку фермы, сделаете заготовки и сварите уже имеющуюся конструкцию. К тому же у вас останутся в употреблении и остатки профильных труб, поэтому выбрасывать ничего не нужно - все это понадобится для мелких деталей навеса или ангара!

      Этап V. Чистим и красим готовые фермы

      После того, как вы установите фермы на постоянное место, обязательно обработайте их антикоррозионными составами и покрасьте полимерными красками.Идеально подходит для этой цели краска, которая отличается прочностью и устойчивостью к ультрафиолету:


      Вот и все, ферма из профильной трубы готова! Остались только отделочные работы по обшивке ферм внутри и снаружи рубероидом:

      Поверьте, сделать металлическую ферму из профильной трубы для вас не составит особого труда. Огромную роль играет грамотно разработанный чертеж, качественная сварка фермы из профильной трубы и желание все сделать правильно и аккуратно.

      Металлические фермы из профильной трубы - металлоконструкции, сборка которых осуществляется при помощи решетчатых металлических стержней. Их изготовление - довольно сложный и трудоемкий процесс, но результат обычно оправдывает ожидания. Важным преимуществом можно назвать эффективность полученной конструкции. В процессе изготовления нередко в качестве соединительных металлических деталей используются парные металлические и шарфы. Дальнейший процесс сборки основан на клепке или сварке.

      Преимущества стали

      Металлургическая ферма имеет много преимуществ.С их помощью можно легко закрыть пролёт любой длины. Однако следует понимать, что правильный монтаж предполагает первоначальный грамотный расчет фермы из профильной трубы. В этом случае вы можете быть уверены в качестве созданной металлоконструкции. Также стоит придерживаться своих планов, чертежей и макета, чтобы изделие получилось в соответствии с требованиями.

      На этом достоинства товара не заканчиваются. Можно выделить следующие преимущества:

      1. Прочность металлического изделия.
      2. Малый вес по сравнению с другими аналогичными конструкциями.
      3. Выносливость.
      4. Устойчивость к повреждениям и негативным факторам окружающей среды.
      5. Прочные узлы, способствующие сопротивлению всем видам нагрузок.
      6. Возможность сэкономить за счет самостоятельной сборки, так как готовое металлическое изделие стоит недешево.
      7. Конструктивные особенности ферм

        Ферма из профильной трубы имеет характеристики, о которых следует помнить заранее.В основе деления можно выделить определенные параметры. Основным значением считается количество ремней. Можно выделить следующие типы:


        Второй важный параметр, без которого невозможно создать чертеж фермы, - это контуры и форма. В зависимости от последнего можно выделить прямые, двускатные или односкатные, арочные фермы. Контур также можно разделить на несколько металлических конструкций. Первый - это конструкция с параллельным поясом. Они считаются лучшим решением для создания мягкой кровли.Металлическая опора предельно проста, и ее компоненты идентичны, размер решетки совпадает со стержнями, так что установка становится легкой работой.

        Второй вариант - монолитные металлоконструкции. В их основе лежат жесткие узлы, обеспечивающие сопротивление внешним нагрузкам. Создание такой конструкции отличается экономией материала и, соответственно, невысокой стоимостью. Третий тип - полигональные фермы. Их отличает долгий срок и довольно сложный монтаж, а преимуществом становится способность выдерживать большой вес.Четвертый вариант - треугольные фермы из профильной трубы. Их используют, если планируется создать металлическую ферму с большим углом наклона, но минусом будет наличие отходов после строительства.

        Следующий важный параметр - угол наклона. В зависимости от него металлические фермы из профильных труб делятся на три основные группы. В первую группу входят металлоконструкции с углом наклона 22-30 градусов. При этом длина и высота изделия представлены в соотношении 1: 5.Среди преимуществ такой металлической конструкции можно выделить небольшой вес. Чаще всего так создаются металлические треугольные фермы.

        В этом случае может потребоваться установка распорок сверху вниз, если высота пролетов превышает 14 метров. В верхнем поясе расположится панно длиной 150-250 см. В результате получится конструкция с двумя ремнями и четным количеством панелей. При условии, что пролет составляет более 20 метров, следует монтировать подстропильную металлоконструкцию, обвязав ее опорными колоннами.

        Ко второй группе относятся фермы из квадратных труб или из профтрубы и других разновидностей, если угол наклона составляет 15-22 градуса. Соотношение высоты и длины между собой достигает 1: 7. Максимальная длина рамы не должна превышать 20 метров. При необходимости увеличения высоты требуются дополнительные процедуры, например, создается обрыв ремня.

        В третью группу входят металлические конструкции с углом наклона менее 15 градусов.В этих проектах используется трапециевидная стропильная система. У них дополнительно укороченные стойки. Это позволяет увеличить сопротивление продольному прогибу. Если монтируется односкатная крыша, уклон которой достигает 6-10 градусов, необходимо учитывать несимметричную форму. Деление пролета может варьироваться в зависимости от особенностей конструкции и достигать семи, восьми или девяти частей.

        Отдельно, ферма Полонсо своими руками монтируется. Он представлен двумя треугольными фермами, соединенными затяжкой.Это исключает установку длинных распорок, которые должны были располагаться в средних панелях. В результате вес конструкции будет оптимальным.

        Как рассчитать навес?

        Расчет и изготовление ферм из профильной трубы следует исходить из основных требований, которые прописаны в СНиП. При расчетах важно составить чертеж изделия, без которого последующий монтаж будет невозможен. Изначально следует подготовить схему, где будут указаны основные соотношения между уклоном крыши и длиной конструкции в целом.В частности, следует учитывать следующее:

        1. Контур опорных ремней. Они помогут определиться с назначением металлоконструкции, углом наклона и типом кровли.
        2. При выборе необходимо руководствоваться принципом экономии, если требования не подразумевают обратного.
        3. Размеры рассчитаны с учетом нагрузок на конструкцию. Важно помнить, что углы стропил могут быть разными, но панель должна им соответствовать.
        4. Последний расчет касается зазора между узлами. Чаще всего его выбирают так, чтобы он соответствовал ширине панели.

        Следует помнить, что увеличение высоты своими руками приведет к увеличению несущей способности. В этом случае снежный покров не будет удерживаться на крыше. Чтобы дополнительно укрепить металлическую конструкцию, необходимо смонтировать ребра жесткости. Для определения габаритов фермы следует руководствоваться следующими данными:

      • конструкции до 4.Шириной 5 метров монтируются из деталей размером 40х20х2 мм;
      • изделия шириной 5,5 метра создаются из компонентов размером 40x40x2 мм;
      • Если ширина конструкции будет превышать 5,5 метра, оптимально выбирать детали 40х40х3 мм или 60х30х2 мм.

      Далее нужно рассчитать шаг, для этого нужно учесть расстояние от одной опоры до следующей опоры навеса. Часто бывает стандартным и достигает 1,7 метра. Если вы нарушите это неписаное правило, прочность конструкции может несколько нарушиться.После того, как все необходимые параметры рассчитаны, необходимо получить расчетную схему. Для этого воспользуйтесь программой для достижения необходимой силы. Большинство программ имеют то же имя, что и процесс, который они выполняют. Вы можете выбрать программу «Расчет ферм», «Расчет ферм 1.0» и другие подобные.

      Обязательно учитывайте при расчете стоимость одной тонны металла при покупке, а также стоимость изготовления самой металлоконструкции, то есть стоимость сварки, обработки антикоррозийным составом и монтажа.Теперь осталось разобраться, как сварить ферму из профильной трубы.

      Чтобы сварка фермы была качественной, необходимо соблюдать ряд рекомендаций. Среди них следующие:


      Чтобы дизайн получился в соответствии с требованиями, важно придерживаться определенного алгоритма работы. Изначально разметка сайта. Для этого монтируются вертикальные опоры и закладные детали. При необходимости металлопрофильные трубы можно сразу поместить в ямы и забетонировать.Установка вертикальных опор проверяется отвесом, а для контроля параллельности натягивают шнур.

      Если в процессе строительства дома вы задумываетесь, как правильно и интересно сделать крышу, то у вас есть два распространенных варианта - это односкатная и двускатная форма крыши. Хотя двускатная крыша очень популярна, она довольно сложна и на ее возведение уйдет много времени. Односкатная форма крыши приобретает все большую популярность благодаря необычному внешнему виду и простоте монтажа.

      Поэтому в этой статье мы рассмотрим устройство односкатной кровли, как правильно выбрать материалы для кровли, как утеплить эту деталь и как выполнить работы самостоятельно. А чтобы скатная крыша своими руками получилась правильной, предоставим чертежи и фото.

      Выберите подходящий уклон крыши

      Односкатные крыши достаточно простые, их легко построить, но, главное, все продумайте заранее. Угол наклона крыши можно определить в зависимости от снега, ветровой нагрузки и климатических условий вашего района.Кроме того, важно учитывать, что каждый материал для обшивки скатной кровли имеет свой минимально рекомендуемый угол наклона. Рассмотрим некоторые из них: шифер

      1. и ондулин - не менее 6 градусов.
      2. Плитка керамическая или цементно-песчаная - не менее 10 градусов.
      3. Битумная черепица - не менее 12 градусов.
      4. Металл - не менее 6 градусов.
      5. Плиты асбестоцементные - не менее 27 градусов.
      6. Листы медные, оцинкованные или цинк-титановые - не менее 17 градусов.
      7. Профнастил - не менее 6 градусов.

      В случае, когда минимальный угол наклона кровли больше рекомендованного, проблем не будет, если меньше, необходимо переделать до рекомендованных показателей. Если не придерживаться технологии монтажа кровли и рубероида, то он может не только потечь на стыках, но даже при большом количестве снега просто деформироваться. Самый оптимальный уклон кровли - около 20 °. Но перед тем, как приступить к работе, лучше рассчитать угол, подходящий для вашего участка.Кроме того, при покупке уточняйте эту информацию у консультантов, так как производители иногда указывают другие цифры уклона крыши. Бывает, что производители могут указать уклон 14 °, хотя по ГОСТу минимальный угол наклона этого материала составляет около 6 °.

      Совет! При уклоне кровли менее 12 ° все стыки кровельного материала следует смазать специальным составом, который не допустит протечки скатной кровли. Для этого можно использовать битумную мастику или кровельный герметик.

      Очень важно сделать чертежи, благодаря которым можно будет выбрать угол наклона кровли и произвести правильные расчеты. Если вы строите новый дом или с / х постройку, на которой планируете установить скатную крышу, то одну из стен нужно поднять повыше. Для правильного расчета можно использовать формулу прямоугольного треугольника. Обратите внимание, что в расчете не учитывается длина свесов кровли.Они нужны для защиты стен здания от снега и дождя. Минимальный размер свеса должен быть не менее 20 см. В любом случае он не должен выделяться на общем фоне и гармонично смотреться с кровлей.

      Совет! Существует множество программ для проектирования, с помощью которых вы можете увидеть свою идею в трехмерном измерении. Эти программы помогут вам решить, какой свес крыши лучше всего, и наглядно покажут ваш дом на мониторе.

      Скатная крыша своими руками пошагово

      Монтаж стропильной системы

      Возведение односкатной крыши начинается со сборки стропильной системы.Это основной каркас крыши, на который будет устанавливаться рубероид. Для работы вам потребуются:

      • брус 100 × 100 мм или 150 × 150 мм;
      • гвозди
      • укладка досок толщиной не менее 50 мм;
      • теплоизоляционные и гидроизоляционные материалы;
      • рулетка, степлер, строительный уровень;
      • зубило, топор, кровельный молоток;
      • пила, нож, отвертка.

      Выбор стропильной системы полностью зависит от размеров здания и кровельного материала.Также учтите, из чего сделаны стены. Опорами для стропил всегда служит мауэрлат.

      Кровельный мауэрлат

      Мауэрлат - это брус, уложенный сверху по всему периметру стены. Он играет роль нижней опоры для стропил. Если в вашей конструкции используются стропила металлического каркаса, то мауэрлат изготавливают из швеллера или другого металлического материала. Этот элемент соединяет крышу со стенами и распределяет нагрузку по всей их площади. При установке кровельного мауэрлата в обязательном порядке следует укладывать гидроизоляционный материал (гидроизоляцию).Часто для этого используется рубероид, который укладывается в несколько слоев. Если этого не сделать, дерево начнет гнить, а металл со временем заржаветь. Важно соединить каждое звено с двумя соседними, что вместе со стропилами превратится в довольно надежную конструкцию.

      Чтобы понять, как сделать скатную крышу, важно учитывать, какое здание вы строите. Например, если это сарай, изба или гараж, то для такой постройки не требуются слишком большие балки.Если ширина постройки достигает 6 метров, выгодно использовать скатную крышу. Дело в том, что конструкция довольно проста и не требует использования резервных копий или прогонов. Благодаря этому вы сэкономите свою энергию, время и деньги. Если высота постройки до 5,5 м, можно использовать балки от 50 до 150 мм. Если до 4 метров - от 50 до 100 мм. Но в любом случае учитывайте погодные условия в вашем регионе. К тому же, если угол наклона кровли небольшой, экономить на балках не стоит.Ведь иначе из-за снега крыша может просто прогнуться и деформироваться.

      Для устройства скатной кровли высотой до 4,5 м каркас между стенами достаточно простой. Он состоит из двух бревен мауэрлата, которые крепятся к стенам, и стропил, опирающихся на мауэрлат.

      Для устройства односкатной кровли высотой до 6 м между стенами необходима дополнительная станина и стропильная нога упирается в балку посередине.

      Для устройства односкатной кровли от 6 м было бы хорошо, если бы внутри была еще одна несущая стена, на которую можно было бы опираться на стойки.

      При строительстве скатной кровли более 12 м стропильная конструкция будет намного сложнее из-за наличия дополнительных подстропильных ног. Если нужно нарастить балки по бокам, нужно использовать древесину такого же сечения. Для надежности важно по бокам закрепить две деревянные пластины, длина которых не менее 60 см.

      Для того, чтобы прикрепить стропильный брус к мауэрлату, необходимо сделать в стропиле пропил, которым оно упирается в мауэрлат.Если вы не хотите возиться с каждым стропилином, создайте шаблон, по которому вы сделаете необходимый пропил во всех брусках.

      Совет! Если на деревянный дом делать каркас крыши, то стропила нельзя жестко закрепить на мауэрлат. Это связано с тем, что большинство этих построек проседают. Впоследствии конструкция может перекоситься. Поэтому для таких построек используют крепеж, который в народе называют «скользким». Они представляют собой уголки, которые крепятся к мауэрлату и подвижно соединяются с металлическими полосами, прикрепленными к стропилам.«Скользкие» закрепляются пополам на стропильной ноге.

      Установка стропил

      Установка стропил происходит следующим образом: стропила крепим к мауэрлату. Промежуточное расстояние следует определять в зависимости от выбранного кровельного материала. Обычно это от 50 до 80 см. Для крепления понадобится анкер или крупные гвозди. Укладывать стропильный конец необходимо вверх или, другими словами, «на край».

      Важно внимательно следить за углом наклона каждого стропила.Если этим пренебречь, то выставить ровную поверхность для укладки рубероида будет сложно. Чтобы упростить себе работу, установите первую и последнюю балку и натяните леску. Это послужит ориентиром и значительно упростит вашу работу.

      Совет! Если все стены здания плоские, и вы не хотите взламывать одну из стен наверху, то выход есть. Кровельные фермы сэкономят и деньги, и силы. Фермы можно купить в готовом виде или сделать своими руками. Для гаража или сарая в качестве материала подойдет дерево.Для жилых помещений лучше использовать металл.

      Выбор кровельного материала

      При выборе рубероида важно учитывать тип конструкции. Например, если это конструкция амбарного типа, то можно выбрать не слишком дорогой рубероид. Если это жилой дом, то нужно выбирать прочный, эстетично красивый кровельный материал, который будет иметь хорошую звукоизоляцию. Ниже представлены наиболее распространенные материалы для кровли:


      Все, что от вас требуется, это взвесить все за и против, определиться с бюджетом и выбрать подходящий для себя материал.Затем можно приступать к устройству односкатной крыши.

      Монтаж обрешетки

      Очень важно как можно лучше выровнять основание под рубероид. В противном случае крыша будет неровной и возможны даже подтёки. Кроме того, при устройстве кровли важно придерживаться технологии, рекомендованной производителем.

      Утеплитель крыши

      Для жилых помещений лучше утеплить крышу. Процесс утепления ведем в следующем порядке:

      1. Крепим гидроизоляцию степлером.
      2. Устанавливаем ТЭН.
      3. Наполняем встречную решетку.
      4. Установить пароизоляцию.

      Наиболее распространенный изоляционный материал - минеральная вата или полистирол. Обычно для кровли достаточно слоя в 10 см, но информацию по каждому региону следует уточнять. Ниже представлена ​​схема правильной изоляции.

      Выход

      Как мы увидели из этой статьи, односкатная форма крыши отлично подходит для гаража или сарая, а также для кровли частных домов.Не забудьте осмотреть уже изготовленную поверхность на предмет повреждений. К тому же важен своевременный ремонт, а при правильно подобранных материалах и технологиях отличный результат гарантирован!

      Разъяснение сортов гофрированного картона: различные типы картона

      FEFCO - Европейская федерация производителей гофрированного картона - некоммерческая организация, представляющая интересы отрасли гофрированного картона.

      Коды корпусов FEFCO - набор стандартных шаблонов проектирования, используемых в гофрированной промышленности.

      Волокно - упаковочные материалы изготавливаются из формованных волокон, иначе называемых формованной целлюлозой.

      Флейта - Бумага, обеспечивающая центральный слой гофрированного картона (картона). Он разделяет вкладыши и обеспечивает прочность и жесткость. Пожалуйста, см. Приложение 1 для более подробной информации о наиболее распространенных флейтах.

      Гофрированный профиль - форма гофров в гофрированном материале

      Плотность - также называется GSM, плотность бумаги, указанная в г / м2 (граммы на квадратный метр)

      GSM - сокращение от грамма на квадратный метр.

      Крафт - коричневая бумага или картон, произведенные из первичной целлюлозы в процессе варки целлюлозы. Он изготовлен из натуральных небеленых древесных волокон.

      Легкость - в упаковке легкий вес - это конструкция упаковки, которая сокращает расход материалов, снижает вес и стоимость, а также снижает нагрузку на окружающую среду.

      Лайнер - один из бумажных материалов, составляющих одну часть компонентов гофрированного картона. Есть внутренняя и внешняя облицовка; внешний вид обычно более высокого качества из-за того, что он используется для отделки печати.

      Mottled - Бумажный лайнер не совсем белого цвета

      Одинарная поверхность - одна часть гофрировки приклеена только к одной подкладке

      Одностенный или двусторонний одностенный картон состоит из одной части рифленой бумаги (в середине) и двух материалов (обычно картона), которые приклеиваются с обеих сторон рифленой бумаги для придания ей прочности.

      Край прорези - Край листа, на котором параллельно ему проходит канавка. Он также известен как ширина материала

      Тестовый лайнер - вторичный лайнер, который может быть изготовлен в виде листа с одинаковыми волокнами.Известный как гомогенный / симплексный или, как комбинация двух слоев, при этом внешний слой представляет собой переработанное волокно более высокого качества, он известен как дуплекс или многослойный.

      Tri wall - гофрированный картон с тройным рифлением, который используется благодаря своей прочности, гибкости и экологичности.

      Девственный материал - Материал, который не обрабатывался ни в какой другой форме, кроме его первоначального производства.

      Вес - относится к плотности материала, дополнительную информацию см. В GSM.

      Калькулятор кровли

      Следующие инструменты позволяют оценить площадь крыши, а также количество материалов, необходимых для строительства крыши в данной области.«Базовая площадь дома» - это площадь земли, которую занимает дом, и для более сложных форм ее можно оценить с помощью Калькулятора площади.

      Калькулятор площади кровли


      Калькулятор кровельных материалов

      Расчетная площадь является приблизительной. В случаях, когда крыша имеет сложную форму, например, на изображении справа, измерение размеров и площадей каждой части крыши для расчета общей площади приведет к более точному измерению площади.Калькулятор не может учитывать сложные формы только на основе измерения площади в квадратных футах. Калькулятор площади можно использовать для расчета площади различных простых форм, которые вместе могут составлять площадь крыши. Использование совокупной площади этих простых форм может дать более точную площадь крыши, которая будет использоваться с Калькулятором кровельного материала.

      Наиболее распространенные кровельные материалы, используемые в Соединенных Штатах, включают черепицу, мембранную кровлю и керамическую черепицу, каждый из которых имеет разный срок службы.Кровля из гонтовой черепицы обычно имеет срок службы 15-30 лет, а мембранная кровля - 5-15 лет. Хотя крыши из керамической черепицы дороги, они могут прослужить более 100 лет.

      Шаг крыши

      Уклон крыши - это величина вертикального подъема крыши, деленная на ее горизонтальный пробег. Его часто сравнивают с уклоном, но это не совсем то же самое. В Соединенных Штатах используется длина 12 дюймов (1 фут), а уклон измеряется как высота крыши более чем на 12 дюймов. Например, уклон крыши 7/12 означает, что крыша поднимается на 7 дюймов на каждые 12 дюймов по горизонтали.За пределами США обычно используется градусный угол.

      Уклон кровли является определяющим фактором стоимости крыши, а также площади крыши и типа используемых материалов. Это влияет на проходимость, а также на водоотвод, а крыши в районах с сильным дождем или снегопадом, как правило, имеют более крутые скаты.

      Уклон крыши влияет на фактическую площадь крыши. В зависимости от того, измеряется ли площадь крыши по горизонтали (возможно, по чертежу или фотографии), для определения фактической площади крыши необходим поправочный коэффициент.Для данного шага и измерения площади по горизонтали умножьте площадь по горизонтали на поправочный коэффициент, соответствующий уклону, приведенный в таблице ниже, чтобы определить фактическую площадь крыши, которая будет использоваться в Калькуляторе кровельного материала. Хотя можно оценить количество необходимых материалов, используя только измерение общей площади крыши, как видно из таблицы, в зависимости от того, насколько велик уклон крыши, фактическая площадь крыши может отличаться до 2,236 от заданной. Измеренная общая площадь с шагом 24/12.Таким образом, хотя это может быть обременительно, измерение площади и уклона каждой части крыши и умножение на соответствующий поправочный коэффициент приведет к наиболее точной оценке необходимых кровельных материалов.

      Типичные поправочные коэффициенты на наклон:

      1,357 9000 15/12
      Шаг Угол Умножить на Шаг Угол Умножить на
      1/12 4.8 ° 1.003 2/12 9,5 ° 1.014
      3/12 14.0 ° 1.031 4/12817 1.054
      5/12 22,6 ° 1.083 6/12 26,6 ° 1.118
      7/12 000 000 30.3000 ° 8/12 33.7 ° 1,202
      9/12 36,9 ° 1,250 10/12 39,8 ° 1,302
      7 9000 7 9000 9000 12/12 45,0 ° 1,414
      13/12 47,3 ° 1,474 14/12 49,4 ° 49,4 ° 51.

      Ответить

      Ваш адрес email не будет опубликован. Обязательные поля помечены *
