Открытая или внешняя разводка электрики выполняется в разных ситуациях. Иногда ее применяют в том случае, если нельзя проложить провода скрытым способом, иногда — просто не возникает потребность в маскировке кабелей.

В любом случае наружная разводка электрики должна выполняться профессионалами. Чтобы проводка была достаточно надежной, и при этом эстетичной — поручите ее монтаж квалифицированным электрикам из компании ГСК.

Плюсы и минусы внешней проводки

Открытая разводка электрики предполагает прокладку проводов без маскировки отделкой. Это значит, что провода могут располагаться либо полностью открыто, либо в кабель-каналах (гофротрубах, коробах), закрепленных поверх отделочных материалов. Если же проводники будут находиться в штробах или за обшивкой стен/потолка, то такая проводка называется скрытой.

Основной аргумент в пользу монтажа проводки открытым способом — требования в нормативах. Открытая разводка электрики в деревянном доме обусловлена тем, что действующие стандарты не допускают скрытый монтаж при прокладке коммуникаций на основаниях из горючих материалов.

Прокладывать кабели без штробления стен — проще и быстрее. Выбор этого способа монтажа экономит время и деньги: не нужно прорезать штробы для проводки, а после укладки проводов заделывать их, восстанавливая декоративную отделку. Кроме того, можно устанавливать накладные розетки и выключатели — для их монтажа не придется формировать углубления и ставить подрозетники.

Доступность открытых проводов тоже будет преимуществом. Они всегда на виду, так что вы можете контролировать их состояние и заранее определять проблемные участки. Ремонт или замена элементов проводки также потребуют меньших трудозатрат: не нужно вскрывать штробу или с помощью зонда извлекать провод из гофры.

Основной недостаток — внешний вид. Смотрится проводка типа не лучшим образом, особенно при использовании стандартной гофры или дешевых коробов. Решить эту проблему можно, используя дизайнерские кабель-каналы под дерево или монтируя проводку на изоляторах в ретро-стиле — но это сопряжено с дополнительными расходами.

Еще один важный фактор — уязвимость к влаге. В помещениях с повышенной влажностью нужно дополнительно изолировать все соединения коробов и использовать комплектующие с классом влагозащитным не ниже IP-68. Это снова приводит к дополнительным расходам.

Требования к внешней кабельной разводке

При планировании наружной кабельной разводки учитываются такие рекомендации:

• На первом этапе необходимо выбрать места для установки розеточных групп и выключателей. По современным стандартам оптимальная высота размещения розетки — 20 см от пола, выключателя — 60-90 см. Розеточные группы для подключения стационарной техники располагают с учетом удобства — например, над столешницей или на высоте 2–2,5 м (для вытяжек или настенных телевизоров).

• Кабельные линии желательно прокладывать на расстоянии не менее 150-200 мм от дверных/оконных проемов или углов.

• Нежелательно прокладывать проводку вплотную к трубам водоснабжения или отопительным приборам. В первом случае основную угрозу представляет конденсат, который может стать причиной короткого замыкания. Во втором случае кабель-канал или оболочка провода могут постепенно разрушаться при нагреве и регулярных перепадах температур.
• Все соединения проводов должны выполняться только внутри распределительных коробок. На открытых участках, а также внутри гофры или короба кабель должен быть целым. Корпус распределительной коробки должен быть максимально защищенным от влаги и пыли (в помещениях с высокой влажностью используются герметичные модели).

• Кроме соединения проводов распределительные коробки используются также для оформления поворотов проводника. Если нужно оформить поворот без использования распредкоробки, следите за тем, чтобы не было залома провода: поворачивать нужно плавно, фиксируя проводник с обеих сторон используемыми зажимами или клипсами.
• Для прохода через стены или перегородки в них просверливаются отверстия нужного диаметра. Чтобы защитить проводник от возможных повреждений, в отверстие обязательно вставляется пластиковая гильза — отрезок гофры или трубки нужного диаметра.

Выбор проводов для внешней проводки

Для монтажа проводки открытым способом могут использоваться различные проводники. При прокладке в коробах или гофротрубах достаточно применять стандартные двух- или трехжильные модели с алюминиевыми или медными жилами. Сечение проводника определяется плановой мощностью приборов, которые будут подключены к этой ветке, и обычно составляет от 2,5 до 6 мм².

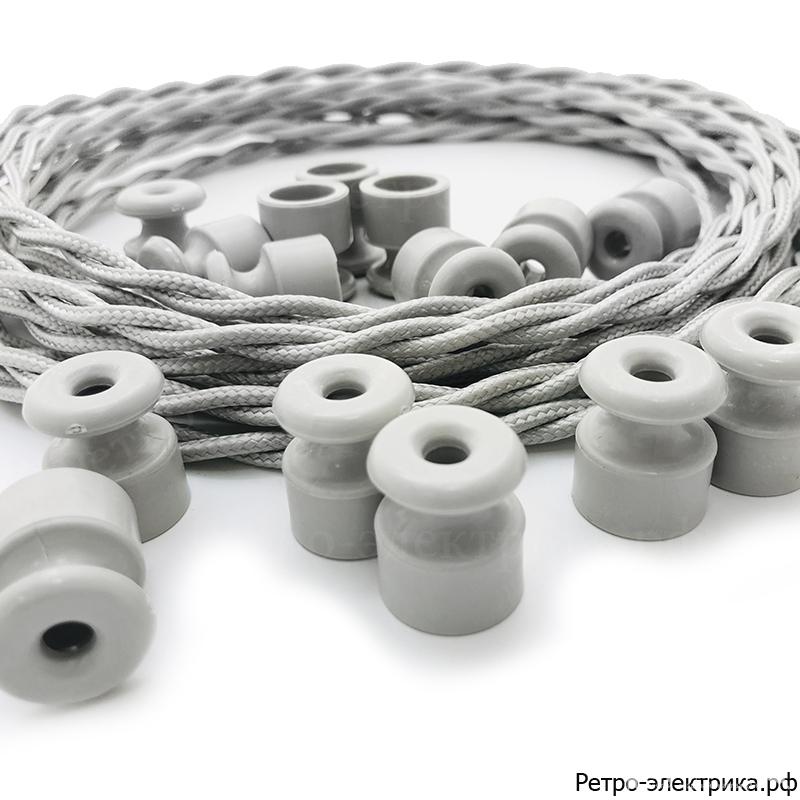

При внешней прокладке проводки на роликовых изоляторах применяется витой кабель в оплетке. Для него характерно сочетание высокой прочности, гибкости и высокой надежности изоляции. Кроме того, в интерьере такая проводка смотрится органичнее, чем стандартные провода в полимерных оболочках.

Проводка в трубах или коробах

Стандартное решение при монтаже внешней проводки — использование различных защитных конструкций.

Это могут быть:

1. Гофрированные трубы диаметром до 63 мм из ПВХ или аналогичных материалов.
2. Пластиковые короба с крышкой или без нее, внутри которых прокладывается проводка.
3. Плинтусы (напольные или потолочные) с отсеками для прокладки кабелей.
4. Электротехнические трубы из негорючего материала, которые обеспечивают максимально эффективную защиту проводника от любых воздействий.

Первые два варианта используются там, где внешний вид проводки не важен — в основном в технических помещениях. Применение небольших коробов также допускается в жилых домах и офисах, в основном в качестве вспомогательной меры — когда нужно проложить дополнительную линию, не нарушая отделки.

С применением негорючих труб может быть выполнена внешняя разводка электрики в деревянном доме. Также трубчатые металлические кожухи гармонируют с интерьерами в стилях «лофт» или «стимпанк».

При использовании таких приспособлений провода размещаются внутри защитных кожухов, и, если нужно, фиксируются там специальными клипсами (например, в широком коробе можно разместить сразу несколько кабельных линий). Сами трубы или короба для проводки закрепляются на несущих поверхностях дюбелями или клеевыми составами.

При использовании декоративных плинтусов с лотками для проводов сначала монтируются сами элементы отделки, а затем в открытые лотки закладывают кабели. Розетки и выключатели, встраиваемые в плинтус, также устанавливают заранее — а на завершающем этапе к клеммам просто подключают провода.

Наружная проводка открытым проводом

При использовании витого провода монтаж выполняется с применением специальных деталей — керамических изоляторов:

• Изоляторы для проводки устанавливают на стенах по разметке, при этом шаг между точками крепления должен составлять около 40 см по вертикали или 50 см по горизонтали.
• Повороты оформляются с помощью двух установленных рядом изоляторов — это дает возможность избежать залома провода.
• В местах подключения к розеткам или включателем витой кабель связывается хомутом — это не дает ему распускаться и нарушать надежность контакта.

Несмотря на то, что при этом способе монтажа проводка размещается открыто, уровень надежности (естественно, при соблюдении всех правил) оказывается очень высоким. Кроме того, отсутствие контакта проводов с несущей поверхностью снижает риск возгорания даже при коротком замыкании или перегреве кабеля в результате перегрузки. Ну, а смотрится такая ретро-проводка весьма стильно.

Наружная разводка электрики в деревянном доме от компании ГСК

В деревянном доме или в другом здании, где будет применима открытая схема монтажа, прокладку проводки можно поручить электрикам от компании ГСК. Мы:

• Профессионально проектируем внешнюю проводку с учетом нагрузки и характеристик основания.
• Выполняем монтаж проводки как с применением защитных приспособлений (гофра, короба) так и открытым кабелем на изоляторах.
• Строго соблюдаем нормативы устройства внешней проводки (СНиП, ПУЭ).

Перед вводом системы в эксплуатацию ее надежность обязательно проверяется в ходе испытаний. На все выполненные операции мы предоставляем гарантию.

Метки:

Преимущества использования ретро провода

сегодня: %d %M %h~:~%m

В современном мире стало популярным прокладывать наружную проводку в деревянном доме ретро проводом (витым кабелем, витым проводом) на изоляторах.Ваш дом или квартира после ремонта будут стильными, если вы будете обращать внимание на нюансы. Именно детали декора (пусть даже, на первый взгляд, незначительные) придадут вашему преобразившемуся жилью законченный вид и красоту. Ретро провод – замечательное решение для интерьера, в котором продумана каждая мелочь.

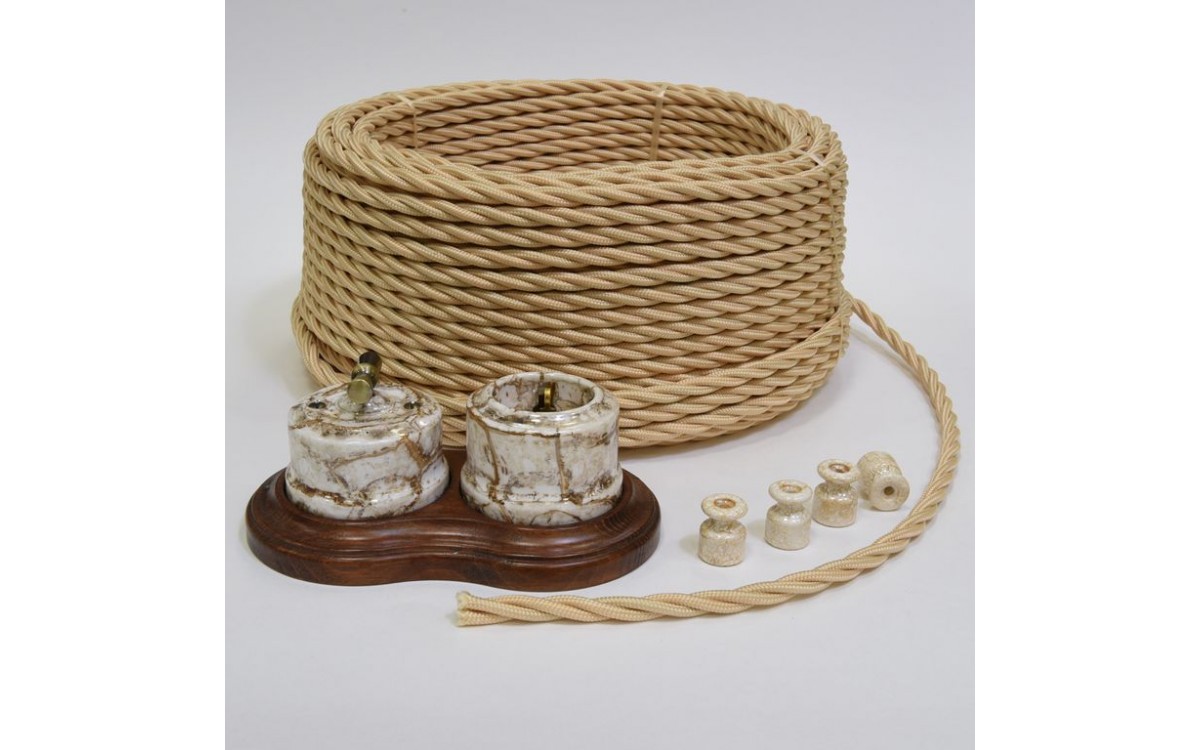

Ретро провод

Производится исключительно по современным технологиям. Основу его составляет медная многопроволочная жила. Затем кабель покрывается изоляционным слоем, а наружная отделка кабелей и проводов на самом деле выполнена в стиле «ретро» – из искуственного шелка, пропитанного негорючим составом.
Чтобы сочетать эффектный дизайн оформления вашей квартиры с таким, на первый взгляд, прозаичным и «некрасивым» делом, как прокладка проводов для наружной проводки,вам поможет компания Бирони. Без электрических, телефонных и интернет-кабелей в наши дни не обходится ни одно жилище. Сделать ваш частный дом или квартиру действительно элегантными поможет стильный ретро провод.На данный момент многие предпочитают скрывать проводку под обоями или покрытиями пола. Декоративный провод в стиле «ретро» даст вам уникальную возможность использовать его не только по его прямому назначению, но и как элегантную отделку стен и бордюров.
Открытой электропроводка является тогда, когда провода с изоляцией проложены поверх стен и отделки. Если вспомните, то такие решения еще остались в старых домах. Скрученные или обыкновенные провода пробрасываются между изоляторами непосредственно по поверхности стен, потолков и т. п.Именно по этому продукция фирмы Бирони и называется «Ретро«. Крепятся провода на струнах, тросах, роликах, изоляторах, пропускаются в трубах, коробах, гибких металлических рукавах, на лотках, в электротехнических плинтусах и наличниках, свободной подвеской и т. п.

В том случае, если вы приняли решение сделать качественный ремонт в своем доме, не стоит забывать о чрезвычайно важных «мелочах», от которых во многом будет зависеть стиль конечного результата. Красивая ретро проводка – это именно та деталь, которая может придать интерьеру вашего жилья завершенность и совершенство, вне зависимости от того, отдаете ли вы предпочтение ретро стилю или же ультрасовременному дизайну помещений.

Раньше, оптимальным считался тот вариант осуществления монтажа проводки, когда все линии энергоснабжения надежно прятались под напольным покрытием, плинтусами или же стеновыми панелями. Однако сегодня, большинство домовладельцев осознали, насколько удобнее наружная проводка. А все благодаря тому, что декоративный кабель, проложенный поверх стен и потолочных перекрытий, не просто служит достойным дополнением интерьера и проводником электроэнергии, но и весьма прост в ремонте. В случае необходимости, можно запросто заменить поврежденный участок проводки.

В основу ретро провода положена многопроволочная токопроводящая жила, сделанная из меди. Второй слой – изоляция, выполненная из ПВХ, а третий, последний — искусственный шелк, предварительно пропитанный специальным негорючим составом. Найти такую проводку можно в любом современном специализированном интернет-магазине, подав соответствующий запрос в поисковую систему. К примеру, вы можете запросить фразу: «В наличии провод ретро» и в ответ вам, наверняка, будет выдан целый список торговых точек, предоставляющих своим покупателям данный товар.

Если вы являетесь поклонником всего винтажного и хотите, чтобы ваш дом был наполнен уютом, а также завершенным стилем, предлагаем вам с головой окунуться в атмосферу прошедших годов и оформить у себя ретро проводку!

Особенно это актуально для деревянных домов из цельного бруса, ведь современный пластиковый кабель-канал не будет плотно прилегать к брёвнам, а про будничную обычную гофротрубу нечего и говорить.

Это прекрасный и вполне практически обоснованный способ монтажа проводки в современном доме.

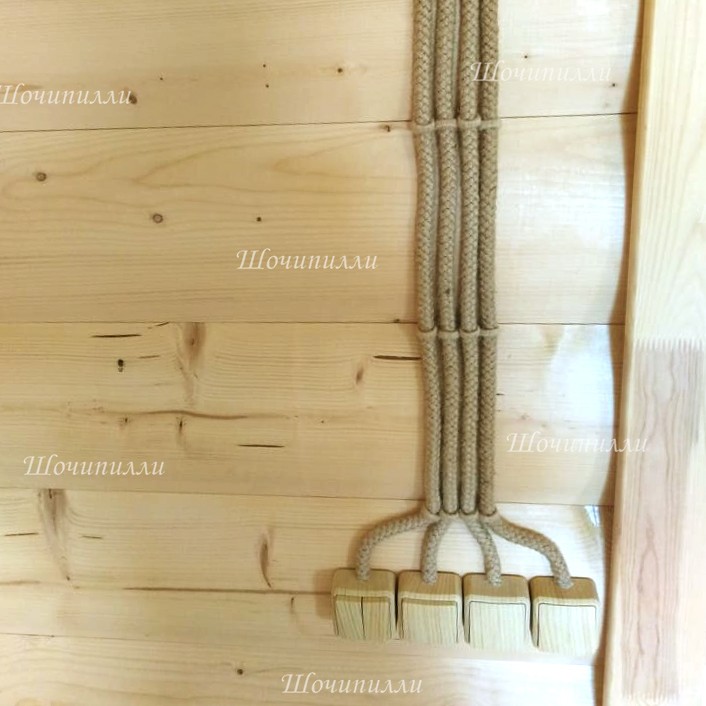

фото ретро проводки

Наружная проводка – как обеспечить участок электричеством? + видео

Наружная проводка в доме – довольно емкое понятие, которое не ограничивается только настенными кабелями. Разберем особенности этих коммуникаций и научимся прокладывать электричество вне жилых помещений своими руками.

Где должен проходить кабель для наружной проводки?

Внешняя проводка включает кабель, который мы можем увидеть на внешней стороне дома, а также ту его часть, что тянется к близлежащим постройкам. Держать его в этом случае может опора. Расстояние от опоры до опоры называется пролетом, и составлять оно должно не более 25 м. Когда пролетов более 4, проводка переходит в разряд линии электропередач. Еще к разряду внешнего относится электроснабжение хозяйственных пристроек и организация уличного освещения в пределах одного жилого участка. Подземная электрическая сеть также считается наружной.

Монтаж открытой электропроводки может осуществляться по воздуху и по стенам. В первом случае следует соблюдать определенные нормы удаленности кабеля от элементов постройки (если не планируете тщательную изоляцию). В случае, когда трасса идет вертикально, то минимальное расстояние до окон должно быть 0,75 м, а если она проходит вблизи балкона, то не ближе, чем на 1 м от него. При горизонтальной прокладке кабель для наружной проводки желательно располагать не ближе, чем полметра до окна, 1 м до балкона и 2,5 м до крыльца. Вся эта сеть должна проходить на высоте 2,75 м. В земле электричество должно проходить в колодцах или трубах и не ближе к поверхности, чем 0,6 м.

Когда проводка крепится на стенах, следует также помнить вот какие правила:

• по крыше тянуть сеть запрещено, даже если она идеально защищена;
• точки крепления должны встречаться каждый метр;
• если требуется разветвление или соединение, заключать такие места следует в герметичные коробки;
• если от стены провод для наружной электропроводки переходит по воздуху на соседнюю постройку, то крепить его следует на удерживающий трос и не ниже 2,75 м от земли;
• обязательно изолировать кабель, для этого приобретаются трубки из пластика или металла, материал должен быть негорючим и прочным;
• очень нежелательно нарушать целостность провода и делать скрутки, если же пришлось – тщательно изолируйте, либо прибегните к использованию клемм и зажимов;
• не допустим резкий изгиб кабеля.

Открытая электропроводка испытывает климатическую нагрузку, поэтому изоляция должна быть усиленной. Так, чаще всего, применяются кабели с двойной изоляцией – ВВГ и АВВГ, или с тройной – NYM. Типы с одинарной изоляцией (ППВ, АПВ и др.) запрещено тянуть без изолирующих трубок. В земле же укладывают кабель ПП и ПЭ. Сечение проводов обычно зависит от того, какую планируют подключить нагрузку. Когда-то использовался для открытой проводки витой провод на изоляторе, возможно, вы видели этот вариант в деревне. Сейчас он входит в моду снова.

Линии могут прокладываться и по скрытому типу. В земле это осуществляется в уже упомянутых специальных трубах, а по стенам делаются штробы. Такой вариант безопаснее и сохраняет эстетику строения.

Наружная проводка – способы прокладки

Тянуть кабель без всякой изоляции довольно рискованно, поэтому существует много вариантов его защиты. Выбирать подходящий способ следует, исходя из внешних условий, последующей эксплуатации и декоративности. Разберем самые популярные подходы к изоляции проводки. И начнем с самого распространенного и доступного – кабель-канала. Он знаком каждому, кто осуществлял прокладывание кабеля внутри помещения. В квартире, пожалуй, это оптимальный способ, потому что выглядит аккуратно, не занимает много места, не мешается под рукой и может вместить еще какие-нибудь сети, например, телефонную или интернет.

С точки зрения монтажа кабель-канал не доставит хлопот, потребуется лишь закрепить подложку, провести провод и закрыть крышкой. Единственное неудобство – в местах изгибов придется самостоятельно вырезать уголки, рассчитывать нахлест и прочие мелочи, так как для этого материала не предусмотрена специальная монтажная фурнитура. Если в своем глазомере вы не уверены, то можно поступиться эстетикой, но прибегнуть к более гибкому материалу, который и подрезать-то придется только в крайнем случае. Это гофрированные трубы.

Такие трубы вообще не требуют каких-либо специальных умений, но выглядят более громоздко и не всегда незаметно впишутся в экстерьер вашего дома. Скорее их уместно применить при прокладке кабеля по хозяйственным постройкам и в них. Для того чтобы не испортить внешнюю красоту дома, можно воспользоваться бордюром с электротехническим желобом внутри. Прикрепив его под крышей, вы внесете лаконичную деталь в оформление постройки и спрячете все провода. Прибегнув к этому варианту, следует позаботиться и о приобретении вспомогательной фурнитуры – заглушек, переходников и уголков (внутренних и внешних).

Если у вас кабель с большим сечением или толстым слоем изоляции, то в ранее описанные приспособления его не вместить, придется вести, не закрывая его ничем. В этом случае его крепят прямо к стенам при помощи строительных скоб. Так делать безопасно, если кабель заключен в 2-3 слоя собственной изоляции. Но если вы продешевили и не позаботились о такой защите проводов, то под них возле каждой скобы нужно подкладывать изолирующий материал, чтобы создать зазор от стены. Это в случае нарушения целостности кабеля защитит материал обшивки от воспламенения. Подкладка обычно делается из металла или асбеста. Последний же считается токсичным и используется все реже. Кусок изолятора должен быть шире провода на 1 см с каждой стороны.

Монтаж открытой электропроводки – узнаем порядок действий

Теперь самое время составить пошаговую инструкцию, как мы будем осуществлять прокладку наружной электропроводки. Конечно, рекомендации покажутся очевидными, но мы просто упорядочим свои предположения.

Монтаж открытой электропроводки — пошаговая схема

Шаг 1: Расчеты

Начинать, естественно, следует с расчета электропроводки. Подразумевается, что вы уже определились с типом провода и защитным каналом, если вы его вообще планируете использовать. Захватите рулетку, карандаш и блокнот и отправляйтесь на участок. Сейчас нам предстоит составить план трассы и определиться с метражом. Начинайте от распределительной коробки, где будет питаться ваш кабель. Схематично помечайте все объекты, по которым будет проходить ваша сеть, а также фиксируйте точное расстояние между ними. Помните о том, что при использовании кабель-канала или другого приспособления для защиты придется рассчитать запас на его изгибы и возможные обходные пути вокруг каких-либо элементов на здании.

Шаг 2: Крепление изолирующего кожуха

Монтаж начинается с крепления гофрированной трубы или кабель-канала. Старт мы берем от счетчика или распределительной коробки. Удобнее всего прикладывать защитное приспособление прямо к стене и сверлить отверстие. Помните, что расстояние между точками крепления не должно превышать 1 м. Следом за отверстием можно сразу же и фиксировать все это дюбель-гвоздями, этот метиз надежнее всего. Так мы движемся по всему пути пролегания сети.

Шаг 3: Проводка

Теперь очередь кабеля. Отключаем питание в щитке, подсоединяем конец кабеля к источнику, изолируем это место и прокладываем сеть по защитному каналу. Остается закрыть кабель-канал крышкой, и дело сделано. Если используется труба, то провод нужно тянуть параллельно ее прокладыванию. Так как в случае довольно протяженной трассы пропихнуть его мы банально не сможем от начала до конца. Ну, а если мы не используем защитных приспособлений, а крепим скобы для непосредственной фиксации кабеля к стене, то оба процесса (крепление и проводка сети) осуществляются параллельно.

Рекомендации, какой провод использовать для проводки в доме

Соорудить домашнюю электросеть невозможно без электрического кабеля. Однако для обустройства жилья мало его правильно установить, нужно еще грамотно подобрать подходящий тип. А для этого надо знать, какие характеристики влияют на выбор. Согласны?

Мы расскажем, какие типы изделий предлагает современный рынок и какой провод использовать для проводки в доме. Познакомим с востребованной номенклатурой и поможем разобраться в маркировке продукции для прокладки электролиний. Обозначим, на что следует ориентироваться покупателям и самостоятельным электромонтажникам.

Представленную к ознакомлению информацию с целью оптимизации восприятия мы дополнили схемами, фото-подборками, видео-рекомендациями.

Содержание статьи:

Из чего делают электрокабели?

Основными элементами любого электрического кабеля выступают жилы – элементы для прохождения электрического тока, изолированные друг от друга внутренней оболочкой и заключенные в общую оболочку.

Они обозначаются аббревиатурой ТПЖ.

Помимо токопроводящих жил (1) кабель может содержать такие конструктивные элементы, как заполнитель (3), проволочную или стальную броню (2) и внешнюю оболочку (4)

Жилы для передачи электрической энергии бывают двух типов:

• однопроволочные сплошные;
• многопроволочные, состоящие из большого количества тонких нитей.

Некоторые ошибочно полагают, что однопроволочные жилы и одножильные кабели – понятие идентичное. На самом деле одножильные изделия могут иметь только одну жилу, которая, в свою очередь, может быть выполнена одно- либо же многопроволочной.

Галерея изображений

Фото из

Выбор проводов для устройства проводки в квартире или доме чаще всего обусловлен удобством работы, опытом и навыками исполнителя

По качеству и скорости передачи электрозаряда много- и однопроволочные провода практически не отличаются. Выбирают в основном, ориентируясь на прочность и гибкость жилы

В немалой степени на выбор кабеля по числу проволок оказывает опыт начинающего электрика в удалении изоляции. Однопроволочный вид неумелыми руками можно сразу «перекусить»

Многопроволочные провода даже в составе кабеля значительно гибче, чем однопроволочные. Их проще прокладывать в труднодоступных местах и на участках трассы с многочисленными изгибами. При этом их практически невозможно повредить

Однопроволочные провода используют там, где не предполагается проводить модернизацию сети, подключать дополнительные линии и ремонтировать сеть. Жила из одного провода после нескольких изгибов может банально сломаться

Несмотря на то, что оба вида проводов соединяются по общим технологическим правилам, в формировании соединений все же учитывается способность и неспособность жил много раз гнуться без повреждений

Одну проводящую ток проволоку скрутками соединяют только опытные электрики. Подобный вид соединения не предполагает возможности раскрутить и переделать узел

Провод с токоведущей жилой из одной проволоки проще зачистить и завести в клемму, что особенно привлекательно для неопытных домашних мастеров. Однако можно приобрести соединитель, надежно фиксирующий все составляющие многопроволочной жилы или использовать наконечник, опрессовывающий все составляющие перед соединением

Устройство проводки жилого объекта

Много- и однопроволочные провода

Удаление изоляции с провода стриппером

Зачищенные от изоляции многопроволочные провода

Вариант соединения одно- и многопроволочных проводников

Способы соединения одно- и многопроволочных видов

Скрутки как способ соединения токоведущих жил

Соединение проводов с применением клемм

Основой для изготовления токопроводящих жил может выступать медь или алюминий. Если сравнивать эти металлы, то алюминий, хоть и стоит дешевле, но проигрывает в том, что имеет меньший уровень электропроводности.

Это обозначает, что при равном сечении медный проводник способен пропускать больший ток. Единственным «минусом» меди является тот момент, что при ее нельзя напрямую соединять с другими металлами. Т.е. для соединения с алюминием потребуется переходник, исключающий формирования гальванической пары.

Алюминий – не лучший вариант для проводки в доме, поскольку имеет низкий уровень электропроводности, а в процессе эксплуатации быстрее окисляется и переламывается на изгибах

Если состыковку произвести посредством скрутки, то это место быстро окислится, что приведет к разрыву контактов, в результате которого может произойти замыкание магистрали. В идеале для всех линий в квартире стоит выбирать провода одного типа.

Кабели для электрических сигналов оснащают общей защитной оболочкой.

Изоляционный слой может быть выполнен из:

• резины;
• полиэтилена;
• ПВХ-пластиката.

Каждый их этих материалов характеризуется высокими изоляционными характеристиками. Благодаря этому их можно использовать в сетях различного класса напряжения в пределах 500 Вт.

Основное предназначение наружной оплетки – защищать проводники от влаги, которая способна привести к нарушению целостности изоляции и, как результат, к помутнению оптических волокон

Любой кабель, применяемый для внутридомовой и , имеет как минимум два изоляционных слоя: первый защищает собранные в пучок внутренние жилы, второй опоясывает только одну жилу.

Разновидности электрических проводов

Существует несколько классификаций, на которые ориентируются мастера при выборе .

Первый признак, по которому делятся кабели – количество жил. Эксплуатационные параметры одно- и многожильных изделий подробно расписаны в приведенной ниже таблице.

Сводная таблица эксплуатационных параметров одно- и многожильных электротехнических изделий в зависимости от количества задействованных нитей. Различие существует как в устройстве, так и по назначению

Ниже представлены четыре самых популярных вида кабелей, используемых при обустройстве внутриквартирных проводок.

Вид #1 — ВВГ кабель

При обустройстве внутриквартирной электропроводки, которая предусматривает , применяют ВВГ кабель. Он используется для передачи электрического тока при рабочем напряжении в пределах 1000 В. Количество жил в таких изделиях может колебать от одной до пяти.

Проводник тока ВВГ выпускают в одном из четырех вариантов исполнения: в виде изделий с плоским или круглым сечением, либо же треугольным или квадратным

К числу неоспоримых достоинств ВВГ изделий стоит отнести широкий температурный рабочий диапазон. Его смело можно использовать при температурах от -50 °C до +50 °C. Провод славится высокой прочностью на разрыв и способностью выдерживать влажность до 98%.

Изделие этого типа может иметь одно из трех обозначений:

• «п» – указывает на плоский тип сечения;
• «з» – обозначает, что между изоляцией ТПЖ и внешней оплеткой расположена резиновая смесь или ПВХ-жгуты;
• «нг» – указывает на то, что изоляция не распространяет горение.

В любых кабелях разновидности ВВГ, за исключением тех, что имеют обозначение «з», между наружной оболочкой и изоляционной прослойкой жил пространство не заполнено.

Внешняя оболочка ВВГ кабеля, как правило, окрашена в черный цвет, внутренняя изоляция токопроводящих жил маркирована желто-зеленым, голубым, красным или белым с синей полоской цветами

Для бытовых нужд используют кабель сечением от 1,5 мм², при обустройстве частного дома изделие в 6 мм². Величина радиуса изгиба изделия определяется путем умножения меньшей величины сечения на 10.

Галерея изображений

Фото из

Кабель с маркировкой ВВГнг-LS

Процесс горения изоляции кабеля

Кабель с маркировкой ППГнг-HF

Запрещенный для жилья кабель ВВГнг

Вид #2 — кабель NYM

NYM – еще один качественный силовой кабель, предназначенный для проведения силовых и осветительных сетей напряжением до 660В. Многопроволочные токопроводящие жилы изделия выполнены из меди.

Число токопроводящих жил NYM кабеля может колебаться в районе от одной до пяти. Минимальные параметры поперечных сечений представленных в продаже изделий составляет 1,5 мм², максимальное – 16 мм².

Величина радиуса изгиба соответствует четырем диаметрам поперечного сечения.

Кабель NYM в разрезе: медные жилы заключены в ПВХ оболочки, между которыми проложена негорючая герметизация; роль наружной оплетки выполняет ПВХ изоляция

Кабель имеет двойную изоляцию:

• наружная оболочка выполнена из поливинилхлорида;
• внутренняя оплетка выполнена из негорючего ПВХ.

Внутренней пространство между изоляционными прослойками залито наполнителем, который представляет собой мелованную резину. Такое решение повышает прочность изделия и делает его более стойким к воздействию высоких температур.

Поэтому NYM кабель относится к числу влаго- и термостойких изделий. Его рабочие температурные пределы от -40 °C до +70 °C.

Единственным недостатком NYM кабеля является уязвимость перед УФ-лучами. По этой причине при использовании на открытом участке, куда попадают прямые лучи, его рекомендуется прикрывать.

Если сравнивать NYM кабель с ВВГ аналогом, то первый является более предпочтительным в плане эксплуатационных параметров. Но при ограниченности бюджета всегда можно сэкономить, задействовав NYM кабель только для соединения комнатных и квартирных щитков с этажным, а на участках проложить кабель ВВГ.

Вид #3 — провод ПУНП

Нередко для проводки используют бюджетный аналог — плоский провод ПУНП. Он представляет собой двух- или трехжильное изделие сечением 1,5-6 мм². Каждая жила плоского провода выполнена из меди и является однопроволочной.

ПУНП применяется для подключения стационарно устанавливаемых осветительных систем и «запитки» розеток при номинальном напряжении сети в 250В и при частоте в 50Гц

Кабель также имеет двойную изоляцию:

• наружная оболочка призведена из ПВХ-пластиката;
• внутренняя оплетка сделана из поливинилхлорида.

В плане качества такой провод далеко не лучший вариант. К тому же, как показывает практика, изоляция провода очень уязвима к колебаниям температур и быстро разрушается при нагревании.

Вид #4 — бронированный кабель ВБбШв

При обустройстве системы освещения прилегающей к дому территории как нельзя лучше подойдет бронированный силовой кабель ВБбШв. Он предназначен для работы в условиях переменного номинального напряжения, диапазон которого варьируется в пределах от 660 до 1000 В.

Влагоустойчивое изделие удобно прокладывать в земле, в ж/б трубах и в гофре на открытом воздухе при условии создания дополнительной защиты от прямого попадания световых лучей.

Главным достоинством этого кабеля является наличие металлизированной брони, а потому его смело можно задействовать при обустройстве прокладки в земляной траншее

Токопроводящие жилы изделия выполнены из меди. Количество нитей может варьироваться в пределах от одной до пяти, каждая из которых может состоять из одной либо же большего числа проволок.

Сечение изделий ВБбШв колеблется в пределах от 1,5 мм² до 240 мм². В качестве внутренней изоляции и внешней оболочки используется поливинилхлорид.

Критерии грамотного выбора

Залогом бесперебойной работы домашней магистрали электрической системы является качество комплектующих. А потому на этапе их приобретения одна из ключевых задач – выбрать кабель надлежащего качества.

Производители всегда указывают, из каких металлов выполнены жилы и какие материалы входят в состав оплетки изоляции; эти параметры обозначены в маркировке кабеля

Чтобы сориентироваться при выборе подходящего кабеля, нужно внимательно изучить маркировку изделия. На кабеле должны быть указаны: марка, название производителя и соответствие ГОСТу либо же техническим условиям. Величина сечения и марка кабеля должны с равным интервалом повторяться по всей длине наружной оплетки изделия.

Маркировка любого электрокабеля представлена числами и тремя буквами.

Первая цифра числового обозначения определяет  количество жил, вторая цифра – площадь сечения каждой из них, третья – расчетное напряжение сети. Остальные цифры указывают на класс гибкости шнура. Первая буква определяет тип материала, задействованного при создании верхней оплетки изоляции.

Если перед вами изделие, в маркировке которого на первом месте стоит буква «А», это значит, что жилы выполнены из серебристого металла – алюминия; если такая буква отсутствует – нити произведены из меди

Вторая буква указывает на тип провода:

• «К» – контрольный;
• «П» – плоский;
• «М» – монтажный;
• «Ш» или «У» – установочный;
• «Мг» – монтажный с гибкой жилой.

Третья буква маркировки определяет материал, применимый для внутренней изоляции жил.

Варианты ее обозначения и расшифровки:

• «П» – изоляция сделана из полиэтилена;
• «В» или «ВР» – оплетка выполнена из резины;
• «Пв» – применен вулканизирующий полиэтилен;
• «Пс» – использован самозатухающий полиэтилен;
• «С» – наружная оплетка сделана из свинца;

Резиновая изоляция может быть защищена найритовой оболочкой «Н» или поливинилхлоридной «В».

Пример расшифровки обозначения: ВВГ 4х2,5-380 – кабель с четырьмя медными жилами, имеющими площадь сечения 2,5 мм, рассчитанными на напряжение в 380 В, изолированными ПВХ оплеткой и заключенными в наружную ПВХ оболочку

Следующая буква обозначает тип кабеля: «НГ» – негорючий и огнестойкий, «Б» – бронированный, «LS» – не выделяет дым при плавлении. Изделия с бронированной оболочкой применяют там, где есть возможность механических повреждений.

Наличие в маркировке буквы «Э» сообщает, что между жилами присутствует наполнитель. Буквосочетание «ОЖ» показывает, что это однопроволочная жила.

Как рассчитать сечение провода?

Площади сечения жил стандартизованы. Их значения подбираются с ориентацией на силу тока, материал изготовления жил и условия прокладки. Ведь при эксплуатации кабеля на пределе его возможностей жилы буду нагреваться на несколько десятков градусов.

А если в одном лотке будет проложено несколько таких кабелей, то при взаимном нагреве изделий величина допустимого тока снизится до 30%.

Чтобы правильно рассчитать сечение провода, которое лучше всего подойдет для домашних магистралей, нужно высчитать суммарное значение тока всех квартирных электроприборов

Расчет делают по такой формуле Р/V.

Где:

• Р – мощность приборов, параметры которой указаны в технической документации;
• V – напряжение сети в 220 В.

Площадь сечения измеряют в квадратных миллиметрах. Так, один «квадрат» алюминиевого провода способен пропускать через себя от 4 до 6 Ампер. У медного аналога этот параметр достигает отметки в 10 Ампер.

К примеру для электроприбора мощностью в 4 киловатта по этой формуле сила тока становится равна 18,18 А = 4000 Вт/200В. Чтобы запитать такой прибор потребуется проложить проводку с медными нитями сечением в 1,8 мм².

В качестве подстраховки полученное значение лучше дополнительно умножить на 1,5. Поэтому самый идеальный вариант для запитки такого мощного прибора – медный провод сечением 2 мм². Если же рассматривать вариант установки алюминиевого аналога, то потребуется шнур, толщина которого больше в 2,5 раза.

Упростить задачу по поможет приведенная ниже таблица.

Таблица, которой удобно руководствоваться при расчете сечения провода для домашней магистрали с учетом значения тока всех запитываемых электроприборов

Важный момент! Проектируя скрытую проводку, данные из таблицы необходимо умножать на коэффициент 0,8.

При открытом способен монтажа в том же частном доме в любом случае для надежности лучше использовать провод сечением от 4 мм² и выше, отдавая предпочтение изделиям с высокой механической прочностью.

По показателям плоскости сечения монтажный кабель для ввода в дом должен быть на одну ступень выше той, которая необходима для обслуживания самых установленных электроприборов.

Чтобы сэкономить, такой провод можно применить только для ввода в дом и подключив к клеммнику, а через автоматы отвести линии нужного сечения.

Согласно предписаниям ПУЭ ПУЭ 7.1.34 каждая линия должна рассчитываться отдельно с ориентацией на конкретную нагрузку. Однако есть приемлемые для всех жилых объектов варианты со стандартными величинами сечения:

Галерея изображений

Фото из

Устройство линий сети освещения

Сооружение проводки на группы розеток

Установка розеток для мощного оборудования

Ввод электропроводки в дом или квартиру

О том, какой кабель нужно использовать для устройства электропроводки в деревянном доме, узнаете из другой нашего сайта.

Выводы и полезное видео по теме

Перед выбором и практическим применением проводов лучше еще раз вспомнить теорию, посмотрев полезные видеосюжеты.

Видео #1. Как правильно выбрать провод:

Видео #2. Совет мастера, какой провод для дома лучше:

Ценовой диапазон представленных в продаже электрокабелей довольно широк. Но в этом вопросе не стоит экономить. Заниженная цена может указывать на то, что при производстве кабельного изделия были задействованы материалы низкого качества либо же провод имеет сечение меньше заявленного.

Приобретая продукцию китайских производителей, будьте готовы к тому, что в стремлении сэкономить вместо медных проводников многие из них задействуют омедненные алюминиевые провода. Внешне они практически не отличаются от медных аналогов, а разнятся лишь рабочими характеристиками.

У вас есть полезные рекомендации, которые вы хотите сообщить посетителям сайта и нам? Возникли вопросы при ознакомлении с информацией? Пишите, пожалуйста, комментарии в блоке ниже текста статьи.

Что такое подземный кабель прямого прокладки?

Внутри кабелепровода можно проложить проложенный кабель для дополнительной защиты любой электрической системы. Кабель этого типа разработан, чтобы выдерживать прямое воздействие почвы и влаги, и рассчитан на влажную, сухую и влажную среду.

Что такое подземный кабель прямого прокладки?

Кабель для прямой прокладки — это особый тип электропроводки или кабеля, предназначенный для прокладки в траншее под землей. Отдельные электрические проводящие провода внутри кабеля заключены в прочную термопластическую оболочку, которая изолирует влагу и защищает проводящие провода внутри.

Типы кабелей прямого захоронения

Наиболее распространенными типами подземного кабеля, используемого в жилых проектах, являются подземный служебный вход (USE) и подземный подводящий кабель (UF). Тип USE-кабель обычно черный и чаще всего используется для подземных линий, которые подводят питание от трансформатора коммунального предприятия к отдельным домам. Домовладельцы редко сами имеют дело с кабелем USE; им занимаются специалисты по коммунальному обслуживанию.

Кабель типа UF обычно серого цвета и поставляется в рулонах, которые выглядят как стандартный кабель с неметаллической (NM) оболочкой. В то время как стандартный кабель NM рассчитан только на сухие внутренние помещения, кабель UF можно использовать как на открытом воздухе, так и в помещении. Например, если вы хотите проложить кабель между домом и уличным фонарным столбом или провести электричество в садовый сарай или отдельно стоящий гараж, стандартным выбором будет УФ-кабель.

Основное различие между стандартным кабелем NM и кабелем подземных фидеров (UF) заключается в конструкции кабеля. Стандартный кабель NM содержит обмотанные бумагой провода и относительно свободную пластиковую оболочку.Кабель УФ имеет жилы, полностью заключенные в твердый пластик. Этот кожух защищает каждый провод от других и не позволяет влаге или другим внешним элементам проникать внутрь кабеля. UF-кабель также устойчив к солнечному свету, и его можно использовать снаружи и над землей, где будет присутствовать ультрафиолетовый свет.

Подъем скрытого кабеля

В большинстве домов в старых кварталах Америки есть верхние служебные входы, через которые подается электричество из энергосистемы. К недостаткам прокладки проводов над головой относятся наличие столбов во дворе и опасность наличия оголенной линии электропередачи, к которой могут дотронуться лестницы или повредить ветки деревьев или другие природные элементы.

Интересный факт

Прокладка линий электропередач под землей повышает безопасность и надежность, поскольку кабели не подвержены повреждениям от урагана.

Советы по установке подземного кабеля

Самая большая проблема с подземным кабелем — это копать. Прямой подземный кабель регулируется многими строительными и электрическими нормами и правилами для обеспечения безопасной установки. Всегда обращайтесь в местный строительный отдел, чтобы узнать о конкретных требованиях в вашем районе. Вот несколько основных рекомендаций, о которых следует помнить:

• Закапывайте UF-кабель на глубину 18 дюймов или глубже, если в кабелепроводе из ПВХ, или 24 дюйма или глубже, если закапывают напрямую, в зависимости от требований местных норм.
• Позвоните на национальную горячую линию Call Before You Dig (иногда называемую Miss Utility) по номеру 8-1-1 за несколько дней до начала проекта. Это предупредит все коммунальные службы, имеющие линии обслуживания в вашем районе, а представитель выйдет и отметит линии на вашем участке, чтобы вы знали, где можно и нельзя копать.
• Рассчитать падение напряжения при прокладке подземного кабеля на большие расстояния. Возможно, вам придется использовать кабель большего диаметра, чтобы минимизировать потерю напряжения при длительных пробегах.
• Создайте карту своей собственности, показывающую, где вы проложили подземную проводку, и сохраните ее в надежном месте, где на нее можно будет ссылаться в будущих проектах.Возможно, потребуется провести проводку под углом от вашего дома, поэтому убедитесь, что на карте отмечены постоянные ориентиры, чтобы вы могли точно определить местоположение кабеля в будущем.

Установка водонепроницаемого UF-соединителя — Домашняя проводка

Учитывайте длину цепи при выборе сечения кабеля для внешней цепи. В очень длинных цепях нормальное сопротивление провода приводит к значительному падению напряжения. Если внешняя цепь протягивается более чем на 50 футов, используйте провод большего сечения, чтобы уменьшить падение напряжения. проводиться проводом 12-го калибра вместо 14-го.Цепь на 20 А длиной более 50 футов должна быть подключена кабелем калибра 10.

Установка наружной проводки

1. Планирование схемы

Когда вы начнете планировать внешнюю электрическую цепь, посетите своего электрического инспектора, чтобы узнать о местных нормах и правилах для наружной проводки. Методы установки наружных цепей во многом такие же, как и при установке внутренней проводки. Однако, поскольку наружная проводка подвергается воздействию элементов, она требует использования специальных атмосферостойких материалов, в том числе УФ-кабеля, жесткого металла или пластмассового трубопровода из ПВХ сортамента 40, а также стойких к атмосферным воздействиям электрических коробок и фитингов.

Национальный электротехнический кодекс (NEC) устанавливает минимальные стандарты для материалов наружной проводки, но поскольку климатические и почвенные условия меняются от региона к региону, ваши местные строительные и электрические нормы могут иметь более строгие требования. защищен кабелепроводом, даже несмотря на то, что Национальный электротехнический кодекс разрешает прокладывать UF-кабель без защиты на соответствующей глубине.

Для большинства домов наружная цепь потребляет скромные мощности.Добавляем новую 15-амперную. Схема на 120 В обеспечивает достаточную мощность для большинства наружных электрических нужд. Однако, если ваша схема будет включать более трех больших осветительных приборов (каждая рассчитана на 300 Вт или более) или более четырех розеток, запланируйте установку 20-амперной. Схема на 120 вольт. Или, если ваша наружная цепь будет питать нагревательные приборы или инструменты большой мастерской в ​​отдельном гараже, вам может потребоваться несколько цепей на 120 и 240 вольт.

Перед составлением планов электропроводки и подачей заявки на разрешение на работу, оцените электрические нагрузки, чтобы убедиться, что основная служба обеспечивает достаточный ток для поддержки дополнительных требований к новой электропроводке.

Для установки типичного внешнего контура требуется один или два выходных, но если для вашей схемы требуются очень длинные подземные кабели, дайте себе больше времени на рытье траншей или попросите дополнительную помощь. Ваш электромонтажный проект.

Закрепите отдельно стоящие резервуары, которые не прикреплены к конструкции, заделав металлический кабелепровод или пластиковый трубопровод из ПВХ марки 40 в бетонный мародер. Один из способов сделать это — пропустить трубопровод через пластиковое ведро с последующим заполнением ведра бетоном.Отдельно стоящих емкостей должно быть не менее 12, но не более 18 над уровнем земли — требования могут быть разными, поэтому уточняйте их у местного инспектора.

Установка наружной проводки

2. Рытье траншей

При прокладке подземных кабелей экономьте время и минимизируйте повреждение газона, копая траншеи как можно более узкими. Спланируйте схему так, чтобы уменьшить длину кабельных трасс.

Если ваша почва песчаная или очень твердая и сухая. Тщательно полейте землю перед тем, как приступить к копке. Газонный дерн можно убрать, уложив на полоски из пластика.и заменены после того, как кабели проложены. Держите удаленный дерн влажным, но не мокрым. и замените его в течение двух-трех дней. В противном случае трава под пластиком может погибнуть.

Если траншеи необходимо оставить без присмотра, обязательно накройте их обрезками фанеры, чтобы предотвратить несчастные случаи и не допустить попадания воды.

Необходимые материалы

• Ставки
• строка
• лом кабелепровода
• фитинги компрессионные
• втулки пластиковые

Как рыть траншеи для подземных кабелей

• Обозначить контур траншеи деревянными кольями и веревкой
• Отрежьте две полоски пластика шириной 18 дюймов. и поместите по одной полосе с каждой стороны контура траншеи
• Удалите блоки дерна с контура траншеи, используя лопату глубиной от 2 до 3 дюймов, чтобы не повредить корни. Поместите дерн на одну из пластиковых полосок и держите ее влажной.

Прикрепите компрессионный фитинг и пластиковую втулку к каждому концу кабелепровода. Пластиковые фитинги предотвратят повреждение острыми краями кабелепровода оболочки кабеля

Если траншеи необходимо оставить без присмотра, временно накройте их фанерным ломом, чтобы предотвратить несчастные случаи.

Электрические коробки для внешней цепи должны быть устойчивы к атмосферным воздействиям.

Эта наружная розеточная коробка из литого алюминия имеет герметичные швы и крепится к кабелепроводу с помощью водонепроницаемых компрессионных фитингов с резьбой

3. Установите коробки и трубопровод

Используйте литые алюминиевые или пластиковые ящики для наружного оборудования и установите утвержденный кабелепровод для защиты оголенных кабелей Стандартные металлические и пластиковые электрические коробки не являются водонепроницаемыми и никогда не должны использоваться на открытом воздухе. кабели, но в большинстве регионов в этом нет необходимости.Многие местные нормы и правила позволяют использовать коробки и кабелепровод из ПВХ (стр. 171), в то время как другие разрешают использовать только литые алюминиевые коробки и металлические кабелепроводы.

Начните работу с установки коробок для модернизации и кабелей, проходящих между ними, внутри готовых стен. Затем установите наружные коробки и кабелепровод.

Необходимые материалы

• НМ двухжильный кабель
• скоба для кабеля
• Пластиковая коробка для модернизации светильников с зажимом заземления
• пластиковые одинарные коробки для переоборудования с внутренними зажимами
• удлинительное кольцо, силиконовый герметик
• IMC или жесткий металлический кабелепровод
• хомуты, трубочист
• фитинги компрессионные
• втулки пластиковые
• анкеры для кирпичной кладки
• боксы наружные одинарные
• винты оцинкованные
• провода заземления
• соединители проводов

Как установить электрические коробки и кабелепровод

Обведите контуром розеточную коробку GFCI на внешней стене.

Сначала просверлите пилотные отверстия в углах контура коробки и используйте кусок жесткой проволоки, чтобы проверить стену на наличие электрических проводов или водопроводных труб. Завершите вырез ножовкой или сабельной пилой.

Вариант кирпичной кладки : Чтобы сделать вырезы в кирпичной кладке, просверлите ряд отверстий внутри контура коробки, используя сверло для каменной кладки, затем удалите отходы с помощью зубила по камню и ударно-ударного молотка

Изнутри дома сделайте вырез для внутреннего выключателя в той же полости стойки, которая содержит вырез GFCI Обведите рамку на стене, затем просверлите пилотное отверстие и завершите вырез с помощью пилы для стеновых панелей или лобзика

Снаружи дома сделайте вырез для светильника датчика движения в той же полости стойки, что и вырез GFCI.Обведите контуром короб для осветительных приборов на стене, затем просверлите пилотное отверстие и завершите вырез с помощью пилы для стеновых панелей или лобзика

Крепление

Вставьте коробку в вырез и затяните крепежные винты до тех пор, пока кронштейны не будут плотно прижимать внешний фланец к сайдингу

Оцените расстояние между внутренней распределительной коробкой и коробкой наружного датчика движения. и отрежьте кабель NM примерно на 2 фута длиннее, чем это расстояние. Используйте рыболовную ленту, чтобы протянуть кабель от распределительной коробки к коробке датчика движения.

Оцените расстояние между вырезом GFCI на открытом воздухе и вырезом переключателя внутри помещения и отрежьте кабель NM примерно на 2 фута длиннее этого расстояния. С помощью рыбной ленты протяните кабель от выреза GFCI до выреза переключателя. Снимите 10 дюймов внешней изоляции с обоих концов каждого кабеля

Снимите примерно 10 дюймов внешней изоляции с конца кабеля с помощью устройства для разрыхления кабеля. Откройте отверстие в коробке для модифицированного осветительного прибора с помощью отвертки. Вставьте кабель в коробку так, чтобы по крайней мере внешняя оболочка входила в коробку.

Откройте по одной заглушке для каждого кабеля, который войдет в коробку. Вставьте кабели так, чтобы по крайней мере внешняя оболочка заходила внутрь коробки.Вставьте коробку в вырез и затяните крепежный винт в задней части коробки, пока кронштейн не прижмет пластиковые ушки к стене. Затяните внутренние кабельные зажимы.

Как установить электрические коробки и кабелепровод

Установите кабель NM от панели автоматического выключателя к вырезу GFCl. Оставьте дополнительные 2 фута кабеля на конце панели и дополнительную ногу на конце GFCl. Кабель Anacn к элементам каркаса с помощью скоб для кабеля. Зачистите 10 футов внешней оболочки с конца GFCl кабеля и кабеля. изоляция от каждого провода

Откройте по одной заглушке для каждого кабеля, который войдет в коробку GFCl. Вставьте кабели так, чтобы по крайней мере оболочка доходила до коробки. Вставьте коробку в вырез и затяните крепежный винт до тех пор, пока скоба не прижмет гипсовые ушки к стене.

Поместите прокладку из пенопласта на коробку из GFCl, затем прикрепите к коробке удлинительное кольцо. с помощью крепежных винтов, прилагаемых к удлинительному кольцу. Закройте все зазоры вокруг удлинительного кольца силиконовым герметиком.

Отмерьте и отрежьте длину кабелепровода IMC от дна удлинительного кольца до точки примерно на 4 от дна траншеи. Присоедините кабелепровод к удлинительному кольцу с помощью обжимного фитинга.

Прикрепите кабелепровод к стене с помощью трубной ленты и шурупов для кирпичной кладки или используйте анкеры для кирпичной кладки и шурупы с полукруглой головкой.Просверлите пилотные отверстия для анкеров, используя сверло по камню.

Присоедините компрессионные фитинги I к концам металлического патрубка, затем прикрепите патрубок к концу кабелепровода. Навинтите пластиковую втулку на открытый конец патрубка, чтобы металлические края не повредили кабель.

Отмерьте и отрежьте кусок кабелепровода IMC.

Прикрепите монтажные проушины к задней части блока ввода-вывода распределительной коробки. затем свободно прикрепите коробку к кабелепроводу с помощью обжимного фитинга. Закрепите коробку на раме палубы, забив оцинкованные винты через проушины в дерево. Затем затяните обжимной фитинг гаечным ключом

Отмерьте и обрежьте кабелепровод IMC от верхней части распределительной коробки до места расположения палубного освещения. Присоедините кабелепровод с помощью компрессионного фитинга.

Как установить наружный кабель

Установить кабель УФ

Используйте UF-кабель для наружной проводки, если кабель будет непосредственно контактировать с почвой. UF-кабель имеет сплошную виниловую оболочку и не может быть зачищен кабельным рыхлителем. Вместо этого используйте универсальный нож и описанный метод (шаги 5 и 6. страница напротив) Никогда не используйте кабель NM для наружной проводки. Если в соответствии с местными нормативами требуется, чтобы подземные провода были защищены кабелепроводом, используйте провод THHN / THWN вместо кабеля UF.

После установки всех кабелей вы готовы к грубой проверке. В ожидании инспектора временно прикрепите к ящикам водонепроницаемые накладки или накройте их пластиком, чтобы предотвратить попадание влаги. После того, как инспектор утвердил черновые работы, заполните все кабельные траншеи и замените дерн, прежде чем выполнять окончательные соединения.

Необходимые материалы

• УФ кабель
• изолента
• провода заземления
• соединители проводов
• Защитные накладки для защиты от атмосферных воздействий

Отмерьте и отрежьте все УФ кабели, оставив дополнительные 12 дюймов в каждой коробке. С каждого конца кабеля используйте универсальный нож, чтобы срезать внешнюю оболочку, оставив внутренние провода незащищенными.

Протяните рыбную ленту вниз через кабелепровод из коробки GFCl. Зацепите провода на одном конце кабеля через петлю в рыболовной ленте, затем оберните изолентой провода до оболочки. Осторожно протяните кабель через кабелепровод.

Проложите кабель вдоль дна траншеи, убедившись, что он не перекручен. Если кабель проходит под тротуаром, протяните его через кабелепровод с помощью рыболовной ленты.

отрежьте и проложите кабель от палубы, т. Е. Вместе с распределительной коробкой наружной установки, используя 10 или 10 оболочек с каждого конца или изоляцию с конца jSmg, комбинированный инструмент

8 Прикрепите заземляющий провод к задней части каждой металлической коробки и удлинительного кольца. Соедините все заземляющие провода с помощью зажима для проводов. Заправьте провода внутрь коробок и временно прикрепите защитные крышки от атмосферных воздействий, пока инспектор не прибудет для грубой проверки.

Организовать предварительный осмотр перед окончательными соединениями

Установка наружной проводки

5: Выполните окончательные соединения

Как подключить светильник с датчиком движения

Выключатели для наружного использования имеют защищающие от атмосферных воздействий накладки со встроенными тумблерами. Рычаг управляет однополюсным переключателем, установленным внутри крышки. Подключите черный провод цепи к одной из винтовых клемм на переключателе и подсоедините черный провод ведет от осветительной арматуры к другой винтовой клемме. Используйте соединители для соединения белых проводов цепи и заземляющих проводов.Чтобы подключить ручной переключатель для осветительной арматуры с датчиком движения, см. Схему соединений 4 на странице 156

Выполните последние подключения выключателей, розеток. и осветительные приборы после того, как грубый монтаж кабеля будет рассмотрен и одобрен вашим инспектором, и после того, как все траншеи будут засыпаны. Установите все осветительные приборы, выключатели и розетки, затем подключите цепь к панели автоматического выключателя (страницы 192 по 193)

Поскольку внешняя проводка представляет большую опасность поражения электрическим током, чем внутренняя проводка, розетка GFCI (стр. 266) в этом проекте имеет проводку, обеспечивающую защиту от ударов для всех устройств, управляемых цепью.

Когда все работы завершены и наружный контур подключен к сервисной панели, ваша работа готова для окончательного рассмотрения инспектором

Материалы, которые вам понадобятся

Светильник с датчиком движения, розетка GFCI, розетка с заземлением 15 А, наружный выключатель, декоративный светильник, соединители проводов.

Контргайка

1 Соберите приспособление, пропустив провода от блока датчика движения и патронов ламп через отверстия на лицевой панели.Вкрутите блок датчика движения и патроны для ламп в лицевую панель

2 Закрепите блок датчика движения и патроны ламп, затянув контргайки.

3 Вставьте фибровые шайбы в гнезда и наденьте резиновую прокладку на конец каждого гнезда. Шайбы и прокладки обеспечивают водонепроницаемость приспособления.

Прокладка

Волокнистые шайбы

4 Подключите красный проволочный вывод «» блок датчика движения к черным выводам пламени от патронов ламп с помощью проводного соединения. Некоторые осветительные приборы имеют предварительно помеченные провода для облегчения монтажа.

5 Подсоедините неизолированный медный провод заземления к зажиму заземления на коробке

6 Сдвиньте провода цепи прокладки из пеноматериала в электрическую коробку. Соедините белый провод с фиксатором проводов белого цвета с помощью провода COr.п

7 Подключите черный провод цепи к черному проводу на осветительной арматуре, используя соединитель проводов

8 Осторожно заправьте провода в коробку. затем установите светильник и прикрепите лицевую панель к коробке. используя монтажные винты, прилагаемые к светильнику (см. также схему соединений 4. стр. 156)

Зажим заземления

Прокладка

1 Подключите черный подводящий провод от источника питания к латунной клемме с маркировкой LINE Подключите белый подводящий провод от источника питания к серебряной винтовой клемме с маркировкой LINE

2 Подсоедините короткий белый гибкий провод к серебряной винтовой клемме с надписью LOAD и прикрепите короткий черный гибкий провод к латунной винтовой клемме с надписью LOAD

3 Подсоедините черный гибкий провод ко всем оставшимся черным проводам цепи с помощью соединителя. Подключите белый гибкий провод к оставшимся белым проводам схемы

4 Прикрепите заземляющий провод к винту заземления на GFCI Присоедините заземляющий провод к оголенным медным заземляющим проводам с помощью соединителя для проводов

5 Осторожно заправьте провода в коробку Mount GFCI.затем установите прокладку из пенопласта на коробку и прикрепите водонепроницаемую крышку. (См. Также схему соединений 3. стр. 156)

Как подключить внешнюю розетку

Как подключить внешнюю розетку

2 Пропустите провода через коробку кабелепровода. Наденьте фиксатор iignr на продолжение. компрессионный фитинг Подсоедините винтовой зажим Diac * на переключателе и соедините провод к белому проводу цепи (см. также страницу схемы 156

Как подключить декоративный светильник

через tne union

Выполните подключения к панели автоматического выключателя (стр. 192) и проведите торцевую проверку_

Типичная низковольтная система наружного освещения состоит из крышки объектива (A), стойки крышки объектива (B).верхний отражатель (C). линза (D). узел основания / стойки / кабеля (содержит нижний отражатель) (E). низковольтный кабель (F). бленда объектива (G) 7-ваттные 12-вольтовые лампы (H). крышки разъемов кабеля (I), блок управления с трансформатором и таймером (J), датчик освещенности (K)

Продолжить чтение здесь: Низковольтное наружное освещение

Была ли эта статья полезной?

Внутренний наружный и подземный медный электрический провод

Электрический провод поставляется со всеми различными типами изоляции, но все они имеют общий знаменатель — медную или алюминиевую скрученную проволоку.Изоляция меняет стоимость провода или кабеля в зависимости от среды, в которой его необходимо разместить.

Купите электрический провод здесь

Внутренние провода и кабели

THHN — это наиболее распространенный тип одножильных электрических проводов. Он изготовлен с двойным рейтингом THHN и THWN, поэтому он полностью водонепроницаем. Может использоваться внутри помещений и только в кабелепроводах. .

Использование медных проводов и кабелей в помещении требует минимальной защиты изоляции, поскольку ничто не может повредить ее.Никакая влага, масло или растворители не влияют на срок службы изоляции, поэтому ее можно производить с меньшими затратами. Кабель Romex — это наиболее распространенный тип внутреннего электрического провода, в котором используются проводники THHN.

Провод и кабель для наружной установки

THHN по-прежнему является однопроводным проводом, используемым на открытом воздухе и в кабелепроводах, потому что рейтинг THWN может противостоять воде, маслу, газам и растворителям. Однако установка 3-4 одиночных проводов может быть трудной для установщика, потому что им придется запускать каждый по отдельности или связывать все 3 вместе и пытаться провести их как одно целое.

Romex не будет работать на открытом воздухе ИЛИ в кабелепроводе , поэтому вам придется перейти на кабель MC по качеству и цене. Он изготовлен с использованием проводов THHN и металлической оболочки для облегчения установки в кабелепровод. Заземляющий провод в кабеле MC также является проводом THHN, а не голым медным заземляющим проводом, поэтому кабель остается устойчивым к влаге и растворителям.

Подземный электрический провод

THHN нельзя закапывать прямо в землю, поэтому вам придется заменить один провод на USE-2 провод .Он используется в основном на солнечных установках и имеет резиновую изоляцию.

Если ваша установка находится непосредственно в земле, а не в кабелепроводе, вам придется перейти на кабель UFB, который является подземным питающим кабелем. Он имеет цветную маркировку и плоский, а не круглый, с голым медным заземляющим проводом. Изоляция покрывает каждый провод по отдельности, чтобы обеспечить непроницаемость для воды и влаги непосредственно под землей.

Tray также является подземным кабелем для больших размеров, так как кабель UFB подходит только для жилы 6 AWG 3.Лоток для кабеля длиной до 500 мкм, 4 жилы с заземлением. Он имеет полностью черные пронумерованные проводники THHN и общую оболочку из ПВХ. Мы продаем их за фут на нашем веб-сайте, чтобы вы могли получить точную длину, которая вам нужна, и избежать потерь.

Это основы внутренних и наружных электрических проводов. Есть также основы для электронных проводов и кабелей на основе диапазонов нагрева и напряжения для различных приложений.

Рекомендации по подключению наружной проводки | Networx

Наружная проводка очень похожа на внутреннюю проводку с несколькими ключевыми отличиями.На открытом воздухе необходимо защищать всю проводку и электрические устройства от воды и даже чрезмерной сырости. Некоторые из них вы делаете в помещении — например, на кухнях и в ванных комнатах — но на открытом воздухе это более комплексно. Вы также должны защитить наружную проводку (и себя) от попадания лопат, газонокосилок и других потенциальных причин плохого короткого замыкания. Вне зависимости от того, включаете ли вы уличную гостиную, сарай или систему ландшафтного освещения, вот общее руководство по основным соображениям по установке.

Линейное напряжение и низкое напряжение

Линейное напряжение описывает стандартную 120-вольтовую бытовую схему, ту же самую проводку, которая питает все в вашем доме, кроме 240-вольтовых приборов, таких как электрическая плита или центральный кондиционер. В наружной проводке вы используете цепи линейного напряжения для питания розеток (розеток) и стандартных осветительных приборов.

Низковольтная проводка используется в большинстве обычных систем ландшафтного освещения.Хотя эти системы подключаются к стандартной (линейной) розетке вне помещения, в них есть трансформатор, который «понижает» напряжение на проводах, питающих свет. Это означает, что установка низковольтной наружной проводки относительно проста и часто выполняется домовладельцами (производитель системы должен предоставить подробные инструкции по установке).

Электропроводка рядом с домом

Для открытого жилого и развлекательного пространства на террасе или на террасе вам может потребоваться только одна или две розетки, а также некоторое освещение (стандартное или низковольтное, или оба).Для такого типа наружной проводки вы, вероятно, можете подключиться к существующей внутренней цепи. Если цепь недоступна или добавление новых устройств может привести к перегрузке цепи, вам придется запустить новую цепь из коробки выключателя. Скорее всего, это можно сделать в доме, что упростит установку.

Электропроводка вне дома

Для подачи электроэнергии в удаленное жилое пространство на открытом воздухе или хозяйственную постройку часто требуется новая выделенная цепь с подземным кабелем.Это проще, чем кажется, но для этого требуется разрешение и тщательное соблюдение местных строительных норм. Обычно вам нужно нанять лицензированного электрика. После того, как основной кабель питания установлен, он может обеспечивать питание уличных розеток и осветительных приборов. В большинстве кодов указано, что для наружных цепей требуется 20-амперный ток, чего достаточно для нескольких устройств.

Правильные устройства

Безопасность имеет решающее значение для любой проводки, но особенно это касается наружной проводки.Все розетки должны иметь защиту GFCI (прерыватель цепи замыкания на землю) с помощью розетки GFCI или прерывателя GFCI. Емкости также должны иметь крышку: один из типов закрывает выпускное отверстие от дождя, когда оно не используется; другой тип имеет пластиковую крышку, которая закрывает поверхность розетки даже при подключенных шнурах. Светильники с линейным напряжением должны быть рассчитаны на «влажное место», если они защищены крышей патио или карнизом. Если они подвержены воздействию погодных условий, они должны быть оценены как «влажные места». Все электрические коробки, устанавливаемые на поверхность, должны быть водонепроницаемыми.

Наружное беспроводное освещение

Если вы предпочитаете не прокладывать проводку по всему двору, чтобы сократить расходы на систему наружного освещения или хозяйственную постройку, у вас есть несколько простых вариантов. Солнечные ландшафтные светильники — это автономные небольшие электростанции с собственными солнечными панелями, аккумуляторными батареями и освещением, управляемым переключателем фотоэлементов (включает свет только в темноте). Довольно удивительно, особенно если учесть, что они стоят от 3 до 5 долларов за штуку.Что касается хозяйственных построек и других территорий, которые нуждаются в верхнем освещении, простой вариант беспроводной связи — это установка светодиодного светильника с батарейным питанием. У многих из них есть активируемые движением переключатели и фотоэлементы, поэтому они включаются автоматически и только тогда, когда это необходимо.

Филип Шмидт пишет для Networx.com .

Обновлено 31 июля 2018 г.

Разъяснение различных типов домашней проводки

Стажировка электрика начинается всего со 100 часов в лаборатории профессионального училища, вплоть до университетов, предлагающих 4 года обучения.Вот сколько обучения и знаний нужно, чтобы стать лицензированным электриком. Но понимание основ домашней электропроводки не должно быть таким интенсивным.

Если вы делаете простой проект дома своими руками, вы должны знать о типах электропроводки в доме. Вам также необходимо понимать общие правила кодирования, определения размеров и маркировки.

В этом базовом руководстве мы собрали все, что вам нужно знать о домашних электрических проводах.

Зачем нужно знать об электропроводке дома

Если вы выполняете какой-либо проект по дому, понимание домашней электропроводки может облегчить эту работу.Вам нужно знать о типах электрических проводов, когда вы:

• установка новой проводки и необходимость знать, какой тип провода использовать
• ищет электрические проблемы в вашем доме (т. Е. Знание цепи, к которой принадлежит проводка, может помочь вам определить причину проблемы)
• выполняет любой ремонт или реконструкцию электрооборудования

Помните, что любые изменения в домашней электропроводке должны соответствовать нормам. Это означает соблюдение Национального электротехнического кодекса, а также любых местных постановлений в вашем географическом регионе.

Последние имеют тенденцию быть более строгими, и их следует тщательно соблюдать, чтобы избежать ошибок.

Несоблюдение кода увеличивает риск возникновения опасности, например возгорания. Это также может стоить вам, если вы когда-нибудь решите продать свой дом и его поймает домашний инспектор.

Основы домашнего электрического провода

Прежде чем мы углубимся в типы электрических проводов, вам следует знать несколько основных терминов, маркировки и кодирования. Понимание этого может значительно упростить вашу поездку в строительный магазин.

Термины «кабель» и «провод» настолько часто используются как синонимы, что можно подумать, что это одно и то же. Но это не так.

Электрический провод — это любой материал, проводящий электричество. Это отдельные проводники внутри куртки. Они либо изолированные, либо голые.

Кабель, с другой стороны, представляет собой комбинацию двух или более проводов. Эти провода собраны вместе в одной оболочке.

Цветовая маркировка оболочки кабеля

Наружная оболочка кабелей имеет цветовую маркировку.Кабели имеют цветовую маркировку, чтобы обозначить размер проводов внутри кабеля. Цветовой код также указывает на силу тока кабеля.

Ниже указаны цвет, размер и сила тока:

• Черный . Провод калибра 8 или 6, цепи 45 или 60 А
• Оранжевый . Провод 10 калибра, цепь 30 А
• Желтый . Провод 12 калибра, цепь 20 А
• Белый . Провод 14-го калибра, цепь 15 А

Серые кабели — это кабели подземных фидеров (UF).Все кабели УФ серого цвета. Чтобы узнать калибр провода и информацию о схеме, вам необходимо проверить маркировку оболочки кабеля.

Кроме того, цветовое кодирование оболочки кабеля является относительно новым нововведением в электротехнической промышленности. Он не был введен до 2001 года, и компании не обязаны его использовать. По этой причине вы всегда должны уточнять у производителя, соответствует ли цветовая кодировка действующим стандартам.

В отличие от цветовой кодировки оболочки кабеля, цветовая кодировка проводов является стандартной для всех жил.Домашний электрический провод обычно бывает следующих цветов:

• Белый . Это нейтральный провод. Он отвечает за замыкание цепи, возвращая ток к панели.
• Черный / Красный . Это горячие провода. Это означает, что они передают электрический ток от панели к устройству. Устройство может быть розеткой, осветительной арматурой, выключателем или прибором.
• Голый / зеленый . Этот цветовой код обозначает провода заземления.При замыкании на землю включается провод заземления. Эти провода создают путь, по которому ток возвращается к выключателю вашего дома, перегорает предохранитель и отключает электричество.

Есть провода других цветов, но самые распространенные из них можно встретить у себя дома.

Знание того, что представляет собой каждый провод, может помочь вам понять, как различные провода в вашем доме вносят вклад в вашу электрическую систему.

Маркировка

И провода, и кабели имеют маркировку, чтобы сообщить вам размер провода, материал, количество проводов внутри кабеля, тип изоляции и другие специальные характеристики.Этикетки напечатаны на изоляции провода или на внешней оболочке кабеля.

Размер провода

Размер провода относится к диаметру самого проводника. Это регулируется американской системой калибровки проводов. В двух словах, чем меньше размер провода, тем больше калибр.

Крайне важно, чтобы размер выбранных вами проводов соответствовал силе тока цепи. Если они не совпадают, значительно возрастает риск короткого замыкания и возгорания.

Но как измерители и сила тока работают вместе?

Калибр провода определяет его допустимую нагрузку по току.Максимальный ток — это величина силы тока, с которой провод может безопасно работать.

Что касается домашнего электрического провода, вы обычно будете работать с проводом калибра 12 или 14. Но для бытовой техники вы будете использовать калибр 10, 8 или 6. Такие вещи, как печи, водонагреватели, сушилки и кондиционеры, используют эти более крупные датчики, потому что они требуют большой силы тока.

Когда вам нужно протолкнуть провод через кабелепровод, вам понадобится сплошной провод.Но когда вам нужно протянуть провод через кабелепровод, вы можете подумать об использовании многожильного провода. Поскольку он более гибкий, легче обходить углы или труднодоступные места.

Виды электропроводки в доме

Существует множество различных типов проводки и кабелей, которые можно найти как в доме, так и вокруг него. Ниже мы рассмотрим наиболее распространенные типы более подробно.

Неметаллический кабель

В домах, построенных после середины 1960-х годов, проводка относительно стандартная.

Обычный тип домашней электропроводки — неметаллический кабель или кабель NM. Вы также можете знать его как кабель Romex, который является самой популярной торговой маркой этого типа электропроводки.

НМ обычно состоит из трех или более отдельных жил. Эти проводники завернуты в гибкую пластиковую оболочку, также известную как оболочка. В одном кабеле NM обычно есть провод под напряжением, провод заземления и нейтральный провод.

NM используется для сухой внутренней домашней электропроводки.Это включает в себя бытовую технику, выключатели, осветительные приборы и розетки. Наиболее распространенные размеры NM в современных домах:

• 14 калибр, цепи 15 А
• цепи 12 калибра, 20 ампер
• цепи 10 калибра, 30 ампер
• Цепи 8 калибра, 40 А
• 6 калибра, цепи 55 А

В качестве альтернативы, электрические провода в вашем доме могут быть проложены в кабелепроводе. Это гибкая металлическая или пластиковая трубка. Обычно он используется в ситуациях, когда оголена проводка.

Правила для кабеля NM

Существует несколько правил, касающихся кабеля NM, о которых вам следует знать.

Во-первых, их нельзя использовать в жилом строительстве выше трех этажей. Строго предназначенные для дома, их нельзя использовать и в коммерческих постройках.

НМ разработан как постоянная домашняя электропроводка. Их нельзя использовать вместо удлинителей. Их также нельзя использовать для замены электропроводки ваших приборов.

При необходимости вы должны использовать подходящую опору для кабелей. Вы не можете поддерживать их гвоздями или стойлами. Все, что может повредить кабель, не допускается в качестве опоры, и они должны быть закреплены с интервалом менее 4,5 футов.

Как уже упоминалось, местные постановления относительно электропроводки в доме, как правило, более строгие, чем национальные нормы. А в некоторых сообществах использовать кабель Romex или NM не разрешается. Вместо этого эти сообщества используют бронированный кабель или переменный ток.

Также известный как BX, этот тип электрического провода появился в начале 1900-х годов, но используется до сих пор. Электропроводка переменного тока имеет гибкую металлическую оболочку. Это обеспечивает дополнительную защиту проводников внутри.

Как и кабели NM, переменный ток не разрешается использовать в коммерческих зданиях или жилых зданиях более трех этажей. Правила, касающиеся поддержки, также аналогичны.

Подземный питающий кабель

В то время как кабели AC и NM предназначены для сухих внутренних условий, вам нужен кабель, который подходит для использования на открытом воздухе или во влажных условиях.Этот тип кабеля не требует защиты стен, пола и потолка.

Вот почему, когда вам нужно проложить провод под землей или на открытом воздухе, вы используете подземный подводящий кабель UF. Этот тип электрического провода также является неметаллическим кабелем, и его можно прокладывать под землей без кабелепровода.

Он также может намокнуть без каких-либо проблем.

Подобно кабелю NM, кабель UF состоит из трех жил.

Один провод под напряжением, один нейтральный провод и неизолированный провод заземления.Они также похожи на кабель NM, но оболочка вокруг УФ-кабеля выполнена из твердого пластика, который нельзя катить между пальцами.

Если у вас есть домашний электрический провод, проходящий через незавершенные участки, такие как подвалы, им нужна более прочная внешняя поверхность. Вот тут и пригодится кабель в металлической оболочке.

Используется на незавершенных участках, где проводка подвержена риску физического повреждения.

Низковольтная проводка

Если у вас есть цепь, которая использует менее 50 вольт, вы можете использовать низковольтную проводку.

Этот тип домашнего электрического провода используется для предметов, не требующих большого количества электроэнергии. Сюда входят дверные звонки, большинство термостатов и ландшафтное освещение.

Вы найдете диапазоны низковольтных проводов от 12 до 22 калибра. Обычно он изолирован или покрыт оболочкой кабеля.

Телефон и провод передачи данных

Если у вас еще есть стационарный телефон, у вас есть специальная проводка для него. То же самое можно сказать и о вашем интернет-соединении.

И в вашем телефоне, и в Интернете используются провода низкого напряжения.Ваш телефонный кабель и кабель для передачи данных могут содержать от четырех до восьми проводов. Но чаще всего для этой цели используется кабель категории 5 или категории 5.

категории 5 представляют собой восемь проводов, скрученных вместе в четыре пары. На самом деле это самый эффективный тип кабеля для телефона и передачи данных.

Каналы электропроводки

Ну не совсем домашний электрический провод, проводные каналы определенно пригодятся с домашними системами электропроводки.

Эти экструдированные профили, также известные как электрические каналы или пластиковые каналы, помогают защитить и упорядочить все типы электрических проводов в вашем доме.Но их также можно использовать в коммерческих, медицинских и промышленных приложениях.

Каналы для электропроводки имеют квадратную, круглую, плоскую, прямоугольную, куполообразную или полностью индивидуализированную форму. В вашем доме вы используете их, чтобы предотвратить спутывание, повреждение проводов и дезорганизацию.

Они также могут помочь предотвратить опасность споткнуться, когда у вас проложены кабели по полу и стенам.

Дополнительная помощь в понимании вашего дома и его электропроводки

Домашние электрические системы проводов сложны.Но понимание его компонентов может помочь вам диагностировать проблемы, завершить ремонт, спланировать ремонт и поддерживать проводку в соответствии с кодом.

Первое, что вам нужно знать о домашнем электрическом проводе, — это основы. Вы должны знать, как размер соотносится с силой тока, как работает цветовая кодировка оболочки кабеля и провода и как читать этикетку кабеля или провода. Но вы также должны знать разницу между проводами и кабелями и когда вы используете многожильный или одножильный провод.

После этого вы должны знать все типы электрических проводов в вашем доме.

Сюда входит все, от кабелей NM, питающих ваши розетки, до кабелей УФ, питающих ваши наружные фонарные столбы. Но ваш дом может также использовать кабель переменного тока вместо NM, а также кабель в металлической оболочке в незавершенных местах и ​​кабель низкого напряжения для маломощных розеток.

Но знание и понимание вашей домашней электрической системы не обязательно означает возможность ее отремонтировать или изменить.

Для этого вам может потребоваться помощь профессионала. В таком случае ознакомьтесь с нашим широким спектром электрических услуг и узнайте, чем мы можем вам помочь.

Прокладка электрического провода под открытым небом

Когда вы строите террасу или патио на лужайке, вам, конечно же, придется подключить саму вещь или, возможно, вам даже придется проложить под ней другие электрические провода (кроме, конечно, основного). Независимо от того, под чем вы проводите проводку, она в конечном итоге будет подвергаться воздействию воды и других внешних элементов.

Существует несколько правил электропроводки, которые необходимо соблюдать при прокладке электропроводки под наружными настилами.Каждый стремится свести к минимуму воздействие окружающей среды и обеспечить безопасность для вас и вашей семьи, а также тех, кому в будущем придется проводить ремонтные работы.

Лучший способ прокладки электрического провода под уличными настилами — это прокладывать его в кабелепроводе и использовать провод и коробку для наружного применения, как того требует код. Кроме того, важно, чтобы проводка была надземной, и она была достаточно высокой, чтобы животные не могли ее грызть. В этой статье мы подробно рассмотрим тонкости прокладки электрического провода под уличными настилами.

Если мы хотим взглянуть на требования норм для прокладки электрических проводов под наружными настилами, они предлагают конкретные рекомендации для надземной и подземной проводки. В обоих случаях важно использовать проводку внешнего уровня и пропустить ее через кабелепроводы.

Если проводка находится над землей, трубы должны быть прикреплены к нижней части вашей палубы высотой не менее 1 фута и ни в одной точке не должны провисать. Важно, чтобы вы крепили проводку параллельно балкам, а не к полу вашей палубы, чтобы исключить любую возможность аварии.

Давайте рассмотрим эти инструкции более подробно.
