Распределительный газопровод определение: Распределительный газопровод — это… Что такое Распределительный газопровод?

Распределительный газопровод — это… Что такое Распределительный газопровод?

Распределительный газопровод

«…а) «распределительные газопроводы» — газопроводы, обеспечивающие подачу газа от газораспределительных станций магистральных газопроводов или других источников газоснабжения до газопроводов-вводов или организаций — потребителей газа;…»

Источник:

Постановление Правительства РФ от 20.11.2000 N 878 (ред. от 22.12.2011) «Об утверждении Правил охраны газораспределительных сетей»

«…Распределительный газопровод — газопровод газораспределительной сети, обеспечивающий подачу газа от источника газоснабжения до газопроводов-вводов к потребителям газа…»

Источник:

Постановление Госгортехнадзора РФ от 18.03.2003 N 9 «Об утверждении правил безопасности систем газораспределения и газопотребления» (Зарегистрировано в Минюсте РФ 04.

04.2003 N 4376)

Официальная терминология. Академик.ру. 2012.

• Распределительное устройство (электроустановка)
• Распределительный пост тяговой подстанции

Смотреть что такое «Распределительный газопровод» в других словарях:

• распределительный газопровод — газопровод газораспределительной сети, обеспечивающий подачу газа от источника газоснабжения до газопроводов вводов к потребителям газа; Источник …   Словарь-справочник терминов нормативно-технической документации

• распределительный газопровод — — [А.С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом EN diffusion gas tube …   Справочник технического переводчика

• газопровод распределительный — Газопровод распределительной сети, обеспечивающий подачу газа от источника газоснабжения до газопроводов вводов к потребителям газа [ПБ 12 529 03 Правила безопасности систем газораспределения и газопотребления, утверждены постановлением… …   Справочник технического переводчика

• газопровод магистральный распределительный — Газопровод для подачи газа из магистральных газопроводов в отводы или к отдельным крупным потребителям. Примечание Указанный термин, введен, с целью указать терминологическое отличие данного газопровода (являющегося магистральным) от… …   Справочник технического переводчика

• газопровод внеплощадочный — Распределительный газопровод, обеспечивающий подачу газа от источника газоснабжения к промышленному потребителю, находящийся вне производственной территории предприятия. [ПБ 12 529 03 Правила безопасности систем газораспределения и… …   Справочник технического переводчика

• ГАЗОПРОВОД РАСПРЕДЕЛИТЕЛЬНЫЙ — газопровод, подающий газ от газораспределительной станции или хранилища газа к месту его потребления (Болгарский язык; Български) разпределителен газопровод (Чешский язык; Čeština) plynovodní rozvodná síť (Немецкий язык; Deutsch)… …   Строительный словарь

• газопровод — 3.4 газопровод: Трубопровод, предназначенный для транспорта газа. Источник: СТО Газпром 2 2.1 249 2008: Магистральные трубопроводы 3. 5 газопровод отвод: Газопровод, предназначенный для подачи газа от распределительных или магистральных… …   Словарь-справочник терминов нормативно-технической документации

• газопровод распределительный высокого давления — 3.8 газопровод распределительный высокого давления: Газопровод, обеспечивающий некомпримируемую подачу газа от магистрального газопровода или других объектов ЕСГ (ПХГ, месторождения) в отводы или до ГРС крупных потребителей. Источник: СТО Газпром …   Словарь-справочник терминов нормативно-технической документации

• межпоселковый газопровод — газопровод газораспределительной сети, проложенный вне территории поселений; Источник …   Словарь-справочник терминов нормативно-технической документации

• Внеплощадочный газопровод — распределительный газопровод, обеспечивающий подачу газа от источника газоснабжения к промышленному потребителю, находящийся вне производственной территории предприятия. .. Источник: Постановление Госгортехнадзора РФ от 18.03.2003 N 9 Об… …   Официальная терминология

распределительный газопровод — это… Что такое распределительный газопровод?

распределительный газопровод

распределительный газопровод — газопровод газораспределительной сети, обеспечивающий подачу газа от источника газоснабжения до газопроводов-вводов к потребителям газа;

Распределительный газопровод — в соответствии с [3] — это газопровод газораспределительной сети, обеспечивающий подачу газа от источника газоснабжения до газопроводов-вводов к потребителям газа.

Распределительный газопровод — в соответствии с [3] — это газопровод газораспределительной сети, обеспечивающий подачу газа от источника газоснабжения до газопроводов-вводов к потребителям газа.

22 распределительный газопровод: Газопровод, проложенный от источника газа до места присоединения газопровода-ввода.

Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.

• распределительные тепловые сети
• Распределительный клапан

Смотреть что такое «распределительный газопровод» в других словарях:

• распределительный газопровод — — [А.С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом EN diffusion gas tube …   Справочник технического переводчика

• Распределительный газопровод — а) распределительные газопроводы газопроводы, обеспечивающие подачу газа от газораспределительных станций магистральных газопроводов или других источников газоснабжения до газопроводов вводов или организаций потребителей газа;… Источник:… …   Официальная терминология

• газопровод распределительный — Газопровод распределительной сети, обеспечивающий подачу газа от источника газоснабжения до газопроводов вводов к потребителям газа [ПБ 12 529 03 Правила безопасности систем газораспределения и газопотребления, утверждены постановлением… …   Справочник технического переводчика

• газопровод магистральный распределительный — Газопровод для подачи газа из магистральных газопроводов в отводы или к отдельным крупным потребителям. Примечание Указанный термин, введен, с целью указать терминологическое отличие данного газопровода (являющегося магистральным) от… …   Справочник технического переводчика

• газопровод внеплощадочный — Распределительный газопровод, обеспечивающий подачу газа от источника газоснабжения к промышленному потребителю, находящийся вне производственной территории предприятия. [ПБ 12 529 03 Правила безопасности систем газораспределения и… …   Справочник технического переводчика

• ГАЗОПРОВОД РАСПРЕДЕЛИТЕЛЬНЫЙ — газопровод, подающий газ от газораспределительной станции или хранилища газа к месту его потребления (Болгарский язык; Български) разпределителен газопровод (Чешский язык; Čeština) plynovodní rozvodná síť (Немецкий язык; Deutsch)… …   Строительный словарь

• газопровод — 3.4 газопровод: Трубопровод, предназначенный для транспорта газа. Источник: СТО Газпром 2 2.1 249 2008: Магистральные трубопроводы 3. 5 газопровод отвод: Газопровод, предназначенный для подачи газа от распределительных или магистральных… …   Словарь-справочник терминов нормативно-технической документации

• газопровод распределительный высокого давления — 3.8 газопровод распределительный высокого давления: Газопровод, обеспечивающий некомпримируемую подачу газа от магистрального газопровода или других объектов ЕСГ (ПХГ, месторождения) в отводы или до ГРС крупных потребителей. Источник: СТО Газпром …   Словарь-справочник терминов нормативно-технической документации

• межпоселковый газопровод — газопровод газораспределительной сети, проложенный вне территории поселений; Источник …   Словарь-справочник терминов нормативно-технической документации

• Внеплощадочный газопровод — распределительный газопровод, обеспечивающий подачу газа от источника газоснабжения к промышленному потребителю, находящийся вне производственной территории предприятия. .. Источник: Постановление Госгортехнадзора РФ от 18.03.2003 N 9 Об… …   Официальная терминология

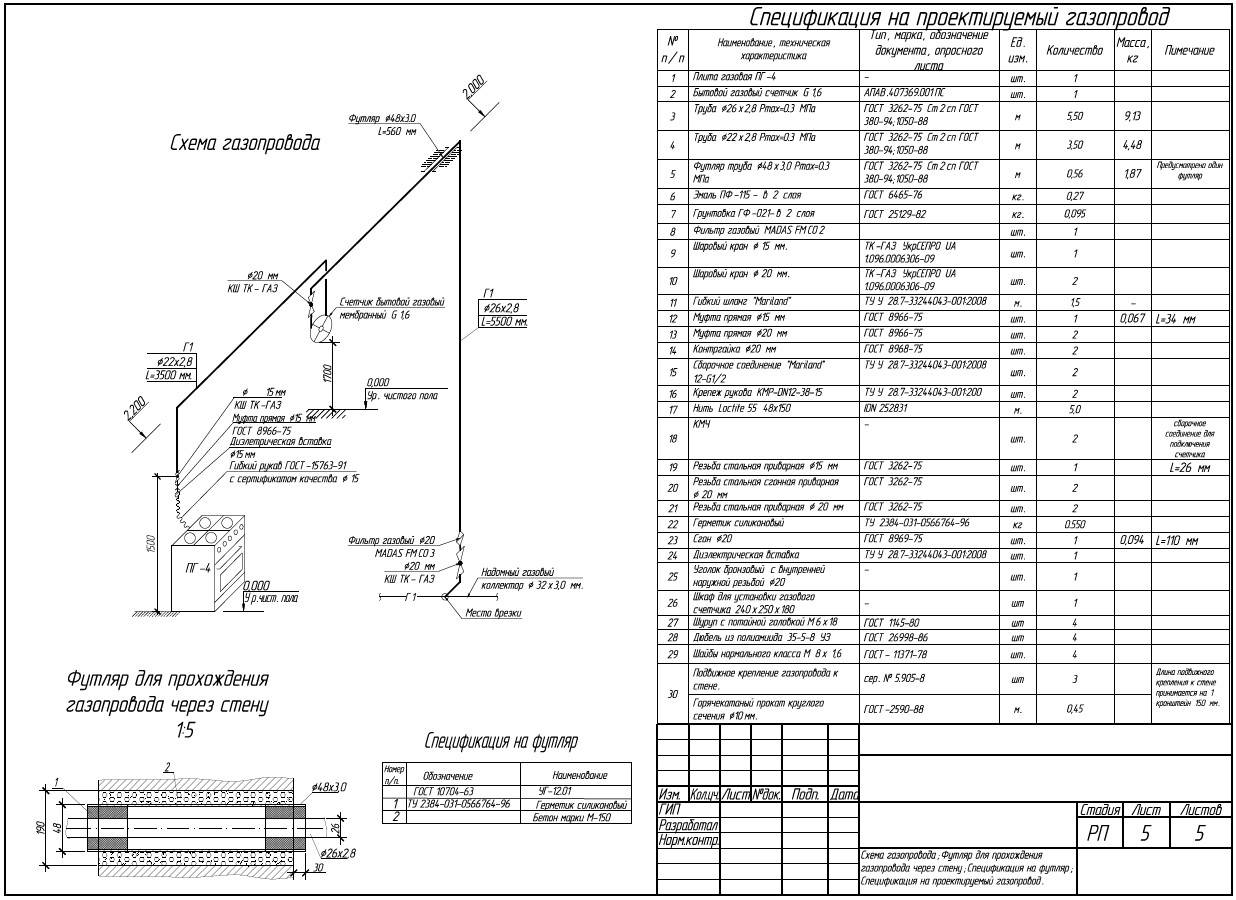

Распределительные газопроводы

Газораспределительные сети – это единый производственно-технологический комплекс, включающий в себя наружные газопроводы, сооружения, технические и технологические устройства, расположенные на наружных газопроводах, и предназначенный для транспортировки природного газа от отключающего устройства, установленного на выходе из газораспределительной станции, до отключающего устройства, расположенного на границе сети газораспределения и сети газопотребления (в том числе сети газопотребления жилых зданий)

Наружные и внутренние газопроводы, входящие как в сеть газораспределения, так и в сеть газопотребления, в зависимости от давления подразделяют на:

• газопроводы высокого давления 1а категории (свыше 1,2 МПа)
• газопроводы высокого давления 1 категории (свыше 0,6 до 1,2 МПа включительно)
• газопроводы высокого давления 2 категории (свыше 0,3 до 0,6 МПа включительно)
• газопроводы среднего давления (свыше 0,005 до 0,3 МПа включительно)
• газопроводы низкого давления (до 0,005 МПа включительно)

В зависимости от местоположения относительно планировки населенных пунктов газопроводы разделяют на уличные, внутри-квартальные, дворовые, межцеховые.

По расположению относительно поверхности земли газопроводы классифицируют на подземные (подводные), надземные (надводные) и наземные.

По назначению в системе газоснабжения газопроводы делят на распределительные, газопроводы-вводы, вводные, продувочные, сбросные, импульсные, а также межпоселковые.

В зависимости от материала труб газопроводы бывают металлические (стальные, медные и др.) и неметаллические (полиэтиленовые и др.).
По виду транспортируемого газа различают газопроводы природного газа, попутного и сжиженного.

В зависимости от надежности газоснабжения, объема, структуры и плотности газопотребления, местных условий, а также на основании технико-экономических расчетов производится выбор систем распределения, число газорегуляторных пунктов (ГРП) и принцип построения распределительных газопроводов (кольцевые, тупиковые, смешанные).

Распределительными являются газопроводы, идущие от обеспечивающих газоснабжение населенных пунктов ГРП до вводов (уличные, внутриквартальные, дворовые, межцеховые и др. ). Ввод представляет собой участок газопровода от места присоединения к распределительному газопроводу до здания, включая отключающее устройство на вводе в здание, или до вводного газопровода.

При проектировании газоснабжения городов и других населенных пунктов принимаются следующие системы распределения газа по давлению:

• одноступенчатая с подачей потребителям газа одного давления;
• двухступенчатая с подачей потребителям газа по газопроводам двух давлений;
• трехступенчатая с подачей потребителям газа по газопроводам трех давлений.

Связь между газопроводами различных давлений, входящих систему газоснабжения, должна предусматриваться только через ГРП и газорегуляторные установки (ГРУ). Исключение составляют сами ГРП, где на обводной линии между газопроводами различных давлений устанавливаются два запорных устройства.

ООО «СервисТеплоГаз» участвует в проектировании, строительстве, реконструкции, техническом перевооружении газораспределительных сетей и сооружений на них любой сложности, начиная с предпроектной подготовки, до ввода в эксплуатацию.

Инженеры нашей компании всегда используют индивидуальный подход к каждому заказчику, изучают весь комплекс существующих или планируемых инженерных сетей на предмет возможности газификации т.к. ошибка в начале проектирования может привести к необратимым последствиям при строительстве и срыва срока сдачи в эксплуатацию всего объекта.

Страница не найдена

Северо-Запад

143405, г. Красногорск, ул.Заводская, д.26

+7 (498) 569-03-04

Array

Все контакты филиала

Юго-Восток

140411 г. Коломна, пр. Кирова, д. 9

+7 (496) 615-67-04

Array

Все контакты филиала

Север

141002, г. Мытищи, ул. Белобородова, д.6

+7 (498) 687-47-04

Array

Все контакты филиала

Восток

142412, г. Ногинск, ул. Ревсобраний, д.1

+7 (496) 516-80-04

Array

Все контакты филиала

Запад

143000, г. Одинцово, Транспортный пр-д., д.5

+7 (498) 690-43-04

Array

Все контакты филиала

Юг

142110, г. Подольск, ул.Кирова, д.31-а

+7 (496) 769-76-04

Array

Все контакты филиала

Не ваш филиал?

Ошибка 404: страница не найдена!

К сожалению, запрошенный вами документ не найден. Возможно, вы ошиблись при наборе адреса или перешли по неработающей ссылке. Для поиска нужной страницы, воспользуйтесь картой сайта ниже или перейдите на главную страницу сайта. Поиск по сайту Карта сайта О Ростехнадзоре Информация Деятельность Проведение проверок Нормативные правовые акты, устанавливающие обязательные требования, соблюдение которых проверяется при проведении проверок Нормативные правовые акты, являющиеся общими для различных областей надзора и устанавливающие обязательные требования, соблюдение которых поверяется при проведении проверок Нормативные правовые акты, устанавливающие обязательные требования, соблюдение которых проверяется при осуществлении федерального государственного надзора в области использования атомной энергии Нормативные правовые акты, устанавливающие обязательные требования, соблюдение которых проверяется при осуществлении федерального государственного надзора в области промышленной безопасности Нормативные правовые акты, устанавливающие обязательные требования, соблюдение которых проверяется при осуществлении государственного горного надзора Нормативные правовые акты, устанавливающие обязательные требования, соблюдение которых проверяется при осуществлении федерального государственного энергетического надзора Нормативные правовые акты, устанавливающие обязательные требования, соблюдение которых проверяется при осуществлении федерального государственного надзора в области безопасности гидротехнических сооружений Нормативные правовые акты, устанавливающие обязательные требования, соблюдение которых проверяется при осуществлении федерального государственного строительного надзора Перечни правовых актов, содержащих обязательные требования, соблюдение которых оценивается при проведении мероприятий по контролю Ежегодные планы проведения плановых проверок юридических лиц и индивидуальных предпринимателей Статистическая информация, сформированная федеральным органом исполнительной власти в соответствии с федеральным планом статистических работ, а также статистическая информация по результатам проведенных плановых и внеплановых проверок Ежегодные доклады об осуществлении государственного контроля (надзора) и об эффективности такого контроля Информация о проверках деятельности органов исполнительной власти субъектов Российской Федерации и органов местного самоуправления, а также о направленных им предписаниях Форма расчета УИН Нормотворческая деятельность Международное сотрудничество Государственные программы Российской Федерации Профилактика нарушений обязательных требований Государственная служба Исполнение бюджета Госзакупки Информация для плательщиков Порядок привлечения общественных инспекторов в области промышленной безопасности Информатизация Службы Сведения о тестовых испытаниях кумулятивных зарядов Анализ состояния оборудования энергетического, бурового и тяжелого машиностроения в организациях ТЭК Судебный и административный порядок обжалования нормативных правовых актов и иных решений, действий (бездействия) Федеральной службы по экологическому, технологическому и атомному надзору Прием отчетов о производственном контроле Общественный совет Противодействие коррупции Нормативные правовые и иные акты в сфере противодействия коррупции Антикоррупционная экспертиза Методические материалы Формы документов против коррупции для заполнения Сведения о доходах, расходах, об имуществе и обязательствах имущественного характера Сведения о доходах, имуществе и обязательствах имущественного характера гражданских служащих Ростехнадзора за 2019 год Сведения о доходах, расходах, об имуществе и обязательствах имущественного характера гражданских служащих Ростехнадзора за 2018 год Сведения о доходах, расходах, об имуществе и обязательствах имущественного характера гражданских служащих Ростехнадзора за 2017 год Сведения о доходах, расходах, об имуществе и обязательствах имущественного характера гражданских служащих Ростехнадзора за 2016 год Сведения о доходах, расходах, об имуществе и обязательствах имущественного характера гражданских служащих Ростехнадзора за 2015 год Сведения о доходах, расходах, об имуществе и обязательствах имущественного характера гражданских служащих Ростехнадзора за 2014 год Сведения о доходах, расходах, об имуществе и обязательствах имущественного характера гражданских служащих Ростехнадзора за 2013 год Сведения о доходах, имуществе и обязательствах имущественного характера гражданских служащих Ростехнадзора за 2012 год Сведения о доходах, имуществе и обязательствах имущественного характера гражданских служащих Ростехнадзора за 2011 год Сведения о доходах, имуществе и обязательствах имущественного характера гражданских служащих Ростехнадзора за 2010 год Сведения о доходах, имуществе и обязательствах имущественного характера гражданских служащих Ростехнадзора за 2009 год Комиссия по соблюдению требований к служебному поведению и урегулированию конфликта интересов Доклады, отчеты, обзоры, статистическая информация Обратная связь для сообщений о фактах коррупции Информация для подведомственных Ростехнадзору организаций Материалы антикоррупционного просвещения Иная информация Открытый Ростехнадзор Промышленная безопасность Ядерная и радиационная безопасность Энергетическая безопасность Федеральный государственный энергетический надзор Нормативные правовые и правовые акты Основные функции и задачи Информация о субъектах электроэнергетики, теплоснабжающих организациях, теплосетевых организациях и потребителях электрической энергии, деятельность которых отнесена к категории высокого и значительного риска Уроки, извлеченные из аварий и несчастных случаев Перечень вопросов Отраслевой комиссии Федеральной службы по экологическому, технологическому и атомному надзору по проверке знаний норм и правил в области энергетического надзора Перечень вопросов (тестов), применяемых в отраслевой комиссии Федеральной службы по экологическому, технологическому и атомному надзору по проверке знаний норм и правил в области энергетического надзора Перечень вопросов (тестов), применяемых в отраслевой комиссии Федеральной службы по экологическому, технологическому и атомному надзору по проверке знаний норм и правил в области энергетического надзора для инспекторского состава территориальных органов Ростехнадзора О проведении проверок соблюдения обязательных требований субъектами электроэнергетики, теплоснабжающими организациями, теплосетевыми организациями и потребителями электрической энергии в 2020 году Контакты Федеральный государственный надзор в области безопасности гидротехнических сооружений Ведение государственного реестра саморегулируемых организаций в области энергетического обследования Строительный надзор

В законодательстве выявили недоработку, касающуюся собственности на газопроводы — Российская газета

Жительница небольшого городка обратилась в суд с просьбой о постановке на баланс газопровода за пределами ее участка в специализированной организации. Оказалось, что ее проблема волнует в прямом смысле сотни тысяч дачников, садоводов и сельчан.

Шесть лет назад гражданка приобрела в собственность жилой дом с давно подведенным к земельному участку и подключенным к дому газом. Пользовалась газом хозяйка до 2018 года, пока не поступило уведомление от организации, обеспечивающей безопасность эксплуатации газовой сети. «Письмо счастья» было об отключении газа в связи с планируемой реконструкцией газопровода его собственником. По мнению газовой организации, собственником газопровода был сосед, живущий через участок. Именно он якобы участвовал в его строительстве. Но ни одного подтверждения о регистрации газопровода на его имя у соседа не имеется.

Конторы — по эксплуатации и по поставке газа — перекладывали обязанности друг на друга

Тогда к суду подключилась прокуратура. И прокурором руководству газовой организации было внесено предостережение о недопустимости отключения газа. Но газовая организация не унималась и неоднократно направляла гражданке уведомление об отключении. Но уже от имени виртуального собственника газопровода.

Истица просила суд заставить поставить газопровод на баланс газовой организации. В суде сосед предложил ей купить газопровод. Собственница соглашалась, но попросила подтвердить право собственности — ведь она должна купить газопровод у настоящего собственника. Но у гражданина документов не было.

Зато местный суд, несмотря на недоказанность права собственности на газопровод соседа, отсутствие записи в реестре ЕГРН и информации в органах технадзора, вынес решение отказать хозяйке в иске, поскольку собственником газопровода, по мнению суда, является ее сосед. Либо… сама истица с соседом. Так и написано в решении суда!

К моменту, пока дело дошло до второй инстанции, случилось ЧП — газопровод был поврежден из-за ДТП и подача газа была прекращена другой организации — областной организации в сфере поставки газа.

Во второй инстанции две газовые организации — одна из них — в сфере обеспечения безопасности газового оборудования, а другая — в сфере обеспечения поставок газа, перекидывали свои обязанности друг на друга. Они заявляли, что одна организация только обеспечивает безопасность эксплуатации оборудования, а другая обеспечивает только поставку газа.

Пришлось анализировать «газовое» законодательство с 1999 года. Получилось вот что. Собственником газопровода, как элемента газовых сетей, может быть только специализированная организация, получившая это право в процессе приватизации или «на ином другом законном основании». Законодатель четко установил, что границей ответственности являются границы участка гражданина. За правильное использование оборудования, которое находится на частном участке, несет ответственность гражданин, за его пределами — специализированная организация, которая и принимает на баланс все элементы газовой системы за пределами участков граждан. В некоторых случаях это может делать местная администрация.

Вышестоящий суд все-таки принял решение об отказе в удовлетворении иска собственницы. А ведь она исправно платила и платит — как за отсутствующий газ, так и по другому договору — за эксплуатацию газового оборудования. Но что ей делать дальше? Ведь скоро осень. Готовить и обогреваться будет нечем. И в похожей ситуации оказываются очень многие граждане, которые живут не в квартирах , а на дачах и в домах.

На правительственном уровне в конце 2013 года частично был решен вопрос о принадлежности газовых сетей. Постановлением (№ 1314) установлено, что исполнитель, то есть специализированная газовая организация, несет балансовую и эксплуатационную ответственность за элементы газовых сетей до границ земельного участка гражданина. Однако законодательно до сих пор так и не решена сложная проблема балансовой принадлежности газопроводов, появившихся до вступления в силу этого постановления. А это десятки и сотни километров труб и большие проблемы для простых граждан во всех регионах страны. Многие из них подают иски о принятии на баланс «своих» труб газовыми организациями. Но те отказываются — мол, содержите свои трубы сами. При этом забывают про безопасность. Ведь газопроводы — источники повышенной опасности. Но пока наши суды не спешат ответить на вопрос — так чья же у вас труба?

Классификация газопроводов по назначению

Распределительные газопроводы служат для подачи газа от источников до газопроводов-вводов. Распределительные газопроводы могут быть высокого и среднего давления, основная их цель – подача газа к единому объекту, буть то ГРП, котельная и прочие объекты.

Газопроводы-вводы – это часть газопровода, ведущая от места присоединения к распределительному газопроводу устройства включения-выключения на вводе.

Вводной газопровод – это газопровод, расположенный на участоке от устройства включения-выключения на вводе в здание до внутреннего газопровода, газопровод в футляре через стену здания также относится к этой категории.



Межпоселковый газопровод – это газопровод, включающий все распределительные, которые проложены за территорией населенных пунктов.

Внутренний газопровод – это часть газопровода от газопровода-ввода или от вводного газопровода до места подключения газового прибора (потребителя газа).

Общая комплексная система газоснабжения является очень сложным техническим сооружением.

На крупных промышленных предприятиях наиболее целесообразным следует рассматривать только составные части, входящие в комплекс системы газоснабжения. Промышленные и коммунальные предприятия питаются от городских распределительных сетей, давление в которых либо среднего, либо высокое.

Предприятие с небольшим расходом газа может быть присоединено к газопроводам низкого давления.

По городским распределительным сетям подача газа осуществляется на территорию промышленных предприятий через ответвления и вводы.

Потребители подключены непосредственно к сетям низкого давления.

Запорная арматура, которая применяется на городских газопроводах, должна обеспечивать возможность отключения отдельных секторов города, а также отдельных участков газопроводов, ГРС, ГРП.

Установка запорной арматуры на городских газопроводах должна предусматривать свободный доступ персонала в любое время.

На газопроводах с давлением газа более 0,6 МПа устанавливаются стальные задвижки или краны.

Трасса газопровода – это линия, которая определяет направление газопровода в каждой его точке. При нанесении данной линии на планы она обозначает план трассы газопровода, а ее проекцию на параллельную плоскость называют профилем трассы. Выбор трассы газопровода называется трассировкой.

Трасса газопровода должна учитывать условие минимальной прояженности сети до потребителя.

При этом, точки встречи потоков газа выбирают на границах зон ГРП, таже должно соблюдаться условие невозможности возвратного движения газа в ГРП.

49 CFR § 192.3 — Определения. | CFR | Закон США

§ 192.3 Определения.

Как используется в этой части:

Заброшенный означает окончательно выведенный из эксплуатации.

Активная коррозия означает продолжающуюся коррозию, которая, если ее не контролировать, может привести к состоянию, наносящему ущерб общественной безопасности.

Администратор означает Администратора, Администрацию по безопасности трубопроводов и опасных материалов или его или ее представителя.

Аварийный сигнал означает звуковое или видимое средство указания контроллеру, что оборудование или процессы выходят за пределы определяемых оператором параметров, связанных с безопасностью.

Пункт управления — это операционный центр, укомплектованный персоналом, отвечающим за удаленный мониторинг и управление трубопроводным оборудованием.

Контроллер

означает квалифицированное лицо, которое удаленно контролирует и контролирует связанные с безопасностью операции на трубопроводном оборудовании через систему SCADA из диспетчерской, и который имеет оперативные полномочия и ответственность за удаленные рабочие функции трубопроводного объекта.

Потребительский счетчик означает счетчик, который измеряет передачу газа от оператора к потребителю.

Линия распределения означает трубопровод, отличный от линии сбора или передачи.

Электроразведка означает серию измерений близко расположенных труб к грунту над трубопроводами, которые впоследствии анализируются для определения мест, где коррозионный ток выходит из трубопровода.

Инженерная критическая оценка (ECA) означает документированную аналитическую процедуру, основанную на принципах механики разрушения, соответствующих свойствах материала (механические свойства и свойства сопротивления разрушению), истории эксплуатации, рабочей среде, деградации в процессе эксплуатации, возможных механизмах отказов, начальных и конечных размерах дефектов, и использование будущих процедур эксплуатации и технического обслуживания для определения максимально допустимых размеров дефектов на основе максимально допустимого рабочего давления на участке трубопровода.

Открытый подводный трубопровод означает подводный трубопровод, в котором верхняя часть трубы выступает над подводным естественным дном (согласно признанным и общепринятым практикам) в водах глубиной менее 15 футов (4,6 метра) при измерении от средней малой воды.

Газ означает природный газ, горючий газ или газ, который является токсичным или едким.

Линия сбора означает трубопровод, по которому газ транспортируется от действующего производственного объекта к линии электропередачи или магистрали.

Мексиканский залив и его входы означают воды от средней отметки высокого уровня воды на побережье Мексиканского залива и его входы, открытые в море (за исключением рек, приливных болот, озер и каналов) в сторону моря, включая территориальное море и Внешний континентальный шельф до глубины 15 футов (4,6 метра) при измерении от среднего уровня воды.

Опасность для судоходства означает для целей данной части трубопровод, у которого верхняя часть трубы находится менее чем на 12 дюймов (305 миллиметров) ниже подводного естественного дна (согласно признанным и общепринятым практикам) в водах менее 15 ноги (4.6 метров) глубиной, если измерять от средней межени.

Распределительная система высокого давления — распределительная система, в которой давление газа в магистрали выше, чем давление, предоставляемое заказчику.

Участок линии означает непрерывный участок линии передачи между соседними компрессорными станциями, между компрессорной станцией и хранилищами, между компрессорной станцией и запорным клапаном или между соседними запорными клапанами.

Перечисленная спецификация означает спецификацию, перечисленную в разделе I приложения B этой части.

Распределительная система низкого давления означает распределительную систему, в которой давление газа в магистрали практически такое же, как давление, подаваемое заказчику.

Main означает линию распределения, которая служит общим источником поставки для более чем одной линии обслуживания.

Максимальное фактическое рабочее давление означает максимальное давление, которое возникает при нормальной работе в течение 1 года.

Максимально допустимое рабочее давление (MAOP) означает максимальное давление, при котором трубопровод или сегмент трубопровода могут эксплуатироваться в соответствии с этой частью.

Область умеренных последствий означает:

(1) Береговая зона, которая находится в пределах круга потенциального удара, как определено в § 192.903, содержащее либо:

(i) пять или более зданий, предназначенных для проживания людей; или

(ii) Любая часть мощеной поверхности, включая обочины, обозначенной межштатной автомагистрали, другой автомагистрали или скоростной автомагистрали, а также любой другой основной магистрали с 4 или более полосами движения, как это определено в Концепции функциональной классификации автомагистралей Федерального управления шоссейных дорог. , Критерии и процедуры, Раздел 3.1 (см .: https://www.fhwa.dot.gov/planning/processes/statewide/related/highway_functional_classifications/fcauab.pdf), и это не соответствует определению области высоких последствий, как определено в § 192.903.

(2) Зона умеренного воздействия проходит в осевом направлении по длине трубопровода от самого дальнего края первого круга потенциального удара, содержащего 5 или более зданий, предназначенных для проживания людей; или любой части мощеной поверхности, включая обочины, любой обозначенной межштатной автомагистрали, автострады или скоростной автомагистрали, а также любой другой основной магистрали с 4 или более полосами движения до самого внешнего края последнего непрерывного круга потенциального удара, который содержит либо 5 или более зданий, предназначенных для проживания людей, или любой части мощеной поверхности, включая обочины, любой обозначенной межштатной автомагистрали, автомагистрали или скоростной автомагистрали, а также любой другой основной магистрали с 4 или более полосами движения.

Муниципалитет означает город, округ или любое другое политическое подразделение штата.

«Морской берег» означает за линией обычной низкой воды вдоль той части побережья Соединенных Штатов, которая находится в непосредственном контакте с открытым морем и за линией, обозначающей морскую границу внутренних вод.

Оператор — лицо, занимающееся транспортировкой газа.

Внешний континентальный шельф означает все затопленные земли, лежащие к морю и за пределами области земель под судоходными водами, как это определено в Разделе 2 Закона о затопленных землях (43 U.S.C. 1301), недра и морское дно которой принадлежат Соединенным Штатам и находятся под их юрисдикцией и контролем.

Лицо означает любое физическое лицо, фирму, совместное предприятие, товарищество, корпорацию, ассоциацию, штат, муниципалитет, кооперативную ассоциацию или акционерное общество, включая любого их доверительного управляющего, получателя, правопреемника или личного представителя.

Нефтяной газ означает пропан, пропилен, бутан (нормальный бутан или изобутаны) и бутилен (включая изомеры) или смеси, состоящие преимущественно из этих газов, с давлением пара, не превышающим 208 фунтов на квадратный дюйм (1434 кПа) при давлении 100 ° F ( 38 ° С).

Труба означает любую трубу или трубопровод, используемый для транспортировки газа, включая держатели трубного типа.

Трубопровод означает все части тех физических объектов, через которые газ движется при транспортировке, включая трубы, клапаны и другие принадлежности, прикрепленные к трубам, компрессорные установки, узлы учета, станции регулирования, станции доставки, держатели и сборные узлы.

Окружающая среда трубопровода включает удельное сопротивление почвы (высокое или низкое), влажность почвы (влажную или сухую), загрязнители почвы, которые могут способствовать коррозионной активности, и другие известные условия, которые могут повлиять на вероятность активной коррозии.

Трубопроводное сооружение означает новые и существующие трубопроводы, полосу отчуждения и любое оборудование, сооружения или здания, используемые для транспортировки газа или обработки газа в ходе транспортировки.

Сервисная линия означает распределительную линию, по которой газ транспортируется от общего источника поставки к отдельному потребителю, к двум соседним или смежным жилым или небольшим коммерческим потребителям, или к нескольким жилым или небольшим коммерческим потребителям, обслуживаемым через коллектор счетчика или коллектор.Линия обслуживания заканчивается на выходе счетчика потребителя или на соединении с трубопроводом потребителя, в зависимости от того, что дальше по потоку, или на соединении с трубопроводом потребителя, если счетчика нет.

Сервисный регулятор означает устройство на линии обслуживания, которое регулирует давление газа, подаваемого от более высокого давления до давления, предоставляемого потребителю. Регулирующий орган может обслуживать одного или нескольких клиентов через коллектор счетчика или коллектор.

SMYS означает, что указанный минимальный предел текучести составляет:

(1) Для стальных труб, изготовленных в соответствии с перечисленными техническими условиями, предел текучести указан как минимум в этих технических условиях; или

(2) Для стальных труб, изготовленных в соответствии с неизвестными или не включенными в перечень спецификациями, предел текучести определяется в соответствии с § 192.107 (б).

Штат означает каждый из нескольких штатов, округ Колумбия и Содружество Пуэрто-Рико.

Система диспетчерского управления и сбора данных

(SCADA) означает компьютерную систему или системы, используемые контроллером в диспетчерской, которые собирают и отображают информацию об объекте трубопровода и могут иметь возможность отправлять команды обратно на объект трубопровода.

Линия передачи означает трубопровод, отличный от линии сбора, который: (1) транспортирует газ от линии сбора или хранилища к распределительному центру, хранилищу или крупному потребителю, который не находится ниже по течению от распределительного центра; (2) действует при кольцевом напряжении 20 или более процентов от SMYS; или (3) транспортирует газ в пределах месторождения.

Примечание:

Крупный заказчик может получать такие же объемы газа, как и распределительный центр, и включает заводы, электростанции и институциональных пользователей газа.

Транспортировка газа означает сбор, транспортировку или распределение газа по трубопроводу или хранение газа в пределах или влияющих на межгосударственную или внешнюю торговлю.

Подземное хранилище природного газа (UNGSF) означает объект газопровода, в котором хранится природный газ под землей в связи с транспортировкой природного газа, включая:

(1)

(i) истощенный залежь углеводородов;

(ii) водоносный пласт; или

(iii) Соляная пещера, добытая на растворе.

(2) Помимо резервуара или каверны, UNGSF включает в себя нагнетательные, отводящие, мониторинговые и наблюдательные скважины; стволы скважин и скважинные компоненты; устья и связанные с ними устьевые трубопроводы; узлы створчатых клапанов, которые изолируют устье скважины от соединенных трубопроводов за узлами клапанов-крыльев; и любое другое оборудование, сооружения, полосы отчуждения или здания, используемые для подземного хранения природного газа.

Слабое звено означает устройство или метод, используемый при вытягивании полиэтиленовой трубы, как правило, с помощью таких методов, как горизонтально-направленное бурение, для предотвращения повреждения трубопровода из-за превышения максимально допустимых напряжений растяжения.

Сварщик — лицо, выполняющее ручную или полуавтоматическую сварку.

Сварщик — лицо, которое управляет аппаратом или автоматическим сварочным оборудованием.

От редакции:

Ссылки на Федеральный регистр, затрагивающие § 192.3, см. В Списке затронутых разделов CFR, который появляется в разделе «Вспомогательные средства» печатного тома и на сайте www.govinfo.gov.

Газопроводов — Управление энергетической информации США (EIA)

The U.Сеть газопроводов S. представляет собой высоко интегрированную сеть, по которой природный газ транспортируется по всей континентальной части США. Сеть трубопроводов насчитывает около 3 миллионов миль магистральных и других трубопроводов, которые соединяют районы добычи и хранилища природного газа с потребителями. В 2019 году по этой газотранспортной сети было доставлено около 28,3 триллиона кубических футов (триллионов кубических футов) природного газа примерно 76,9 миллионам потребителей.

Что составляет эту транспортную сеть?

• Системы сбора, в основном состоящие из трубопроводов малого диаметра и низкого давления, перемещают неочищенный природный газ от устья скважины на завод по переработке природного газа или к соединению с более крупным магистральным трубопроводом.
• Заводы по переработке природного газа отделяют жидкие углеводородные газы, неуглеводородные газы и воду от природного газа перед подачей природного газа в магистральную транспортную систему.
• Межгосударственные газопроводы высокого давления большого диаметра, пересекающие государственные границы, и внутригосударственные газопроводы, работающие в пределах государственных границ, транспортируют природный газ от мест добычи и переработки к хранилищам и распределительным центрам.Компрессорные станции (или насосные станции) в трубопроводной сети обеспечивают движение природного газа по трубопроводной системе.
• Местные распределительные компании поставляют природный газ потребителям по трубопроводам малого диаметра с низким давлением.

Нажмите для увеличения

Газопроводы природного газа

Источник: стоковая фотография (защищена авторским правом)

Как эта передающая и распределительная сеть стала такой большой?

Около половины существующей магистральной сети передачи природного газа и значительная часть местной распределительной сети были проложены в 1950-х и 1960-х годах, поскольку потребительский спрос на природный газ после Второй мировой войны увеличился более чем вдвое.Распределительная сеть продолжала расширяться, обеспечивая газоснабжение новых коммерческих объектов и жилых домов.

В период с 2003 по 2008 год цены на природный газ существенно выросли. Повышение цен дало производителям природного газа стимул к расширению разработки существующих месторождений и началу разведки ранее неосвоенных месторождений природного газа. Достижения в области бурения и добычи привели к увеличению добычи из сланца и других плотных геологических формаций.Это увеличение производства способствовало общему снижению цен на природный газ с 2009 года, что, в свою очередь, способствовало увеличению спроса на природный газ для производства электроэнергии и в промышленности. Следовательно, были построены новые магистральные трубопроводы и строятся другие, чтобы связать расширенные и новые источники производства с большим количеством потребителей по всей стране, особенно на северо-востоке.

Последнее обновление: 3 декабря 2020 г.

Введение в нефтегазовые трубопроводы

Автор: Венди Фан, стажер FracTracker Alliance

Северная Америка состоит из обширной сети межгосударственных и внутригосударственных трубопроводов, которые играют жизненно важную роль в транспортировке воды, опасных жидкостей и сырья.В стране около 2,6 миллиона миль трубопроводов, по которым ежегодно доставляются триллионы кубических футов природного газа и сотни миллиардов тонн жидких нефтепродуктов. Поскольку трубопроводная сеть подпитывает повседневные функции и средства к существованию нации, доставляя ресурсы, используемые для энергетических целей, очень важно пролить свет на эту транспортную систему. В этой статье кратко обсуждаются нефте- и газопроводы, что они собой представляют, почему они существуют, их потенциальное воздействие на здоровье и окружающую среду, предлагаемые проекты и кто их контролирует.

Что такое трубопроводы и для чего они используются?

Трубопроводы в Северной Дакоте. Фотография: Кэтрин Хилтон

.

Трубопроводная сеть в США — это транспортная система, используемая для перемещения товаров и материалов. По трубопроводам транспортируются различные продукты, такие как сточные воды и вода. Однако наиболее распространенные продукты транспортируются в энергетических целях, включая природный газ, биотопливо и жидкую нефть. Трубопроводы существуют по всей стране, и они различаются в зависимости от перевозимых товаров, размера труб и материала, из которого изготовлены трубы.

Хотя некоторые трубопроводы проложены над землей, большинство трубопроводов в США проложено под землей. Поскольку нефте- и газопроводы хорошо скрыты от общественности, большинство людей не подозревают о существовании обширной сети трубопроводов.

Протяженность трубопроводной системы США

Соединенные Штаты имеют наибольшее количество миль трубопроводов, чем любая другая страна: 1 984 321 км (1 322 999 миль) по транспорту природного газа и 240 711 км (149 570 миль) по нефтепродуктам.На втором месте по протяженности трубопроводов находится Россия с 163 872 км (101 825 миль), а затем Канада с 100 000 км (62 137 миль).

Типы нефтегазопроводов

Существуют две основные категории трубопроводов, используемых для транспортировки энергоносителей: нефтепроводы и трубопроводы природного газа.

1. Нефтепроводы транспортируют сырую нефть или сжиженный природный газ, и есть три основных типа нефтепроводов, участвующих в этом процессе: системы сбора, системы трубопроводов сырой нефти и системы трубопроводов нефтепродуктов.Системы сборных трубопроводов собирают сырую нефть или жидкий природный газ из эксплуатационных скважин. Затем она транспортируется по системе трубопроводов сырой нефти на нефтеперерабатывающий завод. После переработки нефти в такие продукты, как бензин или керосин, она транспортируется по трубопроводным системам для нефтепродуктов на станции хранения или распределения.
2. По трубопроводам природного газа природный газ транспортируется со стационарных объектов, таких как газовые скважины или объекты импорта / экспорта, и доставляется в различные места, например дома или непосредственно на другие объекты экспорта.Этот процесс также включает три различных типа трубопроводов: системы сбора, системы передачи и системы распределения. Подобно системам сбора нефти, система трубопроводов сбора природного газа собирает сырье из эксплуатационных скважин. Затем он транспортируется по большим трубопроводам, по которым природный газ транспортируется от предприятий к портам, нефтеперерабатывающим заводам и городам по всей стране. Наконец, системы распределения состоят из сети, которая распределяет продукт по домам и предприятиям.Двумя типами систем распределения являются основная линия распределения, которая представляет собой более крупные линии, которые перемещают продукты близко к городам, и линии распределения услуг, которые представляют собой более мелкие линии, которые соединяют основные линии с домами и предприятиями.

Правая дорога (ROW)

Прежде чем приступить к реализации планов строительства новых трубопроводов, необходимо получить полосу отвода земли от частных и государственных землевладельцев, за которые трубопроводные компании обычно будут платить. Полоса отвода — это сервитуты, которые должны быть согласованы и подписаны как землевладельцем, так и трубопроводной компанией, и позволяют операторам трубопроводов приступить к установке и обслуживанию трубопроводов на этой земле.Операторы трубопроводов могут получить право землеотвода путем покупки собственности или в судебном порядке. Полоса отвода может быть постоянной или временной и требует одобрения FERC.

Нормативный надзор

В зависимости от типа трубопровода, того, что он передает, из чего он сделан и где проходит, существуют различные федеральные агентства или агентства штата, которые обладают юрисдикцией в отношении его регулирующих дел.

A. Федеральная комиссия по регулированию энергетики (FERC)

Межгосударственные трубопроводы, которые либо физически пересекают границы штата, либо транспортируют продукцию, которая будет пересекать границы штата, все разрешены Федеральной комиссией по регулированию энергетики (FERC).FERC — это независимая организация в составе Министерства энергетики США, которая разрешает межгосударственную инфраструктуру электроснабжения и природного газа. Полномочия FERC лежат в различных законодательных актах в области энергетики, начиная с Закона о природном газе 1938 года и заканчивая недавно принятым Законом об энергетической политике 2005 года. Президент США назначает четырех его уполномоченных. Другие агентства, такие как Департамент транспорта, региональные органы власти, такие как Комиссии по речным бассейнам, и Инженерный корпус армии также могут быть задействованы.FERC утверждает расположение, строительство, эксплуатацию и ликвидацию межгосударственных трубопроводов. У них нет юрисдикции над размещением внутригосударственных газопроводов или опасных жидкостей.

B. Управление трубопроводов и опасных материалов (PHMSA)

При Министерстве транспорта США PHMSA наблюдает, разрабатывает и обеспечивает соблюдение нормативных требований для обеспечения безопасной и экологически чистой трубопроводной транспортной системы. В PHMSA есть два офиса, которые выполняют эти задачи.Управление безопасности опасных материалов разрабатывает правила и стандарты для классификации, обращения и упаковки опасных материалов. Управление безопасности трубопроводов разрабатывает правила и подходы к управлению рисками для обеспечения безопасной транспортировки по трубопроводам, а также обеспечивает безопасность при проектировании, строительстве, эксплуатации и техническом обслуживании, а также ликвидации разливов при транспортировке опасных жидкостей и природного газа по трубопроводам. Ниже приведены некоторые правила, применяемые PHMSA:

1. Закон о безопасности трубопроводов, нормативной уверенности и создании рабочих мест 2011 г. или Закон о безопасности трубопроводов 2011 г.

Этот закон повторно разрешает PHMSA продолжать изучение и совершенствование правил безопасности трубопроводов.Это позволяет PHMSA:

• Обеспечение нормативной уверенности, необходимой владельцам и операторам трубопроводов для планирования инвестиций в инфраструктуру и создания рабочих мест
• Улучшение трубопроводного транспорта путем усиления соблюдения действующих законов и улучшения существующих законов там, где это необходимо
• Обеспечение сбалансированного регулирующего подхода к повышению безопасности с применением принципов рентабельности
• Защищать и сохранять авторитет Конгресса, гарантируя, что определенные ключевые правила не будут окончательно утверждены до тех пор, пока Конгресс не получит возможность действовать.

2.Федеральные правила безопасности трубопроводов: программы информирования общественности

• Осуществляемая PHMSA Программа информирования общественности обязывает трубопроводные компании и операторов разрабатывать и внедрять программы повышения осведомленности общественности в соответствии с рекомендациями Американского института нефти.
• Согласно этому постановлению, операторы трубопроводов должны предоставлять общественности информацию о том, как распознавать, реагировать и сообщать о чрезвычайных ситуациях на трубопроводе.

3. Закон о безопасности газопроводов 1968 года

• Этот закон уполномочивает Министерство транспорта регулировать транспортировку по трубопроводу горючего, токсичного или агрессивного природного газа или других газов, а также транспортировку и хранение сжиженного природного газа.

PHMSA также разработала интерактивную национальную систему картографирования трубопроводов для доступа и использования населением. Однако карту можно просматривать только для одного округа за раз, она не включает линии распределения или сбора, а при слишком большом увеличении изображения трубопроводы исчезают. Фактически, сайт предупреждает, что карту не следует использовать для определения точного местоположения трубопроводов, заявляя, что местоположения могут быть неправильными на расстоянии до 500 футов. PHMSA утверждает, что эти ограничения существуют в интересах национальной безопасности.

C. Инженерный корпус армии США

Разрешение должно быть получено в Инженерном корпусе армии США, если трубопровод будет проложен через судоходные водоемы, включая водно-болотные угодья. Государственные природоохранные органы, такие как Департамент охраны окружающей среды ПА, также участвуют в процессе утверждения строительства трубопроводов через водные пути и водно-болотные угодья.

Риски для здоровья и окружающей среды

Хотя трубопроводная транспортировка природного газа и нефти считается более безопасной и дешевой, чем наземная транспортировка, отказы трубопроводов, отказ инфраструктуры, человеческий фактор и стихийные бедствия могут привести к серьезным катастрофам на трубопроводе.Таким образом, предыдущие инциденты оказали пагубное воздействие на окружающую среду и безопасность населения.

A. Землепользование и фрагментация лесов

Строительная площадка и полоса отвода 26-дюймового трубопровода Колумбии. Фотография: Sierra Shamer

.

Для того, чтобы проложить трубопровод под землей, большое количество леса и земли вырубается, чтобы обеспечить пропускную способность трубы. Такие штаты, как Пенсильвания, которые состоят из богатой экосистемы из-за обилия лесов, подвергаются критическому риску сокращения среды обитания для видов растений и риску искоренения определенных видов животных.Геологическая служба США (USGS) была нацелена на количественную оценку количества нарушенных земель в округах Брэдфорд и Вашингтон в Пенсильвании в результате нефтегазовой деятельности, включая строительство трубопроводов. В отчете USGS сделан вывод, что строительство трубопровода было одним из основных источников увеличения количества лесных участков. В округе Брэдфорд, штат Пенсильвания, количество участков увеличилось на 306, из которых 235 были связаны со строительством трубопровода. Округ Вашингтон увеличился на 1000 участков, половина из которых была связана со строительством трубопровода.

Б. Компрессорные станции

Компрессорные станции играют важную роль в обработке и транспортировке материалов, проходящих по трубопроводу. Однако компрессорные станции представляют значительную опасность для здоровья окружающей среды. Даже когда процесс бурения и гидроразрыва завершен, компрессорные станции остаются в этом районе, чтобы газ в трубопроводах непрерывно поступал. Стационарный характер этого источника загрязнения воздуха означает, что в атмосферу постоянно выбрасывается комбинация таких загрязнителей, как летучие органические соединения (ЛОС), оксиды азота (NOx), формальдегид и парниковые газы.Известно, что эти загрязнители оказывают вредное воздействие на дыхательную систему, нервную систему или легкие. Помимо выбросов загрязняющих веществ, уровень шума компрессорных станций может достигать 100 децибел. Центр по контролю и профилактике заболеваний (CDC) сообщает, что потеря слуха может произойти из-за прослушивания звуков с уровнем выше 85 децибел в течение длительного периода времени.

C. Эрозия и отложения

Сильные дожди или ураганы могут привести к чрезмерному разрушению почвы, что, в свою очередь, увеличивает возможность возникновения эрозии и отложения отложений.Эрозия может обнажить подземные трубопроводы, а осадки размером более 5 дюймов (13 см) могут сдвинуть или разрушить бермы, а также разрушить насыпи почвы, используемые для защиты от наводнений. Эрозия почвы увеличивает уязвимость подземных трубопроводов к повреждениям от размыва или промывки, а также повреждению обломками, транспортными средствами или лодками.

D. Выдающийся домен

Выдающийся домен позволяет государственным или федеральным правительственным органам осуществлять свои полномочия по изъятию частной собственности у жителей или граждан для общественного использования и развития.В некоторых случаях частные компании использовали право захватывать землю для собственной выгоды. Затем владельцам собственности выплачивается компенсация в обмен на их землю. Однако землевладельцы могут в конечном итоге тратить больше, чем получают. Чтобы получить компенсацию, владельцы должны нанять собственного оценщика и юриста, и они также обычно не получают компенсацию в размере полной стоимости земли. Кроме того, стоимость недвижимости снижается после прокладки трубопроводов на их земле, что затрудняет продажу дома в будущем.

E. Разливы и утечки

Плохо обслуживаемые и неисправные трубопроводы, по которым транспортируется сжиженный природный газ или сырая нефть, могут представлять серьезную опасность для здоровья и окружающей среды в случае разлива жидкостей или утечек в почву. Сырая нефть может содержать более 1000 химических веществ, которые считаются канцерогенными для человека, например, бензол. Выброс потенциально токсичного химического вещества или нефти может проникать в почву, подвергая население воздействию паров в атмосфере, а также загрязняя грунтовые и поверхностные воды.Мало того, что инциденты обходятся дорого для контроля и ликвидации, разливы химикатов или нефти также могут иметь длительные последствия для окружающей среды и населения. Разрыв трубопровода, из которого произошла утечка 33 000 галлонов сырой нефти в Солт-Лейк-Сити, штат Юта, в 2010 году, подвергло жителей соседней общины воздействию химических паров, что вызвало у них сонливость и вялость. После ввода в эксплуатацию в 2010 году на Трансканадском трубопроводе Keystone только за первый год было зарегистрировано 35 утечек и разливов. В апреле 2016 года из трубопровода Keystone в Южной Дакоте произошла утечка 17 000 галлонов нефти.Более старые трубопроводы протекают с большей вероятностью, чем новые, поэтому эта проблема будет только увеличиваться по мере старения трубопроводной инфраструктуры.

Также было выявлено, что из трубопроводов природного газа происходит утечка метана, основного компонента природного газа, на уровнях, намного превышающих предполагаемые. Метан не только способствует изменению климата, он подвергает окружающие сообщества риску газовых взрывов и подвергает их опасно высоким уровням метана в воздухе, которым они дышат.

F. Взрывы

Предупреждающий знак о трубопроводе в Техасе.Фото: Экологический институт США

Взрывы также обычны из-за неисправных трубопроводов, по которым происходит утечка природного газа. В отличие от разливов нефти или жидкости, которые обычно распространяются и просачиваются в почву, утечки газа могут взорваться из-за летучести углеводорода. Например, недавний взрыв трубопровода в округе Уэстморленд, штат Пенсильвания, вызвал серьезные ожоги у человека, а также привел к эвакуации десятков домов. В результате очередного взрыва трубопровода в Сан-Бруно, Калифорния, 8 человек погибли, 6 пропали без вести и 58 получили ранения.Тридцать восемь домов также были разрушены, а еще 70 домов были повреждены. Этот взрыв обнажил бессистемную систему учета десятков тысяч миль газопроводов, некачественное строительство и методы проверки.

Предстоящие предлагаемые проекты

Примерно 4600 миль новых межгосударственных трубопроводов будет завершено к 2018 году. Ниже приведены лишь несколько крупных проектов, которые в настоящее время предлагаются или находятся в процессе получения разрешения.

А.Проект расширения Atlantic Sunrise

Этот трубопровод будет охватывать 194 мили через штат Пенсильвания. Он будет построен так, чтобы проходить через части 10 различных округов ПА, включая Колумбию, Ланкастер, Ливан, Люцерн, Нортумберленд, Шуйлкилл, Саскуэханна, Вайоминг, Клинтон и Лайкоминг. Для этого проекта потребуется 125-футовая полоса отвода, и он будет проходить через 52 участка, спроектированных как «охраняемые земли» в Пенсильвании. Этот предлагаемый проект все еще находится на рассмотрении FERC — решение ожидается в конце 2016 или начале 2017 года.

B. Газовая трансмиссия NEXUS

Spectra Energy (Хьюстон), DTE Energy (Детройт) и Enbridge Inc. (Канада) создают партнерские отношения для строительства газопровода стоимостью 2 миллиарда долларов, который пройдет из восточного Огайо в Мичиган в Онтарио. Уже подано с FERC и начнется строительство в начале 2017 года. Он предлагает 255-мильный трубопровод и будет линией шириной 36 дюймов.

С. Маринер Ист 2 Трубопровод

Этот трубопровод увеличит пропускную способность существующего трубопровода с 70 000 баррелей в сутки до 345 000 баррелей.У компании есть планы по доставке пропана, бутана, этана и других сжиженных газов через штат в округа Делавэр, Берк и Ливан в Пенсильвании. В настоящее время строительство откладывается из-за отката и получения разрешений.

D. Проект Northeast Energy Direct (NED)

Этот проект был предназначен для расширения существующего трубопровода на 420 миль от округа Саскуэханна, штат Пенсильвания, и проходящего через Нью-Йорк, Массачусетс, Нью-Гэмпшир и Коннектикут. Недавно, в апреле 2016 года, Kinder Morgan решила приостановить дальнейшее развитие этого предложенного трубопровода.

E. Трубопровод на Атлантическом побережье

Трубопровод на Атлантическом побережье изначально планировал проложить 550 миль трубопровода из Западной Вирджинии в Северную Каролину и пересечь десятки ручьев Чесапика, два национальных леса и пересечь Аппалачскую тропу. Их разрешение на строительство этого трубопровода было отказано Лесной службой США в январе 2016 года; таким образом, откладывая проект на данный момент.

F. Проект дополнительного рынка алгонкина (AIM)

С одобрения FERC компания Spectra Energy начала строительство трубопровода протяженностью 37 миль через Нью-Йорк, Коннектикут и Массачусетс.Местоположение трубопровода вызывает особую тревогу, поскольку оно находится в критической близости от атомной электростанции Индиан-Пойнт. Разрывы или утечки из трубопровода могут угрожать безопасности населения и даже привести к аварии на электростанции. Spectra Energy также представила два дополнительных предложения: Atlantic Bridge и Access Northeast. Оба проекта расширят трубопровод Алгонкина до Новой Англии, и оба все еще находятся в процессе утверждения в FERC.

G. Трубопровод Конституции

Первоначально планировалось, что трубопровод «Конституции» будет охватывать 124 мили от округа Саскуэханна, штат Пенсильвания, до округа Шохари, штат Нью-Йорк, но в апреле 2016 года в нем было отказано штатом Нью-Йорк.

Чтобы просмотреть маршруты предлагаемых трубопроводов, посетите карту Североамериканских трубопроводов и предложений по нефтегазовой инфраструктуре FracTracker.

Предварительный просмотр карты предполагаемых трубопроводов Северной Америки. Щелкните, чтобы просмотреть в полноэкранном режиме.

Дополнительные вопросы

Пожалуйста, напишите нам по адресу [email protected], если есть какие-либо неотвеченные вопросы, на которые вы хотите, чтобы мы ответили или включили.

Обновление: эта статья была отредактирована 21 июня 2016 г. на основании отзывов и предложений читателей.

»Распределение природного газа NaturalGas.org

Распределение природного газа

Распределение — последний шаг в доставке природного газа потребителям. В то время как некоторые крупные промышленные, коммерческие и электроэнергетические потребители получают природный газ напрямую из межгосударственных и внутригосударственных трубопроводов большой мощности (обычно заключаемые через маркетинговые компании природного газа), большинство других пользователей получают природный газ от своей местной газовой компании, также называемой местной распределительной компанией. (LDC).НРС — это регулируемые коммунальные предприятия, занимающиеся поставкой природного газа потребителям в определенной географической зоне. Есть два основных типа коммунальных предприятий, использующих природный газ: те, которые принадлежат инвесторам, и государственные газовые системы, принадлежащие местным органам власти.

Установка распределительной трубы малого диаметра

Источник: Duke Energy Gas Transmission Canada

Местные распределительные компании обычно транспортируют природный газ из точек доставки, расположенных на межгосударственных и внутригосударственных газопроводах, в домохозяйства и предприятия по распределительным трубам малого диаметра на тысячи миль.Пункт доставки, где природный газ перекачивается из магистрального трубопровода в местное газовое предприятие, часто называют «воротами города», и он является важным рыночным центром для ценообразования на природный газ в крупных городских районах. Как правило, коммунальные предприятия получают природный газ в собственность у городских ворот и поставляют его на счетчик каждого отдельного потребителя. Для этого требуется разветвленная сеть распределительных труб малого диаметра. Управление по безопасности трубопроводов и опасных материалов Министерства транспорта США сообщает, что в США протяженность распределительных труб составляет чуть более 2 миллионов миль.С., В том числе городские магистрали и инженерные сети, соединяющие каждый счетчик с магистралью.

Из-за наличия транспортной инфраструктуры, необходимой для транспортировки природного газа множеству разнообразных потребителей на достаточно обширной географической территории, затраты на распределение обычно составляют около половины затрат на природный газ для домашних хозяйств и потребителей небольшого объема. В то время как крупные трубопроводы могут снизить удельные затраты за счет транспортировки больших объемов природного газа, распределительные компании должны доставлять относительно небольшие объемы во многие другие места.По данным Управления энергетической информации (EIA), затраты на передачу и распределение составляли примерно половину ежемесячных счетов за газ в 2009 году типичного потребителя природного газа, а вторую половину составляли затраты на сам природный газ.

Доставка природного газа

Компоненты цен на природный газ для жилых домов

Источник: Управление энергетической информации-2008

Доставка природного газа до точки конечного потребления распределительным предприятием во многом схожа с транспортировкой природного газа, описанной в разделе «Транспортировка».Однако распределение включает перемещение меньших объемов газа при гораздо более низком давлении на более короткие расстояния большому количеству индивидуальных пользователей. Труба меньшего диаметра также используется для транспортировки природного газа от городских ворот к индивидуальным потребителям.

Природный газ периодически сжимается для обеспечения потока по трубопроводу, хотя местные компрессорные станции обычно меньше, чем те, которые используются для транспортировки между штатами. Из-за меньших объемов перемещаемого природного газа, а также из-за того, что используется труба малого диаметра, давление, необходимое для перемещения природного газа по распределительной сети, намного ниже, чем давление в магистральных трубопроводах.В то время как природный газ, проходящий по межгосударственным трубопроводам, может быть сжат до 1500 фунтов на квадратный дюйм (фунт / кв. Дюйм), для природного газа, проходящего через распределительную сеть, требуется всего 3 фунта на квадратный дюйм, а давление составляет всего фунта на квадратный дюйм на счетчике потребителя. Раздаваемый природный газ обычно сбрасывается у городских ворот или рядом с ними, а также очищается и фильтруется (даже если он уже был обработан перед распределением по межгосударственным трубопроводам) для обеспечения низкого содержания влаги и твердых частиц.Кроме того, меркаптан — источник знакомого запаха тухлых яиц в природном газе — добавляется коммунальным предприятием перед распределением. Это добавлено, потому что природный газ не имеет запаха и цвета, а знакомый запах меркаптана значительно упрощает обнаружение утечек.

Распределительная компрессорная станция

Источник: Duke Energy Gas Transmission Canada

Традиционно для строительства распределительных сетей использовались жесткие стальные трубы.Однако новая технология позволяет использовать гибкие пластиковые и гофрированные трубы из нержавеющей стали вместо жестких стальных труб. Эти новые типы трубок позволяют снизить затраты, гибкость установки и упростить ремонт как для местных распределительных компаний, так и для потребителей природного газа.

Еще одним нововведением в распределении природного газа является использование электронных систем считывания показаний счетчиков. Природный газ, потребляемый одним клиентом, измеряется местными счетчиками, которые, по сути, отслеживают объем природного газа, потребляемого в этом месте.Традиционно, чтобы правильно выставлять счета клиентам, необходимо было направить персонал для снятия показаний счетчиков для учета этих объемов. Однако новые электронные системы считывания показаний счетчиков способны передавать эту информацию непосредственно коммунальному предприятию. Это приводит к экономии затрат для коммунального предприятия, которые, в свою очередь, передаются потребителям.

Установка системы распределения электроэнергии в жилых домах

Источник: Duke Energy Gas Transmission Canada

Установка газораспределительной трубы требует того же процесса, что и для больших трубопроводов: рытье траншей, в которую укладывается труба.Однако новые методы рытья траншей позволяют устанавливать распределительную трубу с меньшим воздействием на надземное окружение. Системы управляемого бурения используются для выкапывания подземной скважины, в которую может быть вставлена ​​труба, и могут привести к значительной экономии при выемке грунта и восстановлении. Это особенно важно в густонаселенных городских условиях и в живописных сельских районах, где установка газораспределительной трубы может стать серьезным неудобством для жителей и владельцев бизнеса.

Системы диспетчерского управления и сбора данных (SCADA), подобные тем, которые используются крупными трубопроводными компаниями, также используются местными распределительными компаниями. Эти системы могут интегрировать контроль и измерение расхода газа с другими системами бухгалтерского учета, выставления счетов и контрактов, чтобы обеспечить комплексную систему измерения и контроля для местной газовой компании. Это позволяет коммунальному предприятию использовать точную и своевременную информацию о состоянии распределительной сети, чтобы обеспечить эффективное и действенное обслуживание в любое время.

Регулирование распределения природного газа

Традиционно местным газовым компаниям были предоставлены исключительные права на распределение природного газа в определенной географической области, а также на выполнение таких услуг, как выставление счетов, проверка безопасности и обеспечение подключения природного газа для новых клиентов. Как и межгосударственные трубопроводы, коммунальные предприятия исторически рассматривались как естественные монополии. Из-за высокой стоимости строительства распределительной инфраструктуры нерентабельно прокладывать несколько избыточных распределительных сетей в одной области, в результате чего только одно коммунальное предприятие предлагает распределительные услуги.Из-за своего положения естественных монополий в данной географической зоне распределительные компании исторически регулировались таким образом, чтобы не допускать злоупотребления монопольной властью и чтобы потребители природного газа не становились жертвами чрезмерно высоких затрат на распределение или неэффективных систем доставки.

Государственные комиссии по коммунальному хозяйству отвечают за надзор и регулирование деятельности местных газовых компаний, находящихся в собственности инвестора. Коммунальные предприятия, принадлежащие местным органам власти, обычно управляются местными правительственными агентствами, чтобы гарантировать, что потребности и предпочтения клиентов удовлетворяются экономически эффективным образом.Государственное регулирование местных распределительных компаний преследует множество целей, включая обеспечение адекватного снабжения, надежного обслуживания и разумных цен для потребителей, а также обеспечение адекватной нормы прибыли для коммунальных предприятий, принадлежащих инвестору. Государственные регулирующие органы также несут ответственность за надзор за строительством новых распределительных сетей, включая утверждение площадок для установки и предлагаемых дополнений к сети. Нормативные приказы и методы надзора варьируются от штата к штату. Чтобы узнать больше о регулировании распределения природного газа в вашем штате, щелкните здесь, чтобы посетить Национальную ассоциацию уполномоченных по регулированию коммунальных предприятий (NARUC).

Исторически местные распределительные компании предлагали только «комплексные» услуги; то есть они объединили расходы на транспортировку, распределение и сам природный газ в одну цену для потребителей. Однако, начиная с 1990-х годов, программы жилищного «выбора потребителя» стали предлагаться как часть движения к розничному «разделению» продаж природного газа. Многие штаты в настоящее время предлагают программы, в которых клиенты могут выбрать поставщика, у которого будет приобретать природный газ отдельно, и использовать газовое предприятие просто для обслуживания и доставки этого газа.Программы выбора клиентов действуют более чем в 20 штатах и ​​в округе Колумбия. Чтобы узнать больше о статусе государственных программ выбора потребителей, посетите EIA.

Хотя большинство бытовых и небольших коммерческих потребителей по-прежнему склонны покупать «связный» природный газ у коммунальных предприятий, все более важная роль маркетологов природного газа, а также инновации, подпитываемые растущей конкуренцией на рынке, приводят к инновационным способам поставка природного газа мелким потребителям, а также новых опций комплексных услуг, таких как системы домашней безопасности.Посетите наш раздел, чтобы узнать больше о маркетинге природного газа на жилищном рынке.

Распределение и безопасность

Местные распределительные компании, такие как крупные межгосударственные и внутригосударственные трубопроводы, поддерживают высочайшие стандарты безопасности, чтобы избежать предотвратимых аварий и своевременно устранять проблемы с распределительной сетью. Многие программы безопасности, поддерживаемые коммунальными предприятиями, очень похожи на программы межгосударственных трубопроводных компаний.Меры безопасности на местном уровне включают:

• Оборудование для обнаружения утечек — Коммунальные предприятия имеют сложное оборудование для обнаружения утечек, предназначенное для обнаружения утечек природного газа из распределительной сети. Коммунальные предприятия также добавляют одоранты в природный газ, чтобы облегчить обнаружение утечки.
• Программы обучения технике безопасности — Коммунальные предприятия обычно проводят семинары по безопасности природного газа в школах, общественных центрах и через другие организации, чтобы убедиться, что клиенты хорошо разбираются в процедурах безопасности природного газа и знают, что делать в случае утечки или чрезвычайной ситуации.
• Дежурные технические специалисты — Коммунальные предприятия обслуживают целые группы технических специалистов по вызову 24 часа в сутки, семь дней в неделю, чтобы реагировать на проблемы и опасения клиентов.
• Готовность к чрезвычайным ситуациям — Коммунальные предприятия участвуют в местных и местных программах готовности к чрезвычайным ситуациям, обучая и готовясь к чрезвычайным ситуациям, таким как стихийные бедствия.
• One Call Systems — Предоставляет клиентам, подрядчикам и экскаваторам единый номер телефона, по которому можно позвонить перед началом земляных работ или строительства, чтобы гарантировать, что трубопроводы и другие подземные сооружения не повреждены.В 2008 году был принят национальный телефонный номер «811», позволяющий «позвонить, прежде чем копать», при поддержке коммунальных служб, сообществ, аварийно-спасательных служб и государственных чиновников.

Группа реагирования на чрезвычайные ситуации в сообществе — проверка счетчиков газа

Источник: Федеральное агентство по чрезвычайным ситуациям

Это лишь некоторые из мер безопасности, применяемых местными распределительными компаниями.Просвещение потребителей особенно важно для безопасного распределения природного газа, особенно в густонаселенных районах. Обучая пользователей природного газа безопасному использованию природного газа, действиям в чрезвычайной ситуации и обнаружению утечек, распределительные компании гарантируют, что распределение природного газа останется одним из самых безопасных способов передачи энергии. Для получения дополнительной информации о безопасности природного газа в вашем районе обратитесь в свою газовую компанию. Для получения информации о трубопроводах природного газа, в том числе, посетите Управление безопасности трубопроводов Министерства транспорта.

Трубопровод природного газа — обзор

8.1 Введение

Инфраструктура линий жизнеобеспечения включает в себя трубопроводы природного газа и нефти, водопроводные и канализационные трубопроводы, хранилища газа и нефти, туннели, линии электропередач и связи, среди прочего (Ариман и Мулески, 1981). которые жизненно важны для современного общества и урбанизации. По мере увеличения масштабов урбанизации и роста зависимости общества от современной инфраструктуры негативные последствия отказа системы жизнеобеспечения также усиливаются.Повреждение жизненно важных объектов инфраструктуры, таких как заглубленные трубопроводы, может иметь потенциально экстремальные последствия, включая потерю давления воды, энергоснабжения и связи, а также побочные эффекты, такие как широко распространенное заболевание из-за загрязненной питьевой воды и затруднение мер реагирования из-за нехватки жизненно важных ресурсов. (например, водоснабжение для пожаротушения). К числу наиболее серьезных опасностей для подземных трубопроводов относятся сейсмические и оползневые явления, приводящие к распространению волн и постоянному смещению грунта (PGD).Опасности PGD обычно считаются гораздо более серьезными (R. Eguchi, 1983; O’Rourke, 2005), чем распространение волн. PGD ​​может быть локализован на небольшом участке трубопровода, например, в случае поверхностного разлома, или широко распространен, например, в случае крупномасштабного бокового распространения во время разжижения. Широко распространенный PGD может привести к множеству участков повреждения по всей площади бокового распространения, в то время как локализованный PGD может привести к небольшому количеству участков повреждения, но с потенциально гораздо более серьезным повреждением. Были разработаны оценки повреждений трубопроводов на основе волнового движения и показателей PGD.Eguchi (1983) коррелировал скорость прорыва трубы с модифицированной интенсивностью Меркалли (MMI). О’Рурк и Аяла (1993) представили зависимость скорости повреждения, вызванного распространением волн, от пиковой скорости грунта для различных типов труб и материалов. Несколько исследователей разработали эмпирические соотношения повреждений при распространении волн для различных типов труб и ситуаций (Eidinger et al., 1995; Honegger, 1995; O’Rourke and Jeon, 1991). Также были разработаны эмпирические отношения повреждения для PGD (Heubach, 1995; Eidinger et al., 1995; Porter et al., 1991). Текущие методики оценки трубопроводов после проведения PGD — это преимущественно визуальный осмотр с уровня земли. В частности, несоответствия на уровне земли могут указывать на смещение трубопровода ниже. Также могут использоваться методы наземного зондирования, такие как инфракрасная термография (IT) и георадар (GPR). Методы ИК-термографии и георадара удобны для получения изображений, которые могут указывать на утечки в трубах или неоднородности, возникающие на подповерхностном уровне (Birken and Oristaglio, 2014).Однако эти методы визуализации могут быть дорогостоящими, медленными в развертывании и эксплуатации и для работы требуются квалифицированные специалисты. Методы визуализации также могут не обеспечивать уровень разрешения, необходимый для локализации повреждений. Также были развернуты методы внутри трубопровода, такие как отправка небольших удаленных устройств («умных свиней») через внутреннюю часть трубопровода для обнаружения повреждений трубопровода. Несмотря на то, что существуют эмпирические модели PGD для повреждения и технологии построения изображений геологической среды, лучшие решения могут быть приняты в отношении подземных трубопроводов после PGD, если будут приняты зондирование и мониторинг на месте .

Ввиду важности подземных путей жизнеобеспечения критически важно, чтобы повреждения были обнаружены и быстро диагностированы, чтобы можно было минимизировать риски для людей и имущества, а также провести ремонт, сводящий к минимуму перерывы в обслуживании. Системы мониторинга — очевидный подход, позволяющий быстро оценить серьезность повреждений и их местонахождение для быстрого ремонта. Однако существуют две проблемы при мониторинге подземных трубопроводов. Во-первых, трубопроводы часто проходят на расстояние от десятков до сотен миль, что требует разумного подхода к выбору места установки датчиков.Во-вторых, их расположение под землей затрудняет получение данных с установленных датчиков. На сегодняшний день большинство систем мониторинга трубопроводов in situ и привязаны (включая традиционные проводные и оптоволоконные датчики) к проводке, установленной вдоль трубопровода для передачи данных в систему сбора данных (Glisic, 2014). Такие методы могут быть дорогими из-за требований инвазивной установки.

Основная цель этой главы — проиллюстрировать экспериментальные методы зондирования, которые могут служить основой будущих систем мониторинга трубопроводов.В дополнение к использованию беспроводной телеметрии в качестве стратегии сбора данных с подземных датчиков исследуются традиционные и новые сенсорные устройства. В частности, в главе основное внимание уделяется настройке стратегии обнаружения подземных сегментированных бетонных трубопроводов, подвергнутых PGD. Сегментированные трубопроводы, и в частности бетонные сегментированные трубопроводы, являются распространенными подземными системами жизнеобеспечения, используемыми для транспортировки сточных вод и ливневых вод. Они сильно повреждаются при воздействии крупных событий ПГД.В зависимости от ориентации трубопровода по отношению к плоскости разлома и направления разлома трубопровод может испытывать осевые силы, приводящие к растяжению или сжатию, а также к сдвигу и изгибу. Основными видами отказов в непрерывных трубопроводах являются разрыв при растяжении и местное продольное изгибание (O’Rourke, 2003). Отказ сегментированных трубопроводов в первую очередь наблюдается как совместное повреждение (O’Rourke, 2003). Осевые силы в сегментированных трубопроводах могут привести к вырыву соединения или раздавливанию раструба и втулки (т.е., телескопическая). Представленные сенсорные технологии будут специфичны для мониторинга движения сегментов трубопровода и прямого обнаружения повреждений на стыках трубопроводов во время PGD. С этой целью в главе описывается полномасштабное испытание подземных сегментированных бетонных трубопроводов на экспериментальных и испытательных объектах сети инженерного моделирования землетрясений (NEES) в Корнельском университете. Испытания являются идеальным местом не только для проверки работы датчиков, находящихся под землей, для мониторинга состояния трубопроводов, но и для углубления понимания эволюции повреждений сегментированных бетонных трубопроводов в условиях PGD.В задачи входит строительство полномасштабного сегментированного бетонного трубопровода, проектирование и установка сенсорной системы для обнаружения и локализации повреждений, тестирование и проверка подземной беспроводной связи, наблюдение за взаимодействием грунта с трубопроводом во время PGD и анализ развития повреждений.

Трубопровод — энергетическое образование

Рис. 1. Нефтепровод на Аляске. ^[1]

Трубопроводы — это трубы, обычно подземные, по которым транспортируются и распределяются жидкости.При обсуждении трубопроводов в энергетическом контексте текучими средами обычно являются нефть, нефтепродукты и природный газ. Если водородное топливо получит широкое развитие, потребуются трубопроводы для транспортировки этого вторичного топлива. Вне энергетического контекста трубопроводы транспортируют другие жидкости, например воду. Нефте- и газопроводы образуют обширные распределительные сети, составляющие около 825 000 километров линий в Канаде для транспортировки природного газа, продуктов сжиженного природного газа, сырой нефти и других продуктов нефтепереработки. ^[2] Эти трубопроводы различаются по диаметру в зависимости от их использования и обычно проходят под землей.

Виды трубопроводов

В энергетическом секторе существует два основных типа трубопроводов: трубопроводов для жидкостей и трубопроводов природного газа . По жидкостным трубопроводам сырая нефть или природный газ в жидкой форме транспортируются на нефтеперерабатывающие заводы, где они подвергаются дистилляции и другим производственным процессам. Некоторые трубопроводы для жидкостей также используются для транспортировки дистиллированных нефтепродуктов, таких как бензин, в распределительные центры. ^[3] Трубопроводы природного газа используются исключительно для транспортировки природного газа на перерабатывающие предприятия и используются для распределения. Природный газ также часто доставляется прямо в дома по трубопроводам. ^[4] Помимо этих двух основных типов трубопроводов, существуют еще четыре подкатегории трубопроводов: ^[5]

• Линии сбора : Эти линии имеют диаметр 10-30 сантиметров и предназначены для транспортировки природного газа, сырой нефти и сжиженного природного газа на короткие расстояния.Они существуют в основном для того, чтобы собирать продукты из колодцев и перемещать их на переработку.
• Питающие линии : Питающие линии перемещают сырую нефть, природный газ и сжиженный природный газ из резервуаров для хранения и перерабатывающих предприятий в магистральные трубопроводы.
• Передаточные трубопроводы : они могут иметь диаметр от 10 сантиметров до более метра. Они транспортируют природный газ, сжиженный природный газ, сырую нефть и нефтепродукты (в зависимости от того, являются ли они трубопроводами для жидкостей или природного газа).Они перевозят нефтепродукты на большие расстояния, в том числе через международные границы.
• Распределительные трубопроводы : Они имеют диаметр от 1 до 15 сантиметров и используются для подачи природного газа в дома и на предприятия.

Эксплуатация

Для жидкостных трубопроводов, по которым транспортируется сырая нефть и сжиженные нефтепродукты, собирающие трубопроводы малого диаметра собирают продукт, откуда он извлекается. После перемещения к сборному объекту он перемещается к питающим трубопроводам с относительно большим диаметром, по которым продукт транспортируется на нефтеперерабатывающие заводы.Линии передачи используются, когда масло и жидкости должны перемещаться на большие расстояния. Чтобы протолкнуть жидкость по трубе, используются мощные насосы, которые перемещают масло со скоростью, близкой к шаговой. ^[3] Трубопроводы для жидкостей очень универсальны и могут транспортировать сырую нефть и нефтепродукты различных сортов или разновидностей.

Процесс аналогичен для трубопроводов природного газа — добытый природный газ транспортируется для обработки в сборных и питающих линиях, а затем перемещается в крупные трубопроводы (обычно состоящие из стальных труб).Газ может течь, когда он перемещается из областей высокого давления в области низкого давления. Этот перепад давления достигается за счет использования компрессоров, которые увеличивают давление газа, проталкивая его. ^[4] Когда газ достигает распределительного завода, компании снижают давление газа и распределяют его по небольшим распределительным трубопроводам. ^[4]

Проблемы окружающей среды

Несмотря на то, что они являются необходимой частью использования и транспортировки различных нефтепродуктов, при строительстве и эксплуатации трубопроводов возникают проблемы с окружающей средой, которые варьируются в зависимости от того, как и где они строятся.Некоторые из проблем включают: ^[6]

• Ухудшение качества воздуха в результате образования пыли во время строительства и выбросов из-за сжигания ископаемого топлива, используемого для строительной техники.
• Повышенное шумовое загрязнение в результате строительства и насосных станций.
• Эрозия почвы и загрязнение в результате строительства и любых протечек.
• Гибель растений в результате строительства, нарушения поверхности и изменения водных потоков.
• Нарушение водных ресурсов с точки зрения количества и качества в результате эрозии, гербицидов и утечек.

Трубопроводы строились в течение многих лет, поэтому предпринимаются многочисленные шаги для минимизации любого воздействия на окружающую среду. Воздействия на окружающую среду нельзя полностью избежать, их можно только уменьшить. Хотя все эти проблемы вызывают беспокойство, большинство людей обеспокоены разрывом трубопровода и разливом. Разлив нефтепродуктов может нанести значительный ущерб окружающей среде и представлять опасность для здоровья человека, поскольку они могут гореть, содержать токсичные химические вещества и загрязнять грунтовые воды.Однако разрывы трубопроводов встречаются нечасто, но все же случаются. Старые трубопроводы гораздо более уязвимы к разрыву в результате коррозии. Хотя крупномасштабные разрывы случаются нечасто, в период с 1990 по 2005 гг. На трубопроводах Альберты было 758 разрывов небольшого масштаба, причем с каждым годом все меньше. ^[6] Даже небольшие разливы могут повлиять на окружающую среду, но последствия сильно различаются в зависимости от того, где происходит разлив. Крупномасштабные разрывы выделяют от 1000 до 10 000 кубических метров жидкости и происходят не так часто.

Карты трубопроводов

Как обсуждалось выше, канадские трубопроводы не только различаются по тому, что они могут нести, но и обширны. Ниже представлены две разные карты, на которых показаны маршруты различных канадских трубопроводов для транспортировки жидкости и газа. Обратите внимание, насколько обширны эти трубопроводы и сколько их пересекает провинциальные или национальные границы. На рисунке 2 показана карта крупных канадских и американских трубопроводов для жидкости и газа.

Рис. 2. Карта канадских и американских трубопроводов жидкости и газа. ^[7]

Для дальнейшего чтения

Список литературы

типов трубопроводов, о которых должен знать каждый инженер-нефтегазовый сектор

Типы трубопроводов, используемых в нефтегазовой отрасли, различаются в зависимости от многих факторов, таких как «продукт», который необходимо транспортировать, этап доставки, а также от того, является ли он частью верхнего, среднего или нижнего секторов. Если вы опытный инженер по горячей установке, вы уже в курсе. Но для остальных ниже приведены краткие описания основных типов трубопроводов и их общего назначения.

1. ВИДЫ СБОРА ТРУБОПРОВОДОВ

Для чего они используются? — Сборные трубопроводы используются для доставки нефти или газа от источника к перерабатывающим предприятиям или резервуарам для хранения. Обычно они питаются от «отводных трубопроводов», каждый из которых подключен к отдельным скважинам в земле. Кроме того, в эту категорию включены подводные трубы, используемые для сбора продуктов с глубоководных добывающих платформ.

Типичные продукты, транспортируемые по сборным трубопроводам, включают: природный газ, сырая нефть (или комбинация этих двух продуктов), сжиженные природные газы, такие как этан, бутан и пропан.В сборном трубопроводе неочищенный газ обычно проходит под давлением примерно 715 фунтов на квадратный дюйм.

Какого размера собирают трубопроводы? — По сравнению с другими трубопроводами, длина этой категории относительно невелика — около 200 метров. Они, как правило, намного меньше, чем трубопроводы, обычно менее 18 дюймов в диаметре (но для сырой нефти обычно 2-8 дюймов), однако недавние разработки в области добычи сланца показали, что собирающие трубопроводы используются с диаметром до 20 дюймов.

Регулируются ли трубопроводы сбора? — В Соединенных Штатах сборные трубопроводы подлежат регулированию в умеренных и густонаселенных районах, но в меньшей степени в «сельских» районах. По мере развития новых населенных пунктов они часто пересекаются с этими районами, создавая потенциальные проблемы с безопасностью. Поэтому в 2006 году PHMSA (Управление по безопасности трубопроводов и опасных материалов) пересмотрело правила, касающиеся трубопроводов для сбора газа в «сельских» районах в пределах мили от «США» (необычно уязвимая зона).Определение США — это территория, которая включает источник питьевой воды или зону экологических ресурсов, которая необычно чувствительна к ущербу окружающей среде от утечки опасной жидкости из трубопровода.

2. ВИДЫ ТРАНСМИССИИ ТРУБОПРОВОДОВ

Для чего они используются? — Магистральные трубопроводы используются для транспортировки сырой нефти, ШФЛУ, природного газа и нефтепродуктов на большие расстояния между штатами, странами и континентами.

Они используются для перемещения продукта из производственных регионов в распределительные центры. Передающие трубопроводы работают при высоком давлении в диапазоне от 200 до 1200 фунтов на квадратный дюйм, причем каждая линия передачи использует компрессорные станции (для газовых линий) и насосные станции (для сырой нефти. и жидкие продукты).

Что вызывает выход из строя линий электропередачи? — Типичные причины выхода из строя линий электропередачи включают в себя разрывы швов труб, коррозию, разрушение материала и дефектную сварку.

Какого размера трубопроводы передачи? — Эти большие трубы имеют диаметр до 42 дюймов, большинство из которых имеют диаметр более 10 дюймов.

Расширьте свои знания

Получите больше экспертных оценок, как это

3.ВИДЫ РАСПРЕДЕЛЕНИЯ ТРУБОПРОВОДОВ

Для чего они используются? — Распределительные трубопроводы — это система, состоящая из «магистральных» и «служебных» линий, используемых распределительными компаниями. Вместе они доставляют природный газ к домам и предприятиям.

Магистральные трубопроводы — Распределительные трубопроводы, классифицируемые как «магистральные», являются промежуточным звеном между линиями передачи высокого давления и линиями обслуживания низкого давления. Материалы, используемые для этих труб, включают сталь, чугун, пластик и медь.Давление может значительно варьироваться и доходить примерно до 200 фунтов на квадратный дюйм.

Сервисные трубопроводы — Сервисные трубопроводы подключаются к счетчику и поставляют природный газ отдельным потребителям. Материалы, используемые для трубопроводов, включают пластик, сталь или медь. Давление газа в этих трубах низкое — около 6 фунтов на квадратный дюйм.

Какого размера бывают распределительные газопроводы? — «Магистральные» распределительные трубопроводы малых и средних размеров (диаметром от 2 до 24 дюймов). В «служебных» трубопроводах используются узкие трубы (обычно диаметром менее 2 дюймов).

4. FLOWLINES

На активно добывающем нефтяном месторождении выкидные трубопроводы соединяются с одним устьем. Их цель — перемещение сырого продукта от устья скважины к линиям сбора. Они несут смесь нефти, газа, воды и песка и обычно имеют диаметр не более 12 дюймов.

Важность обслуживания выкидных трубопроводов — Вытяжные трубопроводы подвержены утечкам метана и, согласно EPA (Агентство по охране окружающей среды) США, они являются одним из крупнейших источников выбросов в газовой промышленности.EPA рекомендует проверять выкидные трубопроводы ежегодно, чтобы снизить потери газа. Регулярное обслуживание помогает предотвратить увеличение объема небольших утечек с течением времени.

5 . ПИТАТЕЛЬНЫЕ ТРУБОПРОВОДЫ

Питающие трубопроводы используются для перемещения продукта от перерабатывающих предприятий и резервуаров для хранения к магистральным трубопроводам. Продуктом может быть сырая нефть, природный газ или сжиженный природный газ. Линии подачи обычно имеют диаметр от 6 до 12 дюймов.

Какие машины доступны для строительства и обслуживания трубопроводов? — Переносные станки, перечисленные ниже, могут использоваться для таких проектов, как; шлифовка уплотнительных поверхностей на поврежденных фланцах, резка и снятие фаски (для подготовки к сварке фланцев) и врезание в линию под напряжением для добавления дополнительных секций.
