Толщина стен дома из керамзитобетонных блоков

Толщина стены из керамзитобетонных блоков с утеплителем рассчитывается иным способом. Необходимо рассчитать сопротивление теплоотдаче каждого материала в отдельности, затем сложить их и сравнить с нормируемым значением. На этот раз в качестве примера возьмем Екатеринбург. Толщина стены из керамзитобетонных блоков без утеплителя на Урале будет неприемлемо большой. Рассчитаем нормируемое сопротивление теплоотдаче, предварительно выяснив, что Dd = 6 000 для поддержания температуры внутри жилого помещения на уровне 20° C. Подставляем в формулу:

Rreg = a × Dd + b = 0,00035 × 6000 + 1,4 = 3,5

Далее меняем тактику, рассчитываем не толщину, а выясняем коэффициент сопротивления теплоотдаче той стены, которую мы предполагаем возвести. В качестве строительного материала вновь выберем блок «Стандарт». Меняем формулу, если:

Толщина стены = Rreg × λ, то Rreg = Толщина стены / λ

Предположим, что мы «нацелены» на кладку в полтора блока – 0,6 м толщиной, тогда:

Rreg = Толщина стены / λ = 0,6 / 0,41 = 1,46

Один из двух коэффициентов есть.

Теперь рассчитаем сопротивление теплоотдаче утеплителя. Выберем ROCKWOOL ФАСАД БАТТС Д ОПТИМА, толщиной 100 мм. Теплопроводность каменной ваты составляет 0,041 Вт/м°C. Подставляем значения в формулу:

Rreg = Толщина утеплителя / λ = 0,1 / 0,041 = 2,43

Складываем первый коэффициент, полученный для керамзитоблока с коэффициентом для каменной ваты, чтобы получить общее сопротивление теплоотдаче «пирога» стены:

1,46 + 2,43 = 3,89 (нам требовалось 3,5)

Как видите, толщина стены из керамзитобетона 0,6 м плюс 100 мм утеплителя соответствуют требованиям с запасом. Таким образом вы можете рассчитывать различные комбинации материалов. Хотите сэкономить на керамзитоблоке — возьмите кладку в блок (0,4 м) и утеплитель 120 мм. Толщина стен из керамзитобетонных блоков в Московской области, соответственно, будет другой.

Как выбрать марку керамзитоблока для строительства дома?

Керамзитовые блоки получают путем разлива по формам керамзитобетона с последующим его уплотнением и затвердеванием.

За основу берется керамзит ‒ куски глины, вспененные в результате обжига. По своей структуре, материал занимает лидирующие позиции по сохранению тепла в доме среди аналогов. При этом, вес керамзита совсем небольшой, но в то же время он прочный, обладает высокой гигроскопичностью.

Свойства керамзитоблоков и бетона

Если в раствор бетона добавить керамзит, получится принципиально новый материал ‒ прочный и теплостойкий. Керамзитовые гранулы защищают бетон от попадания влаги, сохраняют отличные показатели звуко- и теплосбережения. Керамзитовый блок ‒ это наиболее удачное сочетание низкой теплопроводности керамзита и высокой прочности бетона. Он подходит для строительства домов не выше трех этажей без применения сложной спецтехники.

Процесс возведения стен из этого материала длится значительно быстрей, чем при использовании других материалов. Для сравнения, 1 керамзитоблок равен 7 кирпичам.

Особенности производства керамзитовых блоков

При производстве керамзитобетонных блоков производитель руководствуется ГОСТами, благодаря чему можно быть уверенным в прочности, водонепроницаемости и морозостойкости.

Для гарантированно высоких свойств рекомендуется покупать данный товар только от известных заводов-изготовителей. При кустарном производстве не удастся добиться такого результата.

Блок включает в себя керамзит, цемент, воду и песок, которые присутствуют в определенной пропорции.

Производственный процесс начинается с подготовки сырья. Далее происходит замешивание смеси и разлив в формы. Следующие стадия ‒ уплотнение, сушка. Все эти этапы строго контролирует специальная лаборатория.

Маркировка керамзитоблоков и применение

При выборе подходящей модели блока для возведения стен в первую очередь учитывается необходимая марочная прочность. Сразу стоит сказать, что большая часть керамзитовых блоков предназначена для создания перегородок или внутренних облегченных стен. Поэтому для несущих стен важно обращать внимание на этот параметр.

Размер блоков стандартный ‒ 390х190х190 мм. Марочная прочность стеновых блоков варьируется от М50 до М100. Легкие блоки имеют марку от М35 до М50.

Повышенная стойкость достигается добавлением большего количества цемента и песка.

При устройстве цокольного этажа применяются керамзитобетонные блоки М100. Кладку внешнего слоя при условии расположения дома на сухих грунтах с глубоким залеганием внутренних вод стоить производить с дополнительной гидроизоляцией.

Если присутствует обводнение грунтов, при создании цоколя используются бетонные блоки.

Трехэтажный дом возводят из керамзитоблоков М100 ‒ для первого этажа и М50 ‒ для второго и третьего.

Дом из керамзитоблоков: процесс строительства


Строительство дома своими руками требует глубоких познаний. Важно знать, какой материал лучше выбрать, как с ним работать и какие трудности могут поджидать в процессе. Дома из керамзитоблоков теплые и удобные для проживания, но при их возведении важно, чтобы материал был правильно подобран по плотности и прочности, была соблюдена технология кладки стен своими руками.

Виды блоков

Перед тем как построить стены своими руками, нужно выбрать материал.

Уже определено, что дом строится из керамзитобетонных блоков, но этого недостаточно. Существует достаточно большое количество их разновидностей, среди которых далекому от строительства человеку легко заблудится. Основная классификация производится по совместной оценке двух характеристик плотности и теплопроводности.

Схема устройства керамзитобетонного блока

Исходя из них керамзитобетонные блоки для кладки стен можно разделить на:

  • конструкционные;
  • конструкционно-теплоизоляционные;
  • теплоизоляционные.

Первые имеют плотность от 1200 до 1800 кг на метр кубический. Они достаточно прочны, поэтому могут применяться для строительства стены многоэтажного дома. Плотность материала близка к кирпичу (1800 кг/м3), поэтому область применения примерно одинакова. Также схожи теплотехнические характеристики, поэтому толщина стены также равна и для большинства регионов страны составляет 510-770 мм.

Благодаря прочности и плотности могут применяться для кладки своими руками несущих стен без опасений.

Вторая группа – изделия с плотностью 700-1200 кг/м3. Именно они являются идеальным вариантом для строительства частного дома своими руками. Если построить стены из таких керамзитобетонных блоков, то они будут достаточно прочными для малоэтажного строительства, но в то же время будут обладать меньшей теплопроводностью, чем керамический кирпич.

Виды керамзитобетонных блоков

Третья категория имеет плотность 500-700 кг/м3. Низкая плотность позволяет получить достаточно хорошие теплоизоляционные показатели. Минусом таких керамзитобетонных изделий является низкая несущая способность, поскольку при уменьшении плотность, снизилась и прочность. Такие блоки не применяют для кладки несущих стен. Они подойдут в качестве наружной облицовки наружной стены и будут работать как утеплитель.

Лучше использовать такой тип изделий совместно во второй группой. В этом случае внутренняя верста из более прочных керамзитобетонных блоков возьмет на себя нагрузку от перекрытия, кровли, полезную и снеговую, а наружная верста из теплоизоляционных изделий позволит уменьшить толщину стены и утеплить дом.

Кроме плотности керамзитобетонные изделия различают в зависимости от количества пустот в них:

  • блок с пустотностью 30%;
  • блок с пустотностью 40%;
  • полнотелый блок.

Размеры изделий

Размеры керамзитобетонных блоков

Определив, какие изделия должны использоваться из соображений прочности, стоит уделить внимание тепловой защите кладки стен своими руками.

Необходимая толщина определяет керамзитобетонных размеры изделий.

Для кладки своими руками керамзитобетонных стен различных назначений можно привести следующие рекомендации:

  • наружные – толщина блоков 400 мм;
  • внутренние – 190 мм.
  • перегородки – 90-120 мм.

Стоит также обращать внимание на плотность материала, чем она ниже, тем толще рекомендуется применять блоки для кладки стен.

Технология строительства

Схема возведения стены из керамзитоблоков

Постройка из блоков имеет несколько особенностей.

Можно привести следующий порядок работ, после завершения фундаментных работ:

  1. Укладка гидроизоляции по обрезу фундамента. Это обязательное мероприятие. В качестве материала можно использовать рулонные оклеечные материалы с битумной пропиткой, например рубероид, линокром или гидроизол. Гидроизоляция обеспечит сохранность двух типов материалов, разных по свойствам, но соприкасающихся друг с другом.
  2. Начало кладки стен цоколя приходится на углы. Блоки укладывают на кладочный раствор. При этом важно помнить, что цементно-песчаный раствор обладает крайне высокой теплопроводностью и способствует появлению мостиков холода. Чтобы построить теплый дом стоит запастись джутовой лентой. Раствор кладут только по краям обреза стены, а в середину заводят утеплитель, который предотвратит потери тепла через слабые места конструкции. Отказ от такого решения в сторону менее трудоемких и затратных простых цементных швов толщиной 10-15 мм приведет к повышению затрат при эксплуатации дома на отопление.
    Возможно даже появление конденсата на внутренней поверхности стеновых конструкций в местах нахождения швов.
  3. Кладка не отличается от работы с кирпичом или пенобетоном. Изделия укладывают с перевязкой (не должно быть протяженных вертикальных швов).
  4. Через каждые 3-4 ряда блоков необходимо закладывать арматурные стержни в шов. В камне для этого есть бороздки. Для конструктивного армирования будет достаточно двух стержней диаметром 12-14 мм (подбираются в зависимости от этажности дома и расчетной нагрузки). Нужно покупать арматуру класса А 400. За счет профиля поверхности она хорошо сцепляется с раствором и имеет хорошие прочностные характеристики. Можно также выполнять армирование сетками.
  5. Дополнительное армирование необходимо предусмотреть в ослабленных и сильно нагруженных местах. К таким относятся: ряд под оконным проемом, зоны опирания перемычек, плит и балок. Здесь в обязательном порядке заводят дополнительные стержни.
    В местах опирания балок и перемычек для дополнительного усиления можно предусмотреть опорные подушки из бетона. Для небольших пролетов это мероприятие не проводится, но если нужно перекрыть большой проем или уложить большепролетную балку, опорные подушки предусматриваются в обязательном порядке.
  6. После того, как выполнена кладка этажа, нужно опереть на нее перекрытия. Керамзитобетон прочнее, чем пенобетон, но не обладает достаточной прочностью, чтобы выдержать неравномерно распределенную нагрузку. Плиты перекрытий опираются только по одному краю, за счет чего возникает эксцентриситет (нагрузка действует не центрально), который может привести к разрушению блоков. Чтобы этого избежать в местах опирания перекрытий заливают монолитный железобетонный пояс. Он равномерно распределяет нагрузку и предотвращает повреждения стеновых конструкций. Кроме того, за счет него повышается жесткость здания. После заливки пояса необходимо выдержать время на набор им прочности 70% от марочной.
    При нормальных условиях (+20ᵒ С) этот процесс занимает 1-2 недели. Далее укладывают плиты и переходят к кладке следующего этажа.
  7. Монолитный пояс – серьезный мостик холода, поэтому снаружи его в обязательном порядке утепляют. Это выполняется вкладышами из пенопласта или экструдированного пенополистирола. Лучше сделать выбор в пользу второго варианта.
  8. Когда кладка завершена, выполняют утепление стеновых ограждений (если такое мероприятие предусмотрено) и монтируют отделку фасада, выполняют внутренние отделочные работы.

Постройка здания из керамзитобетона – не сложный процесс. Важно лишь правильно подобрать изделия и предусмотреть все дополнительные меры по увеличению прочности и теплозащитных функций.


Строительство домов из керамзитоблоков блоков в Тюмени

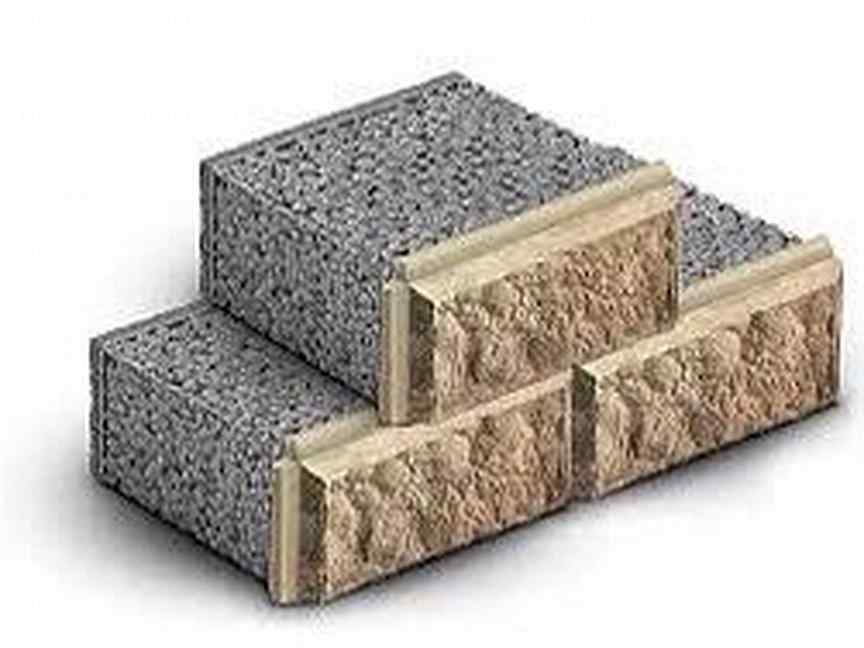

Керамзитобетонный блок

Благодаря низкой стоимости блоков, строительство дома из керамзитоблока набирает невероятную популярность. В странах Европы, коттеджи из керамзитоблока составляют более 40%. Дома из керамзитоблоков пользуются большим спросом со времен советского союза. С тех времен прошло не мало времени, усовершенствовались технологии, усовершенствовал и сам керамзитоблок, приняв следующие достоинства.

  • Высокая прочность
  • Низкий коэффициент водо-поглощения
  • Низкий показатель теплопроводности
  • Долговечность сравнимая с кирпичом
  • Высокие эксплуатационные свойства
  • Не подвержен запотеванию и появлению плесени
  • Блок отвечает всем требованиям, предъявляемым к стеновым материалам.

Немного о материале

Основным наполнителем керамзитобетона служит 60% керамзита (легкий и пористый материал, полученный путем обжига глины) + 10% цемента и 30 % песка. Благодаря наличию керамзита в блоке, на выходе получается материал, с высокими теплозвукоизоляционными свойствами, чем-то даже схожим с кирпичом.

Наша компания закупает только заводские блоки, от Винзилинского завода керамзитового гравия.

Положительные характеристики

  • Строительство домов из керамзитоблока производится очень быстро и по стоимости сравнима с деревянными домами.
  • Эти блоки хорошо взаимодействуют с любыми отделочными материалами.
  • Керамзитобетонные блоки относятся к разновидности легких бетонов и для домов из этого материала не требуется специального проектирования сложного фундамента.
  • Наличие в ассортименте доборных блоков позволяют с легкостью и без лишних затрат предусмотреть естественную вентиляцию.
  • Еще один положительный момент в том, что стены кладутся на обычный песчано-цементный раствор.

Стоимость строительства дома из керамзитоблока


Стоимость строительства из керамзитоблока дома зависит в первую очередь от площади дома, а также от того, какое предпочтение Вы отдаете облицовке фасада и кровельному настилу. Одним из наиболее недорогих вариантов отделки фасада является сайдинг (технология вентилируемых фасадов), немного дороже «мокрый фасад» (технология штукатурки стен по утеплителю), ну и на высоком месте как по долговечности, так и по стоимости будет кирпичная облицовка.

Что касается крыши, здесь тоже мы также имеем огромнейший ассортимент видов кровельного настила. Наиболее выгодным в цене будет профнастил и металлочерепица и по возрастанию идет ондулин, гибкая черепица, натуральная черепица и т.д.

Основные этапы строительства домов из керамзитоблока

  1. Выбор проекта. Можете воспользоваться огромным выбором проектов на нашем сайте, абсолютно бесплатно. Мы также готовы к строительству по имеющимся чертежам или наброскам. Вам достаточно даже иметь представление о желаемом доме, и мы разработаем оригинальный проект, за который не придется платить. После согласования проекта, производим расчеты стоимости и согласовываем сроки (при необходимости этапы) строительства. Подписываем договор и приступаем к строительству дома из керамзитоблока.
  2. Устройство фундамента и монтаж перекрытий.
  3. Возведение коробки дома, а также монтаж кровли.
  4. Установка окон и дверей и прокладка коммуникаций дома (электрика, водоотведение, водоснабжение и отопление).
  5. Проведение черновой и чистовой отделки дома.
  6. Замыкающим этапом строительства дома будет благоустройство.   Ориентировочно через 3-5 месяца вы сможете смело заселяться в готовый дом.

Обращаясь к специалистам нашей компании, Вы получаете гарантию качественного выполнения работ и своевременной сдачи дома. Гарантию мы подтверждаем гарантийным паспортом и наличием всех сертификатов на материалы.

Керамзитобетонные дома (80 фото) - инструкция строительства и выбор материалов для дома

При возведении частного дома или дачи главным является выбор места на участке и качественного строительного материала. Кроме эстетики каждый хозяин хочет возвести вечное «родовое гнездо», чтобы потомки благодарили за прочность, комфорт и энергоэффективность строения. Грамотно подобранные материалы помогут сэкономить немалые средства на ремонте, обогреве и пр.

Краткое содержимое статьи:

Особенности керамзитобетона

Сейчас для возведения зданий применяют кирпич, дерево, бетон или различные по составу блоки: шлакобетонные или пенобетонные. Но подробно разберем — керамзитовые.

Большую популярность приобретает строительство дома из керамзитобетонных блоков. Для возведения зданий технология аналогична кирпичным или шлакоблочным, но лучшее соотношение цена/качество, вывело керамзит в лидеры продаж. Особенность его структуры придают отличные эксплуатационные свойства.

Состав керамзита – это шарики с губчатой структурой, поэтому вес блока значительно ниже, чем кирпич. Это не только снижает затраты на все строение, меньше давление на фундамент. А производительность труда резко увеличивается.


Пористая структура отлично защищает от всех шумов, сохраняя тепло. Легкий монтаж позволяет возводить всевозможные варианты для внешних стен и внутри помещений.

Преимущества керамзитобетонных домов

  • Экологически чистая продукция без опасных примесей, поэтому можно использовать для внутренней отделки помещений.
  • Влагостойкость.
  • Прочность и долговечность.
  • Пожароустойчивость, материал не боится высоких температур, его трудно поджечь.
  • Низкий уровень теплопроводности. Если сравнивать с газобетонными блоками у керамзита в 1,5 раза ниже.
  • Отличная шумоизоляция.
  • Малый вес и высокая производительность труда, что сокращает время на возведение постройки.

Недостатки керамзитобетонных домов

Обязательная отделка (внешняя и внутренняя). Если этого не сделать, то через пару лет прочность материала снизится, это плохо скажется на жесткости всего здания.

Керамзитобетонные блоки (КББ) нельзя использовать для возведения фундамента дома. Его пористая структура не выдержит больших нагрузок.

Как рассчитать количество материала?

Правильный расчет материалов – важный момент в строительстве. Неиспользованные материалы трудно будет продать, лишь с большим дисконтом, что потребует затрат.

Сначала выбирают проекты домов. Производители выпускают стандартные размеры керамзитобетона:

  • для внешних стен 190 * 190 * 360 мм;
  • для внутренних перегородок 190 * 90 (120) * 360 мм.

Нужно сложить площади всех стенок с учетом параметров кладки. Отнять общую площадь дверных проемов и окон.

Распространенные ошибки при подсчете материалов для постройки:

  • При расчете часто забывают включить фронтоны.
  • Следует учесть внутренние стены, при кладке из КББ.
  • При установке армопояса, его нужно вычитать из высоты стенок.
  • При наружной облицовке кирпичом, керамзитобетонные стены строят чуть меньше внешней стены.

Часто высота стенок из КББ кратна высоте блочных элементов со швом (0,2 м). Значит, без армопояса высота стен будет кратной (2.4, 2.6, 2.8).

Важно! КББ не всегда нужны целые, могут понадобиться части для вставок. Также при распаковке могут быть поврежденные элементы, непригодные для строительства.

Пример расчета

Размер дома: 10х10 м, 2 окна по 1,6 метров,  две двери по 1 м, длина перегородки внутри — 9,2 метров.

Домик (1-этаж) с II фронтонами и I перегородкой внутри помещения. Наружные стены толщиной 19 см (это ширина I блока), а внутренней стенки – 39 см (это длина I блочного элемента).

Важно! Если облицовка будет из кирпича, еще утеплитель, значит, все стенки на 15 см меньше с каждой стороны (т.е. на 0,3 м меньше).

При общем периметре стен: 9,7 м х 4 м = 38,8 м.

Число блоков в I ряду по всему периметру: 38,8 м / 0,4 = 97 шт., где 0,4 – это длина I элемента с учетом шва.

Затем умножаем на число рядов (т. е. высоты стен):

  • 2,6 м = 13 рядов;
  • 2,8 м = 14 рядов.

В данном примере высота учитывалась 2,8 метра (т.е. 14 уровней кладки): 97 * 14 рядов = 1358 штук.

Вычитаем оба окна (их размеры 1,6 * 1,4) = 56 штук. Двери (высота 2 м х ширина 1 м) = 25 штук. Отнимаем двери и оба окна из полученного общего числа блочных элементов: 1358 – 56 – 25 = 1277 штук.

Это количество блочных элементов для внешних стен, также считают для несущей стены внутри помещения. Ее толщина в II раза должна быть больше (39 см – длина I элемента).


Несущая стена (без двери) — 594 штук.

Складываем: 1277 + 594 = 1871 штук.

На оба фронтона (при высоте 2 м и длине – 9,7 м) = 242,5 шт.

Правильно кладку начинать с целого ряда, только со II – подпиливают элементы, прибавляем 2 рядка: 242,5 + 48,5 = 291 штук. Лучше 300 шт., чтобы учесть все (брак, распил и пр.). Итого: 1871 + 300 = 2171 штук.

Важно! Если необходим точный расчет, можно отдельно рассчитать каждую стенку: по 24 элемента + ¼ (на распил). Обязательно нужен запас около 8%. Продают поддонами, поэтому следует узнать заранее у производителя, они помогут с расчетами.

Следует убедиться в качестве материалов, проверить сертификаты у компании.

Для I-этажного строения можно приобрести полнотелые блоки, а для двухэтажного – многощелевые. Ценно, что у них есть стыковочные пазы для соединения с торцов, раствор не понадобится.

Фундамент строений

Дом из керамзитобетонных блоков требует качественного фундамента. Если есть желание в подвале создать тренажерный зал, котельную, то понадобятся бетонные блоки. Без подвала можно сделать ленточный фундамент, траншея до 50 см, а по ширине равной стенам плюс 1 м.

На дне – песочная подушка, а из щитов (ДСП, OSB) готовят арматурную решетку и опалубку. Заливают бетоном, уплотняя каждый слой в 20 см.

Последовательность работ

Поверхность фундамента искривляется после усадки, ее выравнивают уровнем. Между слоями фундамента кладут пласт мастики, а на верхнюю поверхность – рубероид для гидроизоляции.

Укладку КББ нужно начинать с угла, для этого натягивают веревку (шнур). Важен постоянный контроль отвесом и уровнем, кладут сначала I-й ряд по всему периметру и т.д.

После IV ряда советуют армировать стенку по периметру, покрыть раствором и продолжают кладку. Если стены двойные, то два ряда кладут одновременно.


Для двухэтажного дома нужна толщина I-го этажа от 40 см. Производители выпускают большие размеры 590 х 400 х 200 мм блоки.

Когда закончен I-й этаж, укрепляется армирующим поясом верхний слой, чтобы нагрузка распределялась равномерно. Часто кирпичный пояс или из ж/б блоков, необходимо его утеплить.

Виды отделки

Чтобы обеспечить хорошую теплоизоляцию, необходима отделка керамзитобетонных домов:

Фасад можно утеплить пенополистироловыми плитами (до 50 см). Для красоты используют цветную штукатурку или декоративную плитку.

Популярны «вентилируемые» фасады, где используется фольга из алюминия (пароизоляция), затем закрепляется минеральная вата. Сверху производят монтаж гидроизоляции, затем закрыть сайдингом или др. Затратный метод, но будет служить долго, такая многослойность обеспечит тепло в доме.

Варианты керамзитобетонных домов представлены на фото в галерее.

Фото керамзитобетонных домов

Сохраните статью себе на страницу:

Пост опубликован: 02.12

Присоединяйтесь к обсуждению: Copyright © 2021 LandshaftDizajn. Ru - портал о ландшафтном дизайне №1 ***Сайт принадлежит Марии Козак

Толщина стены из керамзитобетонных блоков

Керамзитобетонные блоки применяются для строительства различных хозяйственных построек и одноэтажных, двух- или трехэтажных домов. Укладывают этот строительный материал так же, как и кирпич. Керамзитобетонные блоки могут применяться не только для строительства стен, но перегородок.

Совет прораба: при строительстве блоки из керамзитобетона нужно переворачивать пустотами вниз, чтобы строительный раствор не попадал в них.

Технические характеристики керамзитобетона

Плотность данного строительного материала может быть различной: от 500 до 1800 кг/м3.

Прочность может различаться по классам В3,5-В40, а также характеризоваться марками цемента, применяемого при их производстве. Класс морозостойкости керамзитобетонных блоков варьируется от F25 до F300.

Данный строительный материал характеризуется низкой теплопроводностью, малым весом, долговечностью и полной экологичной безопасностью. При избытке влаги в помещении керамзитобетонные блоки впитывают ее избыток, что позволяет поддерживать оптимальный уровень влажности.

Размеры керамзитобетонных блоков у различных производителей могут различаться. Стандартными считаются размеры 400х100х200 и 200х100х200, но отклонения в размерах может достигать 50 мм.

Совет прораба: прежде чем закупать керамзитоблоки для строительства, следует тщательно взвесить все плюсы и минусы этого материала.

Толщина стен

Чтобы определить толщину стен, которая должна быть у вашего строения, необходимо умножить специальный показатель на коэффициент теплопроводности. Показатель, который нужно брать для подсчета, зависит от климатических условий в той местности, где будет строиться здание, и типа самого здания.

Самая простая стена получается из керамзитоблоков, ширина которых равна 190 мм. С наружной стороны ее нужно будет покрыть штукатуркой, а с внутренней – утеплить. Таким образом, можно построить гараж или склад, но не жилое помещение. При возведении двух- или трехэтажного дома толщина стены должна быть не меньше 400 мм. В центральных регионах России толщина стены жилого дома из керамзитобетонных блоков должна быть 400-600 мм, а плотность строительного материала должна быть больше 1000 кг/м3.

Блоки из керамзитобетона – очень распространенный материал, который широко применяется при возведении не только домов, но и нежилых строений. Свои эксплуатационные качества стены, построенные из качественных керамзитобетонных блоков, сохраняют в течение 50-75 лет.

Керамзитоблоки плюсы и минусы. №2. Керамзитобетонные блоки: плюсы и минусы

Керамзитоблоки плюсы и минусы. №2. Керамзитобетонные блоки: плюсы и минусы

Состав керамзитобетона обуславливает многочисленные его положительные стороны, которые и обеспечивают популярность материалу. Среди основных плюсов керамзитобетонных блоков:

  • отличные теплоизоляционные качества, поэтому материал облюбовали жители скандинавских стран. Для суровых климатических условий нашей страны подобные блоки незаменимы. Коэффициент теплопроводности керамзитобетона марки D500 составляет 0,17-0,23 Вт/м*К, марки D1000 – 0,33-0,41 Вт/м*К;
  • неплохая звукоизоляция;
  • невысокая стоимость строительства. Цена керамзитобетона сопоставима со стоимостью других легкобетонных блоков, но значительно ниже, чем цена на кирпич. Если учесть снижение затрат на обустройство фундамента, меньшее количество швов, то можно говорить, что дом из керамзитобетона обойдется примерно на треть дешевле дома кирпича;
  • быстрые сроки возведения, что связано с большими размерами блоков и их относительно небольшим весом;
  • невысокая нагрузка на фундамент;
  • достаточная прочность;
  • паропроницаемость позволяет стенам дома дышать и выводит наружу лишнюю влагу;
  • влагостойкость и морозостойкость, устойчивость к воздействию огня (блоки не плавятся и не горят), плесени и грызунов;
  • долговечность, которая достигается за счет влаго- и морозостойкости и составляет не менее 75-100 лет;
  • экологичность, ведь в состав входят только природные материалы;
  • отсутствие усадки;
  • возможность использовать для кладки как традиционный раствор, так и клей.

Керамзитобетонные блоки вредные. Что такое Керамзитобетонные блоки по ГОСТу

Керамзитобетон относят к легкому бетону. В качестве заполнителя используют пористый материал — керамзит. Это округлые гранулы из обожженной глины. Состав керамзитобетона — цемент, песок, керамзит и вода. При составлении смеси, воды льют больше чем в обычном тяжелом бетоне, так как керамзит гигроскопичен и впитывает жидкость. При производстве блоков готовую смесь заливают в формы, оставляют до первичного твердения, после чего их вынимают из формы. В принципе, блоки готовы, но их нельзя использовать, пока они не наберут проектную прочность.

Дом из керамзитобетонных блоков возводится быстро

Есть две технологии заводского доведения изделий до нормальной прочности — в автоклаве и вибропрессованием. В первом случае блоки отправляют в автоклав, где под давлением материал обрабатывают паром. Это делает керамзитобетонные блоки более прочными. Второй способ — вибрирование с одновременным давлением. При вибрировании уходят все пустоты, раствор становится более однородным и текучим, обволакивая каждую из гранул керамзита. Результат — высокие прочностные показатели.

При кустарном производстве блоки просто оставляют «дозревать». По идее требуется минимум 28 суток, пока бетон не наберет прочность. Но могут продать раньше, чтобы не занимали места. Прочность при этом никто не гарантирует.

На поверхности блока угадываются округлые гранулы керамзита. В зависимости от марки, они могут быть разного размера, в большем или меньшем количестве

Дело в том, что для нормального набора цементом прочности необходимо создать определенный тепловлажностный режим. Керамзитобетон в этом плане капризнее обычного бетона. Из-за высокой поглощающей способности керамзита он может забрать слишком много воды. И жидкости будет недостаточно для того, чтобы бетонный камень набирал прочность, а не просто высыхал. Поэтому готовые блоки желательно поливать и укрывать пленкой хотя бы на протяжении нескольких дней после производства. Держать их на солнце нельзя и температура должна быть не ниже +20°C. В противном случае керамзитоблоки так и не наберут нужной прочности и будут рассыпаться даже при небольших нагрузках и ударах.

Если говорить о цене, заводские блоки стоят дороже. И все же. Если вы строите дом, а не хозблок или сарай, не стоит экономить и покупать блоки «гаражного» производства. Качество тут под большим вопросом.

Сколько стоит построить дом из керамзитобетонных блоков. Дома из керамзитобетонных блоков

Наша компания занимается строительство домов из керамзитобетонных блоков. Этот материал получил самое широкое распространение во многих странах мира, особенно в Северной Америке и Западной Европе. Теперь керамзитоблок используется широко в России. Это связано с тем, что керамзитобетонный блок относится к экологически чистым материалам и обладает массой достоинств. Для производства керамзитобетона используются такие материалы, как обожжённая глина, цемент и песок. Керамзитобетонные блоки стали неплохой заменой шлакоблоков, которые имели низкий коэффициент прочности и низкий уровень морозостойкости.

Ключевые преимущества керамзитобетонных блоков

  1. Размеры. Обычно керамзит используется в виде блоков. Стандартный блок этого материала имеет куда большие размеры, нежели кирпич. Это позволяет увеличить скорость возведения дома, а также самым лучшим образом сказывается на уменьшении расхода строительного раствора. В конечном счёте строительство дома из керамзитобетонных блоков обойдётся в куда меньшую сумму, чем вы планировали.
  2. Паропроницаемость. Керамзитоблок не способен конденсировать на собственной поверхности влагу. Именно поэтому разрушение керамзитных блоков практически невозможно. То же самое касается материалов, использующихся для проведения внутренней отделки дома из керамзита.
  3. Оптимальное соотношение стоимости материала и его качества. Благодаря этому свойству можно существенно сократить расходы на стройку. Это никак не скажется на её качестве, ведь этот материал даже опытные строители называют по-настоящему качественным и долговечным.
  4. Морозоустойчивость. Это качество можно назвать исключительно важным именно для российских реалий. Во многих регионах страны температура воздуха опускается так низко, что даже самые лучшие материалы теряют свои свойства. Поэтому керамзит может стать настоящим открытием для тех, кто живёт за Уралом или в северных регионах страны.

Керамзитоблок звукоизоляция. Звукоизоляция керамзитоблока.

Здравствуйте уважаемый Андрей,уважаемые форумчане.Прошу не кидать гнилыми помидорами если что то не так,я здесь в первый раз.Перед тем как написать это сообщение я воспользовался ,как было рекомендовано,поиском но так и не нашел ответа на свой вопрос.Поэтому решил задать свой вопрос,за помощь буду очень благодарен.Этим летом был построен маленький домик (пока только один этаж).Построен он из керамзитоблоков,размер керамзитоблока длинна 40 см ,ширина 29 см, высота 18 см, вес 16 кг.Блок положен по ширине, т.е. толщина стены 29 см. Блок внутри пустотелый, т.е. стенка 4,5 см-пустота-перегородка 3 см-пустота-стенка 4,5 см. По одной стороне в десяти метрах от домика проходит центральная трасса,по другой стороне в ста метрах от домика расположена авто мойка.На авто мойке частенько включают музыку в автомобилях. Музыку включают не громко, но её низкие частоты я в своём нынешнем деревянном домике слышу (что очень напрягает).Пока что в новом домике из керамзитоблоков нет не окна не двери,поэтому определить на слух уровень шумоизоляции стен не могу. Окно и дверь собираюсь заказывать с хорошей шумоизоляцией.Но это будет в будущем.А сейчас хотелось бы узнать к чему готовиться,и как защититься от шума дороги и низких частот музыки с авто мойки.Хотелось бы узнать какова шумоизоляция от низких частот моих керамзитоблоков в сравнении со стеной из полнотелого кирпича в пол кирпича.Много информации читал, но так и не понял как это рассчитать.Собираюсь для улучшения шумоизоляции оштукатурить цементно песочной штукатуркой стены внутри и снаружи,после этого закрепить на стене снаружи базальтовые плиты толщиной 5см и оштукатурить короедом. Подскажите что из всего этого лишнее? А если всё это надо делать, то какой слой штукатурки внутри и снаружи делать для достижения наилучшего эффекта? По финансам есть ограничения,по этому хотелось бы узнать оптимальный вариант.Я в этом деле дилетант,по этому не пинайте сильно,за ответы буду очень благодарен!

Усадка дома из керамзитоблоков. Расчёт количества материалов

Строительство домов из керамзитобетонных блоков начинается с создания проекта и расчёта материалов. Рассчитать количество блоков можно при помощи онлайн-калькулятора или самостоятельно. Специалисты не рекомендуют первый способ, т. к. в силу примитивности такие программы не всегда выдают верные результаты. При самостоятельном расчёте необходимо:

  • дополнить калькуляцию количеством блоков, которые нужны для выполнения фронтонов;
  • учесть, что внутренние и наружные стены не всегда сооружаются из одинаковых блочных конструкций;
  • взять на заметку, что толщина стен из блоков может уменьшиться, если планируется облицовка кирпичом;
  • добавить запасные элементы, т. к. в упаковках часто могут попадаться непригодные для строительства блоки;
  • иметь в виду, что блоки могут быть меньше заявленных в стандарте размеров.

В прайсах можно видеть округлённые данные 40*20*20. Точные габариты керамзитобетонных блоков 390*190*188 мм, по ним и надо вести расчёт. Для лучшего понимания необходимо рассмотреть пример. Итак, основным материалом в этом случае будут блоки 0,4*0,2*0,2, учитывая кладочный шов. Необходимо рассчитать количество материала на одноэтажный дом. Будем считать по площади стен. Для этого необходимы данные из проекта, который всегда составляется перед строительством. Итак, расчёт ведётся по следующему алгоритму:

  1. Вычисляют периметр строения и площадь стен этажа.
  2. Подсчитывают площадь оконных и дверных проёмов и площадь стен без учёта проёмов.
  3. Определяют количество блоков на 1 м² путём деления единицы на перемноженные высоту и ширину блока (0,2 и 0,4 соответственно).
  4. Проводят калькуляцию количества блоков путём умножения полученного числа на 1 м² на площадь стен без учёта проёмов.

По такому же принципу считают количество блоков на гараж. После эти величины складывают и получают окончательное число материала, необходимое для постройки дома с одним этажом из керамзитобетонных блоков. Этот показатель получится при толщине в полблока, то есть в 20 см. Если толщина нужна 40 см, то количество умножается на 2.

Керамзитоблок размеры. Размеры керамзитобетонных блоков

На сегодняшний день блоки из керамзитобетона (стройматериал, изготовленный из легкого бетона) имеют различные размеры и конструкцию. Геометрические параметры блоков зависят от индивидуальных требований заказчика. Наиболее распространенные размеры — 19х39х9 см или 19х39х18,8 см (в качестве сравнения, один блок в среднем равнозначен обычной кирпичной кладке из трех-семи кирпичей). Применение эти блоки находят в строительстве жилых, гражданских зданий и промышленных сооружений.

Размеры керамзитобетонного блока отвечают технологическим регламентам, которые находятся в конкретных разрешенных пределах.

Возможные предельные отклонения габаритов:

  • Длина может отклоняться на + 44/-44 мм.
  • Ширина на +3/-3 мм.
  • Высота на +4/-4 мм.
  • Плоскость граней и прямолинейность ребер не более чем на 6 мм.

Отвечающие стандартным габаритам керамзитобетонные блоки, могут иметь трещины, которые пересекают хотя бы одну грань. Отдельная их партия не должна составлять более 10%.

Применение керамзитобетонных блоков стандартных размеров

Сфера применения керамзитобетонных блоков, размеры которых составляют 39х19х18,8 см и 19х39х18,8 см, достаточно обширная, но в большей степени относится к строительству зданий жилого и промышленного назначения.

Керамзитобетонный блок пустотелый с 4-мя щелями используется при строительстве стен домов, гаражей и других построек. Помимо этого, данные размеры идеальны при монолитном и каркасном строительстве для заполнения стеновых проемов.

Блок из керамзитобетона полнотелый, размеры которого стандарты, используется при строительстве стен всех видов зданий и сооружений повышенной прочности (например, при возведении крупных торговых центров и многоуровневых гаражей). Если необходимо заполнение проемов стен при монолитном многоуровневом строительстве, то и в этом случае данный материал уместен.

Керамзитобетонный блок может быть и пустотелым перегородочным. Он предназначен для возведения перегородок между комнатами в жилых зданиях и офисных помещениях. Имея при этом габариты 39х19х9 см, он не отстает от более крупных по прочностным характеристикам.

Блок стеновой может иметь габариты 20х20х40 см. Он часто используется при возведении несущих стен наружного типа. Размеры перегородочных блоков 10х20х40 см используются при возведении межкомнатных перегородочных стен.

Достаточно часто его применяют и как утеплитель. Структура керамзитобетона очень пористая и оштукатуривание с обоих сторон превращает стену в своего рода термос. Воздух в его порах не движется и поэтому хорошо сохраняет тепло.

Стандартный по габаритам блок, весьма удобно перевозить и хранить. Работать с ним несложно, так как отсутствует необходимость использования каких-либо специальных приспособлений и сложных механизмов.
Вес керамзитобетонных блоков согласно их габаритам:

  • Масса одного полнотелого стандартных размеров 39х19х18,8 см составляет 24,9 кг.
  • Масса щелевого габаритами 39х19х18,8 см составляет от 16,2 кг до 18,8 кг.
  • Масса полнотелого перегородочного толщиной 90 мм равна 11,7 кг.
  • Масса щелевой перегородки находится в пределах от 8 до 9 кг. Такая небольшая масса обеспечивает удобную перевозку и монтаж, что позволяет исключить дорогостоящее устройство массивного фундаментного основания.

Технические характеристики материала

Согласно государственному стандарту блок керамзитобетонный 39х19х18,8 см имеет следующие технические данные: вес от 15 до 27 кг; прочность на сжатие в соответствии с нормативами составляет от М-35 до М-100, теплопроводность А-7, морозостойкость в пределах от F-35 до F -50. Этот стройматериал, считается абсолютно экологически чистым. Его использование придает сооружению прочность, теплоизоляционную защиту, огнеустойчивость, что, является весьма немаловажным фактом.

Габариты этого стройматериала идеально подходят для скоростного строительства. Его размеры намного крупнее обычного кирпича, что весьма упрощает и ускоряет возведение стен и перегородок, экономит объем раствора при кладке. При устройстве стен из этого материала необходимое количество строительного раствора приблизительно в два раза меньше, а скорость работ в пять раз выше, вес одного метра кладки при этом в полтора раза меньше.

Видео обзор керамзитоблока - [masterkladki]

Утрамбованные земляные стены в средиземноморском климате: характеристики материалов и термическое поведение | Международный журнал низкоуглеродных технологий

Аннотация

Утрамбованный грунт считается очень устойчивой строительной системой из-за низкого содержания энергии, длительного срока службы и высокой пригодности к переработке. Однако авторы обнаружили, что отсутствуют экспериментальные результаты в реальном масштабе, касающиеся теплового поведения утрамбованной земли. По этой причине данная статья в первую очередь сосредоточена на характеристике двух разных типов грунта, чтобы проверить пригодность их использования в утрамбованных земляных стенах.После определения характеристик были построены два экспериментальных здания в форме боксов в Барселоне и Пучверд-де-Лерида (Испания) для проверки теплового поведения их стен в двух различных климатических условиях. Температурные профили внутри стен контролировались с помощью термопар, а температурный профиль южных стен был проанализирован в условиях свободного плавания в течение летнего и зимнего периодов 2013 года. Результаты показывают, что тепловая амплитуда снаружи внутрь температуры снижается за счет утрамбованных земляных стен, обеспечивая постоянную температуру внутри. внутренняя поверхность южных стен.

1 ВВЕДЕНИЕ

В настоящее время большое количество энергоемких материалов с высокой степенью воплощения используется в традиционном строительстве, что связано с высокими затратами энергии в течение их жизненного цикла (добыча, производство, транспортировка, строительство и утилизация). Как Cabeza et al. [1] утверждает, что во многих исследованиях принимается во внимание рабочая энергия. Однако оценка воплощенной энергии в материалах более сложна и требует много времени, по этой причине этого не делается, хотя на нее приходится значительная часть общей воплощенной энергии здания.Сокращение выбросов углерода в строительном секторе является обязательным в Европейском Союзе [2, 3]; поэтому во всем мире была продвинута новая политика по строительству экологически безопасных зданий и, следовательно, по сокращению выбросов CO 2 .

Утрамбованный грунт считается очень устойчивым решением из-за его низкой энергии, небольшого процесса обработки материалов, длительного срока службы и высокой пригодности к переработке [4]. Кроме того, выбросы CO 2 при транспортировке можно снизить, если земляные работы на месте использовать в качестве утрамбованного грунта.Таким образом, утрамбованная земля соответствует европейским требованиям [3], что увеличивает научный интерес к ее использованию.

Исторически земное строительство было ответом на жилищный спрос населения со всего мира. Однако в новейшей истории использование утрамбованной земли сократилось с использованием других современных строительных технологий во время промышленной революции. После Первой Мировой войны утрамбованная земля была предпринята в Великобритании, а после Второй мировой войны - в Восточной Германии. В последние столетия утрамбованная земля использовалась в экстремальных условиях (например, после войны) в Европе, потому что требуемый материал был доступен во многих частях мира и не требовал затрат.Точно так же использование портландцемента с 1824 года, железа и стали вытеснило утрамбованную землю из обычного строительства [5]. К сожалению, испанские строительные нормы [6] не включают утрамбованную землю в качестве строительного материала, что затрудняет ее использование [7].

С энергетической точки зрения, земляные стены обладают хорошими тепловыми характеристиками из-за их большой массы и могут способствовать, при правильной стратегии естественной вентиляции, комфорту внутри здания, обеспечивая высокую тепловую инерцию, чтобы справиться с изменениями температуры днем ​​и ночью [ 8, 9]. Конструкции с высокой тепловой массой, такие как здания с утрамбованными земляными стенами, замедляют теплопередачу в здание и из него [10]. Однако утрамбованная земля имеет важные конструктивные ограничения, особенно в многоэтажных домах. Эти ограничения усугубляются в современных строительных системах, где требуется меньшая толщина стен для оптимизации полезной площади пола. Однако этих конструктивных ограничений можно избежать, если использовать утрамбованную землю в качестве ограждения.

Цель этого исследования - физически и механически охарактеризовать два разных земляных материала (с двух разных строительных площадок на северо-востоке Испании - Барселона и Пучверд-де-Лерида), чтобы проверить возможность их использования в качестве строительных материалов.Эта характеристика проводится путем тестирования гранулометрического состава и, таким образом, классификации используемого грунта. Кроме того, прочность на сжатие утрамбованных образцов земли, содержащих различные стабилизаторы, такие как цемент, керамзит и солома, проверяется в лабораторных масштабах. Авторы обнаружили, что в литературе отсутствует термический анализ и, следовательно, экспериментальные результаты в реальном масштабе с утрамбованными земляными зданиями. По этой причине после определения характеристик в лабораторном масштабе в Барселоне и Пучверд-де-Лерида (Испания) были построены две утрамбованные землянки, похожие на дома, и за ними проводился надлежащий мониторинг, чтобы проверить тепловое поведение их стен в летних и зимних условиях в двух местах. разный климат.

2 МАТЕРИАЛЫ

Утрамбованный грунт можно разделить на стабилизированный и нестабилизированный. Нестабилизированная утрамбованная земля полностью состоит из глины, ила, песка, гравия и воды. Стабилизированная утрамбованная земля включает другие материалы для улучшения ее свойств. В настоящем исследовании солома добавляется для повышения ее устойчивости к водной эрозии, керамзит для улучшения термических свойств и портландцемент для повышения прочности на сжатие [11].

Портландцемент действует как физико-химический стабилизатор.Его производство чрезвычайно энергоемко, и в карьерах образуется остаточная пыль, которая оказывает значительное воздействие на окружающую среду. Его использование должно быть ограничено конструктивными элементами с оптимизированным сечением конструкции, а его долговечность должна быть увеличена до максимума. Одним из недостатков использования портландцемента в качестве стабилизатора является то, что он делает утрамбованную землю непригодной для повторного использования, хотя ее можно будет использовать повторно [11]. Кроме того, это отрицательно увеличивает воплощенную энергию утрамбованной земли [12].Предпочтительно, чтобы энергия, воплощенная в стабилизированной цементом утрамбованной земле, была значительно ниже, чем в традиционных строительных системах, таких как бетон, железобетон или глиняный кирпич [12, 13]; кроме того, он действует как стабилизатор против водной эрозии. Солома действует как физический стабилизатор [14, 15], который используется для минимизации усадки во время процесса отверждения и уменьшения плотности утрамбованной земли. Он также уменьшает набухание и сжатие, вызванные водой во время формования, а также хрупкость и, с другой стороны, улучшает упругую деформацию.Этот физический стабилизатор является биоразлагаемым, поэтому его можно полностью вернуть в окружающую среду. Керамзит добавляется для улучшения термических свойств утрамбованной земли (высокая пористость) и уменьшения ее плотности (очень низкая плотность).

Три различных типа утрамбованной земли (рис. 1 и 2) были использованы для создания прототипа, расположенного в Барселоне, и один тип был использован в Пучверд-де-Лерида. Информация об ориентации стенок, толщине и материале стабилизатора, использованном в каждом прототипе, представлена ​​в таблице 1.

Таблица 1.

Характеристики утрамбованных земляных стен.

Прототип . Расположение . Название стены . Ориентация стены . Толщина стенки (см) . Материал стабилизатора .
# 1 Барселона a) Нестабилизированный N, S 50 -
b) Керамзит N 50 Керамзит
c) Цемент S 50 Цемент
# 2 Puigverd de Lleida d) Солома N, S, E, W 29 Солома
Прототип . Расположение . Название стены . Ориентация стены . Толщина стенки (см) . Материал стабилизатора .
# 1 Барселона a) Нестабилизированный N, S 50 -
b) Керамзит N 50 Керамзит
c) Цемент S 50 Цемент
# 2 Puigverd de Lleida d) Солома N, S, E, W 29 Солома
Таблица 1 .

Характеристики утрамбованных земляных стен.

Прототип . Расположение . Название стены . Ориентация стены . Толщина стенки (см) . Материал стабилизатора .
# 1 Барселона a) Нестабилизированный N, S 50 -
b) Керамзит N 50 Керамзит
c) Цемент S 50 Цемент
# 2 Puigverd de Lleida d) Солома N, S, E, W 29 Солома
Прототип . Расположение . Название стены . Ориентация стены . Толщина стенки (см) . Материал стабилизатора .
# 1 Барселона a) Нестабилизированный N, S 50 -
b) Керамзит N 50 Керамзит
c) Цемент S 50 Цемент
# 2 Puigverd de Lleida d) Солома N, S, E, W 29 Солома

Рисунок 1.

Сечение стены утрамбованной земляной стены (в см). ( a ) нестабилизированный, ( b ) стабилизированный керамзитом, ( c ) стабилизированный цементом и ( d ) стабилизированный соломой.

Рисунок 1.

Сечение стены утрамбованной земляной стены (в см). ( a ) нестабилизированный, ( b ) стабилизированный керамзитом, ( c ) стабилизированный цементом и ( d ) стабилизированный соломой.

Рисунок 2.

Состав смеси (об.) Утрамбованных земляных валов.

Рисунок 2.

Состав смеси (об.) Утрамбованных земляных валов.

Стены Барселоны включают: 40% (по объему) керамзита (диаметром 3–10 мм) в северной стене (Рисунок 2b) и 3% (по объему) цемента (CEM II / BL 32,5 R) в южная стена (рис. 2в). Северо-западная и юго-западная стены без добавок. Земля, использованная для строительства бокса, была получена из раскопок и имеет состав (в т.): 71% глины и 29% песка (рис. 2а). С другой стороны, стены Puigverd de Lleida содержат 10% (по объему) соломы. Земля состоит из: 38% глины, 45% песка и 7% гравия [16] (см. Рисунок 2d).

3 МЕТОДОЛОГИЯ

3.1 Весы лабораторные

В этом разделе объясняется методология определения характеристик грунтовых материалов, использованных при строительстве обоих прототипов.

Гранулометрический состав определен по Единой системе классификации почв (USSC), разработанной А.Casagrande [17], в соответствии со стандартом UNE 103101: 1995 [18]. Этот эксперимент направлен на определение различных размеров частиц (до 0,08 мм) почвы и получение процентного содержания каждого размера в исследуемой пробе. Гранулометрический состав получают путем просеивания почвы с использованием сит разного размера и взвешивания количества земли, оставшейся в каждом сите. Земляной материал (рисунки 1 и 2) анализируется с использованием этой методологии испытаний, чтобы оценить изменение размера частиц соединений земли и, следовательно, классифицировать землю, используемую в прототипах утрамбованной земли в Барселоне и Пучверд-де-Лерида.Гранулометрический состав земли, использованной в прототипе в Барселоне, был изучен без стабилизатора, с 40% керамзита и 3% цемента [19]. Добавление керамзита в утрамбованную землю - совершенно новое дело; Таким образом, ранее не проводились научные исследования, подтверждающие процентное содержание используемого керамзита. Однако из-за его хороших изоляционных свойств компания Casa S-Low решила добавить этот материал в утрамбованную землю, следуя рекомендациям ассоциации CETARemporda, которая является экспертом в земляных сооружениях.Земля, использованная в прототипе Lleida, была исследована без стабилизаторов и 10% соломы.

Техника строительства утрамбованной земли включает уплотнение почвенной смеси (глина, песок, гравий, стабилизатор и вода) слоями толщиной около 7 см на деревянной опалубке. Он моделирует геологические процессы, которые формируют осадочную породу, так что утрамбованная земля имеет твердость и долговечность, сопоставимые с низким диагенетическим качеством (рис. 3) [20]. Композиции Barcelona утрамбовывались вручную из-за требований компании Casa S-Low, но для проверки вариабельности результатов в зависимости от используемого метода уплотнения образцы Puigverd de Lleida утрамбовывались вручную и механически.

Рисунок 3.

Образец утрамбованной земли в процессе послойного изготовления (слева) и готовой (справа).

Рисунок 3.

Образец утрамбованной земли в процессе послойного изготовления (слева) и готовой (справа).

В предыдущих исследованиях для определения прочности на сжатие использовался широкий диапазон размеров: кубики 10 см [21] или 15 см [22], 10 × 10 × 20 см, 30 × 30 × 60 см [23], 40 × 40 × 65 см [11] и даже больше 100 × 100 × 30 см [24]. В настоящем исследовании четыре образца (25 × 30 × 30 см) типа Барселона и два образца каждого метода уплотнения (30 × 30 × 30 см) типа Пучверд де Лерида были использованы для испытания прочности на сжатие утрамбованной земли без добавки (рисунок 4).

Рисунок 4.

Образцы утрамбованного грунта во время испытаний на прочность на сжатие.

Рисунок 4.

Образцы утрамбованного грунта во время испытаний на прочность на сжатие.

Для определения прочности стен на сжатие использовался стандарт UNE EN 772-1: 2011 [25]. Этот тест состоит из приложения равномерно распределенной нагрузки в образце и увеличения ее до тех пор, пока образец не сломается. Максимальная нагрузка, которой выдерживает образец, делится на поверхность, на которую была приложена нагрузка, чтобы получить значение прочности на сжатие.Прочность на сжатие каждой композиции получается как среднее значение всех результатов. Наконец, полученные результаты сравниваются с литературными значениями, представленными в Barbeta [15] и Bauluz и Bárcena [26], которые представляют диапазон теоретических значений прочности на сжатие утрамбованной земли.

3,2 Экспериментальная установка

Чтобы экспериментально определить тепловое поведение утрамбованных земляных стен, они были протестированы на двух экспериментальных установках, расположенных в Барселоне и Пучверд-де-Лерида (Испания) (рис. 5).Они состоят из двух корпусных корпусов, похожих на дома, которые анализируются в летних и зимних условиях путем измерения свободно плавающего температурного профиля южной стены обоих прототипов. Эксперименты проходили зимой и летом 2013 года.

Рисунок 5.

Экспериментальная установка в Барселоне, прототип №1 (слева) и Пучверд де Лерида, прототип №2 (справа).

Рис. 5.

Экспериментальная установка в Барселоне, прототип №1 (слева) и Пучверд де Лерида, прототип №2 (справа).

Географические и климатические характеристики обеих экспериментальных установок перечислены в таблице 2, а также характеристики прототипа и утрамбованных земляных стен. Экспериментальная установка, расположенная в Барселоне, имеет средиземноморский климат центрального побережья, характеризующийся продолжительным теплым или жарким сухим летом и мягкой влажной зимой. Экспериментальная установка, расположенная в Пучверд-де-Лерида, имеет средиземноморский континентальный климат, характеризующийся холодной зимой и жарким и относительно сухим летом.

Таблица 2.

Экспериментальная установка характеристик Барселоны и Пучверд-де-Лерида.

Характеристики . Барселона # 1 . Puigverd de Lleida # 2 .
Прототип Внутренние размеры 2,48 × 2,15 × 2,50 м 2,4 × 2,4 × 2,4 м
Конструкция Деревянная несущая конструкция Несущие утрамбованные земляные стены
Крыша Две разные деревянные зеленые крыши Деревянная зеленая крыша
Покрытие Нет внутреннего и внешнего покрытия Нет внутреннего и внешнего покрытия
Утрамбованные земляные стены Функция Корпус, не несущий Несущая способность и ограждение
Толщина 50 см 29 см
Метод уплотнения Ручной Механический
Географическая Ориентация Север −74 ° Север 0 °
Расположение N 41 ° 23 ′, E 2 ° 6 ′ N 41 ° 32 ′, E 0 ° 44 ′
Высота над уровнем моря 9 м 219 м
Климатический Климат Центральное побережье Средиземного моря Средиземноморский континентальный
Климатическая классификация [27] Csa Csa / Cfa
Годовое количество дней в градусах нагрева [28] 573 1,230
Годовое количество дней в градусах охлаждения [9] 354 423
Средние летние температуры [29] 21. 1 ° C 22,6 ° C
Средние зимние температуры [29] 12,2 ° C 8 ° C
Годовое количество осадков [29] 568 мм 456 мм
Характеристики . Барселона # 1 . Puigverd de Lleida # 2 .
Прототип Внутренние размеры 2.48 × 2,15 × 2,50 м 2,4 × 2,4 × 2,4 м
Конструкция Деревянная несущая конструкция Несущие утрамбованные земляные стены
Крыша Две разные деревянные зеленые крыши Деревянная зеленая крыша
Покрытие Нет внутреннего и внешнего покрытия Нет внутреннего и внешнего покрытия
Утрамбованные земляные стены Функция Корпус, не несущий Несущий и корпус
Толщина 50 см 29 см
Метод уплотнения Ручной Механический
Географический Ориентация Север −74 ° Север 0 °
Расположение N 41 ° 23 ′, E 2 ° 6 ′ N 41 ° 32 ′, E 0 ° 44 ′
Высота над уровнем моря л 9 м 219 м
Климатический Климат Центральное побережье Средиземного моря Континентальное Средиземноморье
Классификация климата [27] Csa Csa / Cfa
Годовое количество градусо-дней [28] 573 1,230
Годовое количество градусо-дней [9] 354 423
Средние летние температуры [29] 21. 1 ° C 22,6 ° C
Средние зимние температуры [29] 12,2 ° C 8 ° C
Годовое количество осадков [29] 568 мм 456 мм
Таблица 2.

Экспериментальная установка характеристик Барселоны и Пучверд-де-Лерида.

Характеристики . Барселона # 1 . Puigverd de Lleida # 2 .
Прототип Внутренние размеры 2,48 × 2,15 × 2,50 м 2,4 × 2,4 × 2,4 м
Конструкция Деревянная несущая конструкция Несущие утрамбованные земляные стены
Крыша Две разные деревянные зеленые крыши Деревянная зеленая крыша
Покрытие Нет внутреннего и внешнего покрытия Нет внутреннего и внешнего покрытия
Утрамбованные земляные стены Функция Корпус, не несущий Несущая способность и ограждение
Толщина 50 см 29 см
Метод уплотнения Ручной Механический
Географическая Ориентация Север −74 ° Север 0 °
Расположение N 41 ° 23 ′, E 2 ° 6 ′ N 41 ° 32 ′, E 0 ° 44 ′
Высота над уровнем моря 9 м 219 м
Климатический Климат Центральное побережье Средиземного моря Средиземноморский континентальный
Климатическая классификация [27] Csa Csa / Cfa
Годовое количество дней в градусах нагрева [28] 573 1,230
Годовое количество дней в градусах охлаждения [9] 354 423
Средние летние температуры [29] 21. 1 ° C 22,6 ° C
Средние зимние температуры [29] 12,2 ° C 8 ° C
Годовое количество осадков [29] 568 мм 456 мм
Характеристики . Барселона # 1 . Puigverd de Lleida # 2 .
Прототип Внутренние размеры 2.48 × 2,15 × 2,50 м 2,4 × 2,4 × 2,4 м
Конструкция Деревянная несущая конструкция Несущие утрамбованные земляные стены
Крыша Две разные деревянные зеленые крыши Деревянная зеленая крыша
Покрытие Нет внутреннего и внешнего покрытия Нет внутреннего и внешнего покрытия
Утрамбованные земляные стены Функция Корпус, не несущий Несущий и корпус
Толщина 50 см 29 см
Метод уплотнения Ручной Механический
Географический Ориентация Север −74 ° Север 0 °
Расположение N 41 ° 23 ′, E 2 ° 6 ′ N 41 ° 32 ′, E 0 ° 44 ′
Высота над уровнем моря л 9 м 219 м
Климатический Климат Центральное побережье Средиземного моря Континентальное Средиземноморье
Классификация климата [27] Csa Csa / Cfa
Годовое количество градусо-дней [28] 573 1,230
Годовое количество градусо-дней [9] 354 423
Средние летние температуры [29] 21. 1 ° C 22,6 ° C
Средние зимние температуры [29] 12,2 ° C 8 ° C
Годовое количество осадков [29] 568 мм 456 мм
3.2.1 Настройка
в Барселоне

Экспериментальная установка в Барселоне состоит из прототипа с северной ориентацией −74 ° и внутренними размерами 2,48 × 2,15 × 2,50 м. Конструктивная система основана на деревянной несущей конструкции и деревянной зеленой крыше (Рисунок 6а).Фундамент состоит из железобетонного основания. На южном и северном фасадах нет окон, но есть два проема на восточном и западном фасадах. Утрамбованные земляные стены 50 см вручную утрамбовываются разными смесями на каждом фасаде (рис. 6b), без внутреннего или внешнего покрытия. Этот прототип был построен в соответствии с требованиями компании Casa S-low.

Рис. 6.

Прототип Барселоны № 1: ( a ) Деталь секции фасад-крыша, ( b ) План.

Рис. 6.

Прототип Барселоны № 1: ( a ) Деталь секции фасад-крыша, ( b ) План.

Температуры ячеек Барселоны измеряются термопарами типа K с точностью 0,75%. Шесть термопар расположены на внутренней поверхности (север, юг), внутри стены (север, юг на глубине 25 см) и внешней поверхности (север, юг).

3.2.2 Установка Puigverd de Lleida

Экспериментальная установка в Пучверд-де-Лерида состоит из прототипа с ориентацией N-S 0 ° и размером 2.40 м внутренней ширины и высоты. Система строительства основана на несущих утрамбованных земляных стенах и деревянной зеленой крыше (рис. 7а). Фундамент представляет собой железобетонное основание размером 3,60 × 3,60 м. У него есть только одно отверстие - изолированная дверь, расположенная на северном фасаде (рис. 7b). Чтобы защитить утрамбованные земляные стены от влажности грунта, они были построены на основе одного ряда альвеолярного кирпича (высотой 19 см) с водонепроницаемым листом полипропилена.

Рисунок 7.

Прототип Puigverd de Lleida № 2: ( a ) Фрагмент секции фасад-крыша, ( b ) План.

Рис. 7.

Прототип Puigverd de Lleida № 2: ( a ) Деталь секции фасад-крыша, ( b ) План.

Экспериментальная установка Puigverd de Lleida позволяет измерять тепловые характеристики корпуса с утрамбованной землей путем регистрации температуры внутренней поверхности стен (восток, запад, север, юг, потолок и пол), температуры внутри стен (север, юг, восток и запад), температура наружной поверхности стены (юг), температура и влажность воздуха в помещении, солнечная радиация и температура наружного воздуха, а также скорость ветра.Все температуры были измерены с помощью датчиков Pt-100 DIN B, откалиброванных с максимальной погрешностью ± 0,3 ° C.

4 РЕЗУЛЬТАТЫ

Во-первых, гранулометрический состав обоих земляных материалов без стабилизаторов в Барселоне и Пучверд-де-Лерида показан на рисунке 8. Согласно Единой системе классификации почв Касагранде [17], земля в клетке Барселоны соответствует связному грунту из глины. со средней пластичностью. Земля кабинки Puigverd de Lleida представляет собой зернистый грунт из песка, должным образом смешанного с 6% глины.Существуют значительные различия между гранулометрическими составами обеих земель, поскольку они имеют разное происхождение: земля Барселоны была получена со строительной площадки, а земля Пучверд-де-Лерида была куплена и правильно перемешана в соответствии с литературой [16]. Эти различия из-за разного происхождения земли, используемой в каждом прототипе, зависят от наличия глины, песка и гравия на месте раскопок и точности качества земли при ее использовании. Утрамбованная земля требует большего или меньшего количества воды во время ее строительства в зависимости от состава грунта, и по этой причине надлежащая характеристика материала земли, используемой в утрамбованных земляных зданиях, будет необходима при каждом новом строительстве.

Рисунок 8.

Земля «Барселона»: 40% керамзита, 3% цемента и без добавок (слева). Земля Puigverd Lleida: без добавок и 10% соломы (справа).

Рис. 8.

Земля «Барселона»: 40% керамзита, 3% цемента и без добавок (слева). Земля Puigverd Lleida: без добавок и 10% соломы (справа).

Во-вторых, реакции смесей (рис. 8) различаются из-за методологии испытания, которая учитывает плотность материала при расчете гранулометрического состава.Добавление 3% цемента и 40% керамзита изменяет гранулометрический состав барселонской земли, увеличивая процент крупных частиц. Однако гранулометрический состав земли Puigverd de Lleida остается почти постоянным при добавлении 10% соломы (которая имеет очень низкую плотность).

Наконец, результаты прочности на сжатие, полученные для каждого типа утрамбованного грунта, показаны в таблице 3. Результаты образцов Puigverd de Lleida показывают, что используемый метод уплотнения изменяет результаты прочности на сжатие, будучи на 10% выше, если образцы уплотняются механически. Кроме того, тип земли и размер частиц также влияют на прочность на сжатие утрамбованной земли, поскольку она на 21% выше, чем у типа «Барселона». Результаты находятся в диапазоне литературных значений [15, 26], и поэтому оба грунта подходят для использования в строительстве утрамбованных грунтов.

Таблица 3.

Результаты прочности на сжатие утрамбованной земли без добавок.

. Ручное уплотнение (Н / мм 2 ) . Механическое уплотнение (Н / мм 2 ) . Barbeta [15] (Н / мм 2 ) . Баулуз и Барсена [26] (Н / мм 2 ) .
Barcelona # 1 1.08 - 0,5–2 0,6–1,8
Puigverd de Lleida # 2 0,85 0,94
. Ручное уплотнение (Н / мм 2 ) . Механическое уплотнение (Н / мм 2 ) . Barbeta [15] (Н / мм 2 ) . Баулуз и Барсена [26] (Н / мм 2 ) .
Barcelona # 1 1.08 - 0,5–2 0,6–1,8
Puigverd de Lleida # 2 0,85 0,94
Таблица 3.

Прочность на сжатие результаты утрамбованной земли без добавок.

. Ручное уплотнение (Н / мм 2 ) . Механическое уплотнение (Н / мм 2 ) . Barbeta [15] (Н / мм 2 ) . Баулуз и Барсена [26] (Н / мм 2 ) .
Barcelona # 1 1.08 - 0,5–2 0,6–1,8
Puigverd de Lleida # 2 0. 85 0,94
. Ручное уплотнение (Н / мм 2 ) . Механическое уплотнение (Н / мм 2 ) . Barbeta [15] (Н / мм 2 ) . Баулуз и Барсена [26] (Н / мм 2 ) .
Барселона # 1 1.08 - 0.5–2 0,6–1,8
Puigverd de Lleida # 2 0,85 0,94

. Lleida авторы решили построить кабину, используя механическое уплотнение. Однако в барселонских боксах пришлось использовать ручное уплотнение из-за требований проекта Casa S-Low.

На рисунках 9 и 10 представлены профили температуры в условиях свободного плавания в два репрезентативных дня (один для лета и один для зимы) в районах Барселоны и Лериды.Как обозначают температуры внешней поверхности стен, в Лериде более широкий диапазон температур в течение дня (тепловая амплитуда 15 ° C летом и 17 ° C зимой), тогда как в Барселоне температурный диапазон меньше (тепловая амплитуда 5 ° C летом и <2 ° C). ° C зимой). Это общие термические профили в обоих городах: в Лериде более засушливый и континентальный климат, а в Барселоне - более мягкий климат, поскольку она находится недалеко от Средиземного моря.

Рис. 9.

Барселона, прототип №1.Температуры южной стены в летних условиях - 10 июля 2013 г. (слева) и зимних условиях - 10 января 2014 г. (справа).

Рис. 9.

Барселона, прототип №1. Температуры южной стены в летних условиях - 10 июля 2013 г. (слева) и зимних условиях - 10 января 2014 г. (справа).

Рис. 10.

Прототип Пучверд де Лерида №2. Температуры южной стены в летних условиях - 15 октября 2013 г. и зимой - 7 февраля 2013 г.

Рисунок 10.

Прототип Puigverd de Lleida №2. Температура южной стены в летних условиях - 15 октября 2013 г. и зимних условиях - 7 февраля 2013 г.

На рисунке 9 показаны профили температуры через южную стену Барселоны. Температура внутренней поверхности очень постоянна в течение дня как летом (тепловая амплитуда 2 ° C), так и зимой (тепловая амплитуда 0,5 ° C). Тем не менее, температура на внешней поверхности показывает разницу в 5 ° C летом и 1 ° C зимой в течение исследуемого дня.

С другой стороны, внутренняя поверхность стены ячейки Puigverd de Lleida (Рисунок 10) означает более высокую тепловую амплитуду в летний (3,5 ° C) и зимний (5 ° C) периоды, но и тепловая амплитуда на внешних стенках выше. (15 ° C летом и 17 ° C зимой).

В обоих случаях тепловая амплитуда (снаружи внутрь) уменьшается вдоль утрамбованной земляной стены, достигая почти постоянных температур на внутренней поверхности южных стен. В случае стены 50 см тепловая амплитуда температуры внутренней поверхности стены была снижена на 80% летом и на 75% зимой в этих конкретных условиях.Как и ожидалось, при использовании более тонких утрамбованных земляных стен (29 см) температура внутренней поверхности стен показала более высокую тепловую амплитуду. Однако, хотя толщина утрамбованной земли является определяющим фактором, важно отметить, что более резкие перепады температур окружающей среды днем ​​и ночью (в климате Пучверд-де-Лерида) оказывают более сильное негативное влияние на утрамбованную земляную стену, имея более широкую тепловые амплитуды на внешней поверхности 15 ° C летом и 17 ° C зимой. При количественной оценке уменьшения тепловой амплитуды можно заметить, что тепловая амплитуда сильно уменьшилась, достигнув 77% летом и 70% зимой.

5 ВЫВОДЫ

Характеристика различных использованных грунтовых смесей в лабораторном масштабе показала, что земля Барселоны состоит из связного грунта из глины со средней пластичностью, а земля Puigverd de Lleida состоит из зернистого грунта из песка, должным образом смешанного с 6% глины. Эти различия связаны с разным происхождением земли, использованной в каждом прототипе.

Результаты испытания прочности на сжатие показывают, что проанализированные значения прочности на сжатие грунтовых материалов находятся в диапазоне литературных значений.Кроме того, результаты по прочности на сжатие демонстрируют, что тип земли и размер частиц не оказали сильного влияния на прочность на сжатие в исследуемых случаях. Что касается метода уплотнения, то механическое уплотнение позволило добиться несколько более высоких показателей прочности в земле Puigverd de Lleida.

Наконец, тепловые эксперименты в условиях свободного плавания в летний и зимний периоды показали, что, несмотря на тепловую амплитуду температуры внешней поверхности в течение дня, температура внутренней южной поверхностной стенки имеет тенденцию быть постоянной в обоих отсеках.

Несмотря на уменьшение толщины стен, ухудшающее тепловые характеристики утрамбованной земли, уменьшение толщины будет необходимо в большинстве случаев, если утрамбованная земля используется в современных зданиях из-за текущих высоких цен на жилую площадь. Современные строительные конструкции имеют тенденцию уменьшать толщину стен, используя меньшую толщину (30–35 см), в то время как традиционные здания (включая утрамбованные земляные постройки) имеют толщину от 60 до 100 см. Кроме того, недостатки теплового поведения могут быть уменьшены, например, за счет применения изоляционных материалов, прикрепленных к внешней стороне стены; пассивным дизайном (ориентация, проемы, тени и т. д.) здания и за счет использования утрамбованной земляной стены в качестве ограждающего элемента (а не как конструктивного элемента), особенно в многоэтажных домах.

БЛАГОДАРНОСТИ

Работа частично финансировалась правительством Испании (ENE2015-64117-C5-1-R (MINECO / FEDER)) в сотрудничестве с мэрией Пучверд-де-Лерида. Авторы хотели бы поблагодарить правительство Каталонии за аккредитацию качества, предоставленную их исследовательской группе (2014 SGR 123). Этот проект получил финансирование от Седьмой рамочной программы Европейской комиссии (FP / 2007-2013) в соответствии с соглашением о гранте № PIRSES-GA-2013-610692 (INNOSTORAGE) и из программы исследований и инноваций Европейского союза Horizon 2020 в соответствии с соглашением о гранте № 657466 ( INPATH-TES).Кабинет в Барселоне был проведен под руководством компании Casa S-Low в сотрудничестве с Луисом Аллепусом и Кристианом Поза в их дипломном проекте в EPSEB (UPC).

ССЫЛКИ

1

Cabeza

LF

,

Barreneche

C

,

Miro

L

и др. .

Доступное строительство к устойчивым зданиям: обзор воплощенной энергии в строительных материалах

.

Environ Sust

2013

;

5

:

229

-

36

.2

Директива 2010/31 / EU Европейского парламента и совета от 19 мая 2010 г. об энергоэффективности зданий. Доступно по адресу: http://www.epbd-ca.eu

3

Lucon

O

,

Ürge-Vorsatz

D

A

, et al. . Здания. In

Edenhofer

O.

,

Pichs-Madruga

R.

,

Sokona

Y.

,

Farahani

E.

,

Kadner

S.

,

Seyboth

K.

,

Adler

A.

,

Baum

I.

,

Brunner

S.

,

Eickemeier

P.

B.

Kriemann

Savolainen

J.

,

Schlömer

S.

,

von Stechow

C.

,

Zwickel

T.

,

Minx

JC

Изменение климата

Изменение климатаВклад Рабочей группы III в Пятый оценочный доклад Межправительственной группы экспертов по изменению климата

.

Cambridge University Press

,

Кембридж, Великобритания и Нью-Йорк, Нью-Йорк, США

,

2014

,4

Morel

JC

,

Mesbah

A

,

Oggero

M

и др. .

Строительство домов из местных материалов: средства радикального снижения воздействия строительства на окружающую среду

.

Build Environ

2001

;

36

:

1119

-

26

.5

Jaquin

PA

,

Augarde

C

,

Gerrard

CM

.

Хронологическое описание пространственного развития техники утрамбовки

.

Int J Archit Herit

2008

;

2

:

377

400

,6

Código Técnico de la Edificación. Ministerio de Fomento (CTE). REAL DECRETO 314/2006, de 17 de marzo, por el que se aprueba el Código Técnico de la Edificación.

7

Хименес Дельгадо

MC

,

Каньяс Герреро

I

.

Выбор грунтов для нестабилизированного земляного строительства: нормативный обзор

.

Constr Build Mater

2007

;

21

:

237

-

51

,8

Кеннет

I

,

Миллер

A

.

Температурное поведение защищенного от земли автономного здания - Брайтонский Земной Корабль

.

Renew Energ

2009

;

34

:

2037

-

43

.9

Gagliano

A

,

Patania

F

,

Nocera

F

и др. .

Оценка динамических тепловых характеристик массивных зданий

.

Energ Build

2014

;

72

:

361

-

70

.10

Heathcote

K.

Тепловые характеристики земляных построек

.

Inf Constr

2011

;

63

:

117

-

26

.11

Bui

QB

,

Morel

JC

,

Hans

S

и др. .

Характеристики сжатия непромышленных материалов в гражданском строительстве по трем масштабным экспериментам: случай утрамбованной земли

.

Mater Struct

2009

;

42

:

1101

-

16

. 12

Venkatarama Reddy

BV

,

Prasanna Kumar

P

.

Энергия воплощена в укрепленных цементом стенах из утрамбованного грунта

.

Energ Build

2010

;

42

:

380

-

85

.13

Kariyawasam

KKGKD

,

Jayasinghe

C

.

Цементно-уплотненная утрамбованная земля как экологически чистый строительный материал

.

Constr Build Mater

2016

;

105

:

519

-

27

.14

Houben

H

,

Alva Balderrama

A

,

Simon

S

.Наше земляное архитектурное наследие: исследование и сохранение материалов. БЮЛЛЕТЕНЬ МИССИСЫ / МАЙ 2004 г. Доступно на сайте www.mrs.org/publications/bulletin.

15

Barbeta i Solà

G

. Mejora de la tierra installizada en el desarrollo de una arquitectura sostenible hacia el siglo XXI. ETSAB (Escola Tècnica Superior d'Arquitectura de Barcelona) de la UPC (Политический университет Каталонии),

2002

. 16

Jiménez Delgado

MC

,

Guerrero

IC

.

Земляные постройки в Испании

.

Constr Build Mater

2006

;

20

:

679

-

90

,17

ASTM D2487-11. Стандартная практика классификации почв для инженерных целей (Единая система классификации почв). ASTM International, West Conshohocken, PA, 2011. www.astm.org.

18

UNE 103101: 1995. Гранулометрический анализ почвы методом просеивания.

19

Минке

G

. Строительство с землей.Birkhäuser - Издательство по архитектуре. Базель, Швейцария, 2009. IBSN-13: 978-3-7643-8992-5.

20

Литтл

B

,

Morton

T

. Строительство из земли в Шотландии: инновационный дизайн и экологичность. Шотландский исполнительный центральный исследовательский отдел,

2001

,21

Холл

M

,

Джербиб

Y

.

Изготовление образцов утрамбованной земли: контекст, рекомендации и последовательность

.

Constr Build Mater

2004

;

18

:

281

-

6

.22

Лилли

DM

,

Робинсон

Дж

.

Предел прочности утрамбованных земляных стен с отверстиями

.

Proc ICE Struct Buildings

1995

;

110

:

278

-

87

.23

Maniatidis

V

,

Walker

P

.

Конструктивная способность утрамбованного грунта при сжатии

.

J Mater Civil Eng

2008

;

20

:

230

-

38

.24

Jaquin

PA

,

Augarde

CE

,

Gerrard

CM

.

Анализ исторического строительства утрамбованного грунта

.

Структурный анализ исторических построек

. В: Lourenço PB, Roca P, Modena C, Agrawal S (ред.).

Нью-Дели, Индия

,

2006

. ISBN 972-8692-27-7.25

UNE EN 772-1:

2011

.Методы испытаний каменных блоков - Часть 1: Определение прочности на сжатие. 26

Баулус-дель-Рио

G

,

Bárcena Barrios

P

. Основы для дизайна и конструкции con tapial. Monografías de la Dirección General para la vivienda y arquitectura. MOPT. Часть V: Control de la ejecución. Мадрид, 1992 год: Ministerio de Obras Públicas y Transportes. Secretaría General Técnica,

1992

.27

Kottek

M

,

Grieser

J

,

Beck

C

,

Rudolf

B

,

,

руб.

Обновленная карта мира по классификации климата Кеппен-Гейгера на

.

Meteorol Z

2006

;

15

:

259

-

63

,28

Margarit i Roset

J

. Els graus-dia de calefacció i coldració de Catalunya: результаты муниципального образования. No14). Барселона

2003

: Generalitat de Catalunya – ICAEN.

© Автор, 2016. Опубликовано Oxford University Press.

можете отличить?

Бетонные блоки и глиняные кирпичи имеют множество различий в составе и использовании, о которых большинство людей не знает. Следовательно, вы обнаруживаете, что в некоторых случаях материал, выбранный между ними, оказывается не подходящим для проекта с точки зрения ценообразования, а также других аспектов.

Если вы подумываете о строительстве жилого дома или коммерческого здания, вот различия для бетонных блоков и глиняных кирпичей для вашего просветления;

Первое поразительное различие между кирпичом и блоком заключается в форме, размере и составе. Блоки в основном бетонные и крупнее кирпичных.Они бывают как сплошными, так и пустотелыми и используются в основном в несущих стенах, где очень важна прочность.

Также прочтите: Советы по инновациям в строительных материалах

Специалисты в области строительства считают кирпич одним из самых экологически чистых строительных материалов на рынке. Кирпичи на самом деле являются отличными изоляторами; тепловая энергия солнца в течение дня будет накапливаться и выделяться только в течение нескольких часов после захода солнца. Эта особенность делает их подходящими для помещений с высокими температурами. Более того, они имеют тенденцию расширяться после изготовления в первые несколько лет своей жизни - примерно на 3–5 мм на 10 метров длины стены, что делает необходимым создание компенсационных швов. В общем, размер, использование, назначение и состав кирпичей и блоков имеют значение.

Блоки же обычно делают из бетона. Блоки имеют больший размер, чем кирпич, и часто используются в качестве перегородок как внутри, так и снаружи, а также для формирования структуры здания.Большинство бетонных блоков имеют одну или несколько полостей, и их стороны могут быть отлиты гладкими или иметь дизайн. Чтобы сформировать стену, бетонные блоки складываются по одному и скрепляются свежим бетонным раствором.

Наконец, что касается живописи, в отличие от бетонных кирпичей, которые относительно хорошо воспринимают краску, глиняные кирпичи в первые годы своего существования часто выделяют металлические соли, которые вызывают отслаивание краски.

Гидроизоляция обширных глинистых грунтов

На большей части территории Америки грунты действуют не так, как предпочли бы подрядчики и домовладельцы; они не стоят на месте и ведут себя прилично. Чем больше глины вы найдете в почве, тем больше она будет расширяться и сжиматься, поскольку почва впитывает воду и впоследствии высыхает.

В результате смещение может составлять всего несколько дюймов, но фундамент, построенный без учета такого смещения, будет уязвим для структурных нарушений и потенциально катастрофических проблем с гидроизоляцией.

Расширяющиеся глинистые почвы наиболее распространены в Джорджии, Техасе, Колорадо, Калифорнии и Дакоте, но их следы можно найти на большей части страны.

Подрядчики, которые понимают природу обширной глинистой почвы, могут принять меры на начальном этапе строительства дома, чтобы смягчить вероятное воздействие глины. Но часто это не так. Рост затрат на строительство и необходимость удержания стоимости жилья на низком уровне могут создать соблазн срезать углы, и когда это произойдет, результатом могут быть дорогостоящие меры по исправлению положения в будущем.

Крошечные частицы глины невидимы невооруженным глазом, но они поглощают воду с огромной эффективностью и в результате расширяются в несколько раз по сравнению с обычным размером. Так же эффективно, как они расширяются, они сжимаются, когда почва высыхает, и частицы высвобождают воду для испарения.

Представьте себе хрупкие, трескающиеся остатки грязевой лужи после того, как солнце последовало за дождем и высушило землю, и вы в значительной степени уловили идею. Теперь представьте себе ту же растрескивающуюся почву, расширяющуюся и сжимающуюся вокруг фундамента дома, и нетрудно представить себе три серьезные проблемы:

  1. Расширяющийся грунт оказывает давление на фундаментные стены дома, потенциально заставляя их прогибаться внутрь и / или трескаться, становясь уязвимыми для просачивания воды.
  2. Вмещающий грунт может создать зазор между фундаментной стеной и засыпкой, позволяя воде стекать и оседать вдоль основания фундаментной стены.
  3. Вода, которая просачивается между почвой и фундаментом, может проникнуть под плиту, делая подвал уязвимым для повреждения водяным паром и плесенью.

Подрядчики, которые работают в некоторых штатах, наиболее пострадавших от обширных глинистых почв, обсудили наиболее эффективные шаги - как активные, так и реактивные - для решения проблем гидроизоляции, создаваемых такими почвами.

Глиняная почва расширяется неравномерно, поэтому, когда она расширяется достаточно, чтобы сдвинуть фундамент дома, разные части фундамента будут двигаться по-разному. Вероятный результат - растрескивание, чаще всего в углах окон и дверей, стен, гаражных плит, проходов и проездов.

Наружные стены уязвимы для движения, поскольку глина расширяется, а полы из бетонных плит могут быть повреждены дождевой водой, поливом ландшафта или протечками водопровода.

Простое, но дорогостоящее решение - засыпка гравием или другим неподвижным грунтом.Если фундаментные стены изолированы от движения грунта, проблема решена.

К сожалению, это часто является слишком дорогостоящим, поэтому многие решения включают поддержание расширяющейся глиняной засыпки на постоянном уровне влажности.

Вот несколько довольно простых способов сделать это:

  • Используйте капельное орошение для полива деревьев и растений, тем самым сводя к минимуму количество воды, замачиваемой в почве. Также рекомендуется избегать расположения деревьев и кустов в пределах 10 футов от дома, потому что они обычно впитывают воду и иссушают почву.Это также предотвращает растрескивание корнями стен фундамента.
  • Установите водосточные желоба и водосточные трубы, чтобы вода скапливалась вдали от дома. Грунт вокруг фундамента тоже нужно иметь уклон от дома.
  • Уплотните почву вокруг фундамента. «Уплотнение обратной засыпки является ключевым моментом», - сказал Трой Мардесен, вице-президент компании Mardesen Construction Services в Денвере.

Mardesen часто сотрудничает с находящейся в Денвере компанией AAA Waterproofing при выполнении работ по фундаменту жилых домов.Кэти Монарез, управляющая жилищным фондом AAA, сказала, что методы предотвращения проблем с гидроизоляцией довольно просты, но могут возникнуть сложности при работе с инженерами, которые могут не осознавать, что почва может отличаться от дома к дому.

«Все они имеют свои собственные стандартные детали слива, которые они указывают, - говорит Монарез, - и все, что мы делаем, соответствует техническим требованиям инженера».

Monarez предпочитает водные барьеры от Tremco, такие как Tuff ‘N’ Dry и Watchdog h4.«Они безвредны для окружающей среды и не содержат растворителей», - сказала она.

Мардесен добавляет, что он обычно устанавливает внешний водосток по всему зданию, чтобы вода отводилась от фундамента.

В западном Техасе обширные глинистые почвы настолько распространены и трудны, что лишь немногие дома построены с подвалами.

Том Уизерспун - основатель S&W Foundation, подрядчика в этом районе. Он говорит, что подвалы можно строить на обширных глинистых почвах, если будут приняты надлежащие меры.

«Мы видели некоторые фундаменты, которые были повреждены экспансивной глиной, - признает он, - но во всех случаях, когда нам приходилось их ремонтировать, это была плохая конструкция. У них не было должной гидроизоляции снаружи. У них не было дренажа и гравия посредине, и это доставило им неприятности.

«Если бы у них были подходящие гидроизоляционные мембраны, и они проявили особую осторожность при заливке этих стен, установили дренажную систему и убедились, что она не засоряется позже - с гравийной прослойкой, чтобы удерживать гидростатическое давление. из подвала они были бы в порядке.Но они этого не сделали ».

Искривленные стены представляют собой особенно сложную проблему восстановления, которую Уизерспун, по словам Уизерспуна, пытается решить, компенсируя неудачи первоначального подрядчика.

«В большинстве случаев, когда мы можем, мы выкопали снаружи и установили то, что должно было быть сделано в первую очередь», - сказал Уизерспун. «Бывают случаи, когда вы не можете проводить раскопки из-за прилегающей конструкции, но везде, где мы можем, это наиболее эффективный способ сделать это. В ситуациях, когда стена прогибается из-за всей этой силы, мы используем усиленный углеродом барьер внутри и применяем его к стене, чтобы стена больше не прогибалась.(Дополнительную информацию см. В разделе «Устранение несостоятельных оснований» в летнем выпуске этого журнала за 2008 г.)

Часто Уизерспун обнаруживает, что изогнутые стены были построены из неармированных бетонных блоков, и ремонт одного изгиба может стоить домовладельцу до 50 000 долларов. Уизерспун говорит, что традиционные методы ремонта не только дороги, но и часто не нужны.

«Вы удаляете огромное количество грязи», - говорит он. «Но как только вы это сделаете, вы возьмете заднюю часть стены и обработайте ее струей воды.Это путь гидроизоляции ".

Чем лучше, дешевле? «Другой способ - просверлить под домом или прямо за стеной с одной стороны на другую, вставить перфорированную трубу и слить воду». - сказал Уизерспун. «Последний подход намного дешевле и работает в 99% случаев».

«Это зависит от той области, над которой вы должны работать, и от степени того, что вы должны делать», - сказал Уизерспун. «В некоторых случаях это просто вода. В остальных случаях стены прогибаются на три или четыре дюйма.Тогда у вас есть проблема не только с гидроизоляцией, но и со структурой ».

Глинистые почвы расширяются при намокании и сжимаются при высыхании. Это движение может разрушить фундамент блока. К счастью, этого можно избежать, следуя нескольким основным принципам.

Изгиб, конечно, вызван пропитанным керамзитом. Но условия засухи могут быть такими же плохими.

Фред Маршалл, владелец компании Advanced Foundation Repair в Далласе, сказал, что видел много случаев, когда вода стекала под фундамент, а затем поднималась на подвальные этажи и проходила через них.

«Обычно мы понижаем уровень грунтовых вод, устанавливая водостоки вокруг дома, чтобы перехватить воду», - сказал Маршалл. «Как только вы уменьшите содержание воды в доме, вы обычно решаете проблему».

Атланта известна своей красной глиной, и Майк Троттер, владелец компании Trotter Co. из Атланты, за 40 лет своей работы в этом бизнесе видел более чем свою долю проблем с гидроизоляцией из-за глины. Его решения обычно включают зачистку подвала до голых бетонных стен и пола.

«Мы начали это примерно 15 лет назад», - сказал Троттер. «До этого мы просто вырезали пол и устанавливали систему, а стены оставляли готовыми. Что касается защиты подвала от затопления, это сработало. Но внутри этих стен часто оставалась плесень ».

Перед повторной отделкой Троттер настаивает на установке пароизоляции на наружных стенах, а также часто устанавливает дренажную систему под полом. Это дорого, но он настаивает на том, что меньшее будет для покупателя медвежьей услугой.

Вывод? Системы гидроизоляции в обширных глинистых грунтах требуют тщательного проектирования и монтажа. Уплотнение, дренаж и ландшафтный дизайн - все это играет роль в поддержании постоянного уровня влажности засыпки. А постоянный уровень влажности является ключом к предотвращению множества проблем.

Broome Bros »Extralyte

EXTRALYTE СПЕЦИФИКАЦИЯ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ОПИСАНИЕ

Строительный блок общего назначения с низкой плотностью, изготовленный из смеси искусственного керамзита и других качественных легких заполнителей.Подходит для широкого спектра применений в несущих и ненесущих конструкциях. Стандартный блок имеет текстурированную серую поверхность, что идеально подходит для штукатурки, штукатурки и сухой облицовки и легко принимает большинство типов креплений. Блоки для окраски доступны для облицовки стен с целью получения декоративной отделки.

РАЗМЕРЫ И ПРОЧНОСТЬ

Extralite представляет собой цельный блок с гладкими концами, размером рабочей поверхности 440 мм x 215 мм и толщиной 100 мм и 140 мм.Допуски на размеры соответствуют требованиям стандарта BS EN 771-3. Пределы прочности составляют 3,6, 4,2 и 7,3.

ФУНДАМЕНТАЛЬНЫЕ БЛОКИ

Фундаментный блок Extralyte 7.3n, который изготавливается с удобными захватами для пальцев, одновременно эффективен и экономичен.
Размер: 300 мм x 275 мм x 140 мм

ПЛОТНОСТЬ

Прибл. сухая плотность блока Extralyte от 1050 до 1100 кг / м3

ПОДВЕСНЫЕ ПОЛЫ

100 мм 7.3n Extralyte можно использовать в сочетании с балками перекрытий из сборного железобетона и обеспечивает безопасную и прочную рабочую платформу.

ШУМОИЗОЛЯЦИЯ

Полный ассортимент блоков Extralyte обеспечивает звукоизоляцию, соответствующую строительным нормам. Звукоизоляция (RW) для Extralyte 100 мм, в зависимости от отделки стены, составляет прибл. 40 дБ (Закон массы)

ТЕПЛОВЫЕ СВОЙСТВА

Коэффициент теплопроводности (значение k) для Extralyte 3.6n 100 мм равен 0.322 Вт / мК Тепловое сопротивление (значение r) для 100 мм Extralyte 3.6n составляет 0,31 м2К / Вт

ПОЖАРНАЯ УСТОЙЧИВОСТЬ

Блоки Extralyte производятся из отобранных огнестойких заполнителей класса 1, как определено в BS 5628, часть 3.

КОНТРОЛЬ КАЧЕСТВА

Агрегатный блок Extralyte изготовлен в соответствии с BS EN 771-3. Наш процесс включает проверки и тесты, обеспечивающие непрерывный контроль качества от сырья до готовой продукции.

глиняных камешков под горшок!

Влажность воздуха важна практически для каждого комнатного растения, а глиняная галька может увеличить ее по очень доступной цене.

Основные факты о глиняных шарах и влаге

Время на установку - 5 минут
Долив воды - один / два раза в день
Стоимость - несколько центов
Эффективность - высокая

Слой керамзитовых шариков, оставленный влажным под вашим растением, творит чудеса. Это предотвратит появление коричневых кончиков листьев у растений!

Глиняная галька для повышения влажности вокруг комнатных растений

Как подготовить установку

Идея состоит в том, чтобы поставить поднос с влажными глиняными шариками рядом или под вашими горшками с растениями.

  • Структура делает глиняные камешки идеальным увлажнителем воздуха. Испарение происходит легко, и эти камешки впитывают много воды, если намочить их.
  • Сложите глиняные шары слоем толщиной дюйм или полтора дюйма (от 2 ½ до 4 см).
  • Намочите лоток утром и вечером .
  • Слейте лишнюю воду : глина выделяет влагу только при непосредственном контакте с воздухом.
  • Хранить воду в подносе, доверху заполненном водой и утопленными внутри глиняными шариками, не очень хорошо работает.

На такой поднос можно поставить все кастрюли. В кратчайшие сроки ваши растения станут более пышными и живыми!

Используйте дождевую воду для комнатных растений. Если вы еще не собирали дождевую воду, используйте деминерализованную воду , такую ​​же, как для глажки одежды.

  • Действительно, если вы используете обычную водопроводную воду, минералы накапливаются и блокируют поры глины. Это уменьшит количество водяных глиняных шариков, которые могут поглотить и высвободить.

Почему галька глиняная?

Глиняные шарики также имеют другие названия: leca (акроним), hydroton , керамзит , агрегаты или глиняные гранулы и шарики , и это лишь некоторые из них. Их получают путем нагревания глины до 2000 ° F (1200 ° C), в результате чего газы внутри расширяются и выглядят как губка или соты .

  • Это происходит естественным образом в вулканах при извержении. Это объясняет, почему пемза и, в некотором смысле, пуццолан такие легкие!

Пузырьки в гальке идеально впитывают воду и воздух. Тонкие глиняные стенки пористы и позволяют воде просачиваться внутрь и наружу. Последствия? Гранулы из керамзита делают идеальным увлажнителем воздуха благодаря своей структуре и материалам.

Вода испарится с поверхности глиняных шариков и попадет в воздух вокруг них. Благодаря капиллярности , вода, находящаяся глубже внутри глиняного шара, будет просачиваться на поверхность для продолжения испарения .

Глиняные гранулы всегда в наличии в садовых магазинах . Их часто используют в качестве прохладной минеральной мульчи и в качестве добавки к почвенной смеси, поскольку они увеличивают влагоудержание и дренаж.

Пополнение запасов воды в глиняной гальке

Как часто доливать воду

Через несколько часов большая часть воды уже испарится.В конце дня глиняная галька обычно полностью высыхает.

Для максимального эффекта увлажнения воздуха , пополняйте воду на глиняных гранулах два раза в день , утром и вечером.

В жаркие дни может потребоваться третье пополнение во второй половине дня.

Если вы заметили, что галька очень быстро высыхает, вы также можете добавить немного больше воды, чем необходимо, чтобы галька погрязла в небольшом количестве воды. Например, уровень воды на четверть дюйма или 5 мм внизу будет служить «запасом воды».В течение дня камешки будут вытягивать из него влагу.

Лучший способ доливки воды

  • Снимите растение в горшке и отложите его на тарелку или блюдо, чтобы защитить свою мебель.
  • Возле раковины наполните поднос и гальки водой и оставьте на двадцать или тридцать секунд.
  • Это дает каждому камешку время, чтобы поглотить воды глубоко внутри.
  • Удерживайте камешки на месте с помощью разделочной доски или «сетки для разбрызгивания» (используется для удержания масла на сковороде при жарке или обжаривания овощей ).
  • Слейте излишки воды с помощью воронки обратно в емкость (нет смысла тратить дождевую воду, хотя бы для ее сбора).

Другой вариант - найти стакан или бутылку, в которых достаточно объема , чтобы хорошо облить гальку.

  • Таким образом, просто наполните стакан до краев, поднимите горшок и вылейте гальку как можно более равномерно.
  • Влажность воздуха увеличивается, поскольку керамзит выделяет водяной пар.

Не забывайте использовать для этого как можно больше дистиллированной или дождевой воды. Фактически, какую бы технику вы ни использовали для повышения влажности воздуха вокруг растений, по возможности лучше избегать водопроводной воды.

Очистка и ополаскивание гальки

Время от времени, например, раз в месяц, он помогает заменять и очищать гальку, чтобы не допустить вредителей и насекомых. Это также предотвращает развитие водорослей.

Также можно просто потереть гальку в течение нескольких минут в тазе с водой.Распыление их из шланга-форсунки в бочке с отверстиями на дне тоже отлично работает.

Если они очень грязные:

  • насыпьте керамзитовые шарики или камешки в старый (или несколько) носк и завяжите его.
  • Также можно использовать сетчатый мешочек, если он плотно закрывается.
  • Используйте посудомоечную машину для продувки носков.
  • Это удалит водоросли и пыль, которые отфильтруют ткань.

После очистки стерилизуйте их следующим образом:

  • Кипятите глиняные камешки в большом котле или чайнике в течение 8–12 минут в обычной воде.
  • Не нужно добавлять в воду ничего (отбеливатель, перекись водорода и т. Д.). Тепла достаточно, чтобы убить насекомых, водоросли и грибок.

Какие растения использовать увлажняющие глиняные камешки для

Больше всего от этой техники выигрывают те растения, которые выделяют в воздух много воды.

Проблемы, которые могут возникнуть

Минеральные отложения из-за использования водопроводной воды

С одной стороны, использование только водопроводной воды медленно забивает поры глиняных шариков.Это означает, что они больше не впитывают воду. В конце концов, они не будут столь же эффективными. Они по-прежнему справятся со своей задачей, но не лучше, чем если бы вы использовали обычный гравий, собранный с земли или подъездной дороги.

Насекомые и вредители

Если время от времени не чистить гальку, глиняная галька привлечет вредителей. К ним могут относиться красный паутинный клещ, трипсы, щитовки и другие.

  • Это не проблема, если вы будете заменять или стерилизовать камешки ежемесячно.

Умный совет об использовании глиняной гальки для дополнительной влажности

Поставьте горшки на эти глиняные шарики - отличный способ предотвратить корневую гниль.Дно горшка никогда не соприкасается с текущей водой, защищая корни внутри.

Увлажняющие глиняные камешки в соцсетях

Щелкните, чтобы открывать сообщения в новой вкладке. Подписывайтесь на нас, комментируйте и делитесь!
Также приятно: создайте или присоединитесь к теме на нашем форуме по комнатным растениям.


Кредиты на изображения, опубликованные на сайте Природа и сад (все отредактированы Гаспаром Лортиуа):
Глиняные шары в водном резервуаре Розалин и Гаспара Лортиуа, собственная работа
Литье шариков из лека, Розалин и Гаспар Лортиуа, собственная работа
Глиняные шары рядом с Розалин и Гаспаром Лортиуа, собственная работа
Мокрые глиняные шары от Розалин и Гаспара Лортиуа, собственная работа
Горшок с глиняными шарами, разлитые (также в социальных сетях) Розалин и Гаспар Лортиуа, собственная работа

Расчет материала для дома из блоков.

Калькулятор строительных блоков

- Уникальный строительный материал по своим характеристикам во многом превосходит другие аналогичные. Основные достоинства: прочность, легкость, экологичность. Один блок по размеру почти вдвое больше кирпича, поэтому вы построите дом быстрее, ведь в строительстве их нужно меньше, чем, например, обычного кирпича. Керамзитоблоки имеют меньший вес, это существенно сэкономит деньги на фундамент, ведь он не должен быть внушительных размеров, достаточно ленточной конструкции.Кроме того, стены из керамзитоблоков обеспечат хорошую тепло- и звукоизоляцию.

Ответ прост: это значительно снизит затраты. По незнанию можно купить побольше керамзитовых блоков и пожалеть о потраченных деньгах, а можно не покупать и переживать по поводу нехватки материала.

Схема расчета

Расчет производится тремя способами:

  1. Просто посчитайте количество штук.
  2. Опознавать.
  3. Подсчитайте, сколько блоков керамзита умещается на 1 м2.

Прежде всего, вам нужен проект дома для расчета количества блоков.

Прежде всего необходимо знать габариты будущего строения, а именно: высоту, длину и толщину каждой стены. Предположим, мы хотим построить двухэтажный дом, в котором стены будут иметь размеры 15 на 30 м, толщину 600 мм (0,6 м), а высоту потолка - 3 м. Зная точные размеры, можно смело переходить к расчету.

Общая площадь стен

Длина 1 стены (15 м) умножается на 2 (пара стен) и 6 (на каждом из двух этажей высота потолка составляет 3 м).(15м * 2) * (3м * 2) = 180 м2 - площадь пары 15-метровых стен. Тогда площадь 30-метровых стен будет 360 кв.м. Если сложить эти числа, получится общая площадь двухэтажного дома: 180 360 = 540 м2.

Количество керамзитовых блоков в кубометрах

Умножаем общую площадь дома на толщину стены (в метрах): 540 * 0,6 = 324 м3 - необходимое количество материала.

Количество блоков

Допустим, у нас есть блоки размером 390 на 190 на 188 мм. В метрах это: 0,39 на 0,19 на 0,188 м. Чтобы посчитать, сколько кубометров в одном блоке, умножаем все эти показатели:

  • 0,39 * 0,19 * 0,188 = 0,014 м3.

Разделите необходимую кубатуру материала на объем одного блока:

  • 324 / 0,014 кб. м. = 23142, 8. Округляя, получаем 23 143 блока.


Кладка внутренних перегородок отличается от обычной, используются блоки из керамзита половинного размера.Их количество можно рассчитать аналогично: общий объем кладки в кубических метрах делится на кубатуру одного полблока.

В своих расчетах мы специально не учитывали размеры проемов для окон и дверей. В этом нет необходимости, так как в этом случае запас материала лишним не будет. Но если вы экономите деньги и не хотите лишних затрат, то можете рассчитать необходимое количество керамзитобетонных блоков с учетом дверных и оконных проемов.

Итак, предположим, что в нашем двухэтажном доме будет 7 окон размером 1,5 на 1,7 м и 3 двери размером 1,4 на 2,5 м. Для расчета объема всех оконных проемов умножаем длину, ширину окон и толщину кладки:

  • 7 * (1,5 * 1,7 * 0,6) = 10,71 м3.

Так же поступаем с расчетом объема дверных проемов:

  • 3 * (1,4 * 2,5 * 0,6) = 6,3 м3.

Вычтите полученные числа из общей кубатуры здания:

  • 324-10.7-6,3 = 307 м3.

Считаем сколько нужно блоков: 307 / 0,014 = 21 928 штук. Согласитесь, разница в 1815 штук впечатляет, но не забывайте, что часть материала может быть потеряна или повреждена при транспортировке, установке или неправильном обращении.

Что касается кладки, то здесь несколько особенностей:

  • при кладке понадобятся как сами блоки, так и полублоки;
  • инструменты понадобятся так же, как и при обычной кирпичной кладке;
  • Стоимость кладки блоков из керамзитобетона меньше, чем кладка из кирпича или пенобетона.

Заключение

Керамзитовый блок имеет множество преимуществ: небольшая плотность, большие размеры, небольшая усадка после высыхания, устойчивость к резким перепадам температуры. К тому же даже ребенок сможет забить гвоздь в стену из керамзитобетона, в отличие от кирпича.

Без правильного расчета стройматериалов не могло начаться ни одно успешное строительство. Поэтому не стоит покупать все сразу, расчеты по предложенным нами схемам не отнимут у вас много времени и сэкономят.А дом из керамзитобетона получится прочным, теплым, тихим и прослужит вам долгие годы.

Разнообразие строительного рынка позволяет выбрать наиболее подходящий вариант материала для строительства дома, исходя из назначения постройки, в какой климатической зоне она находится и планируемой сметы. Помимо дерева и кирпича, в последнее время широкое распространение получили строительные блоки.

Виды блоков и их применение

Расчет количества материала завершает этап проектирования строительства будущего жилья.Важно правильно определить приоритетные свойства блоков, чтобы результат строительства соответствовал возлагаемым на него ожиданиям.

Характеристики материала

Производство строительных блоков вышло на новый уровень, изменение состава материала позволяет наделять его необходимыми свойствами в зависимости от потребностей потребителей. Достаточно популярным решением является использование строительных блоков для возведения монолитно-каркасных зданий и малоэтажных домов.Разнообразие размеров, конфигураций и свойств позволяет использовать их при оборудовании сборных фундаментов, наружных конструкций и внутренних перегородок. Свойства блоков говорят о многочисленных преимуществах материала:

  • Строительство ведется на прессованных линиях, в эксплуатации спецтехники нет необходимости.
  • Блоки
  • отличаются высоким уровнем прочности и теплоизоляции, это позволяет существенно сэкономить на покупке дополнительного утеплителя.
  • По сравнению с деревянными срубами процесс жилищного строительства намного проще, а срок эксплуатации увеличен за счет высокой износостойкости блоков.
  • Блоки не нуждаются в повышенной изоляции от влаги, как дерево.
  • Легкость материала относительно кирпича или железобетона позволяет сэкономить на мощном фундаменте.

Совет! Использование специального кладочного клея способствует повышению теплоизоляционных свойств жилья при одновременном повышении привлекательности внешнего вида.

Классификация продукции

По происхождению изделия делятся на натуральные и искусственные. Натуральный вариант намного дороже продукции, произведенной на заводе. Это связано со стоимостью добычи породы, ее последующей тщательной обработкой и измельчением. Самым популярным решением использования натуральных материалов является декоративная отделка фасадов. Производство искусственных изделий основано на смешивании растворов различного состава на виброформовочном оборудовании.В зависимости от исходного сырья материал наделяется необходимыми показателями плотности, прочности и теплоизоляционных свойств. Искусственные блоки для строительства:

  • пенобетон;
  • газобетон или газосиликат;
  • керамзитобетон;
  • на основе опилок бетона;
  • полистиролбетон и др.

Первые три типа являются наиболее приемлемым вариантом для строительства капитального жилья. У каждого из вариантов есть несомненные достоинства и мелкие недостатки. Один вид отличается высокими теплоизоляционными свойствами, но показатели прочности находятся на недостаточно высоком уровне, и, наоборот, при повышенной прочности показатели морозостойкости снижаются. При необходимости строительство жилья организуется с использованием двух видов материала, чтобы по своим качествам они дополняли друг друга. В любом случае все подвиды легкого бетона способствуют формированию благоприятного микроклимата в построенном доме за счет создания естественной вентиляции.


Важно! Можно приступать к отделочным работам сразу по окончании строительства; времени на усадку дома не требуется.

Блоки, предназначенные для жилищного строительства, делятся на:

  • Конструкционные изделия. Основное назначение - возведение несущих стен. Это связано с высокой прочностью и теплопроводностью изделий, а также значительным весом. Использование дополнительного утеплителя - обязательное условие эксплуатации жилого помещения в холодный период.
  • Конструкционные и теплоизоляционные изделия оптимально подходят в малоэтажных домах для возведения несущих стен. По качеству прочности и теплоизоляции они на среднем уровне. В случае сезонного проживания в помещении - идеальный вариант.
  • Блоки теплоизоляционные предназначены для стен каркасных зданий или внутренних перегородок. Их можно использовать в качестве утеплителя внешних конструкций. Низкая теплопроводность, малый вес и малая прочность - основные характерные свойства материала.

Идеального варианта, сочетающего в себе все необходимые качества морозостойкости, прочности, легкости и при этом приемлемую стоимость, пока не разработано. Каждое конкретное здание при определении материала требует индивидуального подхода.


Расчетный порядок строительства дома

Правильно определив количество необходимого материала, вы обезопасите себя от затрат на дополнительную доставку недостающих продуктов или необоснованных излишков. В основном блоки продаются как поштучно, так и в кубометрах. Например, мы будем использовать газосиликатные блоки. Они доступны в различных размерах, что позволяет выбрать отдельный вариант несущих конструкций внутренних перегородок.

Исходные данные:

  • блоки газосиликатные 200/300/600 мм;
  • проектные параметры дома: ширина - 8 м, длина - 15 м, высота - 2,8 м;
  • толщина стенки - 0,3м;
  • Проемы дверные - 2 шт., Габариты 1.2х2 м;
  • Окна: 1 большая 2х1,2 м, 3 средних 1,6х1,2 м, 1 малая для офисных помещений - 0,8х1 м.
  • длина внутренних перегородок: 8 и 15 м, толщина стен 0,2 м;
  • 4 двери внутри дома размером 1,2х2 м.

Порядок расчета:

  • Объем 1 газосиликатного блока: 0,2х0,6х0,3 = 0,036 м 3.
  • Количество в 1 м 3 продукции определяют делением 1 / 0,036 = 27,8 шт.
  • Определяем периметр наружных боковых поверхностей: (8 + 15) х2 = 46м.
  • Рассчитываем площадь внешних конструкций. Кроме высоты блока 0,2 м, следует предусмотреть шов строительного раствора, ориентировочно 15 мм, т.е. 0,015 м. Поэтому для определения количества рядов высоту дома делим на высоту одного изделия, взяв с учетом шва раствора: 2,8: (0,2 + 0,015) = 13 рядов. Без учета раствора высота боковой поверхности 13х0,2 = 2,6 м. Расчет площади внешних конструкций определяется как произведение периметра и высоты: 46х2.6 = 119,6 м 2.
  • Расчет площади проемов для дверей: 2х (1,2х2) = 4,8 м 2.
  • Площадь проемов для окон: 2х1,2 + 3х (1,6х1,2) + 0,8х1 = 8,96 м 2.
  • Общая площадь дверей и окон с закруглением до 0,1: 4,8 + 8,96 = 13,8 м 2.
  • Чистая площадь внешних стен: 119,6-13,8 = 105,8 м 2.
  • Площадь блока: 0,2х0,6 = 0,12 м 2, в 1 квадратном метре: 1/0.12 = 8,33 блоков.
  • Количество блоков для наружных боковых поверхностей: 105,8 х 8,33 = 881 шт.
  • Площадь внутренних перегородок: (8 + 15) х2,6 = 59,8 м 2.
  • Площадь внутренних дверных проемов: 4х (1,2х2) = 9,6 м 2.
  • Чистая площадь внутренних перегородок: 59,8-9,6 = 50,2 м 2.
  • Площадь блока: 0,3х0,6 = 0,18 м 2, 1 квадратный метр вмещает: 1 / 0,18 = 5,56 шт.
  • Количество блоков для внутренних перегородок: 50.2х5,56 = 279 шт.
  • Общее количество материала: 881 + 279 = 1160 шт.
  • Общий объем: 1160 / 27,7 = 42 м 3.

Определив чистую площадь несущих конструкций и внутренних перегородок, расчеты можно произвести другим способом.

Расчет материалов
СТЕН:
керамзитобетон (390x190x188мм) :
38.98 м³ x 3300 руб / м³ 128634 руб.
перемычки 2ПБ 17-2-п (1680x120x140) :
12 шт. X 462 шт. / Лот 5544 руб.
перемычки 2ПБ 13-1-п (1290х120х140) :
11 шт. x 383 шт. / лот 4213 руб.
перемычки 2ПБ 10-1-п (1030x120x140) :
6 шт. X 6,50 $ / шт. 2142 руб.
сетка армирующая кладочная (50x50x3 мм) :
32 м² х 102 руб./ м² 3264 руб.
пеноплекс 35 экструзионный полистирол :
0,1 м³ x 5100 руб. / М³ 510 руб
гибкая арматура БПА 4-2П 300мм с изоляционными зажимами :
420 шт х 3.3 / шт 1386 руб.
кирпич лицевой одинарный :
4394 шт. х 13 руб. / шт. 57122 руб.
песчано-цементный раствор :
5.8 м³ x 2700 руб / м³ 15 660 руб.
:
8,45 м³ x 3700 руб. / М³ 31 265 руб.
ИТОГО: по стенам 249740 руб.
ОСНОВАНИЕ:
песок :
3,6 м³ x 850 руб / м³ 3060 руб.
фундаментные блоки ФБС 24-6-6 :
32 шт.х 4665 / шт 149280 руб.
песчано-цементный раствор :
1,7 м³ x 2700 руб. / М³ 4590 руб.
бетон M200 :
16,2 м³ x 4200 руб / м³ 68040 руб.
арматура D10-12 AIII :
1 т x 37500 руб. / Тонна 37500 руб.
доска сосновая для опалубки :
0.5 м³ x 6500 руб. / М³ 3250 руб.
рубероид РКК-350 :
5 рулон. х 315 руб. / рулон (10 м²) 1575 руб.
ИТОГО: по фонду 267295 руб.
Перекрытие:
балки перекрытия Ytong 200 :
92 к.м. х 959 руб. / м. 88228 руб.
закладных блоков Ytong D500 :
12.2 м³ x 5570 руб / м³ 67 954 руб.
сетка арматурная 100х100х5,0 :
69,9 м² x 110 руб. / М² 7 689 руб.
арматура Ø12 AIII :
0,3 т х 37500 руб / т 11250 руб.
бетон M200 :
7,2 м³ x 4200 руб. / М³ 30 240 руб.
минеральная изоляция (Rockwool) :
0.3 м³ x 3700 руб. / М³ 1110 руб
ИТОГО: по этажам 206471 руб.
КРЫША:
балки деревянные (150х50мм) :
1,6 м³ x 7000 руб / м³ 11 200 руб.
раствор антисептика :
24 л х 75 руб. / Литр 1800 руб.
гидроизоляционная пленка (Tyvek Soft) :
94 м² х 68 руб./ м² 6 392 руб.
битум еврошифер 2000х950х2.7 :
54 листа х 399 руб / лист 21546 руб.
гвоздь кровельный 73x3мм :
12 уп. Х 190 руб. / Уп (250 шт.) 2280 руб.
угловой конек (1000 мм) :
10 шт. х 290 руб. / штука 2900 руб.
обрешетка 100x25мм :
0.7 м³ x 7000 руб / м³ 4900 руб.

10: 0,0,0,220; 0,290,220,220; 290,290,220,0; 290,0,0,0 | 5: 163,163,0,220; 0,163,103,103; 163,290,152,152 | 1134: 212,152 | 1334: 138,35; 138,114 | 2255: 0,125 | 2155: 64,0; 64,220; 201,220 | 2422: 290,55; 290,98 | 1934: 203, -20

836 074,0

Только для Московской области!

Расчет стоимости работ

Хотите узнать, сколько стоит построить дом и выбрать подрядчиков?

Разместите экспресс заявку и получите предложения от профессиональных строителей!

Пример компоновки 8x6 м для расчета

Конструктивная схема

1. Блок керамзитовый d = 400мм;
2. Лицевой кирпич d = 120мм;
3. Плита минераловатная d = 100мм;
4. Воздушный зазор d = 20-50мм;
5. Стяжка железобетонная h = 200мм;
6. Утеплитель пенопласт d = 30-50мм;
7. Перекрытие сборное и монолитное;
8. Ондулин кровля;
9. Фундаментный ленточный блок h = 1.8м;

Стена из керамзитоблоков с кирпичным фасадом и внутренней изоляцией

Кладочные блоки из керамзита

По внешнему виду комфортабельны, объемы: 390/190/90 и 390/190/188, стеновой камень произведен по рецепту объемной набивки из керамзитобетонного состава.

Основное отличие керамзитобетона - его замечательные гидрофобные свойства: в среде со 100-процентной влажностью цементно-керамзитовый материал впитывает влагу на 200% меньше, чем пенобетон.Это имеет большое значение, поскольку коэффициент гигроскопичности серьезно влияет на теплоизоляционные свойства стены в реальных условиях.

Теплопроводность керамзитовой кладки в полтора раза ниже, чем у фасада из перфорированного кирпича того же сечения, при сопоставимой отпускной цене.

Керамзитобетонные блоки получили достаточно широкое признание для частной застройки благодаря огнестойкости, технологичности и гигиеничности.В европейских странах: Финляндии, Чехии, Нидерландах, Норвегии, Германии, Швеции не менее 40 процентов конструкций возводили из керамзита.

  • В связи с тем, что диффузия пара через кирпич сильнее, чем у керамзитобетона, вентилируемый зазор между керамзитобетонными блоками и кирпичной кладкой (при отсутствии слоя теплоизоляции из минеральной ваты) не перекрывается. выполнила.
  • Опытный рабочий выдает около 3 кубометров керамзитоблоков за смену, что в 3 раза больше интенсивности кирпичной кладки, а экономия цементной смеси увеличивается до 50-60%.
  • В связи с тем, что для комфортного проживания недостаточно 40 см керамзитобетона, лучшим решением будет утепление блочной стены жестким теплоизоляционным экраном из базальтового волокна (например, типа: Isover, ППЖ-200 , П-125, Урса, Изомин, Изорок, Кнауф, Rockwool, П-175), слоем 0,1 м, с последующей установкой (через вентиляционный зазор) защитно-декоративной оболочки. Таким способом получается газопроницаемая структура, позволяющая избавляться от лишней влаги.
  • Если изоляционный слой в многослойной стене представляет собой «недышащий» экструзионный пенопласт, например, такой как: Ursa XPS, Teplex, Polispen, Styrodur, Technoplex, Styrofoam, Primaplex, Penoplex, то возникнет разрыв между кирпичной кладкой и керамзитобетонные блоки нужно не оставлять утепленными, а наслоить со стороны комнат, а также планировать комплекс принудительной вентиляции (а желательно воздушного отопления).
  • По верхнему ряду из керамзитобетонных блоков в деревянной опалубке производится заливка железобетона толщиной 200 мм.Бетонно-бетонная лента с поверхности фасада термически защищена 5-сантиметровым слоем экструдированного пенополистирола.

Кирпичная облицовка

Самым известным строительным материалом для возведения стен, конечно же, является облицовочный кирпич, который помимо солидного внешнего вида имеет большую (до 100 циклов замораживания-оттаивания) морозостойкость и незначительную (около шести процентов) водопоглощение, что обуславливает длительный срок эксплуатации кирпичных построек. Из лицевого глиняного кирпича, кроме стандартного, выпускается клинкерный, фигурный и глазурованный кирпич.

В наше время лицевой кирпич всех видов профилей (скошенный, закругленный, клиновидный, прямоугольный) и рельефных (колотый, рифленый, гладкий, шероховатый), а также цветов (от бежевого до шоколадного), что позволяет Реализуем любые нестандартные художественные замыслы.

В случае, когда планируется вариант стены с минеральным утеплением, важными технологическими моментами возведения сложной стены являются:

  • Кладка из керамзитоблоков сечением 0.4 м. На песчано-цементном растворе.
  • Через три ряда керамзитобетонных блоков и зазоры 1-1,5 м укладываются специальные стержни из базальтовой фибры с дискодержателем (тип «Гален» БПА-300-6-2П) для облицовки фасадной стены, Кроме того, углы армируют стальными прутьями стены, опорные площадки перемычек, следующие пять / шесть рядов кладки.
  • Кусочки термозащиты из базальтового волокна надеваются на выступающие стержни разъемов без зазоров и прижимаются зажимами.
  • Помимо тепловой защиты имеет смысл установить гидро- и ветрозащитную пленку (Тайвек, Изоспан, Ютавек).
  • В 1/2 кирпича сделана облицовочная стена, соединенная кладкой из керамзитового блока с помощью армированных выходов.

Сборный фундамент

Фундаментные блоки - традиционный строительный материал, позволяющий быстро построить фундамент дома.

Строительные блоки различаются по категориям: FBS - монолитные фундаментные блоки, FBV - со слотом для коммуникации, FBP - пустотелые.Обычно бетонные блоки изготавливают высотой 550-650 мм, горизонтальный размер колеблется в пределах 0,9-2,4 м (ФБС-9 ... ФБС-24), поперечный размер фиксируется 0,3-0,4-0,5-0,6 м.

При строительстве блочного фундамента на твердых и сухих геологических основаниях строительные блоки можно укладывать непосредственно на ровный фундамент.

Допускается установка блоков ФБС на среднезернистых землях без послойного армирования, однако выше и ниже них устраивают железобетонный пояс толщиной 0,10-0,20 м с арматурой d10-d14.

Использование того или иного размера фундаментного блока следует из толщины капитальных стен здания. Для малоэтажных домов допустима толщина блока 30-40 см. Сечение фундаментов из сборных блоков может быть меньше наружной кладки стен дома, так как они намного прочнее.

Чтобы расширить площадь опоры, уменьшив тем самым вероятное перемещение нижележащего слоя, фундаментные блоки следует монтировать на предварительно уложенные бетонные подушки.

Выбор фундаментных блоков, как основы для возведения фундамента, часто определяется всесезонностью работ или сжатыми сроками.

В настоящее время при фундаменте из отдельных блоков ФБС, по спектру важных характеристик, включая устойчивость к боковым нагрузкам и стоимость, приоритет отдается другому варианту - монолитному бетонному железобетонному фундаменту.

Когда свойства нижележащих слоев не изучены, для надежности вместо готовых подушек лучше подготовить железобетонную стяжку.

  • Монтаж фундаментных опор начинается с угла здания, при этом блоки ФЛ устанавливаются в первую очередь под наружные стены, а уже потом - под внутренние.
  • Фиксированные на песчано-цементном растворе блоки ФБС укладываются в шахматном порядке на подстилку (до 15 см) из крупного песка или выложенные бетонные подушки.
  • Монтаж бетонных блоков осуществляется относительно углов, по расходящимся под прямым углом к ​​стенам, ориентируясь на лазерный теодолит.Рядовые блоки устанавливаются автокраном на выровненный слой цементной смеси.
  • Сборка начинается с укладки сигнальных блоков на пересечениях осевых линий и по углам здания. Устройство стеновых блоков следует начинать только после контроля ориентации сигнальных блоков в плане и по высоте.
  • Геометрия в плане проверяется удалением линейных размеров фрагментов подвала и величиной между противоположными углами, а вертикальное положение - по уровню или спиртовому уровню.
  • Окна для выхода на нулевой уровень водопроводных и канализационных труб выполняются путем создания зазора между блоками с последующей заделкой кирпичом или раствором.

Сборно-монолитное перекрытие

Сборное монолитное перекрытие - все еще достаточно новый продукт на российском строительном рынке, который включает в себя два основных компонента: заполнители из ячеистого бетона и бетонные балочные конструкции со свободным арматурным каркасом.

Применение сборно-блочного принципа рационально для устройства межуровневых панелей в домах с кладкой из легкого пенобетона и фундамента с колонным распределением, а также при перепланировке существующих балочных перекрытий при использовании обычные железобетонные элементы нереально.

Монтаж межуровневой панели, в связи с незначительным весом элементов монолитно-сборной технологии (масса прогона балки 13–18 кг / пог.м, масса проставочного блока 6–15 кг), выполняется вручную и без использования подъемного оборудования.

Межбалочные дистанционные блоки по составу материала делятся на: пенобетон полнотелый (Ytong, размеры: 600x200x250 мм, вес: 15 кг), пустотелый керамзитобетон (Albert, вес: 12- 14 кг, размеры: 530x200x200 мм), пористая керамика (Porotherm, вес: 22 кг, размеры: 510x250x219 мм) и пустотелый полистиролбетон (Marko, вес: 6 кг, размеры: 530x200x200 мм).

Стоит добавить, что описанный способ предусматривает возможность на одном этапе бетонирования межэтажной плиты получить одновременно бетонный ростверк на несущих стенах. Для этого балки навешивают на стойки, с подъемом на 5-10 см от верхней плоскости стены, на которые кладут дополнительные арматурные стержни и крепят бортики. По окончании раскладки агрегатных блоков вся конструкция заливается бетоном.

Данная техника очень интересна для теплоэффективных, но в то же время не очень прочных стен из пористых блоков: газобетон, пенобетон, газосиликат, полистиролбетон, для строительства которых требуется монолитный железобетонный ростверк. для устройства балок прогонов внахлест.

Обычная последовательность работ при устройстве сборных монолитных перекрытий:

  • Балки выкладываются на горизонтально выровненных участках стены, на песчано-цементной подготовке слоем 1,0 ÷ 1,5 см, с интервалом 62 см. . Длину несущего участка балочной конструкции принимают не менее 12 см.
  • При установке опорных блоков и укладке бетона балочные конструкции ставятся на распределенные, с интервалом 300 см, а затем снимаются анкерные точки из металлических труб d Ø40-50 мм или досок с основанием толщиной минимум 50х100 мм.
  • закладные блоки из газобетона, керамзитобетона или полистиролбетона, выполняющие функцию структурной опалубки, укладываются специальными штамповками поверх прогонов балок. Из-за хрупкости изгиба блочных вставок, чтобы ходить по ним, необходимо соорудить настил из досок 3 ÷ 5 см или толстой фанеры.
  • Сверху на присадочные блоки раскатывается арматура в виде сетки с ячейками 10х10 см из проволоки 5 ÷ 6 мм, которая прикрепляется к непокрытой арматуре балок с помощью отожженной катанки d2 VR. -1 класс.Стыковка соседних сеток осуществляется внахлест не менее 10 ÷ 15 см.
  • Далее бетонная смесь заливается слоем 5 ... 10 см марки В15 (М200) ... В20 (М250), разравнивается и утрамбовывается вибромашиной.
  • В процессе застывания затопленного сборно-монолитного перекрытия его необходимо периодически замачивать. Демонтаж технологических опор допускается только через полмесяца.

Мягкая шиферная крыша

Ондулин (он же мягкий шифер, ондулин-шифер, битумный шифер, битумный шифер, еврошифер) представляет собой лист формованного картона, пропитанный битумным компонентом, модифицированным SBS, и окрашенный атмосферостойким полимерным пигментом. битумный сланец выпускается с различными названиями: Ондура, Ондулин, Гуттанит, Коррубит, Аквалайн, Битувель, Нулайн. Типовые параметры полотен: длина / ширина - 2 / 0,95 м, количество волн - 10.

Основные козыри еврошиферовой кровли - низкая стоимость и простота монтажа. Из существенных недостатков можно выделить определенную дубильную способность битумно-картонной основы, а также довольно быструю потерю сочности красок по сравнению с металлочерепицей.

Кровля устанавливается на несущий каркас из стропильных балок и сборного перекрытия.

При строительстве индивидуальных построек обычно выполняется двух-трехпролетная система с наклонными стропильными балками и промежуточными несущими стенами.

Интервал между стропилами выполняется в пределах 60 ÷ 90 см при ширине / толщине стропил 50х150 ÷ ​​100х150 мм; нижние концы стропил закрепляют на балке мауэрлата размером 100х100 ÷ 150х150 мм.

Типовая методика устройства битумной кровли:

  • Междурядное нахлест профнастила ондулинового шифера и шаг укладки обрешетки подготовка определяется углом наклона кровли: при уклоне крутизны более 15 градусов, шаг настила обрешетки - 0,30 . .. 0,35 метра, а перекрытие - 170 мм.
  • Во избежание подъема волнистых листов еврошифера при порывах ветра рекомендуется начинать их настил с нижней зоны торцевого откоса склона, противоположной преобладающему направлению ветра.
  • Восходящий ряд выполняется со сдвигом ½ полотна из листов более низкого уровня, чтобы исключить ненужное перекрытие, ведущее к появлению трещин в стыках четырех соседних гофрированных листов.
  • Листы битумного шифера прибивают по нижней линии в каждой волне, по 2 промежуточным рейкам в нечетных верхних полуволнах, а верх перекрывают путем нахлеста верхнего ряда или края гребня. Для крепления каждого листа потребуется около 20 саморезов кровельных (размер 65.0x5,5 мм) или гвозди: размер -73,5, Ø3,0 мм с неопреновыми шайбами.
  • Для одного ряда перекрытие полотен должно быть устроено в одну гофру, а при угле кровли менее 10 ÷ 11 градусов - в 2 гофры.
  • Усиление коньковых элементов производится по направлению укладки кровельных листов, с нахлестом 200 мм, с прибивкой в ​​каждый гребень волны покрытого волнистого листа.
  • Для герметизации боковых кромок скатной поверхности применяют отколовшиеся уголки, установка которых производится от нижнего угла, с нахлестом 0.2 мес.

Стоимость выбранного варианта новостройки легко определить с помощью встроенного сметного калькулятора .

Онлайн калькулятор строительных блоков Предназначен для выполнения расчетов строительных материалов, необходимых для возведения стен домов, гаражей, хозяйственных и других помещений. В расчетах можно учитывать размеры фронтонов здания, дверных и оконных проемов, а также сопутствующие материалы, такие как раствор и кладочная сетка.Будьте внимательны при заполнении данных, обратите особое внимание на единицы измерения.

При заполнении данных обратите внимание на дополнительную информацию с пометкой Дополнительная информация

Технологии не стоят на месте, в том числе строительство. При возведении стен кирпич заменил дерево, и сегодня его место все чаще занимают строительные блоки, полученные искусственным путем, и в зависимости от используемого сырья они могут иметь разные характеристики. Строительные блоки

С популярны при возведении малоэтажных домов, стен монолитно-каркасных домов. Из них можно не только возводить внешние стены, но и использовать их для внутренних перегородок и внутренних стен. Бетонные блоки также подходят для изготовления сборных фундаментов легких зданий.

Преимущества строительных блоков очевидны. С их помощью можно быстро построить здание без использования специальной техники. У них хорошая теплоизоляция и необходимая прочность.Поэтому средств, затраченных на утепление, будет значительно меньше, чем при строительстве из кирпича. А если сравнивать строительные блоки с деревянными срубами, то это не только меньше дополнительных инструментов и работы, но и более высокая долговечность постройки. Замки

B не нуждаются в такой прочной пароизоляции, как дерево. Учитывая их размеры и легкость, даже фундамент для такого дома будет стоить намного дешевле, чем кирпичный и железобетонный. Использование специального кладочного клея увеличивает теплоизоляцию стен и делает их более привлекательными по внешнему виду.

Строительные блоки можно разделить на два типа:
  • Искусственные
  • - получают путем смешивания различных по составу бетонов на заводах с использованием специальных виброформовочных машин. Полученный материал в зависимости от сырья отличается необходимой прочностью, плотностью и теплоизоляционными свойствами.
  • Natural
  • - относительно дороже тех, что предлагает завод. Их получают путем тщательной обработки, измельчения горных пород.Чаще всего их используют как декоративное украшение фасадов.

К искусственным строительным блокам относятся: газобетон, пенобетон, керамзитобетон, полистиролбетон, опилочный бетон и многие другие. Каждый тип используется в зависимости от требуемых качеств и имеет как ряд преимуществ, так и ряд недостатков. Один вид имеет хорошие показатели теплоизоляции, но по прочности они несколько уступают (если, например, сравнивать газобетон и керамзитобетон).В любом случае здания, построенные из строительных блоков, требуют меньше времени на строительство домов под ключ по сравнению с такими же деревянными срубами, которые долго сохнут и полностью оседают. И только после этого можно приступать к окончательной отделке комнаты.

При возведении блоков внутреннюю отделку помещения можно производить сразу после строительства.

По конструктивным особенностям строительные блоки различают по:
  1. Конструкционный
  2. Применяются для возведения несущих стен здания.Они обладают высокой прочностью, а также высокой теплопроводностью и большим весом. В связи с этим при строительстве жилых помещений требуется обязательное дополнительное утепление.
  3. Конструкционные и теплоизоляционные
  4. Применяются для возведения несущих стен малоэтажных домов. У них средние характеристики как по прочности, так и по теплоизоляционным качествам. Идеально для сезонного проживания.
  5. Теплоизоляционные
  6. Применяются для возведения только самонесущих стен, таких как внутренние перегородки и стены каркасных зданий, а также для утепления несущих стен.Они обладают низкой теплопроводностью, малым весом, но также невысокой прочностью.

К сожалению, на данный момент не существует идеального материала, который обладал бы высокими показателями сразу всех необходимых характеристик, таких как низкая теплопроводность, высокая прочность, малый вес и стоимость. И в каждом случае необходимо выбирать именно тот материал, который наиболее подходит для планируемого строительства, с учетом необходимых требований.

Стоимость готовых стен составляет примерно 1/3 стоимости всего здания.

Ниже приводится полный список выполненных расчетов с кратким описанием каждого элемента. Если вы не нашли ответа на свой вопрос, вы можете связаться с нами по обратной связи, расположенной в правом блоке.

Общие сведения о результатах расчетов

  • Периметр здания
  • - Общая длина всех стен, учтенная в расчетах.
  • Общая площадь кладки
  • - Площадь снаружи стен. Соответствует площади необходимого утепления, если таковое предусмотрено проектом.
  • T толщина стены
  • - Толщина готовой стены с учетом толщины шва раствора. Он может незначительно отличаться от конечного результата в зависимости от типа кладки.
  • Количество блоков
  • - Общее количество блоков, необходимых для строительства стен в соответствии с заданными параметрами
  • Общий вес блока
  • - Вес без учета раствора и кладочной сетки. Как и общий объем, необходимо выбрать вариант доставки.
  • К количеству раствора для всей кладки
  • - Объем раствора, необходимый для кладки всех блоков.Объемный вес раствора может варьироваться в зависимости от соотношения компонентов и добавляемых добавок.
  • К количеству рядов блоков с учетом швов
  • - Зависит от высоты стен, размера используемого материала и толщины кладочного раствора. Без фронтонов.
  • К количеству кладочной сетки
  • - Необходимое количество кладочной сетки в метрах. Он используется для усиления кладки, увеличения прочности и общей прочности конструкции.Обратите внимание на количество армированных рядов, по умолчанию - армирование каждого ряда.
  • Приблизительный вес готовых стен
  • - Вес готовых стен с учетом всех строительных блоков, раствора и кладочной сетки, но без учета веса изоляции и облицовки. - Нагрузка без учета веса крыши и перекрытий. Этот параметр необходим для выбора прочностных характеристик фундамента.

Для того, чтобы рассчитать материал для перегородок, необходимо начать новый расчет и указать длину только всех перегородок, толщину стен в перекрытии блока, а также другие необходимые параметры.

Чтобы не засолить оставшиеся после строительства материалы, необходимо правильно рассчитать необходимое количество газосиликатных блоков. Чтобы узнать точное количество, нужно знать габариты строящегося дома.

Технология расчета количества газосиликатных блоков

  1. Расчеты блоков выполняются в кубах, поэтому первым делом необходимо выяснить точное количество блоков, входящих в 1 куб:

Возьмем высоту 0.2 м, шириной 0,3 м и длиной 0,6 м.

Рассчитываем объем одного блока - 0,2х0,3х0,6 = 0,036 м3.

Рассчитываем количество блоков в 1 кубометре: 1 / 0,036 = 27,8 шт. Округляем в большую сторону - 1 блок содержит 28 блоков.

  1. Рассчитываем площадь стен будущего здания по плану, берем:

Коробка - 6х8;

Высота стен 2,8 м.

Считаем периметр: 6х2 + 8х2 = 28 м.

Считаем площадь: 28х2,8 = 78,4 м2.

  1. Рассчитываем количество материала на всю постройку. Для этого необходимо полученную площадь стены умножить на ширину используемых газосиликатных блоков.

Считаем объем: 78,4х0,3 = 23,52 м3.

  1. Далее из полного объема нужно вычесть объем окон и дверей.

Возьмите: окно - 1,5 м. Х 1,5 м; дверь - 0,9 м. х 2,1 м.

Считаем объем окна: 1.5х1,5х0,3 = 0,675 м3.

Считаем объем двери: 0,9х2,1х0,3 = 0,567 м3.

Сложите объем проемов: 0,675 + 0,567 = 1,242 м3.

  1. Рассчитываем необходимое количество материала в кубиках и кусках, для этого вычитаем объем проемов из полного объема, а результат делим на объем одного блока:

Считаем объем в кубах: 23,52-1,242 = 22,278 куб.

Считаем количество блоков: 22.278 / 0,036 = 618,833 шт.

Вам нужна кладка стен в Могилеве? Позвоните мне! Кладка стен из любого материала - кирпич, газосиликатные блоки, стеклоблоки, отделочные материалы. Строительная бригада предлагает кладку стен в Могилеве. Строительство домов из газосиликатных блоков ...

Нужна кладка? Мы поможем. Кладка кирпича в Могилеве опытными специалистами по доступным ценам! Строительная бригада со всем необходимым инструментом выполняет кладку кирпича в Могилеве.Вы можете увидеть нашу работу ...

керамзит - Испанский перевод - Linguee

Теплоизоляция в с it u : керамзит

appluscorp.com

Aislantes trm ic os in si tu: arcilla exp и id a

appluscorp.com

Маленький шар s o f керамзит , w it h 3-6 мм [. ..] Размер зерна

, низкая плотность и высокая пористость.

masecor.com

B ol ita s d e arcilla e xpa ndi da, g ra nulometra [...]

3-6 мм, baja densidad ylevada porosidad.

masecor.com

Свяжитесь с нами, чтобы увидеть

[...] полный диапазон e o f керамзит p r od ucts.

grupovalero.com

Consulte con nosotros para conocer toda la

[...] gama ex iste nte de arcillas ex pand idas d isponible.

grupovalero.com

Керамзит

forgestal.com

Arcilla expandida

forgestal.com

Последняя группа включает все виды модульных материалов: натуральный камень, керамику (кирпич), обычный бетон, ячеистый бетон,

[. ..]

кирпич силикатно-известняковый, камень искусственный, блоки из легкого заполнителя или из

[...] легкий бетон, пемза , o r керамзит .

www3.ipc.org.es

En este apartado entran todo tipo de materiales modulares: piedra natural, cermica (ladrillo), гормон обыкновенный, гормон клетчатый, ладрильо

[...]

Slo-Calcreo, искусственная пьедра, piezas de rido ligero, piezas de

[...] Гормон лиги ро или iedr и pmez или arcilla exp и ida .

ipc.org.es

Домой> Продукты> Distritec> Lighteni ng > Керамзит

grupovalero.com

Иницио>

[...] Продукты> Di stri tec > Aligeramientos> Arcilla ex pan did a

grupovalero.com

Теплоизоляционные материалы и изделия

[. ..] - In-situ fo rm e d керамзит l i gh tвес агрегата [...] Продукты

(LWA) - Часть 1: Спецификация

[...]

для сыпучих продуктов перед установкой

eur-lex.europa.eu

Продукты на месте

[...] согласен ga do li ger o d e arcilla e xpa nndi da al ig erada [...]

(LWA). Часть 1: Especificacin de los productos a granel antes de su instalacin.

eur-lex.europa.eu

мануфактура ri n g керамзит a n d штукатурка для полов

polysius.com

Fa br icaci n de arcilla ex pan dida y yeso para solados

polysius.com

Легкие конструкционные бетоны wi t h керамзит ; л ig ht бетон с высокоэффективным полистиролом.

betonsafe.это

Гормигоны

[...] ligeros est ru ctura les co n arcilla e xpa ndi da; h или migones ligeros con poliest ir eno c on prestaciones m s ele va das.

betonsafe.it

Керамзит - li Глиняный гипс

schomburg.de

Arcilla expandida - arcilla li ger a

schomburg.de

Минеральная вата, стекловолокно,

[...] перлит, вермикул it e , керамзит , A rl it, резка кирпича и т.д ..

made-in-argentina.com

Лана де Рока, фибра де видрио,

[...] perlita, v ermic uli ta, arcilla exp и ida, ar lita, [. ..]

ladrillo troceado и др.

made-in-argentina.com

Home - субстрат для специалистов и общего назначения

[...] Садоводство - Другая продукция ts - Керамзит

masecor.com

Inicio - Sustratos para Profesionales y Jardinera en General -

[...] Otros Pr oduct os - Arlita (Arcilla E xp andi da )

masecor.com

На главную - Аксессуары для украшения Гарда ru - Керамзит B a ll s

masecor.com

Inicio - Complementos para Decoracin en Jardine r a - Arlita

masecor.com

Все крыши плоские и

[...]

проходимо, образовано слоем

[...] изоляционный бетон e o f керамзит " A rl ita", лист [. ..]

из эластичного гудрона SBS и армированного войлоком из стекловолокна 4 кг.

moraira-immobilien.com

Todas las cubiertas son planas Invertidas

[...]

транзитных объекта, formadas por capa de

[...] гормон n aisl ant e d e arcilla e xpa ndi da " Ar lita", [...]

pintura impermeabilizante, armada con

[...]

Fieltro de Fibra de Vidrio de 4 Kg.

moraira-immobilien.com

На главную - Gardeni ng - Expanded Clay

masecor.com

Inicio - Complementos - Arlita

masecor.com

LB 25 - керамзит , керамзит s h al e или пемза в качестве добавки [...]

- допустимые нагрузки для C 20/25

jordahl.de

LB 25 con adi ci n de arcilla ex pandida, piz arra ex pandida [. ..]

o piedra pmez, las cargas admisibles para C 20/25

jordahl.de

THERMOLUT- WP 5 0 Керамзит - li штукатурка из суглинка полутяжелая

schomburg.de

TH ER MOLUT -WP50 Arcilla exp andid a - arcilla lig er a

schomburg.de

Изоляция

[...] материал, основа d o n керамзит , w как только используется [...]

в крыше ,.

adoss.com

Slo se emplea aislamiento en

[...] la cubi er ta, a ba se de arcilla ex pan сделал a .

adoss.com

Наш Arexpan -

[...] название t h e керамзит c o mi нг от [. ..]

самых зеленых горы и лучшая ухоженная среда Испании.

arcillaexpandida.es

Arexpan es el no mbre de la arcilla ex pand ida pr cabiniente [...]

de las montaas ms verdes y el entorno ms cuidado de espaa.

arcillaexpandida.es

С 2008 года нас

[...] единственное производство r o f керамзит i n S боль.

arcillaexpandida.es

Desde 2008, ARCIRESA es el

[...] Нико fa brica nte de arcilla exp и ida e n Espaa.

arcillaexpandida.es

Вся изоляция транспирационная: для наружных стен используйте

[...] растительные волокна и ro o f керамзит .

adoss. com

Los aislamientos son todos transpirables, en muros exteriores de fibras

[...] Vegetales y e n cub ier ta de arcilla ex pan сделал a .

adoss.com

Малый

[...] материалы, такие как l ig h t керамзит a g gr эгаты, вермикулит, [...]

перлит или светлый шамотный изоляционный негорючий,

[...]

и предпочтительны для использования в таких приложениях.

budenheim.com

Los materiales l iv ianos co mo la arcilla ex pan did a, la v ermeculita, [...]

ла перлита о эль ладрильо ломтик (тамбин ламадо чамота)

[...]

не горючие материалы, por lo que se usan preferentemente.

budenheim.com

Керамзит

masecor. com

Arlita (Arcilla Expandida )

masecor.com

O u r керамзит i s u sed партиями [...]

строительных работ за счет надежности и долговечности.

arcillaexpandida.es

N u est ra arcilla ex pan dida es utilizada [...]

en multitud de obras de gran magnitud debido a su fiabilidad y robusted.

arcillaexpandida.es

Hydrocom - это l ig h t керамзит a g gr egate.

gthydroponics.com

Hydrocom

[...] es una lu z agr ega do ensanchado de arcilla .

gthydroponics.com

Что такое t h e керамзит ?

arcillaexpandida. es

Qu e s l a arcilla e xpa ndida ?

arcillaexpandida.es

Вермикуль вспученный it e , вспученные глины , f oa med шлак и [...]

аналогичные вспученные минеральные материалы (включая их смеси)

conex.fr

Vermi cu lita dilata da, arcilla dil ata da, e sp uma de [...]

escoria y productos minerales simila re s dilatados, in clustero mezclados entre s

conex.fr

Если это не так, можно использовать изоляционный материал, например

[...] брезент, пластик f il m , керамзит o r e Venly промытый гравий.

baldosa.es

En el caso de circunstancias adversas, se

[.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
