Автор Узнаем как делать котлы длительного горения своими руками: подробная схема с описанием
Котел на дровах длительного горения на данный момент представляет собой весьма популярный элемент, который можно использовать в системе отопления. Обычно такой агрегат отличается простой и комфортной эксплуатацией. Такое решение позволило найти ему широчайшее применение в разнообразнейших областях, начиная от коттеджей и частных домов и заканчивая офисными зданиями и производственными помещениями. Можно сделать котлы длительного горения своими руками, а если учесть все их достоинства, то это будет вдвойне выгодно.
Перечень преимуществ
Такие приборы способны работать на любом доступном виде твердого топлива. Мощность котла можно просто и без особых проблем регулировать в достаточно широком диапазоне. Твердое топливо горит весьма долго, что позволяет не производить дополнительную подачу от пары дней до нескольких недель. Котлы длительного горения, своими руками сделанные, обладают достаточно простой, но при этом надежной конструкцией.
Материалы для их создания вполне доступны, а сами устройства отличаются своей долговечностью. Дровяной котел длительного горения составляет достойную конкуренцию даже самым современным отопительным системам, работающим от топливного мазута и природного газа. Устройство отличается высоким КПД, а топливо в нем сжигается без какого-либо вреда для окружающей среды.
Делаем все сами
Можно ли собрать котлы длительного горения своими руками? Естественно, и этим уже вполне успешно занимаются многие умельцы. По сути, отопительная система – это одна из наиболее важных коммуникационных систем в доме. Если возникают проблемы с водопроводом, вполне можно будет доставить воду из какого-то источника, когда случаются перебои с электроэнергией, вполне можно подключить автономный источник энергии, а когда возникают неполадки с отопительной системой, вы не разведете в гостиной костер.
Очень часто в процессе устройства системы отопления появляется вопрос: «Какой котел выбрать?» Мнения могут расходиться, но чаще всего решением остается твердотопливный котел.
Для его работы можно использовать пеллеты, дрова, бруски, брикеты, уголь и даже обычные опилки. Такие котлы целесообразно эксплуатировать и с точки зрения доступности всех перечисленных видов топлива: купить или заготовить дрова можно даже в самых отдаленных районах.
Собрать такой прибор не так уж сложно. Важно правильно составить чертеж котла длительного горения, с учетом всех его особенностей, а также тщательно подойти к процессу его сборки. С чего начать его изготовление? С изучения понятия пиролиза. Котельное оборудование пиролизного типа работает в соответствии всего с одним принципом – газогенерации. Он состоит в следующем: сгорание топлива при низком уровне кислорода и высокой температуре приводит к выделению горючих газов, попадающих в особую камеру, где и происходит их сгорание под воздействием теплых потоков воздуха. Получается, что используется два вида топлива, при этом один из них является источником для производства второго. Это позволяет увеличить в несколько раз КПД всей системы, что приводит к экономии на расходах, а также к отмене необходимости часто догружать дрова.
Если делать котлы длительного горения своими руками, то стоит знать, что конструкции такого типа позволяют легко контролировать производительность, что и стало привлекательным для многих владельцев частных и загородных домов.
Сборка

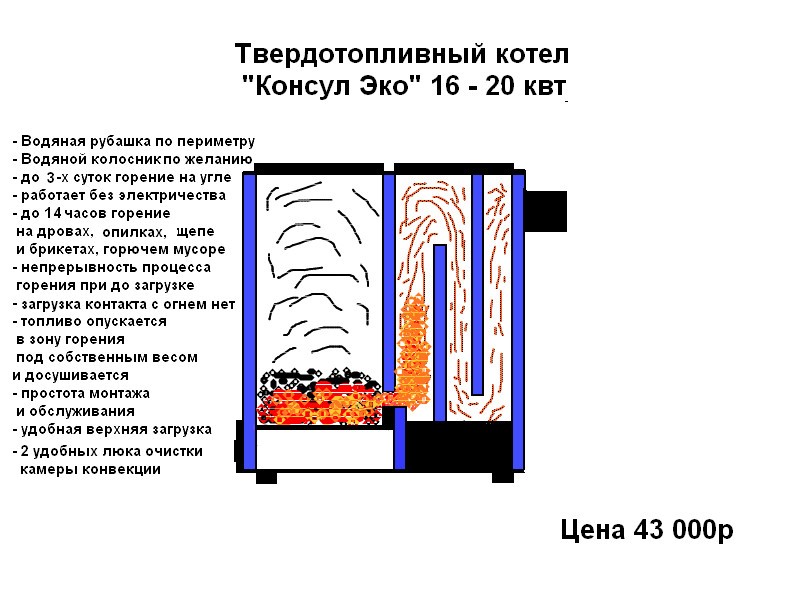

Итак, существует определенная схема котлов длительного горения, в соответствии с которой и осуществляется их сборка. Удобнее всего делать подобное устройство из трубы, диаметр которой составляет 300 миллиметров, при этом толщина ее металла не должна быть менее 3-4 миллиметров. По высоте можно брать трубу 800-1000 миллиметров, от этого параметра будет зависеть объем единовременной загрузки топливом. Условно котел допускается разделить на несколько зон:
— область топливной загрузки, высота которой может меняться в зависимости от степени прогорания дров;
— область горения с последующей генерацией, в ней осуществляется медленное тление топлива;
— область полного сгорания, в которой происходят процессы догорания золы с последующим отведением дымовых газов.
Основные элементы
Устройство, с помощью которого ограничивается зона горения, а также время работы прибора без дозаправки, называют распределителем воздуха. Он выполнен из металлического круга толщиной 4-6 миллиметров, в его центре находится отверстие, сквозь которое воздух подается в зону горения посредством телескопической трубы. По диаметру распределитель должен быть немного меньше самого котла, чтобы его движение осуществлялось без препятствий. Зона горения регулируется по высоте посредством крыльчатки и ширины ее лопастей. Обычно распределитель воздуха по высоте не превышает 5 сантиметров, иначе топливо станет прогорать слишком быстро.
Внешние элементы
Поступление воздуха осуществляется через трубу, которая может быть цельной или телескопической. Ее диаметр составляет примерно 60 миллиметров, а отверстие в распределителе необходимо сделать не более 20 миллиметров в диаметре, чтобы камера сгорания не была перенасыщена воздухом. Кислород в трубу поступает либо прямо из атмосферы, либо из камеры подогрева воздуха, которая находится в верхней зоне котла.
Заслонка позволяет регулировать интенсивность подачи воздуха.
Итак, если мы рассматриваем, как сделать котлы длительного горения своими руками, то следует сказать и о таком важном моменте, как отвод дымовых газов. Для этих целей предназначена дымовая труба, которая приваривается к боковой стенке котла в его верхней части. На протяжении 40-50 сантиметров труба делается горизонтальной, что позволяет избежать создания лишней тяги. Снизу прибора требуется сделать дверцу, предназначенную для удаления золы, пепла, а также прочих продуктов горения. Твердое топливо в таком котле прогорает полнее, чем в традиционной печи, поэтому удалять золу потребуется не слишком часто.
Работа в системе отопления
Теплоноситель для системы отопления может нагреваться одним из двух способов:
— можно выполнить выносной бак, а внутрь него поместить дымовую трубу: теплоноситель будет нагреваться за счет прохождения горячего дыма;
— можно пропустить трубу водяного теплообменника сквозь камеру сгорания котла, что приведет к нагреву воды в баке посредством змеевика, подключенного к этой трубе.
Первый способ можно назвать более простым в плане самостоятельной реализации. А второй намного сложнее, но он при этом гораздо эффективнее.
Важные моменты
Любые приборы данного типа, в том числе и котлы длительного горения на угле, требуют определенного размещения. Поверхность под прибором должна быть горизонтальной и ровной, иногда может потребоваться бетонная опалубка. В отличие от традиционной печи, где требуется обеспечить воздушную подачу ко всему топливному объему, в котле длительного горения поступление кислорода должно быть максимально ограничено. Помимо того, от объема загруженного топлива напрямую зависит время работы котла. Поэтому загрузка топлива осуществляется максимально плотно, чтобы не оставалось вообще никаких промежутков. Появление дыма и из дымовой трубы говорит о начале устойчивого горения. По мере прогорания будет происходить опускание трубы воздушной подачи вместе с регулятором, по которой и определяется степень сгорания дров.
Самодельные котлы длительного горения
Можно ли отапливать большие площади котлом длительного горения экономично и комфортно? Массовое предпочтение газовых котлов приводит к тому, что твердотопливные котлы используются все реже, однако, до существенного снижения их популярности еще далеко — как бы то ни было, твердое топливо является самым экономичным и доступным в нашей стране (и многих других).
Все чаще умельцы собирают самодельные котлы длительного горения своими руками: конечно, такие устройства достаточно производительны, а их надежность напрямую зависит от умений мастера. Но все же изготавливать самостоятельно сложный технический прибор, который напрямую связан с горением, нагревом и давлением, весьма опасно. Как правило, большая часть таких приборов создается в отрыве от требований техники безопасности, при конструировании используются старые, отслужившие свое материалы и довольно изношенные детали, а в процессе изготовления не применяется специальное оборудование. За счет этого самодельные котлы длительного горения становятся куда более опасными, чем те же котлы заводской сборки. (См. также: Котлы отопления на дровах)
ИНТЕРЕСНО! Практически все котлы самостоятельного изготовления делаются не на основе отслуживших котлов, а из сторонних деталей.
Однако, вне зависимости от здравого смысла, на дачных и приусадебных участках можно встретить различные конструкции, в большинстве своем довольно оригинальные и выполненные со смекалкой.
Но даже русские мужчины, которые надеются на традиционное авось, не рискуют ставить такие устройства в качестве отопительного прибора для дома, где проживает вся семья — обычно они применяются для отопления теплиц, гаражей, подсобных помещений, сараев и мастерских. Также благодаря котлам самостоятельного изготовления обеспечивается горячая вода на участке.
Как делают самодельные котлы длительного горения?
Как же строят котёл длительного горения на дровах своими руками? Для начала важно составить чертеж (или подобрать в интернете подходящую схему) вашего будущего котла. В создании чертежа важно учитывать не только параметры отапливаемого помещения, но также и требования котельной. Дальше следует разработать систему движения теплоносителя, которым в большинстве случаев выступает обыкновенная вода. Однако если дом не постоянного проживания, то имеет смысл использовать в качестве теплоносителя любые другие жидкости, которые не замерзают на морозе — для того, чтобы в длительное отсутствие хозяев (и, следовательно, в период простоя системы отопления), котёл длительного горения и отопительная система не были повреждены замерзшей водой.
(См. также: Котлы длительного горения своими руками)
Установить и изготовить котел отопительный длительного горения можно самому, используя лишь помощь в сварке — чаще всего сварочные работы по созданию котла предполагают дополнительную пару рук для фиксации всех деталей устройства в нужной позиции. Котёл длительного горения на дровах выполняют из разнообразных металлических фрагментов, толщина стенок которых составляет около пяти миллиметров.
Из каких материалов изготавливать?
Самодельный котёл длительного горения может быть выполнен из различных материалов, но чаще всего используют сталь и чугун. Каждый материал обладает своими характеристиками. Так, например, котёл длительного горения из стали будет иметь сравнительно небольшой вес, невысокую стоимость, но и срок службы его будет небольшим — около десяти-двадцати лет, в зависимости от условий эксплуатации и конструкции. Этот вариант подойдет в качестве временной (на пару-тройку сезонов) отопительной системы жилого помещения или же для отопления нежилой площади (где температурный режим может быть не таким высоким, к примеру, на складе).
ЗАПРЕЩЕНО! Запрещается использовать в устройстве системы отопления горючие материалы.
Автономность системы отопления
Также отопительные системы можно условно разделить на автономные и энергозависимые. Последние могут быть оборудованы вентилятором, насосом и прочими полезными и эффективными модулями. Однако, в том случае, если автономия котла — важное требование, нужно учитывать это в его конструкции еще на стадии создания чертежа. Системы, которые не используют насос и электричество, функционируют за счет естественной циркуляции, которая достигается использованием труб большого диаметра, расположенных под наклоном. (См. также: Котлы длительного горения «Будерус»)
Самодельный котёл длительного горения обычно подразумевается вертикальный — его конструкция позволяет расположить его даже в самой маленькой котельной, потому как его площадь по полу занимает около полуметра.
Котёл длительного горения на дровах, выполненный своими руками, обычно собирается на основе шахтной конструкции. По сути своей, телом котла является вертикальная шахта, которая условно делится на две части — место для закладки дров и место для горения.
Составляя чертеж котла и схему его устройства, важно учесть, что котел является важнейшим компонентом системы отопления, то есть его действие без всей прочей отопительной системы просто-напросто невозможно. Поэтому, проектируя мощность и производительность, которыми будет обладать ваш котёл отопления длительного горения, важно оценить и должным образом устроить прочие сегменты отопительной системы.
Техника безопасности
Разрабатывая план котельной, важно обратить внимание на требования безопасности: некоторые виды котлов нельзя размещать на весу, требуется также устроить место для хранения дров. Котёл длительного горения на дровах хоть и является менее капризным, чем может быть заводской котел, но и его не следует обеспечивать плохими сырыми дровами.
Следует также учитывать, что в процессе эксплуатации вы можете начать использовать другой вид топлива, поэтому следует позаботиться о технике безопасности. (См. также: Как выбрать твердотопливные котлы длительного горения)
ВАЖНО! Сырые дрова способны снизить КПД и производительность котла более чем на 50%
Если проводить сравнение котлов длительного горения и прочих отопительных элементов, главным преимуществом котлов длительного горения можно счесть возможность полной энергонезависимости, что прекрасным образом подойдет для тех ситуаций, когда возможности использовать иные варианты отопления просто нет, а прочие виды топлива по разным причинам не подходят.
Помимо возможности автономной работы, следует также отметить и полную экологичность такой системы — помимо того, что она использует естественное топливо и не засоряет атмосферу вредными выбросами, дрова в ней полностью сгорают. Конструкция котельного оборудования устроена таким образом, чтобы максимально снизить время на уборку топливных камеры, а также на удаление продуктов горения.
При адекватном устройстве отопительный системы, сердцем которой является котёл длительного горения, можно быть уверенным в том, что в доме будет всегда тепло, независимо от времени года и наличия электричества.
Котлы длительного горения своими руками: преимущества моделей, классификация и правила сборки
Самодельный котел длительного горения – отличное решение для отопления помещений в отдаленных населенных пунктах, где отсутствует газ в холодное время года, также он позволяет значительно сэкономить на отоплении. О том, как изготовить данный агрегат и пойдет речь в нашей статье.
Преимущества перед традиционными печами
Конечно же, в деревне можно использовать и традиционные дровяные печи либо же печки на углях, но они крайне непрактичны в использовании, кроме того, топливо при этом используется не очень рационально. Также масса времени уходит и на то, чтобы очистить их от сажи и золы, а температурный перепад в помещении может устроить далеко не всех домочадцев.
Котел длительного горения своими руками – лучшее решение для тех, кто устал от проблем традиционного отопления загородного дома.
Он представляет собой агрегат, работающий на твердом топливе, в быту они стали использоваться относительно не так давно. Мощность его позволяет комфортно обогреть не только жилое помещение, но также и производственный цех или большой офис.
Котел длительного горения более экономный, нежели котел на твердом топливе, также он способен работать без перерыва в течение всего холодного периода при условии своевременной загрузки топлива. Делать это следует один раз в три дня или же до недели. Подобные котлы работают на углях, а также дровах и брикетах. Они есть и в продаже, существуют модели для промышленного применения, но они слишком габаритные и своими руками их соорудить невозможно. Да и установка таких агрегатов крайне непроста.
Виды котлов длительного горения
Котлы длительного горения, используемые в быту и предлагаемые в продаже, делятся в первую очередь по методам сжигания топлива и его видам.
По видам используемого топлива они бывают такими:
Преимущественно в котлах длительного сгорания используется метод простого сгорания. Также существуют и газогенераторные модели, имеющий более высокий КПД, для их отопления применяют дрова либо же газ из древесины. Подобные модели очень практичные, прежде всего тем, что они не оставляют сажу после работы, а зола остается тоже в незначительном количестве.
В зависимости от вида используемой электроэнергии котлы подразделяются на зависимые и независимые.

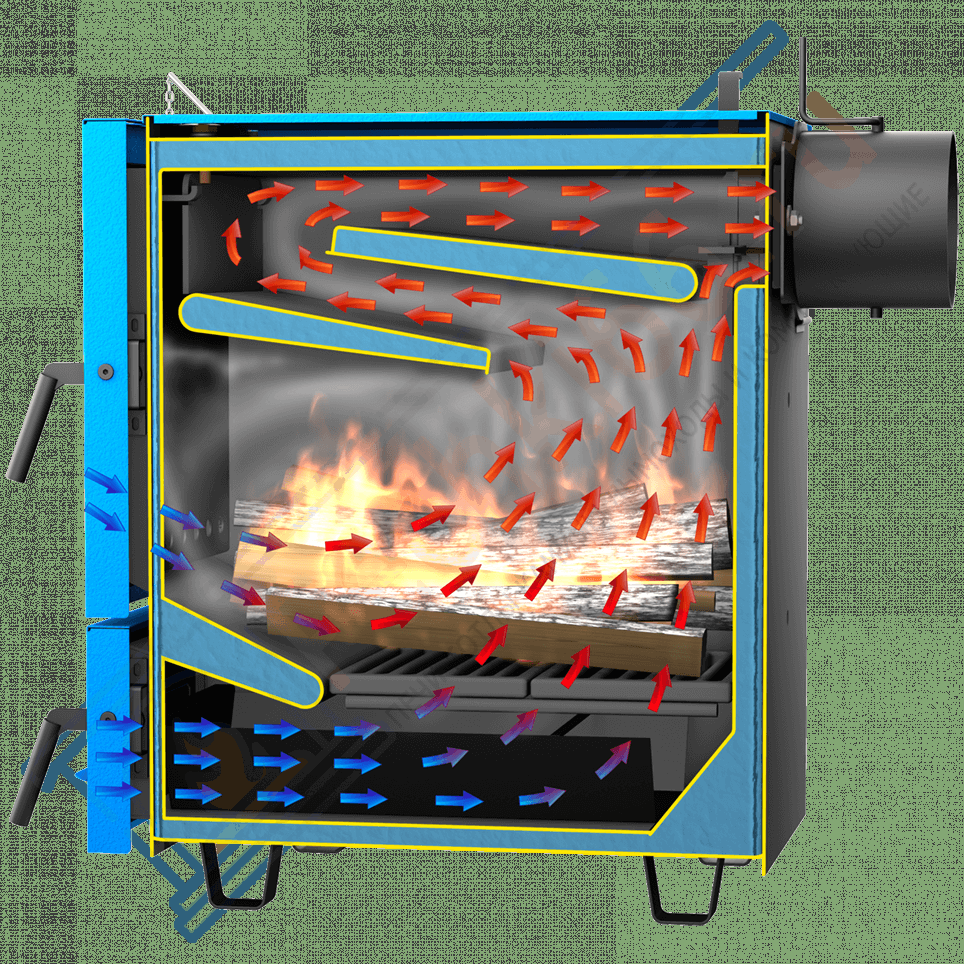

Как работает устройство
Данный вид котлов, независимо от того, куплены они или же сделанные своими руками, работает по принципу верхнего горения, иными словами, горит он сверху вниз.
Подобная работа обеспечивает длительное горение устройства и позволяет разумно расходовать топливо и другие ресурсы.
Главные особенности котлов длительного горения
Такие котлы имеют большое количество преимуществ, именно поэтому они так популярны:
топка котла достаточно большая, работает на твердом топливе;
Заводские модели постоянно модернизируются и оснащаются автоматическими системами управления, вентиляторами для нагнетания воздуха и другими приспособлениями. Также они могут сохранять надолго установленную по умолчанию температуру воздуха даже в крупных помещениях, не требуя для этого дополнительного применения топлива.
Самодельный котел длительного горения: трудности сборки
Несмотря на то что котлы длительного горения необычайно популярны среди покупателей специализированных магазинов, их цена не такая уж и доступная, она составляет порядка тысячи долларов, а это далеко не по карману простым потребителям. Высокая стоимость обусловлена высоким уровнем мощности агрегата, а это, в свою очередь, и влияет на поддержание должного температурного режиме в помещении той или иной площади.
Есть мнение, что когда в продажу поступят модели, имеющие меньший уровень мощности, стоимость таких котлов значительно снизится.
Именно из-за дороговизны многие решают собрать такой агрегат своими руками.
Если есть опыт и умения, то можно создать котлы, имеющие хорошую производительность и надежность. Также при сборке следует внимательно соблюдать все правила, поскольку одна неправильно установленная деталь может спровоцировать взрыв. Поэтому не имея должного опыта, за эту работу лучше самому не браться.
Самодельный шахтный котел
Своими руками можно собрать шахтный котел, работающий на таких видах топлива, как опилки, дрова, уголь и торф. Объем камеры в такой установке составляет до 50 килограмм твердого топлива. При полной мощности время работы агрегата составляет до пяти часов, а при минимальной – до суток. КПД данной самодельной модели составляет 75 %, а ее минимальная мощность 20 кВт. Котел может быть оснащен автоматическим регулировщиком мощности, вследствие чего может работать автономно.
Как сделать котел на пиролизе
Один из наиболее простых в плане сборки котлов длительного горения считается котел, работающий на пиролизе.
В качестве топлива в нем используют дровяной газ. На высокой температуре дрова способны выделять газ, который горит бесцветным огнем или имеет желтый оттенок и используется в качестве топлива.
Для того чтобы появился газ, вам потребуются максимально сухие дрова, если же они недостаточно сухие, то система работать не будет, учтите этот момент. Одна загрузка топлива обеспечивает работу агрегата на двенадцать часов. Также вместо дров можно использовать и пеллеты, а при таком виде отопления можете сделать так, чтобы они автоматически попадали в топку при помощи специальных приспособлений, называемых шнеками.
Чтобы котел работал, необходимо предварительно подготовить фундамент или установить его на ровную поверхность. Из инструментов для построения котла вам потребуется болгарка и аппарат для сварки. Материалы будут нужны следующие:
Теперь предлагаем вашему вниманию подробный алгоритм действий. Для начала вырезаем трубу длиной от 80 до 100 сантиметров, затем берем лист металла и вырезаем из него дно для трубы, после чего свариваем их друг с другом. При желании можно доварить еще и швеллеровые ножки.
Для создания распределителя воздуха потребуется круг, вырезанный из металлического листа. Диаметр круга должен быть на 20 мм меньше, чем диаметр внутри основной трубы. В середине круга следует просверлить отверстие на 20 мм, а внизу, где находится распределитель горения, привариваем крыльчатку, оснащенную лопастями из металла. Ширина лопастей не должна превышать 50 мм. А к верхней части регулятора нужно приварить трубу на 60 мм, причем высота трубы не должна превышать высоту котла. Вверху трубу нужно оснастить заслонкой, чтобы можно было регулировать подачу кислорода.
В нижней части котла нужно вырезать дверцу, чтобы можно было удалять золу, к ней же привариваем задвижку и петли.
А вверху приваривается дымоходная труба с диаметром 100 мм, при этом нужно отмерить 40 см, на протяжении которых она должна идти горизонтально, а потом она будет переходить в область теплообменника.
Далее нужно изготовить крышку с отверстием, предназначенным для трубы распределителя. Крышка должна максимально плотно прилегать к поверхности камеры сгорания топлива.
Поступление кислорода в котел должно ограничиваться определенными порциями. А топливо должно загружаться максимально плотно, чтобы не оставалось промежутков.
Загружать топливо в котел нужно так:
Будьте максимально точны в расчетах и в последовательности действий при создании котла своими руками, чтобы не произошло ничего серьезного во время сборки.
Источник
Наружный дровяной котел из мусора: 6 шагов (с изображениями)
Если вы ставите его во флигеле, как я, вы можете обернуть его изоляцией из стекловолокна, и в основном все готово. На данный момент я не потратил на это ни копейки. Это скоро изменится. Теперь вам нужно будет приобрести периферийные устройства, чтобы подключить его. Это то, что вам понадобится.
* Канальный змеевик / теплообменник вода-воздух. это нужно будет вписать в вашу печь или воздуховоды.
* Циркуляционный насос мощностью 1/25 л.с. плюс присоединительные фланцы.
* Аквастат, контакт размыкается при повышении температуры. также колодец для погружения.
* Тяговый соленоид 115 В. около 1 дюйма
* Реле с 24 В на 115 В
* Дополнительный термостат.
Нагрейте только
* Провод термостата, от котла к дому.
* Провод UF romex (под землей) от котла к дому
* Трубка Pex. достаточно, чтобы дважды перейти от котла к топке
* Дымоход, кожух и т. д.
* кусок 2-дюймовой трубы. достаточно долго, чтобы пройти через крышу. с багажником на крыше.
Давайте подключим!
Думаю, первое, что мы сделаем, это установим теплообменник змеевика в топку.Я установил шахту прямо в топку, через которую поступает возврат холодного воздуха. Вы можете установить ее так, чтобы она была плотно прилегала к воздухозаборнику, чтобы весь воздух проходил через нее.
Затем присоедините циркуляционный насос к штуцеру стояка на дне резервуара.
Теперь выкопайте траншею от котла к дому и закопайте два куска полиэтиленовой трубы, одну проволоку термостата и одну проволоку из ромекса. действительно хорошо изолируйте трубы и убедитесь, что изоляция останется сухой.
Водяные шланги присоединяются от выхода циркуляционного насоса к входу теплообменника, а затем с другой стороны теплообменника обратно к штуцеру возвратной воды на дне резервуара.
Вы можете включить тройник и клапан где-нибудь в петле, чтобы добавить воду из домашнего водопровода.
Схема термостата будет потреблять энергию от имеющегося трансформатора в вашей печи. Вам необходимо закрепить дополнительный термостат на стене в вашем доме. подключите питание от трансформатора печи (красный провод) к термостату, затем от термостата (белая клемма) к реле рядом с котлом. затем от другой клеммы 24 В на реле, обратно к минусу на трансформаторе печи.Вам также нужно будет подключить белый провод от вашего нового термостата к реле вентилятора в печи.
Теперь возьмите домашний ток где-нибудь в доме и подключите его через реле к циркуляционному насосу.
, поэтому при контакте нового термостата он включит насос и нагнетатель печи.
Теперь о регулировке заслонки. установите погружной колодец в соответствующий штуцер на резервуаре и закрепите на нем свой аквастат. установите аквастат на 180 градусов F
Теперь мы прикрепим тяговый соленоид к дверной петле.
прикрутите к петле болтами кусок дерева в качестве теплоизолятора, а также сделайте тепловой экран из листового металла, чтобы окружить соленоид. Теперь прикрепите соленоид к деревянному блоку шурупами. нам нужно будет прикрепить рычаг к валу демпфера. У меня на валу была резьба, поэтому я использовал две гайки, чтобы прикрепить ее. У вас должна быть возможность отрегулировать его, поэтому не приваривайте его. Жесткая проволочная связь от этого рычага к соленоиду завершает работу механики. мы возьмем домашний ток и подключим черный провод через аквастат к соленоиду, и, конечно же, белый провод идет прямо к соленоиду.
Установите дымоходную трубу через крышу, установите кожух и т. Д.
вверните кусок 2-дюймовой трубы в верхнюю часть резервуара, идущую через крышу. Это наше вентиляционное отверстие для выхода пара.
И мы Готово !!!
Просто залейте воды, разожгите огонь и согрейтесь этой зимой.Если вы установите свой обычный термостат печи немного ниже, чем наш вспомогательный термостат, вы получите его в качестве запасного.
Как сделать самодельный печь длительного горения
Стоимость энергии, которая с каждым годом постоянно дорожает, заставляет искать более приемлемые варианты.А прокладка того же газопровода к дачному дому иногда приводит к таким объемам, что иногда дешевле построить еще один коттедж. Самодельная печь длительного горения может помочь в решении проблемы с отоплением. Вы наверняка слышали о подобных твердотопливных котлах, которые в последнее время стали просто бешено популярными. Их проблема в том, что не у всех есть желание купить что-то подобное для загородного дома, который зимой используется нерегулярно.
Принцип работы
В отличие от обычных дровяных котлов, которым для нормальной работы требуется достаточный запас кислорода, самодельная печь длительного горения построена по прямо противоположному принципу.
Проще говоря, огонь горит в верхней части камеры, обеспечивая очень длительный и энергоэффективный процесс. Еще одно выгодное отличие состоит в том, что подача необходимого (пусть и в меньшем количестве) для сжигания кислорода осуществляется не из помещения, а с улицы.
Что потребуется для производства?
Конечно, корпус устройства можно сварить из листового металла, но этот способ сопряжен с рядом трудностей.Во-первых, вам нужен хороший сварщик. Во-вторых, листовой металл достаточной толщины сейчас стоит дорого, а достать его негде.
А значит, самодельная печь длительного горения вполне может быть сделана из металлической бочки. Но намного лучше вариант с пустым газовым баллоном. Толщина его стенок больше, а качество изготовления швов намного выше. А значит, такая печь прослужит долго.
Работа
Обрезаем ствол, придавая ему форму цилиндра, открытого с одной стороны.В верхней части сбоку вырезаем отверстие по диаметру будущего дымохода. Поскольку печь для длительного горения зимой вряд ли будет использоваться, ее конструкцию можно максимально упростить.
Затем изготовьте и смонтируйте металлический поршень. Берем кусок металла, толщина которого должна быть не менее 4 мм, и вырезаем из него диск.
Его внешний диаметр должен совпадать с внутренним диаметром вашей печи, но нужно оставить определенный запас, учитывая тепловое расширение материала.
В центре вырезанного диска нужно аккуратно вырезать отверстие, точно соответствующее внешнему диаметру трубы подачи кислорода. Полученные элементы соединяются сваркой. Также делаем верхнюю крышку. В нем прорезаем отверстие под воздухозаборник, обеспечиваем какую-то защелку для надежного крепления к верхнему краю ствола.
Все самодельные печи длительного горения нужно тщательно прокипятить, так как нарушение герметичности приведет к снижению КПД.
Как это работает?
Сверху в бочку насыпается всякая дрянь: обрезки досок и веток, опилки и мелкая стружка.Чтобы ускорить процесс воспламенения, можно слегка полить их отработанным маслом. Поджигаем топливо, а затем сверху поднимаем поршень с приваренной к нему трубкой подачи воздуха. Накройте крышкой.
Все! Ваша самодельная печь длительного горения работает.
По мере того, как топливо выгорает, поршень опускается под тяжестью трубы, предотвращая слишком сильное сгорание.
Самая эффективная и недорогая дровяная печь своими руками
Система обогрева помещений играет важную роль в нашей жизни, особенно если мы живем в холодном месте.Выбор правильной системы отопления имеет значение с точки зрения устойчивости, комфорта, технического обслуживания, воздействия на окружающую среду и т. Д.
Существует множество видов топлива на выбор, когда вы хотите отапливать свое пространство, и одним из наиболее экологически безопасных является дерево .
- Древесина — возобновляемый ресурс. : она вырастет снова через несколько лет.
- Вы можете найти древесину рядом с домом, особенно если вы живете в сельской местности, или вы даже можете распилить ее самостоятельно.
- древесина не подвержена колебаниям рынка в качестве ископаемого топлива.
Но учтите, что плохо спроектированная система отопления на дровах может превратиться в ваш худший кошмар:
- высокий расход топлива
- трата времени
- производство большого количества золы
- высокое загрязнение
- недостаточное отопление
- частое обслуживание
- проблемы безопасности
Обратите внимание, что это не обязательно связано с деньгами, потому что вы можете потратить много денег на покупку дровяной печи последнего типа и столкнуться с некоторыми из вышеперечисленных проблем.
Я хочу поделиться с вами своим опытом работы с дровяными печами , потому что я хочу, чтобы вы знали, что есть возможность построить самостоятельно свою идеальную печь, которая удовлетворит все ваши потребности, не тратя много денег.
Фон
Несколько лет назад я пытался найти способ обогреть свой загородный дом, и у меня не было много альтернатив wood , так как это место довольно изолированно, поэтому я начал искать в Интернете хорошую дровяную печь.
отвечающие требованиям:
- эффективный
- прочный
- мощный
- дешевый
- низкие эксплуатационные расходы
- безопасный
- низкий уровень загрязнения
- возможность готовить
- горячая вода для бытовых нужд
Я просмотрел много дровяных печей последнего поколения и термокамины , но ни один из них не удовлетворял всем моим требованиям (может я многого просил?).Во-первых, было довольно сложно найти эффективную плиту, способную одновременно нагревать воду и готовить, во-вторых, они были чертовски дорогими, хотя были сделаны из простых материалов и без изысканного дизайна.
Вариант «сделай сам» был моей единственной оставшейся возможностью, но я совсем не хотел копировать эти металлические ящичные печи, способные отводить половину тепла из дымохода. Я хотел построить свою печь, и она должна была быть эффективной , и точка.
Я наткнулся на нагреватель массы ракеты .
Это дровяная печь, которую вы можете построить самостоятельно из недорогих материалов, и она действительно работает. .
Нагреватель ракетной массы
Для меня это была совершенно новая концепция: печь, которая нагревает не только окружающую среду, но и людей! Потому что вы можете сесть на горячий диван и почувствовать все тепло, которое может дать вам эта необычная печь. Это только одна из многих интересных особенностей, еще одна — это радиатор , который обеспечивает мгновенный нагрев с первых минут работы и позволяет вам готовить на нем.
Самая эффективная дровяная печь
Почему эта дровяная печь должна быть самой эффективной?
- он может отводить большую часть тепла из выхлопных газов, в то время как обычные печи нуждаются в том, чтобы дымоход был горячим, чтобы обеспечить достаточную тягу для правильной работы.
- Чрезвычайно высокие температуры горения гарантируют чистое и эффективное сгорание
- Нагреватель ракетной массы оснащен внутренним изолированным дымоходом , который при достижении чрезвычайно высоких температур создает тягу, способную выталкивать выхлопные газы через длинный канал, отводящий их тепло пока они не выйдут из вентиляционного отверстия. Владельцы
- заявляют о снижении расхода древесины на 80-90% по сравнению с обычной металлической дровяной печью.
Зачем строить нагреватель ракетной массы?
- На самом деле построить легко : вам не нужно быть инженером, гидросистемой или строителем дома.
- Вы можете построить его из переработанных или недорогих материалов , не потратив ни копейки.
- Построить можно за два дня или меньше.
- Требуется минимальное обслуживание
- Легко настраивается или модифицируется в соответствии с вашими потребностями: построенный из натуральных материалов, нагреватель ракетной массы очень легко модифицировать, вам не нужно использовать отбойный молоток или сварочный аппарат.
- Эффективность : потому что вы не хотите тратить зря тепло, дерево или время.
- EcoFriendly : вы можете построить эту печь из натуральных материалов, избегая использования цемента, клея или краски. Вы даже можете избежать транспортировки материалов, потому что в большинстве случаев вы можете взять то, что вам нужно, прямо с места строительства.
- Многоцелевой : обогревайте себя, окружающую среду, воду и готовьте.
Как это работает?
Есть два основных способа создания нагревателя массы ракеты: с использованием J-образной конструкции или L-образной конструкции.
В нагревателе ракетной массы с J-образным профилем древесина помещается в вертикальную загрузочную камеру, и она должна автоматически питать печь под действием силы тяжести. Пламя проходит горизонтально через камеру сгорания до угла 90 градусов, который вызывает сильную турбулентность, обеспечивающую надлежащее смешивание кислорода и дыма, устанавливая сцену для секунд сгорания .
Тепловой стояк практически представляет собой хорошо изолированный дымоход, вызывающий повышение температуры.Это создает сильную тягу, способную выталкивать выхлопные газы через длинную воронку, расположенную под скамейкой, до вентиляционного отверстия. После выхода горячих газов из стояка тепла они участвуют во втором горении, при котором все горючие вещества сгорают (полное сгорание). они ударяются о поверхность радиатора и уступают большую часть своего тепла, остывая и опускаясь, собираясь в выхлопном канале. Радиатор мгновенно нагревает комнату за счет облучения и создания конвективных движений с воздухом, контактирующим с ним.
Высокая эффективность этой печи обусловлена надлежащей изоляцией камеры сгорания и стояка тепла, что позволяет топливу сгорать при самых высоких температурах с чистым и полным сгоранием, так что все горючие газы сгорают до того, как они сгорят.
добраться до вытяжного канала.
Пока дым проходит через вытяжной канал, он отдает остаточное тепло тепловой массе стенда. Тепловая масса изготовлена из материалов, способных накапливать большое количество тепла и медленно выделять его, действуя как тепловая батарея .
Тепловая масса достаточного размера, будучи полностью нагретой, все еще способна выделять тепло на следующий день после выключения печи.
Наконец, то, что выходит из выхлопного отверстия, — это, по сути, низкотемпературный водяной пар и CO2.
Как видно из рисунков, единственное различие между двумя типами печей — это камера подачи: в нагревателе ракетной массы L-образной конструкции она перекрывает камеру сгорания, когда вы кладете дрова прямо горизонтально. Вы можете узнать больше о том, что происходит в моей статье, J-образная форма против L-образной формы.
Чертежи
Мой первый нагреватель ракетной массы основан на чертежах, которые я купил у Эрни и Эрики Виснер , опытных строителей дровяных печей.
В планах была печь с высокой скамейкой и 8-дюймовыми воздуховодами, которую я построил всего за два дня, и с тех пор я никогда не переставал настраивать ее и пытаться улучшить. Я хочу поделиться с вами своим опытом и всеми улучшениями, которые я сделал и распространял эту информацию так, как я могу помочь всем людям, которые ищут дешевый способ обогреть свои дома.
В основном это изменения, которые я внес:
- преобразовал J-образную конструкцию в L-образную
- добавил систему водяного отопления
- сделал вытяжной канал полностью кирпичным
- улучшил изоляцию стояка тепла
Вы можете выполнить все необходимые шаги, чтобы построить окончательную версию моей печи, в статье: Как построить L-образный ракетный массонагреватель
или, если вы хотите приобрести подробные планы у Эрни и Эрики Виснер, используйте эту ссылку: Кабина 8 «RMHeater — компактный нагреватель ракетной массы диаметром 8 дюймов
Юридические вопросы
К сожалению, нагреватель ракетной массы до сих пор не прошел сертификацию безопасности лабораторией Underwriters Laboratories, поэтому создавайте его на свой страх и риск и в соответствии с местными законами.
Также примите во внимание проблемы, связанные с возможным страхованием жилья. Прочтите этот пост на пермском форуме о том, как застраховать дом с помощью утеплителя ракетной массы.
Если вы живете в Портленде, штат Орегон, вам следует поблагодарить Эрни и Эрику Виснер за то, что им удалось получить недельный процесс утверждения, см. Все строительные нормы и правила.
Если вы живете в другом месте, изучите свою местную юрисдикцию и помните, что печь может быть освобождена от правил EPA и считаться каменной каменкой, построенной на месте, а не дровяной печью из-за ее веса.
Последнее изменение 12.02.16
По сценарию Давиде Булдрини
Загрузка разговора
Возможно, вам будет интересно:
Как построить L-образный ракетный подогреватель массы Пошагово читайте, как построить L-образный ракетный нагреватель массы из кирпичей и каменных блоков.
Прочтите, почему я решил переделать нагреватель массы ракеты J-образной формы на L-образный.
Отопление воды с помощью ракетного массонагревателяУзнайте, как просто добавить водонагреватель к обогревателю ракетной массы с L-образным профилем
.
Как сделать самодельную печь длительного горения
Стоимость энергии, которая с каждым годом постоянно дорожает, заставляет искать более приемлемые варианты.А прокладка того же газопровода к дачному дому иногда приводит к таким суммам, что иногда дешевле построить еще один коттедж. Самодельная печь длительного горения может помочь в решении проблемы с отоплением. Вы наверняка слышали о подобных твердотопливных котлах, которые в последнее время приобрели просто бешеную популярность. Их проблема в том, что не у всех есть желание купить что-то подобное для загородного дома, который зимой используется нерегулярно.
Принцип работы
В отличие от обычных дровяных котлов, которым для нормальной работы требуется достаточный запас кислорода, самодельная печь длительного горения основана на прямо противоположном принципе.
Проще говоря, огонь горит в верхней части камеры, обеспечивая очень долгий и энергоэффективный процесс.
Еще одно выгодное отличие состоит в том, что подача необходимого (пусть и в меньшем количестве) для сжигания кислорода осуществляется не из помещения, а с улицы.
Что потребуется для производства?
Конечно, корпус устройства можно сварить из листового металла, но этот способ сопряжен с рядом трудностей.Во-первых, вам нужен хороший сварщик. Во-вторых, листовой металл достаточной толщины сейчас стоит дорого, а достать его негде.
Следовательно, самодельную печь длительного горения можно сделать из металлической бочки. Но где лучше вариант с пустым газовым баллоном. Толщина его стенок больше, а качество изготовления швов намного выше. А значит, такая печь прослужит долго.
Работаем
Отрезаем ствол, придавая ему форму цилиндра открытого с одной стороны.В верхней части бортика прорезаем отверстие по диаметру будущего дымохода. Поскольку печь для длительного горения зимой вряд ли будет использоваться, ее конструкцию можно максимально упростить.
Затем вы должны сделать и установить металлический поршень. Возьмите кусок металла, толщина которого должна быть не менее 4 мм, и вырежьте из него диск. Его внешний диаметр должен соответствовать внутреннему диаметру вашей печи, но вы должны оставить некоторый запас, учитывая тепловое расширение материала.
В центре отрезного диска нужно аккуратно вырезать отверстие, которое точно соответствует внешнему диаметру трубы подачи кислорода. Полученные элементы соединяются сваркой. Просто сделайте верхнюю крышку. Вырезаем в нем отверстие для патрубка воздухозаборника, предусматриваем какую-то защелку для прочного крепления к верхнему краю ствола.
Все самодельные печи длительного горения необходимо тщательно сваривать, так как нарушение герметичности приведет к снижению КПД.
Как это работает?
В бочку завалены всякие дрова: обрезные доски и ветки, опилки и мелкая стружка.Чтобы ускорить процесс воспламенения, можно слегка полить их отработанным маслом.
Поджигаем топливо, после чего монтируем поршень с приваренной к нему трубкой подачи воздуха. Закройте крышку.
Все! Ваша самодельная печь длительного горения работает. По мере сгорания топлива поршень будет падать под тяжестью трубы, не допуская слишком сильного сгорания.
10 идей для разжигания огня своими руками
Эти идеи для разжигания огня своими руками представлены вам компанией Outdoor Element.Соедините эти разжигатели огня своими руками с Firebiner Outdoor Element, и у вас будет пылающий огонь быстрее, чем когда-либо прежде.
Разжигатели огня своими руками — одна из немногих гарантий в жизни. Они гарантированно оставят в прошлом ваши проблемы с зажиганием огня. Эти недорогие и простые в изготовлении устройства для разжигания огня призваны снизить стресс от возникновения пожара. Потому что никто не хочет сойти с тропы и провести следующий час, борясь за искру. Или утром, когда вы шевелите спальный мешок, избегайте сражений с покрытой росой костровой ямой.
С помощью этих разжигателей огня, сделанных своими руками, вы сможете бросить один на кучу дров, снова запрыгнуть в спальный мешок и медленно просыпаться, пока нарастает тепло и сияние огня.
Но прежде чем мы начнем, есть один метод, который вам нужно знать для большинства этих конструкций зажигающих устройств: как расплавить воск. Мы рекомендуем метод пароварки, но вы также можете использовать микроволновую печь, если хотите. Как только вы разберетесь с этой частью, вы будете на полную катушку с этим DIY-проектом. Они идеально подходят для вашего следующего похода, разведения костра на заднем дворе или даже для камина в гостиной.
1. Самовоспламеняющийся пожарный стартер
Это очень продуманная конструкция устройства для розжига огня, обладающая одним замечательным дополнительным удобством; для его работы не требуется зажигалка или другой внешний источник огня. Это автономная самосветящаяся конструкция, которую следует как можно скорее добавить в ваш аварийный комплект.
Инструкции:
- Начните со спички, которая наносит удар в любом месте.
- Плотно оберните спичку не менее 12 дюймов туалетной бумаги.НЕ накрывайте голову спички.
- Обмакните спичку и туалетную бумагу в расплавленный воск, избегая спичечной головки.
- Отложите, чтобы воск высох.
- Если вы окунули головку спички в воск, не забудьте соскрести этот воск перед использованием.
2. Хлопковая нить / тампон, пропитанный воском
Вот еще одна простая конструкция устройства для розжига огня, изготовление которого, вероятно, не будет стоить вам ничего, поскольку большинство людей могут найти необходимые предметы в доме.Они также сверхлегкие и являются отличным вариантом для туристов, которые не хотят прибавлять в весе везде, где это возможно.
Инструкции:
- Найдите один из этих обычных предметов из хлопка: хлопковую нить, ватный диск, тампон или шнурок.
- Полностью погрузить в расплавленный воск
- Отложить для сушки
- После того, как воск полностью высохнет, вы можете разрезать хлопковое изделие на более мелкие сегменты, чтобы можно было использовать его несколько раз.
3. Сушилка для ворса, яичных картонных коробок и воска
Это, пожалуй, самая известная конструкция устройства зажигания огня в списке.Это супербыстрый способ сделать дюжину разжигателей огня своими руками, и есть большая вероятность, что у вас уже есть все необходимое дома.
Инструкции:
- Возьмите пустую коробку от яиц
- Заполните каждое из двенадцати пятен щепоткой ворса для сушки, стараясь не переполнить его и не набить слишком плотно. Оставьте достаточно места для нанесения воска на ворсинки, не переливая его через край
- Налейте расплавленный воск в каждую «чашку», полностью покрывая и пропитывая ворсинки.
- Выталкивание ножа или вилки поможет воску проникнуть в ворсинки
- Отложите сушиться на газете (или чем-то подобном)
- Вырежьте каждую чашку для создания индивидуальных розжигов розжига
4.Ватные шарики в вазелине / вазелине
Этот меня удивил, потому что я не знал, что вазелин на самом деле легко воспламеняется.
Кроме того, это еще один сверхлегкий вариант для всех, кто путешествует пешком. И вместо того, чтобы готовить их заранее, вы можете так же легко бросить ватные шарики и вазелин в сумку с застежкой-молнией и сделать их, когда придет время.
Инструкции:
- Возьмите по одному ватному тампону и тщательно втирайте в него вазелин
- Если вы готовите их заранее, храните их в пакете с застежкой-молнией или другом герметичном контейнере, чтобы вазелин не высыхал.
5. Кексы из опилок или измельченной бумаги
Для этого самодельного разжигателя огня все, что вам понадобится, — это опилки или измельченная бумага, а также форма для кексов или бумажные вкладыши для кексов. Остальная часть процесса настолько проста, насколько это возможно.
Инструкции:
- Возьмите форму для кексов (или разложите бумажные вкладыши для кексов)
- Положите ложку опилок (или щепотку измельченной бумаги) внутрь формы для кексов
- Залейте расплавленный воск в каждую форму для кексов, полностью погрузив ее содержимое
- Отложить для сушки
6.
Пожарные шишкиВот симпатичный проект разжигателя огня своими руками, который также станет отличным домашним декором. Корзина, полная сосновых шишек, стоящая рядом с камином, не только хорошо выглядит, но и прекрасно пахнет, и дает дополнительное топливо для разведения огня. Вот ссылка на версию для декоративно-прикладного искусства, которая станет одной из лучших идей для разжигания огня своими руками на праздники.
Инструкции:
- Выйдите на улицу, чтобы собрать столько шишек, сколько захотите
- Чтобы держать руки подальше от горячего воска, вы можете обвязать каждую шишку веревкой, а затем, обмакивая ее в воск, удерживать лишнюю длину веревки.
- Другой вариант — отказаться от воска и использовать вместо него кулинарное масло.Оба варианта легко доступны по всему дому и обеспечивают достаточное количество топлива для разжигания огня
В любом случае, дайте им высохнуть перед использованием
7. Пробки, пропитанные медицинским спиртом
Это говорит само за себя.
Главное, что нужно помнить при этой конструкции устройства для розжига огня, — это хранить пробки в герметичном контейнере, чтобы предотвратить утечку и / или испарение спирта.
Инструкции:
- Заполните герметичный контейнер таким количеством пробок, которое может удобно поместиться
- Налейте медицинский спирт в емкость как минимум наполовину
- Плотно закройте крышку и перемешайте медицинский спирт, чтобы убедиться, что все пробки пропитаны.
- Храните контейнер с закрытой крышкой, а затем просто возьмите пару разжигателей огня, когда вам это нужно.
8.Сушеная апельсиновая корка
Этот разжигатель огня своими руками, состоящий всего из одного ингредиента, настолько прост, насколько это возможно. Все, что вам нужно сделать, это очистить апельсин от кожуры и дать ей высохнуть. Это не только невероятно просто, но и при обжиге апельсиновая цедра производит чудесный сладкий аромат. С этим ты станешь хитом у костра.
9. Вощеная бумага + сушилка для ворса или опилок
Сама по себе вощеная бумага также может быть рекомендованным средством зажигания огня; он горит хорошо и дольше, чем можно было ожидать.Но чтобы вывести вощеную бумагу на новый уровень, все, что вам нужно сделать, — это упаковать ее сушильным ворсом или опилками. Когда вощеная бумага заполнится, скрутите оба конца бумаги, пока она полностью не закроется, и плотно прижмите содержимое. Конечный продукт должен быть похож на булочку, которая все еще находится в обертке.
10. Устройство для разжигания огня экспертного уровня с 10-минутным временем горения
Хорошо, это для серьезных домашних мастеров. Если вам нужно лучшее из лучшего, этот дизайн для разжигания огня для вас.Посмотрите это видео на YouTube, чтобы убедиться, что он действительно горит на улице в течение полных 10 минут. Довольно потрясающе.
Что вам понадобится:
- Ватные шарики
- Медицинский спирт
- Трубки от туалетной бумаги
- Шпагат
- Воск
Инструкции:
- Разрежьте трубки от туалетной бумаги пополам
- Загните один конец внутрь. Края трубки должны соприкасаться, когда они встречаются посередине, образуя закрытый конец на трубке от туалетной бумаги.
- Смочите ватные шарики в медицинском спирте
- Поместите в пробирку 2–3 смоченных ватных шарика.
- Сложите другой конец трубки внутрь, как раньше.
- Обвяжите трубку шпагатом. Узел шпагата должен оставлять достаточно свисать лишний шпагат, чтобы действовать как два импровизированных фитиля.
- Немедленно окуните стартер в расплавленный воск. Не откладывайте этот шаг, потому что медицинский спирт быстро испаряется. Запечатайте его как можно скорее.
- Отложить для полного высыхания
.jpg)
Края трубки должны соприкасаться, когда они встречаются посередине, образуя закрытый конец на трубке от туалетной бумаги.Бонусные идеи для начинающих:
- Используйте точилку для карандашей для создания идеальной стружки.Просто возьмите палку размером с карандаш и заточите ее, как обычно; стружка быстро накапливается.
- Палочки для размазывания, которые обычно состоят из шалфея и других сушеных трав, отлично разжигают огонь, а также отпугивают насекомых (например, комаров).
- Дезинфицирующее средство для рук со спиртом — еще один вариант. Распыление его на растопку или влажное дерево мгновенно приведет к возгоранию.
- Клейкая лента. Это всего лишь еще один из бесчисленных способов использования клейкой ленты. Очевидно, что на клейкой ленте есть какие-то клеящие химические вещества, поэтому держитесь подальше от ее дыма и никогда не используйте ее в помещении.
- Спрей от насекомых можно использовать так же, как дезинфицирующее средство для рук; Распылите его на растопку или дерево, чтобы придать им дополнительный прилив воспламеняемости.
- Чипсы с высоким содержанием жира. Если под рукой нет ни одного из перечисленных выше вариантов, жирные картофельные чипсы действительно помогут разжечь огонь. Жир делает его легковоспламеняющимся, поэтому чем жирнее, тем лучше!
Эти идеи для разжигания огня своими руками предложили вам наши друзья из Outdoor Element
Популярные статьи:
Как построить самодельную бочковую печь
Добавить в избранное По W.
Уэйн Робертсон — Многим знакомы дровяные обогреватели из стальных бочек. Это описание того, как сделать самодельную бочковую печь. Были предприняты усилия, чтобы сделать его простым, чтобы вам не потребовались специальные навыки, такие как сварка или ковка. Единственные инструменты, необходимые для изготовления самодельной бочковой печи, — это дрель, лобзик (с ножовкой), рулетка и простые ручные инструменты.
Бочка
Для изготовления самодельной бочковой печи вам понадобится прочная стальная бочка на 55 галлонов с прикрепленными к ней обоими концами.Избегайте сильно заржавевшего ствола и т. Д. С помощью молотка и отвертки вырежьте конец ствола с заглушкой. Это будет пол топки. Гладкий ровный конец будет поверхностью для готовки. После снятия конца обязательно очистите внутреннюю часть, если это необходимо.
Открытие дымовой трубы
Отверстие дымовой трубы должно быть сверху (гладкий конец ствола) и ближе к задней части (там, где находится шов). Установите часть дымохода на верхушку ствола примерно в дюйме от того места, где шов спускается вниз.Карандашом нарисуйте круг в верхней части ствола, используя внутреннюю часть трубы в качестве ориентира. Снимаем трубу. С крышкой от банки или чем-то еще, нарисуйте еще один круг внутри круга печной трубы. Радиус малого круга должен быть примерно на 3/4 дюйма меньше, чем радиус большого круга. Просверлите пилотное отверстие в маленьком круге. Затем с помощью пилы вырежьте маленький кружок и выбросьте его. Затем отметьте и выпилите выступы шириной 1/2 дюйма до большого круга. С помощью плоскогубцев загните эти выступы вверх. Дымовая труба войдет в эти выступы.Позже вы прикрутите трубу к плите двумя L-образными скобами.
Дверь печи
Затем прорежьте два прямоугольных отверстия в передней части ствола на стороне, противоположной шву. Вокруг ствола должно быть два гофрированных кольца, делящих его на три части. Меньший прямоугольник (12 ″ x 8 ″) должен быть вырезан в верхней части. Это будет вход в топку. Прямоугольник большего размера (14 ″ x 10 ″) должен быть вырезан в нижней части. Убедитесь, что кольцо не разрезано, так как оно придает прочность и устойчивость стволу (и печи).Этот прямоугольник большего размера будет дверью. В целях безопасности срежьте острые углы, но не слишком сильно. Сохраните маленький прямоугольник для создания черновика. Не сглаживайте прямоугольники, потому что кривые хорошо подходят.
Примечание. Если вы правша, вы можете расположить дверную ручку с правой стороны, чтобы вы могли открыть дверь левой рукой и бросить дерево правой.
Крепление двери
Вам понадобится старая, изношенная петля для домашней двери. Износ допускает тепловое расширение и сжатие.Обязательно отцентрируйте дверь над проемом, просверлите отверстия и прижмите петлю к стволу и двери. Все, что вам понадобится — это петля.
Дверная защелка
Дверная защелка состоит из двух L-образных скоб размером 3 ″ x 3 ″. Один будет прикручен к стволу, а другой — к самой двери.
Отрежьте конец одной распорки, чтобы получилась распорка 3 ″ x 1 ″. Затем прорежьте или подпилите надрез на глубине примерно 1/4 дюйма в верхней части однодюймового конца примерно на 1/2 дюйма от изгиба. Этот паз примет скобу, прикрученную к двери, и удерживает дверь закрытой.Согните конец другой скобы, чтобы получилась ручка. Прикрутите обе распорки на место, убедившись, что одна на двери выступает за край двери достаточно, чтобы войти в паз в одном болте этой распорки. Это может потребовать некоторой регулировки, но можно сделать защелку, чтобы дверь плотно удерживалась на месте. Если у вас есть идея получше, вы можете заменить защелку другим типом.
Этаж камина
Круглый диск, вырезанный из дна бочки, будет дном топки.Он будет поддерживаться L-образными скобами 3 ″ x 3 ″. Шесть распорок, расположенных на равном расстоянии друг от друга, плюс еще одна у двери, подходят друг другу. Если захочешь использовать больше, не помешало бы. Просверлите отверстия в стволе примерно на дюйм ниже верхнего кольца. Убедитесь, что все они находятся на одинаковом расстоянии от верха, примерно на два дюйма ниже дверного проема. Прикрутите распорки к бокам. Убедитесь, что распорки свисают с пола и их не видно изнутри топки. Установите диск на распорки, просверлите отверстия и закрепите пол болтами.Это намного сложнее, чем кажется, и будет легче с двумя людьми. По краям будет трещина, которая позже будет залита алюминиевой фольгой.
Проект
Задвижка для тягиТяга воздуха в нижней части двери сделать немного сложно. Отрежьте кусок изогнутого металла от остатка от проема дверцы топки. Он должен быть 2-1 / 2 дюйма в высоту и 9 дюймов в длину. Сделайте вертикальные разметки шириной 1/2 дюйма от конца до конца. Эта задвижка удерживается на месте шестью болтами с квадратным подголовком.У них есть круглый стержень с резьбой, увенчанный квадратом, который увенчан закругленной головкой. Ваш хозяйственный магазин может помочь вам найти их.
Дровяная плита
Просверлите пять отверстий (два вверху, два внизу и одно на левом конце) достаточно больших размеров, чтобы стержень болта мог пройти сквозь них, но недостаточно больших, чтобы мог пройти квадрат. Ползун будет двигаться вперед и назад в пространстве между дверцей печки и круглой головкой болтов с квадратным подголовком. Установите пять болтов и сдвиньте ползун как можно дальше влево.Затем просверлите отверстие в центре через задвижку и дверь. Размер будет зависеть от ручки, которую вы будете использовать. Через это отверстие прикрутите задвижку к двери. Это будет удерживать все на месте, пока вы будете сверлить отверстия для воздуха. Затем просверлите три отверстия для воздуха диаметром 3/8 дюйма в чередующихся промежутках 1/2 дюйма. (См. Схему на странице 32.) Просверлите и задвижку, и дверцу одновременно, чтобы все отверстия совпадали при открытии тяги. Простые 1/2 ″ пространства будут закрывать отверстия в двери при закрытой тяге.Снимите ползун и просверлите или вырежьте отверстие в дверце, чтобы можно было перемещать винт с ручкой. Установите на место ползун и установите шестой болт с квадратным подголовком на правый конец. Оставьте пространство так, чтобы задвижка закрывала все отверстия в дверце при закрытой тяге. Наконец, прикрепите ручку. Это требует большого количества сверления, но при этом создается отличная тяга воздуха.
Последние штрихи
Когда вы полностью закончите делать самодельную бочковую печь, выньте ее на улицу, набейте дровами и разожгите огромный ревущий костер.Это сожжет всю старую краску снаружи. Это также поможет вам найти любые недостатки или ошибки, которые вы могли совершить, находясь на открытом воздухе.
Краска не является обязательной для вашей самодельной печи-бочки, но два баллона краской для печки сделают ее намного лучше. Рассчитывайте на запах запаха при первом включении плиты и некоторое время после нее.
Трещину в полу топки можно заделать алюминиевой фольгой. Если его плотно упаковать, это предотвратит выпадение золы, но вскоре весь пол будет засыпан золой.Всегда держите хорошее покрытие из золы, чтобы защитить пол топки.
Если вы планируете оставить печь на одном месте, вы можете выложить изнутри полуобжиговые кирпичи. Если вы планируете использовать его в качестве переносной печи, огневые кирпичи, вероятно, не будут такой хорошей идеей.
Меры предосторожности
Используйте только болты. Не поддавайтесь соблазну сэкономить и использовать шурупы для листового металла — болты будут держаться намного лучше. Просверлите отверстия в L-образных распорках немного большего размера, чтобы в них можно было разместить более крупные и более прочные болты.
Используйте две L-образные распорки 2 ″ x 2 ″, чтобы прикрепить трубу печи к верхней части печи. Труба будет проходить через загнутые выступы, но лучше закрепить ее на месте скобами.
Используйте маленькие болты, чтобы прикрепить секции дымохода друг к другу и к колену. Некоторые люди используют заклепки, но болты не оставляют маленьких отверстий.
Всегда устанавливайте самодельную печь-бочку на огнеупорный пол (бетон, кирпич, камень и т. Д.) Или используйте коврик для печи для защиты пола, а также на надлежащем расстоянии от стен и при необходимости используйте огнестойкий барьер.
Как и любой огонь, не подпускайте маленьких детей и приучайте старших уважать его. Самодельная печь-бочка может сильно нагреваться, поэтому будьте осторожны.
Автор демонстрирует свою новую печь. (Очевидно, вам понадобится какой-нибудь огнестойкий материал на стене и полу, когда вы его действительно используете.)Последние мысли
Самодельная печь-бочка достаточно прочна, чтобы ее можно было использовать в течение нескольких лет на постоянной основе. Тем не менее, один человек средней силы может поднять ее на пикап и тащить куда угодно в качестве переносной печки.В этой плите нет духовки, но сверху вы можете использовать ящичную печь или горшочную духовку.
Стоимость материалов (без бочки) не должна превышать 25-30 долларов (Прим. Ред.: 2004 г.). Были предприняты усилия, чтобы использовать только простые инструменты, базовые навыки и недорогие расходные материалы. Как поселенцы, мы всегда находимся в поисках недорогих строительных технологий, и я желаю вам удачи в постройке вашей первой самодельной бочковой печи.
Если вам нравится строить дровяные кухонные печи, взгляните на эти полезные уроки от Countryside Network: Как построить недорогую уличную печь и планы каменной печи.
Первоначально опубликовано в Countryside за ноябрь / декабрь 2004 г. и регулярно проверяется на точность.
Как сделать свои собственные свечи в домашних условиях
В то время как в наше время интерес к свечам, кажется, более распространен среди женщин, чем среди мужчин, изготовление свечей само по себе является довольно мужским навыком, уходящим корнями в тысячи лет. Торговля люстрами (изготовление свечей) была жизненно важной для королевств и деревень, особенно в средние века.Очевидно, что свет был необходим, и этот свет исходил от восковых или сальных (животных жиров) свечей. Предприятия, дома, приходы и т. Д. Полагались на чендлеров, что делало эту профессию довольно прибыльной для средневековых ремесленников.
Сегодня, хотя свечи и не являются практической необходимостью, они могут добавить мужскую или романтическую атмосферу (в зависимости от того, что вы собираетесь делать) в любую комнату. Я сам пользуюсь свечами в течение многих лет, наслаждаясь устойчивым, но мерцающим пламенем на моем столе вместе с ароматами бурбона и коричневого сахара, сандалового дерева, заварного крема и многого другого.Свечи действительно могут быть очень медитативными и заставлять задуматься.
Но они еще и дорогие.
Оказывается, самодельные свечи стоят всего несколько долларов каждая, пахнут и горят так же хорошо, как и дорогие, и позволяют сделать довольно простой проект, на который у вас не уйдет больше пары часов. Они станут отличным дополнением вашего рабочего места или кабинета, а также станут отличными и недорогими подарками своими руками для ваших близких.
Хотя вы можете сделать несколько разных типов свечей, мы сосредоточимся на контейнерных свечах.Это не отдельно стоящий воск, а свечи, которые вы найдете в банках или других контейнерах (отсюда и название). Их проще всего сделать, так как для них не требуются формы или другие специальные инструменты. Вы просто находите старую кружку или покупаете дешевые каменные кувшины, и все готово.
Поехали!
Принадлежности
Чтобы приступить к изготовлению свечей, вам понадобятся некоторые расходные материалы и инструменты. Затраты на запуск все еще относительно невысоки, и как только у вас появятся все необходимые материалы, вы сможете изготавливать множество недорогих свечей.
Воск . Очевидно, это сердце свечи. В мире изготовления свечей можно выбрать один из трех основных типов. Давайте быстро рассмотрим каждый из них:
- Парафин . Традиционный воск, используемый в стандартных свечах на протяжении сотен лет, до сих пор остается самым популярным ингредиентом для свечей на полках магазинов. Это дешево, и вы легко можете добавлять цвета и ароматы. Основная проблема парафина — его потенциально токсичный характер. Парафин — это побочный продукт нефти, из-за чего некоторые люди автоматически сквернословят ему.Если вам нравятся полностью натуральные продукты, вероятно, лучше поискать альтернативный воск. Цена: 2-10 долларов за фунт
- Soy . Новичок в блоке и становится все более популярным. Он был создан в 90-х, когда «естественное» движение начало набирать обороты. Обычно его делают из соевого масла, но иногда также добавляют парафин и другие воски (пальмовый, пчелиный и т. Д.). Он также легко воспринимает цвета и ароматы. Цена: 2-10 долларов за фунт
- Пчелиный воск .Самый старый ингредиент для изготовления свечей; Фактически, свечи из пчелиного воска были найдены в великих пирамидах Египта. Как следует из названия, его производят пчелы, и он является побочным продуктом процесса производства меда. Из-за этого он имеет естественный золотистый цвет, а также тонкий сладкий аромат. Очевидно, что это полностью натуральный продукт, но вы не сможете очень эффективно добавить к нему другие ароматы; естественный запах будет мешать любому, что вы пытаетесь искусственно добавить. К тому же это самый дорогой вариант. Цена: 10 долларов США за фунт.
Большинство восков, которые вы покупаете для изготовления свечей, выпускаются в форме гранул, что значительно упрощает работу с ними и намного быстрее тает. Если он попадает в виде блока (как у моего парафина), используйте острый нож, чтобы нарезать его на более мелкие куски.
В моих экспериментах пчелиный воск показал худшие результаты. Просто он горел не так хорошо, как другие. И без запаха (я не мог уловить большую часть предполагаемого естественного запаха), это в любом случае нарушает одну из целей наличия свечи.Я не заметил особой разницы между соевыми и парафиновыми свечами; предпочтения пользователя там побеждают.
Фитили. Неправильный фитиль может испортить самодельную свечу. Ваша основная забота — это размер, который на самом деле является шириной. Для контейнерных свечей, по которым я вас веду, вам почти всегда понадобится большой фитиль (большинство из них просто размера «маленький», «средний» или «большой»). Поскольку ваша свеча, вероятно, имеет диаметр несколько дюймов, лучше всего подойдет фитиль большего размера. Длина фитиля не имеет большого значения; вы, вероятно, будете обрезать его, несмотря ни на что.
Ароматические масла. Без ароматизатора есть только горящий воск. Несмотря на то, что они выглядят красиво, они не создают приятного аромата, для которого в основном созданы современные свечи. Есть тысячи ароматов на выбор, которые находятся всего в одном поиске в Google. На сайте candlescience.com я купила специально разработанные ароматы для свечей. Вы можете использовать эфирные масла, но, судя по моим исследованиям, конечный продукт не так хорош. Выбирайте из таких мужских ароматов, как Fireside (смесь гвоздики, амбры и сандалового дерева), яблочного и кленового бурбона, голубой ели, рома с маслом, кофе, виски и других.
Двухконтурный котел. Вы можете использовать настоящую пароварку, если хотите, но я выбрал универсальную модель, которая просто устанавливается на любой горшок, который у вас уже есть, и она отлично работает. Лучше всего то, что это дешево и легко хранится в шкафу. Это определенно необходимо для изготовления свечей; растапливать воск прямо над пламенем в обычной кастрюле — слишком жарко.
Контейнер (и). Кофейные кружки, стеклянная посуда, каменщики — все, что может выдерживать тепло, можно использовать в качестве емкости для свечи.Я купил несколько масонских банок на 8 унций, и они оказались как раз подходящими (к тому же дешевыми!). Наличие крышки облегчает их транспортировку / доставку, поэтому вы можете легко подарить их в качестве подарка.
Принадлежности: термометр, шпатель, старая ручка (и) и т. Д. Хорошо иметь под рукой термометр, чтобы вы могли быстро измерить температуру воска. Когда вы покупаете воск, особенно тот, который предназначен для изготовления свечей, в нем есть инструкции о том, при какой температуре добавлять аромат, когда заливать в емкость и т. Д.Используйте лопатку или ложку, чтобы перемешать воск и разбить его на более крупные куски. Позже вы узнаете, почему пригодятся старые ручки / карандаши. По мере продвижения вы также можете найти некоторые мелочи, которые вам понадобятся; просто будьте готовы к тому, что воск попадет на все.
Примечание. На большинстве изображений ниже изображена свеча из пчелиного воска; цвет воска позволяет легче увидеть, что происходит на изображениях, чем совершенно прозрачный воск (до тех пор, пока он не затвердеет и не затвердеет) из парафина и сои. Этот процесс практически одинаков для всех типов воска.
Как сделать свечи дома
1. Подготовьте рабочую зону
Работа с воском — довольно грязное дело. Тем более, что он тает, капли могут попасть куда угодно и куда угодно, и вы даже не узнаете об этом, пока воск не высохнет. Разложите вокруг рабочего места газеты или бумажные полотенца. Используйте их для установки термометра, лопатки и т. Д.; будьте осторожны, они, вероятно, немного прилипнут. К счастью, воск не , а , который трудно очистить (хотя это может быть немного трудоемко), и обычно вы можете просто соскрести его ногтем.Также приготовьте фляги (или другие емкости) и фитили; как только он начнется, процесс пойдет немного быстрее, чем вы могли ожидать.
2. Растопите воск
Расплавьте воск в пароварке. Налейте достаточное количество воды в нижнюю кастрюлю, положите около полфунта воска в пароварку (это идеальное количество для емкости 8 унций каменщика) и наблюдайте, как он тает. На самом деле это довольно весело смотреть. Перемешайте и измельчите лопаткой большие куски.Чтобы воск растаял, нужно всего 10-15 минут. Обязательно следите за температурой; вы хотите, чтобы температура обычно составляла от 160 до 170 градусов. Если он станет выше, снимите его с огня.
3. Прикрепите фитиль к контейнеру
Пока воск тает, прикрепите фитиль к контейнеру. У некоторых фитилей есть небольшая наклейка снизу, но у большинства нет. Один из вариантов — суперклей, но на самом деле я с большим успехом применил старый трюк свечника: когда воск начинает таять, он образует лужу жидкости.Окуните металлический язычок фитиля в расплавленный воск, а затем быстро приклейте его ко дну емкости — разумеется, по центру. Через пару минут, когда воск затвердеет, он приклеится ко дну.
4. Добавьте ароматические масла и перемешайте
Добавление ароматического масла в парафин.
После того, как воск полностью растает, добавьте желаемые ароматические масла. Каждый воск индивидуален и требует разного количества воска на фунт, поэтому следуйте инструкциям, прилагаемым к нему, если вы специально приобрели воск для свечей.Если вы купили блок воска, который не обязательно предназначен только для свечей, безопасная ставка будет составлять 1 унцию на фунт воска. Налейте аромат в пароварку и помешивайте около 30 секунд, чтобы равномерно распределить аромат.
5. Охладите и перелейте в контейнер
После того, как вы добавили ароматическое масло, дайте ему остыть в течение пары минут. Оптимальная температура для заливки воска в емкость составляет около 130–140 градусов; так он схватывается лучше, чем если бы налил горячее. Это не займет много времени — всего несколько минут — поэтому обратите внимание на свой градусник.
Как только воск остынет, вылейте его в емкость. Слегка держите фитиль так, чтобы он оставался в центре; не тяните слишком сильно, иначе можно ослабить сцепление с дном. Поскольку вы заливаете горячий воск, который может расплавить воск, который вы использовали для наклеивания фитиля, это может произойти в любом случае. Если я дал воску достаточно времени для застывания — минут 5 или около того — для меня это не было проблемой.
Но пока не заливайте весь воск. Сохраните немного в котле после того, как начнется заливка.Вы заметите, что в центре обычно есть хорошая воронка. Мы вернемся к этому всего через пару шагов.
7. Закрепите фитиль
Фитиль, прикрепленный к дну, сначала может немного покачиваться в жидком воске. Очевидно, вы хотите, чтобы он оставался красивым и центрированным, пока воск застывает и затвердевает. Наличие фитиля не по центру означает, что он не будет гореть должным образом, а вы этого не хотите. Просто поместите одну или две письменных принадлежностей (те, которые вас не особо заботят) поверх контейнера с фитилем между ними.Фитиль не нужно защищать сверх меры — ему просто нужно оставаться на месте в течение пары часов.
8. Дайте остыть, затем завершите
Вы заметите небольшую воронку в центре; воск тоже немного отходит от краев банки. Доливка решает эти проблемы.
Как упоминалось выше, пока воск застывает, он, скорее всего, образует провал посередине. Дать ему остыть хотя бы несколько часов; столько времени требуется для полного схватывания воска, а также для того, чтобы вы увидели, сколько его нужно залить.Повторно нагрейте воск, который вы оставили в котле, и залейте свечу. Не добавляйте слишком много, иначе у вас может получиться еще одна дыра; просто заполните углубление, добавив штрих поверх того, что уже было, для получения гладкой поверхности.
9. Обрезка фитиля
У вас, вероятно, будет несколько дюймов фитиля, торчащего из вашей свечи. Вам нужно уменьшить его примерно до 1/4 дюйма. Слишком длинный фитиль станет слишком большим и горячим. Чтобы узнать, посмотрите на пламя, когда оно загорелось: если пламя выше дюйма или около того и много мерцает, значит, оно слишком длинное.Обрежьте его и снова зажгите.
10. Очистка
Вы, наверное, задаетесь вопросом, как очистить весь этот воск. Даже если вы сделаете все возможное, вам не удастся поместить каждую каплю в контейнер. Некоторые из них будут в бойлере, на ваших инструментах, возможно, на ваших столешницах и т. Д. Лучший способ очистить его — вытереть воск бумажным полотенцем, пока он еще находится в жидкой форме. Вы не хотите смывать его в канализацию или класть инструменты в посудомоечную машину; В то время как воск легко тает, он может снова затвердеть и забить ваши трубы.Вот почему бумажное полотенце или другая одноразовая тряпка — лучший вариант. Если воск затвердевает до того, как вы сможете его очистить, он, к счастью, довольно легко соскребает практически все, так что не беспокойтесь слишком сильно.
11. Наслаждайтесь свечой!
У вас должно получиться время прожига 6-9 часов. Если ваш фитиль когда-нибудь станет похож на цветную капусту, и на конце он станет бугристым, подрежьте его.
Часто задаваемые вопросы
А дешевле ли делать свечи своими руками?
Да! Свечи в контейнерах могут быть дорогими — от 10 до 50 долларов.Хотя вы заплатите примерно эту сумму за припасы, вы сможете использовать их для ряда свечей. Стоимость одной самодельной свечи должна составлять от 3 до 5 долларов.
Сколько свечей вы можете сделать из одного фунта воска?
Вы можете смело предположить, что около 20 унций жидкого воска для свечей на фунт по весу. Я предпочитаю для свечей банки на 8 унций, так что это будет примерно 2,5 свечи на фунт.
Можно ли сделать свечу без воска ?
Возможно, удивительно, но вы точно можете! Однако для этого всегда требуется какое-то масло или смазка.Шортенинг, жир с бекона, оливковое масло и т. Д. Хотя это не входит в компетенцию этой статьи, у нас есть статья о том, как сделать свечу из беконного жира.
Какой воск для свечей самый дешевый?
Пчелиный воск дороже, но все натуральное. Соевый и парафиновый воск не слишком различаются по цене, и их часто можно купить по цене от 2 до 10 долларов за фунт, в зависимости от того, откуда вы его приобрели.
Почему некоторые свечи (например, янки-свечи) такие дорогие?
Вам может быть интересно, почему можно сделать свечу дома за несколько долларов, но нужно потратить более 30 долларов, чтобы купить красивую в магазине.В основном это связано с экзотическими ароматами и проверенным временем горения. Ароматы на унцию — определенно самый дорогой ингредиент для изготовления свечей. Чтобы найти эти запахи, которые труднее найти, нужны время и деньги. Yankees и другие люксовые бренды также используют специальные методы производства, которые гарантируют долгое время горения; когда вы подсчитываете часы использования (которые можно рассматривать как цену за использование), эффективная стоимость на самом деле намного ниже.
