Теплообменник для котла своими руками: Теплообменник для котла своими руками

Гидродинамическая чистка

Данный метод очистки теплообменника осуществляют только специалисты. Разбирать котел и снимать теплообменник для ее осуществления ненужно. Принцип гидродинамической чистки заключается в следующем: жидкость закачивают в систему и под давлением прогоняют несколько раз. Для большей эффективности в воду добавляют чистящие абразивные вещества. Получается, что за счет быстрого движения воды накипь отпадает и загрязнения смываются.

Однако при таком методе важно правильно рассчитать силу давления – если оно будет слишком большим, может возникнуть прорыв трубы. Поэтому гидродинамическую чистку выполнять самостоятельно нельзя.

В чем отличия очистки двухконтурного газового котла?

Как промыть вторичный теплообменник газового котла своими руками? Принципиальных отличий промывки контура ГВС и отопительного теплообменника нет. Просто в случае двухконтурной модели придется чистить не один, а два элемента.

Двухконтурные газовые котлы могут оснащаться двумя видами теплообменников:

• съемным вторичным;
• битермическим.

Первый вариант очищают также как и первичный контур с помощью ручной или химической чистки с применением бустера:

• соединяют шланги бустера с патрубками для подачи холодной воды и выхода горячей;
• запускают аппарат в работу с нагревом реагента (t=50-55ºC).

При ручной очистке вторичный контур демонтируют и погружают в раствор лимонной кислоты. Затем чистят щеткой снаружи и высушивают.

Битермический теплообменник представляет собой две трубы, вставленных одна в другую: по одной из них движется теплоноситель, по другой — горячая вода. Его очистку осуществить гораздо сложнее, тем более такой контур нельзя демонтировать как раздельный аналог. Поэтому промывку битермического контура можно выполнить только с помощью бустера. Если такой элемент сильно загрязнен, то его очистку произвести просто невозможно. Тогда придется покупать новый битермический теплообменник и устанавливать его вместо старого.

Чем лучше промыть теплообменник?

Некоторые теряются в разнообразии веществ для ухода за контуром и часто выбирают самые мощные, которые при регулярном использовании негативно влияют на металл. Специалисты утверждают, что такие средства лучше использовать в крайнем случае, если более щадящие растворы не подошли. Самым универсальным средством является лимонная кислота — она чистит накипь не хуже всевозможных дорогостоящих средств, но при этом не повреждает поверхность теплообменника.

Если Вы будете вовремя промывать контур, а не дожидаться пока трубы полностью зарастут солевыми отложениями, то для очистки небольшого слоя накипи не придется применять агрессивные вещества.

Теплообменник своими руками

Легко ли сделать теплообменник своими руками и как установить отопление в доме: подавляющее большинство владельцев дач и загородных домов рано или поздно задаются вопросами.

Теплообменники – промышленные и бытовые технические устройства для передачи энергии между двумя средами с разной температурой. Среды называются теплоносителями и могут быть однородными (например, жидкость/жидкость) и разнородными (жидкость/газ). В быту это важная часть системы отопления. Он может быть нагревательным и охлаждающим. В большинстве случаев на границе двух сред имеется твердая перегородка с хорошей теплопроводностью. Среды никогда не соприкасаются между собой, передача энергии всегда идёт в одном направлении. Такие аппараты называются рекуперативными. В металлургической и химической промышленности есть также регенераторные устройства, в которых один и тот же теплоноситель то отдаёт, то забирает тепло. В отдельных случаях к ним относят смесители, в которых встречаются две струи газа или жидкости с разной температурой, но в техническом плане такое определение не выдерживает критики.

Виды теплообменников

В большинстве случаев задача теплообменника – нагрев холодной жидкости, воздуха или твёрдых тел (строительных конструкций). Однако существуют и охлаждающие устройства, примеры которых мы видим в холодильниках и морозильных камерах. Рабочим теплоносителем в них служит газ фреон, принимающий на себя тепло окружающей среды. В двигателях внутреннего сгорания избыток тепла забирает тосол.

В ходе технического прогресса инженеры разработали различные варианты нагревательного теплообменного оборудования рекуперативного типа, в которых используются разные виды активных теплоносителей – горячая вода, водяной пар, нагретая парогазовая смесь, выхлопные газы двигателя внутреннего сгорания и т.д. Конструктивно можно выделить следующие виды теплообменников:

• кожухотрубные, где под общим кожухом с низкой теплопередачей тесно проложены пучки труб с горячей и холодной жидкостями;
• “труба в трубе”, когда конструкция состоит из внешнего и внутреннего цилиндрических контуров. По внутренней трубе циркулирует горячий теплоноситель, по внешней – холодный. При этом внутренняя труба должна быть сделана из меди или другого материала с хорошей теплопроводностью, а внешняя – из материала с минимальным коэффициентом теплопередачи – например, из полипропилена;
• погружные (змеевиковые), представляющие собой бак с помещённым в нём проточным змеевиком. Горячая жидкость, протекающая по змеевику, нагревает содержимое бака;
• спиральные, в которых нагревающий носитель перемещается по трубкам, завитым в форме спирали. Такая форма обеспечивает максимальную поверхность теплопередачи;
• пластинчатые и пластинчато-ребристые. Они оптимальны как для разогрева теплоносителя внутри них, так и для нагревания воздуха и строительных конструкций вокруг.

Пример такого теплообменника – привычные плоские радиаторы отопления, которые устанавливаются вдоль стен или размещаются в них.

Пластинчатые и цилиндрические конструкции размещаются также и в зоне горения топлива в котлах м печах. В них вода мгновенно превращается в пар и устремляется по контуру.

К теплообменному оборудованию не относятся нагревательные элементы, которые сами генерируют тепло (например, за счёт высокого электрического сопротивления или химических реакций). Часто мы сталкиваемся с многоступенчатым теплообменом. Характерный пример – замкнутый нагревательный контур с горячей водой. С одной стороны, вода проходит через топку котла, где принимает энергию горения топлива, с другой — отдаёт тепло помещению через поверхность радиаторов отопления или труб, проложенных в полу.

Из чего делают теплообменники?

Лучше всех в мире проводит тепло искусственная разновидность углерода под названием графен. Его теплопроводность – более 4.000 ватт на метр-Кельвин, в 10 раз выше теплопередачи серебра. Графит и алмаз значительно отстают от графена, но тоже проводят тепло гораздо лучше любых металлов. Вполне возможно, в недалёком будущем обогрев зданий будет осуществляться с помощью батарей из кристаллического углерода. Опыты в этом направлении ведутся уже давно.

Пока же человек пользуется почти исключительно металлическими теплообменниками. Ввиду дороговизны серебра чаще всего применяются медные трубы и пластины. Теплопроводность меди – 401 Вт/(м-K), что лишь на 29 единиц меньше теплопередачи серебра. Недостаток – значительный удельный вес. Поэтому в помещениях медь заменяют лёгким алюминием. Правда, коэффициент теплопередачи этого металла в 2 раза ниже, чем у меди.

Нержавеющая сталь при всей своей коррозионной стойкости и внешней привлекательности, в качестве материала для теплопередачи не годится. Она проводит тепло в 10 раз хуже, чем серебро и медь.

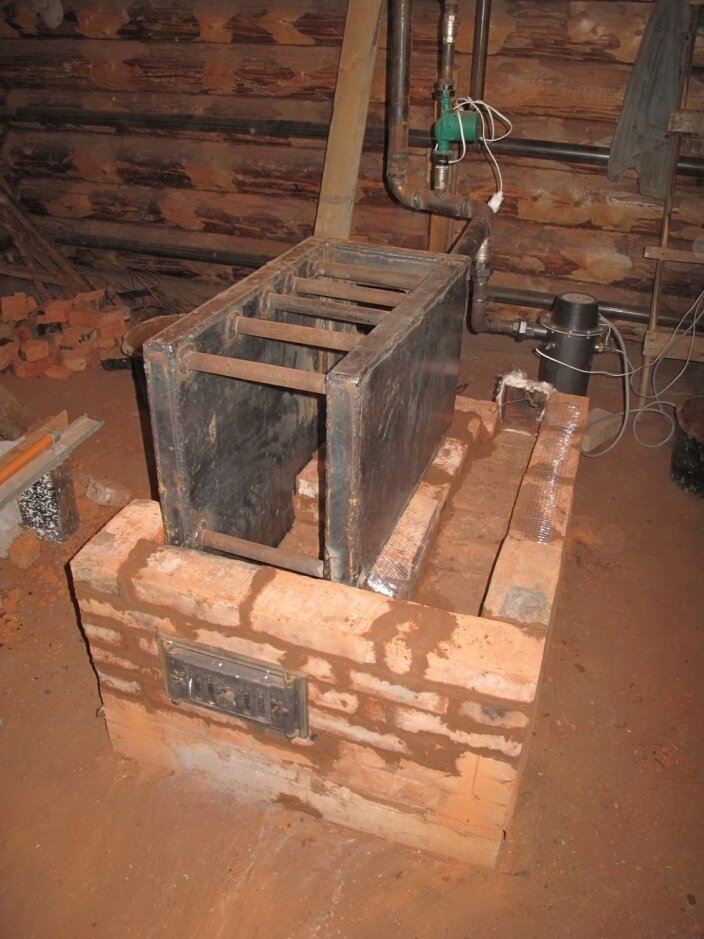

Бак с теплообменником для печи

Эксплуатация отопительного и нагревательного оборудования связана с потенциальным риском. Горячие носителтели в случае протечки или прорыва трубопровода могут причинить вред здоровью и испортить имущество. Лучший вариант – использовать сертифицированное нагревательное оборудование ведущих мировых производителей. Но если вы имеете техническое образование и навыки работы своими руками, можно для начала попробовать собрать и установить несложный, но эффективный пластинчатый теплообменник для бани.

Несомненный плюс этой конструкции состоит в том, что бак с горячей водой не обязательно встраивать в печь-каменку. Бак располагается автономно, не раскаляется докрасна и не представляет опасности для неосторожных банщиков. Циркуляция воды происходит по двум жаропрочным каучуковым шлангам и медному змеевику, который размещается непосредственно в топке. Секрет в том, что входное отверстие бака находится в его дне, а выходное – ближе к крышке. Змеевик должен располагаться на уровне дна циркуляционного бака. Когда баня не топится, контур находится в состоянии покоя. Как только в змеевике повышается температура, нагретая вода устремляется через отверстие в дне бака, а её место занимает холодная вода из верхней части резервуара. В результате интенсивной конвекции бак объёмом 100 литров можно нагреть до 80 градусов меньше чем за час. Стенки бака делаются из нержавеющей стали, здесь её невысокая теплопроводность играет уже вам на руку, вода не остывает, пока не остынет воздух в бане.

Дополнительным преимуществом такой мини-системы является то, что её монтаж не требует сварки. Отверстия в корпусе бака можно просверлить перфоратором, соединения шлангов и змеевика производится с помощью герметичных переходников. Сделать такой теплообменник своими руками вполне может человек, не имеющий большого опыта работы в области водоснабжения и отопления.

Если вы не понаслышке знаете, что такое электросварка и задумались, как сделать теплообменник для дополнительного обогрева дома, то лучше всего использовать пластинчатую или трубчатую конструкцию, о которой уже говорилось выше. Оптимальный материал для такого устройства – медь. Медный регистр из труб, секция пластин или спираль размещаются непосредственно в топке печи или в нижней части дымохода. При изготовлении самодельного теплообменника важно соблюдать технические условия, следить за качеством сварных швов и герметичностью соединений. Иначе можно вместо тепла в доме или подсобных помещениях получить нешуточную аварию.

Планируя работы, важно помнить, что вход холодной воды в нагревательную часть контура (так называемая «обратка») должен располагаться в самой нижней точке контура. Если дом имеет больше одного этажа и нагрев теплоносителя ведётся постоянно, на чердаке можно устроить накопительный бак. Также не представляет сложности установить на контуре термостаты, которые будут автоматически перекрывать циркуляцию при достижении заданной температуры теплоносителя. Это поможет обеспечить оптимальную температуру в доме. Система должна иметь кран для слива теплоносителя в случае неисправности или перед консервацией дома на зиму.

Как заменить теплообменник

Использование бойлера для обогрева дома (или печи) потребует использования теплообменника . Теплообменник устанавливается внутри любого из этих нагревательных элементов и предназначен для обмена теплом либо с воздухом (в системе с принудительной подачей воздуха), либо с водой (в системе лучистого тепла). Теплообменник выполняет эту работу несколькими способами. Два элемента могут работать вместе в теплообменнике или существовать отдельно, но работать близко друг к другу, так что тепло передается.Со временем теплообменник может выйти из строя, и вы можете заменить его самостоятельно, и эта статья покажет вам, как это сделать.

Шаг 1 — Безопасность

При работе с печью или котлом необходимо соблюдать такие же меры предосторожности, как и при работе с электропроводкой. Отсоединение или случайное прокалывание трубы или шланга может вызвать поток пара в вашу сторону. Это обязательно отправит вас в отделение неотложной помощи. Перед заменой теплообменника необходимо отключить электричество главным выключателем.Дайте печи или котлу время остыть, прежде чем работать вокруг них. Когда на улице теплее, рекомендуется заменить теплообменник. Обязательно наденьте рабочие перчатки, так как вы будете работать с острыми краями и порезаться легко.

Шаг 2 — Доступ к теплообменнику

В котле или печи находится теплообменник, и вам нужно пройти через него, чтобы получить доступ к теплообменнику. Найдите винты на передней части котла или печи. Наборов шурупов может быть несколько.Если имеется несколько комплектов винтов, удалите их все. После того, как винты будут удалены, вы можете снимать металлические панели. Возможно, вам понадобится отвертка, чтобы освободить их. Работайте по частям и вставляйте винты в отверстия пластины, из которой они были извлечены, чтобы не потерять винты. Теплообменник напоминает металлическую пластину, и от нее отходят трубки.

Шаг 3 — Замена теплообменника

Перед тем, как приступить к снятию теплообменника, всегда записывайте, где все прикреплено, и ориентацию теплообменника.Если вы приобрели теплообменник, идентичный старому (всегда лучшая идея), то повторно подключить его будет просто. Обратитесь к руководству по эксплуатации нового теплообменника, если оно отличается, поскольку вам может потребоваться отрегулировать арматуру внутри котла или печи.

Используйте отвертку и гаечный ключ, чтобы снять фитинги, прикрепленные к теплообменнику. После того, как они будут удалены, теплообменник можно будет довольно легко вытащить. Отложите его в сторону и вставьте новый теплообменник на место.Начните заменять фитинги и при необходимости затяните их. После установки нового теплообменника вы можете заменить панели и снова включить питание. Перед началом работы системе потребуется время для заполнения.

Система теплообменника | | Теплый пол своими руками

Введение

В этой системе используется эффективный теплообменник для отделения питьевой воды от замораживания пола. Используется только один источник тепла, и можно полностью использовать преимущества защиты от замерзания.

Один из многих творческих способов использования теплообменника.

Очень красивый пример 4-х зонной теплообменной системы, установленной хозяином дома.

Еще один пример теплообменной системы, установленной заказчиком.

Схема теплообмена со стандартным водонагревателем

Однако всегда спрашивайте себя: «Действительно ли мне нужен теплообменник?»

Чаще всего для защиты от замерзания используются теплообменники, но другим применением может быть излучающая система с одним источником тепла, который по той или иной причине должен быть отделен от бытового водоснабжения. Это редко. Даже потребность в защите от замерзания часто переоценивается, потому что излучающая система хранит так много тепла в массе дома.

Пример дизайна Radiant и плинтуса / фанкойла.

Система теплообменника с использованием антифриза может защитить систему лучистого отопления до минус 60 градусов. Но компромисс — эффективность. Передача тепла от одной среды к другой (в данном случае от питьевой воды к антифризу через теплообменник) стоит британских тепловых единиц. Сам теплообменник нагревается и излучается в окружающий воздух, хотя иногда это тепло помогает согреть жилое пространство … даже если это всего лишь подсобное помещение.Довольно часто теплообменник изолирован, чтобы минимизировать этот эффект. Тем не менее, любое тепло, исходящее от теплообменника, представляет собой тепловую энергию, которая могла бы уйти на полы.

Кроме того, антифриз как теплоноситель уступает простой воде. В целом система теплообменника на 10-20% менее эффективна, чем открытая система .

Конечно, вода имеет неприятную привычку замерзать при температуре ниже 32 градусов, и в некоторых ситуациях эта реальность намного перевешивает недостатки использования теплообменника.Обогрев второго дома в удаленном месте, подверженном перебоям в подаче электроэнергии, было бы идеальным профилем для системы теплообменника. В этом случае вы можете слить воду из системы водоснабжения, если уезжаете зимой на несколько недель, а антифриз защищает систему отопления.

Другим примером может быть отопление удаленного здания. Если вы отправляете воду по заглубленной изолированной трубе выше линии замерзания, незаменим антифриз.

В солнечных коллекторах почти всегда используется антифриз, поэтому здесь также необходим теплообменник.

Важно понимать, что в большинстве случаев теплообменники не являются необходимыми в излучающих системах.

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И НАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «типичными» водонагревателями, так что пусть вас не вводит в заблуждение компактный размер! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления.Мы предлагаем устройства, которые будут нагревать как вашу лучистую (отопление), так и горячую воду.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или требуемый тип топлива, пропан, природный газ, электрическая или масляная … Компания Radiant Floor позаботится о вас !!!

Система теплообменника с водонагревателем емкостного типа

Комплект теплообменника с водонагревателем Polaris

Высокоэффективный водонагреватель / обогреватель Polaris стандартно поставляется с двумя парами входных и выходных отверстий для горячей и холодной воды.Это делает его идеальным для использования с теплообменником.

Использование водонагревателя по запросу с системой теплообменника

Многозонная система теплообмена с использованием водонагревателя по запросу

Однозонная система теплообмена с водонагревателем по запросу

Многозонная система теплообменника, работающая на жидком топливе, обогревает радиант с комбинированной системой плинтуса, а также горячее водоснабжение, разделенное посредством теплообменника.

С этим предварительно смонтированным сантехническим комплектом теплообменника (фото вверху, схематическое изображение внизу) водонагреватель по запросу может обеспечивать как обогрев помещения (с использованием незамерзания), так и горячую воду (питьевую).

Система теплообменников с несколькими зонами

Разрежьте плоский пластинчатый теплообменник пополам, и вы увидите стопки пластин из нержавеющей стали. Две разные жидкости (обычно вода с одной стороны, антифриз с другой) текут между чередующимися пластинами.Сами жидкости никогда не смешиваются, но тепло легко передается от более горячей жидкости к более холодной.

Теплообменник в разрезе

Сантехника теплообменника

Монтаж и подключение теплообменника

Теплообменник смонтированный и подключенный

Важно установить теплообменник «противотоком», а не «параллельно». Противоток означает, что самая горячая жидкость, поступающая на сторону A теплообменника, течет на в направлении , самая холодная жидкость, поступающая со стороны B на противоположном конце теплообменника (см. Иллюстрацию выше).Это максимизирует теплопередачу, заставляя самую холодную жидкость непрерывно течь к самой горячей части теплообменника.

Параллельный водопровод приведет к тому, что Сторона A «горячая» и Сторона B «холодная» попадут в один и тот же конец теплообменника, и обе стороны будут течь параллельно по длине теплообменника. Конечно, такая неэффективная водопроводная система все равно будет передавать некоторое количество тепла от более горячей жидкости к более холодной, но при этом теряется целых 40% мощности теплообменника.

Иногда теплообменник вовсе не является пластинчатым, а располагается ВНУТРИ резервуара для хранения.Неудивительно, что их называют «внутренними теплообменниками». Преимущества внутреннего стиля — простота и эффективность. Просто потому, что для перемещения тепла необходим только один насос, и эффективен, потому что, хотя внешний теплообменник ОЧЕНЬ быстро передает тепло от одной среды к другой, он также излучает тепло в окружающий воздух.

Внутренние теплообменники не так быстро передают тепло, но теплу некуда идти, кроме окружающей воды (которая, можно утверждать, также передает тепло в окружающую комнату — да ладно, ничто не является эффективным на 100%).

Итак, все сводится к применению, то есть к тому, какой тип теплообменника лучше всего подходит для данной системы отопления. В некоторых системах используются оба типа, как показано ниже.

Это водопроводная схема, которую мы составили для клиента, который хотел, чтобы дровяной котел обогревал резервуар с водой, который, в свою очередь, обеспечивал как домашнее горячее водоснабжение, так и лучистое тепло пола. Да, и в лучистом полу должен быть антифриз, то есть он должен быть «закрыт».

Как видите, это очень сложная система отопления.Большинство излучающих систем намного проще. Но, как пример того, как видение может стать реальностью, смотрите фото готовой инсталляции ниже.

Накопительный бак с внутренним теплообменником расположен за рамкой этой фотографии, но это часть этого выдающегося примера мастерства, сделанного своими руками. Наш заказчик, Робин Эллинс, доказывает, что гордость за владение и внимание к деталям, наряду с предварительно собранными сантехническими пакетами компании Radiant Floor, может привести к созданию системы отопления, которая может конкурировать даже с самой сложной профессиональной установкой.

Подключение EPK к зонному коллектору

На следующем рисунке показаны медные фитинги, необходимые для подключения комплектов расширения и продувки различных размеров к коллектору зоны . Эти фитинги и печатная копия этого чертежа включены в каждую систему Closed и Heat Exchanger .

Комплекты расширения и продувки

ЗАПОЛНЕНИЕ И ПРОДУВКА БЫТОВОГО (водонагревателя) СТОРОНА ВАШЕЙ СИСТЕМЫ ТЕПЛООБМЕННИКА:
При недавно установленной системе лучистого отопления первый запуск является наиболее важным, а удаление воздуха из вашей системы является обязательным.Воздух в вашей системе — НАИБОЛЬШЕЕ, что может случиться с любой (гидронной) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/system/opensystem/#Filling_the_Open_System Для получения сведений о хранении и очистке открытой системы, а также сведений об очистке / удалении фильтра водонагревателя по запросу. Выключите или отключите электропитание водонагревателя, чтобы не тратить горячую воду во время этого процесса. .

Помните, простое открытие арматуры для горячего водоснабжения в любом месте дома приведет к вытеснению воды через зону.Однако открытие сливного клапана котла вправо / над смесительным клапаном / термометром является наиболее удобным и обеспечивает лучший поток.

Наши системы лучистого отопления не требуют особого ухода, кроме очистки фильтра в водонагревателе и поддержания давления в системе. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/ и прокрутите вниз половину страницы, чтобы получить информацию о чистке фильтра и сетчатого фильтра для вашей закрытой системы лучистого отопления.

ЗАКРЫТАЯ (отопление / зона) СТОРОНА СИСТЕМЫ:
Заполнение и продувка системы лучистого отопления — критический процесс! Когда воздух покидает систему, давление падает.Когда ваша система лучистого отопления нагревается, давление возрастает, но когда она остывает, давление падает … Мы рекомендуем поддерживать давление не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… создается ОТРИЦАТЕЛЬНОЕ давление… Таким образом, создавая ВАКУУМ, он засасывает воздух в систему!

Ваш расширительный бак предварительно заправлен и не требует давления. Если ваше давление падает ниже 15 фунтов на квадратный дюйм, это означает, что в вашей системе все еще остается воздух,…Воздух — это ХУДШЕЕ, что может случиться с любой (гидронной) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/ для получения информации о заполнении и продувке вашей закрытой водяной системы отопления.

Если у вас три зоны, например, закройте шаровые краны под насосами для зон 2 и 3 и направьте поток воды на зону №1.

Если зона № 1 имеет несколько контуров трубопровода, каждый контур будет иметь шаровой клапан на стороне подачи коллектора контура, перекрыть все контуры зоны 1, кроме первого, и направить воду в этот первый контур. .Когда контур №1 зоны №1 был очищен, закройте контур №1 и разомкните контур №2. Повторите этот процесс для каждой цепи в каждой зоне .

Если вы не используете давление в помещении (из шланга и т. Д.), Вы можете использовать перекачивающий насос для перекачки жидкости в вашу систему.

Мы рекомендуем антифриз на основе пропиленгликоля (не автомобильный, этиленгликоль).

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2.7 галлонов на 100 футов 7/8 ″ Pex… 1,9 галлона на 100 футов 3/4 ″ Pex… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер) .

Определите, какое процентное соотношение незамерзающей смеси к воде рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют от 20% до 30% антифриза, другие — от 50%. На правильное смешивание также влияет степень низкой температуры, от которой вы хотите защитить себя. Некоторые антифризы поставляются «предварительно разведенными». Обязательно проверьте перед покупкой.

«ВСЕГДА ПРЕДВАРИТЕЛЬНО ЗАМЕШАЙТЕ АНТИФРИЗ ПЕРЕД ЗАКАЧИВАНИЕМ ЕГО В СИСТЕМУ»!

Перекачивающий насос Насос — Отстойник НЕ должен использоваться при обратной промывке агрегата, а также при заполнении и продувке замкнутой системы, использующей смесь антифриза. Мы рекомендуем мощный универсальный насос, такой как Wayne EC-50, или Wayne PC-4, или эквивалентный насос, такой как Utilitech .5 HP Cast Iron Transfer Pump , каждый из которых может генерировать до 45- psi. По следующей ссылке https://www.waynepumps.com/solution-center/utility-pumps-transfer/pc4 приведены технические характеристики насоса (модель № PC4).

Теплообменники: медь против нержавеющей стали

Многие приборы HVAC имеют компонент, известный как «теплообменник». Они бывают разных форм, но именно металл, из которого состоит ваш теплообменник, часто оказывает самое большое влияние.

Этот кусок металла передает тепло от одной жидкости (например, горячей воды в водонагревателе) к другой (например, от горячей воды в водонагревателе).г., бытовая вода течет к вашему крану). Существует широкий выбор металла, который вы можете использовать для этого теплообменника, от бронзы и титана до латуни и углеродистой стали.

Однако теплообменники из меди и нержавеющей стали используются чаще всего, поскольку они менее дороги и все же очень эффективны. Один из наиболее частых вопросов, которые нам задают наши клиенты, — это варианты: что лучше: водонагреватель, водонагреватель, бойлер или другой прибор для отопления, вентиляции и кондиционирования воздуха из меди или нержавеющей стали?

Основными проблемами домовладельца при выборе между медью и нержавеющей сталью должны быть теплопроводность, долговечность и цена.

В этом руководстве мы рассмотрим плюсы и минусы теплообменников из меди и нержавеющей стали.

Что лучше: теплообменники из меди или из нержавеющей стали?

Теплопроводность

Теплопроводность теплообменника определяет, насколько быстро он передает тепло от источника нагрева распределительной жидкости. В этом отношении теплообменник с медью намного быстрее передает тепло, чем теплообменник из нержавеющей стали.

Вот основные уровни теплопроводности двух разных металлов, измеренные в ваттах на метр до Кельвина [1]:

• Медь: до 401
• Нержавеющая сталь: ниже 20

В среднем теплопроводность меди в 20 раз больше, чем у нержавеющей стали.На практике это означает, что медь может передавать тепло в 20 раз быстрее. Так что, если вам нужен быстрый нагрев, медь будет работать вам на пользу.

Зачем нужно что-то быстро нагревать? Это важный вопрос, который следует задать, если вы выбираете между, скажем, проточный водонагреватель из меди или нержавеющей стали.

Например, если у вас есть бассейн и вы планируете купаться в осенний день, водонагреватель с медным теплообменником поможет вам подготовить бассейн намного быстрее.С теплообменником из нержавеющей стали вы можете ждать до 72 часов, прежде чем ваш бассейн нагреется до 10 градусов по Цельсию.

Даже если вам не нужно быстро нагревать предметы, более высокая теплопроводность, обеспечиваемая медью, также приводит к более высокой эффективности. В результате использование теплообменника с медью приведет к снижению затрат на электроэнергию. В конце концов, обогреватель или бойлер, который должен работать дольше для обогрева вашего дома, бассейна или водопроводной воды, будет стоить вам дороже.

Прочность

Долговечность — это большая проблема для теплообменников, когда речь идет о таких приборах, как бойлер.Это связано с тем, что конденсационные котлы (самый популярный тип в настоящее время) выделяют коррозионный конденсат, который может разъедать металл в теплообменнике.

Теплообменник, который не может противостоять конденсату, быстро подвергнется коррозии, что потребует длительной и дорогостоящей замены. В результате вы, вероятно, захотите выбрать теплообменник, который сможет противостоять коррозии в течение длительного времени.

В данном случае явным победителем является нержавеющая сталь. В отличие от стандартной стали, нержавеющая сталь обладает свойством, известным как «пассивация».Это относится к его способности образовывать на себе слой оксида в ответ на контакт с воздухом. [2]

Этот слой оксида защищает нержавеющую сталь от коррозии и ржавчины, обеспечивая более длительный срок службы по сравнению с обычной сталью. По сути, он идеально подходит для использования в любом теплообменнике, который будет контактировать с агрессивными элементами.

С другой стороны, медь гораздо более уязвима к коррозии. Конденсат превращает атомы меди в ионы меди, эффективно растворяя металл со временем.Это большая проблема по двум причинам. Во-первых, из-за меньшей продолжительности жизни; затем, потому что корродированный медный теплообменник теряет эффективность.

Принимая во внимание, что более высокий КПД и теплопроводность были преимуществом для меди, уменьшение баланса в другом случае.

Цена

Медь обычно дешевле нержавеющей стали при покупке в том же количестве, и это справедливо при использовании в теплообменниках. Хотя это может побудить вас использовать медь для теплообменника, помните, что она гораздо менее долговечна.Вам придется покупать больше заменителей меди, чтобы поддерживать уровень ее эффективности. В результате медь может оказаться более дорогой в долгосрочной перспективе.

Как правило, вы обнаружите, что производители теплообменников будут предлагать медь по умолчанию, потому что они дешевле. Эти компании осознают необходимость компромисса между стоимостью и продолжительностью жизни, когда стоимость — это вопрос «плати сейчас или плати позже». Вы либо платите больше за теплообменник из нержавеющей стали, который прослужит дольше, либо платите позже, чтобы раньше заменить медный.

Общий

Окончательный выбор сводится к тому, думаете ли вы о долгосрочной или краткосрочной перспективе. Если вы планируете повысить ценность своего дома за счет установки высококачественного оборудования HVAC, выберите вариант с долгосрочным обслуживанием. (например, газовые котлы и теплообменники из нержавеющей стали). Долгосрочный вариант сэкономит ваши деньги и снизит потребность в обслуживании и замене систем отопления, вентиляции и кондиционирования воздуха.

Таким образом, должно быть очевидно, что нержавеющая сталь, более дорогой из двух металлов, лучше подходит для тех, кто думает долгое время.Однако, если вам действительно нужен теплообменник с самой высокой проводимостью для быстрого нагрева больших водоемов (например, бассейна) или больших домов, то лучшим выбором может стать медь.

Конечно, нержавеющая сталь может делать все, что может медь, только медленнее и немного дороже.

Решились и готовы приступить к работе? Нажмите здесь, чтобы начать!

Котельные и печные теплообменники

Медные паяные пластинчатые теплообменники Тип ППТО — один из самых популярных и распространенных типов теплообменников на рынке сегодня. При номинальном давлении до 435 фунтов на квадратный дюйм и диапазоне рабочих температур от -256 ° F до 437 ° F его использование и применение в основном ограничиваются только совместимостью жидкостей с его материалами (медью и сталью). Одним из главных преимуществ ППТО перед другими типами теплообменников является его компактный размер, низкая стоимость и превосходный КПД. Алюминиевые ребристые теплообменники с медным змеевиком Эти агрегаты, также известные как теплообменники типа «вода-воздух» или «воздух-вода», применимы в широком спектре проектов, от отопления воздуха и воды в жилых помещениях до рекуперации тепла, охлаждения масла и многих других.Конструкция Brazetek обеспечивает долговечность (корпус 18 калибра по сравнению с калибром 20 у конкурентов) и эффективность (алюминиевые ребра высокой степени чистоты, прочно прикрепленные к поверхности медной трубки) всех моделей в течение многих лет или надежную безотказную работу. Кожухотрубные теплообменники из нержавеющей стали и титана Когда вязкость жидкости, превосходная коррозионная стойкость или высокая скорость потока являются важными факторами, теплообменники Brazetek Shell и Tube предлагают решение.Две серии, доступные от Brazetek, включают серию ST (хирургическая нержавеющая сталь 316L) и STX (титан). Все агрегаты сварены швом и совместимы с очень широким спектром жидкостей, включая соленую воду (только STX). Популярное использование кожухотрубных агрегатов в жилых домах включает обогрев бассейнов и спа, а также солнечное отопление.

Дровяные или пеллетные котлы и печи для установки внутри и снаружи помещений К наиболее распространенным теплообменникам, используемым в сочетании с котлами, относятся паяные пластинчатые и кожухотрубные.Наиболее типичные применения включают передачу тепла от горячей воды, производимой котлом или печью, в систему отопления помещений, систему хранения горячей воды или систему таяния снега. Паяные пластинчатые теплообменники (ППТО) являются популярным выбором для любого из вышеперечисленных, поскольку они обеспечивают высочайшую эффективность при минимальной занимаемой площади и наименьшей общей стоимости. Для систем отопления жилых помещений — лучистых или водяных, обычно требуются модели 4 «x12» или 5 «x12» с размером плиты, соответствующим мощности котла. Горячая вода для бытового потребления — теплообменники размером 3 «x8» и 4 «x12» могут использоваться для рециркуляции горячей воды и отопления в большинстве жилых помещений (резервуары для хранения до 80 галлонов). Для более крупных приложений см. Краткое руководство по выбору размеров (pdf). Снеготаяние — тепло, вырабатываемое котлом, можно использовать для таяния снега на открытом воздухе или противообледенительной системы. Поскольку такие системы обычно содержат 50% гликоля для предотвращения замерзания, ППТО эффективно отделяет этот раствор от горячей воды, производимой котлом. Дровяные или пеллетные печи для установки внутри и снаружи помещений Воздухо-водяные теплообменники Brazetek с алюминиевыми оребрениями могут эффективно поглощать тепло, производимое печью, и передавать его воде, которая впоследствии может быть использована для плинтуса, излучающего напольного отопления или аналогичного применения. Большой выбор моделей с размерами от 12 «x12» до 24 «x24» обеспечивает совместимость практически со всеми типами бытовых печей или доступными размерами камер. Отопление горячей воды Внутренний или внешний бойлер соответствующего размера может использоваться для нагрева воды для бытового потребления без необходимости во внешнем (автономном) газовом или электрическом водонагревателе.Установка паяного пластинчатого теплообменника позволяет отделить непитьевую (котловую) воду от бытовой и сохранить ее для дальнейшего использования. Размер теплообменника обычно зависит от размера резервуара для хранения, причем блоки 3 «x8» (большие модели) и 4 «x12» наиболее распространены для резервуаров на 40, 60 и 80 галлонов. Подогрев спа и бассейна Большой объем воды (часто хлорированной), типичный для плавательных бассейнов, требует теплообменника, который может выдерживать большие потоки, необходимые для поддержания температуры воды в бассейне.Кожухотрубные теплообменники Brazetek — идеальное решение. Используйте ST (нержавеющая сталь 316L) для бассейнов с простой и хлорированной водой и серию STX (титан) для соленой воды. Щелкните здесь, чтобы просмотреть руководство по быстрому выбору (pdf). Водяной теплый пол и теплый пол Поскольку большинство котлов на древесине и пеллетах на рынке не работают под давлением, производимая ими горячая вода сильно насыщена кислородом. Такую воду нельзя использовать для традиционного домашнего отопления, так как она разъедает чугунные детали, такие как трубопроводы, циркуляционные насосы, воздухозаборники и т. Д. Для разделения этих двух сред используется паяный пластинчатый теплообменник. Принудительное воздушное отопление Воздухо-водяные теплообменники Brazetek серии HTL могут быть объединены с вентилятором или нагнетателем для создания блока принудительного воздушного нагрева. Этот вариант хорошо подходит для обогрева гаражей и мастерских, и его можно сделать за небольшую часть стоимости готового тепловентилятора.

Home Energy Magazine :: Строительство боковой консоли котла

| Вернуться на страницу содержания | Home Energy Индекс | О компании Home Energy | | Home Energy Домашняя страница | Предыдущие выпуски Home Energy | Интернет-журнал Home Energy, ноябрь / декабрь 1999 г. тенденции в энергии Рисунок 2.Одностенный теплообменник должен быть максимально длинным, чтобы обеспечить лучшую теплопередачу. Рис. 3. Двухстенный теплообменник требуется в некоторых юрисдикциях для отделения питьевой воды от непитьевой. Котел обычно более экономичен, чем стандартный газовый водонагреватель, особенно когда котел полностью загружен.Зимой экономия топлива от комбинации обогревателя и водонагревателя по сравнению с использованием двух разных систем может составлять около 20%. По этой причине водонагреватели косвенного нагрева — в основном система накопления горячей воды, соединенная с бойлером или другим источником нагрева воды — используются в течение многих лет. Однако для владельца дома на одну семью стоимость водонагревателя косвенного нагрева — от 500 до 1000 долларов и выше — может стать непреодолимым препятствием. Для владельцев или подрядчиков, желающих сократить расходы на электроэнергию, связанные с нагревом питьевой воды, у водонагревателя косвенного нагрева есть более дешевый родственник: боковая часть бойлера. Он работает примерно так же — во время отопительного сезона бак нагревается от горелки котла, а не от более дорогостоящего нагревателя бака — но сборка бокового кронштейна обходится намного дешевле; около 200 долларов по частям, если уже имеется работающий бак водонагревателя. Однако имейте в виду, что боковые рукава бойлера, как правило, менее эффективны, чем водонагреватели косвенного нагрева, и намного медленнее восстанавливаются после больших объемов использования. Стратегия бокового управления приведет к экономии затрат на электроэнергию от 5% до почти 20% по сравнению с обслуживанием двух отдельных систем отопления — и это только во время отопительного сезона. Летом, когда бойлер холодный, водонагреватель для бытового потребления использует свой собственный нагреватель или, предпочтительно, солнечный водонагреватель для обеспечения энергии, необходимой для нагрева воды. Большая разница между баком водонагревателя косвенного нагрева и боковым рукавом заключается во времени восстановления.Боковая рука намного медленнее. Если потребление воды в доме довольно низкое, это не вызывает большого беспокойства. Однако для более крупных пользователей термостат водонагревателя должен быть установлен на базовую температуру 110-120 ° F, чтобы у пользователей всегда было хоть какое-то количество горячей воды. Боковой кронштейн котла может быть особенно полезен в домах с котлами, работающими на жидком топливе, поскольку во многих из этих домов есть бак с электрическим водонагревателем или бойлер с безбакконтурным змеевиком. Установка с боковым плечом может быть особенно рентабельной, если она выполняется во время капитального ремонта или при замене котла.Если бойлер нуждается в замене, возьмите его с безбакерным змеевиком и подключите его, как показано на Рисунке 1. Хотя безбаковые змеевики заработали запятнанную репутацию из-за требований к запуску котла в летнее время и из-за жалоб клиентов на нехватку горячей воды в летний период. , не отклоняйте их автоматически. В этом случае неплохой идеей является безрезервуарный змеевик. Змеевик без резервуара — более эффективный теплообменник, чем самодельный боковой рукав. При использовании змеевика без резервуара скорость восстановления резервуара для хранения выше. Если новый котел не нужен, купите или сделайте боковой кронштейн котла. Боковой рукав похож на кожухотрубный теплообменник и устанавливается на подающей трубе котла (см. Рисунки 2 и 3). Другие необходимые компоненты: небольшой циркуляционный насос с пропускной способностью от 1/2 до 2 галлонов в минуту, открытый аквастат, несколько футов медной трубы, изоляция труб и обычный водонагреватель. Циркуляционный насос бокового рукава котла подключается через аквастат параллельно с основным циркуляционным насосом для контуров дома.При возгорании котла включаются оба циркуляционных насоса. Для максимальной эффективности циркуляционный насос должен работать сразу после возгорания горелки. Если имеется более одного циркуляционного насоса, подключите циркуляционный насос с боковым плечом параллельно с циркуляционным насосом котла, который работает чаще всего. Если позже вы обнаружите, что боковая часть подключена к циркуляционному насосу, который не является самым активным, переместить электрическое соединение на один из других циркуляторов несложно. Вода, подаваемая в котел, проходит через внутреннюю трубу бокового кронштейна и нагревает воду для бытового потребления во внешней трубе.Собранное тепло затем передается в резервуар для хранения с помощью небольшого циркуляционного насоса. Установите аквастат рядом с верхней частью бака водонагревателя так, чтобы измерительная груша находилась под изоляцией, чтобы циркуляционный насос с боковым рычагом выключался, когда в баке достигнет температуры около 150 ° F. (Поскольку емкость теплообменника мала по сравнению с элементом водонагревателя или горелкой, эта относительно высокая температура является способом увеличения емкости хранения.) Если этого не сделать, бак в конечном итоге станет таким же горячим, как и бойлер — a безошибочный способ вызвать ожоги у неосторожных потребителей горячей воды. В качестве дополнительной меры безопасности установите регулирующий клапан, настроенный на 120 ° F, на выходе водонагревателя. Вам также необходимо переместить любые тепловые ловушки перед подключением холодной воды. Хотя в некоторых юрисдикциях требуется теплообменник с двойными стенками между питьевой и непитьевой водой, в районах, где это не является требованием норм, самодельный боковой рукав можно собрать примерно за 10 долларов; это в основном труба внутри трубы побольше. Сделайте его настолько длинным, насколько это возможно для лучшей теплопередачи — обычно длина 2-6 футов.Однако, если длина заменяемого участка трубы составляет 10 футов, то такой длины должен быть боковой рычаг. Для 3/4-дюймовых труб подачи котла я использую два медных тройника размером 1 дюйм x 1/2 дюйма x 3/4 дюйма, по одному на каждый конец сборки. Подпилите ограничители трубы для проходной части фитингов на 3/4 дюйма и протолкните трубу 3/4 дюйма от 1-дюймового конца до тех пор, пока на пару дюймов не выйдет один из тройников. Установите поверх него внешнюю трубу диаметром 1 дюйм. Сдвиньте второй тройник на другой конец и припаяйте все вверх.Мне также нравится плотно наматывать кусок голого медного провода # 10 AWG вокруг 3/4-дюймовой внутренней трубы, чтобы увеличить турбулентность и, следовательно, теплопередачу. Паять провод на место не нужно. Я обнаружил, что трение о трубу очень хорошо работает. Обязательно установите термостат водонагревателя ниже, чем у аквастата, примерно на 110 ° F. Таким образом, котел будет нагревать большую часть воды в диапазоне температур от 110 ° F до 150 ° F. — Майкл Лэмб Майкл Лэмб — сертифицированный менеджер по энергетике в штате Информационного центра по энергоэффективности и возобновляемым источникам энергии Министерства энергетики США. Рис. 1. Выше показаны два альтернативных способа добавления хранилища к котлу в зависимости от того, имеет ли существующий котел безбаковый змеевик. | Вернуться на страницу содержания | Home Energy Индекс | О компании Home Energy | | Home Energy Домашняя страница | Предыдущие выпуски Home Energy | Связаться с Home Energy можно по адресу: contact @ homeenergy.org Журнал Home Energy — прочтите наше Уведомление об авторских правах

Избегайте этих 4 распространенных афер при ремонте печи | Уловки проблемы с котлом Oconomowoc | Компания по обслуживанию систем отопления Waukesha

Специалисты Waukesha HVAC предупреждают владельцев печей о сомнительных действиях

Зима вот-вот поднимет свою уродливую голову. Ваш кондиционер исчерпан и готов к перерыву.Надеюсь, ваша печь готова взять на себя нагрузку.

Не делайте ставок — примите превентивные меры

Вероятность выхода печи из строя никогда не выше, чем после нескольких месяцев простоя. Если вы запустите печь осенью и обнаружите, что возникла проблема, вам могут потребоваться профессиональные услуги по ремонту печи, чтобы снова запустить ее.

Теневые компании по отоплению и охлаждению извлекают выгоду из ваших сиюминутных потребностей, обманывая вас, заставляя покупать запчасти или услуги, которые вам не нужны, чтобы быстро заработать.

Имейте в виду, что техники по ремонту используют хитрые приемы, чтобы залезть вам в задний карман. Читайте о некоторых из наиболее распространенных способов, которыми HVAC-компании обманывают клиентов, заставляя их тратить деньги без надобности.

Треснувший теплообменник

Пожалуй, самая распространенная афера с ремонтом печи — это афера с «треснувшим теплообменником». Специалист по теневому ремонту может попытаться обмануть вас, заставив поверить, что теплообменник в вашей печи треснул и утечка смертоносного количества окиси углерода в ваш дом.Они будут сильно подталкивать вас, чтобы либо исправить это немедленно, либо полностью заменить блок на месте.

Помните: теплообменник может треснуть, и это опасная проблема, требующая немедленного внимания. Однако это тоже очень редко.

Если ваш мастер утверждает, что обнаружил трещину в теплообменнике, настаивайте на том, чтобы увидеть трещину самостоятельно, особенно если специалисту по ремонту потребовалось очень мало времени для проведения диагностики.

Если вы не видите трещину, не верьте, что ее могут увидеть только глаза эксперта.Получите еще одно мнение как можно скорее, чтобы убедиться, что вас не обманут.

Вернуться к началу

Продажи высокого давления

Когда ремонтник пытается предупредить вас, что ваша жизнь в опасности, и вы не можете позволить себе ждать другого момента, чтобы отремонтировать или заменить печь, должны погаснуть несколько красных флажков. Уважаемые специалисты по ремонту не будут пытаться запугать вас продажей. Если технический специалист заставляет вас думать, что ваша безопасность находится под угрозой (чаще всего из-за треснувшего теплообменника и утечки угарного газа), и вам нужно немедленно заплатить ему, чтобы устранить проблему, потребуйте, чтобы увидеть убедительные доказательства серьезной проблемы.Если технический специалист продолжает требовать от вас подписи, попрощайтесь и получите другое мнение.

Огромная скидка, которую вы, вероятно, обманываете, — это то, что технический специалист по обслуживанию печи говорит, что они снизят цену ремонта, если вы сразу согласитесь, чтобы они ее починили. Честные ремонтные компании HVAC не предлагают скидки «Подпишитесь сейчас».

Не ремонтируйте и не заменяйте печь на почве страха. Никогда не поддавайтесь технику, подталкивающему вас к трате денег, если у вас есть какие-либо сомнения по этому поводу.

Будьте уверены, специалисты Hot Point по ремонту печей никогда не попытаются запугать вас большими расходами.Наша задача номер один — запустить вашу печь с наименьшими затратами, а не обманывать вас и не набивать карманы.

Вернуться к началу

Приманка и переключатель

Многие ненадежные поставщики услуг по ремонту печей попытаются соблазнить вас невероятно низким (или даже бесплатным) предложением услуг по ремонту печей с единственной целью — пригласить техника к вам домой. Эти компании обучают своих технических специалистов создавать проблемы, которых нет, и взимают с вас огромные суммы, чтобы «исправить» их.

Остерегайтесь солиситоров по телефону или по почте, которые обещают настолько привлекательные предложения, что кажутся подозрительными. Если это звучит слишком хорошо, чтобы быть правдой, вероятно, так оно и есть.

Вернуться к началу

Ненужная чистка воздуховодов

Некоторые компании HVAC попытаются убедить вас инвестировать в дорогостоящие услуги по очистке воздуховодов. Они могут указать на один или два загрязненных воздухозаборника на полу или потолке как доказательство того, что ваши воздуховоды забиты и нуждаются в очистке.

То, что ваши регистры грязные, не означает, что ваши воздуховоды нуждаются в чистке.Скорее всего, вам это действительно не нужно. Большинству биологических загрязнителей для выживания нужна влага. Когда тепловые насосы проходят через ваши воздуховоды, они слишком сухие, чтобы большинство бактерий могло оставаться в живых и загрязнять воздух.

Вот несколько сценариев, в которых может потребоваться очистка воздуховода:

• Животные поселились в воздуховодах. Удалите их и почистите.
• Ремонт. Во время ремонта воздуховоды должны быть герметизированы, но если это не так, рекомендуется их прочистить.
• Если видна плесень.
• Если вы видите выходящие наружу волосы или мусор домашних животных.
• Если из вентиляционных отверстий идет неприятный запах.
• Если у кого-то в доме есть необъяснимое заболевание, связанное с аллергией, прочистите воздуховоды в крайнем случае.

Вернуться к началу

Как избежать мошенничества

Лучший способ избежать мошенничества — получить несколько мнений. Никогда не довольствуйтесь одной цитатой, особенно если сумма, которую цитирует первая обслуживающая компания, кажется завышенной.

Обращайте пристальное внимание на свою систему отопления и выполняйте простые тактики обслуживания печи, чтобы сделать все возможное, чтобы избежать аварийного ремонта в будущем. Верный способ избежать мошенничества с художником — это в первую очередь избежать необходимости в обслуживании HVAC!

Специалисты по ремонту печей Hot Point Heating & Air Conditioning понимают, что мы не должны быть единственной компанией, предлагающей вам услуги по ремонту или замене. Однако мы уверены, что предоставим вам необходимые услуги по самой низкой цене на рынке, и мы предлагаем отличную гарантию ремонта печи.

Свяжитесь с нашими специалистами по HVAC сегодня, чтобы получить расценки на ремонт или установку печи сегодня.

Как выполнить обратную промывку пластинчатого теплообменника? Нет давления горячей воды

FAQ — Часто задаваемые вопросы:

Авторские права © 1997 Hannabery HVAC. Все права защищены.

Как выполнить обратную промывку пластинчатого теплообменника?

Промывка пластинчатого теплообменника, также известного как теплообменник или змеевик без резервуара для горячего водоснабжения, очень просто.Рекомендуется делать это ежемесячно, особенно в районах с жесткой водой. Обратная промывка важна, потому что небольшие проходы внутри пластинчатого теплообменника могут быть заблокированы загрязнениями, включая ржавчину или окалину. Это снижает давление воды, что приводит к плохому нагреву воды и меньшему потоку в краны.

Ниже представлено изображение типичного котла Energy Kinetics System 2000 с пластинчатым теплообменником и инструкции, которым следует следовать. В других системах также может использоваться пластинчатый теплообменник, и расположение различных частей может отличаться в зависимости от установки.

Обычно бытовой циркуляционный насос [2] вытягивает воду из нижней части бытового накопительного бака [5], выталкивает ее вверх через пластинчатый теплообменник [4] и вверх и обратно в верхнюю часть накопительного бака. Для обратной промывки пластинчатого теплообменника вытолкните воду обратно через пластинчатый теплообменник в обратном направлении.

Для обратной промывки сначала найдите шаровой кран [1] под бытовым циркуляционным насосом [2]. Закройте его, повернув на 90 градусов. Затем откройте клапан обратной промывки [3], пока вода не станет прозрачной и сильной.Слейте воду в ведро и посмотрите, какой материал может вылиться и какой расход. Должен быть сильный поток. Обычно достаточно от 1 до 3 галлонов. После завершения просто закройте клапан обратной промывки, затем снова откройте шаровой кран.

Осторожно: вода, выходящая из клапана обратной промывки, может быть очень горячей, что может вызвать ожоги. Необходимо надевать защитные очки и резиновые перчатки.
