технология укладки мягкой кровли, как правильно укладывать рулонное кровельное покрытие крыши, как клеить материал

Содержание:

После появления на отечественном строительном рынке мягкой кровли Технониколь она стала востребованной в сфере возведения малоэтажных построек. Технические характеристики этого кровельного материала позволяют использовать его во многих регионах страны с разными климатическими условиями.


Особенности мягкого покрытия для крыш Технониколь

Подтверждением высокого качества кровельного покрытия Технониколь является сертификат ISO 9001, гарантирующий надежность производителя данной торговой марки. Для изготовления мягкой кровли задействуют битум.

В продаже встречаются такие виды продукции Технониколь:

  • рулонные материалы;
  • полимерная мембрана;
  • гибкая черепица.


Структура покрытий крыши Технониколь характеризуется высокой степенью устойчивости относительно механических воздействий и погодных условий.

При производстве гибкой черепицы в качестве основы применяют стеклохолст, который пропитывают с двух сторон модифицированным битумом. Снаружи на изделия наносят защиту из базальтовой крупно фракционной крошки. Эта посыпка окрашивает листы черепицы в разнообразные оттенки и цвета.

С обратной стороны на продукции имеется битумно-полимерное покрытие — его защищает слой пленки. Ее снимают перед тем, как укладывать Технониколь.


Полимерную мембрану выпускают в трех вариантах:

  • на основе пластичных полиолефинов;
  • с использованием синтетического каучука;
  • с добавлением пластификаторов.

Наиболее востребована мембрана, выпускаемая на основе ПВХ с пластификаторами, придающими покрытию кровли эластичность и устойчивость к влиянию отрицательных температур. Чтобы повысить прочность на разрыв, основу армируют сеткой из полиэстера.

Как правильно укладывать Технониколь

Мягкую рулонную кровлю Технониколь укладывают на плоских крышах строений производственного и административного предназначения. Наплавляемую продукцию выпускают на синтетической основе, она имеет пятислойную структуру.

В процессе производства на армированную основу, такую как стеклохолст, с обеих сторон наносят битумное покрытие. Сверху материал защищают минеральной посыпкой с цветными гранулами, а с обратной стороны самоклеящийся слой прикрывают полиэтиленовой пленкой.


Преимущество данной кровельной продукции состоит в абсолютной ее гидроизоляции, устойчивости к минусовым температурам и в наличии шумоизоляционных качеств.

Еще один положительный момент: технологией укладки мягкой кровли Технониколь не предусмотрено применение сложного оборудования. Поскольку наплавляемый материал способен легко принять форму крыш разной конфигурации, в том числе куполообразных, его часто задействуют дизайнеры с целью воплощения своих оригинальных идей.

Большой ассортимент мягких кровельных покрытий, особенно гибкой черепицы, которую изготавливают в разнообразных цветовых решениях, позволяет разнообразить внешний вид частных домовладений.

Последовательность монтажа рулонной кровли

При обустройстве покрытий из материалов Технониколь используют один из двух методов:

  • механический;
  • при помощи наплавления.

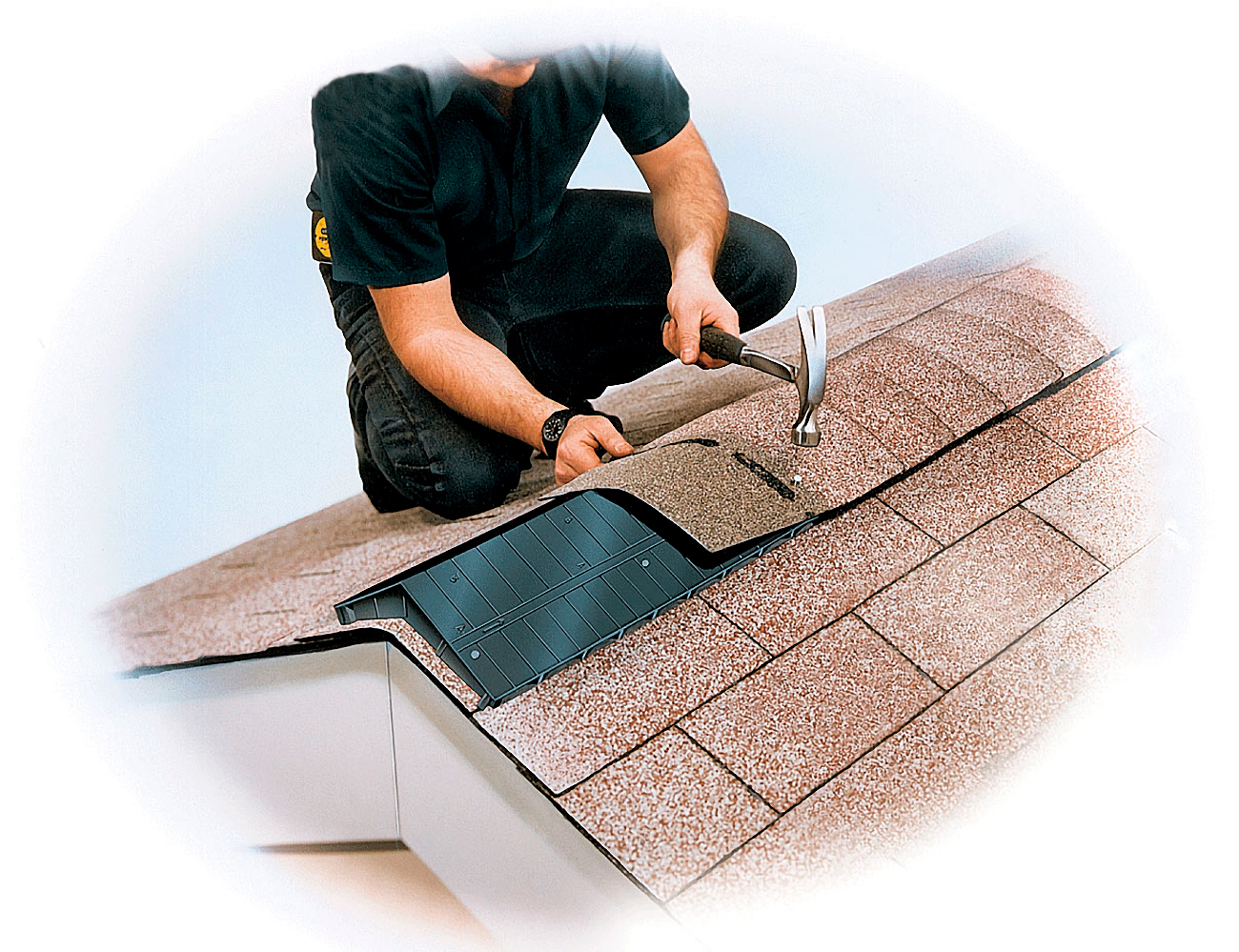

Первый из них задействуют при обустройстве скатной кровли. Для фиксации полотен применяют специальную мастику и оцинкованные крепежи. Во втором случае наплавление выполняют с помощью газовой горелки.


Данную технологию укладки Технониколь используют для работ на плоских крышах:

  1. Следует начинать настилать полотна от наиболее низкой точки кровли.
  2. Сначала рулон материала раскатывают и подгоняют под очертания поверхности, обеспечивая заход покрытия на выступающие участки крыши.
  3. Необходимо знать, как правильно стелить мягкую кровлю, чтобы не испортить материал. Чтобы в процессе подгонки и при расправлении полотно не сместилось, один край нужно зафиксировать тяжелым предметом. Кровельщики рекомендуют за несколько дней перед началом работ рулон ставить торчком, чтобы материал принял круглую форму.
  4. При наплавлении кровли пользуются методом «на себя». Этот прием позволяет следить за тем, насколько прогрелся битумный слой. В результате кровельщик видит, нужно ли еще использовать горелку.
    Движения при этом следует делать плавно и равномерно. В местах, где укладка мягкой кровли Технониколь производится внахлест, нужно производить дополнительный нагрев.
  5. Горелку необходимо держать так, чтобы прогревались одновременно и битумный слой материала покрытия и основание. Когда нагрев сделан неправильно, тогда перед раскатываемым рулоном появится битумный валик.
  6. В процессе работы нужно следить за равномерностью плавления битумного слоя для предотвращения появления холодных и перегретых зон.
  7. Момент, когда поплывет рисунок, является сигналом строителю, что ему следует дальше раскатывать материал. Когда битум расплавлен, то он начинает выступать по краям полотна. В результате получаются швы шириной около 25 миллиметров (прочитайте также: «Порядок и технология укладки мягкой кровли – пошаговое руководство»).


Если в процессе укладки рулонной кровли возникла необходимость наплавить полотно сверху минеральной посыпки, то вышеописанный способ монтажа не подойдет, поскольку крыша будет протекать.  Читайте также: «Технология укладки мягкой кровли – последовательность и правила укладки».

Существует другой вариант, как правильно укладывать Технониколь с нанесенными на него минеральными гранулами. Сначала следует тщательно растопить поверхность материала, потом, используя шпатель, утопить посыпку в горячем битумном слое. Лишь потом приступают к стандартному способу наплавления покрытия.

Подготовка крыши к работе

Наплавляемый вид кровли укладывают на железобетон, либо на плиты минваты без заливки выравнивающей стяжки, либо на асфальтобетонное покрытие, либо на сухую основу из цементно-стружечных блоков или асбоцементных листов.

Подготовительный этап предполагает ряд мероприятий по ликвидации выступающих элементов, имеющихся на крыше. Вертикально расположенные трубы, вентиляционные короба, парапеты сначала штукатурят цементным раствором, накладывая его на высоту, куда будут доставать материалы для мягкой кровли Технониколь.


На крыше, подготовленной под наплавляемую поверхность, не должно быть твердых кусков бетона, ямок, острых выступов, остатков арматуры, следов масла, поскольку они негативным образом повлияют на качество и долговечность кровельного ковра.

Острые углы необходимо устранить, пыль удалить при помощи промышленного пылесоса или компрессорной установки, маслянистые следы выжечь. Крупные по размеру выбоины и трещины заделывают с помощью цементно-песчаной смеси, в состав которой входит цемент марки М 150, а незначительные щели заливают разогретым битумом.

Технология укладки мягкой кровли

Укладывают покрытие на ровное основание. Участок постепенно нарастающих неровностей, имеющихся на поверхности, не должен превышать размер 2 на 4 метра. Монтаж выполняют на сухое основание, а для проверки уровня влажности задействуют влагомер.

Когда такого прибора нет, тогда на поверхность укладывают кусок полиэтиленовой пленки. Если через 4 часа на ней не будет влаги, тогда можно приступать к обустройству кровельного покрытия.


Перед самым монтажом основание тщательным образом очищают, после чего грунтуют битумным праймером – его или приобретают или изготавливают своими руками из битума и бензина в пропорции 1:3.

Обеспечить долговечность эксплуатации мягкого покрытия на крыше собственного домовладения поможет инструкция производителя, в которой подробно описывается, как правильно клеить Технониколь и обустраивать наплавляемый вид кровли. Ее необходимо строго соблюдать и тогда превосходный результат будет обеспечен.



Мягкая кровля Технониколь: обзор, технология укладки, отзывы

Вам уже давно интересно, что представляет собой мягкая кровля Технониколь, активная реклама которой встречается довольно часто, и можно ли вообще доверять отечественной продукции?

На самом деле все зависит от того, какие производственные мощности задействуются и по какому стандарту производятся такие кровельные материалы. Поэтому давайте рассмотрим вопрос доверия такой продукции изнутри.

Компания Технониколь работает на рынке стройматериалов еще с 1992 года и на сегодняшний день является крупным производителем и поставщиком кровельных (и не только) материалов. Это 41 производственная площадка в 5-ти странах и представительство в более 70-ти. Речь идет о рулонных кровельных материалах, полимерных и дренажных мембранах, герметиках, рубероиде, битумной и композитной черепице. И, кроме основной своей продукции, Технониколь предлагает целый комплекс материалов – ендовы, карнизные полосы, коньковые элементы и многое другое.

Сырье на заводы Технониколь поставляется от самых крупных европейских производителей, а сама продукция сертифицирована по стандарту качества ISO 9001 и европейскому стандарту EN 544. К слову, прямой дилер Технониколь – компания Технобуд.

Рулонные материалы корпорация Технониколь представляет на современный рынок в самых разных ценовых категориях:

  1. Эконом – кровля с быстрым и простым монтажом.
  2. Стандарт – материалы, которые удобно использовать для кровель самого разного наклона.
  3. Бизнес – высококачественные «дышащие» материалы.
  4. Премиум – самые долговечные материалы. Срок службы – 25-30 лет.

Среди всех рулонных материалов от Технониколь можно выделить таких лидеров продаж:

  • Линокром и Биполь Стандарт, которые сделаны на особо прочной основе.
  • Экофлекс. Специальные пластомерно-эластомерные добавки сделали этот материал максимально устойчивым к высоким температурам и морозу, и при этом такая кровля еще и «дышит».
  • Техноэласт Пламя Стоп производится из огнестойкого материала.
  • Материал эконом-класс Бикрост радует высокой гидроизоляцией, для которой уже не нужны дополнительные слои.
  • Техноэласт Декор ценен с дизайнерской точки зрения, т.к. обладает широкой цветовой гаммой, что вообще не привычно для таких материалов.

Рулонная кровля этого производителя крепится к крыше при помощи специальных мастик и битумов, которые предварительно разогреваются:

Что касается ПВХ-мембран, Технониколь выпускает два вида таких кровель: однослойную и двухслойную.

Двухслойная представляет собой такой пирог: основание, теплоизоляция и пвх-мембрана. У теплоизоляции (используется минеральная плита) основной нижний слой с составляет 7-17 см толщиной, а ширина верхнего – от 3 до 5 см. Такое «расслоение» позволяет максимально эффективно распределить нагрузку на кровлю.

Но укладка такой мягкой кровли от Технониколь требует профессионального оборудования:

Гибкая черепица отечественного производства под маркой «Шинглас» (Shinglas) стала выпускаться с 2003 года, когда компания Технониколь приобрела свой первый зарубежный завод – в Литве. Продукция получилась достаточно качественной, ведь, по словам производителя, было закуплено дополнительное оборудование и постоянно ведутся научные разработки. Причем другой черепицы Технониколь не выпускает вообще, только Шинглас.

А уже с 2007 года производственные процессы на этом объекте начали вестись по международному стандарту качества. Благодаря этому в цех попадает только качественное сырье, а качественное сырье – это качественный итоговый результат. Контролируется также производство битумной смеси для монтажа технониколевской черепицы.

На сегодняшний день изготавливается эта гибкая черепица из стеклохолста, который с обеих сторон покрывается битумом и сверху посыпается базальтовой посыпкой. Причем выбор дизайнерских решений впечатляет! Ведь окрашивается такой гранулят при помощи керамизации – нагревом до 700°С, куда добавляются неорганические пигменты. А неорганика не меняет своего цвета ни под солнечными лучами, ни от высокой температуры. Цвет такой кровли, конечно, может немного измениться с годами – но только из-за пыли и копоти.

Особая технология производства

Производится Шинглас с недавнего времени из модифицированного битума, свойство которого значительно отличаются от обычного сырья, плюс армирование полиэстером или стеклохолстом.

Изюминка производства черепицы Шинглас в том, что с самого начала для ее изготовления не были переоборудованы линии рулонных материалов, а использовалось специальное оборудование, конкретно для гибкой черепицы. Отличие существенное: теперь каменная посыпка наносится еще на горячий вяжущий битум, а потому закрепляется на нем лучше, плюс гибкость у гонтов получается выше. Второй момент: часть стекловолоконной основы в черепице этой марки не внизу, а в вертикальном положении, что тоже положительно влияет на качество.

Сочетание с другими материалами

Гарантию на разные коллекции своей черепицы Технониколь дает от 10 до 60 лет. Но что не рекомендует Технониколь как производитель Шинглас, так это смешивание мягких черепиц от разных производителей. Да, необычного цветового решения при этом достичь действительно легко, но на этот микс уже никто не даст гарантии. Ведь у разных производителей – разное качество!

А оценить, качественная ли черепица, легко по ее запаху, жесткости и внешнему виду гранулята. Так, слишком резкий запах свидетельствует о том, что в качестве материала для гонтов был использован недоокисленный битум, химические процессы в котором все еще продолжаются, и для самой кровли это не хорошо. Что касается жесткости, то хороша золотая середина, как утверждает Технониколь – когда пластины не слишком гибкие, но и не слишком жесткие. А вот вид гранулята говорит о многом: его прочность нанесения, равномерность и цвет – первый показатель качественного производства.

К слову, по некоторым черепицам на рынке достаточно провести рукой, чтобы крошка стала сыпаться. И это не только неприятный мусор в собственных волосах хозяина дома с такой крышей – это постоянно забивающиеся водостоки и дренаж. А ведь каменный гранулят необходим не только для эстетического фактора – это важная защита покрытия от механических и климатических воздействий.

В экстремальных условиях

Особенно хорошо зарекомендовала себя черепица Шинглас в Сибири, где постоянные перепады температур и серьезная нагрузка снегом. Что же касается южных регионов России, то мягкая черепица любого производителя здесь пока еще не в моде. Все дело в прошлом печальном опыте – битумные материалы без модификаторов не выдерживали палящего солнца и просто плавились.

Современная черепица Шинлас имеет в составе модифицированный битум и специальную посыпку, которая замечательно переносит и жару, и степные ветра. И в качестве убедительного примера удачного применения качественной черепицы на крыше в жарких странах можно привести Калифорнию, где минимум 80% крыш покрыты именно этим материалом.

Конкурентные преимущества

И в итоге на свет выходит черепица, которая обладает рядом ценных преимуществ перед другими аналогами:

  1. Практичность и возможность совершить монтаж самыми простыми инструментами.
  2. Антикоррозийность. В отличие от металлических кровель, мягкая черепица Шингас не гниет и не окисляется.
  3. Вононепроницаемость. Даже в условиях долгого ливня и тающего весной снега никакой дополнительной гидроизоляции не понадобится.
  4. Устойчивость к ветрам. Такое кровельное покрытие не может сорвать ни один ветер. Здесь вообще нет парусности из-за того, что черепицы не представляют собой одно целое, да и каждую оторвать по отдельности практически не реально – слишком хорошо крепление.
  5. Стойкость к перепадам температур. Черепица Шинглас легко выдерживает как сильную жару в знойное лето, так и суровые морозы.
  6. Бесшумность. Такое кровельное покрытие – одно из самых шумоизолирующих: ни дождя, ни града вы слышать не будете.
  7. Долговечность. Благодаря качественной окраске каменной крошки цвет кровли будет ярким почти на протяжении всего срока службы покрытия.

Привлекательна продукция Технониколь также тем, что официальные представители одни из первых среди российских производителей стали обучать обычных строителей. А что знаешь, как делать, делаешь с большим удовольствием, чем возишься с новым незнакомым материалом. Тем более, что монтаж действительно прост:

Наплавляемая кровля Технониколь: технология укладки, отзывы, описание

Если вы озадачены выбором качественного, крепкого материала для кровли, который будет «намертво» сцеплен со скатами – отдайте предпочтение проверенным брендам. Так, одной из самых лучших в России считается наплавляемая кровля Технониколь от отечественного производителя. Она представлена на рынке в нескольких видах, для каждой отдельной кровельной задачи.

Давайте изучим ее более детально, насколько положительны отзывы, есть ли недочеты и какая технология работы с таким материалом. А в этом вам помогут наши подробные мастер-классы, советы экспертов и новые видеообзоры.

Наплавляемая кровля славится такими своими качествами, как прочность, долговечность, водонепроницаемость, эластичность и отличная устойчивость к перепадам температуры и механическим деформациям. Причем этой устойчивости достаточно всех регионов России, даже с суровым климатом.

Наверняка вы не раз уже слышали, чем так хороша наплавляемая кровля, особенно для малоэтажного строительства, как гараж или мастерская. Но давайте подчеркнем преимущества именно кровли от Технониколь:

  • Воздухо- и влагонепроницаемость. Уложив такую кровлю на любую крышу, можете быть полностью уверены, что все внутреннее помещение надежно защищено, а ветер ничего не сорвет.
  • Теплоизоляция и шумоподавляемость, которые у продукции Технониколь – на высоком уровне. Этот момент особенно ценен для жителей верхних этажей, где совсем не слышно ни грохота от дождя, ни шагов людей. В своем роде такой материал и защищает квартиры от потерь тепла.
  • Срок службы. Например, один из самых популярных продуктов, Унифлекс, служит не менее 20 лет!

Конечно же, наплавляемая кровля Технониколь не лишена всех тех минусов, которые вообще присущи такому кровельному материалу, а это цена и довольно сложный монтаж, с применением пожароопасного газового оборудования.

Производитель Технониколь делит свою продукцию на разные классы, в зависимости от того, для каких конкретно задач и кровель те будут использоваться.

Давайте рассмотрим их поподробнее, чтобы вы не переплатили только за громкое название, и не оказалось, что для плоской крыши вашего дома можно было изначально выбрать материал попроще.

Премиум-класс: для крупных объектов

Как вы уже догадались из подзаголовка, такую кровлю наплавляют на самых значимых объектах страны. Материал призван решить сразу целый ряд задач, главная из которых – высокая надежность и гарантии.

Покупателям такой кровли обычно предоставляют полную техническую и информационную поддержку. Одним словом, какой-либо завод связался с представителем Технониколь, и кровля сделана, без поиска дополнительных подрядчиков и каких-либо переживаний по поводу качества.

Специальные марки:  уникальные характеристики

Это марки серии Техноэласт, которые специально были разработаны для решения конкретных задач, таких, как особенности монтажа, теплостойкость и требования к пожаробезопасности.

Бизнес-класс: в приоритете – надежность

Эти материалы рассчитаны на то, чтобы с ними было удобно работать и качество оставалось на высоте. Кровля бизнес-класса считается самой востребованной в современном строительном мире, и для ее продаж у Технониколь также существует служба поддержки.

Стандарт-класс: богатый выбор

Кровельные материалы этого бизнес-класса как раз идеально подходят для обустройства крыши некоммерческого дома, и с ними удобно работать. Вполне надежны, доступны по цене и при этом радует широкий ассортимент.

Эконом-класс: для малоэтажного строительства

Если вы изначально подбирали наплавляемую кровлю для гаража, то эконом-класс как раз то, что нужно. С главной функцией они справляются вполне прилично. И для укладки такой кровли не нужно дорогое или специальное оборудование.

Производитель Технониколь достаточно творчески подходит к выпуску кровельных материалов. Его продукция не только обладает качеством, но и становится важной частью дизайна здания. Давайте рассмотрим подробнее, что именно из этого всего подходит конкретно для вашей кровли.

Техноэласт: безопасность и долговечность

Начнем с самого популярного – Техноэласт К (обратите внимание, что Техноэласт П применяется не для кровли, а для фундамента). Это качественная кровельная гидроизоляция на стекловолокнистой или полиэфирной основе, которая выдерживает высокие механические нагрузки и значительные амплитуды колебаний температур.

Радует эффектным дизайном с крупнозернистой посыпкой. Близок к таким свойствам и Техноэласт С.

Техноэласт Термо – многофункциональный материал, который благодаря специальному АПП-модификатору сохраняет свои свойства даже при таких экстремальных температурах, как +1300°С!

Отметим также отдельно Техноэласт Пламя Стоп. Этой кровлей покрывают здания, к которым предъявляются высокие требования к пожаробезопасности. Здесь для модификации битума используется термоэластопласт.

Перечислим все другие разновидности Техноэласта:

  • Техноэласт Вент для однослойных «дышащих» кровель.
  • Техноэласт Декор отлично подходит для верхнего слоя многослойной кровли.
  • Техноэласт Фикс выпускается для обустройства самого нижнего слоя кровельного ковра.
  • Техноэласт Соло, в принципе, разработан для безогневого метода, на крышах зданий, где такой метод монтажа не возможен, но эту кровлю укладывают и частичным наплавлением, и полным, если это необходимо.
  • Техноэласт Грин замечательно подходит для гидроизоляции зданий, где есть озелененные кровли и прогнозируется контакт гидроизоляции с корнями.
  • Техноэласт Титан больше подходит для промышленных строительных конструкций.

Экофлекс: надежное сцепление

У этой кровли самые высокие адгезионные свойства. Благодаря им кровлю наплавляют почти  на любое негорючее основание. В качестве бонуса идет пластомерно-эластомерные добавки, которые делают такой материал куда более устойчивыми к высоким температурам. Укладывают этот кровельный материал даже при отрицательных температурах (-5°С).

Унифлекс: дышащее покрытие

Кроме своих ценных паропроницаемых свойств, Унифлекс еще хорош тем, что укладывается на старую крышу без ее демонтажа. Выпускается таких видов:

  • Унифлекс К радует глаз крупнозернистой посыпкой и пленкой с наплавляемой стороны полотна.
  • Унифлекс П – с мелкозернистой посыпкой сразу с обеих сторон.
  • Унифлекс Вент – это специальная гидроизоляция для «дышащих» кровель или их восстановления без обязательного удаления старого ковра.

Предназначен для устройства кровельного ковра зданий и сооружений и гидроизоляции строительных конструкций.

Биполь: универсальный материал

Такие кровли отлично подходят как для устройства новых кровель, так и старых. Нижняя сторона этого кровельного покрытия покрыта легкоплавной полимерной пленкой, а верхняя покрыта крупнозернистой минеральной посыпкой.

Линокром: защита от влаги

Отдельно отметим Линокром, который производится на негниющей прочной основе и надежно защищает от сырости. Противостоит любым атмосферным воздействиям. Его разновидность – ЛинокромРЕМТКП, как раз для восстановления верхнего старого  слоя кровли.

Бикрост: высокая гидроизоляция

Эта кровля позволяет уменьшить количество слоев. Все дело в структуре этого слоя: битумное вяжущее нанесено с двух сторон на основу – стекловолокно или битум с профильным наполнителем.

Стеклоизол: сочетание лучших свойств

Для изготовления этого материала применяют склеивание сразу трех компонентов: стеклоткани, стеклохолста и полиэстера. Подходит как для ремонта кровли, так и для обустройства новой.

Рубероид и Рубемаст: улучшенные качества

Рубемаст, как и рубероид, также состоит из пропитанного битумом картона, и вот как раз битума здесь куда больше, а потому и свойства значительно лучше.

Сразу после названия, на рулонах от Технониколь используется дополнительная маркировка, из одной или трех букв. Они указывают на строение материала, а от этого уже зависит то, для каких именно задач подходит именно этот тип кровли.

Итак, давайте расшифруем их:

  1. Основа: Х – стеклохолст, Т – стеклоткань и Э – полиэстер.
  2. Верхний защитный слой: П – полиэтиленовая пленка, К – крупнозернистая посыпка и М – мелкозернистая посыпка.
  3. Нижний защитный слой: П – полиэтиленовая пленка, М – мелкозернистая посыпка, В – вентилируемое покрытие, либо вентканалы, Э – полимерное нетканое полотно и С – самоклеящаяся сторона.

Применяется также сокращенная маркировка:

  1. П – это наплавляемая кровля без защитной посыпки. Она предназначена для использования в качестве нижнего слоя.
  2. К – это кровельный материал с крупнозернистой посыпкой, который имеет ультрафиолетовую посыпку. Такой применяют для обустройства верхнего слоя в многослойном кровельном ковре.

Итак, мы разобрались с тем, что собой представляет наплавляемая кровля от Технониколь, и перейдем к технологии ее укладки на крыше дома.

Укладывать кровлю рекомендуется при таких погодных условиях:

  1. Температура наружного воздуха – не менее +5°С.
  2. Осадки в любых их проявлениях отсутствуют.
  3. Нет аномальной жары, при который элементарно может стать плохо самим работникам.

Укладывают такую кровлю не тогда, когда она уже плавится (как многие полагают), а когда материал становится достаточно гибким. Но, если вам придется работать при отрицательных температурах, положите материал в теплое помещение и выдержите там не менее суток. Если этого не сделать, кровля, сжатая на морозе, потом под солнечными лучами расширится и появятся «волны».

Одной из самых лучших для самостоятельного наплавления считается Унифлекс. Вся сложность такой укладки – в использовании специального оборудования. Если все сделаете так, как мы рекомендуем, в итоге у вас получится прочное и непроницаемое покрытие, с двадцатипятилетней гарантией.

Будьте внимательны: есть ряд продукции от Технониколь, которую разрешено укладывать на деревянное основание, и при этом наплавляются только швы. Открытый огонь не касается при этом основания:

Первым делом рассчитайте необходимое количество наплавляемой кровли. Узнайте площадь, на которую будет производиться укладка, и сколько метров покроет один рулон. Такую информацию не сложно узнать у продавца, или на сайте с товаром.

Основание прогрунтуйте битумной мастикой, чтобы образовалась липкая пленка для лучшей адгезии.

Обратите внимание, что нижнюю часть рулона наплавляемой кровли разогревают газовой горелкой до 150°С. Поэтому обязательно позаботьтесь о собственной безопасности. Поэтому работайте в закрытой одежде, в защитных перчатках или варежках. Их в процессе работы обязательно увлажняйте водой, для чего поставьте на крыше ведро с водой.

Сама наплавляемая кровля будет похожа на слоеный пирог: основание, затем 2-3 подкладочных слоя, и после этого – финишное покрытие. При этом вторую полосу покрытия нужно клеить с нахлестом 10 см на первую. Так вы защитите шов от влаги. У слову, на рулоне Унифлекс линия нахлеста отмечена другим цветом. Далее следите за тем, чтобы швы у первого и второго слоя не совпадали.

Первым делом кровельным ковром оклеиваются парапетные стены. Для лучшей адгезии бортики и другие вертикальные поверхности необходимо заштукатурить. После этого клеят подкладочный слой покрытия. Поверх этого слоя раскатывают рулон и закрепляют его край. Дальше расплавляют нижний гидроизоляционный слой и прикатывают его валиком. В общей сложности технология такая:

  1. Рулон раскатывают и примеряют по отношению к тем, что по соседству.
  2. Далее рулон скатывают к середине, разогревают нижний слой и основание (или ранее нагретый слой).
  3. Разогретый рулон постепенно раскатывают и следят за тем, чтобы из шва немного вытекало битумно-полимерного вяжущего (это показатель качества монтажа).
  4. Точно так же наклеивают следующий слой. Следующий рулон нужно раскатать и выровнять так, чтобы обеспечить нахлест уже на наплавленный рулон.

И, наконец, нужно замазать края рулона мастикой. Здесь важно избавиться от любых щелей, чтобы максимально защитить кровлю от влияния агрессивной окружающей среды.

А теперь  – подробности процесса: кровельщик должен раскатывать рулон на себя, нагревая его плавными движениями буквой «Г». Дополнительно прогревают ту область, что идет внахлест. Если укладка наплавляемой кровли ведется правильно, вы увидите такую деформацию рисунка производителя:

Хорошим признаком также служит небольшое, до 10 мм, вытекание битумно-полимерного вяжущего из-под боковой кромки. И если он будет более 5 мм, его стоит присыпать посыпкой, чтобы защитить от ультрафиолетовых лучей.

Наличие такого валика говорит о гарантии на то, что нахлест будет герметичен.

Все мастерство укладки такой кровли состоит в том, чтобы разогревать материал и поверхность плавными движениями, избегая и недогрева, и перегрева. Именно то, как рисунок деформируется, и говорит о правильном разогреве материала.

На доборные элементы кровли ковер заводят и крепят рейками, чтобы он потом не сползал. Рейки ставить нужно по всей длине примыкания, с зазором 5-10 мм между краями. Для крепления реек подходят только специальные универсальные саморезы с пластиковой гильзой. Первый крепеж ставят, отступая до 50 мм от края рейки, а второй – через 100 мм от первого.

Все следующие саморезы нужно ставить с шагом 200 мм. При этом верхний отгиб краевой рейки загерметизируйте полиуреатановым герметиком от Технониколь. Забивными дюбелями-гвоздями крепить такой материал нельзя.

На горизонтальную поверхность заводить материал нужно не меньше, чем на 20 см от края переходного бортика. А боковая кромка материала должна при этом быть смещена относительно нижнего материала не меньше, чем на 300 мм. Здесь боковой нахлест полотнищ должен составлять 100 мм.

А теперь про механическую фиксацию. Первый крепеж нужно установить, отступая при этом не более, чем на 50 мм от края рейки, а второй – уже через 10 см от первого. Все следующие саморезы закручивайте через 10 см от первого.

По верху кровельный материал промазыважьте мастикой Фиксер и армируйте серпянкой.

В местах примыкания к стенам, вентиляционным шахтам и парапетам нужно сделать наклонные бортики с углом 45° и высотой 10 см. Сами бортики делают из асфальтобетона, цементно-песчаного раствора и минераловатных плит.

Ходить по новой кровле нельзя, хотя она и выглядит прочной. Дело в том, что под тяжестью веса посыпка утопится в битумном слое и даже останутся темные следы.

Основание должно быть ровным, насколько это возможно. Допускаются только плавно нарастающие неровности не более 10 мм, если поперек уклона, и до 5 мм, если вдоль. Проверьте этот момент двухметровой рейкой.

Итак, вам пришлась по душе такая направляемая кровля! Надеемся, мы помогли разобраться со всеми нюансами и непредвзято посмотреть на рекламируемый продукт, учитывая все его плюсы и минусы.

Мягкая кровля Технониколь — устройство пирога, монтаж аэраторовСтройкод

На российском и зарубежном рынках кровельных материалов отечественная компания «Технониколь» за два прошедших десятилетия уверенно заняла одну из лидирующих позиций. В настоящее время компания с успехом множество кровельных и гидроизоляционных материалов.

Успешной инновацией стало производство Технониколь так называемой мягкой кровли или гибкой черепицы, которая пользуется большой популярностью в сфере частного строительства. Компания также поставляет широкий ассортимент элементов для оформления крыши. Сегодня рассмотрим технологию укладки гибкой кровли и монтажа аэраторов.

Устройство кровельного пирога

Мягкая кровля Технониколь подходит для различных типов крыш:

  • Скатные конструкции с деревянной стропильной системой, холодные и утепленные;
  • Плоские крыши с основанием из бетона или железобетона.

В зависимости от типа основания зависит наполнение кровельного пирога. Рассмотрим основные виды начинки различных кровельных конструкций:

  • Скатная холодная крыша. Непосредственно на стропила набивается обрешетка, на которую укладывается сплошное основание. Рекомендуется к использованию влагостойкая ДСП толщиной 10-11 мм. Плиты укладываются в разбежку, между ними оставляются зазоры в 3-5 мм для того, чтобы основание могло расширяться при изменении температур. На сплошное основание стелется подкладочный слой и кровельный материал;
  • Скатная утепленная крыша. Между стропилами укладывается утеплитель, который укрывается пароизоляционным материалом. С внутренней стороны набивается обрешетка, на которую монтируется обшивка мансарды. Со стороны кровли утеплитель также покрывается мембраной для отвода пара и конденсата. Далее, как в случае холодной крыши создается сплошная обрешетка и укладывается мягкая черепица;
  • Плоская бетонная крыша. На основание укладывается мембрана для пароизоляции, на нее – слой утеплителя. Непосредственно под кровельным рулонным материалом организуется слой из керамзита или стяжка из бетона.

Заметим, что ассортимент компании Технониколь позволяет полностью укомплектовать кровельный пирог, за исключением стропильной системы.

Монтаж мягких кровельных материалов

Монтаж мягкой кровли связан с рядом важных правил, от строгого следования которым зависят эксплуатационные характеристики крыши:

  • Поверхность, на которую будет укладываться материал, должна быть сухой и ровной. На скатных крышах необходимо создать прочную сплошную обрешетку, которая не будет подвержена прогибам при различных нагрузках на крышу – от ветра, дождя и снега;
  • Все деревянные элементы, задействованные с гибкой черепицей, должны быть предварительно обработаны специальными антисептиками. Мягкая черепица одинаково не пропускает влагу снаружи и изнутри, и работая с ней особенно важно обезопасить стропильную систему от плесени и грибка;
  • Монтаж мягкой кровли Технониколь подразумевает соблюдение определенного температурного режима в границах -5-+25°С. При более холодном воздухе материал плохо схватывается между собой, а при более высоком чересчур размягчается. Мягкие крыши Технониколь до монтажа важно не подвергать прямому воздействию солнца. Лучшим временем для монтажа мягкой кровли является теплое время года, когда среднесуточная температура выше 6°С. В противном случае укладка производится со специальным строительным феном.

Укладка мягкой черепицы на скатные крыши

Технология монтажа подразумевает схему их трех этапов работы:

  • Монтаж элементов на карнизный ряд. Первый ряд Технониколь укладывается вдоль карниза чуть выше перегиба карниза. Для крепления гонтов с них снимают защитную пленку, закрывающую клейкий слой, и прижимают к основанию. Дополнительно все элементы крепятся гвоздями в местах перфорации элемента. При укладке первого ряда важно соблюсти уровень. Для этого можно заранее по сплошному настилу обрешетки разметить линию для ориентира укладки гонтов.
  • Укладка последующих рядов по направлению к коньку крыши. Гонты всегда укладываются вразбежку, чтобы верхний гонт закрывал промежуток между двумя гонтами нижнего ряда.
  • Обустройство конька крыши. Важным элементом является специальный коньковый аэратор для мягкой кровли – элемент для организации вентиляции подкровельного пространства. Он монтируется непосредственно на коньке крыши и обеспечивает свободное хождение воздуха во всем кровельном пироге.

Монтаж мягкой кровли на плоские крыши

Особой популярностью мягкие кровельные материалы пользуются при обустройстве плоских или пологих крыш. Технониколь предлагает для этого рулонные материалы, которые укладываются посредством наплавления. Плюсом такого монтажа кровли является отсутствие швов, что значительно увеличивает защитные свойства крыши.

Рассмотрим основные моменты укладки рулонных материалов:

  • Основание должно быть очищено от мусора и пыли, выровнено и высушено. Перед монтажом основание обрабатывается специальной грунтовкой, которая должна полностью высохнуть до нанесения кровли;
  • Далее включается газовая горелка, которая должна разогревать сразу две поверхности: основание и нижний слой кровли. Рулон раскатывается по основанию и прикатывается специальными валиками. Запрещено ходить по только уложенному материалу, так это может травмировать ее.
  • Рулонная крыша, как правило, укладывается в 2-3 слоя. Приступать к монтажу следующего слоя можно после того, как смонтирован и полностью остыл предыдущий.

Подводим итог

Мягкие кровельные материалы Технониколь – отличный выбор для различных типов крыш. Высокое качество позволяет получить кровлю высоких эксплуатационных характеристик с привлекательным внешним видом. Важно соблюдать правила монтажа мягких материалов, чтобы кровля долго радовала вас надежной службой.

технология монтажа гибкой черепицы и устройство конькового аэратора

Технониколь – это российский производитель черепицы, который выпускает мягкие кровельные материалы для плоских и скатных крыш под одноименной маркой.

Об их качестве свидетельствует наличие сертификата ISO 9001, он выдается только проверенным производителям.

Черепица Технониколь представлена в нескольких разновидностях, каждая из которых подходит определенным типам крыш.

Содержание статьи

Мягкая кровля Технониколь: виды и характеристики

Конструкция рулонной кровли Технониколь в общих чертах повторяют структуру других марок мягкой кровли: основа состоит из тех или иных разновидностей стеклоткани, она с двух сторон покрывается битумными прослойками, на них наносится покрытие. Продукция Технониколь классифицируется по ценовым значениям (эконом, стандарт, бизнес, премиум) и по составляющим материалам.

Эконом:

  • Стеклоизол. Этот рулонный материал состоит из стекловокнистой основы, битума и наполнителя, роль защитного слоя выполняет полимерная пленка.
  • Бикрост. Рулонный материал на основе стеклохолста или стеклоткани. Поверхностный слой выполнен из окисленного битума.

Стандарт:

  • Линокром. Содержит в основе полиэфирное волокно, вяжущее вещество выполнено из битума, модифицированного полиолефиновыми добавками.
  • Биполь. Структура материала похожа на Линокром с тем отличием, что снизу Биполь дополнительно покрыт полимерной пленкой, а сверху на него нанесена минеральная пленка.
  • Бикроэласт аналогичен по своему строению Линокрому и Биполю, но вяжущий слой здесь выполнен особым образом, что придает ему высокую теплостойкость.

Бизнес:

  • Унифлекс. Основа – полиэстер, покрываемый полимерным битумом.
  • Экофлекс. Пласто-эластомерный материал, подходящий и для кровель, и для гидроизоляции.

Премиум:

  • Техноэласт. Отличается наличием дополнительной защиты из искусственного каучука.
  • Вестопласт. Здесь в битум добавляется атактический полипропилен, что делает материал очень надежным.

Кровля Технониколь

Мягкая черепица технониколь (например Шинглас) для скатных крыш также подразделяется на разновидности, они различаются между собой узорами (типом нарезки) и количеством слоев, в то время как материалы изготовления остаются теми же: в основе стеклохолст, покрытие выполнено из базальтового гранулята.

  1. Однослойные: Самба, Фоксрот, Румба, Танго, Модерн, Кадриль, Фламенко, Аккорд, Соната.
  2. Двухслойные: Вестерн, Джаз, Кантри, Ранчо.
  3. Трехслойная: Континент. Отличается невероятной долговечностью – производитель утверждает о минимальном сроке службы в 60 лет.

Кровельный пирог

Структура пирога плоской кровли Техниколь зависит от того, будет ли крыша эксплуатируемой или неэксплуатируемой. Первый вариант предполагает дополнительное укрепление конструкции для обеспечения возможности выдерживать вес находящихся людей и пристроек.

От неэксплуатируемой кровли требуется только защита внутренних помещений здания от воздействия окружающей среды, поэтому устройство его пирога относительно простое и включает в себя:

  • Основание из бетона или металлопрофиля.
  • Пленочная пароизоляция.
  • Утеплитель (чаще всего – минеральная вата)
  • Рулонная или мембранная гидроизоляция Технониколь.

Важно!

Если плоской крыше необходимо придать определенный уклон, то уклонообразующий слой укладывается в пироге между основанием и пароизоляцией.

Пирог эксплуатируемой кровли выглядит так:

  • Основание выполняется только из прочного железобетона.
  • Цементно-песчанная армированная стяжка.
  • Пароизоляция.
  • Утеплитель. Он должен быть устойчив к сжатию, поэтому оптимальным выбором будут каменная вата, пеностекло.
  • Слой стеклохолста.
  • Гидроизоляция Технониколь (желательно мембранная).
  • Геотекстиль.
  • Опоры из пластика.
  • Тратуарная плитка или иное покрытие.

Кровельный пирог плоской кровли

Структура пирога скатных кровель зависит от того, будет ли чердачное помещение нежилым или мансардным. Мансардная крыша требует дополнительной установки теплоизоляции и пароизоляции.

В общем случае пирог скатной крыши Техниколь будет выглядеть так:

Пирог скатной крыши

Технониколь производит не только черепицу, но и подкладочные ковры под нее. Эти элементы дополняют гидроизоляцию черепицы и выполняют амортизирующую функцию.

Важно!

Ковер настилается по всей плоскости кровли при слишком крутых (больше 60 градусов) и при слишком пологих (менее 18 градусов) скатах. В остальных случаях ковер укладывается только в уязвимых местах: впадины, выступы, стыки с проходными элементами и т. д.

Ковры могут быть закрепляемыми и самоклеящимися. Закрепляемые ковры связываются со стропилами с помощью гвоздей (шаг крепления – 25 см), самоклеящиеся элементы имеют липкое покрытие и не требуют использования дополнительных инструментов для своей установки. Читайте так же про ремонт черепицы зимой и летом.

Монтаж рулонной и мембранной кровли



Установка плоской кровли упрощается тем, что здесь нет нужды возводить стропильную систему – основанием для крыши выступают стены здания. Не нужно уделять особого внимания ветрозащите, так как парусность плоской конструкции минимальна.

Монтаж кровли начинается с установки основания из металла или бетона. На него засыпается щебень и керамзит для обеспечения естественного уклона конструкции.

Далее укладываются пароизоляция в один или два яруса и утеплитель.

Если утеплитель недостаточно жесткий, необходимо уложить дополнительную стяжку, которая будет защищать его от деформации. Последним слоем кровли настилается покрытие Технониколь, которое выполняет функции гидроизоляции и финишного слоя, придающего крыше эстетичный вид.

Чтобы на крыше не скапливалась жидкость, обустраивается система водостоков. В небольших зданиях индивидуального использования монтируются наружные водостоки, состоящие из воронок. Воронки устанавливаются в местах наибольшего уклона крыши.

Гибкая черепица Технониколь: установка и монтаж

Устройство мягкой кровли и технология укладки технониколь практически ничем не отличается от других видов гибких черепиц. Обустройство скатной крыши начинается с установки стропил. Расстояние между стропильными ногами должно составлять 60-100 сантиметров. Точное значение в этом диапазоне выбирается с учетом габаритов теплоизоляционного материала, который будет укладываться в пространство между стропилами.

Перейдем непосредственно к инструкции по монтажу мягкой кровли (более полная версия здесь):

  1. На стропильную систему с помощью строительного степлера монтируется гидроизоляционный слой. Хоть мягкая черепица Технониколь сама по себе достаточно влагостойка, отдельный слой гидроизоляции не будет лишним, особенно в климатических зонах с частыми осадками.
  2. Поверх гидроизоляции и стропил укладывается обрешетка. Шаг обрешетки (расстояние между параллельными брусками) зависит от длины волны черепицы. Длина волны может значительно различаться у каждой разновидности материала.
  3. В местах пересечения скатов на обрешетку устанавливаются две дополнительные доски – к ним будет крепиться конек крыши.
  4. На всю плоскость обрешетки укладывается покрытие из влагостойкой фанеры или плит ОСБ. На него монтируется черепица в направлении от карнизного ряда к коньку.
  5. К подкладочному покрытию листы прикрепляются на клейкую поверхность, а между собой связываются с помощью гвоздей. Прилегающая к коньку черепица устанавливается в последнюю очередь.

Важно!

При выполнении работ необходимо обеспечивать естественную вентиляцию внутреннего пространства кровли. Для этого между слоями пирога оставляется зазор, а внутри конька предусматривается наличие сквозного пространства.

Монтаж. Часть 1

Монтаж. Часть 2

Доборные элементы

После монтажа черепичного покрытия устанавливаются доборные элементы. Большая их часть производится компанией Технониколь.

  1. Карнизная планка Технониколь выполняет функцию защиты обрешетки от попадания влаги. Она крепится к лобовой доске на нижних гранях скатов крыши.
  2. Торцевая планка выполняет функцию ветрозащиты и устанавливается на боковых гранях крыши.

Технониколь производит и вентиляционные элементы. Коньковый аэратор для мягкой кровли технониколь позволяет обеспечивать воздухообмен в кровле даже при больших углах ската.

Для установки аэратора нужно оставить свободное пространство под коньком и прикрепить к обрешетке две дополнительные доски – на них и будет устанавливаться данный элемент. После установки аэратора поверх него устанавливаются листы черепицы.

Благодаря тому, что Технониколь производит как основные, так и доборные элементы кровли, достигается возможность пользоваться при монтаже крыши изделиями только от одного производителя, а это более удобно и надежно.

Доборные элементы

Полезное видео

Монтаж гибкой черепицы Технониколь в видео-инструкции:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Мягкая кровля Технониколь: характеристики, укладка

Мягкая кровля Технониколь надежно защитит крышу дома от влаги

Рулонные кровельные материалы Технониколь: характеристики и толщина

Кровельные материалы этой марки сделаны на основе прочной стеклоткани, пропитанной модифицированной битумной компонентой с последующей посыпкой верхней поверхности мелкой базальтовой крошкой.

Устройство мягкой кровли Технониколь

Нижняя поверхность листов покрыта специальным клеем, сохраняющим свою адгезию достаточно длительное время. После приклеивания клей постепенно полимеризуется и надежно удерживает сцепление с основой на протяжении всего срока своей службы.

Существует множество моделей гибкой черепицы Технониколь, которая отличается по следующим характеристикам:

  • цвет и поверхностная структура;
  • форма нарезки;
  • общая толщина и высота гонта.
Таблица: характеристики различных видов мягкой черепицы Технониколь

Технология укладки мягкой кровли Технониколь

На зданиях с плоской бетонной крышей рулонные полосы наплавляются на сухую ровную основу при помощи расплавленного битума. Неровную или рыхлую основу нужно подготовить: убрать все неровности, снять слой разрушенного бетона, при необходимости — залить поверхность свежим раствором. После чего выполняется гидроизоляция кровли материалом Технониколь.

При наклонных крышах кровля крепится комбинированным способом: на горячий битумный клей и кровельные гвозди со шляпками. Лучший материал обрешетки под такой материал — толстая водостойкая фанера, листы ДСП, OSB или зашивка вагонкой. В любом случае поверхность основы под кровельное покрытие должна быть идеально ровной.

Схема монтажа черепицы Шинглас

Мягкая кровля Технониколь укладывается на подкровельную подушку. Для стропильных крыш она укладывается на ендовы, переломы, и по периметру крыши.

При монтаже придерживаются таких правил:

  • боковой нахлест соседних полотен — 80 мм;
  • нахлест на торцевых стыках полотен — 150 мм;
  • места нахлестов соседних полотен смещаются не менее чем на 500 мм;
  • смещение швов между нижнего и верхнего слоя — не менее 500 мм.

Мягкая черепица Шинглас Технониколь

В последние годы большое развитие получил новый вид покрытий — гибкая черепица известная также как Шинглас. Данное слово является калькой английского shingles, означающего буквально «крыша из дранки».

Гибкая черепица Технониколь представлена большим ассортиментом коллекций, каждая из которых образует свой, неповторимый узор кровельного рисунка. В отличие от рулонного кровельного материала, Шинглас поставляется небольшими лентами — гонтами. При укладке рядами, гонты, как рыбья чешуя, образуют прочную водонепроницаемую поверхность, способную надежно противостоять всем капризам погоды.

Шинглас Технониколь — форма нарезки, размеры гонта

Мягкая черепица Технониколь укладывается не на голое основание, а на подкладочный ковер из специальных материалов. При этом ендовы и периметр крыши тщательно обклеиваются самоклеящейся подкладкой, а остальная плоскость крыши покрывается листами для механического крепления. Этот подкладочный слой крепится оцинкованными гвоздями с широкими шляпками. Гвозди забиваются с шагом 20-25 см по периметру листа.

Производитель рекомендует в каждом случае применять специализированный материал. Например, ендовы рекомендуется прокладывать ендовым подкладочным ковром. Причем по всей длине ендовы лучше использовать целую полосу, а не несколько отдельных кусков, уложенных внахлест друг на друга.

Порядок монтажа битумной черепицы не отличается от укладки листовой кровли. Первый ряд гонты укладывается по нижнему срезу кровли. Соседние листы ложатся внахлест на величину, указанную прямо на фабричной упаковке. Взаимное расположение и величину нахлеста смежных рядов производитель также указывает на упаковке своего товара. Не следует забывать о смещении соседних рядов на шаг, равный расстоянию между зубцами гибкой черепицы.

Подробную информацию об укладке мягкой кровли, вы найдете в нашем материале.

Рекомендации по монтажу

Несмотря на очень широкий диапазон температур, при которых допускается монтировать битумную кровлю, советуем прислушаться к рекомендациям производителя.

Мягкие кровельные листы лучше всего монтировать при температурах не ниже плюс 5 градусов, и не выше 30 градусов тепла по Цельсию. При более низких температурах уменьшается их пластичность, снижается схватываемость клеевого слоя. А при более высоких — защитная пленка, предохраняющая клей от пересыхания, снимается очень трудно, и легко рвется.

Технология укладки мягкой кровли Технониколь

Перед укладкой листы разных пачек нужно перемешать. Тогда небольшая разница в оттенках от партии к партии не будет бросаться в глаза.

Перед монтажом при пониженных температурах рекомендуется кровельное покрытие не менее суток выдержать в теплом помещении. Мягкая черепица Технониколь становятся пластичнее и ее легче укладывать.

Резать гонты и рулонный кровельный материал Технониколь материал нужно обязательно на деревянной дощечке. При обрезании на весу края будут неровными и разлохмаченными.

Мягкая кровля Технониколь, монтаж — видео

Итог

Простое устройство мягкой кровли Технониколь и технология укладки этого материала рассчитаны на монтаж своими руками. Благодаря этому можно не только покрыть крышу своего дома без помощи профессионалов, но и при необходимости — самостоятельно провести ремонтные работы.

Теплоизоляционные материалы, теплоизоляция, изоляционные материалы, кровельные материалы, цена, утеплитель, герметик, дренаж, дренажная мембрана по привлекательной цене

Корпорация ТЕХНОНИКОЛЬ — ведущий международный производитель надежных и эффективных строительных материалов и систем. Компания предлагает инновационные продукты и технологии, сочетающие в себе решения собственных исследовательских центров и международный опыт.

В состав Корпорации входят два крупных подразделения, независимо управляемых каждым из собственников: Производственная компания ТЕХНОНИКОЛЬ, возглавляемая Сергеем Колесниковым, и Торговая компания «Технониколь Трейдинг Системс», управляемая Игорем Рыбаковым.

Промышленная компания ТЕХНОНИКОЛЬ, возглавляемая Сергеем Колесниковым, объединяет 53 производственные площадки в России и за рубежом (Белоруссия, Литва, Чехия, Италия, Великобритания, Германия), 22 представительства в 18 странах, 19 учебных центров и 6 научно-исследовательские центры, оснащенные высокотехнологичным оборудованием и квалифицированными кадрами. В центрах регулярно разрабатываются и внедряются новые продукты и решения для строительной отрасли. Компания экспортирует материалы в 95 стран мира.Штаб-квартиры расположены в России, Польше, Италии, Китае и Индии. В 2017 году комбинат показал выручку 79 млрд рублей.

Торговая компания «Технониколь Трейдинг Системс» под управлением Игоря Рыбакова специализируется на продаже продукции Корпорации, а также других строительных материалов и инструментов для промышленного, гражданского и частного жилищного строительства в более чем 100 торговых представительствах в России и странах СНГ.

Миссия ТЕХНОНИКОЛЬ — производить качественные, надежные и эффективные строительные материалы и решения, которые мы стремимся сделать доступными каждому человеку в мире.Наша команда руководствуется принципами мастерства, высокого профессионализма, ответственности и безопасности.

Мы стремимся к постоянному совершенствованию наших материалов, и наши центры исследований и разработок решают эту задачу. Компания постоянно совершенствует существующие технологии и запускает новые материалы. Наши исследовательские центры и лаборатории оснащены современным оборудованием для изучения физико-механических свойств материалов в широком диапазоне температур, определения структуры и ингредиентов исходных соединений и проверки прочности готовой продукции. Научные исследования и новые технологии позволяют ежегодно выпускать несколько новых продуктов.

ТЕХНОНИКОЛЬ — одна из первых российских компаний, которая подчеркнула необходимость обучения строителей новым технологиям и применению инновационных материалов. Наши учебные центры предлагают современное оборудование, стенды, макеты и помещения для практических занятий. Благодаря практическому подходу к обучению мы оказываем дополнительную образовательную поддержку нашим сотрудникам, клиентам и партнерам.

ТехноНИКОЛЬ Индия откроет производство в Индии

«Всего за 2 года Индия стала одним из основных рынков ТехноНИКОЛЬ, который является высококонкурентным и с каждым годом значительно растет.Мы считаем этот рынок очень перспективным, поэтому продолжим разработку новых продуктов, решений и услуг. Мы верим, что наш опыт, сильные научно-исследовательские и опытно-конструкторские работы, современные фабрики и отличная команда профессионалов позволят нам удовлетворить ожидания и потребности каждого клиента и вместе достичь отличных результатов. Помимо производства материалов по конкурентоспособным ценам, в ближайшем будущем мы собираемся открыть производство в Индии », — сказал г-н Масуд Аббас, директор TechnoNICOL India, в интервью Марии Р.

Расскажите, пожалуйста, нашим читателям о вашей материнской компании «ТехноНИКОЛЬ — Строительная система», ее деятельности в Индии, важнейших сферах деятельности и ассортименте продукции для строительной отрасли?
Корпорация ТехноНИКОЛЬ — крупнейший в России и Европе производитель и поставщик кровельных, гидроизоляционных и теплоизоляционных материалов. Компания была основана в 1992 году и с тех пор накопила значительный опыт на рынке строительных материалов. Мы гордимся тем, что предлагаем современные материалы и технологии, которые сочетают в себе глобальный опыт и сотрудничество 5 собственных научно-исследовательских центров.Наш широкий ассортимент высококачественных материалов и надежные решения позволяют клиентам сделать правильный выбор, отвечающий их требованиям по цене и качеству.

Корпорация ТехноНИКОЛЬ в настоящее время владеет 51 производственной площадкой в ​​Европе и Азии, розничной сетью из 140 филиалов и представительств в 21 стране мира. Материалы компании были использованы на более чем 1 80 000 сайтов в 82 странах мира. Для нас большая честь быть партнером более 500 независимых дистрибьюторов, предлагающих наши 30 брендов.Мы рады узнать, что наши материалы используются при строительстве домов, заводов, мостов, объектов социальной инфраструктуры и других сооружений, которые улучшают уровень и качество жизни конечных потребителей.

В ассортимент нашей продукции входят битумные гидроизоляционные мембраны (APP и SBS), битумная черепица, однослойные синтетические мембраны (PVC и TPO), профилированные мембраны из HDPE, гидроизоляция из жидкого битума, пенополиуретан и теплоизоляция: XPS, каменная вата, минеральное стекло. вата и PIR — все необходимое для надежной гидроизоляции и теплоизоляции от фундамента до кровли любого типа конструкции.

Головной офис в Индии был открыт более 2 лет назад, и теперь этот рынок стал одним из основных для компании. У нас есть планы по значительному увеличению нашего бизнеса в стране, включая строительство нескольких заводов. Мы рады служить индийской строительной отрасли своим опытом, решениями и продуктами, и мы надеемся на взаимовыгодное сотрудничество с индийскими предприятиями.

В портфолио ТехноНИКОЛЬ около 3000 продуктов, обеспечивающих комплексную защиту конструкции от фундамента до крыши.Какие продукты доступны в стране и соответствуют ли они европейским стандартам?
Ассортимент нашей продукции в каждой стране индивидуален и основан на местных нормах и правилах, а также на различных потребностях и предпочтениях наших партнеров. Именно поэтому мы тщательно адаптируем его для каждой страны.

Мы считаем, что залог успешной деятельности ТехноНИКОЛЬ — это высокое качество исследований и контроля до, во время и после производственных процессов. Ассортимент нашей продукции в каждой стране индивидуален и основан на местных нормах и правилах, а также на различных потребностях и предпочтениях наших партнеров.»

В Индии мы имеем честь предлагать продукцию нескольких подразделений:

  • Высококачественные модифицированные битумные мембраны APP (ULTRAPLAST) и SBS (ULTRAFLEX), специально адаптированные для суровых погодных условий Индии и обладающие улучшенными физико-механическими свойствами.
  • Битумная кровельная черепица (SHINGLAS), включая многослойные коллекции премиум-класса с официальной гарантией до 50 лет, а также специально разработанную коллекцию однослойной модифицированной кровельной черепицы APP с повышенной термостойкостью и дополнительной устойчивостью к водорослям.
  • Однослойные ПВХ-мембраны, предназначенные для гидроизоляции крыш (LOGICROOF) и подземных сооружений (LOGICBASE), которые уже использовались при строительстве нескольких тоннелей в стране.
  • Ассортимент битумных грунтовок и мастик (на основе растворителей или воды), предназначенных для грунтования поверхностей и гидроизоляции крыш, подземных сооружений и фундаментов.
  • Специальные самоклеящиеся герметизирующие ленты (NICOBAND), которые являются идеальным решением для заделки трещин и стыков, а также для ремонта кровли.
  • Каменная минеральная вата для теплоизоляции кровель (ТЕХНОРУФ) и фасадов (ТЕХНОФАСАД и ТЕХНОВЕНТ) производится из базальтовых пород на передовом высокотехнологичном оборудовании ведущих европейских производителей.
  • Экструдированный пенополистирол (ТЕХНОНИКОЛЬ УГЛЕРОД), который является одним из самых эффективных теплоизоляционных материалов и широко используется для теплоизоляции фундаментов, крыш, полов, трубопроводов, автомобильных и железных дорог.
Вся наша продукция, предлагаемая в Индии, как и в любом другом регионе мира, проходит строгий контроль качества согласно нормам EN.Мы уверены, что залог успешной деятельности ТехноНИКОЛЬ — это высокое качество исследований и контроля до, во время и после производственных процессов. Все экспортные предприятия ТехноНИКОЛЬ прошли сертификацию UNI EN ISO 9001 и UNI EN ISO 14001 и строго соответствуют стандартам качества, определенным этими международными требованиями. Качество продукции ТехноНИКОЛЬ подтверждается множеством сертификатов и протоколов испытаний, выданных многими ведущими институтами и научными центрами по всему миру. Расскажите нам об УТП вашей продукции с точки зрения устойчивости, энергоэффективности, защиты окружающей среды, удобства для пользователя и т. Д.
Компания разрабатывает и продвигает материалы и системы, сводящие к минимуму потери энергии в промышленном секторе и коммунальном хозяйстве. Новейшие технологии, используемые в продукции ТехноНИКОЛЬ, позволяют значительно снизить затраты на кондиционирование зданий. Внедряем строительные системы, направленные на создание комплексной защиты конструкции от фундамента до кровли.

Предлагаемая Корпорацией ТехноНИКОЛЬ продукция — качественные гидроизоляционные и теплоизоляционные материалы — полностью совместимы и могут быть использованы в предлагаемых системах. Совместимость материалов между собой — одно из основных условий получения надежной целостной системы изоляции. Именно поэтому наши специалисты разработали ряд профессиональных технических решений для различных типов проектов. Здесь мы руководствуемся тремя основными принципами: совместимость компонентов, долговечность и доступная цена.Мы можем гарантировать, что наши клиенты получат лучшее комплексное решение и профессиональную помощь на этапе проектирования.

Вся продукция, разработанная и производимая ТехноНИКОЛЬ, соответствует экологическим стандартам и безопасна для здоровья человека и окружающей среды. Все заводы на стадии проектирования проходят государственную экологическую экспертизу. Окружающая среда на наших промышленных объектах находится под ежедневным контролем. ТехноНИКОЛЬ инвестирует в безотходное производство, современное оборудование и технологии защиты окружающей среды.

Более того, все материалы, производимые на наших заводах, и решения, предлагаемые нашими специалистами, разработаны по безотходному принципу, а большая часть продукции подлежит вторичной переработке.

Мы вышли на рынок Индии некоторое время назад, и наша продукция уже поставляется на местные объекты. После подписания Меморандума мы можем развивать производственную площадку в стране. Мы надеемся наладить продуктивный диалог с властями штата Андхра-Прадеш, которые поддерживают промышленное развитие региона », — констатирует Сергей Колесников.

Как вы оцениваете развитие кровельной, гидроизоляционной и изоляционной промышленности в Индии? Насколько устойчивым вы считаете этот рынок для своих продуктов и решений?
Индийский рынок отличается высокой конкуренцией, но из года в год он значительно растет. Это уникально, поскольку Индия идет своим собственным путем в разработке национальных норм и правил. Стандартные строительные решения и способы нанесения полностью отличаются от того, что обычно используется в Европе.На требования строительства влияют и климатические факторы. Вот почему мы адаптируем наши решения и тщательно изменяем свойства продукта, чтобы обеспечить только лучший результат в кровле, гидроизоляции и теплоизоляции.

Нашим партнерам обычно требуются не самые дешевые продукты, которые могут вызвать проблемы в ближайшем будущем, а современные материалы и решения, которые прослужат десятилетия без ремонта. Это выгодно для нас, так как позволяет предлагать наши продукты высочайшего качества, которые надолго выдержат любые испытания.Это также хорошо для отрасли, поскольку повышенные стандарты помогают очистить рынок от материалов плохого качества.

Мы считаем индийский рынок очень перспективным, поэтому мы продолжим разработку новых продуктов, решений и услуг. Мы верим, что наш опыт, сильное подразделение НИОКР, современные фабрики и отличная команда профессионалов позволят нам удовлетворить ожидания и потребности каждого клиента, и вместе мы сможем достичь отличных результатов.

Индия — рынок с конкурентной ценой; как вы поддерживаете чувствительность к ценам и конкурируете с местными производителями? Вы планируете в ближайшем будущем открыть здесь производственное предприятие?
Это непростой вопрос.Однако низкая цена комплектующих в России, высокое качество наших производственных и логистических процессов, а также экономия на масштабе позволяют нам предлагать конкурентоспособные цены даже по сравнению с местными производителями. Возможность поддержать наших партнеров готовым строительным решением, чтобы они могли получить все, от гидроизоляции и теплоизоляции до нашего опыта и помощи в одном месте, делает предложение еще более привлекательным.

Кроме того, чтобы сделать цены на наши материалы более конкурентоспособными, в ближайшем будущем мы планируем открыть производство в Индии.Фактически это будет производственный кластер из нескольких заводов.

12 октября 2016 года в ходе визита министра промышленности и торговли РФ Дениса Мантурова в Индию был подписан Меморандум о взаимопонимании между ТехноНИКОЛЬ, SUN Group и экономическими властями Андхра-Прадеш. Документ касается возможных инвестиций в новый производственный кластер ТехноНИКОЛЬ по производству гидроизоляционных и теплоизоляционных материалов недалеко от Висакхапатнама. Общий объем инвестиций в проект составляет 60 миллионов долларов.

Предоставляет ли компания услуги послепродажной поддержки своим клиентам напрямую или ищет дилеров / дистрибьюторов в Индии?
ТехноНИКОЛЬ ищет дилеров и дистрибьюторов. У нас более 500 независимых партнеров по всему миру. Так же, как и в Индии.

У нас есть дилеры различных типов продуктов и решений, а также авторизованные специалисты по нанесению. Они представляют нас в различных проектах, получая при этом нашу полную поддержку. Благодаря головному офису в Индии мы можем строить прочные, долгосрочные отношения с нашими партнерами и оперативно реагировать на их потребности.

Мы очень рады, что российские компании продолжают приходить на рынок Индии. Темпы экономического роста в Андхра-Прадеш одни из самых высоких по сравнению с другими штатами Индии. Мы надеемся, что проекты, реализованные в сотрудничестве с ТехноНИКОЛЬ, помогут компании значительно усилить свое присутствие на индийском рынке. Мы убеждены, что общие усилия всех партнеров будут способствовать экономически эффективным проектам в штате Андхра-Прадеш и за его пределами », — комментирует Шив Кхемка, заместитель председателя SUN Group.

Расскажите, пожалуйста, об обучении аппликаторов, проводимом вашей компанией.
Как уже упоминалось, улучшение обслуживания клиентов также является одним из наших приоритетных принципов. Лидерство продукции ТехноНИКОЛЬ на рынках кровли, гидроизоляции и теплоизоляции достигается не только за счет качества производимой продукции, но и за счет высокого уровня технической поддержки.

На данный момент у нас 18 учебных центров по всему миру, которые всегда открыты для наших партнеров.Кроме того, наши специалисты по продуктам оказывают регулярную поддержку, организуя мастер-классы и семинары у партнеров. Наши технические инженеры выезжают на строительные площадки и дают свои рекомендации специалистам по нанесению материала непосредственно во время укладки материала. Мы готовим специальные инструкции, которые помогут аппликатору получить надежную гидроизоляцию и изоляцию и предотвратить возможные проблемы. У нас сильная команда и четкая цель — вместе с нашими партнерами создавать лучшее.

описание, характеристики, виды и отзывы

«ТЕХНОНИКОЛЬ Шинглас» — черепица, цена на которую будет варьироваться в зависимости от коллекции, может использоваться даже для купольных крыш.История черепицы насчитывает более 100 лет. Впервые она появилась в США, где и по сей день является самым популярным материалом для устройства крыш. Это объяснение, а именно:

  • Простота установки;
  • Наличие;
  • Использование передовой практики;
  • Апелляция.

Сравнительно недавно российские потребители также имеют возможность покупать плитку, которая с момента появления на рынке нравится домовладельцам, профессиональным строителям и архитекторам.

Описание

Битумная черепица «ТЕХНОНИКОЛЬ» состоит из 3 компонентов:

  • Базальтовая крошка;
  • Битум улучшенный;
  • Утепленный фундамент.

Последним слоем является стекловолокно. От качества этих компонентов будут зависеть характеристики кровли. Стекловолоконный мат — это нетканый материал, состоящий из стекла, равномерно распределенного по поверхности волокон. В итоге черепица приобретает высокую прочность на разрыв и впечатляющую гибкость.

Материал не гниет и не подвержен коррозии. Битумная черепица «ТЕХНОНИКОЛЬ» изготавливается по специальной технологии, предполагающей переработку битума. Методика направлена ​​на повышение термостойкости покрытия. В естественном состоянии битум имеет небольшую термостойкость, которая колеблется от 35 до 45 ° C. Однако этих параметров для работы на крыше недостаточно.

Битумная черепица «ТЕХНОНИКОЛЬ», монтаж которой вы можете осуществить самостоятельно, представляет собой готовый материал на основе улучшенного битума, практически не имеющий температурных ограничений в эксплуатации.Благодаря базальтовой крошке покрытие защищено от атмосферных и механических воздействий.

Рекомендуется

Наиболее эффективные методы проращивания семян

Несмотря на то, что метод рассады в овощеводстве является очень трудоемким процессом, его использует большинство садоводов. Посадка семян в открытый грунт — простой и удобный метод, но эффективен только в определенных климатических зонах. I …

Светоотражающая краска. Сфера применения

Когда автомобили начали заполнять дороги, их популярность начала набирать светоотражающая краска.Благодаря этой краске, как водителям, так и пешеходам становится намного легче избегать аварий в темноте. Назначение краски Светоотражающая краска — лакокрасочный материал, который …

Можно не бояться схода лавины снега, ведь основание крыши будет иметь шероховатую фактуру. Базальт не выгорает, поэтому конструкция надолго сохранит свой внешний вид. Обратная сторона битумной черепицы обработана песком, что исключает налипание черепицы при хранении и транспортировке. На эту сторону нанесена липкая полоса битума, которая защищена в виде силиконизированной пленки.Благодаря наличию этой клейкой поверхности удалось добиться спекания элементов при установке.

Разновидность битумной черепицы «ТЕХНОНИКОЛЬ»: коллекция «Континент»

«ТЕХНОНИКОЛЬ Шинглас» — битумная черепица, которая делится на несколько коллекций. Среди них следует выделить «Континент» — покрытие, обладающее всеми достоинствами черепицы и обладающее эксклюзивным дизайном с 3D эффектом.

Битумная черепица «ТЕХНОНИКОЛЬ» имеет характерный внешний вид, многослойную структуру, высокую прочность, устойчивость к механическим воздействиям и окружающей среде.Гарантия 60 лет. На рынке можно найти ламинированную плитку серии «Континент», которая содержит два или три слоя стекловолокна, соединяющихся между собой под воздействием температуры и давления. Верхние лепестки битумной черепицы по форме отличаются от нижнего слоя, что делает поверхность рельефной, а кровлю в конечном итоге более выразительной. Такая черепица «ТЕХНОНИКОЛЬ», цена 1183 $ / м 2 , имеет высокую термостойкость, равную 110 ° С.

Характеристики плитки «ТЕХНОНИКОЛЬ» коллекции «Континент»

В основе этого материала лежит стекловолокно.Его плотность, как и во всех остальных случаях, равна 110 г / м 2 . Температура размягчения материала эквивалентна 125 ° C. Пыль при транспортировке и погрузке / разгрузке может быть потеряна в количестве 1,2% от образца. Параметры гонта равны 1000 х 349 х 9,6 мм.

Отзыв о плитке коллекции «Ранчо»

Потребителю понравилась плитка коллекции «Ранчо» ламинированная и состоит из двух слоев. Она известна потребителям недавно, но уже успела завоевать популярность.За один квадратный метр придется заплатить 263 руб. На крышу гарантия производителя составляет 20 лет.

По мнению покупателей, эта плитка отличается высокой прочностью, потому что два слоя стекловолокна намного надежнее. Покупатели подчеркивают, что материал имеет большую толщину и долговечность. При проведении работ одну обычную мягкую кровлю приходится укреплять другой, что обеспечивает надежность конструкции. Верхний слой немного отличается от нижнего по форме, а гранулы базальта на лепестках различаются по цвету.По словам покупателей, это придает поверхности необычный вид.

Технические характеристики

Характеристики черепицы этой коллекции практически не отличить от черепицы того же производителя. Итак, нижележащий стеклопластик, плотность которого остается такой же, как и в приведенном выше случае. Термостойкость равна 110 ° C, но важно помнить о температуре размягчения, которая составляет 125 ° C. Один образец мог потерять повязку в количестве 1,2%. Длина, ширина и толщина материала 1000 х 335 х 5.4 мм.

Обзор некоторых разновидностей плитки «ТЕХНОНИКОЛЬ»

В продаже представлена ​​коллекция «Кантри», которая представляет собой двухслойный материал, изготовленный по специальной технологии. Битумная черепица имеет повышенную целостность и устойчивость, а гарантия от производителя составляет 35 лет.

Если вас интересует двухслойная черепица, можно рассмотреть коллекцию «джаз», которая имеет естественный цвет, достигаемый разноцветными гранулами базальта. Гарантия на этот материал составляет 50 лет.

Прослужит дольше коллекция плитки «Western», которая является материалом премиум-класса. Покрытие надежно защитит дом от негативного воздействия внешней среды в любое время года. В коллекции можно найти четыре оригинальных расцветки.

Монтаж

При установке, описанной в статье, укрывной материал для кровли необходим ковролин под черепицу «ТЕХНОНИКОЛЬ». Это рулонный гидроизоляционный материал, обеспечивающий абсолютную водонепроницаемость.Его термостойкость равна 100 ° C, а относительное удлинение — 2%.

Однако технология установки подразумевает соблюдение некоторых других правил. Например, при креплении плитки необходимо использовать оцинкованные гвозди с широкими шляпками, количество которых будет зависеть от угла наклона. При прибивании нужно следить, чтобы шляпа находилась в одной плоскости с поверхностью. Если мы говорим о коллекции «Кантри», то на место двух частей плитки следует крепить гвоздь.

Заключение

Битумная черепица «ТЕХНОНИКОЛЬ» представляет собой битумный материал, имеющий вид прямоугольных модулей, называемых битумной черепицей.Вдоль одного края изделия имеются фигурные вырезы, которые накладываются друг на друга. Это идеальный укрывной материал для скатных конструкций сложной и простой конфигурации.

…

РУЛОННЫЕ КРОВЕЛЬНЫЕ МАТЕРИАЛЫ: ВИДЫ МАТЕРИАЛОВ, РЫНОК, ТЕНДЕНЦИИ РАЗВИТИЯ

Кровля — один из важнейших и ответственных конструктивных элементов здания, выполняет защитные функции и одновременно обеспечивает определенный тепловой режим и комфорт помещения, участвует в создании архитектурного облика города.Столь многофункциональное назначение кровли может быть выполнено только при использовании качественных, прочных материалов и современных технологий гидроизоляционных работ.

Среди всего многообразия крыш (монолитных, мастичных, рулонных, металлических и др.) Рулонные крыши являются наиболее распространенными, так как имеют очевидные преимущества. Как правило, к ним относятся: контроль расхода материала (толщина, ширина задается производителем на заводе) и трудозатрат, скорости и круглогодичного диапазона монтажных работ, экологичности и безопасности, механической и деформационной стойкости.Из недостатков — количество стыков и операций.

Исторически рулонные кровельные материалы на битумных вяжущих наиболее распространены в России [1]. Они просты в изготовлении, дешевы и создают слой гарантированной толщины независимо от условий производства и состояния утепляемой поверхности.

Первыми рулонными кровельными материалами на основе битумных вяжущих стали рубероид, бумажное кровельное покрытие и их аналоги.Однако у таких материалов был существенный недостаток — низкая долговечность (от 1 до 57 лет). Причиной снижения эксплуатационных характеристик с течением времени является низкая прочность и низкая водостойкость кровельной доски, старение и повышенная хрупкость битума, отсутствие стабильности реологических свойств конструкционного покрытия в целом. 1998 год стал поворотным в истории кровельного материала — именно тогда было принято решение о запрете его использования для гидроизоляции кровли. Его прекратили использовать проектные и строительные организации РФ.

Второе поколение кровельных покрытий , широко используемых в настоящее время, — рулонные материалы на основе неотвержденных битумно-полимерных и полимерных связующих (таблица 1). Содержание полимера составляет 812% от веса битума. Это позволяет расширить диапазон рабочих температур за счет снижения температуры хрупкости и повышения температуры размягчения, повысить адгезию к основе и улучшить адгезию в конструкции многослойного ковра.

Небольшое количество полимера служит модификатором свойств битума.Обычными полимерами для этих целей являются атактический полипропилен (APP) и синтетические термопластические эластомеры, в частности стирол-бутадиен-стирол (SBS). По сравнению с обычным окисленным битумом, битум, модифицированный APP, отличается высокой термостойкостью, хорошей гибкостью на холоду (до 20 ° C) и высокой устойчивостью к атмосферным воздействиям. Битум, модифицированный SBS, обладает еще большей гибкостью в холодных условиях (до 30 ° C), но более чувствителен к УФ-излучению [2].

Для повышения прочности и возможности механического монтажа рулонные материалы армируют стекловолокном или синтетическими волокнами в виде брезентовых полотен, сеток и нетканых материалов, а также дисперсным армированием короткими отрезками волокон.Для защиты от солнечного излучения используют броневую повязку из специально подготовленной и окрашенной минеральной (сланцевой, керамической, базальтовой) или пластмассовой крошки [3].

Стремление увеличить срок службы приводит к увеличению содержания полимера в битуме.

Композитные связующие содержат в своем составе до 2025% полимера. В регионах с теплым климатом предпочтение отдается битуму, модифицированному АПП, из-за его хорошей устойчивости к УФ-излучению. Составы на основе битума и СБС имеют

Производство и тип материала

База

Дублирование, армирование

Установка

Некоторые марки

Производитель

Срок службы
I поколение (битумные материалы)

Битум

Картон

Склеивание битумными мастиками

Бумажное кровельное покрытие, рубероид

Группа ТЕХНОНИКОЛЬ

Менее 5 лет

Битум окисленный

Картон, стеклоткань, полиэстер, стекловолокно, сланец, базальтовая пудра Наплавление, склейка полимерно-битумными мастиками Рубемаст, Бикрост, Стеклоизол Группа ТЕХНОНИКОЛЬ
Рубемаст ЗАО «Мягкая Кровля» (Мягкая Кровля)
Стекломаст ОАО «Многопрофильная производственная компания« КРЗ »
Линокром, Бикроэласт Группа ТЕХНОНИКОЛЬ
II поколения (битумно-полимерные материалы)

Битум модифицированный полимером (АПП, СБС)

Стекловолокнистый мат, стекловолокно, полиэстер, сланец, базальтовый порошок

Наплавление, склейка полимерно-битумными мастиками

Техноэласт, Унифлекс, Экофлекс Группа ТЕХНОНИКОЛЬ

1015

года

Гидростеклоизол, Стекломаст, Бирепласт «ТПК Строй»
Изопласт, Изоэласт ООО «Изофлекс»
Филизол ООО «Филикровля»
Ультрамарин, Bellatex, Icopal Группа ICOPAL

III поколение (полимерные материалы)

Термоэластопласты, EPR, BR, PIB, CSPE, PVC, TPP

Полиэстер, геотекстиль, ПЭТнет, сетка из стекловолокна

Склейка, наплавка, механическое крепление, сварка, балласт

Logicroof Группа ТЕХНОНИКОЛЬ

До 50

года

Декопран ООО «Стройпластполимер»
Протан Протан AS
Алькорплан Renolit SE
Monarplan Группа ICOPAL
Ruvimat Рувитекс
Sikaplan Sika
Rhepanol Flachdach Technologie AG
Файерстон Строительные изделия Firestone
Germetex PRO Производственная группа

«Герметекс»

Карлайл Carlisle syntec системы

обладают высокой эластичностью и незаменимы в регионах с холодным климатом.Считается, что СБС и битум более подвержены старению под воздействием УФ-излучения; поэтому защита (покрытие порошком, фольгой или лакокрасочным покрытием) для таких материалов обязательна.

По последним данным, полимерно-битумные материалы являются лидером среди кровельных и гидроизоляционных материалов, занимая около 45% в мире, а по данным Национального кровельного союза (NRU), доля битумных материалов на европейском рынке больше более 60% (таблица 2) [4].

Год Мембраны однослойные, доля% ПВХ мембраны, дол.% Битумные материалы, дол.%
2008 24,6 14,9 75,4
2011 27,9 17,1 72,1
2014 29,9 18,2 70,1
2019 35.6 21,1 64,4

В России по данным на 2015 год битумные и битумно-полимерные материалы вместе занимают 82% рынка (рис. 1) [5].

Рисунок 1. Российский рынок рулонных кровельных материалов

Большинство материалов первого и второго поколений не соответствуют современным требованиям надежности и долговечности с точки зрения жизненного цикла зданий и сооружений, что приводит к огромным трудовым и материальным затратам (рис.2). В связи с этим прослеживается четкая тенденция к смещению в сторону материалов третьего поколения, где жизненные циклы как материала, так и самого здания совпадают, что подтверждается данными НИУ (рис.3) и исследованиями, проведенными маркетингового агентства IndexBox Russia (рис. 4), где видно, что 47% респондентов отдали предпочтение долговечности перед другими параметрами кровельных материалов.

Третье поколение материалов , срок службы которых составляет 3050 лет, это материалы на основе

Рисунок 2.Ориентировочная стоимость 1 м2 плоской кровли в расчете на срок эксплуатации здания через 50 лет (по данным ООО «Биком»)

Россия Европа
Доля полимерных мембран вообще не растет. Передел рынка связан с переходом от рубероида к рулонным битумным материалам Доля полимерных мембран постепенно, но непрерывно растет.Практически весь рост приходится на полимеры, битум стабилен

Рисунок 3. Российский и европейский рынок кровельных и гидроизоляционных материалов.

Рисунок 4. Требования к кровельным материалам [6]

чрезвычайно насыщенных полимеров: хлорсульфированный полиэтилен (CSPE), полиизобутилен (PIB), этиленпропиленовый каучук (EPR), бутилкаучук (BR), поливинилхлорид (PVC). Отсутствие двойных связей в основной цепи полимера обеспечивает высокую стойкость к УФ-излучению, стойкость к окислению и повышенную стойкость к атмосферным воздействиям и озону.Покрытия сохраняют свои высокоэластичные свойства в диапазоне от 60 до + 100 ° С. Неполярность полимерной основы также определяет высокую устойчивость к воздействию полярных сред, в том числе воды. Обычно используемые эластомеры обладают высокой степенью наполнения. Эластомерные покрытия обычно имеют однослойную конструкцию.

Основные преимущества однослойных ковров перед многослойными в том, что они позволяют выполнять кровельные работы круглогодично, сокращают трудозатраты при устройстве кровли на 200-300%, уменьшают массу кровли (согласно СНИП, полимерную кровлю допускается использовать в один слой, а битумно-полимерную — в два) и снизить транспортные расходы более чем в 1020 раз, исключить горячие процессы при устройстве кровли.

Рулонные крыши на основе эластомеров можно приклеивать неотвержденными герметиками на основе эластомеров, такими как бутилкаучук и EPR. Такие мастики совместимы с кровельным материалом и обладают хорошей адгезией к различным основаниям [712].

Причины роста рынка рулонных кровельных материалов в России и ближнем зарубежье:

  1. Амортизация жилых домов в многоквартирном секторе. Более 50% многоквартирных домов в России нуждаются в капитальном ремонте кровли и фундаментов.Существующий спрос поддерживался созданием фондов капитального ремонта, поэтому можно говорить об экономически поддержанном спросе на ремонт и гидроизоляцию кровли в данном сегменте.
  2. Повышение энергоэффективности зданий. В связи с постоянным ростом стоимости жилищно-коммунальных услуг для всех сегментов потребителей, наблюдается рост спроса на применение энергоэффективных технологий и материалов
    для снижения потребления энергоресурсов (тепла и электроэнергии).Это предположение подтверждается переходом России к использованию международных стандартов сертификации для подтверждения энергоэффективности зданий в жилом и коммерческом секторах. Наиболее популярные и эффективные системы сертификации включают в себя следующие системы: Energy Star, LEED, Cool Roofing, Строительные нормы, нормативные требования и экологические аспекты.
  3. Ужесточение экологических норм и правил утилизации. Дополнительным стимулом для роста и изменений на рынке кровельных материалов и технологий является ужесточение экологических норм и правил утилизации (особенно строительного мусора).Затраты на эти элементы в смете должны становиться все более значительными — чтобы мотивировать всю цепочку (собственник — заказчик — исполнитель) оптимизировать эти процессы.

Сегодня основным направлением развития рынка рулонных кровельных материалов является увеличение срока их службы. Следует отметить, что увеличение срока службы приводит, в том числе, к уменьшению отходов при капитальном ремонте. Ужесточение экологических требований к кровельным материалам является, по мнению Национальной ассоциации кровельных подрядчиков Америки (NRCA), одной из тенденций развития кровельной промышленности.

Также актуально стремление к энергосбережению (например, покраска крыш в белый цвет), а также установка солнечных батарей на крышах, увеличение строительства зеленых крыш (у муниципальных зданий должны быть «зеленые» крыши).

В целом, резюмируя все вышесказанное, будущее за рулонными кровельными материалами третьего поколения и планомерный переход к четвертому поколению (умный дом, умная крыша, где показатели надежности, энергоэффективности, экологичности, альтернативной энергетики и комфорта согласованы).Использование кровельных покрытий на основе каучуков и ТПП позволяет с применением новых вулканизирующих систем при необходимости регулировать их свойства в широком диапазоне за счет использования принципа предварительной вулканизации резины после покрытия, что представляет интерес с точки зрения технологического развития. точка зрения на работу.

обзор, техника установки и отзывы

Как известно, коньковый аэратор «ТехноНИКОЛЬ» применяется как элемент, отводящий излишки подкровельной влаги. Имеет специальную защиту, фильтр на основе пенополиуретана, который предназначен для предотвращения проникновения атмосферных осадков и насекомых.

Обзор характеристик

На крышах используется конековый аэратор. Устанавливается над карнизной черепицей, которая должна соответствовать основной цветовой гамме кровли. Таким образом можно придать дизайну эстетичный законченный вид и сделать аэратор практически незаметным. Для правильной эксплуатации необходимо обеспечить приток воздуха от карниза. Перед покупкой следует более подробно ознакомиться с характеристиками материала изделия. Главное, на что стоит обратить внимание, — это расход.На 25 м 2 нужно 1 шт. Размеры аэратора 0,61 х ​​0,29 м. Цвет черный.

Выпускается аэратор из полипропилена, позволяющий реализовать одно из решений по вентиляции под крышей. Аэратор реализован в заводских упаковках. Хранить продукт следует в сухих закрытых помещениях. Объектами применения являются:

  • жилых домов;
  • промышленных объектов;
  • общественные здания;
  • частных домов;
  • торговых комплексов.

Аэратор устанавливается на двускатной крыше и совместим с гибкой черепицей.

Отзывы покупателей

Коньковый аэратор «ТехноНИКОЛЬ», по мнению пользователей, является одним из важных элементов правильно обустроенной кровли. Его использование обеспечивает эффективную вентиляцию всего подкровельного пространства. По словам покупателей, после монтажа расположенные внутри материалы кровельной системы будут защищены от намокания, их теплоизоляционные качества останутся на высоте.Пользователи подчеркивают, что аэратор значительно продлевает срок эксплуатации всей кровли и здания. Вы можете быть уверены, что аэратор качественный, так как он имеет сертификат соответствия.

Необходимость использования аэратора

Раньше коньковый аэратор «ТехноНИКОЛЬ» не применялся, но позже при устройстве кровельных систем разные материалы стали укладывать друг на друга. Этот «пирог» сегодня отвечает за сохранность тепла, изоляцию воды и пара. Все щели в конце, через которые мог проник воздух, закрываются пароизоляцией.В этом случае влага скапливается в герметичном подкровельном пространстве, оставаясь в стропилах. Вода не пересыхает и пополняется влагой, поступающей извне. Через пару лет вы сможете наблюдать за грибком, который разносится по чердаку.

Коньковый аэратор «ТехноНИКОЛЬ» сегодня стал важной частью кровельного пирога. Современные кровли требуют наличия трех вентиляционных слоев. Первый расположен во внутреннем пространстве мансарды, второй — между гидро- и теплоизоляцией, а третий — под крышей.Создавать обычные воздушные прослойки будет недостаточно. Важно, чтобы воздух двигался с конька на карниз. Однако откладывать это не следует, чтобы не было опасности образования конденсата. Аэраторы были изобретены для улучшения циркуляции воздуха и создания входов и выходов для влаги. Аэроэлемент имеет вентиляционную планку, поэтому птицы не могут проникнуть внутрь, а воздух проникает и циркулирует свободно. Аэратор обеспечивает вентиляцию в определенных помещениях, а также гарантирует общую вентиляцию.

Техника монтажа: подготовка инструмента

Перед установкой конькового аэратора для мягкой кровли «Технониколь» необходимо более подробно ознакомиться с инструкцией, ведь его выход из строя может привести к неправильной работе элемента.Для начала нужно подготовить инструменты, среди них:

  • циркулярная пила;
  • шнур для маркировки;
  • молоток;
  • ножницы;
  • нож;
  • пистолет для заделки стыков;
  • рулетка;
  • Мастика в картридже.

Методы работ

Монтаж аэратора осуществляется на крышах, уклон которых варьируется от 14 до 45 °. Монтаж следует проводить исключительно на конек крыши. Обязательным условием в этом случае является наличие продувок, обеспечивающих приток свежего воздуха из карниза.При установке конькового аэратора для мягкой кровли «ТехноНИКОЛЬ» гвозди должны входить в основание на 6,3 мм и более. Пазы должны находиться на расстоянии от края внешней стены 300 мм и более. В конце или начале коньковые аэраторы должны выступать над кровлей на 250 мм. Чтобы исключить ухудшение внешнего вида конструкции кровли и постройки, необходимо установить аэраторы на всю длину конька.

Следует помнить, что коньковый аэратор непрерывного действия «ТехноНИКОЛЬ» имеет закрытые и замыкающие окончания, они соединяются при нанесении и образуют герметичную и прочную конструкцию.Монтаж необходимо начинать от края выступа замыкающего конца. В качестве заключительного этапа прикройте конец заводским концом. Конструкционные ребра следует класть на ровную поверхность последнего ряда черепицы, иначе может возникнуть протечка. Для этого установка конькового аэратора «ТехноНИКОЛЬ» может сопровождаться разрезанием материала и перемещением элементов в сторону перегородок.

Рекомендации специалиста

Для того, чтобы заменить кровлю, на первых этапах следует избавиться от старой коньковой черепицы.Если крыша новая, то нужно сразу отрезать основание дисковой пилой. Если вы хотите работать с кровлей, имеющей коньковый брус, необходимо определить точку, в которой будет располагаться форточка. Важно обеспечить зазор по 13 мм с каждой стороны. Если у вас крыша без конькового бруса, то в каждую сторону конька нужно отступить по 13 мм.

Следующий шаг — прорезание отмеченной линии. Все щели следует удалить с края наружной стены или дымохода на 300 мм.При установке конькового аэратора «Технониколь» по краям кровли следует закрепить две коньковые черепицы. Аэратор необходимо согнуть, чтобы придать ему необходимую форму и облегчить установку. При нанесении покрытые и закрытые концы следует комбинировать, но никакой дополнительной герметизации не требуется.

Заключение

Коньковый аэратор «ТехноНИКОЛЬ», размеры которого были указаны выше, необходимо укрепить гвоздями, закрывающими торец. Гвозди устанавливаются в специальные отверстия.Перегородки аэратора должны располагаться на плоской части последнего ряда укрывного материала, иначе могут возникнуть протечки.

Диафрагма супердиффузионная «ТехноНиколь»: состав, свойства, виды

.

В настоящее время для устройства кровли и ее гидроизоляции применяют совершенно новый подход. В качестве слоя гидроизоляции используются ПВХ-мембраны. Благодаря этому кровля становится надежной, устойчивой к климатическим факторам, упругой.

Использование стандартных материалов из Европы в суровых климатических условиях России невозможно.Поэтому отечественными специалистами совместно с западными партнерами разработана супердиффузионная мембрана «ТехноНиколь». Благодаря своему составу он подходит для использования в нашей стране.

Мембрана супердиффузионная «ТехноНиколь». Технические условия

При производстве мембран основное внимание уделялось следующим факторам:

  • Защита кровли от ультрафиолета.
  • Отсутствие вредных и экологически опасных компонентов (например, свинца).
  • Защита от огня.
  • Способность удалять скопившуюся влагу (лишняя влага в теплое время года испаряется через поверхность мембраны).

Супердиффузионная мембрана «ТехноНиколь» может применяться на любом основании (дерево, железобетон, пеноблоки и т. Д.). Гидроизоляцию можно укладывать при строительстве новой кровли и реконструкции старой. Есть отдельная линейка, которая используется для защиты фундамента, стеновых поверхностей от влаги.Он другой по внешнему виду. На его поверхности лепные выступы небольших размеров.

При устройстве кровли и эксплуатации супердиффузионная мембрана «ТехноНиколь» имеет ряд преимуществ, основные из которых:

  • Простота монтажа. Мембрана может быть облицована цельной поверхностью, без швов.
  • Конструкция не требует дополнительного слоя гидроизоляции.
  • Можно использовать на любой высоте, независимо от пола.
  • Не подвергается химическому разрушению, на его поверхности не появляются грибки.
  • Высокая прочность. Мембрана «ТехноНиколь» выдерживает нагрузку 1100 Н на полосу шириной 5 см.
  • Устойчивость к перепадам температур.

Состав мембраны

Супердиффузионная мембрана «ТехноНиколь» состоит из трех слоев:

  • Вверху расположена гибкая основа из ПВХ, противостоящая влиянию факторов окружающей среды. Благодаря химическим добавкам этот слой выдерживает высокие температуры и препятствует воздействию открытого огня на последующие слои.Это было достигнуто за счет добавления антипиренов и огнеупорных наполнителей, которые снижают скорость реакции окисления под воздействием высоких температур.
  • Средний слой состоит из переплетенных между собой полимерных волокон. Служит армирующей основой. Прочная сетка из полимерных ниток выдерживает длительную нагрузку от большого количества воды или снега.
  • Нижний слой из серого ПВХ защищает поверхность конструкции от контакта с мембраной.

Разновидности мембраны

Строительные пленки компании могут быть двух типов:

  • Супердиффузионная мембрана «Оптима ТехноНиколь» состоит из трех микропористых слоев.Нижняя и верхняя части выполнены из флизелина. Они создают своеобразный каркас для центрального слоя, который выполняет основные функции. Центральный слой полипропилена пропускает пар, но задерживает воду. Этот вид мембраны используется при устройстве утепленных кровель малоэтажных домов.
  • Армированная супердиффузионная мембрана применяется для устройства скатных крыш и отделки фасадов высотных зданий. Также он может служить временной крышей (до 4 месяцев) для защиты от солнца, ветра и осадков.

Кроме того, ПВХ-мембраны в зависимости от армирования бывают трех видов:

  • RP — армирование пленки полиэфирной сеткой.
  • GR — в качестве арматуры используется фиброволокно или стекловолокно.
  • SR — без армирования.

Монтаж кровли с применением мембраны «ТехноНиколь»

Чтобы мембрана прослужила долго, при ее установке необходимо соблюдать определенные правила.

Поверхность, на которую будет укладываться супердиффузионная мембрана «ТехноНиколь», должна быть подготовлена ​​заранее.Все острые углы, мусор и грязь удаляются.

Материал распространяется постепенно, так что воздух удаляется с поверхностей. Он разлагается таким образом, что получается единая структура. Отдельные полосы мембраны соединяются пайкой. Крепеж должен быть по всему контуру.

p >>

Установка гибкой черепицы «Зуб дракона». Технология укладки плитки Shinglas

Общие рекомендации по устройству черепицы ТехноНИКОЛЬ SHINGLAS

Для создания оптимального температурно-влажностного режима кровли необходимо соблюдать определенные правила.Обязательными составляющими надежной конструкции должны быть: сплошная, кровельная и ветровая изоляция. Важно правильно определить толщину с учетом климатических условий региона.

Специалисты компании «Кровли-М» рекомендуют использовать продукцию из одной партии, на упаковке которой дата выпуска и цветовой код совпадают. Для битумной черепицы допускается незначительное отличие цветовых оттенков. Чтобы минимизировать расхождения в цвете, можно просто смешать содержимое нескольких упаковок.

В процессе монтажа необходимо строго соблюдать инструкцию по устройству мягкой кровли ТехноНИКОЛЬ Шинглас.

Монтаж мягкой кровли начинается с укладки стартовой планки, для которой обычно выбирают универсальную карнизно-коньковую черепицу. Можно использовать черепицу с обрезанными лепестками. Далее укладывается обычная плитка. Наличие клеевого слоя позволяет закрепить черепицу на основании, после чего ее прибивают кровельными гвоздями, отступив от края на 20-30 мм.Использование пневматического пистолета значительно ускорит процесс.

Начало кладки — центр карниза. Это упрощает выравнивание рядов по горизонтали. Монтаж всех последующих рядов выполняется со смещением на половину лепестка предыдущего ряда.

При установке при температуре не выше + 5 ° С пучки с плиткой подают партиями по 5-6 штук из отапливаемого помещения.

При + 10 ° С и ниже необходим нагрев клейкой ленты на битумной черепице, для чего используется строительный фен.

Если в процессе монтажа вам необходимо разрезать черепицу прямо на крыше, следует использовать заранее подготовленную доску, которую кладут под материал. Такая предусмотрительность поможет сохранить целостность уже уложенной плитки.

Не складывайте черепицу ТехноНИКОЛЬ ШИНГЛАС, кладя поддоны один на другой. Важно исключить попадание на плитку прямых солнечных лучей, что позволит избежать спекания самоклеящейся ленты с защитной пленкой.

Битумную черепицу будет легче отделить друг от друга, если пакет слегка согнуть и встряхнуть перед открытием.

примечание : нельзя передвигаться по крыше в жаркую солнечную или влажную холодную погоду. Чтобы избежать повреждений в виде следов, желательно использовать для передвижения специальные люки.

1. Материалы, необходимые для установки

Черепица ТехноНИКОЛЬ SHINGLAS

Мягкая кровля Shinglas представлена ​​в широком ассортименте — 60 моделей различных форм и цветов раскроя.Коллекции мягкой кровли SHINGLAS различаются по плотности битума (толщине и укрывистости черепицы).

Ковровое покрытие ТехноНИКОЛЬ

Для кровли можно использовать комбинацию самоклеящегося и механически закрепляемого (кровельные гвозди) материала. Первый рационально использовать на впадинах и карнизах, а второй — на остальной площади кровли.

Самоклеящиеся подложки ANDEREP *

  • ANDEREP ULTRA — эластичный, гибкий материал, используемый для надежной гидроизоляции кровель из битумной черепицы.Изготовлен из полиэстера. Дополнительные защитные функции обеспечивает опудривание наружного слоя мелкозернистым песком.
  • ANDEREP BARRIER — это легкая рулонная гидроизоляция, используемая в местах, где вероятность протечек особенно высока (впадины, карнизы и т. Д.).

Подложка ANDEREP с механической фиксацией *

  • ANDEREP PROF — сверхлегкий рулонный материал, который действует как гидроизоляционный ковер. Это полиэфирная основа, пропитанная полимерно-битумной смесью и защищенная с обеих сторон нетканым полипропиленом (Spunbond).Применяется для разных видов кровли. Он прочен и прост в установке. Может использоваться как временная кровля при перерывах в строительстве до полугода.
  • ANDEREP GL — материал, структура которого состоит из стекловолокна с двухсторонним нанесением полимерно-битумной смеси. Обе стороны защищены слоем мелкого песка. Продольные термоактивные ленты позволяют обойтись без битумной мастики при соединении полотен материала. Применяется в качестве гидроизоляционного ковра под битумную черепицу.

Ковер долина ТехноНИКОЛЬ

Обеспечивает надежную гидроизоляцию ендовы, предназначенную для герметизации стыков между кровлей и стенами. Основа материала — полиэстер, с нижней стороны которого нанесен мелкозернистый песок, а с верхней — базальтовый гранулят.

* Возможно использование других материалов с аналогичными характеристиками .

Элементы вентиляции ТехноНИКОЛЬ

Важно создать условия для эффективной вентиляции подкровельного пространства, для чего должны быть элементы для устройства достаточного количества приточно-вытяжных отверстий.

Мастика ТехноНИКОЛЬ №23 (ФИКСЕР)

Клейкая полимерно-битумная мастика холодная для склеивания стыков подкладочных ковров и приклеивания кровельных элементов SHINGLAS.

Крепеж

Гвоздь кровельный достаточной длины (оцинкованный):

  • стержень диаметром 3 мм и более;
  • длина — 30-45 мм;
  • колпачок 9 мм и более.

Норма расхода гвоздей на м2 кровли составляет в среднем 80 г.

2. Терминология

Фиг.2

1) Видимая часть
2) Часть внахлест
3) Вырез
4) Самоклеящаяся полоса
5) Плитка, лепесток

Фиг.3

1) Фронтальный свес
2) Карнизный свес
3) Ендова
4) Ребро, гребень
5) Конек
6) Перелом ската
7) Прилегание

3. Расход черепицы

Упаковки черепицы SHINGLAS из коллекций RANCHO и JAZZ достаточно для покрытия кровли площадью 2 м 2.Серии WESTERN и CONTINENT — 1,5 м 2, COUNTRY — 2,6 м 2 (учитываются перекрытия при установке). Пакеты других коллекций Shinglas рассчитаны на покрытие 3 м 2.

Для сложных крыш требуется больше материала из-за коньков, ребер и других элементов. Также следует учитывать, что форма среза черепицы влияет на расход. Форма зуба дракона, аккорда и сонаты предполагает не более 5% отходов. При установке плитки другой формы стоит ориентироваться на увеличенный на 10-15% расход материала.

4. Расход клеевой мастики Fixer

  • концы кровли, облицовочный материал внахлест — 100 г / м2. NS .;
  • пломбирование абатментов — 750 г / м2. NS .;
  • установка коврового покрытия енд — 400 г / м2. NS.

Слой мастики не должен превышать 1 мм. Не рекомендуется разбавлять Fixer излишним количеством специальных растворителей, иначе возможно образование пузырей и полос на готовом покрытии.

Обеспечение необходимого температурно-влажностного режима для крыши возможно только в том случае, если в ее конструкцию входит сплошная пароизоляция, толщина утеплителя, необходимая для данного региона, ветрозащитная изоляция и вентилируемое подкровельное пространство.

Допускается небольшое отклонение цветовых тонов, что характерно для битумной черепицы всех производителей. Чтобы свести к минимуму тональный дисбаланс, перед применением перемешайте содержимое 5-6 упаковок в произвольном порядке. Монтаж необходимо производить диагональными полосами.

Если кровельные работы ведутся при температуре ниже +5 ° С, пакеты с шингласом следует подавать из теплого помещения по 5-6 пачек. Самоклеящуюся полосу на плитке необходимо прогреть строительным (термическим) феном.

Чтобы не нарушить целостность битумной кровли, материал на кровле следует разрезать на специально уложенной доске.

Поддоны с рубероидом нельзя подвергать воздействию прямых солнечных лучей, так как это может привести к преждевременному спеканию клеевого слоя с силиконизированной защитной пленкой. Нельзя ставить поддоны друг на друга.

Для плавного отделения битумной черепицы друг от друга рекомендуется слегка согнуть и встряхнуть упаковку битумной черепицы перед открытием.

Внимание! Во избежание появления пятен и следов от обуви не рекомендуется ходить по крыше в жаркую солнечную погоду.Для передвижения по скату крыши используйте специальные люки.

1. Используемые материалы
Шинглас

Ассортимент битумной черепицы ШИНГЛАС является самым широким среди российских производителей и включает более 30 различных моделей.

Футеровочный слой ТЕХНОНИКОЛЬ

Ковролин подкладочный — рулонный гидроизоляционный битумно-полимерный материал на основе полиэстера толщиной 1,7-2 мм.

Барьер

ОС ГЧ — рулонный гидроизоляционный самоклеящийся битумно-полимерный материал толщиной 2-2.5 мм.

Ковер долина ТЕХНОНИКОЛЬ
Ковролин долины ТЕХНОНИКОЛЬ

— рулонный гидроизоляционный битумно-полимерный материал на основе полиэстера, покрытый крупнозернистым базальтовым гранулятом.

Карниз, выступы фронтона и планки примыкания

Изготовлен из металла со специальным покрытием.

Гвозди кровельные специальные
  • Гвозди оцинкованные длиной 25-30 мм.
  • Диаметр колпачка не менее 9 мм.
  • Диаметр стержня гвоздя не менее 3 мм.
Мастика ТЕХНОНИКОЛЬ (ФИКСЕР)

Мастика битумно-полимерная холодноклеящая FIXER.

Элементы вентиляции ТЕХНОНИКОЛЬ

Достаточное количество приточных и вытяжных отверстий для удовлетворения минимальных требований к вентиляции крыши.

2. Терминология
  1. Видимая часть.
  2. Деталь внахлест.
  3. Вырез.
  4. Самоклеящаяся лента.
  5. Плитка, язычок, лепесток.

  1. Передний свес.
  2. Карнизный свес.
  3. Ендова.
  4. Ребро, ребро.
  5. Коньки.
  6. Перелом ската.
3. Расход рубероида

Одна упаковка серии SHINGLAS Jazz содержит 2 м 2 готовой кровли (включая перекрытия при укладке черепицы). Пакеты оставшейся серии черепицы содержат 3 м 2 готовой кровли. При расчете необходимого количества обычной черепицы следует учитывать коэффициент, соответствующий уровню сложности кровли.Для черепицы сонатной, аккордовой и джазовой форм огранки в сочетании с гребне-карнизной плиткой необходимо предусмотреть уровень отходов не более 5%. В остальных случаях (при оформлении стартовой полосы, нервюр и конька крыши) уровень отходов составляет 10-15%.

Расход специальных кровельных гвоздей около 80 грамм на 1 м 2.

Подготовка основания крыши

Кровельные материалы должны соответствовать строительным нормам и правилам (СНиП).

При установке SHINGLAS на деревянные кровельные конструкции, а также на другие типы конструкций шаг стропил зависит от постоянных и временных нагрузок, а также от индивидуальных архитектурных особенностей кровли и составляет от 600 мм до 1500 мм. .

В зависимости от шага стропил или дополнительной ступенчатой ​​обрешетки используются полы из массива дерева разной толщины (см. Таблицу).

В качестве обшивки могут использоваться: ориентированно-стружечная плита (OSB-3), фанера повышенной влагостойкости (ФСФ), шпунтованная или обрезная доска относительной влажности не более 20%, отсортированные по толщине. В качестве обшивки рекомендуется использовать древесину хвойных пород.


При использовании в качестве обрешетки обрезной доски зазор между досками должен составлять 1-5 мм.

Укладку крупнопанельного перекрытия (OSB 3; фанера ФСФ) рекомендуется проводить с разрывом швов и закреплять острыми гвоздями или саморезами.

При укладке в зимний период сплошного перекрытия из фанеры или плит OSB-3 необходимо оставлять зазор 3 мм между листами для компенсации линейного расширения в теплое время года.

Для увеличения срока службы деревянных элементов стропильной конструкции компания рекомендует обрабатывать их антисептиками и антипирином.

Внимание! Устанавливая паркет из массива, следует обратить внимание на то, чтобы фрагменты годичных колец ориентированы выступами вверх (см. Рис. 4). При использовании влажной древесины концы шпунтованной или обрезной доски с каждой стороны скрепляются двумя саморезами.


2. Кровельная вентиляция

Для увеличения срока службы кровельной конструкции необходимо предусмотреть вентиляцию, особенно над эксплуатируемым мансардным этажом. Нормальная вентиляция скатной кровли обеспечивается тремя основными элементами: отверстиями для забора наружного воздуха, каналами над теплоизоляцией для его циркуляции и вытяжными отверстиями в верхней части крыши (рис.5). Нормы площади сечения приточно-вытяжной вентиляции составляют 1/300 — 1/500 площади утеплителя. Давление на чердаке следует снизить, поэтому площадь вытяжных отверстий должна быть на 10-15% больше, чем приточных. Это необходимо для создания тяги.

№

При подшивке карнизных свесов сайдингом используются специальные элементы для обеспечения притока наружного воздуха — так называемые планки софита. При использовании футеровки существует несколько способов обеспечения притока воздуха, один из которых показан на рис.6.

Воздуховоды над теплоизоляцией должны иметь минимальную высоту вентиляционных отверстий 50 мм с углом наклона более 20 ° С. При уменьшении угла наклона откоса (менее 20 ° С) высота воздуховод следует увеличить до 80 мм.


Внимание! Подкровельная система вентиляции должна исключать участки с застойным воздухом, так называемые «подушки безопасности», то есть необходимо обеспечить полную «промывку» наружным воздухом всего подкровельного пространства.

3. Карниз

Карнизный свес кровли армирован металлическими планками (капельницами). Укладываются ребром на край прочного основания и крепятся специальными кровельными гвоздями в шахматном порядке с шагом 120-150 мм и внахлестку 20-30 мм. Нахлест досок 30-50 мм.

4. Подкладочный слой
Угол наклона крыши от 12 ° до 18 °

Уголок предусматривает установку дополнительного гидроизоляционного ковра под ШИНГЛАС.В долинах и на карнизах монтируется самоклеящийся битумно-полимерный материал BARRIER OS GCH. В ендове BARRIER OS MS укладывают шириной 1 м (по 50 см на каждый откос), по свесу карниза на величину свеса плюс 60 см от плоскости фасада стены в здание или сооружение (см. Рис. . 7). Ограждение ОСГЧ на свесе карниза не доходит до изгиба капельницы на 2-3 см. По возможности следует стремиться к сплошному ковру (без нахлестов) по всей длине ендовы.В противном случае продольный нахлест составляет 30 см при тщательной проклейке, причем выполняется она в верхней части кровли.

Остальная часть склона покрыта подкладочным ковром ТЕХНОНИКОЛЬ. Рулонный материал укладывают снизу вверх с нахлестом в поперечном направлении 100 мм, а в продольном — 150 мм, раскатывая рулон параллельно карнизу. Крепится к основанию специальными оцинкованными гвоздями с широкой головкой через каждые 200-250 мм. Места перекрытия замазываются битумной мастикой ТЕХНОНИКОЛЬ.

Угол наклона крыши от 18 °

Этот уголок предусматривает установку дополнительного гидроизоляционного ковра под ШИНГЛАС в местах наиболее вероятных протечек. К ним относятся: карнизы, впадины, двускатные свесы, кромки откосов, конек крыши и выходы с крыши. В долинах и на карнизах монтируется самоклеящийся битумно-полимерный материал BARRIER OS GCH. В ендове BARRIER OS MS укладывается шириной 1 м (по 50 см на каждый уклон), а по свесу карниза на величину свеса карниза плюс 60 см от плоскости фасада стены в здание или сооружение ( см. рис.8). Ограждение ОСГЧ на свесе карниза не доходит до изгиба капельницы на 2-3 см. По возможности следует стремиться к сплошному ковру (без нахлестов) по всей длине ендовы. В противном случае продольный нахлест будет 30 см при аккуратной проклейке и нужно делать в верхней части кровли. Под кровельные выходы монтируется подкладочный ковролин ТЕХНОНИКОЛЬ 1 м х 1 м, который фиксируется по периметру специальными кровельными гвоздями с шагом 200-250 мм. На остальных участках укладывается подкладочный ковролин ТЕХНОНИКОЛЬ шириной 500 мм.Рулонный материал укладывается снизу вверх с нахлестом в поперечном направлении 100 мм, а в продольном — 150 мм. Крепится к основанию специальными оцинкованными гвоздями с широкой головкой через каждые 200-250 мм. Места перекрытия замазываются битумной мастикой ТЕХНОНИКОЛЬ.

Примечание: форма «трио», «бобровый хвост» и «джаз» обеспечивают 100% гидроизоляцию при любом угле наклона пандуса.

5. Свес передний

Передний свес кровли усилен металлическими торцевыми планками, которые укладываются поверх слоя футеровки с нахлестом 30-50 мм и скрепляются специальными кровельными гвоздями в шахматном порядке с шагом 120-150 мм, и в местах нахлеста 20-30 мм.

6. ​​Ендова

Эндова может быть выполнена двумя способами: открытым и методом «поднутрения». Подготовка основания долины зависит от выбранного метода.


  1. Ось долины.
  2. Самоклеящийся битумно-полимерный материал Барьер ОС ГЧ.
  3. Ковер Valley.
  4. Подкладочный ковролин.
Открытый путь

Вдоль оси ендовы поверх подкладочного ковра BARRIER OS GCH монтируется ендовый ковер ТЕХНОНИКОЛЬ с горизонтальным смещением 2-3 см.Ковролин долины промазан битумной мастикой ТЕХНОНИКОЛЬ на «сдир» по периметру тыльной стороны шириной 10 см.

С лицевой стороны ковер ендовы прибивают специальными кровельными гвоздями с отступом от края 2-3 см и с шагом 20-25 см. По возможности следует стремиться к сплошному ковру (без нахлестов) по всей длине ендовы. В противном случае продольный нахлест будет 30 см при аккуратной проклейке и нужно делать в верхней части кровли.

Метод выточки

Этот метод установки коврового покрытия не требуется.

7. Разметка откоса

Разметочные линии действуют как ориентиры и помогают выровнять черепицу по горизонтали и вертикали. Кроме того, они выравнивают черепицу, если какой-либо элемент крыши врезан в скат или нарушена геометрия ската крыши. Шаг вертикальных линий соответствует ширине обычной черепицы, а шаг горизонтальных линий применяется для каждых 5 рядов черепицы (~ 80 см).Нарисованные линии служат просто ориентиром. Они не служат ориентиром для крепления плитки.


УСТАНОВКА SHINGLAS SOFT ROOF

1. Крепление черепицы на крышу

Каждая обычная черепица крепится к основанию кровли с помощью специальных оцинкованных гвоздей с широкими головками, количество которых зависит от угла наклона. Правильное прибивание специальных гвоздей очень важно. Гвозди следует забивать так, чтобы головка находилась в одной плоскости с поверхностью черепицы и не врезалась в нее (рис.11). Битую черепицу прибивают, отступив от края на 2-3 см. Правильное расположение гвоздей и выбор их количества для каждой формы черепицы см. На рис. 11. На рисунке изображена лицевая сторона, пунктирная линия указывает на наличие клеевого слоя на тыльной стороне.

Стартовая планка (карнизная плитка)

В качестве стартовой планки используется универсальная коньковая плитка или узор из обычной плитки (гонт с вырезанными лепестками).

Универсальная плитка конек-карниз предназначена для крепления стартовой планки для вырезания фигур: соната и аккорд.

Карнизная черепица наклеивается на металлические планки карниза, отступая от точки перегиба на 1-2 см, и прибивается гвоздями (см. Рис. 11). Величина вдавливания зависит от длины и угла наклона. С увеличением длины и крутизны откоса также увеличивается отступ от изгиба металлической планки карниза (см. Рис. 12-13).

Обычный кафельный узор используется для вырезания фигур: трио, танго, соната, аккорд. При укладке обратная сторона в зоне отсутствия липкого слоя покрывается мастикой ТЕХНОНИКОЛЬ на «сдир».Далее ее укладывают так же, как и монтаж коньковой-карнизной плитки.

У формы jazz cut стартовая полоса укладывается из обычной плитки без предварительной резки. В этом случае используется способ укладки, аналогичный способу укладки выкройки из обычной плитки.

Первый ряд и правило установки

На длинных склонах рекомендуется устанавливать первый ряд от центра откоса для более удобного выравнивания по горизонтали.Первый ряд отклоняется от исходной полосы на 1-2 см (см. Рис. 12-13).

Второй ряд монтируется от центра аппарели, сдвигая влево или вправо на половину лепестка. Прибейте черепицу так, чтобы нижний край лепестков был заподлицо с верхним краем вырезов в первом ряду кладки.

Третий и последующие ряды. Третий ряд смещается относительно второго на половину лепестка влево или вправо в зависимости от выбранного изначально направления. Таким образом покрывается весь скат крыши.

Для наиболее эффективной защиты от косого дождя обычную черепицу приклеить битумной мастикой ТЕХНОНИКОЛЬ до «соскабливания» по краю кровли на расстояние 10 см в местах, где отсутствует самоклеящийся слой. Верхние углы черепицы, которые подходят к металлической планке фронтона, нужно обрезать на 2-3 см для слива воды, как показано на Рисунке 12.

Примечание: При укладке величина горизонтального смещения черепицы следующего ряда относительно предыдущего может варьироваться от 15 до 85 см (рис.13). В этом случае не должно быть определенного правила выбора рисунка. Готовый чертеж крыши должен быть абстрактным.

2. Устройство долины
Метод открытой долины

Обычная черепица укладывается поверх ковра впадины и случайным образом монтируется за линией поднутрения (3) по направлению к оси впадины (1). Не забивайте специальные гвозди ближе 30 см от центральной оси ендовы (1). Дополнительно закрепите каждую плитку сверху (2).Таким образом, две поверхности склона собираются относительно впадины и в конце отбиваются две покрытые полосы шнурками (скиппинг) (3). Затем по линии 3 разрезается обыкновенная черепица. В этом случае необходимо положить специальную доску, чтобы не нарушить целостность гидроизоляционного ковра. Для слива воды в ендову необходимо разрезать каждую плитку (4) и промазать битумной мастикой ТЕХНОНИКОЛЬ с тыльной стороны на 10 см в местах, где отсутствует самоклеящийся слой (5).Если поток воды со склонов существенно отличается, то желоб ендовы необходимо сместить в сторону меньшего объема потока, чтобы компенсировать вымывание воды на стыке обычной плитки и ковра ендовы. Ширина желоба ендовы колеблется от 5 до 15 см в зависимости от расположения здания или сооружения. Таким образом, если строительный объект находится в лесу, необходимо увеличить ширину желоба для плавного удаления листвы.

Метод выточки

Первоначальный монтаж обыкновенной черепицы проводится на меньшем (с меньшим уклоном) склоне с подходом к большему откосу не менее чем на 30 см.Не прибивайте специальные гвозди на расстоянии 30 см от центральной оси ендовы (1). Каждую плитку дополнительно закрепить в углах (2). Таким образом перекрывается весь меньший (с меньшим уклоном) скат крыши. Затем «отбейте» меловую линию (3) на большем / крутом склоне. Расстояние от меловой линии (3) до центральной оси впадины (1) составляет 7-8 см. Шинглас вырезается с большого (крутого) откоса по меловой линии (3). Для слива воды в ендову необходимо разрезать каждую плитку (4) и промазать битумной мастикой ТЕХНОНИКОЛЬ с обратной стороны на 10 см в местах, где отсутствует самоклеящийся слой (5).

3. Оформление развязок

На стыках ската кровли со стенами набивается треугольная планка (1), на которую укладывается обыкновенная черепица (4). В качестве треугольной планки можно использовать деревянную балку 50 * 50 мм, свободную по диагонали, либо обыкновенный деревянный плинтус (1). Если поверхность вертикальной стены кирпичная, то ее предварительно необходимо оштукатурить и загрунтовать. Поверх обыкновенной битумной черепицы монтируются полосы коврового покрытия ТЕХНОНИКОЛЬ (5) шириной не менее 500 мм с приклеиванием битумной мастики ТЕХНОНИКОЛЬ (мастика наносится на всю изнаночную поверхность рисунка дорожного ковра).Полоса укладывается на стену не менее чем на 300 мм, а в климатических зонах с повышенными снеговыми нагрузками это значение может быть дополнительно увеличено. Верхняя часть абатмента закрывается металлическим фартуком (2) с ввинчиванием, который механически фиксируется и герметизируется силиконовым, тиоколовым или полиуретановым герметиком (3).




Для герметизации дымовых и вентиляционных труб делается узор либо из коврового покрытия ендовы (рис. 18), либо из металла с антикоррозийным покрытием (рис. 19). Полученные выкройки в определенных местах сгибаются или вырезаются.

Способ установки показан на рис. 17. Изначально фасадный узор с завода монтируется на обыкновенную битумную черепицу. Затем монтируются левая и правая, которые накручиваются под битумную черепицу. В последнюю очередь монтируется выкройка спинки. При установке необходимо соблюдать принцип водяного каскада. Слева, справа и с обратной стороны следует сделать паз шириной 8 см. Стыки обычной плитки проклеить битумной мастикой ТЕХНОНИКОЛЬ в местах отсутствия самоклеящегося слоя на 10 см и срезать углы для выхода воды.

Для предотвращения скопления снега за дымоходами и вентиляционными трубами, если их сечение превышает 500 × 500 мм и они расположены поперек откоса, рекомендуется установка паза (рис. 20).


Герметизация нижних частей кровельных проемов (юбок), антенн, труб коммуникаций осуществляется с помощью специальных проходных элементов для шингласа (рис. 21).


Переходные элементы фиксируются гвоздями. Ряды черепицы укладываются на выколотку, срезаются и приклеиваются к фланцу битумной мастикой FIXER.Далее на проходной элемент монтируется необходимый кровельный водосток.

4. Ребра конька и конек крыши
Метод № 1

Коньковая черепица получается разделением коньковой черепицы на 3 части по точкам перфорации или вырезанием из обычной черепицы специальным способом (см. Рис. 22).

Поставляется коньковый карниз для нарезки сонаты, аккорда и джаза.

Кромка

1. Обрежьте черепицу, обращенную к краю, так, чтобы получилось 0.Щель шириной 5 см между покрытиями соседних откосов.

2. Размеры будущего ребра отбиваются шнурком (две полосы по ребру).

3. Укладка коньковой плитки осуществляется снизу вверх. Крепится четырьмя гвоздями (по два с каждой стороны) так, чтобы перекрытие (3-5 см) вышележащей плитки перекрывало гвозди нижележащей.

Ридж

Гребень закладывается со стороны, противоположной преобладающей на местности розе ветров. В остальном установка коньков аналогична установке нервюр.

Метод № 2

Для форм огранки танго, трио, сонаты и джаза коньковая черепица может быть вырезана из обычной черепицы.

В то же время для шингласа сонатный разрез формирует: закрытую часть (A), видимую часть (B).

При укладке рисунка коньковой плитки задняя часть в местах отсутствия самоклеящегося слоя дополнительно покрывается мастикой ТЕХНОНИКОЛЬ. В остальном установка ребер / конька с использованием рисунков коньковой плитки аналогична установке с использованием черепицы-карниза.


Внимание! Для предотвращения образования трещин в холодное время года (температура ниже + 5 ° С) на битумной плитке серий CLASSIC и JAZZ рекомендуется гнуть металлическую искусственно обогреваемую трубу диаметром около 10 см (см.рис. 23).


  1. Состояние кровли необходимо проверять весной и осенью.
  2. Рекомендуется удалять с крыши листья, ветки и другой мелкий мусор мягкой щеткой. Запрещается использование острого инструмента.
  3. Предметы с острыми углами необходимо вручную удалить с поверхности крыши.
  4. Для обеспечения нормального отвода воды с крыши необходимо очищать желоба и воронки по мере их засорения.
  5. Если есть угроза образования большого слоя снега, его необходимо удалить с помощью неострых деревянных лопат. Снег с крыши нужно убирать слоями, оставляя на крыше защитный слой толщиной около 10 см.
  6. В профилактических целях проверить и, при необходимости, отремонтировать монтажные отверстия, отверстия, трещины и детали из листового металла.

Мягкая плитка придаст любому дому совершенно другой вид: структура становится красивой и эстетичной. Плитка всегда выглядит благородно, чего нельзя сказать о широко распространенном асбестоцементном листе (в народе его называют сланцем), он более прочный, придает дому определенный достаток.

Конечно, такой привлекательный вид дом приобретает не только благодаря использованию мягкой кровли. Важную роль в таких случаях играет как производитель, так и квалификация рабочих, выполняющих установку.Но услуги рабочих требуют дополнительных денег, а их стоимость зачастую может быть даже равна стоимости самой кровли.

Именно поэтому многие люди, приобретая мягкую кровлю, стремятся установить ее самостоятельно, без помощи монтажных компаний. Это, конечно, требует определенных навыков, без которых монтаж мягкой кровли Shinglas просто невозможен. Но если у вас уже есть опыт строительных работ, достаточно посмотреть видео, в котором будут показаны особенности укладки плитки этого типа (а таких роликов в рунете немало), а также прочитать инструкцию, которая Постараемся изложить максимально кратко и в то же время полно.

Монтаж кровли лучше производить в сухое и теплое время года. Многие ожидают, что справятся за один световой день, но случаи разные, обстоятельства разные, и вполне может случиться так, что вместо ожидаемого дня установка займет около недели. Вот почему лучше знать свой долгосрочный прогноз погоды заранее, чтобы предупреждения о дожде, граде или шторме не застали вас врасплох.

О стайлинге зимой не может быть и речи.Если только вы не живете на юге Италии и вас не смущает пронизывающий ветер в 25 градусов по Цельсию. В условиях России такая глобальная разгерметизация дома в морозы крайне не приветствуется.

Shinglas производит самые разные виды мягкой кровли, мы перечислим основные из них:

  1. Двухслойная ламинированная черепица Rancho.
  2. Двухслойная клееная черепица Country.
  3. Двухслойная ламинированная плитка Джаз.
  4. Двухслойная гибкая черепица западная.
  5. Трехслойная клееная черепица Континент.
  6. И другие.

Более подробную информацию можно найти прямо на сайте Shinglas или в интернет-магазине, продающем этот тип кровли. Отличия в нем незначительны, и больше влияют на внешний вид, чем на качество стройматериалов. В одном пакете кровли достаточно, чтобы покрыть два квадратных метра, поэтому, основываясь на этой цифре и размерах крыши, вы можете точно рассчитать, сколько пакетов мягкой кровли вам нужно.

Битумная черепица от ТМ Технониколь считается современным представителем нерулонного кровельного материала. Гибкая черепица представляет собой листы размерами 1000×317, 1000×333, 1000×335 мм, у которых один конец обрезан образно.

Глядя на их сборку, можно угадать, к какой коллекции принадлежит лист: «Аккорд», «Джаз», «Соната», «Танго», «Трио», «Кантри», «Ранчо», «Финский» или другой.

Классификация

При укладке мягкой кровли Шинглас можно обратить внимание на разнообразие цветовой палитры основания и отделки, а также конструкции (двух-, трех-, многослойность).

Пятислойное кровельное покрытие включает:

  • битумно-полимерный с клеевой основой и защитной пленкой;
  • битум модифицированный;
  • нетканый стекловолокно;
  • битум модифицированный;
  • базальтовая обсыпка.

Особенности черепицы Shinglas

Их много, но можно выделить основные:

  1. Срок службы покрытия составляет четверть века, а для ламинированных представителей — полвека.
  2. Битумная черепица Shinglas востребована для скатных (уклон более 12%), луковичных и вальмовых крыш.
  3. Устойчив к высоким и низким температурам (от -70̊ до + 90̊).
  4. Востребован при строительстве малоэтажных домов.
  5. Отличные звукоизоляционные свойства по сравнению с другими кровельными покрытиями.
  6. Устойчив к ультрафиолетовым лучам, сильным порывам ветра, кислотным дождям и граду.
  7. Антикоррозионные свойства.
  8. Перенасыщение материала довольно низкое даже на разрезных крышах.
  9. Легкость.
  10. Возможна установка поверх изношенных битумных покрытий.
  11. Стойкость цвета на протяжении всего периода эксплуатации.
  12. Возможность конденсации электрических зарядов и притяжения грозовых разрядов исключена.
  13. Исключена возможность возгорания в случае неожиданного появления открытого очага возгорания.

Как рассчитать норму расхода материала

При укладке плитки Shinglas важно правильно рассчитать необходимое количество черепицы и аксессуаров к ней.

Для этого важно знать:

  • длины концевых элементов, коньков, ендов, ребер, карнизов, упоров;
  • общая площадь крыши;
  • периметров дымоходов и вентиляционных устройств.


Необходимо использовать материалы:

  • ковер долины;
  • Плитка конек-карниз;
  • ковролин подкладочный;
  • капельницы, фронтоны, металлические опоры;
  • шлагбаум OS MS;
  • мастика битумная;
  • оцинкованный;
  • плитка «Джаз» или другая серия.

Объем расхода рубероида при укладке битумной черепицы для каждого вида рассчитывается индивидуально.

Предварительная подготовка основания

Материалом несущих конструкций может быть дерево, металл и железобетон. Выбирая стропила, нужно обращать внимание на форму кровли и возможную нагрузку. Ширина шага стропил находится в пределах 0,6 -1,5 м. В качестве покрытия чаще всего используют влагостойкую фанеру, доски (обрезные / рифленые), ориентированно-стружечные плиты.

При небольшом шаге стропил эти материалы выбирают из числа более надежных (толщиной от 12 до 37 мм). Их установка осуществляется таким образом, чтобы перепад высот не превышал двух миллиметров, а зазор между досками составлял пять миллиметров, а между листами — три миллиметра. Все деревянные стропила, доски необходимо пропитать огнезащитными составами.

Как усилить карнизный свес

Для этого на подкладочный ковер необходимо наложить карнизные планки, которые следует равномерно закрепить на участках через 15-20 см, в месте нахлеста — через 3 см, а затем покрыть коньковой-карнизной плиткой.

Строительная мастика пригодится для смазывания краев листов.

Как установить подкладочный ковер

Если уклон кровли превышает 18̊С, то технология укладки шингласа следующая:

  1. Коньки покрываются шириной 0,5 м.
  2. Свесы (карниз, торец) — на 0,4 м.

Если уклон крыши меньше 18 ° C, то:

  1. Прикрыть всю поверхность.
  2. Рулоны укладывать снизу вверх параллельно карнизу.
  3. Перекрытия смазать мастикой.
  4. Выдерживайте шаг крепления −20 см.

Способ усиления двускатных свесов

С помощью концевых планок, которые перед монтажом необходимо покрыть мастикой и установить на подкладочный слой. Перед укладкой черепицы необходимо обрезать верхние углы.

Как подготовить долины

Процедура зависит от способа установки: открытый или подрезанный. Независимо от способа и уклона, в долинах укладывается метровая ширина «Барьер ОС ГЧ» — битумно-полимерный материал на самоклеющейся основе.

Если используется открытый способ, то поверх этого слоя укладывается ендовый ковер шириной в метр, а края листов смазываются мастикой и скрепляются гвоздями. В жарком климате ковровое покрытие долины можно заменить листом металла, устойчивым к коррозии.

Как обозначить скат крыши

С помощью мела. При установке слухового или слухового окна процедура начинается от центра верхней части проема. Основная задача при разметке ската кровли — точно выровнять черепицу, а не указывать точки их крепления.Важно помнить, что вертикальные знаки ставят через один метр, а горизонтальные — через 80 см.

Монтаж гибкой кровли Shinglas

Прежде чем приступить к укладке мягкой плитки Shinglas, необходимо запомнить общие советы:

  1. Чтобы черепица в упаковке легко отделялась, согните емкость и встряхните ее.
  2. Если на улице прохладно, то перед установкой гибкую крышу необходимо прогреть в течение 24 часов.
  3. Нагрейте самоклеящуюся ленту строительным феном.
  4. Перед началом работы удалить защитную пленку.
  5. Если вы хотите сохранить цветовую схему плитки, убирайте черепицу по одной из разных упаковок.
  6. При обрезке черепицы обязательно кладите доску, чтобы не повредить нижнее покрытие.
  7. Битумная черепица укладывается снизу вверх.

Как исправить обычную черепицу Shinglas

  1. Если уклон крыши меньше 45̊, для крепления черепицы потребуются четыре гвоздя.
  2. Если уклон больше, то количество креплений увеличивается до шести.

Что такое стартовая планка для установки

Представляет собой конько-карнизную плитку или гонт с вырезанными выступающими лепестками. Стартовая планка закрепляется гвоздями, а те места, где нет клеевого слоя, следует покрыть мастикой.


Как установить 1-й, 2-й и последующие ряды покрытия

Первый укладывают, отступив на пару сантиметров от стартовой полосы и середины карниза в сторону фронтонов.Каждый последующий ряд ставится, сдвигается так, чтобы получилась качественная картинка согласно готовому проекту.


Технология укладки долин

Эта процедура выполняется несколькими способами:

  1. «Открытый» … Листы укладываются на ковер ендовы и разрезаются таким образом, чтобы образовался желоб 5-15 см. В случае обильного листопада можно предусмотреть максимальную ширину желоба.
  1. «Выточка» … Этот способ востребован, если откосы имеют разный угол наклона. Итак, под небольшим углом необходимо накрыть черепицей, чтобы они накладывались на более крутой откос на величину 30 см. Верх листов скрепляется гвоздями. Далее шинглас выполняется на склоне с большим углом наклона. Сделав отступ в 8 см от центра ендовы, нужно отбить меловую линию и убрать лишнее. Торцы листов обработайте мастикой, а уголки наверху срежьте.Читайте также: «».

Как подготовить ребра коньков и коньков

Для выполнения этой процедуры можно использовать несколько технологий:

  1. С помощью конькового карниза. По имеющейся перфорации крыша делится на три части. Монтаж осуществляется снизу, и при подготовке коньков обязательно учитывать направление приоритетных ветров, поэтому они задействуются в устройстве с противоположной стороны.Обычные листы можно использовать для других форм резки. Чтобы облегчить процесс изгиба черепицы под определенным углом, некоторые мастера отдают предпочтение обогреваемым трубам диаметром 10 мм.
  1. Сегментированно, подходит только для криволинейных поверхностей. Сначала на кровлю Шинглас ТехноНИКОЛЬ укладывается подкладочный ковролин и делается разметка. Участки поверхности покрывают черепицей, стыки утепляют карнизно-коньковой черепицей.
  1. Без шва.Эта технология предполагает укладку подкладочного ковра с разметкой поля, соответствующей половине лепестка плитки. Разделительные планки нужно подвести к верху, а черепицу разделить на лепестки, заложив таким образом начальный ряд кровли. Каждая последующая смещается на величину ширины половины лепестка.


Подготовка стыков:

  1. К стене … Эта процедура включает оштукатуривание стены и нанесение грунтовки.Далее на нее устанавливается рейка с треугольным сечением, на которую наматывается битумная черепица. Затем ковровое покрытие долины разрезают на полоски по 50 см, покрывают мастикой и кладут на опору. В этом случае на стену должен упасть ковер высотой 30 см и более, верхняя часть которого крепится металлическим фартуком. Любые зазоры необходимо заделать герметиком.
  1. К дымоходу … Если это кирпич, то ТехноНИКОЛЬ укладывают в той же последовательности, что и при кладке к стене.Примыкание к дымоходам характерно тем, что необходимо вырезать узоры из ендовы и подготовить желоб для отвода сточных вод.

Что считать проходными элементами

Это специальные приспособления, которые крепятся к плитке с помощью гвоздей. Поверх них нужно уложить листы, разрезать и утеплить мастикой. Затем следует монтировать кровельные воронки на элементах прохода, которые относятся к неизолированным (для южных регионов) и изолированным полиуретаном (для северных регионов).


Проходы можно опломбировать с помощью:

  • Фасонные резиновые детали из EPDM. Они нашли применение в качестве аксессуаров для труб сечением 10-250 мм. Сначала покрываем мастикой горизонтальную поверхность и сверху наносим узор из битумной черепицы. Верх отформованной детали стянуть металлическим хомутом и нанести полиуретановый или полисульфидный герметик.
  • Стаканы из стали, востребованной для трубных изделий диаметром менее 10 мм и др.Устройство устанавливается на подкладочном ковре. Сверху и снизу стекла нужно нанести теплую мастику, а поверх нее — отрезные листы для плотного прилегания. Стальное изделие необходимо до середины залить пенополиуретаном, затем герметиком из полиуретана или тиокол. В случае стабильного обогрева труб потребуется установка короба с негорючим минеральным утеплителем. Эта процедура соединения коробки напоминает схему для стены.

Ремонт кровли

Важен не только квалифицированный монтаж мягкой кровли Shinglas, но и правильный уход за ней.Несмотря на то, что за битумным плиточным покрытием легко ухаживать, он все же требует своевременных сезонных осмотров. Особое внимание следует уделить конькам, ковровому покрытию, дорожкам и опорам. Это единственный способ обнаружить возможные повреждения и устранить их на начальных этапах.

Уход за кровлей включает очистку от грязи, мусора, различных семян во избежание появления на ее поверхности мхов, лишайников и различных растений. Вывоз снега обязателен.

Ремонт

Процедура простая, представляет собой замену поврежденных участков крыши на новые или обычное наложение заплат.Ремонт можно произвести самостоятельно, прогрев новые детали строительным феном, а затем закрепив их гвоздями и мастикой. Заплатка должна быть на десять сантиметров больше разрушенного пространства.

Теперь, зная, как укладывать черепицу Shinglas, Вы обеспечите долгую эксплуатацию и красоту здания, сэкономите деньги, не жертвуя качеством, а, используя разнообразие цветов и фигурные разрезы, дадите широкий простор своим творческим изобретениям.













В статье речь пойдет о технологии мягкой кровли Shinglas.Сначала поговорим о том, что это за рубероид, на основе которого он сделан. А потом непосредственно перейдем к технологии монтажа на крышу.

Источник domostrou.by

Что такое Шингалс мягкая черепица

Данный материал представлен на российском рынке от производителя — корпорации ТехноНИКОЛЬ. Производство налажено в сотрудничестве с международной компанией «Chova». Сам этот материал представляет собой небольшую гонт прямоугольной формы.Он изготовлен из стекловолокна, которое с обеих сторон покрыто улучшенным битумом, а с верхней лицевой стороны также каменным гранулятом. Последний является не только декоративным слоем, но и своеобразной защитой от вредного воздействия солнечных лучей.

Кроме того, базальтовая повязка хорошо справляется с механическими нагрузками, не выгорает, благодаря чему кровля Shinglas на протяжении всей эксплуатации сохраняет свой первоначальный цвет. Кроме того, лицевая поверхность имеет шероховатую плоскость, а это означает, что лавинообразный сход с мягкой черепицы Shinglas никогда не происходит.

Источник realsroier.ru

Обратная сторона битумных панелей присыпана песком, чтобы листы не слипались при хранении в пачках. Здесь обработка проводилась липкой смесью, в состав которой входит битум. Эта смесь является дополнительной застежкой. С его помощью спекается черепица под воздействием положительных температур и солнца. Битумная смесь покрывается силиконовой пленкой, которую перед установкой снимают.

Стоит отметить, что сегодня компания Технониколь предлагает черепицу Shinglas в 14 коллекциях и 70 оттенках. Это огромное разнообразие дает возможность украсить крыши домов на любой, даже самый взыскательный вкус. При этом на свою продукцию производитель дает гарантии на 50-60 лет, что также подкупает многих потребителей.

Добавим, что установка Shinglas — довольно простой процесс. Главное — строго соблюдать правила укладки материала, которые рекомендует сам производитель.

Источник edelveis72.ru

Технология укладки битумной черепицы Shinglas

Начнем с того, что монтаж битумной плитки выполняется только на прочную обрешетку. Это могут быть плиты, влагостойкая фанера (ФСФ) или плиты OSB-3 (влагостойкие). Доски укладываются на стропильную систему с небольшим зазором в пределах 1 см. То же касается и панельных материалов, только они устанавливаются в шахматном порядке, то есть листы одного ряда смещены относительно соседних на половину плиты.

Обратите внимание, что основание под черепицу должно быть не только прочным, но и очень ровным. Допустимая погрешность перепада высот до 2 мм, не более. Это строгий параметр, от которого зависит качество конечного результата.

Теперь стабильно по всем выполняемым операциям.

Капельная установка

Назначение этого элемента — предотвратить попадание атмосферных осадков в виде воды под конструкцию крыши. По форме он представляет собой квадрат, изготовленный из оцинкованной листовой стали, окрашенной с двух сторон.

Капельница укладывается на край свеса кровли и забивается к обрешетке кровельными гвоздями в шахматном порядке через каждые 15 см.

Стандартная длина водостока — 2 м. Поэтому эти полосы укладывают внахлест друг относительно друга со смещением не менее 3 см.

Источник zen.yandex.ru

Укладка подкладочного ковра

Данный рулонный материал создан на основе битумно-полимерного связующего. Сегодня корпорация Технониколь предлагает четыре вида этого покрытия.При этом он делит виды на две группы:

    Самоклеющиеся облицовочные материалы.

    С механическая фиксация .

В первую группу входят:

    ANDEREP ULTRA на основе полиэстера, покрытого битумно-полимерной смесью и с лицевой стороны песчаной перевязкой;

    ANDEREP BARRIER — основной материал, в верхний слой которого вставлена ​​толстая армирующая пленка.

Во вторую группу входят:

    ANDEREP PROF с полиэфирной основой и верхней крышкой из полипропилена;

    ANDEREP GL — основной материал с двусторонним шлифованием.

Следует отметить, что облицовочный материал сначала укладывается в ендовы и карнизы. Установка начинается с первого. То есть раскатывается рулон шириной 1 м так, чтобы он прикрывал два соседних ската крыши по 50 см с каждой стороны. С уложенной полосы сразу снимается защитная полимерная пленка.

Источник krysha-expert.ru
На нашем сайте вы можете найти контакты строительных компаний, предлагающих услуги по проектированию и ремонту кровли. Пообщаться напрямую с представителями можно, посетив выставку домов «Малоэтажная страна».

Потом накрыли вагонкой и свесами. Полосы просто выкладываются параллельно карнизу так, чтобы они закрывали 40 см свеса карниза и 60 см крыши. Если карниз больше 40 см, то вам придется укладывать не одну полосу материала, а две: одну над другой по направлению от свеса к коньку.В этом случае полосы укладываются с нахлестом 10 см. Горизонтально уложенные полосы также должны закрывать часть материала, уложенного на ендове. Здесь нахлест 15 см.

Независимо от того, выбран ли для кровли самоклеящийся материал или с механической фиксацией, уложенные полосы рекомендуется фиксировать кровельными оцинкованными гвоздями с шагом крепления 20-25 см по всему периметру.

Теперь оставшиеся открытые от облицовки ковролином плоскости обрешетки закрываем им же.Они просто накладывают полосы друг на друга, покрывая края битумной мастикой Fixer и пробивая их гвоздями.

Монтаж фронтона

Этот элемент кровельной конструкции необходим для защиты сплошных двускатных плоскостей кровли от дождя и ветра. Установка осуществляется так же, как и установка капельницы.

Источник legkovmeste.ru

Маркировка рампы

На самом деле этот этап технологии монтажа мягкой кровли Shinglas важен, хотя многие мастера его не используют.Это позволяет легко установить черепицу точно по размеченным линиям. Поэтому разметку проводят по вертикали через каждые 70 см — это расстояние, на котором размещается сразу пять рядов рубероида. А по горизонтали — 1 м, это длина битумной черепицы.

Укладка ковра долины

Рулонный материал на основе полиэстера, обработанный с двух сторон битумно-полимерным составом. Укладывается на ендовы для увеличения слоя гидроизоляции, поскольку ендовы больше подвержены нагрузкам от атмосферных осадков, чем другие участки кровельной конструкции.

Эндовый ковер в виде полосы укладывают так, чтобы он своими краями закрыл края уложенного материала основы. Крепеж выполняется битумной мастикой и гвоздями. Сначала мастику наносят по краям облицовочного материала полосой в 10 см. Затем раскладывают енд-ковер и дополнительно скрепляют по периметру кровельными гвоздями с шагом 20-25 см. При этом делается отступ. от края уложенной планки до места крепления 3 см.

Семейство источников.hr

Это полоса из того же материала, что и битумная черепица, такой же длины и ширины. Только в его конструкции отсутствует битумная черепица. Если этого элемента мягкой крови нет в наличии, то можно использовать обыкновенную черепицу, от которой опоясывающий лишай срезают.

Приступать к монтажу стартовой полосы необходимо с середины свеса, укладывая элементы в разные стороны от фронтонов кровельной конструкции. Сам материал самоклеящийся, поэтому с обратной стороны необходимо снять защитную пленку и уложить полосу на крышу, прижав ее к поверхности.Дополнительно крепится к обрешетке кровельными гвоздями по периметру с шагом 15 см.

Обращаем ваше внимание, что сотня стартовых планок укладывается с отступом от края карниза в пределах 1,5 см. Если в качестве стартовой полосы используется обычная плитка, то ее укладывают на битумную мастику, которую предварительно наносят на подкладочный ковролин.

Источник mirhat.ru

Монтаж обычной плитки

Укладку битумной черепицы следует начинать с любого края кровли.Гонт укладывается так, чтобы его нижние края отступали от нижнего края стартовой полосы на 1,5-2 см. Сам материал крепится к скату крыши четырьмя гвоздями. Гвозди вбивают на расстоянии 2,5 см от краев срезанной черепицы. Это делается для того, чтобы плитки следующего ряда закрывали головки крепежа.

Хочу добавить, что если угол наклона ската крыши превышает 45 °, то в уложенную черепицу рекомендуется вбивать не 4, а 6 гвоздей.

Источник batiment.eu

Формирование долин и фронтонов

Здесь все довольно просто. Необходимо оставить желоб от коврового покрытия ендовы шириной 10 см. То есть от оси впадины откладывается 5 см в двух направлениях. Именно по этому параметру будет укладываться битумная черепица Shinglas.

    Таким образом, по линии водостока наносится битумная мастика шириной 10 см.

    Панели уложены в стопку из битумного материала, края которых прижаты к мастичной полосе.

    Края колющие гвоздя .

То же самое и с фронтонами. То есть наносят мастику, кладут плитку, которую протыкают гвоздями. Обратите внимание, шляпки гвоздей должны оставаться под рубероидом, который укладывается поверх уже установленного.

Формирование коньков

Кровельная технология Shinglas — это не просто покрытие, это полное формирование остальных элементов кровли, где конек играет важную функцию.Именно через него будет вентилироваться кровля. Поэтому перед отделкой коньковой части кровли устанавливается специальный элемент, также производства компании ТехноНИКОЛЬ. Он образует конек крыши и оставляет отверстия для вентиляции.

Источник sl-sk.ru

Коньковый элемент прикрепляется к обрешетке, а затем закрывается стартовой полосой, которую просто прибивают. Стартовую полосу укладывают не вдоль вентиляционного элемента, а поперек, разрезая полосу на несколько частей, обычно три.

В принципе, с установкой черепицы Shinglas все.

Описание видео

На видео показана и описана последовательность операций по укладке битумной черепицы:

Как было сказано выше, мягкая кровля Shinglas — это несколько коллекций. Так что есть некоторые отличия в процессе укладки битумного покрытия разных моделей.

    Если вы укладываете модель « Jazz », то смещение черепицы одного ряда относительно другого должно производиться в пределах от 15 до 85 см.То есть конкретного параметра нет.

    Trio, Tango, Sonata смещены на половину ширины лепестка плитки.

    Модель Хорда уложена так, чтобы ее правый лепесток перекрывал стыки двух соседних плиток нижнего ряда.

Источник realsroier.ru

Заключение по теме

Кровля из шингласа

— это реальная возможность за небольшие деньги решить проблему получения качественной кровельной конструкции, которая прослужит минимум полвека.Конечно, если сама мягкая кровля уложена по правилам производителя. Но, как показывает информация из статьи, это не самый сложный процесс, не требующий специальных инструментов, оборудования и материалов. Кроме того, компания Технониколь предлагает комплектацию собственного производства. То есть битумная черепица, и подкровельная, и мастика, и элементы вентиляции, а также капельницы и фронтоны.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
