ТН-КРОВЛЯ Инверс | Система плоской крыши ТехноНИКОЛЬ

Описание системы:

В данной инверсионной системе роль паро- и гидроизоляции выполняет битумно-полимерный материал Техноэласт ЭПП уложенный в два слоя.

В качестве теплоизоляционного слоя используется экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON PROF, отличающийся низким водопоглощением и высокой прочностью на сжатие, что соответствует требованиям предъявляемых к теплоизоляционным материалам в инверсионных крышах согласно п.5.4.3 СП 17.13330.2017.

В системе ТН-КРОВЛЯ Инверс весь кровельный пирог удерживается за счет собственного веса балласта.

Согласно заключению ФГБУ ВНИИПО МЧС России кровельная конструкция имеет класс пожарной опасности К0 (45) и в зависимости от параметров железобетонной плиты предел огнестойкости REI 30 - REI 90, что позволяет применять систему в качестве покрытий в зданиях и сооружениях любой степени огнестойкости и с любым классом конструктивной пожарной опасности.

Область применения

Система ТН-КРОВЛЯ Инверс применяется для устройства балластных неэксплуатируемых крыш по инверсионной схеме на жилых и общественных зданиях и сооружениях. Такую систему удобно применять для устройства кровли в районах с постоянно низкими температурами окружающей среды, а также на зданиях и сооружениях с многоуровневой крышей.

Может применяться при капитальном ремонте крыши с заменой всех слоев изоляции.

Гарантия на систему:

Гарантийный срок на водонепроницаемость системы ТН-КРОВЛЯ Инверс составляет 15 лет.

Гарантия на водонепроницаемость систем выдаётся при использовании всех слоев системы, указанных в техлисте, и в случае выполнения всех рекомендаций специалистов Службы Качества на этапе монтажа системы.

Производство работ:

Согласно «Руководству по проектированию и устройству кровель из битумно-полимерных материалов компании ТехноНИКОЛЬ», Москва, 2020 г., «Руководству по проектированию и устройству эксплуатируемых и зеленых крыш», Москва, 2020 г. и СТО 72746455-4.1.1-2020 «Изоляционные системы ТехноНИКОЛЬ. Крыши с водоизоляционным ковром из рулонных битумно-полимерных и полимерных материалов. Материалы для проектирования и правила монтажа».

Устройство плоской кровли – функционально, удобно, выгодно

Устройство плоской кровли

Плоские кровли – один из самых распространенных вариантов обустройства крыши как жилых, так и промышленных зданий. Доступная цена, возможность получить дополнительную площадь на крыше, простота и удобство монтажа, несложное устройство кровли – все это делает ее популярной и востребованной.

Основные виды

В независимости от вида кровельного покрытия плоские кровли можно разделить на четыре вида:

  • неэксплуатируемые;
  • эксплуатируемые;
  • инверсионные;
  • традиционные.

Среди разновидностей кровельных гидроизоляционных покрытий для плоских кровель мембранная является одной из самых популярных. ПВХ-мембрана гарантирует надежную, долговечную и красивую (благодаря широкой палитре цвета) крышу с повышенными физико-механическими характеристиками. Устройство плоской кровли из мембраны можно проводить в любой сезон: используемые материалы устойчивы к высоким и низким температурам. Укладка ПВХ-мембран происходит с применением специального сварочного оборудования без использования открытого пламени, что также повышает пожаробезопасность всей системы изоляции.

Другой вид покрытия – наплавляемая гидроизоляция, отличается доступной ценой и известностью технологий. Монтаж происходит с применением полимерно-битумных материалов. Наплавляемая кровля – сверхпрочный гидроизоляционный слой на основе неподверженного гниению полотна. Долговечность кровельных систем с использованием битумно-полимерных материалов может составлять более 25 лет, при условии качественного выполнения работ, применения качественных материалов, выполнение своевременной эксплуатации.

Плоские кровли неэксплуатируемые

Устройство плоских кровель на крыше, которая не будет подвергаться нагрузкам, например, кровля не будет использоваться как дополнительная жилая эксплуатируемая площадь. Однако, расходы на подобное покрытие значительно меньше, чем, например, при монтаже кровли других видов.

Эксплуатируемая кровля

На сегодняшний день этот вид кровли пользуется большим спросом. Создание дополнительной площади на поверхности кровли может быть связано с устройством кафе, спортивной площадки, стоянки транспорта и прочее.Устройство кровли данным образом стоит значительно дороже неэксплуатируемой, но имеет существенные преимущества: помимо дополнительной площади, она гарантирует более длительный срок службы.

Инверсионные покрытия

Особенность устройства плоских кровель инверсионного типа заключается в том, что монтаж утеплителя осуществляется на гидроизоляционный слой, который не подвергается ультрафиолетовому, температурному и механическому воздействию.

А дренажный слой и геотекстиль, в свою очередь, предохраняют от внешних факторов слой утеплителя. После чего укладывается слой тротуарной плитки (террасные плиты). При дополнительных нагрузках на кровлю (парковка) необходимо тщательнее позаботиться о защите гидроизоляционного слоя. Устройство кровли инверсионного типа требует тщательного соблюдения технологии строительство, поскольку исправить допущенную ошибку без вскрытия балласта невозможно, а это повлечет за собой дополнительные расходы.

Какой бы вариант устройства кровли, вы бы ни выбрали, её строительство должны выполнять профессионалы. Компания «ТехноНИКОЛЬ» производит различные виды кровельных материалов. Большой опыт работы, современные материалы и новейшие технологии гарантируют превосходный результат. Провести профессиональное устройство кровли вам помогут сертифицированные подрядчики ТехноНИКОЛЬ.

Где купить?
Решение для вашей кровли
Кровельные материалы

Читайте также:
Кровельные работы. СНиП II-26-76 кровли


Плоская кровля Технониколь виды конструкций, технические решения

После высыхания грунтовки поверхность следует армировать. Для этой цели используется специальная мастика. После нанесения первого слоя мастики на нее укладывается строительный бинт.

После завершения полимеризации состава на него наносится еще один слой мастики.

В конструкцию плоской кровли Технониколь обязательно входит пароизоляция. Для создания пароизоляционного слоя используются пленки, изготовленные из полиэтилена или полипропилена.

Однако среди пароизоляционных материалов сегодня наиболее популярно трехслойное мембранное покрытие Технониколь.

Трехслойная мембрана была разработана специально для создания плоской кровли. Она укладывается непосредственно на основания, вне зависимости от материала их изготовления.

Если кровля предназначена для установки предметов большой массы, то пароизоляционный материал лучше использовать армированный.

В его структуру включены полосы прочного полиэтилена, а для большей защиты верхняя часть материала ламинируется.

Следующим этапом в создании кровельного пирога является создание теплоизолирующего слоя.

Для создания качественной термоизоляции важен правильный подход к выбору утеплителя:

  • утепляющий материал должен иметь низкую теплопроводность;
  • обладать высоким уровнем паропроницаемости;
  • быть водоустойчивым и иметь высокую прочность;
  • соответствовать необходимому уровню пожаробезопасности.
  • Среди утеплителей наиболее часто используется каменная вата, совмещающая в своих свойствах прочность, пожаробезопасность и простоту монтажа.
  • Утеплитель изготовляется в виде плит, поэтому их легко укладывать, скрепляя друг с другом при помощи специального клея.
  • Более плотная сторона плиты маркируется черной полосой.
  • Эта сторона при монтаже должна находиться вверху.

Завершает создание плоской кровли Технониколь ее качественная гидроизоляция.

Бюджетным вариантом является нанесение на поверхность нескольких слоев битумной мастики. Чем этих слоев будет больше, тем качественнее гидроизоляция.

При нанесении мастики следует помнить, что каждый последующий слой наносится после полного высыхания предыдущего. На высыхание слоя отводится не менее 12 часов.

Технониколь предлагает застройщикам и другие гидроизоляционные материалы, но их использование обходится дороже.

Для монтажа кровли на неэксплуатируемых крышах пользуется спросом самоклеющаяся рулонная гидроизоляция Технониколь.

Плоская кровля Технониколь - полное раскрытие темы


Все большей популярностью пользуются крыши имеющие плоскую поверхность. Эта популярность вполне объяснима, ведь технология плоской кровли выходит дешевле классической. Кроме этого, дом с такой крышей — одно из самых популярных решений для многоэтажных зданий в масштабах города. Лучшим выбором поставщика плоской кровли будет компания Технониколь.

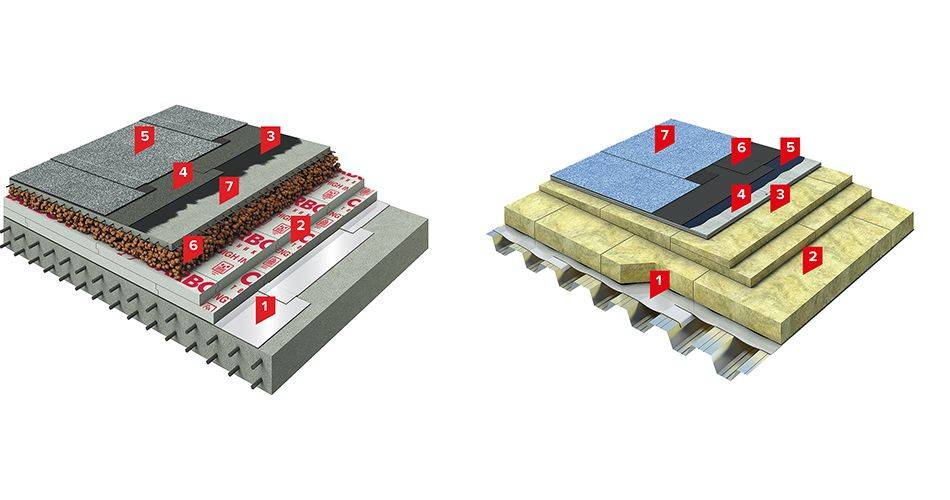

Плоская кровля в разрезе

Во время монтажа плоской кровли Технониколь необходима основа в виде кровельного «пирога».

Эта конструкция имеет высокие теплоизоляционные свойства, которые обезопасят мансарду от перегрева летом и удержат тепло зимой.

Кроме этих свойств, кровельный «пирог» препятствует появлению конденсата, благодаря чему утеплительный материал будет защищен от влаги, а сама крыша не обледенеет. Конструкция кровельного «пирог» состоит из нескольких слоев:

  • Основа для кровли;
  • Слой пароизоляции;
  • Толстый слой утеплителя;
  • Гидрозащитное покрытие.

Этапы установки плоской кровли

Монтаж плоской кровли техниколь начинается с подготовки основы. Поверхность выравнивается и очищается от мусора. При необходимости все трещины в бетоне нужно заполнить герметиком на полиуретановой основе, примерный расход которого составляет 150-180 грамм на 1 п.м, ширина и глубина швов 5 см 0.3 см соответственно.

Следующий этап — грунтовка. Для данной процедуры лучшим вариантом будет эпоксидный праймер. В случае пористой поверхности нужно около 0.

2 кг на 1кв.м. С непористыми поверхностями дело состоит иначе: около 0.12 кг на квадратный метр.

Важным является процесс замешивания праймера. Для получения нужного материала мешайте массу миксером на низких скоростях до получения однородной массы. После чего необходимо развести его водой в пропорции ½.

Наносить готовый материал желательно с помощью малярного валика или кисти. После этого этапа поверхность армируют. Для армировки необходима особая мастика с расходом около 14 кг на 1 куб.м. До полимеризации на нее должен быть уложен строительный бинт, а после полимеризации все нужно покрыть еще одним слоем мастики.

Пароизоляционные работы

Для любой крыши, где используется плоская кровля Технониколь, необходима хорошая пароизоляция. Для этой цели лучше всего использовать пленки полипропиленового или полиэтиленового типа. Крепятся они, как правило, гвоздями, клеем или скоросшивателем.


Если пароизоляция Технониколь для плоской кровли установлена неправильно, то в будущем это скажется на сроке службы утеплителя и остальных составляющих кровли.

Важно помнить, что во время установки пароизоляции необходимо обязательно оставить 10-12 см зазора под вентиляцию, иначе пар будет накапливаться под пленкой.

Материалы для термоизоляции и утепления кровли

Чтобы ваш дом как можно дольше держал тепло, необходим качественный утеплитель. Если правильно подобрать материалы для теплоизоляции вы не только будете чувствовать себя тепло и комфортно в вашем доме, но и сэкономите значительную сумму денег на отоплении.

Выбирая утеплитель для плоской крыши, всегда обращайте внимание на 4 показателя:

  1. Низкая теплопроводность материала.
  2. Пожаробезопасность.
  3. Высокий уровень паропроницаемости, способствующий отличному проветриванию здания.
  4. Водоустойчивость и высокий предел прочности.

Насколько прочной должна быть кровля

Достаточно важным является устойчивость материала нагрузкам. Именно из-за этого многие крыши в которых применяется устройство плоской кровли Технониколь терпят множество проблем. Основные из этих проблем:

  • Нарушение процесса гидроизоляции и, как следствие, проникновение влаги в кровельный «пирог» и его разрушение;
  • Значительные механические повреждения крыши во время оттепели из-за намерзшего снега;
  • Так называемые «мостики холода», которые значительно увеличивают теплопотерю.

Оптимальные виды утеплителей

Чтобы вы не имели таких неприятностей, важно следить за процессом и технологией строительства и выбирать только качественные материалы, основной из которых – каменная вата. Данный утеплитель очень прост при установке и выдерживает высокую температуру до 1000 С.

Кроме каменной ваты часто используют :

  1. Пенобетон;
  2. Экструзионный пенополистирол.

Не стоит также забывать, что все узлы плоских кровель Технониколь связаны между собой. Выход из строя одного из них может стать началом процессов разрушения кровли.

Описание утеплителей

Пенополиуретан, на языке строителей ППУ, является отличным гидроизоляционным материалом. Однако данный утеплитель никогда не стоит использовать в качестве финишного покрытия. Солнечные лучи и ультрафиолет значительно уменьшают его прочность, что делает материал очень хрупким за короткое время эксплуатации.

Пенобетон обладает гораздо лучшим коэффициентом теплопроводности, если сравнивать с ППУ. Надежно утеплить крышу данным материалом получится, если использовать большую толщину утеплителя. В среднем это значение от 210 до 250 кг на 1 куб.м.

Каменная вата относится к классу плитных материалов для теплоизоляции. Утепление каменной ватой очень популярно сегодня. В основном это связано с простотой укладки. Каждая плита должна быть надежно приклеена к остальным и на этом процесс утепления крыши считают законченным.

Стоит помнить, что каменно-ватные плиты обладают разной плотностью. Сторону с большей плотностью помечают черной полосой. Помните, что плита должна лежать отмеченной стороной наверх .

Гидроизоляция для плоской кровли

Не менее важным этапом является качественная гидроизоляция плоской кровли Технониколь. Данную процедуру можно осуществить множеством способов, однако наилучшим из них будет битумный.

Мастику необходимо размешать дрелью с соответствующей насадкой около 5 минут. Первый наносимый слой должен быть жидковат. Его плотность должна составлять от 90 до 120 г. на 1 кв.см. Следующий слой битума можно наносить строго после полного высыхания первого слоя. Данную процедуру можно проделать примерно через 12 часов.

Залог качественного покрытия состоит в количестве слоев, чем их больше – тем выше будет защита кровли.

Отвод воды с кровли

Кроме хорошей изоляции вы должны продумать то, как талая или дождевая вода будет сходить с крыши. Если воронка для плоской кровли Технониколь будет подобрана не в соответствии с размерами крыши, она может не справляться с отводом воды. Поэтому для больших домов выбирайте воронки среднего или большого размера и проблема отвода воды никогда не возникнет.

Как показывает практика, плоская кровля Технониколь на самом деле не является до конца плоской. Обычно присутствует наклон от 1 до 4 %. Конструкция кровли дает возможность легко сходить осадкам. Необходимо помнить, что любая кровля обязана выдержать проверку в 200 кг на 1 кв.см. Общий вес конструкции должен быть на прочной основе. В качестве основы для укладки лучше выбрать железобетонные плиты размером 40х40 см и шириной около 5 см. Все это значительно повысит надежность вашей плоской кровли.

Обратите внимание!

выполнение разуклонки на плоской кровле

В конструкции плоской кровли отсутствие уклона для стока дождевой и талой воды приводит к необратимым негативным последствиям: вода в застойных зонах интенсивно разрушает гидроизоляционный ковер и способствует развитию растительности на кровле. Итогом таких последствий становится неработающий кровельный пирог, протечки и промерзание.

Для того чтобы обеспечить эффективное и своевременное отведение осадков на кровле выполняют уклоны при помощи различных строительных материалов. Оптимальное значение уклона при этом составляет от 1,5 до 3%. Уклоном называется угол наклона ската относительно горизонта.

Разуклонку на плоской кровле выполняют таким образом, чтобы основное количество воды с поверхности уходило в водоприемные воронки, желоба или свободный сброс с карнизной части.

Помимо основного уклона необходимо выполнять контруклоны вдоль парапетов для обхода зенитных фонарей и вентиляционных шахт, а также в ендовах.


Материалы для разуклонки: традиционные варианты и решения от ТЕХНОНИКОЛЬ

Выполняется разуклонка при помощи:

  • сыпучих материалов: керамзит, перлит;
  • легких бетонных смесей: керамзитобетон, пенобетон;
  • клиновидной теплоизоляции ТЕХНОНИКОЛЬ из плит каменной ваты, XPS или PIR.

Выбор конкретного материала зависит от конструкции кровли, технико-экономического анализа, а также норм пожарной безопасности.

Первые два варианта — это классические способы выполнения уклонов. Можно применять как на простых кровлях, так и на кровлях сложной конфигурации.

На плоских крышах симметричной и правильной формы технологичнее и выгоднее сделать разуклонку при помощи клиновидной теплоизоляции.

Продукция от ТЕХНОНИКОЛЬ – принципиально новое решение проблемы скопления воды. Набор плит для создания уклона и контруклона обладает неоспоримыми преимуществами по сравнению с классическим методом выполнения разуклонки:

  • отсутствие «мокрых процессов»;
  • высокая геометрическая точность уклонов;
  • снижение нагрузки на основание;
  • технологичный и быстрый монтаж;
  • дополнительная теплоизоляция;
  • теплотехническая однородность.

В линейке представлены негорючие минераловатные клины из габбро- базальтовых пород ТЕХНОРУФ Н КЛИН, а также набор плит из жесткого пенополиизоцианурата PIR СХМ/СХМ SLOPE и экструдированного пенополистрола XPS ТехноНИКОЛЬ CARBON PROF SLOPE.

Принцип укладки клиновидной теплоизоляции на плоской кровле

Процесс укладки материала начинается от самой низкой части будущего кровельного покрытия, например, от ендовы к коньку.

Основой для конструкции являются базовые теплоизоляционные плиты. Материал укладывается на подготовленное основание по всей площади крыши. Далее начинается формирование основного уклона или разуклонки с помощью клинов.

Для основного уклона применяют:

Если для основного уклона выбраны минераловатные плиты, укладка ведется при помощи плит A и B с применением доборной плиты C.

Заданный контруклон выполняется плитами с большим уклоном: минераловатные плиты ТЕХНОРУФ Н ПРОФ КЛИН 4,2%, XPS с уклонами 3,4% или 8,3%.

Клиновидная теплоизоляция производства ТЕХНОНИКОЛЬ – это надежная и долговечная система, которая значительно облегчает монтаж разуклонки и основного уклона, ускоряет процесс работ и помогает строителям и проектировщикам выполнять проекты в соответствии со сроками и поставленными задачами.




Устройство эксплуатируемой кровли и террасы. Пирог эксплуатируемой кровли технониколь

Появление современных материалов дало возможность интенсивного освоения площадей пустующих плоских кровель. В настоящее время особый интерес потребителей вызывает оборудование эксплуатируемых кровель, которое позволяет создавать дополнительные зоны отдыха для частных владельцев. Кроме этого популярным стало использование дополнительных площадей на крышах торговых центров для обустройства парковок, летних кафе и пешеходных зон.

Структура кровли

Эксплуатируемая кровля террасного типа имеет стандартную конструкцию и состоит из железобетонной плиты, пароизоляции, утеплителя, гидроизоляционного слоя, обладающего максимальной защитой от внешних повреждений, и террасного покрытия. Основное отличие данного метода является использование в качестве финишного покрытия износоустойчивых материалов. Самым распространенным вариантом внешней отделки является тротуарная плитка, устанавливаемая на специальных подставках или песчаных подушках. На площадях, предусматривающих интенсивный режим эксплуатации, прекрасным вариантом станет монтаж инверсионной кровли.

Наши работы

Этапы монтажа

Для обустройства эксплуатируемой кровли применяется специальная технология монтажа. В результате создается многослойная конструкция - пирог эксплуатируемой кровли, у каждого слоя которого свое назначение. На жесткое основание, от прочности которого зависит долговечность и качество кровли, укладывается слой пароизоляции. Следующий слой - утеплитель. Затем выполняется стяжка с нужным уклоном, прокладывается слой гидроизоляции, защитно-разделительный слой и выполняется финишное покрытие.

Преимущества и недостатки эксплуатируемой кровли

Самое главное преимущество такой кровли - рациональное использование пустующих площадей: здесь можно устроить спортплощадку, посадить сад, построить сауну, сделать террасу.

Процесс монтажа проще и быстрее, чем обычной крыши. Здания с эксплуатируемой кровлей имеют современный вид и оригинальный дизайн, служат дольше.

Основным недостатком эксплуатируемой кровли можно считать скопление на ней атмосферных осадков.

Цены на устройство эксплуатируемой кровли

С материалами и технологиями Технониколь эксплуатируемая кровля будет выглядеть идеально, несмотря на сложность конструкции и монтажных работ. На цену повлияет вид и количество материалов и слоев, входящих в состав кровельного пирога, а также сложность работ.

Заказать устройство эксплуатируемой кровли

Схема сотрудничества

1

Звонок/заявка

2

Расчет стоимости услуг

3

Подписание договора и старт работ

Пароизоляция для плоской кровли Технониколь 100х3 м, цена

Пароизоляция для плоской кровли Технониколь 100х3 м   Пароизоляционная пленка Технониколь – это сверхпрочное трехслойное изделие, используемое в конструкциях плоских кровель. Она изготавливается из полиэтилена высокой плотности и предназначена для защиты конструкции кровельного пирога от пара, образующегося внутри помещений. Пленка обладает превосходной водо- и паронепроницаемостью, что минимизирует проникновение внутренней избыточной влаги в ограждающие конструкции. …

Читать далее
Длина рулона
100 м
Материал
Полиэтилен
Материал основания
Металл, Бетон
Место применения
Для дома
Объекты применения
Для кровли
Плотность ?

Масса компонентов на единицу объема.

150 г/м2
Помещение
Для чердака
Тип изоляции
Пароизоляция, Гидроизоляция

ТЕХНОНИКОЛЬ 23 (ФИКСАТОР) - КЛЕЙ ДЛЯ КРОВЕЛЬНОЙ ПЛИТЫ

ТЕХНОНИКОЛЬ № 23 - клей для тяжелых условий эксплуатации, состоящий из бутадиен-стирольных термопластичных эластомеров, органических наполнителей, растворителей и технологических добавок.

Области применения:

ТЕХНОНИКОЛЬ № 23 предназначен для герметизации нахлестов гибкой черепицы и других битумных материалов, мастику также можно использовать для приклеивания битумных мембран к кирпичной кладке, металлу, керамике или любым другим поверхностям. ТЕХНОНИКОЛЬ № 23 можно использовать при создании элементов гидроизоляции на скатных или плоских крышах.

Преимущества:
  • Готовый к использованию продукт
  • Высококлейкий состав
  • Удобная упаковка
  • Широкий спектр применения клея
Способ применения:

Очистите поверхность от пыли, масел, отложений льда и других загрязнений. Нанесение мастики на влажную поверхность не допускается.При нанесении на пористые основания поверхность сначала следует загрунтовать битумной грунтовкой. Подождите, пока грунтовка полностью высохнет. Перед нанесением мастику тщательно перемешайте! Мастику распределить шпателем по одной из поверхностей слоем 0,5–1 мм. Соединяйте поверхности, избегая образования складок и пузырей. Для этого рекомендуется использовать специальные ролики. Придавить поверхности до появления мастики из шва. Температурный диапазон применения - от –5 ° С до + 40 ° С. Перед использованием при низких температурах дать мастике постоять при комнатной температуре не менее суток.

Хранение:

Хранить в сухом, защищенном от солнечного света месте при температуре от -20 ° C до + 30 ° C. Срок годности - 18 месяцев.

Технические данные продукта
ХАРАКТЕРИСТИКИ СПЕКТАКЛЬ
Прочность сцепления с основанием - с бетоном, МПа 0,5
Прочность сцепления с основанием - с металлом, МПа
0.8
Прочность сцепления между слоями, МПа
битумная мембрана - битумная мембрана
0,5
Прочность сцепления между слоями, МПа
битумная мембрана - бетон
0,4
Теплостойкость, ° С 110
Прочность на сдвиг клееной связки, кН / м 4.0
Массовая доля нелетучих веществ,% 75
Объем ковша, кг Картридж 10, 3, 310 мл

Аэраторы для мягкой кровли.

Кровельные аэраторы Расчет количества аэраторов на плоской крыше

Кровельные аэраторы - это элементы, предназначенные для снятия избыточного давления водяного пара из-под кровли.Обычно используется в вентилируемых кровельных системах вместе с рулонными материалами, которые допускают частичное приклеивание или механическую фиксацию. Чаще всего такие изделия изготавливают из полиэтилена низкого давления, а также алюминия или нержавеющей стали. Их установка оказывает большое влияние на состояние кровель в процессе эксплуатации и продлевает срок службы конструкций.

Крышные аэраторы следует устанавливать на плоских крышах по нескольким причинам:

  • для удаления водяного пара, который поднимается изнутри зданий, он впитывается в материалы и со временем приводит к образованию трещин и постепенному разрушению стяжки, а также способствует развитию грибковых инфекций;
  • для предотвращения образования конденсата на поверхности гидроизоляционного слоя;
  • для снижения давления внутри кровельной конструкции, вызванного испарением влаги при повышении температуры, поскольку ее превышение приводит к появлению пузырей, отслоению кровельного ковра и появлению других дефектов на поверхности мягкой кровли.

Аэраторы бывают разные, отличаются материалом изготовления, размерами, модификациями и принципом работы. Подбирать диаметр и количество таких элементов необходимо с учетом двух основных критериев: площади кровли и технических характеристик устройств. Эти расчеты производятся на этапе проектирования кровли и всего здания.

Разновидности и конструктивные особенности аэраторов для кровли

Есть несколько видов аэраторов для мягкой кровли, которые вы можете купить в нашем магазине, и по лучшей цене:

Точечные аэраторы для плоской кровли - это труба диаметром 6.От 3 до 11,1 см. Сверху он защищен колпаком или «зонтиком» от попадания в него воды во время осадков. Точечные аэраторы для скатной кровли - изготавливаются в виде « бок », окрашенного в цвет кровли.

Сплошные - ставятся по коньку кровли. Их делают в виде коньковых элементов или дышащих, но влагонепроницаемых вентиляционных лент. Их используют на скатных крышах.

Цена на аэраторы находится в довольно широком диапазоне. Сегодня в продаже есть простые бюджетные модели из пластика за 300 рублей, а более дорогие устройства из алюминия с расширенным функционалом почти за три тысячи.

Аэратор - устройство, обеспечивающее свободное движение воздуха в подкровельном пространстве. Постоянный воздухообмен позволяет удалять водяной пар, находящийся во внутреннем воздухе, и предотвращает его осаждение в материалах и накопление.

Это помогает сохранить конструкции в целости, исключает возможность образования плесени, грибка, гниения и разрушения стропильной системы или других конструкций. Кроме того, аэраторы поддерживают работоспособность самого кровельного покрытия, защищают его от коррозии (для мягких кровель), деформаций.

Некоторые домовладельцы склонны рассматривать аэраторы как модный элемент кровли, аргументируя это тем, что их устанавливают на новых крышах, а в старых домах их никогда не устанавливали. Однако это мнение ошибочно. Дело не в возрасте дома, а в состоянии мансарды или подкровельного пространства.

Важно! Для неотапливаемых помещений установка аэраторов не требуется, так как сами они хорошо вентилируются и не имеют повышенного содержания водяного пара в воздухе.Новые дома с жилыми мансардами (мансардами) имеют иную атмосферу и нуждаются в хорошо организованном воздухообмене.

Принцип действия и функции

Аэратор - это нормальный участок трубопровода, защищенный от воды, пыли и ветра. Сама по себе она не выполняет никаких функций, служа лишь защитой вентиляционного отверстия в крыше. Однако воздушный поток, возникающий в результате его существования, выполняет множество задач:

  • обеспечивает естественную вентиляцию полости или всего чердака
  • удаляет влагу и водяной пар, помогая сушить материалы
  • гарантирует отсутствие влаги в изоляционном слое, значительно уменьшив его вес и восстановив эффективность

Схема устройства аэратора эксплуатируемой кровли: 1 - керамзит; 2 - железобетонный пол; 3 - легкий бетон - пандус; 4 - пароизоляция; 5 - изоляция; 6 - стяжка; 7 - гидроизоляция; 8 - засыпка из промытого щебня; 9 - тротуарная плитка; 10 - защитный колпак; 11 - корпус аэратора.

Кровля - это граница между различными температурными зонами. В жаркий летний день его поверхность можно нагреть до 90 °, из-за чего влажные материалы ее активно испаряют, возникает повышенное давление пара. От этого на поверхности крыши появляются пузыри, деформирующие полотно покрытия и образующие в нем небольшие трещины. Многократное повторение цикла приводит к разрушению кровли и появлению протечек.

Установка аэраторов позволяет свободно извлекать образовавшуюся пару из подкровельного пространства и обеспечивает долговечность кровли.

Откуда взялась влага?

Влага может появляться как снаружи, проникая через микроскопические трещины или отверстия в кровельном листе, так и изнутри. Воздух в жилых комнатах имеет высокое содержание водяного пара, который впитывается, пропитывает их и испаряется снаружи. Если, то он лишен постоянной связи с внешней атмосферой. Влага не удаляется, поэтому она накапливается во всех материалах, где может осесть.

Наиболее опасно намокнуть утеплитель или кровельный ковер, на который уложен (гонт).Влажный теплоизолятор (обычно минеральная вата) практически полностью теряет свои рабочие качества, а подкровельный ковер гниет и отдает влагу древесине стропильной системы, образуя скопления под кровельным листом.

Необходимость сушки кровли

Поскольку крыша непроницаема для влаги, пар скапливается в соседних материалах - слое утеплителя, кровельном ковре или других материалах - и начинает постепенно их разрушать. Образуются влажные пятна, появляется плесень или грибок, начинает гнить органика.Ситуация осложняется прямыми солнечными лучами, утепляющими полотно снаружи и усиливающими действие пара на все прилегающие поверхности и материалы.

Давление пара может достигать 2-2,5 т / м 2, что является непосильной нагрузкой для материалов. Если не организовать отвод пара и сушку материалов, процесс в короткие сроки усилится и спровоцирует гниение и проседание стропильной системы. В самых сложных случаях возможно обрушение кровли.

Типы вентиляционных устройств для крыш

Аэраторы выполняют единственную задачу - проектируют и защищают вентиляционное отверстие от внешних воздействий.

В то же время существуют разные конструкции кровельных устройств, которые предназначены для установки на плоских или скатных крышах, выполненные с учетом высоты снежного покрова или места установки на кровельном листе.

Монтаж аэраторов может производиться как во время укладки покрытия, так и на готовый кровельный лист, что повышает ремонтопригодность всей системы.Рассмотрим наиболее распространенные и популярные типы аэраторов:

Точечные аэраторы

Точечные аэраторы - это конструкции, образующие вентиляционные отверстия на кровельном листе.

Название «точки» говорит само за себя - это отдельные точки приема воздушного потока в подкровельное пространство. На склонах большого размера их может быть довольно много, это зависит от типа покрытия и других факторов влияния.

Существует несколько типов точечных аэраторов:

  • карманного типа, представляют собой приподнятую часть крыши, украшенную наружным кожухом с защитной крышкой и решеткой
  • клапанного типа, которая представляет собой вентиляционную трубу вертикально установленную на кровле зимой подняться над снежным покровом

Выбор типа устройства определяется климатическими особенностями и типом кровли.Кроме того, учитывается угол наклона.

Коньковые аэраторы

Коньковые аэраторы - это непрерывный вентиляционный канал, который проходит вдоль верхней части крыши в продольном направлении. Его создают из отдельных фрагментов 0,5-1,2 м, из которых набирают канал необходимой длины.

Коньковые аэраторы отличаются высокой прочностью - 40-60 лет. Снаружи конструкция практически не заметна, так как покрыта рубероидом.Вход и выход воздушных потоков происходит с торцевых сторон канала, расположенных по двускатным участкам кровли. Вся боковая поверхность канала открыта и соединена с подкровельным пространством, что обеспечивает обильную и эффективную вентиляцию.

Для мягкой кровли

Аэраторы нужны больше, чем любые другие виды. Он плотно прилегает к ковру, что увеличивает возможный контакт с влажной поверхностью и создает повышенный риск разрушения материалов.

Конструкция аэраторов мало отличается от всех других типов - используются как точечные, так и коньковые устройства.Различие в типе платформы поддержки является плоским, она часто устанавливается под черепицей мягких плиток, чтобы увеличить гидроизоляционный эффект. Если уклон крыши небольшой, используйте высокие вентильные конструкции. Для более крутых склонов подходят установки карманного типа.

Для металлочерепицы

Аэраторы для металлочерепицы являются составными (или дополнительными) элементами. волнистая, поэтому для герметичного монтажа необходимо иметь посадочную площадку, в точности повторяющую рельеф этого материала.

Производители комплектуют все виды металлочерепицы как точечными, так и коньковыми элементами, что позволяет организовать качественную и достаточную вентиляцию подкровельного пространства. Между площадкой и полотном обычно устанавливается прокладка из специальной резины, с дополнительным слоем герметика для обеспечения полной изоляции от влаги.

Для профнастила

Как и металл, имеет рельефную поверхность, затрудняющую плотное прилегание подошвы аэратора к полотну.Поэтому вентиляция чаще всего выполняется путем образования воздушной прослойки на линии карниза с возможностью свободного движения воздуха к коньковому аэратору.

Необходимые зазоры обеспечиваются как рельефом самого материала, так и контррешеткой, поддерживающей полотно покрытия. Обычно точечные элементы используются только на отдельных участках кровли сложной конфигурации, не имеющих сообщения с общим подкровельным пространством.

Плата

Самый простой способ рассчитать аэраторы конька, так как нужно только измерить длину конька и посчитать количество сегментов. Расчет точечных аэраторов производится из следующих условий:

  • минимальное количество - один элемент на 100 м 2
  • расстояние между соседними аэраторами не должно превышать 12 м

Исходя из этих требований рассчитывается количество вентиляционных отверстий. Дополнительно учитывается конфигурация кровли, количество и направление скатов и других элементов относительно друг друга. Иногда расчет оказывается слишком сложным, тогда на помощь приходят онлайн-калькуляторы, позволяющие получить ответ за считанные секунды.

Монтаж

Монтаж аэраторов осуществляется путем врезания в кровельный лист и образования прохода к самой изоляции. Размер окна должен соответствовать диаметру трубы с некоторым допуском. После установки трубы монтируется подошва, заключающаяся в герметизации и фиксации на поверхности крыши.

Коньковые аэраторы устанавливаются в технологическом процессе, так как требуют некоторого изменения в составе стропильной системы. Отдельные отрезки укладываются встык и соединяются, после чего накрываются мягкой кровлей.На металлочерепице есть специальный дополнительный элемент, выполняющий функцию аэратора, установка которого намного проще.

Эксплуатация аэраторов несложная и заключается только в периодической очистке от пыли и мелкого мусора, проникающего с ветровыми токами или в составе талой воды. Остальные аэраторы не требуют особого ухода и выполняют свои задачи самостоятельно.

Только на первый непрофессиональный взгляд может показаться, что кровельный пирог - простая и понятная конструкция.Фактически, внутри кровли происходят различные физические процессы, которые могут сократить срок службы материала, независимо от качества используемых материалов. Очень важно правильно организовать работу кровли и подкровельного пространства. Поэтому кровельный аэратор (флюгар) сегодня стал неотъемлемой частью огромного количества крыш.

Для начала стоит разобраться, в каких физических процессах участвуют:

  1. Термическое расширение материалов. При нагревании все твердые и жидкие вещества расширяются.Объясняется это тем, что при поглощении тепла молекулы начинают двигаться более активно, что приводит к увеличению межатомного пространства и увеличению объема тела. Для всех материалов используется такой показатель, как коэффициент теплового расширения, который, в свою очередь, делится на коэффициент объемного и линейного расширения.
  2. Паропроницаемость материалов. Почти все твердые частицы пропускают пар. Пар - это газообразное состояние жидкости. Способность пропускать пар характеризуется таким показателем, как коэффициент паропроницаемости.
  3. Конденсат. Это жидкость, которая образуется при охлаждении газообразного вещества. Капли воды оседают на крыше из насыщенного влагой воздуха определенной температуры. Температура, при которой начинает образовываться конденсат, называется точкой росы. Чем выше влажность, тем выше температура, при которой образуется конденсат.
Все кровли делятся на скатные (покрытые шифером, стальными листами, черепицей) и плоские (из битумных материалов с покрытием). Эти кровли различаются между собой используемыми конструкциями, материалами и технологиями.

Скатная крыша

Скатная крыша - это скатная крыша. Плоская крыша тоже имеет уклон, только уклон около 1-4 °. В скатном угол наклона поверхности начинается от 10 °, но в этом случае чердачное пространство будет непроходимым и пригодным для проживания. Поэтому утепление и дополнительная вентиляция не требуются. Оптимальным углом наклона считается 30-50 °. На скатной крыше снега скапливается меньше, но появляется дополнительная ветровая нагрузка. Кровельный аэратор имеет смысл устанавливать только на утепленных крышах над жилыми мансардными помещениями.Рассмотрим, из чего он состоит и какие процессы происходят в конструкции. Несущая конструкция состоит из деревянных стропил и обрешетки. Утеплитель, как правило, устраивается между стропилами и изнутри защищен пароизоляционной пленкой. В воздухе любой жилой комнаты присутствует влажность, пленка защищает утеплитель от намокания. С внешней стороны утеплителя под кровлей устраивается гидроизоляционная пленка, защищающая утеплитель от протечек дождя и конденсата. Теплофизика скатной кровли: Казалось бы, конструкция безупречная, но ни одна пленка не способна на 100% защитить кровельный пирог. В результате под кровельным покрытием скапливается и застаивается влажный воздух, из-за чего дерево поддается гниению, а сталь подвергается коррозии. Установка аэраторов позволяет справиться с этой проблемой, ведь они организуют циркуляцию свежего воздуха.

Типы и конструкции

На скатные кровли устанавливают аэратор двух типов:
  1. Точечный (скатный).
  2. Коньки.

Точечные аэраторы на крыше стараются устанавливать в самых высоких точках, примерно в 150 мм от конька. Наружный воздух более холодный, через карнизные свесы попадает в подкровельное пространство, становится теплее, стремится вверх. Результат - воздухообмен.
Для скатных крыш используются следующие конструкции:
Изображение Наименование Технические характеристики
Точечный Устанавливается под любым углом. H = 450 мм, D = 110 мм. Расход - 1 шт. на 80 м2.
Точечный Размер - 530 × 465 × 110 мм
Размер отверстия - 250 × 160 мм.
Точечный Длина 420 мм. Ширина 310 мм.
Коньки Размеры - 610 × 284 × 34 мм. Предусмотрена защита от насекомых и осадков.

Плоские крыши

В плоских крышах кровельный пирог устроен иначе.Поверхность плит перекрытия выравнивается цементно-песчаной стяжкой. Затем укладывается утеплитель. Поверх утеплителя под кровельным ковром снова устраивают выравнивающую цементно-песчаную стяжку или стяжку из двух слоев плоских асбестоцементных листов. Поверхность стяжки покрывается битумной мастикой или грунтовкой для улучшения адгезии (адгезии) к наплавленным материалам. После монтажа встраиваемый кровельный ковер прочно привязывается к стяжке. Но в процессе эксплуатации материалы испытывают перепады температуры наружного воздуха. Коэффициент теплового расширения бетона, цемента, асбеста, битума разный, поэтому внутри кровельного пирога повышается напряжение. Разрывается сцепление, связи, образуются пузырьки воздуха. Аэраторы на крыше устанавливаются под наплавленные слои, чтобы снять напряжение и удалить пузырьки воздуха. Монтаж кровельных аэраторов на плоскую крышу:

Типы и конструкции

Аэраторы для кровли из битумных поверхностных материалов не отличаются особым конструктивным разнообразием. Они состоят из 3-х частей:
  1. Юбки - для устойчивости.
  2. Трубки - для вытяжек.
  3. Cap - для защиты от атмосферных осадков.
Некоторые модели имеют нажимные кольца для защиты от протечек. Доступны следующие типы аэраторов крыш:
Изображение Технические характеристики
Масса - 0,33 кг.
Диаметр:
юбок - 280 мм,
трубок - 75 ÷ 55 мм,
колпачков - 146 мм.
Высота - 260 мм.
Масса - 1 шт. 05 кг.
Диаметр: трубки - 148 ÷ 100 мм, колпачок - 210 мм.
Высота - 470 мм.
Масса - 1,23 кг.
Диаметр:
юбок - 390 мм,
трубок - 130 ÷ 100 мм,
колпачков - 200 мм.
Высота - 470 мм.
Масса - 0,43 кг.
Диаметр:
юбок - 280 мм,
трубок - 75 ÷ 55 мм,
колпачков - 146 мм.
Высота - 360 мм.
Все аэраторы для кровли изготовлены из высокопрочного полипропилена и выдерживают перепады температуры наружного воздуха от –50 ° С до + 130 ° С.Расход - 1 аэратор на крышу площадью 80–100 м2, но расстояние между ними не более 12 м.

Монтаж лобового стекла

Как правило, аэратор на крыше устанавливается при строительстве и ремонте кровли. Установка лобового стекла на крышу следующая:
  1. Нижний слой кровельного ковра сплавлен.
  2. Местоположение, в котором будет установлено устройство, определено.
  3. В цементно-песчаной стяжке проделывается отверстие, равное диаметру трубы, в основании летательного отверстия.Утеплитель вынимается из отверстия.
  4. Отверстие в крыше заполнено керамзитом.
  5. Аэратор устанавливается на крышу и крепится саморезами (или другим крепежом) к стяжке.
  6. Верхний слой кровельного ковра проплавлен.
  7. Можно выполнить дополнительный слой на стыке кровельного ковра с флайбаром.

Кстати, сегодня многие строители и поставщики материалов используют название «флюгар» для аэраторов.Однако это не совсем то же самое. Со времен Петра Великого в России из Голландии появилась конструкция флюгера - прибор, показывающий направление ветра. Как правило, его монтировали на дымоходе, который от снега и дождя защищают зонтичные крыши. Итак, они летающие машины. С другой стороны, каждый аэратор обязательно имеет защиту от атмосферных осадков. Можно сказать, что зонт-мухобойка является частью аэратора.

Выбор и стоимость

Как выбрать аэратор? Конструкция аэратора зависит от следующих факторов:
  • от типа кровли;
  • о количестве осадков, включая высоту снежного покрова;
  • из финансовых возможностей собственников.
Сегодня стоимость одного аэратора составляет от 300 до 5000 рублей за штуку. Цена зависит от производителя, зарубежные поставки, конечно, дороже. Однако на вентиляции экономить не стоит, тем более, что увеличенный срок эксплуатации кровли позволит в будущем сэкономить на ее ремонте.
Описание продукта:

Кровельный аэратор ТехноНИКОЛЬ 160х460 мм, черный, изготовлен из блок-сополимера этилена и пропилена, что обеспечивает высокую надежность и устойчивость к воздействиям окружающей среды на кровлю.Обеспечивает надежную работу 25 лет.

Кровельный аэратор ТехноНИКОЛЬ ЭКО 160х450 мм, темно-коричный, имеет меньшую толщину стенок и изготовлен из смеси полимеров, обеспечивающих устойчивость к эксплуатационным нагрузкам в течение 15 лет.

Кровельный аэратор ТехноНИКОЛЬ ЭКО 75х340 мм, черный, изготовлен из смеси полимеров и применяется только для ремонта кровли.

Пластиковые аэраторы имеют дополнительную защиту от ультрафиолета, что позволяет использовать их во всех климатических зонах России.

Область применения:

Кровельные аэраторы ТехноНИКОЛЬ 160х460 мм и ТехноНИКОЛЬ ЭКО 160х450 мм эффективно удаляют излишки влаги с кровельного пирога.Установка аэраторов предотвращает образование пузырей под рубероидом, что значительно увеличивает срок службы кровли. Установка аэраторов при установке или ремонте комбинированной кровли дополнительно увеличивает эффективность теплоизоляции минеральной ваты за счет снижения ее влажности.

В системах с механическим креплением кровельного ковра к основанию рекомендуется устанавливать один аэратор на 150 м 2 кровли. Наиболее оптимальным является размещение аэраторов в коньке кровли на расстоянии 6-8 метров и в самых высоких точках вдоль ендовы (линия воронки).

На крышах, устроенных на цементно-песчаных стяжках с применением материалов Uniflex EPV Vent и Техноэласт EKVent, устанавливается не менее 1 аэратора на 100 м2. Аэраторы устанавливаются равномерно по поверхности кровли. Расположение считается оптимальным, когда большинство аэраторов установлено на водоразделе и расстояние между аэраторами не превышает 12 м, а расстояние до конструкции пароизоляции (парапет, компенсатор, стена) не превышает 6 м.

Конструкция аэраторов подразумевает дополнительную возможность утепления керамзитовым гравием.Это исключает промерзание кровли в месте установки аэратора и образование лишнего конденсата на его стенках.

Кровельный аэратор ТехноНИКОЛЬ ЭКО 75х340 мм можно использовать только для ремонта кровли. Аэродинамическая форма и уменьшенное проходное сечение позволяют ему работать только после достаточно сильного прогрева кровли. Устанавливается 1 на 100 м 2 вне зависимости от способа монтажа кровли и предотвращает только образование вздутия под кровлей. Его конструкция не предполагает дополнительного утепления керамзитом.

Кровельные аэраторы не допускаются к установке на комбинированных крышах над холодильными и ледовыми аренами.

Рабочих мест в обрабатывающей промышленности:

Установка аэраторов и требования к установке описаны в инструкции по эксплуатации на упаковке. Может применяться во всех климатических регионах по СП 131.13330.

Хранение:

На непромокаемом складе.

Транспорт:

Транспортировка осуществляется всеми видами транспорта в крытых транспортных средствах в соответствии с Правилами перевозки грузов, действующими на данном виде транспорта.

Подробная информация об упаковке:

Кровельный аэратор ТехноНИКОЛЬ 160х460 мм - код ЭКН 34591, кровельный аэратор ТехноНИКОЛЬ 160х450 мм ЭКН - код ЭКН 39091, кровельный аэратор ТехноНИКОЛЬ 75х440 мм - код ЭКН 5489.

Количество аэраторов на плоской крыше в норме. Аэраторы для плоских крыш. Последствия воздействия влаги

Только на первый непрофессиональный взгляд может показаться, что кровельный пирог - это простая и незамысловатая конструкция.На самом деле внутри кровли происходят различные физические процессы, которые могут сократить срок службы, независимо от качества используемых материалов. Очень важно правильно организовать работу кровли и подкровельного пространства. Поэтому кровельный аэратор (флюгер) сегодня стал неотъемлемой частью огромного количества крыш.

Для начала стоит разобраться, о каких физических процессах идет речь:

  1. Термическое расширение материалов.При нагревании все твердые и жидкие тела расширяются. Это связано с тем, что при поглощении тепла молекулы начинают двигаться более активно, что приводит к увеличению межатомного пространства и увеличению объема тела. Для всех материалов используется такой показатель, как коэффициент теплового расширения, который, в свою очередь, делится на коэффициент объемного и линейного расширения.
  2. Паропроницаемость материалов. Практически все твердые вещества паропроницаемы. Пар - это газообразное состояние жидкости.Способность пропускать пар характеризуется таким показателем, как коэффициент паропроницаемости.
  3. Конденсат. Это жидкость, которая образуется при охлаждении газообразного вещества. При определенной температуре капли воды оседают на крыше из насыщенного влагой воздуха. Температура, при которой начинает образовываться конденсат, называется точкой росы. Чем выше влажность воздуха, тем выше температура, при которой образуется конденсат.
Все крыши делятся на скатные (покрытые шифером, стальным листом, черепицей) и плоские (из плавленых битумных материалов).Эти кровли отличаются используемыми конструкциями, материалами и технологиями.

Скатная крыша

Скатная крыша называется скатной крышей. У плоской крыши тоже есть наклон, только угол наклона около 1–4 °. В скатном угол наклона поверхности начинается от 10 °, но в этом случае чердачное пространство будет непроходимым и пригодным для проживания. Поэтому утепление и дополнительная вентиляция не требуются. Оптимальным углом наклона считается 30-50 °. На скатной крыше меньше снега, но появляется дополнительная ветровая нагрузка.Кровельный аэратор имеет смысл устанавливать только на утепленных крышах над жилыми мансардными помещениями. Давайте рассмотрим, из чего он состоит и какие процессы происходят в конструкции. Основная конструкция состоит из деревянных стропил и обрешетки. Утеплитель обычно устраивают между стропильными ногами и изнутри экранируют пароизоляционной пленкой. В воздухе любого жилого помещения присутствует влага, пленка защищает утеплитель от намокания. С внешней стороны утеплителя под кровлей устраивается гидроизоляционная пленка, защищающая утеплитель от протечек дождя и конденсата.Теплофизика скатной кровли: Казалось бы, конструкция безупречная, но никакая пленка не способна защитить кровельный пирог на 100%. В результате влажный воздух скапливается и застаивается под кровельным покрытием, из-за чего дерево поддается гниению, а сталь подвергается коррозии. Установка аэраторов позволяет бороться с этой проблемой, ведь они организуют циркуляцию свежего воздуха.

Типы и исполнения

На скатные кровли кровельный аэратор устанавливается двух типов:
  1. Точечный (скатный).
  2. Ридж.

Точечные кровельные аэраторы стараются устанавливать в самых высоких точках, примерно в 150 мм от конька. На улице воздух более холодный, попадая в пространство под кровлей через карниз, становится теплее, имеет свойство подниматься. Результат - воздухообмен.
Для скатных крыш используются следующие конструкции:
Изображение Название Характеристики
Острие Устанавливается под любым углом.H = 450 мм, D = 110 мм. Расход - 1 шт. на 80 м2.
Точечный Размер - 530 × 465 × 110 мм
Размер отверстия - 250 × 160 мм.
Острие Длина 420 мм. Ширина 310 мм.
Конька Размеры - 610 × 284 × 34 мм. Предусмотрена защита от насекомых и осадков.

Плоские крыши

В плоских крышах кровельный пирог другой.Поверхность плит перекрытия выравнивается цементно-песчаной стяжкой. Затем укладывается утеплитель. Поверх утеплителя под кровельным ковром снова устраивают выравнивающую цементно-песчаную стяжку или стяжку из двух слоев плоских асбестоцементных листов. Поверхность стяжки покрывается битумной мастикой или грунтовкой для улучшения адгезии (адгезии) к свариваемым материалам. После укладки наварной кровельный ковер прочно прикрепляется к стяжке. Но в процессе эксплуатации материалы испытывают перепады температуры наружного воздуха.Коэффициент теплового расширения для бетона, цемента, асбеста, битума разный, поэтому внутри кровельной корки накапливаются напряжения. Нарушается сцепление, соединения, образуются пузырьки воздуха. Под свариваемыми слоями устанавливаются кровельные аэраторы для снятия напряжения и удаления пузырьков воздуха. Установка аэраторов на плоскую крышу:

Типы и конструкции

Аэраторы для крыш из битумных материалов не отличаются особым конструктивным разнообразием. Они состоят из 3 частей:
  1. Юбки для устойчивости.
  2. Трубки - для экстракции.
  3. Колпачки - для защиты от атмосферных осадков.
Некоторые модели имеют нажимные кольца для предотвращения утечек. Доступны следующие типы кровельных аэраторов:
Изображение Характеристики
Масса - 0,33 кг.
Диаметр:
юбок - 280 мм,
трубок - 75 ÷ 55 мм,
колпачков - 146 мм.
Высота - 260 мм.
Масса - 1 шт.05 кг.
Диаметр: трубки - 148 ÷ 100 мм, колпачки - 210 мм.
Высота - 470 мм.
Масса - 1,23 кг.
Диаметр:
юбок - 390 мм,
трубок - 130 ÷ 100 мм,
колпачков - 200 мм.
Высота - 470 мм.
Масса - 0,43 кг.
Диаметр:
юбок - 280 мм,
трубок - 75 ÷ 55 мм,
колпачков - 146 мм.
Высота - 360 мм.
Все аэраторы кровли изготовлены из высокопрочного полипропилена и выдерживают перепады температуры окружающей среды от -50 ° C до + 130 ° C.Расход - 1 кровельный аэратор на площади до 80–100 м2, но расстояние между ними не более 12 м.

Установка флюгера

Как правило, кровельный аэратор устанавливается при строительстве и ремонте кровли. Монтаж флюгера на крышу осуществляется следующим образом:
  1. Нижний слой кровельного ковра оплавлен.
  2. Определено место, где будет установлено устройство.
  3. В цементно-песчаной стяжке проделано отверстие, равное диаметру трубы в основании лопатки.Утеплитель снимается с отверстия.
  4. Отверстие в крыше заполнено керамзитом.
  5. Аэратор устанавливается на крышу и крепится саморезами (или другим крепежом) к стяжке.
  6. Плавленый кровельный ковер верхнего слоя.
  7. Допускается изготовление дополнительного слоя на стыке кровельного ковра с флюгером.

Кстати, сегодня многие строители и поставщики материалов называют аэраторы «лопастными». Однако это не совсем одно и то же.Со времен Петра Великого в России из Голландии появилась конструкция флюгера - прибора, показывающего направление ветра. Как правило, его устанавливали на дымоходе, который от снега и дождя защищают зонтичные крыши. Это флюгеры. С другой стороны, каждый аэратор также имеет защиту от атмосферных осадков. Можно сказать, что зонтик-флюгер является частью аэратора.

Выбор и стоимость

Как правильно выбрать аэратор? Конструкция аэратора зависит от следующих факторов:
  • от типа кровли;
  • о количестве осадков, включая высоту снежного покрова;
  • от финансовых возможностей владельцев.
Сегодня стоимость одного аэратора составляет от 300 до 5000 рублей за штуку. Цена зависит от производителя, зарубежные поставки, конечно, дороже. Однако на вентиляции экономить не стоит, тем более что длительная эксплуатация кровли позволит сэкономить на ее ремонте в будущем.
Описание продукта:

Аэратор кровельный ТехноНИКОЛЬ 160х460 мм, черный, изготовлен из блок-сополимера этилена и пропилена, что обеспечивает высокую надежность и устойчивость к воздействиям окружающей среды на кровлю.Обеспечивает надежную работу 25 лет.

Кровельный аэратор ТехноНИКОЛЬ ЭКО 160х450 мм, темно-коричного цвета, имеет меньшую толщину стенок и изготовлен из смеси полимеров, обеспечивающих устойчивость к эксплуатационным нагрузкам в течение 15 лет.

Кровельный аэратор ТехноНИКОЛЬ ЭКО 75x340 мм, черный, изготовлен из смеси полимеров и применяется только для ремонта кровли.

Пластиковые аэраторы имеют дополнительную защиту от ультрафиолета, что позволяет использовать их во всех климатических зонах России.

Область применения:

Кровельные аэраторы ТехноНИКОЛЬ 160х460 мм и ТехноНИКОЛЬ ЭКО 160х450 мм эффективно удаляют излишки влаги с кровельного пирога.Установка аэраторов предотвращает образование пузырей под кровельным материалом, что значительно увеличивает срок службы кровли ... Установка аэраторов при монтаже или ремонте комбинированной кровли дополнительно увеличивает эффективность теплоизоляции из минеральной ваты за счет снижения ее влажности.

В системах с механическим креплением кровельного ковра к основанию рекомендуется устанавливать один аэратор на каждые 150 м 2 кровли. Наиболее оптимальным является размещение аэраторов в коньке кровли на расстоянии 6-8 метров и в самых высоких точках вдоль ендовы (линия воронок).

В кровлях, устроенных на цементно-песчаных стяжках из материалов Uniflex EPV Vent и Техноэласт EKV Vent, устанавливается не менее 1 аэратора на 100 м 2. Аэраторы устанавливаются равномерно по поверхности крыши. Оптимальным считается расположение, когда большая часть аэраторов устанавливается на водоразделе и расстояние между аэраторами не превышает 12 м, а расстояние до конструкции пароизоляции (парапет, компенсатор, стена) не превышает 6 м.

Конструкция аэраторов предполагает дополнительную возможность утепления керамзитовым гравием.Это исключает промерзание кровли в месте установки аэратора и образование чрезмерного количества конденсата на ее стенках.

Кровельный аэратор ТехноНИКОЛЬ ЭКО 75х340 мм можно использовать только для ремонта кровли. Аэродинамическая форма и уменьшенное проходное сечение позволяют ему работать только после достаточно сильного прогрева кровли. Устанавливается 1 на 100 м 2 вне зависимости от способа монтажа кровли и только предотвращает образование пузырей под кровлей. Его конструкция не предполагает дополнительного утепления керамзитовым гравием.

Кровельные аэраторы нельзя устанавливать на перекрывающихся крышах над холодильниками и ледовыми аренами.

Рабочих мест в обрабатывающей промышленности:

Установка аэраторов и требования к их установке описаны в инструкции по эксплуатации на упаковке. Может применяться во всех климатических регионах по СП 131.13330.

Хранение:

На складе защищенном от атмосферных осадков.

Транспорт:

Транспортировка осуществляется всеми видами транспорта в крытых транспортных средствах в соответствии с Правилами перевозки грузов, действующими на данном виде транспорта.

Подробная информация об упаковке:

Кровельный аэратор ТехноНИКОЛЬ 160х460 мм - код ЭКН 34591, кровельный аэратор ТехноНИКОЛЬ ЭКО 160х450 мм - код ЭКН 39091, кровельный аэратор ТехноНИКОЛЬ ЭКО 75х340 мм - код ЭКН 5489.

Установка мягкой кровли не терпит мелочей. Иногда, думая сэкономить на такой, казалось бы, ненужной детали, как вентиляция крыши, застройщик сталкивается с массой неприятностей. Крыша начинает протекать, в доме пахнет сыростью, а на карнизе скапливаются сосульки. И, апофеоз всего, временное разрушение дорогостоящего рубероида. Такие неприятности возникают из-за того, что влага проникает в корку мягкой кровли, проникая в утеплитель, конструкции крыши и само битумное покрытие. Решить проблему можно, установив на крыше искусственные вентиляционные каналы - аэраторы. По ним будет циркулировать воздух, вытягивая излишки влаги и высушивая внутреннюю лепешку конструкции.

Таким образом, установка аэраторов на мягкой кровле - процесс, рекомендованный специалистами, а в некоторых случаях (например, над чердачным этажом) - обязательный, предотвращающий ее повреждение и обеспечивающий комфортное пребывание в доме.

Понятно, что аэраторы обеспечивают аэрацию и сушку кровельного корка от влаги. Но откуда оно взялось? Ведь производители изначально позиционируют мягкую кровлю как герметичную. Кроме того, в составе кровельного пирога присутствуют слои гидро- и пароизоляции (пароизоляция - в случае утеплителя).

Но это не спасает от наличия влажных паров. Они являются непременным атрибутом любого жилого помещения, образующегося в процессе приготовления пищи, стирки, принятия ванны и даже, в конечном итоге, дыхания человека. Согласно исследованиям, каждый день в доме, где живет семья из 4 человек, образуется 2-4 литра водяного пара, часть которого скапливается в подкровельном пространстве.

Когда теплый пар соприкасается с холодной поверхностью (при резких скачках температуры наружу-внутрь), он конденсируется.В результате мельчайшие капельки воды начинают проникать в любые конструкции и материалы, до которых они могут «добраться». В первую очередь это стропила, обрешетка, утеплитель.

Другой способ проникновения влаги - снаружи крыши. Теплый пар, скапливаясь на чердаке, нагревает кровлю изнутри. Зимой снег на крыше начинает таять. Образуются ледяные корки, которые при ухудшении ситуации также тают. Вода проникает в стыки покрытия, кровля начинает протекать.

К тому же страдает само покрытие, которое в любом случае имеет микротрещины. Туда проникает влага и при понижении температуры разрушает материал. Становятся видимыми трещины, иногда сквозь них. Покрытие приходит в негодность.

На мягкой кровле влияние лишней влажности напитков проявляется довольно быстро. Вы можете заметить:

  • Пузыри на поверхности ... Пирог мягкой кровли обычно включает гидроизоляционный слой (вверху) и пароизоляционный слой (внизу).По сути, это замкнутый герметичный контур. Летом кровельный пирог нагревается до 80-100 ° С, в результате чего скопившаяся в контуре влага образует пар и пытается испариться. Такая ситуация влечет за собой появление пузырей и разрушение кровли.
  • Снижение КПД теплоизолятора ... Намокание теплоизоляционного слоя даже на 2% приводит к увеличению его теплопроводности (и снижению изоляционных свойств) на 40%! Соответственно, такая кровля перестает выполнять свои функции по удержанию тепла, и затраты на отопление возрастают.

Все это приводит к разрушению конструкции рубероида и возникновению протечек.

Назначение аэраторов

Как предотвратить оседание влаги на кровельных поверхностях? Или сухие конструкции, уже пропитанные влагой?

Законы физики придут нам на помощь. Влага может быть удалена путем испарения, которое происходит при движении (циркуляции) воздушных потоков. Поскольку существует значительная разница между показателями внутреннего (в доме) и внешнего (снаружи) давления, этого достаточно для обеспечения процесса сообщения двух сред для циркуляции воздуха.

Если на чердаке холодно, то обеспечить эффективную вентиляцию можно довольно просто - через слуховые окна, неплотное прилегание карниза, трещины конька. Для теплых чердаков и чердаков такое решение не подходит, так как в холодное время года нерегулируемая вентиляция снизит температуру в помещении.

В таких домах наиболее приемлемо применение кровельных аэраторов - вентиляционных каналов, соединяющих подкровельное и надкровельное пространства. После установки аэратора из-за перепада давления в его трубе создается принудительная тяга, вытягивающая влажные пары из-под крыши.

Очень важный момент: для того, чтобы стал возможен процесс всасывания воздуха через аэратор, необходимо обеспечить подачу свежего холодного воздуха в общую систему. В противном случае воздушные массы не будут циркулировать. Для этого в карнизах устанавливают вентиляционные каналы, куда непрерывно подается свежий воздух. Проходя через чердачное пространство, он нагревается и поднимается на крышу.

Благодаря создаваемой в аэраторе тяге он проходит через его трубу и выбрасывается на улицу.При правильно оборудованной вентиляции всего за 1 час воздушный поток 2 раза проходит через кровельный пирог, высушивая и проветривая его.

Соответственно, установив аэраторы для мягкой кровли в нужном количестве, можно не беспокоиться о сухости покрытия и утеплителя. Поэтому правильнее начинать их установку еще на этапе строительства. Но, если по каким-то причинам этого не произошло, можно сделать это позже. Главное - не ждать возникновения непоправимых дефектов кровли (вздутие, разрушение материала). К счастью для многих застройщиков, использование аэраторов может не только предотвратить накопление влаги в новом кровельном пироге, но и осушить уже пропитанную старую кровлю.

Разновидности аэраторов

Для мягкой кровли применяют аэраторы из ударопрочных пластиков, выдерживающих перепады температур, коррозию и УФ-лучи. В зависимости от конструктивных особенностей, назначения и способа действия аэраторы бывают двух типов: сплошные коньковые и точечные .

Коньковый аэратор относится к системам непрерывной вентиляции, так как он устанавливается по всей длине конька для вентиляции всего подкровельного пространства.По внешнему виду конструкция представляет собой уголок с отверстиями, защищенными специальными преградами - от насекомых, пыли, снега.


Точечные аэраторы устанавливаются на отдельных участках (точках) кровли, обычно на откосах, реже на коньках. Каждый такой аэратор представляет собой вентиляционную трубу, защищенную сверху заглушкой различной конфигурации. Обычно по общему виду конструкция напоминает «грибок» или «коробку».

Точечный наклонный аэратор имеет плоское основание (юбку), через которое он соединен с крышей.Основание точечного конькового аэратора угловое, предназначено для сопряжения с крышей в районе верхнего горизонтального выступа.


Различия в конструкциях имеющихся типов аэраторов также говорят о существенном различии технологий их установки.

Установка конькового аэратора

Коньковый аэратор самый простой в установке, особого расчета количества не требует, так как обычно его размещают по всей длине конька.Установка конькового аэратора рекомендуется на крышах с уклоном 12-45 °. Причем монтируется только на коньке, обеспечивая циркуляцию воздуха в чердачном помещении.

Показатели использования:

  • на свесах должны быть отверстия для вентиляции;
  • рекомендуется устанавливать аэратор по всей длине конька, соединяя его сегменты в одну конструкцию;
  • Сверху конькового аэратора монтируется коньковая черепица
  • , поэтому внешний вид кровли не страдает от «постороннего» элемента.

Технология монтажа:

  1. В прочном основании дисковой пилой вырезается вентиляционный паз. Это может быть один (вверху гребня) или два (по обе стороны гребня). Общая толщина вентиляционного зазора должна составлять 3-8 см (в зависимости от рекомендаций производителя конкретного аэратора). Прорези делают так, чтобы они заканчивались за 30 см до края конька, то есть с обеих сторон конька крыша оставалась сплошной.
  2. По краям конька (там, где не прорезан вентиляционный зазор) укладывают коньковую плитку.
  3. Установить коньковый аэратор. Каждый его сегмент крепится с помощью удлиненных кровельных гвоздей или саморезов, вкручиваемых в готовые заводские отверстия. В этом случае сегменты также соединяются между собой, как части конструктора.
  4. Накройте профиль аэратора коньковой плиткой. Его лепестки крепятся внахлест, обычным способом, не отличающимся от технологии укладки по ребрам. Единственное отличие - в элементах крепления.В этом случае черепицу прибивают к аэратору удлиненными кровельными гвоздями.
  5. Торцы аэратора на стыке с крышей заделаны силиконовым герметиком.

Пример работы на фото:


Более подробно разобраться в тонкостях устройства вентиляции кровли на мягкой кровле поможет видеосюжет:

Установка точечных аэраторов

Кроме конькового аэратора можно использовать несколько точечных аналогов.Таких аэраторов используют:

  • на крышах с уклоном менее 12 °, а также на плоских крышах;
  • для повышения эффективности вентиляции, в дополнение к аэратору крыши;
  • , если установка конькового аэратора невозможна, например, при отсутствии конька или при наличии примыканий рубероида к вертикальным поверхностям и стенам.

Использование:

  • Установка точечных аэраторов выполняется на откосах, на расстоянии 0.5-0,8 м от горизонтального края конька;
  • необходимо обязательно обеспечить приток воздуха на свесах;
  • Один аэратор
  • обеспечивает эффективную вентиляцию 5-100 м2 кровли (в зависимости от диаметра и формы конструкции), в соответствии с этими данными рассчитывается их количество - от 2 штук и более.

Технология монтажа:

  1. В массивной обрешетке прорезано отверстие, по размеру совпадающее с внутренним зазором канала аэратора.Для этого основание (юбка) аэратора кладут на фанеру (OSB) и чертят контуры отверстия на крыше, через проходной канал. Разметка выполняется карандашом или гвоздем. Лобзиком прорежьте по линии отверстие.
  2. Надеть на отверстие юбку аэратора и закрепить кровельными гвоздями или саморезами (не менее 6 штук). Некоторые производители рекомендуют помимо крепежа использовать клеевой метод. В этом случае обратная сторона юбки покрывается битумной мастикой, приклеивается к основе и только потом закрепляется застежками.
  3. Верх юбки приклеен битумным клеем для гидроизоляции абатмента.
  4. Юбка обшивается битумной черепицей с обрезкой в ​​местах стыков.
  5. Сверху на юбку надевают сетку аэратора, прикручивая саморезами. Затем устанавливается крышка (колпачок), защелкивается и вкручивается саморезами.
  6. Аналогично (в соответствии с расчетом) монтируются остальные точечные аэраторы, которые по общей массе будут составлять единую систему вентиляции.

Вот как это выглядит:


Более наглядную информацию об этапах установки точечного аэратора можно получить, посмотрев обучающее видео:

Таким образом, установка аэраторов не составит труда даже мастерам-самоучкам. Однако польза огромна!

Благодаря аэраторам из кровельного корка выводится водяной пар, предотвращается оседание конденсата, появление плесени, грибка и затхлости. Все это положительно сказывается на продолжительности эксплуатации.деревянные конструкции (стропила, обрешетка, обшивка), работы по утеплению, микроклимат жилища.

Аэратор - это устройство, обеспечивающее свободное движение воздуха в подкровельном пространстве. Постоянный воздухообмен позволяет удалять водяной пар из внутреннего воздуха и предотвращает его осаждение в материалах и накопление.

Это способствует сохранению конструкции в целости, исключает возможность образования плесени, грибка, гниения и разрушения стропильной системы или других конструкций. Кроме того, аэраторы поддерживают работоспособность самой кровли, защищают ее от коррозии (для мягкой кровли), деформаций.

Некоторые домовладельцы склонны считать аэраторы своеобразным модным элементом кровли, аргументируя это тем, что их устанавливают на новых крышах, а в старых домах их никогда не устанавливали. Однако эта точка зрения ошибочна. Дело не в возрасте дома, а в состоянии чердака или подкровельного пространства.

Важно! Для неотапливаемых помещений установка аэраторов не требуется, так как сами они хорошо вентилируются и не имеют повышенного содержания водяного пара в воздухе.Новые дома с жилыми мансардами (мансардами) имеют другой состав атмосферы и нуждаются в хорошо организованном воздухообмене.

Принцип действия и принцип действия

Аэратор - это нормальный участок трубопровода, защищенный от воды, пыли и ветра. Сама по себе она не выполняет никаких функций, служа лишь защитой вентиляционного отверстия в крыше. Однако возникающий из-за его существования поток воздуха выполняет множество задач:

  • обеспечивает естественную вентиляцию полости или всего чердачного пространства
  • удаляет влагу и водяной пар, помогая сушить материалы
  • гарантирует отсутствие влага в слое утеплителя, значительно уменьшая его вес и восстанавливая работоспособность

Схема устройства аэратора эксплуатируемой кровли: 1 - керамзит; 2 - железобетонный пол; 3 - легкий бетон - отклонение; 4 - пароизоляция; 5 - изоляция; 6 - стяжка; 7 - гидроизоляция; 8 - засыпка из промытого щебня; 9 - тротуарная плитка; 10 - защитный колпак; 11 - корпус аэратора.

Кровля - это граница между различными температурными зонами. В жаркий летний день его поверхность можно нагреть до 90 °, что заставляет влажные материалы активно ее испарять, и возникает повышенное давление пара. От этого на поверхности кровли появляются пузыри, деформирующие полотно покрытия и образующие в нем небольшие трещины. Многократное повторение цикла приводит к разрушению кровли и появлению протечек.

Установка аэраторов позволяет свободно отводить образующийся пар из подкровельного пространства и обеспечивает долговечность кровли.

Откуда берется влага?

Влага может появляться как снаружи, проникая через микроскопические трещины или отверстия в кровельном листе, так и изнутри. Воздух в жилых помещениях имеет высокое содержание водяного пара, который впитывается, насыщает их и испаряется снаружи. Если, то он лишен постоянной связи с внешней атмосферой. Влага не удаляется, поэтому она накапливается во всех материалах, где может осесть.

Самое опасное - это намокание утеплителя или подкровельного ковра, на который укладывают (гонта).Влажный утеплитель (обычно минеральная вата) практически полностью теряет свои рабочие качества, а подкровельный ковер гниет и отдает влагу древесине стропильной системы, образует скопления под кровельным листом.

Необходимость сушки кровли

Поскольку кровля непроницаема для влаги, пар накапливается в прилегающих материалах - изоляционном слое, подкровельном ковре или других материалах - и начинает постепенно их разрушать. Образуются влажные пятна, появляется плесень или грибок, начинает гнить органика.Ситуация осложняется прямыми солнечными лучами, которые нагревают полотно снаружи и усиливают действие пара на все прилегающие поверхности и материалы.

Давление пара может достигать 2-2,5 т / м 2, что оказывается непосильной нагрузкой для материалов. Если не организовать отвод пара и сушку материалов, процесс в короткие сроки усилится и спровоцирует загнивание и проседание стропильной системы. В самых тяжелых случаях может обрушиться крыша.

Типы устройств вентиляции крыши

Аэраторы выполняют только одну задачу - формируют и защищают вентиляционное отверстие от внешних воздействий.

Кроме того, бывают разные конструкции кровельных устройств, которые предназначены для установки на плоских или скатных крышах, которые изготавливаются с учетом высоты снежного покрова или места установки на кровельном листе.

Установка аэраторов может производиться как во время укладки покрытия, так и на готовый кровельный лист, что повышает ремонтопригодность всей системы. Рассмотрим самые распространенные и популярные типы аэраторов:

Точечные аэраторы

Точечные аэраторы - это конструкции, которые образуют вентиляционные отверстия на кровельном листе.

Название «точки» говорит само за себя - это отдельные точки входа воздушного потока в пространство крыши. На больших склонах их может быть довольно много, это зависит от типа покрытия и других влияющих факторов.

Существует несколько типов точечных аэраторов:

  • карманного типа, представляют собой приподнятую секцию крыши, украшенную внешним кожухом с защитным кожухом и решеткой
  • клапанного типа, представляющий собой вентиляционную трубу, вертикально установленную на кровельном покрытии. зимой подняться над снежным покровом

Выбор типа устройства обусловлен климатическими особенностями и типом кровли.Кроме того, учитывается угол наклона откосов.

Коньковый аэратор

Коньковый аэратор представляет собой сплошной вентиляционный канал, проходящий по верхней части кровли в продольном направлении . .. Создан из отдельных фрагментов 0,5-1,2 м, из которых собирается канал необходимой длины .

Коньковые аэраторы отличаются высокой прочностью - 40-60 лет. Снаружи конструкция практически незаметна, так как покрыта рубероидом.Вход и выход воздушных потоков происходит с торцевых сторон канала, расположенных по двускатным участкам кровли. Вся боковая поверхность воздуховода открыта и соединена с подкровельным пространством, что обеспечивает достаточную и эффективную вентиляцию.

Для мягкой кровли

Требуются аэраторы больше, чем любой другой тип. Он плотно прилегает к ковру, что увеличивает вероятность контакта с влажной поверхностью и создает повышенный риск порчи материала.

Конструкция аэраторов мало отличается от всех других типов - используются как точечные, так и коньковые устройства.Разница заключается в типе платформы поддержки - это плоская, часто устанавливаются под черепицей мягких плиток, чтобы увеличить гидроизоляционный эффект. Если уклон крыши небольшой, используйте высокие вентильные конструкции. Для более крутых спусков подходят настройки карманного типа.

Для металлочерепицы

Аэраторы для металлочерепицы входят в комплектующие (или дополнительные) элементы. волнистая, поэтому для герметичного монтажа необходимо наличие посадочной площадки, в точности повторяющей рельеф этого материала.

Производители комплектуют все виды металлочерепицы как точечными, так и коньковыми элементами, что позволяет организовать качественную и достаточную вентиляцию кровельного пространства. Между площадкой и полотном обычно устанавливается прокладка из специальной резины, с дополнительным слоем герметика для полной изоляции от влаги.

Для профнастила

Как и металлочерепица, имеет рельефную поверхность, затрудняющую плотное прилегание подошвы аэратора к полотну.Поэтому чаще всего вентиляция выполняется путем образования воздушной прослойки на линии карниза с возможностью свободного движения воздуха к коньковому аэратору.

Необходимые зазоры обеспечиваются как рельефом самого материала, так и контррешеткой, несущей ткань покрытия. Обычно точечные элементы используются только на определенных участках кровли сложной конфигурации, не имеющих связи с общим подкровельным пространством.

Плата

Коньковые аэраторы сконструировать проще всего, так как все, что вам нужно сделать, это измерить длину конька и подсчитать количество сегментов.Расчет точечных аэраторов производится из следующих условий:

  • минимальное количество - один элемент на 100 м 2
  • расстояние между соседними аэраторами не должно превышать 12 м

Исходя из этих требований, производится подсчет количества вентиляционных отверстий. Дополнительно учитывается конфигурация кровли, количество и направление скатов и других элементов относительно друг друга. Иногда расчет оказывается слишком сложным, тогда на помощь приходят онлайн-калькуляторы, позволяющие получить ответ за считанные секунды.

Установка

Установка аэраторов производится путем врезания в кровельный лист и образования прохода к самой изоляции. Размер окна должен соответствовать диаметру трубы с некоторым допуском. После установки трубы выполняется установка подошвы, заключающаяся в герметизации и фиксации ее на поверхности крыши.

Коньковые аэраторы устанавливаются в технологическом процессе, так как требуют некоторого изменения состава стропильной системы.Отдельные отрезки укладываются встык и соединяются, после чего накрываются мягкой кровлей. На металлочерепице есть специальный дополнительный элемент, выполняющий роль аэратора, установка которого значительно упрощается.

Работа аэраторов несложная и заключается только в периодической очистке от пыли и мелкого мусора, проникающего с ветровыми потоками или в составе талой воды. В остальном аэраторы не требуют особого ухода и выполняют свои задачи самостоятельно.

Кровельные аэраторы - это элементы, предназначенные для снятия избыточного давления водяного пара из-под кровельного покрытия. Обычно они используются в вентилируемых кровельных системах вместе с рулонными материалами, которые допускают частичное приклеивание или механическую фиксацию. Чаще всего такие изделия изготавливают из полиэтилена низкой плотности, а также алюминия или нержавеющей стали. Их установка оказывает большое влияние на состояние кровель в процессе эксплуатации и продлевает срок службы конструкций.

Крышные аэраторы следует устанавливать на плоских крышах по нескольким причинам:

  • для удаления водяного пара, который поднимается изнутри зданий, впитывается в материалы и со временем приводит к появлению трещин и постепенному разрушению стяжки, а также способствует развитию грибковых инфекций;
  • для исключения образования конденсата на поверхности гидроизоляционного слоя;
  • для снижения давления внутри кровельной конструкции, вызванного испарением влаги при повышении температуры, поскольку ее превышение приводит к появлению пузырей, отслоению кровельного ковра и появлению других дефектов на поверхности мягкой кровли.

Аэраторы бывают разные, отличаются материалом изготовления, размерами, модификациями и принципом работы. Подбирать диаметр и количество таких элементов необходимо с учетом двух основных критериев: площади кровли и технических характеристик устройства. Эти расчеты производятся на этапе проектирования кровли и всего здания.

Разновидности и конструктивные особенности аэраторов кровли

Есть несколько видов аэраторов для мягкой кровли, которые вы можете купить в нашем магазине, и по лучшей цене:

Точечные аэраторы для плоских крыш представляют собой трубу диаметром 6.От 3 до 11,1 см. Сверху он защищен колпаком или «зонтиком» от попадания в него воды во время осадков. Точечные аэраторы для скатной кровли - выполняются в виде « боксов ». Окрашены в цвет кровли.

Сплошные - ставятся по коньку кровли. Они выпускаются в виде коньковых элементов или дышащих, но влагостойких вентиляционных лент. Их используют на скатных крышах.

Цена на аэраторы находится в довольно широком диапазоне. Сегодня в продаже есть простые бюджетные модели из пластика за 300 рублей, а более дорогие устройства из алюминия с расширенным функционалом почти за три тысячи.

Утеплитель для кровли - делаем правильный выбор

Кого угодно порадует перспектива снижения затрат на отопление дома на 30%. Это вполне реально - такой результат можно получить, правильно подобрав утеплитель для кровли. Кроме того, мы получим другие дополнительные преимущества.Об этом - дальше.

О преимуществах утеплителя крыши

Давайте посчитаем, что даст нашему дому наличие утеплителя под крышей. Подчеркиваем - ни чего, а хорошая шумоизоляция.

Итак, получаем:

  • Дополнительная защита от пыли и влаги;
  • возможность жить на чердаке, т. Е. Устраивать жилище на чердаке;
  • спасение от летней жары;
  • оптимальная влажность в доме;
  • экономия на отоплении;
  • снижение внешнего шума.

Пожалуй, теперь понятно, что утеплитель для крыши нужен. Но для разных типов кровли и конструктивных решений используются разные виды утеплителей. Об этом поговорим позже.

Крыша плоская: как и чем утеплить

Кровля с углом наклона до 12 градусов считается плоской. Накрыть ее проще всего - не заморачиваться с дополнительными элементами и возиться с обрешеткой. Он может быть как неиспользованным, так и пригодным для эксплуатации. В последнем случае кровля оснащается твердым и прочным основанием - оно принимает значительные нагрузки.

Выбирая утеплитель для плоской кровли, сначала нужно определиться, будет ли он эксплуатироваться. Если это так, то берем теплоизолятор с повышенной влагостойкостью и пределом нагрузки до 250 килограммов на квадратный метр. Для неиспользуемой кровли предел нагрузки может быть меньше, но необходимо соблюдать требование влагостойкости. Как правило, плоскую кровлю утепляют пенополистиролом (обыкновенного или экструзионного типа), реже для этого используют маты из базальтового волокна.


Утепление плоской кровли плитами из экструдированного пенополистирола.


Пример утепления плоской кровли матами из базальтовой ваты.

Пенополистирол немного весит и немного дешевле. Также его легко обрабатывать, не требуется даже специального инструмента. Он отлично сохраняет тепло пенополистирола, так как почти все состоит из воздуха. Из недостатков этого утеплителя следует отметить горючесть. Поэтому и плоская кровля поверх этого теплоизолятора применяется негорючая защита в виде песчано-цементной стяжки.

  • Подробнее: Пенополистирол - характеристики и критерии выбора

Популярные марки утеплителя для плоской кровли

Выше мы выяснили, что для утепления плоской кровли лучше всего использовать пенополистирольные плиты, теперь будем рассмотрим наиболее популярных производителей различных видов утеплителей на основе пенополистирола.

№1. Пеноплекс Крыша.

Старое название утеплителя - PEOPLEX 35.Произведенный одноименной российской компанией, это не что иное, как экструдированный пенополистирол. Выпускается в виде пластин толщиной от 2 до 10 сантиметров, размером 0,6 на 1,2 метра. А плотность этого утеплителя для кровли - 28-33 килограмма на кубический метр.

  • Подробнее об утеплителе Пеноплекс Кровля

№2. ЭППС Технониколь.

И снова продукция российской компании Технониколь. Экструдированный пенополистирол, выпускаемый под этим брендом, имеет несколько разновидностей.Для утепления крыши применимо следующее.

  • XPS ТЕХНОНИКОЛЬ CARBON ECO - подходит для кровли малоэтажного дома или загородного дома.
  • XPS ТЕХНОНИКОЛЬ CARBON ECO DRAIN - отличается от предыдущего материала наличием дренажных канавок на пластинах. Они помогают вентилировать плоскую крышу.
  • CARBON PROF - пенополистирол особой прочности. Отлично подходит для крыш многоэтажек, магазинов и складов. Этот жесткий утеплитель для крыши выдерживает огромные нагрузки.
  • CARBON PROF SLOPE - такой же прочный, как и предыдущий материал, но имеет особую «фишку». Это набор из пяти плит с разным уклоном поверхности. С их помощью на плоской крыше делают уклон.
  • Подробнее об этих утеплителях: Пенополистирол экструдированный Технониколь

№3. Пенополистирол марки URSA XPS.

Производитель (международный холдинг УРАЛИТА) гарантирует отличное качество данного обогревателя.Входящие в его состав антипирены способствуют повышению огнестойкости. Этот материал хорош для инверсионной кровли. На его пластине сбоку есть вырез, обеспечивающий идеальный стык и отсутствие трещин.

  • Подробнее см .: Утеплитель из пенополистирола URSA XPS

Кровля: как и чем утеплить

Этот вид кровли наиболее распространен в частном строительстве и пользуется наибольшим спросом. Рассмотрим, какой утеплитель лучше для наклонной крыши.

По степени утепления различают два типа наклонных крыш:

  • Теплая кровля - это крыша, у которой утеплитель устанавливается непосредственно на скаты между стропилами. Этот метод утепления кровли применяется, когда на чердаке строят чердак.
  • Кровля холодновентилируемая. В этом случае утепляется только нижняя часть крыши, а скаты остаются в покое на радость ветрам. На этом чердаке жить нельзя - он подходит только для хозяйственных нужд.

Основные виды используемых утеплителей

Вначале мы рассмотрим так называемые теплые кровли. Эта крыша имеет несколько более сложную конструкцию, чем плоская. Для его теплоизоляции создается так называемый «кровельный пирог», который включает в себя утеплитель для скатной кровли, слой пароизоляции и слой защиты от влаги. В противном случае неизбежно появится конденсат. Главное в утеплении коньков - хорошее прилегание теплоизолятора к стропилам и обрешетке.


Пример кровельного пирога для кровли, покрытой гибкой черепицей. Сверху вниз: гибкая черепица, обрешетка и основание под кровлю, влагозащита, утеплитель, пароизоляция.

Для теплой кровли подходят следующие материалы:

№1. Базальтовая вата - самый огнестойкий из всех утеплителей. Обладает низкой теплопроводностью, высокой экологичностью. Эта мышь не любит мышей с крысами, не промокает под дождем, легко режется ножом и мало весит.И она очень эластичная.


Утепление мансарды базальтовой ватой.

№ 2. Пенополиуретан - Эта изоляция изготавливается непосредственно на строительной площадке и наносится с помощью специального пистолета в межстенное пространство. ППУ имеет прекрасную адгезию с любыми поверхностями, легкий вес, монолитный слой, длительный срок службы (50 лет). И огонь ему не страшен. Но для его опрыскивания потребуется специальное оборудование и к процессу утепления будет привлечена специализированная бригада, которая и будет проводить эти работы.


Кровля с пенополиуретаном между стропилами.

№ 3. Эковата - 80 процентов состоит из целлюлозных волокон. Остальное - антисептические и тугоплавкие добавки. Этот «дышащий» утеплитель не принимает грибок и плесень. Покрытие бесшовное, а значит, не будет мостиков холода. Эковате рассчитан на 50 лет, не меньше. Он хорошо поглощает шум, а тепло сохраняет не хуже пенополистирола.


Чердак утеплен эковатой.

№ 4. Пеноизол - полистирол модифицированный, для наклонной кровли часто используется в виде плит. Это твердое эластичное покрытие не горит (и не плавится), не намокает и имеет низкую теплопроводность.


Чердак утеплен пенопластом.

Для холодной кровли подходят все перечисленные выше утеплители. Но помимо этого можно использовать стекловату, которая отличается по цене. Не горит, экологически безопасен, не содержит органических веществ.Если его плотно стыковать с утепленной поверхностью, то в доме будет тепло. Для утепления скатов крыши не рекомендуется использовать разные виды утеплителя для кровли на основе стекловолокна. Все потому, что из-за своей слабой эластичности они со временем будут отставать от наклонных поверхностей. В результате уровень теплоизоляции значительно ухудшится.

Популярные марки утеплителей для скатной кровли

№1. Каменная вата из базальта.

Производитель Технониколь выпускает данный утеплитель в рулонах (Теплоралл) и в пластинах (Роклайт).

  • Виды базальтовой ваты. Технические характеристики и ее характеристики.

Рулоны базальтовой ваты больше подходят для коньков. Кроме того, можно назвать продукцию датской компании Rockwool и плиты Lightrock Light.

№ 2. Стекловата.

Скатная кровля Isover - материал, произведенный по технологии TEL французским концерном «Saint-Gaben». Эта тарелка имеет толщину 5 и 10 сантиметров и ширину 61 сантиметр.

  • Характеристики утеплителя Изовер

Утеплитель Knauf выпускается крупнейшей немецкой компанией в виде рулонов шириной 1,2 метра. Инновационная технология позволила получить практически не слеживающийся материал.

  • См . : Утеплители Knauf технические характеристики, разновидности

Стекловолоконный утеплитель URSA GEO отличается большой протяженностью тонких стекловолокон, благодаря чему между ними имеется множество воздушных прослоек.Это сэкономит больше тепла.

  • Подробнее: Характеристики стекловолоконной изоляции URSA GEO

№ 3. Пенополиуретан и пеноизол.

Что касается пенополиуретана и пенопласта, то у производителей утеплителей очень много. Если вы решили использовать любой из этих видов теплоизоляции, то найдите в своем регионе специализированную фирму, которая занимается утеплением помещений с помощью этих утеплителей.

Материал подготовлен СРБУ.RU

Какая крыша лучше плоская или скатная? Как сэкономить на крыше? Почему дом с плоской крышей дешевле? Экономическая сторона вопроса

Одной из важнейших частей дома является крыша - от ее качества зависит тепло и комфорт, уровень шума и частота ремонта дома.

Естественно, при планировании застройки возникает вопрос, какую крышу выбрать, или какая крыша лучше - дешевле, дороже, ломаная или двускатная, а может быть, шатровая?

Недостаточно, чтобы крыша была просто прочной и привлекательной.Также он должен обладать рядом важных свойств: обеспечивать хорошую защиту от дождя и снега, защищать от жары и холода, быть пожаробезопасным. Давайте рассмотрим основные виды крыш и их характерные особенности, ведь выбор материала для кровли зависит от типа кровли.

Основные виды крыш

  1. Плоские крыши ... Возводят обычно над хозяйственными и подсобными постройками, гаражами, банями, сараями, а также над домами с террасой на крыше.
  2. Скатные крыши ... Этот вид кровли более распространен, и существует несколько классификаций. скатные крыши, одну из которых мы приведем ниже. Помимо прочего, скатные крыши можно разделить на теплые и холодные, с мансардой и без.

Перечислим основные конструктивные типы скатных крыш.

  • Односкатные крыши
    Их поверхность представляет собой плоскость, лежащую на противоположных стенах разной высоты, т.е. под углом к ​​горизонту.

  • Двускатная крыша
    Состоит из двух наклонных плоскостей и опирается на противоположные стены одинаковой высоты.Это, пожалуй, самый распространенный вид скатной кровли.

  • Сломанные крыши
    Разновидность двускатной крыши, у которой каждый скат состоит из двух прямоугольников, расположенных под тупым углом.

  • Крестообразные крыши
    Они представляют собой комбинацию нескольких обычных двускатных крыш, как бы врезанных друг в друга под прямым углом.

  • Вальмовые крыши
    Шатровые крыши с двумя длинными трапециевидными скатами и двумя короткими треугольными.

  • Полувальмовые крыши
    Тип вальмовой крыши, иногда называемой голландской, у которой концевые скаты не доходят до карниза.Благодаря такой конструкции дом лучше выдерживает ветер, а его фронтоны меньше подвержены атмосферным осадкам.

  • Шатровые крыши
    Тип четырехскатной крыши, состоящей из четырех равных треугольных скатов.

При выборе типа кровли следует учитывать не только ее предполагаемые эксплуатационные свойства, но и декоративные качества. В малоэтажных домах около крыши имеется большой относительный объем и ее внешний вид во многом определяет архитектурное решение.

В частных домах возводятся в основном конструкции с высокими крышами. Это позволяет соорудить чердак, и дом приобретет более презентабельный вид. Также крутые склоны не позволяют воде и снегу задерживаться на крыше. В районах с сильным ветром предпочтительнее строить низкие крыши или высокие, с дополнительными усиленными стропильными системами.

Также следует учитывать, какую крышу может себе позволить застройщик. Естественно, что крыши более простых конструкций дешевле, а самые экономичные варианты - это плоские и скатные крыши.Дополнительное удобство скатной кровли в том, что она позволяет увеличить внутренний объем постройки, и одновременно служить перекрытием в хозяйственных постройках.

Если чердачное помещение будет использоваться для хозяйственных нужд, лучше построить двускатную крышу ... В районах с сильными ветрами лучшим выбором будет шатровая крыша, но ее строительство будет стоить недешево. К тому же строительство вальмовых крыш требует высокого профессионализма и доверять им следует только опытным мастерам.

В домах сложной формы обычно используют крестообразные крыши. Это довольно сложное сооружение, состоящее из множества пересекающихся склонов. Сложность устройства крестообразной кровли заключается в обеспечении герметичности внутренних углов кровли. Такие крыши дороги, их должны строить опытные мастера и обязательно из качественных материалов.

Элементы конструкции крыши

После выбора типа кровли можно приступать к подбору материалов. Поэтому познакомимся с основными конструктивными элементами крыш:

  • Базовая конструкция.Его вид зависит от типа кровли. Обычно его сооружают из деревянных балок и стропил.
  • Основание для крыши. Он может быть выполнен в виде решетки или быть сплошным.
  • Слои гидро- и теплоизоляции.
  • Рубероид.

Стропила и их виды

Стропила играют важную роль в конструкции крыши. Это опора для обрешетки, которая принимает на себя не только вес кровли, но и ветровую нагрузку, а также давление снега.

  • подвесной используется с длинными пролетами;
  • косой применяется для пролетов длиной до 6,5 м. С дополнительной опорой пролеты могут увеличиваться до 12 м.

Проектирование и строительство стропильных систем - работа, требующая большой квалификации. Его качество определяет несущую способность и, следовательно, прочность кровли.

Основания крыши

Тип основания под кровлю выбирается в зависимости от предполагаемого кровельного материала.

Существует два основных типа основания крыши:

Сплошной пол состоит из двух слоев досок. Первый слой называется рабочим, а второй - защитным. Последний расположен под углом 45 градусов по отношению к рабочему и построен из узких досок. Между этими слоями укладывается ветрозащитный материал, обычно рубероид РРП-300 или 350.

При установке обрешетки соблюдают ряд правил:

  • все элементы обрешетки надежно прикреплены к стропилам;
  • их стыки расположены в шахматном порядке по стропилам;
  • , расстояния между ними должны соблюдаться по всей поверхности возводимой кровли.

Кровельные материалы и работы

Верх крыши называется крышей. Он находится в прямом контакте с внешней средой, принимая на себя всю мощь ветра и осадков. Поэтому основные качества, которыми он должен обладать, - это прочность и водостойкость.

Существует множество материалов для кровли, и при выборе одного из них следует учитывать его характеристики, а также ряд других факторов:

  • климат;
  • Функциональное назначение здания;
  • Прочность материала;
  • материальных затрат;
  • его звукоизоляционные и теплосберегающие свойства;
  • трудоемкость и стоимость содержания кровли;
  • Внешняя привлекательность материала.

Сложно дать однозначный и исчерпывающий совет по выбору кровельного материала, который будет лучше, так как на него влияют все вышеперечисленные факторы, а, как известно, идеальных строительных материалов не бывает. Кроме того, критерии определения могут отличаться, например, при недостаточном финансировании цена становится основной, а все остальные факторы считаются менее разборчивыми. Напротив, если на первый план выходят потребительские свойства, то цена, как правило, значения не имеет.Для кого-то, пожалуй, главным фактором станет красота или цвет, так как, по мнению хозяев, дом не должен быть похожим на другие.

Выбор материала следует производить на этапе создания проекта дома, так как от него зависит тип конструкции крыши, и вносить изменения в готовый проект будет сложно и дорого.

выводы

Выбор конструкции крыши и кровельного материала - важный шаг в строительстве дома. Найти лучшее решение можно только с учетом ряда факторов:

  • целевое назначение здания;
  • шумоизоляция и теплосберегающие характеристики кровли;
  • Строительный бюджет
  • ;
  • климатических особенностей;
  • эстетическое впечатление.

Только приняв во внимание перечисленные факторы и взвесив каждый из них, можно выбрать лучший вариант кровли и тип кровельного материала.

Плоская крыша давно перестала быть прерогативой исключительно городских многоэтажек. Сегодня он становится модной архитектурной находкой для загородного дома с массой функциональных преимуществ.

Использование современных материалов и технологий дает возможность успешно строить частные коттеджи с плоской крышей, не опасаясь сюрпризов в нашем капризном климате.Но пользоваться всеми преимуществами такой кровли можно только при условии, что заказчик и строители скрупулезно следуют рекомендациям специалистов при выборе всех составляющих кровельной конструкции и технологии монтажа. Только в этом случае кровля будет исправно обслуживать несколько поколений жителей дома, не требуя дополнительных затрат.

Плюсы плоского дизайна

Горизонтальная крыша имеет множество преимуществ, прежде всего экономических. Очевидно, что при одинаковой площади дома размер плоской конструкции будет меньше скатной.Это означает, что также снижается расход строительных материалов ... Кроме того, упрощаются монтажные работы, сокращается время, необходимое для их выполнения. Функциональным преимуществом дома с плоской крышей является рациональное использование площади: весь объем кровельного пространства можно превратить в то или иное помещение. Наконец, удобнее осматривать и, возможно, ремонтировать крышу, проще установить антенну или спутниковую тарелку и т. Д. Все наружные блоки кондиционеров разумнее установить на крыше, разгружая фасады зданий.

Дома с плоской крышей можно строить практически во всех регионах Украины, за исключением, пожалуй, только крайних западных. Для Карпат в связи с частыми обильными снегопадами и длительным периодом устойчивого снежного покрова предпочтительны остроконечные конструкции.

По назначению плоские крыши допускают самые необычные архитектурные решения - от солярия до английского газона - все зависит от прочности пола и фантазии заказчика. В отличие от скатных крыш, такие крыши добавляют новую полезную площадь и дают возможность устраивать на высоте уютные места для отдыха. Кроме того, они подходят не только для самих жилых домов, но и для их пристроек: гаражей, беседок, хозблоков.

Особенности конструкции

В отличие от обычной стропильной конструкции, на которую опирается скатная крыша, основанием для плоской чаще всего является перекрытие последнего этажа (первого или второго, иногда третьего).

Перекрытие может быть выполнено из деревянных или железобетонных балок, а также металлических тавров.При этом технология устройства не отличается от возведения обычного межэтажного перекрытия - нужно просто использовать элементы с увеличенным сечением, чтобы выдержать возможную нагрузку и не допустить прогибов. Часто фундамент также делают из бетона, как сборного (из плит), так и монолитного. Такая крыша выдержит любой вес, но потребует сооружения усиленного фундамента и прочных несущих стен.

В качестве основы для плоской кровли все чаще используют кровельное покрытие. Укладывается на пол. Благодаря наличию высоких нервюр (гофр), а также использованию стали толщиной 50-150 см выгодно отличается от стены повышенной прочностью.

Следующий слой - теплоизоляция. Специалисты советуют использовать каменные плиты на плоской кровле из минеральной ваты плотностью не менее 200 кг / м 3 (рулонный утеплитель на плоских крышах не используется). Отличительные особенности материала - пожаробезопасность, хорошая паропроницаемость и прочность на сжатие, низкая теплопроводность. Укладка выполняется в два слоя: первый, толщиной 7-20 см, работает как основной утеплитель, второй (толщиной около 4-5 см) - распределяет механические нагрузки.Важно размещать изоляционные плиты длинной стороной, перпендикулярной краям профнастила. А пространство между гофрами желательно на всю глубину заполнить любым негорючим материалом. Это необходимо для предотвращения продувания.

При установке кровельного «пирога» изнутри, между утеплителем и основанием, в обязательном порядке необходимо установить пароизоляционный слой - для предотвращения попадания влаги (в виде пара) в утеплитель из помещения.

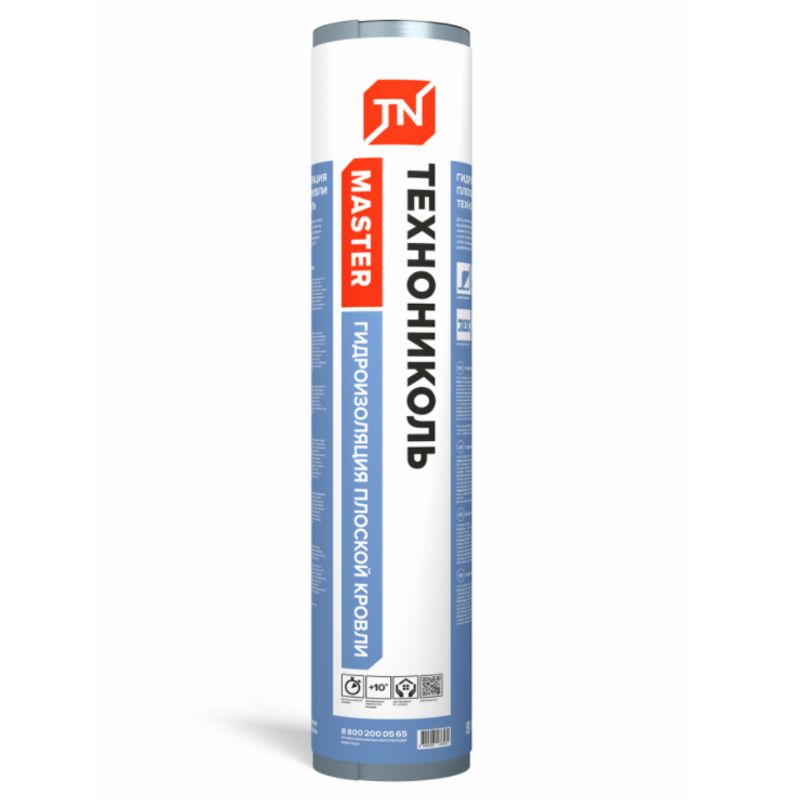

Верхний слой = гидроизоляция

Особое внимание следует уделить качеству гидроизоляционного слоя. В конструкции плоской кровли он также играет роль самой кровли, то есть финишного покрытия, поэтому при эксплуатации подвергается наибольшим нагрузкам.

Раньше в качестве гидроизоляции плоской кровли использовался рубероид или стеклоизоляционный материал, но теперь они используются в основном для промышленных и общественных зданий ... В индивидуальном домостроении используют рулонные наплавленные материалы на битумно-полимерной основе, в состав которых входит стекло. ткань, полиэстер и др.

Большинство специалистов рекомендуют устанавливать на плоскую кровлю кровельную мембрану (однослойный полимерный материал). Есть два вида таких товаров. Мембраны ПВХ служат около 25-40 лет, устойчиво выдерживая все нагрузки. Мембраны из ТПО отличаются более высокой стойкостью к химическим и биологическим воздействиям, а их расчетный срок службы составляет около 50-80 лет. В то же время мембрана любого типа способна пропускать молекулы пара изнутри наружу, что полезно для утеплителя из минеральной ваты, расположенного ниже.Преимущество мембранной технологии в том, что нет необходимости укладывать несколько изоляционных слоев. Это упрощает установку и занимает меньше времени. Полосы выкладываются с изгибом на парапетах не менее 15 см, фиксируются по краям к основанию специальными шурупами или клеем и свариваются между собой нагревом до температуры плавления (около 170 ° С) с помощью специальных сварочных аппаратов.

Кровельные «легкие»

Чтобы при летнем жаре плоская кровля не перегревалась, а зимой в утеплителе не скапливался конденсат и гидроизоляционный слой не трескался, в конструкции необходимо организовать вентиляцию.Для этого под мембраной предусмотрены специальные вентиляционные каналы-аэраторы из металлических или пластиковых труб диаметром 10 см с выходными отверстиями в виде зонтов с металлической сеткой для защиты от насекомых и птиц. Их равномерно распределяют по всей кровле из расчета один аэратор на каждые 20-60 м 2 площади (в зависимости от модели). Установите аэраторы на расстоянии не менее 1 м от края здания. За счет разницы давлений, создаваемой воздушными потоками, аэраторы удаляют лишнюю влагу и предотвращают проблемы в кровельном пироге.Это создает хорошо вентилируемую или воздухопроницаемую крышу. Крышные вентиляторы желательно устанавливать во время монтажа самой кровли.

Отводы водоотведения

Обязательный элемент любой кровли - организованная водосточная система. Для плоской кровли это тем более важно в связи с ее геометрическими параметрами.

Основные элементы дренажной системы включают кровельные воронки и дренажные трубы, которые направляют воду в землю, в канализацию или резервуары для хранения для домашнего использования.

Водосточные желоба бывают двух видов - внутренние и внешние. Первый обеспечивает максимально надежный отвод воды с плоской кровли и подразумевает, что водосточные трубы должны проходить через нежилые помещения. Хорошо защищенные кровельные воронки в сочетании с трубами необходимого диаметра гарантируют, что водосточная система не будет засорена даже грязевыми потоками. Во избежание замерзания водостока в зимнее время рекомендуется прокладывать кабели системы электрообледенения внутри воронки и трубы.Альтернативой внутреннему водостоку является внешний, устанавливаемый с одной из сторон крыши, либо точечно - в двух-трех местах. В этом случае вы можете быть уверены, что сосулька появится зимой только на заранее запрограммированном участке. Самостоятельно определив опасные места вокруг дома, легко уберечь домочадцев от случайных травм - например, не стоит снимать водосточную трубу возле крыльца, где можно поскользнуться и тому подобное.

Видео: плюсы и минусы плоской кровли

Внутренний водоотвод требует значительных затрат, поэтому для небольших построек целесообразнее использовать наружный водоотвод - он будет стоить дешевле, и в нем легче обнаружить и устранить утечки, а очистка не составит труда.

Водосточные трубы изготавливаются из металла или поливинилхлорида. В последние годы пластиковый вариант пользуется заслуженной популярностью благодаря своей прочности и отсутствию проблем с коррозией. Диаметр труб берут 10-15 см, и он должен быть одинаковым по всей длине.

Водосточные желоба - это своего рода указатели для ухода за кровлей. То есть периодически необходимо производить ревизию сливных воронок, очищать их от грязи, листьев, льда, вовремя ремонтировать или заменять комплектующие.

Выбирая проект будущего частного дома, вы неизбежно сталкиваетесь с выбором, какую крышу предпочесть - традиционную скатную или необычную квартирную? Сдать место на последнем уровне или построить полноценный этаж? Поверьте, приняв решение в пользу плоской кровли, вы не только не теряете в объеме, но и получаете дополнительную площадь на крыше для исполнения самых смелых желаний. Будь то площадка для пикника, солярий или цветущий сад.

Все чаще при строительстве малоэтажных загородных домов их хозяева стремятся максимально использовать полезную площадь. В условиях постоянно растущей стоимости квадратного метра это особенно актуально. Поэтому при выборе варианта крыши функциональность - один из важнейших аргументов. И в этом споре плоская крыша побеждает скатную крышу. Но у него также есть немало других преимуществ.


Цветущий сад на крыше

Крутые изогнутые крыши стали обычным явлением в Европе в 10 и 7 веках. Французский архитектор Франсуа Мансар в своих проектах использовал именно такую ​​крышу, чтобы придать фасаду изящество и, в то же время, создать возможность обустройства помещений под кровельными конструкциями жилого и коммерческого назначения.Мансарды также популярны в России. Скатные крыши, ставшие традиционной частью русских избы, использовались как чердаки. А в 19 веке они приобрели популярность как жилье для бедных.

Но нет ничего более изменчивого, чем мода, в том числе архитектурная. Во второй половине 19 века строитель Карл Рабиц, известный своей изобретательностью, создал настоящий сад на крыше собственного особняка в Берлине. Однако если заглянуть в глубокую древность, то его «современный» висячий сад не такая уж новость.Идея использования эксплуатируемой крыши была реализована еще до нашей эры во времена Висячих садов Вавилона.

Пик популярности плоских крыш пришелся на ХХ век. Более того, такая конструкция крыши стала трендом в современных архитектурных проектах ... Построенный в 1936-1939 годах знаменитый «Дом над водопадом» архитектором Фрэнком Ллойдом Райтом - классический образец сооружения с эксплуатируемой крышей в виде расположенных балконов. на разных уровнях.Коттедж заслужил признание в Америке, став памятником архитектуры, гармонирующим с природным ландшафтом.


Наконец, при Ле Корбюзье плоская эксплуатируемая конструкция крыши стала основным элементом архитектурных проектов. По сей день популярность таких «зеленых» крыш не угасает. Например, в Нью-Йорке благоустроено около 8000 крыш. В Германии использование плоских крыш в качестве палисадника является законным и обязательным.

Такие примеры доказывают, что благодаря конструкции плоской крыши можно не только не потерять драгоценное пространство и объем жилища, но и использовать дополнительное пространство на крыше.По вашему желанию здесь можно создать цветущий сад или организовать место для принятия солнечных ванн, площадку для активных видов спорта или просто зону отдыха с бассейном.



Экономическая сторона вопроса

Сторонники скатных крыш пытаются перехитрить вентиляторы плоских крыш в споре о стоимости. Конечно, площадь скатной крыши больше. Следовательно, потребуется больше строительных материалов. Кроме того, производство штучных элементов скатных крыш также увеличивает их стоимость.Также заказчику необходимо учитывать затраты на более детальный расчет конструкций с уклоном, осложненных ветровыми нагрузками, конструкцию снежных преград.


Несмотря на то, что для плоской кровли требуется меньше материалов, сами по себе они относятся к среднему и премиальному сегменту. Преимущества: быстрый и простой монтаж. Строителям нет необходимости многократно поднимать материалы на крышу: работа ведется безопасно на ровной поверхности ... Решение не требует устройства стропильной системы.

Аргументы понятны, но на самом деле специалисты считают, что стоимость плоской и скатной кровли сопоставима. Иногда квартира дешевле, чем сданная. Поэтому ни в коем случае ценовой критерий не должен быть решающим при выборе типа строительства.


Конкуренция с плохой погодой

Во время сильных дождей или снегопадов крыша дома является основным препятствием для плохой погоды. Чтобы лучше защитить от атмосферных осадков, его необходимо продумать до мелочей.Конечно, основную защитную функцию выполняет изолирующая крышка. Но не менее важна форма крыши. При проектировании скатной кровли необходимо позаботиться о дополнительных водоотводных мероприятиях, таких как установка водосточных труб, подвесов для желобов и т. Д. Но именно поэтому она наклонная - вода с нее «скатывается». В случае с плоской кровлей своевременное и эффективное удаление влаги - задача не из легких. Не помогут даже самые современные материалы, если крыша не скатная. Для слива воды используются либо воронки переливного парапета, либо воронки внутреннего водостока, которые сливают воду в стояк канализации.На поверхности самой кровли обязательно должны быть предусмотрены откосы и встречные откосы, которые можно создать с помощью клиновидной теплоизоляции. Современные производители уже упростили эту задачу для потребителей, предложив современные теплоизоляционные материалы для удобного строительства нужного откоса (например, плиты из каменной ваты ТЕХНОРУФ Н КЛИН или экструдированный пенополистирол ТЕХНОНИКОЛЬ CARBON PROF SLOPE от компании ТехноНИКОЛЬ).

Но, помимо дождя, крыша должна защищать пассажиров от снега.Каждую зиму владельцы коттеджей с односкатной крышей сталкиваются с трудностями при уборке снега. Стоит опасаться сосулек, которые угрожают жизни не только владельцев, но и их имуществу, например, машине, припаркованной возле дома.

Иногда хозяину приходится вызывать альпиниста или чистить крышу самостоятельно, рискуя собственной жизнью. Плоскую крышу чистить не нужно! Несущая способность плит перекрытия намного превышает снеговую нагрузку. Грамотно спроектированные конструкции крыши выдержат нагрузку от снега и сильных осадков.Специально для холодных регионов в ассортименте ТехноНИКОЛЬ присутствует ПВХ мембрана LOGICROOF V-RP Arctic. Этот материал гарантирует отличную гидроизоляцию даже в арктическом климате. В целом мембраны LOGICROOF обеспечивают надежную защиту от любых атмосферных воздействий: ультрафиолета, града. Высокая устойчивость к ветровым нагрузкам подтверждена испытаниями европейского исследовательского института BDA Keuringsinstituut B.V., Нидерланды. Плоская кровля с полимерным покрытием от LOGICROOF также отличается технологичностью монтажа.


Простота установки

Грамотный монтаж - залог «долговечности» вашей кровли. По данным ТехноНИКОЛЬ, ошибки монтажа составляют 45% причин сокращения срока службы плоской кровли. Кроме того, важно правильно выбрать кровельные материалы.

ТехноНИКОЛЬ предлагает покупателям широкий спектр продуктов и готовых решений, которые легко установить и сэкономить время на проектировании системы. Для утепления плоских крыш частных домов, конструкций TN-ROOF Ballast, TN-ROOF Terrace подходят «зеленые» кровли с гидроизоляционными полимерными мембранами LOGICROOF и ECOPLAST.Они делают вашу крышу еще более прочной.

В арсенале ТехноНИКОЛЬ несколько реализованных малоэтажных проектов, в которых при строительстве использовались кровельные системы торговой марки LOGICROOF. Гидроизоляционные ПВХ-мембраны LOGICROOF применялись в частном строительстве на крышах загородных домов в поселке Ольшанец-Парк под Белгородом. Еще одним объектом стал коттеджный комплекс «Лазурный берег» в Сочи. Проекты реализованы в разных климатических зонах России, но жителям обоих комплексов не нужно беспокоиться о защите своих домов от проливных дождей и палящего солнца.Кроме того, благодаря решению с плоской крышей дома имеют выдающийся архитектурный облик. А дополнительное пространство на крыше могут быть устроены хозяевами как зона отдыха, восстановления и восстановления сил.

Если вы мечтаете о современном, стильном, уникальном и надежном загородном доме, выбирайте проекты с плоской крышей. А компания ТехноНИКОЛЬ предоставит вам качественные гидроизоляционные системы на основе кровельных полимерных мембран, гарантирующие долговечность и безопасность, а также предоставит полный пакет индивидуальных услуг по монтажу и эксплуатации.

По-прежнему необычным украшением загородных коттеджей является плоская крыша. Считается, что плоские кровли предназначены только для городских территорий или промышленных построек. Но это не так. Крыши в исторических кварталах часто скатные. А для частного дома можно сделать крышу плоской.

Теперь разберемся, что это такое, в чем преимущества / недостатки и как сделать плоскую крышу своими руками.

Типы плоских крыш

Конструктивно плоские кровли делятся на два основных типа: балочные и с бетонным перекрытием.

Плоские крыши никогда не бывают полностью плоскими, есть еще небольшой угол (в пределах нескольких градусов). Это необходимо для слива воды. В противном случае он будет застаиваться на крыше.

Чаще всего на плоских крышах устраивают внутренние водостоки: воронки монтируются в кровлю, стояки от них проходят по внутренним помещениям ... Воронки размещаются на опускаемой части кровли из расчета один стояк на 150-200 кв.

Гидроизоляция вокруг воронок усилена; также рекомендуется кабельное отопление (чтобы не замерзла вода в стояке).При плоской крыше без парапета и приличном угле наклона (от 6 градусов) водосточная система может быть стандартной внешней, как для скатных крыш: желобом и трубами.

Кровли подразделяются по функциональности, устройству кровельного пирога и типу покрытия. Вот некоторые из основных разновидностей:

  • Неэксплуатируемая крыша плоская. Он построен исключительно ради оригинальности и экономии материала. Конструкция в армировании не нуждается.

  • Управляемая плоская крыша.Его можно использовать для любых целей, от размещения открытого бассейна до обустройства автостоянки.

Тип перекрытия зависит от целевого назначения: очевидно, что при высоких ожидаемых нагрузках основание должно быть бетонной плитой. Но это не значит, что все здание должно быть кирпичным или бетонным. Например, плоская крыша в деревянном доме тоже может эксплуатироваться. Его, конечно, нельзя использовать как вертолетную площадку, но устроить солярий, разбить сад или поставить беседку для чаепития вполне можно.Конечно, нельзя сделать разреженную обрешетку, только прочную.

  • Кровля традиционная. Классический вариант кровельного торта: поверх утеплителя слой гидроизоляции, основание бетонное, для отвода воды - керамзитобетон (наклонная стяжка).

  • Перевёрнутая крыша. Здесь утеплитель ложится поверх гидроизоляции и защищает ее от повреждений. Пол можно отделать тротуарной или керамической плиткой, также здесь можно посадить газон.Обязательное требование к инверсионной конструкции - угол 3-5 градусов.

Крыши мансардные и мансардные. Оба типа имеют свои преимущества: наличие мансарды позволяет разместить на ней все необходимые коммуникации (вентиляционные трубы, расширительный бак отопления и т. Д.), Бескровельную крышу можно сделать эксплуатационной.

Один из вариантов конструкции мансарды - плоская комбинированная крыша: мансардный этаж совмещен с крышей, нижняя сторона - потолок в жилой зоне.

примечание

По конструкции эти крыши отличаются от простых чердачных крыш, сделать их пригодными для эксплуатации невозможно.

При высоте дома от десяти метров и выше, а также на эксплуатируемых кровлях в обязательном порядке устанавливается парапет. Для эксплуатируемых - не менее 1,2 метра.

Если крыша не используется, а дачный дом невысокий, можно сделать плоскую крышу без парапета, либо установить вместо нее ограждающие решетки, либо вообще обойтись без них.

Устройство общей плоской крыши

Очевидно, что конструкция эксплуатируемых крыш разного назначения будет отличаться:

  • При устройстве бассейна - повышенное внимание к гидроизоляции;
  • «Зеленая» крыша - это еще и прочная гидроизоляция плюс грунтовка и т. Д.
  • Наиболее распространенное покрытие - плоская кровля. Это дешевизна, простота и высокая скорость монтажа, отличная гидроизоляция. Самый дешевый материал, которым можно накрыть плоскую кровлю - рубероид.

    Недостатки рулонных материалов (и рубероида в частности) - невысокая прочность, малая механическая прочность. Для эксплуатируемых крыш «с высокой проходимостью» предпочтительнее черепица.

    Плоская крыша из профнастила и плоская крыша из профнастила могут быть выполнены только в неэксплуатируемом варианте и с необходимым уклоном.При выборе материала необходимо ознакомиться с инструкцией к модели: некоторые виды профилированных листов и металлочерепицы можно устанавливать на крышах с уклоном менее 11 градусов.

    Некоторые марки профилированного листа могут также использоваться в качестве основы для неэксплуатируемой кровли вместо фанеры или бетонной плиты.

    Другие материалы для покрытия неэксплуатируемых крыш:

    Плюсы и минусы плоских крыш

    Преимущества:

    • Оригинальный вид.Плоские крыши в коттеджах не распространены.
    • Возможность эксплуатации.
    • Плоская крыша - простой монтаж и экономия материалов. Но это зависит от того, как вы планируете эксплуатировать крышу. И тогда постройка будет стоить даже дороже, чем дорогая скатная крыша из керамической черепицы.
    • Укладка, обслуживание, ремонт на плоской крыше выполнить проще, чем на склоне.
    • Плоские крыши ветроустойчивы, скатные крыши имеют парусность.

    Минусов:

    • Плоская крыша протекает чаще, чем скатная.Необходимо постоянно следить за состоянием гидроизоляционного слоя.
    • Необходимость очистки кровли от снега.
    • Плоские рулонные кровли требуют более частого ремонта и смены покрытия, чем металлопрофильные, черепичные и другие скатные кровли.

    Так какая крыша лучше, плоская или скатная? Это исключительно дело вкуса.

    Строительство плоской кровли

    Рассмотрим вариант, когда в качестве основы кровли используется профлист:

    1.Листы укладываются на балки (стропила). Шаг между стропилами зависит от профиля. Например, для несущих профилей с высотой гофра 6-7,5 сантиметра (Н60, Н75) шаг между балками составляет 3-4 метра.

    2. Укладка пароизоляционной пленки. Пленка укладывается внахлест, стыки необходимо заклеить монтажным скотчем.

    3. Теплоизоляция. Для этого обычно используют плиты из минеральной ваты. Учтите, что опускание гофры также нужно залить утеплителем.

    4. Гидроизоляция. Для этого подойдет полимерная пленка. Если утеплитель - минеральная вата, можно также использовать сварную гидроизоляцию, ведь вата - негорючий материал.

    5. Финишное покрытие. Также можно использовать наплавку. Рулон медленно катят по кровле, нагревая его горелкой по всей длине. Сварочное покрытие прижимается к кровле и разглаживается.

    6. На плоских кровлях можно укладывать приварную кровлю в несколько слоев.

    В остальных случаях плоская кровля по деревянным балкам устраивается более традиционно: на балки прибивается сплошная обрешетка из фанеры или OSB, укладывается кровельный пирог (пароизоляция + базальтовая вата), укладывается гидроизоляционный слой и рулонная крыша. направлен.

    Если Вас интересует плоская кровля с более сложным устройством, обращайтесь к нам: мы выполним кровлю любой сложности быстро и по доступной цене.

    При строительстве дома встает вопрос о выборе крыши.Хозяин хочет выбрать лучший путь ... Под какой крышей ему жить?

    Рассмотрим два основных варианта: скатная или плоская крыша.

    Безусловно, будут важны индивидуальные предпочтения проекта крыши как архитектурного и дизайнерского решения. Но есть и вполне практичные, разумные причины для использования плоской или скатной кровли. Поэтому, прежде чем решить, какую крышу установить, необходимо взвесить достоинства и недостатки каждого варианта.

    Напомним, что основное назначение кровли - защита жилища от атмосферных осадков.Чем надежнее нас защищает крыша от дождя, снега и града, тем она лучше. Поэтому очевидным преимуществом скатной кровли является уклон, обеспечивающий отвод воды. Но для создания пандуса необходимо соорудить каркас стропильной системы, который будет удерживать гидроизоляционный рубероид. Этот способ надежный, но и более дорогой.

    Оптимальный угол наклона крыши 45 °. Но если в регионе выпадает много снега, то уклон кровли значительно увеличивается.В регионах, где очень ветрено, угол наклона кровли лучше уменьшить до -30 °. Также в скатном варианте чердак может служить дополнительным помещением, а при необходимости можно проводить обслуживание кровли изнутри. Использование изоляционного кровельного пирога позволяет создать жилую мансарду. В этом случае внешние стены на верхнем этаже не понадобятся, что позволяет сэкономить и получить дополнительную жилую площадь без изменения габаритов постройки, а это большое преимущество.

    Для плоской кровли главным преимуществом будет то, что ее площадь значительно меньше скатной.

    Вы можете сэкономить на материалах и времени строительства. Но при желании и дополнительных вложениях можно использовать кровлю с плоской формой, такие крыши называют инверсионными. Используя специальные материалы и технологии, можно уложить брусчатку на плоской крыше, обустроить газон, поставить какую-то мебель, чтобы создать отдельную локацию на открытом воздухе. Также намного проще установить антенны на плоской крыше, солнечной батарее или кондиционерах.Но для плоской крыши все же нужно предусмотреть хотя бы небольшой уклон 3-5 °, чтобы вода не скапливалась в лужах, а постепенно стекала вниз.

    Снеговая нагрузка - серьезное испытание для дома с плоской крышей. Давление снега на 1 м2 в зависимости от региона достигает 130 кг и более (в Киеве - 160 кг / м2). На дачу площадью 100 м2 зимой может упасть дополнительная нагрузка в 15-20 тонн. Эти нагрузки необходимо учитывать при проектировании как полов, так и фундамента дома.Такие нагрузки также являются экстремальными для кровельного материала. На всей площади застройки не должно быть протечек и потери гидроизоляционных свойств. Особые требования предъявляются к стыкам и примыканию кровельного покрытия к парапетам, дымоходам и другим уступам. А чтобы не было прорывов, снег с плоской кровли нужно счищать, а также регулярно чистить внутренние водостоки ... Так что польза и удобства плоской кровли могут оказаться незначительными или даже напрасными, если не должным образом контролируется.Еще меньше проблем с скатной крышей, если все будет сделано по технологии.

    Все эти различия показывают, что для каждого отдельного случая выбор кровли будет индивидуальным, и подходить к этому этапу нужно как вложение в свое здоровье и благополучие.

    Основные свойства и функции кровельных аэраторов. Зачем нужны аэраторы для кровли, виды и правила установки Правильный монтаж аэратора на мягкой кровле

    Монтаж мягкой кровли легкий и простой только на первый взгляд.Конечно, это не керамическая плитка, но стоит обратить внимание на каждую мелочь. Многие люди, строя собственные постройки, хотят сэкономить. Но многие специалисты не рекомендуют этого делать, особенно если речь идет о вентиляции кровли. Без его установки можно столкнуться с множеством проблем.

    Аэраторы для мягкой кровли - обязательное условие, если не выполнить, ваша крыша выйдет из строя через несколько лет. Крыша начнет протекать, в доме появится неприятный запах сырости, может распространиться плесень, а на карнизе будут постоянно образовываться сосульки.В результате дорогой рубероид придет в негодность. Это может произойти из-за того, что в кровельный пирог постоянно попадает влага. Накапливается в мягких кровлях, стропилах и теплоизоляционном материале.

    Устранить подобные проблемы можно, установив каналы искусственной вентиляции. По ним будет циркулировать воздух, будет вытягиваться влага, и кровельный пирог будет сушиться. Также необходимо помнить, что флюгер - незаменимый элемент современной кровли.

    В этой статье

    Почему скапливается влага?

    Мы обнаружили, что аэраторы сушат слой теплоизоляции и выводят влагу наружу.Откуда это взялось? Многие разработчики утверждают, что мягкая кровля воздухонепроницаема. Также не будем забывать, что кровельный пирог состоит из паро- и гидроизоляционных слоев.

    К сожалению, такая конструкция защищает конструкцию от дождя и снега. Но кровля не справляется с влажным паром. Эти пары всегда присутствуют в жилом пространстве. Они формируются в процессе жизни человека. Специалисты провели исследование, которое показало, что в средней семье из 4 человек ежедневно образуется до 4 литров пара.Определенная его часть скапливается на чердаке.

    При соприкосновении теплого пара и холодной кровли на ее поверхности образуется конденсат. Эти маленькие капельки постепенно начинают проникать в различные материалы. В первую очередь страдает стропильная система и утеплитель.

    Есть еще один вариант проникновения влаги в кровлю. На чердаке скапливается теплый воздух, который, в свою очередь, нагревает поверхность крыши. Это приводит к тому, что на крыше начинает таять снег. Он превращается в ледяную корку, с которой происходит то же самое.В результате вода может попасть в стыки, и крыша начинает протекать. На рубероиде появляются микротрещины, в которых скапливается влага. При резком похолодании он замерзает, а материал просто рвется. Со временем трещины превратятся в сквозные, что приведет к немедленному ремонту.

    Чрезмерное скопление влаги на мягкой кровле также можно заметить визуально.

    Аэраторы для мягкой кровли

    Но вы можете предотвратить такую ​​ситуацию, и еще на этапе строительства запомните законы физики.Всем известно, что влагу можно удалить испарением. Он, в свою очередь, возникает при циркуляции воздушных потоков. В связи с тем, что показатели давления внутри и снаружи дома имеют существенную разницу, для нормальной циркуляции воздушных масс нужно просто соединить эти две среды.

    Если чердачное помещение в вашем доме нежилое, то обеспечить хорошую вентиляцию не составит труда. Вам просто нужно открыть слуховые окна, оставить зазоры в коньке. К сожалению, такой вариант нельзя использовать для мансардных комнат и теплых чердаков.Зимой нерегулируемая вентиляция будет активно снижать температуру внутри самого здания.

    Выход из этой ситуации - установка аэратора на мягкой кровле. Это вентиляционные каналы, которые соединяют пространство на чердаке и снаружи. Перепад давления в трубе обеспечивает принудительную тягу. Еще она выносит влажные пары из дома на улицу.

    Установка аэраторов имеет некоторые особенности. Чтобы вентиляция работала, нужно подавать холодный воздух.Если этого не сделать, то воздух не будет циркулировать. Именно для этого в карнизе оставляют вентиляционные зазоры. Свежий воздух в них беспрепятственно поступает и поднимается на крышу, проходя через чердак, постепенно прогреваясь. После выбрасывается на улицу через трубу, в которой создается сквозняк. При правильном вентиляционном устройстве воздушный поток проходит 2 раза в час, осушая и проветривая помещение.

    Благодаря наличию необходимого количества аэраторов на мягкой кровле, в доме будет здоровый микроклимат.И кровельные, и теплоизоляционные материалы останутся в безопасности.

    Монтаж аэраторов лучше производить на этапе строительства. Если этот момент был упущен, то можно построить такое сооружение чуть позже. Главное, чтобы к этому моменту на кровле не осталось непоправимых дефектов.

    Типы аэраторов

    Если вы выбрали мягкую крышу для покрытия своей крыши, вам следует выбрать ударопрочные пластиковые аэраторы. На них не действуют перепады температур, коррозия, УФ-лучи.Бывают точечные и коньковые сплошные аэраторы.

    Коньковый аэратор - это система непрерывной вентиляции. Ставится по гребню. Визуально он напоминает уголок с отверстием, который защищен специальной преградой. Он предотвращает попадание насекомых, птиц, снега и пыли в кровельное пространство.

    Точечные аэраторы устанавливаются на определенных участках кровли. Часто они располагаются на склонах. Это вентиляционная труба с колпаком сверху. Визуально он напоминает коробку или грибок.

    Установка конькового аэратора

    Коньковый аэратор очень прост в установке. Особых расчетов не требует, ведь часто ставится по всей длине конька. Этот вид вентиляции может быть установлен на крышах с углом наклона от 12 до 45 градусов.

    Такая вентиляция может быть установлена ​​только при наличии на свесах вентиляционных отверстий, обеспечивающих приток воздуха. В основании конька вырезается вентиляционный паз, его толщина должна быть до 8 см.Прорези заканчиваются перед краем конька (30 см). Здесь установлена ​​коньковая плитка. Сегменты аэратора необходимо соединить в одну конструкцию и закрепить саморезами. Профиль облицован коньковой черепицей и крепится гвоздями для кровли. На стыках используется герметик.

    Установка точечного аэратора

    Такие элементы вентиляции используются на плоских крышах и крышах с уклоном не более 12 градусов. Иногда их используют для повышения эффективности аэратора крыши.

    Вентиляционные элементы можно устанавливать на склонах. В этом случае расстояние от горизонтального края конька должно быть около 70 см. На свесах обязательно нужно обеспечить приток воздуха.
    Вентиляционное устройство должно быть подходящего размера. Один аэратор обеспечивает отличную вентиляцию 5-100м2 крыши. Минимальное количество - 2 шт.

    В обрешетке делается щель и в нее помещается аэратор, закрепляемый гвоздями. Иногда используется клейкое крепление. В этом случае обратная сторона материала покрывается битумной мастикой.Битумный клей используется в качестве гидроизоляции. Сверху на аэратор устанавливается сетка, монтируется заглушка.

    Установить аэраторы крыши достаточно просто. Они обеспечивают правильный отвод водяного пара из подкровельного пространства. Теперь не будет конденсата, плесени, влаги и грибка. И это положительно сказывается не только на продолжительности эксплуатации кровли, но и на здоровье всех жителей дома.

    Описание продукта:

    Кровельный аэратор ТехноНИКОЛЬ 160х460 мм, черный, изготовлен из блок-сополимера этилена и пропилена, что обеспечивает высокую надежность и устойчивость к воздействиям окружающей среды на кровлю.Обеспечивает надежную работу 25 лет.

    Кровельный аэратор ТехноНИКОЛЬ ЭКО 160х450 мм, темно-коричного цвета, имеет меньшую толщину стенок и изготовлен из смеси полимеров, обеспечивающих устойчивость к эксплуатационным нагрузкам в течение 15 лет.

    Кровельный аэратор ТехноНИКОЛЬ ЭКО 75x340 мм, черный, изготовлен из смеси полимеров и применяется только для ремонта кровли.

    Пластиковые аэраторы имеют дополнительную защиту от ультрафиолета, что позволяет использовать их во всех климатических зонах России.

    Область применения:

    Кровельные аэраторы ТехноНИКОЛЬ 160х460 мм и ТехноНИКОЛЬ ЭКО 160х450 мм эффективно удаляют излишки влаги с кровельного пирога.Установка аэраторов предотвращает образование пузырей под рубероидом, что значительно увеличивает срок эксплуатации кровельного покрытия. Установка аэраторов при установке или ремонте комбинированной кровли дополнительно увеличивает эффективность теплоизоляции минеральной ваты за счет снижения ее влажности.

    В системах с механическим креплением кровельного ковра к основанию рекомендуется устанавливать один аэратор на каждые 150 м 2 кровли. Наиболее оптимальным является размещение аэраторов в коньке кровли на расстоянии 6-8 метров и в самых высоких точках вдоль ендовы (линия воронок).

    В кровлях, устроенных на цементно-песчаных стяжках с применением материалов Uniflex EPV Vent и Техноэласт EKV Vent, устанавливается не менее 1 аэратора на 100 м 2. Аэраторы устанавливаются равномерно по поверхности крыши. Оптимальным считается расположение, когда большая часть аэраторов устанавливается на водоразделе и расстояние между аэраторами не превышает 12 м, а расстояние до конструкции пароизоляции (парапет, компенсатор, стена) не превышает 6 м.

    Конструкция аэраторов подразумевает дополнительную возможность утепления керамзитовым гравием.Это исключает промерзание кровли в месте установки аэратора и образование чрезмерного количества конденсата на ее стенках.

    Кровельный аэратор ТехноНИКОЛЬ ЭКО 75х340 мм можно использовать только для ремонта кровли. Аэродинамическая форма и уменьшенное проходное сечение позволяют ему работать только после достаточно сильного прогрева кровли. Устанавливается 1 на 100 м 2 независимо от способа монтажа кровли и предотвращает только образование пузырей под кровлей. Его конструкция не предполагает дополнительного утепления керамзитовым гравием.

    Кровельные аэраторы нельзя устанавливать на перекрывающихся крышах над холодильниками и ледовыми аренами.

    Рабочих мест в обрабатывающей промышленности:

    Установка аэраторов и требования к их установке описаны в инструкции по эксплуатации, указанной на упаковке. Может применяться во всех климатических регионах по СП 131.13330.

    Хранение:

    На складе защищенном от атмосферных осадков.

    Транспорт:

    Перевозка осуществляется всеми видами транспорта в крытых транспортных средствах в соответствии с Правилами перевозки грузов, действующими на данном виде транспорта.

    Подробная информация об упаковке:

    Кровельный аэратор ТехноНИКОЛЬ 160х460 мм - код ЭКН 34591, кровельный аэратор ТехноНИКОЛЬ ЭКО 160х450 мм - код ЭКН 39091, кровельный аэратор ТехноНИКОЛЬ ЭКО 75х340 мм - код ЭКН 5489.

    Кровельные аэраторы - это специальные устройства, функция которых заключается в освобождении пространства под кровлей от лишней влаги. Аэраторы устанавливаются на крышах с разными кровельными материалами и углами наклона. Их наличие на плоских крышах с мягким рубероидом предотвращает разрушение кровельного ковра под воздействием атмосферных осадков и влаги, образующейся в подкровельном пространстве.

    Необходимость сушки кровли

    Срок службы кровли зависит от множества факторов: качественного выполнения тепло- и гидроизоляции, грамотного использования материала, своевременности профилактических и ремонтных работ.

    Специалисты считают, что главным недостатком мягкой кровли является скопление влаги в стяжке и утеплителе. Это может привести к серьезным последствиям.

    Образование пузырей - один из наиболее частых дефектов мягкой кровли.Это происходит по двум причинам.

    В теплое и жаркое время года поверхность крыши под воздействием солнечных лучей может нагреваться до 90 градусов и более. В состав рулонной кровли входят битумно-полимерные материалы. Это термопластические вещества, физические свойства которых меняются под воздействием температурных колебаний. Сказанное относится к таким качествам, как хрупкость, пластичность.

    На основании исследований было установлено, что нагрев выше 50 градусов приводит к увеличению пластичности мастик, входящих в состав битумно-полимерных материалов, а увеличение степени сцепления с основанием зависит от вязкости мастике, а не на адгезии.

    Пароизоляционный слой (в нижней части кровельного пирога) и гидроизоляционный ковер (в верхней части), входящие в состав мягкой кровли, образуют герметичное замкнутое пространство.

    Когда крыша нагревается под действием выделяемого ею тепла, влага в подкровельном пространстве превращается в пар, который значительно увеличивает давление, оказываемое на ковровое покрытие. Это может быть до 2-2,5 тонн на квадратный метр.

    Из-за особых свойств термопластических веществ, входящих в состав гидроизоляционных материалов, в условиях высоких температур и высокого давления на кровле образуются вздутия из-за отслоения битумно-полимерного покрытия.Также начинается разрушение кровельного ковра.

    Даже если укладка гидроизоляционного ковра осуществляется на качественном уровне и его непрерывное приклеивание, избежать образования пузырей не удастся.

    Повышение уровня теплопроводности утеплителя ... Влага, скопившаяся под слоем гидроизоляционного материала, приводит к ухудшению теплоизоляционных характеристик слоя утеплителя.

    Уже при увлажнении на 1 или 2% уровень теплопроводности утеплителя увеличивается на 30-40%.В результате на отопление приходится тратить намного больше денег.

    В результате переувлажнения изоляции не только увеличиваются тепловые потери, но и быстро развивается плесень.

    Разрушение гидроизоляционного ковра и стяжки. Стяжка в большинстве случаев состоит из песчано-цементных растворов, которые представляют собой капиллярно-пористый материал. Все поры заполнены воздухом и соединены между собой. При попадании влаги в подкровельное пространство поры частично заполняются водой.При понижении температуры окружающей среды вода кристаллизуется и значительно увеличивается в объеме.

    В результате этого процесса на стенки капилляров оказывается огромное давление кристаллизации, из-за чего образуются микротрещины. Со временем выравнивающая стяжка разрушается. Аналогичный процесс происходит и с гидроизоляционным материалом.

    Откуда берется влага?

    Увлажнение изоляционного слоя может происходить двумя способами.

    В межслойное пространство может проникать влага из окружающей среды (туман, дождь, повышенная влажность) через дефекты кровельного ковра.Также он проникает изнутри помещения (пары конденсируются в подкровельном пространстве) через места повреждения в слое пароизоляционного материала.

    Поскольку количество влаги и теплого воздуха намного выше, чем в холодном воздухе, зимой водяной пар перемещается через слои ограждающих конструкций изнутри помещения наружу.

    Следует отметить, что в жилых помещениях воздух насыщен парами, так как в парообразном состоянии человек выдыхает около литра воды в парообразном состоянии.Если к этому показателю добавить влагу от процесса готовки, уборки, стирки, принятия душа и ванны, то показатель возрастет до 12-15 литров.

    Наличие повышенного уровня влажности в теплоизоляционном материале также связано с климатическим фактором - атмосферными осадками, влажностью воздуха при работах по устройству кровельного ковра. Например, если работы ведутся зимой, то избежать попадания снега или влаги под крышу практически невозможно.

    При значительном повышении уровня влажности, устранения ее локального попадания через кровельный ковер и участки с интенсивным увлажнением недостаточно. Необходима дополнительная просушка изоляционного слоя, иначе придется полностью разбирать крышу и заменять утеплитель.

    Однако полный демонтаж крыши не всегда возможен.

    В этом случае конденсат и лишняя влага удаляются испарением - без дорогостоящих и сложных работ по замене гидроизоляционного ковра и утеплителя.

    Это также позволяет избежать протечек при ремонтных работах.

    Эффективность испарения определяется скоростью потока вентиляционного воздуха и его циркуляцией.

    Поскольку существует большая разница между температурой и давлением пара с внутренней стороны кровли и снаружи (в жаркое время года внутренние слои нагреваются до 70 градусов, а внешние - до 90), то меры необходимо приняты для обеспечения смешивания внешнего и внутреннего воздуха.

    В результате можно добиться снижения температуры воздуха внутри помещения и смещения влаги на верхние слои утеплителя. Это приведет к созданию благоприятных условий для его испарения и частичного высыхания изоляционного слоя.

    По мере осушения слоя теплоизоляции осушаются также части здания и ковровое покрытие крыши. Сушка утеплителя с помощью естественной вентиляции приводит к восстановлению его эксплуатационных свойств, так как этот процесс не влияет на физико-механические свойства слоя теплоизоляции.

    Принцип действия и функции аэраторов


    Для осушения утеплителя устраивают вентиляционные трубы (аэраторы). Принцип их действия основан на создании тяги в трубе устройства за счет образования зоны пониженного давления за счет внешних ветровых потоков и использования перепада давления в подкровельном пространстве и в окружающей среде.

    Аэраторы выполняют следующие функции:

    • способствуют удалению водяного пара, поднимающегося изнутри к крыше, прежде чем он успеет нанести какой-либо ущерб
    • кровельная конструкция;
    • уменьшают давление, возникающее в конструкции, которое вызывает образование пузырей на плоских крышах с мягким покрытием;
    • предотвращает образование конденсата (в дальнейшем перетекающего в слой теплоизоляции) в нижней части гидроизоляционного материала.

    Кровельный аэратор - это, по сути, труба диаметром от 63 до 110 мм, закрытая сверху зонтом для защиты от атмосферных осадков.

    В большинстве случаев материалом для изготовления аэраторов является полиэтилен низкого давления.

    Разновидности аэраторов

    Аэраторы для крыши бывают разных моделей и размеров. Они используются для вентиляции подкровельного пространства, отвода конденсата и отвода влажного воздуха снаружи.

    Их можно устанавливать как во время строительства, так и на уже возведенную крышу.

    При проведении ремонтных работ необходимы аэраторы, чтобы своевременно не допустить возникновения очагов гниения в конструкции крыши и исключить риск протечки кровли.

    Монтаж аэраторов для металлической кровли производится в верхней части кровли, максимально близко к коньку. Корпус устройства изготовлен на основе материала, устойчивого к кислотам, ультрафиолетовому излучению, коррозии, перепадам температур. Нержавеющая сталь и прочный пластик в настоящее время являются лучшим выбором.

    На крышах мягкого типа аэраторы устанавливают равномерно по всей плоскости в самых высоких точках.

    Кровельные аэраторы выдерживают температуру от минус 50 до плюс 90 градусов ... Устанавливаются на все типы крыш и кровельных покрытий.

    Количество необходимых аэраторов определяется их техническими характеристиками и площадью скатов кровли, а также состоянием кровельного ковра и уровнем концентрации влаги в интерьере.

    Для зданий специального назначения с повышенным уровнем влажности (бассейны, бани, сауны, прачечные) количество необходимых аэраторов следует рассчитывать на этапе проектирования здания.

    Аэраторы точечные и сплошные ... С помощью устройств первого типа обеспечивается вентиляция отдельных участков кровли. Аэраторы второго типа устанавливаются по всей длине кровли и служат для приточно-вытяжной вентиляции.

    Точечные аэраторы

    Выпускаются в двух вариантах:

    скатный - для установки на скатах крыш;

    коньки - для установки на коньки.

    Аэраторы камерные устанавливаются на тех участках, где необходимо увеличить движение воздушных масс:

    • на склонах большой протяженности или сложной конструкции;
    • на гребнях и долинах кровли;
    • в местах, где прерывается вентиляционный зазор.

    Свободной циркуляции воздуха может препятствовать чердачное окно или фонарь. В таких местах желательно установить аэраторы с двух сторон от мешающей части.

    Для повышения эффективности вентиляции необходимо следить за правильным расположением аэраторов. Они должны располагаться на небольшом расстоянии от конька (около 15 см). Если утепление кровельной конструкции не велось «по коньку», то в верхней части образуется напорная камера, в которой концентрируются пары. При использовании аэратора они испаряются с крыши в окружающую территорию.

    Коньковые варианты используются для чердаков с утеплением «коньком».Они помогают устранить испарения по всей конструкции гребня. Такие аэраторы работают за счет конвекции - свойства теплых воздушных масс подниматься вверх. Там, под гребнем, они находят выход. При этом по вентиляционным каналам из-под карниза проникают холодные струи.

    Одним из преимуществ коньковой модели аэраторов является отвод вредных паров битума - материала, используемого при строительстве мягкой кровли.

    Поскольку эти устройства спрятаны под кровельным покрытием, их практически невозможно увидеть снаружи.

    Как установить аэратор

    Технология установки аэраторов следующая.

    • В том месте, где планируется установка вентиляционной трубы, в стяжке вырезается окно. Необходимо следить за тем, чтобы он проходил через кровельный ковер до точки, где находится утеплитель.
    • Если по каким-то причинам утеплитель в этом месте оказался влажным, его непременно нужно заменить на сухой материал, теплопроводность которого соответствует требуемым нормам.
    • После этого, чтобы надежно закрепить аэратор на крыше, необходимо нанести слой специальной мастики на основание трубы, расположенной внизу.
    • Для крепления аэратора к стяжке используются саморезы, которые необходимо равномерно распределить по окружности «юбки» аэратора. Вам понадобится 6 штук.
    • Основание вентиляционного канала защищено дополнительным слоем гидроизоляционного материала.

    Как уже было сказано, необходимость установки вентиляции определяется в зависимости от формы кровли, ее размеров, степени влажности воздуха внутри помещения, общего состояния пароизоляции кровельной конструкции.

    Если кровля плоская, с простой конфигурацией и параметрами, соответствующими стандартам, то на каждые 100 кв. Метров рекомендуется устанавливать один аэратор.

    Необходимо следить, чтобы расстояние между аэраторами было не более 12 метров.

    При размещении на крыше с ярко выраженным гребнем и впадиной установка аэраторов производится по гребню и на границе водораздела долины.

    Цены


    Современный строительный рынок предлагает широкий выбор различных моделей кровельных аэраторов. Минимальная цена на устройство 260 рублей, максимальная цена может доходить до 3000 рублей.

    Ориентироваться в стоимости аэраторов можно на основе приведенных примеров.

    • Аэратор из трех частей, оборудованный специальным зажимным кольцом на кровельном покрытии для абсолютной изоляции вокруг трубы. Высота устройства 260 мм, вес 330 грамм. Одно устройство рассчитано на 50-60 квадратных метров кровли.

      Стоит 450 руб.

    • Аналогичное устройство, также с прижимным кольцом для надежной изоляции и улучшения внешнего вида, предназначенное для использования в регионах с большим количеством снега.Одно устройство обслуживает 50-60 кв. Метров кровли. Высота аэратора 360 мм, вес 320 грамм, стоимость 550 руб.
    • Аэратор, состоящий из 4-х частей, снабжен уникальным колпачком для создания дополнительной тяги в трубе, что значительно увеличивает эффективность его использования. Его успешно используют в районах со значительным снежным покровом. Высота устройства 470 мм, вес 1,23 кг. Рассчитан на 80-100 кв. Метров кровли. Цена - 850 руб.
    • Аэратор из 4-х частей (прижимное кольцо, 2 «юбки» -основы, колпак) применяется в тех случаях, когда требуется вентиляция как над изоляцией (особенно если это пароизоляция), так и под пароизоляцией.Рассчитана на 50-60 кв. Метров. Высота - 340 мм, вес - 780 г. Стоит 950 руб.
    • Аэратор из 3-х частей, принцип работы которого основан на разнице давлений, вызванной воздушными потоками. Специально разработанный капюшон обеспечивает дополнительную тягу. Рекомендуется к применению при 80-100 кв.м кровли. Высота - 450 мм, вес - около 1 кг. Цена - 1150 руб.

    При покупке аэраторов лучше не экономить, купите качественную модель. В этом случае удастся избежать внепланового ремонта кровли и перекрытий помещений верхнего этажа.

    ВЫВОДЫ:
    • Аэратор - это устройство для освобождения подкровельного пространства от избыточной влаги и защиты конструкции кровли от гниения и разрушения.
    • Удаление лишней влаги необходимо, так как это приводит к образованию пузырей, повышению уровня теплопроводности утеплителя, разрушению гидроизоляции и стяжки.
    • Для испарения влаги необходимо позаботиться о смешивании внешнего и внутреннего воздуха.
    • Для эффективного отвода утеплителя устраиваются вентиляционные трубы или аэраторы.
    • Аэраторы точечные и сплошные.
    • Аэраторы точечные
    • делятся на скатные и коньковые.
    • Монтаж аэраторов может производиться как во время строительства, так и на уже эксплуатируемой крыше.
    • Цены зависят от конкретной модели и варьируются в пределах 260-3000 руб.

    Видеоинструкция по установке точечного аэратора на гибкую плитку.

    Когда на рынке стройматериалов появляются новинки, всегда сначала внимательно присматриваются, стоит ли тратить деньги на дорогой материал. Возможно, это не так уж и необходимо при строительстве дома. И они проходят мимо. И начинают вспоминать, когда «кусает жареный петух». Например, при сборке крыши с вентиляцией особо не заморачиваются, считая, что воздух всегда найдет выход. И уже через год-два удивляются: родительский дом стоит 20 лет и ни разу не «плакал», а в новом доме стены и потолок начали «рыдать» буквально после ввода дома в эксплуатацию.И тут вспоминают дядю с рынка, который посоветовал купить кровельный аэратор, чтобы защитить конструкцию от повышенной влажности.

    А удивляться тут нечему. Помните, как создавались дома пару десятков лет назад? На чердаке всегда было холодно, комнат в нем не делали и соответственно не утепляли, так как не имело смысла. В результате под крышей оставалось много свободного пространства, по которому воздух, поднимающийся из комнат, мог беспрепятственно проходить и выходить через неизолированную крышу.Для ее выхода мы всегда искали трещины в карнизах, фронтонах, коньке крыши и т. Д. При этом стропильная конструкция не впитывала влагу, ведь зачем парочке «втискиваться» в твердое дерево, если есть достаточно «свободной жилплощади».

    Что изменилось в новостройках:

    1. Крышу стараются максимально утеплить, чтобы избежать потерь тепла и меньше платить за газ.
    2. Начали обустраивать комнаты на чердаках.
    3. Из-за высоких темпов частного строительства конструкции крыши монтируются недостаточно сухими и должны «созреть» уже на крыше.

    Утепляя крышу, мы закрываем пути для выхода воздуха.

    Для утепления кровли монтируют кровельный пирог, т.е. накладывают друг на друга несколько разных материалов, отвечающих за сохранение тепла, паро- и водоизоляцию. В результате все щели, через которые мог «выскочить» воздух, закрываются пароизоляцией. Где остается влага, если она скапливается в герметичном подкровельном пространстве? Правильно, в стропильную конструкцию.И это не только не пересыхает, но и собирает влагу снаружи. А через пару лет вы будете «любоваться» собственными грибами и ставить ведра на чердак, когда идет дождь. Это результат крыш, на которых не создана достаточная система вентиляции с хорошим потоком воздуха, способная выдувать из конструкции избыточный пар.

    Каково назначение аэратора в системе вентиляции крыши

    При создании кровельного пирога предусмотрено три вентиляционных слоя.Один находится во внутреннем пространстве чердака, второй - между утеплителем и гидроизоляцией, третий - сразу под кровлей (при необходимости). Но просто создать воздушные зазоры недостаточно. Надо, чтобы воздух там «гулял», т.е. переехал с карниза на конек. При этом он не должен никуда задерживаться и конденсироваться. Именно для усиления циркуляции воздуха, для создания выходных и входных отверстий для влаги были изобретены аэраторы.

    Аэроэлемент с вентиляционной планкой предотвратит попадание птиц и обеспечит свободный проход воздуха под крышей

    Чем отличаются разные типы аэраторов

    Аэраторы могут обеспечивать вентиляцию в определенных областях крыши, и поэтому они являются называется точка.Второй тип устанавливается по всей длине кровли для обеспечения общей вентиляции и называется сплошным.

    Точечные аэраторы: там, где они установлены

    Точечные аэраторы доступны для установки на скатах крыш (скатных) и коньках (коньках). Скатные размещаются в тех местах, где необходимо усилить движение воздушных масс. К ним относятся:

    1. Склоны длинные или сложные.
    2. Гряды и долина кровли.
    3. Области, где прерывается вентилируемый зазор.Мансардное окно или «навес» на крыше могут быть препятствием для воздуха. На таких участках по обе стороны от элемента размещают аэраторы, препятствующие движению.

    Точечные аэраторы помогают обеспечить вентиляцию участков крыши, где есть препятствия для свободного прохода воздуха

    Чтобы вентиляция была максимально эффективной, наклонные аэраторы должны быть правильно расположены: они располагаются рядом с коньком (15 см). Если утеплить кровельную конструкцию «не под коньком», то вверху образуется своеобразная напорная камера.Именно в нем сойдутся пары, которые с помощью аэратора вырвутся с крыши наружу.

    Коньковые модели предназначены для чердаков, в которых утепление выполнено «под конек». Они помогают избежать испарения всей конструкции гребня. Принцип действия таких аэраторов основан на конвекции, т.е. физически теплый воздух устремляется вверх, где находит выход под коньком. При этом холодные потоки поступают из-под карниза по вентиляционным каналам к месту теплых потоков.Еще один плюс коньковых аэраторов в том, что они выводят испаряющиеся вредные вещества из битума, который используется в конструкциях мягкой кровли.

    Снаружи такие устройства даже трудно заметить, так как они спрятаны под кровлей.

    Коньковый аэратор не портит вид на крышу, так как сверху покрыт черепицей

    Сплошные аэроэлементы: выпускается для натуральной черепицы

    Как правило, для дополнения вентиляции используются сплошные воздушные элементы система на крышах из натуральной черепицы.Их монтируют по всей длине карнизов, гребней, конька.

    Большим спросом пользуется такое устройство, как лента коньковая вентиляция. Он гидроизолирован под любые типы коньков, как горизонтальных, так и диагональных. Лента эластичная, поэтому «подстраивается» ко всем изгибам кровельной конструкции, а клеящаяся основа надежно изолирует конек от всех видов атмосферных осадков. Коньковая лента вместе с гидроизоляцией обеспечивает дополнительную вентиляцию, так как в центре каждого рулона есть полоска «дышащей» мембраны.Благодаря ей пары свободно перемещаются в кровельном пироге и находят выход.

    Коньковая лента наклеивается по всей длине карниза или конька для гидроизоляции и дополнительной вентиляции, а затем накрывается кровельным покрытием

    Для карниза используется воздушный элемент с вентиляционной планкой. Он обеспечивает не только циркуляцию воздуха, но и служит уплотнением между плитками рядов и коньком, между обрешеткой и рядом плиток. Выступы воздушного элемента не позволяют птицам, которые любят там гнездиться, проникать под крышу, и служат преградой для листьев и другого мусора, унесенного сильным ветром.

    Элементы вентиляции, выполненные в едином стиле и цвете, не режут глаз, а сливаются с крышей в единое целое.

    Лучше всего приобретать все элементы вентиляции в комплекте. Например, выбрав кровельный аэратор Технониколь, ищите проходы, вентили, заглушки, переходники и прочие полезные «штучки» от одного производителя, чтобы упростить установку. А на крыше они будут смотреться эстетичнее.

    При установке кровли необходимо заранее позаботиться об организации вентиляции кровли.Такие меры помогут сохранить свойства теплоизоляционного материала и предотвратить преждевременный износ и повреждение.

    Основным элементом, обеспечивающим циркуляцию воздуха, является аэратор крыши. Рассмотрим подробнее его устройство, правила монтажа и значение в обеспечении нормального движения воздуха в пространстве под крышей.

    Кровельный аэратор - это выход наружной вентиляции на поверхности крыши. Через него скопившиеся пары выводятся во внешнюю среду.

    Образование влаги происходит в результате нагрева воздуха от потолков над жилым помещением, который, поднимаясь выше, резко остывает при контакте с холодными кровельными материалами. При таком охлаждении образуется конденсат - капли влаги, которые оседают на поверхности элементов стропильной системы и кровли.

    Конкретизируем преимущества использования кровельного аэратора:

    1. Удаляет влажный воздух , поднимающийся из жилых помещений, предотвращая его оседание на конструкциях, кровельных материалах и утеплителе.
    2. Вентилирует подкровельное пространство , удаляя скопившуюся влагу.
    3. Создает оптимальный режим для нормального функционирования каждого элемента кровли и чердачного помещения, тем самым увеличивая срок их службы.
    4. Предотвращает коррозию и предотвращает вздутие при использовании рулонных материалов на плоских крышах.
    5. Допускает нормальное движение воздуха при сложной архитектурной форме крыши, особенно на изгибах и резких перепадах высоты.
    6. Создает условия для сохранения теплоизоляционных свойств изоляции на длительное время.

    Описание

    На современном строительном рынке представлено множество видов аэраторов, предназначенных для.

    Стоит отметить, что все они имеют несколько общих черт:

    • Конструкция устройства представляет собой трубу диаметром 63-110 мм;
    • верх трубы закрывается специальным зонтом для предотвращения попадания дождя и снега;
    • предусмотрена герметичная система крепления к поверхности крыши.

    Помимо описанных точечных аэраторов, также используются коньковые аэраторы. Они обеспечивают равномерную вентиляцию по всей поверхности подкровельного пирога.

    Если решено использовать именно такие устройства, то следует помнить, что при сложной форме крыши без точечных аэраторов не обойтись. Потому что в сложных местах проблемные места могут остаться без вентиляции.


    Плоский крышный вентилятор (также называемый КТВ)

    Принцип действия

    Работа аэраторов основана на двух основных принципах:

    1. Создание тяги в трубе.
    2. Перепады давления внутри кровельного пространства и снаружи.

    Нормальная циркуляция воздуха немыслима без наличия в карнизе крыши. Благодаря им происходит движение воздушных масс: холодные из внешней среды стремятся попасть в теплое пространство под кровлей и вытеснить оттуда нагретый и влажный воздух.

    Такая циркуляция в зимний период происходит непрерывно, в летнюю жару кровельные материалы не перегреваются, что также положительно сказывается на их сроке службы и микроклимате чердака.

    Область применения

    Такие аэраторы используются для вентиляции утепленных крыш. Если утеплитель не применяется, то применение таких устройств тоже оправдано, ведь удаление лишней влаги должно быть полным.

    Многие компании-производители предлагают широкий ассортимент аэраторов, предназначенных для различных видов кровельных материалов, а именно:

    • металлочерепица с высокой, низкой и средней высотой волны;
    • черепица битумная;
    • фальцованные крыши;
    • натуральная плитка.

    Тип материала определяет способ крепления аэратора и, соответственно, использование крепежа.

    Среди вариантов устройства вентиляции крыши можно совместить как одновременное использование конькового, так и точечного аэратора, а также отказаться от использования такого устройства в коньке.

    Решение использовать только точечные выходы должно сопровождаться соответствующим расчетом их количества на площадь крыши и строгим соблюдением расстояния от конька.


    Именно для обеспечения такой связи у кровельного аэратора для мягкой или жесткой кровли

    Достоинства и недостатки

    Установка кровельного аэратора имеет больше положительных, чем отрицательных сторон. Поскольку существует несколько видов кровельной вентиляции, резюмируем их характеристики.

    Начнем с преимуществ и перечислим их:

    • простота установки;
    • привлекательный внешний вид, возможность спрятать аэратор (сплошного типа) или выбрать пятно под цвет кровли;
    • прочность;
    • обеспечение надежной вентиляции кровельного пространства;
    • защита от набухания рулонных мягких покрытий;
    • эффективное удаление насыщенного влагой воздуха;
    • устранение угрозы повреждения конструкций и кровельных материалов от поражения грибком;
    • возможность просушки старой кровли.

    К недостаткам аэраторов можно отнести следующие свойства:

    • точечные аэраторы не всегда способны обеспечить надлежащую вентиляцию всех участков подкровельного пространства, иногда возникают «мертвые зоны» с застойным влажным воздухом в них;
    • Аэраторы сплошного действия необходимо устанавливать в процессе кровли, так как в дальнейшем это будет невозможно сделать без полного демонтажа.

    Типы кровельных аэраторов

    По способу вентиляции аэраторы можно разделить на два основных типа: сплошные и точечные.Сплошные аналоги устанавливаются в конек крыши по всей ее длине и обеспечивают вентиляцию пространства под крышей. Они незаметны для посторонних глаз и отличаются прочностью. Есть защита в виде губчатого фильтра от проникновения атмосферных осадков и насекомых.

    Точечные аэраторы доступны в нескольких версиях. В зависимости от расположения делятся на скатные и коньковые. Скатные устройства размещают не дальше 60 см от конька кровли, а также в ее проблемных местах.Коньковые варианты монтируются на конек крыши с определенным шагом.

    В свою очередь, скатные аэраторы бывают следующих типов:

    • клапан КТВ;
    • аэраторы грибковые с естественной тягой;
    • то же, только со встроенным вентилятором.

    Клапаны для плоской крыши (также называемые КТВ) - это небольшие устройства, напоминающие черепицу и защищенные от насекомых сетками. Их используют на крышах с уклоном не более 25 градусов.

    Применяются в случаях, когда крыша плоская.Встроенный вентилятор помогает активировать воздухообмен в подкровельном пространстве.

    Грибной аэратор

    Монтаж кровельного аэратора

    Рассмотрим основные правила и этапы монтажа на примере скатных аэраторов. Перечислим требования для установки таких устройств:

    1. Расстояние от конька крыши до места установки не должно превышать 60 см.
    2. Аэраторы устанавливаются с шагом 12 метров (не более).
    3. Одного устройства хватит на площадь кровли в 60 квадратных метров, но если крыша ровная, то допустимо увеличение этого показателя до 100 квадратных метров.
    4. При большом уклоне крыши и значительной разнице в высоте между коньком или впадиной и поверхностью кровли аэраторы устанавливаются параллельно коньку и границе водораздела долины.

    Сам процесс установки можно разделить на следующие этапы:

    1. На поверхности крыши вырезается отверстие , соответствующее размерам аэратора (по шаблону, входящему в комплект).Глубина выреза должна соответствовать утеплителю и проходить кровельный «пирог»).
    2. Если на этом участке обнаружена влажная изоляция , ее следует заменить на новую, отвечающую установленным требованиям.
    3. Для обеспечения надежного и герметичного соединения аэратора с поверхностью кровли необходимо нанести на его основание (сквозной элемент) специальный состав (герметик или мастика), рекомендованный производителем в инструкции, так как а также на резиновом кольце-подкладке.
    4. После установки проходного элемента на место его «юбка» крепится к крыше саморезами. Важно: саморезы следует вкручивать последовательно с противоположных сторон.
    5. Проходной элемент установлен с грибком, защищающим от атмосферных осадков.

    Необходимые материалы и инструмент

    Разберем последовательность монтажа на примере кровельного аэратора в виде грибка для металлочерепицы.Подготовка инструментов перед работой избавит вас от неприятных сюрпризов при установке аэратора.

    Перечислим минимум необходимых устройств:

    • строительный маркер;
    • сверло;
    • нож строительный;
    • ножницы по металлу;
    • строительный уровень;
    • ножовка по металлу;
    • отвертка;
    • герметик (желательно силиконовый) с помощью пистолета.

    Каждый производитель прилагает к комплекту кровельного аэратора инструкцию, согласно которой выполняется установка.Следует обратить внимание на наличие в комплекте проходного элемента и, если он отсутствует, приобрести подходящий.

    Пошаговая инструкция


    Несмотря на то, что процесс установки для разных аэраторов может незначительно отличаться, в общих чертах последовательность действий следующая:

    1. Прорезается сквозное отверстие. Нанесите прилагаемый шаблон на поверхность кровельного листа и обведите его строительным маркером.
    2. Просверливаются отверстия близко к намеченному контуру.
    3. При резке лучше всего использовать ножницы по металлу и никогда не использовать болгарку. Это связано с тем, что во время резки разлетаются горячие искры, повреждая полимерное покрытие листа, тем самым открывая путь коррозии. В местах пореза металл нагревается и разрушается не только полимерный слой, но и цинк.
    4. Уплотнительное кольцо из резины накладывается на гидроизоляционный материал и обводится по внутреннему контуру.В середине делается крестообразный надрез, затем, придерживая материал рукой, вырезается очерченный овал.
    5. На уплотнитель наносится герметик, затем он устанавливается в отверстие и закрепляется саморезами. Для этого удобнее использовать отвертку.
    6. Установка проходного элемента производится таким образом, чтобы шарниры уплотнительного кольца совпадали со штифтами на самом элементе.
    7. Выпускной патрубок установлен во втулке и жестко закреплен. Для обеспечения надежного соединения вырежьте отверстие ¼ меньше диаметра выпускной трубы во втулке. Иногда комплект полностью готов к установке и вам не нужно ничего резать.
    8. Выпускную трубу необходимо проверить на вертикальность. с помощью строительного уровня и только после выравнивания по вертикали закрепить шурупами.

    Стоимость аэраторов

    Цена на различные аэраторы колеблется в широком диапазоне: от нескольких сотен рублей до двух тысяч и более.Иногда приходится комплектовать комплект самостоятельно, покупая все комплектующие у одного производителя отдельно в магазине.


    Сухой наполнитель для аэраторов

    • О вентиляции кровельного пространства следует задуматься еще на этапе проектирования кровли. Необходимо учитывать, что точечные аэраторы должны быть рассчитаны на применяемый рубероид.
    • Для обеспечения правильной циркуляции воздуха под в изоляции вырезается отверстие, соответствующее размеру вентиляционной трубы, которое заполняется керамзитом или гравием.
    • Монтаж вентиляционных отверстий проводится при положительной температуре. Работы на крыше после дождя до полного высыхания кровли опасны для жизни. В сухую погоду на крыше разрешено находиться только в нескользящей обуви с прорезиненной гибкой подошвой.
    • Главный критерий выбора аэратора - это сертифицированная продукция от известного производителя. При покупке особое внимание следует обратить на комплектацию и отсутствие механических повреждений (царапин и деформаций).
    • При недостаточном уровне знаний и отсутствии опыта эту ответственную работу лучше доверить профессионалам. В противном случае можно сделать много ошибок до того, как прибудет профессиональный опыт. Гарантия качественно выполненной работы - сотрудничество с компаниями, которые составляют договор на оказываемые услуги. Общая стоимость установки кровли и устройства вентиляции будет дороже, но это с лихвой компенсирует возможные проблемы, обнаруженные при эксплуатации неизвестными строителями.
    • В период повсеместного использования Интернета при большом желании можно найти много информации, после изучения которой очень высока вероятность выполнения работы на должном уровне. Если есть время и большое желание, то установка кровельного аэратора не составит труда.

    Компания ТехноНИКОЛЬ как правильно возвести крышу. Устройство мягкой кровли, технология укладки. ТехноНИКОЛЬ и его особенности

    Продукция компании Технониколь уже более двадцати лет слышна жителями России, в основном это материалы для устройства кровли, а также утеплитель, пленки - все, что можно использовать в кровельных работах.Прежде всего, потребителю хорошо известна репутация производителя качественных покрытий компании Технониколь, рулонные кровли которой пользуются заслуженным авторитетом и немалым спросом. Кровля сборная «Технониколь» по соотношению цена / качество не уступает продукции известных финских производителей.

    Что предлагает Технониколь для мягких кровель на плоских крышах

    Вариантов мягкой кровли Технониколь для укладки гидроизоляционного покрытия очень много.Только компания Технониколь предлагает несколько десятков видов рулонных материалов. Не отвлекаясь на тонкости конкретной марки, гидроизоляцию кровли Технониколь можно выполнить одной из основных разновидностей рулонного материала:

    • На основе армирующей сетки или полотна из полиэфирного волокна. Самая дорогая, прочная и долговечная кровля для крыш. Такие марки демонстрируют высокую прочность и гибкость даже при очень низких температурах воздуха. Стоимость рулона примерно на 30-40% выше обычных материалов со стеклянной основой;
    • Хозяева и ткани на основе стекловолокна.Недорогой и качественный материал для утепления кровли, технология производства отличается от предыдущей более толстыми и менее гибкими стекловолоконными нитями;
    • Безосновные материалы, не имеющие тканевой основы. В этом случае битумно-полимерная масса раскатывается на валковом прессе и заклеивается пленкой. В этом случае технология укладки мягкой кровли «Технониколь» сводится к плавке и прокатке массы специальным приспособлением;
    • ПВХ мембрана для кровли Технониколь - относительно новый вид кровельного покрытия для нашего рынка.В отличие от предыдущих вариантов, для гидроизоляционного слоя мембраны используется текстурированный поливинилхлорид, армированный полиэфирными волокнами.

    К сведению! На сегодняшний день полимерные мембраны считаются самым прочным и практичным видом кровельного покрытия. Пластифицированный поливинилхлорид очень устойчив к ультрафиолетовому излучению, атмосферным осадкам и колебаниям температуры воздуха. При соблюдении технологии производитель гарантирует, что мягкая кровля ПВХ мембрана ТехноНиколь не потеряет своих свойств в течение 40 лет эксплуатации.

    Все рулонные материалы для гидроизоляции от компании Технониколь имеют поверхностный порошок из базальтовой или сланцевой крошки. Это позволяет создать защитный слой для крыши и снизить чувствительность материала к царапинам, проколам, порезам от обуви, инструментов, мусора, птиц, любых предметов, находящихся на поверхности крыши.


    Гидроизоляция плоской кровли «Технониколь»

    Рулонные варианты в основном используются для гидроизоляционных покрытий кровель с плоской кровлей.Это может быть плоская крыша гаража или многоэтажного дома; В любом случае основным преимуществом материала рулонного типа является высокая скорость укладки покрытия при обеспечении высокой степени гидроизоляции.

    В отличие от гибкой битумной черепицы рулонная кровля, как правило, не имеет фактурной или окрашенной поверхности, объемного рисунка, имитирующего черепицу или кладку. Цвет материала чаще всего ограничивается черным или серым.

    Укладка мягкой рулонной кровли «Технониколь»

    Как и любой другой материал подобного рода, рулонное покрытие Технониколь укладывается в следующем порядке:

    1. Основание под будущую кровлю тщательно очищают от пыли и грязи, камней, отслоившихся кусков старого покрытия.Если укладка проводится на бетонную плиту, важно очистить цементную поверхность от влаги и пыли. Чистить только в сухом виде;
    2. Уплотнение расплавленной мастикой или безосновным тканевым материалом узлы и секции, прилегающие к стенам и вентиляционным трубам, если таковые имеются;
    3. Газовая или солнечная горелка прогревает участок кровли, с которого начинается укладка мягкой кровли. Далее устанавливается валок и, нагревая поверхность и материал пламенем до температуры плавления, материал постепенно раскатывается.Наплавка осуществляется накатыванием рулона на себя. Каждый последующий рулон мягкой кровли укладывается внахлест на край предыдущей панели.

    Мягкий рубероид обычно укладывают в два слоя. Первый слой может склевывать битумную мастику, второй обязательно расплавляется, причем расположение панелей выбирается так, чтобы верхний слой был смещен на половину размера и полностью перекрывал шов на нижнем слое. Техника укладки мягкой кровли доступна на видео:

    .

    Следует отметить, что кровельные работы, Технониколь или любые другие, необходимо проводить только в самую сухую погоду.Принято считать, что наиболее благоприятные условия создаются в период поздней сухой осени, когда влажность воздуха понижается, но температура все равно остается в пределах 5-7 ° С.

    Осталось установить карнизы и аэраторы.

    Зачем нужен аэратор для кровли

    Основная проблема любого гидроизоляционного слоя - наличие водяного пара в бетоне или любом другом основании, на которое укладывается рубероид. Убрать влагу и высушить поверхность практически невозможно.Со временем водяной пар проникает через поры в бетоне под уложенную битумную гидроизоляцию, что чаще всего приводит к появлению пузырей или отслаиванию крупных кусков кровельного листа от основания. Причины необходимости сборки аэратора достаточно наглядно описаны на видео.

    Мягкая кровля сравнительно недавно появилась на строительном рынке и в последнее время начала быстро набирать популярность благодаря своей практичности и долговечности. Она отлично проявила себя в сложных климатических условиях России, поскольку обладает повышенными шумо- и теплоизоляционными свойствами.

    Основные характеристики и преимущества

    Это рубероид, основой которого является битум. Его изготовление основано на пропитке стекловолокна модифицированным битумом с последующим нанесением на него крупнозернистого базальтового порошка.

    Эта технология позволяет придать материалу разные цветовые оттенки и обеспечить отличную защиту от механических и атмосферных воздействий. Повышенную морозостойкость ему дает нанесение слоя битумно-полимерной массы с последующей ее защитой силиконизированной пленкой.

    Мягкая кровля благодаря своей практичности легко переносит транспортировку и при этом не ломается. Отличная гидроизоляция дает возможность нагреваться под солнечными лучами и прочно прилипать, обеспечивая тем самым двухслойную сплошную изоляцию.

    Основные отличия

    • Простота монтажа, когда нет необходимости использовать специальные инструменты и оборудование: сварочный аппарат, газовую горелку.
    • Возможность использования для покрытия крыш самых сложных архитектурных и дизайнерских решений благодаря не только желаемому цвету, но и различным вырезам по краю черепицы.

    Технология укладки мягкой кровли ТехноНИКОЛЬ

    Зависит от наклона самой кровли и от материала, из которого создается основание для укладки мягкой кровли. Это может быть влагостойкая фанера, плиты OSB или ДСП, а также может быть использована гладко обрезная плита.

    Рекомендуется укладывать кровлю техно-николь при температуре окружающего воздуха не ниже 5-7 градусов. В этом случае плитки склеиваются более плотно, а поверхность не должна быть влажной. Работа ведется в сухую, тёплую погоду.

    Избегайте попадания прямых солнечных лучей на плитку, это защитит ее от приклеивания и не создаст трудностей при снятии с нее защитной пленки. Укладывать плитку рекомендуется снизу вверх, причем начинать нужно с любого угла. При перекрытии для обеспечения повышенной прочности необходимо дополнительно скрепить оцинкованными гвоздями.

    Кровля ТехноНиколь цены

    Выбор мягкой кровли зависит от требований: срок службы, безопасность, возможность ремонта в зависимости от воздействия атмосферных осадков.Все эти показатели напрямую зависят от технологии производства, поэтому на приобретаемую продукцию всегда необходимо требовать сертификат, который является гарантией ее качества.

    Только фирмы с большим опытом работы на строительном рынке помогут определиться с выбором и предоставят качественный товар. Цены зависят от многих показателей: производителя и его репутации на строительном рынке, типа кровли и ее состава, технических характеристик кровли.

    В зависимости от таких показателей цены очень существенно отличаются друг от друга.Итак, цена 1 кв. м самого бюджетного покрытия (остекление) - 40–56 рублей; более устойчивое к атмосферным осадкам покрытие (бикрост, бикроэласт) стоит уже 70–80 руб. за 1 кв. км. м; стоимость самого прочного и качественного покрытия (унифлекс, техноэласт) достигает 145 руб. / кв.м

    Стоимость работ определяет стоимость материалов и комплектующих, установленные сроки монтажа и его сложность.

    Таким образом, мягкая кровля ТехноНИКОЛЬ - безусловно, лучший материал для кровли дома.Он позволяет полностью подчеркнуть его индивидуальность и воплотить любое, даже самое смелое дизайнерское решение.

    Компания Технониколь - одна из крупнейших и самых популярных в России. Она занимается производством различных строительных и отделочных материалов, особого внимания заслуживает кровля. В этой статье мы подробно расскажем об особенностях выбора и монтажа мягкой кровли Технониколь.

    Прежде всего, необходимо отметить, что вся продукция, производимая на заводах Технониколь, имеет высший сертификат качества ISO 9001.Но популярности компании способствует не только хорошее качество, но и доступные цены, отвечающие возможностям российского потребителя.

    Мягкая кровля - это финишное покрытие из специальных гибких материалов на основе битума. Мягкая кровля ТехноНИКОЛЬ бывает нескольких видов: битумная черепица, полимерная мембрана и рулонные материалы, наклеиваемые на мастику. Это относительно новый способ отделки крыш домов, пришедший на смену солидным классическим материалам - шиферу, керамической черепице и т. Д.

    Чтобы избежать длинных высказываний, рассмотрим каждое из преимуществ мягкой кровли ТехноНИКОЛЬ:

    1. Полностью адаптирован к конкретным погодным условиям России, где температура может колебаться от + 50С до -60С. Есть определенные виды битумной черепицы и рулонных материалов, которые выдерживают любую жару и холод.
    2. Мягкая кровля хорошо переносит механические воздействия (падающие ветки деревьев во время урагана, сильный град, порывы ветра и т. Д.).
    3. Обеспечивает 100% гидроизоляцию кровельного пирога и заменяет гидроизоляционный слой, следующий за утеплителем.Таким образом, вы сэкономите на покупке необходимых материалов.
    4. Монтаж мягкой кровли достаточно прост, но его специфика различается в зависимости от типа материала (черепица, мембрана, рулон). В этом случае вам даже не потребуется никакого специального оборудования, только молоток и крепеж.
    5. Позволяет воплощать самые смелые дизайнерские решения и создавать оригинальные фасады.
    6. Одним из главных достоинств битумной кровли Технониколь является хорошая звукоизоляция - во время ливня или града вас не побеспокоит шум, как в случае с металлочерепицей.
    7. Высокая морозостойкость некоторых видов продукции позволяет использовать их даже на крайнем севере.
    8. Долговечности некоторых видов мягкой кровли на битумной основе можно только позавидовать - после монтажа на ближайшие 30 лет можно забыть о капремонте.


    Мягкая кровля ТехноНИКОЛЬ такими отличными эксплуатационными характеристиками обязана своей особой конструкции. В основе гибкого материала обычно лежит стекловолокно или стекловолокно. Последний считается более прочным и качественным.Эта основа пропитывается битумом с полимерными добавками и пластификаторами, а затем покрывается сыпучим материалом (обычно это гранит или кварцевый песок).

    Стоимость крыши

    Поскольку технология кровли Технониколь предполагает использование различных материалов, стоимость каждого из них определяет способ укладки и эксплуатационные характеристики. Также решающим фактором является долговечность материала. Например, дешевая мягкая кровля эконом-класса прослужит 6-7 лет, а премиум-покрытие - 25-30 лет.


    Качественная крыша Premium помимо долговечности обладает и другими специфическими свойствами. Итак, он содержит модифицированные добавки, которые делают его паропроницаемым и негорючим. Также в продаже имеется широкая цветовая палитра битумной черепицы, способная воплотить в жизнь любую дизайнерскую задумку.

    Все кровельные материалы Технониколь делятся на следующие классы:

    1. «Эконом» - простой и быстрый монтаж, простая защита (рулонная кровля ТехноНИКОЛЬ Бикрост).
    2. «Стандарт» - применяется для кровель разного уклона и разной сложности (Бипол и Бикроэласт).
    3. «Бизнес» - качественный материал, способный одновременно защищать от влаги и обеспечивать микровентиляцию кровельного пирога (Uniflex).
    4. «Премиум» - самый прочный и надежный материал со сроком службы более 25 лет (Uniflex).

    Укладочная техника

    Устройство мягкой кровли Технониколь может осуществляться двумя способами: с помощью крепежа и наплавки.Первый способ применяется для покрытия скатных крыш путем крепления панелей гвоздями, скобами, шурупами или приклеиванием к мастике. Крепеж используют только оцинкованные, так как они не подвержены коррозии. Для повышения порога прочности каждый сегмент слегка прибивают несколькими гвоздями рядом с предыдущей плиткой.

    Фасадная кровля ТехноНИКОЛЬ применяется только на плоских кровлях эксплуатируемого и не эксплуатируемого типа. Он представлен рулонными материалами, которые прикатываются к поверхности и нагреваются газовой горелкой.


    Перед укладкой гибкого рубероида ТехноНИКОЛЬ поверхность необходимо подготовить: ровную, чистую и сухую. Не рекомендуется проводить монтажные работы в сырую, туманную или дождливую погоду, иначе материал может разбухнуть. Для неработающих крыш частных домов фундамент под мягкую кровлю лучше делать из листов влагостойкой толстой фанеры или ДСП. В результате у вас должна получиться прочная и надежная обрешетка, выдерживающая вес всех слоев рубероида.

    Полезный совет: Обязательно обработайте все деревянные элементы антисептиком и антипиреном перед укладкой мягкой кровли.

    Также не рекомендуется укладывать битумную плитку или рулоны с покрытием в сильный мороз или жару. Оптимальная температура для работы с Технониколем - от -5 ° С до + 24 ° С. Поэтому обустройством кровли лучше заниматься с середины весны до начала лета и ранней осенью до дождей.


    Кровля ТехноНИКОЛЬ имеет долгий срок службы, но чтобы его еще больше продлить, необходимо обеспечить вентиляцию подкровельного пространства.Для этого используются специальные приспособления - аэраторы. Они образуют воздушные потоки под кровлей и быстро ослабляют конденсат. Чтобы вода не задерживалась на поверхности, элементы плитки укладывают снизу вверх, начиная с угла.

    Чтобы более полно представить процесс монтажа битумной кровли Технониколь, посмотрите видео ниже:

    Торт кровельный

    Кровельный пирог - это многослойная конструкция, задача которой - защитить дом от дождя, холода, ветра и других воздействий окружающей среды.Конструкция кровли Технониколь зависит от материала, лежащего в основе.

    Деревянная крыша:

    • мягкий рубероид;
    • фанера или вагонка из ДСП;
    • ящик;
    • гидроизоляция или мембрана SDM;
    • теплоизоляция;
    • обрешетка для крепления теплоизоляции;
    • пароизоляционный материал.


    Если основание - горизонтальная бетонная плита, то кровельный пирог будет немного другим:

    • кровельное покрытие;
    • буйство с керамзитобетоном, цементно-песчаной стяжкой и др.;
    • теплоизоляция;
    • Пароизоляционная мембрана
    • .

    Перед тем, как приступить к монтажу, составьте детальный план укладки каждого слоя кровельного пирога и закупите все необходимые материалы с небольшим запасом.

    Пароизоляция Технониколь

    Чтобы надежно защитить кровлю от образования конденсата, недостаточно просто установить аэраторы - необходимо оборудовать кровельный пирог слоем пароизоляции. Это специальная пленка, не пропускающая воду к утеплителю.Существует несколько разновидностей пароизоляционных мембран с индивидуальными особенностями. Так, например, односторонняя мембрана хорошо защищает утеплитель, но для испарения конденсата нужно оставить 2-3 см вентиляционного пространства между ним и обшивкой крыши изнутри (перекрытие мансарды).


    Двусторонним мембранам этот зазор не нужен, поэтому они могут сэкономить больше свободного места на чердаке. Пароизоляция кровли ТехноНИКОЛЬ ценится прежде всего за хорошее качество, долговечность и экологичность.К тому же мембраны полностью пожаробезопасны и соответствуют всем требованиям.

    Пароизоляционные пленки ТехноНИКОЛЬ имеют особую структуру и состоят из трех слоев. Он не только обеспечивает баланс температуры и влажности в доме, но и не дает пыли скапливаться в утеплителе, а также защищает интерьер от шума с улицы.

    Также следует отметить, что уложить пароизоляцию ТехноНИКОЛЬ можно абсолютно на любую поверхность, даже на необработанные плиты или металлические балки.

    В зависимости от типа кровли существует два вида пароизоляции ТехноНИКОЛЬ:

    1. Для скатных крыш - мембрана Технониколь, состоящая из полимерной пленки и двух слоев полипропиленового нетканого материала. В процессе эксплуатации такой диффузионной пленки между слоями образуется непреодолимая влагонепроницаемая преграда, надежно защищающая утеплитель от конденсата. Вода просто стекает и испаряется по вентиляционному пространству.
    2. Для плоских крыш - перфорированная или неперфорированная пленка.Первые отличаются высокой прочностью и не мешают кровельному пирогу «дышать». Конденсат с перфорированной пароизоляцией практически мгновенно испаряется, что способствует созданию комфортного микроклимата в помещении. Пленка Технониколь для плоской кровли состоит из нескольких очень тонких армированных слоев, что объясняет ее способность выдерживать высокие нагрузки. Это особенно важно при оборудовании эксплуатируемой кровли.


    Преимущества пароизоляции ТехноНИКОЛЬ:

    1. Низкая стоимость при отличном европейском качестве.
    2. Абсолютная экологичность - для производства пароизоляции используются безопасные компоненты, не выделяющие токсинов или других вредных веществ. Поэтому мембраны Технониколь можно использовать для строительства любых построек: заводов, коттеджей, жилых домов, детских садов, предприятий пищевой промышленности и т. Д.
    3. Универсальность пароизоляции ТехноНИКОЛЬ позволяет использовать ее не только для устройства кровельного пирога, но и для защиты стен и полов.
    4. Легкость монтажа - установить пароизоляционную пленку, развернуть ее гладкой стороной внутри дома и приклеить специальным клеем.Лучше сразу покупать с пароизоляцией и не использовать обычный клей. Возможна укладка полос материала по горизонтали или вертикали с нахлестом 15 см и заведение на стены 25-30 см. Гибкая конструкция пароизоляции позволяет надежно изолировать все узлы кровли Технониколь.


    При выборе пароизоляции учитывайте тип кровли, с которой вам предстоит работать. Для плоских крыш выбирайте перфорированную пленку, а для деревянной скатной крыши - мембрану.Лучше покупать рулонные материалы, если кровельный пирог содержит обычный влагопоглощающий утеплитель, например, минеральную вату. Перед покупкой убедитесь, что продукция сертифицирована. Поскольку Технониколь - одна из ведущих компаний-производителей, на рынке часто можно встретить подделки.


    Технология кровли ТехноНИКОЛЬ максимально адаптирована к условиям российского климата и внутреннего рынка. Любой хозяин при желании справится с установкой даже без профессиональных навыков.Недорогие рулонные материалы можно устанавливать на крышах гаражей, сараев, жилых домов и других построек. Битумная черепица Технониколь отличается друг от друга не только цветом, но и размером, фактурой и формой. С такой крышей дома будут не только уютными, но и красивыми.

    Технониколь - российский производитель черепицы, выпускающий под одноименным названием мягкие кровельные материалы для плоских и скатных крыш.

    Об их качестве свидетельствует наличие сертификата ISO 9001 Выдается только проверенным производителям.

    Плитка Технониколь представлена ​​в нескольких разновидностях, каждая из которых подходит для определенных типов кровель.

    Конструкция рулонной кровли Технониколь в общих чертах обрисовывает структуру других марок: основа состоит из различных видов стеклопластика, , с двух сторон покрыта битумным слоем, они покрыты слоем. Продукция ТехноНИКОЛЬ классифицируется по ценовым значениям ( эконом, стандарт, бизнес, премиум ) и по составляющим материалам.

    Экономика:

    • Стеклоизоляция . Этот рулонный материал состоит из стекловолоконной основы, битума и наполнителя, роль защитного слоя играет полимерная пленка.
    • Бикрост . Рулонный материал на основе стекловолокна или стеклопластика. Поверхностный слой изготовлен из окисленного битума.

    Стандартный:

    • Линохром . В его состав входит полиэфирное волокно, связующее - битум, модифицированный полиолефиновыми добавками.
    • Биполь . Структура материала аналогична Linocrom, с той разницей, что Bipole дополнительно покрывается полимерной пленкой снизу, а сверху - минеральной пленкой.
    • Бикроэласт по своей структуре аналогичен Линокрому и Биполу, но вязальный слой здесь выполнен особым образом, что придает ему высокую термостойкость.

    Бизнес:

    • Унифлекс . Основа - полиэфирная, покрытая полимерным битумом.
    • Экофлекс . Пластоэластомерный материал подходит как для кровли, так и для гидроизоляции.
    • Техноэласт . Для него характерно наличие дополнительной защиты из искусственного каучука.
    • Вестопласт . Здесь в битум добавляют атактический полипропилен, что делает материал очень надежным.

    Кровля ТехноНИКОЛЬ

    Мягкая черепица ТехноНИКОЛЬ (например) для скатных крыш также подразделяется на разновидности , они различаются между собой рисунком (типом нарезки) и количеством слоев, при этом материалы изготовления остаются теми же : на основе стекловолокна, покрытие выполнено из базальтового гранулята.

    1. Однослойный : Самба, Фоксрот, Румба, Танго, Модерн, Кадриль, Фламенко, Аккорд, Соната.
    2. Двойной слой : Вестерн, Джаз, Кантри, Ранчо.
    3. Трехслойный : Континент. Он отличается невероятной прочностью - производитель заявляет минимальный срок службы 60 лет.

    Пирог кровельный

    Устройство рулонных и мембранных крыш

    Установка

    Плоской кровли упрощается тем, что здесь не нужно строить стропильную систему - стены здания являются основанием для крыши.Особого внимания не требует ветрозащита , так как парусность плоской конструкции минимальна.

    Монтаж кровли начинается с устройства основания из металла или бетона. На него насыпают щебень и керамзит, чтобы обеспечить естественный уклон конструкции.

    Если утеплитель недостаточно твердый, необходимо уложить дополнительную стяжку , которая защитит его от деформации. Последний слой кровли - покрытие ТехноНИКОЛЬ, выполняющее роль гидроизоляционного и финишного слоя, придающего крыше эстетичный вид.

    Чтобы жидкость не скапливалась на крыше, разрабатывается водосточная система . В небольших постройках индивидуального пользования монтируются внешние водостоки, состоящие из воронок. Воронки устанавливаются в местах наибольшего уклона кровли.

    Гибкая черепица Технониколь: монтаж и установка

    Устройство мягкой кровли и технология укладки техно-николь практически не отличается от других видов гибкой черепицы. Монтаж скатной кровли начинается с установки стропил .Расстояние между стропильными ногами должно быть 60-100 сантиметров . Точное значение в этом диапазоне подбирается с учетом габаритов изоляционного материала, который уместится в пространство между стропилами.

    Перейдем непосредственно к инструкции по установке мягкой кровли ():

    1. К стропильной системе с помощью строительного степлера крепится гидроизоляционный слой . Хотя мягкая черепица ТехноНИКОЛЬ сама по себе достаточно влагостойкая, отдельный слой гидроизоляции не будет лишним, особенно в климатических зонах с частыми осадками.
    2. Поверх гидроизоляции и стропил Обрешетка . Шаг обрешетки (расстояние между брусьями) зависит от плитки. Длина волны может значительно различаться для каждого типа материала.
    3. На пересечении пандусов устанавливаются две дополнительные доски на обрешетку - к ним будет крепиться конек крыши.
    4. По всей плоскости обрешетки покрытие из влагостойкой фанеры или плиты OSB . На нее монтируется плитка по направлению от карнизного ряда к коньку.
    5. Листы прикреплены к подкладке на клейкой поверхности и скреплены между собой гвоздями. В последнюю очередь укладывается плитка, прилегающая к коньку.

    При выполнении работ необходимо обеспечить естественную вентиляцию внутреннего пространства кровли. Для этого между слоями пирога оставляется зазор, а внутри конька предусматривается сквозное пространство.


    Монтаж. Часть 1

    Монтаж. Часть 2

    Элементы дополнительные

    После монтажа плитки устанавливаются дополнительные элементы .Большинство из них производит Технониколь.

    1. Карнизная планка Технониколь выполняет функцию защиты обрешетки от влаги. Она крепится к лобовому стеклу по нижним краям скатов крыши.
    2. Торцевая плита выполняет функцию ветрозащиты и устанавливается на боковые грани кровли.

    ТехноНИКОЛЬ производит элементов вентиляции и . Коньковый аэратор для мягкой кровли ТехноНИКОЛЬ позволяет осуществлять воздухообмен в кровле даже с большой кровлей.

    Для установки аэратора нужно оставить свободное место под коньком и прикрепить к обрешетке две дополнительные доски - они будут установлены на этот элемент. После установки аэратора поверх него устанавливают плитку.

    В связи с тем, что Технониколь производит как основные, так и дополнительные элементы кровли, при установке кровли можно использовать продукцию только одного производителя, что удобнее и надежнее.


    Дополнительные элементы

    Полезное видео

    Монтаж гибкой черепицы ТехноНИКОЛЬ в видеоинструкции:

    В контакте с

    Мягкая кровля ТехноНИКОЛЬ - один из современных кровельных материалов, стремительно набирающий популярность.

    Этот материал постепенно вытесняет классические твердые материалы, и все больше автомобилистов используют его в качестве верхнего покрытия для крыши гаража.

    В контакте с

    Крыша гаражная ТехноНиколь: разновидности и характеристики

    Чем покрыть - ТехноНИКОЛЬ ! Такая мягкая кровля относится к гибким финишным покрытиям на битумной основе. Основа материала - стекловолокно или полиэстер , пропитанные и покрытые на верхней и нижней сторонах битумом особого типа.

    Верхняя сторона имеет дополнительную базальтовую повязку , которая придает материалу устойчивость к механическим, атмосферным и термическим воздействиям. Изнанка материала самоклеющаяся. битумный слой с защитной пленкой.

    Дополнительным плюсом кровельных материалов ТехноНИКОЛЬ является их разнообразная расцветка. Поверхность, покрытая такой мягкой кровлей, не только прочна, но и эстетична.

    Для кровли гаража ТехноНИКОЛЬ Бывают следующих типов:

    • мягкая черепица;
    • поверхностное рулонное покрытие.



    Плюсы и минусы

    У мягкой кровли ТехноНИКОЛЬ много преимуществ и преимуществ по сравнению с другими материалами для покрытия гаража:

    1. Стойкость к воздействию как высоких, так и низких температур. Она выдержит жару плюс , и мороз минус 50-60 градусов .
    2. Стопроцентная гидроизоляция даже в условиях сильных дождей и активного таяния снега.
    3. Антикоррозийный . Материал не гниет, не ржавеет и не окисляется ни при каких показателях влажности воздуха.
    4. Устойчивость к ветру и механическим воздействиям. Эта крыша не боится даже самых сильных ураганов. Сильный порыв ветра не сможет его сорвать, не повредит град и падающие на поверхность ветки.
    5. Простота установки . Покрыть такими материалами гараж можно самостоятельно, без использования специальной техники.
    6. Привлекательная цена. Разнообразие материалов разной ценовой категории позволит каждому потребителю найти приемлемый вариант.

    Единственный минус мягкой кровли ТехноНИКОЛЬ - это необходимость в прочном фундаменте для ее установки. Это требует дополнительных затрат на устройство скатной кровли, укладывая на нее слой фанеры.

    Условия установки

    Особенности монтажа мягкой кровли зависят от выбранного вида материала.Существует два основных метода укладки: крепление и наплавка . Первый применяется на скатных крышах и требует использования крепежа с помощью гвоздей, шурупов, скоб. Кровля сборная предназначена для плоских кровель . Рулонные материалы раскатываются по поверхности и скрепляются нагревом газовой горелкой.

    В обоих случаях тщательно подготовьтесь перед установкой. основание крыши . Поверхность выравнивается, очищается и тщательно просушивается.

    ВАЖНО! Для укладки подходит экстремально сухая погода, без дождя и тумана, иначе на поверхности материала появятся пузыри.

    Температура воздуха для работы не должна быть ниже плюс 6-7 градусов и не выше 25-26 градусов. Лучшее время для работы - с весны до начала лета и начала осени.

    Подготовка фундамента

    Длительный срок службы кровли ТехноНИКОЛЬ зависит от правильного монтажа кровельного пирога и организации вентиляции пространства под кровлей. Кровельный пирог - это многослойная конструкция, защищающая интерьер от дождя и сохраняющая внутреннее тепло.

    Расположение пирога зависит от материала крыш:

    1. Деревянная холодная кровля . Кровельный пирог состоит из слоев:
    • кровельный;
    • вагонка;
    • Цоколь
    • (настил фанерный). Специалисты рекомендуют использовать влагостойкий ДСП или OSB. Толщина фанеры от десяти до одиннадцати миллиметров. Между пластинами оставляется зазор 3-5 мм на случай возможного расширения от перепадов температуры и влажности;
    • ящик.Материал обрешетки необходимо пропитать антисептиком;
    • стропильный слой.
  • Деревянная теплая кровля . Ее устройство требует укладки дополнительных слоев утеплителя:
    • рубероид;
    • вагонка;
    • диффузная мембрана;
    • изоляция;
    • Пароизоляция
    • ;
    • фанерная основа;
    • ящик;
    • стропильная нога;
    • обрешетка для утеплителя;
    • Обшивка внутреннего кровельного пространства.
  • Бетонная крыша . Кровля ТехноНИКОЛЬ на плоской кровле из бетона предполагает устройство следующих слоев:
    • рубероид;
    • Аппарель
    • - керамзитовая заливка или бетонная стяжка;
    • теплоизоляция;
    • Пароизоляционная мембрана
    • .

    Монтажная техника

    Как укрыть гараж ТехноНИКОЛЬ ? Монтаж мягкой кровли несложен, но требует соблюдения определенных правил и строгой последовательности действий в зависимости от используемого типа.

    Для пароизоляционного слоя целесообразно использовать специальную пленку ТехноНИКОЛЬ . Они состоят из трех слоев, что поможет поддерживать баланс температуры и влажности внутри гаража.

    Кроме того, прочность материала позволяет укладывать его на любую, даже необработанную поверхность. Для скатных крыш следует использовать мембрану, для плоских - перфорированную и неперфорированную пленку.

    Кровельная черепица из разных упаковок должна быть предварительно смешана для получения однородного тонирующего покрытия .


    Снимать защитную пленку заранее не нужно, это делается при установке, постепенно. Порядок укладки следующий:

    1. На основание крыши ковровое покрытие .
    2. При укладке обратите особое внимание на элементы крыши и вентиляционные отверстия в крыше.

    3. Вентиляционные отверстия обшиты специальными проходными элементами и тщательно смазаны. мастика битумная .
    4. Крепятся по краю пандуса карниза и планки фронтона .Поверх них укладывают элементы конька-карниза. Если нет особых видов плитки, можно срезать лепестки у обыкновенной. Плитка крепится с помощью подложки и гвоздей в 2,5 сантиметрах от края.
    5. Затем начинают укладывать ряды плитки с нахлестом каждого следующего ряда и смещением одного лепестка. Край плитки второго ряда должен совпадать с краем лепестка предыдущего.
    6. Крайний уклон плитки подрез , вертикальный ряд, уложенный на фронтоне, замазан мастикой.
    7. Конек закрывается аэратором ТехноНИКОЛЬ и коньковой плиткой.

    ВАЖНО! Профессиональным строителям рекомендуется начинать укладку рядов посередине пандусов.

    Рулонный материал

    Как укрыть гараж ТехноНИКОЛЬ ? Рулонная кровля типа ТехноНИКОЛЬ укладывается в один, два или три слоя. Количество слоев зависит от угла плоской кровли: чем меньше угол, тем больше слоев потребуется.Установка состоит из следующих шагов:

    1. Очищенная и выровненная поверхность покрывается грунтовкой. грунтовка битумная и просох.
    2. Укладочные валки начинают нагревание снизу по мере раскатывания газовой горелкой.

    Ответить

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
