Толщина монолитного перекрытия между этажами частного дома, расчет

Монолитное перекрытие представляет собой сплошную железобетонную конструкцию, изготавливаемую и армированную на стройплощадке. Они применяются в случае, когда будут возлагаться существенные нагрузки, особенно в многоэтажных строениях. Частное строительство предполагает меньшие затраты на монтаж и задействование строительной спецтехники, так как выполнение некоторых или всех этапов можно проводить самостоятельно.

Факторы, влияющие на толщину конструкции

Технология достаточно трудоемкая, поэтому проведение расчетов рекомендуется доверить опытным специалистам. По готовым параметрам начинается сборка опалубок, армирование и заливка бетона. Основным размерным показателем является толщина монолита. В процессе эксплуатации он воспринимает огромное количество постоянных и временных нагрузок, поэтому следует выбирать такие размеры, чтобы он смог их выдержать без деформаций.

Основными усилиями в гражданских или промышленных многоэтажных домах могут выступать вышележащие конструкции, мебель, люди, оборудование или техника. Перекрытия взаимодействует с поперечными и продольными стенами, за счет чего обеспечивается пространственная жесткость и устойчивость всего сооружения. В расчет включаются абсолютно все нагрузки и сочетания в максимальном значении.

Разновидности плитных систем

Существует несколько видов, соединенных между собой в единое монолитное перекрытие:

Балочная. Данный тип имеет ригели, расположенные поперек дома или крест-накрест.
Безбалочная. Выступающие ребра отсутствуют, а плиты укладываются непосредственно на несущие стены.

На практике рекомендуется использовать первый вариант с поперечным расположением ригелей. Однако окончательное решение принимается с учетом таких факторов, как: назначение, направление технологических потоков, технология устройства каркаса жесткости, метод размещения нагрузок.

При правильном распределении усилий от крупногабаритного оборудования или мебели нагрузки будут распространяться равномерно.

1. Ребристые.

Главные и второстепенные балки, а также плиты перекрытия пк представляют целую конструкцию. Основные балки опираются на стены и имеют продольное или поперечное направление. Расстояние между ними может составлять 6-8 м, а высота – 1/8-1/15 от этой величины. Второстепенные длиной до 7 м устраиваются с шагом 1,5-3 м. В зависимости от пролета рассчитывается толщина плиты, она должна равняться не менее 60 мм. При наличии серьезных нагрузок может увеличиться до 120 мм.

Перекрытия между этажами в частных домах работают в коротком направлении с опиранием на ригели. Иногда для экономии средств на материалы вместо опорных балок используют технологию заливки по профнастилу. Все балочные конструкции имеют одинаковую высоту, а плиты опираются по всему контуру. Пролет балок в частном строительстве равняется 4-6 м. В промышленных сооружениях в зависимости от назначения наиболее экономичной является балочная система.

2. Безбалочные.

Данный тип характеризуется одной сплошной плитой, опирающейся на колонны или несущие стены здания. Устройство опалубки для ее изготовления осуществляется гораздо проще, а высота перекрытия и пола верхнего этажа увеличивается на 100-400 мм.

Гладкий потолок выглядит более эстетично, а монолитные капители можно изготавливать в различных архитектурных вариациях.

Толщина принимается в соотношении 1/30-1/35 величины наибольшего пролета. Безбалочная система позволяет перекрывать объем с экономической выгодой, так как исключаются затраты на устройство балочных конструкций. Однако это возможно, если пролет составляет не более 6 м, а сетка колонн имеет квадратное расположение в плане. При этом нагрузка на монолит должна распределяться равномерно по всей площади.

Частные застройщики отдают предпочтение именно такому типу, так как скорость возведения дома, а также финансовые затраты существенно снижаются. К тому же увеличивается фактическая площадь помещений без образования мертвых зон.

Монолитное перекрытие

Все чаще в жилом доме делают монолитное перекрытие. Что нужно знать, прежде, чем остановить свой выбор на таком варианте?

Что нужно для того, чтобы сделать монолитное перекрытие?

1) Нужен проект. Специалист, сделав расчет, определит оптимальную толщину перекрытия, и его армирование. Только так можно сделать перекрытие в Вашем доме действительно экономичным. Допустим, вы решили сэкономить, и принять толщину и армирование перекрытия «как у соседа», ну и еще чуток для надежности от себя добавили. В итоге, у вас плита толщиной 200 мм, армированная арматурой диаметром 14 с шагом 200 мм, из бетона класса В25. Предположим, перекрытие у вас площадью 9 х 9=81 м

2. Итак, посчитаем по первым попавшимся в интернете ценам:

Бетон: цена 435 грн/м³, расход 16,2 м³– итого 7047 грн.

Арматура: цена 7500 грн/т, расход 1.96 т – итого 14700 грн.

Теперь, опять-таки предположим, что проект перекрытия вы заказали специалисту, и он запроектировал вам следующее: плита толщиной 180 мм, армированная арматурой диаметром 12 с шагом 200 мм, из бетона класса В20. Не поленимся посчитать стоимость:

Бетон: цена 390 грн/м³, расход 16,2 м³– итого 6318 грн.

Арматура: цена 7500 грн/т, расход 1.44 т – итого 10800 грн.

В итоге, вы экономите 4629 грн. Чертеж перекрытия вам обойдется гораздо дешевле, поверьте.

2) Нужно найти строителя, который обеспечит качественные работы, и не будет напрягать вас с поисками опалубки, лесов и материалов. Узнайте, есть ли у его фирмы лицензия. Но главное, это репутация, подтвержденная знакомыми. Дом вы строите на всю жизнь, еще и детям с внуками в нем пожить придется, поэтому найдите наиболее ответственных специалистов.

Что должен знать грамотный и опытный строитель? Уж точно, он должен уметь читать чертежи, а иначе заказанный вами проект может оказаться бесполезной тратой времени и денег. Сейчас много есть горе-строителей, которые заявляют: зачем мне проект, я знаю, как это сделать лучше и дешевле. Если вам попались именно такие «сами с усами», отказывайтесь с ними работать, и ищите специалистов. Что еще? Строитель должен знать технологию производства бетонных работ. Есть много нюансов, которые нужно обеспечить во время строительства. Защитные слои для рабочей арматуры, стыковка арматуры, заведение ее на опору, устройство рабочих швов бетонирования, уход за бетоном после бетонирования, укладка и уплотнение бетонной смеси вибраторами… Все перечисленное, и еще многое другое, является необходимым условием для качественного выполнения работ.

Какой нужен бетон для монолитного перекрытия? Класс бетона по прочности зависит от результатов расчета перекрытия. В основном, принимаются классы бетона В15, В20 и В25 – чем больше пролеты, нагрузки, тем выше класс бетона. У бетонов помимо класса по прочности есть еще требования по морозостойкости и водонепроницаемости.

Для перекрытий отапливаемых домов достаточны следующие марки: по морозостойкости F50, по водонепроницаемости – не нормируется. Если в перекрытии есть балконы, то требуемая марка по морозостойкости и водонепроницаемости зависит от климатического района , определить ее можно по таблице 4(9) Пособия по проектированию бетонных и железобетонных конструкций из тяжелых и легких бетонов (к СНиП 2.03.01-84).

Подробнее о морозостойкости и водонепроницаемости в этой статье «Как определить марки бетона по морозостойкости и водонепроницаемости согласно ДБН В.2.6-98:2009 «Бетонные и железобетонные конструкции»

Какая арматура используется для армирования монолитного перекрытия? Рабочая арматура применяется класса А400С, горячекатаная периодического профиля из стали марки 35ГС или 25Г2С. Диаметры рабочей арматуры варьируются от 8 до 16 мм. Основная арматура – нижняя, в связи с тем, что перекрытие работает на изгиб, и наиболее растянутой является нижняя зона плиты (а значит, и наиболее армированной).

Верхняя арматура часто принимается конструктивно, и ее диаметр может быть меньше, чем у нижней. Исключением являются участки перекрытия в местах опирания – здесь часто по расчету требуется усиление в верхней зоне плиты. А при больших пролетах, а также при опирании на колонны, возникает необходимость устанавливать поперечную арматуру в виде хомутов или каркасов. Класс поперечной арматуры А240С.

Какая оптимальная толщина перекрытия? Все зависит от пролета, т.е. от расстояния между стенами или колоннами. Для жилого дома толщина перекрытия может варьироваться в пределах 150…200 мм. Причем, толщина перекрытия больше 180 мм должна быть обоснована расчетом, так как увеличение толщины плиты значительно увеличивает нагрузку на нее, и в определенных случаях ухудшает работу.

Еще статьи:

«Как выполнить армирование монолитного перекрытия частного дома» — на эту статью обращаю особое внимание, ее мало кто замечает, но по ней можно подобрать армирование перекрытия прямоугольного дома с одной внутренней несущей стеной (самый распространенный тип перекрытия).

«Сборное перекрытие или монолит?»

«Как пересчитать арматуру на другой диаметр»,

«Армирование перекрытий в районе отверстий»,

«Монолитное перекрытие по металлическим балкам»,

«Балконы»,

«Монолитный пояс».

Внимание! Для удобства ответов на ваши вопросы создан новый раздел «БЕСПЛАТНАЯ КОНСУЛЬТАЦИЯ».

class=»eliadunit»> Добавить комментарий

Толщина перекрытия из бетона. Как рассчитать монолитное перекрытие: расчет пролета

am=M/(Rb*b*h02), где

b — ширина перекрытия 6 м,

h 0 — расстояние от края плиты до центра тяжести арматуры, 0,08−0,035=0,045 м.

am=395/(77000*6*0,0452)=0,042.

В противном случае, когда a m >a r, надо повышать марку бетона или увеличивать сечение арматуры.

При значении am=0,042 коэффициент, а равен 0,98.

Площадь рабочей арматуры

Аs = М/(R s * а*h 0) = 395/(36500000*0,98*0,045) = 0,000245 м 2 =2,45см 2 .

На один метр монолитной плиты приходится 5 стержней диаметром 80 мм и площадью 2,45см 2 .

Погонная нагрузка на балку

695*2,5=1737,5 кг/м.

Балки опираются на стену на 20 см. Расчетная длина балки 6+2*0,2=6,4 м.

Максимальный момент в сечении балки

Мр=1737,5*6,42/8=8896 кг/м.

Требуемый момент сопротивления

Wтр=Мр/(1,12*R).

Wтр=8896/(1,12*21)=378 см3.

Для такого сопротивления подходит двутавр № 27 с моментом сопротивления W=371 см 3 и инерцией I=5010 см 4 .

Прочность балки проверяется таким образом:

R=8896/(1,12*378)=21.

Расчетная R равна нормативной, что говорит о хорошей прочности балки.

Все константы и формулы можно найти в пособии к СНиП 2.03.01−84 «Пособие по проектированию бетонных и железобетонных конструкций из тяжелых и легких бетонов без предварительного напряжения арматуры».

Как видно, все формулы достаточно сложные и требуют определенных знаний, поэтому правильным решением будет обратиться к проверенной фирме, которая имеет высококвалифицированных специалистов в области проектирования и строительства.

Типы монолитных перекрытий
Опора монолитного перекрытия по профнастилу
Программа армирования монолитного перекрытия
Расчет прочности монолитной плиты перекрытия

Многоэтажные здания в наше время проектируются с использованием габаритных унифицированных схем, причем основным типом перекрытий являются сборные перекрытия. Применение монолитных плит необходимо тогда, когда по каким-нибудь причинам необходимо отступить от унифицированных габаритных схем. К примеру, если по архитектурным или технологическим требованиям предусматриваются особенные характеристики здания (высота этажей, величина нагрузки, сложность очертаний в плане).

Подобные перекрытия отличаются гораздо большей жесткостью.

В сфере проектирования многоэтажных сооружений сложилось мнение о неиндустриальности монолитных железобетонных плит.

Однако с применением щитовой инвентарной опалубки и при надлежащей механизации работы монолитное перекрытие становится индустриальным и требует меньших денежных вложений (экономия электроэнергии).

Их достоинство заключается в большей жесткости в отличие от унифицированных конструкций (причиной тому является прочная связь элементов плиты), вследствие этого монолитные плиты зачастую являются более экономичными (из-за отсутствия сварных стыков и меньшего расхода материала). Главным минусом такого перекрытия является сложность работ в холодное время года.

Расчет монолитного перекрытия: обратиться за помощью или одолеть самому?

Не вызывает сомнений, что оптимальным вариантом строительства монолитной плиты является его проведение в полном соответствии с планом. Расчет конструкции, который проводится специалистами, имеет некоторые преимущества:

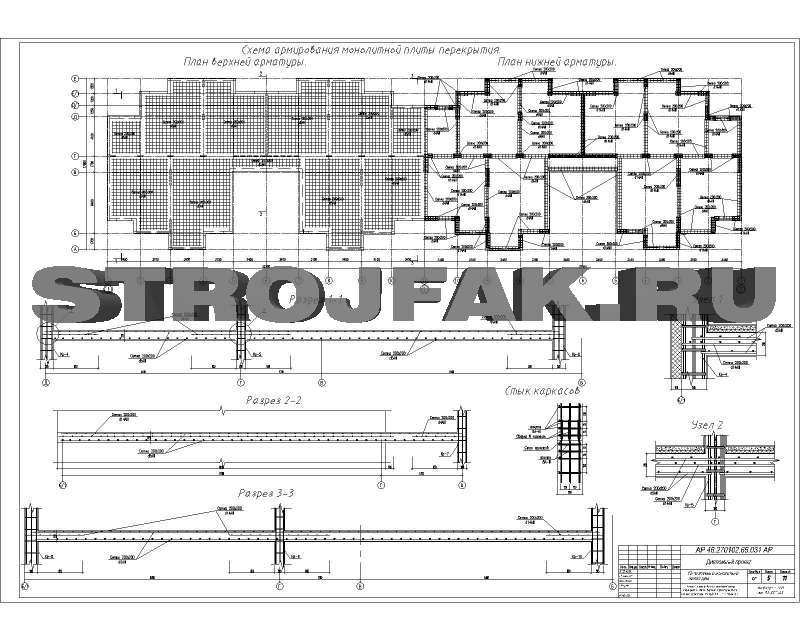

Схема монолитного армированного перекрытия: назначение элементов конструкции.

Монолитное перекрытие имеет требуемую несущую способность.
Количество и сортамент арматуры, толщина и марка , которые применяются в конструкции по расчету профессионалов, считаются оптимальными, что дает возможность обойти ненужный избыток материалов и чрезмерные затраты труда.
Разработанная специалистами программа строительства разрешает опереть монолитную плиту не только на стены, но также и на отдельно взятые колонны, что во много раз расширяет свободу планировки дома. Причем армирование конструкции в местах его соприкосновения с колоннами во многом отличается от армирования обыкновенного перекрытия, поскольку в таких участках нужно устанавливать вспомогательные стержни арматуры усиления.
В проекте произведен четкий расчет всех объемов работ, что значительно помогает облегчить устройство конструкции тогда, когда с целью выполнения работ вы решите обратиться в строительную компанию или к частной бригаде.

Но что делать в том случае, если вы по какой-то причине не можете обратиться к подобного рода специалистам? Попробовать самостоятельно рассчитать устройство и ? Конечно, вы можете предпринять такую попытку, но вряд ли сможете осуществить задуманное без наличия специального образования и навыков. Плюс к тому, при таких попытках от осознания того факта, что постичь такой расчет «в бравой кавалерийской атаке» не получается, многие поддаются панике и унынию.

Но не нужно отчаиваться, ведь вы строите свой собственный дом, а не торгово-развлекательный центра с помещениями размером 12 на 24 м, поэтому для в частном доме можно прибегнуть к стандартному решению. А за консультацией к специалистам вам стоит обращаться в тех случаях, если вы решите сделать ваше жилище с рядом из монолитных колонн и несущего перекрытия, или же в том случае, когда пролет перекрытия будет превышать 7 м.

Ребристые монолитные плиты являются системой перекрестных балок – основных и второстепенных, – которые соединяются монолитно между собой и поверху объединяющей их плитой.

Вернуться к оглавлению

Типы монолитных перекрытий

Балки и ригели, элементы балочного перекрытия, становятся одним целым с монолитной конструкцией.

Выделяют балочные и безбалочные системы плит. Балочный тип характеризуется наличием ригелей, которые располагаются либо поперек строения, либо крест-накрест. не имеет выступающих ребер. Как показывает практика, целесообразней всего применять поперечное расположение ригелей. Но все-таки окончательный вариант зависит от назначения возводимого монолитного перекрытия, направлением в помещениях технологических потоков, характером размещения нагрузок, методом устройства жесткости каркаса, можно разместить крупногабаритное оборудование на ригелях конструкции непосредственно, на отдельный ригель нагрузка снижается. При устройстве монолитной конструкции балки и ригели становятся одним целым с плитами.

У безбалочного типа монолитного перекрытия отсутствуют выступающие ребра ригелей. Вместо них выступают участки плит 0,2-0,3 от места, где находится пролет. Им отведена роль плитных плоских ригелей, которые работают между колоннами в пролет по схеме балок. Из-за этого исключается устройство отверстий и проемов в участках междуколонных плит монолитного перекрытия, в этом качестве может применяться срединная часть монолитной плиты. Принимаются монолитные конструкции толщиной, которая примерно равна 1/32 самого большого пролета, и если пролет не превышает 6 м, проще изготавливать плиты монолитного перекрытия плоскими.

Вернуться к оглавлению

Ребристые монолитные перекрытия

Плиты перекрытия в данной конструкции опираются на главные и второстепенные балки.

Монолитные ребристые конструкции, у которых есть балочные плиты, состоят из главных балок, второстепенных балок и плиты, которая объединяется с балками в монолитное одно целое. Основные балки имеют упор на колонны и могут располагаться в поперечном или же продольном направлении. Принимается пролет основных балок в границах от 6 до 8 м. Высота главных балок принимается равной 1/8-1/15 величины, которой обладает пролет, а ширина – ½ значения высоты. У второстепенных балок монолитной конструкции пролет равен 5-7 м, и устанавливается шаг второстепенных балок от 1,5 до 3 м. От назначения монолитного перекрытия зависит значение толщины плиты, но оно должно быть не менее 60 мм. Если предусматриваются значительные нагрузки, то толщину плиты можно увеличить до 120 мм.

Плиты перекрытия работают в коротком направлении, опираясь при этом на главные и второстепенные балки. Во время сооружения ребристое монолитное перекрытие требует немалых затрат материала и рабочей силы, по этой причине зачастую их заменяют .

Вернуться к оглавлению

Безбалочный тип монолитного перекрытия

В основе безбалочной монолитной конструкции лежит сплошная плита, которая опирается на колонны. В таком типе перекрытия по сравнению с ребристым типом упрощается устройство опалубки. Можно придавать разнообразные архитектурные формы монолитным капителям. Толщина плиты принимается в пределах от 1/30 до 1/35 большего пролета. Безбалочные перекрытия дают возможность использовать объем перекрытия и являются экономически выгодней, если пролет не более 6 м с квадратной сеткой колонн и равномерно распределенными тяжелыми нагрузками на монолитное перекрытие. Безбалочный тип монолитного перекрытия более востребован в промышленном и жилом строительстве в случае устройства гладкого потолка.

Вернуться к оглавлению

Возведение монолитного перекрытия по профнастилу

Проектируя монолитное перекрытие по профнастилу, нужно соблюдать правила и требования СНиП II-23-81 «Стальные конструкции» и СНиП 2. 03.01-84 «Бетонные и железобетонные конструкции».

Монолитные плиты по профнастилу используются при строительстве многоэтажных общественных и производственных зданий с широким диапазоном нагрузок, если пролет и шаги конструкций нестандартны, большом количестве отверстий и проемов, во время реконструкции построек и возведения рабочих площадок. Плиты монолитного перекрытия, имеющие один пролет, с внешней арматурой в форме стального профилированного настила, открытой снизу, обладают огнестойкостью в пределах 30 мин, неразрезные плиты конструкции, у которых имеется не один пролет, с расположенной по всей длине пролета верхней арматурой – 45 мин и больше.

Для многоэтажных зданий с широким диапазоном нагрузки используются монолитные перекрытия по профнастилу.

Используемый в качестве арматуры перекрытия профнастил должен иметь защитное покрытие (оцинковку или любое другое), которое сможет обеспечить ему стойкость к коррозионным процессам. Для , которое выполняется по профнастилу, возможно применение тяжелых бетонов на мелкозернистом или обычном заполнителе, а их класс по прочности на сжатие должен быть не ниже В15. Стальные прогоны делаются сварными из прокатной листовой или профильной стали или же из прокатных двутавров.

В основе такого перекрытия лежит монолитная железобетонная плита, которая бетонируется по профнастилу и применяется в роли внешней арматуры после набора бетоном необходимой прочности. Перекрытие может опираться на железобетонные либо стальные прогоны, а также на бетонные или кирпичные стены. Пролет плиты выбирается в диапазоне от 1,5 до 6 м. Возможен больший пролет при возведении временных опор на время бетонирования и набора прочности. Профилированные листы следует стыковать по длине впритык на прогонах, без нахлестки. По ширине профнастил стыкуется с помощью нахлестки боковых граней. В целях местного или общего производится установка вспомогательной арматуры в форме отдельных стержней, сеток и каркасов.

Толщина бетона поверх профнастила не должна быть менее 30 мм, а если в конструкции пола отсутствует бетонная стяжка, то толщина должна быть не менее 50 мм.

Толщина бетонной полки монолитной плиты над профилированными листами определяется через расчет деформации и прочности, а также следуя технико-экономическим соображениям. Ее значение не должно быть меньше 30 мм, а в случае отсутствия бетонной стяжки в конструкциях пола – не меньше 50 мм. Листы профнастила направляют широкими гофрами вниз. Если поперек настила размер отверстия не превышает значение в 500 мм, тогда необходимо усиление монолитной конструкции в виде установки в примыкающие к отверстию гофры продольных стержней арматуры, которые заводятся за оси прогонов, или же в форме поперечных стержней, которые будут окаймлять отверстие, заводя их на два-три гофра за пределы подрезки с каждой стороны. Если величина отверстия поперек гофр профнастила превышает 500 мм, то необходимо предусматривать в конструкции перекрытия по контуру отверстия вспомогательные компоненты балочной клетки, которые переносят нагрузку с ослабленного участка с отверстием на прогоны.

На этапе возведения стальной профнастил является несущей конструкцией. Осуществляя расчет, узнают его жесткость и прочность как для тонкостенного стального изгибаемого элемента, который работает на нагрузку от своей массы настила, массы бетона и монтажных нагрузок, которые включают в себя массу рабочих и оборудования в процессе строительства монолитного перекрытия. Во время эксплуатации несущей конструкцией выступает монолитная железобетонная плита перекрытия, в которой профилированные листы применяются в качестве внешней рабочей арматуры.

Мечты о собственном доме — это совершенно обычное дело, но когда такая мечта начинает исполняться, наступает настоящее счастье, и, конечно, возникает другая проблема — как правильно и эффективно справиться с каждым этапом строительства. Приглашенная бригада для строительства домов под ключ справится с такой задачей, но курировать постройку самостоятельно тоже необходимо уметь.

Когда без устройства монолитного перекрытия не обойтись

Самым надежным вариантом перекрытия между этажами считается монолитное, выполняемое из бетона и арматуры. Существуют несколько случаев, при которых монолитное перекрытие при строительстве дома должно использоваться в обязательном порядке. Не секрет, что данный способ надежен на 100%, но при этом он еще и очень дорогой. В каких же ситуациях можно сэкономить и использовать менее дорогостоящий метод, а в каких — нельзя никак:

— К примеру, нет возможности доставки и монтажа сборных железобетонных плит, а также, если вы отказались от других вариантов;

— Особая конфигурация дома и стен в нем, при которой нельзя уложить необходимое количество перекрывающих плит, здесь требуется создание большого количества монолитных участков. Реализация проекта с монолитным перекрытием все-таки возможна, но потребуются дополнительные траты на подъемный кран и опалубку.

Монолитное перекрытие сложной формы

— Отрицательные условия могут стать причиной выбора только монолита, так как он прочен и практически в любых условияъ. К примеру, он спокойно выдерживает повышенную влажность, большие нагрузки, невозможность обеспечить нормальную гидроизоляцию. Смотрите стоимость плиты фундамента . Сейчас плиты перекрытия могут быть предварительно напряженными, стальные тросы применяются для армирования конструкции. Из-за большой прочности сечение практически не растягивается или имеет невысокие значения растяжения. Однако, такие плиты быстрее становиться хрупкими и поддаются коррозии.

— Если перекрытие совмещено с монолитным поясом — при идентичной цене пояса и сборного перекрытия, а также монолита, логичнее выбрать именно последний вариант. Проблемой могут стать трудоемкие грунтовые условия — высокая сейсмическая активность, просадочность и др.

О толщине монолитного перекрытия

Устройство монолитного перекрытия по проф-листу

Арматура во всей бетонной конструкции занимает определенное место — в зоне наибольшей растянутости, чтобы помочь крепко сжать все основание. Данная арматура называется продольной. Еще один фактор успеха — арматура должна получить хорошее сцепление с бетоном, иначе ее функция не будет выполнена максимально точно, для этого по всему хлысту арматуры наносятся специальные насечки. Арматурные стержни располагаются с определенным шагом для перекрытий, равным 15-20 см. В зависимости от ряда факторов арматуру могут установить в нижнем либо верхнем участке бетона. Наибольшее напряжение в конструкции возникает в нижней части плиты, вверху у краев и по центру — именно эти участки усиливаются армированием. Цена кладку перегородок из газобетона на порядок ниже, но не всегда выбирается из-за оказываемого давления и веса на такие перекрытия, т.к. газобетон достаточно лёгкий материал. Однако нагрузки всё равно необходимо рассчитывать предварительно.

Второй тип армирования — поперечный, он располагается вертикальным образом. Благодаря нему вернее армирование будет производиться максимально точно и правильно. Внешний вид его напоминает поддерживающие каркасы или согнутые детали. Данные элементы гнутся как правило сразу на объекте из имеющейся арматуры, по этому арматуру на них израсходованную необходимо учитывать в заказе основной арматуры для монолитного перекрытия.

Арматурный каркас монолитного перекрытия

Если плита не сильно нагружается, то поперечное армирование играет исключительно конструктивную роль. Если нагрузки на плиту большие, то данный тип армирования поможет защитить плиту от разрушения. Так как в загородном строительстве непомерных нагрузок на плиту практически нет, то исполняется конструктивная роль — бетон воспринимает опорную поперечную силу. А вот монтаж кровли в СПб выполняется уже после устройства монолитного перекрытия и сооружения общей коробки дома, но это не менее важный и сложный процесс.

Достоинства монолитного перекрытия, отличия от других типов

Среди значительных плюсов применения монолитного перекрытия при строительстве частного дома — возможность проведения работ без тяжелой техники, можно не привлекать подъемные краны или манипуляторы. Можно не привлекать и воспользоваться ручным трудом по замесу и подъёму бетона. Но, как правило, придётся использовать две вещи — авто-бетоносмеситель и бетононасос для доставки бетона в нужный заливаемый участок плиты.

Использование бетононасоса в устройстве монолитного перекрытия

С помощью монолита существует возможность перекрыть даже сложные с конструкционной точки зрения пространства, чего нельзя сказать о сборных железобетонных плитах. Если сравнивать монолит с перекрытием из дерева, то прочность будет далеко не на стороне последнего варианта. При невысокой толщине монолитного слоя он выдерживает практически все существенные нагрузки, и его прочность не поддается сомнению практически никогда. Огнестойкость монолит также имеет повышенную — к примеру, перекрытие второго этажа по деревянным балкам выдержит огонь 15 минут, монолитное — 65 минут и более.

Сложные конфигурации перекрытий

Существуют сложные типы монолитных перекрытий (что сказывается и на стоимости монтажа крыши), которые необходимо правильно рассчитывать, верное армирование в данном случае также является обязательным шагом. В результате, всегда получается индивидуальное конструирование с учетом индивидуальных особенностей нагрузки, построение и прочих параметров. Специалисты помогут в таком случае сделать правильный расчет, а также сэкономить деньги.

Типы монолитных перекрытий тоже бывают разными: к примеру, пользуются спросом плоские монолитные плиты. Мы уже писали, что толщина соотносится к величине пролета как 1 к 30. Правильное соотношение бетона и арматуры в конструкции всегда приветствуется, так как не получится перерасход этих двух компонентов, который не приведет к увеличению прочности.

Следует учесть и тот фактор, что монолит выполняет свои функции лучше по меньшему расстоянию. Несущие стены и колонны в доме передают вес перекрытий на фундамент, и толщина их должна быть не менее 25 см (длина кирпича). На определение толщины стен влияет сразу несколько факторов:

Величина пролетов;

Количество пролетов;

Назначение помещения;

Этажность дома.

Если была выбрана толщина бетона меньше 15 см, то армирование выполняется всего в один слой, однако, решение все равно принимается на основе соответствующих норм и правил (следует смотреть официальные документы). Если толщина слоя превышает 15 см, то, как правило, продумывается расположение двух слоев арматуры. Арматуру связывают специальной вязальной проволокой. Сетка имеет стандартный размер ячеек 15х15 или 20х20 см. Арматура имеет диаметр 8-14 мм. Специалисты рекомендуют использовать на всем протяжении работ сетку с одинаковыми ячейками.

Если требуется дополнительное армирование, то оно выполняется отдельными стержнями длиной от 40 до 150 см — она зависит от перекрываемых пролетов и нагрузок.

Армирование, установка опалубки

В частных домах, в которых отсутствуют колонны, а имеются классические несущие стены, сначала применяется основное армирование, дополнительно же обрамляются отверстия. Что касается опалубки, то ее можно устанавливать как на всю площадь, так и частично. Чаще используется способ установки на всю площадь — он более основательный. Тщательным образом выставляются стойки, вес бетона при этом равен 200-300 кг на квадратный метр. ДСП кладется на опалубку — одного и того же материала хватит на два раза применения — как раз на два этажа классического частного дома. Опалубка может выполняться из досок или листов древесно-стружечной плиты, которая так же бывает и в специальном опалубочно-глянцевом водонепроницаемом исполнении.

Внимательно надо следить за тем, чтобы не было даже небольших щелей в опалубке — в противном случае цементное молочко будет протекать вниз, снижая при этом прочность всей конструкции.

Слой бетона под арматурой по толщине всегда должен быть не менее двух сантиметров. На опалубку под арматуру обязательно выставляются плашки, приподнимающие арматурный каркас от опалубки. По консистенции бетон следует делать в меру густым и жидким, определяющая характеристика — это его пластичность, которая позволит равномерно заполнять все пустоты и замечательно уплотняться.

Марка бетона для монолитных перекрытий используется не ниже М200, класс — В15.

Как только бетон зальется, до полного отвердения, за ним следует внимательно ухаживать и следить — к примеру, летом не допускать пересыхания и периодически увлажнять водой (смачивать), накрывать обычной пленкой для поддержания необходимой влажности по технологии.

Утепление и шумоизоляция монолитного перекрытия

Максимальную прочность после заливки бетон набирает примерно по истечению четырех недель. Если опалубка снимается раньше, то рекомендуется установить специальные подпорки. Высокая плотность бетона хорошо проводит звук, поэтому не обойтись без шумоизоляции комнат. Для этого выполняется засыпка керамзита под стяжку или же укладка экструдированного пенополистирола. Бетон проводит и холод, поэтому рекомендуется утеплить перекрытие, а именно, наружные края (торцы). Утеплитель при этом накладывается на данные торцы снаружи дома. Не стоит забывать и о своевременном проведении коммуникаций и проводов, иначе после застывания монолитного перекрытия выполнить это будет трудно.

Высокая прочность бетонного монолита не поддается сомнению, ведь история его применения насчитывает века. Ленточный фундамент или фундамент на буронабивных сваях , в большинстве своих пунктов, аналогичны монолитному перекрытию. Заручившись знаниями о правильной технологии устройства монолитного перекрытия и контролируя процесс реализации вы точно получите именно тот дом, который простоит десятилетия, обеспечивая вас теплом, комфортом и надёжной защитой.

что нужно предусмотреть? + видео

При постройке частного дома приходится либо придерживаться строгих стандартов в проектировании, исходя из типовых габаритов бетонных плит, либо выполнить расчет монолитного перекрытия.

Для чего нужен расчет монолитного перекрытия

От прочности стен зависит надежность всей конструкции здания, и этот факт неоспорим, но не меньшее значение для безопасности проживающих в частном доме (равно как и в многоквартирном) имеют перекрытия. Крепкий пол под ногами – это очень важно для того, чтобы чувствовать себя в помещениях комфортно. Но, если плиты из бетона на этапе проектирования вынуждают придерживаться определенных рамок, поскольку параметры их являются константой, то расчет монолитного перекрытия, наоборот, приходится делать, исходя из желаемой планировки дома. И ошибки при этом крайне нежелательны.

Любое перекрытие способно выдержать только строго определенную (выраженную в килограммах) нагрузку на квадратный метр. Не зная эту величину, и превысив ее, к примеру, изменяя планировку путем установки перегородок, можно спровоцировать возникновение трещин в структуре бетона. Как следствие, залитое монолитное основание этажа будет ослаблено, и впоследствии может разрушиться. Во избежание расчет нужно делать так, чтобы иметь запас прочности перекрытия, принимая во внимание характеристики используемой марки бетона, диаметр и количество прутков для арматуры, и их суммарный вес.

В некоторых случаях для усиления монолитного наливного основания можно изготавливать схожим образом горизонтальные железобетонные балки под перекрытием, которые будут играть роль ребер жесткости. Для их расчета нужно лишь заранее определить габариты, которые складываются из высоты, ширины и длины. В этом и состоит основная разница между балкой и перекрытием, для расчета которого нужно использовать такие параметры, как площадь и толщина бетонной заливки. Далее мы рассмотрим основные нормы, которых следует придерживаться при заливке плит, чтобы их прочность была достаточно высокой.

На чем основывается расчет железобетонных конструкций

В первую очередь следует учитывать, что сборное перекрытие, полученное из готовых плит дешевле приблизительно на 15-20 %, чем наливное монолитное основание. Причиной тому невысокая себестоимость выпускаемых на заводах типовых железобетонных конструкций, в сравнении с залитым в собранную на месте опалубку замешанным вручную или на арендованной бетономешалке раствором. Ведь для того, чтобы монолитное основание получилось надежным, недостаточно просто залить цементную смесь, сначала необходимо связать каркас из арматуры, что требует немалых трудозатрат. По прочности готовые плиты и наливные перекрытия получаются одинаковыми при равной толщине.

Рассмотрим все составляющие монолитного основания, на которых строится расчет железобетонных конструкций. В первую очередь, сооружается опалубка, которая должна быть добротной, чтобы заливка получилась качественной. Не желательно использовать обрезные доски, поскольку нижняя, потолочная часть плиты, должна быть идеально ровной. Следовательно, в качестве основы для опалубки лучше выбрать толстую фанеру, желательно, ламинированную (к ней бетон пристает несколько хуже, чем к обычной). Боковины также делаются из фанерных полос, а вот подпорки лучше установить из бруса, сечением не менее чем 100х100 миллиметров.

Далее из металлических прутков, связанных проволокой, собираются верхняя и нижняя армирующие сетки, соединенные посредством коротких поперечин в каркас. Слишком частыми ячейки делать не рекомендуется, поскольку это придаст лишнюю массу монолитному основанию, увеличив собственную нагрузку плиты. Обычно используется арматура с профилем А-II или А-III. Диаметр прутка для однорядной вязки требуется не менее 12, а для двухрядной – не меньше 10 миллиметров. Для поперечин используются стержни диаметром около 8 миллиметров. Шаг между арматурой достаточно соблюдать порядка 0.12 метра.

Для перекрытия большой площади обязательно нужны опорные горизонтальные балки, которые также заливаются на месте и нуждаются в армировании.

Для того, чтобы узнать, какой запас прочности необходимо придать монолитному основанию, обратимся к СНиП. Нормативная нагрузка на перекрытие в жилом доме по стандартам должна соответствовать 150 килограммам, кроме того, не следует забывать про коэффициент запаса, соответствующий 1.3. В итоге получаем величину 150х1.3=195 кг/м². Соотношение толщины плиты и ее площади должно иметь пропорции 1:30, иными словами, для монолитного основания 3х2 метра хватит толщины в 20 сантиметров. Арматуру желательно погрузить в раствор так, чтобы крайние прутки были покрыты бетоном не менее чем на 3 сантиметра.

Рассматриваем расчет заливки плиты на примере

Итак, предположим, что площадь загородного дома должна составить 50 м², причем оба этажа будут одинаковы по размерам. Для нижнего изготавливается фундамент, который может быть столбчатым или ленточным (если полы будут уложены на деревянные лаги). Стены, сложенные из строительных блоков, могут выдержать различную нагрузку в зависимости от используемого материала. Так, возводя перегородки из газобетона, их лучше заключить в устроенную по периметру комнат систему вертикальных и горизонтальных железобетонных балок, которые должны выдержать нагрузку стен второго этажа.

Вертикальные балки заливаются поэтапно, порционно, иначе застывание бетона заняло бы слишком много времени. А вот горизонтальные опорные системы могут отливаться вместе с перекрытием, главное – грамотно собрать опалубку. Исходя из площади монолитного основания второго этажа, понадобится арматурная сетка соответствующей площади. Для защиты торцов будущей плиты от промерзания по внешнему периметру этажа устанавливаются борта из того же материала, какой будет использован для стен. С внутренней стороны укладывается прокладка из твердого утеплителя. Только затем монтируется армирующая сетка. Двухслойная, если толщина перекрытия больше 15 сантиметров, и однослойная, если меньше.

Теперь коснемся расхода компонентов для бетонного раствора. Объем перекрытия получаем по формуле V = S x H, где два последних параметра площадь и толщина соответственно. Чем прочнее будет основание, тем лучше, поэтому желательно получение бетона марки 400, для чего понадобится цемент марки от 400 до 600, от значения будет зависеть коэффициент водоцементного соотношения. Подробнее разобраться в тонкостях вам поможет калькулятор цемента.

Для нашей же плиты несложно подсчитать объем по уже имеющимся данным, с учетом пропорций цемента, песка и щебня, например, 1:4:5. Связующий компонент возьмем марки 600, толщина перекрытия пусть будет 20 сантиметров, в итоге объем раствора должен быть 500.000 см² х 20 см = 10.000.000 см³ или 10 кубометров. Исходя из вышеприведенной пропорции, получим приблизительно 1 тонну цемента, 4 тонны песка и 5 тонн щебня. Воды потребуется исходя из коэффициента В/Ц = 0.60, 1000 кг х 0.60 = 600 литров, опять же примерно. Разумеется, расчеты замеса гораздо более сложны.

Оцените статью: Поделитесь с друзьями!

Расчет монолитного перекрытия – учитываем все нюансы

Блок: 1/4 | Кол-во символов: 185
Источник: https://remoskop.ru/raschet-monolitnogo-perekrytija-zhelezobetonnyh-konstrukcij. html

Преимущества устройства монолитного перекрытия

Монолитные железобетонные перекрытия причисляют к категории самых надежных и универсальных стройматериалов.

по данной технологии возможно перекрывать помещения практически любых габаритов, независимо от линейных размеров сооружения. Единственное при необходимости перекрыть больших пространств возникает необходимость в установке дополнительных опор;
они обеспечивают высокую звукоизоляцию. Несмотря на относительно небольшую толщину (140 мм), они способны полностью подавлять сторонние шумы;
с нижней стороны поверхность монолитного литья – гладкая, бесшовная, без перепадов, поэтому чаще всего подобные потолки отделывают только при помощи тонкого слоя шпаклевки и окрашивают;
цельное литье позволяет возводить выносные конструкции, к примеру, создать балкон, который составит одну монолитную плиту с перекрытием. Кстати, подобный балкон значительно долговечнее.

К недостаткам монолитного литья можно отнести необходимость использования при заливке бетона специализированного оборудования, к примеру, бетономешалок.

Внимание!

Устраивать монолитное перекрытие в доме из газобетона можно исключительно после установки дополнительных опор из бетона или железа. Что же касается деревянных построек, то использование такого типа литья запрещено.

Для конструкций из легкого материала типа газобетона больше подходят сборно-монолитные перекрытия. Их выполняют из готовых блоков, к примеру, из керамзита, газобетона или других аналогичных материалов, после чего заливают бетоном. Получается, с одной стороны, легкая конструкция, а с другой – она служит монолитным армированным поясом для всего строения.

Блок: 2/6 | Кол-во символов: 1655
Источник: http://stylekrov.ru/raschet-monolitnoj-plity-perekrytiya.html

Для чего нужен расчет монолитного перекрытия

Блок: 2/4 | Кол-во символов: 1787
Источник: https://remoskop.ru/raschet-monolitnogo-perekrytija-zhelezobetonnyh-konstrukcij.html

Виды

По технологии устройства различают:

монолитное балочное перекрытие;
безбалочное – это один из самых распространенных вариантов, расходы на материалы здесь меньше, поскольку нет необходимости закупать балки и обрабатывать перекрытия.
имеющие несъемную опалубку;
по профнастилу. Наиболее часто такую конструкцию используют для создания терасс, при строительстве гаражей и других подобных сооружений. Профлисты играют роль несгибаемой опалубки, на которую заливают бетон. Функции опоры будет выполнять каркас из металла, собранный из колонн и балок.

Обязательные условия получения качественного и надежного монолитное перекрытие по профнастилу:

чертежи, в которых указаны точнейшие размеры сооружения. Допустимая погрешность – до миллиметра;
расчет монолитной плиты перекрытия, где учтены создаваемые ею нагрузки.

Профилированные листы позволяют получить ребристое монолитное перекрытие, отличающееся большей надежностью. При этом значительно сокращаются затраты на бетон и стержни арматуры.

На заметку

Все монтажные работы выполняются по специально составленным технологическим картам на устройство монолитного перекрытия. Его еще называют основным технологическим документом, предназначенным как для строительных организаций и проектных бюро, так и для мастеров , непосредственно связанных с выполнением монолитных ж/б работ.

Блок: 3/6 | Кол-во символов: 1346
Источник: http://stylekrov.ru/raschet-monolitnoj-plity-perekrytiya.html

Шаг 2. Проектируем геометрию плиты

Теперь рассмотрим такие основные понятия, как физическая и проектная длина плиты. Т.е. физическая длина перекрытия может быть любой, а вот расчетная длина балки уже имеет другое значение. Ею называют минимальное расстояние между наиболее удаленными соседними стенами. По факту физическая длина плиты всегда длиннее, чем проектная длина.

Вот хороший видео-урок о том, как производится расчет монолитной плиты перекрытия:

Важный момент: несущий элемент плиты может быть как шарнирная бесконсольная балка, так и балка жесткого защемления на опорах. Мы будем приводить пример рассчета плиты на безконсольную балку, т.к. такая встречается чаще.

Чтобы рассчитать всю плиту перекрытия, нужно рассчитать ее один метр для начала. Профессиональные строители используют для этого специальную формулу, и приведет пример такого расчета. Так, высота плиты всегда значится как h, а ширина как b. Давайте рассчитаем плиту с такими параметрами: h=10 см, b=100 см. Для этом вам нужно будет познакомиться с такими формулами:

Дальше – по предложенным шагам.

Блок: 3/6 | Кол-во символов: 1068
Источник: https://KrovGid.com/proekt/raschet-plity-perekrytiya.html

НДС перекрытий

Для определения общих принципов армирования монолитного перекрытия необходимо понять типологию его работы посредством анализа напряженно-деформированного состояния (НДС). Удобнее всего это сделать с помощью современных программных комплексов.

Рассмотрим два случая — свободное (шарнирное) опирание плиты на стену, и защемленное. Толщина плиты 150мм, нагрузка 600кг/м2, размер плит 4,5х4,5м.

Прогиб в одинаковых условиях для защемленной плиты (слева) и шарнирно опертой (справа).

Разница в моментах Мх.

Разница в моментах Му.

Разница в подборе верхнего армирования по Х.

Разница в подборе верхнего армирования по У.

Разница в подборе нижнего армирования по Х.

Разница в подборе нижнего армирования по У.

Граничные условия (характер опирания) смоделированы наложением соответствующих связей в опорных узлах (отмечены синим цветом). Для шарнирного опирания запрещены линейные перемещения, для защемления — ещё и поворот.

Как видно из диаграмм, при защемлении работа приопорного участка и средней области плиты существенно отличается. В реальной жизни любое железобетонное (сборное или монолитное) является как минимум частично защемленным в теле кладки. Этот нюанс важен при определении характера армирования конструкции.

Блок: 4/7 | Кол-во символов: 1242
Источник: https://rems-info.ru/ustrojstvo-monolitnogo-perekrytiya.html

Рассматриваем расчет заливки плиты на примере

Итак, предположим, что площадь загородного дома должна составить 50 м2, причем оба этажа будут одинаковы по размерам. Для нижнего изготавливается фундамент, который может быть столбчатым или ленточным (если полы будут уложены на деревянные лаги). Стены, сложенные из строительных блоков, могут выдержать различную нагрузку в зависимости от используемого материала. Так, возводя перегородки из газобетона, их лучше заключить в устроенную по периметру комнат систему вертикальных и горизонтальных железобетонных балок, которые должны выдержать нагрузку стен второго этажа.

Для нашей же плиты несложно подсчитать объем по уже имеющимся данным, с учетом пропорций цемента, песка и щебня, например, 1:4:5. Связующий компонент возьмем марки 600, толщина перекрытия пусть будет 20 сантиметров, в итоге объем раствора должен быть 500.000 см2 х 20 см = 10.000.000 см3 или 10 кубометров. Исходя из вышеприведенной пропорции, получим приблизительно 1 тонну цемента, 4 тонны песка и 5 тонн щебня. Воды потребуется исходя из коэффициента В/Ц = 0.60, 1000 кг х 0.60 = 600 литров, опять же примерно. Разумеется, расчеты замеса гораздо более сложны.

Блок: 4/4 | Кол-во символов: 2301
Источник: https://remoskop.ru/raschet-monolitnogo-perekrytija-zhelezobetonnyh-konstrukcij.html
