Толщина монолитного перекрытия между этажами частного дома, расчет

Монолитное перекрытие представляет собой сплошную железобетонную конструкцию, изготавливаемую и армированную на стройплощадке. Они применяются в случае, когда будут возлагаться существенные нагрузки, особенно в многоэтажных строениях. Частное строительство предполагает меньшие затраты на монтаж и задействование строительной спецтехники, так как выполнение некоторых или всех этапов можно проводить самостоятельно.

Факторы, влияющие на толщину конструкции

Технология достаточно трудоемкая, поэтому проведение расчетов рекомендуется доверить опытным специалистам. По готовым параметрам начинается сборка опалубок, армирование и заливка бетона. Основным размерным показателем является толщина монолита. В процессе эксплуатации он воспринимает огромное количество постоянных и временных нагрузок, поэтому следует выбирать такие размеры, чтобы он смог их выдержать без деформаций.

Основными усилиями в гражданских или промышленных многоэтажных домах могут выступать вышележащие конструкции, мебель, люди, оборудование или техника. Перекрытия взаимодействует с поперечными и продольными стенами, за счет чего обеспечивается пространственная жесткость и устойчивость всего сооружения. В расчет включаются абсолютно все нагрузки и сочетания в максимальном значении.

Разновидности плитных систем

Существует несколько видов, соединенных между собой в единое монолитное перекрытие:

  • Балочная. Данный тип имеет ригели, расположенные поперек дома или крест-накрест.
  • Безбалочная. Выступающие ребра отсутствуют, а плиты укладываются непосредственно на несущие стены.

На практике рекомендуется использовать первый вариант с поперечным расположением ригелей. Однако окончательное решение принимается с учетом таких факторов, как: назначение, направление технологических потоков, технология устройства каркаса жесткости, метод размещения нагрузок.

При правильном распределении усилий от крупногабаритного оборудования или мебели нагрузки будут распространяться равномерно.

1. Ребристые.

Главные и второстепенные балки, а также плиты перекрытия пк представляют целую конструкцию. Основные балки опираются на стены и имеют продольное или поперечное направление. Расстояние между ними может составлять 6-8 м, а высота – 1/8-1/15 от этой величины. Второстепенные длиной до 7 м устраиваются с шагом 1,5-3 м. В зависимости от пролета рассчитывается толщина плиты, она должна равняться не менее 60 мм. При наличии серьезных нагрузок может увеличиться до 120 мм.

Перекрытия между этажами в частных домах работают в коротком направлении с опиранием на ригели. Иногда для экономии средств на материалы вместо опорных балок используют технологию заливки по профнастилу. Все балочные конструкции имеют одинаковую высоту, а плиты опираются по всему контуру. Пролет балок в частном строительстве равняется 4-6 м. В промышленных сооружениях в зависимости от назначения наиболее экономичной является балочная система.

2. Безбалочные.

Данный тип характеризуется одной сплошной плитой, опирающейся на колонны или несущие стены здания. Устройство опалубки для ее изготовления осуществляется гораздо проще, а высота перекрытия и пола верхнего этажа увеличивается на 100-400 мм.

Гладкий потолок выглядит более эстетично, а монолитные капители можно изготавливать в различных архитектурных вариациях.

Толщина принимается в соотношении 1/30-1/35 величины наибольшего пролета. Безбалочная система позволяет перекрывать объем с экономической выгодой, так как исключаются затраты на устройство балочных конструкций. Однако это возможно, если пролет составляет не более 6 м, а сетка колонн имеет квадратное расположение в плане. При этом нагрузка на монолит должна распределяться равномерно по всей площади.

Частные застройщики отдают предпочтение именно такому типу, так как скорость возведения дома, а также финансовые затраты существенно снижаются. К тому же увеличивается фактическая площадь помещений без образования мертвых зон.




какие бывают плиты в кирпичном доме, используют для строительства, размеры для двухэтажных

Возведение собственного дома — важное и ответственное дело, в котором не бывает мелочей. Продумать и просчитать каждую деталь довольно сложно, но основные и жизненно важные моменты необходимо распланировать заранее, еще на этапе проектирования. Одним из таких случаев будет выбор главных несущих элементов — плит перекрытия, которые используются не только при многоэтажном строительстве. Какие бывают типы и размеры перекрытий, основные габариты и методы утепления, а также возможные варианты перекрытия в деревянных частных домах — вся информация в нашей статье.

Виды и краткая классификация плит

Разумеется, в первую очередь различают эти элементы по типу назначения, используемому материалу и конфигурации. Краткий обзор каждого показателя и основные критерии выбора подходящих перекрытий рассмотрены далее.

Как использовать плиты перекрытия Сортамент размеры и другие данные строительного материала можно узнать из данной статьи.

По виду назначения:

  • Межэтажные используются в многоэтажном строительстве.
  • Подвальные расположены между подвалом здания и первым этажом.
  • Цокольные отделяют этаж от подолья.
  • Чердачные могут использоваться даже для одноэтажных домов, отделяя чердак.

Плита перекрытия ребристая размеры и другие данные можно узнать из статьи.

На видео – размеры плит перекрытия для частного дома:

Вся информация про деревянные межэтажные перекрытия в доме из газобетона указана в данной статье.

В зависимости от предназначения несущего элемента необходимо просчитать его габариты и необходимую нагрузку. Бывают перекрытия с использованием балочных конструкций, а есть просто однородные монолитные элементы. Прежде всего также следует определиться и с видом используемого материала: дерево, металл или железобетон.

Деревянные

Самый распространенный и доступный материала, причем используются деревянные балки для разных домов, не только из дерева. На несущие балки, установленные поперек самой узкой стены, существуют некоторые ограничения:

  • Межэтажные перекрытия: можно перекрывать не более пяти метров.
  • Чердачное перекрытие: максимальная длина балки не должна превышать шести метров.

Эти цифры не просто прихоть, а тщательно просчитанные величины. Размер сечения деревянных балок также будет влиять на способность несущей конструкции выдерживать заданные нагрузки. Основные показатели сведены к таблице.

Железобетонные плиты перекрытия размеры и другие данные указаны в статье.

Расчет деревянной балки для перекрытия жилых домов:

№ п/п:Сечение несущей балки перекрытия:Шаг установки несущих балок для разных перекрываемых расстояний, см:
3 метра:3,5 метра:4 метра:4,5 метра:5 метров:
МПЧПМПЧПМПЧПМПЧП
МПЧП
1.5×16.80120609045655040
2.6×20.125185801357010555804565
3.10×10.6090457035
50
40

МП — это условное обозначение межэтажного перекрытия. ЧП соответственно — чердачное перекрытие. Если в графе стоит «-», использование такой балки для приведенного расстояния небезопасно. Половая доска также должна быть достаточно прочная, толщиной не менее 3 см.

Двутавровая деревянная балка перекрытия цена, а так же остальные характеристики строительного материала указаны в статье.

По таким параметрам можно ориентироваться при создании проекта строительства. При этом следует учитывать характерные особенности используемого материала. Обычно для балок используется древесина хвойных пород деревьев, следовательно, даже, несмотря на специальные пропитки и технологию просушки, материал не лишен некоторых нюансов натурального сырья.

Деревянные балки перекрытия размеры цена и другие данные описаны в статье

Преимущества

  • Доступная стоимость.
  • Относительно легкий вес.
  • Возможность самостоятельного монтажа без привлечения спецтехники и дополнительных работников.
  • Быстрая установка.
  • Широкий выбор и возможность изготовления под заказ.

На видео-перекрытия между этажами в частном доме:

Плиты перекрытия маркировка и размеры указаны в статье.

Среди недостатков наиболее характерные для древесины: гниение, разрушение под воздействием грибка, насекомых – вредителей, пожароопасность и старение. Именно поэтому перед установкой используются различные составы для обработки. Они придадут дереву дополнительную прочность, огнеупорность и стойкость к бактериологическим атакам. Дополнительно места соприкосновения с каменными и металлическими поверхностями лучше обернуть рубероидом для создания необходимой гидроизоляции. Для этих же целей можно использовать монтажную пену.

Металлические

Бывают разных по конфигурации видов: уголок, швеллер и двутавр. Все они рассчитаны на различную нагрузку, но в отличие от деревянных занимают меньше места, экономнее и долговечнее. Перекрываемый пролет может быть до шести метров. Достоинства: пожаростойкость, не страшны вредители и гниение. Из недостатков можно отметить отсутствие тепло и звукоизоляции. Чтобы это исправить, можно обмотать концы балок войлоком, но обычно это малоэффективно.

В качестве плит перекрытия для металлических балок используются деревянные доски или облегченный бетон, который заливают в опалубку. Второй метод слишком трудоемкий и применяется в особо исключительных случаях. А про то, где используют двутаровые балки, их вес и габариты читайте в статье.

Как используется  плита перекрытия пк 15 можно узнать в данной статье.

Железобетонные балки

Бетонные конструкции способны перекрыть пролеты от 3 до 7,5 метра. Частота укладки не менее 60 сантиметров. Расстояние между балками заполняют бетонными растворами и пустотелыми блоками.

Положительных моментов два:

  1. Перекрывается более широкое расстояние, нежели способны металлические и деревянные перекрытия.
  2. Не требуется дополнительная звукоизоляция и защита от вредителей.

Негативная сторона: самостоятельно такую балку установить сложно, требуется привлечение специализированной техники, а значит увеличение затрат.

Обычно это монолитные плиты, в которых нет четко выраженных конфигураций, иначе их еще называют безбалочными. Чаще всего используются железобетонные пустотелые панели или сплошные плиты из легких бетонов.

Многопустотные плиты перекрытия серия 1.141 1 используется именно так как указано в статье.

Преимущества

  • Высокая прочность.
  • Выдерживают нагрузку более 200 кг/м².
  • Не подвержены гниению и порче вредителями.

Недостатками станет необходимость привлечения специальной техники для установки, а также учет стандартных габаритов плит при планировании дома. Некоторые предприятия могут сделать плиты под заказ, но это также дополнительные затраты. Также для установки плит необходим достаточно прочный фундамент и толщина стен не менее 25 см. Щели между плитами необходимо заделать цементом. Огромным преимуществом становится именно показатель выдержки нагрузки на пустотные плиты перекрытия.

Монолитная

Если конфигурация здания не позволяет использовать стандартные готовые плиты, можно выбрать следующий вариант — заливка железобетонной конструкции своими силами. Процесс этот трудоемкий и продолжительный, но усилия сторицей окупятся благодаря долгому сроку службы и прочностным характеристикам.

Для этого необходимо установить несущие балки, опалубку и систему армирования. Вся конструкция заливается бетоном, для которого использовался цемент марки не ниже 200. Выдерживается плита не менее 28 дней до полного застывания. Заливка осуществляется сразу, для этого необходима как минимум бетономешалка приличного объема, в идеале лучше приобрести готовый раствор в необходимом количестве. Как правило, для несущей способности вполне буде достаточно слоя бетона от 10 до 30 см.

О том какой размер бруса можно использовать при перекрытии дома, описано в данной статье.

Сборно – монолитное

Улучшенная версия предыдущего варианта, где место плит перекрытия используются пустотелые блоки, сверху они заливаются слоев бетона. Преимуществами станут более легкий монтаж и хорошее качество покрытия. Благодаря таким конструкциям можно воплощать любые возможные архитектурные проекты. Недостатком будет трудоемкой процесс укладки и транспортирования блоков.

Как рассчитать и утеплить перекрытия

  1. Оптимальным решением будет приобретение готовых плит из минеральной ваты.
  2. Нижний слой сделать из полотна рубероида, сверху засыпав его глиной (смешанной пополам с песком), шлаком и древесными опилками.
  3. Специальные древесные плиты из деревянных опилок и бетона. Их можно приобрести готовые, а можно сделать самостоятельно. Для этого на одну часть опилок используют 0,3 части цементного раствора, 4 части глины, 1,5 извести и 2 части воды. Плиты формируют заданных размеров, немного подсушивают и используют в качестве теплоизоляции.

На видео рассказывается, как утеплить межэтажное перекрытие в частном доме:

Читайте и о том, как спланировать одноэтажный дом из газобетона.

Плиты перекрытия современного ассортимента открывают широкие возможности для индивидуального строительства. Благодаря многим вариантам возможно осуществление самых неожиданных архитектурных проектов и задумок. При возведении зданий можно комбинировать и видоизменять существующие типы несущих конструкций, главное, прежде всего, руководствоваться основными правилами безопасности.

Перекрытия между этажами в частном доме: схемы монтажа своими руками

Перекрытие частного дома представляет собой горизонтальный строительный элемент, разделяющий строение по высоте. Он одновременно является полом верхнего этажа и принимает на себя его нагрузку вместе с обстановкой и людьми. Перекрытия обеспечивают сооружению необходимую жесткость, поэтому к их устройству относятся очень требовательно. Конструкции, отделяющие жилые этажи от чердачных и подвальных помещений, выполняют также функцию энергосбережения. Какое лучше выбрать перекрытие для частного дома из пеноблоков? Как смонтировать его своими руками? Разберемся с вопросами вместе.

Оглавление:

  1. Разновидности перекрытий
  2. Какими качествами они должны обладать?
  3. Инструкция по монтажу ж/б конструкции
  4. Установка деревянного сооружения
  5. Рекомендации специалистов

Виды перекрытий

По техническому решению междуэтажные своды условно разделяют на 2 группы:

  • монолитные – перекрытия, выполненные из однородных элементов;
  • сборные – конструкции из балок и заполнения.

В производстве монолитных сооружений используется бетон, который заливают в опалубки прямо на месте строительства. Толщина плит должна быть не менее 150 мм. Такие перекрытия отличаются прочностью и высокой несущей способностью. Кроме того, им можно задавать произвольные геометрические формы.

Несущей частью сборных вариантов являются балки. Они бывают деревянные, металлические, железобетонные. Балки равномерно распределяют по верхней части этажа. Между ними укладывают элементы заполнения, которые служат ограждением.

1. Перекрытия из деревянных балок.

Это наиболее популярный вариант материала для строительства деревянных и каркасных сооружений. Основу перекрытий составляет клееный брус из древесины хвойных и лиственных пород. Он отличается малым весом, простым монтажом и невысокой стоимостью. Вся конструкция состоит из деревянных балок, утеплителя, наката и пола. Ее допустимо использовать в помещениях шириной до 5 метров. Недостатком древесного каркаса является повышенная огнеопасность, а также вероятность загнивания и поражения жуками-вредителями.

2. Металлические перекрытия.

В качестве несущей основы выбирают швеллеры № 12-36 и выше. Для предотвращения коррозии их покрывают грунтом. Сверху укладывают деревянные лаги, а образовавшиеся пустоты заполняют утепляющими материалами со звукоизоляцией. Для этого хорошо подходят деревянные щиты, накаты, вставки из легкого бетона. В отличие от деревянных, такие перекрытия более надежные и долговечные. У них меньше толщина, что экономит жилое пространство. Большим минусом металлических вариантов является сложность монтажа, поэтому в частных домах из пенобетона они встречаются редко.

3. Перекрытия из железобетонных балок.

Изделия изготавливают на заводе промышленным способом. Это наиболее популярный вариант, применяемый в строительстве коттеджей. Конструкцию составляют балки из прокатного профиля и пустотелые ж/б плиты толщиной от 90 мм. Межэтажные перекрытия имеют размеры 1,3-7,5 м в длину и 1-1,5 м в ширину.

Плюсы:

  • быстрый монтаж;
  • высокая несущая способность;
  • хорошая термо- и звукоизоляция;
  • приемлемая цена.

К минусам относится необходимость привлечения спецтехники при монтаже. Массивность конструкций требует дополнительного усиления стен в виде армированной обвязки. Кроме того, готовые ж/б плиты имеют фиксированные размеры, что ограничивает архитектурные возможности частного дома.

Требования к перекрытиям

Плиты, разделяющие этажи, должны обладать прочностью, достаточной для того, чтобы выдержать собственную и полезную массы (люди, мебель, бытовая техника, предметы интерьера). Размер полезной нагрузки на квадрат площади перекрытия определяется в зависимости от назначения помещения и характера находящихся в нем объектов. Так, для межэтажных перекрытий допустимый показатель составляет не более 210 кг/м2. Больше информации о перекрытиях разных типов можно найти здесь.

Плита должна обладать хорошей жесткостью, которая не позволит давать прогибов под воздействием нагрузок. Допустимая толщина перекрытий между жилыми этажами должна составлять не более 1/250 части от размеров пролета.

Для обеспечения надежной звукоизоляции все щели в местах стыковки строительных элементов тщательно закрывают. Любое перекрытие не может противостоять сильному и долгому горению. Для каждого вида материала рассчитано предельное время огнестойкости:

  • 60 мин – плиты ж/б;
  • 45 мин – деревянные конструкции с засыпкой и штукатуркой на нижней поверхности;
  • 15 мин – перекрытия из древесины со штукатуркой;
  • менее 15 мин – деревянные балки, не защищенные огнеупорными материалами.

Перекрытия, которые отделяют жилые комнаты от холодного чердака или подвала, нуждаются в дополнительной термоизоляции.

Укладка ж/б перекрытия в частном доме из пеноблоков своими руками

Железобетонные плиты являются прочным и надежным основанием для строений из ячеистых материалов. Вместе с тем они обладают большой массой, которую необходимо учитывать при кладочных работах. Чтобы вес перекрытия распределялся по этажу равномерно и не нарушал целостность стен, лучше сделать дополнительное устройство в виде усиливающего пояса.

Вариант I:

  • По периметру стены коттеджа смонтировать бетонную ленту размером 150×250 мм. Ее армируют стальным прутком диаметром 10-12 мм и заливают бетоном марки М200.
  • Плиту перекрытия уложить на застывший монолитный пояс, оставляя зазор между торцом и стеной в 10-20 мм.
  • Закрепить на плитах листы экструдированного пенополистирола толщиной 50 мм. Это поможет ликвидировать мостики холода.

Утепление перекрытия и армирующего пояса не представляется сложным процессом. Поэтому в целях экономии эту работу можно сделать самому.

Вариант II:

  • Усилить арматурой стеновые блоки. Для этого по периметру помещения нужно проштробить глубокие пазы, заложить в них арматурные прутки и закрепить цементным раствором.
  • Сделать распределительную ленту из обожженного кирпича, расположив ее над арматурой. Она состоит из трех рядов, прослоенных кладочной сеткой.

Перекрытие первого этажа должно заходить вглубь стены на 130-140 мм с соблюдением температурного зазора в 10-20 мм. Такое расположение обеспечивает устойчивость и жесткость строительной конструкции. Кладка из кирпича является наиболее популярным видом распределяющего пояса. Для его устройства не требуется сооружение опалубки и арматурного каркаса, что значительно облегчает и удешевляет работы.

Технология монтажа деревянного перекрытия между этажами

По мнению строительных экспертов, брус является предпочтительным вариантом для частного дома высотой 1-3 этажа из легких ячеистых блоков. Масса деревянного перекрытия намного меньше железобетонного аналога. Она оказывает пониженное давление на несущие стены, поэтому по конструкции выглядит проще.

  • Перед укладкой перекрытия соорудить армированный пояс по периметру стен. Для этого через каждые 150 мм вкрутить в пеноблоки стальные прутки и закрепить их цементным раствором.
  • Деревянные лаги лучше покрыть специальным защитным составом. Это предохранит древесину от грибка, плесени и увеличит срок ее эксплуатации.
  • На концах балок, которые будут опираться на стены коттеджа, сделать запил торцевой части под углом 60 градусов. После хорошо обернуть слоем рубероида.
  • В углублении стены закрепить минеральный утеплитель со звукоизоляцией толщиной 50 мм.
  • Заложить деревянные лаги в стену на глубину 140-150 мм. Между утеплителем и торцом балки лучше оставить зазор в 20 мм на случай температурного расширения.

Деревянное перекрытие вместе с транспортировкой и установкой обходится намного дешевле, чем ж/б конструкция. К тому же многие работы по монтажу можно провести самостоятельно.

Советы специалистов

  • В устройстве коттеджей из пеноблоков не обойтись без арматурных стержней, закрепленных анкерами. Самая большая длина прутка (75 мм и выше) требуется для железобетонных плит.
  • В сборных вариантах перекрытий для соединения элементов используют шлак и бетонную стяжку.
  • Технологической особенностью ячеистого бетона является его относительная мягкость. Поэтому межэтажные перекрытия из железобетонных балок нельзя укладывать непосредственно на пеноблоки. Массивные плиты монтируют на армированный пояс из тяжелого бетона или силикатного кирпича.
  • Устройство железобетонного обвязочного контура по периметру перекрытия усиливает жесткость и прочность конструкции. При ширине сечения в 100 мм его высота должна соответствовать толщине плиты.
  • Перекрытия между этажами укладывают только на основные несущие стены. Внутренние перегородки лучше сделать немного ниже.

Толщина перекрытия между этажами — Всё о строительстве

Перекрытия между этажами в частном доме: виды и технология строительства

Перекрытия между этажами в частном доме представляют собой сооружения, которые разделяют помещения по высоте, образуя этажи. Данные конструкции отделяют подвальные и чердачные помещения от основных. Они должны иметь достаточную прочность, чтобы претерпевать нагрузку от собственного веса и полезную нагрузку, которая оказывается мебелью, людьми, а также оборудованием.

Общее описание

Величина полезной нагрузки на квадратный метр будет зависеть от назначения помещения и характера оборудования. Если речь идет о чердачном перекрытии, то данное значение не больше 105 килограммов на квадратный метр. Для межэтажного перекрытия цокольного этажа данное значение увеличивается до 210 килограмм на квадратный метр. Перекрытия между этажами в частном доме должны быть прочными, под воздействием нагрузок они не должны перегибаться, допустимая величина перегиба для чердачных перекрытий составляет 1/200, тогда как в случае с пролетами между этажами это значение должно быть равно 1/250.

Основные требования, предъявляемые к перекрытиям

В процессе строительства перекрытий следует обеспечить достаточную степень шумоизоляции, величина устанавливается нормами при проектировании. Для этого следует закрывать щели в местах стыковки материала, только в этом случае звуки из соседних помещений будут распространяться минимально. Перекрытия, которые разделяют помещения с определенной разницей температур, должны соответствовать требованиям теплозащиты. Это указывает на необходимость использования дополнительного слоя теплоизоляции. Какая бы то ни было конструкция, особенно выполненная из древесины, не способна противостоять длительному воздействию огня. Следует помнить о том, что каждый материал характеризуется определенным значением предела огнестойкости. Для железобетонных перекрытий оно составляет 60 минут, если же конструкция изготовлена из древесины с засыпкой, а снизу имеет оштукатуренную поверхность, то противостояние огню будет длится 45 минут. Деревянные перекрытия, которые защищены слоем штукатурки, способны противостоять пламени примерно 15 минут. При наличии деревянных перекрытий, которые в процессе обустройства не были защищены несгораемыми материалами, следует учитывать, что их предел огнестойкости еще меньше.

Разновидности перекрытий

Перекрытия между этажами в частном доме могут быть межэтажными, подвальными, цокольными или чердачными. По конструктивному решению несущая часть перекрытий бывает балочной или безбалочной. В первом случае система состоит из балок и заполнения. Во втором конструкция изготавливается из однородных элементов по типу панелей или плит.

Особенности балочного перекрытия

Перекрытия между этажами в частном доме могут быть балочными, при этом отдельные элементы располагаются на равном расстоянии друг от друга, а на балки укладываются элементы заполнения. Последние выполняют роль ограждения. Балки могут быть металлическими, железобетонными или деревянными.

Особенности строительства перекрытий из деревянных балок

При строительстве частных домов в большинстве случаев используются балочные перекрытия из древесины. Для балок при этом есть ограничения по ширине пролета, их можно использовать для чердачных перекрытий или межэтажных конструкций, при которых ширина пролета должна составить 5 метров. Такие изделия выполняются из хвойных или лиственных пород древесины, а на верхней стороне выполняется настил, который является полом. Конструкция такого перекрытия предусматривает наличие балок, наката, пола и теплоизоляционного материала.

Если вы решили выстроить перекрытия между этажами в частном доме своими руками на основе деревянных балок, то должны знать, о том, что дом при этом может иметь прямоугольный план. Перекрывать пролеты при этом необходимо по направлению вдоль короткой стены. Для того чтобы под собственным весом перекрытие не прогибалось, его элементы укладывают на определенном расстоянии. При необходимости соорудить перекрытие размером в 3×4 метра следует использовать балки 6×20, которые укладываются по 3-метровой стене. Если перекрытие межэтажное, то балки должны быть удалены друг от друга на 1,25 метра, в случае с чердачным перекрытием расстояние увеличивается до 1,85 метра. Это указывает на то, что при увеличении ширины пролета расстояние между балками становится больше.

Технология проведения работ

Если вами будут укладываться перекрытия между этажами в частном доме из дерева, то первоначально элементы обрабатываются антисептиком. При их опирании на бетонную или каменную стену концы оборачиваются двумя слоями рубероида, а балка заводится в подготовленное гнездо. При этом элемент не должен доходить до задней стенки на 3 сантиметра, конец балки следует сделать скошенным. Оставшееся свободное пространство заполняется теплоизоляцией, заменить которую можно монтажной пеной.

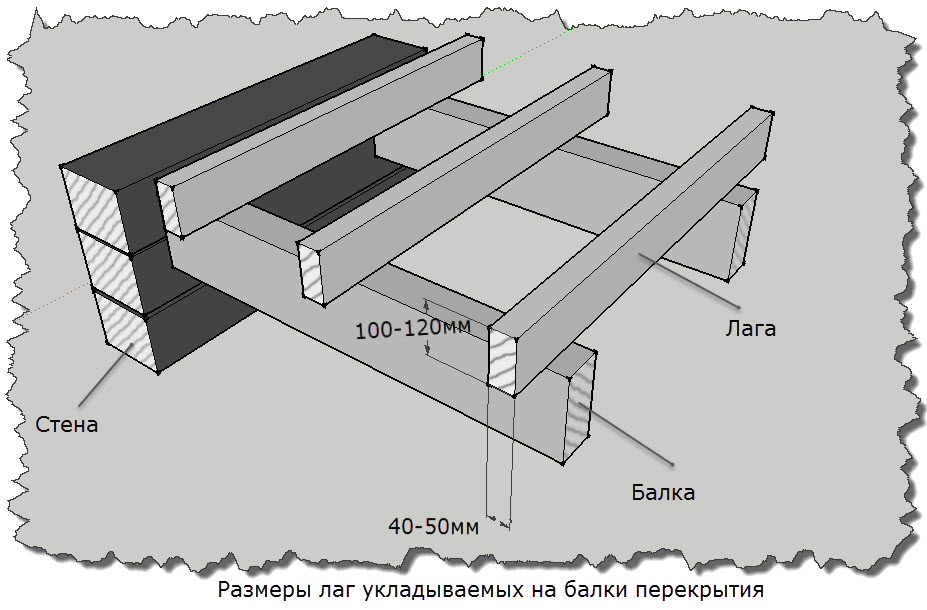

На боковые грани балок укрепляются бруски 4×4 или 5×5, которые носят название черепных. На бруски фиксируется накат из деревянных щитов. Пластины наката плотно прижимаются друг к другу, их крепят к черепному бруску с помощью саморезов. Когда выполняются перекрытия между этажами в частном доме, фото рекомендуется рассмотреть заранее. Это позволит вам понять, что конструкция предусматривает необходимость укладки изоляции. Она будет выполнять роль шумопоглотительного слоя, а в чердачном перекрытии – функцию теплоизоляции. В качестве материала можно использовать пенопласт, керамзит, опилки, минеральную вату, стружку, солому, а также древесную листву. После фиксации наката поверх укладывается теплоизоляция. Между балками сначала следует застелить слой толя, пароизоляционной пленки или пергамина, загибая материал на пять сантиметров на балки. После наступает черед укладки слоя теплоизоляции.

Строительство бетонного перекрытия

Бетонные перекрытия между этажами в частном доме могут обладать разными формами. Если речь идет о монолитных конструкциях, то они представляют собой сплошную плиту, толщина которой равна пределу от 8 до 12 сантиметров. При этом используется бетон марки М 200, сама плита опирается на несущие стены. Масса квадратного метра такого перекрытия может составлять 490 килограмм, если толщина равна 200 миллиметрам. Монтаж осуществляется в несколько этапов, первым выступает установка несущих балок на подготовленное место, далее обустраивается деревянная опалубка из необрезной доски, а на следующем этапе укладывается 6-миллиметровая арматура. На заключительном этапе осуществляется заливка бетона. Толщина перекрытий между этажами в частном доме может быть равна вышеупомянутому пределу, однако важно еще и правильно соорудить опалубку, которая иногда приобретается в готовом виде. Она состоит из телескопических стоек, балок, фанеры, а также треноги. Если использовать опалубку из алюминиевых или деревянных балок, то у мастера появится возможность соорудить перекрытие любой конфигурации.

Заключение

Перекрытия между этажами в частном доме из газобетона обычно обустраиваются из древесины, так как вес материала в основе стен является не столь большим, чтобы претерпевать нагрузки от бетона.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Почему некоторые дети рождаются с «поцелуем ангела»? Ангелы, как всем нам известно, относятся доброжелательно к людям и их здоровью. Если у вашего ребенка есть так называемый поцелуй ангела, то вам нечег.

12 вещей, которые не стоит покупать в секонд-хенде Ознакомьтесь со списком вещей, которые всегда должны быть новыми, и никогда не покупайте их в секонд-хендах.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Перекрытия между этажами частного дома

Перекрытия между этажами частного дома должны обеспечить требуемую несущую способность, иметь достаточную жесткость, обладать высокой степенью огнестойкости, сохранять тепло и обеспечивать хорошую звукоизоляцию. При проектировании перекрытий учитывается вес предметов и приборов, которые будут находиться в комнате выше и для которой перекрытие между этажами будет служить полом.

Если чердачные и цокольные перекрытия необходимо утеплять, так как они разделяют помещения с различной температурой, то на перекрытия между этажами в частном доме вполне достаточно будет уложить звукоизоляционный материал.

В зависимости от материала, из которого изготовлены стены частного дома перекрытия между этажами делятся на:

  • Перекрытия этажей плитами из железобетона.
  • Деревянные балочные перекрытия этажей.
  • Металлические балочные перекрытия между этажами.
  • Часторебристые сборно-монолитные перекрытия.

Существуют еще опалубочное перекрытие, то есть происходит сначала сооружение опалубки, закладка в нее арматурной сетки и в итоге осуществляется заливка бетоном. На взгляд автора статьи такой вид перекрытия мало эффективен и трудоемкий поэтому рассматриваться не будет. Хотя если кому интересно в интернете достаточно статей на эту тему и в конце статьи будет ролик на эту тему.

Перекрытия этажей плитами из железобетона

Перекрытия этажей плитами из железобетона применяются тогда, когда стены дома выложены из керамического или силикатного кирпича. Железобетонные плиты представляют собой конструкцию из бетона и арматурной стали, которая в виде натянутой струны проходит вдоль плиты. Учитывая это, нельзя распиливать плиты кусками, так как арматура потеряет свои свойства, что приведет к ослаблению прочности всей конструкции.

Перекрытия этажей плитами из железобетона

Для облегчения веса плиты изготавливают с пустотами внутри цилиндрической или прямоугольной формы поэтому их еще называют «пустотками». При монтаже железобетонные плиты на стены дома укладываются поперечной частью, но никак боковыми гранями. Перед укладкой плиты на место выкладывается раствор, который прижимается плитой. Выдавленный лишний раствор сразу убирается, чтобы он впоследствии не застыл и не стал причиной дополнительной работы по его очистке.

Железобетонные пустотные плиты перекрытия

Применение железобетонных плит обеспечивает быстроту монтажа перекрытия, не подвержено возгоранию, не требует дополнительной звукоизоляции, пароизоляции и сохраняет тепло между этажами. Но вместе с тем – это дорогое удовольствие, которое стоит немалых денег, идущих на покупку плит и аренду автокрана. Кроме того, оно не подходит для частных домов из оцилиндрованного бруса и домов, стены которых выложены газобетонными блоками. И еще: размеры дома по периметру и внутренние перегородки нужно «подгонять» под размер плит, а это не всегда удобно.

Деревянные балочные перекрытия этажей

В отличие от перекрытий этажей плитами деревянные балочные перекрытия требуют дополнительного утепления, должны иметь достаточную прочность, чтобы удерживать предметы верхнего этажа, устройство звукоизоляции. Однако, несмотря на это дерево является экологическим материалом, источает полезные для здоровья человека вещества, имеют сравнительно небольшой вес, а при соблюдении всех норм и правил эксплуатации может прослужить длительный срок. К этому еще нужно добавить отсутствие тяжелой строительной техники при монтаже перекрытий.

Деревянные балочные перекрытия этажей

Наиболее качественным перекрытие получается с использованием хорошо просушенной древесины хвойных пород цилиндрической формы. По мнению опытных строителей брус прямоугольного сечения со временем может прогибаться, нарушая целостность всего перекрытия. Почему так происходит? Все дело в том, что прямоугольный брус изготавливается из материала близкого к сердцевине дерева, которая по прочности уступает внешним краям.

Схема балочной конструкции

Укладываются деревянные балки на несущие стены с расстоянием между ними (балками) от 0,5 до 1,0 м, а вот размер самой балки должен быть по ширине не менее 1/3 ширины пролета и высотой 1/16 от того же параметра пролета. Наиболее проблемным местом при монтаже балок являются концы, которые заделываются в наружные стены где из-за разницы температур образовывается конденсат, пагубно влияющий на состояние древесины: дерево может прогнить и разрушить все перекрытие. Чтобы этого не происходило концы балок оборачивают в рубероид или обрабатывают специальным средством от гниения.

Перед перекрытием этажа балки обрабатывают антисептиком, чтобы материал не гнил и в нем не заводились насекомые-вредители

Укладку брусьев следует производить маячным методом, то есть сначала устанавливаются крайние брусья, а затем и промежуточные. Весь процесс монтажа контролируется уровнем, чтобы не допустить какую-либо погрешность, а для равномерного распределения брусьев (шага) применяют шаблон. Если возникает необходимость выравнивать балки используют отходы древесины, но обязательно просмоленные. Снаружи стены балки должны не доходить до края стены на 3–5 см: впоследствии это пространство заполняется монтажной пеной что позволяет избежать вредного воздействия атмосферных осадков на торцы брусьев.

Следует помнить, что балки, находящиеся вблизи дымовых труб, необходимо изолировать негорючими материалами, например, асбестовыми листами.

Металлические балочные перекрытия между этажами

Перекрытия между этажами в частном доме с помощью металлических балок (швеллера, двутавра, обыкновенного рельса, уголков большого размера и т. д.) применяется крайне редко, хотя они более долговечны и имеют небольшие габариты.

Междуэтажные перекрытия из металлических балок

Однако, с помощью металлических балок можно перекрывать большие пролеты до шести метров и более. Кроме того, балки из металла лишены какой-либо горючести, но вместе с тем непригодны при использовании в местах с повышенной влажностью, а также имеют низкие теплоизоляционные свойства и хорошо проводят звук.

Часторебристые сборно-монолитные перекрытия

Часторебристые сборно-монолитные перекрытия представляют собой довольно сложную конструкцию, состоящей из армирующего пояса (венца), балки перекрытия, разделительных ребер, пустотелых блоков и слоя бетона толщиной в несколько сантиметров.

Сборно-монолитные (часторебристые) железобетонные перекрытия

Венец является обязательным элементом перекрытия, проходящий через все стены дома и заходит в них на глубину 10–12 см; высота армирующего пояса равна 25–28 см.

Балки перекрытия располагаются с шагом 50–60 см и служат основанием для пустотелых блоков, которые выполняют лишь функцию заполнения пространства и не несут никакой силовой нагрузки в отличие от разделительных ребер, придающих жесткость перекрытию.

Слой бетона, который называют еще конструкционным, заполняет пустоты между пустотелыми блоками, образуя вместе с арматурой балок несущую нагрузку всего перекрытия.

Преимущество часторебристых перекрытий состоит в том, что для их сооружения не требуется устройство опалубки и применения тяжелой строительной техники в виде автокрана. Технология является довольно прогрессивной, но почти никогда не используется частными застройщиками.

Межэтажные перекрытия в загородном доме

Оптимальный вариант надежного перекрытия частного дома определяют на стадии разработки проектной документации. На выбор влияет толщина стен, высотность здания, величина полезной нагрузки от коммуникаций, сантехнических приборов, отопительного оборудования, бытовой техники, предметов мебели. Межэтажные перекрытия делят дом по высоте и служат для смежных помещений полом или потолком. Горизонтальные перегородки препятствуют циркуляции холодного воздуха и способствуют сбережению энергии.

Типы перекрытий и требования к ним

Виды горизонтальных конструкций в частном доме по их расположению:

  • подвальные – изолируют подземные неотапливаемые помещения;
  • цокольные – являются полом для первого этажа;
  • чердачные – защищают жилые комнаты от холода и жары подкрышного пространства;
  • межэтажные (мансардные) – разделяют строение по высоте.

Функциональные перекрытия частного дома должны обладать:

1. прочностью, то есть способностью выдержать собственный вес, обстановку и оборудование помещений. Полезная нагрузка на чердачные составляет – 105 кг/см2, на цокольные и межкомнатные – 210 кг/см2;

2. жесткостью, которая поддерживает допустимую величину прогиба в 3 см. От этого зависит целостность отделки потолка, вибрация и скрипучесть пола на верхних этажах коттеджа;

3. шумопоглощающими свойствами. Перегородки между жилыми этажами оборудуют звукоизоляцией;

4. теплосберегающими качествами, если в смежных помещениях разная температура. Чтобы исключить образование конденсата дополнительно прокладывают паробарьер;

5. огнестойкостью, которая предусматривает безопасную эвакуацию в случае возгорания. Железобетон обеспечивает запас времени 60 минут, защищенные штукатуркой деревянные перекрытия – максимум 45 мин;

6. гидроизоляционным слоем при соседстве с холодными помещениями;

7. биологической стойкостью к грибковым микроорганизмам.

Конструкция бывает сборной и монолитной. Первые монтируют на балках или с помощью железобетонных плит, вторые заливают в опалубку. Прочность опорных стен, сроки и материально-технические ресурсы строительства определяют способ возведения перекрытий. Частные дома, построенные из пеноблоков, требуют особого подхода при выборе устойчивой системы. Ячеистый бетон имеет недостаточную прочность и может дать усадку при больших нагрузках, поэтому перекрытия в таких коттеджах легче сделать с помощью балок из дерева. Устройство этажей выполняют самостоятельно.

Какую разновидность лучше выбрать?

Несущие балки сборных перекрытий опирают на ограждающие стены коттеджа. Сверху настилают чистый пол, снизу подбивают потолок, между ними укладывают тепловую и звукоизоляцию. В частных домах с опорными стенами из искусственного камня применяют деревянные или железобетонные балки, металлические двутавры или швеллера.

В коттедже из пеноблоков перекрытие первого этажа можно осуществить пустотелыми плитами, которые заказывают заранее на ЖБК. Монтаж потребует привлечения подъемной техники и квалифицированных рабочих. По периметру опорных стен необходимо сделать замкнутый армированный пояс.

Монолитные перекрытия между этажами монтируют после точных расчетов несущей способности пеноблоков. Этот вариант потребует затрат на промежуточные перегородки, увеличение толщины стен, армированный пояс, подвесную опалубку и надежные подпорки. Заливка связана с использованием металлической арматуры и бетона заводского производства, который непрерывно подают на верхнюю отметку с помощью насосов. Поэтому самому с данным видом работ не справиться. Толщина ЖБИ не превышает 15–20 см, но для его застывания потребуется месяц.

При строительстве из пеноблоков доступность, небольшой вес, простой монтаж – основные критерии выбора материала и способа устройства. Всеми этими качествами обладает древесина. Вариант использования металлических двутавров не подходит для домов из пенобетона из-за большого веса и возможности образования коррозии.

Установка опор из древесины

1. относительно небольшой суммарный вес (вместе со средней полезной нагрузкой максимум – 400 кг/м2), по сравнению с железобетоном, который в 2 раза тяжелее. Облегчение надземных конструкций позволяет сэкономить на фундаменте;

2. доступность различных видов пиломатериалов. Брусья сращивают по длине, склеивают из досок подходящих размеров. Для транспортировки и выгрузки не требуется спецтехника;

3. простой монтаж с использованием стандартных инструментов позволяет выполнить работы самостоятельно без подъемных механизмов;

4. отсутствие необходимости укрепления периметра опорных стен железобетонным поясом;

Действительно рабочий законный способ экономии.
Это нужно знать каждому!

5. экономия на фундаменте, транспорте, наемных рабочих, себестоимости материала;

6. высокая скорость установки и немедленное продолжение строительства.

Недостатком является ограничение ширины пролета. Чтобы сделать прогиб брусьев минимальным, в помещениях устанавливают колоны и подпорные перегородки. Шаг укладки определяют по нагрузке и сечению балки. Устойчивые межэтажные перекрытия возводят над пролетами до 5 м, а чердачные по ширине не превышают 6 м. При средней нагрузке 400 кг/м2 брусья сечением 150х200 (225) мм устанавливают с шагом 0,6 м, 150х225 (175х250) мм на расстоянии 1 м.

Перед установкой древесину обрабатывают антисептиком. После пропитки наносят защитное покрытие от возгорания, плесени и насекомых. Балки закрепляют в гнездах, которые формируют при возведении несущих стен. Концы брусьев срезают под углом 60°, промасливают и оборачивают рубероидом места соприкосновения с каменными блоками. Свободное пространство ниш заполняют минватой или задувают пеной.

Вначале монтируют балки на расстоянии 0,5 м от стен, затем с определенным шагом распределяют промежуточные. Проверяют одинаковый уровень укладки брусьев с помощью лазерного уровня. Выравнивают конструкцию промасленными досками необходимой толщины, которые подкладывают в гнезда под балки.

Изоляция и отделка

Месторасположение в коттедже горизонтальной перегородки определяет применение изоляционных и отделочных материалов. Толщина перекрытий между этажами зависит от высоты балок, количества слоев и характеристик чистового настила. Схема устройства наката своими руками:

  • к нижней части боковых поверхностей балок прибивают черепные бруски 50х50 мм. Они будут поддерживать накат и слой изоляции;
  • на бруски настилают накат, который можно сделать, сбив щиты из досок;
  • щиты соединяют и прикрепляют к черепным брускам;
  • если перекрытие цокольное, то на «черный» пол укладывают парозащитную пленку и утеплитель. Сверху настилают гидроизоляцию и чистовой пол;
  • межэтажные перекрытия снизу подбивают парозащитным покрытием, затем потолочной доской, фанерой или древесными плитами. После укладки тепло- и звукоизоляции, конструкцию накрывают паромембраной и настилают половые доски.

Доски пола пропитывают защитными средствами, красят или вскрывают лаком. На древесностружечные плиты укладывают линолеум, ламинат, паркет. Потолок выравнивают декоративной плиткой, доской или гипсокартоном. Затем наносят финишное покрытие.

1. Деревянные элементы обрабатывают средствами на водной основе, которые предназначены для использования внутри помещений. Для этого подходит «Сенеж огнебио» российского производства – комплексная пропитка относится к 1-й группе эффективности защиты от возгорания и влияния биологических факторов на древесину.

2. Проем перекрытия не должен превышать 6 м, а шаг укладки несущих балок – 1 м.

3. Минимальное расстояние между опорными балками и шахтами вытяжной вентиляции – 250 мм.

4. Минимальная толщина слоя тепловой и звукоизоляции составляет 100 мм между жилыми помещениями и 200–250 мм для чердачных и цокольных систем.

В качестве утеплителя используют керамзит с размером фракции 5–10 мм, перлит, шлак, сухой песок, пенопласт или минвату. Сыпучие материалы более доступны, но утяжеляют конструкцию. Наиболее приемлемый вариант для частного дома – минеральная вата обладает низкой теплопроводностью, отталкивает влагу и, в отличие от пенопласта, пропускает воздух.

Источники: http://fb.ru/article/251364/perekryitiya-mejdu-etajami-v-chastnom-dome-vidyi-i-tehnologiya-stroitelstva, http://remontzhilya.ru/perekrytiya-mezhdu-etazhami-chastnogo-doma.html, http://stroitel-list.ru/bloki-i-plity/perekrytiya/mezhetazhnye-perekrytiya-v-zagorodnom-dome.html

виды, какое лучше, технология монтажа

Оптимальный вариант надежного перекрытия частного дома определяют на стадии разработки проектной документации. На выбор влияет толщина стен, высотность здания, величина полезной нагрузки от коммуникаций, сантехнических приборов, отопительного оборудования, бытовой техники, предметов мебели. Межэтажные перекрытия делят дом по высоте и служат для смежных помещений полом или потолком. Горизонтальные перегородки препятствуют циркуляции холодного воздуха и способствуют сбережению энергии.

Оглавление:

  1. Разновидности и описание
  2. Что лучше выбрать?
  3. Монтаж балок из дерева
  4. Особенности изоляции и отделки
  5. Полезные рекомендации

Типы перекрытий и требования к ним

Виды горизонтальных конструкций в частном доме по их расположению:

  • подвальные – изолируют подземные неотапливаемые помещения;
  • цокольные – являются полом для первого этажа;
  • чердачные – защищают жилые комнаты от холода и жары подкрышного пространства;
  • межэтажные (мансардные) – разделяют строение по высоте.

Функциональные перекрытия частного дома должны обладать:

1. прочностью, то есть способностью выдержать собственный вес, обстановку и оборудование помещений. Полезная нагрузка на чердачные составляет – 105 кг/см2, на цокольные и межкомнатные – 210 кг/см2;

2. жесткостью, которая поддерживает допустимую величину прогиба в 3 см. От этого зависит целостность отделки потолка, вибрация и скрипучесть пола на верхних этажах коттеджа;

3. шумопоглощающими свойствами. Перегородки между жилыми этажами оборудуют звукоизоляцией;

4. теплосберегающими качествами, если в смежных помещениях разная температура. Чтобы исключить образование конденсата дополнительно прокладывают паробарьер;

5. огнестойкостью, которая предусматривает безопасную эвакуацию в случае возгорания. Железобетон обеспечивает запас времени 60 минут, защищенные штукатуркой деревянные перекрытия – максимум 45 мин;

6. гидроизоляционным слоем при соседстве с холодными помещениями;

7. биологической стойкостью к грибковым микроорганизмам.

Конструкция бывает сборной и монолитной. Первые монтируют на балках или с помощью железобетонных плит, вторые заливают в опалубку. Прочность опорных стен, сроки и материально-технические ресурсы строительства определяют способ возведения перекрытий. Частные дома, построенные из пеноблоков, требуют особого подхода при выборе устойчивой системы. Ячеистый бетон имеет недостаточную прочность и может дать усадку при больших нагрузках, поэтому перекрытия в таких коттеджах легче сделать с помощью балок из дерева. Устройство этажей выполняют самостоятельно.

Какую разновидность лучше выбрать?

Несущие балки сборных перекрытий опирают на ограждающие стены коттеджа. Сверху настилают чистый пол, снизу подбивают потолок, между ними укладывают тепловую и звукоизоляцию. В частных домах с опорными стенами из искусственного камня применяют деревянные или железобетонные балки, металлические двутавры или швеллера.

В коттедже из пеноблоков перекрытие первого этажа можно осуществить пустотелыми плитами, которые заказывают заранее на ЖБК. Монтаж потребует привлечения подъемной техники и квалифицированных рабочих. По периметру опорных стен необходимо сделать замкнутый армированный пояс.

Монолитные перекрытия между этажами монтируют после точных расчетов несущей способности пеноблоков. Этот вариант потребует затрат на промежуточные перегородки, увеличение толщины стен, армированный пояс, подвесную опалубку и надежные подпорки. Заливка связана с использованием металлической арматуры и бетона заводского производства, который непрерывно подают на верхнюю отметку с помощью насосов. Поэтому самому с данным видом работ не справиться. Толщина ЖБИ не превышает 15–20 см, но для его застывания потребуется месяц.

При строительстве из пеноблоков доступность, небольшой вес, простой монтаж – основные критерии выбора материала и способа устройства. Всеми этими качествами обладает древесина. Вариант использования металлических двутавров не подходит для домов из пенобетона из-за большого веса и возможности образования коррозии.

Установка опор из древесины

Преимущества:

1. относительно небольшой суммарный вес (вместе со средней полезной нагрузкой максимум – 400 кг/м2), по сравнению с железобетоном, который в 2 раза тяжелее. Облегчение надземных конструкций позволяет сэкономить на фундаменте;

2. доступность различных видов пиломатериалов. Брусья сращивают по длине, склеивают из досок подходящих размеров. Для транспортировки и выгрузки не требуется спецтехника;

3. простой монтаж с использованием стандартных инструментов позволяет выполнить работы самостоятельно без подъемных механизмов;

4. отсутствие необходимости укрепления периметра опорных стен железобетонным поясом;

5. экономия на фундаменте, транспорте, наемных рабочих, себестоимости материала;

6. высокая скорость установки и немедленное продолжение строительства.

Недостатком является ограничение ширины пролета. Чтобы сделать прогиб брусьев минимальным, в помещениях устанавливают колоны и подпорные перегородки. Шаг укладки определяют по нагрузке и сечению балки. Устойчивые межэтажные перекрытия возводят над пролетами до 5 м, а чердачные по ширине не превышают 6 м. При средней нагрузке 400 кг/м2 брусья сечением 150х200 (225) мм устанавливают с шагом 0,6 м, 150х225 (175х250) мм на расстоянии 1 м.

Перед установкой древесину обрабатывают антисептиком. После пропитки наносят защитное покрытие от возгорания, плесени и насекомых. Балки закрепляют в гнездах, которые формируют при возведении несущих стен. Концы брусьев срезают под углом 60°, промасливают и оборачивают рубероидом места соприкосновения с каменными блоками. Свободное пространство ниш заполняют минватой или задувают пеной.

Вначале монтируют балки на расстоянии 0,5 м от стен, затем с определенным шагом распределяют промежуточные. Проверяют одинаковый уровень укладки брусьев с помощью лазерного уровня. Выравнивают конструкцию промасленными досками необходимой толщины, которые подкладывают в гнезда под балки.

Изоляция и отделка

Месторасположение в коттедже горизонтальной перегородки определяет применение изоляционных и отделочных материалов. Толщина перекрытий между этажами зависит от высоты балок, количества слоев и характеристик чистового настила. Схема устройства наката своими руками:

  • к нижней части боковых поверхностей балок прибивают черепные бруски 50х50 мм. Они будут поддерживать накат и слой изоляции;
  • на бруски настилают накат, который можно сделать, сбив щиты из досок;
  • щиты соединяют и прикрепляют к черепным брускам;
  • если перекрытие цокольное, то на «черный» пол укладывают парозащитную пленку и утеплитель. Сверху настилают гидроизоляцию и чистовой пол;
  • межэтажные перекрытия снизу подбивают парозащитным покрытием, затем потолочной доской, фанерой или древесными плитами. После укладки тепло- и звукоизоляции, конструкцию накрывают паромембраной и настилают половые доски.

Доски пола пропитывают защитными средствами, красят или вскрывают лаком. На древесностружечные плиты укладывают линолеум, ламинат, паркет. Потолок выравнивают декоративной плиткой, доской или гипсокартоном. Затем наносят финишное покрытие.

Рекомендации

1. Деревянные элементы обрабатывают средствами на водной основе, которые предназначены для использования внутри помещений. Для этого подходит «Сенеж огнебио» российского производства – комплексная пропитка относится к 1-й группе эффективности защиты от возгорания и влияния биологических факторов на древесину.

2. Проем перекрытия не должен превышать 6 м, а шаг укладки несущих балок – 1 м.

3. Минимальное расстояние между опорными балками и шахтами вытяжной вентиляции – 250 мм.

4. Минимальная толщина слоя тепловой и звукоизоляции составляет 100 мм между жилыми помещениями и 200–250 мм для чердачных и цокольных систем.

В качестве утеплителя используют керамзит с размером фракции 5–10 мм, перлит, шлак, сухой песок, пенопласт или минвату. Сыпучие материалы более доступны, но утяжеляют конструкцию. Наиболее приемлемый вариант для частного дома – минеральная вата обладает низкой теплопроводностью, отталкивает влагу и, в отличие от пенопласта, пропускает воздух.

Плиты межэтажного перекрытия — фото различных видов, стандартные размеры

Главная / Комплектующие и аксессуары / Конструкции / Плиты перекрытия — виды, обозначения и характеристики

Одним из наиболее часто встречающихся материалов для сооружения перекрытий между этажами, являются плиты перекрытия. Они применяются всюду – от строительства обычного жилого дома, дол постройки спортивного стадиона.

Есть много их разновидностей, и все они отличаются по разным параметрам – может изменяться толщина плиты перекрытия, максимально возможная нагрузка на отдельные части при эксплуатации, размер, и еще целая куча параметров.

Обозначения и маркировка

Для того, чтобы выбрать подходящую именно для той или иной постройки, применяется специальная маркировка плит перекрытия. Из нее можно узнать все характеристики изделия. Начиная ее длиной и заканчивая предельной нагрузкой, которую сможет выдержать данное изделие.

С маркировкой следует разобраться досконально, чтобы потом не допустить ошибки при выборе.

Типичный пример маркировки выглядит так: ПК60-12-8.

В этом цифро–буквенном коде, каждый составляющий элемент говорит об отдельных характеристиках:

  • ПК будет обозначать, кого типа данная плита
  • 60 – обозначение ее длины в дециметрах
  • 12 – измеряемая так же в дециметрах, ширина
  • 8 – индекс допустимой нагрузки

Зная маркировку, можно без труда подобрать необходимые элементы будущей постройки.

Размеры и характеристики

Основными параметрами, имеющими значение, будут длина, ширина, тип и возможная нагрузка. Все они могут изменяться, и поэтому, нужно внимательно изучить маркировку изделий.

Стандартные размеры, которые могут быть у плит перекрытия, варьируются в пределах от 1,5 до 16,2 дециметров по длине, и от 10 до 18 дециметров ширины. Толщина обычно меняется от 220 до 400 миллиметров, в зависимости от длины и типа детали.

Стандартами параметры таких деталей не ограничиваются, и при необходимости, можно на заказ изготовить другие типоразмеры, отличающиеся по длине и ширине. Для разных видов конструкций, размеры могут изменяться.

По характеристикам, все изделия тоже будут разными. Некоторые типы могут потребовать дополнительного устройства звукоизоляции, так как минимальная толщина не обеспечивает хороших показателей.

Преимуществом тонких типов, будет их малый вес. При использовании стандартных размеров, жб плита перекрытия будет практически самым конкурентоспособным материалом из всех, учитывая ее цену.

По остальным характеристикам все подобные изделия можно разделить только по максимальной нагрузке, допустимой на отдельную плиту перекрытия.

Это – существенный момент при возведении сооружений. Ведь от того, какую нагрузку способна выдерживать плита, зависит и ее несущая способность. Все вместе, эти параметры будут определять надежность постройки в целом.

Типы и разновидности

В строительстве нет унифицированного типа применяемых конструкционных элементов. И межэтажное перекрытие – не исключение. Для разного рода построек и методов строительства, применяются разные типы деталей.

Ребристые

Их отличием будет своеобразный профиль изделия. За счет него, такие изделия лучше переносят нагрузки на изгиб. Но, наличие балок в конструкции П образных плит перекрытия, ограничивает их применение при создании жилых помещений.

Ребристые плиты, могут изготавливаться как с проемами, так и сплошными. Этот момент позволяет их применять для создания чердачных помещений или подвалов.

Пустотные

Применяются в основном, для сооружения междуэтажных пролетов. Пустотные плиты перекрытия обладают отличными звукоизоляционными и теплоизолирующими свойствами.

Используются при возведении сооружений из бетона, различных видов строительных блоков и кирпича.

Являются наиболее популярным видом подобной продукции, чему способствует малый вес такой плиты.

Монолитные

Они являются наиболее прочными из всех, применяемых в строительстве типов. Максимальная нагрузка, допустимая на деталь, изготовленную по этой технологии, будет иметь самое высокое значение.

Именно высокая несущая способность и определила ее основную сферу применения – многоэтажные постройки, высотные дома.

Благодаря возможности применить разные типы конструкций, могут быть изготовлены и с применением профнастила, и с применением специальных блоков, в монолитно – сборных разновидностях.

Последние, без труда собираются собственными руками, без применения тяжелой техники.

Сплошные

Этот тип чаще всего используется при строительстве сложных или промышленных объектов.

При эксплуатации, этот вид строительных конструкций, может переносить очень серьезные нагрузки.

Для их производства используется бетон, с повышенными характеристиками прочности.

Облегченные

Название говорит само за себя – такой тип изделий будет очень легким, за счет большого количеств а пустот в их конструкции.

Выглядят такие плиты, примерно, как на фото.

Применяются как в малоэтажном строительстве, так и при возведении производственных сооружений.

Основное преимущество подобной детали – ее вес.

Это позволяет их применять в сооружениях, располагающихся на слабых грунтах и фундаментах, имеющих невысокие показатели прочности.

Сферы использования

  • Прежде всего, их используют для создания перекрытий между этажами постройки. Лучше всего, для этих целей подходят пустотные варианты изделий.
  • Второй областью применения таких конструкционных элементов, будет создание перегородок и чердачных перекрытий. Для первого типа применения лучше всего использовать пустотные типы изделий, а для создания верхней части чердака или подвала, подойдет ребристые разновидности.
  • Теплотрассы из таких деталей, тоже можно собирать, используя как ограждающий или конструкционный элемент.
  • Гаражи, особенно, если они рассчитаны на несколько машин, очень удобно собирать именно из таких частей. Одни могут выполнять роль стен, а другие можно использовать как крышу. Тут самым лучшим выбором станут пустотные детали.

Производство

Производят их, чаще всего, с применением конвейерной технологии. Весь процесс, происходит при прохождении нескольких технологических этапов, на каждом из которых производится определенная операция.

В основном, этот способ применим для изготовления большого количества однотипных конструкций. Поэтапно, все они проходят тот или иной вид обработки, а в конце конвейера получается полностью готовая часть будущего здания или сооружения.

Все этапы происходят друг за другом, а перемещается заготовка, по специальной конвейерной ленте. Это исключает необходимость переносить их при помощи крана, а перемещения происходят строго по заданному временному интервалу.

Определяется такой интервал времени, периодом, который необходим для выполнения самой длительной операции. После ее окончания, все заготовки перемещаются к следующему этапу производственной линии.

Также, при таком варианте, все этапы производства, проходят без применения ручного труда.

Недостатком этого варианта производства, является необходимость больших единовременных вложений в оборудование. При создании производства, следует учесть и высокую производственную мощность объекта, необходимую для безубыточной его работы.

Поточно – агрегатный метод производства, подразумевает несколько иную технологию производственного процесса.

При изготовлении, с помощью формовальных машин, заготовки сформировываются в специальных опалубочных формах, из бетонной массы, после чего, краном перемещаются для тепловой обработки в специальную камеру.

После прохождения через этот процесс, с готовой детали снимается опалубочная форма, которая отправляется для повторного использования.

Основным отличием от применения конвейера здесь будет произвольный временной интервал между операциями и перемещение всех частей при помощи кранов.

Еще одним существенным отличием такого способа производства плит перекрытия, будет возможность более гибко подходить к изготовлению различных по характеристикам образцов продукции.

Заключение

Где бы ни применялись, плиты перекрытия всегда будут одним из наиболее востребованных элементов постройки. Без них, невозможно создать полноценное сооружение с несколькими используемыми этажами.

Дешевизна и унифицированность размеров, а так же различные технологические и эксплуатационные характеристик, дают возможность применять такие части при создании самых разных объектов от стандартных жилых домов, до сооружений с индивидуально разработанной конструкцией.

Звукоизоляция межэтажных перекрытий, шумоизоляция потолка в деревянном доме

Если Вы же успели почитать что-либо про звукоизолирующие облицовки, то заметили, что в качестве основной акустической характеристики строительных конструкций приводится индекс изоляции воздушного шума Rw со всеми его плюсами и минусами. Тот факт, что для конструкций межэтажных конструкций в строительной нормативной документации дополнительно введен еще один звукоизоляционный показатель — индекс приведенного уровня ударного шума Lnw, указывает на то, что проблема обеспечения требуемой звукоизоляции перекрытий усложняется как минимум вдвое. Это подтверждает практика — по статистике более половины жалоб жильцов на повышенный шум можно отнести к категории «шум от соседей сверху», причиной чему служит именно недостаточный уровень изоляции перекрытий.

Нормативы по звукоизоляции перекрытий. Звукоизолирующие характеристики основных существующих перекрытий

Основным нормативным документом, регламентирующим звукоизоляционные свойства строительных конструкций, в настоящее время является актуализированная редакция СНиП-23-03-2003 «Защита от шума» . Согласно данному СНиП индекс изоляции воздушного шума перекрытием между двумя квартирами должен быть не ниже Rw = 52 дБ, а индекс приведенного уровня ударного шума под перекрытием — не более Lnw = 60 дБ.

С величиной требуемой изоляции воздушного шума дело обстоит относительно просто. В массовом многоэтажном строительстве данный вопрос издавна решается путем производства сборных железобетонных элементов или выполнения монолитных перекрытий требуемой поверхностной плотности и толщины.

Для многопустотных железобетонных плит толщиной 220 мм и вибропрессованных железобетонных плит толщиной 160 мм индекс изоляции находится примерно на грани Rw = 52 дБ.

Но для плит конструкций толщиной 140 мм, из которых, например, в Москве возведена значительная часть жилого фонда, индекс изоляции воздушного шума редко превышает Rw = 51 дБ. И это при том, что введенный еще в 1977 г. СНиП, впрочем, как и действующий, актуализированный в 2012 году СНиП,  устанавливает значение индекса изоляции воздушного шума перекрытием не менее Rw = 52 дБ!

Так или иначе, звукоизолирующая способность конструкции в отношении воздушного шума формируется на стадии заводского изготовления строительных элементов. И если плотность бетона при изготовлении не была существенно нарушена, в зависимости от выбора той или иной конструкции можно с большой степенью уверенности предсказать ее звукоизоляцию. Задача строителей в области изоляции воздушного шума сводится к тому, чтобы при возведении здания дополнительно не испортить ее посредством многочисленных щелей между плитами или незаделанными технологическими отверстиями (например, под трубы отопления) в деревянных перекрытиях между квартирами дома. В настоящее время при строительстве «элитного» монолитного жилья категории А толщина межэтажных конструкций может доходить до 250 мм. Индекс изоляции воздушного шума при этом оказывается равным Rw = 55 дБ и выше.

При этом, когда дом уже построен, вряд ли возможно без проведения капитального ремонта уменьшить толщину несущих плит. Таким образом, если при строительстве дома был получен неплохой показатель изоляции воздушного шума, то он, скорее всего, таковым и останется, по крайней мере, на ближайшие годы (до образования сквозных трещин).

С обеспечением требуемой изоляции ударного шума — показателем уровня приведенного ударного шума под перекрытием — дело обстоит гораздо хуже. Во-первых, какая изоляция будет получена: плохая или хорошая, практически целиком определяется на месте непосредственными исполнителями, т.е. строителями. Во-вторых — никто не даст гарантию, что новый жилец во время последующего ремонта не уничтожит дополнительную звукоизоляционную конструкцию поверх плиты конструкции, радикально ухудшив тем самым изоляцию ударного шума.

Дело здесь в следующем: величина изоляции ударного шума хотя и определяется массивностью конструкции, однако даже при полутораметровой толщине полов (что характерно исключительно для бомбоубежищ), все равно не удовлетворяет нормативным требованиям. К примеру, уже упоминавшееся монолитное железобетонное перекрытие толщиной 250 мм имеет уровень приведенного ударного шума около Lnw = 74 дБ. Данное значение на серьезную величину не дотягивает до требований действующего СНиП, где уровень ударного шума должен быть не более Lnw = 60 дБ.

Необходимо сказать несколько слов в отношении самого стандарта и методики оценки уровня ударного шума. Если рост индекса Rw свидетельствует об улучшении звукоизоляционных характеристик конструкции, то в отношении изоляции ударного шума ситуация улучшается, если значение уровня шума под перекрытием становится меньше. При проведении акустических испытаний в специальной камере на перекрытие сверху устанавливают так называемую «топольную» машину, которая молотит по полу специально тарированными молоточками с заданной частотой. Уровень шума, создаваемый машиной, измеренный в нижерасположенном помещении (с поправками на стандартизацию измерений) и представленный одним числом, называется приведенным уровнем ударного шума. Таким образом, чем меньше данный индекс, тем лучше с акустической точки зрения конструкция.

Увеличение изоляции ударного шума перекрытием со стороны вышерасположенного помещения (звукоизоляция пола)

Если уровень изоляции воздушного шума определяется, прежде всего, массивностью и толщиной самой плиты перекрытия, то в отношении изоляции ударного шума проблема всегда решается за счет дополнительных конструкций. Снижение уровня ударного шума производится либо посредством устройства на несущей плите дополнительной конструкции пола на упругом основании, т.н. «плавающего пола», либо применением в качестве чистового покрытия пола материалов с собственными высокими показателями снижения уровня ударного шума (линолеум, ковролин и т.п.).

Железобетонная плита толщиной 140 мм без покрытия имеет индекс приведенного уровня ударного шума около Lwn = 80 дБ. В отличие от «недостающих» до нормы в случае с воздушным шумом пары-тройки децибел, здесь разница с предельно допустимым значением (Lwn = 60 дБ) составляет целых 20 дБ. Это примерно соответствует случаю, когда сосед сверху прямо на перекрытие уложил керамическую плитку. При этом в нижнем помещении становятся слышны абсолютно все перемещения сверху.

Вариант, когда на плиту без всяких звукоизоляционных мероприятий укладывают через лист фанеры штучный паркетный пол, прочно занимает второе место на пьедестале ночных кошмаров нижних соседей. Следует отметить, что ситуация с широко распространенной на рынке паркетной доской с акустической точки зрения гораздо лучше. По технологии укладки между основанием (плитой перекрытия) и самой доской обязательно должен быть проложен упругий слой. В зависимости от шумоизоляционных показателей упругого слоя с точки зрения изоляции ударного шума могут быть получены неплохие показатели. Например, применение в качестве подложки под ламинат толщиной 8 мм рулонного материала Акуфлекс c индексом изоляции ударного шума Lnw = 20 дБ позволяет «тютелька в тютельку» добиться соответствия требованиям строительных норм (Lnw = 60 дБ) в случае железобетонной конструкции толщиной 160 мм.

Однако самым эффективным методом борьбы с ударным шумом в деревянном доме является применение следующей конструкции плавающего пола (рис.1). На плиту укладывается слой упругого шумоизоляционного материала, поверх которого устраивается выравнивающая стяжка. При этом края шумоизоляционного материала следует заводить на стены по всему периметру изолируемого помещения для того, чтобы стяжка не имела жестких связей по контуру т.н. «звуковых мостиков», наличие которых приводит к существенному снижению эффекта шумоизоляции полов.

Для усиления эффекта плиты Шумостоп могут укладываться в два слоя.

Вы можете также посмотреть инструкцию по монтажу звукоизоляционного пола с применением Шумостоп-С2, К2:

На этапе строительства или ремонта существуют две опасности для благополучного устройства изоляции ударного шума. Первая заключается в том, что шумоизоляцию в деревянном доме вообще не выполнят, считая данные затраты лишними. В случае с отдельно взятым владельцем отдельно взятой квартиры аргумент таков: «Я не так богат, чтобы оплачивать покой моего соседа снизу».

Вторая опасность — что шумоизоляцию выполнят, но со звуковыми мостиками. К сожалению, даже там, где дальновидные проектировщики и инвесторы предусмотрели грамотное устройство пола, всегда найдется нерадивый прораб, не объяснивший рабочим смысл данного мероприятия. В результате нередко приходится выдалбливать стяжку по периметру помещения в надежде получить запланированный эффект.

На сегодняшний день на рынке существует огромный выбор материалов, которые можно с большим или меньшим успехом использовать под стяжку в качестве упругого слоя. Это всякого рода материалы на основе вспененного пенополиэтилена (ППЭ), пробки, резины, иглопробивных стеклянных и синтетических волокон, минеральной и стеклянной ваты.

Среди этого множества хотелось бы выделить несколько материалов, имеющих наиболее высокие акустические свойства. Прежде всего — это плиты Шумостоп-С2 и Шумостоп-К2 толщиной 20 мм. При устройстве поверх них стяжки с поверхностной плотностью не менее 80 кг/м3 индекс изоляции ударного шума такой конструкции равен Ln,w = 39 дБ. Это позволяет с большим запасом удовлетворить самым жестким требованиям к уровню ударного шума при любой толщине несущей плиты конструкции. Для примера, звук разбиваемой об пол стеклянной бутылки в нижнем помещении воспринимается как падение легкой монеты. К достоинствам данной конструкции стоит отнести также то, что она защищает и от воздушного шума (ΔRw ~ 8-10 дБ).

Для неровных деревянных перекрытий хорошо подойдет выравнивающая смесь Шумопласт, которая укладывается на перекрытие под стяжку по всей площади пола защищаемого помещения и заводится вертикально на стену для обеспечения акустической развязки стяжки со стенами. При толщине смеси 20 мм она позволяет выравнивать локальные неровности поверхности полов и остатки строительного мусора калибром до 10 мм, снижают уровень ударного шума на 28 дБ. Конструкция с использованием данного материала также защищает и от воздушного шума (ΔRw ~ 7-9 дБ).

Для достижения нормативных значений звукоизоляции деревянных межэтажных перекрытий по ударному шуму зачастую достаточно и существенно менее толстых (3-5 мм) рулонных материалов, например — Шуманет-100, Шуманет-100Комби или Шуманет-100Гидро, которые также укладываются под стяжку.

Необходимо отметить, что все упомянутые материалы, особенно при их небольшой толщине, являются исключительно изоляторами ударного шума. Их способность снижать шум в нижерасположенном помещении проявляется только при использовании в качестве упругой прокладки в конструкции плавающего пола. Применение данных материалов для повышения шумоизоляции в деревянном доме путем нанесения их на потолок или стены со стороны нижнего помещения лишено практического смысла.

Для защиты от ударного и воздушного шума в деревянном доме также эффективно работают конструкции сборного пола с использованием панелей ЗИПС-ПОЛ (рис. 2), обеспечивающие индекс изоляции ударного шума в диапазоне от 32 до 38 дБ и дополнительную изоляцию воздушного шума 6-9 дБ. Преимущество таких конструкций состоит в простоте и скорости монтажа. В то же время, для их успешного применения потребуется абсолютно ровная, подготовленная заранее поверхность пола.

Увеличение изоляции воздушного и ударного шума перекрытием со стороны нижерасположенного помещения (звукоизоляция потолка)

Проблема увеличения изоляции деревянных перекрытий со стороны нижерасположенного помещения крайне актуальна как в случае шумов воздушного происхождения, так и по отношению к ударному шуму.

Когда два вертикально расположенных помещения (квартиры) принадлежат разным владельцам, договориться о совместном выполнении шумоизоляционных работ зачастую невозможно. А поскольку от ударного шума всегда страдает сосед снизу, именно ему предстоит расплачиваться за чью-то нерадивость. При этом важно представлять, что те 20 дБ снижения уровня УДАРНОГО шума, которые легко могли быть получены при устройстве плавающего пола со стороны верхнего этажа, никакими средствами не могут быть наверстаны со стороны нижнего этажа. Практика показывает, что эффективность шумоизоляционных мероприятий «снизу» в силу ограничений по высоте потолков и требований комплексности звукоизоляционных мероприятий редко превышает величину 18 дБ.

В случаях с расположенными на первых этажах жилых зданий шумными помещениями — кафе, ресторанами или магазинами — возникает обратная задача. Требуется защитить вышерасположенные жилые помещение от громких звуков (воздушного шума), особенно в ночное время. Также при устройстве студии звукозаписи или любого другого помещения, где должна обеспечиваться полная тишина, деревянное перекрытие обязательно должно быть дополнительно изолировано. Причем на предмет шумов любого типа.

На сегодняшний день одной из самых эффективных конструкций дополнительной шумоизоляции потолка считается каркасный потолок на виброподвесах, самое тонкое решение с которым (115 мм) приведено на рисунке 3.

Такая конструкция, благодаря применению потолочных виброподвесов Виброфлекс-Коннект ПП, позволяет добиться увеличения значения индекса изоляции воздушного шума на 17-19 дБ. Заменив виброизолирующие подвесы на более эффективные — Виброфлекс-К15, можно получить 19-21 дБ.

Рассмотрим частный случай. Ресторан расположен на первом этаже жилого дома. Измеренный индекс изоляции воздушного шума исходной конструкцией, представляющей собой многопустотные железобетонные плиты толщиной 220 мм, составил Rw = 48 дБ (расчетное значение Rw = 52 дБ). Согласно действующему СНиП индекс изоляции воздушного шума перекрытием между жилыми квартирами и расположенными внизу ресторанами должен быть не менее Rw = 57 дБ. По нашей практике индекс изоляции воздушного шума, при котором соседи сверху действительно перестают писать жалобы на заведение, составляет не менее Rw = 65 дБ. Таким образом, с помощью конструкции подвесных потолков необходимо добавить не менее ΔRw = 9 дБ, а желательно и все 17 дБ. Не сложно убедиться, что описанная выше конструкция с запасом решает поставленную задачу.

Вышеприведенная схема устройства дополнительной шумоизоляции перекрытия с некоторыми изменениями (как правило, увеличением относа обшивки от перекрытия до 200-300 мм) применяется также при строительстве студий, концертных залов и кинотеатров.

В особенностях монтажа каркасного потолка на виброподвесах поможет вам лучше разобраться наш видеоролик:

Для всех конструкций с использованием подвесного потолка принципиально важными являются следующие моменты:

  • наличие виброподвесов;
  • отсутствие жестких связей каркаса и облицовочных листов со стенами (примыкание к стенам через виброизолирующую прокладку «Вибростек-М»).

Для решения более «скромных» акустических задач можно применить менее толстые (53, 55 или 83 мм) бескаркасные конструкции с использованием панелей ЗИПС (рис. 4), которые в зависимости от используемых панелей обеспечивают дополнительную звукоизоляцию в пределах от 9 до 14 дБ.

В заключение необходимо отметить, что при проведении любых шумоизоляционных работ следует внимательно относиться к проблеме косвенной передачи шума в здании. Через «третьи» стены и перегородки может быть настолько сильная звукопередача, что, игнорируя данный факт и направляя все усилия на дополнительную шумоизоляцию одного перекрытия, можно не получить ожидаемого акустического эффекта.

Какой толщины должна быть бетонная плита?

🕑 Время чтения: 1 минута

Толщина бетонной плиты зависит от нагрузок и размеров плиты. Как правило, толщина плиты 6 дюймов (150 мм) рассматривается для жилых и коммерческих зданий с элементами армирования в соответствии с проектом. Методы, используемые для определения толщины плиты, различаются для разных типов плит. Например, расчет толщины односторонней плиты отличается и проще, чем расчет толщины двусторонней плиты.

Выбор и расчет толщины слябов, включая различные типы слябов, является важным шагом в процессе проектирования.Если следовать надлежащей процедуре расчета толщины плиты, период проектирования будет значительно сокращен, помимо достижения надежной и экономичной толщины плиты.

Толщина односторонней плиты

Толщина односторонней плиты основана на прогиб , изгиб , сдвиг и иногда требования к огнестойкости .

1. Требования к отклонению

Apart от плит, которые сильно нагружены, например, плиты несут несколько метров грунта толщина плиты выбирается исходя из требований прогиба.Кодекс ACI устанавливает ограничения на толщину плиты. если прогиб не рассчитан и определен как приемлемый.

В противном случае толщина односторонних плит должна быть не менее L / 20 для простого поддерживаемые плиты; L / 24 для плит с неразрезным концом; L / 28 для плит с обоими заканчивается непрерывным; и L / 10 для консолей; где L — пролёт.

Эти значения могут использоваться при условии, что плиты не поддерживают или не прикреплены к перегородкам или другим конструкциям, которые могут быть повреждены из-за больших прогибов.

2. Требования к изгибу и сдвигу

Определение толщины плиты на основе изгиба и сдвига требования не часто. Однако эти требования должны быть проверены в конструкция, даже если толщина выбрана исходя из требований к прогибу.

Порядок проверки толщины плиты на соответствие требованиям изгиба следующим образом:
  1. Рассчитайте пробные факторизованные нагрузки на основе толщины плиты, рассчитанной на основе требований к прогибу.
  2. Вычислить моменты, используя подходящие методы, такие как метод коэффициента ACI.
  3. Поскольку для плит редко требуется коэффициент армирования более 0,01, проверьте, соответствует ли выбранная толщина плиты коэффициенту армирования 0,01. Используйте уравнение 1 для вычисления d:

Где:

d: эффективная глубина плиты, необходимая для выдерживания момента

Mu: момент, рассчитанный по нагрузкам

b: ширина плиты, полоса плиты 1 м (12 дюймов) считается

R: сопротивление изгибу (МПа), вычисленное с использованием следующего выражения:

Где:

p : коэффициент усиления принимается равным 0.01

фу: предел текучести стали, МПа

fc ‘: прочность бетона на сжатие, МПа

Процедура проверки толщины плиты на соответствие требованиям к сдвигу: следует:
  1. Вычислить предел прочности на сдвиг по нагрузкам, Vu
  2. Вычислить расчетную прочность плиты на сдвиг, уравнение 3. Если все пролеты равны, предел прочности на сдвиг возникает на внешней поверхности первой внутренней плиты, который вычисляется по уравнению 4, в противном случае — сдвиги. следует проверять на внешней поверхности первой внутренней плиты и типичной внутренней плиты, уравнение 5.

Где:

Vc: прочность бетона на сдвиг плиты

b: ширина плиты 1000 мм

d: эффективная глубина плиты

Vu: предельный сдвиг плиты

Вт: предельная распределенная нагрузка равна до 1,2 * статическая нагрузка плюс 1,6 * переменная нагрузка

л: пролет перекрытия

3. Требования к огнестойкости

Иногда плита толщина регулируется опасностью передачи тепла при пожаре.Для этот критерий огнестойкость пола — это количество часов, необходимое для температура неэкспонированной поверхности повысится на заданную величину, обычно 121,1 ° C (250 ° F).

При повышении температуры на 121,1 ° C (250 ° F) плита толщиной 76,2 мм (3-1 / 2 дюйма) дает 1-часовую огнестойкость, 127-миллиметровая (5-дюймовая) плита обеспечивает 2-часовую огнестойкость, а плита 152,4 мм (6-1 / 4 дюйма) обеспечивает 3-часовую огнестойкость. Наконец, толщину плиты обычно округляют до ближайших 10 мм.

Двусторонняя плита Толщина

Как и в случае односторонней плиты, толщина двусторонней плиты должна удовлетворять требованиям к прогибу и сдвигу.

1. Требования к отклонению

Обычно толщина плиты выбирается таким образом, чтобы предотвратить чрезмерный прогиб при эксплуатации. Код ACI предоставляет метод расчета минимальной толщины двусторонней плиты, которая удовлетворяет прогибу.

Этот метод применим для различных типов двусторонних плит, таких как плоская плита, плоская плита, плиты на балках, плиты без внутренних балок. Чтобы просмотреть подробные сведения о вычислении минимальной толщины плиты, щелкните здесь.

Выбранная толщина плиты должна быть достаточной для сдвига как внутри, так и снаружи колонн.Код ACI разрешает использовать более тонкие плиты, если расчетный прогиб находится в пределах указанных ограничений прогиба.

Процедура проверки адекватности Толщина плиты, способная выдержать сдвигающую силу, составляет:
  1. Определить факторная равномерная нагрузка.
  2. Проверить односторонние ножницы
  3. Проверить двухсторонний сдвиг штамповки

Если прочность на сдвиг плиты меньше предельного усилия сдвига, приложенного к плите, то для решения проблемы должны быть рассмотрены необходимые стратегии.Эти стратегии включают:

  1. Утолщите плиту по всей панели. Это может быть контрпродуктивным, поскольку вес плиты может значительно увеличить силу сдвига.
  2. Используйте откидную панель, чтобы утолщить перекрытие рядом с колонной.
  3. Добавьте поперечную арматуру.

Толщина плиты и площадь перекрытия

Мы заботимся о конфиденциальности данных, что считаем одним из основных прав человека. С этой целью мы приняли ряд административных и технических процедур, чтобы усилить защиту права наших пользователей на защиту личных данных.

Обязательные файлы cookie — это те, которые используются исключительно для передачи сообщения, и те, которые абсолютно необходимы веб-сайту для предоставления услуги, которую запрашивает пользователь. Примеры включают файл cookie проверки подлинности, который идентифицирует пользователя в течение сеанса после того, как пользователь входит на веб-сайт, или файл cookie, который отслеживает элементы, помещенные в корзину электронной коммерции.

Файлы cookie для персонализации — это те файлы, которые позволяют пользователю получать доступ к веб-сайту и получать услуги, соответствующие заранее определенным характеристикам этого пользователя, таким как язык, тип браузера, используемый для доступа к услуге, региональная конфигурация, из которой осуществляется доступ к услуге и т. Д.

Аналитические файлы cookie — это файлы, которые позволяют отслеживать и анализировать поведение пользователей веб-сайта. Информация, собранная с помощью таких файлов cookie, используется для измерения активности веб-сайта, платформы или приложения и для профилирования навигации пользователей веб-сайта, платформы или приложения с целью улучшения веб-сайта на основе этого анализа.

Мы используем эти типы файлов cookie и виджетов от наших партнеров и популярных социальных сетей, чтобы улучшить ваше посещение наших веб-сайтов.Сторонние файлы cookie — это файлы cookie, которые отправляются на терминал пользователя с компьютера или домена, который не управляется владельцем или хостом веб-сайта и с которого услуга, запрошенная пользователем, предоставляется, собирается или управляется третьей стороной. Процедуры сторонних файлов cookie управляются и контролируются исключительно каждым поставщиком в соответствии с их собственной политикой конфиденциальности. Вы можете отключить сторонние файлы cookie в настройках своего браузера. Чтобы вас не отслеживали виджеты социальных сетей, вы можете выйти из всех социальных сетей, в которые вы вошли, перед посещением веб-сайта.

Толщина перекрытия и площадь перекрытия

Один кубический ярд бетона для заданной толщины плиты

Толщина плиты (дюймы) Floor Ares (квадратные футы)
1 324
1,25 259
1,50 216
2 162
2.25 144
2,50 130
2,75 118
3 108
3,25 100
3,50 93
3,75 86
4 81
4,25 76
4.50 72
4,75 68
5 65
5,25 62
5,50 59
5,75 56
6 54
6,25 52
6,75 48
7 46
7.25 44
7,5 43
7,75 42
8 40
8,25 39
8,50 38
8,75 37
9 36
9,25 35
9.50 34
9,75 33
10 32
10,25 31
10,50 31
10,75 30
11 29,5
11,25 29
11,50 28
11.75 27,5
12 27
12,25 26,5
12,50 26
12,75 25,5

Для полов другой толщины используйте:

Площадь перекрытия (фут²) = 324 / Толщина перекрытия (дюйм)

(метрическая система)
Площадь пола в квадратных метрах из 1 кубического метра бетона для заданной толщины плиты

Площадь перекрытия (м²) = 1000 / Толщина перекрытия (мм)

Плиты на земле: допуски по толщине плиты и основанию

Толщина плиты является важнейшим единственным фактором, определяющим несущую способность плиты на земле.В то время как другие факторы, включая прочность бетона на сжатие, толщину и качество основного материала и жесткость основания, важны, они играют второстепенную роль по сравнению с толщиной плиты. По этой причине толщина плиты и допуски на основание имеют решающее значение и обычно указываются в контрактных документах.

Опорная система
Опорная система состоит из основания, подосновы и подъяруса. Основание, расположенное непосредственно под плитой, обычно состоит из щебня и гравия и непосредственно поддерживает плиту.Иногда проектировщик может указать основание, состоящее из щебня, гравия, отобранных или стабилизированных грунтов, чтобы усилить жесткость опорной системы, особенно если основание или существующие грунты низкого качества.

Поскольку основной материал находится в непосредственном контакте с плитой, он должен быть гладким, твердым и хорошо уплотненным. Кроме того, подрядчик должен выровнять основной материал по высоте. В противном случае толщина плиты может быть больше или меньше указанной толщины. Предполагая, что верхняя часть отметки плиты правильная, плита будет толще, если отметка основания низкая, и тоньше, если отметка основания высока.

Допуски
ACI 117-10 состояния 1 :

4.4.5 Мелкий уровень грунта непосредственно под плитами на земле ……………… ± 3/4 дюйма

4.5.4 Толщина плит на грунте
Среднее значение по всем образцам …………………… ..- 3/8 дюйма
Отдельный образец ……………………………… -3 / 4 дюйма

Допуск толщины плиты на земле устанавливает как среднюю толщину для всех измеренных образцов, так и минимальную толщину для отдельных образцов. ACI 117-10 не указывает допуск на толщину плиты плюс, но указывает ± 3/4 дюйма.Допуск по высоте верхней части перекрытия.

Допуск мелкого превышения высоты ± 3/4 дюйма для основания или грунта непосредственно под плитой на грунте напрямую соответствует допуску толщины плиты -3/4 дюйма для отдельных образцов. Для более строгого допуска мелкого уклона ACI 117-10 рекомендует допуск ± 1/2 дюйма из-за наличия сложного оборудования для определения точного превышения уклона.

Фактическая толщина плиты
Измеренная толщина плиты показывает, что большинство плит намного тоньше, чем указано.На основании 30 000 измеренных точек данных, представленных Suprenant и Malisch, средняя толщина плиты была примерно на 3/8 дюйма меньше указанной толщины, а среднее стандартное отклонение толщины плиты составляло около 1/2 дюйма. 2 Средний стандарт Зарегистрированное отклонение было сосредоточено на значении -3/8 дюйма, а не на указанной толщине.

Suprenant и Malisch пришли к выводу, что среднее измеренное значение -3/8 дюйма, похоже, согласуется с допуском ACI -3/8 дюйма для среднего значения всех образцов.Однако они не согласились с допуском ACI -3/4 дюйма для отдельного образца из-за 1/2 дюйма. среднее стандартное отклонение измеренной толщины сляба.

Использование значения допуска в три стандартных отклонения указывает на изменение толщины на ± 1½ дюйма. Таким образом, Suprenant и Malisch сообщили о фактическом плюсовом допуске + 1⅛ дюйма (-3/8 + 1½ = + 1⅛ дюйма) и минусовом допуске. -1⅞ дюйма (3/8 — 1½ = -1⅞ дюйма) для испытанных плит. Три стандартных отклонения на кривой Белла (стандартное нормальное распределение) показывают 99.7 процентов толщины сляба будут находиться в пределах допуска ± 1½ дюйма. Для стандартных отклонений 2,0 95 процентов толщины будут находиться в пределах ± 1 дюйма. Для 1,5 стандартных отклонений 87 процентов будут находиться в пределах допуска ± 3/4 дюйма, а толщина 68 процентов будет находиться в пределах ± 1/2 дюйма. допуск на стандартное отклонение 1,0.

Вычисленный минусовый допуск -1⅞ дюйма значительно больше, чем допуск по толщине ACI -3/4 дюйма. Основываясь на среднем стандартном отклонении ½ дюйма для измеренной толщины плиты, Suprenant и Malisch утверждают, что ± 1½ дюйма.Допуск будет более реалистичным для плит на земле.

Что все это значит? В действительности допуск по толщине ACI -3/4 дюйма может быть недостижим для 100 процентов плиты. Используя данные испытаний, представленные Suprenant и Malisch, только 87 процентов плиты будет соответствовать допуску по толщине ACI. На следующей работе проявите особую осторожность, устанавливая и поддерживая точную отметку высоты. Кроме того, чтобы обеспечить соответствие допуску ACI по толщине -3/4 дюйма, вам потребуется лучший контроль качества, чем у подрядчиков, которые устанавливали плиты, на которых было измерено 30 000 дат.

Стоимость толстых или тонких плит
Плиты толще указанной толщины будут стоить больше денег. Более толстые плиты увеличивают стоимость бетона. На каждые 1/8 дюйма уклон становится низким, объем бетона увеличивается примерно на 0,39 кубических ярда на 1000 квадратных футов. Это может показаться не слишком большим количеством дополнительного бетона, но для размещения на площади 30 000 квадратных футов и 1/8 дюйма с низким уклоном вам потребуется около 11,6 кубических ярдов дополнительного бетона. Если уклон составляет 1/4 или 3/8 дюйма ниже, то вам потребуется около 23 или 35 кубических ярдов дополнительного бетона для размещения 30 000 квадратных футов.Это действительно может сложиться для большой плиты. Покупка дополнительного бетона порадует поставщика бетона, но снизит вашу прибыль.

Плиты, толщина которых меньше указанной минимальной толщины, также может увеличивать затраты, особенно если образцы толщины или измерения являются частью критериев приемлемости для плиты. Слябы, которые не соответствуют указанным требованиям к толщине, могут подлежать денежным штрафам или отклонению, даже если есть несколько зарегистрированных случаев отказов слябов, вызванных выходом за пределы допуска или тонкими слябами. 2

Владельцы зданий с осторожностью относятся к оплате плит, толщина которых меньше указанной, по нескольким причинам, включая требования контракта и возможное снижение несущей способности плит. Изменение фактической толщины перекрытия влияет на несущую способность плиты.

Например, уменьшение плиты перекрытия толщиной шесть дюймов до пяти с четвертью дюйма снижает несущую способность плиты примерно на 23 процента при условии, что все остальные факторы постоянны. 3 Однако это уменьшение не должно вызывать серьезного беспокойства, потому что прочность бетона готовой плиты и жесткость опорной системы под плитой обычно превышают расчетные значения, используемые для определения толщины плиты.

На следующей работе не забудьте уделить хорошей оценке то внимание, которое необходимо для обеспечения успешного и прибыльного проекта.

Список литературы

  1. ACI117-10 Спецификация допусков для бетонных конструкций и материалов (ACI 117-10) и комментарии, стандарт ACI, сообщенный комитетом 117 ACI, Американский институт бетона, www.Convert.org
  2. Suprenant, B.A. и Малиш, W.R., Допуск для монолитных бетонных зданий — Руководство для специалиста, подрядчиков и инспекторов, Американское общество бетонных подрядчиков, 2009 г., стр. 61 и 62, www.ascconline.org
  3. Ринго, Британская Колумбия и Андерсон, Р. А., Проектирование плит перекрытия по уровню, 2-е издание, The Aberdeen Group, 1996, стр. 184

Минимальная толщина, необходимая для бетонных полов

Опубликовано admin 24 марта 2017 г.

Хотя бетон является одним из самых прочных материалов, используемых в строительстве во всем мире, у него есть свои ограничения.Существуют требования к толщине для жилого и коммерческого использования, и для определения надлежащей толщины в приложениях требуется инженер-строитель. Для жилищного строительства можно использовать минимальную по проекту толщину; почти все, что получается из бетонной плиты, которая прослужит много лет.

Минимальная толщина

Минимальная толщина бетонной плиты в любых условиях составляет 4 дюйма (10,16 см). Эту толщину можно использовать для плит подвалов, проездов, террас, веранд, тротуаров и любых других участков, где не ожидается большой вес.Единственный раз, когда плита должна быть толще, когда она выдержит какой-то большой вес, например, грузовики, перевозящие тонны материала, или другое тяжелое оборудование.

Требования к сопротивлению

Бетон похож на другие изделия, которые имеют рейтинг прочности, основанный на ожидаемом количестве заряда. Прочность основания бетонной плиты составляет 3000 фунтов на квадратный дюйм. Жилищное строительство почти никогда не превышает это число, вы можете не беспокоиться о строительстве плиты более 4 дюймов (10.16 см) в большинстве жилых помещений.

Подъездные пути

Единственная область, где вы можете рассмотреть вариант с толщиной более 4 дюймов (10,16 см), — это дорога, рядом с которой вы планируете разместить тяжелое оборудование. Например, автобетоносмеситель может весить от 25 до 35 тонн, когда он содержит материал, если он расположен на плите толщиной всего 4 дюйма (10.16 см) толстая трещина плиты. Однако обычные автомобили и грузовики не имеют веса, достаточного для того, чтобы сломать плиту толщиной 4 дюйма (10,16 см).

Отвержденный

Независимо от толщины плиты необходимо время отверждения, которое обеспечивает затвердевание плиты. Бетон затвердевает и продолжает затвердевать, и в зависимости от климата и ситуации на заживление могут уйти дни или недели. Как правило, бетон достигает примерно 500 фунтов на квадратный дюйм в течение 72 часов после нанесения, но избыточное тепло, замерзание или недостаточная гидратация и другие факторы могут изменить время отверждения.

2-3-х этажные коммерческие здания

ГРУППА 1 — ДВУХ-ТРЕХЭТАЖНЫЕ ВЫСОКИЕ КОММЕРЧЕСКИЕ ЗДАНИЯ

(Ссылка сделана на Руководство Cordell по стоимости строительства в главе «Индикаторы стоимости строительства», где такая группа также указана отдельно)

В большинстве этих зданий Kneebone & Beretta Group обнаружила, что обычные системы железобетонных полов оказались наиболее экономичной структурной матрицей.Основные ограничения железобетонных плит состоят из ограниченных пролетов для плоских плит и ограниченных размеров пола без стыков. Исследования VSL Prestressing показывают, что плоские плиты со средним пролетом около 7,0 метров, как правило, более экономичны в железобетоне. Кроме того, Kneebone & Beretta Group обнаружила, что в случае строительства только одного или двух этажей строители предпочитают использовать традиционные конструкции, такие как железобетон. Чтобы дать некоторые рекомендации проектировщикам таких зданий, мы можем сделать следующие предложения по предлагаемым системам полов.

Над площадками для стоянки автомобилей расстояние между колоннами не должно превышать 3 ширины стоянки (принимается равным 7,8 метра) и ширины проезжей части (принимается равной 7,0 метра плюс ширина колонны), если предлагаются плоские плиточные полы. Толщина таких полов зависит от предполагаемого использования. Для пола другой парковки, торгового или офисного этажа эти плиты должны иметь толщину не менее 220 мм без откидных панелей или 200 мм с дополнительной толщиной 150 мм в откидных панелях.

Пример 1: Торговый центр Noosa

Там, где полы должны поддерживать кирпичную стену, толщина плиты должна быть увеличена примерно на 10% для ограничения прогибов.См. Плиту первого этажа для Strathfield Arcade. Обратите внимание на этот образец, где пролеты перекрытий превышают 7,8 метра, так как были встроены балки. Также отмечается, что такие плиты особенно полезны там, где требуются ступеньки для пандусов или садовых участков. Расположение колонн должно продолжаться, если требуется опора для другого пола. Если колонны не являются непрерывными, требуются передаточная плита или балки.

Пример 2: Торговый центр Strathfield

Для получения общей информации о толщине перекрытий и опорных панелей см. Графическое приложение A:

Приложение A: Многопролетные плоские перекрытия для магазинов или офисов (без нагрузки на кирпичную кладку)

В любом случае, когда проектировщик коммерческого здания нуждается в консультации по структурной системе его здания, пожалуйста, свяжитесь с Kneebone & Beretta Group по телефону Этот адрес электронной почты защищен от спам-ботов.У вас должен быть включен JavaScript для просмотра. и инженер вернется к вам за помощью.

Промежуточные этажи: бетонные полы — плавающие перекрытия

Эффективный плавающий пол имеет как толстый верхний слой, так и мягкий нижний слой. Каменная вата PAROC под бетонные плиты толщиной не менее 50 мм — оптимальное решение для плавающих полов. Убедитесь, что бетонная плита поверх изоляции полностью отделена от окружающих стен. При заливке используйте кусок утеплителя, чтобы образовался необходимый зазор между стеной и плитой перекрытия.


  • Напольное покрытие
  • Плавающая бетонная плита
  • Звукоизоляция ступеней: PAROC SSB 1
  • Несущая конструкция: бетон
  • потолок

Таблица ниже: Приблизительные данные по изоляции от воздушного и ударного шума различных бетонных полов, с плавающим полом и без него:

Гипсокартон 2 * 13
+
бетон 50 мм Доска пола деревянная
+ +
50 мм PAROC SSB1 25-мм PAROC SSB 2
+ +
Бетонный пол Бетонный пол Бетонный пол Бетонный пол
Плотность кг / м 3 R ‘ w / L’ nw дБ / дБ R ‘ w / L’ nw дБ / дБ R ‘ w / L’ nw дБ / дБ
300 (130 мм) 50/80 55/50 53/58
400 (175 мм) 55/75 60/45 58/53
600 (260 мм) 60/70 65/40 63/48
R ‘ w + C 50-3150 может быть на 0 — 3 дБ ниже
L ‘ nw + CI 50-2500 может быть на 0 — 3 дБ выше

Найдите ниже подходящее решение для различных типов плавающих полов.Сначала выберите необходимый уровень звукоизоляции, затем проверьте слои конструкции, необходимые для достижения этого уровня. Уровень основан на местных строительных нормах. В двух последних столбцах вы также можете найти значения изоляции воздушного шума для этих типов полов.



Звукоизоляция от воздушного шума без корректировок Эта структура: Спрос:
Длина ширина Структура Описание w w
60 Гипсокартон 2 x 12,5 мм
17 мм PAROC SSB 2t
HD / F 120/20
56 49
64 ДСП, 22 мм
25 мм PAROC SSB 2t
HD / F 120/20
55 44
66 ДСП, 22 мм
17 мм PAROC SSB 2t
HD / F 120/20
54 49
68 Любой плавающий пол на любом промежуточном бетонном перекрытии
40

Примечание.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
