Твердотопливный котел в разрезе: как устроен, типы и конструкции, что можно своими руками, обвязка и установка

Автор

Содержание

устройство, как работает котел длительного горения на твердом топливе, принцип действия

Содержание:

Не секрет, что с точки зрения экономичности и удобства эксплуатации наиболее удобным является газовое отопление. В тех случаях, когда населенный пункт находится в значительном удалении от газовой магистрали, автономное теплоснабжение рациональнее всего оснастить твердотопливным колом.


Общие сведения

Из-за высокой стоимости дизельного топлива и электричества, а также дополнительных расходов на подключение газового оборудования во многих случаях выбор делают в сторону котла на твердом топливе. В результате получается обзавестись отопительной системой, на работу которой не влияет наличие или отсутствие внешних энергоносителей. Как правило, большая часть приборов данного типа не нуждаются в электрической энергии, или же потребляют ее в очень небольших количествах.


Чаще всего твердотопливными котлами комплектуются индивидуальные системы отопления в отдаленных районах, испытывающих серьезные затруднения с подачей магистрального газа.

Существуют целые области нашей страны, где в качестве основного обогревающего агрегата используются дровяные котлы.

Особенности конструкции

Для понимания принципа работы твердотопливного котла предлагается рассмотреть его конструкцию, в состав которой входит несколько элементов.

Топка

Это название применяется к камере, где происходит сгорания топлива. Обычно она выполняет также роль теплообменника. Конструкция топки состоит из портала для подачи топлива, зоны выведения продуктов сгорания, колосника, емкости для сбора золы и воздушного отверстия. Когда твердое топливо сгорает, это способствует нагреванию стенок топки. В дальнейшем тепловая энергия передается воде в специальной рубашке, которая окружает топку со всех сторон.

Водяная рубашка

Принцип действия твердотопливного котла подразумевает наличие в его топке двойных стенок: в промежутке между ними заполняют теплоносителем. Такую конструкцию называют водяной рубашкой. По мере горения топлива происходит нагревание жидкости в водяной рубашке. Это приводит к появлению тепловых потоков, поднимающих горячий теплоноситель в верхнюю часть емкости. Отсюда горячая вода перетекает в теплопровод. После того, как жидкость пройдет по всему отопительному контуру и отдаст тепло жилищу, она возвращается в остывшем состоянии обратно. Для этих целей имеет нижний патрубок.


Для убыстрения циркуляции воды внутри отопительной системы на некоторых твердотопливных котлах монтируются специальные насосы. Однако большая часть моделей выпускается для открытых отопительных систем. Имеются в виду схемы, где теплоноситель двигается не за счет работающей помпы, а благодаря небольшому уклону трубопровода. Объясняется это простотой, надежностью и экономичностью инерционных систем. К тому же, они полностью независимы от наличия электрической энергии. Благодаря этому их можно применять в отдаленных районах, лишенных благ цивилизации.

Система дымоудаления

Принцип работы твердотопливного котла объясняет образование внутри топки значительного количества дыма. Для удаления продуктов горения используют теплоизолированные трубы, проложенные от котла за пределы дома.

Контроль и регулировка температуры

Как известно, обязательным условием для процесса горения является подача воздуха. При чем от интенсивности этой подачи напрямую зависит скорость горения. Этот принцип используется в конструкции твердотопливных котлов, где для регулировки поступления воздуха имеются механические заслонки и шиберы.

Для такой схемы устройства твердотопливного котла отопления характерна простота и надежность: заслонку прочно скрепляют со специальным регулятором. Если температура чрезмерно поднимется, это провоцирует расширение стенок регулятора и следующее за этим опускание заслонки. В итоге снижается интенсивность поступления кислорода в топочную камеру. Процесс остывания регулятора активизирует обратный процесс поднятия заслонки: воздух получает возможность поступать в большем объеме, увеличивая тем самым интенсивность горения.


На первый взгляд может показаться, что учитывая принцип работы твердотопливного котла длительного горения, такая схема управления процессом горения слишком примитивна и архаична. Однако именно простота служит залогом ее эффективности и надежности. Это объясняет широкое распространение шиберной регулировки в большинстве моделей твердотопливных отопительных котлов. Строго говоря, такой подход до сих пор не испытывает особой конкуренции, т.к. в этом случае не требуется дорогостоящая электроэнергия.

Разновидности твердотопливных котлов

Принцип действия твердотопливных котлов позволяет им быть частью различных современных схем. Речь идет как о самых простых одноконтурных приборах, так и о мощнейших многофункциональных агрегатах с высокой производительностью. Существует несколько способов классификации твердотопливного оборудования.


По материалу изготовления:

  1. Из стали. Стоимость на стальные приборы ниже, чем на чугунные. К тому же они более просты в обслуживании: чистка проходит без особых проблем. Из недостатков можно выделить чувствительность моделей к температуре в обратной трубе: она должна быть не менее +60 градусов. Это предусматривает использование специальных клапанов для поддерживания необходимого температурного режима путем подмешивания в обратку горячей воды из подающей трубы.
  2. Из чугуна. Отличаются более высокой долговечностью, однако требуют сложный уход. Использование чугунных твердотопливных котлов рекомендуется в случае их непрерывного использования. Приобретение сверхнадежного чугунного агрегата только для аварийных случаев является непрактичным решением. С подобными задачами в состоянии справиться более дешевые стальные модели.

Принцип работы

Работает котел на твердом топливе, как правило, на дровах, торфе, отходах пиломатериалов, специальных древесных брикетах, угле и пеллетах (гранулах, изготовленных из измельченной древесины, смолы, хвои и т. п.). Особой популярностью пользуются приборы универсального типа, способные потреблять практически все виды твердого топлива.

По способу теплопередачи котлы бывают:

  • Воздушными.
  • Паровыми.
  • Водяными (встречаются чаще всего).


По принципу сжигания топлива:

  • Традиционные. Работают на дровах и угле. Принцип действия такой же, как у обычной дровяной печи.
  • Длительного горения. Инновационная разработка в области оборудования для отопления. Твердотопливные котлы длительного горения имеют вид удлиненной топочной камеры, окруженной со всех сторон водяной рубашкой. При горении пламя распространяется не снизу вверх, а сверху вниз, напоминая в этом отношении процесс горения свечи. Принцип работы котла длительного горения позволяет достигать полного сгорания топлива. При этом увеличивается промежуток горения одной закладки топлива (до 7 суток). Работает котел длительного горения, как правило, при стабильно высокой температуре теплоносителя, что на порядок повышает его КПД. Бесперебойное и безопасное функционирование таких моделей достигается за счет включения в конструкцию вентиляторов для экстренного тушения, предохранительного клапана и циркуляционной помпы.

  • Пеллетные. В качестве топлива здесь используются специальные пеллеты. Такие котлы дополнительно оснащаются автоматической системой подачи пеллет и бункером для хранения топлива. Благодаря электронным датчикам осуществляется контроль наличия топлива внутри топки. Для работы такой системы необходимо стабильное электрическое питание.
  • Пиролизные. Уникальное оборудование, где наряду с энергией от горения твердого топлива используется также тепловыделение газов. Это дает возможность небольшой объем топлива обратить в значительную порцию тепловой энергии. В результате достигается повышение КПД котла и снижение вредных выхлопов.


Принцип работы твердотопливных котлов длительного горения дает возможность применить автоматизацию. Управление агрегатами данного типа настолько простое, что его может осилить ребенок.

Итоги

Для организации системы отопления можно применить несколько схем устройства котла на твердом топливе. Любая из разновидностей агрегата представляет собой универсальный прибор, превосходящий своих электрических и дизельных собратьев в плане экономичности.


В чем преимущество твердотопливного котла длительного горения?

В чем отличия между твердотопливным котлом длительного горения и обычным твердотопливным котлом на дровах?

Уже очень много написано про твердотопливные котлы на  дровах, на угле,  также в одной из статей мы уже упоминали и про длительное горение, но хочется на примере двух котлов разобрать подробно, что же такое длительное горение и почему его нет в обычных котлах.

Длительное горение твердотопливного котла, это как минимум должно быть от 6 часов работы на одной закладке топлива при нормальных условиях эксплуатации.

Нашу статью посветим обзору двух котлов длительного горения, твердотопливному котлу GTM серии Master и твердотопливному котлу TIS серии Plus.
Два слова про марку и модели данных котлов. Котлы выполнены из одной стали P265GH, толщиной 5 мм. Конструктивно котлы очень схожи и по времени горения практически не отличаются. Серия Plus выпускается с автоматикой, а котлы GTM с возможностью установки автоматики (установка автоматики на котел не занимает более 4 мин.).

Мы имеем два надежных котла длительного горения, предлагаю рассмотреть конструкцию котла и понять, какие узлы делают данные котлы, котлами длительного горения.



1 – теплоизоляция котла, делает котел безопасным при использовании.
2 – дымоход ( дымоход котла GTM выпускается по заводу со встроенным шибером).
3 – водяная рубашка котла длительного горения.
4 – дверца для загрузки топлива и чистка дымохода.
5 – теплоизоляция котла.
6 – дверца для чистки котла от залы.
7 – зольник.
8 – колосники.
10 – нагнитательный вентилятор (место установки под вентилятор).
11 – отверстия для подачи воздуха в камеру сгорания.
12 – термометр.
13 – штатное место для установки автоматики.
14 – дополнительная подача воздуха в камеру сгорания.
15 – подача воздуха в котел (ручной режим).
16 – подача теплоносителя в систему.

Давайте сейчас вместе разберемся, так что же делает наш котел, котлом длительного горения.
Первое, что выделяет данные котлы из своей подгруппы, это наличие отверстий в камере сгорания для равномерного распределение воздуха при работе котла. Ведь, это очень важный момент, когда воздух распределяется по всей камере. Представьте, если бы подача воздуха было бы через один отсек. При его засорении, котел просто бы не смог работать, либо выделялась бы огромное количество конденсата, а при нижнем горении ваши колосники не продержались бы и 5 лет. Поэтому, использование в котлах равномерное распределение воздуха по камере сгорания помогает котлу равномерно сжигать топливо, тем самым продлевая время горения.


Что касается подачи воздуха, тут тоже, огромную роль играет в каком режиме это все происходит, автоматически или в ручном режиме при помощи тягорегулятора (цепочки).
Автоматика полностью регулирует нагнеталельным вентилятором.  Какой принцип работы при использовании вентилятора, вентилятор подает воздух в котел только в момент понижения температуры ниже заданного значения, как только значения достигло установленного, котел переходит в режим тления. Так же автоматика не даст полностью затухнуть топливу. В котлах с тягорегулятором, воздух в котел подается постоянно, меняется только положение заслонки (больше-меньше), поэтому время горения будет отличаться в среднем на часа 2, от твердотопливных котлов с автоматикой.

Так же сама автоматика дает возможность при растопке прогреться котлу, а входить в работу при низких температурах теплоносителя, за это будет отвечать насос, а точнее автоматика, которая управляет данным циркуляционным насосом.

Ну и последнее, что хотелось бы отметить в котлах длительного горения, это водяная рубашка, а точнее, как она устроена возле дымохода. Исходя из фото твердотопливного котла в разрезе видно, что водяная рубашка не дает сразу попадать дымовым газам в дымоход, тем самым увеличивая КПД котла и повышая длительность горения на одной закладке наших котлов.



В заключении хочется показать схему обычного стального котла в разрезе, где, нет ни дополнительной подачи воздуха, ни равномерного распределения воздуха по камере сгорания, где дымовые газы могут легко поступать прямиком в дымоход и терять до 10% КПД. На таких котлах установка автоматики и вентилятора не предусмотрена, а соответственно не предусмотрена в таких котлах и длительное горение.

Длительное горение твердотопливного котла, это:
— равномерное распределение воздуха
— дополнительная водяная рубашка
— наличие тягорегулятора, либо автоматики
— установка и автоматическое управление циркуляционным насосом

Факторов влияющих на длительность горения очень много, одно из самых главных, это топливо, но если вы будите использовать хотя бы то, что описано выше, вы легко добьётесь 6 – 8 часов.
Есть примеры наших клиентов, у которых данные котлы работаю от 14 до 16.







Прометей™ — котельное оборудование для отопления: Автоматические твердотопливные котлы длительного горения | prometey54.ru ☎: +7 383 334 08 00 — Прометей™

Котлы длительного горения ПРОМЕТЕЙ™ Автомат. Имеют автоматическую подачу угля из бункера вместительностью до 5 м³ (под заказ производиться бункер с увеличенным объемом) Мощность котлов от 40 до 1500 кВт.

Автоматические угольные котлы Прометей™

Котел длительного горения Прометей™ Автомат, предназначен для отопления жилых помещений, социальных объектов и производственных зданий.



Технические характеристики автоматических котлов ПРОМЕТЕЙ™


  • Модельный ряд представлен котлами мощностью от 40 до 1500 кВт
  • Площадь отапливаемых помещений от 150 до 10 0000 м.кв.
  • Объем бункера для угля,  до 5 м куб. (под заказ изготавливаются увеличенные бункеры)
  • Рекомендуемое топливо: уголь марки Д, фракция 5-50 мм
  • КПД котлов, до 90%

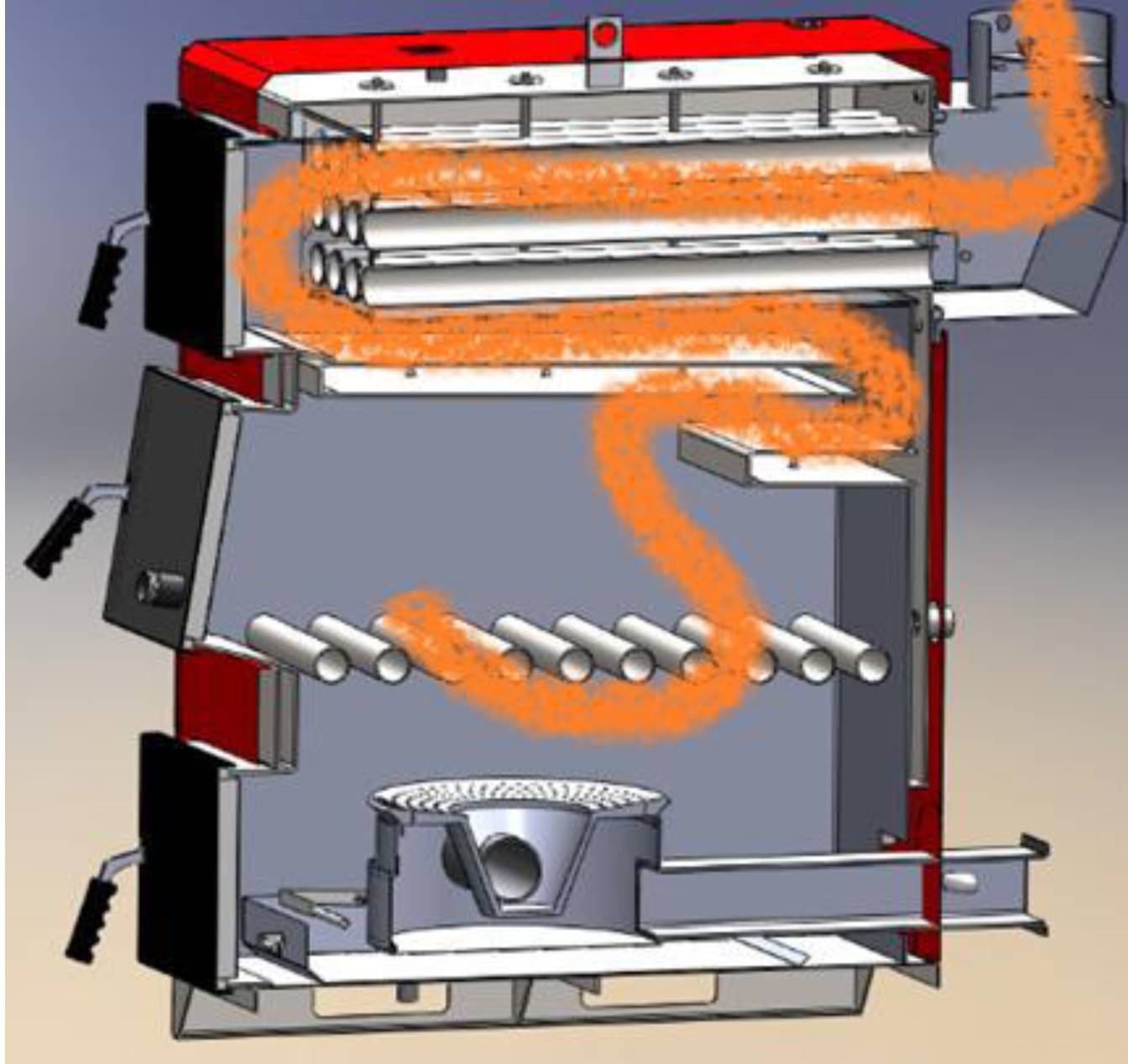

Основные элементы котла Прометей™ Автомат


Автоматические угольные котлы Прометей™ имеют ряд преимуществ:


  • Альтернатива газу. Как по стоимости так и по экологичности. В окружающую среду выделяется минимум продуктов горения.
  • Экономичность. Уголь один из самых доступных и недорогих видов топлива, практически в любом регионе. Котлы Прометей™ разработаны под этот вид топлива и при правильной эксплуатации КПД достигает 90%
  • Автономность. За счёт вместительного бункера и автоматизированного процесса сжигания топлива, котел может работать до 7 дней на одной загрузке угля.
  • Качество котлов. Большинство элементов производятся роботизированными системами с использованием высококачественных материалов.
  • Линейка котлов. Помимо вариантов по мощности от 40 до 1500 кВт, есть возможность заменить стандартный бункер, на бункер увеличенной ёмкости, там самым продлить время автономной работы.


Купить автоматический котел можно по указанным контактам

Видеопрезентация автоматических твердотопливных котлов ПРОМЕТЕЙ™



Буржуй К стандарт 10 кВт пиролизный котел

Буржуй К стандарт 10 кВт пиролизный котел для отопления небольшого помещения (дома, офиса, цеха) площадью до 100 м². Продуманная конструкция обеспечивает быстрый прогрев и правильное функционирование всей водяной системы отопления. Котел не нуждается в настройке: сразу после монтажа можно приступать к эксплуатации. В комплекте поставляется инструкция, которая поможет разобраться в принципах работы и управления агрегатом.

Газогенераторный котел Буржуй К Стандарт 10 кВт работает по принципу пиролиза, который предусматривает выделение газа из топлива и его последующее сжигание. Агрегат имеет простую конструкцию, но при этом отличается высокой сложностью функционирования. Чтобы выдать необходимое количество тепла, установка выполняет термообработку топлива по следующим этапам:

Предварительная просушка в специальной камере;
Медленное горение в камере без кислорода;
Интенсивное сжигание пиролизного газа при участии кислорода.
Особенностью котла Буржуй К Стандарт 10 кВт является способность интегрироваться во все существующие водяные системы отопления. Агрегат оснащается теплообменным контуром, по которому циркулирует вода. Теплоноситель проходит по трубкам через две камеры сжигания, нагревается до нужного уровня и поступает в отопительные радиаторы.

Котел хорошо адаптирован для сжигания различных видов топлива: дров, всех видов брикет, угля.

Стоимость газогенераторного водогрейного котла заметно выше, чем цена обычных печек, работающих по принципу прямого горения. Однако данное оборудование быстро окупается за счет высокой эффективности и существенной экономии топлива.

Твердотопливный котел Буржуй К стандарт 10 кВт — котел, работающий на твердом топливе, обладает множеством достоинств. Среди них:

Полное сжигание топлива с минимальным образованием золы и сажи;
Вместительная топочная камера, обеспечивающая большой объем закладки;
Полностью энергонезависим;
Медленное горение, продолжающееся до 12 часов;
Длительная служба без ремонта и трудоемкого обслуживания;
Возможность автоматизации для контроля за работой агрегата;
Отсутствие токсичных выбросов, опасных для здоровья и атмосферы.

DEFRO сегодня

Производственная компания DEFRO была основана в 1973 году в Польше, и сегодня, на правах бренда с мировым именем, DEFRO активно ведет свою деятельность в России — ведущей угледобывающей стране мира. Компания DEFRO на сегодняшний день является крупнейшим производителем твердотопливных котлов в Польше, занимая около 70% польского рынка. Передовая линейка котлов — это автоматические угольные котлы, максимально экономичные и удобные в обслуживании. На сегодняшний день автоматические котлы DEFRO обеспечивают максимально эффективное, удобное и экономичное отопление различных зданий, начиная от частных домов, заканчивая производственными помещениями, складами и общественными объектами.


Широкий модельный ряд твердотопливных котлов DEFRO включает в себя котлы различной мощности, назначения, видам топлива и уровня автоматизации:

Классические (традиционные) твердотопливные котлы

Отличаясь простотой конструкции и отсутствием автоматики, классические котлы DEFRO не уступают флагманским моделям в качестве исполнения и эффективности теплообмена. Классические модели работают на естественной тяге дымохода и полностью энергонезависимы. Скорость горения топлива в традиционных твердотопливных котлах DEFRO регулируется с помощью специального шибера, оснащенного регулировочным винтом, или с помощью механического термостата (опция), на котором выставляется желаемая температура в котле. По мере достижения заданной температуры теплоносителя заслонка подачи воздуха постепенно закрывается. Основными видами топлива полуавтоматов служат рядовой уголь и древесина. Подробнее…

Полуавтоматические твердотопливные котлы

Котлы с принудительным наддувом воздуха обеспечивают более длительную, по сравнению с традиционными моделями, работу котла от одной загрузки топлива, делают процесс горения более экологичным и весомо экономят топливо. В полуавтоматических котлах функцию управления работой котла и системы отопления (циркуляционные насосы, поддержание заданной температуры теплоносителя, теплых полов или воды в бойлере) берет на себя контроллер. Основными видами топлива полуавтоматов служат рядовой уголь и древесина. Подробнее…

Автоматические угольные котлы

В автоматических котлах все функции по управлению работой котла и системы отопления — поддержание заданной температуры в доме, поддержание температуры теплых полов и горячей воды, автоматическая подача топлива, работа наддувного вентилятора, работа насосов и смесительных клапанов, переход котла в режим поддержки и обратно в режим работы и т.д. — берет на себя контроллер котла. Именно он отвечает за комфортную температуру в доме, минимизацию обслуживания котла, удобство управления, экономичный расход топлива, высокую экологичность и полноту сжигания угольного топлива. Подробнее…

Автоматические универсальные котлы

Трудно переоценить качественные преимущества автоматических угольных котлов DEFRO. GSM и Internet управление, комнатная регулировка температуры и, разумеется, максимальная самостоятельность и эффективность. Но что делать, если уголь — не самый подходящий для Вас вид топлива? Например, в Вашем регионе уголь — далеко не самое недорогое и доступное твердое топливо. В этом случае наиболее подходящим решением для Вас могут стать универсальные автоматические котлы DEFRO, позволяющие наряду с углем, так же эффективно сжигать другие виды твердого топлива: пеллеты, щепу до 25-30 мм, отходы зернопереработки. Подробнее…

Автоматические угольные котлы серии AKM

Котлы серии AKM позволяет сжигать самое дешевое угольное топливо – угольный штыб (угольная пыль). Единственное требование: топливо не должно быть чрезмерно влажным. Отличительной особенностью серии AKM является система подачи топлива, выполненная в виде поршневого питателя усиленной конструкции. Питатель перемещает порции смеси штыба и эко-горошко (содержание штыба до 50%) из бункера на перфорированную стальную пластину толщиной 10 мм, через отверстия которой подается воздух и происходит горение. Как и любые бытовые автоматические модели DEFRO, котлы серии DEFRO AKM имеют возможность сжигать рядовой уголь и древесину в ручном режиме. Подробнее…

Твердотопливные котлы большой мощности

Отопление школы, детского сада, больницы, производственного помещения, склада общей площадью до 750 квадратных метров — задачи, посильные большинству автоматических котлов DEFRO. Но что, если площадь интересующего нас объекта значительно превышает вышеуказанную? Решение заключается в установке котлов DEFRO высокой мощности. Мощные , и в то же время, весьма компактные твердотопливные котлы DEFRO способны самостоятельно справиться с такими сложными задачами, как отопление объектов различного назначения площадью до 10 000 кв. м. Подробнее…

Именно благодаря современной автоматизации котлов DEFRO достигается рекордное время автономной работы, их безопасность, экономичность и максимальная эффективность.


Смотрите также:
Партнерская программа

Советы специалиста по выбору твердотопливного котла — Белрынок



Перед покупкой твердотопливного котла необходимо разобраться, какой тип оборудования подойдет под Ваши условия, задачи и пожелания.

Сейчас на рынке существуют огромное множество всевозможных отопительных агрегатов, которые превосходно работают на твердом топливе. Чтобы безошибочно подобрать подходящую модель, стоит учесть важные моменты, которые мы разберем с Вами ниже.

Виды твердотопливных котлов по принципу работы

Из-за различий в конструктивном исполнении, твердотопливные котлы значительно отличаются по принципу работы и делятся на следующие основные виды:

Твердотопливные котлы с ручной загрузкой топлива. Могут быть оснащены контроллером (автоматикой котла) или механическим регулятором подачи воздуха, контролирующими процесс сгорания топлива и температуру в котле. Тепло в таких устройствах получается за счет сжигания твердого топлива, а именно дров, угля и брикета. Такие котлы имеют не самый высокий показатель КПД, но при этом выделяются высокой степенью надежности и минимальным количеством разных электронных компонентов.

Загрузка топлива в камеру сгорания производится в ручном режиме.

Фото: классический твердотопливный котел с ручной загрузкой топлива бренда Маяк (Украина).

Отличаются более сложной конструкцией, которая включает в себя две камеры сгорания. Благодаря дефициту кислорода при сгорании топлива осуществляется процесс газификации и разложения топлива с возникновением пиролизного газа. Выделенные газы собираются и сгорают в нижней камере, выделяя дополнительное тепло. За счет описанной технологии, газогенераторные котлы обладают высоким КПД до 90% и продолжительным горением.

В качестве основного топлива используются сухие дрова, загружаемые ручным способом. Основным минусом данного типа котлов является высокая стоимость.

Фото: пиролизный (газогенераторный) котел с ручной загрузкой топлива бренда Viessmann (вид в разрезе).

Данные котлы также часто называют автоматическими твердотопливными котлами, так как процесс подачи горючего в камеру сжигания полностью автоматизирован.

В качестве горючего выступают пеллетные гранулы, которые загружаются в бункер и за счет шнека подаются в пеллетную горелку. Таким образом сокращается количество ручной загрузки горючего, а всю работу выполняет автоматика. Оборудование имеет высокий КПД и более большую стоимость, чем классические модели.

За счет установленной автоматики можно контролировать работу котла удаленно и задавать график работы котла на неделю.

Фото: автоматический пеллетный котел бренда DrewMet (Польша).

Совет специалиста:

При выборе котла на твердом топливе необходимо учитывать то, как часто Вы сможете подходить к нему. Самый автономный в данном случае является пеллетный котел, присматривать за которым нужно не более 1 раза в несколько дней. За счет полной автоматизации, можно контролировать работу котла и следить за уровнем топлива в бункере удаленно (через Интернет).

При выборе традиционного котла стоит учитывать, что подбрасывать топливо необходимо будет несколько раз в день. Для безопасной работы котла и увеличения его автономности стоит задуматься про покупку буферной емкости.

Материал теплообменника

Теплообменники твердотопливных котлов по материалу изготовления делятся на два варианта:

  • Стальные. Обладают сильной прочностью и имеют хорошую устойчивость к термическим ударам. За счет свойства высокой теплоотдачи, такие твердотопливные котлы способны быстро нагреваться, но при этом также быстро остывают.

Фото: котел DrewMet с теплообменником из котловой жаростойкой стали (в разрезе).

  • Чугунные. Сборка теплообменника осуществляется из нескольких секций. А в ситуации повреждения секции имеется возможность ее замены, правда, такой ремонт обойдется не дешево. Также стоит отметить отличную устойчивость чугуна к коррозии и превосходное сохранение тепла. Главными минусами таких изделий является внушительный вес и уязвимость к перепадам температур.

Фото: котел с чугунным теплообменником.

Котел с каким теплообменником выбрать?

Более доступным вариантом является котел со стальным теплообменником, причем из-за своей популярности, данный тип оборудования представлен в различных исполнениях и комбинациях. Не стоит выбирать котел со стальным теплообменником из стали толщиной менее 4 мм.

Многие модели польских твердотопливных котлов изготавливаются из специальной котловой стали и по своим свойствам во многом превосходят котлы с чугунным теплообменником.

Расчет мощности

Перед покупкой котла важным критерием при выборе будет грамотный расчет мощности твердотопливного агрегата. В первую очередь исходить необходимо от площади помещения, где применима общеизвестная формула: 1 кВт мощности на 10 м.кв. площади дома.

В ситуации обеспечении в доме системы горячего водоснабжения с помощью ТТ котла и бойлера косвенного нагрева, отопительное устройство должно подбираться с достаточным запасом мощности, так как помимо отопления, котел будет функционировать и на нагрев водонагревателя.

Фото: приблизительный расчет мощности котла при минимальных теплопотерях здания.

При этом важно учитывать различные второстепенные факторы, такие как: материал стен, теплоизоляция помещения, размеры и количество окон и дверей, климатическая особенность региона, высота потолков и другие влияющие на отопление здания обстоятельства.

 Другие критерии при выборе твердотопливного котла
  • Тип топлива. Множество моделей котлов может работать с различными видами горючего, но при этом максимальный показатель мощности достигается только при определенном топливе, которое рекомендует использовать производитель.

Фото: виды твердого топлива

  •  Объем загрузочной камеры. Чем больше значение, тем реже будет нужно проводить загрузку твердого топлива.
  • Тяга. Обязательно необходимо придерживаться рекомендаций производятеля котла отопления касательно требований, предъявляемых к высоте дымохода и его минимальному диаметру. От этих параметров зависит как безопасность работы оборудования, так и тяга.
  • Наличие автоматики. В современных моделях зачастую используются системы защиты и дистанционного управления, которые обеспечивают безопасность при использовании твердотопливного котла и удобство управления им.
  • При выборе автоматического котла стоит обратить внимание на объем бункера для пеллет, наличия автоматического розжига в пеллетной горелке и требования, предъявляемые к качеству топлива.

Фото: автоматика для управления твердотопливным котлом

Заключение

К подбору твердотопливного котла необходимо подходить серьезно и продуманно, а неправильно подобранное оборудование для котельной может привести к чреватым последствиям в дальнейшем.

Самым правильным вариантом будет обращение за подбором к квалифицированным специалистам, которые учтут все возможные факторы и пожелания, а значит приобретенное твердотопливное оборудование проработает долгое время и обеспечит эффективное отопление Вашего дома.

Где купить твердотопливный котел в Минске

Компанией-экспертом на рынке отопительной продукции Беларуси является поставщик твердотопливных котлов ООО «Прогреем».

Преимущества покупки на Progreem.by
  • Высококвалифицированные сотрудники в области отопительного оборудования;
  • Большое количество котлов на твердом топливе в наличии на складе в Минске;
  • Доступные цены;
  • Бесплатная доставка по Минску и всей Беларуси;
  • Официальная гарантия от производителя.

Чтобы не ошибиться при выборе подходящего оборудования для отопления частного дома, обращайтесь к специалистам компании Прогреем!

Твердотопливные котлы с водяным контуром #2019 [Цены, отзывы]

Благодаря полному сгоранию топлива выделение отходов органики пиролизными котлами сводится на нет

Современный твердотопливный котел длительного горения с водяным контуром – это оборудование, без которого сегодня в некоторых деревнях и загородных поселках просто невозможна полноценная жизнь. Речь идет о населенных пунктах, лишенных газовых коммуникаций. Применение котлов длительного горения с водяным контуром обеспечивает жильцам не только отопление дома в зимний период, но и регулярную подачу горячей воды.

Содержание:

Современные твердотопливные котлы имеют очень много достоинств

Твердотопливный котел прекрасно впишется в дизайн в стиле кантри

Оборудование на твердом топливе позволяет владельцам экономить средства на отопление, что обусловлено сравнительной дешевизной угля, дров, торфа. Конечно, сам котел не относится к разряду дешевых, на его покупку придется изрядно потратиться. Но сделать твердотопливный котел длительного горения своими руками вполне реально.

 В качестве топлива для твердотопливных котлов длительного горения используют:

  1. Дрова.
  2. Торф.
  3. Пеллеты – специальные топливные гранулы.
  4. Измельченный уголь.
  5. Экогорошек (специальный уголь).

Современный вид твердого топлива – пеллеты

Твердотопливные котлы длительного горения удобны тем, что их загружают только один раз в сутки. Более того, существуют модели, которые не требуют дополнительного топлива целую неделю. Производительность такого оборудования достигает 95%.

Отличие одно- и двухконтурных котлов

Двухконтурные котлы, которые называют пиролизными, отличаются от одноконтурных наличием дополнительной топки, благодаря чему сгоревшие газы не вылетают сразу в трубу, а насыщаются воздухом и продолжают гореть во второй камере. Этим фактором и обусловлен столь высокий КПД. Корпус твердотопливного отопительного оборудования с водяным контуром может изготовляться из стали или чугуна.

Одноконтурный котел предусматривает только нагрев воды для батарей отопления. Его конструкция такова:

  1. топка – камера, в которой происходит сгорание топлива;
  2. зольник – ящик для отходов, образующихся в результате горения;
  3. дымоход – система отвода сгоревших газов;
  4. рубашка – водяной теплообменник, помещенный прямо в топку.

Принцип работы твердотопливного котла

Принцип работы оборудования заключается в следующем: в топку закладываются дрова или уголь. Сгорая, они выделяют тепло. Благодаря рубашке тепло аккумулируется и передается теплоносителю (воде), который разносит его по всей системе.

Пиролизный котел с водяным контуром в разрезе

При нагревании вода расширяется, это качество заставляет ее циркулировать естественным образом. В радиаторы идет теплая жидкость, а остывшая вновь поступает в котел для нагрева. Преимущество котла с двумя контурами состоит в дополнительном змеевике, который присоединен к водопроводной системе и греет воду для бытовых нужд.

Совет! Прежде чем покупать двухконтурный твердотопливный котел, необходимо рассчитать предполагаемый расход мощности на обогрев дома и нагрев воды для бытовых нужд.

Схема подключения котла к общей системе отопления

популярные твердотопливные котлы:
МодельХарактеристикиЦена
Лемакс Форвард-20 Твердотопливный классический котел. Мощность 20 кВт. Энергонезависимый. Топливо: дрова, уголь, кокс. Одноконтурный. КПД 75 %. Открытая камера сгорания. Напольная установка. 16 920 ₽ Купить
ZOTA Дымок-М АОТВ-25М Твердотопливный классический котел. Мощность 25 кВт. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 70 %. Открытая камера сгорания. Возможна установка блока ТЭНов. Напольная установка. 23 270 ₽ Купить
ZOTA Master 20 Твердотопливный классический котел. Мощность 20 кВт. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 75 %. Открытая камера сгорания. Возможна установка блока ТЭНов. Напольная установка. 25 540 ₽ Купить
ZOTA Тополь М 30 Твердотопливный классический котел. Мощность 30 кВт. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 75 %. Открытая камера сгорания. Возможна установка блока ТЭНов. Напольная установка. 33 150 ₽ Купить
Buderus Logano S111-2-16 Твердотопливный классический котел. Мощность 16 кВт. Энергонезависимый. Топливо: дрова, древесные брикеты, уголь, угольные брикеты, кокс. Одноконтурный. КПД 76 %. Открытая камера сгорания. Напольная установка. 47 000 ₽ Купить
ZOTA Carbon 26 Твердотопливный классический котел. Мощность 26 кВт. Энергонезависимый. Топливо: уголь, угольные брикеты. Одноконтурный. КПД 80 %. Открытая камера сгорания. Возможна установка блока ТЭНов. Напольная установка. 50 900 ₽ Купить
Protherm Бобер 30 DLO Твердотопливный классический котел. Мощность 24 кВт. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 90.2 %. Открытая камера сгорания. Напольная установка. 60 200 ₽ Купить
ZOTA Magna 15 Твердотопливный классический котел. Мощность 15 кВт. Топливо: дрова, древесные брикеты, уголь, угольные брикеты. Одноконтурный. КПД 83 %. Открытая камера сгорания. Возможна установка блока ТЭНов. Напольная установка. Для однофазной сети. 77 900 ₽ Купить
Protherm Бобер 50 DLO Твердотопливный классический котел. Мощность 39 кВт. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 90.2 %. Открытая камера сгорания. Напольная установка. 83 684 ₽ Купить
Stropuva S20U Твердотопливный котел длительного горения. Мощность 20 кВт. Площадь обогрева 200 кв. м. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 85 %. Открытая камера сгорания. Напольная установка. 100 650 ₽ Купить

Варианты расположения контура

Таких вариантов два:

  1. Проточный.
  2. Накопительный.

Нагревание по проточному методу требует того, чтобы змеевик водонагревательного контура был вмонтирован в рубашку. Греется этот теплообменник благодаря энергии отопительного контура. Теплоноситель, двигаясь по змеевику, достигает температуры в +45 ℃. Производительность данного оборудования составляет 8 л/мин.

Система подогрева воды с применением накопительного контура

При накопительном нагреве система оснащена бойлером – специальным баком для нагрева воды. Бойлер встраивается в главный теплообменник или в дымоход. Вода греется за счет горячего воздуха. По мере расходования горячей воды из крана в бак из системы водопровода подается холодная вода. Максимальный нагрев составляет +90 ℃.

Для повышения производительности оборудования его оснащают циркуляционным насосом, что приводит к увеличению КПД почти вдвое. Однако такая технология требует наличия источника электроэнергии, что в свою очередь влияет на финансовые затраты.

Экологичные и энергоэффективные за счет полного сгорания топлива котлы длительного горения

Если в доме случаются перебои электроэнергии, систему следует дополнить переключателем, который будет переводить подкачку воды на естественную циркуляцию.

Совет! Прежде чем купить твердотопливный котел длительного горения, нужно рассмотреть несколько моделей и выбрать ту, которая в летний период будет обеспечивать жильцов горячей водой, но без подачи тепла. Многофункциональные (гибридные) твердотопливные котлы оснащаются электрическим ТЭНом.

Преимущества твердотопливных котлов с водяным контуром

Теплоноситель греется только тогда, когда горит топливо. Пиролизные котлы относятся к системам длительного горения. От качества оборудования и возможности контролировать температуру воды напрямую зависит экономия.

Особенности конструкции водяного контура обеспечивают максимальную теплоотдачу при работе оборудования. Твердотопливные котлы длительного горения, отзывы о которых можно найти в интернете, имеют следующие преимущества:

  • Высокая надежность.
  • Экологичность.
  • Экономичность.
  • Длительность эксплуатации.
  • Привлекательный дизайн.
  • Простое обслуживание.

Твердотопливный котел с автоподачей пеллет из подсобного помещения частного дома

Отходы, возникшие в результате работы оборудования, станут отличным удобрением для дачного участка. При необходимости котел можно переделать под газ или дизельное топливо. Твердотопливная система обогрева с водяным контуром обеспечивает равномерное распределение тепла по всему дому.

«Водяная рубашка», которой оснащены некоторые котлы, более эффективны в плане теплопередачи. Это сложный вид водяного котла, в котором все стенки двойные. В образованном пространстве (3-5 см) циркулирует теплоноситель, что дает ему возможность очень быстро греться.

Пример работы пиролизного котла с водяным контуром

Водяной контур, изготовленный из стальных труб диаметром 5-6 см, считается не менее эффективным, чем предыдущий вариант. Изогнутый змеевиком трубчатый профиль проходит вверху и по стенам топки, внутри него медленно циркулирует вода и обеспечивает помещение теплом. Преимущество таких моделей состоит в том, что их намного легче ремонтировать.

Системы контроля

Твердотопливные системы с водяным контуром оснащены блоком управления и контроля, благодаря чему в водяном контуре можно регулировать температуру теплоносителя. Термостат – это самое простое устройство, которое встречается на подобном оборудовании.

Схема расположения нагревательных элементов с комнатным термостатом

Когда температура воды доходит до оптимальной, автоматически закрывается поддувало и воздух перестает поступать в топку. По законам физики в этот момент горение уменьшается. При остывании воды все происходит в обратном порядке.

Более совершенные твердотопливные котлы оборудованы точными датчиками температуры, насосами, которые нужны для принудительной подачи воздуха. Такая вентиляция дает верхнюю воздухоподачу, благодаря чему топливо сгорает практически без остатка. Но такое оснащение требует наличия электросети.

Схема обвязки твердотопливного котла длительного горения

Циркуляционный насос сохранит твердотопливный котел в зимнее время от размораживания. То есть если безнасосную работающую систему оставить на несколько дней без присмотра, топливо сгорит полностью, вода перестанет циркулировать и замерзнет. В такой ситуации трубы просто полопаются. Но при наличии циркуляционного насоса подобной неприятности не произойдет. Медленно двигаясь по трубам, зимой не замерзает даже холодная вода.

Насос – важная деталь нагревательно-отопительной системы

Цены твердотопливных котлов длительного горения с водогрейным контуром выше, чем у обычных печей. Но такая стоимость вполне оправдана. Воду из котла можно использовать в самых разных нуждах.

Характеристики современных твердотопливных систем:

  1. Мощность.
  2. Компактность.
  3. Универсальность.
  4. Продуктивность.

Такое оборудование устанавливают не только в частных домах, но и на крупных промышленных предприятиях.

Особенности пиролизных котлов

Как уже было сказано выше, пиролизные котлы имеют две камеры сгорания. В первой горит непосредственно топливо, а в другой – газы, этим топливом выработанные. Если в топку положить сырые дрова, что в зимнее время вполне возможно, они начинают выделять пар.

Вторая камера устраняет отрицательное воздействие на процесс горения. В нее поступает горячий газ и нейтрализует влагу. На своем пути газ напитывается воздухом, что способствует дальнейшему горению. Для разделения камер использован колосник, на котором лежат дрова. Для работы пиролизной системы нужен принудительный поддув, его обеспечивает дымосос.

Как работает пиролизная система:

  1. Топливо укладывают на колосник.
  2. Разжигают котел.
  3. Закрывают заслонку топки.
  4. Запускают дымосос.
  5. Горение создает в камере высокую температуру, в результате чего образуются летучие продукты сгорания в виде азота и водорода.
  6. Эти образования поступают во вторую камеру и смешиваются с потоком воздуха.
  7. Происходит полное сгорание, а выделенное тепло возвращается в первую камеру.

Изображение пиролизного котла длительного горения в разрезе

Данный процесс обеспечивает очень высокую температуру, благодаря чему разлагаются и отходы сгоревших дров, а топливо используется по максимуму. Тепло, выделенное сгоревшими отходами, дважды пускается в ход.

Наряду с многочисленными достоинствами у пиролизных котлов есть и недостатки:

  • Высокая цена.
  • Зависимость от электричества.
  • Заявленная производителем мощность не всегда соответствует действительности.
  • Если использовать оборудование вполсилы, высока вероятность засорения газохода дегтем.

Высокая стоимость пиролизного котла со временем окупается благодаря экономии топлива

Совет! Чтобы избежать покупки малоэффективного пиролизного котла, сначала нужно изучить отзывы о производителе данного оборудования.

Cоветы владельцам твердотопливных котлов длительного горения

Чтобы оборудование служило долго и с максимальным КПД, его нужно правильно выбирать. Приведенные ниже рекомендации – для тех, кто только собирается купить систему.

  • Водонагревательный котел с двумя контурами по мощности на 1/4 превосходит одноконтурный аналог. Поэтому мощность первого должна быть не менее 15 кВт, тогда как для второго достаточно 12 кВт. Чем больше обогреваемая площадь, тем мощнее должно быть оборудование.
  • Для хорошего снабжения горячей водой вторая камера и теплообменник котла должны быть изготовлены из стали или меди. Чугунная топка отличается долгим сроком службы.

Двухконтурный твердотопливный котел с накопительным баком для горячей воды

  • Двухконтурная система отопления способна выдавать в минуту около 8 литров воды. Если этого количества для бытовых нужд мало, рекомендуется приобрести котел с бойлером.
  • Обслуживание агрегата довольно простое – нужно только чистить зольник и загружать время от времени топливо. Котлы длительного горения способны продержаться на одной закладке 5-7 дней.

1. Группа безопасности; 2. Термоаккумулирующий бак; 3. Термосмеситель; 4. Расширительный бак мембранного типа; 5. Клапан подпитки системы; 6. Циркуляционный насос системы отопления; 7. Радиаторы; 8. Смесительный трехходовой кран; 9. Обратный клапан; 10. Циркуляционный насос системы ГВС.

Рекомендации по обслуживанию и безопасности

Перед первым запуском владельцу нужно внимательно осмотреть трубы на предмет течи и сам котел – он не должен пропускать дым в помещение. То же касается и системы дымохода. Раз в год дымоход, трубопровод и радиаторы требуют чистки.

Для профилактического обслуживания необходимо слить из системы воду. Для этого в обратном контуре с помощью тройника крепят дополнительную трубу, на конце которой устанавливается заглушка.

Котлы длительного горения на твердом топливе в разных размерах

Меры безопасности:

  1. Нельзя, чтобы во время работы котла дверца топочной камеры оставалась открытой.
  2. Запрещено осуществлять розжиг топлива при помощи бензина.
  3. Во избежание пожара нельзя укладывать на котел вещи для сушки.
  4. Для загрузки топлива следует пользоваться специальными рукавицами.
  5. Запрещено поручать загрузку топочной камеры детям.
  6. Нельзя хранить топливо в непосредственной близости к котлу, между ними должен быть минимум метр расстояния.
  7. Перегрев оборудования очень опасен, поэтому не следует перегружать топку.

Твердотопливный котел с блоком автоматического управления и бункером для пеллетных гранул

Твердотопливный котел с большим резервуаром

Современные вариации твердотопливных систем длительного горения с водяным контуром идеально справляются с функцией тепло- и водоснабжения в частном доме, а также на большом производстве, заменяя при этом газ.

КПД котла — обзор

3.6 Определение КПД котла

КПД котла — это мера качества выбранного процесса и оборудования для передачи тепла сгорания теплу в паре. КПД котла можно определить как отношение полезной тепловой мощности к общей подводимой энергии.

(3,1) η = QabsQin

, где

η — КПД котла

Q абс — полезное поглощенное тепло (тепло, передаваемое в пар)

Q в — ввод тепла и энергии в котел.

Типичный КПД котла колеблется от примерно 90% для лучших котлов, работающих на твердом топливе, работающем на биомассе, до почти 95% для котлов, работающих на жидком топливе и природном газе, Таблица 3.2. Основная причина худших характеристик биотоплива — высокое содержание влаги в топливе, что увеличивает потери дымовых газов.

Таблица 3.2. Типичный КПД котла рассчитан согласно EN 12952-15

Топливо КПД,%
Природный газ 94–95
Нефть 92–95
Уголь 88–92
Щепа 87–91
Кора 85–90
Торф 85–89

Для определения КПД котла система граница должна быть определена, и потоки энергии, которые пересекают границу, должны быть разрешены.Границы системы должны быть выбраны так, чтобы можно было определить все входящие и исходящие потоки энергии и массы с достаточной точностью. На практике многими второстепенными потоками обычно пренебрегают. При определении КПД котла всеми внутренними реакциями и рециркуляцией можно пренебречь. Определение КПД котла может быть выполнено только по расходам через границы системы.

На рис. 3.11 показан простой процесс с котлом. В котел подается топливо и необходимое количество воздуха для горения. Топливо вступает в реакцию с кислородом в котле, и дымовые газы выводятся наружу.Выделяемое тепло улавливается водой, закачиваемой в котел, превращая ее в пар, выходящий из котла.

Рисунок 3.11. Упрощенная схема котла.

Понятно, что границы системы можно провести разными способами. Например, котельная могла бы стать удобной границей системы. Было указано, что потери и подвод тепла, вызванные вентиляторами, нагнетателями и насосами, не должны влиять на эффективность котла. С другой стороны, следует учитывать насосы принудительной циркуляции, вентиляторы рециркуляции дымовых газов и другие внутренние технологические устройства, поскольку они играют важную роль при сравнении эффективности котлов разных типов.Следовательно, системная граница КПД котла в общих чертах включает в себя некоторое, но не все оборудование в котельной.

Граница системы для измерения эффективности котла, к счастью, обычно определяется в применимом стандарте; т.е. в них точно определены компоненты, принадлежащие границе системы. Все значения расхода записываются, когда они пересекают границу системы.

Оборудование для транспортировки, транспортировки и подачи топлива находится за пределами котельной системы.Угольные дробилки и связанное с ними оборудование находятся в пределах системы, поскольку они являются частью внутреннего контура потока.

Вентиляторы и воздуховоды находятся за пределами котельной системы. Оборудование, начиная с первой поверхности теплопередачи, подогревателя воздуха, находится в пределах системы.

Печь с сопутствующим оборудованием находится в пределах котельной системы. Утилизация золы находится за пределами котельной системы.

Оборудование для очистки дымовых газов находится за пределами котельной системы. Вентилятор рециркуляции дымовых газов находится за пределами котельной системы.

Все паровые и водяные теплообменники, охлаждающие дымовые газы, находятся внутри границы котельной системы.

Насосы принудительной циркуляции находятся внутри границы системы.

Система управления, КИПиА и электрификация находятся за пределами котельной системы.

3.6.1 Полезная тепловая мощность

Полезная тепловая мощность включает все значения тепла при всех потоках пара. Стоимость, конечно, зависит от типа котла и причины, по которой мы рассчитываем КПД котла. Обычно полезную тепловую мощность можно определить как

(3,2) Qabs = Qms + Qrh + Qbd

, где

Q мс — тепло, передаваемое в основной пар

Q rh — это тепло, передаваемое на подогрев пара

Q bd — тепло, передаваемое на продувку

Обычно пар, используемый для нагрева воздуха или продувки сажей, не учитывается.

3.6.2 Ввод тепла и энергии

Ввод энергии состоит из двух компонентов. Один пропорционален расходу топлива, а другой не зависит от расхода топлива. Потоки энергии, которые зависят от потока топлива:

химическая энергия в топливе, H u (теплота сгорания)

энергия, включенная в предварительный нагрев топлива, Q f

энергия, включенная в предварительный нагрев воздуха, Q a

Примеры потоков энергии, которые в некоторой степени не зависят от потока топлива:

вал мощности вентиляторов дымовых газов и воздуха

мощности на валу циркуляционных насосов

подвод энергии вентилятором рециркуляции дымовых газов.

Полезную тепловую нагрузку принято рассматривать как разницу между входными и выходными значениями. То есть полезное тепло — это разница между потоками на выходе и потоками на входе. Поэтому логично, что эти потоки энергии не считаются входными потоками. Такими входными потоками являются:

тепло в питательной воде

тепло в потоке пароохладителя

Тепло в потоке входящего пара в подогреватель.

3.6.3 Определение КПД прямым методом

Когда известны массовые потоки, значения удельной теплоемкости и температуры, подвод тепла с предварительно нагретым воздухом и топливом можно рассчитать, используя, например, следующую упрощенную формулу:

(3.3) η = Qms + Qrh + QbdHf * mf + Qf + Qa + ∑P

или

(3.4) η = mms * (hms − hfw) + mrh * (hrh, out − hrh, in) + mbd * (hbd − hfw) Hf * mf + mf * (hf, out − hf, in) + ma * (ha, out − ha, in) + ∑P

, где

H f — это теплотворная способность топлива

м f — массовый расход топлива

Q f — тепло, передаваемое предварительно нагретому топливу

Q a — передаваемое тепло к предварительно нагретому воздуху

Σ P представляет собой сумму входных потоков механической и электрической энергии

м мс является основным массовый расход пара

м rh — массовый расход пара повторного нагрева

м барр. — массовый расход продувки

м a — массовый расход воздуха

h ms — энтальпия основного пара

h fw — энтальпия водяного пара

h bd — энтальпия продувки

ч rh, out — энтальпия на выходе пароперегревателя

h rh, in — энтальпия на входе пара для повторного нагрева

h f, out — энтальпия на выходе топлива

ч f, в — энтальпия на входе топлива

ч a, на выходе — энтальпия воздуха на выходе

ч a, в — энтальпия воздуха на входе

Приведенная выше формула представляет собой очень простую формулу.Он игнорирует большую часть потоков энергии, пересекающих границу. Отметим, что, по крайней мере, следующие потоки не были учтены:

конденсат

утечка воздуха

сажеобдувка

прочие потоки электроэнергии

потоки к и от очистки дымовых газов

распыляющий пар

вспомогательные виды топлива

потоки отопления, вентиляции и кондиционирования воздуха

тепло хранится в золе (твердой или расплавленной).

Можно утверждать, что эти потоки второстепенные и не влияют на расчет. Их действие сложно оценить априори, не измерив их. Поэтому необходимость измерения большого количества потоков является одной из основных проблем при прямом измерении эффективности.

Другая проблема возникает из теории математической неопределенности, связанной с измерениями. Поскольку необходимо измерять каждый поток, ошибка в эффективности быстро становится очень большой. Поэтому прямой метод на практике применяется очень редко.

3.6.4 Определение эффективности косвенным методом

Уравнение эффективности также может быть оформлено как (EN 12952-15, 2003)

(3.5) η = 1 − Qin − QabsQin

и даже далее как

( 3.6) η = 1 − ∑Ql, iQin

, где

Q l, i — это i : th потеря тепла

Основные потери в парогенераторе следующие :

Потери тепла с дымовыми газами, которые можно разделить на сумму:

потери тепла с сухими дымовыми газами

потери тепла с вода в дымовых газах

Потери несгоревшего горючего топлива, которые можно разделить на сумму:

потери негорючего в золе

потери я n негорючие в дымовых газах

Явное тепло в золе

Потери на излучение и теплопроводность.

Большинство этих потерь можно оценить с большей точностью, чем фактические потоки. Таким образом, косвенный метод дает более высокую точность при оценке эффективности парогенератора.

Самая большая потеря тепла от парогенератора — это тепло, теряемое выходящим дымовым газом. Потери дымовых газов зависят от конечной температуры дымовых газов и количества дымовых газов. Таким образом, чем выше соотношение воздуха, тем выше потери дымовых газов.

Дымовые газы должны выходить из котла при как можно более низкой температуре, чтобы минимизировать потери дымовых газов.Обычно либо из-за экономики, либо из-за проблем с оборудованием или из-за коррозии температура дымовых газов ограничивается 150–200 ° C.

Ни весь углерод, ни все углеводы топлива, подаваемого в котел, не сгорают. Тепло, теряемое в результате незавершенных реакций, называется негорючим. Фактически, термодинамика ограничивает развитие реакций горения некоторой конечной величиной. Это означает, что в дымовых газах всегда присутствует некоторое количество CO, H 2, и других углеводородов.

Полное сжигание твердого топлива затруднено, поскольку сжигание полукокса обычно является медленным процессом.Это означает, что некоторое количество углерода остается в золе, поступающей со дна печи. Все виды топлива из твердой биомассы содержат некоторые сложные углеводороды. Когда они сгорают, некоторые из них превращаются в мелкие несгоревшие частицы, называемые сажей. Сажа — это в основном несгоревший углеродный остаток, который снижает эффективность котла.

Тепло теряется при выходе из печи остатков горения, горячей золы. Чтобы узнать потери золы, необходимо определить температуру, расход и энтальпию золы. К счастью, потери золы обычно достаточно малы, поэтому даже большие неточности в определении потерь золы обычно имеют незначительное влияние на точность общей эффективности.Если зола выходит из печи в расплавленном виде (например, в котлах-утилизаторах), потери значительно выше.

Есть потери из горячих стенок котла в окружающую среду. Они называются радиационными и конвекционными потерями. Часть этой энергии увеличивает температуру поступающего воздуха. Обычно радиационные и конвекционные потери определяют по подходящей диаграмме, рис. 3.12.

Рисунок 3.12. Радиационные потери котлов.

3.6.5 ASME PTC-4

В США и других странах используется код испытаний производительности ASME PTC-4.Он разработан Американским обществом инженеров-механиков (ASME, 2008). Основное отличие от EN 12952-15 заключается в том, что на входе используется более высокая теплотворная способность топлива. Следовательно, необходимо учитывать как потерю скрытое тепло воды, выходящей с дымовыми газами. Таким образом, численные значения эффективности, полученные из ASME PTC-4, значительно ниже, чем из EN 12952-15. На практике суть вычислений довольно похожа.

3.6.6 DIN 1942

В свое время большой популярностью пользовались приемочные испытания парогенераторов DIN 1942 (DIN 1942, 1990).Он был разработан Немецким институтом стандартизации. Содержание очень близко к новому стандарту EN (EN 12952-12, 2003). DIN 1942 в настоящее время используется только для проверки производительности старых котлов для сравнения с предыдущими данными.

3.6.7 Собственная потребность в электроэнергии

Паровой котел нуждается в перекачке энергии, чтобы иметь возможность вводить питательную воду для производства пара под давлением. Чем выше давление, тем выше потребность в собственной мощности (Таблица 3.3).

Таблица 3.3. Собственная потребность в электроэнергии

Давление МПа Собственная мощность в процентах от производства Собственная мощность, кВт / кг пар / с Мощность нагнетания, кВт / кг пара / с
40 3.5 25 5
80 4,5 35 12
120 5,0 45 20
160 5,5 55 25
200 6,0 60 30
350 6,5 65 35

Справочник по воде — системы предварительного котла у камина

Сердце любого котла — его топливная система.Проблемы с обращением с топливом и его хранением могут снизить эффективность всего котла.

Котельное топливо бывает трех видов: жидкое, твердое и газовое. Способы обращения и хранения различаются в зависимости от типа используемого топлива.

ГАЗОТОПЛИВО

Чистое и относительно не содержащее влаги газообразное топливо не представляет особых трудностей в обращении. Природный газ является ярким примером чистого топлива и чаще всего используется в котельных.

Грязный газ, такой как газ нефтепереработки, доменный газ, газообразный оксид углерода и другие отходящие газы технологических процессов, может вызвать серьезные проблемы при обращении с ним.Необходимо принять специальные меры для предотвращения утечки в окружающую атмосферу, пожара, отложений в топливопроводах, влаги и неполного сгорания. Серьезность проблемы зависит от конкретных примесей в газе. Способы обращения выбираются в соответствии с природой конкретного газа и местными нормативами.

Для устранения проблем могут использоваться мокрые скрубберы, электрофильтры, химические диспергаторы и подходящая изоляция для труб и резервуаров. Мокрые скрубберы и электрофильтры удаляют загрязнения механически.Химические диспергаторы использовались вместе с мокрыми скрубберами и электрофильтрами для удаления вредных загрязняющих веществ. Поскольку утечка является одной из основных проблем при обращении с газами, необходим какой-либо метод обнаружения утечки. Выбранный метод может быть таким же простым, как распылители детекторного типа, или таким сложным, как детекторы горючих газов с сигнализацией, которые могут быть подключены к автоматическим системам пожаротушения.

ТВЕРДОЕ ТОПЛИВО

Твердое топливо (включая уголь, древесину и твердые отходы) представляет собой некоторые из тех же трудностей при обращении.Проблемы возникают, если не будет обеспечена непрерывная и свободная подача топлива, размер которого соответствует определенному типу оборудования для сжигания. Проблемы включают калибровку по размеру, измельчение или измельчение, постоянство содержания влаги, замерзание или комкование, пыление, пожары при хранении из-за самовозгорания, а также пожары в системах подачи сырья или золы.

Большинство проблем можно свести к минимуму или устранить путем правильного выбора оборудования для обращения с топливом. Конкретные типы оборудования для обращения, хранения и подготовки зависят от характеристик используемого твердого топлива.

Поскольку подходящее оборудование не всегда доступно, для минимизации проблем использовались топливные присадки или вспомогательные средства. Эти добавки включают шлифовальные добавки, улучшители влажности, пылящие добавки, ингибиторы замерзания и катализаторы для минимизации горючих веществ в золе и системах обращения с летучей золой.

ТОПЛИВО ЖИДКОЕ

Жидкое топливо включает отработанные масла, легкие масла, тяжелые нефти и другие горючие жидкости. Из-за проблем с удалением жидких остатков рассматривается и испытывается все больше разнообразных горючих жидкостей.На рисунках 20-1 и 20-2 показаны ключевые компоненты типичной системы обращения с жидким топливом и системы хранения мазута соответственно.

Проблемы, возникающие при обращении с жидким топливом, его хранении и приготовлении, включают загрязнение воды, образование осадка, сопротивление потоку, биологический рост, нестабильность и коррозионную активность. Как правило, эти условия проявляются как чрезмерное засорение сетчатого фильтра, плохой поток, повышенная нагрузка на топливный насос, отложения нагревателя, отложения в топливной магистрали, потеря места для хранения, отложения на наконечнике горелки, засорение горелки, утечки из-за коррозии резервуара для хранения, плохое распыление, и другие проблемы с горением.Таблица 20-1 суммирует характер и причины проблем, связанных с ключевыми компонентами системы обращения с жидким топливом; некоторые из этих условий проиллюстрированы на рисунках 20-3 — 20-4 и 20-5 — 20-6.

Таблица 20-1. Проблемы предпускового бойлера и их причины.

Шлам
Расположение Проблема Причина
Резервуар для хранения уменьшает доступный объем хранения мазута Ил мог образоваться в результате хранения более 7 дней или использования нескольких источников нефти
Фильтры на всасывании необходима частая очистка Ил переносится из резервуара-хранилища
Потеря всасывания масляного насоса Ил переносится из резервуара-хранилища
Масляный обогреватель

заглушка

потеря температуры масла

изменение температуры масла

шлам выносится из резервуара-хранилища; масло полимеризовалось
Горелка

плохое распыление

искаженные узоры пламени

уменьшенная максимальная нагрузка

Необходима частая чистка

Горелка для трудностей очистки

Обрыв потока масла

масло высокой вязкости; вынос осадка из резервуара для хранения; высокая температура горелки; вода в масле

ВОДА

Вода может превратиться в эмульсию в масле во время обработки, а также может попасть в масло во время работы в результате конденсации, загрязнения или утечки.Наличие воды может привести к множеству проблем:

Вода, отделяющаяся от нефти, обычно является кислой и может легко разъедать резервуары для хранения, особенно на границе раздела нефть / вода

сепарированная вода занимает полезную складскую площадь

вода в горелке может вызвать прерывание потока масла

при попадании в систему обжига в достаточном количестве вода может вызвать термический шок, что приведет к повреждению огнеупора.

Большая часть воды может быть удалена с помощью осторожных процедур транспортировки и обращения.Правильная конструкция и техническое обслуживание оборудования также могут минимизировать утечки воды, например, в результате утечек из парового нагревателя или резервуара. Чтобы свести к минимуму конденсацию, необходима надлежащая изоляция и нагрев бака.

Правильно подобранные добавки можно использовать для экономичного эмульгирования небольших количеств воды (примерно до 1%). Большое количество воды следует физически удалить из резервуара путем слива или откачки. При обнаружении большого количества воды следует определить и устранить источник.

Вода в резервуарах для хранения может быть обнаружена с помощью бомбы Bacon. Это устройство опускается в резервуар и открывается для отбора проб в любой точке под поверхностью. Затем образец можно оценить путем тестирования на донные отложения и воду (BS&W). Проверка на наличие воды может быть такой же простой, как ожидание, пока образец осядет в выпускнике.

ОТСТОЙ

Шлам состоит из осажденных тяжелых агломератов в сочетании с взвешенными веществами из нефти или жидкого топлива.Образование шлама увеличивается при смешивании жидкого топлива из разных видов сырой нефти или жидкого топлива из разных источников. Когда жидкое топливо нагревается в баке для обеспечения хорошей текучести, вероятность образования осадка увеличивается. Если температура достаточно высока для разрушения эмульсии воды в масле, более тяжелые агломераты могут осесть. Образование осадка в резервуарах уменьшает пространство для хранения пригодного для использования топлива и удаляет часть высокоэнергетических компонентов топлива. Требуется частая очистка сетчатого фильтра для предотвращения высоких перепадов давления и обеспечения хорошего потока.Образование шлама также может вызвать засорение наконечника горелки нагревателя. Осадок может быть обнаружен в резервуаре для хранения путем отбора проб из резервуара Bacon Bomb.

Чтобы смешать осевший ил с новым топливом, необходимо заполнить накопительный бак снизу. Резервуар с эффективной изоляцией (внешней изоляцией) менее подвержен накоплению шлама. Следует избегать длительного хранения (более 7 дней) и использовать какой-либо метод рециркуляции, чтобы тяжелые агломераты оставались смешанными. Если механические методы не совсем эффективны и / или требуется некоторая помощь, добавки эффективны для диспергирования шлама даже при низких нормах использования.Добавки помогают очищать загрязненные резервуары для хранения, нагреватели и горелки как в оперативном, так и в автономном режиме.

Множество преимуществ дает минимизация образования отложений топлива:

  • Повышенное содержание энергии в топливе увеличивает эффективность.
  • Чистые резервуары позволяют максимально использовать складское пространство.
  • Чистые линии подачи, нагреватели и горелки необходимы для хорошего потока и хорошего сгорания.
  • Правильное кондиционирование топлива дает хорошие формы пламени, снижая вероятность его распространения.

Правильный поток топлива позволяет котлу работать с максимальной мощностью и помогает контролировать образование отложений на горелке. Это также позволяет работать с минимальным избытком воздуха, что помогает контролировать шлакообразование и высокотемпературную коррозию.

ПОТОК ТОПЛИВА

Гидравлическое сопротивление жидкого топлива зависит от вязкости и температуры застывания. Более высокая температура снижает вязкость и увеличивает способность топлива течь. Важно поддерживать правильный температурный диапазон в резервуаре для хранения, чтобы обеспечить хороший поток топлива и предотвратить испарение легкой фракции нефти.

Один из методов контроля температуры застывания заключается в смешивании масел с разными температурами застывания. Необходимо соблюдать осторожность, поскольку температура застывания смеси может быть выше, чем у любого из двух компонентов. В результате в топливе может происходить затвердевание и кристаллизация, которые могут полностью заблокировать топливный насос. Такое засорение практически невозможно удалить обычными методами очистки. При использовании топлива с высокой температурой застывания рекомендуется высокая температура и постоянное движение.

Вязкость также влияет на распыление масла горелкой.Для правильного распыления требуется более низкая вязкость топлива, чем та, которая необходима для хорошего расхода топлива. Эта более низкая вязкость достигается путем нагревания. Пока масло находится в резервуарах для хранения, может происходить только предварительный нагрев, чтобы предотвратить испарение более легких фракций масла. После предварительного нагрева масло поступает в проточный нагреватель, где оно нагревается до температуры, подходящей для хорошего распыления.

КОРРОЗИЯ РЕЗЕРВУАРОВ И БАКТЕРИАЛЬНЫЙ РАЗВИТИЕ

Вода, отделяемая от жидкого топлива, почти всегда кислая.Хотя большинство углеводородов являются защитными по своей природе, коррозия все же может быть обнаружена на границе раздела вода / масло. На практике для защиты металлических поверхностей добавляют щелочной материал или добавку аминного типа.

Поскольку более тяжелые жидкие топлива не содержат питательных веществ, поддерживающих жизнь, в них редко возникают бактерии. В более легких жидких топливах, таких как дизельное топливо, был обнаружен рост бактерий на границе раздела вода / масло. Чтобы предотвратить это, необходимо использовать безводное жидкое топливо или предотвратить отделение воды от топлива.Когда бактериологические разрастания не предотвращены, их можно контролировать с помощью противомикробных препаратов.

Образцы для испытаний на коррозию могут быть установлены на границе раздела вода / масло для контроля коррозии, что устраняет необходимость в периодических проверках оборудования. Мониторинг роста бактерий требует отбора проб на границе раздела вода / масло и тестирования на количество бактерий.

ПРОБЛЕМЫ СПЕЦИАЛЬНОГО ОБОРУДОВАНИЯ

Топливные сетчатые фильтры защищают топливную систему от проблем, связанных с тяжелыми агломератами и взвешенными веществами.Сетчатые фильтры относительно крупные, поскольку тонкая деформация может замедлить поток топлива и увеличить требуемую частоту очистки.

Выбор топливного насоса должен основываться на ожидаемых взвешенных твердых частицах в топливе, а также на типе присадки, которая будет использоваться для защиты от возгорания. Например, насос постоянного дифференциала работает с постоянной скоростью, а различные количества неиспользованного масла рециркулируют при изменении нагрузки. Эта рециркуляция вместе с определенными добавками может увеличить количество взвешенных твердых частиц в топливе, тем самым увеличивая необходимые допуски зазоров.Естественно, допуски для очень легких чистых масел могут быть намного ближе, чем для более тяжелых видов топлива или топлива, содержащего больше взвешенных твердых частиц.

Форсунки горелки подвержены воздействию взвешенных веществ и износу. Эффект износа форсунок может быть определен путем наблюдения за картиной пламени или с помощью манометров.

Проточные нагреватели и наконечники горелок забивают из-за высоких температур, что вызывает некоторое затвердевание более тяжелых углеводородов.Проблемы с проточным нагревателем проявляются по падению давления на нагревателях, снижению температуры жидкого топлива или увеличению давления пара, необходимого для поддержания той же температуры масла. Отложения на наконечнике горелки обозначаются искаженным рисунком пламени или невозможностью достичь максимальной нагрузки из-за ограниченного потока.

Необходимо поддерживать надлежащее обращение с топливом, чтобы обеспечить оптимальные условия и тем самым свести к минимуму эти проблемы. Кроме того, часто требуется периодическая чистка. Когда требуемая частота очистки является чрезмерной, можно использовать добавку, чтобы помочь удерживать тяжелые агломераты диспергированными и легко текучими.

БЕЗОПАСНОСТЬ

Жидкое топливо требует осторожности при обращении для обеспечения максимальной безопасности. Возможные проблемы включают загрязнение в результате разливов или утечек, а также утечку горючих паров. Зоны резервуаров должны быть ограждены, чтобы не допустить разливов. Для защиты от пожара необходима специальная конструкция резервуара и следует использовать мониторы горючих паров. Мониторы горючих газов могут быть интегрированы в системы пожаротушения.

Рисунок 20-1. Типовая блок-схема системы предварительного сжигания.

Икс

Рисунок 20-2.Типовая компоновка резервуара для хранения мазута.

Икс

Рисунок 20-3 и Рисунок 20-4.

Икс

Рисунок 20-3. Топливный фильтр с отложениями

Рисунок 20-3. Топливный фильтр с отложениями

Рисунок 20-5 и 20-6. Очистить сопло горелки и сопло горелки, пострадавшее от взвешенных частиц.

Икс

Рисунок 20-5.Очистить сопло горелки.

Рисунок 20-6. На форсунку горелки попала взвесь.

Заявка на патент США на КОТЕЛЬНУЮ ГОРЕЛКУ ДЛЯ ТВЕРДОГО ТОПЛИВА ИЗ БИОМАССЫ ИЛИ ШИНЫ И КОТЛ, СОДЕРЖАЩИЙ Патентную заявку на ТАКУЮ ГОРЕЛКУ (Заявка № 20100132596 от 3 июня 2010 г.)

Настоящее изобретение относится к горелке котла для твердого топлива типа биомассы или шины, а также к котлу, содержащему такую ​​горелку.

В последние годы в области производства энергии из биомассы произошли большие успехи. Фактически, проблемы, связанные с обычными энергоресурсами, такими как углеводороды, с точки зрения сокращения запасов, а также генерируемого загрязнения или даже просто их экономической стоимости, привели к рассмотрению использования биомассы в качестве источника энергии. источник.

Термин «биомасса» классически охватывает все виды энергии, получаемые в результате разложения органического вещества, производимого из солнечной энергии, преобразованной растениями, используемыми либо непосредственно, либо после метанизации органических веществ (биогаз) или новых химических преобразований (биотопливо).

Настоящее изобретение нацелено, в частности, на область использования биомассы в качестве топлива для питания котла.

Таким образом, уже хорошо известны установки для производства энергии за счет сжигания таких разнообразных видов топлива, как опилки, бревна, солома, растительные отходы, побочные продукты леса или кусты, кукурузные початки, кокосы и т. Д.

Горелка, составляющая камеру сгорания котла, объединяет топливо и окислитель, состоящий из воздуха, с целью сгорания.Эта горелка обычно состоит из кожуха, в котором залито топливо, а в качестве окислителя впускается воздух.

Пламя с плохой подачей окислителя длинное и дымное, так как оно требует кислорода на высоте. Таким образом, для создания циркуляции воздуха внутри горелки, чтобы способствовать пламени, в котле предусмотрен вентилятор, позволяющий вводить первичный и вторичный воздух, и, по возможности, вентилятор предусмотрен для вывода дыма на верх котла. Наличие этих вентиляторов может вызвать проблемы с обслуживанием из-за их воздействия относительно высоких температур, которые необходимы для хорошего сгорания.

Также можно было заметить, что, в зависимости от природы топлива, было более или менее большое количество остатков. Таким образом, когда в качестве топлива используется древесина, при сгорании почти не образуется золы; в то время как в случае злаков при сгорании образуются твердые остатки, такие как зола.

Для решения этой проблемы остатков сгорания в патенте FR 2880407 предложено нагревательное устройство, содержащее, в частности, горелку с фрагментированным топливом, например зерновыми, приспособленное для извлечения твердых остатков без постороннего вмешательства человека и без прерывания работы нагревательного устройства.Такая самоочищающаяся горелка, таким образом, состоит из перфорированного кожуха, в котором верхняя часть содержит верхнее и нижнее отверстия, а нижняя часть также содержит верхнее отверстие, соединяющееся с нижним отверстием верхней части, причем нижняя часть подвижно установлена ​​между рабочее положение и положение очистки, в котором его верхнее отверстие направлено вниз, при этом предусмотрены средства закрытия для закрытия нижнего отверстия верхней части при смещении нижней части.

EP 0,882,201 также описывает котел с непрерывной подачей гранулированного твердого топлива, сжигание которого оптимизировано.Такой котел имеет две наложенные друг на друга ступени: нижнюю, в которой расположена трубчатая камера сгорания с вертикальным удлинением, в которую подаются средства подачи топлива, и верхнюю, в которой расположены теплообменник и дымоотвод, две ступени. соединение посредством сопла для отвода пламени из камеры сгорания к теплообменнику под действием так называемых средств первичной циркуляции воздуха от основания камеры сгорания и в осевом направлении через ее внутреннее пространство к трубе для отвода дыма.Средства циркуляции воздуха состоят из средств снижения давления верхней и нижней ступеней после верхней ступени. Таким образом, такой котел имеет то преимущество, что воздух, циркулирующий под действием частичного вакуума, не может следовать по какому-либо другому пути, кроме того, который создается за счет снижения давления, в отличие от средств пульсирующего типа. Такой котел имеет высокую мощность за счет оптимизации сжигания и отвода выделяемого тепла, в частности, благодаря средствам восходящей циркуляции воздуха.Это средства стандартного турбинного типа.

Однако за пределами этой конфигурации в наложенных друг на друга ступенях для создания циркуляции воздуха невозможно предусмотреть другие конфигурации котла.

В DE 10 2004 051 685 предложен котел с камерой сгорания, в которую стружка автоматически проталкивается бесконечным подающим шнеком. Свежий воздух, необходимый для горения с кислородом, поступает по воздуховоду первичного воздуха под решеткой нагрева или над камерой сгорания.Тепло, выделяемое при сгорании, нагревает воду в отопительном контуре через стенки резервуара и систему труб с газообразными продуктами сгорания, которые лишь частично передают тепло через отопительный контур. Теплообменник для газа сгорания и первичного воздуха предусмотрен в трубопроводе для газа сгорания над камерой сгорания. Этот теплообменник действует как камера подогрева первичного воздуха. Внутри теплообменника множество труб расположены вертикально от дна до крышки, дымовые газы проходят через эти трубы вертикально до трубы и нагревают их.На боковых стенках напротив теплообменника имеется входное отверстие для первичного воздуха и выходное отверстие для соединительной трубы, что позволяет подавать первичный воздух, необходимый для горения. Первичный воздух, пересекающий горизонтально от входного отверстия к выходному отверстию, повторно нагревается при контакте с трубами, содержащими дымовые газы. В выпускном отверстии повторно нагретый первичный воздух проходит по трубопроводу в камеру сгорания топлива котла, и достигается значительное улучшение степени эффективности за счет впуска воздуха, связанного с теплом.Для достижения необходимой для горения пропускной способности установлен пневмотранспортер для забора первичного воздуха и удаления дымовых газов в проточном тракте. Осевой вентилятор расположен между теплообменником и батареей и работает как вытяжной вентилятор на пути потока от теплообменника и котла, а также как генератор сверхдавления в батарее. Следовательно, это громоздкий двухступенчатый котел.

В US 2003 / 0,097,969 предлагается установка для сжигания твердых отходов, таких как лузга.Этот инсинератор содержит печь, периферийные стенки которой проходят вертикально с нижней частью, определяющей основную камеру сгорания, промежуточную секцию выше, определяющую вспомогательную камеру сгорания, секцию охлаждения над промежуточной секцией и верхнюю секцию над секцией охлаждения, образованную подачей. сточных вод для отвода продуктов сгорания, образующихся в основной и вспомогательной камерах сгорания. Также имеется перегородка, разделяющая камеры сгорания и образующая канал, сообщающийся по текучей среде с двумя камерами.Блок подачи, содержащий двигатель подачи, позволяет доставлять твердые отходы в печь. Между периферийной стенкой имеется пространство, а вокруг различных секций, за исключением верхней части и выхода для сточных вод, простирается теплоизоляционный экран. Выпускное отверстие для воздуха, сообщающееся по текучей среде с пространством, выполнено в периферийной стенке теплоизоляционного экрана и примыкает к его верхней части. Вентилятор размещается ниже по потоку от этого воздуховыпускного отверстия и на воздуховоде для подачи воздуха через открытый нижний конец инсинератора в пространство, выпускное отверстие для воздуха и осушитель, так что вводимый воздух нагревается в пространстве потоком тепло от периферической стенки.В сушилке, совмещенной с устройством, установлен датчик температуры, который генерирует электрические сигналы, соответствующие измеренной температуре, и подключен к блоку управления, позволяющему регулировать подачу твердых отходов из печи через двигатель в соответствии с температурой сушилка. Главный вентилятор соединен с печью воздуховодом и позволяет подавать воздух в указанную печь. Опорная плита для твердых отходов размещается в нижней части печи и содержит несколько отверстий, обеспечивающих проход золы, которая подается к выходному отверстию для твердых отходов с помощью колеса, приводимого в движение двигателем.Стеллаж вращается с помощью двигателя над опорной пластиной, чтобы перемещать золу и облегчить падение золы через отверстия и, таким образом, повысить эффективность сгорания печи.

Лучшая циркуляция воздуха необходима для хорошего сжигания твердых отходов. Хорошая циркуляция первичного воздуха, как описано в вышеупомянутых документах, может быть достигнута с помощью вентиляторов. Однако эти вентиляторы всегда используются вне камеры сгорания или горелки, поскольку фактически невозможно разместить их внутри этой горелки из-за высокой температуры.Обычно эти вентиляторы расположены либо вне камеры сгорания (US 2003 / 0,097,969), либо над указанной камерой после части теплообменника перед батареей (DE 10 2004 051,685). Из-за преобладающей температуры внутри горелки эти устройства позволяют избежать проблем с техническим обслуживанием из-за их воздействия высокой температуры. Присутствие этих вентиляторов также создает фактор пространства и аналогично ограничивает повышение температуры внутри горелки, поскольку при превышении определенного температурного порога эти вентиляторы рискуют выйти из строя, даже если они находятся вне горелки.

Таким образом, в настоящем изобретении предлагается горелка, в которой оптимизировано горение, чтобы в нее можно было подавать различные типы биомассы, при этом она имеет оптимизированные рабочие характеристики, которые могут быть интегрированы в котел без необходимости наличия у него двух наложенных друг на друга ступеней. Таким образом, с такой горелкой может быть изготовлен котел различной архитектуры, особенно на уровне теплообменника.

Кроме того, настоящее изобретение направлено на горелку, в которой можно использовать твердое топливо, такое как биомасса, состоящая из зерновых, остатков подсолнечника или рапса, гранулированной свеклы, древесных гранул, измельченной древесины и т. Д., но это также позволяет использовать другие виды топлива, такие как изношенные шины, то есть горелку, в которой температура сгорания может быть очень высокой.

Чтобы избежать проблем, связанных с твердыми остатками, образующимися при сжигании определенных видов биомассы, как упоминалось ранее, предлагается горелка, в которой при сжигании образуется гораздо меньше этих остатков, особенно при сжигании зерновых, что, следовательно, требует менее частого использования. уборка.

Для этой цели объектом изобретения является горелка твердого топлива, такого как биомасса и шины, содержащая нагревательный элемент в форме цилиндра, снабженный средствами подачи твердого топлива и средствами впуска первичного воздуха в качестве окислителя, упомянутый цилиндр имеющая в своей нижней части пластину, причем эта пластина имеет сквозные отверстия, предназначенные для приема топлива без протекания топлива, и упомянутая горелка, дополнительно содержащая внутри упомянутого цилиндра, создает частичный вакуум в горелке, чтобы создать первичный воздух. циркуляция снизу указанной пластины через последнюю и топливо, находящееся сверху, к выходному каналу для газа в верхней части указанной горелки.

Таким образом, частичный вакуум, создаваемый внутри нагревательного элемента горелки с помощью средств, расположенных в самом цилиндре и, следовательно, в самой камере сгорания, а не вне ее выше и / или ниже по потоку, как это было в случае документы, цитированные ранее, позволяет втягивать воздух из нижней части горелки через стенку, снабженную сквозными отверстиями, и, следовательно, ускорять поток воздуха через горелку и передавать газы, образующиеся в основании цилиндра, за счет повышения температуры. до выпускного патрубка горелки в верхней части указанного цилиндра, причем цилиндр достаточно высок для отделения газов от несгоревших частиц, которые могут снова опускаться к нижней стенке.Таким образом, достигается значительно улучшенная циркуляция воздуха внутри горелки с повышением температуры внутри горелки, что приводит к почти безостаточному сгоранию.

Кроме того, на нижней пластине предусмотрено очищающее средство, которое также служит для выравнивания высоты топлива, чтобы воздух мог проходить равномерно, причем очищающее средство служит для проталкивания поверхности огня, что еще больше ускоряет его. Это очищающее средство удерживают на определенной высоте, чтобы предотвратить тушение огня.

Топливо предпочтительно подается сверху горелки с помощью средств распределения, таких как роторный питатель. Это распределение топлива, таким образом, гораздо более равномерное, чем при использовании бесконечного шнека, и, кроме того, дает то преимущество, что оно происходит без прохождения воздуха снаружи горелки внутрь. Таким образом, он способен измерять или откалибровать расход топлива.

Таким образом, можно получить остатки менее 1% от использованного топлива. Это приводит к высокой добыче газа.

Кроме того, согласно одному особенно предпочтительному варианту осуществления изобретения средства, позволяющие снизить давление внутри горелки и размещенные в указанном цилиндре горелки, состоят из средств подачи сжатого воздуха, расположенных в верхней части цилиндра и создающих частичный вакуум за счет эффекта Вентури, причем средство подачи сжатого воздуха направлено, кроме того, в сторону выпускной трубы для газа.

Частичный вакуум, создаваемый таким образом внутри горелки в соответствии с изобретением, преимущественно намного больше, чем частичный вакуум, создаваемый внешним вентилятором, и даже больше, чем создаваемый естественной тягой дымовой трубы.Кроме того, сжатый воздух, непосредственно поступающий в цилиндр, является горячим и, следовательно, не создает никаких точек холода, которые могли бы ухудшить работу.

Соответственно, эти средства всасывания сжатого воздуха расположены так, что воздух из-за этого «эффекта Вентури» также подает окислитель, необходимый для сгорания газов в выпускной трубе горелки. Фактически, сжатый воздух и «эффект Вентури» создают сильную тягу, которая делает возможным выпуск газов в верхней части котла.

«Эффект Вентури» преобразует внутренний частичный вакуум котла сгорания (цилиндра) в давление в выходном трубопроводе горелки на несколько сантиметров и без механических частей с помощью простой форсунки. Такое преобразование давления возможно только из-за ограниченного пространства горелки и энергии, связанной со сжатым воздухом. Эта концентрация и подача окислителя в выпускной трубе создают высокотемпературное пламя от 850 ° C до 1000 ° C в зависимости от топлива, которое завершает сгорание.

Сжатый воздух очень предпочтительно подается с помощью струи, подаваемой компрессором, а давление сжатого воздуха регулируется просто с помощью редукционного клапана, что позволяет гарантировать оптимальное сгорание независимо от используемого топлива.

Этот внутренний частичный вакуум, создаваемый в нагревательном элементе горелки, обеспечивает безопасность при распространении огня, особенно в отношении подачи топлива.

Кроме того, горелка в соответствии с изобретением требует наличия очень небольшого количества топлива, например, 100 граммов топлива для горелки мощностью 30 кВт.Тем самым гарантируется быстрая остановка, что упрощает управление.

Горелка согласно изобретению, таким образом, предлагает быстрое горение в очень горячем замкнутом пространстве с очень большой циркуляцией воздуха. Эта концентрация горения только в горелке генерирует гораздо больше тепла, чем в стандартной горелке с вентилятором или естественной тягой, в которой циркуляция воздуха происходит при частичном вакууме или давлении (пульсирующий воздух).

Выход газовоздушной смеси также приобретает ускорение и сжатие, связанные с эффектом «Вентури» в ограниченном пространстве.

Горелка в соответствии с изобретением из-за равномерного потока топлива и воздуха не требует слишком сложной системы регулирования, в частности сложных электронных средств управления. «Эффект Вентури», возникающий в горелке, делает возможным большее добавление воздуха в более суженное (и, следовательно, более горячее) пространство, что делает возможным пиролиз на выходе из горелки (эффект паяльной лампы) в отличие от вентилятора, который имеет более низкую температуру. скорость и большая производительность при той же скорости потока.

Согласно первому частному варианту осуществления горелка содержит внешний кожух, который определяет вместе с цилиндром отсек, образующий средство для потока воздуха к средствам впуска первичного воздуха, расположенным под нижней пластиной горелки. Эти средства впуска воздуха состоят просто из пространства, предусмотренного под нижней пластиной указанной горелки, в которое подается воздух, причем указанное пространство ограничено указанным внешним кожухом, проходящим под цилиндром. Воздух, циркулирующий в кольцевом отсеке, окружающем цилиндр, преимущественно повторно нагревается, что дополнительно способствует сгоранию при его входе в горелку.

В этом варианте можно предусмотреть, чтобы горелка находилась вне котла.

Как вариант, пространство под нижней пластиной, составляющее средство впуска первичного воздуха, может определяться самим баллоном или бойлером, впускное отверстие воздуха означает выход в это пространство и вывод воздуха из нижней части котла. Эти средства впуска воздуха могут быть концентричными по отношению к выпускной трубе выхлопных газов котла, так что имеет место теплообмен, позволяющий повторно нагревать первичный воздух перед его впуском в горелку, что способствует сгоранию и охлаждению выхлопных газов перед их подачей. выход из котла.Таким образом оптимизируется эффект нагрева.

Согласно другому варианту осуществления изобретения средства впуска воздуха также состоят из пространства, созданного под нижней частью указанной горелки, в которое подается воздух, при этом средства впуска первичного воздуха состоят из трубы, проходящей предпочтительно по центру цилиндра. из верхней части последней и входящей под пластину указанной горелки через центральное отверстие достаточного сечения для первичного воздуха. Первичный воздух, движущийся в центральной трубе внутри горелки, значительно нагревается, что способствует горению.

Изобретение также относится к котлу, содержащему горелку согласно изобретению. Таким образом, этот котел может содержать центральную горелку, работающую по принципу «все или ничего», причем горелка работает постоянно в фазе нагрева. Такой котел предпочтительно является вертикальным цилиндрическим типом, причем горелка размещается в верхней центральной части.

Горелка в соответствии с изобретением и котел, включающий ее, могут очень успешно использовать в качестве твердого топлива зерновые, гранулированную свеклу, древесные гранулы, измельченную древесину, жмыхи рапсового масла и т.п., а также измельченные покрышки.

Котел согласно изобретению требует небольшого количества движущихся частей и, следовательно, небольшого количества двигателей и незначительного обслуживания. Компрессор предпочтительно находится вне котла и поэтому не подвержен перепадам температур.

Таким образом, такой котел также позволяет использовать рапсовые отходы (жмыхи), образующиеся, например, от прессования рапса для производства окислителя.

Для измельченной древесины необходима калибровка, поскольку слишком большие куски древесины вредны для работы измельчителя.

Таким образом, в случае шин, горелка должна содержать в выпускной трубе для газа средства генерирования пламени, такие как средства подачи пропана или бутана, которые позволяют сжигать газы на их выхлопе из горелки и, что очень важно, избегать запаха жженой резины. Предпочтительно средства генерирования пламени регулируются в заданном диапазоне.

Таким образом, горелка в соответствии с изобретением позволяет использовать твердое топливо, такое как биомасса, независимо от того, какой может быть эта биомасса, но также позволяет предусмотреть использование измельченных изношенных шин в качестве твердого топлива без образования каких-либо обычных недостатки, особенно неприятные запахи.

В частности, чтобы подогнать топливо, такое как шины и остатки рапса, до значительного расширения газа, большая струя позволяет подавать больше сжатого воздуха на выходе из горелки без увеличения частичного вакуума внутри указанной горелки. Следовательно, такая струя позволяет сжигать на выходе образующийся лишний газ без изменения частичного вакуума внутри горелки, особенно в ее нижней части, и, таким образом, без изменения циркуляции воздуха.

Такая горелка позволяет иметь обратный поток газа в воду (выход газов из горелки в верхней части котла — выход охлажденных газов в нижней части, следовательно, с приходом более холодной воды).

Кроме того, при остановке котел создает эффект воздушного шара, и горячие газы не могут выйти. Поскольку в дымовой трубе не может происходить конвекция, потери значительно снижаются.

Кроме того, такую ​​горелку в соответствии с изобретением можно также установить так, чтобы ее можно было расположить на стандартной дверце котла топливного или деревянного типа, чтобы преобразовать последнюю. Тогда он предпочтительно будет иметь небольшую мощность примерно от 10 до 15 кВт.

Теперь изобретение будет описано более подробно со ссылкой на чертежи, на которых:

Фиг.1 представляет собой продольный разрез первого варианта горелки в соответствии с изобретением;

РИС. 2 представляет собой разрез фиг. 1 на линии A-A;

РИС. 3 представляет собой продольный разрез примера котла с горелкой согласно фиг. 1;

РИС. 4 — продольный разрез другого примера котла с горелкой согласно фиг. 1;

РИС. 5 представляет собой продольный разрез второго варианта горелки согласно изобретению;

РИС.6 — разрез части другого примера котла с горелкой согласно фиг. 5;

РИС. 7 представляет собой вид котла в разрезе по линии B-B в разрезе;

РИС. 8 — вид в разрезе горелки согласно изобретению, установленной на стандартном котле; и

ФИГ. 9 представляет собой разрез фиг. 8.

Горелка согласно изобретению содержит цилиндр 1 , изготовленный из огнеупорного материала, такого как огнеупорная нержавеющая сталь, и внешний кожух 1 a. Эта тугоплавкая нержавеющая сталь имеет преимущество небольшой толщины. Таким образом, тепловая масса меньше, и температура для хороших условий горения может быть повышена быстрее, чем с огнеупорным материалом большей массы.

В верхней стенке 1 b закрывая цилиндр 1 , создается отверстие для подачи топлива. Через это отверстие находится подающий топливопровод 5 , соединенный с резервным топливом 6 a через роторный питатель 6 , который обеспечивает регулярную подачу топлива в горелку.Конфигурация питателя, резерва и трубы 5 обеспечивает регулярную подачу и даже позволяет «измерять и калибровать» эту подачу. Питатель может быть линейным или цилиндрическим, но, прежде всего, он не должен пропускать воздух.

Цилиндр 1 дополнительно содержит нижнюю стенку 3 , снабженную сквозными отверстиями, размеры и сквозные отверстия которых выбираются в зависимости от мощности горелки. В частности, эта нижняя стенка 3 , образующая нижнюю пластину, не пропускает топливо, но пропускает воздух.Эта перфорированная нижняя стенка 3 , например, решетка, предпочтительно состоит из плиты из огнеупорной стали.

Цилиндр 1 горелки окружен внешним кожухом 1 a , который параллелен указанному цилиндру и продолжается конусом в нижней части последнего.

Горелка дополнительно содержит средства впуска первичного воздуха в цилиндр 1 или нагревательный элемент. Эти средства впуска воздуха 13 расположены в нижней части горелки под нижней стенкой 3 .Воздух поступает через впускное средство 13 , состоящее из конусообразного пространства, образованного между нижней стенкой 3 и внешним кожухом 1 a, окружающим цилиндр, со стороны верхней части горелки и, следовательно. от котла (см. фиг. 3) через кольцевой отсек 1 c , образованный между цилиндром 1 и указанным внешним кожухом 1 a.

Горелка дополнительно содержит средства, позволяющие создавать частичный вакуум внутри указанной горелки, причем эти средства состоят из средства распределения сжатого воздуха 2 , расположенного в верхней части цилиндра 1 горелки.

Эта подача сжатого воздуха создает эффект Вентури в верхней части цилиндра 1 , который, таким образом, снижает давление.

Вследствие частичного вакуума, создаваемого в цилиндре 1 , нижняя стенка со сквозными отверстиями 3 служит соплом, воздух, выходящий снизу, втягивается частичным вакуумом, преобладающим в цилиндре 1 , и пересекает топливо остается наверху, горелка, таким образом, работает примерно как кузница.

Из-за этого частичного вакуума газы, образующиеся в основании за счет повышения температуры, поднимаются до уровня эффекта Вентури V, возникающего в верхней части цилиндра 1 к выпускной трубе 4 горелки, в то время как воздух из-за эффекта Вентури подает окислитель, необходимый для сгорания, в выпускную трубу 4 горелки.

Вал 8 , предпочтительно трубчатый, также предусмотрен внутри цилиндра 1 , проходя через верхнюю стенку цилиндра к соплу сгорания 3 .Этот вал 8 может приводиться во вращение одновременно с роторным питателем 6 , а его свободный конец в нижней части цилиндра 1 снабжен скребком 9 или скребком, который делает возможным регулярное распыление топлива в нижней части цилиндра 1 над нижней стенкой 3 .

Этот скребок 9 позволяет выравнивать топливо так, чтобы воздух, проходящий через нижнюю стенку 3 , пересекал ту же толщину топлива, чтобы огонь был равномерным по всей поверхности горелки.

Этот вал 8 дополнительно содержит в верхней части снаружи цилиндра 1 впускное отверстие для воздуха 8 a и, возможно, выпускное отверстие для воздуха в нижней части. Поступающий воздух обеспечивает охлаждение вала 8 .

Также предусмотрены средства впуска вторичного воздуха в виде трубы 11 , проходящей параллельно упомянутому валу 8 и соединенной со средством подачи первичного воздуха 1 c, . Эта труба 11 входит в верхнюю часть цилиндра 1 и обеспечивает непрерывное пламя в верхней части горелки на уровне эффекта Вентури.

На стороне горелки в отсеке 1 c, электрический резистор, вставленный в керамический корпус, расположен в трубе 14 и обеспечивает зажигание топлива в нижней части горелки. Во время розжига обеспечивается подача воздуха ниже, чем в рабочих условиях. Воздух, проходящий между камерой сгорания (цилиндр 1 ) и внешним кожухом 1 a горелки, повторно нагревается для лучшего сгорания. Этот воздух имеет регулируемую скорость потока, чтобы можно было отличить предварительное сгорание-газификацию от дожигания (большее количество воздуха на уровне «эффекта Вентури» создает более частичный вакуум).

Когда древесина или подсолнечник используются в качестве топлива, остатки сгорания, состоящие исключительно из легкой золы, также всасываются за счет эффекта Вентури и выводятся из горелки через выпускную трубу 4 с газами. Эта выпускная труба 4 , в которой происходит пиролиз, должна быть достаточно длинной, чтобы температура всех частиц и смолы могла подняться, чтобы сжечь их, в частности, чтобы соответствовать действующим стандартам.

Газы на выходе из горелки (показаны черными стрелками на фиг.3) выступают (эффект циклона) для поворота вокруг горелки, так что частицы выступают на внутреннюю поверхность 15 a стенки 15 котла, ограничиваясь внешней стенкой 18 указанного котел — отсек E, в котором течет вода (белые стрелки), нагреваясь за счет теплообмена с газами. Затем газы собираются в нижней части через выпускные отверстия 16 , расположенные в центре, когда они становятся менее горячими и свободными от частиц. Пепел самотеком падает в ящик 17 в нижней части котла.

В случае такого топлива, как пшеница, зола попадает на нижнюю пластину или сопло 3 , как клинкер. Для обеспечения возможности очистки горелки предусмотрены средства для поступательного привода вала , 8, , чтобы опускать очищающее средство 9 из положения топливного смесителя в положение контакта с соплом сгорания 3 , так что Затем средство соскабливания 9 будет служить для измельчения остатков, чтобы они прошли через сквозные отверстия сопла 3 в зольник.

Эти приводные средства могут, в частности, состоять из домкрата, предпочтительно пневматического.

В центре выдвижного ящика 17 , размещенного в нижней части котла для сбора золы, предусмотрено блокирующее средство 19 , которое препятствует выходу остатков в форме клинкера. Когда выдвигается ящик 17 , этот «клинкер» падает в золу.

Когда используемое топливо состоит из остатков шин, образующиеся металлические части накапливаются на нижней стенке 3 .Эта нижняя стенка 3 затем предпочтительно расположена так, чтобы поворачиваться по оси 90 ° (представленной пунктирной линией на фиг.1), так что металлические отходы падают в зольную камеру 17 .

В примере котла, представленном на фиг. 4, средства впуска первичного воздуха в нижней части горелки расположены в нижней части котла и состоят из трубы 20 , концентрической к выпускным отверстиям для газа 16 , что позволяет повторно нагревать первичный воздух при охлаждении. выхлопные газы перед их выходом из котла.Эта труба 20 входит в приблизительно коническую нижнюю часть цилиндра 1 под нижней пластиной 3 , составляя средство впуска первичного воздуха. Горелка, представленная в котле на фиг. 4, поэтому не имеет внешнего кожуха 1 a , определяющего отсек для впуска воздуха. Для ясности некоторые компоненты горелки на фиг. 1, такие как средства впуска вторичного воздуха, не представлены на фиг. 3 и 4, но, конечно, могут присутствовать.

Как и в горелке на фиг. 1 горелка, представленная на фиг. 5 содержит цилиндр 1 ′. В верхней стенке 1 b , закрывающей цилиндр 1 ‘, предусмотрено отверстие для подачи топлива. Через это отверстие находится подающий топливопровод 5 , соединенный с резервным топливом 6 a через роторный питатель 6 , который обеспечивает регулярную подачу топлива в горелку. Питатель 6 может быть линейным или цилиндрическим, но, прежде всего, он не должен пропускать воздух.

Цилиндр 1 ‘дополнительно содержит нижнюю пластину или решетку 3 ‘, имеющую примерно такие же характеристики, как описано ранее.

Горелка 1 ‘также содержит средства, позволяющие создавать частичный вакуум внутри указанной горелки, причем эти средства состоят из средства распределения сжатого воздуха 2 ‘, расположенного в верхней части горелки.

Эта подача сжатого воздуха создает эффект Вентури V в верхней части цилиндра 1 ‘, который, таким образом, снижает давление.

Вследствие частичного вакуума, создаваемого в цилиндре 1 ‘, нижняя стенка со сквозными отверстиями 3 ‘ служит соплом для сгорания, воздух, выходящий снизу, всасывается частичным вакуумом, преобладающим в цилиндре 1 ′ и пересекает топливо, лежащее наверху. Горелка, таким образом, работает примерно как кузница.

Из-за этого частичного вакуума газы, образующиеся в основании за счет повышения температуры, поднимаются на уровне эффекта Вентури V, возникающего в верхней части цилиндра 1 ‘, к выпускной трубе 4 ‘ горелки, в то время как воздух из этого эффекта Вентури V подает окислитель, необходимый для сгорания, в выпускную трубу 4 ‘горелки.

Горелка дополнительно содержит средства для впуска первичного воздуха в цилиндр 1 ‘или нагревательный элемент. Эти средства впуска воздуха 13, ‘состоят из пространства, созданного под пластиной или решеткой 3 ‘. Средства подачи первичного воздуха к указанным средствам впуска воздуха состоят из трубы 130 , проходящей в цилиндр 1 ′ от верхней стенки 1 b последней и выходящей под решеткой 3 ′ в космосе 13 ′.Таким образом, первичный воздух, циркулирующий в трубе , 130, , повторно нагревается в сердечнике цилиндра 1 ‘и выходит в пространство 13 ‘ значительно повторно нагретым, что способствует сгоранию.

Вал 8 ‘, предпочтительно трубчатый, также предусмотрен внутри цилиндра 1 ‘, проходя через верхнюю стенку цилиндра 1 ‘в трубе 130 к соплу сгорания 3 . Этот вал 8 ‘может приводиться во вращение одновременно с роторным питателем 6 , в то время как его свободный конец в нижней части цилиндра 1 ‘ несет решетку 3 ‘, которая, таким образом, также приводится во вращение. со скоростью, идентичной скорости подачи топлива 6 , так что топливо очень равномерно распределяется по последней.Благодаря тому, что вал 8 ‘проходит в упомянутой трубе , 130, , воздухозаборник становится менее горячим. Этот вал 8 ‘вращает решетку 3 ‘, которая, таким образом, может приводиться во вращение.

Скребковое средство 9 ‘или скребок установлено с возможностью вращения в цилиндре 1 ‘, так что вращение решетки 3 ‘относительно указанного скребка 9 ‘ позволяет разбрасывать топливо равномерно в нижней части цилиндра 1 ′ на вышеупомянутой нижней стенке 3 ′.

Этот скребок 9 ′ позволяет выравнивать топливо так, чтобы воздух, проходящий через нижнюю стенку 3 ′, пересекал ту же толщину топлива, чтобы огонь равномерно распределялся по всей поверхности горелки. .

Решетка 3 ‘предпочтительно имеет диаметр, примерно соответствующий внутреннему диаметру цилиндра 1 ‘, в то время как пространство 13 ‘, предусмотренное под решеткой 3 ‘, имеет больший диаметр.Решетка 3 ‘предпочтительно может быть опущена в указанное пространство 13 ‘, тем самым освобождая периферию решетки 3 ‘.

Когда решетка 3 ‘опускается, скребок 9 ‘ также опускается на большую ширину, так что он упирается в решетку 3 ‘в положении скребка последней. Вращение решетки 3 ‘позволяет вращать скребок 9 ‘, но наклонять его по отношению к оси вращения решетки 3 ‘, чтобы соскрести решетку 3 ‘, которая поворачивается и снимает остатки, таким образом, удаляются на периферии решетки 3 ‘и попадают в пространство 13 ‘.

Дно 23 пространства 13 ‘установлено с возможностью поворота на штифте 24 , чтобы открываться, когда вал 8 ‘, опирающийся на указанное дно, 23 опускается для опускания решетки 3 ′. Остатки, попадающие в пространство 13 ‘, тем самым выгружаются под действием силы тяжести в зольный ящик котла, расположенный под указанным пространством 13 ‘.

Опускание вала 8 ′, решетки 3 ′ и скребка 9 ′ может осуществляться с помощью смещенных штифтов.Этот вал 8 ‘фактически содержит в своей верхней части вне цилиндра 1 ‘ штифт 21 , проходящий поперек упомянутого вала 8 ‘. Этот штифт 21 установлен с возможностью поворота на одном конце 21 a, , который ниже точки поворота 21 b этого пальца 21 на валу 8 ′, ниже, чем ось поворота. противоположный конец 21 c штифта 21 , установленного на конце штока домкрата 22 , который предпочтительно является пневматическим и соединен с компрессором средства впуска сжатого воздуха.Что касается скребка 9 ′, он опирается на вал 9 a ′, проходящий параллельно валу 8 ′ и конец которого установлен с возможностью поворота под углом 21 d на штифте 21 рядом с концом 21 c.

Когда домкрат 22 приведен в действие, шток 22 a указанного домкрата 22 отталкивает штифт 21 назад и, следовательно, опускает вал 9 a ‘подшипник скребка 9 ′, а также вал 8 ′, при этом скребок 9 ′ опускается с большей амплитудой за счет созданной конструкции.

Также предусмотрены средства впуска вторичного воздуха в виде трубы 11 ‘, соединенной со средствами подачи первичного воздуха 130 . Эта труба 11 ′ входит в верхнюю часть цилиндра 1 ′ и обеспечивает непрерывное пламя в верхней части горелки на уровне эффекта Вентури V.

На стороне горелки установлен электрический резистор. в керамике размещается в патрубке 14 ′ и обеспечивает воспламенение топлива в нижней части горелки.Во время розжига обеспечивается подача воздуха ниже, чем в рабочих условиях. Воздух движется вокруг этого резистора и выходит из струи сжатого воздуха, регулируемой электромагнитным клапаном.

Котел, оборудованный такой горелкой, представлен на фиг. 6 и 7. Газы на выходе из горелки выбрасываются из изогнутой выпускной трубы для газа 4 ′ (эффект циклона) так, чтобы вращаться вокруг горелки, чтобы частицы выбрасывались на внутреннюю поверхность 50 a стенки 50 котла, ограничивая внешней стенкой 60 указанного котла отсек E, в котором течет вода, нагреваясь за счет теплообмена с газами (1 st ступень).Затем газы собираются снизу, когда они становятся менее горячими и свободными от частиц, через выпускное отверстие для газа 40 .

Котел дополнительно содержит вторую ступень повторного нагрева 30 возвратной воды от отопления (черные стрелки) охлажденными газами первой ступени.

Т-образный выпускной патрубок для газа 40 позволяет отводить более холодные газы в нижнюю часть основного корпуса котла. Вертикальная часть 41 тройника позволяет охлаждать более холодные газы водой с более низкой температурой.Это Т-образное выходное отверстие для газа 40 позволяет отделить возможные частицы, образующиеся при горении.

Заглушка для очистки позволяет удалить остатки и отвести низкотемпературный конденсат. Входной конец 42 газоотводной трубы 40 в нижней части основного корпуса скошен, чтобы не уносить частицы, опускающиеся в выхлопной канал 41 . Трубка 31 позволяет набирать воду в верхней части второго нагревательного элемента и впрыскивать ее в нижнюю часть основного корпуса на другой стороне перегородки 50 .

На фиг. 8 и 9, согласно изобретению представлена ​​горелка 1 ″, установленная для размещения на дверце P котла стандартного типа. В такой котел 1 ″ подается топливо с помощью питателя 6 ″, снабженного бункером 6 a ″, расположенным в котле, и наклонной трубой 5 ″, соединенной с горелкой 1 ″ через дверь P. Дефлектор 5 a ″, расположенный на конце трубы 5 ″, делает возможным распределение на нижней пластине 3 ″ горелки 1 ″.

Трубка 14 ″, содержащая запальный резистор, расположена горизонтально, в то время как средство впуска первичного воздуха 13 ″ состоит из пространства под нижней пластиной 3 ″, снабженного дном 23 ″.

Средство подачи первичного воздуха 130 ″ состоит из камеры, предусмотренной между дверцей котла и горелкой 1 ″, так что этот воздух повторно нагревается перед входом во впускное средство 13 ″. Также предусмотрены средства впуска вторичного воздуха в виде трубы 11, ″, соединенной со средствами подачи первичного воздуха , 130, ″.Эта труба 11 ″ входит в цилиндр 1 ″ и обеспечивает непрерывное пламя в верхней части котла на уровне эффекта Вентури V, создаваемого средством распределения сжатого воздуха 2 ″, расположенным в верхней части котла. горелка на уровне патрубка выхода газа 4 ″.

Изобретение, конечно, не ограничивается приведенными рабочими примерами, но также включает все варианты, входящие в объем защиты, определенный формулой изобретения.

A НИЗКОГО И ВЫСОКОКАЧЕСТВЕННОГО ТВЕРДОГО ТОПЛИВА ИЗ БИОМАССЫ И УГЛЯ (Технический отчет)

Келли, Джон Т., Миллер, Джордж и Намазиан, Мехди. НИЗКОЕ И ВЫСОКОЕ КАЧЕСТВО ТВЕРДОГО ТОПЛИВА ИЗ БИОМАССЫ И УГЛЯ . США: Н. П., 2001. Интернет. DOI: 10,2172 / 795777.

Келли, Джон Т., Миллер, Джордж и Намазиан, Мехди. НИЗКОЕ И ВЫСОКОЕ КАЧЕСТВО ТВЕРДОГО ТОПЛИВА ИЗ БИОМАССЫ И УГЛЯ . Соединенные Штаты. https://doi.org/10.2172/795777

Келли, Джон Т., Миллер, Джордж и Намазиан, Мехди. Солнце . «НИЗКОЕ И ВЫСОКОЕ КАЧЕСТВО ТВЕРДОГО ТОПЛИВА ИЗ БИОМАССЫ И УГЛЯ». Соединенные Штаты. https://doi.org/10.2172/795777. https://www.osti.gov/servlets/purl/795777.

@article {osti_795777,
title = {НИЗКОЕ И ВЫСОКОКАЧЕСТВЕННОЕ ТВЕРДОЕ ТОПЛИВО ИЗ БИОМАССЫ И УГОЛЬНЫХ ШТРИЦ},
author = {Келли, Джон Т. и Миллер, Джордж и Намазиан, Мехди},
abstractNote = {Использование отходов биомассы в качестве топлива в существующих котлах снизило бы выбросы парниковых газов, SO2 и NOx, а также эффективно использовало бы отходы.Однако использование биомассы ограничено ее низким содержанием энергии и плотностью, высоким содержанием влаги, несовместимой конфигурацией и характеристиками разложения. Если биомассу улучшать обычными методами, стоимость топлива становится непомерно высокой. Компания Altex определила процесс, называемый Altex Fuel Pellet (AFP), в котором используется смесь отходов биомассы, включая твердые бытовые биологические вещества, и небольшую угольную мелочь, для производства топливных гранул с высоким содержанием энергии, хорошего горения и устойчивости к погодным условиям. что дешевле угля.Эта экономическая выгода в первую очередь связана с платой за прием муниципальных твердых биологических веществ. Помимо низкой стоимости, процесс также является гибким и может включать несколько представляющих интерес материалов биомассы. Работа, представленная в настоящем документе, показала техническую и экономическую осуществимость процесса AFP. Недорогие древесные опилки и легкие фракции городских отходов были выбраны в качестве основных отходов биомассы, которые будут объединены с твердыми биотопами и угольной мелочью для производства гранул AFP. Процесс сочетает в себе этапы обезвоживания, экструзии гранул, сушки и утепления.До пилотных испытаний использовалось лабораторное испытательное оборудование для производства ограниченного количества гранул для определения характеристик. Эти испытания показали, какие составы гранул обладают высоким потенциалом. Затем пилотные испытания показали, что можно производить чрезвычайно прочные гранулы с высоким содержанием энергии, хорошей плотностью и адекватной атмосферостойкостью. Был сделан вывод, что с этими окатышами можно обращаться, хранить и транспортировать с использованием оборудования, аналогичного тому, которое используется для угля. Испытания показали, что гранулы AFP имеют высокую скорость горения при сжигании в системах топочного типа.В то время как выбросы NOx в условиях горения кочегарного типа были высокими, простая ступенчатая подача воздуха снизила выбросы до уровня ниже, чем для угля. В ходе испытаний на пылевидном топливе было обнаружено, что измельченные гранулы могут быть использованы в качестве эффективного агента контроля NOx для систем, работающих на пылевидном угле. Было зарегистрировано сокращение выбросов NOx до 63% при использовании AFP в качестве агента контроля NOx. Помимо преимуществ в производительности, экономический анализ показал хорошие экономические преимущества топлива AFP. Используя данные производителя оборудования и разумные значения затрат на биомассу, твердые биологические вещества и угольную мелочь, было определено, что установка AFP будет иметь хорошую рентабельность.Для случаев, когда содержание твердых биологических веществ находилось в диапазоне 50%, внутренние ставки доходности после уплаты налогов находились в диапазоне от 40% до 50%. Это очень привлекательная прибыль. Помимо анализа исходных условий для различных составов AFP, протестированных в пилотном масштабе, анализ чувствительности показал влияние важных параметров на доходность. По результатам было ясно, что доходность превосходна для ряда параметров, которых можно ожидать на практике. Важно отметить, что эти хорошие доходы достигаются даже без стимулов, связанных с преимуществами контроля выбросов биомассы.},
doi = {10.2172 / 795777},
url = {https://www.osti.gov/biblio/795777}, journal = {},
number =,
объем =,
place = {United States},
год = {2001},
месяц = ​​{7}
}

паровых котлов на биомассе жилые

Мы поставляем качественный и лучший сервис для паровых котлов на биомассе для жилых домов .Жилые паровые котлы на биомассе широко используются в отопительной, химической, пищевой, табачной, текстильной, печатной и красящей, кормовой, медицине, строительных материалах, вине, больницах и других областях.

Эта серия паровых котлов на биомассе для жилых домов лучше, чем котлы любой марки в настоящее время, по характеристикам, сроку службы, конструкции и использованию производительности.

  • Best Boiler Buying Guide — Consumer Reports

    23 июня 2020 г. · Большинство котлов производят пар или горячую воду с использованием природного газа или топочного мазута, и все они либо конденсационные, либо неконденсирующиеся (см. Ниже).Бойлеры требуются…

    Получить предложение
  • Нью-йоркский котел, работающий на биомассе — китайский производитель котлов

    новый паровой котел на биомассе с устройством утилизации отходящего тепла. 2020-11-20 0183; Горизонтальный котел внутреннего сгорания серии WNS представляет собой трехходовой котел кожухо-масляного типа. После того, как топливо…

    Получить предложение
  • Котлы для жилых домов | Котлы для дома | Weil-McLain

    Weil-McLain — это тепло и комфорт. Наши энергоэффективные высококачественные газовые и мазутные котлы подходят для жилых помещений любого размера.

    Получить расценки
  • Котел на биомассе низкого давления — China Boiler

    Котел на биомассе для дома — thepuzzlegames.org. 2020-11-20 0183; жилой котел на биомассе. Система отопления на биомассе — Википедия это мощность, давление есть, используйте для. Меня зовут, мой адрес электронной почты…

    Получить расценки
  • Каким будет среднегодовой темп роста рынка паровых котлов в

    23 декабря 2020 г. · Сотрудничество между ключевыми компаниями с целью запуска котлов на биомассе также способствует развитию глобального парового котла рынок.Например, в феврале 2020 года ThyssenKrupp сделал…

    Получить расценки
  • Ремонт котла Tacoma | Котлы Такома | Газ или электричество

    Жители Такомы могут рассчитывать на нас во всех вопросах, касающихся котлов. Мы обслуживаем частных и коммерческих клиентов, предлагая: • Газовые котлы • Электрические котлы • Котлы HVAC • Коммерческие паровые котлы • Большие импульсные котлы. Устанавливаем качественные котлы…

    Получить предложение
  • Котел на древесной щепе на биомассе

    Котел на биомассе Crown Royal Stoves — самый экономичный способ обогрева в зимние месяцы.Котел на древесной стружке Crown Royal Stove — это автоматизированная система подачи с бункером, предназначенная для размещения…

    Получить предложение
  • Котлы и печи на биомассе — дровяные печи

    23 декабря 2020 г. · Котлы и печи на биомассе: AH 100 America’s Печь для нагрева пеллет или кукурузы: AH 170 Печь для нагрева пеллет или кукурузы в Америке: AHB 100 Котел для нагрева пеллет или кукурузы в Америке: AHB 170 Котел на пеллетах или кукурузных пеллетах Агентства по охране окружающей среды Америки: SP1000 Домашний нагреватель Big E Breckwell: Glenwood 7060 Коммерческий многотопливный котел:

    Получить расценки
  • Угольные котлы и печи — дровяные печи

    24 декабря 2020 г. · 800-968-8604 Бесплатный звонок 406-300-1776 (местный) 888-317-0987 Факс: sales @ woodstoves.сеть. Часы работы с 8 до 17 (горное время). С понедельника по пятницу

    Получить расценки
  • Котлы для жилых помещений | U.S. Boiler Company

    Приобретая котел, водонагреватель или радиатор для жилого дома у U.S. Boiler Company, вы знаете, что получаете максимальный комфорт, надежность и безопасность. Три из наших текущих моделей соответствуют стандартам эффективности Energy Star. У нас есть подходящий котел…

    Получить предложение
  • Котлы на биомассе | Hurst Boiler

    Компания Hurst Boiler является лидером в разработке технологий котлов и проектов управления энергопотреблением посредством устойчивых решений для возобновляемых источников энергии и повышения энергоэффективности за счет использования биомассы.Котельные системы для биомассы, газификации и газификатора HURST укрепят вашу прибыль за счет сокращения или даже полного исключения затрат на энергию и утилизацию за счет сжигания возобновляемых источников энергии…

    Получить расценки
  • Hurst Boiler and Welding Inc. | Котлы | Котлы на биомассе

    Hurst Boiler & Welding Company, Inc. занимается производством, проектированием, проектированием и обслуживанием газовых, масляных, угольных, твердых отходов, древесины, биомассы и гибридных топливных паровых и водогрейных котлов с 1967 года для тысяч удовлетворенных. клиенты.В дополнение к полной линейке паровых и водогрейных котлов, Hurst Boiler & Welding Company также производит полную линейку деталей котла и котла

    Получить коммерческое предложение
  • ПЕРЕПОЛНЕНИЕ ПАРОВОГО КОТЛА — Помощь по отоплению: The Wall

    Только питание котла питает, когда котел требует воды (регулятор насоса установлен на котел (BWLC). Это может быть сценарий; котлы работают на пар, и уровень воды падает, автоподатчик заполняет котел, затем в конце концов идет конденсат назад к насосу, который включается независимо от того, работает ли котел…

    Получить предложение
  • Качественный паровой котел на биомассе и паровой котел на жидком топливе

    Ведущий поставщик паровых котлов на биомассе и паровых котлов на жидком топливе в Китае, Henan Yuji Boiler Vessel Manufacturing Co ., Ltd. является заводом масляных паровых котлов.

    Узнать цену
  • FERROLI — Паровые котлы

    Жилой. Отопление ›Гибридные системы› Котлы ›Корпуса котлов без горелок› Тепловые модули ›Горелки› Пуховки и накопители ›Профессиональное отопление› Водонагреватели ›Твердотопливные печи› Hydronic…

    Запросите предложение
  • Котлы на биомассе | Топливо на биомассе: типы, отопление

    Котлы на биомассе, системы отопления на биомассе, сжигающие биотопливо (обычно называемое топливом на биомассе).Биотопливо дешевле электричества, нефтяного масла или природного газа. Котлы на биомассе идеально подходят для круглогодичного отопления и горячего водоснабжения. Биотопливо: биомасса в качестве котла…

    Получить предложение
  • Котлы на биомассе, парогенераторы и установки на биомассе

    Наши котлы предназначены для сжигания обычных видов топлива из биомассы, таких как древесные отходы и пеллеты, а также других органических отходов, таких как гранулы , древесная щепа, опилки, брикеты, кора, куриный помет, конский помет, грибная грядка, мискантус, скорлупа орехов, торф, отходы…

    Получить предложение
  • ENERGY STAR — Самый эффективный 2020 — Котлы | Продукция

    Бытовой котел премиум-класса, созданный для обеспечения полного домашнего уюта.Доступен как в версии только для нагрева, так и в комбинированной версии, с долговечным теплообменником из жаротрубной стали из нержавеющей стали. Комбинированный агрегат обеспечивает…

    Получить предложение
  • Поставщик паровых котлов на биомассе, производитель Индия

    Характеристики котла на биомассе: Различные конструкции котлов подходят для производства пара высокого давления или горячей воды в диапазоне от 3,450 до 60,000 фунтов / час (3,4). mmBTU — 60 mmBTU) мощность от 100…

    Получить предложение
  • Основы бытового парового котла — Ель

    Паровой котел — это старая технология конвекционного отопления, созданная более 200 лет назад и чаще всего встречающаяся в старых домах.Потому что паровые котлы работают при более высоких температурах, чем водогрейные…

    Узнать цену
  • Паровой котел в разрезе? — Помощь по отоплению: The Wall

    Большинство котлов, показанных в Google, — это просто бытовые котлы, увеличенные или увеличенные, чтобы стать коммерческими котлами. Бытовые котлы могут быть водотрубными или жаротрубными, атмосферными, как показал @ Mattmia2, или многопроходными чугунными или стальными котлами, которые топятся с помощью механической горелки. Так что же такое «типичный» бытовой паровой котел, работающий на газе?

    Получить предложение
  • паровых котлов на биомассе для жилых домов

  • Руководство по покупке лучших котлов — отчеты потребителей

    23 июня 2020 г. · Большинство котлов производят пар или горячую воду с использованием природного газа или топочного мазута, и все они либо конденсационные, либо неконденсирующиеся (см. ниже).Бойлеры требуются для…

    Подробнее
  • Нью-йоркский котел на биомассе — китайский производитель котлов

    новый паровой котел на биомассе с рекуператором отходящего тепла. 2020-11-20 0183; Горизонтальный котел внутреннего сгорания серии WNS представляет собой трехходовой котел кожухо-масляного типа. После…

    Подробнее
  • Котлы для жилых домов | Котлы для дома | Weil-McLain

    Weil-McLain — это тепло и комфорт. Наши энергоэффективные высококачественные газовые и мазутные котлы подходят для жилых помещений любого размера.

    Подробнее
  • Котел на биомассе низкого давления — China Boiler

    Котел на биомассе для дома — thepuzzlegames.org. 2020-11-20 0183; жилой котел на биомассе. Система отопления на биомассе — Википедия это мощность, давление есть, используйте для. Меня зовут, мой адрес электронной почты…

    Подробнее
  • Каким будет среднегодовой темп роста рынка паровых котлов в

    23 декабря 2020 г. · Сотрудничество между ключевыми компаниями с целью запуска котлов на биомассе также способствует росту мирового рынка паровых котлов .Например, в феврале 2020 года компания ThyssenKrupp произвела…

    Подробнее
  • Ремонт котлов Tacoma | Котлы Такома | Газ или электричество

    Жители Такомы могут рассчитывать на нас во всех своих котельных. Мы обслуживаем частных и коммерческих клиентов, предлагая: • Газовые котлы • Электрические котлы • Котлы HVAC • Коммерческие паровые котлы • Большие импульсные котлы. Мы устанавливаем высококачественные котлы…

    Подробнее
  • Котел на биомассе для дома

    Котлы на биомассе Crown Royal Stoves — это самый экономичный способ обогрева в зимние месяцы.Котел на древесной стружке Crown Royal Stove — это автоматизированная система питания с бункером, предназначенная для размещения…

    Подробнее
  • Котлы и печи на биомассе — дровяные печи

    23 декабря 2020 г. · Котлы и печи на биомассе: AH 100 America’s Heat Пеллетная или кукурузная печь: AH 170 Американская печь для пеллет или кукурузы: AHB 100 Американский тепловой пеллетный или кукурузный котел: AHB 170 Американский тепловой пеллетный или кукурузный котел EPA: SP1000 Домашний нагреватель Big E Breckwell: Glenwood 7060 Коммерческий многотопливный котел:

    Подробнее
  • Угольные котлы и печи — дровяные печи

    24 декабря 2020 г. · 800-968-8604 Бесплатный звонок 406-300-1776 (местный) 888-317-0987 Факс Электронная почта: [электронная почта защищена] Часы работы с 8:00 до 17:00 ( Горное время).С понедельника по пятницу

    Подробнее
  • Котлы для жилых помещений | U.S. Boiler Company

    Приобретая котел, водонагреватель или радиатор для дома у U.S. Boiler Company, вы знаете, что получаете максимальный комфорт, надежность и безопасность. Три из наших текущих моделей соответствуют стандартам эффективности Energy Star. У нас есть подходящий котел…

    Подробнее
  • Котлы на биомассе | Hurst Boiler

    Hurst Boiler — лидер в разработке технологий котлов и проектов управления энергопотреблением посредством устойчивых решений для возобновляемых источников энергии и повышения энергоэффективности за счет биомассы.Котельные системы для биомассы, газификации и газификатора HURST укрепят вашу прибыль за счет сокращения или даже полного исключения затрат на энергию и утилизацию за счет сжигания возобновляемых источников энергии…

    Подробнее
  • Hurst Boiler and Welding Inc. | Котлы | Котлы на биомассе

    Hurst Boiler & Welding Company, Inc. занимается производством, проектированием, проектированием и обслуживанием газовых, масляных, угольных, твердых отходов, древесины, биомассы и гибридных топливных паровых и водогрейных котлов с 1967 года для тысяч удовлетворенных. клиенты.В дополнение к полной линейке паровых и водогрейных котлов, Hurst Boiler & Welding Company также производит полную линейку деталей котла и котла

    Подробнее
  • ПЕРЕПОЛНЕНИЕ ПАРОВОГО КОТЛА — Помощь по отоплению: The Wall

    Котел питается только питанием. когда котел требует воды (регулятор насоса установлен на котел (BWLC). Это может быть сценарий; котлы работают на пар, и уровень воды падает, автоподатчик заполняет котел, затем конденсат в конечном итоге возвращается к насосу, который включается независимо от того, работает ли котел…

    Подробнее
  • Качественный паровой котел на биомассе и паровой котел на жидком топливе

    Ведущий поставщик паровых котлов на биомассе и паровых котлов на жидком топливе в Китае, Henan Yuji Boiler Vessel Manufacturing Co., Ltd. является заводом масляных паровых котлов.

    Подробнее
  • FERROLI — Котлы паровые

    Жилые. Отопление ›Гибридные системы› Котлы ›Корпуса котлов без горелок› Тепловые модули ›Горелки› Пуховки и накопители ›Профессиональное отопление› Водонагреватели ›Твердотопливные печи› Hydronic…

    Подробнее
  • Котлы на биомассе | Топливо из биомассы: типы, отопление

    Котлы на биомассе, системы отопления на биомассе, сжигают биотопливо (обычно называемое топливом из биомассы).Биотопливо дешевле электричества, нефтяного масла или природного газа. Котлы на биомассе идеально подходят для круглогодичного отопления и горячего водоснабжения. Биотопливо: биомасса как котел…

    Подробнее
  • Котлы на биомассе, паровые котлы на биомассе, генераторы и установки

    Наши котлы предназначены для сжигания обычных видов топлива из биомассы, таких как древесные отходы и пеллеты, а также других органических отходов, таких как гранулы, щепа, опилки, брикеты, кора, куриный помет, конский помет, грибная грядка, мискантус, скорлупа орехов, торф, отходы…

    Подробнее
  • ENERGY STAR — самые эффективные 2020 — Котлы | Продукция

    Бытовой котел премиум-класса, созданный для обеспечения домашнего уюта.Доступен как в версии только для нагрева, так и в комбинированной версии, с долговечным теплообменником из жаротрубной стали из нержавеющей стали. Комби поставляет…

    Подробнее
  • Поставщик паровых котлов на биомассе, производитель Индия

    Характеристики котла на биомассе: Котлы различной конструкции подходят для производства пара высокого давления или горячей воды в диапазоне от 3,4 мм БТЕ. — 60 mmBTU) мощность от 100…

    Подробнее
  • Основы бытового парового котла — Ель

    Паровой котел — это старая технология конвекционного отопления, возникшая более 200 лет назад и чаще всего встречающаяся в старых домах.Потому что паровые котлы работают при более высоких температурах, чем водогрейные…

    Подробнее
  • Паровой котел в разрезе? — Помощь по отоплению: The Wall

    Большинство котлов, показанных в Google, — это просто бытовые котлы, увеличенные или увеличенные, чтобы стать коммерческими котлами. Бытовые котлы могут быть водотрубными или жаротрубными, атмосферными, как показал @ Mattmia2, или многопроходными чугунными или стальными котлами, которые топятся с помощью механической горелки. Так что же такое «типичный» бытовой паровой котел, работающий на газе?

    Подробнее
  • паровой котел cochran germany

    Обзор рынка паровых котлов на биомассе 2019 — autodadz.com

    Мировая конкуренция на рынке паровых котлов на биомассе между ведущими игроками с доходами от продаж, ценой, валовой прибылью, основными продуктами, долей рынка для каждого игрока и основной информацией о компании; Компания охватывает рынок, как показано ниже: Byworth Boilers, Wellons, Coc

    Узнать больше
    • Boiler — MachineCompare.com

      Германия Гана Гибралтар Острова Глориозо Греция Гренландия Гренада Гваделупа Гуам Гватемала Гернси Гвинея Гвинея-Бисау Гайана … Cochran Паровой котел Wee Chieftain Cochran Производительность парового котла Wee Chieftain — 2000 фунтов / час, максимальное давление — 150 фунтов на кв. Дюйм в год /…

      Узнать больше
      • Котлы — MachineCompare.com

        Котлы Cochran Thermax Duel Fuel Boiler Производитель: Cochran Модель: thermax Мощность — 27 тонн Максимальное рабочее давление — 14,5 бар Год / Посмотреть Условия использования объявления

        Узнать больше
        • Котлы COCHRAN Wee Chieftain Package Паровой котельный завод для

          COCHRAN Wee Chieftain Package Паровая котельная … Паровой котел VIESSMANN 10 бар, 4 тонны / ч Этот газовый паровой котел был произведен компанией Viessmann в 2013 году. Поставка …

          Узнать больше
          • ПРОМЫШЛЕННЫЕ КОТЛЫ BOSCH: каталог и список продукция

            ПРОМЫШЛЕННЫЕ КОТЛЫ BOSCH продукция Продукция 1 — 21/50.Следующие продукты. Системы ТЭЦ … Паровой котел / жидкий / газовый / дымогарный — серии ZFR, ZFR-X. ПРОСМОТРЕТЬ СТРАНИЦУ ПРОДУКТА. … Wer liefert was (wlw) — ведущий онлайн-рынок B2B в Германии, Austri

            Узнать больше
            • Каталог паровых котлов — Industrial Boiler Supplier

              5 дней назад Котлы на биомассе в Baroda 5 дней назад Каменная смесь кирпича машина для продажи 5 дней назад купить паровой котел онлайн 5 дней назад система отопления парового котла 5 дней назад самая дешевая замена котла Четверг, 23 ноября 2017 г.

              Узнать больше
              • Китай производители котлов на биомассе — shiventerprise.in

                Добро пожаловать в Cochran UK Global специалистов по производству и поставке промышленных паровых и водогрейных котлов. От поставки нового промышленного котельного оборудования до обслуживания и поставки запасных частей для котлов; котел Cochran —

                Узнать больше
                • Китайский промышленный котел на биомассе — bluecones.in

                  Добро пожаловать в Cochran UK Global Specialists по производству и поставке промышленных паровых и водогрейных котлов. От поставки нового промышленного котельного оборудования до обслуживания и поставки запасных частей для котлов; котла Cochran

                  Узнать больше
                  • Классификации | Boilers Guide

                    Котел Cochran — Вертикальный котел с горизонтальными топочными трубами.Корниш котел — большой горизонтальный стационарный котел с одинарным дымоходом. Котел La Mont — Котел с принудительной циркуляцией воды. Их часто используют в качестве судовых котлов-утилизаторов. Это также было u

                    Узнать больше
                    • COCHRAN & Co. Миниатюрный паровой котел в разрезе

                      Миниатюрная модель котла диаметром 7 футов в масштабе 1 1/2 дюйма. Котел в разрезе демонстрирует работу вертикального котла с поперечными трубами Cochran, включая угольную топку, топочные трубы и дымовую камеру, а также все типичные особенности Cochran полноразмерных котлов, включая

                      Узнать больше
                      • COCHRAN & Co.Миниатюрный паровой котел в разрезе — PRESTON SERVICES

                        COCHRAN & Co. Миниатюрный паровой котел в разрезе 1250,00 фунтов стерлингов Настоящая модель продавца, это миниатюрный паровой котел с заклепанной стальной крышкой и заклепками, изготовленный Cochran & Co. из Аннана, Шотландия.

                        Узнать больше
                        • COCHRAN & Co. Миниатюрный паровой котел — PRESTON SERVICES

                          Очень редкая находка, это миниатюрный стальной паровой котел с заклепанной крышкой, изготовленный Cochran & Co. из Аннана, Шотландия. Котел работает на угле, с дымовыми трубами и всеми типичными функциями Cochran полноразмерных котлов, включая внешнюю топку и отверстие для грязи doo

                          Узнать больше
                          • Cochran котел

                            Найдите отличные предложения на eBay для котла Cochran и парового котла.Делайте покупки с уверенностью. Перейти к основному содержанию. Логотип eBay … Новое объявление Antique Print R.A.S. Показать Kilburn Engine Boiler 1879 Cochran Thunderer Gun 19. 17 фунтов стерлингов + почтовые расходы 2,99 фунтов стерлингов; c1965 Genuine Bron

                            Узнать больше
                            • Котел Cochran — основные части, работа, преимущества и

                              Котел Cochran

                              представляет собой вертикальную ось барабана, естественную циркуляцию, естественную тягу, низкое давление, многотрубный, твердотопливный, жаротрубный котел с печь с внутренним обогревом. Это модифицированная форма простого вертикального котла.

                              Узнать больше
                              • Котлы Cochran оптом, поставщики котлов

                                Alibaba.com предлагает 87 котлов Cochran. Около 9% из них — котельные. Вам доступен широкий выбор вариантов котлов Cochran, таких как дымовая труба, водяная труба.

                                Узнать больше
                                • Котел Cochran | Работа, строительство, схема, приложение

                                  Cochran Boiler Working and Construction. Котел Cochran состоит из цилиндрической оболочки с венцом сферической формы.Форма печи также полусферическая. Решетка также размещается на дне топки, а зольник находится в

                                  Узнать больше
                                  • Котел cochran — Поставщик промышленных котлов

                                    1 день назад котлы на биомассе в baroda 1 день назад машина для смешивания камня на продажу день назад купить паровой котел онлайн 1 день назад система отопления парового котла 1 день назад самая дешевая замена котла Воскресенье, 19 ноября, 2017

                                    Узнать больше
                                    • Котел Cochran: основные части и работа — mech5study

                                      Сегодня мы обсудим котел Cochran.Котел Cochran — это модифицированная форма жаротрубного котла, который имеет различные дымовые трубы, которые передают тепло воде посредством конвекции. Используется на малых электростанциях и в промышленности.

                                      Узнать больше
                                      • Обучение работе с паровыми котлами Кокрана | Паровые системы

                                        Определение технического обслуживания и испытаний парового котла. Понимание основных недостатков паровых систем. Понимание того, как правильно и безопасно изолировать паровые и конденсатные системы (согласно HSG253). Практические элементы включают: Техническое обслуживание конденсатоотводчика Снижение давления

                                        Узнать больше
                                        • Паровой котел Cochran | Поставщики промышленных котлов

                                          Cochran Steam Boiler.Паровой котел Cochran Для более крупных приложений серия Cochran Thermax большого объема предлагает правильное сочетание производительности и целостности для пользователей во всем мире. Котел Cochran — Морские паровые котлы. Современная версия Cochran

                                          Узнать больше
                                          • Паровые котлы Cochran — Поставщик промышленных котлов

                                            Паровой котел Cochran — Ларс Йозефссон Паровой котел Cochran имеет куполообразную верхнюю часть топки, которая образует нижнюю часть котла.

    Ответить

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
