Укладка подкладочного ковра под мягкую черепицу инструкция: Подкладочный ковер под гибкую черепицу — foamin.ru

Содержание

Подкладочный ковер под гибкую черепицу

Крыша является важной частью дома. При проведении кровельных работ следуют обратить внимание не только на качество используемых материалов, но и правильность их монтажа. При укладке гибкой черепицы, чаще всего возникает вопрос в необходимости монтажа подкладочного ковра. Некоторые мастера предлагают использовать рубероид, тем самым сэкономив. Но так ли это на самом деле, ведь от качества кровли зависит долговечность всего дома.

Содержание:

Подкладочный ковер под гибкую черепицу — что это за материал.
Виды подкладочных ковров.
Основные преимущества и недостатки материала.
Монтаж подкладочного ковра под гибкую черепицу
Видео

Подкладочный ковер под гибкую черепицу — что это за материал.

К укладке крыши и организации кровельного пирога необходимо подойти ответственно. Так что же собой представляет подкладочный ковер под гибкую черепицу? Это рулонный материал, который изготавливают на основе битумно-полимерных материалов. Чаще всего в качестве основы используют стеклохолст или полиэфирный материал. Который покрывают с обоих сторон слоем мелкого кварцевого песка и закрепляют его с помощью полимерных растворов. Такой ковер под гибкую черепицу позволяет создать дополнительный гидроизоляционный слой. Который позволит защитить вашу крышу от попадания влаги внутрь, а также образования конденсата при перепаде температур.

Виды подкладочных ковров

Какой подкладочный ковер лучше под гибкую черепицу: при устройстве кровли выбирать необходимо исходя из площади и конструкции покрываемого основания.

В зависимости от вида крепления различают следующие виды подкладочных ковров:

закрепляемые ковры крепят к основанию крыши с помощью специальных гвоздей, создавая тем самым монолитное покрытие;
направляемые ковры укладывают и крепят к основанию крыши с помощью строительного фена, но в последнее время такой вид монтажа практически не используют из-за сложности его проведения;
самоклеящиеся ковры фиксируются с помощью клеевого слоя, который освобождают от защитной пленки перед установкой;
комбинированные ковры соединяют в себе преимущества закрепляемых и самоклеящихся покрытий. У них есть специальная клеящаяся лента, конец которой крепится к предыдущему листу покрытия. Дополнительно используют гвозди, для большей надежности.

Важно: для защиты гвоздевого крепления от действия окружающей среды их необходимо обработать специальной мастикой на основе битума.

Основные преимущества и недостатки материала.

Основными достоинствами подкладочного ковра является его:

герметичность;
долговечность;
водостойкость;
шумоизоляция;
теплозащита;
защита основания крыши от попадания влаги;
создание ровного покрытия, сглаживание неровностей;
помогают избежать образование и скопление конденсата в межкровельном пространстве.

К недостаткам чаще всего относят стоимость ковра под черепицу, нередко она может быть равна самой стоимости плитки.

Монтаж подкладочного ковра под гибкую черепицу

Технология монтажа будет зависеть от вида подкладочного покрытия и конструкции крыши. Выполняется соответственно сплошным покрытием всей крыши, либо отдельных участков требующих дополнительной герметизации.

Важно: необходимо чтобы ковер и гибкая черепица были изготовлены одним производителем, что позволяет создать наиболее прочный кровельный материал.

Так на крышах угол склона которых менее 20 градусов и более 60 градусов требуется сплошное покрытие подкладочным ковром. Так же если кровля имеет сложную конструкцию — много скатов, перегибов то также требуется сплошное покрытие.

Укладка подкладочного ковра под мягкую черепицу может осуществляться как горизонтально, так и вертикально. Горизонтально подкладочный ковер укладывают на крышах с небольшим уклоном, сложных конструкций и присутствием ендов. Монтаж в этом случае начинают производить снизу-вверх. Внахлест между слоями должен быть 10 см. Если в конструкции крыши есть ендова — внутренний угол, то укладку начинают с него. Вертикальную укладку применяют на крышах с крутым скатом, это позволяет избежать образование складок, что может повлиять на конечный результат.

Важно: не следует проводить монтажные работы в холодное время года, так как теряется пластичность материала.

Основные нюансы монтажа вызывают все больше вопросов у потребителя. Как уложить подкладочный ковер под гибкую черепицу? Выполнять работы следует в соответствии с инструкцией завода-изготовителя. Здесь следует обратить внимание на ряд особенностей, среди которых необходимо тщательно подготовить основание. Оно должно быть сплошным, изготовленным из фанеры влагостойкой, стружечных плит, доски хвойных пород с зазором не более 5 мм между ними.

Важно: перед укладкой следует установить крепление водосточной системы, для предотвращения затекании воды.

Укладка закрепляемого подкладочного ковра осуществляется в натяжку, чтобы не было воздушных зазоров, которые могут повлиять на внешний вид кровли, а также ее свойства. Крепление производят специальными гвоздями, которые располагают на расстоянии 20-25 см друг от друга. Края материала закрепляют с помощью специального клея. Укладку подкладочного ковра осуществляют снизу в верх, также, как и монтаж самой черепицы. Самоклеящийся подкладочный ковер используют в том случае если необходимо покрыть большую поверхность, так как его монтаж значительно проще чем закрепляемого. Сначала проклеивают все ендовы сплошным полотном, для большей их герметичности и надежности. После этого проклеивают все карнизные свесы.

Для большей надежности крыши на свесах устанавливают специальные карнизные планки, которые крепят непосредственно под гидроизоляционный материал. Торцевые планки устанавливают поверх подкладочного ковра. Все это позволяет усилить конструкцию крыши.

Укладку подкладочного материала в области конька или дымохода проводят вдоль, таким образом, чтобы был внахлест на противоположную сторону не менее 15 см. Все края проклеиваются и укрепляются планками для большей надежности.

Проводить монтажные работы следует в хорошую погоду при температуре окружающей среды не менее 5 градусов тепла. Несоблюдение этих условий может привести не только к некачественному результату, а также травмоопасным ситуациям.

Подкладочный ковер позволяет продлить срок эксплуатации мягкой черепицы, а также гарантирует безопасность от попадания воды внутрь помещения. Это позволит вам получить качественную крышу, которая прослужит вам долгие годы.

Видео

Добавить комментарий

виды и способы укладки — ТЕХНОНИКОЛЬ

Основа выбора

Любой подкладочный ковер представляет собой рулонный материал, основная функция которого состоит в защите деревянного основания от случайного попадания влаги, протечки и других неприятностей, вызванных нарушением целостности финишного покрытия.

Чаще всего это битумно-полимерный материал с основой из стеклохолста или полиэфира. В продуктовой линейке подкладочных ковров ТЕХНОНИКОЛЬ материалы под марками ANDEREP ULTRА, ANDEREP PROF и ANDEREP PROF PLUS производятся на основе полиэфира, а ANDEREP GL и ANDEREP GL PLUS имеют в своей основе стеклохолст.

Основа — один из самых первых критериев, на которые стоит обратить внимание, выбирая подкладочный ковер. И стеклохолст, и полиэфир отличаются прочностью и надежностью. Однако принципиальная разница состоит в способности к растяжению.

Полиэфир, в отличие от стеклохолста, обладает более высокой эластичностью. Этот факт очень сильно влияет на сферу применения материалов.

Для зон, которые испытывают повышенные нагрузки, например для ендовы и карнизнов, правильнее всего отдавать предпочтение подкладочному ковру с основой из полиэфира. В остальных случаях при выборе стоит ориентироваться исключительно на собственный вкус, тягу к традициям, а также опираться на различия в технологии укладки, удобстве перевозки и монтажа.

Так, например, вес рулона ANDEREP PROF (40м² в рулоне) составляет 16 кг, а ANDEREP PROF PLUS (25м² в рулоне) – 10 кг. Такой рулон очень просто перевозить, поднимать на кровлю и работать с ним на объекте. Несмотря на небольшую толщину и малый вес, ANDEREP PROF и ANDEREP PROF PLUS очень прочные, к тому же, как уже было сказано, выдерживают деформации деревянных конструкций.

Технологичность монтажа — залог долговечности

Подкладочные ковры в обязательном порядке монтируются на ровный деревянный настил. В его роли может выступать ОСП-3, влагостойкая фанера ФСФ, шпунтованные или обрезные доски. Крайне важно отследить, чтобы доски были сухими (влажность не более 20%), отсортированы по толщине. Для формирования деревянного настила лучше всего выбирать древесину хвойных пород.

Пожалуй, одним из самых простых в монтаже является подкладочный ковер ANDEREP ULTRА. Он имеет самоклеящуюся основу, для его укладки достаточно снять защитную пленку и плотно прижать материал к основанию.

— Самоклеящийся ковер ANDEREP ULTRA

Если же смета строительства задает направление на сокращение расходов, то ANDEREP ULTRА можно оставить исключительно для формирования ендов, усиления карнизных свесов.
В данном случае монтаж и начинается именно с ендовы: полотно располагается ровно по центру, крепится за счет самоклеящегося слоя.

При температуре от 0 до 10 °C эта зона дополнительно фиксируется по краям при помощи кровельных ершенных гвоздей.
Следующим этапом ковер фиксируется в зоне карнизных свесов.

По всей остальной площади ската можно выбрать любой из подкладочных ковров с механической фиксацией.

— монтаж ANDEREP PROF PLUS по основной плоскости кровли

К традиционным решениям, существующим на рынке уже давно, относятся материалы на основе стеклохолста — прочные и долговечные ANDEREP GL и ANDEREP GL PLUS.

Общая черта для обоих материалов — необходимость механического крепления не только по периметру, но и по центру материала. Натяжение полотна необходимо производить при очередном этапе крепления. Механическая фиксация производится при помощи кровельных гвоздей, при этом шляпка крепежа плотно прилегает к полотну, но не утапливается в нем.

ANDEREP GL снабжен специальными термоактивными полосами — в солнечную погоду они нагреваются и надежно склеивают продольные нахлесты.

В холодное время года полосы следует прогреть при помощи электрического строительного фена. Таким образом, отпадает необходимость в дополнительной обработке битумной мастикой.

ANDEREP GL с битумными термополосами

А вот нахлесты подкладочного ковра ANDEREP PROF, напротив, нуждаются в склеивании при помощи приклеивающей мастики.

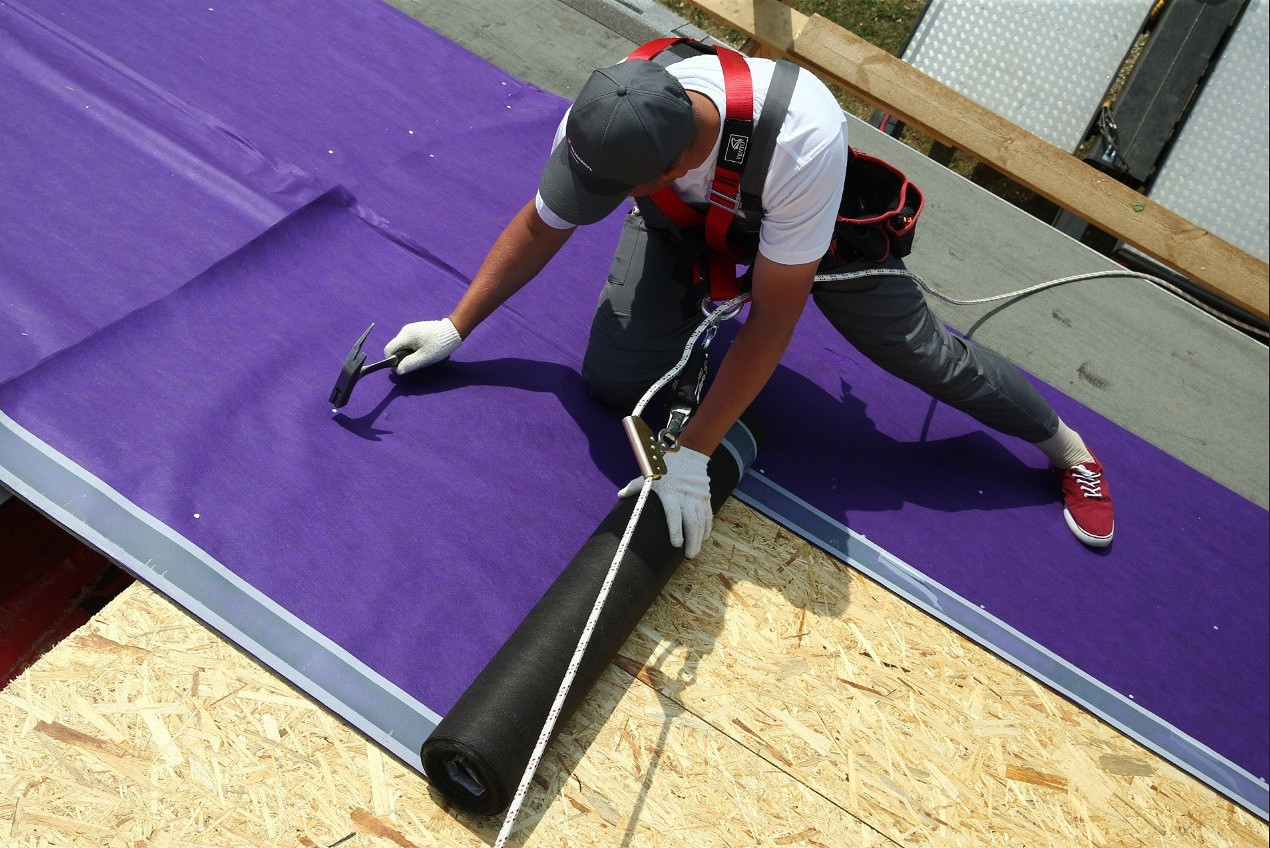

Механическое крепление ANDEREP PROF

Монтаж ANDEREP GL PLUS и ANDEREP PROF PLUS производится по одному алгоритму. Дело в том, что оба материала снабжены клеевыми безбитумными полосами, благодаря чему процесс укладки производится гораздо быстрее и проще. Кроме того, данные полосы экономят ресурсы, поскольку отпадает необходимость в мастике для монтажа поперечных перехлестов. Клеевые полосы демонстрируют отличную адгезию даже в холодное время года, вплоть до −15°C.

Монтаж клеевых полос ANDEREP PROF PLUS

Клеевые полосы ANDEREP GL PLUS

Подкладочные ковры ТЕХНОНИКОЛЬ вполне могут компенсировать и временной разрыв в стройке.

В случае если по каким-то причинам нет возможности смонтировать финишное кровельное покрытие, то ANDEREP PROF, ANDEREP PROF PLUS, ANDEREP GL PLUS и ANDEREP ULTRА отлично справятся с ролью временной кровли. До 6 месяцев эти подкладочные ковры могут ожидать монтажа финишного слоя. От агрессивного воздействия солнца, осадков, перепадов температур ANDEREP PROF, ANDEREP PROF PLUS, ANDEREP GL PLUS защищает нетканый полипропилен Spunbond, а в составе ANDEREP ULTRА содержатся специальные модификаторы, которые защищают материал от преждевременного старения.

Подкладочный ковер ANDEREP ULTRA в качестве временной кровли.

ТЕХНОНИКОЛЬ предлагает широкий выбор подкладочных ковров — для тех, кто ценит традиции или выбирает новации, для любителей все сделать быстро и качественно. Какой бы вариант ни оказался на кровле, можно уверенно сказать, что при соблюдении простых правил он станет надежной защитой от влаги и для изысканного коттеджа, и для недорогого дачного дома.

Линейка подкладочных ковров ТЕХНОНИКОЛЬ ANDEREP

Подкладочный ковер под мягкую черепицу: плюсы минусы технология

Гарантировать длительный срок эксплуатации крыши здания возможно лишь в случае соблюдения всех этапов строительства согласно инструкции. Уложить подкладочный ковер под мягкую черепицу грамотно означает прохождение еще одной ступеньки на пути к хорошему результату – построению прочного дома.

В чем его назначение?

В процессе укладки гибкого покрытия обязательно возникает вопрос, нужен ли этот материал в качестве основы, можно ли обойтись без него. Желание сэкономить на одном из важных этапов строительных работ дорого обойдется в будущем. У основания под крышу есть назначение — выравнивание

плоскости крыши и маскировка неровностей.

Это необходимо делать для того, чтобы материал лег на подстилающую поверхность, чтобы не выпирать и не образовывать впадин в некоторых местах. Тем более что конечная форма будет видна только после усадки материала под воздействием климатического фактора – осадков и ветра. Если через время дефекты проявятся, их будет сложно сгладить. Лучше сразу выполнить работу качественно и своевременно, чтобы не тратить лишние время и денежные средства на ремонт крыши.

Ещё одним важным свойством подкладочного ковра является обеспечение гидроизоляции крыши. Она нужна для того, чтобы в случае острой необходимости перенести часть невыполненной работы по укладке материала на другое время или день и не бояться, что дождь или снег намочит дом.

Мягкая кровля склеивается в течение 2-3 лет под влиянием большой температуры, чтобы стать полностью водонепроницаемым покрытием. Пока этот момент не настал, основание под нее защищает крышу от протекания и попадания лишней влаги.

При помощи ковра давление на особо хрупкие участки крыши распределяется поровну. Это позволяет удлинить срок ее эксплуатации, если придерживаться инструкции по укладке основания. Без него крыша не сможет долго выдерживать внешнее влияние.

Вернуться к содержанию

Особенности рулонных полотен

Выделяют 4 вида подстилающих покрытий под мягкую черепицу шинглас в зависимости от варианта креплений. Каждое из изделий имеет ширину 1 метр и изготавливается на основе стекловолокна или полиэфирной ткани.

Направляемые. Фиксируются с помощью горячего воздуха. Практически не используются ввиду необходимости выполнения высотных работ строительным феном, что создает неудобства.

Не самоклеящиеся. Их еще называют классическими. Способ крепления – с использованием специального степлера либо гвоздей с большими шляпками обязательно оцинкованных. На места стыков при этом предварительно наноситься особый битумный клей, и только после этого вбиваются гвозди.
Комбинированные. Применяется предыдущий способ для фиксации верхнего края полосы. Нижняя кромка крепится с помощью самоклеящегося слоя, для этого достаточно просто снять с нее защитную пленку.

Самоклеящиеся. Не требуют дополнительного крепления благодаря наличию полоски с прочно приклеивающим веществом. Перед началом укладки материала защитная пленка убирается. Покрытие плотно прилегает к основанию и приклеивается. Но при температуре ниже +10 полотно рекомендуется прогреть строительным феном, чтобы приклеить его надежнее.

Характеристики материала от разных производителей отличаются.

Сравнительные параметры	Единицы измерения	Fel’X	K-EL
Длина и ширина	м	1 * 40	1*15
Вес	кг	20	33,75
Количество на поддоне	Рулоны/м2	30/1200	30/1012,5
Прочность на разрыв	Н/50 мм	300	294
Удлинение после растяжения	%	46	40
Сопротивление	Н	300	294
Гибкость	Градус	25	25
Водонепроницаемость	—	+	+

Вернуться к содержанию

Плюсы и минусы использования

Подкладочный ковер под мягкую кровлю имеет свои достоинства и недостатки. Его преимущества:

сглаживает неровности, особенно на сложных участках крыши;
выполняет защитную функцию – оберегает от механического воздействия и протекания;
слабые участки делает более прочными;
выступает в качестве амортизирующего барьера;
поддерживает хорошую звукоизоляцию;
отличается герметичностью;

обеспечивает теплоизоляцию;
устойчивость к температурным перепадам;
широкий ассортимент продукции;
сохранение технических свойств независимо от любых климатических условий.

К недостаткам материала можно причислить следующее:

высокую стоимость, но от цены напрямую зависит качество – чем она выше, тем дольше срок эксплуатации.
если покрытие направляющее, возникают неудобства с его укладкой – приходится пользоваться строительным феном, что не очень удобно во время работы на крыше.

Вернуться к содержанию

Пошаговая инструкция

Начинается процесс с укладки настила из OSB плит, фанеры либо доски. Толщина его зависит от промежутков между стропилами.

Величина интервала	Единица измерения	Значение для плит и фанеры	Значение для доски
До 60	см	1,2	2
60-90	см	1,8	2,3
150	см	2,7	3,7

Вернуться к содержанию

Подготовительный этап

Данный шаг включает укладку основания, а также его проверку на гладкость и твердость. Подкладочный ковер под мягкую кровлю выбирается в зависимости от ее типа. Все элементы настила стыкуются над опорами, стропилами. Между ними делаются зазоры с целью снизить давление на крышу, когда доски будут расширяться под воздействием влаги.

Чтобы не появились плесень или грибок, которые со временем поспособствуют деформации кровельной конструкции, необходимо обеспечить хорошую вентиляцию крыши. Без нее не обойтись, даже если древесное основание понемногу испаряет влагу. Вентиляцию оборудуют так, чтобы вытяжка располагалась как можно выше, выемки для забора воздуха – под крышей.

Вернуться к содержанию

Основной этап строительных работ

К каждому упакованному рулоны прилагается инструкция по эксплуатации в зависимости от вида материала. Главные требования к правильной укладке сводятся к единому перечню. Монтаж выполняется следующим образом:

Делается сплошная обрешетка под покрытие.
Новичкам советуется с помощью обычного мела сделать разметку на дощатом покрытии, чтобы расходовать материал экономичнее и сделать настил ровным.
Укладка первого рулона делается параллельно карнизу, начиная от нижней части крыши. Тогда при накладывании материала внахлест и по направлению кверху влага будет стекать с поверхности, не застаиваясь на ней. Следите, чтобы складки или изгибы не просматривались по всей площади полотна.
Рулонные полотна натягиваются максимально, чтобы не создавать провесов или бугров.

Края закрепляются при помощи оцинкованных гвоздей, швы герметизируются битумной мастикой.
Укладывается вторая полоса параллельно первой, таким образом, чтобы немного перекрыть ее – на 8-12 см.
Следующие ряды настила накладываются по направлению к коньку все так же параллельно карнизу.
К первому ряд покрытия нужно прикрепить карнизные элементы из металла. Фиксируются они специальными гвоздями либо шурупами, у которых шляпка плоская. Расстояние между ними составляет 10 см. Забивать гвозди рекомендуется зигзагообразно.

На торцах вместо металлических карнизов крепятся рейки треугольной формы либо деревянные планки.
Рулонное покрытие накладывается на конек по линии ската.
Излишки отрезаются, верхушка фиксируется с помощью гвоздей.
С другой стороны конек перекрывается на 15 см и приклеивается к поверхности битумом.

С такой же тщательностью изолируются торец, ендова, дымоход, места стыков и мансардные окна при их наличии.
Проверьте, все ли полотна накладываются внахлест, насколько плотно прилегают к предыдущему слою и поверхности деревянного основания.
Вдоль ендовы полотно укладывается от одного ската к другому, заводя от участка с минимальным уклоном к большему. Лишние части отрезаются по ендове. Закрепляется материал при помощи клея и гвоздей.

Если размеры полотна оказались меньше поверхности крыши и остаются незаделанные участки, эту оплошность нужно исправлять сразу, чтобы не нарушать герметичности крыши.
Снизу трубы дымохода прибивается треугольная рейка из дерева, поверх нее укладывается полотно, промазывая швы битумным клеем.
Фиксируются резиновыми уплотнителями провода для системы кондиционирования и антенн.

Когда весь настил распределен по поверхности крыши и зафиксирован, еще раз проверяется плотность его прилегания и герметичность стыков.

Приведенная инструкция подходит для укладки рулонного материала на поверхность с крутыми и пологими скатами. Единственное отличие состоит в том, что крыша с крутым уклоном застилается не по горизонтали и параллельно карнизу, ориентируясь на конек, а по вертикали, двигаясь от торцевой части и далее с учетом направления ветра. Главное, чтобы места стыковки швов были хорошо промазаны клеем.

Вернуться к содержанию

Заключение

Укладка рулонных материалов в качестве основы под гибкое покрытие крыши обеспечивает хорошую гидроизоляцию, маскирует шум и обладает антисептическими свойствами. Тщательно придерживаясь пошагового руководства по настилу полотен можно легко выполнить работу своими руками.

Не нашли ответов в статье? Больше информации по теме:

Архитектура. Бытовая техника.

Канализация. Лестницы. Мебель. Окна. Отопление. Ремонт. Строительство

Монтаж битумной черепицы можно осуществлять несколькими способами. К примеру, однослойную черепицу можно монтировать как снизу вверх, так и сверху вниз. На скатах с щипцевидными элементами (кукушками) ведут комбинированный монтаж, то есть сначала с одной стороны от кукушки поднимают кровлю до уровня конька кукушки, затем над кукушкой монтируют ряд на весь скат и уже после чего опускаются с другой стороны кукушки, а верхнюю часть ската (над кукушкой) поднимают черепицей уже по всей длине ската.

Двуслойную же гибкую черепицу монтируют только снизу-вверх (от карниза до конька).

Монтаж гибкой черепицы

Этапы монтажа кровли

Весь процесс устройства кровли из битумной черепицы можно разделить на следующие этапы:

Монтаж стартового ряда

Карнизная плитка (гонты) — черепица прямоугольной формы. Она является первым (стартовым) рядом для всей кровли. Карнизная черепица рассчитывается отдельно и идёт непосредственно под цвет выбранной кровли.

Для расчёта количества карнизной черепицы берут общую длину всех карнизов крыши. Единица измерения карнизов — метр погонный. Можно вместо карнизной плитки, использовать рядовую черепицу . При этом лепестки от рядовой черепицы отрезают при помощи , придавая самому рядовому гонту черепицы прямоугольную форму.

Монтируют стартовую черепицу по заранее установленным .

Самоклеющуюся карнизную черепицу монтируют вдоль всего карнизного свеса, предварительно удалив защитную плёнку с самоклеющейся основы с нижней стороны черепицы. Гонты карнизной черепицы укладывают вплотную — встык одна к другой, отступая от края капельника 5 — 15 мм. Прибивают карнизный гонт гвоздями вблизи мест перфорации с последующим перекрытием мест крепежа рядовой черепицы.

Монтаж рядовой битумной черепицы

Укладывают битумную черепицу предварительно очистив защитную плёнку с самоклеющейся основы.

Укладку гибкой черепицы — рядовых гонтов ведут от центра ската. Начинают, как правило, от карниза. На карнизе первый ряд укладывают так, чтобы её нижняя кромка располагалась не более 1 см от нижнего края карнизной черепицы, а лепестки рядовой черепицы при этом накрывали собою места стыки карнизных черепиц.

Каждый гонт черепицы прибивается четырьмя с большой шляпкой.

На торцевых частях крыши (фронтонах), в местах ендовых и вальм черепицу обрезают кровельным ножом по краю. На торцах скатов проклеивают специальным битумным клеем-мастикой, который наносят при помощи шпателя тонким слоем на фронтонный металлический капельник.

Крыши с ендовыми

Если на крыше есть ендовая, последовательность работ нужно вести в следующем порядке:

Первым всегда идёт монтаж подкладочного ковра;
Далее на подкладочный монтируют скатные кронштейны водосточных желобов (при необходимости), после чего производят монтаж капельников;
После в ендове устилают ендовый ковёр
Поверх ендового ковра монтируют кровельную черепицу.

В местах ендов черепицу зарезают так, чтоб в ендове образовывался желобок шириною 15 см. Сами края черепицы на ендове приподымают и проклеивают битумным клеем при помощи шпателя.

Монтаж коньковой черепицы

Для коньков используется та же черепица что и для карнизов. По перфорации гонт карнизной черепицы делится на три штуки. Поэтому эта черепица называется КоНьково-Карнизной или сокращённо КНК.

Предварительно с КНКа удаляют защитную плёнку с нижней стороны черепицы.

Ведут монтаж конька со стороны противоположной привелегирующим ветрам. Битумный конёк перегибают пополам и монтируют перегибом по коньку крыши.

Крепится 4-мя гвоздями (по два гвоздя с каждой стороны конька). Нахлёст коньковой черепички делают по уровню самоклеющейся основы.

Последнюю черепичку монтируют по следующему правилу:

От черепички отрезают часть без самоклеющейся основы, затем часть с клеющей основой проклеивают на своё место при помощи битумного клея, строительного фена или пропановой горелки. Кровельные гвозди при монтаже последней черепички конька использовать не рекомендуется.

Для отечественных застройщиков в последние десятилетия битумная черепица становится наиболее привлекательным кровельным материалом. Она с переменным успехом конкурирует только с металлическими, далеко позади остались штучные кровельные покрытия, в том числе и шиферные.

Чем больше знаний о материале, тем легче понимать те или иные требования по технологии укладки. Это позволит избежать многих досадных ошибок во время монтажа кровли и существенно повысить качество и долговечность покрытия.

Из чего состоит битумная черепица?

Наименование слоя	Технические и эксплуатационные параметры
Основание	Все верхние слои наносятся на основание, делается оно из прочного стеклохолста. Он не боится влаги, может немного растягиваться и при этом не терять своей первоначальной механической прочности. Пластичность стеклохолста позволяет компенсировать незначительные изменения линейных размеров кровли. Не нужно бояться прогибов стропильной системы или обрешетки, колебаний между скатами и дымовыми трубами. Но это не значит, что стропильная система может быть неустойчивой, имеются в виду лишь случаи критических нагрузок во время различных стихийных катаклизмов.
Битум	Натуральный природный битум в современных покрытиях не используется из-за очень низких эксплуатационных показателей. Он со временем твердеет, теряет эластичность, в нем появляются сквозные трещины. Еще одна проблема простого битума – он очень негативно реагирует на ультрафиолетовое излучение. Для улучшения физических показателей учеными разработаны специальные добавки, материал стал намного устойчивее к различным природным и климатическим факторам. Не боится УФ-лучей, не твердеет при отрицательных температурах и т. д. Но битумную черепицу все равно нельзя монтировать при отрицательных температурах.
Присыпка	В качестве присыпки применяется сланец или базальт, для увеличения площади поверхности отдельных частичек базальтовые породы измельчаются до гранулята и становятся округлыми. Такие формы очень плотно прилегают к битуму и медленнее осыпаются. Гранулят выполняет две функции. Первая чисто техническая – защита модифицированного битума от солнечных лучей и механических повреждений. Вторая – улучшение внешнего дизайнерского вида.

Цены на различные виды и производителей гибких черепиц

На рынке строительных материалов существует большое количество отечественных и зарубежных компаний, занимающихся производством гибкой черепицы. Есть много разновидностей покрытий, отличающихся не только дизайнерским видом, но и устройством: техническими характеристиками основания, особенностями модифицированного битума, формой гонтов, внешними защитными и декоративными покрытиями. Соответственно, немного отличается и технология монтажа, но для всех видов битумной черепицы есть несколько общих и обязательных для исполнения правил.

Основание

Мягкие кровли устанавливаются только на сплошную обрешетку.

Она может изготавливаться из плит ОСП, фанеры или тонких обрезных досок. Последний вариант самый дорогой и самый проблематичный с точки зрения технологии, не рекомендуется применять. Что касается фанеры и ОСП, то они полностью отвечают всем требованиям, а толщина регулируется шагом обрешетки.

За счет такого подхода можно влиять на стоимость конструкции. К примеру, настилать дешевые тонкие плиты на дешевые необрезные доски, а не дорогие толстые на дорогие рейки. Еще один нюанс надо иметь в виду. Многие строители требуют покупать для сплошной обрешетки под мягкую черепицу только водостойкие виды фанеры или ОСП , хотя такие материалы намного дороже обычных. Почему не стоит прислушиваться к их советам? Во-первых, обрешетка должна лишь выдерживать нагрузки на крышу, а не защищать ее от протечек. Во-вторых, протечки нужно немедленно устранять, никакие плиты их не ликвидируют. Чем раньше отремонтируется кровля, тем дольше будет эксплуатироваться здание. Долговечность и герметичность крыши никоим образом не зависит от влагоустойчивости сплошной обрешетки.

Климатические условия для монтажа

Большинство производителей утверждает, что их мягкую черепицу можно монтировать при температуре воздуха +5°С. Надо знать, что это минимальная температура, при которой показатели адгезии битумных мастик на минимально допустимом уровне, а он не гарантирует надежности фиксации. Кроме того, дневная температура +5°С с большой вероятностью свидетельствует, что ночью она опускалась ниже нуля. В таких условиях на поверхности фанеры или ОСП появляется иней, а прохладным днем влага не успевает полностью высохнуть. Возникнут большие проблемы во время герметизации мест примыкания к кровле дымоходов, вентиляционных труб и иных инженерных коммуникаций, расположенных на крыше. Не стоит рисковать качеством покрытия, работайте только в сухую и теплую погоду.

Доборные материалы

Качество гонтов мягкой черепицы оказывает влияние на внешний вид и надежность покрытия на ровных участках скатов. Но протечки чаще всего возникают не на ровных скатах, а в примыканиях, ендовах и т. д. Эти места герметизируются специальными доборными элементами и материалами, надо применять только качественную продукцию. Очень важно, чтобы все элементы и главное покрытия были от одного производителя. В сложных местах лучше перестраховаться, чем понадеяться на удачу и попытаться упростить рекомендованную производителем технологию.

Инструменты

Главное правило для всех профессионалов – инструменты должны быть в хорошем состоянии и в полном комплекте. Для установки мягкой черепицы понадобится дрель, шпатель, малярная кисть, ножницы по металлу, измерительные инструменты и отбивочная веревка. Желательно иметь специальный пояс, с ним намного удобнее работать, все необходимые инструменты всегда под рукой. Опытные строители знают, как много можно сэкономить рабочего времени, если все необходимое для монтажа в зоне досягаемости и на своем месте. Если технология укладки предусматривает горячее приклеивание, то нужно иметь фен для нагрева.

Цены на модельный ряд пневмостеплеров

Пневмостеплеры

Правила хранения покрытия

Уже перед началом установки она вскрывается, гонты из различных пачек перемешиваются. Дело в том, что технология производства не позволяет делать полностью одинаковыми по оттенкам внешние покрытия, если их равномерно не перемешать, то на кровле будут заметны большие по площади разноцветные пятна, что существенно ухудшает внешний вид здания.

Подстилочные ковры хранятся в вертикальном положении.

Подготовка обрешетки

В нашем случае сплошная обрешетка из плиты ОСП толщиной всего 9 мм, для повышения несущей способности пришлось уменьшать шаг обрешетки. Если в дальнейшем планируется утепление крыши изнутри, то надо обязательно установить ветрозащиту и предусмотреть продухи для естественной вентиляции. Подготовьте материалы и инструменты, перемешайте гонты черепицы из различных пачек.

Важно. Никогда не работайте на крыше без страховки. Особенно если обрешетка сплошная, на ней нет реек, которые могут задержать падение. При отсутствии специального профессионального оборудования можно пользоваться обыкновенными веревками и поясами. Надо помнить, что все правила техники безопасности написаны чьей-то кровью.

Плиты нужно прибывать вразброс, это увеличивает устойчивость стропильной системы. Для фиксации можно использовать обыкновенные гвозди (быстро, прочно и дешево) или саморезы (долго, дорого, но модно).

Необязательно фиксировать плиты при помощи метизов из нержавеющих сплавов, на них не воздействуют атмосферные осадки. Длина гвоздей должна быть минимум на 2/3 превышать толщину скрепляемых материалов.

Но это утверждение очень спорное. Во-первых, плита, прочно прибитая большим количеством гвоздей, и так не сможет свободно расширяться, для этого она должна вырвать метизы. Во-вторых, она защищена подкладкой и гибкой черепицей, что почти полностью исключает прямой контакт с водой. В-третьих, если и появится какая-то протечка, то она имеет локальный характер и не может намочить всю плиту. Вывод – специально никаких зазоров выдерживать нет необходимости. Они есть – отлично, нет – не проблема. Если по технологическим причинам на некоторых участках плиты нужно плотно прижать – прижимайте. Если надо немного раздвинуть в стороны – пусть остаются щели.

Неопытные строители не знают, как на практике связать зависимость толщины плиты и шага обрешетки. Сделать это просто. Положите на стропильные ноги две рейки на расстоянии примерно 50 см, сверху плиту ОСП. С максимальным усилием нажимайте на нее рукой, если поверхность прогибается, то уменьшайте шаг обрешетки, если нет, то можно его увеличивать. Нет надобности делать долгие и сложные расчеты, параметры определяются всего за несколько минут.

Цены на OSB (ориентированно-стружечные плиты)

OSB (ориентированно-стружечные плиты)

Укладка ендов и подстилочного ковра

С этих операций начинается укладка мягкой черепицы. Нет большой разницы в технологии монтажа покрытий различных производителей и ценовых категорий. Если до конца разобраться с одним видом кровли, то без проблем можно работать с другими. Все работы следует начинать с проверки скатов. Надо узнать их длину и ширину, замерить диагонали. Оптимальный случай – кровля имеет идеальную прямоугольную форму. Если есть проблемы, то их нужно исправлять частично на стадии изготовления обрешетки, а частично во время непосредственного покрытия. Выбирать следует такое соотношение, чтобы после исправлений крыша имела симметричный вид.

Объект перед укладкой гибкой черепицы и монтажом плит ОСП-3

Шаг 1. Работы начинаются с ендов (стыков двух скатов). Настелите в них подкладочный ковер, он реализуется в наборе с кровлей. Цвет лицевой поверхности совпадает с цветом черепицы.

Ширина ковра не менее одного метра, по обеим сторонам должно быть примерно по 50 см защиты. Аккуратно выровняйте материал, не допускайте появления складок. Отрежьте лишние куски. После того как примерка закончена, следует промазывать битумной мастикой края и окончательно приклеивать ковер. Мастика должна быть качественной, ширина промазанной полосы не менее десяти сантиметров. Толщина слоя мастики примерно 1 мм, покрывайте материалом всю поверхность без пропусков, пользуйтесь шпателем из нержавейки соответствующей ширины.

Ендовный ковер приклеивается частями после примерки и проверки положения. Обращайте внимание, чтобы во время прижимания он не смещался. Прижимать можно руками или твердым резиновым валиком. Для гарантии прибейте его гвоздиками с широкими шляпками. Но делать это необязательно, ендовный ковер сверху закрывается подстилочным, а потом гонтами мягкой черепицы. Гвоздики вбивайте с шагом 20–25 см на расстоянии трех сантиметров от края.

Шаг 2. Расстилайте по основному скату подкладочный ковер снизу вверх. Обратите внимание на белые полосы, они должны быть вверху. В дальнейшем защитная бумага с этих полос снимается и приклеивается следующая полоса покрытия. Лента должна быть максимально ровной, фиксировать начинайте только после проверки положения по всей длине.

Практический совет. Если скат крыши имеет очень большие размеры, то можно сделать промежуточную фиксацию покрытия через каждые 2,5–3,0 м, но гвоздики не надо забивать до конца. Полностью забить их можно только после того, как рулон раскатан до края ската, а все складки удалены.

По краю ската аккуратно отрежьте излишки. Закрепите подстилающий ковер гвоздями, вбивайте их в обычном порядке по белой полосе, в дальнейшем это место закроется.

Шаг 3. Когда первая полоса зафиксирована, можно приступать к укладке второй. Внимательно следите, чтобы обе белые бумажные защитные ленты размещались друг против друга, постоянно проверяйте положение материала. Все в норме – снимайте защитную бумагу с обеих полос и приклеивайте покрытие. Если не хватает длины рулона, то место стыковки надо делать с нахлестом примерно 10 см и обязательно промазывать его битумной мастикой.

Таким же методом продолжайте накрывать всю обрешетку ската. На коньке надо ставить зазор для вентиляции пространства над утеплителем. Подстилочный ковер обязательно приклеивайте к ендовному, мы уже упоминали, что эти места самые опасные, здесь чаще всего появляются протечки.

Цены на ковры подкладочные

Ковер подкладочный

Крепление карнизных и торцевых металлических планок

Это не только декоративные элементы, они выполняют важную техническую задачу – защищают обрешетку от влаги и предупреждают подрыв подстилки резкими порывами бокового ветра.

Шаг 1. Установите на место первую карнизную планку, обращайте внимание, чтобы она располагалась на одной линии с нижним краем обрешетки ската. Зафиксируйте ее гвоздиками в шахматном порядке на расстоянии примерно 20–25 см. В этих местах желательно использовать оцинкованные метизы, хотя и обычные прослужат не один десяток лет. Следующую планку подсовывайте под предыдущую, чтобы она ложилась на место, подрезайте ножницами по металлу угол.

Шаг 2. Прибейте торцевые (ветровые) металлические планки, способ фиксации такой же, как описан выше. Место стыковки фиксируется отдельным гвоздем. Обращайте внимание, чтобы в угле примыкания карнизной и ветровой планки не было щели. Сделайте небольшой выпуск, а острый угол аккуратно отрежьте ножницами.

Такие работы следует сделать по всему периметру крыши. Когда все планки на месте, можно начинать монтаж гибкой черепицы.

Практический совет. Для облегчения работ рекомендуется сделать простейшую веревочную лестницу. В петли вставляется нога, а руки держатся за узлы. Такое элементарное приспособление не только повышает безопасность проведения работ, но и облегчает кровельщику подъем по крутому скату.

Укладка мягкой черепицы

Начинать работу нужно с точной разметки положения первого ряда, в этих целях на подкладке отбивается линия. Как именно? Отмерьте от края ширину мягкой черепицы и прибавьте к этому значению 10 мм, именно столько первый ряд должен отступать от изгиба карнизной планки. Такие метки должны быть с двух сторон ската. Затем при помощи отбивочного строительного шнура нужно отбить линию. Сделанная разметка ускорит работу, отпадет потребность каждый раз снимать размеры. Кроме того, с ее помощью удастся первый ряд сделать идеально ровным, а именно он прежде всего бросается в глаза.

Шаг 1. Внимательно осмотрите обратную сторону черепицы, там есть две пленки. На одной написано, что ее перед монтажом снимать нельзя, а на второй наоборот. Снимите широкую ленту, она откроет слой клеящегося битума.

Шаг 2. Уложите первый гонт таким образом, чтобы его верхняя кромка лежала точно по отбитой линии. Выровняйте края, они должны располагаться на расстоянии 10 мм от ветровой и карнизной планки. Плотно прижмите клейкий слой к металлу. Далее продолжайте работы по такому же алгоритму, гонты карнизной черепицы должны быть ровными в стыках, нахлесты не делаются.

Шаг 3. Начинайте приклеивать обычную гибкую черепицу. Перед установкой также нужно удалить защитную полиэтиленовую пленку.

Важно. Обычная черепица на 10 мм уже карнизной. Для правильной укладки нужно выравнивать по одной линии верхние торцы материалов, внизу будет разница по длине в один сантиметр.

Следите, чтобы торцы были идеально параллельными металлическим планкам. Плотно прижимайте гонты руками. Мы уже упоминали, что чем теплее на улице, тем лучше приклеивается покрытие, тем надежнее фиксация.

На расстоянии 1 см под каждой клейкой полоской вбивайте гвоздики с широкими шляпками. Есть одна особенность – вверху гонта по углам вбивается только по одному гвоздю. Таким образом закрепите весь первый ряд гибкой черепицы.

Шаг 4. После окончания монтажа первого ряда обычных гонтов, можно приступать ко второму. Технология требует, чтобы второй ряд приклеивался со сдвигом, за счет этого накрываются и герметизируются места стыков гонтов первого, одновременно закрываются шляпки вбитых гвоздей. Производители предусмотрели такое смещение, отмерять ничего не надо. Отступите на ширину клеящих полосок и располагайте следующий гонт над ними с учетом размеров вырезов. Далее технология монтажа ничем не отличается.

В связи с тем, что второй ряд укладывается со смещением, крайний гонт придется обрезать. Приложите его на место, отметьте места отрезания. Резать мягкую черепицу лучше на деревянных небольших подставках, они гарантированно предохраняют подстилку от случайных повреждений. Но опытные кровельщики делают это на уже установленной черепице, поворачивают гонт обратной стороной и аккуратно острым ножом отрезают. Новичкам так поступать не рекомендуется, слишком велики риски повредить покрытие.

Шаг 5. На каждом закрепленном ряду по очереди отгибайте листки мягкой черепицы и забивайте под ними по гвоздю. Затем намажьте обратную сторону лепестка мастикой и приклейте к нижнему гонту. Лепестки имеют под защитной пленкой битум, но для гарантирования прочности сцепления опытные строители рекомендует дополнительно смазывать поверхности мастикой. Это не отнимает много времени и полностью исключает подрыв элементов порывами ветра.

Как оформлять ендову и конек

Найдите точное месторасположения ендовы, отступите 2–3 см и просуньте с него тонкую деревянную рейку. Она нужна для того, чтобы не повреждалось покрытия во время отрезания выступающих за изгиб участков гибкой кровли. Отрезать их надо острым ножом под металлическую линейку (можно использовать строительный уровень), потребуется большое усилие, добивайтесь максимально ровного и аккуратного среза. По мере надобности деревянную рейку перемещайте вверх по ендове и продолжайте отрезать излишки мягкой черепицы. После этого надо до конца уложить черепицу на втором примыкающем скате и опять сделать срез по месту изгиба. Получится ровное и красивое примыкание двух скатов.

На конек монтируется специальный доборный элемент. Он должен закрывать щель от попадания дождя и снега и одновременно обеспечивать эффективную вентиляцию подкровельного пространства. Мы уже упоминали, что это надо для теплых крыш, если они холодные, то вентиляция не делается. Панель подгибается под нужным углом и укладывается на конек, фиксируется гвоздиками с антикоррозионным покрытием или из нержавеющих сплавов. Для защиты от ультрафиолетового излучения и улучшения дизайнерского вида поверхность пластикового конькового элемента накрывается гибкой черепицей, которая прибивается гвоздями. Не забывайте вставить на место специальные поролоновые ленты, они не допускают попадания в вентилируемое пространство насекомых.

Видео – Монтаж битумной черепицы

В статье собрана информация о технологии покрытия крыши битумной черепицей. Разобраны устройство кровли из мягкой черепицы, технология укладки битумных гонтов и нюансы монтажного процесса. Усвоив полученную информацию, Вы будете знать, что и в какой последовательности будут делать мастеров и задавать правильные вопросы, которые покажут, что вы разбираетесь в теме.

Крыша, покрытая мягкой черепицей Источник 999.md

Онлайн калькулятор кровли

Чтобы узнать примерную стоимость кровли различных типов, воспользуйтесь следующим калькулятором :

Обрешетка для мягкой черепицы

Начинать надо именно с разбора обрешетки. Так как битумная черепица – материал гибкий и тонкий, то он, ложась на любую плоскость, в точности повторяет все ее формы. Поэтому монтаж гибкой кровли проводят только на сплошную обрешетку, собранную или из досок, или из листовых или плитных материалов, к примеру, из влагостойкой фанеры или ОСП.

Дощатую обрешетку укладывают на стропильную систему крыши, оставляя между досками зазор в пределах 1 см. Это так называемый компенсационный зазор на случай влажностного и температурного расширения пиломатериалов.

Фанера и плиты ОСП укладываются на разреженную обрешетку из досок толщиною 20-25 мм и шириною 100 мм. Шаг установки досок зависит от размеров укладываемых листов или плит. К примеру, если для сплошной обрешетки выбрана фанера 125х125 мм, то шаг монтажа элементов обрешетки должен быть в пределах 70 см. Лист фанеры краями должен лечь на две крайние доски, а между ними должна оказаться еще одна. То есть фанерный лист должен лежать на трех досках, как минимум.

Сплошная обрешетка из досок Источник krysha-expert.ru

И два важных момента:

между укладываемыми плитами или листами оставляют зазор – 1 см;

укладку панелей производят со смещением в половину элемента, таким образом, добивается равномерное распределение нагрузок на все листы (плиты).

Технология монтажа гибкой черепицы

Как и все строительные процессы, укладка битумной черепицы делится на два этапа: подготовка, и непосредственный монтаж кровельного материала.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу кровельных работ любой сложности . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Подготовительные работы

Первая подготовительная операция – это установка капельника. Собой этот элемент, изготовленный из окрашенного стального оцинкованного листа, представляет уголок длиною до 3 м. Ширина каждой полки варьируется в пределах 15-25 см. Назначение капельника – усилить карнизный свес и создать условия, при которых стекаемая с крыши вода не попала бы под обрешетку.

Крепят капельник к обрешетке кровельными гвоздями, которые забивают в верхнюю полку в шахматном порядке через каждые 15 см. Соседние планки устанавливают между собой внахлест со смещением минимум 3 см.

Источник eltctricon.ru

Монтаж подкровельного (подкладочного) ковра

Сначала, что такое подкровельный ковер. Это рулонный материал из категории битумно-полимерных. Его укладывают на обрешетку, чтобы:

Выровнять незначительные дефекты уложенной на стропила обрешетки.

Увеличить гидроизоляционные качества кровельного покрытия.

Предотвратить образование конденсата на деревянном настиле.

Итак, технология укладки мягкой черепицы на крышу начинается с монтажа подкровельного материала. В первую очередь его полосами укладывают на ендовы и карнизы. Но начинать надо с ендов. Подкладочный материал имеет ширину 1 м, поэтому его раскладывают так, чтобы он закрывал скаты от ендовы в две стороны по 50 см. При этом материал этого типа является самоклеящимся, поэтому обрешетку под ним не обрабатывают клеящими составами.

Подкладочный материал, уложенный на ендову Источник gorizont-k.ru

На нашем сайте Вы можете ознакомиться с самыми популярными проектами домов в отделке которых применялась технология вентилируемого фасада – от строительных компаний, представленных на выставке домов «Малоэтажная Страна».

Затем укладывают покрытие на свесы вдоль карниза. При этом вертикальную свисающую полку капельника прикрывают наполовину. Далее закрывают рулонным материалом оставшуюся открытую площадь ската крыши. Здесь несколько нюансов:

полосы подкровельного ковра укладывают на уже уложенные (на карниз и на ендову) так, чтобы горизонтальные стыки покрывались внахлест в 10 см, вертикальные в 15;

в каждую уложенную полосу забивают оцинкованные гвозди в местах нахлеста, то есть шляпки крепежей должны оставаться под краем соседней полосы, шаг крепежа 20-25 см;

полосы подкладочного ковра, которыми накрывают основную часть ската, укладывают перпендикулярно карнизу и коньку крыши, начиная снизу, раскатывая рулон вверх;

каждую полосу крепят по периметру гвоздями;

для повышения герметизации стыков края полос промазывают битумной мастикой.

Укладка подкладочного материала на скат крыши Источник eltctricon.ru

После того как подкровельный ковер будет полностью уложен, монтируют фронтонные планки. Они закрывают края уложенного материала вдоль ската и не дадут впоследствии проникнуть под него влаге. Монтаж планок производят точно так же, как и в случае с карнизными элементами.

Теперь необходимо усилить гидроизоляционные качества ендовы, потому что этот элемент подвергается самым большим нагрузкам от дождя и таящего снега. Для этого используют ендовый ковер – материал рулонного типа, изготовленный на основе резинобитумного состава, усиленного полиэстеровой сеткой. Он подбирается в цвет битумной черепицы.

Его просто раскладывают на ендову, приклеивая к подкладочному ковру битумной мастикой, которую наносят под края материала шириною 10 см. Дополнительно уложенную полосу пробивают по краям кровельными гвоздями. Шаг между крепежами – 20-25 см, отступ от краев полосы – 3 см.

Источник famy.

Монтаж битумной черепицы

Подготовительный этап устройства кровли из гибкой черепицы завершен. Можно непосредственно переходить к укладке самого кровельного материала. Первая операция на этом этапе – монтаж стартовой черепицы.

В принципе, откуда начинать укладку (с середины карниза или от края), никакой разницы нет. Но специалисты рекомендуют при длинных карнизах монтаж начинать с середины. Таким образом проще нивелировать стартовую полосу по горизонтали.

Что такое стартовая полоса. Это та же рядовая черепица, у которой отрезаны лепестки. Хотя многие производители выпускают универсальный элемент, которым покрывают карниз крыши и ее конек.

Укладку стартовой полосы производят вдоль карниза, отступив от края свеса 1,5-2 см. При этом краями она должна обязательно закрывать фронтонные планки. Этот элемент является материалом самоклеящимся. Но его обязательно пробивают кровельными гвоздями по углам и по периметру через каждые 20 см, отступив от краев полосы 2-3 см. Если для стартовой полосы используют рядовую черепицу, на обратной стороне которой нет клеевого состава, то уложенный подкладочный ковер под место установки полосы обязательно промазывают битумной мастикой.

Монтаж стартовой полосы Источник eltctricon.ru

Монтаж рядовой черепицы

Основное требование к укладке первого ряда мягкой черепицы – отступ от нижнего края подкладочного ковра, равного 1 см. Немаловажное требование – правильное прибивание материала гвоздями. Крепежное изделие не должно врезаться в кровельный материал, оно должно его прижимать к обрешетке. Поэтому сильно прибивать или делать это косо нельзя.

При этом каждую битумную черепицу прибивают четырьмя гвоздями. Место забивание – 2,5 см от верхних краев лепестков. Делается это для того, чтобы шляпки гвоздей остались под укладываемым сверху элементом кровли из мягкой черепицы. Если угол наклона ската крыши больше 45°, то кровельный материал пробивается шестью гвоздями.

Теперь, что касается схемы укладки рядовых черепиц. Здесь все зависит от модели используемого материала. К примеру:

модель «Джаз» укладывают в независимости от расположения лепестков;

модель «Трио», «Саната» монтируют со смещением в половину лепестка.

Укладка и крепление рядовой черепицы Источник eltctricon.ru

Оформление ендовы

В первую очередь формируют зону ендовы, в которую нельзя забивать гвозди. Это расстояние по 30 см в каждую сторону от оси ендовы. Это самое уязвимое место, где скопление воды всегда большое. Поэтому делать на этом участке какие-либо отверстия запрещено.

Но саму черепицу укладывают, закрывая зону ендовы с небольшим зазором в 5 см. Только на участках, где нельзя использовать гвозди, применяют битумную мастику. Поэтому эти участки обрабатывают ею, нанося шириною 10 см, и укладывают черепицу.

Оформление фронтона

Здесь технология та же:

монтаж производят так, чтобы от края уложенной планки до кровельного материала остался зазор, равный 1 см;

гибкую черепицу приклеивают к основанию и металлической планке мастикой и одновременно крепят гвоздями.

Примыкание к трубе

Дымоход, вентиляционные трубы – элементы, которые присутствуют на крышах обязательно. Самый опасный участок – это стык этих труб с кровельным материалом, поэтому его надо герметично закрыть.

Источник migurban.ru

Для этого делают выкройку из ендового материала или листового железа, покрытого защитной краской. Но предварительно стенки труб закрывают по периметру листовым железом, которое к трубам крепится саморезами. Высота такого плинтуса должна составлять 30 см.

Вырезают из ендового ковра полосу шириною 50 см. Ее укладывают около труб так, чтобы она закрыла плинтус (30 см) и уложенную битумную черепицу (20 см). Способ крепления полосы – битумная мастика.

Важный момент. Сначала закрывают так нижнюю сторону трубы (имеется в виду нижнюю по скату), затем две боковые с заходом на нижнюю, и в конце верхнюю с заходом на боковые.

Далее укладывают саму черепицу, промазывая уложенный ендовый материал мастикой. С боков трубы черепицу укладывают так, чтобы до трубы она не доставала 8 см. Остается только смонтировать металлические планки, которые устанавливают так, чтобы над стенками трубы образовался козырек. Поэтому форма планок Z-образная. На трубе залают штробу, куда утапливают верхнюю полку элемента. К самой трубе планки крепят саморезами. После чего стык штробы заполняют силиконовым герметиком.

Закрытие плинтуса ендовым ковром и битумной черепицей Источник bouw.ru

Герметизация кровельных проходов

Небольшие трубы, антенны создают в кровельном пироге стыки, через которые вода может проникнуть под кровельную конструкцию. Сооружая кровлю из мягкой черепицы, необходимо учесть и эти проходы. Для их герметизации используют специальные резиновые колпаки. Их укладывают так, чтобы они нижним краем заходили на уложенную черепицу на 2 см. На подкладочном ковре делают пометку, где надо вырезать сквозное отверстие под проход.

Вырезают отверстие электролобзиком.

С обратной стороны колпака наносят битумную мастику.

Колпак укладывают по месту.

Закрепляют его кровельными гвоздями, пробивая по периметру.

Сверху юбки колпака наносят слой мастики.

Проводят монтаж мягкой черепицы.

Стык кровельного материала и колпака заполняют герметиком, который сверху посыпают каменной посыпкой.

Источник eltctricon.ru

Оформление конька

Для покрытия конька крыши используют универсальный элемент, который применялся, как стартовая полоса. Его просто разрезают на три части, каждую часть укладывают вдоль конька поперек, свесив края с каждого ската, и прибивают к обрешетке кровельными гвоздями. Укладывают вырезанные части снизу к верху по наклонному ребру конька с нахлестом в 3 см. Чтобы вырезанные части хорошо сгибались по коньку, рекомендуется их немного прогреть строительным феном.

Как закрыть конек мягкой черепицей Источник yandex.ru

Для обеспечения вентиляции крыши применяют специальные коньковые элементы, в конструкции которых есть прорези или отверстия. Через последние и происходит отток воздуха из-под кровельной конструкции.

Вентиляционный элемент устанавливают по коньку, крепят к обрешетке гвоздями, а затем поверх приклеивают битумную черепицу.

Видео описание

Как правильно монтировать битумную черепицу на крышу в видео:

Видео описание

Про ошибки в монтаже битумной черепицы смотрите в следующем видеоролике:

Заключение по теме

Итак, крыша из мягкой черепицы готова. Никаких других операций больше не потребуется. Главная задача производителя работ – строго следовать инструкции, которая прилагается к кровельному материалу. Надо обратить внимание на то, что есть определенные добавления или изменения в проводимой технологии по каждой модели черепиц. Они также обозначены в инструкциях.

Статья написана при участии компании ТЕХНОНИКОЛЬ

Кровлю загородного дома часто называют его «пятым фасадом» – от нее зависит весь облик дома. Неудивительно, что среди многих застройщиков с каждым годом растёт интерес к привлекательному и внешне, и по характеристикам материалу – . Но, чтобы такая кровля смотрелась красиво и прослужила долго, ее нужно правильно смонтировать. Обо всех нюансах технологии монтажа гибкой черепицы рассказывает специалист компании-производителя.

Особенности монтажа гибкой черепицы

Шаг 1. Устройство сплошного основания. Хотя технология монтажа гибкой черепицы отработана до мелочей, есть ряд ключевых моментов, на которые следует обратить внимание еще перед укладкой мягкой кровли.

Gekz Пользователь FORUMHOUSE

Поначалу я хотел покрыть кровлю металлочерепицей, но подумав, решил, что мягкая кровля смотрится намного красивее. Монтаж гибкой черепицы буду производить самостоятельно. Крыша вальмовая. Чердак холодный. Угол наклона скатов — 25°. Стропила установлены с шагом в 500-600 мм. Появились вопросы по устройству основания под мягкую кровлю и слоёв кровельного «пирога».

Вопросы пользователя:

Какой выдерживать шаг обрешётки?
Что использовать в качестве сплошного основания, ОСП?
Нужно ли использовать специальные мембраны под обрешётку?
Надо ли что-то уложить сверху сплошного основания для его защиты от влаги перед тем, как смонтировать кровельное покрытие?

Эти вопросы актуальны для любого застройщика, который решил использовать гибкую черепицу.

Устройство мягкой кровли начинается с подготовки основания. Технология её монтажа требует — гибкая черепица должна укладываться на сплошное, ровное, жёсткое основание, к которому гонты можно закрепить гвоздями.

В качестве такого настила могут использоваться:

Плиты ОСП-3 (влагостойкая ориентированно-стружечная плита).
Влагостойкая фанера.
Шпунтованные или обрезные доски, отсортированные по толщине с относительной влажностью не более 20%.

Практика показывает, что оптимальным вариантом для устройства сплошного настила, как по показателю цена-качество, так и по удобству монтажа, являются плиты ОСП-3. Причём, перепад высот между листами не должен превышать 1-2 мм. Применение досок в качестве настила может привести к тому, что со временем, в процессе высыхания древесины, основание может покоробить. Это вызовет изменение его геометрии и, соответственно, образование волн на уже уложенном финишном покрытии.

Монтаж ОСП-3 или листов фанеры рекомендуется вести вразбежку. Крепить листы можно ершёнными гвоздями или саморезами. Шаг обрешётки рассчитывается таким образом, чтобы горизонтальные стыки плит приходились на доски обрешётки, а торцы листов не висели в воздухе!

Артем Азаров

При монтаже сплошного основания между швами плит выдерживается расстояние (зазор) шириной в 3-5 мм. Это необходимо сделать, чтобы компенсировать линейное температурное расширение при смене времён года.

В зависимости от шага дополнительной обрешётки, используется различная толщина ОСП-3, фанеры или деревянного настила. Для наглядности рекомендуемые величины сведены в следующую таблицу:

Если сторона проходного элемента, установленного поперёк ската кровли (например, дымовой трубы), больше 50 см, то, для облегчения стока воды и предотвращения скапливания снега, в этом месте устраивается т.н. разжелобок.

Важно: для обеспечения оптимального температурно-влажностного режима крыши и своевременного вывода из подкровельного пространства избыточной влаги, делают вентилируемое подкровельное пространство .

Если кровля утеплённая, или обустраивается жилой мансардный этаж, то изнутри (до слоя утеплителя) устраивается сплошной пароизоляционный барьер , а сверху слоя утеплителя монтируется супердиффузионная мембрана.

Затем вдоль стропильной ноги набивается контрбрусок, за счёт чего формируется вентиляционный подкровельный канал. Поперёк контрбруса набивается обрешётка, на которую затем монтируется сплошное основание.

Супердиффузионная мембрана обеспечивает диффузию водяного пара (выпускает его наружу), но препятствует прохождению воды, попавшей снаружи внутрь утеплителя.

Шаг 2. Усиление карнизного свеса. После монтажа сплошного основания карнизные свесы необходимо усилить металлическими планками — т.н. капельниками. Несмотря на кажущуюся простоту монтажа этих элементов, пользователи нашего портала часто спрашивают, какие ошибки при этом могут быть допущены.

AlexHomutov Пользователь FORUMHOUSE

Я сделал сплошное основание под гибкую черепицу из ОСП и теперь озадачился вопросом: как правильно смонтировать и соединить карнизные и фронтонные планки.

Карнизные планки укладываются ребром на край сплошного основания. К сплошному настилу планки прибиваются специальными кровельными гвоздями с широкой шляпкой, в шахматном порядке, выдерживая шаг в 12-15 см. При прибивании гвоздей следим за тем, чтобы они не прибивались слишком низко от края свеса (выдерживаем расстояние от места перегиба карнизной планки > 4 см). Иначе гвозди будет трудно закрыть подкладочным ковром.

В местах пересечений планки крепятся с нахлёстом друг на друга не менее 3-5 см. Причём, при устройстве ендовы, планки особым образом подрезают, а на одной из планок оставляют специальный язычок, в который затем входит вторая планка. В этом случае соединение получается аккуратным и герметичным.

Артем Азаров

При монтаже карнизных планок неопытные застройщики допускают такую ошибку — сразу забивают два гвоздя на двух противоположных краях капельника. После чего забивают остальные гвозди. В результате на поверхности планки могут появиться волны.

Чтобы этого избежать, гвозди, забиваемые по краям, вколачиваем так, чтобы их легко можно было вытащить (например, забить гвоздь только до половины). Таким образом, мы зафиксируем планку. Затем забиваем до конца остальные гвозди, двигаясь по одной стороне капельника (слева направо или справа налево, как удобнее). Забив несколько гвоздей, мы вытаскиваем крайний гвоздь-фиксатор и забиваем остальные. Благодаря такому способу на планке не появятся волны.

Шаг 3. Монтаж подкладочного ковра. Одним из ключевых моментов при монтаже гибкой черепицы является устройство подкладочного ковра по всей площади кровли. Особое внимание следует обратить на места возможных протечек — ендовы и карнизные свесы. Как правило, нюансы укладки подкладочного ковра вызывают наибольшее количество вопросов у застройщиков.

Bege74 Пользователь FORUMHOUSE

Я задумался, а есть ли такой угол наклона ската кровли, при котором можно будет обойтись только обычным подкладочным ковром, и правильно ли это?

Костяя Пользователь FORUMHOUSE

Часто строители при монтаже гибкой черепицы раскатывают только один — простой подкладочный ковёр, который фиксируют гвоздями. Можно ли так поступать? И обязательно ли использование (как предписывает методика) и простого, и самоклеящегося подкладочного ковра?

Артем Азаров

При устройстве кровли из гибкой черепицы обязательным условием является комбинация из двух видов подкладочных ковров. Самоклеящийся гидроизоляционный ковёр применятся в особо ответственных местах — карнизных свесах и ендовах. Подкладочные ковры с механической фиксацией раскатываются по остальной поверхности кровли.

Соблюдение этого принципа — гарантия беспроблемной эксплуатации кровли, что оговорено в инструкции по монтажу битумной черепицы .

Т.к. подкладочные ковры выпускают в рулонах, то их раскатывают параллельно карнизному свесу. Горизонтальные нахлёсты — 100 мм. Вертикальные нахлёсты – 150 мм. Подкладочный ковёр фиксируется кровельными гвоздями с широкой шляпкой. Шаг фиксации — каждые 200-250 мм. Места нахлёста подкладочных ковров (шириной в 8-10 см) промазывают битумной мастикой.

После укладки подкладочного ковра фронтонный свес кровли усиливается металлическими торцевыми планками. Планки прибиваются кровельными гвоздями в шахматном порядке, с шагом – 12-15 см. В местах стыков планки укладываются с нахлёстом в 15 см и фиксируются 2 гвоздями.

Шаг 4. Устройство ендовы. Укладка гибкой черепицы в ендове может быть выполнена несколькими способами:

Открытым методом.
Методом «подреза».

Подготовка ендовы зависит от выбранного способа её устройства. Рассмотрим первый способ. Работа начинается с раскладки заранее раскроенного самоклеящегося подкладочного ковра. В ендове раскладывается полоса шириной в 1 метр, с нахлёстом по 50 см на каждую из сторон. При раскладке ковра следим за тем, чтобы полотно ковра легло на основание ровно, без складок и пузырей.

Важно: на карнизную планку ковёр раскладывается с отступом от края капельника в 2-3 см. Для наглядности можно воспользоваться следующей таблицей зависимости отступа от величины угла и длины ската ендовы.

После раскладки самоклеящегося подкладочного ковра снимаем с его тыльной стороны антиадгезионную плёнку. Плёнка снимается не со всей поверхности ковра, а только с одной из его сторон. После этого свободная от плёнки часть самоклеящегося подкладочного ковра приклеивается к основанию. Зафиксировав ковёр, точно так же приклеиваем его вторую сторону.

Артем Азаров

Особое внимание уделяем оси ендовы. Ковёр в этой части должен приклеиться плотно, без образования пустот и пузырей. При монтаже подкладочного ковра, при его раскройке, в нижней части, для обеспечения лучшего стока воды и её отвода от стыка карнизных планок, делается небольшое закругление.

При монтаже подкладочного ковра следим за тем, чтобы на нём не образовывались волны, иначе после монтажа черепицы они будут видны на поверхности кровли. Все нахлёсты между коврами промазываются битумной мастикой. Мастика наносится жёстким шпателем. Толщина мастичного слоя не должна превышать 1 мм.

Далее, поверх подкладочного ковра, монтируется специальный ендовый ковёр. При раскройке ендового ковра, для отбива воды, делается точно такое же закругление в месте стыка планок, как и при устройстве подкладочного ковра. Также не забываем следить за тем, чтобы ендовый ковёр лежал плотно, и под ним не образовывались пузыри и складки.

Ендовый ковёр приклеиваем к подкладочному ковру мастикой. Слой мастики наносим по всему периметру ендового ковра. Ширина слоя – 10 см.

Артем Азаров

После приклеивания ендового ковра дополнительно фиксируем его механическим способом — прибиваем ковёр по периметру кровельными гвоздями с широкой шляпкой с шагом в 20-25 см и отступом от края 2-3 см. После того, как мы смонтировали ендовый ковёр, размечаем линию желоба и зону, которую нельзя пробивать гвоздями при монтаже черепицы. Линии отбиваем разметочной шнуркой.

В зависимости от месторасположения дома, ширина желоба составляет от 5 до 15 см. Например, при наличии на участке деревьев, ширину желоба необходимо увеличить для беспрепятственного удаления листвы. Зона, непробиваемая гвоздями, составляет около 30 см от центральной оси ендовы.

Если водоток со скатов существенно отличается, то жёлоб ендовы необходимо смещать в сторону меньшего водотока, для компенсации подмыва воды стыка рядовой черепицы и ендового ковра.

Заключение

В завершении материала предлагаем вам ознакомиться с наиболее частыми вопросами, которые возникают у наших пользователей при работе с гибкой черепицей.

николай11111 Пользователь FORUMHOUSE

Как своими руками положить гибкую черепицу. Самостоятельный монтаж гибкой черепицы, технология и советы

Монтаж мягкой черепицы своими руками

Укладку гибкой черепицы рекомендуется проводить при плюсовой температуре воздуха, желательно более 5 градусов. В холодное время года основной материал должен быть прогрет при комнатной температуре в течение суток.

Технология укладки мягкой черепицы предполагает, что скрепление гонта осуществляется только при солнечной погоде. Ни в коем случае нельзя прогревать его с помощью горелок. В крайнем случае, допускается приклеить черепицу на битумный клей, постараться прогреть чердачное помещение, либо само кровельное покрытие с помощью строительного фена.

Материалы и инструменты

Для укладки потребуются:

герметик или кровельная мастика;
строительные планки для фиксации мест примыкания, карниза и фронта;
обычные оцинкованные и специальные кровельные гвозди;
нож для раскроя гонта;
строительный фен.

Этапы подготовительных работ

Перед тем как крыть крышу мягкой черепицей, кровля должна быть подготовлена должным образом.

Формируется кровельный пирог.
Поверх ветрозащитной пленки укладывается жесткое и ровное основание из фанеры, качественных досок или OSB-плит, которое заранее пропитывают антисептиком.
Под черепицу кладут подкладочный ковер из старого рубероида, если ведется ремонт кровли, либо любого рулонного битумного материала. Его тщательно прибивают в местах стыковки кровли с другими архитектурными элементами, в местах излома ската, по фронтальному свесу и карнизу, в ендовах и по коньку. При уклоне скатов крыши более 20 градусов материал прибивается по всей поверхности с шагом в 15-20 см. В местах стыка и нахлеста полотен ковра его обрабатывают герметиком или битумной мастикой.
Поверх ковра прибивают капельник (карнизную планку), которая защитит от влаги конструкцию обрешетки. Если ввиду архитектурных особенностей кровли и строения нет возможности его прибить, карнизную полосу заворачивают под обрешетку и фиксируют гвоздями через каждые 5 см.
Перед тем как укладывать мягкую черепицу по фронтону также прибивают торцевые планки, защищающие обрешетку и помогающие отводить влагу вниз от конька.
Следующие на очереди коньково-карнизные полосы гонта. Полосы гонта прибивают гвоздями стык встык, отступив от края порядка 2,5 см. Места стыков промазывают битумной мастикой и приклеивают на нее свободные края полос.
Далее обычно уделяют внимание монтажу водостока, в частности, устанавливают кронштейны, которые впоследствии будут поддерживать ее элементы.
Отдельно в местах примыкания к стенам, другим скатам, вентиляционным трубам и прочим конструкциям, в нишах и прочих местах вероятного скопления влаги также из битумных материалов создается дополнительный гидроизолирующий ендовый ковер. Его прибивают оцинкованными гвоздями с интервалом в 10 см, а края промазывают водостойким клеем или мастикой.

Далее рассмотрим подробнее, как класть мягкую черепицу своими руками.

Укладка мягкой черепицы

Известно, что гибкая черепица может отличаться по цвету в зависимости не только от партии, но и от упаковки. Важным моментом является необходимость использовать листы только из одной пачки на каждом скате крыши, либо последовательно брать материал из всех упаковок сразу, чтобы не были заметны перепады. Впоследствии цвет покрытия откорректируется под солнцем и станет более равномерным.

Укладка мягкой черепицы начинается снизу от центральной части ската кровли. С клейкой части листа удаляют защитную пленку и его плотно прижимают к месту фиксации. Верхнюю часть дополнительно фиксируют четырьмя гвоздями. От карнизно-коньковой полосы при этом нужно отступить на 4-5 см. Своими лепестками гонт черепицы должен полностью закрыть ее перфорацию. По краю фронтона материал подрезают и проклеивают мастикой.

Не менее ответственный этап – укладка покрытия в местах у вентиляции. дымохода и прочих конструкций. Основание под черепицей в этом месте обрабатывают мастикой. В гонте вырезается соответствующее отверстие по размерам примыкающей конструкции. Его фиксируют на месте. При необходимости основание еще раз смазывают мастикой.

Несколько сложнее настелить черепицу вблизи дымохода. Сначала в этом месте прибивают рейки в форме прямоугольного треугольника. Своим прямым углом он должен быть обращен к трубе. Вокруг самой трубы заранее укладывается подкладочный ковер, в местах стыков внахлест его промазывают мастикой.

Монтаж мягкой черепицы около трубы дымохода осуществляют по следующему алгоритму:

верхним краем лист упирают в трубу, располагая его на заранее подготовленной рейке;
поверх листа черепицы укладывают ендовый ковер;
часть листов поднимают на трубу на высоту прядка 30 см, а другую примерно на 20 см приклеивают и прибивают к крыше;
ковер на трубе закрывают планкой примыкания или металлическим фартуком;
все швы тщательно обрабатывают герметиком;
при необходимости, если скат крыши достаточно крутой, а труба большая, можно соорудить дополнительный желоб для отвода воды из зоны дымохода.

Заключительный этап монтажа гибкой черепицы

Оставшиеся участки закрывают гонтом внахлест так, чтобы лепестки последующего закрывали собой места крепления на гвозди предыдущего.

Еще одним важным этапом в конце работы станет закрепление коньковой полосы. Ее разделяют на две равные части по перфорации и укладывают на конек. С каждой стороны плитки прибивается по два гвоздя. Нахлест должен составить не менее 5 см.

Хорошим решением будет прокладка полосы аэратора, что позволит обеспечить хорошую вентиляцию подкрышного пространства. Для создания аэратора конька по обеим сторонам полосы вырезают щели, которые впоследствии закрывают лентой аэратора.

Профессиональную укладку гибкой черепицы вполне можно произвести и своими руками. При соблюдении технологии срок эксплуатации покрытия составит не менее 35 лет. Если кровлю подвергать периодическому осмотру и своевременно делать мелкий ремонт, ее долговечность вырастет еще как минимум на 10 лет.

aquagroup.ru

Гибкая черепица укладка своими руками

Технология монтажа гибкой черепицы

Технология укладки мягкой черепицы достаточно проста и не вызывает особых сложностей и, если соблюдать инструкцию, а также иметь некоторые навыки в строительстве, то вполне возможно произвести монтаж битумной черепицы своими руками. Правильно произведенная укладка такого покрытия – не только отличная защита жилища от неблагоприятных погодных условий, но и превосходный внешний вид самой крыши.

Общие условия

Согласно инструкции гибкую черепицу рекомендуется укладывать в теплое сухое время года, при температуре не мене +5ºС, но лучше всё-таки +10ºС. Это нужно для того, чтобы под действием тепла листы битумного гонта лучше склеивались между собой и с основанием, образуя практически монолитный слой покрытия. При низкой температуре листы становятся хрупкими, плохо сгибаются, поэтому зима не самое подходящее время для работы с таким видом покрытия, но если планируется укладка битумной черепицы именно зимой и температура воздуха менее +5ºС, то нужно обязательно выдержать материал при комнатной температуре сутки и использовать строительный фен для прогрева черепицы и битумную мастику для лучшей герметизации слоев. Зимой лучше производить частичный ремонт кровли, а не полноценный монтаж на всю поверхность крыши, тем более, если укладка гибкой черепицы своими руками производится впервые.

Уклон крыши

Монтаж гибкой черепицы целесообразно проводить на крышах с минимальным уклоном 12º-18º. Если уклон меньше или крыша плоская, то лучше выбрать другой вид покрытия, так как неизбежный застой воды приведет к быстрой порче кровли.

Основные этапы укладки мягкой черепицы

Основание, вентиляция

Любой вид монтажа кровли начинается с подготовки основания. В качестве основания для укладки «битумки» используется твердая сплошная основа. Она должна быть ровной и твердой, т. к. малейшие неровности неизбежно отразятся на внешнем виде крыши. Идеальным вариантом покрытия считается плита OSB -3. Обязательным условием долгой службы мягкой кровли является правильная вентиляция по принципу «снизу вверх». Внизу ската делаются вентиляционные отверстия, через которые поступает воздух, а вытягивается он через, так называемые, коньковые продухи или аэраторы.

Особенности укладки подкладочного слоя

Монтаж мягкой черепицы проводится на специальный подкладочный ковер, желательно того же производителя, что и черепица. Если угол наклона крыши минимальный, т. е. 12º-18º, то подкладочный ковер нужно укладывать на всю поверхность кровли. Крепить подкладочный слой начинают с самой нижней точки крыши, параллельно карнизной линии. Слои накладываются друг на друга: верхний слой должен находить на нижний на 20 см, края промазываются клеем и прибиваются гвоздями с широкими шляпками. Следует обратить внимание на хорошее натяжение ковра! В случае наклона крыши более 20º можно укладывать подкладку, только на карнизные свесы, коньки, в места соединения скатов (ендовы), вокруг труб, т. е. на «проблемные места», где велика вероятность протечки. В этом случае ковер можно крепить и вертикально. Также вертикальное крепление ковра можно использовать для крыш с крутыми скатами. В любом случае перед установкой подкладочного слоя основание лучше промазать битумной мастикой. Тогда, при прогревании ковра феном, подкладка идеально сцепляется с основанием и получается сплошное покрытие. Правильное основание и качественно уложенный подкладочный слой влияют как на внешний вид крыши, так и на ее защитные функции. Использовать в качестве подкладочного материала гидробарьер, рубероид не рекомендуется.

Защита «краев» крыши

Для оттока воды и защиты деревянных элементов крыши по свесу кровли поверх подкладки производится установка металлических карнизных планок. Их следует крепить гвоздями в шахматном порядке и соединять внахлест на 5 см. Таким же образом крепятся торцевые планки. Эти элементы усиливают свесы, защищают деревянное покрытие от осадков, повышают ветроустойчивость и придают законченный внешний вид.

Разметка под гибкую черепицу

Если укладка мягкой черепицы производится впервые, то лучше сделать предварительную разметку, чтобы избежать искривления рядов. Делается отбивка шнуром на горизонтальные и вертикальные линии с шагом 0,8 и 1м соответственно. Эта разметка поможет выровнять ряды по горизонтали и вертикали, а также исправить искривления в случае, если в кровлю вмонтирован какой-то предмет: труба, окно. Крепить черепицу строго по этим линиям нельзя! Только соблюдать направление.

Укладка рядов гибкой черепицы

Нужно смешать несколько упаковок с черепицей, чтобы покрытие крыши выглядело однородным, т. к. в разных партиях могут быть разные оттенки, которые сразу невозможно заметить. Вначале, в 1,5—2 см от края карнизной планки, крепится самоклеящаяся карнизная черепица стык в стык, дополнительно она прибивается гвоздями с широкими шляпками. Можно взять обычную рядовую черепицу, и обрезать выступающие части, так называемые лепестки. Первый ряд начинают крепить с центра ската по направлению к торцам крыши в обе стороны. Если монтаж гибкой черепицы производится своими руками впервые, то следует соблюдать последовательность действий:

Снять с нижней части листа пленку (после этого нельзя складывать черепицу друг на друга).
Наложить гонт на поверхность и закрепить четырьмя гвоздями по «выемкам» не менее 2 см от края. Если уклон крыши большой, то крепить нужно шестью гвоздями — два вбивать по краям листа для дополнительной фиксации.
Следующий ряд накладываем на предыдущий так, чтобы «лепестки» верхнего листа находили на выемки предыдущего ряда и образовывали с ними сплошную прямую линию.

Оформление «проблемных» мест

Дойдя до торцевой планки, мягкую черепицу нужно подрезать вровень с планкой и проклеить битумным герметиком или клеем на ширину около 10 см.
При укладке в ендовах, черепица укладывается внахлест на соседний скат и обрезается под одну линию, прогревается дополнительно феном и проклеивается битумным клеем.
Вокруг труб, выходов антенн и в местах прилегания мягкой черепицы к вертикальным поверхностям следует использовать металлический фартук и обязательно дополнительно промазывать швы битумным герметиком.

На конек кровли крепится карнизная черепица, разделённая на три части. Каждая часть сгибается под нужным углом. Начинать укладку можно с любой стороны конька. Лист приклеивается на конек самоклеящейся стороной и прибивается четырьмя гвоздями. Следующую (верхнюю) черепицу нужно класть внахлест на нижнюю в 5 см, чтобы перекрыть гвозди. Крайние листы подклеиваются. Все, крыша готова! Но большинство вопросов возникает именно в процессе работы, поэтому стоит ознакомиться с видеоматериалами по монтажу гибкой черепицы.

Технология монтажа гибкой черепицы своими руками, видео

Любой владелец собственного жилья хочет, чтобы его кровля была надежной и недорогой. Выполняя монтажные работы своими руками, можно существенно сэкономить. Чтобы в итоге получилось качественное жилье, необходимо воспользоваться технологией укладки битумной черепицы. Выбирая мягкое покрытие, необходимо правильно его уложить. Только качественная укладка гибкой черепицы своими руками позволит кровельному покрытию не портиться много лет. В конце статьи будет представлено видео технологии укладки гибкой черепицы.

Технология укладки мягкой черепицы имеет некоторые нюансы, о которых не стоит забывать. Чтобы понять некоторые моменты монтажа черепицы, необходимо изучить этот кровельный материал.

Преимущества гибкой черепицы

Такая основа обладает главными достоинствами – это небольшой вес и маленькая стоимость. Легкость мягкой черепицы позволяет делать фундамент и дом не очень массивным, благодаря этому происходит экономия на стройматериалах и оплате работ. Недорогая стоимость кровельного материала позволяет конкурировать с тяжелыми видами кровли.

Высокая морозостойкость.
Устойчивость к сильному ветру.
Хорошая переносимость резких перепадов температур.
Высокая теплостойкость.
Неизменность цвета с течением времени.
Устойчивость к разнообразным осадкам.

Подготовка перед укладкой гибкой черепицы

Для основы под черепицу используют:

Влагостойкую фанеру.
Доски.
Плиты OСП.

Доски применяют строганные, а лучше всего шпунтованные. Их укладывают таким образом, чтобы стыки попали на опоры, захватывая два пролета. Доски должны иметь зазор в пять миллиметров. Он необходим потому, что дерево может расширяться от перепадов температур и влаги.

Если применяется фанера, то стропилы должны иметь такое расстояние, чтобы фанерные листы приходились на стропила. Готовая основа должна быть ровной и жесткой.

Кроме этого, для монтажа понадобятся:

Подкладочный ковер. Для новой крыши можно использовать любой битумный материал. Если крыша старая, то используют ранее настилавшийся рубероид.
Ковер для ендовы. Он применяется для гидроизоляции примыканий к вентиляционным трубам и стенам.

Используя необходимые материалы и инструменты, приступают к подготовительным работам перед укладкой гибкой черепицы.

Сначала с внутренней стороны крыши прикрепляют пароизоляционную пленку. К ребрам стропил ее прибивают гвоздями, а к торцам прикрепляется деревянными планками. Полосы пленки скрепляют скотчем.

С наружной стороны укладывается утеплитель. Чтобы его зафиксировать к стропилам, используют деревянные бруски. Сверху на утеплитель накладывается ветрозащитная пленка. Крепится она с помощью контрбруса. К нему впоследствии прибивают обрешетку. Затем укладывают доски, фанеру или ОСП, фиксируя саморезами.

Монтаж гибкой черепицы

Работа по монтажу мягкой черепицы своими руками происходит в соответствии с температурными ограничениями. Это необходимо из-за структуры материала. Очень прочно гибкая черепица соединяется между собой при высокой температуре, которая достигается за счет знойного солнца. При низкой температуре она может отвалиться от основы, к которой ее приклеивают. В холодную погоду можно применить строительный фен, которым нагревают листы материала. Иногда отапливают помещение для чердака.

Вначале по всему периметру крыши расстилают подкладочный ковер, прибивая его по:

По карнизу.
В ендовах.
По фронтовому свесу.
По коньку.
В местах излома ската крыши.

Если крыша с уклоном больше 20 градусов, то подкладочным ковром зашивают всю площадь. Начинают снизу, расстилая ковер перпендикулярно обрешетке. Прибивать нужно внахлест на ширину 15 сантиметров с шагом фиксации в 20 сантиметров. Все соединения заделывают герметиком или битумной мастикой. Сверху на ковер прибивают карнизную планку, защищающую обрешетку от влаги. Если карнизную планку нельзя прибить, то карнизную полосу заворачивают под обрешетку и прибивают гвоздями с шагом в 5 сантиметров.

Затем к фронтону прибивают торцевые планки. Для их лучшего соединения необходимо подрезать края ножницами и окончательно закрепить. Таким же образом планки подгоняются на коньке. Они защищают деревянную обрешетку и отводят воду от конька вниз.

Сверху на прибитую планку карнизного свеса накладываются полосы коньково-карнизной битумной черепицы. Они прибиваются гвоздями, отступая от края 2.5 сантиметра, стык в стык. Эти места промазывают битумной мастикой. Затем проводят крепление кронштейнов, которые предназначаются под водосточные желоба.

Ендовый ковер накладывается вторым слоем поверх основного. Расстилают его в местах, где может скапливаться влага, в нишах, в местах примыканий. Фиксируют его оцинкованными гвоздями, а края промазывают мастикой.

Наступает самый важный этап монтажа — укладка гибкой черепицы своими руками. Приступают к укладке с центральной части ската. После снятия с нее защитной пленки, ее сильно прижимают к основанию. По верхней части ее прибивают четырьмя гвоздями. От полосы коньково-карнизной битумной черепицы отступают на пять сантиметров. При этом перфорация коньково-карнизной полосы должна быть полностью закрыта лепестками наклеиваемой черепицы. Ее подрезают по краям линии фронтона и проклеивают мастикой.

Заделка дымохода и вентиляции

Важным моментом монтажа считается пересечение с вентиляцией и дымоходом. Основание вентиляции необходимо обработать мастикой. Затем в черепице вырезают отверстие размером с данным вентиляционным устройством. После укладки мягкой черепицы ее основание промазывают битумной мастикой.

С дымоходом все гораздо сложнее. В том месте, где он прилегает к крыше, прибивают три рейки в форме треугольника, таким образом, чтобы прямой угол находился у основания трубы. Затем вокруг трубы прибивают подкладочный ковер, а нахлесты промазывают битумной мастикой. После этого укладывают кровельный материал таким образом, чтобы верхним краем он лег на рейку и уперся в трубу. Сверху черепицы монтируют ендовый ковер. Листы частично приклеивают и прибивают к крыше, а остальную часть поднимают на трубу и приклеивают битумной мастикой. Верхнюю часть ковра на трубе закрывают фартуком, а швы промазываются герметиком.

Ниже представлена видео-инструкция.

Окончательный монтаж мягкой черепицы

Черепицу ряд за рядом выкладывают до самого конька. Монтаж выполняют таким образом, чтобы все лепестки материала располагались на одном уровне и закрывали гвозди. Конек закрывают коньково-карнизной гибкой черепицей. Для этого ее разделяют и разрывают по перфорации. Снимают пленку с клеевой стороны и укладывают на конек, перегибая посередине, чтобы короткая сторона черепицы была параллельна коньку. С помощью гвоздей плитку прибивают по стороне, спрятанной под следующей плиткой. Вбивать гвозди нужно таким образом: два с одной стороны конька, два – с другой. Многие на коньке монтируют коньковый аэратор, который создает дополнительную вентиляцию чердака.

Таким образом, если правильно соблюдать технологию укладки гибкой черепицы, то такая крыша может прослужить очень долго. Чтобы она не зарастала мхом, ее необходимо каждые 5 лет очищать и мыть антисептическими средствами, а также следить за состоянием вентиляционных отверстий. Хотите узнать, как произвести монтаж гибкой черепицы? Видео ниже вам поможет.

Кравец Петр Николаевич

Гибкая черепица: технология монтажа крыши

Безусловно, ни один хозяин не откажется иметь на своем доме надежную и в то же время вполне доступную по цене кровлю. А грамотно спланированный собственноручный монтаж позволит не только защитить все сооружения от непогоды и возможных повреждений, но и сэкономить весомый объем финансовых средств. Так, всеми из этих качеств обладает инновационная мягкая кровля, выполненная из гибкой черепицы, основу которой составляет битум. Поэтому важно разобраться с тем, как правильно осуществить монтаж кровли из гибкой черепицы.

Необходимо детально изучить то, как укладывается гибкая черепица технология монтажа которой имеет свои некоторые особенности. Только четкое соблюдение технологии монтажа мягкой черепицы на каждом из этапов его укладки позволит создать надежную и долговечную кровлю. Именно о технических характеристиках мягкой черепицы, а также о способе ее монтажа далее и пойдет речь.

Из чего состоит гибкая черепица?

Кровля, выполненная из этого материала, имеет и некоторые другие названия, такие, как, например, шинглс, гонт или кровельная плитка. Главными преимуществами такой крыши являются ее небольшой вес (масса одного листа составляет в среднем 8 килограммов) и не слишком высокая стоимость по сравнению с металлочерепицей. Благодаря первому показателю конструкция дома получается не такой массивной, что позволяет сэкономить на материалах для стройки и оплате труда, а вторая характеристика дает возможность кровле оказывать серьезную конкуренцию иным, более тяжелым кровельным типам.

Основу такой черепицы обычно составляет стеклохолст или стеклоткань (реже – органическая целлюлоза), пропитанная битумом. Эти материалы выполняют функции так называемой арматуры, которая скрепляет два слоя SBS-модификатора, напрямую влияющего на гибкость и эластичность покрытия. Снаружи материал посыпается сланцем, минеральной крошкой и гранулятом из базальта. Они способны не только защищать материал от повреждений, но и придавать ему самые разные оттенки цвета.

Работы по подготовке укладки мягкой черепицы

Основой для мягкой черепицы служит стружечно-ориентированная плита, фанера, устойчивая к влаге или доски. Выбирая доски, нужно внимательно подобрать качественный материал. Лучшим вариантом станет применение строганой шпунтованной доски. Если ее толщина равна 2 сантиметрам, то стропильный шаг должен составлять 6 метров. При толщине в 2,5 – 3 сантиметра шаг может равняться 1,2 метра. Минимальной толщиной фанеры является расстояние в 1,2 сантиметра (стропильный шаг – 6 метров), при толщине в 2 сантиметра шаг стропил – 1,2 метра. Так или иначе, стыковые места материала должны соответствовать стропильным ногам. Работая с таким материалом, как гибкая черепица монтаж основания для нее рекомендуется обработать антисептиком. Важно чтобы используемые во время укладки доски обязательно были сухими. Покрытие основы при этом должно быть жестким и ровным.

Кроме самого покрытия и материала для основания во время монтажа не обойтись без следующих элементов:

подкладочный ковер, который может быть представлен любым битумным рулонным материалом при условии, если крыша из гибкой черепицы является новой. Для старой кровли можно применять и уже бывший в использовании рубероид;
ендовый ковер, роль которого выполняет битумный материал с применением полимеров, необходимый для защиты от влаги примыканий к стенам и труб вентиляции.

Укладывая ковер, необходимо использовать следующие материалы:

кровельный герметик или мастика;
строительный термофен;
нож для разрезания материала;
три вида гвоздей: обычные, кровельные и оцинкованные;
строительные планки, требующиеся для обработки примыканий, карниза и фронта.

Когда все детали уже собраны и выполняется непосредственно монтаж гибкой черепицы инструкция требует соблюдения следующего ряда правил при работе:

Изначально с внутренней стороны кровли необходимо закрепить пароизоляционную пленку. Материал крепится к стропильным ногам при помощи гвоздей, а к торцам – деревянными планками. Пленочные полосы соединяются при помощи скотча.
После этого уже с внешней стороны нужно уложить утеплитель, для фиксации которого принято использовать деревянные бруски.
На утеплитель укладывается пленка, защищающая кровлю от ветра. Для ее крепежа применяют контр-брус, к которому и нужно будет прибивать обрешетку.
Уже после этого укладываются доски, стружечно-ориентированная плита или фанера. Закрепляют материал с помощью гвоздей, оснащенных широкой шляпкой, или саморезами.

Укладка гибкой черепицы

При обустройстве кровли мягкой черепицей следует в первую очередь отталкиваться от условий температуры, поскольку структура материала требует особого подхода. Наибольшую прочность соединения элементов гонта между собой обеспечит только высокая температура, солнце и отсутствие каких-либо осадков, а монтаж гибкой черепицы зимой выполнять не рекомендуется, поскольку это может повлечь за собой отпадание немногим ранее приклеенной черепицы (прочитайте: «Монтаж мягкой черепицы — необходимые материалы «). Иногда в холодную погоду допускается применение термофена для подогрева листов покрытия. Можно также отапливать прилегающее мансардное (чердачное) помещение.

Рекомендуемая инструкция по монтажу гибкой черепицы:

Изначально выполняется обустройство подкладочного ковра. Его необходимо расстелить и прибить по следующим участкам крыши:

— карниз; — фронтонный свес ; — ендовы; — конек; — места излома кровельного ската.

При условии, если уклон крыши составляет более 20 градусов, подкладочный ковер должен застилать всю кровельную площадь. Начинать работу нужно снизу, а относительно обрешетки ковер должен иметь перпендикулярное расположение. Прибивается он внахлест (ширина – 15 сантиметров) с фиксирующим шагом в 20 сантиметров. Важно, чтобы каждое из соединений было тщательно обработано при помощи битумной мастики или специального кровельного герметика. На расстеленный ковер прибивают карнизную планку, предназначенную для защиты обрешетки от влаги. Если возможности сделать это нет, то карнизную полосу просто заворачивают под обрешеточное основание. Прибивают ее при помощи оцинкованных гвоздей с соблюдением шага в 5 сантиметров.

Затем выполняются работы по устройству фронтона. К нему также необходимо прибить торцевые планки, которые призваны обеспечить деревянной обрешетке защиту и отводить влагу вниз от конька. После их установки можно приступать к монтажу коньково-карнизных полос покрытия, которые могут быть представлены просто мягкой черепицей с обрезанными крайними частями. Прибивают их гвоздями стык в стык, отступая от края 2,5 сантиметра. Эти участки рекомендуется обработать мастикой на основе битума, с ее же помощью крепятся и свободные края. На данном этапе работы стоит также заняться креплением элементов водоотвода – кронштейнов, которые применяются под желоб водостока.

Гибкая кровля монтаж которой отличается некоторыми особенностями, требует укладки ендового ковра. Его нужно стелить поверх основного, то есть вторым слоем. Этот ковер должен располагаться в участках примыканий, углублениях и иных местах, оптимально подходящих для скопления излишков влаги. Крепление его производится при помощи оцинкованных гвоздей с шагом в 10 сантиметров, а края обрабатываются битумной мастикой. Если есть возможность, то клей лучше использовать особый – водостойкий.

Именно после выполнения всех этих процедур стоит приступать непосредственно к укладке гибкой черепицы. Материал должен быть из разных упаковок, поскольку листы в них имеют разный оттенка. После окончания установочных работ под воздействием солнца материал постепенно приобретет равномерный цвет. Начинать укладку нужно снизу центрального участка ската. Клейкую часть материала нужно лишить защитной пленки, а покрытие плотно прижать к основанию. Сверху его необходимо прибивать с помощью 4-х гвоздей, отступив от коньково-карнизной полосы 4 – 5 сантиметров. Лепестки материала при этом должны полностью перекрывать перфорацию полосы, расположенной ниже. С краев фронтонной линии покрытие следует подрезать до необходимой длины и обработать мастикой.

Крайне важным моментом является также и пересечение с системами дымохода и вентиляции. На этом участке ковер подкладки должен быть установлен изначально. Вентиляционную основу следует обработать битумной мастикой. Далее необходимо выбрать один из фрагментов гибкой черепицы и проделать в нем соответствующее устройству вентиляции отверстие (прочитайте: «Битумная черепица: технология укладки, установка и монтаж «). После окончания укладки покрытия основание нужно еще раз обработать мастикой.

Более сложной является работа с дымоходом. В месте его прилегания к кровле должны быть прибиты три треугольные рейки, расположенные под прямым углом к трубе. Затем вокруг дымохода укладывается подкладочный ковер, который соединяется внахлест и обрабатывается все той же мастикой (прочитайте также: «Битумная черепица: монтаж своими руками — нормы крепления «).

Монтаж гибкой черепицы, детально на видео:

Источники: http://prokryshi.ru/krovelnye-pokrytija/myagkaya-krovlya/montazh-i-ukladka-gibkoj-cherepicy.html, http://krovlya.guru/krovlya/cherepica/tehnologiya-montazha-gibkoy-cherepicy-svoimi-rukami-video.html, http://kryshadoma.com/myagkaya-gibkaya-krovlya/gibkaya-cherepitsa-tekhnologiya-montazha.html

krovlya-mp.ru

Как укладывать мягкую черепицу

Кровля из битумной мягкой черепицы удобна в эксплуатации, долговечна и эстетична. Большой ее плюс в том, что вполне возможен самостоятельный монтаж. Технология не самая сложная, вес фрагмента небольшой, крепится на клеевую основу, дополнительно фиксируются кровельными гвоздями. Так что монтаж мягкой черепицы своими руками можно сделать даже в одиночку.

Гибкая битумная черепица может использоваться на крышах любой формы

Кровельный пирог для мягкой черепицы

Чердак под кровлей может быть теплым или холодным, в зависимости от этого изменяется состав кровельного пирога. Но его часть от стропил и выше всегда остается неизменной:

по стропилам набивается гидроизоляция;
на нее — бруски толщиной не менее 30 мм;
сплошной настил.

Вот эти материалы и рассмотрим подробнее — из чего и как делать, какие особенности у каждого из них есть.

Гидроизоляция

Гидроизоляционные мембраны бывают одно, двух и трехслойными. Однослойные мембраны — самые простые и дешевые, выполняют только двойную задачу — не пропускать влагу в сторону помещения и выпускают пары наружу. Таким простым способом не только защищается чердак или мансарда от проникновения конденсата или просочившихся, вдруг, осадков, но и из воздуха удаляется избыточная влага, сопровождающая жизнедеятельность человека. Однослойные мембраны представлены на рынке слабо. Практически их выпускает одна фирма — Tyvek.

Гидроизоляционная мембрана настилается поверх стропильных ног

Двух и трехслойные мембраны более прочные. У них, кроме гидроизоляционного слоя, имеется еще и прослойка, придающая большую прочность на разрыв. Третий слой, если он есть, это адсорбирующий слой. То есть, даже если на поверхности мембраны образовалась капля конденсата, этот слой впитывает ее в себя, не позволяя пролиться на другие материалы. При достаточной вентиляции, влага из этого слоя постепенно испаряется и уносится потоками вддуха.

Трехслойные мембраны (например, EUROTOP N35, RANKKA, ЮТАКОН) желательны, если чердак у вас утепленный и в качестве утеплителя использована минеральная вата. Она боится намокания и при повышении влажности на 10% теряет половину своих теплоизоляционных свойств.

Если под мягкой черепицей будет холодный чердак, желательно использование двухслойной гидроизоляционной мембраны. По прочности она намного лучше однослойных, а по цене лишь немного дороже.

Обрешетка

Поверх гидроизоляционной пленки, параллельно свесу, набиваются планки обрешетки. Они необходимы для создания вентиляционного зазора. Он позволит поддерживать нормальную влажность кровельных материалов.

Обрешетку делают из обрезной доски толщиной 30 мм

Обрешетку делают из досок хвойных пород (преимущественно сосны). Толщина досок — не менее 30 мм. Это минимальный зазор, который обеспечит нормальное движение воздуха в подкровельном пространстве. Перед укладкой древесину необходимо обработать пропиткой, защищающей от вредителей, грибков, после высыхания этого слоя обрабатывают еще антипиренами, которые снижают горючесть древесины.

Минимальная длинна доски для обрешетки — не менее двух пролетов стропил. Крепятся и соединяются они над стропильными ногами. Соединять их в другом месте нельзя.

Настил

Настил под мягкую черепицу делается сплошной. Материалы выбираются исходя из того, что в него должны вбиваться гвозди, потому используют обычно:

ОСП 3;
влагостойкую фанеру;
шпунтованную или обрезную доску одинаковой толщины (25 мм) влажностью не более 20%.

При укладке настила под мягкую черепицу, между элементами необходимо оставлять зазоры — для компенсации температурных расширений. При использовании фанеры или ОСП зазор составляет 3 мм, между обрезными досками 1-5 мм. Листовой материал крепят с разбежкой швов, то есть так, чтобы стыки не были сплошными. Крепят ОСБ при помощи саморезов или ершеных гвоздей.

Чаще всего настил под мягкую черепицу делают из ОСП

Используя в качестве настила доски, надо следить чтобы годовые кольца древесины были направлены вниз. При обратном расположении, их выгнет дугой, мягкую черепицу поднимет, может нарушиться герметичность покрытия. Есть еще одна хитрость, которая позволит сохранить деревянный настил ровным даже в том случае, если влажность досок выше 20%. Концы досок при укладке дополнительно крепятся двумя гвоздями или саморезами, забитыми близко к краю. Этот дополнительный крепеж не даст доскам выгнуться при усушке.

Выбор толщина материала для настила под мягкую черепицу зависит от шага обрешетки. Чем больше шаг, тем толще необходим настил. Оптимальный вариант — частый шаг и тонкие плиты. В этом случае получается легкое, но жесткое основание.

Толщина обрешетки и настила

Еще один момент касается устройства настила под мягкую черепицу вокруг трубы дымохода. При кирпичной трубе, ширина которой более 50 см, за ней делают разжелобок (на фото). Эта конструкция, напоминающая мини-кровлю. Она разделяет дождевые потоки, они скатываются по сторонам от трубы, не затекая в подкровельное пространство.

Разжелобок, который устанавливают за широкой кирпичной трубой

После установки настила, проверяется его геометрия. Измеряются длинна, ширина ската вверху и внизу, высоту ската с обоих сторон, перемеряются диагонали. И последняя проверка — отслеживание плоскости — весь скат должен целиком лежать в одной плоскости.

Устройство кровли из наплавляемых материалов описано тут.

Технология настила кровли из мягкой черепицы

При покупке, вас, скорее всего, снабдят инструкцией, к которой монтаж мягкой черепицы будет расписан пошагово и подробно, с указанием всех точных размеров, которые требует именно этот производитель. Этих рекомендаций и стоит придерживаться. Однако, предварительно с порядком работ и их объемами познакомиться стоит загодя — чтобы разобраться в тонкостях монтажа и необходимом количестве материалов.

Сразу скажем, что обращаться с мягкой черепицей при укладке надо осторожно — она не любит, если ее перегибают. Поэтому старайтесь без необходимости не сгибать и не сминать гонты (это один фрагмент, состоящий из видимой и монтажной части).

Усиление свеса

Первой устанавливается капельная планка. Это Г-образный лист металла, покрытый краской или полимерным составом. Полимерное покрытие более дорогое, но и более надежное. Цвет подбирают близкий к окрасу битумной черепицы.

Капельную планку устанавливают вдоль свесов кровли

Задача капельной планки — защищать обрешетку, срезы стропил и настила от попадания влаги. Одним краем капельник укладывается на настил, вторым закрывает свес. Крепится гвоздями из оцинковки (нержавейки), которые забиваются в шахматном порядке (один ближе к сгибу, второй почти у края). Шаг установки крепежа — 20-25 см.

Планки соединяются внахлест

Продается капельная планка двухметровыми кусками. Уложив первый элемент, второй крепят с перехлестом не менее 3 см. При желании, зазор можно закрыть: промазать стык битумной мастикой, заполнить герметиком. На этом же этапе монтируется водосливная система, во всяком случае прибиваются крюки, которые будут удерживать водосточные желоба.

Укладка гидроизоляционного ковра

Независимо от угла кровли, в ендове и вдоль ската, обязательно укладывается гидроизоляционный подкладочный ковер. Его продают в рулонах метровой ширины. На нижнюю сторону нанесен клеящий состав, закрытый защитной пленкой или бумагой. Перед укладкой бумагу снимают, ендовный ковер приклеивают к настилу.

Независимо от уклона гидроизоляционный ковер укладывается вдоль свесов, в ендове и на коньке

Монтаж гидроизоляционного ковра начинается с укладки его в ендове. Раскатывают материал метровой ширины, распределив по 50 см с обоих сторон от места перегиба. Тут желательно обойтись без стыков, но, при необходимости, нахлест двух полотен должен быть не менее 15 см. Укладка идет снизу-вверх, место соединения дополнительно промазывается битумной мастикой, материал хорошо прижимается.

Стыки промазываются мастикой и не должны быть меньше 10-15 см

Далее гидроизоляционный ковер под гибкую черепицу укладывается вдоль карнизного свеса. Минимальная ширина ковра на карнизном свесе — величина самого свеса, плюс 60 см. Нижний край располагается поверх капельника, может на несколько сантиметров загибаться вниз. Сначала ковер раскатывают, если необходимо — подрезают, затем снимают защитную пленку с изнанки и приклеивают на подложку. Дополнительно фиксируют по краям гвоздями из нержавейки или оцинковки с большой плоской шляпкой (шаг 20-25 см).

Как определить ширину ковра вдоль карнизного свеса

В местах горизонтального стыка нахлест двух полотен не менее 10 см, в вертикальном направлении — не менее 15 см. Все стыки дополнительно промазываются битумной мастикой, материал обжимается.

Подкладочный ковер

Подкладочный ковер, так же как и гидроизоляционный, продается в рулонах метровой ширины, тыльная сторона покрыта клеящим составом. Способ укладки зависит от уклона кровли и от профиля выбранной битумной черепицы.

Если уклон кровли из мягкой черепицы составляет от 12° до 18°, подкладочный ковер укладывается по всей площади кровли. Монтаж начинается снизу, от уложенного гидроизоляционного ковра. Перехлест полотнищ составляет 15-20 см. Стыки дополнительно промазывается битумной мастикой, верхний край фиксируется гвоздями (оцинковка или нержавейка) с плоской шляпкой.
При малом уклоне ската подкладочный ковер сплошной
При уклоне кровли более 18°, подкладочный ковер укладывается только в местах перегиба кровли. В районе конька, ребер, изломов ската расстилается целый рулон метровой ширины, распределяя материал по 50 см от линии перегиба. Вдоль фронтонов и примыканий к стенам используется разрезанный пополам рулон — полоса шириной 50 см.
При уклоне больше 18° ковер раскатывают только в местах перегиба кровли

При использовании битумной черепицы с разрезами (типа Джаз, Трио, Бобровый хвост), вне зависимости от уклона, подкладочный ковер расстилается на всей поверхности кровли.

Как подрезать ковер на кровле

Монтаж подкладочного ковра часто требует подреза. Делают это при помощи остро отточенного ножа. Чтобы при раскрое не повредить расположенный ниже материал, подкладывают обрезок фанеры или ОСП.

Фронтонная (торцевая) планка

На боковых срезах свесов монтируются фронтонные планки. Это полосы металла, согнутые в виде буквы «Г», по линии сгиба которых идет небольшой выступ. Они закрывают уложенные кровельные материалы от ветровых нагрузок, от попадания влаги. Укладывается фронтонная планка на настил поверх подкладочного или гидроизоляционного ковра, фиксируется гвоздями (нержавейка или оцинковка) в шахматном порядке с шагом 15 см.

Монтаж фронтонной планки

Эти планки также идут кусками по 2 м, укладываются с нахлестом не менее 3 см.

Разметка ската

Чтобы монтаж мягкой черепицы был простым, на подкладочный ковер или настил наносится разметка в виде сетки. Делают это при помощи малярного шнура. Линии вдоль карнизного свеса наносятся на расстоянии, равном 5 рядам черепицы, в вертикальном — через метр (длина одного гонта гибкой черепицы). Эта разметка делают проще укладку — по ней ровняют края, проще отслеживать расстояния.

Чтобы монтаж мягкой черепицы был более легким, делают разметку в виде сетки

Ендовный ковер

Поверх уже уложенного гидроизоляционного ковра укладывается еще ендовный материал. Он немного шире, служит дополнительной гарантией отсутствия протечек. Не снимая защитной пленки с нижней стороны, его укладывают, подрезают внизу в районе свеса, отмечают границы. Отступив от отметки 4-5 см, наносится специальная мастика повышенной фиксации Фиксер. Она наносится из шприца, валиком, затем шпателем растирается в полосу, шириной около 10 см.

Наносится мастика

На мастику раскладывается ендовный ковер, складки разглаживаются, края прижимаются. Отступив от края на 3 см, он фиксируется гвоздями с шагом 20 см.

Примыкание к кирпичной трубе

Для обхода труб и выходов вентиляции делают выкройки из ендовного ковра или оцинкованного металла, окрашенного в соответствующий цвет. Поверхность трубы оштукатуривается, обрабатывается праймером.

При использовании ендовного ковра, делается выкройка так, чтобы на трубу материал заходил не менее чем на 30 см, на кровле должно оставаться не менее 20 см.

Монтируется выкройка сначала на лицевой части трубы

Выкройка промазывается битумой мастикой, укладывается на место. первой устанавливается лицевая часть, затем правая и левая.

Передняя выкройка немного заводится на бока

Часть боковых элементов заворачивается на лицевую часть. Задняя стенка устанавливается в последнюю очередь. Ее части заходят на боковые.

При правильном монтаже на настиле вокруг трубы получается площадка, сплошняком застеленная ендовным ковром. Перед укладкой черепицы в этом месте, поверхность промазывается битумной мастикой.

Поверхность подкладного ковра промазывается битумной мастикой

Черепица с трех сторон заходит на уложенный ковер, не доходя до стенок трубы 8 см.

Вокруг трубы остается желоб из ендовного ковра шириной 8 см

Верхняя часть примыкания герметизируется при помощи металлической планки, которая крепится на дюбеля.

Крепление планки на тыльной стороне трубы

Все зазоры заполняются термостойким герметиком.

Все стыки проходят герметиком

Вывод круглых труб

Для прохода вентиляционных труб есть специальные проходные устройства. Они располагаются так, чтобы нижний край элемента заходил на черепицу не менее чем на 2 см.

Укладывают проходку на 2 см ниже края черепицы

Приложив проходной элемент к кровле, обводят его внутреннее отверстие. По нанесенному контуру в подложке выпиливают отверстие, в которое выводится круглая труба.

Тыльная часть юбки проходного элемента промазывается битумной мастикой, выставляется в нужное положение, дополнительно крепится по периметру гвоздями. При монтаже мягкой черепицы юбка проходки промазывается мастикой.

Юбку промазывают мастикой

Гонт подрезается как можно ближе к выступу проходки, зазор затем заполняется мастикой, которая покрывается специальной посыпкой, защищающей от ультрафиолета.

Стартовая полоса

Монтаж мягкой черепицы начинается с укладки стартовой полосы. Обычно это коньково-карнизная черепица или рядовая с обрезанными лепестками. Первый элемент укладывается на один из краев ската, краем заходя на фронтонную планку. Нижний край стартовой полосы укладывается на капельник, отступив от его сгиба 1,5 см.

Разметка под стартовую полосу

Перед монтажом с тыльной части снимается защитная пленка, гонт выравнивается и укладывается. Каждая секция битумной черепицы крепится четырьмя гвоздями — по углам каждого фрагмента, отступив от края или линии перфорации 2-3 см.

Крепление стартовой полосы

Если в качестве стартовой полосы используется нарезка из рядовой черепицы, в некоторой ее части будет отсутствовать клейкий состав. В этих местах подложка промазывается битумной мастикой.

Монтаж мягкой рядовой черепицы

Есть гибкая черепица с нанесенной клеевой массой, защищенной пленкой, а есть состав, который не требует защитной пленки, хотя на крыше он тоже хорошо фиксирует элементы. При использовании материала первого вида, пленка снимается непосредственно перед монтажом.

Первый ряд мягкой битумной черепицы укладывают, отступив от стартовой полосы 10 мм

Перед укладкой битумной черепицы на кровлю, вскрывают несколько пачек — 5-6 штук. Кладку ведут из всех пачек одновременно, беря поочередно по одному гонту из каждой. В противном случае на крыше будут явно выраженные пятна, отличающиеся по цвету.

Первый гонт укладывается так, чтобы его край не доходил до края стартовой полосы на 1 см. Кроме клеевого состава, черепицу фиксируют еще и кровельными гвоздями. Количество крепежа зависит от угла ската:

При монтаже мягкой черепицы важно правильно вбивать гвозди. Шляпки должны прижиматься к гонту, но не прорывать его поверхность.

Оформление ендовы

При помощи малярного шнура в ендове намечают зону, в которую нельзя вбивать гвозди — это 30 см от середины ендовы. Затем отмечают границы желоба. Они могут быть от 5 до 15 см в обе стороны.

Верхний уголок, который повернут в сторону ендовы, подрезают

При укладке рядовой черепицы гвозди забиваются как можно ближе к линии, за пределами которой гвозди бить нельзя, а подрезается гонт пол линии укладки желоба. Чтобы вода не затекала под материал, верхний уголок черепицы подрезают наискосок, срезав около 4-5 см. Незакрепленный край черепицы смазывают битумной мастикой и фиксируют гвоздями.

Что должно получиться

Оформление фронтона

На боках ската черепицу обрезают так, чтобы до ребра (выступа) торцевой планки оставался 1 см. Верхний уголок гонта обрезается также, как и в ендове — наискосок кусочек в 4-5 см. Край черепицы промазывается мастикой. Полоса мастики — не менее 10 см. Затем фиксируется гвоздями, как и остальные элементы.

Черепицу на фронтоне обрезают, отступив 1 см от выступа фронтонной планки

Установка конька

Если настил в районе конька сделан сплошным, вдоль конька прорезают отверстие, которое не должно доходить до конца ребра 30 см. Битумная черепица укладывается до начала отверстия, после чего устанавливается специальный коньковый профиль с вентиляционными отверстиями.

Установка конька

Фиксируется он длинными кровельными гвоздями. На длинном коньке могут использоваться несколько элементов, они соединяются встык. Установленный металлический конек покрывается коньковой черепицей. С нее снимается защитная пленка, затем фрагмент фиксируется четырьмя гвоздями (по два с каждой стороны). Монтаж мягкой черепицы на коньке идет навстречу преобладающим ветрам, один фрагмент заходит на другой на 3-5 см.

Монтаж коньковой мягкой черепицы

Коньковая черепица — это разделенная на три части коньково-карнизная. На ней нанесена перфорация, по ней и отрывается фрагмент (сначала согнуть, прижать сгиб, потом отрывать).

Такие же элементы можно нарезать с рядовой черепицы. Ее делят на три части, не обращая внимание на рисунок. У полученных черепичек срезают уголок — примерно на 2-3 см с каждой стороны. Середину фрагмента прогревают строительным феном с двух сторон, укладывают серединой на брусок и, аккуратно прижимая, перегибают.

Ребра и перегибы

Ребра закрываются коньковой черепицей. Вдоль перегиба на требуемом расстоянии малярным шнуром отбивается линия. По ней выравнивается край черепицы. Укладка гибкой черепицы на ребре идет снизу-вверх, каждый фрагмент приклеивается, затем отступив от верхнего края 2 см, фиксируется гвоздями — по два с каждой стороны. Следующий фрагмент заходит на уложенный на 3-5 см.

Оформление ребер кровли из мягкой черепицы

dekormyhome.ru

гибкая черепица укладка своими руками

Благодаря хорошим эксплуатационным характеристикам становится все более популярной гибкая черепица или как её ещё называют мягкая кровля, все работы можно выполнить своими руками, что значительно сэкономит бюджет. Стоимость самого материала в разы дешевле, чем остальные покрытия для крыши дома.

Структура мягкой кровли

В строительных справочниках она называется битумными листами, присыпанными разноцветной крошкой. Производится гибкая черепица в формате прямоугольного листа с односторонними фигурными вырезами сложной и простой формы, где в основе рельефа лежит прямоугольник, овал или многогранник.

Структура материала многослойная, порядок слоёв следующий:

В качестве нижней поверхности полотна выступает модифицированная битумная прослойка, занимающая половину площади и покрытая особой пленкой из силикона. Битумная масса при соприкосновении с рабочей плоскостью приклеивается, а затем становится гидроизолятором, который не протекает и устойчив к разрушениям, а также воздействию высоких температур. Этот слой гарантирует пожароустойчивость в экстремальных ситуациях.
Следующий слой состоит из полиэстера или стекловаты. Его назначение – обеспечение физической устойчивости и сохранения пространственных параметров, чтобы они не менялись в процессе монтажа и срока службы кровли. Благодаря полиэстеру крыша будет защищена от разрывов, а также других механических повреждений. Стеклоткань выполняет функцию теплоизолятора. Сверху она пропитана битумным составом.

Затем следует слой из битума;
Верхняя поверхность листа покрыта крошкой из базальта, сланца или минералов. Выполняет не только эстетическую роль, переливаясь на свету различными оттенками красок, но и защитную – оберегает черепицу от воздействия ультрафиолетового излучения, механического влияния, дождя и снега. Крошка не поглощает влагу, не позволяет материалу растрескиваться.

Толщина мягкой кровли варьируется в пределах 3-4 мм – в зависимости от фирмы-изготовителя и отличается богатой цветовой гаммой. Монтаж гибкой черепицы осуществляется на подготовленную фанерную или плиточную поверхность.

Вернуться к содержанию

Достоинства и недостатки покрытия

Перед началом монтажа следует взвесить сильные и слабые стороны материала, чтобы быть подготовленными к различным неожиданностям.

Плюсы:

Легкий вес способствует экономии денежных средств, делает возможным во время монтажа конструкции опираться на более простые требования к износостойкости, при этом укладка гибкой черепицы выполняется намного легче.
Доступная стоимость.
Не подвержена воздействию коррозии, что дает ей выгодное преимущество перед металлическими аналогами.
Не нуждается в заземлении, т.к. электрическое поле не задерживается на поверхности крыши.

Не обладает эффектом парусности. Битумная масса покрывает деревянное основание цельной оболочкой, что не даст возможности разбушевавшемуся ветру отделить черепичный лист от кровли.
Стойкое противостояние механическому воздействию. Ее не деформируют даже большие градины или попавшие в нее камни ввиду амортизирующей способности покрытия.
Длительность эксплуатации. Срок службы черепицы составляет 30-40 лет, при этом ее можно перекрашивать в какой угодно цвет, если соблюдена правильная технология укладки гибкой черепицы.
Выполняет декоративное назначение.
Защита от ультрафиолета.
Способность хорошо маскировать шум приобретается благодаря мягкости черепицы и деревянному каркасу под ней. Подобный вид кровельных материалов тщательно приглушает посторонние звуки.
Годится для любой формы крыши.

Минусы:

Низкая теплопроводность. Из-за минимальных показателей теплопроводности материала возникает необходимость в добавочной теплоизоляции, но это компенсируется деревянным или фанерным основанием конструкции.
Отсутствие устойчивости к цветению. От цветения поверхности листов вряд ли можно избавиться полностью, потому что влияние климатических условий – постоянный фактор. Отметим, что подобный минус имеется у большинства кровельных материалов.

Мягкая кровля не предназначена для использования в условиях крайнего севера, потому что не выдержит слишком низких температур – до -50 градусов, но в умеренных широтах ее вполне можно использовать при строительстве дома.

Наличие характерных отличий материала в сторону преимуществ или недостатков не свидетельствует категорично о том, что мягкую кровлю следует использовать или не следует.

Вернуться к содержанию

Инструкция по укладке и требования к ней

Шаги инструкции помогут вам узнать, как укладывать черепицу. Их необходимо придерживаться, чтобы облегчить процесс работы и гарантировать качественный результат по ее окончании.

Монтаж гибкой черепицы требует четкого исполнения инструкции ввиду сложности процесса и необходимости наличия опыта, а также специальных знаний в строительной сфере. В момент укладки нужно делать интервалы между составными частями обрешетки, соблюдать оптимальные линейные параметры подстилающей поверхности.

Величина шага обрешетки Толщина доски Толщина фанеры

60 см	2 см	1,2 см
90 см	2,3 см	1,8 см
120 см	3 см	2,1 см

Минимально допустимое значение уклона при укладке гибкой черепицы своими руками – 12 градусов, но подстилающая поверхность при этом должна быть ровная и цельная. Показатель влажности строительного материала желательно, чтобы не превышал 20% от общего его веса.

Монтаж мягкой кровли включает в себя несколько последовательных операций.

Крепеж основного слоя и подстилающего покрытия.

В качестве подстилающего ковра для мягкой кровли используется настил из досок или фанеры, оберегая крышу от протекания. Если уклон кровли не превышает 30%, подкладочный слой делают сплошным. Когда градусные величины углов велики, настил крепится только в особо опасных местах – где располагается карниз, торец конструкции.

Монтаж подстилающей поверхности начинают с нижней части ската, постепенно двигаясь к верхней. Настил делается внахлест с шириной 0,1 м. Это позволяет обезопасить поверхность от протекания. В роли фиксаторов выступают гвозди с интервалом 0,2 м и клей. Клей герметизирует поверхность, а гвозди – закрепляют. После крепежа подстилающей поверхности под черепицу начинается процесс устройства водосточной системы.

Установка карнизов.

Монтаж карнизных свесов делается, чтобы лучше закрепить желоб для водостока. Тогда на них и на торец укладываются листы стали поверх подстилающего слоя. Главное, делать нахлест с шириной 20 мм. Фиксируются стальные листы при помощи специальных гвоздей, прибивая их зигзагом с шагом 0,1 м. На участке для стоек интервал между фиксаторами составляет 3 см – обязательно больше по толщине, чем 2 листа.

Разметка.

Предварительно рекомендуется сделать разметку, которая будет направляющим ориентиром в процессе монтажа гибкой черепицы — инструкция подразумевает этот этап в первую очередь для новичков в подобном деле, но и опытным мастерам тоже не помешает подстраховаться на всякий случай. Выполняется она прямо на крыше при помощи обычного мела.

Ввиду маленького размера рядов, они склонны смещаться в сторону во время выполнения строительных работ. На большой поверхности это очень заметно, да и конструкция тогда будет не совсем прочной, если не соблюдать в точности все параметры.

Снизу вверх, лучше ближе от края, нужно начертить пару параллельных прямых линий, чтобы отрезок между ними был длиной в 0,5 м. В перпендикулярном направлении от них намечаются прямые для рядов с интервалами 0,25 м.

Укладка мягкой кровли и ее фиксация.

Монтаж гибкой черепицы начинается от крайнего участка ската – снизу:

Для первого ряда листы черепицы укладываются в перевернутом виде или при помощи полоски-самоклейки (стоит в 2 раза дороже) с ориентацией на скат.
Нижнюю кромку рекомендуется устанавливать на 50 мм выше, чем нижний край карниза. Выступающие участки кровельного полотна в идеале обязаны прикрывать места стыков на карнизе.
Постепенно во время процесса укладки движение будет смещаться от центра карниза к торцу.

Со второго ряда, монтаж делается строго по разметочным линиям. На изнанке гонтов имеется специальная защитная пленка – она снимается в процессе укладки, а сама черепица придавливается к подстилающей поверхности.
Далее, технология укладки гибкой черепицы подразумевает крепеж при помощи гвоздей – желательно использовать специальные луженые или покрытые медным налетом и с большими шляпками.
Рекомендуется вбивать гвозди с краю и в середине листа таким образом, чтобы зафиксировать по возможности оба последовательно идущих ряда. При этом выступы следующего полотна должны прикрывать концы крепежей последних. Для фиксации погонного метра материала достаточно 4 гвоздей.

Когда уклон крыши более, чем 1:1, мягкая кровля крепится с помощью шести крепежных элементов.
Остальные ряды полотен сдвигаются во время укладки на полметра, а лепестки их желательно располагать на одинаковом уровне с элементами прошлого кровельного листа.
Порядок и способ крепежа кровельных полотен для последующих рядов не меняется.
На торцах элементы кровли обрезаются по краям и приклеиваются, клей наносится на поверхность полосой с шириной 10 см минимум.
В конце нужно оставлять небольшой шов с учетом дальнейшей деформации между обрешеткой, а точнее ее элементами. Тогда у материала будет возможность при необходимости регулировать свои параметры, особенно под влиянием атмосферных осадков и температурного режима. Так снизится вероятность сдвигов, а также поломок кровли. В результате этих операций сама крыша будет более прочной и прослужит значительно дольше.

Соблюдая инструкцию, а также приобретая навыки по самостоятельной укладке черепицы, можно не только сэкономить денежные средства на монтаже кровли, но и научиться делать это грамотно, чтобы крыша была устойчивой к деформации и влиянию климатических факторов. Все в ваших руках!

Не нашли ответов в статье? Больше информации по теме:

dachaorg.ru

Технология укладки гибкой черепицы своими руками

Самым распространенным материалом для покрытия крыши является гибкая черепица, она отличается высоким качеством, простотой в укладке, и долговечностью. Всю работу по укладке можно сделать своими руками.

Требования к основанию под укладку гибкой черепицы

Основание для укладки материала должно быть выполнено качественно. Так как материал является гибким и мягким, то под воздействием лучей солнца, он способен размягчаться и прогибаться. Поэтому обычная обрешетка, как для металлочерепицы, не подойдет.

Основная поверхность для укладки гибкой черепицы должна быть ровной и гладкой, поэтому сверху на обрешетку и гидробарьер укладывают фанеру влагостойкого качества или ОСП. Также укладку гибкой черепицы можно производить на поверхность, выполненную из обычных досок, но промежуток между ними не должен превышать 0,5 сантиметров, отклонение перепада по ровности не более 2 миллиметров. Нужно учитывать, что в дальнейшем на поверхности будут отражаться все неровности и впадины.

Также при укладке гибкой черепицы используют специальную подкладку, которая служит дополнительной защитой кровли от протечек дождевой воды. Такую подкладку используют на кровлях с маленьким уклоном или на значительной площади. Укладывают подложку сверху на фанеру или ОСП, листы расстилают внахлест. Перед использованием подложки, основание обрабатывают с помощью битумной мастики, а ковер нагревают газовой горелкой, таким образом, получается цельная поверхность.

Выполнение разметки под правильную укладку гибкой черепицы

Вначале необходимо произвести разметку всей кровли, а затем по ней выполнять укладку материала. Размеры гибкой черепицы являются небольшими, поэтому во время укладывания, ряды могут получаться неровными. Такие недостатки не оказывают влияния на герметичность поверхности, а на небольшой площади они остаются незамеченными. Но если кровля имеет значительные размеры, такие дефекты могут привести к некоторым проблемам, поэтому лучше выполнить разметку, и производить укладку материала по ней.

Для того чтобы сделать разметку, необходимо начертить две прямые линии параллельно друг другу поперек уклона, то есть сверху вниз, с соблюдением расстояния между ними около 500 миллиметров. Эти черты показывают сдвиг листов черепицы по горизонтали. Такие линии можно сделать в любом месте, их чертят в крайней точке, с которой начинают укладку.

Укладывают гибкую черепицу рядами, поэтому к двум линиям нужно начертить перпендикуляры, по которым также производится монтаж, расстояние между ними должно быть около 250 миллиметров.

После окончания всей разметки, можно начинать укладку гибкой черепицы.

Как производить укладку гибкой черепицы своими руками

Укладку черепицы гибкого вида начинают с нижней части ската крыши. Для укладки первого ряда, материал размещают вверх тормашками в целях экономии, можно прикрепить специальную самоклеящуюся ленту, которую придется приобретать.

Во время укладки первого ряда, разметку можно не делать, а располагать материал по крайней части кровельного ската. Укладку второго ряда выполняют по предварительно сделанной разметке. В нижней части гибкой черепицы имеется клейкое основание, поэтому перед укладкой, необходимо снять защитную пленку, а затем придавить материал к поверхности. Для закрепления верхней части применяют специальные гвозди, которые имеют широкую шляпу. Располагают их на крайних частях и в середине каждой плитки, то есть на один метр уходит до четырех гвоздей.

Каждый ряд гибкой черепицы смещается на 0,5 метров, то есть волны первого ряда должны попадать между волн второго. Прикрепляются элементы по одному и тому же принципу.

Особенности укладки гибкой черепицы на коньках и ендовах

Особенности укладки гибкой черепицы заключаются в правильном её монтаже на коньковых участках и ендовах. Коньковый элемент можно отделать металлом или установить его уже в готовом виде из такой же черепицы, как и основная кровля. Укладку конька производят следующим образом, крайнюю часть перегибают через основной элемент, и закрепляют такими же гвоздями, что и главное покрытие.

В местах, где расположены ендовы, могут появиться протечки, поэтому перед укладкой гибкой черепицы, эти участки необходимо проклеить специальной подложкой. Такую работу проводят даже при кровлях с небольшим уклоном или если не используется подкладочный материал. Также проклеивают коньковые элементы, и соединениями между фанерой. На ендовах черепицу загибать не нужно, её просто подрезают в соответствии с этим элементом.

Чтобы такое соединение было надежным, ендову проклеивают вторым слоем гибкой черепицы, для этого из неё вырезают специальные полоски и прикрепляются внахлест на соседние скаты с помощью битумной мастики.

Технология укладки гибкой черепицы своими руками

Чтобы работа проходила без сложностей, а результат был качественным, необходимо соблюдать технологию укладки гибкой черепицы. Укладку такого вида черепицы необходимо выполнять, руководствуясь инструкцией, что покрытие было выполнено правильно, а поверхность не давала протечек.

Во время укладки между составными элементами обрешетки делают небольшие промежутки, а минимальный показатель уклона должен быть 12 градусов. При этом подложка должна иметь ровный и целый вид. Влажность деревянного материала не должна быть выше 20 процентов от общей массы.

Технология укладки гибкой черепицы выполняется в определенной последовательности

Вначале выполняют крепление основного слоя и подложки. При укладке гибкой черепицы, подстилающим ковром служит поверхность из фанеры или доски, она предотвращает протекание кровли. При уклоне меньше 30 процентов, слой подкладки делают в сплошном виде. Когда уклон превышает этот показатель, настил закрепляют только на особых местах, например, карнизах или торцах постройки. Закрепление подложки начинают выполнять с нижнего участка ската, и передвигаются вверх, работу делают внахлест, ширина которого составляет 0,1 метр. Это поможет предотвратить поверхность от протечек. В качестве фиксации используют клей и гвозди, которые вбивают на расстоянии 0,2 метра. Клей позволяет сделать поверхность герметичной. После того как подложка будет закреплена, приступают к установке специальной системы водостока.
Затем устанавливают карнизы для того, чтобы качественно прикрепить элемент для стока воды. На них, а также на торец производят укладку стальных листов, сверху на подложку, соблюдая при этом нахлест около 20 миллиметров. Листы из стали прибиваются специальными гвоздями в виде зигзага, на расстоянии 0,1 метр. Там, где будут расположены стойки, расстояние между креплениями должно составлять от 3 сантиметров.
После выполнения этих работ, производят разметку, которая облегчит укладку гибкой черепицы, особенно если нет подобного опыта. Разметку делают по поверхности кровли с помощью мела, эти работы необходимы, так как ряды имеют маленький размер, и склонны к смещению. Такие изъяны являются сильно заметными на значительной поверхности, а конструкция кровли теряет свою прочность, поэтому укладку необходимо производить четко по разметке. Начиная с крайнего участка, снизу вверх выполняют две линии параллельно друг другу, на расстоянии 0,5 метров. Затем делаются перпендикулярные линии на расстоянии 0,25 метра, они служат направляющими для расположения рядов.
Затем выполняют укладку и фиксацию гибкой черепицы, другими словами её называют мягкой кровлей. Укладку материала начинают с нижнего края ската, в первом ряду листы располагают в перевернутом виде или закрепляют самоклеящуюся полоску, но это уйдут дополнительные расходы. Кромку нижнего вида устанавливают выше нижнего края карниза на 50 миллиметров. Места соединения на карнизе должны быть прикрыты выступающими участками кровельного материала.

Во время укладки гибкой черепицы, движение имеет смещение от центральной части карниза к торцевому элементу. Ориентировку первого ряда можно делать по нижнему краю ската. Второй ряд укладывают по разметке. С обратной стороны черепицы снимают защитную ленту, и придавливают плиту к поверхности основания.

Затем черепицу гибкого вида закрепляют специальными гвоздями, которые покрыты налетом меди, и имеют большую шляпку. Гвозди располагают по краям и в серединной части листа, таким образом, фиксируются два ряда подряд. Во время такой работы, выступ следующего листа должен закрыть концы последних крепежных элементов. На закрепление одного метра листа уходит до 4 штук гвоздей. Если уклон крыши большой, то для закрепления листов используют до 6 штук гвоздей. Во время произведения укладки, последующие ряды сдвигаются на 50 сантиметров в сторону, а волны черепицы размещают на одном уровне.

Последующие ряды укладываются и фиксируются в таком же порядке. На торцевых участках листы обрезают и фиксируют с помощью клея, который наносят шириной от 10 сантиметров. В конце необходимо оставить маленький зазор на случай компенсации расширения материала при изменении температуры, при этом черепица не будет поддаваться деформации.

Основные преимущества покрытия из гибкой черепицы

Кровля мягкого вида из гибкой черепицы имеет ряд преимуществ

Материал является легким, поэтому прост в укладке, всю работу можно выполнить самостоятельно, сэкономив денежные средства, и не прибегая к помощи специалистов.
Гибкая черепица имеет невысокую стоимость, и красивый внешний вид.
Материал не подвергается коррозии в отличие от металлических изделий, которые могут повреждаться. Благодаря тому, что электрическое поле не удерживается на поверхности кровли, нет необходимости в заземлении, также отсутствует эффект парусности.
Битумная мастика полностью покрывает основание из дерева, это предотвращает срывание листов с крыши под воздействием сильного ветра.
Материал является устойчивым к механическим повреждениям, листы не деформируются при попадании крупного града или случайно попавших на поверхность камней.
Покрытие является длительным в эксплуатации, служит до 40 лет, поверхность можно покрасить в любой необходимый цвет.
Поверхность из гибкой черепицы является декоративным покрытием, а также она обладает высокой устойчивостью к ультрафиолетовым лучам, имеет высокие звукоизоляционные свойства.
Так как материал является гибким, его можно укладывать как на ровные, так и на фигурные кровли.

При правильной укладке гибкой черепицы своими руками, получается качественная герметичная поверхность, которая не дает протечек. Укладку черепицы производят на сплошную поверхность, так как материал является гибким, и может провиснуть от нагревания солнечными лучами.

Инстаграм

superarch.ru

Как класть гибкую черепицу: технология монтажа

Покрытые гибкой черепицей дома внешне похожи на сказочные. Сложно представить крышу, красивее покрытых плиткой из мягкой черепицы. Для ясности отметим, что её также называют битумной, и мягкой кровлей.

Гибкая черепица в виде гонтов или плиток — это кровельный материал, внешне напоминающий соты или прямоугольники.

Существуют формы сотовые, квадратные и прямоугольные с тенью и без тени. Тени на них могут быть стройными и беспорядочными. Существуют варианты, позволяющие создать на кровле рисунок с 3D эффектом.

По цвету различают: кирпично-красные, зелёные, синие, голубые, угольно серые черепицы.

Кроме красивого материала в виде плиток или гонтов, существую материалы в виде рулонов, называемые рулонной битумной черепицей.

Строение плиточной мягкой черепицы

Отдельный элемент состоит из 5 слоёв, каждый из которых несёт важные функции:

В основании черепицы находится стекловолокно или армирующая основа, она увеличивает механическую прочность материала на разрыв.
Далее идёт защитный слой от воздействия влаги и воды. Изготавливают его из СБС (модифицированного) или резинового битума. Этот слой делает материал эластичным. Благодаря этому слою гибкая черепица получила своё название. Она устойчива к перепадам температуры.
Минеральная посыпка на резинобитума делает черепицу устойчивой к УФ-лучам. Она придаёт оттенок покрытию, благодаря которому выписывается в окружающий ландшафт, оно не скользит, что важно для строителей, работающих на высоте.
Самоклеящийся слой, находящийся под слоем модифицированного битума, служит для фиксации отдельной детали к обрешётке и к другой такой же. Состоит слой из битумной массы, которая сама по себе служит гидроизолирующим слоем.
Под ним находится силиконовая плёнка, которую снимают непосредственно перед оклеиванием.

Некоторые виды черепицы предусматривают два вида крепления: клей и битум.

Основные технические характеристики гибкой (битумной) черепицы

Если вы решили покрыть свою крышу гибкой черепицей, то для оформления ендовы вы можете приобрести не обычную, а коньково-карнизную плитку или черепицу для ендовы и подкладки. Две последние продаются в объёмных рулонах, они позволяют сделать крышу не подверженной намоканию, полностью защищённой от атмосферных явлений.

В остальном технические характеристики, независимо от видов, у каждого вида примерно одинаковые. Температура её размягчения составляет +113°C, для подкладочного ковра 100°C. Гибкость на брусе- -15°C при R=15 мм. Основа ендового ковра — полиэстер, у остальных — стеклохолст.

По сравнению с металлочерепицей гибкая черепица имеет такие же показатели надёжности и прочности, и удобна в монтаже. Однако гибкий вариант намного превосходит металлический по шумо- и звукоизоляционным качествам, он не подвержен коррозии и имеет плохую электропроводимость.

Из недостатков можно назвать горючесть гибкой черепицы и её дороговизну

Принцип выбора кровельного материала — чем больше угол кровли относительно ландшафта, тем гибче покрытие.

Какой должна быть крыша частного дома для укладки гибкой черепицы?

Для того чтобы черепица легла правильно, необходимо добиться сухого, гладкого и чистого основания, которое должно быть выполнено из влагостойкого материала: фанеры, обрезной, шпунтованной доски, ОСП, железобетонных плит и пр. Зазор между ними — 3-4 мм, разница по высоте не должна превышать 2 мм. Величину фанеры или другого материала должны определять проектные расчёты при точечной нагрузке — 1,0 кН, снеговой — 1,8 кН/кв. м.

Строение крыши частного дома как основы для мягкой черепицы:

Опорой кровли являются стропила, на которой расположена внутренняя обрешётка, служащая опорой для паро- и теплоизоляции.
Пароизоляционный материал защищает утеплитель от влаги, поступающий изнутри помещения.
Для уменьшения потерь тепла и защиты и выведения влаги используют супердиффузионную мембрану, на которую монтируют контробрешётку с вентиляционными зазорами и обрешёткой по OSB.
ОSB — популярный материал, используемый в качестве кровельного основания, на который укладывают гибкую кровлю и подкладочные ковры.
Далее укладывают подкладочный ковёр, ендову, обеспечивающие дополнительную гидроизоляции.

В качестве основы под мягкую черепицу может быть жёсткий настил, укрытый рубероидным материалом. Его монтируют из древесных плиток или шпунтованных досок.

Нужно учесть, что устройство подкладочного материала для пологой и крыши с крутыми скатами будут разными.

Подкладка под мягкую черепицу

В устройстве пологой крыши обязательно присутствие специальных гидро- и теплоизоляционных материалов. Они препятствуют образованию конденсата, помогают испарению и не пропускают атмосферные осадки.

Слои подкладочного материала настилают по всей площади поверхности снизу вверх с нахлестом 10 см. По фронтальной линии карнизов материал фиксируют гвоздями, отступая друг от друга на 20 см.

Крышу с крутыми скатами, угол которой больше 20 градусов, подкладочным материалом можно не укладывать. Довольно постелить изоляционное покрытие на конька, зафиксировать полотна к карнизному свесу и торцевой части.

В любом случае подкладочным материалом прокладывают:

печные трубы;
окна мансарды;
зоны состыковки горизонтальной плоскости с вертикальными стенами.

Теплоизоляционный слой должен быть не менее 14-15 см, пароизоляционный — плёнка 0,5 г/м2/24. Медной проволокой, натянутой между стропилами, минеральную вату удерживают от сползания.

Возможные способы монтажа кровли мягкой черепицей

Существует три способа укладки мягкой черепицы:

Битумную черепицу в виде рулона монтируют наплавлением. Для этого специальной газовой горелкой разогревают полотно с тыльной стороны. При соприкосновении с поверхностью материал спекается с подкладочным слоем.
Элемент из полимера приклеивают, предварительно разогрев горячей струёй воздуха. Надёжность фиксации обеспечивает балласт или телескопический крепёж. Слой из мастики наносят после или напыляют.
Штучная битумная черепица фиксируется гвоздями с широкими шляпками или саморезами. Прочность должна быть обеспечена клейкой основой в добавление к спеканию нагретых под солнцем элементов.

Рассмотрим каждый из этих способов подробней

Монтаж рулонной черепицы

Использую для покрытия строений с бетонными перекрытиями: многоэтажных зданий, гаражей, кирпичных и бетонных строений.

Перед укладкой поверхность зачищают от старого слоя. Проверяют, нет ли вздутий и пузырей в основании. При необходимости неровности убирают цементным молоком. Ямки заполняют строительными растворами.

Для нанесения рулонной битумной черепицы понадобятся:

газовая (пропановая) горелка со шлангом и баллоном;
кочерга;
редуктор.

Работы производят при температуре не менее 5 °C. Рулон укладывают так, чтобы тыльная сторона прилегала к поверхности. Пропановой горелкой нагревают полотно и основание до состояния оплавления верхних слоёв. Кочергой рулон подталкивают на себя. В результате происходит спаивание основания крыши и рулона.

Места примыкания кровли с другими поверхностями должны быть покрыты двумя слоями битумной черепицы.

Рулонное полотно при нанесении заходит одно на другое примерно на 10 см. Края при окончании рулона заступают друг на друга на 15 см. На стыках должен остаться вытекший расплавленный битум более или менее равномерной полосой.

Края по кромке крыши фиксируют гвоздями шагом 20,0 см.

Для такого рода покрытия подойдут крыши с уклоном не более 11,3°C.

Монтаж гибкой черепицы из полимера

Полимерная гибкая черепица похожа на пластмассу, применяют на сложных кровлях. Продают эти изделия из полимера в комплектах из гонтов разной конфигурации. В готовом виде крыша похожа на сланцевую, выполненную в виде волн разных форм и цветов.

Черепица очень удобна для монтажа. С обратной стороны она покрыта плёнкой, которая легко отдирается. Под ней находится клеевой и битумный слой. Клей скрепляет детали с ровной поверхностью кровли, битумные полосы при нагревании расплавляются и тоже обеспечивают надёжную сцепку.

Полимерный материал по техническим характеристикам не уступает металлочерепице. Если поверхность загрязнилась, ей легко вернуть былой вид с помощью воды.

Монтаж плиточной гибкой (мягкой) черепицы

Чтобы установить гибкую деталь, не нужно иметь каких-то специальных навыков, как того требуют работы с металлом. Достаточно следовать рекомендациям производителя. В основном, все работы сводятся к следующему.

Перед укладкой гибкой черепицы устанавливают водосточную систему. Края кровли отделывают карнизной планкой. Зазоры защищают специальными планками от атмосферных явлений, насекомых, проникновения пыли и пр.

После утепления и защиты кровли от влаги её покрывают подкладочным ковром. Поверхность становится идеально ровной, на неё крепят плитки гибкой черепицы на клей, и сверху ершовыми гвоздями дополнительно упрочняют.

Особого внимания требует начало работы. Плитки укладывают с левого угла низа кровли. Для этого берут стартовую полосу для карниза. В первом ряду плитку устанавливают без обрезки. Во втором отрезают слева 14,3 см, в третьем — 28,6 см. Эти манипуляции с материалом необходимы для правильного рисунка кладки. Четвёртый ряд укладывают, не обрезая, далее – по рисунку. Каждую деталь дополнительно упрочняют крепёжными элементами.

Для оформления конька приобретают регулирующийся угол с перфорацией, необходимой для циркуляции воздуха под кровлю.

Места примыканий мягкой черепицы

Особого внимания требуют места соприкосновения черепицы с препятствиями: трубами, вентиляцией, места на ендове.

Нахлесты одного материала на другой при монтаже промазывают битумной мастикой.

Существуют специальные каучуковые уплотнители для оформления проходов маленького размера. Места примыкания с поверхностью крыши дымоходов изолируют. Для этого по периметру прибивают рейку, сверху накладывают ковёр для изоляции. Кровельный материал выводят на поверхность, расположенную под углом, и приклеивается.

Трубу закрывают на 30,0 см, скат — на 20,0 см. Края покрывают жестяной планкой примыкания, швы плотно герметизируют.

Планку крепят обычными крепёжными элементами, например, саморезами.

Швы закрывают герметиком на силиконовой основе, не подвергающейся воздействию атмосферных явлений.

Также оформляют примыкания к стенам зданий. Стену отделывают штукатуркой и обрабатывают битумным праймером.

Место ендовы укрывают специальным подкладочным ковром или металлической ендовой, центр которого должен совпадать с линией сгиба крыши (центром ендовы). От него отмеряют 7,5 см в каждую сторону и проводят линию мелом или строительным карандашом. Каждый гонт или ряд мягкой черепицы должен быть подогнан к этой линии. Края плиток дополнительно укрепляются битумной мастикой по разметке таким образом, чтобы края были склеены с поверхностью.

Плитка обрезается на 50 мм под углом 45 градусов и кладётся внахлёст на ендову 30,0 см.

Покрытие мягкой черепицей конусообразной крыши

Гибкая или мягкая черепица подходит для покрытия таких сложных в строительстве поверхностей, как конусообразная крыша. Это становится возможным, благодаря лёгкой обработке гибкого кровельного материала: его легко резать с помощью обычного малярного ножа.

Укладку плиток проводят как обычно — снизу вверх. Основу покрывают сплошной подкладкой, на которую укладывают черепицу. Высота каждого последующего ряда должна уменьшаться так, чтобы к середине кровли она составляла ½ плитки. Верхняя половина конуса вначале должны быть покрыта вертикальными полосами подкладочного материла. По нему укладывают целые плитки черепицы. Каждую деталь, кроме посадки на клей, фиксируют саморезами. После окончания наклейки сверху конусообразной кровли одевают металлический наконечник.

Инстаграм

superarch.ru

Кровля из гибкой битумной черепицы своими руками: виды, устройство, монтаж

Мягкая кровля — не самая простая для изготовления своими руками, но и не самая сложная. Если разобраться в технологии монтажа, то сделать ее самостоятельно и качественно — реально. В качестве кровельного материала используется материалы двух видов — рулонная и из гибкой битумной черепицы. У них много общего, но технологии и особенности монтажа отличаются. В этой статье поговорим об устройстве и укладке мягкой черепицы. Ее еще называют битумной или гибкой черепицей, кровельной плиткой. Названий много, но подразумевается один и тот же материал.

Содержание статьи

Что такое гибкая черепица и ее виды

Небольшие плоские листы гибкого кровельного материала, имеющие один фигурный край и называют мягкой черепицей. В ее основе чаще всего лежит стеклохолст или стеклоткань, но используют иногда и органическую целлюлозу — войлок. Основу с двух сторон пропитывают составом, большая часть которого — битум (битумно-полимерная смесь).

Так выглядит мягкая битумная черепица на крыше бани

Лицевую часть затем посыпают окрашенным базальтовым гранулятом или минеральной крошкой. Ее окрашивают по особым технологиям, благодаря которым цвет не теряется десятилетиями. Присыпка не только улучшает внешний вид. Она придает поверхности повышенную износостойкость, защищает от атмосферных явлений и нейтрализует воздействие ультрафиолета.

Иногда посыпка в некоторых местах отлетает. Это случается редко, причем практически всегда с элементами из эконом-сегмента. Дефект легко устраняется при помощи клея и присыпки соответствующего цвета.

Тыльная сторона поверх битумного слоя покрывается:

Мягкая битумная черепица имеет множество разных цветов и оттенков, также есть разные формы фигурного края: шестигранные, прямоугольные, округлые, ромбовидные. Видов очень много. Часть из них представлена на фото.

Достоинства и недостатки

Гибкая черепица подходит для укладки на одно- и много- скатные крыши. Благодаря своей пластичности, небольшим размерам, она незаменима на крышах сложных форм: круглых, куполообразных, многоскатных. Смотрится это покрытие на зданиях любого назначения, самых разных стилей архитектуры.

К плюсам гибкой битумной черепицы можно отнести:

Недостатки у нее следующие:

Достаточно высокая стоимость.
Повышенный расход материалов при устройстве обрешетки (снова-таки, повышающий стоимость кровли).

Устройство гибкой кровли

Мягкие кровли подходят для крыш, уклон которых больше 12°. При меньших углах может в местах стыков появляться течи, потому под черепицу сплошным ковром настилают подкладочный ковер — специальный материал, защищающий материалы кровли от влаги.

Основное отличи мягкой кровли любого типа — использование сплошного основания или обрешетки с очень небольшими зазорами — порядка 0,5 см. В остальном система аналогична любой другой: стропильная система, с гидро- и ветро- защитой, утеплителем, расположенным между лагами. Примерный пирог кровли из гибкой черепицы представлен на фото.

Так может выглядеть пирог кровли из гибкой черепицы

Вариантов устройства основания под кровельный материал несколько:

Гибкая черепица не поражается грибками и плесенью, она не гниет и не портится. Но она укладывается на древесину, которая при повышенной влажности повреждается. Потому древесину обрабатывают антисептическими пропитками. Но для обеспечения ее долговечности необходима еще и система вентиляции.

Для естественного вентилирования и просушивания оставляют зазор не менее 5 мм между слоем гидроизоляции и основой под гибкую черепицу. Иногда для этого необходима контр-обрешетка, к которой уже крепится основание. Также по всему периметру кровли в свесах делают вентиляционные отверстия. Чтобы туда не залетали птицы и насекомые, отверстия закрывают сетками.

Монтаж

Укладка битумной черепицы происходит на ровное, чистое и сухое основание в несколько этапов. Начинать монтажные работы нужно в теплое время года, когда температура будет больше +5°C. Тогда и работать будет удобно, и покрытие станет герметичным. Все дело в том, что битум под действием солнечных лучей разогревается и сплавляется с находящимися под ним листами в единое целое. Покрытие, ранее состоящее из отдельных листов, становится монолитом.

Первым делом готовят основание

Если температуры низкие, битум не прогревается. При попадании влаги между элементами (осадки или испарение) течи остаются, влага все время в них просачивается, постепенно приводя в негодность кровлю.

Есть и еще одна сложность работы при низких температурах: гибкая битумная черепица теряет свою эластичность, с ней намного сложнее работать и легко поломать. Потому дожидаемся теплой и сухой погоды — влажности основания не более 20% — и только тогда начинаем укладывать битумную плитку на крышу.

Этап первый: дополнительная гидроизоляция

Если уклон кровли 12° и больше, вдоль свесов кровли, в ендовах, местах примыкания к стенам здания, на мансардных окнах и коньках укладывают специальный подкладочный ковер. Хоть покрытие получается герметичным, в местах наиболее вероятных протечек и наибольшего скопления воды это служит дополнительной страховкой.

Устройство кровли из битумной черепицы

Практически все фирмы дают дополнительную гарантию на кровельный материал, если этот слой гидроизоляции смонтирован по всей поверхности кровли. Этот вариант обязателен, если скат имеет уклон менее рекомендованных 12°. В остальных случаях он желателен. Неплохо его использовать, если основа сделана из досок, а не плитного материала: плюс ко всему гидроизоляция сгладит и скроет щели. Она же улучшит тепло- и звуко- изоляцию кровли.

Начинают раскатывать гидроизоляционный ковер с нижнего края кровли вдоль всего свеса. С боков оставляют не менее 5-10 см материала, его загибают и прибивают в торец основания. Верхний край крепят кровельными гвоздями (оцинкованными с широкой шляпкой) через каждые 40 см. По нижнему краю крепеж набивают чаще — через 10 см.

Сверху раскатывают второй слой. Он своим нижним краем заходит на первый не менее чем на 10 см. Для верности, в нескольких местах делают отметки мелом или маркером, по которым ориентируются при укладке.

Так выглядит частично уложенный гидроизоляционный ковер

В местах стыка двух рулонов или полос их укладывают с заходом не менее 15 см. Места перехлеста проклеиваются битумной мастикой и прижимаются, затем прибиваются гвоздями, с шагом 10 см.

В местах прохода через кровлю труб или примыкания к стенам, материал обрезают так, чтобы он заходил на стену или трубу на 5-10 см.

При проходе ендовы, горизонтально раскатанный ковер обрезается по границе, прибивается по краю гвоздями. Когда уложена и закреплена гидроизоляция с обеих сторон, сверху вдоль оси стыка, раскатывается еще один кусок гидроизоляционного материала. Его прибивают вдоль гвоздями, с интервалом 20 см.

Этап второй: монтаж торцевых и карнизных планок

Для защиты карнизов и торцов, для того, чтобы под материалы не затекала вода, вдоль всего свеса кровли набивают карнизные планки. Они крепятся гвоздями через 10 см, причем один внизу планки, другой — вверху, следующий снова внизу и так дальше, продвигаясь зигзагом. Две соседние планки укладываются с перехлестом не менее 5 см.

Края кровли защищают специальными планками

Торцевые планки имеют несколько иную форму. Их крепят с таким же интервалом, по такой же схеме. Начинают монтаж снизу, продвигаясь к коньку.

Этап третий: укладка ендовного ковра

Для ендов (мест стыковки скатов кровли) есть специальный защитный ковер — он имеет большую толщину, чем защитный, а также покрытие из той же посыпки, что и на черепице. Эти места обязательно требуют тщательной обработки: именно тут идет большая масса воды. Его раскатывают сверху-вниз и прибивают гвоздями с шагом 10 см.

Как правильно постелить мягкую черепицу в ендове

Ендовный ковер желательно использовать и в местах примыкания к стенам здания (если есть такие) и вокруг дымоходов. Это также зоны, где протекания наиболее вероятны.

Этап четвертый: закрепление карнизной полосы

От обычной гибкой черепицы этот материал отличается геометрией: это ровная полоса, без фигурной нижней части. Она является стартовой: раскатывается вдоль свеса кровли и формирует ровный нижний край.

С изнаночной стороны снимают защитную пленку. Полосу размещают с отступом 1-2 см от места перегиба карнизной планки, укладывают и прижимают. Прибивают по краям и в местах перфорации. Места крепления затем перекрываются следующими полосами — они заходят одна на другую сантиметров на 5.

Карнизная полоса формирует ровный край

Этап пятый: монтаж гибкой черепицы

Упаковки черепицы хранят в помещениях или под навесами. Переносят к месту монтажа по несколько пачек. Цвета в разных пачках могут немного отличаться. Потому желательно одновременно вскрывать четыре-шесть штук. При укладке битумной черепицы требуется брать по одному листу с каждой попеременно (или сложить стопкой, укладывая поочередно). Так кровля из битумной черепицы получается более объемной, при этом не будет явно видных полос разных оттенков.

Укладку рядовой гибкой черепицы начинают от центра, продвигаются к торцам. Первый ряд располагают так, чтобы его нижний край был на одном уровне с карнизной полосой. Верхний край должен перекрывать ее на несколько сантиметров.

Перед монтажом защитную пленку удаляют, укладывают лист на основание. Крепят по краям и над вырезами (выше края на 3 см). При повышенных ветровых нагрузках в регионе, или если угол ската кровли более 45°, крепят на шесть гвоздей: два дополнительных забивают в верхних углах. Два соседних листа в ряду укладывают вплотную один к другому.

Второй и последующие ряды черепицы располагают так, чтобы концы лепестков (выступов) находились на уровне вырезов предыдущего ряда.

На торцах мягкую черепицу обрезают вдоль линии перегиба торцевой планки. Место проклеивают битумной мастикой. После приклеивания каждый шов дополнительно обрабатывается герметиком.

При резке мягкой плитки в ендове под нее подкладывают планку или кусок фанеры

Особого внимания требует ендова. Чтобы черепица не приклеилась за линией перегиба, часть пленки оставляют приклеенной. Излишки обрезают, так, чтобы оставалась открытой полоса ендовного ковра примерно 15-20 см. При обрезке под черепицу подкладывают жесткий материал (кусок листа фанеры). Это необходимо, чтобы не повредить гидроизоляционный слой, расположенный под черепицей.

С обратной стороны черепицы удаляют остатки пленки. Места стыка с ендовным ковром проклеиваются битумной мастикой, а швы заполняются герметиком.

Этап шестой: герметизация мест прохода труб

При использовании круглых труб, монтируют специальные проходные элементы. Они есть разных диаметров под разные углы уклона кровли.

Под проходной узел размечается необходимое отверстие. По разметке вырезается часть основания и подкладочный ковер. Часть ковра, к которой будет крепиться проходной узел, промазывается мастикой. Его устанавливают и закрепляют по периметру гвоздями через 10-15 см (отступ от края порядка 1-1,5 см).

Укладываемые листы черепицы подрезают, края, которые заходят на узел прохода, проклеивают мастикой. После укладки швы проходят герметиком.

Подготовленной место под выход трубы и установку проходного узла

В местах прохода кирпичных труб из ендовного ковра делают выкройки. Подобные выкройки делают еще из оцинкованного металла. Как правильно сделать проход трубы через кровлю читайте в статье «Как вывести трубу через крышу бани».

По периметру кирпичной трубы прибивается деревянный уголок, разметом 5*5 см. На него при укладке заводится подкладочный ковер, а сверху затем и рядовая черепица. Нижняя поверхность дымохода обрабатывается битумной мастикой на высоту 30 см. Такой высоты должна быть подъемная полоса с этой стороны. Также она должна заходить на нижний ряд битумной черепицы не менее чем на 15 см (тоже промазывается мастикой).

Боковые подъемные полосы заводятся под черепицу. Последней на битумную мастику устанавливается задняя подъемная полоса. Высота задней и боковой части зависит от угла скоса кровли. Верхние края полос прикрепляются при помощи прижимных планок, а швы заделываются герметиком.

Заделка трубы — достаточно сложный процесс

Черепицу, которая при укладке заходит на установленные подъемные полосы, дополнительно промазывают битумной мастикой. Швы тоже проклеивают герметиком.

Этап седьмой: конек

Этот этап — завершающий. Конек закрывают после того, как оба ската покрыты кровельным материалом до верха.

Варианта два: в некоторых фирмах есть специальная коньковая черепица, другие предлагают нарезать рядовую на отдельные фрагменты. Затем, с перегибом вдоль, их крепят на коньке на мастику и гвозди. Второй вариант более дешевый: упаковка специальной коньковой черепицы стоит почти в два раза больше обычной.

Укладка коньковой черепицы

Монтаж проводят так:

Черепица последнего ряда должна располагаться вверху на таком уровне, чтобы гвозди были закрыты коньковой черепицей.
Коньковую черепицу перегибают пополам и укладывают сверху с заходом на вторую сторону.
По краям прибивают кровельными гвоздями: два с одной стороны, два — с другой.
Следующий фрагмент располагают с нахлестом 5-10 см, перекрывая гвозди, крепящие предыдущий кусок.
Последнюю приклеивают на битумную мастику.

Все, монтаж мягкой кровли из битумной черепицы своими руками окончен. Но остался последний штрих: необходимо все швы вдоль свеса кровли, в ендове, в местах прохода и примыканий проклеить герметиком (повторно проверяете, и где необходимо, подклеиваете). Тогда точно нигде ничего течь не будет.

Выводы

Мы постарались дать как можно более подробную технологию укладки мягкой черепицы. Теперь ее монтаж своими руками не будет для вас проблемой. Никаких сложностей тут нет, только необходимо соблюдать технику безопасности при работах на высоте.

baniwood.ru

Распространенные ошибки при монтаже гибкой битумной черепицы

Надёжность и долговечность вашей кровли зависит не только от приобретения качественного материала, но и от того, как вы будете осуществлять сам монтаж. Давайте разберём основные ошибки и узнаем, как их избежать.

Чаще всего допускаются четыре основные ошибки начинающих, при монтаже этого вида черепицы, это:

неправильная укладка подкладочного ковра
неверное место фиксации гвоздями гибкой черепицы
неправильное использование битумного клея
невыполнение рекомендаций по смешиванию пачек.

Хранение и перевозка

Самое важное — это соблюдать условия хранения подкладочных ковров. Они должны храниться строго в вертикальном положении без воздействия прямых лучей от солнца и подальше от источников тепла. Транспортироваться подкладочные ковры должны по возможности также вертикальном положении, особенно если машина идёт на дальние расстояния. Иначе это приведёт к деформации рулона, что в будущем повлечёт дополнительные проблемы при монтаже.

Монтаж

Монтаж подкладочного ковра можно осуществлять как в вертикальном, так и в горизонтальном направлении. Особое внимание желательно уделить натяжению ковра во избежание провисания и деформации. На кровле с уклоном более 20 градусов, рекомендуется вертикальная укладка подкладочных ковров. Неправильная укладка подкладочного ковра ведёт к появлению неровности на крыше.
Для сохранения гарантии используйте гибкую черепицу и ковёр одного и того же производителя. Использование подкладочного ковра другого производителя может привести к визуальным дефектам на черепице.
Важно, чтобы битумный клей был нанесён толщиной не более 1 мм. И обязательно разравнивайте клей шпателем. Битумный клей достаточно агрессивен и даже небольшого его количества хватает для надёжного склеивания различных деталей кровли. Избыточное нанесение клея может привести к появлению потёков на поверхности черепицы, это ухудшит внешний облик кровли.
Карнизная черепица помещается поверх карнизных металлических планок. Очень часто во время монтажа карнизной черепицы, многие допускают такую ошибку, что крепят её по краю карнизной планки и не делают отступ. Это может привести к поднятию гонтов вовремя порывов ветра. Гонты карнизной черепицы нет смысла прибивать, так как они будут прибиваться гвоздями первого ряда черепицы. Нижний край, самого первого ряда, листов рядовой черепицы, должен выравниваться на 10–20 мм повыше, чем нижний край самих карнизных гонтов. Если не соблюсти данные условия, то порывы ветра в области карниза могут поднимать лепестки гонтов.
Не забывайте всегда перед началом монтажа смешивать гонты из, по крайней мере, четырёх — пяти случайно выбранных пачек. Монтаж гонтов из одной пачки может привести к появлению на кровле полос и пятен разного оттенка.
Неправильный выбор гвоздей и неверное место фиксации ими гонта, может привести к сползанию кровли. Забивайте гвозди согласно инструкции по монтажу. Каждый гонт гибкой черепицы должен фиксироваться четырьмя кровельными гвоздями, в противном случае это может привести к отрыву гонтов. Прибивая каждый последующий ряд черепицы, мы ещё раз пробиваем предыдущий и поэтому каждый гонт держится не на четырёх гвоздях, а на восьми. Никогда не забивайте гвозди в край гонтов, это может привести к сползанию кровли.
Иногда бывает сложно сразу составить правильный рисунок из гонтов на кровле, поэтому во избежание ошибок, внимательно изучайте инструкцию. В данном случае, чтобы облегчить составление рисунка, есть специальные насечки.

нужен ли подкладочный ковер под гибкую черепицу, монтаж рубероида, какой лучше, крепление, как стелить

Мягкие кровельные материалы применяются для обустройства крыш уже давно, обычно это рулоны толя или рубероида. Но так было раньше, сейчас технологии мягких кровельных покрытий шагнули далеко вперед, производители выпускают массу материалов для кровельных работ, и одним из них является гибкая черепица.

Своей формой она напоминает всем хорошо знакомые керамические изделия, которыми издавна укрывали крыши домов, но современные технологии позволят сделать ее легкой, прочной и долговечной.

Европа уже давно применяет разноцветные лепестки гибкой черепицы для своих крыш, наконец-то и в нашей стране поняли перспективу этого необыкновенного материала. Но чтобы она смогла служить долго и безупречно, необходимо соблюсти особые правила – под нее обязательно нужно проложить подкладочный ковер.

Что это такое, обязательно ли он нужен?

Гибкую кровлю обычно используют для покрытия крыш сложной конструкции, в которой много изгибов, переходов разного уровня, присутствуют отдельные мансардные помещения. Жестким кровельным материалом сделать качественные работы будет сложно, и поэтому гибкая черепица — это наиболее оптимальный вариант. Тем более в таком случае куда проще монтировать софиты для крыши.

Чтобы достичь нормальной гидроизоляции и шумопоглащение, под тонкие листы гибкого материала необходимо проложить отдельный слой подкладочного ковра – он сможет сгладить некие неровности, изгибы стропил и шероховатость поверхности – ведь кроме гибкости черепица очень нежная, и требует к себе особого подхода.

Если вы решили украсить крышу своего дома гибкой черепицей, то без этого важного этапа строительство обойтись просто нельзя.

Ковер представляет собой подсобный материал, причем он может быть изготовлен из самых различных материалов:

Пропитанные современным битумом нетканые материалы с небольшой продолжительностью жизни.
Специализированные ковры под гибкую кровлю с усиленной пропиткой битумом.
Из синтетического долговечного материала.

А вот какова цена снегозадержателя для крыши из металлочерепицы и для чего вообще необходимы такие устройства, рассказывается в данной статье.
Какие стандартные размеры металлочерепицы для кровли существуют, поможет понять информация из статьи.
А вот что собой представляет вентиляция кровли из металлочерепицы и для чего она необходима, рассказывается в данной статье: https://resforbuild.ru/paneli/krov/cherepica/ventilyacionnye-vyxody-dlya-metallocherepicy.html

Как происходит обрешетка под металлочерепицу монтеррей, рассказывается в данной статье.

Монтаж

Простые битумные изделия могут быть использованы для черновых работ перед укладкой основной крыши в качестве основы для дальнейшего монтажа. Нетканый пропитанный материал надежно крепиться скобами к стропилам, делается это аккуратно, без всяких зазоров. Перед тем, как уложить подкладочный ковер, предварительно необходимо сделать наметки и разметки, чтобы в процессе работы не отвлекаться на обустройство, а укладывать по уже сделанным заготовкам. Как альтернативу ковру можно использовать битумную ленту для кровли.
Специализированные ковры используют для укладки карнизных свесов и тендов. Подобные ковры изготовлены из стекловолоконных прочных материалов и обязательно обработаны специальным модифицированным битумным составом. Низ ковра обрабатывается клеящим веществом, которое надежно закрепляется на черновой основе. На лицевую сторону наносят защищающие от воздействия ультрафиолетовых лучей специальные гранулу. Подобный подкладочный материал может сам затянутся после вбивания крепежа так, что отверстие полностью исчезает. Это достигается специальным битумным покрытием, которое само по себе может затягивать образовавшиеся дырки любого диаметра. А обработанная клеем нижняя часть ковра сама отлично крепиться к основе, что может привести к экономии крепежных деталей. Целесообразно применять подложку в местах со скатом крыши более 45⁰. Но его стоимость превышает первый вариант, хотя срок службы гораздо дольше.
Синтетические ковры обладают самыми прочными характеристиками, их можно уложить, и только через полгода заняться укладкой гибкой черепицы – с ними ничего не случиться. Кроме долголетия, они еще очень легкие, огромный рулон может весить около 14 кг. А его может хватить на крышу площадью до 100 кв. м. Крепить можно скобами к основе крыши с большим шагом.

Как выбрать

Выбор изделия для подложки под гибкую кровлю зависит от того, каким способом вы собираетесь проводит крепеж, и от самого материала:

Наплавляемые виды крепятся нагревом паяльной лампы или аппарата, но этот вид не получил должного распространения из-за неудобства работы. Все время нужно обращать внимание на пламя, его температуру и руки заняты, работу приходится выполнять вдвоем.
Ковры без самоклеящегося покрытия необходимо крепить гвоздями с увеличенной шляпкой, к тому же отверстия необходимо потом обработать гидроизолирующим средством для предотвращения попадания влаги, и все стыки также обработать подобным средством.
Комбинированные изделия имеют нижнюю самоклеящееся покрытие, что несомненно удобно, но крепить можно как гвоздями, так и универсальными строительными скобами. Стыки также необходимо обработать гидроизоляцией.
Новое слово – самоклеящиеся изделия для подложек, для них не нужно абсолютно никаких крепежных деталей, поскольку они обработаны специальным покрытием, которое хорошо схватывается с обеих сторон. Но работать необходимо при положительной температуре, если на улице мороз, то предварительно нужно его прогреть или просто держать в теплом помещении.

На видео – подкладочный ковер под гибкую черепицу:

Какие виды покрытий металлочерепицы Монтеррей существуют, рассказывается в данной статье.

А вот какие отзывы о металлочерепице Монтеррей существуют, поможет понять информация из статьи.

Так же для любого строителя будет интересно узнать о том, что лучше ондулин или металлочерепица и какие отзывы об этом существуют. Для этого стоит перейти по ссылке.

А вот какова разница между металлочерепицей и профнастилом, поможет понять видео из данной статьи.

Какие преимущества мягкой кровли перед металлочерепицей существуют, рассказывается в данной статье.

Производители и цены

На строительных рынках страны можно встретить самые разнообразные подкладочные ковры от разных производителей. Причем на рынок поступают новейшие разработки от ведущих компаний, а ассортимент только расширяется с каждым днем.

Приводим названия самых популярных и крупных компаний, поставляющих свою продукцию на российский рынок:

Финская компания Katepal работает уже давно, ее продукция зарекомендовала себя только с положительной стороны, в наименование продукции входят 3 основных видов подкладочных ковров:

Также можно встретить продукцию компании Тегола, зарекомендовавшую себя как надежный производитель строительных материалов разной категории.

Российская компания Технониколь выпускает продукцию под маркой Anderep, она отличается высокой надежностью, долговечностью и простотой крепежа. Виды ковров серии Anderep Proof и Anderep GL могут быть использованы для самых разных конструкций скатного типа крыш, материал очень прочный и долговечный.

Roofnado ™ ShingleLock ™ Инструкции по установке

AnchorDeck | & nbspAnchorDeck БП | StormTread | LapLock PSU HT | Сахара

Скачать инструкции по установке ShingleLock
ShingleLock ™ — это синтетическая кровельная подстилка для наклонных крыш. ShingleLock ™ имеет уникально разработанную технологию покрытия, которая позволяет прикреплять подкладку к палубе без использования крепежа в сочетании с пешеходной поверхностью с высоким сцеплением для безопасности кровельщиков.ShingleLock ™ разработан для использования под битумной черепицей, металлом в жилых домах, синтетической черепицей и грунтованной черепицей кедра. ShingleLock ™ соответствует всем требованиям кодекса, включая ASTM D226, ASTM D4869 и AC 188, как того требует ICC. ShingleLock ™ защищает не только кровлю, но и кровельщиков.

ShingleLock ™ необходимо устанавливать над хорошо вентилируемыми помещениями, поскольку он является барьером для воздуха, воды и пара. Обязательно соблюдайте ВСЕ конкретные строительные нормы и правила, применимые к вашему географическому региону и типу конструкции, на которой устанавливается продукт.

Подготовка настила:

a) Тип настила — минимум 3/8 «фанеры или минимум 7/16» OSB
b) Целостность настила — настилы крыши должны быть конструктивно прочными и соответствовать минимальным требованиям
c) Сухой настил — Настил должен быть полностью сухим и обезвоженным перед установкой синтетической кровельной подложки ShingleLock ™.
г) Очистите настил — Убедитесь, что вы удалили весь мусор, торчащие гвозди / скобы, которые потенциально могут повредить кровельное покрытие ShingleLock ™.

Применение:
ShingleLock ™ Синтетическая кровельная подстилка должна укладываться на уклонах от 2:12 и выше. ShingleLock ™ не рекомендуется для уклонов менее 2:12. Рекомендации по установке для различных категорий уклонов приведены ниже:

1. Уклоны 4:12 и более (см. Диаграмму A)

a) Разложите синтетическую кровельную подкладку ShingleLock ™ горизонтально (параллельно) карнизу лицевой стороной вверх.
б) Установите синтетическую кровельную подкладку ShingleLock ™ без складок. Положите плоско, шляпочный гвоздь ровно. НЕ растягивайте при установке.
c) Уложите синтетическую кровельную подложку ShingleLock ™ на металл карниза, если местными строительными нормами не требуется иное или если на карнизе установлен герметичный барьер
d) Горизонтальные перехлесты должны составлять 4 дюйма, а вертикальные перехлесты должны составлять 6 дюймов и закрепляться примерно на 1 дюйм от края.
e) При необходимости можно использовать дополнительные застежки для покрытия в тот же день.Не устанавливайте рейки непосредственно на гвозди. Если необходимо установить обрешетку, обязательно удалите гвоздь крышки, залатайте отверстие, затем установите крышку за пределами поля обрешетки, чтобы продолжить дальнейшие шаги по установке.

2. Наклоны между 2:12 и 4:12 (см. Диаграмму B)

a) Между уклоном 2:12 и 4:12 рекомендуется перекрытие 50%
б) Установить двойное покрытие изделия
c) Полное перекрытие 25.5 дюймов над базовым курсом
г) Продолжайте подниматься по крыше, используя экспозицию 22,5 дюйма.
e) Нахлест 6 дюймов в концевых швах внахлест и смещение от соседних концевых швов на 3 фута.

Специальные инструкции по установке — Воздействие на участки с высокой скоростью ветра

a) Закрепите боковые и концевые нахлёстки, используя 6 дюймов по центру.
b) Закрепите в области рулона двумя расположенными в шахматном порядке рядами креплений, расположенных на расстоянии 12 дюймов по центру.
c) В регионах с сильным ветром могут потребоваться дополнительные крепежные детали в соответствии с местными строительными нормами.
d) Всегда наклеивайте ленту на все застежки, чтобы предотвратить попадание дождя или снега на застежки.

Допуск к первичному кровельному покрытию:
ShingleLock ™ разработан для использования под битумной черепицей, бетонной черепицей, всеми металлическими панелями, синтетической черепицей и грунтованной кедровой плиткой.

Период воздействия:
ShingleLock ™ должен быть покрыт основным кровельным материалом в течение 180 дней после нанесения.
Крепежные детали:
Если ShingleLock ™ покрывают первичной кровельной черепицей в течение 24 часов, то ShingleLock ™ можно закрепить с помощью коррозионно-стойких кровельных гвоздей с головкой 3/8 дюйма на ножку 1 дюйм (предпочтительнее кольцевое крепление, но можно использовать кровельный гвоздь с гладкой ножкой. приемлемо).

При длительном воздействии до 180 дней ShingleLock ™ необходимо закреплять с помощью только пластиковых или стальных колпачков, коррозионно-стойких гвоздей или скоб с минимальным диаметром колпачка 1 дюйм. Всегда рекомендуется закреплять анкер на каждой печатной позиции на кровельной подкладке.Кровельщик должен следить за тем, чтобы все крепления были забиты прямо и заподлицо с поверхностью. Допускается использование кровельного молотка, пневматических или газовых крепежных инструментов. Рекомендуется использовать режущие ножи с прямой кромкой.

Безопасность кровельщиков:
При установке синтетического кровельного покрытия ShingleLock ™ кровельщики должны всегда соблюдать безопасные методы кровли и требования безопасности OSHA. Кровельщики должны всегда использовать и носить устройства защиты от падения при работе на крышах.Некоторые из примеров — подноски, веревки, ремни безопасности и обувь на резиновой подошве. Соблюдайте осторожность при ходьбе или стоянии на ShingleLock ™ во влажных, обледенелых и / или пыльных условиях, которые могут снизить сцепление с дорогой. Несоблюдение правил безопасности и обуви может привести к серьезным травмам.

Осторожно: При резке крыши электроинструментом всегда следует надевать защитные очки. При установке надевайте перчатки, чтобы избежать порезов и ссадин.

Основные советы по установке клейкой подкладки крыши

Время чтения: 3 минуты.

Ищу для более простого способа установки ваша кровельная подложка? Взглянем в наших советах по беззаботной, гладкой подготовительной поездке и успешный монтаж подкровельного покрытия! Крыша подстилка — необходимость, но когда вы выбираете самостоятельную систему оплаты преимущества многочисленны.Мы предлагаем продукт, специально разработанный как двухслойная самоклеящаяся подложка для еще более простого процесса подачи заявки. Более того, наша подложка работает на любых крутых склонах. материал, такой как плитка, черепица, металл, тряска или шифер. Будь вы это руководство подойдет вам!

Подготовить Для установки подкровельного покрытия

Prior перед установкой вам следует изучить новые продукты и услуги, которые произвели революцию в кровельной промышленности, такие как двухслойные, самоклеящаяся система подстилки от Tag & Палка! Есть тенденция зацикливаться на старых способах и не исследовать новые. решения, но, сделав это, вы никогда не измените пресловутую «колесо».Обнаружение продукта, который улучшает вашу установку человеко-часы — это, безусловно, победитель, которым вы хотите воспользоваться?

Если вы делаете шаг к кровельной революции и делаете самоотверженный Подложка на ходу, вам может потребоваться помощь в том, как заказать продукты тебе нужно. Поддон MTP состоит из 25 рулонов, тогда как тканый колпачок и 18-дюймовый стартовый лист состоят из 50 рулонов. Каждый продукт имеет разные характеристики измерения, которые также необходимо учитывать. во внимание, например, вес, диаметр, охват и размеры каждого рулон продукта.В Tag & Stick помощь всего лишь на расстоянии телефонного звонка — мы можем помочь посоветуйте, сколько каждого продукта вам понадобится для кровельных работ. Просто дайте разработаем характеристики кровли, а все остальное мы сделаем сами — или взгляните на наши информация о подкладочном продукте руководство. Здесь вы найдете нашу базовую схему расчетов начального листа на основе на квадратах, чтобы помочь вам решить, сколько примерно каждого продукта вам понадобится. Помните, что наша диаграмма является лишь приблизительной, и результаты могут отличаться в зависимости от от размера вашей крыши.СОВЕТ ОТ ПРОФЕССИОНАЛА: это отличная таблица для кровельщиков и дизайнеров. профессионалы, которые уже привержены делу конвертации подстилок!

‘Do’s и чего нельзя делать при установке подкладки крыши

Перед установкой убедитесь, что настил крыши чистый. и без влаги, незакрепленных ногтей и другого мусора. Если вы установите половину листа и подложку на мокром или замерзшем основании, это может привести к при миграции влаги, вызывая изгибы мембраны.Вы будете увидеть признаки влаги на стыках основания или в более сильных случаях, вы можете увидеть это до кровельного покрытия.

Все рулоны продукции должны оставаться в упаковке производителя. до использования. Если они будут храниться, убедитесь, что они накрыты, и не кладите рулоны продукта на бок.

Начните с установки половинки стартового листа (разрезанного пополам), который должны устанавливаться непосредственно на обшивку и крепиться механически.Начинайте снизу — с самой нижней точки настила крыши.

Не ходите по стартовой половине листа, пока не пройдет не менее двух рядов крепежа установлены.

Не наносите клейкую подложку, когда воздух и настил и температура материала менее 40 ° F. Материал должен быть теплым и мягкий для наилучших результатов установки. Если погода не позволяет более высокой температуре, то мы рекомендуем разрезать материал на меньшие участки и перед нанесением поместить на солнце, чтобы мембрана для разогрева.

Все продукты Tag & Stick должны устанавливаться прямо линии, параллельные карнизу или свесу крыши.

Совместимость только с SBS следует использовать покрытия. Помните, чтобы крыша высохла, нужно время. Иметь терпение. Не ходите по листам и не трогайте их после установки, пока вы не будете уверены, что он полностью высохнет. Если вам нужно удалить лист, вы можете сделать это, не повредив защитное покрытие, пока оно было правильно установлен с самого начала.

Если вам нужна дополнительная информация о том, как установить вашу основу, или если у вас есть дополнительные вопросы, а затем позвоните нам по телефону (954) 255-3107 или по электронной почте [email protected]. Tag & Stick доступен по всей Флориде.

Практическое руководство: Установка подкровельного покрытия

ИНСТРУКЦИИ ПО УСТАНОВКЕ ПОДСТАВКИ СИНТЕТИЧЕСКОЙ КРОВЛИ И МЕРЫ ПРЕДОСТОРОЖНОСТИ:

Это минимальные стандарты безопасности. При использовании этого продукта для обеспечения безопасности на рабочем месте всегда требуется ваше соответствие.

Соблюдайте и соблюдайте все стандарты и нормы OSHA, а также другие нормы и правила техники безопасности, относящиеся к безопасности на крышах.
При работе на крышах всегда следует использовать устройства защиты от падения. Необходимо использовать соответствующие средства индивидуальной защиты и рабочую обувь, предназначенные для тяги на крыше.
Перед тем, как идти по поверхности подкладки, кровельщики должны надежно прикрепить синтетическую подкладку к настилу крыши с помощью пластиковых гвоздей толщиной 1 дюйм.
Соблюдайте осторожность при ходьбе или стоянии на подкладке, поскольку различные погодные условия могут снизить тягу.
Устройства для укладки кровельного материала, такие как домкраты, складские площадки и опорные доски, должны быть надежно прикреплены к основанию настила, чтобы предотвратить скольжение или падение кровельного материала с крыши.
На крутых скатных крышах необходимо использовать кровельные домкраты, рабочие опоры или платформы, чтобы обеспечить безопасную опору при работе на крыше.
Соблюдайте стандарты и правила безопасности лестниц. Обратите внимание на расположение всех линий электропередач и примите меры предосторожности, чтобы избежать любого контакта с рабочими или оборудованием.
Будьте в курсе погодных условий. Не работайте на крыше, когда гроза, сильный ветер, дождь, лед и снег находятся в рабочей зоне или готовы произойти. Также следует проявлять осторожность, когда продолжительные высокие температуры могут вызвать тепловое истощение.
Весь строительный мусор необходимо убирать с крыши ежедневно и с территории
, когда работа будет завершена.
Перед установкой окончательного кровельного материала осмотрите установленную подложку, которая подверглась воздействию штормов, ветра или разлетающихся обломков.Отремонтируйте или замените поврежденные участки. Удалите весь мусор и соблюдайте осторожность в прибрежных районах, чтобы удалить песок с крыши, прежде чем ходить по ней или накрывать подстилку.

УСТАНОВКА СИНТЕТИЧЕСКОЙ ПОДСТАВКИ:

Наша синтетическая подкладка не предназначена для неограниченного воздействия на открытом воздухе и не должна использоваться в качестве основного кровельного покрытия. Окончательный кровельный материал должен быть установлен в течение ОДНОГО ГОДА с момента подачи первоначальной заявки на подкладку. Использование скоб или стандартных гвоздей аннулирует гарантию.

1. Синтетическая подкладка должна быть установлена над хорошо вентилируемыми чердачными помещениями (согласно местным строительным нормам), поскольку она считается пароизоляцией. Осмотрите, удалите и замените дефектное кровельное покрытие. Перед началом установки настил крыши должен быть чистым, гладким и сухим. Для резки этого материала рекомендуется использовать острое лезвие с прямой кромкой.
2. Установите отливную кромку на края карниза крыши. Синтетическое кровельное покрытие следует укладывать горизонтально (параллельно карнизу) печатной противоскользящей стороной вверх, начиная с нижней части самого нижнего карниза крыши, с отметкой 1.5-дюймовый свес подкладки на карнизе, закрывающий предварительно установленный водосточный край карниза. Выступайте за край скобы крыши на 1,5 ″ и накройте подкладку металлической накладкой на переднюю кромку. Материал следует раскатывать равномерно, но не скатывать и не растягивать. Неплотно укладывайте впадины, чтобы учесть расширение и сжатие из-за колебаний температуры.
3. Допуск на круг — шаг 3:12 или больше
По горизонтали: минимум 4 дюйма перекрытия верхнего поля над нижним. По вертикали: минимальное перекрытие конца рулона 12 ″
Припуск на перехлест — 1.Шаг 5:12 до <3:12
По горизонтали: минимум 6 дюймов перекрытия верхнего слоя над нижним По вертикали: минимум 20 дюймов перекрытия конца рулона
4. ИСПОЛЬЗУЙТЕ ТОЛЬКО пластмассовые кровельные гвозди диаметром 1 дюйм. Прибейте гвоздями под прямым углом (под углом 90 градусов) к деке, чтобы зафиксировать колпачки заподлицо с подложкой. В зонах с нормальным ветром гвозди следует забивать на 6,0 ″ O.C. (по центру) на головном и конечном кругах. Закрепите поле в середине рулона минимум 24 ″ O.C. в нормальных ветровых зонах. В зонах сильного ветра или на побережье увеличьте коэффициент крепления до 4.0 ″ O.C. на головных и конечных кругах. Область поля должна быть закреплена на 12 ″ O.C. минимум. Пластиковые гвозди можно накладывать вручную или машинным способом.
Дополнительный метод нахлеста на первом нахлесте головы для усиленной защиты в зонах снега / льда: Установите первую горизонтальную полосу на карнизе с выступающей нижней кромкой оттока 1,5 дюйма. Поместите несколько колпачковых гвоздей на 4 дюйма от верхнего края, чтобы удерживать их на месте. Прибейте все остальные участки к другим краям и нанесите гвоздь в соответствии с инструкциями. Поместите другой слой печатной стороной вниз поверх первого слоя.Сложите
на 2 слоя по 2 дюйма вверху и прибейте каждые 6 дюймов в середине области сгиба, чтобы закрепить прилегание головы. Поднимите сыпучий материал и разместите его вторым горизонтальным курсом. Прибейте все края и области поля в соответствии с инструкциями.

5. Перекрыть вертикальный конец рулона на 12 ″ или 20 ″ в зависимости от шага. Перекрывайте последовательные вертикальные ряды на 4 дюйма, при этом верхний ряд перекрывает нижний, и на 6 дюймов на крышах с уклоном менее 3:12. Сделайте круг над гребнем не менее 6 дюймов.
6. Используйте пластмассовый кровельный цемент ASTM D4586, тип 1, Federal Spec SS153, тип 1 (без содержания асбеста) на швах или стыках, требующих герметика или клея. Кровельная лента из бутилкаучука также может использоваться для заделки швов внахлест. Если подкладка не будет покрыта рубероидом в течение длительного периода или будет подвергаться воздействию ветрового дождя, нахлестки следует заделать цементом или заклеить лентой. Его следует прибивать в соответствии с рекомендациями для районов с сильным ветром.
7. Установите один вертикальный отрезок рулона подкладки по центру над бедрами и впадинами перед тем, как плести горизонтальную подкладку через впадины и бедра.Это также относится к металлическим планкам на бедрах или впадинах, которые могут быть указаны.
8. Установите подкладку на высоте не менее 6 дюймов над выступами крыши или вертикальными упорами. Заклейте клейким герметиком или лентой, как описано в разделе 6. Установите последний гидроизоляционный материал.
9. Если основание должно быть немедленно покрыто обрешеткой, ее можно закрепить минимумом креплений, чтобы удерживать ее на месте во время установки реек. Следует проявлять осторожность, чтобы поместить пластиковые колпачковые гвозди диаметром 1 дюйм в область, которая не будет мешать и не будет закрыта планками обрешетки.
10. Определите местные требования строительных норм и проверьте соответствие методов и материалов, необходимых для работы.

Цена:

Квадратный рулон 10: $ 166,35 (всего 17 центов за квадратный фут) !!

Стоимость доставки:

24 доллара за рулон в любую точку континентальной части США. Пожалуйста, позвоните, чтобы узнать цены на пять или более рулонов.

Дополнительная информация:

Хотите реального человека?

Пожалуйста, позвоните нам по бесплатному телефону 1-877-833-3237

с любыми вопросами или предложениями! Мы здесь, чтобы помочь.

Обслуживание клиентов и цены доступны с 8:00 до 17:00 MST с понедельника по пятницу.

Как установить самоклеящуюся подкладку крыши | Руководства по дому

Крыша вашего дома — просто функциональная или обшитая дорогими декоративными материалами — служит защитой от непогоды. Без надлежащей подкладки битумная черепица, кровельные материалы и другие кровельные материалы не могут полностью раскрыть свой потенциал. Рубероидная бумага — это обычная подложка, но подкладочные мембраны с клеевой основой могут обеспечить большую защиту.Клей помогает мембране полностью соприкасаться с крышей, что снижает вероятность протечек. Самоклеящуюся кровельную подкладку не рекомендуется использовать поверх существующих кровельных материалов, поэтому сначала необходимо удалить старую черепицу.

Установите рулоны подкладки на открытом воздухе и разверните их. Если возможно, поместите их на солнце. Прежде чем продолжить, дождитесь, пока скрученный материал расплющится.

Измерьте горизонтально по краю самой нижней точки крыши, которая обычно находится чуть выше того места, где расположены желоба.Добавьте к этому размеру примерно 4 дюйма.

Отмерьте подкладку по длине крыши плюс 4 дюйма излишка и разрежьте мембрану прямо поперек универсальным ножом или ножницами.

Положите мембрану на крышу пластиковой или бумажной подложкой напротив крыши и совместите ближайший к вам край мембраны с краем крыши. Нижний край мембраны не должен загибаться за край крыши.

Возьмитесь за пластиковую или бумажную основу под одним концом мембраны.Потяните подкладку на себя, снимая ее с нижней стороны мембраны. Когда подложка откроется, прижмите мембрану руками к крыше и разгладьте материал, чтобы не было складок. Не поднимайте всю мембрану, чтобы снять подложку, просто потяните ее снизу.

Прижмите края мембраны к крыше ручным кровельным валиком. Ручной валик похож на короткий малярный валик.

Обрежьте излишки мембраны с левой и правой сторон канцелярским ножом или ножницами.

Отмерьте и отрежьте вторую полосу мембраны.

Положите вторую полосу мембраны на крышу немного выше первого ряда. Отрегулируйте нижний край второго ряда так, чтобы он перекрывал верхний край первого ряда примерно на 6 дюймов.

Снимите подложку и прижмите второй ряд, как вы делали с первым, затем обрежьте излишки.

Отмерьте, отрежьте и установите дополнительные полосы мембраны, пока не дойдете до пика крыши, затем таким же образом нанесите мембрану на противоположную сторону крыши.Если верхний край последнего ряда мембраны выступает за козырёк крыши, обрежьте излишки по коньку.

Измерьте длину козырька крыши, добавьте примерно 4 дюйма и отрежьте полосу мембраны до этой длины.

Снимите мембранную основу. Это отличается от предыдущих шагов, когда подложка удаляется после выравнивания полосы. Уложите мембрану вдоль гребня, центрируя ширину полосы по гребню.

Прижмите одну сторону мембраны к одной стороне крыши.Прижмите материал по длине конька, затем сложите его над коньком и прижмите к крыше с противоположной стороны.

Закатайте края последней полоски мембраны и обрежьте излишки.

Справочные материалы

Наконечники

Перед установкой мембраны вдоль конька крыши следует установить гидроизоляцию.
Некоторые мембраны следует наносить только при температуре выше 45 градусов.
Если крыша имеет впадину, нанесите мембрану на впадину перед остальной частью крыши.Вы можете наносить его многочисленными перекрывающимися короткими полосами, работая от нижнего края к верху, или наносить одну длинную одиночную полосу от низа впадины к верху. Как и в случае с козырьком, удалите подложку и отцентрируйте мембрану над впадиной впадины. Если вы решите установить плоскую мембрану в виде полос внахлест, длина каждой полосы должна быть не меньше ширины мембраны.
Если крыша имеет несколько козырьков, сначала установите мембрану с обеих сторон козырьков и в последнюю очередь установите полосу для козырьков, как в доме с одним козырьком.

Предупреждения

При работе на лестнице или на любой высоте на месте должны находиться не менее двух человек на случай аварии. Два человека также делают установку мембраны более быстрой и менее громоздкой.

Писатель Биография

Кэрол Олдройд, писатель из Восточного Теннесси, является автором множества статей по домашнему благоустройству, кадрам, кадрам и юриспруденции своими руками. Помимо получения степени в области параюридических исследований, она имеет более чем 10-летний опыт ремонта новых домов и восстановления исторической собственности.

Руководство по установке Tyvek® Protec ™

% PDF-1.5 % 134 0 объект > / Метаданные 172 0 R / Страницы 131 0 R / StructTreeRoot 16 0 R / Тип / Каталог / Просмотрщик Настройки >>> эндобдж 172 0 объект > поток application / pdf

null

2016-06-30T14: 50: 23.543-04: 00

Руководство по установке Tyvek® Protec ™

537312016-06-30T14: 50: 22.849-04: 00fdac9c170c46401d80bb1ce1cb9e68bf3586e95c Adobe PDF Library 15.0FalseTrue2016-06-30T10: 56: 13-04: 002016-06-30T10: 22: 14-04: 002016-06-30T10: 56: 13: 13: 04:00 Adobe InDesign CC 2015 (Macintosh), корректура: pdfxmp.ID: 22f78fd5-616b-4089-8ec9-981df35aadd3xmp.did: 05801174072068118A6D933C5BF6E35Cuuid: 23d363db-66d8-43de-bc31-10a77a78c463defaultxmp.iid: 30c9ddaa-2df5-4519-A650-b737bbe73258xmp.did: 1e591012-d0de-405b-b14e-bcddc9356335xmp. сделал: 05801174072068118A6D933C5BF6E35C

преобразовал Adobe InDesign CC 2015 (Macintosh) из приложения / x-indesign в приложение / pdf2016-06-30T10: 22: 14.000-04: 00/

DuPont: pcg

DuPont: pcg / construction_materials

DuPont: pcg / construction_materials / кровельные_системы

/ etc / dam / ingestion / templates / Базовые теги Шаблон метаданных Кровельные системы Библиотека Adobe PDF 15.0False

38644MetaBoldLF-RomanPostScript587003004.3012564348037MetaBoldLF-RomanFont Shop International2564348037

37813MetaNormalLF-ItalicPostScript546744004.3013886223017MetaNormalLF-Italic3886223017Font Shop International

38076MetaNormalLF-RomanPostScript600459004.301159081240159081240MetaNormalLF-RomanFont Shop International

0AGaramondPro-RegularOpenType — PS01.0074110880894Adobe Systems4110880894Adobe Garamond Pro

конечный поток эндобдж 131 0 объект > эндобдж 16 0 объект > эндобдж 17 0 объект > / A10> / A11> / A12> / A2> / A6> / A7> / A8> / Pa0> / Pa1> / Pa3> / Pa4> / Pa5> / Pa6> / Pa7> / Pa8> / Pa9 >> > эндобдж 18 0 объект > эндобдж 19 0 объект > эндобдж 20 0 объект > эндобдж 21 0 объект [75 0 R 62 0 R 69 0 R 71 0 R 69 0 R 72 0 R 69 0 R 73 0 R 70 0 R 76 0 R 77 0 R 78 0 R 79 0 R 80 0 R 81 0 R 81 0 R 130 0 R 81 0 R 82 0 R 83 0 R 83 0 R 128 0 R 129 0 R 127 0 R 124 0 R 125 0 R 123 0 R 123 0 R 85 0 R 85 0 R 85 0 R 85 0 R 118 0 R 119 0 R 117 0 R 117 0 R 114 0 R 115 0 R 113 0 R 113 0 R 110 0 R 111 0 R 109 0 R 109 0 R 87 0 R 88 0 R 88 0 R 89 0 R 89 0 R 89 0 R 89 0 R 89 0 R 90 0 R 90 0 R 90 0 R 90 0 R 91 0 R 91 0 R 92 0 R 92 0 R 92 0 R 93 0 R 94 0 R 104 0 R 94 0 R 95 0 R 95 0 R 95 0 R 96 0 R 96 0 R 97 0 R 97 0 R 97 0 R 98 0 R 98 0 R 99 0 R 99 0 R 100 0 R 100 0 R 101 0 R 102 0 R 102 0 R 103 0 R 103 0 R 103 0 R] эндобдж 22 0 объект [null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null null 23 0 R 24 0 R 25 0 R 24 0 R 26 0 R 24 0 R 27 0 R 24 0 R 28 0 R 29 0 R 29 0 R 29 0 R 29 0 R 30 0 R 30 0 R 30 0 R 30 0 R 30 0 R 31 0 R 31 0 R 31 0 R 32 0 R 32 0 R 32 0 R 33 0 R 33 0 R 33 0 R 33 0 R 33 0 R 34 0 R 34 0 R 35 0 R 36 0 R 36 0 R 36 0 R 36 0 R 37 0 R 37 0 R 37 0 R 37 0 R 37 0 R 38 0 R 39 0 R 38 0 R 40 0 R 38 0 R 41 0 R 38 0 R 38 0 R 42 0 R 43 0 R 43 0 R 44 0 R 45 0 R 46 0 Правый 47 0 Правый 47 0 Правый 47 0 Правый 47 0 Правый 48 0 Правый 49 0 Правый 50 0 Правый 51 0 Правый 52 0 Правый 53 0 Правые 54 0 Правые 55 0 Правые 56 0 Правые 55 0 57ые 57 0 Правые 55 0 час часовые 58 0 R 55 0 R 55 0 R 59 0 R 55 0 R] эндобдж 23 0 объект > эндобдж 24 0 объект > эндобдж 25 0 объект > эндобдж 26 0 объект > эндобдж 27 0 объект > эндобдж 28 0 объект > эндобдж 29 0 объект > эндобдж 30 0 объект > эндобдж 31 0 объект > эндобдж 32 0 объект > эндобдж 33 0 объект > эндобдж 34 0 объект > эндобдж 35 0 объект > эндобдж 36 0 объект > эндобдж 37 0 объект > / K [121 122 123 124 125] / P 60 0 R / Pg 1 0 R / S / Number_1_last >> эндобдж 38 0 объект > / K [126 39 0 R 128 40 0 R 130 41 0 R 132 133] / P 60 0 R / Pg 1 0 R / S / Legal_Line >> эндобдж 39 0 объект > эндобдж 40 0 объект > эндобдж 41 0 объект > эндобдж 42 0 объект > эндобдж 43 0 объект > эндобдж 44 0 объект > эндобдж 45 0 объект > эндобдж 46 0 объект > эндобдж 47 0 объект > эндобдж 48 0 объект > эндобдж 49 0 объект > эндобдж 50 0 объект > эндобдж 51 0 объект > эндобдж 52 0 объект > эндобдж 53 0 объект > эндобдж 54 0 объект > / K 150 / P 66 0 R / Pg 1 0 R / S / Subtitle_1 >> эндобдж 55 0 объект > / K [151 56 0 R 153 57 0 R 155 58 0 R 157 158 59 0 R 160] / P 60 0 R / Pg 1 0 R / S / Contact_Info >> эндобдж 56 0 объект > эндобдж 57 0 объект > эндобдж 58 0 объект > эндобдж 59 0 объект

Несколько хороших указателей для установки самоклеящихся кровельных подкладок

Это содержимое стало возможным благодаря нашим спонсорам.Щелкните здесь, чтобы добавить свой контент.

Правильно заделайте все проемы в крыше, чтобы создать водонепроницаемую преграду против элементов в этих критических точках утечки.

Самоклеящиеся или «самоклеящиеся» кровельные подкладки используются уже более 30 лет, защищая строительные конструкции от повреждения влагой, вызванного ветровым дождем, ледяными плотинами или разрушением готовой кровельной поверхности.

Ряд страховых компаний и органов кодекса начали требовать от подрядчиков покрывать всю крышу самоклеящейся подкладкой, чтобы защитить интерьер дома от любого ненужного повреждения водой.Одной из причин изменения было то, что механически прикрепленные рубероиды и новые синтетические подкладки не могут обеспечить такой же уровень защиты, если вода или влага проникают в кровельную систему. Другая причина заключается в том, что самоклеящиеся подкладки защищают конструкцию до, во время и после укладки кровельной системы.

Герметизация фанерных и OSB панелей кровельного настила — отличный способ предоставить вашему заказчику дополнительную гидроизоляционную защиту до, во время и после укладки подкладки.

Сдув черепицы, ледяные дамбы или протечки швов на металлических кровельных системах позволяют воде проникать под готовую кровельную систему. Самоклеящиеся подкладки обеспечивают вторичную защиту от воды для всей крыши в случае прорыва кровли. Большинство этих самоклеящихся подкладок также самоуплотняются вокруг крепежных элементов кровли для поддержания водонепроницаемого барьера. Неудивительно, что сегодня доступно больше самоклеящихся продуктов, чем однослойных и наложенных мембран вместе взятых.

Несмотря на то, что самоклеящиеся подложки легко установить, есть несколько ключей установки, которым следует внимательно следовать, чтобы обеспечить максимальную производительность после установки продукта:

Строительные нормы и правила — знайте все применимые строительные нормы и правила, а также инструкции по установке, рекомендованные производителем, перед установкой любого кровельного покрытия.Часто существуют минимальные температуры монтажа, ограничения по уклону кровли и допустимые пределы воздействия на самоклеящихся подкладках, чтобы гарантировать правильную установку продукта.
Сертификаты на продукцию — самоклеящиеся подложки могут быть сертифицированы или соответствовать отраслевым стандартам, чтобы гарантировать их эффективность на стройплощадке. Выдающие органы, такие как Международный совет по кодексу (ICC), Майами-Дейд и Строительный кодекс Флориды, предоставляют документацию о предполагаемом использовании продукта и ограничениях.Всегда проверяйте, требуется ли для вашего кровельного проекта одобренная нормативными документами подкладка.
Вентиляция — самоклеящаяся подложка обычно представляет собой пароизоляцию, требующую надлежащей вентиляции кровельной системы. Без надлежащей вентиляции может образоваться конденсат, что приведет к повреждению внутренней конструкции. Такие элементы, как вентиляционные отверстия на крыше или потолке, необходимо будет установить, чтобы обеспечить приток воздуха для надлежащей вентиляции крыши.
Ключ к адгезии — убедитесь, что основание кровли чистое, сухое и не содержит воска, грязи или мусора.Пыль и грязь ухудшают адгезионные свойства самоклеящейся мембраны. Поверхности, подвергшиеся атмосферным воздействиям, перед укладкой требуют использования грунтовки, чтобы обеспечить чистую и гладкую поверхность. Обратитесь к производителю подложки для получения списка одобренных грунтовок.
Мгновенное проникновение — всегда мигает вокруг проемов в крыше, таких как вентиляционные отверстия, дымоходы и другие выступы. Часто протекает крыша вокруг этих отверстий, потому что они не были должным образом промаркированы. Часто можно использовать саму подложку в качестве материала для гидроизоляции или приобрести специальные ленты для гидроизоляции кровли.
Устранение зазоров — не используйте подкладку для перекрытия зазоров в кровельной подложке. Всегда используйте гидроизоляционную мембрану или кровельную ленту, чтобы закрыть зазор, а затем установите подкладку.
Герметики и герметики — Герметики и герметики, содержащие пластификаторы, могут отрицательно реагировать на адгезионную систему подкладки, что может привести к разжижению мастики. Установщик несет ответственность за совместимость подложки с любым продуктом, с которым она будет соприкасаться.
Перекрытия — всегда начинайте с карниза и двигайтесь вверх по направлению к коньку, чтобы вода текла по всем боковым нахлестам, которые обычно составляют 3 дюйма на большинстве самоклеящихся продуктов. Конечные круги обычно рекомендуется иметь перекрытие 6 дюймов.
Придавите давление — приложение достаточного давления с помощью большого толкающего или ручного валика весом 80 фунтов по всей поверхности, уделяя особое внимание любым областям нахлеста, имеет решающее значение для обеспечения прочного прилегания к основанию кровли.
Foot Traction — у большинства подкладок есть верхняя поверхность сцепления того или иного типа, будь то гранулы, рельефный рисунок или химически обработанное усиление сцепления. Убедитесь, что используемая мембрана обеспечивает отличное сцепление с ногой даже во влажной среде, чтобы обеспечить безопасность.
Уплотнение панелей настила крыши — растущая тенденция в строительных нормах и некоторых подрядчиках заключается в уплотнении фанеры и панелей настила OSB с помощью гидроизоляционной мембраны шириной 40 мил и шириной 4 дюйма.Строго следуйте инструкциям производителя по установке, чтобы вода стекала через прихлесты и предотвращала проникновение воды.
Split Release Liner — самоклеящиеся подкладки, которые поставляются с разъемным разделительным вкладышем, упрощают установку. Большинство подкладок имеют ширину не менее 36 дюймов, а раздельный отсекатель позволяет упростить обращение с продуктом и особенно полезен при заделке кровельных долин.

Убедитесь, что самоклеящееся кровельное покрытие самоуплотняется вокруг обычных крепежных элементов кровли, чтобы избежать утечек в будущем.

Душевное равновесие

Самым важным аспектом самоклеящихся подкладок является то, что при правильной установке они могут дать кровельному подрядчику некоторую уверенность и значительно сократить количество обратных вызовов для ремонта протекающей крыши. Информация легко доступна от производителя в виде технических паспортов, инструкций по установке, видео по установке и из других источников, таких как социальные сети и YouTube.

Если правильно проинформировать себя перед работой, у вас будет гораздо больше шансов на будущие рекомендации от довольных клиентов.

Самоклеящаяся установка SlopeShield Plus

pdf Версия для печати (PDF) (1,12 МБ)

ОБЗОР

Самоклеящаяся кровельная подстилка SlopeShield Plus защищает сборку кровли, пропуская пар (воздухопроницаемый), но не воздух или жидкость, уменьшая дорогостоящее повреждение от влаги и экономя энергию на протяжении всего срока службы здания
SlopeShield Plus Self-Adhered устанавливается на крутых крышах с уклоном 2:12 (9.46 градусов) или больше.
SlopeShield Plus Self-Adhered состоит из полиэфирной ткани с пряденным бондом с запатентованными покрытиями на верхней и нижней стороне с использованием технологии паропроницаемого полимерного композитного материала (VPPCT ™). Верхнее покрытие устойчиво к скольжению и УФ-излучению. Нижняя сторона представляет собой полностью самоклеящийся клей, защищенный силиконизированной разделительной пленкой, которая удаляется во время установки.

СОВМЕСТИМОСТЬ КРОВЕЛЬНОЙ СИСТЕМЫ

Самоклеящаяся кровельная подложка

SlopeShield Plus может быть установлена под различными кровельными системами, включая:

Металлическая крыша со стоячим фальцем

Кедровая черепица / шейка с дренажной матрицей VaproMat

Сланцевая / глиняная плитка с основанием из планок / контр-планок

СОВМЕСТИМЫЕ ПОДЛОЖКИ КРЫШИ

Гипсовая кровля
Жесткая изоляция
Бетон
Фанера
Клееный брус (CLT)
Клееный брус с гвоздями (NLT)
Дюбель для клееного бруса (DLT)
Сталь с предварительно окрашенным покрытием
Металл оцинкованный
Алюминий (окрашенный / фрезерный)

* По вопросам продукции OSB и OSB с заводским покрытием обращайтесь в VaproShield Technical.

ИНФОРМАЦИЯ О ОСНОВЕ

Убедитесь, что поверхности и условия готовы принять работу этого раздела. Сообщите [инженера] [архитектора] [консультанта] в письменной форме о любых несоответствиях.
Механические крепления, используемые для крепления обшивочных плит, изоляции или проникновения в настил крыши, должны быть установлены заподлицо с поверхностью и закреплены на твердой основе.
Все поверхности должны быть чистыми, сухими на ощупь и в состоянии «как новые»; прочным, чистым и свободным от масла, жира, грязи или других загрязнений.
Не устанавливайте самоклеящуюся мембрану SlopeShield Plus при температуре окружающей среды ниже 20 ° F (-6 ° C)

ДОСТАВКА, УПАКОВКА И ХРАНЕНИЕ

Храните рулонные материалы вертикально вверх в оригинальной упаковке при температуре от 40 ° F до 120 ° F (4 ° C — 49 ° C).
Защищайте материалы от прямых солнечных лучей и непогоды, пока они не будут готовы к использованию.

НАИЛУЧШИЕ МЕТОДЫ УСТАНОВКИ

Грунтовка НЕ требуется и не рекомендуется
Спланируйте установку и расположение самоклеящейся ленты SlopeShield Plus ПЕРЕД применением, чтобы минимизировать отходы
Убедитесь, что крепежные детали подложки находятся на одном уровне с поверхностью и закреплены на твердой основе.
Раскатайте материал с неповрежденной разделительной пленкой, проверьте правильность выравнивания, измените положение и выровняйте при необходимости
Предварительно нарезанная самоклеящаяся мембрана SlopeShield Plus на желаемую управляемую длину перед удалением разделительной пленки.Внизу крыши оставьте излишки материала для крепления стеновых соединений WRB / AB.
Меловые линии для выравнивания
Выровняйте и поместите открытую мембрану на место, используя давление руки, чтобы прикрепить мембрану к подложке
Перемотать материал обратно в исходное положение с неповрежденной разделительной пленкой
Держите самоклеящуюся мембрану SlopeShield Plus и снимающую пленку в контакте с декой, пока вы натягиваете снимающую пленку.
Потяните съемную пленку и разгладьте пузырьки воздуха щеткой с мягкой щетиной
Рулонная подкладка с помощью двуручного валика для обеспечения надлежащей адгезии к подложке
Устанавливается в виде черепицы внахлест, при этом верхние ряды перекрывают нижние ряды для отвода воды на крышу.
ИЗБЕГАЙТЕ ЧРЕЗВЫЧАЙНОГО ДВИЖЕНИЯ НОЖЕЙ на установленном самоклеящемся кровельном покрытии SlopeShield Plus
Избегайте хранения строительных материалов на самоклеящейся кровельной подкладке SlopeShield Plus
Для получения подробной информации о проникновении в кровлю и для обеспечения водо- и воздухонепроницаемости деталей вокруг проходов (световые люки, бордюры и т. Д.) Посетите сайт VaproShield.com.

ОГРАНИЧЕНИЯ

SlopeShield Plus Self-Adhered следует покрыть в течение 180 дней (6 месяцев) с момента установки постоянным кровельным материалом.
SlopeShield Plus не предназначен для использования в качестве основной системы удержания жидкой воды или временного кровельного покрытия. Закройте мембрану, как только это будет возможно.
Минимальная рекомендуемая температура нанесения от 20˚F (-6,0˚C) и выше.
Для уклонов крыши ниже 2:12 (9,46 градуса) обратитесь в службу технической поддержки VaproShield для получения разрешения.

БЕЗОПАСНОСТЬ

Лица, которые имеют доступ к любым крышам, участвуют в строительстве, ремонте или техническом обслуживании крыш, должны использовать соответствующие средства индивидуальной защиты, включая, помимо прочего, каски, средства защиты глаз и кожаные перчатки, и должны быть обучены безопасным методам работы, относящимся к их работе.
При использовании лестниц, строительных лесов, площадок или временных полов должны использоваться страховочные тросы и ремни безопасности. Посетите веб-сайт OSHA по адресу www.osha.gov, обратитесь в местный офис OSHA или посетите местный федеральный книжный магазин, чтобы получить самую последнюю информацию о OSHA 29 CFR 1926.

КРЫША МЕТАЛЛИЧЕСКАЯ С ПОСТОЯННЫМ ШВОМ

Передовые инструкции по горизонтальной установке

1.Убедитесь, что оболочка в состоянии «как новая»

2. Установите SlopeFlashing вокруг карниза, расширяя подкладку вниз и укладывая черепицу на стеновую мембрану, если это необходимо для непрерывности воздушного барьера.

3. Установите SlopeFlashing на фронтоны крыши, расширяя подкладку вниз и укладывая черепицу на стеновую мембрану, если это необходимо для непрерывности воздушного барьера.

4.Установите металлический оклад (сторонний поставщик) поверх SlopeFlashing

5ч. Горизонтально установите прокладку SlopeShield Plus поперек крыши, начиная с нижней части крыши

6ч. Продолжайте установку, соблюдая минимальное перекрытие 3 «между прогонами

7ч. Уложить кровельный материал в соответствии с инструкциями производителя по установке

СЛАНЦЕВАЯ / ГЛИНЯНАЯ ПЛИТКА С ОБРАБОТКОЙ / КОНСТРУКТОРНОЙ ОСНОВАНИЕМ

Передовые инструкции по горизонтальной установке

1.Убедитесь, что оболочка в состоянии «как новая»

4.Установите металлический оклад (сторонний поставщик) поверх SlopeFlashing

5. Установите подкладку SlopeShield Plus горизонтально поперек крыши, начиная с нижней части крыши

6. Продолжайте установку, соблюдая минимальное перекрытие 3 «между проходами

7. Установите кровельную систему с обрешеткой и обрешеткой под глиняную черепицу в соответствии с инструкциями производителя по установке

КЕДРОВАЯ ПЛИТКА / ДРЕНАЖНАЯ МАТРИЦА VAPROMAT

Передовые инструкции по горизонтальной установке

1.Убедитесь, что оболочка в состоянии «как новая»

4.Установите металлический оклад (сторонний поставщик) поверх SlopeFlashing

5. Установите подкладку SlopeShield Plus горизонтально поперек крыши, начиная с нижней части крыши

6. Продолжайте установку, соблюдая минимальное перекрытие 3 «между проходами

7. Установите дренажную матрицу VaproMat поверх SlopeShield Plus, чтобы создать защиту от дождя.Нижний ряд VaproMat установлен с загнутой кромкой для защиты от проникновения насекомых.

8. Установите VaproMat на крышу, соблюдая перекрытие между проходами

9. Установите кедровую черепицу поверх VaproMat в соответствии с инструкциями производителя по установке.
