Как правильно сделать вентиляцию в сауне

Организация правильной циркуляции воздуха в сауне и бане

Человек устроен так, что выдыхает воздух именно туда, откуда тотчас его и вдыхает. Поэтому очень важна не столько вентиляция всего помещения и даже не вентиляция места пребывания людей, сколько подача свежего воздуха именно в зону дыхания каждого конкретного человека около рта. Это может быть достигнуто либо естественной конвекцией (всплыванием) тёплого выдыхаемого с ускорением воздуха, либо перемешиванием воздуха за счёт циркуляции и вентиляции в помещении, либо движениями самого человека. Например, в современном автомобиле правильно сконструированная вентиляция не просто вентилирует кабину водителя, а подаёт свежий воздух непосредственно в зону дыхания к лицу неподвижно сидящего водителя.

Человек в нормальных условиях покоя пропускает через лёгкие около 0,5 м3 воздуха в час, необратимо потребляя примерно 20 литров кислорода в час. Поэтому, если бы мы вдыхали воздух из бани, а выдыхали наружу, то кислорода в бане объёмом 10 м3 нам хватило бы на 20 часов. Но человек выдыхает из лёгких воздух прямо в баню, и концентрация углекислого газа (в объёме бани 10 м3 на одного человека) начинает расти со скоростью 0,2% об. СО2 в час. Уровень концентрации 0,1% об. СО2, считающийся ещё как абсолютно свежий воздух, будет достигнут через полчаса, после чего для обеспечения особо комфортных условий воздух в бане можно полностью сменить. Скорость воздухообмена в бане составит при этом 20 м3/час (а кратность воздухообмена 2 раза в час) в расчёте на одного человека.

Помимо углекислого газа человек выделяет в бане до 1 литра пота в час, который может испаряться, увлажняя воздух и выделяя нежелательные запахи. Повышенная влажность создаёт духоту (перегрев лёгких с ухудшением связывания кислорода гемоглобином крови) и малокомфортную жару. Для достижения хомотермального режима захочется сменить воздух. Скорость воздухообмена при этом состоит те же 20 м3/час на одного человека.

В крупных банях, в том числе общественных, где залповые проветривания больших помещений невозможны, необходимо руководствоваться требованиями официальных нормативных документов. Так, в соответствии со СНиП41-01-2003 «Отопление, вентиляция и кондиционирование» (взамен бывших СНиП2. 04.05-91) минимальный расход наружного воздуха на 1 человека в жилых помещениях должен составлять при естественном проветривании 30 м3/час при площадях более 20 м2 и 3 м3/час на 1 м2 жилой площади при площадях менее 20 м2, а при отсутствии естественного проветривания 60 м3/час принудительного притока при любой величине площадей.

Указанные нормы установлены на 1 человека, находящегося в помещении более двух часов непрерывно, то есть в условиях бань эти нормы применимы лишь для зон отдыха досуговых бань, а для парилок и мытейных комнат могут оказаться чрезмерными. Само собой разумеется, при наличии факторов повышенной опасности, способных загазовать помещение бани (печей на твёрдом, жидком и газообразном топливе, газовых аппаратов, угарных каменок и т. п.), необходима возможность немедленной эвакуации людей с последующим проветриванием, в том числе с помощью местных отсосов.

В сухих саунах и помещениях бассейнов, ванн и душей задачей приточно-вытяжной вентиляции тоже является отнюдь не подача кислорода и вывод углекислого газа, а вывод избыточной влажности воздуха, но в разных целях. В помещениях бассейнов, ванн и душей избыточную влажность необходимо устранять для предотвращения осаждения росы на стенах и окнах, а в сухих саунах — для предотвращения возникновения духоты и чрезмерной жары. Причём в сухих саунах можно вполне чётко оценить необходимую скорость смены воздуха. Как мы рассчитали выше, она равна как минимум 20 м3/час на одного человека.

При объёме сухой сауны 10 м3 и одновременном нахождении трёх человек необходимая кратность обмена воздуха должна составить не менее 6 раз в час, что соответствует финским рекомендациям. В нашей же стране правилами СанПиН 2.1.2.568-96 «Гигиенические требования к устройству, эксплуатации и качеству воды плавательных бассейнов» установлена нормативная кратность воздухообмена в саунах 5 раз в час по вытяжке периодического действия при отсутствии людей (?!) и без специального притока, в массажных комнатах 5 раз в час, в душевых — 10 раз в час, в раздевалках — 2 раза в час. Ранее долгие годы городские бани предусматривали по СНиП П-Л. 8-62 (ныне отменённом) восьмикратный приток и девятикратную вытяжку в мыльных отделениях, что обычно составляло 55-85 м3/час воздухообмена на одного человека.

В особо сухих спортивных саунах кратность обмена воздуха повышают порой до десятков раз в час (для реализации «сухого потения» в целях быстрого сброса веса). В паровых же парилках повышенная влажность воздуха является самой сутью процедуры. Поэтому столь высокую кратность воздухообмена, как в сухих банях, применять нельзя. В СНиП2.08.02-89 «Общественные здания и сооружения» установлена кратность вентиляции в парилках встроенных бань, равная единице.

Все эти нормативные величины являются столь значительными ввиду применения смесительной схемы вентиляции (см. далее) и в этом плане и их следует неукоснительно учитывать при проектировании систем вентиляции, по крайней мере, при выпуске официальных проектов (во избежание нареканий со стороны заказчиков и контролирующих инстанций). В то же время все понимают, что это условные цифры, используемые для выбора проектной мощности вентагрегатов и площади вентиляционных проёмов. А вот будут ли эти вентагрегаты потом реально монтироваться, будут ли они включаться, будут ли они использоваться лишь периодически при необходимости или работать постоянно, будут ли открываться окна и форточки или нет — все эти вопросы будут решаться дачником самостоятельно по собственному разумению.

Поэтому бояться слишком высоких кратностей вентиляции (именно регулируемой вентиляции, а не неуправляемой инфильтрации воздуха через щели и неплотности), заложенных в проект, не стоит. Высокая проектная кратность вентиляции указывает лишь на большие возможности проектируемого объекта, и в этом вопросе лучше перестраховаться особенно во встроенных банях, чем потом мучиться в раздумьях, как всё же сделать вентиляцию помощней.

В рядовых отдельно стоящих дачных банях вопросы необходимой кратности вентиляции никогда не были и не будут определяющими. Если становится душно, дачник просто-напросто приоткрывает дверь или окно бани. Поэтому значительно большее влияние на комфортность банной процедуры оказывают вопросы равномерности вентиляции по объёму бани, отсутствия сквозняков и другие чисто аэродинамические аспекты.

Источник: www.istok59.ru

Ключевые слова: вентиляция в сауне, сауны, монтаж сауны, сауны под ключ, вентиляция в бане

Вентиляция русской бани и финской сауны

Банька – это источник здоровья и прекрасная возможность выгнать шлаки из организма. Но при несоблюдении особого условия – вентиляции, можно получить только вред. При отсутствии естественной или принудительной вентиляции процесс парки осложняется наличием избытка пара и влаги. По мере парки температура будет повышаться, воздуха становиться меньше, и к концу процедур не факт, что не случится неприятное происшествие – потеря сознания.

Вентияция бани и сауны — комфорт и безопасность

Если в бане есть еще и помывочное отделение, то при скоплении влаги появляется хорошая среда для развития грибка и плесени, что тоже положительно на здоровье не скажется. А если еще и для пущего комфорта в бане есть уборная? Использование каких-либо химических реагентов для обработки категорически запрещено. Поэтому оптимальным вариантом является совокупность разного рода вентиляции для создания оптимальной степени проветривания всех помещений. Комната отдыха и предбанник, как и парная, требуют наличия естественной вентиляции, душевая – наличия вытяжного вентилятора, а туалет – непременно при включении света срабатывающий вытяжной агрегат. Отсутствие всех этих составляющих сокращает срок службы баньки с возможных продуктивных 20 до 5 лет. Поэтому стоит вдумчиво подойти к решению вопроса вентиляции.

Система вентиляции за час должна произвести трехкратный воздухообмен, не распространяется это требование только на парилку. Да, современные варианты комбинированных систем вентиляции поспособствуют и проветриванию помещения, снижению влажности, подогреву – это очень дорого для среднестатистического россиянина. Дешевле воспользоваться традиционными проверенными годами методами.

Естественная вентиляция предбанника и комнаты отдыха

Естественная вентиляция снижает денежные затраты на дорогостоящее оборудование, обеспечивается она благодаря разреженности воздуха на входе и выходе из воздуховодов: свежий воздух перемещается снизу и вытесняет горячий. В правильно собранной бане нижние венцы неплотно подогнаны – потоки холодного воздуха проникают извне. Печь выкладывают недалеко от двери – приток воздуха способствует лучшему горению, да и согревается быстро. Но, если помещение предбанника велико, обычно проводят воздуховод, причем двойной – подается воздух для горения и для лучшего воздухообмена. Отработанный воздух уходит через отверстия в печке при условии, что топка выложена в самой парилке, а не в предбанных помещениях.

Нередко приточные отверстия располагают в полу (оснащая металлическими решетками от грызунов), что гарантирует приток свежего воздуха и просушку полов предбанника после всех процедур. Располагаются они возле каменки – холодный воздух быстрее прогревается, сохраняя общий фон температуры. От горячего воздуха и раскаленных угольков можно защитить это отверстие при помощи стального листа. Вытяжные отверстия наоборот располагаются у потолка.

Основное отверстие, через которое удаляется угарный газ, расположено под потолком. А отверстие, посредством открытия которого во время парки регулируется степень пара в «парном кармане», — на высоте метра от пола. Все отверстия (приточные, вытяжные) попеременно то закрываются деревянными заглушками, то открываются — тем самым хозяин сам регулирует процесс проветривания для лучшего комфорта. Важно помнить, что вытяжное отверстие должно быть почти вдвое больше приточного (иначе не будет реализовываться пропускная функция притока). Если установить печь, чтобы уровень пола был выше поддувала помимо всего прочего можно обеспечить лучшую тягу воздуха и лучшее горение. Доски при изготовлении пола настилаются в два уровня с зазором в 1 см для вентиляции полов и лучшей просушки. Вытяжная труба обязательно должна быть выше кровли снаружи дома – это обеспечит высокую степень воздухообмена.

Принудительная (механическая) вентиляция бани и сауны

Принудительная вентиляция обеспечивается за счет установки вентиляторов, фильтров – гарантированно быстро удаляются вредные газы, неприятные запахи. Эта система вентиляции бани и сауны на порядок сложней. Помимо воздуховода и приточного вентилятора она включает в свой состав решетки, диффузоры, обратные клапаны. Как правило, чаще всего используют комбинированный приточно-вытяжной вариант – создается искусственно направления потоков воздуха, тем самым определяя направление всех неприятных запахов.

Например, вытяжка в комплексе с вытяжными отверстиями обеспечивает отток отработанного воздуха и неприятных запахов через уборную, а не наоборот. К тому же обязательным является наличие хорошо открывающегося окна в одной из наружных стен бани – для полного проветривания после парки.

Сделать практичную систему вентиляции в бане и в сауне вполне по силам и рядовому человеку, умеющему держать в руках инструмент. Учет требований к созданию всех составляющих как естественной, так и принудительной вентиляции позволит оправдать денежные затраты – долгие годы вы будете получать оздоравливающий эффект от русской баньки и финской сауны.

Вентиляционное оборудование TURKOV с лёгкостью обеспечит комфортный и безопасный пар и в баньке на приусадебном участке, и в крупном СПА-центре!

как сделать своими руками, схема вытяжки для комнаты отдыха

Содержание:

Полноценное и долговечное функционирование бани любого типа и размеров зависит не только от грамотной постройки здания, его отделки и установки печи, но и от организации вентиляционной системы. Далее в материале с приложенными фото и видео мы расскажем о видах и принципах сооружения вытяжки в различных помещениях бани, построенной своими руками.

Как устроена вентиляция в бане

Циркуляция воздуха в бане, равно как и в любом другом помещении, происходит по законам физики, так что принципиальная схема вытяжки довольно проста.

Для ее обустройства необходимо проделать два вида отверстий:

• приточные;
• выводящие.

По приточным каналам внутрь помещения с улицы проникает свежий воздух. Как правило, при проектировании системы вентилирования внутри бани такие отверстия предусматривают практически у самого пола недалеко от печи. Это делается для того, чтобы холодный воздух быстро нагревался от печки и общая температура внутри бани не снижалась.

Для того чтобы накапливающийся внутри помещения угарный газ и перегретый влажный воздух могли выводиться из помещения, предназначены вытяжные отверстия. Их размещают немного ниже уровня потолка напротив приточных каналов с тем, чтобы воздух мог свободно обновляться и не застаивался внутри бани.

Тем не менее, в самом потолке отверстие для вытяжки проделывать не стоит, поскольку в таком случае баня будет охлаждаться очень быстро.

Можно сказать, что сама по себе схема расположения входных и выходных вентиляционных отверстий не представляет большой сложности. Гораздо больше забот доставляет необходимость своевременного и эффективного удаления скоплений угарного газа в парной и одновременное поддержание температуры на высоких значениях, необходимых для комфортного пребывания в парилке.

Кроме того, нужно продумать, как сделать вентиляцию в предбаннике, душевой и комнате отдыха так, чтобы в них было приятно и не холодно находиться во время передышки после парилки. Так что следует заранее проработать схему вентиляции в предбаннике бани, если вы планируете выполнять строительные работы самостоятельно.

Способы устройства воздухообмена

Циркуляция воздуха в бане может быть произведена двумя путями:

• самопроизвольно;
• принудительно.

Принимая решение, как сделать вентиляцию в предбаннике своими руками, нужно учитывать размер самого помещения и его функциональные особенности.

Естественное вентилирование

Естественное движение воздуха достигается за счет разности температур и давления внутри строения и снаружи. Устраивая такую вентиляцию в предбаннике бани, нужно правильно разместить приточные и вытяжные окна. Оптимально, если холодный воздух будет поступать снизу, через ход, устроенный в 25-35 см от пола в непосредственной близости к печи. Отток отработанного горячего воздуха будет производиться через вытяжку в 15-20 см от потолка.

Стоит отметить, что зачастую подобный вариант воздухообмена не подходит для парилок, поскольку холодный воздух застаивается и накапливается у пола, а самый горячий – у потолка. В этом помещении довольно сложно создать оптимальную циркуляцию воздуха естественным путем, хотя, если очень постараться и грамотно расположить все элементы вентиляционной системы – нет ничего невозможного.

Вытяжка принудительным путем

Заставить воздушные потоки внутри парной в финской или русской бане двигаться можно с помощью механизмов.

Различают два типа систем принудительной вентиляции:

1. С помощью электроники. Такая система контролирует температуру воздуха, его влажность, и в автоматическом режиме регулирует его подачу и очистку. Однако устройство таких сложных технологичных установок может обойтись достаточно дорого и не вписаться в бюджет.
2. Комбинированный способ обустройства вытяжки предполагает, что наряду с монтажом отверстий для подачи и вывода воздуха, устанавливаются специальные вентиляторы. Они будут принудительно заставлять воздушные массы двигаться, создавая при этом ощущение естественного воздухообмена.

Как тип здания бани влияет на вид системы вентиляции

Наилучшим образом естественное вентилирование производится в бревенчатых срубах для русской бани, если при ее обустройстве были соблюдены все технологические требования, и воздуховоды установлены в нужных местах.

Если постройка под баню – каркасного типа, то она, как правило, довольно герметична. Следовательно, чтобы обеспечить лучший приток воздуха в парную и полноценное проветривание, желательно в приточном окне установить вентилятор на вдув.

Кирпичные же строения совершенно не способны дышать и не пропускают воздух. В подобной бане вытяжка в предбаннике, парилке и комнате отдыха может быть только принудительной.

Особенности и тонкости проектирования вытяжки

Приступая к проектированию системы вентиляции в предбаннике и других помещениях бани, следует рассмотреть все тонкости и особенности размещения ее отдельных элементов.

Это очень важно, ведь малейшие нарушения в движении воздушных потоков из-за неправильной локализации вентиляционных окон могут спровоцировать плачевный результат. В парилке может скапливаться угарный газ, что грозит проблемами со здоровьем. К тому же могут возникнуть сложности с поддержанием нужной температуры. Читайте также: «Устройство вентиляции в бане – от проектирования до монтажа».

Следовательно, определиться, как сделать вытяжку в предбаннике, парной и комнате отдыха, нужно на этапе планирования строительства бани.

Сами ходы, по которым воздушные потоки с улицы будут поступать в парилку, предбанник, душевую и комнату отдыха, а отработанный воздух и скопления угарного газа и пара выходить наружу, нужно будет выполнить в процессе строительства каркаса бани. А вот дополнительные элементы в виде решеток, задвижек для контроля над интенсивностью подачи воздуха, а также вентиляторы и прочие механизмы, устанавливают уже в процессе окончательной отделки бани изнутри.

На то, насколько эффективно будет работать вентиляционная система в бане, влияют такие параметры:

• принцип размещения окон воздуховодов;
• размеры приточных и вытяжных отверстий, которые рассчитывают исходя из объема комнаты, в которой они расположены, и не важно, что это – душевая, комната отдыха, предбанник или парная.

Расчет размеров окон для вентиляции

Производить расчет величины окон для вдува и выдува воздуха нужно, исходя из размеров того или иного помещения бани, то есть для парилки, комнаты отдыха, моечной или предбанника эти показатели будут разными. При этом не менее важно предусмотреть возможность регулировать размер такого окна и, соответственно, мощность воздушных потоков, путем установки специальных решеток и задвижек.

Отметим, что если сделать вентиляционные ходы слишком большими, температуру в помещении будет достаточно сложно поддерживать на оптимальном уровне, что параллельно влечет за собой излишние затраты электроэнергии или топлива. Да и корректировать величину зазора в воздуховоде, на которую нужно открыть задвижку, будет достаточно непросто.

При сооружении вентиляции в предбаннике бани своими руками следует отталкиваться от расчетной величины окна для вдува в 24 см² на 1 кубический метр помещения. А вот отверстие для выдува следует изготавливать большего размера, чтобы обеспечить хорошую тягу.

Стоит помнить, что в помещении может накопиться слишком много угарного газа и влажного отработанного воздуха, опасных для жизни человека, если размера окон вытяжки недостаточно для полноценной циркуляции воздушных потоков.

Принцип размещения отверстий для вытяжки

Замещение воздуха в помещении происходит благодаря постепенному подъему подогретых воздушных масс вверх к потолку в направлении вытяжного отверстия, выведению их наружу и поступлению аналогичного объема холодного свежего тяжелого воздуха с улицы через приточное окно.

Желательно, чтобы направление теплых воздушных потоков, поступающих со стороны печи, можно было контролировать. Поэтому целесообразно в парилке размещать сразу два отверстия на вдув. С помощью задвижек на них можно создать направленный тепловой поток, оставляя тот или иной зазор в воздуховодах.

Организация системы вентилирования в русской бане

Насколько эффективно будет функционировать выполненная своими руками вытяжка в предбаннике, парилке и моечной в русской бане, зависит от качества и грамотности разработки проекта.

Хотя воздушные массы в различных помещениях будут разниться по температурным показателям, следует проработать систему вентиляции таким образом, чтобы перепады ощущались как можно меньше и не доставляли неудобства. Читайте также: «Как спроектировать и сделать вентиляцию сауны и бани правильно».

Очень важно, чтобы изменение температуры воздуха при перемещении из парилки в моечную комнату и предбанник было постепенным. Кроме того, не менее важно, чтобы воздух у пола и на уровне головы не слишком отличался по температуре.

Количество ходов для притока и оттока воздуха, их размер и расположение в помещении напрямую влияют на интенсивность и равномерность циркуляции воздушных масс внутри здания. А дополнительное оборудование значительно упрощает этот процесс.

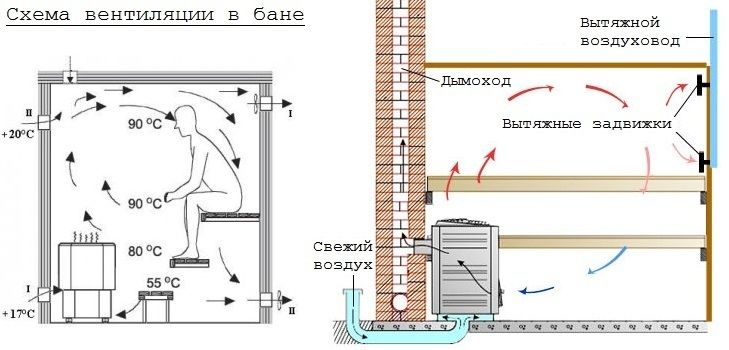

Схемы обустройства вытяжки для бани

Главной задачей вентиляции в комнате отдыха бани, а также в предбаннике и парилке, является обеспечение постоянного обновления воздуха, сохранение постоянной температуры и влажности, а также вывод угарных газов наружу. Поскольку все комнаты бани постоянно контактируют с высокими температурами и влажностью, они нуждаются в регулярной просушке.

Однако просто проветрить парилку и просушить деревянные элементы – недостаточно. Чтобы древесина не накапливала влагу, в бане должна быть организована постоянная, стабильно работающая вытяжка. Тогда она прослужит намного дольше и сохранит гигиеничность и чистоту.

Система вентилируемого пола

Чтобы улучшить циркуляцию воздуха в парной, можно обустроить вентилируемый пол.

Для организации такой конструкции потребуется соблюсти ряд условий:

• в фундаменте бани должны быть предусмотрены воздушные отверстия;
• в дощатом настиле нужно оставить зазоры в 1 см, достаточные для прохождения воздуха;
• приточные каналы располагают в параллельных стенах, предварительно защитив их решетками;
• чистовое покрытие выкладывают выше уровня поддувала печи, чтобы она выполняла функцию дополнительной вытяжки;
• по окончании банных процедур в бане оставляют открытыми все двери до полного высыхания пола.

Воздухообмен в предбаннике

Как предбанник, так и комната для релаксации, не подвергаются агрессивному воздействию высокой температуры и влажности. Поэтому проветривание и воздухообмен в этих помещения сделать проще всего. Тут используется способ естественного вентилирования, либо обустройство дополнительных вентиляторов в вытяжных отверстиях, соединенных с воздуховодами в санузле, тамбуре или парной.

При желании, можно установить электронные проветриватели. Однако для них требуется подключение к электросети и прямой выход на улицу.

Вытяжка в душевой комнате

Как правило, в душевой комнате требуется система принудительного вентилирования с электроприводом, чтобы удалить накопившийся пар и влагу. При этом размеры входного и выходного отверстий делают одинаковыми. Приточный канал берет начало на уровне 2 м над грунтом, а выводящий – заканчивается над кровлей.

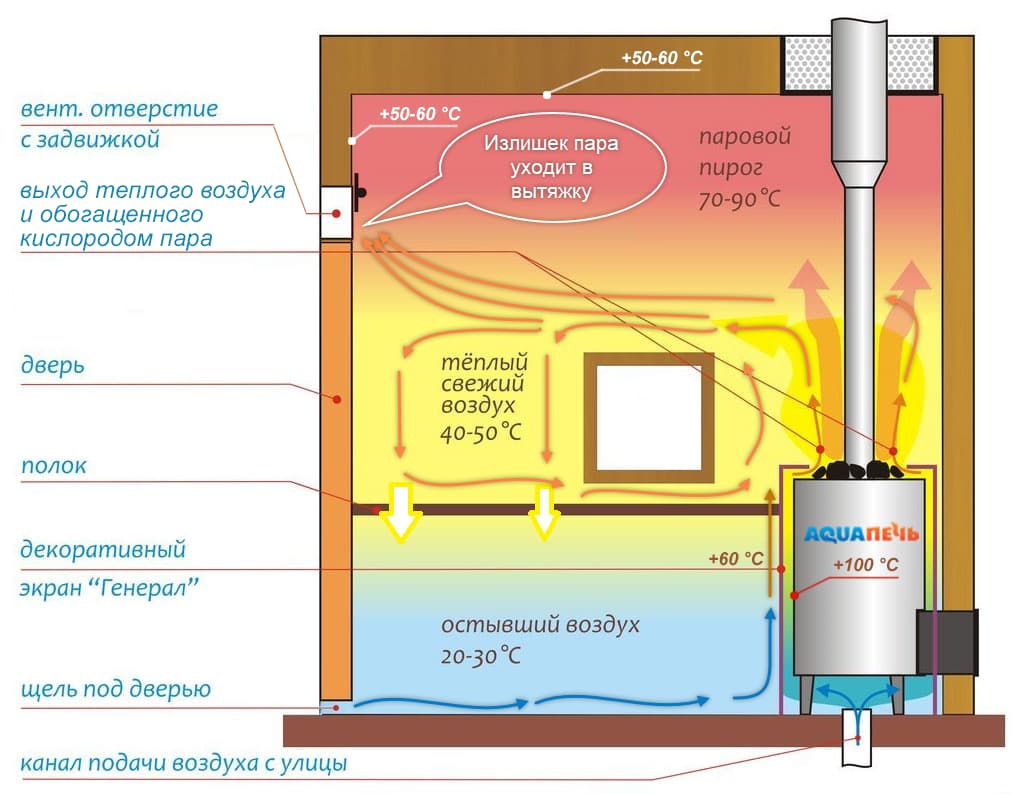

Система вентиляции в парной

Одним из основных требований к системе вентиляции в парилке является отсутствие сквозняков. При этом помещение должно быстро нагреваться, а уровень влажности удерживаться на необходимом для банных процедур уровне. В связи с этим оптимальным считается принцип расположения приточных и вытяжных отверстий, заложенных во время строительства.

Интенсивность воздушных потоков можно регулировать с помощью задвижек. Вместе с тем, большой размер помещения требует установки дополнительных вентиляторов на вдув или выдув.

Таким образом, придерживаясь рекомендаций и правил организации вытяжки в бане, а также руководствуясь подсказками на фото и видео, вы сможете правильно и качественно обустроить это строение и пользоваться им в свое удовольствие.

В парилке авгар не нужен. Рассмотрим схемы в русской бане и каркасные стены Система вентиляции в бане из сруба

В процессе обустройства бани особое внимание следует уделить организации качественной вентиляции. Без правильного воздухообмена пара просто не сможет нормально работать. При желании все работы по установке необходимых систем можно выполнить своими руками. Достаточно просто разобраться с порядком укладки и подключения основных узлов и сделать все согласно инструкции.

Вентиляция в бане очень важна. Чтобы избежать затяжных и не очень интересных объяснений, вы можете рассмотреть все на конкретном примере.

Посетитель бани пребывает в помещении, наполненном большим количеством горячего пара. Мужчина вдыхает эту пару. Известно, что люди дышат кислородом, а углекислый газ выдыхают. При отсутствии достаточного воздухообмена через время человек просто заботится.

Поэтому вентиляция в бане должна быть максимально эффективной и производиться с полным соблюдением технологии.Существует несколько типов систем вентиляции. Изучите особенности каждого варианта и выберите метод, наиболее подходящий для вашего случая.

Вентиляционные системы решают две основные задачи, а именно:

• обеспечение поступления чистого воздуха в ванну;
• Гармония вытяжного воздуха из парного помещения.

Дополнительно вентиляция обеспечивает более быстрое и качественное высыхание пара. Для максимально эффективного и качественного воздухообмена необходимо изучить особенности существующих систем вентиляции и определиться с порядком их установки.

Важно, чтобы при работе системы вентиляции не нарушался характерный температурный режим бани. Воздухообмен необходимо организовать таким образом, чтобы в бане не было нарушений распределения температурных потоков. Прохладный воздух в парилке может быть исключительно у пола. И чем выше потолок, тем выше должна быть температура воздуха.

Вентиляцию нельзя удалять из ванны с чистым воздухом. Правильно оборудованная система подает свежий воздух и удаляет отработанный.Ошибки при установке системы приведут к крайне неблагоприятным последствиям и для бани, и для ее посетителей.

Основные виды систем вентиляции

Существует несколько разновидностей систем воздухообмена, подходящих для использования в бане, а именно:

Отработанный воздух удаляется из ванны через специальный вентиляционный короб. Для монтажа воздухообменной техники необходимо, чтобы коробка была установлена ​​по диагонали к приточному отверстию, через которое в ванну поступает свежий воздух.

Позаботьтесь об устройстве вентиляции во всех помещениях бани, а не только в парилке. Предварительные трибуны, комната отдыха и другие ванные комнаты также должны хорошо проветриваться.

Что нужно знать о напольной вентиляции?

Довольно часто хозяева бани забывают, что пол в парилке тоже должен качественно проветриваться. Такая забывчивость приводит к очень быстрому выходу из строя элементов конструкции пола и в целом ухудшению характеристик ванны.

Полы постоянно контактируют с водой. Без грамотно организованного воздухообмена пол очень быстро разрушится, и через 2-3 года напольное покрытие придется менять.

По вентиляции пола нужно продумать конструкцию бани, т.к. в готовом помещении создать качественный воздухообмен будет намного сложнее.

Первый шаг. Сделайте небольшие выступы в противоположных стенах основания.Лучше всего предусмотреть эти изобретения еще на этапе строительства бетонного основания бани. Создание каких-либо отверстий в уже готовой конструкции приведет к определенному снижению прочности постройки.

Вторая фаза. В противоположных стенах обслуживаемого помещения проделайте одно вентиляционное отверстие. Через них в комнату будет поступать чистый воздух. Отверстия должны быть сквозными. Готовые каналы рекомендуется закрывать специальными вентиляционными решетками.Такая защита не позволит проникнуть грызунам и другим вредителям проникнуть в ванну.

Третий этап. При возведении печи позаботьтесь, чтобы она была перепутана несколько ниже уровня первого этажа. Благодаря такому размещению духовка начнет работать в вытяжном режиме.

Четвертый этап. Доски пола для сна. При их укладке необходимо оставить трещины шириной примерно 7-10 мм. Через эти щели вода может стекать вниз. Если жидкость будет каждый раз заманивать на пол, доски очень быстро вращаются.

Часто вентиляция пола оборудуется «Бастой». По этой технологии свежий воздух идет из-под печи, а удаление отработанного кислорода происходит через отверстие под потолком.

В соответствии с требованиями пожарной безопасности возле бани печи необходимо уложить металлический лист. Именно около этого листа создается отверстие для подачи свежего воздуха в ванну.

Для устройства такого воздухообмена требуется специальный вытяжной короб. Можно купить коробку в готовом виде или собрать своими руками из досок. Внутренняя поверхность выхлопной коробки обязательно должна быть покрыта фольгой. Размер короба должен примерно на 15-20% превышать диаметр дымохода.

Вентиляция «Баста» — самый оптимальный вариант для тех случаев, когда печь стоит прямо в парилке. В такой ситуации вентиляционные каналы можно оборудовать даже прямо в кирпичном подиуме.

Обратите внимание на расположение банной печи. Если печь расположена прямо в парилке, то изначально присутствует естественный воздухообмен. Только полагаться только на него не стоит — такая вентиляция работает только при работающей плите.

Самый оптимальный вариант Монтаж вентиляции — Устройство воздухообменных каналов на противоположных стенах ванны. Они должны быть на разной высоте.

Не рекомендуется размещать вентиляционные отверстия слишком высоко.Хотя в большинстве других случаев отверстие для растяжки рекомендуется делать прямо под потолком, в банях есть еще несколько правил. Если разместить вытяжку прямо под потолком, горячий воздух будет очень быстро покинуть комнату.

Для бань оптимальная высота размещения вентиляционных отверстий — уровень 1-1,5 м.

в бане

Есть несколько простых способов организации эффективного воздухообмена в бане.Изучите каждый из них и выберите лучший для своей парилки.

Первый способ. Создайте отверстие для свежего воздуха. Он должен быть за печью, примерно в полуметре от пола. Отверстие для отвода отработанного воздуха делают на стороне, противоположной входной, на высоте около 30 см от уровня пола. Установите вентилятор в розетку.

Чем ниже будет вытяжной канал вентиляции, тем интенсивнее будет воздухообмен.

Однако слишком много не нужно.Постарайтесь проделать отверстия на рекомендованной высоте, т.к. такие значения являются наиболее оптимальными. Отверстия рекомендуется закрывать вентиляционными решетками.

Второй способ. При таком воздухообмене оба вентиляционных отверстия будут на одной стене. Работа будет вестись со стеной, расположенной параллельно печи. Выдвижной канал создается на уровне примерно 30 см от пола, вытяжной — на таком же расстоянии от потолка бани. Вытяжное отверстие снабжено вентилятором.Открытые каналы Закройте вентиляционные решетки.

Третий способ. Сделайте проем под банную печь для забора воздуха. Установите выдвижной канал на расстоянии около 20 см от поверхности пола. Вытяжной канал делается примерно на такой же высоте, но в противоположной стене. Вытяжное отверстие снабжено вентилятором. Открытые каналы Закройте вентиляционные решетки.

Четвертый путь. Такой вариант воздушного отлично подходит для ванн, напольное покрытие укладывается с зазорами для водопровода.Над топочным агрегатом сделать входной патрубок на расстоянии около 30 см от поверхности пола. Вытяжное отверстие в случае такой вентиляции не делается — отработанный воздух будет выходить из ванны через щели напольного покрытия, а после отводиться на улицу через общую вентиляционную трубу.

Путь пятый. Такая вентиляция идеальна для бань с стационарным топочным агрегатом. Интересует перед печкой, отступив примерно на 30 см от пола. Функцию вытяжки выполнит топка.

Таким образом, порядок устройства вентиляции практически не отличается во всех рассмотренных способах. Каждый из них предполагает создание одной-двух лунок, меняется только место и высота их размещения.

Вы сами тоже можете сделать своими руками. Кирпичные стены легко проходят перфоратор, а инструмент оформляется любым подходящим для этого, например деревом коричневого цвета. В готовые отверстия рекомендуется вкладывать средства. пластиковые трубы. Не забывайте о защитных вентиляционных решетках.В будущем вы вряд ли откажетесь от нежелательных гостей в виде грызунов.

Молодец!

Видео — Вентиляция в бане своими руками

Правильная организация воздухообмена в ванной — серьезная задача, требующая профессионального подхода. Мало построить баню, завершить внутреннюю отделку, установить отопительное оборудование и мебель. Важно обеспечить эффективную вентиляцию ванных комнат, сформировать благоприятный микроклимат, позволяющий наслаждаться водными процедурами и способствующий длительной эксплуатации отделки, а также всей конструкции.

Вентиляция в бане — залог комфорта

Отдых в ванне понравится, если в помещении легко и комфортно дышится.

В парилке Уортдуха очень высокая температура, поэтому, если в ней нет вентиляции, вы можете задохнуться или получить тепловой удар

При нарушении правильного воздухообмена или полном отсутствии вентиляции в парилке будет тяжело дышать и долго невозможно будет.

Создание комфортного микроклимата позволяет системе вентиляции обеспечивать приток насыщенного кислородом воздуха и вывод «отработанных» воздушных масс.

Традиционная планировка банного комплекса предусматривает предварительную укладку, отделение раковины, а также комнату отдыха, при этом важно обеспечить эффективную циркуляцию воздуха повсюду.

Благоприятный микроклимат в комнате отдыха позволит расслабиться после посещения парилки

Повышенная концентрация влаги не доставляет удовольствия ни в процессе водных процедур, ни во время отдыха. Организм человека чувствителен к недостатку кислорода и повышенной влажности.

Вывод однозначный: в бане нужно делать хорошую вентиляцию, чтобы было приятно и комфортно не только париться, но и отдыхать.

Нарушение циркуляции воздуха или отсутствие вентиляции:

Типы и принципы вентиляции

Для любого типа бани (русская, финская сауна, турецкий хамам) предусмотрена вентиляция, которая может осуществляться разными способами.

Воздухообмен естественный

Принцип формирования конвекционных потоков воздуха основан на разнице температур и давления воздуха со стороны улицы и внутри бани.

Разница температур способствует движению воздушных потоков

Максимальная эффективность воздухообмена достигается за счет правильного расположения приточно-вытяжных вентиляционных магистралей.

Для вентиляции помещений русской бани и саун используется традиционное устройство воздуховодов. Обшивочный воздуховод размещается на расстоянии 0,2-0,3 метра от пола, а вытяжная магистраль — на таком же расстоянии от потолка.В помещении следует предусмотреть регулирующие клапаны для оптимизации воздушного потока и обеспечения комфортной температуры.

Заслонка позволяет регулировать приток воздуха

Естественная вентиляция должна обеспечивать воздухообмен, поддерживая температуру в помещении и не создавая дискомфорта в процессе отдыха. Преимущества естественного воздухообмена — простота и незначительные затраты, связанные с отсутствием необходимости покупать дорогостоящее оборудование.

Комбинированный вариант

Способ организации движения воздушных масс в помещении с помощью вентилятора, обеспечивающего циркуляцию, называется комбинированным.В этом случае нет никакой закономерности в расположении каналов вентиляции.

Схема вентиляции определяется индивидуально и предусматривает установку нагнетательного и канального с вентилятором, который монтируется на приточной магистрали или вытяжном канале и создает необходимый перепад давления.

Обеспечение воздухообмена в помещениях бани комбинированным методом удобно и экономически оправдано.

Принудительная циркуляция

Принудительную систему воздухообмена еще называют механической. Система оснащена элементами автоматики, контролирующей температурный режим, регулируя влажность и интенсивность циркуляции воздушных масс.

Принудительный воздухообмен обеспечивает максимальный комфорт.

Повышенные затраты, связанные с приобретением и установкой оборудования, а также трудности с обслуживанием ограничивают использование механической системы воздухообмена в небольших ванных комнатах.

Для помещений с увеличенной площадью используйте принудительную циркуляцию, если естественный или комбинированный воздухообмен не эффективен.

Если ванные комнаты имеют большие размеры, в них нужно устраивать принудительную вентиляцию

Применяют следующие виды ИВЛ:

1. Удлиненный, с фильтрующим элементом и вентилятором. Этот вид вентиляции обеспечивает эффективное удаление неприятных запахов и загрязненных воздушных масс из помещений с бассейнами, моющими отделениями и зонами отдыха. Использование вытяжной системы необходимо для обеспечения притока свежего воздуха, необходимого для компенсации выброса, создаваемого вентилятором.
2. Подача воздуха, богатого кислородом. Паронасыщенные воздушные массы из-за повышенного давления покидают помещение через вентиляционные каналы, а также через имеющиеся зазоры в дверях и окнах. Совмещение подающей магистрали с нагревательным устройством позволяет подавать свежий нагретый воздух. Конструкция воздухозаборника более сложная.
3. Приточно-вытяжная, унифицирующая принцип работы приточно-вытяжной вентиляции. Использование такого принципа вентиляции в помещении сауны требует предварительного проведения расчетов.Интенсивность циркуляции определяется исходя из того, что объем поступающего воздуха должен соответствовать объему вытесняемого. Чтобы не допустить попадания воздуха из ванной в зону отдыха, соотношение намеренно нарушено. Это позволяет формировать пониженное давление в туалетной комнате и направлять в нее дополнительные потоки.

Принципы организации воздухообмена

Планируя вентиляционное устройство, руководствуйтесь следующими рекомендациями:

Важно правильно рассчитать площадь вентиляционных магистралей.Сечение отвода и воздуховода определяется размерами помещения по парильне, на каждый кубический метр объема которого необходимо предусмотреть 24 см 2 площади вентиляционного воздуховода.

Для комфортного пребывания в отапливаемом помещении пара предоставит возможность более чем пятикратного воздухообмена (воздух в парилке должен обновляться 5 раз за час). Схема приточного канала и вытяжного воздуховода, а также их количество должны способствовать массовой циркуляции масс в водяном помещении.

Эффективный воздухообмен увеличит ресурс эксплуатации деревянных полов. Для обеспечения необходимо:

Правильное устройство вентиляции позволит в полной мере насладиться парилкой и получить огромное удовольствие от банного отдыха.

Видео: Вентиляция в бане

Как сделать вентиляцию в бане своими руками

Организация циркуляции воздуха в каждом помещении имеет индивидуальные особенности.

Вентиляция предварительного баннера

Бубен или пре-триббон ​​используют как раздевалку.Разделение находится вдали от зон с повышенной влажностью и температурой.

В вентилируемой раздевалке всегда будет сухо и комфортно

С помощью входной двери способствую притоку свежего воздуха и надежной вентиляции раздевалки.

Расположение в верхней части стены вентиляционной решетки с вентилем позволит обеспечить естественный воздухообмен и регулировать объем поступающих воздушных масс.

При строительстве здания необходимо предусмотреть вентиляционное отверстие.Если воздуховод отсутствует, то это необходимо сделать самостоятельно:

Воздухообмен в мойке

Моечное отделение, в котором установлена ​​душевая кабина, вентилируется за счет естественной циркуляции воздушного потока, переходящего из помещений с повышенной влажностью в вытяжные или малые формы.

Проветривать моечную комнату проще всего через окно

Для повышения эффективности вентиляции и снижения влажности желательно оборудовать душевой вентилятор.

Установите вентилятор по следующему алгоритму:

Для проветривания моечной комнаты используют вентиляторы с рабочим напряжением 220 вольт, имеющие небольшую мощность — 20-100 Вт.

Приобретая вентилятор, обратите внимание на возможность эксплуатации устройства при повышенной температуре и влажности, а также на степень защиты, которая не должна быть ниже IP44.

Организация циркуляции воздуха в Парике

Для приточно-вытяжной вентиляции выполнить 2-3 канала, предназначенных для воздухообмена. Одна магистраль обеспечит приток свежего воздуха, а остальные позволят отработанным воздушным массам беспрепятственно выходить из помещения.

Увеличенный размер вытяжного канала позволяет быстро проветривать парную

Расположение канала Выполнить по одной из предложенных схем вентиляции.

Интенсивность воздухообмена зависит от расположения и соотношения размеров приточного и вытяжного каналов

Выполнение отверстий на этапе строительства сохранит целостность отделочных материалов и облегчит работу.

Площадь подъездной магистрали должна соответствовать размеру выходного канала. Однако можно обеспечить более эффективный конвекционный поток, выполнив небольшое увеличение диаметра выхлопной магистрали.

Обязательное условие — установка регулируемых клапанов, позволяющих изменять интенсивность воздухообмена.

IN деревянная ванна Клапан лучше сделать из того же дерева, которое использовалось для внутренней отделки.

Выполнение мероприятий в расстановке каналов не представляет сложности:

Видео: Вентиляция в паре

Создание микроклимата в комнате отдыха

Комфортная температура и оптимальная циркуляция воздуха в комнате отдыха достигается за счет естественного воздухообмена.

Воздушный канал в верхней части стены обеспечивает достаточный приток свежего воздуха.

Важно предусмотреть воздушный канал с регулируемым клапаном или вентиляционным клапаном.Это позволит при необходимости усилить интенсивность движения воздушных масс.

Для организации доступа свежего воздуха вместо Вентканала можно использовать окошко

Просверлить отверстие и настроить вентиль не составит труда.

Видео: изготовление вентиляционного клапана

Варианты и схемы вентиляционного канала

В бане можно использовать разные варианты расположения вентиляционных коммуникаций, обеспечивающих естественную циркуляцию воздуха и использование вентилятора.

Различные версии вентиляционных устройств отличаются расположением каналов, но обеспечивают высокую эффективность воздухообмена

Обеспечить комфортное принятие банных процедур позволит одна из предложенных схем естественного воздухообмена, предусматривающая следующие варианты размещения вентиляционных магистралей:

Для достижения благоприятного температурного режима и комфортной влажности предусмотрены схемы воздухообмена, предусматривающие настройку вентилятора:

Помните, что определение производительности вентиляторной установки производится путем умножения объема пара на скорость воздухообмена.

Например, для определения необходимого воздухообмена в парилке площадью 10 м 2, имеющей высоту 2 метра, необходимо объем умножить на коэффициент воздухообмена, равный 5 (мы уже говорили выше этого воздух в парилке должен полностью обновляться 5 раз в час). Полученное значение производительности вентилятора 10 х 2х 5 = 100 м 3 / ч.

Приточно-вытяжная вентиляция

Обеспечение воздухообмена с одновременным нагревом поступающего воздуха в ванне осуществляется различными способами.В них предусмотрено использование вентилятора или естественного воздухообмена. Например, разместив определенные воздушные каналы в непосредственной близости от раскаленной печи, можно одновременно осуществить приток воздуха, насыщенного кислородом, и повысить его температуру за счет нагреваемой поверхности нагревательного агрегата.

Для создания благоприятного температурного режима, комфортной влажности и плавного нагрева поступающих воздушных масс необходимо использовать заглушки или задвижки, расположенные на воздушной магистрали. Вентиляция при одновременном нагреве воздуха — это довольно сложная задача.

Каждый нагревательный элемент имеет свой индивидуальный «характер». Только в результате экспериментов можно выбрать оптимальный режим воздухообмена и обеспечить комфортное помещение в помещении бани.

Для повышения температуры поступающих воздушных масс можно использовать электрокалорифер, который нагревает поступающий в помещение воздух. Это еще один вариант приточной вентиляции с одновременным обогревом.

Воздух, поступающий через вентиляционные каналы, может быть предварительно нагрет калорифером

Мощность электронагревателя подбирается экспериментально.

Электрооборудование, используемое в помещениях, должно выдерживать повышенную температуру и влажность, быть надежно заземлено и иметь класс защиты не ниже IP44.

Совмещение воздушной вентиляции с отоплением позволяет создать комфортные условия отдыхающим, а также снизить затраты, связанные с обогревом помещения с помощью отопительного оборудования.

Знакомство с принципами организации правильной циркуляции воздуха в парилке, а также в остальной сауне и санузлах позволит самостоятельно организовать эффективный процесс воздухообмена.Важно правильно выполнить расчет размеров воздуховодов и оптимально расположить входные отверстия каналов в комнатах. Помните, что степень циркуляции воздуха дополнительно влияет на конструкцию отопительного прибора и дымохода. Соблюдая рекомендации, вы сможете избежать ошибок и насладиться лечебными процедурами в бане с комфортным микроклиматом.

Отправьте материал вам на E-mail

Правильная реализация соответствующего проекта улучшает эксплуатационные характеристики объекта и обеспечивает высокий уровень безопасности и комфорта.Грамотно спроектированная вентиляция поможет продлить срок службы конструкции. Прочитав эту статью, вы узнаете, нужна ли вам вентиляция в бане, вы сможете создать желаемый дизайн своими руками. Здесь вы найдете информацию о материалах и отдельных компонентах, сборочных и строительных технологиях. Профессиональные рекомендации помогут устранить ошибки и снизить затраты.

Качественная вентиляция — одна из важнейших составляющих хорошей бани.

Для точного определения параметров проекта необходимо уточнить его назначение.Создание для бани позволяет решить следующие практические задачи:

• обеспечивается приток свежего воздуха;
• удалены продукты сгорания, углекислый газ, другие вредные вещества;
• Деструктивные процессы гниения, предотвращения коррозии.

Конечно, действие этой системы не должно ухудшать другие потребительские характеристики конструкции. Например, если поступление холодного воздуха будет чрезмерным, затраты на поддержание высокой температуры увеличатся.

Этот перечень действий поможет узнать, как сделать вентиляцию в помещении, чтобы не упустить важные моменты:

• Определите путь прохождения воздуха (по каналам и в помещении).
• Узнайте, как организовать вентиляцию в разных помещениях зданий.
• Необходимо учитывать совместное влияние вентиляции и отопления, особенности материалов стен и другие характеристики здания.
• Следует выяснить, какие узлы и готовые изделия подойдут для создания эффективной системы вентиляции современного уровня.

Для электропроводки используется соответствующий кабель, обеспечивающий надежную изоляцию даже при погружении в жидкость. Выключатель устанавливается в комнате отдыха, либо в другом помещении с нормальным уровнем влажности.

Для вентиляции в банях можно использовать маленькое окошко или специальный канал. В любом случае нужно настроить систему таким образом, чтобы не было сквозняков.Здесь и в парилке можно совместить приточные части, чтобы повысить температуру воздуха, обеспечить вентиляцию деревянных напольных покрытий.

В этом помещении организация доступа свежего воздуха не отличается от аналогичной системы в обычном жилом помещении. Возможно использование естественной и принудительной вентиляции в различных комбинациях. Необходимо помнить, что переохлаждение организма провоцирует возникновение простудных и других заболеваний.

Для информации! Племенные дома имеют особые возможности. Они создают комфортный температурный режим в помещениях без специальных технических средств за счет естественной микровентиляции стен. Для интенсивной вентиляции можно открывать двери, окна.

Статья по теме:

В отдельной публикации вы узнаете о наиболее удачных планировках бани с пристройкой в ​​виде веранды или террасы.

В этом разделе подробно изучены архитектурные особенности строения. Правильная вентиляция в бане не должна отрицательно сказываться на конструктивных деталях. Более того, это создает благоприятные условия для продления срока службы без капитального ремонта. Чтобы не ошибиться и не совершить лишних действий, соответствующая система должна быть создана еще на этапе проектирования.На примере с бетонным фундаментом объясняется удобство крепления отверстий с помощью закладных деталей. Их бурение в замороженном блоке будет сопровождаться значительными трудностями.

Зазоры между элементами каркаса заполняют минеральным вата. Закрывается полимерной пленкой для предотвращения попадания влаги. Снаружи — набор вагонок, с красочными, другими финишными покрытиями.

Такой дизайн можно создать быстро, с минимальными затратами.Для облегчения не потребуется мощный фундамент. Многослойная конструкция стены имеет низкую теплопроводность, что снижает эксплуатационные расходы. Чтобы не нарушать их герметичность, вентиляционные каналы в каркасе ванны устанавливают заранее вместе с установкой силовых элементов конструкции.

Для информации! Если применить плиты из вспененного полиуретана, стоимость проекта немного вырастет. Но в этом случае особых мер предосторожности не нужно. Изоляционные свойства этих материалов не ухудшаются в условиях повышенной влажности.

Для правильного определения параметров вентиляции в деревянной бане необходимо учитывать следующие особенности:

• Здания из этих материалов имеют естественную вентиляцию. Но для бани его производительности мало.
• Поддерживающая и вытяжная системы созданы таким образом, чтобы обеспечить быстрое удаление влаги после завершения сеанса оздоровительных процедур.
• Если выбрана принудительная вентиляция, монтаж электропроводки выполняется с учетом близости горючих материалов.Правила специализированных стандартов должны быть точными.
• Обработка вращением с гниением и другими химическими препаратами проводится аккуратно для удаления их внутренней атмосферы. Для создания декоративных и защитных покрытий в моечно-парилке желательно не использовать потенциально опасные вещества.

Для информации! Такие постройки установлены на ленточном фундаменте. Основание пола бетонное. В этих элементах отверстия создаются еще на этапе заливки раствора.

Статья по теме:

В отдельной публикации вы найдете интересные идеи по отделке парим и комнат отдыха, а также узнаете основные этапы монтажа.

Конструкции из этих материалов обладают высокой устойчивостью к различным видам внешних воздействий. Они способны без повреждений выдерживать большие нагрузки. Они не уничтожают перепады температуры и влажности, вредных насекомых и микроорганизмов.При отсутствии воспламеняемости особых мероприятий при установке силовых проводов блока питания нет.

Чтобы не использовать такие тяжелые операции, в процессе кладки проделываются необходимые проходы. Чтобы точно выполнить работы, сделайте отметки в конструкторской документации. На этапе подготовки проекта определяются параметры и направления монтажа электросети.

Эта технология используется в Швеции сотни лет.Обеспечивает эффективную вентиляцию помещений без электроприводов. Дополнительным преимуществом является экономичное потребление тепловой энергии.

На рисунке показана система для двух помещений. Парообразный воздух подается в пространство под топкой. В специальном кожухе реализован главный принцип технологии: «перевернутое стекло». Нагретый воздушный поток под давлением поступает в помещение. Дорожки выходного дня — как в стандартном варианте, через коробку, с забором из нижней части комнат.№ Использование вентиляции Лапой в русской бане позволит быстро высушить полы. Обратите внимание на отдельный напорный набор в туалете. С помощью дозировки холодного / теплого воздуха можно поддерживать комфортный температурный режим в любое время года.

Прежде чем приступить к изучению отдельных элементов, следует отметить принципы работы различных типов вентиляции:

При выборе принудительной вентиляции необходимо правильно применить соответствующую методику с электрическим привод.

При выборе подходящей продукции необходимо учитывать климатические условия региона. Для северных регионов устанавливают окна с тройным остеклением с хорошими изоляционными характеристиками. Если приобретены пластиковые рамки, нужно проверить количество фотоаппаратов.

Чтобы исключить запотевание, вы можете использовать данные из следующей таблицы. Значения в нем соответствуют температуре на улице, при которой на внутренней стороне стекла конденсируются капли влаги:

При выборе места установки подгоняются размеры блока в проеме со следующими зазорами:

• внизу: от 40 до 60 мм;
• сверху: от 15 до 25 мм;
• детали: от 15 до 25 мм.

Необходимо учитывать значительное изменение размеров проема в деревянной конструкции. Чтобы исключить повреждение рамы, устанавливают специальные демпфирующие элементы. В кирпичных зданиях такие меры предосторожности не понадобятся. Необходимо обеспечить свободное открывание створки. При необходимости — изнутри установить другие шторы.

Для информации! № Во избежание повреждения от высокой температуры и для предотвращения ухудшения состава атмосферы, парное окно не устанавливается.

Принудительная система устанавливается при большой площади комнат. Он понадобится в конструкции из кирпича или других материалов, не пропускающих воздух.

Выбирая вентилятор для бани, проверьте следующие параметры:

• Для расчета производительности ее нужно умножить на 5.Резерв (20-40%) добавляется с учетом характеристик конкретного помещения.
• Корпуса и рабочие колеса высококачественного специализированного оборудования изготовлены из полимеров (композиционных материалов), устойчивых к воздействию высоких температур и ультрафиолета.
• Резиновые прокладки снижают шум и негативное влияние вибрации на целостность конструкции.
• Вал закреплен на прочных шарикоподшипниках, которые полностью выполняют свои функции без смазки и других нормативных процедур.
• Все электрические компоненты надежно защищены от влаги.
• При установке препятствует попаданию воздуха в обратном направлении, когда техника выключена.

На видео ниже объясняется процесс установки вентилятора своими руками. Эту инструкцию можно использовать для установки оборудования в ванне, ванной, туалете.

Клапан обратный приточный для бани не пропускает холодный воздух наружу. Такие явления могут происходить, например, при сильном ветре. На рисунке видно, что демпфер перемещает противовес. Отсутствуют электроприводы и прочие сложные узлы, что объясняет относительно небольшую стоимость.

Выберите клапаны с разными потребностями:

• Соответствующие модификации предназначены для вертикальной или горизонтальной установки.
• Выпуск специальной продукции для воздуховодов круглого и квадратного сечения.
• Для повышения устойчивости к коррозионным процессам металлические клапаны покрывают слоем цинка.
• Некоторые модели разработаны специально для работы с вентилятором.

Оптимальный способ перемещения воздуха помогает правильно определить параметры установки приточного и отводящего. Если нет возможности использовать его в ванне в ванне, не будет получен необходимый эффект равномерного прогрева. Поток пойдет по кратчайшему пути, создавая сквозняки. При планировании также рекомендуется учитывать следующие моменты:

Симпатичные высокотемпературные диффузоры

Артикул

Русская баня очень полезна для здоровья.Принципиальный момент, когда возводится, грамотно оборудованная вентиляция в бане в парилке. В этом помещении, как правило, очень высокая температура и влажность. Правильно организованная циркуляция воздуха — обязательное условие.

Часто многие домовладельцы сомневаются, нужна ли вентиляция в парилке. Предложенный материал позволит без особого труда и без значительных материальных затрат правильно ответить на этот вопрос и решить все проблемы с организацией вентиляции.

Вентиляция в парилке необходима для циркуляции

Какая вентиляция в парной

Правильная вентиляция Баня паровая помогает решить следующие задачи:

• поддержание комфортной температуры в помещении;
• безопасность здоровья;
• Консервация дерева, используемого для внутренней парилки.

Если вентиляция переговорной в русской бане будет оборудована неправильно, возникновение таких негативных факторов, как:

• быстрое охлаждение нагретого воздуха;
• скопление газов при принятии процедур;
• преждевременная отделка отделочными материалами;
• появление вредоносных микробов, бактерий, плесени, грибков;
• неприятный запах.

В предлагаемом материале будет подробно рассказано о том, как правильно организована вентиляция в помещении бани, видео и фото материалы наглядно проиллюстрируют все ключевые моменты.

Основные принципы выпуска пара

Конкретная схема расположения вентиляции обычно выбирается с учетом архитектурных особенностей. Строение, размеры, количество комнат и т. Д. Необходимо строго соблюдать основные принципы совершенствования систем вентиляции паримов в русских банях.При их нарушении могут возникать различные негативные явления, создающие серьезную угрозу здоровью и жизни отдыхающих.

Входное отверстие для свежего воздуха находится чуть выше уровня пола. Чтобы поступающий воздух сразу же прогрелся, ввод ставится в непосредственной близости от топки.

Выпуск отработанного воздуха находится под потолком. Главное, чтобы вход и выход для воздуха можно было оборудовать на противоположных стенах.

Важно! Размещать указанные отверстия на одном уровне нельзя! Воздух V во внутреннем пространстве Не будет полностью циркулировать.Будет разница температур, что создаст серьезную опасность для здоровья.

Размер входного и выходного отверстия нужен идентичный. Их подбирают в зависимости от габаритов внутреннего пространства пара. За 1 куб. М воздуха необходимо 24 см трубы диаметром. При необходимости допускается устраивать дополнительные продувки.

Ventilation Parling отключают с таким расчетом, чтобы вытяжной воздух полностью заменялся каждые 3-4 часа.Для этого требуются нормы санитарной и пожарной безопасности.

Вентиляционное устройство в ремонте ванной требует обязательного размещения клапанной системы. Для этого можно использовать специальные жалюзи. Это позволит вам регулировать объем входящего и выходящего воздуха. При необходимости ванну можно очень быстро и без особого труда нагреть или охладить.

Подумайте, как сделать вентиляцию в ванной паровой, нужно подготовить проект.Это позволит грамотно разместить все вентиляционные трубы, отверстия и т. Д. При строительстве. Это позволит вам правильно оборудовать шахты, провести трубы и выполнить все остальные работы. Контур системы циркуляции воздуха после завершения строительных работ будет намного сложнее.

Разновидности систем вентиляции для пара

Вентиляция в бане в парилке (см. Фото) Используются 3 вида — естественная, принудительная (т.е. механический) и комбинированный. Выбор конкретной системы производится с учетом таких факторов, как:

• размер заработной платы и габариты конструкции в целом;
• можно правильно разместить выхлопные трубы;
• материал, из которого возведена баня;
• пользуются баней круглый год или только в загородный сезон.

Теплый воздух легче холодного. Поэтому при правильно оборудованной вентиляции в бане в парилке нагретые струи поднимаются к потолку и постепенно вытягиваются через вентиляционное отверстие.Воздух снаружи сразу нагревается от топки и проходит в комнату, не создавая разницы температур. Вот основной принцип, по которому вентиляция в бане в парилке.

Естественная вентиляция

Система естественной вентиляции обеспечивает воздухообмен за счет разного уровня давления и температуры во внутреннем пространстве (в парилке) и снаружи, т.е. на улице. Когда отработанный воздух выходит через выпускное отверстие, внутренняя атмосфера в помещении выпускается, создавая условия для втягивания холодного воздуха через нижний вход.В этом случае необходимо уделить особое внимание утеплению ванны. Иначе качественная разминка не получится.

Естественная вентиляция парилки в каркасной бане чаще всего применяется для небольших построек, возведенных из воздухопроницаемого материала, то есть из дерева. Дополнительные элементы Система вентиляции в этом случае превращается в небольшие щели в бревенчатых стенах. Естественная вентиляция Main Plus — Низкая стоимость.

Принудительная и комбинированная вентиляция

Система механической или принудительной вентиляции в бане в парилке нужна если:

• Общая площадь бани Великая;
• Здание возведено из кирпича, шлакоблоков, камня;
• парное отделение очень большое;
Выхлопные трубы
• не обслуживаются должным образом;
• печь повышенной мощности.

Принудительная вентиляция парилки своими руками монтируется без проблем. Использует:

• вентиляторы;
• приточная арматура;
• дефлекторы.

Нюанс! Система вентиляции в бане в помещении с обогревом с помощью газовой колонки требует устройства отдельного венткана.

В комбинированной системе вентиляции использованы элементы обеих систем, описанных выше.Свежий воздух поступает естественным образом, то есть через нижний вход. Отвод отработанных воздушных масс осуществляется механическими устройствами.

Как выбрать вентилятор для пара

Классический вентилятор канального типа для парилки не подойдет. Повышенная температура и влажность губительны для таких устройств. В париумах используются веера особого образца. Материал для их изготовления — стеклонаполненный полиамид. Такие модели устойчивы к влаге и выдерживают температуру до 130 ° C.

Модель вентилятора выбирается в соответствии с техническими характеристиками.

Следует помнить! Обычные внутренние вентиляторы могут использоваться только для окончательной сушки и выпуска пара после принятия процедур и последующей очистки.

При наличии средств можно установить для вентиляции в бане саморегулирующуюся систему парилки.Это устройство автоматически обеспечит приток и удаление воздуха, температуру, уровень влажности. Такие системы желательно приобретать только у проверенных производителей.

Принципиальные схемы

Какая может быть вентиляция в парилке, схема, видео и другие материалы приложенные ниже покажут наглядно. Вам просто нужно выбрать 1 из 4 прилагаемых вариантов и правильно выполнить все необходимые работы.

По схеме А входное отверстие для свежего воздуха перекрывается внизу за плитой.Выходной канал монтируется на противоположной стене под потолком.

Выхлопная труба устанавливается вертикально. Его длина рассчитывается так, чтобы верхний край трубы слегка приподнялся над коньком крыши. Это обеспечит нормальное функционирование вентсистемы в период сильных ветров.

Правильно подобранные размеры труб для отвода воздуха обеспечат естественную циркуляцию воздушных масс. Дополнительная регулировка предусмотрена установкой заслонок.

Применение схемы Б предполагается только в том случае, если только одна из стен паровой стены может быть использована для организации вентиляции. Отверстия для воздуха расположены напротив обогревателя. Вводная яма приподнята на 30 см от первого этажа. Выходное окно допускается на расстоянии 20 см от потолочного покрытия.

Воздух, проходящий через нижний ввод, нагревается от топки и поднимается вверх по направлению обдува.Для нормального функционирования системы необходимы механические вытяжные устройства.

По схеме С можно проветривать не только парный отсек, но и подземное пространство. В стене за обогревателем закрывается вводное отверстие. Его нужно поднять над неподвижным полом на 20 см.

Нагретый декоративный воздух проходит в основание через прорези проточного пола. Далее возвращается в парилку и движется в сторону вытяжного отверстия.Отсюда отходящие воздушные массы выходят наружу.

Для постоянно используемой ванны можно применить вентиляцию по схеме D. В этом случае заглушается вводное отверстие внизу, но перед топкой, а не за ней, как в других вариантах. Высота над полом — 20 см. Отвод отработанного воздуха обеспечивается водоемами и дымоходом.

Для того, чтобы вентиляция в бане в парилке производилась качественно, необходимо выбрать место расположения каменки.Удобнее всего размещать его в парном отсеке. Если печь находится в соседнем помещении, эффективность использования системы вентиляции и сама задача будет заметно ниже.

Подготовительные работы

Для улучшения вентиляции парилки необходимо подготовить следующие материалы:

• кирпич и / или камень;
• цемент и песок;
• ящиков вентиляции;
• арматура готовая или материал для ее изготовления;
• лист металлический;
• накладка для зажима кабеля;
• крепежные изделия — гвозди, шурупы, шурупы.

Для работы понадобятся следующие инструменты:

• пила-нож;
• болгарский;
Молоток
• ;
Отвертка
• ;
• рулетка, уровень, отвес;
Строительный смеситель
• ;
Сверло или перфоратор
• ;
• набор шпателей;
• емкость для перемешивания раствора;
• технический нож;

Работать лучше в специальной одежде. При необходимости используйте варежки и респиратор.

Монтаж приточной вентиляции

Приточный канал для подачи свежего воздуха расположен в непосредственной близости от печи для нанесения покрытий.Желательно, чтобы входное отверстие располагалось над листом металлической обшивки, защищая древесину от случайных мелких углей.

Изначально подходящий материал Нужно сделать коробку. Его размеры должны превышать размер дымохода примерно на 20%. Внешний проем коробки находится на внешней стене. В подвале его размещать нежелательно.

Если топка расположена в самой парилке, дополнительно ставится конвекционный бокс. Стену, в которой расположен воздухозаборник, нужно выложить подиум из кирпича, поставленного «по краю».Их выкладывают в 3 ряда — под стеной, посередине и с края.

Кладка печи укладывается на высоту 25 см. Его нужно подвести к экрану из кирпича и обязательно внахлест. Чтобы поступающий воздух проходил прямо в духовку, последние 2 кирпича лучше не класть. В конце кладется кирпич.

Конвекционный бокс монтируется до конца. В конце концов, он снабжен путаницей. Под ним находится защитная подложка для сохранения напольного покрытия.

Когда подиум полностью готов, можно приступать к монтажу печи. Для равномерного распределения нагрузки желательно использовать металлический уголок.

После окончательного монтажа вокруг печи планируется каменная или кирпичная кладка. Для образования щели ее отодвигают на 5-6 см от топки. Далее устанавливается специальный экран. В нем нужно сформировать отверстия для прохождения горячего воздуха.

Монтаж вентиляции отопителя

Вытяжной короб устанавливается в диаметрально противоположном внутреннему проему.Поднимается над чистовым полом на 30 см. Внутренняя площадь коробки составляет примерно 1,25 м².

Через стену вытяжной короб выносят на потолок и оборудуют для него выход наружу. Вытяжной воздух можно убрать в соседнее помещение. Таким образом можно будет утеплить его без лишних затрат.

Во избежание случайных ожогов дымоходную коробку необходимо расколоть кирпичной или каменной облицовкой.При этом внизу обязательно оставьте специальную дырочку с дверцей, которая будет перепутана. Дополнительное отверстие, оборудованное сверху, позволит использовать дымоход в качестве теплового насоса, создаст и обогреет помещение, а также правильную циркуляцию воздуха.

Как избежать русской бани

Правильное устройство вентиляции в русской бане не предполагает использования каких-либо механических приспособлений. В противном случае нагретый воздух будет выводиться очень быстро. Эффективность и удовольствие от банных процедур будет намного ниже.

В русской бане необходимо тщательно снимать, проветривать и сушить после каждого использования. Для вентиляции в стене, расположенной напротив двери, оборудована специальная перегородка. Можно использовать механическую вытяжку. Дверь при вентиляции должна быть открытой.

С подъема необходимо убрать листья с веников и случайные предметы. Затем нужно вымыть все поверхности и просушить их полотенцами и / или специальной гигроскопичной салфеткой.Это убережет от образования плесени и размножения вредоносных микроорганизмов. После очистки, вентиляции и просушки парная готова к дальнейшему использованию.

Как разогреть русскую баню

Для начала нужно расплавить печь. Выходные отверстия должны быть закрыты. Открыт только вход.

Для прогрева помещения до нужной температуры необходимо открыть вентиль нижнего патрубка воздуховода.Это обеспечит правильную циркуляцию воздуха. Падения температуры не будет.

Проходя в коробку внизу, нагретый воздух будет постепенно вытеснять холодные воздушные массы к выходу. Проходя через коробку, они обеспечат дополнительный прогрев помещения. Параллельно будет проводиться вентиляция зарплаты.

Если вентиляция работает неправильно

Во время использования пара необходимо периодически проверять исправность системы вентиляции.При хорошей циркуляции воздуха в парилке всегда легко дышится, тело прогревается равномерно, температура и влажность поддерживаются на необходимом уровне.

Если вентиляция в бане в парилке была смонтирована неправильно или принята со временем, могут появиться такие знаки, как:

• обильный конденсат на вертикальных поверхностях;
Плесень
• , особенно в углах;
• запах таяния;
• неравномерный нагрев воздуха;
• шашки;
• медленная установка необходимой температуры;
• слишком быстрая потеря тепла;
• неприятная внутренняя атмосфера, двигательное дыхание.

Если указан хотя бы 1 или 2 из вышеперечисленных факторов, это означает, что вентиляция в бане в парилке неправильная. Другой вариант — засорение и / или повреждение системы, необходимость срочного ремонта и / или тщательной очистки отдельных элементов или вентиляционной системы в целом.

Из всего вышеперечисленного становится понятно, что проветривание ванных комнат сделать не очень сложно — это недорого.Однако требуется тщательное соблюдение всех технологий. Избежать ошибок поможет прикрепленный видеофильм «Как сделать вентиляцию в пакете для ванной».

Для того, чтобы банные процедуры приносили только пользу и удовольствие, необходимы два условия:

• высокая температура и влажность в парилке;
• наличие достаточного количества кислорода.

Это, на первый взгляд, взаимоисключающие задачи, решает проблему вентиляции в бане вообще и в помещении в частности.Несмотря на то, что в парилке должна поддерживаться высокая влажность и температура, без доступа свежего (холодного) воздуха, без доступа не обойтись: кислород перерабатывается нашими легкими, духовка частично сгорает, и кроме того, пар постепенно накапливает окись углерода (СО — химическая формула окиси углерода).

Как сделать вентиляцию в бане. Цифра красными стрелками показывает движение горячего воздуха, синими — холодного

Если не организовать замену «отработанного» воздуха свежим, вместо улучшения самочувствия и повышения работоспособности (именно мы ходим в баню) можно получить в лучшем случае слабость, слабость и головная боль, а в худшем — больничная койка или даже место на кладбище.

Правильно устроенная вентиляция обеспечивает циркуляцию воздуха, при этом кислород поступает в достаточном количестве, а угарный газ и углекислый газ выводят атмосферу. После окончания банных процедур при хорошей вентиляции пары активно выводятся за пределы здания, а помещения, в которых ранее была повышенная влажность, улучшаются. Если этому аспекту не уделить достаточного внимания, через пару лет в парилке, а затем и в других помещениях вагонка вращается, запах резкости и пота появляется и постепенно усиливается, и дерево превращается в дук.Теперь, надеюсь, понятно, нужна ли вентиляция в бане …

Вентиляция в бане нужна не только в одном случае: если все сделано из дерева и нигде не утеплено — ни внутри, ни снаружи. В этом случае воздухообмен происходит за счет того, что древесина «дышит».В этом случае говорят о наличии в бане естественной вентиляции: любая древесина имеет поры и щели, через которые происходит отток / приток воздуха, регулируются температура и влажность. Но если в бане из оцилиндрованного бревна или устроен утеплитель или влаго / пароизоляция, то создание дополнительных вентиляционных отверстий необходимо.

Различают три типа вентиляции:

1. Механическая вентиляция. В этом случае приток и отток воздушных масс происходит за счет искусственно созданного движения воздуха.Контролировать параметры воздуха. Технические средства.
2. Естественная вентиляция: циркуляция происходит за счет разницы давления внутри и снаружи помещения. Отметить этот способ можно только при наличии «дышащих» стен или продуманной вентиляции.
3. Комбинированная вентиляция: одновременное использование естественного движения воздушных масс и технических устройств (в простейшем случае — вентиляторы).

На видео ниже показан вариант комбинированной вентиляции.

В бетонном корпусе в конструкции вентиляционного канала использовалась алюминиевая фольга толщиной 100 мкм.

Приспособление для вентиляции в банях

В простейшем варианте система вентиляции парной или бани состоит из двух (иногда более) отверстий в стенах и / или фундаменте: приточного и вытяжного. Весь упор в выборе места расположения этих отверстий и их размеров. Иногда для более активного воздухообмена могут быть установлены вентиляторы.

Единой схемы вентиляции для бани нет: они слишком разные как по конструктивным особенностям, так и по материалам, из которых они выполнены.Но есть общие правила и несколько самых распространенных схем, придерживаясь которых, вы сможете выбрать оптимальную вентиляцию для своего случая.

Размеры вентиляционных отверстий рассчитываются исходя из объема помещения парилки: один кубический метр вентилируемой площади Размер отверстий должен составлять 24 см 2.

Несмотря на то, что основная задача в бане — поддержание высокой влажности в парилке и достаточного уровня температуры, вентиляционные отверстия делают слишком маленькими: они не обеспечивают необходимый уровень воздухообмена.Вытяжные вентиляционные отверстия должны соответствовать размерам воздухозаборника: при нарушении пропорций воздухообмена также будет недостаточной. В некоторых случаях для ускорения отвода отработанного воздуха и ускорения высыхания ванны можно сделать два вытяжных отверстия.

Для обеспечения необходимого состояния воздуха при обогреве парилки на вентиляционных стержнях есть специальные крышки / заглушки, которые можно открывать / закрывать из парной, регулируя таким образом влажность / температуру / воздухообмен.Вообще говоря, наличие заглушек или заглушек на любом вентиляционном отверстии, выходящем на улицу, обязательно: зимой холодный воздух активно устремляется в теплое помещение и наличие заглушек или регуляторов его задержки необходимо.

Где можно добавить и выхлопные отверстия

Чаще всего хотя бы частично находится в помещении парилки. В этом случае питающее отверстие делают возле топки на расстоянии не более 30 см от пола. Полученный холодный воздух быстро нагревается от печи и поднимается вверх.Это довольно популярный, но не самый лучший способ организации вентиляции Бани. Намного более эффективная вентиляция в том случае, когда приточные отверстия расположены в фундаменте под полом (чтобы в них не проникли грызуны, отверстия оборудуют металлическими решетками). Такой вариант решает сразу две задачи: подает в ванну свежий воздух, а также эффективно герметизирует полы и стены после завершения процедур. Половые доски в этом случае укладываются не вплотную, а с небольшим зазором для свободного воздуха.Если вы не хотите оставлять щели в полу (хотя для бани это очень хорошо), в полу нужно сделать несколько вентиляционных отверстий, закрыть деревянными решетками. Движение воздуха в этом случае будет не таким активным, могут потребоваться более мощные вентиляторы, но схема останется работоспособной.
