Замер оконных проемов под пластиковые окна: Инструкция по замеру окон — foamin.ru

Содержание

Инструкция по замеру окон

Прежде чем заказать пластиковые окна, требуется произвести грамотный замер оконного проема. При замере следует учитывать следующие особенности: тип дома, материал стеновых конструкций и внешней отделки.

Замер окна — ответственная операция, которая требует тщательного изучения оконного проема изнутри помещения и со стороны улицы.

Замер пластиковых окон — это обязательная процедура, замер должен производиться даже при заказе окон ПВХ для типового дома. Неправильная форма проема, неравномерная толщина стен — это явление вполне распространенное в домах массовой застройки. Замер пластиковых окон просто необходим, если вы живете в здании старой постройки, в этих домах глубина оконных проемов существенно больше, чем в панельных домах, и оконные проемы даже в одном помещении могут иметь разные размеры.

Для замера пластиковых окон

лучше всего воспользоваться услугами профессионала, который имеет большой опыт в установке пластиковых окон.

Но для более точного предварительного расчета стоимости пластиковых окон Вы можете самостоятельно снять размеры оконного проема или же точный замер пластиковых окон может Вам потребоваться, если Вы уверены в своих возможностях и собираетесь устанавливать окна самостоятельно (но даже в этом случае рекомендуется воспользоваться услугами специалиста).

Инструкция по замеру оконного проема в доме с четвертью.

В домах, проемы которых имеют четверть, окно должно заходить на 20-30 мм за верхний и боковые наружные откосы (рис. 1, A). Поэтому следует учитывать этот норматив при замере оконных проемов.

Рис. 1. Замер ширины окна в проеме с четвертью.

Ширина окна (рис. 1, D) ― измеряется по наружным откосам (рис. 1, A) и прибавляется 40-60 мм для захода окна в четверть с 2-х сторон (или немного меньше, если стена сильно искривлена).

После измерения ширины между наружными откосами (рис. 1, A) и получения ширины окна (рис. 1, D), следует проверить, чтобы ширина окна (рис. 1, D) не была больше, чем расстояние между точками примыкания внутренних откосов к раме (рис. 1, B). Также ширина окна (рис. 1, D) ни в коем случае не должна превышать ширину внутреннего проема (рис. 1, C).

Если вследствие проверки, ширина окна (рис. 1, D) превышает размер (рис. 1, B) или (рис. 1, C), то Вам необходимо воспользоваться услугами профессиональных замерщиков.

Рис.2. Замер высоты окна в проеме с четвертью.

Высота окна (рис. 2, H) ― это расстояние от основания оконного проема до наружного верхнего откоса (рис. 2, F) минус 10-20 мм (зазор под монтажную пену снизу) и плюс 20-30 мм (заход окна в верхнюю четверть).

Если при установке окна будет использоваться подставочный профиль, а это обязательное условие, при установке подоконника и отлива, то высоту окна (рис. 1, H) следует еще уменьшить на 30 мм (высота подставочного профиля).

Для проверки правильности замера сверяем следующие размеры, без подстановочного профиля высота окна должна быть меньше, чем расстояние от подоконника до верхнего внутреннего откоса (рис. 2, E), а с подставочным профилем высота окна не должна превышать расстояние от нижнего края подоконника до верхнего внутреннего откоса (рис. 2, E+G).

Инструкция по замеру оконного проема в доме без четверти.

Для замера окна необходимо снять ширину и высоту оконного проема. При замере ширины следует производить измерения в верхней и нижней части проема и в дальнейших расчетах использовать наименьшую величину. От полученной ширины проема нужно отнять 20-40 мм (зазоры на пену с 2-х сторон), это и будет шириной Вашего пластикового окна. Высоту проема также следует измерять с левой и правой стороны проема. От наименьшей высоты отнимаем 20-40 мм (зазоры на пену сверху и снизу) и 30 мм (высота подставочного профиля, если он необходим), полученная величина и будет высотой окна.

* В данной статья описаны общие принципы замера пластиковых окон, все же, для обеспечения правильности размеров рекомендуется воспользоваться услугами профессионального замерщика.

Использование материалов с портала www.OknaInf.ru — только с обязательной ссылкой на авторов и на портал www.OknaInf.ru

Инструкция по правильному замеру пластиковых окон

Если вы заказали окно и вызвали замерщика, то, глядя на его работу, невольно будете оценивать, как правильно он делает замер под пластиковые окна. Ведь есть масса случаев, когда неправильное измерение приводило к ошибкам в монтаже.

Мы опишем, на что вам нужно обратить внимание, когда сотрудник фирмы по установке окон выполняет замер проема под пластиковое окно.

к содержанию ↑

Общие рекомендации

Прежде чем заказать пластиковые окна, требуется произвести грамотный замер оконного проема. При замере следует учитывать следующие особенности: тип дома, материал стеновых конструкций и внешней отделки.

Замер окна — ответственная операция, которая требует тщательного изучения оконного проема изнутри помещения и со стороны улицы.

Замер пластиковых окон — это обязательная процедура, замер должен производиться даже при заказе окон ПВХ для типового дома. Неправильная форма проема, неравномерная толщина стен — это явление вполне распространенное в домах массовой застройки. Замер пластиковых окон просто необходим, если вы живете в здании старой постройки, в этих домах глубина оконных проемов существенно больше, чем в панельных домах, и оконные проемы даже в одном помещении могут иметь разные размеры.

Для замера пластиковых окон лучше всего воспользоваться услугами профессионала, который имеет большой опыт в установке пластиковых окон. Но для более точного предварительного расчета стоимости пластиковых окон Вы можете самостоятельно снять размеры оконного проема или же точный замер пластиковых окон может Вам потребоваться, если Вы уверены в своих возможностях и собираетесь устанавливать окна самостоятельно (но даже в этом случае рекомендуется воспользоваться услугами специалиста).

Необходимо, что специалист согласовал с вами следующие пункты:

внутреннюю конструкцию окна с учетом его элементов (створки, горизонтальные и вертикальные опоры, декоративные планки)
стиль и форму пластикового окна
цвет уплотнителя, фурнитуру − подвижные части окна и переплет (внутренняя конструкция окна)
количество камер в стеклопакете
количество, вариант и цвет ставней и москитной сетки
цвет и размеры подоконника, отливов и откоса

Специалист должен добросовестно оформить бумагу с данными по замеру проема под пластиковое окно.

к содержанию ↑

Инструкция по замеру оконного проема в доме с четвертью

Замер ширины пластиковых окон с четвертью (рис 1)

1. Нужно учесть перекос проема. Если он есть, то необходимо увеличить размер пластикового окна на величину существующего проема.

Перед замером проема под пластиковое окно необходимо определить заход окна за наружные косяки.

Заход должен быть от полутора до 2,5 см как с каждого бока, так и сверху.

(См. на рис. 1. – А).

3. Добавляют к ширине внешнего откоса примерно от 3 до 5 см. Это и есть нужный размер окна. Если стены искривлены, то меньше 3 см.

к содержанию ↑

Замер высоты пластикового окна

Замер высоты окна (рис. 2)

Высота окна (рис. 2) ― это расстояние от основания оконного проема до наружного верхнего откоса (рис. 2) минус 10-20 мм (зазор под монтажную пену снизу) и плюс 20-30 мм (заход окна в верхнюю четверть).

Если при установке окна будет использоваться подставочный профиль, а это обязательное условие, при установке подоконника и отлива, то высоту окна (следует еще уменьшить на 30 мм (высота подставочного профиля).

2, E+G).

к содержанию ↑

Замер высоты окна с косым уличным откосом

А так измеряют высоту окна с учётом наклонного откоса

1. Замеряют окно по высоте: от расстояния между основанием проема и внешним верхним откосом отнимают 2 см. Полученный размер (См. на рис. 2. – D). К нему добавляют еще от 2 до 2, 5 см. Это необходимо для того, чтобы пластиковое окно зашло в четверть, самую верхнюю.

2. От полученного размера отнимают примерно 3 см. Параметры D должны быть равны высоте самого окна.

3. Замеряют оконную конструкцию в ширину также, как и при замере проема под пластиковое окно в высоту. Размеры окна должны составлять примерно на 4−8 см меньше, чем проем оконной конструкции. Это нужно для дальнейшего наложения монтажной пены.

к содержанию ↑

Замер под пластиковые окна без четвертей

Для замера окна необходимо снять ширину и высоту оконного проема. При замере ширины следует производить измерения в верхней и нижней части проема и в дальнейших расчетах использовать наименьшую величину. От полученной ширины проема нужно отнять 20-40 мм (зазоры на пену с 2-х сторон), это и будет шириной Вашего пластикового окна. Высоту проема также следует измерять с левой и правой стороны проема. От наименьшей высоты отнимаем 20-40 мм (зазоры на пену сверху и снизу) и 30 мм (высота подставочного профиля, если он необходим), полученная величина и будет высотой окна.

Если пластиковое окно без четвертей, то монтажные щели должны быть от 1,5 до 4 см с каждого бока оконной конструкции. Для этого надо отнять от ширины проема приблизительно 4−8 см, а от высоты – 5-6 см. Получится ширина и высота окна.

Как правильно замерять пластиковое окно в проем

к содержанию ↑

Видео как замерить окно и не совершить ошибок

* В данной материале описаны общие принципы замера пластиковых окон, все же, для обеспечения правильности размеров рекомендуется воспользоваться услугами профессионального замерщика, как правило эта услуга бывает бесплатной.

Как замерить проем под окно

Установка пластиковых окон – это работа не из легких и выполнять ее нужно с полной ответственностью.

Для изготовления рамы окна необходимого размера понадобятся ее размеры. Их можно сделать самостоятельно или вызвать специалиста из оконной компании.

Если вы решили привлечь специалистов, то знать технологию снятия мерок будет не лишним. Так вы сможете проконтролировать работу и определить уровень их квалификации. А можете обойтись без специалистов и снять мерки самостоятельно и сохранить некоторую часть денег.

Как замерить проем под окно

Перед замерами нужно должным образом подготовиться:

Обеспечить свободный подход к окну. Если работа проводится на высоте открыть оконную створку для выполнения наружных замеров. При выполнении обмеров в частном доме или на первом этаже нужно подставить к окну лестницу или стремянку;
Возьмите ручку и бумагу. Начертите таблицу, в которую будете заносить все значения параметров;
Измерьте ширину, длину и толщину подоконного бруса. Затем высоту и ширину оконного проема;
Измерьте длину и ширину отлива.

Важно! Все замеры производятся и записываются в миллиметрах.

Этапы выполнения замеров

Сначала снимаются размеры ширины наружной стороны окна. Ширина считается от боковых откосов. Для получения более точных показателей, замер нужно проводить на двух участках, сверху и снизу оконной рамы. Проем может быть неровным. В таблицу заносится меньший из полученных результатов.
Замеряете высоту проема. Сначала с правой стороны, потом с левой.
К ширине добавляется 20 мм (при условии измерения окон в панельных домах и 40 мм. в кирпичных). Это расстояние используется для нахлеста будущего окна на выступ (четверть). Прибавлять лишние миллиметры к параметрам высоты не нужно, так как снизу устанавливается отлив, который должен идти по уровню.
Замеряете отлив, который представлен между боковыми поверхностями четверти. К полученной цифре добавляете 30 мм. Если останутся материалы их можно всегда подрезать.
Ширина отлива измеряется от окна до конца выступа. К нему прибавляется 25 мм.
Закрыв окно, выполните обмер внутренней части проема. Принцип работы аналогичен замеру внешней части.

Самостоятельный замер проема под окно — может ли справиться новичок?

Есть некоторые особенности и требования для правильного и точного снятие оконных мерок, при соблюдении которых с выполнением этой задачи может справиться даже новичок:

Для правильного снятия оконных мерок вы должны обладать пространственным воображением, а также иметь представление о конструкции строения дома и оконной рамы.
Замер нужно делать с внутренней и с внешней стороны. Это даст точный результат. Если выйти на улицу не представляется возможным из-за высокого этажа, обмер проводится через оконную створку.
Если замер проводится для заказчика, то обязательно нужно уточнить, сохранятся ли очертания нынешнего проема до приезда готовых оконных рам. Иногда демонтаж старых рам проводится хозяевами неаккуратно, с очисткой бетонной штукатурки или удалением дополнительного ряда кирпичей.
При замере оконных проемов в панельных домах нужно учитывать возможные их перекосы. Это позволит исключить появления сквозных щелей. Очень часто бывает несовпадение параметров нижней и верхней частей окна.
Выполняя замеры в качестве исполнителя, необходимо согласовать внешние параметры будущего окна, насколько он будет выступать из-за стены.
Замеряя оконный пролет также необходимо учитывать расположение отлива. Нижний уровень оконной рамы должен быть не ниже края выступа с наружной стороны.
Определившись с габаритами будущей оконной рамы, необходимо еще раз сравнить их с внутренними результатами обмеров проема, чтобы убедиться в правильности их выполнения.
Важным показателем является форма окна, так как она может быть разнообразная. Например, арочная, прямоугольная, трапециевидная и так далее.

Как правильно замерять проемы окон с четвертью

Четверть — это выступ, расположенный по наружному периметру проема, на 1/4 часть кирпича. Он делается для удержания оконной конструкции от выпадения.

Есть некоторые рекомендации для выполнения правильных замеров проемов с четвертью:

Первое — это возможная несимметричность выступов.
Размер рамы окна должен позволять заходить конструкции за боковой выступ приблизительно на 20–40 мм. То есть будущая рама должна быть шире расстояния между сторонами выступов.
Вхождение конструкции в выступ сверху не должен превышать 15–20 мм.
Подоконный брус должен быть на 10 мм выше нижнего уровня выступа, для нормальной установки водоотлива.

Этапы замеров по ширине

Измеряется ширина отверстия по откосам с внешней стороны. К этому показателю прибавляется 40 мм. (С одной стороны 20 и с другой).
Измеряется расстояние между точками примыкания конструкции к откосам с внутренней стороны.
Далее выполняется замер ширины оконного отверстия с внутренней стороны.

Этапы замеров по высоте

Измеряется окно без подставочного бруса.
Измеряется высота проема от верхнего откоса до уровня основания. Мерка выполняется с наружной стороны. К полученному результату добавляется 10 мм для верхнего зазора.
Измеряется высота подставочного бруса и высота оконной конструкции с учетом этого профиля.

Как замерить оконный проем в деревянном доме

Особенность оконных проемов в домах из дерева заключается в отсутствии выступов (четверти). Чаще всего рама устанавливается вровень внешней части стены. Это позволяет избежать дополнительных расходов на отделку наружных откосов. Достаточно обойтись одними наличниками.

Первое что необходимо сделать это произвести обмер ширины отверстия под окно.
Для этого конструкция измеряется в трех точках, снизу, посередине и сверху. Выбрав наименьший показатель, отнимется 50 мм (по 25 с каждой стороны), для заделки окна монтажной пеной.
Следующий параметр, это высота конструкции.
Высота измеряется по тому же принципу в трех местах. Взяв наименьший показатель, отнимается те же 50 мм.

Важно! При наличии подоконника нужно учитывать его толщину. Если будущий подоконник будет тех же размеров что и предыдущий, делать ничего не нужно. Если же он будет толще, разницу нужно отнять от результатов мерок высоты окна.

В случае выполнения замеров в доме, где стоит черновая коробка, проем измеряется внутри нее.
Размер уличного наличника также вычисляется с учетом параметров черновой коробки. Например, размер коробки 50 мм. Для подсчета ширины отделочной планки суммируется показатель захвата на стену и коробку, по 20 мм. Учитывается монтажный шов – 25 мм и получается результат – 115 мм, это ширина наличника.

Важно! При установке пластиковых окон в новом бревенчатом доме нужно учитывать его усадку и возможный перекос конструкции. Поэтому при расчете высоты рамы нужно вычесть 10% на усадку дома и 50 мм на шов из монтажной пены. Несоблюдение зазоров при усадке дома приведет к перекосу конструкции и деформация всей рамы.

Как замерить оконный проем в кирпичном доме

К процессу измерения оконного проема в домах из кирпича нужно подходить очень ответственно, так как размеры отверстий под окно не всегда имеют стандартные размеры.

Особенности замера

Выступы (четверти) в домах из кирпича в глубину могут достигать 100 мм. В связи с этим нужно точно рассчитать размер будущей конструкции, чтобы она скрывалась за четвертью не больше чем на 30 мм, иначе она будет полностью спрятана и стены дома будут приходиться прямо на стекло.
При выполнении замеров нужно также определиться с границей несущей стены. Так как в этих местах штукатурка может иметь большую толщину на которую и следует делать поправку. Примерно плюсом к полученным параметрам рамы 10–20 мм.
Внутри измеряется расстояние между боковыми откосами как по ширине, так и по их высоте.
Измеряется высота от подоконного бруса до верхней поверхности откоса. Замер выполняется в двух местах: справа и слева.
Снаружи измеряется расстояние от поверхностей откоса по ширине и по высоте. А также высота от верхнего откоса до водоотлива.
От полученных показателей будущей рамы отнимается 20–30 мм на монтажный шов.

Последствия неправильного замера оконного проема

При неправильно выполненных замерах возникают такие проблемы:

Оконная конструкция может получиться больше, чем оконный проем. Это приведет к дополнительным затратам на расширение отверстия под раму.
Несоответствие оконной рамы с проемом в меньшую сторону. В результате чего будут большие щели, которые нужно будет заделывать при помощи специальных профилей или монтажной пены, что также повлечет дополнительные расходы. Кроме этого окно не будет выполнять возложенные на него функциональные задачи – защищать помещение от холода, дождя, шума и так далее.

В заключение хочется отметить, что для качественной установки пластиковых окон необходимо правильно выполнить замеры проема. Существует ряд особенностей и нюансов которые нужно учитывать при той или иной ситуации в процессе проведения замеров.

Так, для проемов деревянных и кирпичных домов есть своя технология, которую нужно обязательно соблюдать. Но каким бы ни был дом, главное, это ответственный подход к делу. Ведь неправильные замеры приведут к несоответствию оконной конструкции с проемом, а это дополнительные расходы и невыполнение ее функциональных задач.

Как правильно замерять проём под пластиковое окно?. Окна Германии

Замер оконного проёма под пластиковое окно является обязательным и очень ответственным мероприятием, так как точность этих замеров определяет правильный монтаж и успешную эксплуатацию окна. Вы должны понимать, что даже в типовом многоквартирном доме необходимо производить замеры оконного проёма под пластиковое окно, ведь они могут отличаться, а также могут быть проёмы неправильной формы или с неравномерной толщиной стен.

Доверить замер оконного проёма стоит специалисту, который грамотно сделает замер, учитывая все особенности и изъяны вашего оконного проёма, и позволит избежать неприятностей с пластиковым окном в будущем.

Последствия неправильного замера

Очень важно, что бы замеры оконного проёма были выполнены с точностью до миллиметра. Если случилось так, что при замере были допущены ошибки, и окно получилось меньше необходимого размера, то образованные щели придётся заделывать с помощью монтажной пены или наращивать оконные откосы. На этот процесс будут необходимы дополнительные материалы, а также время.

Через некоторое время (возможно несколько лет или же несколько месяцев) такое окно начинает деформироваться, появляются трещины и щели. Окно начинает пропускать холодный воздух, в зимнее время промерзать. В условиях повышенной влажности, вам не избежать постоянного конденсата на окнах, а в последствие образования плесени. Также окно теряет эстетичный внешний вид. Сложности возникают, когда изготовленное окно попросту не входит в оконный проём, такая ситуация требует нестандартных конструктивных решений.

Те, кто всё же решились выполнять замеры оконного проёма самостоятельно, перед началом работы должны точно определиться какие именно материалы будут использоваться для внешней и внутренней отделки стен и конкретно оконных откосов. Для начала рассмотрим общие правила для замера оконных проёмов всех типов.

При замере оконного проёма важно понимать, что рама окна не должна упираться в проём, а быть немного меньшего размера. Зазор между рамой и проёмом называется монтажным и предназначен для возможности естественного расширения конструкции. Согласно норм, такой зазор должен составлять от 2 до 5 см. Замеры оконного проёма важно проводить как внутри, так и снаружи помещения.

Для определения ширины окна необходимо выполнить три замера, измеряем оконный проём по верхнему краю, нижнему и посередине, а затем выбрать наименьшее значение.

Для определения высоты также измеряют проём в трёх местах (справа, посередине, слева) и от наименьшей величины рассчитывают высоту окна. Теперь рассмотрим более подробно, в зависимости от типа оконного проёма.

Для определения параметров подоконника:

Замер оконного проёма без «четверти»

Для определения ширины рамы будущего окна необходимо от ширины оконного проёма (наименьшая величина из трёх замеренных) отнять величину необходимого монтажного зазора 20-40 мм, в зависимости от кривизны стены. Если вы видите, что вертикальные части проёма имеют значительный перепад, то лучше взять 40 мм.

Высота оконной рамы определяется как разница между высотой оконного проёма (меньшая величина из трёх замеров по вертикали) и величиной монтажного зазора в верхней части (15-20 мм), а также величины подставочного профиля (30 мм).

Также необходимо вычислить размеры подоконника и отлива. Если имеется старый подоконник, то просто измерьте его рулеткой. Если подоконник не установлен, то для определения длины необходимо к ширине оконного проёма добавить 50-100 мм на сторону. Ширина подоконника зависит от глубины оконного проёма. Важно: подоконник не должен перекрывать радиатор отопления! Вы должны учесть это и выбрать оптимальную ширину подоконника. Длина отлива определяется как ширина оконного проёма со стороны улицы, увеличенная на 60-80 мм. Ширина отлива определяется от рамы окна до его края, при этом отлив может выступать от наружной стены на 30-50 мм.

Замер оконного проёма с «четвертью»

Оконные проёмы с четвертью, то есть выступ по внешнему периметру окна на четвёртую часть кирпича, более сложные для замеров. Четверти в большинстве случаев не симметричны, возможны перекосы. При замере окна с четвертью важно знать несколько основных правил:

Оконная рама должна заходить за боковую четверть на 20-40 мм, а за верхнюю стенку – 15-20 мм. Подставочный профиль должен быть на 10-20 мм выше чем нижняя стенка, это необходимо для правильного крепления отлива.

Ширина оконной рамы определяется как ширина оконного проёма между наружными откосами и плюс 40-60 мм на завод рамы за четверти. После необходимо убедиться, что полученная ширина не превышает ширину проёма по внутренним откосам, а также не превышает расстояние между точками примыкания внутренних откосов и рамы.

Если при монтаже окна будет использоваться подставочный профиль, то высота окна определяется так: величина от основания проёма до верхнего откоса минус 10-20 мм (на монтажный зазор снизу), минус 30 мм на подставочный профиль и плюс 20 мм на заход рамы за верхнюю четверть. Высота окна не должна превышать величину от низа подоконника до верхнего внутреннего откоса. Размеры подоконника и отлива определяются аналогично с размерами для оконных проёмов без четвертей.

Важно понимать, что замер оконного проёма является первым и ключевым этапом в установке пластикового окна. Немного сэкономив на этом этапе, вы можете получить довольно существенные неприятности в дальнейшем. Стоит ли так рисковать?

0 0 голоса

Оценка

Нас рекомендуют

Как правильно замерить окна | Строительный портал

Перед снятием размера окна необходимо узнать особенности его проема и конфигурацию. К замерам рекомендуется подходить очень тщательно, так как в панельных домах габариты оконных конструкций примерно одинаковые, а в кирпичных постройках — могут отличаться на несколько сантиметров. Мы предлагаем воспользоваться этой инструкцией, если вы сами захотите установить металлопластиковые окна. Также необходимо знать, как замерить окно пвх, чтобы приблизительно определить, сколько будут стоить окна.

Оглавление:

Правила замера окон
Замер окон в жилом доме с четвертью
Замер оконного проема в жилом доме без четверти
Замер окна по ширине
Замер окна по высоте
Советы при проектировании окна

Правила замера окон

Замер окна дома нужно производить с улицы и со стороны жилого помещения. Оба размера требуются для определения глубины оконного проема. Необходимо знать, что окно должно иметь не меньшие размеры, чем его наружная часть. А насколько больше, это нам и следует рассчитать.

Запомните, что проем может быть перекошен, особенно это заметно в панельных домах, поэтому нужно увеличивать размер конструкции на величину перекоса. После того, как вы определите габариты окна, следует их сравнить с внутренними размерами проема. Это позволит найти механические ошибки в расчетах, которые вы провели раньше, и после этого оценить, какой должна быть штукатурка, чтобы накладывать её на внутренние откосы.

Перед тем, как измерять размер окна, побеспокойтесь о наличии под рукой следующих инструментов и подготовьте: прибор для измерения, пассатижи, стамеску в затупленном виде (15-20 мм), строительный уровень, молоток небольших размеров, карандаш, линейку, резинку, бланк для записи результата. Обмер удобно производить с помощи рулетки или телескопической линейки. Точность замера должна быть 10 миллиметров.

Замер окон в жилом доме с четвертью

Оконные проемы в домах, которые имеют четверть, должны заходить снаружи за верхний и боковые откосы на 20-30 миллиметров. Следует учитывать это, если вы решили серьезно подойти к такому вопросу, как замер окна. Ширина окна должна измеряться по наружным откосам, именно к ней прибавляется 40-60 миллиметров для захода окна с двух сторон в четверть или чуть меньше, если стена кривая.

После того, как измерили ширину между наружными откосами, полученный результат следует проверить, чтобы он не был больше расстояния между точками, в которых внутренние откосы примыкают к раме. Ширина оконной рамы не должна быть больше ширины внутреннего проема.

Если во время проверки ширина окна получилась большего размера, то необходимо обратиться к профессиональным замерщикам. Высотой окна называют расстояние от основания проема до верхнего откоса за вычетом 10-20 миллиметров, что припадает на зазор для монтажной пены, и плюс 20-30 миллиметров, что нужно для захода конструкции в верхнюю четверть.

Если вы планируете при установке окон использовать подставочный профиль, что является обязательным условием при обустройстве подоконника и отлива, то следует уменьшить высоту окна еще на 30 миллиметров (высота подставочного профиля). Теперь вы знаете, как правильно замерить пластиковое окно в постройке с четвертью!

С целью проверки правильности своей работы сверьте следующие размеры: высота оконной рамы без подстановочного профиля должна быть не больше расстояния от подоконника до верхнего откоса изнутри. Высота окна с подставочным профилем не должна превышать длины между нижним краем подоконника и верхним внутренним откосом.

Замер оконного проема в жилом доме без четверти

Снимите высоту и ширину оконного проема перед тем, как замерить пластиковое окно. При измерении ширины следует производить замер в верхней и нижней части проема, берите в последующих расчетах наименьшую величину. От ширины проема необходимо отнять 20-40 миллиметров (зазоры для пены с двух сторон), вот это и будем считать шириной пластикового окна.

Высоту измеряют с правой и левой стороны проема. От меньшего показателя отнимаем 20-40 миллиметров (зазоры для пены) и 30 миллиметров (высота подставочного профиля). Это и будет высота окна.

Замер окна по ширине

Для получения размера окна следует к ширине откоса снаружи прибавить 3-5 сантиметров (чуть меньше в ситуации искривления стены). Для точного замера окна нужно знать некоторые нюансы:

окно должно быть такое же или чуть шире в месте, где рама касается откосов;
конструкция должна иметь меньший размер, чем внутренний проем окна.

Чтобы не сделать ошибки при замере окон в нестандартных проемах, нужно обратиться к специалисту. Замерщик, который является профессионалом, может выявить на месте причины несовпадений.

Замер окна по высоте

Когда замерили окно по высоте, рекомендуется отнять 2 сантиметра от расстояния основания оконного проема до верхнего наружного откоса. Это необходимое расстояние в верхней части проема для монтажной пены.

Схема замера окна по высоте достаточно проста и понятна каждому застройщику. Чтобы конструкция зашла в верхнюю четверть, к данному размеру добавьте 1,5-2,5 сантиметра. При установке окна с подоконником и отливом нужно использовать подставочный профиль, и от полученного размера отнимите 3 сантиметра.

Советы при проектировании окна

Фактически оконный дизайн определяется цветом и конфигурацией существующего окна. Изделия должны быть, если это возможно, одинаковыми на фасаде здания. При проектировании конструкции нужно учесть некоторые практические рекомендации и технологические ограничения:
указанные размеры створки в каталоге оконной системы не должны быть больше максимальных;

из-за ограниченных возможностей периметральной фурнитуры, ширина наклонно-поворотной створки не должна быть меньше 400 миллиметров;
диаметр изгиба полукруглой арки должен достигать 520 миллиметров;
габариты проёмов могут быть разными за счет обустройства пола и других факторов, поэтому обмер делается во время строительства и реконструкции здания, а все размеры согласуются с проектом.

Таким образом, вы узнали, как правильно замерять окна в жилых домах с четвертью и без четверти. Существует методика проведения расчетов по высоте и по ширине. Заранее подготовьте весь необходимый для работы инструмент, чтобы в процессе не прерываться! Так вы сможете определить стоимость будущей металлопластиковой конструкции.

Как правильно выполнить замер пластиковых окон?

На первый взгляд проведение замеров пластиковых окон не представляет собой ничего сложного. Именно поэтому многие пытаются выполнить их самостоятельно, не прибегая к помощи специалистов. В подавляющем большинстве случаев – это опрометчивое решение, потому что даже в типовых зданиях оконные проемы могут иметь свои индивидуальные особенности.

Мастера выполняют замеры с полным учетом мельчайших нюансов, а дилетанты их не замечают. Последствия далеко не радужные. Как минимум — это проблемы с установкой окна, сквозняки, конденсат, плесень в процессе эксплуатации. Распространены и случаи, когда окно, изготовленное по неточным замерам, попросту не становилось в оконный проем. В подобной ситуации вся ответственность ложится на того, кто выполнял замеры. Поэтому поговорка, «скупой платит дважды», в данном случае подходит как нельзя кстати. Как результат — заказ нового окна и двойная переплата.

На что обратить внимание при выполнении замеров пластиковых окон

Если у вас нет опыта в строительстве, но вы по каким-то причинам все же желаете выполнить замеры окна самостоятельно, компания «Окна Мигом» рекомендует обратить внимание на следующие моменты:

измерения проводятся не только с внутренней, но и с внешней стороны. Идеальный вариант, когда цифры замеров совпадают. Но так бывает далеко не всегда. Разницу нужно будет учитывать при выполнении окончательных расчетов;

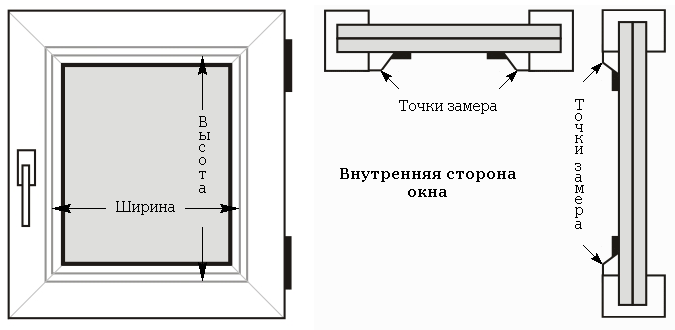

сначала проводится замер по ширине. Делается он в нескольких местах на разной высоте. После сравнения выбирается наименьший показатель и от него отнимается от 2 до 4 см. Чем больше разница в замерах, тем больше придется отнимать;
точно также дело обстоит и с выполнением замеров высоты. Здесь нужно учитывать, что тот минимум, который необходимо отнимать, составляет не менее 2,5 см;
нижний край окна должен быть выше кромки проема;
межу проемом и окном после проведения установки должны остаться зазоры. В нижней части они составляют не менее 4 см, сверху и по бокам — до 5 см, но не более 6 см.

Какие особенности оконных проемов нужно учитывать при проведении замеров

В первую очередь нужно обратить внимание на то, что оконные проемы бывают с четвертью и без нее. Проведение замеров в данной ситуации отличается.

Четвертью оконного проема называется выступ наружной части стены на четверть кирпича шириной около 3-4 см. В этой ситуации при проведении замеров нужно учитывать, что за четверть окно должно заходить на 1,5 см, поэтому к ширине наружного откоса прибавляется около 3 см. В общей сложности ширина самого окна должна быть больше, чем ширина с четвертями. В отличие от установки окна без четверти в данной ситуации окно должно упираться в откосы. Важно не переусердствовать с прибавкой сантиметров. В противном случае окно в проем просто не станет.

Это базовые рекомендации для проведения замеров пластиковых окон. Особенностей и нюансов в каждом отдельном случае гораздо больше. Поэтому для выполнения измерений компания «Окна Мигом» все же рекомендует обратиться к профессионалам. Мы проводим замеры бесплатно и гарантируем качественный результат установки.

Замер окна самостоятельно

Знать технологию замеров оконного проёма полезно не только в случае решения самостоятельного монтажа конструкции (например, в силу большого удаления, для экономии), но и для контроля — всё ли верно делает замерщик пластиковых окон. Ведь человеческий фактор невозможно исключить, даже когда замеры производит многоопытный профессионал. Зато расплачиваться за промах придется, в том числе и вам, как минимум потерей времени.

Итак, как сделать замер окна?

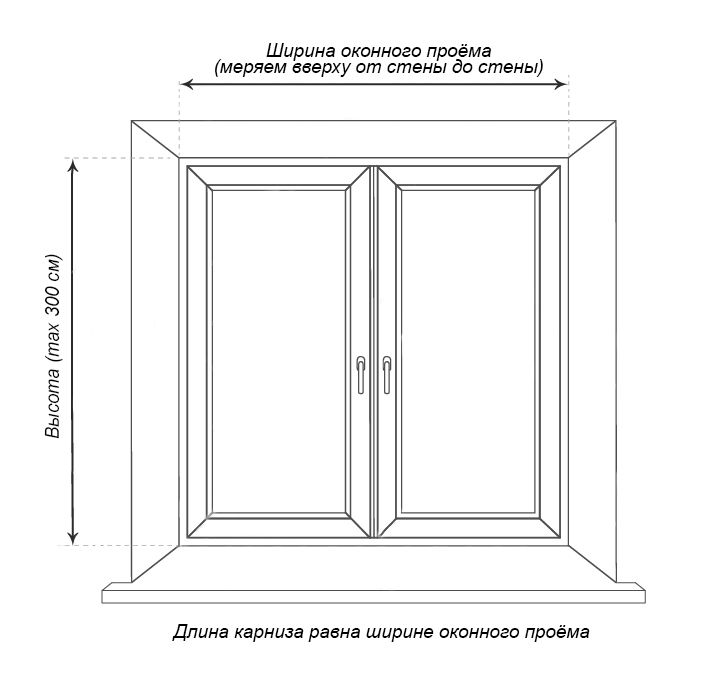

Сперва необходимо измерить проём. Это сделать достаточно просто, если в оконном проёме нет, так называемой «четверти» (выступающая рамка внутрь оконного проёма, сужающая его по внешнему периметру). Обычно она встречается в домах, с отделкой облицовочным кирпичом. В деревянных и панельных домах практически не встречается.

Замер пластиковых окон, для проёмов без «четверти»

В первую очередь необходимо измерить оконный проём. Сделать это необходимо по ширине и высоте, измерив как минимум три точки – две с края и одна посередине. Замер должен производиться как по внутренней кромке проёма, так и по наружной. За конечный размер берётся минимальное значение, из шести полученных. Такая технология замеров связана с погрешностями, допускаемыми строителями, поэтому проём очень часто имеет неправильную форму, и это необходимо учесть.

Далее требуется добавить монтажный зазор, чтобы получить правильный замер окон. Согласно технологии установки, он должен составлять от 2 до 5см. Следовательно, из ширины проёма вычитаем от 4 до 10см (оптимально 6). Горизонтальный зазор (обычно оставляют его только сверху) должен составить от 3 до 6см. Его вычитаем из высоты проёма. Таким образом получается необходимый размер окна.

Замер окна в проёмах с «четвертью»

Тут замер несколько более сложен. Необходимо измерить ширину наружного проёма (по «четверти»), и добавить 2-4см, чтобы окно полностью закрывалось «четвертью». Т.к. форма такого проёма может быть неидеальной – необходимо учесть как минимальные размеры, так и максимальные.

К высоте проёма нужно добавить 2-3см, чтобы рама зашла за «четверть» сверху и вычесть 1-2см для монтажного зазора снизу. Т.е. высота окна должна быть на 1-2 см больше, чем вертикальный размер проёма.

Лишь проведя правильный замер окон пвх можно быть уверенным, что окно вообще возможно установить, не ломая стены. И последующая эксплуатация не «подкинет» неприятных сюрпризов, в виде образовавшихся, вследствие слишком больших монтажных зазоров, щелей.

Выбор оконной компании

Вы можете подобрать для себя подходящую оконную компанию. Рейтинг складывается из отзывов на нашем сайте и других подобных площадках, на позицию в рейтинге также главным образом влияют цены, дополнительные услуги, качество монтажа, акции и многие другие показатели.

Смотреть весь рейтинг »

Как измерить и установить внешние виниловые окна

1. Черновой проем должен быть на 1/4 дюйма больше по ширине и высоте, чем часть окна, которая подходит к черновому проему. Черновой подоконник должен быть перпендикулярно полу внутри 1/8 дюйма по ширине. Если грубый подоконник в проеме выходит за пределы квадрата на большую величину, может оказаться невозможным установить регулировочную прокладку и квадрат окна в проеме.

2. Осмотрите внешнюю поверхность грубого проема, где будет соприкасаться монтажный фланец окна. В этой области не должно быть щелей или пустот под монтажным фланцем. Обшивка или материал внешней стены, к которому будет крепиться окно, должны иметь соответствующую конструкцию, чтобы оконный блок был полностью закреплен.

3. Осмотрите монтажные фланцы, чтобы убедиться, что они не были изогнуты или деформированы во время транспортировки и погрузочно-разгрузочных работ до такой степени, что они не прилегают ровно к внешнему периметру грубого отверстия. Если он изогнут или деформирован, распрямите монтажный фланец так, чтобы он касался внешней поверхности стены.

4. Windows всегда должна быть закрыта во время установки. Убедитесь, что между монтажным фланцем и внешним периметром чернового проема нет зазоров и пустот. Щели или пустоты в этой области могут обеспечить путь для проникновения воды и воздуха.

5. Нанесите непрерывную полоску герметика 1/4 дюйма на заднюю сторону монтажного фланца на уровне предварительно пробитых отверстий или в пределах 1/4 дюйма от внешнего края монтажного фланца. При использовании герметика обязательно установите окно до того, как герметик установится на монтажный фланец.

6. Поместите окно в грубый проем так, чтобы подоконник опирался на грубый проем. Если грубый открывающийся подоконник не перпендикулярен полу, и если вы решили установить подкладку для окна, поместите прокладки под нижний угол устройства, пока подоконник устройства не станет квадратным. Прокладки должны быть размещены под крайними углами оконной рамы, дополнительные прокладки должны быть размещены через каждые 12 дюймов по центру, чтобы полностью выдержать вес устройства. Не используйте прокладки на заголовке, иначе строительные нагрузки будут передаваться на окно, вызывая неправильную работу или выход из строя окна.

7. Отцентрируйте окно слева направо, но не удаляйте подоконник так, чтобы он не касался грубого открывающегося подоконника и каких-либо регулировочных шайб, которые требовались для прямоугольного подоконника устройства. Прижимая окно к внешней стене, закрутите устойчивый к коррозии винт с шестигранной головкой примерно в центре одного из монтажных фланцев рамы / косяка. Продолжайте устанавливать винты в следующем порядке: центр противоположной рамы / косяка, центр головки и центр порога. Еще раз проверьте окно, чтобы убедиться, что оно отцентрировано из стороны в сторону в проеме, и что элементы оконной рамы прямые, а рама квадратная.Убедитесь, что окно работает правильно, если это не так, выверните винты и установите заново. Продолжайте установку остальных винтов, начиная с центра каждого элемента и продвигаясь к углам. Примечание. Не перетягивайте винты; это приведет к чрезмерной деформации оконной рамы и нарушению герметичности.

Установка Windows

Установка собственных окон в доме или хижине — это то, что очень выполнимо для человека, стремящегося к самостоятельной работе.Окна можно заказать практически любого размера и качество, которое вы желаете. Для нашей каюты мы использовали винил, Окна Low-E с газом аргоном. Мы выбрали окна AMSCO, потому что они были хорошая отдача. Я знаю, что в этом есть много других категория. Следующие шаги проведут вас через установка собственных окон .

На изображении выше показаны большие окна, которые мы установили в перед кабиной. Эти окна закончились красивыми толстое стекло из-за его размера и составляло 200-300 фунтов каждое.Ты обязательно понадобится пара дополнительных рук при установке окон этого размер.

Измерение для установки в новое окно

Перед заказом или получением ставок на ваших окнах необходимо замерить все оконные проемы. Выполните следующие действия:

1. Измерьте ширину оконного проема с одной стороны. к другому. Измерьте три раза: внизу, посередине и верх окна на случай, если косяк окна не ровный. Если есть расхождения между измерениями используйте самые узкие из трех.

2. Измерьте высоту оконного проема сверху вниз. Нижний. Измерьте три раза слева, посередине и справа от окно на случай, если косяк окна не ровный. Если есть расхождения между измерениями используйте самый короткий из три.

3. Многие поставщики окон автоматически вычтите 1/2 дюйма из размеров, которые вы предоставляете для окна открытие. Это обеспечит зазор 1/4 дюйма по всей длине окно. Если вы заменяете существующие окна нестандартного размера и случайно измерить точный размер старого окна вместо отверстия, убедитесь, что ваш поставщик точно знает, что вы измерили, чтобы вы не получите неправильных размеров.

Есть некоторые стандартные размеры окон, такие как 4040 или 5040. Это означает 4 фута в ширину, 4 фута в высоту и 5 футов в ширину. на 4 фута соответственно. Размеры окна всегда указаны шириной x высота. Вот таблица окон одного производителя по с фактическими размерами для каждого. Вы должны добавить 1/2 дюйма к фактическая ширина и высота для приблизительных размеров проема, если вы заказать из такого стола. Другими словами, для окна 4040 сделайте ваше грубое открытие во время кадрирования 4 фута на 4 фута.

Номинальный размер	Фактический размер окна
2030	23,5 х 35,5
2040	23,5 х 47,5
2044	23,5 х 51,5
2050	23,5 х 59,5
2060	23. 5 х 71,5
2430	27,5 х 35,5
2440	27,5 х 47,5
2444	27,5 х 51,5
2450	27,5 х 59,5
2460	27,5 х 71,5
2830	31,5 х 35,5
2840	31.5 х 47,5
2844	31,5 х 51,5
2850	31,5 х 59,5
2860	31,5 х 71,5
3030	35,5 х 35,5
3040	35,5 х 47,5
3044	35,5 х 51,5
3050	35.5 х 59,5
3060	35,5 х 71,5
3830	43,5 х 35,5
3840	43,5 х 47,5
3844	43,5 х 51,5
3850	43,5 х 59,5
3860	43,5 х 71,5
4030	47. 5 х 35,5
4040	47,5 х 47,5
4044	47,5 х 51,5
4050	47,5 х 59,5
4060	47,5 х 71,5

Установка новых Windows

Установить окна довольно просто. Возьмите 9-дюймовый щит льда и воды или аналогичный пилинг и палку. оклейка, которая идет в рулоне и предназначена для окон.Дом с запахом обшивку наружной стены дома следует разрезать и заправлен в оконную раму по бокам и нижний порог перед начиная. Оставьте пленку в верхней части окна незакрепленной так как вы захотите переместить его поверх оконной рамы. Для установки перепрошивки выполните следующие действия:

Как показано выше, проведите одну полосу высечки вдоль низ оконного проема.

Теперь нанесите немного герметика по периметру окно и ставим окно на место.Убедитесь, что оконная рама устанавливается сверху под обтяжку дома. Как только вы установите окно на месте, войдите внутрь, чтобы заделать окно. Убедитесь, что если это скользящее окно, которое открывается и закрывается плавно, а также как вы закрываете окно, оно закрывается равномерно сверху вниз. В другими словами, если раздвижное окно открыто на 1/2 дюйма, оно открывается на 1/2 дюйма как снизу, так и сверху. Как только вы будете довольны прокладывая прокладку, вы готовы прикрутить или скрепить окно скобами.Мы использовали 2-дюймовые скобы, потому что это было намного быстрее, но винты будут работать как хорошо.

Следующий шаг (показанный выше) — запустить перепрошивку. вниз по бокам окна.

Нанесите полоску герметика по верху окна Рамка. Теперь окно готово, чтобы перекрыть обтяжку дома и окончательно. мигает.

Финишная планка оклада устанавливается вдоль верх окна и прикончат.

Выбор типа окна для покупки Окна

Low-E (коэффициент излучения) намного лучше изоляция от жары и холода, чем стандартное стекло. Low-E окна имеют тонкий слой твердого или мягкого металлического покрытия. Этот металлические покрытия отражают тепло как внутри, так и снаружи окно. Это поможет вам как зимой, так и летом. в летом он отражает солнечные лучи вдали от дома сохраняя внутреннюю прохладу.Зимой в нем отражается сияющий тепловые волны обратно внутрь от чего-то вроде печи, а не позволяя им излучаться через окно. Все вокруг Low-E Windows — это то, что нужно в наши дни, когда устанавливают окна и стали стандартом в новых дома. Независимо от того, платите ли вы надбавку за газ аргон, зависит от для обсуждения. Некоторые утверждают, что они не очень хорошо держат там газ со временем другие говорят, что они в порядке. Вы захотите быстро анализ затрат и выгод, как только вы получите котировки, чтобы увидеть, стоит ли Это.Для нашей каюты дополнительные расходы были минимальными, поэтому мы пошли с низкоэмиссионными окнами, заполненными аргоном.

Тип стекла	R Стоимость
Однослойное обычное стекло	0,85
Прозрачное изолированное стекло, общая толщина 7/8 дюйма	2,08
Изоляционное стекло Hard Coat Low-E	2. 45
Изоляционное стекло Hard Coat Low-E с аргоном	2,75
Soft Coat Low-E с изоляцией стекло	3,5
Изоляционное стекло Soft Coat Low-E с аргоном	4,35

Вернуться к началу — Установка Windows

Как измерить проем под окном. Как измерить пластиковое окно, замерившее оконные проемы

Перед тем, как начать экскурсию по подготовке окон к установке, как измерить проемы и в конечном итоге установить эти самые окна, я хотел бы сказать, что есть стандарт для пластиковых окон.В этом стандарте есть раздел G (рекомендательный), в котором описан порядок монтажа пластиковых окон. Более подробно с этим разделом можно ознакомиться с ГОСТ 30674-99 — по сути, документ регламентирует изготовление и установку пластиковых окон.
К сожалению, в этом документе есть пошаговая инструкция От начала до конца, как установить окна по ГОСТу, и есть только конечный результат. Наша статья просто создана для того, чтобы пошагово рассказать, как монтировать пластиковое окно и о возможных особенностях при его установке.

Период года благоприятствует установка пластикового окна

Вы уже оценили то, что мы говорим в этом абзаце. Нет, мы не хотим сказать, что зимой строительство прекращается и все ждут потепления. Но именно в теплый период можно комфортно монтировать окно, заниматься восстановлением откосов с применением мокрых работ (нанесение цементных растворов), монтажная пена имеет наибольший выход и все в таком виде.Конечно, окна лучше монтировать в теплый период года. И еще скажем, по технологии на морозе пластиковые окна ставить нельзя! (ниже -10 градусов Цельсия).
В конечном итоге неправильная установка может повлиять на качество работы, а значит, и на рабочие характеристики окна. В этом случае есть смысл дождаться теплого периода, чтобы все же поставить окна так, как положено, и не страдать перекосами, щелями, регулировками.

Обмеры для установки пластиковых окон

Для измерения вам понадобится рулетка. Правильный замер — это первый шаг к успешной установке окон ПВХ. Если замер производится в панельном доме, здесь все просто, замер производится по линиям пересечения плоскостей откосов и стен.

Измерение под пластик cNO для панельных домов.

Особенностями проема панельных домов являются G — образная секция, удерживающая окно в стене. При измерении Б.Панельные дома Особое внимание следует уделить размерам проема из квартиры. Внутри измеряем расстояние между боковыми откосами вверху и внизу, как высоту подоконника до верхнего откоса справа и слева.
Подоконник должен иметь ширину = толщину стены — ширина оконного профиля (60мм) — расстояние от наружной стены До р — образные ступеньки в стене + выступ (5-100мм).

Замер под пластиковым окном в кирпичном доме

В случае замера под установку окон в кирпичном доме важно определиться с бордюром несущей стены, то есть с начальной кладкой из кирпича.Здесь штукатурка на откосах может быть значительной толщины, именно на эту толщину и следует делать, примерно плюс к размеру от 1-2 см. Внутри измеряем расстояние между боковыми откосами вверху и внизу, как высоту подоконника до верхнего откоса вправо и влево. Снаружи замеряем ширину проема от стены до стены вверху и внизу, одинаково, высоту от отлива до верха проема слева и справа. Измерение снаружи и изнутри необходимо для определения возможного угла непонятности уклона окна относительно стены.
Подоконник должен иметь ширину = толщина стенки — 50 мм. Осталось 50 мм для отделки открытых откосов.

Замер под пластиковым окном в деревянном доме

В деревянном доме проем для окон имеет параллельные уклоны и фактически измеряется так же, как и в кирпичном доме. Стоит отметить, что в случае замены старых деревянных окон на новые, во вторичном деревянном домике часто бывают расширяющиеся проемы, так как пластиковые окна более «теплые». В этом случае при установке окна потребуется бензопила или электропила, чтобы изменить геометрию проема.
Подоконник должен иметь ширину = толщину стены.

Размеры окон и комплектующих к ним после снятия обмеров

В большинстве случаев после сравнения измерений сверху и снизу, справа и слева возникает несоответствие результатов. Это связано с очертаниями существующего проема, особенно в панельных домах. Для расчета размера окна используется правильный прямоугольник с одинаковыми противоположными сторонами, равными меньшему значению измеренного проема снаружи, меньший размер обеспечит гарантию окон в проеме, без разрушения силовых элементов стен.
В результате с учетом имеющихся факторов штукатурка, старые рамы и т. Д. Необходимо стремиться к следующим показателям:

Ширина окна должна быть не более 30-40 мм ширины проема относительно «силовых» откосов;
— Высота окна должна обеспечивать зазор между нижним откосом и окном, равный толщине подоконника (стандартный пластиковый подоконник имеет ширину 20 мм) + зазор для установки основной планки (30 мм). -40 мм) + гарантированный зазор, как по ширине (30 мм).ВСЕГО около 80-90 мм.

После этих замеров можно заказать окно, подоконник и крепеж. В среднем изготовление и доставка пластиковых окон занимает 8-10 дней, в крупных городах — Мегаколис 3-4 дня.

Готовим к монтажу (установке) пластиковых окон

снимите все с подоконника, снимите шторы, освободите подход к окну, обеспечьте доступ к электросети, подготовьте пакеты для мусора, застелите пол и мебель материей или густым клеевым маслом.

Демонтаж старых окон

Дождавшись своего окна, можно переходить к демонтажу старого и установке нового окна. Демонтировать без разрушения каркаса старую конструкцию очень сложно, так как это трудоемкий и соответственно длительный процесс. Чаще всего после демонтажа остается только створка. Снимаю их с петель в первую очередь. Расколоть старого Раму посередине И выбить его из отверстия.
Подготовить место для нового окна.Снимаем створку, демонтируем раму, старую пробу и подоконник. Очищает проем от мусора, старого утеплителя, больших выступающих наружу откосов стен, влияющих на параллельность стен. Если же в кирпичном и панельном доме, наоборот, обнаружены глубокие углубления и отслоения, лучше будет восстановить стену и только после этого продолжить установку окна. Можно не ждать полного застывания цемента, а изначально добиться хотя бы заливки его до углубления.

Установка (установка) пластикового окна

Соответствие технологии — залог правильного Окна установки. Исходя из условий нанесения профессиональной монтажной пены, температура воздуха должна быть от -10 до + 30 ° C, идеальные условия для использования пены температура + 20 ° C и влажность от 60 до 80%. В зависимости от размеров окна рассчитываем объем пенопласта. Вес одного баллона должен быть 850-920гр. При вспенивании вещества 750 мл.Производители обещают выход пены в пределах 45-50 литров, но необходимо учитывать заполняемые объемы. При условии неоднородности и большого количества неровностей можно рассчитывать на наполнение одного баллона 15-20 литров. Заодно потребуется пистолет для монтажной пены, клейкой ленты (по внешнему периметру окна), вапоризации (по внутреннему периметру монтажного шва). Также: Уровень, отвес, перфоратор, бор и соответствующие размеру дюбеля гвозди (чаще используются 8х60).
Снимаются квартиры с пластикового окна и снимаются стеклопакеты.Более подробно, как извлечь стеклопакеты, читайте в статье «Замена стеклопакетов в пластиковые окна». Не забудьте маршировать все штрихи стеклопакета, чтобы в дальнейшем нанести их точно на прежнее место. В процессе нанесения штрихов место определяется специальной линейкой и будет заметно небольшое несоответствие (1-2 мм) на стыке горизонтального и вертикального степлера.
С внешней стороны оконного блока коробки снята защитная пленка, затыкает пси-ленту.Это паропроницаемая уплотнительная лента, внешне пропитанная специальным составом Поролон. Что позволяет защитить монтажную пену от воздействия солнца и влаги с улицы. На торцевую пластиковую рамку наклеена испарительная лента., Для защиты монтажного шва изнутри помещения от воздействия влаги.
В проем устанавливаются опорные подушки, они выдерживают основную массу конструкции из ПВХ. Они выравниваются по уровню и высоте соответствующей установленной коробки. Установите коробку на колодки плотно к внешней крыльчатке. Выставьте раму на грабли с абсолютной осевой симметрией и тонким концом (часто уровень качества не позволяет правильно расположить) Затем с помощью перфоратора просверлите отверстие в профиле оконного блока в стене на глубину имеющегося дюбеля. ногтя. Чаще всего делают 4 отверстия, по два с правой и левой стороны коробки. Необходимо, чтобы дюбель гвоздя входил в стену через короб, пока головка не будет прижата к коробке.Но без фанатизма, когда голова болит до коробки, она начинает не заметно деформироваться под сопутствующими усилиями и из прямоугольника превращается в овал.

Есть еще один способ закрепить коробку с помощью стопорных пластин. Их такие же, две, устанавливаются по краям и затем закрепляются в стене. В зависимости от существующего типа оконной системы приобретаются сопутствующие железные пластины.

После этого ящик самостоятельно стоит на площадках и соответствует выставленному уровню.

Обратите внимание, что отверстия для выпуска конденсата должны выходить в слив, а не в проем окна

Зазоры между стеной и коробом вспениваются. Если объем большой, лучше смоделировать в несколько подходов. Это будет зависеть от плотности нанесения пены с учетом ее высыхания. Обратите внимание на внешнюю сторону окна, если лента псол где-то не подходит к стене или просто сзади, такое место необходимо прижать к герметикам.Между коробкой и стеной с напольным покрытием не должно быть пустых петель или щелей. Ждем высыхания.

Подоконник вырезается под соответствующий проем по ширине и длине. Подоконник выступает внутрь комнаты на 5-10 см, а со стороны открывающегося окна на 5 см с каждой стороны.

… и крепится в специальные пазы на коробке,

с небольшим уклоном от окна, но строго горизонтально по уровню. При выборе ширины (глубины) подоконника следует учитывать, что подоконник на 2 см «вылетает» под оконную раму, поэтому ширина установленного подоконника будет на 2 см меньше)

Кусок прикручен к Ящик при помощи самосева, предварительно обрезанный под диск.

Приступаем к установке створок и стеклопакетов с учетом того, что первая скоба крепится сверху, чтобы не упал стеклопакет.

Установка пластиковых окон не из легких и выполняю ее со всей ответственностью.

Для изготовления оконной рамы необходимого размера понадобятся ее габариты. Их можно сделать самостоятельно или вызвать специалиста оконной компании.

Если вы решили привлечь специалистов, то технология снятия меры не будет лишней.Так вы сможете контролировать работу и определять уровень своей квалификации. А можно обойтись без специалистов и снять мерки самостоятельно, сохранив часть денег.

Перед измерениями нужно хорошенько подготовить:

Обеспечить свободный подход к окну. Если работы производятся на высоте открывания оконной створки, необходимо произвести внешние замеры. При проведении замеров в частном доме или на первом этаже нужно заменить лестницу или стремянку;
Возьмите ручку и бумагу.Нарисуйте таблицу, в которую внесете все значения параметров;
Измерьте ширину, длину и толщину бруса вспомогательной карты. Затем высоту и ширину оконного проема;
Измерьте длину и ширину лайнера.

Важно! Все измерения производятся и записываются в миллиметрах.

Этапы выполнения замеров

Сначала убрал размер наружной ширины стороны. Ширина считается с боковых откосов.Для получения более точных показателей измерение необходимо проводить на двух участках, в верхнем и нижнем окне Рама. Открытие может быть неровным. Таблица вводится меньшего размера из полученных результатов.
Измерьте высоту проема. Сначала с правой стороны, потом с левой.
К ширине прибавляется 20 мм (с учетом замеров окон в панельных домах и 40 мм. В кирпичных). Это расстояние используется для того, чтобы ставить будущее окно на выступ (четверть). Мне не нужно добавлять лишние миллиметры к параметрам высоты, так как низ ставится на низ, который должен идти по уровню.
Измерьте бугорок между боковыми поверхностями четверти. К полученному цифру прибавьте 30 мм. Если материалы остались, всегда можно обрезать.
Ширина подъемника измеряется от окна до конца выступа. К этому прибавляет 25 мм.
Закрыв окно, измерьте внутреннюю часть проема. Принцип работы аналогичен обмеру внешней части.

Самостоятельный замер проема под окном — справится новичок?

Есть некоторые особенности и требования для правильного и точного снятия оконных замеров, при этом с соблюдением этой задачи справится даже новичок:

Для правильного снятия оконных стандартов необходимо иметь пространственное воображение, а также иметь представление об устройстве постройки дома и оконной раме.
Измерение следует проводить как с внутренней, так и с внешней стороны. Это даст точный результат. Если выйти на улицу, это невозможно, так как на высоких этажах измерение проводится через оконную створку.
Если замер проводится по заказу, то до прихода готовых оконных рам необходимо уточнить, сохранятся ли очертания текущего проема. Иногда демонтаж старых каркасов проводится хозяевами в неактивном состоянии, с очисткой бетонной штукатурки или снятием дополнительного ряда кирпичей.
При замере оконных работ В панельных домах нужно учитывать их возможные швейцарские качества. Это исключит появление сквозных прорезей. Очень часто наблюдается несовпадение параметров нижней и верхней частей окна.
Выполняя замеры в качестве исполнителя, необходимо согласовать внешние параметры будущего окна, насколько оно будет выступать за счет стены.
При измерении диапазона окна также необходимо учитывать расположение нижнего ряда.Нижний уровень оконной рамы должен быть не ниже края выступа снаружи.
Определившись с размерами будущей оконной рамы, необходимо еще раз сравнить их с результатами внутренних измерений Opera, чтобы убедиться, что они выполняются.
Важным показателем является форма окна, так как она может быть разнообразной. Например, арочные, прямоугольные, трапециевидные и так далее.

Как обмерить окна окон с четвертью

Четверть — это выступ, расположенный по внешнему периметру проема, на 1/4 площади кирпича.Это делается для того, чтобы оконная конструкция не выпадала.

Во-первых, это возможная асимметрия выступов.
Размер оконной рамы должен позволять проектировать конструкции за боковым выступом примерно на 20-40 мм. То есть будущий каркас должен быть шире, чем расстояния между сторонами выступов.
Вход конструкции в уступ не должен превышать 15-20 мм.
Заглушка должна быть на 10 мм выше нижнего уровня выступа для нормальной установки на набережной.

Этапы замеров по ширине

Измеряется ширина отверстия в откосе с внешней стороны. К этому показателю прибавляет 40 мм. (С одной стороны 20 и с другой).
Измеряется расстояние между точками подгонки конструкции к откосам изнутри.
Далее выполняется ширина оконного проема изнутри.

Этапы обмеров по высоте

Окно обмеряется без тренерской планки.
Высота проема измеряется от верхнего откоса до уровня основания. Мерека выполняется снаружи. В результате к верхнему зазору прибавляем 10 мм.
Измеряется высота студенческого бруса и высота оконной конструкции с учетом этого профиля.

Как измерить оконный проем в деревянном доме

Особенностью оконных проемов в домах из дерева является отсутствие выступов (четверти).Чаще всего каркас монтируется в устье наружной стены. Это позволяет избежать дополнительных затрат на отделку открытых откосов. Достаточно обойтись одним наличником.

Первое, что вам нужно сделать, это измерить ширину отверстия под окном.
Для этой конструкции измеряется в трех точках: снизу, посередине и сверху. Выбирая самый маленький показатель, берется 50 мм (по 25 с каждой стороны), для герметизации окон монтажной пеной.
Следующий параметр — высота конструкции.
Высота измеряется по тому же принципу в трех местах. По самому маленькому показателю имеют место те же 50 мм.

Важно! При подоконнике нужно учитывать его толщину. Если будущий подоконник будет такого же размера, как и предыдущий, ничего не предпринимайте. Если он толще, разницу нужно вычесть из результатов контроля высоты окна.

В случае измерения в доме, где стоит черновой ящик, проем измеряется внутри него.
Размер наружного наличника также рассчитывается исходя из параметров чернового ящика. Например, размер коробки 50 мм. Для подсчета ширины чистовой доски индикатор захвата на стене и ящике 20 мм. Учитывается установочный шов — 25 мм и получается 115 мм, это ширина наличника.

Важно! При установке пластиковых окон в новом бревенчатом доме необходимо учитывать его усадку и возможную конструкцию перемычки.Поэтому при расчете высоты каркаса необходимо от монтажной пены отнять 10% на усадку дома и 50 мм на шов. Несоблюдение зазоров при усадке дома приведет к конструкции и деформации всего каркаса.

Как измерить оконный проем в кирпичном доме

К процессу замера оконного проема в кирпичных домах нужно подходить очень ответственно, так как размеры отверстий под окном не всегда имеют стандартные размеры.

Особенности обмера

Выступы (четверти) в домах из кирпича могут достигать глубины 100 мм. В связи с этим необходимо точно рассчитать размер будущей конструкции, чтобы она скрывала на четверть не более 30 мм, иначе она будет полностью скрыта и стены дома будут прямо на стекле.
При проведении замеров также необходимо определиться с границей несущей стены. Так как в этих местах штукатурка может иметь большую толщину, на которую следует вносить поправку.Примерно плюс к полученным параметрам каркаса 10-20 мм.
Внутри измеряется расстояние между боковыми откосами по ширине и высоте.
Измеряется высота от основания до верхней поверхности склона. Измерение производится в двух местах: слева и слева.
Снаружи измеряется расстояние от поверхностей откоса по ширине и высоте. А также высоту от верхнего склона до набережной.
Из получившихся показателей будущего каркаса уходит 20-30 мм по монтажному шву.

Последствия неправильного замера оконного проема

При неверно проведенных замерах возникают такие проблемы:

Конструкция окна может получиться больше, чем оконный проем. Это приведет к дополнительным расходам на расширение отверстий под каркас.
Отсутствует оконная рама с проемом в меньшую сторону. В результате появятся большие зазоры, которые нужно будет заделать с помощью специальных профилей или монтажной пены, что также повлечет за собой дополнительные затраты.Кроме того, окно не будет выполнять возложенные на него функциональные задачи — защищать помещение от холода, дождя, шума и так далее.

В заключение хотелось бы отметить, что для качественного монтажа пластиковых окон необходимо правильно измерить проем. Существует ряд особенностей и нюансов, которые необходимо учитывать в конкретной ситуации в процессе проведения измерений.

Итак, для проемов деревянных и кирпичных домов существует своя технология, которую необходимо соблюдать.Но каким бы ни был дом, главное, это ответственный подход к делу. Ведь неправильные замеры приведут к несоответствию конструкции окна проему, а это дополнительные затраты и невыполнение его функциональных задач.

Приветствую, мои братья и сестры — Рукопожатия!

На последней странице моего блога мы подробно рассмотрели процесс. Прочитав ее, вы наверняка стали мастером 80 уровней по установке окон и сможете произвести установку только одним сильным умом и это хорошо! Но еще один важный аспект при установке окон — это их правильный размер, чтобы ваши окна четко подходили к вашему оконному проему.
Сейчас кто-нибудь начнет тыкать пальцем в глаз — нафиг надо, если при покупке окон приедет замерщик и все профессионально замерят. Это правда, но многие из нас, у кого руки растут из одного места, а также по совместительству изобретательные умы — пытаются сделать ремонт своими руками, и я пытаюсь передать вам мои штормы, что многие виды строительных работ Вы можете сделать это самостоятельно и не только получить бесценный опыт, но и хорошо сэкономить!

Прочтите статью, чтобы узнать как измерить пластиковое окно !

Проемы оконные с четвертью и без.И у каждого из них есть свои нюансы измерений.

Окно замерзло без четверти

Итак, с типом оконного проема мы определились — для начала производим мерку пластикового окна без четверти по ГОСТу. Для начала ширину и заодно от результата отнимаем 6 см.

Для чего это сделано — с каждой стороны осталось 2-3 см под монтажную пену.

Замеряем высоту проема

Так же, как и с шириной, подаем из получившегося результата прядь 6 см.3 см отводится под тренерский профиль, прямо на котором будет стоять окно и 3 см на монтажную пену.

ЭТО ВАЖНО ЗНАТЬ!
Друзья — Рукопожатия Пусть вам маленький совет. Измерьте ширину и высоту в трех точках проема — слева, справа и посередине. Это делается для того, чтобы определить минимальный размер, от которого будет отведено необходимое расстояние монтажной пеной.

Замерзшее окно с четвертью

Друзья, по ГОСТу при установке и замере окон с четвертью окон должно уходить 30-60 мм на четверть, поэтому при расчете ширины окон необходимо рассчитывать ее так, чтобы окно было больше четверти, но меньше стен.

Измерьте высоту окна четвертью. Это сделано так. Сначала отмерьте расстояние от оконного проема оконного проема до четверти и прибавьте к нему 2 см, чтобы окно выходило на четверть. Если вы заказываете окна с подоконником и отвалом, то следует учитывать тот факт, что у них есть профиль стойки, ширина которого составляет 30 мм.

После всех расчетов необходимо отвести под монтажную пену от 30 до 60 мм и, в принципе, расчет можно считать оконченным.

Чтобы правильно измерить ширину окна с четвертью, необходимо внешний размер между четвертями прибавления 40 — 60 мм, чтобы окно уходило на четверть. При замере также необходимо учитывать, что потребуется расстояние под монтажную пену.

ЭТО ВАЖНО ЗНАТЬ!
Друзья
, не следует слишком глубоко зацепляться за окно в четверть, так как это может испортить эстетику окна и к тому же последующая установка противомоскитной сетки.

Смотрели окна окна с четвертью и без таковой. Необходимо понимать, что все эти работы проводятся в теплое время и подразумевают под собой демонтаж старых окон, но если нет возможности, то заморозить окно можно и при наличии старого окна. Здесь все просто — за исходный размер берете внешние размеры оконной рамы.

Как измерить пластиковое окно — видео

Мемокамера заморозила

Здесь все элементарно — отмерьте необходимую длину подоконника и прибавьте к ней 10 см, чтобы подоконник впадал в стену на обе стороны.Ширина подоконника измеряется шириной вашей стены, простите за тафодиум. Подоконник должен немного говорить. Здесь я не буду давать каких-то конкретных советов, так как этот параметр может варьироваться и рассчитываться индивидуально. Допустим, у меня лично 3 см в одной комнате, а в другой спальне практически без выступа, так как она упирается в металлическую трубу отопления.

Несколько практических советов

Друзья — Руки, мы смотрели замеры окон с вами как четверть, так и без. В принципе, в этом нет ничего сложного и всю работу можно сделать самому, но если у вас трясутся руки и глаза — тогда возникнут квалифицированные затруднения для оказания вам помощи. Кстати, заказать обмер окон можно только, а работы по установке установить самостоятельно — здесь решать вам и только вам!

Если вы дочитали всю статью до конца, то, наверное, вы уже поняли принцип измерения, но есть еще несколько нюансов, на которые хотелось бы обратить внимание.

Друзья, даже если надо десять окон вставлять — измеряйте каждое отдельно, средние значения брать не стоит. Особенно это касается частных домов, где разница между соседними окнами может достигать 20 см.

Обратите внимание на все мелочи — если у вас отопление из полипропилена и вшито в стены, то это хорошо, а если варится из труб 100, то нужно следить, чтобы они не мешали монтажу по бокам окон также необходимо следить за перемычками — можно ли будет из Remove или придется под них подстраиваться, чтобы окно открывалось нормально.

Напоминаю, что все размеры, а лучше сказать допуски и посадки могут существенно отличаться от ваших, так как у каждого из вас своя ситуация, ваши проемы бетонные, кирпичные, шлакоблочные, саман и т.д.

Также перед началом замеров нужно четко определиться с типом окон, которые вы будете вставлять. Виды оконных профилей — 3, 4, 5 камерные. Виды двубаракеров — 1, 2, 3 камерные. Все эти характеристики влияют на толщину окон, что важно при правильной остановке окон.

Вывод

Ну вот и все друзья.

Надеюсь, я смог вам ответить на вопрос — как измерить пластиковое окно в доме .

Всем удачи!

Перед тем, как снимать размер окна, необходимо выяснить особенности его открытия и настройки. К измерениям рекомендуется подходить очень внимательно, поскольку в панельных домах размеры оконных конструкций примерно одинаковы, а в кирпичных — могут отличаться на несколько сантиметров.Предлагаем воспользоваться данной инструкцией, если вы сами хотите установить металлопластиковые окна. Вам также необходимо знать, как измерить окна ПВХ, чтобы приблизительно оценить, сколько будут стоить окна.

Правила обмера окон

Окно заморозило дома нужно производить как с улицы, так и со стороны жилого помещения. Оба размера необходимы для определения глубины оконного проема. Необходимо знать, что окно должно иметь размеры не меньшие, чем его наружные. А уж тем более, это надо посчитать.

Помните, что проем можно чистить, особенно это заметно в панельных домах, поэтому необходимо увеличивать размер конструкции на величину перекоса. После определения размеров окна следует сравнить их с внутренними размерами проема. Это позволит найти механические погрешности в проведенных вами ранее расчетах, а затем оценить, какой должна быть штукатурка, чтобы наложить ее на внутренний откос.

Перед тем, как измерить размер окна, нащупайте наличие под рукой следующих инструментов И подготовьте: инструмент для измерения, пассатинг, долото в тупой форме (15-20 мм), строительный уровень, молоток малых размеров, карандаш, линейку, резинку, форма для записи результата.Измерение удобно производить с помощью рулетки или телескопической линейки. Точность измерения должна составлять 10 миллиметров.

Обмер окон в жилом доме с кварталом

Оконные проемы в домах с четвертью должны выходить за пределы верхних и боковых откосов на 20-30 миллиметров. Это следует учитывать, если вы решили серьезно подойти к такому вопросу, как замер окна. Ширину окна следует измерять по наружным откосам, то есть к ней прибавляют 40-60 миллиметров, чтобы питать окно с двух сторон до четверти или чуть меньше, если стена кривая.

После измерения ширины между внешними откосами необходимо проверить полученный результат, чтобы не было больше расстояния между точками, в которых внутренние откосы примыкают к раме. Ширина оконной рамы не должна быть больше ширины внутреннего проема.

Если при проверке ширина окон оказалась больше, то нужно обратиться к профессиональным замерщикам. Высотой окна называется расстояние от основания проема до верхнего открытия минус 10-20 миллиметров, которое приходится на зазор для монтажной пены, и плюс 20-30 миллиметров, который нужен для входа в конструкцию в верхняя четверть.

Если вы планируете при установке окон использовать тренерский профиль, что является обязательным условием. При обустройстве подоконника и отлива, то высоту окон следует уменьшить еще на 30 миллиметров (высота студенческого профиля). Теперь вы знаете, как правильно измерить пластиковое окно в доме четвертью!

Для того, чтобы убедиться в правильности их работы, обратитесь к следующим размерам: высота оконной рамы без подстановочного профиля не должна быть больше расстояния от подоконника до верхнего откоса изнутри.Высота окон с профилем подстаканника не должна превышать длину между нижним краем подоконника и верхним внутренним откосом.

Обмер оконного проема в жилом доме без квартала

Перед измерением пластикового окна снимите высоту и ширину оконного проема. При измерении ширины замер следует производить в верхней и нижней части проема, в последующих расчетах берите наименьшее значение. От ширины проема необходимо взять 20-40 миллиметров (зазоры для пенопласта с двух сторон), это то, что мы будем считать шириной пластикового окна.

Высота измеряется с правой и левой стороны проема. Из меньшего показателя берем 20-40 миллиметров (зазоры для пены) и 30 миллиметров (высота профиля бакалавра). Это будет высота окна.

Ширина окна неподвижного изображения

Чтобы получить размер окна, следует к ширине откоса снаружи прибавить 3-5 сантиметров (немного меньше в случае кривизны стены). Для точного замера окна нужно знать некоторые нюансы:

окно должно быть таким же или немного шире в том месте, где рама касается откосов;
конструкция должна иметь размер меньше внутреннего проема окна.

Чтобы не ошибиться при замере окон в нестандартном проеме, нужно обратиться к специалисту. Замерщик-профессионал может выявить на месте причину несовместимости.

Неподвижное окно

Схема замера окна довольно проста и понятна каждому разработчику. Чтобы дизайн вошел в верхнюю четверть, прибавьте к этому размеру 1,5-2,5 сантиметра. При установке окна с подоконником и отливом нужно использовать тренерский профиль, а от получившегося размера отнять 3 сантиметра.

Фактически, дизайн окна определяется цветом и конфигурацией существующего окна. Продукция должна быть по возможности такой же на фасаде здания. При разработке дизайна необходимо учитывать некоторые практические рекомендации и технологические ограничения:
Указанные размеры в каталоге оконной системы не должны быть больше максимальных;

из-за ограниченных возможностей фурнитуры по периметру ширина наклонного вертлюга должна быть не менее 400 миллиметров;
диаметр изгиба полукруглой дуги должен достигать 520 миллиметров;
размеры внешнего вида могут отличаться из-за напольного покрытия этажа и других факторов, поэтому замеры производятся при строительстве и реконструкции здания, и все размеры соответствуют проекту.

Итак, вы научились измерять окна в жилых домах с четвертью и четвертью. Есть методика проведения расчетов по высоте и ширине. Подготовьте весь необходимый инструмент для работы, чтобы не прерывать процесс! Так вы сможете определиться со стоимостью будущей металлопластиковой конструкции.

Замерзшее окно Кусок под пластиковое окно — обязательное и очень ответственное мероприятие, так как от точности этих измерений зависит правильность установки и успешная работа окна. .Вы должны понимать, что даже в многоквартирном доме типа необходимо проводить замеры оконной петли под пластиковым окном, потому что они могут отличаться, а также могут быть неправильной формы или с неравномерной толщиной стен.

Доверьте остановку оконного кредита специалисту , которая грамотно произведет замер, учитывая все особенности и недостатки оконного кредита, и позволит избежать неприятностей с пластиковым окном в будущем.

Последствия неправильного измерения

Очень важно, чтобы замеры оконного ссуды проводились с точностью до миллиметра.Если случилось так, что при замерах были допущены погрешности, и окно получилось меньше необходимого размера, образовавшиеся зазоры придется заделать с помощью монтажной пены или соорудить оконные откосы. Для этого процесса потребуются дополнительные материалы, а также время.

Со временем (возможно, несколько лет или несколько месяцев) Это окно начинает деформироваться, появляются трещины и трещины. Окно начинает пропускать холодный воздух, в зимнее время мыть. В условиях повышенной влажности не избежать постоянного конденсата на окнах, а как следствие — образования плесени.Также окно теряет эстетичный вид. Сложности возникают, когда изготовленное окно просто не входит в оконный проем, такая ситуация требует нестандартных дизайнерских решений.

Тем, кто все же решил произвести замер оконной стрелы самостоятельно, перед началом работ следует точно определить, какие материалы будут использованы для внешней и внутренней отделки стен и конкретных оконных откосов. Для начала рассмотрим общие правила Измерения оконных проемов всех типов.

При измерении окна важно понимать , что оконная рама не должна упираться в проем, а должна быть немного меньше. Зазор между рамой и открытием называется сборкой и предназначен для возможности естественного расширения конструкции. По правилам этот просвет должен составлять от 2 до 5 см . Меры оконного проема важно проводить как внутри, так и снаружи помещения.

Для определения ширины окна Необходимо провести три измерения, мы измеряем верхний край оконного проема, нижний и средний, а затем выбираем наименьшее значение.

Для определения высоты Также измеряется проем в трех местах (справа, посередине, слева) и по наименьшему значению вычисляется высота окна. Теперь рассмотрим подробнее, в зависимости от типа оконного проема.

Для определения параметров подоконника:

Замер оконной ссуды без «четверти»

Для определения ширины рамы Окно будущего необходимо Из ширины оконного проема (наименьшее из трех измеренных значений) принять величину необходимого монтажного зазора 20-40 мм, в зависимости от кривизна стены.Если вы видите, что вертикальные части козочки имеют существенную разницу, лучше взять 40 мм.

Высота оконной рамы определяется Как разница между высотой оконного проема (меньшее значение трех вертикальных измерений) и величиной монтажного зазора в верхней части (15-20 мм), а также как значения тренерского профиля (30 мм).

Также нужно рассчитать размеры подоконника и низкого .Если есть старый подоконник, то просто измерьте его рулеткой. Если подоконник не установлен, то необходимо прибавить в сторону 50-100 мм для определения длины для определения длины к ширине. Ширина подоконника Зависит от глубины поворота окна. Важно: Подоконник не должен закрывать радиатор отопления! Вы должны это учесть и выбрать оптимальную ширину подоконника. Длина парка Определяется как ширина оконного проема с улицы, увеличенная на 60-80 мм. Ширина движения Определяется от рамы окна до его края, при этом отбой может выполняться от внешней стены на 30-50 мм.

Измерение оконной ссуды с «четвертью»

Оконные проемы с четвертью, то есть выступом по внешнему периметру окна на четвертом куске кирпича, более сложном для обмеров. Кварталы в большинстве случаев не симметричны, возможен цикл. При измерении окон четвертью важно знать несколько основных правил:

Оконная рама Должна входить в боковую четверть на 20-40 мм, а на верхнюю стену — на 15-20 мм.Коучинговый профиль должен быть на 10-20 мм выше нижней стенки, это необходимо для правильного крепления Motion.

Ширина окна Определяется как ширина оконного проема между внешними откосами плюс 40-60 мм на Каркасном заводе за квартал. После необходимо убедиться, что получившаяся ширина не превышает ширину дневных внутренних откосов, а также не превышает расстояние между точками внутренних откосов и каркасом.

Если при установке окна будет использоваться коучинговый профиль Высота окна определяется следующим образом: Значение от основания прутка до верхнего откоса минус 10-20 мм (по монтажному зазору снизу), минус 30 мм на коучинговом профиле и плюс 20 мм на вход в рамку для верхней четверти.Высота окна не должна превышать величину от нижней части подоконника до верхнего внутреннего откоса. Размеры подоконника и отлива определяются аналогично размерам для оконных проемов без четверти.

Важно понимать, что прекращение ссуды на окна — это первый и ключевой этап установки пластикового окна. Немного сэкономив на этом этапе, вы можете получить довольно существенные неприятности в дальнейшем. Стоит ли так рисковать?

Определение размера грубого оконного проема — обрамление окна

Как определить грубый проем окна для нового окна

Марк Дж.Донован

При обрамлении окна в стену важно, чтобы грубый оконный проем имел правильный размер.

Если грубый оконный проем слишком мал, окно не влезет в него, а если оно слишком велико, будут большие щели, которые затруднят правильное навешивание окна. Это также может привести к плохой изоляции и проникновению воздуха в комнату. Следовательно, очень важно правильно оформить окно.

Ознакомьтесь с этой электронной книгой о том, как заключить окно в рамку.

Окно грубое отверстие для установки деревянных окон

Обычно при обрамлении окна грубый проем для деревянной оконной рамы должен быть на 2 дюйма шире и на 2 дюйма выше, чем само окно.

Например, для деревянного окна шириной 30 дюймов и высотой 36 дюймов потребуется приблизительная ширина проема 32 дюйма и высота 38 дюймов.

Этот грубый размер проема позволяет установить оконную раму с зазором около 1 дюйма с обеих сторон и 1 дюйм сверху и снизу.

Как установить электронную книгу в новом окне .

Это свободное пространство позволит выровнять оконную раму и установить ее по вертикали, чтобы она работала правильно.

Обратите внимание на то, что при установке оконной рамы следует использовать прокладки и блокировку, чтобы установить вертикальное положение и выровнять оконную раму.Прокладки и блокировка должны быть зажаты между оконной рамой и стойками стены, которые образуют грубый проем.

Найдите здесь местного подрядчика по установке окон.

Это поможет предотвратить прогиб окна и обеспечить его правильную работу с течением времени.

Окно грубое отверстие для установки алюминиевых и виниловых окон

При обрамлении окон для алюминиевых и виниловых окон производители обычно занижают размер окон и поэтому требуют, чтобы грубый проем был такой же ширины и высоты, как и рекламируемое окно.Например, в упомянутом ранее окне 30 x 36 дюймов фактическое приблизительное открытие будет 30 x 36 дюймов.

Обратите внимание, что эти инструкции по обрамлению окна являются типичными стандартами обрамления окон, которые используются в домашнем строительстве. Вы всегда должны уточнять у производителя или спецификации продукта, чтобы подтвердить грубые требования к открыванию для вашего конкретного окна.

Ознакомьтесь с этой электронной книгой о том, как установить и создать окно.

Необходимо установить внутреннюю отделку окон? См. HomeAdditionPlus.com по Установка внутренней отделки окна . Электронная книга «Установка внутренней оконной отделки» содержит простые для понимания пошаговые инструкции по установке внутренней оконной отделки, а также изображения для каждого ключевого шага в этом процессе!

Связанная информация
Дополнительное обрамление окна Ресурсы с Amazon.com
Бесплатное предложение цены на добавление дома без обязательств!
Заполните нашу 3-5-минутную быструю и легкую форму и получите бесплатное ценовое предложение на пристройку дома от одного из наших предварительно проверенных и лицензированных подрядчиков по пристройке домов.Этот процесс является бесплатным, и нет никаких обязательств по его продолжению после получения сметы стоимости пристройки вашего дома.
Глоссарий терминов | Windsor Windows
Хотите узнать разницу между R-значением и U-фактором? Что означают пултрузия и экструзия? Мы хотим, чтобы вы были в курсе при покупке окон и дверей. Найдите определения общих терминов, используемых на этом сайте и в индустрии окон и дверей ниже.
AAMA Silver — Программа маркировки, спонсируемая AAMA, сертифицирующая тепловые характеристики окон и дверей, указанные как U-фактор (или U-значение), SHGC и VT.
Акрил — Термопластический материал для остекления.
Active — Это панель управления (X), если смотреть снаружи.
Airgel — микропористая прозрачная силикатная пена, которая в настоящее время разрабатывается для потенциального использования в качестве материала для заполнения полостей остекления, предлагая очень высокие тепловые характеристики.
Проникновение воздуха — Количество воздуха, проникающего в здание и выходящего из него через трещины в стенах, окнах и дверях.
Airspacer — Компонент, расположенный по периметру стеклопакета для разделения двух стеклянных панелей.
ANSI — Американский национальный институт стандартов, информационная служба по всем типам стандартов и спецификаций продукции
Отожженное стекло — Стандартное флоат-стекло.
Отожженный ПВХ — дополнительный процесс в ячеистом процессе для обеспечения стабильности продукта.
Arch-top — один из нескольких терминов, используемых для различных оконных блоков с одним или несколькими изогнутыми элементами рамы, часто используемых над другим оконным или дверным проемом.Также называемые круглыми головками, круглыми вершинами и закругленными вершинами.
Аргон — инертный, нетоксичный газ, используемый в изоляционном стекле для уменьшения теплопередачи.
ASHRAE — Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха, национальная ассоциация, устанавливающая стандарты энергоэффективности зданий.
Astragal — Центральная стойка между двумя распашными дверями.
ASTM International — Ранее Американское общество испытаний и материалов, торговая ассоциация, устанавливающая стандарты материалов (включая стекло) и методы испытаний.Он также разработал стандарт установки окон.
Навес — Окно с откидывающейся снизу створкой наружу.
Задняя полоса — Столярные изделия по внешнему краю оконной рамы, обычно используются, когда рама состоит из плоских досок.
Backbedding — Материал или состав, используемый для герметизации стекла на оконной створке.
Весы — Механическое устройство (обычно подпружиненное), используемое в одно- и двухвесных окнах как средство уравновешивания веса створки во время открывания и закрывания.
Basic — НЕТ формовки, БЕЗ оболочки, НЕТ гребня для гвоздя / каплеуловителя, но готов для изготовления оболочек в полевых условиях / в цехах или в полевых / цеховых условиях.
Залив — Комбинация оконных блоков, выступающих наружу. Обычно имеет большой центральный блок с двумя боковыми блоками под углом 30 ° или 45 ° к стене.
BETEC — Совет по строительной среде и теплоизоляции. Являясь частью Национального института строительных наук, организации, представляющей правительство и промышленность, BETEC участвует в информировании о государственной политике и влиянии на разработку стандартов в отрасли.
Двустворчатая петля — термин Виндзор для двухпанельных дверей, в которых обе панели могут открываться, навешиваются сбоку, с одной активной панелью и одной пассивной панелью.
BOCA — Строительные чиновники и администраторы кодекса. Одна из трех групп модельных кодов в США теперь объединяется в Международный совет кодов.
Остекление чехла — Метод остекления с использованием винилового чехла для окружения стекла. Также называется коммерческим остеклением.
Нижняя направляющая — Нижний горизонтальный элемент оконной створки или дверной панели.
Bow — комбинированное окно, выступающее наружу.
Отсек для боксов — Комбинация оконных блоков, выступающих наружу. Обычно представляет собой большой центральный блок с двумя боковыми блоками, расположенными под углом 90 ° к стене.
Дыхательная трубка — Трубка, проходящая через воздушную прокладку и уплотнение из изоляционного стекла, которая позволяет устройству приспосабливаться к изменениям давления в зависимости от времени и места изготовления и времени и места установки, где он запечатан.Обычно используется для приспособления к перепадам высоты между заводом и строительной площадкой.
Кирпичная форма — Тип внешней облицовки для окон и дверей.
Caming — Металл, используемый для изготовления декоративных стеклянных панелей. Обычно это цинк или латунь, его также наносят на отдельные стеклянные перемычки для создания декоративного вида стекла.
Windowment — Окно со створкой, откидывающейся наружу вправо или влево.
Кожух — Открытый молдинг или профиль вокруг окна или двери, внутри или снаружи, для закрытия пространства между оконной рамой или дверным косяком и стеной.
Конопатка — Состав для заполнения швов и заделки трещин для предотвращения утечки воды и воздуха.
Ячеистый ПВХ — экструдированный поливинилхлорид, используемый в оконных и дверных компонентах и отделке. В отличие от жесткого (или полого) винила, он имеет внутри пенопласт или ячеистую структуру. Его часто можно прибивать гвоздями, пилить и обрабатывать как дерево.
Целлюлозный композит — Обычно материал, состоящий из органического материала, например древесного волокна, экструдированного с пластиком.
Celuka PVC — Процесс увеличения твердости продукта.
Цепочка поставок (CoC) — Процесс отслеживания древесины, полученной из сертифицированного леса, по каналам производства и распределения. Чаще всего упоминаются системы сертификации FSC и SFI CoC. На предприятиях, относящихся к категории CoC, есть процессы для отслеживания сертифицированной древесины с момента ее поступления на объект до момента выхода. Строители, использующие древесину CoC, могут зарабатывать баллы для сертификации дома по стандартам LEED или NAHB.
Контрольная рейка — Нижняя рейка на верхней створке и верхняя рейка нижней створки двухстворчатого оконного блока, на котором установлен замок. Также называется рельсом для встреч.
Круглый верх — Один из нескольких терминов, используемых для различных оконных блоков с одним или несколькими изогнутыми элементами рамы, часто используемых над другим оконным или дверным проемом. Также называемые арочными вершинами, круглыми головками и круглыми вершинами.
Облицовка — Материал, нанесенный на внешнюю часть деревянных компонентов рамы и створки для облегчения обслуживания.Обычные облицовочные материалы включают винил и экструдированный или профилированный алюминий.
Прозрачный IG — две стеклянные панели, герметично закрытые для образования мертвого воздушного пространства между двумя стеклянными панелями.
Clerestory — Окно в верхней части комнаты с высокими потолками, через которое свет попадает в центр комнаты.
Комбинированная дверь — Сетчатая или штормовая дверь, используемая в сочетании с основной дверью. Штормовые окна также называются комбинированными окнами
.
Композитный — термин, используемый для оконных или дверных компонентов, которые состоят из двух или более материалов, таких как дерево и пластик.Этот термин также используется для окон и дверей, которые сочетают в себе два или более материала в конструкции рамы или створки, например, продукт с деревянной внутренней частью и виниловой или алюминиевой внешней стороной.
Конденсация — Водяной пар из воздуха, оседающий на любой холодной поверхности, температура которой ниже точки росы. Иногда возникает проблема с холодным (и плохо изолированным) оконным стеклом или рамой, подверженной воздействию влажного воздуха в помещении.
Сопротивление конденсации (CR) — Измерение того, насколько хорошо продукт противостоит образованию конденсата на внутренней стороне устройства.CR выражается числом от 1 до 100. Чем выше число, тем лучше продукт сопротивляется конденсации. CR — необязательный рейтинг.
Очиститель углов — Устройство для удаления капель излишков материала, образующихся при сварке углов виниловых окон.
Коттедж с двойным подвесом — Окно с двойным навесом, у которого верхняя створка короче нижней.
CRF — Коэффициент сопротивления конденсации. Оценка способности окна сопротивляться конденсации.Чем выше CRF, тем меньше вероятность возникновения конденсации.
CRM — Управление взаимоотношениями с клиентами. Компьютеризированная система для отслеживания всех контактов с клиентами и перспективами.
Округ Дейд — Округ Флорида, включая Майами, который установил многочисленные стандарты и требования для окон и дверей, устойчивых к ураганам.
Проем для дневного света — Размер видимой области через кусок стекла.
Влагопоглотитель — Материал, используемый для поглощения влаги из герметичного воздушного пространства стеклопакета.
Расчетное давление (DP) — Измерение структурных характеристик окна или двери. Обычно указывается как в полтора раза больше, чем необходимо, исходя из ожидаемого ветра в здании и погодных условий.
Прямое остекление — Метод остекления стекла непосредственно на раме с использованием метода остекления. Этот метод обычно используется в прямых наборах и единицах радиуса; Никаких створок.
Прямой набор — Геометрическая форма, сочетающая все прямые ножки.
Разделенные светильники — Отдельно обрамленные части или стекла. Например, двойное окно часто имеет несколько оконных проемов, разделенных мунтинами на каждой створке. Эти конструкции часто называют «шесть на шесть», «восемь на один» и т. Д., Чтобы указать количество светильников на каждой створке. Конструкции, имитирующие внешний вид оконных стекол с отдельными рамками, часто называют SDL или смоделированными разделенными стенами. Конструкции, в которых используются настоящие отдельные куски стекла, иногда называют TDL или истинно разделенными листами.
Мансардное окно — Участок, выступающий за крышу дома, обычно с одним или несколькими окнами.
Двойное остекление — Использование двух оконных стекол в окне для повышения энергоэффективности и обеспечения других преимуществ в производительности. Может или не может относиться к стеклопакету.
Окно с двойным подвесом — Окно с двумя створками, которые перемещаются вертикально в раме.
Стекло двойной прочности — Стекло между 0.115 и 0,133 дюйма толщиной.
Капельный колпачок — Молдинг, устанавливаемый поверх кирпичной формы коллектора или опалубки оконной рамы.
Dual Low-E — вариант остекления, который сочетает в себе мягкое покрытие Cardinal LoE 366 на внутренней поверхности внешнего стекла и твердое покрытие Pilkington Energy Advantage ™ Low-E на внутренней поверхности внутреннего стекла. Твердое покрытие Pilkington Energy Advantage ™ Low-E — это очень тонкое пиролитическое покрытие, которое является неотъемлемой частью внутренней поверхности стекла.Это твердое, долговечное покрытие с низким коэффициентом излучения обеспечивает улучшенные теплоизоляционные характеристики по сравнению с прозрачным стеклопакетом или стандартным стеклом с низким энергопотреблением.
Краевой эффект — Теплопередача на краю стеклопакета за счет тепловых свойств прокладок и герметиков.
Окно выхода — Окно, рассчитанное на то, чтобы в него мог залезть пожарный или вылезти из него в аварийной ситуации. Строительные нормы США требуют, чтобы в каждой спальне дома было окно аварийного выхода с указанием минимальных размеров.Обычно требуется проем шириной 20 дюймов и высотой 24 дюйма и проем 5,7 кв. Футов.
Электрохромное остекление — Стекло или другой материал остекления, который можно переключать с прозрачного на непрозрачный с помощью электроники.
Эллиптический — Блок двойного радиуса с малым радиусом на конце и плавным / малым радиусом дуги наверху с высотой менее половины ширины.
Energy Star® — программа, спонсируемая Министерством энергетики США, которая устанавливает минимальные стандарты производительности для окон, которые должны быть признаны энергоэффективными.Для трех различных климатических зон в США
были установлены три различных набора стандартов для коэффициента теплопередачи и солнечного тепла.
ERP — Планирование ресурсов предприятия, компьютеризированная система, которая используется для управления всеми аспектами деятельности компании.
EuroWindoor — Консорциум европейских ассоциаций производителей окон, дверей и штор, участвующих в разработке общих стандартов ЕС.
Четверть удлиненная — Высота больше ширины.
Удлинитель — Элемент отделки, который простирается от внутренней части оконной рамы до внутренней стены.
Экструдированный алюминий — Более тяжелый и толстый алюминиевый продукт, используемый для внешней облицовки деревянных окон и дверей.
Экструзия — Процесс, при котором нагретый материал пропускается через матрицу, используемый для производства алюминия, винила (PYC) и других профилей или компонентов, используемых в производстве окон и дверей. Термин также используется для обозначения профилей или линейных профилей, производимых этим способом и используемых для изготовления оконных и дверных компонентов.
Фрамужный светильник — Окно в форме полукруга над дверью или окном с излучающими решетками.
Fenestration — Первоначально архитектурный термин, обозначающий расположение окон, дверей и других застекленных участков в стене. Развивается, чтобы стать стандартным отраслевым термином для окон, дверей, световых люков и других застекленных проемов в зданиях. От латинского слова «фенестра», что означает окно.
Шарнирный шарнир — Зубчатое соединение, используемое для соединения двух деревянных частей встык.
Fixed lite — Окно без вентиляции или неработающее окно.
Фиксированная панель — Неработающая дверь, как правило, совмещенная с действующим дверным блоком.
Гидроизоляция — Тонкая полоска металла или другого материала, отводящая воду от окна, двери или светового люка.
Флоат-стекло — Стекло, полученное способом, при котором лента перемещается по ванне с расплавленным оловом. Подавляющее большинство листового стекла в настоящее время производится этим методом.Термины «листовое стекло» и «листовое стекло» относятся к более старым методам производства, которые все еще используются ограниченно.
Дверь заподлицо — Дверь, изготовленная с использованием двух обшивок или поверхностей, разделенных по периметру конструкцией рамы из перил и стоек. Двери заподлицо могут изготавливаться с пустотелым или сплошным сердечником.
Запотевание — Отложение или пленка, оставшаяся на внутренней поверхности герметичного стеклопакета из-за экстремальных условий или нарушения герметичности.
Размер рамы — Фактический размер коробки агрегата, вне и вне габаритов (не включая форму для кирпича).Это важный параметр, используемый для деревянных окон Windsor особого размера.
Французские двери — Пара распашных дверей, открывающихся посередине. Также включает более широкие элементы перил и перил вокруг стекла, чем обычные застекленные двери.
Французский слайдер — раздвижная дверь внутреннего дворика с более широкими перекладинами и поручнями для имитации французской двери.
FSC — Лесной попечительский совет. Единственная всемирно признанная система сертификации, которая гарантирует, что продукция произведена из экологически и социально устойчивых управляемых лесов.FSC сертифицирует леса, а также производственные и дистрибьюторские цепочки, которые будут являться цепочкой поставок. Использование FSC CoC может принести строителям баллы в рамках программ сертификации домов LEED и NAHB.
Full Round — Круглый блок одинаковой ширины и высоты.
Сварка плавлением — Тип угловой конструкции, используемой с виниловыми и другими типами окон и дверей, в которых небольшое количество материала на концах двух частей плавится или размягчается, а затем сдвигается вместе, образуя единое целое. .Также называется сварным уголком.
Размер стекла — Фактический размер стекла единицы. Это обычная выноска для большинства деревянных изделий Windsor стандартного размера (кроме дверей).
Остекление — Стекло (и другие материалы) в окне или двери. А также акт или процесс установки стекла на агрегат.
Упор для остекления — Элемент створки или дверной панели, удерживающий стекло на месте. А также реферал, который держит стакан на месте.
Glider — Окно с подвижной створкой, которая выдвигается по горизонтали. Также называется горизонтальным скользящим окном.
Gothic — Радиусная единица, которая обычно доходит до вершины, или конструкция решетки радиуса, не образующая полного круга.
Решетка — термин, относящийся к оконным перегородкам или мунтинам. Это может быть тип сборки, установленный внутри оконного или дверного блока, который можно отсоединить для очистки.Может быть установлен внутри герметичного стеклопакета, если его называют решеткой.
Полукруглый элемент — Приклад или специальный полукруглый элемент, высота которого составляет половину ширины.
Hallmark — Программа сертификации окон и дверей, спонсируемая WDMA.
Крепление и навешивание — Всегда смотреть снаружи.
Стекло с твердым покрытием — Стеклянное изделие, на которое в процессе производства на стадии расплавленного стекла наносится покрытие.Этот тип покрытия, также известный как пиролитическое покрытие, обеспечивает поверхность, которая в целом не уступает по прочности поверхности обычного стекла, поэтому не требует специального обращения и не требует использования в стеклопакете. Другой тип стеклянного покрытия — это покрытие напылением, которое наносится во вторичном процессе. Эти типы покрытий, которые иногда называют мягкими, обычно требуют дополнительной осторожности при обращении и изготовлении и должны использоваться в стеклопакете.
Головка — Главный горизонтальный элемент рамы в верхней части окна или двери.
Заголовок — Горизонтальный элемент рамы, размещаемый над грубым проемом окна или двери, чтобы предотвратить нагрузку на раму под тяжестью стены или крыши. Также известен как перемычка.
Прирост тепла — Передача тепла снаружи внутрь посредством теплопроводности, конвекции и излучения через все поверхности дома.
Тепловые потери — Передача тепла изнутри наружу посредством теплопроводности, конвекции и излучения через все поверхности дома.
Дверь с пустотелым профилем — Дверь заподлицо с двумя панелями или дверными поверхностями, разделенными по периметру стойками и направляющими. Обычно внутри двери между двумя поверхностями используется опора сотового типа.
Хоппер — Окно с створкой, откидывающейся внутрь сверху.
Горизонтальный слайдер — Окно с подвижной створкой, которая выдвигается в горизонтальном направлении. Также называется скользящим окном.
IBC — Международный строительный кодекс.Опубликованный Советом по международному кодексу, IBC в первую очередь касается нежилого строительства.
ICBO — Международный совет строительных служащих. Одна из трех групп модельного кодекса в США, теперь объединяющаяся в Международный совет кодов.
IECC — Международный кодекс энергосбережения. Опубликованный Советом по международным кодексам, IEEC устанавливает методы соответствия для энергоэффективного строительства как жилых, так и нежилых зданий.
Неактивный — Фиксированная панель (O), если смотреть снаружи.
Внутренняя планка (имитация разделительного канала) — Разделительная планка между стеклом в блоке Windsor Divided Lite (WDL) (это не GBG или решетка между стеклами).
Внутренняя решетка — термин Виндзор для GBG, или решетка между стеклами.
In-sash — Стекло застеклено в створке перед установкой в раму.
Изоляционное стекло (IG) — Два или более стекла с герметичным воздушным пространством между ними.Герметичное пространство может содержать воздух или быть заполнено инертным газом, например аргоном.
In-swing — Панели, которые откидываются внутрь, если смотреть снаружи.
IRC — Международный жилищный кодекс. Опубликованный Советом Международного кодекса, IRC в первую очередь касается малоэтажного жилищного строительства.
Жалюзи — Окно, состоящее из горизонтально установленных стеклянных жалюзи или планок, которые плотно прилегают друг к другу при закрытии и вращаются наружу при открытии.
Jamb — Основные вертикальные элементы, образующие стороны оконной или дверной коробки, также относятся к горизонтальному элементу в верхней части оконной рамы, например, в головном и боковом косяках.
Глубина косяка — Ширина окна или двери от внутренней части до внешней части рамы, соответствующая толщине стены конструкции.
Jambliner — направляющая, устанавливаемая внутри косяков распашного окна, по которым скользят створки окна.
J-образный канал — Устанавливаемый или встраиваемый сбоку от окна или двери, этот канал предназначен для размещения концов сайдинга для придания законченного вида.
Разбитое (KD) — Окно или дверь в разобранном виде.
Многослойное стекло — Два или более листа стекла с внутренним слоем из прозрачного пластика, к которому стекло прилипает в случае разрушения. Используется для повышения безопасности и защиты, а также для снижения уровня шума.
LEED — Лидерство в области энергетического и экологического дизайна. Система эталонных тестов, установленная USGBC, которая сертифицирует экологичные дома и здания путем накопления баллов, полученных за внедрение экологичных практик.Здания могут получать LEED. Серебряный, Золотой или Платиновый уровни сертификации.
Lineal — Профиль или форма стандартной длины, которые вырезаются и обрабатываются для изготовления оконных и дверных компонентов.
Перемычка — структурный элемент или балка над оконным или дверным проемом, которая поддерживает стену выше. Также называется заголовком.
Lite — кусок стекла. В окнах и дверях термин lite означает оконные стекла в отдельных рамах (а также конструкции, имитирующие внешний вид отдельных оконных стекол).Иногда пишется «свет».
Lite cut — Схема выкройки решетки радиатора.
Стекло с низким коэффициентом излучения (Low-E или LoE) — Стекло с покрытием, отражающее тепло.
Управляемые леса — Леса, к которым применен ряд методов управления, включая предписанные выжигания, рубки ухода, рубки и посадки. Хорошо управляемые леса обеспечивают чистый воздух и воду, дома для диких животных, красивые пейзажи, места для отдыха и более 5000 товаров, которые мы используем каждый день.Плохо управляемые леса часто нездоровы и непродуктивны из-за перенаселенности, болезней, насекомых и конкуренции за свет, воду и питательные вещества. Плохо управляемые леса также являются причиной большого количества лесных пожаров. Управляемые леса совместимы с FSC и SFI.
Морское остекление — Метод остекления с использованием винилового чехла для окружения стекла. Также называется коммерческим остеклением.
Зажим для кирпичной кладки — Дополнительный зажим, который используется для установки окон в кирпич.
Проем в кирпичной кладке — Область в стене, оставленная открытой для окон или дверей.
МДФ — Древесноволокнистая плита средней плотности. Древесно-волокнистый композит, используемый в различных оконных, дверных и столярных изделиях.
MEC — Энергетический код модели. Установлено Законом об энергетической политике 1992 г., чтобы служить основой для государственных энергетических кодексов. На смену придет Международный кодекс энергосбережения (IECC).
Механическое окно — термин для продукта, обычно винилового, в котором углы собираются с помощью винтов или других крепежных механизмов, в отличие от сварной угловой конструкции.Также называется окном с механическим креплением.
Стойка — Элемент, используемый для конструктивного соединения двух оконных или дверных блоков.
Многоточечный замок — Система запирания, приводимая в действие одной ручкой, которая фиксирует окно или дверь в двух или более точках запирания.
Muntin — Профиль или молдинг, вертикальный или горизонтальный, используемый для разделения стекла в створке на несколько перегородок. Обычно относится к компонентам, используемым для построения разделенных облегченных решеток или решеток, имитирующих разделенный облегченный вид.
Плавник для гвоздей — Дополнительный компонент или неотъемлемое продолжение рамы окна или двери патио, которое обычно перекрывает обычную конструкцию шпильки и через которое вбиваются гвозди для фиксации рамы на месте.
Узкий слайдер — Раздвижная дверь для террасы с узкими перекладинами и поручнями для максимального открытия дневного света.
NFRC — Национальный совет по рейтингу окон. Стороннее агентство по сертификации, которое разработало и применяет единую национальную рейтинговую систему энергоэффективности оконных конструкций.
Рейтинговая система NRFC — Основой рейтинговой системы является процедура определения теплопроводности (U-значения) продукта. Дополнительные рейтинговые системы, разработанные NRFC, измеряют коэффициент солнечного тепла (SHGC), пропускаемость видимого света (VT), утечку воздуха (AL) и сопротивление конденсации.
Невозобновляемые ресурсы — Ограниченное количество ресурсов, которые нельзя заменить после того, как они были извлечены и использованы. Эти ресурсы, такие как алюминий и пластик, перерабатываются.
NWWDA — Национальная ассоциация деревянных окон и дверей. Торговая организация, которая установила множество стандартов, связанных с деревянными оконными и дверными изделиями. Теперь это Ассоциация производителей окон и дверей (WDMA).
Одношаговый дистрибьютор — Оптовая компания, которая покупает строительную продукцию у производителя и продает ее строителям, подрядчикам и домовладельцам, называется одноступенчатым дистрибьютором. Оптовый торговец, который покупает строительную продукцию у производителя и продает ее лесным складам и домам, которые, в свою очередь, продают строителям, подрядчикам и домовладельцам, называется двухступенчатым дистрибьютором.
Oriel — стиль окна, в котором верхняя створка больше нижней створки.
Out-swing — Панели откидываются наружу, если смотреть снаружи.
Палладиан — Большое окно с аркой, обрамленное меньшими окнами с каждой стороны.
Панель — Деталь, обычно деревянная, устанавливаемая внутри стоек и направляющих дверей. Также используется для обозначения всей двери.
Панорамирование — При замене окна используется внешняя алюминиевая облицовка, которая может выступать по периметру оконного проема; Используется для прикрытия старого оконного материала.
Упор для разделения — Узкий профиль, встроенный или накладной, удерживающий створку или панель в нужном положении в раме.
Решетка по периметру — Решетка с рамкой по периметру. Также известна как объемная решетка.
Окно изображения — Большое нерабочее окно, которое обычно длиннее своей ширины и обеспечивает панорамный вид.
Поворотное окно — Блок с створкой, которая открывается или закрывается за счет поворота на шарнирах с обеих сторон створки или сверху и снизу.
Листовое стекло — Плоское стекло, полученное путем шлифовки и полировки для создания параллельных плоских поверхностей, обеспечивающих отличный обзор. Хотя этот термин все еще широко используется, большая часть оконного стекла в настоящее время производится с использованием флоат-процесса. См. Флоат-стекло.
Поликарбонат — пластик, используемый для остекления.
Поливинилбутираль (ПВБ) — пластик, используемый в качестве промежуточного слоя в конструкции некоторых типов многослойного стекла.
Поливинилхлорид (ПВХ) — экструдированный материал, используемый для оконных и дверных рам
Вторичный материал после потребителя — Любой бытовой или коммерческий продукт, который использовался по назначению, а затем был переработан.
Предварительно используемый вторичный материал — Промышленный производственный лом, подлежащий вторичной переработке.
Предварительная подвеска — Компания, которая покупает двери, обрамление, фурнитуру, стеклянные перегородки и другие компоненты, а также подготавливает (или предварительно подвешивает) устройство к установке.
Основная активная панель — Активная панель (X) двустворчатой двери.
Главное окно — Основное окно, в отличие от добавленного шторма или комбинированного блока.
Загрунтованное окно — Дополнительное оборудование для заводской отделки, готовое к нанесению отделочного покрытия.
Проекционное окно — Окно, в котором створка открывается на петлях или шарнирах. Относится к створкам, навесам и хопперам.
Пултрузия — Процесс, используемый для производства композитных профилей из стекловолокна или компонентов, используемых для производства окон и дверей.Термин также обычно используется для обозначения композитных профилей или линейных профилей, вырезанных и обработанных для изготовления оконных и дверных компонентов.
Пиролитическое стекло — Стеклянный продукт, на который наносится покрытие, как правило, для обеспечения низкой излучательной способности или защиты от солнечного излучения во время производственного процесса на стадии расплавленного стекла. Этот тип покрытия, обычно называемый твердым покрытием, обеспечивает поверхность, которая обычно столь же прочна, как и обычная стеклянная поверхность, и поэтому не требует специального обращения и не требует использования в стеклопакете.Другой тип стеклянного покрытия — это покрытие напылением, которое наносится во вторичном процессе. Эти типы покрытий, которые иногда называют мягкими, обычно требуют дополнительной осторожности при обращении и изготовлении и должны использоваться в стеклопакете.
Четверть круглой формы — Ложа или специальная четверть круга, высота и ширина которой равны.
Излучение — Передача тепла в форме электромагнитных волн от одной отдельной поверхности к другой.Стекло Low-E предназначено для уменьшения теплопередачи этого типа за счет отражения электромагнитных волн.
Радиочастота (RF) — Технология, используемая со сканерами штрих-кода и другими устройствами ввода в системах слежения за производством и складом.
Рейка — Горизонтальный элемент каркаса оконной створки или двери.
Светоотражающее стекло — Стекло с покрытием для отражения видимого света и солнечного излучения, падающего на поверхность стекла.
RESFEN — компьютерная программа, предназначенная для расчета энергопотребления на основе выбора окон в жилых зданиях.
Алюминий вальцованный — Метод плакирования с использованием метода гибки вальцованного типа. В основном используется в обшивке створок.
Мансардное окно — Управляемый элемент, подобный световому окну, размещенный на наклонной поверхности крыши.
Черновой проем — Проем в стене, в который устанавливается оконный или дверной блок.
Круглый верх — Один из нескольких терминов, используемых для различных оконных блоков с одним или несколькими изогнутыми элементами рамы, часто используемых над другим оконным или дверным проемом.Также называемые арочными вершинами, круглыми вершинами и круглыми головками.
Изображение с круглой столешницей — Настоящая полукруглая модель с вытянутыми ножками.
R-value — Сопротивление теплопередаче или тепловому потоку. Более высокие значения R указывают на большую изоляционную ценность. R-значение часто используется в изоляционной промышленности и является обратной величиной U-значения, значения, более широко используемого в оконной промышленности.
Безосколочное стекло — упрочненное или армированное стекло, которое меньше подвержено разрушению или расколу и с меньшей вероятностью может стать причиной травм в случае разбития.Закон требует, чтобы стекло в дверях было безопасным, например закаленным или ламинированным стеклом.
Створка — Комплект стоек и направляющих (вертикальных и горизонтальных), превращенных в раму для удержания стекла.
Шнур для створки — Веревка или цепь в двойных окнах, которые прикрепляют створку к противовесу.
Подъемник створки — Выступающая или утопленная ручка на внутренней нижней направляющей нижней створки на двойном или одинарном подвесном окне.
Размер створки / Размер створки — Фактический размер створки единицы. Общая или обычная выноска для продуктов с двойным подвешиванием.
Утяжелители для створки — Скрытые чугунные утяжелители, используемые для уравновешивания створок старых двойных окон.
SBCCI — Международный конгресс Южного строительного кодекса. Одна из трех групп модельных кодов в США теперь объединяется в Международный совет кодов.
Вторичная активная панель — Это пассивная панель (X) двустворчатой двери.
Изображение верхней части сегмента (сегмент вверху) — Блок радиуса сегмента с ножками одинаковых размеров.
Сегмент верхняя (сегментная) четверть — Единица радиуса сегмента с разными размерами ножек.
Самоочищающееся стекло — Стекло, покрытое тонким прозрачным слоем диоксида титана. Это покрытие очищает окно в два этапа, используя два различных свойства: фотокатализ и гидрофильность. На солнечном свете фотокатализ заставляет покрытие химически разрушать органическую грязь, адсорбированную на окне.Когда стекло намокает дождем или другой водой, гидрофильность снижает углы контакта до очень низких значений, в результате чего вода образует тонкий слой, а не капли, и этот слой смывает грязь.
Система последовательного запирания — Тип многоточечной системы запирания, применяемой в оконных створках. Нижние замки входят в зацепление и частично закрывают створку перед зацеплением верхних замков.
Установка — Блок в комплекте со всеми надставками и кожухами, готовый к установке при неработающем вскрытии.
SFI — Инициатива устойчивого развития лесов. Инициатива, посвященная совершенствованию устойчивого лесопользования в США и Канаде. SFI сертифицирует леса, а также производственные и дистрибьюторские цепочки, которые будут CoC. Использование древесины SFI CoC позволяет зарабатывать баллы по программе NAHB.
Коэффициент затенения (SC) — Мера способности окна передавать солнечное тепло по сравнению с этой способностью для одиночного прозрачного стекла.Чем ниже коэффициент затемнения устройства, тем меньше солнечного тепла он передает и тем выше его способность затенять. Этот метод измерения постепенно отменяется в пользу коэффициента солнечного тепла (SHGC).
Листовое стекло — Прозрачное плоское стекло, используемое в старых окнах, в настоящее время в значительной степени заменено флоат-стеклом.
Sidelites — Узкие фиксированные элементы, соединенные с рабочими дверными блоками или соединенные с ними для придания более открытого вида.
Порог — Основной горизонтальный элемент, образующий нижнюю часть рамы окна или двери.
Носик порога — Двойная навесная деталь, добавленная к основному порогу агрегата.
Simulated split lite (SDLs) — Тип решетки или конструкции решетки, которая создает видимость нескольких меньших стеклянных панелей, разделенных панелями, но на самом деле использует более крупные стеклянные панели с панелями, размещенными между ними и / или на них. поверхности стеклянных слоев.
Одинарное остекление — Единственное стекло в окне. Обычно не так энергоэффективно, как изоляционное стекло или другие формы двойного остекления.
Одинарное подвесное — Окно, напоминающее двойное или вертикально раздвижное окно, с фиксированной верхней створкой.
Стекло одинарной прочности — Стекло толщиной от 0,085 до 0,100 дюйма.
Кожа — Отдельный кусок материала, используемый в качестве лицевой стороны двери.
Плита — термин, обозначающий дверную панель в сборе, которая не была подготовлена для установки в раму.
Интеллектуальное окно — общий термин, иногда используемый для окон с высокой энергоэффективностью или окон с переключаемым стеклом для управления солнечным излучением.
Стекло с мягким покрытием — Стеклянный продукт, на который наносится вторичный процесс, известный как напыление, обычно с целью обеспечения низкого коэффициента излучения или защиты от солнечного излучения. Этот термин относится к тому факту, что эти типы покрытий обычно требуют некоторой дополнительной осторожности при обращении и изготовлении и должны использоваться в стеклопакете. Твердое покрытие или пиролитическое стекло наносят в процессе производства на стадии расплавленного стекла. Этот тип покрытия обеспечивает поверхность, которая в целом такая же прочная, как и обычная стеклянная поверхность, поэтому не требует специального обращения и не требует использования в стеклопакете.
Солнцезащитное стекло — Стекло, изготовленное с покрытием или оттенком, которое поглощает или отражает солнечную энергию, тем самым уменьшая солнечное излучение.
Коэффициент солнечного тепловыделения (SHGC) — Рейтинг, который теперь обычно заменяет коэффициент затенения, измеряя способность окна передавать солнечное тепло. Он измеряет как солнечное излучение, которое передается напрямую, так и солнечное излучение, поглощаемое стеклом и впоследствии передаваемое. Чем ниже коэффициент притока солнечного тепла, тем меньше солнечного тепла он передает и тем выше его способность затенять.Это примерно равно коэффициенту затемнения, деленному на 1,15. Выражается в виде числа без единиц от 0 до 1.
Дверь со сплошным сердечником — Дверь заподлицо, изготовленная из твердого материала, помещенного в дверную обшивку.
Класс передачи звука (STC) — Рейтинг, измеряющий акустические свойства окна или его способность снижать передачу звука. Рейтинг STC определяется путем измерения передачи звука в выбранном диапазоне звуковых частот.Чем выше число, тем меньше звука передается.
Спектрально-селективное стекло — Стекло с покрытием или тонированное стекло с оптическими свойствами, которые прозрачны для одних длин волн и отражают для других. Как правило, спектрально-селективные покрытия предназначены для пропуска высоких уровней видимого или дневного света в здание и отражения коротковолнового и длинноволнового инфракрасного излучения.
Spread mull — термин, используемый для добавления промежутка между матрицами.Этот размер основан на ширине между рамами, а НЕ на внешнем размере корпуса.
Покрытие распылением — вторичный производственный процесс, при котором на стекло наносится тонкий слой материалов, обычно предназначенный для обеспечения низкой излучательной способности или защиты от солнечного излучения. Покрытия методом распыления обычно называют мягкими покрытиями, поскольку они обычно требуют некоторой дополнительной осторожности при обращении и изготовлении и должны использоваться в стеклопакете. Твердое покрытие или пиролитическое стекло наносят в процессе производства на стадии расплавленного стекла.Этот тип покрытия обеспечивает поверхность, которая в целом такая же прочная, как и обычная стеклянная поверхность, поэтому не требует специального обращения и не требует использования в стеклопакете.
Stat / Стационарный — Не двигается.
Решетка радиатора — Решетка без периметра.
Каркас — Основные вертикальные элементы рамы створки или двери.
Дверь со штангой и поручнями — Деревянная дверь традиционного типа с вертикальными стойками и поручнями с проемами, заполненными рельефными деревянными панелями или стеклом.
Табурет — Внутренняя отделка, которую иногда используют для удлинения подоконника и в качестве узкой полки.
Стоп — Молдинг, используемый для удержания, позиционирования или разделения оконных или дверных частей; молдинг или компонент на внутренней стороне оконной рамы, на которую упирается или закрывается оконная створка. Также называется бортик, боковой упор, упор для окна и упор для разделения.
Стоп, остекленный — Типичный метод использования упора с глазирующим компаундом для уплотнения.
Гнездо для шипов — Распределительная стойка с блоками для выбивания стоек для шипов, которые можно перемещать между гофрированными блоками.
Подоконник — часть створки, добавленная к нижней передней части створки для образования наклона подоконника.
Суперокно — Общий термин для окна с очень низким значением коэффициента теплопередачи. Как правило, он включает в себя несколько остеклений, низкоэмиссионные покрытия, газовые заливки и изоляционную прокладку.
Устойчивое развитие — Один из часто упоминаемых аспектов зеленого движения.При этом основное внимание уделяется ответственному использованию ресурсов и управлению ими, уделяя особое внимание использованию возобновляемых ресурсов, а не ограниченных ресурсов.
Распашная дверь — термин Виндзор для всех вариантов распашных дверей, включая одинарные, двухшарнирные и центральные петли; одно-, двух- и трехпанельные варианты.
Закаленное стекло — Стекло подверглось термообработке, чтобы выдерживать большие, чем обычно, нагрузки на его поверхность. Когда он разбивается, он разбивается на мелкие кусочки, чтобы уменьшить опасность.
Tenon — Прямоугольный выступ, вырезанный из куска дерева, для вставки в паз.
Терморазрыв — Теплоизолирующий материал с низкой проводимостью, используемый между внутренними и внешними алюминиевыми (или другим проводящим материалом) оконными и дверными компонентами из алюминия (или другого проводящего материала).
Наклонное окно — Одно- или двухвесное окно с приводной створкой, которое можно наклонить в комнату, чтобы можно было мыть внешнюю поверхность изнутри.
Оттенки — Серый и бронзовый доступны в качестве стандартных опций для прозрачного или Low-E IG.
Транец — Окно, используемое поверх двери или окна, в первую очередь для дополнительного освещения и эстетической ценности.
Тройное остекление — Использование трех окон из стекла или пластика с двумя воздушными пространствами между ними. Обычно относится к герметичному изоляционному элементу.
Истинно разделенные светильники (TDL) — Традиционная оконная конструкция, включающая меньшие стеклянные панели, фактически разделенные панелями, вместо имитации такого внешнего вида с более крупными стеклянными панелями и решеткой или решеткой, размещенной между или на поверхностях стекла. слои.
Трубчатый / полый ПВХ — Технология экструзии, используемая для окон из ПВХ для повышения прочности конструкции.
Двухступенчатый дистрибьютор — отраслевой термин для оптовой компании, которая покупает строительную продукцию у производителя и продает ее лесным складам и домам, которые, в свою очередь, продают строителям, подрядчикам и домовладельцам. Оптовый торговец, который покупает строительные изделия у производителя и продает их строителям, подрядчикам и домовладельцам, называется одношаговым дистрибьютором.
U-фактор — величина теплового потока через компонент здания от воздуха помещения к воздуху снаружи. Также называется U-значением. Чем ниже коэффициент U, тем лучше изоляционные свойства. U-фактор, рейтинг, более широко используемый в оконной промышленности, является обратной величиной R-значения, рейтинга, обычно используемого в изоляционной промышленности.
Ультрафиолетовый свет (УФ) — Невидимые лучи солнечного излучения в коротковолновом фиолетовом конце спектра. Ультрафиолетовые лучи могут вызвать выцветание лакокрасочного покрытия, ковров и тканей, а также привести к порче некоторых материалов.
Размер блока — Габаритные размеры оконного блока, включая кирпичную опалубку, подкладку и т. Д. Для блоков с грунтовкой. Размер рамы и размер блока одинаковы для продуктов Clad Windsor.
uPVC — поливинилхлорид, широко используемый во многих строительных изделиях. Добавленная буква «u» означает НЕПЛАСТИЦИРОВАННЫЙ или жесткий ПВХ. Буква «u» НЕ означает УФ-стабилизацию; ВСЕ ПВХ устойчивы к УФ-излучению.
USGBC — Совет по экологическому строительству США. Некоммерческая организация, которая продвигает методы зеленого строительства и обучает людей в отрасли тому, что значит быть экологичным.Эта организация состоит из людей, работающих в разных сферах строительной индустрии, и установила ориентир для программы сертификации домов по системе LEED.
Винил — общий термин для поливинилхлорида или ПВХ, экструдированного материала, используемого для оконных и дверных рам.
Visible Transmittance (VT) — измерение количества света, проходящего через продукт. VT выражается числом от 0 до 1. Чем выше VT, тем выше потенциал дневного освещения.
Теплый край — Тип конструкции изоляционного стекла с воздушной прокладкой, обеспечивающей более низкую теплопроводность, чем традиционная алюминиевая прокладка. Стеклопакеты с теплой кромкой обычно обладают более высокой устойчивостью к конденсации и постепенным улучшением энергетических характеристик окна.
WDMA — Ассоциация производителей окон и дверей. Эта торговая организация, ранее называвшаяся Национальной ассоциацией деревянных окон и дверей, установила множество стандартов, касающихся деревянных окон и дверей.
Герметизирующая прокладка — Материал или устройство, используемое для герметизации отверстий, щелей или трещин вентиляционных оконных и дверных блоков для предотвращения проникновения воды и воздуха.
Сливное отверстие — Небольшое отверстие в оконном или подоконном элементе, через которое вода может стекать наружу здания.
Сварной шов — термин, используемый для типа угловой конструкции, используемой с виниловыми и другими типами окон и дверей, в которых небольшое количество материала на двух частях расплавляется или размягчается, а затем сдвигается вместе, образуя единое целое. .Это также обычно называют сваркой плавлением.
Мокрое остекление — Типичный метод, использующий упор с глазирующим компаундом для создания уплотнения.
Граница между дикой природой и городом — Территория, где здания ограничены дикой природой или природными зонами, которые вызывают особую озабоченность в регионах, где возникают лесные пожары. Некоторые официальные лица по пожарной безопасности и надзору за соблюдением правил рассматривают установление требований к огнестойкости для наружных строительных материалов в этих «интерфейсных» областях.
Windload — Сила, действующая на поверхность за счет движения воздуха.
Измерение окон: Ваше руководство — Пиковое настраиваемое ремоделирование
Измерительные окна
Замена окон может быть сложной задачей. Поначалу это может показаться очевидным, когда вы начинаете измерять окна. Но затем, пытаясь получить точное число, вы понимаете, что не совсем уверены, какие измерения вам понадобятся, когда вы собираетесь покупать новые окна. Эти советы помогут вам проинформировать вас, когда вы отправитесь в магазин оконных принадлежностей или поговорите со своим подрядчиком (назначьте консультацию здесь!).
Измерьте ширину окна
Поместите измерительную ленту на поверхность оконных косяков, так как это даст вам наиболее точные измерения. Вам нужно измерить расстояние от одного косяка до другого. Оконный косяк — это внешняя рама, которая устанавливается в стене, вокруг которой устанавливается оконная рама. Вы можете видеть косяк заметно, обычно рядом с деревянной отделкой, окружающей окно.
Измерьте расстояние от верхнего края окна, от одного косяка до другого.Сделайте второй замер посередине окна, косяк к косяку. Наконец, сделайте третье измерение в нижней части окна, от одной стороны до другой. По мере того, как происходит смещение и т. Д., Три измерения могут немного отличаться (хотя они не должны сильно отличаться). При заказе новых окон используйте наименьший размер из трех.
Измерьте высоту окна
Чтобы измерить высоту окна, поместите измерительную ленту на подоконник рядом с оконным стеклом.Постарайтесь приблизиться к раме, чтобы измерить фактический размер окна. Вы снова будете измерять оконную раму в трех местах. Сделайте одно измерение с левой стороны, от нижней части подоконника до верхней части оконной рамы. Измерьте еще раз посередине окна, подоконник к изголовью рамы. Наконец, измерьте в правой части окна. При заказе окон возьмите наименьшее из трех мерок.
Измерьте глубину окна
Для точного измерения вам может потребоваться открыть окно, чтобы полностью открыть рамку.Просто измерьте размеры рамы, не включая деревянную отделку окна. Вы можете также измерить в трех разных местах, чтобы убедиться, что вы делаете это как можно точнее.
Когда вы заказываете окна, вы просто указываете размер оконного проема. Измеряя эти три размера ваших окон, вы получите наиболее точные числа, чтобы убедиться, что ваши окна будут подходить по размеру.
Если вы готовы к новым окнам, обратитесь в Peak Custom Remodeling за профессиональной консультацией.
Успейте! — EuroLine Windows
Окна в вашем доме сквозняки или протекают? Если вы подумываете об обновлении старых, неэффективных окон, одним из наиболее важных шагов является измерение ваших заменяемых единиц.
Очень важно иметь точное измерение грубого проема, чтобы убедиться, что ваши новые окна впишутся в существующую структуру. Знание размеров ваших окон также будет полезно, когда вы запрашиваете расценки, поскольку размер ваших единиц будет иметь отношение к стоимости, хотя для целей цитаты будет достаточно приблизительного размера окна.
Руководство по измерению окон
Обустройство дома может изменить размер оконных проемов, а размеры могут варьироваться, потому что рама не всегда прямая. Чтобы получить наиболее точные измерения, важно проводить измерения в трех разных областях, как по горизонтали, так и по вертикали.
ИЗМЕРИТЬ ГОРИЗОНТАЛЬНО — Чтобы определить приблизительную ширину окна, измерьте расстояние между косяками вверху, посередине и внизу окна. Запишите наименьшее число.Используется наименьшее измерение, потому что гораздо легче приспособить окно к небольшому отверстию большего размера, чем пытаться уместить одно окно в пространство, которое даже немного меньше.
ИЗМЕРИТЬ ВЕРТИКАЛЬНО — Измерьте расстояние от верха подоконника до верха косяка. Снимайте измерения слева, по центру и справа от окна. Опять же, запишите наименьшее из трех измерений. Это будет высота вашего окна.
РАЗМЕР ПЛОЩАДИ — С годами ваш дом может перемещаться и оседать, в результате чего оконные проемы становятся «неквадратными».Чтобы измерить «прямоугольность» ваших окон, измерьте диагонали от верхнего левого угла до нижнего правого угла и сделайте то же самое от верхнего правого угла до нижнего левого угла. Запишите оба измерения. Если два числа примерно одинаковы, проем можно считать квадратным. Если они сильно отличаются, то это может привести к тому, что ваши новые окна будут установлены вне квадрата. Это может привести к снижению производительности ваших окон.
Этого состояния можно избежать, установив окно немного меньшего размера, чтобы его можно было установить «под прямым углом» в проем, а затем надлежащим образом закрыть для обеспечения герметичности.
ОБРАТИТЕ ВНИМАНИЕ: Эта статья предназначена только для ознакомления. Ваше окно будет немного выходить за пределы косяка, а это означает, что измерения, сделанные внутри косяка, скорее всего, будут немного меньше, чем новые размеры каблука, которые вам понадобятся. Чтобы точно измерить ваши фактические грубые проемы и размеры каблука окон, которые вам понадобятся, поговорите с человеком, который будет устанавливать окна.
Позвоните или посетите наш выставочный зал , чтобы поговорить с нашими опытными консультантами по продажам
Посетите наш веб-сайт для получения дополнительной информации о наших продуктах
Подпишитесь на нашу электронную рассылку для получения текущих новостей и событий.

Инструкция по замеру окон

Инструкция по правильному замеру пластиковых окон

Общие рекомендации

Инструкция по замеру оконного проема в доме с четвертью

Замер высоты пластикового окна

Замер высоты окна с косым уличным откосом

Замер под пластиковые окна без четвертей

Видео как замерить окно и не совершить ошибок

Как замерить проем под окно

Как замерить проем под окно

Этапы выполнения замеров

Самостоятельный замер проема под окно — может ли справиться новичок?

Как правильно замерять проемы окон с четвертью

Этапы замеров по ширине

Этапы замеров по высоте

Как замерить оконный проем в деревянном доме

Как замерить оконный проем в кирпичном доме

Особенности замера

Последствия неправильного замера оконного проема

Как правильно замерять проём под пластиковое окно?. Окна Германии

Как правильно замерить окна | Строительный портал

Правила замера окон

Замер окон в жилом доме с четвертью

Замер оконного проема в жилом доме без четверти

Замер окна по ширине

Замер окна по высоте

Советы при проектировании окна

Как правильно выполнить замер пластиковых окон?

На что обратить внимание при выполнении замеров пластиковых окон

Какие особенности оконных проемов нужно учитывать при проведении замеров

Замер окна самостоятельно

Итак, как сделать замер окна?

Замер пластиковых окон, для проёмов без «четверти»

Замер окна в проёмах с «четвертью»

Как измерить и установить внешние виниловые окна

Установка Windows

Как измерить проем под окном. Как измерить пластиковое окно, замерившее оконные проемы

Период года благоприятствует установка пластикового окна

Обмеры для установки пластиковых окон

Размеры окон и комплектующих к ним после снятия обмеров

Готовим к монтажу (установке) пластиковых окон

Демонтаж старых окон

Установка (установка) пластикового окна

Этапы выполнения замеров

Самостоятельный замер проема под окном — справится новичок?

Как обмерить окна окон с четвертью

Этапы замеров по ширине

Этапы обмеров по высоте

Как измерить оконный проем в деревянном доме

Как измерить оконный проем в кирпичном доме

Особенности обмера

Последствия неправильного замера оконного проема

Окно замерзло без четверти

Замерзшее окно с четвертью

Как измерить пластиковое окно — видео

Мемокамера заморозила

Вывод

Правила обмера окон

Обмер окон в жилом доме с кварталом

Обмер оконного проема в жилом доме без квартала

Ширина окна неподвижного изображения

Неподвижное окно

Определение размера грубого оконного проема — обрамление окна

Бесплатное предложение цены на добавление дома без обязательств!

Глоссарий терминов | Windsor Windows

Измерение окон: Ваше руководство — Пиковое настраиваемое ремоделирование

Измерительные окна

Успейте! — EuroLine Windows

Руководство по измерению окон

Ответить Отменить ответ
