Заземление в частном доме своими руками 220 в. Схемы и видео

Электроприборы обеспечивают комфорт в доме, но в то же время могут быть опасными для жизни. Для безопасной эксплуатации бытовыми устройствами, необходимо провести заземление. Если вы хотите сэкономить, то можете сделать заземление в частном доме своими руками в сети 220 В. Следуйте пошаговым инструкция, изучайте схемы подключения, тогда вам не придется вызывать квалифицированного электрика.

Вам будет интересно узнать, как установить сигнализацию gsm

Как сделать контур заземления в частном доме своими руками

Считается, что для сети с напряжением 220 вольт заземление делать не обязательно, так как можно всего  лишь занулить систему электроснабжения. Для сети с напряжением в 380 вольт заземление в загородном доме проводят в обязательном порядке. При аварийной ситуации или обрыве зануления ток может легко поразить рядом находящихся людей, либо животных, что приведёт к их смерти. Чтобы этого не случилось, безопаснее всего делать в доме заземление, которое защитит от непредвиденных обрывов и замыканий проводки.

Что такое заземление? Заземление представляет собой электрическую цепь соединений разных электроприборов. Эти приборы могут оказаться при поломке под напряжением, а контур заземления не даст им сгореть. Кроме того, заземление в частном доме защитит пользователей техники от разряда тока.

Аварийных ситуаций много, например, разрушение изоляции электродвигателя в технике или разрушение нагревательного элемента в бойлере, всё это приводит к пробиванию тока. Чтобы даже при порче деталей техники частного дома, ток не проходил наружу, а выходил на улицу в почву, производится заземление техники по специальной схеме. При наличии контура заземления образуется нулевой элемент, благодаря чему стиральная машинка или бойлер не портится.

Для промышленных установок предусмотрено присоединение заземления к корпусам щитов управления или к станку. Для домашней техники, например, стиральной машинки, подключается третий защищающий проводник, размещённый в розетках, который подсоединяется к корпусу электроприбора. При его обрыве происходит отключение системы защиты всех подключённых устройств.

Заземление в частном доме состоит из цепи элементов, которые контактируют с землёй и уводят разряд с поверхности. Проводник — это подсоединение объекта заземления с общей цепью электроприборов. Само заземление, представляет собой заземлитель с заземляющими элементами в совокупности. Он производится своими руками из железных проводников (электродов), заглубленных в почву частного дома.

Основным параметром при заземлении в частном доме является возможное сопротивление растеканию электрического тока и сведение его в почву. Вертикаль сопротивления при этом минимизируется. Лучшим вариантом для правильного обустройства заземления — это периметр дома или северная часть домовладения, влажность почвы при этом самая подходящая. Металлические заземлители должны иметь толщину 4 мм и более, диаметр трубы не менее 32 мм, вертикальные прутья от 16 мм, а идущие по горизонтали от 10 мм.

Смотрите видео: как правильно сделать заземление 220 В в доме своими руками

Пошаговая инструкция: как сделать заземление самостоятельно

Сперва выбирается место для заглубления электродов. На этом месте не должны идти никакие коммуникационные системы. Самым простым вариантом считается линейный контур, который можно распределить недалеко вдоль отмостки здания. Также можно соорудить заземление в форме многоугольника, круга, прямоугольника и треугольника. При возможности заземление можно сделать опоясывающим весь дом. Линейный контур может легко доращиваться до нужного размера при возникшей необходимости.

Шаг 1. Из уголка или сваи делаются двух метровые заострённые штыри.

Шаг 2. Лопатой или буром делаются углубления, в них забиваются штыри. При желании, можно заглублять до 3 метров.

Шаг 3. Забитые пять штырей, срезаются ниже грунта на 30 см. Для их соединения прокапывается траншея. По траншее прокладывается прут, соединяющий штыри и приваривается сваркой или прикручивается к штырям на болты. Соединённая цепь, объединяется с общей системой и проверяется на сопротивление.

Шаг 4. От контура к щитку распределения прокладывается металлический 8 мм проводник. К щитку проводится проводник сквозь стену, а конец присоединяется болтом.

Шаг 5. На резьбу болта крепится наконечник с таким же диаметром и медный 4 мм в квадрате провод и запрессовывается. Затем он прокладывается под плинтусом по всему дому.

При трёхфазном питании заземление должно быть обязательно. Заземление и ноль никогда не должны разрываться автоматами, предохранителями и коммутационными аппаратами. Правильно собранное и подсоединённое заземление в частном доме своими руками защищает технику и владельцев от разрыва цепи и замыкания проводки.

Полезная статья: Установка кондиционеров своими руками, фото

Теперь вы знаете, как сделать заземление в частном доме своими руками 220в. Подробная схема подключения поможет провести заземление стиральной машинки, бойлера или других электроприборов самостоятельно с минимальными затратами. Берегите ремонт в квартире от пожара, делайте правильно заземление.

Заземление в частном доме своими руками 220в

Частный дом — это возможность каждую неделю отдыхать с друзьями или семьёй на природе. Даже машину иметь необязательно. Электрички, маршрутки и автобусы курсируют от мегаполисов к близлежащим городам и деревням постоянно.

Но иметь частный домик где-то загородом — это ещё не всё. Необходимо позаботиться о безопасности каждого человека, находящегося там. Чтобы исключить возможность удара электрическим током стоит сделать заземление.

Заземление гарантирует безопасную эксплуатацию бытовых приборов. Мало того, если у вас установлена электрическая плита или стиральная машина, то без него просто не обойтись. В последнем случае выход из строя бытового прибора может привести к крайне плачевным последствиям.

Важно! Если вы живёте в частном доме без заземления — то этим создаёте опасную ситуацию внутри помещения для своих близких и родных.

Сделать заземление в частном доме своими руками не так-то уж и сложно. Главное, следовать нормам и применять качественные комплектующие и материалы. Многие пытаются сэкономить и сделать зануление, мотивируя такой поступок тем, что в сети на 220 В заземление необязательно.

Тем не менее это не совсем так. Действительно, делать заземление в сети на 220 в не является обязательным стандартом безопасности в частном доме. Но подобный шаг позволяет в значительной мере обезопасить каждого жильца от удара током.

Важно! Если электроснабжение осуществляется от сети на 380 В, то заземление сделать придётся. Это позволит каждому человеку, проживающему в частном доме, чувствовать себя безопасно.

Зачем нужен контур заземления

Начнём со школьного курса биологии. Человек из 70% состоит из воды. Именно поэтому удар током способен нанести нам существенный вред. Огромный урон получают внутренние органы. Тело начинается корчиться в судорогах. Поэтому крайне важно быстро убрать пострадавшего от источника тока. При наихудшем раскладе после электрического удара останавливается сердце.

Безусловно, никто не будет лезть к оголённым проводам, чтобы испытать новые ощущения. Но при выходе из строя корпусы некоторых приборов становятся полноценными электропроводниками. Одного касания достаточно, чтобы схватить разряд. Чтобы такого не произошло достаточно сделать заземление. В таком случае каждый человек, живущий в частном доме, будет под надёжной защитой.

Рассмотрим реальную ситуацию. От долгой эксплуатации нагревательный элемент внутри бойлера разрушился. В результате электричество стало передаваться через спираль нихрома в воду. Теперь каждое прикосновение к корпусу бойлера является смертельно опасным.

Чтобы исключить риск удара током все части прибора, способные передавать ток заземляются. В таком случае напряжение, возникающие при поломке, будет уходить именно в землю, не неся в себе какой-либо угрозы.

Чтобы лучше понять, как сделать заземление в частном доме. Рассмотрим пример подобной защиты от электрического удара на промышленных объектах. Заземляющий проводник подсоединяется к корпусу каждого станка и щиткам управления. Подобная мера позволяет застраховать каждого рабочего от возможного поражения электричеством.

Чтобы сделать заземление для бытовых приборов в частном доме дополнительно понадобится подключить защитный проводник. Он подключается к розетке, в которую вставляется штекер определённого прибора.

При обрыве нулевого проводника исчезает не только электроэнергия, обрывается цепь защиты. Если подобное произойдёт, то заземление будет нулевым проводником. При этом работоспособность каждого прибора сохранится, как и защита.

Внимание! Главная роль заземления в частном доме — обеспечение безопасности при прикосновении к корпусам бытовых приборов.

Делаем заземление на даче

Каким должно быть качественное заземление

Перед тем как сделать качественное и надёжное заземление в частном доме, необходимо знать основные технические требования к конструкциям такого типа. Для начала рассмотрим значение самого понятия. По факту это электрическая цепь, обеспечивающая безопасный выход электричества при поломках бытового оборудования.

Конструктивно заземление можно поделить на три составляющие:

  1. Заземлитель. Данная часть представляет собой совокупность проводников. Каждый из них при этом находится в постоянном контакте с землёй.
  2. Заземляющий проводник. Этот элемент конструкции соединяет прибор, который нужно заземлить с заземлителем.
  3. Заземляющее устройство или заземление — заземлитель + заземляющие проводники.

Если смотреть предметно, то заземлитель в частном доме представляет собой набор металлических проводников, которые уходят в землю. Любое качественное заземление должно иметь соответствующий показатель сопротивления растеканию. Данный параметр показывает, как легко ток входит в землю.

Важно! Сопротивление это что-то вроде вентиля. Он перекрывает поток тока. Чем оно меньше, тем лучше и надёжнее заземление в частном доме.

На силу сопротивления в заземлении частного дома влияет множество параметров. Поэтому перед тем как сделать данную систему безопасности от электрического удара в своём доме, о них нужно узнать.

Первое на что необходимо обратить внимание — на какой глубине залегает заземлитель. Также на сопротивление влияет влажность грунта и количество проводников. Лучше всего сделать контур по всему периметру дома. Если же такой возможности нет — остановите свой выбор на северной стороне. Именно там влажность грунта максимальная.

Особые требования имеются к заземлителям. Недостаточно, чтобы они были сделаны из качественной стали. Толщина проводника должна быть не меньше чем четыре миллиметра. При этом минимальный диаметр трубы 32 мм; вертикальные прутки 16 мм и больше, горизонтальные 10.

Монтаж

Чтобы сделать систему защиты от электрических ударов при порче бытовых приборов необходимо выбрать место, куда будут входить проводники. Именно сюда нужно будет забить вертикальные стержни.

Важно! Перед тем как сделать монтаж устройства своими руками в частном доме убедитесь, что в месте, где вы будете закладывать контур заземления, нет никаких коммуникаций.

В идеале предварительно нужно согласовать работы с соответствующими службами, такими как тепло- и газоснабжающие организации. Учтите, что восстановление поврежденной тепловой или газовой сети обходится крайне недёшево.

Проще всего сделать линейный контур, и расположить его параллельно отмостке. Некоторые строители идут на разнообразные ухищрения, делая заземление в виде треугольника или многогранника. В идеале стоит опоясать дом по всему периметру. Правда, для этого понадобится немало материалов и времени.

Совет! Главный плюс линейного монтажа заключается в том, что при необходимости конструкцию всегда можно нарастить.

Начать монтаж защитной системы в частном доме нужно с отрезания уголка или прута. Его длина должна составлять два метра. Конец должен быть заостренным. Для сверления отверстий можно использовать ручной бур. Если же подобного аксессуара в домашнем хозяйстве нет, воспользуйтесь обычной лопатой.

После того как яма неподалёку от частного дома выкопана, нужно забить заземлитель. Если первый стержень вошёл в землю легко. Второй можно сделать на полметра длиннее. Главное, не переусердствовать. Три метра — это предельная длина.

Пяти заземлителей достаточно, чтобы сделать надёжную защиту для частного дома. Обрезка стрежней делается не ниже уровня земли. Ориентировочно, это где-то 20—30 см. Между заземлителями нужно прокопать канавку, которая будет их соединять.

Элементы заземления в частном доме можно соединить при помощи сварки. Если в наличии нет сварочного аппарата, можно сделать то же самое, но при помощи обычных болтов. Сварка всё же предпочтительнее, так как обеспечивает более высокий уровень надёжности. Также увеличивается срок эксплуатации всей конструкции.

Важно! Болтовое соединение нужно периодически подтягивать.

Делаем замеры

После того как вы сделаете монтаж контура заземления в частном доме своими руками нужно будет осуществить соответствующие замеры. Первое, что вам необходимо протестировать — это сопротивление. Нормативные показатели следующие:

  • Сеть 220 В — сопротивление в пределах 30 Ом.
  • Сеть 380 В — сопротивление 5—10 Ом.
  • Редкие породы грунта, к примеру, скалистые — 100 Ом.

Наиболее качественный контур заземления должен быть у сети на 380 В. К тому же для трёхфазной проводки наличие заземления в частном доме обязательно. К счастью, вы можете сделать его своими руками.

Прокладываем заземлитель

После того как тестирование выполнено и показатели соответствуют норме, необходимо заземляющий проводник проложить от контура к щитку. Диаметр проводника не может быть меньше 8 мм.

Стальной проводник заводится внутрь через стену дома. Место можете выбрать сами, главное, чтобы вам было удобно работать. Тогда заземление в частном доме будет сделано качественно и надёжно.

На окончании стального проводника, являющегося частью замедления, нужно сформировать болтовое соединение. Можно нарезать резьбу или приварить болт. Наконечник необходимо запрессовать в медный провод. Диаметр последнего 4 мм. Его лучше всего спрятать в плинтус.

Внимание! Разрывать проводники заземления коммутационными аппаратами запрещено.

Итоги

Как видите, сделать контур заземления своими руками не так-то уж и сложно. Мало того, справиться с такой работой можно, не используя какое-либо специальное оборудование. Эффект же от подобной системы защиты будет более чем полезный и сможет уберечь жильцов дома от бытовой травмы.

Как сделать заземление | Ремонт квартиры своими руками

Ремонт квартиры

Из этой статьи вы узнаете, как сделать заземление своими руками. Довольно часто возникает вопрос, как заземлить подключение компьютера, электро-гитары, микшерского пульта и т.п., например: для удаления низкочастотного гула 50 Гц попадающего в звуковой тракт  во время записи от наводок переменного тока в электросети, препятствующего эстетическому восприятию музыки и нормальному прохождению творческого процесса. Кроме этого заземление необходимо для бытовых нужд (при подключении электроплиты, стиральной машинки и т.п.), или глобальном смысле, для создания электрического контура заземления во всей квартире или доме.



Содержание

  1. Инструменты и материалы
  2. Как сделать заземление в квартире
  3. Для заземления электрической розетки
  4. Как сделать заземление в частном доме
  5. Как сделать заземление видео




Инструменты и материалы

Что нам потребуется для организации заземления бытовых приборов или музыкальной студии: несколько метров многожильного толстого изолированного провода, пару шурупов-саморезов и пара подходящих к ним металлических шайб, стержень из металла, желательно не менее 1500-2000 мм., если вы живете в частном загородном доме можно для этих целей использовать лом, но об этом чуть ниже. Перед началом работ нужно рассчитать маршрут прохождения (на его основе вы получите необходимое количество метров, с небольшим запасом) заземляющего кабеля по квартире. При расчете за основу берется самый оптимальный путь, позволяющий спрятать провод для эстетического вида и для того чтобы он никому не мешал.

Для выполнения работ понадобятся следующие инструменты:

Пассатижи;

 Бокорезы;

Отвёртка;

Дрель (сверло надо взять с диаметром чуть меньше, чем диаметр самореза.



Как сделать заземление в квартире

Если вы живете в современном, благоустроенном городском жилище, с электрощитком расположенном на лестничной площадке, то процедура создания заземления будет сравнительно несложной, поскольку само заземление (не путать с занулением!) во многих многоквартирных домах уже есть, до него нужно только добраться.

Открыв электрощит, мы находим то место, где множество кабелей прикручено на самом корпусе электрощита (Если есть сомнения, лучше уточните у обслуживающих дом электриков). Это и есть место, которое электрически соединено с Землёй, другими словами заземлено. Это выглядит ориентировочно так:

Как правильно сделать заземление в квартире

Вычислив длину, прокладываем нужное количество кабеля по квартире, зачищаем с каждого конца по 20-30 мм изоляции. Потом разделив оплётку кабеля на две равные части, вкладываем между ними шуруп-саморез с предварительно одетой на него шайбой (делается это для создания наиболее плотного электрического контакта в зоне соединения с электрощитом) и производим скрутку концов оплётки провода с помощью пассатижей,  оборачивая саморез.

Итак, начинаем вкручивать шуруп в подходящее отверстие на электрощите с усилием до полного упора. Все, заземление кабеля произведено. Остается лишь подсоединить заземлённый кабель непосредственно к самому устройству потребления заземления. Для этого повторяем аналогичный процесс со вторым концом кабеля, до этапа оборачивания кабелем самореза.

Если вам необходимо заземлить системный блок компьютера, то нужно найти место на задней стенке корпуса компьютера, обычно оно находится  в зоне крепления карт расширения, подходящие для производства заземления (если отсутствуют специальные винты для этого) и вкручиваем саморез с кабелем к шасси из металла. В принципе, любое специальное место на электронике, предназначенное под заземление, часто обозначено такими значками:

(по соседству с ними располагается специальный зажим или болт для крепежа)

Кроме этого подобные места на электроприборе  могут дополнительно сопровождаться надписью Ground или кратко GND, что в переводе с английского обозначает «земля». Если нет такого специального места,  то можно воспользоваться металлическим основанием устройства: «земля», «минус», «корпус», «масса» – синонимы этого обозначения.



Для заземления электрической розетки

Существует огромный ассортимент европейских розеток и «вилок» (штепселей), конструкция которых обладает, кроме «фазы» и «ноля» еще и третьим контактом, предназначенным для заземления.

Нужно просто соединить заземляющий кабель со специально предназначенным выводом заземления на розетке, после этого она станет заземленной. Непосредственно про подключение розетки вы можете прочитать тут.



Как сделать заземление в частном доме

Если вы проживаете в частном загородном доме, где заземление можно найти только в грунте, то нам потребуется какой-нибудь твердый (чтобы не сломался и не погнулся, во время забивания), стержень из металла, предпочтительно не менее 1500 – 2000 мм, имеющий большую поверхность для  электрического контакта с грунтом. В качестве стержня может подойти и обычный железный лом, у которого с одного из концов нужно просверлить отверстие для самореза (для прикручивания заземляющего кабеля).

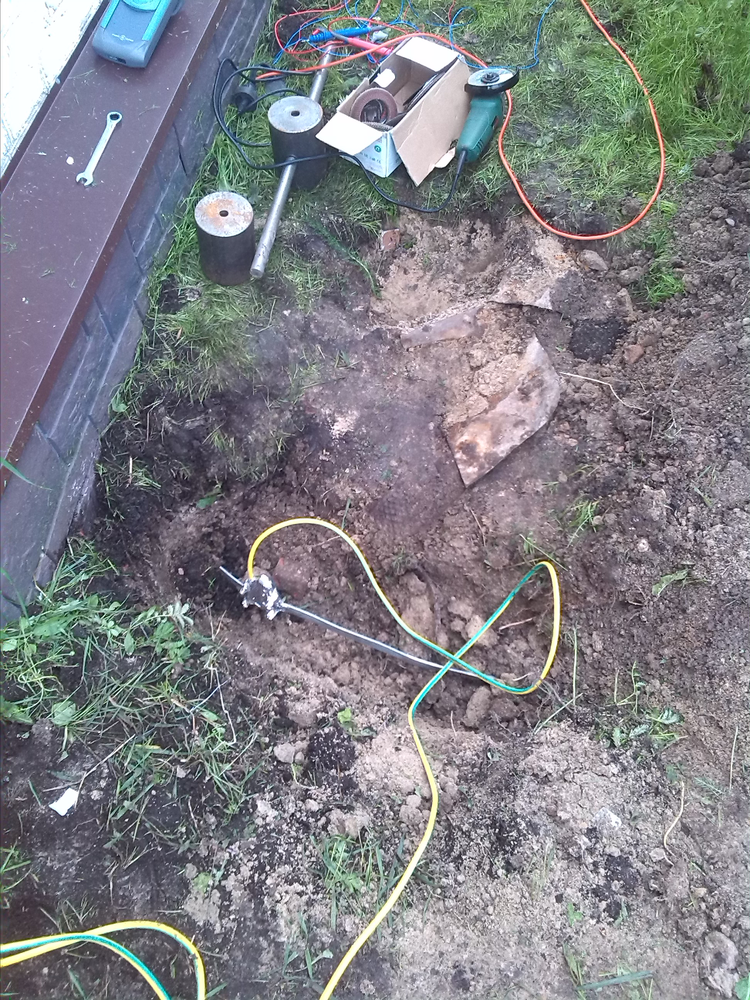

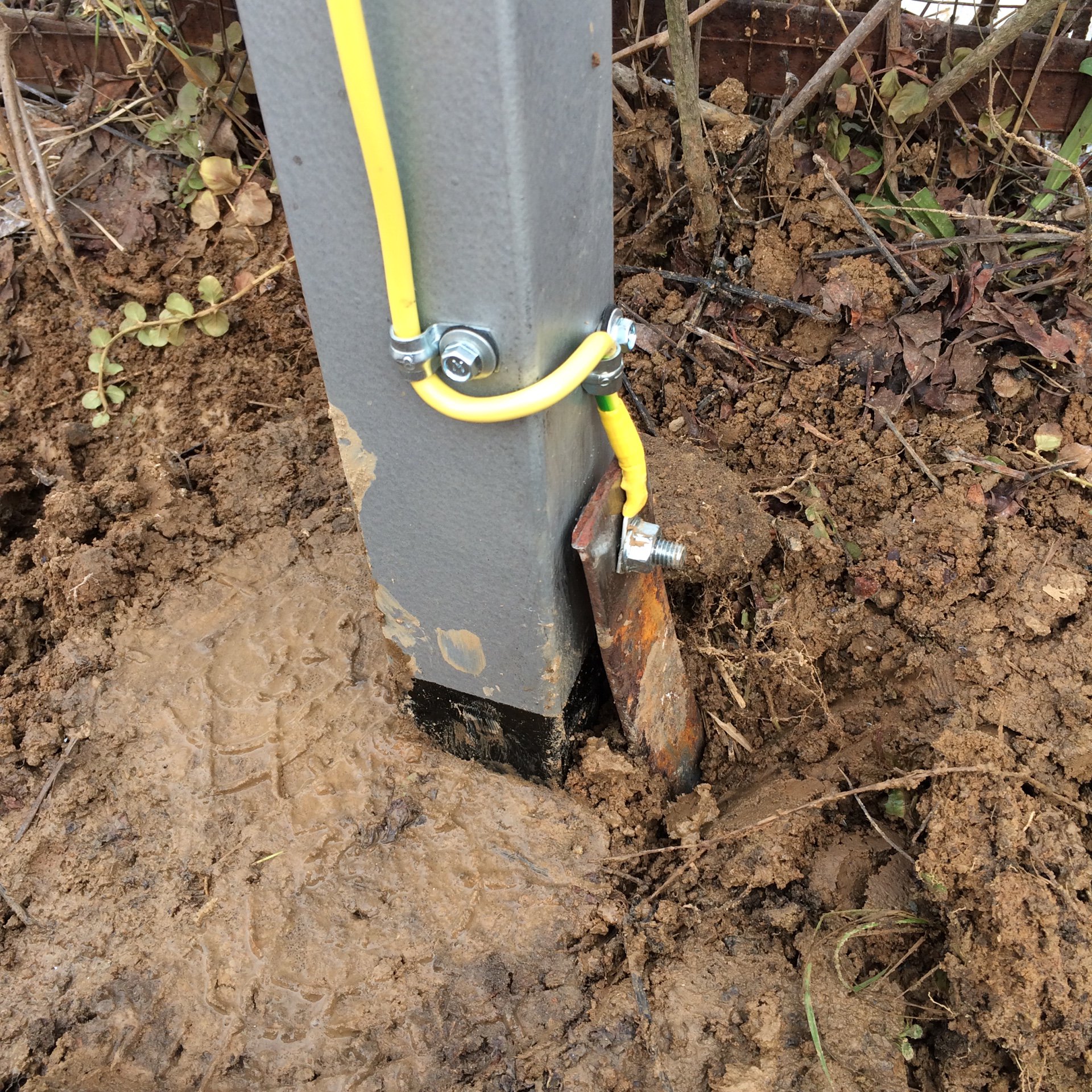

Выбираем свободное место в земле рядом с домом, и с помощью кувалды вбиваем его, почти на полную глубину. К торчащему над поверхностью почвы концу с отверстием для самореза прикручиваем заземляющий кабель, способом описанным выше.

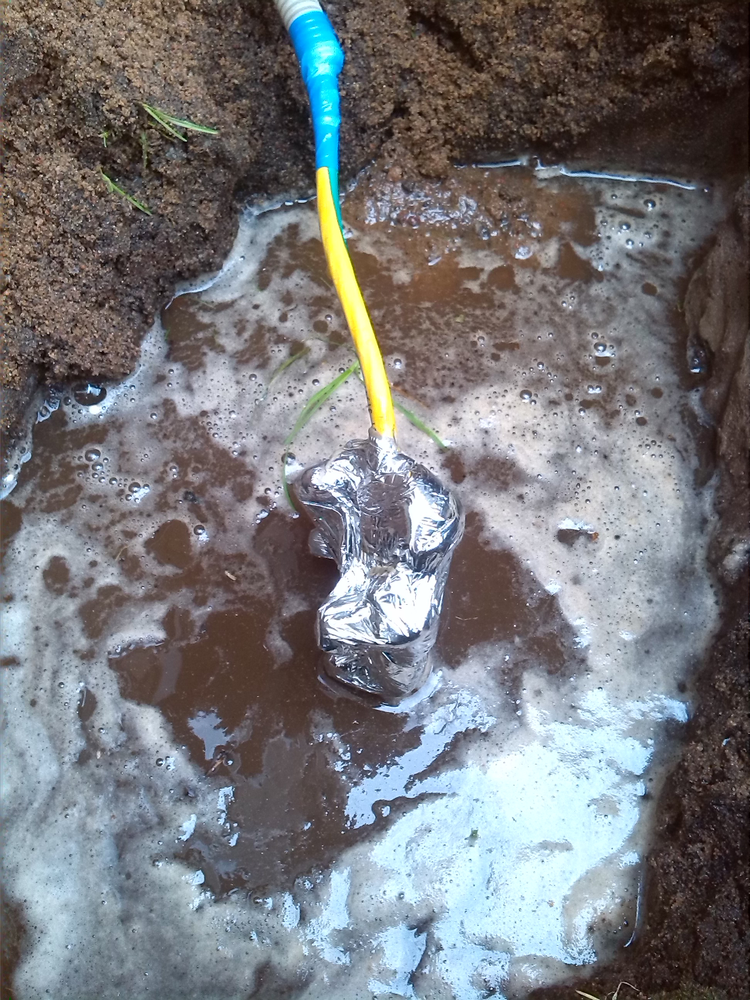

 Для повышения контакта земли и заземляющего стержня, нужно развести в таре с водой 500 грамм обычной, поваренной соли и вылить получившийся раствор на место входа заземляющего лома в почву. Этот метод основан на хороших электропроводных свойствах соли.

Для того чтобы уменьшить коррозию металла в зоне контакта кабеля с металлическим стержнем, нужно позаботиться защите нашей конструкции от атмосферных явлений. В качестве защиты может выступить какое-нибудь герметичное латексное или резиновое изделие…

Еще один вариант для заземления в загородном доме, — это создание его с помощью жестяного нержавеющего листа имеющего большую поверхность контакта с грунтом. Для этого выкапывается необходимого размера углубление в земле (лучше поглубже), после этого в нем закапывают металлический лист, и утрамбовывается это место (предварительно устанавливается электрический контакт заземляющего кабеля с нержавеющим изделием)…

Конечно, идеальный вариант для создания заземления, — это три вбитых длинных железных штыря длиной, не менее трех метров (учитывается глубина промерзания почвы), на равных расстояниях друг от друга примерно один метр (в виде равнобедренного треугольника), и соединенных между собой с помощью металлических прутьев и сварки, образуя тем самым контур — устройство, идеально подходящее по своим электрическим свойствам для заземления.

Надеемся, что данная статья смогла полностью ответить на вопрос – как сделать заземление в квартире или частном доме? Удачного Вам ремонта!



Как сделать заземление видео





Вы можете пропустить чтение записи и оставить комментарий. Размещение ссылок запрещено.

Как сделать заземление в частном доме своими руками? Что это такое

Вопрос о том, как сделать заземление в частном доме своими руками и законно ли выполнять работы самостоятельно, наверняка волнует многих владельцев. Для этого следует обратиться к нормативной базе, а именно обратить внимание на «Правила устройства электроустановок потребителей» (ПУЭ), «Правила техники безопасности при эксплуатации электроустановок потребителей» (ПТБЭ) и «Правила технической эксплуатации электроустановок потребителей» (ПТЭЭ).

Содержание этой статьи

Важно обратить внимание на то, что требований к тому, чтобы такие работы проводились исключительно профильными специализированными компаниями нет, но, выполняя работы самостоятельно, необходимо все сделать с соблюдением всех норм. В этом случае при вводе в эксплуатацию вопросов у контролирующих организаций не будет.

Изучение терминологии: заземление и зануление, в чем разница?

В общих чертах с учетом того, что и заземление, и зануление служат для защиты потребителя от поражения электрическим током, а также для предотвращения последствий от технических проблем, например, связанных с коротким замыканием, между ними имеется существенная разница как при проведении монтажных мероприятий, так и по принципу работы.

Основная причина, для чего нужно заземление, – это обеспечение безопасности человека при эксплуатации электроприборов.

В настоящее время актуальность этой проблемы значительно выросла и связана с тем, что электропотребление среднестатистического современного дома или квартиры существенно возросло, и в основном такой рост обеспечивает мощная бытовая техника.

В случае внештатной ситуации, например, при нарушении электроизоляции, коротком замыкании, человек, дотронувшийся к токопроводящим частям прибора, может избежать поражения током, так как за счет того, что сопротивление у людей выше, нежели у земли, электричество «пойдет по пути наименьшего сопротивления».

Также правильное заземление гарантирует безопасную и надежную работу электроприборов, так как за счет срабатывания в критических случаях устройств защитного отключения ток на прибор прекращает свое поступление.

Основным и принципиальным отличием между этими двумя видами защиты является и то, что для заземления используется отдельная линия (провод) для связи с «землей», а во втором таким проводником является рабочий ноль, и в этом главная опасность.

В нормальном состоянии защита обеспечивается, но при нарушении связи рабочего ноля с «землей» происходит замыкание контура, чреватое выводом прибора из эксплуатации, и главная опасность – поражение человека электрическим током при случайном контакте с токопроводящими элементами.

Не исключается и вероятность пожара, что особенно опасно для зданий, построенных из легковоспламеняющихся материалов. Таким образом, использование рабочего ноля для защитных электромероприятий нецелесообразно в силу его ненадежности.
Как самому правильно сделать заземление своего дома? Видео:

Заземление или зануление: что лучше сделать в частном доме?

Итак, следует учитывать принципиальные отличия одного вида защиты при планировании работ по защите электросети дома. Для заземления характерно наличие отдельного контура, который имеет надежное соединение по отдельному проводнику с электроприбором (точнее, его корпусом). Зануление основано на том, что в электросети имеются два вида проводников – ноль и фаза.

При стандартном для частного домостроения однофазном подключении в 220 В от трансформатора или электрического столба нулевой провод только один и имеет связь с землей. При трехфазном питании ноль является нейтралью, но также его выход на землю располагается в месте трансформаторной будки или столба.

Кроме конструктивных отличий, существует разница и по обеспечению безопасности: в случае наличия заземления ток будет уходить в землю, а при занулении возможны варианты, зависящие часто от сиюминутной обстановки.

Например, если при занулении прибора возникает пробой фазы, то результатом является короткое замыкание и как следствие – срабатывание УЗО (устройства защитного отключения) или выход из строя предохранителей.

Для человека в этом опасности нет никакой, но только до того момента, пока обеспечивается надежная связь ноля с землей.

Таким образом, с целью защиты техники более надежным является зануление приборов, но для обеспечения безопасности человека и снижения угрозы возникновения пожара в результате проблем с эксплуатацией электросети альтернативы заземлению нет. Кроме того, надо учитывать, что недопустимой является не только подмена понятий, но и объединение этих двух видов защиты в одном приборе или системе.

Рассматривать возможность выполнения зануления можно жителям многоквартирных домов из-за конструктивных сложностей с монтажом заземления.

Кроме того, зануление наиболее часто используется на производстве для защиты станков и другой техники, но в этом случае существует надежный контроль за безопасностью работы с ними.

Что называется защитным заземлением, а что рабочим?

Заземление как мера обеспечения безопасности при использовании различных видов электроприборов делится на защитное и рабочее, кроме того, особняком стоит и молниезащита, подключать которую с землей необходимо с помощью отдельного контура. Использование общего заземления не рекомендуется, так как в этом случае при попадании молнии на громоотвод электричество будет вынужденно пройти через дом.

Чаще всего это происходит незаметно, но при возникновении внештатной ситуации возможен пожар и другие негативные последствия. Учитывая основную функцию заземления – обеспечение безопасности, теряется смысл таких мероприятий.

Основным отличием защитного заземления от рабочего является то, что оно представляет собой преднамеренное обеспечение электрического соединения с землей (или иными нетоковедущими элементами). И, как уже указывалось выше, его основная функция состоит в защите от возможного поражения человека током.

А вот то, что называется рабочим заземлением, имеет принципиальное отличие, заключающееся в том, что преднамеренно с землей соединяется не прибор в целом, а его отдельные элементы, например, обмотки трансформатора или генератора и других приборов.

То есть соединяются несколько точек одновременно. Исходя из этого определяется и основное значение рабочего заземления – гарантия нормальной и безопасной работы оборудования, особенно точного, для которого любые критические моменты могут стать фатальными.

Непосредственно соединение производится между заземляемыми точками и заземлителем, допускает использование вспомогательных монтажных элементов: резисторов, предохранителей и т. д.

Конечно, выбор защиты – вопрос весьма ответственный, и его вид определяется исходя из особенностей электросети дома, разнообразия используемых приборов, конструктивных особенностей строения и т. д. Для большинства бытовых приборов в доме достаточным оказывается заземление с помощью евророзетки, один кабель которой имеет соединение с землей.

Но для стиральной или посудомоечной машины, микроволновой или конвекционной печи, а тем более для бойлера следует предусмотреть возможность использования рабочего типа заземления.

ТОП-10 ошибок монтажа заземляющего устройства, видео:

В каких случаях обязательно требуется проведение мероприятий по заземлению?

После того, как стало понятно, для чего нужно заземление, следует выяснить, когда и где оно применяется:

  • в однофазных сетях с переменным током и напряжением до 1 кВт и имеющих естественную изоляцию от земли;
  • с постоянным током в двухпроводных сетях, у которых имеется изоляция источника тока и средней точки обмотки;
  • в трехфазной сети с переменным током, с нейтралью и напряжением до 1 кВт;
  • при напряжении свыше 1 кВт – для сетей переменного и постоянного тока, с различными видами и режимами функционирования обмоток.

Для монтажа защитной или рабочей системы заземления используются специальные элементы – «заземлители», которые представлены в двух видах:

  • естественные – то есть любые токопроводящие элементы конструкции дома, коммуникаций, но обязательно имеющие непосредственное соприкосновение с землей. Но не допускается использовать в роли естественного заземлителя магистральные конструкции, представляющие опасность возгорания или взрыва, например, газовую трубу с этой целью использовать категорически нельзя.
  • искусственные – представляют собой конструкции, изготовленные из неокрашенного металла. В некоторых случаях для обеспечения антикоррозийной защиты можно использовать защитные составы, не снижающие их токопроводящую способность. Как вариант искусственного заземлителя можно считать специальный токопроводящий бетон.
При использовании искусственных заземлителей следует учитывать, что потребуется использовать металлические пластины или прутья для создания так называемой металлосвязи.

Она представляет собой соединение верхних концов заземлителей с помощью сварки в единый конструктивный элемент, который заводится непосредственно в дом, для чего и используется шина заземления, являющаяся завершающим элементом, необходимым для обеспечения цельности и жесткости контура.

Монтаж контура: подготовительный этап

Перед тем, как приступить к работам, потребуется выполнить схему и подготовить необходимые материалы и инструменты. Непосредственно сам контур заземления представляет собой объединенные в единую конструкцию две подсистемы: внешнюю и внутреннюю.

Первая состоит из заземлителей, объединенных металлической обвязкой.

Вторая, расположенная в доме, – это разветвленная сеть проводов, идущая от розеток или непосредственно от бытовых приборов, которые сходятся и подсоединяются к шине заземления, установленной в счетчике.

Внешнее заземление чаще всего выполняется в виде треугольника, стороны которого имеют длину от 1 до 2 м, оптимально – 1 м 20 см. Но можно использовать и линейную незамкнутую форму, в которой соединение верхних концов производится последовательно.

Однако данный вид, более безопасный и менее требовательный по выбору места для установки, имеет уязвимость – при нарушении последовательной связи токопроводящие способности конструкции снижаются. Допускается создание и других замкнутых схем расположения, но принципиального преимущества ни круглая, ни квадратная не предоставляют.

Для изготовления заземлителей используется уголок из металла с сечением 50х50 мм, прут или труба диаметром не менее 32 мм. Длина должна быть не менее 2 м, но надо учитывать глубину промерзания – то есть длина должна не менее чем на 300-400 мм ее превышать.

Для соединения верхних концов заземлителей потребуется металлическая полоса не менее 40 мм ширины, 4 мм толщины и длиной от 1 до 2 м. В некоторых случаях допускается использование других металлических изделий, например, металлического прута диаметром от 16 мм.

Для обеспечения ввода в дом потребуется металлическая конструкция, предпочтительно из нержавейки, длиной от контура до места ввода в дом. Также необходимо приобрести крепежные элементы – болты, хомуты и медный провод, сечение которого определяется сечением провода фазы, но не менее 4 мм2.

Потребуется инструмент для выполнения земляных работ: лопата, кувалда и т. д., а также необходимо подготовить сварочный аппарат (или пригласить для выполнения этой части работ специалиста), перфоратор, гаечные ключи.

Для резки металла нужна будет «болгарка» или иной инструмент, но при наличии предварительной схемы подготовить металлические элементы нужной длины можно прямо в строительном магазине.

Устройство внешнего контура

1. Перед тем как сделать заземление в частном доме, необходимо выбрать место под внешнюю часть заземляющего контура. Наиболее подходящие места, в которых практически отсутствует какое-либо передвижение людей, при этом его расположение должно быть максимально близко к дому, – оптимально 1 м.

Исключение возможности нахождения человека в месте расположения контура необходимо из-за того, что в случае срабатывания защиты это может иметь фатальные последствия.

Лучшие места – вдоль забора с тыльной стороны дома, под отмостками, но наиболее привлекательно – под статичными декоративными элементами, например, колоннами или садовыми скульптурами или просто огородить опасную зону, накрыть куполом и т. д.

Некоторую проблему представляют песочные грунты, для повышения токопроводности которых рекомендуется залить солевой раствор из расчета 100 г соли на 1 л воды под основание заземлителей, но у этого способа есть существенный недостаток – ускоренная коррозия металла, что в итоге приведет к уменьшению номинальной мощности контура.

В тех случаях, когда такая опасность полностью не исключается, следует подумать над устройством незамкнутого контура, например, в случае регулярных подтоплений участка талыми или паводковыми водами такой вариант более правильный.

2. Далее можно непосредственно приступать к выполнению земляных работ, а именно к подготовке треугольной (или иной) формы траншеи со сторонами 1,2 м (допустимый предел – от 1 до 2 м) и канавы, ведущей к дому. Глубина должна составлять в среднем 50-60-70 см.

3. После этого, используя подготовленный комплект заземления для частного дома, в соответствующие и предварительно обозначенные места с помощью кувалды вбиваются металлические элементы контура – заземлители на глубину, не менее 2 м.

4. После этого с помощью сварочного аппарата верхние концы соединяются металлическими полосами или прутом. Также с использованием сварки надежно прихватывается одна из вершин треугольника и конец металлического прута или пластин, ведущих к дому. Второй конец этого элемента подводится к дому.

Дальше с помощью болтового соединения подсоединяется кабель, ведущий из дома и протянутый сквозь отверстие в стене, выполненное с помощью перфоратора с буром соответствующего диаметра.

5. После выполнения этого этапа работ можно заняться засыпкой и трамбовкой траншей. и наружные работы можно считать завершенными – дальше предстоит выполнить подключение в доме.

Подключение контура к распределительному электрощиту

Для того чтобы контур начал работать, его необходимо подключить к распределительному щитку, расположенному в доме (в некоторых случаях вне дома, на внешней стороне здания). Для этого нужен медный одножильный провод, один конец которого уже подсоединен к контуру, а второй крепится на отдельной шине в распределительном электрощитке.

Этот объем работ самостоятельно можно выполнять при наличии достаточного опыта и знаний, в ином случае без помощи профессионала не обойтись, так как мнимая экономия может обернуться большими проблемами.

Также вместе со специалистом после подключения контура можно измерять сопротивление заземления, полученные значения которого будут свидетельствовать о степени работоспособности конструкции и ее возможностях по обеспечению безопасности эксплуатации электрических приборов.

Правила выбора металлической двери в новом доме. - здесь больше полезной информации.

С помощью прибора проверка проводится следующим образом:

  • сначала заглубляются два штыря в землю на глубину не менее 500-700 мм;
  • специальные провода прибора (они указаны в инструкции) подключаются одни к шине в распределительном электрощитке, другие соответственно к штырям;
  • показатель сопротивления, равный 4 Ом, свидетельствует, что работы по монтажу и подключению контура в электросети с напряжением 220 В выполнены верно и система полностью готова к эксплуатации.

Несмотря на то что алгоритм этой работы достаточно простой, проблема состоит в том, что для ее проведения требуется наличие мультиметра. Но без проверки обойтись нельзя, и произвести ее можно с помощью обычной лампы накаливания мощностью 100 Вт и патрона с длинными концами, один из которых подключается к заземлению, а второй к фазе на электрощитке.

Вас заинтересует эта статья - Лестницы на второй этаж в частном доме своими руками.

Результаты следует оценивать по степени накала лампочки: ярко – все отлично, контур справляется со своей функцией, тусклый свет будет свидетельствовать о том, что соединения и стыки обеспечивают слабый контакт и их следует переделать.

Если лампочку совсем не удалось включить, значит, контакт полностью отсутствует и надо искать причину и все переделывать. В этом случае контур абсолютно не рабочий.

Вместо заключения

Некоторых людей может интересовать вопрос, почему используется несколько (чаще всего три) заземлителя. Причина в том, что земля представляет собой проводник нелинейного типа, поэтому сопротивление в этом случае будет определяться площадью соприкосновения. А у одного элемента она совершенно недостаточная для надежной защиты.

Также при наличии нескольких заземлителей в промежутке между ними образуется так называемая потенциальная поверхность, которая превращается в дополнительный элемент системы. Но такая ситуация обеспечивается, если соблюдается определенное расстояние между заземлителями, которое, как указывалось выше, находится в промежутке от одного до двух метров.

Как самостоятельно выполнить заземление в частном доме: схема и советы

Современный дачный участок трудно представить без минимальных удобств, к числу которых относятся и электрификация. Для полноценного функционирования сети одного подключения мало. Для безопасности важно правильно заземлить ток. Эта процедура для дачи не отличается от заземления в частном доме. Сделать её несложно и своими руками.

Требования и технология заземления

Заземление в частном доме срабатывает в исключительных случаях, когда авария в сети обрывает нулевую фазу. Без заземляющего контура ток идёт на корпус бытовой техники и других подключённых приборов. В результате они выходят из строя или даже возгораются, а прикосновение к ним становится смертельно опасным. Риску подвергаются не только сами подключённые к сети устройства, а и расположенные рядом металлические коммуникации: трубы отопления, водопровод и т.п. Заземление отводит и «гасит» электричество в земле.

Внимание! К аварийным ситуациям относят скачки напряжения в сети при сбое на местной или распределяющей подстанции, при попадании молнии и пр.

Помимо этого заземление помогает в следующем:

  • Делает безопасным функционирование техники в условиях высокой влажности. Например, стиральных машин, водонагревателей в ванной комнате.
  • Снижает интенсивность высокочастотных помех магнитного поля, которые генерирует бытовая техника.
  • Сокращает шумовые помехи.
Схема: заземление в дачном доме

Заземление делят на две категории:

  1. Защитное. Подключенную к сети технику соединяют с грунтом, чтобы её оградить от утечки тока. Кроме бытовых приборов из ванной также советуют заземлять электроплиту и персональный компьютер.
  2. Рабочее. Защищает не от утечки электричества, а от разрушения изоляции при скачке напряжения. Это как раз и бывает при попадании в здание молнии.

В идеале напряжение нужно снимать со всех металлических приспособлений в доме (труб, ванной, открытой арматуры ж/б плит и пр.), а также с розеток. Современная техника может выпускаться с вилкой, которая имеет 3 жилы. Одна из них рассчитана на заземление. Установка подходящих розеток частично автоматизирует решение проблемы.

Простейшая схема подключения заземления

Наиболее популярная система заземления в частном доме или даче состоит из 3-х глубоко вкопанных в землю электродов и сварной конструкции из металла, которая при надобности отводит электричество. Такое количество электродов наделяет контур достаточной площадью, чтобы надёжно защитить дом среднего размера. Требования к схеме:

  • сварной каркас для дома выполняется из оцинкованной или лужёной меди;
  • высота электродов — в пределах 2-3 м;
  • электроды углубляют перпендикулярно земной поверхности;
  • между собой точки углубления должны образовать равнобедренный треугольник и соединяются теми же металлическими полосами, что используются в сварной конструкции;

  • интервал между электродами должен быть не менее 1,2 м, но слишком далеко размещать их нельзя — эффективность резко снизится.

Совет. Выбирая шаг между электродами, лучше всего остановиться на минимально допустимом — 1,2 м. Полученная площадь удобна для выполнения работ и считается наиболее эффективной.

Песчаный грунт уступает в проводимости тока другим типам почвы. В этом случае в скважины под каждый электрод следует залить раствор соли. Правда, такой приём несколько уменьшит мощность системы заземления. Причина в том, что металл будет интенсивнее подвергаться коррозии.

Как сделать заземление в загородном жилье

Для монтажа заземления в частном доме вам потребуются:

  • пластина из металла 40х4 мм;
  • уголок 50х50 мм длиною в 2-3 м.

Порядок работ:

  1. Сделайте расчёты, составьте чертёж, разметьте участок.
  2. Выкопайте траншею согласно разметке. Глубина — 50-70 см.
  3. По углам вкопайте металлический уголок на глубину, согласно технологии. Он и будет выполнять функции электродов. Оставьте верхушки над поверхностью. Между собой их следует соединить с помощью сварки полосой, которую затем надо проложить по траншее.
  4. Притяните электроды к дому стальным проводом.
  5. В точке распределения сети заземления по дому соедините металл болтами с обмоткой из медного провода. Распределите кабель по инженерной электрической сети.
  6. Засыпьте траншею землёй.

Разобраться в тонкостях процесса поможет видео. Перед запуском заземления проверьте надёжность при помощи омметра. Для загородного строения сопротивление должно быть не выше 30 Ом при напряжении 220в. В идеале прибор покажет 0. На деле такого вряд ли получится добиться, поэтому есть допустимые колебания показаний.

Совет. Если омметра у вас нет, проверьте работоспособность вашей сборки с помощью обычной лампочки 100 Вт. Соедините с фазой один из контактов. Второй присоедините к контуру. Тусклый свет лампы засвидетельствует слабое сопротивление в заземлении. Хорошая яркость говорит о том, что монтаж сделан правильно.

Никогда не используйте в качестве заземления трубы отопления или водопровода. Это рискованно! Помните, что работа с током сопряжена с особой опасностью. Чётко придерживайтесь технологии, техники безопасности и здравого смысла. В этом случае вы сможете смонтировать полноценную и работоспособную систему заземления в частном доме.

Как сделать заземление правильно: видео

Как правильно сделать заземление в частном доме по схеме контура


Грамотно продуманный заземляющий контур – характерный признак высококачественной и продуманной системы энергообеспечения. Его конструкция довольно примитивна, а вот практическая польза – бесценна. Для самостоятельного изготовления системы нужно совсем мало усилий, а правильное исполнение станет гарантией ее многолетней эксплуатации и вашей безопасности.

Вопрос №1: а нужно ли заземление в частном доме или коттедже?




Многие домовладельцы продолжают игнорировать элементарные правила электробезопасности. Аргументация таких лиц удивляет: раньше никто не делал заземляющих мероприятий, и ничего страшного не произошло. Во-первых, прежде не было такого количества бытовых приборов, во-вторых, появились документы, например, ПУЭ, в которых изложены основные требования по электробезопасности.

Пользуясь сетью, которая не имеет защиты от воздействия электротока, жители рискуют попасть в опасную для жизни ситуацию, даже если проводка в деревянном жилище выполнена безукоризненно. Изучая вопрос, нужно ли заземление в частном доме, следует отметить функции, которые оно выполняет:

  • Предохранение человека от поражения электрическим напряжением при касании к неисправному бытовому прибору.
  • Снижение уровня магнитных помех высокочастотного диапазона, излучаемых электрической сетью и бытовыми устройствами.
  • Обеспечение безопасной работы приборов, работающих в условиях повышенной влажности (бойлеры, стиральные машины и т.п.).
  • Снижение порога электромагнитного излучения сети, которое негативно влияет на самочувствие человека.

Нужно отметить, что защитный контур представляет собой неотъемлемый компонент системы молниезащиты. Также возможно его применение в конструкциях, отвечающих за недопущение импульсного перенапряжения.

Где разместить контур?

Чтобы заземление частного дома, сделанное своими руками, работало эффективно, важно определить месторасположение для установки заземляющих электродов, т.е. определить схему контура. Поскольку их длина довольно внушительна, то есть риск повреждения трасс коммуникаций. Поэтому в этом случае есть смысл ознакомиться с планами их прокладки в горадминистрации. Кроме этого существует несколько правил, которые не стоит отвергать:

  • Устанавливая место расположения электродов, обратите внимание на характеристики грунта. Если есть возможность ознакомиться с геоморфологическими отчетами местности, то для монтажа нужно выбирать как можно низкие точки верхнего водоупора.
  • Исследовать уровень нахождения грунтовых вод и отношение длины погружаемых электродов к нему. При наличии на даче, гараже или в доме вентилируемого подвала – воспользоваться этим фактом в полной мере и устроить контур на дне погреба.
  • Размещать детали контура следует не ближе 1 метра от фундамента.

В коттеджном строительстве в основном применяется система защиты TT, когда контур заземления изготовлен в индивидуальном порядке, а не от подстанции, как в TN-S-C. Такая конструкция весьма устойчива к повреждениям, но требует использования УЗО, без которого защита от поражения электротоком неэффективна.



Какие схемы контуров заземления для частного дома можно изготовить своими руками: ищем решение

На нынешний день свою практичность доказали две конструкции заземлителей:

  1. Замкнутого типа – система собрана в виде треугольника из металлических элементов. Основное преимущество заключается в надежности, поврежденная перемычка между электродами не влияет на работоспособность системы – она будет функционировать с другой стороны.
  2. Линейного типа – штыри устанавливаются в одну линию и соединяются последовательно металлической полосой. Недостаток в том, что повреждение перемычки влечет выход из строя всей системы.

Домовладельцам, интересующимся, как правильно сделать эффективное заземление в частном доме, специалисты рекомендуют делать систему по схеме «треугольник». Так как по сути, объем монтажных работ не отличается от линейного типа, но эффективность замкнутой системы делает ее предпочтительнее. Кроме этого, возможен и собственный вариант в виде квадрата или овала.

Сопротивление грунтов и методика расчета электродов

Передача потенциала в землю осуществляется по всей плоскости металлических электродов через частицы почвы и грунтовые воды. Такой принцип работает как при питающем напряжении 220 Вольт, так и в системах на 380 Вольт трехфазного типа. При сооружении конструкции учитываются многие факторы: от пористости грунта до уровня шероховатости металла.

За основу расчета сопротивления протеканию тока через электроды берутся таблицы удельного сопротивления почв и геоморфологиеский профиль. Профессионалы пользуются трудами Карякина Р.Н. «Нормы устройства сетей заземления», где предоставлены все данные для вычисления многих параметров. На практике подробный расчет редко когда выполняется. Нужных результатов добиваются методом увеличения длины электродов или же их числа.

В большинстве случаев применяются профили из стали с сечением не менее 80 мм², для «нержавейки» показатель чуть меньше – 60-70 мм². Для изготовления своими руками любых схем заземления в частном доме нужно применять угловую сталь, двутавр или тавр. Главное, чтобы сечение электрода не имело замкнутой формы и контактировало бы с грунтом всеми сторонами.



Инструмент и материалы

Для выполнения работ по организации заземляющего контура в загородном доме понадобится следующий инструмент:

  • Болгарка.
  • Кувалда 7-10 кг.
  • Штыковая лопата.
  • Комплект гаечных ключей.
  • Сварочный аппарат и электроды.
  • Битум или антикоррозийная краска.
  • Сварочная маска и рабочие рукавицы.

Конструкция контура построена на принципе равнобедренного треугольника, со сторонами 1,2 м. Чтобы контур заземления соответствовал техническим нормам, следует применить следующие материалы:

  • Уголки из металла 50х50 и длиной не менее 2 метров. Возможно приобретение комплектов из омедненной стали, например, Elmast.
  • Три полосы из металла 40х4 и длиной не менее 1,2 м, а также металлическая полоса с такими же параметрами, но длиной от места залегания контура до фундамента с загибом.
  • Медный провод сечением не менее 6 мм² для соединения ЗШ с электрическим щитом.
  • Болт М8 или М10.

Важно! Заземляющая линия должна увеличиваться в сечении по направлению от щита к контуру. Например, если от щитка идет 6 мм², то полоса должна быть минимально 10 мм², а электроды – не менее 20 мм².

Как правильно сделать заземление замкнутого типа в частном доме без помощи специалистов?

После этапа подготовительных работ наступает очередь монтажа. На первый взгляд, обычная задача забить заземлители в грунт может, как минимум, обернуться испорченным металлопрокатом. И все это по причине незнания технологии процесса.

Электроды перед забивкой важно грамотно заточить. Электромонтажники, которые имеют опыт, уже знают, как правильно сделать защитное заземление в частном доме — они рекомендуют делать острие со скосами 30-35°. От его края нужно отступить 40-45 мм и сделать спуск порядка 45-50°. Швеллер, двутавр или тавр могут иметь несколько скосов, прутья рекомендуется острить ковкой. Дальнейший процесс можно наблюдать на видео, он заключается в выполнении следующих переходов:

  • С помощью штыковой лопаты выкопать равностороннюю треугольную траншею со сторонами 1,2 метра, а также ров по направлению к строению для прокладки заземляющей шины. Глубина траншеи 50-70 см.
  • Для удобства забивки по углам треугольника можно пробурить лунки глубиной до 50 см.
  • При помощи кувалды или перфоратора с насадкой забить электроды, оставив над поверхностью дна канавы 20-30 см.
  • При помощи электросварки хорошо приварить металлические полосы к выступающим частям заземлителей.
  • Уложить полосу, соединяющую угол контура и фундамент строения, предварительно выгнув ее по профилю.
  • Приварить заземляющую шину к углу треугольника. Со стороны дома на полосу приварить болт для крепления медного провода.
  • Обработать места сварки антикоррозийной краской или битумом. Дать просохнуть краске и закопать канаву.

Проверка параметров заземляющего контура

Завершающей стадией в организации системы принято считать измерение сопротивления готового контура, ведь качественная защита нужна не только при использовании городской линии, но и при подключении резервного генератора электропитания. Этот этап укажет, насколько правильно сделано защитное заземление в частном доме, не допущены ли какие ошибки при монтаже.  Определить сопротивление можно несколькими способами:

  • При помощи электролампы на 220 Вольт, подключив один контакт к фазе, а другой – к заземляющей шине. Ярко горящая лампочка указывает на качественно работающую систему, тускло горящая – заставляет проверить надежность сварных швов.
  • При помощи грунтового мегаомметра, который измеряет сопротивление между элементами контура и контрольными электродами, забитыми в грунт на глубину в 15 и 20 метрах от заземления на глубину 50 см.
  • При помощи тестера в состоянии измерителя напряжения. Значения измерений «фаза-ноль» и «фаза-земля» не должны иметь значительной разницы (не более 10 единиц).

Как такового, обслуживания система защиты не требует, достаточно не допускать проведения земляных работ в районе контура и увлажнять вовремя грунт. Попадание агрессивных веществ также не допустимо, поскольку они сокращают срок службы конструкции до 2-3 лет.







Заземление частного дома своими руками

Для любого строения всегда делается заземление,будь-то многоэтажный жилой дом, общественное здание в городской застройке  или частный малоэтажный дом.

В частном строительстве,на коттеджах,на дачах и ,особенно,на участках садоводческих товариществ,этот важный аспект совсем упускается из виду.

Тем более,что заземление частного дома своими руками сделать достаточно просто.

В любом строении,будь то коттедж,садовый домик или баня имеется куча современных электрических приборов от мелких кухонных: чайник,плита,духовка,мультиварка и т.п., до крупных бытовых,типа:

  • стиральной машины,
  • водонагреватель,
  • камина,
  • котла,
  • банная каменка

Любой из электрических приборов может выйти из строя.Например,в случае повреждения изоляции в водонагревателе вода может быть под напряжением и тогда, при помывке посуды, вас начинает бить током….

Или в котле, при пробивке тенов на массу, возникает разность потенциалов и такая утечка тока опасна для человека.

И котел,и водонагреватель необходимо заземлять.

Как сделать заземление в частном доме своими руками:

  1. сделать контур заземления вне здания, к которому в дальнейшем будет выведен внутренний контур
  2. сделать контур заземления внутри здания,к которому будут подключены заземляющие проводники от каждого прибора
  3. стационарное электрическое оборудование дома с помощью заземляющего проводника подключить к внутреннему контуру заземления

Контур заземления делается в земле:

  1. выкапывается траншея глубиной 0,5м в виде равнобедренного треугольника со сторонами, желательно равными размерам вертикальных заземлителей,но не менее 1.2м
  2. забиваются в углах треугольника в землю три вертикальных заземлителя на глубину 2-3м. В качестве таких заземлителей используются или равнополочные уголки 50х50ммх4(5)мм,которые необходимо заострить,чтобы они легче заходили в грунт. Можно  арматуру Д16мм или трубу диаметром не менее 32мм (согласно ПУЭ)
  3. вертикальные заземлители соединяются между собой горизонтальными заземлителями-полосой сечением не менее 160 мм2(40х4мм,хотя в ПУЭ минимальное сечение 100 мм2) с помощью сварки
  4. от вертикального контура  в здание через стену вводится заземляющий проводник сечением  100 мм2 (например,полоса(шинка) 20х5мм). Можно применять арматуру Д10мм.
  5. все засыпается обратно землей

Размеры заземлителей и заземляющих проводников согласно ПУЭ главы 1.7 «Заземление и защитные меры электробезопасности»:

Размеры вертикальных и горизонтальных заземлителей,согласно ПУЭ

Во влажных грунтах достаточно заглубиться вертикальными штырями(заземлителями) на 1,5-2м,  а вот в  сухих грунтах придется  «копать глубже».

В результате в контуре заземления должно быть не более 4 Ом

Устройство заземления в доме в 2-х вариантах:

  1. можно подсоединить горизонтальный заземляющий проводник от внешнего контура к распределительному шкафу,а уж все остальное оборудование подключать к шкафу трехжильным кабелем,в котором желтая жила с полоской предназначена  для  заземления.
  2. можно провести горизонтальный заземлитель(полоса 50х2 мм) по стенам всего дома и к нему уже подсоединять все оборудование. Так делалось раньше,когда не использовались трехжильные кабели. И сейчас эту схему применяют в общественных и производственных зданиях,где очень много приборов и оборудования.

В частном доме проще всего применять трехжильный кабель.Если уж этого не сделано сразу,тогда нужно заземление делать  отдельным медным проводом.

Для надежности дополнительно желательно отдельным медным проводом заземлять металлические корпуса оборудования и приборов.

В щитке(шкафу) нулевой провод и провод заземления нужно соединить перемычкой,что дает дополнительную гарантию безопасности.Детали соединения чисто монтажные: лучше использовать две шинки и соединить медным проводом на 16мм2.

Приборы,работающие во влажных помещениях и работающие с водой,такие ,как водоподогреватель, должны подключаться через УЗО.

В таком строение ,как отдельно стоящая  баня,которое не считается капитальным,но является по пожарным нормам более опасным сооружением ,чем кирпичный дом(в бане соединены и огонь и вода),желательно  заземлить все подряд электрические приборы,потому что приборам и оборудованию (электрическая каменка,водоподогреватель) приходится работать в среде не только с повышенной влажностью,но  и высокой температурой.

Заземление частного дома своими руками необходимо сделать сразу же,как только вы подключили дом к электричеству и, поставили распределительный шкафчик.

Что такое заземление грузовиков и вагонов и зачем они нужны?

Статическое электричество

В холодные и сухие дни, когда вы идете по ковру, чтобы открыть входную дверь, может возникнуть искра, прыгающая между рукой и дверной ручкой. Это высвобождение электричества происходит из-за накопления статического электричества в теле человека, которое может достигать 10-15 кВ (киловольт). Разряд с таким напряжением может составлять всего 20-30 мДж (миллиДжоуль), что значительно превышает пороговое значение для воспламенения пропана, паров бензина или даже мелких частиц пыли.

Заземление грузовиков | Заземление вагона

Когда грузовики или поезда загружают и разгружают жидкости и сухие материалы, при передаче этих материалов возникает трение, создавая статическое электричество. Уровень заряда выше для слабопроводящих растворителей, протекающих через пластиковые трубки. Кроме того, высокая скорость потока или большое количество пузырьков воздуха, протекающих через трубку, могут усилить статическое электричество. Автоцистерны, загружающие пропан, газ или легковоспламеняющиеся жидкости, могут накапливать достаточно статического электричества, чтобы испустить 2250 миллиДжоулей.Для воспламенения пропана требуется всего 26 миллиджоулей, а для паров бензина - 24.


Электрификация потока

Когда жидкие или сухие сыпучие материалы проходят по трубе с высокой скоростью потока, как это обычно происходит при погрузке и разгрузке жидкостей из грузовиков и поездов, электростатический заряд текущего продукта генерирует статическое электричество. Большое количество пузырьков воздуха и повышенная скорость потока могут усилить статическое электричество.

A: заряд, который движется вместе с потоком продукта
B: заряд, который закреплен на твердой поверхности и не может перемещаться

При перемещении материалов генерируется статическое электричество.

Наполнение, дозирование, транспортировка и опрокидывание материалов в транспортные средства или сосуды генерируют статическое электричество просто за счет движения обрабатываемого или обрабатываемого материала. Статическое электричество может воспламениться, если судно или транспортное средство не заземлено должным образом.

  1. Без надлежащего заземления - При погрузке сыпучих или жидких продуктов движущийся материал создает трение, и на поверхности транспортного средства накапливается электростатический заряд. Это скопление увеличивает риск статической искры и источника воспламенения.
  2. Статический разряд при правильном заземлении - При правильном заземлении электростатический заряд имеет путь к земле, предотвращая накопление заряда.
Накопление статического электричества
ЖИДКОСТИ
Накопление статического заряда
ПОРОШОК
Бензол PTFE
Дизель Полиэтилен
Бензин Полиэтилен
Бензин Дерево
Сырой / газовый конденсат Полиуретан
Реактивное топливо ПВХ
Керосин Пирекс
Толуол Неопрен
Ксилол Нейлон
Гексан Полипропилен
Гептан Полистирол

Возгорание материала при погрузке грузовика без надлежащего заземления


Что такое заземление (также известное как заземление)?

Все вещи хотят нейтрализовать, поэтому, когда в объекте накапливается заряд (положительный или отрицательный), этот избыточный заряд будет искать путь наименьшего сопротивления, чтобы стать нейтральным. Заземление (или заземление) соединяет этот объект с землей и разряжает любое накопленное напряжение. Почему земля? Поскольку Земля такая большая, она может легко поглотить и нейтрализовать любой заряд.

Воздух, протекающий над поверхностью объекта, или жидкости, протекающие по трубе во время погрузки и разгрузки транспортных средств, создают заряд. Для разряда этого напряжения автомобиль должен быть подключен к земле через медный или стальной провод, прикрепленный к электроду в земле. Слишком длинные линии могут иметь достаточное сопротивление для предотвращения полного рассеивания статического электричества, будут искать более короткий путь, перепрыгивая через промежутки в оборудовании, создавая искру или источник воспламенения горючих газов.И NFPA, и API рекомендуют, чтобы сопротивление этих линий составляло не более 10 Ом от конца до конца.

Что такое склеивание?

Связывание - это соединение двух проводящих объектов вместе, при этом каждый объект сохраняет одинаковый электрический заряд. Если один объект накапливает заряд, может возникнуть искра, когда этот заряд пытается нейтрализовать себя, перепрыгивая через промежуток с другим проводящим объектом.

Вагоны и цистерны состоят из множества деталей, металлических и прочих. Чтобы снять статическое электричество, все части должны быть соединены - скреплены - таким образом, чтобы электричество могло беспрепятственно проходить через каждый объект на землю.Это предотвращает переход одной детали в другую, даже если они не соприкасаются, точно так же, как заряженная рука на дверной ручке получает поразительный результат. Эта искра возникла за наносекунды до контакта между ними, когда заряд прыгнул по воздуху.


Линия заземления грузовика

Заземление автоцистерны (заземление)

Процедура погрузки во время переездов включает в себя подключение грузовика к земле (заземление) водителем перед любыми другими операциями. В системе заземления грузовика должны быть цепи, предотвращающие передачу топлива, если заземление не выполнено. Обычно погрузочная эстакада имеет систему заземления, которая подключается к грузовику.

Заземление вагона (заземление)

Пути, по которым движутся вагоны, имеют собственную систему заземления. Колеса в сборе имеют контакты "металл-металл", поэтому они всегда заземлены. Но многие железнодорожные вагоны имеют колесные подшипники, которые не проводят ток, что делает остальную часть вагона электрически изолированной. Как и в случае с грузовиком, при загрузке или разгрузке железнодорожных вагонов операторы будут использовать системы заземления вагонов для снятия статического электричества.

Износостойкие прокладки на литой каретке также изолируют сборку от бака и фитинга, поэтому процедура требует заземления цистерны. погрузочно-разгрузочная эстакада во время переездов.Опять же, система должна иметь отказоустойчивую схему, которая отключает перекачку топлива в случае потери заземления.


Решения SafeRack для заземления, переполнения и мониторинга

При работе с нефтехимическими или другими горючими жидкостями безопасность невозможно переоценить. Важно принять все меры предосторожности, чтобы избежать несчастных случаев, и SafeRack упрощает это. Наши отраслевые эксперты и наши технологически передовые системы защиты от перелива и проверки грунта помогают повысить безопасность и производительность.И мы можем помочь вам выбрать и установить электронное стоечное оборудование для точного и надежного мониторинга независимо от потребностей вашего вагона или цистерны.


Подробнее о безопасности автоцистерн

Около 25% всех грузов, перевозимых в США, перевозится в автоцистернах, причем почти половину из них составляют легковоспламеняющиеся жидкости, которые необходимо перевозить на транспортных средствах и выгружать из них (5 основных грузовых эстакад ). При таком большом количестве опасных грузов на дорогах страны и при том, что автомобили проезжают под автоцистернами, не редкость, почему так мало бедствий?
Прочтите обо всех устройствах безопасности для автоцистерн.

Шокирующая правда о заземляющих проводниках электродов

Выполняли ли вы какие-либо работы по обслуживанию в последнее время и заметили искру, когда вы подключаете или повторно подключаете провод заземляющего электрода к заземляющему стержню того, что выглядело как совершенно нормальный электрический сервис? Вы когда-нибудь отсоединяли провод заземляющего электрода от водопровода и получали удар током? Вы когда-нибудь замечали искрение или искрение на незакрепленном проводе заземляющего электрода в хозяйственной постройке, который подключен к отдельному заземляющему стержню? Если вы ответили «да» на любой из этих вопросов, скорее всего, причина в токах в проводе заземляющего электрода.

Хотя электрики часто связывают эти явления с «фантомными» токами или каким-то таинственным фазовым дисбалансом, причиной этого обычно является совсем другой источник. Часто проводники заземляющего электрода регулярно пропускают ток. Многие электрики предполагают, что ток в проводе заземляющего электрода может быть только во время неисправности. Это предположение обычно основывается на определениях, представленных в ст. 250 NEC, в частности, толкования и неправильные толкования 250.2.

Требования 250.2 говорят нам, что эффективный путь тока замыкания на землю - это: «Преднамеренно сконструированный постоянный токопроводящий путь с низким импедансом, спроектированный и предназначенный для пропускания тока в условиях замыкания на землю от точки замыкания на землю в системе электропроводки. к источнику электропитания, что облегчает работу устройства защиты от сверхтоков или детекторов замыкания на землю в системах с заземлением с высоким сопротивлением ».

Хотя этот раздел Кодекса четко описывает функцию надлежащего соединения, особенно для низковольтных систем, использование слова «земля» в определении иногда создает впечатление, что провод заземляющего электрода является частью пути устранения неисправностей, и что токи носят временный характер, продолжаются только до тех пор, пока устройство защиты от сверхтока не размыкает цепь. Исходя из этого предположения и на основании этой неправильной интерпретации, многие электрики предполагают, что в правильно функционирующей электрической системе токи в проводниках заземляющих электродов присутствуют только во время неисправностей - и только в течение очень короткого времени. Хотя дальнейшее изучение 250,4 (A) (5) должно прояснить, что землю не следует рассматривать как эффективный путь тока замыкания на землю, заблуждения сохраняются.

Корпус открытой нейтрали. В правильно функционирующей электрической системе нейтральный проводник несет ток дисбаланса системы.Для однофазной системы дисбаланс - это разница между токами в двух «горячих» ветвях трансформатора. Для 3-фазной системы ток нейтрали - это дисбаланс между всеми тремя горячими фазами. Чтобы прояснить этот момент, давайте рассмотрим пример, начав с обзора однофазной системы на 120/240 В.

Неуравновешенный ток должен вернуться через нейтральный провод обратно к трансформатору. Но если эта нейтраль разомкнута, ток дисбаланса будет искать другие пути, чтобы вернуться к нейтрали трансформатора. На главном сервисе нейтраль и земля подключаются через главную перемычку. Если путь заземления имеет достаточно низкое сопротивление, он может оказаться удовлетворительным обратным путем, и ток дисбаланса пройдет через основную перемычку заземления в заземляющий электрод. Поскольку нейтраль трансформатора заземлена в электросети, и поскольку основная перемычка соединяет нейтраль и заземляющий провод в рабочем состоянии, в соответствии с требованиями NEC, путь заземления обеспечивает полный возврат тока дисбаланса.

Часто первым ключом к поиску открытой нейтрали в вашей системе является измерение разности потенциалов при различных нагрузках в здании. При отсутствии нейтрального проводника (или обратного пути с высоким сопротивлением) ток дисбаланса не может вернуться обратно к источнику. Когда нейтраль разомкнута и обратного пути нет, вся система становится системой с последовательным напряжением 240 В. В случае разомкнутой нейтрали, когда путь заземления имеет высокое сопротивление, разомкнутая нейтраль становится очевидной как разность напряжений между фазами. В случае открытой нейтрали с заземлением с низким сопротивлением открытая нейтраль может никогда не быть обнаружена. Токи могут продолжать свой путь в течение многих лет, пока ничего не подозревающий человек не откроет цепь заземления, потенциально подвергая его опасности.

Как правило, во время проекта модернизации службы вы, вероятно, отключите старый провод заземляющего электрода и замените его новым проводом, размер которого соответствует требованиям обновленной службы и новым требованиям к допустимой нагрузке. Вы также можете отсоединить провод заземляющего электрода во время обычных ремонтных работ или технического обслуживания электрической системы.Именно на этом этапе рабочего процесса вы можете подвергнуться опасному или потенциально смертельному удару ( Рис. 1 на странице C14).

Путь наименьшего сопротивления. Все мы в электрической промышленности привыкли к фразе «ток проходит по пути наименьшего сопротивления». Но так ли это на самом деле? Некоторые люди приходят к выводу, что при наличии нескольких путей протекания тока ток только протекает по пути наименьшего сопротивления. Однако более точное описание тока, протекающего обратно к источнику, заключается в том, что большая часть тока проходит по пути наименьшего сопротивления, а меньший ток течет по путям с более высоким сопротивлением ( Рис. 2 на странице C16). При наличии нескольких обратных путей к источнику ток будет проходить по всем путям, чтобы достичь пункта назначения, при этом большая часть тока протекает по пути наименьшего сопротивления.

Практически каждая электрическая система имеет несколько заземляющих электродов; заземляющие стержни, водопроводные трубы, строительная сталь и т. д., с проводником заземляющего электрода к каждому. Служба с несколькими проводниками заземляющего электрода, которые имеют более высокое сопротивление на одном из проводов и небольшой или вообще не измеряемый ток в нем, может все еще иметь значительный ток в других проводниках заземляющего электрода. Следовательно, измерение тока в проводе, идущем к заземляющему стержню, и подтверждение его безопасности не означает, что есть безопасный уровень тока в проводе, идущем к водопроводу.

Проблема вашего соседа теперь ваша проблема. Давайте посмотрим на другой пример. На этот раз вы работаете в здании или в доме, и вы уверены, что все в порядке. Смотришь на проводников служебного входа - разрывов не видишь. Все в хорошем состоянии, включая нейтральный провод и все соединения нейтрали. Вы убеждены, что, поскольку не было жалоб на колебания напряжения или какие-либо другие признаки разомкнутой нейтрали, проблемы с нейтралью в этом здании не существует.Вы даже доходите до измерения тока в нейтрали и убеждаете себя, что, поскольку в нейтральном проводе есть ток, не может быть открытой нейтрали. Это избавляет вас от опасений открыть проводники заземляющего электрода. Это безопасное предположение?

Даже если в здании, над которым вы работаете, может быть полностью непрерывная нейтраль, обратная к трансформатору, соседний дом или здание где-то поблизости может иметь открытую нейтраль. Если между зданием, в котором вы работаете, и зданием с разомкнутой нейтралью есть какой-то токопроводящий путь, ток может вернуться через этот путь. Металлическая водопроводная труба - хороший пример такого соединения. Ток может проходить «вверх» через заземляющий стержень или водопроводную трубу в здание, над которым вы работаете, из-за открытой нейтрали в соседнем здании. Рисунок 3 на странице C16 иллюстрирует это состояние. Металлическая водопроводная труба, обычная для зданий, имеет такое низкое сопротивление, что в здании с открытой нейтралью может не быть очевидным наличие проблемы. Ток выходит из здания с открытой нейтралью по металлическим трубам и возвращается обратно через проводники заземляющих электродов в вашем здании.Любой заземленный токопроводящий путь между зданиями может служить обратным путем для тока в здании с открытой нейтралью.

Заземленная коаксиальная оплетка в оболочке кабельного телевидения может также служить в качестве пути возврата тока дисбаланса нейтрали из здания с открытой нейтралью ( Рис. 4 ). Системы кабельного телевидения должны быть заземлены при входе в помещения согласно ст. 680 NEC. Поскольку соединительные блоки кабельного телевидения обычно заземляются непосредственно на те же заземляющие электроды, которые использует электрическая служба (или у них есть свой собственный отдельный заземляющий электрод, и этот электрод соединяется с заземляющим электродом электрической системы), это может стать обратным путем.Однако такая ситуация встречается довольно редко, так как обратный ток приводит к пережиганию коаксиального кабеля). Тем не менее, он все еще может существовать и создавать опасность.

Ток идет или уходит? Итак, теперь вы убедились, что в проводнике заземляющего электрода может протекать ток. В следующий раз, когда вы будете на работе, с помощью амперметра измерьте ток в заземляющем электрическом проводе, прежде чем размыкать это соединение. Если вы измеряете ток, как узнать, происходит ли это из-за того, что ток идет «вниз» в землю в этом здании, или ток идет вверх через провод заземляющего электрода в вашем здании и возвращается обратно к источнику через нейтраль?

К сожалению, установка амперметра на проводник только докажет, что в проводнике течет ток. Он не сообщает вам направление этого течения. Вы должны использовать закон Кирхгофа, чтобы определить направление тока. Закон Кирхгофа гласит, что все токи, входящие в соединение, равны токам, выходящим из соединения. Проще говоря, все токи должны уравновешиваться. Давайте рассмотрим пару примеров для пояснения.

Пример № 1. Вы работаете с однофазной сетью на 120/240 В. Вы измеряете 11А в черном проводе на главной сервисной панели. Вы измеряете 5А в красном проводе на главной сервисной панели.В однофазной сети ток нейтрали - это разница между двумя ножками трансформатора, которая в данном случае составляет 6 А. Следовательно, если вы измеряете 6 А в проводе заземляющего электрода и 0 А в нейтральном служебном входном проводе, вы можете быть относительно уверены, что нейтраль разомкнута, и ваше здание сбрасывает ток в альтернативный обратный путь (то есть в заземляющий электрод).

Пример № 2. Вы работаете с однофазной сетью на 120/240 В. Вы измеряете 11А в черном проводе на главной сервисной панели. Вы измеряете 5А в красном проводе на главной сервисной панели. Как и в первом примере, ток нейтрали будет разницей между двумя ножками трансформатора, которая составляет 6А. Однако на этот раз вы измеряете 8А в проводе заземляющего электрода. Как это может быть? Может ли система, над которой вы работаете, сбрасывать в землю больше тока, чем ток дисбаланса системы? Есть ли дополнительный фантомный ток 2А? Когда вы измеряете ток в нейтрали, вы обнаруживаете 14 А.Теперь вы действительно запутались. Применяя закон Кирхгофа к схеме, вы быстро понимаете, что 6А дисбаланса тока от системы, над которой вы работаете, объединяются с 8А, поступающим в эту систему откуда-то еще.

Заключительные мысли. Нейтральный ток вернется к источнику любым возможным способом. Этот обратный путь может проходить через проводник или соединение, которое вам может показаться маловероятным, например провод заземляющего электрода.

Поскольку электрические сети в некоторых районах страны устарели - и вероятность наличия открытой нейтрали более вероятна, а также в районах с высокой плотностью населения, где может существовать хотя бы одна открытая нейтраль, - токи нейтрали ищут пути возврата через то, что можно рассматривать нетрадиционные средства становятся более вероятными. В любом и во всех случаях опасность поражения электрическим током может существовать со всеми электрическими проводниками, включая проводники заземляющих электродов.

Осолинец - частный инженер-консультант из Уоррена, штат Нью-Джерси. Он имеет лицензию профессионального инженера и подрядчика по электротехнике в штате Нью-Джерси.

На что следует обратить внимание

  • Никогда не предполагайте, что провод заземляющего электрода «мертв», а это возможно.

  • Отсутствие тока в одном из проводов заземляющего электрода не означает, что где-то в системе отсутствует ток заземляющего электрода.Обработайте все точки подключения заземляющих электродов индивидуально.

  • Всегда предполагайте, что провод заземляющего электрода «горячий», и обращайтесь с ним как с таковым, пока не будет доказано обратное.

  • Даже несмотря на то, что система, над которой вы работаете, может работать правильно и иметь хорошую нейтраль, опасное состояние все же может существовать, если в соседнем здании есть открытая нейтраль.

  • Даже если главный автоматический выключатель в здании, в котором вы работаете, разомкнут, до тех пор, пока нейтраль обеспечивает путь для этого несбалансированного тока, ток может течь вверх через заземляющие электроды и обратно через нейтраль.

  • Ток может поступать в систему, над которой вы работаете, из локальной неисправной системы.

  • Нейтраль в здании, над которым вы работаете, рассчитана на собственную службу, а не на дополнительный ток от другой службы. Если в соседнем здании есть обрыв или неисправная нейтраль, это может повлиять на систему, над которой вы работаете.

Субпанели: когда заземление и нейтраль должны быть разделены

Когда следует разделить заземляющий и нейтральный провода на дополнительной панели? По-разному.

Во-первых, что такое субпанель? По-моему, субпанель - это электрическая панель, подключенная к сервисному оборудованию, которая более известна как главная панель. Для продолжительного обсуждения определения субпанелей ознакомьтесь со статьей Брюса Баркера 2009 года о субпанелях в ASHI Reporter.

Далее, что за дело с соединением земли и нейтрали вместе? По-моему, если земли и нейтрали соединить вместе на субпанели, у них не будет отдельных путей обратно к сервисному оборудованию.Это означает, что у вас будет ток на заземляющем проводе, что может быть плохой новостью для всех, кто работает в цепи. Для подробного обсуждения этого, посмотрите сообщение в блоге Чарльза Буэлла и видео о связях и нейтралах вместе на субпанелях.

Pre-2008

Вплоть до версии Национального электрического кодекса 2008 г. существовало два способа подключения субпанели.

Первый был с четырехпроводной подачей; два горячих, нейтральный и заземленный.Земля и нейтраль были изолированы, чтобы обеспечить отдельные пути к панели.

Еще один способ подключения субпанели - трехпроводная подача; две точки доступа и нейтраль, с заземлением и нейтралью, соединенными вместе на дополнительной панели. В этом случае заземление и нейтраль должны быть соединены вместе . Однако для этого метода было несколько правил. Это было разрешено только в отдельно стоящих зданиях, и в отдельно стоящем здании должна была быть собственная система заземляющих электродов.Кроме того, в каждом здании не может быть никаких непрерывных металлических путей, соединенных с системой заземления.

2008 и после

Начиная с Национального электротехнического кодекса 2008 года, единственным приемлемым способом подключения субпанели является четырехпроводная подача. Два горячих, один заземляющий и один нейтральный провод. Земли и нейтрали должны быть изолированы. Две иллюстрации ниже, любезно предоставленные замечательными людьми из CodeCheck (авторское право © 2018), иллюстрируют разницу между сервисной панелью и субпанелью.Нажмите на любую из них, чтобы увеличить версию.

Короче говоря, это не всегда неправильная установка, если заземление и нейтраль соединены вместе на дополнительной панели. Это зависит от того, когда он был установлен и что еще происходит.

Автор: Рубен Зальцман , Structure Tech Home Inspections

Предыдущее сообщение
Вопросы и ответы: должен ли воздухообменник быть включен или выключен во время проверки на радон?
Новое сообщение
Файлы с ошибками при осмотре дома: наводнение

Нейтральная система - с одним или несколькими заземлениями?

Система нейтрали

В системе распределения трехфазная нагрузка несимметрична и нелинейна, поэтому нейтраль играет очень важную роль в системе распределения.Как правило, распределительные сети эксплуатируются в несбалансированной конфигурации и обслуживают потребителей.

Нейтраль - одно- или многозаземленное? (Фото WM Dyer Electrical Contractors)

Это вызывает прохождение тока через нейтральный провод и падение напряжения на нейтральном проводе. Неуравновешенная нагрузка и чрезмерный ток в нейтральном проводе - одна из проблем в трехфазных четырехпроводных распределительных системах, которая вызывает падение напряжения в нейтральном проводе и создает проблемы для клиентов.

Наличие напряжения заземления нейтрали приводит к разбалансировке трехфазных напряжений для трехфазных потребителей и снижению фазного напряжения на нейтральное для однофазных потребителей.

Трехфазное четырехпроводное соединение с заземлением широко используется в современных системах распределения электроэнергии из-за более низких затрат на установку и более высокой чувствительности защиты от короткого замыкания, чем трехфазное трехпроводное соединение.

Нейтрали играют важную роль в обеспечении качества электроэнергии и безопасности.Система с несколькими заземленными нейтралью является преобладающей системой распределения электроэнергии, используемой в Соединенных Штатах.

Он позволяет бесконтрольно протекать по земле электрическому току без ограничения, создавая потенциальный вред для населения и животных, вызывая поражение электрическим током, и считается ответственным за необнаруженные поражения электрическим током.

Защитное заземление, используемое в приложениях низкого напряжения 600 В и ниже, будет описано и использовано для объяснения опасностей, связанных с современной распределительной системой с несколькими заземленными нейтралью, используемой в Соединенных Штатах.Это позволит читателю увидеть параллели между безопасной распределительной системой низкого напряжения и опасной распределительной системой среднего напряжения с заземленной нейтралью.

Причины развития трехфазных, четырехпроводных, многозаземленных систем связаны с сочетанием соображений безопасности и экономики. Трехфазная, четырехпроводная конструкция с несколькими заземлениями успешно используется в течение многих лет и хорошо задокументирована в стандартах, включая Национальный электротехнический кодекс (NEC).Крайне важно принять решение о внедрении системы многозаземленной нейтрали, чтобы «сэкономить деньги» за счет внедрения системы распределения электроэнергии с заземленной нейтралью в ущерб общественной безопасности.

Система с несколькими заземленными нейтралью (MEN)

Трехфазная четырехпроводная нейтраль с несколькими заземлениями

На рисунке слева показаны системы с несколькими заземленными нейтралью, которые обычно используются в электроэнергетических компаниях Северной Америки. Реактор заземления нейтрали используется некоторыми коммунальными предприятиями для уменьшения доступного тока замыкания на землю, в то же время поддерживая эффективно заземленную систему.

Система заземления с множественной заземленной нейтралью (MEN) - это система, в которой нейтральный провод низкого напряжения используется в качестве обратного пути с низким сопротивлением для токов короткого замыкания, и где повышение его потенциала поддерживается низким за счет подключения к земле с локации по длине. Нейтральный проводник заземляется на распределительном трансформаторе, на каждой установке потребителя и на определенных опорах или подземных столбах. Сопротивление между нейтральным проводом распределительной системы и землей не должно превышать 10 Ом в любом месте.

NEC, статья 250, часть X Заземление систем и цепей 1 кВ и выше (высокое напряжение)

  1. Многократное заземление: Нейтраль жестко заземленной нейтральной системы разрешается заземлять более чем в одной точке.
  2. Заземленный нейтральный проводник: заземляйте каждый трансформатор, заземляйте с интервалом 400 м или меньше, заземляйте экранированные кабели в местах, подверженных контакту с персоналом.

Одинарная заземленная нейтраль

Трехфазная четырехпроводная одиночная нейтраль с заземлением

На рисунке слева показана одиночная заземленная нейтраль, которая отличается от системы с несколькими заземлениями.На рисунке показано, что нейтраль также подключена к земле, но нейтральный провод проходит вместе с фазными проводниками. Конфигурация, показанная на рисунке, позволяет размещать электрические нагрузки и трансформаторы между любыми из трех фазных проводов, между фазой и / или фазой с нейтралью.

Это соединение между фазой и нейтралью заставит электрический ток течь через нейтраль обратно к трансформатору. Пока это электрическое соединение приемлемо, если нейтраль изолирована или рассматривается как потенциально находящаяся под напряжением, но в будущем будут внесены изменения, которые отрицательно скажутся на безопасности людей и животных.

Заземление обычно располагается на распределительной подстанции. Это может показаться незначительным, но различия значительны.

Преимущества систем с несколькими заземленными нейтралью

(1) Оптимизация размера разрядника для защиты от перенапряжения:

  • Ограничители перенапряжения применяются в энергосистеме на основе межфазного тока. напряжение земли при нормальных и ненормальных условиях. В условиях замыкания на землю линейное напряжение может увеличиваться до 1.73 на блок на двоих, в исправном состоянии.
  • Применение разрядников для защиты от перенапряжений в энергосистеме зависит от эффективности заземления системы. Состояние перенапряжения, которое может возникнуть во время замыкания на землю, можно минимизировать, поддерживая низкий импеданс нулевой последовательности. Поэтому оптимизация размеров ограничителей перенапряжения в системе зависит от заземления системы.
  • Эффективно заземленная система питания позволяет использовать ограничитель перенапряжения с более низким номиналом. Ограничитель перенапряжения с более низким номиналом обеспечивает лучшую защиту от перенапряжения при меньших затратах.Эффективно заземленная система может быть создана только с использованием многозаземленной нейтрали правильного размера.
  • С системой с одной заземленной нейтралью, требуется использование разрядников с номинальным линейным напряжением. Это увеличивает стоимость ОПН и в то же время снижает защиту, обеспечиваемую ОПН. Кроме того, если нейтраль четвертого провода не заземлена, рекомендуется разместить разрядники для защиты от перенапряжений в соответствующих местах на этом проводе.

(2) Импеданс нулевой последовательности ниже для многозаземленной системы, чем для одноточечной заземленной нейтрали.

(3) Морозные и арктические условия отрицательно сказываются на импедансе нулевой последовательности. Нейтраль системы с несколькими заземлениями по-прежнему будет снижать полное сопротивление нулевой последовательности по сравнению с одной точкой заземления. Фактически, без многозаземленной системы более вероятно, что ток короткого замыкания будет недостаточным для правильной работы защиты от замыкания на землю.

(4) Стоимость оборудования для многозаземленной системы ниже.

(5) Меры безопасности на экранах кабелей.

  • Кабели среднего и высокого напряжения обычно имеют кабельные экраны (требования NEC выше 5 кВ), которые необходимо заземлить. Для этого экрана есть несколько причин:
    • Для ограничения электрических полей внутри кабеля
    • Для получения равномерного радиального распределения электрического поля
    • Для защиты от наведенных напряжений
    • Для уменьшения опасности поражения электрическим током

    Если экран не заземлен, опасность поражения электрическим током может быть увеличена.Если экран заземлен в одной точке, индуцированное напряжение на экране может быть значительным и создать опасность поражения электрическим током. Поэтому на экране обычно используется несколько заземлений, чтобы ограничить напряжение до 25 вольт.

    Эта практика экранирования кабелей с несколькими заземлениями включает в себя заземление концентрических нейтралей на силовых кабелях, тем самым расширяя потребность в заземлении нескольких нейтралей в энергосистеме.

Недостатки многократного заземления нейтрали

(1) Меньшая электробезопасность в общественной и частной собственности.

  • В системе распределения с заземленной нейтралью необходимо электрическое соединение с землей не менее 4 раз на милю, чтобы напряжение на заземленной нейтрали не превышало примерно 25 вольт, что делает его безопасным для линейных монтажников в случае их прихода. контактирует с нейтралью и землей.
  • В соответствии с Правилом NESC 096 C на участке с заземленным нейтральным проводом, подключенным к земле не менее 4 раз на милю, и на каждом трансформаторе и молниеотводе теперь есть несколько путей над и через землю, по которым может течь опасный электрический ток. непрерывно, неконтролируемо.
  • Путь, по которому этот ток проходит через землю, определить невозможно. Мы не можем нанести изотоп на каждый электрон и проследить его путь, когда он бесконтрольно течет через Землю. Безответственно допускать попадание блуждающего неконтролируемого электрического тока в частную собственность и через нее.
  • Национальный электротехнический кодекс (NEC) требует, чтобы нейтраль в сервисном разъединителе и плате защиты от перегрузки по току также была подключена к земле. Теперь вторичная нейтраль подключена к земле второй раз.Теперь существует параллельное соединение нейтрали с землей, позволяющее опасному электрическому току непрерывно бесконтрольно протекать по земле.

(2) Настройка реле защиты от замыкания на землю сложна.


Преимущества системы с одной заземленной нейтралью

(1) Более надежная и безопасная система.

(2) Настройка реле защиты более проста в случае одиночной заземленной нейтрали:

  • Трансформатор тока в месте, где заземлена нейтраль, может использоваться для определения тока замыкания на землю (нулевой последовательности).
  • ТТ нулевой последовательности, охватывающий три фазного и нулевого проводов.

    Остаточный контур ТТ

  • Остаточный контур с четырьмя ТТ (Остаточный контур с тремя ТТ с нейтрализацией ТТ).
  • Защита от замыканий на землю в системе с несколькими заземленными нейтралью сложнее, чем в системе с одноточечным заземлением, поскольку необходимо учитывать как токи замыкания на землю, так и токи замыкания на землю.
  • Нейтральный ток и аналогичный ток замыкания на землю могут протекать как по нейтрали, так и по земле.Таким образом, мы должны рассчитать как ток как величину тока нейтрали, которая может протекать в цепи, так и уставка замыкания на землю должна быть выше этого тока нейтрали. Это очевидно из рисунка

(3) Обнаружение тока замыкания на землю:

  • Хотя определение тока замыкания на землю в одноточечной заземленной системе менее сложно, чем в многозаземленной системе, величина Ток замыкания на землю в системе с одноточечным заземлением может быть значительно ограничен из-за того, что весь ток замыкания на землю должен проходить через землю. Это особенно верно, когда удельное сопротивление земли велико, почва промерзшая или почва очень сухая.
ССЫЛКИ:
  • John P. Nelson Fellow, IEEE ANSI / IEEE Std 142-1991
  • Westinghouse Electric Corporation, Справочник по передаче и распределению электроэнергии NFPA 70
  • Джеффри Лейб, Число аварий поездов на подъеме, газета Denver Post , 7 ноября 2002 г.
  • RT Бек и Люк Ю, Рекомендации по проектированию систем заземления

Заземление домашних скважин, общие проводники с нейтралью и др.

Если у вас есть проблема, связанная с Национальным электротехническим кодексом (NEC), вы испытываете трудности с пониманием требований Кодекса или задаетесь вопросом, почему или существует ли такое требование, спросите Чарли, и он предоставит решение Кодексу.Вопросы можно отправлять на [email protected] Ответы основаны на NEC 2011 года.

Отсутствует компонент заземления дома
Электрик, который первоначально выполнял электрическое заземление моего дома (новый в 2003 году), подключил провод от панелей выключателя к моей медной водопроводной сети в подвале. Присоединил к медному водопроводу, выходящему из колодца в подвале, перемычкой через вентиль. Я подтвердил в компании, которая выкапывала колодец, что линия от дома до колодца сделана из гибкого пластика.Они также вонзили один стержень в землю и подключили его к входящей электрической коробке от коммунальной компании. Что мне не хватает?

Очевидно, у вас нет 10 футов металлической подземной водопроводной трубы, которую можно было бы использовать как часть системы заземляющих электродов. Медный водопровод в подвале является частью внутренней системы водопровода и должен быть подключен к заземляющему проводу оборудования. Это было сделано путем подключения к шине заземления на сервисной панели. При отсутствии металлической трубы для подземного водоснабжения установщик выбрал заземляющий стержень.В соответствии с действовавшими в то время Кодексами заземляющий стержень необходимо было испытать, чтобы обеспечить сопротивление 25 Ом относительно земли или менее. Альтернативой испытанию на сопротивление заземления было установка второго заземляющего стержня. Установщик, вероятно, не сделал ни того, ни другого, и установка может быть нарушена Кодексом. Установка второго заземляющего стержня в соответствии с 250.53 (A) (2) должна привести вашу установку в соответствие с Кодексом.

Надлежащее заземление скважины
Моя обсадная труба сделана из жесткого металла, поэтому я подумывал также провести к скважине провод заземляющего электрода, но мне сказали, что в этом нет необходимости, если у меня есть два заземляющих стержня.Это правда?

Не требуется, чтобы металлическая обсадная труба была частью системы заземляющих электродов; однако металлический кожух скважины необходимо подсоединять к заземляющему проводу оборудования контура скважинного насоса. В соответствии с NEC 250.50 2011 года, система заземляющих электродов должна быть сформирована путем соединения вместе всех заземляющих электродов, имеющихся в каждом здании. Если это новый жилой дом, над которым вы работаете, вероятно, имеется только два электрода - металлический подземный водопровод, ведущий к колодцу [250. 52 (A) (1)] и электрод в бетонном корпусе [250,52 (A) (3)]. Для металлического электрода из подземной водопроводной трубы требуется дополнительный электрод [250,53 (D) (2)], и электрод в бетонном корпусе может служить этим дополнительным электродом. Если электрод в бетонном корпусе присутствует, и вы пропустили соединение с ним до его заливки, вам все равно необходимо подключиться к нему - чего бы это ни стоило. Два заземляющих стержня сами по себе не режут.

Заземление обсадной трубы в жилом доме
Требуется ли заземление обсадной трубы в жилом доме, если водопровод из ПВХ?

Я думаю, что металлическая обсадная труба хорошо заземлена своим контактом с землей.Статья 100 определяет «заземленный» как «связанный с землей или каким-либо проводящим телом, которое служит вместо земли». Однако, если металлический кожух колодца не соединен с заземляющим (соединительным) проводом оборудования, для тока замыкания на землю нет другого пути, кроме как через землю. Конечно, это путь с очень высоким сопротивлением, который запрещен положениями 250,4 (А) (5) и 250,54, в которых говорится: «Земля не должна рассматриваться как эффективный путь тока замыкания на землю. NEC 250.112 (M) требует, чтобы при использовании погружного насоса в металлическом корпусе скважины металлический корпус скважины был соединен с заземляющим (заземляющим) проводом оборудования цепи, питающей погружной насос.

Проводники с общей нейтралью
Если у вас общая нейтраль с двумя токоведущими проводниками, нужно ли связывать выключатели вместе с помощью перемычки? Мой коллега сказал, что это нужно делать в любой ситуации, и я не согласен. Я думаю, что связывание выключателей вместе не требуется в коммерческих установках, но в жилых помещениях, при использовании 14–3 или 12–3 для переноса двух цепей в зону, я думаю, вам, возможно, придется использовать стяжку выключателя.

Когда вы делите нейтраль с двумя или более незаземленными проводниками, между которыми есть напряжение, получается многопроволочная ответвленная цепь [210. 4 (А)]. Каждая многопроволочная ответвленная цепь должна быть снабжена средствами для одновременного отключения всех незаземленных проводов в точке начала цепи [210.4 (B)]. Эти требования применяются ко всем установкам. Обычно используемые 3-проводные домашние линии должны быть подключены к автоматическим выключателям, которые одновременно отключают обе цепи. Это может быть выполнено с помощью двухполюсного автоматического выключателя или двух однополюсных автоматических выключателей с идентифицированной ручкой-стяжкой.

Использование кожуха в качестве кабельного канала
Подрядчик предоставил три отдельных выключателя для трех тепловых насосов.Он продлил проводку трех цепей через каждый выключатель, один к другому. Я утверждаю, что установка является нарушением статьи 404 NEC «Переключатели» [404.3 (B)], которая гласит: «Используется как дорожка качения. Кожухи не должны использоваться в качестве распределительных коробок, вспомогательных желобов, кабельных каналов для проводников, проходящих через . .. ». Подрядчик ответил, что он соблюдает требования из-за последнего предложения, в котором говорится: «… если приложение не соответствует 312.8». Я считаю, что пункт 312.8 неприменим, поскольку он находится в соответствии со статьей 312 «Шкафы, ящики для вырезов и кожухи для розеток счетчиков», к которой это не относится.

Выключатель-разъединитель предназначен для заводской установки в корпус, который может быть либо коробкой с вырезом, предназначенной для поверхностного монтажа, либо шкафом, предназначенным для скрытого или поверхностного монтажа. И шкафы, и коробки для вырезов охватываются 312.8. Если внутри корпуса имеется достаточно места для проходных проводов, установка соответствует минимальным требованиям Кодекса. Ссылка на 312.8 из 404.3 (B) делает применимыми положения 312.8. В Разделе 312 NEC 2011 г. есть новое требование.8 (3), который требует наличия предупреждающей таблички с указанием ближайшего отключающего средства для любых проходных проводов в корпусе. Это значительно повысит безопасность рабочих.

Розетки в дополнительных зданиях
Я пытаюсь достроить отдельно стоящую мастерскую площадью 1460 квадратных футов на своем заднем дворе, и только что провалил окончательный электрический осмотр. Инспектор заявил, что все емкости внутри и снаружи должны быть защищены от взлома. Я могу въезжать в здание на машинах, так как в основном я использую автомобили, мотоциклы и т.Сейчас я пытаюсь выяснить, требуются ли защищенные от взлома розетки согласно NEC в моем отдельно стоящем отдельно стоящем (вспомогательном здании).

NEC 410.12 требует, чтобы во всех областях, указанных в 210.52, все 125-вольтовые, 15- и 20-амперные розетки неблокируемого типа были занесены в список защищенных от несанкционированного доступа. NEC 210.52 (G) требует наличия как минимум одной розетки в отдельно стоящем вспомогательном здании. В соответствии с требованием 410.12 все розетки типа 125 В, 15 и 20 А без блокировки, установленные в вспомогательных зданиях, должны иметь перечень розеток с защитой от несанкционированного доступа.

Несоответствие редакции кода
В ответе на вопрос «Что я могу использовать» в разделе часто задаваемых вопросов по коду за март 2011 г. вы ответили, что регулировка допустимой нагрузки не требуется. Читатель заявил, что у него нелинейные нагрузки. В статье 310.15 (B) (4) (c) говорится: «Если основная часть нагрузки состоит из нелинейных нагрузок, в нейтральном проводнике присутствуют гармонические токи. Таким образом, нейтральный провод считается токопроводящим ». Я думаю, вы должны были сообщить читателю, что, если основная часть нагрузки состоит из нелинейных нагрузок, ему необходимо подстроиться.Также вы ссылаетесь на 310.15 (B) (3) (a) для регулировки токовой нагрузки. Разве ссылка не должна была быть 310.15 (B) (2) (a)?

Спасибо за комментарий. Я считаю, что в вопросе признавалось наличие нелинейных нагрузок и необходимость снижения номинальных характеристик. Все ссылки на Код в ответе верны. Ответы на часто задаваемые вопросы по коду основаны на NEC 2011 года. Я знаю, что это сложно, когда вы используете более раннюю редакцию Кодекса, но покупка последней редакции NEC, безусловно, удобна для электромонтажников.

Прокладка кабелей над потолочной плиткой
Я понимаю, что большая часть проводки будет выполняться с использованием параллельных или перпендикулярных балок, но есть ли для этого требования Кодекса? Если кабель (в данном случае кабель категории 5) поддерживается правильно, почему нельзя использовать диагональный участок?

Нет никаких конкретных требований NEC относительно способа прокладки кабеля над потолочными плитками по отношению к потолочным балкам. Я считаю, что на характеристики кабеля Cat 5 отрицательно влияет длина кабеля, и диагональ может быть лучшим способом его установки.Ознакомьтесь с необходимыми правилами соответствия для установки кабеля в 300,11 (A).


TROUT отвечает на кодовый вопрос дня на веб-сайте NECA. С ним можно связаться по адресу [email protected] net.

Плоская Земля: Что подпитывает самую странную теорию заговора в Интернете?

Верующий в заговоры о плоской Земле сделал еще один выстрел в самодельную ракету, чтобы выстрелить в стратосферу. И снова все упало.

«Безумный Майк» Хьюз, самопровозглашенный смельчак, который отвергает тот факт, что Земля круглая, около двух недель назад разместил на своей странице в Facebook видео о том, что он планировал запустить себя с частной территории на высоту 1800 футов. (550 метров) в субботу, фев.3. Хьюз раньше отменял и откладывал запуски, поэтому было не совсем ясно, состоится ли субботнее мероприятие. Его самодельная ракета находилась на «стартовой площадке» в Амбойе, штат Калифорния, примерно 11 минут, прежде чем… никуда не улетела, как показано на видео в реальном времени.

Тем не менее, он обращает внимание на субкультуру, которая приобретает все большую известность в Интернете.

Эта субкультура - сторонники плоской Земли, люди, которые утверждают, что столетия наблюдений за круглой Землей (включая фотографии космонавтов из космоса и тот факт, что маршруты кругосветных путешествий работают) либо ошибочны, либо являются частью обширного прикрытия. вверх.Вместо этого, утверждают сторонники плоской Земли, планета представляет собой диск. То, как это выглядит, зависит от того, кто теоретизирует, но многие сторонники плоской Земли говорят, что ледяные стены окружают край диска и что планеты, луны и звезды парят в виде куполообразного небосвода над Землей, намного ближе к Земле, чем они есть на самом деле. [8 раз плоскоземельцы пытались бросить вызов науке в 2017 году)

Как гласит теория заговора, она довольно всеобъемлющая. Так в чем же привлекательность? Для многих верующих это вопрос недоверия к научной элите и желание увидеть доказательства своими глазами.И, как говорят психологи, сторонники теории заговора о плоской Земле могут преследовать многие из тех же потребностей, что и сторонники других заговоров: социальная принадлежность, потребность в значении и контроле, а также чувство безопасности в неопределенном мире.

Розыгрыш заговора

Теории плоской Земли не новы; В современную эпоху они восходят к английскому писателю Сэмюэлю Роуботэму, который в середине 1800-х годов придумал множество творческих интерпретаций космологии. В 1950-х годах с созданием Международного общества плоской Земли проявился некоторый интерес, но сегодняшнее возрождение теории, похоже, связано с социальными сетями, говорит Вирен Свами, социальный психолог из Университета Англии Раскин в Кембридже, Англия.Незначительные знаменитости, такие как рэпер B.o.B и телеведущая Тила Текила, повысили популярность заговора, написав в Твиттере о своем скептицизме по поводу круглой формы Земли. [7 (простых) способов доказать, что Земля круглая]

Движение за плоскую Землю в эпоху Интернета - достаточно новое явление, поэтому никто не проводил никаких психологических исследований, сказал Свами, хотя один из его учеников работает над проектом о явлении сейчас.

Тем не менее, психологи изучали, почему теории заговора в целом привлекательны.Причины делятся на три основные категории, сказала Карен Дуглас, социальный психолог из Кентского университета в Кентербери, Англия.

Первая причина связана с поиском знаний и определенности. Дуглас сказал Live Science, что люди, которые чувствуют себя неуверенно, склонны к заговорам. Это происходит как в малых, так и в больших масштабах: исследования 2015 года показали, что когда людей заставляют чувствовать себя неуправляемыми в психологическом исследовании, они становятся более открытыми для веры в заговор. Согласно статье, опубликованной в прошлом году в журнале Memory Studies, есть свидетельства того, что убеждения в заговоре резко возрастают во времена общественного кризиса, например, после терактов 11 сентября.

Хотя воображение призрачных клик за каждым углом может показаться пугающим, теории заговора также, кажется, предлагают верующим обещание контроля в форме знания и понимания, которых не хватает другим, сказал Дуглас.

«У вас есть потребность в безопасности и контроле, но у вас этого нет, - сказала она, - поэтому вы пытаетесь компенсировать это».

Наконец, теории заговора могут повысить самооценку верующих и позволить им хорошо относиться к группам, к которым они принадлежат. Некоторые исследования предполагают, что нарциссизм и вера в заговор связаны, сказал Дуглас, и многие заговоры делят мир на «хороших парней» (например.g., моральная звезда YouTube, стремящаяся найти правду) и "плохие парни" (например, правительство или определенная этническая группа).

Отвергая основы

Люди часто вполне осознают глубинные причины, по которым они верят в заговоры, сказал Майкл Вуд, преподаватель психологии в Университете Винчестера в Англии.

«Одна вещь, которую я нашел интересной в моих собственных приключениях на стороне YouTube с плоской Землей, - это то, что люди часто довольно откровенны в своих мотивах, - сказал Вуд.Они скажут, что для них ужаснее верить в то, что Вселенная - огромное, безразличное место, и что кажется более разумным представить, что Земля была создана для людей, как идеальный снежный шар. [10 раз Земля раскрывала свои странности]

Некоторые сторонники плоской Земли мотивированы религией, отметил Вуд; некоторые возвращаются к библейским отрывкам, в которых упоминается «небесный свод». Для других вера в плоскую Землю, кажется, выросла из других, связанных с космосом убеждений в заговоре, таких как вера в то, что высадки на Луну были сфальсифицированы, сказал Вуд Live Science.

«Если вы читаете дискуссионные группы о плоской Земле, люди говорят о НАСА, и они действительно ненавидят НАСА», - сказал он.

Отчасти проблема, по словам Свами, заключается в том, что понимание физики Вселенной очень сложно, и приверженцы плоской Земли до некоторой степени правы в том, что наука элитарна: чтобы получить высшее образование, нужны деньги, знания и время. в состоянии запустить спутник в космос или понять математику, которая показывает, почему планета круглая. (Однако вы можете довольно легко доказать, что это круглый, с помощью домашних методов.) Теории плоской Земли упрощают все сложности и не требуют от верующих верить в науку или ученых, - сказал Свами.

Интересно, что исследования с участием детей показывают, что, хотя человечество и знало, что планета круглая со времен древних греков, это не интуитивное убеждение. Согласно исследованиям 1970-х и 1980-х годов, ученики начальной школы ответят, что мир круглый, когда их спросят, но дальнейшие расспросы часто показывают, что их мысленное представление о круглой Земле весьма запутано.Например, они могут верить, что Земля в космосе круглая, но очевидно, что та, по которой мы ходим, плоская. Или они могут сказать, что Земля круглая, но также, что можно упасть с края. Согласно исследованию 1985 года, эти противоречивые убеждения были распространены среди детей до 10 лет или около того. Исследование показало, что к 13 годам большинство детей уяснили концепцию сферической Земли, хотя некоторые все еще были немного озадачены тем, как работает гравитация.

К сожалению, как только устанавливается вера в заговор, ее трудно изменить, сказал Свами; люди склонны придерживаться своих убеждений.Аргументы и дискуссии имеют тенденцию только укреплять эти убеждения, поскольку люди, как правило, проявляют то, что называется «психологической реакцией», сказал Свами, тратя время на оттачивание собственных аргументов и еще больше убеждая себя в своей правоте.

Свами сказал, что предотвращение, напротив, кажется ключевым. По его словам, аналитики и критические мыслители менее восприимчивы к убеждениям о заговоре.

«Очень важно, чтобы мы правильно учили критическому мышлению и аналитическим навыкам», - сказал он.

Оригинальная статья о Live Science.

Earthing - Golated.com

Человеческие существа возникли в связи с энергией Земли. Мы ходили босиком и спали в контакте с Землей, никогда не осознавая, что ее поверхность содержит безграничную, естественную, исцеляющую энергию. Хождение босиком больше не является нашим основным способом передвижения. Мы живем в помещении большую часть времени, и когда мы гуляем или бегаем на улице, мы носим обувь на резиновой подошве, которая не позволяет нашим ногам поглощать тонкую энергию Земли.Резина не проводит электричество, но наши тела - нет!

Вот и мы. Цивилизованный в современном мире, но отключенный от первобытного мощного источника энергии и исцеления. Видите ли, Земля представляет собой батарею метрических тонн в шесть секстиллионов (шесть с двадцатью одним нулем), которая постоянно пополняется солнечным излучением, молниями и теплом из расплавленного глубоко под ней ядра. Естественные ритмические пульсации энергии, протекающей через поверхность Земли и исходящей от нее, поддерживают в ритме и равновесии биологические механизмы и глобальную жизнь - в том числе и вас! К сожалению, мы живем, как срезанные цветы, в отрыве от питательной энергии Земли.Заземление, также известное как заземление, просто повторно подключается к целительной энергии Земли.

Как заземлить? Это очень просто; Вы, несомненно, делали это раньше! Ходите босиком по траве, песку, грязи или бетону. Как и ваше тело, это проводящие поверхности, и энергия Земли течет через них в ваше тело. Дерево, асфальт и винил не проводят ток. Вы также можете подключиться к энергии Земли, используя простые заменители босиком. Заменители босиком состоят из циновок, лент, пластырей и листов, которые при подключении к заземляющему порту заземленной домашней или офисной розетки с помощью простого шнура соединяют вас с энергией Земли через заземляющий провод розетки.

Зачем заземлять? В последние годы воспаление вышло на передний план медицинского внимания и было признано ведущим триггером хронической боли и большинства серьезных нарушений здоровья, включая сердечно-сосудистые заболевания, диабет, артрит, болезнь Альцгеймера и рак. «Все пути к хроническим заболеваниям ведут через воспаление», - все чаще говорят исследователи. Тела горят. Заземление, кажется, тушит пламя за счет передачи отрицательно заряженных электронов с поверхности Земли в тело, где они нейтрализуют положительно заряженные разрушительные свободные радикалы, участвующие в хроническом воспалении.Энергия Земли делает землю под нашими ногами чрезвычайно эффективным и богатым антиоксидантом! И это бесплатно. Ни таблеток, ни рецептов. Все, что вам нужно сделать, это восстановить соединение.

Феномен заземления был открыт в 1998 году, когда Клинт Обер, пионер американской индустрии кабельного телевидения на пенсии, сидел на скамейке в парке, наблюдая за проходящими мимо людьми. Он понял, что каждый из нас носит обувь на резиновой подошве и что эта обувь мешает нам соединиться с Землей. По работе в сфере телекоммуникаций он знал, что кабельные системы необходимо заземлять, чтобы защитить их от других электромагнитных сигналов в окружающей среде, которые могут вызвать помехи при передаче по кабелю.Он начал задаваться вопросом, какие выгоды люди могут получить от связи с Землей, и решил найти ответ. После настройки простых систем заземления, которые можно было использовать в помещении (www.earthing.com), г-н Обер обнаружил, сначала на себе, а затем на других, что то же самое стабилизирующее влияние заземления, используемое в телекоммуникациях на проводах, также может уменьшить боль и улучшить сон для людей, когда они связаны с Землей. Впоследствии он отправился в научную одиссею, работая с исследователями, включая биофизиков и электрофизиологов, и разработал удобные системы заземления, которые люди могли использовать в помещениях.

2010 год ознаменовался революционным выпуском книги «Заземление: самое важное открытие в области здравоохранения»? Заземление было написано Клинтом Обером, известным кардиологом, писателем и экспертом по электромедицине, доктором Стивеном Синатрой, и ветераном здравоохранения Мартином Цукером. Книга «Заземление» рассказывает историю мощного, естественного явления воссоединения с Землей и знакомит с научными выводами, собранными в результате исследований, а также с множеством отзывов, полученных от людей, которые заземлились.Книга была издана на нескольких языках по всему миру, а в 2011 году книга «Заземление» получила премию Nautilus Book Award 2011. Это было большой честью, поскольку книжная премия Наутилус присуждается за книги, способствующие духовному росту, осознанной жизни и позитивным социальным изменениям.

Несколько пилотных исследований заземления имеют очень интересные последствия. Один, касающийся электродинамики (дзета-потенциал) клеток крови, указывает на то, что заземление значительно улучшает вязкость (толщину крови), воспаление и кровоток.Существуют четкие указания на то, что люди с диабетом, у которых наблюдается воспаление крови и высокий риск сердечно-сосудистых заболеваний, могут извлечь большую пользу от заземления как в профилактических, так и в терапевтических целях. Свидетельства как отдельных людей, так и врачей говорят об улучшении кровообращения, артериального давления, аритмии и невропатии. Исследование было опубликовано в Журнале альтернативной и комплементарной медицины, и его можно прочитать в Интернете здесь:

http://online.liebertpub.com/doi/pdf/10.1089 / acm.2011.0820

Другое исследование показало, как заземление способствует снятию стресса и уравновешивающему действию на нервную систему и, как следствие, на работу сердца. Это исследование, опубликованное в журнале Integrative Medicine: A Clinician's Journal, можно прочитать в Интернете здесь:

http://imjournal.com/pdfarticles/IMCJ10_3_p16_24chevalier.pdf

Обзор всех проведенных к настоящему времени исследований заземления можно найти на сайте онлайн-сайт Journal of Environmental Health and Policy здесь:

http: // www.hindawi.com/journals/jeph/2012/291541/

Сегодня мы живем в современном мире и каждый день узнаем больше о мире природы вокруг нас.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
