Опирание железобетонной (жб) лестницы на плиты перекрытия (ПК, ПБ)

Приветствую вас, мои Читатели и Зрители строительного Блога “Путь Домой”!

Начинаем новый год с очень хорошей темы. А именно как можно опереть монолитную железобетонную лестницу, если у нас сборные плиты  перекрытия. Конечно, можно встретить очень много вариантов решения этого вопроса. Но с точки зрения инженера многие из них похожи на вредные советы!

Полный вопрос: Genady/ Узел примыкания литой жб лестницы к верхнему этажу, перекрытым жб плитами

Поэтому я расскажу вам более точно о проблематике, основных подходах и обязательно покажу примеры в наших проектах и то, как мы решаем эти моменты. И конечно же объясню почему стоит делать так, а не иначе.

У нас уже была тема о монолитной железобетонной лестнице в этом топике — Удобная безопасная лестница в доме.

Там я говорил, что у нее могут быть разные варианты опирания и прошу вас быть внимательными и в случае чего задавать вопросы! Потому что сегодня мы будем разбирать весь блок Монолитная лестница.

Естественно мы также можем освежить в памяти тему про опирание, обсудить какие есть расчетный схемы и на что обращать внимание!
Ко мне часто попадают в руки чужие проекты, поэтому я знаю какие решения дают другие проектировщики. С некоторыми из них я не согласен 🙂
Давайте же об этом поговорим!

2:25 Почему не стоит использовать сборную лестницу?
5:20 Лестница с маршем и площадкой
6:05 Гидроизоляция
7:50 Армирование лестницы
12:05 Опорная площадка
16:15 Узел в динамике
18:50 Примеры проектов
23:52 Разрезы лестницы
27:12 Геология
31:15 Лестница с забежными ступенями
34:25 Большой монолитный участок


Вопросы пользователей

34:25 Большой монолитный участок
42:08 Нужен ли деформационный шов между лестницей и пирогом теплого пола?
43:34 Каковым будет узел нижней точки опирания одномаршевой тяжелой (19 ступеней и шириной на 1100мм) жб лестницы на плиту перекрытия ПБ? Так как ниже находится цокольный этаж

44:19 Как опирать лестницу, если пол первого этажа из плит ПК? 44:29 Надо ли армировать ступени?
45:40 Что нужно проконтролировать при заливке лестницы?
46:27 Балка, на которую опирается верхний марш требует ли какого-то мощного армирования из опыта? Можете ли примерно дать возможные нагрузки на данную балку и порядок данных нагрузок?
48:35 Какую подвижность товарного бетона П4, П5 лестницы стоит брать из завода?
49:37 Какое количество ступеней должно быть со стороны пожарной безопасности?
50:58 Увидел в проектах Витебск, делаете проекты и для зарубежья?
51:25 Расскажите про лестницу в доме у бабушки?
52:13 Расчет проема над лестницей?
54:35 Какая технология заливки, чтобы заливая верхние не вытекали нижние?
54:55 Можно ли вместо заливаемой балки в верхней точке лестницы использовать стандартный прогон ПРГ и анкера в него?
56:23 Какие материалы лучше применять для опалубки монолитной лестницы, ее тоже нужно просчитывать?
57:17 Стоит ли делать фундамент для лестницы на металлокаркасе с заливными ступенями?
1:00:34 П-образная монолитная лестница с забежными ступенями.
Может ли опираться только вверху или снизу?

С Уважением, Александр Терехов

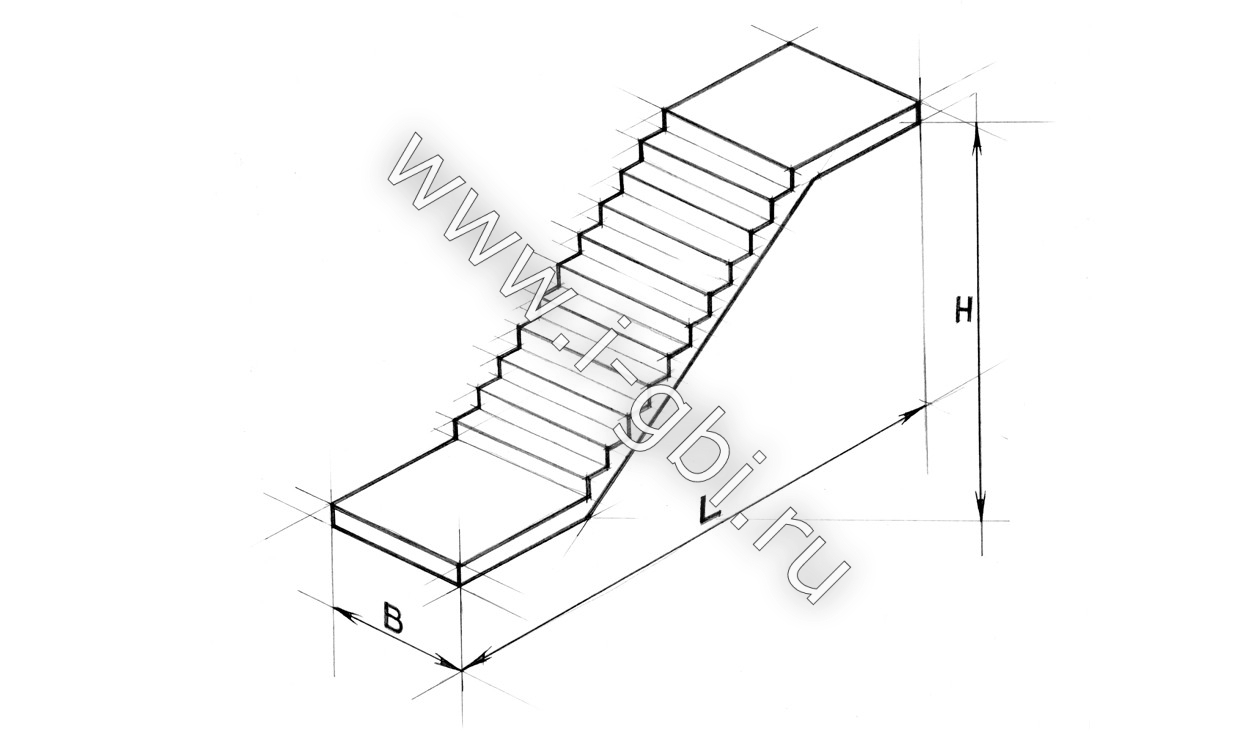

Железобетонные лестницы маршевые с площадкой

Железобетонная лестница – конструкция, рассчитанная на серьезные нагрузки. Она представляет собой изготовленный из металла каркас, к которому крепятся монолитные ступени из бетона. Сверху такую лестницу можно отделывать любыми материалами, например, плиткой, натуральным камнем или деревянными панелями.

Изготовление и монтаж железобетонных лестниц

Конструкции можно разделить на два основных типа:

  • монолитные;
  • сборные (на одном, двух металлических косоурах или тетивах).

Монолитные железобетонные лестницы представляют собой целостный блок со ступенями и обычно используются в типовых зданиях. Их изготовление начинается с формирования опалубки. Затем монтируют арматурный каркас и заливают его бетонным раствором. После затвердевания бетона можно переходить к отделочным работам.

Косоуры для железобетонных лестниц выполняют из швеллерных или двутавровых балок. Эти же материалы используют для создания балок, которые будут служить основанием для лестничных площадок. Для их фиксации с косоурами используют электросварку.

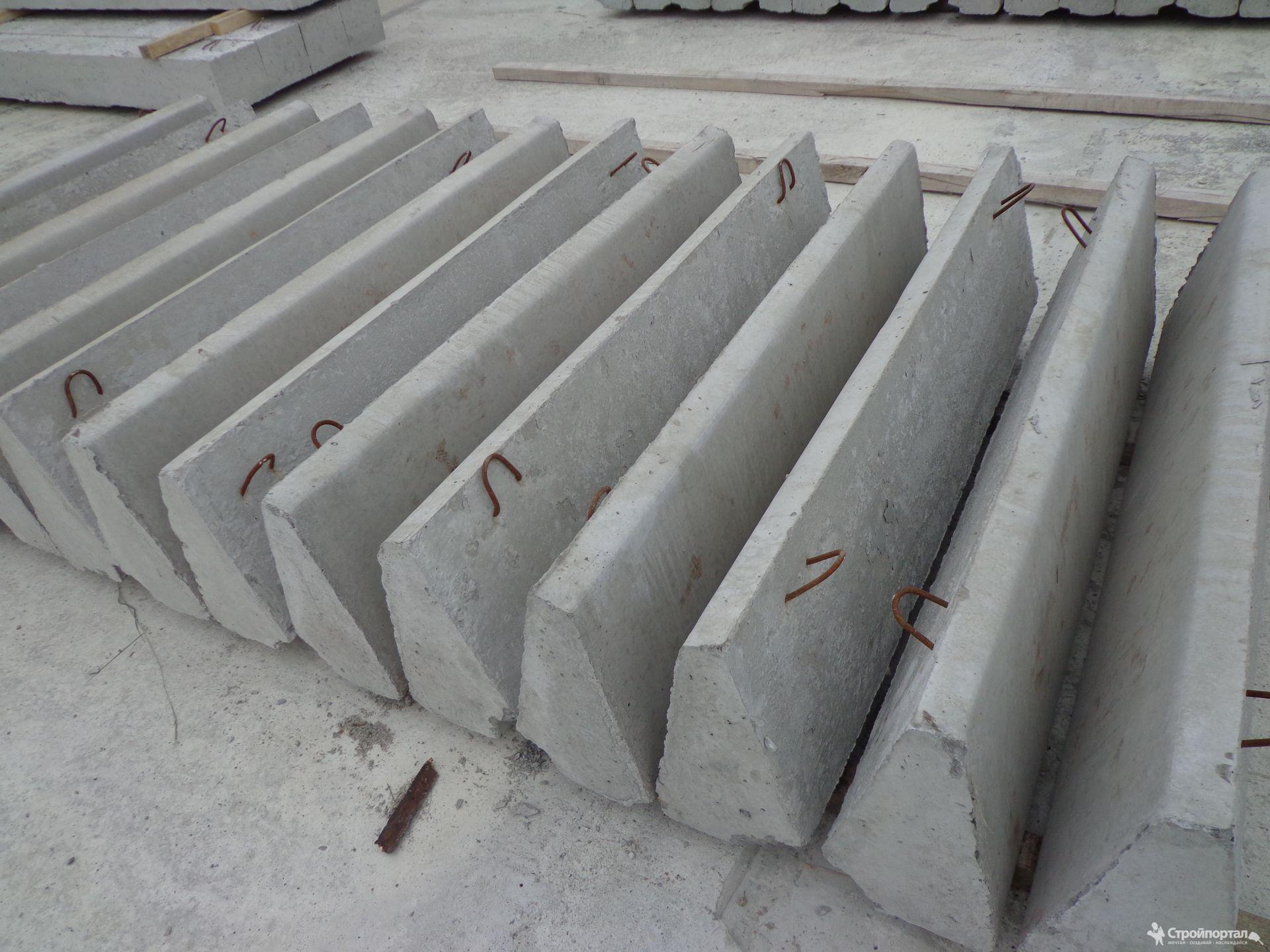

Образующие марши сборные железобетонные ступени могут быть как сплошными, так и пустотелыми. Первый вариант отличается большим весом и рассчитан на повышенный уровень нагрузки, пустотелые изделия относятся к облегченному типу.

Во время укладки лестницы сборные ступени соединяют за счет специальных пазов, двигаясь снизу вверх. Для их приваривания к косоурам используют находящиеся в нижней части закладные детали. На финальном этапе лестницу отделывают мрамором, гранитом или другими материалами.

Лестничные площадки для таких конструкций могут быть армированными монолитными или сборными: состоящими из железобетонных плит, уложенных на подплощадные балки.

Преимущества железобетонных лестниц

Выполненные из железобетона конструкции имеют множество достоинств. Они:

  • экологичны, прочны и долговечны;
  • выдерживают высокие нагрузки, устойчивы к влаге, плесени и другим внешним факторам;
  • пожаробезопасны;
  • не скрипят и обладают хорошими звукоизоляционными свойствами;
  • могут быть отделаны любыми материалами: камнем, плиткой, деревом, пластиком.

Кроме того, такой лестнице можно придать любую нужную форму. Она может быть одномаршевой и двухмаршевой, спиральной или с забежными ступенями.



Одномаршевые лестницы из бетона - все прямые, маршевые виды каркаса

Прямые, одномаршевые монолитные лестницы из бетона, для подъема на второй этаж частного дома, дачи, двухуровневой квартиры или офиса, ресторана, гостиницы — все виды каркаса классических ровных бетонных лестниц, собраны тут на одной странице, для удобства сортировки и навигации.

Для подъема на второй этаж в квартире также используются лестницы, изготовленные из бетона (монолитный лестничный марш), так как они имеют высокую прочность. Такие конструкции обычно применяют в частных домах и других сооружениях, имеющих несколько уровней. Актуальным решением для кирпичных или блочных домов будет пряма одномаршевая лестница, выполненная из бетона.

Монолитная конструкция вписывается практически в любой интерьер дома. Лестница из бетона по сравнению с деревянными и металлическими сооружениями более долговечна и надежна, поэтому пользуется большой популярностью. Но строительство одномаршевой бетонной конструкции занимает больше времени.

Что такое прямая, монолитная, одномаршевая лестница?

Одномаршевая прямая монолитная лестница – это самой простой в изготовлении вариант межэтажного перехода, в виде ровного и прямого, ступенчатого подъёма, разных 6-ти видов каркаса, которые подробно описаны в нашем каталоге выше и в верхнем меню сайта. Она представляет собой ступенчатый, лестничный, непрерывный, ровный, прямой ряд, который обычно имеет не более 10-15 ступеней. Но, в зависимости от высоты проема и длины конструкции, количество ступеней может быть увеличено или уменьшено.

Маршевая железобетонная лестница для коттеджа, таунхауса или большого загородного дома в Подмосковье, может быть прямой или поворотной. Во втором варианте марш соединяется площадкой и классифицируется как Г-образная лестница с площадкой или Г-лестница с забежными ступенями.

Возможные виды каркаса прямой одномаршевой лестницы из бетона

Наш фото пример 3D визуализации 1 маршевых лестниц, прямых по форме. Слева вверху — полнотелая прямая, с фигурными ступенями, слева внизу — лестница из бетона с зеркальными ступенями. Справа вверху — консольная лестница с просветными, “парящими” ступенями, а справа внизу — просветная, бетонная лестница на тетивах. Еще есть такие виды прямого каркаса, как лестницы на бетонном косоуре и косоуре из бетона как основе, ознакомьтесь.

Итак, прямая маршевая лестница из бетона, может быть выполнена на различном каркасе:

  • На прямом косоуре;
  • На центральном, внутреннем или внешнем косоуре;
  • На тетивах;
  • Зеркальная конструкция;
  • Полнотелая классическая лестница;
  • Консольная конструкция;
  • Авторские, не обычные формы и сочетания.

Требования для монтажа монолитной маршевой лестницы

Правильный и надёжный монтаж марша бетонной прямой лестницы выполнить довольно трудно, поэтому такую работу лучше доверить специалистам.

Перед возведением конструкции рекомендуется осмотреть помещение, в котором оно будет установлено. Необходимо учесть способ, которым будет соединяться лестница с основанием и требуется ли установка промежуточной площадки, поворота. Кроме этого важно знать, является ли дом новым или он уже эксплуатируется очень давно.

Затем следует произвести все необходимые замеры. Нельзя учитывать только площадь помещения. Следует замерить высоту, ширину пролета и т.д. Таким образом, получится сделать предварительную схему маршевой конструкции, которая поможет в создании проекта.

Совет! При осмотре важно обратить внимание на освещение в доме. Оно должно подчеркивать элементы марша лестницы и делать ее привлекательней.

Следует заранее определиться с отделочными материалами, так как они должны сочетаться с остальными элементами в доме, по стилю.

Преимущества и недостатки прямой маршевой лестницы

Прямые одномаршевые лестницы из бетона (монолитный лестничный марш) обладают следующими преимуществами:

  1. В монолитных конструкциях нет зазоров и стыков, поэтому внешний вид лестницы выглядит презентабельно.
  2. Высокие показатели устойчивости. Можно переносить крупную мебель на второй этаж.
  3. Большой срок службы. Прямая бетонная лестница не подвергается воздействию влаги, грибка, огня и перепадам температур.
  4. Простота в уходе. Не нужно тратить большие средства на восстановление конструкции. Достаточно лишь протирать железобетонную ровную лестницу и убирать царапины.
  5. Большой выбор форм. Лестница может быть выполнена различной формы благодаря материалу изготовления.
  6. Отсутствие скрипов и расшатывания. Даже если отделка конструкции будет выполнена из дерева, то скрипы все равно не появятся.
  7. Благодаря отделочным материалам лестница может приобрести любой стиль необходимый на даче или в двухуровневой квартире.
  8. Высокая прочность.
  9. Возможность монтажа маршевой бетонной лестницы на улице.
  10. Цена за всю работу под ключ, достаточно низкая.

В бетонной прямой лестнице существуют недостатки, как и в любой конструкции:

  1. Большой вес. Установить монолитную лестницу можно только на фундамент и перекрытие, которые смогут выдержать такие нагрузки.
  2. Выполнить монтаж лестницы могут только профессионалы.
  3. Пользоваться конструкцией можно после полного высыхания бетона.
  4. Для изготовления опалубки требуется несколько дней.
  5. Для улучшения внешнего вида лестницы необходимо выполнить отделку.
  6. Для установки одномаршевой прямой конструкции требуется большое помещение.

Несмотря на недостатки, лестница из бетона долговечна и надежна при правильном проектировании и изготовлении.

В каких стилях интерьера стоит использовать прямую, одномаршевую ЖБ лестницу?

Лестница в танхаусах, частных домах, коттеджах – визитная карточка жилья, как и в офисах, ресторанах, гостиницах.

Крупные габариты прямой маршевой конструкции притягивают к себе внимание. Железобетонная лестница должна сочетаться со всеми элементами в доме, поэтому при ее выборе следует обратиться к дизайнеру, который выберет подходящий вариант по правилам сочетания стилей лестницы с остальным пространством или подскажем мы.

При установке лестницы следует понимать, что она должна сочетаться с окружающим дизайном не только функционально, но и стилистически.

Расположить межэтажную лестницу из одного прямого марша, можно в любом подходящем месте в доме, квартире, офисе. Рекомендуется решить этот вопрос на этапе проектирования помещения. Но если своевременно это не сделать, то следует искать альтернативные, подходящие варианты, в каждом конкретном случае, индивидуально.

Чаще всего бетонную лестницу устанавливают в прихожей, рядом с входной дверью. В первую очередь это удобно, так как можно быстро подняться на второй этаж. Образовавшееся пространство под лестничным маршем можно использовать под гардероб, полочки, шкафчики, для декора.

Еще одним подходящим вариантом расположения лестницы, является гостиная. Установить конструкцию можно вдоль стены или в углу. Если помещение имеет большую площадь, то расположить железобетонную прямую лестницу, можно в центре гостиной, как парадный подъем на второй этаж. В таком случае, она станет главным элементом интерьера в доме.

Лестница может быть перегородкой, которая разделяет помещение на две зоны. Часто такой метод используется при разделении обеденной и гостиной зон. Верхняя часть лестницы должна быть расположена в проходной зоне.

Важно! В небольших помещениях не рекомендуется устанавливать одномаршевую ЖБ лестницу в гостиной.

Если прихожая имеет маленькую площадь, то произвести монтаж маршевой конструкции лучше напротив входа. Перила должны иметь минималистичный дизайн и не загромождать пространство. Лестница может иметь углубленный подступенок или же выступающий валик.

Прямые одномаршевые бетонные лестницы, обычно имеют отделку из дерева или камня. Такие конструкции выглядят торжественно и могут использоваться в следующих стилях: классицизм, убран, барокко и средневековый, подойдет и для лофта.

Ошибки, при установке прямой маршевой лестницы другими компаниями и вольными мастерами

При изготовлении монолитной маршевой лестницы полнотелого исполнения или с просветом ступеней, следует не допустить следующих ошибок:

  • Использование лестничного марша без перил небезопасно. Особенно, если в доме есть маленькие дети или пожилые люди;
  • Массивную лестницу не рекомендуется устанавливать в маленьком коридоре или впритык к проходу. Таким образом, проход в комнату будет перекрыт;
  • Если в доме проживает небольшая семья, то достаточно стандартной ширины марша от 80 до 120 см;
  • В одномаршевой прямой лестнице оптимальным количеством ступеней является не более 15 штук;
  • Угол наклона лестницы не должен быть более 45 градусов. По крутой лестнице опасно и неудобно подниматься и спускаться. Но стоит понимать, что слишком пологий вариант занимает много места;
  • Расположить лестницу лучше в освещенном месте. В темной части комнаты подниматься по лестнице будет небезопасно;
  • При изготовлении конструкции необходимо соблюдать нормы из таблиц ГОСТ, где указаны значения для каждого элемента. Таким образом, можно увеличить срок службы лестницы.

Особенности расчетов, замеров и проектирования

Для того чтобы заказать одномаршевую прямую лестницу, необходимо предварительно выполнить ее замер и расчет, с последующим чертежом и 3D визуализацией в дизайне помещения. Для этого следует учесть множество параметров.

Угол наклона марша и размеры ступеней определяются индивидуально в каждом случае. Например, первый показатель может быть 25, 35 или 45 градусов. Самым оптимальным вариантом считается угол наклона в 35 градусов, так как прямая конструкция не будет крутой и слишком пологой. Подниматься по такой ровной лестнице будет безопасно.

После определения параметров марша, следует рассчитать высоту и ширину ступеней. Например, высота подступенка от 160 до 200 мм, а ширина проступи от 270 до 300 мм. Ширину марша можно определить в зависимости от количества проживающих. Если в доме живет небольшая семья и не нужно поднимать крупную мебель на второй этаж, то можно выполнить ширину марша в пределах 80-120 см.

Если лестница будет изготовлена между двух стен, то ширина марша будет приниматься равной расстоянию между стенами. Если же марш будет расположен возле одной стены, то минимальная ширина должна быть 80-90 см.

Для правильного расчета и монтажа опалубки, рекомендуется выполнить чёткий чертеж и визуализацию лестницы.

Наш фото пример 3D дизайн-визуализации будущего вида лестницы, в интерьере помещения, выполненный в коллаже из 4-х фотографий и 3-х разных проектов. Верхние две фотографии — вид прямой полнотелой лестницы, с фигурными ступенями и подсветкой. Слева снизу — прямая лестница на пристенном, внутреннем косоуре, с пригласительной ступенью и перилами. И правое фото снизу — прямая лестница с зеркальными ступенями и также с пригласительной ступенью. Это всё наши работы по трехмерной визуализации.

Важно! При выборе определенной высоты ступени, стоит помнить об отделке, толщина которой может изменить данный параметр.

Как мы изготавливаем прямые, одномаршевые железобетонные лестницы

Изготовление прямой маршевой монолитной лестницы выполняется таким образом:

  1. Монтаж опалубки.
  2. Армирование.
  3. Бетонирование.
  4. Снятие опалубки.

Теперь подробней о каждом этапе строительства.

Монтаж опалубки

Наиболее важным этапом при создании лестницы, является установка опалубки полнотелой формы или с просветом ступеней. Именно от этого этапа зависит долговечность всей межэтажной конструкции. Если не соблюдать технологию, то при заливке раствором, может произойти разрушение опалубки или протекание. Для ее надёжной сборки, потребуются следующие материалы:

  1. Водостойкая фанера толщиной от 12 до 18 мм или обрезная доска толщиной 25-30 мм.
  2. Саморезы по дереву для сборки щитов и металлические уголки.
  3. Брус 100х100 мм для подпирания нижних щитов и соединения досок или фанеры.
  4. Плотная плёнка.
  5. Отработка, для смазки.
  6. Инструменты – шуруповёрт, пила, рулетка, карандаш, уровень, лестница и умелые, “ровные руки”.

Технология монтажа прямой, ровной опалубки лестницы под заливку бетоном, включает следующие этапы:

  • Установка нижней части из досок или фанеры. Можно использовать доски+фанера. Под расчетным углом наклона на подпорные бруски укладывается нижняя часть. Закрепить элементы можно при помощи саморезов у уголков;
  • Установка боковой части из досок или фанеры с усилением пояса из бруса с внешней стороны;
  • Создание подступенков из фанеры и досок в соответствии с расчетными габаритами и количеством, по чертежу.

Армирование каркаса

Для увеличения прочности и долговечности бетонной конструкции, необходимо усилить ее при помощи армирования. В таком случае получится монолитная надежная конструкция, с самонесущим основанием.

Пролет следует укрепить арматурой 10-12 мм в виде сетки, которая укладывается вдоль дна опалубки, на высоте 20-30 мм, от поверхности конструкции, не меньше.

Для того, чтобы выполнить зазор от 20 до 30 мм, необходимо применить специальные подставки или кусочки кирпича. Шаг стержней должен быть таким, чтобы ячейки получились 50х50 мм. Арматуру необходимо связать вязальной проволокой диаметром не более 1 мм. В некоторых местах крепления и соединения, применяется сварка.

Далее и в процессе, всё контролируется нашим дефектовщиком, если нет нареканий и замечаний, то переходим к этапу заливки бетоном, всего аримрованного каркаса в опалубке.

Бетонирование

Для заливки конструкции рекомендуется применять бетон марки М200-М300, в зависимости от вида каркаса и формы.

Заливка бетоном выполняется следующим образом:

  1. Заполнение опалубки начинается обязательно с нижних ступеней. После заливки двух ступеней необходимо выполнить трамбовку вибромашиной, убрать воздушные пузырьки из раствора, внутри.
  2. При помощи шпателя придать окончательный внешний вид всем ступеням лестницы.
  3. Окончательная заливка всей конструкции.
  4. Трамбовка раствора на всех ступенях.
  5. Конструкцию следует укрыть пленкой на 7 дней.

Снятие опалубки

Через 7 дней после заливки опалубки можно выполнять снятие боковых щитов и подступенков. Если бетон еще влажный, то рекомендуется повременить с демонтажом, т.к. нужно больше времени.

Самым оптимальным вариантом для снятия опалубки – подождать примерно 28 суток. За этот период бетон наберет около 80% прочности.

Изготовление бетонной лестницы полнотелого вида или с просветом ступеней, в соответствии с вышеперечисленными этапами, может выполняться не только для монтажа внутри помещения, но и для уличной установки.

Почему заказывать изготовление прямых, маршевых лестниц из бетона в ДНК Спираль, безопасно?

Купить бетонную лестницу на второй этаж из одного марша, можно в компании ДНК Спираль недорого, с индивидуальным подходом и приемлемой стоимостью, под ключ. Мы работаем в Москве и всей Московской области, и работаем только с качественными материалами по конкурентным ценам, за работу с нуля. При заказе в нашей компании, вы получаете бесплатный 3D дизайн и гарантию 18 лет.

В частном доме, который имеет несколько этажей, бетонная лестница является необходимым элементом, из-за своей функциональности. Но ее внешний вид также играет немалую роль. Благодаря лестнице можно воплотить различные задумки по оформлению интерьера, так как она определяет стиль всего дома. Именно поэтому ее производство и оформление требует большого внимания.

Выполнить все вышеперечисленные задачи можно при помощи маршевой бетонной лестницы, либо любых других видов железобетонного каркаса лестницы или формы монолитной лестницы из бетона. Прямая, ровная форма также отлично впишется в любой дизайн. С помощью ровной, прямой монолитной конструкции можно создать необычные архитектурные решения, авторские. А также следует отметить, что лестница из бетона и железной арматуры в каркасе, является самой прочной и безопасной при эксплуатации. Важным преимуществом такой конструкции считается недорогая стоимость работы, по сравнению с другими типами ЖБ лестниц, к примеру, с просветными ступенями – на косоуре, на тетивах или консольные.

Обращайтесь, воплотим в реальность любую лестничную конструкцию вашей мечты и фантазии, исходя из вашего доступного пространства и пожеланий.

Срок изготовления одномаршевой прямой лестницы (монолитный лестничный марш) — 4-6 дней, от замера до заливки бетоном + высыхание от 2-х недель.

Сборные железобетонные лестницы | Все о ремонте и строительстве

Сборные железобетонные лестницы являются несгораемыми конструкциями и монтируются в специальном помещении — лестничной клетке. При наличии кранового оборудования для строительства дома такие лестницы позволяют работать рационально и быстро. Особенно целесообразны для скоростного строительства сборные лестницы из крупных железобетонных элементов. В практике строительства жилых зданий наибольшее распространение получили типовые железобетонные лестницы с уклоном маршей 1:2. Кроме них в коттеджах широко применяются и более крутые лестницы с уклоном 1:1,75 и 1:1,5 которые занимают существенно меньшие площади.

Лестничные марши (ГОСТ 9818–85*) изготавливаются нескольких типов: ЛМ — плоские без фризовых ступеней; ЛМФ — ребристые с фризовыми ступенями; ЛМП — ребристые с двумя полуплощадками либо с одной верхней полуплощадкой (рис. 18–20). Плоские и ребристые лестничные марши отличаются друг от друга тем, что в одних ступени изготовлены на армированной плоской плите, в других на двух армированных железобетонных балках — косоурах. И те, и другие лестничные марши представляют собой цельные железобетонные конструкции, ступени в которых отливаются вместе с плитой или косоурами. Лестничные марши типа ЛМП — более укрупненные железобетонные элементы, здесь в одну конструкцию объединены: ступени, косоуры и одна либо две лестничных полуплощадки.

рис. 18. Сборные (плоские) железобетонные лестницы, применяемые в зданиях с поперечными несущими стенами (площадки торцами или консольными выступами опираются на несущие стены лестничной клетки)

Для каждого типового марша на заводах железобетонных изделий изготавливаются лестничные площадки: 1ЛП — плоские для маршей типа ЛМ; 2ЛП — ребристые для маршей типа ЛМ; ЛПФ — ребристые для маршей типа ЛМФ; ЛПП — ребристые конечные полуплощадки для маршей типа ЛМП. Лестничные марши, лестничные площадки и ступени изготовляют в двух вариантах исполнения: правом и левом — для лестниц с подъемом соответственно против часовой и по часовой стрелке.

рис. 19. Сборные (ребристые с фризовыми ступенями) железобетонные лестницы, применяемые в зданиях с поперечными несущими стенами; и лестницы с двумя полуплощадками, используемые в зданиях с продольными несущими стенами

Все железобетонные лестницы должны быть запроектированы и нанесены на поэтажный план дома до начала строительных работ. Это не тот вид лестниц, работы по которым можно отнести «на потом». Такие лестницы строятся по рабочим чертежам проекта, где указываются все высотные отметки, горизонтальные размеры и монтажные зазоры. Установку лестниц производят одновременно со строительством стен. На монтаже работают три человека, которые по мере роста стен после промера горизонтальных и вертикальных размеров укладывают лестничные площадки и марши с помощью подъемного крана.

рис. 20. Сборные (ребристые) железобетонные лестницы без нижней полуплощадки и конечные полуплощадки для лестниц типа ЛМП

До начала монтажа лестничных площадок и маршей рулеткой проверяют их размеры и изготавливают деревянный шаблон, копирующий профиль опорной части лестничного марша. Затем на стенах лестничной клетки размечают места установки площадок, наносят слой раствора и устанавливают площадку. Проверяют положение установленной лестничной площадки по вертикали и в плане. При необходимости подправляют положение площадки монтажными ломами либо поднимают ее краном и устанавливают вновь, добиваясь проектного положения. Отметка верха площадок должна строго соответствовать проектной, иначе лестничный марш встанет криво либо провалится между площадок. Для выверки площадок по высоте и в плане используют деревянный шаблон (рис. 21).

рис. 21. Последовательность монтажа сборной железобетонной лестницы

Лестничные марши подают краном с помощью четырехветьвевого стропа с двумя укороченными ветвями, которые при подъеме придают элементам наклон немного больше проектного. Лестничные марши без монтажных петель монтируют вилочным захватом.

Перед установкой марша монтажники устраивают постель из цементно-песчаного раствора на опорных местах лестничных площадок, набрасывая и разравнивая его кельмами. При установке лестничных маршей один монтажник находится на нижней площадке, другой — на верхней или на подмостях рядом с лестничной клеткой. Он первым принимает лестничный марш и направляет его в лестничную клетку. На высоте 30–40 см от места посадки марша оба монтажника прижимают его к стенке, дают машинисту крана сигнал и устанавливают на место сначала нижний конец марша, затем верхний. Неточности установки исправляют ломиками, после чего отцепляют строп, замоноличивают стыки между маршем и площадками цементно—песчаным раствором и устанавливают инвентарные ограждения. Если посадка марша на опорные площадки будет идти в обратной последовательности (сначала верх, затем низ), то марш может сорваться с верхней площадки. При такой посадке марша также может произойти заклинивание его между площадками.

Типовые лестничные конструкции позволяют устраивать двухмаршевые лестницы для большинства стандартных высот этажей (2,7; 2,8; 3; и 3,3 м). В лестничных клетках с поперечными несущими стенами применяют лестничные площадки типа 1ЛП, 2ЛП и ЛПФ, которые своими торцами или опорными ребрами (консолями) входят в кладку стен. Для площадок 1ЛП без опорного ребра может применяться и другой вариант монтажа, при котором этажную и междуэтажную площадки опирают на стальные «стулья» (консольные кронштейны), жестко заанкереные в стены лестничной клетки. В этом случае несущими могут быть все стены лестничной клетки. Лестничные марши типа ЛМП используют в зданиях с продольными несущими стенами, эти марши так же, как и полуплощадки ЛПП — консольные конструкции.

В малоэтажном коттеджном строительстве железобетонная лестница может быть построена в открытой лестничной клетке (в нише). При определенной планировке здания для экономии места этажные лестничные площадки не устанавливаются, а восхождение на лестницу и сход с нее устраиваться непосредственно с этажных плит перекрытия. Лестничный марш в этом случае должен быть оперт на несущую перемычку или железобетонную балку (прогон, ригель). Опирать лестницу на плиту перекрытия нельзя (рис. 22). Высоту установки перемычки (или балки) подбирают так, чтобы высота конечных ступеней получилась равной рядовым ступеням марша, то есть учитывают полную толщину напольного покрытия, устраиваемого по плитам перекрытия.

рис. 22. Нестандартное опирание сборных железобетонных лестничных маршей

Обычно лестничные марши поступают на стройку с гладкими ступенями, изготовленными из тяжелого бетона. Для придания лестнице нарядного вида (рис. 23) ступени могут быть облицованы мраморными или гранитными проступями, поставляемыми вместе с лестницей. Соответственным образом (проступями либо другими материалами той же толщины) отделываются и лестничные площадки. Толщина проступей должна быть учтена при проектировании высоты этажа, так как они, уложенные на ступени и площадки, поднимут уровень «чистого» пола.

рис. 23. Накладные проступи на ступени сборных железобетонных лестниц

Если вход в здание организован через лестничную клетку под первой промежуточной площадкой, то при высоте этажа в 2,8–3,0 м обязательно устройство цокольного марша в 3–6 ступеней, ведущего на первую этажную площадку. В этом случае применяется конструкция из наборных железобетонных ступеней, уложенных по стальным косоурам или кирпичным стенкам.



Сборные Железобетонные Лестницы: Монтаж и Оформление, ГОСТ

Лестница из готовых наборных элементов

Тема сегодняшней статьи — сборные лестницы железобетонные. Данные конструкции чаще встречаются в типовом многоэтажном строительстве, однако это вовсе не означает, что для частной застройки они неприменимы.

Да, элементы имеют стандартизированные габариты и форму, однако это никак не умаляет их основного достоинства – скорости монтажных работ и итоговую экономию. Бригада строителей — естественно, при помощи подъемного крана, установит в вашем доме эти элементы на несколько часов, и уже спустя несколько дней, вы сможете полноценно пользоваться подъемом. Но что самое главное – элементы практически сразу готовы к отделке.

Содержание статьи

Сборные железобетонные марши

Данная статья будет разделена на две тематические части. В первой мы поговорим про сборку лестниц из цельных маршевых пролетов, а во второй – про сборные железобетонные ступени. Однако давайте обо всем по порядку.

Основные типы маршей

Лестница сборная железобетонная — компьютерный проект

Итак, сборные железобетонные лестницы – это несгораемые конструкции, располагаемые на лестничных клетках многоэтажных домов. Применяться они могут и для крылец, так как бетон прекрасно справляется с эксплуатацией в уличных условиях. Также стоит отметить, что цена такого решения будет намного ниже, чем у монолитной конструкции.

Монтаж подобных конструкций допустим только при наличии кранового оборудования. Особенно рациональны для скоростной стройки модели цельных железобетонных маршей. Самыми распространенными на сегодня вариантами стали типовые лестницы из сборного железобетона, имеющие уклон 1:2 (22,5 градуса), однако применяются и другие модели с более крутым подъемом — 1:1,75 и даже 1:1,5.

Технологию изготовления таких лестничных маршей устанавливает ГОСТ 9818-2015, пришедший на замену ГОСТу 9818-85. Вариантов этих изделий существует несколько типов:

Типовая серия: ступени сборные железобетонные, марш без фризовых ступеней ЛМ

  • Самый простой вариант – это тип ЛМ (лестничный марш). Изготавливаются они плоскими, без фризовых ступеней.

Интересно знать! Фризовая ступень – это стыковочный элемент с межэтажными площадками определенной формы. Для лучшего понимания, выглядит это так – фризовая ступень встанет вровень с площадкой, а при ее отсутствии марш располагается выше на одну ступень снизу, а сверху финишная ступень будет краем площадки.

Ребристые, с фризовыми ступенями

  • Второй вариант называется ЛМФ – буква Ф в аббревиатуре означает – фризовые, то есть марш оснащен этими элементами, плюс имеются опорные ребра (косоуры).

Марши с полуплощадками

  • Следующая модель имеет кодовое название ЛМП. Она является самым крупным железобетонным изделием из рассматриваемых, так как помимо самого марша с косоурами, элемент оборудован и площадками. Площадок может быть одна или 2 штуки, в зависимости от конструкции.

Давайте внесем больше ясности и разберем, в чем отличие плоских моделей от ребристых. Первый вариант имеет в основании плоскую армированную плиту из бетона, тогда как во втором, ступени удерживаются за счет опорных балок, называемых косоурами. Оба вариант являются цельнолитыми изделиями.

Подступенки таких изделий обычно немного скошены внутрь конструкции, чтобы увеличить проступь

Лестничные площадки

Чтобы правильно выполнять стыковку элементов при монтаже, каждому типу рассмотренных выше маршей соответствует своя межлестничная площадка.

Обозначаются они следующим образом:

Площадки разных конфигураций под марши ЛМ

  • 1ЛП – как и ранее, первый в списке оказывается модель для плоских маршей типа ЛМ. Сама площадка тоже плоская. На рисунке выше показано три варианта подобных изделий. Первые два отличаются между собой только габаритами (2,2 на 2,8м и 2,38 на 2,98м, соответственно), а последний является конечной площадкой, предусматривающей стыковку только с одним маршем.

Ребристые площадки

  • 2ЛП – эти площадки, как и предыдущие тоже подходят для маршей типа ЛМ, однако сама их форма предусматривает наличие ребер – опорных балок. Тут вариантов меньше – показана промежуточная и конечная площадка. Обратите также внимание на элементы, обозначенные на чертеже как 1 и 2. Это консоли для опирания площадок и отверстия для мусоропроводов, соответственно.

Площадка для маршей с фризовыми ступенями

  • ЛПФ – предназначены для стыковки с маршами ЛМФ, так же как и предыдущие они имеют ребра. Цифрой 1 обозначена консоль в площадке конечного типа.

Ребристые полуплощадки

  • Ну, и последний вариант – это ЛПП. Представляют собой они как площадки, так и полуплощадки, на которые укладываются марши ЛМП. Вариант также в основании имеет опорные балки.

Интересно знать! Все перечисленные типы маршей и площадок для них разделяются на левые и правые. Делается это для того, чтобы иметь возможность организовать подъем как по часовой стрелке, так и против нее.

Также давайте назовем типовые проступи, выпускаемые для сборных железобетонных лестничных конструкций.

Имеется их 2 типа:

Рядовая проступь

  • 1ЛН – элемент, предназначенный для укладки на рядовые и нижние ступени марша;

Верхняя проступь

  • И 2ЛН – которые укладываются на площадки и верхние ступени.

Установка сборных железобетонных лестниц

На фото — процесс установки лестницы

Сборный железобетон – лестницы,  должны быть запланированы и внесены в рабочие чертежи еще на этапе проектирования строения. Их установку нельзя отнести на потом, так как нужно сооружать соответствующие проемы (четко вымерять высотные отметки, горизонтальные промежутки и зазоры для монтажа)  и подавать  элементы краном через открытый верх строения, то есть во время строительства. Плюс, обязательно учитывается нагрузка на фундамент, так как все элементы обладают внушительной массой.

Монтаж элементов выполняется силами трех людей, укладывающих их при помощи подъемного крана, вместе с ростом стен.

Процесс монтажа

Работа с шаблоном

Итак, вот основные рабочие этапы (инструкция), через которые проходит установка каждого марша:

  • Первым делом при помощи измерительных приборов (читай, рулетки), еще до установки лестничных площадок, проверяют их габариты, и из прочной доски изготавливают временный шаблон, который формой и размерами повторит профиль устанавливаемых лестничных маршей.
  • Далее, согласно полученным измерениям, на лестничных клетках выполняется разметка, по которой монтажники будут ориентироваться при установке площадок.
  • По консолям наносится цементный раствор, краном подается площадка, укладывается на место и регулируется по расставленным меткам.
  • Положение установленной площадки проверяется в плане и по вертикали. Если имеются расхождения, то при помощи ломиков выполняется корректировка, пока не будет достигнуто проектное положение.

Совет! Если ломиками работать не получается, то площадку можно приподнять краном и уложить снова.

  • Очень важно, чтобы отметка верха площадки соответствовала проекту, иначе возможны ситуации, когда марш не поместится в проем, либо в него провалится. Текущее положение установленной площадки проверяется при помощи изготовленного ранее шаблона.

Сборная бетонная лестница – установка марша

  • Далее строители переходят к монтажу самих маршей. Данные элементы подаются к месту установки при помощи того же крана, оснащенного четырехветьвевым стропом, две ветки которого должны быть укороченными. При перемещении таким способом, марш занимает положение под углом, который будет незначительно больше проектного.

Интересно знать! Если конструкция лестничного марша не предусматривает наличия монтажных петель, то подачу выполняют с помощью вилочного захвата.

Вилочные захваты

  • Итак, на консоль площадок укладывается постель из раствора, который накладывают и разравнивают кельмой.
  • Двое монтажников занимают свои позиции – один на верхней площадке, второй на нижней.
  • Первым принимает марш верхний рабочий, затем второй. Когда до площадки остается расстояние в 30-40 сантиметров, они прижимают деталь к стене.
  • Далее подается команда крановщику и выполняется стыковка сначала нижнего узла, а потом и верхнего. Если попробовать идти в обратной последовательности, то велика вероятность, что марш заклинит, или он проскочит монтажные консоли.
  • Также выполняется корректировка элемента ломиками – отцеплять стропы можно только после точной установки.
  • Затем все стыки с площадкой заделываются бетонным раствором, и устанавливается инвентарное ограждение на время сушки.

Лестничные площадки

Если на лестничных клетках несущими стенами являются поперечные, то могут быть применены площадки 1ЛП, 2ЛП, ЛПФ. Эти модели входят своими краями и консолями в кладку стен.

Площадка 1ЛП может устанавливаться и по-другому, когда в качестве основного несущего элемента выступают стальные консольные кронштейны, называемые «стульями». Данные элементы  должны быть жестко заанкерены в стены лестничной клетки.

Если речь идет о малоэтажном частном строительстве, то железобетонные сборные лестницы маршевые могут быть установлены в открытой лестничной клетке (нише). Иногда планировка подразумевает экономию пространства и тогда проект не предусматривает наличия лестничных площадок, а восхождение и спуск начинаются прямо с плит перекрытия.

Схемы с нестандартным опиранием

  • Опорой для марша служит несущая перемычка или железобетонная балка (это может быть и ригель и прогон).
  • Опирать марш непосредственно на перекрытия запрещается.
  • Высота расположения перемычки подбирается таким образом, чтобы после установки марша, высота конечных ступеней была равна высоте его подступенков. А это значит, что проектировщики должны сразу учесть и толщину напольного покрытия, устраиваемого на лестничных площадках-перекрытиях.

Сборные лестницы на стальных косоурах

Лестница из наборных железобетонных ступеней

В принципе, несмотря на непритязательную внешность, многих может заинтересовать такой вариант решения лестничного вопроса. Но как быть застройщику, если ему, к примеру, требуется устроить вариант нестандартной длины. Ответ прост – можно смонтировать подъем из готовых наборных ступеней.

Здесь возможно тоже два варианта организации подъема: чтобы марш был оснащен фризовыми ступенями, или их не имел. Соответственно данные элементы можно также разделить по форме их профиля:

Рядовая ступень

  • Первые – это ступени типа ЛС. Представляют они собой элемент, из которого и набирается основная часть марша.

Фризовая верхняя ступень

  • Далее идут варианты ЛСВ, они же верхние фризовые ступени. Принцип тот же, что и в случае цельных маршей.

Вкладыш площадочный

  • ЛСП – площадочный вкладыш.

Ступень фризовая, нижняя

  • Еще один вариант, который мы сегодня рассмотрим – это нижняя фризовая ступень ЛСН.

Чтобы лучше понять схему укладки данных элементов посмотрите следующие схемы:

Как видите, фризовые элементы становятся частью площадки, фактически увеличивая ее габариты, что непременно должно быть учтено в расчетах. В варианте без таковых, верхняя ступень тоже сравнивается с площадкой – такая лестница будет длиннее на одну ступень.

Площадки для таких конструкций в большинстве случаев – это толстый монолитный железобетон. Толщина этого элемента должна составлять 8-10 сантиметров. Чтобы организовать такую тонкую конструкцию, нужно чтобы ступени выходили вровень с площадками.

Сборка конструкции

Последовательность сборки наборной лестницы из железобетона

Давайте разберем, как выполняется монтаж таких лестниц:

  • Косоуры для них изготавливаются из швеллерных или двутавровых балок. У этого элемента делается два перегиба, для чего в их теле делаются клиновидные вырезы, либо же готовятся отдельные короткие элементы.
  • Балки нагреваются при помощи горелки и сгибаются под нужным углом.
  • Швы тщательно провариваются. Поверх наваривается еще стальная пластина, чтобы усилить данный узел.
  • Балки, удерживающие площадки, изготавливаются из тех же элементов. На них навариваются коротыши, сделанные из стального уголка. В этих элементах имеется отверстие достаточного диаметра, чтобы выполнить болтовое соединение.
  • Балки заводятся в отверстия (ниши) на стенах лестничной клетки и выставляются по горизонтальному уровню на высоте проектной отметки. Далее они жестко расклиниваются, чтобы не произошло их выворота из плоскости или завала.
  • На данном этапе балки не монолитятся, так как возможно потребуется их дальнейшая перестановка.

Смонтированные косоурные балки

  • Следом происходит монтаж косоуров, которые могут подниматься как краном, так и вручную, при достаточном количестве этих самых рук.
  • Как и в случае с цельным маршем, сначала ставится нижний конец и выполняется болтовое соединение, а затем крепится верх. При необходимости положение горизонтальных подплощадочных балок можно подрегулировать.
  • Как только все детали выставлены согласно проектным значениям балки капитально замоноличиваются в стенах.
  • Болтовое соединение косоуров – временное, и требуется по понятным причинам. Окончательное крепление будет осуществлено методом сварки, которое и должно быть выполнено на следующем этапе.

Совет! Если в распоряжении строителей имеется кран, то стыковку элементов болтами можно пропустить, заменяя ее сварочной «прихваткой».

  • Приваривание косоура осуществляется не только по внешнему шву элемента, но и по всему периметру монтажного уголка (коротыша).

Хей, я вешу 80 килограмм, подними меня

  • Далее начинается укладка ступеней марша. Средняя ступень имеет вес от 60-ти до 80-ти килограмм, поэтому для их установки хватает и двух рабочих.
  • Набирается марш снизу вверх, при этом ступени удерживаются за счет специальных пазов под собственным весом.
  • На верхний край первой ступени кельмой набрасывается слой цементного раствора и разравнивается. Поверх кладется следующая ступень. Процедура продолжается до полного заполнения пролета.
  • В нижней части ступеней имеется металлическая закладная, которую прекрасно видно на представленном выше фото. С ее помощью ступени дополнительно связываются сваркой с несущими косоурами.
  • На следующем этапе приступают к заливке лестничных площадок. Данные элементы имеют мощный арматурный каркас, связанный из стальных рифленых прутов диаметром не менее 10 мм. Шаг между стержнями составляет 200 мм в двух направлениях.
  • Арматура уязвима к коррозии, поэтому должна быть защищена со всех сторон слоем бетона – снизу этот слой должен составлять 2 сантиметра.
  • Перед заливкой обязательно собирается опалубка. Кстати, при наличии фризовых ступеней боковые стенки для нее не требуются, так как их заменяют эти ступени и стены лестничной клетки. Чтобы осуществить подобный прием длина фризовых ступеней должна быть больше, чем у рядовых, и устанавливаются они так, чтобы, смыкаясь, образовывался замкнутый контур.

ОСП панели – прекрасный влагостойкий материал для опалубки

  • Нижняя часть опалубки собирается из отдельных досок либо цельного щита, в качестве которого могут выступать листы влагостойкой фанеры, ОСП плиты. Данные элементы заводятся между опорными балками площадки.
  • Чтобы избежать потерь цементного молочка, а значит и прочности конструкции, опалубка обтягивается слоем пергамина или плотной полиэтиленовой пленки.
  • Верх опалубочного щита устанавливается таким образом, чтобы он был заподлицо с верхом балок, образуя единую плоскость. В результате, после снятия опалубки, вы получите монолитную плиту, которая лежит на этих самых балках.

Облагораживание железобетонных лестниц

Нанесение штукатурки

После окончания монтажных работ и полного высыхания конструкции, косоуры и балки покрывается штукатурным составом, но для начала поверх натягивается штукатурная сетка, удерживающаяся за счет наваренных коротышей из стальной проволоки. Подобное мероприятие позволяет не только скрыть соседство металла и бетона, но и резко повысить огнестойкость всей конструкции.

Интересно знать! Для экономии штукатурки внутренняя часть балок и косоуров заполняется кирпичом, обрезанным под нужный размер. Кирпич закрепляют арматурной сеткой, чтобы избежать вываливания.

Бетонные лестницы, как уже говорилось, внешне малопривлекательны, если вы конечно не поклонник стиля лофт, поэтому их поверхность дополнительно облицовывается. Для этого могут быть использованы типовые гранитные (хороши для улицы) или мраморные проступи, или любая другая отделка, которую вы пожелаете. Бетон в этом плане универсален.

Варианты отделки бетонных ступеней

В соответствии с лестницами облагораживаются и лестничные площадки. В итоге можно все сделать так, что никто и никогда не заподозрит, что в целях экономии средств и времени были использованы готовые железобетонные изделия. Такая конструкция будет служить очень долго, что подтверждается подъездными лестницами, по которым ежедневно проходит не одна пара ног.

На этом подведем итог нашим изысканиям. Бетонные лестницы сборные – это практичное решение не только для многоэтажки, но и для частных коттеджей, если их строительство проходит по всем нормам и требованиям, с нормальной проектной документацией.

Несмотря на то, что своими руками их не установить, по итогу все равно экономится хорошая сумма. Подробнее о монтаже расскажет видео в этой статье.

сборные и монолитные лестничные площадки (инструкция по монтажу, фото и видео)

Без такого архитектурного элемента как лестница, не обходится практически не одно здание, независимо от его предназначения. Сборные железобетонные лестницы представляют собой огнеустойчивые и функциональные в использовании конструкции.

Они вносят в дизайн дома элементы индивидуальности и неповторимости. Не требующие никакого дополнительного ухода, они являются долговечными в эксплуатации.

Фото лестницы из железобетона

Особенности сборных и монолитных ЖБ конструкций

Сборные конструкции используются в строениях, имеющих поперечные несущие стены, так как ЖБ конструкции своими торцами, а также консольными выступами должны опираться на несущие стены помещения дома, которое называется лестничной клеткой.

При наличии достаточного места и оборудования для поднятия грузов (кранового оборудования) оптимальным решением будет монолитная железобетонная лестница или ступени в виде крупных элементов из железобетона. В этом случае значительно ускоряется монтирование конструкции.

Подсветка ступеней лестницы: виды и области использования

Для частных домов и коттеджей застройщики чаще всего отдают предпочтение:

  • стандартным (типовым) лестницам из железобетона, имеющим уклон маршей 1 к 2;
  • более крутым секциям, которые занимают значительно меньше места. Уклон таких элементов составляет 1 к 1,75 (1,50).

Изготовление железобетонных лестниц производится на заводах железобетонных изделий. Для обеспечения безопасности и контроля качества при изготовлении и монтаже ЖБ архитектурных элементов, предусмотрен ГОСТ на железобетонные лестничные ступени.

Основные элементы конструкции

Все сборные, а также железобетонные монолитные лестницы еще до начала работ по строительству дома должны быть отражены в проекте поэтажного плана.

В проектной документации для монтажа ступенек обязательно указываются:

  • необходимые высотные отметки;
  • горизонтальные (вертикальные) размеры;
  • все монтажные зазоры;
  • размеры железобетонных ступень для лестниц.
Чертеж лестничной клетки с заданными размерами

Лестничные марши

Марши ступенек изготавливаются в нескольких вариантах:

  • плоские (ЛМ), не имеющие фризовых ступеней. Такие ступенчатые пролеты изготавливаются на плоской армированной плите;
  • ребристые (ЛМФ) с фризовыми ступенями. В этом варианте ступени изготовлены на двух железобетонных армированных балках, которые называются косоурами;
  • ребристые (ЛМП), имеющие одну верхнюю полуплощадку или две полуплощадки.

Плоские и ребристые пролеты являются представителями цельных конструкций из железобетона. Ступени в них отливаются совместно с плитой (косоурами).

Ребристые ЛМП марши представляют собой более крупные ЖБ элементы.

В одной такой  конструкции содержатся:

  • ступеньки;
  • косоуры;
  • одна или две полуплощадки для ступеней.
ЖБ марши и площадки

Опоры для ЖБ ступеней

Для каждого стандартного пролета ступеней заводами ЖБИ производятся также железобетонные лестничные площадки:

  • плоские 1ЛП – предназначенные для плоских маршей ЛМ;
  • ребристые 2ЛП – используются с маршами ЛМ;
  • ребристые ЛПФ, которые предназначены для использования с маршами ЛМФ;
  • ребристые ЛПП для маршей ЛМП.

Все секции ступенек, опоры и марши изготавливаются заводами, как с правым, так и с левым исполнением, а также с подъемом за или против часовой стрелки.

Металлические косоуры

Фото ступенек на металлических косоурах

Лестница с железобетонными ступенями по металлическим косоурам является оптимальным вариантом для зданий, в которых нет возможности применить крупноразмерные ЖБ конструкции, а также в зданиях с нестандартными размерами, строящихся по специальным проектам. В основном их используют внутри вестибюлей, в качестве наружных входов, цокольных маршей и т.д.

Такие лестницы могут быть с фризовыми ступенями или без них. Фризовые придают лестничным опорам прямоугольную форму, а верхняя и нижняя ступеньки становятся частью площадки. Цена такой лестницы немного выше стандартной.

Монтаж железобетонных элементов

При строительстве частного дома многие застройщики сталкиваются с проблемой установки железобетонной лестницы своими руками. Для обеспечения полной безопасности при установке и эксплуатации ступенек, необходимо четко выполнить все этапы монтажа.

Подготовительные работы до начала монтажа

Устанавливать лестницу необходимо одновременно с возведением стен дома.

Совет! Для безопасной установки ступеней из железобетона необходимо минимум три человека. Один монтажник будет находиться на нижнем, а другой на верхнем этаже. Третий человек управляет крановым оборудованием.

До начала работы с ЖБ секциями и опорами необходимо измерить их размеры и подготовить деревянный шаблон, который будет являться точной копией профиля опорной части ступенчатого пролета.

Монтажные работы

  1. На стенах лестничной клетки отмечаются места для установки конструкций из ЖБ, наноситься слой цемента и монтируются площадки;

Совет! Установку каждой плиты необходимо проверят деревянным шаблоном и постоянно сверять с планом строительства. Цель — добиться проектного положения каждого элемента. В противном случае лестничный марш будет установлен криво с перекосом.

  1. Далее на опорные места плит (полуплощадок) наносится и разравнивается цементно-песчаный раствор;
  2. С помощью кранового оборудования подаются секции ступенек для установки;

Совет! Марши необходимо поднимать стропом из четырех ветвей, две из которых укороченные для придачи секции необходимого наклона. Если ступенчатые марши не оборудованы монтажными петлями, то используется вилочный захват.

Лестница на мансарду своими руками: советы по изготовлению
  1. Монтажники, которые находятся на нижнем и верхнем этажах принимают лестничный пролет и контролируют его положение относительно опорных плит. На место устанавливается сначала нижний, а затем верхний конец марша;

Обратите внимание! При обратной последовательности установки ЖБ конструкции (сначала вверху, а затем внизу), возможный срыв марша с верхней плиты.

  1. Если при установке допущены неточности, то положение конструкции можно корректировать ломами;
  2. После придания маршу нужного положения, стыки между ним и плитами закрываются раствором;
  3. На следующем этапе устанавливается инвентарное ограждение;
Схема монтажа ограждений

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

виды и формы, преимущества, изготовление, цена

Бетон широко применяется при строительстве домов, промышленных зданий, производстве ограждений и лестниц.

Уникальные свойства материала, такие как долговечность и доступность, позволяют изготавливать как прочные и надежные железобетонные балки перекрытия, так и железобетонные лестницы.

В большинстве случаев бетонные марши более практичны, потому что обладают рядом свойств, присущих только этому материалу.

Виды и формы

Кроме того, конструкции могут быть любой формы. Самые простейшие, монолитные бетонные лестницы с успехом применяются в помещениях и на улице.

Комбинированные бетонные марши представляют собой более сложное строение, которое, наряду с практичностью и прочностью, обладает эстетически привлекательным видом.

Бетонные марши прекрасно вписываются в интерьер загородного дома, дачи. В качестве остова в сложных конструкциях используется армирующая сетка.

Двух маршевая лестница хорошо вписывается в дизайн любого строения, но требует обязательного расположения вдоль одной из стен дома. Такая форма чаще всего используется в помещениях с большой площадью.

Дуговая (серпантинная) монолитная лестница отлично сочетает в себе изящность и надежность. Дуговые конструкции позволяют экономить полезную площадь и, при искусном оформлении, способны стать изюминкой интерьера.

Основными нормативами для расчетов индивидуальных железобетонных балок являются методики, изложенные в Пособиях к СНиП 2.03.01-84 и СП 52-101-2003.

Бетонные блоки стен подвалов сплошные (ФБС) — это керамзитобетонные, пескобетонные и пескоцементные элементы, призванные обеспечивать устойчивость здания. О бетонных балках для подвалов читайте тут.

Поворотная монолитная лестница – еще один вид маршей, требующих наличия свободного места в помещении. Действительно прочные сооружения способны стоять вечно, незаменимы в зданиях с высокой нагрузкой на конструкции.

Винтовые бетонные лестницы служат конструктивной альтернативой маршевым аналогам. Такие сооружения редко применяются в качестве основных ввиду сложности их устройства.

Лестницы с прямыми маршами – простые, безопасные и популярные. Они применяются в промышленных строениях и хорошо вписываются в дизайн жилых помещений.

Преимущества железобетонных маршей

Лестничные железобетонные марши обладают рядом преимуществ перед своими деревянными и железными аналогами. Они огнеупорны, долговечные и прочны.

Тип железобетонной конструкции может быть выбран еще на стадии проектирования здания или органично вписан в уже построенном помещении.

Физические свойства бетона наделяют изделия из него определенные свойствами, в том числе оригинальностью решения при одновременной доступности по цене.

Несмотря на большое разнообразие видов, бетонные лестницы отличаются высокой прочностью благодаря усилению изделий армирующей сеткой.

Строение маршей не требует создания промежуточных дополнительных железобетонных опор и позволяет эксплуатировать их еще на этапе строительства.

Данные конструкции обладают низким уровнем вибраций и шума, позволяют жестко закрепить перила, универсальны при выборе материала отделки.

Сборные железобетонные балки – оптимальное решение при создании перекрытий в жилом доме или промышленном здании. Благодаря своим свойствам сборные железобетонные балки надежны и долговечны.

Характеристики балок по фактической прочности бетона, морозостойкости, водонепроницаемости, величине толщины слоя бетона для защиты от арматуры должны соответствовать требованиям ГОСТ 13015.0. Подробнее о стропильных и подстропильных железобетонных балках читайте тут.

Кроме того, свободное пространство под лестницей, не загроможденное дополнительными опорами, может быть использовано для устройства небольшой кладовки и даже камина.

Продолжительный срок службы такого изделия (до ста лет) делает его практически идеальным выбором при решении вопроса создания в доме лестничного марша.

Изготовление бетонных лестниц

Проектирование – основополагающий этап в изготовлении бетонных лестниц. На этом этапе вычисляется равномерный шаг, высота подъемов и зазор, требуемый на укладку отделочных материалов.

Основой долговечного бетонного марша служит арматурный каркас. Именно он способствует упрочнению всей конструкции.

Стальные прутья, уложенные вдоль несущих пределов, соединяются поперечными связками. Армирующая сетка крепится при помощи сварки или вязальной проволоки.

Для отливки используется деревянная опалубка, выполненная из влагостойкой фанеры или строганных досок.

Чтобы изделие было предельно качественным все элементы опалубки должны быть максимально подогнаны. В противном случае застывающий цементный раствор будет проникать сквозь небольшие щели, что негативно скажется на внешнем виде изделия.

Прочность усиливается армирующей сеткой, которая укладывается перед финальной заливкой.
Перед окончательной заливкой по всей длине будущего изделия укладываются деревянные пробки, которые затем буду удалены, а на их место установлены крепления будущих перил. После застывания бетона монолитная лестница готова к эксплуатации.

Из чего складывается цена

Железобетонная лестница – это не просто изделие из бетона, это достаточно сложное изделие, от качества которого зависит долговечность и безопасность её эксплуатации.

Марши, отвечающие вышеуказанным требованиям, изготавливаются из высококачественного материала при соблюдении всех технологических особенностей. Как правило, бетонный марш в доме устанавливается еще на стадии строительства.

Цена бетонной лестницы зависит от количества ступеней, сложности и размеров конструкции, вида отделочных материалов и ограждения.

Отдельное слово стоит сказать об отделочных материалах: такие марши универсальные. Они могут быть отделаны абсолютно любым материалом, будь то дерево, натуральный мрамор или ковролин.

Работы по установке и усилению лестничного пролета и опор рассчитываются отдельно.
Окончательная стоимость без отделки рассчитывается отдельно для каждого конкретного заказа и напрямую зависит от количества ступеней подъема, конфигурации и размеров лестницы.

Мне нравитсяНе нравится

Как построить бетонную лестницу?

Проектирование лестницы требует знания аспектов дизайна и изучения местности. Факторами, влияющими на конструкцию лестницы, являются высота этажа, ширина лестницы, глубина подступенков, ширина резьбы, толщина лестницы, угол наклона лестницы, нагрузка, прикладываемая к лестнице, и многие другие аспекты, требующие от квалифицированного инженера спроектируйте идеальную лестницу.

Фундамент, на котором опирается бетонная лестница, должен быть правильно сконструирован, чтобы нагрузки лестницы успешно передавались на землю и препятствовали движению лестницы.

Если в начале лестницы присутствует балка цоколя здания, то к ним можно присоединить стержни из арматурной стали, которые будут передавать нагрузки. Если балка плинтуса не обнаружена, то возводится небольшой бетонный фундамент или каменная кладка небольшого размера.

Для поддержки лестницы наверху, которая ограничивает движение лестницы, обычно используется балка или плита крыши.

Самым важным шагом при строительстве бетонных лестниц является использование правильной опалубки. Угол полета, размеры резьбы и подступенка должны быть тщательно проверены.Обычно при возведении лестницы, прикрепленной к стене, на стене отмечают линию марша, резьбу и подступенки для правильного крепления опалубки или опалубки.

Доски должны иметь толщину не менее 2 дюймов, чтобы выдерживать вес бетона. Вся структура формы должна поддерживаться стойками 4 × 4. Деревянные доски используются для создания ступеней и крепятся несколькими шурупами к боковой конструкции опалубки.

Используйте спиртовой уровень, чтобы убедиться, что форма ровная и отвесная, если вы хотите получить аккуратный вид.Форма бетонной лестницы должна соответствовать потолку.

4. Арматура для бетонных лестниц

Бетонные ступени должны быть усилены стальными прутьями, чтобы они выдерживали нагрузки, приходящиеся на лестницу, и передавали их на землю. Количество стальных стержней и размер стержней должны быть рассчитаны инженерами-строителями в зависимости от нагрузок, приходящихся на лестницу.

Эти стальные арматурные стержни укладываются в опалубку с шагом не менее 25 мм и связываются между собой.

Стальная арматура для лестниц

5. Заливка бетона для бетонных лестниц

Заливку бетона в опалубку начинают снизу вверх. Бетонная смесь играет важную роль в прочности и долговечности лестницы. Стандартная смесь, используемая для лестниц, состоит из 3 частей цемента, 2 частей песка, 4 частей гравия и воды.

При заливке бетона рекомендуется использовать вибратор для бетона, чтобы полностью заполнить зазоры лестницы и избежать образования сот.

Эту работу следует выполнять с большой осторожностью и терпением, так как любые резкие движения могут нарушить выравнивание опалубки или даже разрушить опалубку. Всегда рекомендуется заливать бетонный потолок и лестницу в один день, чтобы создать прочную связь между этими элементами.

Бетон для лестниц

6. Снятие опалубки

Для полного высыхания лестницы требуется не менее 21 дня, поэтому демонтаж опалубки следует проводить только через 21 день.В течение 21 дня необходимо провести надлежащее отверждение, чтобы предотвратить образование трещин на лестнице из-за теплового расширения.

По истечении 21 дня опалубку снимают с помощью молотка и лома. Работайте с терпением, чтобы не повредить бетон или края лестницы.

Бетонные лестницы после снятия опалубки

7. Отделка бетонной лестницы

После снятия опалубки лестницу можно закончить разными способами в соответствии с требованиями использования.Его можно просто закончить шпателем или теркой для придания бетонной отделки, цементной плитки или гранита можно укладывать для лучшего внешнего вида. Для отделки лестницы также можно использовать ковролин или дерево.

Обработка лестницы поплавком.

История лестницы | Журнал Concrete Construction

Самый простой тип лестницы представляет собой наклонную железобетонную плиту. Он поддерживается на концах балками, а на его верхней поверхности образованы ступеньки.Горизонтальная посадочная плита может быть включена с одного или обоих концов. При нормальных условиях нагрузки влияние угла, образовавшегося при приземлении, можно не учитывать. Тогда лестницу можно спроектировать как простую плиту с пролетом, равным горизонтальному расстоянию между опорами. Эта конструкция обычно требует, чтобы сталь вставлялась только в продольном направлении. Поперечная сталь, обычно из расчета одна планка на протектор, также должна быть включена для облегчения распределения нагрузки и обеспечения температурного усиления.Винтовая лестница может быть построена довольно легко, консольно соединяя сборные ступеньки в форме пирога с центральной колонной. Блоки становятся монолитными благодаря действию арматурной стали и бетонного бетона колонны. Альтернативная центральная опора может быть снабжена трубой из мягкой стали соответствующего диаметра, стержнем или бетоном с предварительным натяжением. Строительство бетонной лестницы следует обычным правилам хорошей практики при укладке, отделке и отверждении. Обычно для лестничного бетона используется бетон с давлением 3000 фунтов на квадратный дюйм.Укладку следует начинать снизу и двигаться вверх. Обычной практикой является зачистка форм лестниц после того, как бетон затвердеет в течение 1-2 часов, чтобы можно было закончить выступы, подступенки и концы. Особого ухода требует отделка лестничных клеток. Тип отделки может быть продиктован архитектурными или практическими соображениями. Для улучшения внешнего вида часто используется белый или цветной бетон. Нескользящее покрытие может быть получено с помощью расчесывания проволокой, щеткой, протирки мешков, вихревой затирки или плавления древесины на песчаной поверхности, если архитектурный внешний вид не важен.В качестве альтернативы можно втирать абразивные частицы из карбида кремния или оксида алюминия в протекторы во время чистовой обработки.

Строительство бетонных лестниц | Как построить бетонную лестницу

Строительство бетонной лестницы основывается на следующих этапах: -

1.Проектирование бетонных лестниц: При проектировании лестниц необходимы глубокие знания в отношении аспектов дизайна и изучения места. На создание конструкции лестницы влияют различные типы факторов, которые варьируются от высоты пола, ширины лестницы, глубины подступенков, ширины резьбы, толщины лестницы, угла лестницы, нагрузки на лестницу и некоторых других. факторы, которые требуют руководства опытного инженера, чтобы спроектировать правильную лестницу.

2.Фундамент и опора для бетонной лестницы: Бетонная лестница опирается на фундамент, и он должен быть идеально сконструирован, чтобы должным образом передавать нагрузки лестницы на землю, а также выдерживать движение лестницы.

Если цокольная балка здания находится в начале лестницы, то к ним прикрепляются стальные арматурные стержни для передачи нагрузок. Если нет цокольной балки, то застраивают небольшой бетонный фундамент или размерную каменную кладку.

Следует обеспечить поддержку лестницы, расположенной наверху, которая контролирует движение лестницы. Опора, как правило, делается на балку или плиту крыши.

3. Создание опалубки для бетонной лестницы: при разработке бетонной лестницы наиболее важным шагом будет установка соответствующей опалубки. В связи с этим следует внимательно относиться к оценке угла полета, размеров резьбы и подступенка.Обычно во время строительства лестницы, прикрепленной к стене, на стене следует разметить линию пролета, резьбу и подступенки для установки опалубки или опалубки.

Доски должны иметь толщину не менее 2 дюймов, чтобы выдерживать вес бетона. Вся структура формы должна поддерживаться стойками 4 × 4. Деревянные доски используются для формирования ступеней и крепятся различными шурупами к боковой конструкции опалубки.

4. Стальная арматура для бетонных лестниц: Бетонные ступени должны быть усилены стальными стержнями, чтобы они выдерживали нагрузки, направленные на лестницу, и передавали их на землю. Количество стальных стержней и размер стержней должны быть измерены инженерами-строителями с учетом нагрузок, направляемых на лестницу.

Эти стальные арматурные стержни укладываются в опалубку с шагом не менее 25 мм и фиксируются вместе.

5.Заливка бетона для бетонных лестниц: Заливку бетона в опалубку начинают с нижнего раздела вверх. Бетонная смесь жизненно важна для поддержания прочности и устойчивости лестниц. Стандартная смесь, применяемая для лестниц, состоит из 3 частей цемента, 2 частей песка, 4 частей гравия и воды.

Лучше использовать бетонный вибратор во время заливки бетона, чтобы полностью заполнить зазоры лестницы и избавиться от образования сот.

Эту работу следует выполнять осторожно, так как любые резкие движения могут помешать выравниванию опалубки или даже разрушить опалубку. В этот же день будет полезно залить бетонный потолок и лестницу, чтобы между этими компонентами образовалась прочная связь.

6. Снятие опалубки: лестнице требуется минимум 21 день для полного обезвоживания, поэтому опалубку можно производить только через 21 день.За этот 21 день необходимо провести тщательное отверждение, чтобы избавиться от трещин на лестнице из-за теплового расширения.

Лестница железобетонная (95) | Tekla User Assistance

Добавлено 4 Май 2021 г. от Tekla User Assistance [email protected]

Используйте вкладку «Параметры» для управления формой лестницы, количеством ступеней, методом создания лестницы и шириной лестницы.

Размеры лестницы

Описание

1 2 ">

Горизонтальный размер ступенчатой ​​площадки

2 2 ">

Вертикальный размер ступенчатой ​​площадки

3 2 ">

Длина шага

4 2 ">

Высота ступени

5 2 ">

Варианты формы нижней части лестницы

6 2 ">

Варианты формы верхней части лестницы

7 2 ">

Ширина лестницы

Положение начальной точки

Выберите положение начальной точки многоугольника.

Примечание:

Положение начальной точки влияет на прямоугольную границу ограничивающего прямоугольника с наименьшей мерой, в пределах которой лежат все выбранные точки, которые позиционируют объекты модели.

В Tekla Structures двумерные ограничивающие рамки используются на чертежах, а трехмерные ограничивающие рамки в моделях.

отлитого блока. Следовательно, это повлияет на вид чертежа, который включает в себя выбранные объекты модели или область в модели, которая представлена ​​на чертеже.

Вид чертежа - это контейнер для модели и объектов чертежа.

Чертеж может включать в себя несколько видов чертежа, которые обычно являются двухмерными видами, видами в плоскости для модели.

Примеры видов чертежа в Tekla Structures включают основные виды, виды сечений, виды отдельных деталей и 3D-виды.

Ориентация и нумерация: процесс присвоения номеров позиций деталям, отлитым элементам, сборкам или армированию

В Tekla Structures номера позиций, присвоенные в нумерации, отображаются, например, в метках и шаблонах.

.

Метод создания лестницы

Опция Описание
P1 P2 длина шага

Создайте лестницу между точками P1 и P2.

Размер лестницы определяется расстоянием между P1 и P2 и длиной ступеньки.

P1 P2 высота ступени

Создайте лестницу между точками P1 и P2.

Размер лестницы определяется расстоянием между P1 и P2 и высотой ступеньки.

P1 длина шага высота шага N шагов

Создайте лестницу от точки P1 до точки P2.

Размеры лестницы определяются P1 и высотой ступени, длиной и количеством ступенек.

P2 длина шага высота шага N шагов

Создайте лестницу от точки P1 до точки P2.

Размеры лестницы определяются P2 и высотой ступени, длиной и количеством ступенек.

P1 Расстояние шага по горизонтали и вертикали

Создайте лестницу от точки P1 до точки P2.

Размеры лестницы определяются величиной P1 и расстоянием между ступенями по горизонтали и вертикали.

P2 Расстояние шага по горизонтали и вертикали

Создайте лестницу от точки P1 до точки P2.

Размеры лестницы определяются P2 и расстоянием между ступеньками по горизонтали и вертикали.

Используйте вкладку «Детали» для управления свойством материала, имени и класса, которое группирует детали в соответствии с идентификаторами, заданными пользователем.

Идентификаторами классов обычно являются числа.Классы можно использовать, например, для определения цвета деталей в модели. Класс не влияет на нумерацию объектов модели.

, позиционирование, тип отлитого элемента: свойство бетонной детали в отлитом элементе, которое определяет, является ли тип конструкции детали сборной или отлитой по месту.

и ступенчатое снятие фаски.

Настройки ступенчатой ​​фаски

Опция Описание
Средний для всех

На всех ступенях скошены фаски в соответствии с настройками средних ступеней.

Нижний другой

Нижняя ступенька имеет фаску в соответствии с настройками первой ступени снизу.

Все остальные ступени имеют фаски в соответствии с настройками средних ступеней.

Верхняя разная

Верхняя ступенька имеет фаску в соответствии с настройками последней верхней ступеньки.

Все остальные ступени имеют фаски в соответствии с настройками средних ступеней.

Верх и низ разные

Нижняя ступенька скошена в соответствии с настройками первой ступени снизу.

Верхняя ступенька с фаской в ​​соответствии с настройками последней верхней ступеньки. Все остальные ступени имеют фаски в соответствии с настройками Средних ступеней.

Настройки фаски шага устанавливаются одинаково для первого шага снизу, среднего шага и последнего верхнего шага.

Опция Описание

Размер ступенчатого реза определяется расстоянием.

Размер ступенчатого реза определяется углом.

Типы фаски углов

Угловые фаски 1. и 2. могут определяться радиусом x или сторонами фаски x, y.

Создание уровня готового перекрытия

Укажите, нужно ли создавать чистовой уровень пола. Уровень готового пола определяется многоугольником, созданным из смещенного многоугольника лестницы, и используется для чертежей.

Определите профиль, свойства и смещения фиктивной детали, которая создается в каждой вершине многоугольника, а также положение по глубине.Вы можете определить разные смещения для профилей уровня пола для ступенек, верхней и нижней площадок, а также толщины вертикального покрытия.

Используйте вкладку «Лестницы и площадки» для управления размером и типом нижней и верхней площадок.

Вариант среза нижней площадки

Опция Описание

Нижняя площадка без разреза.

Нижняя площадка с вырезом, определяемым ее длиной и расстоянием от верхней стороны площадки.

Нижняя площадка с вырезом, определяемым ее длиной и расстоянием от нижней стороны площадки.

Нижняя площадка с L-образным вырезом, определяемым ее тремя размерами и расстоянием от верхней стороны площадки.

Вырез нижней площадки, определяемый профилем и его положением на площадке.

Вариант среза верхней площадки

Опция Описание

Верхняя посадка без выреза.

Верхняя площадка с вырезом, определяемым его длиной и расстоянием от верхней стороны площадки.

Верхняя площадка с вырезом, определяемым его длиной и расстоянием от нижней стороны площадки.

Верхняя площадка с L-образным вырезом, определяемым ее тремя размерами и расстоянием от верхней стороны площадки.

Верхний вырез на площадке, определяемый профилем и его положением на площадке.

Посадочные размеры и проемы

Описание

Используйте настройку вида сверху, чтобы определить размеры нижней и верхней площадок.

Используйте настройку вида сверху, чтобы определить два отверстия для нижней и верхней площадки.

Следующие арматурные стержни избегают созданных проемов: анкерные стержни и стержни анкера Z, стержни сетки, стержни на концах площадки и стержни A, B, C, E, G, K.

Дополнительные посадки

Определите индивидуальное имя и класс для дополнительных частей посадки.

Обозначьте зазоры по бокам площадок.

Выемки и отверстия

Опция

Описание

Без отверстия или углубления

отверстие

Выемка на верхней грани

Выемка на нижней стороне

Используйте вкладку «Гребни», чтобы создать горизонтальные и / или вертикальные выступы с обеих сторон или только с одной стороны лестницы.

Размеры

Описание

1

Толщина вертикального гребня.

2

Ширина вертикального гребня.

3

Ширина горизонтального гребня.

4

Толщина / высота горизонтального гребня.

Гребни горизонтальные

Опция Описание
Создать

Определите, создаются ли горизонтальные выступы.

Создать на ноге

Определите, создаются ли горизонтальные выступы у подножия лестницы.

Этот параметр работает так же, как параметр «Создать».

Снятие фаски

1 Внутренняя фаска: выберите тип внутренней фаски и введите требуемые размеры.

2 Угловая фаска: выберите тип угловой фаски и введите требуемые размеры.

3 Уклон: задайте уклон как угол или размер. Склон делает гребень наклонным.

Фаска угла опоры

Определите, создаются ли угловые фаски у подножия лестницы.

Вертикальные гребни

Опция Описание
Создать

Определите, создаются ли вертикальные выступы.

Наклон

Задайте уклон как угол или размер. Склон делает гребень наклонным.

Используйте вкладку «Стрингеры», чтобы создать стрингеры и выступы слева, справа или с обеих сторон лестницы.

Описание

1

Высота нижнего гребня стрингера.

2

Смещение нижнего гребня по горизонтали от нижней ступеньки.

3

Высота верхнего гребня стрингера.

4

Ширина стрингера.

Наклон

Используется для наклона внутренней поверхности стрингеров.

Вы можете определить уклон с помощью угла или размера.

Внутренняя фаска

Определите, скошена ли внутренняя кромка стрингера.

Наружная фаска

Определите, скошена ли внешняя кромка стрингера.

Высота стрингера

Высота стрингера, основанная на общей высоте или расстоянии от внутреннего / внешнего угла ступеньки.

Используйте вкладку стрингеров для создания арматуры в стрингерах.

Опция

Описание

Определите расстояние между стержнями и толщину бетонного покрытия.

Создать

Выберите, чтобы создать группу стержней.

Оценка

Прочность стали, используемой в арматурных стержнях.

Размер

Диаметр арматурного стержня.

Радиус

Внутренний радиус изгиба стержня.

Префикс

Префикс для номера позиции детали.

Стартовый номер

Начальный номер для номера позиции детали.

Класс

Используйте "Класс" для группировки арматуры.

Имя

Tekla Structures использует это имя на чертежах и в отчетах.

Используйте вкладку Anti-skid для создания противоскользящих поверхностей.

Опция Описание
Создание противоскольжения

Определите, создаются ли противоскольжения.

Первый нижний противоскользящий

Определите материал, название и класс профиля противоскольжения внизу.

Последний верхний противоскользящий

Укажите материал, название и класс профиля противоскольжения вверху.

Создание противоскольжения на ногах / сверху

Определите, будут ли создаваться противоскольжения у подножия / вершины лестницы.

Создать вырез

Определите, хотите ли вы создавать вырезы с профилем противоскольжения. По умолчанию вырезы не создаются.

Включить в отлитый элемент

Определите, включены ли противоскольжения в отлитый элемент.

Профиль

Определите профиль противоскольжения, выбрав его из каталога профилей.

Вращение

Выберите вариант поворота профиля противоскольжения.

Смещения

Определите смещения профиля противоскольжения на ступенях.

Используйте вкладку «Стержень A», чтобы определить геометрию, толщину бетонного покрытия, арматуру арматуры, которая представляет собой стальной стержень, используемый для усиления бетонной конструкции.

Стальные стержни обычно имеют оребрение и используются для повышения прочности бетона на растяжение.

шаг и свойства арматурных стержней группы арматурных стержней лестницы группа арматурных стержней, расположенных рядом друг с другом и имеющих идентичные свойства, за исключением возможных различий в длине стержней

.

Опция Описание

Геометрия и толщина бетонного покрытия.

Шаг, количество стержней и толщина бетонного покрытия группы арматурных стержней.

Вкладка B используется для определения геометрии, толщины бетонного покрытия, расстояния между арматурными стержнями и свойств арматурных стержней для группы арматурных стержней лестницы.

Варианты нижнего конца стержня B

Задайте геометрию и толщину бетонного покрытия нижнего конца стержня B.

Опция Описание

Штанга B с простым нижним концом.

Нижний конец стержня B согнут один раз для соответствия нижней части лестницы.

Нижний конец стержня B согнут дважды, чтобы соответствовать нижней части лестницы.

Нижний конец стержня B согнут до трех раз для соответствия нижней части основания лестницы.

Варианты верхнего окончания стержня B

Задайте геометрию и толщину бетонного покрытия верхнего конца стержня B.

Опция Описание

Штанга B с простым верхним окончанием.

Верхний конец стержня B согнут один раз для соответствия геометрии верхней части лестницы.

Верхний конец стержня B согнут дважды, чтобы соответствовать геометрии верхней части лестницы. Длина последней ноги определяется толщиной покрытия.

Верхний конец стержня B согнут дважды, чтобы соответствовать геометрии верхней части лестницы.

Расстояние между арматурными стержнями

Опция Описание

Шаг, количество стержней и толщина бетонного покрытия группы арматурных стержней.

Вкладка C используется для определения геометрии, толщины бетонного покрытия, расстояния между арматурными стержнями и свойств арматурных стержней для группы арматурных стержней лестницы.

Опция Описание

Геометрия и толщина бетонного покрытия.

Определите, какие дополнительные боковые стержни будут созданы, их конечные условия и бетонное покрытие.

Шаг, количество стержней и толщина бетонного покрытия группы арматурных стержней.

Штанги Extra I

Опция Описание

Пурпурный цвет в диалоговом окне представляет дополнительные столбцы I.

Определите, нужно ли создавать дополнительные I-образные стержни. Установите флажки рядом с фиолетовыми точками.

Выберите адаптацию формы носа.Первый флажок (точка слева) создает дополнительную полоску I, а второй - крючок.

Толщина покрытия арматурных стержней.

Вкладка D используется для определения геометрии, толщины бетонного покрытия, расстояния между арматурными стержнями и свойств арматурных стержней для группы арматурных стержней лестницы.

Опция Описание

Геометрия и толщина бетонного покрытия.

Шаг, количество стержней и толщина бетонного покрытия группы арматурных стержней.

Штанги Extra I

Дополнительные стержни I - это прямые стержни, пересекающие стержень D. Вы можете создать до четырех дополнительных стержней I.

Опция Описание

Пурпурный цвет в диалоговом окне представляет дополнительные столбцы I.

Определите, нужно ли создавать дополнительные I-образные стержни. Установите флажки рядом с фиолетовыми точками.

Толщина покрытия арматурных стержней.

Используйте вкладку «Стержень E» для определения геометрии, толщины бетонного покрытия, расстояния между арматурными стержнями и свойств арматурных стержней группы арматурных стержней лестницы.

Опции создания

Опция Описание

Бар не создается.

Зажим

Штанга создана как хомут.

Штифт

Бар создается в виде булавки.

Опция Описание

Геометрия и толщина бетонного покрытия.

Шаг, количество стержней и толщина бетонного покрытия группы арматурных стержней.

Форма стремена.

Параллельно со ступенчатым откосом

Есть

Создайте параллель с наклонной формой ступеньки.

Создайте прямоугольник.

Штанги Extra I

Дополнительные стержни I - это прямые стержни, пересекающие стержень D. Вы можете создать до четырех дополнительных стержней I.

Опция Описание

Пурпурный цвет в диалоговом окне представляет дополнительные столбцы I.

Определите, нужно ли создавать дополнительные I-образные стержни. Установите флажки рядом с фиолетовыми точками.

Толщина покрытия арматурных стержней.

Вкладка F используется для определения геометрии, толщины бетонного покрытия, расстояния между арматурными стержнями и свойств арматурных стержней для группы арматурных стержней лестницы.

Опция Описание

Геометрия и толщина бетонного покрытия.

Шаг, количество стержней и толщина бетонного покрытия группы арматурных стержней.

Вкладка G используется для определения геометрии, толщины бетонного покрытия, расстояния между арматурными стержнями и свойств арматурных стержней для группы арматурных стержней лестницы.

Опция Описание

Геометрия и толщина бетонного покрытия.

Шаг, количество стержней и толщина бетонного покрытия группы арматурных стержней.

Штанги Extra I

Дополнительные стержни I - это прямые стержни, пересекающие стержень G. Вы можете создать до четырех дополнительных стержней I.

Опция Описание

Пурпурный цвет в диалоговом окне представляет дополнительные столбцы I.

Определите, нужно ли создавать дополнительные I-образные стержни. Установите флажки рядом с фиолетовыми точками.

Толщина покрытия арматурных стержней.

Вкладка H используется для определения геометрии, толщины бетонного покрытия, расстояния между арматурными стержнями и свойств арматурных стержней для группы арматурных стержней лестницы.

Создать вариант

Опция Описание

  • Не создавать стержень H
  • Создать планку H
  • Создать только нижний стержень H группа арматурных стержней

Опция H-геометрии прутка

Опция Описание

Две группы гнутых арматурных стержней.Определите геометрию и толщину бетонного покрытия.

Верхняя группа арматурных стержней прямая, нижняя группа арматурных стержней изогнута с двух сторон. Определите геометрию и толщину бетонного покрытия.

Две группы прямых арматурных стержней. Определите геометрию и толщину бетонного покрытия.

Две группы арматурных стержней.Определите геометрию и толщину бетонного покрытия.

Группа арматурных стержней, изогнутая с одной стороны. Определите толщину бетонного покрытия и необходимость создания крючков.

Вы можете создать несколько перекрывающихся хомутов подряд. Определите размер перекрытия и количество хомутов.

Недвижимость

Можно определить отдельные свойства для нижнего и верхнего стержней.

Опция

Описание

Имя

Tekla Structures использует это имя на чертежах и в отчетах.

Класс

Используйте "Класс" для группировки арматуры.

Префикс

Префикс для номера позиции детали.

Стартовый номер

Начальный номер для номера позиции детали.

Вкладка «Стержень I» используется для определения геометрии, толщины бетонного покрытия, расстояния между арматурными стержнями и свойств арматурных стержней для группы арматурных стержней лестницы.

Опция Описание

Расположение, расстояние и толщина бетонного покрытия.

Толщина бетонного покрытия групп арматурных стержней.

Вкладка J используется для определения геометрии, толщины бетонного покрытия, расстояния между арматурными стержнями и свойств арматурных стержней для группы арматурных стержней лестницы. Можно создать несколько групп арматурных стержней J. Каждая группа имеет собственное цветовое представление, так как информация, включенная в модель, отображается визуально

на вкладке «Панель J».

Варианты цветовой группы

Опция Описание

Используйте параметр цветовой группы, чтобы определить, какая комбинация групп арматурных стержней J (синий, зеленый, коричневый) создается.

Опция Описание

Расположение и толщина бетонного покрытия для групп арматурных стержней на основе цветового представления.

Толщина бетонного покрытия для всех групп арматурных стержней.

Используйте вкладку «Стержень K» для определения геометрии, толщины бетонного покрытия, расстояния между арматурными стержнями и свойств арматурных стержней группы арматурных стержней лестницы.

Опция Описание

Выберите геометрию и определите толщину бетонного покрытия.

Шаг, количество стержней и толщина бетонного покрытия группы арматурных стержней.

Штанги Extra I

Дополнительные стержни I - это прямые стержни, пересекающие стержень K. Вы можете создать до трех дополнительных стержней I.

Опция Описание

Пурпурный цвет в диалоговом окне представляет дополнительные столбцы I.

Определите, нужно ли создавать дополнительные I-стержни, установив флажки рядом с фиолетовыми точками.

Толщина покрытия арматурных стержней.

Вкладка L используется для определения геометрии, толщины бетонного покрытия, расстояния между арматурными стержнями и свойств арматурных стержней для группы арматурных стержней лестницы.

Опция Описание

Определите, создается ли группа L-образных арматурных стержней у основания лестницы.

Определите, создается ли группа арматурных стержней L-образной формы наверху лестницы или все стержни создаются с одинаковой геометрией.

Задайте смещения для групп арматурных стержней на двух верхних ступенях.

Определите, создаются ли арматурные стержни между верхней и нижней ступенькой.

Задайте геометрию для групп арматурных стержней на всех этапах, кроме двух верхних ступеней.

Шаг, количество стержней и толщина бетонного покрытия группы арматурных стержней.

Варианты геометрии стержня L

Параметры геометрии влияют на среднюю и нижнюю ступеньки.

Опция Описание

Г-образные группы арматурных стержней.

Г-образные группы арматурных стержней с крюками.

Используйте вкладку Изображение сетки, чтобы определить сетки нижней площадки, сетки лестницы и сетки верхней площадки.

Вид сбоку

Описание

1

Нижняя сетка для приземления (вверху). Задайте смещения и толщину покрытия сетки.

2

Нижняя сетка для приземления (внизу). Задайте смещения и толщину покрытия сетки.

3

Сетка лестничная (верхняя).Задайте смещения и толщину покрытия сетки.

4

Лестничная сетка (нижняя). Задайте смещения и толщину покрытия сетки.

5

Верхняя посадочная сетка (верх). Задайте смещения и толщину покрытия сетки.

6

Верхняя посадочная сетка (нижняя). Задайте смещения и толщину покрытия сетки.

Вид сверху

Описание

1

Толщина покрытия нижней посадочной сетки (вверху).

2

Толщина покрытия нижней посадочной сетки (внизу).

3

Толщина покрытия лестничной сетки (вверху).

4

Толщина покрытия лестничной сетки (внизу).

5

Толщина покрытия верхней сетки посадки (верх).

6

Толщина покрытия верхней посадочной сетки (нижней).

Используйте вкладку «Атрибуты сетки» с вкладкой «Изображение сетки», чтобы определить свойства, расположение и тип создания сеток нижней площадки, сеток лестницы и сеток верхней площадки.

Расположение поперечины

Описание

Поперечная планка вверху.

Поперечная планка внизу.

Тип создания

Описание

Создайте сетку как арматурную сетку.

Создайте сетку как две независимые группы армирования.

Используйте вкладку «Стержни сетки», чтобы определить геометрию, толщину защитного слоя бетона, шаг арматурных стержней и свойства стержней арматурных стержней на верхней и нижней площадках.Вы можете создать до трех групп арматурных стержней.

Описание

1

Толщина покрытия всех групп стержней сетки на нижней площадке лестницы.

Используйте цветовое представление в диалоговом окне.

2

Толщина вертикального покрытия всех групп стержней сетки на нижней площадке лестницы.

Используйте цветовое представление в диалоговом окне.

3

Толщина покрытия всех групп стержней сетки на верхней площадке лестницы.

Используйте цветовое представление в диалоговом окне.

4

Толщина вертикального покрытия всех групп стержней сетки на верхней площадке лестницы.

Используйте цветовое представление в диалоговом окне.

Используйте вкладку Нижние анкерные стержни, чтобы определить геометрию, толщину бетонного покрытия, расстояние между арматурными стержнями и свойства арматурных стержней для нижних анкерных стержней.Вы можете создать до трех групп арматурных стержней.

Тип создания

Опция Описание

Группа арматурных стержней не создана.

Тип1

L-образная анкерная группа арматурных стержней.

Тип 2

Группа арматурных стержней простого прямого анкера.

Используйте вкладку Верхние анкерные стержни, чтобы определить геометрию, толщину бетонного покрытия, расстояние между арматурными стержнями и свойства арматурных стержней для верхних анкерных стержней.Вы можете создать до трех групп арматурных стержней.

Тип создания

Опция Описание

Группа арматурных стержней не создана.

Тип1

L-образная анкерная группа арматурных стержней.

Тип 2

Группа арматурных стержней простого прямого анкера.

Используйте вкладку Z анкерных стержней для определения геометрии, толщины бетонного покрытия, расстояния между арматурными стержнями и свойств арматурных стержней для Z анкерных стержней.Вы можете создать до трех групп арматурных стержней.

Описание

1

Толщина покрытия всех групп Z анкерных стержней на нижней площадке лестницы.

Используйте цветовое представление в диалоговом окне.

2

Толщина вертикального покрытия всех групп Z анкерных стержней в главной части лестницы.

Используйте цветовое представление в диалоговом окне.

3

Толщина покрытия всех групп Z анкерных стержней на верхней площадке лестницы.

Используйте цветовое представление в диалоговом окне.

Бот L

Длина Z анкерных стержней, выступающих от нижней площадки лестницы.

Верхняя L

Длина Z анкерных стержней, выступающих от верхней площадки лестницы.

Используйте вкладку Концевые стержни площадки для армирования площадок лестницы и определения геометрии, толщины бетонного покрытия, расстояния между стержнями арматуры и свойств стержней конечных стержней площадки.

Нижний конец

Усиление нижней площадки.

Описание

1

Стойки посадочные концевые.U-образная геометрия повторяет форму площадки на основе заданной толщины покрытия.

Цветовое представление на картинке: синий, зеленый.

2

Определите, нужно ли создавать дополнительные поперечины. Установите флажки рядом с фиолетовыми точками.

3

Определите, нужно ли создавать дополнительные поперечины. Установите флажки рядом с красными точками.

Верхний конец

Армирование верхней площадки.

Описание

1

Стойки посадочные концевые. U-образная геометрия повторяет форму площадки на основе определенной толщины покрытия.

Цветовое представление на картинке: синий, зеленый.

2

Определите, нужно ли создавать дополнительные поперечины. Установите флажки рядом с фиолетовыми точками.

3

Определите, нужно ли создавать дополнительные поперечины. Установите флажки рядом с красными точками.

Толщина боковой крышки

Опция Описание

Толщина бокового покрытия всех групп арматурных стержней, определенных на вкладке Концевые стержни опорной площадки.

Используйте вкладку UDA для определения пользовательских атрибутов лестницы.Вы можете определить несколько пользовательских атрибутов. Пользовательские атрибуты можно использовать в качестве фильтров и отображать на чертежах и в отчетах.

Используйте вкладку «Конфигурация», чтобы определить толщину покрытия и радиусы изгиба по умолчанию для всех арматурных стержней, созданных с помощью железобетонной лестницы (95).

Толщина покрытия для групп арматурных стержней A - C

Определите толщину покрытия по умолчанию для групп арматурных стержней A - C.

Опция Описание
Значение

Толщина покрытия по умолчанию, определяемая значением.

Диаметр арматуры

Толщина покрытия по умолчанию, умноженная на диаметр арматурного стержня.

Прутки общей толщины покрытия D - L

Определите толщину покрытия по умолчанию для групп арматурных стержней D - L и всех арматурных стержней, кроме групп арматурных стержней A - C и сеток.

Опция Описание
Значение

Толщина покрытия по умолчанию, определяемая значением.

Диаметр арматуры

Толщина покрытия по умолчанию, умноженная на диаметр арматурного стержня.

Радиус изгиба

Определите радиус изгиба по умолчанию для всех арматурных стержней.

Опция Описание
Rebar_database.inp

Радиус изгиба по умолчанию определяется файлом rebar_database.inp.

Относительно диаметра

Радиус изгиба по умолчанию в зависимости от диаметра арматурного стержня.

Радиус изгиба

Радиус изгиба по умолчанию определяется значением.

Толщина покрытия сетки

Определите толщину покрытия по умолчанию для сеток, созданных с помощью железобетонной лестницы (95).

Проектирование железобетонной лестницы | Еврокод 2

В многоэтажных зданиях для облегчения вертикальной циркуляции часто используются пандусы, лифты, эскалаторы и лестницы.Циркуляция относится к перемещению людей и товаров между внутренними помещениями в зданиях, а также к входам и выходам. Лестницы являются важными элементами здания, которые используются для обеспечения вертикальной циркуляции и доступа через разные этажи здания. Также рекомендуется, чтобы при высоте доступа более 600 мм была предусмотрена лестница. Лестница может быть сделана из железобетона, стали, дерева и других композитных строительных материалов.

В современной архитектуре лестницы призваны быть эстетичными, и они вносят огромный вклад в внутреннюю красоту здания.Существуют разные типы лестниц с разной конфигурацией. Для лестниц в здании рекомендуемый угол наклона для комфорта составляет 27 °, но для практических целей его иногда можно увеличить до 35 °.

Виды лестниц

Обычно лестницы бывают следующих типов:

  • прямая лестница
  • круглая лестница
  • винтовая лестница
  • винтовая лестница или
  • комбинация вышеупомянутых типов.

Прямая лестница - это лестница, вдоль которой нет кривизны или изменения направления на любом пролете между двумя последовательными этажами или уровнями. Возможны несколько вариантов расположения прямой лестницы. Например, они могут быть расположены в прямом направлении с одним пролетом между этажами или серией пролетов без изменения направления.

Кроме того, прямая лестница может позволить изменить направление при немедленной приземлении. Когда лестница требует полного изменения направления, ее называют параллельной лестницей или полупустынной лестницей (поворот на 180 °).Когда последовательные пролеты расположены под углом друг к другу (обычно 90 °), они называются угловыми лестницами или четвертьоборотными лестницами. Кроме того, прямые лестницы могут быть классифицированы как лестницы с ножницами, если они состоят из пары прямых участков в противоположных направлениях и расположены на противоположных сторонах стены.

Прямая лестница с половинной площадкой

Круглая лестница, если смотреть сверху, выглядит как круг с одним центром кривизны и большим радиусом.

Изогнутая лестница, если смотреть сверху, кажется, следует кривой с двумя или более центрами кривизны, например эллипсом.

На рисунке ниже изображена винтовая лестница.

Винтовая лестница

Винтовые лестницы похожи на круглые лестницы, за исключением того, что радиус кривизны небольшой и лестница может поддерживаться колонной.

Терминология в лестнице Дизайн Функциональные части лестницы

Рейс : серия ступенек, идущих от этажа к этажу или от этажа к промежуточной площадке или платформе.

Guard : Защитный вертикальный барьер по краям лестниц, балконов и проемов пола.

Площадки (платформы) : Используются там, где необходимы повороты или для преодоления длинных подъемов. Площадки должны быть ровными, шириной с лестницу и длиной не менее 1000 мм в направлении движения.

Шаг : Комбинация подступенка и проступи непосредственно над ним.

Подъем : Расстояние от этажа до этажа.

Пролет : общая длина лестницы в горизонтальной плоскости, включая площадки.

Подступенок : Вертикальная грань ступеньки.Его высота обычно принимается как расстояние между ступенями по вертикали.

Проступь : Горизонтальная поверхность ступени. Его ширину обычно принимают за расстояние между подступенками по горизонтали.

Носик : выступ ступени за подступенок внизу.

Софит : Нижняя сторона лестницы.

Перила : Каркас или ограждение, поддерживающее поручень и служащее барьером безопасности.

Балясина : Вертикальный элемент, поддерживающий поручень в перилах.

Балюстрада : Перила, состоящие из балясин, увенчанных поручнем.

Поручень : Защитная штанга, расположенная на удобном расстоянии над лестницей для удержания рук.

Идеи по подбору размеров лестницы

Высота над головой
Должна быть предусмотрена большая высота над головой не только для предотвращения травм головы высокими людьми, но и для создания ощущения простора. Человек среднего роста должен иметь возможность протягивать руку вперед и вверх, не касаясь потолка над лестницей.Минимальное расстояние по вертикали от носка проступи до потолочной конструкции предпочтительно никогда не должно быть меньше 2100 мм.

Ширина лестницы
Ширина лестницы зависит от ее назначения и количества людей, которые будут размещены в часы пик или в чрезвычайных ситуациях. Также существуют строительные нормы и правила, регулирующие геометрическое оформление лестниц. Следующее может быть использовано в качестве руководства;

  • Для жилых квартир от двух до четырех этажей используйте минимальную ширину 900 мм, для квартир более 4 этажей используйте ширину 1000 мм.
  • Для общественных зданий с численностью менее 200 человек на этаж используйте ширину 1000 мм, для зданий от 200 до 400 человек на этаж используйте ширину 1500 мм. Для более чем 400 человек используйте ширину от 1500 до 3000 мм. Однако если ширина лестницы превышает 1800 мм, необходимо разделить ее перилами.

Размеры ступеней
Подступенки и ступени обычно имеют удобные пропорции и соответствуют стандартам доступности для людей с ограниченными физическими возможностями, хотя иногда это ограничивается пространственными соображениями или желанием достичь монументального эффекта, особенно для наружных лестниц общественных зданий.Ступени должны быть не менее 250 мм без выступа.

Максимально удобная высота подступенка 175 мм. Подступенки высотой менее 100 мм и более 200 мм использовать нельзя. Чем круче уклон лестницы, тем больше отношение подступенка к проступи. При проектировании лестниц следует учитывать тот факт, что на каждый лестничный марш всегда на одну ступеньку меньше, чем подступенка. Ни один лестничный марш не должен содержать менее трех подступенков.

Конструктивное проектирование лестницы

Теоретические процедуры, используемые в структурном анализе лестницы, представляют собой концепцию идеализированной линейной структуры, и при детализации арматуры для полученной лестницы следует включать дополнительные стержни, чтобы ограничить образование трещин в точках высокой концентрации напряжений, которые неизбежно происходить.Типовая детализация углов (кромка между маршем и площадкой) лестницы показана ниже;

Детализация торцевой опоры лестницы с площадкой Детализация торцевой опоры лестницы с площадкой

«Трехмерный» характер фактической конструкции и усиливающий эффект треугольных участков протектора, которые обычно игнорируются при анализе конструкции, приведут к тому, что фактическое распределение напряжений будет отличаться от рассчитанного, и это необходимо помнить. при детализации (Reynolds et al, 2008).Типичный характер внутренних напряжений, возникающих в прямолинейной маршевой лестнице с простой опорой и схеме армирования, показан на рисунке ниже.

Поведение при изгибе лестницы с одним пролетом

Простые прямые лестничные марши могут проходить как в поперечном направлении (т. Е. Поперек марша), так и в продольном направлении (т. Е. Вдоль марша). При продвижении в поперечном направлении должны быть предусмотрены опоры с обеих сторон пролета стенами или балками стрингера. В этом случае пояс или самая тонкая часть конструкции лестницы должна быть толщиной не более 60 мм, при этом эффективное плечо рычага для противодействия изгибающему моменту составляет примерно половину максимальной толщины от носа до потолка, измеренной под прямым углом. к софиту.Когда лестница простирается в продольном направлении, толщину талии можно определить по соображениям прогиба.

В принципе, требования к конструкции балок и перекрытий применимы также к лестницам, но нельзя ожидать, что проектировщики определят прогибы, которые могут возникнуть в более сложных типах лестниц. BS 8110 имеет дело только с простыми типами и позволяет использовать измененное соотношение пролета / эффективной глубины. Изгибающие моменты следует рассчитывать исходя из предельной нагрузки от общего веса лестницы и приложенной нагрузки, измеренной на плане, в сочетании с горизонтальным пролетом.Напряжения, создаваемые продольной осью, малы и обычно не учитываются при проектировании простых систем.

Образец проекта железобетонной лестницы

Выше показан участок лестницы. Ширина лестницы 1160мм. Ожидается, что мы проведем полный структурный анализ и проектирование лестницы в соответствии с EC2, используя следующие данные; Плотность бетона = 25 кН / м 3 ; Прочность бетона на сжатие (f ck ) = 30 Н / мм 2 ; Предел текучести стали (f yk ) = 460 Н / мм 2 ; Бетонное покрытие = 25мм; Нагрузка на лестницу (q k ) = 4 кН / м 2 (категория C3).

Структурная идеализация лестницы показана ниже;

Нагрузка лестницы

Толщина талии и площадки = 200 мм
Глубина подступенка = 150 мм
Нагрузочные воздействия на лестницу
Собственный вес бетона (площадь талии) = 0,2 × 25 = 5 кН / м 2 (перпендикулярно наклону)
Ступенчатая зона = 0,5 × 0,15 × 25 = 1,875 кН / м 2 (общее вертикальное направление)
Обработка поверхности (скажем) = 1,2 кН ​​/ м 2

Мы намерены применять все гравитационные нагрузки исключительно в глобальном y-направлении, поэтому мы преобразуем нагрузку на перетяжку лестницы из местного в глобальное направление, учитывая угол наклона зоны полета к горизонтали;

𝛼 = tan −1 (1.2 / 1,75) = 34,438989 °

Следовательно, UDL от пояса лестницы в глобальном направлении определяется как = (5 × cos 34,438989) = 4,124 кН / м 2

Общая статическая нагрузка на площадь полета (g k ) = 4,124 + 1,875 + 1,2 = 7,199 кН / м
Переменная нагрузка на лестницу (q k ) = 4 кН / м 2
Нагрузка на площадь полета в предельном состоянии = 1,35g k + 1,5q k
E d = 1,35 (7,199) + 1,5 (4) = 15,719 кН / м 2

На лестничной площадке;
г к = 5 + 1.2 = 6,2 кН ​​/ м 2 ; q k = 4 кН / м 2

Нагрузка на посадку в предельном состоянии = 1,35g k + 1,5q k
n = 1,35 (6,2) + 1,5 (4) = 14,370 кН / м 2

Нагрузка конструкции от статических и динамических нагрузок в предельном состоянии по прочности показана ниже;

Диаграмма предельного изгибающего момента изгиба от предельных нагрузок приведена ниже;

График предельного усилия сдвига показан ниже;

Изгибная конструкция пролета лестницы

Небольшое рассмотрение покажет, что лучше всего использовать расчетный момент M Ed = 41.119 кНм на проектирование всей лестницы.

M Ed = 41,119 кНм
d = h - Cc - ϕ / 2
Предполагая, что для конструкции будут использоваться стержни ϕ12 мм
d = 200 - 25 - 6 = 169 мм; b = 1000 мм (расчет на единицу ширины)

k = M Ed / (f ck bd 2 ) = (41,119 × 10 6 ) / (30 × 1000 × 169 2 ) = 0,0479

Так как k <0,167 Не требуется арматура сжатия
z = d [0,5+ √ ((0,25 - 0,882k)] = z = d [0,5+ √ (0.25 - 0,882 × 0,0479)] = 0,95d

A s1 = M Ed /(0,87f yk z) = (41,119 × 10 6 ) / (0,87 × 460 × 0,95 × 169) = 639,96 мм 2 / м

Обеспечьте Y12mm @ 150 мм c / c BOT (A s, prov = 753 мм 2 / m)

Для расчета минимальной площади необходимой стали;
fctm = 0,3 × f ck (2⁄3) = 0,3 × 30 2⁄3 = 2,896 Н / мм 2 (Таблица 3.1 EC2)

A с, мин = 0.26 × f ctm / f yk × b × d = 0,26 × 2,896 / 460 × 1000 × 169 = 276,631 мм 2 / m
Проверить, если A s, min <0,0013 × b × d (219,7 мм 2 / м)
Поскольку, A s, мин. = 276,631 мм 2 , предусмотренное усиление является адекватным.

Проверить на прогиб

k = 1,0 для свободно опертых балок и перекрытий
ρ = As / bd = 753 / (1000 × 169) = 0,004455 <10 -3 √30

Поскольку ρ <ρ 0
L / d = k [11 + 1.5√ (f ck ) ρ 0 / ρ + 3,2√ (f ck ) (ρ 0 / ρ - 1) 1,5 ]

L / d = 1,0 [11 + 1,5√30 × (0,005477 / 0,004455) + 3,2 √30 (0,005477 / 0,004455 - 1) 1,5 ] = 1,0 (21,1 + 1,9258) = 23,0258

Коэффициент модификации β с = 310 / σ с
σ с = (310 fyk A s, req ) / (500A s, prov ) = (310 × 460 × 639.96 ) / (500 × 753) = 242,358 Н / мм 2

β с = 310/242.358 = 1,2789
Принимая расстояние между опорами как эффективный пролет, L = 4,35 м
Допустимое отношение пролета / глубины = β с × 23,0258 = 1,2789 × 23,0358 = 29,460
Фактическое отклонение L / d = 4350/169 = 25,739
Поскольку 25,739 <29,460, прогиб в норме.

Расчет на сдвиг

Предельное усилие сдвига V Ed = 35,358 кН
v = V Ed / bd = (35,358 × 1000) / (1000 × 169) = 0,209 Н / мм 2
V Rd, c = [C Rd, c k (100ρ 1 f ck ) 1/3 ] ≥ ( Vmin )

C Rd, c = 0.18 / γ c = 0,18 / 1,5 = 0,12

k = 1 + √ (200 / d) = 1 + √ (200/169) = 2,087> 2,0, следовательно, k = 2

V min = 0,035k 1,5 f ck 0,5
V мин = 0,035 × 2 1,5 × 30 0,5 = 0,5422 Н / мм 2

ρ 1 = As / bd = 753 / (1000 × 169) = 0,0044556 <0,02

V Rd, c = [0,12 × 2 (100 × 0,0044556 × 30) 1/3 ] = 0,569 Н.мм 2
Так как V Rd, c > V Ed , сдвиговое усиление отсутствует требуется для.Сдвиг в порядке

Лестница детали усиления

Чтобы загрузить полный текст статьи в формате PDF, щелкните ЗДЕСЬ

Как построить бетонную лестницу | HowToSpecialist

Эта статья про как построить бетонную лестницу . Строительство внутренней бетонной лестницы - сложный проект, так как вам нужно построить опалубку, установить конструкцию из арматурных стержней, залить бетон и закончить лестницу теркой.По сравнению с обычными деревянными лестницами бетонные лестницы более прочные и жесткие, поэтому это идеальный выбор, если вы хотите меньше проблем на долгие годы подряд. Тем не менее, следует помнить, что бетонную лестницу можно построить только в каменном доме, иначе у вас не получится ее надежно закрепить (в деревянный дом можно сделать входные ступени, но не внутренние бетонные лестницы). Бетонная лестница - важная часть вашего дома, поэтому мы рекомендуем вам нанять квалифицированного инженера-строителя для разработки планов.

Обязательно обратите внимание на размеры внутренней бетонной лестницы . Следовательно, подходящая бетонная лестница должна быть не менее 3 футов (90 см) в ширину, чтобы можно было установить перила и при этом оставалось достаточно места, чтобы человек мог использовать ее без каких-либо проблем. Кроме того, при их строительстве важен угол наклона лестницы, так как вы должны учитывать конечных пользователей. Если лестница предназначена для пожилых людей, следует уменьшить уклон лестницы (<30º).

С другой стороны, вы должны использовать стандартные размеры ступеней и подступенков лестниц. Следовательно, протектор должен иметь размер от 9 дюймов до 9 1/4 дюйма , а подступенок должен быть примерно 7 1/2 - 8 1/4 дюйма (минимум 5 дюймов). Это стандартные размеры бетонных лестниц, чтобы удовлетворить потребности многих категорий людей. Тем не менее, перед тем, как построить внутреннюю бетонную лестницу, вы должны соблюдать местные строительные нормы и правила (в большинстве случаев подступенок и ступенька должны быть в пределах 17-18 дюймов / 432-457).Кроме того, максимально допустимый выступ носика составляет до 1,25 дюйма / 3,2 см.

При строительстве бетонных лестниц, особенно внутри вашего дома, вы должны использовать правильную смесь бетона и установить необходимое количество и структуру арматурных стержней. Таким образом, лестница выдержит ваш вес и выдержит долгие годы. Кроме того, не забудьте проконсультироваться с инженером-строителем, чтобы соблюсти местные строительные нормы и правила.

Сделано по этому плану

Материалы

  • Песок мелкий и гравийный, цемент
  • Доски деревянные (2 × 4)
  • Столбы 4х4 - для опоры опалубки
  • Гвозди и шурупы
  • Арматурные стержни

Инструменты

подсказки

  • Установить жесткую сетку из арматуры
  • Залить бетон бетонной помпой

Время

Строительная бетонная опалубка для внутренних лестниц

Лестница

Прежде чем строить деревянную опалубку для бетонной лестницы, рекомендуем ознакомиться с составными частями обычной звезды.Поэтому вам нужно с самого начала определиться с размерами ступеней и подступенков с учетом уклона и пролета лестницы.

Помните, что высота подступенков и ширина ступеней должны оставаться неизменными вдоль лестницы.

Бетонная лестница

Возможно, самым важным шагом при строительстве бетонных лестниц является использование правильной опалубки. Поэтому обратите внимание на оптимальные размеры внутренней бетонной лестницы и используйте массивные деревянные доски.Кроме того, вы должны соблюдать надлежащие размеры ступеней и подступенков, чтобы их можно было легко использовать.

Доски должны иметь толщину не менее 2 дюймов, чтобы выдерживать вес бетона. Вся структура формы должна поддерживаться стойками 4 × 4.

Бетонная опалубка для лестниц

На изображении вы можете увидеть форму бетонной лестницы и соответствующие размеры подступенков и резьбы. Деревянные доски, образующие ступеньки, необходимо прикрепить несколькими шурупами к боковой конструкции опалубки.

Используйте спиртовой уровень, чтобы убедиться, что форма ровная и отвесная, если вы хотите получить аккуратный вид.

Опалубка для деревянных лестниц из бетона

Форма бетонной лестницы должна быть соединена с потолком. Мы всегда рекомендуем нашим клиентам заливать бетонный потолок и лестницу в один день, чтобы создать прочную связь между этими компонентами.

Работайте с терпением и убедитесь, что деревянная опалубка ровная и вертикальная, иначе бетонная лестница будет выглядеть смещенной.С помощью длинных шурупов и гвоздей скрепите деревянную опалубку и убедитесь, что между досками нет зазоров.

Бетонный лестничный корпус

На этом изображении вы можете видеть, что деревянная опалубка должна быть плотно скреплена вместе с помощью различных досок и столбов. Заливка бетона в форму создаст большое давление и может сместить стояки с их места.

Правильный рецепт бетона, который необходимо залить в опалубку, следующий: тщательно смешайте 3 части цемента, 2 части песка, 4 части гравия и воду.Тем не менее, идеальным вариантом было бы купить уже смешанный бетон у местной бетонной компании и с помпой залить его в опалубку.

Работайте с терпением, чтобы убедиться, что конструкция деревянной опалубки жесткая и способна выдержать арматуру и бетон. Заказывать бетон важно только после того, как вы точно будете уверены, что форма способна выдержать его вес, а форма - ровная и вертикальная.

Бетонная лестничная площадка раздельная

На этом изображении вы можете увидеть разделенную площадку бетонной лестницы.Вы должны обратить внимание на структуру опалубки и на то, как был залит бетон. Сразу после заполнения опалубки бетоном необходимо тщательно ее встряхнуть, чтобы равномерно распределить и предотвратить образование воздушных карманов.

Завершите лестницу поплавком, убедившись, что она хорошо отделана. Используйте прямую кромку, чтобы распределить бетон, и используйте круговые движения, чтобы получить красивую отделку, используя терку из полистирола.

Опалубка бетонных лестниц

Если вы не можете идеально выровнять лестницу, то после высыхания лестницы вам придется залить тонким слоем самовыравнивающейся стяжки.Работайте с терпением от верха до низа лестницы, убедившись, что вы вибрируете бетон (либо с помощью вибратора для бетона, либо ударяя молотком по опалубке).

Умный совет: Надевайте резиновые сапоги, защитные очки и перчатки, чтобы не раздражать кожу во время заливки бетона.

Как построить бетонную лестницу

Опалубка бетонных лестниц

Лестнице нужно не менее 4 недель, чтобы полностью высохнуть, поэтому снимайте формы только после того, как она высохнет должным образом.Кроме того, необходимо ежедневно поливать бетон, чтобы убедиться, что он не потрескался. Помните, что этот шаг очень важен, поэтому используйте шланг, чтобы поливать бетон водой, по крайней мере, каждое утро (на улице жарко, вы должны поливать его не менее трех раз в день).

По истечении 4 недель опалубку можно снять с помощью молотка и лома. Работайте с терпением, чтобы не повредить бетон или края лестницы. После того, как вы удалили деревянные доски, необходимо тщательно очистить бетонную лестницу.Пока вы удаляете остатки, надевайте респираторную маску, чтобы не вдыхать пыль.

Умный совет: разбрызгайте воду на бетонную лестницу перед тем, как ее обработать метлой, чтобы предотвратить образование пыли.

Бетонная лестница раздельная площадка

На изображении вы можете увидеть, как выглядит бетонная лестница после того, как мы сняли деревянную форму. Вы должны заметить, что бетон однородный и ровный по всей поверхности, и что на нем нет дыр, воздушных карманов или трещин.

Как мы уже подчеркивали, вы должны вибрировать бетон, иначе он легко потрескается и может даже не выдержать ваш вес. Кроме того, бетонные лестницы имеют толщину не менее 4-5 дюймов, поскольку мы установили арматурную конструкцию, которая укрепит бетон.

Внутренняя бетонная лестница

Кроме того, необходимо отметить, что высота подступенков должна быть одинаковой для каждой ступеньки, как и размеры ступеней.Кроме того, как вы легко можете видеть на изображении, в нашем случае мы построили секционную площадку , так как у нас не было достаточно места, чтобы построить четверть космической площадки.

Исходя из нашего опыта, мы рекомендуем построить четверть космического десанта, так как им будет легче пользоваться детям и пожилым людям.

Строительство лестниц бетонных

И последнее, но не менее важное: вы можете увидеть бетонную лестницу с другой стороны. Следует отметить, что мы не рекомендуем вам заниматься подобными проектами самостоятельно, а нанимать инженера и квалифицированную команду строителей.

Мы можем утверждать, что строительство бетонных лестниц является сложным процессом, и существует множество аспектов, требующих знаний и опыта в этой области, поэтому проконсультируйтесь с квалифицированным инженером, прежде чем подвергать свою жизнь опасности.

Лестница из плитки

После того, как вы построили бетонную лестницу и достроили остальную часть вашего дома, вы должны закончить его, укладывая плитку, ковер или кладя деревянные ступени. Каждый из этих вариантов хорош, если он выполняется профессионально, поэтому вам следует выбрать тот, который лучше всего соответствует вашим вкусам и потребностям.

Подробнее о как облицевать лестницу .

Спасибо, что прочитали нашу статью о , как построить бетонную лестницу , и мы рекомендуем вам ознакомиться с остальными нашими проектами. Не забудьте поделиться нашей статьей с друзьями, используя виджеты социальных сетей.

Разработанные формы железобетонных лестниц

Монолитный железобетон имеет такое же ограничение пролета по толщине, что и плиты перекрытия, так что однопролетные пролеты ограничиваются примерно 4 500 мм, если не используются опорные балки или балки балюстрады.Версия с стержневой балкой обычно является сборной и подразумевает сборные или консольные ступени с металлическим каркасом.

Лестницы с изогнутыми опорами обычно устанавливаются на поперечных балках на половинных площадках или на утолщенной опорной плите. Балюстрадные балки превращают плиты в плиты с двойными вертикальными элементами, которые обеспечивают четкие пролеты от пола до пола с эффектными формами, как это показано в фойе Национального театра сэра Дениса Ласдана (рис. 8.2 $. Использование Ласданом бетонных поверхностей и текстуры подчеркивает скульптурные возможности) материала, который в монолитном строительстве может выполнять множество ролей.Освещение фойе улучшает обработку поверхности бетона с разметкой и подчеркивает важность лестничных шахт, поднимающихся через обширный объем. Бетонный профиль перекликается с соотношением ступеньки и подъема, в то время как перила из нержавеющей стали (прикрепленные скобами к сплошной балюстраде) соответствуют неудобным предписаниям устава, не портя общую форму (как на рис. 8.2d).

Повторение бетонных лестниц способствует предварительному литью компонентов. Трудно сделать обобщение, но при высокой стоимости лестницы стоит рассмотреть возможность изготовления сборных конструкций, что упростит детализацию в вариантах рисунков 8.2b и 8.2c.

Сборные лестницы могут быть изготовлены на заводе (рис. 8.3a) и завершены на этом этапе с различными вариантами отделки (рис. 8.3d- /). Лестницы с опорными балками более

Рисунок 8.2a Разработанные формы железобетонной лестницы: простые железобетонные плиты (с опорными балками и без них)

Кромка сборная

Кромка для сборного литья

Рисунок 8.2b Сборные ступени и балки

Подключено

Соединенный

Трубные опоры позволяют вводить предварительно залитые отверстия

-Корпус

■ Вертикальный стержень, армированный балюстрадой из бетонных блоков

Трубные опоры для отверстий в сборных отверстиях

-Корпус

■ Вертикальный стержень, армированный балюстрадой из бетонных блоков

Втулка пластина

Втулка пластина

-Кронштейн

Установочный винт

Рукав

-Кронштейн

Установочный винт

Вертикальные стержни, залитые в отверстия

Стандартная высота для посадки и вылета

Гильза

Ячеистые блоки

Вертикальные стержни, залитые в отверстия

Ячеистые блоки

Высота в соответствии с базовой геометрией

Комплект лицевой панели привинчивается к опорной пластине

Различная высота в соответствии с предписаниями

Комплект лицевой панели привинчивается к задней пластине

Защита в соответствии с установленной высотой

Различная высота в соответствии с предписаниями

Ограждение в соответствии с установленной высотой

Железобетонная выступающая стена (с гладкой облицовкой)

Фундаментная стена повторяет базовую геометрию лестницы

Сплошная балюстрада

Фундамент железобетонный (облицованный)

Фундаментная стена повторяет базовую геометрию лестницы

Сплошная балюстрада

Рисунок 8.2d Балюстрады для выступов эффективны для длинных прямых (рис. 8.3b и 8.3c) или криволинейных пролетов из-за меньшего веса на пролет по сравнению со сплошными плитами. Сборная сборка все больше зависит от стальных болтов и креплений пластин, которые требуют точности и методов соединения, присущих стальным конструкциям. Сборные армированные ступени часто отливаются с отделкой, составляющей единое целое с компонентом; терраццо можно использовать в качестве шпателя внутри формы и в качестве износостойкого покрытия протектора для окончательного шлифования и финишной обработки после стадии отверждения.Стенка позвоночника может служить стойкой изогнутой ноги с консольным действием в ступенях; напротив, стены шахты могут иметь консольные ступеньки, оставляя колодец открытым для металлической балюстрады.

Профиль, выбранный Ральфом Эрскином в Клэр Холл, Кембридж, позволяет обернуть ковер вокруг бетонных ступеней, а закругленные углы предотвращают износ и позволяют время от времени переворачивать ковер.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
