Как пользоваться анкерным болтом: Как установить анкер? Пошаговая инструкция – интернет-магазин ВсеИнструменты.ру

Анкерный болт двухраспорный, обзор. WikiСтатья.

Анкерный болт двухраспорный является разновидностью анкер-болта и применяется в тех же самых областях строительства, но выдерживающий много большие нагрузки, чем стандартный.

Особенности конструкции двухраспортного анкера

Анкерный болт двухраспорный также как и стандартный состоит из шпильки, гайки-головки, шайбы и уже двух распорных втулок. Изготовляют данный крепеж из углеродистой стали с последующим покрытием антикоррозионного слоя (оцинковка).

На литую шпильку насажены две распорные втулки с продольными прорезями, которые в результате монтажа упираются в стенки твердого строительного материала. Именно за счет увеличения площади «вживания» элементов крепежа в бетон, камень и другое основание получаемое крепление способно выдерживать более значительные нагрузки.

Конусная часть на конце анкера при завинчивании гайки перемещается вверх по шпильке, способствуя распиранию кромок втулки.

Нижняя втулка имеет также конусную часть и тем самым служит распором для второй втулки. Шестигранная гайка при закручивании вытягивает литую шпильку с конусной частью на противоположной стороне от гайки, которая выполняется по стандартам ГОСТ, DIN. Таким образом, специального инструмента для монтажа не требуется.

Прессованная шайба служит для увеличения площади соприкасания к прикрепляемому материалу, распределяя напряжение, которое возникает при ввинчивании анкера.

В чем главное преимущество двухраспорного анкера?

Данный крепеж предназначен для надежной эксплуатации тяжеловесных конструкций, а также тех элементов, которые находятся под постоянным напряжением. Из сравнительной таблице ниже видно, что на сайте ГОСКРЕП можно купить двухраспорные анкеры размерами, начиная с М10х100 и до М25х350.

Сопоставляя анкер-болты одного размера, имейте ввиду, что рабочая вырывающая нагрузка двухраспортного в 6-8 раз выше аналогичных стандартных.

Сравнительные данные анкерного болт стандартного и двухраспорного:

Рабочая сила на вырыв (бетон В25) / Масса прикрепляемой конструкции			Превышение технических характеристик двухраспорного над стандартным
стандартный и двухраспортный:
Размер 10 х 150	1,7 кН	11,5 кН	в 6,76 раз
	173 кг	1 173 кг
Размер 12 х 300	2,5 кН	21,7 кН	в 8,68 раз
	255 кг	2 212 кг

Преимуществом также можно назвать быстроту установки и возможность демонтажа.

Применять анкерный болт двухраспорный следует именно в плотном несущем основании, где принцип работы раскливания будет работать. Прочность узла / крепления будет зависеть напрямую от прочности материала основания.

Стоимость крепежного изделия соответствует качеству и это необходимо учитывать в расчетах смет.

Область применения двухраспорного анкера

Статус более надежного крепежа расширяет границы применения двухраспорного анкера до промышленных масштабов и «ответственного строительства».

Наиболее ярким примером является фиксация производственных станков и другого оборудования, находящихся под действием постоянной вибрации. Двухраспорный анкер позволяет значительно уменьшить подобные механические напряжения.

Усиленный анкер-болт будет незаменим, когда требуется установить тяжеловесные конструкции / элементы на небольшом участке несущей поверхности. Альтернативное решение — использовать несколько менее надежных метизов, которые суммарно обеспечили бы достаточную прочность — может оказаться неэффективным из-за особенностей условий эксплуатации.

Как уже было сказано выше, данный крепеж применяется для высоконагруженных соединений в таких материалах, как бетон и природный камень. Однако, если в бетоне наблюдаются трещины, расчетную нагрузку необходимо сократить на 40% во избежания вырывания.

Установка двухраспорного анкер-болта

Монтаж крепежа прост, но не следует пренебрегать практическими требованиями. Рассмотрим их более подробно на каждом этапе установки.

1. Подготовить отверстие в несущей поверхности с помощью перфоратора	Диаметр отверстия должен быть чуть меньше диаметра анкера
	Сверло не должно быть кривым во избежание «гуляния» диаметра отверстия
Сободное пространство не позволит крепежу плотно расклиниваться в основной материал и надежно держать нагрузки. Узкое отверстие достаточно обработать повторно таким же диаметром сверла, но избегать рассверливания.
2. Очистить отверстие от строительной пыли	Используйте строительный пылесос, насос иди резиновую грушу
3. Вбить анкер в подготовленное место крепления	Используйте молоток
4 . Затянуть анкер-болт до отказа гаечным ключом	Во время затяжки болта проводится распирание втулок: крепление фиксируется в рабочем материале
Если затянуть болт слишком сильно, это повлечет разрушение материала. Со временем небольшие трещины в процессе эксплуатации увеличатся, и анкерный болт вырвет из отверстия. Если затянуть недостаточно, сила скрепления крепежа с рабочим материалом будет мала, что также приведет к вырыванию и разрушению соединения. Используйте динамометрический ключ!
5. Открутить гайку с шайбой и прикрепить конструкцию; закрутить вновь гайку	Шпилька уже плотно установлена в несущем материале; закрутите гайку, завершая монтаж.
Крепко установив сначала анкерный болт в несущий элемент, можно избежать некачественного крепежа тяжелой, габаритной конструкции.

Схема последовательного монтажа (на примере стандартного анкер-болта):

Применение двухраспорного анкерного болта — оптимальное решение для крепления тяжелых и подверженных постоянным механическим

воздействиям элементов в плотные несущие конструкции такие, как бетон и природный камень.

как пользоваться, как правильно установить в бетон

Анкерный болт по бетону: как пользоваться разными видами метизов и правильно их крепить – описания, схемы, фото и видео монтажа.

Что понадобится для работы?

• Анкеры
• Перфоратор или ударная дрель
• Сверло по бетону или бур
• Молоток
• Гаечный ключ

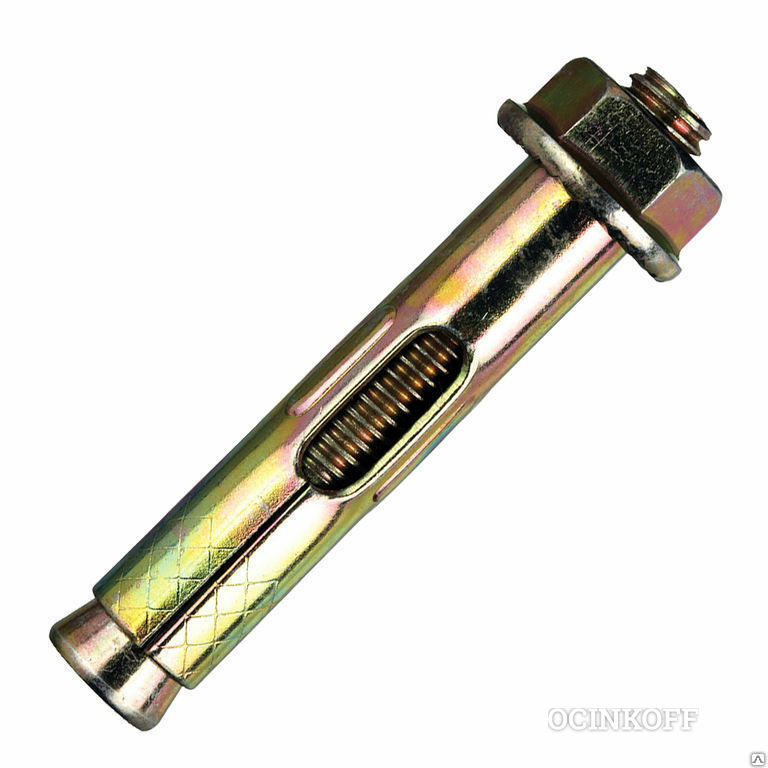

С гайкой

Конструктивными элементами анкерного болта данного типа являются:

• резьбовая шпилька, один конец которой выполнен в форме конуса, а на второй накручена гайка;
• накрученная на шпильку распорная втулка (ее нижний конец имеет продольные прорези на боковой поверхности, которые формируют своеобразные лепестки).

Анкер с гайкой подходит для сквозной установки в предварительно просверленное отверстие

Надежная фиксация такого крепежного элемента обеспечивается за счет того, что лепестки распорной втулки разжимаются, что происходит при воздействии на них конусного конца шпильки. Чтобы конусный конец такого болта начал входить во втулку и разжимать ее лепестки, как раз и используется гайка.

Монтажные параметры анкера с гайкой

Крепят анкерный болт с гайкой в фундаменте или любой другой строительной конструкции из бетона, выполняя следующие действия:

• сверлят отверстие, диаметр которого должен соответствовать размеру поперечного сечения распорной втулки;
• тщательно очищают посадочное отверстие;
• аккуратно забивают анкерный болт с гайкой при помощи молотка;
• затягивая гайку, добиваются надежного крепления анкера.

После того как установка анкерного болта закончена, можно скрутить с верхней части шпильки гайку и заняться монтажом требуемого предмета.

Порядок установки анкерного болта с гайкой

Выбирая изделия подобного типа, следует иметь в виду, что свою эффективность они демонстрируют только в том случае, если их крепить в прочных и полнотелых материалах (бетон, кирпич, природный камень и др.). Производители, чтобы обеспечить высокую надежность и коррозионную устойчивость таких изделий, изготавливают их из высококачественной стали с цинковым покрытием.

Усовершенствованной моделью анкерного болта данного типа является двухраспорный анкер, который за счет особенностей конструкции можно с успехом крепить не только в прочном бетоне, но и в пустотелых и пористых материалах. В таком болте имеется сразу две втулки, которые разжимаются в процессе закручивания резьбового элемента, создавая более надежное крепление в стене или фундаменте.

Как работает анкерный болт?

Анкеры расширяются и «вгрызаются» в стену, когда вы в нее ввинчиваете винт, создавая точку крепления для надежного подвешивания. Без них гвоздь или винт просто вращались бы и вырывались из стены. Прежде всего, важно заботится о правильной установке анкеров, чтобы все, что было подвешено находилось на своих местах.

Крепление с помощью анкерных болтов

От правильности монтажа зависит дальнейшая судьба крепежа. Ключевой момент – важно правильно рассчитать нагрузку, которую сможет выдержать анкерный болт. Существует ряд правил, которые важно учитывать при работе с крепежными системами:

1. Для высверливания отверстия понадобится бур по бетону или камню, с которым вы будете работать. Ориентируйтесь на длину и диаметр анкерного болта.
2. Отверстие нельзя рассверливать при несоответствии диаметра втулки. Для его увеличения можно воспользоваться сверлом аналогичного диаметра.
3. Если вы начали рассверливать крепежное отверстие, это приведет к нефиксированному положению втулки. В результате она просто не сможет выполнять свои функции. Работа не принесет результата.
4.  После сверления со сформированного отверстия нужно убрать лишний мусор. Крошки забивают его, что может привести к преграде в монтаже. Как вариант – можно использовать строительный пылесос.
5. После проникновения болта в отверстие стены не стоит сразу же подходить к монтажу. Есть простой способ проверить прочность этой системы. Затяните болт до отказа с помощью гаечного ключа. Когда втулка станет выпуклой, это свидетельствует об ее рабочем положении. После тестирования можно переходить к итоговому этапу монтажа.
6. Устанавливайте предмет и зажимайте его гайками. Это проверенное крепление, которое гарантирует надежность выполненной работы в стене.

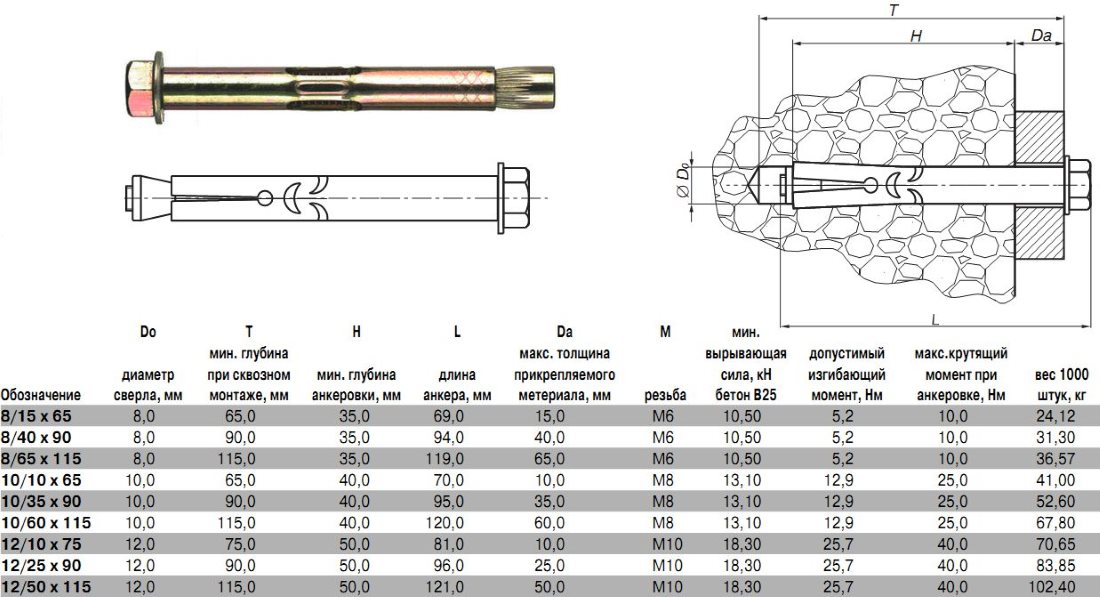

С шестигранной головкой

Резьбовая часть такого крепежного изделия – это классический болт, обратный конец которого также имеет коническую форму. Вкручиваясь в распорную муфту, такой болт разжимает ее своим коническим хвостовиком, обеспечивая надежное крепление изделия в стене или фундаменте.

Крепить такой анкер следует, вставив и аккуратно забив в предварительно подготовленное и очищенное отверстие. Затем надо надежно закрепить болт, закрутив его шестигранную головку.

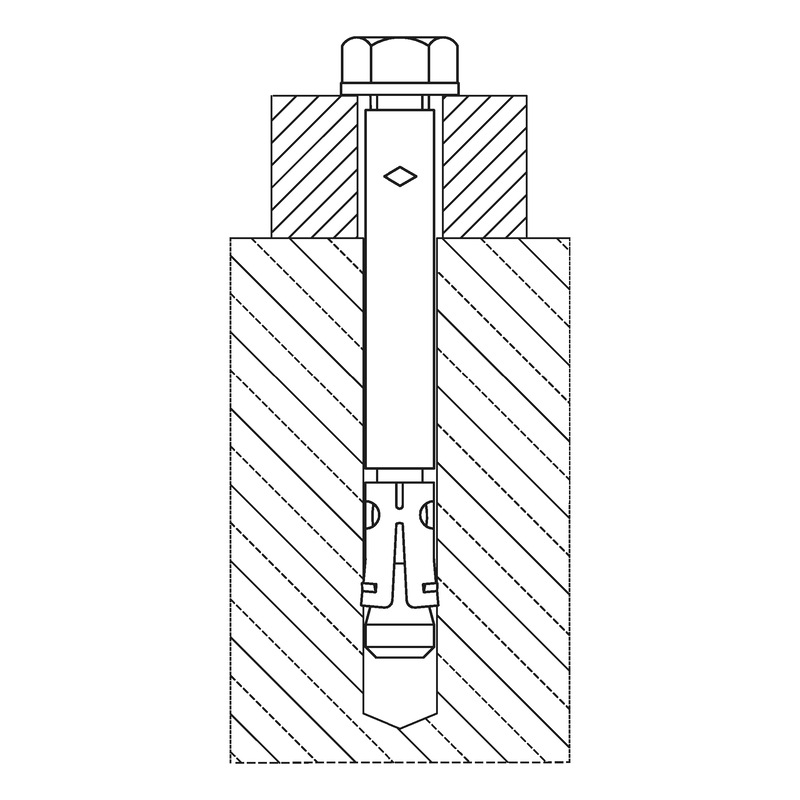

Порядок установки анкерного болта с шестигранной головкой

Болты данного типа, вместо шестигранной головки у которых может быть крюк или кольцо, используются для выполнения монтажных работ по бетону, камню и другим строительным материалам с плотной внутренней структурой.

Но что, если присутствует штукатурка стен?

Рейки и штукатурка стен не выдерживают типичных пластиковых анкеров. Обязательно используйте те, которые достаточно длинны, чтобы уложиться за штукатурку и планку. Потребуется сверлить отверстие с помощью биты для кладки, подробнее об установке болтов можно уточнить на сайте.

Как установить анкерный болт

Перед тем, как крепить анкерный болт с гайкой, необходимо просверлить отверстие, диаметр которого должен быть равен параметру резьбы. После очистки отверстия от пыли производится установка анкера в него, при этом коническая часть направлена внутрь отверстия, длина которого несколько превышает минимальную глубину для проведения анкеровки. При помощи молотка производится внедрений анкера до достижения необходимой глубины установки, после чего производится затягивание гайки.

После обеспечения необходимого момента затяжки, который лучше контролировать, используя для этого динамометрический ключ, выполняется откручивание гайки, производится установка на шпильку навешиваемой конструкции (например, станины для выполнения алмазного бурения) и выполняется закручивание гайки.

Ударные

Анкерные болты данного типа состоят из:

• полого металлического стержня, на верхней части которого выполнена резьба под крепежную гайку, а нижняя представляет собой распорную муфту с продольными прорезями на боковой поверхности;
• ударного элемента (гвоздя), который при забивании в полый стержень как раз и обеспечивает разжимание его нижней части;
• гайки и шайбы, которые нужны только для того, чтобы крепить при помощи такого болта требуемый предмет.

Отверстие под ударный анкер выполняется сверлом чуть большего, чем сам анкер, диаметра

Таким образом, чтобы правильно и надежно крепить такой болт в стене или другой строительной конструкции, надо не только вставлять его в посадочное отверстие, но и забивать в него ударный элемент, который и разожмет лепестки распорной муфты.

С учетом того, что при монтаже такого болта возникают значительные ударные нагрузки, крепить его в пористых и непрочных материалах не рекомендуется.

Монтаж ударного анкерного болта

Что вам понадобится

• Винты
• Анкеры
• Дрель и сверло
• Молоток
• Карандаш

Химический анкер, крепление клеем

Крепления, основанные на заполнении внутренней части внедренного в стену стержня из металла, используются для обеспечения прочных соединений в камне, кирпиче, песчанике, ракушечнике, известняке, бетоне ячеистого типа. Такие соединения предусматривают использование химических анкеров, например популярного всесезонного типа момент крепеж cf900. Вставка из металла, представляющая собой стержень из арматуры, шпильку с резьбой или втулка, имеющая нарезку на внутренней поверхности, углубляется в подготовленное отверстие, диаметр которого превышает параметр анкера на 2 мм. После этого в гильзу вставляется капсула с клеем на основе полиэфирных, полиуретановых или акриловых смолистых веществ, отвердителя и наполнителя в виде песка. Затем выполняют разрушение стеклянного цилиндра и выполняют введение в него металлического стержня и ожидают схватывания связующего вещества.

Важные нюансы

Теперь вы теоретически знаете, как установить анкер. Однако на практике можно столкнуться с рядом трудностей, вызванных как самими крепежными элементами, так и материалом основания, в который они будут закрепляться. Есть несколько важных правил, которые помогут вам избежать наиболее частых ошибок начинающих мастеров.

• Анкеры не крепятся в пустотелом кирпиче. В таком материале они не выполняют свою функцию – не сцепляются с основанием.
• При установке элементов в полнотелом кирпиче важно соблюдать допустимый размер крепежа – его диаметр должен быть не более 8 мм, иначе кирпич может расколоться.
• Если вы устанавливаете анкер в бетонной стене, расстояние от ее края должно быть в 2,5 раза больше, чем глубина сверления.
• Когда из отверстия невозможно до конца удалить бетонную крошку, допускается углубить его на 15 – 20 мм, чтобы распорная часть полностью вошла в основание.
• Учитывайте несущую способность анкеров и не превышайте допустимую нагрузку. Как правило, информация об этом приводится на упаковке крепежа.

Пожалуй, это все, что вам нужно знать для установки анкеров. Теперь вы можете приступить к работе. Если у вас еще нет крепежных элементов, купите их в нашем интернет-магазине. Определиться с выбором поможет статья «Размеры анкерных болтов».  Мы предлагаем наиболее распространенные виды анкеров, поэтому вам легко будет выбрать подходящие. Оформляйте заказ через сайт или по телефону 8-800-333-83-28.

Для пенобетона

Пенобетон сегодня используется во многих сферах ввиду плохой горючести, низкой плотности, прекрасных теплоизоляционных свойств и стойкости к перепадам температуры материала. Структура пеноблока представляет собой большое количество застывших пузырьков. Для крепежа материала могут использоваться винты, дюбеля, саморезы. Самый высокий уровень надежности крепления пеноблока обеспечивают пластиковые и химические анкера.

Об этой статье

Эту страницу просматривали 17 129 раз.

Общие рекомендации

Выбирая анкерные изделия для того, чтобы крепить деревянный брус, различные предметы на строительных конструкциях и решать других задач, важно исходить из материала, в котором такой крепеж будет устанавливаться, веса фиксируемого предмета и целого ряда других факторов. Важно также выбрать точку установки такого анкера и соответствующим образом подготовить отверстие для его монтажа.

Анкерный крепеж отличается широкой универсальностью. Используя его, можно не только выполнять монтаж деревянного бруса на бетонных поверхностях, но также надежно крепить на последних предметы мебели и интерьера, обустраивать коммуникации и решать целый перечень других задач, связанных со строительством и ремонтом.

Оценка статьи:

(голосов:

7

, средняя оценка:

4,43

из 5)

Загрузка…

Применение анкеров: забиваемый, распорный и химический

Главная / Статьи / Применение анкеров: забиваемый, распорный и химический

Забиваемый анкер

Анкер с немецкого языка переводится, как якорь. То есть уже из самого названия понятно, что он выступает в качестве приспособления, которое помогает скреплять воедино отдельные конструкционные детали. На данный момент имеется огромное количество всевозможных разновидностей анкеров, однако анкер клиновой, а также анкер забиваемый пользуются самым большим спросом, поскольку в состоянии обеспечивать максимально возможную прочность креплении. В то же самое время такие анкеры достаточно просты по своей конструкции. Кроме того, ими пользуются в процессе работы с самыми разными поверхностями. В качестве наиболее распространенных оснований выступают следующие:

1. Блоки из бетона.
2. Каменные плиты (в основе – природный камень).
3. Всевозможные конструкции из кирпича и цемента.

Вне зависимости от материала основания, забиваемый анкер отлично держится. Что касается метизов, то без них сегодня довольно сложно представить себе любой вид строительных, а также монтажных работ. Установить анкер довольно просто. Для начала понадобиться проделать специальное отверстие с заранее определенным диаметром и длиной. На следующем этапе в отверстие забивается анкерный болт и разжимается гильза (используется специальный инструмент). Ту или иную крепежную деталь при необходимости можно ввинтить непосредственно в анкер. Не стоит забывать о том, что диаметр анкерной резьбы должен полностью соответствовать с использующейся деталью, которую необходимо закрепить.

Все забиваемые анкера отличаются друг от друга не только размерами гильзы, но также и диаметром своей резьбы. Кроме того, некоторые разновидности забиваемых анкеров могут быть оборудованы насечками, расположенными на том конце анкера, который будет погружаться в основание. Благодаря подобным насечкам анкер надежно фиксируется в отверстии и не прокручивается в процессе монтажных работ.

Распорный анкерный болт

Необходимо отметить, что такой анкерный болт, как и черные гвозди строительные используются на сегодняшний день с целью закрепить раму (либо деревянную, либо металлическую) или же дверную коробку к бетонному основанию или же к основанию из строительного камня. Из чего состоит распорный анкерный болт?

1. Разрезанная стальная втулка.
2. Конусная гайка.
3. Винт, имеющий шлиц.

На самом деле, что касается крепления анкера, то оно достаточно простое. Когда винт закручивается во втулку (конусообразную), она в свою очередь втягивается в дюбель и прочно фиксируется на своем месте. Как результат, в изготовленном отверстии стенки дюбеля распираются, поэтому детали надежно фиксируются в необходимом положении. Отсутствие прокручивания внутри отверстия обеспечивается благодаря ребрам, которыми оснащены анкеры.

Химический крепеж и химический анкер

За последние несколько лет большой популярностью стал пользоваться так называемый химический крепеж. Таким образом, место скрепления деталей становиться максимально незаметным. Чтобы осуществить химический крепеж, используются специальные химические дюбеля, которые по-другому еще называются анкерами-шпильками. Как правило, химическими дюбелями пользуются для скрепления между собой стальных и деревянных конструкций предметов мебели.

Кроме того, довольно часто можно услышать еще одно название химического анкера – анкер клеевой, так как он состоит из стержня, а также искусственной смолы. Такая смола имеет отличную возможность проникать глубоко в поры того или иного материала, тем самым, обеспечивая надежное скрепление. После того, как данная процедура завершена, можно приступать к ввинчиванию нужного элемента. Кроме того, такая конструкция дает возможность работать с пустотелыми материалами.

Все статьи →

Как закрутить анкерный болт

Анкер по дереву. Разновидности, способы монтажа. Другие методы соединения деревянных конструкций

Подходят ли анкерные болты для дерева? Как правильно закрепить анкером к деревянной балке или стене массивное изделие — фонарь, люстру или подвесную кровать? Какими еще способами могут соединяться деревянные конструкции? Давайте разбираться.

Как вы думаете, каким образом массивная люстра закреплена на деревянной балке?

Разновидности анкеров

Само слово «анкер» является заимствованным из немецкого языка и буквально означает «якорь». Анкера используются для крепления различных конструкций к деревянному основанию.

Можно выделить следующие типы этих крепежей:

Полезно: клеевые анкера часто можно встретить под другим названием — химические.

А теперь давайте попробуем проанализировать, какой тип анкеров какому способу крепления к деревянным конструкциям подходит:

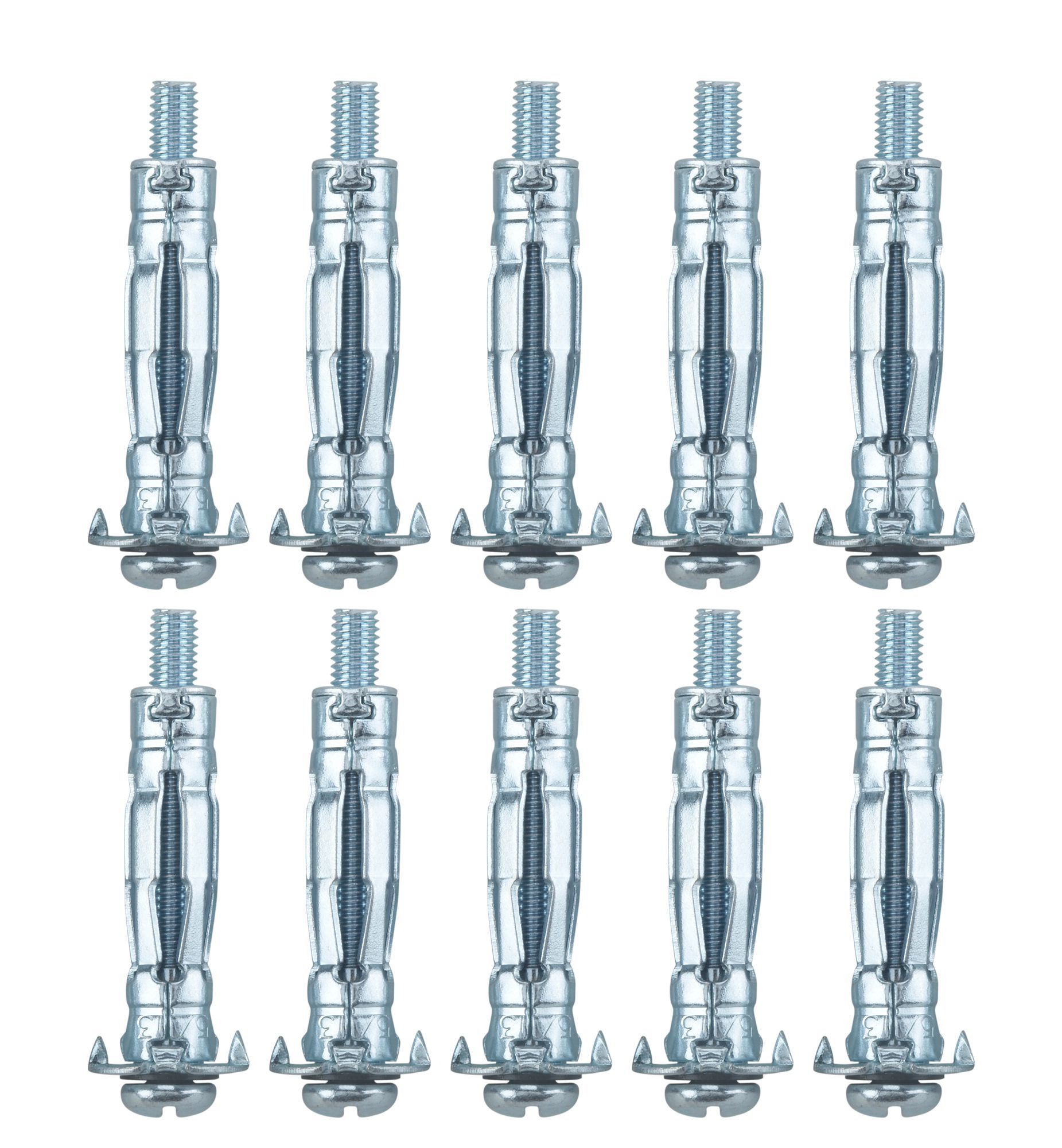

• Болт Молли требует наличия внутри конструкции пустот значительной площади. Как следствие, он может использоваться лишь для навешивания сравнительно легких изделий на тонкие перегородки из доски, вагонки или ДСП,

Болт Молли предназначен для тонких перегородок.

• Упорные анкеры отпадают сами собой — они требуют установки на фазе создания массивного основания (в нашем случае — на стадии роста ствола дерева),
• Использование клеевых, в принципе, возможно, но высокая цена этого типа крепежа делает его использование нецелесообразным.

Важно: значительные колебания влажности могут привести к тому, что стенки отверстия утратят сцепление со стержнем из отвердевшей смолы, что нарушит крепление.

Очевидно, что анкерные болты по дереву должны быть распорными. Однако и здесь есть важный нюанс.

Дело в том, что прочность дерева при усилиях, действующих в разных направлениях, будет сильно различаться:

1. Если вектор усилия параллелен волокнам, древесина обеспечит огромную прочность на разрыв,
2. Если вектор усилия перпендикулярен волокнам, разрушающее усилие будет в разы меньшим.

Проще говоря, если расклинить древесину между волокон, она с большой вероятностью расколется. Между тем типичный распорный анкер создает распирающее усилие радиально, что в любом случае потенциально опасно для деревянной конструкции.

Однако этой усилие может быть резко уменьшено несложным маневром:

1. В качестве расклинивающего элемента (дюбеля) используется сама древесина,
2. Отверстие делается лишь немногим меньше диаметра гребней резьбы анкерного болта.

Уважаемый читатель, получившаяся конструкция ничего вам не напоминает? Ну, разумеется: перед нами… обыкновенный шуруп.

Знакомая конструкция, не правда ли?

Крепежи для дерева

Особенности

• Сравнительно низкая механическая прочность основания компенсируется значительным диаметром резьбы. Он варьируется от 6 до 14 и более миллиметров,
• Влажность древесины может существенно колебаться в зависимости от условий в помещении и времени года. Чтобы избежать коррозии, крепежные элементы защищаются от нее цинкованием, латунированием или полностью выполняются из коррозионностойких металлов,

Цинковое покрытие обеспечивает защиту от коррозии.

• Значительный диаметр подразумевает большое усилие при вкручивании анкера. Шлицы под плоскую или крестовую отвертку просто-напросто не предназначены для таких нагрузок. Именно поэтому вместо шлицевой головки анкер в дерево снабжается, как правило, шестигранной — такой же, как у болта, для его вкручивания используется накидная головка, торцевой или рожковый ключ.

Варианты исполнения

• Анкер-болт. Это тот самый крепеж с шестигранной головкой. Он используется для крепления к основаниям из дерева пластин, кронштейнов и прочих плоских и объемных конструкций с проушинами,
• Анкер-шпилька , снабженный гайкой. Он вкручивается рожковым или разводным ключом,

• Анкер-крюк. Он выполняет роль прочного подвеса и может применяться для монтажа фонарей, люстр и подвесных полок.

• Анкер-кольцо. Этот крепеж выполняет аналогичные функции, однако кольцо не позволит подвешенному к нему изделию соскочить при любом перемещении в пространстве (это, к примеру, важно для детских качелей). Для крепления подвесной конструкции к кольцу используются пружинные или резьбовые карабины.

Как своими руками вкрутить анкер, обеспечив максимальную прочность крепления и не расколов древесину?

Инструкция ничем не отличается от таковой для любого шурупа значительного диаметра:

1. В точке крепления предварительно засверливается отверстие с диаметром, примерно равным диаметру анкера по впадинам резьбы. Скажем, под 10-миллиметровый крепеж отверстие сверлится 8-миллиметровым сверлом,

Под крепеж обязательно сверлится отверстие.

Важный момент: отверстие сверлится на всю длину анкера. Если сделать его короче, распирающее древесину усилие резко увеличится, что все-таки может привести в дальнейшем к появлению трещин.

1. На резьбу наносится небольшое количество жидкого или твердого мыла. Оно послужит смазкой,
2. Анкер вкручивается на полную глубину.

Прочие виды крепежа

Какими еще способами могут соединяться деревянные конструкции?

Они применяются для соединения двух или нескольких сравнительно тонких деревянных изделий внахлест. Наиболее типичный пример — наращивание доски стропила: две доски перехлестываются на 3 своих ширины, после чего через засверленные в них отверстия стягиваются двумя — тремя болтами с гайками и широкими шайбами.

Еще один способ применения болтов — сращивание деревянной балки косым замком.

Шпилька выполняет ту же функцию, что и болт. Она выгодно отличается от него тем, что наличие гаек с обеих сторон позволяет подтянуть крепление, не проворачивая саму шпильку, зачастую заклиненную соединяемыми деталями. При большой длине крепежа необходимое для этого усилие может быть весьма значительным.

Накладки, уголки

Разнообразные перфорированные стальные пластины и уголки не конкурируют с анкерами по дереву, а дополняют их:

• Уголки позволяют стыковать доски лаг перекрытия с балками или венцами встык, без врубки,

На фото оцинкованные уголки использованы для соединения стропил со слегой.

• Использование пластин дает возможность тем же способом, встык, соединить доски при сращивании лаг или стропил.

Важный момент: для того, чтобы такое соединение было прочным, длина пластины должна быть не меньше пятикратной ширины доски. Кроме того, для стяжки досок накладками лучше использовать не анкера или саморезы, а болты с широкими шайбами.

Заключение

Как закрепить анкерный болт: пошаговая инструкция

Анкер играет очень важную роль независимо от того, элементом какого именно сооружения он является – станка, установленного на бетонный пол или больцевой лестницы, закрепленной на стене.

Он обеспечивает связь с основанием, и если эта связь оказывается непрочной, сооружению грозит разрушение, каким бы прочным изнутри оно не было. Для надежности анкер следует устанавливать, соблюдая определенную технологию.

Итак, что нужно, чтобы правильно и надежно закрепить анкерный болт?

1. Химический анкер очень прочен и надежен. Его можно устанавливать в любой материал: кирпич, камень, ячеистый бетон, дерево и пр. Поскольку его крепление осуществляется с помощью клея, он не только не ослабляет основание, к которому крепится, но во многих случаях делает его даже прочнее.

Для установки анкера сверлим отверстие нужного диаметра на необходимую глубину. Очищаем его с помощью щеточки-ерша, продуйте насосом или грушей.

2. Заполняем его на 2/3 отверстие клеевой смесью – эпоксидной или полимерной смолой. Емкость с клеем (картридж) может быть оформлена по-разному – шприц, тюбик и т.п. Различаются и способы смешивания компонентов клея. Каким бы не был вариант исполнения клеевого картриджа, нужно действовать строго по инструкции, приложенной к изделию.

3. Вращательным движением установливаем анкер в отверстие на полную глубину. Убираем потеки клея с основания. Время готовности анкера к восприятию нагрузки зависит от марки клея, оно указано в инструкции. По истечении указанного времени к анкеру можно крепить любую конструкцию.

4. Механические анкеры устанавливаются без клея. Принцип их действия основан на расклинивании втулки анкера внутри отверстия, благодаря чему достигается его надежная фиксация в основании.

Просверливаем и очищаем отверстие аналогично тому, как было описано выше. Через монтируемую деталь вставляем в отверстие клиновой анкер и забиваем его с помощью молотка – пока гайка не упрется в закрепляемую деталь. Затягиваем гайку с необходимым (но не чрезмерным) усилием. В результате затяжки конец анкера расклинивает втулку и надежно фиксируется в отверстии.

5. Способы расклинивания могут быть различными. Если для этого имеется специальный стержень, вставленный внутрь анкера, тогда после установки болта в отверстие забиваем этот стержень ударами молотка внутрь. Тем самым, мы расклиниваем втулку и фиксируем анкер в отверстии.

6. Чтобы установить клиновой анкер с внутренней резьбой, требуется специальный инструмент – стержень, похожий на кернер или бородок.

После того, как анкер установлен, помещаем этот инструмент внутрь и ударами молотка расклиниваем втулку. Затем, удаляем кернер-бородок и заворачиваем в резьбовое отверстие анкера крепежный винт.

7. Так называемый рамный анкер имеет две расклинивающиеся зоны – в основании и в закрепляемой детали.

Забиваем рамный анкер в основание через закрепляемую деталь. Заворачиваем винт с необходимым усилием. При этом, вначале расклинится нижняя, находящаяся в основании, часть анкера, затем верхняя, находящаяся в детали. В результате, последняя окажется прочно прикрепленной к основанию.

8. Покупными изделиями пользоваться очень удобно – особенно в том случае, если приходится устанавливать большое количество анкеров. Однако, при необходимости, можно прочно закрепить в любом основании и самодельное устройство – болт или стержень любого вида.

9.Сверлим отверстие диаметром на 1-2 мм больше, чем диаметр анкера. Хорошо очищаем отверстие от крошек и пыли. Заполняем отверстие наполовину или чуть больше эпоксидной смолой или шпаклевкой с отвердителем. Вращательным движением и легкими ударами молотка устанавливаем анкер в отверстие. Снимаем потеки смолы. Спустя некоторое время, когда эпоксидная смола немного (но не до конца) затвердеет, разравниваем ее вокруг анкера заподлицо с основанием. Пользоваться таким анкером можно примерно через сутки.

Все разновидности креплений анкерными болтами

Способ закручивания анкера зависит от особенностей его устройства. Однако принцип действия у всех изделий практически одинаковый: втулка расклинивается внутри отверстия и обеспечивает фиксацию крепежной детали. Для того, чтобы добиться качественного крепления анкерными болтами, надо учитывать параметры базового материала. Ошибочный выбор глубины анкеровки, превышение тяговой нагрузки приводят к растрескиванию основания.

Типы крепления анкеров

Расклинивание втулки в большинстве крепежных изделий данного типа происходит, благодаря силам трения. Распорная часть при закручивании гайки трется о стенки отверстия (клиновая, втулочная конструкция). Есть крепежи, в которых расклинивание происходит за счет внутреннего или внешнего упора (разжимная, забивная конструкция).

Вариант с внутренним упором подходит для тонких материалов. В намеченном месте надо просверлить сквозное отверстие и установить в него крепежную деталь. При затягивании ее упорная часть расклинивается, упираясь в основу. Внешний упор образуется “подрезанием” бетонной основы во время затягивания болта. При закручивании крепежный конец образует элементы винтовидной формы. Они фиксируют болт и удерживают его, если начинают действовать выдергивающие силы. Этот вид крепежа используется для толстостенных оснований.

Ударный способ

Отдельно следует сказать об ударных анкерах, которые надо не закручивать, а забивать в базовый материал. Расклинивание в таких болтах осуществляется клином или при помощи большого распора. Второй вариант позволяет использовать такие крепежные детали для любых основ: сплошных, пустотелых, с высокой и низкой степенью прочности.

Конструктивные особенности ударного крепежа заключаются в простоте устройства. Его детали – это:

• распорная втулка с внутренней резьбой с одной стороны,
• с другой стороны расположена разрезная часть с внутренним конусом,
• в полости втулки имеется конический клин, по которому молотком совершают удары, при этом пользуются специальным дорном, который вставляется внутрь болта.

Разжимная конструкция

Разжимной анкер можно закручивать в бетон, кирпич, пустотелый кирпич, пено- и газоблоки. Данная конструкция обеспечивает надежную фиксацию за счет ламелей, которые в сложенном виде образуют цилиндр. Внутри него расположена коническая гайка. Крепление осуществляют в следующем порядке:

• подготавливают отверстие требуемого диаметра,
• при помощи болта и шпильки затягивают гайку,
• в этот момент происходит разжимание ламелей, гильза распирается в материале.

Клиновая конструкция

В клиновом анкере внутри втулки расположен клин, который расширяется, когда начинают закручивать гайку. Предварительно болт забивают в подготовленное отверстие, затем закручивают гайку. Итак, алгоритм монтажа деталей данного типа практически одинаковый у всех разновидностей, которые можно установить механическим способом.

1. Сверлится отверстие необходимого диаметра.
2. В него вбивается или вкручивается болт.
3. Затягиваются соответствующие элементы.

Химический анкер: крепление клеем

Совершенно другим способом монтажа отличаются химические анкеры. Для того, чтобы установить такое крепление, надо проделать следующее:

1. Просверлить отверстие соответствующего диаметра.
2. В комплекте, как правило, поставляется брикет с клеем. Он вставляется в отверстие и придавливается непосредственно анкером. После застывания клея происходит прочная фиксация болта.

Расчет анкеров

Глубина, на которую необходимо забить болт, составляет величину его полезной длины. Именно на эту глубину сверлится отверстие перед его установкой. При расположении болтов рядом с краем основания или близко друг к другу следует производить математический расчет, чтобы при их монтаже не нарушить целостность конструкции. Для этого используется целый ряд формул, в которых учитывается распределение напряжения материала по краям. А также факторы приложения нагрузки и сопротивления базового материала разрыву. Расчеты можно делать на строительной площадке или заранее. Для примера: нагрузка болта, находящегося в бетоне, на вырыв составляет 350 кг. В пенобетоне – 230 кг.

видео, фото, нюансы, советы Анкерный болт по бетону как пользоваться

Более новым приобретением для строителей стали дюбеля из пластика, которые обладают маленьким размером, дешево стоят и крепко держат. Однако в скором времени пластиковые дюбеля начинают деформироваться и больше не фиксируют крепление, особенно это касается монолитных бетонных стен, которые попросту не держат дюбеля.

Поэтому был создан однозначно самый надежный способ крепления – анкер, который и нагрузки выдерживает, и, словно якорь, вцепляется в покрытие, не позволяя нарушить крепление.

Анкер не просто созвучен со словом «якорь», он и по функциям аналогичен: удержание механизма на дне отверстия.

Болты делятся на две разновидности по виду типу их использования:

1. Синтетический. Принцип его действия основан на использовании специальной капсулы клея, которая раскрывается во время вкручивания крепежного болта и его закрепления непосредственно при высыхании этого клеящего состава.

Минус синтетического болта: ожидание, когда высохнет клей.

Плюс: подходит не только для монолитных стен, а для легких стеновых конструкций.

1. Металлический. Принцип его действия состоит в том, чтобы металлическая гильза, которая помещена на болт, расширялась или расклинивалась во время накручивания на резьбу.

Также эти болты имеют несколько делений на типы:

ü Шниповой. На конце анкера находится шнип (клин), который раздвигает гильзу во время его вкручивания в отверстие. Вместо клина может быть стержень-бородка, который расклинивает гильзу, а потом вынимается из отверстия, куда после вкручивают шпильку. Однако для проведения этого вида работ необходимо точное соблюдение размеров анкера и отверстий.

ü Зажимающий. Основой его действия является раскрытие лепестков крепления, которое происходит при закручивании и деформации средней части гильзы. Она также имеет небольшие прорези по все длине. Эти болты подходят для тонких стеновых конструкций, например, гипсокартонных.

ü Вбиваемый. Этот вид применяется без использования особых приспособлений. Сама гильза болта имеет мягкие края, которые во время вбивания в отверстие начинают деформироваться и упираться в дно. Это приводит к закреплению гильзы в проеме. Подходит болт для монолитной стены и дикого камня, однако уделите больше внимания точности глубины и диаметра отверстия.

ü Дробленный (распорный) – самый частый способ крепления, который не требует четкого соблюдения глубины и диаметра отверстия. Во время вкручивания расширяет гильзу с задней части, вкручивая в нее конусоподобную втулку. Болты применяют для кирпичной и бетонной стены.

Вкручивание анкерного болта: инструкция

Чтобы крепление анкером было качественным, необходимо приобретать изделия из металла с антикоррозийным напылением, например, М-30.

Также стоит понимать, что каждое соединение имеет свои параметры для отверстия и норму приложенной силы для вкручивания, которые зависят от характеристик стенового покрытия. Для тяжелого бетона глубина вкручивания болта составляет 8 см, а нагрузка меньше 7 кН. Для тонкого бетона эти параметры в два раза меньше.

В инструкции рассмотрим поэтапно крепление дробленного (распорного) анкера в бетонную стену.

Шаг 1: определение длины болта

Стены зачастую покрыты отделкой, например штукатуркой. Чтобы болт хорошо закрепился в стене, следует его размещать на глубине свыше 5 см. Потому определите длину гильзы анкера для толщины штукатурки.

Шаг 2: определение необходимого диаметра отверстия

Обязательно нужно следить за диаметром отверстия для анкера, так как от его точности зависят усилия, приложенные для вкручивания гильзы. Отверстие должно быть таким, чтобы гильза входила плотно и строго перпендикулярно. Что касается глубины отверстия, то она должна быть больше длины болта на несколько миллиметров.

Шаг 3: разметка отверстия и его пробивание

Отверстия для болтов следует сделать максимально точными, так как после монтажа его нельзя вытащить. Затем просверлите отверстие и очистите его от пыли и осколков. Почистить можно пылесосом, продуванием резиновой грушей или кисточкой.

Шаг 4: забивание анкера

В выполненное отверстие молотком забейте анкер. Это необходимо делать медленно и поступательными движениями. После того, как гайка или головка гильзы окажется у поверхности стены, приступайте к закручиванию. При закручивании после двух оборотов необходимо прикладывать больше усилий. На коробке может быть указано количество закручиваний и для этого лучше воспользоваться динамометрическим ключом.

Обратите внимание, для тонких, кирпичных или пенобетонных стен лучше не закручивать анкер до упора.

Шаг 5: проверка точности погружения

При закручивании болта очень часто гайка или шапка попадают в верхний слой штукатурки. Гайку лучше углубить в стену, но шапку стоит оставить ровно у поверхности стены. Видео в соседней вкладке показывает, как правильно крепить анкера к бетонной стене.

Набор инструментов

Порядок операций установки

• дрель с набором сверл;
• перфоратор с набором сверл;
• рожковый ключ;
• молоток.

Разновидности

Несущая способность

Надежность соединения

Расчет на вырыв.

Установка доборов

Монтаж химического анкера.

Page 2

• Армирование
• Изготовление
• Инструменты
• Монтаж
• Расчёт
• Ремонт

1pobetonu.ru

Как крепить анкерные болты в бетон?

Настоящий анкерный болт всегда устанавливается до начала бетонирования и устанавливается на основании чертежей, причем не только чертежей строительных, но и не плохо бы на оборудование посмотреть, хотя бы паспорт оборудования увидеть, а еще лучше схему монтажа оборудования. Потом берется чертеж, рулетка, нивелир, глядя в чертеж при помощи рулетки отмеряем точное расстояние от осей, при помощи нивелира проверяем положение анкера по высоте. И только несколько раз проверив правильность установки анкера, закрепляем его в конструкции. Если нет в чертеже никакого особенного способа закрепления, то анкера обычно приваривают к арматурному каркасу. Потом заматываем его сверху пленкой чтобы не дай Бог бетоном не заляпать резьбу, заливаем конструкцию, ждем как минимум неделю, пока бетон более-менее прочность не наберет, снимаем пленку,если позволяет прочность бетона, то устанавливаем оборудование или монтируем колонны, смотря для чего анкер. Это настоящий анкерный болт и делают его настоящие строители. На такие анкерные болты любое оборудование монтируется в течение 20 минут, встает как влитое, такие анкера выдерживают именно ту нагрузку, на которую рассчитаны. Остается только гайки закрутить и сдать оборудование по акту. Все остальные анкера не настоящие и делают их не настоящие строители и поэтому годятся они только для бытовых нужд потому как любой способ установки таких анкеров не обеспечивает надежную работу анкера и под ответственное оборудование такие анкерные болты не устанавливаются. Способов установки ненастоящих анкеров много: можно тот вариант, который fktif указал с картинками, можно раздолбить отверстие, установить анкерный болт, потом это отверстие забетонить, можно установить анкер в ранее оставленное для него отверстие и вместо бетона залить супер-пупер смолами или клеями, но все равно такой анкер будет работать только наполовину.

www.remotvet.ru

Качественная установка анкеров в бетон

Еще совсем недавно для крепления к твердым поверхностям можно было использовать только шурупы или гвозди. Но теперь этот способ крепления практически ушел в прошлое, на смену ему приходят гораздо более приспособленные для этой цели анкеры.

Болт – самый мощный крепёжный элемент, на порядок выше, чем дюбеля с шурупами.

Чем можно эффективно и быстро закреплять в стене объекты? Только с помощью анкеров – их можно забивать или вворачивать в основание.

Это металлическая деталь, которая вводится в твердое основание, там распирается и удерживает объект, который закреплен с ее помощью.

Внутри имеется резьба, в которую надо вкручивать крепление. И при ремонте, и при строительстве анкерные болты – это надежный «якорь», который сложно заменить чем-либо. Установка с их применением проходит легко и быстро.

Такой вид крепежа с большим успехом применяется и для плотных материалов, таких, как сплошной кирпич или бетон, а также для более мягких – гипсокартона, например. Установить полку или подшить подвесной потолок, повесить шкаф или картину на стену из бетона – для всех этих манипуляций болты необходимы. Чаще других применяются механические. Они могут удерживаться как силой трения, так и за счет упора.

Набор инструментов

Порядок операций установки

Для подобной работы необходимы следующие инструменты:

• дрель с набором сверл;
• перфоратор с набором сверл;
• рожковый ключ;
• молоток.

Бетонные материалы по своей плотности намного превышают большинство строительных изделий. Чтобы сделать в них отверстие, понадобятся некоторые усилия. Сверла должны быть непременно с напылением из сплавов особой прочности. Для того чтобы сделать отверстие под болт с ровными краями, простая дрель не подойдет, лучше всего использовать перфоратор.

Чтобы правильно закрепить болт, отверстие в бетоне нужно сделать ровным, а его диаметр должен соответствовать внешнему диаметру болта. Анкер ни в коем случае не надо разбирать – его вставляют целиком “как есть”. Некоторые все же пытаются разобрать его на части, а затем вставить. Но сделать так можно только тогда, когда используется анкер с гайкой, да и в этом случае можно лишь скрутить гайку, не более. Когда болт вставлен в отверстие, его надо закручивать по часовой стрелке. Чтобы установка прошла удачно, подбирать крепеж надо в зависимости от веса прикрепляемой конструкции. Он должен быть оптимальным и по диаметру, и по длине.

Разновидности

По конструкции болты несколько различаются между собой.

Каждый вид рассчитан на определенную нагрузку,

1. Клиновой. При его установке в бетоне просверливают отверстие, куда будет забиваться анкер. Клиновой болт имеет важное отличие от других: это единственный вид таких крепежей без рубашки. Внутри втулки имеется клин, который при вкручивании расширяется. После того как клиновой крепежный элемент забит, надо затянуть гайку, которая за счет расширения втулки фиксирует стержень. Клиновой болт используют для крепления различных тяжеловесных конструкций, кабельных трасс, оград, несущих элементов.
2. Распорный. Этот тип в строительстве считается наиболее распространенным. Выпускается он длиной 2-12 см и диаметром 0,4-2 см. Распорный болт имеет втулку, которая проходит по всему стержню. Внутри нее находится резьба, на нее посажена клиновидная головка, которая в процессе закручивания распирает втулку. Таким образом крепеж фиксируется. Наиболее эффективным применение такого крепежного элемента будет для бетона и сплошного кирпича. Есть и такие модели анкеров, которые предназначены для использования в пустотелых материалах. Монтировать его следует в отверстие, которое предварительно высверливается в материале с соблюдением нужного диаметра и глубины.
3. Разжимной. Внутри этого элемента находится гильза с несколькими лепестками и раздвижная гайка. При закручивании она будет раздвигать лепестки в стороны. Установка такого элемента в бетон достаточно практична.
4. Забивной. Его втулка имеет внутренний клин и специальные вырезы, благодаря которым при ударах по болту втулка будет расширяться. Удары наносят по анкеру (клин при этом упирается в дно отверстия) или по клину с помощью дорна, который вставляют в само изделие. Использование молотка будет необходимым в любом случае, чтобы установить крепеж. Забивные болты бывают металлическими или полимерными – принцип действия будет тот же, что и у распорных. У нейлоновых имеется отличие в виде специального шурупа с резьбой в форме акульего зуба, благодаря чему у него при установке будет преимущество. Забивные крепежные элементы для бетонных поверхностей применяются достаточно часто – это представляется в большинстве случаев наилучшим вариантом.
5. Химический. Все предыдущие виды крепятся механическим способом, химические же приклеиваются к материалу. Брикет с клеем вставляют в проделанное инструментами отверстие, потом придавливают анкером. Болт надежно фиксируется клеем.

Несущая способность

Эксплуатационные характеристики креплений при стандартной глубине заделки в основание из тяжелого бетона В20 (С20/25).

У каждого вида болтов имеется своя несущая способность, которая характеризуется той нагрузкой, какую болт способен выдержать без разрушений и без нарушений целостности скрепления с материалом. В первую очередь несущая способность будет зависеть от материала, из которого крепеж изготовлен. Для этого используют в основном различные виды стали высокого качества – антикоррозийные, конструкционные, нержавеющие, а также цветные металлы. За исключением латуни, почти все цветные металлы имеют наименьшую прочность. Как правило, несущую способность указывают на упаковке или на нем самом.

Надежность соединения

Расчет на вырыв.

Проведение такой проверки производится непосредственно на месте работы. В зависимости от материала стены можно будет определить и надежность соединения. Если в качестве материала выступают кирпич или бетон, около 350 кг составит нагрузка на вырыв. Для крепления довольно тяжелых объектов такого показателя вполне достаточно. Когда материалом является ячеистый бетон, нагрузка его будет в пределах 230 кг. Следует иметь в виду, что установка крепежа должна осуществляться в соответствии с требованиями и рабочими свойствами материала. Для высотного монтажа, к примеру, этого не будет достаточно – здесь рекомендуется выбирать химические, у которых нагрузка на вырыв примерно 700 кг.

Установка доборов

Монтаж химического анкера.

Чтобы надежно устанавливать любой из типов анкеров, в бетоне надо просверлить достаточно глубокое отверстие, которое диаметром несколько превышает диаметр крепежного элемента. Отверстие после этого должно быть очищено от пыли, в него вставляется анкер, после чего его надо надежно зафиксировать. Химические надо вставлять при помощи пистолета. В отверстие выдавливается клеящая масса и вставляется крепежный элемент. Клей после проникновения в поры материала застывает и обеспечивает хорошее крепление. Полученное соединение настолько прочно, что его безбоязненно используют при монтаже габаритных и массивных объектов.

o-cemente.info

Характеристика и установка анкерных болтов в стену, способы

Анкер – это крепежный элемент из металлического материала, вводится в бетонное основание и там задерживает предмет, который благодаря нему закрепляется. Такой вид крепежа стал в последнее время хорошо востребован. Установка анкерных болтов в стену действует как якорь. Благодаря этому они способны удержать невероятные нагрузки. Это дает возможность с их помощью крепить тяжеленные конструкции и отдельные объекты. Не так давно, чтобы что-то закрепить на каменную поверхность, были доступны гвозди и шурупы. Теперь все изменилось, и такой вид крепежа остался в прошлом. Более удобные для этого процесса и приспособленные анкеры с успехом их заменяют.

Чем можно надежно, с большим эффектом и очень быстро закрепить определенные предметы в стене? Анкеры выступают здесь отличным выходом, с ними можно забить или вворачивать в бетонное основание все, что вам угодно.

Характеристика

У анкера внутри есть резьба, именно в нее надо вкручивать крепеж. При строительстве дома, ремонте в квартире анкерные болты — самый лучший якорь, не поведут вас точно, и заменить их чем-то аналогичным невозможно. Установка, применяя эти болты, пройдет быстро и с легкостью.

Большое применение они нашли для плотных материалов. Например, бетон, кирпич. Также хороши они для работы с гипсокартоном. Практически везде возможно их использование — если надо повесить полку, шкаф, картину, обустроить подвесной потолок. Во всех этих трудоемких процессах потребуются анкеры. Больше всех используются механические анкеры, способные держаться за счет упора или силой трения.

Во время стройки или в бытовых нуждах требуется прикрепить различного рода объекты, конструкции для монтажа. Для этих целей есть разные крепёжные элементы. Для работы с бетоном или кирпичом нужны специальные анкеры, а когда используются заготовки из дерева, то саморезы для дерева. Анкеры помогут хорошо укрепить самые тяжеленные конструкции. Например, это может быть нагреватель воды, шведская стенка, детская качелька к потолку.

Сам по себе такой болт ничего особенного собой не представляет. Это довольно простое соединение из болта, гайки и корпуса. Предусмотрена подкладка из пластика, чтобы не проникала влага. Действуют болты по простому распорному принципу. Когда закручивается болт, то гайка, имеющаяся на конце, всовывается внутрь. Это способствует тому, что корпус увеличивается в размере из-за расширения и плотно забит в бетон.

Разновидности

На эти болты налагаются довольно жесткие требования, так как люди должны быть уверенны в надежности этого крепления из-за веса, который они на него возлагают. Поэтому, при выборе данных изделий отдавайте выбор тем, которые исполнены в соответствии с ГОСТом. На строительном рынке различают следующие виды анкерных болтов:

1. Болт цельный – головка с шестью гранями, гайка конус. Здесь гайка и есть распорка, которая расширяет трубу. Сам он спаянный с наконечником — имеет гайку с шайбочкой. Когда начинают закручивать болт, он сразу входит в трубу, тем самым расширяет ее.
2. Клин. Это стержень из металлического материала с большой шляпкой. Из нее выходит клин, входящий в стержень при ударе. Этим он увеличивает площадь той части, которая помещена в отверстие бетона.
3. С распорком, ударный. Когда забивают гвоздь, он увеличивается и накрепко схватывается с камнем.
4. Двухраспорный с гайкой. Этот крепеж используется для массивных предметов, для ответственных работ. Соответственно, это самый надежный крепежный элемент. Он становится шире в двух местах сразу. Эти распорки находятся на конце трубки и в месте стыка двух отрезков цилиндра. Исполнены элементы так, когда закручивается гайка, то ее части втягиваются друг в друга.
5. Забивной. В стеновое отверстие забивается крепеж. Уже во время этого он увеличивается в ширине и схватывается с камнем. Когда болт закручивается, то распирается еще дальше. Этот тип болта можно устанавливать быстрее всего.
6. Разжимной из четырех частей. Его части не зависят друг от друга, образуют цилиндрическую форму в сборке. Вверху части с кольцом, а с другого конца идет фиксация пружиной. Когда он закручивается, то у цилиндра начинается действие распорки с четырьмя гранями. Она разжимает эти отрезки, после чего прижимаются к стене по всей длине. Здесь используется не болт, а стержни с кольцом, либо крючком.

Из описаний понятно, что действуют первые два анкера одинаково. Отличие у них в подвижности элементов. Если у первого гайка конусом, то у второго — болт. Два первых типа крепежа являются типовыми вариантами. Уже на их основной базе представляется остальной модельный ряд этих болтов. Простыми и довольно удобными из них считаются анкеры с крючком и колечком. Так как, когда гайка закручивается, тогда болт сразу крепко фиксируется в отверстии стены.

Способ крепления

Нет ничего проще, как закрепить анкерный болт в стену. Всего лишь надо просверлить отверстие в бетонной стене. Его диаметр должен точно совпадать с болтом. Затем надо вставить сам болт и прикрепить. Анкер не стоит разбирать, он полностью вставляется в том же виде, в котором продается. Некоторые люди для чего-то разбирают их на части, а потом пытаются вставить. Разбирается анкер с гайкой, и то, только путем скручивания гайки и все. Когда анкер будет в стене, его надо закрутить по часовой стрелке. Воспользовавшись таким крепежом, можно сразу понять, насколько это быстро, удобно и надёжно.

Применяя их в помощь, можно повесить осветительные приборы, установить внутриквартирные двери, совершать работы по отделке. Исходя из того, что такое крепление рассчитано на весомые нагрузки, производство его идет из стали высокой прочности. Крепления такого типа достаточно легко сделать. Болт в стене качественно закрепляется. Это все благодаря склеиванию, упору, трению — залог надежного крепления. Действуют эти принципы как вместе, так и по отдельности, ни грамма не влияя на прочность. Закрепить анкерный болт своими руками сможет абсолютно каждый мужчина.

Правила установки

Действия во время установки анкерных болтов такие же, что с дюбелями. Делать это не трудно, хоть конструкция у них смотрится довольно сложной. Только есть некоторые особенности. Инструкция по прикреплению анкерных болтов следующая:

• Потребуется бур необходимого диаметра, который надо вставить в перфоратор.
• Просверлить ход, очистить его от мусора.
• Забить болт, затянуть ключом до прочного фиксирования в основании.

Также существует небольшой ряд правил, которые необходимо запомнить и знать:

1. Устанавливать болт-анкер в пустотелый кирпич запрещено.
2. Для установки используют размер до восьми миллиметров.
3. Когда отверстие не получается очистить, то следует высверлить его дальше на двадцать сантиметров.

Из инструментов для этой работы потребуется дрель и перфоратор со сверлами, рожковый ключ, молоток.

Бетон намного прочнее большинства остальных материалов. Поэтому потребуются некоторые силы, чтобы сделать отверстие в нем. На сверлах должно быть напыление из прочных сплавов. Воспользоваться простой дрелью не получится, если нужны ровные края. В этом случае придется прибегать к перфоратору.

Монтаж болтов

Установленный болт в конструкции

Например, в конструкции фундамента существует несколько способов, как установить анкер. Основными из них являются:

• В основном установка болтов в фундамент происходит до заливки бетона. Когда каркас из арматуры будет установлен, изогнутые анкеры крепят сваркой. Очень важно контролировать их вертикальное расположение, расстояние между ними и в фундаменте. Как только они будут закреплены, резьбу необходимо закрыть, например, полиэтиленом. Тогда бетон не попадет в резьбу.
• Проще будет установить анкеры в залитый бетон. И там же контролировать все необходимые параметры.
• Чтобы сделать анкер прямой, надо пробурить отверстие подходящего диаметра в фундаменте, избавиться от пыли и бетона. Туда вставить прямой анкер, пустоты заполнить клеем.
• Конусный анкер устанавливается так же, как и прямой. После не забудьте затянуть на шпильке гайку.

Перед тем как остановиться на том или ином анкере, определитесь со способом крепежа. При этом обязательно помните о будущей нагрузке. В целях надежности и качества не стоит приобретать меньший диаметр крепежа. Выбирайте тех производителей, в ком уверены, которые делают производство изделий по стандартам ГОСТ.

На что обратить внимание

Методика работы по монтажу анкеров заключается в выполнении норм затягивания. Некоторые производители в своих каталогах прописывают рекомендации по затягиванию анкерных крепежей. При малом будет отсутствовать важная сила трения, при большом растет давление на основание. Из-за этого появляется вероятность разрушения.

Важно соблюдать установку химических анкеров. Шпилька из стали должна входить в отверстие шуруповертом. Это важно для тщательного смешивания всех элементов состава. Во время применения инъекций с составом, уже смешанный состав поступает в отверстие. При вставлении шпильки ее надо провинчивать. Если состав не выходит из отверстия, то надо извлечь шпильку, добавить состав еще. Химическое вещество должно затвердеть. На это уходит около 40 минут, в зависимости от температуры воздуха.

Напоследок хочется добавить, что установка анкерных болтов в стену должна проходить по строгим правилам, потому что они несут в себе большую ответственность за выдерживание тяжелого веса. Такие крепежные элементы появились не так давно, а уже пользуются огромной популярностью и востребованы на строительном рынке. Стоят они относительно недорого, а обладают уникальной универсальностью и высокой надежностью.

Анкерные болты являются одним из главных крепежных элементов, без которых трудно представить себе процесс строительства и ремонта. Без этих незаменимых помощников невозможен монтаж практически всех конструкций, в основании которых лежит бетон или кирпичная кладка. С немецкого языка слово «анкер» переводится как «якорь», и это не зря. Сам принцип работы анкерных болтов построен на том, что благодаря своей конструкции он как бы удерживает в бетоне навесную конструкцию.

История анкерного болта началась довольно недавно. Раньше в качестве этой крепежной детали использовали деревянные пробки. Из куска древесины вырезали пробку большим диаметром, нежели габариты шурупа. Затем в бетоне сверлили отверстие, чуть меньшим диаметром и забивали в него пробку, в которую, в свою очередь, вкручивался шуруп. Под его действием пробка расширялась и не выпадала из отверстия, удерживая всю конструкцию.

Правда, у такого «анкера» была масса недостатков. Во-первых, древесина имеет не совсем подходящие для этих целей характеристики. Такие пробки очень часто разрушались под воздействием влаги в бетоне. К тому же они не могли использоваться для монтажа таких тяжелых конструкций, как подвесной потолок. Во-вторых, эти пробки необходимо было изготавливать вручную, что занимало немало времени. Представьте себе выстругать более сотни штук такого крепежа, чтобы сделать ремонт в одной комнате.

Чтобы решить эти проблемы, инженеры разработали пластмассовые анкеры. Они смогли убрать часть сложностей, с которыми сталкивались строители ранее. Такие элементы стали более точными в размерах, их легче монтировать, и они менее подвержены пагубному влиянию внешней среды. Однако все же они не стали панацеей. Дело в том, что пластик не может выдерживать большие нагрузки, под которыми он обычно деформируется, что приводит к разрушению конструкции.

Практически все проблемы решились с использованием металлических анкерных болтов. Благодаря им стало возможным устанавливать на стены довольно тяжелые конструкции, такие как кронштейны кондиционеров, спутниковых антенн, крепить массивные металлические двери, кабельные подвязки, для которых используют анкерный болт с крюком. Для этой же цели прекрасно может подойти анкерный болт с кольцом. Благодаря различным конфигурациям металлических анкеров, они многофункциональны и подходят для решения различных задач.

В промышленности анкерные болты используются довольно давно. Если посмотреть на линию электропередач, то можно увидеть, что ее опоры стоят на бетонном фундаменте, прикрученных именно такими ботами. Их выставляют по чертежным данным и заливают бетоном. Потом к анкерам крепят металлическую конструкцию. Практически все тяжелое оборудование на крупных промышленных объектах устанавливается на анкерах. Расчет анкерных болтов для таких конструкций является одной из важных задач на этапе проектирования объекта.

Классификация металлических анкеров

Говоря о классификации этих крепежных элементов, можно выделить несколько категорий.

Анкерные болты различают по способу действия на две группы:

1. Химические анкеры. Способ действия такого вида крепежа основан на веществе, которое заключено в капсуле внутри дюбеля. Когда работник устанавливает анкер и начинает его закручивать, капсула с клеящим веществом разбивается, и заполняет все отверстие. Такие анкера незаменимы, когда в стенах или в плитах перекрытия, на которые они устанавливаются, есть пустоты. Однако у данных крепежей есть и свои недостатки. При их монтаже, прежде чем крепить к ним конструкцию, нужно подождать немного времени.
2. Механические анкеры. Они более распространены и популярны, нежели химические. Принцип работы такого анкера основан на расклинивании металлической гильза, за счет распорной втулки, которая двигается по внутренней поверхности гильзы по резьбе шпильки или болта.

В зависимости от конструкции анкерных болтов они делятся на несколько основных групп, отличаемых по принципу действия.

1. Клиновые. Такой тип анкера работает благодаря клину на конце его гильзы. Когда его забивают в отверстие, клин движется по внутренней поверхности гильзы и тем самым распирает ее, благодаря чему анкерный болт укрепляется в отверстии. В некоторых моделях крепежей расклинивание гильзы происходит благодаря установке внутрь специального стержня, который в последствие удаляется, и на его место размещается специальная шпилька.
2. Забиваемый. Крепеж таких анкеров происходит за счет специально произведенных краев гильзы. Данные части крепежей обычно выполнены из мягкого металла и при забивании анкера просто расклиниваются, закрепляя его в отверстии. Такая простая конструкция анкера требует четкого соблюдения размеров отверстия как по длине, так и по диаметру. Используют такой вид крепежей преимущественно в монолит-бетоне или камне.
3. Разжимной анкер или бабочка. Используется такой крепеж преимущественно в тонкостенных материалах. Это сквозной анкер со специальной конструкцией гильзы, которая имеет прорези в середине. Когда винт анкера закручивается, его задняя часть двигается по резьбе, тем самым деформируя гильзу. Она раскрывается, образу так называемые лепестки, которые прижимают анкер к внутренней поверхности плиты. Данные крепежи используют для крепления конструкций к гипсокартону, пластику или ДВП. Небольшой вес анкерных болтов такого типа, прекрасно подходит для решения очень сложных задач.
4. Распорный анкер. Этот вид крепежей самый востребованный и популярный. Такая популярность основана на том, что они не требуют для установки точных размеров глубины отверстия. Принцип его работы заключается в цанговом методе расширения гильзы за счет движения по ней конусообразной втулки. Применяются такие анкеры в полнотелом кирпиче или бетоне.

Материалом для изготовления анкерных болтов служат высоколегированные нержавеющие стали, которые дополнительно покрывают антикоррозийным покрытием. Внутренний болт или шпилька изготавливаются с метрической резьбой диаметром от 6 мм до 30 мм. Качественными показателями для анкеров являются норматив на вырывное усилие и на срез.

Как установить анкерный болт

Эта операция не требует специальных знаний или умений, и правильно установить такой крепеж может каждый. В интернете возможно найти много видео, как крепить анкерный болт. Алгоритм установки анкерного болта с гайкой следующий:

1. Оцениваем состояние стены. Довольно часто в домах старой постройки на стены наносили слой штукатурки, которая не сможет удержать анкер. Поэтому расчетную длину крепежного элемента необходимо увеличить на величину толщины штукатурки. То есть, если для монтажа кронштейна необходим анкер длинной 50 мм, а слой штукатурки составляет 20 мм, то минимальная длина анкерных болтов должна равняться 70 мм.
2. Подбираем сверло диаметром на 0,5 мм меньше или равное размеру анкерного болта. Не рекомендуется сверлить слишком большое отверстие. Гильза крепежа должна заходить в просверленное отверстие с небольшим усилием.
3. Наносим разметку на поверхность. Делать это необходимо как можно точнее, в противном случае после закрепления анкера, его уже будет невозможно вытянуть.
4. Сверление отверстий в бетоне выполняем перфоратором или ударной дрелью сверлом со специальным твердосплавным наконечником. Кирпич лучше сверлить без ударов, чтобы не повредить его структуру.
5. Просверленное отверстие необходимо очистить от пыли с помощью щетки, пылесоса или баллончика со сжатым воздухом.
6. Далее легкими ударами молотка устанавливаем гильзу анкера. Если это не получается сделать, не бейте сильно по ней молотком, можете все испортить. Пройдитесь еще один раз сверлом, слегка покачивая дрель, чтобы развальцевать отверстие.
7. Затем вкручиваем в гильзу шпильку анкера, после чего накручиваем на нее гайку. Когда гайка достигнет гильзы, зажимаем ее с помощью ключа.

Крепление анкерными болтами «бабочками» карниза к подвесному потолку

Если у вас в доме подвесной потолок, то устанавливать карниз лучше на специальный анкер, так называемую «бабочку». Для этого берем карниз и сверлим в нем отверстия, диаметром равным габаритам винта дюбеля. Затем по просверленным лункам делаем метки на поверхности потолка. После этого в потолке засверливаем отверстия, диаметром равным габаритам гильзы.

Устанавливаем гильзу в отверстие и закрепляем. Одной из конструкционных особенностей таких анкеров являются зацепы на окончании гильзы, благодаря которым она цепляется за поверхность и не прокручивается. Затем берем карниз и закрепляем его на винты. Когда прокручиваем винты, гильза деформируется и раскрывается, удерживая карниз.

Монтаж анкерных болтов на фундамент

Если вам необходимо установить металлоконструкцию на бетонный фундамент, то после того как базис застынет, сверлим отверстие диаметром, чуть больше, чем габариты болта. Затем лунку заполняем специальным раствором и опускаем туда болт. После высыхания раствора устанавливаем металлоконструкцию.

Установка анкерных болтов должна производиться в соответствии с определенной технологией. Ее выбор зависит от конструкции и назначения анкера, места его монтажа, а также материала и структуры основания, в которое он крепится.

1 Принцип работы анкеров – как они справляются с нагрузками?

Анкерные болты выполняют роль крепежа и удерживаются в основании, в котором установлены, за счет двух сил, возникающих после приложения к ним нагрузки.

Сила упора возникает в случае приложения нагрузки или ее составляющей, направленной перпендикулярно продольной оси анкера и стремящейся его согнуть, вырвать или сломать. При этом оказываемое на крепеж усилие компенсируется внутренним сопротивлением материалов: самого болта – на излом; основания – на разрушение вследствие передаваемого на него от анкера напряжения нагрузки.

Сила трения появляется в случае приложения нагрузки или ее составляющей, направленной вдоль оси анкера и стремящейся вытянуть и вырвать его из основания, в котором он закреплен. При этом болт компенсирует оказываемое на него усилие и удерживается в месте фиксации за счет трения своих элементов о материал основания.

Эти силы чаще всего возникают одновременно, но иногда и по отдельности. Они тем больше, чем глубже выполнен монтаж болта (или он длиннее) и лучше приспособлена его конструкция, а также структура и материал основания именно к такому роду противодействия нагрузке. Соответственно, и допустимая максимальная величина последней тоже зависит от этих параметров и факторов.

2 Монтаж в фундамент – о самых первых анкерных болтах

Одни из самых первых анкерных болтов были предназначены только для установки в фундамент. В настоящее время их выпускают 6 типов длиной до 5 м и диаметром до 140 мм. Монтируют эти фундаментные болты так:

• анкера с загнутой шпилькой – крепят к смонтированному до его заливки бетоном;
• с анкерной плитой – тоже устанавливают до изготовления основания либо погружают в него сразу по завершении заливки раствора;
• составные – нижнюю шпильку с надетой на нее муфтой погружают в бетон фундамента во время его заливки, а верхний стержень закручивают в муфту уже когда полностью отвердеет основание;

• съемные монтируют аналогично составным – погружают их анкерную арматуру в жидкий бетон, а после отвердения последнего устанавливают шпильку с контргайками;
• прямые – устанавливают в отверстия, пробуренные в затвердевшем фундаменте, а оставшиеся после монтажа пустоты заполняют клеевым составом либо раствором;
• конусные – тоже вставляют в подготовленные отверстия готового основания, но фиксируются они имеющейся на конце разжимной цангой.

Основное назначение анкеров для фундамента: крепление строительных конструкций или принятие на себя нагрузок от них в процессе эксплуатации сооружения.

3 Крепление современных анкеров общего применения

В настоящее время также выпускают анкеры общего применения. Их можно крепить практически в любое уже готовое основание. Чаще всего эти болты устанавливают в стену или потолок.

Все анкера общего применения делятся на 2 основных вида: механические и химические. Первые крепятся механическим способом. Вторые – благодаря специальному клеящему веществу, которое подается в установочное отверстие под болт. Этот химический состав заполняет пространство между анкером и основанием, а также все прилегающие к крепежу пустоты, если они есть. Затем клей схватывается и обеспечивает надежную фиксацию болта с равномерным распределением нагрузки даже в пористом и пустотелом материале.

Механические анкеры в соответствии со способом крепления делятся на типы:

• забиваемый;
• клиновой;
• разжимной;
• распорный.

Перед монтажом анкеров следует правильно подобрать их нужный вид и типоразмер. Делают это исходя из состояния и прочности основания в месте установки крепежа, а также характера и величины нагрузки, которую последний должен будет выдерживать. Если на поверхности основания есть материал (штукатурка или подобный), неспособный удерживать анкер, то следует взять болт большей, чем было рассчитано, длины. Размер крепежа надо увеличить на толщину слабого слоя.

Монтаж анкеров в стену, потолок и так далее начинают с точной разметки – этот вид крепежа после установки и фиксации без разрушения материала основы извлечь невозможно. Затем, как показано на видео, перпендикулярно поверхности основания просверливаем отверстие.

Его диаметр должен в точности соответствовать, а глубина – быть не меньше указанных производителем болта.

Готовое отверстие надо тщательно очистить от крошек и пыли материала основания ершиком, пылесосом либо напором воздуха. Затем устанавливаем анкер.

Химический – предварительно заполнив отверстие на 2/3 клеящим составом. Выставляем болт, как показано в видео, на нужную глубину и центруем. Не нагружаем анкер указанное в инструкции время, чтобы дать застыть клею.

Гильзу механического забиваемого без болта приставляем к отверстию и забиваем в него. При этом края гильзы, которая выполнена из мягкого металла, деформируются и удерживают ее под нагрузкой в отверстии. Затем, продев через закрепляемую деталь, вкручиваем болт.

Все остальные механические вставляются в отверстие сборными, без выкручивания или извлечения их составных частей. Если сразу крепится деталь, то анкер вставляем через нее. Легким постукиванием молотка досаживаем крепеж до шайбы, шляпки болта, винта или корпуса клина. Затем у разжимных и распорных анкеров завинчивают гайку, болт или винт. Если или крюком, то закрутить его можно за них. При этом разжимной или распорный механизм раскроется и надежно зафиксирует крепеж в отверстии. У клинового анкера забиваем боковой бородок или центральный клин. Они приведут в действие расклинивающий механизм.

При проведении строительных или ремонтных работ не обойтись без использования разнообразных элементов крепежа. Некоторые из них, такие как саморезы , в обращении максимально просты, а некоторые требуют определённых знаний и навыков. В качестве примера можно рассмотреть вопрос о том, как крепить анкерные болты. На первый взгляд может показаться, что это не представляет особой сложности, но все зависит от типа анкеров, и поверхности, в которой их нужно закрепить.

Конструкция и принцип действия анкерного болта

Анкерные болты применяются для крепления каких-либо элементов или конструкций к бетонным или кирпичным поверхностям. Прежде всего, необходимо несколько слов сказать о том, как устроен анкерный болт. По сути, его конструкция чем-то напоминает простой пластиковый дюбель, но с некоторыми дополнениями. Анкерный болт представляет собой внешний корпус с прорезями с одной стороны, сам болт, вставленный внутрь и специальную гайку, в которую вкручивается болт. Некоторыми конструкциями анкеров может быть предусмотрено использование специальных шайб, призванных не допускать попадание влаги внутрь отверстия. В помещениях с повышенной влажностью целесообразно использовать такие элементы.

Работает анкер по принципу распора внутри отверстия. Суть в том, что по мере того, как болт будет закручиваться, специальная гайка, имеющая слегка коническую форму, будет затягиваться внутрь корпуса и расширять его внутри отверстия. В результате достигается максимально плотное удержание элемента внутри поверхности.

Виды анкерных болтов

Для полноты понимания стоит несколько слов сказать о том, какие варианты конструкций анкерных можно встретить на строительном рынке.

• Анкерный болт с шайбой. Как было сказано выше, этот тип крепёжного элемента применяется, когда есть необходимость в защите отверстия анкера от попадания влаги. Хотя в принципе, можно использовать везде.
• Анкерный болт с гайкой. Используется чаще всего для крепления конструкций. Такой крепёж удобен с точки зрения монтажа. Нужно лишь скрутить верхнюю гайку, а после установки конструкции, закрутить её на место. Применяется для установки конструкций, например, вешалок , полок и прочего.
• Анкерный болт с крюком или кольцом. Применяется в тех случаях, когда нужно что-то повесть на крюке или привязать веревку к кольцу.
• Г-образный анкерный болт. Используется для установки различных элементов, таких как водонагревательные котлы .

Работы по монтажу

Что касается того, как закрепить анкерный болт, следует сказать, что вне зависимости от вида анкера, процесс монтажа будет практически идентичным.

• Сначала в нужном месте сверлится отверстие под анкер. Диаметр отверстия должен быть равен внешнему диаметру анкера. При сверлении необходимо учитывать, что если используется режим перфорации, то отверстие будет на несколько больше диаметра сверла .
• В отверстие вставляется анкер.
• Устанавливается конструкция и болт затягивается, чем обеспечивается надёжное удержание анкера внутри отверстия.

В заключение стоит немного добавить по поводу того, как выбрать анкер. Дело в том, что анкерные болты могут отличаться по своим размерам, а значит и способности выдерживать груз. Маркируются элементы крепежа по принципу х/х/х, где первая цифра – внешний диаметр, вторая – диаметр внутреннего болта, а третья – общая длина элемента. Для того чтобы максимально полно сложить представление о работе по установке анкера, можно просмотреть видео по упомянутой теме. Но можно сказать, что при минимальном опыте обращения с инструментом задача будет достаточно простой для выполнения.

Видео

В этом видео продемонстрирована установка анкерного болта и объясняется принцип его работы:

АНКЕР ДВОЙНОГО РАСПИРАНИЯ

Анкер двойного распирания — назначение

Применяется, когда требуется повышенная стойкость крепления в случае больших нагрузок на вырыв анкера. Повышенная прочность в сравнении с обычным анкерным болтом достигается за счет двойного распора, двух зон расклинивания.

Конструкция и принцип действия

Анкер состоит из двух распираемых оболочек, общая длина которых равняется длине шпильки, шпильки с двумя распорами и гайки с напрессованной шайбой. При закручивании гайка вытягивает шпильку с распорами. При этом распоры начинают расклинивать оболочку, обеспечивания повышенную прочность крепления. Двураспорный анкер изготовлен из оцинкованной (желтопассивированой) стали.

Монтаж анкера двойного распирания

Анкер используется для крепежа в полнотелых крепких материалах: в бетоне, камне, полнотелом кирпиче. Для крепления в пустотелом кирпиче или пустотных блоках вместо двухраспорного анкера рекомендуется использовать анкерный болт с гайкой. Категорически запрещается делать крепеж в пенобетоне, известняке, гипсолите и других хрупких материалах.

Порядок крепежа акера двураспорного с гайкой:

1. Сделать сверлом в основании отверстие по параметрам таблицы технических характеристик
2. Подготовить отверстие к вводу анкера: очистить отверстия от пыли и строительного мусора
3. Ввести в отверстие до упора двураспорый анкер вместе с деталью, применяя в случае необходимости молоток
4. Зафиксировав шпильку отверткой через паз на верхнем конце шпильки, затянуть гайку на 3-5 оборотов

Допустимые нагрузки на анкер

Рабочая нагрузка не должна превышать четверть от максимальной. Максимальная нагрузка рассчитана исходя из плотности бетона 200-250 кгс/кв.см. При изменении плотности бетона, нагрузка на двухраспорный анкер изменяется пропорционально. Наличие трещин в бетоне уменьшает максимальную нагрузку приблизительно на 40%.

Наименование	Диаметр сверла, мм	Резьба	Нагрузка на вырывание, кгс	Вес 1 шт., кг
M6 10*100	10	M6	1200	0,04
M6 10*150	10	M6	1200	0,06
M8 12*100	12	M8	1700
M8 12*120	12	M8	1700	0,07
M8 12*150	12	M8	1700	0,09
M8 12*180	12	M8	1700	0,11
M8 12*200	12	M8	1700	0,13
M8 12*250	12	M8	1700	0,16
M8 12*330	12	M8	1700	0,21
М10 14*100	14	M10	2500
М10 14*120	14	M10	2500	0,11
М10 14*140	14	M10	2500
М10 14*150	14	M10	2500	0,14
М10 14*180	14	M10	2500
М10 14*200	14	M10	2500	0,19
М10 14*250	14	M10	2500	0,23
М10 14*330	14	M10	2500
М12 16*120	16	M12	3700	0,17
М12 16*160	16	M12	3700	0,21
М12 16*200	16	M12	3700
М12 16*250	16	M12	3700
М12 16*330	16	M12	3700
М16 20*160	20	M16	5100	0,33
М16 20*180	20	M16	5100	0,41
М16 20*200	20	M16	5100	0,44
М16 20*250	20	M16	5100	0,54
М16 20*330	20	M16	5100	0,69
М20 25*210	25	M20	5400
М20 25*250	25	M20	5400
М20 25*330	25	M20	5400
М24 30*200	25	M20	5400
М24 30*250	25	M20	5400
М24 30*330	25	M20	5400

Как правильно пользоваться анкерными болтами с гайкой.

Как закрепить анкерный болт

Анкер – это крепежный элемент из металлического материала, вводится в бетонное основание и там задерживает предмет, который благодаря нему закрепляется. Такой вид крепежа стал в последнее время хорошо востребован. Установка анкерных болтов в стену действует как якорь. Благодаря этому они способны удержать невероятные нагрузки. Это дает возможность с их помощью крепить тяжеленные конструкции и отдельные объекты. Не так давно, чтобы что-то закрепить на каменную поверхность, были доступны гвозди и шурупы. Теперь все изменилось, и такой вид крепежа остался в прошлом. Более удобные для этого процесса и приспособленные анкеры с успехом их заменяют.

Чем можно надежно, с большим эффектом и очень быстро закрепить определенные предметы в стене? Анкеры выступают здесь отличным выходом, с ними можно забить или вворачивать в бетонное основание все, что вам угодно.

Характеристика

У анкера внутри есть резьба, именно в нее надо вкручивать крепеж. При строительстве дома, ремонте в квартире анкерные болты — самый лучший якорь, не поведут вас точно, и заменить их чем-то аналогичным невозможно. Установка, применяя эти болты, пройдет быстро и с легкостью.

Большое применение они нашли для плотных материалов. Например, бетон, кирпич. Также хороши они для работы с гипсокартоном. Практически везде возможно их использование — если надо повесить полку, шкаф, картину, обустроить подвесной потолок. Во всех этих трудоемких процессах потребуются анкеры. Больше всех используются механические анкеры, способные держаться за счет упора или силой трения.

Во время стройки или в бытовых нуждах требуется прикрепить различного рода объекты, конструкции для монтажа. Для этих целей есть разные крепёжные элементы. Для работы с бетоном или кирпичом нужны специальные анкеры, а когда используются заготовки из дерева, то саморезы для дерева. Анкеры помогут хорошо укрепить самые тяжеленные конструкции. Например, это может быть нагреватель воды, шведская стенка, детская качелька к потолку.

Сам по себе такой болт ничего особенного собой не представляет. Это довольно простое соединение из болта, гайки и корпуса. Предусмотрена подкладка из пластика, чтобы не проникала влага. Действуют болты по простому распорному принципу. Когда закручивается болт, то гайка, имеющаяся на конце, всовывается внутрь. Это способствует тому, что корпус увеличивается в размере из-за расширения и плотно забит в бетон.

Разновидности

На эти болты налагаются довольно жесткие требования, так как люди должны быть уверенны в надежности этого крепления из-за веса, который они на него возлагают. Поэтому, при выборе данных изделий отдавайте выбор тем, которые исполнены в соответствии с ГОСТом. На строительном рынке различают следующие виды анкерных болтов:

1. Болт цельный – головка с шестью гранями, гайка конус. Здесь гайка и есть распорка, которая расширяет трубу. Сам он спаянный с наконечником — имеет гайку с шайбочкой. Когда начинают закручивать болт, он сразу входит в трубу, тем самым расширяет ее.
2. Клин. Это стержень из металлического материала с большой шляпкой. Из нее выходит клин, входящий в стержень при ударе. Этим он увеличивает площадь той части, которая помещена в отверстие бетона.
3. С распорком, ударный. Когда забивают гвоздь, он увеличивается и накрепко схватывается с камнем.
4. Двухраспорный с гайкой. Этот крепеж используется для массивных предметов, для ответственных работ. Соответственно, это самый надежный крепежный элемент. Он становится шире в двух местах сразу. Эти распорки находятся на конце трубки и в месте стыка двух отрезков цилиндра. Исполнены элементы так, когда закручивается гайка, то ее части втягиваются друг в друга.
5. Забивной. В стеновое отверстие забивается крепеж. Уже во время этого он увеличивается в ширине и схватывается с камнем. Когда болт закручивается, то распирается еще дальше. Этот тип болта можно устанавливать быстрее всего.
6. Разжимной из четырех частей. Его части не зависят друг от друга, образуют цилиндрическую форму в сборке. Вверху части с кольцом, а с другого конца идет фиксация пружиной. Когда он закручивается, то у цилиндра начинается действие распорки с четырьмя гранями. Она разжимает эти отрезки, после чего прижимаются к стене по всей длине. Здесь используется не болт, а стержни с кольцом, либо крючком.

Из описаний понятно, что действуют первые два анкера одинаково. Отличие у них в подвижности элементов. Если у первого гайка конусом, то у второго — болт. Два первых типа крепежа являются типовыми вариантами. Уже на их основной базе представляется остальной модельный ряд этих болтов. Простыми и довольно удобными из них считаются анкеры с крючком и колечком. Так как, когда гайка закручивается, тогда болт сразу крепко фиксируется в отверстии стены.

Способ крепления

Нет ничего проще, как закрепить анкерный болт в стену. Всего лишь надо просверлить отверстие в бетонной стене. Его диаметр должен точно совпадать с болтом. Затем надо вставить сам болт и прикрепить. Анкер не стоит разбирать, он полностью вставляется в том же виде, в котором продается. Некоторые люди для чего-то разбирают их на части, а потом пытаются вставить. Разбирается анкер с гайкой, и то, только путем скручивания гайки и все. Когда анкер будет в стене, его надо закрутить по часовой стрелке. Воспользовавшись таким крепежом, можно сразу понять, насколько это быстро, удобно и надёжно.

Применяя их в помощь, можно повесить осветительные приборы, установить внутриквартирные двери, совершать работы по отделке. Исходя из того, что такое крепление рассчитано на весомые нагрузки, производство его идет из стали высокой прочности. Крепления такого типа достаточно легко сделать. Болт в стене качественно закрепляется. Это все благодаря склеиванию, упору, трению — залог надежного крепления. Действуют эти принципы как вместе, так и по отдельности, ни грамма не влияя на прочность. Закрепить анкерный болт своими руками сможет абсолютно каждый мужчина.

Правила установки

Действия во время установки анкерных болтов такие же, что с дюбелями. Делать это не трудно, хоть конструкция у них смотрится довольно сложной. Только есть некоторые особенности. Инструкция по прикреплению анкерных болтов следующая:

• Потребуется бур необходимого диаметра, который надо вставить в перфоратор.
• Просверлить ход, очистить его от мусора.
• Забить болт, затянуть ключом до прочного фиксирования в основании.

Также существует небольшой ряд правил, которые необходимо запомнить и знать:

1. Устанавливать болт-анкер в пустотелый кирпич запрещено.
2. Для установки используют размер до восьми миллиметров.
3. Когда отверстие не получается очистить, то следует высверлить его дальше на двадцать сантиметров.

Из инструментов для этой работы потребуется дрель и перфоратор со сверлами, рожковый ключ, молоток.

Бетон намного прочнее большинства остальных материалов. Поэтому потребуются некоторые силы, чтобы сделать отверстие в нем. На сверлах должно быть напыление из прочных сплавов. Воспользоваться простой дрелью не получится, если нужны ровные края. В этом случае придется прибегать к перфоратору.

Монтаж болтов

Например, в конструкции фундамента существует несколько способов, как установить анкер. Основными из них являются:

• В основном установка болтов в фундамент происходит до заливки бетона. Когда каркас из арматуры будет установлен, изогнутые анкеры крепят сваркой. Очень важно контролировать их вертикальное расположение, расстояние между ними и в фундаменте. Как только они будут закреплены, резьбу необходимо закрыть, например, полиэтиленом. Тогда бетон не попадет в резьбу.
• Проще будет установить анкеры в залитый бетон. И там же контролировать все необходимые параметры.
• Чтобы сделать анкер прямой, надо пробурить отверстие подходящего диаметра в фундаменте, избавиться от пыли и бетона. Туда вставить прямой анкер, пустоты заполнить клеем.
• Конусный анкер устанавливается так же, как и прямой. После не забудьте затянуть на шпильке гайку.

Перед тем как остановиться на том или ином анкере, определитесь со способом крепежа. При этом обязательно помните о будущей нагрузке. В целях надежности и качества не стоит приобретать меньший диаметр крепежа. Выбирайте тех производителей, в ком уверены, которые делают производство изделий по стандартам ГОСТ.

На что обратить внимание

Методика работы по монтажу анкеров заключается в выполнении норм затягивания. Некоторые производители в своих каталогах прописывают рекомендации по затягиванию анкерных крепежей. При малом будет отсутствовать важная сила трения, при большом растет давление на основание. Из-за этого появляется вероятность разрушения.

Важно соблюдать установку химических анкеров. Шпилька из стали должна входить в отверстие шуруповертом. Это важно для тщательного смешивания всех элементов состава. Во время применения инъекций с составом, уже смешанный состав поступает в отверстие. При вставлении шпильки ее надо провинчивать. Если состав не выходит из отверстия, то надо извлечь шпильку, добавить состав еще. Химическое вещество должно затвердеть. На это уходит около 40 минут, в зависимости от температуры воздуха.

Напоследок хочется добавить, что установка анкерных болтов в стену должна проходить по строгим правилам, потому что они несут в себе большую ответственность за выдерживание тяжелого веса. Такие крепежные элементы появились не так давно, а уже пользуются огромной популярностью и востребованы на строительном рынке. Стоят они относительно недорого, а обладают уникальной универсальностью и высокой надежностью.

Установка анкерных болтов в стену: особенности, виды, типы креплений, инструкция по монтажу, советы

Если вы не сталкивались с разными типами крепёжных элементов, настало время для знакомства. Статья подскажет, как происходит установка анкерных болтов в стену.

Анкерные болты — если рассматривать принцип действия двух основных видов крепежа — анкера и дюбеля, то анкер имеет существенное преимущество. Металлический анкер, помимо силы трения, в основании удерживается при помощи «упора» в виде своеобразного якоря, получаемого за счет распорной части хвостовика. К трению добавляется сила сопротивления разрушению материла основы.

Есть еще и химические анкера , они используют вместо металлической гильзы быстротвердеющие клеевые составы, которые вводят в отверстие перед установкой анкерного болта. В результате получают монолитное соединение с основанием.

На рынке существует большая номенклатура анкеров, но их все можно разделить на несколько классов.

Анкерный болт с гайкой: как крепить

По сути это шпилька с гайкой и шайбой, которая вкручивается в муфту (гильзу с резьбой). Поэтому его могут называть анкерным болтом с гайкой или анкером-шпилькой. Как крепить анкерные болты с гайкой, подробно изучаем самостоятельно и пользуемся.

Анкерный болт (фундаментный болт) с гайкой

С одной стороны на шпильку навинчивается гайка с шайбой, с другой — расположен «клин» в виде конуса. В широкой части клин соответствует диаметру муфты, в узкой — шпильке. Муфта со стороны клина имеет насечку и продольные прорези.

Монтаж довольно простой, как крепить анкерные болты с гайкой — поймет даже новичок.

Анкерный болт: схема крепления

В основании сверлят отверстие под муфту, очищают от пыли. На анкер навешивают деталь, вставляют его в отверстие и несильными ударами молотка забивают до упора. Затем затягивают гайку на несколько оборотов.

Навинчиваясь на шпильку, гайка «вывинчивает» ее из муфты, в результате клин распирает муфту по всей длине с прорезями.

Изготавливают анкерные болты из оцинкованной стали. Применяют для бетона, камня, полнотелого кирпича.

Есть «улучшенный вариант» такого анкера — двухраспорный.

Двухраспорный анкерный болт

У него две подвижные муфты с прорезями, одна из которых входит конусом в другую. При завинчивании гайки хвостовик надвигает одну муфту на другую. Первая распирается конусом клина и сама распирает среднюю муфту, образуя два пояса крепления.

Клиновый анкер — как крепить

Этот тип можно рассматривать как модификацию предыдущего. Муфта выполнена в виде подвижной короткой гильзы-кольца на конце шпильки со стороны хвостовика (клина).

Принцип действия аналогичный, есть небольшое отличие — не требуется точного сверления по глубине отверстия и его очистки от пыли. Отверстие высверливают с запасом, вставляют на нужную глубину анкер и завинчивают гайку, распирая хвостовиком муфту.

Анкер шпилька с шестигранной головкой

Это классический болт с шайбой, который вкручивается в муфту с продольными прорезями на конце. В качестве распорного элемента служит хвостовая конусообразная гайка.

Монтаж стандартный — высверливают отверстие, очищают его, вставляют анкер с навешенной деталью и слегка подбивают. Остается закрутить анкерные болты на несколько оборотов — гайка конусом входит в муфту и распирает ее.

Анкер шпилька — схема установки

Сфера применения та же, что и у предыдущих видов — крепление тяжелых конструкций к основанию из бетона, камня и полнотелого кирпича.

У этого типа болт может оканчиваться кольцом или крюком. Они позволяют просто навешивать конструкции после монтажа анкера, в остальном отличий нет.

Анкерные болты ударные — как крепить анкерный болт .

Такой образец совмещает в себе функции анкера и гвоздя .

Анкер шпилька ударного типа

Он состоит из полого металлического стержня, один конец которого выполнен в виде шпильки с резьбой под гайку и шайбу, другой — это гильза с четырехлепестковым распором.

Монтаж, как крепить анкерный болт — в отверстие основания надо забить анкерный болт, в который в свою очередь вбивают гвоздь. Лепестки гильзы расходятся. Гайка служит только для фиксации навешиваемой детали.

Разжимный анкер четырехсегментный

По принципу действия этот тип ближе анкеру с гайкой или шестигранной головкой. Хотя у него нет клина или конусообразной гайки на хвостовике шпильки или болта, а расширение происходит за счет ввинчивания в полой гильзе самого болта, который перемещает внутренний четырехгранный элемент.

Анкер болт четырёхсегментный

Анкер состоит из цилиндра с четырьмя прорезями, которые заканчиваются узким кольцом. Ламели удерживаются при помощи плоской пружины, после которой прорези имеют форму клина. Перемещаясь, четырехгранный резьбовой элемент распирает эти клинья.

Схема установки анкерной шпильки

Болт в комплект не входит, а побирается в зависимости от размеров навешиваемой конструкции.

Кроме болта в разжимной анкер можно вкручивать болт с крюком или кольцом. Эти модификации поставляются с ними в комплекте.

За счет широкого раскрытия ламелей-клиньев разжимные анкера можно монтировать и в слабые основания — пустотелые (щелевые) кирпичи, газо- или пенобетонные блоки.

Анкер забивной — как крепить анкерный болт .

Один из самых простых по монтажу типов анкера.

Устройство — резьбовая втулка, имеющая с забиваемого конца прорези, коническую внутреннюю форму и клин.

Монтаж — в подготовленное отверстие вставляется забивной анкер и при помощи специальной ударной насадки клином распирают разрезанную часть. Когда вкручивают анкерные болты, лепестки расходятся еще шире, увеличивая сцепление.

Изготавливается из оцинкованной стали или латуни.

Винтовой анкер

Имеет особенную конструкцию. Прорези в гильзе нарезаны не до конца и заканчиваются кольцом с гайкой. Ближе к головке и посредине гильзы ламели ослаблены. Завинчивая винт, гайка смещается и распирает ламели посредине.

Специально разработан для слабых и пустотелых оснований. Может выпускаться не только с винтом, но и с шпильками, крюками, кольцами.

Для того, чтобы правильно установить анкерные болты, необходимо учесть тип и прочность основания, выбрать оптимальный для конкретной детали вид анкера и определиться с его нагрузочными способностями.

Анкерные болты являются одним из главных крепежных элементов, без которых трудно представить себе процесс строительства и ремонта. Без этих незаменимых помощников невозможен монтаж практически всех конструкций, в основании которых лежит бетон или кирпичная кладка. С немецкого языка слово «анкер» переводится как «якорь», и это не зря. Сам принцип работы анкерных болтов построен на том, что благодаря своей конструкции он как бы удерживает в бетоне навесную конструкцию.

История анкерного болта началась довольно недавно. Раньше в качестве этой крепежной детали использовали деревянные пробки. Из куска древесины вырезали пробку большим диаметром, нежели габариты шурупа. Затем в бетоне сверлили отверстие, чуть меньшим диаметром и забивали в него пробку, в которую, в свою очередь, вкручивался шуруп. Под его действием пробка расширялась и не выпадала из отверстия, удерживая всю конструкцию.

Правда, у такого «анкера» была масса недостатков. Во-первых, древесина имеет не совсем подходящие для этих целей характеристики. Такие пробки очень часто разрушались под воздействием влаги в бетоне. К тому же они не могли использоваться для монтажа таких тяжелых конструкций, как подвесной потолок. Во-вторых, эти пробки необходимо было изготавливать вручную, что занимало немало времени. Представьте себе выстругать более сотни штук такого крепежа, чтобы сделать ремонт в одной комнате.

Чтобы решить эти проблемы, инженеры разработали пластмассовые анкеры. Они смогли убрать часть сложностей, с которыми сталкивались строители ранее. Такие элементы стали более точными в размерах, их легче монтировать, и они менее подвержены пагубному влиянию внешней среды. Однако все же они не стали панацеей. Дело в том, что пластик не может выдерживать большие нагрузки, под которыми он обычно деформируется, что приводит к разрушению конструкции.

Практически все проблемы решились с использованием металлических анкерных болтов. Благодаря им стало возможным устанавливать на стены довольно тяжелые конструкции, такие как кронштейны кондиционеров, спутниковых антенн, крепить массивные металлические двери, кабельные подвязки, для которых используют анкерный болт с крюком. Для этой же цели прекрасно может подойти анкерный болт с кольцом. Благодаря различным конфигурациям металлических анкеров, они многофункциональны и подходят для решения различных задач.

В промышленности анкерные болты используются довольно давно. Если посмотреть на линию электропередач, то можно увидеть, что ее опоры стоят на бетонном фундаменте, прикрученных именно такими ботами. Их выставляют по чертежным данным и заливают бетоном. Потом к анкерам крепят металлическую конструкцию. Практически все тяжелое оборудование на крупных промышленных объектах устанавливается на анкерах. Расчет анкерных болтов для таких конструкций является одной из важных задач на этапе проектирования объекта.

Классификация металлических анкеров

Говоря о классификации этих крепежных элементов, можно выделить несколько категорий.

Анкерные болты различают по способу действия на две группы:

1. Химические анкеры. Способ действия такого вида крепежа основан на веществе, которое заключено в капсуле внутри дюбеля. Когда работник устанавливает анкер и начинает его закручивать, капсула с клеящим веществом разбивается, и заполняет все отверстие. Такие анкера незаменимы, когда в стенах или в плитах перекрытия, на которые они устанавливаются, есть пустоты. Однако у данных крепежей есть и свои недостатки. При их монтаже, прежде чем крепить к ним конструкцию, нужно подождать немного времени.
2. Механические анкеры. Они более распространены и популярны, нежели химические. Принцип работы такого анкера основан на расклинивании металлической гильза, за счет распорной втулки, которая двигается по внутренней поверхности гильзы по резьбе шпильки или болта.

В зависимости от конструкции анкерных болтов они делятся на несколько основных групп, отличаемых по принципу действия.

1. Клиновые. Такой тип анкера работает благодаря клину на конце его гильзы. Когда его забивают в отверстие, клин движется по внутренней поверхности гильзы и тем самым распирает ее, благодаря чему анкерный болт укрепляется в отверстии. В некоторых моделях крепежей расклинивание гильзы происходит благодаря установке внутрь специального стержня, который в последствие удаляется, и на его место размещается специальная шпилька.
2. Забиваемый. Крепеж таких анкеров происходит за счет специально произведенных краев гильзы. Данные части крепежей обычно выполнены из мягкого металла и при забивании анкера просто расклиниваются, закрепляя его в отверстии. Такая простая конструкция анкера требует четкого соблюдения размеров отверстия как по длине, так и по диаметру. Используют такой вид крепежей преимущественно в монолит-бетоне или камне.
3. Разжимной анкер или бабочка. Используется такой крепеж преимущественно в тонкостенных материалах. Это сквозной анкер со специальной конструкцией гильзы, которая имеет прорези в середине. Когда винт анкера закручивается, его задняя часть двигается по резьбе, тем самым деформируя гильзу. Она раскрывается, образу так называемые лепестки, которые прижимают анкер к внутренней поверхности плиты. Данные крепежи используют для крепления конструкций к гипсокартону, пластику или ДВП. Небольшой вес анкерных болтов такого типа, прекрасно подходит для решения очень сложных задач.
4. Распорный анкер. Этот вид крепежей самый востребованный и популярный. Такая популярность основана на том, что они не требуют для установки точных размеров глубины отверстия. Принцип его работы заключается в цанговом методе расширения гильзы за счет движения по ней конусообразной втулки. Применяются такие анкеры в полнотелом кирпиче или бетоне.

Материалом для изготовления анкерных болтов служат высоколегированные нержавеющие стали, которые дополнительно покрывают антикоррозийным покрытием. Внутренний болт или шпилька изготавливаются с метрической резьбой диаметром от 6 мм до 30 мм. Качественными показателями для анкеров являются норматив на вырывное усилие и на срез.

Как установить анкерный болт

Эта операция не требует специальных знаний или умений, и правильно установить такой крепеж может каждый. В интернете возможно найти много видео, как крепить анкерный болт. Алгоритм установки анкерного болта с гайкой следующий:

1. Оцениваем состояние стены. Довольно часто в домах старой постройки на стены наносили слой штукатурки, которая не сможет удержать анкер. Поэтому расчетную длину крепежного элемента необходимо увеличить на величину толщины штукатурки. То есть, если для монтажа кронштейна необходим анкер длинной 50 мм, а слой штукатурки составляет 20 мм, то минимальная длина анкерных болтов должна равняться 70 мм.
2. Подбираем сверло диаметром на 0,5 мм меньше или равное размеру анкерного болта. Не рекомендуется сверлить слишком большое отверстие. Гильза крепежа должна заходить в просверленное отверстие с небольшим усилием.
3. Наносим разметку на поверхность. Делать это необходимо как можно точнее, в противном случае после закрепления анкера, его уже будет невозможно вытянуть.
4. Сверление отверстий в бетоне выполняем перфоратором или ударной дрелью сверлом со специальным твердосплавным наконечником. Кирпич лучше сверлить без ударов, чтобы не повредить его структуру.
5. Просверленное отверстие необходимо очистить от пыли с помощью щетки, пылесоса или баллончика со сжатым воздухом.
6. Далее легкими ударами молотка устанавливаем гильзу анкера. Если это не получается сделать, не бейте сильно по ней молотком, можете все испортить. Пройдитесь еще один раз сверлом, слегка покачивая дрель, чтобы развальцевать отверстие.
7. Затем вкручиваем в гильзу шпильку анкера, после чего накручиваем на нее гайку. Когда гайка достигнет гильзы, зажимаем ее с помощью ключа.

Крепление анкерными болтами «бабочками» карниза к подвесному потолку

Если у вас в доме подвесной потолок, то устанавливать карниз лучше на специальный анкер, так называемую «бабочку». Для этого берем карниз и сверлим в нем отверстия, диаметром равным габаритам винта дюбеля. Затем по просверленным лункам делаем метки на поверхности потолка. После этого в потолке засверливаем отверстия, диаметром равным габаритам гильзы.

Устанавливаем гильзу в отверстие и закрепляем. Одной из конструкционных особенностей таких анкеров являются зацепы на окончании гильзы, благодаря которым она цепляется за поверхность и не прокручивается. Затем берем карниз и закрепляем его на винты. Когда прокручиваем винты, гильза деформируется и раскрывается, удерживая карниз.

Монтаж анкерных болтов на фундамент

Если вам необходимо установить металлоконструкцию на бетонный фундамент, то после того как базис застынет, сверлим отверстие диаметром, чуть больше, чем габариты болта. Затем лунку заполняем специальным раствором и опускаем туда болт. После высыхания раствора устанавливаем металлоконструкцию.

Нередко в быту или строительстве требуется закрепить какие-либо детали, заготовки, или монтажные конструкции. Для этого существует разнообразный крепёж, если заготовки деревянные, то используются обычные саморезы по дереву, а для кирпича или бетона идут специальный анкерные болты .

Разного диаметра и длины

С их помощью можно прикрепить довольно тяжеловесные конструкции, например водонагреватель, детскую качель к потолку, спортивную стенку, спутниковую тарелку и т.д.
Анкерный болт представляет из себя нехитрую конструкцию: внутренний болт, гайку на конце и корпус, имеется пластиковая прокладка для того, чтобы влага не попала внутрь.

В разборе

Принцип действия анкера . Он является распорным, при закручивании болта по часовой стрелке, гайка на конце втягивается внутрь корпуса, за счёт этого корпус расширяется, увеличиваясь в диаметре и плотно сидит в стене.

Как закрепить анкерный болт .
Для начала нужно просверлить отверстие в бетоне (кирпиче). Диаметр отверстия должен быть точно таким же, как и внешний диаметр болта.
Далее вставляем болт, через отверстие в заготовке, которую крепим к стене.
Самое главное – не стоит разбирать анкер, он вставляется целиком, как есть. Многие пытаются разобрать его по частям, затем вставлять. Разбирать можно только анкер с гайкой, но только скрутить гайку, не больше.
После того, как анкер вставлен в стену – закручиваем его по часовой стрелке. Крепление анкером удобное, быстрое и, что немаловажно, очень надёжное.

Размерный ряд .
Обычно анкера имеют в маркировке, к примеру, такие размеры: (8*6*60), (12*10*100), (16*12*110).
Разберёмся, что означают эти цифры.
1 цифра – внешний диаметр анкера.
2 цифра – диаметр внутреннего болта
3 цифра – общая длина

Исходя из этого и подбираете оптимальный крепеж по диаметру и длине, в зависимости от веса конструкции, чем тяжелее, тем толще и длиннее анкер. Например, для телевизора вполне хватит 8 мм, для детской качели 12мм или 16мм по внешнему диаметру.
Для особо ответственных конструкций лучше взять анкер потолще и подлиннее.

Очень часто для крепления тяжелых конструкций к бетону люди используют дюбеля с саморезами, что не очень надёжно, а может они просто не знают о существовании анкерных болтов – надёжного крепкого и быстрого крепежа по бетону.

Основные виды .
1. Анкерный болт с шайбой (на 1 фото). Самый часто используемый вид крепежа, широкая шайба позволяет надёжно прижать конструкцию к стене или основанию.

С гайкой на конце

Его преимущество в том, что позволяет без проблем крепить тяжелые предметы, не нужно держать на весу предмет долгое время, пока продеваете анкер через отверстие в предмете и вставляете его в просверленную дырку. Т.е. вставили анкер, повесили предмет, закрутили гайку, получается анкер разборный.
3. Анкер с крюком или кольцом.

Применяется для натяжки троса, кабеля, веревки. На него можно подвесить люстру.
4. Анкер г-образный. Имеет на конце загнутый под 90 градусов крюк. Очень часто на него крепят водонагреватели.

В строительных и монтажных работах наиболее востребованных операцией необходимо считать соединение различного рода элементов, как между собой, так и крепеж к неподвижным основаниям, а именно: стенам, полу, потолку, балкам и т.п. Для этих целей используют различного рода крепежи, однако в некоторых специфических случаях оптимальным вариантом будет анкерное крепление.

Если открыть специализированные сайты и посмотреть на фото анкерного болта, можно отметить широкий спектр конструкций, размеров и других отличительных особенностей. В чем принцип надежного крепления? Что собой представляет анкер? – обо всем этом читайте в этой статье.

Особенности конструкции

В самом общем виде, под анкером необходимо понимать специальный крепежный элемент, установленный в несущее, неподвижное основание и предназначенное для удержания некоторой конструкции или детали.

Такое соединение относится к разборному типу. Иными словами: при необходимости закрепленную посредством анкера конструкцию можно демонтировать, а после установить снова, не меняя сам крепеж.

Если проследить этимологию названия, то слово анкер имеет немецкие корни и переводится как «якорь», что в полной мере описывает принцип его действия.

Конструктивно анкерные болты выглядят как специального рода шпилька, которая закладывается в глухое или сквозное отверстие, а при некоторых условиях, она в нем зажимается, причем, для механических анкеров справедливо одно свойство – чем сильнее нагрузка на шпильку, тем прочнее она будет удерживаться в отверстии. В некоторых вариантах может использоваться болт и особой формы гайка, но принцип остается неизменным.

Химические

В отверстие закладывается специальная капсула с клеевым раствором. В процессе установки капсула разрушается и после затвердевания, надежно фиксирует шпильку в отверстии.

Главное достоинство — возможность установки в пустотелых основаниях.

Механические анкера

Это наиболее распространенный и применяемый на практике тип. В данном случае, принцип действия анкерных болтов основан на эффекте расклинивания или цангового разжима в стальной гильзе.

В зависимости от веса и степени прикладываемого усилия к устанавливаемой конструкции, подбирают необходимые размеры анкерных болтов. Для механического крепежа учитывается технология монтажа, особенности основания и другие внешние факторы. В данном контексте, различают следующие типы, различаемые по способу реализации заложенного в идею крепежа принципа.

Клиновой анкер

Представляет специальную клиновую гайку, устанавливаемую внутрь отверстия, с установленной поверх втулкой. При закручивании болта, гайка, пытаясь выйти наружу, расклинивает втулку и прочно удерживается внутри отверстия.

Данная конструкция представляет собой втулку с конусным отверстием внутри и нарезанной резьбой. При вворачивании анкера, втулка расклинивается в отверстии и этим фиксируется.

Разжимной анкер «бабочка». Главная особенность – можно устанавливать в сквозных отверстиях, а также в случае тонкостенных оснований. Принцип действия основан на деформации средней части и раскрытия лепестков при вкручивании анкера.

Распорные анкера. Это наиболее распространенный тип, не требующий особо тщательного соблюдения размеров отверстия. Принцип действия основан на расширении втулки при выдвижении из нее шпильки с конусовидным или шарообразным утолщением на конце в процессе накручивания на нее гайки и вытягивания наружу.

Итак, мы указали основные типы анкеров применяемых на практике. В некоторых специфических ситуациях требуются специальный крепеж, по заложенным принципам действия он аналогичен рассмотренным, но имеет конструктивные особенности, а потому ниже, в качестве примера, представленные две его разновидности.

Специальные анкера

Анкерный болт с кольцом – в данном случае, на конце анкера имеется специальное кольцо, сквозь него продевается трос, шпагат или различного рода растяжки. Используется, для монтажа и укрепления распорных тросов при установке мачт, колон, баннеров, а также в иных особых ситуациях.

Еще одна разновидность — анкерные болты с крюком. Их область применения аналогична предыдущему, вся особенность в возможности надевать кольца, т.е., нет необходимости продевать тросы сквозь отверстие.

Технология монтажа анкерных болтов

Прежде всего, в зависимости от толщины основания и массы укрепляемой конструкции, подбирают размер и длину анкерного крепежа.

Просверливают отверстие в основании. Втулка должна входить с натягом. Глубина делается чуть больше длины втулки.

Внимание! После сверления сделано, тщательно прочистите отверстие от остатков основания, крошек и т.п.

В отверстие устанавливают анкер, после этого собирают конструкцию. Установку необходимо производить легкими ударами молотка. Усилие, прикладываемое при закручивании, должно постепенно усиливаться. Не «перестарайтесь»: анкер должен прочно держаться, но не разрушать материал основания.

Фото анкеров

Как использовать анкеры для гипсокартона при подвешивании предметов

Фото: istockphoto.com

Итак, вы хотите повесить на гипсокартон что-то более тяжелое, чем обычная фоторамка. Вставляете ли вы гвоздь, чтобы поддержать вешалку для полотенец, загруженную влажными банными полотенцами, регулярно используемый держатель для бумажных полотенец или даже тяжелое зеркало, вы обязательно захотите, чтобы он оставался там, а , а не , внезапно прорвется. гипсокартон под весом всего, что он поддерживает.

СВЯЗАННЫЕ: 7 предметов повседневного обихода, которые вы никогда не думали повесить

К сожалению, именно так гипсокартон крошится — без надлежащего армирования.К счастью, существует множество вариантов крепления стеллажа (или того, что у вас есть) к стене, и один из самых популярных способов — это анкер для гипсокартона. Эти приспособления для предварительного завинчивания предназначены для захвата хрупкого гипсокартона и помогают удерживать крепеж на месте. Следуйте этому иллюстрированному руководству, чтобы узнать, как правильно использовать анкеры для гипсокартона в вашем следующем проекте, и вы можете отдыхать спокойно, зная, что ваша тяжелая работа будет продолжаться.

Фото: Пит Фацио

ШАГ 1. Выберите правильный анкер для гипсокартона.

Убедитесь, что ваш анкер для гипсокартона рассчитан на вес, который вы приложите к этому приспособлению, и подходит для места его установки (стены или потолок).

В этой демонстрации того, как использовать анкеры для гипсокартона, мы работаем с резьбовым или самосверлящим анкером для гипсокартона, который выдерживает до 50 фунтов. Резьбовой анкер для гипсокартона, как правило, является хорошей ставкой: он входит в стены без предварительного сверления и имеет силу от 25 до 75 фунтов, чего достаточно для большинства легких и средних нагрузок.

Вам нужен еще совет по покупкам, прежде чем начать? Ознакомьтесь с нашими рекомендациями по выбору лучшего анкера для гипсокартона в нашем Руководстве для покупателя.

Фото: Pete Fazio

ШАГ 2: Закрутите саморез в гипсокартон с умеренным давлением.

Для установки резьбовых анкеров для гипсокартона необходимо лишь слегка надавить отверткой, так как их острия самостоятельно просверливают стену. Когда широкие нитки начнут цепляться, убедитесь, что вы продолжаете нажимать, чтобы анкер не просто закрутился в отверстии и не выкопал гипсокартон.

Фото: Пит Фацио

Фото: Пит Фацио

ШАГ 3: Вверните анкер для гипсокартона, пока кромка не будет на одном уровне со стеной.

Продолжайте с тем же давлением, пока анкер для гипсокартона полностью не войдет в стену (но осторожно, чтобы не затягивать настолько, чтобы он фактически стал вставкой).

Фото: Пит Фацио

ШАГ 4. Прикрепите стойку или полку к стене, вкрутив анкер для гипсокартона.

Еще раз убедитесь, что вы сначала вставили винт в отверстие того, что вы прикрепляете к стене.(В этом примере мы прикрепляем кронштейн к стене, чтобы поддержать небольшую полку. Обратите внимание, как винт проходит через отверстие в кронштейне перед тем, как вкрутиться в анкер для гипсокартона. )

Фото: Pete Fazio

Вот что это похоже за твоей стеной. Широкая резьба помогает якорю зацепиться, а когда винт входит, он выскакивает зазубрины для дополнительной мощности. Ремонт или съезд? Если вы больше не используете анкеры для гипсокартона, удалите их с помощью наших профессиональных советов.

Дополнительная информация от Пита Фацио.

Как использовать и установить анкеры для гипсокартона: советы профессионалов

Итак, у вас есть какие-то предметы, которые можно повесить, но вы не хотите, чтобы они в конечном итоге упали со стены и разлетелись на миллион частей? Какой-нибудь анкер для гипсокартона, вероятно, станет вашим лучшим другом. Обычно у вас есть анкеры с пластиковыми втулками, саморезные анкеры с резьбой, болты молли и анкеры с шарнирными болтами. Все они выполняют одну и ту же общую задачу, расширяя гипсокартон, кусая его или зажимая его.Если вам интересно, как использовать или установить анкеры для гипсокартона, у нас есть для вас основы.

Какой анкер для гипсокартона выбрать?

Как правило, выбор анкера для гипсокартона зависит от веса предмета, который вы хотите повесить. Хотя на самом деле существует множество типов анкеров для гипсокартона, некоторые из них встречаются чаще, чем другие. Для краткости мы остановимся на некоторых наиболее распространенных типах.

• Менее 10 фунтов: анкер с пластиковой муфтой
• От 10 до 25 фунтов: самосверлящие резьбовые анкеры для гипсокартона
• От 25 до 50 фунтов: болты с защелкой, болты молли или традиционные коленчатые болты
• Более 50 фунтов: болты с защелкой, коленчатые болты , или ввинтить в настоящую шпильку

Есть некоторые анкеры для гипсокартона, рассчитанные на 100 фунтов и более.Используйте их с осторожностью и проверьте их, прежде чем вешать на них дорогие предметы.

Как использовать анкер для гипсокартона

Установка анкера с пластиковой гильзой

• Карандашом отметьте точку, где вы хотите повесить то, что вы пытаетесь повесить.
• Просверлить / проделать пилотное отверстие. Для этого вы можете использовать любой набор инструментов, хотя вам нужно сделать пилотное отверстие меньше, чем ширина анкера. Если пилотной биты нет в комплекте, на упаковке будет указано, какой размер использовать.
• Вставьте анкер в пилотное отверстие и вставьте его на место до тех пор, пока головка анкера не будет на одном уровне со стеной. Лучше всего использовать резиновый молоток, но подойдет и небольшой гвоздодер.
• Используйте отвертку, чтобы установить винт. Вы можете использовать дрель, но действуйте медленно, чтобы не переусердствовать.

Установка самосверлящего резьбового анкера

• Отметьте точку подвеса.
• Резиновым молотком или молотком слегка вбейте анкер в стену, пока не доберетесь до резьбы.
• С помощью отвертки вкрутите анкер в стену до тех пор, пока его головка не будет на одном уровне с гипсокартоном. Опять же, если вы решите использовать дрель, не торопитесь и будьте осторожны.
• Установите винт на нужную глубину с помощью той же отвертки или дрели.

Анкеровка с помощью болтов Molly

Обычно у вас есть два варианта, когда дело доходит до болтов Molly или «анкеров для полых стен»: заостренный и не заостренный. Анкеры с тупым концом без заострения требуют, чтобы вы просверлили пилотное отверстие в гипсокартоне.Заостренные наконечники не требуют пилотного отверстия; вы можете просто вставить их на место молотком. Вы также можете найти болты с зазубринами. Эти зазубрины захватывают поверхность гипсокартона и не дают анкеру проворачиваться в отверстии.

• Отметьте место, где вы хотите повесить вещи.
• Если требуется пилотное отверстие, просверлите его. Посмотрите на упаковке, какой размер вам понадобится для пилотного отверстия.
• После установки затяните болт в втулке молли. Это заставит ножки расшириться и захватить другую сторону гипсокартона.
• После того, как вы затянете болт молли, вытащите винт из втулки и свесьте прямо с головки винта.

Установка анкера для гипсокартона

Если вам нужно повесить более тяжелые предметы, но вы не можете найти стенной гвоздь, на который можно было бы повесить его, можно спасти положение с помощью анкерных болтов. Конечно, есть несколько вещей, о которых нужно знать, прежде чем начать. Во-первых, вам нужно просверлить отверстие, через которое проходят переключатели. Для этого потребуется отверстие, ширина которого превышает ширину головки винта, поэтому болты с шарнирным соединением действительно могут использоваться только вместе с кронштейном, который закроет отверстие.Кроме того, хотя эти анкеры для гипсокартона могут выдерживать изрядный вес, ваш мягкий гипсокартон выйдет из строя, если вы приложите к нему слишком большой вес.

• Отметьте точку подвеса.
• Просверлите отверстие достаточно большого размера, чтобы через него можно было проскальзывать в сложенном положении. Инструкции производителя на боковой стороне коробки с коленчатыми болтами должны дать вам необходимые спецификации для ширины сверл.
• Вставьте болт в кронштейн, который вы будете прикреплять к стене.Затем навинтите рычаг на болт так, чтобы концы были обращены к головке винта.
• Сожмите тумблер и протолкните и тумблер, и болт сквозь стену. Когда переключатель откроется с тыльной стороны гипсокартона, он откроется и зацепится за стену.
• Затяните болт до плотного прилегания.

Установка Snaptoggles

Мы любим Snaptoggles, даже лучше, чем болты Molly или болты переключения. Причина проста — вы можете вывернуть болт и снова вставить его при необходимости.Это дает огромное преимущество перед традиционными болтами. По нашему мнению, они также устанавливаются проще, чем болты Молли, хотя для этого нужно выполнить несколько шагов:

• Просверлить отверстие нужного размера.
• Проденьте металлический канал Snaptoggle через отверстие.
• Сожмите концы ремней и потяните одной рукой, пока металлический канал не окажется позади стены.
• Другой рукой затяните колпачок вдоль ремней, пока фланец колпачка не будет на одном уровне со стеной.
• Держите большой палец между ремешками у стены, толкая большим пальцем из стороны в сторону, отстегивая ремешки на уровне фланца колпачка.
• Вуаля — поместите предмет, вставьте обработанный болт и затяните до плотного прилегания.

Что делать, если отверстие под анкер в гипсокартоне слишком велико?

Иногда вы случайно просверлите отверстие под анкер в гипсокартоне. В этом случае у вас есть несколько вариантов:

• Возьмите более крупный анкер для гипсокартона
• Примените шайбу, если используете стандартный болт с шарнирным соединением
• Если вы используете анкер с резьбой и болт или винт кажутся слишком маленькими, возьмите больший один и посмотрите, сможете ли вы получить надежную посадку.

Конечно, вы можете избежать большинства этих проблем, следуя указаниям для рекомендуемых битов.Мы также рекомендуем сверлить как можно прямее и не «расширять» отверстие при сверлении. Это сохраняет все в намеченном размере. Если вы просверлите слишком большое отверстие, вы рискуете позволить анкеру для гипсокартона вращаться, когда вы вставляете шуруп.

Какой размер направляющего отверстия лучше всего подходит для анкеров для гипсокартона?

Самое замечательное в анкерах для гипсокартона то, что они в значительной степени говорят вам, какой размер отверстия следует просверлить. Для рекомендуемых нами анкеров Snaptoggle и FlipToggle необходимо сверло диаметром 1/2 дюйма.Для саморезов для гипсокартона можно вообще отказаться от сверла.

Обратите внимание на обратную сторону упаковки и купите лучшее сверло в магазине, когда получите анкеры для гипсокартона.

Насколько глубоко просверлить направляющие отверстия для анкеров для гипсокартона

Имея дело с любым типом анкера для гипсокартона, требующим предварительного просверливания, вам действительно нужно беспокоиться только о нескольких вещах. Во-первых, вы рядом со стойкой или просто просверливаете полость в гипсокартоне? Во-вторых, вы сверляете внешнюю блочную стену или есть другие потенциальные препятствия?

Как правило, вам нужно только пройти через гипсокартон — это очень простой и быстрый процесс.Если, однако, вам нужно иметь дело с гвоздиком, вы можете выбрать анкер, который также может при необходимости врезаться в древесину. Вы должны убедиться, что глубина вашего отверстия соответствует анкерному креплению для гипсокартона, по крайней мере, с дополнительной 1/8 дюйма, чтобы учесть любое выступание винта с задней стороны.

При работе с внешними блочными стенами рекомендуется попытаться подобрать хотя бы одну сторону полосой обшивки. Мы обнаружили, что винты Tapcon длиной 3 дюйма отлично удерживают блочные стены, если вы следуете инструкциям и правильно их устанавливаете.

Случайные забавные факты

• Ваш гипсокартон выйдет из строя раньше, чем подавляющее большинство анкеров для гипсокартона. Дело в том, что вам, вероятно, не следует использовать анкеры для гипсокартона для крепления вашего нового 65-дюймового UHD-телевизора к стене. Вы захотите найти карнизы для этого проекта, иначе вас ждет очень печальный день.

• Анкеры для гипсокартона бывают различной длины. Вам будет полезно знать, какой на самом деле толщина вашего гипсокартона, чтобы вы могли соответствующим образом планировать.

• Существуют направляющие для измерения сверл.Если вы не знаете размер своего анкера, вы можете использовать руководство по измерению сверл, чтобы подобрать размер. Вы хотите, чтобы ваше пилотное отверстие было немного меньше, чем якорь, который вы планируете в него бросить.

• Хотите закрепить и гипсокартон, и стойки, но не хотите покупать целую коробку анкеров? Существуют анкеры для гипсокартона и шпильки, и они потрясающие. Кроме того, если они случайно наткнутся на шпильку, это не повредит якорь.

• Существует множество других разновидностей анкеров для гипсокартона, и некоторые из них являются лучшими версиями перечисленных здесь. Возьмем, к примеру, эти якоря Driller Toggle от Cobra. Они работают аналогично болтам, о которых мы говорили, но для них не требуется пилотное отверстие. Дело в том, что исследуйте секцию анкеров для гипсокартона в вашем хозяйственном магазине. Вероятно, вы найдете более рациональные подходы к некоторым классическим дизайнам.

Если у вас есть какие-либо советы, рекомендации, вопросы о том, как использовать анкер для гипсокартона, не стесняйтесь оставлять их в разделе комментариев ниже.

Советы по установке анкерных болтов клина

9 сентября 2019

Независимо от того, работаете ли вы дома или над проектом, вам необходимо иметь все необходимые инструменты.Часть того, чтобы иметь правильный инструмент, также знала, как им пользоваться. Сегодня мы собираемся обвести клиновой анкерный болт, часто неправильно понимаемый крепежный элемент, который обычно используется в качестве бетонного анкера. Мы обсудим, что такое анкерный болт с клином, дадим вам несколько приемов, которые можно использовать, и укажем, где вы можете заказать следующий набор болтов.

Советы по установке клиновых анкерных болтов

Начнем с простого описания того, что такое анкерный болт.Клиновой анкер обычно называют неразъемным анкером, на одном конце которого закреплена резьба, а на другом — стальной зажим. Клиновые анкеры также имеют гайку и шайбу. Клиновой анкер позволяет использовать наиболее надежную фиксацию при работе с бетоном. Независимо от того, что вы собираетесь поставить, вам будет легче отдыхать, зная, что клин-якорь удерживает его там. Теперь давайте рассмотрим несколько простых советов, которые вы можете использовать.

1) Достаньте подходящие инструменты — Если вы хотите установить клиновой анкер, не вырывая волосы, вам понадобится перфоратор под рукой. Ударная дрель, установленная в режиме «молот + вращение», позволит вам просверлить отверстие нужного размера. Если вы не используете перфоратор, вы обнаружите, что ваша скважина невелика и что удерживающая способность вашего якоря будет поставлена ​​под сомнение.

2) Подберите правильные болты — Клиновой анкер и клиновые анкерные болты — это два разных материала. Если вы хотите быть уверены, что используете самые лучшие материалы, вам нужно заказать клиновой анкер и клиновой анкерный болт в одном месте.В интернет-магазине EBolts мы можем предоставить вам доступ к высококачественным компонентам по доступной цене. Лучше всего то, что у вас нет ограничений по порядку. Если вам нужно 50 или 500 деталей, вы сможете выполнить свой заказ через наш магазин.

3) Очистите только что просверленное отверстие — Перед установкой клинового анкера в только что просверленное отверстие необходимо удалить весь мусор. Это критически важная задача для долговременного состояния вашего клинового анкера и удержания в нем болта.Вы можете использовать сжатый воздух или даже металлическую щетку, чтобы проникнуть в каждый уголок.

После того, как вы просверлили отверстие под анкерный клин и вставили болт на место, можно начинать. Все это было довольно легко, не так ли?

Покупайте из нашего ассортимента гаек, болтов и винтов в Интернете!

Связаться

Адрес:
Крепежные элементы TCI — Topcope
13 Slater Parade, Восточный Кейлор VIC 3033 Австралия

Телефон: (03) 9336 0155

Как правильно вставить анкер в стену | Home Guides

Автор: Chris Deziel Обновлено 29 декабря 2018 г.

Независимо от того, используете ли вы пластиковый стеновой анкер, болт молли или любой другой тип стенного анкера, вам необходимо просверлить отверстие в стене и размер отверстия имеет решающее значение для правильного функционирования анкера.Если он слишком мал, анкер не подойдет, а если отверстие слишком велико, он не выдержит. Кроме того, нетрудно вставить анкер в стену, если вы используете тот, который выдержит вес, который вы планируете на него поставить.

Конические стеновые анкеры

1. Измерьте диаметр конического стенового анкера на расстоянии примерно 1/4 дюйма от отверстия с помощью точной линейки и выберите сверло такого диаметра, чтобы просверлить отверстие для него. Используйте обычное сверло, чтобы просверлить гипсокартон, и сверло по камню, чтобы просверлить бетон или кладку.

2. Просверлите в бетоне отверстие глубже, чем длина анкера. Если вы просверливаете гипсокартон, просверлите его полностью.

3. Вдавите анкер до упора. Если вы просверлили отверстие подходящего размера, вы не сможете полностью его вставить, не постучав по нему молотком. Когда анкер полностью вставлен, передний край выступа должен быть на одном уровне со стеной.

4. Ввинтите винт в анкер, и он расширится и заклинит стороны отверстия.

Болты Molly, запорные болты и пластмассовые анкеры крыла

1. Выкрутите болт из втулки болта molly или коленчатого болта. Пластиковые анкеры крыла не имеют болтов.

2. Измерьте диаметр самой широкой части втулки с помощью линейки и выберите сверло такого диаметра. При измерении коленно-рычажных и крыльчатых болтов перед измерением убедитесь, что крылья сложены параллельно втулке.

3. Просверлите отверстие для рукава в гипсокартоне.Эти типы анкеров не подходят для бетонных или кирпичных стен.

4. Вставьте втулку в отверстие до упора и постучите по нему молотком, пока передний край отверстия не будет на одном уровне со стеной. Болты Molly и втулки для болтов имеют зазубрины под передней кромкой, которые впиваются в гипсокартон, чтобы удерживать втулку на месте.

5. Вкрутите болт, поставляемый с болтом молли или коленчатым болтом, в втулку или вкрутите шуруп в пластиковый анкер-крыло.Когда вы затягиваете болт или винт, крылья будут расширяться относительно задней части гипсокартона или, в случае болта молли, втулка расширяется по сторонам отверстия, чтобы удерживать болт на месте.

Вещи, которые вам понадобятся

• Линейка

• Сверло

• Сверло

• Молоток

Наконечник

Стеновые анкеры рассчитаны на вес. Перекидные болты и болты молли выдерживают наибольший вес, а конические анкеры — наименьший.

Конические анкеры из свинца могут выдерживать больший вес, чем пластиковые, и являются лучшим выбором для удержания груза на бетонных стенах.

Предупреждение

Никогда не полагайтесь на конический анкер для поддержки большой нагрузки на гипсокартон. Внешнее напряжение может вытащить его из отверстия.

Как использовать анкерные болты в бетоне, кирпиче и гипсокартоне

Handyman’s World является участником программы Amazon Services LLC Associates, партнерской рекламной программы, разработанной с целью предоставить сайтам возможность зарабатывать рекламные сборы за счет рекламы и ссылок на Amazon.com.

Как строительному подрядчику вас могут попросить выполнить широкий спектр задач для завершения более крупного проекта. Некоторые из этих задач могут быть очень необходимыми, но выходят за рамки вашей компетенции. У многих подрядчиков, таких как вы, этот дефицит между опытом и необходимостью возникает, когда приходит время работать с анкерными болтами.

Эти специализированные приспособления регулярно используются во многих промышленных условиях. Однако их правильное использование требует определенных знаний об их назначении, особенно когда речь идет о передаче силы.

Чтобы вы быстрее освоили эти передовые методы, мы создали это полезное руководство. Здесь вы узнаете о том, когда лучше всего использовать анкерные болты, а также о том, как правильно устанавливать анкерные болты в бетон, кирпич и гипсокартонные поверхности.

Когда следует использовать анкерные болты?

Правильное время использования анкерного болта на самом деле заключается в его названии.

По сути, всякий раз, когда вы хотите закрепить большой объект (например, промышленный прибор или машину), вы должны полностью использовать набор анкерных болтов.Это можно сделать несколькими способами, включая установку болта в свежий бетон или просверливание болта в материале устойчивой поверхности, таком как кирпич или гипсокартон.

В любом случае анкерные болты разработаны как постоянное решение для крепления большого объекта.

Хотя анкерные болты могут быть удалены при необходимости, они предназначены для удержания объекта на месте против большой силы и горизонтального сдвига. Поэтому обязательно помните об этом, решая, подходят ли анкерные болты для вашего будущего проекта установки.

Как использовать анкерные болты

Вот лишь один из способов использования анкерных болтов для закрепления большого объекта.

Этот метод распространяется на анкерные болты «после установки», которые могут быть установлены в существующие бетонные, кирпичные или гипсокартонные поверхности. Это отличается от «монтируемых на месте» анкерных болтов, которые в основном устанавливаются в мокрый бетон до того, как он высохнет.

Шаг 1: Получение материалов и подготовка участка

Перед началом любого сверления или установки болтов вам необходимо приобрести все материалы, необходимые для выполнения этой задачи.Это включает в себя выбор типа и размера анкерного болта, который подходит для закрепления вашего целевого объекта. Кроме этого, вам также понадобятся перфоратор, сверло по камню, кусок мела и пылесос Shop-Vac.

Имея эти предметы в руках, вы должны начать с размещения вашего целевого объекта в желаемом месте. Затем с помощью мелка отметьте на полу, где вы собираетесь просверлить анкеры. Они должны быть как можно более точными, чтобы ваши анкеры могли работать должным образом, когда дело доходит до передачи чистой силы.

Перед тем, как продолжить, рекомендуется также надеть средства защиты ушей и рта. Это связано с тем, что в процессе сверления кладки может подниматься пыль и мусор, которые легко раздражают ваши глаза и легкие.

Шаг 2: Точка вставки сверла

После того, как вы отметили желаемую точку вставки, вы можете установить выбранное сверло по камню в перфоратор.

Затем вам нужно совместить кончик насадки с предполагаемой точкой вставки.Оттуда вы можете начать медленно сверлить поверхность кладки, увеличивая скорость после разрушения поверхности. Обязательно контролируйте сверло во время его движения, чтобы предотвратить неровное отверстие и не допустить слишком глубокого сверления.

Просверлив отверстие, очистите его от оставшегося мусора. Для этой работы лучше всего подходит пылесос Shop-Vac, хотя в некоторых случаях он также может выполняться с водой.

Если вам нужна дополнительная помощь на этом этапе, прочтите мое руководство по использованию перфораторов.

Шаг 3: (При необходимости) Вставьте оболочку или основание

В зависимости от типа анкерного болта, который вы выбрали, вам может потребоваться вставить оболочку или анкерную опорную систему в только что просверленное отверстие перед тем, как закрепить целевой объект.

Каждая система анкерных опор работает немного по-своему, поэтому для достижения желаемого результата лучше всего следовать инструкциям, прилагаемым к этим болтам.

Во всех случаях перед продолжением убедитесь, что оболочка анкерного болта полностью заподлицо с полом.

Шаг 4: Вставьте болт и закрепите

Теперь, когда ваша точка привязки подготовлена, вы можете выровнять целевой объект над отверстием.

На этом этапе вы должны убедиться, что все точки привязки выровнены по их точкам прикрепления на целевом объекте. Как только это будет сделано, вы можете приступить к установке и затяжке выбранных анкерных болтов. По мере того как вы это делаете, ваш целевой объект должен стать более стабильным.

В зависимости от того, как будет использоваться ваш целевой объект, вам может потребоваться проверить, был ли он должным образом защищен.

Однако это следует делать только при наличии квалифицированной помощи во избежание травм.

Использование анкерных болтов из различных материалов

Описанный выше процесс подходит для большинства общих применений анкерных болтов. Однако каждый стандартный материал для каменной кладки представляет разные проблемы, когда дело доходит до использования этого типа оборудования. Ниже описаны некоторые особенности использования анкерных болтов в бетоне, кирпиче и гипсокартоне.

Бетон и кирпичи

Когда дело доходит до сверления бетона и кирпича с целью установки анкерного болта, процесс фактически такой же, как описано выше.Однако при работе с кирпичами все сверления следует производить осторожно, чтобы они не потеряли структурную целостность.

Кроме того, бетон представляет собой уникальную возможность использовать особый вид анкерного болта, известный как монтируемый анкерный болт.

Эти болты крепятся к бетонной плите, пока она еще влажная. В результате структура этих болтов более прочная и часто более прочная. Если вы планируете построить пространство с нуля, вы можете подумать об использовании анкерного болта такого типа для надежной защиты ваших целевых объектов.

Гипсокартон

Установка анкерных болтов в поверхность гипсокартона не составляет труда и может выполняться без каких-либо специальных инструментов.

Большинство стандартных сверл могут легко работать через гипсокартон, что позволяет вставить ножны или анкерную опору с помощью молотка. Оттуда можно легко вставить анкерный болт и затянуть его по желанию.

Однако, если вы можете легко получить доступ к пространству за гипсокартоном, вы можете использовать несколько специальных типов анкерных болтов.К ним относятся коленчатые болты, которые могут более эффективно распределять давление, оказываемое на анкерный болт.

Некоторые стяжные болты можно даже вставить через просверленное отверстие, что устраняет необходимость доступа с задней стороны.

Резюме

Как только вы приступите к делу, использовать анкерный болт не так уж сложно — даже если вы планируете прикрепить целевой объект к бетону, кирпичу или гипсокартону.

В конце концов, этот процесс сводится к выбору правильного типа анкерного болта и последующей его установке в соответствии с их практическим методом применения.Если вы не торопитесь и планируете заранее, у вас не должно возникнуть проблем с использованием анкерных болтов в будущем.

Установка анкерных болтов | Журнал Concrete Construction

Макетные работы все чаще выполняются с использованием тахеометров. Они быстрые и очень точные, а роботизированные тахеометры делают их работой одного человека.

Установка анкерных болтов может показаться простой задачей при подготовке плиты или фундамента к установке. Но для промышленных / коммерческих подрядчиков по бетону это может стать очень сложной и важной деталью.Некоторые подрядчики выбираются специально, потому что они могут точно и эффективно установить анкерные болты для тяжелой техники и стальных колонн. Расположение и установка анкерных болтов может иметь огромное влияние на остальную часть проекта. Вот несколько шагов, которые предпринимают профессионалы.

Макет

К этой плите циновки будут прикреплены два силоса с летучей золой. Круглые шаблоны будут удерживать анкерные болты для крепления резервуаров.

Когда компания Lavy Concrete Construction, Пикуа, штат Огайо, решила приобрести роботизированный тахеометр (геодезический инструмент, сочетающий в себе функции цифрового теодолита и технологии электронного измерения расстояния (EDM)) для своего бизнеса по производству бетонных фундаментов для коммерческих и жилых помещений, она также начала работаем с другими строительными компаниями по разработке анкерных болтов для опор машин и стальных колонн. Бен Лави, специалист по планировке компании, говорит, что они начинают с рисования локаций с помощью программного обеспечения для автоматизированного проектирования (САПР), исправления любых ошибок в планах и внесения неизбежных изменений, которые происходят в большинстве проектов. Размеры включены для всех местоположений анкерных болтов, которые САПР автоматически преобразует в координаты x-y. Координаты загружаются в сборщик данных роботизированного тахеометра. Затем макетчик в одиночку выполняет макетирование на строительной площадке.

Традиционно анкерные болты располагаются с помощью струн и рулеток, но Лави говорит, что точность, эффективность и постоянство значительно улучшаются с помощью технологии тахеометров.Ошибки, связанные с человеческим фактором, и кумулятивные ошибки значительно уменьшены по сравнению с ленточными измерениями. Целью Лави является точность в пределах 1/8 дюйма от истинной точки для большинства проектов, но он может добиться более высоких допусков.

Установка и закрепление

Анкерные болты в сборе надежно закреплены с помощью приварных опор-шаблонов. Нижний арматурный стержень устанавливается перед установкой анкерных болтов, затем анкерных болтов и, наконец, верхнего арматурного стержня.

Установка анкерных болтов может быть такой же простой, как вырезание стапеля из фанеры, чтобы удерживать болты, и размещение сборки прямо над плитой во время укладки бетона.Для большей точности требуются гораздо более сложные методы. Брайан Лонг, суперинтендант Lindblad Construction, Джолиет, штат Иллинойс, специализируется на высокоточной установке анкерных болтов. Цель его компании — выполнять работу правильно, чтобы не предпринимать никаких действий после укладки бетона.

Лонг говорит, что длина анкерного болта тоже важна. Более короткие болты закрепить намного легче, чем более длинные. В любом случае, прежде чем начать работу в поле, Lindblad создает рабочие чертежи САПР для каждого из шаблонов, необходимых для проекта. Его производитель стали использует файлы САПР для управления станками при производстве чрезвычайно точных шаблонов из стального листа толщиной дюйма. Шаблоны удерживают анкерные болты, и обычно две или три пластины шаблона удерживают каждый узел анкера на месте.

Для этой сборки использовалась универсальная распорка для размещения анкерных болтов, и не было стальных шаблонов.

На строительной площадке сначала под плиту закладывают бетонные «грязевые коврики». Расположение на грязевых ковриках определяет положение шаблонов.Лонг говорит, что его компания нанимает геодезистов, которые используют теодолиты для определения осевых линий в обоих направлениях для шаблонов. С нанесением осевых линий на грязевые коврики рабочие могут использовать рулетку, чтобы разметить места шаблонов.

После того, как места отмечены, монтируются жесткие стальные рамы и прикручиваются болтами к грязевым матам, чтобы удерживать шаблоны в нужном положении и на нужной высоте. В зависимости от размера и сложности шаблона для сборки каркаса используется угловая или универсальная распорка.Последний шаг — проверка. Установив линии в верхней части плиты на метках центра шаблона, рабочие могут легко проверить правильность расположения.

Несмотря на то, что анкерные болты очень надежны при укладке бетона, Лонг говорит, что бригаде укладчиков говорят: «Не касайтесь анкерных болтов». При размещении идет постоянный контроль. Лонг добавляет, что полезно иметь одну и ту же конкретную бригаду для каждого размещения.

Процесс начинается с установки грязевых ковриков.Компоновка выполнена, и каркас для анкерных болтов прикручен к грязевым матам, чтобы не было движения во время укладки бетона.

Какие якоря использовать

Независимо от того, подготовили ли вы ровную ровную поверхность, залили нижний колонтитул или бетонную плиту. Вы должны каким-то образом закрепить свое здание. Если у вас есть бетон, вы можете использовать бетонные анкеры. Если вы решили использовать неулучшенный грунт, его необходимо выровнять, и для этого потребуется какой-либо тип анкера.Мы рекомендуем анкеры для мобильных домов.

ЯКОРЬ БЕТОННЫЙ

Анкерный стержень или анкерный болт — это стальной стержень, отлитый, установленный в бетоне или залитый в бетон и каменную кладку с целью прикрепления стальной конструкции к ее фундаменту, обеспечивая как устойчивость, так и предотвращая движение здания. Анкерные болты обычно предоставляются компанией, нанятой для укладки вашего бетона, и устанавливаются при закладке фундамента. Однако анкерные болты можно также установить после укладки бетона.На рынке представлены два типа анкерных болтов: клиновые анкеры и гнутые анкерные болты, и использование этих болтов зависит от потребностей здания. Клиновые анкерные болты состоят из прямого штифта с болтом вверху и используются, когда бетонный фундамент уже установлен. Эти анкерные болты вставляются в просверленные отверстия и расширяются на месте. Эти болты полагаются на трение окружающего бетона, чтобы оставаться на месте. Гнутые болты похожи на клиновые, но имеют на конце изогнутую L-образную деталь.Эти болты устанавливаются в фундамент во время заливки бетона, по этой причине они чрезвычайно устойчивы к ударам и идеально подходят для больших и тяжелых конструкций.

МОБИЛЬНЫЙ ДОМАШНИЙ ЯКОРЬ

Вы найдете анкеры для мобильных домов, подходящие для различных типов почвы. Шнековые анкеры (ввинчивающиеся анкеры) разработаны как для твердых, так и для мягких грунтов. Скальные анкеры или приводные анкеры позволяют прикреплять их к каменной или коралловой основе. Этот тип якоря также прикрепляется к земле с помощью перекрестных стальных кольев.

Шнековые анкеры могут быть установлены вручную, вставив металлический стержень в верхнюю часть анкера для увеличения усилия или с помощью приспособления, предназначенного для этой цели. Этот тип анкера необходимо вкрутить.
