Как крепить мауэрлат – варианты фиксации | САМ СТРОЙ строительный портал

Планируя осуществить заливку армопояса под мауэрлат, важно продумать размеры и характеристики крепежной системы. Мауэрлат– это промежуточный брус, через который стропильная система соединяется со стенами анкерами, шпильками или проволокой. После укладки мауэрлата важно надежно закрепить крышу дома. При изготовлении стен из ячеистых блоков следует продумать крепление мауэрлата к керамзитоблокам без армопояса, а также вместе с ним. Рассмотрим, как нужно установить мауэрлат, чтобы не разрушить пористый бетон. Ведь при неправильном креплении блоки могут растрескаться.

Как крепить мауэрлат – варианты фиксации

Строители в своем лексиконе используют термин «мауэрлат», имея в виду специальную раму, закрепленную на торцевой поверхности капитальных стен. Независимо от того, выполняется ли для возведения несущих стен кирпичная кладка или используются пористые блоки, обязательным элементом здания является мауэрлат. Его делают из швеллера или деревянных брусьев. Мауэрлат объединяет в общую схему кровельную конструкцию и коробку дома. Демпферная рама обеспечивает равномерное распределение нагрузок на стены и надежно соединяет кровельную ферму с коробкой.

Одним из элементов, без которого не обходится ни одна кровля является мауэрлат

В зависимости от того, какие материалы используются для строительства стен, применяются различные методы крепления мауэрлата:

установка мауэрлата на торцевую плоскость стен без заливки армированного пояса. Данный вариант крепления прочно позволяет закрепить опорный брус к поверхности газобетонной, кирпичной или керамзитобетонной стены. В процессе кладки верхнего уровня блоков между ними устанавливается проволока, которая продевается через отверстия в раме. Затем концы проволоки скручиваются;
монтаж мауэрлата на армированный пояс, сооруженный по периметру опорной поверхности коробки дома. Указанный метод используется для фиксации мауэрлата к стенам, построенным из кирпича или композитных блоков. Технология монтажа предусматривает заливку железобетонного пояса, в котором забетонированы куски арматуры диаметром 8-10 мм. Стальные стержни используются для фиксации мауэрлата.

Способ крепления силовой рамы указывается в проекте здания.

Крепление мауэрлата к керамзитоблокам без армопояса

Приняв решение использовать керамзитобетонные блоки для возведения стен здания, следует учитывать их нагрузочную способность. Пористый керамзитобетон не способен воспринимать значительные нагрузки. Однако при небольшой массе кровельной конструкции допускается установка мауэрлата на торцевую поверхность керамзитобетонных стен.

Для этого следует выполнить указанные действия:

Нарезать куски стальной проволоки.
Уложить проволоку между блоками верхних рядов кладки.
Завершить кладку, обеспечив выход свободных концов проволоки.
Уложить деревянный брус на поверхность керамзитобетонных стен.

Стянуть проволокой мауэрлат через предварительно выполненные отверстия.Прочность армопояса под мауэрлат напрямую зависит от того, какой будет его конструкция

Количество выполняемых связей должно соответствовать числу стропильных опор.

Все виды пористых бетонов отличаются недостаточно высокой прочностью. Это необходимо учитывать при выборе метода крепления. Рассмотрим далее, как закрепить мауэрлат к газобетону без армопояса.

Монтаж мауэрлата на газобетон без армопояса

Технология установки мауэрлата на поверхность газобетонных стен, не оборудованных армопоясом, аналогична методу крепления к блокам из керамзитобетона.

При выполнении работ следует обращать внимание на ряд моментов:

укладку катаной проволоки между газобетонными блоками за пару рядов до верха стены;
подбор длины проволочных отрезков для обеспечения надежной обвязки мауэрлата;
обеспечение горизонтальности верхней плоскости газобетона для укладки бруса;
соответствие участков закладки проволоки и мест фиксации общему количеству стропильных балок.

Проволочный крепеж надежно крепит опорный брус к газобетонным стенам.

Обеспечение прочности конструкции при фиксации мауэрлата с армопоясом

Для повышения надежности крепления мауэрлата и предотвращения деформации коробки здания сооружается армированный пояс.

Ширина армопояса, должна соответствовать ширине стены

Он позволяет решить ряд серьезных задач:

сформировать прочную горизонтальную основу по контуру газобетонных или кирпичных стен;
предотвратить локальное продавливание пористого бетона в местах крепления стропильных балок;
придать дополнительный запас жесткости газобетонной или керамзитоблочной коробке здания.

Выполняйте работы по сооружению армопояса в следующей очередности:

Смонтируйте опалубочную конструкцию по контуру коробки.
Соберите и установите внутри опалубки арматурный каркас.
Разместите и закрепите к арматуре резьбовые шпильки для крепления мауэрлата.
Обеспечьте чистоту резьбовой части шпилек после бетонирования с помощью полиэтилена или ветоши.
Произведите заливку опалубки бетонной смесью.
Выполните демонтаж элементов опалубки после твердения бетона.

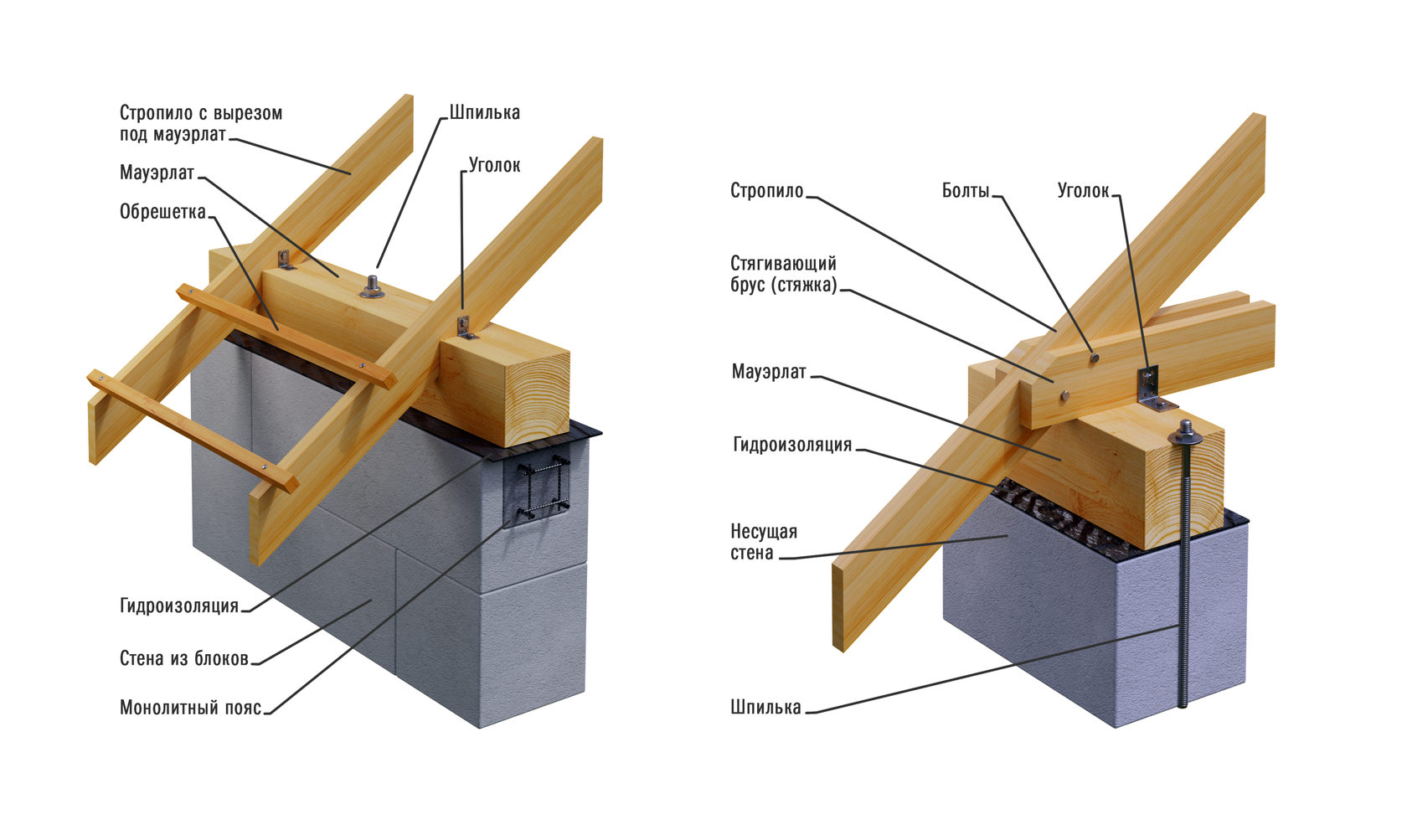

На застывший армопояс с резьбовыми шпильками несложно закрепить деревянный брус мауэрлата.

Как надежно зафиксировать мауэрлат – проверенные способы крепления стропил

При сооружении опорной конструкции для крепления кровли важно обеспечить надежность крепления брусьев.

Анкерный болт является распространенным крепежом

Используются следующие методы крепления стропил:

стальными уголками. Металлические элементы Г-образного сечения крепятся с противоположных плоскостей стропильных балок с помощью саморезов, обеспечивая надежное крепление с несущей рамой;
вязальной проволокой. После выполнения отжига проволока становится более мягкой и легко поддается деформации. При диаметре вязальной проволоки 0,5-0,6 мм обеспечивается надежность соединений элементов стропильной фермы;
выгнутыми скобами. Использование крепежных элементов П-образной формы позволяет надежно закрепить стропильные балки к опорному брусу. Скобы забиваются молотком и охватывают поверхность бруса;
металлическими пластинами. Стальной крепеж применяется при сборке стропильной конструкции, изготовленной из металлических профилей. Крепление осуществляется резьбовыми шпильками или саморезами по металлу;
металлическими кронштейнами. Применяются самостоятельно изготовленные кронштейны или покупные изделия. При толщине кронштейна не менее 2 мм обеспечивается надежность анкерного и саморезного крепления;
монтажной лентой. Это проверенный метод крепления, обеспечивающий необходимую жесткость фиксации. Данный способ не вызывает ослабления несущей конструкции в точках фиксации.

Выбор метода крепления осуществляется индивидуально. При этом необходимо учитывать конструктивные особенности здания, а также материалы, из которых изготовлены стены и стропильная ферма.

Для крепления мауэрлата к коробке строения используются следующие технологические приемы:

крепление отожженной проволокой;
монтаж с помощью резьбовых шпилек;

фиксация с использованием химических анкеров.

Некоторые мастера предпочитают осуществлять крепление мауэрлата к армопоясу с помощью шпилек

фиксация с использованием химических анкеров.Некоторые мастера предпочитают осуществлять крепление мауэрлата к армопоясу с помощью шпилек

Выбирая оптимальный способ крепления, следует учитывать ряд факторов:

габаритные размеры коробки здания;
конструкцию кровельной фермы;
массу стропильной конструкции;
материал стропильных балок.

Остановимся более детально на особенностях различных методов крепления.

Как выполняется надежная установка стропильной конструкции на проволоку?

Стальная проволока традиционно применяется для крепления мауэрлата. Это бюджетное решение, позволяющее надежно зафиксировать опорный брус. Крепление проволоки осуществляется на завершающем этапе возведения стен.

Для обеспечения крепления бруса следует выполнять ряд требований:

Нарезать из отожженной проволоки отрезки нужной длины.
Многократно скрутить проволоку и закрепить внутри кладки.
Запустить свободные отрезки проволочной петли через отверстия бруса.
Тщательно перекрутить проволоку, не допуская ее разрыва.

В участках связывания обеспечивается прочный прижим бруса к опорной поверхности коробки. При выполнении работ важно правильно рассчитать длину проволочных отрезков, позволяющую обеспечить плотный охват мауэрлата. Преимущества проволочного метода фиксации – легкость выполнения работ и незначительный уровень затрат.

Как видно сам мауэрлат и процесс его крепления являются очень важным

Крепление пояса под мауэрлат резьбовыми шпильками

С помощью шпилек, изогнутых под углом 90 градусов, выполняется надежная фиксация мауэрлата на верхнем уровне стены. На конце шпильки, предназначенном для крепления бруса, выполняется резьба М8-М10. Изогнутый конец крепежного элемента, имеющий гладкую поверхность, располагается внутри стенной кладки или в армопоясе. Длина загнутой части составляет 0,35-0,4 м.

Приняв решение крепить мауэрлат на резьбовые шпильки, обратите внимание на следующие моменты:

высоту расположения резьбовой части на расстоянии 0,3-0,4 м от верхнего уровня коробки;
интервал между резьбовыми шпильками, соответствующий расстоянию между стропильными балками;
надежную защиту резьбовой части шпилек с помощью малярного скотча или полиэтилена при бетонировании.

Крепление мауэрлата на резьбовые шпильки осуществляется с помощью гаек, под которые следует подложить шайбы увеличенного диаметра.

Фиксация несущего каркаса на газобетонную стену с использованием анкеров

Метод крепления с использованием стальных анкеров похож на способ фиксации резьбовыми шпильками. Монтаж крепежных элементов производится до заливки армированного пояса бетонным раствором.

При выполнении работ важно соблюдать ряд требований:

выполнить правильную разметку в брусе координат крепления;
соблюдать ровный шаг между стальными анкерами;
выполнять отверстия в брусе, соответствующие по диаметру резьбовой части.

По эффективности крепления данный способ более надежен, если сравнивать с использованием отожженной проволоки.

Как нужно установить мауэрлат – тонкости монтажа

При выполнении монтажных работ обратите внимание на следующие нюансы:

расположение мауэрлата на расстоянии 5 см от внешней плоскости стены;
крепление мауэрлатного бруса параллельно кровельному коньку;
обеспечение горизонтальности поверхности для монтажа бруса;
пропитку деревянного бруса антисептическим составом.

При стыковке брусьев мауэрлата следует соединять стыковые части металлическими скобами.

Подводим итоги

Для обеспечения прочности строений важно надежно закрепить мауэрлат. Технология позволяет выполнить крепление мауэрлата к керамзитоблокам без армопояса и на поверхность бетонного контура усиления. Для фиксации бруса используются различные технологические приемы. Необходимо ответственно подойти к выбору способа крепления для обеспечения надежной фиксации кровельной конструкции.

Крепление мауэрлата к армопоясу, установка шпилек, гидроизоляции, соединение мауэрлата и многое другое

Бывают 2 типа мауэрлата:

Перед креплением мауэрлата к армопоясу, нужно понимать что существует 2 типа крыш:
1 — Тип: это тот мауэрлат который не принимает на себя распорные нагрузки от стропил, как правило делается в том случае если крыша меньше 150м2 (как делается крепление мауэрлата можете посмотреть в следующей инструкцией)
2 — Тип: мауэрлат который принимает на себя распорные нагрузки, делается если крыша дома более 150м2, вот именно данному типу и посвящена данная инструкция.
Вы должны понимать, что будут ли на вашей кровле распорные нагрузки или нет, это зависит от узлов соединения стропил к мауэрлату и к коньку. Если Ваша кровля более 150м2 то крепления стропил нужно сделать так чтобы они передавали распорные нагрузки, как это сделать Вы можете посмотреть в нашей инструкции на данную тему. Далее мы Вам объясним как правильно произвести крепление мауэрлата к армопоясу, какое расстояние должно быть между шпильками, узлы соединения и многое другое.

1 Этап: крепления мауэрлата к армопоясу (смотрите 3D модель)

Соединять мауэрлат с армопоясом рекомендуем с помощью шпилек за ранее установленных в армопояс (диаметр шпилек 16мм, шаг шпилек от 600-800мм), также можно соединить и с помощью анкеров, но первый вариант намного лучше.
Здесь мы вам показали полное устройства армопояса под мауэрлат, далее переходим на следующею инструкцию: установка мауэрлата.

2 Этап: определяем какой толщины должен быть мауэрлат

Мауэрлат должен выдерживать нагрузку от всей кровли передаваемый стропилами, образую при этом единый жесткий каркас (как правильно его рассчитать смотрите в другой инструкции)

3й Этап: узлы соединения мауэрлата (смотрите 3D модель)

На этом этапе нам необходимо соединить мауэрлат в единую раму.

Для этого мы:
1 — Соединение мауэрлата в длину методом косого прируба.
Делаем разметку на мауэрлате, к примеру его размеры 150мм х 150мм
— Отметка 1 под углом уступ — 0,15H*150=23мм.

— Отметка 2 — 2H= 2*150=300мм и соединяем 2 уступа линией после чего делаем выборку по нашим разметкам.
Со вторым брусом делаем тоже самое семерично (более подробно смотрите на 3D модели выше).
Далее соединяем их одной шпилькой если она 16мм если шпилька 12 мм то можно и 2мя, также можно соединить гвоздями, их тут будет 5.
2 — Соединения на углах методом врубкой в пол дерева
— Отметка 1 по высоте 05H*150=75мм
— Отметка 2 по длине бруса 1H=150мм
На втором брусе делаем все семерично и производим выборку
Соединяем шпилькой – это будет шарнирное соединение
Соединение 4 или 5ю гвоздями – это будет жесткое соединение (более подробно смотрите на 3D модели выше).
С помощью такого соединения мауэрлата у Вас получится единая рама, которая будет принимать распорные нагрузки.
3 — Закрепляем мауэрлат к армопоясу с помощью шайбы и гайки.

Подведем итог:

Если Ваша кровля больше 150м2 то крепление стропил нужно делать так чтобы они передавали распорные нагрузки и исходя из этого необходимо чтобы у Вас был армапояс, после чего производим крепления мауэрлата к армопоясу, так чтобы получилась единая жесткая рама. Более подробно можете посмотреть на 3D модели.

Мауэрлат на газобетон без армопояса. Применение химических анкеров

Под химическим анкером подразумевается жидкая инжекционная масса, изготовленная на основе полимерной смолы, которая быстро застывает и прочно фиксирует металлические стержни в толще мауэрлата.

Преимуществом данного материала является отсутствие распирающего напряжения, поэтому хрупкий газобетон не разрушается. Если механические анкеры фиксируют детали за счет распирания дюбеля, то клеевой состав химического анкера заполняет поры газобетона и удерживает стержень неподвижно.

Процесс крепления жидких дюбелей выглядит так:

В газоблоке высверливают углубление для анкера. Размер углубления должен быть больше, чем под обычный анкерный болт.
Из ямки удаляют пыль и мусор, например, пылесосом.
В отверстие заливают клеевой состав.
Далее в клей вставляют металлический стержень с резьбой – шпилька М 12-14 или кусок арматуры.
Полная кристаллизация полимерного состава происходит за 1/3 часа, если температура среды выше 20 ℃.
Как только клей застынет, шпилька будет надежно зафиксирована. Примечательно, что такой крепеж прочнее, чем механический.

Установка мауэрлата для крыши на стену из газобетона с помощью жидких дюбелей имеет ряд несомненных преимуществ:

Крепление не утрачивает прочности в течение более 50 лет.
Благодаря полимерной структуре клея такой способ фиксации широко используется на краях стен, где есть риск раскалывания газоблока.
Химический анкер отличается хорошей химической устойчивостью.
Даже сырая погода и влажная поверхность стыкуемых элементов не препятствует монтажу данных креплений.
Установку мауэрлата крыши на газобетонные блоки можно осуществлять без заливки армопояса, так как надежность крепления химического анкера намного выше, чем у механического.
Химический состав анкера идеально сочетается с пористой структурой газоблоков.
Для установки жидких дюбелей требуются отверстия меньшей глубины, чем в случае с механическими анкерами – там глубина составляет 2-3 ряда.

Тем не менее, на установленных данным методом анкерах нельзя проводить сварочные работы – перегрев металлического стержня приведет к нарушениям в полимерной структуре материала, от чего он утратит прочность.

Армопояс под мауэрлат газобетон. Крепление к газобетону без армопояса

Газобетон — чрезвычайно хрупкий материал. Для успешной монтировки мауэрлата необходимо сделать на нем конструкцию из более крепкого материала. Можно использовать бетонные или кирпичные столбики.

Подобные опоры должны быть закреплены к самой стене, также очень желательно, чтобы анкер прошел сквозь опору и еще пару рядов газобетонных блоков. Явную привилегию стоит отдать химическому анкеру . Его особенность заключается в проклейке шпильки или арматуры на всю глубину отверстия, в то время как длина обычного механического анкера составляет 0,5 – 0,7 мм.

Важно знать, что при использовании химического анкера не стоит ничего приваривать к арматуре, ведь в процессе химический состав может перегореть и перестать работать.

Толщина стен должна обязательно быть достаточной для того, чтобы давать отпор боковому воздействию стропил. Потому, если стена слишком узкая, вышеописанная конструкция может не подойти. В таком случае придется устанавливать дополнительные горизонтальные балки, которые будут служить своеобразными «стяжками» и оберегать стропила от расхождения.

Если скомбинировать подобное решение с современными материалами, можно получить возможность не делать армированный пояс на газобетоне. Но, на наш субъективный взгляд, лучше не экономить на столь важном элементе в постройке здания любого предназначения.

Как сделать своими руками смотрите в

Подводим итоги

Итак, можно сделать вывод, что сооружение армированного пояса под мауэрлат является неотъемлемой частью строительства домов из газобетона и пенобетона, касательно же каменных стен он служит надежным помощником в укреплении здания.

Наиболее подходящее крепление мауэрлата к армопоясу — с помощью специальных шпилек, прикрепленных к металлическому каркасу. Работы с бетоном стоит проводить без перерывов, единожды. Мауэрлат стоит крепить через слой рубероида.

Комментариев: 0

При строительстве домов очень часто возникает вопрос о том, как закрепить каркас крыши к стенам, чтобы обеспечить не только обвязку стен и увеличить их прочность, а и распределить нагрузку по всему периметру стен.

Для этих целей специально создают армопояса и крепят к ним мауэрлат. Если соединения выполняются из одинакового материала, то проблем с выполнением армированного пояса и крепления к нему бруса для установки стропил не возникает. Однако для домов из камня и пенобетонов эту задачу решить не так просто. Для этого создают специальные обвязки стен на основе железобетонного каркаса, к которым крепят мауэрлат, выполненный из деревянных балок или металлических швеллеров. При этом учитывается разнородность и особые механические свойства материалов, чтобы достичь максимальной жесткости конструкции.

Поэтому применяют надежные способы креплений, в зависимости от толщины стен, площади крыши и ветровых нагрузок. необходимо изготовить в виде монолитной конструкции, внутрь которой закрепить прочные штыри.

Крыша без мауэрлата. Нужен ли мауэрлат?

Этот вопрос я как-то опустил при написании статьи про балки и как позже выяснилось — зря! Давайте разберемся что к чему.

Вообще у мауэрлата два основных предназначения.

Первое — это принимать на себя нагрузку от балок и равномерно распределять ее на стену. А во втором случае — передавать нагрузки от «распора» стропил. Это при строительстве простой крыши, когда стропила сверху упираются друг в друга, а низ врубается в мауэрлат, и нет никаких дополнительных схваток и затяжек. В общем, не мой случай. Поэтому рассматриваю здесь первое предназначение мауэрлата.

Масса у крыши огромная! Необходимо учесть все: балки перекрытия, всю стропильную систему, потолок, утеплитель, обрешетку, саму кровлю, массу хлама, который будет храниться на чердаке, снег на этой кровле. В общем, набегает прилично, и все это давит точечно на мой газосиликат, пытается его продавить и разрушить.

Когда я начинал строить крышу, то грубо прикинул, что к чему.

Итак:

8 кубов леса (масса сухой сосны 650-700 кг) — 5600 кг;
около 70 листов OSB (примерно по 16 кг каждый) — 1120 кг;
мягкая кровля 210 квадратных метров (масса одного квадрата кровли 8,5 кг) — 1615 кг;
утеплитель 22 куба (по 37 кг) — 814 кг
снеговая нагрузка по СНиП 2.01.07-85 — 31860 кг

Тут, думаю, стоит немного разобраться. Ищем СНиП любым поисковиком. Ссылку не из-за вредности не привожу, а из-за того, что сегодня по ссылке СНиП, а завтра неизвестно что. В пункте 5.2 СНиП сказано: расчетное значение веса снегового покрова Sg на 1 м²горизонтальной поверхности земли следует принимать в зависимости от снегового района Российской Федерации. Это не площадь кровли, а площадь горизонтальной поверхности крыши. Другими словами это площадь земли, которую накрывает крыша. К примеру, если накрыть крышей 100 м²площади

и сделать двухскатную кровлю под углом 60 градусов, то площадь кровли увеличится ровно в 2 раза, а площадь горизонтальной поверхности земли под этой крышей как была 100 квадратов, так и останется.

И снега на эту кровлю упадет как на 100 квадратов земли. С этим вроде разобрались.

Размеры моего дома 12х13,5, крыша выступает на 30 см с каждой стороны. Горизонтальная поверхность получается 12,6х14,1=177м². По карте номер 1 (Районирование территории Российской Федерации по расчетному значению веса снегового покрова земли) ищем свой населенный пункт, выясняем снеговой район,

подставляем в табличку.

Цифра в скобках, в моем случае 180, нам и укажет нагрузку на 1 м². Умножаем 177х180, получаем почти 32 тонны. Если все сложить (и снег и крышу), получается внушительная махина — в 41 тонну весом!!! Бедные мои блоки…

Смотрим на картинку и считаем точки, где балка лежит на блоке. Я насчитал 126 точек.

Блок у нас имеет ширину 20 см, ширина балки 5 см. Умножаем одно на другое, получаем площадь одной точки в 100 см². Делим 41000 кг на количество точек, получаем 325 кг давит на каждую точку или 3,25 кг на см².

Выясняем предел прочности на сжатие материала. В моем случае, по заверению производителя, разрушение наступает при нагрузке 27 кг/см², что, согласитесь, намного больше, чем 3,25? Именно по этой причине я и решил, что мне мауэрлат не нужен.

Источник: https://otoplen-dom.ru/novosti/kak-krepit-mauerlat-k-gazobetonu-osobennosti-krepleniya-mauerlata-k-gazobetonu-bez

Видео крепление мауэрлата к газобетону без армопояса! Часть 2

Нужен ли мауэрлат если есть армопояс

Как сделать армопояс под мауэрлат и нужен ли он вообще

Содержание:

Для того, чтобы мауэрлат крепко держался на месте установки, его лучше всего оснастить армопоясом. В таком случае конструкция становится более жесткой и прочной, и может использоваться, как усиленная опора.

Зачем нужен армопояс, нужен ли он под крышу

Роль данного армирования для достижения общей прочности здания сложно переоценить. Вначале нужно разобраться, для чего именно используют армопояс под мауэрлат.

Любое здание подвергается целому ряду нагрузок:

Вертикальные. Их создает кровля своим весом, а также такие атмосферные явления, как снег, ветер и дождь.
Распорные. Их провоцируют опирающиеся на стену стропилины. Такая нагрузка действует на раздвижение здания, возрастая по мере того, как увеличивается кровельная нагрузка.

Определенные современные материалы весьма плохо воспринимают точечное воздействие, которое их разрушает. К ним можно отнести керамзитобетонные стены, для которых обустройство армопояса под крышу является необходимой мерой. Поэтому при возведении зданий из подобных материалов наличие подобной конструкции является естественной деталью. Однако бывают ситуации, когда возникают трудности с ее монтажом. В таких случаях мауэрлат на пеноблоки или керамзитоблоки крепится химическими анкерами.

Причины такого подхода могут быть следующими:

Сверление отверстий для шпилек в ячеистых блоках может провоцировать их разрушение или появление трещин.
Висячими стропилами создается разная нагрузка по целому ряду направлений: это может привести к разъезжанию блоков, а также деформации стен и крыши.

При непосредственной укладке стропилин на пенобетонные блоки требуется идеальное положение уровня кровли. В противном случае из-за возникающей точечной нагрузки пеноблоки могут претерпевать различного рода разрушения. Во избежание подобных явлений мауэрлат принято оснащать армопоясом.

Кирпичные стены имеют высокую механическую прочность. Мауэрлат на них крепится обычными анкерами и закладными элементами. Исключение составляют лишь регионы, где наблюдается сейсмическая активность: там вопрос, нужен ли армопояс под крышу, обычно не стоит. Наличие армопояса под мауэрлат в таком случае обязательно и для кирпичных зданий.

Предназначение армирующего пояса на практике сводится к следующим функциям:

Стены не деформируются в случае подвижек грунта, или, когда происходит его неравномерная усадка. Параметры здания сохраняются в исходных пределах.
Способствует выравниванию стен по горизонтали, исправлению погрешность при их укладке.
Конструкция становится более жесткой.
Все возникающие на несущих стенах нагрузки получают равномерное распределение.
Хорошая механическая прочность армирующего пояса позволяет применять его для надежной фиксации наиболее важных элементов, в том числе и мауэрлата.

Параметры и особенности армирующего пояса под мауэрлат

Чтобы конструкция была прочной, нужно тщательно рассчитать размеры армопояса под мауэрлат:

За высоту для армирующего пояса обычно берут 20 см (не менее 15 см). Она однозначно не должен превышать ширину стены.
Ширина стены и пояса по возможности должны совпасть.
При вычислении длины измеряют расстояние до нужных стен.
Сечение конструкции должно быть не менее, чем 25х25 см.

Очень важно, чтобы пояс был сплошным, с одинаковыми показателями прочности отдельных составных участков. Монолитный пояс под мауэрлат удобнее всего изготовить из бетона. Его заливка должна выполняться в один заход, с вставкой внутрь арматуры. Ее диаметр должен быть не менее 10 мм: отдельные элементы прочно скрепляются и перевязываются. Армопояс из кирпича под мауэрлат применяется довольно редко.

Параметры армопояса для керамзитобетонных блоков ориентированы на их толщину. Для наглядности лучше рассмотреть пример расчета данных конструкций. Как гласит СниП, толщина армирующего слоя выполняет на 1/3 уже, чем несущая стена. Поэтому, если взять за толщину стены показатель 40 см, то 1/3 от нее будет равняться 133 мм: минимальное значение толщины армопояса в таком случае будет 300 мм (если округлить цифру 267).

В результате стена толщиной 400 мм будет иметь размер внутренней части U-образного блока в пределах 300 мм, который также будет играть роль опалубки. На кирпичных стенах наружную опалубку делают в полкирпича, а для изготовления внутренней используются доски.

Установка опалубки

Для этого могут использовать несколько методов:

Из деревянных досок или плит. Их фиксация на стены осуществляется при помощи брусков, с креплением сверху. При разборе опалубки проводится демонтаж верхних частей: нижние элементы оставляются внутри заливки.
С помощью боковых упоров.
U-образные блоки. Для того, чтобы пояс был сплошным, блоки подрезают по углам дома.
По наружной стороне стены можно уложить 100-миллиметровые блоки в один ряд. По внутренней стороне прокладывается несколько рядов кирпичей, уложенных на ребро, или досок.
При помощи рабочих продольных стержней диаметром 10-12 мм. Их должно быть не менее 4 шт.
Промежуточными перемычками, обустраиваемыми арматурными хомутами. Диаметр изделий – 6-8 мм, с шагом размещения 20-40 см. Использовать большой шаг не рекомендуется, так как рабочие стержни во время заливки бетона могут смещаться. Как результат, нарушается целостность армирующего пояса.
Скрепленной вязальной проволокой. Соединение сваркой запрещается, так как это приводит к ослаблению арматуры и делает конструкцию подверженной коррозии.
Резьбовыми шпильками. Ими оснащаются отверстия, которые заранее просверливаются в опалубке. Диаметр шпильки должен быть несколько меньше внутреннего сечения трубки. При размещении шпильки внутри трубки нужно добиться прохождения ее концов в заранее изготовленные отверстия. Все изделие затягивают при помощи гаек, используя большие шайбы в качестве прокладок. Внутри бетонного монолита должны остаться только трубки. Чтобы этого достичь, после заливания и предварительного застывания армопояса проводится выкручивание гаек, демонтаж опалубки, выбивание шпилек.

Важно взять во внимание потребность утепления стены напротив армопояса, особенно, если опалубку делают из досок. Таким образом исключается риск промерзание бетона в зимнее время. Для ориентации верхнего края опалубки выбирается строго горизонтальная плоскость и водяной уровень.

Что касается укладки сетки, то на углах и на участках сопряжения она подвергается дополнительному армированию при помощи изогнутой арматуры. Рекомендуемый размер перехлеста – 300-400 мм. Подобное армирование лучше всего провести композитной арматурой, которая и дешевле, и легче. Кроме того, такие изделия не гниют, не ржавеют, обладают большей прочностью на разрыв и просты в работе.

Заливка армопояса

Чтобы конструкция была максимально прочной, заливку необходимо провести в один прием. Для этого используется бетон марки не менее М200. Обычно требуется заливать значительную массу раствора, поэтому лучше всего заранее подготовить бетононасос.

При самостоятельном приготовлении раствора берется одна часть цемента М400, три части мытого песка и три части щебенки. Опалубку можно разбирать через 4-5 дней после заливки; полное созревание бетона наступает через 3-4 недели.

Заливая бетон, следует придерживаться таких рекомендаций:

Без образования внутренних пустот не обойтись. Для их удаления применяют проштыковку раствора с помощью арматуры, или методом вибрации.
Бетон важно увлажнять. Таким образом он становится прочнее. Данная процедура проводится каждый день, пока бетон застывает.

Крепление мауэрлата к армопоясу

Перед тем, как крепить мауэрлат к армопоясу, во избежание загнивания или возгорания опорного бруса его обрабатывают специальными пропитками. Для достижения монолитности мауэрлата для его сращивания применяются прямые замки или косые прирубки.

Само же крепление мауэрлата к армопоясу осуществляется следующим образом:

Опорный брус оснащают отверстиями.
Насадка мауэрлата осуществляется посредством шпилек или анкеров.
В процессе монтажа необходимо пройти сквозь слой рубероида.
Для крепления используются большие шайбы и гайки.
Затяжку рекомендуется страховать с помощью контргаек.
Чтобы срезать торчащие детали, применяют болгарку.

Закладные шпильки

Иногда, чтобы крепить мауэрлат, на армопоясе заранее устанавливаются шпильки диаметром от 12 мм, выступающие над мауэрлатом на 3-4 см. Шаг установки таких шпилек – 100 см: их крепят на хомуты вязальной проволокой.

Что касается вопроса о целесообразности изготовления мауэрлата при наличии армирующего пояса, то действительно, теоретически стропилины могут фиксироваться на пояс. Однако на практике это потребует значительного количества дополнительных мероприятий. Так что намного проще пойти традиционным путем использования армированного пояса под мауэрлат.

Армопояс под мауэрлат: назначение, размеры и характеристики

Назначение и функции
Размеры и характеристики
Технология сооружения армпояса

Монтирование опалубки
Установка арматурного каркаса

Как залить армопояс под мауэрлат

На что нужно обратить внимание при заливке бетона?

Варианты крепления мауэрлата к армопоясу: анкерами, шпильками и другие

Мауэрлат, своеобразный «посредник» между зданием и крышей, выполняет неоценимую по важности роль в вопросе надежности и прочности конструкции. Поэтому его проектированию и устройству уделяется самое пристальное внимание.

Профессионалы, как правило, рекомендуют устройство армопояса под мауэрлат, благодаря которому последний не сдвигается с места. Армопояс под маэурлат способствует увеличению жесткости конструкции и позволяет использовать ее в качестве усиленной опоры.

Назначение и функции ↑

Подобное армирование является достаточно важным этапом в процессе возведения здания. Для начала, разберем для чего нужна установка армированного пояса.

На строение воздействуют различные усилия:

вертикальное, создаваемое весом кровли, а также внешними воздействиями типа снега, ветра и другими;
при опирании стропил на стену возникает распорное усилие, в результате которого стены здания стремятся раздвинуться. При этом распорная нагрузка растет по мере увеличения усилий на кровлю.

Для некоторых современных стройматериалов точечная нагрузка вполне может оказаться разрушительной. Поэтому для них, в частности, керамзитобетонных стен, армопояс под мауэрлат – крайняя необходимость. Таким образом, вопрос, нужен ли армопояс под мауэрлат на стенах из подобных материалов, имеет однозначный ответ.

На заметку

В тех редких случаях, если выполнить армирование невозможно, крепление мауэрлата к керамзитоблокам, пеноблоку без армопояса выполняют посредством химических анкеров.

Действительно,

в процессе сверления отверстий под шпильки ячеистые блоки могут под воздействием точечной нагрузки потрескаться либо лопнуть;
распорное усилие от висячих стропил создает разную нагрузку с различных сторон, в результате чего блоки могут начать разъезжаться, а крыша, как и стены – деформироваться;
если стропила расположить непосредственно на газобетон, то даже небольшое отклонение уровня кровли от расчетного приводит к возникновению точечной нагрузки с возможными последствиями для пеноблоков. Укладка мауэрлата на армопояс предупредит возникающие при строительстве осложнения.

Что же касается стен из кирпича, то они имеют превосходную механическую прочность. Для устройства мурлата в этом случае вполне достаточно использовать анкеры или закладные элементы. Тем не менее в регионах с сейсмической активностью при строительстве домов рекомендуется устанавливать армопояс под мауэрлат из кирпича.

Армированный пояс на практике выполняет следующие функции:

Не допускает деформации стен при подвижках почвы либо в случае их неравномерной усадки, сохраняя тем самым строгую геометрию строения.
Позволяет выровнять конструкцию стен по горизонтальной плоскости, исправить погрешности при кладке.
Придает дополнительную жесткость.
Равномерно распределяют любую возникшую нагрузку несущих стен.
Благодаря механической прочности, он допускает надежное крепление всех важных конструкций, включая мауэрлат.

Размеры и характеристики ↑

Чтобы обеспечить прочность и надежность конструкции, необходимо правильно подобрать размеры армопояса под мауэрлат:

высота армопояса под мауэрлат, как правило, составляет 20 см (минимум 15), но в любом случае не больше, чем ширина стены;
ширина – максимально приближена к ширине стены;
длина – к соответствующим стенам;
минимальное сечение – 250 на 250 мм.

При этом необходимо добиться непрерывности конструкции. Нужно также учесть, что она должна иметь по возможности одинаковую прочность. Бетонный пояс делают монолитным. Заливку армопояса под мауэрлат выполняют за раз, а внутрь вставляют армирующий слой. Металлическую арматуру подбирают диаметром не меньше 10 мм, прочно скрепляют и перевязывают между собой.

Размер армопояса для керамзитобетонных блоков под мауэрлат зависит от толщины использованных блоков. Проведем небольшой расчет для подобных конструкций. Согласно СниП, армирующий пояс выполняют уже несущей стены примерно на треть ее толщины. Поэтому, если допустить, что стена имеет толщину в 40 см (его одна треть составляет 133 мм), тогда армпояс не может быть уже 300 мм ( округленное значение 267 ). Таким образом, при стене в 400 мм 300 придутся на внутреннюю часть U-образного блока, который служит опалубкой, а снаружи блоков по 80 и 20 мм.

Если стена кирпичная, то внешняя опалубка выстраивается в полкирпича, внутренняя же из досок.

Технология сооружения армпояса ↑

Монтирование опалубки ↑

Опалубку можно делать различными способами, используя:

деревянные доски (плиты): их крепят к стене, используя бруски, и так же закрепляют сверху. Когда опалубку разбирают, то верхние из них вынимают. Что же касается нижних брусков, то они так и остаются в монолитной заливке.
боковые упоры;
резьбовые шпильки. Их устанавливают в отверстия, заранее просверленные в опалубке. Вырезаются трубки следующих размеров:

соотношение диаметров трубки и шпильки следующие: внутренний первого немного превышает внешний второго,
долина и ширина армопояса должны быть равны.

Далее, шпильку размещают внутрь трубки таким образом, чтобы ее концы выходили через предварительно подготовленные отверстия. Всю конструкцию затягивают гайками, подложив большие шайбы. В монолитном бетоне в итоге должны остаться только трубки. Для этого, выполнив заливку армопояса бетоном, дают ему предварительного застыть. Далее, необходимо

открутить гайки,
разобрать опалубку,
выбить шпильки;

способ с U-образными блоками. Чтобы обеспечить монолитность пояса, их необходимо подрезать по углам здания;
с внешней стороны стены прокладывают ряд из 10-сантиметровых блоков, а внутри – несколько рядов кирпича, уложенного на ребро, или заменить их на доски.

Внимание!

Необходимо учесть, что стена на уровне армопояса требует утепления, особенно в случае опалубки из досок, поскольку бетон может зимой промерзнуть.

Верхний край опалубка выставляют строго в горизонтальной плоскости при помощи водяного уровня.

Установка арматурного каркаса ↑

Сетка из арматуры представляет собой:

рабочие продольные стержни Ø 10–12 в количестве самое меньшее четырех штук;
промежуточные перемычки в виде хомутов из арматуры диаметром от шести до восьми миллиметров, размещенные с шагом в 200–400 мм.

Внимание!

Использование чрезмерно большого шага при размещении хомутов чревато смещением рабочих стержней при бетонировании, а это, в свою очередь, нарушит впоследствии правильную работу армпояса.

вязальную проволоку, которая их скрепляет. Следует отметить, что для соединения нельзя использовать сварку, поскольку она, с одной стороны, ослабляет арматуру, а с другой – создаются благоприятные условия для коррозии в этих местах.

В местах сопряжения и по углам стен сетку дополнительно армируют, чтобы прибавить жесткости этим участкам. Для этих целей используют загнутую арматуру и заводят на каждую из сторон на 300–400 мм.

Как залить армопояс под мауэрлат ↑

Максимальной прочности конструкции добиваются единовременной непрерывной заливкой из бетона марки, не меньшей чем М200. Объем подобных работ, как правило, значительный, поэтому лучше заливать готовый бетон, используя бетононасос, непосредственно в опалубку.

Однако, если такой возможности нет, бетон можно приготовить самому. Чтобы обеспечить соответствующие характеристики заливки, берут:

цемент М400 – 1 ч.;
мытый песок – 3 ч.;
щебень – 3 ч.

Опалубку снимают примерно дней через четыре-пять, но полного созревания бетон достигает в течение нескольких недель.

На что нужно обратить внимание при заливке бетона? ↑

Во-первых, на пустоты, которые, так или иначе, образуются в процессе заливки. Их удаляют либо проштыковав бетонную смесь арматурой или провибрировав ее с шагом около 1 м.
Во-вторых, на важность увлажнения бетона. Не все знают, что за счет этой процедуры повышается прочность бетона. Рекомендуется проводить увлажнение ежедневно.

Варианты крепления мауэрлата к армопоясу: анкерами, шпильками и другие ↑

Опорный брус перед креплением необходимо обработать,чтобы обезопасить его от загнивания и воспламенения. Чтобы мауэрлат получился монолитным, его сращивают специальным образом – либо прямым замком, либо косым прирубом. Что же касается того, как крепить мауэрлат к армопоясу, то наиболее распространенные способы используют следующую схему:

в самом опорном брусе просверливают отверстия;
мауэрлат насаживают на шпильки или анкера;
монтаж выполняют через слой рубероида;
крепеж производят посредством большой шайбы и гайки;
после затяжки желательно подстраховать соединения контргайками;
остатки торчащих элементов срезают болгаркой.

как крепить мауэрлат на армпояс

Монтаж закладных шпилек ↑

К примеру, для последующего крепления мауэрлата армпояс оснащают шпильками с минимальным диаметром в 12 мм. Они должны выступать выше высоты мауэрлата на 30–40 мм. Шпильки устанавливают с шагом в 100 см и крепят к хомутам, используя вязальную проволоку.

Совет

Нередко возникает вопрос, а нужен ли мауэрлат если есть армопояс, неужели невозможно крепить стропила прямо на него. Формально, возможно, наличие опорного бруса в этом случае не всегда обязательною. Однако, перечень требуемых работ при этом сильно увеличивается, что значительно усложняет ход работ. Несомненно, выполнить работы качественнее и проще можно только воспользовавшись традиционным способом устройства крыши, а именно с мауэрлатом.

Как заливают армпояс под мауэрлат на практике, подробнее на видео:

Необходим ли армопояс под Мауэрлат, блог застройщика ГК Кристалл

Самым незаменимым составляющим возведения кровли любого здания является мауэрлат. Он выступает в роли соединителя между крышей и стенами здания. При проектировании ему уделяется львиная доля внимания из-за полезных функций, которые он выполняет.

Для чего служит мауэрлат? Он выдерживает на себе всю тяжесть, которая находится в том месте, где опираются стропила. Основной ролью мауэрлата является равнораспределение тяжести от стропил и передача ее на стены сооружения.

Система стропил закрепляется на мауэрлате, а он крепится к капитальным стенам здания. Поэтому еще одна основная роль заключается в фиксации крыши к зданию. Мауэрлат в основном делают из дерева, но бывает и так, система стропил металлическая, тогда мауэрлат изготавливают из тавровой балки или швеллера.

Нужно ли сооружение армированного пояса? Да, обязательно. Кровля дает на сооружение несколько видов нагрузок: вертикальную, которая основывается на весе всей крыши, а также на погодных условиях (ветер, обильные снегопады и землетрясения). И распорную нагрузку. Она возникает в тот момент, когда стропила начинают давить на стены дома, как бы стремясь раздавить их.

Современные материалы для строительства, такие, как газобетон или блоки из керамзита, имеют свои преимущества, но и от их недостатков никто не застрахован. Это недостаточный уровень жесткости для закрепления мауэрлата. Тяжесть на такие стройматериалы действует губительно. Поэтому использование армированного пояса является не просто прихотью, а необходимостью.

Стены, построенные из кирпича, имеют достаточный запас прочности и могут переносить большие тяжести. К таким кирпичным стенам смело прикрепляется мауэрлат с помощью шурупов с металлической насадкой или других креплений. Но мастера с опытом советуют даже на кирпичных стенах сооружать армированный пояс. Это относится к областям, где наблюдаются землетрясения.

Армопояс под мауэрлат в доме из газобетона: пошаговая инструкция

Как строительный кладочный материал газобетон приобрел известность только в последние десятилетия. Благодаря уникальным физическим и эксплуатационным характеристикам этот материал внес значительные корректировки в традиционные строительные технологии. Эти изменения касаются и обустройства стропильной системы.

Армопояс под мауэрлат в доме из газобетона

Стропильные ноги могут опираться только на армопояс. По своим физическим параметрам он должен гарантировать прочность и устойчивость конструкции.
Армирующий пояс обязательно заливать под все межэтажные и потолочные перекрытия. Ни железобетонные плиты, ни балки перекрытия не могут лежать непосредственно на газобетонных блоках.
Категорически запрещается фиксировать в блоках шпильки крепления мауэрлата или иных несущих конструктивных элементов стропильной системы. Они могут быть только в бетонной ленте.

Такие жесткие требования вызваны очень низкими механическими показателями блоков из газобетона.

Газобетон не отличается высокими показателями механической прочности

Особенности газобетонных блоков

На всех технических характеристиках останавливаться не стоит, на технологию строительства стропильной системы влияют только три из них. Причем они взаимосвязаны между собой и не могут существовать отдельно друг от друга. Имеется в виду теплопроводность, плотность и физическая прочность.

Низкая теплопроводность – самое главное преимущество материала, тем более в наши дни, когда стоимость энергоносителей постоянно увеличивается. Современные затраты на содержание сооружений в зимний период времени составляют большие суммы даже для очень обеспеченных соотечественников. В связи с этим пеноблоки считаются оптимальным кладочным материалом для строительства энергоэкономных домов.

Пеноблоки считаются оптимальным кладочным материалом для строительства энергоэкономных домов

Низкую теплопроводность имеют только те материалы, у которых невысокая удельная плотность. Воздух считается самым эффективным теплоизолятором, чем его больше, тем меньше потери энергии. Соответственно, чем больше воздушных камер, тем эффективнее теплосбережение, тем лучше по этому параметру кладка.

Но чем больше воздуха – тем ниже прочность. Как следствие – пеноблоки не могут выдерживать больших механических нагрузок, особенно разнонаправленных ударных. Среди существующих кладочных материалов прочность газоблоков самая низкая. Все нагруженные конструкции должны иметь максимальную площадь упора, только таким способом удается уменьшать точечные значения усилий и повышать надежность и устойчивость строений.

Пеноблоки не могут выдерживать больших механических нагрузок

Именно эти звенья: низкая теплопроводность – небольшой вес – недостаточная механическая прочность требуют обязательного использования под мауэрлат специального армирующего пояса.

Два способа заливки армопояса

Есть два совершенно различных метода заливки армирующего пояса, каждый из них имеет свои сильные и слабые стороны.

Метод заливки армопоясаКраткое описание, преимущества и проблемы

В специальные U-блоки

Одновременно с обыкновенными блоками компании выпускают специальные элементы, в том числе и U-блоки. Они имеют внутри пустоты, в которые заливается бетон для армирующего пояса. Такие элементы применяются вместо традиционной разборной опалубки. Преимущества специальных блоков – намного ускоряется и упрощается процесс изготовления армирующего пояса. Недостатки: работать надо очень осторожно из-за хрупкости тонких боковых стенок, уменьшается ширина нижнего основания армопояса. Что касается стоимости производства работ, то она почти одинакова во всех вариантах. Но с учетом цены потерянного времени специальные блоки считаются экономически выгодными.

В деревянную опалубку

Традиционный метод изготовления различных бетонных конструкций, не только армопояса. Для опалубки необходимы строганные доски толщиной не менее 25 мм, рейки, метизы и прочие материалы для создания надежной конструкции. Установка опалубки требует не только много времени, но и специальных практических знаний исполнителей. После застывания армирующего пояса деревянную конструкцию необходимо демонтировать. Это все недостатки, единственное преимущество традиционного метода – увеличивается эффективная ширина армопояса. Окончательное решение должен принимать профессиональный архитектор на сновании расчета максимальных нагрузок.

U-образные газобетонные блоки

Для изготовления армопояса требуется строительная арматура периодического профиля диаметром 6–8 мм, мягкая железная проволока и бетон.

Арматура строительная

Пошаговая инструкция по установке армирующего пояса

Исходные данные. Бетон заливается в специальные U-блоки, армирование из прутков Ø 6 мм, для анкеров использованы оцинкованные стальные шпильки. Изготовление армирующего пояса состоит из нескольких этапов, каждый из них оказывает большое влияние на конечные результаты.

Кладка специальных блоков для опалубки

Шаг 1. Поднимите U-блоки на фасадные стены. Для облегчения работ рекомендуется сразу их раскладывать по периметру здания, так потом намного быстрее делается кладка. Поднимайте блоки очень осторожно, помните, что тонкие стенки отламываются даже от несильного удара.

Блоки нужно поднять настены

Шаг 2. Приступайте к кладке последнего ряда фасадных стен из специальных блоков. Работы ничем не отличаются от алгоритма обыкновенной кладки, постоянно надо контролировать положение блоков при помощи пузырчатого уровня. Толщина раствора примерно один сантиметр.

Кладка блоков

Раствор должен готовиться только из просеянного песка, наличие небольших камешков в массе категорически запрещается.

Если целый блок не помещается в ряд, то его следует отпилить. Делается это простой ножовкой по дереву с мелкими зубьями.

Блок можно отпилить ножовкой

Практический совет. Еще перед началом кладочных работ нужно изготовить простейшее приспособления для отпиливания пеноблоков.

Такое приспособление значительно облегчает процесс подгонки блоков по размерам. Срез не только ровный, но и всегда под прямым углом, а это очень важно во время кладки стены.

Шаг 3. Установите на место отрезанный кусок, при необходимости подравняйте его плоскости и подкорректируйте размеры.

Шаг 4. Соедините угол кладки под армопояс. В этом месте один блок имеет открытую наружу канавку, с перпендикулярной стороны он наоборот, закрыт. Для исправления положения надо отпилить часть блока, закрывающую соединение и вставить ее в торец стены.

Отпиливание части блока

Киянкой выбивают отпиленную часть

Часть блока вставляют в торец блока

Таким способом выложите весь ряд блоков по периметру дома, оставьте его на сутки для схватывания раствора.

Ряд блоков по периметру дома

Ряд блоков, вид снаружи

Время терять не нужно, пока стена застывает, займитесь изготовлением армирующего пояса из металлических прутков и креплением шпилек в блоках.

Подготовка арматуры

Стандартная длина арматуры 6 м, для изготовления каркаса требуется четыре прутка. Подсчитайте общее количество метража и купите металл.

Арматура

Шаг 1. Согните все прутки под прямым углом посредине длины. Поднимите их на дом, примерно разложите по периметру здания.

Шаг 2. Сделайте каркасы армирующего пояса, сторона квадрата 10×10 см. Это значение можно изменять в зависимости от размеров U-блока.

Квадрат из арматуры

Важно. Во время определения размеров каркаса пояса надо иметь в виду, что прутки со всех сторон должны заливаться слоем бетона толщиной не менее двух сантиметров. Если арматура касается стенок блока, то она не усиливает пояс.

Каркас из арматуры легче делать, если в качестве шаблона использовать ячейки металлической сетки с размерами 10×10 см. Надо вырезать такие ячейки, при этом оставить длинными концами на углах. Арматура прижимается к ним и фиксируется проволокой.

Шаг 3. Уложите арматурный каркас в канавки блоков, проверьте положение конструкции.

Укладка арматурного каркаса

При помощи кусочков блоков или специальных пластиковых захватов сделайте нужные зазоры со всех сторон, в том числе и снизу.

Армокаркас

Если не хватает длины каркаса, то сращивайте его кусками прутков, фиксировать элементы можно обыкновенными пластиковыми хомутами.

Сращивание прутков

Шаг 4. Установите металлические шпильки для крепления мауэрлата. Рекомендуется использовать шпильки М16, длина каждой примерно 33 см. Но можно брать элемент и меньшего диаметра, все зависит от размеров крыши и возможных нагрузок на мауэрлат.

Примерная схема расположения элементов

Длина шпилек должна учитывать следующие требования:

заглубление в газоблок не менее 5 см;
толщина армопояса не менее 15 см;
толщина мауэрлата 10–15 см;
высота резьбы для гайки примерно 3 см.

Практический совет. Во время разметки мест установки шпилек надо предусматривать положение стропильных ног. Стропилины не должны ложиться на них, в противном случае деревянные элементы придется подрезать. Это не только отнимает лишнее время, но и негативно влияет на устойчивость конструкции.

Установка шпилек делается в следующем порядке.

По противоположным углам стены вбейте обыкновенные гвозди, натяните между ними веревку. Добейтесь, чтобы веревка располагалась точно на линии симметрии блоков.
Сделайте метки расположения шпилек с учетом вышеизложенных замечаний.
Перьевым сверлом высверлите отверстия. Пеноблоки имеют настолько низкую прочность, что перьевое сверло без проблем справляется с задачей. Глубина отверстий пять-шесть сантиметров. Держите дрель ровно в вертикальном положении, это очень важно для дальнейших работ.
Высверливание отверстий
Вставьте в отверстия шпильки, проверьте их положение. Для увеличения прочности фиксации рекомендуется на них накрутить гайки, они имеют большой диаметр и намного повышают надежность крепления.
Вкручивание шпильки
Накручивание гайки

В процессе заливки пояса бетоном нужно постоянно проверять положение шпилек.

Теперь наступает третий этап изготовления армирующего пояса.

Практический совет. Если в дальнейшем планируется строительство около дома террасы, то опытные мастера рекомендуют сразу закрепить в армирующем поясе металлические шпильки для ее фиксации.

Крепление шпилек для будущей террасы

Фото зафиксированных шпилек

Высверлите отверстия в блоках на расстоянии примерно один метр, вставьте в них шпильки, со стороны бетона также накрутите гайки. Всегда помните, что непосредственно к газобетонным блокам никаких нагруженных элементов фиксировать нельзя, а бетонный пояс решает все проблемы.

Заливка бетоном

Массу можно изготавливать самостоятельно в электрической бетономешалке. На одну часть цемента дается три части песка и четыре части щебня. Количество воды зависит от влажности ингредиентов, но примерно соответствует количеству цемента. Если нагрузка на армопояс значительная, то рекомендуется на 20–25% увеличить количество цемента.

Шаг 1. Подготовьте бетонную смесь. Для улучшения качества в нее можно добавлять пластификаторы. Использовать их надо согласно инструкции производителя.

Изготовление бетонной смеси

Шаг 2. Постепенно заливайте бетоном арматуру. Обращайте внимание, чтобы каркас не смещался и не прикасался к плоскостям блока. Если нет электрического вибратора, то уплотнение придется делать вручную. Рекомендуется немного шевелить арматурой, за счет таких движений бетон очень плотно прилегает к периодическому профилю и надежно ее удерживает. А это очень важно для любой железобетонной конструкции, в том числе и для армопояса.

Заливка армопояса

Для того чтобы не забивалась резьба шпилек, закройте ее малярным скотчем. Он потом легко удаляется, нет необходимости очищать резьбу от налипшего бетона.

Выравнивание бетонной смеси

Шаг 3. Пока бетон не начал застывать, корректируйте положение шпилек пузырчатым уровнем. Они должны быть в строго вертикальном положении, если это условие не соблюдать, то во время монтажа мауэрлата возникают большие проблемы.

Коррекция положения шпильки

Шаг 4. Мастерком и под уровень выравнивайте поверхность бетона, лента должна быть горизонтальной и максимально ровной.

Важно. Свои силы надо рассчитывать таким образом, чтобы армопояс залить по всему периметру в течение одного дня. Если делать перерыв, то несущие способности конструкции значительно уменьшаются.

Армопояс

Надо знать, что очень жидкий бетон дает большую усадку, поверхность может прогибаться и растрескиваться. Консистенция смеси для армопояса должна быть такой же, как и для заливки мелкоуглубленного ленточного фундамента.

Армопояс в месте строительства будущей террасы

Для застывания бетона понадобится примерно 10–14 дней, в жаркую погоду поверхность армопояса надо обильно смачивать и накрывать полиэтиленовой пленкой. В домах из пеноблоков рекомендуется армированный пояс и мауэрлаты монтировать не только под стропильные ноги, но и по всему периметру. За счет него значительно увеличивается устойчивость строения, оно не так негативно реагирует на циклические ветровые нагрузки.

Видео – Армопояс под мауэрлат

Мауэрлат — элемент кровельной системы здания. На эту устойчивую конструкцию, располагающуюся по периметру стен, опираются стропила крыши. В зависимости от формы крыши крепить стропила можно разными способами. На нашем сайте вы можете узнать все тонкости и нюансы крепления стропильных ног, а также ознакомиться с пошаговой технологией.

Крепление мауэрлата к газобетону своими руками

Для правильной установки и монтажа стропильной системы кровли, грамотного распределения сильных нагрузок на здание, строители прибегают к использованию важного элемента — мауэрлата. Мауэрлат представляет собой деревянное или металлическое крепление, которое фиксируется в верхней части стен. При этом его следует надежно закрепить.

Если строители применяют стропила из металла, то возникает необходимость в мауэрлате из двутавра. Он крепится к стене из газобетона без армопояса и выполняет две функции:

распределяет нагрузки, которые передаются на стены строения;
к металлическому мауэрлату прикрепляют стропильные элементы кровли.

Подбор стройматериала

При изготовлении деревянного мауэрлата используют брусья. При этом специалисты советуют делать крепление из лиственных деревьев, обработанных специальными антисептическими средствами. Брусья следует уложить по периметру стены. Чтобы соединить их между собой, специалисты устанавливают замок, который необходимо зафиксировать при помощи гвоздей. Это поможет сделать прочную, цельную деревянную конструкцию. Важно, чтобы ее размер быть меньше ширины газобетонных стен. Брус нужно закрепить на внутренней поверхности таким образом, чтобы между внешним срезом и креплением остался промежуток в пять сантиметров. Иногда строители используют кирпич для защитного пояса на внешней стороне стенки. Перед тем как начать монтажные работы, следует обеспечить гидроизоляцию между стенками и брусьями.

Вернуться к оглавлению

Разновидности крепления

Крепление стальной проволокой.
Существуют способы, при помощи которых можно надежно закрепить мауэрлат на газобетоне. Необходимо, чтобы крепление было максимально надежно установлено, — это поможет избежать смещения кровли. В строительной отрасли принято фиксировать элемент с помощью следующих средств:

Металлическая проволока. При кладке верхних рядов блоков строители закладывают проволоку из стали таким образом, чтобы прочно ее вмонтировать в газобетон. Проволока должна выступать с обеих сторон. Ее длина должна быть достаточной для того, чтобы осуществить крепление мауэрлата к газобетону. Мауэрлату необходимо прочно зафиксироваться на поверхности. При этом конструкцию можно дополнительно не закреплять армопоясом.
Анкеры. Для надежной фиксации крепления специалисты часто прибегают к армопоясу. Армопояс поможет упростить процесс крепления конструкции и укрепит ее. За счет использования армированного пояса строителям удается выровнять поверхность газобетона, что играет важную роль для долговечности и прочности кровли. Строения из газобетонных блоков обладают низкой плотностью. Стройматериал не может надежно удерживать металлические шпильки либо анкеры. Специалисты рекомендуют использовать U-образные железобетонные блоки для установки армированного пояса. Строители помещают их в верхней части кладки, чтобы сделать желоб. Зафиксировать пояс можно применять части газоблоков. В желобе закрепляется каркас из арматуры. Перед заливкой бетонной смеси в желоб закладывают анкеры, которые предварительно заготавливают из проволоки. Каждый анкер нужно устанавливать аккуратно и ровно. Выровнять линию можно при помощи лески либо шнура. Строители советуют бетонировать анкеры так, чтобы они размещались перпендикулярно к конструкции мауэрлата. Крепеж каркаса из арматуры заливают бетонным раствором. Заливку смеси нужно осуществлять в один подход. Количество применяемых анкеров может быть любым, однако оно не должно быть меньшим, чем число стропильных наклонных ног. В то же время важно, чтобы последние не закрывали анкеры сверху, для этого стоит делать точную разметку мест, где будут фиксироваться болты. После застывания бетонной смеси анкеры будут надежно установлены. Этот метод позволит прочно укрепить мауэрлат: брусья будут держаться крепко. Таким образом, кровля будет зафиксирована на прочном и долговечном основании. После затвердения цементного раствора строители начинают укладку конструкции мауэрлата. Необходимо учитывать, что анкеры должны помещаться в заранее проделанные отверстия. Крепеж фиксируют гайками, под которые подкладывают шайбы из металла. Важно правильно рассчитать все точки, где будут просверлены отверстия. Для этого следует уложить мауэрлат на цементный пояс на болты, а затем постучать киянкой по конструкции. На стройматериале появятся вмятины, в которых нужно просверлить отверстия. Иногда специалисты не делают пояс из цемента по всей длине стенки, а размещают в необходимых местах цементные подушки. Для этого также понадобится связать анкеры к металлическим прутьям.
Крепеж металлическими шпильками.
Шпильки. Если строение имеет небольшие размеры, а вес кровли незначителен, то для закрепления мауэрлата применяют шпильки. Этот тип крепления выполнен в виде болтов из стали, которые имеют квадратное основание шириной пять сантиметров. При закладке газоблоков внутрь заделываются шпильки, на которые закручиваются гайки. Технология напоминает закрепление мауэрлата на анкерах. Отверстия в бетоне проделываются так же, как и для анкеров: делается разметка, затем устанавливается брус из древесины и завинчиваются гайки.
Капсулы с реагентами. Есть и другой способ монтажных работ, который позволяет надежно зафиксировать конструкцию на газобетонных блоках. Перед монтажом следует купить капсулы с реагентом. Установка бруса из древесины осуществляется за счет проникновению специальных веществ в поры газобетонной поверхности. Реагенты, используемые в ходе монтажных работ, не повлекут за собой деформацию газоблоков, что имеет значение для тех участков, которые расположены с краю. Химические реагенты представляют собой клеящий раствор, в состав которого входят синтетические компоненты. При проникновении веществ в бетон средство крепко фиксирует материалы.

Вернуться к оглавлению

Как крепить мауэрлат армопоясом?

Крепление мауэрлата к газобетону без армопояса нежелательно. Данный материал не очень прочный, если сравнивать его с кирпичом, деревом и чем-либо другим.

Во время установки крепежа могут возникнуть сложности. Именно по этой причине армопояс под мауэрлат является важным элементом.

Для обустройства армированного пояса рекомендуется брать U-образные блоки. Их следует уложить по всему краю стены в виде желоба.

Важно не допустить появления зазоров, поэтому необходимо пропилить блоки в углах конструкции.

Собирать арматурный каркас нужно с помощью арматуры. Ее перевязывают перемычками диаметром 6 мм. Внутри желоба надо прикрепить анкеры, имеющие резьбу.

Элементы должны занимать определенное место, которое мастер контролирует леской, натянутой по верху.

Анкеры должны находиться очень близко к верхнему брусу и располагаться под углом 90 градусов. Узлы крепления будут по всему периметру конструкции.

От того, сколько использовано стропил, зависит, сколько должно быть узлов. Допускается увеличение их количества.

Крепления должны находиться в таких местах, чтобы в процессе эксплуатации строения они не соприкасались со стропилами.

После формирования арматурного каркаса следует начать заливку бетона.

Важно не прерывать данный процесс, в противном случае конструкция не получится монолитной.

Работу надо проводить беспрерывно вдоль наружной стены. За полный проход желоб должен быть залит доверху.

При формировании мауэрлата можно сэкономить немного денежных средств. Допускается формирование отдельных подушек из бетона, а не заливка по всему периметру здания полностью.

Следует дождаться полного высыхания бетона. Анкеры, которые находятся внутри желоба, надежно фиксируются на своем месте.

Проводить заливку бетона следует аккуратно, чтобы сформированная конструкция не сдвинулась со своего места.

После застывания раствора следует укладывать брусья на анкеры и пояс из бетона.

Видео:

Рекомендуется предварительно просверлить в брусе отверстия, которые будут соответствовать расположению анкеров. Последние должны оказаться внутри бруса.

Определить места отверстий несложно. Для этого надо положить брус на анкеры и придавить — на поверхности должны появиться вмятины, на месте которых следует просверлить отверстия.

Нюансы монтажных работ

В качестве основы используется брус размером от 10х10 до 15х15 см.
Специалисты полагают, что предпочтительнее устанавливать сплошную деревянную конструкцию по периметру поверхности стенок. В этом случае нужно скрепить деревянные бруски в единый мауэрлат при помощи замка. Его размеры будут зависеть от характеристик бруска. После того, как вы определитесь с видом крепления конструкции к газобетону, рассчитаете расположение и число элементов, можно начинать установку. Прежде всего, рабочим нужно подготовить рабочее место, обеспечив изоляцию пространства между мауэрлатом и бетонной кладкой. Важно помнить о том, что области контакта деревянных брусьев и бетонной поверхности происходит гниение древесины. Избежать разрушительного воздействия влаги поможет гидроизоляционный стройматериал, уложенный под конструкцию мауэрлата. Для хорошей гидроизоляции применяется два плотных слоя материала. Можно использовать рубероид или более дорогостоящие средства.

Кроме того, следует учитывать, что при применении шпилек либо анкера нужно заранее проделать отверстия в поверхности газобетона. Но эта задача решается сложнее, чем это может показаться на первый взгляд. Сложность заключается в том, что использование строительного уровня нельзя установить крепления ровно в вертикальном положении, тем более в жидкую бетонную смесь. Поэтому для начала стоит определить, где будут располагаться болты, и насколько они будут отклоняться от бетона. С этой целью специалисты используют ровную деревянную доску. На ней отмечают точное месторасположение болтов. Для этого доску прикладывают к крайним болтам и отмечают, где должны находиться другие. После этого строители переносят точки непосредственно на брусок, сверлят отверстия согласно отмеченным точкам. Затем следует расположить отверстиями на зафиксированные болты и затянуть деревянный брусок с помощью гаек. С металлической проволокой работы выполняются значительно проще. Для этого в бруске просверливают 2 отверстия, расстояние между которыми должно составлять около тридцати сантиметров.

В заготовленные отверстия рабочие продевают металлическую проволоку, скручивая кончики.

Как крепится конструкция к газобетону?

Мауэрлат следует фиксировать к стене строения по всему периметру. Чтобы отдельные элементы конструкции получилось собрать воедино, рекомендуется воспользоваться прямым замком.

Его размеры будут зависеть от размеров бруса, который используется. Чтобы сделать перекрытие более прочным, в замок необходимо вбить гвозди. В результате образуется цельная жесткая система, к которой будут крепиться стропила.

Для закрепления мауэрлата применяют химический или механический способ. Если выбирается первый вариант, то мастер должен приобрести специальные капсулы.

Химическое вещество проникает в материал, в результате чего образовывается прочное соединение.

Вместе с этим у верхнего слоя материала улучшается состояние, увеличивается уровень гидро- и теплоизоляции.

Специалисты часто применяют химический способ крепления, тем более капсулы имеют доступную стоимость.

Перед тем как закрепить мауэрлат к газобетону без армопояса, необходимо внимательно осмотреть древесину. На ней должны отсутствовать сучки.

Слой гидроизоляции не должен быть поврежден, поэтому при установке необходимо использовать специальные инструменты.

Выбирая механический способ крепления, следует придерживаться следующих правил:

дюбеля необходимо вставлять в отверстия, которые важно подготовить заранее;
крепежный элемент должен быть надежно ввинчен;
в газобетон следует вдавить зубцы гарпуна;
в расширенную поверхность должно быть произведено крепление.

Важно крепить мауэрлат, не связывая между собой звенья, расположенные рядом. Так вся конструкция будет наиболее устойчивой.

Нужно учитывать особенности механического крепления мауэрлата к газобетону. При таком способе создается усилие распирания, поэтому с краями конструкции могут возникнуть некоторые проблемы.

Крепление мауэрлата к кирпичной стене: как установить и закрепить

В завершение несколько рекомендаций

Не забывайте, что крепление мауэрлата должно происходить таким образом, чтобы оставалось свободное пространство между брусьями и внешним краем стены не меньше 5 см.
Деревянные доски необходимо хорошо отшлифовать, чтобы не было трещин или сучков.
Гидроизоляция один из важных моментов – если ее не проложить, то между древесиной и газобетоном образуется влага, а она очень быстро испортит брус.
«Сырая» древесина допускается, но она должна соответствовать строительным нормам.

Как видите, прикрепить мауэрлат к газобетону без армопояса или с ним не так уж и сложно, как могло показаться на первый взгляд. Но в любом случае нелишним будет проконсультироваться с опытным строителем.

Эффективные способы крепления мауэрлата к кирпичной стене

Способы крепления мауэрлата к кирпичной стене различные. В основном, вариант фиксации брусьев, на стене здания, зависит от конструкции кровли, финансовых и физических возможностей хозяина, капитального строения.

Монтаж конструкции, может осуществляться следующими способами:

Проволокой;
с помощью деревянных пробок;
на строительные шпильки;
на анкера.

Закрепление на проволоку

Крепление мауэрлата на проволоку

Подобный способ крепления бруса к стене дома, довольно прост, но подходит для небольших строений. Перед началом монтажных работ, подготавливают проволоку диаметром 5-6 мм. Как правило, используют «катанку», которую закладывают в кирпичную кладку. Обычно, начало закладки ‒ это пятый ряд, до завершения стены. Длина проволоки, должна хватить на выпуск из стены и продевание сквозь мауэрлат.

Далее, обязательно выжидают время, которое необходимо для полной схватки цементно-песчаного раствора кладки и только после, приступают к закреплению мауэрлата. Проволоку скручивают ломом. В брусе сверлятся отверстия, через которые продевают «катанку». Далее скручивают крепление до тех пор, пока брус не будет надежно зафиксирован к кирпичной стене здания. Для прочности конструкции, шаг проволочных креплений, берут равным шагу стропильных ног.

Крепление к деревянным пробкам

Для монтажных работ, требуется подготовить деревянные бруски, равные по размерам кирпичу. Материал обязательно обрабатывают антисептическими составами. Подобное мероприятие, поможет заметно уменьшить, процесс гниения и образования плесени. Монтажные действия, выполняют в следующей последовательности:

Крепление мауэрлата к деревянным пробкам

В процессе кладки стен, вместо нескольких кирпичей, закладывают пробки, обработанные гидроизоляционным раствором. Места, соприкосновения изделия с кирпичом, обмазывают битумом или укладывают рулонный гидроизолятор. Шаг расположения пробок, принимают равным шагу стропил.
Фиксируют, на металлические скобы, мауэрлат к пробкам.

В основном, строители применяют один из трех вариантов, расположения деревянных пробок:

За 1 ряд до обреза кирпичной кладки, ближе к внутреннему краю стены;
непосредственно под мауэрлатом ‒ используют пробки большей площади;
за мауэрлатом, ближе к наружной стороне стен.

Крепление на шпильки

Крепление на шпильки применяют, если требуется закрепить брус, при достаточно больших нагрузках. Для закрепления шпилек к стене, используют два варианта:

Непосредственно в кирпичную кладку;
В монолитный железобетонный пояс.

Крепление мауэрлата на шпильки

Хоть второй вариант более трудоемок, но он позволяет дополнительно усилить и связать в единое целое, всю кирпичную конструкцию. Такой способ подходит, если нагрузка от стропильной системы очень велика. Если-же, она незначительная, то достаточно применение первого способа. Монтажные работы выполняют в следующем порядке:

Изготавливаются шпильки Г-образной формы. Диаметр изделия, зависит от нагрузки. Самое распространенное сечение, для возведения кровельного покрытия ‒ 10-14 мм.
Крепеж закладывается в кладку. Заглубляют крепление, примерно на 450 мм. Согнутый конец изделия, обращается вниз и зацепляется за кирпичный ряд.
Укладывается гидроизоляция. При обустройстве, требуется проколоть и надеть на шпильки.
Для отверстий на брусе, делается разметка. Мауэрлат кладут на шпильки и, в местах соприкосновения, простукивают молотком. Далее, согласно оттискам, сверлят отверстия под шпильки.
Производиться монтаж брусьев. После, на шпильки накручивают и затягивают гайки.

Крепление на анкера

Крепление на анкера подходит для капитальных строений, с большой нагрузкой. Наличие бетонного пояса, заметно увеличивает трудоемкость и стоимость строительных работ. Монтажные мероприятия, выполняют в следующей последовательности:

Крепление мауэрлата на анкера

Монтаж опалубки под пояс;
сооружение арматурного каркаса;
установка анкерных болтов ‒ сечение 10-14 мм;
заливка пояса в один заход;
ожидание времени набора прочности бетона ‒ в среднем составляет 28 дней;
если требуется, проводится демонтаж опалубки;
укладка гидроизоляции;
разметка и высверливание отверстий на брусе;
фиксация мауэрлата, накручивание и затяжка гаек.

Стоит отметить, что по нормативным документам, допускаются распалубочные работы, уже по достижению марочной прочности бетона 70%. В особых условиях ‒ 50%.

К недостаткам подобного способа, относят:

Высокая трудоемкость и стоимость работ;
заметное увеличение сроков строительства.

Как прикрепить основание?

По окончании подготовительных работ следует выбрать метод фиксации мауэрлата. Есть разные способы установки основания кровли. Выбор зависит от физико-технических параметров используемых материалов и особенностей конструкции

Важно учесть метод фиксации стропильных ног на древесный брус. При скользящей установке монтируют дополнительные ригеля

Такой способ предусматривает создание малой доли свободы кровельной системы. Ригеля монтируют для поддержания уровня прочности. Для упорной фиксации к стропилам крепят бруски или делают в них зубья.

Фиксация проволокой

Устройство мауэрлата с помощью такой технологии займет немного времени. Простой способ, который подходит для небольших площадей. Этапы проведения работ:

Подготовить отрезки проволоки необходимой длины.
Положить проволоку перед устройством последних рядов кладки.
Сделать отверстия в деревянном основании.
Протянуть проволоку после высыхания цемента.
Закрутить и зафиксировать.

Крепление шпильками

Способ фиксации подойдет для кровли с большими нагрузками. Шпилька крепится непосредственно в кладку. Можно установить фиксатор в железобетонный пояс, что увеличит затраты труда и времени. Чтобы правильно установить материал в кладку, необходимо провести такие работы:

Заложить шпильки в стену на глубину до 0,5 м.
Залить бетонным раствором, не загрязнив резьбу фиксаторов.
Надеть на шпильки гидроизоляционный материал.
Сделать отверстия в деревянном основании, соблюдая шаг закладки шпилек.
Установить мауэрлат.
Зафиксировать брусья гайками на концах шпилек.

Деревянные пробки

Укладка с помощью таких фиксаторов отличается низкой себестоимостью. Можно заложить пробки перед последним рядом кладки или под деревянным основанием. Чаще всего их устанавливают за мауэрлатом около наружной части стены. Последовательность работ:

Подготовить деревянные бруски, размер которых соответствует параметрам использованных для кладки кирпичей.
Уложить заготовки в кладку на гидроизоляционное покрытие.
Соединить пробки и мауэрлатом, используя металлические скобы.

Крепление анкерами

Способ подходит для установки мауэрлатного пояса на большой площади. Основание крепят анкерами на бетонную подушку. Метод фиксации сравнительно дорогой. Нельзя в одном месте крепить стропила и устанавливать анкера. Если болты крепят по пустотелому кирпичу, для верхнего ряда кладки используют специальный заполнитель для пустот или жидкие гвозди. Этапы проведения работ:

Установить опалубку.
Заложить арматурный каркас.
Установить болты.
Залить опалубку с анкерами бетоном.
Снять опалубку после высыхания бетона.
Провести монтаж гидроизоляции.
Сделать отверстия в деревянных блоках, соблюдая шаг анкерных болтов.
Прикрепить мауэрлат на анкер, прижав гайками.

Монтаж армопояса

Способ крепления выполняется по периметру здания непрерывно. Такой вид крепления предназначен для распределения высоких нагрузок по большой площади конструкции. Без армопояса не возводят кровлю высотных домов. Рекомендуется устанавливать такое крепление в домах из газобетона для повышения уровня жесткости. Арматурный пояс предотвращает деформацию стен при проседании почвы. Процесс установки состоит из следующих этапов:

Чтобы равномерно распределить нагрузку на всю площадь конструкции, необходимо сделать армопояс.

Соорудить опалубку.
Поместить крепко обвязанную арматурную конструкцию из продольных и поперечных прутьев.
Укрепить опалубку упорными брусками или диагональными креплениями для предотвращения деформации во время работы с бетонной смесью.
Прикрепить шпильки к арматурной конструкции вертикально. Можно использовать сварку или вязальную проволоку.
Залить бетоном.
Установить мауэрлат после застывания бетонного слоя.

Правильный мауэрлат: назначение

Эта конструкция представляет собой своего рода фундамент, как бы основу самой крыши, которое опирается на стены.

Состоит она из балок или брусьев, которые находятся по периметру всех четырех стен. С их помощью стены и стропила образуют устойчивую и надежную конструкцию. Какие главные функции возлагаются на узел мауэрлата?

Создание общей конструкции из стен дома и сооружений кровли.
Равномерное распределение нагрузки, с отдельных точек на все стены.

У нас довольно суровые климатические условия, нередки обильные снегопады: может случиться, что скопление на крыше большого количества осадков станет причиной нанесения существенного урона всей конструкции.

Перераспределить повышенную нагрузку позволяет устройство четырех- или двухскатных крыш. Чем они могут помочь?

Угол, под которым наклонена крыша, уменьшает силу давления скопившегося снега на сооружение, и перенаправляет ее из плоскости вертикальной в горизонтальную. Она становится как бы распирающей, из-за чего приобретает способность влиять на стены в том месте, где к ним крепятся стропила, точечно. С течением времени это негативное воздействие может не только деформировать стену, но и нарушить ее целостность.

Крепление мауэрлата к кирпичу проволокой

Монтаж мауэрлатного бруса с помощью строительной катанки считается одним из наиболее простых и доступных. Крепление проволокой обычно доверяют подсобным рабочим.

К сведению! Проволочный крепеж – единственный, при котором не сверлится и не ослабляется отверстиями брус или доска мауэрлата, поэтому риск получить трещину вдоль волокон практически равен нулю.

Мало того, если правильно привязать – притянуть брус проволокой к кирпичной стене, то через несколько месяцев древесина деформируется и примет профиль горизонтальной поверхности.

Для крепления отдельные куски проволоки, сплетенные косичкой, длиной 1-1,5 м, закладывают в третий-четвертый ряд от верха еще на этапе выкладки кирпичной стены. Отверстия можно сверлить, но такой способ крепления обычно приводит к сильному ослаблению, как кирпичной кладки, так и самой проволоки.

После наклейки рубероида на стену укладывается брус или пакет из двух сбитых гвоздями досок, и нагружают мауэрлат кирпичным гнетом по четыре-пять штук через каждые 60-70 см. Далее, концы проволоки поднимают над брусом, перехватывают и затягивают ломом до врезания металла в дерево. «Усы» отгибают и забивают молотком в брус.

Как сделать армированный пояс: последовательность работ, тонкости и нюансы

Чтобы понять всю серьезность работ, а заодно и детально разобраться с вопросом, как изготавливается армированный пояс, разобьем технологию его изготовления на несколько этапов – так сказать, попробуем составить небольшую инструкцию для пользователя.

Каркас из арматуры. Начать его сборку нужно с того, что загнать в верх стены арматуру, т.е. просверлить отверстия и просто вбить в них отрезки арматуры. Сделать это необходимо в местах пересечения стен (нужно установить квадратом по четыре штыря – они зададут габариты каркаса) и вдоль стен с промежутком в метр–полтора. После этого вооружаемся мягкой вязальной проволокой и крепим нижний ряд продольной арматуры на высоте 3–4см от края стены. После того как продольная арматура будет установлена, соединяем два параллельно идущих прута короткими перемычками – установить их нужно через каждые 250–300мм. Точно таким же способом монтируются и вертикально стоящие отрезки, на которые впоследствии будет установлен верхний ряд арматуры. Эта арматура крепится с таким же шагом, как и горизонтальная – длина отрезков зависит от толщины армопояса. Как правило, монолитный пояс изготавливается толщиной от 200 до 250мм – исходя из этого следует определить длину вертикальной арматуры. Она должна быть немного короче. К вертикально стоящей арматуре снова прикручиваются длинные продольные пруты, которые впоследствии соединяются короткими отрезками арматуры – здесь все точно так же, как и с нижней частью каркаса.
Теперь дело за опалубкой. Здесь можно пойти двумя путями: соорудить разборную конструкцию из досок или установить несъемную опалубку. Наиболее оптимальным вариантом является разборная конструкция – собрать ее можно практически из любого листового материала или из обыкновенной доски. В процессе установки опалубки нужно проконтролировать уровень ее верхнего края – перепады не должны превышать 1см. Вообще в этом отношении лучше воспользоваться несъемной или комбинированной опалубкой, одна сторона которой будет несъемной, а вторая после застывания бетона удалится. Если вы планируете утеплять фасад пенопластом, то с лицевой стороны дома можно установить несъемную опалубку из полистирола – в дальнейшем она станет элементом утепляющего слоя. С внутренней же стороны ограничить бетон можно доской или ОСП. Наибольшую трудность в таких конструкциях вызывает соединение двух частей опалубки для армопояса перекрытия – здесь придется хорошенько подумать и укрепить ее части так, чтобы в процессе бетонировки раствор не раздвинул их в стороны. Установив деревянные распорки внутрь опалубки и стянув ее части продетой насквозь проволокой, можно смело переходить к следующей стадии работ по изготовлению армирующего монолитного пояса.
Бетонировка. Здесь все достаточно просто, за исключением доставки бетона на верх стены – с этим вопросом вы и сами разберетесь. Единственное, что можно рассказать о технологии бетонировки сейсмопояса при строительстве дома, так это о качестве бетона и способе его приготовления. Что касается качества, то это не ниже чем марка B15, а если говорить о самостоятельном приготовлении, то это ведро цемента, два ведра песка и два ведра щебня. Бетон лучше готовить густой – он не так сильно раздавливает опалубку. Единственный нюанс в таком растворе – это необходимость его тщательного уплотнения. За отсутствием глубинного вибратора, можно воспользоваться виброшлифовальной машинкой. Ее мощности и частоты вибрации будет вполне достаточно для уплотнения сравнительно небольшого количества бетона.
Ну и завершающий этап решения вопроса, как сделать армопояс, – это контроль застывания бетонной смеси. Сразу же после заливки бетон лучше накрыть целлофаном, уменьшив таким способом испарение влаги. Спустя пару дней, когда бетон наберет первичную прочность, опалубку можно снять (если, конечно, она разборная), а влажность набирающего прочность бетона поддерживать периодическим увлажнением. Следует понимать, что чем медленнее происходит процесс высыхания бетонного пояса, тем большую прочность он набирает.

На этом, пожалуй, можно и закончить. Уточню лишь оду деталь, касающуюся гидроизоляции сейсмопояса. Если вы планируете монтировать крышную конструкцию из дерева или металла, то армопояс следует накрыть рубероидом или современным прорезиненным битумным материалом для гидроизоляции. Таким способом вы защитите каркас крыши от влаги, поступающей из стен.

Автор статьи Александр Куликов

Подготовка к креплению мауэрлата

Прежде чем устанавливать данный элемент, нужно выполнить ряд важных подготовительных работ.

Мауэрлат изготавливается из готового бруса либо же пары досок соответствующих габаритов. Для соединения досок применяются гвозди

Важно подобрать подходящую древесину

Наиболее предпочтительной породой является сосна. Для создания мауэрлата можно использовать материал с влажностью до 22%. Существует несколько способов крепления конструкции на стены.

При выборе конкретного метода нужно, прежде всего, учитывать материал, который использовался для возведения строения, площадь здания и ряд его конструктивных особенностей. Самое главное — максимально надежно выполнить крепление мауэрлата на стены.

Такие элементы должны устанавливаться на исключительно ровную поверхность и в строго горизонтальном положении. Ослабление крепления недопустимо. Ввиду этого создание упорных прорезей допускается исключительно со стороны стропил.

Способы соединения мауэрлата со стропильной ногой.

Чтобы система была более устойчивой, с внутренней стороны стены нужно сделать выступ еще в процессе ее возведения. Во время крепления основы под стропила на стены этот выступ предотвратит ее случайное сбрасывание даже при появлении неравномерных и слишком сильных нагрузок на кровлю строения.

Для работы вам понадобятся:

Брус. Подберите материал сечением от 15х15 см.Гидроизоляционный материал (чаще всего применяется рубероид).Строительный уровень. С его помощью вы будете контролировать горизонтальность монтажа элементов.Дрель.Разводной ключ.Молоток, болты, гвозди.

Набор материалов для работы может меняться в соответствии с выбранным методом крепежа. Так, если вы отдадите выбор в пользу обвязки бруса при помощи проволоки, вам нужно будет купить толстую стальную проволоку-катанку. В большинстве случаев достаточно материала диаметром 0,5 см.

Элементы крепления стропил к мауэрлату.

В случае же если в процессе работы будут применяться деревянные пробки, дополнительно понадобится следующее:

Деревянные бруски. Подбирайте их такого размера, который примерно соответствовал бы размеру обыкновенного кирпича.Металлические скобы. В данном случае нужны будут изделия длиной 25 см.

Если для соединения будут применяться строительные шпильки, дополнительно подготовьте следующее:

Г-образные штыри из металла с резьбой порядка 12-14 мм в диаметре.

Подбирайте такие изделия, чтобы длина короткой части составляла 12-14 см, а длина резьбовой части — 5 см.Металлические шайбы.В случае устройства бетонных подушек вам понадобится бетон. Будет достаточно материала марки 250.Гайки под резьбу выбранных штырей. В большинстве случаев это резьба м12.

Способы крепления стропил к мауэрлату.

Всего же существует два способа крепления стропил к мауэрлату:

жесткое;
скользящее.

Какой из них применять, определяет форма крыши, а значит — и непосредственно вид самой стропильной конструкции. Посему рассмотрим оба варианта.

Жесткое сопряжение.

Применяется в тех случаях, когда стропила верхней своей частью присоединяются не к коньку, а связываются между собой (висячая стропильная конструкция).

Как становится очевидно из названия, жесткое сопряжение стропил и мауэрлата предполагает полное исключение любых движений (поворотов, кручений, сдвигов, изгибов и т.п.) его элементов, добиться чего можно двумя способами:

с помощью выпиливания «седла» (запила) на стропиле (НЕ НА МАУЭРЛАТЕ!!! – это может ослабить его несущую способность) и последующего закрепления полученного узла с помощью скоб, проволоки и гвоздей;
монтаж стропил уголками с подшивным опорным бруском.

Первый метод используется наиболее часто. Гвозди в данном случае забиваются с боков, под углом друг к другу, и скрещиваются уже внутри мауэрлата. Далее вбивается третий гвоздь – вертикально, создавая тем самым максимально жесткий узел крепления.

Второй же вариант предполагает, что сопряжение осуществляется с помощью опорного бруска, размером до 1-го метра, в который стропило жестко упирается по линии давления. Фиксация узла в данном случае выполняется с помощью металлических уголков, позволяющих избежать поперечного смещения.

Кстати, оба описанных только что метода жесткого сопряжения мауэрлата и стропил страхуются еще дополнительным соединением последних со стеной с помощью анкеров либо проволоки-катанки.

Скользящее сопряжение.

Скользящее сопряжение, оно же — шарнирное с двумя степенями свободы, образуется путем применения крепежа, создающего возможность для свободного (относительно) движения одного из его элементов. В нашем случае этим элементом выступают стропила.

Выделяют сразу три варианта крепления при скользящем сопряжении:

первый способ состоит в соединении стропил и мауэрлата при помощи особого металлического крепежа — «салазки»;
второй способ – это способ, при котором делается выпуск стропил за стену, с единичным креплением — специальными крепежными пластинами:
третий способ предполагает выполнение запилов на стропилах и укладку ими последних на мауэрлат.

В последнем случае крепление производится с помощью двух гвоздей с боков наискосок в направлении друг друга. Также можно сделать подобное крепление с помощью только одного гвоздя: он забивается в тело мауэрлата через стропило вертикально сверху вниз.

К слову, вместо гвоздей можно использовать пластины из металла с отверстиями, а еще соединять стропила с мауэрлатом скобой.

В основном скользящее сопряжение чаще всего используют при возведении деревянных домов. Ведь со временем происходит их усадка, а значит — и искажение геометрии строения. Следовательно, если в таком случае использовать жесткое крепление, в конечном счете, это может привести к разрушению стен, а нежесткое сопряжение позволяет кровле постепенно подстраиваться под усадку дома, сохраняя его красоту и надежность.

Как сделать мауэрлат своими силами

Для обеспечения надежности крепления важно правильно смонтировать балки и обеспечить прочное соединение элементов. После укладки мауэрлата нужно закрепить на нем кровельную конструкцию

После укладки мауэрлата нужно закрепить на нем кровельную конструкцию

Рассмотрим последовательность операций по монтажу мауэрлата, изготовленного из деревянного бруса квадратного профиля:

Произведите тщательную очистку верхней плоскости несущих стен от мусора и наплывов раствора.
Уложите двойную гидроизоляционную прослойку из полиэтиленовой пленки или рубероида.
Разрежьте опорный брус на заготовки, общая длина которых соответствует периметру коробки.
Разделайте угловые участки стыковки, а также торцевую плоскость в местах наращивания бруса.
Нанесите на поверхность древесины антисептический состав и обработайте противопожарной пропиткой.
Выполните разметку точек крепления стропил, используя рулетку или шаблон в виде обычной доски.
Просверлите отверстия в брусе, обеспечив их перпендикулярное расположение относительно опорной поверхности.
Соедините брусья опорной рамы с помощью резьбовых соединений, косого прируба или саморезов.
Усильте перпендикулярно расположенные балки металлическими пластинами или специальными скобами.
Прикрепите мауэрлат для крыши к верхнему ярусу капитальных стен, используя выбранный способ фиксации.
Проверьте правильность расположения опорной конструкции и отсутствие перекосов с помощью уровня.

При необходимости можно использовать подкладки для устранения небольших перекосов. К надежно закрепленному мауэрлату несложно прикрепить стропильные балки любым из понравившихся методов.

Мауэрлат – опорный элемент крыши

Прежде, чем говорить о том, как осуществляется установка стропил на кирпичной стене, следует уделить внимание монтажу мауэрлатного бруса, так как именно он является основным несущим элементом стропильной системы. Соответственно, с него и начинается монтаж крыши

Итак:

О закреплении мауэрлата на кирпичной кладке, необходимо подумать ещё на этапе возведения стен. Завершение стены выполняется двумя различными способами. Чаще всего, это просто горизонтальный и ровный обрез кладки, на внутреннюю сторону которого и укладывается обвязочный брус.
Во втором случае, кладку заканчивают уступом, который снаружи формирует карниз по периметру стен. Наружная часть уступа выше, чем внутренняя, благодаря чему в стене образуется ниша, в которую будет укладываться мауэрлат. Этот вариант очень хорош со всех точек зрения, так как в данном случае конструкция лучше изолирована от внешних воздействий.

К тому же, выступ кладки является дополнительной преградой на пути воздействия распорных сил. Поэтому данный вариант наиболее предпочтителен при возведении дома. Но выполнить такое завершение может не каждый, особенно, если хозяин, не имея навыков каменщика, строит дом своими руками.

Крепление обвязки: способы

В первом случае, для крепления мауэрлата в кладку замоноличивают длинные резьбовые шпильки. Но перед тем как надеть на них брус с высверленными под анкера отверстиями, горизонтальную поверхность стены промазывают битумной мастикой и укладывают на неё полосу любого рулонного гидроизоляционного материала.

Итак:

После установки мауэрлата, на шпильки надевают шайбы и гайки, и с усилием затягивают. Когда стена заканчивается уступом, то крепление обвязки на шпильки выполнить невозможно. Но существуют и другие варианты.

Подготовка обреза кладки под установку мауэрлата

Например: не доходя три ряда до окончания кладки, в неё закладывают катаную стальную проволоку диаметром 6 мм, с выпусками по бокам, длины которых должно хватить на то, чтобы её продеть в отверстия в брусе и закрутить. При этом расстояние между креплениями должно соответствовать шагу стропил.

В другом варианте, крепление мауэрлата может осуществляться к деревянным вставкам в кладку, которые нарезают по размеру кирпича, и тщательно гидроизолируют. В процессе кладки обреза стены, рабочие кирпичи в местах установки стропил заменяют деревянными пробками. Стропильные ноги крепят к ним металлическими скобами.

Общие требования к креплению мауэрлата

Главное требование – физические параметры элемента не должны ухудшаться весь период эксплуатации дома. Для достижения поставленной цели используется комплекс специальных строительных мероприятий.

Подбор размеров брусьев для мауэрлата с запасом прочности. Это дает возможность обеспечивать расчетную устойчивость вне зависимости от наличия различных скрытых дефектов древесины.
Рекомендуемые параметры для мауэрлата
Защита от процессов гниения. Достигается двумя способами. Первый – выполняется антисептическая пропитка. Современные составы двухкомпонентные, они не только предупреждают поражение древесины вредителями и гнилью, но и защищают ее от открытого огня.
Антисептирование древесины
Второй – между деревянными балками мауэрлата и кирпичными или бетонными стенами предусматривается надежная гидроизоляция. Как правило, в этих целях применяют рубероид или современные нетканые гидроизоляционные материалы.
Отсечная гидроизоляция
Выбор оптимального метода фиксации к фасадным стенам. Здесь есть довольно много вариантов. Конкретный выбирает кровельщик с учетом особенностей здания.
Часто, но далеко не всегда, мауэрлат крепят посредством шпилек

Желательно, чтобы еще на стадии проектирования дома были предусмотрены методы крепления мауэрлата, это намного упрощает процесс строительства стропильной системы. Кроме того, некоторые методы фиксации элемента возможны только на стадии кладки фасадных стен.

Размеры конструкции

Рекомендуемые размеры деревянного бруса должны составлять не менее 100 х 100 мм. Оптимальным является сечение 150 х 150 или 100 х 150 мм. Древесина предварительно должна быть обработана специальным антисептическим составом для защиты от гниения и повреждения насекомыми.

Предпочтительным способом укладки мауэрлата является установка сплошного элемента по полному периметру стен. Крепление отдельных брусков в единое целое производится при помощи прямого замка. Его параметры определяются размерами бруса. В замок необходимо дополнительно забить гвозди, что позволит получить соединенные с ближними звеньями брусья, которые вместе образуют жесткую цельную систему. Впоследствии к ней осуществляется крепление стропил. Бруски должны располагаться поближе к внутренней части кладки таким образом, чтобы до внешнего края сохранялось расстояние не меньше 5 см. Нередко с внешней стороны устраивается выступ – парапет на основе кирпича, в который будет упираться мауэрлат.

Монтаж мауэрлата на стены из ячеистобетонных блоков

В возводимых строениях, стены которых состоят из ячеистобетонных блоков или сборных панельных конструкций, перед монтажом мауэрлата производится обязательная заливка армопояса. При укладке арматуры в опалубку армопояса (съёмная из щитов или U-образные ячеистые блоки) закладываются шпильки с нарезанной резьбой (диаметр не менее 10 мм) и приваренной снизу поперечиной.

Шпильки необходимо распределить равномерно. Их должно быть не меньше, чем количество стропильных ног. Длина, на которую выступает шпилька из армопояса, должна быть равна толщине бруса мауэрлата плюс 3-4 см для затяжки через шайбу и 2 гайки. При разметке мест расположения будущих резьбовых креплений требуется наметить и места установки стропильных ног на мауэрлат. Будет идеально, если крепление будет располагаться в середине промежутка между стропильными ногами, и нельзя допускать, что бы резьбовое соединение совпало с местом опоры.

Перед заливкой бетона в армопояс резьбу на закладных шпильках следует замотать малярным скотчем, для предотвращения её загрязнения при бетонных работах . Брус можно укладывать после набора прочности армопоясом. Перед укладкой мауэрлата, в нём просверливаются отверстия под шпильки. Брус устанавливается на место и затягивается гайками. Через 2-3 дня гайки резьбовых соединений следует дотянуть и затянуть контргайкой.

Независимо от способа крепления, под брус обязательно укладывается слой гидроизоляции, на который впоследствии кладётся мауэрлат. Это может быть два слоя рубероида или один слой гидроизола. Брус мауэрлата следует тщательно обработать антисептиком в три этапа.

Брус или бревно для мауэрлата выбирается максимальной длины для уменьшения количества стыковых соединений. Сращивание брусьев производится косым прирубом с креплением болтами, гвоздями или винтами (саморезами или глухарями). Углы собранной рамы мауэрлата следует усилить скобами или пластинами.

Планируя строительство индивидуальных частных строений, каждый владелец загородного дома задумывается о выборе будущей конструкции строения и обустройстве кровли. Как известно, кровельная конструкция создает на стены нагрузку, которая включает общую массу всей стропильной системы, вес кровельных стройматериалов, используемых для перекрытия и боковые (переменные) нагрузки от осадков. Независимо от конструкционных особенностей кирпичных, деревянных или бетонных стен, устройства кровли, для равномерного распределения нагрузок необходима установка мауэрлата, выполняющего по сути роль переходного звена, в котором вес крыши и боковые нагрузки взаимно компенсируют друг друга.

Мауэрлат (матица) является самым важным элементом кровельной системы, основанием для стропил, осуществляя связь между несущими стенами и всей стропильной системой кровельной конструкции, равномерно распределяя уровень нагрузки на верхнюю часть стен.

Мауэрлат представляет собой деревянный брус или сплошное, очищенное от коры бревно, которое крепко соединено с несущей кирпичной стеной. Для изготовления данного элемента кровельной системы применяют твердые породы хвойной древесины в виде готового бруса размером 150х100 мм, 150х150 мм, 80х180 мм, крепкие бревна диаметром 185 мм, у которых для лучшего прилегания к стене обрезают один бок. Влажность используемой для изготовления матицы древесины не должна превышать 20%.

Устройство стропильной системы дома основано на применении прочных деревянных брусьев. Брус должен иметь сечение 50*200 мм, необходимую длину. При проектировании стропильной системы кровельной конструкции можно не учитывать устройство карнизного свеса. Его можно обустроить после окончания монтажа всей стропильной системы. Устройство кровельного свеса системы стропил основано на применении дополнительной доски («кобылки»).

Установка мауэрлата является начальным этапом обустройства стропильной системы кровельной конструкции. Без надежного соединения мауэрлата с кирпичной стеной невозможно соорудить устойчивое, прочное устройство кровельной конструкции скатной крыши. В процессе обустройства кирпичной кладки для большего уровня устойчивости всей системы, с внутренней стороны стен делают небольшой выступ, который предотвратит случайное сбрасывание в случае возникновения неравномерных нагрузок на кровельную систему дома.

Крепление мауэрлата к кирпичной стене

Строительство дома — это трудоемкий процесс, который потребует от вас не только капиталовложений, но и определенных знаний. Наиболее часто вопросы возникают при монтаже крыши. Нужен ли мауэрлат? Как его установить? Какой кровельный материал выбрать и многое другое. Разберемся во всем по порядку.

Содержание:

Мауэрлат и его назначение
Подготовительный этап
Крепление мауэрлата к кирпичной стене
Видео

В зависимости от конструкции кровли, выбранного кровельного материала, будет зависеть нагрузка на стены и фундамент дома. Также следует учитывать ветровую нагрузку и средне годичный показатель атмосферных осадков. Так как большой снежный покров, который будет лежать на кровельной поверхности, значительно увеличит вес всей конструкции. Чтобы распределение этой нагрузки было равномерным по всей длине стены устанавливают мауэрлат.

Мауэрлат и его назначение.

Мауэрлат является «фундаментом» крыши. Это деревянный брус или бревно, которое закрепляют вдоль капитальных стен здания, и на которые опираются стропильные ноги. Для этого используют хвойные породы деревьев, чаще всего сосну. Древесина должна быть хорошо высушена. С помощью мауэрлата происходит равномерное распределение всех действующих сил на фундамент и несущие части дома. Кроме того, он позволяет привязать крышу к стенам здания. Все это делает конструкцию более жесткой и надежной. Размер бруса зависит в первую очередь от ширины стены дома, а также нагрузок, которые будут на него действовать. Чаще всего для этого используют брус сечением 100х150, 150х150, 150х200 мм

Важно: деревянный брус для мауэрлата перед установкой необходимо обработать специальными антисептическими средствами для предотвращения гниения.

Правильное крепление мауэрлата позволяет продлить срок службы используемых материалов, а также увеличить надежность всей крыши. В зависимости от материалов которые используются в строительстве дома, фиксация может быть выполнена несколькими способами. Самым распространенным материалом для строительства стен в нашей стране является кирпич. Поэтому на обустройстве мауэрлата к кирпичной стене мы остановимся более подробно.

Подготовительный этап

Устройство мауэрлата требует проведения ряда подготовительных работ кирпичной стены перед его установкой. Изначально необходимо очистить поверхность стены от мусора, выровнять ее. Если есть необходимость, то дополнительно укладывают слой цементного раствора. С внешней стороны делается кирпичный выступ, который будет защищать мауэрлат от воздействия окружающей среды.

После этого необходимо обеспечить гидроизоляцию между кирпичом и древесиной. Для этого используют рубероид, полиэтилен, гидроизол и другие материалы. Которые выстилают на очищенную поверхность стены в несколько слоев.

Крепление мауэрлата к кирпичной стене

Кирпичная поверхность выдерживают высокие вертикальные нагрузки, но может легко разрушаться под воздействием распирающих сил. Поэтому мауэрлат на кирпичной стене, будет не только распределять усилия, которые на нее приходятся, но и придаст ей большую прочность. Место укладки на кирпичной стене необходимо подготовить заранее. При этом мауэрлат укладывают ближе к внутреннему краю, защищая его с внешней стороны кирпичной кладкой.

Самыми распространенными способами крепления мауэрлата являются:

Крепление скобами

Для этого метода фиксации необходимо подготовить предварительно деревянные пробки. Которые по размеру должны быть как кирпич. Их обрабатывают антисептиком или битумом, заворачивают в несколько слоев рубероида. Это предотвратит гниение древесины. После чего их укладывают вместе с кирпичами при строительстве стены. Их можно расположить как за несколько рядов до мауэрлата, так и непосредственно под ним. Количество таких крепежей не должно быть меньше, чем количество стропил. В данном случае установка и закрепление деревянного бруса осуществляется с помощью кованых скоб, один конец которых забивается в пробку, а второй в брус.

Крепление мауэрлата стальной проволокой

Это самый простой способ. Он не потребует от вас значительных затрат. В работе используется стальная проволока сечение 0,5 мм, которую располагают в кирпичной кладке несущей конструкции. Длина проволоки берется из расчета, что ее середина устанавливается в стене на три-четыре ряда ниже уровня расположения мауэрлата. Также дополнительно учитывается прибавка в ширину бруса и длину, которая позволит соединить и закрепить концы проволоки друг с другом. Для такого вида соединения в брусе необходимо предварительно просверлить отверстия, в которые непосредственно будет продеваться проволока. Установка мауэрлата осуществляется после окончательного застывания и высыхания цементной смеси. Между местами соединения оставляют расстояние не более 70 см, так как в противном случае возможно обрушение верхних рядов стены.

Важно: стоит уделить особое внимание просчету длины проволоки.

Крепление шпильками

В малоэтажном строительстве для фиксации используют специальные шпильки, которые вмуровывают непосредственно в кладку в кирпичной стене на глубину 450мм. Шпильки имеют Г-образную форму с резьбой на верхних концах. Такой способ установки потребует от вас значительных затрат сил и точности. Так как шпильки располагают вертикально минимум на три ряда ниже мауэрлата. Закрепляют их с помощью цементно-бетонного раствора.

Важно: резьбу шпилек необходимо замотать строительным скотчем, для предотвращения ее загрязнения во время монтажных работ.

Чтобы наметить места крепления и расположения шпилек на брус. Необходимо его уложить сверху них и постучать молотком. В местах где появились отметины, необходимо сделать отверстия с помощью дрели. Прежде чем произвести окончательную укладку мауэрлата, необходимо простелить несколько слоев рубероида. Фиксация будет осуществляется с помощью гаек с шайбой. Расположение шпилек в бетоне похоже с монтажом анкерных болтов в армопоясе.

Устройство армопояса

Армопояс является самым надежным способом крепления бруса для стропил к стене. Наиболее чаще такой метод используют в строительстве зданий большой площади. А также при обустройстве жилых мансард, так как потребуются значительные финансовые затраты. Армированный пояс не только укрепляет несущие стены здания, но и позволяет выровнять их высоту по горизонтали. Установка армопояса начинается с устройства опалубки, в которую закладывают металлическую арматуру, обвязанную между собой. В середине этой металлической конструкции располагают анкерные болты. Они должны находится на одной линии. И закреплены, для большей надежности конструкции, чтобы составлять единое целое со всей опалубкой и стеной. Это все необходимо для того, чтобы в момент заливания бетона не произошло смешения болтов. Конструкцию заливают бетоном в один заход

Важно: анкерные болты должны перпендикулярно располагаться относительно стен здания.

Количество анкерных крепежей должно совпадать с количеством стропил. Но места их крепления не должны быть на одном уровне с креплением стропильных ног. После укладки мауэрлата, на анкерах закрепляют гайку и контргайки. Это гарантирует надежность крепления во время эксплуатации.

Важно: брусья для мауэрлата необходимо подбирать максимальной длины. Для соединения брусьев между собой используют косой срез с дополнительной фиксацией с помощью болтов или гвоздей. В угловых соединениях дополнительно используют металлические скобы или уголки.

Видео

Добавить комментарий

Заполнить бронепояс под крышей. Армопояс под мауэрлат

Комментарии: 0

При строительстве домов часто возникает вопрос, как закрепить каркас крыши к стенам, чтобы обеспечить не только привязку стен и повышение их прочности, но и распределить нагрузку по всему периметру стен.

Для этих целей специально созданы бронепоясы и прикреплены к ним мауэрлаты. Если соединения производятся из одного материала, то проблем с исполнением армированного пояса и креплением к нему планки для установки стропил не возникает.Однако для домов из камня и пенобетона эту задачу решить не так-то просто. Для этого на основе железобетонного каркаса, к которому крепится мауэрлат, создают специальные стенные стяжки из деревянных балок или металлических швеллеров. При этом учитываются неоднородность и особые механические свойства материалов для достижения максимальной жесткости конструкции. Поэтому используются надежные способы крепления в зависимости от толщины стен, площади кровли и ветровых нагрузок.должен быть выполнен в виде монолитной конструкции, в которой можно закрепить прочные шпильки.

Какой должен быть бронепояс под мауэрлат?

Чтобы армированный пояс был прочным, необходимо изготавливать его как можно ближе к толщине стен и по длине, соответствующей стенам. Минимально допустимый размер сечения должен быть не менее 25х25 см. Следует отметить, что конструкция должна быть сплошной и по возможности иметь одинаковую прочность. Если она деревянная, то нужно выбирать древесину лиственных пород, высушенную естественным путем и не имеющую различных дефектов и повреждений.Кроме того, их обрабатывают антисептиками и водоотталкивающими смесями. Крепление по углам построек осуществляется с помощью замков, которые крепятся болтами или саморезами. Если пояс бетонный, то его нужно сделать монолитным и закончить за одну заливку, а внутрь вставить армирующий слой из металлического прутка. Для этого удобно использовать не только опалубку, но и П-образные блоки. Фитинги не должны быть тоньше 10 мм в диаметре и должны быть прочно склеены или связаны друг с другом.

Мауэрлат обычно изготавливают из деревянных балок сечением 10х10 см. В некоторых случаях при возведении каркасных конструкций можно использовать металлические бронепоясы от тройника или тройника. Подбор сделан таким образом, чтобы добиться единообразия конструкции и обеспечить надежное крепление. Крепится к бронепоясу с внутренней стороны стены с шагом более 5 см с внешней стороны. Если стены кирпичные, то снаружи кладут кирпич, а изнутри крепят мауэрлат, чтобы удерживать связующий слой от воздействия внешней среды.Деревянные балки выбирают ровные, без дефектов, просушивают до влажности не более 20% и обрабатывают защитными составами. Металлоконструкции подбираются по требуемым размерам сечений и длине стен, с толщиной сплошного металла от 3 мм.

Создание армированного пояса начинается сразу после кладки стен из ячеистого бетона. Для этого выложите верхний ряд П-образных блоков. Если установить их нет возможности, то положите распиленный пополам с внешней стороны пеноблок, толщина которого должна быть не менее 10 см.Внутренняя часть формируется с помощью несъемной опалубки из досок. Его можно закрепить с помощью деревянных брусков, диагональных опор, стержней с резьбой. Внутри образовавшегося пространства закладывается арматурный каркас, состоящий из 4-х стальных продольных стержней, привязанных к аналогичной арматуре или стержню меньшего диаметра на несколько миллиметров. Шаг стержней должен быть примерно 25 см. Для крепления можно использовать их обвязку проволокой или сваркой. Для получения прочной конструкции необходимо выдержать расстояние 5 см в нижней и боковой частях.Для удобства под арматуру прокладываются пластиковые опоры.

После того, как установлена опалубка и фурнитура, приступают к установке будущего крепежа для мауэрлата. Обычно используются стержни с резьбой, закрепленные на металлическом каркасе. Их диаметр должен быть не менее 12 мм, а длина должна быть достаточной, чтобы обеспечить прочное крепление к каркасу и выступать над поверхностью установленного мауэрлата на 4-5 см. Шпильки следует устанавливать в тех местах, где нет крепления стропильных балок.Допустимое расстояние между ними должно быть меньше метра. Каждая шпилька крепится к арматурному каркасу в строго вертикальном положении с помощью вязальной веревки.

После установки каркаса армопояса заливается бетон. Все работы по бетонированию необходимо выполнить за одну заливку, чтобы обеспечить равномерное застывание раствора, а конструкция приобрела необходимую прочность. При этом необходимо следить за тем, чтобы в бронепоясе не оставались пузырьки воздуха.Поскольку необходимо заливать большой объем раствора, его следует приготовить одновременно, а затем с помощью бетононасоса залить в опалубку. Кроме того, бетон можно заказать в готовом виде на основе цемента марки М400 и выше. Полное затвердевание армопояса произойдет через 29 дней. А перед этим, после начала схватывания бетона, аккуратно снимите опалубку и при необходимости полейте поверхность водой, чтобы не допустить растрескивания.

На завершающем этапе берутся деревянные балки подходящих размеров, в них просверливаются отверстия по диаметру штифтов в местах их расположения на плечевом ремне, после чего устанавливаются на свои места и прикручиваются.

Армопояс под мауэрлат позволяет получить не только упрочнение стен, но и создать надежный фундамент для крепления стропил. Сделать это не так уж и сложно, но требуется выполнение требуемой технологии монтажа.

Возведение конструкций из газобетона или пеноблоков предусматривает наличие армированного пояса под мауэрлат, заливного по верхнему контуру каждой стены. Разгрузочный пояс придает конструкции более жесткую структуру, является прочной опорой для закрепленного мауэрлата.

Зачем нужен бронепояс под мауэрлат?

При строительстве здания из газобетона очень важно помнить, что этот материал чрезвычайно чувствителен к точечной нагрузке. Блок, скорее всего, может треснуть или треснуть, если сверло, проделывающее отверстие для подшипников, будет оказывать слишком большое давление. Армопояс может снизить вероятность появления трещин.

Еще одна полезная функция — предотвращение деформации и наклона строительных блоков из-за неравномерного распределения веса.Неравномерное давление может привести к расхождению стены, газобетон или пенобетонные блоки могут наклониться и тем самым свести на нет всю конструкцию.

Назначение и функции

У армопояса пять основных функций:

Регулировка и тщательная регулировка устойчивости здания, предотвращение трещин и разрывов.

Страхование от возможных ошибок и недочетов в строительных работах, защита от дополнительного давления на газоблоки.

Усиление основания верхних стенок, равномерное распределение нагрузки.

Придает дополнительную прочность стенам, защищает от проливания.

Надежное крепление мауэрлата и при необходимости различных навесных конструкций.

Размеры и характеристики

При расчете армированного пояса следует учитывать, что он должен составлять не менее одной трети несущей стены .В идеале ширина должна быть равной несущей стене, а по размерам не менее предельной 250х250 мм. Для кладки последнего ряда используются специальные блоки П-образной формы, так как именно они являются своеобразной опалубкой.

Армопояс должен быть сплошным и проходить по периметру всех внешних стен здания . Помимо стропил, в кровельной системе дома могут присутствовать различные элементы: коньковые кровати или стойки, опирающиеся на внутренние капитальные стены. В этом случае именно на них и должен строиться армированный пояс.

Установка усиленного ремня

Необходимость установки армопояса становится понятной при проектировании кровли. Технология монтажа включает в себя последовательность работ:

установка опалубки;
установка закладных шпилек;
лить армопояс.

Монтаж опалубки

По окончании кладочных работ можно приступать к возведению монолитного пояса под мауэрлат.

Значительно упрощает задачу укладки последнего ряда П-образных блоков, образующих опалубку.Либо внешний ряд можно дополнить пилеными блоками шириной 10 см, а внутреннюю составляющую опалубки можно сделать из OSB или деревянных досок. Верхний край опалубки должен быть строго горизонтальным, что легко регулируется уровнем воды.

Когда он окончательно готов, внутрь помещается прочный арматурный каркас с продольной частью из не менее четырех металлических стержней и диаметром не менее 12 мм. Продольную арматуру с шагом не более 23-24 см крепят поперечными частями стержней или проволокой диаметром 8 мм.Такая рамка в сечении напоминает квадрат, иногда прямоугольник.

Если вы не хотите тратить лишние силы на столь кропотливую работу, можете смело обращаться на специальные предприятия, которые качественно и оперативно изготовят любые каркасы методом точечной сварки.

Толщина бетона при установке арматурного каркаса должна быть не менее пяти сантиметров . Боковая толщина отлично регулируется качественно уложенным каркасом, а снизу устанавливаются подставки под деревянные бруски или битый кирпич.Существуют специальные пластиковые подставки подходящей высоты, которые легко найти в местных магазинах стройматериалов.

Все компоненты рамы должны входить друг в друга с «запасом» не менее 200 мм. Места нахлеста удобно соединять вязальной проволокой. Ценность такого каркаса в том, что благодаря прочной конструкции он приобретает монолитные качества, хорошо реагирует на заливку бетона.

Тяжелый бетон может разрушить опалубку, поэтому ее необходимо укрепить должным образом.. Есть несколько подходящих способов:

Нижнюю часть опалубки можно крепить блоками, вверху прибивать такие же деревянные бруски или доски . Когда бетон застынет, верхние доски удачно отрываются, а нижние прочно и прочно остаются в бетоне, выступающие края подпиливаются.

Для усиления опалубки можно использовать диагональные упоры . Одним концом они касаются горизонтальной поверхности, а другим поддерживают саму опалубку.

Если опалубка многоразовая (сделанная из вышеуказанных плит OSB), обычно используются шпильки с резьбой . Напротив друг друга на листах опалубки проделываются отверстия диаметром 1,25 см. Через них пропускается пластиковая трубка, длина которой равна ширине будущего монолитного пояса. В отверстия вбивается отверстие диаметром 1,2 см, после чего затягивается гайками с большими шайбами. Когда бетон надежно затвердеет, шпильки вынимаются, а дешевые трубы остаются внутри конструкции.

Монтажные шпильки закладные

После работ по установке опалубки необходимо установить элементы крепления, к которым будет крепиться мауэрлат.

Лучше всего использовать резьбовые шпильки, прикрепленные к раме .

Итак, необходимо приобрести шпильки с резьбой диаметром 1,2 см, большие гайки и шайбы. Длина шпилек должна быть удобной для крепления к каркасу, а верхний конец должен выступать на 4 — 5 см над уже установленным мауэрлатом.В местах, где стропила не упираются в мауэрлат, следует устанавливать шпильки с резьбой. Между каждой стропильной ногой должна быть не менее одной шпильки.

Максимальное расстояние между креплениями должно быть не более одного метра . По средней линии можно натянуть шнур для совмещения, а разметку удобно отметить мелом на самом каркасе арматуры. Каждая шпилька индивидуально прикрепляется вязальной проволокой к арматурной клетке.

Обязательно проверяйте вертикальность установки каждой из шпилек специальным пузырьковым уровнем.

Заливка армопояс бетона

Для повышения прочности армированного пояса все работы по заливке бетона следует проводить непрерывно и за один прием.

Марка бетона должна быть не ниже М200, желательно М600. Лучше использовать товарный бетон, который бетононасосом подается непосредственно в опалубку. Бетон можно приготовить самостоятельно, если нет возможности обеспечить его подачу промышленным способом.

Для изготовления бетона понадобится цемент марки М400 или М600, мытый песок и щебень в соотношении 1: 3: 3 соответственно.Когда бетон успешно уложен, наша основная задача — избежать образования пузырьков (воздушных полостей), которые снижают однородность и прочность конструкции. Для предотвращения такой досадной проблемы отлично подойдет строительная виброплатформа. Или, чтобы упростить задачу, просто проткните бетон по всей площади арматурным стержнем.

Пластификаторы используются для увеличения подвижности смеси. Они уменьшают количество воды в бетонной смеси, тем самым увеличивая прочность готового монолитного пояса и время его застывания.

Крепление мауэрлата к армированному ремню

Как только бетон наберет необходимую прочность, опалубку можно будет снимать. Через 7-12 дней самое время приступить к закреплению мауэрата. Брус, служащий мауэром, обрабатывают антипиренами и дезинфицирующими средствами. Застегиваются косым вырезом или прямым замком. Эти составы позволяют укрепить конструкцию. На будущее место фиксации прикладывается планка, а в местах, где есть шпильки, размечаются и просверливаются отверстия под них.

Мауэрлат крепится на армопоясе только через слой — рулонную гидроизоляцию. Он фиксируется гайкой и большой шайбой. Когда все гайки будут плотно затянуты, соединения лучше застраховать контргайками. Все выступающие шпильки можно отрезать болгаркой.

Крепление к газобетону без рычажного ремня

Газобетон — чрезвычайно хрупкий материал. Чтобы удачно смонтировать мауэрлат, необходимо сделать на нем конструкцию из более прочного материала.Можно использовать бетонные или кирпичные колонны.

Такие опоры следует крепить к самой стене, также очень желательно, чтобы анкер проходил через опору и еще пару рядов газобетонных блоков. Химическому якорю должны быть предоставлены явные привилегии. Его особенность заключается в приклеивании шпилек или арматуры на всю глубину отверстия, при этом длина обычного механического анкера составляет 0,5 — 0,7 мм.

Важно знать, что при использовании химического анкера не нужно ничего приваривать к арматуре, потому что в процессе химический состав может выгореть и перестать работать.

Толщина стен обязательно должна быть достаточной, чтобы противостоять боковому удару стропил. Поэтому, если стена будет слишком узкой, вышеуказанная конструкция может не подойти. В этом случае придется установить дополнительные горизонтальные балки, которые будут выполнять роль своеобразной «стяжки» и защищать стропила от расхождения.

Если совместить подобное решение с современными материалами, можно получить возможность не делать армированный пояс на газобетоне. Но, на наш субъективный взгляд, лучше не экономить на столь важном элементе при строительстве здания любого назначения.

Сделай сам на видео.

Обобщить

Итак, можно сделать вывод, что возведение армированного пояса под мауэрлат является неотъемлемой частью строительства домов из газобетона и пенобетона, а каменные стены служат надежным помощником в укреплении здания.

Наиболее подходящий вариант крепления мауэрлата к армопоясу — это специальные шпильки, прикрепляемые к металлическому каркасу. Бетонные работы следует проводить без перерыва, однократно.Мауэрлат следует закрепить через слой рубероида.

Чтобы мауэрлат прочно держался на месте, лучше всего снабдить его ремнем на руку. В этом случае конструкция становится более жесткой и прочной, и ее можно использовать в качестве усиленной опоры.

Зачем нужен бронепояс, нужен ли он под крышей

Роль этого армирования в достижении общей прочности здания трудно переоценить. Для начала нужно разобраться, для чего используют пояс под мауэрлат.

Любое здание подвергается ряду нагрузок:

Вертикальный . Крыша создает их своим весом, а также атмосферными явлениями, такими как снег, ветер и дождь.
Проставки . Их провоцируют стропила, упирающиеся в стену. Эта нагрузка действует на расширение здания, увеличиваясь с увеличением нагрузки на крышу.

Некоторые современные материалы очень плохо воспринимают точечный удар, который их разрушает.К ним относятся стены из керамзитобетона, для которых установка бронепояса под кровлю является необходимой мерой. Поэтому при возведении построек из подобных материалов наличие такой конструкции — естественная деталь. Однако бывают ситуации, когда с его установкой возникают сложности. В таких случаях мауэрлат на пеноблоках или керамзитоблоках крепится химическими анкерами.

Причины такого подхода могут быть следующие:

Просверливание отверстий под шпильки в сотовых блоках может спровоцировать их разрушение или появление трещин.
Подвешивание стропил создается различная нагрузка по ряду направлений: это может привести к обгону блоков, а также к деформации стен и кровли.
При непосредственной установке стропил на пеноблоки требуется идеальное положение крыши. В противном случае из-за возникающей точечной нагрузки пеноблоки могут подвергнуться разного рода разрушениям. Во избежание подобных явлений мауэрлат принято оснащать бронепоясом.

Кирпичные стены обладают высокой механической прочностью.К ним мауэрлат крепится обычными анкерами и закладными элементами. Исключение составляют только регионы, где наблюдается сейсмическая активность: там вопрос, нужны ли бронепояса под кровлей, обычно не стоит. Наличие бронепояса под мауэрлат в этом случае также обязательно для кирпичных построек.

Назначение армирующего ремня на практике сводится к следующим функциям:

Стены не деформируются при движении грунта или при его неравномерной усадке.Параметры здания сохранены в исходных пределах.
Помогает выровнять стены по горизонтали, исправить ошибку при их установке.
Конструкция становится более жесткой.
Все нагрузки, возникающие на несущих стенах, распределяются равномерно.
Хорошая механическая прочность армирующего ремня позволяет использовать его для надежной фиксации важнейших элементов, в том числе мауэрлата.

Параметры и особенности армирующего пояса под мауэрлат

Чтобы конструкция была прочной, нужно внимательно рассчитать размер армопояса под мауэрлат:

За высоту армирующего пояса обычно берут 20 см (не менее 15 см).Он точно не должен превышать ширину стены.
Ширина стены и ремня должна максимально совпадать.
При расчете длины измеряется расстояние до желаемых стен.
Сечение конструкции должно быть не менее 25х25 см.

Очень важно, чтобы лента была непрерывной, с такими же прочностными показателями отдельных составляющих секций. Монолитный пояс под мауэрлат удобнее всего делать из бетона.Его заполнение должно производиться за один прием, с вставкой внутри арматуры. Его диаметр должен быть не менее 10 мм: отдельные элементы прочно скрепляются и перевязываются. Кирпичный бронепояс под мауэрлат применяется довольно редко.

Параметры Армопояса для керамзитобетонных блоков ориентированы на их толщину. Для наглядности лучше рассмотреть пример расчета этих конструкций. Согласно СНиП толщина армирующего слоя на 1/3 уже несущей стены.Следовательно, если за толщину стены взять показатель 40 см, то 1/3 его будет равна 133 мм: минимальная толщина армопояса в этом случае будет 300 мм (если округлить цифру 267).

В результате стена толщиной 400 мм будет иметь размер внутренней части П-образного блока в пределах 300 мм, что также будет играть роль опалубки. На кирпичных стенах делается внешняя опалубка в половину кирпича, а внутреннюю — из досок.

Установка опалубки

Для этого можно использовать несколько методов:

Из деревянных досок или плит.Их крепление к стенам осуществляется при помощи брусков, с креплением сверху. При демонтаже опалубки демонтируют верхние части: нижние элементы оставляют внутри засыпки.
Использование боковых упоров.
П-образные блоки. Чтобы пояс был сплошным, блоки вырезают по углам домика.
С внешней стороны стены можно укладывать блоки по 100 мм в ряд. С внутренней стороны кладется несколько рядов кирпичей, уложенных по краю, или досок.
Используя рабочие продольные стержни диаметром 10-12 мм. Их должно быть не менее 4 шт.
Перемычки промежуточные, снабженные усиливающими хомутами. Диаметр изделий 6-8 мм, с шагом 20-40 см. Не рекомендуется использовать большой шаг, так как при заливке бетона рабочие стержни могут смещаться. В результате нарушается целостность армирующего ремня.
Связан вязальной проволокой. Соединение сваркой запрещено, так как это приводит к ослаблению фурнитуры и делает конструкцию подверженной коррозии.
Шпильки с резьбой. Они снабжены отверстиями, которые предварительно просверливаются в опалубке. Диаметр шпильки должен быть немного меньше внутреннего сечения трубки. Помещая шпильку внутрь трубки, необходимо добиться прохождения ее концов в заранее проделанные отверстия. Все изделие затягивается гайками с использованием больших шайб в качестве прокладок. Внутри бетонного монолита должны остаться только трубы. Для этого после заливки и предварительного затвердевания плечевого ремня откручиваются гайки, демонтируется опалубка, выбиваются шпильки.

Важно учитывать необходимость утепления стен напротив армированного пояса, особенно если опалубка сделана из досок. Это исключает риск замерзания бетона зимой. Для ориентирования верхнего края опалубки выбирают строго горизонтальную плоскость и уровень воды.

Что касается укладки сетки, то по углам и на стыке она подвергается дополнительному армированию криволинейной арматурой.Рекомендуемый размер нахлеста 300-400 мм. Такую арматуру лучше всего делать композитной арматурой, которая и дешевле, и проще. К тому же такие изделия не гниют, не ржавеют, обладают большей прочностью на разрыв и просты в эксплуатации.

Бронированный пояс Заполнение

Чтобы конструкция была максимально прочной, заливку необходимо проводить в один прием. Для этого используется бетон не ниже марки М200. Обычно требуется значительная масса раствора, поэтому бетононасос лучше всего подготовить заранее.

При самостоятельном приготовлении раствора берется одна часть цемента М400, три части промытого песка и три части щебня. Опалубку можно разобрать через 4-5 дней после заливки; полное созревание бетона наступает через 3-4 недели.

При заливке бетона необходимо соблюдать следующие рекомендации:

Без образования внутренних пустот не обойтись. Чтобы удалить их, наложите раствор штыком с армированием или с помощью вибрации.
Бетон важно увлажнять. Таким образом, он становится сильнее. Эта процедура проводится каждый день, пока бетон не затвердеет.

Мауэрлат до армопояса

Перед тем, как прикрепить мауэрлат к армопоясу, его обрабатывают специальными пропитками, чтобы предотвратить гниение или возгорание опорной балки. Чтобы добиться прочности мауэрлата, для его сращивания применяют прямые замки или косые пропилы.

Крепление мауэрлата к самому бронепоясу осуществляется по следующей схеме:

Несущая балка имеет отверстия.
Насадка для мауэрлата выполняется при помощи шпилек или анкеров.
При укладке необходимо продеть слой рубероида.
Для крепления используются большие шайбы и гайки.
Затяжку рекомендуется страховать контргайками.
Чтобы отрезать выступающие части, используйте болгарку.

Шпильки встроенные

Иногда для крепления мауэрлата на армопоясе предварительно устанавливаются шпильки диаметром 12 мм и более, выступающие на 3-4 см над мауэрлатом.Шаг установки таких булавок — 100 см: они крепятся к фиксаторам с помощью вязальной проволоки.

Что касается вопроса о целесообразности изготовления мауэрлата при наличии армирующего пояса, то на самом деле теоретически стропила можно закрепить на поясе. Однако на практике это потребует значительного количества дополнительных действий. Так что гораздо проще пойти традиционным способом использования армированного ремня под мауэрлат.

Информация по установке автокресла: Ремни безопасности и ЗАЩЕЛКА

Автокресла могут быть установлены либо с помощью ремня безопасности автомобиля, либо с его системой ЗАЩЕЛКИ (нижние крепления и ремни для детей).LATCH — это система крепления автомобильных сидений безопасности. Для установки сиденья вместо ремня безопасности можно использовать нижние крепления, и многим родителям легче использовать их в некоторых автомобилях. Верхний страховочный ремень всегда следует использовать с сиденьем, обращенным вперед, независимо от того, используете ли вы ремень безопасности или нижние крепления для его закрепления. Ремень безопасности и система ЗАДВИЖКИ одинаково безопасны, поэтому лица, осуществляющие уход, должны использовать одну или другую — в зависимости от того, что лучше всего подходит для них, их автокресло и их автомобиль. В общем, родители должны использовать только один из двух вариантов, если автокресло и производители транспортных средств не говорят, что можно использовать обе системы одновременно.

Автомобили с системой LATCH имеют нижние анкеры, расположенные на заднем сиденье, в месте соединения подушек сиденья. Крепления ремня безопасности расположены за сиденьем, либо на панели за сиденьем (в седанах), либо на спинке сиденья, потолке или полу (в большинстве минивэнов, внедорожников, хэтчбеков и пикапов). Все автомобильные сиденья, обращенные вперед, имеют привязные ремни или соединители, которые крепятся к этим анкерам. Почти все легковые автомобили и все автомобильные сиденья, изготовленные 1 сентября 2002 г. или позднее, оборудованы для использования LATCH.См. Руководство по эксплуатации транспортного средства для получения информации о максимальном весе ребенка, которому разрешено использовать верхний страховочный ремень.

Все нижние анкеры рассчитаны на максимальный вес 65 фунтов (общий вес включает автокресло и ребенка). Родители должны ознакомиться с рекомендациями производителя автокресла относительно максимального веса, который может выдержать ребенок при использовании нижних якорей. На этикетке новых автомобильных сидений безопасности указан максимальный вес.

ПРИМЕЧАНИЕ. Ремни безопасности — Если вы устанавливаете автокресло с помощью ремня безопасности вашего автомобиля, вы должны убедиться, что ремень безопасности фиксируется, чтобы надежно удерживать сиденье.В большинстве новых автомобилей вы можете заблокировать ремень безопасности, полностью вытянув его, а затем позволив ему втянуться, чтобы ремень безопасности был плотно прижат к автомобильному сиденью. Кроме того, многие автомобильные кресла безопасности имеют встроенные фиксаторы, поэтому вы можете заблокировать ремень, не блокируя его отдельно. Обратитесь к руководству по эксплуатации автомобиля для получения подробной информации о том, как фиксируется ваш ремень безопасности.

Середина заднего сиденья — Самое безопасное место для езды для всех детей младше 13 лет — заднее сиденье.Если возможно, ребенку будет лучше сидеть на заднем сиденье посередине. Однако иногда трудно установить автомобильное сиденье плотно посередине, если сиденье автомобиля узкое или неровное. Кроме того, многие автомобили не имеют нижних якорей для среднего положения сиденья. Безопаснее всего поставить автокресло так, чтобы его можно было плотно установить с помощью нижней системы крепления или ремня безопасности; в некоторых случаях это положение может быть по обе стороны от заднего сиденья, а не посередине.Специалист по безопасности детей-пассажиров (специалист CPST или CPS) может помочь вам решить, в каком месте лучше всего установить автомобильное сиденье вашего ребенка в вашем автомобиле.

Если вам нужна помощь в установке:

Если у вас есть вопросы или вам нужна помощь в установке автокресла, обратитесь к сертифицированному специалисту по безопасности детей и пассажиров (CPST). Списки сертифицированных CPST и станций установки детских сидений доступны на следующих веб-сайтах:

Информация, содержащаяся на этом веб-сайте, не должна использоваться вместо медицинской помощи и рекомендаций вашего педиатра.Ваш педиатр может порекомендовать лечение по-разному, исходя из индивидуальных фактов и обстоятельств.

Все о крепеже для каркасно-панельных домов

Анкеровка
- Анкер ударный
- Анкер-шуруп
Застежка сквозная

Есть много различных изделий из дерева для строительства домов. В основном их можно разделить на сборные (каркасные панели, клееный брус) и натуральные (бревна, доски, пиломатериалы).Структура и свойства древесины сохраняются в любой конструкции, а это значит, что стандартные типы крепежа можно использовать для всех древесных материалов.

Анкеровка

Этот тип крепления включает штифт или анкер, обеспечивающий блокирующее или зажимное усилие. Анкерные крепления могут иметь прижимную головку, резьбу на штифте, наконечник саморез и другие крепежные элементы.

Анкер ударный

Для крепления данного типа анкера не требуется вращающее усилие электроинструмента — его просто забивают молотком или кувалдой.

Гвоздь. Самый простой дюбель. На протяжении веков это было единственное доступное металлическое оборудование, но оно производилось вручную. Это сделало его обычным, но довольно дорогим продуктом. За тысячелетнюю историю гвоздь зарекомендовал себя с лучшей стороны, благодаря чему получил признание и в наши дни.

Преимущества:

Позволяет дереву «дышать».
Низкая стоимость.

Недостатки:

Самая низкая жесткость конструкции.
Хрупкость.Со временем древесина сохнет и монтажное отверстие увеличивается, соединение ослабевает.
Одноразовая установка (максимум — 2 раза).
Коррозионная нестабильность. Гвозди изготавливаются из низких (дешевых) марок стали, поэтому они активно окисляются во влажной среде.

На сегодняшний день гвоздь претерпел множество усовершенствований — анодирование, насечка, продольная вытяжка шурупов, автоматические молотки с зажимами для гвоздей. Это сделало его намного удобнее и надежнее.

Как делают ногти на видео

Практические советы.Всегда старайтесь загнать гвоздь под углом 90 ° к поверхности или волокну детали, на которой будет держаться острие. С каждым градусом отклонения от перпендикуляра ногтевой сустав теряет от 1 до 2% своей прочности.

В каркасном домостроении гвоздь применяется очень редко — например, при строительстве на участке без электричества.

Скоба. Вместе с гвоздем прошли века эксплуатации. Надежен, как сталь, из которой он сделан. Назначение — крепление между собой крупных деревянных элементов, таких как брус, бревно, доска от 50 мм.

Преимущества:

Самая простая конструкция.
Надежность подключения.

Недостаток: ограниченный объем (только большие формы).

Практические советы. Не используйте дужку для изделий тоньше анкера дужки. Если выяснилось, что анкер прошел сквозь элемент — не спешите гнуть его с противоположного конца. Фацетный штифт кронштейна отлично держится и без него, а конец (в качестве усиления) можно загнуть при профилактическом осмотре и ремонте через 30 лет.

Скобу сделать своими руками несложно — достаточно обработать в тисках проволоку Ø 6–8 мм или арматуру Ø 10–12 мм.

Видеоурок — как самому сделать бандаж

Скобы

производятся и сегодня, но они не получили развития (покрытия, насечки и т. Д.) Из-за их редкости. При строительстве каркасных или бревенчатых домов кронштейн используется «на скорость» — установить его намного быстрее, чем саморез.

Анкер-шуруп

Этот тип крепления имеет лезвия в виде резьбы, которые надежно удерживаются в древесине.

Саморез. Крепеж №1 сегодня. Самый универсальный и самый распространенный якорь. Недорого и надежно за счет сложной технологии производства и массового производства.

Преимущества:

Лезвия резьбы надежно удерживаются в дереве и других материалах.
Возможность точной регулировки давления, глубины и скорости скручивания.
Многократная сборка / разборка.
Жесткая стационарная конструкция.

Недостатки:

Требуется электричество (или беспроводной инструмент).
Слабый штифт под воздействием срезающего усилия.

Саморез послужил основой для создания множества анкеров-шурупов, об одном из которых мы расскажем ниже.

Турбовинтовой. Производный от самореза — в этой версии он получил мощный центральный штифт, что значительно расширило сферу применения. Отличия турбовинтового двигателя от самореза:

Мощный стержень выдерживает высокое усилие сдвига (до 12 МПа).
Усиленный «проблемный» стык головки и тяги.
Резьба по всей длине дюбеля. При этом отношение шага резьбы к толщине стержня меньше, чем у «базовой модели», что положительно сказывается на надежности.
Паз TORX («звездочка») — намного лучше и надежнее передает усилие от инструмента, исключается срыв.
Насечка в первой трети резьбы лезвия — анкер легче утонет в отверстии.

Основным преимуществом турбовинтового двигателя является то, что он может быть установлен как в дереве, так и в камне — без дюбелей и пластиковых патронов.Это удобно, когда нужно прижать дерево к камню, например, мауэрлат к бронепоясу.

Недостаток очевиден — требуется предварительное сверление, так как толщина штанги от 3 мм.

Застежка сквозная

Этот тип крепежа требует обязательной подготовки сквозного отверстия.

Затяжка с помощью стержня с резьбой. Такой стержень в просторечии называют «шпилькой»; это стержень с резьбой значительной длины. Основное отличие этого метода крепления от анкера заключается в том, что шип не удерживается в теле элемента (в дереве), а удерживается силой, которую он создает сам.

Два направления работы резьбовой шпильки:

Создает прижимную силу между элементами. Это очень эффективный прием — элементы неподвижны за счет силы трения между собой. Стяжка особенно эффективна при соединении двух неоструганных досок.
Служит стопором. Стальной стержень является дополнительным фактором прочности, который предотвращает смещение по плоскостям, в то время как зажим удерживает их в неподвижном состоянии вокруг оси стержня.

В идеале клей нужно нанести на плоскость и тогда сила трения между элементами будет полностью реализована.

Стропка стропил из клееного бруса — пошаговая видео инструкция

Полезный совет. Для установки шпильки сначала соедините детали обычными саморезами. Затем просверлите отверстие по правилу:

Длина отверстия до 150 мм — диаметр шпильки + 1 мм.
Длина отверстия более 150 мм — диаметр шпильки + 2 мм.

Шпилькой также стягивают бревна из клееного бруса — нововведение появилось совсем недавно.

Лесозаготовка шпилькой на видео

Дюбель деревянный. Это гладкая круглая шпилька из дерева диаметром от 20 до 40 мм, с помощью которой крепятся бортики бревенчатого дома между собой. Маленькие деревянные дюбели используются при сборке мебели (с клеем или без), их называют дюбелями.

Установка деревянного дюбеля. Прогресс:

Установите детали в расчетное положение.
Выберите место для установки дюбеля: №
- не ближе 200 мм к краю любого проема или к концу его длины;
- шаг осей дюбеля не менее 200 мм;
- шаг дюбеля 1–1.5 мес.
Две или три коронки соединяются дюбелем. Верхний — проходной, нижний — на ½ толщины.
Разметить места для сверления отверстий. Диаметр отверстия — диаметр штифта + 2 мм.
5. Просверлите отверстия в дереве сверлом.

Внимание! Очень важно контролировать вертикальность сверла. Дюбель должен располагаться строго вертикально.

Носик дюбеля слегка отшлифовать и вбить в отверстие кувалдой, утопить насадкой на 30–40 мм.Можно добавить столярный клей.

Видео — установка деревянного дюбеля

Правильно подобранный и установленный крепеж — залог «долговечности» конструктивной конструкции вашего деревянного дома. Используя советы из этой статьи, вы сможете избежать многих ошибок, которые строители допускают по неопытности или по дизайну, и ваш дом прослужит долгие годы.

Зажим для брони Matias

клип, который длится 100 лет.
Сделанный из материалов высочайшего качества, Armor Clip ™ разработан, чтобы обеспечить десятилетия надежной и беспроблемной работы.Его запатентованный механизм разблокировки предназначен для устранения ложных срабатываний, тем не менее, позволяет быстро и легко удалить его одной рукой.

Берет на себя вес.
Armor Clip рассчитан на вертикальную силу до 60 фунтов. и 80 фунтов горизонтальной силы. Учитывая, что большинство предметов Вы будете висеть на поясе, весите всего несколько унций, это намного превышает максимум требуется.

Поворот на 360 градусов.
При фиксации вместе, Armor Clip и его анкер все еще будут вращаться свободно, для максимального комфорта и свободы передвижения.

Сверхпроектированный длиться.
Зажим для брони рассчитан на длительный срок службы. Релиз Механизм прошел испытания, выдерживая от 650 000 до 2 миллионов выпускает. Если предположить, что в среднем выпускается 50 клипов в день, это От 35 до 110 лет службы.Механизм зажима для ремня протестирован выдерживать от 35 000 до 60 000 нажатий. Предполагая, что вы прикрепите зажим к ремню утром и снимать его на ночь, это От 48 до 82 лет службы.

Этот якорь , а не оторвется!
Вставной анкер крепится с помощью специального клей. Он выдержит вес до 60 фунтов. Ты никогда нужно беспокоиться об этом.

Дополнительные анкеры в комплекте.
Armor Clip поставляется с тремя анкерами, так что вы можете использовать ваш Armor Clip с различными устройствами. Сотовые телефоны, беспроводные телефоны, MP3-плееры, КПК, цифровые фотоаппараты — все это можно носить с собой ваш Armor Clip.

Крыша из газобетона для дома. Технологические инновации

Бесщеточные стропильные конструкции: существуют три основные схемы совмещения видов крепления стропил к коньковой балке и к мауэрлату, которые защищают стены газобетонного дома от передачи на них расширяющей нагрузки со стороны стропильной системы.Кроме того, многослойные стропила позволяют увеличить полезную высоту мансардного этажа: при такой схеме устройства стропил подтяжные балки не нужны.

1 вариант крепления нерасширяющихся стропил. «Жесткое» низ — «свободный» верх.

Стропильное дно в данной схеме закреплено жестко (с одной степенью свободы): стропильная нога упирается в мауэрлат пропилом (зубом), либо пропилом с подшивкой опорной планки, либо с упор на опорную планку в мауэрлате.Вариант со стропильным распилом хуже, так как в этом случае ослабляется разгибание стропильной ноги за пределы мауэрлата. Вариант с подшивкой снизу опорного (упорного) бруса лучше, так как сечение стропильной ноги в этом случае не уменьшается. Опорную планку, гвоздевое крепление которой будет испытывать срезающие нагрузки, лучше крепить в дополнение к стропилам с помощью боковых металлических зубчатых пластин или деревянных пластин. У мауэрлата стропильная нога дополнительно стягивается проволочной петлей, которую крепят либо к мауэрлату, либо к анкеру в опорном поясе, либо к анкеру в перекрытиях.Эта петля предотвращает подъем крыши при сильных порывах ветра. Стропило крепится гвоздями через стальные уголки с двух сторон или через деревянные бруски.

Верх стропила при данной схеме имеет две степени свободы: поворот и сдвиг. Стропильная нога опирается на коньковую балку через опорную планку с горизонтальной опорной поверхностью, подшитую и закрепленную с двух сторон металлическими зубчатыми пластинами. Стропила крепятся коньковой балкой (бруском) стальными скобами (изогнутыми стингерами в разных плоскостях) или петлевыми пластинами (задвижками).В этом варианте конструкции шпульки не скреплены друг с другом! Стропила располагаются рядом друг с другом и ни в коем случае не должны упираться друг в друга. Недостатком такой конструкции является раскрытие конькового узла под нагрузкой на стропила. Данная схема в виде крепления одного ската может применяться в конструкциях односкатной кровли пролетом до 5 метров.

Продолжаем традиционную серию статей от профессиональных строителей. Сегодня мы поговорим о том, как сделать армопояс под крышу дома из газобетона или пеноблока своими руками.

Меня зовут Ростислав, мне 37 лет, я строитель с двенадцатилетним стажем. Я начинал на стройке помощником, как и все. Он работал по принципу: «принести, подать, подержать и не мешать». Но время шло, я вырос — с годами и профессионально, приобрел личный инструмент, начал работать самостоятельно.

Мое первое правило при выполнении любой задачи — тщательно подготовить материал и инструменты для достижения отличного конечного результата.

На сегодняшний день при строительстве частных домов и хозяйственных построек очень часто стали применяться газовые или пеноблоки. Я согласен с тем, что этот материал обладает хорошими характеристиками для сохранения тепла в помещении и быстрого монтажа, но есть одна важная особенность:

— этот материал не выдерживает длительного точечного давления, которое создается нагрузкой на пол и атмосферное давление на здание.

Но выход есть — это установка бронепояса по всему периметру, включая перегородки, и сейчас разберемся, как это правильно сделать.

Материалы и инструменты

Итак, что нам нужно для работы.

Материалы:

1. Плита OSB (толщина 10-12мм) количество зависит от длины заливаемого армированного ремня (периметр плюс длина всех перегородок делится на четыре)

2. Саморезы длина шурупов 76мм для дерева закаленная

3. Самореза длина 40мм закаленная древесина

4. Сетка армированная для кирпичной кладки. Размер ячейки 50х50мм. Количество квадратных метров в четыре раза больше, чем количество листов OSB.

5. Стержень с резьбой. Диаметр 10-12 мм (количество определяется следующим образом: количество балок перекрытия умножается на количество точек соприкосновения со стенами плюс вдоль фронтальных стен на каждый метр и умножается на 0,2)

6. Гайки, накручиваемые на стойки. выбранного вами диаметра.

7. Шайбы по размеру: внутренний диаметр — диаметр шпильки, а внешний на 10-20мм больше. Чем больше внешний диаметр, тем лучше. Будет большая плоскость сопротивления отрыва.

8. Цемент (из расчета 400-220кг. На 1м3 товарного бетона)

9. Щебень фракции 5-20мм (исходя из того, сколько кубометров бетона вам нужно, столько потребуется щебня )

10. Список рек (в зависимости от того, сколько кубиков бетона необходимо)

11. Пластификатор для бетона.

12. Рейка из сосны 25х50мм

13. Пластиковые зажимы или вязальная проволока.

Инструменты:

1.Уровень Hydro

2. Рулетка

3.Строительная линия

4. Карандаш

5. Ножовка по металлу или дисковая пила, под углом

6. Отвертка

7. Болгарка (угловая шлифовальная машина)

8. Бетономешалка

9. Лопата и пара ведер

10 мастеров

11. Строительные леса, или строительные леса

12. Средства индивидуальной защиты:

(очки, перчатки, обувь)

Приступаем к укладке армопояса на стены под крышей дома

1.Так с чего же начать? И всегда нужно начинать с определения размера и высоты относительно уровня воды

Для этого нам понадобятся рулетка, бумага, карандаш и уровень воды. С помощью рулетки снимаем длину всех внутренних перегородок и периметр здания, а также размеры по диагонали (размеры по диагонали, которые нам нужны для установки деревянных конструкций и дальнейших роботов), и переносим все это в paper, чтобы в дальнейшем ориентироваться на эти данные.Следующий этап — съемка высот с помощью гидроуровня. Гидроуровень поможет нам поставить отметки на здании, которые расположены прямо в горизонтальной плоскости. Это действие неудобно проводить самостоятельно, поэтому работаем вместе. Берем карандаш, наносим произвольную отметку на угол постройки, примерно 1,5 метра от нижнего основания и с помощью гидроуровня и помощника переносим эту отметку на все внешние углы постройки, а также внутри здание во внутренних углах, оно нам понадобится для построения опалубки «Горизонт».

Подробнее о том, как сделать водный уровень и как его использовать.

2. Определить высоту заполнения бронепояса, в моем случае высота заполнения 20 см. Этого вполне достаточно, так как крыша не большая и не сложная. Ориентируясь на этот размер, нарезаем плиту OSB. Плита вырезается на 5-7 см шире, чем высота заливки бетона, в моем случае я разрезал ее на ширину 25-27 см. на всю длину листа. Практика показывает, что ширина бронепояса должна соответствовать ширине кладки, а высота — согласно конструкторской документации.Рекомендуемая высота усиленного основания — около 30 см. Армопояс и уложенный на него мауэрлат должен опоясать весь дом.

3. По внешним углам периметра здания, в последнем ряду кладки Газоблока, вертикально монтируем рейки 25х50 так, чтобы они выступали на 30 см. выше, чем сама кладка. На эти рейки с помощью рулетки переносим отметки высоты (такого же размера от отметки уровня воды плюс высота заливки бетона).Кстати, рейки крепятся с помощью саморезов 76мм. Их очень легко вкрутить в блок Пено, и, если их закрутить под углом к горизонту, они хорошо держатся для разделения. По этим отметкам проводим леску, это будет наш высотный маяк. Высотный маяк дает нам высоту установки опалубки, так как наша опалубка наборная, то есть состоит из отдельных компонентов.

Установка опалубки

4. Установка опалубки … Итак, что имеем: разрезная плита OSB и высотный маяк. Начинаем монтировать опалубку. Для этого нам понадобятся подмости в сборе или подмости, отвертка и хороший помощник. Так как один человек будет выставлять лист OSB так, чтобы верхний край находился как можно ближе к леске и пока партнер держит его, мы закручиваем саморез 76 до нижней части плиты OSB (там, где он входит в блок), но под углом к горизонту примерно 45 градусов. Он легко вкручивается в газовый блок, но при вкручивании самореза под углом он приобретает большее сопротивление отрыву.Таким образом обходим по всему внешнему периметру, соединяя опалубку между собой через рейку 25х50, и скручивая между собой на угловых стыках.

Разметка балок перекрытия (или балок перекрытия)

5. После установки опалубки по внешнему периметру можно смело переходить к разметке и установке шпилек с резьбой для крепления балок перекрытия. Для этого нам необходимо определиться с шагом стропильной части крыши. В моем случае он был подготовлен под металлочерепицу, и нормы проектирования не позволяют делать шаг стропил более 75 см.Поэтому берем размер скатной длины и делим на количество промежутков так, чтобы значение находилось в диапазоне 65-75 см. В моей ситуации получилось всего десять балок, с шагом 72 см. Поэтому на наклонной стороне здания ( скатная часть здания — это участки периметра здания, где будут установлены стропила) на установленной внешней опалубке карандашом, по нашему расстоянию размечаем места установки шпилек с резьбой, а также в местах, где балка будет лежать на внутренних перегородках.Стоит отметить, что если двускатная часть кровли сделана из деревянной конструкции, то там также необходимо установить мауэрлат, но расстояние между шпильками должно быть 80-100см.

Кстати, постройки с двускатной крышей по фронтонам делятся на два типа: фронтон, выложенный из бруса или кирпича, или, как в моем случае, деревянный каркас строится на фронтоне из реек, и обшивается плитой OSB. В первом случае мауэрлат крепится на бронепоясе только с скатной стороны, а во втором — по всему периметру.

Установка монтажных шпилек

6. Подготовка и установка монтажных шпилек. Итак, шпильки. Для чего они нужны? Шпильки используются для быстрого и надежного соединения строительного раствора с деревом. Для монтажа балок перекрытия используются шпильки диаметром не менее 10 мм.

Для этого мы берем шпильку, измеряем высоту нашей заливки, прибавляем высоту потолочной балки, прибавляем 5 см к гайковерте и 5 см, чтобы забить пеноблок, и разрезали его с помощью болгарка.В моей ситуации разрезаю на куски по 45см (5см — пеноблок, 20см — заливка, 15см — балка, 5см — гайка, шайба). Откручиваем гайку на расстоянии 5см, ставим шайбу. и вбейте в середину пеноблока в заранее отмеченных местах до упора шайб в пеноблоке и максимально вертикально. Дополнительно на шпильке на расстоянии, где она будет заливаться бетоном, то есть если бетон заливается 20 см, то на высоте 15-18 см можно смонтировать дополнительные средства связывания с бетоном, какие-то отходы арматуры или стержня.Как в примере, показанном на фото.

Изготовление самого армопояса

7. Итак, когда шпильки установлены, приступаем к изготовлению армопояса. Для больших фундаментных роботов в армировании используется армирование, но в нашем случае достаточно арматурной сетки кладки с размером ячеек 50х50мм. Если ширина заливки, как в моем случае, составляет 20 см, то мы используем болгарку, чтобы разрезать сетку шириной 60 см. Чтобы сетка была полностью покрыта бетонным раствором, мы уменьшили высоту на 5 см.Берем нашу заготовку и загибаем две стороны по 15 см и центр на угол 90 градусов, чтобы получился параллелепипед с высотой стороны 15 см. В местах, где необходимо соединить бока, просто завязывается вязальной проволокой или пластиковыми хомутами. После этого эти заготовки укладываются на пеноблок и соединяются между собой проволокой или зажимами. В местах установки шпилек арматурная сетка разрезается и привязывается к шпилькам. Это еще больше закрепит шпильки.

К сожалению, отдельной фотографии армирования нет, но ее можно увидеть в левом углу фотографии.

8. После завершения установки робота устанавливаем внутреннюю часть опалубки — ту, которая будет внутри здания. Так же, как и внешнюю, монтируем высотную леску, как описано в третьем абзаце данной статьи, и крепим 76 саморезов на вырезанную плиту OSB.

При установке внутренней и внешней опалубки их необходимо закрепить сверху. Для этого берем рейку 50х25 мм и обрезаем ее до ширины насадки (плюс 4 см) для лучшей фиксации.

Сверху на опалубке прикручиваем вырезанный нами рельс с одной стороны к плите OSB, при этом сохраняя размер ширины насыпи (в этом нам поможет рулетка, либо вырезанный шаблон точного размера вставляемый в середину опалубки) закручиваем винты в другую часть рейки так, чтобы скрепить ее через рейку двух стенок опалубки.Такой крепеж необходимо устанавливать с шагом не более 40 см. Обязательно нужно контролировать жесткость конструкции. Установка осуществляется 40 саморезами.

Заливаем наш армопояс под крышу дома

9. Если конструкция опалубки собрана и проверена жесткость и устойчивость конструкции, можно переходить к заливке опалубки бетоном. Для этого нам понадобится бетономешалка, ведра и хороший помощник.

Следует отметить, что опалубку следует заливать бетоном постепенно, медленно, но желательно заливать весь периметр за один день, так как бетон должен схватываться без разрывов во времени, чтобы избежать трещин в швах.

Соотношение песка и гравия по норме: одна часть цемента, три части щебня и три части песка. При заливке можно периодически постукивать молотком по стенкам опалубки и таранить какой-нибудь штифтом, чтобы максимально вытеснить пузырьки воздуха, возникающие при заливке.Если этого не сделать, то после демонтажа опалубки мы увидим, что бетон заливается пористым, а не монолитным, что грозит потерей прочности и сроку службы армопояса.

Завершающий этап и демонтаж конструкции.

Стандарты ГОСТ говорят нам, что бетон марки 200 набирает полную прочность через 21 день при температуре окружающей среды +10 градусов. Если температура выше, влага из приготовленной смеси испаряется быстрее и цемент не успевает вступить в химическую реакцию, то есть приготовленный бетон не наберет необходимой прочности.

Вот так у меня получилось.

На этом комплектуются все наши роботы для установки армопояса под мансардную крышу частного дома. Следуя этим незамысловатым советам, установка армопояса не будет такой сложной и непонятной. Все вопросы и дополнения пишите в комментариях. Буду рад услышать ваше мнение.

Также еще одно видео по начинке армопояса со стороннего ресурса:

Также рекомендуем:
Прикрепить мауэрлат к газобетону достаточно просто.Первостепенную роль играет тщательная подготовка всех компонентов: деревянных балок, крепежа, арматурного каркаса, надежной гидроизоляции. Давайте посмотрим на порядок работы.
Крепление мауэрлата к газобетону
Перед тем, как прикрепить мауэрлат напрямую, необходимо подготовить основание. Армирующий пояс — обязательное условие для устройства кровли, если стены выполнены из газобетона или другого подобного материала.
Железобетонная обвязочная лента предотвращает продавливание газобетонных блоков и позволяет равномерно распределять динамические и статические силы, исходящие от крыши, по всей площади стены.
Устройство армирующего ремня
Минимальный размер бетонной ленты 200х150 м. Крепится с внутренней поверхности стены.
Этапы установки :
Устройство опалубки по периметру дома. Фронтоны необходимо обработать;
U-образные блоки образуют железобетонный пояс;
рама собирается из арматуры толщиной 10 мм. Арматура должна выступать на 4 см;
для жесткого крепления мауэрлтата к газобетону, шпильки с резьбой устанавливаются с интервалом 1 м.Их диаметр 14 мм;
блоки заполнены бетоном марки М-200;
через неделю можно снимать части опалубки и крепить мауэрлат.
Важно : на этапе подготовки к началу работ строителям требуется рассчитать количество шпилек и будущее расстояние между ними. Точки крепления деревянной конструкции к стропилам и точки соединения с армирующим поясом должны располагаться в разных местах.Убедитесь, что количество стропильных ног и шпилек одинаковое.
Подготовка деревянной конструкции
Прутки перед установкой обрабатываются антисептиком предотвращающим гниение древесины. Бревно или брус сечением 100х100 мм или 150х150 мм оборачивают гидроизоляционным материалом. Для этого подойдет битумно-полимерный гидроизоляционный материал. Рубероид не используется.
Качественные материалы позволят создать прочную конструкцию. На дереве не должно быть сучков и трещин.Влажность должна соответствовать строительным нормам.
Если девелопер использует «сырую» древесину, должна быть возможность отрегулировать анкерную гайку .
Операция проводится 1 раз в год в течение 5 лет. В этот период происходит интенсивная усадка влажной древесины. По мере высыхания стержней затягивайте гайку все меньше и меньше.
На этом фото хорошо виден один из способов крепления мауэрлата к стенам из газобетона.
Как правильно прикрепить мауэрлат к газобетону?
Используется анкер с шайбой и гайкой.Форма анкеров: Т- и Г-образные. Резьба: М12 или М14. Согласно международным строительным нормам, в сейсмоопасных зонах между соседними анкерами шаг не должен превышать 1 — 1,2 м.
Механический тип застежки
Процедура :
дюбеля вставляются в подготовленные отверстия;
винт в крепеж;
зубцы гарпуна плотно вдавлены в газобетон;
поверхность расширяется;
конструкция надежно закреплена.
Отличный вариант установки мауэрлата на газобетон имеет только один недостаток — дороговизну. 1 якорь и специальный дюбель с гарпуном стоили более 3 тысяч рублей.
Еще одно видео, как крепить мауэрлат к газобетону.
Установка мауэрлата
Другой метод используется для надежной фиксации мауэрлата в газобетонных стенах. Понадобится химическая капсула … Стоимость ее намного ниже — 150 руб. за единицу.
Надежная фиксация конструкции достигается за счет проникновения химических веществ в поры материала.Дополнительно бетонная поверхность получает тепло- и гидроизоляцию.
Заключительный этап
После установки мауэрлата на газобетон приступают к монтажу стропильной конструкции … Есть два пути.
Первый вариант
в досках, выполняют промывку на 1/3 глубины доски;
гвозди и металлические уголки позволят надежно закрепить стропила;
гвоздей (2 шт.) Забиваются крест-накрест с боков;
сверху вбивается дополнительный гвоздь;
монтажные уголки окончательно закрепляют соединение.
Второй вариант
в стропило, пила не выполняется;
снизу подшита специальная опорная планка, упирающаяся в мауэрлат;
Вбито
гвоздей, как в первом варианте.
Длина опоры 1 м. Второй вариант подходит для стропил с небольшой высотой.
Крепление анкерного стержня возможно только после точных расчетов и закупки качественных материалов. Покупка брусьев ненадлежащего качества при повышенной влажности может привести к снижению прочности конструкции.
Для крепления мауэрлата к стене из газобетона используйте анкеры со специальными дюбелями или химический метод монтажа. Обязательно соблюдайте теплоизоляцию армирующей ленты из экструдированного пенополистирола.
Соблюдение требований позволит надежно закрепить мауэрлат и создать прочную стропильную конструкцию.
Сооружение мансарды
После того, как залили армопояс второго этажа, настало время возвести стены мансарды.А чтобы туда попасть, нужна была лестница. За час рабочие построили прочную лестницу, по которой удобно поднимать блоки на второй этаж. Угол наклона лестницы 45 градусов.
Третий этаж — мансарда, высота стены четыре блока или один метр. Четвертый ряд блоков — это бронепояс с несъемной опалубкой. В нем есть шпильки, на которые будет крепиться мауэрлат. Мауэрлат изготавливается из двух досок толщиной 50 мм каждая.

Устройство кровли
Так как дом имеет Г-образную форму, чердак получается с четырьмя фронтонами и четырьмя долинами.На одном из откосов планируется сделать мансардное окно.
Начали с установки внешних стропил. Затем их соединили коньковой балкой и к ней уже прикрепили все остальные стропила.
Затем ровно по крайним стропилам, как и по направляющим, на чердаке возвели фронтоны из блоков. С внутренней стороны мансарды мауэрлат перекрыли блоками, а щели между ними залили пенополиуретаном. Доски, прибиваемые снаружи мауэрлата, предназначены для удобства при укладке утеплителя.
Место встречи двух фронтонов — самая сложная часть крыши. В этом месте два ската крыши опираются на балку ендовы, которая упирается в мауэрлат. В нижней части были дополнительно усилены балки ендовы.
Решено было прикрутить перекладины к противоположным стропилам, а там, где это было сложно реализовать, к стропилам крепили дополнительную балку.
Изоляция кровли
После изготовления стропильной системы приступили к укладке грунта для утепления крыши.Купили минеральную вату для утепления. Его стали укладывать между стропил на дощатой обшивке. Толщина минеральной ваты 5 см, поэтому ее укладывали в три слоя — получилось 15 см, по ширине стропильной доски.

Затем утеплитель закрыли паропроницаемой мембраной, не пропускающей воду снаружи, и если утеплитель будет влажным, конденсат будет проходить через пленку изнутри наружу. Пленку сначала закрепили степлером, а затем планками.К этим рейкам прибивали обрешетки с интервалом 45 см.
В результате всех этих действий между обрешеткой и утеплителем образовался вентиляционный зазор, за счет которого конденсат от утеплителя будет размываться, а теплоизоляционные свойства ваты сохранятся.
Закончив изготовление обрешетки, рабочие приступили к покрытию крыши ондулином. После того, как кровля будет покрыта ондулином, с внутренней стороны чердака кровельное покрытие будет обшито пароизоляционной пленкой Изоспан «Б».
Для покрытия кровли был выбран ондулин, потому что он легкий, простой в использовании, легко распиливается, мягкий и устойчивый к механическим повреждениям. Один человек легко может одной рукой поднять лист ондулина на крышу.
Для удобства при монтаже кровли одновременно с утеплением кровли подшивали перекрытие мансарды.
Окно
После возведения кровли подняли окна. Это Профильный КБЭ «Эксперт» 70 мм пятикамерный.paulking решила не устанавливать окна в целях экономии. Стоимость установки 20% от стоимости окон.
Конструкция всех открывающихся окон состоит из одной распашной створки посередине. На первом (цокольном) этаже в каждой комнате ставят одно открывающееся окно — остальные глухие.
Для установки окон в блоках вырезали четвертинки шириной 5 см на расстоянии 10 см от внешней плоскости стены.
После того, как окна привезли, было решено сразу установить их на свои места.Несмотря на большие сомнения, Паулкинг решил сделать это в эти выходные.
В этот день температура была -7 градусов. Но при первой же попытке вспенить окна в подвале выяснилось, что пена не увеличивается в объеме и начинает схватываться только через сутки, и это при том, что она всепогодная и должна работать на температура от -10 до + 30 градусов. Поэтому было решено отложить установку окон до весны.
Принципиально не важно, для какого именно строительного объекта возводится кровля, так как в любом случае она должна быть не только эстетически привлекательной, но и надежной и долговечной.Если речь идет о доме, построенном из газобетонных блоков, то конструкция крыши должна быть достаточно легкой, чтобы создавать минимальную нагрузку на несущие стены, построенные из достаточно хрупкого газобетона. Какой должна быть крыша, какого типа и конструкции — зависит исключительно от вашего вкуса, финансовых возможностей и индивидуальных потребностей. Крыша может быть как классической стропильной конструкции, так и плоской, покрытой битумным покрытием. Рассмотрим подробнее достоинства и недостатки, а также целесообразность использования каждого типа кровли в домах из газобетона.
Скатная крыша. Один из лучших вариантов устройства кровли домов из газобетона — скатный тип кровли. Выдвижение его краев за несущие стены из газобетона может обеспечить более эффективную защиту всей конструкции дома от неблагоприятных атмосферных осадков, что особенно актуально для стеновой конструкции, возведенной из газобетонных блоков, которую не рекомендуется постоянно увлажнять. Большинство проектов домов, предлагаемых в настоящее время различными архитектурно-строительными организациями, имеют свес крыши более метра над внешней плоскостью стен, что позволяет не только сохранить фасад здания сухим, но и использовать получившийся навес. как отличное место для отдыха.
Что именно выбрать в качестве кровельного материала для такой кровли, вы должны решить для себя, посоветовавшись с опытным архитектором и рассчитывая на финансовые возможности сена. При этом есть достаточно широкий выбор подходящих кровельных материалов: битумная черепица, профнастил, металлочерепица, кровельный оцинкованный лист и многие другие современные и достаточно надежные материалы. Хочу отметить, что в настоящее время самые красивые и эффектные кровли получаются при использовании в качестве кровельного материала металлопрофиля или металлочерепицы.Эти строительные материалы могут иметь как матовые, так и глянцевые поверхности, они имеют большое разнообразие цветовых оттенков, что позволяет выбрать желаемый цвет, придать индивидуальность и эстетическую привлекательность вашему дому. Оба этих кровельных материала обладают высокой надежностью и достаточной прочностью. При неукоснительном соблюдении технологии монтажа такая кровля может прослужить вам несколько десятков лет, при этом не требуя сезонного ухода. Одним, пожалуй, единственным недостатком жестяных кровельных материалов является их высокая «звучность» в дождь и град.Этот недостаток практически лишен битумной черепицы, представляющей собой особую ткань, пропитанную битумом и имеющую сверху слой измельченной гранитной крошки, что обеспечивает высокую надежность мягкого рубероида от различных механических воздействий, особенно в жаркие летние дни. Этот вид рубероида крепится намного проще, так как он на порядок легче большинства оловянных материалов, а также не требует специальных механических креплений. Укладывается непосредственно на сплошную обрешетку строительной системы с помощью специальной мастики, наносимой с обратной стороны.Кроме того, в случае образования возможных дефектов кровли их легко устранить, заменив поврежденный участок новым куском (полосой) битумной черепицы.
После того, как мы окончательно определились с конструкцией кровли и кровельным материалом, приступаем непосредственно к монтажу каркаса будущей кровли. Крепление кровли к стене из газобетона осуществляется с помощью мауэрлата. Мауэрлатом принято называть деревянную балку, которая принимает нагрузку от веса кровли и равномерно распределяет ее на поверхность несущей стены.В основном используется как мауэрлат. В случае сильного порывистого ветра такая рыхлая кровельная конструкция может просто слететь с коробки дома. Под мауэрлат укладывается последний ряд специальных блоков П-образной формы по всему периметру стены, в котором устраивается монолитный железобетонный пояс. Еще до начала процесса твердения бетонного раствора в П-образных блоках в них устанавливают металлические шпильки. Чтобы установить их равномерно, необходимо использовать леску. Чтобы быстро и равномерно провести монтаж мауэрлата к газобетонной стене, необходимо, чтобы стойки находились на одном уровне и в одной вертикальной плоскости.После полного застывания и схватывания бетонного раствора брусок необходимо уложить на шпильки и ударить кувалдой. В отмеченных местах проделываются сквозные отверстия. После этого мауэрлат окончательно надевается на шпильки и забивается. В некоторых случаях деревянную планку можно надеть на шпильки и закрепить гайками с шайбами. Кроме того, перед установкой этих штырей следует учесть их количество и расстояние между ними. Это нужно делать так, чтобы точки крепления мауэрлата к железобетонному поясу не совпадали с точками крепления стропил к мауэрлату.Количество шпилек крепления не должно быть меньше количества стропил. Высота шпилек крепления над уровнем железобетонного пояса должна быть на 4 см больше сечения мауэрлата для их удобного крепления гайками.
После завершения монтажа мауэрлата и сборки стропильной системы необходимо приступить к устройству обрешетки, креплению рубероида и утеплению кровли.
Плоская крыша. Перевернутая плоская или прямая крыша — один из самых неудачных вариантов устройства крыши для частного дома, построенного из газобетонных блоков. В этом случае во время дождя все стены дома всегда будут влажными, что негативно скажется на продолжительности эксплуатации и надежности дома из газобетона. Кроме того, плоская кровля, имеющая отличную гидроизоляцию и покрытая несколькими слоями рубероида, по надежности ни в чем не может сравниться с скатной кровлей из битумного ила.и металлические материалы. Основным достоинством этого вида кровли можно считать только ее относительно невысокую стоимость, так как плоская крыша не требует установки деревянных стропил и устройства обрешетки, стоимость которой составляет «львиную» часть общей стоимости. скатной кровли. Кроме того, часть средств этот вид кровли сэкономит при проведении монтажных работ, так как их объем и трудозатраты намного меньше, чем при устройстве скатной кровли. Кроме того, ни при каких обстоятельствах нельзя забывать, что гидроизоляционные и теплоизоляционные материалы, битумную кровлю в любом случае придется покупать, а качественные материалы будут стоить недешево.
В заключение данной статьи хотелось бы отметить, что скатный тип кровли позволит при необходимости оборудовать чердачное пространство под жилую мансарду, что особенно актуально при строительстве частных домов «эконом класса». Также необходимо добавить, что кровля плоского типа требует постоянного ухода и регулярного ухода, герметизации образовавшихся щелей в гидроизоляционном материале, очистки его от мусора и грязи, и может служить скатный тип кровли из металлопрофиля или металлочерепицы. Вам уже много десятилетий, и лишь изредка требуется чистка сливных труб от листьев и грязи во избежание возможного загрязнения.
Безопасны ли автокресла с ремнями безопасности и нижними анкерами?
Детские автокресла можно установить с помощью ремня безопасности или нижних анкеров системы LATCH. LATCH расшифровывается как «нижние крепления и привязи для детей». Родители, особенно когда автокресло не затягивается, часто совершают ошибку, используя одновременно нижние крепления и ремень безопасности.
Однако, если автокресло вашего ребенка не является одним из немногих, в котором прямо говорится об использовании обоих нижних фиксаторов ремня безопасности и одновременно, вам нужно будет выбрать одно или другое, а не оба.
Все автокресла, обращенные вперед, снабжены ремнем для привязи, который прикрепляет верх автокресла к якорю в задней части автомобиля. Любое обращенное вперед автокресло безопаснее (и лучше защищает головной и спинной мозг вашего ребенка), когда вы используете страховочный ремень. Независимо от того, установлено ли обращенное вперед автокресло с помощью ремня безопасности или нижних анкеров, вы всегда добавляете ремень безопасности.
Система защелок: нижние якоря и тросы
Нижние фиксаторы представляют собой металлические U-образные или горизонтальные стержни, которые иногда могут быть спрятаны внутри складки сиденья вашего автомобиля (или быть видимыми, выступая из складки).В большинстве автомобилей вы найдете два набора нижних анкеров — один со стороны водителя, а другой со стороны пассажира — на заднем сиденье. Некоторые автомобили могут иметь нижние крепления в центре заднего сиденья.
Фиксатор страховочного троса — вторая часть системы ЗАДВИЖКИ в вашем автомобиле. Он может выглядеть как нижние анкеры, но на комплект из двух нижних анкеров приходится только один. Ремень может быть на спинке автомобильного сиденья, на потолке (внедорожники и универсалы) или на полке за сиденьем (седаны).
Автокресло Lady содержит информацию о том, где можно найти нижние якоря и якоря страховочного троса в любом американском автомобиле, произведенном с 2000 по 2020 год.
Ремень безопасности и нижние анкеры
Автокресла спроектированы таким образом, чтобы выдерживать ударные нагрузки определенным образом. Благодаря проведенным в федеральном законодательстве краш-тестам мы знаем, что автокресло выдержит лобовое столкновение со скоростью 30 миль в час при установке с ремнем безопасности ИЛИ с нижними анкерами системы LATCH. Однако мы не знаем, будет ли одно и то же автокресло работать должным образом при одновременном использовании ремня безопасности и нижних анкеров.
Есть несколько причин, по которым установка автокресла с одновременным использованием как нижних анкеров, так и ремня безопасности может быть небезопасной. Проведение двух установочных ремней через один и тот же путь ремня может увеличить ударные силы, приложенные к определенной области автокресла, что может привести к поломке автокресла или его работе такими способами, которые трудно предсказать.
Кроме того, использование двух установочных ремней может вызвать дополнительную нагрузку на автокресло, что может привести к тому, что оно будет работать непредсказуемым образом.
Всегда устанавливайте и используйте автокресло в соответствии с указаниями производителя в руководстве по эксплуатации.
Если вы устанавливаете автокресло с помощью методов, которые не описаны в инструкции по эксплуатации автокресла, это похоже на то, что вы используете своего ребенка в качестве манекена для краш-теста. Вы не можете быть уверены в том, что произойдет, если автокресла будут использоваться способами, не прошедшими краш-тест и одобренными. Чтобы узнать, как должно быть установлено автокресло, ознакомьтесь с инструкциями по установке автокресла, а также с руководством по эксплуатации вашего автомобиля.
Если вы не можете плотно установить автокресло с помощью ремня безопасности транспортного средства или компонентов системы LATCH, найдите сертифицированного специалиста по безопасности детей-пассажиров или станцию проверки автомобильных сидений, посетив Safe Kids USA.
Какой метод установки лучше?
Ремень безопасности есть в каждой позиции в автомобиле, но не в каждой позиции (обычно) есть нижние фиксаторы. Например, если автокресло будет установлено на центральном сиденье, для этого почти всегда потребуется ремень безопасности.Если автокресло будет установлено на одном из боковых сидений, у вас часто будет выбор между нижними креплениями или ремнем безопасности.
Вы должны выбрать метод установки, который позволит вам лучше всего соответствовать вашему автомобилю. Автокресло установлено правильно, если вы не можете сдвинуть его более чем на дюйм в любом направлении, когда держите автокресло на пути ремня. Убедившись, что сиденье плотно прилегает к креслу, убедитесь, что оно расположено под правильным углом — откинутое для детей, обращенных назад, и более вертикальное для детей, обращенных вперед.Взаимодействие с другими людьми
Помните, что даже если вам придется выбирать между ремнем безопасности транспортного средства или нижними креплениями (часть системы LATCH), привязи используются в дополнение к ремню безопасности транспортного средства или нижним креплениям для при каждой установке лицом вперед.
Вы также должны иметь в виду, что нижние анкеры системы LATCH имеют ограничение по весу. Вам нужно будет переключиться на установку ремня безопасности, когда ваш ребенок достигнет предельного веса и нижние анкеры больше не смогут использоваться.Нижний предел веса якоря указан на этикетках автокресла и в руководстве по эксплуатации.
В настоящее время существует несколько сидений, которые позволяют одновременно использовать нижние фиксаторы ремня безопасности и . Внимательно изучите информацию о приобретенном вами продукте, чтобы убедиться, что вы понимаете, как его безопасно установить.
С 2020 года все автокресла, которые позволяют одновременно опускать якоря и ремни безопасности, имеют жесткий фиксатор, а не нижний фиксатор (LATCH).
Тем не менее, важно помнить, что информация о безопасности автомобильных кресел может быстро меняться по мере того, как производители выпускают новые сиденья.
Всегда читайте это руководство по эксплуатации, даже если вы думаете, что уже хорошо знакомы с моделью автокресла.Некоторые обновления могут относиться к более новым версиям того же автокресла.
А как насчет дополнительных сидений?
Нижние пределы веса якоря применяются только к автокреслам (где ребенок удерживается 5-точечным ремнем безопасности).Нижние пределы веса якоря не применяются к бустерам (бустеры — это сиденья, на которых ребенок сидит на бустере и использует ремень безопасности транспортного средства в качестве удерживающего устройства). Многие бустерные сиденья можно подсоединять к нижним якорям автомобиля. Бустер можно безопасно прикрепить к нижним анкерам, в то время как ребенок закреплен с помощью ремня безопасности транспортного средства поперек них.
Бустеры представляют собой устройства позиционирования и не берут на себя больших усилий (если таковые имеются) при аварии. Тем не менее, автомобильные сиденья являются удерживающим средством для ребенка и принимают на себя большую силу при столкновении, и при этом прикладывают огромную силу к деталям, прикрепляющим их к транспортному средству (нижние крепления или ремень безопасности).Ремни безопасности спроектированы так, чтобы выдерживать гораздо большее усилие, чем нижние фиксаторы.
Weatherguard Service — Производитель анкерных болтов для очистителей окон, ограничителей лесов и многого другого!
Первый, ремень для мытья окон анкеры предназначены для использования с ремнями для мытья окон.Эта система позволяет окно уборщик, чтобы выйти или проработать рабочее окно с окном ремень пылесоса и, используя клеммы на концах направляющих , соединенных с ремнем, прикрепить к анкерам, которые прикреплены к окну или оконной конструкции, затем безопасно очистить окно или выполнить другое строительство Обслуживание.
Металлический каркас Окна
Деревянный каркас Окна
Вторая линия — подмости система стабилизации платформы (BMU) состоящая из анкеров, которые расположены на конструкции для крепления шнурков, которые крепятся к лесам подвешивать канаты и поддерживать платформу лесов к зданию, ограничивая ее раскачивание.Это называется прерывистой стабилизацией . Мы также предлагаем систему непрерывной стабилизации , которая использует якоря на здании и гусеницы на платформе строительных лесов для обеспечения такой же безопасности. Иногда эти якоря называют «кнопками».
Строительные леса Ограничители
Обе системы требуют, чтобы здание было спроектированы для приема анкеров и нагрузок, которые они будут оказывать на конструкцию.Обычно это легко сделать. Для любой системы мы производим ассортимент анкеров для любой фасадной ситуации. Наши якоря созданы для интерфейс с каждым конкретным условием работы. Это обеспечивает максимальную совместимость с анкеры, передающие необходимые нагрузки на элементы здания, к которым они прикреплены без повреждений здания. Мы достигаем этого, сохраняя при этом легкий якорь.
Навигация по записям
« Отделка гаража внутри под ключ: Внутренняя отделка гаража, варианты, фото, дизайны
Усиление старого фундамента: К сожалению, запрашиваемая страница не существует. »
Ответить Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Поиск для:
Рубрики
Бетон
Газобетон
Домашний ремонт
Кирпич
Кладка кирпичей
Кладка пеноблока
Материал
Пенобл
Пеноблок
Разное
Раствор
Советы
Фундамент
© 2019 Foamin
+7 (495) 767-41-88
Карта сайта

Как крепить мауэрлат – варианты фиксации | САМ СТРОЙ строительный портал

Как крепить мауэрлат – варианты фиксации

Крепление мауэрлата к керамзитоблокам без армопояса

Монтаж мауэрлата на газобетон без армопояса

Обеспечение прочности конструкции при фиксации мауэрлата с армопоясом

Как надежно зафиксировать мауэрлат – проверенные способы крепления стропил

Крепление пояса под мауэрлат резьбовыми шпильками

Фиксация несущего каркаса на газобетонную стену с использованием анкеров

Как нужно установить мауэрлат – тонкости монтажа

Подводим итоги

Крепление мауэрлата к армопоясу, установка шпилек, гидроизоляции, соединение мауэрлата и многое другое

Мауэрлат на газобетон без армопояса. Применение химических анкеров

Мауэрлат на газобетон без армопояса. Применение химических анкеров

Армопояс под мауэрлат газобетон. Крепление к газобетону без армопояса

Крыша без мауэрлата. Нужен ли мауэрлат?

Видео крепление мауэрлата к газобетону без армопояса! Часть 2

Нужен ли мауэрлат если есть армопояс

Как сделать армопояс под мауэрлат и нужен ли он вообще

Зачем нужен армопояс, нужен ли он под крышу

Параметры и особенности армирующего пояса под мауэрлат

Установка опалубки

Заливка армопояса

Крепление мауэрлата к армопоясу

Закладные шпильки

Армопояс под мауэрлат: назначение, размеры и характеристики

Назначение и функции ↑

Размеры и характеристики ↑

Технология сооружения армпояса ↑

Монтирование опалубки ↑

Установка арматурного каркаса ↑

Как залить армопояс под мауэрлат ↑

На что нужно обратить внимание при заливке бетона? ↑

Варианты крепления мауэрлата к армопоясу: анкерами, шпильками и другие ↑

Монтаж закладных шпилек ↑

Необходим ли армопояс под Мауэрлат, блог застройщика ГК Кристалл

Армопояс под мауэрлат в доме из газобетона: пошаговая инструкция

Особенности газобетонных блоков

Два способа заливки армопояса

Пошаговая инструкция по установке армирующего пояса

Кладка специальных блоков для опалубки

Подготовка арматуры

Заливка бетоном

Видео – Армопояс под мауэрлат

Крепление мауэрлата к газобетону своими руками

Подбор стройматериала

Разновидности крепления

Как крепить мауэрлат армопоясом?

Нюансы монтажных работ

Как крепится конструкция к газобетону?

Крепление мауэрлата к кирпичной стене: как установить и закрепить

В завершение несколько рекомендаций

Эффективные способы крепления мауэрлата к кирпичной стене

Закрепление на проволоку

Крепление к деревянным пробкам

Крепление на шпильки

Крепление на анкера

Как прикрепить основание?

Фиксация проволокой

Крепление шпильками

Деревянные пробки

Крепление анкерами

Монтаж армопояса

Правильный мауэрлат: назначение

Крепление мауэрлата к кирпичу проволокой

Как сделать армированный пояс: последовательность работ, тонкости и нюансы

Подготовка к креплению мауэрлата

Способы крепления стропил к мауэрлату.

Жесткое сопряжение.

Скользящее сопряжение.

Рекомендую прочитать:

Как сделать мауэрлат своими силами

Мауэрлат – опорный элемент крыши

Крепление обвязки: способы

Общие требования к креплению мауэрлата

Размеры конструкции

Монтаж мауэрлата на стены из ячеистобетонных блоков

Крепление мауэрлата к кирпичной стене

Содержание:

Мауэрлат и его назначение.

Подготовительный этап
