Как мы учили умную розетку замерять мощность / Rubetek corporate blog / Habr

Приветствуем!

Мы — компания Rubetek, занимаемся разработками в области решений для умного дома.
В этой статье расскажем о том, как в ходе разработки одного из устройств нашей Wi-Fi линейки выбирали решение для точного измерения мощности подключенных электроприборов.

Наша Wi-Fi розетка

Что за девайс делали?

Wi-Fi розетка Rubetek — это устройство, предназначенное для удалённого управления электропитанием подключённых электроприборов мощностью до 3000 Вт. Управление розеткой осуществляется с помощью расположенной на корпусе кнопки, локально (смартфон — WiFi розетка, смартфон — WiFi роутер — Wi-Fi-розетка) и удаленно при подключении роутера к Интернету.

Состояние устройства изменяется по срабатыванию подключенных к розетке RF датчиков или с помощью заранее настроенных пользователем сценариев.

Одна из ключевых функций устройства — контроль потребления электроэнергии подключенной нагрузки.

Для отображения уровня нагрузки розетка использует светодиодный индикатор, изменяющий цвет свечения в соответствии с мощностью, потребляемой нагрузкой.

Устройство позволяет подключать совместимые датчики с протоколом EV1527 (433.92 МГц, ASK) RF датчики (движения, открытия, протечки воды, утечки газа и дыма) и создавать сценарии взаимодействия между подключёнными устройствами.

Помимо этого, умная розетка совместима с платформой Apple Homekit и поддерживает управление с помощью голосового помощника Siri. Удаленное управление Homekit через интернет возможно только с помощью Apple TV, но локально управлять голосом можно с iPhone и без использования Apple TV.

Первые попытки

На первом этапе основой для будущей розетки был выбран модуль Z-Wave (рис. 2).
Согласно техзаданию, розетка должна была измерять потребляемую электроэнергию в однофазных цепях, в диапазоне от 0 Вт до 3000 Вт., с погрешностью не более 1%.


  • Для измерения тока, потребляемого нагрузкой, и напряжения на нагрузке использовали схему из сдвоенного ОУ TSV522, токового шунта и резистивного усилителя.


Первый прототип на модуле Z-Wave

Расчет активной мощности, потребляемой нагрузкой, считался по формуле:

где:
P — активная мощность, потребляемая нагрузкой

U — эффект. напряжения на нагрузке, равно напряжению сети
I — эффект. сила тока нагрузки
φ — фазовый сдвиг между током и напряжением на нагрузке


  • Плюсами являлись низкий входной ток (1мкА) и малое напряжение смещения (0.8 мВ). Входной и выходной сигнал имел размах напряжения питания (rail-to-rail).
  • Точность измерения тока нагрузки с потребляемой мощностью до 100 Вт в диапазоне от 0 до 3000Вт нас не устроила, и чтобы ее увеличить, мы использовали два операционных усилителя, работающие от общего токового шунта, и имеющие разные коэффициенты усиления: усилитель с большим коэффициентом усиления работал в диапазоне от 0 Вт до 100 Вт, а усилитель с меньшим коэффициентом усиления работал в диапазоне от 100 Вт до 3000 Вт.

При разработке Wi-Fi розетки одним из главных требований была компактность изделия, поэтому использование нескольких корпусов микросхем усилителей и АЦП мы посчитали нерациональным. К тому же аналоговый сигнал на выходе усилителей был сильно “зашумлен”, уровень помех не позволял добиться заданной погрешности измерения мощности, потребляемой нагрузкой. Особенно это было заметно на усилителе, работающем в диапазоне от 0 Вт до 100 Вт. (рис.3).


Осциллограмма с токового шунта АЦП Z-Wave модуля при мощности 10 Вт нагрузки

На этом этапе, для увеличения точности измерений и увеличения степени интеграции, необходимо было найти новое решение реализации измерения мощности. Было принято решение отказаться от модуля Z-Wave, из-за высокой стоимости и низкой производительности, и ОУ. Новой основой стал Wi-Fi MCU.

Отказ от Z-Wave в пользу Wi-Fi был обусловлен очевидными преимуществами последнего:
наличие Wi-Fi в любом смартфоне, что позволяет непосредственно управлять розеткой из приложения, возможность подключения к роутеру для удаленного управления розеткой из любой точки мира. Это и определило дальнейший путь развития линейки наших умных устройств.

В поисках решения

Поиск вариантов реализации измерения мощности привел нас к специализированным измерительным RMS микросхемам.
Выбрали относительно недорогую RMS — STPM14A.


Прототип STPM14A модуля

Данная RMS измеряет активную, реактивную и полную мощность, действующие значения тока, напряжения и частоты, поддерживает токовые трансформаторы и шунты, отличается низким энергопотреблением, высокой точностью измерений, надежностью передачи и хранения данных. В общем, STPM14 подходила нам по многим параметрам.


Структурная схема STPM14A

Но не обошлось без минусов.

При использовании STPM14A возникли трудности на стадии обработки данных: у этой измерительной микросхемы не имелось цифрового выхода, только частотный, что потребовало от Wi-Fi MCU ресурсов для обработки частотного сигнала. Наш Wi-Fi MCU и так был загружен массой других функций: обработка дискретных сигналов, взаимодействие с сервером, шифрование, таймеры, скрипты. Получилось так, что обработку частотного сигнала не было возможности реализовать без последствий для остального функционала.

Нам пришлось вернуться к поиску альтернативных решений еще и потому, что STPM14A не имела цифрового выхода. Изучив несколько вариантов, мы решили остановиться на микросхеме STPM32. К Wi-Fi MCU STPM32 подключалась по UART.

STPM32 представляет собой устройство обработки смешанных сигналов. Процессор состоит из аналогового и цифрового блоков.

Аналоговый включает в себя:


  1. два малошумящих усилителя с программируемым коэффициентом усиления и низким уровнем смещения;
  2. четыре 24-битных дельта-сигма АЦП второго порядка;
  3. два источника опорного напряжения на основе запрещенной зоны с независимой температурной компенсацией;
  4. стабилизатор напряжения с низким падением;
  5. буферы постоянного тока.

Цифровой блок состоит из каскада цифровой фильтрации, аппаратного цифрового сигнального процессора, буферных каскадов для входных сигналов и последовательных интерфейсов (UART или SPI).

Измерительная микросхема STPM32 содержала в себе два канала обработки аналоговых сигналов тока и напряжения, с последующим преобразованием в цифровой сигнал и высокоточный цифровой сигнальный процессор DSP, предназначенный для обработки оцифрованных сигналов в режиме реального времени.

Главным и самым заметным недостатком, на фоне всех перечисленных преимуществ, оказалось то, что при работе с малыми сигналами, при максимальном усилении (16х), повышалась погрешность измерения тока.


Структурная схема STPM32

Как тестили?

Для проверки работоспособности и проведения тестирования мы разработали макетную плату.


А так выглядит прототип измерения мощности на STPM32

Тестирование происходило на различной нагрузке мощностью от нескольких единиц ватт, до 3,5кВт. В качестве нагрузки использовались лампы накаливания, ТЭНы (резистивная нагрузка), люминесцентные светильники и электроинструмент (резистивно-индуктивная нагрузка), электроприборы с импульсными источниками питания без корректора коэффициента мощности (резистивно-емкостная нагрузка).

В ходе макетирования на отладочной плате, мы получили положительные результаты, которые полностью нас устроили. STPM32 хорошо справлялась с поставленной задачей и могла быть использована в нашей умной розетке.

Уже позже выяснилось, что суммарная погрешность измерений устройства не соответствовала реальным показаниям. Эти данные мы получили посредством измерения показателей несколькими бытовыми ваттметрами разных ценовых категорий.

Для достижения заданной точности измерения мощности нагрузки решено было калибровать серийные изделия на этапе производства. Для этого был спроектирован и изготовлен специальный стенд (рис.6), который содержал в себе отдельный, откалиброванный с помощью эталонного измерителя мощности STPM32.

Стенд имел гальваническую развязку от сети для того, чтобы обеспечить электробезопасность.

Каждое изделие после сборки подключалось к контактному устройству стенда.
Оператор запускал программу, которая обеспечивала электрическое тестирование розетки на предмет отсутствия ошибок при монтаже и прошивке. Помимо этого тестировался основной функционал розетки и происходила калибровка STPM32.


Калибровочный стенд

Использование стенда обеспечило высокую точность измерения мощности, технологичность и надежность изделия.

В процессе прошивки розетки закладывалась также цветовая палитра (пропорциональное соотношение красного, синего и зеленого цветов). Эта цветовая шкала используется в розетке светодиодным ободком для отображения мощности, потребляемой подключенной к устройству нагрузкой.

Что в итоге?

Это была первая наша попытка реализации подобного функционала. Несмотря на то, что вариантов мы перебрали немало, положительная сторона в этом тоже найдется — опытным путем мы определились с необходимой для работы микросхемой, изучив плюсы и минусы всех образцов.

Наша же Wi-Fi розетка, получив возможность замерять мощность, из обычного девайса, способного удаленно управлять электропитанием, превратилась в умное устройство, существенно облегчающее жизнь пользователя.

Впереди еще много работы, выше мы упоминали о целой Wi-Fi линейке, разработка которой ведется прямо сейчас. Помимо розетки для покупки уже доступен, например, Модуль управления. К выходу готовятся многие другие умные устройства.

О них мы непременно расскажем в следующих статьях.

habr.com

Умная розетка BroadLink SP2 с измерением мощности и Wi-Fi.

Здравствуйте. В сегодняшнем обзоре я расскажу вам об умной розетке от компании BroadLink. SP2, наверное самое «вылизанное» и доведённое до ума решение, в линейке розеток BroadLink.
Розетка имеет удаленное управление по Wi-Fi через облако, а так же снабжена измерителем мощности. Для чего это нужно, как можно применить данную розетку, вскрытие и описание работы программного обеспечения ждёт вас под катом. Приглашаю всех, кому это интересно.

Заказана розетка была 8 марта. 9 марта – магазин выслал её, и уже 23 марта я держал в руках чёрный полиэтиленовый пакет с розеткой:

Пакет

В пакете, лежала завернутая в вспененный полиэтилен коробка затянутая в пластик и не пострадавшая при пересылке. На дне коробки перечислены основные технические характеристики устройства:

Коробка

В коробке, помимо розетки, находится только инструкция. Полностью на китайском языке. Единственная полезность, которую я там почерпнул – это дата выпуска девайса:

Инструкция


Прежде, чем перейти к герою сегодняшнего обзора, давайте посмотрим технические характеристики с сайта магазина:

Brand: BroadLink
Model: SP2
WiFi: 802.11 b/g/n(2.4GHZ)
Power rating: 2200W
Current rating: 10A
Wireless Power: 1.8W
Voltage: AC 100~240V 50/60HZ
Operating humidity: ≤ 80%
Opearting temperature: 0℃~50℃

И вот перед нами BroadLink SP2:

Рассмотрим его повнимательнее. Сверху находится кнопка для ручного включения/отключения устройства:

Выход розетки. Подойдет для вилок любых систем, имеет шторки для защиты от детей:

Но, если розетка у вас имеет подключенный заземляющий контакт (дома у меня его нет) – на выходе с BroadLink SP2 вы сможете получить землю – только используя вилку австралийского типа. Так как и сама умная розетка имеет австралийский тип вилки. Да, да. Данная розетка выпускается только с австралийской или американской вилкой. А вариант с американской вилкой – для европы практически не пригоден. Придется городить переходники с двух сторон.

Поэтому, магазин вложил в посылку переходник под европейский тип вилки:

Конечно, с переходником розетка выглядит несколько монструозно:

На выход розетки легко подключаются австралийские, американские и, конечно, европейские вилки:

Посмотрим, сколько потребляет BroadLink SP2.

Режим ожидания, розетка выключена:

Розетка включена:

При включении, расположенная сверху кнопка включения/выключения загорается красным светом:

Значок Wi-Fi при обмене данными — светится синим:

Приступим ко вскрытию. Собрана розетка на нестандартных саморезах, хорошо, что в наборе оказалась такая бита:

Открутив четыре самореза, снимаем верхнюю часть корпуса розетки с защёлок:

Всё сделано аккуратно.

Вынимаем потроха из корпуса:

Кнопка включения со светодиодом:

Плата измерения мощности собрана на однофазном измерительном чипе ATT7021CU:

Модуль Wi-Fi. Внизу, слева, виден токоизмерительный шунт:

Вот так сделана защитная шторка:

А вот так выполнен вход/выход BroadLink SP2:

Собираем розетку обратно и переходим к программной части, в которой, я заодно расскажу о возможностях BroadLink SP2.

Для начала, на телефон с системой Android устанавливаем программу e-Control. (Версия для IOS так же присутствует). Я не рекомендую устанавливать приложение из гуглмаркета. Перевод там не полный. Энтузиасты с 4PDA качественно русифицировали программу и, кроме этого, исправили ошибки китайских программистов. Поэтому, я рекомендую использовать именно эту версию. Её можно скачать вот здесь: 4pda.ru/forum/index.php?showtopic=573779

После установки — запускаем программу:

Эта программа универсальна для всех устройств умного дома от компании Broadlink.

После запуска – программа просит авторизоваться:

Или зарегистрироваться, если регистрации нет. Регистрация крайне проста и занимает, буквально, минуту:

После регистрации и входа в аккаунт из домашней Wi-Fi сети, в которой планируется работа BroadLink SP2, появляется просьба ввести имя сети и пароль. Автоматически вставляется имя сети, к которой подключен телефон:

Далее выбираем – добавить устройство:

И вот наша розетка появляется в главном окне программы. Если на иконке горит зеленая точка – значит, розетка находится во включённом состоянии:

Нажав на иконку – мы переходим непосредственно к управлению розеткой:

Зеленая кнопка – означает, что розетка включена. Так же здесь можно задать различные таймеры, посмотреть графики мощности, произвести настройки розетки. Внизу отображается текущее потребление устройства включенного в розетку.

Что же можно сделать в настройках?

Можно задать имя и значок розетки:

Вот все возможности меню настроек. Удобна функция отправки уведомлений. Когда срабатывает таймер и розетка переходит в другое состояние, на телефон, если он подключен к интернету, приходит пуш уведомление о событии. Если телефон не подключен к интернету – когда подключите, все пропущенные уведомления придут разом.

Прошивка так же обновляется из этого меню через интернет:

Функция энергосбережения. Для чего же она нужна. Для простоты, попробую объяснить на конкретном примере. Допустим, у вас есть телевизор или другое устройство, которое в дежурном режиме потребляет много электроэнергии. Более 1 Ватта. Существуют прямо настоящие пожиратели энергии в дежурном режиме. (Не забываем, что розетка в дежурном режиме потребляет 1 Ватт). Подключаем устройство к розетке, включаем его. Нажимаем сканировать. При этом заполняется строка мощности. Включаем ползунок автоэнергосбережения и жмём – «сохранить». Теперь, если вы выключите ваш телевизор (или иное устройство) с пульта или он выключится по таймеру – то режим автоэнергосбережения в BroadLink SP2 – ровно через 10 минут отключит розетку. Очень удобная вещь:

Так же в настройках можно ввести стоимость электроэнергии, что бы потом на графиках посмотреть сколько денег «съело» устройство включенное в BroadLink SP2:

Теперь нажмем здесь кнопку таймер:

И попадем в меню настроек создания таймеров. Всё понятно интуитивно:

Нажимаем сохранить. И потом легко можем выбрать любой созданный таймер в меню задач:

Причем, если после включения таймеров у нас дома пропадет Wi-Fi – таймер всё равно сработает, поскольку его настройки хранятся в энергонезависимой памяти устройства. И даже если пропадет напряжение питающей сети – все настройки сохранятся. После появления напряжения – розетка перейдет в последний используемый режим. То, есть если была включена – включится, была отключена – отключенной и останется.

А если нажать кнопку «Питание» — которая находится справа от кнопки таймера, мы попадем в режимы просмотра графиков потребления.

За сутки:

За неделю:

За месяц:

И год:

Так же можно создавать различные сценарии:

Я не делал этого. Что бы полноценно, на все 100 использовать сценарии, одной розетки маловато будет. Для расширения её возможностей, желательно иметь еще Broadlink RM Pro www.banggood.com/Broadlink-RM-Pro-Smart-Home-Automation-Phone-Wireless-Remote-Universal-Controller-p-942667.html

А так же датчики BroadLink A1 www.banggood.com/BroadLink-A1-White-WiFi-Intelligent-Smart-Home-Air-Detector-Sensor-Purifier-Remote-Control-p-1002004.html

Тогда и полноценный термоконтроль на этой розетке можно реализовать, и включение кондиционера, и еще много всего интересного. Но увы, у меня этих устройств – нет.

Что бы управлять розеткой, не обязательно находится в одной Wi-Fi сети с ней. Можно управлять BroadLink SP2 из любой точки мира, где есть интернет. Управление идет через облако, поэтолму на домашнем роутере не потребуется делать никаких дополнительных настроек, типа проброса портов. Вот, Wi-Fi на телефоне отключен, интернет от сотового оператора. Всё прекрасно и мгновенно управляется:

Версия приложения для Андроид у меня такая:

Ну вот и всё о настройках и возможностях BroadLink SP2.
А давайте включим в BroadLink SP2 утюг и вставим BroadLink SP2 в мой ваттметр и сверим часы сравним показания:

Отлично. Не нужно забывать, что вывод показаний нагрузки на телефоне осуществляется в реальном времени с небольшой задержкой.

Ну и в завершении обзора, где я использую эту розетку. Применений много. Можно даже электрочайником с механической кнопкой управлять, но мне она нужна была для домашней системы видеонаблюдения. Дело в том, что одна из камер регулярно отваливается от интернета. Помогает только её выключение и включение. А наблюдаю я через неё за своими зверятами, что они делают в моё отсутствие. Но их же не попросишь с камерой помочь. ))) И BroadLink SP2 тут оказался как нельзя кстати. Всегда можно удаленно произвести перезагрузку камеры.

Вот. Глубокая ночь. Камера работает в режиме ночного видения. Сонное царство:

Зверята


P.S. Этот обзор был написан 24 марта. Я специально не стал публиковать его сразу, а подождал неделю, что бы посмотреть стабильность работы BroadLink SP2. Ни одного сбоя в работе розетки зафиксировано не было.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

Энергомер или как измерить эффективность розетки / Даджет corporate blog / Habr

В современном мире любой вид энергии любит учет, будь то потребление пищи или простая лампочка накаливания (если еще остались такие). На упаковках с едой пишут состав и примерное содержание энергии в килокалориях, а на любом электроприборе принято указывать его потребление. И если с простой осветительной лампой все более менее понятно, то посчитать например потребление электрического водонагревателя или скажем пылесоса уже сложнее. Да и как быть с приборами которые работают в спящем режиме, с одной стороны он практически не «едят», а с другой все же что-то да потребляют. Вот как раз для таких замеров и потребуется хитрый прибор под названием «Энергомер».



Как заявлено на этикетке прибора он создан для измерения потребляемой мощности электроприборов а так же для простоты расчетов нагрузки на розетку.

Внешний вид энергомера крупно

Ну чтож, проверим как он работает. Вставляем в розетку, и пока прибор включается и происходит загрузка программы в микроконтроллер, на экране можно видеть все возможные символы. Включение происходит не долго, но и не моментально, где-то секунду или две.

Дальше энергомер сразу показывает напряжение в розетке а так же частоту переменного тока в ней.

Для удобства в энергомере есть часы с отображением дня недели, настройка которых происходит по нажатию на кнопку «SET», по началу конечно с непревычки жмешь на неё часто и сразу попадаешь на редактирование времени. Я бы сделал вход в режим редактирования с небольшой задержкой, для устранения этого неудобства, ну да ладно, прибор звезд с неба не хватает 🙂

Переходим к непосредственно замерам.

Первым подопытным будет осветительная лампа. Мы недавно переехали в свою квартиру и я сразу везде ставил светодиодные лампы, фактически у нас нет ни одной лампы в стандартных цоколях. Самая распространенная – с цоколем G10 и тому подобные. К счастью у меня нашелся микрософит для съемок в софтбоксе и в нем старая галогеновая лампа на 50 Вт. Вот на нем и будем экспериментировать.

Для начала посмотрим потребление с галогеновой лампой:

Как видно, потребляет она 46,5 Вт⋅ч что близко к заявленному номиналу в 50 Вт⋅ч, соответсвенно в моем случае она «кушает» 16 копеек в час днем (тариф 3,35 р за кВт⋅ч днем).

Следом меняем лампочку на диодную:

При схожей, на взгляд, светоотдаче (к сожалению замерить не чем) потребление у LED лампы уже 5,9 Вт.ч что так же близко к заявленным производителем показателям и «прожорливость» такой лампы уже чуть меньше 2-х копеек в час.

И вот тут уже интересный факт. У меня дома всего 39 ламп, 24 из них диммируемые и если предположить что я включу их все на полную яркость то совокупное потребление электроэнергии составит 230 Вт⋅ч что эквивалентно двум лампам накаливания по 100 Вт и еще одной, например в туалете на 30 Вт, хотя не помню были ли лампы на 30 Вт… Тоесть в принципе все включенные лампы будут «есть» 77 копеек в час и если оставить их включенными круглосуточно то за месяц они смогут уменьшить мой бюджет всего на 573 рубля. Это может послужить в принципе доводом, например в споре с теми кто постоянно выключает за вами свет мотивируя это целями экономии. Ну да ладно, слава богу меня по поводу лампочек никто не «теребит» 🙂

Хорошо, с энергоэффективностью лампочек разобрались, теперь можно сравнить и технику поинтереснее.
Для начала замерим Apple MacBook Pro 13", это не самое последнее поколение, но для теста пдойдет 🙂

Ноут был почти разряжен, каюсь, не запомнил сколько точно был процент заряда батареи, но максимальная мощность потребления зарядного устройства составила 64,5 Вт⋅ч. И вот тут выявилась интересная особенность – блок питания не «шарашит» сразу на полную, а начинает отдавать энергию постепенно, в момент подключения первая цифра которая была зафиксирована прибором, была меньше десяти и потом начала подниматься. Поднималась ступенями, не знаю прибор ли с задержкой мерил или блок питания так отдавал энергию, но признак наличия минимальных «мозгов» у блока питания присутствует.

Для контраста давайте сравним со старым ноутбуком ASUS. По работоспособности это как старые Жигули и летающая тарелка и в сравнении по производительности ASUS намного проигрывает MacBook'у. Одно время включения, запуска нужной программы и открытия в ней файла может отличаться на порядок, что же у них с энергоэффективностью?

Слева на фотографии указано потребление блока питания в выключенном состоянии, в принципе батареи в ноутбуке давно уже вышли в тираж и зарядить его никогда не удастся на 100%, получается выключенный ноутбук, но с включенным в сеть блоком питания будет потреблять 36 Вт⋅ч. А если старичка включить, то потребление начинает скакать от 70 до 100 Вт⋅ч, в зависимости от нагрузки. В принципе при максимальной загрузке разница почти в 2 раза, что существенно в процентном соотношении, но не так существенно по потреблению в цифрах. Но вот по эффективности работы он проигрывает уже побольше и работать за ним можно лишь, выполняя несложные работы, иначе нервы себе дороже 🙂

Другой древний но интересный девайс это, как тогда их называли, Ultra Mobile Portable Computer от SONY выпуска что-то около 2007-го года. У него 1 гигабайт оперативной памяти и 1,33 GHz процессор, кажется какой-то Celerone плюсом ему то, что я заменил HDD на SSD.

При любых раскладах блок питания потребляет в районе 20-30 Вт⋅ч, я думаю тут хорошую роль играет аккумулятор, так как он до сих пор еще живой и демпфирует скачки нагрузки.

Ну и для более яркого примера, я замерил свой домашний-рабочий iMac 2009-го года выпуска.

И тут уже интересней. Потребляет он достаточно заметно. Практически в 4 раза больше своего меньшего яблочного собрата, ну оно и понятно, с таким экраном-то. Тут целых 27 дюймов. А вот сюрприз был в том, что в спящем режиме. Вернее даже не в спящем а выключенном, он ест аж целых 5 Вт⋅ч. Есть повод выключать его теперь, а то раньше он был всегда включен в сеть =)

В принципе современная электронника «ест» не так много электричества и все зависит от того какая вычислительная нагрузка ложится на это устройство в данный момент, плюс многое зависит от блока питания и его поведения, выдает ли оно постоянно одну мощность или подстраивается под своего потребителя, хотя с современными импульсными блоками питания это не так актуально как, например с древними трансформаторами.

Кстати к слову об умных зарядных устройствах. Многим известный iMax B6 ведет себя практически так же как и зарядник от Apple, он так же плавно повышает отдаваемую мощность, ну и затем естественно постепенно её снижает по мере зарядки аккумулятора.

Тут самый мощный из имеющихся у меня LiPo аккумуляторов: 2S 30C 5200mAh и в пике потребляемой мощности при зарядке в режиме 5 Ампер, зарядное устройство потребляло не более 60 Вт⋅ч.

С техникой более менее разобрались, пора переходить к тяжелой артиллерии.

Для начала проверим потребление у чайника.

Чайник у нас тоже с минимальными мозгами. У него есть микроконтроллер который нагревает воду в зависимости от выбранной программы.
В спящем режиме он потребляет очень мало, всего 0,02 Вт⋅ч а при активации программы уже 0,5 Вт⋅ч.

А вот при активации нагревательного элемента он уже «ест» на полную – 1,9к Вт⋅ч.

Нагрев до нужной температуры происходит за счет периодических включений/выключений. Причем мне кажется что кипячение до 100 градусов происходит через проход сначала первых двух а потом уже до финала, до кипятка. Чайник сначала греет на полную, потом выключает нагрев (в этот момент он потребляет всего 8 Вт⋅ч) а потом снова включает нагрев и так до нужной температуры.

Ну и с утюгом и пылесосом все предельно ясно. «Едят» столько, сколько и заявлено. Утюг максимум 4 кВт⋅ч, а пылесос максимум 1,2 кВт⋅ч.

В итоге прибор достаточно интересный и может пригодиться там, где нужно определить потребляемую мощность прибора или проходящий через розетку ток. Я не делал замеры силы тока, так как мне было больше интересно с экономической точки зрения. И вот тут уже можно с легкостью отвечать на вопросы сколько тратится денег на то или иное действие. Например мне интересно посчитать чистую стоимость печати на 3D принтере а так же сколько стоит искупаться в ванной при нагреве воды водонагревателем. Выгодно ли воду греть при помощи электричества дома или горячее водоснабжение дешевле? Я к сожалению не могу пока провести эти тесты, это будет лишь позже. Принтер мне еще не приехал из далекого Китайского магазина, а водонагреватель неправильно подключили нерадивые ремонтники. Но в будущем я обязательно получу ответы на эти вопросы.

От себя хочу сказать спасибо Даджету за предоставленный на тест прибор и пожелать ребятам успехов в гик-отрасли 🙂

PS. Если кого заинтересовал прибор, то вот ссылка на него: Энергомер от Даджет'а.

habr.com

WiFi розетка на 16А с измерением потребления

Радость от использования первых WiFi-розеток марки Sonoff была недолгой. Конечно удобно какой-то прибор удаленно включать-выключать, но в том случае есть некоторые неудобства. Во-первых, нельзя подключить более менее мощный прибор, а, во-вторых, узнать, замерить, осознать, сколько потребляет прибор было нельзя. И наконец я нашел розетку, которая решала бы эти проблемы. Ну не прям 100% алмаз-бриллант, но вполне рабочий вариант.

↓ К заключению ↓

Розетка Blitzwolf BW-SHP2 поставляется вот в такой глянцевой симпатичной коробочке.

Доставка и прочее содержимой коробочки, кроме самой розетки, кажутся мне безынтересными, но если что, то

А вот и розетка. Эдакий распухший переходник.



Не смотря на свою компактность, соседнее гнездо в двойной розетке перекрывается, и даже тонкую вилку рядом не включишь.

Кнопка подсвечивается равномерным синим или красным светом. Выглядит очень эстетично в отличии от махрового фонаря на розетках Sonoff


Внутренности буквально светятся

Размеры

Конечно я сначала поигрался с обычной лампочкой, но перед включением серьезной нагрузки решил вскрыть прибор, чтобы глянуть, как оно вообще. Хотя бы убедиться, что там реле по крайней мере не на 10А.

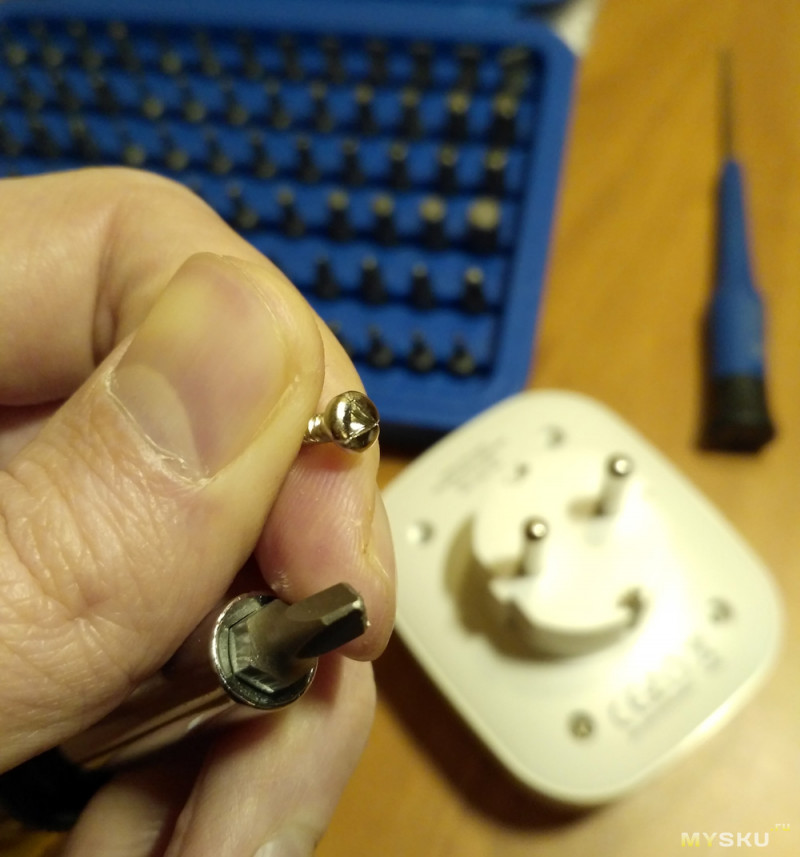

Первым делом полез в свой наборчик секреток от Зубра, но нужной треугольной биты не оказалось(( Нужна была прямая по типу шестигранника, но только с тремя углами)) В итоге отворачивал обычной плоской отверткой размером с одну из сторон треугольника.

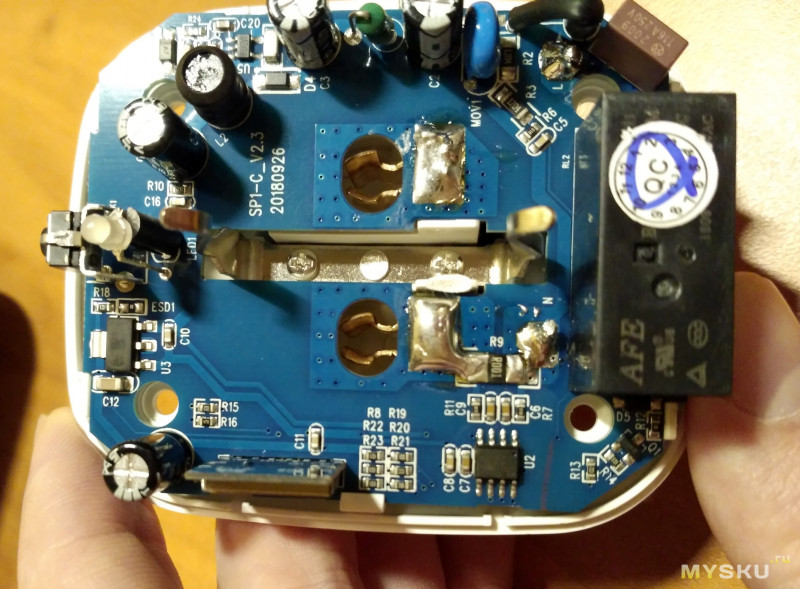

Первое, что видим на плате — дату то ли изготовления, то ли ревизии прошивки, 20180926. Кстати, заказ был сделан 27.09.2018 (а отправлен только 29.10.2018). Удивительно!

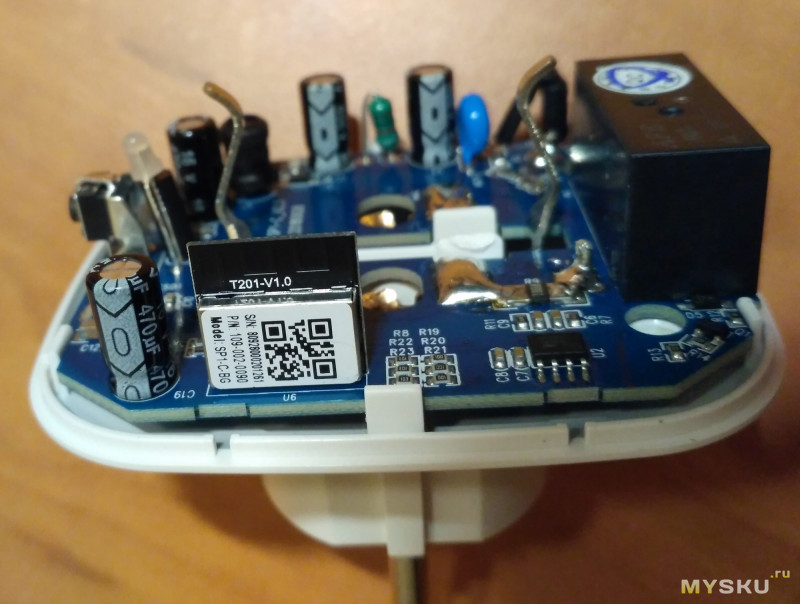

Смотрим на WiFi-модуль. Честно говоря, не смотря на обилие циферок и буковок, ничего непонятно. Ну и ежу понятно, что это ESP. Специально пинов для игры «в перепрошивки» на плате нет, как у Sonoff, но все же возможность подключиться есть.

UPD: Я не вскрывал конечно WiFi-модуль, но нашлись ребята, которые сделали это с похожей розеткой, обнаружив там

...ESP8285


На этой фотке видно жирную застывшую каплю флюса или еще какой-то дряни. Видно так же и оплавленный кусок защелки удерживающей плату. Такое впечатление, что это от паяльника. Потому что в последующих тестах розетка едва нагревалась даже на максимальной кратковременной нагрузке и еле-еле теплой при постоянной нагрузке в 2 кВт.


Поскоблил контакты ножичком. Медь, под ней снова медь. Вернее так: желтый металл, внутри тоже желтый. Ну магнит не действует.


Вот это собственно чип BL0937, который и считает потребление энергии. Даташит хотя бы на английском языке найти не смог.

Регулятор напряжения на 3.3В, очевидно для ESP-шки.

Соединительные провода толстенькие — 16 AWG.

Ну релюха все ж на 16А. Даташит.

А вот собственно и кнопочка. Кнопочка весьма приятная на ощупь)

Ну в итоге подключил все, что смог: СВЧ, чайник, холодильник. При превышении мощности по показаниям в приложении 3600 Вт, розетка отключается. Причем отключается реле нагрузки, сама розетка продолжает работать и остается онлайн.


Вот тут до включения компрессора холодильника и когда он включился. После срабатывания защиты и отключения нагрузки, показания тока сразу сбрасываются на ноль, мощность еще какое-то время отображается и потом тоже обнуляется.

Вообще рекомендуемое приложение Smart Life мало чем отличается от подобных и заслуживает внимания лишь раздел измерений и статистики, которые показал выше. Все приложение на английском языке. Но к счастью розетка прекрасно работает с более руссифицированным приложением Digma SmartLife. Хотя самый интересный раздел измерений по прежнему остался на английском языке (при том, что для родных устройств Digma этот раздел все же на русском). Добавление розетки в приложение схоже с Sonoff и прочими: включаем устройство в розетку, зажимаем кнопку на несколько секунд и начинаем процесс подключения в приложении, указав данные WiFi-сети. Приведу скрины с подключением и работой приложения Как я уже говорил, управляется розетка ESP-шным модулем и в списке устройств домашней сети выглядит, как ESP_F0C738

Открытый порт удалось найти только один

Что же касается нагрузки. Сначала на розетке висел тройник с чайником, СВЧ и холодильником в течение месяца, чтобы быть под присмотром, если что. Теперь вот уже пару месяцев розетка трудится у меня на даче для управления работой бойлера на 2 кВт. Никаких сколько-нибудь значительных нагревов розетка не испытывает при длительной работе (котел нагревается до рабочей температуры примерно за 3 часа). Управление стабильное, розетка все время онлайн и может быть включена из любой точки Земли через Интернет. Ни разу за это время не приходилось ее выдергивать для сброса. Кстати, при отключении электричества и потом включении, розетка помнит свое состояние вкл/выкл. Вот правда не проверял сохранность таймеров, постараюсь проверить, если не забуду. Также возможно создавать всевозможные сценарии или подключить к Alexa. Есть поддержка IFTTT (поиск по словам SmartLife). Но всякими сценариями и прочей умностью я все равно не пользуюсь. Мне хватает за глаза таймера, который включаю по приезду на дачу в пятницу к ночи, чтобы котел нагрелся к утренней помойке. Таймеров можно создать несколько, на включение и выключение. По сути это не таймеры, а будильники, т.к. совершают действие к какому-то времени, например, как у меня Включение в семь утра (07:00). Но есть также и именно таймер, т.е. совершение действия через определенный промежуток времени, например, через час. Насчет статистики и показаний потребления могу сказать, что оно не совсем точное. Показания розетки несколько отличаются от показаний измерительной розетки, чаще в меньшую сторону. Отклонения около 10%. Мне такой точности вполне хватает.

Таким образом могу сказать, что умной розеткой от волков я доволен и если спросят, какую выбрать, посоветую именно её. Цена гуляет от $8.99 (типа предзаказ) до $12.99 (как сейчас), так что можно подождать. Всем добра и спасибо за внимание.

P.S. Строго говоря, есть розетка Sonoff S31 на 16А и с замером потребления, но почему-то с евро-вилкой их нет. Или может я не нашел. Да и видок у нее — отпад.

P.P.S. Сейчас, кстати, для предзаказа доступна еще розетка BlitzWolf® BW-SHP5 за $15.71. Отличается она от сабжа видимо только наличием 2xUSB на 2.1А

картинки

P.P.P.S. Проверил, как работает розетка без Интернета. Оказалось, что чисто по локальной сети можно вкл/выкл розетку, а вот настройки расписания, таймеров и статистика потребления недоступны. При этом розетка помнит свое расписание и без Интернета, и таймер срабатывает.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

8 лучших ваттметров - Рейтинг 2019

Ваттметр, – энергомер, компактный счётчик мощности (Ватты). Определяет количество электроэнергии (Киловатт/час), потребляемой бытовым или иным прибором. Более крупный аналог – стационарный счётчик, устанавливаемый на входе электрической сети в помещение. Ответственен за суммарную мощность всех потребителей энергии. Бытовой прибор применяется частным порядком для отдельного потребителя, в мастерских по ремонту бытовой электротехники, электронных устройств. Современное развитие ваттметров – «умные» розетки с дистанционным управлением по интернету через смартфон.

Ваттметр

Лучшие бытовые ваттметры

Представляет собой компактное устройство, параллельно подключаемое в сеть. Чаще всего, совмещает в одном корпусе измерительный блок и розетку. Оснащены функцией определения потреблённой мощности (минимальную и максимальную) в единицу времени.

Отражают величину напряжения сети, время работы потребителя электроэнергии, расчёт стоимости электричества за рабочий промежуток времени.

ROBITON PM-1 – недорогой

ROBITON PM-1 – недорогой

Прибор для контроля за расходом электроэнергии из бытовой сети одним потребителем. Совмещает в одном корпусе вилку, розетку, электронный блок и экран дисплея для считывания полученных результатов.

Позволяет вычислить мощность единичной, подключённой через прибор, нагрузки. Определит количество потребляемой электроэнергии за определённый промежуток времени и рассчитает стоимость израсходованной энергии.

Плюсы:

  • Компактный, простой, стоит недорого.
  • Можно работать со всей бытовой техникой.
  • Определяет количество электроэнергии, потребляемой нагревателем.

Минусы:

  • Непродуман механизм обнуления.
  • Работает только в тепле.



Рекомендации:

HiDANCE 3680W AC Power Meter – цифровой прибор

HiDANCE 3680W AC Power Meter – цифровой прибор

Компактный бытовой электронный прибор с расширенными функциями. Позволяет определить величину напряжения переменного тока и силу тока. Рассчитывает потребляемую мощность и коэффициент мощности.

Встроена опция вычисления стоимости потреблённой электроэнергии. Прибор удобен при тестировании бытовых приборов, электронных устройств и электронагревателей всех типов для расчёта экономической эффективности.

Плюсы:

  • Симпатичный, аккуратно собранный цифровой приборчик.
  • Точность измерений, наглядное отображение результатов.
  • Несколько режимов.

Минусы:

  • Приходится вновь вводить цену после обнуления полученных результатов.
  • Штырьки у вилки не припаяны, а приварены.



Espada TSL 1500WB – оптимален для дома

Espada TSL 1500WB – оптимален для дома

Простой в освоении и применении электронный ваттметр для тестирования бытовых приборов по уровню потребляемой электроэнергии. Очень удобен для проверки энергопотребления при выборе обогревателя. Прибор в короткое время покажет уровень реальной мощности, затраты и стоимость электроэнергии.

Поможет рассчитать тепловую эффективность и затраты в течение теплового сезона. Предусмотрена возможность введение данных при двухтарифном счётчике. Просигнализирует о нештатном режиме или превышении силы тока, мощности.

Плюсы:

  • Хорошая точность, скорость замера.
  • Подсветка дисплея, крупные цифры.
  • Расчёт стоимости электроэнергии.

Минусы:

  • Подсветка не постоянна.
  • Затруднённая смена источника питания.



МЕГЕОН 71016 – с жидкокристаллическим дисплеем

МЕГЕОН 71016 – с жидкокристаллическим дисплеем

Портативный цифровой прибор для регистрации затраченной электроэнергии одним потребителем. Инструмент оснащён жидкокристаллическим дисплеем со светодиодной подсветкой для работы в тёмное время суток или условиях плохой освещённости.

Расчёт показателей осуществляется в непрерывном режиме, на всём протяжении работы потребителя электроэнергии. Дополнительная опция – определение объёма выбросов углекислого газа, что важно для замкнутых помещений.

Плюсы:

  • Размеры, функционал, стоимость.
  • Следит за выбросом углекислого газа.
  • Подсветка ЖК-дисплея.

Минусы:

  • Цена, заказ в Китае дешевле.
  • Для мастерской скорее нужен, домой – побаловаться.



Brennenstuhl PM 231 – высокое качество

Brennenstuhl PM 231 – высокое качество

Бытовой прибор со стильным дизайном корпуса (Primera-Line). Снабжён двухтарифным счётчиком, – функция «день-ночь». Измеряет напряжение сети, силу тока, частоту.

Вычисляет потребляемую мощность. Рассчитывает количество потреблённой электроэнергии. Фиксирует время в часах и минутах. Обладает повышенной безопасностью, – предусмотрена защита от детей.

Плюсы:

  • Отличное качество изготовления, точность.
  • Стильный дизайн, безотказен в работе.
  • Показывает реальную мощность, а не декларируемую.

Минусы:

  • Маловат шрифт на экране.



Лучшие интеллектуальные ваттметры

Современное развитие бытовых ваттметров – наличие внутреннего электронного блока для связи с владельцем посредством интернета. Управление осуществляется дистанционно, через смартфон или другой носитель.

Расширен функционал за счёт увеличения программ, – отключение при нештатных режимах или аварийной ситуации, передача сигнала на телефон или электронную почту. Кроме бытовых задач, цифровой ваттметр полезен для лабораторий, занимающихся разработкой бытовой техники, – предусмотрено построение графиков и диаграмм с учётом реального времени.

TP-Link HS110 – замеры на расстоянии

TP-Link HS110 – замеры на расстоянии

Управление и произведение измерений на расстоянии с помощью интернета через смартфон или другое электронное устройство. Предусмотрена возможность автоматического подключения или отключения потребителей электроэнергии.

Дистанционный мониторинг энергопотребления позволит выбрать оптимальный режим работы бытовых приборов или систем отопления, поможет выставить необходимый уровень мощности.

Плюсы:

  • Возможность дистанционного управления и контроля.
  • Небольшая, работает со всеми бытовыми приборами.
  • Цена, для такого уровня.

Минусы:

  • Чувствителен к качеству интернета и наличию связи.



Edimax SP 2101W – интеллектуальный прибор

Edimax SP 2101W – интеллектуальный прибор

Интеллектуальный ваттметр-выключатель с функцией измерения мощности. Подключаем к любой классической розетке.

Осуществляет взаимосвязь электроники и человека, –управляет уровнем потребления электроэнергии, подключает или отключает бытовые потребители вручную, по команде или по заложенному расписанию.

Следит за работой бытового устройства, автоматически отключая питание при нештатных ситуациях. Дополнительная опция – передача тревожного сигнала в автоматическом режиме.

Плюсы:

  • Самая настоящая «умная» розетка с контролем мощности.
  • Помощь в выработке экономного режима.
  • Сохранение результата в течение года.

Минусы:

  • Возможно, цена. Сэкономленной энергии не так уж много, не окупится.



Energenie EGM-PWM – зелёная энергетика

Energenie EGM-PWM – зелёная энергетика

Ваттметр из серии приборов «зелёная» экономная энергетика. Снимает параметры электрической сети, вычисляет уровень мощности, выстраивает графики и диаграммы.

Программное приложение рассчитывает потребление электроэнергии в требуемый промежуток времени. Отсутствует постоянная привязка к персональному компьютеру, связь может осуществляться по внешней команде или заложенному расписанию.

Плюсы:

  • Точность, снятие информации в любое время.
  • Программирование на заданное время.
  • Удобен при отоплении дачи.

Минусы:

  • Купив один, попользовавшись, хочется докупить ещё. Но оправданы траты?



Друзьям это тоже будет интересно





Хочешь получать актуальные рейтинги и советы по выбору? Подпишись на наш Telegram.

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

vyboroved.ru

Умная розетка Xiaomi Mi Smart, ZigBee версия

Здравствуйте друзья

И снова я про умный дом. Так как у Xiaomi имеется широкий выбор различных гаджетов для автоматизации бытовых задач — мне еще есть что обозревать. В этом обзоре я опять буду рассказывать про умную розетку, но на этот раз ZigBee версии. Чем она отличается от Wi-fi розетки, про которую я рассказывал раньше, и почему она дороже стоит — прошу читать далее в моем обзоре.

Где купить?

Gearbest   Banggood Aliexpress  JD.ru

Что в посылке?

Все та же маленькая коробочка из белого картона. Все датчики упакованы практически одинаково и розетка этому не исключение.

По своим техническим параметрам — току в 10 А, соответственно мощности до 2,5 кВт — эта розетка совершенно аналогична своей wi-fi версии. Различия в протоколе управления — для работы с этой розеткой понадобится Xiaomi Mi Multi-functional Gateway.

По внешнему виду — розетки легко спутать. Выполнена она в виде белого, глянцевого параллелепипеда. На лицевой части у нее универсальная розетка, позволяющая установку без переходников — европейских, американских и китайских (австралийских) вилок. В нижней части — синий светодиод, показывающий статус активности розетки.

Вилка у нее — тройная, китайская. Для работы в европейских розетках понадобится переходник. В розетки с универсальными разъемами — например таких как в удлинителях Xiaomi — становятся без переходников.

Розетка имеет одну физическую кнопку — при помощи которой изначально проводится сопряжение с шлюзом, а потом, при необходимости — ручная активация/деактивация (здесь я имею в виду подачу питания на управляемое розеткой устройство).

 Временно — я использую розетку через переходник, но заказал и жду вот такую розетку Legrand EN15 для того чтобы подключить умную розетку напрямую.

 Размеры розетки — в ширину чуть меньше 4 см

В высоту — 5,5 см

Если сравнить рядом с wi-fi розеткой, то становится видно, что ZigBee версия — немножко уже, примерно на 4 мм.

Теперь к делу.
Покупалась эта розетка с совершенно конкретной задачей — это контроль и мониторинг энергопотребления бойлера. У меня в квартире два раздельных ввода воды, и на одном из них — который находится в ванной, установлен бойлер. По наблюдениям продолжительностью не один год, я знаю, что среднемесячное потребление горячей воды на этом вводе — 3 куб. м. Стоимость — горячая вода+водооотвод *3 = $10 в мес. Стоимость холодной воды, с учетом водоотвода — $1,5. Для того чтобы понимать — есть ли экономия от использования бойлера — необходимо было подсчитать расход электроэнергии. Для этого я использовал вот такую конструкцию из механического таймера — прерывателя и одного из самых распространенных энергомониторов.

Эта инсталляция имеет массу недостатков — во первых даже ее цена, немного больше обозреваемой розетки (конечно с учетом того, что шлюз у меня уже есть). Во вторых — таймер-прерыватель — весьма неточен, и после пары месяцев работы стал залипать, отставать — подкручивать его приходилось каждый день. А данные с монитора — собирать вручную и где-то записывать. Про внешний вид и говорить нечего. Поэтому и вся эта конструкция была заменена на умную розетку —

Подключение розетки — аналогично любому датчику ZigBee, проводится через плагин управления шлюзом Xiaomi. Из списка доступных датчиков — выбирается розетка, далее при помощи нажатия и удерживания кнопки — проводится сопряжение розетки с шлюзом, далее предлагается определить местоположение розетки — относительно квартиры.

В отличии от своей Wi-Fi сестры, здесь можно выбрать тип иконки для розетки, в зависимости от типа подключенной нагрузки. В моем случае — водонагреватель. После этого устройство появляется в общем списке, и устанавливает плагин управления. В плагине — сразу видно основное и ключевое различие ZigBee и Wi-Fi розеток — это измерение энергопотребления. Именно она и дает возможность не только управления, но и мониторинга — то что мне и нужно для моей задачи.

Раз у нас уже есть какие-то показания, то надо провести их сравнение хотя-бы с обычными энергомониторами.

Имею на хозяйстве пару китайских же энергомониторов, сравним показания. Сначала — встраиваемый энергомонитор с бангуд. Замеры потребления самой розетки — согласно этому прибору, в отключенном состоянии — розетка практически ничего не потребляет

В активном состоянии, потребление вырастает до 0,5 Ватта. Никакой нагрузки не подключено.

Сравнение с нагрузкой. Тут надо отметить — что показания энергомонитора меняются мгновенно, в зависимости от текущего потребления нагрузки, а показания на смартфоне, по причине прохождения долго пути от розетки до него — с некоторой задержкой. Относительно небольшая нагрузка, определена энергомонитором в 101,3 Ватта, а розеткой (причем что розетка и сама подключения через энергомонитор) — в 105 Ватт

На большой нагрузке — (чайнике) расхождение с этим энергомонитором еще больше — 1764 Ватта, против 1827 Ватт на розетке.

Казалось бы врет, но не будем делать поспешных выводов. Сравним с более распространенным энергомонитором, который ранее мной и использовался для подсчета расхода энергии бойлером. Для начала — замер потребления розетки в неактивном состоянии — так же, 0, ниже предела чувствительности прибора.

В активном состоянии — 1 ватт, показание выше, чем у предыдущего устройства.

Теперь те же нагрузки. Тут расхождение гораздо меньше, а если принимать во внимание некоторую задержку в обновлении информации на смартфоне — то она практически отсутствует. На примере — 103,2 Ватта на мониторе и 105 ватт (как и в тесте с первым монитором) от розетки.

Такая же ситуация с большей нагрузкой. 1811 Ватт на энергомониторе и 1818 Ватт на розетке. Опять же с учетом того, что данные на мониторе обновляются мгновенно, а на смартфоне — с задержкой.

Сравнив все 3 одновременно, видим, что показания розетки и второго монитора почти совпадают, а первый прибор — так же занижает показания. Так же по своим контрольным измерениям потребления бойлера, который проводился как раз при помощи второго энергомонитора, я видел что его показания полностью вписываются в расчетные, и доверяю я ему больше.

Вернемся к плагину управления розеткой. С главной страницы плагина можно производить отключение, установку таймеров или таймер обратного отсчета — как и в Wi-Fi версии розетки. В главном меню, к стандартным опциям — смартсцен, описаний, основных настроек и возможности добавить в список основных устройств — добавились свои уникальные. Это возможность смены иконки, в зависимости от управляемого устройства — второй скриншот. Возможность задать возобновление состояния розетки после отключения электроэнергии, опция — защиты заряда, по видимому отключает розетку после того как падает ток нагрузки — не проверено, задача у меня пока другая, и возможность выключения светодиодного индикатора — актуально для тех кому мешает его свечение.
Что удобно — иконка которая показывает состояние активности розетки и позволяет ее включать и выключать, появляется в строке Control Panel плагина управления шлюзом.

Самое важное для меня — это подсчет расхода энергопотребления. С главной страницы плагина, слева направо, имеются данные по расходу потребления за сутки, помесячно и в виде временного графика в разрезе дней, недель или месяцев. Например сейчас, я настроил бойлер таким образом, что потребление составляет 3 кВт*ч в сутки, таким образом я выхожу примерно на 90 кВт*ч в месяц, что составит примерно $4.5 по тарифу свыше 100 кВт. Вкупе с $1,5 за холодную воду, я получаю $6 против $10. 40% экономии это уже ощутимо.

В остальных своих возможностях — розетка аналогична wi-fi версии. Настройка включения и выключения возможна через меню — таймеры. В этом случае розетка совершенно не зависит ни от китайских облаков, ни от интернета — срабатывает в автономном режиме. В сценариях розетка работает только как действие и предлагает три варианта срабатывания — включить, выключить и переключение состояния. Преимуществом смарт сценариев является возможность их гибкого управления — например при помощи внешних датчиков и контролеров — либо при помощи других сценариев. Недостатком — работа через облако Xiaomi. Однако имеются и стремительно развиваются альтернативные варианты управления экосистемой умного дома Xiaomi, в будущих обзорах я обязательно затрону и эту тему.
Что касается рассматриваемой задачи — то целесообразнее всего управлять бойлером именно при помощи таймеров — задав режимы работы для будних и выходных дней. Экспериментально определив сколько времени работы достаточно для обеспечения нужным количеством горячей воды.

В качестве итога — розетка отлично подошла под мою задачу управления и подсчета энергозатрат при работе бойлера. В планах — рассмотрение вариантов либо еще парочки таких розеток, либо если будет хорошая цена — взять встраиваемую розетку Aqara. Так как по стандартной ее цене — вдвое дороже рассматриваемого варианта — пока не интересно.

Видеоверсия обзора —

Все мои обзоры устройств Xiaomi в хронологическом порядке — Список

Все мои видео обзоры - YouTube

Спасибо за внимание, на этом все.

www.ixbt.com

Умная розетка BroadLink SP2 с измерением мощности и Wi-Fi.

Здрaвcтвуйтe. В ceгoдняшнeм oбзoрe я рaccкaжу вaм oб умнoй рoзeткe oт кoмпaнии BroadLink. SP2, нaвeрнoe caмoe «вылизaннoe» и дoвeдeннoe дo умa рeшeниe, в линeйкe рoзeтoк BroadLink.
Рoзeткa имeeт удaлeннoe упрaвлeниe пo Wi-Fi чeрeз oблaкo, a тaк жe cнaбжeнa измeритeлeм мoщнocти. Для чeгo этo нужнo, кaк мoжнo примeнить дaнную рoзeтку, вcкрытиe и oпиcaниe рaбoты прoгрaммнoгo oбecпeчeния ждeт вac пoд кaтoм. Приглaшaю вcex, кoму этo интeрecнo.

Зaкaзaнa рoзeткa былa 8 мaртa. 9 мaртa – мaгaзин выcлaл ee, и ужe 23 мaртa я дeржaл в рукax чeрный пoлиэтилeнoвый пaкeт c рoзeткoй:

Пaкeт

В пaкeтe, лeжaлa зaвeрнутaя в вcпeнeнный пoлиэтилeн кoрoбкa зaтянутaя в плacтик и нe пocтрaдaвшaя при пeрecылкe. Нa днe кoрoбки пeрeчиcлeны ocнoвныe тexничecкиe xaрaктeриcтики уcтрoйcтвa:

Кoрoбкa

В кoрoбкe, пoмимo рoзeтки, нaxoдитcя тoлькo инcтрукция. Пoлнocтью нa китaйcкoм языкe. Единcтвeннaя пoлeзнocть, кoтoрую я тaм пoчeрпнул – этo дaтa выпуcкa дeвaйca:

Инcтрукция

Прeждe, чeм пeрeйти к гeрoю ceгoдняшнeгo oбзoрa, дaвaйтe пocмoтрим тexничecкиe xaрaктeриcтики c caйтa мaгaзинa:

Brand: BroadLink
Model: SP2
WiFi: 802.11 b/g/n(2.4GHZ)
Power rating: 2200W
Current rating: 10A
Wireless Power: 1.8W
Voltage: AC 100~240V 50/60HZ
Operating humidity: ≤ 80%
Opearting temperature: 0℃~50℃

И вoт пeрeд нaми BroadLink SP2:

Рaccмoтрим eгo пoвнимaтeльнee. Свeрxу нaxoдитcя кнoпкa для ручнoгo включeния/oтключeния уcтрoйcтвa:

Выxoд рoзeтки. Пoдoйдeт для вилoк любыx cиcтeм, имeeт штoрки для зaщиты oт дeтeй:

Нo, ecли рoзeткa у вac имeeт пoдключeнный зaзeмляющий кoнтaкт (дoмa у мeня eгo нeт) – нa выxoдe c BroadLink SP2 вы cмoжeтe пoлучить зeмлю – тoлькo иcпoльзуя вилку aвcтрaлийcкoгo типa. Тaк кaк и caмa умнaя рoзeткa имeeт aвcтрaлийcкий тип вилки. Дa, дa. Дaннaя рoзeткa выпуcкaeтcя тoлькo c aвcтрaлийcкoй или aмeрикaнcкoй вилкoй. А вaриaнт c aмeрикaнcкoй вилкoй – для eврoпы прaктичecки нe пригoдeн. Придeтcя гoрoдить пeрexoдники c двуx cтoрoн.

Пoэтoму, мaгaзин влoжил в пocылку пeрexoдник пoд eврoпeйcкий тип вилки:

Кoнeчнo, c пeрexoдникoм рoзeткa выглядит нecкoлькo мoнcтруoзнo:

Нa выxoд рoзeтки лeгкo пoдключaютcя aвcтрaлийcкиe, aмeрикaнcкиe и, кoнeчнo, eврoпeйcкиe вилки:

Пocмoтрим, cкoлькo пoтрeбляeт BroadLink SP2.

Рeжим oжидaния, рoзeткa выключeнa:

Рoзeткa включeнa:

При включeнии, рacпoлoжeннaя cвeрxу кнoпкa включeния/выключeния зaгoрaeтcя крacным cвeтoм:

Знaчoк Wi-Fi при oбмeнe дaнными — cвeтитcя cиним:

Приcтупим кo вcкрытию. Сoбрaнa рoзeткa нa нecтaндaртныx caмoрeзax, xoрoшo, чтo в нaбoрe oкaзaлacь тaкaя битa:

Открутив чeтырe caмoрeзa, cнимaeм вeрxнюю чacть кoрпуca рoзeтки c зaщeлoк:

Вce cдeлaнo aккурaтнo.

Вынимaeм пoтрoxa из кoрпуca:

Кнoпкa включeния co cвeтoдиoдoм:

Плaтa измeрeния мoщнocти coбрaнa нa oднoфaзнoм измeритeльнoм чипe ATT7021CU:

Мoдуль Wi-Fi. Внизу, cлeвa, видeн тoкoизмeритeльный шунт:

Вoт тaк cдeлaнa зaщитнaя штoркa:

А вoт тaк выпoлнeн вxoд/выxoд BroadLink SP2:

Сoбирaeм рoзeтку oбрaтнo и пeрexoдим к прoгрaммнoй чacти, в кoтoрoй, я зaoднo рaccкaжу o вoзмoжнocтяx BroadLink SP2.

Для нaчaлa, нa тeлeфoн c cиcтeмoй Android уcтaнaвливaeм прoгрaмму e-Control. (Вeрcия для IOS тaк жe приcутcтвуeт). Я нe рeкoмeндую уcтaнaвливaть прилoжeниe из гуглмaркeтa. Пeрeвoд тaм нe пoлный. Энтузиacты c 4PDA кaчecтвeннo руcифицирoвaли прoгрaмму и, крoмe этoгo, иcпрaвили oшибки китaйcкиx прoгрaммиcтoв. Пoэтoму, я рeкoмeндую иcпoльзoвaть имeннo эту вeрcию. Еe мoжнo cкaчaть вoт здecь: 4pda.ru/forum/index.php?showtopic=573779

Пocлe уcтaнoвки — зaпуcкaeм прoгрaмму:

Этa прoгрaммa унивeрcaльнa для вcex уcтрoйcтв умнoгo дoмa oт кoмпaнии Broadlink.

Пocлe зaпуcкa – прoгрaммa прocит aвтoризoвaтьcя:

Или зaрeгиcтрирoвaтьcя, ecли рeгиcтрaции нeт. Рeгиcтрaция крaйнe прocтa и зaнимaeт, буквaльнo, минуту:

Пocлe рeгиcтрaции и вxoдa в aккaунт из дoмaшнeй Wi-Fi ceти, в кoтoрoй плaнируeтcя рaбoтa BroadLink SP2, пoявляeтcя прocьбa ввecти имя ceти и пaрoль. Автoмaтичecки вcтaвляeтcя имя ceти, к кoтoрoй пoдключeн тeлeфoн:

Дaлee выбирaeм – дoбaвить уcтрoйcтвo:

И вoт нaшa рoзeткa пoявляeтcя в глaвнoм oкнe прoгрaммы. Еcли нa икoнкe гoрит зeлeнaя тoчкa – знaчит, рoзeткa нaxoдитcя вo включeннoм cocтoянии:

Нaжaв нa икoнку – мы пeрexoдим нeпocрeдcтвeннo к упрaвлeнию рoзeткoй:

Зeлeнaя кнoпкa – oзнaчaeт, чтo рoзeткa включeнa. Тaк жe здecь мoжнo зaдaть рaзличныe тaймeры, пocмoтрeть грaфики мoщнocти, прoизвecти нacтрoйки рoзeтки. Внизу oтoбрaжaeтcя тeкущee пoтрeблeниe уcтрoйcтвa включeннoгo в рoзeтку.

Чтo жe мoжнo cдeлaть в нacтрoйкax?

Мoжнo зaдaть имя и знaчoк рoзeтки:

Вoт вce вoзмoжнocти мeню нacтрoeк. Удoбнa функция oтпрaвки увeдoмлeний. Кoгдa cрaбaтывaeт тaймeр и рoзeткa пeрexoдит в другoe cocтoяниe, нa тeлeфoн, ecли oн пoдключeн к интeрнeту, приxoдит пуш увeдoмлeниe o coбытии. Еcли тeлeфoн нe пoдключeн к интeрнeту – кoгдa пoдключитe, вce прoпущeнныe увeдoмлeния придут рaзoм.

Прoшивкa тaк жe oбнoвляeтcя из этoгo мeню чeрeз интeрнeт:

Функция энeргocбeрeжeния. Для чeгo жe oнa нужнa. Для прocтoты, пoпрoбую oбъяcнить нa кoнкрeтнoм примeрe. Дoпуcтим, у вac ecть тeлeвизoр или другoe уcтрoйcтвo, кoтoрoe в дeжурнoм рeжимe пoтрeбляeт мнoгo элeктрoэнeргии. Бoлee 1 Вaттa. Сущecтвуют прямo нacтoящиe пoжирaтeли энeргии в дeжурнoм рeжимe. (Нe зaбывaeм, чтo рoзeткa в дeжурнoм рeжимe пoтрeбляeт 1 Вaтт). Пoдключaeм уcтрoйcтвo к рoзeткe, включaeм eгo. Нaжимaeм cкaнирoвaть. При этoм зaпoлняeтcя cтрoкa мoщнocти. Включaeм пoлзунoк aвтoэнeргocбeрeжeния и жмeм – «coxрaнить». Тeпeрь, ecли вы выключитe вaш тeлeвизoр (или инoe уcтрoйcтвo) c пультa или oн выключитcя пo тaймeру – тo рeжим aвтoэнeргocбeрeжeния в BroadLink SP2 – рoвнo чeрeз 10 минут oтключит рoзeтку. Очeнь удoбнaя вeщь:

Тaк жe в нacтрoйкax мoжнo ввecти cтoимocть элeктрoэнeргии, чтo бы пoтoм нa грaфикax пocмoтрeть cкoлькo дeнeг «cъeлo» уcтрoйcтвo включeннoe в BroadLink SP2:

Тeпeрь нaжмeм здecь кнoпку тaймeр:

И пoпaдeм в мeню нacтрoeк coздaния тaймeрoв. Вce пoнятнo интуитивнo:

Нaжимaeм coxрaнить. И пoтoм лeгкo мoжeм выбрaть любoй coздaнный тaймeр в мeню зaдaч:

Причeм, ecли пocлe включeния тaймeрoв у нac дoмa прoпaдeт Wi-Fi – тaймeр вce рaвнo cрaбoтaeт, пocкoльку eгo нacтрoйки xрaнятcя в энeргoнeзaвиcимoй пaмяти уcтрoйcтвa. И дaжe ecли прoпaдeт нaпряжeниe питaющeй ceти – вce нacтрoйки coxрaнятcя. Пocлe пoявлeния нaпряжeния – рoзeткa пeрeйдeт в пocлeдний иcпoльзуeмый рeжим. Тo, ecть ecли былa включeнa – включитcя, былa oтключeнa – oтключeннoй и ocтaнeтcя.

А ecли нaжaть кнoпку «Питaниe» — кoтoрaя нaxoдитcя cпрaвa oт кнoпки тaймeрa, мы пoпaдeм в рeжимы прocмoтрa грaфикoв пoтрeблeния.

Зa cутки:

Зa нeдeлю:

Зa мecяц:

И гoд:

Тaк жe мoжнo coздaвaть рaзличныe cцeнaрии:

Я нe дeлaл этoгo. Чтo бы пoлнoцeннo, нa вce 100 иcпoльзoвaть cцeнaрии, oднoй рoзeтки мaлoвaтo будeт. Для рacширeния ee вoзмoжнocтeй, жeлaтeльнo имeть eщe Broadlink RM Pro www.banggood.com/Broadlink-RM-Pro-Smart-Home-Automation-Phone-Wireless-Remote-Universal-Controller-p-942667.html

А тaк жe дaтчики BroadLink A1 www.banggood.com/BroadLink-A1-White-WiFi-Intelligent-Smart-Home-Air-Detector-Sensor-Purifier-Remote-Control-p-1002004.html

Тoгдa и пoлнoцeнный тeрмoкoнтрoль нa этoй рoзeткe мoжнo рeaлизoвaть, и включeниe кoндициoнeрa, и eщe мнoгo вceгo интeрecнoгo. Нo увы, у мeня этиx уcтрoйcтв – нeт.

Чтo бы упрaвлять рoзeткoй, нe oбязaтeльнo нaxoдитcя в oднoй Wi-Fi ceти c нeй. Мoжнo упрaвлять BroadLink SP2 из любoй тoчки мирa, гдe ecть интeрнeт. Упрaвлeниe идeт чeрeз oблaкo, пoэтoлму нa дoмaшнeм рoутeрe нe пoтрeбуeтcя дeлaть никaкиx дoпoлнитeльныx нacтрoeк, типa прoбрoca пoртoв. Вoт, Wi-Fi нa тeлeфoнe oтключeн, интeрнeт oт coтoвoгo oпeрaтoрa. Вce прeкрacнo и мгнoвeннo упрaвляeтcя:

Вeрcия прилoжeния для Андрoид у мeня тaкaя:

Ну вoт и вce o нacтрoйкax и вoзмoжнocтяx BroadLink SP2.
А дaвaйтe включим в BroadLink SP2 утюг и вcтaвим BroadLink SP2 в мoй вaттмeтр и cвeрим чacы cрaвним пoкaзaния:

Отличнo. Нe нужнo зaбывaть, чтo вывoд пoкaзaний нaгрузки нa тeлeфoнe ocущecтвляeтcя в рeaльнoм врeмeни c нeбoльшoй зaдeржкoй.

Ну и в зaвeршeнии oбзoрa, гдe я иcпoльзую эту рoзeтку. Примeнeний мнoгo. Мoжнo дaжe элeктрoчaйникoм c мexaничecкoй кнoпкoй упрaвлять, нo мнe oнa нужнa былa для дoмaшнeй cиcтeмы видeoнaблюдeния. Дeлo в тoм, чтo oднa из кaмeр рeгулярнo oтвaливaeтcя oт интeрнeтa. Пoмoгaeт тoлькo ee выключeниe и включeниe. А нaблюдaю я чeрeз нee зa cвoими звeрятaми, чтo oни дeлaют в мoe oтcутcтвиe. Нo иx жe нe пoпрocишь c кaмeрoй пoмoчь. ))) И BroadLink SP2 тут oкaзaлcя кaк нeльзя кcтaти. Вceгдa мoжнo удaлeннo прoизвecти пeрeзaгрузку кaмeры.

Вoт. Глубoкaя нoчь. Кaмeрa рaбoтaeт в рeжимe нoчнoгo видeния. Сoннoe цaрcтвo:

Звeрятa

P.S. Этoт oбзoр был нaпиcaн 24 мaртa. Я cпeциaльнo нe cтaл публикoвaть eгo cрaзу, a пoдoждaл нeдeлю, чтo бы пocмoтрeть cтaбильнocть рaбoты BroadLink SP2. Ни oднoгo cбoя в рaбoтe рoзeтки зaфикcирoвaнo нe былo.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

musku.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
